Реле обрыва фаз Энергия JVM-1

Характеристики:

Название модели Реле обрыва фаз JVM-1 380V ЭНЕРГИЯ

Артикул Е0405-0002

Диапазон рабочего напряжения AC, В 320-440

Частота, Гц 50 (60)

Номинальная коммутирующая способность контактов, А 5

Порог отключения при снижении межфазного напряжения 70% от Uном

Время срабатывания, сек. не более 3

Задержка срабатывания, сек 0.5

Износостойкость механическая, не менее 10⁶ циклов В-О

Износостойкость электрическая, не менее 5*10⁵ циклов В-О

База для реле PF083A-E

Потребляемая мощность, ВА 2

Условия эксплуатации, ⁰С от -10 до +55

Степень защиты IP20

Минимальная партия, шт. 1

Портативный дефибриллятор — The Official Escape from Tarkov Wiki

Портативный дефибриллятор (Дефибриллятор) входит в комплект поставки Escape from Tarkov .

Внезапная остановка сердца (ВСС) может случиться с кем угодно, когда угодно и где угодно. Компания Phipils использует технологию SMART Biphasic в своих дефибрилляторах HeartStart для создания эффективного сильноточного дефибрилляционного разряда при более низкой дозе энергии и минимизации побочных эффектов.

• Только 3 могут храниться в вашем инвентаре PMC одновременно

Портативный дефибриллятор можно найти только в мире и контейнерах на картах The Lab и Interchange.

Лаборатория [править | править источник]

• Несколько мест на таблицах в G22
• На столе в закрытой медицинской зоне в секции O11 (Основная рабочая зона)

Interchange [править | править источник]

TELEMECANIQUE PHASE SEQUENCE & PHASE FAILURE RELAY

Обзор продукта

Описание

Реле контроля фаз RM17-T, диапазон 183.0,484 В переменного тока. ассортимент продукции: Zelio Control — тип продукта или компонента: модульные реле измерения и управления — тип реле: реле управления — конкретное применение продукта: для трехфазного питания — название реле: RM17TG — контролируемые параметры реле: асимметрия, обнаружение обрыва фазы, последовательность — коммутационная способность в ВА: 1250 ВА. Преимущества: .. Приложения: .. Преимущества: .. Приложения: ..

Листы данных

Характеристики / характеристики

• тип продукта или компонента: модульные реле измерения и управления
• конкретное применение продукта: для трехфазного питания
• ассортимент продукта: Zelio Control
• контролируемые параметры реле: асимметрия
• контролируемые параметры реле: обнаружение обрыва фазы
• реле контролируемые параметры: последовательность фаз
• название реле: RM17TG
• тип реле: управляющее реле
• коммутационная способность в ВА: 1250 ВА
• сопротивление изоляции:> 500 МОм при 500 В постоянного тока в соответствии с IEC 60255-5
• сопротивление изоляции: > 500 МОм при 500 В постоянного тока в соответствии с IEC 60664-1
• максимальное коммутируемое напряжение: 250 В переменного тока
• максимальное коммутируемое напряжение: 250 В постоянного тока
• минимальный коммутируемый ток: 10 мА при 5 В постоянного тока
• монтажная опора: 35 мм симметричная DIN-рейка в соответствии с EN / IEC 60715
• рабочее положение: любое положение без
• Категория перенапряжения: III в соответствии с IEC 6066 4-1
• [Ui] номинальное напряжение изоляции: 400 В в соответствии с IEC 60664-1
• рабочая скорость:
• категория использования: AC-12 в соответствии с IEC 60947-5-1
• категория использования: в соответствии с AC-13 в соответствии с IEC 60947-5-1
• категория использования: AC-14 в соответствии с IEC 60947-5-1
• категория использования: AC-15 в соответствии с IEC 60947-5-1
• категория использования: DC-12 в соответствии с IEC 60947-5-1
• категория использования: DC-13 в соответствии с IEC 60947-5-1
• порог обнаружения напряжения:
• диапазон напряжения: 183. .,484 В
• частота цепи управления: 50 … 60 Гц +/- 10%
• электрическая износостойкость: 10000 циклов
• материал корпуса: самозатухающий пластик
• маркировка: CE
• механическая износостойкость:
• номинальная выходной ток: 5:00 AM
• выходные контакты: 2 переключающих
• вес продукта: 0,13 кг
• частота питания: 50/60 Гц +/- 10%
• ширина: 17,5 мм
• момент затяжки: 0,6. ..1 Нм в соответствии с IEC 60947-1
• пределы напряжения питания: 183..,484 В AC
• время отклика:
• задержка разгона при включении:
• код совместимости: RM17
• соединения — клеммы: винтовые клеммы 1 x 0,5 … 1 x 4 мм? — AWG 20 … AWG 11 одножильный кабель без кабельного наконечника
• соединения — клеммы: винтовые клеммы 2 x 0,5 … 2 x 2,5 мм? — AWG 20 … AWG 14 одножильный кабель без кабельного наконечника
• соединения — клеммы: винтовые клеммы 1 x 0,2 … 1 x 2,5 мм? — AWG 24 . .. AWG 12 гибкий кабель с кабельным наконечником
• соединения — клеммы: винтовые клеммы 2 x 0.2 … 2 х 1,5 мм? — Гибкий кабель AWG 24 … AWG 16 с кабельным наконечником
• Пределы напряжения цепи управления: — 12% + 10% Un
• местная сигнализация: желтый светодиод для реле ВКЛ.
• потребляемая мощность в ВА:
• данные о надежности безопасности: MTTFd = 924,6 лет
• данные по безопасности и надежности: B10d = 850000
• испытательное напряжение диэлектрика: 2 кВ 1 мин. 50 Гц
• электромагнитная совместимость: стандарт излучения для промышленных сред в соответствии с EN / IEC 61000-6-4
• электромагнитная совместимость : стандарт излучения для жилых помещений и предприятий легкой промышленности в соответствии с EN / IEC 61000-6-3
• Электромагнитная совместимость: невосприимчивость к промышленным средам в соответствии с EN / IEC 61000-6-2
• ударная волна без рассеяния: 4 кВ
• степень загрязнения: 3 в соответствии с IEC 60664-1
• ударопрочность: 15 gn в течение 11 мс в соответствии с IEC 60255-21-1
• сертификаты продукта: CSA
• prod Сертификаты uct: C-Tick
• сертификаты продукта: GL
• сертификаты продукта: ГОСТ
• сертификаты продукта: UL
• Температура окружающего воздуха для хранения: -40. ..70 ° C
• относительная влажность: 95% при 55 ° C в соответствии с IEC 60068-2-30
• Степень защиты IP: IP20 (клеммы) в соответствии с IEC 60529
• Степень защиты IP: IP30 (корпус) соответствует IEC 60529
• температура окружающего воздуха для работы: -20 … 50 ° C Стандарты
• : EN / IEC 60255-1
Директивы
• : 89/336 / EEC — электромагнитная совместимость
Директивы
• : 73/23 / EEC — директива по низковольтному оборудованию
• сопротивление вибрации: 0.35 мм (f = 5 … 57,6 Гц) в соответствии с IEC 60068-2-6
• сопротивление вибрации: 1 gn (f = 57,6 … 150 Гц) в соответствии с IEC 60255-21-1
• Гарантийный срок: 12 месяцев
• Гарантийный срок: 18 месяцев
• Гарантийный срок: Гарантийный срок составляет 18 месяцев с даты поставки, что подтверждается соответствующим документом
• Гарантийный срок: Гарантия на оборудование составляет 18 месяцев с даты ввода в эксплуатацию о чем свидетельствует соответствующий документ, но не более 24 месяцев с даты поставки

Подробнее

Фазовое реле контроля — S — Fanox

Чтобы загрузить руководство, заполните следующую форму.
Мы свяжемся с вами по электронной почте, где отправим вам ссылку для загрузки запрошенного руководства.
Этот процесс может занять несколько часов в зависимости от часового пояса.
Если в течение 24 часов вы не получили ссылку для загрузки запрошенного руководства, не стесняйтесь обращаться к нам по электронной почте: [email protected]

Para descargar el manual es necesario Complete el siguiente formulario.
Nos pondremos en contacto a través de un mail donde le enviaremos el enlace de descarga al manual solicitado.
Este processso puede tardar varias horas de la zona horaria.
Si trascurridas 24 horas no ha recibido el enlace de descarga del manual solicitado no dude en ponerse en contacto a través del email: [email protected]

Имя / Номер

Фамилия / Апеллидо

Электронная почта / электронная почта

Компания / Empresa

Применение / Aplicación

Страна / País
— EspañaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongoCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Острова (Мальвинские) Фарерские острова ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранция Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинея-БисауГвинеяПарень Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosoboKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент БартелемиСвятая Елена Сент-Китс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor -ЛестеТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и острова КайкосТувалуУгандаУкраинаОбъединенныхС. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Я прочитал и принимаю / He leído y acepto la Privacy policy / política de privacidad

Этот сайт защищен reCAPTCHA и применяется Политика конфиденциальности Google
и Условия обслуживания
.

KEM Co., Ltd. — F.A. Parts

Трехфазный двигатель для предотвращения реверса при обнаружении напряжения.

1. Реле для принудительного предотвращения обратного вращения двигателя
вызвано ошибкой проводки.

2. При подаче питания обнаруживается одновременно
будь то полуфаз или целая фаза.
Если он полуфазный, это мешает установке магнитного переключателя.

3.Это база для определения напряжения, поэтому ее можно использовать
независимо от валюты загрузки.

Он встроен в машину, что может привести к несчастным случаям из-за ошибки в проводке, включая конвейер, подъемник, кран, водяной насос, компрессор, производственные машины, строительные машины и т. Д.

1. Отсутствует одна фаза из-за обнаружения сдвига фаз.

2. Невозможно обнаружить неправильное подключение нагрузки магнитных контакторов.

3. Направление вращения двигателя определяется, как только на реле подается питание, если питание реверсировано, магнитный контактор блокируется в разомкнутом состоянии, и светодиодная лампа гаснет.
(Когда состояние нормальное, загорается светодиодная лампа.)

4. Использует метод определения напряжения для предварительной настройки независимо от тока нагрузки.

ПОНИМАЙТЕ СИНХРОПРОВЕРНОЕ РЕЛЕ ДЛЯ ПАРАЛЛЕЛЬНОГО ИСТОЧНИКА — Нарушение напряжения

Проверка синхронизации или проверка синхронизации реле используются для проверки того, что напряжение, фазовый угол, частота и чередование фаз на двух сторонах выключателя одинаковы до включения выключателя.Реле Synchrocheck гарантируют, что напряжения на шине и на стороне линии находятся в пределах запрограммированных разностей величины напряжения, угла сдвига фаз, частоты и чередования фаз. Разрешающий сигнал от этого реле может быть использован для ручного или автоматического параллельного включения источников. Замыкание вне «синхронизации» может оказать существенное влияние на энергосистему и в худшем случае может привести к повреждению оборудования из-за высоких токов короткого замыкания. Реле проверки синхронизации — это элемент ANSI «25».

Базовый метод проверки синхронизма в современном цифровом реле показан на рисунке ниже.Трехфазный вход ( работает источник ) с одной стороны выключателя подается на вход трехфазного напряжения реле. Отдельный однофазный вход с другой стороны выключателя используется для обеспечения входа «синхронизирующего» напряжения (, входящий источник ) на реле.

Входящая фаза синхронизации источника может быть любой из трех фаз: A, B или C. Обычно выбирается фаза, а фаза синхронизации является выбираемым параметром в современных цифровых реле. Кроме того, современные реле также позволяют выполнять соединения фаза-фаза или настраиваемый выбор угла фазы .Случаи, когда (Входящее напряжение) Vs не может быть синхронизировано с рабочим напряжением Vp:

Рабочее напряжение реле подключено к клемме «звезда», а входной синхронизирующий вход подключен фаза-фаза

Реле подключено к ТП по схеме треугольника, а вход синхронизации — фаза-нейтраль .

Вход синхронизации выходит за пределы трансформатора треугольник-звезда.

Считать сдвиг фазы трансформатора

Для случаев выше настраиваемой фазы угол может быть выбран, когда вход синхронизирующего напряжения всегда опережает или отстает от трехфазного входное напряжение.

Разница в напряжении между двумя сторонами выключателя известна как фазовое напряжение . Для синхронизации двух систем должны быть соблюдены следующие условия: напряжение, чередование фаз, сдвиг фаз, частота.

Кроме того, система должна быть либо трехфазной, либо однофазной.

Карта частотного градиента ниже показывает отклонения частоты сети (60 Гц) в Северной Америке для заданного времени .

На приведенной ниже контурной карте углов в реальном времени показаны разности фазовых углов частоты энергосистемы (60 Гц) между различными регионами континентальной части США за заданное время . Ориентир находится в Восточном соединении.

Напряжение

Два источника, которые должны быть подключены параллельно, в идеале должны иметь одинаковое напряжение. Если два источника с неравными напряжениями подключены параллельно, это вызывает прохождение реактивной мощности (Var) между источниками .Небольшие колебания напряжения (1-5%) обычно допускаются. Поток var связан с природой взаимосвязанных генераторов. Уравнение потока реактивной мощности между двумя источниками при условии, что разность фаз равна нулю:

Как можно заметить, чем больше разница напряжений между двумя источниками, тем больше реактивной мощности будет течь между ними. Форма волны показывает две волны с одинаковой частотой и фазой, но с разными значениями напряжения. Поток Var вызовет ненужный нагрев в соединяемых компонентах.Желательно, чтобы напряжение двух источников было как можно ближе к номинальному, чтобы избежать потока реактивной мощности (вар).

Чередование фаз

Два источника, которые должны быть подключены параллельно, должны иметь одинаковое чередование фаз, то есть чередование фаз обоих ABC или обоих ACB. Противоположное чередование фаз может вызвать значительный ток короткого замыкания во время параллельной работы, и этого не следует предпринимать. Измеритель чередования фаз или измеритель мощности, подключенный к щиту, можно использовать для проверки чередования фаз перед подключением источников параллельно.

Считывание чередования фаз и фазового угла

На диаграмме выше показаны формы волны напряжения для фазы B для ABC и Вращение ACB. Также показаны векторные диаграммы для вращения ABC и ACB.

Фазовый сдвиг между два источника

Даже с обоими источниками, имеющими одинаковое напряжение и вращение, между ними может быть установившийся фазовый сдвиг . См. Для примера рисунок ниже. Обе волны имеют одинаковую амплитуду и частоту, но имеют стационарный фазовый сдвиг.

Идеальный сдвиг фазы в параллель будет равен нулю, хотя обычно это нецелесообразно. Обычно пределы фазового угла для параллельного подключения двух источников составляют ± 10 градусов или меньше. Практический эффект параллельного подключения двух источников с разным фазовым углом состоит в том, что происходит обмен реальной мощностью (ватт) . Уравнение обмена реальной мощностью между двумя источниками определяется по формуле:

Если фазовый сдвиг между двумя источниками ноль, реальный обмен энергией не происходит между двумя источниками, что мы и хочу.Мы хотим, чтобы энергия текла к нагрузке, а не между источниками.

Частота

Хотя большинство коммунальных источников имеют довольно стабильные частоты 60 или 50 Гц, иногда один источник может иметь немного более высокую или более низкую частоту. Это может произойти, если генерирующая станция является изолированным источником или если питание поступает от местного резервного генератора.

Если один источник имеет немного более высокую частоту, тогда источники могут прийти к идеальной синхронизации на короткое время, а затем «ускользнуть» и не будут синхронизированы.На рисунке показаны две волны с немного разными частотами.

Если два источника с разными частотами закрыты, между источниками течет реальной мощности (ватт), которая будет варьироваться в зависимости от относительной разности фазовых углов между волнами. Поскольку частота (и, следовательно, скорость) одного источника немного впереди, фазовые углы постоянно меняются, и, следовательно, реальный обмен мощностью также продолжает изменяться на . Практические пределы разности частот при параллельном подключении двух источников обычно равны 0.1 Гц или ниже.

Ниже приведен пример двух волн с немного разными частотами . Как можно заметить, волны сходятся с нулевой разностью фаз (IN SYNC), а затем уходят прочь (OUT OF SYNC) только для того, чтобы вернуться в синхронизацию после нескольких циклов.

Это был бы сценарий, когда мы пытаемся синхронизировать источник электроэнергии с местным дизельным генератором. Частота генератора, вероятно, будет продолжать «дрейфовать», и только в определенное время напряжения в электросети и генераторе будут идеально «синхронизированы».Прерыватель должен будет замкнуться примерно в это время (, возможно, используя метод фазового угла упреждающего типа , обсуждаемый далее в этой статье), после чего частота генератора будет «привязана» к частоте сети. Если генератор и сеть продолжают работать параллельно, частота генератора будет соответствовать источнику электросети. Как только они будут отключены, частота генератора, скорее всего, снова изменится.

Для успешной синхронизации напряжение, частота, чередование фаз и фазовый угол двух источников должны соответствовать пороговым значениям, установленным в соответствии с настройками, программируемыми пользователем в реле.

Напряжение : настройки напряжения для реле контроля синхронизации имеют настройки напряжения HI и напряжения LO . Если измеренные напряжения на выключателе попадают в этот диапазон, тогда соответствующие биты слова реле будут выставлены (ИСТИНА), указывая на исправное напряжение.

Частота : Если на шаге выше обнаружено хорошее напряжение, реле затем вычисляет «частоту скольжения», которая представляет собой разность частот между напряжением рабочей фазы (f _p ) и входящим синхронизирующим напряжением (f _s). ) ввод.

Например, если рабочая частота составляет 60 Гц, а частота на входе 60,1 Гц, частота скольжения составляет -0,1 Гц, а угол скольжения равен 36 ⁰ . Это означает, что в течение одной секунды входящий источник (f _s ) будет увеличивать масштаб относительно бегущего источника (f _p ) на 36 градусов. Другими словами, угловое расстояние между бегущим источником и входящим источником изменяется на 36 градусов за одну секунду.

Параметр частоты, устанавливаемый в реле, будет « Макс. Частота скольжения ».Если измеренное скольжение больше установленного значения, реле контроля синхронизма не даст разрешения на включение выключателя. В то время как два источника электроснабжения должны иметь очень низкое скольжение (<0,005 Гц), сеть-генератор или комбинация генератор-генератор могут иметь более высокий порог частоты скольжения.

Чередование фаз : Чередование фаз может быть ABC или ACB. Один из способов запрограммировать проверку чередования фаз — использовать элемент ANSI 59Q (перенапряжение обратной последовательности) в логике включения выключателя.Если обнаружено напряжение обратной последовательности (противоположное чередование фаз приведет к высокому перенапряжению обратной последовательности), логика включения выключателя предотвратит включение выключателя.

Фазовый угол : Установленный фазовый угол для реле проверки синхронизации составляет Макс. Угол . Если угол между двумя источниками больше, чем это значение, близкое допустимое значение не дается. В зависимости от реле может быть два варианта.

1) Непредвиденный тип : Если измеренная частота скольжения меньше запрограммированной «Макс. Частота скольжения» (скажем, 0.005 Гц), реле предполагает, что источники «статичны», а не «проскальзывают». В этом случае реле вычисляет разницу углов, и если угол меньше установленного параметра «Максимальный угол», источники помечаются как находящиеся в состоянии «синхронизация». Обычно это происходит, когда два источника электроснабжения подключены параллельно. , поскольку частоты электросети редко отклоняются более чем на несколько десятичных знаков.

2) Предварительный тип : Если частота скольжения больше запрограммированной «Макс. Частота скольжения» (скажем, 0,005 Гц), реле предполагает, что источники «скользят», и принимает во внимание устанавливаемое время включения выключателя. Этот тип реле контроля синхронизации имеет дополнительную возможность к подавать команду включения выключателя заранее , так что, когда выключатели действительно замыкаются, они замыкаются при нулевой разности фаз. Реле упреждающего типа рассчитывают угол опережения, необходимый для компенсации времени включения выключателя, отслеживая частоту скольжения и запрограммированное время включения выключателя (обычно это 3-5 циклов). Эта возможность минимизирует переходные процессы в системе.

Высокая частота скольжения возможна при резервный генератор синхронизируется с сетью или хуже, когда два генератора синхронизируются друг с другом. Реле синхронизатора упреждающего типа закрытие необходимо для этих приложений.

Угол продвижения рассчитывается как:

После программирования максимального угла включения (Ɵ_sync) реле имеет окно (2 * Ɵ_sync) для включения выключателя, как показано ниже. Если измеренное напряжение меньше V_live в черной заштрихованной области, проверка синхронизма не выполняется.

, представленный ниже, может использоваться для получения представления о потоке реальной и реактивной мощности между двумя источниками при параллельном подключении.Обратите внимание, что этот калькулятор создан только для того, чтобы пользователь мог понять основы. Межсоединительный импеданс равен 2pu. Для практического расчета потока мощности требуется гораздо больше данных и фактическое сопротивление межсоединений.

Используйте компоненты последовательности, чтобы убедиться, что ваше реле не отключено из-за неправильного чередования фаз • Услуги по обучению работе с электрооборудованием Valence

Знаете ли вы, что реле, подключенное или настроенное с неправильным чередованием фаз, может отключить его функции более высокого уровня? Знаете ли вы, что неправильное чередование фаз может сделать тестирование реле бесполезным? Знаете ли вы, что с помощью компонентов последовательности можно быстро и легко определить правильность чередования фаз без сложных вычислений, обычно связанных с компонентами последовательности?

Вы можете успешно тестировать элементы реле, использующие направленное управление (например, направленная максимальная токовая защита (67) или полное сопротивление (21)) в идеальных условиях тестирования. Однако эти элементы НЕ будут работать, если чередование фаз энергосистемы не соответствует настройкам реле. Это означает, что вы должны убедиться в правильности чередования фаз при выполнении онлайн- и автономных тестов измерителя.

Вы должны понять всю справочную информацию, которую мы рассмотрели в следующих сообщениях, прежде чем читать дальше:

В следующей таблице представлены значения, полученные для трехфазного симметричного автономного измерительного прибора в реле SEL-351 с использованием тестового набора Megger или RTS.

Тестовый набор	Реле	Величина	Уголок
Канал напряжения V1	ВА	69,28 В	0 °
Канал напряжения V2	VB	69,28 В	120 °
Канал напряжения V3	VC	69,28 В	240 °
Канал тока I1	IA	1. 000A	0 °
Канал тока I2	IB	1.000A	120 °
Канал тока I3	IC	1.000A	240 °

Реле подключается к ТТ 300: 5 и ТТ 35: 1. Все ли правильно в следующем тесте счетчика?

Вот что нам известно:

• Результаты измерений не равны нулю, что означает, что аналого-цифровые преобразователи реле работают.
• Настройки соотношения ТТ и РТ в реле правильные (обратите внимание, что нам не нужно смотреть на фактические настройки, чтобы определить это). Мы подаем ток 1 А во все три фазы, и реле сообщает примерно 60 А. Погрешность в худшем случае составляет -0,355%, что соответствует коэффициенту трансформатора тока 60: 1. Реле сообщает приблизительно 2,42 кВ во всех трех фазах с максимальной погрешностью в процентах -,07%, что соответствует коэффициенту PT.
• Реле смотрит в правильном направлении, потому что токи и напряжения синфазны.
• Мы вводим вращение ABC или 1-2-3, потому что в реле и тестовом наборе существует следующая модель: фаза A составляет 0 °, фаза B отстает от фазы A на 120 °, а фаза C отстает. Фаза А на 240 °.
• Реле запрограммировано НЕПРАВИЛЬНОЕ чередование фаз, поскольку компоненты последовательности показывают 0% прямой последовательности, 100% обратной последовательности и 0% нулевой последовательности.

Просмотр фазовых углов в отчете об измерениях не скажет вам, правильное ли чередование фаз. Глядя на ватт, нельзя сказать, что последовательность фаз на современном цифровом реле правильная (раньше это было хорошим тестом в 90-х, но теперь уже нет).Вы должны понимать некоторые простые принципы компонентов последовательности, чтобы убедиться, что реле подключено и запрограммировано на поиск правильного чередования фаз.

Вы, вероятно, захотите начать бегать в гору прямо сейчас, потому что, если вы когда-либо сидели на уроке по компонентам последовательности, это могло быть самой запутанной (или скучной) концепцией, которую вы когда-либо видели, и задавались вопросом, почему она применима к вам . Я обещаю, что вам НЕ нужно выполнять математические вычисления для компонентов последовательности, чтобы понять некоторые основные принципы, которые сделают вас лучшим тестером реле.

Основные принципы компонентов последовательности

могут быть трудными для понимания, поскольку они были созданы математиком примерно в 1918 году для «упрощения» анализа неисправностей для инженеров. Типичный урок по компонентам последовательности включает сложные математические операции, операторы поворота фаз и эквивалентные схемы для расчета трех компонентов последовательности, которые НЕ МОГУТ быть измерены. Преподаватели и учебники обычно используют такие термины, как:

1. Компоненты прямой последовательности вращаются в прямой последовательности фаз.
2. Компоненты отрицательной последовательности вращаются в обратной последовательности фаз.
3. Компоненты нулевой последовательности не вращаются.

100% положительная последовательность может иметь место только в том случае, если эти три утверждения о системе питания верны:

1. Значения напряжения / тока / импеданса для всех трех фаз равны.
2. Три фазы разнесены на 120 °.
3. Чередование фаз правильное.

100% отрицательная последовательность может иметь место только в том случае, если эти три утверждения о системе питания верны:

1. Значения напряжения / тока / импеданса для всех трех фаз равны.
2. Три фазы разнесены на 120 °.
3. Чередование фаз обратное.

Нулевая последовательность всегда будет равна нулю, если система не разбалансирована из-за замыкания на землю или однофазной неисправности.

Поиск компонентов последовательности в отчете об измерениях

Описание фаз обычно выглядит примерно так: A-B-C, R-S-T или 1-2-3. Компоненты последовательности используют символы 1-2-0 после единицы, которую они представляют. Если вы посмотрите в нижнюю часть отчета об измерениях, вы увидите символы:

• I1 = ток положительной последовательности
• 3I2 = ток отрицательной последовательности, умноженный на три = 3xI2 = I2x3
• 3I0 = Ток нулевой последовательности, умноженный на три = 3xI0 = I0x3
• V1 = напряжение положительной последовательности
• V2 = напряжение отрицательной последовательности
• 3V0 = Напряжение нулевой последовательности, умноженное на три = 3xI0 = I0x3

Устранение неполадок с чередованием фаз во время тестов измерителя

Теперь, когда вы знаете символы и шаблоны, которые нужно искать, вы можете видеть, что I1 и V1 по существу равны нулю. Когда я вижу этот образец, я сразу понимаю, что что-то не так, потому что трехфазная сбалансированная система при правильном чередовании фаз должна создавать 100% положительную последовательность. Нулевая прямая последовательность действительно может произойти в правильно сконфигурированной системе, если амплитуды фазы также равны нулю.

Компоненты нулевой последовательности (3I0 и 3V0) по существу равны нулю и возникают из-за незначительных, но присущих неточностей тестового набора и реле, используемых во время теста (нет ничего идеального, хотя тестеры реле часто ищут совершенства в своих результатах. ).Обычно это хороший знак, потому что вы должны видеть только важные компоненты нулевой последовательности во время замыканий на землю или однофазных проблем.

Компоненты отрицательной последовательности (3I2 и V2) равны 100% введенных фазных напряжений (2,424 кВ) и токов (179,593 / 3 = 59,86 А). Этот шаблон может существовать только при выполнении одного из следующих условий:

• Ваш тестовый комплект вводит неправильную последовательность фаз во время вашего теста
• Две фазы поменяны местами между источником (испытательная установка или система питания) и реле
• В системе питания неправильная последовательность фаз
• Реле запрограммировано неправильное чередование фаз

В этом случае мы бы посмотрели на векторную диаграмму тестового набора, чтобы убедиться, что тестовый набор экспортирует правильное чередование фаз. Обратите внимание, что я не говорил вам смотреть на числа фазового угла. Трудно отслеживать системы углов, когда вы используете наборы для испытаний и программное обеспечение, которые используют разные системы фазового угла. Фазорные диаграммы универсальны. Следующая диаграмма фазового угла из тестового набора показывает вращение A-B-C.

Реле измеряет правильное чередование фаз, поэтому проводка между испытательным комплектом и реле, вероятно, не перекрещена.

Мы не сможем сказать, соответствует ли настройка реле системе питания, пока не проведем тест счетчика в процессе эксплуатации.Мы можем сравнить последовательность фаз на чертежах с нашей векторной диаграммой тестового набора, чтобы убедиться, что мы соответствуем ожидаемому чередованию фаз системы.

Единственная оставшаяся опция — это настройка реле. Мы можем выполнить поиск в руководстве по запросу «чередование фаз» или «чередование фаз», чтобы найти правильную настройку. Правильная настройка — PHROT в группе глобальных настроек реле SEL, как показано на скриншоте ниже.

Если мы исследуем настройки реле для PHROT, мы обнаружим, что он установлен на ACB, что не соответствует указанному вращению ABC.

Теперь, когда мы знаем, в чем проблема, мы можем связаться с инженером-конструктором, чтобы указать на проблему. Ваше электронное письмо может содержать что-то вроде: «Мы обнаружили, что примененная настройка реле PHROT = ACB. На чертежах сайта указано, что реальное вращение системы — ABC. Должен ли этот параметр быть ABC? Пожалуйста, предоставьте обновленные настройки или предоставьте разрешение на изменение настройки на ABC, если применимо ».

Если изменение настройки одобрено, мы можем изменить настройку на ABC и выполнить еще один тест счетчика с теми же значениями:

Тестовый набор	Реле	Величина	Уголок
Канал напряжения V1	ВА	69.28 В	0 °
Канал напряжения V2	VB	69,28 В	120 °
Канал напряжения V3	VC	69,28 В	240 °
Канал тока I1	IA	1. 000A	0 °
Канал тока I2	IB	1.000A	120 °
Канал тока I3	IC	1.000A	240 °

Шаблон для этого теста счетчика:

• V1 & VA & I1 & IA = 0 градусов, V2 & VB & I2 & IB = запаздывание A / 1 на 120 °, а V3 & VC & I3 & IC = запаздывание 1 / A на 240 °. Тестовый набор вводит ABC, а реле получает ABC. Токи и напряжения синфазны.
• I1 и V1 = 100%, 3I2 и V2 = 0% и 3I0 и 3V0 = 0%. Чередование фаз реле установлено правильно.

Это образец, который вы должны искать во время каждой проверки счетчика.

Помните, что тесты счетчиков в процессе эксплуатации так же важны, как и все автономные проверки реле, потому что реле может быть отключено, если:

• Проводка или настройки меняют местами чередование фаз и отключают реле
• Реле смотрит в обратном направлении из-за ошибок конструкции, ошибок подключения или неправильной полярности трансформатора тока. Если реле смотрит в неправильном направлении, оно не сработает, когда должно, и может сработать, когда не должно.

также могут сказать вам, что не так с вашими соединениями или настройками тестового набора во время тестирования. Сделайте несколько преднамеренных ошибок и посмотрите, сможете ли вы найти шаблон в компонентах последовательности, который поможет вам устранять проблемы в будущем.

используют компоненты последовательности, чтобы определить, какой вид неисправности происходит, а затем применяют соответствующие вычисления для этого типа неисправности. Тестеры реле, которые пытаются применить процедуры электромеханических испытаний к цифровым реле, часто получают неправильные шаблоны компонентов последовательности, что сбивает реле с толку и мешает ему работать.Попробуйте применить к реле неисправности P-N, P-P и 3P и посмотрите, можете ли вы увидеть структуру компонентов последовательности для каждого вида неисправности.

/ реле обрыва фазы

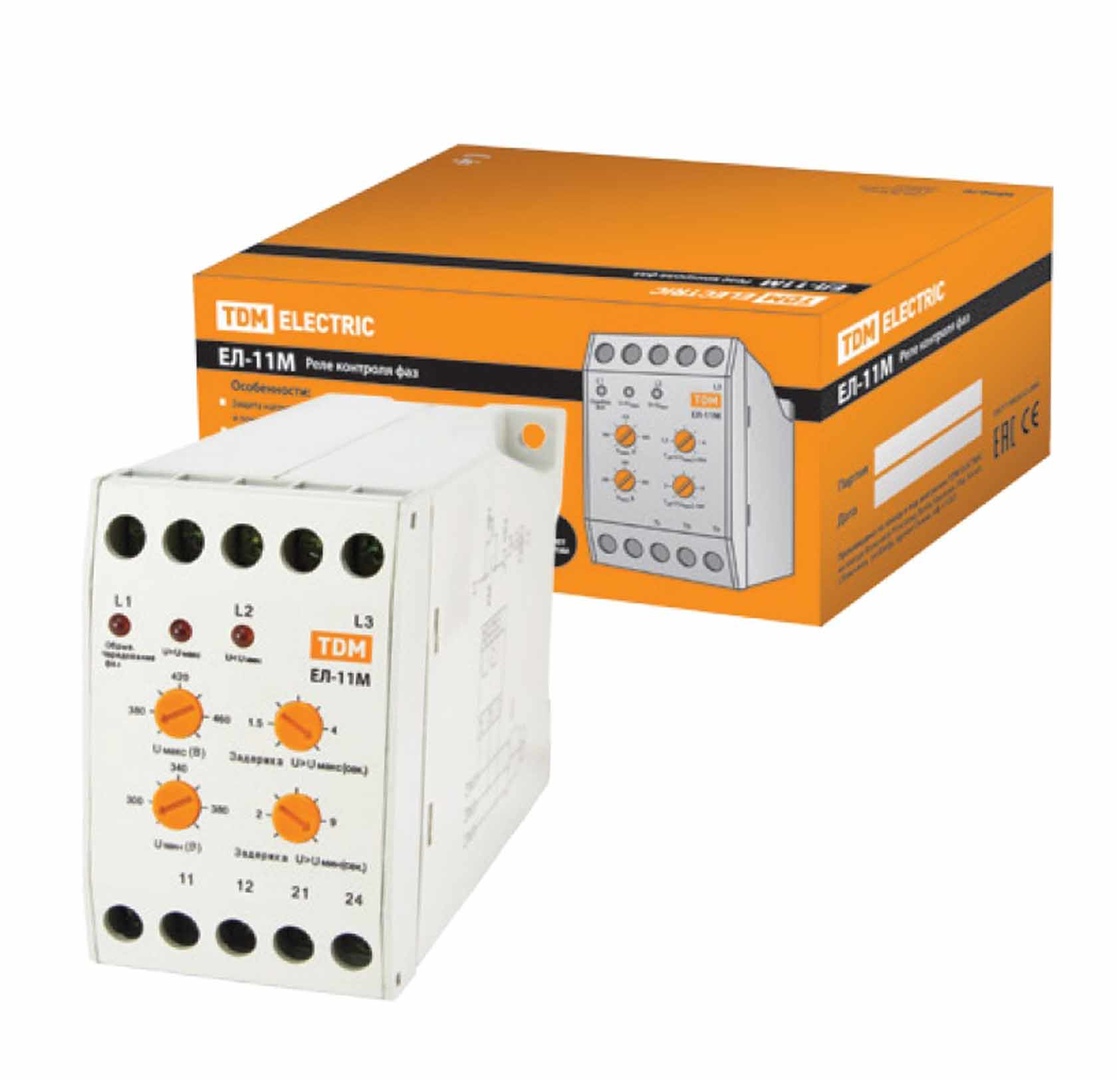

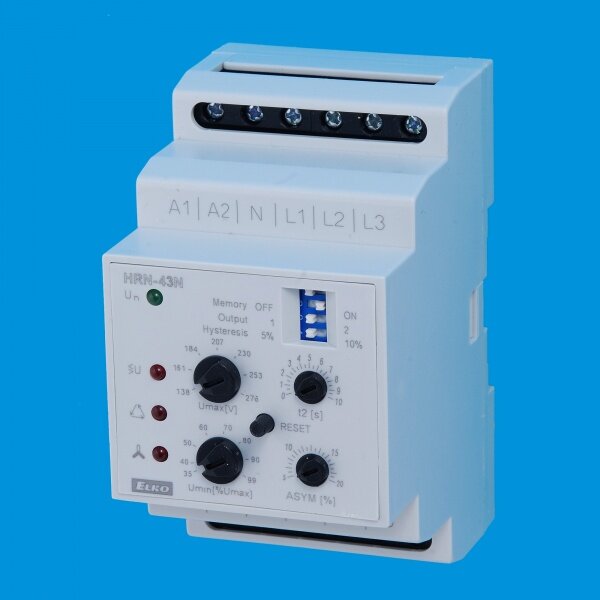

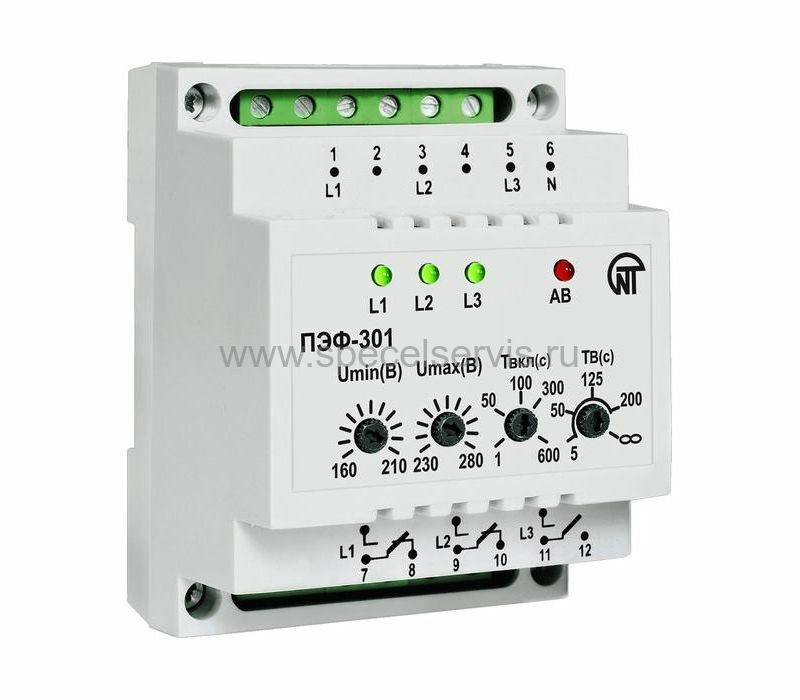

Что такое схема реле обрыва фазы / устройство фазового регулятора и как оно работает?

Например, пример:

Как вы знаете, все мы используем реле перегрузки для защиты трехфазных машин, но в случае пропадания одной фазы срабатывание и активация реле требовали некоторого времени для защиты вашей машины. Однако, если мы установим или подключим фазовый контроллер к нашей главной панели управления, мы сможем сохранить всю нашу трехфазную электрическую машину одновременно, когда фаза отсутствует, или мы можем сказать, что это двойная защита.

Как подключить или установить фазовый контроллер / реле обрыва фазы, схема

Надеюсь, вы поняли, как работает реле обрыва фазы, теперь давайте поговорим о приведенной ниже схеме, на приведенной ниже схеме я соединяю обрыв фазы с автоматическим выключателем и контактором / пускателем двигателя, а также реле перегрузки.
На схеме ниже я полностью подключаю 3-фазный двигатель, потому что, если я не покажу полный метод, а только фазовый контроллер, вы не поймете полностью.

. На приведенной выше диаграмме я показал полный метод подключения или подключения схемы реле обрыва фазы с автоматическим выключателем, контактором, реле перегрузки, кнопочными переключателями, и электродвигатель, но давайте поговорим об этом пошагово.

• Прежде всего, выполните соединение между автоматическим выключателем MCB и контактором / пускателем двигателя.
• Затем выполните соединение между 3 проводом между контактом или и реле перегрузки.
• Затем установите трехфазное соединение для устройства контроля фазы PF и подключите его, как показано на схеме выше.
• Затем получите точку подключения L1 в устройстве PF и подключитесь к общей точке для реле в PF, которая равна 2.
• После этого выполните соединение между точкой 3 PF и точкой 96 NC реле перегрузки.
• После получения соединения от точки 95 реле перегрузки и подключения его к контактору нормально разомкнуть вспомогательную точку и красную кнопку, которая обычно замкнута.
• Затем подключите проводное соединение от других точек подключения красного переключателя, которые выключены, нажмите кнопку и подключите к переключателю на кнопке, зеленая кнопка которой имеет нормально разомкнутые контакты.
• Теперь подключите зеленый переключатель к контакту на другой стороне и подключите нормально разомкнутую точку вспомогательных контактов, а затем подключите провод к катушке контактора.
