Устройство и работа автомобильного генератора

Генератор преобразовывает энергию вращающегося вала двигателя в электрическую энергию и служит источником тока для питания электрических потребителей, входящих в состав автомобильного оборудования. Посредством генератора осуществляется заряд аккумуляторной батареи в случае, когда коленчатый вал двигателя имеет среднюю либо высокую частоту вращения.

Следует отметить, что на протяжении длительного времени питание потребителей автомобильного электрооборудования осуществлялось от генераторов постоянного тока, которые вполне соответствовали техническим требованиям, предъявляемым к ранним экземплярам автомобильной техники.

Дальнейшее развитие автомобильного прогресса потребовало применения более мощных генераторов тока, увеличения продолжительности периода их эксплуатации, оптимизации технических характеристик, а также снижения их массы и уменьшения размеров для возможности компоновки генератора в относительно небольшом пространстве под капотом автомобиля.

Автомобильный генератор переменного тока

Учитывая низкие показатели времени безотказной работы щеточно-коллекторного узла генератора постоянного тока и срока его эксплуатации, а также необходимость соответствовать новым требованиям по уменьшению габаритно-массовых параметров, возникла настоятельная потребность в коренной реконструкции подобных устройств.

В сложившейся ситуации был осуществлен тщательный научный поиск и целый ряд специальных исследований, что дало начало принципиально новому направлению в развитии электрогенераторов для автомобилей: на смену традиционным, но морально устаревшим генераторам постоянного тока пришли более компактные, долговечные и мощные автомобильные генераторы переменного тока.

К основным технико-экономическим преимуществам генератора переменного тока следует отнести его компактность и меньшую массу, сниженное значение стартовой частоты вращения, сниженная стоимость затрат на поддержание устройства в работоспособном состоянии в условиях интенсивной эксплуатации, увеличенные показатели надежности и продолжительности безотказной работы.

В конструкции генератора предусмотрены: неподвижный статор; подвижный ротор; контактные щетки; выпрямительный блок; электронный регулятор напряжения в обмотке статора; передняя и задняя крышки; шкив с вентилятором, имеющий собственный привод; конденсатор.

Статор – конструктивно состоит из сердечника и катушек с обмотками возбуждения. Сердечник имеет вид кольца, состоящего из стальных пластинок, покрытых изоляционным лаком. Внутренняя поверхность сердечника выполнена зубцами, на которых крепятся три катушки. Катушки являются трехфазной обмоткой статора. Одни концы обмотки каждой катушки соединяются между собой в общей точке, которая носит название нулевой, а другие выводятся в общую цепь генератора.

Ротор

– конструктивно состоит из вала с напрессованной на него втулкой с обмоткой возбуждения, а также шести пар полюсных электромагнитных наконечников, которые под действием тока, протекающего по обмотке возбуждения, создают вокруг нее магнитное поле.

Вал ротора оборудован двумя контактными кольцами. Через контактные кольца в обмотку возбуждения поступает электрический ток. Быстрое вращение вала ротора без помех и энергетических потерь обеспечивается за счет наличия шариковых подшипников, установленных в крышках генератора. Вращающаяся конструкция ротора заполнена специальной смазкой, количество которой рассчитывается с учетом всего срока службы генератора.

Выпрямительный блок – преобразовывает переменный ток в постоянный, посредством которого осуществляется заряд аккумуляторной батареи. Располагается на внутренней стороне задней крышки генератора.

Электронный регулятор напряжения – конструктивно представляет собой неразборный и нерегулируемый узел. Корпус регулятора имеет паз, в который вставляется пластмассовый щеткодержатель со щетками.

Вентилятор – конструкционный элемент, необходимый для охлаждения всех частей генератора. Охлаждение обеспечивается воздухом, который попадает внутрь генератора через вентиляционные отверстия задней крышки и выходит наружу через аналогичные отверстия в передней крышке, обдувая все внутренние части конструкции.

Конденсатор – устанавливается в системе зажигания и обеспечивает электромагнитную защиту электрооборудования автомобиля от импульсных радиопомех.

Принцип работы генератора

При включении зажигания от аккумуляторной батареи начинает поступать ток в обмотку возбуждения ротора, а на приборном щитке синхронно загорается световой индикатор, сигнализирующий о наличии тока в цепи генератора. Вал ротора начинает вращаться, а протекающий по виткам обмотки возбуждения ротора ток создает магнитное поле вокруг его полюсов. Вращение ротора обеспечивает попеременную смену положения южного и северного полюсов ротора под зубцами статора, при этом магнитный поток, проходящий между зубцами статора, меняет свое направление и силу. Векторные линии магнитного потока пересекают витки обмотки возбуждения статора, создавая в них ЭДС самоиндукции.

Индуцированный в обмотке возбуждения статора переменный ток поступает на вход выпрямительного блока для преобразования в постоянный ток. Питание последующих потребителей, подключенных к выходной клемме выпрямителя, осуществляется постоянным током. Питание на обмотку возбуждения ротора поступает с вывода диодного моста через щетки.

Автомобильный генератор переменного тока является неотъемлемой частью оборудования, предназначенного для подачи электропитания на все бортовые приборы автомобиля. Совершенствование автомобильных генераторов и в настоящее время является важной задачей, решение которой необходимо для создания мощных, надежных, автоматизированных и неприхотливых высокотехнологичных устройств, способных безотказно работать на протяжении всего срока эксплуатации автомобиля.

Регуляторы напряжения.

Регулятор напряжения

Для чего генератору нужен регулятор?

Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования автомобиля, и зарядки аккумуляторной батареи при работающем двигателе.

Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля и работы двигателя не происходил прогрессивный разряд аккумуляторной батареи или ее перезаряд, а питание потребителей осуществлялось напряжением и током требуемой величины.
Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.

ЭДС индукции в соответствии с законом Фарадея, зависит от скорости перемещения проводника в магнитном поле и величины магнитного потока:

Е = с×Ф×ω,

где с — постоянный коэффициент, зависящий от конструкции генератора;
ω — угловая скорость ротора (якоря) генератора:
Ф — магнитный поток возбуждения.

Поэтому напряжение, вырабатываемое генератором, зависит от частоты вращения его ротора и интенсивности магнитного потока, создаваемого обмоткой возбуждения. В свою очередь мощность магнитного потока зависит от величины тока возбуждения, который изменяется пропорционально частоте вращения ротора, поскольку ротор выполнен в виде вращающегося электромагнита.

Кроме того, ток, поступающий в обмотку возбуждения, зависит от величины нагрузки, отдаваемой в данный момент потребителям бортовой сети автомобиля. Чем больше частота вращения ротора и ток возбуждения, тем большее напряжение вырабатывает генератор, чем больше ток нагрузки, тем меньше генерируемое напряжение.

Пульсация напряжения на выходе из генератора недопустима, поскольку это может привести к выходу из строя потребителей бортовой электрической сети, а также перезаряду или недозаряду аккумулятора. Поэтому использование на автомобилях в качестве источника электроэнергии генераторных установок обусловило использование специальных устройств, поддерживающих генерируемое напряжение в приемлемом для работы потребителей диапазоне. Такие устройства называются реле-регуляторы напряжения.

Функцией регулятора напряжения является стабилизация вырабатываемого генератором напряжения при изменении частоты вращения коленчатого вала двигателя и нагрузки в бортовой электросети.

Наиболее просто контролировать величину вырабатываемого генератором напряжения изменением величины тока в обмотке возбуждения, регулируя тем самым мощность создаваемого обмоткой магнитного поля. Можно было бы использовать в качестве ротора постоянный магнит, но управлять магнитным полем такого магнита сложно, поэтому в генераторных установках современных автомобилей применяются роторы с электромагнитами в виде обмотки возбуждения.

На автомобилях для регулирования напряжения генератора применяются регуляторы напряжения дискретного типа, в основу работы которых положен принцип действия различного рода реле. По мере развития электротехники и электроники, регуляторы генерируемого напряжения претерпели существенную эволюцию, от простых электромеханических реле, называемых вибрационными регуляторами напряжения, до бесконтактных интегральных регуляторов, в которых полностью отсутствуют подвижные механические элементы.

***

Вибрационный регулятор напряжения

Рассмотрим работу регулятора на примере простейшего вибрационного (электромагнитного) регулятора напряжения.
Вибрационный регулятор напряжения (рис. 1) имеет добавочный резистор R_о, который включается последовательно в обмотку возбуждения ОВ. Величина сопротивления резистора рассчитана так, чтобы обеспечить необходимое напряжение генератора при максимальной частоте вращения. Обмотка регулятора ОР, намотанная на сердечнике 4, включена на полное напряжение генератора.

При неработающем генераторе пружина 1 оттягивает якорь 2 вверх, удерживая контакты 3 в замкнутом состоянии. При этом обмотка возбуждения ОВ через контакты 3 и якорь 2 подключена к генератору, минуя резистор R_о.

С увеличением частоты вращения ток возбуждения работающего генератора и его напряжение растут. При этом увеличивается сила тока в обмотке регулятора и намагничивание сердечника. Пока напряжение генератора меньше установленного значения, силы магнитного притяжения якоря 2 к сердечнику 4 недостаточно для преодоления силы натяжения пружины 1 и контакты 3 регулятора остаются замкнутыми, а ток в обмотку возбуждения проходит, минуя добавочный резистор.

При достижении напряжения генератора значения размыкания U_р сила магнитноо притяжения якорька к сердечнику преодолевает силу натяжения пружины и контакты регулятора напряжения размыкаются. При этом в цепь обмотки возбуждения включится добавочный резистор, и ток возбуждения, достигший к моменту срабатывания реле значения I_р, начнет падать.
Уменьшение тока возбуждения влечет за собой уменьшение напряжения генератора, а это, в свою очередь, приводит к уменьшению тока в обмотке ОР. Когда напряжение уменьшится до значения замыкания U_з, сила натяжения пружины преодолеет силу магнитного притяжения якоря к сердечнику, контакты вновь замкнутся, и ток возбуждения увеличится. При работающем двигателе и генераторе этот процесс периодически повторяется с большой частотой.
В результате происходит пульсация напряжения генератора и тока возбуждения. Среднее значение напряжения U_ср определяет напряжение генератора. Очевидно, что это напряжение зависит от силы натяжения пружины реле, поэтому изменяя натяжение пружины можно регулировать напряжение генератора.

В конструкцию вибрационных регуляторов (рис. 1, а) входит ряд дополнительных узлов и элементов, назначение которых — обеспечить повышение частоты колебания якоря с целью уменьшения пульсации напряжения (ускоряющие обмотки или резисторы), уменьшение влияния температуры на величину регулируемого напряжения (добавочные резисторы из тугоплавких металлов, биметаллические пластины, магнитные шунты), стабилизацию напряжения (выравнивающие обмотки).

Недостатком вибрационных регуляторов напряжения является наличие подвижных элементов, вибрирующих контактов, которые подвержены износу, и пружины, характеристики которой в процессе эксплуатации меняются.
Особенно сильно эти недостатки проявились в генераторах переменного тока, у которых ток возбуждения почти в два раза больше, чем в генераторах постоянного тока. Использование раздельных ветвей питания обмотки возбуждения и двухступенчатых регуляторов напряжения с двумя парами контактов не решали проблему полностью и приводили к усложнению конструкции регулятора, поэтому дальнейшее совершенствование шло, прежде всего, по пути широкого использования полупроводниковых приборов.

Сначала появились контактно-транзисторные конструкции, а затем и бесконтактные.

Контактно-транзисторные регуляторы напряжения являются переходной конструкцией от механических регуляторов к полупроводниковым. При этом транзистор выполнял функцию элемента, прерывающего ток в обмотку возбуждения, а электромеханическое реле с контактами управляло работой транзистора. В таких регуляторах напряжения сохранялись электромагнитные реле с подвижными контактами, однако, благодаря использованию транзистора ток, протекающий через эти контакты, удалось значительно уменьшить, увеличив тем самым срок службы контактов и надежность работы регулятора.

В полупроводниковых регуляторах ток возбуждения регулируется с помощью транзистора, эмиттерно-коллекторная цепь которого включена последовательно в обмотку возбуждения.
Транзистор работает аналогично контактам вибрационного регулятора. При повышении напряжения генератора выше заданного уровня транзистор запирает цепь обмотки возбуждения, а при снижении уровня регулируемого напряжения транзистор переключается в открытое состояние.

Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора.
Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незначительны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Конструктивно регуляторы напряжения могут выполняться в виде отдельного прибора, устанавливаемого раздельно с генератором, или интегральными (интегрированными), устанавливаемыми в корпусе генератора. Интегральные регуляторы напряжения обычно объединяются с щеточным узлом генератора.

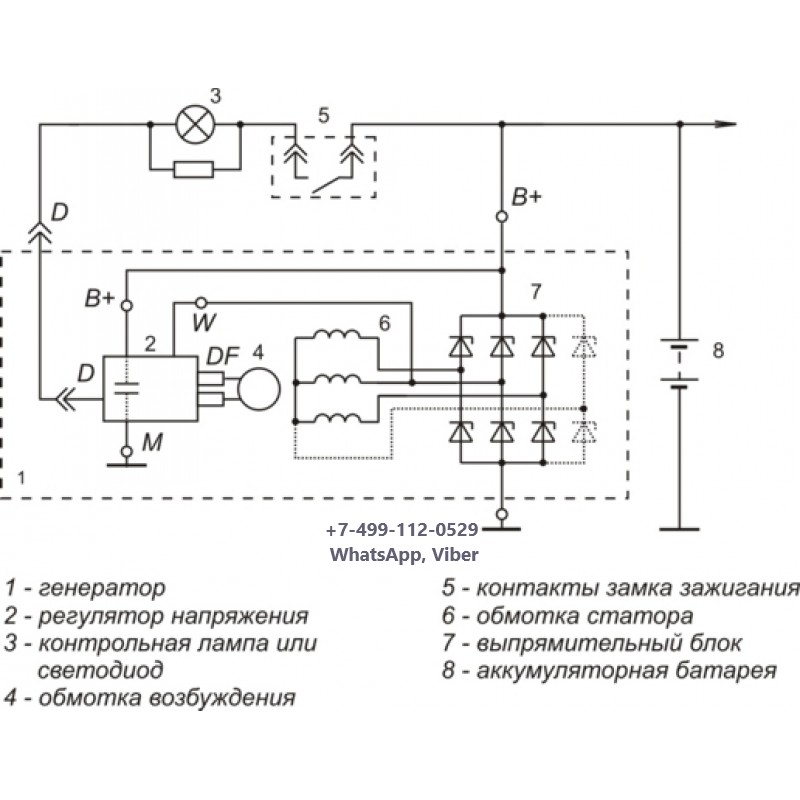

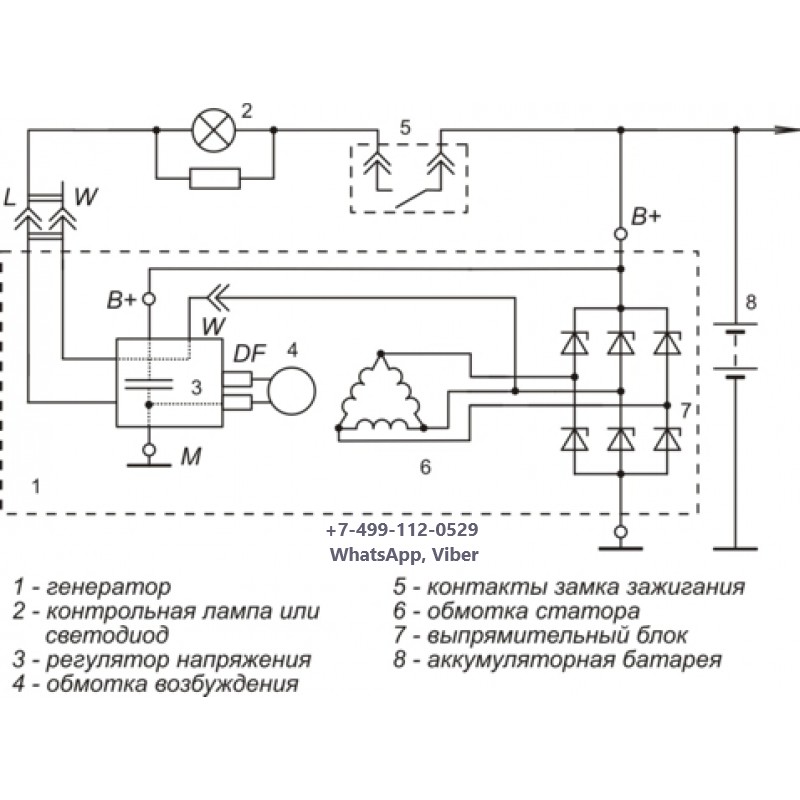

Ниже приведены принципиальные схемы подключения и работы полупроводниковых регуляторов напряжения различных типов и конструкций.

***

Определение неисправностей генератора и регулятора напряжения
