Обозначения и область применения кабельных изделий до 1 кВ

Кабельные изделия служат для передачи электроэнергии и электрических сигналов информации или для изготовления обмоток электрических устройств; В зависимости от конструктивных особенностей кабельные изделия разделяют на электрические провода, шнуры и кабели.
Провод — это металлический проводник, состоящий из одной или нескольких скрученных проволок или одной и более изолированных жил, поверх которых (в зависимости от условий прокладки и эксплуатации) могут быть легкая неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки, и не предназначенный, как правило, для прокладки в земле. Существуют неизолированные и изолированные провода. Изолированные провода подразделяют на обмоточные для изготовления обмоток электротехнических устройств, установочные для электрических распределительных сетей низкого напряжения, а также выводные, монтажные зажигания, термоэлектронные, сопротивления и ленточные.
Шнур представляет собой две или более изолированные жилы повышенной гибкости. По назначению и конструкции шнур близок к изолированному проводу.

Кабель — это одна или несколько изолированных жил в металлической или неметаллической оболочке, поверх которой (в зависимости от условий прокладки и эксплуатации) имеется защитный покров. В зависимости от назначения различают кабели: силовые — для передачи электроэнергии токами промышленных частот; радиочастотные— для передачи электромагнитной энергии на радиочастотах; связи — для передачи сигналов информации токами различных частот; управления — для цепей дистанционного управления, релейной защиты и автоматики; контрольные — для цепей контроля и измерения; сигнально-блокировочные — для цепей сигнализации и блокировки, а также геодезические, гидроакустические, термопарные и нагревательные.

В зависимости от конструктивных особенностей различают кабели для стационарной и нестационарной прокладки. Кабели для стационарной прокладки предназначены для передачи и распределения электроэнергии в стационарных установках; кабели для нестационарной прокладки предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и передвижным источникам электроэнергии.
Силовые кабели (в дальнейшем просто кабели) состоят из токопроводящих жил, изоляции и защитных элементов.
Совокупность изолированных жил образует кабельный сердечник. Для защиты сердечника от внешних воздействий применяют защитные элементы: кабельные экраны, оболочки и защитные покровы.
Кабельный экран служит для защиты внешних цепей от влияния электромагнитных полей токов, проходящих по кабелю, и обеспечения симметрии электрического поля.
Кабельная оболочка предназначена для защиты кабеля от влаги и других внешних воздействий. Наиболее распространены металлические (свинцовые, алюминиевые), пластмассовые (поливинилхлоридные, полиэтиленовые) и резиновые оболочки. Металлические и резиновые оболочки абсолютно герметичны, в пластмассовые оболочки при определенных условиях влага может проникнуть. Если изоляция выполнена из легко увлажняющегося материала (например, бумаги), применяют металлические оболочки. Для кабелей с резиновой и пластмассовой изоляцией используют оболочки из шлангового поливинилхлоридного пластиката или полиэтилена. Резиновую оболочку изготовляют для кабелей с резиновой изоляцией. В отдельных конструкциях кабелей с пластмассовой и резиновой изоляцией применяют металлические оболочки.
Свинцовые оболочки имеют достаточную гибкость и высокую стойкость против коррозии, но недостаточную механическую прочность. При воздействии вибрации, особенно в сочетании с повышенными температурами, свинцовые оболочки разрушаются.
Алюминиевые оболочки имеют высокую механическую прочность. Достаточная проводимость алюминия при определенных условиях обеспечивает использование оболочки трехжильного кабеля в качестве нейтрали в четырехпроводной электрической сети, а также  экрана.

 Однако алюминиевые оболочки не обладают достаточной гибкостью, поэтому в отдельных конструкциях кабелей  их гофрируют. Из-за слабой коррозионной устойчивости алюминия приходится применять поверх оболочек водонепроницаемые защитные кабельные покровы из шлангового поливинилхлоридного пластиката или полиэтилена.
Защитный кабельный покров является дополнительной защитой от внешних воздействий и состоит из кабельной брони, подушки и наружного покрова.

Кабельная подушка — это внутренняя часть защитного покрова, наложенная под броней для предохранения находящегося под ней элемента (например, оболочки) от коррозии и механических повреждений лентами или проволоками брони. Основными материалами при изготовлении подушек являются крепированная бумага, пластмассовые ленты (нити) и битумные составы.
Наружный кабельный покров — это наружная часть защитного кабельного покрова, наложенная поверх брони и предназначенная для защиты ее от коррозии и механических воздействий. Он может быть изготовлен из волокнистых материалов, пропитанных специальными защитными или негорючими составами, или защитного шланга, выпрессованного из пластмассы или резины.

Кабельные изделия различают по маркам. Марка —  это его условное буквенно-цифровое обозначение, указывающее назначение и основные конструктивные признаки, т. е. тип кабельного изделия, а также дополнительные признаки (материал оболочки, род защитного покрова и др.).
Обозначение марки кабеля состоит из последовательно расположенных букв русского алфавита, означающих материал жилы, изоляции, оболочки и тип защитного покрова. В зависимости от положения в марке кабеля одна и та же буква может иметь различные значения. Поэтому важно соблюдать определенный порядок следования букв, обозначая конструктивные элементы кабеля от жилы к наружным покровам.
Алюминиевые жилы обозначают буквой А. Жилы, выполненные из меди, буквенных обозначений не имеют.  При однопроволочных жилах в конце марки приводят два строчные буквы, взятые в скобки (ож).     Бумажная пропитанная изоляция буквенных обозначений не имеет. Обеднение пропитанную бумажную изоляцию обозначают буквой В в конце марки через дефис, а бумажную изоляцию с нестекающим составом — буквой Ц, располагаемой в виде исключения впереди обозначения материала жилы. Изоляцию из поливинилхлорида, полиэтилена, резины обозначают соответственно буквами В, П, Р. Если для изоляции использован самозатухающий, вулканизированный или вулканизированный самозатухающий полиэтилен, то к прописной букве П добавляют соответственно строчные буквы с, в или вс и обозначение принимает вид Пс, Пв или Пвс. Изоляцию из  резины повышенной теплостойкости обозначают буквами Рт.
Материал и конструктивные особенности оболочки кабеля обозначают следующими буквами: А — гладкая алюминиевая, Аг — гофрированная алюминиевая, С — свинцовая,  В — поливинилхлоридная, П — полиэтиленовая, Н — резиновая, не распространяющая горение. В обозначении трехжильных кабелей, изолированные жилы которых имеют металлическую оболочку, перед буквой, указывающей материал оболочки, ставят букву 0.
В марку кабеля, не имеющего защитного покрова поверх металлической, пластмассовой или резиновой оболочки, добавляется буква Г, следующая после обозначения материала оболочки.
Конструкцию элементов защитного покрова кабеля обозначают в таком порядке: кабельные броня, подушка, наружный покров. Исполнение кабельной брони обозначают буквами: Б —из двух стальных лент, П— из плоских стальных оцинкованных проволок, К — из круглых стальных; оцинкованных проволок, БбГ-— из одной профилированной оцинкованной ленты, наложенной «в замок». Отсутствие поверх брони наружных кабельных покровов указывается буквой Г после обозначения исполнения брони..
Исполнение кабельной подушки маркируют таким образом: без обозначения — нормального исполнения, б — без подушки, л — усиленная с одним слоем пластмассовых лент (2л — особо усиленная с двумя слоями пластмассовых лент), п —с выпрессованным полиэтиленовым шлангом, в — с выпрессованным поливинилхлоридным шлангом.
Исполнение наружного кабельного покрова маркируют так: без обозначения — нормальный, н — из стеклянной пряжи или штапелированного волокна, пропитанного негорючим составом, Шп — из выпрессованного полиэтиленового шланга, Шв — из выпрессованного поливинилхлоридного шланга.
Наиболее распространенные марки силовых кабелей приведены в табл. 1 и 2.
Выбор кабелей по нагреву, токовым нагрузкам, условиям короткого замыкания и потерям напряжения производится в соответствии с требованиями ПУЭ. Кабели в свинцовой оболочке применяют для подводных линий, в шахтах, опасных по газу и пыли, для прокладки в коррозионных средах.

Области применения кабелей зависят от условий среды, в которых они будут работать, сложности трассы, по которой будут проложены, и способов прокладки.
В зависимости от характера и степени воздействия окружающей среды все производственные помещения и установки делят на внутренние и наружные. Внутренние помещения и установки в зависимости от содержания влаги, пыли, температуры, наличия химически активных воздействий, опасности пожара или взрыва разделяют на сухие, влажные, сырые, особо сырые, пыльные, жаркие, с химически активной средой, пожароопасные и взрывоопасные.

Таблица 2. Силовые кабели  с пластмассовой изоляцией  (ГОСТ 16442—80)

Марка	Число жал	Номинальное сечение жил, мм2, при напряжении, В		Элементы конструкции
		660	1000	Изоляция	Оболочка	Защитный покров
ABB Г ВВГ	1, 2, 3, 4 5 1, 2, 3, 4 5	2,5—50 1,5—50	2,5—240 2,5—35 1,5—240 1,5—25	Поливинилхлоридный пластикат		—
Л ГВ Г ПВГ	1, 2, 3, 4 5   1. 2, 3. 4 5	2,5—50 1,5—50	2,5—240 2,5-35 1,5—240 1,5-25	Полиэтиленовая		—
АПсВГ ПсВГ	1, 2, 3, 4 5 1, 2, 3, 4 5	2,5—50 1.5—50	2,5—240 2,5—35 1,5—240 1,5—25	Из самозатухающего полиэтилена	Поливинилхлоридный пластикат	— —
АПвВГ   ПвВГ	1, 2, 3. 4 5 1, 2, 3, 4 5	2,5—60 1,550	2,5—240 2,5-50 1.5-240 1,5-25	Из вулканизирующегося полиэтилена		—
АВАШв, ВАШв	2, 3, 4		6—240	Поливинилхлоридный пластикат		Шв
ЛНвАШв. ПвЛШв	2. 3, 4		6—240	Из вулканизирующегося полиэтилена	—	Шв
АВБбШв, ВБвШв	2, 3, 4	4—50	6—240	Поливинилхлоридный пластикат		БвШв
АПБбШв, ПБбШв, АШБбШв, ПсБбШв	2, 3. 4	4—50	6—240	Полиэтиленовая, из самозатухающего полиэтилена	—	ВбЩв
АПвБбШв, ПвБбШв	2, 3, 4	:. 4-50	6-240	из вулканизирующего полиэтилена		БбЩв

Т а б л и ц а 1. Силовые кабели

		Номинальное сечение жил, мм2	Элементы конструкции
Марка кабеля	Число жил		Оболочка	Защитный покров

С пропитанной бумажной изоляцией напряжением до 1 кВ

СГ, АС Г	1 2		10—800 6—150 6—240 10—185		Свинцовая		—
СБ, СБГ, АСБ, АСБГ	1 2		10—800 6—160 6—240 10—185				Б и БГ
СП, СПГ, АСП, АСПГ	1 2 3		50—800 25—1.50 25—240				П и ПГ
ААГ	1		10—800 6—240 10—185		Алюминиевая напяжением 660 В Свинцовая		—Г
ААШв, ААШп С резг СРГ АСРГ	1     новой 1 2, 3 1 2 3		10—800 6—240 10—185 изоляцией наг 1—240 1—185 4—300 4—240 2,5—240				Шв и Шп
ВРГ АВРГ	1, 2,3 1 2,3		1—240 4—300 2,5—300		Поливинилхло- ридная		: —
НРГ АНРГ	! 2, 3 1 2, 3		1—240 4—300 2,5—300		Резиновая, масло- стойкая, не распространяющая горение
СРБ АСРБ 9*	2, 3 2 3		2,5—185 4—240 2,5—240		Свинцовая		Б 131
				Номинальное сечейие жил, мма		Элементы конструкции
Марка кабеля		Число жил				Оболочка		Защитный покров
СРБГ АСРБГ		2, 3 2 3		2,5—185  : 4—240 2,5—240		Свинцовая		: БГ
ВВБ АВРБ		2, 3 2 3		2,5—185 4—240 2,5;—240		Поливинилхло- :ридная		Б
BP Б Г;   ДВРБГ		2, 3 2 з		2,5—185 4—240 2,5—185				БР
НРБ : АНРБ		2, 3 2 3		2,5—185 4—240 2,5—185		Резиновая, масло- стойкая, не распространяющая горение		Б
НР0Г АНРБГ		2, 3 2 3		2,5—185 4—240 2,5-185				БГ



При относительной влажности воздуха до 60 % помещения считают сухими, до 75 % — влажными, более 75 % — сырыми. Помещения, в которых относительная влажность близка к 100 %, а потолки, стены и полы постоянно влажные, относят к особо сырым.
Пыльными называют такие помещения, в которых по условиям производства выделяется пыль в таких количествах, что она оседает на проводах и кабелях, проникает внутрь электротехнических устройств. При этом в помещениях может быть пыль, проводящая и не проводящая электрический ток.
Жаркими называют помещения, в которых темпера тура длительно превышает 30 °С.
Помещениями с химически активной средой называют помещения, в которых по условиям производства постоянно или длительно содержатся пары или образуются отложения, разрушающе действующие на изоляцию и то- коведущие части электрооборудования.
Пожароопасными называют помещения, в которых применяют или хранят горючие вещества. По степени пожароопасности их разделяют на три класса: П-I, П-Н иП-IIa.
Взрывоопасными называют помещения, в которых по условиям технологического процесса могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, кислородом или другими газами-окислителями, горячих пылей и волокон с воздухом при переходе во взвешенное состояние. По степени взрывоопасности их разделяют на пять классов: B-I, B-Ia, B-I6, В-И, В-Иа.
Наружные установки в зависимости от опасности возникновения пожара или взрыва разделяют на нормальные, пожароопасные и взрывоопасные. Пожароопасные установки относят к классу П-Ш, а взрывоопасные — к классу В-1г.
Механические воздействия на кабель, возникающие при прокладке, определяют сложностью (конфигурацией) кабельной трассы. На сложных участках трасс, где при монтажных и ремонтно-эксплуатационных работах возникает опасность повреждений защитного поливннилхлоридного шланга, применение кабелей марки ААШв не рекомендуется. При использовании на протяженных кабельных линиях кабелей марки ААШв могут быть применены на отдельных сложных участках трассы вставки из кабелей других соответствующих марок или приняты специальные меры, исключающие повреждение поливинилхлоридного шланга.
Если при эксплуатации кабель подвергается значительным растягивающим усилиям, то для прокладки используют кабели, бронированные круглыми или плоскими стальными оцинкованными проволоками.

Как выбрать кабель или провод. Вопросы о кабеле.

1. Что такое кабель и что такое провод
2. как рассчитать сечение кабеля
3. какой кабель лучше: медный или алюминиевый
4. какой кабель выбрать: гибкий или жесткий
5. как самому определить качество кабеля
6. какая должна быть изоляция у кабеля, срок эксплуатации
7. самые распространенные марки кабеля, их назначение
8. интернет кабель
9. компьютерный кабель
10. телевизионный кабель
11. аудио кабель

Читайте ответы:

1. Чем отличается кабель от провода

Не такой уж и наивный вопрос, как покажется на первый взгляд. Так, согласно строительным нормам еще с советских времен и до сих пор работы с кабелем процентуются дороже, чем с проводом.

Но достаточно четкой классификации по этому поводу не было ни при СССР, ни сейчас. Разные справочники дают разные понятия. Даже самый уважаемый кабельщиками справочник под ред. Белоруссова дает весьма расплывчатое определение кабеля, начинающееся словами: «кабелем называется как правило….» (т.е. не всегда!!!) и далее идут весьма общие понятия. На практике характеристика «кабель» или «провод» присваивается ГОСТом или ТУ на выпуск конкретной марки.

Так, кабель марки ВВП, разработанный ОАО «Одескабель» и первым утвердившем на него ТУ, отличается от провода марки ПВС только формой оболочки: кабель ВВП плоский, а провод ПВС — круглый. При этом, ни в одном кабельном справочнике форма оболочки кабеля/провода не является хоть мало-мальски значимым фактором. Так что смотрите на сертификат — там обязательно будет сказано: кабель это или провод.

2. Как рассчитать сечение кабеля

Какого сечения кабель нужен для нагрузки, например, в 8кВт. Существуют справочные таблицы, в которых указывается какое сечение алюминиевой или медной жилы необходимо для определенной нагрузки. Но для простоты большинство электриков используют простую формулу: сечение медного кабеля в 1 мм² может пропустить через себя 10А или 2,2кВт (мощность = 10А х 220В). Таким образом, нагрузка на 8кВт в амперах составит 36А (нагрузка=8кВт/220В), а для такого количества тока достаточно будет кабеля сечением 4мм². Данный расчет более — менее корректен для кабелей сечением не более 6 мм². Для больших сечений все-таки необходимы таблицы «О допустимых токовых нагрузках». При одинаковой нагрузке сечение алюминиевого кабеля должно быть примерно на 30% больше, чем медного.

Сечение кабеля — это площадь токопроводящей жилы на срезе. Сечение круглой токопроводящей жилы кабеля рассчитывается по формуле площади круга = π × r², где число π=3,14, а r — радиус. Если в жиле несколько проволочек — то сечение жилы будет равно сумме сечений всех проволочек. Радиус проволочки измеряется штангенциркулем, а очень тонких проволочек — микрометром.

Какой запас по сечению нужен. Запас, конечно, не помешает. Но нужно знать меру. Так, любые бытовые розетки-выключатели рассчитаны максимум на 16А (3,2кВт=16А х 220В) и подключение розетки кабелем в 4 мм², с пропускной способностью 8кВт — это пустая трата денег. Кроме того, кабель сечением 4 мм² влезет далеко не во всякую розетку. Разумные сечения в бытовых электросетях по меди: 1,5-2,5 мм² на розетки и 0,75-1,5 мм² на освещение.

3. Какой кабель лучше: медный или алюминиевый

Большинство «специалистов» с глубокой убежденностью ответят, что медь. А давайте их спросим — почему?

Доводы за медный кабель	Контраргументы
медь долговечней	не правда, откройте любой кабельный справочник и там увидите, что срок службы медного и алюминиевого кабеля абсолютно одинаковый: 15 лет — для кабелей в одинарной изоляции и 30 лет — для кабелей в двойной изоляции
медь не так быстро ломается	это правда. По ГОСТУ медь выдерживает 80 изгибов, а алюминий только 12, но при закладке кабеля в стену это не имеет значения
алюминий очень быстро окисляется	действительно, сверху только что зачищенного алюминия буквально за доли секунды образуется слой окисла, что ухудшает контакт. Но дальше этого слоя окисление не происходит и алюминий сохраняет свои токопроводящие свойства на долгие годы наравне с медью. К тому же, есть современное решение как получить хороший контакт на алюминиевом проводе: немецкая фирма «WAGO» выпускает клемники со специальной пастой. Токопроводящая паста сдирает верхний окисленный слой и герметизирует место контакта от проникновения воды и воздуха. Это даже лучше, чем хорошая скрутка из меди
больше серьезных аргументов нет ?	а контраргументы есть и очень весомые: алюминиевый кабель примерно в 3 раза дешевле аналогичного по токопроводимости медного кабеля

Выводы: для потребителя медь по сравнению с алюминием выгодней только тем, что медь со временем не так быстро ломается, а это очень существенно при замене светильников, розеток и т.п. Стоит ли за это платить в 3 раза больше — решение за Вами.

На заметку. Соединять медный и алюминиевый кабель нужно только через клемник, таким образом, чтобы алюминий не соприкасался с медью. Дело в том, что в силу определенных физических явлений в месте соприкосновения алюминия и меди со временем сопротивление току возрастает. В результате, место соединения очень сильно нагревается, кабель разрушается, возникает короткое замыкание, а в худшем варианте — пожар. Кстати, соединение любых разнородных материалов с разным сопротивлением приводит к подобному эффекту. Поэтому брать первый попавшийся провод и дотачивать им проводку путем скрутки не желательно. В зависимости от области применения кабеля токопроводящая жила изготавливается из различных материалов: в первую очередь медь и алюминий, но могут быть и сталь, и нихром и т.п. Если Вы не уверены в однородности материала соединяемых кабелей — применяйте клемник.

4. Какой кабель лучше: гибкий или жесткий

Под жестким кабелем обычно понимают кабель с моножилой, а под гибким — с многопроволочной жилой. Чем больше проволочек в жиле и чем тоньше каждая проволочка — тем гибче кабель. По гибкости кабель разделяют на семь классов: моножила — это 1-й класс, а 7-й класс самый гибкий. Чем выше класс гибкости кабеля — тем он дороже.

Жесткий кабель обычно предназначен для заделки в стены и укладки в грунт, а гибкий — для подключения подвижных механизмов или электроприборов. С точки зрения эксплуатации жесткий или гибкий кабель — не имеет значения. С точки зрения монтажа — каждый электрик имеет свои предпочтения.

На заметку: концы гибкого кабеля, которые вставляются в розетки (выключатели), обязательно должны быть пропаяны или обжаты специальными оконцевателями (трубчатыми наконечниками). Жесткий кабель такой процедуры не требует. Для подключения осветительного оборудования предпочтительней брать гибкий кабель, поскольку осветительные приборы чаще меняются, а жесткий кабель быстрее сломается при подключении нового электрооборудования.

5. Как самому определить качество кабеля

К сожалению, большинство заводов бывшего СНГ, а также Турции не всегда придерживаются стандартов при изготовлении кабеля. Основная «хитрость» — занижается сечение токопроводящей жилы. И иногда значительно. Нам встречались образцы кабеля с маркировкой сечения 1,5 мм², а реально сечение составляло 0,8 мм². Конечно, проверить сечение на месте покупки сложновато: представьте, что Вы в магазине измеряете каждую проволочку микрометром, а затем делаете вычисления. Воспользуюсь возможностью и сообщу, что у нас в магазине такое возможно: Вам бесплатно предоставят и штангенциркуль и микрометр.

Встречается также кабель с заниженной толщиной оболочки или с оболочкой из низкокачественного материала, что уменьшает срок службы кабеля. Для проверки лучше иметь при себе как эталон кусочек правильного кабеля, желательно еще советского производства или предварительно ознакомиться с параметрами интересующего Вас вида кабеля в кабельном справочнике под ред. Белоруссова.

На рынках России можно встретить китайский кабель из алюминия, покрытого медью (продается как медный и имеет маркировку на кириллице). Такой кабель проверить легко: срез токопроводящей жилы на кабеле отсвечивает белым цветом — алюминием.

Некоторые производители для уменьшения себестоимости используют некачественную медь или алюминий. У таких кабелей срок службы и токопроводимость жилы значительно ниже, чем по ГОСТу. Проверить качество металла токопроводящей жилы можно следующим образом:

• попробуйте несколько раз согнуть и выпрямить кабель. На заводах такая проверка делается на специальном гибочном устройстве под определенным радиусом изгиба. Поэтому у Вас количество изгибов до излома будет, скорей всего меньше, чем предусмотрено ГОСТом. Но в любом случае, алюминий должен выдержать как минимум 7-8 изгибов, а медь — 30-40;
• кабель из качественной меди или алюминия должен легко гнуться и не пружинить;
• медная или алюминиевая жила на только что зачищенном кабеле должна иметь яркий (бликующий) цвет. Если жила неоднородна по цвету и имеет темные пятна — это не электротехническая медь (алюминий).

И все-таки непрофессионал сам не сможет полноценно определить качество кабеля. В данном случае совет один — доверять торговой марке. Европейские производители, присутствующие в России, также предлагают стандартно качественный кабель. Но цена в 1,5-2 раза выше наших аналогов и, к тому же, можно попасть на подделку (встречаются кабеля с латинским шрифтом якобы европейского производства, но с явно заниженным сечением жилы).

6. Какая должна быть изоляция и оболочка у кабеля

Однозначно лучше в двойной изоляции. Достаточно сказать, что кабель в одинарной изоляции имеет срок службы до 15 лет, а в двойной изоляции — 30 лет. В технической литературе принято разделять термины изоляция и оболочка. Изоляция — это слой диэлектрического материала, накладываемого на токоведущую жилу, а оболочка — это все слои поверх изоляции. Оболочка служит для защиты кабеля от механических, химических, тепловых и пр. воздействий.

У кабеля может быть несколько слоев оболочки из различных видов материала: от стали до стеклоткани. Вот некоторые виды оболочки, которые могут Вам пригодиться:

• термостойкие кабеля для прокладки в горячих помещениях как, например, в сауне. Как правило применяется материал фторопласт, а сверху стеклоткань. Специальных обозначений для таких кабелей нет, т.е. при необходимости надо обращаться к справочникам или каталогам, где показатель температура эксплуатации указывается обязательно;
• не поддерживающие горение с маркировкой «нг» — означает способность самозатухать при пропадании огня, но не выдерживать высокие температуры !!!. Не путайте с термостойкими и огнестойкими кабелями;
• если в марке кабеля есть обозначения FR (огнестойкий) и затем E30, E90 или E120 — то данный кабель может «работать» в открытом пламени соответственно в течение 30, 90 или 120 мин. ;
• кабеля с полиэтиленовой оболочкой можно прокладывать как в грунте, так и отрытым способом, например, по стенам зданий;
• кабеля с изоляцией и оболочкой из ПВХ (поливинилхлорид) предназначены для проводки внутри помещений (под штукатуркой) или в кабельных каналах.

7. Наиболее популярные марки кабеля:

• провод ППВ (медь), АППВ (алюминий) в одинарной изоляции для прокладки внутри стен;
• кабель ПВС (медь), ВВП (медь) в двойной изоляции для прокладки внутри помещений;
• кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;

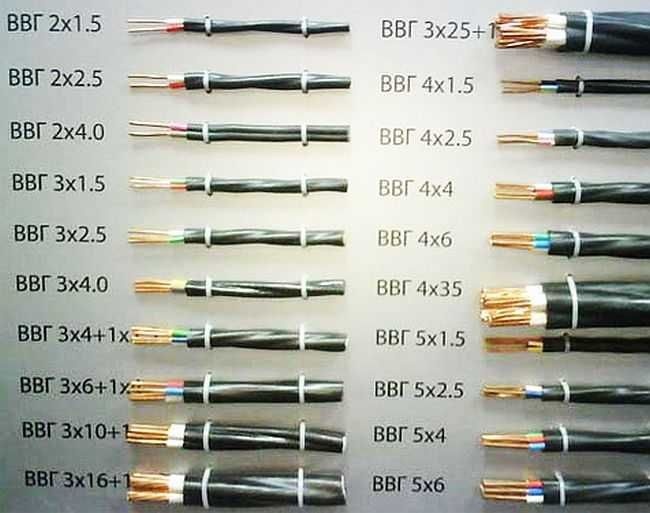

• кабель ВВГ (медь), АВВГ (алюминий) для прокладки по стенам домов и в грунте;
• кабель ВПП (медь) водопогружной для прокладки в воде;
• кабель ТПП (медь) телефонный парный для прокладки в грунте;
• провод ТРП (медь) телефонный распределительный для абонентской связи (подключение телефонного аппарата)
• кабель «витая пара» UTP, FTP для создания компьютерных сетей, подключение домофонов и т.п.;
• провод сигнальный «Alarm» для подключения домофонов, охранно-пожарной сигнализации т.п.;
• кабель коаксиальный RG-6 для подключения телевизоров, антенн, камер видеонаблюдения.

8. Интернет кабель.

Нет такого термина. Для передачи информации применяются различные информационные кабеля. Если говорить о подключении к сети Интернет, то Вы должны выяснить у своего оператора — какой кабель Вам закладывать в стены. Причем выяснить и марку кабеля и производителя, чтобы потом Вам не рассказывали о плохом кабеле и о соответственно низкой скорости Интернета. Например, Воля-кабель (г. Киев) прокладывает для Интернета обычный телевизионный кабель торговой марки Finmark. А такие телефонные операторы как Укртелеком и Голден Телеком используют кабель «витая пара» или существующий абонентский кабель (так называемая «лапша»), к которому подключен Ваш телефон. На «выделенных» интернет — линиях могут закладывать оптический кабель.

9. Компьютерный кабель.

Не точный термин. Обычно для связи компьютеров друг с другом и с сервером применяется кабель «витая пара», но могут применяться и другие информационные кабеля. Термин «витая пара» пришел из США. Технология свива двух жил в пару применяется в телефонии еще с середины прошлого века. Заслуга американцев, что за счет точно рассчитанного шага повива и качества материалов была достигнута скорость передачи информации гораздо выше, чем у стандартного парного телефонного кабеля. Кабель витая пара имеет весьма много видов в зависимости от количества жил, диаметра каждой жилы, условий прокладки и т.п. В зависимости от скорости передачи данных кабель витая пара подразделяется на группы: 3 категория (стандартный телефонный кабель), 5 категория (применяется в устройстве офисных сетей), 6 категория (кабель нового поколения, призванный заменить 5 категорию). Витая пара, получившая на сегодня наибольшее распространение — это кабель категории 5е из восьми попарно скрученных жил, диаметр каждой жилы от 0,45мм до 0,51мм.

10. Телевизионный кабель.

Это не точное (бытовое) название коаксиального кабеля с сопротивлением 75 Ом. И совсем неправильный термин — «спутниковый кабель». Любой коаксиальный кабель на 75 Ом можно использовать для подключения спутниковой и любой другой антенны, а также для подсоединения к кабельному телевидению. Важно только хороший это кабель или так себе. Основные характеристики коаксиального кабеля — это затухание сигнала и помехоустойчивость. Все остальные характеристики кабеля (плотность экрана, материал проволоки и т.п.) направлены на улучшение именно этих двух показателей и имеют второстепенное значение. Например, отечественный кабель марки РК изготавливают только из медной проволоки (иногда даже посеребренной), но затухание кабеля РК в 3-4 раза хуже, чем у любого современного кабеля марки RG, изготовленного из более дешевых материалов: стали и алюминия. На современном этапе качество информационного кабеля определяют в первую очередь технологии. При выборе телевизионного кабеля также советуйтесь с поставщиком этой услуги.

11. Аудио кабель.

Есть меломаны, у которых аудиокабеля совершенно умопомрачительной толщины — с палец. Есть знатоки, которые для хорошего звука приобретают «вакуумомедные», посеребренные и даже позолоченные кабеля по ценам от $20 до $100 за метр. В противовес им некоторые специалисты утверждают, что на соответствующем измерительном оборудовании разницы между звуком, прошедшим через обычный медный проводник и звуком, прошедшим через «супер кабель», не видно. Тем не менее, меломаны говорят, что разницу очень даже слышат. Если Вы не меломан — то закладывайте в стену любой медный кабель (можно подешевле).

Интересный факт. Строго говоря, Морзе не является изобретателем телеграфного кода: так называемой азбуки Морзе. Сэмюэль Морзе был художником-неудачником и долгое время находился на содержании своей матери. Вопрос кодировки и дальнейшей раскодировки сигналов в телеграфной связи обсуждался среди инженеров не один десяток лет и решение уже «витало в воздухе». Просто С.Морзе запатентовал случайно подслушанный разговоров на эту тему. Морзе вообще патентовал все что попало, но повезло ему только в телеграфной азбуке. Правда, потом он еще 30 лет в судах отстаивал свои права, что ему и удалось с помощью коррупции, имевшей место в конгрессе США.

author: Oleg Stolyarov

Как «читать» спецификации на оптический кабель и правильно составлять технические требования

4 апреля 2019

Введение

Оптический кабель – сложный технический продукт, обладающий значительным количеством параметров и характеристик, требования к которым определяются условиями проекта. Для того, чтобы выбрать кабель, полностью отвечающий потребностям Заказчика, крайне важно сравнивать количественные и качественные показатели в полном объеме и с единым подходом. К сожалению, достаточно часто встречаются случаи закупки оптического кабеля лишь по представленным в счете маркировкам, под которыми может скрываться все что угодно. Даже если предоставляется некая дополнительная информация в виде спецификаций, то зачастую они содержат лишь скупые основные сведения, без однозначных количественных показателей, это может стать причиной экономии на поставляемом кабеле за счет снижения качества и надежности



«Читаем спецификацию»

Для того, чтобы не покупать «кота в мешке», необходимо запросить у Поставщика детальную спецификацию. Она должна содержать полную информацию об оптическом кабеле и позволять однозначно идентифицировать соответствие всем требованиям, предъявляемым проектом и условиями применения.

Необходимые элементы спецификации:

1. Идентификационный номер или артикул

Должен полностью соответствовать номеру/артикулу в договоре на поставку.

Этот номер позволяет однозначно идентифицировать именно тот продукт, который Клиент желает приобрести.



2. Указание производителя и номера технических условий (ТУ)

Если производитель и номер технических условий в спецификации не указан, то Клиент может столкнуться с ситуацией, когда оптический кабель заказывается у российской фирмы, а производится он будет где-нибудь в Китае на безымянном заводе.

Рис 1. Пример заголовка спецификации с указанием артикула и ТУ



3. Марка кабеля

В отличие от большинства типов электрических кабелей, оптические кабели не имеют унифицированной маркировки. Одна и та же конструкция у разных Поставщиков может иметь совершенно различную маркировку, в которой легко запутаться. Сайт Vols.Expert имеет собственный конфигуратор по расшифровке маркировок кабелей различных производителей. По первым буквам маркировки можно определить Завод-производитель, а также применяемую систему маркировки с описанием всех символов. Таким образом, заполнив все необходимые поля, можно менее чем за минуту получить полную информацию о конструкции и характеристиках кабеля, а также подобрать аналог.

Важно понимать, что при подборе аналога у других производителей по маркировке, все остальные характеристики кабеля должны быть, как минимум, не хуже предлагаемого «оригинала». Распространены случаи, когда вместо определенной марки известных Заводов поставщики предлагают «аналоги», отличающиеся, к примеру, меньшим числом элементов в скрутке, типом упрочняющих нитей, отсутствием промежуточной оболочки и т. п. Все эти ухищрения позволяют предлагать тот же оптический кабель по назначению, но дешевле за счет заведомо менее надежной конструкции, худших материалов и т.п.

Также в спецификации должна быть приведена расшифровка маркировки для того, чтобы исключить различное её толкование между Производителем и Потребителем. Каждый символ маркировки должен иметь описание, позволяющее установить соответствие предлагаемой конструкции.



4. Назначение кабеля

Данный раздел должен содержать сведения о том, в каких условиях можно применять кабель. Можно ли его подвешивать, прокладывать в земле и т.п.



5. Конструкция

Обязательно наличие рисунка в виде поперечного сечения кабеля с указанием всех конструктивных элементов. Данная информация позволяет однозначно определить, например, какой тип водоблокирующих элементов применяется: гидрофобный гель или нити, тип защитных элементов и другие конструктивные особенности. В результате Потребитель не получит «сюрпризов» в виде оптического кабеля той же марки, но с центральным оптическим модулем, вместо скрутки оптических модулей вокруг центрального стеклопластикового прутка, что дешевле, но может совершенно не соответствовать ожиданиям.

Рис. 2. Пример подробной конструкции в виде поперечного сечения



6. Цветовая идентификация волокон и модулей

Как и для марок оптического кабеля, не существует единого стандарта для кодировки оптических волокон и оптических модулей. Наличие этой информации в спецификации позволяет, с одной стороны, использовать её в проектной документации для составления схем, с другой стороны, при закупке удостовериться, что цвета соответствуют запроектированным. Отличие кодировки в проекте и на практике приводит к резкому увеличению временных затрат при монтаже, приходится составлять новые схемы, ошибки при этом практически неизбежны.

Рис 3.Пример цветовой идентификации



7. Характеристики

Спецификация должна иметь однозначную информацию о диаметре и весе оптического кабеля. Во-первых, диаметр – крайне важная характеристика для подвесных кабелей, а также, предназначенных для задувки в трубы. Для подвесных кабелей на основе диаметра подбираются соответствующие зажимы. Во-вторых, точное указание диаметра позволяет Потребителю на этапе входного контроля проверить соответствие и убедиться, что Производитель не сэкономил на материалах, например, за счет толщины оболочки. В связи с этим следует с подозрением относиться к тем спецификациям, в которых данная информация не предоставляется вовсе или указываются не точные значения, а диапазон диаметров и веса кабеля. Кроме того, для подвесных кабелей обязательно указание модулей упругости при растяжении (начальный, конечный, вытяжки), прочности на разрыв, а также температурного коэффициента линейного растяжения. Эти характеристики позволяют проводить соответствующие расчеты тяжений и стрел провеса при проектировании, а также подбирать соответствующую арматуру. В то же время при закупке это позволит убедиться, что запрашиваемый кабель полностью соответствует проектному и при эксплуатации не возникнет ситуаций, когда кабель не будет выдерживать габариты в пересечениях, например, над дорогой. Если такая информация для подвесных кабелей не представлена в спецификации, то должны возникать соответствующие вопросы о том, что Производитель может безнаказанно занизить модули упругости в конкретных партиях за счет экономии на арамидных нитях. А это, в свою очередь, позволяет резко уменьшить себестоимость и повысить коммерческую привлекательность своего кабеля в ущерб качеству. Если диаметр кабеля Потребителю можно проверить простым штангенциркулем при приемке, то проверка соответствия модулей упругости потребует отправки в специальные независимые и аккредитованные лаборатории, либо личного присутствия и проведения соответствующих испытаний в Заводских испытательных центрах. Для больших проектов или долгосрочных контрактов это выглядит целесообразным, т.к. позволяет убедиться в надежности и честности Производителя.

Рис. 4. Пример нечеткой информации о диаметре и весе кабеля.



8. Параметры оптического волокна

В спецификации, как минимум, должно быть указано, какой рекомендации МСЭ-Т (стандарту) соответствует оптическое волокно. Более подробные характеристики приводятся, как правило, если конкретное применяемое волокно превосходит стандарты, в частности по уровню затухания оптического сигнала. Информация о производителе волокна также является дополнительным плюсом, т.к. Потребитель получает конкретное известное волокно, а не возможную «сборную солянку» или волокно сомнительного происхождения.



9. Технические параметры.

Это одна из самых важных частей спецификации, в которой кроется множество нюансов.

В ней указывается стойкость оптического кабеля к различным механическим и климатическим воздействиям, что определяет надежность оптического кабеля в эксплуатации.



Растяжение

Наиболее важный параметр – стойкость к растягивающим усилиям. К сожалению, в различной нормативной документации отсутствуют однозначные и корректные определения этой величины. Классически считается, что оптический кабель стоек к указанной величине растягивающей нагрузки, если отсутствуют физические повреждения кабеля и прирост затухания не превышает 0,05 дБ или погрешности измерения прибора. Однако различные детали могут оказывать существенное влияние на результаты испытаний. Например, длина растягиваемого участка, скорость растяжение, число циклов растяжения, время воздействия максимальной нагрузки, число измеряемых волокон (все или только выборочно) и т.п. Очевидно, что кабель, который может выдерживать под нагрузкой несколько часов является более надежным, чем тот, который подвергается воздействию 1 минуту. Несмотря на то, что в спецификациях обоих кабелей указана одинаковая величина стойкости к растягивающим усилиям.

Также чрезвычайно важно нормировать максимальное удлинение кабеля при растягивающей нагрузке (через указание соответствующих модулей упругости), но самым главным критерием является показатель удлинения волокна при максимальной нагрузке. Абсолютно безопасным удлинением волокна внутри кабеля является величина 0,2%. При таком удлинении вероятность его обрыва в течение всего срока службы в 25 лет равна нулю. При превышении данной величины существует вероятность обрыва с течением времени. На поверхности волокна могут образовываться микротрещины, которые в дальнейшем будут расти вплоть до полного обрыва. Вероятность обрыва является сложной зависимостью от длины волокна, величины удлинения и времени воздействия и описана в соответствующих статьях производителей волокна. Допустимо относительно безопасное удлинение волокна на величины до 0,30-0,36% при краткосрочно возникающих нагрузках, например, при гололеде или при монтаже кабеля с фиксированным временем воздействия этих нагрузок.

Получается следующая картина: если допустить удлинение волокна до 0,8% при максимальной нагрузке, то при испытании на растяжение прирост затухания может не произойти, т.к. линейное удлинение волокна практически не приводит к росту затухания оптического сигнала. Формально кабель будет соответствовать заявленной нагрузке. Однако настоящие проблемы возникнут у эксплуатирующей организации, причем с большой долей вероятности уже после гарантийного периода. Возникшая максимальная нагрузка при гололеде не приведет к обрыву волокна или кабеля и росту затухания. Во время и после воздействия гололеда кабель продолжит исправно функционировать. Но появившиеся на волокне микротрещины будут постепенно расти, что, возможно, лишь через несколько лет приведет к нарастающим случаям обрыва в линии. При этом Потребитель никак не сможет связать эти события между собой. Получается, что при одинаковой указанной стойкости к растягивающим нагрузкам, конструкция кабеля, которая предполагает удлинение волокна внутри кабеля не более 0,2% является гораздо более надежной, чем конструкция кабеля с более высоким показателем удлинения волокна. Для того, чтобы ограничить удлинение волокна внутри кабеля необходимо применять больше упрочняющих элементов, например, арамидных нитей, а это сказывается на себестоимости кабеля. И наоборот, если допускать большее удлинение волокна, то арамидных нитей можно использовать меньше, существенно уменьшив стоимость материалов и предлагая более экономичную конструкцию на рынке. Указывать при этом такую же растягивающую нагрузку, как и у зарекомендовавших себя Производителей, в ущерб надежности, которую Потребителям сложно проверить и измерить. Удлинение волокна внутри кабеля при растягивающих нагрузках проверяется с помощью специальных приборов, например, бриллюэновских рефлектометров. Такие измерения проводятся, как правило, в заводских или независимых лабораториях. Сегодня все больше операторов связи планируют приобретение таких приборов или проводят дополнительные испытания выборочной партии. Это позволяет исключить ценовую конкуренцию между Производителями за счет скрытой меньшей надежности.

Рис. 5. Бриллюэновский рефлектометр для контроля удлинения волокна в кабеле



Раздавливание

Следующий по важности параметр – стойкость к раздавливающим усилиям.

Минимальные требования указаны в «Правилах применения оптических кабелей…», утвержденных Приказом №47 от 19.04.2006. Конечно же, данные Правила уже в значительной степени потеряли актуальность в виду новых разработок, за которыми не поспевают нормативные акты. В мире все более широкое распространение получают, например, микрокабели для задувки в защитные полиэтиленовые трубы, которые имеют минимальные габаритные размеры. Например, кабель на 96 оптических волокон может иметь внешний диаметр всего 6 мм! По сути, это сплошной пучок волокон, разделенный на микромодули и в тонкой оболочке. Такие кабели не могут обеспечивать минимальные требования Минсвязи по стойкости к раздавливанию в 0,3 кН/см, да и не нуждаются в таких показателях, т.к. надежно защищены специальной полиэтиленовой трубой в кабельной канализации. Однако из-за наличия таких требований они не могут найти применение на сетях связи Российской Федерации. Классическое испытание на стойкость к раздавливающим нагрузкам подразумевает отсутствие прироста затуханий оптического волокна во время воздействия нагрузки. Зачастую можно встретить спецификации на оптический кабель, особенно импортного производства, где указана явно завышенная стойкость к раздавливающим нагрузкам. Детальное рассмотрение спецификации и получаемые разъяснения от Производителей показывают, что измерение прироста затухания производится только после воздействия. Это приводит к тому, что Потребители ориентируясь на такие спецификации, могут предъявлять повышенные технические требования ко всем Поставщикам, без указания деталей испытания. Т.е. Поставщик, указавший завышенную стойкость, получает преимущество и формальное соответствие требованиям Конкурса, в отличие от Поставщика, с таким же оптическим кабелем, но ориентирующемся на классическую трактовку стойкости к раздавливающим усилиям. Дополнительно встречаются многочисленные ошибки, как в технических требованиях к поставке, так и в самих спецификациях, когда указывают или сравнивают между собой стойкость в кН/см, имея в виду на «10 см» и т.п. Только используя сопоставимые величины и условия испытаний можно однозначно и технически грамотно сравнить несколько производителей и их конструкции между собой. В иных случаях это приводит к ложным выводам и использованию даже менее надежных конструкций, несмотря на формально более лучшие характеристики.



Стойкость к динамическим изгибам, осевым закручиваниям и удару

Это менее значимые характеристики в сравнении с первыми двумя. Однако и здесь могут быть свои «подводные камни». Согласно вышеупомянутым «Правилам…», изгибы проводятся с радиусом не более 20-кратного внешнего диаметра кабеля. Но современные технологии производства и используемые материалы допускают изгибы кабеля и с радиусом равным 15 внешним диаметрам, и они являются более надежными в эксплуатации. А отдельные типы кабелей, например, для внутренней прокладки, требуют выдерживания еще меньшего радиуса изгиба: 10 и менее. Поэтому имеет смысл предъявлять, при необходимости, более жесткие требования и учитывать их при анализе спецификаций.

Осевые закручивания, как правило, проводятся на длине 4 м на угол 360 градусов.

Минимальная стойкость к удару, также регламентируется «Правилами…», однако реальные получаемые значения в значительной степени зависят от радиуса закругления поверхности, которая производит удар по оптическому кабелю. Более плоская ударная поверхность наносит меньшие повреждения и, соответственно, получаемые значения стойкости к удару оказываются выше. И наоборот: полусфера с маленьким радиусом закругления (к примеру, 5 мм) производит более жесткий удар при одной и той же энергии удара, поэтому и значения стойкости получаются ниже. В связи с этим, всегда необходимо уточнять и сопоставлять единые условия испытаний. Потому что, рассматривая одну и ту же конструкцию подвесного кабеля от двух разных производителей, можно увидеть совершенно различные значения: 5 и 30 Дж. Определены они при разных условиях проведения испытаний. В одном случае радиус закругления ударной поверхности был 5 мм, а в другом случае 300 мм. И хотя конструкции идентичны, Потребитель может ошибочно исключить из рассмотрения Поставщика с указанным меньшим значением только из-за того, что произвел некорректное сравнение стойкости, определенной при разных условиях: более жестких и менее жестких.



Водонепроницаемость

В данном случае также необходимо обращать внимание на метод проведения испытания. Существуют два способа: F5A – когда вода поступает через снятую оболочку кабеля и метод F5B – когда вода поступает в торец кабеля. Считается, что метод F5B более сложный.

Рис. 6. Испытание на водонепроницаемость по методу F5A



Стойкость к повышенной и пониженной температуре

Как правило, в спецификации указан лишь диапазон рабочих температур. Однако методики, по которым определяется стойкость, также могут значительно отличаться. Стандарт также содержит противоречивые сведения на этот счет. Например, указано, что кабель должен помещаться в климатическую камеру в виде нестянутой бухты или на катушке. Однако, в последующих абзацах упомянуто, что условия должны быть наиболее близкими к условиям нормальной эксплуатации. При этом при эксплуатации кабель, как правило, представляет собой прямую линию, в том числе и при подвесе. В стандарте прямо указано, что условия подготовки образца, тип и материал носителя, диаметр бухты или катушки являются основными влияющими параметрами. Также немаловажным фактором является количество проводимых циклов смены температуры и длительность воздействия экстремальных температур. Т.е. при одинаковых заявленных рабочих температурах, образец одного производителя по спецификации сможет выдержать лишь один цикл с небольшим количеством часов воздействия, а образец другого производителя сможет выдержать несколько циклов с длительной выдержкой по температуре.



Прочие параметры

Существуют ряд других воздействий, которые должен выдерживать кабель, такие как стойкость к атмосферным осадкам, соляному туману, солнечному излучению, грызунам. Они также имеют свои особенности, которые мы не будем рассматривать в рамках данной статьи.

Все вышеуказанные параметры могут отсутствовать в спецификациях, но обязательно должны быть перечислены в Технических Условиях (ТУ) Завода-изготовителя. Однако в подавляющем большинстве случаев эти ТУ не предоставляются Заказчику и на них нет возможности ориентироваться. Более того, возможны случаи, когда в документацию добавляются приписки, что по согласованию с Заказчиком возможны изменения и отступления. При этом нечеткие спецификации как раз позволяют трактовать параметры в удобную сторону.  Поэтому только полные и всеобъемлющие спецификации, предоставляемые Заказчику, позволяют избежать двойных трактовок и возникновения спорных ситуаций.



10. Информация о сертификатах

Спецификация должна содержать сведения о наличии сертификатов на данный вид оптического кабеля с указанием их номеров.

Важные нюансы, которые касаются оптического кабеля, заключаются в следующем:

– оптический кабель не подлежит обязательной сертификации и должен иметь Декларацию о соответствии вышеупомянутым «Правилам применения оптических кабелей…», которая регистрируется в установленном порядке в Федеральном Агентстве Связи.

– оптический кабель не требует наличия санитарно-эпидемиологического заключения

– оптический кабель не требует наличия разрешения от Ростехнадзора на применение в опасных производственных объектах

– оптический кабель не требует наличия сертификатов ТР ТС по следующим регламентам         «Электромагнитная совместимость технических средств», «О безопасности низковольтного оборудования», «О безопасности оборудования для работы во взрывоопасных средах» в связи с тем, что на категорию «оптический кабель» требования этих регламентов не распространяются.

– оптический кабель, не распространяющий горение, должен иметь сертификат о соответствии требованиям Технического регламента о требованиях пожарной безопасности и ГОСТ 31565-2012. Стоит обращать внимание на количество указанных марок в подобных сертификатах. Наличие большого количества марок может свидетельствовать о том, что результаты испытаний одной марки распространены на весь ассортимент кабельной продукции, что может не соответствовать фактической пожаробезопасности отдельных марок кабеля.

– подвесной оптический кабель, применяющийся на объектах ПАО «Россети», должен пройти аттестацию и иметь соответствующее Заключение аттестационной комиссии.

– оптический кабель может иметь дополнительные сертификаты, например, на соответствие в различных системах, таких как «Военный регистр», «Газпромсерт», «Морской регистр» и др., что является дополнительным положительным фактором. Однако наличие данных сертификатов требуется лишь в соответствующих сферах применения, для общих они не являются обязательными.



Как составить технические требования к кабелю

Вышеизложенные необходимые элементы спецификации позволяют сформировать Заказчику соответствующие технические требования к кабелю. Необходимо включать в документ все разделы и однозначно прописывать численные значения и методы испытаний. Только такой подход позволяет получить предложения от Поставщиков идентичные по техническим характеристикам и требованиям. Любые неоднозначности и отсутствие требований могут быть истолкованы различным образом. Это приведет к тому, что Заказчику могут быть предложены конструкции, формально соответствующие заявленным техническим требованиям, но совершенно различные по уровню качества и надежности.



Проверка выполнения технических требований

Следующим этапом после формального анализа соответствия предлагаемой спецификации заявленным техническим требованиям, должен быть выбор поставщика и дальнейший контроль соблюдения этих требований в поставляемой продукции.

Здесь возможны два варианта:

– приемо-сдаточные и выборочные типовые испытания у Производителя в присутствии Заказчика

– испытания выборочных длин в независимой лаборатории. Наибольшим опытом и возможностями такого рода испытаний обладает Испытательный центр «ОптикЭнерго» в г. Саранске.

Оба этих варианта обеспечивают соответствие фактически поставляемого оптического кабеля заявленным в спецификациях техническим требованиям. К сожалению, по ряду причин, данный этап крайне редко применяется Заказчиком. Таким образом, недобросовестные Поставщики могут в спецификациях указывать недостоверные данные, формально соответствующие предъявляемым требования, осознавая, что никакой ответственности за это не понесут. Как правило, в таких случаях логика направлена на то, что за гарантийный период вопросов к кабелю у Заказчика не возникнет.



Экспертиза

В случаях, когда Заказчиком не проводилась проверка выполнения технических требований посредством соответствующих испытаний или такая проверка была успешно проведена, но кабель все равно вышел из строя в период эксплуатации, рекомендуется проведение независимой экспертизы. При этом экспертная организация:

– проводит всесторонний анализ проектной и рабочей документации на предмет правильности её составления и правильности подбора комплектующих для последующего строительства

– выезжает на место и осматривает поврежденную линию связи

– проводит визуальную оценку качества выполненных монтажных работ

– проводит анализ примененных материалов, указанных в проектной документации.

– проводит осмотр поврежденного ОК, демонтированного с линии, в том числе с испытанием материалов в независимых аккредитованных лабораториях

– выдает соответствующее экспертное заключение.

Таким образом Заказчик получает полную информацию о причинах повреждения линии связи, что позволяет ему установить соответствие или несоответствие оптического кабеля тем требованиям, которые к нему предъявляются.

Соответствующим штатом экспертов и опытом проведения подобных экспертиз обладает Центр технических компетенций «ВОЛС.Эксперт»



Выводы

С целью корректного неценового сравнения конструкций оптического кабеля различных Поставщиков необходимо требовать предоставление подробных и полных спецификаций. В случае отсутствия в спецификации ряда показателей и информации о методах испытаний необходимо запрашивать уточнения.

При формировании технических требований к кабелю необходима детальная их проработка с указанием всех качественных и количественных показателей и методов, влияющих на надежность и долговечность закупаемого кабеля.

Рекомендуется проведение регулярных выборочных испытаний в присутствии Заказчика, либо в независимой лаборатории с целью подтверждения декларируемых Поставщиком характеристик.

В случае возникновения аварийных ситуаций на эксплуатируемой волоконно-оптической линии связи, при подозрении на качество поставленного кабеля, возможно проведение независимой экспертизы с целью выявления истинных причин.

Да пребудет с Вами сила света!



Дмитрий Гиберт, технический эксперт ЦТК ВОЛС.Эксперт, заместитель генерального директора по техническим вопросам завода Инкаб

Расшифровка маркировки обозначений кабелей и проводов

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:
N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

— АПвБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г.

у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

D-Electric Марки проводов и кабелей Маркировка

Марки проводов и кабелей. Маркировка

Здравствуйте, уважаемые посетители сайта D-Electric.ru.

В данной статье речь пойдет о марках кабеля, применяемого при монтаже электропроводки в жилых помещениях и способах его маркировки.

Наиболее распространенные (и соответствующие всем требованиям) марки кабеля для данного вида электропроводки — NYM и ВВГ.(фото 1 и фото 2 соответственно).

NYM

Кабель с медными жилами и изоляцией из поливинилхлоридного пластиката (ПВХ).

Маркировка NYM расшифровывается следующим образом:

N — указывает но то, что кабель произведен в соответствии с немецким стандартом DIN VDE
Y — изоляция из ПВХ
M — монтажный (назначение кабеля)
-J — наличие желто-зеленой жилы (NYM-J)

Стоит отметить, что кабель марки NYM был разработан на Западе, а в нашей стране его изготавливают по лицензии или по техническим условиям (ТУ). В первом случае (по лицензии) кабель полностью соответствует немецкому стандарту DIN VDE (на оболочке имеется маркировка VDE). В свою очередь кабель, произведенный по ТУ, несколько отличается от своего аналога, причем не в лучшую сторону. Этот момент следует учесть при покупке кабеля марки NYM.

ВВГ

Кабель с медными жилами , маркировка расшифровывается следующим образом:
В — ПВХ-изоляция
В — ПВХ-оболочка
Г — отсутствие защитного покрова
нг — не поддерживает горения (ВВГнг) ; рекомендуются при прокладке в жилых помещениях.
нг-LS — не поддерживает горения; с пониженным дымо- и газовыделением (ВВГнг-LS) рекомендуются при прокладке в жилых помещениях.

Маркировка.

Маркировка проводов и кабелей в трехфазной системе электроснабжения.

Для передачи и распределения электроэнергии от электростанций до потребителей используется трехфазная система электроснабжения. При этом для подключения к «электросети» жилых помещений/дач/коттеджей может использоваться как одна фаза, так и все три (для подключения квартир, как правило, используется одна фаза).

Буквенная маркировка.

Для обозначения фаз, а также нуля и «заземления» используются следующие символы:
фаза 1, фаза 2, фаза 3 — L1, L2, L3 соответственно (ранее для этого использовались латинские буквы А, В, С ; на сегодняшний день такой тип маркировки не применяется)
N — ноль
PE — земля

Цветовая маркировка.

До 1-го января 2011 года, согласно ПУЭ, использовалась следующая маркировка:
Фаза 1 ( L1 или А) — желтый цвет.
Фаза 2 ( L2 или В) — зеленый цвет.
Фаза 3 ( L3 или С) — красный цвет.
Ноль ( N ) — синий цвет.
Земля ( PE ) — желто-зеленый цвет.

С 1-го января 2011 года, согласно ГОСТ Р 50462-2009, должна применяться вот такая маркировка:
Фаза 1 ( L1 ) — коричневый цвет.
Фаза 2 ( L2 ) — чёрный цвет.
Фаза 3 ( L3 ) — серый цвет.
Ноль ( N ) — синий цвет.
Земля ( PE ) — желто-зеленый цвет.

И в заключении несколько слов о маркировке проводов непосредственно внутри помещения (квартиры, дачи и т.п.). 99.9% потребителей электроэнергии жилых помещений — это однофазная нагрузка : освещение, бытовая техника, оргтехника и т.д. (исключение составляют специфические приборы, к примеру котлы отопления в коттеджах ). Для подключения однофазной нагрузки требуется одна фаза, ноль( N ) и земля( PE ). Если электропроводка смонтирована с соблюдением всех правил, то ноль( N ) — это синий провод, земля ( PE ) — желто-зеленый провод. Фазный провод может быть коричневого, черного, серого, красного или белого цвета(фото).

Следующая статья: Распределительные коробки

При полном или частичном использовании материалов ссылка на сайт
D-Electric.ru обязательна.

Медный силовой кабель: марки, область применения

27.07.2020 12:32

Читали: 127

Версия для печати

Если вы нашли ошибку в тексте — выделите ее и нажмите CTR+Enter

Основное предназначение медного кабеля — передача переменного тока от производителя к потребителю. Напряжение в сетях, для которых применяют кабель с медными жилами, стандартно находится в пределах 10–35 кВт. Для обеспечения потребностей аэрокосмической, энергетической и других энергоемких отраслей выпускают специальную кабельную продукцию, которая рассчитана на напряжение до 330 кВт.

Строение кабеля

Силовой медный кабель состоит из нескольких конструктивных элементов:

• Токопроводящие медные жилы — в зависимости от площади сечения их изготавливают однопроволочными (до 16 мм2) либо многопроволочными. В кабеле обычно 1–5 жил. Сечение нулевой жилы стандартно меньше, чем у основных жил.
• Изоляция жил — производится из бумаги со специальной пропиткой, а также из поливинилхлорида или резины. Изоляция бумажная с пропиткой на основе битума ограничивает укладку изделия на участках с разницей высот. Для прокладки вертикальных участков допустимо применять кабель с изоляцией жил из бумаги с церезин-бутиленовой пропиткой.
• Оболочка — защищает кабель от разрушения при соприкосновении с влагой, под действием кислотной среды и агрессивных химических сред. Оболочку делают из алюминия, свинца, гофрированной стали, пластмассы и пожароустойчивой резины.
• Защитный покров — служит для предотвращения механического воздействия. Покров под наружным слоем состоит из подушки и прочного наружного кожуха, часто усиленного броней из металлических лент. Подушку изготавливают из битумных производных, бумаги, кабельной пряжи. Снаружи всю конструкцию защищает пластиковый или битумный шланг, усиленный стекловолокном.

Везде, где требуется проложить проводку, соединить электроприборы друг с другом или с сетью, выполнить стационарную прокладку линии, используют медный кабель. Сфера применения — жилищно-коммунальное хозяйство, обслуживание инфраструктурных объектов, промышленность. В качестве недорогой альтернативы медной продукции в некоторых областях можно рассматривать кабель с алюминиевыми токопроводящими жилами.

Марки медного кабеля

При выборе кабеля для определенных нужд необходимо учесть ряд параметров:

• Характеристики тока (частота, напряжение) в прокладываемом участке сети.
• Условия прокладки, наличие агрессивных факторов воздействия на кабель.
• Срок службы, приемлемый для выбранного варианта эксплуатации.
• Технические требования к конструкции кабеля.

Некоторые наиболее распространенные марки силового медного кабеля:

• ВВГ — используется для передачи тока частотой 50 Гц, с напряжением в пределах 0,6-1 кВт. Область прокладки — грунт, траншеи, стробы, кабель-каналы.
• ВВГнг — негорючий аналог кабеля ВВГ, применяется для прокладки на участках с повышенными требованиями к уровню пожарной безопасности. Существуют бездымные модификации кабеля для использования на объектах спецназначения.
• NYM — кабель типа ВВГ, наполненный мелованной резиной. Главное преимущество — высокий уровень пожарозащищенности. Требует дополнительной защиты от УФ-излучения при прокладке в местах, открытых прямым солнечным лучам.
• КГ — кабель для подключения переносных электроприборов, имеет круглое сечение, обладает достаточной гибкостью.
• ВБбШв — бронированный кабель для монтажа на взрывоопасных участках.

Если вы готовы переплатить за медь, то вас наверняка интересует качество, а за ним логично обращаться к крупным поставщикам с отлаженной системой контроля, например в компанию РКБ — https://rkb.ru/catalog/kabel_silovoy/material_zhil_provodnika-med/.

Последние новости

Основные виды оболочек кабеля — Simple Cable Company

Так как кабель и провод могут прокладываться в самых различных условиях, включая среду с повышенной влажностью или возможность повреждения линии, важную роль при их выборе в процессе строительства играет тип используемой оболочки. От этого зависит надежность проложенной линии и срок ее эксплуатации.

Обычно оболочка кабеля состоит из одного или более слоев, выполненных из различных материалов, в зависимости от назначения и особенностей самого провода. Прежде всего необходимо внести ясность в терминологию. Изоляция — это слой диэлектрика, покрывающий токоведущую жилу, а оболочка — это все остальные защитные слои вокруг нее. Для дополнительной защиты некоторых силовых кабелей используют графитополимерный (КОГВЭШ) или выполненный из полупроводящего материала и медной ленты экран, а также броню из двух стальных или оцинкованных лент (ВЭВБбШв). Далее мы рассмотрим наиболее распространенные виды оболочек для провода и кабеля.

Наиболее распространенным материалом для выполнения оболочки является поливинилхлоридный пластикат или сокращенно ПВХ. Это смесь поливинилхлорида с различными пластификаторами и стабилизаторами. Присутствие в его составе хлора обеспечивает стойкость к воздействию агрессивных сред, таких как кислоты и щелочи, а так же к возгоранию. Кроме того он может быть выполнен в различных вариантах: не распространяющий горение, с низким дымо- и газовыделением и пониженной пожароопасности. Однако при эксплуатации в среде, температура которой ниже указанного в маркировка минимума, ПВХ затвердевает и может разрушится. Он используется для изготовления большинства марок медного силового кабеля, медного и алюминиевого контрольного кабеля и других видов.

Полиэтилен также широко применяется для изготовления оболочек кабеля и провода благодаря высоким физико-механическим показателям. Чаще всего шитый полиэтилен используют как изоляционный материал в кабелях марки N2XH и в самонесущих изолированных проводах. В зависимости от особенностей и назначения провода, применяют светостабилизированный полиэтилен, светостабилизированный сшитый полиэтилен и светостабилизированный сшитый полиэтилен не поддерживающего горение.

Поливинит — это еще один из полимеров, используемый в данной сфере. Он представляет собой гранулированный материал, устойчивый к старению и экстремальным температурам. Из него делают оболочки и изоляцию для негорючего безгалогенного кабеля марки YnKY.

Оболочки из шланговой резины имеют медные силовые кабеля марок КГ и РПШ. Они отличаются прочностью к растягивающим усилиям и другим механическим нагрузкам, а так же повышают гибкость провода при температуре до -50°С.

Из металлических оболочек наиболее популярной является алюминиевая: она герметична, прочна и способна выдержать высокие вибрационные нагрузки. Примером ее использования являются некоторые марки алюминиевого силового кабеля: ААШв, ААБл, а кабель АСБл использует в качестве материала оболочки свинец. Такие оболочки не требуют применения дополнительных экранов и брони.

Однако стоит обратить внимание, что только качественная оболочка, не зависимо от материала выполнения, может эффективно защитить кабель и провод от любых нежелательных воздействий. Поэтому доверять следует лишь надежным поставщикам кабельно-проводниковой продукции.

7 лучших обзоров кабелей Ethernet 2021

Если вы работаете с компьютерами и Интернетом, то вы почти наверняка знакомы с кабелями Ethernet. На самом деле, есть большая вероятность, что он у вас уже есть — возможно, устаревший CAT-5, который считался лучшим вариантом несколько лет назад, но теперь вам нужен более современный вариант .

Купить кабель Ethernet не так просто, как раньше, поскольку все больше брендов конкурируют и становятся все более продвинутыми. Вместо того, чтобы быть топовой моделью CAT-5e, теперь у вас есть другие варианты, такие как Cat-5, Cat-6A, CAT-7, а теперь даже CAT-8.Кроме того, есть аксессуары для кабеля Ethernet, которые вы можете использовать, например, лучший разветвитель Ethernet и одновременное подключение нескольких устройств, чтобы максимально использовать услуги ведущего интернет-провайдера, за которые вы платите.

Какими бы ни были ваши цели, например, домашняя сеть или настройка компьютера, связанная с работой, если вы работаете с физическими машинами, вы, вероятно, захотите узнать, какой кабель Ethernet лучше всего подходит для вашей конкретной ситуации. Если это так, расслабься, я тебя прикрыл.Даже для игровых консолей или лучших ноутбуков стоимостью менее 2000 долларов эти кабели будут идеальными, если вы также выберете лучший адаптер Ethernet для Switch или других консолей.

Длина кабеля

Длина каждой категории кабеля может быть разной, хотя для категорий, которые мы будем рассматривать, вы не найдете кабеля длиной более 100 метров. Длина используемого кабеля не должна оказывать какого-либо заметного влияния на скорость кабеля, пока вы остаетесь в пределах этого 100-метрового предела.

Следует отметить, что чем длиннее кабель, тем меньше задержка, но даже на максимальных 100 метрах задержка составляет около 0,00035 миллисекунд. Если вы начнете превышать этот предел, вы можете столкнуться с большими задержками и более серьезными проблемами, такими как потеря данных, поэтому не увеличивайте длину данных.

Долговечность и стиль

При поиске кабеля Ethernet вы можете заметить букву рядом с категорией кабеля, например Cat 5e или Cat 6a. Технически это отдельные категории кабелей, отдельно от категорий 5 и 6.

В случае Cat 5e он работает на тех же скоростях, но с лучшей защитой от электромагнитных помех (EMI). Cat 6a также обеспечивает лучшую защиту от электромагнитных помех и обеспечивает лучшую производительность, чем Cat 6, что более заметно на более высоких скоростях.

Эти типы кабелей будут особенно важны, если вы работаете в зоне с большим количеством электромагнитных помех, но если нет, то их можно просто рассмотреть из-за их скорости.

Лучшие провайдеры кабельного телевидения

Информация для рекламодателей:
Мы рекомендуем продукты и услуги на основе объективных исследований нашей редакционной группы.Мы зарабатываем деньги с помощью партнерских ссылок, а это означает, что если вы нажмете ссылку на нашем сайте, мы можем получить комиссию. Любые комиссионные, которые мы получаем, не влияют на наши рекомендации; если вы хотите узнать больше о том, как это работает, прочтите больше.

Лучшие провайдеры кабельного телевидения

Когда пришло время поискать своего провайдера кабельного телевидения, у вас может вообще не быть выбора. Индустрия состоит из региональных монополий, что означает, что кабельные компании, обслуживающие ваш конкретный адрес, часто ограничены. Но не бойтесь: мы внимательно изучили крупнейшие кабельные компании страны и каждую из их особенностей, чтобы вы могли оценить наиболее распространенные варианты и найти для вас лучшую кабельную телекомпанию.

5 лучших провайдеров кабельного ТВ

• Spectrum
• XFINITY
• Cox
• Frontier
• Mediacom

Лучшие провайдеры кабельного ТВ: подведены итоги

	Spectrum	XFINITY	Cox	Frontier	Mediacom
	Гибкий пакет предложений	Широко доступен	Высокая удовлетворенность клиентов	HD Изображение	Надстройка для конкретного жанра
No.состояния доступны	41	39	19	28	22
Оценка читателя Consumer Reports	63	65	63	59	58
№ пакетов каналов	3	3	4	3	4
Рейтинг ACSI	61	63	62	58	60

Что делает ТВ-провайдера лучше

Это Трудно провести прямое сравнение ТВ-провайдеров в какой-либо одной области, независимо от того, ищете ли вы дешевого ТВ-провайдера или по другим факторам, связанным с ценой.Это связано не только с количеством каналов, предлагаемых в данном плане, но и с тем, какие именно каналы предлагаются.

Однако при сравнении поставщиков ТВ следует учитывать качество обслуживания клиентов, гибкость предложений по плану, то, предлагают ли они каналы, которые вы хотите смотреть, и предлагают ли они пакетные пакеты. Вы не хотите платить за большее количество каналов, чем вам нужно, но вы хотите убедиться, что получаете каналы, которые хотите смотреть.Если вам нравится много премиальных каналов, возможно, будет лучше получить более дорогой тарифный план «все включено», чем менее дорогой план, в котором вам придется добавлять премиум-каналы в модели «а ля карт».

Flexible Bundle Deals

Spectrum

Charter Spectrum

Pros

Объединенная экономия
Служба поддержки клиентов

Почему мы выбрали это

Объединенная экономия

Чтобы получить больше вариантов пакета (и больше каналов) с Charter Spectrum, вы » придется связать с Интернетом и телефонной связью.Однако эти комплекты продаются по разумной цене и включают в себя бесплатную установку (обычно 50 долларов США), настройку Wi-Fi (обычно 40 долларов США) и услуги DVR (12 долларов США в месяц). Это потенциальная экономия около 234 долларов в год. Spectrum также включает бесплатные HD-каналы.

Более того, если вы хотите перейти на Spectrum, но в настоящее время подписаны с другим провайдером, компания поможет выкупить ваш контракт на сумму до 500 долларов, когда вы подпишетесь на пакет Triple Play.

Служба поддержки клиентов

Служба поддержки клиентов Spectrum работает хорошо с потребителями.Компания получила 63 из 100 оценок от Consumer Reports и 61 от ACSI, что выше среднего по отрасли. В опросе, проведенном J.D. Power ISP, компания Spectrum получила средние рейтинги для большинства регионов страны.

На что следует обратить внимание

Три тарифных плана только для ТВ

После того, как в 2016 году компания Charter Communications приобрела Time Warner Cable и Bright House Networks, она переименовалась в Spectrum и работала над упрощением своих услуг. Компания предлагает три тарифных плана только для ТВ по цене от 45 до 95 долларов в месяц и от 125+ до 200+ каналов.

Множество пакетов каналов

Почему мы выбрали его

Большинство пакетов каналов

XFINITY также предлагает три тарифных плана кабельного телевидения без подписки на объединенный пакет. Его телевизионные пакеты включают в себя широкий спектр каналов, от 10 до более 200. Наиболее продуманный план — это дополнительный план, в котором есть много популярных каналов, включая ESPN и Hallmark Channel. Вы будете упускать только премиальные сети и специализированные спортивные каналы, такие как MLB Network и Starz.

Доступность по всей стране

XFINITY от Comcast — один из наиболее широко доступных поставщиков кабельного телевидения, предлагающий услуги в 39 штатах и ​​10 540 почтовых индексов, так что есть большая вероятность, что вы сравните его с другим в нашем списке. Его основные обслуживаемые города — Чикаго, Даллас, Хьюстон, Нью-Йорк, Филадельфия, Лос-Анджелес, Сан-Диего и Сан-Франциско.

Пунктов для рассмотрения

Репутация службы поддержки клиентов

XFINITY не имеет лучшей репутации в области обслуживания клиентов, но она неуклонно улучшала свои рейтинги из года в год.Ее рейтинг ACSI вырос на 11 пунктов всего за один год, с 53 из 100 до 64 в 2020 году. Это показатель того, что компания прилагает усилия для улучшения своей репутации и, вероятно, будет продолжать развиваться.

Высокая степень удовлетворенности клиентов

Профи

Интернет-ресурсы
Настраиваемые планы

Почему мы выбрали его

Интернет-ресурсы

Если вы предпочитаете самостоятельно устанавливать и устранять неполадки в своей технологии, веб-сайт Cox Communications делает это возможным.Его обширная библиотека ресурсов предлагает обучающие видеоролики по настройке, использованию и устранению неполадок ваших служб. Если у вас возникла проблема, просто выберите ее в поисковике веб-сайта, и вы будете перенаправлены к нужному руководству или видео.

Настраиваемые планы

План Contour TV с более чем 140 каналами подойдет любому, кто хочет запечатлеть много любимых. У него есть почти все каналы, кроме премиальных сетей и специализированных видов спорта. Вы также можете выбрать TV Starter или Contour Flex (обычно около 25 долларов в месяц) и получить основы, такие как PBS, ABC, CW.Вы также можете выбрать план Contour TV Ultimate, который предлагает более 250 каналов, включая премиум-каналы, такие как Cinemax, HBO и Showtime. Cox предлагает дополнительные спортивные мероприятия, фильмы и различные пакеты, которые вы можете добавить, чтобы получить только свои любимые каналы для разных жанров.

Очков для рассмотрения

Плата за сделку

Cox — один из немногих провайдеров, предлагающих возможность самостоятельной установки ваше обслуживание. Уловка? Это будет стоить вам 20 долларов — в основном вы платите за DIY. Ваша альтернатива — профессиональная установка за 75 долларов.Однако это, похоже, не повлияло на удовлетворенность клиентов, поскольку компания получила 63 из 100 баллов по Consumer Reports и 62 из 100 по ACSI — оба балла выше Frontier Communications и Mediacom.

HD Изображение

Frontier

Frontier Communications

Плюсы

Оптоволоконные опции
Рекламные предложения

Минусы

Среднее обслуживание клиентов

Почему мы выбрали его

Оптоволоконные опции

With Frontier Communications, в зависимости от вашего местоположения вы можете выбрать между FiOS TV и Vantage TV.FiOS TV обслуживается оптоволоконным кабелем, а не традиционным коаксиальным кабелем. Если вы выберете пакет, вы также получите оптоволоконный доступ в Интернет, что означает более высокую скорость. Для вашей телевизионной службы это может означать более четкое изображение, если у вас телевизор HD или Ultra HD.

Рекламные предложения

Frontier может похвастаться некоторыми заманчивыми рекламными предложениями, включая бесплатную установку, бесплатный маршрутизатор и Amazon Prime на год. Эти заманчивые скидки могут привести к значительной экономии, особенно потому, что обычная плата за установку Frontier составляет 80 долларов.Это одно из лучших предложений по кабельному телевидению, которое мы нашли.

Баллов для рассмотрения

Среднее качество обслуживания клиентов

Оценка Frontier ниже, чем у большинства других рассмотренных нами компаний. Он получил оценку 58 из 100 от ACSI и 59 из 100 от Consumer Reports. Это может быть связано с тем, что вам, вероятно, придется позвонить, чтобы получить любую информацию и получить доступ к дополнительным вариантам тарифного плана. Эти планы могут включать план Frontier Prime, в котором есть 60% самых популярных каналов, но не HBO, Nick at Nite или другие премиальные сети.

Надстройки для конкретных жанров

Плюсы

Пакеты дополнительных каналов
Гибкое окно установки

Минусы

Плохое обслуживание клиентов

Почему мы выбрали его

Пакеты дополнительных каналов

Mediacom предлагает только свой кабель ТВ-сервис в сочетании с интернет-планом, но этот стартовый пакет предоставляется по справедливой цене. Вы можете получить высокоскоростной Интернет, 60 Мбит / с, с планом местного телевидения, который включает более 50 каналов. Он поставляется с базовыми сетями, такими как ABC, CBS, FOX, NBC, CW и PBS, но не более того.Вы можете перейти на тарифный план Essential TV для 125+ каналов или на Variety TV play для 170+ каналов.

Mediacom также предлагает дополнительные жанровые пакеты в дополнение к местному тарифному плану, так что вы не получите массу каналов, которые вам не интересны. Есть один для каналов о спорте, фильмах и детских каналах. Это может быть отличным вариантом для зрителей, которые придерживаются лишь нескольких избранных.

Гибкое окно установки

Когда приходит время устанавливать, Mediacom предлагает наиболее гибкое расписание, предлагая установку по вечерам или в выходные дни в течение 30-минутного окна.Обратной стороной является то, что установка стоит 99 долларов.

На что следует обратить внимание

Плохо оцененное обслуживание клиентов

В чем действительно страдает Mediacom, так это в обслуживании клиентов. Он постоянно занимает последнее место, что вызывает беспокойство в отрасли с и без того плохой репутацией. Читатели Consumer Reports дали ему 58 баллов из 100, а ACSI — 60 баллов из 100. Если вы выберете Mediacom в качестве поставщика услуг кабельного телевидения, внимательно следите за своими счетами и подтверждайте любые обещанные вами сделки.

Как мы выбирали лучших провайдеров кабельного телевидения

Доступность

Скорее всего, у вас не будет больше двух вариантов для услуг кабельного телевидения. Провайдеры ограничивают конкуренцию, избегая регионов с существующими монополиями. Мы отдавали предпочтение поставщикам услуг кабельного телевидения, которые с наибольшей вероятностью будут доступны для вас. Местные и другие региональные провайдеры (например, WOW! Или Cincinnati Bell) имеют отличные показатели обслуживания клиентов, но предлагают услуги менее чем в 10 штатах.Если вы живете где-то у местного поставщика услуг, об этом все равно стоит подумать.

Планы, цены и пакеты

Мы также рассмотрели ассортимент пакетов каналов для каждой компании, их цены и разнообразие тарифных планов. Мы взяли 136 каналов с наибольшим количеством просмотров и подсчитали план каналов каждого провайдера, чтобы сравнить цену, необходимую для получения максимальной отдачи. Мы обнаружили, что обычно можно получить максимальную отдачу, просто придерживаясь простейшего пакета каналов. Наши любимые провайдеры также предлагают скидки при объединении ваших интернет-услуг и ограничивают комиссию для новых клиентов.

Служба поддержки клиентов

Мы внимательно изучили рейтинги и баллы Consumer Reports, American Customer Satisfaction Index (ACSI) и J.D. Power. Каждая из этих групп оценивает кабельные компании по степени удовлетворенности клиентов с некоторыми основными категориями, такими как производительность, ценность, связь, выставление счетов и техническая поддержка. Компании, которые хорошо разбираются в этих потребительских ресурсах, с большей вероятностью будут решать проблемы, четко сообщать об изменениях в биллинге и постоянно предоставлять надежные телевизионные услуги.

Руководство по выбору провайдера кабельного телевидения

Найдите свои варианты

В отличие от спутникового телевидения (подумайте о DISH и DIRECTV), кабельные телекомпании недоступны по всей стране. У большинства людей есть менее трех вариантов, независимо от того, где они живут. Почему? Строительство инфраструктуры кабельного телевидения и проводки в новых районах — дело дорогостоящее и требует тщательного рассмотрения.

Одним из таких факторов является конкуренция. Если крупный провайдер уже доминирует на региональном рынке, то, как правило, не стоит вкладывать средства, чтобы другие могли конкурировать, что создает региональные монополии.Если вы не уверены, кто играет важную роль в вашем почтовом индексе, вы можете использовать наш инструмент выше или ввести свой адрес прямо на сайтах провайдеров.

Примите во внимание свои привычки просмотра

В 2016 году компания Nielsen обнаружила, что из 200 каналов, за которые покупатели в среднем платили, они смотрели только около 19 каналов. Это меньше 10 процентов. Чтобы найти лучшего провайдера, вам понадобится тот, который сможет максимизировать ваши любимые каналы в одном пакете — так что вам не придется платить за 180 лишних каналов.

Лучшая компания кабельного телевидения поможет легко найти любимых по разумной цене. Мы взяли 50 самых просматриваемых каналов в 2017 году и сравнили их с пакетами провайдеров, чтобы увидеть, какие из них предлагают лучшие планы по наиболее выгодной цене. Популярные каналы, такие как Food Network, имеют большую ценность и актуальность для большинства зрителей, чем каналы, которые входят в число ваших пакетов, например Gem Shopping Network или C-SPAN 4. Но если вы знаете, что ваши телевизионные привычки немного более нишевые, следите за каналов, которые вы посещаете чаще всего, а затем сравните пакеты поставщиков, чтобы увидеть, какой из них предлагает лучшую цену с минимальным превышением.

Лучшее для спорта

Spectrum, XFINITY и Cox похожи по своим спортивным предложениям. Однако, имея 20 каналов, Spectrum предлагает больше всего спортивных каналов на среднем уровне. И XFINITY, и Cox предлагают доступ к 10 спортивным каналам на своих средних уровнях. В дополнение к стандартам, таким как CBS Sports Network, ESPN, ESPN2, FS1 и FS2, Spectrum также предлагает на своем среднем уровне сеть ACC, сеть MLB, NBA TV, сеть NFL, сеть SEC и Теннисный канал. Компания с наименьшим количеством спортивных каналов была Mediacom, предлагая только 10 вариантов в своем топ-плане.

Следите за платежами

Счета за кабельное телевидение могут повлиять не только на дополнительные каналы. Вы также должны внимательно следить за небольшими сборами. Плата за установку, оборудование и местную вещательную станцию ​​является обычным явлением, но их стоимость может сильно отличаться у разных провайдеров.

Чтобы помочь вам сравнить затраты, мы собрали наиболее распространенные расценки ведущих кабельных компаний. Если вы более экономны, вы можете подумать об этом более серьезно. Имейте в виду, что в рекламных предложениях для новых клиентов, как правило, также не взимается небольшая комиссия.

	Установка	Broadcast TV	HD Access	DVR
Charter Spectrum	$ 50	$ 7,50 / мес.	Бесплатно	10 $ / мес.
XFINITY от Comcast	$ 90	$ 8 / мес.	10 $ / мес.	20 $ / мес.
Cox Communications	20 долларов США, 75 долларов США для профессионального использования	4 доллара США в месяц.	8 долларов.50 / мес.	13 $ / мес.
Frontier	$ 80	$ 3 / мес.	10 $ / мес.	15 $ / мес.
Mediacom	$ 100	$ 6 / мес.	7 $ / мес.	15 $ / мес.

Будьте готовы объединить в пакеты

Большинство провайдеров настоятельно рекомендуют объединять ваши телекоммуникационные услуги в пакеты; телефон, интернет, а иногда и домашняя безопасность. Некоторые провайдеры, такие как Comcast и Cox, предоставляют вам широкий выбор ТВ и интернет-опций, которые вы можете приобрести самостоятельно.Если вы выберете Mediacom, у вас вообще не будет выбора, так как для всех его тарифных планов на ТВ требуется интернет-пакет. Положительный момент: объединяя в пакеты, вы, вероятно, сэкономите в среднем от 20 до 30 долларов на каждой услуге.

Параметры потоковой передачи

Если вы хотите выйти за рамки провайдеров кабельного телевидения, вы можете рассмотреть некоторые из служб потокового телевидения. Некоторые сервисы лучше других подходят для потоковой передачи телепрограмм. Среди них область поиска лучшего сервиса для трансляции спортивных трансляций сужается еще больше.

Часто задаваемые вопросы о кабельном телевидении

Ежемесячная плата за кабельное телевидение будет зависеть от количества каналов, которые вы хотите, любых сборов и наличия пакета ваших услуг. Он может варьироваться от 30 до 100 долларов. Самого дешевого провайдера не существует, и ваша стоимость будет полностью зависеть от того, какие услуги вы хотите получить, и от доступного вам провайдера.

В оптоволоконном кабеле используются гибкие стеклянные провода для передачи данных с большей скоростью (и с более высоким качеством), чем по традиционному кабелю. Оптоволоконные технологии не влияют на телевидение, как на Интернет, но немногие провайдеры предоставляют вам возможность покупать одно без другого, поэтому качество вашего Интернета заслуживает внимания.И AT&T U-Verse, и Verizon FiOS работают в оптоволоконных сетях, но они заслужили лучшую репутацию в отрасли благодаря своей невероятно высокой скорости.

Переключиться на потоковую передачу нужно не только для того, чтобы перекусить The Office на Netflix или посмотреть вчерашний выпуск Bob’s Burgers на Hulu. Вы также можете подписаться на сервисы, которые позволяют транслировать избранные телеканалы в прямом эфире. Некоторые популярные варианты — DIRECTV Now, PlayStation Vue и Sling TV. Каждый из них позволяет выбирать между уровнями каналов, но их базовые пакеты часто предлагают много популярных каналов и намного дешевле, чем традиционный кабель.Хотите узнать о ваших вариантах? Мы сравниваем лучшие варианты в нашем обзоре потокового ТВ.

Другие обзоры телевидения / Интернета

Мы потратили годы на изучение и анализ телекоммуникационного пространства. Если вы ищете другие виды услуг, больше возможностей для телевидения или хотите глубже погрузиться в конкретный проспект, ознакомьтесь с другими нашими обзорами:

Об авторах

Даника Миллер пишет для Reviews.com в течение трех лет, где она специализируется на темах стриминга, Интернета и телевидения.Она имеет степень бакалавра творческого и технического письма Университета Западного Вашингтона.

Недавно добавленные

кабелей — HDMI, Ethernet, USB-кабели и др.

Вы можете использовать удлинительные кабели, USB-кабели и кабели компьютерного оборудования для питания устройств, передачи данных из одного источника в другой и для расширения зоны действия устройств. Электрические устройства, включая компьютеры, телевизоры и спутниковые приставки, работать не будут. без правильного типа провода для подключения к источнику питания.Даже электронные устройства, такие как сотовые телефоны и портативные медиаплееры, используют кабели для зарядки батарей и передачи данных с других устройств. Подходящие кабели гарантируют, что ваш Устройства предлагают функции и функции, которые вам требуются, и вы можете увеличить радиус действия, ускорить процесс зарядки и воспользоваться дополнительными преимуществами, такими как сквозная зарядка или простая передача пакетов аудио- и видеоданных.

Компьютерные кабели легко соединяют компоненты?

Независимо от того, подключаете ли вы монитор к настольному компьютеру или новый жесткий диск к материнской плате, приобретение правильных компьютерных аппаратных кабелей имеет важное значение.Многие производители компьютеров предлагают порты HDMI для таких компонентов, как мониторы. вместо традиционных аудио-видео кабелей. Однако в некоторых моделях, в частности в старых машинах, по-прежнему используются кабели DVI или VGA для мониторов и кабели PS / 2 для клавиатур. и мышей. Проверьте порты в корпусе ПК, чтобы убедиться, что у вас есть нужные провода.

Кабели сотовых телефонов для безопасной передачи данных

Большинство современных кабелей для сотовых телефонов представляют собой некоторую форму USB-кабеля, но на протяжении многих лет существовало множество стандартов.Сотовые телефоны обычно используют USB A, USB B или USB C. кабели включают Micro USB-A и Micro USB-B. Некоторые iPhone и устройства Apple используют проприетарную технологию, называемую кабелями Firewire. Они имеют другое соединение со стандартными кабелями USB. Важно выбрать правильный кабель. для вашей марки и модели телефона, чтобы обеспечить передачу данных и зарядку.

Кабели питания и удлинители расширяют зону действия

Для работы большинства электрических устройств требуются силовые кабели.Эти кабели могут потребоваться даже для электронных устройств с аккумуляторными батареями. Кабель длиной 3 фута позволяет подключаться к зарядной док-станции без лишних петель. провод. Более короткие кабели также требуют меньше времени для зарядки устройства, хотя это зависит от таких факторов, как калибр провода. Вы можете использовать более толстый провод, например 24 калибра, для кабелей быстрой зарядки, но провода меньшего калибра дешевле в производстве. и покупай. Более длинные кабели, длина которых может составлять от 10 до 15 футов, уникально подходят для мобильных устройств с сквозной зарядкой, таких как ноутбуки, поскольку они позволяют пользователю отходить от розетки при включении питания. устройство.

Лучшие кабели Ethernet, которые можно купить

Лучшие кабели Ethernet могут значительно улучшить скорость сети и Интернета. И хотя все они выглядят одинаково, от кабеля к кабелю могут быть некоторые существенные различия. Выбор подходящего может быть непростым делом, поэтому мы здесь, чтобы помочь вам.

Также: Как ускорить соединение Wi-Fi

Лучшие кабели Ethernet:

Примечание редактора: Этот список лучших кабелей Ethernet будет регулярно обновляться по мере выпуска новых продуктов и прекращения использования других .

---

Различия между кабелями Ethernet

Как и любые другие кабели, кабели Ethernet изготавливаются с разными характеристиками и целями. Некоторые работают лучше, чем другие, поэтому понимание того, какой кабель вам нужен, имеет решающее значение.

Кабели Ethernet помечены словом «Cat» и номером. Cat просто означает «категория», а число определяет поколение и производительность с учетом максимальной пропускной способности и скорости. Чем выше номер категории, тем быстрее кабель.Давайте углубимся в скорость.

Категории кабеля Ethernet, скорости и частоты:

• Cat 3: до 10 Мбит / с (16 МГц)
• Cat 4: до 16 Мбит / с (20 МГц)
• Cat 5: до 100 Мбит / с (100 МГц)
• Cat 5e: До 1 Гбит / с (100 МГц)
• Cat 6: до 1 Гбит / с (250 МГц)
• Cat 6a: до 10 Гбит / с (500 МГц)
• Cat 7: до 10 Гбит / с (600 МГц)
• Cat 7a: до 10 Гбит / с (1000 МГц)
• Cat 8: до 40 Гбит / с (2000 МГц)

Имейте в виду, что эти стандарты измеряются при длине кабеля 100 метров.Производительность имеет тенденцию к снижению по мере удлинения кабелей, о чем следует помнить.

Кабель какой категории вам нужен, зависит от ваших привычек в сети. Большинству обычных пользователей нужен не более чем кабель Cat 5, но кабели Cat 5e также стали популярными, поскольку гигабитный Интернет становится все более доступным. Cat 5e не стоит значительно дороже Cat 5, поэтому мы не рекомендуем ничего медленнее, чем Cat 5e.

Подробнее: Лучшие ячеистые маршрутизаторы для поддержания сильного сигнала Wi-Fi

Все, что находится в этих категориях, обычно является излишним для обычных домашних хозяйств.Если скорость вашего интернета и передача данных внутри сети не требуют большой производительности, покупка кабеля высокой категории просто повлечет за собой дополнительную оплату и приобретение более громоздкого кабеля для повышения производительности, которым вы не воспользуетесь. Еще один фактор, о котором следует помнить, — максимальная скорость вашего модема. Сверхбыстрый кабель будет тормозить медленный модем. Более высокие категории обычно требуются предприятиям и пользователям с более высокими потребностями.

---

1. Кабель Ethernet Cat5e Monoprice

Это лучший кабель Ethernet для всех, кто нуждается в чем-то действительно простом.Кабель Monoprice Cat 5e доступен в диапазоне длин от 0,5 до 100 футов по очень низкой цене. А поскольку это кабель Cat 5e, он должен поддерживать большинство скоростей домашнего интернета.

---

2. AmazonBasics Cat 6

Этот один из лучших кабелей Ethernet делает его ценным. Этот кабель AmazonBasics Cat 6 делает немного больше, чем просто покрывает основы, предлагая производительность Cat 6 по невысокой цене. Кабель имеет скорость 1 Гбит / с на частоте 250 МГц, поэтому вы сможете без проблем запускать гигабитный Интернет.Он также доступен в нескольких размерах.

---

3. AmazonBasics Cat 7

Сделайте еще один шаг вперед с версией AmazonBasics Cat 7. Это один из лучших кабелей Ethernet для тех, кто хочет вывести возможности подключения на новый уровень, не тратя слишком много денег на дорогие бренды. Он может достигать скорости до 10 Гбит / с.

---

4. Кабель Monoprice Flexboot Cat 6 Ethernet

Monoprice вернулся с еще одним из лучших кабелей Ethernet.Они предлагают скорость Cat 6, базовую конструкцию и отличную стоимость. Что круто в этом кабеле, так это то, что он может быть разных цветов, на тот случай, если вы хотите, чтобы определенный оттенок подходил к вашим стенам или декору. Вы также можете выбрать любую длину.

Здесь: Это список лучших маршрутизаторов Wi-Fi, которые вы можете купить.

---

5. Vandesail Cat 7

Поклонники плоского кабеля согласятся, что Vandesail Cat 7 — один из лучших Ethernet кабели вокруг.Это также неплохая сделка, учитывая цену, и Cat 7 предлагает скорость 10 Гбит / с при 1000 МГц. Плоский дизайн также упрощает прокладку кабелей. И есть выбор разных цветов и длин.

---

6. DanYee Cat 7

Это определенно один из лучших кабелей Ethernet в этом списке. Во всяком случае, это самый крутой вид! Плетеный дизайн добавляет индивидуальности, сохраняя при этом гибкость и прочность кабеля. Скорости Cat 7 предлагают соединение 10 Гбит / с, и производитель предлагает на выбор различные длины и цвета.

---

7. Кабель Ethernet Jadaol Cat 6

Если по какой-либо причине вам нужен очень длинный кабель, вариант Jadaol Cat 6 — один из лучших кабелей Ethernet в этой категории. Он имеет размеры 50 футов и плоский дизайн, не говоря уже о скорости 10 Гбит / с. Также в комплекте есть 15 кабельных зажимов, чтобы все было организовано.

---

8. DbillionDa Cat8 6-футовый сверхмощный кабель Ethernet

Если вам действительно нужны стремительные скорости 40 Гбит / с и частота 2000 МГц, это один из лучших кабелей Ethernet, которые вы можете найти.Хотя это немного дороже, чем обычно, это тоже не так уж и дорого. При такой цене неплохо было бы подготовиться к будущему.

Обзор: 10 лучших кабелей Ethernet | Последние сообщения в блоге

Кабели Ethernet

— очень популярный тип сетевого кабеля, который используется в проводных сетях. Они используются для подключения устройств, расположенных в локальных сетях (LAN), таких как маршрутизаторы, ПК и коммутаторы. Это одна из наиболее распространенных проводных сетей, в которых используются кабели, подключаемые через порты Ethernet к сетевым маршрутизаторам, компьютерам или другим устройствам.

Ниже мы рассмотрим 10 лучших кабелей Ethernet на рынке. Мы рассмотрим типы кабелей, такие как Cat5e, Cat6 и Cat6a, которые лучше всего подходят для вашего проекта. Но сначала убедитесь, что вы знаете все, что нужно знать о кабелях Ethernet и их типах, ознакомившись с нашим руководством по кабелям Ethernet.

10. PatchSee Cat6 RJ45 Ethernet-кабель

Кабели Ethernet

PatchSee Cat6 RJ45 поставляются с оптоволоконной идентификацией.Доступно 6 вариантов длины от 0,6 м до 4,9 м. Соответствует EIA / TIA 568-B2.2-1 категории 6 и поставляется с 25-летней гарантией для использования в каналах категории 6, совместимых с любой кабельной системой.

Характеристики:

• Ножны черные
• Серый чехол для отличия от черного патч-корда категории 5e
• Номер детали и длина, указанные на чехле
• Совместимость с патч-клипами с цветовой кодировкой для первого уровня идентификации

Контроль качества:

• 100% проверка электрических и оптических свойств
• Результаты испытаний сохранены в базе данных
• Каждый патч-корд имеет уникальный серийный номер
• Пластиковые неэкранированные (UTP) и индивидуально экранированные фольгой пары (FTP)
• Оболочка из ПВХ для кабелей UTP и оболочка с нулевым содержанием галогенов (LSOH) для кабелей FTP

Купить кабель

9.Плоский кабель Ethernet Cat5e RJ45

Специально разработанные плоские кабели Ethernet Cat5e RJ45 LSOH подходят для любого применения. Они особенно удобны для укладки под ковры и пол. Кабели доступны разной длины и доступны в 3 цветах — сером, синем и черном.

Характеристики:

• Поставляется разной длины для любого проекта
• Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети
• Экономичный
• Кабель с низким содержанием дыма без галогенов
• Подходит для приложения Gigabit Ethernet

Купить кабель

8.Неэкранированный кабель Ethernet U / UTP LSOH с загрузкой Ethernet Cat6A

Неэкранированные Ethernet-кабели U / UTP LSOH с загрузкой в ​​Excel Cat6A поднимают производительность медной инфраструктуры на новый уровень. Кабель был разработан, чтобы превзойти требования ISO / IEC, TIA и CENELEC для компонентов категории 6A / расширенной категории 6. Это обеспечивает производительность канала класса EA / расширенной категории 6 на расстояниях до 90 метров, что поддерживает приложения, включая 10GBASE-T, 10 Gigabit Ethernet.

Каждый патч-корд Excel категории 6A состоит из 4 витых пар многожильных медных проводов 26AWG, со штекерами RJ-45 с лезвиями, установленными на каждом конце. Тонкий чехол для лезвия делает патч-выводы подходящими для переключателей и оборудования высокой плотности.

Характеристики:

• Указано до 500 МГц
• Подходит для приложений 10GBASE-T, 10 Gigabit Ethernet
• Формованный ботинок для снятия натяжения с зажимом
• Наружная оболочка с низким содержанием дыма и нулевым содержанием галогена
• 25-летняя гарантия на систему
• LSOH — доступен в сером, красном, зеленом, синем и желтом цветах

Купить кабель

7.Экранированный кабель Ethernet Cat6 RJ45 SFTP

Экранированные кабели Ethernet

Cat6 RJ45 SFTP с двойным экранированием идеально подходят для использования в случае возникновения электрических помех. Каждый кабель Ethernet RJ45 в сборе поставляется с чехлом для снятия натяжения. Эти провода полностью протестированы на соответствие всем спецификациям Cat6.

• Поставляется разной длины для любого проекта
• Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети
• Экономичный
• Кабель с низким содержанием дыма без галогенов
• Подходит для приложения Gigabit Ethernet
• Поставляется с сапогами для снятия натяжения

Купить кабель

6.Кабель Ethernet Cat5e RJ45 LSOH

Эти кабели Ethernet Cat5e RJ45 LSOH производятся с использованием разъемов высочайшего качества и многожильного 4-парного кабеля с внешней оболочкой LSOH. Все провода на 100% полностью протестированы на соответствие спецификации EIA / TIA Cat5e.

• Поставляется разной длины для любого проекта
• Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети
• Экономичный
• Кабель с низким содержанием дыма без галогенов
• Поставляется с сапогами для снятия натяжения

Купить кабель

5.PatchSee Cat5e RJ45 Ethernet-кабель

Кабели Ethernet

PatchSee Cat5e RJ45 разработаны и индивидуально протестированы для подключения сетевого оборудования к коммутационной панели и сетевой розетке пользователя. На них распространяется гарантия cat5e TIA / EIA-568-B-2.1 июнь 2002 г. Испытание канала на постоянном канале, сертифицированном для частот передачи до 100 МГц.

Характеристики:

• Световая идентификация по пластиковому оптическому волокну
• Многие длины 2 фута (0.6 м) до 4,9 м (16 футов) для коммутационной панели и перемычки
• Цвет кабеля: Черный с белой маркировкой
• Цвет багажника: Серый с белой маркировкой
• Цветной подвижный зажим, в наличии 16 цветов
• Упаковка: коробки по 12 штук, в зависимости от длины
• Доступен в поперечном патч-корде
• Маркировка на ботинке: длина и P / N
• Маркировка уникального серийного номера на кабеле
• Индивидуальное тестирование: каждый патч-корд тестируется индивидуально
• Испытания электрических характеристик, проводимые на выборочной основе (гарантия 1000 Base T) (возвратные потери, затухание, NEXT и т. Д.).

Купить кабель

4.Экранированный кабель Ethernet Cat5e RJ45

Экранированные кабели Ethernet

Cat5e RJ45 производятся, тестируются и проходят независимую проверку в соответствии со стандартами ISO11801 категории 5 и EIA / TIA 568. Каждый кабель состоит из 8 многожильных проводов с цветовой кодировкой, скрученных вместе в 4 пары с различной длиной свивки. Мягкая внешняя оболочка из ПВХ в сочетании с многожильными проводниками дает очень гибкий кабель. На термостойкой внешней оболочке, соответствующей стандарту UL, четко напечатаны технические характеристики.Выбор цвета оболочки позволяет при необходимости идентифицировать подразделение или приложение.

Характеристики:

• Поставляется разной длины для любого проекта
• Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети
• Экономичный
• Кабель с низким содержанием дыма без галогенов
• Подходит для приложения Gigabit Ethernet

Купить кабель

3. Кабель Ethernet с загрузкой SSTP LSOH Cat6a

LSOH — доступен в сером, красном, зеленом, синем, желтом и черном цветах

Кабели Ethernet

Cat6a SSTP LSOH Booted поднимают производительность медной инфраструктуры на новый уровень.Разработанные в соответствии с действующими стандартами ISO и EIA / TIA для класса Ea с повышенными характеристиками категории 6a, эти продукты предназначены для обеспечения надежной и высокой производительности сети, включая поддержку новых приложений, таких как 10GBase-T, 10 Gigabit Ethernet. Каждый коммутационный провод категории 6a состоит из 4 витых пар многожильных медных проводов 26AWG, лента из алюминиевой / полиэфирной фольги обеспечивает индивидуальный экран для каждой пары. Затем эти пары соединяются кабелями разной длины для обеспечения оптимальной производительности.

Характеристики:

• Указано до 500 МГц
• Подходит для приложений 10 Gigabit, 10GBase-T, Ethernet
• Индивидуальный экран из фольги поверх каждой пары
• Формованный ботинок для снятия натяжения с зажимом
• Выбор длины и цвета
• Наружная оболочка с низким содержанием дыма и нулевым содержанием галогена

Купить кабель

2. Кабель Ethernet с загрузкой Cat6 RJ45

Кабели Ethernet

Cat6 RJ45 с загрузкой произведены и испытаны в соответствии со всеми необходимыми стандартами для связи Cat6.Каждый вывод снабжен высококачественными вилками категории 6, гибкой оболочкой из ПВХ и многожильными медными проводниками. Между кабелем и вилкой находится чехол для снятия натяжения и защиты кабеля. Низкопрофильный дизайн ботинка означает, что он идеален для использования в установках с высокой плотностью посетителей.

Характеристики:

• Гарантированная производительность до 250 МГц
• Особый зубчатый дизайн куртки по направлению к внутренней части может повысить устойчивость к чужеродным перекрестным помехам.
• Уникальная конструкция креста PE уменьшает NEXT и RL и обеспечивает лучшую передачу.
• Превосходная гибкость кабеля из многожильных жил
• Пыльник поддерживает правильный радиус изгиба для обеспечения максимальной производительности
• Устойчивость к воспламенению подтверждена в соответствии с IEC 60332-1-2.
• Соответствует RoHS

Купить кабель

1. Кабель Ethernet с загрузкой Cat5e RJ45

Эта серия кабелей Ethernet Cat5e RJ45 с загрузочной загрузкой произведена и испытана в соответствии с проектами стандартов ISO11801 Cat5 1999 и EIA / TIA 568 Addendum 11 для повышения производительности.Каждый кабель Ethernet Cat5e состоит из 4 пар с цветовой кодировкой. Наружная оболочка из ПВХ и многожильные жилы обеспечивают очень гибкий и упругий кабель. Литой чехол обеспечивает разгрузку кабеля от натяжения и помогает предотвратить его выдергивание из разъема RJ45. Его конструкция заподлицо означает, что его можно легко использовать в установках с высокой плотностью размещения. Доступен в широком выборе цветов и длины до 30 метров.

Характеристики:

• Гарантированная производительность до 125 МГц
• Превосходная гибкость кабеля из многожильных жил
• Пыльник поддерживает правильный радиус изгиба для обеспечения максимальной производительности
• Разъем: 8P8C, RJ45, позолота 50 дюймов
• Устойчивость к воспламенению подтверждена в соответствии с IEC 60332-1-2
• Соответствует RoHS

Купить кабель

Итак, у вас есть краткое изложение 10 лучших кабелей Ethernet.Если у вас есть какие-либо вопросы относительно вашей собственной проводной сети, свяжитесь с Comms Express сегодня.

Лучшие зарядные кабели для поддержания работоспособности ваших гаджетов

Вам нужно заменить изношенный зарядный кабель или просто хотите купить дополнительный? Не все эти шнуры созданы равными, и найти тот, который выдержит повседневный износ, может быть непросто. Вот некоторые из лучших, которые гарантируют, что все ваши мобильные устройства всегда будут заряжаться, когда они вам понадобятся.

AmazonBasics Сертифицированный Apple выдвижной кабель Lightning / USB

амазонка.ком

Втягивающиеся кабели — отличный вариант, если вы хотите избежать путаницы в сумке или хотите что-то более удобное для переноски в кармане. Этот Lightning от AmazonBasics, как правило, хорошо зарекомендовал себя среди клиентов Amazon и имеет длину до двух футов. Однако, если вам нужен Micro USB, вы можете получить комплект из двух хорошо проверенных выдвижных кабелей от Cable Matters примерно по той же цене (8 долларов).

Кабель Syncwire Micro USB, 2 шт. В упаковке

Учитывая их множество применений, неплохо было бы всегда держать под рукой несколько кабелей MicroUSB, и этот комплект из двух кабелей от Syncwire — доступный способ сделать это.Они представляют собой шаг вперед по сравнению со многими бюджетными кабелями благодаря дизайну с нейлоновой оплеткой, и нет недостатка в отзывах клиентов, свидетельствующих об их долговечности и высоком качестве.

Кабель Native Union Anchor Lightning

amazon.com

Учитывая, как часто вы их используете, неплохо было бы подумать о приобретении более дорогого кабеля для зарядки. Кабель Anchor Lightning от Native Union — один из наиболее уникальных доступных вариантов, он получил высокие оценки Macworld за его долговечность и большую длину, не говоря уже о встроенном весе, который помогает всегда держать конец кабеля там, где он вам нужен.

Анкер PowerLine Micro USB / USB-C

Пользователям смартфонов Android так же широко рекомендуется MicroUSB-версия зарядного кабеля Anker PowerLine. Также неудивительно, что он даже дешевле, чем те, у которых есть проприетарный разъем Apple, всего за 5 долларов за стандартную трехфутовую длину. Как и на кабель Lightning, он поставляется с 18-месячной гарантией и обещает обеспечить полную скорость зарядки с сроком службы более 5000 изгибов.«Версия USB-C также доступна (8 долларов США), если вы хотите подключить новое устройство к стандартному USB-порту.

Зарядный кабель Apple USB-C

Не часто кабели Apple рекомендуются для устройств сторонних производителей, но стандарт USB-C изменил ситуацию. Кабель Apple USB-C длиной шесть с половиной футов можно купить за довольно разумные 19 долларов, и он будет заряжать ваш смартфон Pixel так же хорошо, как и MacBook. Собственное предложение Apple также является безопасным выбором, если вам нужен кабель USB-C — Lightning для вашего iPhone 8 или iPhone X.

Anker PowerLine + II Lightning 10 футов

Если вы регулярно пользуетесь планшетом или смартфоном во время зарядки, более длинный кабель поможет сделать работу менее неудобной. 10-футовый кабель PowerLine + II Lightning компании Anker не только длинный, но и долговечный с пределом прочности на разрыв, который, по словам Анкера, способен выдерживать до 175 фунтов. Это заявление дополнительно подтверждается пожизненной гарантией.

Анкер PowerLine Lightning

Хотя доступна и более новая модель PowerLine II, Wirecutter продолжает рекомендовать стандартный кабель PowerLine Lightning от Anker из-за его более низкой стоимости и аналогичных характеристик (но более короткой гарантии).По цене 8 долларов за трехфутовую версию, это выгодная сделка по сравнению с кабелем собственного производства Apple, и он также доступен в нескольких цветах за несколько долларов дороже.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Руководство по покупке USB

— SparkFun Electronics

Однажды в 1994 году семь ведущих мировых технологических компаний сели и создали новый стандарт для подключения компьютерной периферии.Под «одним днем» я, конечно, подразумеваю «в течение нескольких месяцев». Но если оставить в стороне все технические детали, стандартом, который они установили, стала универсальная последовательная шина, или сокращенно USB.

Сегодня USB действительно является «универсальным» стандартом, и вам будет сложно найти электронное устройство, у которого нет того или иного порта USB. Но как узнать, какой USB-кабель подойдет вашему устройству? Надеюсь, это руководство по покупке поможет вам найти кабель, который вам понадобится для вашего следующего проекта.

Что делает USB?

Кабели USB

заменяют огромное количество разъемов, которые раньше были стандартными для компьютерной периферии: параллельные порты, последовательный порт DB9, порты клавиатуры и мыши, джойстик и порты midi… Действительно, это выходило из-под контроля. USB упрощает процесс установки и замены оборудования, обеспечивая соответствие всех коммуникаций последовательному стандарту, который осуществляется на кабеле данных витой пары и идентифицирует подключенное устройство. Когда вы добавляете подключения питания и заземления, у вас остается простой 4-жильный кабель, который недорого сделать и который легко убрать.

Стандарт USB определяет способ, которым устройство взаимодействует с хостом. Если вы не пользуетесь преимуществом нового стандарта под названием «USB On the Go» (USB-OTG), который позволяет устройствам ограничивать возможности хоста, вы, вероятно, собираетесь подключать устройство напрямую к хосту.USB-устройство не может инициировать связь, может только хост, поэтому даже если вы найдете правильный кабель: соединение двух устройств без хоста просто не сработает. Кроме того, поскольку USB-кабели несут как питание, так и данные, подключение двух хостов без промежуточного устройства может иметь катастрофические последствия (вызывая высокий ток, короткое замыкание и даже возгорание).

Какие типы кабелей существуют?

99% хост-контроллеров имеют разъем USB-A, поэтому, когда вы ищете USB-кабель, вы обычно будете искать кабель «USB A-to-something».В большинстве случаев предполагается, что конец USB-A, так как это разъем на большинстве ПК, и кабели будут названы в честь разъема на противоположном конце. Некоторые небольшие хосты используют розетки Mini или Micro, но обычно они поставляют переходник для кабеля USB-A.

Некоторые кабели также являются концентраторами, что позволяет подключать несколько USB-устройств к одному хост-порту. Теоретически вы можете разместить эти концентраторы сколь угодно глубоко, до 127 устройств, но на практике вам необходимо учитывать ограничения по мощности.Некоторые кабели представляют собой удлинители с вилкой на одном конце и розеткой на другом. У этого также есть ограничения из-за времени двустороннего сигнала последовательных данных. Рекомендуется, чтобы длина USB-кабелей не превышала 5 метров.

Есть также несколько дурацких нестандартных USB-кабелей, поэтому вы должны быть осторожны, когда просто подключаете какие-либо предметы. Не все, что может быть физически подключено, может быть электрически подключено.

Какой кабель мне нужен?

Лучший способ ответить на этот вопрос — пройтись по типам USB-кабелей, которые мы продаем здесь, в SparkFun, и немного поговорить о том, для чего каждый из них используется.Давайте приступим к делу!

USB A к Mini-B

У нас их так много в офисе, это безумие. Mini-B — это когда-то великий (ныне устаревший) стандарт портативных устройств. Это было у Blackberry, у Motorola Q, но, что наиболее важно, у FTDI Basic Breakout все еще есть.

Несмотря на то, что его не рекомендуют для будущих устройств (в пользу Micro-B), разъем Mini-B все еще довольно распространен. Он достаточно большой, чтобы паять без особых проблем, но достаточно маленький, чтобы поместиться в очень ограниченном пространстве.Наряду с FTDI Basic Breakout, вот еще несколько устройств SparkFun, которые с помощью кабеля USB A — Mini-B подключаются к вашему компьютеру:

SparkFun XBee Explorer USB

В наличии WRL-11812

Это простой в использовании базовый блок USB — последовательный для линейки Digi XBee. Это устройство работает со всеми модулями XBee, включая…

50

USB A к Micro-B

Micro-B — это новейший и самый маленький тип USB-разъема.Почти в каждом новом сотовом телефоне используется разъем Micro-B, поэтому у вас уже может быть один или два таких кабеля. Поскольку Mini-B постепенно заменяется этим разъемом, многие из наших продуктов, которые в настоящее время имеют разъем Mini-B, в будущем будут заменены на Micro-B.

Мы уже используем Micro-B на некоторых наших новых платах. Вот несколько устройств SparkFun, которые с помощью кабеля USB A — Micro-B подключаются к вашему компьютеру:

Pro Micro — 5 В / 16 МГц

Распродано DEV-12640

Здесь, в SparkFun, мы не оставляем без внимания «достаточно хорошо».Вот почему мы добавляем в нашу линейку Arduino-совместимых микросхем…

78

Pro Micro — 3,3 В / 8 МГц

В наличии DEV-12587

Здесь, в SparkFun, мы не оставляем без внимания «достаточно хорошо».Вот почему мы добавляем в нашу линейку Arduino-совместимых микросхем…

17

USB от A до B

Это классика. Кабели USB A — B очень распространены для принтеров и других крупных периферийных устройств. Они также являются стандартным программным соединителем для Arduino UNO.

Помимо Arduino UNO, USB B используется во многих программаторах и платах разработки.Вот несколько других устройств SparkFun, которые с помощью кабеля USB A — B подключаются к вашему компьютеру:

Контроллер GPIB-USB

В наличии BOB-00549

Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью…

6

USB от A до A

См… Это тип нестандартного кабеля, которого USB-IF (Форум разработчиков USB) старался избегать. Я даже не хочу, чтобы думал о том хаосе, который мог бы последовать, если бы вы невольно соединили два компьютера с помощью такого кабеля …

Но до появления разъемов Mini использование разъема типа USB-A на стороне устройства было единственным способом обойти проблему с пространством для типа USB-B. В некоторых конструкциях Olimex, которые мы носили, использовались они именно по этой причине: USB-B был слишком большим.На самом деле это больше не делается, потому что теперь существует тип разъема Mini-B. Это не значит, что вы не можете сделать это на собственном дизайне, хотя … на самом деле, ножницы превратят этот потенциально опасный USB-кабель в два очень полезных USB-кабеля с неизолированными проводами.

Удлинительный кабель USB

USB-устройства

обычно предназначены для использования «рядом с компьютером», но некоторые значения «около» выходят за пределы 6-10 футов. длина стандартных USB-кабелей. Некоторые устройства, такие как веб-камеры, адаптеры Wi-Fi или XBee Explorer, хотят быть бесплатными.В этом случае удлинительный кабель USB предлагает дополнительные 6-10 футов. свободы.

Даже если вы, , можете технически подключить эти сквозные соединения, помните, что вы ограничены примерно 5 метрами функционального USB-кабеля. Мировые рекорды по протяженности линий передачи данных, вероятно, лучше всего попытаться использовать с чем-то более надежным, например, с Ethernet.

Таблица кабелей

Вот таблица USB-кабелей, которые мы продаем.

Кабель	Конец 1	Конец 2	Длина	Банкноты
	USB-A	Мини-B	6 ‘
USB-кабель от A до A — 6 футов На пенсии CAB-00515 Это уникальные USB-кабели от A до A Male / Male.Кабели от А до А обычно не используются, но в некоторых конструкциях Olimex, потому что тип… На пенсии	USB-A	USB-A	6 ‘	Не используйте эти кабели для подключения двух хост-устройств, вы можете серьезно повредить!
USB-кабель от A до B — 10 футов На пенсии CAB-00513 Стандартный выпуск USB 2.0 кабелей. Это наиболее распространенный периферийный кабель типа «папа / папа» от А до В. Совместимость с большинством конструкций SFE… На пенсии	USB-A	USB-B	10 ‘
Кабель USB от A до B — 6 футов В наличии CAB-00512 Это стандартная проблема USB 2.0 кабель. Это наиболее распространенный периферийный кабель типа «папа / папа» от А до В, обычный… 1	USB-A	USB-B	6 ‘
Удлинитель USB-кабеля — 10 футов На пенсии CAB-00518 Эти удлинительные кабели имеют штекерный разъем типа A на одном конце, который подключается к любому компьютеру.Противоположный конец имеет * самку *… На пенсии	USB-A	USB-A Разъем	10 ‘
	USB-A	USB-A Разъем	6 ‘
Кабель USB micro-B — 6 футов В наличии CAB-10215 USB 2. No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
