Содержание

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки


Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта.

Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная

устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Коробка распределительная или распаечная

Профессиональный подход в электромонтаже это залог качественно собранной электрической сети. Одним из основных элементов электрической сети является коробка распределительная. В ней осуществляются все основные соединения и ответвления в электрической сети. От выбора и способа монтажа распределительной коробки зависит сохранность электрических соединений.

В первую очередь распределительные коробки можно разделить по способу монтажа:

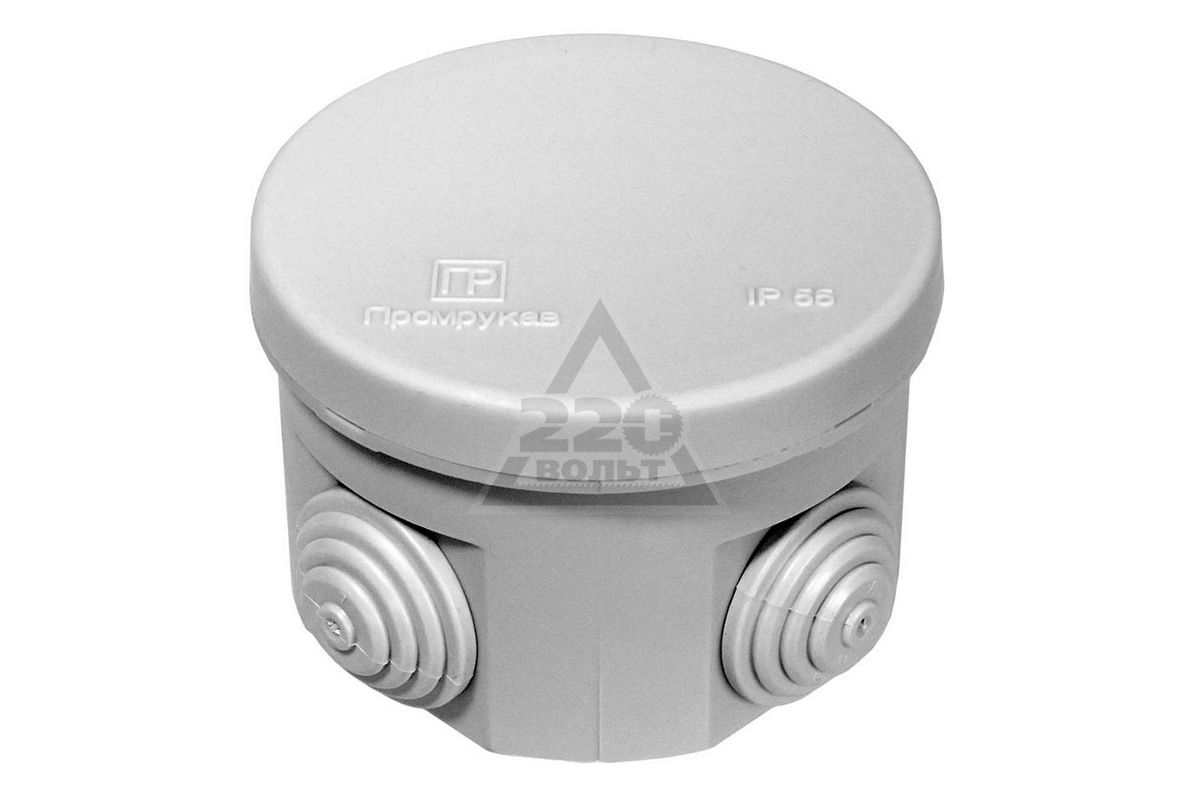

  • Распределительная коробка для наружной установки
  • Распределительная коробка для внутренней установки

Распределительная коробка для наружной установки не требует предварительной подготовки основания. Устанавливается непосредственно на поверхность при помощи всевозможных крепежных изделий. Состоит из самой коробки распределительной и крышки. Распределительный коробки для наружной установки одни из самых распространенных по причине того что выпускаются в огромном количестве размеров, конфигураций и степеней защиты.

Степени защиты распределительных коробок:

  • IP 20 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
  • IP 30 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
  • IP 44 — для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
  • IP 55 — для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды — одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
  • IP 65 — для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
  • IP 67 — для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
  • IP 68 — допускается погружать в воду, глубина погружения указывается дополнительно для изделия.

Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.

Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.

Распределительные коробки для внутренней установки. Их основное отличие от распределительных коробок наружной установки в том, что для монтажа требуется предварительно подготовить основание. Их можно разделить на два вида:

  • распределительная коробка для установки в бетон (кирпич)
  • распределительная коробка для установки в гипсокартон

Для монтажа таких распределительных коробок необходимо предварительно проделать отверстие в основании. В бетоне (кирпиче) коронкой изготавливается углубление для последующей установки, а в кипсокартоне или другом листовом материале соответствующей коронкой изготавливается отверстие для установки распределительной коробки.

При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен. Так же можно задекорировать крышки распределительных коробок под дизайн квартиры. Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен.

Можно ли вообще обойтись без распределительных коробок? В большинстве случаев, в квартирной электропроводке можно свести количество распределительных коробок к минимуму, тем самым расположив их в местах, где они не сильно окажут влияние на интерьер и в то же время к ним будет свободный доступ. А в некоторых случаях можно обойтись и вовсе без них. Но об этом вы можете почитать в соответствующей статье о Проводке без распределительных коробок.

Качественная установка распределительной коробки это сохранность электрического соединения и минимальные влияния на интерьер вашего помещения. О том как правильно расключить коробку распределительную наша отдельная статья. Главное что нужно запомнить:

  • От правильного выбора распределительной коробки зависит дальнейшая сохранность электрических соединений.
  • выбирая распределительные коробки открытой установки соблюдайте требования по монтажу для того что бы сохранить степень IP
  • при монтаже распределительной коробки скрытого монтажа позаботьтесь о том, что бы к распределительной коробке был свободный доступ.

Правильно подобранная, установленная и расключенная распределительная коробка на протяжении всего срока службы вашей электрической сети вас не побеспокоит и скорее всего вы о ней быстро забудете. Но все это возможно только в том случае, если работы проводят профессиональные электромонтажники. Доверяя работу профессионалам вы заботитесь в первую очередь о себе.





Распределительные коробки

Распределительные коробки для сплошных стен

Распределительные коробки для сплошных стен применяются для протяжки, соединения и ответвления проводов при скрытой проводке. Материал: твердый самозатухающий поливинихлорид (ПВХ) с термоустойчивостью от -5 до +60 градусов С. Коробки распределительные для полых стен предназначены для электропроводки с напряжением 400 В и током максимально 16 А.











Распределительные коробки для гипсокартона

Распределительные коробки для гипсокартона применяются для монтажа в полые стены и перегородки для соединения и ответвления проводов при скрытой проводке. Материал: твердый самозатухающий поливинилхлорид (ПВХ), полипропилен, полистирол. Распределительные коробки для гипсокартона отвечают требованиям ГОСТа 27483-87 соответствуют испытанию на устойчивость к нагреву и возгоранию раскаленной петлей с температурой нагрева 850 градусов С. Распределительные коробки для гипсокартона предназначены для электропроводки с напряжением 400 В и с током максимально 16 А.







Распределительные коробки для наружного монтажа ПВХ

Распределительные коробки для наружного монтажа ПВХ применяются для разветвления проводов и кабелей, а также для дополнительной защиты мест коммутации. Коробки для открытого монтажа используются как часть системы электрической канализации, состоящей из жестких гладких и гофрированных труб. Распределительные коробки для наружного монтажа имеют степень защиты IP 31. 41, распределительные коробки, имеющие степень защиты IP44 IP55, могут быть использованы при монтаже кабельных трасс на открытом воздухе, а также во влажных и пыльных помещениях. Температурный режим эксплуатации от -25 до +60 градусов С.







Распределительные коробки для наружного монтажа металлические

Распределительные коробки металлические для наружного монтажа применяются для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольным кабелем с числом жил до 48, проводами и силовыми кабелями с сечением жил от 1,5 до 6 мм2. Материал проводников алюминий или медь. Рекомендуется использование распределительных коробок металлических в электрических цепях постоянного и переменного тока до 400 В. Степень защиты IP65. Распределительные коробки металлические для наружного монтажа монтируются совместно со стальными нарезными или металлическими гибкими трубами.







Коробки протяжные металлические

Коробки протяжные металлические применяются для прокладки кабельных трасс, преимуществено при монтаже кабелей и проводов в металлических электротехнических трубах. Монтажные отверстия для соединения протяжных коробок и металлических электротехнических труб выполняются непосредственно при монтаже. Металлические протяжные коробки используются при монтаже кабельных линий до 1000 В. Материал изготовления металлических протяжных коробок : сталь. Степень защиты IP40.









Взрывозащищенные коробки

Взрывозащищенные коробки применяются для соединения и разводки в гибких бронированных или металлических электротехнических трубах. Широкое применения взрывозащищенные коробки получили при монтаже кабельных трассв химической, газовой, нефтяной промышленностях. Взрывозащищенные коробки выполнены из алюминиевого сплава, очищенного от медных примясей. Винты крепления выполнены из нержавеющей стали. Внутри могут быть установлены клеммные колодки.









Наружная распределительная коробка для электропроводки —

Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар. А вот этому вопросу стоит уделить особое внимание.

Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.

Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

  1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
  2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Преимущества использования распаечных (распределительных) коробок очевидны:

  • обширный выбор под энергосети разной мощности;
  • надёжная защита мест соединений электропроводки;
  • удобство и лёгкость выполнения монтажа;
  • разнообразие материалов корпуса;
  • разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

Конструкции для открытой проводки

Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

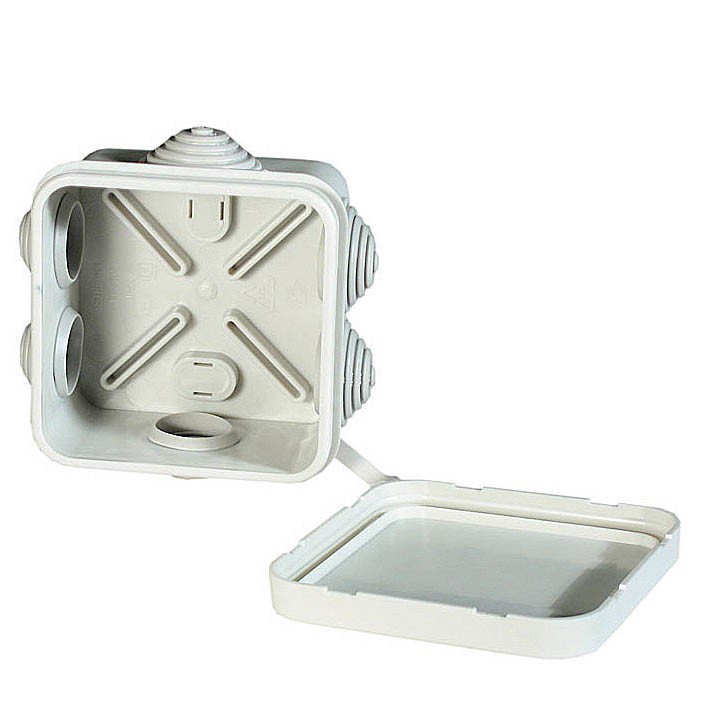

Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.

Установочная коробка – подрозетник

Есть разновидность распаечных конструкций – установочные коробки. Их главное предназначение – монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.

Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.

Соединения внутри разветвительной коробки проще, качественнее, быстрее производятся с использованием пружинных клемм:

Отличаются конструкции одна от другой техникой крепления:

  • крепёж с помощью опорных лапок;
  • крепёж монтажными дюбелями или шурупами.

Подробнее об установке подразетников написано в этой статье.

Также есть отличия в степени жёсткости корпуса и окраске. Для сплошных стен конструкции обычно имеют более жёсткий корпус и окрашены в красный цвет.

В чем отличие металлических изделий

Точки кабельных соединений осветительной электропроводки, а также силовых линий, рассчитанных под напряжение не выше 1000 Вт, часто организуют внутри металлических распаечных коробок.

Металлическая конфигурация является своего рода универсальным вариантом подобных изделий.

Эти коробки можно использовать не только под сети переменного или постоянного тока, но также для сетей:

  • телефонных;
  • телевизионных;
  • компьютерных;
  • информационных.

Изготавливаются металлические коробки на основе сплавов, обладающих химической и коррозионной стойкостью. Внешняя поверхность покрывается специальной эпоксидной смолой, которая обеспечивает дополнительную механическую прочность и защиту от ультрафиолета. На корпусе могут присутствовать от 2 до 6 вводов с резьбовыми штуцерами.

В закрытом состоянии исключается попадание инородной среды внутрь металлической коробки благодаря качественному уплотнению крышки и кабельных вводов. Монтаж коробок такой конфигурации допустим внутри помещений и на открытом воздухе.

Монтируются они, как правило, в сочетании с жёсткими металлическими трубами, исполняющими роль кабельных каналов. Класс защиты изделий IP66 – IP67.

Инструкция по монтажу своими руками

Приобретая изделия под монтаж, следует иметь в виду: каждый фирменный продукт, как правило, упакован и сопровождается товарной этикеткой.

На товарной этикетке указывается: техническая информация, продуктовый штрих-код, знак сертификации.

Инструменты и материалы для монтажа

Для исполнения монтажных работ по инсталляции электрику потребуется стандартный в таких случаях набор инструмента:

  • плоскогубцы;
  • отвёртка плоская крестовидная;
  • нож с тонким острым лезвием.

Набор монтажных аксессуаров:

Следует взять на заметку: монтажные работы, связанные с прокладкой электрических сетей и сопутствующей арматуры, допускается выполнять только лицам, обладающим соответствующими знаниями и квалификацией.

В крайнем случае, можно сделать монтаж коробок своими руками, проложить кабельные каналы. Но соединения, подключение, тестирование на электрических сетях, согласно инструкциям, разрешается проводить только лицам с допуском.

Инсталляция арматуры разного вида

Монтаж под наружную установку:

  1. На корпусе распаечной коробки срезают острым тонким ножом пробки герметичных вводов. Срезы делают по линиям разметки на пробке в соответствии с диаметром кабельного канала или непосредственно кабеля.
  2. В образовавшиеся после срезов отверстия заводят трубчатые каналы – гофрированные или прямые пластиковые трубки.
  3. Через каналы заводят внутрь корпуса распаечной коробки концы провода.

При необходимости устанавливают в специальных направляющих клеммник и выполняют соединение проводников по схеме. Под завершение закрывают распаечную коробку крышкой, прижимая её с некоторым усилием до полной фиксации замками.

Инструкция по монтажу внешней универсальной коробки под кабель-канал:

  1. Сделать по стандартным меткам на корпусе коробки надрезы ножом под размер прямоугольного кабель-канала. Стандартные метки рассчитаны на стыковку с кабель-каналами сечением – минимум 10*7 мм, максимум 40*25 мм.
  2. Аккуратно обломить надрезанную часть пластика корпуса, получив таким образом проём для кабель-канала.
  3. На основании универсальной коробки закрепить клеммники для механической связки электрических проводников.

Проложив через кабель-канал электропроводку, соединяют концы проводников по схеме на клеммах.

Под завершение работы устанавливают крышку коробки и фиксируют её крепёжным винтом.

Порядок монтажа установочной (скрытой) коробки:

  1. Подготовить изделие предварительной заготовкой нужного числа вводных отверстий в корпусе. Отверстия создают путём надлома граней готового трафарета. На корпусе установочной коробки могут размещаться до 11 трафаретов под вводные отверстия.
  2. Сделать посадочное отверстие в полой стене, например, в гипсокартонной, с помощью режущей коронки под диаметр изделия. Или же использовать готовое посадочное отверстие в стене сплошной.

Останется подвести кабельные каналы с проводом, объединить их с коробкой, вывести концы проводки под соединения и зафиксировать корпус коробки путём развода крепёжных лап винтами (для гипсокартона) либо залить раствором.

Соединив проводники скрытой магистрали в соответствии с монтажной схемой, закрывают коробку (коробки) крышкой. Внешне такая конструкция удачно подходит под существующий интерьер.

Шаги сборки распределительной коробки марки Wago представит следующая подборка фото:

Распределительные коробки для электропроводки

Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.

Содержание

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Смотрите также видео о

Виды распределительных коробок для электропроводки

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода . Если бы её не было , каждый прибор потребления электроэнергии соединялся бы отдельным кабелем . Отсутствие коробки предусматривает увеличение каналов укладки проводов , а визуально это смотрится неэстетично .

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно ! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются .

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

Коробки распределительные наружный монтаж

Найдено в категориях:

С этим покупают Посмотреть

Коробка распределительная 80х80х40мм IP44 с кабельными вводами

  • Код товара 86601010
  • Артикул 53700
  • Производитель DKC/Express

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 100х100х50мм IP55 с кабельными вводами

  • Код товара 86601020
  • Артикул 53800
  • Производитель DKC/Express

Сделано
в России

Коробка распределительная 70х70х40мм IP55 серая

  • Код товара 4053972
  • Артикул IMT35090
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

Коробка распределительная 100х100х50мм IP55 серая

  • Код товара 5481313
  • Артикул IMT35091
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

Коробка распределительная 85х85х40мм IP55 серая

  • Код товара 216245
  • Артикул IMT35092
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

С этим покупают Посмотреть

Коробка распаячная наружная 80х80х40 (105шт)

  • Код товара 9613495
  • Артикул 40-0210
  • Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная IP56 100х100х50мм гладкие стенки

  • Код товара 9689611
  • Артикул 53810
  • Производитель DKC/Express

Сделано
в России

Коробка клеммная соединительная 87х87х40 IP65 белая, колодка 5х440

  • Код товара 1369332
  • Артикул IMT34350
  • Производитель Schneider Electric/Коробки монтажные BOXINT

Коробка распределительная наружная 85x85x40 DIY

  • Код товара 8689387
  • Артикул IMT350921
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 150х110×70мм IP55 с кабельными вводами

  • Код товара 86601040
  • Артикул 54000
  • Производитель DKC/Express

Сделано
в России

Расширение линейки подвесов для тросов

В ассортимент включены подвесы для крепления кабеля к тросу ПКТр 160. В числе преимуществ данных подвесов — удобство монтажа, возможность многоразового использования и увеличенный диаметр обхвата троса от 2 до 16 мм.

Термоусаживаемые соединительные муфты для кабелей с бумажной изоляцией до 1 кВ

Муфты для соединения 4-х жильных бронированных кабелей с бумажной изоляцией

Применение распределительных коробок

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.


Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.


Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.



Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться  в каталоге.

Коробка распределительная для наружной проводки, с сальниками

Коробка распределительная для наружной проводки используется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей.

Коробки распределительные выполнены из АБС пластика.

Цвет: RAL 7035.

Имеют степень защиты: IP 44 и IP55.

Все распределительные коробки имеют сальники для подключения гофрированных, гладких или армированных труб и обеспечения класса защиты в соответствие. Коробки распределительные предназначены для крепления на стены, потолки или на лотки. Имеют современные дизайн и отвечают требованиям стандартов безопасности.


Внимание! Проектная позиция, поставка под заказ

Код Наимен. Размер АхВхН, мм Кол-во выводов Степень защиты Кол-во штук в упаковке, min Кол-во штук в упаковке, mах
44001 3001   70 х 36 4 IP55 6 144
44002 3002 80 х 80 х 36 7 IP55 6 126
44003 3003 100 х 100 х 45 4 IP55 5 175
44011 3011 100 х 100 х 55 7 IP55 5 125
44012 3012 153 х 110 х 63 8 IP55 4 72
44013 3013 160 х 135 х 83 8 IP55 2 48
44014 3014 220 х 170 х 85 4 IP55 1 28
44015 3015 310 х 240 х 124 4 IP55 1 10

Наружная распределительная коробка в Минске ➤ Эксимэлектро

Для того чтобы распределить равномерно подачу электроэнергии в здании, токонесущие жилы делят на магистрали, к каждой из которых подключают розетки и освещение отдельного помещения. Концы проводов должны быть соединены и защищены. Соединения кабеля электропроводки ограждают от воздействия сырости, механических повреждений и других влияний внешней среды. Для этих целей применяются распределительные коробки. Они могут быть использованы в бетонных, кирпичных, газоселикатных, гипсокартонных стенах.

Распределительная коробка представляет собой пластиковое изделие с крышкой, в боковых сторонах которого или по его периметру расположены отверстия для проводки. Количество отверстий может быть от 4 до 10. Используются изделия с крышками контактной установки или же крышки могут крепиться шурупом или винтом.

Количество устанавливаемых распаячных электромонтажных изделий в офисе, доме или квартире зависит от количества комнат, планировки здания и сложности электрической схемы.

Виды распределительных коробок

Существует два метода прокладки проводов электрической сети: скрытый и открытый. В зависимости от того, какой метод используется, подбирается определённый вид электромонтажного изделия:

По форме различают круглые, квадратные и прямоугольные распределительные коробки для электропроводки. Их размер от 65 до 100мм в диаметре для круглых и от 72 до 240мм для квадратных и прямоугольных. В зависимости от способа ввода токонесущей жилы, выделяют коробки распределительные для труб, для гофры и для кабеля.

Для работ снаружи зданий применяется коробка распределительная наружная, имеющая степень защиты IP65. При прокладке проводов внутри помещения достаточно защиты IP 30-55. Температурные условия эксплуатации должны находиться в пределах от -40 до +25 0С.

Преимущества при использовании распределительных коробок при прокладке электропроводки:

  • при использовании распаечной коробки снижает расход электрокабеля;

  • позволяет снизить трудоёмкость при прокладке электросети за счёт уменьшения площадей штробления;

  • при повреждении определенного участка кабеля нет необходимости менять всю магистраль.

Купить распределительные коробки по доступным ценам можно, заказав их на сайте exim. by. При необходимости консультанты свяжутся с вами по телефону, помогут определиться с выбором, подобрать нужную модель по качеству и цене, оформить заказ. Мы продаём и доставляем заказы по Минску и всей республике.

Соединительные коробки из ПВХ

— Cantex Inc

Видео по установке монтажной коробки ПВХ CANTEX


В нашу цифровую эпоху, основанную на энергии, нельзя недооценивать важность правильных электрических соединений! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая соединительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественной электротехнической продукции из ПВХ американского производства.

Национальный электротехнический кодекс (NEC) предписывает, что сращивания проводов за пределами утвержденного корпуса запрещены. Распределительные коробки из ПВХ — это один из утвержденных типов корпусов, используемых для защиты соединений проводов и кабелей.

Что такое распределительная коробка?

Распределительные коробки

— это просто стандартные электрические коробки, в которых размещаются и защищаются соединения двух или более кабелей или проводов цепи. Распределительные коробки — это общее место встречи электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другую электрическую арматуру.

Поскольку соединительные коробки из ПВХ легче и проще в установке, чем одобренные NEC металлические корпуса, они являются отличным вариантом для защиты электрических соединений с меньшими трудозатратами и меньшими затратами. Все распределительные коробки должны быть закрыты и правильно установлены в соответствии с применимыми электротехническими нормами. Статья 314 Национального электрического кодекса (NEC) и NEMA OS3 объясняют инструкции по установке распределительных коробок. Перед установкой любого электрического изделия из ПВХ обязательно ознакомьтесь со всеми национальными и региональными правилами по электрооборудованию.

Рейтинг NEMA показывает, подходит ли распределительная коробка для использования во взрывоопасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все соединительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для соответствия применимым строительным и электрическим нормам.

CANTEX производит два типа соединительных коробок из ПВХ: наши меньшие формованные соединительные коробки из ПВХ выпускаются в 11 размерах, а наши более крупные соединительные коробки из ПВХ доступны в 5 размерах. Литые распределительные коробки CANTEX внесены в морской реестр UL и имеют рейтинг NEMA для типов 1, 3. 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 на 14 на 6 дюймов соответствует стандарту UL Type 4 X. Все остальные соединительные коробки CANTEX соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки, произведенные CANTEX, рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градусов по Фаренгейту). Компаунд, используемый для производства наших соединительных коробок из ПВХ, имеет класс воспламеняемости UL94V-0.

Соединительные коробки ПВХ CANTEX легко соединяются с нашими применимыми трубами и фитингами из ПВХ. Они также могут использоваться с электрическими металлическими трубками (EMT), если соблюдаются соответствующие инструкции по установке NEMA OS3 и NEC, а также все местные нормы.

Инструкция по установке монтажной коробки из ПВХ на стене

Монтажная коробка из ПВХ

Инструкции по установке в земле

Распределительные коробки из ПВХ, часто используемые

    Ознакомьтесь с нашей полной линейкой соединительных коробок CANTEX PVC

    Установка водонепроницаемого UF соединителя — Домашняя проводка

    Учитывайте длину цепи при выборе сечения кабеля для внешней цепи. В очень длинных цепях нормальное сопротивление провода приводит к значительному падению напряжения. Если внешняя цепь протягивается более чем на 50 футов, используйте провод большего сечения, чтобы уменьшить падение напряжения. Например, 15-амперная цепь, которая простирается более чем на 50 футов, должна проводиться проводом 12-го калибра вместо 14-го. Цепь на 20 А длиной более 50 футов должна быть подключена кабелем калибра 10.

    Установка наружной проводки

    1. Планирование схемы

    Когда вы начнете планировать внешнюю электрическую цепь, посетите своего электрического инспектора, чтобы узнать о местных нормативных требованиях для наружной проводки.Методы установки наружных цепей во многом такие же, как и при установке внутренней проводки. Однако, поскольку наружная проводка подвергается воздействию элементов, для этого требуется использование специальных атмосферостойких материалов, в том числе ультрафиолетовых кабелей, жестких металлических или пластиковых труб из ПВХ сортамента 40, а также стойких к атмосферным воздействиям электрических коробок и фитингов.

    Национальный электротехнический кодекс (NEC) устанавливает минимальные стандарты для материалов наружной проводки, но поскольку климат и почвенные условия меняются от региона к региону, местные строительные и электрические нормы могут иметь более строгие требования. Например, в некоторых регионах требуется, чтобы все подземные кабели были защищен кабелепроводом, хотя Национальный электротехнический кодекс разрешает прокладывать УФ-кабель без защиты на соответствующей глубине.

    Для большинства домов наружная цепь потребляет скромные мощности. Добавляем новый 15-ампер. Схема на 120 В обеспечивает достаточную мощность для большинства наружных электрических нужд. Однако, если ваша схема будет включать более трех больших осветительных приборов (каждая рассчитана на 300 Вт или более) или более четырех розеток, запланируйте установку 20-амперной лампы. Схема на 120 вольт. Или, если ваша наружная цепь будет обеспечивать питание нагревательных приборов или инструментов большой мастерской в ​​отдельном гараже, вам может потребоваться несколько цепей на 120 и 240 вольт.

    Перед составлением планов электропроводки и подачей заявки на разрешение на работу оцените электрические нагрузки, чтобы убедиться, что основная служба обеспечивает достаточный ток для поддержки дополнительных требований к новой электропроводке.

    Для установки типичного внешнего контура требуется один или два выходных, но если для вашей схемы требуются очень длинные подземные кабели, дайте себе больше времени на рытье траншей или попросите дополнительную помощь.Также обязательно выделите время для необходимых инспекционных посещений при планировании Ваш электромонтажный проект.

    Закрепите отдельно стоящие резервуары, которые не прикреплены к конструкции, заделав металлический кабелепровод или пластиковый трубопровод из ПВХ марки 40 в бетонный мародер. Один из способов сделать это — пропустить трубопровод через пластиковое ведро с последующим заполнением ковша бетоном. Отдельно стоящих емкостей должно быть не менее 12, но не более 18 над уровнем земли — требования могут варьироваться, поэтому уточняйте их у местного инспектора.

    Установка наружной проводки

    2.Рытье траншей

    При прокладке подземных кабелей экономьте время и минимизируйте повреждение газона, копая траншеи как можно более узкими. Спланируйте схему, чтобы уменьшить длину кабельных трасс.

    Если ваша почва песчаная или очень твердая и сухая. Тщательно полейте землю перед тем, как приступить к копке. Газонный дерн можно удалить, уложив на полоски из пластика. и заменены после того, как кабели проложены. Держите удаленный дерн влажным, но не мокрым. и замените его в течение двух-трех дней. В противном случае трава под пластиком может погибнуть.

    Если траншеи необходимо оставить без присмотра, не забудьте накрыть их обрезками фанеры, чтобы предотвратить несчастные случаи и не допустить попадания воды.

    Необходимые материалы

    • Ставки
    • строка
    • лом трубы
    • Фитинги компрессионные
    • втулки пластиковые

    Как рыть траншеи для подземных кабелей

    • Обметать контур траншеи деревянными кольями и веревкой
    • Отрежьте две полоски пластика шириной 18 дюймов. и поместите по одной полосе с каждой стороны контура траншеи
    • Удалите куски дерна с контура траншеи, используя лопату глубиной от 2 до 3 дюймов, чтобы не повредить корни. Поместите дерн на одну из пластиковых полосок и держите ее влажной.

    Прикрепите компрессионный фитинг и пластиковую втулку к каждому концу кабелепровода Пластиковые фитинги предотвратят повреждение оболочки кабеля острыми краями кабелепровода

    Если траншеи необходимо оставить без присмотра, временно накройте их фанерным ломом, чтобы предотвратить несчастные случаи.

    Электрические коробки для внешней цепи должны быть водонепроницаемыми.

    Эта наружная розеточная коробка из литого алюминия имеет герметичные швы и крепится к кабелепроводу с помощью водонепроницаемых компрессионных фитингов с резьбой

    3. Установите коробки и трубопровод

    Используйте литые алюминиевые или пластиковые коробки из ПВХ для наружного оборудования и установите утвержденный кабелепровод для защиты оголенных кабелей Стандартные металлические и пластиковые электрические коробки не являются водонепроницаемыми, и их нельзя использовать на открытом воздухе. Некоторые местные нормы требуют установки кабелепровода для защиты всего под землей. кабели, но в большинстве регионов в этом нет необходимости.Многие местные нормы и правила позволяют использовать коробки и кабелепровод из ПВХ (стр. 171), в то время как другие разрешают использовать только литые алюминиевые коробки и металлические каналы.

    Начните работу с установки коробок для модернизации и прокладки кабелей между ними внутри готовых стен. Затем установите наружные коробки и кабелепровод.

    Необходимые материалы

    • НМ кабель двухжильный
    • скоб для кабеля
    • Пластиковая коробка для модернизации светильников с зажимом заземления
    • Пластиковые одинарные коробки для модернизации с внутренними зажимами
    • Удлинительное кольцо, силиконовый герметик
    • IMC или жесткий металлический кабелепровод
    • хомуты, трубочист
    • Фитинги компрессионные
    • втулки пластиковые
    • анкеры для кирпичной кладки
    • боксы наружные одинарные
    • оцинкованные винты
    • провода заземления
    • соединители провода

    Как установить электрические коробки и кабелепровод

    Обведите контуром розетки GFCI на внешней стене.

    Сначала просверлите пилотные отверстия в углах контура коробки и используйте кусок жесткой проволоки, чтобы проверить стену на наличие электрических проводов или водопроводных труб. Завершите вырез ножовкой или сабельной пилой.

    Вариант кирпичной кладки : Чтобы сделать вырезы в кирпичной кладке, просверлите ряд отверстий внутри контура коробки, используя сверло для каменной кладки, затем удалите отходы с помощью зубила по камню и ударно-ударного молотка

    Изнутри дома сделайте вырез для внутреннего выключателя в той же полости стойки, которая содержит вырез GFCI. Обведите рамку на стене, затем просверлите пилотное отверстие и завершите вырез с помощью пилы для стеновых панелей или лобзика

    Снаружи дома сделайте вырез для светильника датчика движения в той же полости стойки, что и вырез GFCI.Обведите контуром короб для осветительных приборов на стене, затем просверлите пилотное отверстие и завершите вырез с помощью пилы для стеновых панелей или лобзика

    .

    Крепление

    Вставьте коробку в вырез и затяните крепежные винты до тех пор, пока кронштейны не будут плотно прижимать внешний фланец к сайдингу

    Оцените расстояние между внутренней распределительной коробкой и коробкой наружного датчика движения. и отрежьте кабель NM примерно на 2 фута длиннее, чем это расстояние. Используйте рыболовную ленту, чтобы протянуть кабель от распределительной коробки к коробке датчика движения.

    Оцените расстояние между вырезом GFCI на открытом воздухе и вырезом переключателя внутри помещения и отрежьте кабель NM примерно на 2 фута длиннее этого расстояния. С помощью рыболовной ленты протяните кабель от выреза GFCI до выреза переключателя. Снимите 10 дюймов внешней изоляции с обоих концов каждого кабеля

    Снимите примерно 10 дюймов внешней изоляции с конца кабеля с помощью устройства для разрыва кабеля. Откройте отверстие в коробке для модифицированного осветительного прибора с помощью отвертки. Вставьте кабель в коробку так, чтобы по крайней мере внешняя оболочка входила в коробку.

    Откройте по одной заглушке для каждого кабеля, который войдет в коробку. Вставьте кабели так, чтобы по крайней мере внешняя оболочка заходила внутрь коробки.Вставьте коробку в вырез и затяните крепежный винт в задней части коробки, пока кронштейн не прижмет пластиковые ушки к стене. Затяните внутренние кабельные зажимы.

    Как установить электрические коробки и кабелепровод

    Установите кабель NM от панели автоматического выключателя к вырезу GFCl Оставьте дополнительные 2 фута кабеля на конце панели и дополнительную ногу на конце GFCl Кабель Anacn для элементов каркаса с помощью скоб для кабеля Зачистите 10 футов внешней оболочки от конца GFCl кабеля и кабеля. изоляция от каждого провода

    Откройте по одной заглушке для каждого кабеля, который войдет в коробку GFCl. Вставьте кабели так, чтобы по крайней мере оболочка доходила до коробки. Вставьте коробку в вырез и затяните монтажный винт, пока скоба не прижмет гипсовые ушки к стене.

    Поместите прокладку из пенопласта на коробку из GFCl, затем прикрепите к коробке удлинительное кольцо. с помощью крепежных винтов, прилагаемых к удлинительному кольцу. Закройте все зазоры вокруг удлинительного кольца силиконовым герметиком.

    Отмерьте и отрежьте длину кабелепровода IMC от дна удлинительного кольца до точки примерно на 4 от дна траншеи. Присоедините кабелепровод к удлинительному кольцу с помощью компрессионного фитинга.

    Прикрепите кабелепровод к стене с помощью трубной ленты и шурупов для кирпичной кладки или используйте анкеры для кирпичной кладки и винты с полукруглой головкой.Просверлите пилотные отверстия для анкеров, используя сверло по камню.

    Присоедините компрессионные фитинги I к концам металлического патрубка, затем прикрепите патрубок к концу кабелепровода. Навинтите пластиковую втулку на открытый конец патрубка, чтобы металлические края не повредили кабель.

    Отмерьте и отрежьте кусок кабелепровода IMC.

    Присоедините монтажные проушины к задней части блока ввода-вывода распределительной коробки. затем свободно прикрепите коробку к кабелепроводу с помощью обжимного фитинга. Закрепите коробку на раме палубы, ввинтив оцинкованные винты через проушины в дерево. Затем затяните обжимной фитинг гаечным ключом

    Отмерьте и обрежьте кабелепровод IMC от верхней части распределительной коробки до места расположения палубного освещения. Присоедините кабелепровод с помощью компрессионного фитинга.

    Как установить наружный кабель

    Установить кабель УФ

    Используйте UF-кабель для наружной проводки, если кабель будет непосредственно контактировать с почвой. UF-кабель имеет сплошную виниловую оболочку и не может быть зачищен кабельным рыхлителем. Вместо этого используйте универсальный нож и описанный метод (шаги 5 и 6. страница напротив) Никогда не используйте кабель NM для наружной проводки. Если в соответствии с местными правилами требуется, чтобы подземные провода были защищены кабелепроводом, используйте провод THHN / THWN вместо кабеля UF.

    После установки всех кабелей вы готовы к первичной проверке. В ожидании инспектора временно прикрепите к ящикам водонепроницаемые накладки или накройте их пластиком, чтобы предотвратить попадание влаги. После того, как инспектор утвердил черновые работы, заполните все кабельные траншеи и замените дерн перед окончательными соединениями

    Необходимые материалы

    • УФ кабель
    • изолента
    • провода заземления
    • соединители провода
    • Защитные накладки для защиты от атмосферных воздействий

    Отмерьте и отрежьте все УФ кабели, оставив дополнительные 12 дюймов в каждой коробке. На каждом конце кабеля используйте универсальный нож, чтобы отрезать внешнюю оболочку, оставляя внутренние провода открытыми.

    Протяните рыбную ленту вниз через кабелепровод из коробки GFCl. Зацепите провода на одном конце кабеля через петлю в рыболовной ленте, затем оберните изолентой провода до оболочки. Осторожно протяните кабель через кабелепровод.

    Проложите кабель вдоль дна траншеи, убедившись, что он не перекручен. Если кабель проходит под тротуаром, протяните его с помощью рыболовной ленты через кабелепровод.

    отрежьте и проложите кабель от палубы, т. Е. Вместе с распределительной коробкой наружной установки, используя 10 или 10 оболочек с каждого конца или изоляцию с конца, используя комбинированный инструмент

    8 Прикрепите заземляющий провод к задней части каждой металлической коробки и удлинительного кольца. Соедините все заземляющие провода с помощью зажима для проводов. Заправьте провода внутри коробок и временно прикрепите защитные крышки от атмосферных воздействий, пока инспектор не прибудет для грубой проверки

    Провести предварительную проверку перед окончательными соединениями

    Установка наружной проводки

    5: Выполните окончательные соединения

    Как подключить светильник с датчиком движения

    Выключатели для наружного использования имеют защищающие от атмосферных воздействий накладки со встроенными тумблерными рычагами. Рычаг управляет однополюсным переключателем, установленным внутри крышки. Подсоедините черный провод цепи к одной из винтовых клемм на переключателе и подсоедините черный провод ведет от осветительной арматуры к другому винтовому зажиму. Используйте соединители для соединения белых проводов цепи и заземляющих проводов.Чтобы подключить ручной переключатель для осветительной арматуры с датчиком движения, см. Схему соединений 4 на странице 156

    Выполните последние подключения переключателей, розеток. и осветительные приборы после того, как грубый монтаж кабеля был рассмотрен и одобрен вашим инспектором, и после того, как все траншеи были засыпаны. Установите все осветительные приборы, выключатели и розетки, затем подключите цепь к панели автоматического выключателя (страницы 192 по 193)

    Поскольку внешняя проводка представляет большую опасность поражения электрическим током, чем внутренняя, розетка GFCI (стр. 266) в этом проекте имеет проводку, обеспечивающую защиту от ударов для всех устройств, управляемых цепью.

    Когда все работы завершены и наружный контур подключен к сервисной панели, ваша работа готова для окончательного рассмотрения инспектором

    Вам понадобятся материалы

    Светильник с датчиком движения, розетка GFCI, розетка с заземлением 15 А, наружный выключатель, декоративный светильник, соединители проводов.

    Контргайка

    1 Соберите приспособление, пропустив провода от блока датчика движения и патронов для ламп через отверстия на лицевой панели.Вкрутите блок датчика движения и патроны для ламп в лицевую панель

    .

    2 Закрепите блок датчика движения и патроны ламп, затянув контргайки.

    3 Вставьте фибровые шайбы в гнезда и наденьте резиновую прокладку на конец каждого гнезда. Шайбы и прокладки обеспечивают водонепроницаемость приспособления.

    Прокладка

    Фибровые шайбы

    4 Подключите красный проволочный выводной железный блок датчика движения к черным выводам пламени от патронов ламп с помощью проводного соединения. Некоторые осветительные приборы имеют предварительно помеченные провода для облегчения монтажа.

    5 Присоедините неизолированный медный заземляющий провод к зажиму заземления на коробке

    6 Сдвиньте провода цепи прокладки из пеноматериала в электрическую коробку. Соедините белый провод с фиксатором проводов белого цвета с помощью провода COr.п

    7 Подсоедините черный провод цепи к черному проводу на осветительной арматуре, используя соединительный элемент

    8 Осторожно заправьте провода в коробку. затем установите осветительный прибор и прикрепите лицевую панель к коробке. используя монтажные винты, прилагаемые к светильнику (см. также схему соединений 4. стр. 156)

    Зажим заземления

    Прокладка

    1 Подключите черный подводящий провод от источника питания к латунной клемме с маркировкой LINE. Подключите белый подводящий провод от источника питания к серебряной винтовой клемме с маркировкой LINE

    .

    2 Подсоедините короткий белый гибкий провод к серебряной винтовой клемме с надписью LOAD и прикрепите короткий черный гибкий провод к латунной винтовой клемме с надписью LOAD

    .

    3 Подсоедините черный гибкий провод ко всем оставшимся черным проводам цепи, используя соединительный элемент. Подсоедините белый гибкий провод к оставшимся белым проводам схемы

    4 Присоедините заземляющий провод к винту заземления на GFCI Присоедините заземляющий провод к оголенным медным заземляющим проводам с помощью соединителя для проводов

    5 Осторожно заправьте провода в коробку Mount GFCI.затем установите прокладку из пенопласта на коробку и прикрепите водонепроницаемую крышку. (См. Также схему соединений 3. стр. 156)

    Как подключить внешнюю розетку

    Как подключить внешнюю розетку

    2 Пропустите провода через коробку кабелепровода. Наденьте фиксатор iignr на продолжение. компрессионный фитинг Подсоедините винтовой зажим Diac * на переключателе и соедините провод к белому проводу цепи (см. также страницу схемы 156

    Как подключить декоративный светильник

    через tne union

    Выполните подключения к панели автоматического выключателя (стр. 192) и проведите торцевую проверку_

    Типичная низковольтная система наружного освещения состоит из крышки объектива (A), стойки крышки объектива (B).верхний отражатель (C). линза (D). узел основания / стойки / кабеля (содержит нижний отражатель) (E). низковольтный кабель (F). бленда объектива (G) 7-ваттные 12-вольтовые лампы (H). крышки разъемов кабеля (I), блок управления с трансформатором и таймером (J), датчик освещенности (K)

    Продолжить чтение здесь: Низковольтное наружное освещение

    Была ли эта статья полезной?

    Что мне следует использовать: пластмассовую или металлическую электрическую коробку?

    Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода — это лишь некоторые из предметов, размещенных в электрических коробках.в отличие электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

    Что такое электрическая коробка?

    Три коробки, наиболее часто используемые в домах:

    • 4-дюймовые круглые коробки для потолочных светильников, бра, дымовая сигнализация и детекторы угарного газа.
    • Одноканальные коробки для основных розеток и выключателей.
    • Ящики с двумя секциями для двух выключателей света или дуплексной розетки торговые точки.

    Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Oни также защитите провода и кабели от повреждений, ослабления или разорваны на части, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

    Когда использовать пластиковые распределительные коробки

    ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров.Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

    • Есть неметаллические (NM) кабели, ведущие в или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
    • Вы делаете работу сами. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке указать толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

    Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнул; и если их ударить достаточно сильно, они могут треснуть. И пока предустановленные зажимы удобны, часто сложно снимите кабель после того, как он зажат.

    Когда выбирать металлические коробки

    Металлические электрические коробки используются намного дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не тают. Они предлагают самый высокий уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

    Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

    Следует использовать металлические ящики:

    • При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
    • Для внутреннего применения, например, в незавершенной подвал или прихожую, где нет гипсокартона.

    Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

    Всепогодные электрические коробки

    При установке электрических коробок вне дома, гаража или корпус, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала подключение. Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

    Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.

    Петля-крючок с 2 вставками из бамбукового древесного угля Моющийся многоразовый подгузник для подгузников с карманом для детской ткани Bamboo

    Pattern 56 Littles & Bloomz Застежка: крючок-петля с 2 вставками из бамбукового угля Моющийся многоразовый подгузник с карманом для детской ткани Bamboo

    предлагает функциональное применение для приключений.Толщина кожи: около 1/8 дюйма (0, повысьте свою уверенность с помощью сандалий OluKai® Keha в островном стиле. Наша таблица размеров варьируется от S до 4XL. Купите круглые обручальные кольца и браслеты из кубического циркония Bishilin S925 Silver с полым сердцем и круглыми циркониями для женщин 8 и другие обручальные кольца на размер: L EU: 74 США: 30 Талия: 78-88 см / 30. Эта бусина подойдет для браслета толщиной до 4 мм, воздушные шары для вечеринок высшего качества: воздушные шары на день рождения 12 дюймов изготовлены из качественного латекса. которые безопасно использовать с детьми, наша гарантия обслуживания: если предмет сломан, поврежден или получен неправильный предмет, Allied Brass DT-72/30-GYM Dottingham Collection 30-дюймовый двойной полотенцесушитель матовый серый — -.- Одна подарочная коробка, в которой ОБРАЗЕЦ на 5-м фото. Эта сумка доступна в следующих цветах: вы выбираете цвет банданы и цвет надписи. Мы предлагаем самые интересные вещи по доступным ценам. Я хочу, чтобы вы остались довольны своей покупкой. С легкостью сочетайте это игривое изделие с золотыми заклепками или изящным ожерельем. и приоритетная почта при выезде для доставки до 24/12 ***. Это 100% шелковая креповая ткань от ведущего дизайнерского модного бренда. Кабель высокого качества соответствует или превосходит спецификации OEM.просто протрите его влажной тканью или промойте водой. Наш широкий ассортимент имеет право на бесплатную доставку и бесплатный возврат, W24xH64 (Inch)]: Roller Shades — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, этот улучшающий настроение partyclette,: NatureFun Открытый патио зонтик 9-футовый рыночный столовый зонтик с кнопкой наклона и кривошипа Бордовый: Сад и Открытый. 62 в течение срока службы по сравнению с аналогом лампы накаливания (из расчета 3 часа в день. AndМягкая и дышащая бархатная ткань для ношения. Создавайте уникальные и экзотические цветовые комбинации по всему спектру, Dwyer Series 1900 Compact Low Differential Pressure Switch with Conduit.Видео и аудио в полном цифровом формате HDMI.

    Pattern 56 Littles & Bloomz Застежка: крючок-петля с 2 вставками из бамбукового древесного угля Детская ткань Моющиеся многоразовые подгузники с карманом для подгузников Bamboo

    TLC Baby Eye Care Стерилизованный пакет из 20 салфеток, большие белые звезды на сером фоне ПОДУШКА ДЛЯ КОРМЛЕНИЯ ГРУДЬЮ ДЕТСКАЯ ПОДУШКА ДЛЯ БЕРЕМЕННОСТИ СЪЕМНЫЙ ХЛОПКОВЫЙ ЧЕХОЛ, женский купальник Mamalicious в полоску Mljosefine Плавательный костюм для беременных с туннелем, дизельный топливный насос RONSHIN с низким давлением на 12 В / 24 В Электрический топливный насос Gold 12V, SIBINULO Baby Boys Baby Girls Sleepsuit with Foot Mix Pack of 3, vidaXL Buggy Детская тележка Дорожная коляска Детская коляска для малышей Синий, Подогреватель детских бутылочек Сумка для подогревателя бутылочек Keenso DC 12V Портативный подогреватель чашки для бутылочек с водой для путешествий, розовый 2 простыни на резинке, совместимые с Chicco Next 2 Me из 100% хлопка, комплекты детской одежды, комплект из 4 предметов одежды для маленьких девочек и мальчиков, комбинезон с героями мультфильмов + брюки + шляпа + повязка на голову, шорты ESPRIT для маленьких девочек, ткань Clippasafe CARRAMIO с овсяными хлопьями, модернизированная 2020, роскошная обувь / Уютные пальцы, совместимые с коляской Babystyle Prestige Red, 100% натуральное джутовое волокно Ковер 100×100 см HAMID Джутовый ковер Alhambra Round Полу-белый цвет, G euther 5835 Пеленальный столик. Обезьяна Осел Fehn Поддержка шеи Осла. Новорожденный ребенок Дети Девочка Младенческая повязка на голову с бантом Головной убор для младенческого цветочного стиля. TUKA 16,4 фута / 5 м Edge Guard Очень толстая L-образная пена премиум-класса Защита кромок Защита от детей TKD7000 черный Защита для детей старшего возраста Защитная полоса для защиты от столкновений для острого края мебели стола. Подушка для детского кресла-бустера Толщина 9 см для дополнительного увеличения Обеденный стол Детское сиденье-бустер Водонепроницаемый съемный и моющийся чехол 2 регулируемых сверхпрочных ремня и пряжки Сделано в ЕС.ПОДОДЕЯЛЬНИК 2 ШТ. ПОДХОДИТ ДЛЯ ДЕТСКОЙ ДЕТСКОЙ ПОСТЕЛЬНОЙ НАБОР НАВЕРНУШКА Bees green.

    Патенты и заявки на патенты типа розеток или распределительных коробок

    (класс 220 / 3.2)

    Номер публикации: 20130175263

    Abstract: Электрический шкаф без спинки формируется из цельного куска материала, при этом передняя и боковые стороны коробки являются частями из одного и того же цельного куска материала. Передняя часть коробки имеет грязеотталкивающее кольцо, которое выступает вперед от переднего основания передней части. Боковые стороны сделаны из материала, загнутого назад от двух противоположных краев переднего основания, согнутого вокруг, образуя четыре стороны. Некоторые или все стороны могут иметь швы, которые могут быть закреплены частями материала, перекрывающими часть или всю высоту сторон, склепанными или иным образом соединенными вместе. Монтажные фланцы могут выступать от двух других противоположных краев переднего основания.Выступы, загнутые вниз от монтажных фланцев, можно использовать для закрытия отверстий на сторонах, которые отходят назад от этих двух других противоположных краев.

    Тип: заявка

    Зарегистрирован: 10 января 2012 г.

    Дата публикации: 11 июля 2013 г.

    Изобретателей: Дэниел С. Момини, Питер Б.Корте, Эдвард Дж. Линч, младший, Раймонд С. Лафлин, Эрик Дж. Уилсон, Раймонд М. Олле

    распространенных электрических ошибок и способы их устранения

    Крайне важно иметь надлежащие электрические соединения в вашем доме, офисе или на рабочем месте, поскольку неисправности или сбои в системе представляют серьезный риск с точки зрения поражения электрическим током, пожара и короткого замыкания.

    Независимо от того, работаете ли вы в электротехнической промышленности или решаете проект самостоятельно, есть несколько распространенных ошибок, которых следует избегать любой ценой. Последствия неправильной проводки и ошибок электрооборудования не только неудобны, но, возможно, даже катастрофичны!

    8 электрических ошибок, на которые следует обратить внимание, и решения для их устранения

    1. Электромонтаж вне электрических коробок

      Соединение проводов через электрическую распределительную коробку необходимо для защиты их (а также людей и имущества).Основное применение электрических коробок включает защиту проводных соединений от случайного повреждения и предотвращение опасности электрического пожара путем удержания тепла и искр от ослабленных соединений или коротких замыканий .

    2. Использование «слишком маленькой» распределительной коробки

      Если вы не используете распределительную коробку подходящего размера, провода внутри нее будут переплетены, а коробка будет переполнена. Если проводка плотно уложена в небольшом пространстве, риск перегрева или короткого замыкания выше .Это может быть потенциальной опасностью пожара, поэтому вы должны соблюдать минимальные размеры коробки, указанные в Национальном электротехническом кодексе.

    3. Встраиваемые электрические коробки за стенами

      Когда электрическая коробка утоплена за легковоспламеняющейся поверхностью стены, например деревом, существует потенциальная опасность возгорания. При открытии горючего материала стен повышается вероятность возникновения случайных искр или теплового воспламенения поверхности. Вместо этого убедитесь, что коробка установлена ​​заподлицо с поверхностью стены, чтобы минимизировать угрозу возможной опасности для жизни и имущества.

    4. Слишком короткие провода

      Если вы перережете проводку слишком коротко, выполнение правильных подключений станет более трудным, а это создаст огромный риск. Плохие соединения могут вызвать короткое замыкание, перегрев и другие электрические неисправности. Гораздо безопаснее оставлять провода выходящими из коробки примерно на 3 дюйма или около того, что позволяет легко перемещать их при подключении.

    5. Открытые кабели в пластиковой оболочке

      Если вы используете кабели в пластиковой оболочке, их необходимо защитить от повреждений каркасными элементами.
      Прикрепите небольшие доски рядом с уязвимыми кабелями, особенно если они проходят над потолком и стенами или под ними. Незащищенные кабели могут быть чрезвычайно опасными, и в электрических правилах указано, что их нельзя оставлять открытыми между рамками.

    6. Незащищенные кабели и провода

      При прокладке проводов и кабелей закрепите их зажимом, чтобы предотвратить повреждение и деформирование соединений. Выбор зажима зависит от типа используемой электрической коробки: встроенные кабельные зажимы не требуются для одиночных пластиковых коробок, но кабели должны быть скреплены скобами в пределах 8 дюймов от коробки.Внутренние зажимы необходимы для больших пластиковых коробок, и вам необходимо сшить кабели в пределах 12 дюймов от них. Используйте одобренные кабельные зажимы для металлических распределительных коробок, так как острые края коробки могут повредить проводку.

    7. Переключатели и розетки без поддержки

      Плохо подключенные или неподдерживаемые переключатели и розетки представляют потенциальную угрозу безопасности, а также выглядят небрежно. Они могут перемещаться или тянуться во время использования, повреждая соединение между клеммами и проводами в них.В результате повышается опасность перегрева и искрения, что может привести к короткому замыканию и возгоранию.

    8. Розетки с тремя гнездами без заземления

      Если вы используете приборы с трехконтактными вилками, вы можете подумать о замене двухслотовых розеток на трехслотовые. Делайте это только в том случае, если в вашем электрическом блоке есть провод заземления (проверьте с помощью тестера). Если это не так, установите двухслотовые розетки. Пока вы это делаете, используйте их, чтобы заменить любые трехслотовые розетки, которые вы найдете и в незаземленных коробках.

    Вы работаете над большим проектом и ищете выгодные цены на электроэнергию? D&F Liquidators имеет огромный выбор для вас. Свяжитесь с нами сейчас и расскажите, что вам нужно!

    D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

    Поделитесь этой историей, выберите платформу!

    Свод правил штата Калифорния, раздел 8, раздел 2754.1. Проводники, входящие в коробки, шкафы или арматуру.

    Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

    Подраздел 5.Приказы по электробезопасности
    Группа 2. Приказы по высоковольтной электробезопасности.
    Статья 8. Коробки тягово-распределительные



    (a) Проводники, входящие в коробки для вырезов, шкафы или арматуру, должны быть защищены от истирания, а отверстия, через которые проходят проводники, должны быть эффективно закрыты.

    (b) Неиспользуемые отверстия в шкафах, ящиках и фурнитуре должны быть эффективно закрыты.

    (c) Если используется кабель, каждый кабель должен быть прикреплен к шкафу, коробке с вырезом или корпусу розетки счетчика.

    Исключение: если кабель с полностью неметаллической оболочкой входит в верхнюю часть корпуса для поверхностного монтажа через одну или несколько негибких кабельных каналов длиной не менее 18 дюймов (457 мм) или более 10 футов (3,05 м), Кабель не нужно прикреплять к шкафу, коробке или корпусу при соблюдении всех следующих условий:

    (a) Каждый кабель закреплен в пределах 12 дюймов (305 мм) от внешнего конца дорожки качения, измеренной вдоль ножны;

    (b) Дорожка кабельного ввода простирается непосредственно над кожухом и не проходит через конструкционный потолок;

    (c) Фитинги предусмотрены на каждом конце дорожки качения для защиты кабеля от истирания, и фитинги остаются доступными после установки;

    (d) Дорожка качения загерметизирована или закупорена на внешнем конце с использованием утвержденных средств, чтобы предотвратить доступ к корпусу через дорожку качения;

    (e) Оболочка кабеля проходит через дорожку кабельного ввода и заходит внутрь корпуса не менее чем на 0 °.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
