Высота расположения розеток и выключателей от пола: стандарты и правила

Планируя прокладку электрических кабелей по квартире или дому, собираясь ее менять, необходимо учитывать потребное количество розеток и выключателей, а также наиболее удобные места их положения.

Содержание статьи

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

• удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
• безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
• длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Точки электродоступа для телевизоров и компьютерной техники

Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.

Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.

На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.

Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).

Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).

Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.

В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.

Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.

При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.

Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.

Ванная комната и туалет

Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.

Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.

Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).

Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.

Расположение розеток и выключателей в квартире. Как спланировать электрика в квартире план расположения розеток и выключателей в квартире

Наличие розеток — важная деталь обустройства помещения. Установка элементов предполагает соблюдение правил высоты монтажа. Основные условия актуальны при установке помещений общего назначения, а в жилой зоне важен их дизайн.

Как расположить розетки в квартире? Сколько их должно пройти в каждую зону? Какая установка считается правильной? Нюансы предварительной ширины создадут уют в вашем доме.

Принцип установки

Каждая комната имеет индивидуальные особенности расположения розеток. Важно соблюдать определенные правила, обозначенные нормативными документами по правилам устройства электроустановок.

Расположение точек определяется удобством использования бытовой техники, электроприборов. Если мебели еще нет, важно заранее продумать ее расстановку, чтобы случайно не закрыть место установки.Проверенный вариант — соблюдайте основополагающие принципы правильной техники монтажа. Для каждого часто используемого потребителя энергии должен иметься один разъем, расположенный рядом.

Несколько необходимо иметь в наличии для периодически подключаемых устройств. за счет функциональности каждой зоны, а также количества планируемых устройств.

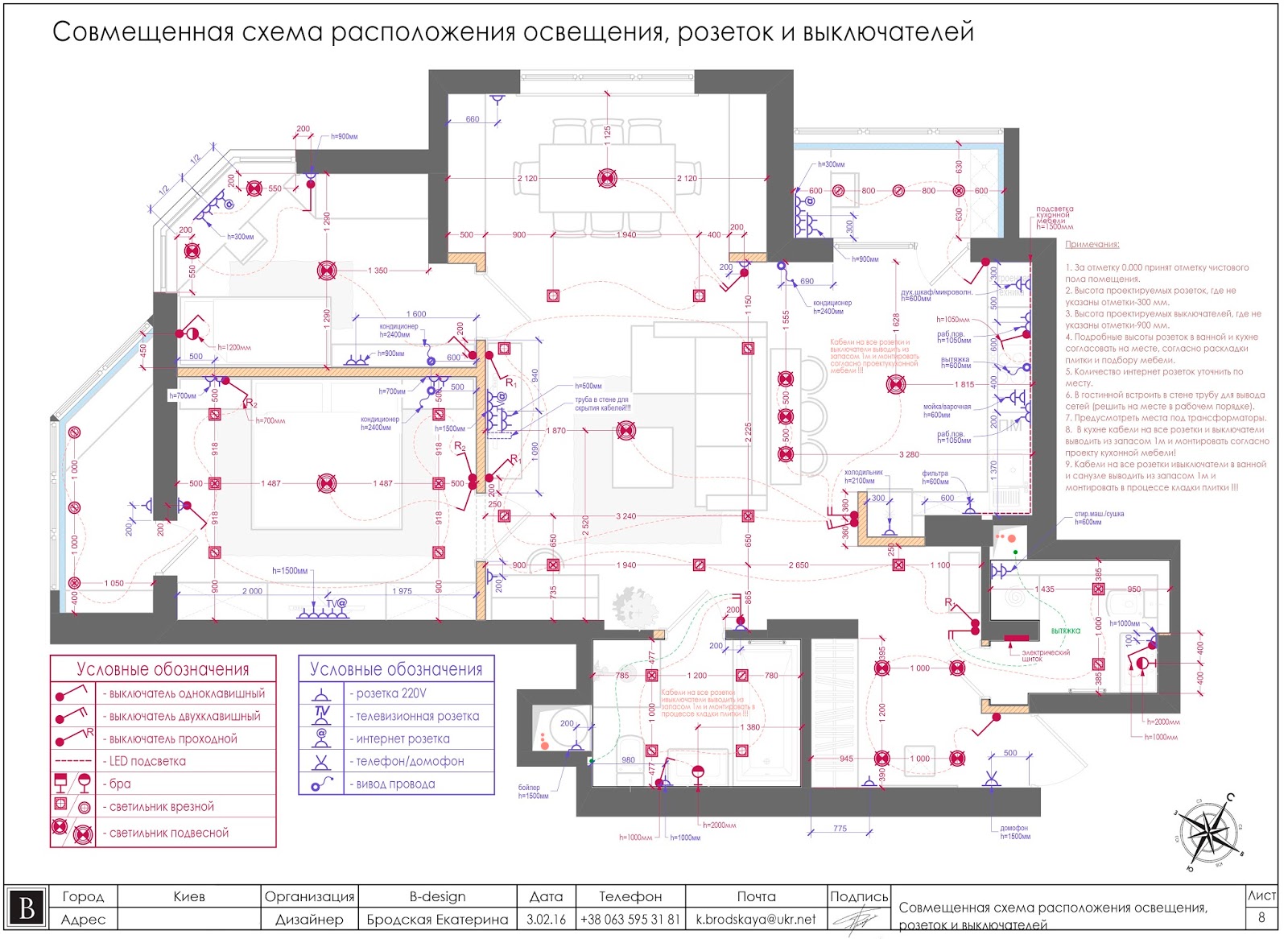

При планировке жилого помещения опытные дизайнеры составляют проект каждого помещения с привязкой к генеральному плану, руководствуясь специально установленными стандартами.На них строго обозначены допустимые зоны размещения таких устройств. Регулируется уровень монтажа, учитывается выбор места относительно коммуникаций.

Нормативные ограничения по установке

При размещении в жилой квартире учитывается целесообразность ее расположения. Оптимальным считается размещение на высоте 20 см от пола. Если электропитание требуется на уровне рабочего места, допустимо увеличить расстояние до 120 см.Как правило, это кухонная поверхность или письменный стол. Чтобы отступить от дверной коробки, поворот окна нужен не менее 15 сантиметров.

Для офиса или гостиной учитывают следующие ограничения: от двери необходимо отступать 10 и 20 см от уровня пола. Эти места обычно предназначены для пылесосов, обогревателей, вентиляторов или парогенераторов. Рядом с отверстием просверливается отверстие на удобной высоте, закрывающее экран. Установка коннектора рядом с диваном обычно предусмотрена для использования под подзарядку мобильного устройства.Если вы делаете дубль, то вечером можете читать любимую книгу, используя настил. Для шкафа главное ограничение — снять розетку, достаточно 5 или 15 сантиметров.

Расположение зависит от удобного места установки компьютера, настольной лампы, зарядного устройства. Необходимо учитывать тот факт, что розеток нужно насчитать не менее пяти. Подключат монитор, системный блок, колонку, еще один — запасной, для возможного использования МФУ, лампу.Возле книжных полок предусмотрите дополнительный разъем для лампы. Главный принцип — высота должна соответствовать 15-30 см от линии пола.

В спальне обычно по два места для установки по бокам от кровати (для смельчаков и других электроприборов) и одно возле стола для макияжа (для фена, утюга). Высота — 60-70 см от пола.

Розеточные механизмы детской зоны желательно оснащены специальной защитой.Рядом с детской кроваткой фиксируется одна из точек еды, чтобы включить ночное освещение. Еще два дополнительных пригодятся при включении детских игровых приставок.

Расположение электроустановок в нежилых помещениях

Основным критерием при установке розеточного изделия ванной комнаты является ее удаленность от ванной комнаты и раковины на расстояние, равное 60 сантиметрам. Это логично объясняется безопасностью эксплуатации электроприборов.Во всем остальном применяется принцип простоты использования электроприборов. Не рекомендуется устанавливать выключатели и розетки, не имеющие защиты от утечек тока. Такое же условие касается источника стиральной машины.

Максимальное количество электроприборов сосредоточено на кухне. Главное требование к установке кухонных точек — удаление их не менее полуметра от газовых труб, вытяжек, шахт вентиляции. Запрещается размещать электрические розетки рядом с раковиной.

Место для включения холодильника должно соответствовать высоте 60-80 см.

Для вытяжного и кухонного ТВ оптимальное расстояние от плинтуса 180-200 см. Электрические розетки возле посудомоечной машины, электроплита крепится на 20-30 см от пола.

В коридоре достаточно одной розетки. Все зависит от площади помещения и количества используемых устройств. Обычно электроустановка крепится внизу над плинтусом на уровне 20 сантиметров.Такое расстояние удобно при подключении пылесоса, фена или электрического фена.

Размещение выключателей

Главный выключатель света находится в дверном проеме на высоте 75-90 см. Показатели определяются исходя из среднего значения роста взрослых членов семьи. Каждый должен дотянуться до кнопки, не прилагая усилий.

При закрытой двери переключатель устанавливается со стороны ручки, так что открытая дверь не закрывает его. Нельзя перекрывать доступ к розетке мебели.Зоны электроснабжения в ванной, туалет расположен в холле коридора. Внутри этих комнат вмонтированы кухонные выключатели и коридоры. Дополнительные источники света организованы в удобном месте с учетом дизайна интерьера.

Не так давно электрические элементы были установлены по советскому стандарту. Корни выебаны на высоте 160 см, что не очень удобно. Все описанные приемы предназначены для жилых помещений. В цехах общественных зданий берут за основу другой принцип монтажа.

Доверяйте только квалифицированным специалистам. Не обращайтесь к любителям в целях экономии. Правильно установив розетки, вы облегчите себе жизнь и обеспечите безопасность домочадцев.

В современной квартире одновременно установлено много электроприборов. При ремонте часто бывает необходимо перенести неудачно разнесенные розетки и спланировать их так, чтобы без проблем подключить каждое устройство и не споткнуться о провод, тянущийся через весь дом.Это наиболее актуально для домов старой постройки — в новостройках электросеть обычно организована более эффективно. Перед началом работы стоит подумать, как рационально расположить бытовую и цифровую технику, щиты и розетки.

Оптимальное расположение

В каждом помещении жильцы часто или постоянно используют различные электроприборы. Чтобы все предметы интерьера были на своих местах и ​​не были спрятаны розетки для шкафа или дивана, следует нарисовать план каждой комнаты с указанными размерами и определить, где находится мебель, техника, освещение.Также необходимо учитывать строительные нормы и правила, обеспечивающие пожарную безопасность и чистую разводку.

Прихожая и коридор

Освещение в коридоре лучше подключать с помощью индивидуальных выключателей. Чаще всего в этом помещении используются сушилки для обуви или пылесос. Следовательно, будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. Если необходимо установить в коридоре дополнительные электроприборы, схема усложняется.

Санузел

В санузел можно постоянно включать стиральную машину, душевую кабину и водонагреватель. Часто нужно пользоваться феном или бритвой. Для крупногабаритной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе 60 см от источника воды и на полу. Следует приобрести специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть специальный пластиковый фланец изнутри для слива воды при входе.

Приточный вытяжной вентилятор обычно подключается к выключателю освещения — если человек зашел в ванную, вытяжка начинает работать.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень оборудования, постоянно включенного в сеть:

• холодильник;
• посудомоечная машина;
• плита электрическая;
• микроволновая печь;
• телевидение;
• капюшон;
• электрочайник;
• шайба.

Следовательно, необходимо не менее восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, например миксера, кофемолки или мясорубки.

Основная сложность заключается в правильном расположении розеток для встраиваемой техники — их нельзя размещать за электроприборами, поэтому источники энергии лучше сделать для соседних гарнитурных шкафов кухни. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — двойная розетка не выдержит нагрузки.

Розетки для блендера или тостера, которые используют хозяева на столе, нужно устанавливать над рабочей поверхностью на 30 см.

Гостиная

Помещение предназначено для отдыха и развлечения домочадцев, есть телевизоры, аудиоцентр, Wi-Fi роутер, сплит-система, локальные точки освещения. Эти устройства подключаются постоянно, розетки для них по правилам безопасности монтируются на высоте 30 см от пола и не менее 10 см от дверных и оконных проемов.

Для сплит-системы розетку следует размещать вверху, рядом с местом установки внутреннего блока — это позволит избежать попадания некрасивых проводов на стены.

Хорошим решением будет сделать возможность подключения зарядного устройства или электрокамина в зоне дивана.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, требующие дополнительной подзарядки. Поэтому оптимальным решением будет размещение пары розеток у кровати, на расстоянии 15-20 см от столешницы.

Если в спальне есть туалетный столик, то также стоит установить розетку для подключения фена или другой техники.

Любимые фильмы и программы удобно смотреть, лежа в кровати, поэтому телевизор обычно вешается на противоположное изголовье, стеной. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребенку хватит розеток на ночник, но стоит учесть, что через пару лет появятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера.А если детей несколько, то нагрузка на электросеть увеличивается.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и проложить их так, чтобы малыш не попал на свисающие провода.

Шкаф или настольный компьютер

За настольным компьютером обычно стоит компьютер, монитор, периферийное оборудование, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы скрыть некрасивую путаницу от проводов, следует смонтировать электропогреватель на высоте 25-30 см над уровнем пола и убрать провода под кабелем. канал.

Видео: Как разместить розетки и выключатели

Планировка еще на этапе проектирования позволит оборудовать каждую функциональную зону в квартире по своему желанию, например, оборудовать рабочее место и распечатать на ноутбуке, лежа на любимом диване. Если подключить силовые соединения в квартире с соблюдением правил безопасности и учесть количество и размещение основных электроприборов, то провода не перепутаются, а использование техники станет удобнее.

Невозможно представить комнату без розеток. Особенно, если это кухня, где используется большое количество бытовой техники, требующей питания. Как правильно расположить розетки и выключатели на ограниченной площади и сколько их потребуется — ряд рекомендаций.

Планировать расположение розеток на кухне необходимо не тогда, когда закончен ремонт и начинается расстановка мебели и соединение плиты и холодильника.Подобрать сиденье под розетку в плане ремонта кухни необходимо идеально. Проект помещения и общий дизайн интерьера тесно связаны с вопросом, где разместить розетки, так как они должны быть там, где будет техника. А чтобы наклеить стены под проводку, провести разводку и установить розетки нужно до отделки комнаты, а не после того, как будут оклеены обои и плитка.

Поэтому перед работой необходимо составить план, где обозначить места установки, выключатели, где будет стоять мебель и техника.

Прежде всего необходимо определиться, где поставить:

• холодильник;
• посудомоечная машина;
• плита;
• капюшон;
• микроволновая печь;
• мелкая бытовая техника, такая как чайник, мультиварка, хлебница и т. Д .;
• телевизор.

ВАЖНО: не забывайте, что вам нужна розетка для подключения различных устройств кухня без родства — пылесос для уборки, зарядные устройства, ноутбук.Такую розочку удобнее всего делать в зоне зоны отдыха.

На основании этого определяется количество необходимых розеток и размещение их размещения.

Оптимальный номер

Перед тем, как сделать разводку, необходимо определить, сколько розеток необходимо на кухне перед их установкой. Для этого есть даже расчетная формула. Конечно, подсчет будет условным, но нужды домочадца и сколько выключателей и розеток вы учтете достаточно точно.

Итак, оптимальное количество розеток, которые предполагается установить, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Превышение установки прокладывается просто для того, чтобы включить редко используемую технику — электрическую шлифовальную машину, миксер или блендер. И при этом не нужно было отключать или тянуть удлинители.

Наличие обязательных электроприборов:

• холодильник;
• плита электрическая или газовая с электрическим закрытием;
• телевидение;
• посудомоечная машина;
• капюшон;
• микроволновая печь.

В некоторых случаях также можно отнести электрочайник или другую небольшую технику, которая используется в этом доме ежедневно. Исходя из того, сколько потребуется выключателей и розеток, делается проект на кухне.

Типы розеток

Вам нужно не только установить необходимое количество выключателей и розеток, но и выбрать правильные розетки, которые больше подходят для кухни. Кухня отличается повышенной влажностью и перепадами температур. Поэтому здесь устанавливают розетки, которые имеют некоторую степень защиты от влаги, обеспечивая безопасность работы.К таким устройствам относятся приборы, имеющие уплотнение и крышки и соответствующие классу IP 44. Подобные розетки европейского стандарта устанавливаются рядом с плитой, мойкой, рабочей зоной — словом, где велик риск разбрызгивания.

В остальной кухне без труда можно установить самые обычные розетки. Если в доме есть дети, их необходимо оборудовать защитой от детей — пластиковыми жалюзи. Розетки ЕС оснащены этой опцией.

Если говорить об удобстве монтажа, то здесь в приоритете выдвижные и встроенные розетки.Благодаря поворотному механизму встроенные розетки можно скрыть или открыть для использования. Выдвижные розетки европейского стандарта можно устанавливать на любой поверхности, даже вертикальной. Их можно выбрать для установки на сложных поверхностях.

Разводка правил

Линий должно быть столько, чтобы они обеспечивали питание приборов в два раза после установки всех розеток и выключателей. При этом самые мощные устройства должны питаться из своей линейки и иметь защитную автоматику.К таким приборам можно отнести холодильник, электрическую плиту.

Все устройства с металлическими корпусами необходимо заземлить, как рекомендует стандарт работы с электропроводкой. Можно сделать самому или доверить специалисту. Подключать надо через машину.

Обязательно для разводки нужно выбирать провода с медными жилами. Жилой алюминий может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы розеток должна быть своя машина. Это обеспечит дополнительную безопасность.

Где и на какой высоте устанавливать розетки

Конечно, рядом с теми электрическими приборами, для которых они предназначены — схема должна содержать подробную информацию об этом. В обязательном порядке одна розетка должна быть установлена ​​над холодильником, рефрижератором или рядом с ним; один — рядом с печкой; Один — рядом с посудомоечной машиной. Однако розетки и выключатели не должны находиться за плитой или в непосредственной близости от стиральной машины. Одна розетка должна быть возле тумбы под телевизор.

Также необходимо установить над рабочей поверхностью столешницы хотя бы одну розетку. А лучше — 2-3. По высоте розетка над столом, в 10 см от края стола.

При наличии встроенной техники розетки устанавливаются на высоте 10 см от пола. Вытяжной патрубок установлен над ним. Нельзя размещать розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства использования на кухне вы можете выбрать двойные розетки и выключатели рядом с таблицей ниже.

Электромонтаж — необходимый этап в установке розеток, но перед этим необходимо определиться, на какой высоте будут выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса. Одни предпочитают, когда розетки находятся внизу, другим неудобно. Выбирать высоту и тип розеток необходимо исходя из удобства каждого в доме.

Где нельзя разместить торговые точки:

• для встраиваемой техники и мебели;
• в шкафах и кушетках;
• над раковиной.

Это общепринятый стандарт работы с электриком.

Расположение розеток на кухне (видео)

Вывод

Разводку можно сделать своими руками — это несложно при условии знания средств электрики. Если знаний недостаточно, то лучше всего доверить эти работы профессионалам — электрикам, знающим стандарт работы.Тогда можете быть уверены, что возгорания не произойдет.

Постоянно рвущиеся силовые кабели различной бытовой техники — это неприятные вещи. Чтобы избежать такой ситуации, необходимо тщательно спланировать установку и размещение в различных точках комнаты нужного количества розеток. Как показывает статистика, в большинстве современных домов установлено не менее шести электроприборов, кроме того, серверы питания периодически используются для зарядки различных гаджетов. В этой статье мы разберемся, каким должно быть расположение розеток в квартире, чтобы использование бытовой техники доставляло дискомфорт.

Как спланировать установку?

План, где будет установлена ​​розетка в вашей квартире, лучше всего одновременно с оформлением дизайна комнаты. Если проект интерьера специалист составляет самостоятельно, план размещения розеток, как выключателей, должен работать с ним. Дизайнер не волшебник, и он не догадывается, где должна стоять розетка, чтобы вы, например, работали на ноутбуке в спальне. Поэтому определиться с размещением стационарных силовых элементов необходимо до утверждения проекта.

При самостоятельной планировке интерьера необходимо учитывать, где будет стоять мебель, иначе может оказаться, что электрическая розетка будет за шкафом, где она будет бесполезна. Разработав интерьер и определившись с ситуацией, можно переходить к вопросу расчета и установки электрооборудования.

Для упрощения планировки обстановки лучше всего заранее определиться, какие модели различной мебели будут в доме.

Зная их размер и место размещения, вы легко определитесь с расположением розеток и выключателей.

Также желательно ознакомиться с недостатками в расположении розеток и выключателей, которые показаны на видео:

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в комнатах квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены.Разберемся, сколько розеток должно быть в помещении и где их лучше установить.

Кухня

Практически на любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в дизайне интерьера — это определение места для каждого из них. Большинство устройств устанавливается на кухонный гарнитур.

• Электрические пломбы, предназначенные для встраиваемого оборудования, следует размещать на соседних шкафах, так как это запрещено прямо напротив их задних панелей.
• Блок питания кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
• Для орехов малогабаритной кухонной техники блендер или миксер монтируется на высоте 0,2-0,3 м от поверхности стола.

Также необходимо помнить о необходимости установки розеток для варочной панели, духовки и холодильника. Варочную панель нельзя соединять на двойную розетку вместе с латунным шкафом — аккумулятор не выдерживает такой нагрузки.Еще одну-две розетки можно установить рядом с обеденным столом.

Вите про розетки на кухню на видео:

Гостиная

Существует четыре варианта размещения электрических смотровых окон в таких помещениях, как холл и гостиная. К ним относятся:

• Дверной проем. Здесь обычно монтируются элементы питания для подключения пылесоса и электронагревателя. Монтаж следует проводить на высоте 0,3 м от уровня пола, при этом расстояние до двери должно быть не менее 0.1 мес.

• Диванная зона. В этом месте розетку следует разместить таким образом, чтобы было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о необходимых устройствах, таких как полы и светильники, а также о кондиционировании воздуха.
• ТВ-зона. Розетка здесь должна быть размещена на стене за панелью приборов, если речь идет о подвесном телевизоре, или если устройство установлено на подставке, чтобы при взгляде на экран были видны кабели.
• Место возле рабочего стола. Если в квартире небольшое количество комнат, гостиная часто выполняет функцию офиса. В этом случае количество разъемов питания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любую спальню можно разделить на несколько зон, в которых необходимо разместить точки питания. Розетки в спальне в первую очередь нужно установить возле прикроватных тумб или кроватей для подключения ночника, что особенно необходимо любителям читать журнал или книгу.

Если в гостиной есть письменный стол, нужно расположить две плиты питания, в одну из которых подключена настольная лампа, а к другой подключен компьютер. Высота их над рабочей поверхностью должна быть примерно 0,2 м. При установке в этом помещении остается как минимум две розетки, которые монтируются на высоте примерно 1,3 м от уровня цоколя. Чтобы кабели не портили интерьер, их желательно спрятать для телевизора.

Рядом с дверным проемом также необходимо разместить силовые элементы, к которым можно подключить пылесос или электрокамин.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

Таким должно быть расположение розеток в спальне. Теперь идите в следующую комнату, которую нужно остановиться более подробно.

Ванная

Также возникла необходимость в установке розеток в этом помещении.К ним подключают стиральную машину, электробритву, фен, а при отсутствии горячего водоснабжения — электрический водонагреватель. В правилах устройства электромонтажа сказано, что розетки не должны располагаться близко к санузлу (душевой кабине), а расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении самая высокая, количество стационарных аккумуляторов в нем желательно свести к минимуму.

Розетки, которые устанавливаются в ванной, необходимо защищать от попадания влаги на контакты специальной крышкой.Кроме того, Pue предусматривает возможность использования в этом помещении только тех элементов, схема которых предполагает подключение к устройству защитного отключения. В аварийной ситуации он остановит подачу электричества и не допустит возникновения пожара.

Приход

Через эту комнату проходит любой, кто вошел в квартиру. Здесь обычно устанавливают один или два разъема питания — для подключения пылесоса или сушилки для обуви.

Заключение

Мы разобрались, сколько розеток нужно установить в каждом из основных помещений для комфортного использования электроприборов.Напоследок нужно сказать, что в каждой комнате по возможности желательно предусмотреть по одной дополнительной розетке. Это позволит при подключении новой техники или устройства для бизнеса работать без удлинителей.

Прочитав эту статью, вы получили представление о том, каким должно быть расположение электрических розеток в квартире. Надеемся, что эти рекомендации помогут определиться с количеством розеток, необходимых для вашей квартиры, и мест, где их следует установить.

Расположение розеток, высота установки розеток и выключателей — серьезный вопрос, требующий планирования, составления схем, расчета их количества для каждого помещения.

Если вам нужно провести предварительное планирование для проведения установки, вам не придется разматывать удлинитель, наткнуться на переноску и подключать все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет Вам определиться с оптимальным количеством электротехнической арматуры и правилами ее расположения.Также мы рассказываем обо всех тонкостях размещения и монтажа электророзетки в квартире или доме.

По оценкам, каждый человек использует около шести различных электроприборов в день. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых можно представить жизнь.

Устройства наполняют наши дома, а количество розеток остается неизменным. Все чаще встречаются случаи, когда мужчина в панике бегает по дому или офису, в поисках свободного разъема для зарядки смартфона.И что в итоге? Приходится выключать принтер или еще что-нибудь.

Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы. Тогда пользоваться ими будет максимально комфортно.

Галерея изображений

Мы не должны забывать, что товары могут быть подвержены еще большей опасности. Поскольку санузел подвержен риску затопления, крепить изделия ниже 150 мм от пола совершенно небезопасно. Если в водосток попадает вода, угроза для жизни просто колоссальная.

Причинами этого могут быть разные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивости хозяев.

№3. Специфика установки в гостиной

Домашний кинотеатр или простой, а лучше два. Первый для самого ТВ-ресивера, а второй для спутникового ресивера. Уровень высоты следует определять исходя из расположения самого телевизора. Он может стоять на торце, встраиваться в стену или помещаться в специальную ячейку мебельной стенки.

Кабель питания не должен висеть или быть под напряжением. Он должен полностью скрываться за экраном.

# четыре. Правила размещения на кухне

С каждым годом разрабатываются все новые и новые умные приемы, обеспечивающие комфорт и временные затраты человека. Естественно, количество техники, а значит, там просто оффслив. В обязательном порядке необходимо предусмотреть вытяжное соединение, возможно стиральную и посудомоечную, электроплиты.

Но главное — это холодильник, микроволновка или мультиварка, иногда и то, и другое.Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор — этот список, наверное, бесконечен.

Главная »Гараж» Расположение розеток и выключателей в квартире. Как спланировать электрика в квартире план расположения розеток и выключателей в квартире

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

ясно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта.Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не нарушается их функциональное назначение, внутренние особенности существующих в доме электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей.Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но при этом ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола.Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила электромонтажа, составленные требования в соответствии со стандартами МЭК, только что упомянутые о возможности установки розеток на удобном расстоянии от пола, что можно прочитать в гл.6.6.30 Правила устройства электроустановок.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но это не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Бытовая электротехника гл.7.1.48-7.1.54).

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна. Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

A Комфортные розетки и выключатели, устанавливаемые при входе в комнату, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста.Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме большой площади помещения, для управления его освещением лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Следовательно, наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств тока утечки, то есть с дифавтомами устройств, УЗО, что имеет непосредственное отношение к курильщикам с санузлами.В данном случае все электрические устройства, это касается как розеток, так и выключателей для бытовой техники, например, стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотреть удобные средства, предполагающие, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Где лучше разместить электрические розетки в новом доме?

По сравнению с различными решениями, которые необходимо принять при строительстве нового дома, расположение электрических розеток может рассматриваться как небольшая (и, возможно, забытая) деталь.Однако детали не будут казаться такими мелкими, когда вы окажетесь в своем новом доме и поймете, что расположение электрических розеток не соответствует вашему плану мебели или, что еще хуже, их недостаточно для удовлетворения ваших потребностей.

Вот почему планирование расположения электрических розеток должно быть гораздо более приоритетным на этапе строительства. В этом руководстве мы избавим вас от головной боли, связанной с размещением электрических розеток, чтобы обеспечить надежную электропроводку в вашем доме, когда наступит день заселения.

Лучше всего изучить пространства, которые со временем превратятся в спальни.Подумайте, где вы разместите кровати, комоды и другую мебель. Учтите свои типичные привычки в этих комнатах; это поможет вам разместить торговые точки в соответствии с вашими потребностями.

Например, понадобится ли вам розетка рядом с тумбочкой для зарядки телефона, будильника или небольшой лампы для чтения? Будет ли в вашей спальне телевизор или компьютер и потребуется больше розеток в помещении? А как насчет диммера для диапазона освещения? Учтите все свои потребности и предпочтительное размещение мебели и спланируйте их соответствующим образом.

В то время как кухня требует больше всего электроэнергии в одной комнате, спланировать розетку для кухни довольно просто. Решите, где будет находиться ваша основная техника (холодильник, духовка, посудомоечная машина). В этих местах будут прочные специализированные розетки для работы с мощными приборами. На кухнях все розетки, обслуживающие поверхности столешниц, должны быть оборудованы защитой розеток GFCI.

Затем рассмотрите место на прилавке и мелкую бытовую технику.Вам понадобятся розетки для микроволновой печи, тостера или кофеварки? Будет ли для этих предметов всегда нужна розетка, или вы бы предпочли хранить их и вытаскивать только при необходимости? Учтите все свои кулинарные потребности и приступайте к делу.

Поскольку большая часть семей проводит большую часть своего времени в гостиной и где большинство людей принимает у себя своих друзей и родственников, разумно убедиться, что в ней достаточно розеток. Розетки рекомендуется размещать во всех четырех углах гостиной помимо розеток в середине каждой стены.

Следуйте этим рекомендациям, и у развлекательных центров будет достаточно мощности, дополнительного освещения и мест для подключения устройств. Кроме того, если ваша семья любит украшать на праздники, подумайте о своих потребностях в розетке. Например, для установки рождественской елки может потребоваться дополнительная электрическая розетка.

Ванную комнату легко не заметить при планировании расположения розеток. Однако очень полезно обеспечить достаточное освещение и в этой комнате.Учитывайте потребности своей семьи, когда готовитесь к новому дню; вам понадобится розетка для фена, электрической зубной щетки или электробритвы?

Хотя ваш опытный электрик позаботится о том, чтобы вокруг воды использовались специальные розетки с рейтингом GFI, важно размещать эти розетки в легкодоступных местах, чтобы они не пересекали раковину или другие водные пространства.

Когда речь идет об электрическом планировании, о гараже часто забывают.Однако может быть полезно иметь несколько розеток, если будут использоваться электроинструменты. Если вы планируете установить устройство для открывания гаражных ворот, вам понадобится выход в центре потолка.

Домашний офис может оказаться сложной задачей при планировании расположения электрических розеток. Многие домовладельцы размещают их вдоль стен для освещения и стола, который будет стоять напротив них. Тем не менее, вилки для пола могут быть полезны в домашнем офисе. В конце концов, не все хотят, чтобы рабочий стол стоял у стены, а штекеры в полу обеспечат легкий доступ к источнику питания для компьютеров и ноутбуков.

Также подумайте, сколько энергии вам понадобится. Если вы работаете дома писателем, несколько выходов в помещении могут оказаться ненужными. Если вы работаете с требовательным оборудованием, таким как швейные машины, специальное освещение, камеры или другое оборудование, спланируйте это.

Еще одно хорошее место, которое стоит рассмотреть, — это любое дополнительное пространство или бонусный номер, который вам может понадобиться. Это также шанс спланировать будущее. Превратится ли эта комната в спальню для нового ребенка в будущем? А как насчет стареющего родственника?

Возможно, это будет складское помещение с небольшой потребностью в нескольких торговых точках, или, возможно, оно станет медиа-комнатой с большим спросом на торговые точки.В любом случае, решите, что вы будете делать с этой комнатой, и спланируйте ее соответствующим образом или на возможное будущее.

Если вы думаете о строительстве дома или в настоящее время в процессе, наши опытные специалисты из Southwest Florida Electric будут рады помочь с планированием электрической розетки, чтобы ваш новый дом отвечал всем вашим потребностям. Свяжитесь с нами сегодня, и мы поможем вам начать работу.

Позиционирование переключателей и розеток на стене

Если в рамках вашего проекта по благоустройству дома добавляется пристройка, завершается подвал или выполняется какая-либо капитальная реконструкция, включающая добавление электрических розеток и / или переключателей, вы должны учитывать их высоту и расположение. к другим структурным каркасам на территории.

Эта информация носит общий характер. В юрисдикции могут быть определенные строительные нормы и правила, касающиеся размещения электрических выключателей и розеток. Перед тем, как продолжить, всегда уточняйте в местном строительном отделе.

Рисунок 1 — Расположение электрических выключателей и розеток

На момент написания этой страницы Национальный электротехнический кодекс США не устанавливал минимальную или максимальную высоту для электрических переключателей или розеток в комнате.

Примечание: Если вы реконструируете или строите дом, чтобы обеспечить легкий доступ для людей в инвалидных колясках или мобильных самокатах, вам следует прочитать эти статьи .

Если вы строите пристройку или завершаете подвал или чердак, вам следует измерить размещение электрических выключателей и розеток (розеток) в жилых помещениях вашего дома. Снимите крышку, чтобы произвести измерение. Устанавливая электрические выключатели и розетки (розетки) на той же высоте, что и остальная часть дома, вы создаете единообразие и единообразие, чтобы добавление или отделка выглядела так, как будто она принадлежит.

Большинство электрических выключателей устанавливаются на высоте от 44 до 46 дюймов от нижней части электрического шкафа до верхней части готового пола. Электрические переключатели должны быть расположены так, чтобы обеспечивать:

• Легкий доступ для поиска и работы. Внизу или наверху лестницы электрический выключатель должен находиться в таком положении, чтобы тот, кто не знаком с комнатой, мог найти выключатель.

Это может показаться странным, но люди — существа привычки.В лестничной клетке, у которой есть стены с обеих сторон, мы достигнем правого верха или низа лестничной клетки.

Когда мы войдем в темную комнату, мы автоматически найдем электрический выключатель. Большинство людей дойдут до внутренней стены справа, если двери нет и есть дверь с противоположной стороны от дверного проема с внутренней стороны.

Люди не ожидают, что электрические выключатели будут на внешней стене комнаты.

• Не помещайте более 4 электрических выключателей в одну электрическую коробку.Это не правило кода, а правило здравого смысла. Более 4 переключателей, и вы никогда не вспомните, какой переключатель какой электрической цепью управляет.

Во-вторых, может быть сложно и дорого найти панели переключателей для более чем 4 переключателей вместе.

При обкатке электрооборудования учитывайте ширину дверных накладок. Расстояние от внешнего края обшивки до электрического выключателя должно быть не менее 2 дюймов. Обычно конструкция стойки для дверной коробки не позволяет вам разместить электрическую коробку переключателя близко к краю обшивки (как минимум, она должна быть толщиной в две стойки 2 × 4).Однако, если вы посмотрите на изображение выше (Рисунок 1), вы заметите, что используется исключительно широкая дверная обшивка.

Электрические розетки (розетки) следует размещать на расстоянии 10–14 дюймов от верха пола до низа распределительной коробки.

Национальный электротехнический кодекс определяет, что у вас должна быть электрическая розетка (розетка) в пределах 6 футов от угла любой стены и не более 12 футов разделяющих розеток на той же стене (, правило розеток 6/12, ).Это, конечно, минимальные требования для жилой площади . Вы должны спланировать электрические розетки (розетки) в зависимости от того, какие приборы и устройства вы будете использовать в комнате, и их расположение.

Например, если вы планируете разместить медиацентр в углу комнаты, вам может потребоваться несколько дуплексных электрических розеток (розеток), обслуживающих эту зону.

Самый простой способ сохранить однородность высоты электрических розеток (розеток) и выключателей — это использовать два лома размером 2 × 4, один вырезанный по высоте нижней части электрической коробки розетки (розетки), а другой разрезанный по высоте высота низа распределительной коробки переключателя, см. рисунок 2.

Использование 2 × 4 позволит вам фактически поставить электрическую коробку на верхнюю часть платы и приступить к ее установке гвоздями или винтами, не беспокоясь о том, что она могла сместиться вверх или вниз во время установки и всей электрической части. ящики будут на одинаковой высоте.

Рисунок 2 — Использование 2 × 4 для определения высоты электрических коробок

Планирование электрических розеток в вашем новом доме или после ремонта

Места, которые следует учитывать для дополнительных электрических розеток в новостройке или при ремонте дома

Хотя люди, решившие построить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно сотрудничают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду.Лишь после того, как они переехали в свой новый дом, они понимают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме. Чтобы избежать использования запутанных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не означает, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы на них можно было установить миксеры, венчики и другие мелкие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.

Кажется, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной на случай, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением на Рождество, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.

Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под барной стойкой для небольшого холодильника и льдогенератора.Если у вас есть камин, поставьте несколько дополнительных розеток по обе стороны от камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы.

Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используется бытовая техника. Протягивать шнур через раковину не только очень опасно, но и очень неудобно.

Сначала определите, где будет ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута выше плинтуса, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего крышки. Не забывайте о гардеробной / гардеробной. Подумайте, где вы можете разместить свое тщеславие, и поставьте там отдушину.

Гараж — одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в ​​центре потолка для устройства открывания гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы упростить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.

Сохраняя праздничную тематику, спланируйте розетки под карнизом, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этой возможностью и разместите розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Установите вилки немного выше высоты стола, чтобы облегчить эту задачу. Если вы планируете установить небольшой телевизор на стене, это также подходящее время для установки розетки в любом месте.

Убедитесь, что ваш электрик предоставит вам шкаф для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя приятно верить, что вы обо всем подумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин!

Связанное сообщение:

Модернизация электропроводки, которую следует учитывать при ремонте дома

electric — Как я могу понять, на что способны загадочные настенные выключатели?

Первым делом я бы проверил, подключен ли переключатель к каким-либо проводам.Вероятно, вы можете проверить это, просто сняв лицевую панель.

Вы уже проверили розетки, но проверяли ли вы одновременно верхнее и нижнее выпускное отверстие? Иногда выключатель управляет только одной частью розетки. В этом случае металлический язычок, соединяющий обе горячие клеммы, сломан, так что верхняя и нижняя розетки могут получать питание (и переключаться) по отдельности.

Следующим шагом будет осмотр проводки переключателя. Сначала выключите автоматический выключатель и снова проверьте его бесконтактным тестером (если вы не знаете, что делают переключатели, тогда в коробке может быть более 1 цепи — на всякий случай).Снимите переключатель и обратите внимание на тип переключателя — это однополюсный переключатель или 3-позиционный переключатель? (Если это трехпозиционный переключатель, то цвет бегунка может быть полезен при поиске того, что он контролирует.) Находится ли линия (от автоматического выключателя) в этом поле?

Если визуальный осмотр не дает никаких подсказок, вам необходимо проследить цепь. Обычно это делается при отключении питания с помощью трассировщика цепей:

Во многих случаях также можно использовать телекоммуникационный зонд / индикатор.Вы подключаете тон-генератор к проводам на переключателе, а затем используете зонд, чтобы проследить за проводами через стену. Если повезет, вы найдете свой путь к потолочной или настенной коробке. В зависимости от того, насколько сильно вы хотите знать, в какой-то момент вам может потребоваться открыть стену (или использовать прицел), чтобы отследить провод. Существуют более дорогие версии этого инструмента, которые могут понадобиться для поиска действительно скрытых проводов.

Нет ничего удивительного в том, чтобы узнать, что предыдущий владелец установил сухие стены над распределительной коробкой, так что имейте это в виду, как возможность.

И если вы просто не можете спать по ночам, не зная, куда он идет, вы всегда можете сделать рентгеновский снимок своего дома в крайнем случае.

_{(источник: tomcomunicacao.com.br)}

(Фотография выше сделана фотографом Ником Визи. Хотя эта фотография была сшита, есть компании, которые проводят рентгеновское обследование зданий)

Строительство дома … Где поставить розетки.

1. Вам нужен план электрооборудования. Как еще вы узнаете свои затраты и то, что получаете?

2.Наймите дизайнера, который специализируется на дизайне освещения и составлении электрического плана. Освещение — залог хорошего дома.

3. Вы освещаете план этажа …. не просто бросаете банки в какую-то хромую решетку — это то, что делают строители, и его слишком много общего освещения и все размывает. Вам нужны блики и слабое освещение. И общее, окружающее и рабочее освещение.

4. Мне нравятся розетки в плинтусах. Это более чистый, более высококачественный вид. Для этого потребуется более плоский плинтус и, вероятно, дополнительные расходы со стороны плотника.Также не загрязняет стены прыщами на стенах. Поскольку большинство плинтусов белые, розетки сливаются.

5. Еще ОГРОМНО то, что вы должны расположить розетки на кухне прямо над столешницей. НЕ в середине фартука.

6. Также диммеры нужны-почти везде. Сделайте тумблерные диммеры … они самые дешевые, если диммеры дороги для вас.

7. Также 4-дюймовые банки более 6 дюймов, если у вас потолок 10 футов или ниже. Они выглядят намного лучше. 5-дюймовые банки, если вы чувствуете, что вам нужно что-то побольше, но 6 просто ужасны для меня.Это мое опытное мнение. Еще мне нравятся банки Juno с металлической перегородкой поверх пластиковой.

8. Также важно, чтобы банки не стояли прямо на шкафах. Они должны выступать перед шкафами примерно на 13-16 дюймов, чтобы они были хорошо вымыты, но не создавали горячих пятен. Тогда вам понадобится освещение шкафа, которое не создает горячих пятен на фартуке или столешнице, освещение над островом, свет над сливом раковины.

9. Вы также не хотите, чтобы горячие точки на головах людей.
