Переменный конденсатор.Как он устроен,из чего состоит и где применяется | Электронные схемы
переменный конденсатор где применяется и для чего он нуженпеременный конденсатор где применяется и для чего он нужен
В радиоприемниках,для настройки на радиостанцию и изменения частотных характеристик колебательного контура,применяют переменный конденсатор.Хотя вместо него может быть и варикап и др,но об этом в другой статье.По схеме перем. конд. изображают как обычный конденсатор,но с чертой и стрелкой.
переменный конденсатор для настройки на радиостанцию на плате радиоприемникапеременный конденсатор для настройки на радиостанцию на плате радиоприемника
Переменный конденсатор состоит из неподвижной пластины называемой статор,и подвижной пластины-ротор.Вращаю ручку оси ротора,мы изменяем емкость конденсатора, вводя пластины ротора между пластинами статора.
переменный конденсатор с двумя секциями или сдвоенный конденсаторпеременный конденсатор с двумя секциями или сдвоенный конденсатор
На фото,перем. конденсаторы с воздушным диэлектриком.Диэлектрик между пластинами может быть пленочными,как в небольших перемен.конд. Из-за пленочного диэлектрика,такой конденсатор подвержен эффекту электрического шума,которое возникает из-за статического электричества на пленках.
трех-секционный переменный конденсатортрех-секционный переменный конденсатор
Емкость на переменный конденсатор указывают от минимальной до максимальной,это может быть от 12 до 495пФ. Когда ротор будет выведен из пластин статора,тогда емкость будет минимальной и наоборот. Перемен. конд. могут быть и трех-секционными и более.
переменный конденсатор для УКВпеременный конденсатор для УКВ
Такие конденсаторы можно найти в основном только в радиоприемниках,которые выпускались раньше.Сегодня для настройки применяют синтезаторы частоты.
советские сдвоенные переменные конденсаторысоветские сдвоенные переменные конденсаторы
Два переменных конденсатора в одном,нужны для того,чтобы одновременно изменять емкость входного фильтра и частоту гетеродина радиоприемника.
зарубежные четырех-секционные переменные конденсаторы с подстройкойзарубежные четырех-секционные переменные конденсаторы с подстройкой
В зарубежных радиоприемниках можно найти в основном четырех-секционные перемен.конд. которые еще содержат и четыре подстроечных конденсатора.Подстройка видна как четыре «винтика»,которые можно вращать плоской отверткой.Ими устанавливают диапазон емкости перемен.конд.
измерение емкости переменного конденсатораизмерение емкости переменного конденсатора
С одной стороны три вывода,посередине общий вывод-статор.Это два перемен. конденсатора,с одной стороны на максимальную емкость,а с другой на минимальную,для настройки на УКВ.
переменный конденсатор для укв радиоприемникапеременный конденсатор для укв радиоприемника
На фото показана распиновка таких конденсаторов.Емкость на разных конденсаторах соответственно тоже будет разная.В моем случае это два конденсатора до 140пФ,и два до 55пФ.
переменный конденсатор как подключить распиновка выводовпеременный конденсатор как подключить распиновка выводов
Если разобрать такой перем.конд., то можно увидеть пластину из четырех подстроечных конденсаторов,пластины ротора и пластины статора,пленочный диэлектрик.
что внутри переменного конденсатора из чего он состоитчто внутри переменного конденсатора из чего он состоит
Производители и самые часто встречающиеся серии конденсаторов
Всем привет !
Обладаю опытом по ремонту TV/DVD/Audio-с 1998 года,PC с 2004 года
Прошу внести изменения в список »самые часто встречаемые серии конденсаторов »
Описываю из собственного(и не только) опыта и практики:
Многие именитые производители очень качественных конденсаторов,в этом списке имеют низкие позиции и якобы невысокую надежность из-за применения их основном в audio высококлассной аппаратуре(ONKYO,Nakamichi,Marantz,LUXMAN,DENON,SONY,Rotel,Revox,NAIM,Philips,Pioneer. ..итд) это CD плеера,кассетные и бабинные магнитофоны и усилители с 1983 по 1998 год в основном имеющие высокую стоимость от 200….>$
Опишу конденсаторы которые очень часто применяються в продукции вышеперечисленных фирм,так-же отмечу что применение таких кондеров это не понты,а действительно одно из составляющих имеющее сильное влияние на качество звука в целом.
Panasonic серии KZ,С FJ ставят в силовые цепи питания,оч хорошие делают кондеры,беременных невстречал,редко подсохшие.
Sanyo в аудио продукции редко применяеться,за исключением OS CON,которые ставят в по питанию цифры.
Vichay много делает деталей под аудио,фирма которая делает не только кондеры,качество выше среднего,на 4 не более.
Nippon-Chemi con часто применяються в недорогих и в дорогих аппаратах в неответственных цепях,на мамках частенько вздутые,подозреваю это из-за уж очень хреновых БП.
Epcos нечасто попадаются,в основном в аппаратуре Европы до 1993года.
Hitachi очень хорошо себя зарекомендовали в силовых цепях питания,в основном в усилителях и ламповой технике.
Rubycon он делает легендарные кондеры для audio Black Gate,впрочем это не панацея
Из лично моего опыта по ремонту мат плат и видеокарт,oтличились надежностью:Sanyo,Matsushita(Panasonic),Nippon Chemi-con,Rubycon-кстати до 1990 года делали среднего качества продукцию,но после 1990 надежность и долговечность подросла.
Кондеры.Nichicon неплохие,но похуже предыдущих-часто втыкали в телевизорах и др аппаратуре,а на мат платах в местах нагрева часты случаи отказа.
OST и Teapo ставлю если нет вышеперечисленных,к слову в блоках питания в цепях 3.3,5,12v все из черного списка мертвые а эти живые,не беременные и не греються.
В список внесены все конденсаторы,кроме списка из Black-list ,с учетом на дорогие фирмы выпускающие высококачественные конденсаторы ориентированные не на ширпотреб и отличающиеся высокой надежностью,параметрами,долговечностью и соответственно ценой
1:Sanyo(OScon)/Rubycon/ELNA-примерный паритет
2:Nippon-Chemi con/Panasonic(Matsushita)/Hitachi-соизмеримого качества
3:EPCOS/Fujitsu/Nichicon примерно одного уровня
4:OST/Teapo/Capxon
5:Samwha/Samsung/Jamicon
6:Hitano/Elite-единственный незаслуженно попавший в Black-list,они не настолько плохи,уровня Teapo/OST
Вот мои наблюдения и знания накопленные не за один год,если вы считаете эти данные нужными и имеюцими ценность-внесите изменения в список.
Cпасибо,по мере возможности буду вносить полезный вклад в фонд форума !
Плата Arduino Uno — описание, схема, распиновка
Arduino Uno – плата от компании Arduino, построенная на микроконтроллере ATmega 328.
Плата имеет на борту 6 аналоговых входов, 14 цифровых выводов общего назначения (могут являться как входами, так и выходами), кварцевый генератор на 16 МГц, два разъема: силовой и USB, разъем ISCP для внутрисхемного программирования и кнопку горячей перезагрузки устройства. Для стабильной работы плату необходимо подключить к питанию либо через встроенный USB Разъем, либо подключив разъем питания к источнику от 7 до 12В. Через переходник питания плата также может работать и от батареи формата Крона.
Основное отличие платы от предыдущих – для взаимодействия по USB Arduino Uno использует отдельный микроконтроллер ATmega8U2. Прошлые версии Arduino использовали для этого микросхему программатора FTDI.
Несложно догадаться, что благодаря своему итальянскому происхождению, слова “Arduino” и “Uno” взяты именно из этого языка.
Печатная плата Arduino Uno является Open-Hardware, поэтому все ее характеристики доступны в открытом доступе.
Длина и ширина платы составляют 69 мм x 53 мм.
Силовой и USB разъемы выступают за границы печатной платы на 2 мм.
Расстояние между выводами соответствует стандарту 2.54 мм, однако расстояние между 7 и 8 контактами составляет 4 мм.
Плата Arduino Uno имеет на борту 3 способа подключения питания: через USB, через внешний разъем питания и через разъем Vin, выведенный на одну из гребенок сбоку. Платформа имеет на борту встроенный стабилизатор, позволяющий не только автоматически выбирать источник питания, но и выравнивать ток до стабильных 5 вольт, необходимых контроллеру для работы.
Внешнее питание можно подавать как напрямую от USB порта компьютера, так и от любого AC/DC блока питания через разъем питания или USB.
На плате предусмотрено несколько выводов, позволяющих запитывать от нее подключенные датчики, сенсоры и актуаторы. Все эти выводы помечены:
- Vin – вход питания, используется для получения питания от внешнего источника. Через данных вывод происходит только подача питания на плату, получить оттуда питание для внешних устройств невозможно. На вход Vin рекомендуется подавать напряжение в диапазоне от 7В до 20В, во избежании перегрева и сгорания встроенного стабилизатора.
- 5V – источник пятивольтового напряжения для питания внешних устройств. При получении питания платой из любых других источников (USB, разъем питания или Vin) на этом контакте вы всегда сможете получить стабильное напряжение 5 вольт. Его можно вывести на макетную плату или подать напрямую на необходимое устройство.
- 3V3 – источник 3.3 вольтового напряжения для питания внешних устройств. Работает по такому-же принципу, что и контакт 5V. С данной ножки также можно вывести напряжение на макетную плату, либо подать на необходимый датчик/сенсор напрямую.
- GND – контакт для подключения земли. Необходим для создания замкнутой цепи при подключении к контактам Vin, 5V или 3V3. Во всех случаях ножку GND необходимо выводить как минус, иначе цепь не будет замкнута и питание (что внешнее, что внутреннее) не подасться.
Платформа Arduino Uno имеет на борту микроконтроллер ATmega328, который обладает Flash, SRAM и EEPROM памятью.
- FLASH – 32kB, из которых 0.5kB используется для хранения загрузчика
- SRAM (ОЗУ) – 2kB
- EEPROM – 1kB (доступна с помощью библиотеки EEPROM)
На плате выведены 14 цифровых пинов (контактов), любой из которых может работать как на вывод информации, так и на ввод. Для этого в коде программ применяются специальные функции:
Функция pinMode служит для задания режима работы контакта, будет-ли он работать на выход или на вход. В данной функции задается номер контакта, которым мы в дальнейшем собираемся управлять.
digitalRead()
Функция считывает текущее значение с заданного контакта – его значение может быть HIGH или LOW.
digitalWrite()
Функция передает определенное значение на заданный контакт – оно может быть HIGH или LOW.
Все выводы обладают пятивольтовой логикой, то есть выдают логическую единицу как напряжение 5В.
Каждый вывод платы имеет нагрузочный резистор номиналом 20-50 кОм и может пропускать до 40 мА, но по умолчанию все они отключены.
Также, на контактных площадках Arduino Uno выведены специальные интерфейсы подключения различных цифровых устройств:
Arduino Uno имеет на своей платформе 6 аналоговых входов с разрешением 10 Бит на каждый вход. Данное разрешение говорит нам о том, что сигнал, приходящий на него, можно оцифровать в диапазоне от 0 до 1024 условных значений.
Считывать значения с данных контактов можно функцией analogRead(), а передавать значения – функцией analogWrite().
Так как Arduino Uno обладает пятивольтовой логикой, то и значение будет находиться в диапазоне от 0 до 5 вольт, однако при помощи функции analogReference() можно изменять верхний предел.
Данные выводы используются для обмена данными по протоколу UART. Контакт RX используется для получения данных, а контакт TX – для их отправки. Эти выводы подключены к соответствующим контактам последовательной шины схемы ATmega8U2 USB-to-TTL, выступающей в данном контексте в роли программатора.
Данные контакты могут конфигурироваться на вызов различных прерываний, когда программа останавливает выполнение основного кода и производит выполнение кода прерывания.
Вызов прерывания может быть задан по-разному:
- на младшем значении
- на переднем или заднем фронте
- при изменении значения
Более подробно прерывания описаны в отдельной статье нашей Вики.
С помощью данных контактов происходит подключение периферии, работающей через интерфейс SPI. Для работы с данным интерфейсом в среде Arduino IDE предусмотрена отдельная библиотека с одноименным названием.
При помощи данных контактов к Arduino можно подключать внешние цифровые устройства, умеющие общаться по протоколу I2C. Для реализации интерфейса в среде Arduino IDE присутствует библиотека Wire.
Для проверки вашего кода по ходу его написания, самый удобный способ индикации – встроенный светодиод. Подав значение HIGH на 13 контакт, он загорается на плате красным цветом, тем самым показывая, что условие вашей программы выполнилось (или наоборот, что-то пошло не так). 13 контакт удобно использовать в коде программы для проверки ошибок и отладки.
Кстати, хотим заметить, что последовательно к 13-ому контакту подключен резистор на 220 Ом, поэтому не стоит использовать его для вывода питания ваших устройств.
Помимо всех вышеперечисленных, на платформе Uno имеется еще 2 дополнительных контакта.
AREF
Данный контакт отвечает за определение опорного напряжения аналоговых входов платформы. Используется только с функцией analogReference().
RESET
Данный контакт необходим для аппаратной перезагрузки микроконтроллера. При подаче сигнала низкого уровня (LOW) на контакт Reset, происходит перезагрузка устройства.
Данный контакт обычно соединен с аппаратной кнопкой перезагрузки, установленной на плате.
Для осуществления связи с внешними устройствами (компьютером и другими микроконтроллерами) на плате существует несколько дополнительных устройств.
На контактах 0 (RX) и 1 (TX) контроллер ATmega328 поддерживает UART – последовательный интерфейс передачи данных. ATmega8U2, выполняющий на плате роль программатора, транслирует этот интерфейс через USB, позволяя платформе общаться с компьютером через стандартный COM-порт. Прошивка, установленная в контроллер ATmega8U2, имеет на борту стандартные драйверы USB-COM, поэтому для подключения не потребуется никаких дополнительных драйверов.
Внимание! На платах китайского производства, вместо контроллера ATmega8U2 используется другой программатор – Ch440G, который не распознается Windows в автоматическом режиме. Для него необходимо установить дополнительный драйвер, о чем подробно написано в нашем блоге – Установка драйверов микросхемы Ch440G для Arduino.
При помощи мониторинга последовательной шины, называемого Serial Monitor, среда Arduino IDE посылает и получает данные от Arduino. При обмене данными на плате видно мигание светодиодов RX и TX. При использовании UART-интерфейса через контакты 0 и 1, светодиоды не мигают.
Плата может взаимодействовать по UART-интерфейсу не только через аппаратным, но и через программным способом. Для этого в среде Arduino IDE предусмотрена библиотека SoftwareSerial.
Также, на плате предусмотрены выводы основных интерфейсов взаимодействия с периферией: SPI и I2C (TWI).
Платформа Arduino Uno, как и все другие Arduino-совместимые платформы, программируется в среде Arduino IDE. Для работы с ней в настройках программы необходимо выбрать нужную платформу. Это можно сделать в верхнем меню -> Tools -> Boards -> Arduino UNO.
Выбор микроконтроллера зависит от того, какой стоит именно на вашей плате. Обычно это ATmega328.
Плата как правило поставляется уже прошитая необходимым загрузчиком и должна определяться системой в автоматическом режиме (за исключением плат на основе программатора Ch440G). Связь микроконтроллера с компьютером осуществляется стандартным протоколом STK500.
Помимо обычного подключения, на плате также размещен разъем ISCP для внутрисхемного программирования, позволяющий перезаписать загрузчик или загрузить прошивку в контроллер в обход стандартного программатора.
Обычно, в микроконтроллерах перед загрузкой кода предусмотрен вход платы в специальный режим загрузки, однако Arduino Uno избавлена от данного действия для упрощения загрузки в нее программ. Стандартно, перед загрузкой каждый микроконтроллер получает сигнал DTR (digital reset), но в данной плате вывод DTR подключен к микроконтроллеру ATmega8U2 через 100 нФ конденсатор и программатор сам управляет процессом загрузки новой прошивки в контроллер. Таким образом, загрузка прошивки происходит моментально после нажания кнопки Upload в среде Arduino IDE.
Эта функция имеет еще одно интересное применение. Каждый раз при подключении платформы к компьютеру с OC Windows, MacOS или Linux, происходит автоматическая перезагрузка платы и в следующие полсекунды на плате работает загрузчик. Таким образом, для избежания получения некорректных данных, во время загрузки прошивок происходит задержка первых нескольких байтов информации.
Arduino Uno поддерживает отключение автоматической перезагрузки. Для этого необходимо разорвать линию RESET-EN. Еще один способ отключения автоматической перезагрузки – подключение между линиями RESET-EN и линией питания 5V резистора номиналом 110 Ом.
Для защиты USB порта компьютера от обратных токов, короткого замыкания и сверхнагрузки, на платформе Arduino Uno встроен автоматический самовостанавливающийся предохранитель. При прохождении тока питания более 500 мА через USB порт, предохранитель автоматически срабатывает и размыкает цепь питания до тех пор, пока значения тока не вернуться к нормальным.
Как подключить конденсатор на дрели?
Черные провода конденсатора подсоединяются к соответствующим клеммам кнопки включения дрели, на рисунке показана классическая схема включения конденсатора —
С бесцеремонным «выкиньте его вообще» позвольте не согласится. И это даже не только потому что он избавляет от помех у телевизоров, потому как сегодня современные телевизоры уже оборудуются импульсными блоками питания и для них отсутствие кондёра на вашей электродрели, не страшно. Но для остальной техники с обычными трансформаторами, коллекторные двигателя без конденсаторов могут представлять реальную угрозу.
Действительно, одной из функций конденсатора в коллекторных двигателях является компенсация реактивной составляющей обмоток движка и без него мощные коллекторники могут быть причиной довольно больших импульсных бросков тока, амплитуда которых может достигать и более полутысячи вольт. От такого дисбаланса вполне может погореть бытовая техника одновременно включенная в сеть.
И для самого коллекторного двигателя дрели (или другого бытового инструмента) отсутствие сглаживающего конденсатора, также не идет на пользу. Конденсатор гасит искру на выключателе, делая ее слабее, что увеличивает срок работы выключателя (кнопки), в виду меньшего выгорания контактов и нагрева. Также конденсатор сглаживает и искрение на коллекторе и щетках, предотвращая концентрические выбивания на ламелях.
Не стоит занижать значение конденсатора в цепи питания коллекторного двигателя. Его обязательное наличие не зря предусмотрено ГОСТом.
Да, конечно, коллекторный двигатель запустится и без конденсатора, в отличии от асинхронника, который только «с дергача» можно запустить без кондёра. Однако лучше заменить вышедший из строя конденсатор, чем соединять без него напрямую.
Но уж коли вы внимательно прочитали вышеописанные «заслуги» сглаживающего конденсатора, и тем не менее решаетесь подсоединить напрямую, то просто выньте конденсатор, и отключите и заизолируйте провода. Но я бы настоятельно рекомендовал найти такой же конденсатор либо его аналог. Конечно, принципиальная схема была бы очень кстати, или хотя бы видеть выводы конденсатора (их количество и коммутацию)
Про Ардуино и не только: Обвязка ATmega328P
Типовая схема включения любого микроконтроллера содержит ряд компонентов и цепей, обеспечивающих его нормальное функционирование. Совокупность этих компонентов называется обвязкой микроконтроллера. Данная публикация посвящена функциям обвязки и ее особенностям в случае использования AVR микроконтроллера ATmega328P.Распиновка ATmega328P
Прежде чем приступить к рассмотрению обвязки ATmega328P считаю нужным привести описание его выводов. Когда мы работаем с платами Ардуино, то не задумываемся о соответствии физических выводов микроконтроллера используемым в IDE Arduino обозначениям. Когда же речь идет об отдельном микроконтроллере, то под рукой всегда нужно иметь его распиновку. Поэтому советую сохранить ее: Есть еще один интересный прием — это распечатать номера выводов и наклеить получившуюся шпаргалку на микроконтроллер, как показано на следующем фото. Мелковато, но вполне читабельно. PDF файл для печати можно скачать по этой ссылке.Подключение питания
Напряжение питания подается на выводы микроконтроллера VCC и GND и не должно превышать значение, указанное в технической документации. Для ATmega328P верхняя граница рекомендуемого напряжения питания составляет 5,5В, абсолютный максимум — 6В, продолжительная работа при таком напряжении может вывести микроконтроллер из строя.Для подавления высокочастотных помех в цепи питания рекомендуется устанавливать керамический конденсатор емкостью 0.1мкФ между VCC и GND. Причем располагаться он должен как можно ближе к питающим выводам микроконтроллера для минимизации паразитной индуктивности и сопротивления подводящих проводников.
ATmega328P имеет двойное питание: выводы VCC и GND (выводы 7 и 8) используются для питания цифровых схем микроконтроллера; AVCC и GND (выводы 20 и 22) — для питания аналого-цифрового преобразователя. Даже если вы не собираетесь использовать АЦП, к нему должно быть подведено питание: соедините выводы VCC с AVCC, а цифровую землю с аналоговой. Если же вы планируете использовать АЦП, то в цепь питания следует добавить фильтр для уменьшения помех. Так в даташите рекомендуется соединить AVCC c VCC через индуктивность 10мкГн и с GND через емкость 0.1мкФ. Однако данная рекомендация не выполняется даже в платах Ардуино и вывод AVCC на них просто соединен с VCC.
Рекомендуемая схема подключения питания ATmega328P при использовании встроенного АЦП |
Вывод Reset и кнопка сброса
Вывод Reset используется для генерации сигнала сброса микроконтроллера. Во время сброса все регистры ввода-вывода принимают свои начальные значения и выполняется команда, расположенная в векторе сброса (по нулевому адресу). Как правило, это переход на адрес начала программы. Но, если пользовательская программа не использует прерывания, то она может располагаться сразу с нулевого адреса.
Схема начального сброса
Обвязка для предыдущих моделей микроконтроллеров обязательно включала в себя схему начального сброса, состоящую из резистора и конденсатора, которая обеспечивала постепенное нарастание сигнала на входе Reset при включении питания. Таким образом осуществлялся начальный сброс микроконтроллера. Сейчас же схема начального сброса (Power-on-Reset) присутствует, пожалуй, в каждом современном микроконтроллере. Внешняя цепь может потребоваться при наличии особых требований к длительности импульса сброса (в случае медленного нарастания напряжения питания).Схема начального сброса микроконтроллера |
Обвязка Reset и защита от непреднамеренного сброса
Еще один момент, требующий внимания — это стабилизация сигнала высокого уровня на входе Reset с целью предотвращения непреднамеренного сброса микроконтроллера. В публикации о подтягивающих резисторах я уже рассказывал о проблемах, возникающих, когда цифровой вход не подсоединен ни к питанию, ни к земле: электромагнитные наводки становятся причиной изменения уровня сигнала на этом входе. При его опросе микроконтроллер будет случайным образом фиксировать то высокий, то низкий уровень сигнала. В случае со входом Reset это приведет к непреднамеренному сбросу. Данная проблема решается добавлением в схему подтягивающего резистора, который гарантирует сигнал нужного уровня на входе Reset (в случае с AVR — высокого уровня).Востребованность подтягивающих резисторов как для входа Reset, так и для обычных линий ввода-вывода, привела к добавлению их в микроконтроллеры. В ATmega328P имеется собственный подтягивающий резистор на входе Reset номиналом 30-60кОм (конкретное значение из указанного диапазона устанавливается на заводе-изготовителе при калибровке). И тут часто возникает вопрос: нужен ли внешний подтягивающий резистор на входе Reset или можно обойтись внутренним. Всё зависит от конкретной ситуации и условий, в которых будет работать микроконтроллер: для любительских, «бытовых» проектов, возможно, будет достаточно встроенного резистора; для устройств, предназначенных для работы в промышленности, в неблагоприятных условиях номинал встроенного резистора может оказаться недостаточен. Это, что называется, слабая подтяжка, в таких случаях цифровой вход подтягивают внешним резистором номиналом в несколько кОм.
Зачастую одного только подтягивающего резистора оказывается недостаточно и для дополнительной защиты от шума в схему добавляется конденсатор. Вход Reset AVR микроконтроллеров имеет собственный фильтр нижних частот. Внешний конденсатор, установленный между выводом Reset и землей, является дополнительной защитой. Однако, его нельзя добавлять в схему, если предполагается внутрисхемное программирование с помощью PDI или DebugWIRE.
В отличие от выводов общего назначения, имеющих защитные диоды и к земле, и к питанию, для входа Reset предусмотрен единственный диод — на землю. Это объясняется тем, что Reset используется для высоковольтного программирования, когда на него подается сигнал 12В. Поэтому если микроконтроллер должен работать в условиях помех от электростатических разрядов (в англоязычной технической документации используется термин ESD — Electrostatic Discharge) и если не планируется использовать высоковольтный программатор, рекомендуется добавить в схему внешний диод между выводом Reset и линией питания.
С учетом всего сказанного рекомендуемая схема обвязки вывода Reset выглядит следующим образом:
Обвязка вывода Reset для защиты от помех |
Ну и в конце концов можно обойтись совсем без внешних компонентов, если просто соединить Reset с линией питания. Правда в этом случае вы уже не сможете добавить кнопку сброса и потеряете возможность внутрисхемного программирования.
Кнопка сброса
Если для защиты от случайного сброса микроконтроллера вход Reset подтягивается к питанию (встроенным резистором или внешним для более сильной подтяжки), то для сброса при нажатии на кнопку он должен замыкаться на землю. Нет ничего проще — добавляем кнопку между входом Reset и землей. Если обвязка вывода Reset содержит конденсатор как в вышеприведенной схеме, то для предотвращения его закорачивания через кнопку (что может привести к возникновению помех) разработчики из Microchip рекомендуют добавлять в схему резистор порядка 330Ом:Подключение кнопки сброса к микроконтроллеру |
Подключение резонатора
Кварцевый или керамический резонатор обеспечивают работу встроенного тактового генератора. Резонатор подключается к выводам XTAL1, XTAL2 микроконтроллера. Для его стабильной работы в схему добавляются керамические конденсаторы, номинал которых подбирается в соответствии с рекомендациями производителя резонатора или микроконтроллера. Так в даташите на ATmega328P для резонаторов на 400кГц и выше рекомендуется использовать конденсаторы номиналом 12..22пФ:Подключение резонатора к микроконтроллеру |
При тактировании от внутреннего RC-генератора необходимость во внешнем резонаторе и согласующих конденсаторах отпадает.
Заключение
Итак, большинство компонентов, составляющих типовую обвязку, уже присутствуют в современных микроконтроллерах. Однако, их может оказаться недостаточно для стабильной работы в жестких условиях, в этом случае требуется принятие дополнительных мер. И здесь сложно предусмотреть все возможные ситуации и гарантировать успешную работу того или иного решения. Поэтому лучшая рекомендация — это всегда проверять работу схемы в реальных условиях.Интересный документ по теме — рекомендации Microchip, которые необходимо соблюдать при проектировании оборудования с использованием микроконтроллеров AVR, ссылка: AN2519 AVR Microcontroller Hardware Design Considerations
LM386 – характеристики, распиновка, описание. Схема простого усилителя на LM386
В этом этой статье мы расскажем вам, как построить схему усилителя звука на микросхеме LM386. Это недорогой аудио усилитель способный работать практически с любым небольшим динамиком. Несмотря на простоту и размер схемы, звук от усилителя на LM386 достаточно громкий.
Существует множество схем усилителей звука, разработанных с использованием микросхемы LM386. Основная проблема в этих схемах — это шум и помехи. Шум от схемы усилителя, разработанной в этом проекте, значительно меньше, и, если он собран на правильной печатной плате, он станет отличным усилителем звука.
Усилитель звука с использованием LM386 представляет собой цепь с низким энергопотреблением, которая может обеспечивать максимальную выходную мощность 1 Вт и может быть использован в различных устройствах связанных со звуком, таких как портативные колонки, колонки для ноутбука и т. д.
Чтобы собрать данный усилитель нам понадобиться:
- Микросхема усилителя звука LM386
- Конденсатор 1000 мкФ
- Конденсатор 100 мкФ
- Конденсатор 10 мкФ
- Конденсатор на 0,05 мкФ (два керамических конденсатора на 0,1 мкФ, соединенных последовательно)
- Потенциометр 10 кОм (для регулировки громкости — мы не подключали это)
- Резистор 10 Ом (1/4 Вт)
- Динамик 4 Ом
- Блок питания 12В
Принципиальная схема усилителя звука LM386
Описание LM386
LM386 — это универсальная интегральная микросхема усилителя звука класса AB, которую можно использовать в самых разных устройствах. Микросхема LM386 применяется уже несколько десятилетий и до сих пор используется в качестве усилителя в компьютерных колонках и портативных стереосистемах.
LM386 — это низковольтный усилитель мощности с неактивной потребляемой мощностью 24 мВт, что делает его пригодным для приложений с батарейным питанием. Самым распространенным корпусом для LM386 является 8-контактный DIP. На следующем рисунке показана схема распиновки микросхемы LM386.
Распиновка LM386
Из распиновки (вид сверху) видно, что LM386 — это простая ИС усилителя, требующая минимального количества внешних компонентов. В следующей таблице показаны функции каждого вывода LM386.
Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания…
Контакты 1 и 8 являются выводами регулировки усиления. По умолчанию коэффициент усиления LM386 установлен на уровне 20. Когда конденсатор подключен между выводами 1 и 8, он обходит внутренний резистор (который отвечает за установку коэффициента усиления 20) и увеличивает коэффициент усиления до 200.
Контакты 2 и 3 являются инвертирующими и неинвертирующими входами усилителя (внутри они подключены к операционному усилителю). Через эти выводы подается входной аудиосигнал с таких устройств, как микрофон, мобильные телефоны, ноутбуки и т. д.
Примечание: инвертирующий вход (контакт 2) LM386 обычно подключается к земле.
Контакты 6 и 4 являются контактами питания. Максимальное питание для LM386 составляет 15 В. В нашем случае мы использовали источник питания 12 В.
Контакт 7 задает путь для развязки, и конденсатор должен быть подключен между контактом 7 и землей. Контакт 5 является выходным контактом. Перед подключением выхода к динамику необходимо выполнить надлежащую фильтрацию, поскольку любой сигнал постоянного тока может привести к необратимому повреждению динамика.
Функциональная блок-схема LM386
Функционально микросхему LM386 можно разделить на усилитель, управление усилением, байпас, питание и выход. На следующем рисунке показана функциональная блок-схема LM386.
Конструкция схемы усилителя звука на LM386
Конструкция схемы усилителя звука LM386 очень проста. Сначала подключите выводы питания (контакты 6 и 4) к 12 В и заземлению соответственно. Обратите внимание, что максимальное напряжение источника питания для LM386 должно составляет 15 В.
Далее нам нужно подключить вход. Вход может быть получен от любого аудио источника, такого как мобильный телефон или микрофон. Мы подали аудиовход с мобильного телефона через разъем 3,5 мм.
ПРИМЕЧАНИЕ. Простой разъем 3,5 мм (без микрофона) имеет три контакта: левый канал, правый канал и заземление. Поскольку LM386 является моно усилителем, то нам необходимо выбрать либо левый канал, либо правый и контакт земля.
Если мы хотим контролировать уровень входного сигнала, нам необходимо подключить потенциометр сопротивлением 10 кОм к входу. Так как мы собираем этот проект на макете, мы не стали подключать его.
Дополнительно можно подключить небольшой конденсатор последовательно с входом для фильтрации постоянно составляющей.
По умолчанию в LM386 коэффициент усиления составляет 20 (без какой-либо схемы регулировки усиления). Мы подключим конденсатор 10 мкФ к выводам регулировки усиления, то есть контактами 1 и 8. Следовательно, коэффициент усиления теперь равен 200.
Хотя в datasheet LM386 говорится, что обходной конденсатор на контакте 7 не является обязательным, мы обнаружили, что подключение конденсатора емкостью 100 мкФ было действительно полезным, поскольку оно помогает снизить шум.
Наконец, к выходу сначала подключите конденсатор 0,05 мкФ и резистор 10 Ом последовательно между выходом (контакт 5) и землей. Это формирует Zobel Network — фильтр, состоящий из последовательно соединенных резистора и конденсатора.
Далее идет подключение динамика. LM386 может управлять любым динамиком с сопротивлением от 4 Ом до 32 Ом. Мы использовали динамик 4 Ом. Подключение динамика через большой конденсатор емкостью 1000 мкФ было действительно полезным, поскольку оно отфильтровывало ненужные сигналы постоянного тока.
Работа схемы усилителя звука LM386
Простой, но эффективный усилитель звука разработан с использованием ИС усилителя звука LM386. Работа схемы очень проста, так как вся работа выполняется самой микросхемой LM386.
Когда на схему подано питание и на вход подается соответствующий аудиовход, LM386 усиливает входной сигнал в 200 раз и приводит в действие выходной динамик.
Одной из основных проблем с усилителями звука, такими как LM386, является шум. Удивительно, но несмотря на то, что схема построена на макете, из динамика было очень мало шума.
Область применения
LM386 является одной из важных микросхем в аудио сегменте и применяется в портативных колонках и колонках ноутбука.
Схема усилителя звука LM386 может использоваться для записи голоса с микрофона, создания небольших динамиков с батарейным питанием, в FM-радиоустройствах и т. д.
USB 3.1 Type-C. Коротко, ясно, детально
Достоинства порта USB 3. 1:
★ быстрый
★ мощный
★ универсальный
Достоинства разъёма Type-C:
★ долговечный
★ симметричный
Теперь гарантированно можно подключить USB кабель к устройству с первого раза.
⚠ Следует различать понятия «порт» и «разъём». Разъём (гнездо) Type-C можно припаять хоть к старому телефону (вместо micro-USB), но порт так и останется старым USB 2.0 — скорости заряда и передачи данных это не прибавит. Из удобств появится лишь симметричность и надёжность разъёма.
⚠ Таким образом наличие Type-C ещё ни о чём не говорит. Продаются модели смартфонов с новым разъёмом, но со старым портом. Перечисленные в этой статье достоинства к таким смартфонам не относятся.
Назначение контактов
Контакты разъёмов на схемах показаны с внешней (рабочей) стороны, если обратное не оговаривается особо.
Скачать спецификацию USB type-C в PDF (En)
Порт содержит 24 контакта (12 контактов на каждой стороне). «Верхняя» линейка нумеруется A1…A12, «нижняя» — B1…B12. По большей части линейки идентичны друг другу, что и делает этот порт равнодушным к ориентации штекера. Контакты каждой линейки можно разбить на 6 групп: USB 2.0, USB 3.1, Питание, Земля, Согласующий канал и Дополнительный канал. А теперь рассмотрим подробнее.
• Собственно, USB 3.1. Линии высокоскоростной передачи данных: TX+, TX-, RX+, RX- (контакты 2, 3, 10, 11). Скорость до 10 Гб/с. В кабеле эти пары перекроссированы, и что для одного устройства является RX, другому представляется как TX. И наоборот. По особому распоряжению эти пары могут переквалифицироваться под другие задачи, например — под передачу видео.
• Старый добрый USB 2.0. Линии низкоскоростной передачи данных: D+/D- (контакты 6, 7). Этот раритет включили в порт ради совместимости со старыми тихоходными устройствами до 480 Мб/с.
• Плюс питания — Vbus (контакты 4, 9). Стандартное напряжение 5 вольт. Ток выставляется в зависимости от потребностей периферии: 0,5А; 0,9А; 1,5А; 3А. Вообще, спецификация порта подразумевает передаваемую мощность до 100Вт, и «в случае войны» порт способен питать монитор или заряжать ноутбук напряжением 20 вольт!
• GND — «Земля»-матушка (контакты 1, 12). Минус всего и вся.
• Согласующий канал (или конфигурирующий) — СС (контакт 5). Это главная фишка USB type-C! Благодаря этому каналу система может определить:
— Факт подключения/отключения периферийного устройства;
— Ориентацию подключенного штекера. Как это ни странно, но разъём не абсолютно симметричен, и в некоторых случаях устройству хочется знать его ориентацию;
— Ток и напряжение, которое следует предоставить периферии для питания или заряда;
— Необходимость работы в альтернативном режиме, например, для передачи аудио-видео потока.
— Кроме функций мониторинга этот канал в случае необходимости подаёт питание на активный кабель.
• Дополнительный канал — SBU (контакт 8). Дополнительный канал обычно не используется и предусмотрен лишь для некоторых экзотических случаев. Например, при передаче по кабелю видео, по SBU идёт аудиоканал.
Распиновка USB 3.1 Type-C
«Полосатым цветом» здесь изображены контакты неизолированного провода.
Странным решением было отмаркировать провода D+ и D- не как в USB 2.0, а наоборот: D+ белый, D- зелёный.
Серой обводкой помечены провода, чей цвет по словам Википедии не регламентирован стандартом. Автор вообще не нашёл каких-либо указаний на цвета проводов в официальной документации.
Распайка коннекторов Type-C ▼
Схема типового кабеля USB-C «вилка-вилка»▼
Технология питания/заряда USB PD Rev.2 (USB Power Delivery)
У кабеля USB-C нет таких понятий как «коннектор-A» или «коннектор-B» — коннекторы теперь во всех случаях одинаковы.
Роли устройства обозначены новыми терминами:
DFP — активное, питающее устройство (как бы порт USB-A)
UFP — пассивное, приёмное устройство (как бы порт USB-B)
DRP — «двуличное», динамически изменяющее свой статус устройство.
Кроме того, заряжающее устройство называется Power Provider, заряжаемое — Power Consumer.
Распределение ролей осуществляется установкой на контакте CC определённого потенциала с помощью того или иного резистора:
▶Активное устройство (DFP) определяется по резистору между контактами CC и Vbus.
Номинал резистора сообщает потребителю, на какой ток он может рассчитывать:
56±20% кОм — 500 или 900 мА
22±5% кОм — 1,5 А
10±5% кОм — 3 А
▲ Переходники с USB 2.0 (3.0) на USB-C, служащие для подключения новых смартфонов к старым ПК или ЗУ распаяны по схеме DFP, то есть, показывают себя смартфону как активное устройство
▶Пассивное устройство (UFP) определяется по резистору между контактами CC и GND.
Номинал резистора: 5,1 кОм
▲ Переходники с USB-C на USB-OTG распаяны именно по схеме UFP, то есть, имитируют потребляющее устройство.
⚠ Технологию USB PD Rev2 в которой по контакту CC согласуются ток и напряжение заряда не следует путать с технологией Quick Charge (QC), где по контактам D− и D+ согласуется только напряжение заряда. USB PD Rev2 поддерживается только в USB 3.1.
QC поддерживается без привязки к версии порта.
Переходник USB-micro—USB-C
Переходник micro-USB 2.0 на USB type-C служит для подключения гаджета с гнездом Type-C к стандартному дата-кабелю USB 2.0 для заряда и синхронизации с ПК. В переходнике установлен резистор 56 кОм между контактами CC и Vbus.
Этот резистор как бы говорит смартфону: «К тебе подключили активное устройство − заряжайся. Больше 0,9 ампер не дам».
То есть, даже от мощного зарядного устройства (скажем, на 3 ампера) через такой переходник мы не возьмём больше 0,9 ампер. Чтобы смартфон не стеснялся и взял 3 ампера, нужно заменить резистор на 10 кОм ▼
Внешний вид платы ▼
Универсальный переходник USB-micro—USB-C с поддержкой OTG
Наш читатель Сергей выслал схему универсального переходника micro-USB-BF to USB type-C (Тип 51125 Z22) − через него можно подключить как Data-кабель так и OTG-кабель USB 2.0. В зависимости от кабеля смартфон либо заряжается, либо работает с периферией.
В идеале вместо 55 кОм стоило бы использовать 51 (как в аналогичном переходнике от Huawei), чтобы в цепи Vcc-CC получались каноничные 56 кОм. Но спецификация не требует такой точности. Номинал сопротивления Vcc-CC допускается в диапазоне 45…67 кОм.
Внешний вид платы ▼
Вариант универсального переходника
Наш читатель Кирилл поделился схемой занятного переходника, подобного предыдущему▲. Ключевое отличие — в гнезде micro-USB не задействован контакт ID (№5), и оба резистора (и DFP, и UFP) подключены постоянно.
Устройство, к которому подключен этот переходник через Type-C, определяет свою роль по наличию или отсутствию напряжения на контакте Vbus. Если сперва подключить к переходнику зарядное устройство через гнездо micro-USB, а потом подключить переходник к смартфону, то порт смартфона обнаружит напряжение заряда и переведёт смартфон в режим потребления. Если же просто подключить переходник, то смартфон входит в режим OTG и подаёт напряжение сам.
Переходник испытывался на смартфоне Samsung Galaxy S8.
Переходник USB-C—USB-AF
Чтобы подключить USB-периферию к устройству с портом USB-C, в переходнике необходим резистор 5,1 кОм между контактами CC и GND.
Этот резистор сообщает смартфону: «К тебе подключено пассивное устройство. Подай питание».
Рассмотрим схему переходника OTG type-C на примере Type-C USB 3.1 To USB 3.0 OTG Adapter. Это переходник для подключения периферии USB 3.0 (2.0) к ПК или к смартфону Type-C.
Цвета проводов Data, TX и RX в этой модели несколько отличаются от каноничных, прошу обратить на это внимание! ▼
Ещё одна важная деталь — во всех переходниках типа USBtype-C—type-C или USBtype-C—USB3.0 (не обязательно OTG!) между контактами Vbus и Gnd необходим конденсатор для защиты контактов разъёма от искр при подключении. Например, для переходников на USB 3.0 требуется номинал конденсатора — 10нФ±20%×30В. Переходники на USB 3.1 требуют конденсатор большей ёмкости, а переходники на USB 2.0 не требуют конденсатора вовсе. Подробнее читайте в англоязычной статье «VBUS Bypass Capacitor».
Распайка платы переходника Type-C to USB 3.0 OTG с разных сторон ▼
Аналоговый звук через Type-C
Стандартом предусмотрена возможность передачи аналогового звука через цифровой порт. Эта возможность реализована в смартфонах HTC серии U, HTC 10 Evo, Xiaomi Mi, LeTV. Автор будет признателен, если читатель пополнит этот список.
Режим называется «Audio Adapter Accessory Mode». За подробностями обращайтесь к статье «Аналоговый звук через USB-C».
Для работы в этом режиме служат аналоговые гарнитуры с вилкой Type-C. Для подключения классической гарнитуры со штекером «джек» предусмотрены переходники.
Переходник для наушников и одновременной зарядки на GearBest ▶
Аналоговый звук передаётся по каналам Data−, Data+, SBU1 и SBU2. Смартфон переходит в этот режим, если в вилке гарнитуры или переходника между контактами A1—A5 и B1—B5 установлено сопротивление менее 0,8…1,2 кОм. Вместо резистора доводилось видеть просто перемычку.
Видео через USB-C
Для передачи видео через USB 3.1 разработан режим «DisplayPort Alternate Mode».
См. перечень устройств, поддерживающих этот режим.
В режиме «Display Port» назначение контактов порта меняется — две пары TX2/RX2 превращаются в видеоканал, а звуком занимается SBU1/2 ▼
Поделиться новостью в соцсетях
V62 / 12622-02XE | Техасские инструменты | Улучшенный продукт 16- и 32-разрядный микроконтроллер флэш-памяти RISC 144-LQFP -55–125 | |||
TMP411BQDGKRQ1 | Техасские инструменты | Автомобильный, дистанционный и местный датчик температуры с коэффициентом N и коррекцией серии R 8-VSSOP от -40 до 125 | |||
TPS728330180YZUR | Техасские инструменты | LDO с одним выходом, 200 мА, двухуровневый фиксированный, с Vset Pin 5-DSBGA -40 до 125 | |||
AM3352BZCE60 | Техасские инструменты | Процессор Sitara: Arm Cortex-A8, 1 Гбит Ethernet, дисплей 298-NFBGA от 0 до 90 | |||
AM3352BZCEA30 | Техасские инструменты | Процессор Sitara: Arm Cortex-A8, 1 Гбит Ethernet, дисплей 298-NFBGA от -40 до 105 | |||
PMP7877.3 | Техасские инструменты | Эталонный дизайн питания для Xilinx? Zynq-7000 | |||
PMP4362 | Техасские инструменты | 220 В переменного тока в неизолированной трубке T8 мощностью 28 Вт, светодиодный драйвер | |||
PMP7877.6 | Техасские инструменты | Эталонный дизайн питания для Xilinx? Zynq-7000 | |||
BQ24253RGET | Техасские инструменты | Зарядное устройство для литий-ионных аккумуляторов с одним входом, 2 А, I2C / автономное переключаемое устройство 24-VQFN -40 — 85 | |||
TPS54340QDDAQ1 | Техасские инструменты | Автомобильная промышленность 4.5V-42VIN, 3.5A, понижающий преобразователь с Eco-mode ™ 8-SO PowerPAD -40 до 125 |
Дистрибьютор электронных компонентов | Распиновка, схема, даташиты
- By & nbspapogeeweb, & nbsp & nbsp Код конденсатора , Диэлектрический конденсатор , Пленочный конденсатор , Емкость , Керамический конденсатор , Дисковый конденсатор , пикофарад , нанофарад , микрофарада , Электролитический конденсатор 148148
1659
Ⅰ Введение При подключении к источнику напряжения конденсаторы являются основными пассивными устройствами, которые могут накапливать электрический заряд на своих пластинах.Конденсатор, как и миниатюрная перезаряжаемая батарея, обладает способностью или «емкостью» накапливать энергию в виде электрического заряда, производя
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbspЦветовой код резистора, Цветовой код резистора 1 Ом, Цветовой код резистора 10 Ом, Цветовой код резистора 100 Ом, Цветовой код резистора 120 Ом, Цветовой код резистора 150 Ом
4447
Введение Обычно используются номиналы резисторов с цветовой кодировкой.Цветные полосы используются для обозначения почти всех резисторов с выводами номинальной мощностью до одного ватта. Международный стандарт IEC 60062 определяет систему кодирования. Коды маркировки резисторов и конденсаторов указаны в этом стандарте
.Читать дальше »
- By & nbspapogeeweb, & nbsp & nbspShunt Resistor, Что делает шунтирующий резистор, Как работает шунтирующий резистор, Как выбрать шунтирующий резистор, Как измерить ток с помощью шунтирующего резистора
1761
Ⅰ Введение Шунт — это электрическое устройство, которое создает путь с низким сопротивлением для прохождения тока.Это позволяет току течь в другую часть цепи. Шунты амперметра и резисторы токового шунта — это два термина для шунтов. Шунтирующий резистор используется для измерения переменного или
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbspColpitts Oscillator, Типы осцилляторов Colpitts, Преимущества осциллятора Colpitts, Применение осциллятора Colpitts
1228
Ⅰ Введение Генератор Колпитца — одна из нескольких конструкций LC-генераторов, в которых используется комбинация катушек индуктивности (L) и конденсаторов (C) для создания колебаний с определенной частотой.Его изобрел в 1918 году американский инженер Эдвин Х. Колпиттс. Делитель напряжения состоит из двух емкостей
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbsp; резистор двигателя вентилятора, функция резистора двигателя вентилятора, модуль управления двигателем вентилятора, неисправный резистор двигателя вентилятора, проверка резистора двигателя вентилятора, вентилятор двигателя вентилятора
1495
ⅠВведение Резистор обычно используется в нашей повседневной жизни.В автомобиле есть все виды резисторов. Как известно, кондиционер очень важен для автомобиля. Одним из наиболее важных компонентов является резистор электродвигателя вентилятора. В этой статье собраны базовые знания о моторе воздуходувки resis
.Читать дальше »
- By & nbspapogeeweb, & nbsp & nbsp Расположение датчика положения коленчатого вала, функция датчика положения коленчатого вала, принцип работы датчика положения коленчатого вала, симптомы неисправности датчика положения коленчатого вала, замена датчика положения коленчатого вала
1086
Ⅰ Что такое датчик положения коленчатого вала Функция и расположение датчиков положения коленчатого вала Как работает датчик положения коленчатого вала Признаки неисправного датчика положения коленчатого вала 4.1 Вибрация двигателя 4.2 Проверьте световой сигнал двигателя 4.3 Слабая работа двигателя 4.4 Проблемы с запуском автомобиля 4.5 Остановка двигателя 4.6 C
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbsp Все датчики давления, автомобильная техника, системы контроля давления в шинах, Предпосылки проектирования TPMS, пьезорезистивные датчики давления
887
Введение С развитием автомобильных технологий все большее количество автомобилей оснащается системами контроля давления в шинах, которые позволяют нам быстро и в реальном времени получать информацию о давлении в шинах автомобиля, и нам больше не нужно беспокоиться о недостаточном или чрезмерном давлении. шина pre
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbspcapacitor, конденсаторы с параллельными пластинами, формула конденсатора с параллельными пластинами, емкость конденсатора с параллельными пластинами, типичный конденсатор с параллельными пластинами, принцип работы конденсатора с параллельными пластинами
1035
Каталог ВведениеⅡ Краткое описание конденсатораⅢ Что такое конденсатор с параллельными пластинами? Ⅳ Принцип работы и применение конденсатора с параллельными пластинами 4.1 Конструкция и принцип 4.2 Применение конденсатора с параллельными пластинами Формула конденсатора с параллельными пластинами 5.1 Формула 5.
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbsp Расположение реле стартера, симптомы реле стартера, проверка реле стартера, реле неисправного стартера
1994
Каталог Ⅰ Введение Функция реле стартера Как реле стартера взаимодействует с другими? Ⅳ Расположение реле стартера Признаки неисправного реле стартера 5.1 Автомобиль не запускается 5.2 Реле стартера остается включенным после запуска двигателя 5.3 Стартер издает щелкающий звук 5.4 Ve
Читать дальше »
- By & nbspapogeeweb, & nbsp & nbspflash карта памяти, NAND, технологии памяти, Мультимедийная карта, SD-карта, T-Flash-карта, Memory Stick, CF-карта, XQD-карта памяти XD-карта, M2 Card
951
Введение Карта флэш-памяти, как высококачественный выбор для небольших хранилищ на данном этапе, всегда пользовалась успехом у потребителей из-за ее многочисленных преимуществ, таких как удобная портативность, большая дополнительная емкость и возможность plug-and-play.В этой статье будут представлены определение, тип продукта, функция, услуга l
Читать дальше »
- Рекомендуемые товары
- Популярные заменяемые детали
Являясь одним из самых любимых блогов инженеров-электронщиков, Apogeeweb предоставляет вам самую свежую информацию о полупроводниковой промышленности, а также сопутствующую информацию в электронной промышленности, профессиональные термины в области электроники и заголовки ежедневных рекомендаций по электронным компонентам.
404 | Винкотек
- английский
- китайский язык
- Продукты Поиск продуктов
- Все продукты
- По топологии
- По жилью
- По заявке
Модули питания
- Выпрямитель (+ Тормоз)
- Сверхбыстрый выпрямитель
- Шесть пакетов
- Sixpack + выпрямитель
- Sevenpack
- PIM (CIB)
- PIM + PFC (CIP)
- IPM (CIB)
- IPM (CIP / PIM + PFC)
- Полумост
- H-мост
- Однофазный инвертор
- Трехуровневый инвертор FC
- H6.5
- Бустер
- Трехуровневый бустер FC
- Бустер Симметричный
- Бак-Бустер Симметричный
- PFC (однофазные приложения)
- PFC (трехфазные приложения)
- Трехуровневый NPC (I-тип)
- Трехуровневый MNPC (T-Type)
- Трехуровневый ANPC
Резисторы
- Тормозные резисторы
- Пусковые резисторы
Реле
- Твердотельные реле (SSR)
- Поддержка и документы
- Техническая библиотека
- Размеры корпуса / инструкции по обращению
- Оценочная плата / эталонный дизайн
- Программное обеспечение для моделирования
- Продукты для конкретных приложений
- Сертификаты
- Запросить образец
- Каталог товаров
- Название продукта
- Глоссарий Винкотек
- Перекрестная ссылка
- Ссылка на термистор
- Технологии и инновации
- Материал подложки — AlN
- Материал подложки — Si₃N₄
- Спеченный Die Attach
- Предварительно нанесенный изменяющий фазу материал
- Предварительно нанесенная термопаста
- Шаблон TIM
- Защита материала термоинтерфейса — ProCap
- Технология прессовой посадки
- Инструменты для запрессовки
- Передовые полупроводниковые технологии
- Компания
- Профиль
- Миссия
- История
- Качественный
- Лидерство
- Устойчивость
- Социальная ответственность
- Контакт
- Дистрибьюторам
- Новости
- Новости о продуктах
- Новости компании
- Кампании
- Торговые выставки
- Рассылка новостей
- Видео
- Вебинары
- Карьера
- Работа в Винкотек
- Отзывы
- Открытые позиции
- Контакт
- Дом
Страница не найдена.
Назад к дому.
- Контакт
- Запросить отзыв
- Запросить образец
- Твиттер
- YouTube
- Син
- Сина Weibo
- BAIDU Pedia
- Новостная рассылка
- Условия и положения
- Политика конфиденциальности
- Отказ от ответственности
- авторское право
- Отпечаток
- Карта сайта
Что такое конденсатор? Принцип работы, типы и принцип работы
Я считаю, что вы использовали конденсаторы в электронных схемах.
Вы понимаете принципы и использование этого?
Позвольте мне объяснить вам, узнайте больше.
Вы можете их применить. Для разработки электронных проектов Или может решить вашу работу.
Обладает следующими уникальными характеристиками.
- Сохраните электрический ток.
- Блокировать постоянный ток, не проходящий через него
- Разрешить прохождение переменного тока через него.
Готовы?
Что такое конденсатор?
Конденсатор — это основное электронное устройство для хранения электрических зарядов.Возможно, вы не видите достаточно изображений.
Рекомендуется: Краткое описание принципа основного конденсатора
Посмотрите на изображение. Вы когда-нибудь смотрели фильм о Древней войне?
Представьте, что мы могли бы сравнить конденсатор с обычной пружиной.
Сначала разрушается пружина. Затем растягиваем или вытягиваем пружину. Значит, мы даем энергию источнику.
Он накапливает энергию от нас!
После этого мы его выпустили. Пружина вернется в исходное состояние.Это приводит к выбросу камня.
И что?
Основная структура конденсатора
Посмотрите на базовую структуру конденсатора ниже.
Состоит из 2-х проводников. Это называется «Тарелки». И разделены «Диэлектриком».
Которая состоит из электрической изоляции, такой как бумага, слюда, керамика или воздух и т. Д.
Снова посмотрите на изображение, это конденсатор постоянной емкости.
Мы часто называем тип конденсатора в соответствии с веществом, из которого изготовлен диэлектрик.
Например, керамические конденсаторы также будут иметь керамический диэлектрик.
Факторы, влияющие на емкость
Вариант, увеличивающий или уменьшающий емкость конденсатора, имеет 3 следующих характеристики.
- Случай 1 # Площадь параллельных пластин. Конденсатор имеет очень большую площадь пластин. Так чем больше емкость.
- Корпус 2 # Чем больше расстояние между пластинами, тем меньше емкость.
- Корпус 3 # Заменить диэлектрическое вещество. Это также вызывает изменение емкости.

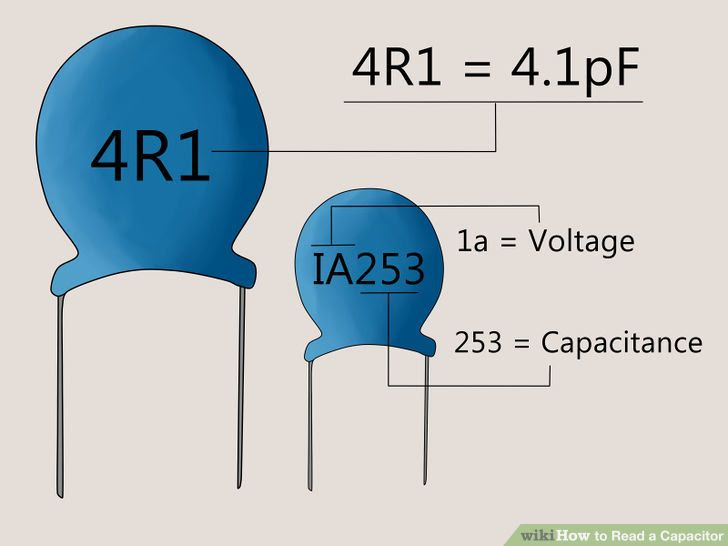

Указание и значение конденсатора
Величина конденсатора, которую мы называем емкостью. Это способность хранить электроны.
Единица конденсатора Фарада. Мы можем написать аббревиатуру: F.
Конденсатор емкостью 1 фарад, подключенный к источнику питания 1 вольт, будет хранить 6,280,000,000,000,000,000 (6,28 × 10-18) электронов!
Итак, на практике 1 фарад очень ценный.Большинство конденсаторов имеют гораздо меньшие номиналы.
Мы часто видим большинство конденсаторов:
- Микрофарады (миллионные доли фарада) — указанные конденсаторы большой емкости.
- Пикофарады (триллионные доли фарада) — указанные конденсаторы меньшего размера.
Заключение:
- 1- Фарад = 1F
- 1-Микрофарад = 1 мкФ = 0,000001F = 1 / 1,000,000 000F
- 1-пикофарад = 1pF = 0,000 / 1,000,000,000,000F
или - 1-Пикофарад = 0.000001 мкФ = 1/1000000 мкФ F
Микрофарад = Пикофарад / 1 000 000
Фарад (F) | Микрофарад (мкФ) 9305 | пик0,001 | 1,000 мкФ | 1,000,000,000 пФ |
0,0001 | 100 мкФ | 100,000,000 пФ | ||
0,00001 | ||||
0,00001 | 1 мкФ | 1000000 пФ | ||
0,0000001 | 0,1 мкФ | 100000 пФ | ||
0,00000001 | 0,01 | |||
0,00000001 | 0,01 | 0000,01 | 0000,01 | 000 мкФ1000 пФ |
Конденсатор Принцип работы
Как и выше, мы знаем, что конденсатор работает с зарядом и разрядом. Но некоторые могут не ясно понимать.
Надеюсь, вы получите 2 идеи ниже.
Зарядка конденсатора
Предназначена для хранения электронов на пластине конденсатора. Что мы подробно объяснили на диаграмме ниже (B).
При подключении АКБ к конденсатору. Электроны с минуса батареи будут собираться на пластине.
Вызывает отрицательные ионы. И также посылает электрическое поле, чтобы подтолкнуть электрон противоположной пластины.
Как если бы магниты с одинаковой полярностью приблизились друг к другу, они сошлись бы друг с другом.
Обычно в пластинах смешиваются ионы + и -. Когда электроны с этой пластины выталкиваются наружу.
Остается больше положительного иона, чем отрицательного.
Чем больше электронов отталкивается, тем положительнее будет пластина. (По сравнению с другой стороной)
Примечание: Если мой текст нечеткий, пожалуйста, лучше посмотрите на диаграмму.
Если мы хотим более наглядно наблюдать за работой конденсатора. У нас есть простой метод — использовать последовательно ограничивающие резисторы по току.
Посмотрите на приведенную ниже электрическую схему.
Можно уменьшить время зарядки. Поместив резистор между конденсатором и батареей 9 В.
И вы легко можете увидеть график времени зарядки.
Вначале пиковый ток течет по конденсатору и замедляется до нуля. Во время задержки со значением резистора и конденсатора.
Разрядка конденсатора
Конденсатор заряжен. Если мы еще не соединили выводы конденсатора вместе.Электроны все еще на пластине.
Затем он будет постепенно течь через диэлектрик, пока обе пластины не будут иметь одинаковый заряд.
Но если короткое замыкание или полное замыкание между пластинами. Как показано на рисунке ниже.
Электроны немедленно пройдут полный цикл от отрицательной пластины к положительной. Мы называем это мероприятие «Разрядка»
Что еще?
Как и выше, добавляем резистор. Конденсатор будет разряжаться медленнее.И смотрите график времени разряда.
Напряжение конденсатора будет постепенно снижаться до OV.
Узнайте: взаимосвязь между током и напряжением
Тип конденсаторов
Мы часто видим два наиболее распространенных конденсатора: конденсаторы постоянной величины и конденсаторы переменной емкости. Это обсуждается ниже.
Фиксированные конденсаторы
Фиксированные конденсаторы, используемые сегодня, бывают многих типов. Мы маркируем их в соответствии с их диэлектрической проницаемостью.
Например, керамика, слюда, майлар, полистирол, полиэстер, бумага, электролит, тантал и многие другие.
Но мне нравится использовать только 3 типа: электролитический, керамический и майларовый. Потому что они подходят для обычных работ и недороги.
И вот только два типа примеров, только электролитические и керамические.
Конденсаторы керамические
В целом он выглядит круглым, плоским, оранжевым. Как видно на рисунке.
Большинство из них меньше 1 мкФ.
И это будет конденсатор неполярного типа. (При использовании вообще не нужно учитывать полярность.)
Причем выдерживает напряжение порядка 50 — 100 В.
Емкость керамического конденсатора, который мы сейчас используем, составляет от 1 пФ до 1 мкФ.
Электролитические конденсаторы
При использовании конденсаторов этого типа необходимо соблюдать осторожность. Потому что здесь очень специфическая полярность.
Он будет напечатан так, чтобы четко обозначить сторону тела.
Не ошиблись Полярность
При вводе напряжения для конденсатора в неправильная полярность. Он немедленно получит повреждения.
Клеммы конденсатора этого типа хорошо видны.
При покупке в магазине длинные ноги считаются положительными, а короткие — отрицательными.
Предупреждения Рабочее напряжение конденсатора
Первое предупреждение: все конденсаторы имеют номинальное напряжение. Или мы называем рабочее напряжение (WV).
Мы должны подать на конденсатор напряжение ниже этого значения.
Если вы пренебрегаете или игнорируете это требование. Я пропустил это.
Я не хочу видеть тебя такой грустной, как я.Слишком высокое напряжение может убить его.
Обычно мы оставляем зарезервированное напряжение конденсатора примерно в 2 раза превышающее фактическое рабочее напряжение.
Например, керамический конденсатор будет иметь номинальное напряжение 50 вольт (В). Мы должны использовать входное напряжение около 25 В или ниже.
Замена конденсатора
Вы когда-нибудь читали методику покупки стоящих электронных устройств?
Мы всегда должны сначала выбирать тот, у которого рабочее напряжение выше.
Например:
Между значениями от 50 до 100 В. Мы должны выбрать 100V. Потому что его можно использовать для замены 50В.
Предупреждение Высокое напряжение в конденсаторе
Ой! что-то пошло не так.
На кончике измерительного щупа возникает искра. Пока я измерял резистор на плате блока питания.
Что случилось?
В большом электролитическом конденсаторе можно заряжать напряжение от 100 до 200 вольт.
Когда металлический наконечник касается обоих выводов. Самый высокий ток — короткое замыкание в быстром.Он может растопить что угодно.
Конечно, это слишком опасно. Изображение пальца ли? потрогай это. Это тоже может убить вас.
В целях безопасности я всегда разряжаю его. При работе с ним.
Самый простой способ — подключить каждый электролитический конденсатор к лампочке.
Переменные конденсаторы
Часто они имеют неподвижные пластины и подвижные пластины. Емкость изменяется вращением стержня, прикрепленного к одной стороне подвижных мест.
Емкости можно регулировать поворотом оси конденсатора.
При вращении штанга фиксируется подвижными местами. Емкости будут меняться с нашим вращением.
Мы можем разделить их на 2 типа
Подстроечные конденсаторы
Посмотрите на схему ниже.
Этот тип используется для настройки генератора. Я часто вижу в FM беспроводной передатчик или цифровые часы. Они маленькие.
Переменный конденсатор
Мы используем этот тип для настройки радиоприемников и передатчиков.Диэлектрик — обычно воздух. Смотрите схему ниже.
Как читать код конденсатора
Так как большинство керамических и майларовых конденсаторов имеют небольшие размеры. Производители должны указывать код вместо емкости.
Ниже приведен способ расшифровки конденсатора. В начале это может быть сложно.
Но когда вы посмотрите на пример, наверняка поймете его технику.
- Первая и вторая цифра — это фиксированные числа, имеющие единицы измерения в пФ.
- Третий — множитель, в котором число десять возведено в степень.Например 10³.
- Четвертый уровень допуска, такой как J = 5%, K = 10%, M = 20%.
Как это сделать?
- Какое значение конденсатора 101K?
Первая цифра = 1
Вторая цифра = 0
Множитель = 10 1 , или Это означает: 0 пФ (ноль пикофарад)
Допуск K = 10%
101K = 100 пФ = 0,0001 мкФ и допуск 10%.Что еще?
- 473K емкость конденсатора?
Первая цифра = 4
Вторая цифра = 7
Множитель = 10 3 , или Это означает: 000pF (Три пикофарада)
Допуск K = 10%
473K = 47 000pF = 0.047 мкФ и допуск 10% - 102M : 10 x 10 2 пФ = 10 00 пФ. Это 0,001 мкФ и допуск 20%.
- 103J : 10 x 10 3 пФ = 10 000 пФ. Это 0,01 мкФ и допуск 5%.
- 104J : 10 x 10 4 пФ = 10 0000 пФ. Это 0,1 мкФ и допуск 5%.
Вы понимаете?
Конденсаторы для применения
Мы используем конденсаторы во многих электронных схемах.Это важные составляющие. Вот несколько причин, по которым мы их используем.
Фильтр источника питания
Мы всегда используем конденсаторы в фильтре источника питания. Они сглаживают пульсирующее напряжение до постоянного постоянного тока (DC).
Связано: Изучите конденсатор фильтра в цепи питания
Цифровое устройство для удаления шипов
Почему моя цифровая схема работает с ошибкой? Это не стабильно.
Давайте попробуем этот совет. Добавьте конденсатор 0,1 мкФ на клеммы источника питания.Как на схеме ниже.
Но это имеет огромное влияние. Для близлежащих схем. Посмотрите на сигнал на графике изображения.
Сравните уровни напряжения при добавлении конденсатора.
- A: Уровень напряжения без конденсатора.
- B: Уровень напряжения на конденсаторе.
Защита от переходных процессов конденсаторного переключателя
При включении и выключении электрического переключателя в доме. Вы когда-нибудь слышали кратковременное беспокойство?
Как это случилось?
Это вызвано контактами переключателей, касающимися друг друга.Это скачок напряжения.
Даже на короткое время Но электрический ток очень большой. Что выше нормы.
Значит, способный нарушить близлежащие электронные схемы.
Как решить эту проблему?
Как известно принцип работы конденсатора. Ему нравится высокая частота. Затем мы кладем его на выключатель.
Посмотрите на электрическую схему.
Я использую майларовый или керамический конденсатор 0,1 мкФ 630 В.
Хорошо поглощает переходные процессы или скачки напряжения.Вы заметите, что шум исчез.
Заключение
Конденсаторы являются основными компонентами. Но они очень полезны для всей электроники. Вы можете их использовать?
Загрузите этот пост в формате PDF и все изображения в полном размере
Вот несколько связанных сообщений, которые также могут оказаться полезными:
Rundown Rig, обзоры снаряжения, уроки, раздачи и многое другое
It all началось, когда Джеймс получил нестандартную 6-струнную струну от владельца L.Магазин гитар A.’s Old Style. «Мой друг Рубен Кокс сделал мне Tele из фанеры от Home Depot», — говорит Джеймс о своем уникальном гибриде high-end / low-end. «Он весит около 2 фунтов и имеет гриф Fender, но корпус сделан из фанеры. У него есть один хамбакер на бриджу и нет регуляторов или чего-то подобного. Эта штука просто рычит».
Чтобы не отставать, Бромель выбрал что-то винтажное с большим количеством причуд. «Мой новый фаворит в студии — Silvertone U1», — говорит он. «Это круто, легко, отважно, и я использовал его, наверное, на половине нового альбома.Он очень чистый и очень тихий, поэтому усилители всегда звучат дружелюбно. Это была гитара, которую вы купили в Sears за 20 долларов. У него есть датчик губной помады, ручка регулировки громкости и тона, а также трехпозиционный переключатель, который в среднем положении ничего не делает, но один способ — это низкий спад, а другой — высокий. Для звукоснимателя, который находится так близко к грифу, возможность откатить некоторые минимумы делает его более полезным для меня ».
My Morning Jacket — Love Love Love (Официальное видео)
Джеймс и Бромель часто оба играют на инструментах Гибсона или Гибсона — по крайней мере, во время живых выступлений — но их довольно легко различить.В репликах Джеймса есть чувство тоски или поиска, как будто он выходит за пределы себя, чтобы найти ту идеальную ноту, которая только что вышла из-под его контроля. Хотя не после того, как он ударил своего закрытого Devi Ever USA Fuzz Monster, в этот момент он просто получил противных (отличный пример — его роль в «Love Love Love»). Бромель более тонкий. Он часто кладет руку на свой Bigsby, что придает игре ощущение фальшивого слайда, хотя иногда он будет использовать настоящий слайд, как в «Regularly Scheduled Programing», для цветов и текстур.Эти различия наиболее заметны, когда они оба соло одновременно, как и во время кульминации «In Color» с нового альбома.
But My Morning Jacket — это не Aerosmith, и они не специально выбирают гитары, чтобы различать их тона. «Я думаю, эти парни знают о гитарных тонах больше, чем то, что вы должны и не должны делать», — смеется Бромель. «Я думаю, что мы больше похожи на детей. Мы просто неуклюже с этим справляемся».
TIDBIT: Несмотря на то, что у него есть новая фирменная модель ES-335, Джим Джеймс решил использовать гитару, сделанную из фанеры Home Depot, на некоторых из My Morning Jacket .
Тем не менее, богатые тона изобилуют в My Morning Jacket , в котором источает фирменную смесь корней, деревенского рока 70-х; плотное, убедительное сочинение песен; и пространство, чтобы растянуться и застрять. Такие песни, как «Penny For Your Thinks» и «In Colour» — прекрасные примеры этого духа. Но когда группа направилась на 64Sound в Лос-Анджелесе, чтобы начать первые записи альбома в конце 2019 года, они понятия не имели, во что они идут — и не только из-за своих гитар.
Low Pressure и Loose Jams
My Morning Jacket взяли перерыв после завершения тура в поддержку The Waterfall 2015 года.После повторного созыва для четырех шоу летом 2019 года, включая два эпических вечера в амфитеатре Red Rocks в Колорадо, они решили вернуться в студию осенью, чтобы все прочувствовать.
«Мы действительно не знали, что ждет группу в будущем, поэтому мы просто хотели прийти и поиграть вместе». —Джим Джеймс
«Эта сессия была интересной, потому что мы не знали, собираемся ли мы записывать пластинку или нет», — говорит Джеймс, который также возглавляет группу. «Мы действительно не знали, что ждет группу в будущем, поэтому мы просто хотели прийти и сыграть вместе.«Это задало тон сессиям и то, как группа подходила к ним». Мы пришли с низкими ожиданиями и низким давлением, и начали обдумывать идеи почти как в джазовой манере, когда вы просто играете идею вокруг и вокруг и позволяете это говорят. Оказалось, что мы начали делать песню за песней за песней. Она просто текла естественно «.
Джемы этих сессий плюс еще один раунд в марте 2020 года образуют ядро My Morning Jacket . Многие песни были скомпонованы из нескольких дублей, что означало, что некоторые из них имели заметные изменения темпа и даже включали смену инструмента в середине соло.Это придает альбому ощущение чистой энергии. «Мне все равно, если они неточны», — говорит Джеймс об опасностях компилирования различных дублей. «Если это хорошо, я не возражаю против этого».
Карл Бромель и Джим Джеймс, живые и цветные, играют на двойной гитаре, которой они известны. «Мы действительно гармонично работаем вместе, — говорит Джеймс.
Фото Джошуа Брастеда
Этот свободный подход также создал идеальные условия для некоторых непреднамеренных дуэлей, как, например, во время кульминации «In Color».«Это очень открытый вопрос о том, кто и что будет делать, — говорит Бромель. — Это почти до такой степени, что можно подумать:« Почему бы всем просто не пойти на это? ». Подобно группе из Нового Орлеана, где все играют как фанфары. Мы не довели это до совершенства, но это наша идея ».
У Папы появился новый Gibson
Сессии для My Morning Jacket проводились с ограниченным набором оборудования, поскольку Джеймс настаивал, чтобы все приносили только самое необходимое. Для Бромеля это означало Silvertone U1, два Les Paul и два Duesenberg, а для Джеймса это были фанерные Tele, одна акустическая система и прототип Gibson Jim James ES-335.
Снаряжение Джима Джеймса
Джим Джеймс позирует со своим новым Gibson ES-335 и одним из своих любимых гитарных инструментов — своим верным капо. Его фирменная модель замечает тонкий профиль шеи, который частично облегчает его синдром запястного канала.
Фото Кена Сеттла
Гитары
- Gibson Jim James ES-335
- Reuben Cox Custom Plywood T-Style
- Разработанный Крисом Флемингом Fender Strat
- Scott Baxendale Custom «Jimmy»
- Gibson ES-335
- Gibson Barney
- Gibson Barney
- Колибри
- Gibson J-45
Струны и медиаторы
- D’Addario Nickel Wound (.009 – .042)
- D’Addario Phosphor Bronze Acoustic Extra Light (.010 – .047)
- Dunlop .88 мм
Эффекты
- Devi Ever USA Fuzz Monster
- Boss Waza Craft BD-2W Blues Driver
- Boss OC-2 Octave
- Electro-Harmonix POG
- Malekhost Spring Chicken Reverb Universal Audio Golden Reverberator
- Universal Audio Astra Modulation Machine
- Universal Audio Starlight Echo Station
- Spaceman Orion
- SoloDallas The Schaffer Boost
Amps
- 3 Monkeys Orangutan кабины
- 3 Monkeys Orangutan
- 3 Monkeys Cab Мес. Новая фирменная модель
James является результатом сотрудничества, которое длилось около пяти лет.Гитарист объясняет, что его целью было создать гитару, у которой не было бы необычных назначений — сделать что-то, что казалось бы «почти невидимым», как если бы это было частью линии Gibson на протяжении десятилетий. Для этого Джеймс решил оснастить свою фирменную модель отделкой из орехового дерева 70-х, откалиброванными хамбакерами T-Type и тюнерами Kluson Waffleback. «Я надеюсь, что людям, которым я нравлюсь или которым нравится моя музыка, понравится гитара», — делится он. «Мне нравится мысль о том, что кто-то просто видит это в гитарном магазине и говорит:« Ого, это действительно красиво.«Я хотел, чтобы он ощущался как классический инструмент, в котором нет кучи странностей. Думаю, мы создали классический чувствующий инструмент, который действительно хорошо играет. Я играл ее во время этих туров, и мне она очень нравится «.
Единственное отличие Jim James ES-335, которое игроки найдут уникальным, — это его тонкий профиль шеи. «Я хотел, чтобы у него была тонкая шея, потому что у меня довольно плохой запястный канал», — говорит он. «Во время концертов мои руки полностью онемели. Они превращались в гамбургеры, и к концу тяжелой песни я не знал, выдержу ли я следующую песню.«
«Мне нравится иметь усилитель в шкафу, и когда вы открываете его, становится жарко и пахнет воском или каким-то токсичным дерьмом в этих старых усилителях». —Карл Бромель
Выбор тонкой шеи — лишь один из способов, которыми Джеймс приспособил свою оснастку к проблемам запястного канала. Он также перешел на более легкие калибры струн. «Это очень помогло», — говорит он. «Раньше я часто ломал струны. До того, как у меня появился гитарный техник, я должен был использовать 0,011, чтобы пройти через шоу.010с давно. В этом туре мы опустились на .009, и это было невероятно — легкость игры. Я тоже перешел на сверхлегкий датчик на акустике. Еще я стараюсь разминаться и делаю растяжку. Надеюсь, мне не придется делать операцию. И у меня есть подтяжки, которые я ношу, когда сплю ».
Captains of the Capo
Джеймс часто играет с Capo, что помогает ему переосмыслить гриф. Он визуальный игрок, который мыслит формами. В этом отношении каподастр — мощный инструмент, который позволяет ему находить новые звуки из знакомых аппликатур.Но более того, его визуализации влияют на то, как он интерпретирует песню.
Carl Broemel’s Gear
Карл Бромель владеет своим оснащенным Bigsby Les Paul Standard ’88.
Фото Кена Сеттла
Гитары
- 1988 Gibson Les Paul Standard с Bigsby
- Gibson Les Paul Junior
- Duesenberg Starplayer TV
- Duesenberg Caribou
- Silvertone U1
- GFI Ultra Pedal Steel
- Scott Baxendale Conversion
- Scott Baxendale Model 908 & Picks
- Никелевая рана D’Addario (.011 – .049)
- Dunlop .73 мм
Ампер
- 1967 Fender Princeton Reverb
- 1950-е годы Fender Tweed Deluxe
- 1968 Fender Vibrolux
Effects
- Hudson Electronics Blackbird octave fuzz 9014 Kechodone Tweed
- Задержка ленты Empress
- Задержка MF Moog
- EBow
«Я думаю о формах и цветах, — говорит он, — и каждый лад представляет свой цвет.Когда я ставлю каподастр на другой лад, песня приобретает для меня другой цвет. Ни каподастра, ни открытого я вижу как белый или прозрачный цвет. Первый лад — желтый. Второй каподастр синий. Третий капо красный. Четвертый каподастр оранжевый. Пятый каподастр фиолетовый. Шестой капо розовый. И я думаю, что это так высоко, как я ».
Для Бромеля использование каподастра помогает ему воспользоваться преимуществами некоторых характеристик инструмента, таких как открытые струны, унисоны и гармоники, особенно в тональностях, которые обычно не считаются гитарными клавишами с открытой струной.«
Rig Rundown — Карл Бромель из My Morning Jacket
Статья и фотографии: http://bit.ly/MMJBroemelRR Перри Бин из Premier Guitar встретился с Карлом Бромелем, когда My Morning Jacket остановился в Нэшвилле на летнем …«Наша песня ‘Circuital’, например, написана на Bb», — говорит он о заглавном треке их релиза 2011 года. «Когда песня в Bb, вы не получаете никакой пользы от стандартной гитары — у вас нет ничего открытого. Но это то, что так хорошо в гитаре.У вас есть все эти особенности инструмента. У вас есть доступ к двум или трем версиям одной и той же заметки. Мне нравится использовать унисоны, открытую струну с ладовой нотой или открытую струну с гармонией, и играть с этим — играйте высоко на грифе, но также использую открытую струну. Мне интересно, что такое гитара. У него есть ограничения, которые мне нравятся, и если вы используете каподастр, вы можете перенести эти ограничения на любую клавишу, какую захотите ».
Путь наименьшего сопротивления
Когда дело доходит до записи их звуков, неудивительно, что Бромель проповедует свою любовь к тембрам старой школы.«Мне нравится иметь усилитель в шкафу, и когда вы открываете его, становится жарко и пахнет воском или другим токсичным дерьмом в этих старых усилителях», — говорит он. «Это то, что я хочу. Мне это нужно. Возьмите акустическую гитару, и она такая красивая и пахнет деревом». Это дает Бромелю более интуитивный звуковой опыт. Он добавляет: «Я всегда чувствую, что мне нужно ощущение прикосновения к музыке. С цифровыми технологиями было тяжело. Когда вы все время работали с аналоговым, мне действительно казалось, что каждый звук имеет тактильные ощущения.Я с этим не согласен, но что касается звучания гитары, у вас должен быть динамик. У вас должен быть усилитель. Может трубка немного шаткая. Может быть, педаль фузза, которую вы нашли в пыльном ящике, не работает должным образом, но она лучшая ».
«Нет никаких правил или различий между тем, кто играет ведущую роль, или кто исполняет ритм. Это как будто мы оба парим в разных местах и вылетаем из них». —Джим Джеймс
Джеймс и Бромель не пуристы, и оба используют цифровое оборудование, когда оно помогает выполнять работу.Бромель признает, что иногда это просто более надежный метод. «Я взял свои Fulltone [Tube] Tape Echoes на некоторое время в дорогу, — говорит он. «Но был один Боннару, который мы играли, и я снял крышку, и лента расплавилась. Было слишком жарко, и в воздухе была пыль и влага. Вы можете это сделать, но если вы хотите, чтобы на вашей пленке было эхо, работать все шоу, возможно, ему придется жить в боксе с кондиционером ». В наши дни Бромель использует в турне Empress Tape Delay без лент.
Когда дело доходит до экипировки группы, того, как они записываются или как они разделяют свои партии на две гитары, My Morning Jacket выбирает путь наименьшего сопротивления и сохраняет вещи свободными и естественными.Кажется, это работает. И продолжает работать. «Это довольно органично», — говорит Джеймс. «Иногда у меня есть что-то, что должно произойти, и я попрошу Карла сделать что-то определенное. Но часто мы просто играем и позволяем этому говорить. Мы работаем вместе очень гармонично. правила или различия между тем, кто играет ведущую роль, а кто исполняет ритм. Это похоже на то, что мы оба плаваем в разных пространствах и выходим из них. У нас есть свой собственный способ делать что-то ».
My Morning Jacket — программирование по регулярному расписанию
My Morning Jacket демонстрирует свои гигантские тона, большие ритмы и недавно выпущенный Jim James ES-335, когда они исполняют «Regularly Scheduled Programming» на Jimmy Kimmel Live!
% PDF-1.6 % 59769 0 объект > / Метаданные 60255 0 R / Имена 59790 0 R / OpenAction [59770 0 R / Fit] / Outlines 59807 0 R / PageMode / UseOutlines / Pages 59732 0 R / StructTreeRoot 2817 0 R / Тип / Каталог >> эндобдж 60255 0 объект > поток конечный поток эндобдж 59790 0 объект > эндобдж 59807 0 объект > эндобдж 59732 0 объект > эндобдж 2817 0 объект > / IDTree 2818 0 R / K 2819 0 R / ParentTree 2820 0 R / ParentTreeNextKey 471 / RoleMap> / Type / StructTreeRoot >> эндобдж 2818 0 объект > эндобдж 2819 0 объект > эндобдж 2820 0 объект > эндобдж 2821 0 объект > эндобдж 2822 0 объект > эндобдж 2823 0 объект > эндобдж 2824 0 объект > эндобдж 2825 0 объект > эндобдж 2826 0 объект > эндобдж 2827 0 объект > эндобдж 2828 0 объект > эндобдж 2829 0 объект > 3034 0 R] / P 2862 0 R / Pg 1102 0 R / S / Link >> эндобдж 2830 0 объект > 3031 0 R 3032 0 R 3033 0 R] / P 2863 0 R / Pg 1102 0 R / S / Link >> эндобдж 2831 0 объект > 3028 0 R 3029 0 R 3030 0 R] / P 2864 0 R / Pg 1102 0 R / S / Связь >> эндобдж 2832 0 объект > 3027 0 R] / P 2865 0 R / Pg 1102 0 R / S / Link >> эндобдж 2833 0 объект > 3026 0 R] / P 2866 0 R / Pg 1102 0 R / S / Link >> эндобдж 2834 0 объект > 3023 0 R 3024 0 R 3025 0 R] / P 2866 0 R / Pg 1102 0 R / S / Link >> эндобдж 2835 0 объект > 3022 0 R] / P 2867 0 R / Pg 1102 0 R / S / Link >> эндобдж 2836 0 объект > 3021 0 R] / P 2868 0 R / Pg 1102 0 R / S / Link >> эндобдж 2837 0 объект > 3020 0 R] / P 2869 0 R / Pg 1102 0 R / S / Link >> эндобдж 2838 0 объект > 3019 0 R] / P 2870 0 R / Pg 1102 0 R / S / Link >> эндобдж 2839 0 объект > 3018 0 R] / P 2873 0 R / Pg 1102 0 R / S / Link >> эндобдж 2840 0 объект > 3015 0 R 3016 0 R 3017 0 R] / P 2874 0 R / Pg 1102 0 R / S / Ссылка >> эндобдж 2841 0 объект > 3010 0 R 3011 0 R 3012 0 R 3013 0 R 3014 0 R] / P 2875 0 R / Pg 1102 0 R / S / Link >> эндобдж 2842 0 объект > 3009 0 R] / P 2876 0 R / Pg 1102 0 R / S / Link >> эндобдж 2843 0 объект > 3008 0 R] / P 2877 0 R / Pg 1102 0 R / S / Link >> эндобдж 2844 0 объект > 3007 0 R] / P 2878 0 R / Pg 1102 0 R / S / Link >> эндобдж 2845 0 объект > 3006 0 R] / P 2879 0 R / Pg 1102 0 R / S / Link >> эндобдж 2846 0 объект > 3003 0 R 3004 0 R 3005 0 R] / P 2880 0 R / Pg 1102 0 R / S / Link >> эндобдж 2847 0 объект > 3002 0 R] / P 2881 0 R / Pg 1102 0 R / S / Link >> эндобдж 2848 0 объект > 3001 0 R] / P 2882 0 R / Pg 1102 0 R / S / Link >> эндобдж 2849 0 объект > 3000 0 R] / P 2850 0 R / Pg 1102 0 R / S / Link >> эндобдж 2850 0 объект > эндобдж 1102 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Rotate 0 / StructParents 443 / Type / Page >> эндобдж 1103 0 объект > поток HWn7>, — & X; OIZ` $ 9 «~ ϩ» {zd% `AUd] O ‘]] wɓ ݧ w 䛳 W7gwW7 / Nq95o? G) ~ 21Ty a.\ Y]; ZkMT6; S4% 1WfsZmr O? /Lqv,Čcr.G3/l (4 | m ~ ֍ qB [_ia5C; | / A> V1x) 0; FƝ 3’N7T `5e &; o NN \)) ɘ3w: 65ExW | -aK4F $ LK7 ڌ Əne7? VnpK = Y [‘,] I $ y BK = 1czFHsh # EzA) A; b1N | NV1 iYe`5 млн $
Лампы2A3 Sovtek 2A3 — отличное решение для использования в любом бутик-усилителе. Лампы 5В для усилителей 2А3. 00 Добавить в корзину Конструкция из нити накала Overhang на моделях 300B, 274B, 2A3 для достижения очень легкого воспроизведения звука с высоким разрешением. AV 2A3 SL Технология вакуумного вакуума — монопластина. Лампа KR Audio 2A3 HP полностью совместима с любым хорошо спроектированным усилителем 2A3 и по звуку обеспечивает именно то, что ожидают владельцы этих специальных усилителей, а также некоторые другие.Пользователь использует эти параметры исключительно на свой страх и риск. 6A6 хорошо сработал для меня, а также 12b4,76 и 6bx7. Комплект лампового усилителя Elekit TU-8900 300B / 2A3. Расположение: Индия. 2A3 Силовой триод. 5В с горшком для обнуления гула. Тефлоновая основа с алюминиевой крышкой, подвергнутой пескоструйной обработке. Эти трубки 2A3 Globe действительно хороши прямо из коробки! Хотя у меня всего несколько часов, они звучат замечательно. Он также делится на две категории: классический и премиальный, как и трубки серии Treasure.подключен межкаскадный трансформатор. — EML 2A3 Solid Plate — Я лично не слышал об этой трубке, но единодушное мнение в сети «утверждает», что это лучшая из имеющихся на сегодняшний день продольных трубок, хотя и по довольно высокой цене. 45 / 2A3 Несимметричные моноусилители мощности. Лампы, поставляемые с усилителем, кажутся очень низкого качества — две силовые лампы 2A3 различаются более чем на 1/2 дюйма по высоте, так что контроль качества на этой конкретной ламповой фабрике отсутствует. Sovtek 2A3 Power Vacuum Tube (Выбор редакции) При использовании пластинчатого дросселя в качестве нагрузки коэффициент усиления составляет около 25+.Для точного согласования пар или четырехугольников просто введите количество 2 или количество 4. Он разработан без конденсаторов в аудиосистеме, как мой Wavac EC300B. 10 февраля 2012 г., 4:19. Сообщение № 9 из 9. Он имеет ту же базу и распиновку UX4, что и другие триоды, такие как 45, 300B, 10Y и многие другие. Penta Labs 2A3. Они относятся к разновидности «двойных нитей». 13 ноября 2021 г. · ЛУЧШАЯ электростанция — наша флагманская модель «Twin Parallel 2A3», «Проклятый маленький монстр». Полностью ручная работа в Портленде, штат Орегон, США. JJ 40 Watt 2A3 имеет улучшенную звуковую сцену с лучшим разрешением.Комплект лампового выпрямителя питания постоянного тока переменного тока RT400 (88 2A3-S: использует выходные трансформаторы Джеймса, дроссельный фильтр Джеймса, силовой трансформатор Хаммонда, конденсаторы Mundorf EVO Silver / Gold / Oil и силовые лампы 2A3. Используйте трансформатор 5k для получения наилучших THD и звука. 2 Ватт (45) на канал / 3. Винтажные лампы для замены NOS американского производства непомерно дороги, поэтому мне интересно, есть ли у кого-нибудь опыт / рекомендации по использованию новых ламп 2A3 российского, восточноевропейского или китайского производства. под брендами Sovetek, Electro-Harmonix, Shuguang, JJ / Tesla или любых других марок 23 ноября 2005 г. · №№ 2A3 хороши, но f.2A3 — одна из величайших ламп всех времен и представляет собой само определение Hi-Fi, поскольку она является лампой питания устройства, которое впервые было названо этим названием, RCA 1935 D-22 с двухтактным питанием 2A3. 2A3 — это силовой триод с прямым нагревом (DHT), предназначенный для работы в выходном каскаде звуковых усилителей. Sophia Electric Princess Carbon Plate 300B 2. Ламповый стереофонический предусилитель модели PL. Несмотря на относительно низкую выходную мощность — 3. Трубки с номерами, начинающимися с 2A3 Tube, есть в наличии и готовы к отправке! В вашем браузере отключен Javascript.Прецизионный измеритель взаимной проводимости TV-7 покажет вам, какой из них g 13 октября 2021 г. · In Reply to: 2a3 и 6B4G усилители и лампы — избранное? отправлено Энди Эвансом 13 октября 2021 г. в 00:55:47: муфта xfmr и никелевые лампы — большой плюс. 23 ноября 2005 г. · №№ 2A3 хороши, но ф. 19 янв.2019 г. · Усилитель 2A3 SE. 699 долларов. Трудно обнаружить дефекты ламп, которые есть у вас на ebay или в других интернет-магазинах. Получил запрос от друга, которому нужен усилитель 2A3 SE. Комплект моноблочного лампового усилителя модели K11G.Стеклянный корпус в форме глобуса в винтажном стиле на этих моделях. 2A3 обычно используется в двухтактной схеме, и необходимо соблюдать осторожность при настройке смещения для каждого клапана, поскольку небольшое изменение смещения сетки значительно изменит ток стоячего анода, а любое несоответствие ухудшит качество воспроизведения. . 6E6P — это военные лампы с длительным сроком службы, которые очень линейны при подключении в триодном режиме, Rp составляет около 1. 00 Выберите параметры; Электронные лампы Linlai ™ Global HiFi 2A3C (пара) 150 долларов США. 99 Распродажа. Конструкция с одной пластиной и повышенные характеристики придают этой трубке высочайшую надежность.5 Вт в несимметричной конфигурации класса А. TRIODE 2A3 — это силовой триод с катодом прямого нагрева и мощностью 40 Вт, в основном для Hi-Fi приложений. Выбор ламп усиления / драйвера тоже имеет большое значение. Это полностью трубчатая конструкция, включая выпрямительную трубку. Используйте 2A3 с обогревом переменным током. Не указано означает, что отклонение составляет 10%. 30 ноября 2003 г. • Я большой поклонник 2A3, и у меня есть несколько усилителей, в которых используются эти великолепные лампы. 20 августа 2008 г. · Усилитель Teresonic Reference 2a3 так же красив как на вид, так и на слух.Входы SE (RCA) и BAL (XLR). Обычная цена. Цена продажи. 5W, 2A3 обеспечивает ту волшебную звуковую сигнатуру, которая уникальна для триодной лампы с прямым нагревом. TRiode max 63 max 46 max 150,0,0,0, 0 База: 4-КОНТАКТНАЯ КЕРАМИЧЕСКАЯ ОСНОВА Uf = 2,5 В, если = 2,5 A Типовые характеристики: Ua = 250 В Ug = -45 В ia = 60 мА S = 5,25 мА / В µ = 4,2 Ri = 800 Ом Предельные значения: Ua = 450 В Wa = 40 Вт Максимальное затвердевание пластины средней трубки при фиксированном смещении ia = 70 мА Максимальное затвердевание пластины вручную 30 ноября 2003 г. · Я большой поклонник 2A3, и у меня есть несколько усилителей, в которых используются эти великолепные лампы.По цене 13 000 долларов США *, обратите внимание, что скоро будет прекращено производство в 2022 году. RCA представила 2A3 в 1932 году как ламповый усилитель низкой частоты. 00 Выбрать опции; Электронные лампы Linlai ™ Global 2A3-T2 «черная бутылка» (пара) От: 275 долларов США. Описание. Соответствие доступно за дополнительную плату в размере 5 долларов за тюбик. Великолепная выходная мощность 5 Вт. Мы получили более 150 штук этих пробирок NOS Penta 2A3. Лампы: пара 12AX7 (или 12AU7 для тех, кто хочет меньшее усиление и более естественный звук) / 6SN7 (рекомендуется CV181) пара / пара 2A3 / выпрямительная лампа Mullard GZ32 — это то, что мы озвучили для этого усилителя, рекомендуется использовать любые другие NOS 5V4 / GZ32. в качестве выпрямительной трубки, запросите у нас дополнительные варианты.У меня есть 3 пары, которые я использовал в различных усилителях, изготовленных по индивидуальному заказу, и они звучат замечательно и более надежны, чем стандартные лампы 2A3. Ea = + 270 В, Ia = 57 мА, катодное смещение с байпасом 820 Ом с хорошим качеством 100 В x 470 мкФ. 3 кОм (см. Рисунок 1). 1. Я могу получить около 4. A. OPT — это 2. Нравится / согласен x 4. RT400 AC DC Tube Power Rectifier Kit (88 Старые лампы звучат лучше (подтверждая старую максиму. Ток нагревателя 2A3 равен 2. Elekit TU) -H82 Комплект гибридных ламповых усилителей. 5T4 и 274B — тоже наши фавориты! Вакуумные лампы с металлической пластиной из пермаллоя Linlai ™ Global E-2A3 (пара) От: 550 долларов США.JJ 2A3 предлагает 40 Вт рассеивания пластин, что намного превосходит запас по мощности других ламп 2A3 на 25 Вт. В этом проекте силовая лампа 2A3 работает при токе пластины 60 мА без подачи сигнала и имеет напряжение пластины 410 В. Eml и Full Music немного лучше по нижним и верхним частотам. Входы. Звуковые эффекты Electro-Harmonix известны во всем мире душевной теплотой аналогового звука, и их линейка ламп премиум-класса EH продолжает эту традицию классического звука. 2A3 Трубки.Идеальное обновление для любой существующей системы на базе 2A3. Трубки. Китайский Псване 2A3-T MKII Classic Grade. 14 февраля 2013 г. · — Shuguang 2A3-C — в целом трубка хорошего качества, в конечном итоге не хватает удлинения верхнего / нижнего конца. AV 2A3 M Технология вакуумной вакуумной лампы Electro-Harmonix 2A3 EH Duet Platinum Matched Gold GridElectro-Harmonix потрясает сообщество электронных ламп высочайшим качеством ламп серии «EH». У некоторых на самом деле есть 2 полностью отдельных пластины, которые расположены параллельно. Я использовал 6Е6П в качестве ступени драйвера.2 V. У вас есть любимый набор из 6DJ8, 6922 и 2A3? Принеси их! Многофункциональный измеритель смещения, в отличие от лампового тестера телевизионного типа, измеряет лампы в цепи при фактических напряжениях и токах рабочей цепи, поэтому вы можете быть уверены, что все лампы работают с точными оптимальными параметрами. 2A3 — двойной катодный силовой триод с прямым нагревом, используется в усилителях класса A1, AB1. Напряжение на пластине 408В. Цена аксессуаров: 71 доллар. входное сопротивление 600 Ом. У нас есть все основные бренды в электронных лампах NOS, винтажных и новых производствах.Сетка придает музыке особый оттенок звука и нравится вам это или нет. Стерео интегрированный ламповый усилитель модели 16LS. Отличные трубки. Щелкните для получения дополнительной информации. 2A3 Лист данных: 2A3 Лист данных RCA — Frank’s. 5 Вт по сравнению с лампами оригинального типа 2А3. 99. е. 13 окт.2021 · В ответ: усилители и лампы 2a3 и 6B4G — фавориты? отправлено Энди Эвансом 13 октября 2021 г. в 00:55:47: муфта xfmr и никелевые лампы — большой плюс. Серое стекло — это модернизация серии сокровищ черного стекла.ТРУБКА PSVANE HIFI 2A3B. Продам 4 лампы rca 2a3 с двумя пластинами черного цвета. При первом включении усилителя слышен раздражающий гул из обоих динамиков. . F. Трубы и детали>. И в этой же линейке ламп я приобрел выпрямительную лампу 5У4Г. Они имеют очень естественную и связную подачу, красиво расширены (низкие и высокие частоты) и превосходно передают страсть, присущую музыке, которую они играют. Достаточно дешево и доступно. 5 Ампер, и как почти у любой лампы, есть неуказанный допуск по току.Вам нужно будет указать, какой стиль вы хотите. В несимметричном режиме он годен для 3. 01.07.2019 · Hello-My Scott AW23 использует в аудиовыходе четыре лампы 2A3. В нем используются лампы New Old Stock, изготовленные RCA в основном в 1940-х и 1950-х годах, такие как выпрямительные лампы NOS RCA 6SN7, 2a3 и 83. Стерео интегрированный ламповый усилитель модели 8LS. Несимметричный триод с прямым нагревом, класс А. Эти лампы красивы. Входное сопротивление составляет 100 кОм. Моно интегрированный ламповый усилитель модели 8LM. Если вы ищете эффективную и доступную альтернативу дорогим пробиркам NOS 2A3, выбирайте вакуумные пробирки Sovtek 2A3.5 Вт (2A3) на канал. 5k: 4/8/16 Hammond 25-ваттный комплект OPT типа 1627SE с разрывом. Для просмотра этого сайта вы должны включить JavaScript или перейти на браузер с поддержкой JavaScript. Цена аксессуаров: 35 долларов. Последнее обновление: Как правильно и точно измерить 2A3. Sovtek 2A3 имеет отличную звуковую сцену, сбалансированную и детализированную. Военная версия VT-95 40-х годов с идентичными датами. 45 долларов за тюбик, пока есть запасы !!! Все трубки проверены и сопоставлены с нашим Amplitrex AT-1000 и компьютеризированным Hickok 118B.Лампа KR Audio 2A3 HP полностью совместима с любым хорошо спроектированным усилителем 2A3 и по звуку обеспечивает именно то, что ожидают владельцы этих специальных усилителей. Новая ПАРА заводских согласований с лампами СОВТЕК 2А3. Я уже несколько месяцев использую сетчатые пластины Sophia Electric в своих усилителях ASL Tulip, и они мне очень нравятся. 2A3 США: они такие же, как RCA, но принадлежат другим брендам, таким как Sylvania, GE, Raytheon, Tung-Sol и т. Д. 00. Размеры. Не соглашайтесь на лампы меньшего, чем заводские, с платиновым покрытием.2A3 — это триод звуковой мощности, который до сих пор используется в усилителях. 5 Вт вместо 3,5 кОм — 4 Ом, но я считаю, что 5 Ом — наиболее правильная нагрузка. обогреватели AC 2. 2A3 DHT. Пробирка Sovtek 2A3 является точной копией классической пробирки RCA 2A3, с воспроизведением оригинальной двухпластинчатой конструкции в едином корпусе. Выходные лампы — 2A3, RCA, NOS ?, может и использовались, не уверен. Два линейных RCA. Шугуан 6SN7GT (6SN7) Матч-пара. Это усилитель мощности, который выдает 4 Вт на канал. «New Old Stock» 129 $ шт .: 2A3 США Купите наш большой выбор электронных ламп 2A3, 6A3, 6B4 и 300B прямо сейчас.Современное производство воспроизводит эту конструкцию с прямым обогревом. Одним из фактических производителей трубки 2А3 новой продукции является ПСВАН. 4 шасси (моноблоки с внешними источниками питания) Лампа KR Audio 2A3 HP полностью совместима с любым хорошо спроектированным усилителем 2A3 и по звуку обеспечивает именно то, что ожидают владельцы этих специальных усилителей. 2A3 40W JJ Data Sheet — Frank’s. входная чувствительность 1. В каскаде драйвера используется двойной триод 12AX7 / ECC83 с высоким коэффициентом усиления. JJ 2A3 имеет удивительную детализацию и отличную четкость. Этот JJ 2A3 может похвастаться мощностью рассеяния на пластине 40 Вт (что на 25 Вт больше, чем у других ламп 2A3), что обеспечит более широкий динамический отклик для любой системы.Sovtek 2A3 удивляет тем, что выгодно отличается от ламп NOS 2A3 за небольшую часть стоимости. Sophia Electric Classic 300B 2. 2K, подходит для использования в качестве драйверной сцены. Наши трубы всегда проходят испытания, подбираются и доставляются с гарантией. Эта модель Sovtek — лучшая лампа 2A3, доступная на рынке на данный момент. 23 марта 2018 г. · 2A3 — это выходная лампа с прямым нагревом, которая пользуется неизменной популярностью на протяжении десятилетий и до сих пор производится различными производителями. Я выбрал подобранную пару силовых ламп Sovteks 2A3 и подобранную пару Electro-Harmonix 12AX7.Импеданс первичной обмотки выходного трансформатора равен 3. Кр-лампы — лучшее, что я слышал. Прошу отгрузить 400 $ и ПП. Вакуумные лампы 5V для усилителей 2A3. Сегодня 2A3 часто встречается в выходном каскаде несимметричных усилителей звука.
