Как подключить выключатель — общие правила, основная схема

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Как подключить выключатель

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим — где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

Выключатель всегда ставится на разрыв фазного провода. Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат — мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой — несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об опасности поражения электрическим током.

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Как правило, встраиваемый выключатель монтируется в заранее установленный подрозетник, к которому проведена скрытая проводка

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала «Электропроводка в доме своими руками».

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Монтаж накладного выключателя обычно выглядит более простой задачей

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Розетка и выключатель накладного типа – для любителей оформления интерьера в ретро-стиле

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Выключатели с двумя клавишами позволяют существенно повысить удобство системы управления освещением в помещениях, упростить монтажные работы.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют проходные и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Выключатель накладной с классом защиты корпуса IP55. Такой можно установить даже на улице или в сыром подвале.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Чаще всего в выключателях применяются винтовые клеммы – затяжка контакта осуществляется с помощью отвёртки.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

К выключателям со световой индикацией все уже давно привыкли. Удобно, за исключением отдельных случаев.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

• Клавишные выключатели — это самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом,  с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.

Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

• Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

• Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.

Поворотный выключатель для любителей ретро-стиля

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

• Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.

Выключатель со шнурком. Кстати, его «внешность» тоже может быть обманчива.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

• Сенсорные выключатели. Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.

Сенсорные выключатели – удобно, стильно, но стоимость отпугивает многих хозяев

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

• Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.

Трехкнопочный сенсорный выключатель, оснащенный пультом дистанционного управления

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным диммером (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Схема с использованием такого выключателя – тоже очень незамысловата.

Схема электротехнической коммутации осветительного прибора через обычный одноклавишный выключатель

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Демонстрация работы схемы с одноклавишным выключателем

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

Иллюстрация	Краткое описание выполняемой операции
	Были проведены подготовительные работы. В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1). От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки. От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель. В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.
	От распределительного щита в штрабе к коробке прокладывается кабель. Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный. Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм². Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины  хватило для монтажных работ.
	Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения. При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
	Синий провод кабеля N подключается к шине нуля. Зелено-желтый, соответственно, к шине защитного заземления РЕ.
	Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции. Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается. Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.
	В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм. Кабель разделывается, концы проводов зачищаются от изоляции. На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.
	Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник. Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор. Установка выключателя обычно проводится уже после отделки.
	От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора. Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
	В выбранном месте крепится осветительный прибор. Проложенный кабель должен быть заведен в его корпус. Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.
	Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
	Зачищенные концы проводов кабеля подключаются к клеммам светильника. Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора. Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку. Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.
	Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
	Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка. В данном случае получается четыре пары. Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель. Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник. Третья – аналогична второй, но только с зелено-желтыми проводами РЕ. Четвертая – провода L1 от выключателя и от осветительного прибора.
	Теперь необходимо соединить эти пары. Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago. Потребуется четыре клеммы на два контакта.
	Коммутация произведена.
	Коробку можно сразу прикрыть заглушкой.
	Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается. В этом случае от коробки к светильнику прокладывается двухжильный кабель.
	А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
	После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
	Вот теперь можно уже окончательно установить выключатель на место. К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
	Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
	После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон. Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света. Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

• Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:

Двухклавишный выключатель со спаренным входом фазы и двумя раздельными выходами

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

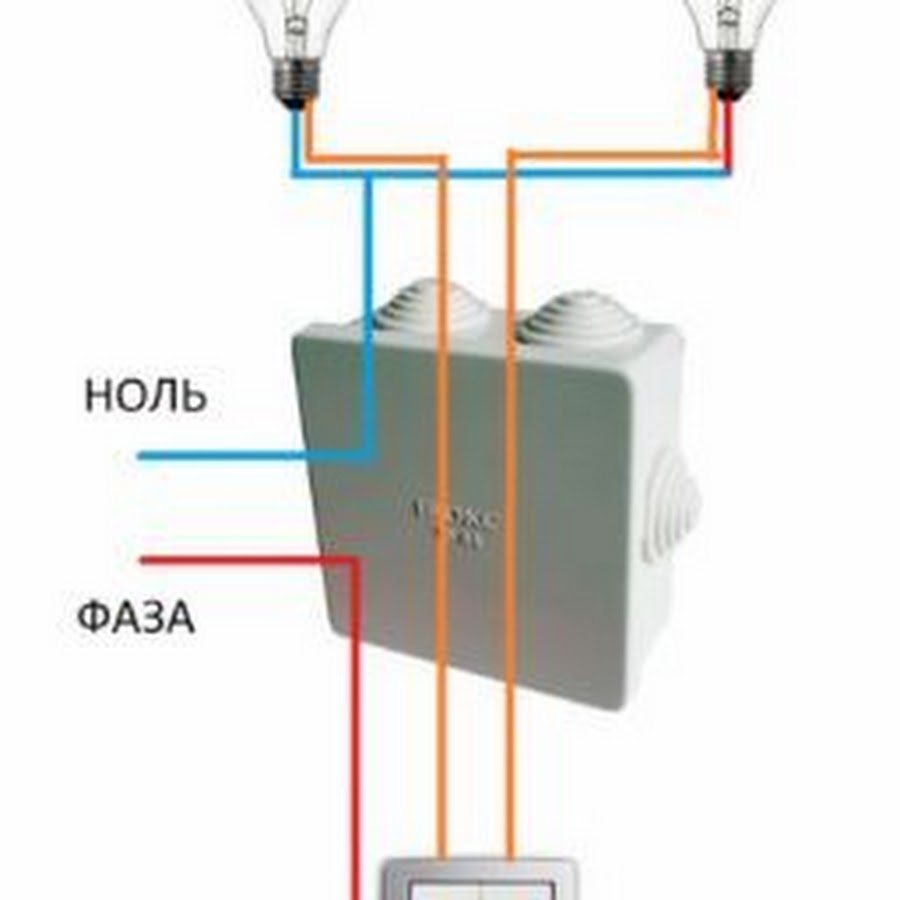

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

Схема с двухклавишным выключателем с параллельным входом

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель.   Просто увеличивается количество отходящих от него проводов.

• При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:

Выключатель двухклавишный с раздельным входом фазы

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Работоспособность правой клавиши выключателя при такой схеме лежит в зависимости от положения левой

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

• Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
• Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
• Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Фазный входной контакт постоянно замкнут с одним из выходных контактов

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Подключение пары одноклавишных проходных выключателей

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Перекрестный выключатель одновременно перекидывает пару контактов

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

С одной стороны в перекрестный выключатель подключается пара проводов, идущая от выходов первого проходного выключателя. С другой – идущая с выходов второго.

Как это работает – наглядно демонстрирует следующая иллюстрация:

Демонстрация работы схемы с двумя проходными выключателями и одним перекрестным между ними

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными  ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

*  *  *  *  *  *  *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

Как подключить выключатель, схема подключения выключателя

Для того, чтобы правильно подключить выключатель достаточно знать несколько простых вещей:

• выключатель является устройством, предназначенным для замыкания (размыкания) электрической цепи, соответственно может управлять включением (выключением) различных электрических устройств,
• он подключается в цепь фазового провода (L) — рис.5,
• может иметь один или несколько переключающих контактов (направлений). Хорошо знакомые всем одноклавишые выключатели имеют один контакт (рис.1), двухклавишные — два (рис.2) и т.д.,
• в зависимости от количества контактов, к выключателю можно подключить соответствующее количество независимо управляемых устройств,
• выключатели могут работать на включение — выключение (их мы будем рассматривать в этой статье), также — на переключение. Это проходные выключатели — про них на странице схема подключения проходного выключателя,
• величина потребляемого тока и напряжение нагрузки, которую Вы собираетесь подключить, не должны превышать соответствующих значений, указанных для выключателя.

На этих рисунках показаны внешний вид и, соответствующие электрические схемы выключателей. Одноклавишный — рис.1, двухклавишный -рис.2.

Для одноклавишного выключателя все ясно, перед тем как подключить двухклавишный выключатель настоятельно советую проверить его мультиметром. Кроме того, конструктивно выключатели могут сильно различаться, если на них не указано назначение контактов, то это единственный способ узнать что куда можно подключить.

• В положении «выключено» между всеми контактами должно быть состояние «обрыв»,
• «включено» 1-2, 1-3 — «замыкание»,
• при включенной одной из двух клавиш 2-3 — «обрыв»,
• при одновременно нажатых двух клавишах 2-3 — «замыкание».

Следующий момент — как подключить провода к выключателю. Очень просто — на рисунках 3, 4 показаны два основных вида винтовых зажимов, пояснения, думаю, излишни.

Не забудьте хорошо протянуть винты, иначе выключатель может греться. Так до пожара недалеко.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Рис.5 -принципиальная электрическая схема, рис.6 — схема соединений (монтажная).

На приведенных схемах использованы следующие обозначения:

• L — фазовый, N — нулевой провода,
• S1 — одноклавишный S2 — двухклавишный выключатель,

Принципиальная электрическая схема для начинающего малоинформативна, имеет характер теоретический, привел я ее более для порядка, а вот схема подключения на рис.6 показывает как подключить выключатель в реальной ситуации. Кроме того, на странице разводка электропроводки даются практические рекомендации по порядку соединения проводов.

Как из нее следует электрический кабель (двухпроводный для одноклавишного выключателя, трехпроводный для двухклавишного) должен быть проложен от соответствующего выключателя до конечного потребителя энергии, в нашем случае — электрическая лампа.

Кроме того, к ней должен подходить двухпроводный кабель от распределительной коробки.

Черными точками показаны соединения проводов между собой и другими устройствами (выключатели, лампы). Как выполнять такие соединения рассматривается на странице как соединить провода.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять.

Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте.

На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить выключатель.

Как установить и подключить выключатель скрытой проводки.

Монтаж таких выключателей производится в специальных подрозетниках, напоминающих по форме неглубокий стакан.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Более подробно об этом процессе, в разделе — «Скрытая проводка под штукатуркой.»
Если стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов. В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей на основе гипса. В любом случае, подрозетники должны быть установлены очень ровно, по возможности, за подлицо с поверхностью стены.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда , достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник, была не короче 10см. После чего подготовленные концы подключаются к клеммам выключателя, а последняя крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).

Вариант с подрозетником старого типа

С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки жестко фиксируют механизм выключателя. Обязательное условие надежного крепления — передние упоры выключателя, обязательно должны быть шире краев подразетника.
Сверху одевается крышка, крепятся клавиша (клавиши) — монтаж окончен.

На главную страницу В начало

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Как подключить выключатель от розетки

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    – Отвертка крестовая
    – Отвертка плоская (индикаторная)
    – Монтажный нож или устройство для снятия изоляции
     – Пассатижи или бокорезы
     – Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае – белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов – белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально – по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





Подключить выключатель: пошаговая инструкция + фото

На сегодняшний день выключатели света просто поражают своим разнообразием. На рынке вы сможете найти широкий ассортимент этой продукции. После покупки вам необходимо будет подключить выключатель света в своем доме. Этот процесс считается простым в том случае, если у вас есть определенные знания.

В этой статье мы предоставили вашему вниманию наиболее подробную информацию. Здесь вы узнаете, как подключить выключатель света с одной, двумя и тремя клавишами. Для начала вам необходимо будет изучить и понять, где необходимо использовать эти модели.

На сегодняшний день практически каждый человек знает, зачем нужен выключатель света. Обычно одноклавишное изделие используют для того, чтобы обесточить одну группу светильников. Этот продукт вы сможете установить практически в любой комнате, которая имеет только одну группу светильников.

Двухклавишный выключатель соответственно позволяет осуществлять свою работу с двумя группами светильников. Например, если в вашей комнате установлено основное освещение и софиты, тогда управлять их работой можно отдельно. Одна клавиша будет отвечать за основное освещение, а вторая за дополнительное.

Трехклавишный выключатель способен регулировать работу трех групп лампочек. Обычно это изделие пользуется высокой популярностью в гостиной или в спальне.

Сейчас вы узнаете, как правильно подключить включатель с одной, двумя или тремя клавишами. Мы предоставили вашему вниманию не только информационную, но и фото инструкцию, которая сможет помочь вам выполнить этот процесс правильно.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

• Плоскогубцы.
• Нож электрика.
• Отвертки.
• Соединители.

Правильная разводка провода

При подключении выключателя любого вида вам потребуется схема разводки проводов. На схеме должна изображаться прокладка провода от распределительной коробки и до выключателя. Сейчас мы рассмотрим все схемы подключения. Для трехклавишного выключателя провода необходимо разводить подобным образом.

Одна клавиша

Подключить одноклавишный выключатель достаточно просто. Выполнить этот процесс сможет даже неопытный электрик.

Вводный ноль вам необходимо будет подключить с нолем на выключателе. Обычно этот провод имеет синий цвет. Фазный провод сначала будет идти к вашему выключателю, а затем он будет возвращаться к распределительной коробке. Только после этого он соединится с лампой. Как видите, со схем, которые мы вам предоставили, этот процесс не является сложным.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Три клавиши

Для того чтобы подключить трехклавишный выключатель вам потребуются определенные знания. Ноль, как и в предыдущих случаях, вам необходимо будет соединить еще в распределительной коробке. Вводная фаза должна направляться на разрыв. После ввода необходимо подключить исходящие фазы, которые будут идти на три группы светильников.

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

Читайте также: подключение двухклавишного выключателя.

Как подключить выключатель света и розетку в домашних условиях правильно?

Бывают ситуации, когда нужно установить выключатель для светодиодной ленты, люстры или вентилятора. Работа эта несложная, но требует представления об электричестве и умения работать с электромонтажным инструментом. Одно дело заменить старый выключатель на новый. Тут проблем не возникает. Когда же приходится добавлять к проводке новый совместный, двойной выключатель, сразу появляются трудности. О том, можно ли вывести и как провести подключение своими руками грамотно, расскажет статья.

Какие устройства управления освещением существуют?

Прежде чем рассмотреть инструкцию по подключению выключателя, надо отметить, что устройств управления освещением существует большое количество. Они отличаются функциональностью, вариантами подключения. Для каждого конкретного случая выбирается определенная модель по фото.

Обычно применяют такие:

1. одноклавишные;
2. двухкнопочные;
3. трехклавишные;
4. с датчиком движения;
5. диммер;
6. проходные однокнопочные;
7. двухкнопочные проходные.

Также в продаже встречаются наружные, встроенные, перекрестные, пакетные, концевые и поплавковые модели. Существуют ручные и дифференциальные автоматические переключатели. Есть стандартные модели, которые крепятся к стене. А есть выключатели шнурки, которые выглядят как оригинальный аксессуар. Выпускают изделия разные производители.

Наибольшей популярностью пользуются такие фирмы, как Легранд, Шнайдер, Viko, Эра, Universal, Werkel и Simon.

Схема подключения одноклавишного выключателя

Одноклавишные модели применяются, если беспроводная розетка однофазная. Этот тип выключателя является самым распространенным в виду простоты схемы его подключения. Новичкам лучше отдавать предпочтение именно однокнопочным устройствам управления светом. Но нужно учитывать некоторые нюансы. При осуществлении работ, связанных с электрической проводкой, важно сначала обесточить сеть. Для этого отключают вводной автомат в электрическом щитке.

Чтобы понять, как провести подключение однокнопочного ретро изделия самому правильно, надо разобраться с типовой схемой. В ответвительную коробку из электрического щитка подается электроэнергия по трехпроводному кабелю. Фаза – через автоматический переключатель, шнур заземления – от шины заземления, а ноль — от нулевой шины. В ответвительный короб подсоединяют трехпроводной кабель от бра и двухпроводной от выключателя.

Соединяют нулевой провод от электрического щитка с нулевым шнуром от осветительного устройства. Эти провода окрашены в синий. Шнур заземления от щитка соединяют с проводом заземления, который идет к люстре. Такие провода производители всегда обозначают зеленым оттенком. Фазный шнур, который идет от электрического щитка, соединяют с тем проводом, который идет к выключателю со светодиодом . Они всегда красного цвета. Провод, который уходит от выключателя, соединяют с фазным шнуром от бра. Эти провода фирмы по стандарту обозначаются синим оттенком.

В данной схеме выключатель Legrand замыкает и размыкает фазу, которая приходит на светильник. Благодаря такому подключению замена лампочек выполняется абсолютно безопасно при выключенном выключателе. Но важно соблюдать меры электробезопасности: во время подключения фазного шнура в бра к центральному контакту цоколя, следует стараться не соприкасаться с проводом. Нажав на кнопку выключателя Вико, цепь замыкается и подается фаза от электрического щитка на плафон освещения – лампочка загорается. Если нажать еще раз, то цепь разорвется и свет погаснет.

Подсоединение двухклавишной и трехклавишной модели

Двухклавишные модели применяются для включения светильников в разных комнатах (к примеру, в ванной и туалете, коридоре и кухне).

В коттеджах данный тип выключателя нередко устанавливают в прихожей около входной двери, чтобы можно было одной кнопкой включать свет в помещении и во дворе. Используются подобные изделия и для подключения трехрожковых, четырехрожковых и пятирожковых люстр, когда одна кнопка включает одну группу лампочек, а вторая – другую.

Вариантов использования немало. Но схема подключения одинаковая. Монтаж двухклавишных и трехклавишных моделей отличается от подключения одноклавишных изделий лишь количеством жил кабеля и числом кнопок. Если выключатель однокнопочный Schneider, используют двухжильный, а если двухкнопочный – трехжильный провод.

Вот как подключаются двухклавишные модели:

• С электрического щитка, расположенного в здании, в распределительный короб идут два шнура: ноль и фаза. Фазу соединяют со шнуром, который идет на общий контактный зажим двухкнопочного изделия.
• С выключателя отходят два кабеля, окрашенные и желтым, и оранжевым цветом. С концов этих шнуров следует снять несколько сантиметров изоляции. Далее их разводят в разные стороны. Иначе есть высокий риск возникновения замыкания.
• Желтый шнур соединяют с фазным первого светильника в распределительном блоке либо со скруткой из всех фазных проводов группы лампочек.
• Оранжевый провод соединяют с фазным шнуром бра либо со скруткой проводов другой группы лампочек.
• Синий шнур от распределительного короба соединяют с нулевыми проводами всех лампочек.

Если в городской квартире установлено несколько светильников, либо нужно сделать более вариативное управление светом, тогда применяют трехкнопочный выключатель Etika. Он подключается по аналогии с двухклавишным: фазные шнуры от групп осветительных приборов соединяются с фазами тройного выключателя.

Выключатель с датчиком движения

Модель с сенсором движения позволяет включать и выключать подсветку автоматически. Устройство срабатывает, когда в зону чувствительности заходит человек. А когда человек выходит – свет автоматически выключается. Так достигается хорошая экономия электроэнергии, значительно повышается комфортность проживания в доме (так как не нужно искать в темноте кнопку для включения света, тянуться к ней).

Данное устройство бывает разных видов. Классификация осуществляется в зависимости от методики управления, угла обзора, степени влагостойкости, дистанции захвата объекта, места монтажа и принципа функционирования. Когда в зону чувствительности заходит человек, датчик анализирует степень освещенности и при недостатке света автоматически включает лампу. Все параметры легко задать вручную.

Выключатель с сенсором и прожектором подключают одним из приведенных ниже способов:

1. Последовательным. В этом случае цепочка состоит из одного выключателя и сенсора. Срабатывает прибор лишь при выключенном свете.
2. Параллельным. Освещение включается при обнаружении датчиком движущегося объекта либо вручную.
3. Комбинированным. Устройство соединено с цепочкой, но не включается, если рубильник находится во включенном положении. Систему легко настроить так, чтобы, когда человек появлялся в комнате с уже включенным основным освещением, дополнительно загорались точечные светильники.

Индикатор движения иногда подключают к лампе вместе с переходным выключателем. Устройство управления светом при этом подключается к датчику параллельно. Когда свет не нужен, сенсор управляет лампой. Выключатель Lexman в этом случае надо отключать. Настроить дистанционный способ управления легко при помощи трех регуляторов, которые отвечают за чувствительность, уровень освещения и время.

Часто возникает вопрос, как подключать провода к автоматическим устройствам управления освещением – сверху или снизу? Подключение осуществляется по схеме: нагрузка снизу, питание сверху.

Одноклавишный и двухклавишный проходной выключатель

Проходной либо маршевый выключатель отличается от обычного конструкционно. Обычный однополюсный одноклавишный выключатель имеет подвижный и неподвижный контакты. Подвижный приводится в движение кнопкой, которую человек нажимает рукой, и замыкается неподвижным контактом. Проходное устройство управления светом оснащено одним подвижным и двумя неподвижными контактами. Подвижный всегда замкнут с одним неподвижным. При включении света подвижный меняет положение, размыкается с замкнутым контактом и смыкается с разомкнутым. Маршевой  китайский выключатель не имеет положения выключено. Так как он работает по типу переключателя.

Такие переключатели незаменимы для управления светом в производственных либо общественных зданиях, которые характеризуются наличием длинных коридоров, множеством проходных комнат. Их монтируют в лестничных проходах, рядом с дверьми. Если речь идет о спальных комнатах, тут проходные модели обычно монтируют около входной двери и рядом с кроватью. Когда человек заходит в спальню, он нажимает кнопку рядом с дверью, а как только решит ложиться спать, выключает свет проходным выключателем, который расположен около кровати.

Схема подключения маршевых однокнопочных моделей приведена ниже:

• На перекидной контакт одного из переключателей подается напряжение. Перекидной контакт второго выключателя соединяют с бра.
• Светильник соединяют с нулевым шнуром питающей сети.
• Неподвижные контакты первого устройства управления светом соединяются двумя проводниками с двумя неподвижными контактами второго переключателя.

Аналогичным образом проводится подключение и двухкнопочных маршевых устройств. Отличие заключается лишь в том, что в один корпус встроен еще один дополнительный комплект контактов. Для включения потребителей из трех мест применяют один спаренный и два одинарных выключателя.

Монтаж к распределительной коробке

Монтаж выключателей Веркель к распределительному коробу отличается простотой. Даже подключение трехклавишного устройства управления светом не должно вызвать серьезных проблем. Сначала подключают сам сдвоенный выключатель. С этой целью шнур, который ведет к вводу трехфазному выключателя без коробки, подсоединяют к фазе питающего кабеля. А провод от вывода выводят в блок распределения.

Далее подключают осветительный прибор. Светильник подсоединяют к нулевому и защитному кабелю. Фазный шнур лампы подсоединяют к проводу, который идет от вывода выключателя. При монтаже моделей с двумя, тремя и четырьмя клавишами соблюдается аналогичный принцип. Отличие состоит лишь в подключении фазного шнура от вывода переключателя. Люстра имеет два режима функционирования, два фазных провода. К ним и осуществляется подключение вывода от устройства управления светом.

Если необходимо установить выключатель для разных ламп, тогда лучше подключить нулевые и фазные провода, а потом уже по одному фазному шнуру от выводов выполнять соединение с проводами бра или люстр.

Таким образом, имея представление о том, как грамотно своими силами подключить выключатель Этика к вытяжке, можно неплохо сэкономить на вызове электрика. Работа эта несложная и не отнимает много времени. Нужно лишь знать школьную программу физики, иметь представление об электричестве и соблюдать осторожность. Также важно правильно выбрать модель устройства управления освещением и четко следовать инструкции во время монтажа. Видео можете посмотреть далее. Много полезной информации в статье: Как сделать потолок из гипсокартона с подсветкой в квартире?

Что делать, если ваш Nintendo Switch не включается

• Если ваш Nintendo Switch не включается, вероятно, его аккумулятор нуждается в длительной подзарядке — оставьте его подключенным на час или более, прежде чем пытаться снова включить.
• Если коммутатор внезапно перестал включаться, он также может зависнуть, что можно исправить, выполнив быстрый аппаратный сброс.
• Выполнение аппаратного сброса на Nintendo Switch не приведет к удалению сохраненных данных.
• Посетите техническую библиотеку Business Insider, чтобы узнать больше.

Итак, ваш любимый Nintendo Switch не включается? Не паникуйте, это, вероятно, очень небольшая проблема.

Есть несколько причин, по которым ваш Nintendo Switch может не включиться, и большинство из них несерьезные. Вот как быстро найти и устранить неисправность Nintendo Switch, которая не запускается.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Nintendo Switch (от $ 299.99 в Best Buy)

Как починить коммутатор Nintendo, который не включается

Пусть заряжается

В большинстве случаев, когда Switch отказывается включаться, вы можете списать это на разряженную батарею. Это особенно верно, если с момента последней зарядки прошло много времени — со временем он мог потерять даже свой остаточный заряд.

Поместите его в док-станцию ​​или подключите кабель для зарядки напрямую и подождите не менее часа, пока он не зарядится. Коммутатор должен скоро заработать и будет полностью заряжен примерно через три часа.

Не отвечающей на запросы Nintendo Switch, скорее всего, нужно время для зарядки. Холлис Джонсон / Business Insider

Подробнее о том, как зарядить Nintendo Switch, читайте в нашей статье «Как зарядить консоль Nintendo Switch двумя способами и продолжать играть, пока она заряжается».

Выполните полный сброс

Если коммутатор не отвечает даже после приличного сеанса зарядки или если вы видите слабый свет, исходящий из пустого экрана, пора вместо этого принудительно завершить работу.Не волнуйтесь, ваши сохраненные данные не будут потеряны.

Чтобы выключить выключатель вручную:

1. Удерживайте маленькую круглую кнопку питания в верхней части коммутатора в течение 15 секунд.

Кнопка питания в верхней части коммутатора может быть плохо видна. Стивен Джон / Business Insider

2. Отпустите и подождите еще несколько секунд.

3. Нажмите кнопку питания как обычно.

Если он по-прежнему не включается, возможно, у вас более серьезная проблема. Обратитесь в службу поддержки Nintendo и узнайте, могут ли они помочь.

Insider Inc. получает комиссию при покупке по нашим ссылкам.

Как включить Nintendo Switch с Joy-Cons или Pro Controller

Вы знаете, когда делаете что-то по-настоящему смущающее, поэтому вы запихиваете это глубоко внутри себя, чтобы гноиться, надеясь, что никто не заметил или не понял, какой вы абсолютный тупица, но вместо того, чтобы расслаблять, вы в конечном итоге живете с сокрушительным страхом открытия навсегда?

Это не из тех случаев.Но только по одной причине: я решил транслировать свой стыд.

Да, я, человек, который владел Nintendo Switch два с половиной года, понятия не имел, что вы можете включить док-консоль с ее контроллерами. И — подойди немного ближе, правильно, чтобы ты почувствовал запах бобов у меня изо рта — ты вполне можешь.

И мы покажем вам, как это сделать.

[Читать: Nintendo Switch Online — это хорошо, но для этого нужны игры N64]

Итак, как мне включить Nintendo Switch с его контроллерами?

Это так просто, что меня тошнит.Все, что вам нужно сделать, это нажать кнопку «Домой».

Вот и все.

Итак, если вы используете контроллер Pro, вы можете включить Nintendo Switch с помощью этой кнопки:

А если вы хотите включить Nintendo Switch (в док-станции) с помощью Joy-Cons? Ну, просто ударьте пальцами по этой кнопке:

Этот кружок зеленый, потому что Joy-Con красный. Это все.

Еще один простой способ дать совет: нажмите эту чертову кнопку «Домой».

Созерцание неудачи

Когда я узнал об этом на выходных, мой (казалось бы, крошечный) разум взорвался. У меня не было никаких проблем с включением PS4 или XBox One с помощью контроллера, но с Nintendo Switch? По какой-то причине я не уверен, что когда-нибудь пойму, я решил, что это невозможно.

Это означало, что каждый раз, когда я отдыхал на диване, размышляя о жизни, а затем решал подавить этот мысленный ход, играя немного в Mario Kart, мне приходилось фактически перемещать свое тело в другую часть комнаты и включать Nintendo Переключатель.

Мне не нужно говорить вам, какую часть Женевской конвенции это нарушает. Или, может быть, да: все это.

В общем, это заставило меня задуматься о мозге. Мягко говоря, интересно, что, хотя я способен на некоторые довольно сложные действия (например, физика способности точно поймать брошенный мяч), я все еще не могу понять, какую кнопку нажать, чтобы что-то включить. После двух с половиной лет владения им.

Мы все должны в какой-то момент столкнуться с этим — иметь полную слепоту из-за простой задачи, хотя мы живем здесь сложной жизнью.

Итак, я начал искать несколько слов, чтобы определить это явление. Один из вариантов, с которым я столкнулся, был «фахидот», немецкое словосочетание, которое означает человека, который разбирается в конкретной теме, но не знает ничего другого (буквально, «предметный идиот»). Тем не менее, это не совсем так.

Другой интересной областью была дизрационалия. Этот термин используется для описания людей, которые академически умны, но действуют иррационально. Близко, но дизрациональность — это скорее широкий тип мышления, чем простое слепое пятно.

Ближайшее, что у меня получилось, было «пердуном». В Urban Dictionary это описывается как «попытка запомнить что-то очень очевидное, то, что, как вы знаете, вам следует знать». Мой опыт «как, черт возьми, включить Nintendo Switch» находится в том же самом парке, но там не , а .

Со мной случилось не то, что я что-то забыл на мгновение (я сделал это в субботу, когда не мог вспомнить PIN-код своей карты в течение трех часов), это было полное отсутствие осознания и понимания при использовании обычного предмета.

В своем (по общему признанию, невысоком) исследовании я не нашел ни слова или фразы, которые действительно выражали бы ощущение того, что я полностью функционирующий человек, но при этом делая что-то, что демонстрирует нулевой здравый смысл.

Итак, я собираюсь высказать предложение: пробелы.

Идея состоит в том, что есть пустая область, где должно быть немного знаний или понимания , , но — по какой-то причине — нет. Знаете, такие вещи, как раздражение, ваш компьютер не включается, хотя он не подключен: вы пропустили пробел.Попытка изменить громкость вашего ноутбука с помощью пульта дистанционного управления телевизора: пустой момент.

Или, когда вы понятия не имеете, можно включить Nintendo Switch с помощью проклятого контроллера. Это, друзья, пустое место.

Знаете ли вы, что у нас есть информационный бюллетень о потребительских технологиях? Это называется подключено — и подписаться на него можно прямо здесь.

Опубликовано 22 июня 2020 г. — 12:30 UTC

Как это исправить, когда Nintendo Switch не включается

Неправильное включение Nintendo Switch может убить ваши игровые планы и заставить вас беспокоиться о том, что ваша игровая консоль может сломаться. К счастью, есть несколько эффективных исправлений, которые доказали свою эффективность.

Причины, по которым Nintendo Switch не включается

Если ваш Nintendo Switch не включается, может быть несколько причин. Наиболее распространенной причиной является просто низкий заряд батареи или проблема с источником питания, хотя также возможно, что из-за обновления операционной системы, программного обеспечения или видеоигры консоль Nintendo перестала работать.

Следующие решения можно применить ко всем моделям консолей Nintendo Switch, включая Nintendo Switch Lite.

В большинстве случаев поводов для беспокойства нет, и вскоре вы сможете включить Nintendo Switch и продолжить играть в свою любимую видеоигру, будь то Pokemon Sword или Fortnite на Nintendo Switch.

Как исправить проблемы с питанием Nintendo Switch

«Мой коммутатор не включается!» Не волнуйся. Вот все лучшие решения для проблем с включением Nintendo Switch, отсортированные от самых простых до более сложных. Работайте над этими исправлениями по порядку, так как часто самое простое и быстрое решение также может оказаться эффективным.

1. Проверьте свой вход HDMI. Если ваш Nintendo Switch не показывает изображение на телевизоре, возможно, вы случайно переключились на неправильный вход HDMI. Это может произойти, если вы ударите или уроните пульт. Перебирайте каналы HDMI, чтобы убедиться, что вы выбрали правильный.

2. Проверьте наличие других проблем с HDMI. Существует ряд технических проблем, связанных с HDMI, из-за которых ваш коммутатор может не отображаться на телевизоре.

3. Включите коммутатор вручную.Контроллер, который вы используете для включения Nintendo Switch, возможно, разрядился от батареи и не может связаться с вашей консолью. Попробуйте отстыковать Nintendo Switch, включить его вручную, а затем снова поставить в док-станцию.

   Может быть хорошей идеей держать контроллеры подключенными к консоли Nintendo Switch, когда они не используются, чтобы они оставались полностью заряженными.

4. Зарядите консоль Nintendo Switch. Возможно, в вашем коммутаторе просто разрядился аккумулятор.Поместите его в док-станцию ​​и зарядите не менее 15 минут, прежде чем снова включить.

   Зеленый светодиодный индикатор в нижнем левом углу док-станции должен загореться, если Nintendo Switch заряжается правильно. Если индикатор не горит, возможно, док-станция отключена от сети или сломана.

5. Заряжайте свой Nintendo Switch через USB. Если вы подозреваете, что ваша док-станция сломана или у вас есть модель Nintendo Switch, которая не использует док-станцию, например Nintendo Switch Lite, вы все равно можете зарядить ее через соединение USB-C.

6. Попробуйте мягкий сброс. Нажмите и удерживайте кнопку питания в течение 15 секунд, а затем отпустите. Это может исправить некоторые программные проблемы, из-за которых ваш Nintendo Switch зависает и не включается.

7. Попробуйте выполнить полный / заводской сброс. Если ваш Switch по-прежнему не включается, попробуйте выполнить полный сброс. Это также называется сбросом к заводским настройкам и дает вам возможность перезагрузить консоль Nintendo Switch со всеми вашими играми и данными или удалить все и начать заново, как если бы это была совершенно новая консоль.

   Удаление всех ваших файлов с помощью восстановления заводских настроек может быть полезно при передаче или продаже Nintendo Switch кому-то другому.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Трудно понять

Как настроить Nintendo Switch

Итак, у вас только что есть Nintendo Switch, и вы с нетерпением ждете, чтобы вскрыть коробку, подключить систему и начать играть в свою первую игру; звучит как отличный план, правда?

Не забывайте; вам нужно будет настроить свой Nintendo Switch, прежде чем вы сможете начать играть.Не волнуйтесь, это не займет много времени, и я здесь, чтобы провести вас через процесс, чтобы вы как можно скорее смогли сыграть в лучшие игры для Nintendo Switch!

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы от 1 доллара и более

Как настроить Nintendo Switch

1. Если вы еще этого не сделали, вставьте контроллеры Joy-Con на их направляющие .

2. Нажмите кнопку питания , чтобы включить Nintendo Switch; он находится вверху экрана в левом углу.

   Источник: Ребекка Спир / iMore
3. Выберите желаемый язык .

4. Выберите регион вашего проживания.

   Источник: iMore
5. Выберите Принять , чтобы принять лицензионное соглашение с конечным пользователем.

6. Выбрать Далее .

   Источник: iMore
7. Выберите беспроводную сеть , которую будет использовать коммутатор.

8. Введите свой пароль Wi-Fi (если он у вас есть).

   Источник: iMore

9. Выберите OK или нажмите кнопку + на правом Joy-Con.

10. Выберите OK после успешного подключения коммутатора к сети.

    Источник: iMore

11. Выберите свой часовой пояс .

12. Если вы хотите играть на телевизоре, выберите Connect to TV .Если вы не хотите делать это прямо сейчас, вы можете настроить телевизор позже.

    Источник: iMore

13. Отсоедините контроллеры Joy-Con с обеих сторон коммутатора, удерживая кнопку разблокировки на задней панели и сдвинув контроллеры вверх.

14. Выбрать Далее .

    Источник: Ребекка Спир / iMore и iMore
15. Выберите Далее на экране «Вам понадобится следующий».

16. Настройте Nintendo Switch Dock , как показано на экране, и выберите Next .

    Источник: iMore
17. Подключите док-станцию ​​Nintendo Switch к телевизору и источнику питания , как показано на экране.

18. Установите консоль Switch в док-станцию ​​. Убедитесь, что ваш телевизор настроен на отображение правильного входа HDMI.

    Источник: iMore и Ребекка Спир / iMore

19. Выберите Success , когда ваш телевизор отображает изображение.

20. Выберите Next , чтобы создать нового пользователя.

    Источник: iMore
21. Выберите значок для представления вашего пользователя. Вы также можете создать Mii, если хотите, и вы можете изменить этот значок в любое время.

22. Введите псевдоним для пользователя.

    Источник: iMore
23. Выберите ОК .

24. Выбрать пропустить . Кроме того, вы можете настроить больше пользователей, выбрав Добавить другого пользователя .

    Источник: iMore
25. Выберите Настроить родительский контроль или Пропустить . Я решил пропустить этот шаг.

26. Нажмите кнопку HOME на правом контроллере Joy-Con.

    Источник: iMore

Вот и все! Ваш Nintendo Switch настроен и готов к работе. Теперь вы можете играть в свои любимые игры Nintendo где угодно.

Проблемы с настройкой?

У вас проблемы с настройкой Nintendo Switch? Сообщите всем в комментариях ниже, и я уверен, что вместе мы сможем это выяснить.Поможем друг другу!

Мы можем получать комиссию за покупки, используя наши ссылки. Узнать больше.

$ 500

Apple увеличивает кредит DTK после протеста разработчиков

Apple сообщила разработчикам в своей программе Universal App Quick Start Program, что она увеличит предлагаемый кредит до 500 долларов вместо 200 и что он будет доступен для покупки любого продукта Apple до конца года.

Как починить коммутатор Nintendo, который не включается

5 решений по ремонту выключателя, который не включается

Вот и все, вы чувствуете себя уютно с вашим Nintendo Switch, готовым к ночи беззаботной игры… До БАМ! Ваш коммутатор не включается или, что еще хуже, продолжает давать сбой. И теперь вам придется потратить ночь на погружение в форумы технических специалистов, чтобы узнать, как вернуть свой Switch из мертвых.

Ну не в наши часы! Мы провели для вас исследование и составили список из 5 вероятных причин, по которым ваш коммутатор не работает. (И, что более важно, как исправить!)

Продолжайте читать, чтобы узнать, как исправить Nintendo Switch, которая не включается или продолжает давать сбой.

Полностью ли заряжен аккумулятор коммутатора?

Я знаю, знаю — это старый вопрос, но иногда наиболее очевидным решением является ответ.Возможно, вы забыли подключить коммутатор, а он заряжен не полностью. Другая возможность заключается в том, что шнур для зарядки не был полностью вставлен в порт и никогда не мог начать зарядку.

Попробуйте подключить зарядное устройство непосредственно к коммутатору, а не просто вставлять его в док-станцию, чтобы узнать, поможет ли это решить проблему с зарядкой коммутатора. Кроме того, если ваш Switch был сильно разряженным, может занять гораздо больше времени, чем обычно, для полной зарядки.

Перед тем, как продолжить, убедитесь, что у вашего коммутатора достаточно времени для зарядки, чтобы исключить это как возможную причину того, что консоль не включается.

( То же самое можно сказать и о проблемах с подключением Joy-Con: убедитесь, что Joy-Con может полностью заряжаться, прежде чем отключать его от консоли и пытаться выполнить сопряжение. )

Ваш зарядный шнур поврежден?

Как и все остальное, зарядные шнуры могут изнашиваться со временем и при использовании. Часто, когда коммутатор не включается, виноват неисправный шнур для зарядки. Как только вы исключите, что проблема не в простой зарядке, попробуйте проверить шнур.Посмотрите, не заметили ли вы повреждений, грязи, оголенных или изношенных проводов, погнутого адаптера или погнутых контактов.

Если вы обнаружите какой-либо из этих знаков, НЕ продолжайте использовать шнур для зарядки. Возможна опасность пожара!

Вместо этого купите новый шнур и посмотрите, решит ли это основную проблему с вашим коммутатором.

Используете ли вы официальный шнур для зарядки Nintendo или сторонний?

Часто, выбирая более дешевый вариант, мы в конечном итоге платим больше! Это абсолютно верно, когда речь идет об источниках питания, например зарядных шнурах.Часто проблемы с зарядкой, которые нельзя отнести к явно сломанному зарядному устройству, являются дешевой технологией.

Вы бы не хотели заправлять свою дорогую новую машину бензином не ниже номинала, не так ли? В этот момент это может быть рентабельно, но в целом использование более дешевого оборудования может поставить под угрозу здоровье ваших крупных инвестиций (в данном случае — коммутатора).

Если коммутатор не хочет включаться или продолжает сбрасываться, это может быть связано с некачественным источником зарядки. Если у вас ДЕЙСТВИТЕЛЬНО есть зарядное устройство от стороннего производителя, попробуйте заменить его официальным и посмотрите, поможет ли это вернуть ваш коммутатор к жизни.

Обновите коммутатор

Ваш телефон когда-нибудь случайно начинал глючить, а потом вы понимали, что никогда не загружали самое последнее обновление?

Как и телефоны, наши консоли требуют периодического обновления программного обеспечения, чтобы поддерживать их в рабочем состоянии. Nintendo постоянно оценивает текущие ошибки и сбои, а затем выпускает обновления, чтобы ваш Switch работал более плавно и эффективно.

Когда кто-то сталкивается с необъяснимой проблемой со своим коммутатором, это может быть связано с пропущенным обновлением.Убедитесь, что ваша консоль и ваши игры в настоящее время обновлены, и посмотрите, решит ли это проблему.

Сброс настроек коммутатора

Иногда все наши консоли нуждаются в небольшом сбросе настроек, чтобы они снова заработали! Если у вас по-прежнему , коммутатор продолжает давать сбой или не включается, вы можете начать с мягкого сброса, чтобы увидеть, решит ли это проблему.

Как выполнить мягкий сброс

Удерживайте кнопку питания на Nintendo Switch в течение 15 секунд.Он должен выключиться.

Затем нажмите кнопку питания еще раз, чтобы снова включить консоль.

Надеюсь, это решит любые проблемы, но если проблема не исчезнет, ​​попробуйте выполнить полный сброс. Это также известно как возврат к заводским настройкам.

Как выполнить полный сброс *

Сначала убедитесь, что ваш коммутатор выключен. Если у вашего коммутатора возникают проблемы с выключением, просто подождите, пока аккумулятор полностью разрядится.

Затем нажмите и удерживайте кнопку питания и кнопки увеличения / уменьшения громкости одновременно в течение 5 секунд.Это переведет коммутатор в «режим восстановления».

Теперь выберите «Инициализировать консоль» и выполните предыдущие шаги. Теперь ваша консоль вернулась к заводским настройкам. Это должно помочь решить любые проблемы, которые у вас были с коммутатором раньше.

** Перед попыткой: знайте, что полный сброс приведет к удалению вашей учетной записи и игровых данных! Рекомендуем вынуть SD-карту перед выполнением аппаратного сброса. **

Вот и все: 5 возможных причин, по которым ваш переключатель не включается, и способы их устранения.

Мы, безусловно, надеемся, что эта статья помогла вам вернуть консоль в рабочее состояние.

И если вам нужна помощь специалиста, помните — вы всегда можете рассчитывать на местный uBreakiFix для получения бесплатной диагностики и ремонта.

Как выключить контроллер Nintendo Switch

Nintendo Switch имеет тонны различных контроллеров, что делает его одной из самых универсальных консолей из когда-либо созданных. Стандартные контроллеры Joy-Con можно поместить в рукоятку Joy-Con, и вы можете использовать Pro Controller или сторонние альтернативы для игр.Вы даже можете подключить контроллер GameCube, если у вас есть адаптер.

Как выключить контроллер Nintendo Switch

Однако со всеми этими опциями существует вероятность того, что вы случайно оставите несколько контроллеров включенными и напрасно потратите батареи. Однако не бойтесь, решение довольно простое. Вот как выключить контроллер Nintendo Switch.

Рекомендуемая литература:

Перед игрой

Если вы хотите поменять местами контроллеры на Nintendo Switch, вы можете выключить текущий контроллер перед входом в игру.Для этого перейдите в главное меню Switch, нажав кнопку «Домой» на контроллере, и выберите значок Joy-Con в нижней части экрана.

На следующем экране выберите параметр «Изменить захват / порядок» справа, и вам будет предложено нажать кнопки L и R на контроллерах, которые вы хотите использовать. Это также приведет к отключению всех контроллеров, подключенных в настоящее время к системе.

Это не только идеальный способ выключить контроллер, который вы не хотите использовать, но он также позволяет вам перенастроить тот, который вы уже используете.Хотите повернуть Joy-Con боком, а не играть с ним вертикально? Для этого просто нажмите кнопки L и R сбоку от него, когда этот экран открыт.

Перевод коммутатора в спящий режим

Nate Barrett / Digital Trends

Как и в случае с большинством других игровых консолей, вы переводите Nintendo Switch в спящий режим, чтобы также отключить любой контроллер, подключенный к нему в данный момент. Для этого либо нажмите кнопку питания, расположенную в верхней части самого коммутатора, либо выберите значок питания в нижней части главного меню и подтвердите свой выбор.Нажатие кнопки «Домой» на любом из ваших контроллеров снова разбудит консоль, и этот контроллер останется единственным подключенным.

Использование системных настроек

Если вы отдаете контроллер кому-то другому, вам нужно сначала отключить этот контроллер от вашей собственной системы — это помешает ему включить вашу консоль, когда они попытаются вывести свой коммутатор из спящего режима.

Для этого перейдите в настройки системы, в которые вы можете попасть, выбрав значок шестеренки внизу главного экрана.Оттуда прокрутите меню слева, пока не найдете Controllers and Sensors .

Выберите «Отключить контроллеры» от вашей системы в портативном режиме и следуйте инструкциям на экране. Это приведет к их удалению из памяти вашей системы. В качестве предостережения не пытайтесь делать это в закрепленном режиме. В этом случае коммутатор отправит вам сообщение об ошибке.

Зарядка контроллеров

Если вы не можете включить контроллер Switch или он постоянно отключается, скорее всего, проблема в разряженной батарее.Не беспокойтесь, есть масса способов зарядить контроллеры Switch. Вы даже можете продолжать играть, пока они заряжаются.

Для зарядки контроллеров Nintendo Switch Pro подойдет любой шнур USB-C. Кроме того, вы можете легко подключить контроллеры прямо к док-станции Switch. И наоборот, контроллеры Joy-Con вставляются прямо по бокам консоли для зарядки. У вас есть возможность заряжать консоль с помощью док-станции или порта USB-C.

Другой вариант — приобрести две отдельные док-станции для контроллеров Switch и Joy-Con.

Рекомендации редакции

«Почему мой Nintendo Switch не включается?»: Как устранить неполадки в работе коммутатора, который не отвечает.

Hollis Johnson / Business Insider

Существует несколько причин, по которым ваш коммутатор может не включаться.

Так ваш любимый коммутатор Nintendo не включается? Не паникуйте, это, вероятно, очень небольшая проблема.

Есть несколько причин, по которым ваш Nintendo Switch может не включиться, и большинство из них несерьезные.Вот как быстро найти и устранить неисправность Nintendo Switch, которая не запускается.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Nintendo Switch (от 299,99 долларов США в Best Buy)

Как починить коммутатор, который не включается

Зарядите его В большинстве случаев, когда Switch отказывается включаться, это просто разряд батареи. Поместите его в док-станцию ​​или подключите кабель для зарядки напрямую и подождите несколько часов, пока он не зарядится. Коммутатор должен скоро заработать и будет полностью заряжен примерно через три часа.

Холлис Джонсон / Business Insider

Не отвечающий на запросы коммутатор Nintendo, скорее всего, просто требует времени для зарядки.

Для получения дополнительной информации о том, как зарядить Nintendo Switch, ознакомьтесь с нашей статьей «Как зарядить консоль Nintendo Switch двумя способами и продолжать играть, пока она заряжается».

Объявление

---

Аппаратный сброс

Если ваш коммутатор не отвечает даже после приличного сеанса зарядки или если вы видите слабый свет, исходящий из пустого экрана, пора вместо этого принудительно завершить работу.Не волнуйтесь, ваши сохраненные данные не будут потеряны.

Чтобы выключить выключатель вручную: 1. Удерживайте маленькую круглую кнопку питания в верхней части коммутатора от 12 до 15 секунд.

Стивен Джон / Business Insider

Кнопка питания на верхней части коммутатора может быть плохо видна.

No related posts.
