Принцип работы АВР

Для обеспечения электрической энергией промышленных объектов используются два и более источника.

Это основная электросеть, подстанция, генератор высокой мощности. При падении напряжения в одном из них необходимо быстро и надежно переключиться на другой. Выполнение этой задачи – основное назначение автоматов ввода резерва, которые могут входить в состав электрощитов или применяться как самостоятельные узлы.

Рассмотрим их принцип действия.

Как обеспечивается непрерывное электроснабжение?

Сборка АВР происходит по разным схемам, но в основу положены одни и те же принципы:

для контроля напряжения в основном источнике питания используется мониторящий узел. В его составе – реле контроля, измерительный трансформатор. Поступая на обмотку реле, напряжение выполняет функцию пускателя;
в процессе нормальной работы по основной схеме реле следит за техническими параметрами. Как только происходит отключение питания на главной линии, оно переключает контакты, подается сигнал на запасной выключатель, в работу вводится запасной источник;
силовые элементы схемы срабатывают последовательно, согласно логике управления и настройке системы АВР;
перед приведением в действие пускателя также проверяется наличие напряжения на резервной линии, отсутствие короткого замыкания.

Команда на переключение на другой источник подается согласно логическому алгоритму, после проверки всех перечисленных факторов.

На рисунке приведен схематический принцип работы системы бесперебойного электроснабжения.

Контроль напряжения в сети может осуществляться при помощи логических устройств защиты. Но принципа работы это не меняет.

Простейшие схемы на контакторах не реализуют всех требований, предъявляемых к автоматическим резервным вводам. Логические схемы подают сигнал на работу от резервного источника только после всех проверок и блокировок. Для большей надежности иногда применяется механическая блокировка.

В высоковольтных сетях автоматические схемы реализуются на многофункциональных микропроцессорных блоках защиты, имеющих несколько назначений, в том числе АВР.

Предложения компании РКМ Электро

В нашей компании можно заказать сборку и монтаж различного низковольтного оборудования: ГРЩ, щиты управления, шкафы с АВР. Мы используем качественные комплектующие, проводим обязательное тестирование. Работы по проектированию, монтажу и пуску проводят квалифицированные специалисты с большим опытом работы. Сотрудничество с компанией перспективно и надежно.

АВР (автоматический ввод резерва) линий, схемы, принцип работы

Схемы автоматики содержат большое чисто замкнутых и разомкнутых контактов. При срабатывании элементов разомкнутые контакты становятся замкнутыми и наоборот. Во избежание неправильного чтения схем, необходимо принять изображение контактов для вполне определенного состояния элементов. Как правило, на схемах контакты изображаются для обесточенного состояния элемента.

Рассмотрим АВР линии на простом примере. На рис. 1.6 показан выключатель В1 с четырьмя вспомогательными контактами В1.1. В 1.2. В 1.3 и В 1.4. В отключенном положении выключателя вспомогательные контакты В 1.1 и В 1.3 нормально открыты, а два других контакта В 1.2 и В 1.4 — замкнуты.

Принципиальная схема автоматического ввода резерва линии показана на рисунке:

Линия Л1 является рабочей. Линия Л2 в нормальном режиме не работает и находится в резерве. Соответственно выключатели Bl. В2 и В включены, а выключатель В4 отключен. Для повышения надежности резервная линия питается от другого источника.

Выключатель имеет электромагнитный привод. Катушка включения УАС включена последовательно с контактами В 1.2. В цепь катушки отключения УАТ включены контакты В 1.1. Это сделано для того, чтобы разрыв цепи включения или отключения осуществлялся вспомогательными контактами выключателя, а не контактами пускового элемента, которые имеют сравнительно небольшую разрывную мощность.

Рассмотрим процесс включения выключателя В1. Для этого ключом управления должно быть подано питание в цепь катушки включения УАС. Как только выключатель включится, его вспомогательные контакты в этой иепи В1.2 разомкнутся и разорвут пепь питания.

Аналогичное замечание относится к изображению контактов реле. На схемах они изображаются для состояния, когда их обмотки обесточены.

Пуск схемы АВР (рис. 1.5, б) осуществляется с помощью реле минимального напряжения KV1 и KV2. контакты которых включены последовательно. напряжение срабатывания этих реле выбирается равным 0,3 — 0,4UNOM. Использование двух реле напряжения, включенных на разные фазы, исключает возможность ложного пуска схемы из-за перегорания одного предохраннтетя в цепи трансформатора напряжения. Одновременное перегорание двух предохранителей маловероятно.

При снижении напряжения на сборных шинах подстанции ниже 0,3 — 0,4U реле срабатывают и запускают схему. Выдержка времени осуществляется с помощью рете времени К Т. Если на рабочей линии установлено АПВ, то уставка реле времени должна быть больше времени, необходимого для отключения рабочей линии с последующим ее включением действием АПВ.

Реле времени подает сигнал на отключение выключателя В2. Через вспомогательные контакты этого выключателя В2.3 снимается напряжение с реле KLT. имеющего выдержку при отпускании якоря. Вспомогательные контакты В2.4 подают сигнал на включение выключателя В4. В случае успешного цикла АВР резервная линия Л2 остается в работе. Если запуск схемы АВР произошел при устойчивом коротком замыкании на шинах подстанции, то действием релейной зашиты линия Л2 отключается. Повторного включения линии не произойдет, поскольку к этому времени якорь реле KLT отпускается и его контакты в цепи электромагнита УАС4 размыкаются.

Даже однократное включение резервной линии на устойчивое к.з. на сборных шинах достаточно опасно. Для того чтобы сократить время включения на устойчивое к.з.. применяется ускорение действия ретейной защиты. Если на линии установлена максимальная токовая защита, то селективность ее действия создается за счет выдержки времени, которая выбирается больше выдержки времени защиты на отходящих к потребителям линиях.

На время действия схемы АВР выдержку времени защиты резервной линии сокращают практически до нуля. При включении на устойчивое к.з. на сборных шинах резервная линия мгновенно будет отключена. Более подробно ускорение релейной зашиты для согласования ее действия с устройствами автоматики рассмотрено в параграфе 2.7.

Проверка напряжения на резервной линии осуществляется с помощью реле KV3- При нормальном напряжении на резервной линии контакты реле замкнуты. Если напряжение на резервной линии отсутствует, то контакты размыкаются, и питание с реле времени снимается. В этом случае схема АВР блокируется.

На многих подстанциях распределительных сетей отсутствуют аккумуляторные батареи. На таких подстанциях релейная зашита и автоматика выполняются на переменном оперативном токе, источником которого является трансформатор напряжения. Из-за ограниченной мощности источника оперативного тока не могут быть использованы выключатели с соленоидным приводом. На легких выключателях широкое распространение получили грузовые или пружинные приводы. В грузовых приводах для включения выключателя используется энергия падающего груза, в пружинном — энергия предварительно натянутой пружины. Подъем груза или натяжение пружины может осуществляться вручную или с помощью электродвигателя мощностью 50-100 Вт. Для питания такого двигателя мощности трансформатора напряжения вполне достаточно. В своей основе схема АВР с действием на выключатель с грузовым или пружинным приводом аналогична схеме АВР на постоянном оперативном токе.

Автоматический ввод резерва (АВР) — КС Системы

Применение АВР.

Согласно ПУЭ все потребители электрической энергии делятся на три категории: I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр. II категория — к этой группе относят электроприемники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта. III категория — все остальные потребители электроэнергии. Кроме того, в I категории выделена особая группа электроприемников. В особую группу I категории включены электроприемники, «бесперебойная работа которых необходима для безаварийной остановки производства с целью предотвращения угрозы жизни людей, взрывов и пожаров».

Таким образом, кроме неудобств в повседневной жизни человека, длительный перерыв в электропитании может привести к угрозе жизни и безопасности людей, материальному ущербу и другим, не менее серьёзным последствиям. Бесперебойное питание можно реализовать, осуществив электропитание каждого потребителя от двух источников одновременно (для потребителей I категории так
и делают), однако подобная схема имеет ряд недостатков:

● Токи короткого замыкания при параллельной работе источников питания гораздо выше, чем при раздельном питании потребителей.

● В питающих трансформаторах выше потери электроэнергии.

● Релейная защита сложнее, чем при раздельном питании.

● Необходимость учета перетоков мощности вызывает трудности, связанные с выработкой определенного режима работы системы.

● В некоторых случаях не получается реализовать схему из-за того, что нет возможности осуществить параллельную работу источников питания из-за ранее установленной релейной защиты и оборудования.

В связи с этим возникает необходимость в раздельном электроснабжении и быстром восстановлении электропитания потребителей. Решение этой задачи и выполняет АВР. АВР может подключить отдельный источник электроэнергии (генератор, аккумуляторную батарею) или включить выключатель, разделяющий сеть, при этом перерыв питания может составлять всего 0.3 — 0.8 секунд.

При проектировании схемы АВР, допускающей включение секционного выключателя, важно учитывать пропускную способность питающего трансформатора и мощность источника энергии, питающих параллельную систему. В противном случае может получиться так, что переключение на питание от параллельной системы выведет из строя и её, так как источник питания не сможет справиться с суммарной нагрузкой обеих систем. В случае если невозможно подобрать такой источник питания, обычно предусматривают такую логику защиты, которая отключит наименее важных потребителей тока обеих систем.

АВР разделяют на:

● АВР одностороннего действия. В таких схемах присутствует одна рабочая секция питающей сети, и одна резервная.

В случае потери питания рабочей секции АВР подключит резервную секцию.

● АВР двухстороннего действия. В этой схеме любая из двух линий может быть как рабочей, так и резервной.

● АВР с восстановлением. Если на отключенном вводе вновь появляется напряжение, то с выдержкой времени он включается, а секционный выключатель отключается. Если кратковременная параллельная работа двух источников не допустима, то сначала отключается секционный выключатель, а затем включается вводной. Схема вернулась в исходное состояние.

● АВР без восстановления.

Принцип действия АВР.

В качестве измерительного органа для АВР в высоковольтных сетях служат реле минимального напряжения (реле контроля фаз), подключенные к защищаемым участкам через трансформаторы напряжения. В случае снижения напряжения на защищаемом участке электрической сети реле дает сигнал в схему АВР. Однако, условие отсутствия напряжения не является достаточным для того, чтобы устройство АВР начало свою работу. Как правило, должен быть удовлетворён еще ряд условий:

● На защищаемом участке нет неустраненных короткого замыкания. Так как понижение напряжения может быть связано с коротким замыканием, включение дополнительных источников питания в эту цепь нецелесообразно и недопустимо.

● Вводной выключатель включён. Это условие проверяется, чтобы АВР не сработало, когда напряжение исчезло из-за того, что вводной выключатель был отключен намеренно.

● На соседнем участке, от которого предполагается получать питание после действия АВР, напряжение присутствует. Если обе питающие линии находятся не под напряжением, то переключение не имеет смысла.

После проверки выполнения всех этих условий логическая часть АВР дает сигнал на отключение вводного выключателя обесточенной части электрической сети и на включение межлинейного (или секционного) выключателя. Причём, межлинейный выключатель включается только после того, как вводной выключатель отключился. АВР подразделяется также на системы с восстановлением

и без восстановления: при работе с восстановлением при возникновении напряжения на вводе с установленной выдержкой схема восстанавливает исходную конфигурацию. Обычно данный режим выбирается установкой накладок вторичных цепей
в соответствующее положение. При восстановлении АВР допускается кратковременная работа питающих трансформаторов
«в параллель» для бесперебойности электроснабжения.

В низковольтных сетях одновременно в качестве измерительного и пускового органа могут служить магнитные пускатели или модуль АВР-3/3. Либо предназначенный для управления схемами АВР микропроцессорный контроллер АВР.

устройство и принцип действия системы ввода резерва, применение автоматического переключения питания

АВР — автоматическое включение резервного питания, предназначенное для восстановления электроснабжения потребителей. Происходит это за счет подключения запасного источника питания при отключении основного электрооборудования. Таким образом, если происходит перерыв в этом процессе, то АВР обеспечивает цепь электропитанием. Для моментального ввода существует источник бесперебойного электроснабжения.

Назначение оборудования

Расшифровка системы АВР — автоматический ввод резерв — наилучшим образом объясняет назначение оборудования. Иногда его называют устройством автоматического включения резерва. Это определение относится к переключению основного электрооборудования на запасной генератор, что происходит при аварийном отключении главной сети.

По своему назначению ввод резерва схож с обеспечением бесперебойного электроснабжения. Вся работа системы осуществляется полностью в автоматическом режиме без участия человека. В крупных подстанциях всегда существует два ввода на две автономные секции распределительного устройства.

Согласно требованию правил устройства электроустановок, в этом случае обязательно присутствие АВР для снабжения резервным питанием на 2 ввода. Например, при нарушении работы основного электроснабжения дополнительное оборудование включится автоматически. Визуально такой момент очень трудно заметить, так как высока скорость переключения.

Устройство и принцип работы

Независимо от устройства автоматического включения резерва, принципиальной его задачей считается наблюдение за параметрами электрической сети. Для этого могут использоваться реле контроля напряжения или блоки, оборудованные микропроцессорами. Существуют два основных вида устройства:

Одностороннее (ОАВР) — один ввод работает в качестве основного и применяется, пока в электрической магистрали не возникнут проблемы. Другой выполняет роль запасного и включается в аварийных ситуациях.
Двухстороннее (ДАВР) — оба ввода выполняют основную работу и используются, как резерв.

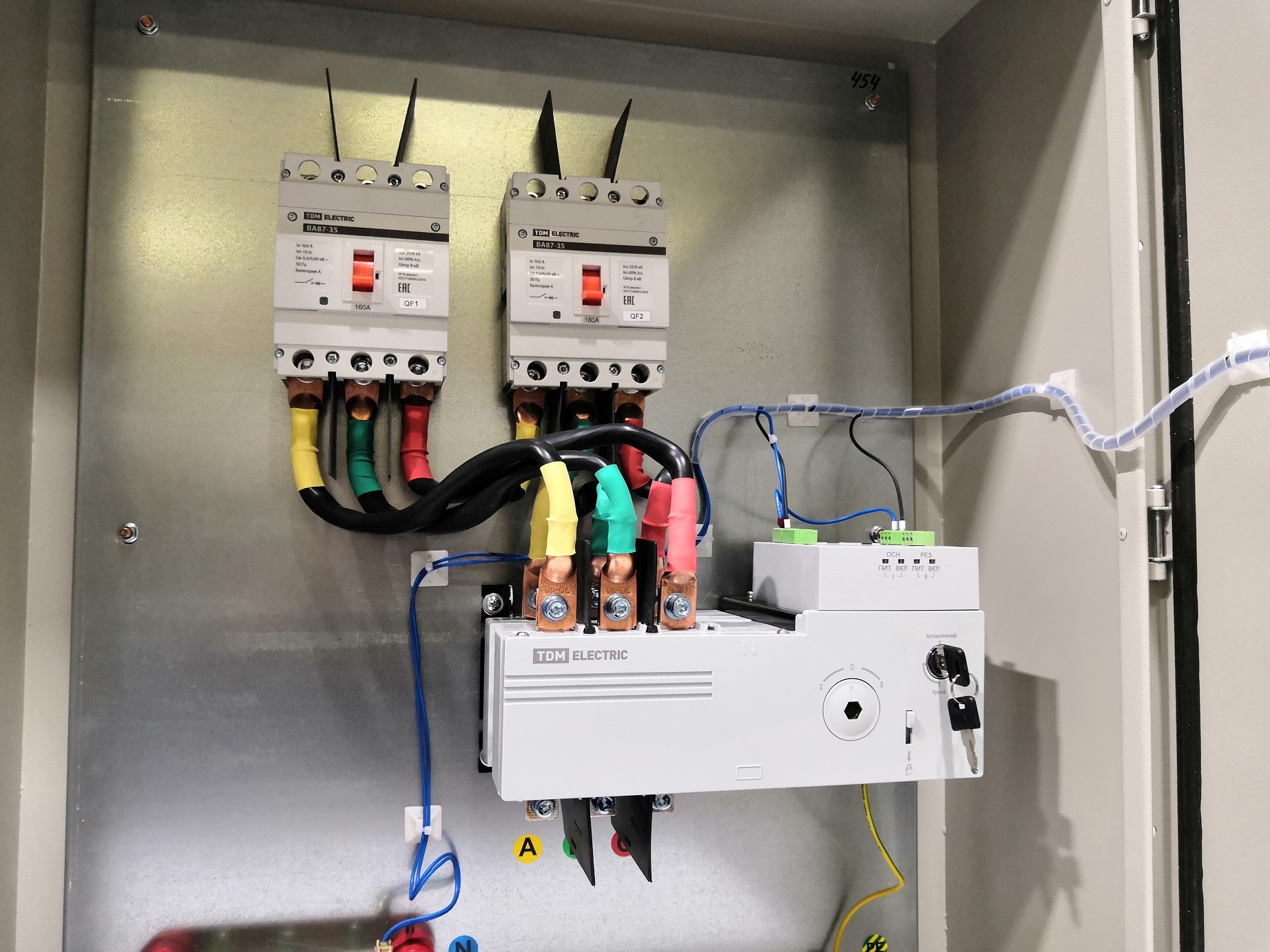

Сама конструкция представляет собой шкаф или щит АВР с контакторами или автоматами. Часто на практике используются конструкции с восстановлением, то есть как только в основной сети возвращается подача электроэнергии, то резервное питание отключается.

В случае падения напряжения на контролируемом участке цепи, реле подает сигнал на схему АВР. Отсутствие в сети одного напряжения недостаточно, чтобы сработало устройство переключения. Для этого необходимо присутствие еще ряда условий:

На проверяемом участке не должно быть короткого замыкания, так как включение резервного питания будет невозможно и недопустимо.
Выключатель ввода обязательно должен быть включен, чтобы при отсутствии напряжения не произошло случайного запуска АВР.
На участке, от которого будет происходить питание резерва, обязательно наличие напряжения.

Когда все условия будут соблюдены, включатель резерва подает сигнал на отключение вводного выключателя обесточенной сети и на включение АВР. Алгоритм действий происходит строго в этом порядке, то есть без отключения ввода резервное питание никогда не включится.

Комплектация шкафа и щита

Комплектация и правила эксплуатации шкафов ввода резервного питания типа АВР-РН, АВРПА, АВРР практически ничем не отличается друг от друга. Устройство представляет собой сварное изделие прямоугольной формы с двумя дверями.

Внутри вмонтированы две панели, на которых установлены силовые и управляющие устройства. При эксплуатации в сетях с током до 100 А применяются шкафы, изготовленные на базе пускателей ПМ 12 с серебряными контактами.

При силе тока свыше 100 А монтируются вакуумные контакторы. Все соединения входных и выходных цепей осуществляются инструментом, обеспечивающим стойкий контакт. В шкаф устанавливаются зажимы, рассчитанные на подсоединение многожильных медных и бронированных с наконечниками проводов.

Устанавливаемые пускатели должны быть рассчитаны на 300 тыс. срабатываний, а время отключения автоматов при коротком замыкания не превышает 0,05 сек. На всех приборах должны быть соответствующие обозначения, а дополнительно под ними устанавливаются бирки с пояснением.

Шкафы обычно имеют два кабельных ввода: для питающего и резервного провода, которые подключаются к штыревым колодкам. В силовую часть входят:

силовая колодка ввода;
выводные колодки, соединенные с соответствующими автоматами;
два контактора ввода;
два трансформатора напряжения.

Питание световых индикаторов осуществляется напряжением 36 В. Установленные реле времени АВР обеспечивают трансформаторы бесперебойным снабжением электроэнергией. В систему управления оборудованием входят автоматические выключатели, сигнальные лампы и реле контроля фаз. Собранный шкаф может эксплуатироваться в условиях, исключающих атмосферные осадки и при температуре от — 45 °C до + 45 °C.

Применение резервного питания

Длительное отсутствие электроэнергии доставляет много неудобств для человека, кроме того, может привести к угрозе жизни и безопасности людей. Обеспечить бесперебойное электроснабжение можно от двух независимых источников питания, что применяется для потребителей первой категории. Особая группа первой категории снабжается электроэнергией от трех взаимно резервирующих источников питания. Такие схемы имеют ряд недостатков:

Значение токов короткого замыкания гораздо выше, чем при раздельном электроснабжении потребителей.
Происходят большие потери электроэнергии в питающих трансформаторах.
Сложная защитная схема.
Очень трудно вести учет перетоков мощности.
Иногда тяжело осуществить параллельную работу источников питания из-за наличия ранее установленной релейной защиты.

Поэтому существует необходимость в раздельных источниках питания с наличием быстрого восстановления электроэнергии. Именно эту задачу выполняет АВР, который подключает отдельную сеть или другой источник питания (генератор, аккумуляторную батарею). Щиты резервного включения широко применяются на предприятиях транспорта, связи, при строительстве жилищных комплексов и в других областях промышленности.

Обычно на входе в здание устанавливается шкаф ВРУ с АВР, то есть электрики комплектуют вводно-распределительное устройство блоком резервного питания. Можно такое оборудование устанавливать и отдельными блоками, которые собраны в заводских условиях.

Организация АВР в загородном доме

Для организации АВР загородного дома или беспрерывной работы насосов в качестве запасного источника питания можно использовать генератор. Он позволит на длительный период обеспечить электроэнергией потребителей, пока не восстановят основное электроснабжение.

В зависимости от типа генератора, такое устройство используется как в однофазных, так и трехфазных сетях. Чтобы срабатывание АВР происходило в автоматическом режиме, генератор должен быть снабжен стартером.

При монтаже системы необходимо подключить специальный блок автоматики, который производит запуск генератора во время отключения электроэнергии и его остановку при восстановлении электроснабжения. Блок совместим с любым видом двигателей и имеет три положения: «Запуск», «Включен», «Стоп».

Устройство снабжено подробным описанием, которое позволяет собрать АВР полностью своими руками. Правда, в зимний период двигатель внутреннего сгорания предварительно следует прогреть. Блок автоматики в своей программе подразумевает и такую функцию.

Для обустройства АВР загородного дома можно воспользоваться автомобильным аккумулятором. Помимо него, следует приобрести инвертор для преобразования 12 В постоянного напряжения в 220 В переменного.

Следует учитывать, что мощности такого устройства хватит только для освещения. Для увеличения емкости можно подключить параллельно несколько батарей. Запуск системы осуществляется с помощью специального переключателя, который устанавливается в основную сеть.

Неисправности АВР и способы их устранения ✮ Newet.ru

Неисправность АВР является распространенной причиной выхода из строя систем резервного или аварийного электроснабжения. От надежности этих устройств зависит стабильность работы ответственных потребителей (электроприемников первой и второй категорий согласно ПУЭ) при отключении централизованного питания. Чтобы выяснить причины поломок и быстро устранить их, необходимо сначала разобраться, что собой представляет АВР, для чего он нужен и как работает.

АВР — это автомат ввода резерва. Его главная задача состоит в автоматическом запуске электрогенератора или переключении на другой резервный источник питания при снижении напряжения в сети ниже критического уровня или полном отключении электропитания. Также он выполняет остановку электростанции и переключение нагрузки на питание от электросети при возобновлении основного электроснабжения. Для осуществления этих функций оборудование в постоянном режиме отслеживает входное напряжение и ток нагрузки.

Конструкция АВР

Автоматика ввода резерва обычно выполняется в виде блоков под установку в электротехнические шкафы или в формате отдельных электрощитов. Оборудование состоит из таких основных элементов:

Релейный блок управления. Он включает реле и переключатели, которые отвечают за управление генератором. Основным реле, которое используется в АВР, является РКФ. Оно контролирует напряжение на каждой фазе питающей линии. Также могут устанавливаться реле, задающие установки по частоте электротока, величине напряжения, правильному чередованию фаз, времени срабатывания.
Силовой блок. Он отвечает за непосредственное переключение между источниками электропитания. Силовая часть может работать на базе электромагнитных пускателей, рубильников с электроприводом, транзисторов или тиристоров.
Микроконтроллер. Он обрабатывает данные с реле и датчиков и дает управляющие команды силовому блоку по определенному алгоритму.

Также схема АВР может включать бесперебойник для питания микроконтроллера, устройства индикации рабочего состояния оборудования, элементы управления вводом резерва в ручном режиме.

Критерии правильной работы АВР

Исправный АВР должен отвечать следующим требованиям:

Производить включение резервного электропитания за минимальное время после отключения подачи напряжения по основной питающей линии.
Безотказно срабатывать при любых условиях. Исключением является блокировка АВР в случае срабатывания дуговой защиты. Она позволяет минимизировать повреждения электросети при коротком замыкании.
Иметь селективность срабатывания. Автоматика не должна реагировать на кратковременные скачки или просадки напряжения, возникающие, например, при запуске мощного оборудования с большим пусковым током.
Однократность срабатывания. Схема оборудования должна исключать возможность нескольких его включений в работу из-за неисправности АВР или других неполадок.

Факторы, которые влияют на запуск резервного электропитания

При использовании бензиновой или дизельной электростанции в качестве автономного источника электроснабжения могут возникать проблемы с автоматическим запуском генератора. Это может быть вызвано не только неисправностями АВР, но и другими причинами, например:

Низким качеством топлива. Особенно это относится к запуску дизельной электростанции в зимнее время. При использовании не соответствующего сезону горючего происходит затвердевание парафина, забивание топливных фильтров и полная блокировка системы топливоподачи двигателя.
Неисправностью свечей зажигания. Эта проблема характерна для бензиновых станций. Вышедшие из строя или залитые топливом свечи не дают искру, из-за чего запуск генератора невозможен.
Проблемами с проводкой, аккумуляторной батареей или электростартером.
Неправильной схемой подключения автомата ввода резерва.
Использованием АВР с неподходящими характеристиками. Многие дешевые модели автоматов китайского производства оснащаются не электромеханическими силовыми элементами, а электронными. Они не способны осуществлять полноценное управление электростанцией и несут серьезную опасность для подключаемого оборудования.

Возможные неполадки в работе АВР

Рассмотрим некоторые признаки неисправности АВР, возможные причины возникновения и способы их устранения:

Признак неисправности	Причина	Возможное решение
Генератор не запускается, стартер не срабатывает	Поломка управляющего контроллера, нарушение контакта в управляющих кабелях станции или сигнального провода от АВР к генератору, нажата аварийная кнопка	Проверить и почистить контакты. Заменить неисправные компоненты
Блок автоматики ввода резерва срабатывает и издает сильный гул	Нарушение механического контакта в магнитном пускателе из-за попадания загрязнений	Попробовать перезапустить систему несколько раз
Нет индикации при включении	Плохой соединение в клеммной колодке, поломка реле	Проверить и почистить контакты. Заменить реле
Не работает индикация одного из рабочих режимов	Перегорел светодиод	Заменить светодиод
Не переключается приоритет между вводами	Неисправность реле или линии ввода	Заменить реле, восстановить работоспособность вводных линий

Проверка и настройка устройств автоматического ввода резерва

Диагностика АВР предусматривает выполнение следующих работ:

Проверку работоспособности устройства.
Измерение напряжения срабатывания.
Проверку времени задержки отключения основной линии.
Проверку быстроты переключения между основной и резервной линией.

Многие АВР, оснащенные микроконтроллером, позволяют регулировать различные параметры, отвечающие за срабатывание автомата ввода резерва. В меню контроллера обычно доступны следующие настройки:

Минимальное и максимальное фазное напряжение.
Минимальное и максимальное линейное напряжение.
Минимальная и максимальная частота электротока.
Задержка отключения фидера (время между выходом любого контролируемого параметра за допустимые пределы и моментом отключения потребителей от линии).
Задержка включения фидера после восстановления номинальных параметров.

Итоги

В статье были рассмотрены особенности конструкции, функции, критерии исправной работы автоматики ввода резерва, а также описаны основные неисправности АВР и способы их устранения.

АВР от компании Элснаб

С целью помочь конечным пользователям при заказе, пусконаладке и дальнейшей эксплуатации систем автоматического ввода резерва, компания Элснаб создала Центр компетенции АВР. Комплексные решения предлагаются на базе коммутационного оборудования OEZ.
Специалистами Центра компетенции подготовлена библиотека схем, конфигураций, спецификаций и руководств по эксплуатации. Данные материалы размещены в свободном доступе, что позволяет сократить время проектирования АВР.

Преимущества

Библиотека схем, спецификаций и руководств на сайте.
Готовые предложения АВР с проработанными размерами.
Европейское качество за разумные деньги.
Три оптимальных варианта комплектации АВР.
Надежность, опыт поставки.
Минимальный температурный предел эксплуатации -25 °С.
Техническая поддержка.

Компания “Элснаб” предлагает комплексное решение для реализации устройства автоматического ввода резерва (автоматического включения резерва, АВР) на базе коммутационного оборудования OEZ. Применяя лучшие решения европейских и российских компаний в области реализации устройств АВР, мы предлагаем своим клиентам надежные законченные решения:

Комплексную или частичную поставку комплектующих для самостоятельной реализации устройств АВР в собственных НКУ, включающую перечень необходимых комплектующих, комплект рабочей документации для самостоятельной сборки и руководство по эксплуатации.
Комплексную поставку готовых устройств АВР, состоящих из необходимых коммутационных аппаратов, готовой платы устройства управления АВР с комплектом соединительных проводов и руководства по эксплуатации, для последующей установки в собственных НКУ.
Готовые НКУ с установленными устройствами АВР: от небольших навесных шкафов для организации бесперебойного электроснабжения загородных домов, до промышленных главных распределительных щитов ГРЩ.

Назначение

Как известно, устройство АВР обеспечивает непрерывность электроснабжения потребителей в сетях переменного тока 380В 50 Гц с различными системами заземления между двумя или несколькими источниками питания. Источниками питания могут быть как сетевые вводы, независимые источники питания (дизель-генераторы), так и их комбинация. Как правило, во время работы устройства АВР допускаются перерывы электроснабжения на время переключения между источниками.

Реализация

Функции включения/отключения линий основного/резервного питания выполняют автоматические выключатели с моторными приводами. Логика управления выполнена на специализированных микропроцессорных блоках управления БУАВР.

Надежное коммутационное оборудование

Европейское производство OEZ с 1941 года обеспечивает исключительное качество выпускаемых современных автоматических выключателей в литом корпусе MCCB до 1600 А Modeion и воздушных автоматических выключателей ACB до 6300 А Arion.

Надежная работа моторных приводов обеспечивает четкое переключение автоматических выключателей в нужный режим, а высокие электрические параметры обеспечивают надежную защиту вашего оборудования. Решения на номинальные токи до 6300А. В качестве коммутационного оборудования компания “Элснаб” предлагает отлично зарекомендовавшие себя в эксплуатации, как надежное и экономичное оборудование, следующие типы автоматических выключателей OEZ:
МССB до 1600 А

Номинальный ток от 16 до 1600 А.
Отключающая способность до 65 кА:
ВС 160 — до 160 А, до 25 кА, исполнение фиксированое.
ВD 250 — до 250 А, до 65 кА, исполнение фиксированное/втычное/выдвижное.
ВH 630 — до 630 А, до 65 кА, исполнение фиксированное/втычное/выдвижное.
BL 1000/1600 — до 1600 А, до 65 кА, исполнение фиксированное/ выдвижное.
Сменные блоки защитных расцепителей для любых нагрузок.
Все необходимые дополнительные аксессуары.

ARION — ACB до 6300 А

Номинальный ток до 6300 А.
Отключающая способность до 150 кА.
Исключительная защита расцепителями максимального тока.
Стационарное выдвижное исполнение.
Все необходимые дополнительные аксессуары.
Простая конфигурация заказа — подробности на сайте.
Поддержка современных протоколов передачи данных.

Вариативность исполнения

В нашей базе решений вы найдете востребованные схемы для реализации АВР 0,4 кВ. Они применимы как для организации резервирования питания между сетевыми источниками питания, так и для совместной работы с независимыми источниками электроэнергии, например, дизельгенераторными установками. Существуют несколько основных модификаций схем АВР. Они различаются количеством выходов, количеством и видом силовых коммутационных аппаратов, комбинацией различных вводов.

Схема 2 в 1 – два сетевых ввода
Схема 2 в 1 – один сетевой ввод, другой независимый электроагрегат (ЭА)
Схема 2 в 2 – два сетевых ввода, две нагрузки
Схема 3 в 2 – три сетевых ввода, две нагрузки

Блокировки

В соответствии с требованиями ПУЭ во всех устройствах АВР по умолчанию есть электрические блокировки между коммутационными аппаратами. При необходимости коммутационные аппараты можно оснастить механическими блокировками.

Микропроцессорное устройство управления

Для реализации логики управления АВР применен специализированный микропроцессорный блок управления с интегрированным реле контроля фаз БУАВР фирмы НПП “ВЭЛ”. Применение этого блока позволяет свести традиционную элементную базу стандартных АВР, включая световую индикацию режимов работы, в один компактный блок управления.
Применение блока управления работой АВР типа БУАВР, интегрированного с реле контроля напряжений, гарантирует легкость настройки параметров работы логики АВР при проведении пусконаладочных работ и дальнейшем обслуживании. При необходимости устройство можно легко заменить на аналогичное и ввод в эксплуатацию не потребует знаний по программированию — устройство готово к работе. Понятная инструкция по эксплуатации на родном языке поможет разобраться в логике работы устройства.

Узнать цену, характеристики, сроки поставки АВР вы можете в соответствующем разделе интернет-магазина. Скачать опросный лист для заказа АВР по ссылке.

АВР-3/3, АВР-3/3-22 (автоматический ввод резерва). Схема включения АВР, порядок (алгоритм) работы АВР, конструкция

АВР-3/3, АВР-3/3-22 (автоматический ввод резерва).

Надежная работа электрооборудования различного назначения, требующего дополнительного источника электропитания, зависит от стабильного электрического ввода и возможности быстрого переключения на резервную линию (источник бесперебойного питания ИБП (UPS) и/или дизельный генератор ДГУ, стабилизатор напряжения, инверторный преобразователь (инвертор) с аккумуляторными батареями АКБ, система преобразования солнечной энергии и др.). Длительный перерыв в электропитании может привести к материальному ущербу и/или другим, не менее серьезным последствиям. Электроснабжение систем, чувствительных к электропитанию, включает в себя один и/или более резервных вводов и, как правило, содержит щит автоматического ввода резерва АВР. В настоящее время существует множество вариантов схем для изготовления щитов автоматического ввода резервного электропитания. В этом материале предлагаем рассмотреть некоторые решения по реализации устройства автоматического ввода резерва АВР, построенного на модульном блоке АВР-3/3 и АВР-3/-22, производства «Полигон».

Схема подключения модуля автоматического ввода резерва АВР-3/3. Схема принципиальная АВР-3/3.

Электрическая схема автоматического выключателя резерва АВР-3/3 приведена на рисунке. Рекомендуется включать искрогасящую цепочку RC параллельно катушке контактора. Номиналы элементов искрогасящей цепи следующие: R=51Ом, 1Вт; C=0,1мкФх630В. В основе модульного устройства АВР-3/3 лежит 10 разрядный микроконтроллер PIC18F2520, с встроенной оперативной памятью и памятью программ. Типовое значение времени хранения данных не менее 100 лет. Контроллер потребляет малую мощность и имеет достаточное быстродействие для обеспечения надежной работы устройства АВР. Микроконтроллер PIC18F2520 работает в диапазоне температур -40С…+85С. Автоматический выключатель резерва АВР-3/3 предназначен для контроля напряжения по двум независимым трехфазным вводам. Переключение трехфазной нагрузки с основного ввода на резервный (аварийный режим), осуществляется с помощью внешнего исполнительного устройства (контактора). Ввод 1 (Линия 1) – основной трехфазный ввод электропитания. Ввод 2 (Линия 2) – резервный трехфазный ввод электропитания. Оба трехфазных ввода имеют общий нулевой провод «N» (общая нейтраль). Сечение подключаемых проводов должно быть не менее 1,0 мм кв.

Модуль автоматического ввода резерва АВР-3/3. Блок-схема, принцип работы (алгоритм) АВР-3/3.

Принцип работы модуля автоматического ввода резерва АВР-3/3 можно описать блок-схемой, показанной на рисунке. В блок схеме показан алгоритм работы модуля автоматического выключателя резерва АВР-3/3. Электропитание din-модуля АВР-3/3 осуществляется от фазы L1 «Ввод1» — основной ввод, от фазы L2 «Ввод2» — резервный ввод. Автоматический выключатель резерва АВР-3/3 выпускается в корпусе из пластика, не поддерживающего горение, имеет установочные размеры 5 модулей и предусматривает установку прибора на DIN-рейку 35мм. Подробно работа устройства описана в паспорте АВР-3/3, который входит в комплект поставки.

Общие технические характеристики модульного устройства автоматики и защиты АВР-3/3 можно посмотреть здесь.

Сделать заказ можно через раздел «Обратная связь», отправить запрос на электронную почту (см. раздел «Контакты») или позвонить по телефону: +7 (967)097-51-65.

В раздел Модульные устройства автоматики и защиты для установки на DIN-рейку

В раздел Контакты

На Главную страницу

Для контроля двух независимых трехфазных вводов и резервирования электропитания двух трехфазных нагрузок с помощью внешнего исполнительного устройства содержащего секционный переключатель применяется модульное устройство автоматики и защиты АВР-3/3-22. Электропитание блока осуществляется от контролируемой сети. Электрическая схема автоматического выключателя резерва АВР-3/3-22 приведена на рисунке. Рекомендуется включать искрогасящую цепочку RC параллельно катушке контактора. Номиналы элементов искрогасящей цепи следующие: R=51Ом, 1Вт; C=0,1мкФх630В. В основе модульного устройства АВР-3/3-22, также как и АВР-3/3, лежит 10 разрядный микроконтроллер PIC18F2520, с встроенной оперативной памятью и памятью программ. Время хранения данных, не менее 100 лет.

Схема включения модуля автоматического ввода резерва АВР-3/3-22. Схема принципиальная АВР-3/3-22.

Контроллер потребляет малую мощность и имеет достаточное быстродействие для обеспечения надежной работы устройства АВР. Микроконтроллер PIC18F2520 работает в диапазоне температур -40С…+85С. Ввод 1 (Линия 1) – первый основной трехфазный ввод электропитания. Ввод 2 (Линия 2) – второй основной трехфазный ввод электропитания. Оба трехфазных ввода имеют общий нулевой провод «N» (общая нейтраль). Сечение подключаемых проводов должно быть не менее 1,0 мм кв. Реле Р1 – внутреннее реле включения/отключения первого основного ввода, реле Р2 – внутреннее реле включения/отключения второго основного ввода, реле Р3 – внутреннее реле включения/отключения внешнего секционного переключателя (контактора).

Модуль автоматического ввода резерва АВР-3/3-22. Блок-схема, принцип работы (алгоритм) АВР-3/3-22.

Принцип работы модуля автоматического ввода резерва АВР-3/3-22 можно описать блок-схемой, показанной на рисунке. В блок схеме представлен алгоритм работы модуля автоматического включения резерва АВР-3/3-22. Электропитание din-модуля АВР-3/3-22 осуществляется от контролируемой электросети. Автоматический выключатель резерва АВР-3/3-22 выпускается в корпусе из пластика, не поддерживающего горение, имеет установочные размеры 5 модулей и предусматривает установку прибора на стандартную DIN-рейку 35мм.

Подробно работа устройства описана в паспорте АВР-3/3-22, который входит в комплект поставки. Общие технические характеристики модульного устройства автоматики и защиты АВР-3/3-22 можно посмотреть здесь.

В раздел Модульные устройства автоматики и защиты для установки на DIN-рейку

В раздел Контакты

На Главную страницу

Автоматические регуляторы напряжения (АРН) | Блицтек

Что такое AVR?

Автоматический регулятор напряжения (АРН) — это устройство, предназначенное для автоматического регулирования напряжения. Он принимает колебания напряжения и преобразует их в постоянное напряжение. Колебания напряжения в основном возникают из-за изменения нагрузки в системе питания. Колебания напряжения приводят к повреждению оборудования энергосистемы. Изменением напряжения можно управлять, установив оборудование для контроля напряжения в нескольких местах, например, рядом с трансформаторами, генератором, фидерами и т. Д., Регулятор напряжения предусмотрен более чем в одной точке энергосистемы для управления колебаниями напряжения.

AVR — для преобразования уровня переменного напряжения в постоянный.

Какова функция АРН?

Функция автоматического регулятора напряжения (АРН) заключается в поддержании постоянного напряжения и согласовании силовой линии с нагрузкой оборудования в самых разных условиях, даже когда входное напряжение, частота или нагрузка системы сильно различаются.

Что подразумевается под регулированием напряжения?

Регулировка напряжения — это процентная разница между напряжением холостого хода и полной нагрузкой трансформатора по отношению к его напряжению полной нагрузки. Объяснение регулирования напряжения трансформатора: предположим, что трансформатор электрической мощности имеет разомкнутую цепь, что означает, что нагрузка не подключена к вторичным клеммам.

Как работает AVR?

Автоматический регулятор напряжения (АРН) — это электронное устройство для автоматического поддержания выходного напряжения на клеммах генератора на заданном уровне при изменяющейся нагрузке и рабочей температуре.Он управляет выходным сигналом, измеряя напряжение V-out на генерирующей катушке и сравнивая его со стабильным эталоном.

Почему необходимо регулирование напряжения?

Регулятор напряжения необходим для поддержания напряжения в предписанном диапазоне, который может выдерживать электрическое оборудование, использующее это напряжение.

Приложение для АРН?

Он контролирует напряжение системы и приближает работу машины к стабильному установившемуся режиму.
Он разделяет реактивную нагрузку между генераторами, работающими параллельно.
Автоматические регуляторы напряжения снижают перенапряжения, возникающие из-за внезапного отключения нагрузки в системе.
Увеличивает возбуждение системы в условиях неисправности, так что максимальная синхронизирующая мощность существует во время устранения неисправности.

Что такое генератор АРН или автоматический регулятор напряжения? Что делает AVR? Как это работает? — Welland Power

Что такое автоматический регулятор напряжения генератора?

Автоматический регулятор напряжения (АРН) — это твердотельное электронное устройство для автоматического поддержания заданного значения выходного напряжения на клеммах генератора.Он будет пытаться сделать это при изменении нагрузки генератора или рабочей температуры. АРН является частью системы возбуждения генератора.

Типичный AVR — Stamford SX460

Кто поставляет автоматические регуляторы напряжения?

Обычно в генераторной установке производитель генератора переменного тока поставляет автоматический регулятор напряжения вместе с генератором переменного тока. Крупнейшими производителями генераторов для дизельных генераторов являются Stamford AVK, Mecc Alte, Leroy Somer, а с недавних пор — WEG.Поставляемая модель будет зависеть от генератора переменного тока и любых установленных на нем аксессуаров, для которых может потребоваться другой АРН. Примером такого аксессуара может быть ГПМ или вспомогательная обмотка.

Где в генераторе находится АРН?

Обычно АРН генератора располагается в одном из трех мест. Он может быть в главном блоке управления генератора, он может быть в клеммной коробке генератора и может (обычно только на очень маленьких переносных устройствах) находиться под задней крышкой генератора.

Как работает AVR?

Он управляет выходным сигналом, считывая напряжение с клемм генератора и сравнивая его со стабильным опорным сигналом. Затем сигнал ошибки используется для регулировки тока возбуждения путем увеличения или уменьшения тока, протекающего к статору возбудителя, что, в свою очередь, приведет к более низкому или более высокому напряжению на основных выводах статора.

Различные конструкции AVR — как они выглядят?

Все AVR

выглядят очень похоже — они немного различаются по размеру и цвету, но, похоже, все имеют схожие функции.

Вы можете найти нужный AVR на странице поддержки AVR.

Что происходит, если генератор AVR выходит из строя?

Если AVR на вашем генераторе выйдет из строя, то генератор потеряет возбуждение. Эта потеря возбуждения вызовет внезапное падение напряжения на генераторах, и эта потеря напряжения должна вызвать отключение генератора из-за пониженного напряжения.

, если в вашем генераторе не установлена защита от пониженного напряжения, он может продолжать работать, что может привести к серьезным повреждениям вашего оборудования.

Автоматический регулятор напряжения (АРН) для генераторов

ОПЕРАЦИОННАЯ ТЕОРИЯ

Автоматический регулятор напряжения (АРН) — это электронное устройство для автоматического поддержания выходного напряжения на клеммах генератора на заданном значении при переменной нагрузке и рабочей температуре. Он управляет выходным сигналом, измеряя напряжение V _{на выходе} на генерирующей катушке и сравнивая его со стабильным эталоном. Затем сигнал ошибки используется для корректировки среднего значения тока возбуждения.

Многие дешевые портативные генераторы имеют фиксированное возбуждение. В таких машинах, когда генератор переменного тока нагружен, его выходное напряжение V _out падает из-за его внутреннего сопротивления. Этот импеданс складывается из реактивного сопротивления рассеяния, реактивного сопротивления якоря и сопротивления якоря. V _out также зависит от коэффициента мощности нагрузки. Вот почему, чтобы поддерживать выход в более жестких пределах, более дорогие модели используют AVR. Обратите внимание, что все АРН помогают регулировать выход в основном в установившемся режиме, но, как правило, медленно реагируют на быстрые переходные нагрузки.Некоторые высокопроизводительные устройства, такие как многие модели Honda, используют более точный цифровой DAVR с лучшей переходной характеристикой.

Блок-схема справа иллюстрирует основные концепции, используемые для стабилизации выходной мощности генераторных установок с генераторами переменного тока с самовозбуждением. Вот как это работает. Когда ротор вращается двигателем, в обмотке возбуждения генерируется переменное напряжение. Этот переменный ток преобразуется в постоянный ток выпрямительным мостом «RB» и конденсатором фильтра «C». Схема обнаружения сравнивает напряжение, представляющее V _{на выходе} с заданным значением, и включает и выключает транзистор «Q».Когда «Q» включен, через обмотку возбуждения течет ток. Когда «Q» выключен, ток возбуждения ослабевает, продолжая протекать через диод «D». Ротор может включать в себя небольшой постоянный магнит для обеспечения некоторого базового тока, когда Q выключен. Путем изменения рабочего цикла транзистора «Q» можно регулировать V _out. Обратите внимание, что «Q» также может работать в линейном режиме, но его тепловыделение увеличится.

СХЕМА РЕГУЛЯТОРА

На схеме ниже показана типовая реализация АРН.Этот тип схемы существует уже много лет. Его многочисленные варианты используются как в портативных генераторах, так и в автомобильных генераторах переменного тока и описаны в различных патентах, таких как US3376496 General Motor для трехфазных систем и US6522106 Honda.

Выпрямитель RB1 с конденсатором C1 вырабатывает уровень постоянного тока, близкий к пику V _{на выходе}. Небольшой резистор R1 ограничивает ток заряда C1 и предотвращает «отсечение» синусоидального сигнала. Теоретически его можно опустить. Если делитель R2-R3-R4 установлен правильно, когда V _out ниже требуемого значения, Q1 будет выключен, Q2 будет смещен вперед через R6, а пара Дарлингтона Q2, Q3 будет активировать обмотку возбуждения.И наоборот, когда V _из повышается и напряжение на катоде D1 превышает примерно Vz + 0,7 В, Q1 размыкается и отключает как Q2, так и Q3.
Вот возможный список деталей , который немного изменен по сравнению с тем, что было предоставлено в этом обсуждении: RB1 / RB2 = GBU6J, R1 = 10Ω / 1 Вт, C1 = 2,2 мк / 250 В, R2 = 56 кОм, R3 = 2,49 кОм, R4 = 0 … 2 кОм (потенциометр), R5 = 2,49 кОм, C2 = 0,01 мк, D1 = 1N4738 (Vz = 8,2 В), Q1 = MPSA06, Q2 = 2N6515, Q3 = BU931T, D2, D3 = 1N4005, C3 = 470 мк / 200 В. Конечно, разные производители могут использовать разные конфигурации.Например, здесь вы можете увидеть реконструированный старый регулятор Generac, который использует SCR и UJT. Многие современные машины часто используют MOSFET вместо биполярных транзисторов Q2-Q3 для снижения коммутационных потерь. Вам просто нужно защитить его ворота дополнительным стабилитроном.

Вся информация здесь предоставляется КАК ЕСТЬ для технической справки, без каких-либо гарантий и ответственности любого типа, явных или подразумеваемых, и не является профессиональной консультацией — прочтите наш полный отказ от ответственности.

Системы и методы управления возбуждением генератора

Системы возбуждения Системы возбуждения можно определить как систему, которая подает ток возбуждения на обмотку ротора генератора.Хорошо спроектированные системы возбуждения обеспечивают надежность работы, стабильность и быстрый переходный отклик.

Четыре распространенных метода возбуждения включают:

Шунтирующий или самовозбужденный
Система усиления возбуждения (EBS)
Генератор на постоянных магнитах (PMG)
Вспомогательная обмотка (AUX).

У каждого метода есть свои преимущества. Все методы используют автоматический регулятор напряжения (АРН) для подачи постоянного тока на статор возбудителя.Выход переменного тока ротора возбудителя выпрямляется на вход постоянного тока ротора главного генератора. Более продвинутые системы используют дополнительный вход для AVR. В этой статье будут рассмотрены конструкция, функции и применение каждого метода, а также приведены схемы и иллюстрации для каждого из них.

Автоматический регулятор напряжения (АРН) Конструкция АРН зависит от используемого возбуждения. Все получают входной сигнал от статора генератора, когда он вращается. АРН с возможностью приема второго входа для уменьшения или устранения внутренних гармоник, вызванных сигналами обратной связи нагрузки, используются для приложений с нелинейной нагрузкой.Обычно используются два типа:

Силиконовый управляемый выпрямитель (SCR) — определяет уровень мощности статора и определяет его срабатывание для напряжения возбудителя. Может вызвать проблемы при использовании с нелинейными нагрузками.
Полевой транзистор (FET) — определяет уровень мощности от статора и преобразует его в сигнал с широтно-импульсной модуляцией (PWM) на возбудитель. Этот стиль АРН может использоваться для методов возбуждения. Нелинейные нагрузки не вызывают обратной связи, приводящей к сбоям возбуждения.

Шунтирующий или самовозбуждающийся

Шунтирующий метод отличается простой и рентабельной конструкцией, обеспечивающей входное питание АРН. Этот метод не требует дополнительных компонентов или проводки. При возникновении проблем устранение неисправностей упрощается за счет меньшего количества компонентов и проводки для проверки.

Когда генератор вращается, статор подает входное напряжение на АРН. Кроме того, в АРН есть датчики, которые контролируют выход статора.

АРН питает возбудитель и выпрямляется до постоянного тока.Для вывода нагрузки на статор наводится ток.

Самым большим недостатком этой системы является то, что на АРН влияет нагрузка, которую питает генератор. Когда нагрузка увеличивается, напряжение начинает уменьшаться, и АРН должен подавать больший ток на возбудитель, чтобы поддерживать спрос. Это доводит AVR до предела возможностей. Если АРН выходит за его пределы, поле возбуждения схлопывается. Выходное напряжение снижено до небольшой величины.

Если произойдет короткое замыкание в цепи питания АРН, генератор не будет иметь источника возбуждения.Это вызывает потерю выходной мощности генератора.

Генераторы с шунтирующим или самовозбуждением могут использоваться при линейных нагрузках (постоянная нагрузка). Приложения с нелинейными нагрузками (переменная нагрузка) не рекомендуются для генераторов с этим методом возбуждения. Гармоники, связанные с нелинейными нагрузками, могут вызывать пробои поля возбуждения.

Система усиления возбуждения (EBS) Система EBS состоит из тех же основных компонентов, которые подают входы и получают выходы от AVR.Дополнительные компоненты в этой системе:

Модуль управления усилением возбуждения (EBC)
Генератор усиления возбуждения (EBG).

EBG установлен на ведомом конце генератора. Внешний вид такой же, как у постоянного магнита. EBG подает питание на контроллер при вращении вала генератора.

Модуль управления EBC подключается параллельно к АРН и возбудителю. EBC получает сигнал от AVR. При необходимости контроллер подает на возбудитель различные уровни тока возбуждения на уровнях, которые зависят от потребностей системы.

Дополнительная мощность, подаваемая в систему возбуждения, поддерживает требования к нагрузке. Это позволяет генератору запускаться и восстанавливать напряжение возбуждения.

Эта система возбуждения не рекомендуется для приложений с непрерывным питанием. Он предназначен для аварийного или резервного питания. При запуске генератора система EBS отключается до достижения рабочей скорости. EBG все еще генерирует мощность, но контроллер не направляет ее.

Система обеспечивает динамический отклик, дешевле и отвечает требованиям по обеспечению 300% тока короткого замыкания.Нелинейные нагрузки, такие как запуск двигателя, улучшаются по сравнению с методом шунтирования или самовозбуждения.

Генератор постоянных магнитов (PMG) Генераторы, оснащенные постоянными магнитами, являются одними из самых известных методов с раздельным возбуждением. На ведомом конце вала генератора установлен постоянный магнит.

PMG подает изолированное питание на АРН, когда вал генератора вращается. AVR использует дополнительную мощность при питании нелинейных нагрузок, таких как: запуск двигателей.

Чистая, изолированная, непрерывная трехфазная форма волны генерируется при вращении вала генератора.

Некоторые из преимуществ использования генераторов, оборудованных методом возбуждения PMG:

Поле возбуждения не разрушается, позволяя устранить устойчивые короткие замыкания.
Изменение нагрузки не влияет на поле возбуждения.
Напряжение создается при первом запуске и не зависит от остаточного магнетизма в поле.
При запуске двигателя поле возбуждения не разрушается из-за отсутствия питания АРН.

Система PMG увеличивает вес и размер части генератора. Это наиболее часто используемый метод возбуждения для приложений, в которых используются двигатели, которые запускаются и останавливаются, и другие нелинейные нагрузки.

Вспомогательная обмотка (AUX) Метод вспомогательной обмотки используется уже много лет. Диапазон применения варьируется от морского до промышленного и более практичен в более крупных установках.

Этот метод имеет отдельное поле возбуждения, однако он не использует компонент, прикрепленный к ведомому концу вала генератора. Эти методы используют вращение вала и постоянный магнит или генератор для обеспечения дополнительного возбуждения.

В статор установлена дополнительная однофазная обмотка. Когда вал генератора вращается, основные обмотки статора подают напряжение на АРН, как и во всех вышеупомянутых методах.

Дополнительные однофазные обмотки подают напряжение на АРН.Это создает дополнительное напряжение возбуждения, необходимое при питании нелинейных нагрузок.

Для приложений с линейной нагрузкой можно использовать методы возбуждения с шунтом, EBS, PMG и AUX. Шунтирующее возбуждение — наиболее экономичный метод.

Для приложений с нелинейной нагрузкой можно использовать методы возбуждения EBS, PMG и AUX. Возбуждение PMG является наиболее распространенным и широко используемым.

>> Вернуться к статьям и информации <<

Автоматический регулятор напряжения (АРН) для генератора

Я уже размещал несколько статей о генераторе , его типах и некоторых принципах работы со степенями.В этом посте я расскажу о системе AVR ( Automatic Voltage Regulator ) и попытаюсь узнать, как она работает.

Некоторым генераторам небольшого типа присуща способность производить достаточно постоянное напряжение, если нагрузка иногда меняется. Автоматическое управление напряжением требуется в обычной форме генератора.

АРН для генератора:

Автоматический регулятор напряжения ( AVR ), используемый для ссылки на предыдущие разделы, основан на принципе системы управления с обратной связью .Основа этой замкнутой системы управления показана на рисунке.

На этой фигуре, выходное напряжение преобразуется , как правило, через трансформатор или резистор сети в сигнал низкого напряжения постоянного тока, и этот сигнал обратной связи вычитается из фиксированного опорного напряжения для получения сигнала ошибки. Теперь сигнал ошибки обрабатывается компенсатором перед усилением для возбуждения тока возбуждения ротора.

Это изменение тока возбуждения ротора вызывает изменение выходного напряжения , замыкая контур управления.Если коэффициент усиления системы контура управления достаточно велик, то требуется только небольшой сигнал ошибки, чтобы произвести необходимое изменение тока возбуждения, но высокий коэффициент усиления может привести к нестабильности в системе цепей с колебаниями выходного напряжения.

Основное назначение схемы компенсации — обеспечить стабильную обработку сигнала малых ошибок. В настоящее время наиболее распространенной формой компенсатора является система ПИД-регулятора , в которой погрешность усиливается пропорционально (P), интегрированной (I) и дифференцированной (D) в трех параллельных системах, прежде чем они будут добавлены вместе.

Многие регуляторы AVR имеют собственную регулировку Потенциометры , которые позволяют изменять усиление каждого канала для достижения наилучшего уровня производительности. Если вы не знакомы с потенциометрами , обратитесь в Google. Теперь интегральный член позволяет выходу компенсатора достичь нулевой ошибки, что дает минимальную ошибку в выходном напряжении.

Связанные: различные применения генератора и его типов

Сегодня многие АРН предлагаются с цифровой схемой.Но принцип обратной связи остается прежним, и сигнал обратной связи преобразуется в цифровой сигнал из аналогового с помощью аналого-цифрового преобразователя. Все вычисления выполняются в цифровом виде в микропроцессоре, а выход включен или выключен.

Использование широтно-импульсной модуляции ( PWM ) для изменения среднего уровня постоянного тока, подаваемого на обмотку возбуждения ротора . В качестве альтернативы можно использовать фазовый угол тиристорного моста для изменения выходного уровня.Этот тип системы управления известен как фазовый контроль.

В настоящее время постоянное совершенствование системы электронного управления мощностью и мощности процессора обеспечивает дальнейший прогресс в управлении напряжением и скоростью с более гибкой защитой генератора с его подключенными цепями. Он состоит из генератора постоянного магнита , который приводится в действие двигателем с регулируемой частотой вращения и питает систему силового электронного преобразователя частоты, которая выдает выходной сигнал с постоянной частотой.

Микропроцессор используется для управления переключением выходных устройств и регулирования частоты вращения двигателя в зависимости от нагрузки, приложенной к генератору . Если требуется низкая потребляемая мощность, то частота вращения двигателя снижается, чтобы минимизировать шум, повысить эффективность и продлить срок службы генератора .

Связано: Как запустить и остановить газогенератор Waukesha?

Теперь, если вы найдете этот пост полезным, поделитесь с друзьями и не забудьте подписаться на нашу рассылку, чтобы получать регулярные обновления по электрике.Спасибо!

Генератор

AVR — Что такое AVR?

Генератор AVR — это небольшое электронное устройство, которое устанавливается на генераторе переменного тока и контролирует выходную мощность. Вы можете даже не заметить этого. Это небольшое электронное устройство автоматически поддерживает электрическое выходное напряжение на клеммах генератора в пределах заданных производителем параметров.

Автоматический регулятор напряжения ( AVR ) обычно устанавливается на все современные дизельные генераторы для поддержания постоянного напряжения. Это похоже на вид кондиционирования энергии, гарантирующий, что мощность генератора, подаваемого на нагрузку оборудования на площадке, остается постоянной.Без работающего АРН мощность генератора может сильно варьироваться, что приведет к нарушению работы объекта. AVR сглаживает постоянную выходную мощность генератора.

Как я узнаю, что мой AVR работает?

Если ваш генератор работает нормально — нет проблем с АРН
Никогда не ищите проблемы, если их нет.

Как я могу узнать, НЕ установлен ли АРН?

Безусловно, все современные дизельные генераторы имеют АРН в стандартной комплектации.

Как я узнаю, что АРН вышел из строя?

Генератор срабатывает и генерирует скачки напряжения случайным образом или беспорядочно.Это может произойти, когда генератор находится под нагрузкой, тогда как до того, как генератор работал нормально, внезапно ваш генератор выдает проблемы.

Вы сначала узнаете об этом, потому что услышите, как двигатель хаотично работает или работает.

Проверьте панель управления на предмет колебаний частоты.
Вы можете обнаружить, что на панели управления вы можете видеть скачкообразное падение и повышение частоты во время просмотра.

Посмотрите видео, чтобы увидеть, как неисправный АРН влияет на выходную мощность генератора.

Обратитесь к поставщику генератора, и он отправит инженера с ноутбуком для входа в вашу панель управления. Оказавшись внутри программного обеспечения, он может определить, является ли это неисправностью АРН или нет, проблема с топливом или проблема в загрузке вашего сайта. Если AVR требует замены, сделайте это немедленно.

Прежде всего, НЕ запускайте генератор, если АРН вышел из строя.

Оператор Power Continuity 24/7, так что вы никогда не будете одиноки
Power Continuity может помочь — позвоните нам по телефону 0845 055 8455

Что нужно знать об автоматическом регуляторе напряжения

Автоматический регулятор напряжения предназначен для поддержания постоянного уровня напряжения автоматически.Это очень удобно для поддержания стабильного уровня напряжения и в основном может использоваться для питания одного или нескольких переменного тока в зависимости от конфигурации. Электронные регуляторы напряжения в первую очередь могут использоваться для различных целей. Процесс АРН заключается в стабилизации напряжения питания путем регулирования или ограничения (повышенного / пониженного) напряжения. Таким образом, AVR обеспечивает стабильную электрическую мощность для вашего устройства, что продлевает срок службы вашего устройства.

Почему вам нужно покупать AVR для вашей бытовой техники?

Независимо от того, где мы живем, все мы сталкиваемся с колебаниями напряжения.Итак, если вы хотите, чтобы ваши устройства были в безопасности, мы настоятельно рекомендуем вам купить AVR для защиты вашего устройства. При этом, если одно из условий ниже относится к вам, вы должны купить AVR, потому что это ключевые факторы, влияющие на значительную нестабильность напряжения!

● Ваш район находится рядом с промышленным районом (- например, заводы)
● Ваш район находится рядом с бизнес-центром (например, торговыми центрами)
● Ваш район находится в поле скваттеров, где есть много прыгунов.
● Двигатель или водяной насос работает от той же сети, что и ваш дом или предприятие.
● Частые отключения цепи в прилегающих районах

В соответствии с принципом работы существует четыре типа регуляторов напряжения —

1. Регулятор напряжения контактного типа

Регулятор напряжения контактного типа был реализован ранее, частота контакта регулятор работает медленно, есть механическая инерция и электромагнитная инерция, точность регулирования напряжения ограничена, контакт легко генерирует искры, устранены высокие радиопомехи, проблемы с надежностью, короткий срок службы.

2. Транзисторный регулятор

Введение транзисторного регулятора сопровождает развитие полупроводниковой технологии. Преимуществами триода являются высокая частота переключения, отсутствие искр, высокая скорость переключения, легкий вес, небольшие размеры, длительный срок службы, высокая надежность, минимальные радиопомехи и т. Д. Он также широко используется в моделях автомобилей среднего и низкого класса.

3. Регулятор IC или стабилизатор интегральной схемы

В дополнение к преимуществам транзисторного регулятора, стабилизатор интегральной схемы имеет сверхмалые размеры и устанавливается внутри генератора (также идентифицируемый как интегрированный регулятор), что уменьшает внешняя проводка и увеличивает охлаждающий эффект.Он также обычно используется в автомобилях Santana, Audi и других типах автомобилей.

4. Регулятор с компьютерным управлением

После того, как датчик электрической нагрузки определяет полную нагрузку системы, сигнал передается на компьютер генератора. Затем регулятор напряжения генератора управляется компьютером двигателя. Цепь магнитного поля включается и выключается быстро, обеспечивая при этом полную зарядку электрической системы.

Пять основных характеристик автоматического регулятора напряжения

Автоматический регулятор напряжения обеспечивает постоянный уровень напряжения для нагрузок электрооборудования, обеспечивая непрерывную и стабильную подачу напряжения.Имея широкий выбор инструментов регулирования напряжения, может быть сложно выбрать подходящий для нагрузок вашего оборудования. Очень важно найти то, что вы ищете в автоматическом регуляторе напряжения; в противном случае оборудование выйдет из строя, что будет стоить вам времени и ресурсов. Здесь мы перечисляем пять основных характеристик высококачественного автоматического регулятора напряжения, которые помогут вам выбрать правильный вариант для вашего приложения.

1.Управление напряжением

Оптимальное регулирование напряжения завершается, когда выходное напряжение равно всем нагрузкам электрических устройств.На регулирование напряжения могут влиять несколько переменных, например размер и тип провода и кабеля, реактивное сопротивление и кабель трансформатора, пускатель двигателя, конфигурация цепи и коэффициент мощности. Несмотря на различные возможные препятствия, регулирование напряжения должно выбираться с точностью ± 1%. Это требование предотвращает проблемы трехфазного дисбаланса и сводит к минимуму отклонения напряжения.

2. Диапазон входного напряжения

Первым шагом в выборе правильного автоматического регулятора напряжения является определение диапазона входного напряжения.Диапазон входного напряжения должен быть полным и сдвинутым, чтобы линейные напряжения падали больше, чем повышались. Эта функция позволяет выполнять низкую коррекцию вместо высокой. Это также позволяет настраивать автоматический регулятор напряжения с понижением или повышением, обеспечивая максимальную коррекцию напряжения в экстремальных ситуациях.

3. Низкое сопротивление

Импеданс — это сопротивление устройства протеканию электрического тока, измеряемое в омах. Автоматический регулятор напряжения предназначен для поддержания низкого импеданса.Низкое напряжение, гармонические искажения и напряжение могут вызвать интерференцию между током нагрузки и полным сопротивлением источника. Желательно, чтобы автоматический регулятор напряжения имел низкий импеданс.

4. Совместимость нагрузки

Для обеспечения его производительности и предотвращения помех работе других нагрузок, подключенных к тому же источнику питания, решения по регулированию напряжения должны соответствовать определенной нагрузке. Автоматические регуляторы напряжения с высоким КПД с высокими пусковыми токами, как по мощности, так и с высоким коэффициентом амплитуды, должны выдерживать нагрузки.

5.Надежность напряжения

Основная роль автоматического регулятора напряжения заключается в обеспечении более надежных уровней напряжения, так каков оптимальный уровень точности для вашего приложения? Надежность напряжения зависит от требований критической нагрузки.

Разное
