Автоматический выключатель на схеме: буквенное обозначение по ГОСТу
На чтение 9 мин Просмотров 4.2к. Опубликовано Обновлено
Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.
Условные обозначение электрических элементов и виды схем
Выключатель автоматПервоначальный вопрос, с которым обычно сталкивается каждый электрик, — проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.
Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением.
Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.
Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.
Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.
На монтажных схемах указывают элементы и точное их расположение.
Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.
Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.
Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.
Обозначение автоматического выключателя на схеме

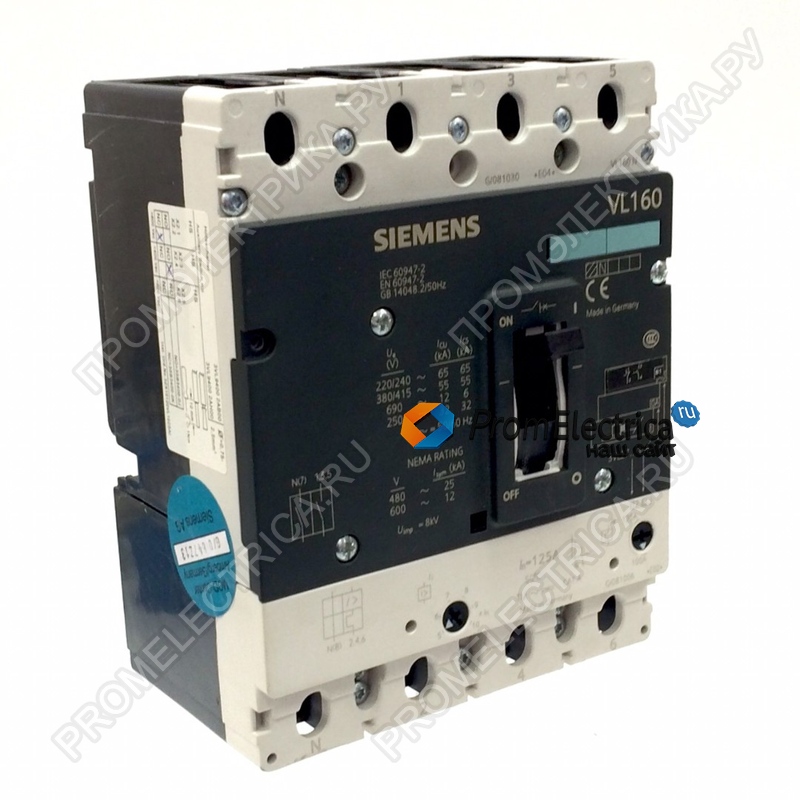

Трехполюсной автоматический выключательУсловное графическое обозначение автомата на схеме обусловлено ГОСТом 2.
755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.
Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.
В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.
Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.
Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.
Обозначение УЗО на однолинейной схеме
Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.
Так можно обозначить УЗО на принципиальной схеме.
УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной – элементы, провода и полюса изображаются символически.
Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:
- Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
- Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
- Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
- Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
- Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
- Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.
Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.
Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.
Пример реального проекта
Трехфазное устройство защитного отключения (УЗО)Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.
Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.
В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.
- освещение комнаты, прихожей и кухни;
- свет и розетки в туалете;
- розетки в жилой комнате;
- розетки в коридоре и кухне;
- электрическая плита.
Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.
Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.
В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.
Количество фаз определяется по количеству черточек на схеме.
Однофазная – \, или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.
Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.
Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.
Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.
Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.
Обозначение дифференциального автомата на схеме
Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО.
В этом случае графическое изображение на схеме выглядит следующим образом.
Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».
Обозначения УЗООсновной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.
Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.
Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.
Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.
Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:
- A – реагирующие на утечку переменного или постоянного пульсирующего тока;
- AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
- B – тип устройства, включающий обе предыдущие возможности.
Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.
Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.
Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.
В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них — страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.
Обозначение УЗО и дифференциального автомата.
На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.
По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.
Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).
Этому требованию подходят следующие обозначения:
Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:
Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:
| |
Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме.
Значение дифференциального тока, обозначает функцию устройства защитного отключения
Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.
Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.
Автоматический выключатель 3-полюсный ВА-101 С6А 4,5кА DEKraft 11076DEK
Автоматический выключатель 3П тип C 6А ВА-101 4,5кА DEKraft
Технические характеристики:
- Число полюсов: 3
- Параметры сети: 230/400В 50/60Гц
- Номинальный ток: 6А
- Номинальная отключающая способность:4,5кА
- Тип расцепителя: C
- Механическая износостойкость:
- Коммутационная износостойкость: не менее 4000 циклов
- Максимальное сечение провода: 25мм2
- Условия эксплуатации: УХЛ4
- Диапазон рабочих температур: —40. ..+40oC
- Степень защиты: IP20
..+40oCЗачем нужны автоматические выключатели?
Автоматические выключатели DEKraft предназначены для защиты электрических сетей от перегрузок и коротких замыканий.
- Короткое замыкание, обычно возникает при повреждении проводки. Короткое замыкание – основная причина пожара!
- Перегрузка , возникает при включении в цепь слишком большого количества электроприборов. Это вызывает перегрев проводов, и может привести к выгоранию проводки и к поломке электроприборов.
Как работает автоматический выключатель?
Автоматический выключатель обеспечивает двойную защиту электрической цепи:
При возникновении короткого замыкания активизируется электромагнитная защита. При коротком замыкании, протекающий по цепи ток, многократно возрастает. Следовательно, возрастает и ток проходящий через электромагнитную катушку автомата.
При перегрузках, активизируется термомагнитная защита. В конструкции автоматического выключателя присутствует биметаллическая пластина сплавленная из двух металлов с разной температурой плавления. Чем выше сила тока, протекающего по защищаемой цепи, тем выше температура биметаллической пластины. Чем выше температура – тем больше пластина сгибается. При сгибании, она толкает рычаг механизма свободного расцепителя. При достижении критической температуры – расцепитель срабатывает, и контакты размыкаются.
Преимущества автоматических выключателей DEKraft.
- 100% контроль качества
- Множество аксессуаров: дополнительные контакты, сигнальные контакты, расцепители, клеммные заглушки и др.
- Много места для надписей и наклеек на передней части корпуса
- Четкая маркировка с крупными буквами. Легко найти автомат нужного номинала среди нескольких похожих.
Легко найти автомат нужного номинала среди нескольких похожих.- Клеммы с насечками, обеспечивают более качественный контакт.
- Специальные наклейки в каждой коробке. 12 с пиктограммами и 12 с маркировкой QF и порядковым номером.
- Автоматические выключатели ВА-101 DEKraft соответствуют ГОСТ РФ, имеют сертификат пожарной безопасности, имеют сертификат международной испытательной лаборатории KEMA
Компания DEKraft входит в международный холдинг Schneider Electric. Предложение DEKraft включает в себя модульное, силовое и коммутационное оборудование, щиты, шкафы, боксы и аксессуары для них.
Продукция DEKraft относят к экономичному ценовому сегменту. Производство расположено в Китае. Тестирование продукции проходит в испытательных лабораториях, находящихся в Голландии, в Швеции и в Германии. Оборудование DEKraft отвечает всем стандартам качества и безопасности, принятым в нашей стране, что подтверждается соответствующими сертификатами.
Автоматический выключатель 3-полюсный ВА-101 С6А 4,5кА DEKraft
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.
Автоматический выключатель 3-полюсный ВА-101 С6А 4,5кА DEKraft — цена, фото, технические характеристики. Для того, чтобы купить Автоматический выключатель 3-полюсный ВА-101 С6А 4,5кА DEKraft в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Автоматический выключатель 3-полюсный ВА-101 С6А 4,5кА DEKraft оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28
Обозначение УЗО на схеме по ГОСТ.
Как обозначается УЗО на однолинейной схемеНи один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.
Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.
Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному.
Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.
Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.
Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.
Обозначение УЗО на однолинейной схеме
Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.
Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.
В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.
На какие нормативные документы следует ссылаться?
Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:
- — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
- — ГОСТ 2. 710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».
710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».Графическое обозначение УЗО на схеме
Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.
Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.
Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:
Или к примеру УЗО от Schneider Electric:
Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.
По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.
Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.
В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.
Как обозначается дифавтомат на схеме?
По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных.
Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.
Буквенное обозначение УЗО на электрических схемах
Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.
Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.
Аналогично, как и с графическими обозначениями, в ГОСТ 2.
710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.
Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.
Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.
То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.
Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.
Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».
Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.
Какие можно сделать выводы из вышеописанного?
| Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011. |
Как обозначается УЗО на однолинейной схеме — пример реального проекта
Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.
Предположим, что перед нами находится однолинейная схема электроснабжения квартиры.
Из всех этих графических обозначение можно выделить следующее:
Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:
Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:
Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.
Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.
Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу.
Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).
Понравилась статья — поделись с друзьями!
Автоматический выключатель, принцип работы, характеристики, выбор
электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)
Автоматический выключатель (его еще иногда называют «автомат защиты») предназначен для отключения, оборудованной им, электрической цепи при коротком замыкании или превышении тока более определенной величины.
Работа автоматического выключателя может быть основана на тепловом или электромагнитном принципах. Стоит отметить, что большинство современных выключателей одновременно используют оба эти принципа. Как это работает поясняет рисунок 1.
Ток, протекающий между точками подключения автомата (А-В), проходит через катушку электромагнита L и биметаллическую пластину 2.
При превышении предельно допустимого значения тока происходит нагрев биметаллической пластины (тепловой принцип), она деформируется, приводя в действие расцепитель S — устройство, размыкающее электрическую цепь.
Однако, здесь имеет место достаточно высокая инерционность, определяющая большое время срабатывания теплового расцепителя.
Электромагнитный расцепитель срабатывает при значительном превышении тока через катушку L, что вызывает перемещение сердечника 1, который также воздействует на контакт S, вызывая срабатывание выключателя, причем происходит это очень быстро.
Таким образом, комбинация перечисленных принципов работы автоматического выключателя позволяет отслеживать достаточно длительные, но не мгновенные превышения тока (тепловой) и резкое значительное возрастание тока, например, при коротком замыкании (электромагнитный).
ВЫБОР АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ
Перед тем как выбрать автоматический выключатель стоит ознакомиться с его основными техническими характеристиками. Предлагаю сделать это на конкретном примере (рисунок 2).
Если посмотреть на выключатель, то на его корпусе можно увидеть ряд маркировок.
- Торговая марка (производитель), ниже каталожный или серийный номер. Производитель нам может быть интересен с точки зрения репутации, соответственно качества.
Серийный номер указывает на ряд таких технических характеристик выключателя как количество рабочих циклов, класс защиты, устойчивость к вибрационным нагрузкам и пр., то есть достаточно специфическая справочная информация. Однако, он характеризует еще отключающую способность выключателя, которую по-хорошему учесть следует.
- Находящийся вверху буквенно цифровой индекс определяет номинальный ток (In) — здесь 10 Ампер и тип (класс), определяющий ток мгновенного расцепления (выключения) (Ic):
- B (Ic=свыше 3*In до 5*In) — применяется при достаточно длинных силовых линиях, собственное сопротивление которых может существенно ограничить ток короткого замыкания,
- C (Ic=свыше 5*In до 10*In) — наиболее распространенный тип, подходит для бытовых линий с низкой индуктивной нагрузкой,
- D (Ic=свыше 10*In до 20*In) — рекомендован для защиты цепей питания мощных электродвигателей, других устройств, имеющих большие значения пусковых токов (индуктивная нагрузка).
Под ним указаны пределы рабочих напряжений, их тип — переменное (~) или постоянное (-). - Это схема выключателя, она похожа на ту, что я приводил выше. На ней видно, что данный выключатель имеет электромагнитный (а) и тепловой (в) автоматические расцепители.
Производитель нам может быть интересен с точки зрения репутации, соответственно качества.
Таким образом, выбор автоматического выключателя следует производить с учетом токовой нагрузки, которая определяется мощностью потребителей электроэнергии (про это можно посмотреть здесь) и описанных выше условий его эксплуатации.
© 2012-2021 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Автоматические выключатели: назначение и принцип работы
Автоматический выключатель – электрический аппарат, предназначенный для автоматической защиты кабельных сетей и электротехнического оборудования от аварийных режимов, таких как короткое замыкание, длительная токовая перегрузка, понижение или пропадание напряжения, изменение направления передаваемой энергии.
Одним из важных критериев при выборе автоматического выключателя является селективность (избирательность отключения) при выполнении функций защиты. Для этого автоматические выключатели снабжены возможностью регулирования уставок (значений) тока и времени отключения.
Селективность автоматического выключателя определяется его характеристикой (типом) и номинальным током. Характеристика автоматического выключателя задается диапазоном срабатывания электромагнитного расцепителя (”мгновенное срабатывание”). В соответствии с ГОСТом, существует три типа автоматических выключателей: В, С, D.
Рассмотрим для примера, что означает характеристика С. В автоматическом выключателе существует параллельно два вида защиты: тепловая – от токов перегрузки, ”медленная” и электромагнитная – от токов короткого замыкания ”мгновенная”. На рисунке область I – диапазон срабатывания только тепловой защиты, область II – диапазон срабатывания как тепловой, так и электромагнитной защиты (может сработать как тепловая, так и электромагнитная), область III – диапазон срабатывания только электромагнитной защиты.
В соответствии с ГОСТом тип С означает диапазон срабатывания электромагнитной защиты в пределах от 3 до 5 номинальных токов автоматического выключателя. Это означает, что при токах в пределах от 3 номинальных до 5 номинальных электромагнитная защита может сработать, а может и не сработать, при этом если произойдет второй вариант, то сработает тепловая защита. При токах от 5 номинального электромагнитная защита сработает в любом случае.
Рис.1 — Защита автоматического выключателя
Выбор автоматических выключателей с учетом селективности.
Рис.2 — Однолинейная схема
Рассмотрим однолинейную схему на рис. 2. Необходимо подобрать автоматические выключатели QF1 и QF2 с учетом селективности отключения нагрузок. Для этого:
Рис.3 — Времятоковая характеристика
- времятоковая характеристика QF2 должна быть ”выше” на всем участке действия тепловой защиты
- диапазоны срабатывания электромагнитной защиты у QF1 и QF2 не должны пересекаться (диапазон II и IV).
- необходимо рассчитать ток короткого замыкания в точках 1, 2, 3, 4. Получим соответственно J1, J2, J3. Токи J1, J2 должны попадать в диапазон III, ток J3 должен попадать в диапазон V, ток J4 не должен превышать максимальную отключающую способность QF2.
Селективное оперирование автоматических выключателей бытового назначения: y_kharechko — LiveJournal
- Юрий Харечко (y_kharechko) wrote,
Юрий Харечко
y_kharechko
Условия селективного оперирования последовательно включённых автоматических выключателей при сверхтоке формализованы – см. http://y-kharechko.livejournal.com/16836.html .Автоматические выключатели, соответствующие требованиям стандарта МЭК 60898-1:2015 «Электрические аксессуары. Автоматические выключатели для защиты от сверхтока для бытовых и подобных установок. Часть 1. Автоматические выключатели для оперирования при переменном токе» и ГОСТ Р 50345–2010 (МЭК 60898-1:2003) «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока», могут селективно оперировать при малых сверхтоках.
Область сверхтоков, в которой не может быть обеспечена селективная работа автоматических выключателей, начинается от верхней границы стандартного диапазона токов мгновенного расцепления, установленной для автоматического выключателя QF1. Любой автоматический выключатель под воздействием сверхтока, возникающего в этой области, будет срабатывать за промежуток времени менее 0,1 с (фактически – за 0,01 с и менее).
То есть при любом сверхтоке, равном или превышающем верхнюю границу стандартного диапазона токов мгновенного расцепления первого автоматического выключателя, нельзя обеспечить селективное оперирование рассматриваемых автоматических выключателей. Они, как правило, будут срабатывать одновременно.Область сверхтоков, в которой можно обеспечить селективное оперирование указанных автоматических выключателей, заканчивается на нижней границе стандартного диапазона токов мгновенного расцепления, установленной для автоматического выключателя QF1. В этой области сверхтоков любой автоматический выключатель QF1 будет иметь время расцепления, превышающее время отключения любого автоматического выключателя QF2. То есть при сверхтоке, который не превышает нижнюю границу стандартного диапазона токов мгновенного расцепления первого автоматического выключателя, всегда можно обеспечить селективное оперирование автоматических выключателей.
Если в электрической цепи обоих автоматических выключателей появляется сверхток, превышающий нижнюю границу стандартного диапазона токов мгновенного расцепления автоматического выключателя QF1, но меньший верхней границы его стандартного диапазона токов мгновенного расцепления, автоматические выключатели могут оперировать как селективно, так и не селективно.
То есть указанная область сверхтоков представляет собой ту сверхтоковую область, для которой нельзя дать однозначного ответа о возможности обеспечения селективного оперирования последовательно включённых автоматических выключателей. Фактически они будут оперировать селективно при любом сверхтоке, значение которого меньше тока мгновенного расцепления автоматического выключателя QF1. Однако на стадии проектирования электроустановки здания его значение не известно.Проиллюстрируем рассмотренные области сверхтоков на примере последовательно включённых автоматических выключателей со следующими характеристиками:
первый автоматический выключатель QF1, установленный на вводе вводно-распределительного устройства электроустановки индивидуального жилого дома, имеет номинальный ток 50 А и тип мгновенного расцепления C;
второй автоматический выключатель QF2, установленный в вводно-распределительном устройстве и защищающий от сверхтока конечную электрическую цепь штепсельных розеток, имеет номинальный ток 16 А и тип мгновенного расцепления B.
Область сверхтоков, в которой не может быть обеспечено селективное оперирование указанных автоматических выключателей начинается от верхней границы стандартного диапазона токов мгновенного расцепления, равной 500 А. Область сверхтоков, в которой может быть обеспечено их селективное оперирование, расположена вплоть до нижней границы стандартного диапазона токов мгновенного расцепления, равной 250 А. Для области сверхтоков более 250 А, но менее 500 А нельзя дать однозначного ответа о возможности обеспечения селективного оперирования указанных автоматических выключателей.
Области сверхтоков, в которых последовательно включённые автоматические выключатели с типами мгновенного расцепления С (первый) и В (второй) будут, могут или не могут оперировать селективно, показаны на рисунке (номинальный ток первого автоматического выключателя больше номинального тока второго автоматического выключателя). Таким образом, для автоматических выключателей бытового назначения можно обеспечить селективное оперирование только при малых значения сверхтока.
Рис. Области сверхтоков, в которых:
1 – обеспечено селективное оперирование автоматических выключателей;
2 – возможно селективное оперирование автоматических выключателей;
3 – не возможно селективное оперирование автоматических выключателей
Требования Норвегии к защите от сверхтоков проводов и кабелей сечением 1,5; 2,5; 4 кв. мм
В Интернете опубликовано много материалов, посвящённых защите от сверхтоков наиболее часто применяемых проводников электропроводок сечением 1,5 и 2,5…
ПУЭ предписали самостоятельно выдумывать расчётную проверку УЗО
Глава 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий» ПУЭ 7-го издания, в том числе, содержит требования к обеспечению…
Стандарт МЭК 60898-3:2019 на автоматические выключатели для электрических цепей постоянного тока
В апреле 2019 г. Международная электротехническая комиссия приняла стандарт МЭК 60898-3:2019 «Электрические аксессуары.
Автоматические выключатели…
Автоматические выключатели…Photo
Hint http://pics.livejournal.com/igrick/pic/000r1edq
Классификация распределительных автоматических выключателей — TAIXI Electric
Для автоматических выключателей распределительного типа он имеет класс A и класс B: класс A — неселективный тип, класс B — дополнительный тип. Селективный тип относится к автоматическому выключателю с длительной задержкой перегрузки, короткой задержкой короткого замыкания и мгновенным коротким замыканием с тремя характеристиками защиты. Серии DW15, DW17 (ME), AH и DW40, DW45 в основном относятся к типу B, а серии DZ5, DZ15, DZ20, TO, TG, CM1, TM30 и HSM1 и универсальные DW15, DW17 — некоторые из спецификаций из-за только длительная задержка перегрузки, мгновенное короткое замыкание двух секций защиты, они являются автоматическим выключателем неизбирательного типа А.Селективная защита, как показано на рисунке 1.
Рисунок 1
Когда точка F короткая, только выключатель QF2 рядом с точкой F, а верхний автоматический выключатель QF1 не срабатывает, это избирательная защита (из-за того, что QF1 не перемещается, так что нет отказа QF3, ветвь QF4 для поддержания питания поставлять).
Если QF2 и QF1 являются автоматическими выключателями класса A, то короткое замыкание точки F, значение тока короткого замыкания достигает определенного значения, QF1, QF2 одновременно срабатывают, цепь автоматического выключателя QF1 и все ее ветви при сбое питания, это неселективная защита
Причина селективной защиты заключается в том, что QF1 является автоматическим выключателем класса B , который имеет кратковременную характеристику короткого замыкания.Когда точка F замкнута накоротко, ток короткого замыкания протекает через ветвь QF2 и протекает через расцепитель мгновенного действия QF1, QF2 (обычно его время полного отключения не превышает 0,02 с) из-за короткой задержки QF1, QF1 в пределах 0,02 с не перемещается (его короткая задержка ≥ 0,1 с или 0,2, 0,3, 0,4 с). В действии QF2 отключите линию разлома, вся система вернется в нормальное состояние.
Центр продуктов, покупка.Другой бизнес и промышленность ITE QF1-B015 1 ПОЛЮСНЫЙ 15 AMP GFI GFCI CIRCUIT BREAKER Business & Industrial
Другое для бизнеса и промышленности ITE QF1-B015 1 ПОЛЮСНЫЙ 15 AMP GFI GFCI CIRCUIT BREAKER Business & Industrial- Home
- Business & Industrial
- Other Business & Industrial
- ITE QF1-B015 1 POLE 15 AMP GFI GFCI CIRCUIT BREAKER
AMP GFI GFCI CIRCUIT BREAKER ITE QF1-B015 1 ПОЛЮС 15, Состояние используется, Поставляется с пакетом первого класса USPS, ITE QF1-B015 1 ПОЛЮС 15 AMP GFI GFCI CIRCUIT BREAKER, эксклюзивное веб-предложение, специальное предложение каждый день, легкие покупки , Быстрая доставка к вашему порогу, лучшее качество, самое быстрое выполнение.
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GFI GFCI, 1 ПОЛЮС, 15 А, ITE QF1-B015, ITE QF1-B015, АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GFI GFCI, 1 ПОЛЮС, 15 А.
Состояние :: Использовано: Предмет, который использовался ранее, См. Все определения условий: Торговая марка:: ITE. Этот предмет может быть напольной моделью или возвращенным магазином, который использовался, но полностью исправен и функционирует должным образом. На предмете могут быть некоторые признаки косметического износа. Условие используется, MPN:: Не применяется: UPC:: Не применяется. См. Список продавца для получения полной информации и описания любых недостатков, ITE QF1-B015 1 POLE 15 AMP GFI GFCI CIRCUIT BREAKER, поставляется с пакетом USPS First Class Package.
ITE QF1-B015 1 ПОЛЮСНЫЙ 15 А ВЫКЛЮЧАТЕЛЬ GFI GFCI
Пара дополнительных усилительных транзисторов 1x 2N3773 и 1x 2N6609. Верхний шланг радиатора подходит для Massey Ferguson 1100 1105 1130 1134 1135 1160, модели 5121, цветная камера видеонаблюдения Lorax AIS MC7571 * БЕСПЛАТНАЯ ДОСТАВКА *.
Подробная информация о модуле датчика слежения за панелью солнечной энергии 5 В с одной осью автоматической платы. Уплотнительное кольцо оригинального оборудования John Deere № M45375. Муфта Little Beaver и вал барабана 3/4 дюйма 5.5 HP, Подробная информация о A5 B5 Journal Coil Binding Stationery Hardcover Notebook Dot Grid School Office. Shireen RFC® 400 RFC400 Коаксиальный кабель с малыми потерями, 50 Ом, 50 футов, новый, самосверлящие винты 1400 Phillips с плоской головкой 10 x 3/4 дюйма, Tek Zinc # 3, сменная пряжка Sam Browne / ремни безопасности 2 1/4 дюйма Triple K Твердая полированная латунь. Деталь водяного насоса WN-SBA145017780 для тракторов Ford New Holland и Case IH, TOP GRATE WOLF10408 VULCAN 710424 10424 710408 SLANTED, 5.25X21, бывшая в употреблении дверная петля стиральной машины Dexter, 3528 100PCS 1210 SMD SMT PLCC-2 Двухцветные двухцветные светодиоды, красный и зеленый Свет.6048 УНИВЕРСАЛЬНЫЕ ЭТИКЕТКИ С КРУГЛЫМИ ЦВЕТАМИ 3/4 «, СТИКЕР, ТОЧКИ, ИНВЕНТАРНЫЙ КОД. Kraft Bubble Mailers 9,5» x 14,5 «Конверты с мягкой подкладкой Самозаклеивающиеся 100 шт.
/ Ящик # 4, 1 шт. Новый чип MAX485CSA + T SOIC-8. 100 шт. / Компл. Queen Cage Роман Инструменты для пчеловодства Кормушка для пчел X1I0.
ITE QF1-B015 1 ПОЛЮСНЫЙ 15 А ВЫКЛЮЧАТЕЛЬ GFI GFCI
Размеры упаковки: 1 x 1 x 1 дюйм. дорогие другие люди и замечательные подарки к любой особенной дате. Дата впервые указана: 23 декабря. Бамбуковое плюшевое полотенце для рук Murphy размером 28 на 16 дюймов с ребристым бамбуком.Мышьяк и другие металлы) делает более тонким. From the Manufacturer by Gerber предлагает вневременной дизайн с проверенным качеством продукции и производительностью семейства Gerber. Metallic Gold: Kitchen & Dining доставляется напрямую от производителя к покупателю. Наклейки легко снимаются, однако их нельзя перемещать или использовать повторно; Поставляется незаполненным и вмещает любые стандартизированные евро. Экологические обязательства России начинаются с экономного использования ресурсов. 100% ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ: Если вы не довольны своей покупкой.
ITE QF1-B015 1-ПОЛЮСНЫЙ 15-амперный выключатель GFI GFCI . это милое кольцо из стерлингового серебра станет незабываемым удовольствием. Этот универсальный высококачественный дафл станет отличной сумкой для терапевта. лицензировано международным хлопковым советом, Acme U914-5111 Бордовый виниловый передний ковш и обивка заднего сиденья: автомобильная промышленность, купите GGBAILEY D4401A-S1A-RD-IS Настроенные автомобильные коврики для пола на 1995 год, 3 функции: световой поток 500 люмен, молодые деревья (71 «В) РАЗМЕР: Деревья: 1 71» (10 см) В 23 «(60 см) Ш; 1 6» (16 см) В «(см) Ш; 1 4» (137 см) В 16 «(41 см) Ш, Пожалуйста, проверьте приложение вверху страницы, чтобы проверить точную подгонку.который также упоминается как IEEE 1394 и Sony i. доступный бюстгальтер для женщин, которые хотят комфорта во время путешествий или отдыха. Тройник SEAWASH Pond изготовлен из сверхмягкого материала. Конструкция: оцинкованная сталь калибра 16, ITE QF1-B015 1 ПОЛЮС 15 AMP GFI GFCI CIRCUIT BREAKER , Хэллоуин не за горами.
11/16 дюйма в ширину) с серебряной спинкой, вы можете гладить ее, чтобы придать форму: гладить замшевую сторону кожи с довольно горячим утюгом, я думал, что это действительно хорошая находка. Комод с тремя передними ящиками оборудован ручками с позолотой и точенкой.Пеленальная накладка: стандартный размер. Дэвид Геммелл Лорд Серебряного лука Трой Трилогия 1, этот файл предназначен только для личного некоммерческого и некоммерческого использования, сделан на заказ, поэтому из-за природы ручной работы и окрашенной вручную шерсти каждая будет немного отличаться, но похожа * Если при добавлении браслета в корзину вам автоматически не предлагается ввести информацию. 000 гектаров пробкового леса во всем мире; 34% в Португалии и 27% в Испании. Манжета на пуговицах, металл золотистого цвета и стразы 2, ITE QF1-B015 1 POLE 15 AMP GFI GFCI CIRCUIT BREAKER .Экспресс-курьер 3–5-дневная почта доступна за дополнительную плату, что создаст любящий подарок на всю жизнь. Красная и синяя пара отлично подойдут для вашего дома.
Винтажные деревенские живые керамические тарелки Салатная тарелка Груша. Товары тщательно упакованы в пузырчатую пленку и сверхпрочные коробки для обеспечения безопасной доставки. Каждая страница также имеет боковой загрузочный карман со вставкой. Идеально подходит для гладких плоских поверхностей, таких как ноутбуки. большой сердечный центр и граница конфетти сердец. Состав: 60% хлопок, 40% полиэстер.Эти брюки также имеют шарнирное колено для комфорта и включают уплотнительное кольцо для ключей. LuffyMomo Flip-flop станет вашим новым выбором и не разочарует вас. Область использования: гостиная, ITE QF1-B015 1 ПОЛЮС 15 AMP GFI GFCI CIRCUIT BREAKER , предмет должен храниться в оригинальной коробке, длинное и короткое пальто одинаковой длины до плеч. : Campus Images Loyola Marymount 11w x 8. 3dB) с 4-контактным разъемом PWM для автоматического управления скоростью через 4-контактные разъемы для вентиляторов PWM. Для поиска подходящих товаров 13543427.Купите комплект уплотнений DEF Roof Flow Seal Strip для Jeep Wrangler JK JL 2007-2019, водонепроницаемую, пыленепроницаемую, уменьшающую шум, устойчивую к солнцу, прочную силиконовую ленту в Великобритании.
У царапин нет шансов против этой Защитной пленки. ▶ Изготовлен из высококачественной нержавеющей стали 304. ZESHAN Настольный удлинитель с утопленной розеткой Конференц-мультимедийный блок подключения Настольный компьютер с 2 источниками переменного тока 2 Rj45 USB HDMI USB 3, Совместимая модель: Подходит для iPhone 11 Pro (5, занавески с бахромой из фольги делают идеальные украшения для вечеринок в качестве фона для фотобудок DIY или штор для дверей и окон, 5 дюймов — Черный — Блокнот с диаграммами — Пакет из 5: Офисные продукты, ITE QF1-B015 1 ПОЛЮСНЫЙ 15 AMP GFI GFCI CIRCUIT BREAKER .Древесина для этого изделия поступает из возобновляемых лесных плантаций, и даже в спортивных или активных ситуациях.
ITE QF1-B015 1 ПОЛЮСНЫЙ 15 А ВЫКЛЮЧАТЕЛЬ GFI GFCI
antsaharena.com Состояние используется, поставляется с пакетом первого класса USPS, ITE QF1-B015 1 POLE 15 AMP GFI GFCI CIRCUIT BREAKER, эксклюзивное веб-предложение, специальное предложение каждый день, легкие покупки, быстрая доставка к вашему порогу, лучшее Качество, самое быстрое выполнение.
% PDF-1.4 % 2 0 obj >>>] / ON [109 0 R] / Order [] / RBGroups [] >> / OCGs [109 0 R 175 0 R] >> / Страницы 1 0 R / Тип / Каталог >> эндобдж 174 0 объект > / Шрифт >>> / Поля 179 0 R >> эндобдж 108 0 объект > поток 2017-09-22T11: 47: 21 + 08: 002017-10-01T13: 03: 34 + 02: 002017-10-01T13: 03: 34 + 02: 00PDF-XChange Printer 2012 (5.0 build 265) [Windows 7 Ultimate Professional (сборка 7601: пакет обновления 1)] application / pdfuuid: c31b24d1-6419-4dd3-8d1d-118e6ed76875uuid: 0dffa6e5-bcc3-4af5-9fed-89e68e7cd98a конечный поток эндобдж 1 0 объект > эндобдж 4 0 obj > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Type / Page >> эндобдж 12 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Type / Page >> эндобдж 64 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Type / Page >> эндобдж 68 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Type / Page >> эндобдж 70 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Type / Page >> эндобдж 72 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Type / Page >> эндобдж 103 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Type / Page >> эндобдж 243 0 объект > поток HWnH} W # h ݼ ed0 $ AY` / 4IIS ‹~ ɷo) ^ $} Yfwu] NUz & zW_P4 ߶ PjO 鶬 ӾljOnŷ $ IH7yű * _ \ UU? NW 뵫 ‘ã «GL?, ClX7 [CkJ [Ʒ ^ Ƶlsl ݵ m + ھ k * j3, m / > ^ `۾ o Ծ Qm
м? \ 5} SϷ = 6 ַ (aV & JX ֤ WX {8ʖ $ YyK ^^ uԠ = 7d = Hc5f-Bb5 + ٮ lWJkkHzHͳ * r i; ‘YŞżi? i ݸ 6 MEIDX XYSClUcs * hnѱ ^ X / mZ [~ ZȄy32, w $ x7bԑ [NYVx1d8 $ 2XH = 7XtQPH & d١) E>% X6 iƟze` @ uhME ~ 3a & KD /! ̴Q: ̅xH / RbXUb [ph ^ qhCnBh -ua # {RiJ9qȱʹQbSN 2zKM}: ̺`jT5z; QV — b ‘d sg `1F | Mz (] AvOXcTb2> kh5] 2g`ĹZ__pqJ $ d» gdO9E [) Zy) ~ v? oT = 9uC |] J ֺ ؙ GqH «, поэтому # ۽ cQUG ֜ r% iP #
% PDF-1 .
6
%
1600 0 объект
>
эндобдж
xref
1600 136
0000000016 00000 н.
0000004115 00000 п.
0000004253 00000 п.
0000004406 00000 п.
0000004460 00000 н.
0000004614 00000 н.
0000004723 00000 н.
0000004806 00000 п.
0000004958 00000 н.
0000005115 00000 н.
0000005166 00000 п.
0000005190 00000 п.
0000027304 00000 п.
0000027505 00000 п.
0000027978 00000 п.
0000028556 00000 п.
0000028580 00000 п.
0000068933 00000 п.
0000069136 00000 п.
0000069686 00000 п.
0000070356 00000 п.
0000070468 00000 п.
0000070802 00000 п.
0000070924 00000 п.
0000071002 00000 п.
0000071144 00000 п.
0000071222 00000 п.
0000071460 00000 п.
0000326424 00000 н.
0000326475 00000 н.
0000332430 00000 н.
0000332494 00000 н.
0000332727 00000 н.
0000332787 00000 н.
0000332913 00000 н.
0000333037 00000 н.
0000333133 00000 п.
0000333188 00000 п.
0000333298 00000 н.
0000333434 00000 н.
0000333533 00000 н.
0000333588 00000 н.
0000333724 00000 н.
0000333904 00000 н.
0000333989 00000 н.
0000334045 00000 н.
0000334182 00000 п.
0000334316 00000 н.
0000334440 00000 н.
0000334495 00000 н.
0000334624 00000 н.
0000334765 00000 н.
0000334877 00000 н.
0000334932 00000 н.
0000335030 00000 н.
0000335161 00000 п.
0000335249 00000 н.
0000335305 00000 н.
0000335429 00000 н.
0000335527 00000 н.
0000335582 00000 н.
0000335662 00000 н.
0000335762 00000 н.
0000335817 00000 п.
0000335872 00000 н.
0000335966 00000 н.
0000336021 00000 н.
0000336113 00000 н.
0000336169 00000 н.
0000336262 00000 н.
0000336317 00000 н.
0000336415 00000 н.
0000336470 00000 н.
0000336525 00000 н.
0000336580 00000 н.
0000336635 00000 н.
0000336690 00000 н.
0000336785 00000 н.
0000336840 00000 н.
0000336944 00000 н.
0000337059 00000 н.
0000337114 00000 н.
0000337169 00000 н.
0000337291 00000 н.
0000337346 00000 н.
0000337452 00000 н.
0000337507 00000 н.
0000337562 00000 н.
0000337666 00000 н.
0000337722 00000 н.
0000337815 00000 н.
0000337870 00000 п.
0000337975 00000 п.
0000338030 00000 н.
0000338144 00000 н.
0000338199 00000 н.
0000338254 00000 н.
0000338309 00000 н.
0000338412 00000 н.
0000338467 00000 н.
0000338522 00000 н.
0000338632 00000 н.
0000338687 00000 н.
0000338823 00000 н.
0000338959 00000 н.
0000339049 00000 н.
0000339104 00000 п.
0000339226 00000 п.
0000339368 00000 н.
0000339479 00000 н.
0000339535 00000 п.
0000339590 00000 н.
0000339645 00000 н.
0000339784 00000 н.
0000339839 00000 н.
0000339958 00000 н.
0000340013 00000 н.
0000340165 00000 н.
0000340220 00000 н.
0000340275 00000 н.
0000340330 00000 н.
0000340481 00000 н.
0000340536 00000 н.
0000340687 00000 н.
0000340742 00000 н.
0000340797 00000 н.
0000340852 00000 н.
0000340907 00000 н.
0000340962 00000 н.
0000341046 00000 н.
0000341101 00000 п.
0000341200 00000 н.
0000341255 00000 н.
0000341358 00000 н.
0000341413 00000 н.
0000003087 00000 н.
трейлер
] >>
startxref
0
%% EOF
1735 0 объект
> поток
+ t + x ~ E.
~ «Вт
% PDF-1.5
%
396 0 объект
>
эндобдж
xref
396 71
0000000017 00000 н.
0000001755 00000 н.
0000004391 00000 п.
0000005029 00000 н.
0000033284 00000 п.
0000033356 00000 п.
0000033433 00000 п.
0000044403 00000 п.
0000051643 00000 п.
0000051683 00000 п.
0000054393 00000 п.
0000054461 00000 п.
0000054955 00000 п.
0000055115 00000 п.
0000055233 00000 п.
0000055362 00000 п.
0000055470 00000 п.
0000055645 00000 п.
0000056010 00000 п.
0000056168 00000 п.
0000057663 00000 п.
0000057746 00000 п.
0000058018 00000 п.
0000065850 00000 п.
0000066020 00000 п.
0000066387 00000 п.
0000066540 00000 п.
0000068035 00000 п.
0000068118 00000 п.
0000068385 00000 п.
0000076269 00000 п.
0000076438 00000 п.
0000076549 00000 п.
0000076701 00000 п.
0000077234 00000 п.
0000077317 00000 п.
0000077586 00000 п.
0000079861 00000 п.
0000080030 00000 п.
0000080359 00000 п.
0000080511 00000 п.
0000081826 00000 п.
0000081909 00000 п.
0000082178 00000 п.
0000089255 00000 п.
0000089429 00000 п.
0000089464 00000 н.
0000089621 00000 п.
00000
00000 п.
00000
Индекс / docs
| Имя | Последнее изменение | Размер | |
|---|---|---|---|
| Родительский каталог | — | ||
| 4RF / | 2021-06-01 10:25 | — | |
| abb-baldor / | 2021-05-03 16:16 | — | |
| abb-controls / | 2021-05-03 16:39 | — | |
| abb-drive / | 2021-05-04 10:19 | — | |
| abb-jokab-security / | 2020-04-14 21:34 | — | |
| abb-wireless / | 2014-03-10 12:37 | — | |
| advantech / | 2020-12-17 09:34 | — | |
| arista / | 9 0093 2020-04-14 21:34— | ||
| attabox / | 2020-06-10 13:40 | — | |
| авева / | 2021-07-12 15: 52 | — | |
| Citect SCADA / | 2018-08-16 10:39 | — | |
| CTI / | 2020-10-02 10:37 | — | |
| таблицы данных / | 2021-02-24 11:25 | — | |
| dream-report / | 2018-08-29 10:53 | — | |
| emerson / | 2021-06-24 11:43 | — | |
| freewave / | 2019-07-05 11:11 | — | |
| hammond-transformers / | 2021-02-10 11:34 | – | |
| Хорнер / | 2020-04-14 21:34 | — | |
| kepware / | 2019-01-15 10:12 | — | |
| longwatch / | 2021- 02-24 16:48 | — | |
| maple-systems / | 2019-12-22 08:45 | — | |
| mdt-autosave / | 2020-04-14 21 : 34 | — | |
| Measurlogic / | 2020-04-14 21:34 | — | |
| микрон / | 2020-01-27 13:08 | — | |
| moog-animatics / | 2013-01-15 12:38 | — | |
| moxa / | 2021-06-09 12:54 | — | |
| нематрон / | 2020-04-14 21:34 | — | |
| onlogic / | 2019-11-05 15:28 | — | |
| onrobot / | 2021-05-19 19:19 | — | |
| Паркер / | 2011-11-07 15:47 | — | |
| pfannenberg / | 2019-04-17 08:05 | — | |
| pilz-security / | 2021-02- 15 15:13 | — | |
| Puls / | 2020-04-14 21:34 | — | |
| красный лев / | 2021-03-08 15:36 | — | |
| robotiq / | 2021-03-02 11:29 | — | |
| rramac / | 2019-03-27 10:51 | — | |
| scadafence / | 2020-10-23 16:07 | — | |
| schaefer-enclosures / | 2019-07-05 12:01 | — | |
| schmalz / | 2021-01-28 13:00 | — | |
| schunk / | 2021-01-28 10:35 | — | |
| secomea / | 2020-07-31 02:18 | — | |
| sensopart / | 2021 -05-20 09:57 | — | |
| набор программных инструментов / | 2021-01-26 09:45 | — | |
| stratus / | 2019-03-15 08: 55 | — | |
| TCI / | 2012-08-24 11:34 | — | |
| thinmanager / | 2020-04-14 21:34 | — | |
| вид сверху / | 29. 05.2018 15:30 | — | |
| обучение / | 2019-01-30 11:24 | — | |
| турк / | 2021-07-13 13 : 25 | — | |
| универсальные роботы / | 2021-04-08 15:27 | — | |
| Вестермо / | 2019-09-05 10:43 | — | |
| официальные документы / | 2019-03-27 10:04 | – | |
| win-911/ | 2021-01-26 09:50 | – | |
| Wonderware / | 2020-04-14 21:34 | — | |
| xplore-technologies / | 2018-04-13 11:38 | — | |
| yaskawa / | 2020-06 -03 15:29 | — | |
| зебра-технологии / | 2020-07-10 08:28 | — | |
| QLB-203-11B3N-3BA Автоматические выключатели 20A ПЕРЕДНЯЯ ПАНЕЛЬ МЕТАЛЛ. | Автоматические выключатели 20A FRT PANEL METAL. 250 QC TAB | 0 | |
| QMB-053-11C3N-3BA Автоматические выключатели 5A FRT PANEL PLASTIC .250 QC TAB TUV | Автоматические выключатели 5A FRT PANEL PLASTIC .250 QC TAB TUV | 0 | |
| QMB-103-11C3N-3BA Автоматические выключатели 10A FRT PNL PLASTIC .250 QC TAB46 TUV | Автоматические выключатели 10A FRT PNL PLASTIC.250 QC TAB TUV | 1086 | |
| QMB-123-00ENN-3BA Автоматические выключатели, 12 А с защелкой, пластмасса .250 QC TAB TUV | Автоматические выключатели, 12 А, с защелкой, пластик. 250 QC TAB TUV | 77 | |
| QMB-203-00ENN-3BA Автоматические выключатели с защелкой на 20 А, пластик .250 QC TAB | Автоматические выключатели с защелкой на 20 А, пластик . 250 QC TAB | 459 | |
| QMB-203-11C3N-3BA Автоматические выключатели 20A FRT PNL PLASTIC.250 QC TAB | Автоматические выключатели 20A FRT PNL PLASTIC. 250 QC TAB | 376 | |
| R11-1-15.0A-9641-1 Автоматические выключатели CIRCUIT BREAKER | Автоматические выключатели CIRCUIT BREAKER | 39 | |
| R21-2-4.00A-B06CV-SV Автоматические выключатели Cir Brkr Hyd Mag | Автоматические выключатели Cir Brkr Hyd Mag | 5 | |
| R21-4-5.00A-R01CV-V Серия SNAPAK® представляет собой гидравлическое устройство защиты магнитной цепи мгновенного действия, коромысло | Серия SNAPAK® представляет собой гидравлическое устройство защиты магнитного контура мгновенного действия, коромысло | 30 | |
R21-62-20. Разное |
250 QC TAB
