Пвх изоляция кабеля: Типы изоляции для силовых кабелей. Характеристика материалов для изоляции

Содержание

Кабели силовые с изоляцией из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением на номинальное напряжение

Силовые кабели с пластмассовой изоляцией предназначенные для передачи и распределения электрической энергии в стационарных установках.

Кабели подразделяют по следующим признакам:

по материалу токопроводящих жил:

медные токопроводящие жилы (без обозначения)
алюминиевые токопроводящие жилы (А)

по виду материала изоляции токопроводящих жил:

изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В)
изоляция из сшитого полиэтилена (Пв)
изоляция из полимерных композиций, не содержащих галогенов (П)

по наличию и типу брони:

небронированные (Г)

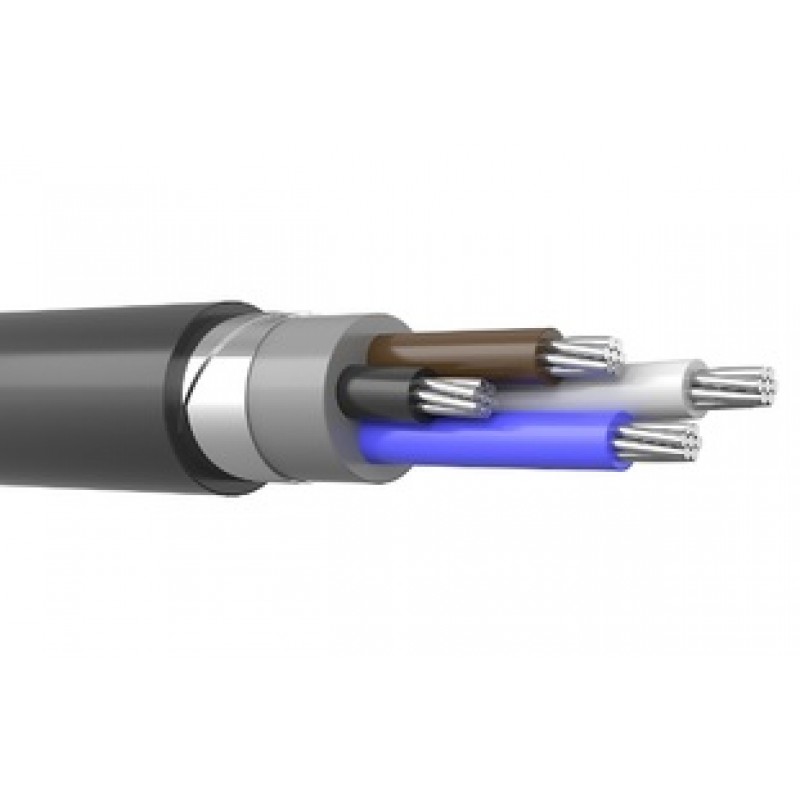

бронированные: броня из стальных оцинкованных лент (Б), броня из лент алюминия или алюминиевого сплава (Ба), броня из круглых стальных оцинкованных проволок (К), броня из проволок из алюминия или алюминиевого сплава (Ка)

по виду материала наружной оболочки или защитного шланга:

из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка (В), защитный шланг (Шв)
из полиэтилена: защитный шланг (Шп)
из полимерных композиций, не содержащих галогенов: наружная оболочка (П)

по наличию металлического экрана:

без экрана (без обозначения)
с экраном (Э)

по исполнению в части показателей пожарной опасности:

не распространяющие горение при одиночной прокладке (без обозначения)
не распространяющие горение при групповой прокладке (нг): по категории А F/R — нг(A F/R), по категории А — нг(А), по категории В — нг(В)
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS)

не распространяющие горение при групповой прокладке и не выделяющие коррозионноактивных газообразных продуктов при горении и тлении (нг-HF)
огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS)
огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионноактивных продуктов при горении и тлении (нг-FRHF)

по форме поперечного сечения кабеля:

круглые (без обозначения)
плоские (П)

по конструктивному исполнению токопроводящих жил:

однопроволочные (о)
многопроволосные (м)
круглые (к)

секторные или сегментные (с)

Силовой кабель подразделяют на следующие типы:

кабели с изоляцией из поливинилхлоридного пластиката или сшитого полиэтилена, с наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката и кабели с изоляцией из сшитого полиэтилена с защитным шлангом из полиэтилена (общепромышленное исполнение)
кабели с изоляцией из поливинилхлоридного пластиката или сшитого полиэтилена, с наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката пониженной горючести (исполнения «нг»)
кабели с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности или сшитого полиэтилена, с наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката пониженной пожарной опасности (исполнения «нг-LS»)

кабели с изоляцией из полимерных композиций, не содержащих галогенов, или сшитого полиэтилена, с наружной оболочкой из полимерных композиций, не содержащих галогенов (иисполнения «нг-HF»)
кабели огнестойкие с изоляцией, наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката пониженной пожарной опасности (исполнения «нг-FRLS»)
кабели огнестойкие с изоляцией из полимерных композиций, не содержащих галогенов, или сшитого полиэтилена, с наружной оболочкой из полимерных композиций, не содержащих галогенов (исполнения «нг-FRHF»).

Кабели силовые с ПВХ изоляцией

Чтобы расширить область применения, в изоляцию кабеля добавляются специальные вещества. Видоизмененные варианты изоляционного материала позволяют использовать силовой кабель с пластмассовой изоляцией в более агрессивных условиях окружающей среды.

силовой кабель с ПВХ изоляцией
хладостойкий силовой кабель с ПВХ изоляцией
пожаростойкий силовой кабель с ПВХ изоляцией
экранированный силовой кабель с ПВХ изоляцией (защита от электрополей)

Для защиты от прямых солнечных лучей (под воздействием ультрафиолетового излучения свойства ПВХ ухудшаются) в материал добавляются двуокись титана, сажа, которые, действуя как экран, поглощают лучи. Тем не менее, при наружном монтаже рекомендуется использовать трубы из пластика, металла или гофрированного материала.

«ХЛ»
«ЗНГ»
«НГ»
«LS»
«FRLS»
«LTx»

Маркировка «ХЛ» говорит о том, что улучшенный добавками изоляционный материал нормально функционирует при низкой температуре окружающей среды (до -60С).

При горении стандартной ПВХ изоляции выделяется большое количество тепла и вредный для здоровья густой и плотный дым – хлористый водород. Маркировка «НГ» указывает на изоляционный материал из негорючего огнеупорного пластика, а обозначение «LS» – на сниженный уровень выделения газов и дыма. Обозначение «FRLS» применяется для маркировки разновидности огнестойкого кабеля с использованием в изоляционном материале слюды, которая препятствует пересечение токопроводящих жил даже в том случае, если остальная изоляция сгорит. Кабель с ПВХ изоляцией с маркировкой «ЗНГ» – это силовой кабель с заполнением из поливинилхлоридного пластиката и оболочкой пониженной горючести. Используется для прокладки в пожароопасных помещениях и взрывоопасных зонах. Маркировкой «LTx » обозначается низкая токсичность при горении. Изоляция кабеля в данном случае выполняется из нетоксичного ПВХ пластиката пониженной пожароопасности. Кабель прокладывается в социально-значимых объектах, в которых невозможна быстрая эвакуация (больницы, интернаты, дома престарелых, детские сады и т.

д.).

Кабели и провода с поливинилхлоридной изоляцией ПВХ. Обзор технологий прокладки и защиты кабеля.

Одними из источников возникновения пожаров в жилищно-коммунальном хозяйстве и культурно-просветительных, офисных и административных зданиях являются электрические сети.

В настоящее время наиболее распространенные в жилищно-коммунальном секторе для электроснабжения потребителей получили марки электропроводов и кабелей с поливинилхлоридной изоляцией ПВХ (табл.1)

Марка	Сечение, мм2	Количество жил.	Технические характеристики
АПВ	2,5. ..120	1	Провод с алюминиевой жилой и изоляцией из ПВХ
АППВ	2,5…6	2; 3	Провод с алюминиевыми жилами, с изоляцией из ПВХ, плоский
АВВГ	2,5…50	1; 2; 3; 4	Кабель силовой с алюминиевыми жилами, с изоляцией из ПВХ, в оболочке из ПВХ
АВРГ	2,2. ..30	2; 3; 4	Кабель силовой с алюминиевыми жилами, с резиновой изоляцией, в оболочке из ПВХ
АПВГ	2,5…50	1; 2; 3;4	Кабель силовой с алюминиевыми жилами, с полиэтиленовой изоляцией, в оболочке из ПВХ
ВРГ	1 …240	1; 2; 3,4	Кабель силовой с медными жилами, с изоляцией из ПВХ, в оболочке из ПВХ
ПВГ	1,5…50	1; 2; 3; 4	Шнур гибкий со скрученными жилами с изоляцией из ПВХ
ШПС	0,5…0,75	2; 3	Шнур со скрученными жилами, с изоляцией из ПВХ, в оболочке из ПВХ, подвесной

Таблица 1

Краткая характеристика физико-механических свойств поливинилхлорида

Поливинилхлорид (ПВХ) представляет собой твердый при обычной температуре термопластичный полимер аморфной, т.е. бесформенной структуры, в котором его свойства (механические, электрические и др.) в естественных условиях одинаковы по всем направлениям.

Электроизоляционные свойства ПВХ сравнительно невысоки (26…28 МВ/м). Однако вследствие ряда положительных характеристик (устойчивость к действию кислот, щелочей и растворов солей) ПВХ нашел широкое применение как изолятор, в частности, при изоляции электропроводов и кабелей.

Длительная рабочая температура ПВХ составляет 80…90°С Выше 1 40°С ПВХ начинает разлагаться с выделением хлористого водорода. При этом физико-механические свойства ПВХ ухудшаются: снижаются объемное электрическое сопротивление и механическая прочность (уменьшается величина относительного удлинения при разрыве, возрастает хрупкость). Выделяющийся хлористый водород вредно действует на человека (особенно при пожарах) и вызывает коррозию расположенных вблизи материалов. При повышенной температуре ПВХ горит, но не поддерживает горения. Температура самовоспламенения ПВХ 454…495°С. При горении ПВХ образуется густой и плотный дым и выделяется большое количество тепла. Теплотворная способность изоляции из ПВХ составляет 5949 ккал/кг.

Для сравнения можно привести данные о теплотворной способности древесины, в частности дуба, — 2500 ккал/кг. Это означает, что при сгорании 1 кг изоляции из ПВХ выделяется тепла в 2,4 раза больше, чем из высококалорийной древесины.

Заметное ухудшение свойств ПВХ наблюдается при световом воздействии, в основном за счет ультрафиолетовых излучений. Для защиты ПВХ от светового воздействия в него добавляют разного рода пигменты (сажа, двуокись титана и др.), которые, являясь экраном, поглощают ультрафиолетовые излучения.

Основные причины повреждения изоляции из ПВХ

К основным причинам повреждения изоляции электропроводок и кабелей из ПВХ можно отнести:
• заводской брак;
• механические повреждения;
• естественное старение изоляции в процессе эксплуатации;
• световое воздействие;
• токовая перегрузка проводов;
• воздействие агрессивной среды.
Заводской брак изоляции из ПВХ в основном связан с уменьшением содержания пластификатора в поливинилхпоридном пластикате.

Так, по данным уменьшение пластификатора в пластикате марки ИРМ-40 до 20 массовых частей приводит к образованию трещин в изоляции при температуре -15°С во время монтажных изгибов проводов.

За последние годы при скрытой прокладке электропроводки в жилых домах силовые кабели прокладывают в специальных гибких гофрированных трубах, обладающих высоким уровнем сопротивления изоляции (не менее 100 МОм и 500 В в течение 1 мин) и огнестойкостью (способность загораться при температуре не менее чем 650°С). К сожалению, некоторые украинские производители сознательно идут на нарушение технологии производства указанной продукции, изготовляя трубы из вторичного сырья, изменяя физические характеристики продукции. По данным, это приводит к повышенной ломкости материала и потере прочности при температурных изменениях, что, разумеется, отрицательно влияет на долговечность и безопасную эксплуатацию электросетей.

Механические повреждения изоляции происходят в основном при транспортировке и халатном хранении кабельной продукции и монтаже электропроводок (особенно на изгибах при прокладке через стены и межкомнатные перегородки).

Старение изоляции в процессе длительной эксплуатации, на наш взгляд является основной причиной возникновения пожаров. Поданным, процессом, приводящим к старению изоляции, является естественное удаление (потеря) пластификатора из ПВХ пластиката. Именно от этого зависит дальнейшая работоспособность изоляции электропровода.

В процессе старения изоляции из ПВХ наблюдается уменьшение холодостойкости кабелей и проводов, что может стать показателем отказа их работы. При механических воздействиях на электропроводку или кабель при низких температурах (-1 5°С и менее) наблюдается растрескивание изоляции. Кроме того, при длительной эксплуатации электропроводов наблюдается изменение геометрических размеров изоляции, в основном уменьшение наружного диаметра. Произведенные исследования показали, что происходящая при старении изоляции из ПВХ потеря пластификатора сопровождается увеличением плотности и усадкой изоляции. Очевидно, что измерение наружного диаметра электропроводки в процессе эксплуатации в определенных условиях может служить показателем для диагностики изоляции из ПВХ.

Световое воздействие на изоляцию можно объяснить за счет проникновения ультрафиолетовых лучей в толщу термопластичного полимера ПВХ. Исследования автора показывают, что при отсутствии светового воздействия на электропровода относительное удлинение и прочность изоляции из ПВХ снижаются незначительно. Заметной разницы в механических характеристиках изоляции, пигментированной различными цветами, не имеется. Наиболее эффективным с точки зрения оптической стойкости является синий цвет, наименее — красный и натуральный. Пигментация изоляции различными цветами, подвергаемых атмосферному старению (на открытом воздухе), защищает ее от разрушительного старения не более 2…2,5 лет. При атмосферном воздействии трещинообразование в микроструктуре материала идет интенсивно. Растет не только число трещин, но и их размеры. Интенсивность солнечной радиации убывает от наружной поверхности к внутренней. Все это ведет к снижению как механических, так и электрических характеристик изоляции. Таким образом, можно сделать вывод что прокладка электропроводок открыто на воздухе нежелательна. А если этого избежать нельзя, то электропроводку и силовые кабели следует прокладывать в трубах (металлических, гладких или гофрированных из пластификатора).

Токовая перегрузка в проводах электрической сети может наступить в основном в двух возможных часто встречающихся случаях: при коротком замыкании вследствие плотного контакта фазного и нулевого оголенных по какой-либо причине проводов и при механических, даже незначительных повреждениях изоляции или по причине ее старения.

В первом случае в результате прямого короткого замыкания электрическая сеть защищается устройством защитного отключения (разумеется, при его надежной работе). Возможность возникновения пожаров в таких случаях, как правило, маловероятна (разумеется, если в месте возникновения короткого замыкания отсутствует легковоспламеняющиеся предметы). Во втором случае процесс развития токовой перегрузки происходит постепенно. И это является очень опасным, так как устройство защитного отключения не сразу может среагировать (или даже совсем не успеть это сделать) на токовую перегрузку.

Примечание. Предусматривается допустимое нагревание проводника не более 55°С. В случаях активных нагрузок предусматривается применение нулевой жилы одинакового сечения или симметричный 4-проводный кабель.
Табл.2

Наблюдениями установлено, что даже микроскопические повреждения изоляции вызывают точечный ток утечки и местный нагрев изоляции. Со временем между жилами, имеющими механические повреждения изоляции, накапливаются пыль и прочие виды грязи, поселяются в утепленное место от токов утечки насекомые. Все это при увлажнении становится электропроводной средой. В последующей эксплуатации электропроводки между фазовым и нулевым проводами возникает электрическая цепь: сначала обугливается изоляция в месте повреждения ее, ток утечки и температура цепи увеличиваются, что в конечном итоге приводит сначала к местному возгоранию изоляции, появлению устойчивой дуги и пожару.
Нельзя не отметить в этой связи случаи возникновения пожаров, когда электрическая сеть перегружается из-за того, что вместо калиброванных плавких вставок в предохранителях устанавливаются печально известные «жучки» с сечениями, значительно превышающими сечения калиброванных вставок. В этом случае при перегрузке электросети изоляция воспламеняется, и пожар становится неизбежным. Экспериментальным путем установлено, что ток в 300 мА выделяет энергию, недостаточную для возгорания стандартных строительных материалов. Поэтому устройство защитного отключения с таким номинальным током утечки является эффективным средством защиты от пожара, особенно в местах хранения легковоспламеняющихся материалов.

Автор рекомендует выбирать марки проводов для питания потребителей той или иной мощности (таблица 2).

Сечение	Диаметр жилы	Ориентировочная мощность
жилы	проводника	потребителя электроэнергии
проводника.	без учета	Медная		Алюминиевая
мм	изоляции.	жила		жила
	мм	проводника		проводника
		кВт	Ампер	кВт	Ампер
		на фазу	на фазу	на фазу	на фазу
0,5	0,8	1	4,5	—	—
0,75	1	1,5	6,8	—	—
1	1,13	2	9,1	—	—
1,5	1,38	3	13,6	—	—
2,5	1,78	5	22,7	3,5	15,9
4	2,26	6	27,3	5	22,7
6	2,76	8	36,4	6	27,3
10	3,57	12	54,5	8	36,4
16	4,51	18	81,8	12	54,5
25	5,64	22	100	16	72,7

Воздействие агрессивной среды. Сюда можно отнести:
• увлажнение проводов;
• перегрев проводов от посторонних источников тепла;
• действия грызунов;
• насыщенность воздушного пространства помещений ядовитыми газами и т.п.

Увлажнение изоляции происходит при прокладке электропроводок в помещениях, когда нарушаются требования ПУЭ, предусматривающие, чтобы при пересечении проводов или параллельном их следовании, например, с водопроводными трубами расстояния между ними были не менее 50 мм. Автор статьи уже анализировал причину несчастного случая, когда в результате постоянной конденсации на поверхности водопроводной трубы ПВХ изоляция провода, касающегося трубы, в течение длительной эксплуатации пришла в негодность и перестала представлять сопротивление для электрического тока.
При прокладке электропроводов вблизи посторонних источников тепла наблюдается уменьшение наружного диаметра провода с изоляцией из ПВХ, что ускоряет процесс ее старения.
Повреждения изоляции электропроводов и кабелей грызунами наблюдаются в кабельных каналах, размещенных на открытых распределительных устройствах подстанций и в подвальных помещениях жилых домов.

В помещениях с высокой насыщенностью воздушного пространства ядовитыми газами, таких, как коровники и, особенно, свинарники и птичники, шахты и пр., применяются специальные методы прокладки проводов и кабелей с защищенной изоляцией. Ввиду ограниченности объема статьи этот вопрос автором не рассматривается.

Обзор новых технологий прокладки и защиты электропроводок и кабелей

Очевидно, что для предотвращения пожаров изоляция электропроводок и электрических силовых кабелей должна обладать совокупностью противопожарных свойств и, главное, способностью по нераспространению горения, выделению дыма, коррозионно-активных веществ и токсичных продуктов при воздействии открытого пламени.

Некоторые зарубежные фирмы производят и поставляют силовые кабели с однопроволочными и многопрово-лочными медными жилами (рис.1). Изоляция и внешняя оболочка кабелей выполнена из самозатухающегося и трудно воспламеняющегося ПВХ пластиката. Пределы допустимой температуры окружающей среды кабеля: при монтажных и эксплуатационных изгибах от -5°С до +50°С; при условии эксплуатации в фиксированном (неподвижном) состоянии от -30°С до +70°С. Кабель рекомендуется применять для энергопитания и распределительных и силовых установок, подключения домов и уличного освещения. Максимальные допустимые напряжения:
• однофазные системы переменного тока — 1,4 кВ;
• трехфазные системы с заземленной жилой — 1,2 кВ.
Испытательное напряжение 4 кВ, переменный ток 50 Гц.

Кабеля из сшитого полиэтилена

Известно новое поколение силовых низковольтных кабелей из так называемого сшитого полиэтилена. Их характерные особенности: они устойчивы к воздействию агрессивных почв; более экологически чисты и надежны в эксплуатации. Коэффициент их повреждаемости сводится к минимуму. Кабели с изоляцией из сшитого полиэтилена (рис.2) гораздо надежнее, требуют меньших расходов на монтаж, реконструкцию и эксплуатационное содержание. Одним из главных преимуществ кабелей с изоляцией из сшитого полиэтилена является большая пропускная способность за счет увеличения допустимой температуры жилы Дополнительные токи нагрузки в зависимости от условий прокладки на 15. ..30% больше, чем у кабелей с бумажной изоляцией. Это достигается за счет увеличения рабочей температуры жил до 90°С (вместо 70°С) и высокого тока термической устойчивости при коротком замыкании в электрической сети.

Отмечается также высокая влагостойкость кабеля, не требующая применения металлической оболочки. Однако, внедряя эти кабели в производство, следует также учитывать мнение и озабоченность некоторых отечественных специалистов в области кабельной продукции относительно пожаробезопасности подобных кабелей Очевидно, что во всех случаях, приобретая такие кабели, следует требовать от поставщиков сертификаты на их качество.

Защитные трубы и системы укладки

Не последнюю роль в обеспечении безопасной и длительной эксплуатации электропроводов и кабелей с изоляцией из ПВХ играют защитные трубы (металлические и из пластификата). Так, рекомендуются пластиковые гладкие жесткие и гофрированные гибкие трубы из материала ПВХ, предназначенные для удобства прокладки силовых и сигнальных электрических сетей внутри и снаружи помещений. Основными достоинствами материала таких труб (рис.3) является то, что он не поддерживает горения, его степень защиты IP65. Температура монтажа -5…+60°С, рабочая -25….+60°С плавления +650°С. Сопротивление изоляции более 100 МОм.

Прокладка электропроводов и кабелей в пластмассовых трубах защищает их от пыли, загрязнений, ультрафиолетового излучения и механических воздействий. Трубы успешно прошли сертификационные испытания в отечественных государственных лабораториях и соответствуют п.2.1. ГОСТ 12.1.044-89 по группе горючести как «тяжелогорючие»

Выводы

В заключение можно заметить, что для обеспечения безаварийной и длительной эксплуатации необходимо проводить в соответствии с требованиями ПУЭ в установленные сроки обязательные комплексные профилактические испытания электрических сетей и электрооборудования, в частности измерение сопротивления изоляции силовой и осветительной электропроводки, проверку величин токов короткого замыкания петли фаза-нуль, испытания средств защиты, а также измерение сопротивления основных заземлителей и заземляющих магистралей оборудования.
Можно также рекомендовать получивший распространение за последние годы тепловизионный контроль теплового состояния электрооборудования. Применение такого способа контроля позволяет на самой ранней стадии возникновения обнаруживать дефекты изоляции проводов и кабелей с повышенной температурой в местах ее повреждения, а также предвидеть степень его последующего развития и вырабатывать рекомендации по устранению таких дефектов.

Николай Марфин

Расшифровка марки кабеля и провода

1. Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

2. Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.
В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
— АВВГз. С заполнением, заполнение из резиновой смеси.
— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

АВБбШв:

Б – броня из стальных лент
Ш- шланг защитный из ПВХ пластиката.
в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

С – свинцовая оболочка.
2л – две лавсановые ленты
Г – голый. Защитный покров из двух стальных оцинкованных лент.
К — защитный покров из круглых стальных оцинкованных проволок.
Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

К – контрольный
Э – экран общий из алюминиевой фольги поверх скрученных жил

АПвБбШп:

П – изоляция из силанольносшитого полиэтилена.
п – наружная оболочка из полиэтилена.

АПвПу2г:

у – усиленная оболочка из полиэтилена
2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,
В — ПВХ (поливинилхлоридная) изоляция
П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок
АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Кабель силовой с ПВХ изоляцией

Выберите категорию:

Все Светотехническое оборудование » НОВОГОДНЯЯ иллюминация » Лампы »» Лампы светодиодные »» Лампы галогенные »» Лампы металлогалогенные »» Лампы накаливания »» Лампы люминесцентные »» Лампы ртутные, натриевые »» Лампы специального назначения » Светильники »» Светильники офисные »» Светильники уличные »» Светильники промышленные »» Светильники аварийные »» Светильники взрывозащищенные »» Светильники для ЖКХ » Прожекторы »» Прожекторы судовые и для нефтедобычи »» Прожекторы светодиодные »» Прожекторы металлогалогенные и натриевые »» Прожекторы галогенные »» Прожекторы люминесцентные »» Прожекторы ртутные » Светодиодная подсветка » Металлические опоры освещения »» Силовые опоры освещения »» Несиловые опоры освещения »» Опоры контактной сети »» Кронштейны » Прожекторные мачты Электротехническое оборудование » Кабель »» Кабель силовой »»» Кабель силовой с ПВХ изоляцией »»» Кабель силовой с ПВХ изоляцией бронированный »»» Кабель силовой с бумажной изоляцией »»» Кабель силовой с изоляцией из сшитого полиэтилена »»» Кабель силовой гибкий в резиновой изоляции »»» Кабель силовой с изоляцией и оболочкой из полимеров (-HF) »» Кабель для сигнализации и блокировки »» Кабель передачи данных »»» Оптический кабель для прокладки в кабельную канализацию »»» Оптический кабель для прокладки в грунт »»» Оптический кабель для прокладки внутри зданий »»» Оптический кабель подвесной самонесущий »»» Оптический кабель с тросом »»» Кабель UTP »»» Кабель FTP »»» Кабель STP »»» Кабель коаксиальный »» Кабель связи »»» Кабель местной связи »»» Кабель телефонный »»» Кабель симметричный высокочастотный и низкочастотный »» Кабель контрольный »» Кабель управления »» Кабель универсальный »» Кабель лифтовой »» Кабель нефтепогружной »» Кабель судовой »» Кабель для систем пожарной сигнализации » Провод »» Провод соединительный »» Провод установочный »» Провод связи »» Провод изолированный, неизолированный »» Провод для геофизических работ »» Провод обмоточный »» Провод термостойкий,термоэлектродный, прогревочный »» Провод водопогружной »» Провод авиационный »» Провод для подвижного состава » Кабельные муфты »» Кабельные муфты КВТ »»» Концевые кабельные муфты КВТ »»» Соединительные кабельные муфты КВТ »» Кабельные муфты Нева-Транс »»» Концевые кабельные муфты Нева-Транс »»» Соединительные кабельные муфты Нева-Транс »» Кабельные муфты Термофит »»» Концевые кабельные муфты Термофит »»» Соединительные кабельные муфты Термофит »» Кабельные муфты Raychem »»» Концевые кабельные муфты TYCO Raychem »»»» Концевые муфты GUST (Raychem) »»»» Концевые муфты POLT (Raychem) »»»» Концевые муфты EPKT (Raychem) »»»» Концевые муфты EMKT (Raychem) »»»» Концевые муфты TFTI (Raychem) »»»» Концевые муфты TFTO (Raychem) »»» Соединительные кабельные муфты TYCO Raychem »»»» Соединительные муфты POLJ (Raychem) »»»» Соединительные муфты GUSJ (Raychem) »»»» Соединительные муфты BV (Raychem) »»»» Ответвительные муфты BAV (Raychem) »»»» Ответвительные муфты BMHM (Raychem) »»»» Соединительные муфты EMKJ (Raychem) »»»» Соединительные муфты SMOE (Raychem) »»»» Ответвительные муфты EPKB (Raychem) »»»» Переходные муфты TRAJ (Raychem) »»»» Соединительные муфты RayGel (Raychem) »»»» Соединительные муфты GelBox (Raychem) »»»» Соединительные муфты GelWrap (Raychem) »» Кабельные концевые муфты до 1 кВ »» Кабельные концевые муфты на 10 кВ »» Кабельные концевые муфты на 20 кВ »» Кабельные концевые муфты на 35 кВ »» Кабельные соединительные муфты до 1 кВ »» Кабельные соединительные муфты на 10 кВ »» Кабельные соединительные муфты на 20 кВ »» Кабельные соединительные муфты на 35 кВ » Кабельные наконечники и соединители » Монтажный инструмент (полный каталог) »» Инструменты КВТ »» Инструменты ИЭК (IEK) »» Инструменты НИЛЕД »» Инструменты ENSTO »» Инструменты ВК »» Инструменты ШТОК »» Инструмент для термоусадки и монтажа кабельных муфт »»» Инструмент для резки кабеля »»» Прессы для опрессовки наконечников и гильз »»» Инструмент для снятия изоляции » Кабельные нагревательные системы » Изделия для прокладки кабеля и электромонтажа » Электроустановочные изделия »» Серии ABB »» Серии Legrand »» Серии Bticino »» Серии Merten »» Серии Unica »» Серии Wessen »» Серии Gira »» Серии Lexel »» Серии Jung »» Серии Powerman »» Серии Viko »» Серии Simon »» Серии Berker » Электроизмерительные приборы »» Мультиметры »» Осциллографы »» Электроизмерительные клещи » ИБП и стабилизаторы напряжения » Частотные преобразователи » Электродвигатели » Устройства плавного пуска и защиты электродвигателей Щитовое оборудование » Щиты и боксы » Корпуса ВРУ » Низковольтные устройства (НКУ) » Модульное оборудование, предохранители »» Автоматические выключатели »» Дифференциальные автоматы »» Устройства защитного отключения УЗО »» Выключатели нагрузки низковольтные »» Разъединители низковольтные »» Контакторы »» Пускатели »» Рубильники »» Реле »» Устройства АВР »» Дополнительные устройства »» Предохранители » Счетчики электроэнергии » Трансформаторы низковольтные » Рубильники Высоковольтное оборудование » Комплектные трансформаторные подстанции (КТП) » Силовые трансформаторы »» Масляные трансформаторы »» Сухие трансформаторы »» Трансформаторы специального назначения »» Автотрансформаторы » Высоковольтное оборудование для подстанций и ЛЭП »» Выключатели нагрузки »» Разъединители »» Высоковольтные предохранители »»» Предохранители ПКТ »»» Предохранители ПКН »»» Предохранители ПКЭ »»» Предохранители ПКЭН »»» Предохранители ПКЖ »»» Контакты высоковольтных предохранителей »»» Патроны высоковольтных предохранителей »» Изоляторы »»» Штыревые изоляторы (изолятор ШФ, ШС, ТФ, ШТИЗ) »»» Опорные линейные изоляторы (изолятор ОЛФ, ОЛСК) »»» Подвесные изоляторы (изолятор ПС) »»» Полимерные подвесные изоляторы (изолятор ЛК) »»» Опорные изоляторы (изолятор ИО, ИОР) »»» Проходные изоляторы (изолятор ИПУ, ИП) »»» Изоляторы для трансформаторных вводов (изолятор ИПТ) »»» Полимерные опорные изоляторы »»» Стержневые изоляторы (изолятор ИОС) »»» Такелажные изоляторы (изолятор ИТ) »»» Крюки для изоляторов ШФ, ШС, ТФ »»» Колпачки для изоляторов ШФ, ШС, ТФ »» Разрядники »»» Разрядники РВС »»» Разрядники РВН »»» Разрядники РДИП, РМК, РДИМ, РДИШ »»» Разрядники РВО » Арматура для СИП и ВЛ »» Арматура НИЛЕД »»» Анкерные зажимы НИЛЕД »»» Анкерные кронштейны и крюки НИЛЕД »»» Ответвительные зажимы НИЛЕД »»» Дистанционные фиксаторы (бандаж) НИЛЕД »»» Изолированные наконечники под опрессовку НИЛЕД »»» Колпачки изолирующие НИЛЕД »»» Комплект промежуточной подвески НИЛЕД »»» Корпус предохранителя НИЛЕД »»» Ограничители перенапряжения НИЛЕД »»» Плашечные зажимы НИЛЕД »»» Поддерживающие зажимы НИЛЕД »»» Предохранители съемные НИЛЕД »»» Соединительные зажимы НИЛЕД »»» Стальная лента, скрепа, бугель НИЛЕД »»» Стяжные хомуты (ремешки) НИЛЕД »»» Устройство для промежуточного крепления проводов ввода в дом НИЛЕД »»» Фасадные крепления НИЛЕД »»» Устройства для закороток и заземлений НИЛЕД »»» Арматура НИЛЕД (NILED) от 6 до 35 кВ »» Арматура МЗВА »»» Анкерные зажимы МЗВА »»» Анкерные кронштейны МЗВА »»» Вязки спиральные МЗВА »»» Зажимы для заземлений МЗВА »»» Колпачки изолирующие МЗВА »»» Комплекты подвески МЗВА »»» Лента крепления, скрепа для ленты МЗВА »»» Наконечники изолированные МЗВА »»» Ограничители перенапряжения LVA МЗВА »»» Ответвительные зажимы МЗВА »»» Поддерживающие зажимы МЗВА »»» Соединительные зажимы МЗВА »»» Соединительные прессуемые гильзы МЗВА »»» Спецболты, шпильки и гайки-рымы МЗВА »»» Стяжные хомуты МЗВА »»» Устройства для закороток и заземлений МЗВА »»» Фасадное крепление МЗВА »»» УЗД устройства защиты от дуги МЗВА »»» УЗПН устройства защиты от перенапряжений МЗВА »» Арматура ВК »»» Анкерные зажимы ВК »»» Анкерные кронштейны ВК »»» Зажимы для наложения заземления ВК »»» Защитные колпачки ВК »»» Изолированные наконечники ВК »»» Комплекты подвески ВК »»» Крюки монтажные ВК »»» Лента, скрепа, бугель ВК »»» Ответвительные зажимы ВК »»» Плашечные зажимы ВК »»» Поддерживающие зажимы ВК »»» Соединительные зажимы ВК »»» Стяжные хомуты ВК »»» Фасадные крепления ВК »»» Устройства для закороток и заземлений ВК »» Арматура ENSTO »»» Аксессуары для деревянных опор ENSTO »»» Анкерные зажимы ENSTO »»» Арматура крепления вдоль опор, фасадов ENSTO »»» Герметичные прокалывающие зажимы ENSTO »»» Защитные устройства ENSTO »»» Изоляторы ENSTO »»» Кабельная наконечники ENSTO »»» Клеммники ENSTO »»» Крюки, болты ENSTO »»» Маркеры, таблички, номера фаз ENSTO »»» Мачтовые рубильники, разъединители ENSTO »»» Ответвительные зажимы ENSTO »»» Плашечные зажимы ENSTO »»» Поддерживающие зажимы ENSTO »»» Прокалывающие зажимы ENSTO »»» Соединительные зажимы ENSTO »»» Спиральные вязки ENSTO »»» Траверсы ENSTO »»» Устройства защиты от птиц ENSTO »»» Шинные зажимы, шины ENSTO »» Арматура КВТ »»» Анкерные зажимы КВТ »»» Анкерные кронштейны КВТ »»» Герметичные изолированные гильзы КВТ »»» Колпачки изолирующие КВТ »»» Комплекты промежуточной подвески КВТ »»» Монтажная лента и скрепы КВТ »»» Набор для заземления КВТ »»» Ответвительные зажимы КВТ »»» Прокалывающие зажимы КВТ »»» Стяжки крепежные усиленные КВТ »»» Фасадные крепления КВТ »» Арматура ЭССП »» Линейная арматура и зажимы »»» Промежуточные звенья ПРТ, ПТМ, ПРР, ПРВ, ПТР »»» Распорки Р, РГ, РГУ, РГИФ »»» Скобы СК, СКТ, СКД »»» Серьги СР, СРС »»» Узлы крепления КГП, КГН, КГ »»» Термопатроны ПАС »»» Ушки У1, У2, УД »»» Аппаратные зажимы А1А, А2А, А4А »»» Аппаратные штыревые зажимы АШМ »»» Заземляющие зажимы ЗПС »»» Разъемные ответвительные зажимы РОА »»» Ремонтные зажимы РАС »»» Зажимы натяжные »»» Плашечные зажимы ПА, ПС »»» Зажимы опорные »»» Поддерживающие зажимы ПГН, ПГУ, ПГ »»» Ответвительные зажимы ОА »»» Соединительные зажимы СОАС, САС, СВС »»» Зажимы петлевые »»» Гасители вибрации ГПГ, ГПГ-А, ГВ, ГВН, ГВП » Металлические опоры ЛЭП » Железобетонные опоры ЛЭП » Металлоконструкции для ЛЭП » Грозотрос »» Грозозащитный трос МЗ ОЖ »» Грозозащитный трос ГТК »» Грозозащитный трос ТК 50, ТК 70 Вентиляционное оборудование » Вентиляторы »» Rosenberg »» Systemair »» Ostberg »» Delika »» 3Dvent » Воздуховоды и фасонные изделия » Воздушные и канальные фильтры »» Панельные фильтры »» Карманные фильтры »» Кассетные фильтры »» НЕРА-фильтры »» Компактные фильтры W-тип »» Канальные фильтры » Фильтрующие материалы » Фильтровальные ткани » Приводные ремни ContiTech » Изоляционные материалы »» Техническая изоляция »» Теплоизоляция с готовым защитным покрытием »» Оболочки для покрытия теплоизоляции »» Звуко/шумо/виброизоляция »» Необходимые аксессуары и комплектующие Климатическое оборудование » Сплит-системы » Фанкойлы » Чиллеры » Компрессоры »» Роторные компрессоры »» Спиральные компрессоры »» Поршневые компрессоры » Канальные увлажнители воздуха » Теплообменники » Нагреватели воздуха » Тепловые завесы » Хладагенты и масла »» Фреон/хладон »» Холодильные масла » Чистящие средства для кондиционеров » Медные трубы и фитинги Кабельные концевые муфты до 1 кВ Температурные пирометры

Отходы кабельного ПВХ сдать по высокой цене на переработку

Хотите заработать на полимерных отходах? Компания «Новая Волна» осуществляет сбор и покупку по высокой цене отходов кабеля ПВХ. Мы предлагаем выгодные тарифы и высокий уровень сервисного обслуживания. Осуществляем прием вторсырья в любых объемах и в любом состоянии. Не принимаются только отходы кабеля ПВХ, имеющие металлические провода.

Кабельный сдир ПВХ

Кабель – это один или несколько проводников, которые не прикасаются друг к другу. Изоляция из пластика достаточно широко используется в разных сферах производства и активно применяется в повседневной жизни людей. Полимерные кабели являются отличным изолятором, который защищает от воздействия внешних факторов.

Они представлены следующими типами изделий:

силовой кабель (со стационарной и не стационарной прокладкой),

радиочастотный кабель,

кабель связи (телефонные, симметричные и коаксиальные),

кабель управления,

контрольный кабель.

ПВХ изоляция также широко применяется для шланговых, изоляционных и полупроводящих кабелей.

Изделия, изготовленные из ПВХ материала, имеют длительный период эксплуатации и их стоимость высока, но они очень легко подвергается разного рода повреждениям, поэтому после использования продукт попадает на свалку. Все это может привести к весьма неприятным последствиям, поскольку длительное хранение полиэтиленовых отходов в местах скопления мусора весьма отрицательно сказывается на состоянии окружающей среды и здоровье людей. Дополнительной трудностью, которая значительно тормозит решение данной проблемы, является тот факт, что сжигание изделий из ПВХ крайне неблагоприятно влияет на состояние окружающей среды, поскольку во время такого процесса в атмосферу выделяются чрезвычайно вредные и ядовитые вещества (диоксины и фталаты). Поэтому более выгодным и разумным станет метод переработки ненужных пластиковых кабелей и изоляции во вторичное полимерное сырье, которое можно повторно использовать в промышленных целях. Такая удобная и выгодная схема утилизации полиэтиленовых отходов имеет название рециклинг.

Наша организация предлагает Вам широкий спектр услуг, которые помогут оперативно и с выгодой для Вашего кошелька избавиться от лишних и ненужных полимерных отходов. Цена покупки зависит от состояния сырья, транспорта, упаковки, объема и других факторов. Для уточнения стоимости звоните или воспользуйтесь формой обратного звонка. .

Типы изоляции силовых кабелей: достоинства и недостатки — Полезные статьи — ООО ТД «ОптКабель»

Силовой кабель изготавливается в различных конструктивных и ценовых модификациях. В качестве изолирующих материалов применяются пропитанная бумага, резина, полиэтилен или поливинилхлорид. В зависимости от конкретного вида кабеля используется тот или иной материал, каждый из которых имеет собственные преимущества и недостатки.

Особенности бумажного вида изоляции

Бумажная изоляция выполняется бумажными кабельными лентами, пропитанными специальным составом. Обычно такие модели силового кабеля имеют в своей конструкции металлическую оболочку и стальные бронепокровы для надежной защиты от механических и других внешних воздействий, а также для предотвращения проникновения внутрь изделия влаги.

Достоинствами являются:

длительный срок эксплуатации;
невысокая цена;
возможность использования в сырых грунтах и, если имеется дополнительная защита, под водой.

Основной недостаток заключается в том, что при вертикальном или наклонном положении кабельной трассы пропиточный состав стекает, что приводит к преждевременному старению и потере требуемых изоляционных параметров.

По этой причине кабели в бумажной оболочке рекомендуется не использовать при прокладке наклонных трасс, что значительно сужает область их применения. Существуют изоляционные материалы с нестекающим пропиточным составом, но и они не всегда способны обеспечить необходимые требования при построении вертикальных трасс.

Особенности резиновой изоляции

Силовые кабели с изоляцией из резины используются, когда проводник должен иметь максимальную гибкость. Резина отличается полной влагонепроницаемостью, но с течением времени в процессе эксплуатации теряет свою эластичность, кроме того:

токопроводящая жила в таких случаях имеет низкую рабочую температуру, не более 65°С;
стоимость кабельной продукции в резиновой оболочке более высокая.

Достоинства и недостатки пластмассовой изоляции

Силовые кабели с пластмассовыми изолировочными оболочками наиболее популярны. У данных материалов нет никаких ограничений по направленности трасс и проблем стекания пропитки, что значительно упрощает производство, прокладку и эксплуатацию такой продукции.

В качестве материала используются полихлорвинил или сшитый полиэтилен. С помощью полиэтилена наиболее часто изолируют высоковольтный кабель.

Достоинствами пластмассовой изолировки являются:

более широкий рабочий температурный диапазон;
экологическая безопасность, позволяющая использовать ее в объектах любого назначения;
высокая влагостойкость;
прочность, легкость, долговечность;
химическая и электрическая нейтральность;
хорошая механическая стойкость.

Недостатком полиэтиленовых оболочек является чувствительность к высоким температурам и утрата эластичности при нагреве свыше +140°С. Добавление органических перекисей и вулканизация СПЭделают этот изоляционный материал устойчивым к растрескиванию и увеличивают величину температуры его плавления.

В современном производстве наиболее часто применяется высокопрочный СПЭ, способный выдерживать существенно большие температуры, не меняя своих свойств.

ПВХ-изоляция и ее свойства

Кабель, изолированный в поливинилхлоридный компаунд, наиболее часто прокладывают внутри помещений различного назначения. Данная изоляция хорошо устойчива к механическим повреждениям и возгоранию, но не имеет стойкости к низким температурам и подвержена влиянию ультрафиолета.

Лишь некоторые ее модификации способны выдерживать до -60°С. Для защиты от солнечных лучей проводник в такой оболочке прокладывается в специальных трубах. При усилении состава тальком, кальцием, карбонатом, каолином улучшается эластичность и холодоустойчивость оболочки, что позволяет прокладку и в уличных условиях.

Преимущества ПВХ-изоляции:

высокая деформационная и термическая стойкость;
экологическая безопасность;
обеспечение малых потерь и высокого значения допустимого тока нагрузки;
возможность применения на сложных трассах благодаря малым диаметрам и массе, а также большому радиусу изгиба.

Каждый изолирующий материал обладает своими особенностями. В зависимости от требований объекта, на котором прокладывается кабельная линия, выбирается оптимально подходящий вид проводника.

Наша компания поставляет кабель с любыми типами изоляции и гарантирует высокое качество продукции.

25 апреля 2018г.

Какие преимущества ПВХ в конструкции кабеля?

Процесс нанесения ПВХ-покрытия на кабели.

ПВХ — удивительно полезный материал, который используется в самых разных отраслях промышленности.
ПВХ — поливинилхлорид. Это термопластичная смола, что означает, что ее можно размягчить при нагревании, и ее получают с помощью процесса, известного как полимеризация.

ПВХ

является прочным и устойчивым к истиранию, а также имеет приличную механическую прочность, особенно по сравнению с его относительно небольшим весом.Кроме того, ПВХ очень устойчив к коррозии, ударам, истиранию, атмосферным воздействиям и даже химическому гниению. По этой причине его, как правило, используют для изготовления многих товаров для улицы, а также продуктов, требующих длительного срока службы.

Широко известен благодаря применению в изоляции кабелей. Такие производители, как SK Wiring, признают его наиболее часто используемым материалом в своей отрасли, прежде всего из-за простоты использования и огнестойкости. По оценкам, он может прослужить до ста лет, что означает, что он превышает срок службы большинства современных зданий.

Популярная изоляция кабеля
ПВХ вообще не проводит электричество. По этой причине это идеальный материал для использования в электрических приложениях, таких как изоляция проводов и кабелей, где он может иметь срок службы около четырех десятилетий.

Увеличенное изображение процесса нанесения оболочки из ПВХ на кабели.

Кроме того, ПВХ чрезвычайно безопасен. Он был тщательно исследован и протестирован и соответствует всем международным требованиям по охране здоровья и безопасности.Он совершенно нетоксичен и считается, что он не оказывает большего воздействия на окружающую среду, чем различные альтернативы.

Хотя ПВХ будет гореть при воздействии огня, он самозатухает — если убрать источник возгорания, он не продолжит гореть. Наконец, его трудно воспламенить, он выделяет мало тепла, а также имеет тенденцию обугливаться, а не производить горящие капли, а это означает, что опасность распространения огня значительно снижается.

ПВХ

легко снимается и прост в обращении, и большинство современных ПВХ-компаундов теперь также обладают хорошей огнестойкостью, хотя при использовании в зонах повышенного риска все же лучше указать марку с низким дымом и низким содержанием галогенов.Обычный или стандартный ПВХ — тип, обычно используемый в бытовой электропроводке — имеет максимальную рабочую температуру 85 ° C, хотя некоторые термостойкие соединения могут оставаться в рабочем состоянии при температурах до 105 ° C.

Дополнительные преимущества
Производство ПВХ не требует больших затрат, и его гораздо больше, чем других природных ресурсов, что значительно снижает его стоимость. Тот факт, что он имеет такой долгий срок службы, только делает его более рентабельным — его не нужно заменять или ремонтировать в течение относительно длительного времени, что делает его разумным вложением средств за сравнительно небольшие деньги.

Благодаря легкости и легкости формы, его можно использовать в самых разных стилях и стилях. Его можно с легкостью резать, изменять форму, соединять и сваривать, и с ним легко обращаться, потому что он не тяжелый.

Предоставлено SK Wiring
www.skwiring.com

Состав 101: ПВХ-соединения для изоляции проводов и кабелей и оболочки

ПВХ часто используется для оболочки электрических кабелей из-за его превосходных электроизоляционных свойств и диэлектрической постоянной.ПВХ обычно используется в кабелях низкого напряжения (до 10 кВ), линиях связи и электропроводке.

Базовая рецептура для производства ПВХ-изоляции и оболочки для проводов и кабелей обычно состоит из следующего:

ПВХ
Пластификатор
Наполнитель
Пигмент
Стабилизаторы и со-стабилизаторы
Смазочные материалы
Присадки (антипирены, поглотители УФ-излучения и др.)

Выбор пластификатора

Пластификаторы всегда добавляют в изоляцию проводов и кабелей, а также в компаунды оболочки для повышения гибкости и уменьшения хрупкости.Важно, чтобы используемый пластификатор имел высокую совместимость с ПВХ, низкую летучесть, хорошие свойства старения и не содержал электролитов. Помимо этих требований, пластификаторы выбираются с учетом требований к готовому продукту. Например, для продукта, предназначенного для длительного использования на открытом воздухе, может потребоваться пластификатор с лучшими погодными свойствами, чем для продукта, предназначенного только для внутреннего использования.

Сложные эфиры фталевой кислоты общего назначения, такие как DOP, DINP и DIDP, часто используются в качестве первичных пластификаторов в составах проводов и кабелей из-за их широкой области применения, хороших механических свойств и хороших электрических свойств.TOTM считается более подходящим для высокотемпературных соединений из-за его более низкой летучести. ПВХ-компаунды, предназначенные для использования при низких температурах, могут лучше работать с пластификаторами, такими как DOA или DOS, которые лучше сохраняют гибкость при низких температурах. Эпоксидированное соевое масло (ESO) часто используется в качестве сопластификатора и стабилизатора, поскольку оно обеспечивает синергетическое улучшение термической и фотостабильности в сочетании со стабилизаторами Ca / Zn или Ba / Zn.

Пластификаторы в производстве проводов и кабелей часто стабилизируются фенольными антиоксидантами для улучшения свойств старения.Бисфенол А — обычный стабилизатор, используемый для этой цели в количестве 0,3-0,5%.

Обычно используемые наполнители

Наполнители используются в составах проводов и кабелей для снижения цены соединения при улучшении электрических или физических свойств. Наполнители могут положительно влиять на теплопередачу и теплопроводность. Карбонат кальция — самый распространенный наполнитель для этой цели. Иногда также используются кремнеземы.

Пигменты в проводах и кабелях

Разумеется, добавляются пигменты для придания составам отличительного цвета.Диоксид титана является наиболее часто используемым носителем цвета.

Смазочные материалы

Смазки для проводов и кабелей могут быть как внешними, так и внутренними и используются для уменьшения налипания ПВХ на горячие металлические поверхности технологического оборудования. Сами пластификаторы могут действовать как внутренняя смазка, так же как и стеарат кальция. Для дополнительной смазки можно использовать жирные спирты, воски, парафин и ПЭГ.

Общие добавки в проводах и кабелях

Добавки используются для придания особых свойств, необходимых для конечного использования продукта, например, огнестойкости или устойчивости к атмосферным воздействиям, вызываемым солнцем или микробами.Огнестойкость — обычное требование для проводов и кабелей. Такие добавки, как триоксид сурьмы (ATO), являются эффективными антипиренами. Используемые пластификаторы, такие как эфиры фосфорной кислоты (например, TBP, TOF), также могут придавать огнезащитные свойства. Поглотители УФ-излучения могут быть добавлены для наружного применения, чтобы предотвратить воздействие солнечных лучей. Углеродный черный эффективен для защиты от света, но только если вы делаете смесь черного или темного цвета. Для ярко окрашенных или прозрачных соединений можно использовать УФ-поглотители на основе бензотриазола или бензофенона.Биоциды добавляются для защиты ПВХ-соединений от разложения грибками и микроорганизмами. OBPA (10 ‘, 10’-оксибисфеноазин) часто используется для этой цели, и его можно купить уже растворенным в пластификаторе.

Пример рецептуры

Ниже приведен пример очень простой отправной точки для рецептуры покрытия проволоки из ПВХ:

Состав	PHR
ПВХ	100
ESO	5
Стабилизатор Ca / Zn или Ba / Zn	5
Пластификаторы (ДОП, ДИНП, ДИДП)	20–50
Карбонат кальция	40-75
Диоксид титана	3
Трехокись сурьмы	3
Антиоксидант	1

Варианты изоляции | New England Wire Technologies

Первичная изоляция

Первичная изоляция (изоляция, наносимая непосредственно на проводники), как правило, представляет собой твердую изоляцию, которая будет противостоять деформации и повреждению во время прокладки кабелей и других последующих операций обработки; это обеспечивает высокий уровень качества как с точки зрения безопасности, так и с точки зрения электрических характеристик.

Полиолефин — один из наименее дорогих пластиков, доступных для изготовления проводов и кабелей, олефины на самом деле обладают очень хорошими электрическими свойствами и, как результат, обычно используются в бытовых сигнальных проводах, таких как кабели USB и CAT5. Их главный недостаток — высокая относительная жесткость и низкий температурный рейтинг (80 ° C).
ПВХ — рабочая лошадка в производстве проводов и кабелей ПВХ часто используется в качестве первичной изоляции из-за его выгодных механических свойств и присущей ему огнестойкости.
Полиэстер — Помимо более высоких температурных характеристик и более низких температур охрупчивания, чем у многих широко используемых пластмасс, полиэстер также обеспечивает улучшенную стойкость к истиранию и может быть экструдирован в стенки, более тонкие, чем многие другие материалы.
Фторполимеры — Разработанные как экструдируемые версии ПТФЭ, все фторполимеры имеют очень высокие температурные характеристики, очень низкие коэффициенты трения, чрезвычайно огнестойкие и обладают отличной диэлектрической прочностью.

PFA — Разработан первый экструдируемый фторполимер. PFA имеет чрезвычайно низкую диэлектрическую проницаемость и может быть экструдирован с ультратонкими стенками, поэтому он является предпочтительным материалом для миниатюрных сигнальных проводов.
FEP — экономичная альтернатива PFA для приложений, где все еще требуются высокие температурные характеристики или отличные электрические характеристики.
ЭТФЭ — Разработанный как фторполимер с улучшенными механическими свойствами, ЭТФЭ обладает улучшенной стойкостью к холодному течению и повышенной стойкостью к истиранию.

Силиконовая резина — Несмотря на то, что силиконовая резина обычно не используется для первичной экструзии из-за своей мягкости, силиконовая резина иногда используется для приложений, требующих сверхгибких кабелей.

Изоляция оболочки

Компаунды, используемые для изоляции оболочки, в основном представляют собой гибкие материалы, которые выбираются в зависимости от требований заказчика.

ПВХ — Сильно пластифицированный ПВХ может предложить хорошее сочетание гибкости и огнестойкости.
Полиуретан — Благодаря своей превосходной прочности на разрыв и ударной вязкости полиуретан является предпочтительным вариантом для кабелей, которые должны выдерживать механические нагрузки.
Термопластический эластомер (TPE) — Смесь термопластичных смол и термореактивных каучуков. TPE — это очень гибкие материалы оболочки, которые по-прежнему обладают хорошими механическими свойствами и приятным на ощупь.
Силиконовая резина — Сверхгибкий высокотемпературный материал, силиконовая резина обычно используется для оболочки кабелей в медицинской промышленности из-за ее способности выдерживать автоклавирование.Компания New England Wire также разработала армированный силикон NEWtuf® для улучшения механических характеристик и предлагает покрытие Parylene и SLEEK ™ для улучшения текстуры поверхности силиконовой резины.
Полиэстер — Более жесткий материал, чем обычно используется в кабельных оболочках. Полиэстер обладает превосходной стойкостью к жидкостям и топливу и обладает высокой устойчивостью к истиранию.
Фторполимеры — Хотя фторполимеры являются очень жесткими вариантами для использования в качестве оболочки, их отличная химическая стойкость, высокие температурные характеристики и естественная стойкость к огню делают их хорошим вариантом для кабелей, которым придется выдерживать особенно суровые условия окружающей среды.

Сравнение двух наиболее популярных видов изоляции кабелей

Жилы электрического кабеля должны быть электрически изолированы от других проводников и окружающей среды для предотвращения коротких замыканий. Для этого мы выдавливаем слой изоляции вокруг проводника.

Здесь мы исследуем поливинилхлорид (ПВХ) и сшитый полиэтилен (XLPE), которые являются двумя наиболее распространенными изоляционными материалами, используемыми в кабельной промышленности.

Почему ПВХ изоляция?

ПВХ — наиболее широко используемый изоляционный материал в силовых кабелях.

Это связано с тем, что кабель с ПВХ изоляцией является 1) экономичным материалом для электрической и физической защиты стандартных кабелей низкого напряжения в зданиях и 2) имеет небольшой радиус изгиба и, следовательно, его очень легко устанавливать в узких местах.

Области применения кабелей из ПВХ включают в себя общие низковольтные кабели, такие как освещение и общее использование в зданиях.

Однако стандартный ПВХ имеет определенные ограничения. 1) Стандартный ПВХ имеет максимальную рабочую температуру 70 ° C и 2) это не такой стойкий материал, когда речь идет о стойкости к воде и растрескиванию под воздействием окружающей среды (ESC).

Когда следует выбирать изоляцию из сшитого полиэтилена?

XLPE имеет максимальную рабочую температуру 90 ° C, и это означает, что если мы сравним кабель с изоляцией из сшитого полиэтилена и кабель с изоляцией из ПВХ для одного и того же сечения проводника, кабель с изоляцией из сшитого полиэтилена сможет выдерживать более высокую токовую нагрузку. Это также означает, что в зависимости от ваших текущих требований к нагрузке могут быть случаи, когда вы сможете выбрать меньший размер кабеля, если вы будете использовать кабель с изоляцией из сшитого полиэтилена вместо кабеля с изоляцией из ПВХ.

XLPE — более твердый материал по сравнению с ПВХ из-за процесса сшивания. XLPE обеспечивает большую прочность на разрыв, удлинение и ударопрочность по сравнению с ПВХ. Этот процесс сшивания также повышает устойчивость материала к маслам и химическим веществам даже при повышенной температуре; это делает сшитый полиэтилен популярным в качестве изоляции для огнестойких или огнестойких кабелей LSZH.

Применения для кабелей с изоляцией из сшитого полиэтилена, поэтому, популярны в качестве основных стояков в зданиях, огнестойких и огнестойких кабелей LSZH, а также за пределами приложений низкого напряжения, таких как среднее и сверхвысокое напряжение.

В таблице ниже показано простое сравнение свойств этих материалов.

Свяжитесь с нашим отделом продаж, если вам нужна дополнительная информация о том, что выбрать для ваших требований.

EN — 2018 — Новости — ПВХ против сшитого полиэтилена для изоляционного кабеля

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛЖНЫМ ОБРАЗОМ РАЗРЕШЕНО CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ НОРМАМИ. УКАЗАННЫЕ ЗДЕСЬ ЦЕННЫЕ БУМАГИ НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах» ) ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМ ПРАВИЛАМИ ДРУГИХ СТРАН. И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНАХ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОСПЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ-ЧЛЕНУ »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПЕРСПЕКТИВЫ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОЙ ПРОСПЕКТА («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ ПЕРСПЕКТИВА ИЗ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПУБЛИКАЦИИ ПРЕДЛОЖЕНИЙ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НЕТ ОБЯЗАТЕЛЬСТВ ИЛИ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА PROSPECTUS» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В той степени, в какой это ПРИНЯТО СООТВЕТСТВУЮЩИМ ГОСУДАРСТВОМ-ЧЛЕНОМ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ). .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа любым лицам, проживающим или проживающим в США, Австралии, Канаде, Японии или других странах.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI ALTRI PAESI.QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI NTCURITIES ACT », O AI SENSI DELLE CORRIS PORRIS NENSI DELLE PA ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI OFFERTA DI STRUMENTI FINANZIARI IN QUALSIASI STATO MEMBRO DELLO SPAZIO ECONOMICO EUROPEO (« SEE ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNOFFET MEMBRO DIRETTIVA PROSPETTI) DIRETTIVA PROSPETTI (CIASCUNOFFET MEMBRO DIRETTIVA PROSPETTI) DIRETTIVA PROSPETTI (CIASCUNOFFET MEMBRO DELLO STATO), УНЕВНИК COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘» OFFERTA PUBBLICA CONSENTITA «) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI DIRETTIVA PRUBLIC PRUBLIC

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, содержащие информацию, представленную в разделе, посвященном завершению, информативному и не прямому назначению или назначению всех участников доступа к частным лицам, которые находятся в Австралии, Канаде или в Джаппоне или Уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидентом или trovarmi negli Stati Uniti, в Австралии, Канаде или Джаппоне о уно дельи Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

кабелей с изоляцией и оболочкой из ПВХ в домашних условиях — возможные проблемы?

Тысячи километров кабелей с изоляцией и оболочкой из ПВХ, которые используются в настоящее время, не обходятся без проблем с установкой и эксплуатацией, и в этой статье рассматриваются некоторые из них, которые встречаются в домашних условиях.

В Великобритании насчитывается более двадцати миллионов жилищ, и большинство из них будет подключено с помощью кабелей с изоляцией из ПВХ или с изоляцией и оболочкой из ПВХ, которые, как правило, обеспечивают экономичную установку и хорошее обслуживание.Изоляция и оболочка из ПВХ для электрических кабелей была введена в конце 1950-х — начале 1960-х годов для замены резиновой изоляции и оболочки, поскольку она была более практичной и не являлась природным соединением, которое можно было производить в необходимом количестве.

К сожалению, теперь, когда мы знаем гораздо больше о загрязнении и экологических проблемах, ПВХ часто называют «ядовитым пластиком» из-за токсинов, которые он может выделять во время производства, при воздействии огня или разложении на свалках.Эти токсины связаны с проблемами со здоровьем, а также с возможным высвобождением диоксина и фталата, которые, возможно, способствуют возникновению опасностей, которые они могут представлять для здоровья человека и окружающей среды. Со стороны окружающей среды растет давление, чтобы запретить ПВХ, но в настоящее время это не считается практичным из-за его превосходных свойств как электрического изолятора и необходимости предоставления практических альтернатив.

Однако тысячи километров кабелей с изоляцией и оболочкой из ПВХ, которые используются в настоящее время, не обходятся без проблем с установкой и эксплуатацией, и в этой статье рассматриваются некоторые из них, которые используются в бытовых установках.

«Зеленая слизь»

Эта проблема будет хорошо известна более опытному электрику, но многие ученики и молодые сотрудники, возможно, не имели опыта в этом, и на горячую линию IET по-прежнему поступают звонки по этому поводу, как и в другие организации.

Когда ПВХ изоляция была впервые произведена, в смесь ПВХ добавили химический пластификатор, чтобы обеспечить гибкость (современные сточные трубы и т. проводники из-за изменения тока нагрузки притягивали пластификатор к поверхности медного проводника, где он растворял мельчайшие следы меди (отсюда и зеленый цвет), а на вертикальных кабелях, идущих к выключателям и розеткам, сила тяжести с годами уменьшалась. нарисовал его до самой нижней точки, выключателя или розетки.Более высокие температуры окружающей среды ускорят процесс и продвижение вниз по вертикальным кабелям.

Основные случаи возникли в 1960-х и 1970-х годах, прежде чем изменение состава ПВХ устранило эту проблему, хотя некоторые случаи все еще наблюдаются.

Слизь всегда присутствует только в небольших количествах, она грязная и малотоксична, но ее нельзя трогать голыми руками. Слизь является проводящей из-за содержащейся в ней меди, и при обнаружении ее следует удалить, чтобы предотвратить возможное отслеживание.Его можно очистить метилированным спиртом, надев перчатки и уделив должное внимание гигиене, а после использования чистящие материалы должны быть надлежащим образом утилизированы.

Рисунок 1: Пример «зеленой слизи» (изображение воспроизведено с разрешения Goodwin Electrical)

Можно рассмотреть возможность повторного подключения затронутых оконечных цепей, но если это ограниченный объем, следует проводить регулярные периодические проверки и испытания сопротивления изоляции для отслеживания проблемы.Некоторые также предлагают контролировать сопротивление проводников, чтобы убедиться, что проводники не растворяются слишком сильно, а их сопротивление увеличивается. Нет конкретных указаний по частоте периодических проверок и испытаний, и об этом можно судить только по опыту работы с конкретной установкой.

Кабели в оболочке из пенополистирола и ПВХ

Это более серьезная, хотя и менее распространенная проблема, чем слизь, особенно на чердаках жилых помещений.Пенополистирол — легкий, недорогой и простой в обращении материал с отличными теплоизоляционными свойствами, что делает его полезным с точки зрения теплоизоляционных свойств. Однако, если пенополистирол находится в тесном контакте с кабелями в оболочке из ПВХ, со временем химическая реакция может вытягивать пластификатор оболочки с образованием липкого слоя на внешней стороне кабеля. Во многих случаях, когда пластификатор в кабеле впитывается в пенополистирол, он снова сжимается и в большинстве случаев больше не остается в контакте с ПВХ, и депластизация прекращается.Но в некоторых случаях сообщалось, что пластификатор мигрирует из ПВХ, поглощая и размягкая полистирол, который в одном случае прилип к оболочке из ПВХ, оставляя хрупкий кабель, который трескается и раскалывается, обнажая токоведущие проводники, который, как сообщается, вызвал пожар в местной древесине в жилом доме. Пластификатор также может быть легко воспламеняющимся, и без каких-либо противопожарных разрывов или уплотнений пожар может распространиться на другие части строительного пространства.

Сообщается, что больше всего страдает пенополистирол, но это также может происходить с АБС или поликарбонатом.Некоторые производители заявляют, что современные соединения оболочки из ПВХ больше не вступают в реакцию с пенополистиролом, но если ожидается, что кабели в оболочке из ПВХ будут контактировать с пенополистиролом или другими подобными материалами, следует проконсультироваться с производителем кабеля по поводу конструкции.

Битумные изделия и кабели в оболочке из ПВХ

Битум и продукты на основе битума широко используются в строительстве для кровли и гидроизоляции, и не так давно кабельный уплотнитель, наполненный битумом, использовался в качестве части входного отверстия для подачи электричества для заделки свинцового изоляционного покрытия с бумажной изоляцией (PILC) подводящий кабель в жилое помещение.Опять же, ПВХ-пластификатор может вымываться из кабеля и размягчать битум, а в некоторых тяжелых случаях он может вытекать из вырезанной камеры или делать любые работы по гидроизоляции бесполезными.

Сводка

За многие годы использования ПВХ производители кабелей выявили большинство проблем совместимости и решили их, однако на рынке всегда появляются новые строительные продукты. Целесообразно проконсультироваться с производителем кабеля при установке кабелей с изоляцией и оболочкой из ПВХ в любой новой или необычной ситуации, или когда предлагается использовать химические вещества, такие как консервант для древесины, на древесине, к которой они прикреплены, или, возможно, закрасить кабели.

В этой статье рассмотрены некоторые возможные физические риски при установке для кабелей с изоляцией и оболочкой из ПВХ, но, конечно же, всегда будут присутствовать общие термические риски при эксплуатации кабеля из-за проведения тока, установки в условиях теплоизоляции, а также рабочей температуры и окружающей среды.

.
No related posts.

Разное

+7 495 120-13-73 | 8 800 500-97-74
