Проходные выключатели — что это такое и схема их подключения

Содержание:

Иногда возникает необходимость включения и отключения освещения из разных мест. Например, часто необходимо, чтобы была возможность включения и отключения освещения в начале и в конце длинного коридора, разных местах проходной комнаты, у дверей большого помещения с несколькими входами и выходами. Один из подобных примеров изображен на рисунке.

До недавнего времени, решить такую задачу с помощью клавишных выключателей было невозможно. Приходилось применять пакетные выключатели, использовать другие ухищрения. Теперь в продаже широко представлены проходные и перекрестные выключатели, с помощью которых перечисленные проблемы решаются совсем просто. Уже не редкость, когда жильцы, производя ремонт квартиры, просят мастеров установить выключатель у входа в спальню и рядом с предполагаемым местом размещения кровати.

Применение проходных выключателей

В принципе, в проходном выключателе нет ничего необычного.

Проходной выключатель представляет собой простой однополюсный переключатель на два направления. Такую функцию выполняет, например, обычный тумблер. Схема проходного выключателя выглядит так.

С помощью двух таких переключателей несложно организовать управление освещением из двух разных мест. Просмотрев на следующий рисунок, легко понять, как это работает.

Из рисунка понятно, что лампа загорится в том случае, если оба проходных выключателя буду включены одновременно на один и тот же провод, верхний или нижний. Так же легко понять, что выключатели взаимозависимы. То есть от положения первого выключателя зависит, включится или нет освещение, если нажать клавишу второго выключателя. Эта небольшая особенность применения проходных выключателей с лихвой окупается удобством их применения.

Один из способов выполнения монтажа с применением двух проходных выключателей показан на следующей монтажной схеме.

Как видно из схемы, проходными выключателями коммутируется «фаза». К каждому выключателю подходит три провода. Все основные соединения выполняются в монтажной коробке. Кстати, без монтажной коробки можно вполне обойтись, выполнив все соединения внутри коробки одного из выключателей. Возможно, для этого понадобиться коробка с большей глубиной.

Если нужно одновременно включать не одну, а несколько лампочек или светильников, то их необходимо соединить между собой параллельно. В случае если требуется управлять двумя нагрузками, то можно применить сдвоенные (двухклавишные) проходные выключатели. Такие выключатели тоже имеются в продаже.

К сожалению, с помощью проходных выключателей можно организовать управление освещением только из двух мест. Если нужно установить выключатели в трех и более местах применяют комбинации из проходных и перекрестных выключателей.

Управление освещением из нескольких мест с помощью проходных и перекрестных выключателей

Схема перекрестного выключателя выглядит следующим образом.

Если внимательно посмотреть на рисунок, то можно заметить, что перекрестный выключатель представляет собой не что иное, как сдвоенный проходной выключатель, у которого выходные клеммы соединены попарно. Из схемы так же видно, что при изменении положения выключателя произойдет переключение контактов с одного провода на другой. Как бы произойдет «перекрещивание».

На следующей схеме показано, как можно управлять освещением из трех разных мест.

Как видно из рисунка, управление освещением осуществляется двумя проходными и одним перекрестным выключателем. При этом для соединения между проходным и перекрестным выключателем, нужно всего два провода. В тех положениях выключателей, которые изображены на схеме, цепь разомкнута, и лампа гореть не будет. Однако, стоит изменить положение любого из выключателей и цепь замкнется. Для разрыва цепи достаточно опять изменить положение любого из выключателей.

Когда требуется нарастить количество выключателей, просто добавляют еще один перекрестный выключатель. Его включают в разрыв цепи между проходным и перекрестным выключателем или двумя перекрестными выключателями. Таким образом, цепочка из выключателей должна начинаться и заканчиваться проходными выключателями.

Ниже приведен пример управления освещения из пяти разных мест.

Мы рассмотрели способы управления освещением из двух, трех и пяти разных мест. Думаем, что читатель, прочтя данный материал, без труда сможет изменить количество выключателей в своих схемах.

В заключение нужно напомнить, что к светильникам кроме нулевого и фазного провода нужно подводить еще защитный проводник, который на рисунках не показан. Заземление светильников следует выполнять в соответствии с указаниями производителей.

Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

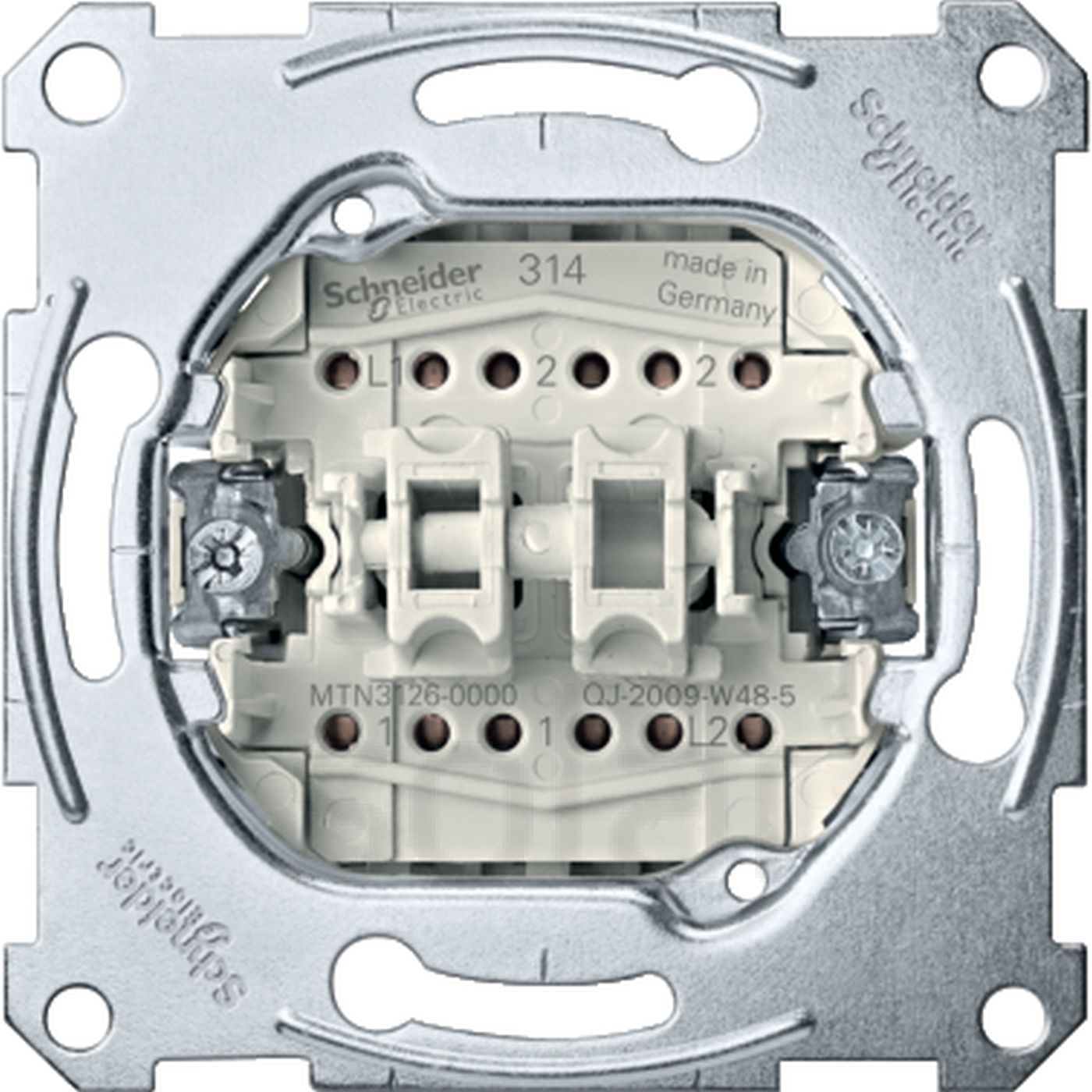

По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По способу монтажа:

• Накладной. Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
• Встроенный. Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т. п.

Похожие темы:

Проходные выключатели (переключатели) / Характеристики / «LIVOLO.Ru»

Сенсорные проходные выключатели (переключатели) позволяют организовать управление одними и теми же световыми приборами из разных (двух и более) мест.

Выпускаются в двух вариантах: однолинейные и двухлинейные, т.е. для управления одной или двумя линиями нагрузки.

Допустимые типы ламп: лампы накаливания, энергосберегающие, галогеновые лампы (220 В, и низковольтные с трансформатором 12 В и 24 В), люминесцентные лампы (с электронным балластом), светодиодные лампы и светодиодные ленты.

Внимание! Со светодиодными лампами и лентами, а также с люминесцентными лампами общей мощностью до 18 Вт выключатели могут работать не корректно (в выключенном состоянии лампы могут мигать). Данная проблема может быть решена параллельной установкой керамического резистора            33К 10W

Проходные выключатели подключаются к цепи нагрузки только в паре с другими проходными выключателями. Допускаются следующие комбинации подключения:
• однолинейный + однолинейный
• двухлинейный + двухлинейный
• двухлинейный + однолинейный + однолинейный
Подключение осуществляется по специальной схеме, поэтому проходные выключатели не могут быть подключены к стандартной проводке.


Использование проходных выключателей (переключателей) особенно удобно в длинных коридорах или проходных комнатах. Включив свет в начале коридора, Вы имеете возможность выключить его в другом конце коридора.

В зависимости от модели могут быть со встроенным модулем дистанционного управления или без такового.

Дистанционное управление осуществляется по радиоканалу, что позволяет управлять  выключателем из любого помещения в радиусе действия пульта ДУ. Данная особенность делает управление приборами освещения значительно удобнее в отличие от систем с ИК управлением, действующих только в зоне прямой видимости выключателя и пульта ДУ.

К одному выключателю может быть подключено до 8 пультов ДУ.

Допускается установка в паре одного выключатля с модулем ДУ и другого без модуля ДУ.
В результате такой схемы подключения получается полностью функциональная система проходных выключателей с дистанционным управлением, но по более низкой цене.

Сенсорное управление осуществляется посредством встроенных современных емкостных датчиков, что позволяет выключателю четко реагировать на любые прикосновения к сенсорной зоне.

Для удобства использования в темное время суток в выключателе имеется светодиодная подсветка с режимом индикации состояния «включено/выключено». В выключенном состоянии сенсорные зоны подсвечиваются голубым цветом, при включение света соответствующая сенсорная зона начинает подсвечиваться  красным цветом.

Лицевая панель выполнена из оптического стекла OptiWite, благодаря чему панель выключателя не только устойчива к царапинам, но и чрезвычайно удобна в уходе, просто протрите ее влажной тряпочкой.

Установка выключателя осуществляется в круглую монтажную коробку для скрытого монтажа диаметром 65-70 мм и глубиной 50 мм с межцентровым расстоянием для крепежных винтов — 60 мм.

Подобную монтажную коробку можно приобрести в любом специализированном магазине..

Выключатель имеет функцию автоматического отключения при обрыве цепи. В случае перегорания лампочек в цепи нагрузки или срабатывании автоматического выключателя защиты (так называемого автомата) при перегрузке в цепи, выключатель переходит в состояние ВЫКЛЮЧЕНО


Технические параметры	Однолинейные	Двухлинейные
Размер лицевой панели	80х80 мм
Максимальная нагрузка на линию	1000 Вт
Рабочее напряжение	110-250 В (переменный ток 50-60Гц)
Сила тока	5 А
Степень защиты	IP20
Собственная потребляемая мощность	≤0.1 мВт
Срок службы	100000 переключений
Условия эксплуатации	температура -10~50℃, влажность ≤95%
Метод крепления контактов	винтами
Метод крепления выключателя	винтами
Установка	в круглую монтажную коробку D 65-70 мм
Материал корпуса	термостойкая электротехническая пластмасса
Материал лицевой панели	стекло OptiWhite

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

• обычные,
• проходные,
• перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

• 2 связываются с первым переключателем,
• 2 связываются со вторым,
• а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Проходной переключатель: типы, схемы подключения

Пробираться темными лестничными маршами, испытывая страх и рискуя оступиться, – удовольствие сомнительное. Но и бесполезно горящие в парадных лампы, «намотанные» киловатты с которых увеличивают общедомовой счет за электроэнергию, вызывают досаду. Чтобы иметь возможность выключить или включить свет из нескольких точек, в ассортимент светотехнической арматуры включен элемент, называемый «проходной переключатель».

Пере- или выключатель?

Внешне этот элемент электрической цепи похож на выключатель – тот же корпус, одна или несколько клавиш, фиксирующихся в двух положениях. Однако его физическая сущность совершенно иная. Если выключатель разрывает цепь, то проходной переключатель производит коммутацию линий. Кинематическая схема выключателей и переключателей представлена ниже.

Кинематическая схема выключателей и переключателей

Из неё видно, что основным отличием этих элементов является количество выходных линий. Как это влияет на способы построения схемы электропитания? Выключатель, имея двухполюсный контакт, размыкает или замыкает линию. Если пару коммутаторов такого рода соединить параллельно, то для прекращения электропитания необходимо, чтобы были разомкнуты оба. Поэтому они непригодны для схем управления потребителями из нескольких мест.

Проходные переключатели соединяются последовательно. Три полюса позволяют оставлять одну из линий постоянно подключенной к сети. Поэтому появляется возможность выбора (включить или выключить), изменяя положение контакта парного коммутатора.

Типы проходных переключателей

Промышленностью выпускается четыре типа проходных переключателей. Три из них различаются количеством клавиш, которых может быть одна, две или три. Так реализуется возможность управлять несколькими потребителями электрической энергии. Четырехклавишные модели не выпускаются. Просто потому, что каждому трехполюсному контакту нужно две выходные линии. Прокладывать больше шести токоведущих жил технически сложно из-за увеличения размера канала для их размещения и чрезвычайной запутанности схемы.

Особым элементом в этом семействе коммутаторов является перекрестный выключатель. Клавиша у него одна, а подвижных контактов два, и они работают одновременно. Перекрестным он назван за то, что меняет местами линии, перекрещивает их. Еще одним отличием этого элемента является отсутствие клеммы, с которой электричество подается конкретному потребителю. Он включается между двумя последовательно соединенными проходными переключателями для формирования промежуточной точки управления.

Типы проходных переключателей

Проходной переключатель. Схемы подключения

Перед тем как начать рассматривать основные типы схем подключения проходных переключателей, стоит особо остановиться на том моменте, что они всегда соединены последовательно.

Подключение двух проходных переключателей

Общим мнемоническим правилом построения схем проходных переключателей является их взаимное расположение: парные выходные контакты должны «смотреть» друг на друга. Оно наглядно представлено на приведенной ниже схеме.

Из схемы видно, что при одинаковом положении клавиш какая-то из линий обязательно замкнута, а также то, что обе они равнозначны друг другу.

Подключение нескольких параллельных потребителей\

Проходные переключатели с несколькими клавишами управляют несколькими потребителями электроэнергии, подключенными параллельно друг другу. Схема подключения приведена ниже.

Обратите внимание, что входные клеммы первого от распределительной коробки переключателя соединяются друг с другом и подключаются к одной фазе. Подключение разных фаз к одному прибору не допускается!

Промежуточная точка управления

Чтобы управлять потребителями из трех или более точек, между проходными переключателями включается перекрестный. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением клавиш выключателей на концах цепи. Схема подключения приведена ниже.

Количество промежуточных точек управления должно быть нечетным. Потому что два перекрестных выключателя возвращают систему в исходное положение.

Для удобства монтажа на внутреннем корпусе проходного переключателя имеется мнемоническая схема расположения контактов. Чтобы ничего не перепутать, каждая пара соединительных и выходная линия для одного потребителя должны иметь один цвет диэлектрической оболочки.

Оцените качество статьи:

Как подключать проходные выключатели света правильно

Процедура подключения проходного выключателя в большей степени зависит от того, как схема при этом была выбрана. Существует несколько схем подключения: с 2, 3 или несколькими местами выключения одного светильника.

Перед началом основных работ следует провести определенную подготовку:

1. Создаем схему подключения. Схема подключения должна содержать информация о том, где будет расположен кабель и другие элементы.
2. Проводим разметку того, как будут проложены кабеля, и где будут расположены распределительные коробки, а также выключатели. Подобная работа позволит значительно упростить дальнейший процесс организации системы включения света. Разметка выполняется при помощи карандаша или мела.
3. Нужно подготовиться к тому, что будет проведена работа по созданию штроб и ниш под подрозетник. Во время проведения работы образуется много пыли и мусора. Поэтому следует позаботиться о состоянии мебели и других элементах интерьера.
4. В подготовительные работы также можно отнести сам процесс образования штроб и посадочных мест. Аккуратные штробы можно получить при помощи болгарки, которой по разметке делаются надпилы. Затем, при помощи перфоратора создается штроба под кабель. Сделать нишу под подрозетники можно при помощи обычной или специальной насадки для перфоратора.
5. Работы предусматривают подключение цепи к источнику электроэнергии. Следует позаботиться о том, чтобы после отключения энергии ее никто не включил случайно. Этому моменту стоит обратить особое внимание.

Выполнить подготовительные работы, можно только определившись со схемой подключения.

Схема управления с 2 выключателями имеет следующие особенности:

1. Используется 2 одинаковых выключателя, которые имеют три контакта.
2. Нулевой провод идет через распределительную коробку на светильники.
3. Фазовый провод тоже идет через распределительную коробку.
4. Фазовый провод идет на первый механизм разрыва цепи.
5. Выходные контакты первого элемента соединены с выходными контактами второго.
6. Через выходной контакт второго выключателя фаза выходит на светильники.

схема подключения из двух мест

Подобным образом организована схема подключения, в которой есть 2 выключателя. Схема довольно проста в организации.

Есть возможность создать схему, которая имеет 3 выключателя. К ее особенностям можно отнести:

1. Через распределительную коробку «ноль» идет на светильники.
2. Фаза подается на первый по очереди элемент цепи.
3. 3 выключателя соединяются между собой через 2 клеммы.
4. Через последний фаза уходит на светильник.

схема подключения из трех мест

Количество выключателей не имеет особого значения. Так между собой может быть связано несколько механизмов разрыва цепи и схема подключения будет одинаковой.

Есть возможность провести создание сети, которая позволит управлять группами светильников из нескольких мест. Эта схема подключения наиболее сложная. При этом, следует купить двойные проходные переключатели, что позволит управлять группами выключателей.

Она имеет следующие нюансы:

1. Как и прежде, «ноль» проходит через распределительную коробку и сразу уходит на светильники.
2. Фаза уходит на первый элемент цепи и подводится на контакты клавиши, отвечающие за отключение первой и второй группы.
3. 2 проходных выключателя соединяются между собой. При этом, важно сохранить правильность подключения: первая группа под первым номером должна соединяться с первой группой под вторым номером. Это же правило касается и второй группы.
4. Со 2 выключателя отводится фаза на лампочки. При этом, важно отметить, что на входе питание происходит от одного кабеля, на выходе уже создается разветвление.

Подобным образом можно провести создание системы, которая позволит из разных комнат провести управление светильником, где можно выбирать количество работающих лампочек.

проходные выключатели

Сама процедура подключения в независимости от выбранной схемы имеет следующие особенности:

1. После подготовительного этапа проводим укладку кабеля и размещение подрозетников. При укладке кабеля, нужно обратить внимание на то, чтобы он не перелавливался. Если произойдет разрыв жилы, надежность кабеля уменьшится.
2. Проводим соединение проходных выключателей между собой. Для этого следует открутить зажимы и жилы кабеля установить в посадочные гнезда, а затем проводим зажим. При подготовке жил, следует помнить о том, что оголять сильно жилы не следует.
3. Проводим подключение фазы к входной клемме.
4. Проводим подключение фазового кабеля к выходной клемме.
5. Подключаем кабель к светильнику.

Необходимые инструменты и материалы

1. Изоляционный материал для того, чтобы провести изоляцию созданных соединений и оголенных частей жил используемого кабеля.
2. Отвертка и индикатор. Для того, чтобы разобрать конструкцию подрозетника, понадобится отвертка. При этом, для определения того, есть ли в сети напряжение, используется индикатор. При выборе отвертки или индикатора, следует обращать внимание на варианты исполнения, которые имеют удлиненный стержень и рукоятку с хорошими диэлектрическими качествами.
3. Плоскогубцы зачастую используются для того, чтобы подготовить жилы кабеля. При этом, также при помощи плоскогубцев проводится изменение размеров кабеля. Плоскогубцы должны иметь рукоятку с хорошими диэлектрическими свойствами.
4. Если проводка и подрозетник углубляются в стену, нужно использовать перфоратор и сверло, а также болгарку. Процедура получения штроб и посадочного отверстия достаточно сложна и трудоемкая.
5. Для заделки штроб и образованного пространства между корпусом выключателя и стеной, нужно иметь мастерок и цементный раствор для заделки их.
6. При выборе кабеля следует обращать внимание на вариант исполнения с хорошей изоляцией. При этом, особое внимание уделяют диаметру жил. Выбор проводится на основании того, какая нагрузка создается. Для подбора можно использовать различные таблицы, которые позволяют определить то, какой диаметр кабеля нужно использовать при тех или иных условиях.
7. Разметочные инструменты. Создавая систему включения света, часто проводят разметочные линии того, где будет расположен кабель и подрозетник.

Подобные материалы и инструменты позволяют провести работу самостоятельно.

Отличительные особенности выключателей

Можно выделить нижеприведенные нюансы:

1. Могут использоваться для управления светильниками и другими потребителями энергии в независимости от их места установки. Рассматриваемый вариант исполнения стал довольно популярным по причине того, что только при его использовании можно реализовать некоторые поставленные задачи.
2. По внешнему виду и основным элементам конструкции рассматриваемый тип механизма разрыва цепей напоминает обычный. Однако, всего небольшие изменения делают их особенными.
3. Вместо 2 контактов в конструкции есть 3 контакта, что и позволяет проводить выключение или включение света из нескольких точек. Наличие дополнительных контактов позволяет проводить связывание между собой выключателей.

Несмотря на то, что многие даже не слышали о них, популярность проходных выключателей очень велика:

1. Они могут использоваться в длинных коридорах, где много дверей, в залах, где более чем два выхода.
2. Классическим примером использования дома можно назвать случай, когда с каждой стороны кровати в спальне есть свой выключатель из цепи освещения в комнате. Это значительно повышает комфорт.
3. Также, часто можно встретить варианты, когда используются двойные варианты исполнения при организации офисных помещений. Они позволяют проводить управление группами светильников из разных точек.

Отметим, что данный вариант исполнения можно назвать альтернативным вариантом прерывателей цепи, работающих от хлопка или другого звука. В рассматриваемом случае, можно значительно сэкономить на организации системы освещения. Так, установив выключатели в нескольких местах можно создать ситуацию, когда освещение может быть включено сразу при входе в помещение.

Используемые распределительные коробки также имеют свои особенности:

1. Для начала нужно обратить внимание на то, сколько они имеют выходов для кабеля.
2. Кроме этого распределительная коробка должна обладать хорошей степенью защиты от механического воздействия, быть изготовленной из диэлектрического материала.
3. Многие распределительные коробки изготавливают так, чтобы они предоставляли свободный доступ к внутренним соединениям.

Советы

Особенностью подобной работы можно назвать соблюдение техники безопасности.

Именно поэтому следует учесть нижеприведенные особенности:

1. Перед началом работы следует обесточить квартиру или дом. Проводить работу нельзя в случае, если дом или квартира находятся под напряжением.
2. После того, как было это сделано, проверяем отсутствие тока при помощи индикатора. Это связано с тем, что в некоторых случаях после выключения автомата напряжение может остаться в сети. Это связано с тем, что автомат может работать неправильно. Старые дома имеют схемы подключения. В некоторых случаях, в доме есть ответвления, которые питаются от другого источника и при выключении автомата обесточивание не произойдет.
3. Работа с подрозетником проводится с использованием только отверток. Руками не следует проводить работы.
4. Плоскогубцы должны иметь резиновые ручки, которые обладают хорошими диэлектрическими свойствами.

В заключение отметим, что работа может занять несколько часов или даже целый день. Спешить на момент выполнения работы не стоит, так как допущенные ошибки могут привести к серьезным последствиям.

Статья была полезна?

0,00 (оценок: 0)

Переключатель 1-клав проходной с клав 1-модул Альпийский белый ABB Zenit N2110 BL

Переключатель перекрестный (проходной, схема 7), 1-клавишный, 1-модульный, 16А. Цвет Альпийский белый. Серия Zenit. Производитель Niessen, ABB

Данное устройство предназначено для управления одной группой освещения с трех и более мест. Для реализации данной функции требуется приобрести дополнительно переключатели арт. N2..02 XX (схема 6). Возможна подсветка с помощью блока светодиодной подсветки N2192 RJ.

Технические характеристики:

• Параметры сети: 250В 50-60Гц
• Сила тока: 16А
• Количество клавиш: 1
• Количество постов: 0,5
• Количество модулей: 1
• Клеммы: зажимные
• Цвет: Альпийский белый
• Вес: 0,02кг

Схема подключения:

Преимущества механизмов Zenit:

• Высочайшее качество и надёжность — вот что отличает встраиваемые механизмы Zenit.
• Крепкие и компактные механизмы, имеют совсем небольшую глубину, которая составляет 21 мм, что позволяет сохранить больше пространства для «манёвра» и укладки проводов в пространстве монтажной коробки.
• Комфортные кнопки втычных клеммников увеличенного размера делают монтаж проводов быстрым, удобным и надёжным.
• Усиленные никель-серебряные клеммы и особая конструкция механизма позволили увеличить включающую способность механизмов до 16 А и, как следствие, значительно повысить безопасность и срок службы изделия почти в 2 раза.
• Быстросъёмные накладки, которые облегчают смену лампы с фронтальной стороны выполнены из инновационного экологичного композита высочайшего качества

О серии Zenit

Серия розеток и выключателей ABB Zenit – одна из самых популярных на сегодняшний день. Множество инноваций, современный дизайн и высочайшее качество АББ способствовали продвижению серии на рынке электроустановочного оборудования. Разработанная с использованием самых передовых технологий, Zenit по праву считается вершиной эволюции модульных серий. Оборудование серии Zenit идеально впишется в интерьер квартиры, загородного дома, общественных или коммерческих помещений, придав им завершённость и естественный, изящный вид.

Переключатель 1-клав проходной с клав 1-модул Альпийский белый ABB Zenit
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Переключатель 1-клав проходной с клав 1-модул Альпийский белый ABB Zenit — цена, фото, технические характеристики. Для того, чтобы купить Переключатель 1-клав проходной с клав 1-модул Альпийский белый ABB Zenit в интернет-магазине prestig. ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Переключатель 1-клав проходной с клав 1-модул Альпийский белый ABB Zenit оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• ожидается Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Тип устройства	переключатель перекрестный (с 3-х и более мест)
Кол-во линий	одноклавишный (1 клавишный), Двухклавишный (2 клавишный)
Комплектация	Механизм с клавишами
Подсветка	с подсветкой, без подсветки
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

• Каталог NIESSEN Zenit 2019 (Adobe PDF, 15. 19 Мб)
• ABB Электрооборудование для жилых помещений 2015 (Adobe PDF, 1.95 Мб)
• Каталог ABB Niessen 2014 (Adobe PDF, 23.70 Мб)
• Круг решений от Niessen. Новинки 2013-2014 (Adobe PDF, 2.36 Мб)
• Каталог ABB Niessen Zenit 2010 (Adobe PDF, 5.49 Мб)
• Цифровой термостат ABB Zenit, инструкция на русском языке (арт. 8840.5 8140.5) (Adobe PDF, 0.12 Мб)
• Брошюра ABB / Niessen 2012 : Zenit, Tacto, Olas (Adobe PDF, 6.07 Мб)

5-портовый коммутатор EdgeSmart Gigabit PoE + Powered с PoE Pass Through

5-портовый коммутатор EdgeSmart с питанием от PoE + и PoE, модель TPE-P521ES, питается от коммутатора или инжектора PoE +, адаптер переменного тока не требуется. Он имеет два гигабитных порта без PoE и два гигабитных порта PoE для питания таких устройств, как IP-камеры, телефоны VoIP и точки беспроводного доступа. Этот коммутатор EdgeSmart снижает ненужную сложность коммутатора и оснащен только наиболее часто используемыми функциями управляемого коммутатора.Простой пользовательский веб-интерфейс позволяет легко управлять VLAN, QoS и мониторингом.

Гибкость интеграции

Управляемые функции включают списки контроля доступа, VLAN, IGMP Snooping и QoS для гибкой сетевой интеграции.

PoE + Powered

Не требуется адаптер переменного тока — этот коммутатор питается от коммутатора или инжектора PoE + и имеет два гигабитных порта без PoE и два гигабитных порта PoE для питания таких устройств, как IP-камеры.

EdgeSmart Management

Предоставляет простой в использовании веб-интерфейс управления для упрощения конфигурации коммутатора и предлагает комбинацию наиболее часто используемых функций управления SMB для легкого развертывания.

Стандарты	IEEE 802.1d IEEE 802.1w IEEE 802.1p IEEE 802.1Q IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3abE 802.3af IEEE 802. 3at IEEE 802.3az
Интерфейс устройства	1 порт Gigabit PoE + PD 2 порта Gigabit PoE PSE 2 порта Gigabit Светодиодные индикаторы Кнопка сброса
Скорость передачи данных	Ethernet: 10 Мбит / с (полудуплекс), 20 Мбит / с (полный дуплекс) Fast Ethernet: 100 Мбит / с (полудуплекс), 200 Мбит / с (полный дуплекс) Gigabit Ethernet: 2000 Мбит / с (полный дуплекс)
Производительность	Коммутационная матрица: 10 Гбит / с Буфер ОЗУ: 512 КБ 900 31 Таблица MAC-адресов: 2K записей Jumbo Frames: 9KB Скорость пересылки: 7.44 млн пакетов в секунду (размер пакета 64 байта)
Управление	Веб-интерфейс HTTP SNMP v1, v2c Диагностический тест кабеля Конфигурация резервного копирования / восстановления Загрузка прошивки
Spanning Tree	IEEE 802. 1d STP (протокол связующего дерева) IEEE 802.1w RSTP (протокол быстрого связующего дерева)
Link Aggregation	Статическая агрегация каналов (до 2 групп)
Качество обслуживания (QoS)	QoS на основе портов 802.1p Class of Service (CoS) Контроль полосы пропускания / ограничение скорости для каждого порта (мин. Ограничение: 8 Кбит / с) Планирование очереди: строгий приоритет (SP), взвешенная справедливая организация очереди (WFQ)
VLAN	VLAN на основе портов 802.1Q VLAN с тегами До 32 групп VLAN, диапазон идентификаторов 1-4094 Частная VLAN Асимметричная VLAN Голосовая VLAN (5 определяемых пользователем OUI)
Multicast	IGMP Snooping v1 / 2/3 Блокировать неизвестный источник многоадресной рассылки До 32 групп многоадресной рассылки
Зеркало порта
Контроль шторма	Широковещательная рассылка (мин. Ограничение: 8 Кбит / с) Многоадресная передача (Мин. Ограничение: 8 Кбит / с) Обнаружение петли
Специальные функции	Питание от PoE Включение / отключение энергосбережения 802.3az Настенный монтаж
Питание	IEEE 802.3at (30 Вт) или IEEE 802.3af (15,4 Вт), только вход PoE (без внешнего источника питания) IEEE 802.3at, тип 2, PoE PD, класс 4 IEEE 802.3af, тип 1, PoE PD, класс 0 Макс. Потребление 2,4 Вт (без нагрузки PoE) Макс. Потребление 20,4 Вт (с максимальной нагрузкой PoE)
PoE	Бюджет PoE 18 Вт с входной мощностью IEEE 802.3at (30 Вт) Бюджет PoE 8 Вт с входной мощностью IEEE 802.3af (15,4 Вт) PoE Режим A: контакты 1,2 для питания и контакты 3,6 для питания PD, автоматическая классификация Защита от перегрузки по току / короткого замыкания
Вентилятор / акустика
MTBF
Работа Температура	0 ° — 40 ° C (32 ° — 104 ° F)
Рабочая влажность
Размеры	150 x 97 x 28. 6 мм (5,9 x 3,81 x 1,12 дюйма)
Вес
Сертификаты
Гарантия

СОДЕРЖАНИЕ УПАКОВКИ

TPE-P521ES Краткое руководство по установке

* При питании от 802.3at PoE + устройство может обеспечивать питание PoE до двух PD PoE класса 1 или класса 2 или одного PD PoE класса 0 или класса 3.
** При питании от 802.3af PoE устройство может подавать питание PoE для одного устройства PoE класса 1 или класса 2.

Все ссылки на скорость предназначены только для сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от изображенного здесь.

Открытый водонепроницаемый сквозной коммутатор PoE

Открытый водонепроницаемый сквозной коммутатор PoE

— это чрезвычайно надежная сетевая система для наружных применений с высокой гибкостью установки.

С комбинацией инжектора PoE мощностью 90 Вт, установка этого устройства на открытом воздухе без опасения повреждения водой и обеспечение быстрой сети и достаточной мощности для множества сетевых устройств с простой и быстрой установкой.

Открытый водонепроницаемый сквозной коммутатор PoE разработан для наружной среды, где трудно найти местный источник питания переменного тока, поскольку его сквозная пропускная способность и коммутатор хорошо защищен внутри водонепроницаемого металлического корпуса с полным классом защиты IP67, обеспечение более длительного использования.Кроме того, его можно закапывать прямо под землю.

Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одному кабелю Ethernet, а сквозной коммутатор расширяется до 7 сетевые порты с PoE и гигабитной коммутационной способностью, обеспечивающие питание нескольких IP-устройств. Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.

Коммутатор позволяет расширить доступ к сети в разумных количествах, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Более того, отсутствие необходимости в розетке переменного тока идеально подходит для случая, когда источник питания не представлен в области развертывания IP-устройств.

Коммутатор PoE отличается компактными размерами, но с высоким бюджетом мощности, а также безвентиляторной конструкцией с естественным охлаждением. Коммутатор может работать в диапазоне температур от -5 ℃ до 50 ℃, в различных условиях окружающей среды.

---

Как это работает

90 / 95W 802.3bt Power Over Ethernet Midspan Injector

5720-74

2MP PoE IP-камера

6446-15

* Нажмите на тег сведения о продуктах

Узнать больше

8-портовый коммутатор с питанием от PoE

5541-25

PoE Pass Through Switch

6100-56

H.

265 2-мегапиксельная IP-камера PoE с переменным фокусным расстоянием

6446-15

---

5-мегапиксельная IP-камера с ИК-подсветкой с дистанционным фокусом и увеличением

6469-53

---

+ Benifits

• Не требуется адаптер переменного тока, питание от переключателя PoE или инжектор PoE.
• Полная водонепроницаемая конструкция для стабильной работы
• Степень водонепроницаемости IP67
• Надежная конструкция с прямыми ягодами
• Расход энергии на 71 Вт через бюджет
• Поддерживаются как PoE, так и PoE +
• Коммутационная способность гигабита
• Широкий диапазон рабочих температур для использования вне помещений
• Расширяйте и повторяйте свою сеть PoE для 7 IP-устройств

---

+ Спецификация

• Размеры: 220 * 168 * 82 мм
• Вес: 1. 5 кг
• Сетевые интерфейсы: (7) портов PoE 10/100/1000 Мбит / с
  (1) Порт Ethernet RJ45 с питанием 1 Гбит / с
• Интерфейс управления: Plug and play
• Коммутационная способность: 16 Гбит / с
• Скорость пересылки: 11,9 млн пакетов в секунду
• Таблица MAC-адресов: 4K ， Автоматическое изучение, автоматические обновления
• Jumbo-фрейм: 9216 байтов
• Буфер пакетов: 1,5M бит
• Метод питания: Внешний Pass through PoE
• Источник питания: 48V-55VDC
• Бюджет PoE: 95 Вт
• светодиодов на порт: PWR, LNK / ACT, PoE
• Защита от ESD / EMP: Воздух: ± 10 кВ , Контакт: ± 8 кВ
• Защита от перенапряжения: Другой режим ± 4 кВ, Общий режим ± 6 кВ
• Рабочая температура: ‘-5 ° C ~ 50 ° C
• Рабочая влажность: 5% ~ 90% без конденсации
• Сертификаты: CE, FCC, IC
• Интерфейсы PoE: PoE + IEEE 802. 3af / at (контакты 1, 2+; 3, 6-)
• Макс. PoE + Мощность на порт на PSE: 32 Вт
• Диапазон напряжения Режим 802.3at: DC53V
• Степень водонепроницаемости: IP67
• Щелкните здесь, чтобы открыть техническое описание в PDF

---

+ Что включено ?

• 1. Водонепроницаемый сквозной коммутатор PoE для установки вне помещений
• 2. Краткое руководство

---

+ Сопутствующий продукт

---

Видео по установке

У вас есть вопросы или проблемы?

Свяжитесь с нами

Служба технической поддержки

Советы по развертыванию наружных приложений

Хотя Wi-Fi-соединение стало обычным способом получения доступа к сети, у него есть несколько недостатков, которые пока невозможно решить, например как узкое покрытие сигнала WiFi. На самом деле, проводные кабели — это более надежный способ получить более широкую полосу пропускания для передачи данных, а также более устойчивый к электромагнитным помехам. Что касается проводных кабелей, вы можете столкнуться с проблемой развертывания на открытом воздухе. Перед тем как окунуться в мир развертывания проводных кабелей на открытом воздухе, вам следует знать несколько вещей. Сегодня мы поговорим о том, как выполнить развертывание наружных приложений. Подробнее

Расширение PoE с помощью одного кабеля

По мере развития Интернета вещей (IoT) в эпоху технологической ориентации сетевые устройства незаменимы и являются обычно используется в офисе и дома, например, IP-камера, точки беспроводного доступа (WAP), телефон VoIP и т. д.Кроме того, некоторые из них являются устройствами с поддержкой PoE, также называемыми устройствами с питанием от PoE. Следовательно, вы можете более или менее столкнуться с проблемой расширения существующей сетевой инфраструктуры из-за неожиданно растущего спроса на несколько сетевых устройств в местах, где трудно найти или развернуть розетки переменного тока и сетевые порты, такие как столб, гараж и задний двор и т. д. Тем не менее, в этом сценарии требуется несколько портов RJ45. Хотя некоторые даже хотят расширить сеть и мощность с помощью одного сетевого кабеля.Что тогда делать? Сегодня давайте сосредоточимся на практичном и продвинутом продукте под названием PoE Powered Pass Through Switch, это может дать вам реальное решение. Подробнее

8 Port PoE Powered Switch

8 PoE Powered Switch — мощное устройство с большим бюджетом мощности для получать питание и данные от внутреннего блока питания и передавать их на интерфейсные IP-устройства.

Простое расширение сетевых портов для нескольких устройств с IP-питанием. При работе с инжектором PoE FastcABLE 5720-74 или коммутатором PoE 5543-60 вся система будет обеспечивать остаточную мощность 71 Вт.Этот коммутатор предназначен для питания PoE для IP-устройств, развернутых в полевых условиях, где трудно получить источник питания.

Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одиночному кабелю Ethernet и сквозной передаче. Коммутатор расширяет до 7 сетевых портов с PoE и гигабитной коммутационной способностью, обеспечивая питание нескольких IP-устройств. Порт PoE соответствует стандарту IEEE802.3at (PoE +) стандарт. Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.

Коммутатор позволяет расширить доступ к сети в разумных количествах, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Отсутствие требования к розетке переменного тока идеально подходит для приложений с ограничением проводов, имея дело с случаем, когда источник питания не представлен в полевых условиях.

Коммутатор PoE отличается компактными размерами, но с большим бюджетом мощности, а также бесшумной безвентиляторной конструкцией с естественным охлаждением.Это идеальное решение для места с ограниченным пространством. Благодаря конструкции Plug and Play PoE установка выполняется легко и быстро. Переключатель может работать в диапазоне температур от -20 ℃ до 70 ℃.

---

Как это работает

3bt Power Over Ethernet Midspan Injector»> Инжектор PoE 90/95 Вт

5720-74

---

802.3bt PoE Switch

5543-60

8-портовый PoE-коммутатор 9041-25

550003 Сквозной коммутатор

6100-56

H.265 2-мегапиксельная IP-камера PoE с переменным фокусным расстоянием

6446-15

---

5-мегапиксельная IP-камера с ИК-подсветкой с дистанционным фокусом и зумом

6469-53

H.265 2-мегапиксельная IP-камера PoE с 4-мм объективом

6446- 45

* Щелкните тег, чтобы просмотреть подробную информацию о продуктах

Подробнее

8-портовый коммутатор с питанием от PoE

5541-25

PoE Pass Through Switch

6100-56

H.

265 2-мегапиксельная IP-камера PoE с переменным фокусным расстоянием

6446-15

---

5-мегапиксельная IP-камера с ИК-подсветкой с дистанционным фокусом и зумом

6469-53

---

+ Benifits

• 71 Вт в рамках бюджета мощности
• Expand and повторить свою сеть PoE для до 7 IP-устройств
• Не требуется адаптер переменного тока, питание от переключателя PoE или инжектора PoE.
• Широкий диапазон рабочих температур от -20 ℃ до 70 ℃ для наружного применения.
• Компактная безвентиляторная конструкция предотвращает перегрев
• Коммутационная способность гигабита
• Поддерживаются PoE и PoE +

---

+ Спецификация

• Размеры 152 × 120 × 52 мм
• Вес: 681 г
• Сетевые интерфейсы : (1) Порты PoE 10/100/1000 Мбит / с (1) Порты RJ45 PoE 1 Гбит / с
• Интерфейс управления: Plug & play
• Коммутационная способность: 16 Гбит / с
• Скорость пересылки: 11. 9Mpps
• Таблица MAC-адресов: 4K ， Автоматическое исследование, автоматические обновления
• Jumbo frame: 9216 байтов
• Буфер пакетов: 1,5M бит
• Максимальное количество виртуальных локальных сетей: 255
• Power Method: Внешний или сквозной PoE
• Источник питания: 48V-55VDC
• Бюджет PoE: 71 Вт
• светодиодов на порт: PWR, LNK / ACT, PoE
• Защита от ESD / EMP: Воздух: ± 8 кВ, контакт: ± 6 кВ
• Защита от перенапряжения: Другой режим ± 4 кВ, общий режим ± 6 кВ
• Рабочая температура: -20 ° C ~ 70 ° C
• Рабочая влажность: 5% ~ 90% без конденсации
• Сертификаты: CE, FCC, IC
• Интерфейсы PoE: PoE + IEEE 802.3af / at (контакты 1, 2+; 3, 6-), устройства обнаружения конденсатора Cisco
• Макс. PoE + Мощность на порт на PSE: 32 Вт
• Диапазон напряжения Режим 802.3at: DC48V
• Щелкните здесь, чтобы открыть техническое описание в PDF

---

+ Что входит?

• 1. 8-портовый коммутатор с питанием от PoE
• 2. Краткое руководство

---

+ FAQ

• В: Какой бюджет мощности обеспечивает этот коммутатор?

A: 5541-25 Коммутатор с питанием от PoE обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных потребностей.Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.

• Q: Может ли он работать на открытом воздухе? Я хочу добавить его в свою систему безопасности.

A: Переключатель может работать в диапазоне температур от -20 ℃ до 70 ℃. Идеально подходит для различных внешних условий.

• В: Требуется ли для сквозного коммутатора интерфейсное устройство PoE?

A: На самом деле нет. Вы можете использовать его для питания устройств, в то время как подключенные устройства не нуждаются в сети.

• В: Безопасно ли это для моих устройств?

A: Этот коммутатор обратно совместим со стандартом IEEE 802.3af / at, который использует 2 витые пары для передачи данных и питания, он может работать с любыми устройствами, поддерживающими стандарт IEEE 802.3af / at.

---

+ Сопутствующий продукт

---

У вас есть вопросы или проблемы?

Свяжитесь с нами

Техническая поддержка

Расширение PoE с помощью одного кабеля

По мере развития Интернета вещей (IoT) в эпоху технологической ориентации сетевые устройства незаменимы и обычно используются в бизнесе и бизнесе. дома, например IP-камера, точки беспроводного доступа (WAP), телефон VoIP и т. д.Кроме того, некоторые из них являются устройствами с поддержкой PoE, также называемыми устройствами с питанием от PoE. Следовательно, вы можете более или менее столкнуться с проблемой расширения существующей сетевой инфраструктуры из-за неожиданно растущего спроса на несколько сетевых устройств в местах, где трудно найти или развернуть розетки переменного тока и сетевые порты, такие как столб, гараж и задний двор и т. д. Тем не менее, в этом сценарии требуется несколько портов RJ45. Хотя некоторые даже хотят расширить сеть и мощность с помощью одного сетевого кабеля.Что тогда делать? Сегодня давайте сосредоточимся на практичном и продвинутом продукте под названием PoE Powered Pass Through Switch, который может дать вам реальное решение.Подробнее

Как построить сетевую систему PoE для мощных устройств?

Энергозатратные приложения широко используются в офисе и дома, поэтому потребности в новом высокомощном PoE растут, а это означает, что срочно необходимы передовая технология и стандарт PoE для обеспечения стабильного питания и сети для этих энергоемких IP-устройств.К счастью, вам не совсем повезло, вы можете найти экономичные и безопасные решения в Fastcacing, а предлагаемые нами решения также подходят для вашей существующей системы без PoE. Подробнее

PoE-коммутаторов с сквозным подключением : network

Я сейчас составляю список гигабитных управляемых коммутаторов с питанием от PoE, которые имеют один или два порта сквозной передачи нисходящего потока.

Поиск коммутаторов с 5 портами до сих пор был легким.

• D-Link DGS-1100-05PD — это 5-портовый коммутатор с питанием от 802.3af или at (если требуется дополнительный бюджет мощности) и поддерживает два нисходящих устройства PoE с бюджетом 8 или 18 Вт в зависимости от входа.

• Netgear GS105PE полностью идентичен D-Link. Заявлено, что он поддерживает 19 Вт нисходящего потока PoE при питании от устройства 802.11at POE +.

• Trendnet TPE-P521ES идентичен двум другим, но с бюджетом 18 Вт

Легко, правда? У меня возникли проблемы с поиском вариантов для 8-портовых версий.Единственное, что я нашел до сих пор, который поддерживает сквозную передачу, — это Ubiquiti Unifi US-8, и если я откажусь от требования сквозной передачи, я обнаружу, что только DGS-1100-08PD и GS108TV2 поддерживают питание PoE.

Просто хотел узнать, проходил ли кто-нибудь подобный поиск. Ваше здоровье!

---

РЕДАКТИРОВАТЬ: Обновление 2019: мне попался аппарат DLink DGS-1100-08P, версия B. Это должен быть коммутатор PoE, который ОБЕСПЕЧИВАЕТ питание, но я обнаружил это (при подключении к DGS-1210-08P) он отображается как устройство Legacy PD и может питаться от PoE.Затем он нормально питает все свои обычные порты PoE. У меня есть 2 IP-камеры и точка доступа (3 порта), которые одновременно используют сквозной PoE. Я обнаружил, что все это потемнело, если я потянул слишком много энергии, но настройки в 1100-08P позволяют установить максимальную мощность, что может быть полезно. Во всяком случае, я сейчас подбираю еще несколько из них, так как они кажутся 8-портовыми коммутаторами с несколькими сквозными PoE, даже если они не обеспечивают полную 18-ваттную сквозную передачу чего-то вроде DGS-1100-05PD

Я также купил и обнаружил, что Netgear GS105PE НЕ имеет возможности изменить управляющую VLAN.Правильно, любое устройство, подключенное непосредственно к нему в VLAN 1, будет иметь доступ к графическому интерфейсу пользователя, что в моем случае делает его недействительным.

Intellinet, 5-портовый коммутатор GbE с питанием по PoE и сквозной PoE (561082)

Сэкономьте время и деньги на установке с помощью PoE и получите максимальную отдачу от каждого PoE-соединения с помощью сквозной передачи PoE!

Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough предназначен для получения питания от коммутатора PoE и передачи данных и электроэнергии на ряд PoE-совместимых устройств через стандартные сетевые кабели Cat5e или Cat6.Оснащенный пятью портами Gigabit Ethernet, этот коммутатор может обеспечивать питание до четырех точек доступа и мостов беспроводной локальной сети, телефонов VoIP или IP-видеокамер, потреблять собственное питание от коммутатора PoE, к которому он подключен, и обеспечивать скорость сети до 1000 Мбит / с. .

Коммутатор Perfect Workgroup

Когда вы подключаете порт PD (порт 1) к коммутатору PoE с поддержкой PoE + IEEE 802.3af / at, совместимому с PoE, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE использует часть электрического тока для питания себя и передает доступный излишек питание до четырех периферийных устройств PoE, таких как телефоны VoIP, что позволяет полностью реализовать потенциал каждого из портов PSE в вашем центре обработки данных.

Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough поддерживает протокол IEEE 802.3at и предназначен для подачи до 25 Вт мощности на порт *. Устройства, совместимые с IEEE802.3af или IEEE802.3at, подключенные к коммутатору, не требуют дополнительного питания, что сокращает время и затраты на перемонтаж электропроводки и сводит к минимуму неприглядный беспорядок, вызываемый источниками питания и адаптерами в неудобных местах, таких как потолки и стены. Поддерживается любое сочетание устройств PoE и устройств без PoE, а благодаря функции защиты от короткого замыкания, перегрузки и высокого напряжения ваше оборудование хорошо защищено.Для устройств, не совместимых со стандартом 802.3at / af (устаревшие точки беспроводного доступа или сетевые камеры), мы рекомендуем использовать разветвитель Intellinet Network Solutions PoE / PoE +.

Устранение узких мест с помощью гигабитных скоростей

Оснащенный пятью портами RJ45 Gigabit Ethernet 10/100/1000 Мбит / с с автоматическим определением, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и коммутационной матрицей 10 Гбит / с обеспечивает высокую производительность для ваших компьютеров и других сетевых устройств.

Технология зеленого Ethernet

Чаще всего сетевой коммутатор не всегда использует все свои порты. Когда компьютер, ноутбук, сетевой принтер или другое сетевое устройство отключаются, коммутатор продолжает потреблять такое же количество энергии, как если бы он был активен. Благодаря новой энергосберегающей технологии IEEE 802.3az, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и сквозной пересылкой PoE определяет состояние соединения со всеми подключенными устройствами и снижает энергопотребление неиспользуемых портов.Кроме того, коммутатор Intellinet Network Solutions может регулировать уровень выходной мощности в зависимости от длины сетевого кабеля, подключенного к определенному порту. С 5-портовым коммутатором Gigabit PoE + Passthrough от Intellinet Network Solutions вы получите максимальную производительность сети, но при замедлении работы он автоматически снижает энергопотребление для экономии энергии и денег.

* Общий бюджет PoE для этого коммутатора составляет 68 Вт при использовании прилагаемого адаптера питания переменного тока. Это обеспечивает максимальное распределение мощности на порт до 17 Вт.При использовании порта PD для обеспечения питания общий бюджет мощности составляет 26 Вт (6,5 Вт на порт). Максимальная потребляемая мощность на порт не может превышать 30 Вт.

• Получает питание от инжектора PoE или коммутатора PoE и обеспечивает питание до четырех сетевых устройств PoE
• Экономьте время и деньги, передавая данные и питание по существующим сетевым кабелям
• Удваивает расстояние соединения между источником PoE и устройством со 100 м (328 футов) до 200 м (656 футов).
• 10/100/1000 Порты с автоматическим определением скорости автоматически определяют оптимальную скорость сети
• IEEE 802.Выходные порты RJ45 PoE / PoE +, совместимые с 3at / af
Технология энергосбережения
• Green Ethernet отключает неиспользуемые порты и регулирует уровни мощности в зависимости от длины кабеля.
• Может получать питание через PoE или прилагаемый адаптер переменного тока
• Общий бюджет мощности 68 Вт при использовании переменного тока
• Общий бюджет мощности 26 Вт при питании через входной порт PD
• Поддерживает устройства PoE, совместимые с IEEE 802. 3at и IEEE 802.3af (точки беспроводного доступа, телефоны VoIP, IP-камеры).
• Поддерживает IEEE 802.Обнаружение 3at / af и защита от короткого замыкания, перегрузки и высокого напряжения
• Все порты RJ45 с поддержкой Auto-MDIX (автоматический восходящий канал)
• Архитектура коммутации с промежуточным хранением данных
• Управление потоком IEEE 802.3x для полнодуплексного режима
• Поддерживает до 2048 записей MAC-адресов
• Буферная память 256 кбайт
• Трехлетняя гарантия

5-портовый коммутатор Netgear GS105PE ProSafe Gigabit Switch POE Pass Through Switch PD (не принимает питание переменного тока) Может питаться только от POE

Управление и настройка, выходящие за рамки Plug-N-Play.

Сегодняшние растущие предприятия требуют и больше полагаются на свои сети для выполнения критически важных бизнес-операций. Компании размещают больше сетевого трафика и приложений, таких как телефоны VoIP и IP-камеры, в своей инфраструктуре Ethernet. Ему нужен сетевой интеллект, чтобы отделить голосовой и видеотрафик от данных и назначить им соответствующий приоритет. Однако компаниям не обязательно иметь больше денег или повышать квалификацию, чтобы иметь дело со сложными управляемыми коммутаторами. Коммутаторы NETGEAR ProSAFE ^® Plus удовлетворяют эту растущую потребность, предоставляя основные сетевые функции, которые помогут оптимизировать производительность бизнес-сетей.Помимо возможности подключения к Gigabit Ethernet plug-N-play, эти коммутаторы также предлагают важные сетевые функции, такие как VLAN, QoS, IGMP Snooping, Link Aggregation (LAG), ограничение скорости и мониторинг трафика. Коммутаторы NETGEAR ProSAFE ^® Plus представляют собой исключительную ценность для предприятий, которые хотят расширить интеллектуальные возможности своей сети, помимо того, что могут предоставить неуправляемые коммутаторы.

Назначение приоритета голосу / видео

Благодаря возможности установки и настройки QoS эти коммутаторы Gigabit Plus могут обнаруживать различные типы сетевого трафика и назначать желаемый приоритет чувствительному к задержке трафику, например голосу и видео.Это помогает улучшить качество доставки связанных приложений, таких как VoIP, мультимедийное вещание и видеоконференции.

Создание нескольких сетевых групп

Эти коммутаторы Gigabit Plus могут помочь разделить большие сети на более мелкие, более управляемые группы и выделить ресурсы для одной или нескольких групп, а не делать одни и те же ресурсы открытыми для всех. Эта функция улучшает общую производительность сети, повышает безопасность сетевого трафика и позволяет более эффективно использовать сетевые ресурсы.

Устранение проблем с кабелями

Все коммутаторы Gigabit Plus оснащены функцией диагностики кабеля, которая позволяет пользователям легко определять состояние их сетевых кабелей. Если есть какие-либо проблемы, эта функция помогает быстро определить место, где произошел сбой кабеля; позволяет гораздо быстрее устранять проблемы с подключением, потенциально экономя часы технических специалистов на устранение неполадок.

IGMP Snooping для оптимизированной доставки мультимедийного трафика

Прислушиваясь к диалогу IGMP между хостами и маршрутизаторами, коммутатор Gigabit Plus может поддерживать карту, определяющую, какие ссылки и какие многоадресные потоки IP необходимы.Таким образом, коммутатор Gigabit Plus сможет пересылать многоадресный трафик только на те ссылки, которые его запросили, и отсекать многоадресный трафик от каналов, которые не содержат многоадресного прослушивателя. По сути, отслеживание IGMP помогает оптимизировать производительность многоадресной рассылки на уровне 2 и особенно полезно для приложений многоадресной IP-рассылки с интенсивной полосой пропускания, таких как IPTV.

Управление трафиком

• Автосогласование скорости и дуплексного режима
• 801. 2x Управление потоком
• DHCP-клиент
• Динамическое управление MAC-адресами
• IEEE802.VLAN на основе 1Q или на основе портов
• QoS на основе WRR, строгого приоритета или одновременно
• QoS на основе портов и IEEE801.2p
• QoS на основе ToS (Тип обслуживания)
• Поддержка DSCP ( Только GS105E и GS105PE)
• Ограничение скорости
• Link Aggregation

Multicast Efficiency

• IGMP Snooping, v1, v2 и v3
• IGMP Snooping Querier (только для моделей с 16 и 24 портами)
• Блокировка неизвестного многоадресного трафика
• Действует как порт статического многоадресного маршрутизатора

Надежность, производительность и устранение неполадок

• Зеркальное отображение портов как для входящего, так и для исходящего трафика
• Поддержка Jumbo-фреймов
• Контроль широковещательного шторма
• Диагностика кабеля
• Обнаружение петель
• Предотвращение DoS-атак
• Энергоэффективный Ethernet (IEEE802. 3az) (некоторые модели)
• Экономия энергии за счет обнаружения короткого замыкания кабеля (только GS752TXS) и автоматического отключения питания, когда порты находятся в режиме ожидания

Управление коммутатором

• Plus Utility
• Управление через Интернет (скоро)
• Обновление микропрограммы через Plus Utility (TFTP)
• Обновление микропрограммы через Plus Utility (TFTP)
• Загрузка конфигурации (на сервер)
• Защита системным паролем

2-портовый коммутатор общего доступа USB-C Gen 2 с функцией Power Pass-thru — US3342, ПЕРИФЕРИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ ATEN

ATEN US3342 — это 4-портовый USB 3.2 Gen 2 устройство для совместного использования периферийных устройств, которое позволяет пользователям обмениваться данными между четырьмя USB-устройствами на двух разных ноутбуках с поддержкой USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3. 1 Gen 1, USB 2.0 и USB 1.1.

С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки удаленного выбора порта со светодиодным индикатором, который указывает, какой компьютер активен. Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах — Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним движением пальца.

Соединительные кабели скомпонованы, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей. Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки.US3342 — самое экономичное решение для ноутбуков с USB-C.

В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и сохранить его хорошо организованным и эффективным способом.

• Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с
• Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) *
• BEZEL X — включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
• Поддерживает профили питания 5V, 9V, 15V и 20V Технические характеристики питания
• Переключение устройства с помощью удаленного переключателя портов путем нажатия кнопки Индикатор консоли — позволяет пользователям узнать, какой компьютер активен
• Plug and play — Драйверы или внешний адаптер питания не требуются
• Защита от перегрузки по току

  * Для зарядки устройства требуется адаптер питания USB-C PD с сертификатом источника питания с ограниченным питанием (LPS) рекомендуется более 65 Вт.Минимальные системные требования к питанию для основных функций USB и видеовыхода должны быть не менее 5 В, 3 А.

  No related posts.
