Содержание

уличные варианты для включения света. Принцип работы фотореле с выносным датчиком для наружного домашнего освещения

Датчик освещенности — один из важнейших приборов и в доме и на прилегающей территории. Особенно ценно такое устройство для владельцев больших садов, огородов и просто земельных участков. Его используют и владельцы гаражей. Существуют модификации датчиков освещения для домашнего и для наружного применения. Одни версии работают автономно, другие встраиваются в корпуса уличных светильников. Разберемся, какие существуют виды датчиков освещения, каково их устройство, а также в чем заключается принцип работы.

Что это такое?

Широко распространено применение такой техники для включения света при наступлении темноты на:

  • придомовых территориях;
  • пешеходных дорожках;
  • подъездных дорогах;
  • внутренних проездах.

Также с помощью автоматических регуляторов можно обеспечить идеальную подсветку строительных сооружений, декоративных конструкций. Описание применения датчиков освещенности будет неполным без упоминания сумеречного выключателя. Иногда еще его называют сумеречным реле. Основное назначение этого элемента состоит в полной автоматизации освещения. Такие системы срабатывают не только при окончании светового дня, но и при сумрачной, пасмурной погоде.

Стоит тучам разойтись — и свет отключается или убавляется до минимума. Особенно это важно именно в те моменты, когда освещенность меняется резко. Даже самые ответственные и внимательные люди вряд ли смогут так же быстро реагировать, как автоматика. Современные сумеречные реле могут настраиваться на определенные программы действий. Разумеется, можно и вручную выключить свет, если происходит что-то, не предусмотренное программой.

Устройство и принцип работы

Все действия датчиков освещения были бы немыслимы без фотореле. Его электрические контакты замыкают цепь, если освещенность падает до заданного уровня. Размыкание контактов происходит, как только поток света вырастает до другого установленного заранее значения. Световое реле устроено довольно просто. Корпус служит для размещения основных элементов. Также в нем подготавливают отверстия для крепежей или прочих приспособлений.

Оценку освещенности берет на себя фотоэлемент. Под действием света в нем возникает электрический ток. По параметрам этого тока автоматика может оценить, насколько сильный поток света поступает извне. Электронная часть содержит:

  • усилитель сигнала;
  • блок питания;
  • электромеханическое реле, которое и помогает непосредственно «щелкать выключателем».

Но такое устройство характерно только для самых простых моделей. Иногда приходится коммутировать нагрузку большой мощности. Тогда к электронному блоку добавляется повторитель контактов реле. Чтобы свести к минимуму ложные срабатывания, конструкторы часто предусматривают включение или отключение света с определенной задержкой. Благодаря этому тень, отбрасываемая проехавшим грузовиком, не заставит систему включить освещение.

И наоборот, упавший ночью на датчик отблеск фар, иной случайный луч не приведет к отключению света. Фотоэлементы могут очень сильно различаться между собой. Есть 4 основных типа датчиков:

  • фототиристор;
  • световой транзистор;
  • фотосимисторный блок;
  • светодиодный элемент.

Плюсы и минусы

Основным достоинством применения датчика освещенности является то, что он помогает экономить электроэнергию. Причем регулировка производится автоматически. Нет необходимости составлять скрупулезный график или отслеживать малейшее изменение обстановки. Также отмечается, что современные датчики освещенности работают в течение долгого времени, дополнительно продлевая срок эксплуатации освещения. Установить подобные устройства можно без посторонней помощи.

Настраиваются датчики весьма точно, что позволяет исключить многие ошибки.

Возможно подстраивание под световосприятие конкретных людей, под род занятий в определенном месте и так далее. Для управления используются довольно малые токи, не представляющие опасности для человека и животных. Но надо учитывать, что корпус датчика может загрязняться, тогда световосприятие нарушается. Также не всякий корпус может защитить реле от окисления контактов при обычной работе.

Разновидности

Фотореле с таймером — один из самых частых вариантов. Благодаря ему можно задавать настройки включения света не только по уровню освещенности, но и по временному расписанию.

Это бывает нужно, к примеру, если люди бывают где-то регулярно не сразу при наступлении темноты, а чуть позже. Также довольно часто используются реле с датчиком движения. Подобное устройство помогает максимально эффективно использовать электричество. Особенно велика польза от него на пешеходных дорожках и вблизи дома.

Если рядом находится человек, проезжает автомобиль или движется что-то еще, предусмотренное настройками, свет включится точно. И наоборот, если даже поблизости движется какой-то предмет, не соответствующий настройкам, освещение будет по-прежнему выключено. Это очень важно там, где есть домашние животные. Да и отсутствие реакции на каждого пролетающего голубя тоже полезно. Однако простое реле (как срабатывающее при движении, так и типа день/ночь) недостаточно совершенно.

Куда сложнее (и удобнее) третий тип — релейный блок с программируемыми установками. Можно гарантировать как зажигание света при движении, так и неукоснительное соблюдение настроек даже на целый сезон. В бытовом сегменте чаще всего используют реле с рабочим напряжением 220 В. Но если есть цепи управления с более низким напряжением, применяют и его. Важной характеристикой считается наибольший допустимый ток, его учитывают всегда, когда речь идет об устройствах на 220 В.

Каждый рабочий режим настраивается с той или иной степенью детализации. Это тоже учитывается при классификации приборов. Дополнительно делят датчики освещения по допустимому температурному диапазону, по стойкости к влаге. Есть еще две категории измерителей освещенности — по размерам и по массе. Некоторые из них поставляются с выносным фотоэлементом, вынос позволяет разместить фотореле в стороне от датчика (на улице, внутри распределяющего шкафа и так далее).

Как выбрать?

Уже даже общее знакомство с основными моделями датчиков указывает на важность технических характеристик. Нельзя просто так взять любое произвольное устройство и установить его, где хочется. Иной раз этого не позволяет слишком слабый допустимый ток. В других случаях мешает непригодность к эксплуатации в условиях повышенной влажности. Еще один нюанс: фотореле должно ставиться только там, где это позволяет конструкция прибора.

Его монтируют на капитальные несущие конструкции либо на конструктивные части электрооборудования. И всегда нужно оценивать, будет ли датчик в конкретном случае держаться надежно или нет. Фотореле подбирают еще и с учетом комфортности обслуживания, различных регулировок и настройки. Кроме этих требований, надо помнить про надежность и стабильность работы. Всегда рекомендуется обращать внимание на отзывы.

На улицу ставят только устройства с классом защиты IP55 и выше. Не будет никакого преувеличения считать, что класс IP65 подойдет еще лучше. И только если датчик будет размещен под навесом, можно ограничиться защитой уровня IP44. В помещениях требуемый уровень защищенности будет меньше. Но надо учитывать не только защиту от осадков, но и уровень влажности, а также засорение пылью.

В частном жилье оптимальным выбором будут инфракрасные датчики. Необязательно в «чистом» виде — полезно бывает и наличие ультразвукового модуля. Потолочные устройства с обзором во все стороны используют, если в помещение можно войти с двух и более сторон. А вот в коридорах, где свет нужен при проходе через определенные участки, подбирают датчики с обзором на 180 градусов. Не стоит забывать и про радиус действия прибора, внутри дома он минимален, а на улице подбирается по ситуации.

Популярные модели

Датчики освещенности становятся все популярнее. Конкурентная борьба в этой нише неуклонно обостряется. Довольно востребованным решением оказался датчик «ФР-601» от китайской компании IEK. Устройство может перенести нагрузку до 2,2 кВт. Наибольшее рабочее напряжение составляет 220 В.

Освещение включается при падении освещенности до 5 люкс. Если она достигает 50 люкс, источники света будут обесточены. Датчик защищен от негативных воздействий внешней среды в соответствии со стандартом IP44. «ФР-602» от того же производителя может пропускать электрическую нагрузку уже до 4,4 кВт.

Заслуживает внимания и «ФР-7М». Этот датчик рассчитан на ток до 10А, нормальный диапазон освещенности — от 10 до 50 люкс. Устройство имеет электрическую защиту IP40.

Польский датчик WZM-01/S1 от фирмы ZAMEL может перенести электрическую нагрузку до 4 кВт. При этом его защищенность куда ниже, чем у российского ФР-7М — всего IP20.

Для сравнения: у российского прибора SNS L 07 от компании Elektrostandard гарантирована защита на уровне IP44. Эффективная мощность устройства достигает 3,5 кВт. Световой диапазон — от 5 до 50 люкс. Среди датчиков движения для освещения заслуживает внимания также Xiaomi Smart Home Kit. Устройство может быть размещено в абсолютно любом месте.

У Xiaomi Mijia (так «домашний набор» именуется теперь) корпус сделан из матово-белой пластмассы. Диапазон нормальных температур колеблется от – 10 до + 45 градусов. Наибольшая относительная влажность составляет 95%. Для электроснабжения предусматривается гнездо под одну батарейку. Менять ее надо только раз в несколько лет.

Использование протокола ZigBee требует использования отдельных шлюзов управления. Дополнительной функцией датчика Mijia является сигнализация. Однако поскольку это лишь второстепенная задача, не стоит ждать чего-то чрезвычайно эффективного и надежного в данном случае. Что касается основной работы датчиков освещения, реагирующих на движение, то она зависит от дальности определения движущихся предметов и от ширины полосы обзора.

Как установить и настроить?

Существует немало вариантов подключения фотореле к системе внешнего освещения. Какой бы метод ни был избран, после окончания монтажа следует проверить работоспособность всех устройств и правильность регулировок. Проще всего подсоединить фотореле к сети на 220 В можно при помощи распределяющих коробок. Схема подразумевает стыковку контактов реле с фазным проводом, который подает ток на нужный источник света. При этом «ноль» соединяет светильник и распределяющую коробку без посредника.

Датчик движения следует монтировать на провод фазы сразу после фотореле. Иначе подходят к делу, когда нужно поставить реле в цепь, отдающую команды контактору либо магнитному пускателю. Готовые схемы отыскать не так трудно, гораздо сложнее разобраться в последовательности шагов. Пропустив хотя бы один шаг, легко столкнуться с множеством проблем. Прежде всего следует правильно выбрать место.

Хорошее место – только то, где можно без проблем обслуживать устройство, проводить профилактику и устранять неисправности. Но не всякое такое место годится для установки датчика освещения. Желательно, чтобы каждое утро фотореле было освещено солнцем. И даже если выбранное место соответствует обоим требованиям, это еще не все. Обязательно требуется обеспечить надежное крепление.

Если его не сделать и закрепить датчик как придется, то вполне вероятна преждевременная поломка. Точная последовательность шагов при установке определяется особенностями конкретного устройства. Разберем ее на примере «ФР-601» и аналогов этого датчика. Когда выбрано место окончательно, на нем отмечают все необходимые линии и точки. Сверлят или готовят отверстия, которые позволят установить кронштейн.

Далее присоединяют провода к фотореле. Делать это следует, постоянно сверяясь с рекомендованной производителем схемой. Лишь затем фиксируют фотореле. Как только оно смонтировано на отведенном месте, подключают к фазному проводу освещения те провода, которые отходят от фотореле. Обычно для этого приходится открывать распределяющую коробку. Каждая точка соединения должна быть изолирована. Нельзя забывать, что распределяющая коробка закрывается. Если фотореле ставят в шкафу для электрооборудования, его крепят на ДИН-рейку. При этом фотоэлемент должен находиться за пределами здания. Между ними оставляют ровно то расстояние, которое может быть покрыто соединительными проводами из комплекта поставки.

Некоторая часть датчиков освещения изначально настраивается на заводе. Но если куплено устройство не из самой дешевой категории, придется заняться регулировкой. Проще всего использовать поворачиваемые регуляторы. В самых продвинутых моделях на лицевой панели выставляются показатели освещенности. Они соответствуют пороговым уровням переключения реле.

Иногда люди жалуются, что уличный фонарь, регулируемый при помощи датчика освещения, нормально работает только в полной темноте. А пока длятся сумерки, он включается и сразу выключается. Обычно это связано с грубейшей ошибкой: датчик поставлен под сам фонарь. Естественно, при включении он сразу определяет, что «стало светло», поэтому дает команду на отключение. Для более точной калибровки можно использовать черные мешки, идущие в комплекте.

Важно! Датчики освещения не рекомендуется подключать для коммутирования максимального тока. Если он рассчитан согласно технической документации на 25А, не будет ошибкой ограничиться уровнем 16А. Во всяком случае, это повысит надежность системы и сократит вероятность появления проблем. Надо очень строго соблюдать позиционирование фазы и ноля, тем более не отключать ноль полностью.

Формально ничего страшного из путаницы не должно произойти. Однако требования электробезопасности написаны не зря. Если требуется выпрямлять напряжение, применяются диодные мосты. По мнению специалистов, фоторезисторы и фотодиоды вполне заменяют друг друга. Но лучше все же при подборе компонентов проконсультироваться с профессионалами. Тестирование датчиков в помещении должно производиться строго на уровне пола, максимум на 0,1-0,15 м выше его. Устройство не должно срабатывать при включенном освещении или в дневное время. Если регулировка производится со смартфона, требуется перезагружать его при любом сбое. Только когда это не помогает, прибегают к иным методам.

Важно! Прежде всего стоит убедиться, не выключен ли сам датчик, не нарушены ли контакты. Эта проверка поможет избежать долгих поисков в ряде случаев.

О том, как правильно подключить датчики освещения, смотрите в следующем видео.

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным  свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет. В схеме также предусмотрены элементы, предназначенные для предотвращения ложных срабатываний провоцируемых помехами. Конструкция некоторых моделей имеет таймер, который отключает устройство в запрограммированное время. При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

В зависимости от условий эксплуатации бывают:

  • Фотореле с выносным фотоэлементом (рис. 1)

                                        Рис. 1
  • Фотореле, имеющее регулировку порога срабатывания (рис. 2)

                           Рис.
2
  • Фотоэлемент внутри корпуса, снабженный таймером (рис. 3)

                                    Рис. 3
  • Фотоэлемент внутри корпуса (рис. 4)

                                Рис. 4

К основным техническим характеристикам относятся:

  • номинальное напряжение сети
  • номинальная частота сети
  • коммутируемый ток
  • диапазон срабатывания
  • мощность потребления от сети
  • максимальный диаметр подключаемых проводов
  • габариты
  • масса
  • допустимые колебания сети
  • диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения. А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора  для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования. То есть, устройство действует в зависимости от интенсивности освещения.

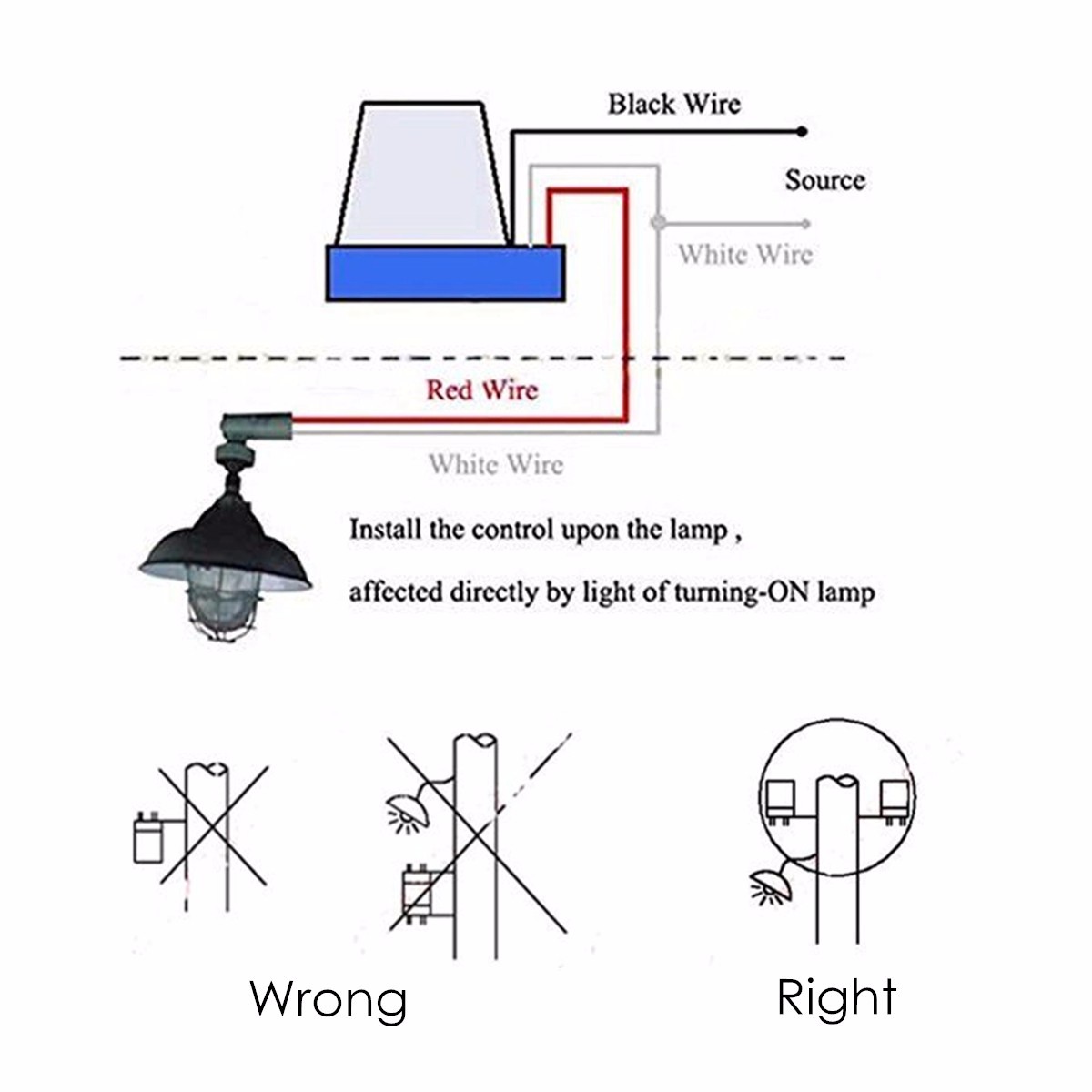

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета. Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв. Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

                   Рис. 5. Схема подключения

Схеме

подключения фотореле с выносным датчиком

Видео, больше об устройстве и подключение



Смотрите также по теме:

   Таймер времени, электронный и электромеханический.

   Импульсное реле. Схема подключения и принцип работы.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Фотореле для освещения: принцип работы и правила выбора | Энергофиксик

Здравствуйте уважаемые гости и подписчики моего канала. В этом материале я хочу вам рассказать как выбрать качественное фотореле для уличного освещения и на какие параметры нужно обращать внимание в первую очередь. Итак, начнем.

Фотореле для освещения: принцип работы и правила выбора

Что такое фотореле

Прежде чем приступить к критериям выбора, считаю нужным сказать пару слов о том, что же такое фотореле.

Итак, по своей сути понять, что это за прибор можно из самого названия. Достаточно просто разбить его на две части: «фото» и «реле».

Получается, что в данном изделии совмещены два элемента:

  1. Фотоэлемент (фоторезистор, фотодиод или же газоразрядный элемент). Благодаря этим элементам изделие реагирует на изменение уровня освещенности, замыкая или же размыкая электрические контакты.
  2. Реле, которое отвечает за силовую часть схемы и отключает или же включает цепь освещения, когда поступает команда.

Все, как видите в принципе фотореле — это очень простое изделие.

Фотореле для освещения: принцип работы и правила выбора

Принцип работы датчика

Для того, чтобы понять нужен ли вам такой датчик в вашей домашней сети, нужно знать принцип работы реле. Итак, реле работает по следующему принципу:

  • При недостаточном освещении, когда на световой датчик падает мало солнечных лучей, происходит замыкание контактов цепи и таким образом включается, например, фонарь, установленный перед вашим подъездом.
  • Когда падающего света на фотодатчик оказывается достаточно, происходит размыкание цепи и таким образом освещение выключается.
Фотореле для освещения: принцип работы и правила выбора

Контроль в автоматическом режиме происходит за счет потенциометра. Благодаря этому элементу светодатчик точно определяет, когда нужно включать или же наоборот отключать свет.

Таким образом, функционирует самый простой вариант фотореле.

Разновидности фотореле

Существуют несколько видов данных изделий:

  • Фотореле со встроенным датчиком освещенности. Датчик размещается в прозрачном корпусе. Такая разновидность отличается полностью автономной работой, без какой-либо возможности настройки параметров.
  • Изделия, в которые вмонтированы таймер и фотодатчик. Уже такой вариант реле можно настроить, так как нужно именно вам (уровень освещенности при срабатывании, время задержки, таймер и т. п.).
  • Фотореле с выносным датчиком. Более дорогостоящая модель, но при том и более долговечная, в которой вся электронная начинка собрана в одном корпусе, а чувствительный датчик вынесен в другой.
Фотореле для освещения: принцип работы и правила выбора
Примечание. Вне зависимости от типа фотореле подключать его нужно строго согласно схеме, которая поставляется вместе с изделием.

Основные характеристики

Наиболее оптимальными считаются вот такие характеристики фотореле:

  1. Рабочее напряжение 230 В. В редких случаях востребованы модели, рассчитанные на напряжение 12 или же 24 Вольта.
  2. Ток нагрузки. Может варьироваться от 6 до 16 Ампер. по этому параметру можно понять на какой тип освещения рассчитано реле.
  3. Порог срабатывания. Важный параметр, для нерегулируемых моделей может быть в пределах от 5 до 50 люкс. В регулируемых моделях выбирать нужно с таким подходом – тем больше диапазон, тем лучше.
  4. Потребляемая мощность. В качественных моделях собственная потребляемая мощность должна быть от 2 до 10 Ватт. А мощность дежурного режима должна быть не более 1 ватта.
  5. Защита от ложных срабатываний. Данная характеристика показывает, что у реле есть защита от ложных срабатываний и обычно лежит в диапазоне 15-30 секунд.

Вот такими основными характеристиками обладают фотореле. Итак, теперь зная принципы работы и существующие разновидности и характеристики изделия можно приступать к непосредственному подбору.

Как выбрать качественное фоторелеФотореле для освещения: принцип работы и правила выбора

Итак, при выборе реле следует опираться на следующие критерии:

  • Производитель. Так как изделие практически всегда монтируется на улице, поэтому все элементы фотореле должны быть выполнены из качественных элементов. Поэтому старайтесь ориентироваться на качественных производителей (хотя это не панацея).
  • Возможность настройки. Старайтесь выбирать модели с возможностью регулировки как освещенности, так и времени срабатывания. Ведь если у вас будет возможность все настраивать, значит, вы сможете максимально оптимизировать время работы освещения.
  • Есть или нет таймера. Наличие таймера позволит избежать ложных срабатываний и отключений освещения.
  • Степень защиты корпуса. Тут все просто, чем лучше защищен корпус реле, тем больше он вам прослужит.
  • Тип напряжения.

Безусловно, главным критерием для многих будет цена изделия, но покупать самое дешевое фотореле я настоятельно не рекомендую. Лучше ориентироваться на средний ценовой сегмент и обязательно приобретать изделие в специализированных магазинах, где вам предоставят гарантию.

Если понравился материал, то оцените ее репостом, лайком и комментарием. Спасибо за ваше внимание!

Принцип работы фотореле — nfmuh.ru

Автоматизация системы уличного освещения происходит путем установки фотореле. Данный прибор позволяет регулировать уровень освещения, задавать параметры включения, и уменьшать расход потребляемого электричества.

Как работает световой датчик

Фотореле сможет включить не только уличное освещение, но и позволит запустить систему полива, а система «умного дома» во многом зависит от световых датчиков. Включатель с фотореле имеет следующее устройство:

  • Светочувствительный элемент, улавливающий изменения в уровне освещения.
  • Датчик, реагирующий на колебания силы тока.
  • Усилители сигналов электрического тока.
  • Переключающее реле.

Принцип работы устройства основан на фотоэффекте, когда светочувствительный элемент улавливает падение уровня освещения. Датчик подает сигнал, и происходит автоматическое замыкание контактов электрической цепи внутри схемы. С рассветом повышается естественное освещение, что фиксируют датчики и подают сигнал реле размыкать цепь, происходит выключение осветительного прибора.

Разновидности фотореле

Для установки фотоэлемента выбирают место, куда не попадают световые лучи других приборов освещения. Чаще всего датчик размещают за осветительным прибором, в случае необходимости закрывают его темным пластиком. Различаются сумеречные включатели по принципу подключения датчика, наиболее популярны следующие виды:

  • Прибор со встроенным фотодатчиком, устройство подходит для установки на улице, имеет прочный водонепроницаемый корпус.
  • Включатель с выносным фотоэлементом, датчик размещают на улице, а блок подключают к распределительному электрощиту.

Выбирая прибор обращают внимание на технические характеристики устройства – напряжение, сила тока, границы допустимых температур, возможные скачки напряжения, мощность и способ подключения. Среди преимуществ использования фотореле можно отнести – продолжительный срок службы, компактный вид и небольшой вес, устройство функционирует при малом токе.

Перед установкой проверяют герметичность корпуса, чтобы исключить попадание влаги в устройство, которое может вызвать окисление контактов. Попадание пыли и грязи на датчик может стать причинной не корректной работы фотореле.

фотореле от производителя

AZ-112

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

Напряжение питания: 230 В AC

Максимальный коммутируемый ток (AC1): 16 А

Контакт: 1NO

Порог включения (регулируемый): 2-100 Лк

Задержка выключения (регулируемая): 10-15 сек

Задержка включения: 2-5 сек

Потребляемая мощность: 0,7 Вт

Диапазон рабочих температур: от -25°С до +50°С

Габариты (ШхВхГ): 18х90х65 мм

AZH-106

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

Напряжение питания: 230 В AC

Максимальный коммутируемый ток (AC1): 16 А

Контакт: 1NO

Порог включения (регулируемый): 2-100 Лк

Задержка выключения (регулируемая): 10-15 сек

Задержка включения: 2-5 сек

Потребляемая мощность: 0,56 Вт

Диапазон рабочих температур: от -25 до +50°С

Габариты (ШхВхГ): 50х67х26 мм

AZH

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

AWZ

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 сек
  • Задержка включения: 2-5 сек
  • Потребляемая мощность: 0,5 Вт
  • Диапазон рабочих температур: от -25°С до +50°С
  • Габариты (ШхВхГ): 65х90х40 мм

AWZ-30

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 30 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка включения: 2-5 сек
  • Задержка выключения (регулируемая): 10-15 сек
  • Потребляемая мощность: 0,85 Вт
  • Диапазон рабочих температур: от -25°С до +50°С

AWZ-30-10/38

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 30 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 с
  • Задержка включения: 2-5 с
  • Потребляемая мощность: 0,85 Вт
  • Диапазон рабочих температур: от -25 до +50°С

AWZ-30 ПЛЮС

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

AZH-S

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 сек
  • Задержка включения: 2-5 сек
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25°С до +50°С
  • Габариты (ШхВхГ): 50х67х26 мм

AZH-S ПЛЮС

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

AZ-B

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO (гальванически связан с цепью питания)
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 с
  • Задержка включения: 2-5 с
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25 до +50°С
  • Габариты (ШхВхГ): 35х90х65 мм

AZ-B ПЛЮС

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO (гальванически связан с цепью питания)
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 сек
  • Задержка включения: 2-5 сек
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25°С до +50°С

AZ-BU

Назначение
Для автоматического включения освещения (нагрузки) в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 12-264 В AC/DC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO (гальванически связан с цепью питания)
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 с
  • Задержка включения: 2-5 с
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25 до +50°С
  • Габариты (ШхВхГ): 35х90х65 мм

AZ-BU ПЛЮС

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 12-264 В AC/DC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO (гальванически связан с цепью питания)
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 с
  • Задержка включения: 2-5 с
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25 до +50°С
  • Габариты (ШхВхГ): 35х90х65 мм

AZ-112 ПЛЮС

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 16 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 сек
  • Задержка включения: 2-5 сек
  • Потребляемая мощность: 0,7 Вт
  • Диапазон рабочих температур: от -25°С до +50°С
  • Габариты (ШхВхГ): 18х90х65 мм

AZ-B-30

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 30 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 с
  • Задержка включения: 2-5 с
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25 до +50 °С
  • Габариты (ШхВхГ): 52,5х90х65 мм

AZ-B-30 ПЛЮС

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.

Принцип работы
Принцип работы основан на измерении уровня освещённости фотодатчиком (встроенным или выносным). Порог включения регулируется потенциометром.
Для защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика предусмотрена задержка времени выключения и включения, соответственно.

  • Напряжение питания: 230 В AC
  • Максимальный коммутируемый ток (AC1): 30 А
  • Контакт: 1NO
  • Порог включения (регулируемый): 2-100 Лк
  • Задержка выключения (регулируемая): 10-15 сек
  • Задержка включения: 2-5 сек
  • Потребляемая мощность: 0,56 Вт
  • Диапазон рабочих температур: от -25°С до +50°С
  • Степень защиты: IP 20
  • Дополнительные функции: зонд «Плюс»

Выносной герметичный фотодатчик ПЛЮС

Светочувствительный датчик в герметичном (IP 65) пластиковом корпусе.

Длина провода до:  50 м.

Поставляется в комплекте с автоматами: AZH-S плюс, AZ-B плюс, AZ-112 плюс, AWZ-30 плюс.

Фотодатчик Ø 10 мм

Светочувствительный датчик в малогабаритном герметичном пластиковом корпусе

Корпус: крепится на плоскость двумя шурупами и закрывается крышкой с уплотнительной прокладкой. Длина провода — до 50 м.

ФР-2М

Фотореле ФР-2М предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации..
 Реле имеет режим «умного отключения» («smart off»). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время реле включит освещение или рекламу и через заданное время выключит. Реле позволяет значительно сэкономить на потребляемой электроэнергии.
 Реле может быть использовано для управлением маяками. При наличии дистанционного канала управления (радио канал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.
 Управление системой автоматического полива. Реле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).
 С помощью реле можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Используя режим «умного отключения» («smart off») можно продлевать «световой день» на птицефермах, в теплицах и т. д.

Подробнее: fr-2m

Фотореле ФР-М01-1-15 с выносным миниатюрным датчиком в комплекте

Фотореле ФР-М01-1-15 предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации

ДИАГРАММА  РАБОТЫ ФОТОРЕЛЕ



Подробнее: fr-m01-1-15

Фотореле ФР-М02, дистанционно обучаемое, с таймером отключения + фотодатчик

Фотореле ФР-М02 предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации.
 Реле имеет режим «умного отключения» («smart off»). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время реле включит освещение или рекламу и через заданное время выключит. Реле позволяет значительно сэкономить на потребляемой электроэнергии.
 Реле может быть использовано для управлением маяками. При наличии дистанционного канала управления (радио канал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.
 Управление системой автоматического полива. Реле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).
 С помощью реле можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Используя режим «умного отключения» («smart off») можно продлевать «световой день» на птицефермах, в теплицах и т.д.

ДИАГРАММА РАБОТЫ РЕЛЕ

Подробнее: fr-m02

Фотореле ФР-31, 30А, герметичное исполнение

Фотореле ФР-31 (далее – реле) предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. Контроль освещённости осуществляется встроенным фоторезистором или выносным фотодатчиком ФД-3-1.
 Реле, кроме обычного режима управления, имеет ещё режим «умного отключения» («smart off»). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время фотореле включит освещение или рекламу и через заданное время выключит. Тем самым фотореле позволяет значительно сэкономить на потребляемой электроэнергии.
 Некоторые варианты применений фотореле ФР-31:

  • Управление включением света на маяках. При наличии дистанционного канала управления (радиоканал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, фотореле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.

  • Управление системой автоматического полива. Фотореле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).

 С помощью фотореле ФР-31 можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т. д. Использование режима «умного отключения» (smart off) позволяет продлевать «световой день» на птицефермах, в теплицах и т.д.

Фотодатчик ФД-3-1

  • Выносной фотодатчик в герметичном исполнении IP67
  • Может комплектоваться кронштейном для крепления на ровную поверхность
  • Длина провода 1 метр
  • В продаже крепеж для крепления датчика (Кронштейн ФД), крепление на ровную поверхность, под шуруп М6



фотореле РФТ-2

Профессиональное фотореле управления освещением позволяет автоматизировать процесс включения и выключения световых приборов. Фотодатчик реагирует на изменение уровня освещенности окружающей среды, так, в светлое время суток свет автоматически выключается, а при наступлении темноты включается. В фотореле реализована функция ночного перерыва. 2 канала управления световыми процессами: основной и дежурный — позволяют выключать некоторые световые приборы в заданный промежуток времени, а остальные приборы в этот временной интервал оставлять включенными. Пользователь также может задавать другие, не зависящие от времени суток, настройки: обязательного включения и выключения света. Например, вне зависимости от уровня освещенности, максимум в 8.00 часов свет должен выключиться, а в 22.00 включиться. Фотореле имеет встроенный аккумулятор, который позволяет сохранить заданные настройки даже при внезапном отключении электричества. Фотореле предусматривает защиту от бликов и затемнений, создавая задержку на включение/выключение, исключая ложные срабатывания. Фотореле также имеет разрешенные интервалы включения и выключения. Профессиональное фотореле — это оптимальный выбор для наружного освещения жилых, производственных, торговых, общественных зданий.

Подробнее: Datasheet_RFT_2_r1



Как работает оптопара | ОРЕЛ

Необходимо защитить чувствительные низковольтные компоненты и изолировать цепи на вашей печатной плате? Оптопара может сделать эту работу. Да будет свет! Это устройство позволяет передавать электрический сигнал между двумя изолированными цепями, состоящими из двух частей: светодиода, излучающего инфракрасный свет, и светочувствительного устройства, которое обнаруживает свет от светодиода. Обе эти части содержатся в традиционном черном ящике с парой контактов для подключения. С первого взгляда легко перепутать оптопару с интегральной схемой (ИС).

Эта симисторная оптопара выглядит как ИС. (Источник изображения)

Как это работает

Сначала к оптрону подается ток

А, который заставляет инфракрасный светодиод излучать свет, пропорциональный току. Когда свет попадает на светочувствительное устройство, он включается и начинает проводить ток, как любой обычный транзистор.

Как работает оптрон. (Источник изображения)

Светочувствительное устройство по умолчанию обычно не подсоединяется, чтобы обеспечить максимальную чувствительность к инфракрасному свету.Его также можно подключить к земле с помощью внешнего резистора для большей степени контроля чувствительности переключения.

Оптопара эффективно изолирует выходную и входную цепи. (Источник изображения)

Это устройство в основном работает как переключатель, соединяющий две изолированные цепи на вашей печатной плате. Когда ток перестает течь через светодиод, светочувствительное устройство также перестает проводить и отключается. Все это переключение происходит через пустоту из стекла, пластика или воздуха без каких-либо электрических частей между светодиодом или светочувствительным устройством.Все дело в свете.

Преимущества и типы

Если вы разрабатываете электронное устройство, которое будет восприимчиво к скачкам напряжения, ударам молнии, скачкам напряжения питания и т. Д., Тогда вам понадобится способ защиты низковольтных устройств. При правильном использовании оптопара может эффективно:

  • Устранение электрических помех из сигналов
  • Изолируйте низковольтные устройства от высоковольтных цепей
  • Позволяет использовать небольшие цифровые сигналы для управления более высокими напряжениями переменного тока

Оптопары бывают четырех конфигураций. Каждая конфигурация использует один и тот же инфракрасный светодиод с другим светочувствительным устройством. К ним относятся:

Фототранзистор и Photo-Darlington , которые обычно используются в цепях постоянного тока, и Photo-SCR и Photo-TRIAC , которые используются для управления цепями переменного тока.

Четыре типа оптопар. (Источник изображения)

Если вы любите приключения, вы даже можете сделать самодельную оптопару с некоторыми запасными частями.Просто совместите светодиод и фототранзистор внутри светоотражающей пластиковой трубки.

Самодельная оптопара, состоящая всего из трех простых частей. (Источник изображения)

Типичные приложения

Оптопары

могут использоваться либо сами по себе в качестве переключающего устройства, либо использоваться с другими электронными устройствами для обеспечения изоляции между цепями низкого и высокого напряжения. Обычно эти устройства используются для:

  • Микропроцессорное переключение входов / выходов
  • Контроль мощности постоянного и переменного тока
  • Защита коммуникационного оборудования
  • Регламент электропитания

В этих приложениях вы встретите различные конфигурации. Некоторые примеры включают:

Оптранзисторный переключатель постоянного тока

Эта конфигурация обнаруживает сигналы постоянного тока, а также позволяет управлять оборудованием с питанием от переменного тока. MOC3020 идеально подходит для управления подключением к сети или подачи импульса затвора на другой фото-симистор с токоограничивающим резистором.

(Источник изображения)

Симистор оптопара

Эта конфигурация позволит вам управлять нагрузками с питанием от переменного тока, такими как двигатели и лампы. Он также способен проводить обе половины цикла переменного тока с обнаружением перехода через ноль.Это позволяет нагрузке получать полную мощность без значительных скачков тока при переключении индуктивных нагрузок.

(Источник изображения)

Рекомендации по компоновке печатной платы

Перед добавлением оптопары в компоновку печатной платы примите во внимание следующие три правила:

  • Держите заземляющие соединения оптопары отдельно

Стандартная оптопара включает в себя два контакта заземления, один для светодиода, а другой — для светочувствительного устройства. Соединение обоих этих заземлений вместе откроет вашу чувствительную схему для любого шума от внешнего заземления.Чтобы избежать этого, всегда создавайте две точки подключения: одну для контактов внешнего заземления, а другую — для входных заземляющих проводов.

  • Выберите правильное значение резистора ограничения тока

Выбор резистора ограничения тока, который работает при минимальном значении оптопары, приведет к нестабильному поведению. Также можно выбрать резистор, обеспечивающий слишком большой ток, при котором светодиод лопнет. При выборе значения для вашего резистора обязательно найдите значение минимального прямого тока из таблицы Current Transfer Ratio в таблице данных оптопары.У Vishay есть отличное руководство по чтению таблицы данных оптопары здесь.

  • Знайте, какой тип оптопары вам нужен

Не все оптопары созданы равными, и вам нужно будет выбрать правильный тип для вашего приложения. Например, опто-симистор используется, если вам нужно управлять нагрузкой переменного тока. Opto-Darlington предназначены только для малых входных токов. Если все, что вам нужно, это стандартная изоляция входа, то обычная оптопара PC817 справится с этой задачей. Эту статью от Nuts and Volts определенно стоит прочитать, чтобы понять типы и различия оптопар.

Библиотеки оптопар в EAGLE

Управляемые онлайн-библиотеки Autodesk EAGLE включают целую категорию оптопар для использования в вашем следующем проекте. Это лучше, чем создавать свои собственные пакеты и символы с нуля! Чтобы использовать эту библиотеку, убедитесь, что optocoupler.lbr активирован на панели управления Autodesk EAGLE, как показано ниже. Если это так, то в следующий раз, когда вам понадобится добавить компонент, у вас будет доступ ко всем этим устройствам.

Готовы начать изоляцию цепей и защиту низковольтных устройств? Загрузите Autodesk EAGLE бесплатно сегодня, чтобы начать использовать прилагаемые библиотеки оптопары!

различных типов реле, их конструкция, работа и применение

Введение в реле и различные типы реле | Его клеммы, работа и приложения

Реле являются важным компонентом для защиты и переключения ряда цепей управления и других электрических компонентов.Все реле реагируют на напряжение или ток с конечной целью, чтобы они размыкали или замыкали контакты или цепи. В этой статье кратко обсуждаются основы реле и различные типы реле, которые используются для различных приложений.

Что такое реле?

Выключатель — это компонент, который размыкает (выключает) и замыкает (включает) электрическую цепь. тогда как реле является электрическим переключателем , который управляет (переключатель вкл и выкл ) цепью высокого напряжения с использованием источника низкого напряжения.Реле полностью изолирует цепь низкого напряжения от цепи высокого напряжения.

Конструкция реле

Чтобы узнать базовую конструкцию и внутренние части реле , на следующем рисунке ясно показан вид внутри реле . Давайте обсудим их все по порядку.

Клеммы реле

Вообще говоря, в реле есть четыре типа клемм.

Входные клеммы управления или клеммы катушки:

Входные клеммы управления — это две входные клеммы реле, которое управляет его механизмом переключения.

К этим клеммам подключен маломощный источник, активирует и деактивирует реле. Источником может быть переменный или постоянный ток в зависимости от типа реле.

COM или общая клемма:

COM относится к общей клемме реле.

Это выходная клемма реле, к которой подключен один конец цепи нагрузки.

Эта клемма внутренне связана с любой из двух других клемм в зависимости от состояния реле.

НО Терминал:

НО или Нормально открытый Клемма также является клеммой нагрузки реле, которое остается разомкнутым , когда реле неактивно .

Клемма NO замыкается на клемму COM при срабатывании реле.

NC клемма:

NC или нормально закрытая клемма является другой клеммой нагрузки реле. Эта клемма обычно соединяется с клеммой COM реле, когда нет управляющего входа.

При срабатывании реле клемма NC отключается от клеммы COM и остается разомкнутой до тех пор, пока реле не будет деактивировано.

Полюса и расстояние:

Полюсы относятся к переключателям внутри реле.

Номера переключателей внутри реле называются полюсами реле.

Количество управляемых цепей , на полюс , называется ходом реле.

Одноходовое реле может управлять только одним контуром i.е. либо OFF , либо ON , в то время как реле с двойным ходом может управлять двумя цепями, то есть поочередно переходить от одной цепи к другой, размыкая одну цепь и замыкая другую во время переключения (ВКЛ и ВЫКЛ).

Реле Работа :

Предположим, реле SPDT (однополюсный, двойной ход)

Когда нет источника питания, реле неактивно и положение его полюса остается на клемме NC , которая в вышеупомянутом случае является верхней клеммой.Это приводит к короткому электрическому пути между клеммой COM и клеммой NC . Таким образом, он позволяет протекать току через цепь, подключенную к клеммам COM и NC.

Когда реле включается от источника низкого напряжения, полюс реле смещается на клемму NO . Таким образом, NC клемма становится разомкнутой, а клемма COM замыкается или электрически замыкается на клемму NO . Затем разрешается протекание тока через цепь, подключенную к клеммам COM и NO .

Типы реле:

Существует различных типов реле , и они классифицируются по различным категориям в зависимости от их свойств. Каждый из этих типов реле используется для определенного приложения, и перед использованием в любой цепи необходимо выбрать соответствующее реле.

На основе полюсов и направления:

Эти следующие типы реле классифицируются по номерам полюсов и внутри реле.

Реле SPST

SPST относится к однополюсному однопозиционному реле .

Однополюсный означает, что он может управлять только одной цепью, в то время как одинарный бросок означает, что его полюс имеет только одно положение, в котором он может проводить. Диаграмма SPST приведена ниже.

Реле SPST , два состояния, т. Е. либо разомкнутая, либо замкнутая цепь.

Реле SPDT

SPDT относится к однополюсному реле двойного направления.

Однополюсный означает, что одновременно можно управлять только одной цепью. Двойной бросок означает, что его шест имеет две позиции, в которых он может вести.

Реле SPDT имеет два состояния, и в каждом состоянии его одна цепь остается замкнутой, а другая остается разомкнутой и наоборот.

Связанное сообщение: Что такое датчик? Различные типы датчиков с областями применения

Реле DPST

DPST означает двухполюсный одинарный ход.

Двойной полюс означает, что он может управлять двумя полностью изолированными отдельными цепями.Одиночный бросок означает, что у каждого шеста есть одно положение, в котором он может вести.

Реле DPST может переключать две цепи одновременно, т.е. обеспечивать замыкание или размыкание цепи.

Реле DPDT

DPDT относится к двухполюсному двойному ходу.

Двойной полюс означает, что он может управлять двумя цепями, в то время как двойной бросок означает, что каждый полюс может проводить в двух отдельных положениях.

Реле DPDT можно интерпретировать как два реле SPDT, но их переключение происходит одновременно.

Реле может иметь до 12 полюсов.

Формы реле

Типы реле также классифицируются на основе их конфигурации, известной как « Forms ».

Реле «Форма A»

« Форма A » — это реле SPST с нормально разомкнутым ( NO ) состоянием по умолчанию.

Он имеет клемму NO, которая подключает цепь, когда реле активировано, и отключает цепь, когда реле деактивируется.

Реле «Форма B»

Реле формы B является реле SPST с нормально замкнутым ( NC ) состоянием по умолчанию.

Клемма NC соединяет цепь, когда реле неактивно, и отключает цепь, когда реле активируется.

Реле формы C

Реле формы C — это реле SPDT с двойными контактными клеммами, известными как NC & NO .

Управляет двумя контурами i.е. одна цепь остается разомкнутой, а другая — замкнутой. Это реле также известно как реле «, прерывание перед включением, », потому что оно размыкает одну цепь перед замыканием другой цепи.

Реле «формы D»

Реле формы D также является реле SPDT и работает по тому же принципу, что и реле формы C, но является контактным реле « замыкает перед размыканием ».

Замыкает следующую цепь перед разрывом (размыканием) первой цепи.Он используется, чтобы не нарушать целостность цепи.

На основе принципов работы:

Эти следующие типы реле классифицируются в зависимости от их различных принципов работы.

EMR (электромеханическое реле)

Этот тип реле имеет электромагнитную катушку и механический подвижный контакт .

Когда катушка находится под напряжением, она создает магнитное поле. Это магнитное поле притягивает якорь (подвижный контакт).Когда катушка обесточена, катушка ослабляет магнитное поле, и пружина возвращает якорь в нормальное положение.

Реле EMR предназначено для источника переменного или постоянного тока в зависимости от области применения. Конструкция реле ЭМИ переменного и постоянного тока отличается друг от друга небольшой разницей в конструкции катушки . Катушка постоянного тока имеет свободный ход диод для защиты от обратной ЭДС и обесточивания катушки.

Полярность источника в реле ЭМИ не имеет значения, он питает катушку в любом случае, но если установлен диод обратной ЭДС, следует учитывать полярность.

Главный недостаток реле ЭМИ заключается в том, что его контакты создают дугу при размыкании, что приводит к увеличению его сопротивления со временем и сокращению срока службы реле.

SSR (твердотельное реле)

SSR реле состоит из полупроводников, а не механических частей, и работает для изоляции цепи низкого напряжения от цепи высокого напряжения с помощью оптрона.

Когда управляющий вход применяется к твердотельному реле, загорается светодиод , излучающий инфракрасный свет. Этот свет принимается светочувствительным полупроводниковым устройством, которое преобразует световой сигнал в электрический сигнал и переключает цепь.

SSR работает на относительно высокой скорости и имеет очень низкое энергопотребление по сравнению с реле EMR. У более длительный срок службы , потому что нет физических контактов, которые могли бы сгореть.

Основным недостатком реле SSR является его номинальное падение напряжения на полупроводнике, которое тратит энергию в виде тепла .

Гибридное реле:

Гибридные реле изготавливаются с использованием как реле SSR, так и реле EMR .

Как мы знаем, SSR тратит энергию в виде тепла и EMR имеет контакт , вызывающий дугу . Гибридное реле использует как SSR, так и EMR, чтобы преодолеть их недостатки.

В гибридном реле SSR и EMR используются в параллельных . Схема управления реле используется для переключения SSR в первую очередь. SSR принимает ток нагрузки. Таким образом, это устраняет проблему изгиба. Затем схема управления подает питание на катушку ЭМИ, и ее контакт замыкается, но дуги не происходит, так как SSR принимает нагрузку параллельно. Через некоторое время, когда контакт ЭМИ успокоится, управляющий вход ТТР снимается. ЭМИ проводит весь ток нагрузки без потерь.Поскольку нет никакого тока, протекающего через SSR, а EMR берет на себя всю нагрузку, потери мощности в виде тепла отсутствуют. Таким образом, устраняется и проблема с нагревом.

Связанный пост: Типы микросхем. Классификация интегральных схем и их ограничения

Герконовое реле

Герконовое реле состоит из герконового переключателя и электромагнитной катушки с диодом для обратной ЭДС.

Геркон состоит из двух металлических лезвий, сделанных из ферромагнитного материала, герметично запечатанных в стеклянной трубке, которая также поддерживает металлические лезвия.Стакан заполнен инертным газом.

Когда катушка находится под напряжением, лезвия из ферромагнитного металла притягиваются друг к другу и образуют замкнутый путь. Поскольку нет подвижного якоря, нет проблемы износа контактов. Стеклянная трубка также заполнена инертным газом, что также продлевает срок ее службы.

Электротермическое реле (тепловое реле):

Электротермическое реле состоит из биметаллической ленты (состоящей из двух металлов с разными коэффициентами теплового расширения).

Когда ток течет по проводнику, он выделяет тепло. За счет чего температура биметаллической полосы повышается и расширяется. Металл с высоким коэффициентом теплового расширения расширяется больше, чем другой металл. Из-за чего полоса изгибается и замыкает контакты, обычно активируя схему отключения.

Тепловые реле обычно используются для защиты электродвигателей.

Поляризованное и неполяризованное реле

В поляризованном реле используется постоянный магнит с электромагнитом.Постоянный магнит обеспечивает фиксированное положение якоря. Электромагнитная катушка изменяет положение якоря относительно неподвижного стержня. Положение якоря зависит от полярности управляющего входа.

В неполяризованном реле не используются постоянные магниты, и их катушка может быть запитана обоими способами, не влияя на его работу. Некоторые реле с диодами обратной ЭДС имеют полярность, так как диод будет обходить катушку, если соединение будет обратным.

Применение реле
  • Реле используются для изоляции цепи низкого напряжения от цепи высокого напряжения.
  • Они используются для управления несколькими цепями .
  • Они также используются в качестве автоматического переключения вместо .
  • Микропроцессоры используют реле для управления большой электрической нагрузкой.
  • Реле перегрузки используются для защиты двигателя от перегрузки и электрического сбоя.

Связанное сообщение: Типы трансформаторов и их применение

Это некоторые из других типов реле , используемых в различных электрических и электронных схемах.Эта статья предоставляет необходимые знания о «реле и типах реле», чтобы понять их основные принципы и различия.

Связанное сообщение:

Условия использования | Image Relay

Используя любую из услуг Image Relay, включая, помимо прочего, программное обеспечение Image Relay в качестве услуги для управления, организации и распространения цифровых активов (совместно именуемые «Услуга» или «Услуги»), вы соглашаетесь с быть связанным положениями и условиями, изложенными в настоящем документе, включая любые изменения или дополнения («Условия предоставления услуг»), а также указанной ниже Политикой конфиденциальности.Если вы используете Сервисы от имени организации, вы соглашаетесь с настоящими Условиями обслуживания для этой организации и подтверждаете, что являетесь должным образом уполномоченным представителем организации и имеете право связывать эту организацию с настоящими Условиями обслуживания. (в этом случае «вы» и «ваш» будут относиться к этой организации). Вы также заявляете, что имеете право совершать финансовые операции и использовать кредитные карты от имени вашей организации.Вы можете использовать Сервисы только в соответствии с настоящими Условиями обслуживания и только в том случае, если у вас есть полномочия и возможности для заключения контракта с Image Relay, и это не запрещено никакими применимыми законами. Пожалуйста, свяжитесь с [email protected], если у вас есть какие-либо вопросы относительно настоящих Условий обслуживания.

Image Relay оставляет за собой право обновлять и изменять Условия обслуживания время от времени без предварительного уведомления по нашему собственному усмотрению. Мы укажем в верхней части настоящих Условий обслуживания дату последнего обновления настоящих Условий обслуживания.Любые изменения вступят в силу с даты публикации. Соответственно, мы рекомендуем вам часто проверять эти Условия обслуживания на веб-сайте Image Relay. Любые новые функции, дополняющие или улучшающие текущую Службу, включая выпуск новых инструментов и ресурсов, регулируются настоящими Условиями обслуживания. Продолжение использования Сервиса после любых таких изменений означает ваше согласие с такими изменениями. Если вы не согласны с какими-либо изменениями, Image Relay не требуется для продолжения предоставления Сервиса, и вы должны отменить и прекратить использование Сервиса.Вы можете просмотреть самую последнюю версию Условий обслуживания в любое время по адресу: https://www.imagerelay.com/terms-of-service.

  • Авторское право и право собственности на интеллектуальную собственность: Компания

    Image Relay разработала и является владельцем приложения «Программное обеспечение как услуга» для управления, организации и распространения цифровых активов, включая, помимо прочего, весь связанный с ним исходный код («Приложение Image Relay»). Вы признаете исключительное право собственности Image Relay на Приложение Image Relay, а также понимаете и соглашаетесь с тем, что вы не будете приобретать никаких прав на Приложение Image Relay или на него в силу настоящих Условий обслуживания.Любые улучшения, модификации или изменения в приложении Image Relay, сделанные в связи с настоящими Условиями обслуживания или вашими отзывами, являются исключительной собственностью Image Relay. Внешний вид приложения Image Relay и все содержимое веб-сайтов Image Relay и Сервисов защищены авторским правом © 2002-2020 Image Relay, Inc. Все права защищены. Вы не можете дублировать, копировать, передавать, воспроизводить, продавать, эксплуатировать или повторно использовать любую часть HTML / CSS или элементов визуального дизайна приложения Image Relay.

  • Условия вашего аккаунта:
    1. Вы должны использовать свое полное имя и юридическое название компании, если применимо. Вы должны предоставить действующий адрес электронной почты и любую другую запрашиваемую информацию, необходимую для завершения процесса регистрации.

    2. Вы не можете использовать Сервис для незаконного или несанкционированного использования. Кроме того, использование вами Сервиса не должно нарушать настоящие Условия использования или какие-либо законы в вашей юрисдикции или юрисдикции ваших пользователей или получателей любого контента, который вы загружаете в Сервис, включая, помимо прочего, файлы, данные, аудио, видео, изображения и все другие цифровые материалы («Контент»).

    3. Вы несете ответственность за весь Контент, загруженный в Сервис.

    4. Вы несете ответственность за защиту своего пароля для Службы и должны хранить свой пароль в секрете и не должны передавать или разрешать третьим лицам использовать ваш пароль.

    5. Вы несете ответственность за предоставление пользователям доступа к вашему Контенту и определение уровня разрешений и административных возможностей, которые может иметь отдельный пользователь.

    6. Вы понимаете, что можете предоставить личную информацию или информацию о компании для создания своей Учетной записи в Службе («Учетная запись»).Любая личная информация, которую вы предоставляете, регулируется Политикой конфиденциальности Image Relay. Вы также понимаете и принимаете на себя всю ответственность и обязательства, когда вы предоставляете личную информацию отдельного пользователя вашего Контента при создании индивидуальных профилей пользователей для доступа к вашему Контенту, включая, помимо прочего, адрес (а) электронной почты и информацию о компании.

    7. Вы понимаете, что Image Relay интегрируется со сторонними приложениями, чтобы предоставить вам дополнительную производительность и интегрированные возможности.Если вы решите получить доступ к нашим Сервисам через стороннее приложение или поделиться своей личной информацией со сторонним приложением, Image Relay не несет ответственности за использование вашей личной информации третьей стороной, и ваша личная информация будет регулироваться такими политики третьих лиц.

    8. Вы заявляете и гарантируете, что несете ответственность за поддержание Учетной записи в целом, включая, помимо прочего, организацию Контента, администрирование учетных записей для доступа к Контенту, загрузку Контента, распространение Контента или удаление Контента.

    9. Вы несете ответственность за любое использование своей Учетной записи, и Image Relay не несет ответственности за любые убытки или ущерб, возникшие в результате любого несанкционированного использования вашей Учетной записи или пользовательской ошибки со стороны авторизованных или неавторизованных пользователей вашей Учетной записи.

    10. Вы признаете, что Image Relay будет отправлять сообщения относительно Услуг, включая, помимо прочего: (а) уведомления о вашей Учетной записи; (b) Уведомления об обновлениях и рекламная информация; и (c) информация о Image Relay.Мы всегда будем предоставлять возможность отказаться от этих сообщений.

    11. Вы понимаете, что Image Relay использует сторонних поставщиков и партнеров по хостингу для предоставления необходимого оборудования, программного обеспечения, сети, хранилища и связанных технологий, необходимых для работы Сервиса.

    12. Служба поддержки клиентов по любым техническим вопросам, связанным с работой Службы, доступна только через обмен мгновенными сообщениями, электронную почту или через наш центр поддержки клиентов (http: // support.imagerelay.com).

    13. Вы не должны использовать Сервис каким-либо образом или средствами для выполнения или помощи в передаче нежелательных сообщений, включая, помимо прочего, электронную почту, SMS или «спам». Кроме того, вы не должны использовать Сервис для загрузки, передачи или хранения частично или полностью любых вирусов, червей или любого кода злонамеренного или разрушительного характера.

    14. Вы понимаете, что Image Relay обеспечивает базовый уровень хранилища и пропускной способности для каждого плана уровня обслуживания (25 ГБ / м для запуска, 50 ГБ / м для роста, 250 ГБ / м для Professional и 250 ГБ / м для Enterprise).Если ваша Учетная запись превышает выделенную пропускную способность или объем хранилища, вы получите уведомление и предоставите возможность приобрести дополнительные блоки хранилища или пропускной способности. Если вам не удается приобрести дополнительное хранилище или полосу пропускания или уменьшить объем использования, Image Relay оставляет за собой право взимать плату за превышение лимита, немедленно отключать вашу учетную запись или ограничивать использование Службы до тех пор, пока вы не сможете уменьшить потребление памяти или пропускной способности.

  • Содержание:
    1. Все содержимое должно соответствовать U.S. Закон об авторском праве. Вы заявляете и гарантируете, что весь Контент либо принадлежит вам, либо лицензирован для вашего использования.

    2. Image Relay не претендует на права интеллектуальной собственности, права собственности или ответственности в отношении Содержимого.

    3. Вы заявляете и гарантируете, что несете ответственность за управление Контентом и имеете законные права и лицензию (и) на загрузку, хранение и передачу Контента, используемого с этой Службой, и ваш Контент не нарушает настоящие Условия обслуживания или какие-либо законы в вашей юрисдикции или юрисдикция ваших пользователей или получателей вашего Контента.

    4. Image Relay не выполняет предварительную проверку Контента, но Image Relay может, но не обязан, отказывать или удалять аккаунты Контента и Image Relay, содержащие Контент, который он по своему собственному усмотрению определяет как незаконный, оскорбительный, угрожающий, клеветнический, дискредитирующий, порнографический. , непристойные или иным образом нежелательные или нарушающие права интеллектуальной собственности какой-либо стороны, настоящие Условия обслуживания или применимое законодательство.

    5. Image Relay шифрует Контент в состоянии покоя и при передаче с использованием SSL, однако вы понимаете, что техническая обработка и передача Сервиса, включая ваш Контент, могут передаваться в незашифрованном виде и включать: (а) передачу по различным сетям; и (b) изменения, чтобы соответствовать техническим требованиям подключаемых сетей или устройств и адаптироваться к ним.

    6. Вы прямо разрешаете Image Relay и его подрядчикам, деловым партнерам и аффилированным лицам делиться Контентом и собирать информацию об использовании, хранении и передаче Контента, а также право изменять, адаптировать, воспроизводить, распространять, отображать и раскрывать Контент, используемый с Служба исключительно с целью соблюдения настоящих Условий обслуживания и предоставления вам дополнительных функций и повышения производительности Службы.

    7. Image Relay интегрируется со сторонними приложениями, чтобы предоставить вам дополнительные интегрированные возможности.Если вы решите получить доступ к нашим Сервисам через стороннее приложение или поделиться своим Контентом со сторонним приложением, Image Relay не несет ответственности за использование вашего Контента третьими лицами.

    8. Вы можете указать язык для Image Relay, который должен быть согласован с вашими пользователями. Если вы предоставляете такую ​​формулировку, вы заявляете и гарантируете, что такая формулировка не является незаконной, оскорбительной, угрожающей, клеветнической, дискредитирующей, порнографической, непристойной или иным образом нежелательной и не нарушает права интеллектуальной собственности какой-либо стороны, настоящие Условия обслуживания или применимое законодательство.Image Relay может отказать в такой формулировке по своему усмотрению. В случае, если Image Relay соглашается использовать такой язык, вы соглашаетесь возместить и обезопасить Image Relay от любых претензий или убытков (включая, помимо прочего, разумные гонорары адвокатов), относящиеся к такой формулировке.

  • Аналитика данных аккаунта:
    1. Для предоставления Сервиса и улучшения функциональности Сервиса вы понимаете, что мы или наши поставщики услуг, деловые партнеры, аффилированные лица и другие поставщики могут собирать данные об использовании вашей Учетной записи, включая, помимо прочего, действия пользователей и Контента.Любая личная информация, собранная в аналитических целях, регулируется Политикой конфиденциальности Image Relay.

    2. Image Relay автоматически записывает информацию с устройств и программного обеспечения пользователей вашего Контента, включая, помимо прочего, их активность при использовании Сервиса.

    3. Image Relay использует файлы cookie для сбора информации с целью повышения удобства работы пользователей, повышения скорости работы нашего Сервиса и включения функций Сервиса. Использование файлов cookie регулируется Политикой конфиденциальности.

    4. Image Relay отслеживает передачу Контента, чтобы предоставить вам более подробные отчеты об отслеживании активности вашей учетной записи.

  • Конфиденциальность :

    Image Relay признает, что вся ваша служебная информация является конфиденциальной и имеет большую ценность для вас, включая любую информацию, которая еще не является законно доступной для общественности относительно вас («Конфиденциальная информация»). Конфиденциальная информация включает, без ограничения, любые технические данные, дизайн, шаблон, формулу, компьютерную программу, исходный код, объектный код, алгоритм, подпрограмму, руководство, спецификацию продукта или план для нового, пересмотренного или существующего продукта; любые коммерческие, маркетинговые финансовые расценки или другие данные, связанные с продажами; любую информацию о вашем настоящем или будущем бизнесе или продуктах; любую информацию о сотрудниках или подрядчиках, включая информацию о контрактах, списки сотрудников, организационные схемы, информацию о конкретных наборах навыков сотрудников, технических и деловых знаниях и компенсациях; а также любую информацию, касающуюся конкретных потребностей клиентов или покупателей и их моделей покупок, потребностей в услугах, чувствительности к ценам, ключевых лиц, принимающих решения (и контактную информацию таких лиц), потребностей в продуктах, спецификаций продуктов, запросов предложений и любой другой информации, которая по своему характеру или в обстоятельствах раскрытия информации следует разумно понимать как конфиденциальную.Конфиденциальная информация также включает любую внутреннюю информацию, информацию о клиентах, партнерах и поставщиках. Соответственно, Image Relay настоящим соглашается не разглашать кому-либо в любое время и принимать разумные меры для защиты секретности любой Конфиденциальной информации, полученной Image Relay в течение срока действия настоящего Соглашения. Image Relay использует Конфиденциальную информацию только для предоставления Услуг.

  • Конфиденциальность и защита данных:

    Image Relay обрабатывает всю личную информацию (в соответствии с действующим законодательством), если таковая имеется, полученная от вас или от вашего имени, в соответствии с действующим законодательством.Любая личная информация, собираемая или доступная Image Relay при выполнении Услуг, должна быть ограничена строго необходимой. Image Relay не будет передавать такую ​​личную информацию третьим лицам по любой причине, за исключением случаев, когда это необходимо для оказания Услуг и если вы предварительно письменно одобрили это. Image Relay будет удалять личную информацию безопасным способом, если она больше не нужна для выполнения Услуг, если иное не указано вами. Image Relay принимает все разумные административные, технические и физические меры для защиты личной информации, находящейся в его распоряжении, от несанкционированного использования, доступа, раскрытия, изменения или уничтожения.Image Relay незамедлительно уведомит вас в случае любой потери, кражи, несанкционированного раскрытия или несанкционированного получения данных, содержащих личную информацию в физической или электронной форме, которая не зашифрована или не защищена иным образом, чтобы ее нельзя было прочитать или использовать. несанкционированная вечеринка. Image Relay самостоятельно сертифицирует и соответствует требованиям стандартов E.U.-U.S. Privacy Shield и Swiss-US Privacy Shield, установленные Министерством торговли США в отношении сбора, использования и хранения личных данных из стран-членов Европейского союза и Швейцарии.Image Relay соответствует Общему регламенту защиты данных. Image Relay подтвердил, что соблюдает принципы конфиденциальности Safe Harbor в отношении уведомления, выбора, последующей передачи, безопасности, целостности данных, доступа и обеспечения соблюдения.

  • Оплата, возврат, повышение и понижение версии:
    1. Счет за Услугу выставляется заранее на ежегодной основе и не подлежит возмещению. Возврат средств или кредитов за неполные месяцы обслуживания, активность в учетной записи или возврат средств за переход на более раннюю / более раннюю версию не производится, за исключением случаев, указанных в отдельном техническом задании.Невыполнение платежа в срок, указанный в счете-фактуре, может привести к приостановке и / или отмене вашего доступа к Сервису по усмотрению Image Relay.

    2. Все взимаемые сборы не включают все налоги, сборы или пошлины, взимаемые налоговыми органами, и вы несете ответственность за уплату всех таких налогов, сборов или пошлин, за исключением только налогов США (федеральных или государственных).

    3. Переход на более раннюю версию Сервиса может привести к потере Контента, функций или возможностей вашей Учетной записи.Если вы понижаете или отменяете свою Службу без соответствующего уведомления Image Relay, Image Relay не несет никакой ответственности за такие убытки, и вы соглашаетесь обезопасить Image Relay от любых таких убытков.

    4. Все сборы за Услугу указаны в соответствующем техническом задании или на странице выставления счетов вашей учетной записи, и вы признаете и соглашаетесь со всеми ограничениями на услуги, включая, помимо прочего, выделение памяти и пропускную способность и сборы, указанные в заявлении Работа.

  • Срок; Прекращение:
    1. Срок действия настоящих Условий обслуживания составляет один (1) год, начиная с Даты вступления в силу.По истечении первого (1) года и каждого последующего срока настоящие Условия обслуживания автоматически продлеваются на следующие один (1) год, если ни одна из сторон не уведомит другую сторону в письменной форме не менее шестидесяти (60). дней до истечения текущего срока, в течение которого он не желает продлевать Условия обслуживания.

    2. Настоящие Условия обслуживания могут быть прекращены в случае существенного нарушения настоящих Условий обслуживания, и такое нарушение не устраняется в течение тридцати (30) дней с момента письменного уведомления нарушившей стороны от стороны, не нарушающей правила.

    3. По истечении или прекращении действия настоящих Условий обслуживания ваша Учетная запись будет деактивирована или удалена, доступ к вашей Учетной записи будет прекращен, и весь Контент в вашей Учетной записи будет удален. Эта информация не может быть восстановлена ​​после деактивации или удаления вашей учетной записи.

  • Изменения в услугах и расходах:
    1. Image Relay оставляет за собой право в любое время и время от времени изменять или прекращать, временно или постоянно, Сервис (или любую его часть) с уведомлением или без него.

    2. Цены на все Услуги, включая, помимо прочего, плату за годовой план подписки на Услугу, могут быть изменены при условии, однако, что никакие изменения цен не будут вступать в силу, если стороны не будут взаимно согласованы в письменной форме.

    3. Image Relay не несет ответственности перед вами или любой третьей стороной за любые модификации, изменение цен, приостановку или прекращение предоставления Услуги.

  • Условия использования API:

    Клиенты с учетными записями Professional и Enterprise могут получать доступ к данным и контенту учетной записи через API (интерфейс прикладной программы).Любое использование API, включая использование API через сторонний продукт, который обращается к Сервису, регулируется настоящими Условиями обслуживания и следующими условиями:

    1. Вы прямо понимаете и соглашаетесь с тем, что Image Relay не несет ответственности за любые прямые, косвенные, случайные, особые, косвенные или примерные убытки, включая, помимо прочего, убытки от упущенной выгоды, деловой репутации, использования, данных или других нематериальных убытков ( даже если Image Relay был уведомлен о возможности таких повреждений) в результате использования вами API или сторонних продуктов, которые получают доступ к данным через API.

    2. Злоупотребление или чрезмерно частые запросы к Image Relay через API могут привести к временной или постоянной приостановке доступа вашей учетной записи к API. Image Relay по своему усмотрению будет определять злоупотребление или чрезмерное использование API. Image Relay предпримет разумные попытки по электронной почте предупредить вас о приостановке.

    3. За исключением случаев, указанных в соответствующем Техническом задании, использование API ограничено 5 запросами в секунду и общим ежемесячным количеством запросов 250 000 на Учетную запись.

    4. Image Relay оставляет за собой право в любое время изменить или прекратить, временно или навсегда, ваш доступ к API (или любой его части) с уведомлением или без него.

  • Гарантия:

    Image Relay не предоставляет гарантий в отношении Сервиса. Image Relay предоставляет Услугу «КАК ЕСТЬ» без каких-либо явных или подразумеваемых гарантий, касающихся пригодности, пригодности для продажи или иным образом. Никакие гарантии не возникают в связи с производительностью, деловыми отношениями или обычаями торговли.Image Relay не гарантирует, что Сервис или любые материалы, полученные вами через Сервис, будут соответствовать вашим конкретным требованиям или что Сервис будет бесперебойным, своевременным, безопасным или безошибочным.

  • Компенсация:

    В той степени, в которой это разрешено применимым законодательством, вы соглашаетесь возместить и обезопасить Image Relay и его должностных лиц, директоров, руководителей, агентов, партнеров, подрядчиков, аффилированных лиц и сотрудников от любых потерь, ответственности, убытков, претензий, иски, требования, судебные решения, издержки и расходы (включая гонорары адвокатов), возникающие в связи с: (а) любыми требованиями или претензиями третьих лиц о том, что любой Контент, предоставленный вами, или использование вами данной Услуги нарушает товарный знак, патент или авторское право третьими лицами, или незаконно присваивает коммерческую тайну или нарушает применимое законодательство или настоящие Условия обслуживания; или (б) любое другое действие или бездействие с вашей стороны в связи с настоящими Условиями обслуживания или деловыми отношениями, предусмотренными в них.Image Relay будет разумно уведомлять вас о любых претензиях или требованиях, по которым вы должны возместить ущерб.

  • Ограничение ответственности:

    Вы прямо понимаете и соглашаетесь с тем, что Image Relay не несет ответственности за любые прямые, косвенные, случайные, особые, косвенные или примерные убытки, включая, помимо прочего, убытки из-за упущенной выгоды, деловой репутации, использования, данных или других нематериальных активов. убытки (даже если Image Relay было уведомлено о возможности таких повреждений) в результате: (i) использования или невозможности использования Сервиса; (ii) стоимость закупки заменяющих товаров и услуг, возникающих в результате покупки или получения любых товаров, данных, информации или услуг, полученных или полученных сообщений или транзакций, заключенных через Службу или с ее помощью; (iii) несанкционированный доступ или изменение ваших передач или данных; (iv) заявления или поведение третьих лиц в отношении Сервиса; (v) или любой другой вопрос, относящийся к услуге.НЕСМОТРЯ НА ВЫШЕ ИЗЛОЖЕННОГО, НИ В КОЕМ СЛУЧАЕ ОТВЕТСТВЕННОСТЬ IMAGE RELAY ПЕРЕД ВАМИ, НЕЗАВИСИМО ОТ ФОРМЫ ИЛИ ПРИЧИНЫ ДЕЙСТВИЙ, ПРЕВЫШАЕТ СУММУ ПЛАТЕЖЕЙ, ДЕЙСТВИТЕЛЬНО УПЛАЧЕННЫХ ВАМИ ЗА IMAGE RELAY В СООТВЕТСТВИИ С НАСТОЯЩИМИ УСЛОВИЯМИ ОБСЛУЖИВАНИЯ.

  • Применимый закон:

    Настоящие Условия обслуживания и любые споры между вами и Image Relay должны толковаться и толковаться в соответствии с законами штата Вермонт без учета положений коллизионного права. Место проведения любого спора или разногласий по настоящему Соглашению должно быть округом Читтенден, штат Вермонт, и стороны безоговорочно соглашаются на такое место.

  • Делимость:

    Любое положение настоящих Условий обслуживания, признанное недействительным, незаконным или не имеющим исковой силы, будет неэффективным в той степени, в которой такая недействительность, незаконность или невозможность принудительного исполнения не влияет на действительность, законность и исковую силу остальных положений настоящего Соглашения, которые остаются в силе. в полной силе и действии и подлежат исполнению в соответствии с его условиями, как если бы такое положение (я) не было включено или было изменено, как указано ниже, в зависимости от обстоятельств.Чтобы выполнить намерение сторон в максимально возможной степени, недействительное, незаконное или неисполнимое положение (я), если это возможно, будет считаться измененным в минимально возможной степени и необходимом для придания такого положения (я) действительности и исковой силы. .

  • Назначение:

    Image Relay может переуступать, передавать или иным образом распоряжаться своими правами и обязанностями в соответствии с настоящими Условиями обслуживания, полностью или частично, в любое время без предварительного уведомления. Вы не можете передавать свои права в соответствии с настоящими Условиями обслуживания или передавать какие-либо права на использование Сервиса без письменного согласия Image Relay.

  • Полнота соглашения:

    Настоящие Условия обслуживания и любые другие документы, упомянутые в них, содержат полное понимание сторон в отношении его предмета. Настоящие Условия обслуживания заменяют собой все предыдущие соглашения и договоренности между сторонами в отношении его предмета.

  • Нет отказа:

    Неспособность Image Relay реализовать или обеспечить соблюдение какого-либо права или положения настоящих Условий обслуживания не означает отказ от такого права или положения.

  • Гонорары адвокатов:

    В случае, если Image Relay подаст против вас судебный иск для обеспечения соблюдения своих прав в соответствии с настоящими Условиями обслуживания, Image Relay будет иметь право взыскать с вас свои разумные гонорары адвокатам.

  • Политика конфиденциальности | Image Relay

    Действует — 18 сентября 2019 г.

    Если у вас есть какие-либо вопросы по поводу этой политики конфиденциальности или чего-либо еще, обращайтесь по адресу [email protected].

    Политика конфиденциальности

    Кто мы

    Image Relay, Inc.предоставляет услуги, которые помогают организациям управлять своими ценными цифровыми активами. Наша основная услуга — это платформа «программное обеспечение как услуга» («SaaS») для управления цифровыми активами. Мы являемся сертифицированной B-корпорацией, базирующейся в Берлингтоне, штат Вирджиния.

    При использовании веб-сайта Image Relay www.imagerelay.com, связанных доменов Image Relay, API Image Relay («API»), приложений Image Relay на устройствах или через третьих лиц (совместно именуемые «Услуги») применяется настоящая Политика.

    Как применяется эта политика

    Эта Политика описывает информацию, которую мы получаем от вас, как мы используем эту информацию, а также нашу правовую основу для этого.Он также описывает, как эта информация может быть передана и ваши права в отношении информации, которую вы нам предоставляете.

    Используя Услуги, предлагаемые Image Relay, вы подтверждаете, что согласны с нашими Условиями обслуживания и что вы прочитали и поняли настоящую Политику конфиденциальности.

    Обновления будут опубликованы на этом сайте и вступят в силу немедленно с даты публикации. Если мы внесем существенные изменения в цели и способы использования информации, изложенные здесь, мы сообщим вам об этом по электронной почте или в уведомлении в приложении.

    Информация, которую мы собираем

    Когда вы подписываетесь на Image Relay, мы запрашиваем ваше имя, название компании и адрес электронной почты. Когда вы загружаете файлы в наши Сервисы, мы собираем информацию о ваших файлах, такую ​​как свойства файла, метаданные и информацию о распространении. Вы всегда сохраняете полное владение и контроль над своими файлами и информацией. Если вы решите использовать платные Услуги, вы предоставите свою платежную информацию, которую собирает наш поставщик услуг по обработке платежей, Chargeover.Когда вы предоставляете пользователям доступ к Сервисам, их имя и адрес электронной почты будут сохранены. Когда вы пользуетесь нашими Сервисами, мы собираем такую ​​информацию, как IP-адреса, тип браузера, платформу, навигацию по страницам, время входа в систему и принятие соглашений о загрузке. Когда вы взаимодействуете со службой поддержки, мы собираем информацию, касающуюся ваших потребностей в поддержке. Когда мы рассылаем опросы или рекламные предложения, у вас будет возможность принять участие. При участии мы будем собирать эту информацию для исследовательских и маркетинговых целей.

    Положительное согласие

    Перед использованием наших услуг пользователю будут представлены наши Условия обслуживания, и у него будет возможность согласиться или не согласиться. Согласие с нашими Условиями обслуживания дает положительное согласие Image Relay на использование их информации, как указано в настоящей Политике конфиденциальности.

    Как мы используем вашу информацию

    Ваша информация НЕ будет продаваться или передаваться с целью получения доходов от рекламы. Ваша информация используется исключительно (а) для персонализации и улучшения наших Сервисов, (б) для выполнения транзакций или запросов, необходимых для соблюдения нашего соглашения об условиях обслуживания, (в) для информирования вас об обновлениях функций, рекламных акциях, потребностях в поддержке или объявлениях об услугах , (d) соблюдать законы или отвечать на законные запросы и судебный процесс, (e) выполнять транзакции с доверенными сторонними поставщиками программного обеспечения, с которыми вы запросили интеграцию наших Сервисов, независимо от того, используете ли вы наш API или выбираете интеграцию с одним из наших партнеров по приложениям, и (е) если мы приобретены или слились с другой компанией.В случае слияния или поглощения мы незамедлительно уведомим вас до любой передачи информации.

    Как посетитель веб-сайта Image Relay мы собираем информацию (включая IP-адрес) о том, как вы взаимодействуете с нашим сайтом с помощью файлов cookie. См. Дополнительную информацию в нашей Политике использования файлов cookie.

    Вы можете отказаться предоставлять нам свою информацию. Однако это ограничит вашу возможность зарегистрировать учетную запись или использовать наши Услуги.

    Как мы делимся этой информацией

    Мы пользуемся услугами надежных сторонних поставщиков для предоставления необходимого оборудования, хранилищ, сетей и связанных технологических услуг в связи с предоставлением вам, продвижением и улучшением наших Услуг.Сторонние поставщики будут иметь доступ только к информации, необходимой для выполнения их обязательств перед Image Relay и для Image Relay, чтобы соответствовать нашим Условиям обслуживания. Мы сотрудничаем или интегрируем наши Услуги со сторонними поставщиками приложений, чтобы обеспечить вам повышенную производительность в рамках наших Условий обслуживания. Если вы решите интегрироваться со сторонним поставщиком приложений или использовать существующий интегрированный вариант, ваша информация будет передана по мере необходимости для предоставления этих Услуг.Чтобы гарантировать, что ваши данные защищены и используются безопасно и надлежащим образом, Image Relay использует поставщиков услуг и имеет договорные соглашения с поставщиками услуг, которые предоставляют достаточные гарантии для защиты вашей информации в соответствии со всем применимым законодательством, включая законы Европейского Союза, защищающие личную информацию.

    Обратите внимание, что условия и политика конфиденциальности поставщиков услуг, которых мы используем, также могут применяться к вам, в том числе: Google Analytics, Amazon AWS, Hubspot, Intercom, Chargeover , Google Ads, Google Tag Manager и Mixpanel.Для использования веб-сайта и Услуг Image Relay необходимо принять соответствующие условия поставщика услуг.

    Доступ к информации

    Физические лица имеют право доступа к своим личным данным для просмотра, редактирования, исправления или удаления их из нашей системы. Вы можете получить доступ к своей личной информации и обновить ее, войдя в свою учетную запись на Image Relay и нажав кнопку «Учетная запись» в правом верхнем углу страницы. Вы также можете запросить отчет журнала активности, связавшись с dpo @ imagerelay.com. Если у вас есть какие-либо вопросы о доступе, обновлении или удалении вашей личной информации, свяжитесь с нами по адресу [email protected].

    В любой момент Пользователь может удалить доступ к своей учетной записи. Когда учетная запись пользователя удаляется, его личная информация будет удалена, и Пользователь больше не сможет использовать Услуги.

    Если личные данные, на которые распространяется настоящая политика конфиденциальности, должны использоваться для новой цели, которая существенно отличается от той, для которой личные данные были первоначально собраны или впоследствии авторизованы, или должны быть раскрыты третьей стороне, не являющейся агентом, Image Relay предоставит вам возможность выбрать, следует ли использовать или раскрывать ваши личные данные.Запросы на отказ от такого использования или раскрытия Персональных данных следует направлять по адресу: [email protected].

    Пользователи Европейского Союза

    Закон о защите данных в Европейском Союзе требует «законной основы» для сбора и хранения личной информации от граждан или резидентов Европейской экономической зоны. Наши законные основания включают в себя: Выполнение нашего конца контракта с вами. В некоторых случаях нам нужна ваша личная информация для выполнения наших договорных обязательств по предоставлению Услуг.Законные интересы. Иногда нам требуются ваши данные для преследования наших законных интересов таким образом, который ожидается в рамках ведения нашего бизнеса и который не влияет на ваши права. Например, мы используем информацию об удостоверении личности, устройстве и местоположении, чтобы предотвратить злоупотребления и обеспечить безопасность наших Сервисов. Мы также можем отправлять вам рекламные сообщения о наших Услугах с вашего согласия. Мы также анализируем, как пользователи взаимодействуют с нашим сайтом, чтобы мы могли улучшить предлагаемые Услуги.

    EU — U.S. Privacy Shield и Swiss — U.S. Privacy Shield

    Image Relay соответствует требованиям программы Privacy Shield между ЕС и США и между Швейцарией и США («Privacy Shield»), установленной Министерством торговли США в отношении сбора, использования и хранения личной информации из стран-членов Европейского союза. и Швейцария. Image Relay подтвердил, что соблюдает принципы уведомления о конфиденциальности; Выбор; Ответственность за последующий перевод; Безопасность; Целостность данных и ограничение цели; Доступ; и Обжалование, принудительное исполнение и ответственность.

    Если у вас есть какие-либо вопросы по поводу этой политики или вы хотите запросить «отказ» от использования ваших личных данных, отправьте свой запрос по адресу [email protected]. Мы будем действовать без неоправданной задержки, чтобы ответить. Обратите внимание, что сбор, обработка, использование, совместное использование, хранение и передача некоторых ваших личных данных могут потребоваться для предоставления Услуг. Без этих личных данных вы не сможете пользоваться нашими услугами. Если мы получим запрос на удаление персональных данных этого типа, мы свяжемся с вами и будем работать с вами, чтобы найти разумное решение.

    В рамках нашей приверженности принципам Privacy Shield Image Relay подлежит расследованию и правоприменению Федеральной торговой комиссии (FTC), и мы несем ответственность за любую передачу данных третьей стороне, которая обрабатывается способом, несовместимым с конфиденциальностью. Принципы щита.

    Если вы считаете, что имело место нарушение принципов Privacy Shield, вы можете обратиться за обязательным арбитражем в соответствии с политиками Privacy Shield. Более подробную информацию о типах требований, допускающих обязательный арбитраж, и о процессе такого арбитража можно найти здесь.

    В случае противоречия между политиками, изложенными в настоящей Политике конфиденциальности, и принципами Privacy Shield, преимущественную силу имеют принципы Privacy Shield. Чтобы узнать больше о программе Privacy Shield, посетите https://www.privacyshield.gov.

    Жалобы на нарушение конфиденциальности

    В соответствии с политикой Privacy Shield, Image Relay обязуется разрешать жалобы на вашу конфиденциальность и наш сбор или использование вашей личной информации. Лица из Европейского Союза или Швейцарии, у которых есть вопросы или жалобы относительно этой политики конфиденциальности, должны сначала связаться с Image Relay по адресу: dpo @ imagerelay.com или по почте: One Lawson Lane, Suite 230, Burlington, VT 05401.

    Image Relay также обязуется передавать неразрешенные жалобы о нарушении конфиденциальности в соответствии с политиками Privacy Shield в независимый механизм разрешения споров, BBB EU Privacy Shield, управляемый Советом бюро по улучшению бизнеса. Если вы не получили своевременного подтверждения своей жалобы или если ваша жалоба не была должным образом рассмотрена Image Relay, посетите веб-сайт BBB EU Privacy Shield по адресу: https: // www.bbb.org/EU-privacy-shield/for-eu-consumers, чтобы получить дополнительную информацию и подать жалобу.

    Безопасность

    Безопасность вашей информации важна для нас. Когда какая-либо ваша личная информация находится в пути или хранится у нас, мы шифруем такую ​​информацию с помощью технологии защищенного сокета (SSL). Пожалуйста, ознакомьтесь с нашей Политикой безопасности для получения более подробной информации. https://www.imagerelay.com/security

    Удержание

    Мы будем хранить вашу информацию, пока ваша учетная запись активна, если это необходимо для предоставления вам Услуг или иным образом, как указано в настоящей Политике.Мы также будем хранить и использовать эту информацию по мере необходимости для целей, изложенных в настоящей Политике, и в той степени, в которой это необходимо для соблюдения наших юридических обязательств, разрешения споров и обеспечения соблюдения наших соглашений.

    Политика в отношении файлов cookie

    Что такое файлы cookie?

    Файлы cookie — это небольшие файлы данных, загружаемые на ваш компьютер при посещении определенных веб-сайтов. В этих файлах хранится информация о вашем посещении и использовании услуг веб-сайта. Пиксельные теги похожи на файлы cookie и представляют собой небольшие фрагменты кода или небольшие изображения, которые узнают о том, что вы взаимодействуете с веб-сайтом и сообщениями электронной почты, отправляемыми с этого веб-сайта.

    Почему Image Relay использует файлы cookie?

    Image Relay использует файлы cookie для повышения качества наших Услуг и распознавания вас как постоянного посетителя нашего веб-сайта.

    Типы файлов cookie, которые мы используем:

    Собственные файлы cookie

    Они отправляются на терминал пользователя с машины или домена, управляемого издателем веб-сайта, с которого предоставляется услуга, запрошенная пользователем.

    Сторонние файлы cookie

    Они отправляются на устройство пользователя с машины или домена, которые не управляются Image Relay, а управляются другим объектом, который обрабатывает данные, полученные с помощью файлов cookie.

    Сеансовые файлы cookie: этот тип файлов cookie предназначен для сбора и хранения данных, когда пользователь просматривает веб-сайт.

    Постоянные файлы cookie: данные, собранные с помощью этого типа файлов cookie, остаются на устройстве пользователя и могут быть доступны и обработаны в течение определенного периода стороной, ответственной за файл cookie. Этот период может длиться минуты или годы.

    Технические файлы cookie: это файлы cookie, которые позволяют пользователю перемещаться по веб-сайту и использовать различные опции и услуги.

    Персонализированные файлы cookie: это файлы cookie, которые позволяют пользователю получить доступ к услуге с некоторыми заранее заданными характеристиками на основе набора критериев, хранящихся на собственном устройстве пользователя.

    Аналитические файлы cookie: файлы cookie, которые позволяют лицу, ответственному за файл cookie, отслеживать и анализировать поведение пользователей веб-сайтов, на которые они ссылаются. Image Relay использует аналитические файлы cookie от Google Analytics и Mixpanel.

    Вы можете разрешить, заблокировать или удалить файлы cookie, установленные на вашем оборудовании, с помощью дополнительных настроек браузера, установленного на вашем компьютере:

    Chrome Нажмите «Инструменты»> «Настройки», а затем выберите вкладку «Конфиденциальность> Настройки содержимого».»После выбора опции« Показать дополнительные параметры »выберите желаемую настройку файлов cookie. Если вы не хотите, чтобы файлы cookie устанавливались, вы можете выбрать опцию «Блокировать сторонние файлы cookie и данные сайтов».

    Firefox Щелкните «Инструменты»> «Параметры» в строке меню и выберите вкладку «Конфиденциальность». В зависимости от используемой версии браузера установите или снимите флажок «Принимать файлы cookie с сайтов» или «Сообщать сайтам, что я не хочу, чтобы меня отслеживали». Все установленные файлы cookie можно удалить, нажав на опцию «удалить отдельные файлы cookie».

    Internet Explorer Щелкните «Свойства обозревателя» в меню «Инструменты», а затем выберите вкладку «Конфиденциальность». Выберите желаемую настройку и нажмите кнопку дополнительных настроек. Активируйте поле «Отменить автоматическую обработку файлов cookie». Выберите вариант «Принять» или «Заблокировать».

    Safari Нажмите «Инструменты»> «Настройки» и выберите вкладку «Безопасность». Под заголовком «Принимать файлы cookie» выберите «Всегда» или «Никогда». Если у вас iPhone, вы должны перейти в «Настройки»> «Safari», а затем выбрать, принимать или не принимать файлы cookie.Вы также можете отказаться от участия в Google Analytics здесь.

    Мы не можем гарантировать, что вышеуказанные процедуры всегда будут соответствовать самой последней версии вашего браузера, поскольку они могут обновляться и изменяться собственными разработчиками браузеров.

    Как работают реле? — Объясни это!

    Как работают реле? — Объясни это! Рекламное объявление

    Вы можете этого не осознавать, но вы постоянно настороже, остерегаетесь угроз, готовы действовать в любой момент. Миллионы лет эволюции заставили ваш мозг спасти вашу кожу, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепа летит к вашему глазу, один из ваши ресницы отправят сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы защитите свое зрение. Здесь происходит то, что крошечный стимул вызывает гораздо больший и полезный отклик.Вы можете найти тот же трюк работает во всех видах машин и электрических приборы, где датчики готовы включить или за доли секунды с помощью умных магнитных переключателей, называемых реле. Давайте подробнее рассмотрим, как они работают!

    На фото: типичное реле со снятым пластиковым корпусом. Вы можете увидеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа. В этом реле, когда через катушку протекает ток, он превращает ее в электромагнит.Магнит толкает переключатель влево, сжимая пружинные контакты вместе и замыкая цепь, к которой они прикреплены. Это реле электронного программатора погружного нагревателя горячей воды. Электронная схема в программаторе включает или выключает магнит в заранее запрограммированное время дня, используя относительно небольшой ток. Это позволяет намного большему току проходить через пружинные контакты для питания элемента, который нагревает горячую воду.

    Что такое реле?

    Изображение: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая так крепко спит, что никогда не просыпается, когда он услышал шум.В качестве сторожевой собаки это было бы бесполезно! Но что, если бы вы купили еще и маленькую, очень бдительную собаку? Если маленькая собака слышал шум, он начинал лаять и будил большую собаку, которая могла атаковать злоумышленника. Так работают реле: они используйте небольшой электрический ток, чтобы вызвать гораздо больший.

    Реле — это электромагнитный переключатель, управляемый относительно небольшой электрический ток, который может включать или выключать гораздо более мощный электрический Текущий. Сердце реле — электромагнит (катушка с проводом, которая становится временный магнит, когда через него проходит электричество).Вы можете думать о реле как своего рода электрический рычаг: включите его слабым током, и он включает («усиливает») другой прибор используя гораздо больший ток. Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и производят только небольшие электрические токи. Но часто они нужны нам для управления более крупными устройствами, которые используют большие токи. Реле перекрывают разрыв, позволяя токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование малых токи в более крупные).

    Как работают реле

    Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

    Когда мощность течет через первую цепь (1), она активирует электромагнит (коричневый), генерируя магнитное поле (синее), которое притягивает контакт (красный) и активирует вторую цепь (2). При отключении питания пружина возвращает контакт в исходное положение, снова отключая вторую цепь.

    Это пример «нормально разомкнутого» (NO) реле: контакты во второй цепи по умолчанию не подключены и включаются только тогда, когда через магнит протекает ток. Другие реле являются «нормально замкнутыми» (NC; контакты соединены так, что через них по умолчанию течет ток) и отключаются только тогда, когда срабатывает магнит, растягивая или раздвигая контакты. Наиболее распространены нормально разомкнутые реле.

    Вот еще одна анимация, показывающая, как реле связывает две цепи. вместе.По сути, это то же самое, но немного по-другому. Слева — входная цепь, питаемая от переключателя. или какой-то датчик. Когда этот контур активирован, он питает ток к электромагниту, который замыкает металлический выключатель и активирует вторую, выходную цепь (с правой стороны). Относительно небольшой ток во входной цепи, таким образом, активирует больший ток в выходная цепь:

    1. Входная цепь (синяя петля) отключена, и ток не течет через нее, пока что-то (датчик или замыкание переключателя) не включит ее.Выходная цепь (красная петля) также отключена.
    2. Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь темно-синей катушкой), который создает вокруг него магнитное поле.
    3. Электромагнит, находящийся под напряжением, притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя гораздо большему току проходить через выходную цепь.
    4. Выходная цепь управляет сильноточным прибором, например лампой или электродвигатель.
    Рекламные ссылки

    Реле на практике

    Фото: Еще один взгляд на реле. Вверху: Если смотреть прямо вниз, вы можете увидеть пружинные контакты слева, механизм переключения посередине и катушку электромагнита справа. Внизу: то же реле, снятое спереди.

    Предположим, вы хотите построить систему охлаждения с электронным управлением. система, которая включает или выключает вентилятор в зависимости от комнатной температуры изменения. Вы можете использовать какую-то схему электронного термометра, чтобы почувствовать температуру, но будет производить только небольшие электрические токи — слишком малы, чтобы приводить в действие электродвигатель в большой большой поклонник.Вместо этого вы можете подключить цепь термометра к входная цепь реле. Когда в этом цепь, реле активирует свою выходную цепь, пропустить гораздо больший ток и включить вентилятор.

    Реле не всегда включаются; иногда вместо этого они очень услужливо выключают. В Например, для оборудования электростанций и линий электропередачи вы найдете защитных реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока.Когда-то для этой цели широко применялись электромагнитные реле, подобные описанным выше. В наши дни электронные реле на основе интегральных схем вместо этого выполняют ту же работу; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное значение. предел.

    Реле прочие

    На фото: четыре старомодных реле максимальной токовой защиты на устаревшей силовой подстанции в 1986 году, незадолго до ее сноса. Фото любезно предоставлено Библиотекой Конгресса США.

    До сих пор мы рассматривали переключающие реле очень общего назначения, но существует довольно много вариантов эта основная тема, включая (и это далеко не исчерпывающий список):

    • Реле высокого напряжения: они специально разработаны для коммутации высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
    • Электронные и полупроводниковые реле (также называемые твердотельными реле или SSR): переключают токи полностью электронными, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле.К сожалению, они обычно дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
    • Реле таймера и задержки срабатывания: они запускают выходные токи на ограниченный период времени (обычно от доли секунды до примерно 100 часов или четырех дней).
    • Тепловые реле: они включаются и выключаются, чтобы останавливать такие вещи, как электродвигатели, от перегрева, что-то вроде биметаллических ленточных термостатов.
    • Реле максимального тока и направленные реле: сконфигурированные различными способами, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для выработки электроэнергии, распределения или питания).
    • Реле дифференциальной защиты: срабатывают при несимметрии тока или напряжения в двух разных частях цепи.
    • Реле защиты по частоте (иногда называемые реле понижения и повышения частоты): эти твердотельные устройства срабатывают, когда частота переменного тока слишком высока, слишком мала или и того, и другого.

    Кто изобрел реле?

    Фото: Реле широко использовались для коммутации и маршрутизации вызовов на телефонных станциях. например, этот, сделанный в 1952 году.Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

    Реле были изобретены в 1835 году пионером американского электромагнетизма. Джозеф Генри; на демонстрации в колледже Нью-Джерси, Генри использовал небольшой электромагнит, чтобы включать и выключать более крупный, и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях. Генри применил эту идею к другому изобретению, над которым он работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более известен) Сэмюэлем Ф.Б. Морс в США. Позднее реле использовались в телефонной коммутации и первых электронных компьютерах и оставались чрезвычайно популярными до появления транзисторов в конце 1940-х годов; по словам Бэнкрофта Герарди, в ознаменование 100-летия работы Генри по электромагнетизму, к тому времени только в Соединенных Штатах работало около 70 миллионов реле. Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая как усилители или переключатели.Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть места и стоят намного меньше, чем реле, они обычно работают только с небольшими токами, поэтому реле все еще используются во многих приложениях. Именно разработка транзисторов стимулировала компьютерную революцию с середины 20 века. Но без реле не было бы транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают похвалы!

    Рекламные ссылки

    Узнать больше

    На этом сайте

    Другие сайты

    • Электромеханическое реле Джозефа Генри: краткое описание того, как Джозеф Генри изобрел реле в 1835 году.
    • Генри как пионер электротехники Бэнкрофт Герарди, Bell Systems Technical Journal, июль 1932 г. Эта интересная историческая статья из архивов Bell была опубликована в ознаменование столетия электрических открытий Джозефа Генри. Он дает прекрасное представление о важности Генри и о том, как он при своей жизни помог «подключить» мир к электричеству.

    Видео

    • Как сделать реле: довольно простое 2,5-минутное видео-руководство покажет вам, как намотать собственные электромагниты и установить их на плату, чтобы создать собственное самодельное реле.
    • Как работает автомобильное реле: это короткое и простое видеообъяснение расскажет вам о том, что я объяснил выше. То же объяснение, немного другие слова.

    Книги

    Простые практичные руководства
    • СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Эксперимент 7 по исследованию реле — отличное практическое введение. Вы можете открыть реле и поэкспериментировать с его внутренними механизмами!
    • Свидетель: Электроника Роджера Бриджмена.New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
    • «Телефонные проекты для злого гения» Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)
    Подробные технические книги
    • Электрические реле: принципы и применение Владимира Гуревича. CRC Press, 2018. После открытия краткой истории реле эта книга проведет нас через магнитные принципы, работа релейных контактов, внешний вид и упаковка, а также сопутствующие устройства, такие как герконы.В последующих главах рассматриваются варианты основных реле, включая реле высокого напряжения, тепловые реле и реле времени.
    • Свидетель: Электроника Роджера Бриджмена. New York: DK, 2007. (Для младших читателей в возрасте 9–12 лет. Включает историю, науку и технологии.)
    • «Телефонные проекты для злого гения» Томаса Петруцеллиса. McGraw-Hill Professional, 2008. (Включает некоторые цепи, в которых используются реле.)
    История науки

    Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

    статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

    Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

    Подписывайтесь на нас

    Сохранить или поделиться этой страницей

    Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

    Медиа-запросы?

    Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.

    Цитируйте эту страницу

    Вудфорд, Крис. (2009/2020) Реле. Получено с https://www.explainthatstuff.com/howrelayswork.html. [Доступ (укажите дату здесь)]

    Больше на нашем сайте …

    Слева, Энтони М .: 9780824753726: Amazon.com: Книги

    Улучшение обнаружения отказов и оптимизация защиты
    В постоянно развивающейся области технологии защитных реле личные предпочтения и профессиональное суждение инженера не менее важны для защиты энергосистемы. как физические реле, используемые для обнаружения и изоляции ненормальных условий.

    Бесценная информация от опытного эксперта
    Принципы защитных реле фокусируется на возможных режимах отказа энергосистемы и важных характеристиках защитных реле, используемых для обнаружения этих постулируемых отказов. В книге представлены новые полезные концепции в более легком для понимания виде, поскольку они одинаково актуальны как для старых, электромеханических и твердотельных реле, так и для более новых, более универсальных микропроцессорных реле. В нем представлены приложения, соображения и принципы настройки, используемые в приложениях для линий электропередачи, распределительных линий и подстанций, охватывающие концепции, связанные с общими операциями системы и обнаружением неисправностей.Темы включают ограничения нагрузки реле, срабатывание холодной нагрузки, восстановление напряжения и вспышку дуги. Автор также углубляется в философию, которую используют инженеры как в городской, так и в сельской местности, с подробным рассмотрением функции уставки.


    Анализ ключевых понятий, которые обычно просто замалчивают
    Этот универсальный текст идеально подходит для новых инженеров, которые могут использовать его в качестве учебного пособия перед тем, как открыть руководства по эксплуатации многофункциональных микропроцессорных реле.Сопровождая читателей в условиях переходной нагрузки, которые могут привести к неправильной работе реле, автор подробно останавливается на концепциях, которые обычно не обсуждаются, но могут быть очень полезны в конкретных приложениях. Читатели уйдут с отличным пониманием важных соображений по проектированию для работы с функциями реле максимального тока, повышенного и пониженного напряжения, импеданса, расстояния и дифференциального типа, как по отдельности, так и в комбинации. Эта книга, также полезная для студентов в качестве учебника, включает практические примеры для многих приложений и предлагает руководство для более необычных.

    Контакты реле. принцип действия и назначение реле

    Реле — устройство для включения и выключения электрических цепей, одно из «долгожителей» среди радиодеталей. Несмотря на относительно простую конструкцию, он очень эффективен и надежен. Даже сейчас в некоторых устройствах альтернативы нет. Несмотря на существование силовых полупроводниковых приборов, контакты реле по-прежнему являются самым простым способом коммутации мощных нагрузок в слаботочных цепях.

    Назначение

    Элементарная электрическая цепь состоит из источника питания, переключателя и нагрузки.В идеале все три элемента должны соответствовать друг другу по напряжению, а главное — по току. Это обязательное условие для нормальной работы схемы. Если допустимый ток через переключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. К тому же такой прерыватель прослужит намного дольше. Когда ток, протекающий через переключатель, превышает максимально допустимый, начинаются проблемы.

    Они выражаются в искре контактов, что в конечном итоге влияет на срок их службы.Казалось бы, достаточно установить переключатель, соответствующий нагрузке, и все будет хорошо. Это правда, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты прерывателя. При этом нагрузка может быть довольно большой, и управлять ею приходится, например, с консоли, на которой нет места для большого переключателя.

    В этом случае установите реле. Для его включения требуется относительно небольшой ток. Мощность нагрузки может быть довольно значительной, в этом случае реле можно вынуть из той же панели управления и установить в месте, где размеры не имеют значения.

    Релейное устройство

    Сразу стоит отметить, что существует большое количество разнообразных устройств контроля напряжения. В статье будут рассмотрены самые распространенные электромагнитные реле. Он состоит из следующих частей:

    • катушка электромагнитная с сердечником;
    • якорь;
    • переключающих контактов реле;
    • возвратная пружина.

    Реле выполнено в закрытом, иногда герметичном корпусе. Это защищает его механизм от пыли и влаги.Для подключения устройства вне корпуса имеются клеммы для контактов и обмоток катушек.

    Принцип работы

    Ключевым элементом реле является электромагнитная катушка, в данном случае она называется обмоткой. По конструкции он выполняет функцию соленоида. При протекании тока через катушку возникает магнитное поле, за счет которого к сердечнику жестко прикрепляется якорь, жестко связанный с подвижным контактом реле. Он замыкает цепь при движении.После снятия напряжения с обмотки якорь под действием пружины возвращается в исходное положение, размыкая контакты реле.

    Сопротивление катушки и, следовательно, количество витков в основном зависит от мощности подключенной нагрузки. В соответствии с этим увеличиваются габариты обмотки и реле. Однако в любом случае ток, потребляемый катушкой, в десятки и даже сотни раз меньше коммутируемого контактами. Это свойство позволяет использовать реле в качестве промежуточного звена.Сначала низковольтный переключатель запитывает само реле, а затем своими контактами подает напряжение на потребителя. Такое использование устройства стало основным и массовым. В этом случае специалисты говорят, что нагрузка подключается через контакты промежуточного реле. Таким образом, переключатель не зависит от мощности питаемого устройства.

    Что такое контакты?

    Что касается реле, то это не праздный вопрос, как может показаться. Дело в том, что в этом случае внутри устройства переключаются не только механические контакты.Когда говорят о реле, подразумевают все выводы, которые есть на его корпусе. Их можно разделить на два типа:

    1. Обмоточные контакты. Иногда на реле их может быть больше двух.
    2. Переключено.

    Во избежание путаницы эти выводы часто называют контактами реле. Иногда их количество может достигать 10. Однако из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключить. Разобраться поможет распиновка контактов реле, которая практически всегда прилагается к его корпусу.Если нет, придется поискать описание. Контакты обмотки подключаются непосредственно к ее выводам. Они возбуждаются реле. Обмоток может быть несколько, и каждая будет иметь свою пару контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

    Материал переключаемых контактов

    Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты.Во-первых, они испытывают механические удары, связанные с перемещением якоря. Во-вторых, на них отрицательно влияют большие токи нагрузки. Следовательно, контакты реле должны соответствовать следующим требованиям:

    1. Высокая электропроводность. Обеспечивает низкое падение напряжения.
    2. Хорошие антикоррозионные свойства.
    3. Высокая температура плавления.
    4. Низкая эрозия. Контакты должны быть устойчивы к переносу металла, что неизбежно при постоянном замыкании и размыкании.

    Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим недрагоценные металлы, используемые для изготовления реле:

    1. Медь полностью соответствует требованиям, за исключением коррозионной стойкости. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, у меди есть еще одно преимущество — относительно невысокая стоимость по сравнению с другими металлами. Единственный его недостаток — склонность к окислению после длительного использования. Поэтому применяется там, где предусмотрен кратковременный режим работы, например, в контактах реле поворота.
    2. Серебро
    3. обладает отличной проводимостью и износостойкостью. Не вызывает дуги при переключении индуктивных нагрузок. В то же время серебряные контакты не обладают достаточным сопротивлением дуге; поэтому их нельзя использовать для управления нагрузками значительной мощности. К тому же у них довольно высокая стоимость. Поэтому контакты имеют комбинированную структуру — медь с серебряным покрытием.
    4. Вольфрам обладает высокой износостойкостью и термостойкостью. Контакты из него могут коммутировать очень большие токи (десятки ампер).

    Кроме материала, контакты реле различаются способом переключения.

    Нормально открытый

    Такие контакты пока рассматривались. В нейтральном положении, т.е. когда на катушку реле не подается питание, они разомкнуты. После включения напряжения якорь притягивается к сердечнику и контакты замыкаются. Нормально открытые контакты чаще используются в различных электрических цепях, в основном как промежуточные.

    Нормально закрытый

    Алгоритм их работы с точностью до наоборот.Контакты замыкаются, когда реле обесточено, и размыкаются при появлении напряжения на обмотке. Используется при реализации различных замков и схем сигнализации. Типичным примером использования нормально замкнутых контактов является механический релейный контроллер. Кратко о его творчестве расскажу ниже.

    Через нормально замкнутые контакты на обмотку возбуждения подается напряжение. Соответственно, при отпускании якоря генератор вырабатывает электрический ток. Аккумулятор заряжается.Как только напряжение в бортовой сети превышает установленное значение, якорь притягивается, контакты реле-регулятора размыкаются, обмотка возбуждения обесточивается. В результате напряжение на выходе генератора снижается.

    Кстати, несмотря на то, что электронные реле-регуляторы появились давно, владельцы старых автомобилей не спешат ставить их взамен механических. Это связано с безотказной работой последнего на протяжении многих лет. Это вопрос надежности.

    Переключение

    В этом случае реле имеет как нормально замкнутые, так и разомкнутые контакты. И всего их не четыре, как может показаться, а три. Дело в том, что одна из них обычная. Всего на корпусе реле 5 контактов (две клеммы обмотки и три переключаемых). Благодаря универсальности радиотехнические элементы этого типа находят широкое применение. Поэтому большинство современных реле имеют переключающие контакты, иногда даже несколько групп.

    Маркировка

    Все данные о технических характеристиках реле, как правило, нанесены на его корпус.Это вовсе не лишняя информация, ведь иногда идентичные на вид устройства имеют разные цели и возможности. Более того, некоторые отечественные реле еще называют одинаковыми, отличаясь только так называемым паспортом. В этом случае вы должны обратиться к описанию.

    Что касается импортных реле, которых сейчас очень много, то маркировка на их корпусе хоть и отличается в зависимости от производителя, но интуитивно понятна. Как правило, имеется информация о рабочем напряжении обмотки и максимальном токе, проходящем через переключаемые контакты.Кроме того, на корпусе реле должно быть нанесено обозначение контактов реле.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
