Содержание

Как проштробить бетонную стену


Как штробить стены под электропроводку: технология для непрофессионала

Почти никакой ремонт не обходится без прокладки новой проводки в квартире или замены старой. Также часто появляется необходимость добавить одну или несколько розеток для того, чтобы облегчить подключение бытовой техники или аппаратуры и устранить тем самым потребность в использовании проводов с разветвителями. Провода лучше всего при этом спрятать в стене, и для этого можно произвести штробление стен под проводку своими руками, не обращаясь за недешевой помощью строительных бригад и электриков частников. Главное учесть все нюансы по организации проводки, и правильно произвести штробление.

Правила и ограничения при штроблении

Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления. Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку. Основными моментами являются следующие пункты:

  1. Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
  2. Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
  3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб — не менее 400 мм.
  4. Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
  5. Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
  6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.

Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.

«Можно ли штробить несущие стены?» Штробление стен регламентируется правилами перепланировки, которые для каждого региона могут слегка разниться. Однако по общепринятым нормам, подобные действия недопустимы во всех видах типовых многоэтажных домов.

Инструменты и способы штробления

Есть несколько способов штробления, различающиеся в зависимости от применяемого инструмента:

  • молотком и зубилом. Долго, неудобно, штроба неровная. Зато дешево;
  • перфоратором или ударной дрелью. Достаточно чисто и быстро. Штроба не очень ровная;
  • болгаркой. Штроба получается ровной, однако производится огромное количество пыли, которую сложно уловить даже при помощи промышленного пылесоса;
  • штроборезом. Используя специализированный инструмент, можно получить идеально ровную штробу с заданной глубиной и шириной. Однако все портит цена самого инструмента.

При любом варианте порядок действий примерно одинаков.

Подготовка и разметка поверхности

В первую очередь необходимо проверить наличие скрытой проводки по предполагаемому маршруту штробы. Для этого используйте специальный прибор, который укажет на имеющуюся электропроводку. Важно обезопасить себя от случаев, когда при штроблении попадутся провода под напряжением.

На поверхность стены наносится разметка по маршруту борозд от распределительной коробки и до места установки розетки, выключателя или вывода проводов под освещение.

Непосредственно перед проведением работ по штроблению стен занавесьте дверные проемы увлажненной тканью, чтобы не допустить распространение пыли по квартире или плотно заделайте строительной пленкой.

Процесс штробления различными инструментами

Молоток и зубило

Весь процесс разбивается на небольшие сегменты. Вначале зубилом намечаются углубления по краям штробы на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается часть стены в глубину. Далее можно продолжить снимать верхний слой по намеченной линии и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сразу. С помощью этих инструментов практически нереально сделать штробу, если стена бетонная.

Перфоратор

Используются при этом две насадки с широким и коротким буром и лопатка. Вначале по всей длине линии, которой намечено расположение борозды, проделываются отверстия глубиной 25 мм на расстоянии примерно 10-15 мм друг от друга. После этого лопаткой выполняется устройство штробы. Главное при этом не ставить лопатку поперек линии штробы, чтобы не отколоть лишний кусок стены или штукатурки. В результате получится штроба необходимой глубины и ширины, однако внешний вид будет не очень привлекательным.

Штробление перфоратором самый быстрый и чистый процесс.

Болгарка, угловая шлифмашинка

При использовании болгарки, следует приобрести алмазный диск, только так можно будет нормально и без проблем проштробить бетон или кирпич, да и в случае со штукатуркой процесс будет идти легко. Вначале проделывается два параллельных надпила вдоль всей намеченной линии с расстоянием между ними равным необходимой ширине штробы. Далее можно с помощью перфоратора или зубила выбрать весь материал между надрезами до необходимой глубины. Собственно поэтому весь процесс практически идентичен предыдущим способам за исключением того, что в результате штроба получается значительно ровнее. Это очень важно, особенно если необходимо минимизировать повреждение штукатурки или отделки стен.

Во время работы болгаркой будет производиться очень большое количество пыли, и очень скоро вся комната будет ею заполнена. Для решения этой проблемы можно использовать пылесос, лучше промышленный. Потребуется второй человек в качестве помощника, который будет удерживать всасывающую трубу поближе к месту среза.

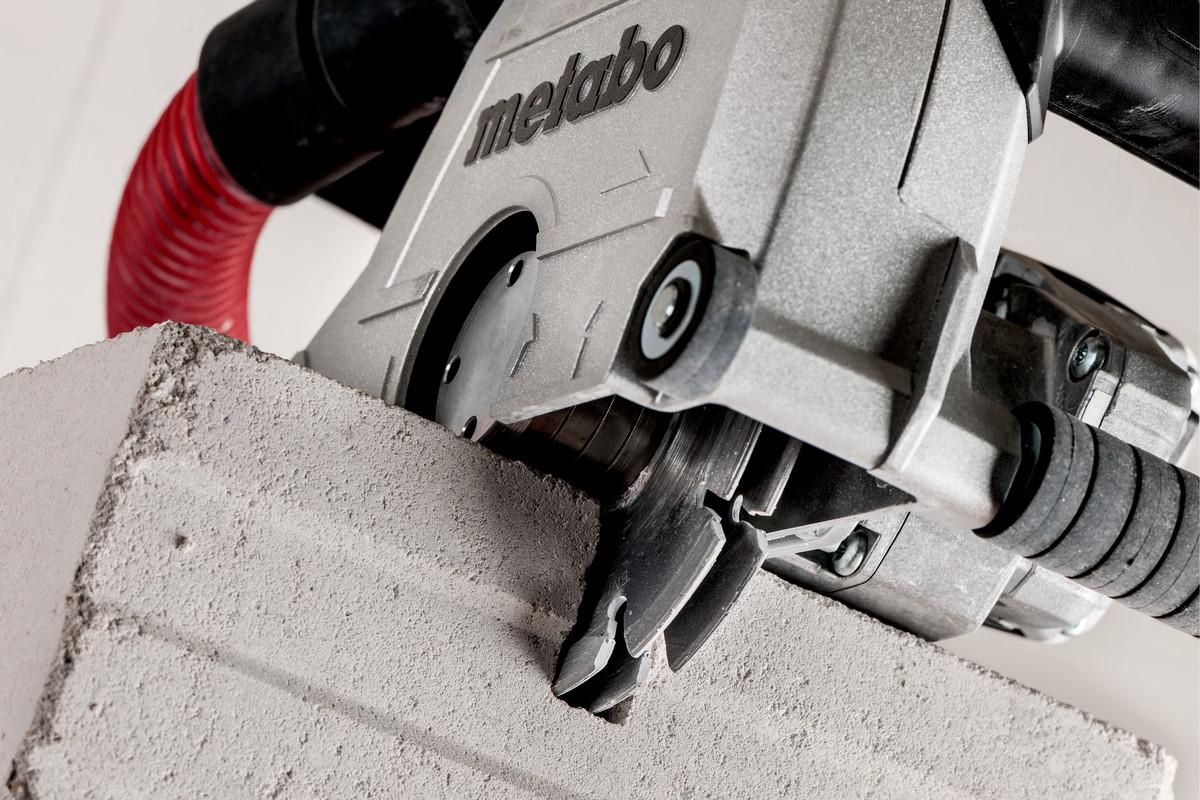

Штроборез

По существу штроборез является логичной модификацией варианта с болгаркой. В этом устройстве уже предусмотрена возможность установки двух режущих алмазных кругов с регулировкой расстояния между ними. Оба круга закрыты специальным кожухом, который полностью перекрывает место контакта со стеной. Регулировкой положения кожуха можно изменять глубину, на которую будет производиться прорезка стены. В большинстве случаев кожух также снабжен специальным отводом для установки всасывающей трубы от пылесоса.

Благодаря всему описанному, получается идеально ровные и параллельные срезы, а производится штробление стен без пыли. После прорезки по краям штробы опять-таки необходимо перфоратором выбрать лишний материал. Недостатком такого способа является сама цена инструмента. Она слишком высока для использования в домашних условиях.

Окончание работ

После того как штробы пробиты, необходимо их очистить с помощью пылесоса или веника от пыли и прогрунтовать. Сам процесс прокладки кабеля и его закрепления также имеет целый ряд нюансов, которые необходимо учитывать. После всех работ выполняется заделка штробы. Это можно сделать с помощью штукатурки, гипса или шпаклевки, которая допускает нанесение такого слоя.

Видео: штробление стен своими руками от А до Я

Вывести все материалы с меткой:

  • электрические работы
  • камень и бетон

Перейти в раздел:

vopros-remont.ru

Как штробить бетонную стену

Ремонт в квартире или доме зачастую требует прокладки новых электрических сетей, установки розеток и выключателей, а это подразумевает прорезку в стене технологических канавок и полостей. Данный процесс называется штроблением.

Перед тем как штробить бетонную стену, необходимо ознакомиться с нормативными документами – нарушение несущей способности здания не только влечет за собой штрафы, но и является небезопасным для самого жильца и его соседей.

Схема штробления бетонной стены.

Категорически запрещается выполнять горизонтальное штробление в панельных домах в связи с тем, что задеваются армирующие элементы. Штробы в бетоне не должны затрагивать перекрытия, стеновые швы, стены, сопряженные с лестничной клеткой.

В этих случаях прорезка каналов производится в предварительно уложенном слое штукатурки.

Штробление выполняется строго в двух направлениях: горизонтально и вертикально. Прокладка канавок под углом допускается только в наклонных стенах, например, в мансардах. Ширина и глубина канавки не должна превышать 2,5 см.

Нормативы СНиП 3.05.06-85 оговаривают предельные расстояния прокладки электропроводки:

  • от газовых труб и приборов – не менее 40 см;
  • от плит перекрытия – не более 15 см;
  • от оконных и дверных проемов – не менее 10 см.

Схема штробления бетонной стены под электропроводку.

Сложность прокладки штробы во многом определяется материалом стены. Достаточно просто пробить канал в толстом слое штукатурки при помощи зубила и молотка. Но если необходимо выполнить штробление бетона, то человек сталкивается с определенными трудностями. Итоговый результат зависит от соблюдения технологии на всех стадиях работ: от подготовки до завершения.

Подготовка к штроблению – важный этап, которым не следует пренебрегать. Прежде всего нужно определить расположение старой проводки, чтобы обезопасить себя от попадания в провод под напряжением. Если нет плана, то сделать это можно с помощью специального прибора – индикатора. Старые обои следует удалить. На стене карандашом проводится разметка. Процесс штробления бетона сопряжен с большой запыленностью. Во избежание распространения пыли по всем помещениям дверные проемы надо завесить мокрой тканью или строительной пленкой.

Читайте также:  Как штукатурить стены из пеноблока

Способы штробления

Штробление бетонной стены требует использования специального инструмента. Это перфоратор, болгарка или штроборез.

Штробление перфоратором осуществляется в два этапа. Сначала производится подготовка: широким коротким буром на расстоянии 1-1,5 см друг от друга просверливаются отверстия необходимой глубины. Затем на перфоратор устанавливается лопатка, при помощи которой эти отверстия соединяются. Достоинством метода является небольшое количество пыли. Кроме того, перфоратор – единственный инструмент, которым можно выполнить штробление в углах комнаты – для болгарки и штробореза эти места недосягаемы. Недостатки способа: штроба получается грубой, с большим количеством неровностей, как в плоскости стены, так и в углублении. Следует также учитывать высокий уровень шума и вибрации при работе перфоратора, что крайне нежелательно в жилом доме.

http://www.youtube.com/watch?v=CS3VDU2Y9wc

При штроблении бетона болгаркой используется алмазный диск. Сначала вдоль линии разметки делаются две прорези, затем бетон между ними выбирается перфоратором. Штроба получается ровной, однако при работе болгаркой выделяется огромное количество мелкой пыли, защититься от которой практически нельзя. Частично проблему можно решить, если использовать пылесос. Для этого потребуется помощник, который будет удерживать трубу пылесоса рядом с местом резки бетона.

Наиболее быстро и качественно можно выполнить работу, используя профессиональный инструмент – штроборез. На штроборез параллельно устанавливаются два диска с возможностью регулировки расстояния между ними. Это позволяет сделать два надреза за одно прохождение. Помимо этого, имеется возможность регулировки глубины прорези. Защитный кожух трубореза прилегает к стене, препятствуя распространению пыли, которая в процессе работы отводится через присоединенный шланг промышленного пылесоса. Перед работой штроборезом нужно внимательно проследить за тем, чтобы старые обои были полностью удалены со стены.

Схема штробления стены под электропроводку.

Их обрывки могут забиваться под кожух и закрывать трубу пылесоса, что приведет к некорректной работе оборудования. Изъятие бетона из паза осуществляется аналогично другим способам при помощи перфоратора. Недостатком метода является достаточно высокая стоимость оборудования. Оно используется преимущественно профессиональными электромонтажниками и сантехниками. Крупные модели позволяют выполнять штробы в бетоне под трубы диаметром 50 мм.

Подготовка к отделочным работам после прокладки провода включает в себя шпаклевку штробы. Перед тем как поклеить обои, следует составить схему проводки. Проще всего это сделать следующим образом: размеры от центра штробы до углов комнаты, дверей, окон, потолка нанести на стену маркером, затем сфотографировать на цифровой фотоаппарат и сохранить фотографию. Схема поможет в дальнейшем не вбить в проводку гвоздь, если на стену придется вешать полки, картины или плазменный телевизор.

Читайте также:  Трещина в стене из пеноблоков

Выкладка штробы под обоями

Иногда стоит задача проложить штробу под существующими обоями, не удаляя их. Подготовка к работе состоит в том, чтобы, не повредив, снять полосу обоев. Для этого монтажным ножом на расстоянии не менее 5 см от будущей штробы делается параллельный надрез. Горизонтальный надрез выполняется выше линии штробы.

Обои отмачиваются, загибаются и фиксируются к стене скотчем. Рабочая зона должна быть не менее 10 см. Штрабить нужно перфоратором, болгарка в данном случае не подойдет из-за большого количества пыли. После укладки провода, шпаклевки и высыхания обои приклеиваются на место. Главное – не запачкать их раствором и не затереть рисунок во время приклеивания. Штробление под розетки и выключатели выполняется аналогично. Подготовка к работе включает в себя надрез обоев накрест. После возвращения их на место линия разреза будет практически не видна.

Page 2
  • Армирование
  • Виды
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Выбор инструмента и инструкции по штроблению стен под проводку и розетки

Во время строительства или капитального ремонта штробление стен под проводку – обязательный этап. Процесс пойдет быстрее, если знать о преимуществах инструментов и рациональности их использования в каждом конкретном случае. Эффективность перфоратора или болгарки неодинакова при прокладке каналов в кирпичных и бетонных стенах и перегородках, но при правильной эксплуатации работа не вызывает трудностей. Изучите все нюансы, чтобы выбрать нужный инструмент и не допустить ошибок.

Нормативные требования подготовки каналов под проводку ↑

Перед тем как приступать к прокладке канавок, составьте план разводки с расположением всех точек подключения и выхода кабеля. Получившийся чертеж перенесите на поверхность стен, обозначив места борозд маркером. Сначала укажите, где расположатся розетки, выключатели и распределительные коробки. Соединительные каналы для электрического кабеля должны отвечать нормативным требованиям СНиП 3.05.06-85:

  • Штробить стены под проводку в несущих конструкциях нельзя. В панельной постройке все стены несущие, исключение – только небольшие перегородки.
  • Каналы прокладываются параллельно конструктивам: в вертикальном или горизонтальном направлении. Не допускается прокладка диагональной штробы, за исключением сверления параллельно наклонной стене (например, в мансарде).
  • Максимальное расстояние горизонтально расположенной борозды от потолочного перекрытия 15 см.
  • Недопустимо прокладывать штробу на расстоянии ближе 40 см от газовой трубы.
  • Максимально возможная глубина штробы 25 мм.
Подготовка каналов и гнезд

Убедитесь, что в местах прокладки новой проводки не проходит старый кабель, воспользовавшись отверткой-индикатором. Перед началом разметки удалите со стен обои. Чтобы потом облегчить себе поиск места, где проходят провода, сфотографируйте готовую схему. С этими фотографиями можно сверяться, когда потребуется вбить в стену гвоздь или дюбель, чтобы не задеть электрический кабель.

Прокладывать кабель можно только по стене. Штробить потолок из железобетонных плит категорически запрещено, так как даже небольшой канал обозначит место будущего раскола, а бетон – материал хрупкий.

Аналогия – небольшая царапина от стеклореза, от которой именно в этом месте потом трескает стекло. Следите за тем, чтобы потолок не сверлил ваш сосед снизу, так как однажды вы попросту провалитесь в его квартиру.

Пример правильно спроектированной разводки

Какой инструмент выбрать для штробления ↑

Выбирая, чем штробить стену под проводку своими руками, можно рассмотреть различные инструменты:

  • зубило;
  • перфоратор;
  • болгарку;
  • штроборез.
Штроборезы – профессиональный подход ↑

Штроборез – самый эффективный инструмент, потому что спроектирован именно для этой цели: модификация болгарки с двумя параллельно расположенными дисками. Благодаря возможности регулировки зазора между ними, а также глубины, получается штроба с заданными размерами. Фиксатор делает глубину борозды равномерной по всей длине, тогда как прочие инструменты дают перепады.

Недостаток штробореза в том, что при его эксплуатации возникает очень много пыли. При этом почти все штроборезы оборудованы зажимом для фиксации трубы пылесоса, что упрощает удаление лишнего материала. Прокладка канала выполняется быстрее, так как режется он в один проход. В остальном все аналогично прокладке штробы с помощью болгарки: удаляйте лишний материал зубилом или перфоратором.

Использование штробореза при создании кабельного канала
Нюансы работы с другими инструментами ↑

С помощью молотка и зубила борозда выходит неровная. Достоинство метода в дешевизне: покупать электроинструменты не нужно. Штроба разбивается на небольшие отрезки. Наметьте зубилом по краям канала углубления в 1-2 ширины его острия. Затем ставьте инструмент поперек штробы и долбите в глубину. Сняв верхний слой, продолжайте углублять канал, пока не получится требуемый размер.

Штробление с использованием зубила и молотка

Перфоратором вы сделаете все гораздо быстрее, но штробы будут недостаточно ровные. Здесь понадобятся бур и лопатка. По всей длине борозды проделайте отверстия требуемой глубины с расстоянием 10-15 мм между ними. Материал удаляйте с помощью лопатки. Не ставьте ее перпендикулярно каналу, так как возможны сколы стены или штукатурки.

Подготовка штроб перфоратором

Болгаркой стенки штроб получаются ровные, однако при этом возникает огромное количество пыли. Лучше всего применять алмазный диск: он эффективен при обработке кирпича и бетона. По краям вдоль канала сделайте два параллельных разреза на всю длину борозды. Лишний материал между бороздами удаляйте с помощью зубила и молотка или перфоратора, оснащенного лопаткой.

Работа болгаркой по бетону

Особенности штробления стен из различных материалов ↑

В том, как штробить стены под проводку, главную роль играет стеновой материал. В зависимости от того, из чего сделана стена, порядок работы имеет свои особенности.

Сверление каналов в кирпичной стене ↑

Ряды кирпичей связываются между собой цементным раствором, который удаляется без особых усилий. Наименее трудозатратно штробить с помощью зубила и молотка стену именно по шву. При этом количество выделяемой пыли будет минимальным. Прокладывая вертикальный канал, воспользуйтесь перфоратором с разными насадками. Убедитесь, что он отвечает таким требованиям:

  • мощность двигателя от 600 Ватт;
  • регулятор оборотов;
  • реверсное вращение;
  • ударный режим сверления;
  • самозажимной патрон;
  • поддержка сверл диаметром от 0,5 до 12 мм.
Подготовка борозд в кирпичной перегородке

Правила штробления кирпичной стены:

  1. Перед началом работ обозначьте места будущих отверстий, сделав углубления при помощи молотка и керна. Это предохранит сверло от ухода в сторону на начальном этапе.
  2. Держите инструмент перпендикулярно стене, чтобы сверло под действием нагрузки на изгиб не сломалось.
  3. Не давите на инструмент слишком сильно, так как он будет работать на повышенной нагрузке, что чревато поломкой.
  4. В процессе сверло сильно нагревается и его кромки быстро затупляются, поэтому время от времени охлаждайте его в емкости с холодной водой. Следите, чтобы жидкость не попала на электродвигатель, так как это его повредит.
  5. Пережженный кирпич обрабатывать сложнее. Распознать его можно по пыли черного цвета. Этот участок проходите на малых оборотах со включенным ударным режимом.
  6. Если потребовалось отверстие диаметром 15 мм, начинайте работать сверлом с диаметром 4 или 6 мм. Сделав дырку требуемой глубины, замените сверло на 8-милимметровое и повторите процедуру.
  7. Затем установите окончательный бур и просверлите отверстие того диаметра, который вам нужен.
  8. Чтобы удалить оставшиеся перемычки между дырками, используйте стамеску, переведя перфоратор в режим «без сверления».
Удаление лишнего бетона стамеской
Прокладка штробов в бетонной перегородке ↑

Чтобы проштробить бетонную стену своими руками, лучше использовать штроборез в связке с перфоратором и зубилом. При этом старайтесь не повредить арматуру, проходящую внутри плиты, так как это снижает прочность конструкции. При обработке стены штроборезом выделяется много пыли, поэтому дополнительно перестрахуйтесь. Если вы решили использовать перфоратор, эксплуатируйте инструмент в ударном режиме. В остальном все аналогично обработке кирпичной стены.

При отсутствии штробореза подойдет и болгарка. Лучше всего использовать спеченные алмазные диски или турбо-алмазные диски диаметром 105-125 мм. Глубина штробы находится в зависимости от диаметра прокладыванием кабеля с учетом слоя замазки. Не следует сразу же резать на нужную глубину: сначала углубитесь на 1 см и посмотрите, справляется ли болгарка с нагрузкой. Если диск входит в бетон хорошо, можно выполнять окончательный надрез.

Работа с древесиной и газобетоном ↑

Прокладка штробы в деревянной стене допускает использование всех инструментов, кроме перфоратора. Вместо долота возьмите стамеску, с помощью которой удаляйте лишнюю древесину между параллельными бороздами, сделанными болгаркой. Для нарезки штробы нужен не алмазный, а циркулярный диск по дереву. Пыли в процессе выделяется мало, но получается много опилок.

В случае с газобетоном необходим специальный штроборез для пенобетона – изогнутая металлическая труба с рукоятью на одном конце и выступом на другом. Просто берите и тяните инструмент вдоль борозды, прижав его к поверхности. Пыли при этом возникает не очень много. Можно использовать болгарку с циркулярной насадкой, но процесс будет более пыльным и шумным.

Штробление гнезда под розетку

Как сделать гнездо под розетку ↑

Указанные способы не подходят, чтобы проштробить розетки, выключатели и распределительные коробки. В результате использования вышеперечисленных инструментов получается гнездо неправильной формы с неровными краями, поэтому потребуются специальные коронки для перфоратора с подходящим диаметром.

Долбить придется в ударном режиме, сильно надавливая на инструмент. Как проштробить розетку или гнездо для выключателя:

  1. По центру предполагаемого круга перфоратором пробурите отверстие небольшой глубины с диаметром 8-10 мм.
  2. Контур будущего гнезда обозначьте неглубоким надпилом при помощи коронки.
  3. По диаметру сделайте дырку требуемой глубины, затем коронкой уберите оттуда лишний материал.
  4. Во время сверления бетонной стены, если вы наткнулись на арматуру, не удаляйте ее: лучше перенести выключатель или розетку в другое место.

Видео: Подготовка гнезда под розетку

Снижение количества пыли в процессе работы ↑

Как штробить стены под проводку без пыли или хотя бы максимально снизить ее образование? Какой бы инструмент вы ни использовали, пыль все равно будет. Чтобы уменьшить ее количество, ваш помощник может мочить водой то место, где делается надрез. Однако нужно следить, чтобы жидкость не попала на электромотор инструмента.

Учитывайте, что влажная поверхность обрабатывается труднее, чем сухая. Можно собирать разлетающиеся частицы пылесосом. Бытовые аппараты для этой цели не подходят – быстро ломаются, поэтому лучше арендовать строительный пылесос.

Чтобы пыль не проникала в другие комнаты, изолируйте дверь с помощью влажной ткани или полиэтилена. Окна можно открыть нараспашку. Если вы проводите ремонт в жилой комнате, обмотайте мебель полиэтиленом (мягкую особенно тщательно). Для надежности наложите пленку в несколько слоев. В обязательном порядке следует упаковать всю бытовую технику, если нет возможности вынести ее из комнаты.

Когда требуется проложить небольшую штробу, вы можете соорудить бумажный пылесборник из листа формата А4. Согните его пополам, чтобы получился конверт в виде раскрытого кармана и закрепите края малярным скотчем. Приклейте приспособление на стену как можно ближе к предполагаемому месту сверления: весь мусор попадет туда, и его можно выбрать пылесосом. Способ требует много времени и не совсем подходит во время капитального ремонта.

Видео: Как штробить бетонные стены без пыли

Чем и как заделать штробы с проводкой ↑

Малая площадь штробы – не повод пренебрегать грунтовкой. Из-за пыли, которая там осталась, отделочный материал попросту не приклеится и со временем отвалится, что чревато новым ремонтом.

Чем замазывать штробы под проводку? Рекомендуется грунтовка глубокого проникновения и широкая кисть. Хорошо обработайте как саму борозду, так и площадь вокруг. Лучше всего для этой цели подходит «Бетонконтакт».

  1. Раствор наносите только после того, как грунтовка окончательно высохнет и кабель будет смонтирован.
  2. Перед оштукатуриванием смочите стену водой, чтобы уменьшить усадку материала.
  3. Применяйте раствор густой консистенции. Не просто заливайте его в канавку, но и разглаживайте шпателем.
  4. Движения инструментом выполняйте перпендикулярно штробе.
  5. Вертикальный канал обрабатывайте снизу-вверх.
  6. При простом разглаживании поверхности останутся бугры, но лишний раствор легко удаляется гладилкой.
  7. Работайте внешней поверхностью инструмента – той, где крепится рукоять.
  8. Выполняйте не прямые, а зигзагообразные движения, что позволит раствору лучше сцепиться с каналом и при этом он не будет тянуться за инструментом.
  9. Одному участку достаточно двух проходов, сделанных в противоположные стороны.
  10. Когда надо заделать не штробу, а дырку, размерами превосходящую габариты гладилки, для удаления лишнего раствора подойдет алюминиевое правило. Держите его под прямым углом к поверхности и за несколько проходов снимите лишний материал зигзагообразными движениями, продвигаясь от центра вмятины к ее краям.

Чистовую отделку можно начинать, лишь когда стена высохнет полностью.

Если при заделке штробы использовалась бетонная смесь, мочите эти места водой несколько раз в день в течение недели, иначе будут трещины. Избежать этого позволит применение штукатурной смеси – например, Rotband. Шпатлевка не подходит, так как наносится слоем не более нескольких миллиметров. Алебастр благодаря высокой прочности создаст сложности при малярных работах.

Прочие рекомендации для новичков ↑

Во время капитального ремонта схема старой проводки не всегда доступна. Если вы не уверены, где именно проложены кабели, обесточьте комнату, в которой будете штробить стены. Если нет такой возможности (когда проводка не разведена по комнатам и группам потребления электроэнергии), отключите электричество по всей квартире. Запитать электроинструмент можно у соседей, использовав удлинительный кабель («переноску»).

При штроблении горизонтально прокладываемых каналов под потолком воспользуйтесь какой-нибудь подставкой. Стремянка не рекомендуется по причине плохой устойчивости.

Жители многоквартирных домов должны учитывать права окружающих: электроинструменты издают шум, который может мешать им. Чтобы не превратиться в знаменитого «соседа с перфоратором», героя анекдотов, штробите в удобное для окружающих время.

Вот, собственно, и все теоретические выкладки, можно приступать к работе. Но на практике высока вероятность столкнуться с непредвиденными трудностями, и ремонт перейдет в стадию затяжного. Чтобы наверняка получить желаемый результат, есть смысл вызвать для проведения работ строительную бригаду.

Видео: Штробление для новичков

strmnt.com

Как правильно штробить стену под проводку: особенности выбора инструмента и проведения штробления

Вряд ли проведение капитального ремонта в доме может обойтись без модернизации или полной замены электропроводки. Очень часто требуется установка дополнительных розеток или выключателей для подключения бытовых приборов или источников света, а также других электрических устройств.

При этом все провода лучше замаскировать в стене. Но для этого нужно знать, как штробить стены для прокладки электропроводки своими руками, не прибегая к помощи профессиональных электриков. При этом главное — это учитывать все особенности разводки внутридомовой электросети и нюансы штробления бетонных, кирпичных и других поверхностей.

Основные нюансы штробления стен под проводку

Не нужно сразу хватать в руки молоток и зубило. Первым делом нужно на бумажном листе начертить подробный чертёж разводки и предусмотреть где будут размещаться все розетки, выключатели и осветительные приборы. Также следует учесть материал, используемый, для возведения здания от которого будет зависеть способ и инструменты для штробления стен под проводку.

Хочется отметить, что на сегодняшний день существуют регламентированные документами СНиП правила распределения электрических проводов в стенах строений. При этом желательно с ними ознакомиться перед началом обустройства штроб под проводку, так как их несоблюдение влияет на безопасность проведения электромонтажных работ.

  1. Штробление стеновой поверхности под электрические провода должно происходить только параллельно основной конструкции помещения, то есть строго в вертикальном или горизонтальном направлении.
  2. Обустраивать штробы в горизонтальной плоскости, можно только отступив 15 и более сантиметров от перекрытия здания.
  3. Вертикальное штробление выполняют с отступом от двери и других проёмов стен на расстоянии 100 мм, а от газопровода не ближе 400 м.
  4. Параметры ширины и глубины канавки под проводку не должны быть намного больше 25 мм. При этом по длине штроба должна быть максимум 300 см.
  5. Очень важно чтобы электрическая разводка в доме имела как можно меньше поворотов на пути от распределительных коробов к розеткам, светильникам или выключателям. Целесообразно использовать только один угловой переход.
  6. Нельзя выполнять горизонтальное штробление в конструкциях с несущей нагрузкой. Особенно это актуально в панельных домах, где все стены являются несущими.

Следуя данным правилам, планировка разводки будет выполнена в соответствии со всеми нормами и можно будет переходить к непосредственному штроблению стен.

Как штробить стены под проводку?

На сегодняшний день существуют различные способы проведения штробления в зависимости от используемых инструментов:

  • самый дешёвый, но при этом долгий и неудобный способ штробления выполняется при помощи зубила и молотка;
  • более быстрый и удобный вариант вырубки канавок под проводку – перфоратор или ударная дрель;
  • самую ровную канавку можно сделать при помощи электроболгарки, но использование такого инструмента, приводит к образованию в помещении, облака пыли;
  • штроборез – самый удобный инструмент для вырубки штроб своими руками, но из-за его стоимости он не нашёл широкого применения у среднестатистического обывателя.

Но вне зависимости от выбранного способа и инструмента для штробления стены, такие работы имеют одинаковый порядок действий.

Штробление кирпичной и бетонной стены

С кирпичными стенами обычно особых проблем при штроблении не возникает. Кладка кирпичей выполняется посредством цементно-песочной смеси, которая легко выбивается обычным молотком и зубилом, после чего в образовавшуюся канавку укладывается электрический кабель. При этом в горизонтальном направлении все пройдёт как по маслу, так как шов между кирпичами проходит через всю стену. В свою очередь, в вертикальном направлении придётся пробивать кирпичи.

С бетонной стеной дело состоит совершенно иначе. Такая поверхность, очень прочная, поэтому с помощью зубила и молотка для укладки даже короткого провода понадобится много времени. Поэтому целесообразно использовать другие более эффективные способы. Только штроборез поможет в сжатые сроки и практически без пыли сделать штробы под электропроводку. Но из-за большой цены такого устройства им пользуются только профессиональные строители. Поэтому в бытовых целях используют более распространённые инструменты – болгарка или перфоратор.

Проведение подготовки стен и нанесение разметки

Для начала нужно выяснить наличие либо отсутствие скрытых проводов по предполагаемому маршруту прокладки штроб. С этой целью используют специальные приборы, благодаря которым определить место дислокации электрического провода не составит никакого труда. Это делается в целях безопасности, чтобы не попасть электроинструментом в провод под напряжением.

На поверхность стены наносят разметку по маршруту штроб начиная от распределительного короба по направлению к местам размещения розеток, выключателей и светильников. Но прежде чем начать какие-либо работы нужно занавесить проёмы дверей влажной тканью. Это позволит не разлететься пыли по всем закоулкам дома.

Штробление под проводку перфоратором

Перфоратором можно проштробить как кирпичную, так и бетонную стену. Для этого понадобятся специальные насадки – широкий бур и лопатка. В свою очередь, все работы сводятся к следующим действиям:

  • перфоратором проделываются углубления до 25 мм глубиной с шагом 10–15 мм по линии прохождения электропроводки;
  • после этого с помощью лопатки проделывается борозда под проводку.

Несмотря на то, что этот способ очень быстрый, канавка, получаемая при этом не совсем ровная и с рваными краями.

Используем болгарку для укладки электропроводки

Болгаркой можно без особых проблем выполнить штробление под проводку как кирпичной, так и бетонной или оштукатуренной стены. Но для этого понадобиться, приобрести специальный диск с алмазным напылением. При этом все работы выполняются в следующей последовательности:

  • болгаркой по всей длине штробы проделывают два надпила параллельно друг другу с одинаковыми параметрами глубины и ширины от 2 до 2,5 см;
  • для удаления центральной части канавки используют перфоратор или зубило с молотком.

Благодаря такому варианту канавка получается очень ровной. Однако использование этого электроинструмента сопровождается большим количеством пыли. Во время работы её появляется настолько много, что придётся воспользоваться пылесосом. При этом понадобиться помощник, держащий всасывающий шланг в непосредственной близости от среза.

Штробим стены штроборезом

Штроборез можно сравнить с болгаркой, только сильно модернизированной. Такой инструмент имеет два диска с алмазным напылением, расстояние между которыми может регулироваться. Режущие круги закрыты специальным кожухом, предотвращающим непосредственный контакт со стеной.

Благодаря предусмотренным конструкцией штробореза регулировкам можно изменять не только ширину предполагаемой штробы, а, и её глубину. Помимо этого на кожухе есть специальный отвод для подсоединения пылесоса, который будет всасывать пыль, вылетающую из-под алмазных дисков.

Именно с помощью штробореза можно проложить электропроводку в стене в максимально короткие сроки при этом все работы пройдут практически без пыли. После того как боковые стороны канавки будут прорезаны, останется выбрать сердцевину штробы при помощи дрели с функцией отбоя.

Как штробить стены под проводку зубилом

Использование зубила и молотка нецелесообразно, если прокладка проводов будет выполняться в стене из бетона. Если штроблению подлежит кирпичная стена, то все работы сводятся к следующим действиям:

  • с помощью зубила намечаются углубления с краёв штробы;
  • зубило размещается поперёк канавки и поступательными ударами молотка выбивается часть стену вглубь;
  • слой за слоем штроба углубляется по всей длине до 2-2,5 см.

После завершения штробирования полученные бороздки нужно тщательно очистить от пыли. Затем поверхность вскрывается грунтом. После высыхания грунтовки в канавку укладывают провод и заделывают штукатуркой, гипсом или шпаклёвкой.

Только правильно выбранный инструмент в соответствии с материалом стены, в которой необходимо проделать штробы под проводку позволит выполнить все работы быстро и без пыли. При этом современные инструменты позволяют проводить все работы по разводке внутридомовой проводки своими руками.

  • Автор: Пётр Викторочич Кузнецов

elektro.guru

Как сделать разметку под штробление стен и потолка под проводку

Для исключения ошибок при монтаже проводки составляется схема подключения, план размещения в помещениях РЩ (распределительных щитов), и других элементов, это значительно упрощает работу монтажников. В статье мы рассмотрим как сделать разметку под штробление стен и потолка под проводку.

Содержание пояснительной записки и плана размещения элементов электропроводки

Каждое сооружение частный дом или квартира в многоэтажном доме строится по проекту, в проект отдельным разделом с приложениями входят схемы электропитания.

Прилагается планы с точным указанием мест размещения во всех помещениях следующих элементов:

  • распределительного щита;
  • распределительные коробки;
  • розетки;
  • выключатели;
  • осветительные приборы, обычно они располагаются на верхней части стен, или по центру потолка комнаты.

Иногда кроме сетей электропитания в проектах предусмотрена скрытая проводка телефонных линий, кабелей для телевизионных антенн, компьютерные сети, все это надо учитывать. К электрической схеме квартиры есть описание, в котором указывается количество групп в распределительном щите, каким проводом выполняется проводка на каждом отдельном участке.

Таблица условных обозначений элементов проводки:

Исходя из этой информации видно количество проводов их диаметры между каждым распределительным элементом. Это позволяет определить необходимую глубину и ширину штробы на каждом участке.

Требования руководящих документов к размещению скрытой электропроводки

Кроме информации указанной в пояснительной записке при разметке электрической проводки надо учитывать общие требования, указанные в ПУЭ.Чтобы не допускать ошибок и не переделывать уже выполненные работы, особое внимание обратите на требования размещения электропроводки относительно газопровода, магистралей водоснабжения канализации и отопления. В многоквартирных домах застройщики работают по типовым проектам, обычно все эти требования учитываются.

В Застройке частного домовладения по индивидуальному, проекту некоторые детали могут не учесть. В этом случае грамотный и упертый инспектор пожарной безопасности может не подписать акт о вводе объекта в эксплуатацию. Выпишет предписание на устранение недостатков, если вы заинтересованы в безопасной эксплуатации вашего сооружения, не стоит решать вопрос традиционно известными методами в нашей стране.Мудрые люди предпочитают предусмотреть эти подводные камни в процессе разметки скрытой электропроводки.

При параллельной прокладке кабеля с газопроводными трубами расстояние между ними должно быть не менее 4 см. При пересечении этих магистралей промежуток должен быть не менее 10 см.

ПУЭ пункт 2.1.56

При пересеченииэлектропроводов и кабелей с трубопроводами промежуток должны быть более 5 см,  с трубами, где  горючие и легковоспламеняющиеся жидкости или газы, расстояние не менее 1 см. Если расстояние менее 2,5 см провода или кабели  дополнительно защищаются от механических воздействий по длине до 2,5 см обе стороны от трубопровода.В случаях пересечения с горячими трубами провода или кабели защищаютсятеплоизолирующими материалами

ПУЭ пункт 7.1.50.

Расстояние от выключателей, розеток и других распределительных элементов электропроводки до газопроводов должно быть более 50 см.

Разметка электропроводки в квартире

Прием размещения проводки относительно окон и дверей

Расстояние штробы от потолка должно быть более 15 см, над карнизами дверей и окон более 10 см. К выключателям, розеткам, распределительным коробкам кабеля прокладываются только по вертикальным и горизонтальным направлениям. Не допускается диагональных соединений с целью сократить расстояние и сэкономить провод. Это требование установлено, чтобы потребители могли ориентироваться, где проходит скрытая проводка, чтобы не повредить ее при установке мебели, бытовой техники и других работах.

В случае определения неисправности проще определить место прокладки поврежденного участка. Высота установки розеток и выключателей может быть выбрана застройщиком самостоятельно исходя из условий эксплуатации бытовых электроприборов, удобного для хозяина расположения. Строгих правил установленных руководящими документами по этому поводу нет.

Подготовительные мероприятия и необходимые инструменты

При наличии и подробного изучения всей документации, необходимо подготовить все необходимые материалы для разметки. Существует несколько методов нанесения разметки для штроб. В зависимости от ваших возможностей можете воспользоваться древними методами, используя подручные средства, отвесы, уровни, шнуры, которые имеются в любом хозяйстве.

Инструменты для разметки электропроводки

При наличии средств можно использовать современные приборы, электронные, лазерные дальномеры, это могут себе позволить профессионалы в строительных компаниях. Не зависимо от способа, который вы выберете, методика сводится к тому, что на стенах и потолках чертятся линии, для этого потребуется:

  • маркерные карандаши или фломастеры, можно мелки для черчения;
  • для измерения расстояний линейки или рулетки или электронные дальномеры;
  • для определения горизонтальных или вертикальных уровней используйте отвес и уровни или лазерные установки для разметки уровней;
  • строительный шнур.

После подготовки всех инструментов и приборов можно приступать к разметке.

Начало разметки

Начинается разметка с обозначения маркером в соответствии с планом установки, мест размещения на потолке светильников, на стенах выключателей, розеток, распределяющих коробок и распределительного щитках. Измеряются расстояния указанные в проекте между элементами проводки и другими точками отсчета.

Совет №1 Чтобы четко очертить границы для штробления отверстий рекомендуется иметь образцы коробок подроазетников и кабелей.

На стенах очерчиваются все элементы электропроводки, магистрали которые их соединяют, проводятся строго вертикально и горизонтально. В зависимости от количества проводов и их толщины выбирается ширина штробы на каждом участке, для наглядности проводятся две линии указывающие границы для штробления.

Таблица с параметрами различных кабелей используемых в скрытой проводке

В – ширина кабеля по внешней изоляции;

Н – высота кабеля по внешней изоляции;

Эти значения используются при расчете ширины и глубины штоб.

Для одного трехпроводного кабеля с сечением проводов 0,75 — 4 мм от коробки до подрозетника ширину штробы делают 1 см, глубиной до1,5 см.

Обязательно предусматриваются возможные отклонения в результате последующих после разметки работ:

  • высота полов становится выше после заливки уровня и настила напольного покрытия;
  • на потолках могут использоваться натяжные или подвесные конструкции;
  • стены ровняются гипсокартонными листами или штукатуркой;

Эти доработки сокращают объем помещений и могут повлиять на точность расположения элементов электропроводки. В большинстве случаев нашей действительности при строительстве помещений, прямоугольная геометрия искажается. Длина стены под потолком может отличаться от длины под полом, эти детали тоже надо учитывать и делать поправки.

Способы нанесения разметки на стены

Первый самый простой и традиционный способ нанесения прямых линий на стены с использованием отбивочного шнура. Между двумя точками натягивается пропитанный цветным порошком строительный шнур. Промежуток между стеной и туго натянутым шнуром должен быть 0,5-1 см, потом он оттягивается от стены и резко отпускается. Получается эффект натянутой тетивы, как у боевого лука, шнур ударяется об стену оставляя четкий след красящего порошка.

Для хорошей натяжки в качестве опорных креплений использовать саморезы, гвозди и стальные дюбеля не всегда получается крепко забить в кирпичные и особенно в бетонные стены. Лучше просверлить победитовым сверлом отверстия в стене, установить пластиковые дюбеля и ввернуть саморезы. Один конец шнура привязывается к саморезу, второй с натяжкой удерживается рукой на противоположной точке стены, потом у центра оттягиваем и резко отпускаем. Если работают два человека саморезы можно вообще не крепить. Вдвоем легче растянуть шнур приставить его к стене, сделать оттяжку и отпустить. Разметка отбивным шнуром использовалась строителями со времен древней Римской империи.

Второй способ, отметить две контрольные точки,используя большой строительный уровень с плавающим пузырьком воздуха, провести между ними мелом строго горизонтальную или вертикальную линию.

Третий способ использовать лазерные приборы для установки уровня на строительных объектах.  Сканирующий с высокой частотой луч, на 360 ̊ вокруг источника, высвечивает на стенах четкую линию на установленном уровне в горизонтальной или вертикальной плоскости.

Пример работы лазерного уровня для розеток

Характеристики отечественного лазерного уровня «Ермак»

Характеристики

Значения

Направление излученияПерекрестное
Угол саморегулирования
Дальность измерений10 м
Количество лучей2 шт.
Продолжительность работы15 часов
Оптимальная температура эксплуатации и хранения-20/+70
Вес аппарата0.4 кг
Материал корпусаПластиковый ABS
Длина волны650 нм
 Мощность1 мВт

Остается только маркером или мелом продублировать эту черту, после чего прибор можно выключать.

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Особенности разметки скрытой электропровдки для отдельных приборов бытовой техники

По требованиям ПУЭ электронагревательные приборы с большой мощностью потребления:

  • электроплитка;
  • котел с тэнами для подогрева воды;
  • стиральная машина;
  • сплит- система или кондиционер и другая мощная бытовая техника, подключается на отдельные автоматические выключатели в распределительном щите.

Проводка прокладывается от щита отдельными медными проводами с сечением 4-6 мм к месту подключения прибора, минуя все распределительные коробки, напрямую одним трех или четырехжильным кабелем.

При разметке надо постараться исключить пересечение этих линий с другими группами, для этого они прокладываются в самом верхнем горизонтальном ряду или нижнем. Если пересечений избежать невозможно, надо выбрать вариант, где их будет наименьшее количество.

Разметка кабельных магистралей к распределительному щиту

В частных домовладениях обычно вводной кабель от ЛЭП приходит напрямую к РЩ (распределительный щит), возможны штробления на коротких участках. В многоквартирных домах и других административных и производственных помещениях, разметку для вводного кабеля делают от поэтажного щита в квартиру или от общего РЩ в здание. Надо сразу разделить разметку штробы для силовых кабелей питания и информационных сетей. От подъездного ввода до квартиры они прокладываются отдельно. Исходя из марки кабелей указанных в пояснительной записке к плану и схеме электропитания, рассчитайте ширину и глубину  необходимой штробы. Обычно это четырех или трехжильный кабель с медными проводами 6-8 мм/ кв. Ширина штробы для него делается 2-3 см, глубина 1-2 см. Линии ограничения ширины четко наносятся на стены от источника питания до РЩ дома или квартиры.

Совет №2 сфотографируйте все этапы монтажа проводки, начиная с разметки, сохраните их на жестком диске ПК, на флэшке или другом носителе. Мудрые люди сохраняют на облаке интернет-сервера, при необходимости ремонта или реконструкции, всегда можно уточнить, что где проходит.

Часто задаваемые вопросы электриков

Вопрос №1. Что такое строительный или отбивочный шнур?

В качестве отбивочного шнура можно использовать бельевую веревку или шпагат.

Вопрос №2. Можно телефонные линии расключать в распределительной коробке проводами электропитания?

Нет разметка для всех информационных линий, телефоны , радио, кабеля телевидения, прокладывается отдельно от силовых кабелей. У всех линий свои распределительные коробки.

Вопрос №3. Какие порошки надо использовать для пропитки отбивочного шнура?

Практически порошки любой строительной смеси, мел, гипс, колер для цветной побелки, даже обычный цемент. Главное условие чтобы цвет стены, на которой делается разметка, имел яркий контраст относительно цветом порошка, тогда линии будут четко видны.

Вопрос №4. Можно на отдельных участках провода собрать в жгут и сделать штробу более глубокой и менее широкой?

Не рекомендуется глубокие штробы на отдельных участках могут привести к разрушению стены.

Вопрос № 5. Что такое ПУЭ и где его взять?

ПУЭ ( правила устройства электроустановок) один из руководящих документов которым руководствуются при прокладке проводки. Купить можно в специализированных магазинах  технической литературы, найти в интернете, взять почитать у знакомого специалиста в области энергетики.

Оцените качество статьи:

выбрать из 6403 мастеров по ремонту, изучив 14459 отзывов на profi.ru

Штробление стен своими руками – краткая инструкция

Итак, перед началом работ нужно выбрать инструмент. Если для штробления нет возможности пользоваться инструментом с пылесосом, необходимо плотно закрыть все щели в помещении, а оставшуюся мебель и прочие вещи накрыть полиэтиленом.
Поверхность стен в местах проложения штроб необходимо очистить от лишних покрытий, таких как обои, плитка и т.п.
Разметка поверхности. На этом этапе нужно точно разметить расположение будущих штроб и отверстий под розетки и выключатели. Для этого удобно пользоваться лазерным уровнем, который точно строит горизонтальные и вертикальные плоскости

При этом важно не забывать о проводке, которая уже заложена в стенах. Для того, чтобы отыскать действующую проводку, можно воспользоваться специальными приборами, детектрующие электромагнитное излучение.
После разметки приступают непосредственно к резке выбранным инструментом

Сам процесс не отличается сложностью и был показан на роликах выше.
После штробления и очистки канавок переходят к бурению отверстий под подрозетники. Для этого используют специальные круглые коронки с твердосплавными пластинами.Размер коронки выбирается в зависимости от размеров подрозетников, которые планируется устанавливать. Как правило, это размеры 65 и 80 мм.

После завершения работ по резке и долблению, переходят к сверлению отверстий в штробе для крепления проводки. Для крепления проводов применяют специальные дюбеля, которые крепятся в штробе с шагом в 30-50 см.
Заключительным этапом работ является очистка штроб при помощи щетки или пылесоса и их грунтование. Грунтование – необходимая процедура, так как слой грунтовки свяжет всю пыль и поспособствует лучшему сцеплению затирочной смеси со стеной. После того, как кабель будет уложен, выполняется заделка каналов шпаклевкой, штукатуркой или гипсом.

Соблюдение всех правил и норм позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных трат, что в сумме с полученным качественным результатом станет приятным бонусом.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Нормы и ограничения при штроблении стен под проводку

Помимо уже упомянутых выше норм, которые касаются расположению штроб, существует еще ряд ограничений на штробление стен. На несущих стенах запрещается (точнее, имеет жесткие ограничения) горизонтальное штробление, но допускается прокладывать вертикальные бороздки, не разрушающие арматуру. Прежде всего, это относится к монолитно-панельным домам. В таких домах нельзя прокладывать электропроводку по полу без стяжки. Этот запрет распространяется и на потолок. Запрещены углубления в горизонтальных швах и под стеновыми панелями внутри помещения. На панелях, имеющих монолитную структуру, разрешается резать бороздки лишь в штукатурке, чтобы не снижать прочности.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Всегда ли нужно штробление

Этот процесс может быть выбран теми собственниками квартир, которые не желают заниматься полноценным ремонтом. Выбор этого метода обусловлен желанием сэкономить на стройматериалах и найме специалистов.

Замена проводки без штробления может быть сделана следующими способами:

  • открытый метод;
  • использование старых штроб;
  • старая проводка.

В первом случае провод помещают в плинтусах. В процессе ремонта широко используют гофры и кабель-каналы; устанавливают коробы. Проводку в квартире без штробления может сделать специалист за небольшую плату. А вот прокладка в стене каналов под электрический провод повлечет за собой существенные финансовые расходы. Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессионального штукатура также потребует расходов.

Сделать штробы можно вручную и при помощи оборудования. Лучше всего использовать штроборез с подключенным к нему промышленным пылесосом. Недостатком такого прибора является его высокая стоимость, поэтому в домашних условиях можно воспользоваться для прокладки каналов болгаркой с алмазным диском. Возможна проводка без штробления стен. Многих владельцев квартир этот вариант привлечет отсутствием пыли.

Штробление под кондиционер

Под устройство климат-контроля в помещении часто штробят бетонные стены панельного дома. Именно штроборез здесь неуместен. Лучше пользоваться болгаркой или перфоратором. Необходимо следить за процессом, чтобы не наткнуться на арматуру в несущих стенах (ведь именно во фронтальных панелях делают борозды под проводку). Если арматура будет повреждена, это приведет к ослаблению несущей конструкции. В дальнейшем возможны разрушения здания. Чтобы не наткнуться на арматуру, нужно обязательно использовать перед началом работ металлоискатель. Каналы под прокладку кабеля на кондиционер делают 6 см в ширину и 5 см в глубину.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Что учесть перед тем, как начать работу?

Прежде, чем сделать штробу в стене, убедитесь, что на пути новой проводки не лежит старый кабель, а если он есть, проверьте, обесточен ли он. Определить это поможет специальный индикатор. Далее тщательно подготавливаем стены. Удаляем остатки старых обоев и других отделочных материалов, которые могут забить кожух рабочего аппарата и привести к короткому замыканию. Следующий этап – подготовка эскиза с пометками расположения будущей проводки, плана разводки выключателей и розеток.

Прежде, чем штробить зачищенные стены, при помощи рулетки и карандаша намечаем путь прокладки проводки и дополнительных элементов. Чтобы сэкономить время, используйте лазерный уровень. Если процесс работы от начала до конца выполняете лично вы, ознакомьтесь с нормативным документом СНиП -85, где подробно расписано, как правильно штробить стены. Выполнение прокладки проводов проводится параллельно основаниям конструкции – строго вертикально или горизонтально. Наклон штробы под углом допускается при прокладке электронных проводов в наклонных стенах (в мансардах).

Согласно нормам, горизонтальное штробление проводится на расстоянии 150 мм от плит перекрытия, вертикальное – на расстоянии не менее 100 мм от дверных и оконных проёмов, а от газовых труб отступите не менее 400 мм. Глубина и ширина штробы – не менее 25 мм, зависит от толщины кабеля. Для кабеля толщиной 1 см на 3 жилы глубина должна составлять 3–4 см. Средняя длина штробы – 3 м. Советуем спроектировать план разводки таким образом, чтобы свести к минимуму количество поворотов штробы к выключателю и розеткам. В идеале, у вас должен получиться один поворот от распределительной коробки до розетки или выключателя. Делать горизонтальные борозды в несущих конструкциях запрещено, это правило касается всех стен панельного дома.

Основные моменты учтены, приступаем к работе, а для соблюдения техники безопасности надеваем респиратор, защитные очки, открываем форточки для проветривания. Чтобы сэкономить время на последующей перепланировке, перед финишной отделкой отметьте при помощи маркера и рулетки расстояние от углов стен и потолка до штроб, сфотографируйте полученный эскиз. Так вы будете знать, где проходит проводка, и не ошибётесь с выбором места под дюбель или гвоздь.

Способы штробления стен своими руками

Способы штробления стен зависят от применяемых инструментов при проделывании штробы. Давайте рассмотрим более подробно, чем можно проштробить стену.

Интсрумент для штробления:

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

Болгарка

Штробление с помощью болгарки достаточно распространено в силу ее доступности и недорогой цены.

Для того, что бы начать штробление болгаркой нужно закрепить на ней специальный алмазный диск для работы по бетону и подключить к источнику электропитания.

Обязательно необходимо надеть защитные очки и проверить защитный кожух, что бы струя измельченного материала и пыли, которые выбрасываются болгаркой, не причинили вреда окружающим и помещению.

Болгарку следует направлять по выбранной линии стены для того, что бы штроба получилась нужного размера и направления. Для создания штробы крутящийся диск болгарки следует неспешно направить в нужное место и прижав его к стене проделать желоб требуемого размера.

После этого проделать еще один желоб, параллельный тому, что был сделан ранее, а оставшийся между ними материал выбрать с помощью перфоратора используя насадку лопатка.

Штроборез

Процесс изготовления штроб с помощью штробореза подобен тому, как это делается с помощью болгарки. Отличием является то, что у штробореза имеется сразу два диска, благодаря чему в стене прокладывается сразу два желоба, а также то, что расстояние между дисками можно регулировать.

Но, и в этом случае материал, который остался между желобами, нужно убирать с помощью перфоратора.

Молоток и стамеска

Молоток и стамеска используются для изготовления штроб в мягких материалах, к числу которых можно отнести почти все виды штукатурки.

Для штробления стены с помощью молотка и стамески необходимо взять в одну руку молоток, а в другую стамеску и, приставив к нужному месту стены стамеску, ударить по ней молотком, в результате чего в стене появится выбоина.

Создавая таким образом выбоины и расширяя их в нужном направлении и размере можно создать штробу.

Размеры штробы, такие как глубина и ширина определяются размерами кабеля или трубы, однако не могут превышать 30% от ширины стены.

Выбор инструмента для работы

Все мастера в курсе, что хорошее орудие труда — синоним качественной работы. Штробление стен под проводку не исключение. Поэтому определение наиболее подходящего, удобного и эффективного, инструмента — половина дела. Кандидаты представлены в определенном порядке: сначала идут наиболее трудозатратные варианты, последние «монстры» — самые легкие.

Зубило с молотком

Этот дедовский способ — против лома нет приема — известен давно. Канавки выбивают зубилом, помогая ему молотком. Есть у метода плюс — отсутствие затрат и необходимости в электроинструменте. Но в этом случае его перекрывают огромные недостатки — настоящее немотивированное «убийство» времени и нерациональная потеря сил.

В XXI веке есть ли смысл использовать почти первобытные орудия? Вопрос этот больше риторический. Второй минус — невозможность сделать штробы в кирпиче, поэтому этот вариант мастерам лучше даже не рассматривать, ведь есть претенденты достойнее.

Зубило с дрелью

Этот метод считается более эффективным. Такое штробление стен под проводку включает два этапа. Сначала через каждые 10-15 мм просверливают отверстия — точечную трассу запланированной, но допустимой ширины. Затем мастера вооружаются «инструментом скульптора»: зубилом отсекают «все ненужное» — оставшиеся перемычки.

Окончательный результат — канавка. Правда, она получается не совсем ровная, однако ее можно назвать настоящей штробой. Недостаток у этого способа такой же, как у предыдущего дуэта — транжирство времени, а также низкая производительность. Плюс — хорошая физическая зарядка.

Болгарка

Без угловой шлифовальной машины вообще трудно представить любой капитальный ремонт, поэтому ее уже можно считать «золотой серединой» и в деле штробления стен. Этот процесс упрощается, когда на болгарку ставят алмазный диск. При таком «вооружении» операция проходит достаточно быстро, а контуры канавок получаются практически идеальными.

Однако и здесь не обходится без ложек дегтя. Пыль в комнате будет стоять столбом, для штроб приходится делать два прохода — по обеим сторонам трассы. К минусам добавляется невозможность сделать ее в углу, шум, разная глубина канавки по всей длине, потенциальный срыв болгарки.

Перфоратор

Его нельзя назвать универсалом, однако данный инструмент с блеском справляется со своей главной профессией — просверливанием отверстий. Для штробления стен под проводку используют подходящие насадки — специальный штробер, бур и лопатку. По размеченным линиям проходят, включив ударный режим. Перфоратор для этой цели используют чаще всего.

У него тоже есть слабое место. Это кривизна канавок. Если сначала использовать инструмент в роли ударной дрели — просверлить ряд отверстий, а потом лопаткой выбить перегородки, то штробы будут выглядеть лучше. Такая работа по бетону более удобна и быстра.

Штроборез

Всем понятно, что этот инструмент — специалист, если дело касается штробления. Канавки получаются идеально ровными, работа проходит «без шума и пыли», так как штроборез работает относительно тихо, к тому же он подключается к строительному пылесосу, поэтому весь мусор поглощается быстро. Он быстр, эффективен, безопасен. Для удаления материала между желобками используют перфоратор.

Даже у идеалов есть недостатки. У штробореза он один — почти заоблачная цена, поэтому такой инструмент для одноразовой операции приобретать не имеет смысла. Однако можно взять штроборез в аренду, она обойдется недорого. Второй путь — операция «штроборез из болгарки своими руками».

Болгарка с перфоратором

Этот дуэт не может поспорить со штроборезом-профессионалом, однако при капитальном ремонте именно он становится фаворитом, когда дело касается штробления стен — бетонных либо кирпичных конструкций. Сначала шлифовальной машиной прорезают границы канавок, потом перфоратором выбивают середину. Этот способ быстр, эффективен, поэтому и популярен.

Штробление: основные способы, плюсы и минусы

Штроборез — инструмент, предназначенный специально для штробления стен

Способ штробления стен напрямую зависит от инструмента, который будет использоваться в работе. Рассмотрим подробнее, какими приспособлениями можно пользоваться для проделывания борозд в толще стен:

  1. Перфоратор применяется для штробления стен достаточно часто. Он позволяет проделать работу быстро, но борозды при пользовании таким инструментом получаются неровными. Перфоратор также отбивает лишние части бетона или кирпича, поэтому для заделывания штробы придётся потратить больше раствора и времени. Кроме того, инструмент работает шумно и требует подключения к электропитанию. Впрочем, при использовании такого прибора образуется относительно мало пыли, а на сам процесс уходит не так уж много времени.
  2. Проделать борозды в стенах можно и с помощью болгарки. Она хороша тем, что позволяет прорезать ровные канавки именно в тех местах, которые были заранее отмечены на поверхности. Между этими краевыми линиями нужно будет сделать борозду для проводов, а значит, вместе с болгаркой придётся использовать и другие инструменты, к примеру, зубило либо тот же перфоратор. Минус болгарки состоит ещё и в том, что для штробления нужны алмазные пилы, которые стоят немалых денег. Зато итоговый результат получится достаточно аккуратным.
  3. Штроборез – это приспособление, предназначенное именно для проделывания штроб в стенах. Инструмент оснащён двумя пилами, которые в процессе использования проделывают в стене две ровных параллельных канавки. Штроборез работает быстро и аккуратно, но стоит достаточно дорого. Впрочем, если вам ненадолго понадобится такой прибор, его можно взять напрокат и сэкономить деньги.
  4. Зубило с молотком – инструменты для прокладывания штроб вручную. Минусов у такого способа очень много. Во-первых, работать зубилом и молотком долго, сложно и физически тяжело. Во-вторых, качество результата не всегда оправдывает ожидания, так как сделать ровную штробу вручную непросто. Среди плюсов такого метода можно выделить доступность и дешевизну. Ручное штробление молотком и зубилом целесообразно использовать тогда, когда нужно проделать в стене борозду небольшого размера.
  5. В некоторых случаях штробление стен осуществляют при помощи ударной дрели. Способ этот не очень простой и трудозатратный, поэтому используется редко. Для проделывания борозды ударной дрелью в стене сначала просверливают отверстия, равноудалённые друг от друга, после чего дрелью работают как молотком, выбивая в бетоне штробу по намеченным углублениям.

Процесс штробления с разными инструментами

Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

  1. сперва выполните небольшие углубления по краям предполагаемой штробы;
  2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
  3. снимите верхний слой по уже отмеченной линии;
  4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
  5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
  6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор. В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и сверлить кафельную плитку на стене. Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

  1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
  2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво

Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено

  1. приобретите алмазный диск — без него у вас ничего не получится;
  2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
  3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

  • два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
  • регулируя положение кожуха, можно определить необходимую глубину штробы.

Единственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?

Это интересно: Схема электропроводки в гараже

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

  1. Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
  2. На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
  3. В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
  4. В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Это интересно: Правила монтажа электропроводки в доме самостоятельно: теория и практика

Как и чем лучше штробить стены

Проводя ремонт в своём жилище, владельцы чаще всего обновляют электропроводку, ведь современный мир насыщен электрическими приборами, а суммарная их мощность гораздо выше, нежели было заложено при строительстве домов, особенно старых. Дабы пользоваться приборами без и проблем и со страхом не ожидать того дня, когда сгорит проводка, необходимо заменить её ещё на этапе черновых работ.

Тем более, что услуга штробления стен является довольно распространённой. Рассмотрим, как и чем лучше штробить стены, какие методы и инструменты предлагает строительный рынок.

Штробление под проводку: виды инструментов

Данный вид работ широко применяется для укладки новой проводки и переноса выключателей и розеток. Чаще всего собственники жилья решают выполнить его самостоятельно. Инструмент выбирается в зависимости от объёма работ и типа поверхностей, по которым придётся проделывать штробу. Самым популярным оборудованием являются:

  • Болгарка с разными видами дисков, которые отличаются не только размером, но и сплавом резцов. С помощью болгарки вырезается два канала по краям будущей штробы, а внутренности между ними сбиваются. Данный метод штробления под проводку неплох, особенно при использовании дисков с алмазным напылением, но является шумным и крайне пыльным.
  • Перфоратор. Очень шумный метод, вибрации и удары негативно действуют на штукатурку, и вызывает трещины и даже отпадания кусков.
  • Молоток плюс зубило. Подойдёт для слоя штукатурки, но не справится с бетоном.

Штробление стен под проводку: преимущества штробореза

Штроборез — специальный электрический инструмент для изготовления каналов в стенах, полах, потолке. Имеет два диска, которые делают его похожим на сдвоенную болгарку. Диски могут находиться, как параллельно друг другу, так, и повёрнуты вовнутрь, для изготовления треугольной штробы. Расстояние между дисками регулируется. Данный метод позволяет делать штробы с ровными и аккуратными полями любой ширины значительно быстрее, он не шумный и при водяном охлаждении не пыльный. А при использовании алмазных дисков справиться с любым видом стен, в том числе и из железобетона.

Очевиден ответ на вопрос, как и чем лучше штробить стены под проводку, — штроборез – достаточно дорогой профессиональный инструмент, не имеет равных по удобству выполнения работ – быстро, точно, без вибраций, значительного шума и пыли.

Штробление стен под розетку: что не упустить из виду?

С непрекращающимся ростом количества бытовой техники прямо пропорционально растёт и потребность в розетках. Если раньше для кухни было вполне достаточно одной, максимум двух розеток, то сегодня их может быть и десять, при этом хозяйке все равно придётся периодически выключать неиспользуемый прибор из сети и подсоединять нужный. Для того чтобы быт приносил максимум комфорта, на стадии капитального ремонта необходимо провести штробление стен под розетки, заранее просчитав необходимое их число и будущее размещение в помещении. Аккуратные гнезда заданного диаметра получаются сверлением отверстий под розетки алмазными коронками.

Внимание! В новой статье читайте подробно, в каких случаях можно штробить несущие стены под проводку и розетки.

Штробление под проводку: основные правила проведения работ

Опытным путём были сформулированы ключевые рекомендации, позволяющие в результате проведения манипуляций достичь оптимального результата:

Необходимые инструменты, чтобы проштробить стены под розетку самостоятельно — болгарка и перфоратор. Идеально, если мощности перфоратора будут позволять надеть на него коронки с алмазным напылением. Так вы получите более точечное сверление отверстий под розетки без вибраций.

  • По периметру разметки делаем как можно больше отверстий, после чего выдалбливаем ненужный бетон, вооружившись долотом и молоком.
  • Глубина штробления под розетки, как и его ширина, зависит от размеров розетки.
  • Не допускайте перегрева сверла, даже если используются прочные алмазные модели. Максимальная продолжительность работы такого оборудования 2 минуты, после чего нужно сделать перерыв.

Штробление стен под розетку: полезный совет

Для сверления новых розеток в продаже существуют специальные модели коронок с победитовыми зубьями. Они довольно практичны и позволяют добиться нужного результата в разы быстрее в случае использования обычных коронок. Высверливаем на глубину сверла и выбиваем окружность с помощью зубила. Если получилось слишком много пустого пространства, его мощно легко заделать с помощью обычной шпатлёвки.

Как видите, штробление проводки с помощью болгарки или перфоратора довольно трудоемкий и пыльный процесс, который не гарантирует точность полученных отверстий, а с учетом ударных вибраций небезопасный – стены подвергаются риску разрушения. Этих проблем легко избежать, заказав штробление стен под розетку у профессионалов.

Что может предложить потенциальным клиентам ремонтно-строительная компания?

  1. Выбрав профи в качестве исполнителя, вам предложат:
  2. Собственную материально-техническую базу (вам не придётся самим искать инструменты для выполнения работ).
  3. Экономичные цены (при комплексном ремонте стоимость будет ниже, чем у мастера нанятого для разовой работы).
  4. Скорость процесса, низкий уровень шума и минимум уборки.
  5. Соблюдение техники безопасности.
  6. Штробление стен под розетку, коммуникационные системы, вентиляцию или Интернет всегда проходят аккуратно, что гарантирует сохранность вашего имущества.

Профессионалы всегда точно определят, как и чем лучше штробить стены под проводку именно в вашем случае, а с учетом всех преимуществ – затраты на вызов специалиста обернутся неоспоримой выгодой и экономией сил и средств.

Наша Компания готова к сотрудничеству, сверление и резка бетона, штробление стен — наш основной вид деятельности. Позвоните +375 29 161 11 51  и рассчитайте стоимость штробления стен без пыли и вибраций в Минске и Минской области.



Читайте другие популярные статьи:

Как правильно снести стену или сделать проем?

Резка стен без пыли — обзор метода

Канатная резка бетона — супертехнология

ВЕРНУТЬСЯ В БЛОГ

Новый рубочный цех — Freres Lumber Co., Inc.

01 фев New Chipper Room

1 февраля 2021 г.

В ноябре прошлого года компания начала возведение нового рубильного цеха и складского помещения на фанерном заводе. Основная цель нового здания заключалась в том, чтобы защитить недавно установленный рубильный станок, используемый для разрушения обрезков с нашей линии распиловки панелей. В то же время мы поняли, что на объекте будет полезно дополнительное место для хранения запчастей и оборудования. Мы привлекаем компанию Crow Engineering, с которой мы сотрудничали при проектировании нескольких прошлых проектов, для помощи в проектировании конструкции.

Здание было спроектировано с использованием 3-дюймовых, 4-дюймовых, 6-дюймовых и 8-дюймовых многослойных панелей. Стеновые панели имели толщину 3 и 4 дюйма, в основном в зависимости от размера проема в стене, такого как большая потолочная дверь. Мезонин был спроектирован на 6 дюймов, а балки и колонны стандартизированы на 8 дюймов.

Стеновые панели были спроектированы таким образом, чтобы текстура древесины проходила вертикально по отношению к стене, что позволяет главной силовой оси панели обеспечивать структурную поддержку здания.На секциях стеновых и кровельных панелей использовались шлицевые соединения, чтобы соединить панели вместе и создать оболочку здания.

Adams Construction построила здание в ноябре. Бетон и бордюры были завершены ранее, если позволяла погода. Монтаж всех панелей МПП занял 5 дней. Установлены окна, двери и наружный листовой металл, а также вся инфраструктура здания. Компания Carter’s Spinkler переместила дом для спринклерных колоколов в рамках проекта, наши электрики выполнили все электромонтажные работы, а Адамс закончил все оставшиеся элементы здания.

уроков

Как и в любом проекте, во время строительства извлекаются уроки.

  1. Во время строительства была очень влажная погода, и стальные соединения и некоторые крепежи в проекте испачкали панели Mass Ply. Это была проблема внешнего вида, которая, хотя и не так важна для такого промышленного проекта, как этот, может стать серьезной проблемой для других проектов и требует решения.
  2. Типичный бетон не соответствует тем же допускам, что и наш MPP, и места пересечения бетонных и деревянных панелей должны быть тщательно построены.При установке одной из стеновых панелей было обнаружено, что залитый для здания бордюр был высотой примерно 1 / 8–1 / 4 дюйма. Это не позволило бы двум стеновым панелям плотно прилегать друг к другу, а верхний выступ стены не был прямым. Панель пришлось вырезать на месте, чтобы она соответствовала правильному размеру.

Спасибо всем, кто работал над этим проектом. Помещение чистое, тихое (даже если рядом находится рубильная машина) и обеспечит полезное долгосрочное хранение деталей.

Кайл Фререс, вице-президент по операциям

Патент США на барабанную дробилку древесины Патент (Патент № 5,005620, выдан 9 апреля 1991 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к измельчителям древесины и, в частности, к измельчителям древесины, имеющим вращающийся барабан, несущий ножи, расположенные под углом вокруг его периферийной стенки.

Измельчители древесины были разработаны для измельчения деревьев, веток, веток и т. П. До древесной щепы. Такие рубильные машины обычно используются муниципалитетами и лесохозяйственными службами. Сколы устраняют экологические проблемы, связанные с горением; и щепа может использоваться в самых разных областях, таких как мульча и топливо. В основном отбойные молотки бывают двух основных типов.

Первым и самым старым типом рубильных машин является «барабанный», в котором ножи рубильных машин расположены на периферийной стенке цилиндрического барабана.Обычно барабан имеет диаметр примерно 12 дюймов и по периметру имеет 4 ножа, расположенных на равном расстоянии друг от друга. Барабан вращается со скоростью от 2500 до 3500 оборотов в минуту (об / мин), так что машины делают примерно от 10 000 до 14 000 резов в минуту. при средней толщине стружки 3/4 дюйма скорость подачи составляет от 625 до 875 футов в минуту. Такие скорости относительно высоки и могут быть опасны для операторов, загружающих рубительную машину, потому что, когда ветви втягиваются в рубительную машину, конечности могут ударить рабочих.Кроме того, барабан обычно представляет собой сплошную головку с закрепленными на ней ножами. Место для чипов не предусмотрено. Соответственно, в комплект входят воздуходувки или шнеки как для удаления стружки из ножей, так и для продвижения стружки по желобу. Для работы этих измельчителей требуются двигатели с большой мощностью (т.е. в диапазоне от 100 до 125 л.с.). Даже с такими двигателями часто глохнут барабанные измельчители. Кроме того, для больших двигателей требуется сложное и дорогое оборудование для контроля выбросов, особенно в таких штатах, как Калифорния.

Рубильная машина второго типа — дисковая, в которой ножи расположены радиально на лицевой стороне вращающегося диска. Пример такой рубительной машины проиллюстрирован в патенте США No. № 3,861,602, выданный Смиту 21 января 1975 г. и озаглавленный «Brush Chipper». Скорость подачи измельчителей дискового типа значительно ниже, чем у измельчителей барабанного типа; и, следовательно, значительно уменьшаются проблемы со скоростью подачи. Дистальный конец радиально расположенного ножа движется со скоростью приблизительно 10 000 футов в минуту, в то время как лезвие движется значительно медленнее к центру диска.Следовательно, стружка, удаленная на этих разных концах ножа, движется с разной скоростью и сталкивается за диском и в разгрузочном желобе, в целом замедляя движение всей стружки. Соответственно, диск должен вращаться быстрее, чем это необходимо для стружки древесины, чтобы обеспечить надлежащий отвод стружки из устройства.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Вышеупомянутые проблемы решены в настоящем изобретении, в котором рубильная машина барабанного типа включает улучшенные средства для приема древесной щепы из ножей рубильной машины и подачи щепы в разгрузочный желоб.В частности, периферийная стенка барабана определяет разнесенный карман за каждым ножом. Как передняя, ​​так и задняя кромки ножа отстоят от периферийной стенки для определения входных и выходных отверстий для кармана. При вращении барабана щепа, разрезанная ножом, проходит через входное отверстие и попадает в карман за ножом. Древесная щепа остается в кармане до тех пор, пока барабан не повернется к разгрузочному желобу. Под действием центробежной силы стружка выталкивается из кармана через выходное отверстие в разгрузочный желоб.

Конструкция согласно настоящему изобретению поддерживает скорость и, следовательно, импульс стружки от начального резания до разгрузочного желоба. Стружка ускоряется до окружной скорости барабана по мере того, как стружка отрезается от подаваемого материала. Барабан согласно настоящему изобретению поддерживает стружку на этой скорости и выпускает стружку с этой скоростью в разгрузочный желоб. Обрезанная стружка никогда не меняет скорость. За счет сохранения скорости движения всей щепы настоящий измельчитель может работать со значительно меньшим источником энергии, чем предыдущие измельчители барабанного или даже дискового типа.

Эти и другие цели, преимущества и особенности изобретения будут более понятны и оценены со ссылкой на подробное описание предпочтительного варианта осуществления и чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 — вид в перспективе левой стороны измельчителя древесины;

РИС. 2 — вид в перспективе правой стороны измельчителя древесины с открытой дверцей доступа;

РИС. 3 — вид в перспективе задней части измельчителя древесины;

РИС.4 — схематическая диаграмма измельчителя древесины с частичным разрезом;

РИС. 5 — вид в перспективе с пространственным разделением деталей узла ножа и гнезда для стружки;

РИС. 6 — вид в разрезе узла ножа и гнезда для стружки, установленного в барабане;

РИС. 7 — вид в разрезе рубильного барабана с пунктирной линией гильзы для ножа;

РИС. 8 — вид сверху альтернативного варианта осуществления изобретения, показывающий широкий рубильный барабан и подающий узел с приводом; и

РИС.9 — вид сбоку альтернативного варианта осуществления.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Измельчитель древесины по настоящему изобретению в целом проиллюстрирован на фиг. 1-4 и обозначен 10. Рубильная машина включает раму 12, поддерживаемую парой колес 14 и имеющую обычное сцепное устройство 16 для крепления к транспортному средству. На раме 12 поддерживаются корпус 18 измельчителя, загрузочный лоток 20 и разгрузочный лоток 22. Рубильный барабан 23 поддерживается с возможностью вращения в корпусе 18 между входным и разгрузочным лотками 20 и 22.Источник 24 энергии, такой как двигатель внутреннего сгорания, также установлен на раме 12 для вращения рубящего барабана 23 с использованием одного или нескольких клиновых ремней (не показаны).

Рама 12, колеса 14 и сцепное устройство 16 имеют обычную конструкцию. Ящик 25 для инструментов установлен на раме 12 для хранения таких предметов, как цепные пилы и дорожные знаки. Силовая установка 24 представляет собой бензиновый двигатель производства Ford Motor Company из Дирборна, штат Мичиган, мощностью 60 л.с. Ввиду относительно небольшой потребляемой мощности измельчителя, двигатель меньше, чем это необходимо, с дисковыми и барабанными измельчителями сопоставимой мощности.Например, нынешняя рубильная машина требует только 50% мощности дисковой рубильной машины сопоставимой мощности и только 20% мощности барабанной рубильной машины сопоставимой мощности.

Корпус 18, загрузочный лоток 20 и выходной лоток 22 также обычно имеют обычную конструкцию. Корпус 18 охватывает рубильный барабан 23 для предотвращения контакта людей и предметов с движущимся барабаном во время измельчения. Корпус определяет входное отверстие 32 и выходное отверстие 34 (см. Фиг.4) и включает в себя верхнюю неподвижную часть 36, дверцу 38 доступа и пояс 40 живота.Стационарная часть 36 и дверца 38 доступа вместе закрывают верхнюю часть рубильного барабана между входным и выходным отверстиями. Точно так же пояс 40 проходит под нижней частью рубильного барабана между входными и разгрузочными отверстиями 32 и 34. Дверца 38 доступа проходит по всей длине рубильного барабана 23 (см. Фиг.1-3), чтобы обеспечить полную широкий доступ к рубильному барабану при открытой дверце (см. РИС. 2 и 3).

Загрузочный лоток 20 включает в себя завесу 42 из резиновых заслонок для улавливания стружки и другого мусора, которые, возможно, выбрасываются обратно из загрузочного лотка вращающимся барабаном рубильного станка.Концевая часть 44 (см. Фиг. 4) загрузочного лотка шарнирно закреплена в точке 46 с возможностью поворота вверх в положение перемещения, опять же, как это принято в данной области техники. Загрузочный лоток 20 дополнительно включает в себя неподвижную часть 48, которая сообщается с входным отверстием 32 для подачи измельчаемого материала в рубильный барабан. Входное отверстие 32 предпочтительно проходит только около нижней половины рубильного барабана (т.е. ниже горизонтальной плоскости, проходящей через ось), так что ножи перемещаются вниз и / или вперед (относительно прицепа) по мере того, как материал попадает в желоб.Такое расположение снижает вероятность того, что стружка будет выдвигаться из подающего лотка 20.

Разгрузочный желоб 22 сообщается с разгрузочным отверстием 34 корпуса 18 барабана для приема стружки, которая должна выгружаться из блока. Желоб сужается по ширине от выпускного отверстия 34 к желобу 50, что, возможно, лучше всего видно на фиг. 1 и 2. Поворотный дефлектор 52 регулируется для направления стружки в транспортное средство.

Рубильный барабан 23 поддерживается с возможностью вращения в подшипниках 30 (РИС.1) обычным способом для вращения вокруг горизонтальной оси, как правило, хорошо известно специалистам в данной области техники.

В то время как компоненты, описанные до сих пор, обычно являются традиционными в данной области техники, рубильный барабан и его взаимодействие с поясной лентой 40 являются полностью новыми для настоящего изобретения.

Как показано на фиг. 4 и 7, рубильный барабан включает цилиндрическую или периферийную стенку 60, которая определяет множество разнесенных отверстий 62 по его окружности.В предпочтительном варианте осуществления барабан имеет диаметр 36 дюймов и изготовлен из стальной трубы 1/2 дюйма. Пара концевых пластин 63 прикреплена к противоположным концам барабана и закрывает их. Подшипники 30 поддерживают вращение торцевых пластин и барабана. Барабан состоит из двух концептуальных половин 64 и 66 (см. Фиг. 3), разделенных воображаемой диаметральной плоскостью. Каждая половина включает три равноугольных друг друга кармана, ориентированных на 120 °. отдельно об окружности. Карманы на половинках барабана не выровнены в продольном направлении, а скорее каждый карман на равном расстоянии от ближайших карманов на соседней половине барабана.

Узел 70 корзины и ножа, установленный в каждом отверстии барабана, показан на фиг. 5 и 6 и обычно обозначаются 70. Узел включает корзину или ящик для стружки 72, держатель 74 ножа и нож 76.

Ящик для стружки 72 (фиг. 5 и 6) включает в себя переднюю стенку 78, заднюю стенку 80 и пару противоположных боковых стенок 82. Дно 86 выполнено за одно целое с передней стенкой 78 и перпендикулярно ей. Стенки 78, 80, 82 и дно 86 вместе образуют камеру 90 для приема стружки, совмещенную с отверстием 62 барабана.Передняя стена / пол 78/86 изготовлена ​​из стали толщиной 3/8 дюйма. Боковые стенки 82 изготовлены из стали толщиной 1 дюйм, а задняя стенка 80 — из стали Т-1 толщиной 3/8 дюйма. Все компоненты блока для стружки свариваются вместе, образуя жесткую конструкцию.

Верхние края (если смотреть на фиг. 5 и 6) стенок 78, 80 и 82 определяют открытый конец камеры 90 для стружки, который обычно совпадает с отверстием 62 барабана. Обычно прямоугольный карман 92 держателя ножа открывается через верхний край каждой из боковых стенок 82 и 84 для размещения держателя ножа, как будет описано ниже.Резьбовое отверстие 93 расположено в нижней части каждого гнезда 92. Верхние края боковых стенок 82 и 84 наклонены вниз (опять же, как показано на фиг.5 и 6) от гнезд 92 держателя ножа, чтобы приспособиться к кривизне барабана. 23.

Верхние края стенок 78, 80 и 82 ящика для стружки совпадают и приварены к периметру отверстия 2 барабана. Соответственно, ящик для стружки образует ограждение для стружки, так что все стружки, входящие и выходящие из ящика, должны проходить. через отверстие в барабане.

Держатель 74 ножа простирается на всю ширину контейнера 72 для стружки. Держатель включает в себя центральную часть 94 корпуса, имеющую пару противоположных концов или ножек 96. Корпус 94 держателя ножа обычно имеет трапециевидное поперечное сечение (см., В частности, фиг. 6) для облегчения перемещения стружки в и из ящика для стружки, как будет описано ниже. Ножки 96 на противоположных концах держателя ножа, как правило, имеют прямоугольное поперечное сечение и такие размеры, чтобы плотно входить в карманы 92 держателя ножа в боковых стенках 82 и 84.Каждая ножка 96 определяет сквозное отверстие 98, в целом совмещенное с резьбовым отверстием 93 в карманах 92. Болты 100 проходят через отверстия 98 в резьбовые отверстия 93 для фиксации держателя ножа в нужном положении. Множество, предпочтительно четыре сквозных отверстия 102 также проходят через корпус держателя ножа для крепления ножа, как будет описано.

Рубильный нож 76, как правило, хорошо известен специалистам в области рубильной машины. В частности, нож представляет собой, как правило, плоский элемент, имеющий пару противоположных кромок 110 и 112.Рубильный нож 76 имеет множество отверстий 114 с потайной головкой, совмещенных со сквозными отверстиями 102 в держателе 74 ножа. Болты 116 (показан только один) проходят через совмещенные отверстия 102 и 114 и закрепляются с помощью гаек 118 для удержания ножа. на держателе ножа. Край 110 установленного таким образом ножа называется режущей или передней кромкой; в то время как кромка 112 называется задней кромкой. Фактически, обе кромки 110 и 112 заострены для получения режущих кромок. После использования ножа в одной ориентации лезвие станет тусклым; и нож можно снять и повернуть встык, чтобы можно было использовать противоположный край.Однако для ясности при обсуждении остальной части конструкции кромки 110 и 112 будут называться соответственно режущей и задней кромками.

При установке, как описано, передняя кромка 110 ножа 76 расположена на 3/4 дюйма над стенкой 60 барабана, чтобы отрезать 3/4 дюйма стружки. Прокладки (не показаны) могут быть помещены в карманы 92 под ножками 96 для увеличения высоты ножей и, таким образом, увеличения размера стружки. Такая конструкция значительно облегчает и упрощает регулировку ножей.

Как, возможно, лучше всего показано на фиг. 6, передняя и задняя кромки 110 и 112 отстоят от стенки 60 барабана. В частности, задняя кромка 110 расположена на расстоянии от стенки 60 барабана, образуя отверстие 120 для входа стружки; и задняя кромка 112 отстоит от стенки 60 барабана для определения отверстия 122 для выхода стружки. Как будет описано ниже, обрезанная стружка попадает в ящик 90 для стружки через входное отверстие 120; а затем стружка выталкивается через отверстие 122 для выхода стружки в разгрузочный лоток 22.

Упора 130 (см., В частности, фиг. 7) установлена ​​между подающим лотком 20 и поясной лентой 40. Упора 130 простирается по всей длине рубильного барабана и обычно хорошо известна специалистам в области рубильной машины. Зазор между ножами и измельчающим барабаном в предпочтительном варианте составляет от 10 до 20 тысячных дюйма. Расстояние между ножами и поясной лентой 40, непосредственно примыкающей к упору 130, составляет порядка 1/8 дюйма; и расстояние между поясной лентой от ножей измельчителя в области разгрузочного желоба 22 составляет приблизительно один дюйм.Это увеличивающееся пространство между опорой и разгрузочным желобом гарантирует, что стружка не будет захвачена, заклинена или иным образом застряла между рубильным барабаном и поясной лентой.

ЭКСПЛУАТАЦИЯ

Рубительная машина соединяется с служебной машиной с помощью сцепного устройства 16 для буксировки на рабочую площадку. Как принято в данной области техники, тягач обычно имеет отсек для приема стружки из разгрузочного желоба 22.

На объекте силовая установка или двигатель 24 запускается и, желательно, доводится до прогретого холостого хода.Затем включается обычное сцепление (не показано), чтобы начать движение барабана 23. Когда сцепление полностью включено, скорость двигателя 24 увеличивается, чтобы довести барабан 23 до примерно 600 об / мин. Эта скорость обеспечивает скорость подачи 112,5 футов в минуту и ​​скорость стружки 5650 футов в минуту. В этот момент рубильная машина 10 готова принять измельчаемый материал.

РИС. 7 наилучшим образом иллюстрирует работу измельчителя. Узел 70 корзины для стружки и ножа показан в первой позиции и в четырех последующих позициях 70a, 70b, 70c и 70d.Барабан вращается в направлении стрелки 140, так что нож 76 движется вниз и вперед в области загрузочного отверстия 32. Эта ориентация уменьшает отдачу стружки и тянет материал вперед, так что дополнительные механизмы подачи не нужны.

Материал 142, подлежащий измельчению, подается в барабанную рубительную машину через желоб 20. Материал 142 поднимает завесу 42 резиновой заслонки (см. Фиг. 4), когда материал проталкивается через желоб. Направление подачи материала указано стрелкой 144.

Рубильный нож 76 показан в положении непосредственно перед зацеплением материала 142. Затем рубильный нож 76 перемещается вниз через материал 142 и вдоль него, как показано в позиции 70а. Когда стружка C режется ножом 76, стружка проходит через входное отверстие 120 в бункер 72 для стружки. Ввиду относительно высокой скорости измельчающего барабана стружка имеет тенденцию перемещаться к задней стенке 80 и накапливаться там. . В конце зоны резания нож 76 проходит через упор 130 для завершения действия резания.

Положение 70b узла ножа показывает ориентацию стружки C после завершения рабочего хода. В частности, стружка C накапливается у задней стенки 80 кармана. Поскольку стружка перемещается с вращающимся барабаном, стружка ускоряется до линейной скорости периферийной части барабана, когда она переносится карманами. Как также видно в позиции 70b, центробежная сила вращающегося барабана начинает выталкивать стружку радиально наружу; и несколько стружек C ‘начнут двигаться вдоль живота 40.

Следующая позиция 70c сборки показывает положение стружки C, когда они продолжают двигаться под действием центробежной силы. Большая часть стружки C ‘теперь перемещается вдоль пояса 40 живота, когда они выталкиваются через выпускное или выпускное отверстие 122.

По мере того как узел 70 продолжает вращаться мимо разгрузочного отверстия 34, стружка C продвигается в разгрузочный желоб 22 под действием центробежной силы. Стружка имеет более чем достаточную скорость и импульс, чтобы ее можно было легко пронести по желобу 22 в коллективную машину.Воздуходувки и / или шнеки не нужны. Наконец, узел поворачивается в положение 70d, в котором все стружки удалены из него.

Как описано ранее, три узла 70 гнезда для стружки и ножа в сборе 70 равномерно разнесены вокруг каждого сегмента 64 и 66 барабана (см. Также фиг. 3). За счет смещения ножей в сегментах с двумя барабанами измельчающая сила более равномерно распределяется по периферии барабана. Другими словами, шесть половинных разрезов распределяют силы более равномерно, чем три полных разреза.

Как наиболее ясно видно на фиг. 7, барабанная рубильная машина по настоящему изобретению немедленно ускоряет измельченную стружку до тангенциальной скорости барабана и поддерживает скорость подачи стружки в разгрузочный желоб. Следовательно, нет необходимости изменять или перенаправлять импульс стружки во время последовательности стружки и выталкивания. Это устраняет необходимость в вентиляторах, шнеках и других устройствах для перемещения стружки предшествующего уровня техники.

АЛЬТЕРНАТИВНЫЙ ВАРИАНТ

Альтернативный вариант осуществления изобретения проиллюстрирован на фиг.8 и 9 и обычно обозначается как 210. Альтернативный измельчитель показан только схематично, поскольку он еще не был прототипирован. Вообще говоря, альтернативный рубильный станок 210 включает в себя подающую систему 122, разгрузочный желоб 222 и рубильный барабан 223.

Подающая система 220 включает в себя цепной конвейер 220a, пару боковых роликов 220b с приводом и верхний ролик 220c с приводом. Все эти компоненты приводятся в действие в направлении подачи щеточного материала в барабан 223. Приводной верхний валик 220с с возможностью поворота установлен на рычагах 220d, чтобы приспособиться к различной высоте щеточного материала, подаваемого в рубильный барабан.

Рубильный барабан 223 является логическим продолжением ранее описанного рубильного барабана 23. Единственное отличие состоит в том, что рубильный барабан 223 длиннее рубильного барабана 23 и включает в себя шесть сегментов 264a, 264b, 264c, 264d, 264e и 264f. Каждый из сегментов барабана включает в себя три узла 270 ножа и карманов, установленных по его периферии. Узлы 270 и соседние сегменты 264 барабана расположены в шахматном порядке, так что узлы любого сегмента 264 барабана не выровнены в продольном направлении со сборками 270 любого из соседних сегментов.Технология изготовления барабана по настоящему изобретению может быть использована для изготовления барабана любой желаемой длины.

Упор 230, пояс 240 и разгрузочный желоб 222 в целом идентичны тем, которые описаны в предыдущем варианте осуществления, за исключением увеличенной ширины для соответствия длине барабана. Функции измельчения и разгрузки точно такие же, как описано ранее.

Приведенные выше описания относятся к предпочтительным вариантам осуществления изобретения. Различные переделки и изменения могут быть сделаны без отхода от сущности и более широких аспектов изобретения, как определено в прилагаемой формуле изобретения, которую следует интерпретировать в соответствии с принципами патентного права, включая доктрину эквивалентов.

Колонка Carlson: друг-бодрый

Обычно я нахожу фотографии, но иногда фотографии находят меня.

Так было, когда я был в Биллингс-парке в Супериоре. Я спустился по тропе к заливу, чтобы посмотреть, не происходит ли что-нибудь интересное. Я подумал, может, найду кого-нибудь на рыбалке, или выгуляю собаку, или, может быть, этот крутой бобр выйдет поплавать.

Так или иначе, я остановился у каменной стены, которая обрамляет дорожку вокруг воды, и поставил рюкзак, чтобы вынуть камеру на случай, если я наткнусь на что-нибудь достойное фото.Я расстегнул сумку, вытащил фотоаппарат, посмотрел вверх и подпрыгнул на два фута от земли — да, наверное, было ближе к двум дюймам, но все же я был поражен.

Прямо рядом с моей сумкой, почти в ней, был маленький бурундук. Я медленно поднес камеру к глазу и сделал несколько снимков. Обычно бурундуки убегают, а этот парень — нет. Думаю, если бы я и дальше оставил свою сумку на стене, он бы вошел.

Итак, я пошел по тропинке, и он последовал за мной.Я почти касался его, и он бросался в заросли, только чтобы снова появиться на несколько шагов впереди. Похоже, он хотел, чтобы его сфотографировали, поэтому я согласился. Он оставался со мной до тех пор, пока не закончилась стена.

Бурундук недавно ждал у каменной стены в Биллингс-парке в Супериоре. Щечные мешочки позволяют бурундукам переносить продукты питания в свои норы для хранения или потребления.(Джед Карлсон / [email protected])

Бурундук недавно ждет, чтобы пройти вдоль каменной стены в Биллингс-парке в Супериоре. (Джед Карлсон / [email protected])

Бурундук недавно пробегает по каменной стене в Биллингс-парке в Супериоре. (Джед Карлсон / jcarlson @ superiortelegram.com)

Джед Карлсон — фотограф Telegram.

Надпись на стене — The Chipper

Cursive. У большинства из нас был хоть какой-то опыт работы с ней, но немногие студенты могут ее прочитать. На самом деле им пользуются еще меньше. Но существует разрыв поколений; большинство наших родителей могут надежно читать и писать запутанными каракулями, которые сбивают с толку многих из нас. Итак, что изменилось?

Ответ в технологии.Курсив существует со времен древних римлян во многих формах, но всегда преследовал одну и ту же цель: сделать письмо проще, быстрее и разборчивее. В 15 веке печатный станок ввел разделенный плотный шрифт (печать), чтобы уместить больше слов на странице. Печать продолжалась в учебных программах 70-х годов методами Д’Нила и Занера-Блоузера, которые преподавали печать и курсив рядом друг с другом. По мере развития компьютеров печать стала предпочтительным вариантом для текста на экране — все мы знакомы с пиксельным, блочным текстом на старых консолях Atari или аркадных автоматах.Это потому, что программирование не способно создавать кривые, что делает невозможным использование курсива.

По мере того, как технологии развивались и становились все более актуальными, печать стала наиболее часто используемым шрифтом. В настоящее время больше внимания уделяется печатанию и использованию компьютера, чем почерку, но курсив по-прежнему в стандартах преподавателей Джорджии для 3-х и 4-х классов: учащиеся должны уметь «писать разборчиво курсивом, оставляя пробелы между буквами в слове и между словами в предложении ». (Условные обозначения стандартного английского языка ELAGSE4L)

Не обращая внимания на противоречие, заключающееся в том, что курсивный шрифт предназначен для того, чтобы слова были полностью связаны без интервала между буквами , мы по-прежнему видим, что, хотя эти стандарты могут соблюдаться в начальной школе, они редко переходят в длительное знание.Это может быть прямым отражением того факта, что после четвертого класса курсив исчезает из стандартов.

Исходя из моего личного опыта, как человека, бегло говорящего с курсивом, для меня было удивительно, сколько детей не могли написать ничего скорописным шрифтом, кроме своей подписи, если это так. Когда я спросил Коллина Смита, ученика начальной школы Картерсвилля, может ли он писать курсивом, он ответил, что если что-то связано с буквой «Z» или «Q», то нет, и признал, что недостаточно запоминает. практическое использование.

Другой ученик рассказал историю, произошедшую в классе. Пока класс учил курсив, они ответили на вопрос учителя, что не понимают его / мало о нем знают. Результат? Учитель был разочарован, и класс не продолжал учиться.

Эти ситуации вызывают много вопросов: почему школьная система / стандарты штата Джорджия, кажется, так мало заботятся о навыках, которым они все еще пытаются научить? Нужно ли знать курсив в наш век технологий? И самое главное, должны ли мы по-прежнему этому учить?

UPC 885671038176 — MLB Atlanta Braves Чиппер Джонс Wall Graphic

UPC 885671038176

UPC 885671038176 связан с MLB Atlanta Braves Chipper Jones Wall Graphic

  1. Дом и сад

UPC 885671038176 имеет следующие варианты названия продукта:

  1. Чиппер Джонс — Третий человек с низов Атланта выдерживает MLB Fathead REAL.BIG Wall Graphics
  2. MLB — Чиппер Джонс Atlanta Braves Fathead
  3. MLB Atlanta Braves Чиппер Джонс Wall Graphic
  4. MLB Чиппер Джонс Fathead Wall Graphic
  5. Mlb Chipper Jones Fathead Wall Graphic
  6. Чиппер Джонс — Третий игрок с базы
  7. Атланта Брейвс Чипс Fathead Wall Graphic
  8. Atlanta Braves Chipper Jones Третий игрок с низов Fathead

— более —

Подробнее

902 США 54 Х 0.2 дюйма
UPC-A: 8 85671 03817 6
EAN-13: 0 885671 038176
Amazon ASIN: B005HQI7M0 9022 9022 902 США Страна регистрации
Бренд: Fathead
Номер модели: 51-51271
Цвет: Atlanta Braves
Вес: 3 фунта Размеры
Последнее сканирование: 2017-01-20 05:06:31
Информация о покупках

Продукты с UPC 885671038176 были перечислены на следующих веб-сайтах. Цены на продукты действительны на указанную дату / время и могут изменяться.

Магазины Информация о продукте Цена Последнее обновление
Ракутэн (Покуп.com) Чиппер Джонс — Третий игрок с низов Atlanta Braves MLB Fathead REAL.BIG Wall Graphics 75.29 $ 23.07.2016 08:30:08
Wal-Mart.com MLB — Чиппер Джонс Atlanta Braves Fathead $ 82,34 2016-10-29 17:45:41
Брукстон MLB Chipper Jones Fathead Wall Graphic 99 $.99 2016-12-10 15:21:36
eBay.com Mlb Чиппер Джонс Fathead Wall Graphic 99,99 долл. США 2016-08-10 17:38:01
Толстяк Чиппер Джонс — Третий человек с низов 109,99 долл. США 04.02.2016 02:35:25
SportsFanfare.com Atlanta Braves Чиппер Джонс Фэтхед Wall Graphic 109,99 долл. США 2016-11-26 23:59:58
Pricefalls.com Атланта Бравс Чиппер Джонс Третий игрок с низов Фэтхед 109,99 долл. США 20.01.2017 05:06:31

Считаете ли вы эту информацию точной? О, да Конечно нет

Описание Отредактируйте его, если можете улучшить содержание.
MLB Atlanta Braves Чиппер Джонс настенная графика Представлять на рассмотрение Отмена

Спасибо за ваш вклад! Мы это проверим.

Vermeer WC2500TX Дробилка для всего дерева для работ по расчистке земли

КОРПОРАЦИЯ VERMEER

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ ДАННЫХ

В настоящей Политике конфиденциальности описывается, как корпорация Vermeer и ее подконтрольные аффилированные лица («Vermeer») собирают, используют и раскрывают информацию, которую мы получаем от вас, а также способы защиты и защиты ваших данных.Если у вас есть дополнительные вопросы относительно ваших прав в соответствии с настоящей Политикой конфиденциальности или любого соглашения, которое вы заключили с Vermeer в отношении ваших данных, свяжитесь с нами по адресу [электронная почта защищена].

Настоящая Политика конфиденциальности обычно применяется к Личной информации, данным об оборудовании и эксплуатационным данным, которые Vermeer собирает, использует и раскрывает. Однако настоящая Политика конфиденциальности подчиняется любым конкретным условиям и положениям, изложенным в любых условиях использования, лицензионных соглашениях с конечным пользователем или других соглашениях с Vermeer, связанных с конкретным продуктом, услугой или собираемыми данными.Также важно отметить, что настоящая Политика конфиденциальности применяется к информации, собираемой, используемой и имеющейся у Vermeer и ее контролируемых аффилированных лиц, но не к ее сети независимых дилеров и дистрибьюторов, которые могут иметь свои собственные политики конфиденциальности, которые применяются к информации, которую они собирать с вас.

Какие типы информации и данных собирает компания Vermeer и когда она собирает эти данные?

Vermeer собирает различные типы личной информации, данных об оборудовании и рабочих данных.Мы собираем эту информацию, когда вы предоставляете ее нам (напрямую, через наших дилеров и / или представителей или через оборудование Vermeer) или когда вы пользуетесь определенными услугами, предоставляемыми Vermeer.

«Личная информация» — это информация, которая может быть использована для идентификации, поиска или связи с вами как с физическим лицом, а также другая информация о вас, которую мы связываем с Личной информацией. Личная информация, которую мы собираем, включает, помимо любой другой информации, раскрытой во время сбора:

ID категории

Категория персональной информации

Примеры

А Контактная информация и идентификаторы Имена, номера телефонов, почтовые адреса, языковые предпочтения, уникальные личные идентификаторы, онлайн-идентификаторы, файлы cookie *, IP-адреса, Mac-адреса, адреса электронной почты, имена учетных записей и соответствующая информация об учетных записях, номера социального страхования, номера водительских прав, номера паспортов и похожие идентификаторы.
B Записи о покупках и транзакциях Записи об оборудовании, программном обеспечении и других продуктах или услугах, приобретенных у Vermeer, регистрации оборудования, запросах в службу поддержки, информации об учетных записях клиентов, а также истории и тенденции потребления.
С Интернет и электронные сети

История просмотров, история поиска и информация о взаимодействии клиента с любыми веб-сайтами Vermeer, приложениями или рекламными объявлениями, включая сайты, которые вы посещаете непосредственно перед и сразу после того, как покинули веб-сайты Vermeer.

D Финансовая информация

Информация о кредитной карте, номера счетов, кредитные рейтинги, информация о финансировании и аренде оборудования, а также другая финансовая информация.

E Геолокационные данные

Информация GPS, полученная от вашего оборудования или другого источника.

Ф Информация о профессионалах, трудоустройстве и образовании

Опыт работы, образование, текущий статус занятости и место работы.

G

Аналитика

Выводы, сделанные на основе любой из вышеуказанных категорий информации для создания профиля о клиенте, отражающего его или ее предпочтения, характеристики, поведение, отношения, способности или склонности.

* Для получения дополнительной информации об использовании компанией Vermeer файлов cookie и других технологий автоматического отслеживания см. Ниже раздел настоящей Политики, озаглавленный «Сбор данных веб-сайтов, файлы cookie и аналогичные технологии.Вы также можете ознакомиться с Политикой Vermeer в отношении файлов cookie, доступной здесь.

«Неличная информация» — это любая информация, которая не идентифицирует физическое лицо и не может быть идентифицировано физическим лицом, например:

  • Файлы cookie и другие инструменты, используемые неидентифицируемым образом;
  • Анонимная информация;
  • Сводная информация; и
  • Информация о ваших деловых операциях, включая, помимо прочего:
    • Данные, относящиеся к конкретной операции, такие как данные о местоположении, если они хранятся в неидентифицируемом виде; и
    • Название, форма и контактные данные юридических лиц.

«Данные об оборудовании» — это данные, генерируемые, собираемые или хранящиеся на вашем оборудовании или любом оборудовании или устройстве, взаимодействующем с вашим оборудованием, например, телематическое оборудование. Данные оборудования включают в себя следующую информацию о вашем оборудовании: местоположение, часы работы двигателя, расход топлива, диагностическую информацию и другие данные о работе и состоянии оборудования. Телематическое оборудование или другие устройства, взаимодействующие с вашим оборудованием, могут собирать данные об оборудовании, рабочие данные, личную информацию и / или другую неличную информацию.

«Операционные данные» — это данные о том, как оборудование Vermeer, услуги и аксессуары, встроенные в оборудование, работают в отношении определенных работ или другая информация, касающаяся процессов, операций, операторов, рабочих мест, производительности труда и работы, выполняемой заказчиком. с оборудованием Vermeer. Он также может включать информацию или данные, которые клиент вводит в систему или услугу, предоставляемую Vermeer. Аксессуары, включенные в оборудование, включают услуги, оборудование и программное обеспечение, приобретенные или лицензированные Vermeer у третьих сторон для встраивания в оборудование Vermeer, с ним или на нем.Оборудование Vermeer также включает в себя определенное оборудование, выпускаемое под торговой маркой «Vermeer» или иным образом продаваемое компанией Vermeer или ее дилерами для использования с другим оборудованием Vermeer, например, вакуумное оборудование и системы обнаружения, произведенные третьими сторонами для Vermeer или совместно с ней.

В дополнение к методам, описанным выше, компания Vermeer может собирать личную информацию, неличную информацию, данные об оборудовании и рабочие данные у своих авторизованных дилеров и дистрибьюторов в рамках своих стандартных бизнес-операций для оказания услуг авторизованным дилерам и дистрибьюторов, а также по иной договоренности в соответствии с соглашениями между Vermeer и такими авторизованными дилерами и дистрибьюторами.

Когда данные описываются как «анонимные», это означает, что данные больше не связаны с конкретным человеком. Когда данные описываются как «агрегированные», это означает, что такая информация была объединена с другими данными таким образом, что ни одно лицо не может быть идентифицировано или связано с каким-либо конкретным действием или информацией.

Как Vermeer использует вашу информацию («Цели»)

С учетом ограничений и других прав, изложенных в настоящей Политике конфиденциальности, Vermeer использует вашу Личную информацию и Данные об оборудовании в идентифицируемой форме для различных целей, в том числе:

  • Для выполнения заказов и предоставления запрошенных услуг. Для выполнения заказов на продукты или услуги, а также для других услуг или целей, которые вы можете запросить или указать, например, доставка продуктов, техническое обслуживание, гарантийное обслуживание, финансирование, лизинг или кредитные услуги.
  • Продукция и поддержка клиентов. Для предоставления услуг поддержки, включая мониторинг и управление состоянием вашего оборудования, для предоставления обновлений и обмена информацией об улучшении продуктов, а также для диагностики и ремонта, безопасности продуктов и отзывов.
  • Маркетинг и опросы. Для передачи предложений по продуктам и услугам от Vermeer или ее дилеров, поставщиков или партнеров, включая предложения, основанные на ваших интересах, личных и деловых характеристиках и вашем местонахождении; проводить опросы, опросы, розыгрыши, конкурсы, программы лояльности и другие рекламные мероприятия; и предоставить другую информацию, которая может вас заинтересовать, например новости компании Vermeer, каталоги, объявления, напоминания и технические бюллетени. Свяжитесь с нами, если вы не хотите, чтобы компания Vermeer связалась с вами в маркетинговых целях без вашего запроса.Мы предоставим вам возможность отказаться от получения маркетинговой информации или запросов на маркетинговые исследования.
  • Общие коммерческие цели. Для обеспечения и выполнения стандартных бизнес-задач, таких как обработка платежей, управление финансовыми счетами, разработка продуктов, безопасность продуктов, управление контрактами, администрирование веб-сайтов, управление веб-форумами, выполнение заказов или контрактов, аналитика, предотвращение мошенничества, корпоративное управление, отчетность и соблюдения правовых норм.
  • Как было обнаружено на момент сбора .Любым другим способом, который мы можем описать, когда вы предоставляете нам информацию.

За последние 12 месяцев компания Vermeer использовала следующие категории личной информации (по идентификатору категории) для поддержки этих целей:

Цель использования Категории используемой личной информации
Для выполнения заказов и предоставления запрошенных услуг A, B, C, D, E, F
Продукт и служба поддержки клиентов A, B, C, D, E, F, G
Маркетинг и опросы A, B, C, D, E, F, G
Общие коммерческие цели A, B, C, D, E, F, G

Эти цели могут быть необходимы компании Vermeer для выполнения контракта, стороной которого вы являетесь, выполнения юридического обязательства, которому подчиняется Vermeer, защиты жизненно важных интересов Vermeer или интересов другого физического лица или иного преследования законные деловые цели и задачи Vermeer.Компания Vermeer может получить ваше согласие на обработку ваших Персональных данных или данных об оборудовании, если это необходимо.

Мы используем ваши Операционные данные, чтобы помочь вам в выполнении вашей работы и для предоставления запрашиваемых вами конкретных услуг, связанных с этими Операционными данными. Конкретные способы использования нами ваших операционных данных изложены в конкретных условиях обслуживания или контрактах, которые вы подписываете или принимаете в отношении услуг Vermeer, которые собирают операционные данные. В целом компания Vermeer и ее поставщики услуг передачи данных могут получить доступ к вашим Операционным данным в форме, позволяющей установить личность, только в случае необходимости для предоставления наших услуг или администрирования вашей учетной записи.

Vermeer собирает неличную информацию таким же образом, как и личную информацию, данные об оборудовании и рабочие данные, как описано в других разделах настоящей Политики конфиденциальности.

Поскольку неличная информация не идентифицирует вас лично, Vermeer может использовать и раскрывать неличную информацию для любых целей. В некоторых случаях Vermeer может объединять неличную информацию с личной информацией (например, объединять ваше имя с данными о вашем местонахождении). Если Vermeer объединяет любую неличную информацию с личной информацией, Vermeer будет рассматривать объединенную информацию как личную информацию.

Кроме того, Vermeer оставляет за собой право использовать анонимные и агрегированные Персональные данные, Данные об оборудовании и Рабочие данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для других действий, которые не приводят к раскрытию вашей идентифицируемой информации.

Когда компания Vermeer раскроет вашу информацию и кто может ее получить?

Vermeer стремится к прозрачности в отношении того, как мы используем и раскрываем вашу информацию.Мы можем раскрывать и передавать вашу информацию следующим образом:

  • Мы можем передавать Личную информацию, Данные об оборудовании и Операционные данные нашим аффилированным компаниям, нашим поставщикам, авторизованным дилерам и дистрибьюторам, а также деловым партнерам, если это необходимо для достижения и в соответствии с Целями, изложенными выше, или по вашему разрешению. или запрос.
  • Мы также можем передавать Личную информацию, Данные об оборудовании и Рабочие данные нашим поставщикам услуг для выполнения Целей от нашего имени.Наши поставщики услуг обязаны по закону или контракту обращаться с вашей информацией и данными с тем же уровнем защиты, что и мы, и использовать их только в соответствии с нашими инструкциями.
  • Мы можем раскрывать Личную информацию, Данные об оборудовании и Операционные данные, если это необходимо для того, чтобы повлиять на продажу или передачу бизнес-активов, для обеспечения соблюдения наших прав, защиты нашей собственности или защиты прав, собственности или безопасности других лиц, или, если необходимо, чтобы поддерживать функции внешнего аудита, комплаенс и корпоративного управления.
  • Мы также будем раскрывать Личную информацию, Данные об оборудовании и Рабочие данные, когда это требуется по закону, например, в ответ на повестку в суд, в том числе в правоохранительные органы и суды в странах, где мы работаем.

За последние 12 месяцев такое раскрытие информации затронуло категории Персональной информации, указанные в таблице ниже. Обратите внимание, что использование и раскрытие Vermeer Персональной информации конкретных клиентов и других лиц зависит от характера и обстоятельств отношений этих лиц с Vermeer.В результате в отношении конкретного клиента включение данной категории личной информации в следующий список указывает только на то, что компания Vermeer могла раскрыть информацию третьему лицу или сторонам для деловых целей, а не то, что информация была так раскрыто.

Категория стороннего получателя Категории раскрываемой личной информации
Филиалы, поставщики, официальные дилеры и дистрибьюторы, а также партнеры по бизнес-альянсу A, B, C, D, E, F, G
Поставщики услуг A, B, C, D, E, F, G
Профессиональные консультанты A, B, C, D, E, F, G
Регулирующие органы и правоохранительные органы A, B, C, D, E, F, G

Мы понимаем, что ваши рабочие данные особенно важны для вашего успеха.По этой причине мы не передаем ваши Операционные данные в неанонимной или неагрегированной форме каким-либо сторонам, которые напрямую не участвуют в предоставлении вам услуг без вашего явного согласия.

Как отмечалось выше, Vermeer оставляет за собой право использовать и раскрывать анонимные и агрегированные Персональные данные, Данные об оборудовании и Операционные данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для другие действия, которые не приводят к раскрытию вашей идентифицируемой информации.

Как долго Vermeer будет хранить вашу информацию?

Vermeer хранит различные типы персональных данных в течение разного периода времени в зависимости от Целей, для которых они обрабатываются, и уникальных обстоятельств вашей ситуации. Vermeer будет хранить вашу Личную информацию столько, сколько необходимо для соответствующей Цели. Для получения дополнительной информации о политике хранения данных Vermeer и о том, как долго ваши данные могут храниться, свяжитесь с нами (информация указана ниже).

Сбор данных веб-сайта, файлы cookie и аналогичные технологии

Когда вы посещаете наш веб-сайт или используете наши мобильные приложения, мы собираем определенную информацию с помощью автоматизированных средств с использованием таких технологий, как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки.

Например, когда вы посещаете наш веб-сайт, мы размещаем файлы cookie на вашем компьютере. Файлы cookie — это небольшие текстовые файлы, которые веб-сайты отправляют на ваш компьютер или другие устройства, подключенные к Интернету, для уникальной идентификации вашего браузера или для хранения информации или настроек в вашем браузере. Файлы cookie позволяют нам узнать вас, когда вы вернетесь. Они также помогают нам обеспечить индивидуальный подход и позволяют обнаруживать определенные виды мошенничества. Мы также можем использовать файлы cookie Adobe Flash, Microsoft Silverlight и аналогичные технологии, которые запоминают ваши настройки, предпочтения и использование способом

похожи на файлы cookie браузера для персонализации и улучшения вашего онлайн-опыта, но не управляются через ваш браузер.Для управления файлами cookie Flash и Silverlight посетите веб-сайты Adobe и Microsoft.

Пиксельные теги и веб-маяки — это крошечные графические изображения, размещаемые на страницах веб-сайтов или в наших электронных письмах, которые позволяют нам определить, выполнили ли вы определенное действие. Когда вы открываете эти страницы, открываете или щелкаете электронное письмо, пиксельные теги и веб-маяки генерируют уведомление об этом действии. Эти инструменты позволяют нам отслеживать отклики на наши сообщения и улучшать наши веб-страницы и рекламные акции.

Мы собираем различные типы информации из файлов cookie и других технологий.Например, мы можем собирать информацию об устройстве, которое вы используете для доступа к нашему веб-сайту, о типе вашей операционной системы, типе браузера, домене и других системных настройках, а также о языке, который использует ваша система, а также о стране и часовом поясе, где находится ваше устройство. расположена. Наши журналы сервера также могут записывать IP-адрес или производное устройство, которое вы используете для подключения к Интернету. IP-адрес — это уникальный идентификатор, который устройства используют для идентификации и связи друг с другом в Интернете. Мы также можем собирать информацию о веб-сайте, который вы посещали до того, как пришли в Vermeer, и о веб-сайте, который вы посещаете после того, как покинули наш сайт.

Во многих случаях информация, которую мы собираем с помощью файлов cookie и других инструментов, используется только неидентифицируемым образом, без ссылки на Личную информацию. Например, мы используем информацию, которую мы собираем о пользователях веб-сайтов, для оптимизации наших веб-сайтов и понимания моделей посещаемости веб-сайтов. В некоторых случаях мы связываем информацию, которую мы собираем с помощью файлов cookie и других технологий, с вашей Персональной информацией. Кроме того, если настройки ваших мобильных устройств с географической привязкой позволяют нашим мобильным приложениям собирать информацию о местоположении, мы будем собирать эту информацию автоматически.Настоящая Политика конфиденциальности определяет, как мы используем всю эту информацию, когда мы связываем ее с вашей личной информацией.

Vermeer поддерживает отношения со сторонними рекламными компаниями для выполнения функций отслеживания и отчетности для нашей веб-обработки. Эти сторонние рекламные компании могут размещать файлы cookie на вашем компьютере, чтобы показывать вам целевую рекламу. Эти сторонние рекламные компании не должны собирать Личную информацию в этом процессе, и мы не предоставляем им Личную информацию в рамках этого процесса.

Ваш выбор и контроль данных

Вы можете ограничить информацию, которую вы предоставляете Vermeer. Вы также можете ограничить сообщения, которые Vermeer отправляет вам. Чтобы отказаться от рассылки рекламных писем, вы можете посетить наш веб-сайт и сообщить о своем выборе соответствующему контактному лицу по вопросам конфиденциальности. Кроме того, вы можете отказаться от получения маркетинговых писем в будущем, нажав «отказаться от подписки» в нижней части маркетинговых писем, которые мы вам отправляем.

Обратите внимание, что даже если вы откажетесь от получения маркетинговых материалов, нам все равно может потребоваться связаться с вами и сообщить важную транзакционную информацию о вашей учетной записи или вашем оборудовании.Например, даже если вы откажетесь от рассылки рекламных писем, мы все равно будем отправлять вам подтверждение, когда вы что-то покупаете у нас, а также сообщения о безопасности продукта.

Вы можете управлять настройками файлов cookie и отказаться от использования файлов cookie и других подобных технологий сбора, изменив настройки своего браузера или интерфейса, обычно известные как настройки «Не отслеживать». Все браузеры и интерфейсы различны, поэтому посетите раздел «Справка» своего браузера или интерфейса, чтобы узнать о настройках файлов cookie и других доступных настройках конфиденциальности.Вы можете управлять тем, как ваше мобильное устройство и мобильный браузер передают Vermeer информацию о местоположении, а также то, как ваш мобильный браузер обрабатывает файлы cookie и связанные с ними технологии, изменяя настройки конфиденциальности и безопасности своего мобильного устройства. Пожалуйста, обратитесь к инструкциям, предоставленным вашим поставщиком услуг мобильной связи или производителем вашего устройства, чтобы узнать, как изменить настройки. В общем, Vermeer соблюдает и требует, чтобы все поставщики услуг соблюдали ваши настройки «Не отслеживать», которые вы выбираете с помощью своего интернет-браузера (ов).

В соответствии с конкретными условиями любого конкретного соглашения, касающегося услуг, связанных со сбором Данных об оборудовании, вы также можете отказаться от передачи Данных об оборудовании компании Vermeer. Вы можете прекратить сбор Данных об оборудовании, попросив своего дилера Vermeer прекратить сбор Данных об оборудовании для вашего оборудования. Обратите внимание, что если вы прекратите совместное использование данных для определенных машин, у вас больше не будет доступа к данным об оборудовании и вы больше не сможете использовать определенные продукты или услуги, требующие данных об оборудовании (например, управление парком и цифровую рабочую площадку).Прекращение сбора Данных об оборудовании не лишает Vermeer или ее уполномоченных дилеров и дистрибьюторов прав на использование или передачу Данных об оборудовании, собранных до такого прекращения, в соответствии с настоящей Политикой конфиденциальности.

Vermeer соблюдает применимое законодательство в отношении вашей возможности доступа, исправления и удаления вашей личной информации. Если у вас есть учетная запись в Интернете, вы можете войти в свою учетную запись, чтобы получить доступ к определенной информации, которую вы нам предоставили, и обновить ее.Для получения личной информации, которая не связана с онлайн-учетной записью, для помощи в отказе от связи или если вам нужна помощь в обновлении или удалении вашей личной информации, пожалуйста, свяжитесь с нами по электронной почте по адресу [электронная почта защищена]. Вы также можете связаться с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже. Если вы отправите нам письмо, укажите свое имя, адрес, адрес электронной почты и подробную информацию об изменении, которое вы хотите внести.

Для жителей ЕС:

Общий регламент по защите данных («GDPR»), в частности статьи с 15 по 21, предоставляет вам как субъекту данных ряд прав.Vermeer рекомендует вам самостоятельно прочитать и узнать об этих правах. Однако следующее поможет вам понять эти права.

  1. Право на доступ: это позволяет вам запрашивать у Vermeer информацию о вашей Личной информации, в том числе о том, какие данные есть у Vermeer, а также как и почему они обрабатываются.
  2. Право на исправление: в случае, если некоторая или вся личная информация, которую Vermeer имеет относительно вас, является неточной, это дает вам право на исправление этих неточностей.
  3. Право на удаление. В некоторых случаях вы можете иметь право потребовать, чтобы компания Vermeer удалила вашу личную информацию, которая находится в ее распоряжении.
  4. Право на ограничение обработки. Это дает вам право при некоторых обстоятельствах требовать от Vermeer обработки вашей Личной информации только с вашего согласия.
  5. Право на возражение против обработки: если компания Vermeer обрабатывает вашу Личную информацию на основании своих законных интересов или для выполнения задач в общественных интересах или для осуществления официальных полномочий, вы имеете право возражать против обработки по основаниям, касающимся к вашей конкретной ситуации.Если вы возражаете против обработки Vermeer ваших личных данных в целях прямого маркетинга, обработка прекращается.
  6. Право на переносимость данных: это позволяет вам запрашивать у Vermeer копию вашей Личной информации, которая находится в файле, и передавать эту информацию кому-либо без какого-либо вмешательства со стороны Vermeer. В некоторых случаях вы можете потребовать от Vermeer передать вашу Личную информацию напрямую третьему лицу от вашего имени.

Кроме того, в той степени, в которой компания Vermeer обрабатывает любую вашу Личную информацию на основе вашего согласия, вы имеете право отозвать это согласие в любое время, не затрагивая законность обработки, которая была основана на вашем согласии до его отзыва. .

Если вы являетесь физическим лицом, проживающим в ЕС, и в любой момент считаете, что компания Vermeer нарушила одно из ваших прав, перечисленных выше, или если вы считаете, что компания Vermeer нарушает одно или несколько положений GDPR, вы имеете право подать жалобу в орган по защите данных. Дополнительную информацию об органах по защите данных можно найти на странице https://ec.europa.eu/info/law/law-topic/data-protection/reform/what-are-data-protection-authorities-dpas_en.

Защита информации и данных

Компания Vermeer внедрила программу защиты информации и данных, которая содержит административные, технические и физические средства контроля, предназначенные для разумной защиты Персональной информации, данных об оборудовании и рабочих данных.

Передача информации, передача в другие страны

Vermeer со штаб-квартирой в Соединенных Штатах Америки, а ее подконтрольные дочерние компании расположены в разных странах по всему миру. Личная информация, данные об оборудовании и рабочие данные могут быть доступны или переданы в Соединенные Штаты или нашим контролируемым аффилированным лицам и обработчикам данных в других странах мира для целей, описанных в настоящей Политике конфиденциальности. Когда мы получаем доступ или передаем Личную информацию, Данные об оборудовании или Рабочие данные, мы делаем это в соответствии с действующим законодательством.Кроме того, мы защищаем конфиденциальность и безопасность Личной информации, данных об оборудовании и рабочих данных в порядке, описанном в настоящей Политике конфиденциальности, независимо от того, где они обрабатываются или хранятся.

Политика конфиденциальности третьих лиц

Настоящая Политика конфиденциальности касается только сбора, использования и раскрытия информации и данных компанией Vermeer и ее контролируемыми аффилированными лицами. Другие веб-сайты, которые могут быть доступны через этот веб-сайт, имеют свои собственные политики и практики конфиденциальности, которые регулируют использование ими информации, которую они собирают или иным образом получают от вас.Наши независимые дилеры, поставщики и деловые партнеры также имеют свои собственные политики и методы обеспечения конфиденциальности. Мы рекомендуем вам ознакомиться с заявлениями о конфиденциальности, предоставленными всеми такими третьими сторонами, прежде чем предоставлять им информацию или пользоваться предложением или рекламной акцией.

Конфиденциальность детей

Vermeer не намеревается собирать личную информацию от детей в возрасте 18 лет и младше на нашем веб-сайте. Если вы считаете, что ваш ребенок использует наш веб-сайт, свяжитесь с нами по адресу [адрес электронной почты защищен], чтобы мы могли изучить и удалить любую неприемлемую информацию.

Форумы и плагины для социальных сетей и других сторонних служб

Наш веб-сайт может содержать форумы, доски объявлений и другие области, где вы можете публично публиковать обзоры продуктов, общаться с другими и отправлять мультимедийный контент. У вас нет прав на конфиденциальность в любых публичных сообщениях. Вся информация, которую вы публикуете, будет доступна любому, у кого есть доступ в Интернет, и любая личная информация, которую вы включаете в свою публикацию, может быть прочитана, собрана и использована другими. Например, если вы разместите свой адрес электронной почты вместе с обзором продукта, вы можете получать нежелательные сообщения.Соблюдайте осторожность и здравый смысл при публикации любой личной информации.

Кроме того, веб-сайты Vermeer могут также содержать ссылки, плагины, API-интерфейсы и другие инструменты, которые позволяют вам делиться контентом на нашем веб-сайте или вашим собственным контентом через сторонние социальные сети или другие службы (такие как Facebook, Twitter, Google+ , и другие услуги). Любое использование таких сторонних услуг, в том числе по ссылкам на нашем веб-сайте, считается общедоступной информацией и регулируется условиями таких сторонних услуг.

Кроме того, веб-сайты и программные продукты Vermeer могут включать определенное картографическое программное обеспечение и документацию, разработанные Google, Inc. и лицензированные Vermeer. Клиент признает и соглашается с тем, что использование такого картографического программного обеспечения и документации регулируется Политикой конфиденциальности Google, которую можно найти по адресу http://www.google.com/policies/privacy.

Поправки и изменения

В настоящую Политику конфиденциальности могут время от времени вноситься поправки и обновления, чтобы отражать новые или иные методы обеспечения конфиденциальности.Мы будем размещать уведомление на нашей домашней странице, когда вносим существенные изменения в настоящую Политику конфиденциальности. Кроме того, если изменения существенно повлияют на то, как мы используем или раскрываем ранее собранную Персональную информацию, мы также можем уведомить вас об изменении, отправив вам электронное уведомление (если у нас есть ваш адрес электронной почты).

Ваши права на конфиденциальность в Калифорнии

Раздел

Гражданского кодекса Калифорнии § 1798.83 разрешает пользователям нашего веб-сайта, проживающим в Калифорнии, запрашивать определенную информацию о раскрытии нами Персональных данных третьим сторонам для целей прямого маркетинга.Чтобы сделать такой запрос, свяжитесь с нами, используя информацию ниже.

Права потребителей: Закон Калифорнии о конфиденциальности потребителей от 2018 г. (Гражданский кодекс Калифорнии, §§ 1798.100–199) предоставляет жителям Калифорнии следующие права на их Личную информацию:

  • Право знать: От компании, которая собирает, продает или раскрывает Личную информацию о жителе Калифорнии, физическое лицо может запросить и раскрыть: 1) категории собранной о нем Личной информации, 2) категории источников, из которых была собрана Персональная информация, 3) деловые или коммерческие цели, для которых Персональная информация была продана или раскрыта третьим лицам, если таковые имеются, 4) категории третьих лиц, которым была предоставлена ​​Персональная информация, и 5) конкретные части собранной о нем Личной информации.Раскрываемая информация должна охватывать предыдущий 12-месячный период. Эта информация будет раскрыта только после получения поддающегося проверке запроса.
  • Право на недискриминацию: Жители Калифорнии имеют право не подвергаться дискриминации за осуществление своих прав в соответствии с Законом Калифорнии о конфиденциальности потребителей. Дискриминация включает, но не ограничивается:
    • Отказ в предоставлении товаров или услуг физическому лицу.
    • Установление различных цен или ставок на товары или услуги, в том числе посредством использования скидок или других льгот или наложения штрафов.
    • Предоставление физическому лицу товаров или услуг другого уровня или качества.
    • Предполагает, что физическое лицо получит другую цену или расценки на товары или услуги или другой уровень или качество товаров или услуг.
    • * Обратите внимание, что дискриминация не включает предложение другой цены, ставки, уровня или качества товаров или услуг лицам, которые реализовали свои права, если разница в предложении напрямую связана с ценностью, предоставляемой бизнесу данными этого лица. .
  • Право на уведомление о финансовых стимулах: жителей Калифорнии, чьи Персональные данные собирает Vermeer, имеют право получать уведомления о любых доступных им от Vermeer программах финансового стимулирования, связанных со сбором, продажей или удалением Персональных данных. Человек должен дать согласие и принять участие в любой такой программе финансового стимулирования до зачисления и имеет право получить от Vermeer четкое описание условий программы.Согласие на участие в любой программе материального стимулирования может быть отозвано в любое время.
  • Право требовать удаления личной информации: жителей Калифорнии имеют ограниченное право потребовать от компании удалить любую личную информацию о них, которую компания получила или хранит о них.
  • Право на отказ от продажи личной информации: Жители Калифорнии имеют право в любое время управлять бизнесом, который продает личную информацию о них третьим лицам, чтобы они не продавали их личную информацию.Vermeer не продает личную информацию своих клиентов третьим лицам.
  • Право на участие (для несовершеннолетних): Жители Калифорнии в возрасте до шестнадцати лет имеют право на то, чтобы предприятия воздерживались от продажи их Личной информации третьим лицам без их согласия, или, для жителей Калифорнии в возрасте до тринадцати лет. возраста, без согласия родителей. Vermeer не намеревается собирать Личную информацию о лицах младше шестнадцати лет и не продает Личную информацию своих клиентов третьим лицам.

Отправка запроса: Для выполнения запроса на осуществление любого из вышеперечисленных прав компания Vermeer должна получить поддающийся проверке запрос от вас или лица, уполномоченного отправлять запрос от вашего имени. Чтобы отправить запрос, свяжитесь с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже.

Чтобы предотвратить мошеннические запросы и несанкционированное использование Персональной информации, Vermeer может запросить дополнительную информацию, которая поможет подтвердить вашу личность, перед обработкой запроса, например копию ваших водительских прав, паспорта или другого удостоверения личности государственного образца.Вы можете скрывать части документа (например, идентификационный номер), пока оставшаяся информация идентифицирует вас. Вы также можете скрыть идентифицирующие фотографии, за исключением случаев, когда запрашиваете доступ к данным, которые включают ваши фотографии. Если у вас нет такого документа, эта информация должна быть включена в ваш первоначальный запрос, чтобы компания Vermeer могла работать с вами для оперативной проверки вашей личности другими способами. Корпорация Vermeer будет использовать эту информацию исключительно для подтверждения подлинности вашего запроса.Vermeer будет вести учет всех запросов в течение не менее 24 месяцев в соответствии с требованиями Закона штата Калифорния о конфиденциальности потребителей.

Если вы хотите назначить другое лицо для подачи запроса от вашего имени, Vermeer должен, помимо проверки вашей личности и личности вашего назначенного лица, получить копию подписанного вами документа, уполномочивающего вашего назначенного агента сделать запрос. от вашего имени.

Источники личной информации: За последние 12 месяцев компания Vermeer собрала личную информацию из следующих категорий источников:

Категория источника Категории собираемой личной информации

Клиент (прямой сбор посредством личного общения или заполняемой формы)

A, B, D, F

Клиент (прямой сбор с помощью автоматизированных технологий, таких как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки)

A, C, E, G

Оборудование (сбор с помощью телематического оборудования или другой технологии сопряжения с оборудованием)

A, E, G
Официальные дилеры и дистрибьюторы A, B, C, D, E, F, G
Поставщики услуг A, B, C, D, E, F, G

Общедоступные источники (такие как Интернет или записи государственных органов)

A, B, C, D, F

Продажа личной информации: Vermeer не продает личную информацию своих клиентов третьим лицам и не осуществляла таких продаж за последние 12 месяцев.

Доступность

Лица с ограниченными возможностями, которым может потребоваться доступ к этому документу в альтернативном формате, должны связаться с Vermeer, используя любой из способов, описанных ниже.

Как с нами связаться

Если у вас есть вопросы или комментарии по поводу этой Политики конфиденциальности или любой из наших мер по обеспечению конфиденциальности, вы можете связаться с нами по адресу [электронная почта защищена]. Вы также можете отправить нам запросы относительно любых ваших прав на конфиденциальность, позвонив по нашему бесплатному номеру +1 (800) 829-0051 или нажав здесь.Наконец, вы можете связаться с нами по почте по следующему адресу:

Корпорация Vermeer

Attn: Конфиденциальность, Юридический отдел

1210 Vermeer Road East

Pella, IA 50219 USA

Последнее обновление: 23 сентября , 2020

Vermeer WC2500XL Измельчитель целых деревьев с компактной площадью основания

КОРПОРАЦИЯ VERMEER

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ ДАННЫХ

В настоящей Политике конфиденциальности описывается, как корпорация Vermeer и ее подконтрольные аффилированные лица («Vermeer») собирают, используют и раскрывают информацию, которую мы получаем от вас, а также способы защиты и защиты ваших данных.Если у вас есть дополнительные вопросы относительно ваших прав в соответствии с настоящей Политикой конфиденциальности или любого соглашения, которое вы заключили с Vermeer в отношении ваших данных, свяжитесь с нами по адресу [электронная почта защищена].

Настоящая Политика конфиденциальности обычно применяется к Личной информации, данным об оборудовании и эксплуатационным данным, которые Vermeer собирает, использует и раскрывает. Однако настоящая Политика конфиденциальности подчиняется любым конкретным условиям и положениям, изложенным в любых условиях использования, лицензионных соглашениях с конечным пользователем или других соглашениях с Vermeer, связанных с конкретным продуктом, услугой или собираемыми данными.Также важно отметить, что настоящая Политика конфиденциальности применяется к информации, собираемой, используемой и имеющейся у Vermeer и ее контролируемых аффилированных лиц, но не к ее сети независимых дилеров и дистрибьюторов, которые могут иметь свои собственные политики конфиденциальности, которые применяются к информации, которую они собирать с вас.

Какие типы информации и данных собирает компания Vermeer и когда она собирает эти данные?

Vermeer собирает различные типы личной информации, данных об оборудовании и рабочих данных.Мы собираем эту информацию, когда вы предоставляете ее нам (напрямую, через наших дилеров и / или представителей или через оборудование Vermeer) или когда вы пользуетесь определенными услугами, предоставляемыми Vermeer.

«Личная информация» — это информация, которая может быть использована для идентификации, поиска или связи с вами как с физическим лицом, а также другая информация о вас, которую мы связываем с Личной информацией. Личная информация, которую мы собираем, включает, помимо любой другой информации, раскрытой во время сбора:

ID категории

Категория персональной информации

Примеры

А Контактная информация и идентификаторы Имена, номера телефонов, почтовые адреса, языковые предпочтения, уникальные личные идентификаторы, онлайн-идентификаторы, файлы cookie *, IP-адреса, Mac-адреса, адреса электронной почты, имена учетных записей и соответствующая информация об учетных записях, номера социального страхования, номера водительских прав, номера паспортов и похожие идентификаторы.
B Записи о покупках и транзакциях Записи об оборудовании, программном обеспечении и других продуктах или услугах, приобретенных у Vermeer, регистрации оборудования, запросах в службу поддержки, информации об учетных записях клиентов, а также истории и тенденции потребления.
С Интернет и электронные сети

История просмотров, история поиска и информация о взаимодействии клиента с любыми веб-сайтами Vermeer, приложениями или рекламными объявлениями, включая сайты, которые вы посещаете непосредственно перед и сразу после того, как покинули веб-сайты Vermeer.

D Финансовая информация

Информация о кредитной карте, номера счетов, кредитные рейтинги, информация о финансировании и аренде оборудования, а также другая финансовая информация.

E Геолокационные данные

Информация GPS, полученная от вашего оборудования или другого источника.

Ф Информация о профессионалах, трудоустройстве и образовании

Опыт работы, образование, текущий статус занятости и место работы.

G

Аналитика

Выводы, сделанные на основе любой из вышеуказанных категорий информации для создания профиля о клиенте, отражающего его или ее предпочтения, характеристики, поведение, отношения, способности или склонности.

* Для получения дополнительной информации об использовании компанией Vermeer файлов cookie и других технологий автоматического отслеживания см. Ниже раздел настоящей Политики, озаглавленный «Сбор данных веб-сайтов, файлы cookie и аналогичные технологии.Вы также можете ознакомиться с Политикой Vermeer в отношении файлов cookie, доступной здесь.

«Неличная информация» — это любая информация, которая не идентифицирует физическое лицо и не может быть идентифицировано физическим лицом, например:

  • Файлы cookie и другие инструменты, используемые неидентифицируемым образом;
  • Анонимная информация;
  • Сводная информация; и
  • Информация о ваших деловых операциях, включая, помимо прочего:
    • Данные, относящиеся к конкретной операции, такие как данные о местоположении, если они хранятся в неидентифицируемом виде; и
    • Название, форма и контактные данные юридических лиц.

«Данные об оборудовании» — это данные, генерируемые, собираемые или хранящиеся на вашем оборудовании или любом оборудовании или устройстве, взаимодействующем с вашим оборудованием, например, телематическое оборудование. Данные оборудования включают в себя следующую информацию о вашем оборудовании: местоположение, часы работы двигателя, расход топлива, диагностическую информацию и другие данные о работе и состоянии оборудования. Телематическое оборудование или другие устройства, взаимодействующие с вашим оборудованием, могут собирать данные об оборудовании, рабочие данные, личную информацию и / или другую неличную информацию.

«Операционные данные» — это данные о том, как оборудование Vermeer, услуги и аксессуары, встроенные в оборудование, работают в отношении определенных работ или другая информация, касающаяся процессов, операций, операторов, рабочих мест, производительности труда и работы, выполняемой заказчиком. с оборудованием Vermeer. Он также может включать информацию или данные, которые клиент вводит в систему или услугу, предоставляемую Vermeer. Аксессуары, включенные в оборудование, включают услуги, оборудование и программное обеспечение, приобретенные или лицензированные Vermeer у третьих сторон для встраивания в оборудование Vermeer, с ним или на нем.Оборудование Vermeer также включает в себя определенное оборудование, выпускаемое под торговой маркой «Vermeer» или иным образом продаваемое компанией Vermeer или ее дилерами для использования с другим оборудованием Vermeer, например, вакуумное оборудование и системы обнаружения, произведенные третьими сторонами для Vermeer или совместно с ней.

В дополнение к методам, описанным выше, компания Vermeer может собирать личную информацию, неличную информацию, данные об оборудовании и рабочие данные у своих авторизованных дилеров и дистрибьюторов в рамках своих стандартных бизнес-операций для оказания услуг авторизованным дилерам и дистрибьюторов, а также по иной договоренности в соответствии с соглашениями между Vermeer и такими авторизованными дилерами и дистрибьюторами.

Когда данные описываются как «анонимные», это означает, что данные больше не связаны с конкретным человеком. Когда данные описываются как «агрегированные», это означает, что такая информация была объединена с другими данными таким образом, что ни одно лицо не может быть идентифицировано или связано с каким-либо конкретным действием или информацией.

Как Vermeer использует вашу информацию («Цели»)

С учетом ограничений и других прав, изложенных в настоящей Политике конфиденциальности, Vermeer использует вашу Личную информацию и Данные об оборудовании в идентифицируемой форме для различных целей, в том числе:

  • Для выполнения заказов и предоставления запрошенных услуг. Для выполнения заказов на продукты или услуги, а также для других услуг или целей, которые вы можете запросить или указать, например, доставка продуктов, техническое обслуживание, гарантийное обслуживание, финансирование, лизинг или кредитные услуги.
  • Продукция и поддержка клиентов. Для предоставления услуг поддержки, включая мониторинг и управление состоянием вашего оборудования, для предоставления обновлений и обмена информацией об улучшении продуктов, а также для диагностики и ремонта, безопасности продуктов и отзывов.
  • Маркетинг и опросы. Для передачи предложений по продуктам и услугам от Vermeer или ее дилеров, поставщиков или партнеров, включая предложения, основанные на ваших интересах, личных и деловых характеристиках и вашем местонахождении; проводить опросы, опросы, розыгрыши, конкурсы, программы лояльности и другие рекламные мероприятия; и предоставить другую информацию, которая может вас заинтересовать, например новости компании Vermeer, каталоги, объявления, напоминания и технические бюллетени. Свяжитесь с нами, если вы не хотите, чтобы компания Vermeer связалась с вами в маркетинговых целях без вашего запроса.Мы предоставим вам возможность отказаться от получения маркетинговой информации или запросов на маркетинговые исследования.
  • Общие коммерческие цели. Для обеспечения и выполнения стандартных бизнес-задач, таких как обработка платежей, управление финансовыми счетами, разработка продуктов, безопасность продуктов, управление контрактами, администрирование веб-сайтов, управление веб-форумами, выполнение заказов или контрактов, аналитика, предотвращение мошенничества, корпоративное управление, отчетность и соблюдения правовых норм.
  • Как было обнаружено на момент сбора .Любым другим способом, который мы можем описать, когда вы предоставляете нам информацию.

За последние 12 месяцев компания Vermeer использовала следующие категории личной информации (по идентификатору категории) для поддержки этих целей:

Цель использования Категории используемой личной информации
Для выполнения заказов и предоставления запрошенных услуг A, B, C, D, E, F
Продукт и служба поддержки клиентов A, B, C, D, E, F, G
Маркетинг и опросы A, B, C, D, E, F, G
Общие коммерческие цели A, B, C, D, E, F, G

Эти цели могут быть необходимы компании Vermeer для выполнения контракта, стороной которого вы являетесь, выполнения юридического обязательства, которому подчиняется Vermeer, защиты жизненно важных интересов Vermeer или интересов другого физического лица или иного преследования законные деловые цели и задачи Vermeer.Компания Vermeer может получить ваше согласие на обработку ваших Персональных данных или данных об оборудовании, если это необходимо.

Мы используем ваши Операционные данные, чтобы помочь вам в выполнении вашей работы и для предоставления запрашиваемых вами конкретных услуг, связанных с этими Операционными данными. Конкретные способы использования нами ваших операционных данных изложены в конкретных условиях обслуживания или контрактах, которые вы подписываете или принимаете в отношении услуг Vermeer, которые собирают операционные данные. В целом компания Vermeer и ее поставщики услуг передачи данных могут получить доступ к вашим Операционным данным в форме, позволяющей установить личность, только в случае необходимости для предоставления наших услуг или администрирования вашей учетной записи.

Vermeer собирает неличную информацию таким же образом, как и личную информацию, данные об оборудовании и рабочие данные, как описано в других разделах настоящей Политики конфиденциальности.

Поскольку неличная информация не идентифицирует вас лично, Vermeer может использовать и раскрывать неличную информацию для любых целей. В некоторых случаях Vermeer может объединять неличную информацию с личной информацией (например, объединять ваше имя с данными о вашем местонахождении). Если Vermeer объединяет любую неличную информацию с личной информацией, Vermeer будет рассматривать объединенную информацию как личную информацию.

Кроме того, Vermeer оставляет за собой право использовать анонимные и агрегированные Персональные данные, Данные об оборудовании и Рабочие данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для других действий, которые не приводят к раскрытию вашей идентифицируемой информации.

Когда компания Vermeer раскроет вашу информацию и кто может ее получить?

Vermeer стремится к прозрачности в отношении того, как мы используем и раскрываем вашу информацию.Мы можем раскрывать и передавать вашу информацию следующим образом:

  • Мы можем передавать Личную информацию, Данные об оборудовании и Операционные данные нашим аффилированным компаниям, нашим поставщикам, авторизованным дилерам и дистрибьюторам, а также деловым партнерам, если это необходимо для достижения и в соответствии с Целями, изложенными выше, или по вашему разрешению. или запрос.
  • Мы также можем передавать Личную информацию, Данные об оборудовании и Рабочие данные нашим поставщикам услуг для выполнения Целей от нашего имени.Наши поставщики услуг обязаны по закону или контракту обращаться с вашей информацией и данными с тем же уровнем защиты, что и мы, и использовать их только в соответствии с нашими инструкциями.
  • Мы можем раскрывать Личную информацию, Данные об оборудовании и Операционные данные, если это необходимо для того, чтобы повлиять на продажу или передачу бизнес-активов, для обеспечения соблюдения наших прав, защиты нашей собственности или защиты прав, собственности или безопасности других лиц, или, если необходимо, чтобы поддерживать функции внешнего аудита, комплаенс и корпоративного управления.
  • Мы также будем раскрывать Личную информацию, Данные об оборудовании и Рабочие данные, когда это требуется по закону, например, в ответ на повестку в суд, в том числе в правоохранительные органы и суды в странах, где мы работаем.

За последние 12 месяцев такое раскрытие информации затронуло категории Персональной информации, указанные в таблице ниже. Обратите внимание, что использование и раскрытие Vermeer Персональной информации конкретных клиентов и других лиц зависит от характера и обстоятельств отношений этих лиц с Vermeer.В результате в отношении конкретного клиента включение данной категории личной информации в следующий список указывает только на то, что компания Vermeer могла раскрыть информацию третьему лицу или сторонам для деловых целей, а не то, что информация была так раскрыто.

Категория стороннего получателя Категории раскрываемой личной информации
Филиалы, поставщики, официальные дилеры и дистрибьюторы, а также партнеры по бизнес-альянсу A, B, C, D, E, F, G
Поставщики услуг A, B, C, D, E, F, G
Профессиональные консультанты A, B, C, D, E, F, G
Регулирующие органы и правоохранительные органы A, B, C, D, E, F, G

Мы понимаем, что ваши рабочие данные особенно важны для вашего успеха.По этой причине мы не передаем ваши Операционные данные в неанонимной или неагрегированной форме каким-либо сторонам, которые напрямую не участвуют в предоставлении вам услуг без вашего явного согласия.

Как отмечалось выше, Vermeer оставляет за собой право использовать и раскрывать анонимные и агрегированные Персональные данные, Данные об оборудовании и Операционные данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для другие действия, которые не приводят к раскрытию вашей идентифицируемой информации.

Как долго Vermeer будет хранить вашу информацию?

Vermeer хранит различные типы персональных данных в течение разного периода времени в зависимости от Целей, для которых они обрабатываются, и уникальных обстоятельств вашей ситуации. Vermeer будет хранить вашу Личную информацию столько, сколько необходимо для соответствующей Цели. Для получения дополнительной информации о политике хранения данных Vermeer и о том, как долго ваши данные могут храниться, свяжитесь с нами (информация указана ниже).

Сбор данных веб-сайта, файлы cookie и аналогичные технологии

Когда вы посещаете наш веб-сайт или используете наши мобильные приложения, мы собираем определенную информацию с помощью автоматизированных средств с использованием таких технологий, как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки.

Например, когда вы посещаете наш веб-сайт, мы размещаем файлы cookie на вашем компьютере. Файлы cookie — это небольшие текстовые файлы, которые веб-сайты отправляют на ваш компьютер или другие устройства, подключенные к Интернету, для уникальной идентификации вашего браузера или для хранения информации или настроек в вашем браузере. Файлы cookie позволяют нам узнать вас, когда вы вернетесь. Они также помогают нам обеспечить индивидуальный подход и позволяют обнаруживать определенные виды мошенничества. Мы также можем использовать файлы cookie Adobe Flash, Microsoft Silverlight и аналогичные технологии, которые запоминают ваши настройки, предпочтения и использование способом

похожи на файлы cookie браузера для персонализации и улучшения вашего онлайн-опыта, но не управляются через ваш браузер.Для управления файлами cookie Flash и Silverlight посетите веб-сайты Adobe и Microsoft.

Пиксельные теги и веб-маяки — это крошечные графические изображения, размещаемые на страницах веб-сайтов или в наших электронных письмах, которые позволяют нам определить, выполнили ли вы определенное действие. Когда вы открываете эти страницы, открываете или щелкаете электронное письмо, пиксельные теги и веб-маяки генерируют уведомление об этом действии. Эти инструменты позволяют нам отслеживать отклики на наши сообщения и улучшать наши веб-страницы и рекламные акции.

Мы собираем различные типы информации из файлов cookie и других технологий.Например, мы можем собирать информацию об устройстве, которое вы используете для доступа к нашему веб-сайту, о типе вашей операционной системы, типе браузера, домене и других системных настройках, а также о языке, который использует ваша система, а также о стране и часовом поясе, где находится ваше устройство. расположена. Наши журналы сервера также могут записывать IP-адрес или производное устройство, которое вы используете для подключения к Интернету. IP-адрес — это уникальный идентификатор, который устройства используют для идентификации и связи друг с другом в Интернете. Мы также можем собирать информацию о веб-сайте, который вы посещали до того, как пришли в Vermeer, и о веб-сайте, который вы посещаете после того, как покинули наш сайт.

Во многих случаях информация, которую мы собираем с помощью файлов cookie и других инструментов, используется только неидентифицируемым образом, без ссылки на Личную информацию. Например, мы используем информацию, которую мы собираем о пользователях веб-сайтов, для оптимизации наших веб-сайтов и понимания моделей посещаемости веб-сайтов. В некоторых случаях мы связываем информацию, которую мы собираем с помощью файлов cookie и других технологий, с вашей Персональной информацией. Кроме того, если настройки ваших мобильных устройств с географической привязкой позволяют нашим мобильным приложениям собирать информацию о местоположении, мы будем собирать эту информацию автоматически.Настоящая Политика конфиденциальности определяет, как мы используем всю эту информацию, когда мы связываем ее с вашей личной информацией.

Vermeer поддерживает отношения со сторонними рекламными компаниями для выполнения функций отслеживания и отчетности для нашей веб-обработки. Эти сторонние рекламные компании могут размещать файлы cookie на вашем компьютере, чтобы показывать вам целевую рекламу. Эти сторонние рекламные компании не должны собирать Личную информацию в этом процессе, и мы не предоставляем им Личную информацию в рамках этого процесса.

Ваш выбор и контроль данных

Вы можете ограничить информацию, которую вы предоставляете Vermeer. Вы также можете ограничить сообщения, которые Vermeer отправляет вам. Чтобы отказаться от рассылки рекламных писем, вы можете посетить наш веб-сайт и сообщить о своем выборе соответствующему контактному лицу по вопросам конфиденциальности. Кроме того, вы можете отказаться от получения маркетинговых писем в будущем, нажав «отказаться от подписки» в нижней части маркетинговых писем, которые мы вам отправляем.

Обратите внимание, что даже если вы откажетесь от получения маркетинговых материалов, нам все равно может потребоваться связаться с вами и сообщить важную транзакционную информацию о вашей учетной записи или вашем оборудовании.Например, даже если вы откажетесь от рассылки рекламных писем, мы все равно будем отправлять вам подтверждение, когда вы что-то покупаете у нас, а также сообщения о безопасности продукта.

Вы можете управлять настройками файлов cookie и отказаться от использования файлов cookie и других подобных технологий сбора, изменив настройки своего браузера или интерфейса, обычно известные как настройки «Не отслеживать». Все браузеры и интерфейсы различны, поэтому посетите раздел «Справка» своего браузера или интерфейса, чтобы узнать о настройках файлов cookie и других доступных настройках конфиденциальности.Вы можете управлять тем, как ваше мобильное устройство и мобильный браузер передают Vermeer информацию о местоположении, а также то, как ваш мобильный браузер обрабатывает файлы cookie и связанные с ними технологии, изменяя настройки конфиденциальности и безопасности своего мобильного устройства. Пожалуйста, обратитесь к инструкциям, предоставленным вашим поставщиком услуг мобильной связи или производителем вашего устройства, чтобы узнать, как изменить настройки. В общем, Vermeer соблюдает и требует, чтобы все поставщики услуг соблюдали ваши настройки «Не отслеживать», которые вы выбираете с помощью своего интернет-браузера (ов).

В соответствии с конкретными условиями любого конкретного соглашения, касающегося услуг, связанных со сбором Данных об оборудовании, вы также можете отказаться от передачи Данных об оборудовании компании Vermeer. Вы можете прекратить сбор Данных об оборудовании, попросив своего дилера Vermeer прекратить сбор Данных об оборудовании для вашего оборудования. Обратите внимание, что если вы прекратите совместное использование данных для определенных машин, у вас больше не будет доступа к данным об оборудовании и вы больше не сможете использовать определенные продукты или услуги, требующие данных об оборудовании (например, управление парком и цифровую рабочую площадку).Прекращение сбора Данных об оборудовании не лишает Vermeer или ее уполномоченных дилеров и дистрибьюторов прав на использование или передачу Данных об оборудовании, собранных до такого прекращения, в соответствии с настоящей Политикой конфиденциальности.

Vermeer соблюдает применимое законодательство в отношении вашей возможности доступа, исправления и удаления вашей личной информации. Если у вас есть учетная запись в Интернете, вы можете войти в свою учетную запись, чтобы получить доступ к определенной информации, которую вы нам предоставили, и обновить ее.Для получения личной информации, которая не связана с онлайн-учетной записью, для помощи в отказе от связи или если вам нужна помощь в обновлении или удалении вашей личной информации, пожалуйста, свяжитесь с нами по электронной почте по адресу [электронная почта защищена]. Вы также можете связаться с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже. Если вы отправите нам письмо, укажите свое имя, адрес, адрес электронной почты и подробную информацию об изменении, которое вы хотите внести.

Для жителей ЕС:

Общий регламент по защите данных («GDPR»), в частности статьи с 15 по 21, предоставляет вам как субъекту данных ряд прав.Vermeer рекомендует вам самостоятельно прочитать и узнать об этих правах. Однако следующее поможет вам понять эти права.

  1. Право на доступ: это позволяет вам запрашивать у Vermeer информацию о вашей Личной информации, в том числе о том, какие данные есть у Vermeer, а также как и почему они обрабатываются.
  2. Право на исправление: в случае, если некоторая или вся личная информация, которую Vermeer имеет относительно вас, является неточной, это дает вам право на исправление этих неточностей.
  3. Право на удаление. В некоторых случаях вы можете иметь право потребовать, чтобы компания Vermeer удалила вашу личную информацию, которая находится в ее распоряжении.
  4. Право на ограничение обработки. Это дает вам право при некоторых обстоятельствах требовать от Vermeer обработки вашей Личной информации только с вашего согласия.
  5. Право на возражение против обработки: если компания Vermeer обрабатывает вашу Личную информацию на основании своих законных интересов или для выполнения задач в общественных интересах или для осуществления официальных полномочий, вы имеете право возражать против обработки по основаниям, касающимся к вашей конкретной ситуации.Если вы возражаете против обработки Vermeer ваших личных данных в целях прямого маркетинга, обработка прекращается.
  6. Право на переносимость данных: это позволяет вам запрашивать у Vermeer копию вашей Личной информации, которая находится в файле, и передавать эту информацию кому-либо без какого-либо вмешательства со стороны Vermeer. В некоторых случаях вы можете потребовать от Vermeer передать вашу Личную информацию напрямую третьему лицу от вашего имени.

Кроме того, в той степени, в которой компания Vermeer обрабатывает любую вашу Личную информацию на основе вашего согласия, вы имеете право отозвать это согласие в любое время, не затрагивая законность обработки, которая была основана на вашем согласии до его отзыва. .

Если вы являетесь физическим лицом, проживающим в ЕС, и в любой момент считаете, что компания Vermeer нарушила одно из ваших прав, перечисленных выше, или если вы считаете, что компания Vermeer нарушает одно или несколько положений GDPR, вы имеете право подать жалобу в орган по защите данных. Дополнительную информацию об органах по защите данных можно найти на странице https://ec.europa.eu/info/law/law-topic/data-protection/reform/what-are-data-protection-authorities-dpas_en.

Защита информации и данных

Компания Vermeer внедрила программу защиты информации и данных, которая содержит административные, технические и физические средства контроля, предназначенные для разумной защиты Персональной информации, данных об оборудовании и рабочих данных.

Передача информации, передача в другие страны

Vermeer со штаб-квартирой в Соединенных Штатах Америки, а ее подконтрольные дочерние компании расположены в разных странах по всему миру. Личная информация, данные об оборудовании и рабочие данные могут быть доступны или переданы в Соединенные Штаты или нашим контролируемым аффилированным лицам и обработчикам данных в других странах мира для целей, описанных в настоящей Политике конфиденциальности. Когда мы получаем доступ или передаем Личную информацию, Данные об оборудовании или Рабочие данные, мы делаем это в соответствии с действующим законодательством.Кроме того, мы защищаем конфиденциальность и безопасность Личной информации, данных об оборудовании и рабочих данных в порядке, описанном в настоящей Политике конфиденциальности, независимо от того, где они обрабатываются или хранятся.

Политика конфиденциальности третьих лиц

Настоящая Политика конфиденциальности касается только сбора, использования и раскрытия информации и данных компанией Vermeer и ее контролируемыми аффилированными лицами. Другие веб-сайты, которые могут быть доступны через этот веб-сайт, имеют свои собственные политики и практики конфиденциальности, которые регулируют использование ими информации, которую они собирают или иным образом получают от вас.Наши независимые дилеры, поставщики и деловые партнеры также имеют свои собственные политики и методы обеспечения конфиденциальности. Мы рекомендуем вам ознакомиться с заявлениями о конфиденциальности, предоставленными всеми такими третьими сторонами, прежде чем предоставлять им информацию или пользоваться предложением или рекламной акцией.

Конфиденциальность детей

Vermeer не намеревается собирать личную информацию от детей в возрасте 18 лет и младше на нашем веб-сайте. Если вы считаете, что ваш ребенок использует наш веб-сайт, свяжитесь с нами по адресу [адрес электронной почты защищен], чтобы мы могли изучить и удалить любую неприемлемую информацию.

Форумы и плагины для социальных сетей и других сторонних служб

Наш веб-сайт может содержать форумы, доски объявлений и другие области, где вы можете публично публиковать обзоры продуктов, общаться с другими и отправлять мультимедийный контент. У вас нет прав на конфиденциальность в любых публичных сообщениях. Вся информация, которую вы публикуете, будет доступна любому, у кого есть доступ в Интернет, и любая личная информация, которую вы включаете в свою публикацию, может быть прочитана, собрана и использована другими. Например, если вы разместите свой адрес электронной почты вместе с обзором продукта, вы можете получать нежелательные сообщения.Соблюдайте осторожность и здравый смысл при публикации любой личной информации.

Кроме того, веб-сайты Vermeer могут также содержать ссылки, плагины, API-интерфейсы и другие инструменты, которые позволяют вам делиться контентом на нашем веб-сайте или вашим собственным контентом через сторонние социальные сети или другие службы (такие как Facebook, Twitter, Google+ , и другие услуги). Любое использование таких сторонних услуг, в том числе по ссылкам на нашем веб-сайте, считается общедоступной информацией и регулируется условиями таких сторонних услуг.

Кроме того, веб-сайты и программные продукты Vermeer могут включать определенное картографическое программное обеспечение и документацию, разработанные Google, Inc. и лицензированные Vermeer. Клиент признает и соглашается с тем, что использование такого картографического программного обеспечения и документации регулируется Политикой конфиденциальности Google, которую можно найти по адресу http://www.google.com/policies/privacy.

Поправки и изменения

В настоящую Политику конфиденциальности могут время от времени вноситься поправки и обновления, чтобы отражать новые или иные методы обеспечения конфиденциальности.Мы будем размещать уведомление на нашей домашней странице, когда вносим существенные изменения в настоящую Политику конфиденциальности. Кроме того, если изменения существенно повлияют на то, как мы используем или раскрываем ранее собранную Персональную информацию, мы также можем уведомить вас об изменении, отправив вам электронное уведомление (если у нас есть ваш адрес электронной почты).

Ваши права на конфиденциальность в Калифорнии

Раздел

Гражданского кодекса Калифорнии § 1798.83 разрешает пользователям нашего веб-сайта, проживающим в Калифорнии, запрашивать определенную информацию о раскрытии нами Персональных данных третьим сторонам для целей прямого маркетинга.Чтобы сделать такой запрос, свяжитесь с нами, используя информацию ниже.

Права потребителей: Закон Калифорнии о конфиденциальности потребителей от 2018 г. (Гражданский кодекс Калифорнии, §§ 1798.100–199) предоставляет жителям Калифорнии следующие права на их Личную информацию:

  • Право знать: От компании, которая собирает, продает или раскрывает Личную информацию о жителе Калифорнии, физическое лицо может запросить и раскрыть: 1) категории собранной о нем Личной информации, 2) категории источников, из которых была собрана Персональная информация, 3) деловые или коммерческие цели, для которых Персональная информация была продана или раскрыта третьим лицам, если таковые имеются, 4) категории третьих лиц, которым была предоставлена ​​Персональная информация, и 5) конкретные части собранной о нем Личной информации.Раскрываемая информация должна охватывать предыдущий 12-месячный период. Эта информация будет раскрыта только после получения поддающегося проверке запроса.
  • Право на недискриминацию: Жители Калифорнии имеют право не подвергаться дискриминации за осуществление своих прав в соответствии с Законом Калифорнии о конфиденциальности потребителей. Дискриминация включает, но не ограничивается:
    • Отказ в предоставлении товаров или услуг физическому лицу.
    • Установление различных цен или ставок на товары или услуги, в том числе посредством использования скидок или других льгот или наложения штрафов.
    • Предоставление физическому лицу товаров или услуг другого уровня или качества.
    • Предполагает, что физическое лицо получит другую цену или расценки на товары или услуги или другой уровень или качество товаров или услуг.
    • * Обратите внимание, что дискриминация не включает предложение другой цены, ставки, уровня или качества товаров или услуг лицам, которые реализовали свои права, если разница в предложении напрямую связана с ценностью, предоставляемой бизнесу данными этого лица. .
  • Право на уведомление о финансовых стимулах: жителей Калифорнии, чьи Персональные данные собирает Vermeer, имеют право получать уведомления о любых доступных им от Vermeer программах финансового стимулирования, связанных со сбором, продажей или удалением Персональных данных. Человек должен дать согласие и принять участие в любой такой программе финансового стимулирования до зачисления и имеет право получить от Vermeer четкое описание условий программы.Согласие на участие в любой программе материального стимулирования может быть отозвано в любое время.
  • Право требовать удаления личной информации: жителей Калифорнии имеют ограниченное право потребовать от компании удалить любую личную информацию о них, которую компания получила или хранит о них.
  • Право на отказ от продажи личной информации: Жители Калифорнии имеют право в любое время управлять бизнесом, который продает личную информацию о них третьим лицам, чтобы они не продавали их личную информацию.Vermeer не продает личную информацию своих клиентов третьим лицам.
  • Право на участие (для несовершеннолетних): Жители Калифорнии в возрасте до шестнадцати лет имеют право на то, чтобы предприятия воздерживались от продажи их Личной информации третьим лицам без их согласия, или, для жителей Калифорнии в возрасте до тринадцати лет. возраста, без согласия родителей. Vermeer не намеревается собирать Личную информацию о лицах младше шестнадцати лет и не продает Личную информацию своих клиентов третьим лицам.

Отправка запроса: Для выполнения запроса на осуществление любого из вышеперечисленных прав компания Vermeer должна получить поддающийся проверке запрос от вас или лица, уполномоченного отправлять запрос от вашего имени. Чтобы отправить запрос, свяжитесь с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже.

Чтобы предотвратить мошеннические запросы и несанкционированное использование Персональной информации, Vermeer может запросить дополнительную информацию, которая поможет подтвердить вашу личность, перед обработкой запроса, например копию ваших водительских прав, паспорта или другого удостоверения личности государственного образца.Вы можете скрывать части документа (например, идентификационный номер), пока оставшаяся информация идентифицирует вас. Вы также можете скрыть идентифицирующие фотографии, за исключением случаев, когда запрашиваете доступ к данным, которые включают ваши фотографии. Если у вас нет такого документа, эта информация должна быть включена в ваш первоначальный запрос, чтобы компания Vermeer могла работать с вами для оперативной проверки вашей личности другими способами. Корпорация Vermeer будет использовать эту информацию исключительно для подтверждения подлинности вашего запроса.Vermeer будет вести учет всех запросов в течение не менее 24 месяцев в соответствии с требованиями Закона штата Калифорния о конфиденциальности потребителей.

Если вы хотите назначить другое лицо для подачи запроса от вашего имени, Vermeer должен, помимо проверки вашей личности и личности вашего назначенного лица, получить копию подписанного вами документа, уполномочивающего вашего назначенного агента сделать запрос. от вашего имени.

Источники личной информации: За последние 12 месяцев компания Vermeer собрала личную информацию из следующих категорий источников:

Категория источника Категории собираемой личной информации

Клиент (прямой сбор посредством личного общения или заполняемой формы)

A, B, D, F

Клиент (прямой сбор с помощью автоматизированных технологий, таких как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки)

A, C, E, G

Оборудование (сбор с помощью телематического оборудования или другой технологии сопряжения с оборудованием)

A, E, G
Официальные дилеры и дистрибьюторы A, B, C, D, E, F, G
Поставщики услуг A, B, C, D, E, F, G

Общедоступные источники (такие как Интернет или записи государственных органов)

A, B, C, D, F

Продажа личной информации: Vermeer не продает личную информацию своих клиентов третьим лицам и не осуществляла таких продаж за последние 12 месяцев.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
