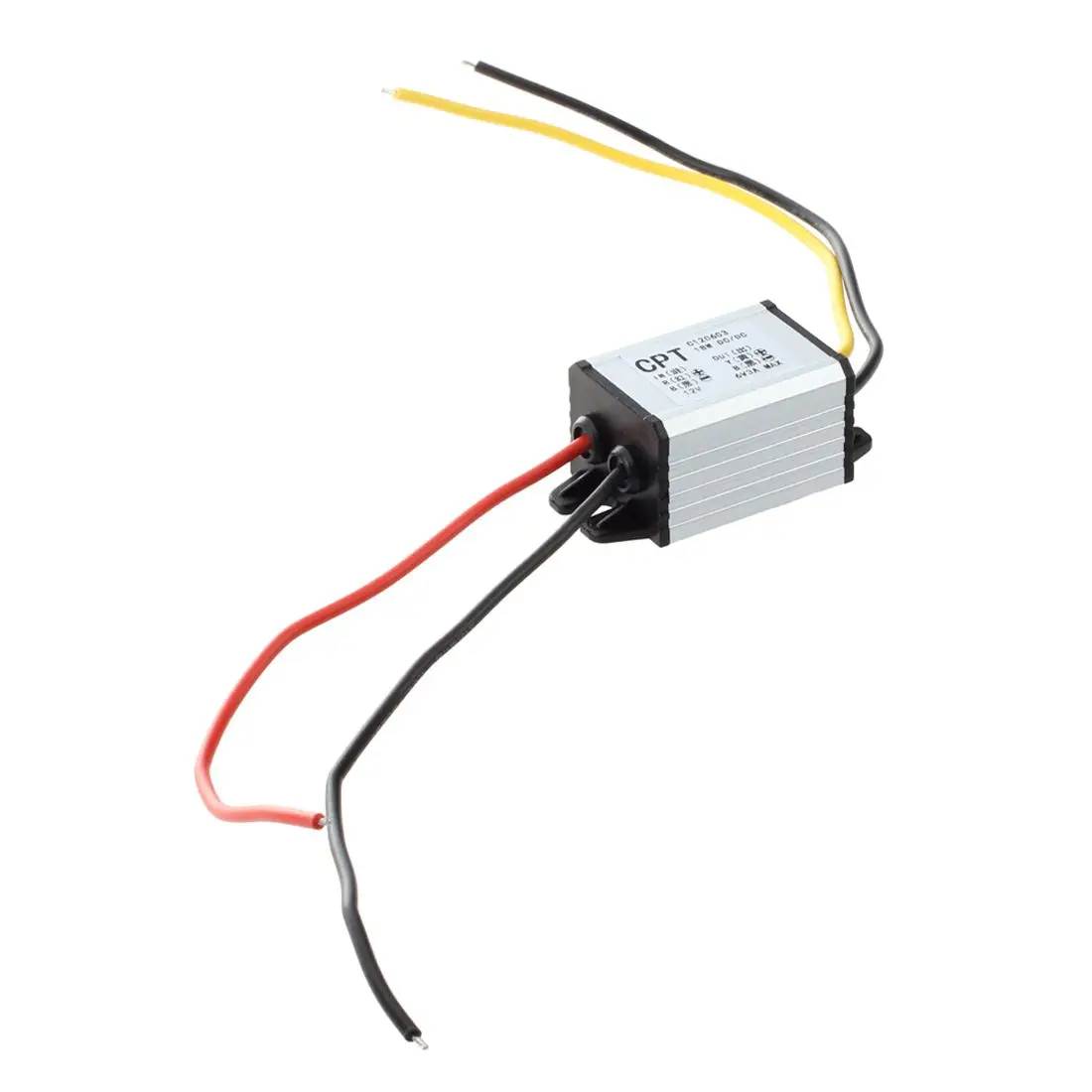

Преобразователи напряжения 220в 12в

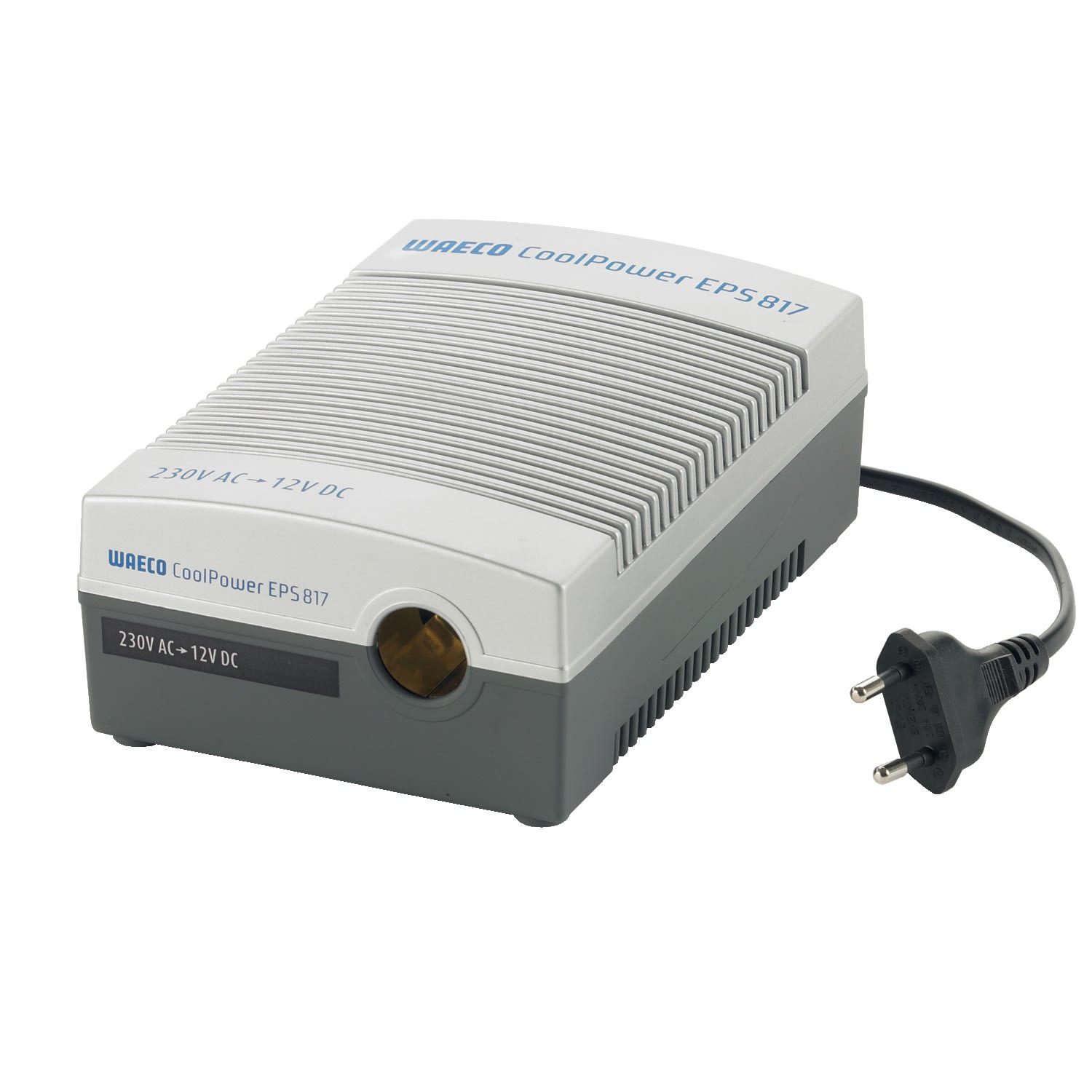

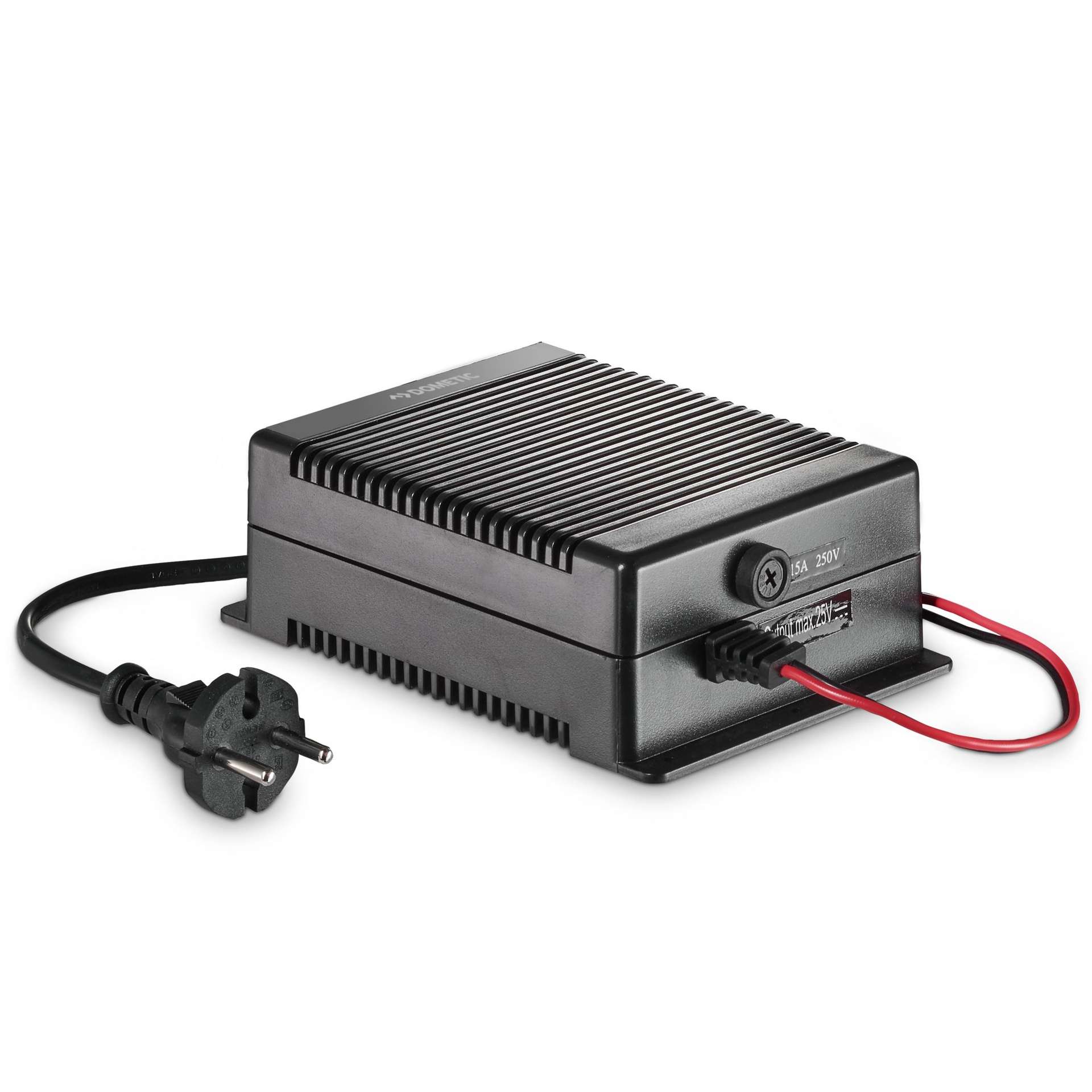

Преобразователь напряжения из 220 в 12 вольт, устройство и различия

Инверторы с 220 на 12 вольт производятся разной формы и размеров. По своему типу бывают трансформаторные и импульсные. Трансформаторный преобразователь 220 на 12 вольт В основе конструкции, как следует из названия, лежит понижающий трансформатор.

Трансформатор представляет собой изделие, состоящее из двух основных частей:

сердечника, собранного из электротехнической стали;
обмоток, выполненных в виде витков из проводникового материала.

Его работа основана на появлении электродвижущей силы в замкнутом проводящем контуре. При протекании по первичной обмотке переменного тока образовываются переменные линии магнитного потока. Эти линии пронизывают сердечник и все обмотки, на которых появляется электродвижущая сила. Когда вторичная обмотка находится под нагрузкой, то под действием этой силы начинает протекать ток.

Значение разности потенциалов будет определяться отношением количества витков первичной обмотки и вторичной.

Таким образом, изменяя это соотношение, можно получить любое значение.

Для снижения значения напряжения количество витков во вторичной обмотке делается меньше. Стоит отметить, что описанное выше работает только при подаче на первичную обмотку переменного тока. При использовании постоянного тока создаётся постоянный магнитный поток, который не наводит ЭДС и энергия передаваться не будет.

Бестрансформаторный преобразователь с 220 на 12 вольт

Такие устройства питания называют импульсными. Главной частью такого устройства обычно является специализированная микросхема (широтно-импульсный модулятор).

Инвертирование 220 в 12 вольт происходит следующим образом. Сетевое напряжение поступает на выпрямительную цепь, а далее сглаживается ёмкостью номиналом 300-400 вольт. Затем выпрямленный сигнал с помощью транзисторов преобразуется в высокочастотные прямоугольные импульсы с требуемой скважностью. Преобразователь импульсного типа за счёт применения инвертирующей схемы, выдаёт на выходе стабильное напряжение. При этом преобразование происходит как с гальванической развязкой от выходных цепей, так и без неё.

В первом случае используется импульсный трансформатор, на который поступает высокочастотный сигнал до 110 кГц.

При изготовлении сердечника используют ферромагнетики, что ведёт к снижению веса и размеров. Во втором вместо трансформатора используется фильтр нижних частот.

Преимущества импульсных источников заключаются в следующем:

малый вес;
улучшенный КПД;
дешевизна;
наличие встроенной защиты.

К недостаткам относят то, что используя в работе высокочастотные импульсы, устройство само создаёт помехи. Это требует устранения и приносит усложнения электрических схем.

Как из 220 вольт сделать 12 вольт самостоятельно

Проще всего сделать аналоговое устройство на базе трансформатора вида тор.

Такое устройство несложно выполнить самостоятельно. Для этого понадобится любой трансформатор с первичной обмоткой, рассчитанной на 220 вольт. Вторичная обмотка рассчитывается согласно несложным формулам или подбирается практическим путём.

Для подбора может понадобиться:

прибор для измерения напряжения;
изолирующая лента;
киперная лента;
медная проволока;
паяльник;
инструмент для разборки (кусачки, отвёртки, плоскогубцы, нож и т. п. ).

В первую очередь необходимо определить, с какой стороны переделываемого трансформатора расположена вторичная обмотка. Аккуратно снять защитный слой для получения к ней доступа. Используя тестер, измерить напряжение на выводах.

В случае меньшего напряжения к любому из концов обмотки допаять проволоку, тщательно заизолировав место соединения. Используя эту проволоку сделать десять витков и опять измерить напряжение. В зависимости от того насколько увеличилось напряжение и рассчитать дополнительное количество витков.

В случае если напряжение превышает требуемое, делаются обратные действия. Отматываются десять витков, измеряется напряжение и рассчитывается, сколько их необходимо их убрать. После этого лишний провод обрезается и запаивается на клемму.

По окончании работ трансформатор собирается в обратной последовательности. Если все правильно рассчитано, то получится преобразователь из 220 в 12 вольт переменного напряжения. Для получения постоянного напряжения необходимо добавить выпрямитель. Это простейшее электронное устройство, состоящее из диодного моста и конденсатора. Используя свойства диодов, напряжение выпрямляется, а с помощью конденсатора убираются паразитные влияния.

Следует отметить, что при использовании диодного моста выходная разность потенциалов поднимется на величину, равную произведению переменного напряжения и величины 1.

41.

Главным преимущество трансформаторного преобразования является простота и высокая надёжность. А недостатком — габариты и вес.

Самостоятельная сборка импульсных инверторов возможна только при хорошем уровне подготовке и знаний электроники. Хотя можно купить готовые наборы КИТ. Такой набор содержит печатную плату и электронные компоненты. В набор также входит электрическая схема и чертёж с подробным расположением элементов. Останется только всё аккуратно распаять.

Используя импульсную технологию, можно сделать и преобразователь с 12 на 220 вольт. Что очень полезно при использовании в автомобилях. Ярким примером может служить источник бесперебойного питания, сделанный из стационарного оборудования.

Преобразователь с 12 на 220: принцип действия, особенности подключения и эксплуатации. 120 фото лучших моделей

Все привыкли к электроприборам, работающим от сети 220В. Но как быть, если отправляешься в поход или какую-нибудь дальнюю поездку, а удобные бытовые приборы хочется взять с собой? Работать напрямую от аккумулятора автомобиля они не смогут, им просто не хватит мощности. Тут на помощь могут прийти преобразователи напряжения с 12 на 220В.

Что такое преобразователь и его суть

Благодаря техническому прогрессу, эти приборы стали на порядок меньше, и удобнее. Их легко переносить, и они не займут много места. Преобразователи способны поднять аккумуляторное напряжение до 220В. Работают даже от прикуривателя. С помощью подобных инверторов можно легко установить освещение в палатке, а так же питать от них планшет, ноутбук, и телефон.

ШИМ контролеры сделали такие устройства более продвинутыми. Заметно повысилось КПД, и форма тока стала подобна чистому синусу. Но это только в дорогих устройствах. Появилась возможность повышать мощность до нескольких кВт.

Продолжительность работы зависит от мощности, и емкости аккумуляторных батарей. Поэтому отправляясь в поездку лучше ограничиться электроприборами с низким потреблением энергии.

Сегодня, возможно, купить различные виды преобразователей тока, которые могут производить мощность от нескольких сотен ватт, до нескольких кВт. Но для туристических поездок стоит приобрести маломощный инвертор.

Единственным препятствием их всестороннего применения является измененная форма тока. Из обычной синусоиды, она превращается практически в прямоугольную форму. Не все бытовые приборы способны на ней работать.

Есть 3 вида конструкции преобразователя:

Автомобильный;
Компактный;
Стационарный.

Стоит отметить, что повышая нагрузку, КПД преобразователя снижается. Стационарные инверторы могут производить синусоиду. Их удобно использовать для повышения напряжения от ветряных генераторов, и солнечной батареи.

Характеристики преобразователей

Перед покупкой надо знать, как выбрать преобразователь напряжения. Первое на что стоит обратить внимание – это его характеристики. Часто продавцы говорят неправильные показатели инвертора. Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева. Так рекламируют самые доступные преобразователи.

Мощные преобразователи DC-AC увеличивают напряжение с 12В до 220В, форма тока и частота равны обычным показателям домашней сети. Поэтому все устройства и инструменты способны от него работать.

Все преобразователи тока имеют следующие параметры:

Рабочую мощность;
КПД;
Тип охлаждения;
Затраты энергии при холостой работе;
Максимальное потребление тока на входе;
Защитные механизмы от КЗ, и перегрева;
Форма тока на выходе;
Уровень напряжения для питания.

Высокий КПД современных инверторов обусловлен импульсными контролерами, примененными в конструкции. Практически 95% энергии уходят на полезную нагрузку. Остальная часть, рассеиваясь в устройстве, и нагревает его.

В самых простых и доступных преобразователях изменяется синусоида тока. Она становится прямоугольная, а в дорогих и мощных приборах форма тока остается такой же плавной синусоидой, как и в стандартной розетке.

Иногда, мощности преобразователей напряжения может не хватать для запуска строительных инструментов. Например, если дрель потребляет 750Вт, то она не будет работать от инвертора в 1000Вт. Для решения этой проблемы продаются устройства плавного пуска.

Преобразователи стационарного типа применяются для домашних работ. Это мощные устройства, способные выдавать несколько тысяч ватт. Более серьезные преобразователи используются на предприятиях, их мощность составляет десятки тысяч ватт.

Для автомобилей используются маломощные инверторы в несколько сотен ватт. Потому что аккумулятор не способен при больших нагрузках длительно работать.

Не рекомендуется использовать преобразователь на максимальных нагрузках. Его срок службы будет быстро сокращаться. Дорогие приборы имеют запас мощности, а в самых доступных этот показатель немного меньше того, что указан на корпусе.

Покупать устройство нужно на 20% мощнее предполагаемого потребления. Так же нужно интересоваться типом мощности указанной на корпусе. Она может быть:

номинальной;
продолжительной;
кратковременной.

Тип охлаждения

Алюминий – это металл, обладающий высокой теплопроводностью, а преобразователи (особенно мощные) работая на больших нагрузках, способны перегреваться. Поэтому корпуса изготавливаются именно из этого металла.

Для активной системы охлаждения в корпус монтируется вентилятор. Включается он, когда термодатчик зафиксирует превышение температуры. В автомобильных инверторах вентиляторы могут забиваться пылью, что приводит к плохой вентиляции воздуха, и перегреву.

На корпусе могут иметься элементы пассивного охлаждения. На вид – это алюминиевые ребра, которые помогают рассеивать тепло.

Самодельный преобразователь

У радиолюбителей есть возможность сделать с помощью схемы простой инвертор. В результате получится компактное устройство, способное питать, различные карманные гаджеты.

В схеме имеются всего четыре транзистора. Каждый, умеющий пользоваться паяльником сможет ее собрать. Полученным прибором удобно пользоваться в автомобиле. Он способен дать полноценную бортовую розетку на 220В.

Фото преобразователей с 12 на 220

Преобразователь с 12 на 220в: применение и свойства инверторов напряжения, однофазные электропреобразователи

Инвертор, или преобразователь, с 12 на 220 В — аппарат для трансформации постоянного тока в переменный с изменением величины напряжения. Чаще представляет собой генератор сигналов напряжения, по форме близких к синусоиде или разделенному импульсу. Прибор применяется как отдельное устройство, так в комплексе источников и систем бесперебойной подачи потребителям электроэнергии.

Способы применения

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

автомобильными;
стационарными;
мобильными.

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Расход энергии автомобильного аккумулятора — очень невыгодный процесс, так как с увеличением нагрузки уменьшается коэффициент полезного действия батареи.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

Технические характеристики

Все электропреобразователи на выходе выдают стандартную частоту 50 Гц и напряжение 220 В. Эти выходные данные соответствуют требованиям домашнего электричества и совместимы со всеми потребителями. К основным параметрам относятся:

номинальная мощность;
КПД;
активная или пассивная система охлаждения;
потребление электроэнергии на холостом ходу;
величина максимального тока потребления на входе;
напряжение питания;
устройства защиты от короткого замыкания и перегрева оборудования.

Старые конструкции инверторов представляют собой трансформаторы тока, а современные модели собраны на импульсных контроллерах, обеспечивающих высокий КПД приборов. Иногда это значение достигает 95%, а оставшиеся 5% рассеиваются самим аппаратом, за счет чего происходит его нагрев.

В зависимости от модели инвертора 12—220 вольт, потребители на выходе получают прямоугольную синусоиду напряжения или в более дорогих конструкциях она соответствует стандартному значению. Некоторые приборы, обладающие большой пусковой мощностью, невозможно запустить от преобразователя.

Для этого необходимо применять переходники, состоящие из конденсаторов, которые могут обеспечить достаточный пусковой ток. Иногда просто необходимо ограничить применение некоторого электрического оборудования.

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

В сложных и ответственных конструкциях эти устройства функционируют в более длительном и контролируемом режиме. Работа эта осуществляется как отдельно, так и параллельно с основной электрической сетью. Кроме того, инвертор может работать в качестве промежуточного звена в комплексе преобразователей.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Выходное напряжение обязательно должно соответствовать техническим характеристикам общей сети, особенно это касается Grid-tie инверторов, которые используются для преобразования энергии солнечных батарей, ветровых генераторов и других экологически чистых источников.

Однофазные преобразователи

Отличаются они характеристиками синусоидального выходного напряжения. Более серьезные модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в упрощенной форме, который больше напоминает трапецеидальную форму.

Строение синусоиды напряжения большую роль играет для многих бытовых приборов. Некоторые из них не работают от напряжения, поступающего по упрощенной синусоиде. Она важна для устройств, обладающих:

электродвигателями;
трансформаторами;
телекоммуникационными приборами.

Кроме того, некоторое медицинское оборудование, аудио и видеоаппаратура просто не будут работать при неправильном выходном напряжении. Обычно инверторы работают в трех режимах. При длительном функционировании используется номинальная мощность агрегата.

В краткосрочном режиме перегрузки возможен расход энергии, в 1,5 раза превышающий номинальную мощность. При пусковом режиме происходит моментальная отдача повышенной мощности, которая используется для запуска электрических двигателей и других нагрузок с повышенной емкостью.

Дополнительная защита

Современный инвертор должен обладать защитой от короткого замыкания. В нем устанавливается предохранитель от случайного воздействия на предмет посторонних вмешательств, особенно если это касается детей.

Защита от перегрузки должна срабатывать своевременно, чтобы не произошло перегревания проводки и последующего возгорания. Блок защиты осуществляет предохранение преобразователя от короткого замыкания и большого значения входного напряжения. Для этого существуют индикаторы, которые показывают состояние электрической сети.

Дополнительные датчики и установленные вольтметры помогут выявить соответствующую неисправность. Расположенные на радиаторе охлаждения указатели температуры системы позволят осуществить управление вентилятором, когда показания превысят допустимое значение.

Выбираем преобразователь с 12 на 220 вольт

За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.

Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.

Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.

Содержание

1. Применение
2. Технические характеристики
3. Мощность
4. Охлаждение
5. Пример характеристик
6. Типовое энергопотребление
7. Дополнительная защита
8. Подключение в авто
9. Как сделать своими руками
10. Подключение ноутбука в авто
11. Цены на преобразователи

Применение

Инверторы напряжения DC-AC нашли широкое применение в местности без электрификации. От стандартного аккумулятора на 12В можно получить бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.

По количеству Ватт на выходе в основном бывают:

автомобильные на 100вт, 300вт, 500 Ватт;
мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.

По конструкции делятся на:

на автомобильные;
стационарные;
компактные.

Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.

При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке тоже стоит ШИМ драйвер для питания светодиодов.

Стационарный инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.

Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания. В автомобильном варианте выглядят как большая зарядка с розеткой.

Технические характеристики

Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и совместимы практически со всеми домашними устройствами.

Основные параметры:

номинальная мощность;
коэффициент полезного действия;
активное или пассивное охлаждение;
энергопотребление на холостом ходу;
максимальный ток потребления на входе;
напряжение питания;
защита от замыкания и перегрева;
вид синусоиды на выходе.

Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.

Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.

Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя. Решением такой проблемы будет использование электроприборов с плавным пуском.

Мощность

Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная. При подсчёте предполагаемой нагрузки делайте запас на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс. У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Охлаждение

Пассивное с ребрами из алюминия

Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно, только когда температура корпуса превышает установленную и термодатчик включает вентилятор.

Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился пылью.

Активное охлаждение с вентилятором

Пример характеристик

В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.

1. Номинальная рабочая 1000вт, работать на ней может любое количество времени.

2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.

3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.

4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.

5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.

6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.

7. Частота тока 50Гц, частота колебаний в секунду.

8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.

Типовое энергопотребление

В таблице указано минимальное потребление энергии для популярной бытовой техники. Чтобы узнать количество Ватт для конкретного прибора, посмотрите количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.

Наименование	Примерное энергопотребление
Зарядное для смартфона или планшета	от 10вт
Нетбук	от 15вт
Ноутбук	от 30вт
Принтер струйный	от 30вт
Компьютер	от 50вт
Бритва	от 10вт
ЖК телевизор	от 20вт
Фен	от 700вт
Утюг	от 1000вт
Чайник обычный	от 2000вт
Микроволновка	от 1000вт

Дополнительная защита

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Подключение в авто

Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины. Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.

Только толстые провода или хорошие крокодилы

Мощную нагрузку на 12V можно подключать только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом. Должны иметь защиту от истирания и замыкания на массу. С этим сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.

Нельзя использовать

Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10 разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

Старый ИБП

Но самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

Подключение ноутбука в авто

Отдельно рассмотрим подключение к прикуривателю ноутбука с питанием на 19V. Использовать автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.

Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.

XL4016

Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных Но всегда можно доработать конструкцию и элементную базу.

Цены на преобразователи

Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.

Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.

Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.

Особенности преобразователя напряжения с 12В в 220 В

Речь пойдёт о преобразователях постоянного напряжения 12 Вольт, в переменное 220 Вольт. Так как именно этот вопрос более актуален. Повышение переменного напряжения меньшей величины, в переменное большей, не является сложным, так как это можно сделать с помощью любого повышающего трансформатора. Для этого также можно использовать и обычный понижающий трансформатор с 220 на 12 Вольт, только вот включить его в обратную сторону. То есть на вторичную обмотку подать 12 В, тогда на первичной генерируется 220 В. Другое дело состоит в увеличении постоянного тока, а тем более с преобразованием его в переменный.

Применение

Где же может использоваться такой преобразователь? Вот самые распространенные сферы его применения:

Если существует необходимость запитать какие-либо бытовые приборы от аккумуляторной батареи автомобиля. Использование этого устройства может пригодиться в дороге, например, если нет переходника для мобильной подзарядки, или же существует необходимость подключения в автомобиле любого домашнего электроприбора;
Если есть отопительный котёл на квартиру или дом, то его насосы тоже рассчитаны на переменное напряжение 220 Вольт. Для котлов напряжения аккумуляторной батареи, естественно, не подойдёт. Бывают такие случаи когда происходят аварийные отключения в сетях электроснабжения, и нужно чтобы не заморозить систему отопления, выполнять циркуляцию горячей воды по отопительной системе. Для этого можно воспользоваться автомобильным аккумулятором подключив к нему электронный блок, инвертирующий постоянное напряжение в переменное, ещё и повышающий его до стандартных 220 Вольт. Это даст возможность на какой-то период времени восстановить циркуляцию горячей воды в системе.

Это основные примеры использования данного преобразователя, так как в жизни их может быть ещё несколько в зависимости от местных бытовых условий.

Простой преобразователь напряжения

Принцип работы и особенности источников бесперебойного питани

Простейший преобразователь можно собрать тремя способами:

Покупка и сборка уже готовых электронных блоков, и соединение их в одну сеть. Китайские интернет-магазины пестрят различными устройствами и блоками данного типа.
Бесперебойные блоки питания имеют в своём вооружении элементы этого инвертора, то для изготовления данного устройства придется переделать исправный бесперебойник.
Изготовление плат и применение радиолюбительских схем.

Принцип работы

Особенности применения и устройства сварочных трансформаторов

Принцип действия всех современных преобразователей напряжения основывается на работе высокочастотного ШИМ (широтоно — импульсной модуляции) контролера, который и задаёт весь режим преобразования. Силовая часть выполнена на достаточно мощных транзисторах, в качестве теплоотвода которых, используются алюминиевые радиаторы или же сам корпус устройства. На входе чаще всего устанавливается предохранитель, защищающий от коротких замыканий в цепи автомобильного аккумулятора. Ведь от этого он будет испорчен. Внутри его нет никаких токоограничивающих устройств. Для того чтобы избежать перегрева устанавливается один или даже несколько вентиляторов. Некоторые бюджетные преобразователи напряжения могут работать в нормальном режиме при постоянно включенной принудительной вентиляции. Главное, чтобы на выходе устройства было стабильное переменное напряжение чистой синусоидальной формы. Иногда некоторые некачественные приборы выдают модифицированную синусоиду, от которой не каждый бытовой прибор будет работать в нормальном режиме, а может и попросту выйти из строя.

Как выбрать преобразователь напряжения 12 220 вольт

Особенности работы и применения резонансного трансформатора Тесла

Для того чтобы правильно подобрать инвертор постоянного напряжения 12В в переменное 220В необходимо:

Чётко понимать какое устройство от него будет питаться в будущем. То есть тип нагрузки;
Узнать суммарную мощность всех подключаемых электроприборов. Лучше выбирать с запасом по мощности, чтобы избежать частых перегревов;
Продолжительность работы будет зависеть от ёмкости источника постоянного тока, то есть аккумуляторной батареи;
Если покупать уже готовый прибор, то желательно выполнять это на официальных ресурсах с хорошей репутацией, и гарантийными условиями.

Рейтинг преобразователей напряжения 12в 220в

Согласно исследованиям и отзывам людей, которые уже испробовали данной аппарат можно отметить некоторые из них:

«Порто Е 150» многие из покупателей уже оценили качество этого преобразователя. Главным преимуществом его является ценовая категория, которая значительно ниже других марок. Правда, небольшая мощность его не даст подключить к нему мощных потребителей. Хочется отметить также компактные размеры модели, и качественный штекер, позволяющий подключить его прямо от прикуривателя автомобиля. Однако в комплекте прилагаются и специальные зажимы к аккумулятору.
«Тесла ПН 2200» Хорошая производительность этой модели основывается на качественной двух вентиляторной системе охлаждения. Имеет защиту от перегрузок в выходной цепи. В комплект входят различные разъёмы для подключения внешних потребителей электроэнергии. Корпус изготовлен из качественного алюминия, который служит дополнительным отводящим тепло материалом.

Ремонт преобразователя напряжения 12 220

Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются. Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.

В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.

Видео обзор преобразователя

Преобразователь напряжения 220 в 12 вольт на прикуриватель (120 см)

Хотите подключить автомобильную электронику в домашних условиях, но нет прикуривателя? Адаптировать автомобильные гаджеты под свои нужды в быту, Вам поможет универсальный преобразователь напряжения 220 в 12 прикуриватель, предназначенный для работы портативных автомобильных гаджетов от комнатной розетки.

Характерные преимущества инвертора

Преобразователь напряжения 220-12В нивелирует потребность поисков источника питания (прикуривателя) для электронных автомобильных устройств;

Адаптер 220 вольт-прикуриватель преобразует 220 вольт в 12 вольт постоянного напряжения для работы автомобильной электроники (минимойки, электрического термо-холодильника, видеорегистратора, мини пылесоса, автомобильного насоса, авто-кофеварки и т. п.) от розетки;

Переходник 220 вольт 12 с гнездом прикуривателя устойчив к рискам сгорания при эксплуатации, благодаря мощности блока питания в 5А.

Особенности эксплуатации

Использовать переходник с прикуривателя достаточно просто.

При наличии стационарного источника питания в 220V, к блоку питания адаптера, присоедините сетевой шнур. Далее, подключите адаптер с 220 на 12 вольт одним концом к розетке на 220В, а в порт прикуривателя – соответствующее устройство (например, минимойку или портативный автомобильный обогреватель).

Параметры устройства

Выходная мощность тока – 5А;

Длина кабеля — 1 м;

Диапазон входного тока от 100 до 240В;

Адаптер 220 на 12В оборудован предохранителем от коротких замыканий и перенапряжений;

На корпусе вмонтирован светодиодный индикатор питания;

Инвертор достаточно компактный для удобной транспортировки и хранения в офисе, гараже или на даче.

Переходник 220 вольт — автомобильный прикуриватель позволит комфортно использовать приборы с прикуривателем от стационарного источника энергопитания с входным напряжением 220 вольт. Эргономичный и надежный, преобразователь обязательно найдет применение у каждого автолюбителя.

Источники питания 12В для светодиодных лент, преобразователь 220

Источники питания 12В для светодиодных лент, преобразователь 220 — 12 Вольт Добро пожаловать, Гость! ( | )

Открыть панель навигации

Источник питания для светодиодных лент. Преобразователи разной мощности подключаются к сети переменного тока 220 вольт, на выходе образуют напряжение 12 вольт постоянного тока. Строго соблюдайте пределы максимальной мощности.

Вся информация на сайте носит справочно-ознакомительный характер и не является публичной офертой (ст. 437 ГК РФ). Любое несоответствие информации о продукции на сайте фактическим параметрам — лишь досадная неточность. Поставщик вправе изменять параметры продукции без предварительного уведомления и размещения информации на сайте.


Дорогие друзья! К сожалению, Ваш браузер не поддерживает современные технологии используемые на нашем сайте.
Пожалуйста, обновите браузер, скачав его по ссылкам ниже, или обратитесь к системному администратору, обслуживающему Ваш компьютер.
Internet Explorer Microsoft	Chrome Google	Safari Apple	Opera Opera Software	Firefox Mozilla

Вверх

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Нажатие на кнопку «оформить заказ», а также последующее заполнение тех или иных форм, не накладывает на владельцев сайта никаких обязательств. Присланное по e-mail сообщение, содержащее копию заполненной формы заявки на сайте, не является ответом на сообщение потребителя или подтверждением заказа со стороны владельцев сайта. Все материалы, размещенные на сайте являются собственностью владельцев сайта, либо собственностью организаций, с которыми у владельцев сайта есть соглашение о размещении материалов. Копирование любой информации может повлечь за собой уголовное преследование. Регистрируясь на сайте или оставляя тем или иным способом свою персональную информацию, Вы делегируете право сотрудникам компании обрабатывать вашу персональную информацию. Для аналитических целей на сайте работает система статистики, которая собирает информацию о посещенных страницах сайта, заполненных формах и тд. Сотрудники компании имеют доступ к этой информации.

Из 12 вольт в 220. Схема преобразователя напряжения 12 — 220 вольт для автомобиля

Преобразователь с 12 на 220
Все привыкли к электроприборам, работающим от сети 220В. Но как быть, если отправляешься в поход или какую-нибудь дальнюю поездку, а удобные бытовые приборы хочется взять с собой? Работать напрямую от аккумулятора автомобиля они не смогут, им просто не хватит мощности. Тут на помощь могут прийти преобразователи напряжения с 12 на 220В.
Краткое содержимое статьи:
Что такое преобразователь и его суть
Благодаря техническому прогрессу, эти приборы стали на порядок меньше, и удобнее. Их легко переносить, и они не займут много места. Преобразователи способны поднять аккумуляторное напряжение до 220В. Работают даже от прикуривателя. С помощью подобных инверторов можно легко установить освещение в палатке, а так же питать от них планшет, ноутбук, и телефон.
ШИМ контролеры сделали такие устройства более продвинутыми. Заметно повысилось КПД, и форма тока стала подобна чистому синусу. Но это только в дорогих устройствах. Появилась возможность повышать мощность до нескольких кВт.
Продолжительность работы зависит от мощности, и емкости аккумуляторных батарей. Поэтому отправляясь в поездку лучше ограничиться электроприборами с низким потреблением энергии.
Сегодня, возможно, купить различные виды преобразователей тока, которые могут производить мощность от нескольких сотен ватт, до нескольких кВт. Но для туристических поездок стоит приобрести маломощный инвертор.
Единственным препятствием их всестороннего применения является измененная форма тока. Из обычной синусоиды, она превращается практически в прямоугольную форму. Не все бытовые приборы способны на ней работать.
Есть 3 вида конструкции преобразователя:
Автомобильный;
Компактный;
Стационарный.
Стоит отметить, что повышая нагрузку, КПД преобразователя снижается. Стационарные инверторы могут производить синусоиду. Их удобно использовать для повышения напряжения от ветряных генераторов, и солнечной батареи.
Характеристики преобразователей
Перед покупкой надо знать, как выбрать преобразователь напряжения. Первое на что стоит обратить внимание – это его характеристики. Часто продавцы говорят неправильные показатели инвертора. Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева. Так рекламируют самые доступные преобразователи.
Мощные преобразователи DC-AC увеличивают напряжение с 12В до 220В, форма тока и частота равны обычным показателям домашней сети. Поэтому все устройства и инструменты способны от него работать.
Все преобразователи тока имеют следующие параметры:
Рабочую мощность;
КПД;
Тип охлаждения;
Затраты энергии при холостой работе;
Максимальное потребление тока на входе;
Защитные механизмы от КЗ, и перегрева;
Форма тока на выходе;
Уровень напряжения для питания.
Высокий КПД современных инверторов обусловлен импульсными контролерами, примененными в конструкции. Практически 95% энергии уходят на полезную нагрузку. Остальная часть, рассеиваясь в устройстве, и нагревает его.
В самых простых и доступных преобразователях изменяется синусоида тока. Она становится прямоугольная, а в дорогих и мощных приборах форма тока остается такой же плавной синусоидой, как и в стандартной розетке.
Иногда, мощности преобразователей напряжения может не хватать для запуска строительных инструментов. Например, если дрель потребляет 750Вт, то она не будет работать от инвертора в 1000Вт. Для решения этой проблемы продаются устройства плавного пуска.
Преобразователи стационарного типа применяются для домашних работ. Это мощные устройства, способные выдавать несколько тысяч ватт. Более серьезные преобразователи используются на предприятиях, их мощность составляет десятки тысяч ватт.
Для автомобилей используются маломощные инверторы в несколько сотен ватт. Потому что аккумулятор не способен при больших нагрузках длительно работать.
Не рекомендуется использовать преобразователь на максимальных нагрузках. Его срок службы будет быстро сокращаться. Дорогие приборы имеют запас мощности, а в самых доступных этот показатель немного меньше того, что указан на корпусе.
Покупать устройство нужно на 20% мощнее предполагаемого потребления. Так же нужно интересоваться типом мощности указанной на корпусе. Она может быть:
номинальной;
продолжительной;
кратковременной.
Тип охлаждения
Алюминий – это металл, обладающий высокой теплопроводностью, а преобразователи (особенно мощные) работая на больших нагрузках, способны перегреваться. Поэтому корпуса изготавливаются именно из этого металла.
Для активной системы охлаждения в корпус монтируется вентилятор. Включается он, когда термодатчик зафиксирует превышение температуры. В автомобильных инверторах вентиляторы могут забиваться пылью, что приводит к плохой вентиляции воздуха, и перегреву.
На корпусе могут иметься элементы пассивного охлаждения. На вид – это алюминиевые ребра, которые помогают рассеивать тепло.
Самодельный преобразователь
У радиолюбителей есть возможность сделать с помощью схемы простой инвертор. В результате получится компактное устройство, способное питать, различные карманные гаджеты.
В схеме имеются всего четыре транзистора. Каждый, умеющий пользоваться паяльником сможет ее собрать. Полученным прибором удобно пользоваться в автомобиле. Он способен дать полноценную бортовую розетку на 220В.
Фото преобразователей с 12 на 220
electrikmaster.ru
3 киловаттный инвертор с 12В в 220В
Здравствуйте. Сегодня я расскажу про достаточно мощный преобразователь (инвертор) с 12 вольт постоянного тока в 220 вольт переменного. Заявленная мощность этого преобразователя составляет аж 3000 Вт. Так это или нет попробую показать в обзоре. Также в обзоре будет разборка, подробное рассмотрение всех внутренностей, тестирование. Покупался сабж за $55.38 + $19.57 доставка, всего $74.95. Сейчас получается слегка дороже. Заинтересовавшихся прошу…
Мотивация:
Для чего мне понадобился этот инвертор? Дело в том, что машина у меня стоит во дворе многоквартирного дома без гаража и банально пропылесосить я её не могу. Пробовал использовать автомобильный 12 вольтовый пылесос, но по большому счёту это игрушка. Вот и решил посмотреть в сторону подобных преобразователей. Пылесос у меня 1500 ваттный, поэтому решил взять инвертор с 2 запасом по мощности.
Упаковка и комплектация:
Посылка пришла почтой EMS, однако это не спасло её от «профессиональных» действий работников Почты России. Такое ощущение, что посылку не просто кидали, а по ней ходили ногами. Но металлической корпус инвертора почти не пострадал.Комплектация самая аскетичная: инвертор, 2 коротеньких кабеля, инструкция на английском и китайском языках.
Инвертор:
Габаритные размеры инвертора составляют: 28х15х7 см; Вес около 2 кг. Инвертор выполнен в алюминиевом корпусе, на одном торце которого находятся силовые клеммы для подключения 12 вольт, а также 2 вентилятора. На втором торце розетка для подключения нагрузки, выключатель питания, 2 светодиода (зелёный и красный), гнездо USB. Зеленый светодиод светится при нормальном режиме работы инвертора, красный при срабатывании одной из защит. Также, вместе со свечением красного светодиода, инвертор издаёт достаточно громкий и противный писк. Защита срабатывает в следующих случаях: — выход питающего напряжения из диапазона 10-15В; — перегрев инвертора; — перегрузка инвертора.
Разборка:
Чтобы разобрать корпус инвертора, необходимо открутить 8 винтов с торцов (по 4 с каждого) и снять верхнюю часть корпуса.Поблочно внутреннюю начинку устройства можно представить следующим образом:Теперь опишу словами. На входе инвертора стоит 4 преобразователя с 12 вольт постоянного тока в 300 вольт постоянного тока. Все эти 4 преобразователя подключены параллельно. Каждый преобразователь состоит из 2 полевых транзисторов CMP1405, повышающего трансформатора и двухполупериодного выпрямителя на диодах UF2004. Транзисторы достаточно мощные (максимальный ток стока 140 ампер), а вот с диодами не так всё хорошо. Диоды всего 2 амперные. Но т.к. в диодном мосте они работают попеременно, то по идее максимальный выходной ток каждого из 4 преобразователей составляет 4 ампера. Т.е. 16 ампер с 4 преобразователей. Т.е. общая выходная мощность составляет аж 4800 Вт. Вроде бы тоже с запасом. Управляет работой полевых транзисторов всех преобразователей генератор на микросхеме TL494 Итак, на выходе 4 описанных выше преобразователей, получается 300 вольт постоянного тока. Чтобы превратить его в переменный ток, используется ещё один преобразователь, с постоянного тока в переменный. Сделан он также на микросхемеTL494, к выходу которого подключен мостовой усилитель из 4 полевых транзисторов R6025ANZМаксимальный ток стока этих транзисторов составляет 25 ампер, а если учесть, что транзисторы работают тоже попеременно, то и здесь мы имеем очень большой запас по мощности. Ну что же, основные части «начинки» разобраны, но ничего не сказано про USB разъём. Этот разъём может быть использован для зарядки различных USB устройств, однако 5 вольт для него вырабатывается обычным линейным стабилизатором 7805, на котором нет даже радиатора, поэтому подключать к этому гнезду что-либо мало мальски прожорливое, я бы не рекомендовал.
Тестирование:
Для начала продемонстрирую форму сигнала на выходе инвертораЭто так называемая «модифицированная синусоида». Большинство подобных преобразователей и различных источников бесперебойного питания на выходе выдают переменный ток именно с такой формой сигнала. Получить такой переменный ток гораздо проще и дешевле, чем «чистую синусоиду», и в качестве нагрузки можно использовать большинство современных электрических приборов. Исключение составляют различные нагрузки с индуктивной составляющей, например асинхронные электродвигатели, трансформаторы и др. Импульсные блоки питания и коллекторные двигатели прекрасно работают даже от постоянного тока, поэтому хорошо «переваривают» и «модифицированную синусоиду». Пора переходить к самому тестированию. Для этого инвертор был подключен непосредственно к аккумулятору автомобиля, правда через 4-х метровые удлинительные провода, т.к. штатные провода очень короткие и без «крокодилов» на концах. В качестве нагрузки использовался пылесос мощностью 1500 Вт. При проверке работы с заглушенным двигателем, пылесос работал с перебоями, т.к. до входа инвертора доходило менее 10 вольт (остальное падало на проводах), и инвертор отключался по защите. При заведенном двигателе напряжение на входе инвертора держалось в районе 10,8 вольта, на выходе 207 вольт, пылесос работал отлично.
Видеообзор:
В видеообзоре распаковка, разборка, тестирование обозреваемого инвертора.
Итог:
Инвертор вполне работоспособен, и может быть использован по своему прямому назначению. Мне не понравились входные провода, я их удлиню и оснащу «крокодилами».
Удачи!
mysku.ru
Преобразователь напряжения 12 220 В своими руками
Чтобы подключить к бортовой электросистеме автомобиля бытовые устройства требуется инвертор, который сможет повысить напряжение с 12 В до 220 В. На полках магазинов они имеются в достаточном количестве, но не радует их цена. Для тех, кто немного знаком с электротехникой есть возможность собрать преобразователь напряжения 12 220 вольт своими руками. Две простые схемы мы разберем.
Преобразователи и их типы
Содержание статьи
Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.
Преобразователи напряжения есть в достаточном количестве в магазинах
Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке газового котла настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.
Импульсный преобразователь 12-220В на 300 Вт
Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.
Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.
Преобразователь напряжения 12 220 В: схема преобразователя на основе ШИМ-контролллера
Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.
Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.
Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).
Для улучшения выходных характеристик добавляют выпрямитель
В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.

Инвертор на микросхеме
Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.
Также в схеме присутствуют два полевых транзистора повышенной мощности — IRL2505 (VT1 и VT2). Они имеют очень низкое сопротивление открытого выходного канала — около 0,008 Ом, что сравнимо с сопротивлением механического ключа. Допустимый постоянный ток — до 104 А, импульсный — до 360 А. Подобные характеристики реально позволяют получить 220 В при нагрузке до 400 Вт. Устанавливать транзисторы необходимо на радиаторы (при мощности до 200 Вт можно и без них).
Схема повышающего преобразователя напряжения 12-220 В
Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.
Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.
Возможные замены в элементной базе:
Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.
При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).
Инвертор с чистым синусом а выходе
Схемы денных преобразователей сложны даже для опытных радиолюбителей, так что сделать их своими руками совсем непросто. Пример самой простой схемы ниже.
Схема инвертора 12 200 с чистым синусом на выходе
В данном случае проще собрать подобный преобразователь из готовых плат. Как — смотрите в видео.В следующем ролике рассказано как собирать преобразователь на 220 вольт с чистым синусом. Только входное напряжение не 12 В, а 24 В.А в этом видео как раз рассказано, как можно менять входное напряжение, но получать на выходе требуемые 220 В.
stroychik.ru
Преобразователь напряжения с 12 на 220 вольт 3000вт, автомобильные инверторы
Современный автомобиль в представлении многих людей – это своеобразный дом на колесах, в котором дополнительные удобства обеспечивают стандартные электроприборы, работающие от переменного тока 220 В. Такую функцию, особенно полезную при поездках на дальние расстояния или на отдых, обеспечивает автомобильный преобразователь напряжения, или инвертор. С его помощью в дороге легко подключаются ноутбук, электробритва, зарядные и другие устройства.
Принцип работы
Преобразователь энергии работает от автомобильного аккумулятора, и представляет собой импульсный преобразователь постоянного напряжения 12 В в переменное 220 В, частотой 50 Гц. При этом КПД автомобильных преобразователей тока достигает 90%, а характеристики выходящего напряжения позволяют подключать любые электронные и электрические приборы, не опасаясь за их работоспособность.
Функционирование устройства обеспечивается работой полупроводников, при помощи которых возможна регулировка напряжения в широком диапазоне частот. Но наибольший интерес представляет напряжение 220 В с частотой 50 Гц, стандартное для всех бытовых электроприборов России и Европы. Следует отметить, что частота тока, которую выдает инвертор, менее стабильна в сравнении с аналогичным показателем в городской электросети.
Виды
Автомобильные преобразователи напряжения, использующиеся в качестве источника питания для электронных и бытовых приборов, классифицируют по следующим критериям:
В зависимости от выдаваемой мощности – маломощные (до 300 Вт), мощные (более 300 Вт).
По способу подключения к источнику тока – через прикуриватель, напрямую или комбинированным способом.
В зависимости от качества преобразованного тока, о чем судят по форме синусоиды инвертированного тока, которая бывает ступенчатая или гладкая (аппроксимированная).
В зависимости от конструктивных особенностей – по количеству розеток на корпусе, индикаторов мощности, USB разъемов и т. д.
В зависимости от исходящего напряжения (12 или 24 В).
Конструкция
Конструкция автомобильных преобразователей тока легка, что обусловлено использованием для преобразования напряжения полупроводников и электронных схем. Как правило, корпус изготавливают из алюминия, чем решается проблема теплоотвода. Мощные модели оснащены системой активного охлаждения при помощи вентилятора. Большинство инверторов защищены от короткого замыкания, перегрева или перегрузки, а также оснащены системой, оповещающей о критичном разряде аккумулятора.
На корпусе устройства находятся следующие элементы:
Кнопка включения.
Шнур питания с вилкой прикуривателя или клеммами для аккумулятора.
Индикаторы и лампочки.
Переключатель режимов работы.
Отверстие для принудительной циркуляции воздуха.
Отверстия для фиксации прибора к поверхности.
Выходные розетки.
Функции
Основная функция автомобильного преобразователя напряжения – это преобразование постоянного тока сети автомобиля в переменный, напряжением 220 В. Кроме того, прибор часто имеет дополнительные полезные опции, помогающие использовать его более комфортно и безопасно:
Индикаторы напряжения и потребляемой мощности.
Система контроля перегрева, отключающая прибор при превышении допустимой температуры.
Система теплового отведения и встроенный активный охладитель (кулер).
Всевозможные удлинители и переходники.
Иногда в инверторах производитель добавляет функции, которые никак прямо не сочетаются с назначением прибора – это светодиодный фонарик, пульт удаленного управления или освежитель воздуха.
Достоинства автомобильных инверторов
Автомобильный преобразователь напряжения широко применяется на практике и отлично дополняет перечень необходимых предметов, которые постоянно возят с собой в автомобиле, благодаря следующим качествам:
Компактности размера.
Легкости использования.
Небольшому весу (0,7-2 кг.).
Наличию систем защиты от перегрузки, замыкания и перегорания.
Правила эксплуатации
Инверторы подключаются непосредственно к аккумулятору (при мощности выше 300 Вт) или автомобильному гнезду прикуривателя. Для устройств с энергопотреблением выше 1 кВт подключение к аккумулятору производится после проведения специального расчета. Если он не рассчитан на подключение прибора такой мощности или большие пусковые токи, то может моментально выйти из строя. Также при малой мощности аккумуляторной батареи и значительной нагрузке инвертора может не выдержать генератор, обмотки которого оплавляются и перегорают.
Качественные приборы имеют следующие режимы работы:
Длительный, при котором энергопотребление соответствует номинальной нагрузке преобразователя напряжения.
Пусковой. Включается при работающих электродвигателях, емкостной или индуктивной нагрузке, когда наблюдается возникновение токов со значениями, намного превышающими номиналы. Качественный инвертор способен в течение короткого промежутка времени сгенерировать мощность, превышающую номинальную в 2-3 раза, покрывая пусковые токи.
Перегрузка. Инвертор способен кратковременно генерировать мощность, превышающую номинальное значение в 1,25-1,5 раза, но в течение не более 30 мин.
Меры предосторожности
При работе с автомобильными инверторами нужно придерживаться следующих правил безопасности:
Соблюдения мер электробезопасности.
Не пользоваться инвертором при перекрученном, поврежденном или отсоединенном шнуре питания или поврежденном корпусе.
Не пользоваться неисправным прибором, чтобы не спровоцировать короткое замыкание и воспламенение.
Не подвергать работающий преобразователь электричества воздействию тепла, горючих веществ или прямых солнечных лучей.
Беречь устройство от воздействия влаги, маслянистых веществ и повышенной влажности.
Типичные неисправности
При работе автомобильных инверторов чаще всего случаются следующие неисправности:
Прибор не включается, индикаторы не горят. Возможная причина неполадки – отсутствие питания, которая устраняется проверкой уровня заряда аккумуляторной батареи, полярности соединения и проверкой переключателя питания ON(I).
После включения преобразователя запускается вентилятор охлаждения, затем прибор перестает работать. Вероятная причина неполадки – запуск тестирования системы, из-за чего и происходит кратковременный запуск вентилятора. Это происходит при существенном снижении или повышении температуры корпуса устройства.
Возникновение телевизионных помех при использовании прибора. Причина неполадки – наложение сигналов оборудования. Устраняется увеличением расстояния между телевизором и инвертором, а также установкой более мощной телевизионной антенны.
Производители и модели
Покупая автомобильный инвертор, важно выбрать прибор не только с запасом мощности, но и надежного производителя. Следующие фирмы хорошо себя зарекомендовали в течение многих лет, выпуская недорогую и качественную продукцию:
1.AcmePower. Инверторы данного бренда отличаются высоким качеством, компактностью и уникальным дизайном. Модельный ряд приборов очень обширный, среди которых много экземпляров с оригинальными дополнительными опциями.
AcmePower AP-DS200 AcmePower AP-PS400 AcmePower AP-DS150
Продолжительная мощность, Вт (номинал/пиковая)
200/400 400/600 150/250
Тип подключения
Крокодилы, прикуриватель Крокодилы Прикуриватель
Выходное напряжение, В
220 210-230 220
Входное напряжение, В
11-15 12 12

2.Gembird. Голландский производитель, выпускающий качественные и недорогие инверторы. Модели изделий отличаются различной мощностью, КПД, размерами, функциями и видами.
Gembird EG-PWC-004 Gembird EG-PWC-021 Gembird EG-PWC-003
Продолжительная мощность, Вт
800 1200 500
Тип подключения
Крокодилы Крокодилы Прикуриватель, крокодилы
Входное напряжение
10,5-15 24 10-15
Выходное напряжение
220-240 220 230

3.Titan. Проверенный временем производитель, выпускающий современные, качественные и недорогие инверторы. Продукция отличается высоким КПД и диапазоном мощностей, позволяя подключать как маломощные приборы, так и крупную бытовую технику.
Titan HW-140W8 Titan HW-300V6 Titan HW-600E6
Продолжительная мощность, Вт
140 300 600
Тип подключения
Прикуриватель Крокодилы Крокодилы
Выходное напряжение, В
230 230 230
Входное напряжение, В
12 12 12
voditelauto.ru
Схема преобразователя с 12 на 220 вольт
    Бывает такое что под рукой нет 220 Вольт, но есть доступ к напряжению 12 Вольт. Его можно взять либо с личного автомобиля,запитавшись от прикуривателя или напрямую автомобильного акб. Рассмотрим не сложную конструкцию такого преобразователя из 12 Вольт в 220 Вольт.

Ранее уже рассматривали схему преобразователя для автомобиля, но она была более сложная.
Схема преобразователя:
Схема представляет собой двухтактный преобразователь типа push-pull. На микросхеме CD4047 собран задающий генератор импульсов, управляющий полевыми транзисторами. Они работают в ключевом режиме поочередно, т.е в каждый момент времени открыт только один из них. Если по какой-то причине откроются оба ключа, то образуется короткое замыкание (КЗ) и оба транзистора сгорят. Это может случиться при неверном управлении.
Трансформатор взят из источника бесперебойного питания, он на 250-300Вт.
Первичная обмотка имеет среднюю точку, к которой подключаем «+» от источника питания. Мультиметром измеряем сопротивление вторичных обмоток и находим те 2 отвода между которыми наибольшее сопротивление. В моем случае это 17 Ом. Эта и есть выходная обмотка на 220В. Остальные выводы можно откусить.
Я нарисовал печатную плату. Перед сборкой рекомендую проверить все детали.  Транзисторы желательно подобрать с близкими параметрами. Конденсатор частотозадающей цепи должен иметь малую утечку и небольшой допуск. Все это можно сделать транзистор-тестером.
       Полевики любые N-канальные с напряжением выше 60В и током от 35А(например, IRFZ40, 44, 48, IRF3205). Схема может работать и с биполярными транзисторами, но мощность будет гораздо меньше. Резисторы в цепи затворов от 10 до100 Ом (лучше 22 – 47 Ом) 0,25Вт. Номиналы частотозадающей цепи рассчитаны на 50Гц.
Правильно собранный инвертор заработает сразу, но при 1-ом включении следует подстраховаться. Вместо предохранителя ставим мощный резистор 5-10 Ом, либо лампочку 12В/5Вт, чтобы в случае проблем не сжечь транзисторы. При нормальной работе инвертора на холостом ходу (ХХ) трансформатор издает своеобразный звук и полевики  совсем не греются. Если все так, то убираем резистор и подаем питание через предохранитель.
Потребление на ХХ от 150 до 300мА в зависимости от Вашего источника питания и трансформатора. Далее измеряем выходное напряжение мультиметром (на диапазоне 750В переменного напряжения). В моем случае оно от 210 до 260В, т.к. выход не стабилизированный. Подключаем нагрузку, например лампочку 60Вт, не более чем на 10 сек, т.к. полевики еще не на радиаторах. Они должны немного нагреться, но примерно одинаково. Если нагрев не одинаковый, то надо искать причину.
   Хотя силовой «+» подключен к средней точке трансформатора, для включения инвертора надо подать слаботочный «+» к плате для запуска генератора. Для этого подойдет маломощная кнопка.
Собран инвертор в корпусе от компьютерного БП. У меня транзисторы установлены на отдельные радиаторы. При установке на общий теплоотвод не забудьте изолировать корпуса транзисторов. Силовые шины трансформатора идут непосредственно к радиаторам, поэтому их надо изолировать от общего корпуса.
Кулер соединен напрямую к 12В.
Подключив к выходу энергометр можно проверить выходные данные. Если частота отличается от 50Гц, ее можно отрегулировать многооборотным резистором R4.
         Основной недостаток этой схемы в том, что нет защиты от КЗ, поэтому я добавил предохранитель 1А на выходе.
  Большинство современных бытовых приборов работают в диапазоне напряжения 90 — 280В. У моего инвертора разброс от 210 до 260В. Если у Вас получился выход выше 300В, то следует кроме нагрузки подключить и лампочку 25Вт, которая снизит выходное напряжение. Приборы с коллекторными двигателями и с железными трансформаторами тоже могут работать от инвертора с прямоугольными импульсами на выходе, но будут греться в 2 раза больше. А вот асинхронные двигатели питать от него не рекомендуется.
Вес прибора около 2.7кг, в основном за счет трансформатора.
       Недостаток инвертора – отсутствие защит, кроме предохранителя. В дальнейшем это будет доработано.
Скачать архив проекта

radiostroi.ru
ПРЕОБРАЗОВАТЕЛЬ 12 220
Из 12 вольт в 220 вольт 50 герц — преобразователь для ветростанции. Наверное все помнят нашу статью ветрогенератора. Конечно установка мощная, но напряжение постоянное и во вторых напряжение маленькое. В связи с этим представляю вашему вниманию преобразователь напряжения при помощи которого мы сможем получить переменное 220 вольт от постоянного 12. На выxоде преобразователя частота ровна 50 герц и поэтому к нему можно подключать бытовые устройства, такие как телевизор, магнитофоны, зарядное устройство для мобильного телефона и тому подобное.
Преобразователь 12 220 имеет маленькие размеры и может использоваться в автомобиле. Подбор деталей сделан очень тщательно и поэтому конструкция (особенно транзисторы) почти не греются. Микросхему в конструкции преобразователя я не стал использовать, сердцем конструкции является мультивибратор он же задает частоту, затем транзисторный каскад который открывает более мощные транзисторы. В качестве трансформатора использован Ш-образный трансформатор из компьютерного блока питания. Трансформатор берем тот, который побольше, забыл сказать мощность преобразователя 250 ватт, и эти данные не только расчетные данные, но и проверены практикой. Нагрузил преобразователь двумя 100 ваттовыми лампами, потом подключил лампу 40 ватт, накал у ламп не падал, когда лампу накаливания с мощностью 40 ватт заменил лампой 60 ватт, накал чуть спал, следовательно реальная мощность преобразователя ровна расчетной мощности.
Вернемся к трансформатору, в крайнем случае можно применить Ш-образный трансформатор от тиристорного телевизоры, если есть возможность, лучше всего использовать ферритовое кольцо. Первичная обмотка содержит 12 витков с отводом от середины, а мотаем ее так — берем 8 жил провода с диаметром 0,5 миллиметра и плотно мотаем на каркас трансформатора, мотаем 6 витков и делаем отвод, затем мотаем еще 6 витков. Потом концы проводов скручиваем и залуживаем. Затем первичную обмотку изолируем тканевой изоляционной лентой. Вторичная обмотка содержит 160-170 витков провода с диаметром 0,5 миллиметр. Транзисторы мультивибратора типа кт315 или импортный аналог С9014. В качестве усилительного каскада использованы мощные транзисторы типа MJE13007 от блока питания атx, можно также использовать отечественные типа кт819 но мощность спадет до 180 ватт, если использовать более мощные советские транзисторы типа кт 9827, то мощность можно повысить до 300 350 ватт.
Радиатор на фотографияx как видите достаточно большой, но потом его заменил на гораздо маленькие. Резисторы 15 ом нужно ставить с мощностью 2 ватта, транзисторы кт805 можно заменить маломощными типа кт817, диоды можно ставить импортные, если нагрузка до 100 ватт, то диоды можно исключить из схемы. Рекомендую использовать аккумуляторы с силой тока не более 60 ампер. Преобразователь 12 220 удобно монтировать в компьютерном блоке питания, кулер для транзисторов желательно конечно поставить, у меня для кулера не было необходимости, поскольку повышение температуры у меня нет.
Поделитесь полезными схемами
РЕГУЛЯТОР ЯРКОСТИ ЛАМП
Принципиальная схема и подробное описание регулятора яркости ламп накаливания на 220 вольт.
ПЕРЕДАТЧИК НА 1 КИЛОМЕТР
Делаем серьёзный радиопередатчик для дальности связи с радиоприёмником УКВ более километра.
СХЕМА ИНВЕРТОРА
По сути инвертор — это преобразователь постоянного тока в переменный ток. Причем получить на выходе можно любой ток, с практически любыми необходимыми параметрами.
samodelnie.ru
Схема преобразователя напряжения 12 — 220 вольт для автомобиля
Порой появляется потребность подключить бытовые приборы в автомобиле, которые работают от 220 вольт, там, где электросеть отсутствует, к примеру, на охоте, рыбалке.
Тема довольно популярная, и в большинстве радиотехнических журналах и книгах печатались всевозможные принципиальные схемы автомобильных преобразователей напряжения от 12 – 220 вольт от автомобильного аккумулятора, схоже по параметрам с напряжением электросети 220В. В данной статье приведена одна из схем преобразователя напряжения из 12 вольт в 220 вольт (инвертор), которое можно применить в автомобиле.
Описание принципа работы преобразователя 12 — 220 вольт
Ниже приведена еще одна схема преобразователя 12 в 220 вольт. Хотя он рассчитан на небольшую мощность (порядка 70Вт), но он создает переменное напряжение по форме очень близкой к синусоиде и частотой 50 Гц.
Схема преобразователя напряжения построена на генераторе, создающего симметричные импульсы напряжения, следующие противофазно и выходного блока на полевых ключевых транзисторах, которые нагружены повышающим трансформатором. На логических элементах DD1.1 и DD1.2 создан мультивибратор, формирующий электрические импульсы частотой 100 Гц.
Для создания симметричных импульсов следующих в противофазе, в схеме применен D-триггер интегральной микросхемы DD2. Он делит на два импульсы, поступающие на его вход с генератора сигнала. Особенность данного триггера в том, что у него есть два выхода прямой и инверсный, то есть в противофазе. Таким образом, при поступлении сигнала с частотой 100Гц на выходах будет по 50Гц.
Выходная схема автомобильного преобразователя напряжения построена на ключевых полевых транзисторах VТ1 и VT2 большой мощности с небольшим сопротивлением открытого канала. Поскольку данные транзисторы имеют изолированный затвор, то активное сопротивление между их каналом и затвором практически бесконечное. Для защиты выходов триггера от перегрузки в схему добавлены два буферных элемента DD1.3 и DD1.4, через которые импульсы поступают на транзисторы.
Повышающий трансформатор включен в стоковые цепи транзисторы VT1 и VT2. Для предотвращения появления самоиндукции на стоках к ним подключены стабилитроны повышенной мощности VD2 и VD3. Подавление ВЧ помех осуществляется элементами R4, C3. Обе микросхемы запитаны напряжением 5,1В от стабилизатора на элементах VD1 и R5.
Детали схемы преобразователя 12 – 220 вольт
Обмотка дросселя L1 выполнена на ферритовом кольце имеющее диаметр 28мм. Она намотана проводом ПЭЛ-2 0,6мм одним слоем до полного заполнения кольца. Трансформатор Т1 представляет из себя сетевой трансформатор на 220 вольт (мощностью не менее 100Вт) у которого две вторичные обмотки по 9В каждая.
Следует обратить внимание, что низковольтную часть автомобильного преобразователя можно выполнить на печатной плате, а высоковольтную (транзисторы, трансформатор, цепь питания, дроссель, стабилитроны) обязательно объемным монтажом (проводами достаточного сечения). Интегральную микросхему СD4001 можно поменять на К561ЛЕ5, а СD4013 применить отечественный аналог К561ТМ2.
Стабилитрон VD1 на напряжение от 5…7 вольт, может быть Д814А, КС156, КС168. Стабилитроны VD2 и VD3 большой мощности BZX85-33V или КС533. Конденсатор C4 на напряжение не ниже 100В, остальные могут быть на 15 вольт.
При рабочих деталях и верном монтаже автомобильный преобразователь не требует настройки. Можно лишь подстроить резистором R1 частоту выходного переменного тока.
Источник: «Радиоконструктор», 02/2012
www.joyta.ru
Преобразователь напряжения 12в 220в: принцип действия, рейтинг
Речь пойдёт о преобразователях постоянного напряжения 12 Вольт, в переменное 220 Вольт. Так как именно этот вопрос более актуален. Повышение переменного напряжения меньшей величины, в переменное большей, не является сложным, так как это можно сделать с помощью любого повышающего трансформатора. Для этого также можно использовать и обычный понижающий трансформатор с 220 на 12 Вольт, только вот включить его в обратную сторону. То есть на вторичную обмотку подать 12 В, тогда на первичной генерируется 220 В. Другое дело состоит в увеличении постоянного тока, а тем более с преобразованием его в переменный.
Применение
Где же может использоваться такой преобразователь? Вот самые распространенные сферы его применения:
Если существует необходимость запитать какие-либо бытовые приборы от аккумуляторной батареи автомобиля. Использование этого устройства может пригодиться в дороге, например, если нет переходника для мобильной подзарядки, или же существует необходимость подключения в автомобиле любого домашнего электроприбора;
Если есть отопительный котёл на квартиру или дом, то его насосы тоже рассчитаны на переменное напряжение 220 Вольт. Для котлов напряжения аккумуляторной батареи, естественно, не подойдёт. Бывают такие случаи когда происходят аварийные отключения в сетях электроснабжения, и нужно чтобы не заморозить систему отопления, выполнять циркуляцию горячей воды по отопительной системе. Для этого можно воспользоваться автомобильным аккумулятором подключив к нему электронный блок, инвертирующий постоянное напряжение в переменное, ещё и повышающий его до стандартных 220 Вольт. Это даст возможность на какой-то период времени восстановить циркуляцию горячей воды в системе.
Это основные примеры использования данного преобразователя, так как в жизни их может быть ещё несколько в зависимости от местных бытовых условий.
Простой преобразователь напряжения
Простейший преобразователь можно собрать тремя способами:
Покупка и сборка уже готовых электронных блоков, и соединение их в одну сеть. Китайские интернет-магазины пестрят различными устройствами и блоками данного типа.
Бесперебойные блоки питания имеют в своём вооружении элементы этого инвертора, то для изготовления данного устройства придется переделать исправный бесперебойник.
Изготовление плат и применение радиолюбительских схем.
Принцип работы
Принцип действия всех современных преобразователей напряжения основывается на работе высокочастотного ШИМ (широтоно — импульсной модуляции) контролера, который и задаёт весь режим преобразования. Силовая часть выполнена на достаточно мощных транзисторах, в качестве теплоотвода которых, используются алюминиевые радиаторы или же сам корпус устройства. На входе чаще всего устанавливается предохранитель, защищающий от коротких замыканий в цепи автомобильного аккумулятора. Ведь от этого он будет испорчен. Внутри его нет никаких токоограничивающих устройств. Для того чтобы избежать перегрева устанавливается один или даже несколько вентиляторов. Некоторые бюджетные преобразователи напряжения могут работать в нормальном режиме при постоянно включенной принудительной вентиляции. Главное, чтобы на выходе устройства было стабильное переменное напряжение чистой синусоидальной формы. Иногда некоторые некачественные приборы выдают модифицированную синусоиду, от которой не каждый бытовой прибор будет работать в нормальном режиме, а может и попросту выйти из строя.
Как выбрать преобразователь напряжения 12 220 вольт
Для того чтобы правильно подобрать инвертор постоянного напряжения 12В в переменное 220В необходимо:
Чётко понимать какое устройство от него будет питаться в будущем. То есть тип нагрузки;
Узнать суммарную мощность всех подключаемых электроприборов. Лучше выбирать с запасом по мощности, чтобы избежать частых перегревов;
Продолжительность работы будет зависеть от ёмкости источника постоянного тока, то есть аккумуляторной батареи;
Если покупать уже готовый прибор, то желательно выполнять это на официальных ресурсах с хорошей репутацией, и гарантийными условиями.
Рейтинг преобразователей напряжения 12в 220в
Согласно исследованиям и отзывам людей, которые уже испробовали данной аппарат можно отметить некоторые из них:
«Порто Е 150» многие из покупателей уже оценили качество этого преобразователя. Главным преимуществом его является ценовая категория, которая значительно ниже других марок. Правда, небольшая мощность его не даст подключить к нему мощных потребителей. Хочется отметить также компактные размеры модели, и качественный штекер, позволяющий подключить его прямо от прикуривателя автомобиля. Однако в комплекте прилагаются и специальные зажимы к аккумулятору.
«Тесла ПН 2200» Хорошая производительность этой модели основывается на качественной двух вентиляторной системе охлаждения. Имеет защиту от перегрузок в выходной цепи. В комплект входят различные разъёмы для подключения внешних потребителей электроэнергии. Корпус изготовлен из качественного алюминия, который служит дополнительным отводящим тепло материалом.
Ремонт преобразователя напряжения 12 220
Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются. Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.
В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.
Видео обзор преобразователя
Vitol 220V-0.6A/12V-6A (бытовой адаптер прикуривателя)
Vitol 220V-0.6A/12V-6A снят с производства. Возможно, Вас заинтересует:
B-Power 220V-0.5A/12V-5A-60W
B-Power 220V-0.5A/12V-5A-60W — преобразователь напряжения 220-12В бытовой адаптер прикуривателя 220-12V, 5A, сетевой адаптер для автохолодильника
PULSO IM-120 (220V-0.6A/12V-10A/120W)
PULSO IM-120 (220V-0.6A/12V-10A/120W) — преобразователь напряжения 220-12В (гнездо под прикуриватель), бытовой адаптер прикуривателя 220V-0.6A/12V-10A/120W, сетевой адаптер для автомобильных холодильников, пылесосов и минимоек
MYSTERY MDC-5A 220/12V (бытовой адаптер прикуривателя)
MYSTERY MDC-5A 220/12V — преобразователь напряжения 220-12В (выход под прикуриватель), сетевой адаптер для автохолодильников, бытовой адаптер прикуривателя 220-12V, 5A
B-Power 220V-1.2A/12V-12.5A-150W
B-Power 220V-1.2A/12V-12.5A-150W — мощный преобразователь напряжения 220-12В (гнездо под прикуриватель), активное охлаждение, бытовой адаптер прикуривателя 220-12V, 12.5 A, сетевой адаптер для автомобильных компрессоров, пылесосов и минимоек
B-Power 220V-1.5A/12V-15A-180W
B-Power 220V-1.5A/12V-15A-180W — мощный преобразователь напряжения 220-12В (гнездо под прикуриватель), активное охлаждение, бытовой адаптер прикуривателя 220-12V, 15A, сетевой адаптер для автомобильных компрессоров и пылесосов
B-Power 220V-2A/12V-20A-250W
B-Power 220V-2A/12V-20A-250W — мощный преобразователь напряжения 220-12В (гнездо под прикуриватель), активное охлаждение, бытовой адаптер прикуривателя 220-12V, 20A, сетевой адаптер для автомобильных компрессоров и пылесосов
Vitol 220V-0.6A/12V-6A — бытовой адаптер автомобильного прикуривателя
Vitol 220V-0.6A/12V-6A — преобразователь напряжения 220-12В (бытовой адаптер прикуривателя, 12 Вольт, 6 А), к которому можно подключать все устройства, рассчитанные на подключение к автомобильному прикуривателю. 220 В превращает в 12 В постоянного тока, сила тока — 6A. К этому инвертору напряжения 220 Вольт, можно подключить автомобильный холодильник, автопылесос, видеорегистратор, планшет, навигатор и другие устройства, работающие от прикуривателя в авто. Другими словами — это «блок питания» вместо автомобильного прикуривателя.
Бытовой адаптер прикуривателя Vitol 220V-0.6A/12V-6A предназначен для преобразования 220 вольт в 12 вольт постоянного напряжения. Это позволяет использовать прибор для питания различной автомобильной электроники и приборов в домашних условиях.
Надежный и практичный преобразователь, который непременно пригодится автолюбителю в быту!

Фото и видео Vitol 220V-0.6A/12V-6A
Можно взять с собой на дачу, в офис, в гараж. Этот преобразователь напряжения 220–12 В избавит вас от поиска источника питания (прикуривателя) для всей автомобильной электроники и устройств.
Выпрямитель тока с 12 на 220 вольт

Преобразователь с 12 на 220: принцип действия, особенности подключения и эксплуатации. 120 фото лучших моделей
Все привыкли к электроприборам, работающим от сети 220В. Но как быть, если отправляешься в поход или какую-нибудь дальнюю поездку, а удобные бытовые приборы хочется взять с собой? Работать напрямую от аккумулятора автомобиля они не смогут, им просто не хватит мощности. Тут на помощь могут прийти преобразователи напряжения с 12 на 220В.
Что такое преобразователь и его суть
Благодаря техническому прогрессу, эти приборы стали на порядок меньше, и удобнее. Их легко переносить, и они не займут много места. Преобразователи способны поднять аккумуляторное напряжение до 220В. Работают даже от прикуривателя. С помощью подобных инверторов можно легко установить освещение в палатке, а так же питать от них планшет, ноутбук, и телефон.
ШИМ контролеры сделали такие устройства более продвинутыми. Заметно повысилось КПД, и форма тока стала подобна чистому синусу. Но это только в дорогих устройствах. Появилась возможность повышать мощность до нескольких кВт.
Продолжительность работы зависит от мощности, и емкости аккумуляторных батарей. Поэтому отправляясь в поездку лучше ограничиться электроприборами с низким потреблением энергии.
Сегодня, возможно, купить различные виды преобразователей тока, которые могут производить мощность от нескольких сотен ватт, до нескольких кВт. Но для туристических поездок стоит приобрести маломощный инвертор.
Единственным препятствием их всестороннего применения является измененная форма тока. Из обычной синусоиды, она превращается практически в прямоугольную форму. Не все бытовые приборы способны на ней работать.
Есть 3 вида конструкции преобразователя:
Автомобильный;
Компактный;
Стационарный.
Стоит отметить, что повышая нагрузку, КПД преобразователя снижается. Стационарные инверторы могут производить синусоиду. Их удобно использовать для повышения напряжения от ветряных генераторов, и солнечной батареи.
Характеристики преобразователей
Перед покупкой надо знать, как выбрать преобразователь напряжения. Первое на что стоит обратить внимание – это его характеристики. Часто продавцы говорят неправильные показатели инвертора. Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева. Так рекламируют самые доступные преобразователи.
Мощные преобразователи DC-AC увеличивают напряжение с 12В до 220В, форма тока и частота равны обычным показателям домашней сети. Поэтому все устройства и инструменты способны от него работать.
Все преобразователи тока имеют следующие параметры:
Рабочую мощность;
КПД;
Тип охлаждения;
Затраты энергии при холостой работе;
Максимальное потребление тока на входе;
Защитные механизмы от КЗ, и перегрева;
Форма тока на выходе;
Уровень напряжения для питания.
Высокий КПД современных инверторов обусловлен импульсными контролерами, примененными в конструкции. Практически 95% энергии уходят на полезную нагрузку. Остальная часть, рассеиваясь в устройстве, и нагревает его.
В самых простых и доступных преобразователях изменяется синусоида тока. Она становится прямоугольная, а в дорогих и мощных приборах форма тока остается такой же плавной синусоидой, как и в стандартной розетке.
Иногда, мощности преобразователей напряжения может не хватать для запуска строительных инструментов. Например, если дрель потребляет 750Вт, то она не будет работать от инвертора в 1000Вт. Для решения этой проблемы продаются устройства плавного пуска.
Преобразователи стационарного типа применяются для домашних работ. Это мощные устройства, способные выдавать несколько тысяч ватт. Более серьезные преобразователи используются на предприятиях, их мощность составляет десятки тысяч ватт.
Для автомобилей используются маломощные инверторы в несколько сотен ватт. Потому что аккумулятор не способен при больших нагрузках длительно работать.
Не рекомендуется использовать преобразователь на максимальных нагрузках. Его срок службы будет быстро сокращаться. Дорогие приборы имеют запас мощности, а в самых доступных этот показатель немного меньше того, что указан на корпусе.
Покупать устройство нужно на 20% мощнее предполагаемого потребления. Так же нужно интересоваться типом мощности указанной на корпусе. Она может быть:
номинальной;
продолжительной;
кратковременной.
Тип охлаждения
Алюминий – это металл, обладающий высокой теплопроводностью, а преобразователи (особенно мощные) работая на больших нагрузках, способны перегреваться. Поэтому корпуса изготавливаются именно из этого металла.
Для активной системы охлаждения в корпус монтируется вентилятор. Включается он, когда термодатчик зафиксирует превышение температуры. В автомобильных инверторах вентиляторы могут забиваться пылью, что приводит к плохой вентиляции воздуха, и перегреву.
На корпусе могут иметься элементы пассивного охлаждения. На вид – это алюминиевые ребра, которые помогают рассеивать тепло.
Самодельный преобразователь
У радиолюбителей есть возможность сделать с помощью схемы простой инвертор. В результате получится компактное устройство, способное питать, различные карманные гаджеты.
В схеме имеются всего четыре транзистора. Каждый, умеющий пользоваться паяльником сможет ее собрать. Полученным прибором удобно пользоваться в автомобиле. Он способен дать полноценную бортовую розетку на 220В.
Фото преобразователей с 12 на 220
Выбираем преобразователь с 12 на 220 вольт
За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.
Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.
Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.
Содержание
1. Применение
2. Технические характеристики
3. Мощность
4. Охлаждение
5. Пример характеристик
6. Типовое энергопотребление
7. Дополнительная защита
8. Подключение в авто
9. Как сделать своими руками
10. Подключение ноутбука в авто
11. Цены на преобразователи
Применение
Инверторы напряжения DC-AC нашли широкое применение в местности без электрификации. От стандартного аккумулятора на 12В можно получить бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.
По количеству Ватт на выходе в основном бывают:
автомобильные на 100вт, 300вт, 500 Ватт;

мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.
По конструкции делятся на:
на автомобильные;
стационарные;
компактные.
Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.
При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке тоже стоит ШИМ драйвер для питания светодиодов.
Стационарный инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.
Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания. В автомобильном варианте выглядят как большая зарядка с розеткой.
Технические характеристики
Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и совместимы практически со всеми домашними устройствами.
Основные параметры:
номинальная мощность;
коэффициент полезного действия;
активное или пассивное охлаждение;
энергопотребление на холостом ходу;
максимальный ток потребления на входе;
напряжение питания;
защита от замыкания и перегрева;
вид синусоиды на выходе.
Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.
Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.
Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя. Решением такой проблемы будет использование электроприборов с плавным пуском.
Мощность
Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.
Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.
При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная. При подсчёте предполагаемой нагрузки делайте запас на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс. У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.
Подключение лучше проводит у специалистов, сила тока от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.
Охлаждение
Пассивное с ребрами из алюминия
..
Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно, только когда температура корпуса превышает установленную и термодатчик включает вентилятор.
Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился пылью.
Активное охлаждение с вентилятором
Пример характеристик
В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.
1. Номинальная рабочая 1000вт, работать на ней может любое количество времени.
2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.
3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.
4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.
5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.
6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.
7. Частота тока 50Гц, частота колебаний в секунду.
8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.
Типовое энергопотребление
В таблице указано минимальное потребление энергии для популярной бытовой техники. Чтобы узнать количество Ватт для конкретного прибора, посмотрите количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.
Наименование Примерное энергопотребление
Зарядное для смартфона или планшета от 10вт
Нетбук от 15вт
Ноутбук от 30вт
Принтер струйный от 30вт
Компьютер от 50вт
Бритва от 10вт
ЖК телевизор от 20вт
Фен от 700вт
Утюг от 1000вт
Чайник обычный от 2000вт
Микроволновка от 1000вт
Дополнительная защита
Хорошая модель с индикаторами
Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.
В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.
Начинка и конструкция
Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.
Подключение в авто
Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины. Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.
Только толстые провода или хорошие крокодилы
Мощную нагрузку на 12V можно подключать только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом. Должны иметь защиту от истирания и замыкания на массу. С этим сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.
Нельзя использовать
Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.
Как сделать своими руками
Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.
На Ебее и Алиэкспресс продаётся около 10 разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.
Старый ИБП
Но самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.
Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.
Подключение ноутбука в авто
Отдельно рассмотрим подключение к прикуривателю ноутбука с питанием на 19V. Использовать автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.
Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.
XL4016
Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных Но всегда можно доработать конструкцию и элементную базу.
Цены на преобразователи
Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.
Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.
Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.
Free Download WordPress ThemesDownload Premium WordPress Themes FreePremium WordPress Themes DownloadDownload Best WordPress Themes Free Downloadfree download udemy courseDownload Premium WordPress Themes FreeZG93bmxvYWQgbHluZGEgY291cnNlIGZyZWU=
Как получить напряжение 12 Вольт
Напряжение 12 Вольт используется для питания большого количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее. Часто они работают от аккумуляторов или от блоков питания, но когда те или другие выходят из строя перед пользователем возникает вопрос: «Как получить 12 Вольт переменного тока»? Об этом мы расскажем далее, предоставив обзор наиболее рациональных способов.
Получаем 12 Вольт из 220
Наиболее часто стоит задача получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими способами:
Понизить напряжение без трансформатора.
Использовать сетевой трансформатор 50 Гц.
Использовать импульсный блок питания, возможно в паре с импульсным или линейным преобразователем.
Понижение напряжения без трансформатора
Преобразовать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя способами:
Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
Использовать автотрансформатор или дроссель с подобной логикой намотки.
Гасящий конденсатор
Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:
Блок питания не универсальный, поэтому его рассчитывают и используют только для работы с одним заведомо известным прибором.
Все внешние элементы блока питания, например регуляторы, если вы будете использовать дополнительные компоненты для схемы, должны быть изолированы, а на металлических ручках потенциометров надеты пластиковые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме не установлен стабилитрон или стабилизатор для низкого постоянного напряжения.
Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.
Схема изображена на рисунке ниже:
R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на нужное напряжение, для 12 вольт подойдут: Д814Д, КС207В, 1N4742A. Можно использовать и линейный преобразователь.
Или усиленный вариант первой схемы:
Номинал гасящего конденсатора рассчитывают по формуле:
С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)
Или:
С(мкФ) = 3200*I(нагрузки)/√Uвход
Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете.
Конденсаторы должны быть такими – пленочными:
Или такие:
Остальные перечисленные способы рассматривать не имеет смысла, т.к. понижение напряжения с 220 до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения (размеры и мощность резистора будут соответствующие), а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.
Блок питания на сетевом трансформаторе
Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.
В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L7812 или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:
Uвых=Uвх*Ктр
Ктр – коэффициент трансформации.
Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом.
Трансформатор должен выдавать 12-15В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.
Также хочется добавить схему регулируемого БП на LM317. С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.
12 Вольт из 24 Вольт или другого повышенного постоянного напряжения
Чтобы понизить напряжение постоянного тока из 24 Вольт в 12 Вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если нужно запитать 12 В нагрузку от бортовой сети автобуса или грузовика напряжением в 24 В. Кроме того вы получите стабилизированное напряжение в сети автомобиля, которое часто изменяется. Даже в авто и мотоциклах с бортовой сетью в 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.
Схема с линейным стабилизатором упоминалась в предыдущем пункте.
К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.
Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.
Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.
Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.
Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.
12 Вольт из 5 Вольт или другого пониженного напряжения
Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.
Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.
Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.
Как получить 12В из подручных средств
Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.
Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.
Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.
Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.
Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:
Наверняка вы не знаете:
3 киловаттный инвертор с 12В в 220В
Магазины Китая
GEARBEST.COM
Автомобилистам
Товары для дома и дачи
Здравствуйте. Сегодня я расскажу про достаточно мощный преобразователь (инвертор) с 12 вольт постоянного тока в 220 вольт переменного. Заявленная мощность этого преобразователя составляет аж 3000 Вт. Так это или нет попробую показать в обзоре. Также в обзоре будет разборка, подробное рассмотрение всех внутренностей, тестирование. Покупался сабж за $55.38 + $19.57 доставка, всего $74.95. Сейчас получается слегка дороже.
Заинтересовавшихся прошу…
Для чего мне понадобился этот инвертор? Дело в том, что машина у меня стоит во дворе многоквартирного дома без гаража и банально пропылесосить я её не могу. Пробовал использовать автомобильный 12 вольтовый пылесос, но по большому счёту это игрушка. Вот и решил посмотреть в сторону подобных преобразователей. Пылесос у меня 1500 ваттный, поэтому решил взять инвертор с 2 запасом по мощности. Посылка пришла почтой EMS, однако это не спасло её от «профессиональных» действий работников Почты России. Такое ощущение, что посылку не просто кидали, а по ней ходили ногами. Но металлической корпус инвертора почти не пострадал.Комплектация самая аскетичная: инвертор, 2 коротеньких кабеля, инструкция на английском и китайском языках. Габаритные размеры инвертора составляют: 28х15х7 см; Вес около 2 кг. Инвертор выполнен в алюминиевом корпусе, на одном торце которого находятся силовые клеммы для подключения 12 вольт, а также 2 вентилятора. На втором торце розетка для подключения нагрузки, выключатель питания, 2 светодиода (зелёный и красный), гнездо USB. Зеленый светодиод светится при нормальном режиме работы инвертора, красный при срабатывании одной из защит. Также, вместе со свечением красного светодиода, инвертор издаёт достаточно громкий и противный писк. Защита срабатывает в следующих случаях: — выход питающего напряжения из диапазона 10-15В; — перегрев инвертора; — перегрузка инвертора.
Чтобы разобрать корпус инвертора, необходимо открутить 8 винтов с торцов (по 4 с каждого) и снять верхнюю часть корпуса.Поблочно внутреннюю начинку устройства можно представить следующим образом:Теперь опишу словами. На входе инвертора стоит 4 преобразователя с 12 вольт постоянного тока в 300 вольт постоянного тока. Все эти 4 преобразователя подключены параллельно. Каждый преобразователь состоит из 2 полевых транзисторов CMP1405, повышающего трансформатора и двухполупериодного выпрямителя на диодах UF2004. Транзисторы достаточно мощные (максимальный ток стока 140 ампер), а вот с диодами не так всё хорошо. Диоды всего 2 амперные. Но т.к. в диодном мосте они работают попеременно, то по идее максимальный выходной ток каждого из 4 преобразователей составляет 4 ампера. Т.е. 16 ампер с 4 преобразователей. Т.е. общая выходная мощность составляет аж 4800 Вт. Вроде бы тоже с запасом. Управляет работой полевых транзисторов всех преобразователей генератор на микросхеме TL494 Итак, на выходе 4 описанных выше преобразователей, получается 300 вольт постоянного тока. Чтобы превратить его в переменный ток, используется ещё один преобразователь, с постоянного тока в переменный. Сделан он также на микросхемеTL494, к выходу которого подключен мостовой усилитель из 4 полевых транзисторов R6025ANZМаксимальный ток стока этих транзисторов составляет 25 ампер, а если учесть, что транзисторы работают тоже попеременно, то и здесь мы имеем очень большой запас по мощности. Ну что же, основные части «начинки» разобраны, но ничего не сказано про USB разъём. Этот разъём может быть использован для зарядки различных USB устройств, однако 5 вольт для него вырабатывается обычным линейным стабилизатором 7805, на котором нет даже радиатора, поэтому подключать к этому гнезду что-либо мало мальски прожорливое, я бы не рекомендовал. Для начала продемонстрирую форму сигнала на выходе инвертораЭто так называемая «модифицированная синусоида». Большинство подобных преобразователей и различных источников бесперебойного питания на выходе выдают переменный ток именно с такой формой сигнала. Получить такой переменный ток гораздо проще и дешевле, чем «чистую синусоиду», и в качестве нагрузки можно использовать большинство современных электрических приборов. Исключение составляют различные нагрузки с индуктивной составляющей, например асинхронные электродвигатели, трансформаторы и др. Импульсные блоки питания и коллекторные двигатели прекрасно работают даже от постоянного тока, поэтому хорошо «переваривают» и «модифицированную синусоиду». Пора переходить к самому тестированию. Для этого инвертор был подключен непосредственно к аккумулятору автомобиля, правда через 4-х метровые удлинительные провода, т.к. штатные провода очень короткие и без «крокодилов» на концах. В качестве нагрузки использовался пылесос мощностью 1500 Вт. При проверке работы с заглушенным двигателем, пылесос работал с перебоями, т.к. до входа инвертора доходило менее 10 вольт (остальное падало на проводах), и инвертор отключался по защите. При заведенном двигателе напряжение на входе инвертора держалось в районе 10,8 вольта, на выходе 207 вольт, пылесос работал отлично.
В видеообзоре распаковка, разборка, тестирование обозреваемого инвертора.
Инвертор вполне работоспособен, и может быть использован по своему прямому назначению. Мне не понравились входные провода, я их удлиню и оснащу «крокодилами».
Удачи!
Планирую купить +36 Добавить в избранное Обзор понравился +56 +81 Преобразователи переменного тока в постоянный ток
, преобразование настенного питания переменного тока 110/220 В в 12 В постоянного тока — Преобразователи напряжения
Купите преобразователь переменного тока в постоянный, чтобы заменить дорогой автомобильный аккумулятор на 12 В постоянного тока. Эти преобразователи напряжения переменного / постоянного тока получают питание переменного тока 110 В или 220 В от сетевой розетки и преобразуют его в мощность 12 В постоянного тока, что исключает необходимость использования батарей для оборудования с батарейным питанием.
Эти универсальные преобразователи напряжения могут преобразовывать как 110 В, так и 220 В в напряжение 12 В постоянного тока.Также известен как источник питания класса 2 или преобразователи напряжения переменного / постоянного тока. Многие модели предназначены для преобразования напряжения 12 В постоянного тока, 24 В, 3 В, 6 В, 9 В, 12 В, 15 или 18 В постоянного тока в напряжение переменного тока 110–240 В дома, в офисе или в дороге.
Пожалуйста, прочтите наше Руководство по покупке трансформатора , прежде чем делать выбор.
Быстрая доставка через FedEx в любую точку США.
DF-1763 Универсальный преобразователь 110/220 В переменного тока в 12 В / 13,8 В постоянного тока, макс. 10 А
Подробнее…
59,99 долл. США ~~79,99 долл. США~~
DF-1765 Универсальный преобразователь переменного тока в постоянный с выходом 12 В — 13,8 В постоянного тока, 20 А
Подробнее …
82,99 $ ~~$ 109.95~~
DF-1766 Универсальный преобразователь 110 В 220 В переменного тока в постоянный с выходом 12 В постоянного тока, 25 А
Подробнее…
92,99 доллара США ~~$ 112.95~~
DF-1767 Универсальный преобразователь 110/220 В переменного тока в 12 В-13,8 В постоянного тока, макс., 30 А
Подробнее …
119,99 долл. США
DF-1768 Универсальный 110/220 В переменного тока до 12 В — 13.Преобразователь постоянного тока на 8 В, 40 А
Подробнее …
139,99 долл. США ~~$ 179,99~~
DF-1769 Универсальный преобразователь 110/220 В переменного тока в 12 В / 13,8 В постоянного тока, 50 А
Подробнее …
169 долларов.99
DF-1745 Универсальный преобразователь переменного тока в постоянный 3В, 6В, 9В, 12В, 15В Выход постоянного тока Макс. 8 Amps
Подробнее …
139,99 долл. США
DF-1730 Универсальный преобразователь переменного тока в постоянный ток 110-240 В переменного тока в 0-30 В постоянного тока, 5 А
Подробнее…
109,99 долл. США
DF-1736 Универсальный преобразователь переменного тока в постоянный — Вход: 110-240 В Выход: 0-40 В постоянного тока, макс. 6 А
Подробнее …
129,99 долл. США
DF-1730SL Универсальный преобразователь переменного тока в постоянный Вход: 110/240 В Выход: 0–30 В, макс. 20 А
Подробнее…
229,99 долл. США
Преобразователь 110–220 В переменного тока, постоянного тока, 12 В с гнездом автомобильного адаптера (8,5 А / 8500 мА)
Преобразователь 110–220 В переменного тока в постоянный, 12 В, 102 Вт, с разъемом для автомобильного адаптера питания (8,5 А / 8500 мА)
Этот универсальный адаптер для преобразования вилки переменного тока в розетку постоянного тока помогает преобразовать вилки переменного тока 110 В и 120 В в розетку автомобильного адаптера постоянного тока на 12 В.При мощности 102 Вт (вольт x ампер = ватт) это второй по мощности преобразователь переменного тока в постоянный, который мы несем, который передает до 8,5 ампер. питание к вилке постоянного тока. Самый большой преобразователь переменного тока в постоянный ток, который мы имеем, — это 20,8 А / 20800 мА преобразователь переменного тока в постоянный для устройств, которым требуется более 8,5 А, но менее 20,8 А.
Очень удобен в использовании благодаря удлиненному шнуру на 7,2 фута. Если вашему устройству постоянного тока не требуется более 1 А, 2 А, 3 А. мощности, используйте более низкую стоимость 1 А / 1000 мА или 2 А / 2000 мА преобразователь или 3 А / 3000 мА преобразователь соответственно.
С помощью этого миниатюрного преобразователя переменного тока в постоянный, автозапчасти и аксессуары со стандартным подключаемым блоком питания 12 В можно использовать в домах и офисах в Северной Америке со стандартной электрической розеткой на 110 В. Этот адаптер переменного тока в постоянный представляет собой редуктор с 110 на 12 вольт.
Он предлагает мощность 102 Вт (12 В x 8,5 А = 102 Вт) для передачи мощности, достаточной для питания таких устройств, как автомобильный пылесос , портативный воздушный компрессор, устройство для накачивания шин, небольшое электрическое одеяло, переносная морозильная камера, воздушный насос / воздушный насос, воздух кулер и еще .
Он преобразует бытовой ток в 12 вольт для питания высокоэнергетической автомобильной электроники, требующей до 8,5 ампер (единица электрического тока, равная потоку в один кулон в секунду), например портативных пылесосов, обычно используемых для уборки ковров транспортных средств и т. Д. которые имеют штекерное гнездо на 12 В, которое можно вставить в гнездовой порт этого адаптера на 12 В. Другой конец имеет два стандартных настенных штыря.
Наслаждайтесь автомобильной розеткой 12 В, требующей гаджетов дома или в офисе, с этим мощным автомобильным преобразователем или адаптером питания постоянного тока с выходом 8500 мА от стены до розетки.«мА» означает миллиампер. Это мера тока, протекающего по данной цепи. Прочтите разницы между вольтами и амперами , чтобы знать, что вы покупаете правильный тип с правильной величиной тока, измеряемой в амперах, чтобы ваше устройство постоянного тока работало оптимально.
Любое автомобильное зарядное устройство теперь можно использовать как сетевое зарядное устройство для путешествий. Кроме того, этот преобразователь мощности для вторичного рынка очень дешев и невысок по сравнению с преобразователями питания известных производителей.
Однако обратите внимание, что этот преобразователь 120 В переменного тока в 12 В постоянного тока обеспечивает достаточную мощность только для смартфонов, MP3-плееров, систем GPS, камер и других подобных небольших портативных устройств.Его не рекомендуется использовать для устройств, которым требуется мощность более 8,5 А, таких как накачки для шин и надувных подушек, портативные автомобильные пылесосы, одеяла с подогревом и другие подобные сверхмощные устройства.
Два электрических штыря легко подключаются к стандартной настенной розетке 110/120 В переменного тока.
Мгновенно преобразует 110 и 120 вольт переменного тока в 12 В постоянного тока.
Вход: 110 — 240 В ~ 50/60 Гц 0,1 А. Выход: 12 В ~ 8500 мА.
Преобразователь автомобильной розетки в розетку универсален и работает на всей территории США и Канады.
Разница между разными усилителями. в источниках питания.
Этот универсальный адаптер Cellet позволяет преобразовать вилки переменного тока 110 В и 120 В в розетку автомобильного адаптера постоянного тока 12 В.
Хотя многие разные устройства могут работать с напряжением 12 В постоянного тока, разные устройства используют разный ток, измеряемый в амперах (А). Ток измеряется в амперах (A), но некоторые устройства показывают необходимый им ток в миллиамперах (мА). 1 ампер = 1000 миллиампер. При таком же преобразовании 0,7 А = 700 мА.
Чтобы определить, какой из наших преобразователей ACDC подходит для вашего конкретного устройства, вам необходимо изучить спецификации, обычно напечатанные на устройстве.Используйте преобразователь 1 А / 1000 мА переменного тока в постоянный для устройств, которым требуется не более 1 А / 1000 мА. Например, если ваше устройство рассчитано на 0,7 А или 500 мА, адаптер на 1 А будет работать.
Если ваше устройство рассчитано, например, на 1,2 А или 1500 мА, это больше 1 А, но меньше 2 А. В этом случае наиболее подходящим будет преобразователь 2 А / 2000 мА переменного тока в постоянный ток . Для устройств номиналом от 2 до 3 А (от 2000 мА до 3000 мА) можно использовать преобразователь 3 А / 3000 мА переменного тока в постоянный .Для устройств, требующих более 3 А, но равных или менее 8,5 А, эта покупка будет подходящей. Или вы можете купить преобразователь переменного тока в постоянный ток 20,8 А / 20800 мА для устройств, которым требуется более 8,5 А, но менее 20,8 А.
Если вы не уверены, сколько усилителя использует ваше устройство, потому что, возможно, текстовые чернила на устройстве выцвели или каким-то образом стерлись, вы можете безопасно использовать этот преобразователь переменного тока в постоянный ток 8500 мА / 8,5 А, поскольку ваше устройство будет использовать только количество ампер это необходимо (но знайте, что это будет стоить вам больше, чем вам, возможно, придется потратить в случае, если ваше устройство использует только 1, 2 или 3 А).
Источник питания переменного тока от 220 В до 12 В постоянного тока Шаг за шагом Проект
Блок питания от 220 В до 12 В постоянного тока является наиболее часто используемой и распространенной схемой. Существует так много применений проекта преобразователя переменного тока в постоянный. Источник питания постоянного тока от 220 В до 12 В предназначен для преобразования входного переменного тока в выходное напряжение 12 В постоянного тока. Проект преобразователя переменного тока в постоянный полезен для фиксированных приложений постоянного тока, таких как двигатели постоянного тока, насосы, зарядные устройства и многие другие приложения. Здесь мы собираемся обсудить, что такое источник питания постоянного тока и схема для питания на выходе 12 вольт.
Сильноточный источник питания постоянного тока довольно просто протестировать и собрать. Этот преобразователь переменного тока в постоянный ток проекта источника питания представляет собой схему уровня новичка для основных проектов электроники. Мы собираемся определить, как сделать блок питания на 12 В. Схема может использоваться во многих полезных приложениях, поскольку она потребляет ток 2 А. Проект преобразователя переменного тока в постоянный — лучший способ сделать этот легкий и простой проект источника питания. Это схема адаптера на 12 В постоянного тока.
Источник питания 220В переменного тока — 12В постоянного тока
Источник питания переменного тока от 220 В до 12 В постоянного тока Цель
Необходимые компоненты для проекта электроснабжения
Принципиальная схема источника питания постоянного тока
Проектная рабочая
Результаты вывода
01.Цель:
Что такое источник питания постоянного тока и как мы можем определить нашу цель — как сделать источник питания на 12 В. Преобразование 220 В переменного тока на выход 12 В постоянного тока. 12-вольтный фиксированный выход постоянного тока полезен для многих приложений, управляемых постоянным током, таких как двигатели постоянного тока, цепи постоянного тока, насосы, зарядные устройства и многие другие полезные приложения.
02. Необходимые компоненты:
S.No
Список компонентов
Кол-во
1
2-амперный трансформатор (12В-0-12В) CT
1
2
Diod (1N5402) — 3 усилителя
2
3
Конденсатор (2200 мкФ)
1
4
Резистор (1.2 кОм) -0,5 Вт
1
5
светодиод (КРАСНЫЙ)
1
6
Переключатель (SPST)
1
7
Предохранитель (1 ампер)
1
03. Цепь для питания:
.
Блок питания от 220 В переменного тока до 12 В постоянного тока прост и довольно прост.Входное напряжение — 220 вольт переменного тока. Это также проект преобразователя переменного тока в постоянный. Подключите вилку провода переменного тока к входу, а затем выключатель и предохранитель. Схема построена на трансформаторе. Трансформатор снижает напряжение переменного тока с 220 до 12 вольт. Как мы знаем, всякий раз, когда мы преобразуем переменный ток в постоянный, нам нужна выпрямительная схема. Диоды используются для выпрямления выхода. Выходное напряжение — 12 В постоянного тока.
04. Принцип работы преобразователя переменного тока в постоянный. Проект:
.
Основная цель проекта источника питания переменного тока от 220 В до 12 В постоянного тока состоит в создании выходного напряжения 12 В постоянного тока для работы приложений постоянного тока.
Предохранитель используется для защиты цепи.
Подключите вход схемы к сети 220 В переменного тока 50/60 Гц.
Трансформатор переменного тока с 220 вольт на 12 вольт постоянного тока используется для преобразования переменного напряжения в постоянный. Номинальный ток трансформатора составляет 2 ампера.
Диодный выпрямитель используется для преобразования входного переменного тока в 12 В постоянного тока. Диод 1N5402 используется для создания схемы выпрямителя.
Конденсатор здесь используется для фильтрации выходного сигнала.
Светодиод показывает выпрямленное отфильтрованное выходное напряжение 12 В постоянного тока.
Теперь вы можете подключить любую схему с постоянным током к выходу 12 В постоянного тока.
05. Результат:
Генерируется отфильтрованный выходной сигнал 12 В постоянного тока. Выходной сигнал схемы источника питания на основе простого трансформатора составляет 12 В постоянного тока. Выход не переменный. Это фиксированное напряжение постоянного тока 12 вольт. Эти напряжения постоянного тока можно использовать в любом проекте преобразователя 12 В постоянного тока в постоянный. Как двигатель на 12 вольт, любая схема, которая требует 12 вольт постоянного тока, вентилятор постоянного тока, зарядное устройство и т. Д. Это можно использовать в качестве адаптера постоянного тока. Проект электроснабжения от 220В переменного тока до 12В постоянного тока.Их так много
06. Применение источников постоянного тока.
Вы также можете получить этот проект в формате PDF. Это самый простой и легкий источник питания постоянного тока от 220В до 12В. Краткое учебное пособие о том, что такое источник питания постоянного тока. Это может быть лучше семестровый проект в качестве проекта преобразователя переменного тока в постоянный ток базовой электроники. Проект блока питания — лучшая демонстрация основных компонентов электроники.
Мы обсудим проект схемы переменного постоянного тока в следующих постах.Подпишитесь на наш канал YouTube, чтобы получить больше уроков и идей. Сохраняйте мотивацию и всегда верьте в себя….
Адаптеры переменного / постоянного тока 110/220 В
На главную> Универсальные адаптеры питания AC-DC
Продукты 1-6 из 6
Сортировать по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойРейтинг от низкой к высокойРасценка от высокой до низкойВсего отзывовЛучшие продавцы
Показать 12 на странице 24 на странице 36 на странице 48 на странице 60 на странице
Быстрый просмотр
Наличие: Есть в наличии
Семь Звезд Номер позиции: SS104 —
Seven Star SS104 Разъединитель батарей для устройств с батарейным питанием.Сохраните батарейки AAA, AA, C или D! Если на вашем радио, магнитофоне или другом портативном устройстве, работающем от батареек, есть разъем постоянного тока, подумайте о том, чтобы подключить этот уникальный адаптер питания переменного тока к постоянному току с двойным напряжением в розетку здесь, в Северной Америке, или в странах за рубежом. Марка Seven Star Переключаемые 110 В и 220 В, 50/60 Гц для использования по всему миру Выход: 1,5 В, 3 В, 4,5 В, 6 В, 7,5 В, 9 В и 12 В постоянного тока 500 мА макс. Быстрый просмотр
Наличие: Есть в наличии
Семь Звезд Номер позиции: SS105 —
Адаптер переменного тока Seven Star SS105 или аккумуляторный блок для устройств с батарейным питанием.Сохраните батарейки AAA, AA, C или D! Если на вашем радио, магнитофоне или другом портативном приборе, работающем от батареек, есть разъем постоянного тока, подумайте о том, чтобы подключить этот уникальный преобразователь двойного напряжения к розетке, здесь или за границей. Он имеет несколько концов разъемов, которые работают со многими типами устройств. Марка Seven Star Переключаемая 110 В и 220 В, 50/60 Гц Выход: 1,5 В, 3 В, 4,5 В, 6 В, 7,5 В, 9 В, 12 В постоянного тока, 1000 мА макс. Быстрый просмотр
Наличие: Есть в наличии
Семь Звезд Номер позиции: SS223 —
Модель № SS223 Адаптер с автоматической регулировкой мощности постоянного тока Вход: 11-14 В постоянного тока, 8 А Выход: 15-16-18-19-20 постоянного тока 3.5 А / 22-24 В постоянного тока 2,9 А 120 Вт макс. Включает 5 съемных вилок. Работает с большинством ноутбуков. Изготовлено компанией Seven Star
Топ 10 лучших преобразователей на 12 В в 2021 году — Bestgamingpro
Топ-10 лучших преобразователей на 12 В 2021
1. dkplnt 20A 240W 12v Golf Cart 48V 36V to 12V преобразователь напряжения регулятор редуктор трансформатор водонепроницаемый с предохранителем
Выходное напряжение: 12 В (фиксированный выход), присутствующий выход: 20 А, выходная энергия: 240 Вт, избыточная эффективность преобразования: до 97%
Дизайн: очень прочный в использовании с алюминиевым корпусом и силиконовой изоляцией: водонепроницаемый, противоударный, влагостойкий и пыленепроницаемый.
Введите напряжение варьируется: 30-60 В постоянного тока (36 В / 48 В)
Безопасность: встроенная защита от перегрузки, перегрузки по току, перегрева и короткого замыкания.
Утилита: избыточная энергия 240 Вт для автомобильного грузовика, тележки для гольфа, светодиодной ленты, экрана дисплея, системы мониторинга, двигателя и поделок и многих других.
Проверить цену сейчас
2. BESTEK 150W Power Inverter DC 12V to 110V AC Converter 4.2A Dual USB Car Adapter (Blue)
Запатентованная защита от напряжения изоляции: это лицензированное устройство оснащено изоляцией с низким и чрезмерным напряжением и встроенным предохранителем на 40 ампер.полностью защитите свои изящные устройства от перегрева, пониженного и повышенного напряжения, быстрого замыкания, перегрузок и перезарядки.
A должен иметь для поездок по улицам: чрезвычайно компактный и легкий, всего 3,2 x 2,5 x 1,5 дюйма, восемь унций +. компактное и простое хранение. 32-дюймовый провод позволяет товарищам на заднем сиденье получить деньги за свои устройства
Преимущество
Bestek: модель преобразователя энергии №1 в Америке. обеспечивает постоянный ток 150 Вт от постоянного тока и мгновенную энергию 250 Вт, включая 1 розетку переменного тока и пару USB-портов
Быстрая зарядка: высокоэффективная розетка 110 В переменного тока для зарядки более крупных устройств, напоминающих ноутбуки и планшеты, 2 порта USB (Zero-2.4a) для питания соответствующих устройств USB, хороший выбор в качестве необходимого автомобильного оборудования
100% удовлетворение: 18 месяцев гарантии, сертификат etl. прочный металлический корпус обеспечивает превосходную защиту от падений и ударов. встроенный бесшумный вентилятор охлаждения помогает уменьшить тепло и предотвращает его нехватку
Проверить цену сейчас
3. Foval 150W Автомобильный инвертор 12 В постоянного тока в 110 В переменного тока с автомобильным зарядным устройством 3.1A Dual USB
Путешествие пакет: размер почти банковской карты — три.2 x 2,5 x 1,5 дюйма, компактный и простой в хранении, с алюминиевым корпусом, необычайно транспортабельный и легкий — всего восемь унций +
Прочный металлический корпус обеспечивает превосходную защиту от падений и ударов. встроенный бесшумный вентилятор охлаждения снижает тепло и предотвращает короткое замыкание
Премиальный автомобильный инвертор мощностью 150 Вт с 2 портами USB и магазинами переменного тока. двойные USB-порты могут стоить большинство телефонов и планшетов одновременно (максимум три. 1 выход), в то время как магазины переменного тока хороши для рождественских подарков, зарядных струнных ламп, портативного компьютера, молокоотсоса, cpap-машины, небулайзера, спортивной консоли, Kindle, телевидения, DVD геймеры, фонари, iPad и различные цифровые устройства
Mufti-protection: встроенный предохранитель для защиты вашей системы, конструкция с устойчивой зарядкой обеспечивает безопасность от перегрева, зарядки от пониженного и повышенного напряжения, быстрого замыкания, перегрузок и перезарядки
Что вы получаете: автомобильный инвертор foval 150 Вт, руководство для персонала, 18 месяцев гарантии и 100% поддержка клиентов / ***** / пожалуйста, не забудьте покупать у foval, в противном случае верните полученный товар / *** * /
Проверить цену сейчас
4.Преобразователь переменного тока в постоянный ток ALITOVE 100–240 В на 12 В 10 А Адаптер источника питания 120 Вт Гнездо прикуривателя Трансформатор переменного / постоянного тока для автомобильного пылесоса, автомобильного холодильника и других автомобильных устройств
Надежность: состоящая из лучших высококачественных источников питания, она может компьютеризированно отключать перегрузку, отключение перенапряжения, компьютеризированное тепловое отключение, быструю защиту от замыканий. не бойтесь перегревать лишнее.
Легко использовать: просто подключите его к любой розетке в вашем доме, и он готов к использованию с чем-то, у кого есть вилка прикуривателя.
Обычное использование: преобразует существующее семейство 100 ~ 240 В переменного тока в энергию постоянного тока 12 В 10 А с помощью удлиненного энергетического провода 7,5 футов, чтобы добиться успеха в разнообразии. используйте свои автомобильные агрегаты прямо сейчас!
Великолепная совместимость: полностью совместим с любыми автомобильными блоками мощностью менее 120 Вт, напоминая устройство для накачивания шин, автомобильный охладитель, автомобильный пылесос, автомобильный холодильник, автомобильную терапевтическую массажную подушку, автомобильный вентилятор.
100% гарантия высокого качества: покупка без угрозы.мы обеспечиваем 100% возврат или обмен вашей покупки, если вы не полностью ее обожаете, без вопросов.
Проверить цену сейчас
5. Преобразователь переменного тока в постоянный, 2A, 24 Вт, автомобильный прикуриватель, 110-240 В — 12 В, адаптер питания переменного / постоянного тока
С изготовлением корпуса из абс, состоит из вариантов защиты от неправильного напряжения, быстрого замыкания, внутреннего перегрева, защиты для использования
Введите напряжение: 100-240 В; выходное напряжение: 12В, выходное напряжение: 2а; частота: 50/60 Гц; мощность: 24 Вт, для автомобильного зарядного устройства или автомобильного прикуривателя, снова доставьте свое автомобильное домашнее оборудование. Адаптер розетки переменного / постоянного тока
переделывает 110-240 В переменного тока из розетки в 12 В постоянного тока, полностью работает с любыми автомобильными цифровыми товарами с номинальной мощностью ниже 24 Вт, максимальное количество — три.8a
Удобство использования удлиненного провода длиной 1,2 м, просто вставьте его в любую электрическую розетку в доме, вам нужно использовать любое цифровое оборудование, имеющее вилку прикуривателя
Полная работа с любыми автомобильными устройствами мощностью ниже 24 Вт, такими как автомобильный диффузор, холодильник на колесах, автомобильное телевидение, пылесос, переносной охладитель / обогреватели с усилителем энергии, воздушный компрессор, электрический обогреватель сиденья, пылесос и другое домашнее оборудование постоянного тока
Проверить цену сейчас
7.Преобразователь напряжения 110/120 В в переменный ток 12 В / 5 А, водостойкий преобразователь источника питания AGPtEK 60 Вт для освещения бассейна, водяного насоса, наружного освещения, прожекторов
âœ… техническая информация — мощность этого преобразователя напряжения составляет 60 Вт. введите 100–120 В переменного тока, выведите 12 В переменного тока — 5 А.
âœ… широкое применение — этот трансформатор переменного напряжения хорош для использования с мягким плавательным бассейном, водяным насосом, наружным мягким воздухом, охладителями, прожекторами, распылителем, толкателями и прочим.
âœ… понижающий преобразователь трансформатора напряжения — этот трансформатор напряжения преобразует 12 вольт переменного тока прямо в вилку переменного тока 110/120 вольт.
âœ… особая конструкция — этот преобразователь 110-12 вольт мал и компактен, прост в установке. Этот преобразователь энергетического напряжения полностью водонепроницаем.
âœ… обратите внимание: на выходе этого трансформатора переменный ток, а не постоянный !!!
Проверить цену сейчас
8. 300 Вт автомобильный инвертор питания постоянного тока 12 В в 110 В преобразователь переменного тока 4.8A двойной USB-порт для зарядки автомобильный адаптер для зарядного устройства (красный)
Â · ã € быстрая зарядка € ‘этот автомобильный инвертор опций двойных магазинов переменного тока 110 В и пары портов USB.Четыре порта USB. 8a / Twin могут роботизированно определять ваши устройства для обеспечения оптимальной скорости зарядки, приятно для ваших устройств, айфонов, iPad, планшетов, mp3-геймеров, камер и различных сотовых устройств
Â · ã € extra handy ã € ‘- сразу подключите к гнезду прикуривателя, размер провода 33 дюйма, чтобы удовлетворить людей, которые просто сидят на заднем сиденье, с крепежной лентой, которая очень удобна в обслуживании.
€ Премиальный инвертор мощностью 300 Вт обеспечивает постоянную мощность 300 Вт постоянного и переменного тока и 600 Вт пиковой энергии.хорошо подходит для зарядки струнных светильников, портативного компьютера, молокоотсоса, cpap-машины, небулайзера, спортивной консоли, kindle, телевидения, dvd-геймеров, фонарей, ipad и различных цифровых устройств
· ã € mufti-protectionã — встроенный предохранитель для защиты вашей системы, защищенная конструкция зарядки обеспечивает безопасность от перегрева, зарядки от пониженного и повышенного напряжения, быстрого замыкания, перегрузок и перезарядки
• Улучшенный охлаждающий эффект — встроенный бесшумный компьютеризированный охлаждающий вентилятор с регулируемой температурой помогает уменьшить тепло и предотвратить дефицит.прочный металлический корпус обеспечивает превосходную защиту от падений и ударов.
Проверить цену сейчас
9. П.И. АВТОМАГАЗИН Премиум 110 В / 120 В переменного тока — 12 В постоянного тока Преобразователь / адаптер / трансформатор 10 Ампер. Одобрено FCC и CE использование с аксессуарами для прикуривателя 12 В макс., 10 А
Обеспечит энергией все 12-вольтовые блоки с максимальной выходной мощностью 120 Вт (10 ампер). Максимальный ограниченный ток составляет 15 ампер.
Большая ответственность — кабель 18awg. Высококачественный литой соединитель премиум-класса высотой 9 футов.может использоваться с дополнительными расширениями энергии. Кабель 110 В полностью подогнан к корпусу преобразователя для повышения надежности
Преобразует наиболее важную энергию 110–120 В переменного тока в 12 В постоянного тока (обычная автомобильная розетка прикуривателя). Используйте свои 12-вольтовые блоки в любом месте дома или в уличных поездках.
Secure — встроенные опции безопасности включают защиту от перегрузок, защиту от повышенного и пониженного рабочего напряжения и защиту от быстрого замыкания. проектирование и строительство соответствуют правилам электрического оборудования (безопасность) 1994 года и правилам вилок и розеток (безопасность) 1994 года.
Компактный и транспортабельный, прочный, надежный и защищенный. содержать дома или брать с собой в поездку по улице или в палатке.
Проверить цену сейчас
10. Драйвер светодиода 12 В 150 Вт Источник питания 110–12 В Водонепроницаемый трансформатор IP67 150 Вт Источник питания 12 В постоянного тока Светодиодный источник питания Преобразователь переменного тока в постоянный с 3 штыревой вилкой, преобразователь питания 120 В переменного тока в постоянный ток 12 В
Простота использования — в комплекте разъем для проводки, дополнительная защита и простота использования, не требуется пайка, не нужно скручивать провод и ленту, экономит ваши затраты на рабочую силу.
Огромное рабочее напряжение — входной диапазон составляет 100-240 В переменного тока, 50/60 Гц, встроенная защита от перенапряжения, чтобы избежать травм из-за чрезмерного перенапряжения в дождливый день.
12vdc 150w — повышенная точность от 120 до 12 В постоянного тока для влажных или влажных помещений.
Dependable — переключаемая энергия 12 В обеспечивает сверх существующую безопасность ocp, защиту от перегрева, защиту от перенапряжения, защиту от перенапряжения, защиту вашего оборудования.
Waterpoof — алюминиевый корпус был полностью герметизирован для обеспечения водонепроницаемости, класс защиты IP67, этот трансформатор подходит для использования на открытом воздухе или в помещении.
Проверить цену сейчас
Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.
Инвертор 110 В переменного тока в 12 В постоянного тока, преобразователь постоянного тока в постоянный и источники питания для путешествий
Инверторы питания от постоянного тока до 110 В переменного тока и зарядное устройство USB
34 Модели инверторов питания от 12 до 110 В переменного тока на выбор!

Фильтр шумов и пиков 6-48 В
Фильтр шумов и пиков 6-48 В

Розничная торговля: 69 долларов США.95
Цена продажи: (Вы экономите: 17%) Преобразователи постоянного тока в переменный ток и преобразователи чистой синусоидальной волны
Преобразователи постоянного тока в переменный ток и преобразователи чистой синусоиды

Источник переменного тока в постоянный, 0-18 В
Источник питания переменного тока в постоянный, 0-18 В

Розничная торговля: $ 124,95
Цена продажи: (Вы экономите 20%) 1.Источник питания переменного и постоянного тока от 5 до 57 А
Источник переменного тока с переменным током от 1,5 до 57 А

Розничная торговля: 499,95 долларов США
Цена продажи: (Вы экономите: 17%)
Источник переменного тока 1,5–15 В, переменный ток — постоянный ток
Источник переменного тока 1,5–15 В, переменный ток

Розничная торговля: 59,95 долларов США
Цена продажи: (Вы экономите: 17%) Блок питания переменного тока в постоянный
Блок питания переменного тока в постоянный, 10 А

Розничная торговля: 84 доллара США.95
Цена продажи: (Вы экономите: 18%)
Источник питания 10 А переменного тока в постоянный Выход 13,8 В постоянного тока

Розничная торговля: 107,95 долларов США
Продажная цена: (Вы экономите: 17%) Источник питания переменного тока 10 В постоянного тока Вспомогательная розетка / розетка 12 В
Источник питания 10 А переменного тока и постоянного тока Разъем для подключения аксессуаров 12 В / Socket

Розничная торговля: 99 долларов США.95
Цена со скидкой: (Вы экономите: 20%)
Источник питания 100 А постоянного и переменного тока — монтаж в стойку
Источник питания 100 А переменного тока в постоянный — монтаж в стойку

Розничная торговля : 949,00 $
Цена продажи: (Вы экономите: 16%) Регулируемый источник питания 100 А переменного и постоянного тока
Регулируемый источник питания 100 А переменного тока в постоянный ток

Розничная торговля: 599,95 долларов США
Цена продажи: (Экономия: 28 %.95
Цена со скидкой: (Вы экономите: 18%) 110/220 В переменного тока на USB 5 В постоянного тока 4-портовый адаптер
110 В / 220 В переменного тока на USB 5 В постоянного тока 4-портовый адаптер

Розничная торговля: 29,95 долларов США
Цена со скидкой: (Вы экономите: 17%)
Переносные блоки питания 12 В постоянного тока, пусковые устройства и блоки питания
Переносные блоки питания 12 В постоянного тока, пусковые устройства и блоки питания

Разъем для подключения аксессуаров питания 12 В и USB-адаптеры / преобразователи постоянного тока
40+ Стили адаптера 12 В на выбор из

90 A8 Источник питания с двойным измерителем
Источник питания переменного тока на постоянный ток 16 А с двойным измерителем

Розничная торговля: 189 долларов США.95
Цена со скидкой: (Вы экономите: 16%)
Источник питания 2 А постоянного тока 12 В постоянного тока 6-ходовой
Источник питания 2 А переменного тока постоянного тока 12 В постоянного тока 6-Way

Розничная торговля: 39,95 долларов США
Продажная цена: (Вы экономите 25%) Источник питания переменного тока 2,5 А в постоянный ток
Источник питания постоянного тока 2,5 А

Розничная торговля: 55,00 долларов США
Цена продажи: ( Вы экономите: 27%.95
Цена со скидкой: (Вы экономите: 25%) Импульсный источник питания переменного тока на постоянный ток 20 А
Импульсный источник питания переменного тока на постоянный ток 20 А

Розничная торговля: 219,95 долларов США
Цена продажи: (Экономия: 18% )
Источник питания постоянного тока на 20 А Вход 120 В переменного тока на выход 13,8 В постоянного тока
Источник питания постоянного тока на 20 А 120 В переменного тока на выход 13,8 В постоянного тока

Розничная торговля: 199,95 долларов США (Вы экономите
Продажная цена: : 20%) Продукты постоянного тока 24, 36 и 48 В
Продукты постоянного тока 24, 36 и 48 В

Понижение напряжения постоянного тока до 12 В Преобразователь 240 Вт с технологией PMW
Понижение мощности с 24 В до 12 В постоянного тока Преобразователь на 240 Вт с технологией PMW

Розничная торговля: 62 доллара США.99
Цена со скидкой: (Вы экономите: 37%) Источник питания переменного тока на 25 А в постоянный ток
Блок питания переменного тока в постоянный ток 25 А

Розничная торговля: 159,95 долларов США
Цена продажи: (Экономия: 26%)
3-амперный регулируемый источник питания постоянного тока, сертифицированный UL
3-амперный регулируемый источник питания постоянного тока, сертифицированный UL

Розничная торговля: 74,95 долларов США
Цена продажи: (Вы экономите: 20%) Источник питания постоянного тока 30 А 120 В переменного тока Вход на 13.Выход 8 В постоянного тока
Источник питания постоянного тока 30 А Вход 120 В переменного тока до выхода 13,8 В постоянного тока

Розничная торговля: 244,95 долларов США
Цена со скидкой: (Вы экономите: 18%)
Переключение постоянного тока на 30 А Блок питания
Импульсный источник питания переменного тока на постоянный ток 30 А

Розничная торговля: 189,95 долларов США
Цена продажи: (Вы экономите: 18%) Импульсный источник питания постоянного тока 30 А с дисплеем
Импульсный источник питания постоянного тока 30 А с дисплеем

Розничная торговля: 199 долларов.95
Цена продажи: (Вы экономите: 18%)
Линейный источник питания переменного тока 32 А в постоянный ток
Источник питания постоянного тока 32 А

Розничная торговля: 399,95 долларов США
Продажа Цена: (Вы экономите: 33%) Источник питания переменного тока 35 А в постоянный
Источник питания переменного тока 35 А в постоянный ток

Розничная торговля: 311,55 долларов США
Цена продажи: (Экономия: 36%)
Линейный источник питания 37 А от 110 В переменного тока до 12 или 28 В постоянного тока
Линейный источник питания 37 А от 110 В переменного тока до 12 или 28 В постоянного тока

Розничная торговля: 389 долларов США.95
Цена продажи: (Вы экономите: 15%) Источник питания переменного тока на 37 А с измерителем
Источник питания переменного тока в постоянный ток 37 А с измерителем

Розничная торговля: 445,95 долларов США
Цена продажи: (Вы экономия: 27%)
Зарядное устройство для адаптера переменного тока с 4 портами на USB
Зарядное устройство с адаптером переменного тока с 4 портами на USB

Розничная торговля: 24,95 долл. США
Цена продажи: (Вы экономите : 20%) 4.Импульсный источник питания 5 А 12 В постоянного тока с розеткой для зажигалки
Импульсный источник питания 12 В постоянного тока на 4,5 А с розеткой для зажигалки

Розничная торговля: 99,95 долларов США
Цена продажи: (Вы экономите: 12%)
Импульсный источник питания от 110/220 В до 27,5 В постоянного тока, 42 А
Импульсный источник питания от 110/220 В до 27,5 В постоянного тока, 42 А

Розничная торговля: 862,95 долл. США Фильтр шумов и пиков 48-120 В
Фильтр шумов и пиков 48-120 В

Розничная торговля: 44 доллара США.95
Цена продажи: (Вы экономите: 22%)
Линейный источник питания 5 А, 0–30 В постоянного тока
Линейный источник питания 5 А, 0–30 В постоянного тока

Розничная торговля : $ 412,95
Цена продажи: (Вы экономите: 35%) 5-амперный блок питания с разъемом / розеткой для аксессуаров 12 В
5-амперный блок питания с разъемом / розеткой для аксессуаров 12 В

Розничная торговля: $ 59.00
Продажная цена: (Вы экономите: 15%)
Источник питания постоянного тока 50 А 120 В переменного тока, вход на 13.Выход 8 В пост.

Розничная торговля: 354,95 долларов США
Цена продажи: (Вы экономите: 38%)
Блок питания постоянного тока для монтажа в стойку на 50 А с измерителями
Блок питания постоянного тока для монтажа в стойку на 50 ампер Метров

Розница: 569 долларов.95
Цена со скидкой: (Вы экономите: 15%) Регулируемый источник питания переменного тока от 55 А до постоянного тока, 12 В
Регулируемый источник питания от переменного тока до постоянного тока, 55 А, 12 В

Розничная торговля: 499,95 долларов США
Цена продажи: (Вы экономите: 26%)
Преобразователь переменного тока в постоянный, 6 ампер
Преобразователь переменного тока в постоянный, 6 ампер

Розничная цена: 49,95 долларов США
Цена продажи: (Вы экономите: 30%)
Источник питания переменного тока 60 А постоянного тока 120 В переменного тока на выходе
Источник переменного тока 60 А постоянного тока Вход 120 В переменного тока для Выход 13,8 В постоянного тока

Розничная торговля: 486,95 долларов США
Продажная цена: (Вы экономите: 25%) Регулируемый источник питания переменного и постоянного тока 60 А
Регулируемый источник питания переменного тока 60 А

Розничная торговля: 299,95 долларов США
Цена продажи : (Вы экономите: 20%)
Источник питания переменного тока 7 А / постоянный ток 120 В переменного тока Вход 13.Выход 8 В постоянного тока
Блок питания переменного тока на 7 А постоянного тока 120 В переменного тока на выходе до 13,8 В постоянного тока

Розничная торговля: 69,95 долларов США
Цена со скидкой: (Вы экономите: 14%) 72 А 110/220 В переменного тока — 13,8 В постоянного тока Коммутационная мощность Электропитание — установка в стойку
Импульсный источник питания на 72 А, 110/220 В переменного тока — 13,8 В постоянного тока — установка в стойку

Розничная торговля: 899,95 долларов США
Цена со скидкой: (Вы экономите: 11%)
Импульсный источник питания переменного тока 75 А в постоянный ток UL
Импульсный источник питания переменного тока 75 А в постоянный ток UL

Розничная торговля: 579 долларов США.95
Цена продажи: (Вы экономите: 19%) Импульсный источник питания переменного тока 90 А в постоянный UL
Импульсный источник питания переменного тока 90 А в постоянный ток UL

Розничная торговля: 659,95 долларов США
Цена продажи: (Экономия: 12%)
Регулируемый источник питания переменного тока на 5 А постоянного тока
Источник питания переменного тока на постоянный ток 5 А

Розничная торговля: 59,95 долларов США
Цена продажи: (Вы экономите: 25%) Адаптер питания переменного тока — двухпортовый USB
Адаптер питания переменного тока — двухпортовый USB

Розничная торговля: 23 доллара США.99
Цена со скидкой: (Вы экономите: 21%)
Адаптер питания переменного тока — четырехпортовый USB
Адаптер питания переменного тока — четыре порта USB

Розничная торговля: 29,95 долларов США
Цена со скидкой: (Вы экономите: 17%) Зарядное устройство от переменного тока к USB
Зарядное устройство от переменного тока к USB

Розничная торговля: $ 29,95
Цена со скидкой: (Экономия: 27%)
EcoCharge Energy Efficient USB Iphone & iPod Travel Charger
EcoCharge Energy Efficient USB Iphone & iPod Travel Charger

Розничная цена: 29 долларов США.99
Цена продажи: (Вы экономите: 33%)
Универсальный блок питания для ноутбука с USB 4.2-24 В постоянного тока 70 Вт
Универсальный блок питания для ноутбука с USB 4.2-24 В пост. 90 Вт

Розничная торговля: 69,95 долларов США
Цена продажи: (Вы экономите 29%)
Преобразователь 220В в 12В — Обмен электротехнического стека
Вы могли бы использовать эту цепь .Он утверждает, что обеспечивает 12 В при 100 мА — это соответствует вашим требованиям.
Но я бы этому не поверил.
Это плохо регулируется. Выход 12 В может достигать 15 В, потому что единственное регулирование во всем этом — стабилитрон на 15 В.
Я бы не хотел его использовать.
Он обеспечит 12 В между выходными контактами, но если вы измеряете между выходными контактами и землей под ногами, вы найдете полное линейное напряжение переменного тока. Он может обеспечить ток, достаточный для того, чтобы убить вас, если вы коснетесь выхода, стоя на земле.Это также приведет к выходу из строя любого заземленного устройства, к которому вы его подключаете.
Я бы не хотел, чтобы эта штука была подключена к розетке в моем доме круглосуточно. В нем нет предохранителя, и в нем есть резисторы, которые могут нагреваться.
Здесь не упоминается, что вам нужен конденсатор с безопасным номиналом для C1. Вам нужен конденсатор с номиналом Y. Если конденсатор с номиналом Y выходит из строя, он переключается в разрыв цепи. Обычный конденсатор или конденсатор X выйдет из строя, в результате чего на остальную часть цепи попадут полные 220 В переменного тока, что также может выйти из строя и загореться или спокойно ждать, пока вы дотронетесь до него, чтобы он мог поджечь вас 220 В переменного тока.
Если вы используете эту вещь, вы должны поместить ее в изолированную коробку. Металлические части цепи не должны находиться в таком положении, чтобы вы могли прикоснуться к цепи во время ее работы. Единственное соединение с этой цепью — это подключение к источнику питания — никакие другие устройства не могут быть подключены или управляться с его помощью, потому что эти устройства будут находиться под линейным напряжением.
Я НЕ использовал бы эту цепь . Слишком много способов навредить этим себе или кому-то другому.
Когда я был ребенком, для первого проекта было обычным делом быть источником энергии.Настенные бородавки не были обычным явлением, поэтому, если вы хотели отказаться от батарей, вам приходилось покупать лабораторный блок питания или строить что-то самостоятельно.
Все источники питания были классического типа «трансформатор-выпрямитель».
Блок линейного напряжения был тщательно сконструирован, чтобы быть безопасным (и обычно заключен в коробку).
Низковольтная часть была изолирована трансформатором и абсолютно безопасна для прикосновения — никаких проблем, связанных с тем, что ваш источник питания 12 В постоянного тока перестанет попадать в сетевое напряжение.
Достаточно безопасно. Свой первый я построил примерно в 15 лет в заземленном металлическом корпусе.
Планы
были общедоступными, и в большинстве всегда упоминалось, как построить устройство безопасно.
Вы могли бы сделать то же самое сегодня, если хотите узнать о строительных источниках питания.
Если вам нужен только один, потому что вам нужен проект, то вам стоит подумать о его покупке. Или просто используйте адаптер, который у вас есть дома. Если вам нужно питание для микроконтроллера, используйте адаптер USB на 5 В.Многие микроконтроллеры работают на 5V
Только не построит смертельную ловушку цепи, которую вы нашли.
.
No related posts.

Разное

AcmePower AP-DS200	AcmePower AP-PS400	AcmePower AP-DS150

Продолжительная мощность, Вт (номинал/пиковая)
200/400	400/600	150/250
Тип подключения
Крокодилы, прикуриватель	Крокодилы	Прикуриватель
Выходное напряжение, В
220	210-230	220
Входное напряжение, В
11-15	12	12

Gembird EG-PWC-004	Gembird EG-PWC-021	Gembird EG-PWC-003

Продолжительная мощность, Вт
800	1200	500
Тип подключения
Крокодилы	Крокодилы	Прикуриватель, крокодилы
Входное напряжение
10,5-15	24	10-15
Выходное напряжение
220-240	220	230

Titan HW-140W8	Titan HW-300V6	Titan HW-600E6

Продолжительная мощность, Вт
140	300	600
Тип подключения
Прикуриватель	Крокодилы	Крокодилы
Выходное напряжение, В
230	230	230
Входное напряжение, В
12	12	12

	B-Power 220V-0.5A/12V-5A-60W — преобразователь напряжения 220-12В бытовой адаптер прикуривателя 220-12V, 5A, сетевой адаптер для автохолодильника

	PULSO IM-120 (220V-0.6A/12V-10A/120W) — преобразователь напряжения 220-12В (гнездо под прикуриватель), бытовой адаптер прикуривателя 220V-0.6A/12V-10A/120W, сетевой адаптер для автомобильных холодильников, пылесосов и минимоек

	MYSTERY MDC-5A 220/12V — преобразователь напряжения 220-12В (выход под прикуриватель), сетевой адаптер для автохолодильников, бытовой адаптер прикуривателя 220-12V, 5A

	B-Power 220V-1.5A/12V-15A-180W — мощный преобразователь напряжения 220-12В (гнездо под прикуриватель), активное охлаждение, бытовой адаптер прикуривателя 220-12V, 15A, сетевой адаптер для автомобильных компрессоров и пылесосов

	B-Power 220V-2A/12V-20A-250W — мощный преобразователь напряжения 220-12В (гнездо под прикуриватель), активное охлаждение, бытовой адаптер прикуривателя 220-12V, 20A, сетевой адаптер для автомобильных компрессоров и пылесосов

S.No	Список компонентов	Кол-во
1	2-амперный трансформатор (12В-0-12В) CT	1
2	Diod (1N5402) — 3 усилителя	2
3	Конденсатор (2200 мкФ)	1
4	Резистор (1.2 кОм) -0,5 Вт	1
5	светодиод (КРАСНЫЙ)	1
6	Переключатель (SPST)	1
7	Предохранитель (1 ампер)	1


Источник переменного тока в постоянный, 0-18 В Источник питания переменного тока в постоянный, 0-18 В Розничная торговля: $ 124,95 Цена продажи: (Вы экономите 20%)		1.Источник питания переменного и постоянного тока от 5 до 57 А Источник переменного тока с переменным током от 1,5 до 57 А Розничная торговля: 499,95 долларов США Цена продажи: (Вы экономите: 17%)


Источник переменного тока 1,5–15 В, переменный ток — постоянный ток Источник переменного тока 1,5–15 В, переменный ток Розничная торговля: 59,95 долларов США Цена продажи: (Вы экономите: 17%)		Блок питания переменного тока в постоянный Блок питания переменного тока в постоянный, 10 А Розничная торговля: 84 доллара США.95 Цена продажи: (Вы экономите: 18%)


Источник питания 10 А переменного тока в постоянный Выход 13,8 В постоянного тока Розничная торговля: 107,95 долларов США Продажная цена: (Вы экономите: 17%)		Источник питания переменного тока 10 В постоянного тока Вспомогательная розетка / розетка 12 В Источник питания 10 А переменного тока и постоянного тока Разъем для подключения аксессуаров 12 В / Socket Розничная торговля: 99 долларов США.95 Цена со скидкой: (Вы экономите: 20%)


Источник питания 100 А постоянного и переменного тока — монтаж в стойку Источник питания 100 А переменного тока в постоянный — монтаж в стойку Розничная торговля : 949,00 $ Цена продажи: (Вы экономите: 16%)		Регулируемый источник питания 100 А переменного и постоянного тока Регулируемый источник питания 100 А переменного тока в постоянный ток Розничная торговля: 599,95 долларов США Цена продажи: (Экономия: 28 %.95 Цена со скидкой: (Вы экономите: 18%)		110/220 В переменного тока на USB 5 В постоянного тока 4-портовый адаптер 110 В / 220 В переменного тока на USB 5 В постоянного тока 4-портовый адаптер Розничная торговля: 29,95 долларов США Цена со скидкой: (Вы экономите: 17%)


Переносные блоки питания 12 В постоянного тока, пусковые устройства и блоки питания Переносные блоки питания 12 В постоянного тока, пусковые устройства и блоки питания


Разъем для подключения аксессуаров питания 12 В и USB-адаптеры / преобразователи постоянного тока 40+ Стили адаптера 12 В на выбор из		90 A8	Источник питания с двойным измерителем Источник питания переменного тока на постоянный ток 16 А с двойным измерителем Розничная торговля: 189 долларов США.95 Цена со скидкой: (Вы экономите: 16%)


Источник питания 2 А постоянного тока 12 В постоянного тока 6-ходовой Источник питания 2 А переменного тока постоянного тока 12 В постоянного тока 6-Way Розничная торговля: 39,95 долларов США Продажная цена: (Вы экономите 25%)		Источник питания переменного тока 2,5 А в постоянный ток Источник питания постоянного тока 2,5 А Розничная торговля: 55,00 долларов США Цена продажи: ( Вы экономите: 27%.95 Цена со скидкой: (Вы экономите: 25%)		Импульсный источник питания переменного тока на постоянный ток 20 А Импульсный источник питания переменного тока на постоянный ток 20 А Розничная торговля: 219,95 долларов США Цена продажи: (Экономия: 18% )


Источник питания постоянного тока на 20 А Вход 120 В переменного тока на выход 13,8 В постоянного тока Источник питания постоянного тока на 20 А 120 В переменного тока на выход 13,8 В постоянного тока Розничная торговля: 199,95 долларов США (Вы экономите Продажная цена: : 20%)		Продукты постоянного тока 24, 36 и 48 В Продукты постоянного тока 24, 36 и 48 В


Понижение напряжения постоянного тока до 12 В Преобразователь 240 Вт с технологией PMW Понижение мощности с 24 В до 12 В постоянного тока Преобразователь на 240 Вт с технологией PMW Розничная торговля: 62 доллара США.99 Цена со скидкой: (Вы экономите: 37%)		Источник питания переменного тока на 25 А в постоянный ток Блок питания переменного тока в постоянный ток 25 А Розничная торговля: 159,95 долларов США Цена продажи: (Экономия: 26%)


3-амперный регулируемый источник питания постоянного тока, сертифицированный UL 3-амперный регулируемый источник питания постоянного тока, сертифицированный UL Розничная торговля: 74,95 долларов США Цена продажи: (Вы экономите: 20%)		Источник питания постоянного тока 30 А 120 В переменного тока Вход на 13.Выход 8 В постоянного тока Источник питания постоянного тока 30 А Вход 120 В переменного тока до выхода 13,8 В постоянного тока Розничная торговля: 244,95 долларов США Цена со скидкой: (Вы экономите: 18%)


Переключение постоянного тока на 30 А Блок питания Импульсный источник питания переменного тока на постоянный ток 30 А Розничная торговля: 189,95 долларов США Цена продажи: (Вы экономите: 18%)		Импульсный источник питания постоянного тока 30 А с дисплеем Импульсный источник питания постоянного тока 30 А с дисплеем Розничная торговля: 199 долларов.95 Цена продажи: (Вы экономите: 18%)


Линейный источник питания переменного тока 32 А в постоянный ток Источник питания постоянного тока 32 А Розничная торговля: 399,95 долларов США Продажа Цена: (Вы экономите: 33%)		Источник питания переменного тока 35 А в постоянный Источник питания переменного тока 35 А в постоянный ток Розничная торговля: 311,55 долларов США Цена продажи: (Экономия: 36%)


Линейный источник питания 37 А от 110 В переменного тока до 12 или 28 В постоянного тока Линейный источник питания 37 А от 110 В переменного тока до 12 или 28 В постоянного тока Розничная торговля: 389 долларов США.95 Цена продажи: (Вы экономите: 15%)		Источник питания переменного тока на 37 А с измерителем Источник питания переменного тока в постоянный ток 37 А с измерителем Розничная торговля: 445,95 долларов США Цена продажи: (Вы экономия: 27%)


Зарядное устройство для адаптера переменного тока с 4 портами на USB Зарядное устройство с адаптером переменного тока с 4 портами на USB Розничная торговля: 24,95 долл. США Цена продажи: (Вы экономите : 20%)		4.Импульсный источник питания 5 А 12 В постоянного тока с розеткой для зажигалки Импульсный источник питания 12 В постоянного тока на 4,5 А с розеткой для зажигалки Розничная торговля: 99,95 долларов США Цена продажи: (Вы экономите: 12%)


Импульсный источник питания от 110/220 В до 27,5 В постоянного тока, 42 А Импульсный источник питания от 110/220 В до 27,5 В постоянного тока, 42 А Розничная торговля: 862,95 долл. США Фильтр шумов и пиков 48-120 В Фильтр шумов и пиков 48-120 В Розничная торговля: 44 доллара США.95 Цена продажи: (Вы экономите: 22%)


Линейный источник питания 5 А, 0–30 В постоянного тока Линейный источник питания 5 А, 0–30 В постоянного тока Розничная торговля : $ 412,95 Цена продажи: (Вы экономите: 35%)		5-амперный блок питания с разъемом / розеткой для аксессуаров 12 В 5-амперный блок питания с разъемом / розеткой для аксессуаров 12 В Розничная торговля: $ 59.00 Продажная цена: (Вы экономите: 15%)


Источник питания постоянного тока 50 А 120 В переменного тока, вход на 13.Выход 8 В пост. Розничная торговля: 354,95 долларов США Цена продажи: (Вы экономите: 38%)


Блок питания постоянного тока для монтажа в стойку на 50 А с измерителями Блок питания постоянного тока для монтажа в стойку на 50 ампер Метров Розница: 569 долларов.95 Цена со скидкой: (Вы экономите: 15%)		Регулируемый источник питания переменного тока от 55 А до постоянного тока, 12 В Регулируемый источник питания от переменного тока до постоянного тока, 55 А, 12 В Розничная торговля: 499,95 долларов США Цена продажи: (Вы экономите: 26%)


Преобразователь переменного тока в постоянный, 6 ампер Преобразователь переменного тока в постоянный, 6 ампер Розничная цена: 49,95 долларов США Цена продажи: (Вы экономите: 30%)


Источник питания переменного тока 60 А постоянного тока 120 В переменного тока на выходе Источник переменного тока 60 А постоянного тока Вход 120 В переменного тока для Выход 13,8 В постоянного тока Розничная торговля: 486,95 долларов США Продажная цена: (Вы экономите: 25%)		Регулируемый источник питания переменного и постоянного тока 60 А Регулируемый источник питания переменного тока 60 А Розничная торговля: 299,95 долларов США Цена продажи : (Вы экономите: 20%)


Источник питания переменного тока 7 А / постоянный ток 120 В переменного тока Вход 13.Выход 8 В постоянного тока Блок питания переменного тока на 7 А постоянного тока 120 В переменного тока на выходе до 13,8 В постоянного тока Розничная торговля: 69,95 долларов США Цена со скидкой: (Вы экономите: 14%)		72 А 110/220 В переменного тока — 13,8 В постоянного тока Коммутационная мощность Электропитание — установка в стойку Импульсный источник питания на 72 А, 110/220 В переменного тока — 13,8 В постоянного тока — установка в стойку Розничная торговля: 899,95 долларов США Цена со скидкой: (Вы экономите: 11%)


Импульсный источник питания переменного тока 75 А в постоянный ток UL Импульсный источник питания переменного тока 75 А в постоянный ток UL Розничная торговля: 579 долларов США.95 Цена продажи: (Вы экономите: 19%)		Импульсный источник питания переменного тока 90 А в постоянный UL Импульсный источник питания переменного тока 90 А в постоянный ток UL Розничная торговля: 659,95 долларов США Цена продажи: (Экономия: 12%)


Регулируемый источник питания переменного тока на 5 А постоянного тока Источник питания переменного тока на постоянный ток 5 А Розничная торговля: 59,95 долларов США Цена продажи: (Вы экономите: 25%)		Адаптер питания переменного тока — двухпортовый USB Адаптер питания переменного тока — двухпортовый USB Розничная торговля: 23 доллара США.99 Цена со скидкой: (Вы экономите: 21%)


Адаптер питания переменного тока — четырехпортовый USB Адаптер питания переменного тока — четыре порта USB Розничная торговля: 29,95 долларов США Цена со скидкой: (Вы экономите: 17%)		Зарядное устройство от переменного тока к USB Зарядное устройство от переменного тока к USB Розничная торговля: $ 29,95 Цена со скидкой: (Экономия: 27%)


	EcoCharge Energy Efficient USB Iphone & iPod Travel Charger EcoCharge Energy Efficient USB Iphone & iPod Travel Charger Розничная цена: 29 долларов США.99 Цена продажи: (Вы экономите: 33%)


Универсальный блок питания для ноутбука с USB 4.2-24 В постоянного тока 70 Вт Универсальный блок питания для ноутбука с USB 4.2-24 В пост. 90 Вт Розничная торговля: 69,95 долларов США Цена продажи: (Вы экономите 29%)
