Как провести ремонт наушников или гарнитуры с микрофоном

Практический каждый, кто пользуется наушниками или гарнитурой, сталкивался с ситуацией, когда гаджет замолкает. Особенно обидно то, что никаких предпосылок отказа устройства вроде бы не было — вы бережно пользовались гаджетом, не роняли, не втыкали в настенные розетки. Покупать новые наушники, которые, кстати, даже китайского производства стоят не копейки? Не нужно паниковать и торопиться. Самая распространенная причина отказа подобного рода устройств — обрыв проводников в кабеле, причем происходит он чаще всего у самого разъема (штекера), где провод постоянно перегибается.

Зачем покупать новые наушники взамен практически исправных, если разъем можно просто починить? Тем более, что справиться с этой задачей сможет практически каждый, умеющий держать в руках паяльник.

Содержание

Какие бывают разъемы и что у них внутри

Практически все используемые для подключения наушников и гарнитур штекеры (правильнее назвать их разъемами), имеют одинаковую конструкцию и различаются лишь по размерам и количеству контактов. По размерам они группируются следующим образом:

  • Jack 6,35;
  • mini-Jack 3,5;
  • micro-Jack 2,5.

Штекеры наушниковЦифры, указанные в конце каждого названия, обозначают диаметр штырька разъема в миллиметрах, а выглядят устройства так:

Слева направо: micro-Jack 2,5 мм, mini-Jack 3,5 мм, Jack 6,35

Контактов же на штырьках может быть два, три, четыре или пять, а обозначаются такие разъемы TS, TRS, TRRS и TRRRS соответственно. Первый тип — монофонический разъем. Он прост по схеме и конструкции, имеет всего два контакта и в стереотелефонах, а уж тем более в гарнитурах не используется. Разъем TRS имеет три вывода и применяется для подключения стереофонических телефонов (наушников). TRRS и TRRRS более сложны и при их помощи подключают гарнитуры — наушники+микрофон.

Внизу изображен разъем типа TRS, выше — TRRS

Как починить штекер от наушников

Монтаж штекера наушниковКак было указано выше, штекер наушников имеет три контакта, а значит, к нему припаивается три провода. Схема подпайки стереофонических наушников к разъему будет выглядеть следующим образом:

Как припаять наушники к штекеру

С теорией все, пора приниматься за ремонт. Для этого вам понадобятся:

  1. Паяльник.
  2. Канифоль и припой.
  3. Острый нож.
  4. Пассатижи.
  5. Изолента.
  6. Термоусадочная трубка (по возможности).

Разборка и подготовка

Место повреждения

Прежде всего необходимо максимально точно определить место повреждения. Если перелома провода не видно визуально, можно попытаться найти перелом на ощупь. Перегните кабель у разъема — серьезный перелом вы определите пальцами. Не удалось найти повреждение? Часто бывает и такое, придется действовать исходя из логики. Чаще всего повреждение провода происходит непосредственно у разъема, максимум пару сантиметров от него. Обрезаете разъем с одним — двумя сантиметрами кабеля обычными ножницами.

Срезан пластик и обнаружена причина обрываЕсли у вас есть новый штекер, то можете переходить сразу к пункту «Пайка и сборка». Если же в запасе ничего нет, то придется повозиться с только что обрезанным. К сожалению (естественно, к вашему, а не производителя), практически

все головные телефоны, кроме профессиональных поставляются с неразборными разъемами, но это совсем не означает, что их невозможно разобрать.

Берите нож и сделайте два глубоких разреза вдоль пластикового корпуса, в который опрессован металлический контактный стержень штекера. Режьте смело и глубоко с противоположных сторон, но без фанатизма. Теперь захватите одну пластмассовую половинку пассатижами, а вторую попытайтесь удалить, поддевая ножом. Здесь не стоит торопиться. Отделив одну половину корпуса, вы легко удалите и другую. Если ничего не получается или получается частично, сделайте еще несколько продольных разрезов. В результате пред вами предстанет примерно такая картина:

Штекер с удаленным корпусом

Схема распайки гарнитурыТеперь пора заняться кабелем. Аккуратно снимаете с него 1-2 см изоляции и обнаруживаете три, реже четыре провода разного цвета:

Трехпроводной (слева) и четырехпроводной шнуры

В обоих случаях вы имеете красный и зеленый (синий) провода — это выводы правого и левого наушника. Проводник цвета меди (он просто медный и покрыт бесцветным лаком или не покрыт вообще) — общий провод для левого и правого наушника. Если кабель четырехпроводной, то таких общих проводков будет два — отдельно для каждого из динамиков. Как спаять наушники, если у них 4 провода? В этом случае общие проводки просто скрутите, сделав из них один общий.

Цвета проводов могут быть и другими, но общий провод практически во всех конструкциях

медного цвета. Разобраться же, где правый, а где левый канал можно при помощи тестера или в крайнем случае методом «тыка» — припаяв и послушав.

Пайка и сборка

Замена штекера у наушниковТеперь осталось включить паяльник и припаять штекер к наушникам. Прежде всего концы проводков нужно качественно облудить, не повредив при этом ни сами проводники, ни изоляцию. На последний пункт нужно обратить особое внимание. Дело в том, что для уменьшения толщины кабеля (особенно это касается гарнитур для мобильных устройств) проводки делаются очень тонкими, а изоляцией им служит лак, который одновременно и обозначает цвет. При неосторожной работе лак легко повредить, а это грозит банальным замыканием, которое может вывести из строя ваш гаджет, как только вы подключите к нему неряшливо отремонтированные наушники.

Итак, паяльник разогрет. Кладете на кусочек х/б ткани или дощечку проводок и, набрав на жало немного припоя и канифоли, начинаете продольными движениями с небольшим нажимом притирать паяльником кончик проводка к дощечке, постоянно его (проводок) проворачивая. От температуры лак растрескается, и оголенный проводник покроется припоем — залудится. Обратите внимание на то, что облудить надо лишь кончики длиной 2-3 мм, остальной провод должен остаться в изоляционном лаке.

 Далее лужение проводковКабель, правильно (слева) и неправильно подготовленный к пайке

Важно! Не используйте для снятия лака открытый огонь (спички, зажигалки и пр.), как советуют «специалисты». Тонкие проводки либо сгорят в пламени, либо вы отпустите медь до полной потери прочности. В любом случае огонь перекалит лак, и при сборке последний просто облетит с проводков. Результат — замыкание, окончательно нерабочие наушники и хорошие шансы сжечь выходные каскады звука в гаджете или ПК.

Вот как это выглядитТеперь пайка. Зафиксируйте стержень штекера в подходящем зажиме так, чтобы он лежал горизонтально токопроводящими площадками вверх. Для этих целей можно использовать те же пассатижи или пинцет с надетым на рукоятки резиновым колечком. Подойдут и тисочки, но постарайтесь не раздавить стерженек в лепешку — он тонкостенный. Токопроводящие площадки (их 3) уже облужены, единственно, если на них остались обрывки проводков, отпаяйте их. Имеем три провода и три контактные площадки. Какой куда паять? Разобраться в этом поможет рисунок ниже:

Схема распайки штекера на головные телефоны

Схема распайки наушников с микрофономЕсли в вашем распоряжении есть новый разъем, то, естественно, тот, который вы откусили в процессе подготовки, разбирать смысла нет. Но, скорее всего, у вас в руках штекер, контактные площадки которого выглядят несколько иначе. Как запаять наушники в этом случае? Тут вам поможет вот это фото:

Обратите внимание на контактную площадку, к которой припаяны общие провода (их 2, поскольку кабель четырехпроводный). Она выглядит как «крокодильчик» и является одновременно зажимом, предотвращающим вырывание провода при неаккуратном обращении с наушниками. После пайки уложите в нее кабель в изоляции и аккуратно обожмите пассатижами. Ну и прежде чем подпаивать провод к такому разъему, не забудьте на этот самый провод надеть корпус, который вы скрутили со штекера, добираясь до контактов. Ведь после пайки его нужно будет навернуть на место.

И еще одно замечание по этой фотографии. Вполне очевидно, что монтажник сделал слишком длинными облуженные концы и теперь перед сборкой их придется заизолировать иначе они просто замкнутся между собой. Сделать это можно при помощи обрезков изоленты. По уму, конечно, после облуживания кончики нужно было укоротить, оставив на пайку 2—3 мм. В результате у вас должно получиться что—то подобное:

Если ваш штекер разборный, то просто соберите его, навернув на контактный штырек колпачок. Вы же не забыли его на столе и перед пайкой нанизали на провод? Перед сборкой не забудьте проверить работоспособность своих наушников.Но если для ремонта использовался старый разъем, то придется мудрить, поскольку родной корпус вы разрезали.

Самый простой вариант – использовать кусочек термоусадочной трубки подходящего диаметра длиной 4-5 см: наденьте термоусадку на место пайки и прогрейте в пламени газовой зажигалки. Эстетика такого штекера будет на четверочку, зато достаточно гибкая трубка не даст проводу снова переломиться при эксплуатации наушников.

Изоляция штекера при помощи термоусадочной трубки

Если в вашем распоряжении есть термопистолет, то можете залить место пайки пластиком. После заливки, пока клей не остыл, отформуйте его мокрыми пальцами, придав нужный вид.

Как заменить штекер на гарнитуре

Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:

Схема подключения гарнитуры к штекеру

Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля. Как прозвонкой определить, где провод левого динамика, а где правого? На слух. В момент прозвонки соответствующий громкоговоритель будет издавать щелчки. Просто наденьте наушники на голову и звоните.

Типовая схема гарнитуры, где:

  • 1 – выход правого наушника;
  • 2 – выход левого наушника;
  • 3 – общий провод;
  • 4 – провод микрофона и кнопки ответа.

И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.

Разборные 4-контактные 3.5мм аудио штекеры для ремонта наушников
Наверняка многие попадали в ситуацию, когда при шевелении провода у штекера, в наушниках появляются различные шумы или когда вовсе звук в одном из наушников пропадал и кратковременно появлялся, а потом снова исчезал, и как эта неприятная ситуация в конце концов выводила из себя. Дёрнули по неосторожности шнур несколько раз, заломили случайно, растянули — всё это приводит к частичному или полному обрыву проводников внутри. Или когда на телефонной гарнитуре отказывают микрофон с кнопками на пульте. Бывают ситуации и комичнее, когда от штекера отваливается кончик.
Этот мини-обзор условно будет состоять из двух частей. В первой части покажу, как я раньше колхозно ремонтировал испорченные штекеры от наушников. Но так или иначе, мне сей способ поднадоел. Поэтому вторая часть будет посвящена этим покупным разборным штекерам.

Как ремонтировал штекеры раньше

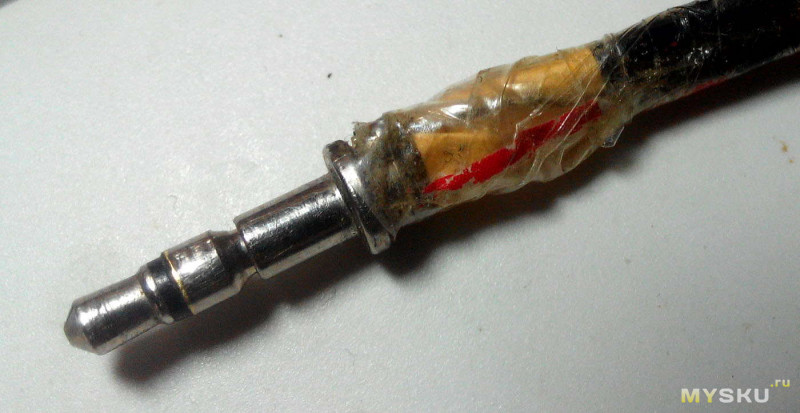

Если вспороть внешнюю оболочку у шнура телефонной гарнитуры, то проводники там чаще всего бывают лакированные, окрашенные в разные цвета. С первого раза залудить такие проводники не получится:

Я залуживаю эти проводки по такой методике
1) Растапливаю немного канифоли на деревянной дощечке

2) На жало BC(M)3 паяльника наношу немного припоя, и, погрузив конец лакированного проводника в канифольную лужицу постепенно разглаживаю нагретым жалом. Спустя сравнительно короткое время лак сходит и конец проводника оказывается лужённым. Сей процесс наглядно отобразил на анимированной картинке ниже:

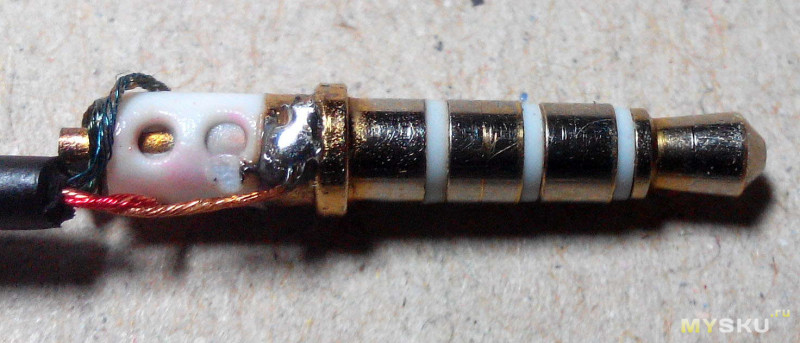

Можно припаивать проводники к штекеру согласно распиновке, которую нарисовал в паинте:

Примечание. Существует 2 стандарта распиновки 4-контактных TRRS штекеров: OMTP (Open Mobile Terminal Platform) и более поздний CTIA (Cellular Telephone Industries Association), отличие их в том, что микрофонный и общий контакты — меняются местами.

Но предварительно нужно не забыть надеть на шнур кусочек термоусадки

Затем на штекер сдвигаем кусочек термоусадки, чтобы он лишь чуть прикрывал собой бордюр на общем контакте

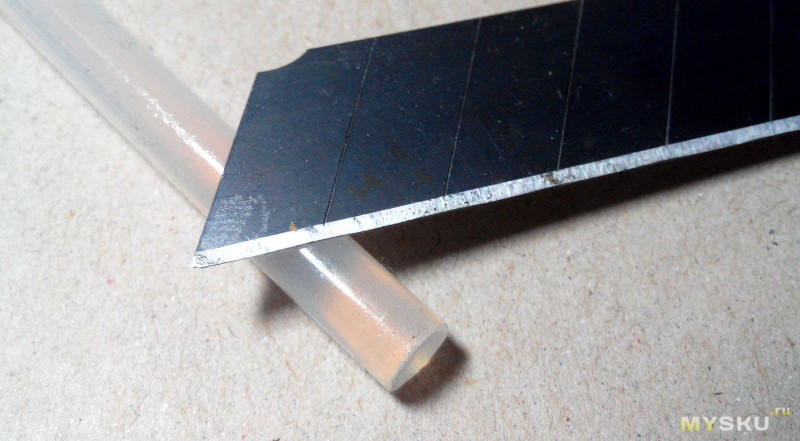

Тем временем нужно тонкими ломтиками нарезать термоклея

Этими ломтиками нужно набить полость внутри термоусадки до конца. Но не переусердствовать

Ещё раз проверить, чтобы край термоусадочной трубки лишь на миллиметр прикрывал собой бордюр

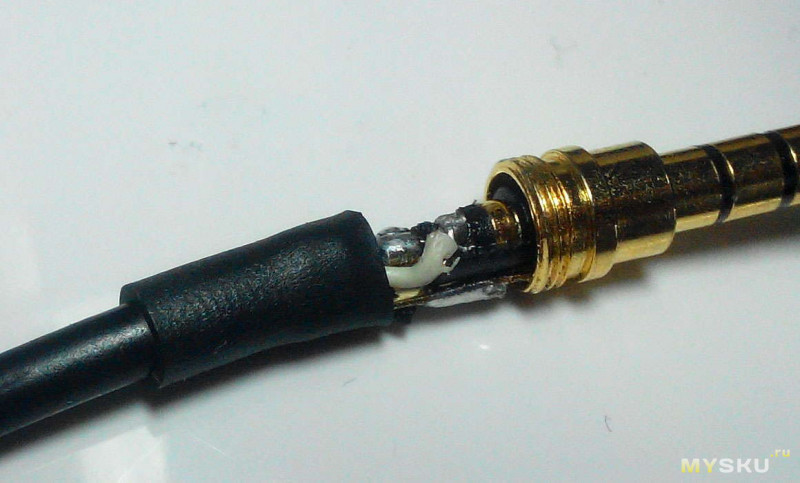

Получившуюся «шаурму» обдуваем феном или держим над открытым пламенем в крайнем случае.

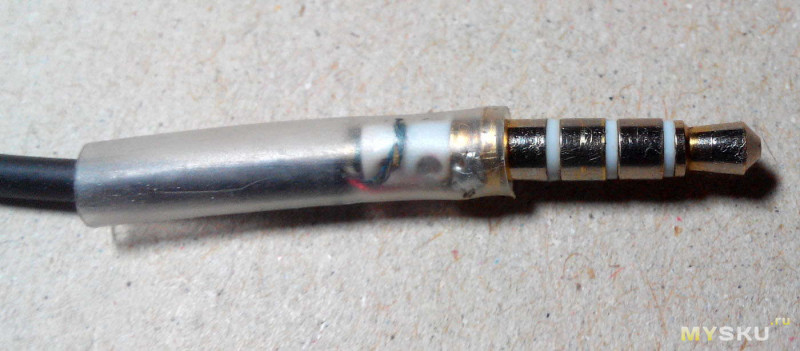

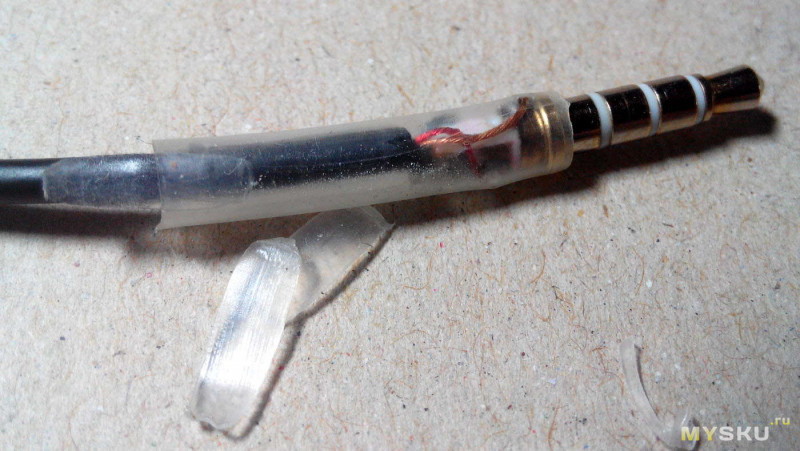

Излишки термоклея сами выйдут наружу

Которые легко убрать ногтём

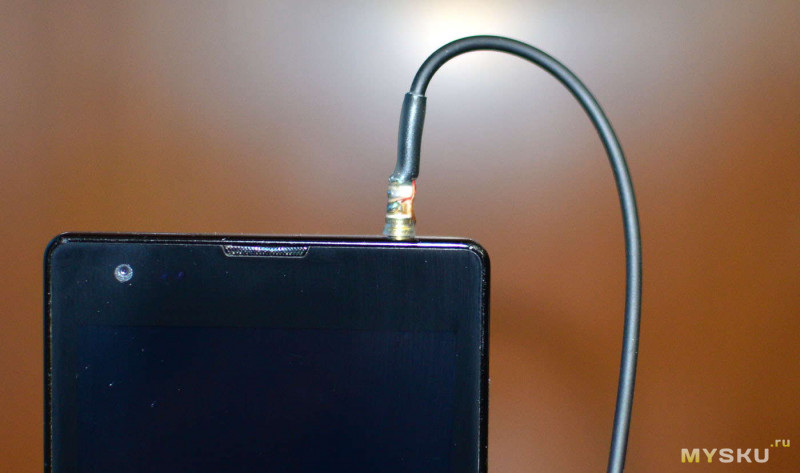

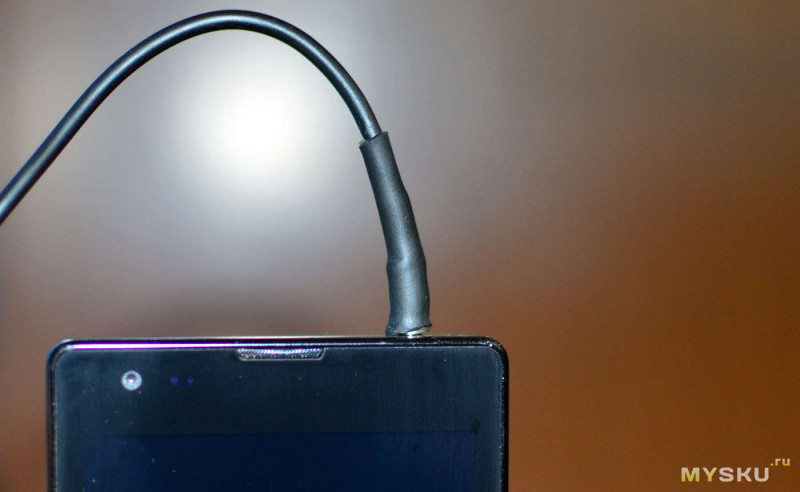

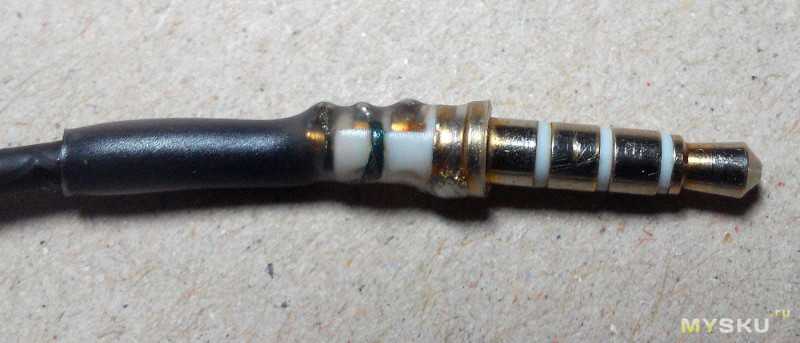

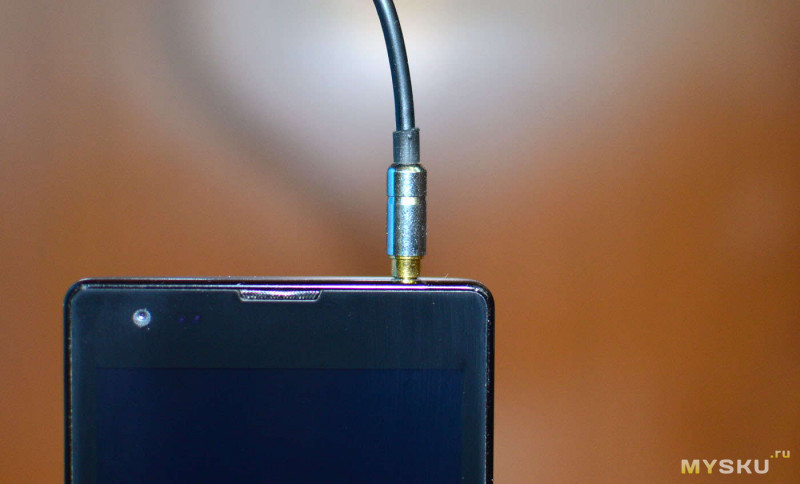

На моём смартфоне данное поделие смотрится так, но вполне работает и при обычном пользовании довольно долго:

Способ с термоусадкой и термоклеем условно можно назвать второй версией ручного ремонта 3.5мм штекера, а вот так выглядит первая версия, кстати работающая до сих пор — про термоусадку я тогда и знать и не знал, поэтому запаянный штекер обмотал в некоторых местах полосками бумаги во избежание «коротышей» и сверху замотал полосками канцелярского скотча:

Готовые штекеры

У выше рассмотренных способов присутствует достаточная долговечность, правда колхозного вида это не убавляет. На ощупь отремонтированный таким способом штекер ощущается как нечто бесформенно непонятное, а внутренний эстет так или иначе давал мне знать о своём недовольстве. Но это пустяки по большому счёту. А львиную долю времени в таком методе отнимала как раз зачистка штекеров от внешней оболочки.
Было решено найти и заиметь готовые разборные 3.5мм штекеры для уже предстоящих ремонтов наушников. Поштучно брать дороговато выходит, тем более с платной доставкой. Взял партию из 10 штук про запас, 4-контактных, ибо они поуниверсальнее.

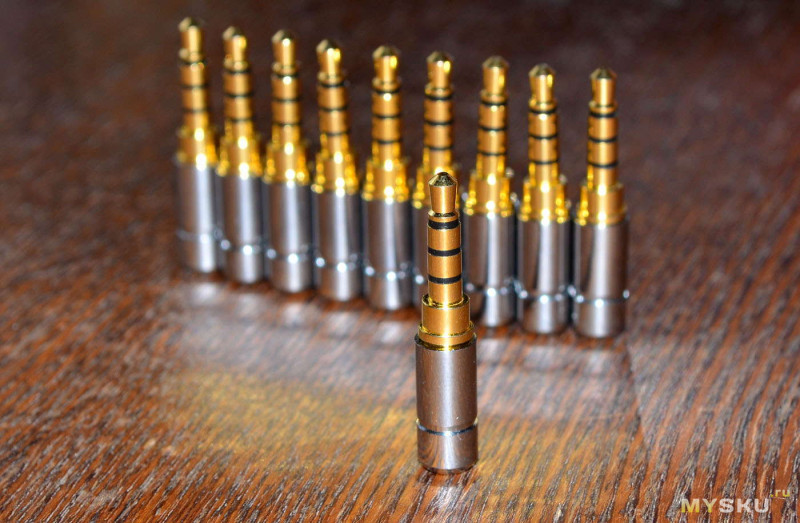

Упакованы заготовки были в пупырчатый пакет:

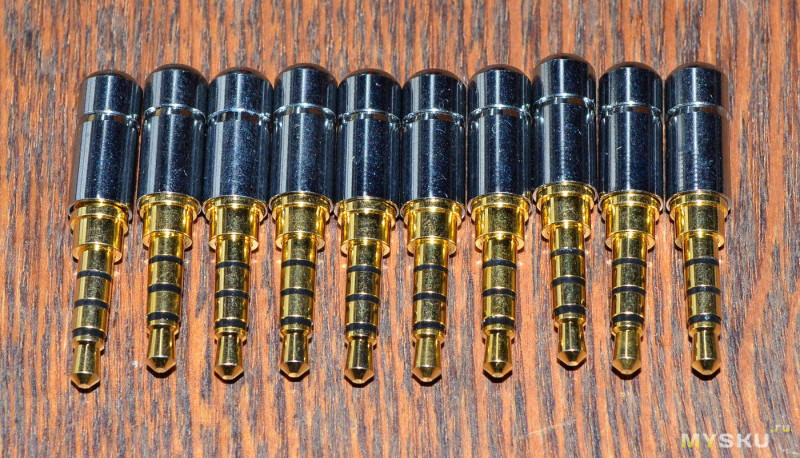

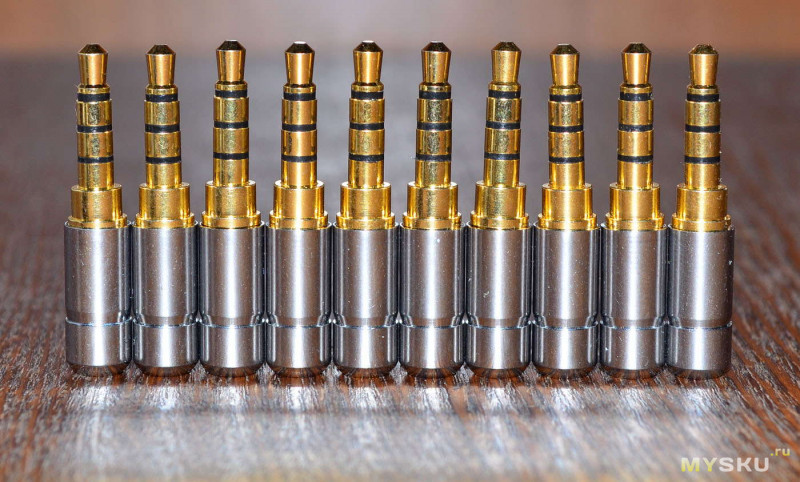

Собственно, их вид. Если присмотреться, то 3 штуки из набора выполнены кривовато


Контакты имеют жёлтое покрытие. Корпус же серебристого цвета

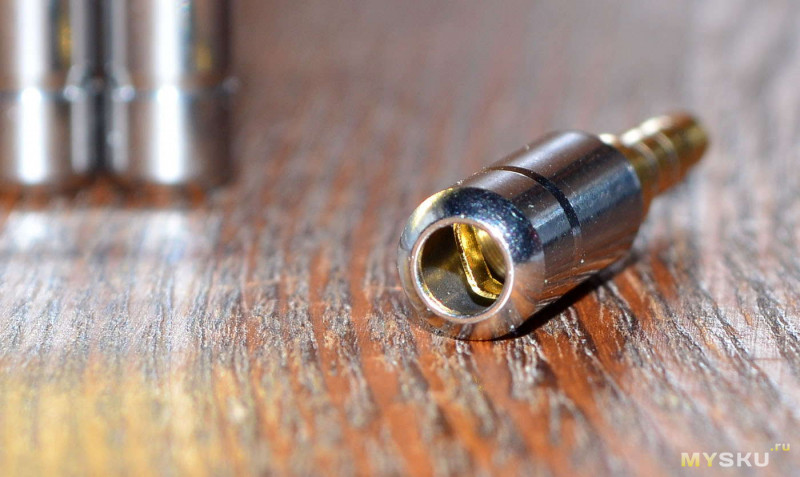

Достаточно широкое отверстие в хвостовой части

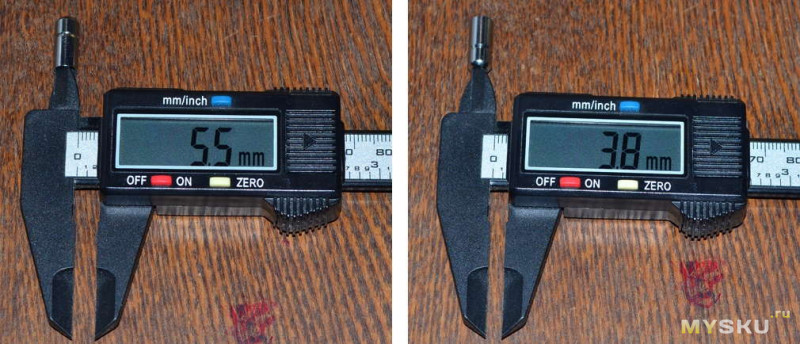

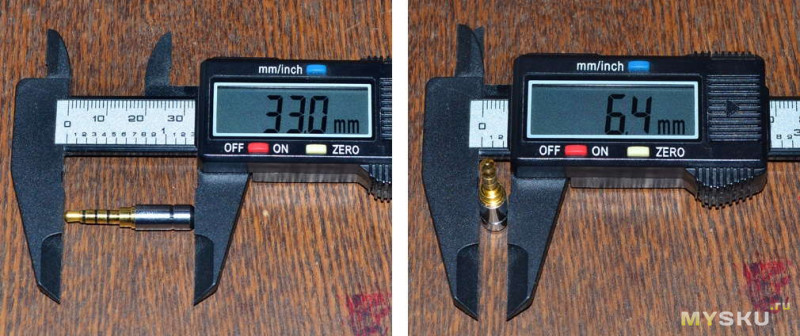

Размеры 33×6.4мм

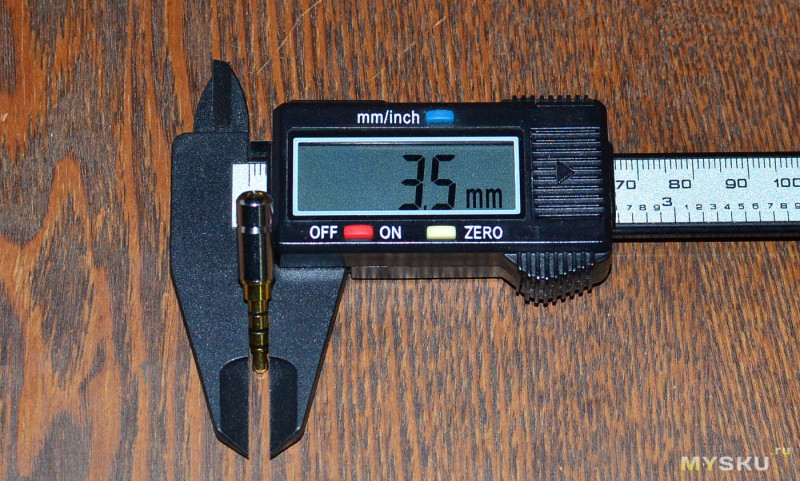

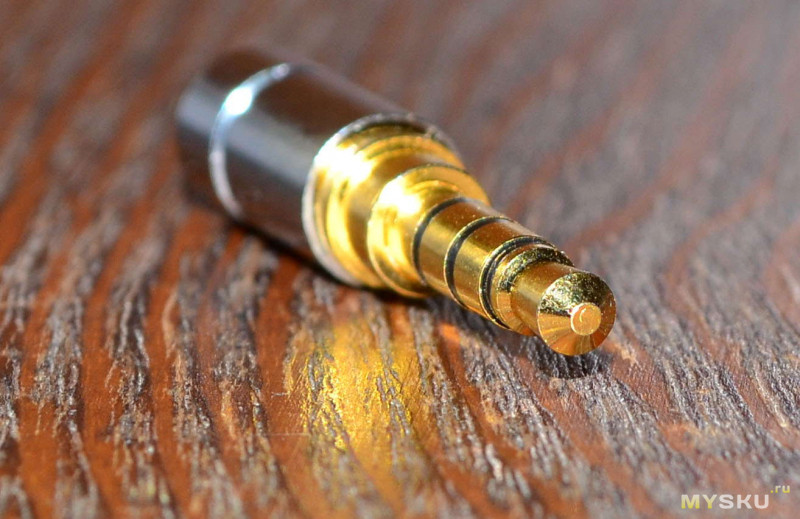

Диаметр штекера правильный:

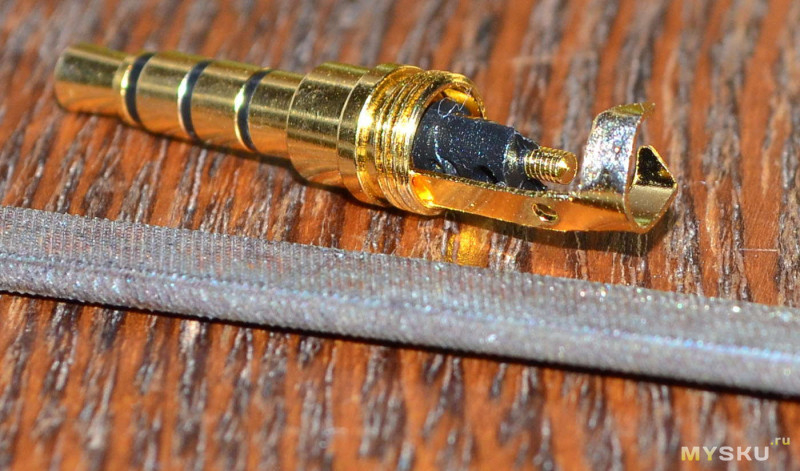

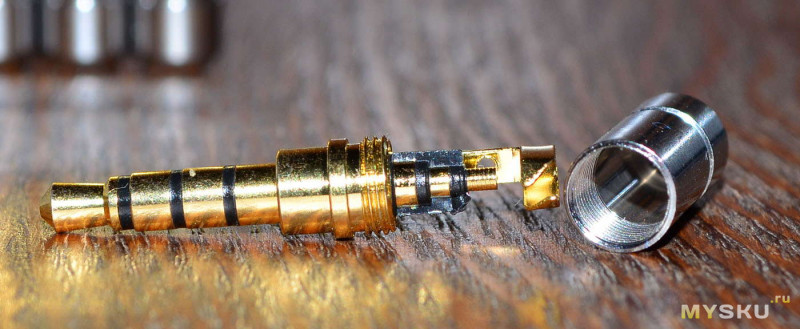

Конструкция разборная, корпус выкручивается.

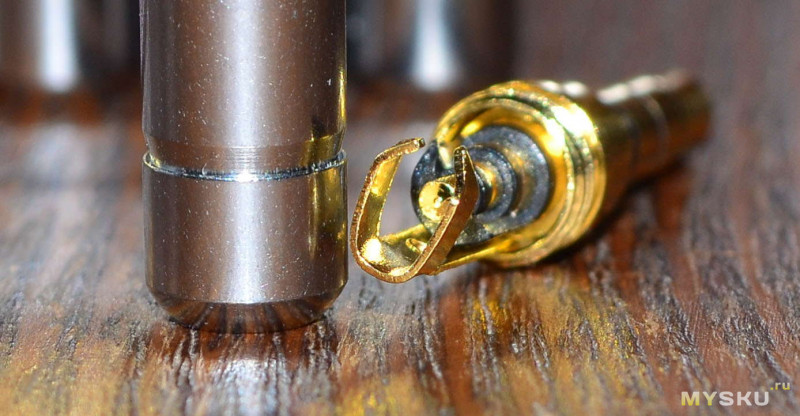

Вид внутри. Самый крайний контакт, отвечающий за левый канал, имеет резьбу.

Внутренний диаметр корпуса — 5.5мм, диаметр входного отверстия для шнура 3.8мм

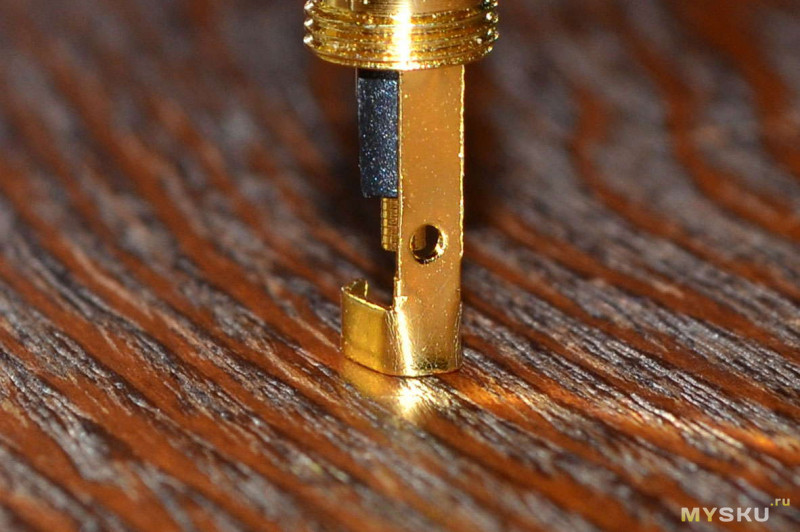

Пластина сбоку, отходящая от земли (GND), имеет Т-образную форму, для обжатия шнура:

С обратной стороны есть отверстие:

Надфилем легко соскабливается жёлтое покрытие:

У компьютерных наушников брата, которые я когда-то уже ремонтировал, случилась та самая комичная ситуация — отвалился кончик, который застрял в разъёме телевизора (с этим я отдельно разберусь).

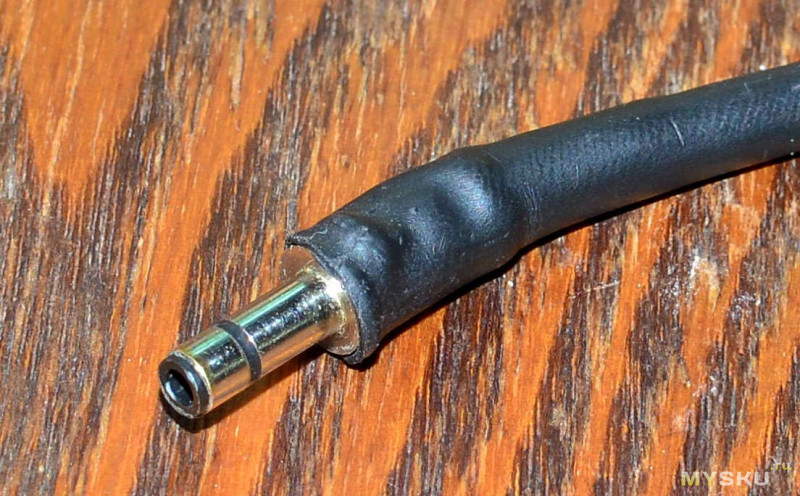

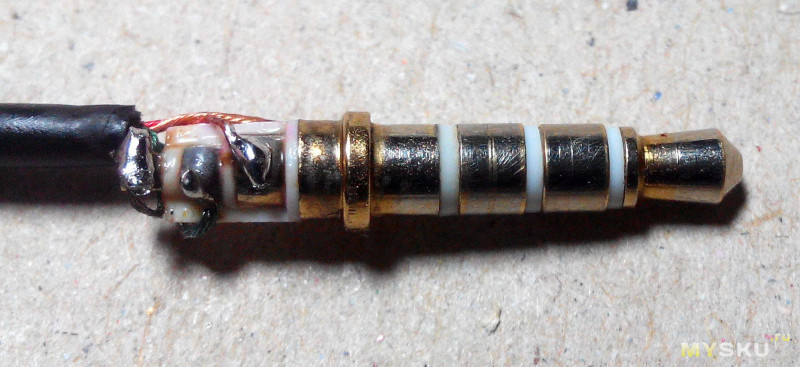

Здесь уже чёрная термоусадка. Отремонтированным штекером пользовались очень долго, но по всей видимости ему таки суждено было сломаться.

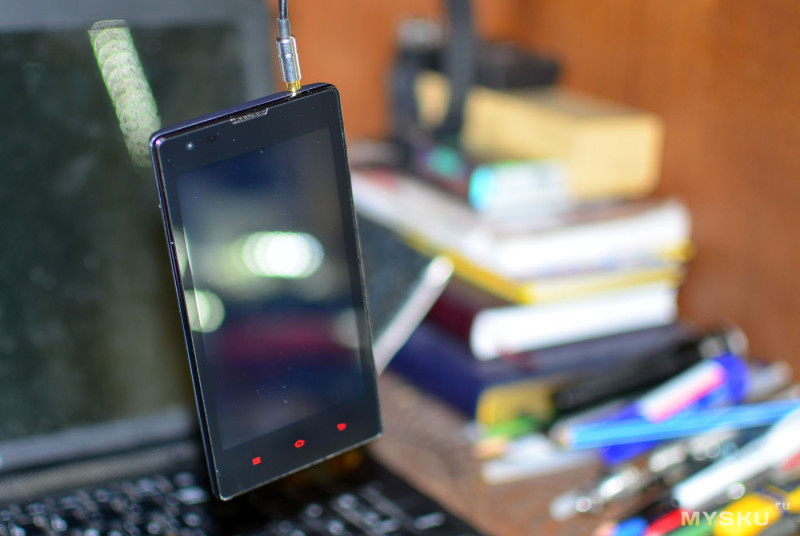

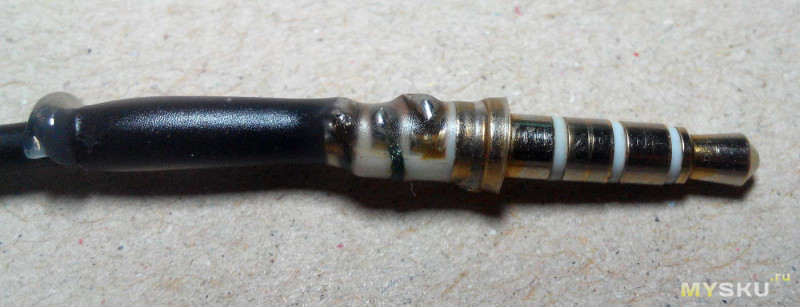

Кому интересно, вид этого «кокона» на телефоне

Старый штекер отрезал и выбросил, — его место теперь займёт обозреваемый. Толщина шнура 3мм

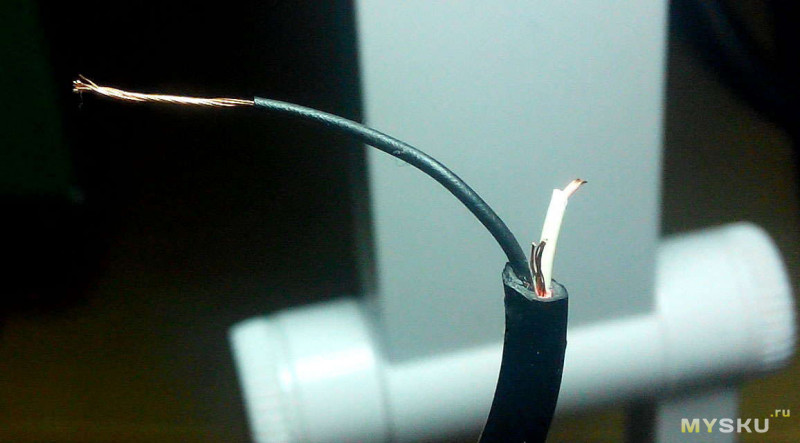

Провода на шнуре я зачистил таким образом — левый канал (в красной оболочке) — практически под корень, оставив снаружи 5-6мм проводника, правый канал (в белой оболочке) — чуть подлиннее сделал миллиметров на 8, общий провод (в чёрной оболочке) — самый длинный. На провод нужно заранее надеть корпус-капсулу и кусочек термоусадки 1.5см

Припаиваю, обжимаю шнур. Так как наушники без микрофона, то контакты, отмеченные стрелочками можно закоротить, чтобы предпоследний контакт, который следует за общим, не оставался висеть в воздухе. Я пока обошёлся без этого.

Термоусадку сдвигаю вниз, не до самого конца, так как термоусадка в этот раз толстая и корпус может не закрутится. Затем обдуваю феном

Спускаю вниз корпус-капсулу, проталкиваю через его отверстие термоусадку, закручиваю. Всё.
Как вы поняли, термоусадка здесь уже играет роль уплотнителя, чтобы шнур не болтался во входном отверстии.

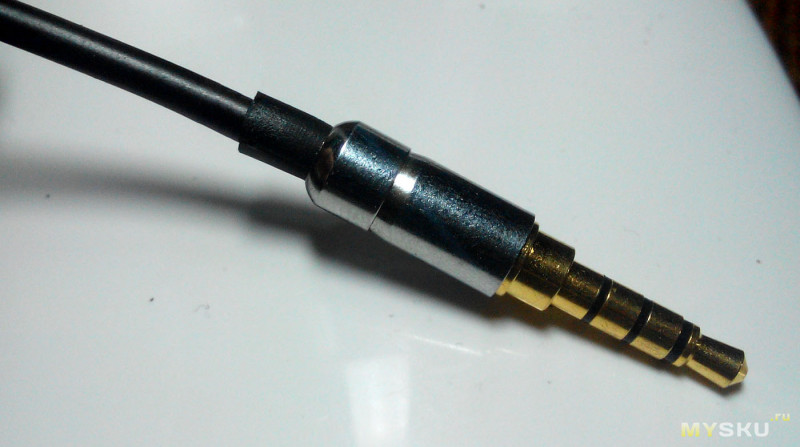

Довольно аккуратно получилось.

В разъёме смартфона 4-летней давности штекер сидит достаточно плотно, чтобы девайс не рухнул вниз

Из нареканий отмечу длинную ступеньку, являющейся частью общего контакта — не будь её, общая длина штекера в корпусе могла бы получиться короче. Маркость корпуса — очень хорошо собирает отпечатки.

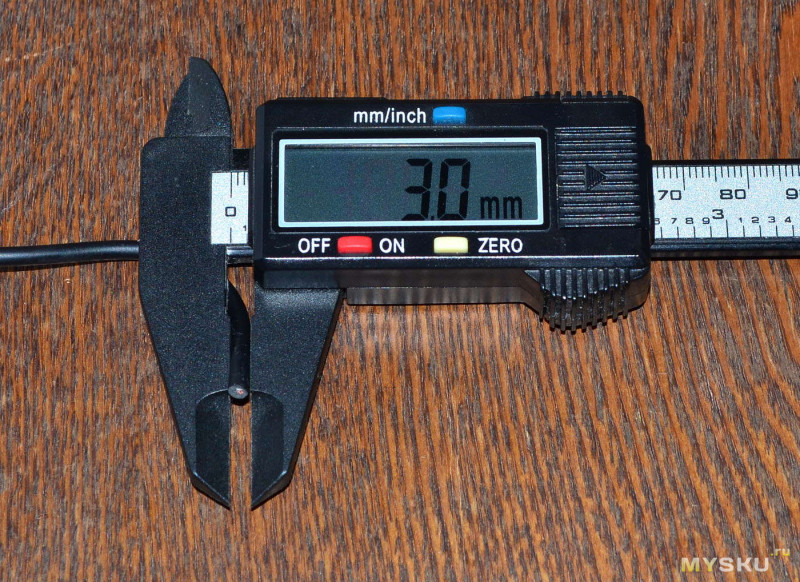

С уплотнением более тонких шнуров во входном отверстии штекера трудностей не вижу, т.к. можно нарезать несколько колец термоусадок и поочерёдно ими обжимать один участок на шнуре, по принципу бутерброда.
В хозяйстве эти заготовки однозначно пригодятся.

Как припаять штекер к наушникам всех типов

как припаять штекер к наушникамкак припаять штекер к наушникамВсем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS/TRS/TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников, микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

типоразмеры мини джеков для наушниковтипоразмеры мини джеков для наушников

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

как припаять штекер к наушникам 3 4 и 5 проводовкак припаять штекер к наушникам 3 4 и 5 проводов

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы.

как припаять штекер наушниковкак припаять штекер наушников

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

как спаять наушники с микрофономкак спаять наушники с микрофоном

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

пайка наушников 3 проводапайка наушников 3 провода

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников, то стоит помнить о перегреве контактов паяльником.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

как правильно разобрать и припаять штекер к наушникамкак правильно разобрать и припаять штекер к наушникам

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

как паять тонкие провода наушниковкак паять тонкие провода наушников

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера. Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

как припаять провод на наушникахкак припаять провод на наушниках

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников. Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом.

пайка аудио разъемовпайка аудио разъемов

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

как спаять тонкие провода в наушникахкак спаять тонкие провода в наушниках

После того, как припаяли штекер наушников, его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

как припаять наушники к динамикукак припаять наушники к динамику

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

как припаять наушники с микрофоном к динамикукак припаять наушники с микрофоном к динамику

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

устройство динамика наушниковустройство динамика наушников

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

место обрыва провода внутри динамикаместо обрыва провода внутри динамика

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

как правильно припаять провода к штекеру наушниковкак правильно припаять провода к штекеру наушников

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный. Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

как припаять штекер к наушникам 4 проводакак припаять штекер к наушникам 4 провода

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

как правильно припаять штекер к наушникам 3 проводакак правильно припаять штекер к наушникам 3 провода

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

как спаять наушники с микрофоном 4 проводакак спаять наушники с микрофоном 4 провода

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром.

наушники какие провода к каким паятьнаушники какие провода к каким паять

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

газовый паяльник своими рукамигазовый паяльник своими руками

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без паяльника. Ваши вопросы жду в комментариях и на форуме.

Мастер Пайки.

Штекер 3.5 для наушников Apple и не только (ремонт)

Добрый день (опционально вечер/ночь).

Сегодня будет обзор штекера для наушников, банальная, незатейливая вещица, но порой так нужная. Как обычно разборка, детальные фото присутствуют.


ПРЕДИСЛОВИЕ

Запасной штекер. Это та вещь, о которой вспоминаешь, когда на наушниках он ломается. И вечно их нет под рукой. Да всегда можно наколхозить, термоусадкой и термоклеем, но чувство прекрасного страдает. Данный штекер подкупает своей низкой ценой, простотой сборки и качеством и более-менее оригинальным внешним видом законченного изделия, что немаловажно.

Конкретно на этот продукт обзоров я не нашел. Так что за дело!

Как обычно предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Внешний вид

Штекер прост и незамысловат:

В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы.

Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже:

Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

Ремонт


В общем, мои наушники претерпели тучу изменений, корпуса были заменены на старые айподовские 2005г. Это самый удачный корпус по моему, кстати, данный корпус расширил звучание всем опостылевшим Earpods, Они заиграли по новому и стали басовитее.

Как видно из фотографии они уже подвергались ремонту, но законченность изделия страдает все-равно, меня это не устраивало:

Ну погнали, отрезаем старый штекер и снимаем оболочку:

Вроде бы все тут хорошо и человек, который ранее не занимался ремонтами таких наушников не заподозрит подвоха, но по своему опыту общения и ремонта продукции Apple, подвохи они любят и суют их во все места, а именно КРАСНО-ЗЕЛЕНАЯ оболочка имеет внутри еще и кабель микрофона.

Вот так выглядит правильное фото:

Вот так выглядит распиновка штекера:

В общем, все минусы собираем вместе с земляным проводом и паяем на GND, остальные по распиновке.

Подрезаем провода и запаиваем:

Перед сборкой проверяем и убеждаемся, что все работает. Затем капаем капельку цианакрилата и с натягом штекер собираем. На этом ремонт можно оканчивать.

Итог


Штекер очень качественный, все собирается идеально. Никаких минусов нет. Очень советую, особенно за такие смешные деньги.

Ремонт штекера наушников | Мастер-класс своими руками
Очень часто у наушников обламывается провод около штекера.Ремонт штекера наушников

Попробуем отремонтировать эту неисправность своими силами. Для этого нам потребуется клей, обычная катушка с нитками, кусок термоусадочной трубки и изолента.

кусок термоусадочной трубки и изолента

Клей желательно использовать, который предназначен для склеивания ткани. Но у меня в наличии был только «Монолит». Ни в коем случае нельзя применять электропроводный клей. Из инструментов потребуется паяльник с тонким жалом, флюс, припой, кусачки, острый нож, зажигалка и тестер.
Для начала отрезаем провод от штекера и кусачками снимаем с него защитный кожух.

отрезаем провод от штекера

Паяльником аккуратно убираем остатки припоя и проверяем штекер на короткое замыкание. На нашем штекере имеются три контакта. Это общий, левый и правый
канал.

убираем остатки припоя

Тестер при прозвонке этих контактов между собой должен показать бесконечное сопротивление. Если это не так, значит или «висит сопля» из олова или проплавлен изолятор. «Соплю» можно попробовать убрать паяльником или надфилем. Во втором случае, штекер, скорее всего ремонту не подлежит. Придется искать другой. Но в нашем случае все нормально и мы продолжаем работу.
С провода аккуратно снимаем изоляцию.

снимаем изоляцию

От него к штекеру идут три разноцветных провода. Синий, зеленый и золотистый (оплётка). Золотистый это общий провод. Остальные два это левый и правый канал наушников.

левый и правый канал

Работать надо аккуратно. Каждая жила провода очень тонкая и хрупкая. Также провода находятся в шёлковой изоляции. Концы проводов надо залудить (покрыть оловом). Для этого жилы острым ножом очищаем от шёлковой изоляции и скручиваем вместе. Можно попробовать немного обжечь изоляцию пламенем зажигалки и зачистить до блеска.

немного обжечь изоляцию
немного обжечь изоляцию

После лужения измеряем сопротивление левого и правого канала относительно общего провода. В нашем случае оно составило около 50 ом.

измеряем сопротивление

Теперь наступает самый трудоемкий процесс. Это пайка проводов к штекеру.
Перед пайкой не забываем одеть на провод термоусадочную трубку.
Штекер желательно как-нибудь закрепить. Например, в тисках или с помощью любого другого зажима. В качестве припоя я использовал ПОС-61, а в качестве флюса спиртовой раствор канифоли. На провода перед пайкой надо одеть маленькие кембрики, сделанные из изоляции любого тонкого провода.

пайка проводов к штекеру

Паяем быстро и аккуратно, чтобы не пережечь провод и не подплавить изоляторы. Если капля припоя легла не аккуратно её можно подправить надфилем. После пайки делаем контрольный замер сопротивления. Если оно совпадает с тем, что получилось раньше, то работа сделана успешно. В противном случае придётся делать работу заново. Далее на место пайки капаем немного клея, не давая, ему попасть на контакты штекера и даем высохнуть.

даем высохнуть

После этого место пайки с небольшим усилием обматываем нитью и завязываем на узел. Делаем контрольный замер сопротивления. Затем обмотанную нить пропитываем клеем и даём хорошо высохнуть.

обматываем нитью

Ещё раз контрольный замер сопротивления.
И последний штрих это установка термоусадочной трубки на место. Трубку желательно греть паяльным феном. Если его нет, можно попробовать пламенем зажигалки.

установка термоусадочной

Делаем это быстро, чтобы не повредить провод и пайку. При отсутствии термоусадочной трубки можно применить изоленту или скотч.
После всех этих хитрых манипуляций делаем последний контрольный замер сопротивления и радуемся (или огорчаемся) полученному результату.

минимальный навык работы с паяльником

Хочу отметить, что работа очень кропотливая. Требуется минимальный навык работы с паяльником и с первого раза может ничего не получится.
Этим способом была восстановлена работоспособность многих наушников. Также можно восстанавливать шнуры блоков питания и зарядных устройств различных гаджетов. В последнем случае нужно правильно распаять «+» и «-».

Ремонт штекера наушников | Полезное своими руками

Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.

От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами — правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так — да и фик с ним! — пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме — не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене — идем дальше.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

  1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.)
  2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
  3. Ножовка по металлу
  4. Эпоксидный клей
  5. Шприц на 5 кубиков
  6. Маленькие тиски
  7. Шило
  8. Наждачная бумага
  9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
  10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Шаг 2-ой

Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте — пары этой гадости жутко ядовиты. Вас предупредили.

Шаг 8-ой

Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:

Шаг 9-ый

Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):

Шаг 10-ый

Ну и последний этап: с помощью шприца отмеряем 0.5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой.

Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Шаг последний

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов — вообще сказка была бы 🙂

Если для вас это слишком сложно и хотелось бы чего-нибудь попроще и побыстрее, то предлагаем вашему вниманию быстрый и простой способ восстановления штекера наушников с помощью старой шариковой ручки и эпоксидной смолы.

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится гораздо более лучше, чем у меня!

Ремонт наушников своими руками

Стереофонические наушники (головные телефоны) – это мобильное звуковоспроизводящее устройство, предназначенное для индивидуального прослушивания музыки и речи.

Стереофонические наушники с оголовьем

Наушники по конструктивному исполнению бывают:

  • Внутриканальные (капельки, затычки, бочки, вакуумки, беруши), которые вставляются в ушной канал;
  • Накладные, которые вставляются в ушную раковину;
  • С оголовьем, на котором установлены два телефона;
  • С оголовьем, на котором установлены два телефона и микрофон (гарнитура).

В подавляющем числе наушников звуковой сигнал на телефоны и микрофон подается через провода, перетирание которых и является основной причиной поломки. Такие неисправности наушников при желании несложно устранить своими руками, о чем и пойдет речь в статье.

Электрическая схема наушников

Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.

На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.

Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.

Электрическая схема стереофонических наушников и схема распайки джеков

До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).

Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.

Взаимозаменяемость mini-jack 3,5

При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.

Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.

При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно

Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.

Взаимозаменяемость TRRS OMTP и TRRS CTIA

Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.

Электрическая схема джеков TRRS CTIA

При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.

Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.

Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.

Цветовая распайка проводов

В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.

Цветные провода мишура для наушников

Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.

Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.

Ремонт внутриканальных наушников

В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.

Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.

Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.

Вскрытие корпуса наушников

В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.

Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.

Внешний вид вскрытых наушников

После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.

Зачищенные провода наушников

Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.

Пайка проводов к выводам телефона наушников

Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.

Внешний вид внутриканальных наушников типа капелька

Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.

Ремонт накладных беспроводных наушников блютуз

Звуковой сигнал на наушники блютуз передается по эфиру. В связи с этим разъем для подключения наушников к источнику сигнала отсутствует. Поэтому прозвонить целостность проводов шнура с помощью мультиметра невозможно.

Внешний вид накладных наушников блютуз

Отличительной особенностью этой модели наушников является наличие на их задней крышке постоянных магнитов, позволяющих скреплять телефоны. Но на технологию ремонта это не влияет, зато удобно в эксплуатации.

Внешний вид телефона наушников

Как правило, оба телефона одновременно отказывают редко, обычно начинает барахлить один из них. Вскрывать блок управления сложнее, поэтому поиск неисправности нужно начинать с наушника, который перестал работать.

Вскрытие корпуса телефона наушников

Обычно наушник состоит из двух частей, соединенных между собой за счет силы трения. Для разборки наушника нужно лезвие ножа ввести в зазор между половинками корпуса и его провернуть.

Перетертый провод в телефоне наушников

После вскрытия наушника сразу стала очевидна причина его поломки. Общий проводник медного цвета был в обрыве.

Перетертый провод в телефоне обрезан

Шнур был протянут в корпус и обрезан по линии входа его в наушник. Часто в наушниках шнур перетирается именно в месте входа, поэтому, чтобы исключить возможную поломку в ближайшее время, шнур и был обрезан в этом месте.

С провода мишура снята изоляция

Изоляция шнура была оплавлена с помощью паяльника по окружности и снята. Тут надо не перестараться, чтобы не оплавить капроновую нить внутри проводников мишура.

Провода покрыты слоем лака, который разрушается при нагреве. Хорошо залуживаются припоем провода при использовании в качестве флюса таблетки аспирина. Осталось, соблюдая полярность, припаять проводники к телефону.

Провод припаян к выводам телефона

Обжатые шнур скобки из латуни были очень жесткие, и разогнуть их было трудно. Дополнительно, они фиксировали шнур только в направлении выхода из наушника, но позволяли шнуру входить в него. В результате провод внутри и переломился. Для исключения этого шнур был зафиксирован с помощью капли термоклея. При затягивании шнура в отверстие наушников, термоклей сожмется и жестко зафиксирует его.

Обрезки проводов после ремонта

Заодно был перепаян шнур и у второго наушника. Если провод перетерся в одном, то в ближайшее время перетрется и во втором. На фото обрезки шнура, оставшиеся после ремонта.

Внешний вид наушников блютуз после ремонта

Ремонт наушников своими руками закончен и теперь они прослужат еще дольше, чем проработали до ремонта, ведь устранен конструктивный недостаток, в результате которого наушники и вышли из строя.

android — Как воспроизводить звук через динамик Bluetooth даже при подключенной гарнитуре?
Переполнение стека
  1. Товары
  2. Клиенты
  3. Случаи использования
  1. Переполнение стека Публичные вопросы и ответы
  2. Команды Частные вопросы и ответы для вашей команды
  3. предприятие Частные вопросы и ответы для вашего предприятия
  4. работы Программирование и связанные с ним технические возможности карьерного роста
  5. Талант Нанимать технический талант
  6. реклама Связаться с разработчиками по всему миру
,
подключены наушники, но динамики по-прежнему воспроизводят звук — HP Support Community

@MSNAIN

Добро пожаловать на форумы HP 🙂

Я хотел бы воспользоваться моментом и поблагодарить вас за использование этого форума, это отличное место, чтобы найти ответы.

Насколько я понимаю, наушники подключены, но динамики все еще играют,

Не беспокойтесь, так как я буду рад помочь вам, тем не менее, мне понадобится еще несколько деталей, чтобы разобраться в вашей проблеме и найти точное решение:

Вы пытались переустановить драйверы?

Пока вы отвечаете на это, установите флажок «Отключить обнаружение разъема на передней панели»:

  1. Дважды щелкните значок Realtek HD Audio Manager на панели задач.

  2. Нажмите на маленький значок папки

  3. Убедитесь, что флажок «Отключить обнаружение разъема на передней панели» снят.

  4. Теперь вставьте штекер микрофона или наушников в соответствующий разъем на передней панели вашего компьютера.

  5. Если вы теперь видите сообщение «Информация: разъем подключен», вам не нужно менять этот параметр, поскольку ваша система имеет HDA-совместимую лицевую панель.

  6. Если вы не видите это сообщение, снова нажмите на значок маленькой папки и установите флажок «Обнаружение разъема на передней панели».

Если какой-либо из перечисленных выше вариантов недоступен, установите последние версии драйверов для вашего аудиоадаптера и попробуйте еще раз: нажмите здесь для получения драйверов

Держите меня в курсе,

Если я помог вам решить эту проблему, не стесняйтесь дать мне виртуальную пятерку, нажав на значок «Недурно» ниже,

Затем нажмите «Принять как решение» в раскрывающемся меню в правом верхнем углу,

Хорошего дня!

Riddle_Decipher
Я сотрудник HP

,

Разъем для наушников не отвечает — HP Support Community

@ 26651

Добро пожаловать на форум HP,

Это отличное место, чтобы получить поддержку, найти ответы и советы,

Спасибо за размещение вашего запроса, я буду более чем рад помочь вам 🙂

Как я понимаю, разъем для наушников не отвечает,

Не волнуйтесь, я буду рад помочь, но для точного разрешения мне понадобится еще несколько деталей:

Вы используете 3.Разъем 5 мм или наушники с питанием от USB?

Если он питается от USB, убедитесь, что на USB-порту обнаруживаются другие устройства, в противном случае это может быть проблема с USB-портом: нажмите здесь, чтобы устранить неполадки.

Если это наушники 3,5 мм, попробуйте выполнить следующие действия:

Убедитесь, что ваши наушники подключены к правому разъему (зеленый / линейный выход).

Убедитесь, что устройство распознается компьютером

  1. Подключите устройство к компьютеру.

  2. На начальном экране введите sound, чтобы открыть панель поиска, затем выберите Sound из результатов поиска.

  3. Откройте вкладку «Воспроизведение» в окне «Звук».

  4. Щелкните правой кнопкой мыши пустую область окна «Звук».

  5. Нажмите Показать отключенные устройства и Показать отключенные устройства.

  6. Если устройство указано как «В настоящее время недоступно» или «Не подключено», отключите его, а затем снова подключите к порту.Если устройство все еще не обнаружено, обратитесь к разделу Проверка наушников или гарнитуры этой статьи, чтобы проверить устройство и соединения.

  7. Проверьте устройство, отправив сигнал от источника звука. Например, воспроизведите музыкальный файл .mp3, чтобы проверить наушники, или говорите в микрофон, чтобы протестировать гарнитуру.

Если это не обнаружено, значит, отсутствуют драйверы или произошел сбой самого разъема для наушников.

Это не драйверы, учитывая, что с динамиками все в порядке, поэтому мы можем исключить это,

Если у вас есть наушники, отображаемые под воспроизводящими устройствами, Тогда все, что вам нужно сделать, это установить их по умолчанию, и это должно исправить проблема.

Если проблема не устранена, запустите тест на гарнитуре: нажмите здесь для получения подробной информации (см. Раздел «Тестирование наушников с использованием аппаратной диагностики ПК (UEFI)»). Этот документ предназначен для Windows 8, однако он применим и к Windows 10.

Держите меня в курсе,

Если информация, которую я предоставил, была полезна,

дают нам некоторое подкрепление, нажимая кнопку решения и слава,

, который поможет нам и другим увидеть, что у нас есть ответы!

Удачи.

Riddle_Decipher
Я сотрудник HP

,Решено
: как отключить уведомление о наушниках B & O — HP Support Community

Привет! @PhxWilsonsKen, Добро пожаловать на форумы HP.

Я понимаю, что вы хотели бы знать, как отключить уведомление о наушниках B & O на вашем ПК.

Не волнуйтесь, я постараюсь вам помочь.

Вы делали какие-либо программные или аппаратные изменения на своем ноутбуке?

Слышен ли статический шум при подключении наушников к ноутбуку?

Как вы упомянули, вы хотели бы знать, как отключить уведомление наушников B & O на вашем ПК.

Пожалуйста, попробуйте шаги, рекомендованные ниже.

Выберите «Настройки»> «Система»> «Уведомления и действия» и в разделе «Получить уведомления от этих отправителей» прокрутите вниз и выключите Realtek HD Audio Manager.

Откройте Realtek HD Audio Manager через панель управления.
Нажмите на строчную букву «i» в правом нижнем углу окна Audio Manager, которое появляется у нас (чуть выше кнопки OK).
Снимите флажок «Отображать значок в области уведомлений».
Дважды нажмите кнопку ОК, чтобы выйти из Audio Manager.


Перейдите в диспетчер устройств Windows> раздел «Звуковые, видео и игровые устройства».
В списке драйверов аудиоустройств найдите Realtek High-Definition (HD) Audio. Это драйвер устройства для BeatsAudio (немного подлый, не правда ли?).
Щелкните правой кнопкой мыши и выберите «Отключить». На этом драйвере отображается стрелка вниз, указывающая, что он отключен. (ПРИМЕЧАНИЕ. На данный момент вы не сможете воспроизводить любые музыкальные файлы.)
Щелкните правой кнопкой мыши и выберите «Обновить драйвер».
Выберите Обзор моего компьютера для программного обеспечения драйвера.
Выберите «Позвольте мне выбрать» из списка драйверов устройств на моем компьютере.
Вы должны увидеть окно с надписью Выберите драйвер устройства, которое вы хотите установить для этого оборудования. ПРИМЕЧАНИЕ. Если вы видите окно с надписью «Это лучший драйвер для этого устройства», выйдите из окна и повторите шаги 4, 5 и 6.
В поле «Модель» выделите Аудиоустройство высокого разрешения (это заменяющее аудио). драйвер устройства) и нажмите Далее.
В окне Предупреждение об обновлении драйвера нажмите Да.Вы должны увидеть окно подтверждения с отображенным аудиоустройством высокой четкости. Нажмите Закрыть.
В списке драйверов аудиоустройств в разделе «Звуковые, видео и игровые контроллеры» вы заметите, что аудиоустройство высокого разрешения теперь отображает вместо звука Realtek High-Definition (HD).
При появлении запроса на перезагрузку нажмите Да.
Если проблема не устранена, попробуйте выполнить действия, рекомендованные ниже.

Если проблема не устранена, удалите аудиодрайвер из диспетчера устройств и установите драйверы с помощью диспетчера восстановления HP.

Обратитесь к этой статье, чтобы узнать, как восстановить драйверы с помощью диспетчера восстановления HP.

Если предоставленное решение сработало для вас, отметьте принятое решение для этой должности.

Дайте мне знать, если это работает!

Хорошего дня! 🙂

Пожалуйста, нажмите « Принять как решение », если вы считаете, что мое сообщение решило вашу проблему, это поможет другим найти решение.

Нажмите « слава, Недурно » в правом нижнем углу, чтобы сказать «Спасибо» за помощь!

A4Apollo
Я сотрудник HP

,
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
