Подрозетники по Бетону: Виды, Правила Установки, Инструкция

Подрозетник по бетону тройной

Ни одно строительство или капитальный ремонт не обходится без таких электротехнических элементов, как подрозетники по бетону. Если с их назначением понятно, то с размерами и видовым разнообразием не все так «безоблачно». Существуют целые линейки моделей. Какую выбрать в конкретном случае, и как ее правильно установить разберемся досконально.

Содержание статьи

Можно ли проводить электрику без подрозетников

Можно придумать целую теорию о том, для чего нужен такой едва заметный элемент электрических коммуникаций, как подрозетник по бетону. В свою очередь, к ней будут автоматически липнуть разномастные мифы и выдумки. Так родится целая философия бытовых подрозетников.

• На деле, такие элементы электропроводки по бетону несут единственную главную функцию, ради которой они изобретены — удерживать розетку на положенном ей месте, в тот момент, когда из неё выдёргивается вилка.
• Без него крепление будет ненадежным, хлипким и розетки, и выключатели долго не прослужат.
• Конечно, «рукастые» мастера умудряются вмуровывать все в стену, кичась тем, что экономят на таком копеечном элементе, как подрозетники. Но действительно ли выгодна такая экономия?
• Другое дело — проводка в деревянном доме. Здесь подрозетники просто необходимы, чтобы не возникало аварийных пожароопасных ситуаций в случае неисправности проводки.

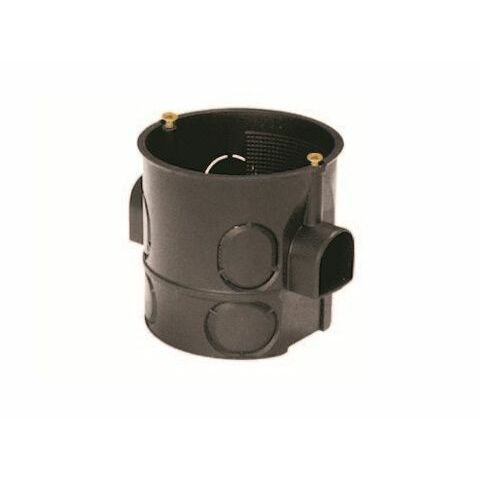

Подрозетники для бетона глубокие

В соответствии с современными нормами, подрозетник — обязательный элемент проводки. Он устанавливается в стены из любого материала, будь то кирпич, бетон, или другой вариант. Также они используются для установки выключателей.

Классификация подрозетников

На рынке представлено огромное количество изделий. Может сложиться впечатление, что каждое из них уникально, и выбрать подходящий невозможно.

На самом деле подрозетники разделяются по следующим основным признакам:

• материал;
• конструкция;
• размеры.

Также они могут отличаться по цвету и дизайну. Но эти характеристики не влияют на функциональность. Подрозетники по бетону устанавливаются в глубине стены, что позволяет не обращать внимания на некоторые уловки, придуманные маркетологами для продвижения своего товара.

Классификация по материалу

Самым демократичным во всех смыслах сырьём для подобной фурнитуры является пластик. В производстве используют негорючие составы, что позволяет устанавливать подрозетники даже в деревянные срубы или стены из гипсокартона. Также они могут быть окружены отделкой из ДСП, фанеры, вагонки.

Подрозетник в бетон из пластика и металла

С развитием технологий и появлением негорючих материалов, потеряли свои позиции металлические модели. Металл хорошо противостоит распространению огня, но проводит электрический ток, что повышает вероятность короткого замыкания. Поэтому он уступает своим конкурентам.

Правильное крепление подрозетника в бетонной стене

К плюсам металлических изделий относятся: прочность, гибкость и надёжность. За это у них есть свои почитатели.

Классификация по конструктивным особенностям

Конструкция подрозетника зависит от материала стен, для которых он предназначен. Но так или иначе она напоминает стакан. Монтаж подрозетников в бетонной стене гипсовым раствором.

Если такового нет, то разводится обычное цементно-песчаное тесто. Поэтому выпускается он без дополнительных крепёжных элементов.

Установка подрозетников в бетон на гипсовый раствор

Внимание! Работать с гипсовым раствором удобнее в том плане, что он схватывается намного быстрее, чем бетонный. Поэтому если «сроки горят» предпочтение отдается составам с гипсовым компонентом.

Установка подрозетника в бетон на цементно-песчаный состав

• К более мягким и полым стенам элемент нужно закреплять другим способом. Поэтому конструкторами предусмотрены дополнительные крепёжные планки.
• В комплект вместе с основным продуктом входят винты или другие детали фиксации. Такие коробки удерживаются в материале за счёт распорок.
• Последние, в свою очередь приходят в движение от поворота винта в предусмотренном отверстии подрозетников.

Крепление подрозетников в гипсокартонной стене

• Получается, что изделие крепится и удерживается силой собственной конструкции.
• Чтобы не повредить материал стены, необходимо соблюдать осторожность и чётко контролировать силу воздействия планки на внутреннюю поверхность лунки.

В противном случае, будет сооружена непригодная большая дырка, а место, выделенное под элемент электрической схемы — безнадёжно испорчено.

Другие виды

Для бетонных стен производятся также овальные модели. Они могут быть разных размеров и предназначения: для блока розеток в 220 Вольт, проводов телевидения, интернета, телефона.

Настенные подрозетники

Особый вид — накладные подрозетники. Они становятся едва ли не частью интерьера, поскольку подбирать их нужно под цвет плинтуса — если в нём прячется кабельканал, который в итоге заводит коммуникацию в пластиковую коробочку.

Размерная линейка

Размеры подрозетников для бетона

Главными и определяющими размерными характеристиками подрозетников являются диаметр, глубина и толщина.

• Стандарты таковы, что внутренний диаметр подрозетника для бетона может варьироваться совсем в небольшом диапазоне: от 60 до 68 миллиметров.
• Экстремальные значения, предусмотренные технологией, колеблются в пределах: минимум — 25; максимум — 80.
• Специалисты утверждают, что по статистике самая подходящая глубина посадки изделия 40-45 мм.
• Ещё одна числовая характеристика — межосевое расстояние. Это интервал между двумя подрозетниками в блоке, при соответствующем исполнении продукции.
• В соответствии со стандартами, между двумя установочными коробками должно быть пространство не менее 71 мм.

Марки и производители

Учитывая, что монтажные коробки — изделия более или менее стандартные, они изготавливаются по определённым нормам и требованиям. Незначительные отличия в некоторых характеристиках формирования размеров обусловлены лишь технологией и оборудованием производителя.

Некоторые из них заслужили наибольшее доверие благодаря широкому ассортименту и высокому качеству продукции. Среди таких компаний можно назвать Hegel и Legrand.

Это фирмы, специализирующиеся на изготовлении и продаже монтажных коробок для электрических розеток, а также различных комплектующих к ним: крышек, соединителей и так далее.

• Legrand известна с конца XIX века как французский поставщик фарфоровой посуды, до того времени, пока электричество не завоевало массы. Тогда владельцы переключились на другую сферу деятельности. Сначала из фарфора делали полупроводники, а затем расширили производство до других электротехнических изделий из прочих материалов.

Двухмодульный подрозетник для бетона Legrand

• Бренд Hegel — сравнительно молодой. Основание его датируется 2006-м годом. Однако за это время он успел себя зарекомендовать, как надёжный поставщик электротехнической продукции. Производство локализовано на территории России, однако сырьё высочайшего качества доставляется со всего мира.

Блок установочный от Hegel

Это лишь примеры зарекомендовавших себя производителей, как надежных поставщиков. Однако и цена на их продукцию также отличается высоким уровнем. Поэтому многие предпочитают отечественных производителей, обращая внимание лишь на целостность корпуса. С другой стороны, зачем платить больше за пластиковые подрозетники?

Монтаж подрозетников

«Джентельменский набор», помогающий своими руками установить подрозетники

Как установить подрозетник в бетонную стену правильно и быстро, расскажет наша небольшая инструкция ниже.

Начинается все с подготовки необходимых инструментов:

• дрель с функцией ударного механизма, перфоратор, шлифовальная машинка с минимальным размером диска или любой другой электрический прибор, которым можно проделать отверстие в бетоне размером соответствующим параметрам подрозетников;
• строительный уровень;
• инструмент для нанесения разметки;
• компоненты фиксирующего раствора — гипс, вода.

Последовательность действий

От разметки зависит, насколько точно встанет элемент на своё место. От этого во многом зависит качество монтажа основной коммуникации: кабелей, проводов, соединений.

• Согласно общепринятым стандартам, розетки крепятся на уровне 30 см от пола, выключатели — 90. Сама разметка представляет собой нанесение точек в тех местах, где предполагается делать отверстие.

Внимание! Строгое ограничение! Розетки не устанавливают ближе 50 см от газовых труб и 60 см от душевых кабин.

• Затем, при помощи болгарки или победитового сверла в стене необходимо проделать выемку. Глубина должны быть такой, чтобы монтажная коробка утопала в ней на 5-6 мм.
• Готовое отверстие очищается от пыли и смачивается водой для повышения адгезии. Можно приступать к замешиванию раствора по рецептуре: вода и гипс 1 к 2.

Как установить подрозетник в бетон – не жалеем раствора, как на фото

• Когда смесь достигает нужной консистенции, её вкладывают в лунку. Удобнее всего делать это шпателем или другим подобным инструментом. Остатки материала удаляются после затвердевания.

Видео в этой статье подробно расскажет, как сделать подрозетник в бетоне.

Если использованные подрозетники по бетону качественные и их монтаж выполнен без критичных ошибок, то прослужит установленная конструкция 20 и более лет.

Подрозетники по бетону: виды, размеры, крепление

Подрозетник по бетону – специальный короб, который выполняется из специального материала и предназначен для безопасного монтажа элементов систем электропроводки: регуляторов электроприборов, выключателей, диммеров, клеммников, розеток штепсельного типа и т.д.

Электрическая проводка, выполненная в любом помещении, должна соответствовать установленным правилам и нормам, обеспечивать удобное и комфортное подключение разного типа приборов, любой бытовой техники, оборудования, гарантировать безопасность эксплуатации.

Для использования проводки устанавливают розетки (их месторасположение заранее продумывается и отмечается в проекте/плане), которые к силовому кабелю подключаются с использованием подрозетников по бетону.

Короба монтируются в самом начале работ. Правильно смонтированные, выполненные из негорючего высокопрочного пластика подрозетники для бетона обеспечивают надежное крепление розеток и защиту пользователей от поражения током. Часто изделия еще называют установочными (монтажными) коробами, что обозначает одно и то же.

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Технические требования

Подрозетники в бетон на современном рынке представлены в большом разнообразии. Каких-либо четких правил и параметров по их выбору нет. Главное – высокое качество исполнения и безопасный (негорючий, прочный) материал. При выборе изделий нужно помнить об основных положениях и нормах пожарной, электробезопасности.

Монтаж подрозетников в бетонном монолите осуществляется по аналогии с установкой распределительных коробок. Правильные места расположения и оптимальные расстояния указаны в СНИП.

До выбора монтажных коробок и их установки необходимо рассмотреть весь ряд имеющейся на рынке продукции и выбрать действительно качественные, произведенные по всем правилам изделия. Некоторые из норм стоит выделить отдельно.

Основные требования к подрозетникам по бетону:

• Прочный материал – должен быть достаточно крепким, чтобы компенсировать усилия, действующие на коробку в момент вытягивания вилки из розетки. Коробка должна максимально прочно крепиться в монолите бетона, не вылетать с розеткой вместе. Чтобы фиксация была более надежной, монтируемый подрозетник в бетон обязательно оснащается специальными зацепами (ребрами/пазами).
• Наличие технологических отверстий в коробке, предназначенных для заведения проводки вовнутрь подрозетника.
• Пластик, из которого производится коробка, должен демонстрировать диэлектрические свойства, стойкость ко влаге и разнообразным агрессивным внешним факторам.
• Для обеспечения большей прочности фиксации в монтаже используют строительный гипс или алебастр (смеси, по консистенции напоминающие пасту) – после того, как они полностью высыхают, корпус подрозетника извлечь из стены уже невозможно.
• Внутри коробки выполняются с ребрами для большей прочности крепления розеток. Изделия из металла старого типа были гладкими, что нередко становилось причиной выпадания розетки из гнезда.
• Дополнительно многие подрозетники под бетон производятся со специальными отверстиями для винтового крепления.
• Соблюдение пожаробезопасности – материал, из которого сделаны короба, должен быть негорючим, чтобы даже в случае появления пламени оно было локализовано и не пошло по помещению дальше.
• Желательно, чтобы были выполнены специальные элементы для крепления фиксаторов – так можно собирать блоки с любым числом подрозетников (двойные, тройные и т.д.).

Выбирая подрозетник под бетон, необходимо также обратить внимание на размер/диаметр, качество материала, наличие/отсутствие каких-либо дефектов, брака в конструкции, соответствие нужным параметрам и требованиям.

Конструкция изделий для установки в бетон

По конструкции подрозетники в бетон могут быть разными. Как правило, это круглые, овальные либо квадратные короба определенных размеров, глубины, со специфическими характеристиками, выполненные из прочной негорючей пластмассы. Для каждого конкретного случая подбираются элементы индивидуально.

Все подрозетники в бетон выполняются в формате пластмассового стакана той или иной геометрической формы. Конструкция может предполагать наличие специальных крепежных планок для лучшей фиксации, винтов и других деталей для крепления.

Отдельно выделяют накладные подрозетники, которые обычно выступают в качестве элемента интерьера. Их подбирают под цвета отдельных элементов декора: часто под цвет плинтуса, если в коробке прячут кабель-канал.

Что учитывают при выборе подрозетника:

• Размеры подрозетника для бетона – сюда входят такие параметры, как диаметр короба (круглого) или величина коробки (квадратного), глубина посадки, величина пространства между осями.
• Материал – чаще всего это полиамид, полипропилен, ПВХ. Металл для бетона на актуален, так как проводит ток.
• Форма – на рынке представлены круглые, овальные, квадратные, прямоугольные короба.
• Количество розеток – подрозетники бывают одинарными, двойными, тройными и даже рядными.
• Тип монтажа – горизонтальный либо вертикальный.

Нужно помнить, что любой подрозетник для монтажа розеток и выключателей, используемый для монтажа в бетоне, нельзя использовать для установки в гипсокартон, дерево и другие пустотелые материалы по причине отсутствия на изделии специальных крепежных элементов (что сделает крепление совершенно ненадежным).

Размеры для бетонных стен

Данный параметр является основным при выборе монтажной коробки. Подрозетник по бетону размеры, глубину крепления, расстояние между осями может предполагать разные. Чаще всего используются стандартные параметры, но, тем не менее, есть отличия. Поэтому важно в проекте устанавливать все точные значения и потом по ним выбирать изделия.

Важные параметры, которые нужно учитывать:

• Диаметр подрозетника для бетона внешний, который измеряют по самой коробке.
• Внутренний диаметр – считается по максимальным габаритам рабочего механизма самой розетки, размещаемого внутри. Самые ходовые размеры – диаметры в диапазоне 60-68 миллиметров.
• Внутренняя глубина подрозетника – считают по максимальному заглублению внутри коробки, величина важна для определения возможности безопасно разместить внутри нужный объем компонентов, запас проводов. Стандартная глубина составляет 40-45 миллиметров, но на рынке можно найти и короба с глубиной в диапазоне 25-80 миллиметров.
• Глубина установки подрозетника – определяют в соответствии с толщиной стены, наличием возможности безопасно просверлить отверстие для коробки.

Подготовка к монтажу

Прежде, чем установить подрозетник глубокий по бетону, необходимо произвести определенные подготовительные работы. В первую очередь, готовят сами коробки: в подрозетниках вырезают/высверливают заглушки для ввода проводов, удаляют ненужные части, примеряют блок в собранном состоянии к отверстию в бетонной стене.

Место крепления подрозетника в бетонной стене определяют заранее (желательно иметь готовый план/проект).

Правила по установке:

• Расстояние от пола до коробки – минимум 30 сантиметров
• Рабочее расстояние от пола до конструкции подрозетника в кухне (при креплении над рабочим столом) – 120 сантиметров
• В ванной для стиральной машины – от 100 сантиметров от пола
• Одинарные, двойные коробки для выключателей монтируют на высоте 90 сантиметров от пола

Стандарты указаны приблизительные, четких инструкций нет, кроме случаев крепления подрозетников в кухне, ванной комнате, санузле, где четко определяются расстояния до водопроводных, газовых труб, учитываются требования по безопасной эксплуатации в условиях повышенной влажности и т.д.

Разметка посадочного места

Когда места для монтажа точно определены, нужно разметить стену и высверлить отверстия.

Правила разметки стен под крепеж:

• Нанесение мест крепления ярким маркером.
• Аккуратное сверление отверстий нужных размеров с соблюдением правил безопасности для исключения возможности повреждения кабеля.
• Примерка подрозетников – коробка должна быть утоплена в стену на 5 миллиметров, входить без труда.
• Заведение кабеля в коробку благодаря выполнению штробы с его стороны.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

• Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
• Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
• Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

• Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
• Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
• Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
• Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
• Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
• Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

• Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
• Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
• С использованием любого метода выполнить отверстия в бетоне.
• Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
• Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Подрозетник для бетона

Для монтажа розеток и выключателей в стенах, возведенных из бетона, кирпича, шлакоблока или подобных материалов используются подрозетники для бетона. Поскольку в настоящее время наиболее широкое распространение получила проводка скрытого типа, то без установки монтажных коробок не обходится ни один ремонт в квартире.

От качества подрозетника, а также правильности его установки существенно зависят условия эксплуатации розеток и выключателей, а значит, – их надежность, долговечность, а также электробезопасность. Неправильная установка монтажной коробки, помимо эстетически неприемлемого внешнего вида, может привести к ненадежной фиксации в ней элемента электропроводки, передавливанию или переламыванию проводов и как следствие, выходу из строя розетки.

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

1. Стойкость к воздействию коррозии.
2. Удобство в эксплуатации.
3. Диэлектрические свойства.
4. Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

• Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

• Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.

В строительных магазинах часто предлагаются универсальные монтажные коробки, предназначенные для установки как в бетонную стену, так и на гипсокартонную плиту. В случае использования таких изделий в качестве подрозетников по бетону следует предварительно выкрутить распорные лапки.

Порядок действий по установке подрозетника в бетонную стену

Работы по монтажу подрозетника могут быть условно разделены на несколько этапов.

Разметка

При выполнении разметки важно определить количество и места размещения розеток и выключателей в помещении исходя из максимальной  функциональности, удобства эксплуатации и общего интерьера комнаты.

Следует заметить, что принятые на сегодняшний день руководящие документы не выдвигают чрезмерно жестких требований к размещению этих элементов электрической проводки. К основным правилам, которыми необходимо руководствоваться при их установке относятся:

• В жилых комнатах розетки устанавливаются на высоте 30 см от поверхности напольного покрытия, выключатели – на высоте 90 см. Такое расположение элементов проводки называют «евростандартом», зачастую именно оно оказывается наиболее удобным.
• Устанавливать выключатель следует на расстоянии не менее 10 см от края дверной коробки.
• На кухне розетки размещаются на расстоянии 15 см от поверхности столешницы.

После определения точного места расположения розетки необходимо при помощи карандаша сделать на стене метку, соответствующую центру устанавливаемого подрозетника. От центра проводятся две пересекающиеся под прямым углом линии, показывающие горизонтальную и вертикальную плоскость. Нанесение этих линий в будущем поможет быстро и правильно установить подрозетник, что чрезвычайно важно при использовании гипсового раствора или алебастра.

Сверление отверстия для подрозетника

Для того чтобы сделать отверстие, в которое будет установлен подрозетник, можно воспользоваться одним из следующих способов:

• Использование коронки по бетону. Этот метод является наиболее эффективным, однако требует наличия специального инструмента – коронки с победитовыми зубьями. Она имеет диаметр 70 мм и предназначена специально для сверления отверстий, в которые устанавливаются подрозетники. Для центровки, а также для обеспечения легкого удаления бетона из ниши подрозетника коронка снабжена сверлом с победитовым наконечником. Следует заметить, что для более эффективного использования коронки предварительно необходимо просверлить отверстие по центру будущей ниши с помощью обыкновенного сверла по бетону. Глубина этого отверстия должна составлять от 5 до 7 см, диаметр сверла следует выбрать 6 или 8 мм.

• Использование перфоратора или дрели. Этот способ гораздо более трудоемкий, чем предыдущий. Его применение оправдано в тех случаях, когда необходимо установить всего одну или две розетки и нет смысла для этого приобретать специальную коронку. Суть этого метода заключается в следующем: подрозетник прикладывается к стене в месте будущей установки и обводится карандашом, после этого при помощи сверла по бетону или бура для перфоратора просверливаются отверстия по центру и всей длине полученной окружности. Далее с помощью зубила удаляется бетон из ниши для установки подрозетника.

• Использование угловой шлифовальной машинки. Является относительно простым и, пожалуй, наиболее быстрым способом изготовления отверстий для подрозетников. Вместе с тем, применение «болгарки» имеет достаточно серьезные минусы, к которым относится большое количество пыли, которым сопровождается процесс выполнения работ, необходимость использования диска достаточно большого диаметра, что, в свою очередь, приводит к прорезанию лишних участков стены и необходимости их последующего шпаклевания.

При использовании любого из перечисленных способов изготовления отверстия для монтажной коробки следует внимательно следить за тем, чтобы глубина полученной ниши была на 3 — 5 мм больше длины подрозетника. Это необходимо для обеспечения возможного изгиба провода, а также для укладки раствора, фиксирующего изделие в стене.

Укладка провода в подрозетник

Перед выполнением любых работ с электрическим кабелем следует убедиться в том, что напряжение на нем отсутствует, а концы провода надежно заизолированы.

Для выполнения этой процедуры необходимо сделать небольшую штробу, по которой электрический провод может быть заведен в нишу подрозетника. Как правило, разводка проводов и, соответственно, штробление стен, выполняется до установки монтажных коробок. Поэтому обычно бывает достаточно немного углубить штробу и сделать небольшой скос в сторону ниши.

Далее, при помощи ножа следует изготовить отверстие в корпусе монтажной коробки, для этого на нем предусмотрено несколько заготовок. Любая из них выбирается только из соображения удобства установки, однако предпочтительнее все же использовать отверстия в задней стенке, поскольку в этом случае обеспечивается наиболее удобное подключение рабочей части розетки или выключателя.

После заведения кабеля в подрозетник следует снять верхнюю изоляцию и освободить отдельные жилы, которые и используются для подключения к электрическим клеммам.

Закрепление подрозетника

Для установки монтажной коробки в большинстве случаев используется строительный гипс или алебастр. Перед приготовлением раствора необходимо тщательно очистить изготовленную нишу от мусора и пыли, после чего смочить ее водой или грунтовкой. Если предварительно не увлажнить место установки, то может возникнуть ситуация, когда вода из гипсового раствора впитается в материал стены, не обеспечив при этом должного соединения.

Приготовление раствора осуществляется в небольшой емкости, в которую сначала высыпается алебастр, а потом небольшими порциями добавляется вода. Готовый раствор имеет консистенцию густой сметаны, он должен быть использован как можно быстрее, поскольку очень быстро схватывается и уже через 5 минут становится непригодным к применению.

Раствор наносится в нишу при помощи небольшого шпателя, при этом задняя стенка подрозетника должна быть полностью закрыта раствором.

Особенное внимание нужно обращать на то, чтобы края устанавливаемого изделия не выступали из стены, поскольку это обязательно создаст трудности при дальнейшем монтаже розетки. В этом случае невозможно будет обеспечить ее плотное прилегание к стене. Исключение составляет монтаж подрозетника под плитку или штукатурку (хотя по возможности такая установка должна выполняться после укладки облицовочного материала стены).

После выставления ровного положения подрозетника и его предварительной фиксации выполняется закладка раствора в боковые зазоры.

Особенности монтажа двойного подрозетника

В целом установка двух и более подрозетников выполняется аналогично установке одинарной модели. Главное отличие заключается в том, что для прокладки провода между розетками в этом случае необходимо использовать специальные соединители, которые в народе называют «бабочками».

Разметка стены для установки группы подрозетников выполняется, начиная с крайнего в ряду изделия. После этого при помощи уровня проводится линия, длина которой соответствует общей длине розеточного блока. Далее, на этой линии через каждые 71 мм отмечаются точки, соответствующие центрам входящих в блок изделий.

Для быстрого присоединения «бабочки» к подрозетнику последний оборудован специальными пазами с обеих сторон. Таким образом можно установить любое число розеток или выключателей.

Следует помнить, что чем больше этих изделий установлено рядом, тем тщательнее нужно выставлять их с помощью уровня.

После изготовления отверстия для каждого подрозетника с использованием одного из перечисленных выше способов необходимо прорезать соединительные ниши между этими отверстиями. Для этой цели лучше всего использовать «болгарку».

В заключение нужно сказать, что приобретать подрозетники следует вместе с розетками. В этом случае можно на месте проверить соответствие их размеров и избежать проблем с установкой этих элементов электрической проводки.

размеры, характеристики, установка в стену

Автор Aluarius На чтение 4 мин. Просмотров 286 Опубликовано 27.05.2016

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

• Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
• Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
• Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

• Выбирается место установки розеток согласно проекту прокладки электрической проводки.
• Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

• Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
• Теперь надо посадочное гнездо смочить небольшим количеством воды.
• Производится обмазка дна отверстия и его боковых стенок алебастром.
• Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
• Удаляются излишки алебастра.
• Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Особенности установки подразетников: в бетон, гипсокартон, дерево

При строительстве новых жилых, производственных и офисных зданий, проведении капитальных ремонтов с установкой или заменой проводки обязательно приходится использовать подрозетники. Производится большое количество разнообразных изделий, отличных по материалу, размерам, формам, и назначению. Потребителю сложно определится в назначении каждого элемента, и какие из них лучше. В статье расскажем про виды подрозетников, рассмотрим особенности монтажа.

Назначение подразетников в доме

Основным назначением всех подрозетников является обеспечение надежного крепления розеток, выключателей при монтаже скрытой проводки. В них маскируются провода и контакты, к которым они подключаются. При необходимости крепления выключателей и розеток устанавливаемые на базе подрозетников, позволяют быстро извлечь неисправные или устаревшие элементы проводки и установить новые. Конструкции, материалы подразетников просты и продуманы так, что позволяют закрепить в них изделия практически с любыми видами креплений.

Производители делают очень много видов подразетников, их конструкция и материал зависит от многих факторов:

• Поверхность куда устанавливается, бетон, гипсокартон или другие материалы;
• Изделия, которое в него устанавливается;
• Совместимость конструкций крепления подрозетника с выключателем или розеткой и много другого.

Рассмотрим, какие бывают виды подразетников и как сделать правильный выбор. Читайте также статью: → «Сколько розеток установить в квартире?».

Основные виды подрозетников

Изделия разделяют по следующим признакам:

• Материал изготовления;
• Конструкция;
• Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Совет №1. При установке металлического подрозетника в стену из деревянного бруса, положите в оверстие азбестовую прокладку потом вставляйте подрозетник.

Деревянные подкладки в качестве подрозетников

В настоящее время практически не используются, ранее их активно применяли при установке накладных розеток и выключателей для наружной проводки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

• Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

• Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

• Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

• Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Ярким примером такого варианта являются подразетники для установки в структуру напольного плинтуса, где проводка спрятана в кабельканал встроенный в плинтусной конструкции. Это один редких случаев, когда подрозетник имеет квадратную форму. Читайте также статью: → «Прокладка электропроводки в плинтусах».

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки. С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно.

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Совет №2. Если не можете подобрать подрозетник по форме плинтуса установите розетки над ним. В гипсокотонных стенах провода из плинтуса выводят на обратную сторону к отверстиям для подрозетников. В бетонных стенах или кирпичных прокладывают штробы.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

• Разметка производится аналогичным способом, как и в бетонной стене;
• Проводка в таких случаях обычно прокладывается за листами гипсокартона;
• Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
• В отверстия выводятся провода, продеваются вовнутрь подрозетника;
• Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Виды и особенности использования коронок для сверления отверстий под подрозетники

Коронка для сверления отверстий под подрозетники имеет вид полого цилиндра, отрезок трубы, на краях которого вплавлены твердые сегменты режущие бетон или кирпич. С обратной стороны режущей поверхности расположено обычное крепление для установки в головку перфоратора. По центру диаметра крепится направляющее сверло с победитовым или алмазным наконечником.

Коронка для сверления бетона

Для сверления бетонных стен перфоратор используется с режимом перфорации, после сверления до необходимой глубины, внутренняя часть бетона в отверстии легко выбивается, зубилом и молотком. Поверхность дна отверстия сравнивается перфоратором с соответствующей насадкой.

Для гибсокартона коронка сделана из более тонкого металла с обычными зубцами на краях как у ножовки по дереву. При сверлении не рекомендуется использовать режим перфорации, плавно продавливайте коронку до полного пропила листа. Коронки бывают разных диаметров, производители делают их исходя из стандартов размеров подрозетников.

Насадки на коронку для сверления гипсокартона

Характерные ошибки при монтаже подрозетников

• Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
• Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
• При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
• Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
• При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Оцените качество статьи:

характеристики, установка, диаметр и глубина

На чтение 8 мин Просмотров 139 Опубликовано 26.06.2019 Обновлено 12.06.2019

Выполнение электромонтажных работ на объекте не обходится без использования специальных элементов, именуемых подрозетники по бетону, гипсокартону, кирпичу. Установочную коробку подбирают по типу конструкции, глубине и диаметру.

Разрешено ли проводить электрику без подрозетников

Подрозетники для бетона

Главное назначение установочной коробки — надежная фиксация в стене розетки и кабеля. Они могут расшатываться, если их просто вмуровать в бетонную смесь без подрозетника. Вилка любого электроприбора туго входит в гнезда точки питания. При ее обратном отключении приходится прикладывать усилие, попросту тянуть. Если в стене не будет подрозетника, со временем скрытая проводка просто вывалится из стены в руки пользователю. Это чревато опасными аварийными ситуациями.

Особое значение имеет накладной (наружный) элемент при монтаже проводки по деревянным стенам. Здесь без установочной коробки не удастся зафиксировать точку питания.

Определение подрозетника

Технические требования к установке розеток и выключателей в квартире

Установочная коробка является одним из основных элементов проводки на объекте. От правильности ее монтажа зависит итоговая надежность, крепость розетки, а также комфорт эксплуатации точки питания для пользователя.

Главные технические требования к монтажу стакана:

• рекомендованная высота монтажа установочной коробки от 30 до 90 см от пола;
• от края дверных косяков и оконных проемов нужно отступать минимум 10 см;
• трехфазные розетки под мощное оборудование на объектах пищевой промышленности ставят в нижней части стены в 20 см от пола;
• от газопровода точки питания удаляют минимум на 40 см;
• в помещениях с повышенным уровнем влажности розетки не ставят, их выносят за дверь либо максимально удаляют от ванны, душевой кабины, раковины.

Перед проведением электромонтажных работ стоит обесточить объект.

Виды и типы изделий

Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.

Материал

Все электромонтажные элементы делятся на три вида:

• Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
• Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
• Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.

Полимерные подрозетники имеют максимальное число вариаций по конструкции, цвету, размерам.

Форма и конструкция

Подрозетник по бетону овальной формы для двух точек

По геометрической форме различают такие подрозетники:

• Круглые. Самые распространенные.
• Овальные. Пригодны для монтажа подрозетника двойного для бетона.
• Квадратные. Имеют максимальную вместимость.
• Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
• Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.

Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.

Размеры

Размерная сетка установочного стакана подразумевает наличие таких параметров:

• Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
• Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.

Для всех установочных коробок характерно межосевое расстояние в 71 мм.

Известные производители

Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

• Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
• Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.

Если мастер не желает переплачивать за установочный стакан, можно с уверенностью покупать продукцию производства России или стран СНГ. Форма, размеры и качество продукта остаются идентичными. При этом наценка на зарубежный товар формируется с учетом бренда.

Монтаж подрозетников

Алмазные коронки по бетону

Установку стакана можно провести своими руками. Для этого нужно подготовить следующий инструмент:

• перфоратор, зубило и молоток;
• алмазную коронку по бетону;
• рулетку, строительный маркер;
• уровень;
• гипс или асбест для приготовления фиксирующего раствора;
• шпатель;
• емкость для приготовления строительной смеси.

Этапы работы:

1. От распределительной коробки размечают будущие штробы. Линии должны быть строго вертикальными или горизонтальными.
2. Конечная точка разметки — предполагаемое место установки стакана. Его прорисовывают окружностью диаметром 70 мм.
3. По линиям прорисованных штроб делают каналы под укладку проводки.
4. По месту предполагаемого монтажа розетки сверлят круглое отверстие. Его глубину подгоняют по параметрам подрозетника. Тот должен полностью войти в стену, но не сильно утонуть в ней. Чаще бывает достаточно 5-6 см. Ровность глубины контролируют строительным уровнем, прикладывая в гнездо подрозетник. Его края должны полностью сравняться с плоскостью стены.
5. Готовую выемку очищают от строительной пыли.
6. Проложенную по каналам проводку подводят к гнезду. Оплетку зачищают и вставляют в гнезда подстаканника.
7. Нужно тщательно смочить выемку в стене и промазать её строительным раствором. Если это гипсовая смесь, то ее готовят из порошка и воды в соотношении 1:2. Если это алебастр, то пропорции порошка и воды — 4:1 соответственно.
8. Готовым раствором обрабатывают и стакан с наружной стороны. Затем вставляют его в гнездо, контролируя выступы над уровнем плоскости стены. Их быть не должно. Исключение допускается, если панель будет дополнительно облицована любым декоративным материалом. Тогда края стакана оставляют выступающими на примерную толщину отделки (с учетом клея, слоя штукатурки и др.).
9. После высыхания раствора можно приступать к монтажу самой розетки.

При выводе проводки в гнезда стакана оставляют хороший запас кабеля (5-6 см).

Подрозетник выскочил из стены

Фиксирующий раствор рассыпался, что привело к выпадению подрозетника

Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:

• Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
• Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.

Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.

Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.

Монтаж блока розеток

При установке нескольких подрозетников необходимо четко выполнить разметку и правильно определить горизонтальную линию

При установке нескольких розеток можно использовать специальный стакан блочного типа по количеству предполагаемых точек питания. Для этого в стене при помощи алмазной коронки делают несколько отверстий, расположенных рядом. Межосевое расстояние между ними должно составлять 71 мм.

Важно выдерживать горизонталь расположения будущего блока. Далее с помощью молотка и зубила убирают лишнее, чтобы стакан стал в гнездо полностью.

Чтобы подключить провода к каждой розетке, используют специальные перемычки-переходные ушки.

Установку коробки выполняют так же, как и стакан под единичную точку питания.

Правильный выбор подрозетника для бетонных стен

Стакан рядного типа

Если мастер не знает, какой подрозетник лучше для бетонной стены, стоит учитывать такие критерии:

• Толщина стенок стакана. Чем она больше, тем крепче изделие. К тому же, хоть производители и уверяют в пожаробезопасности полимера подрозетника, при сильном возгорании он начнет плавиться. И тем быстрее, чем тоньше будут его стенки.
• Глубина изделия. Особенно актуален этот параметр, если монтаж подрозетников выполняется в одну стену с двух ее сторон (как в старых панельных домах). Тут лучше купить два изделия по 25 мм и состыковать их, чем прибегать к обрезке коробки, которая будет отличаться по глубине.
• Тип конструкции (одинарный, двойной, блочный). Если нужно смонтировать подряд несколько розеток, можно купить рядные стаканы. Они просто разламываются в месте стыкования. Так можно взять сразу столько штук, сколько нужно.

Для установки подрозетника в гипсокартон нужно брать стакан с фиксирующими лапками. Его крепят просто методом вгона в гнездо. Лапки сами защелкиваются с обратной стороны панели.

Подрозетники в бетон

Монтаж скрытой электропроводки предусматривает выполнение ряда строительных работ, одной из которых является установка подрозетников в бетон. От качества выполнения этой операции во многом зависит надежность крепления розетки, а также электрическая и пожарная безопасность при ее эксплуатации.

Конструкция и типы монтажных коробок

Стандартный подрозетник под бетон представляет собой небольшой цилиндр, изготовленный из полипропилена. Этот материал отличается высокими диэлектрическими свойствами, устойчивостью к агрессивным воздействиям окружающей среды, прочностью и долговечностью. Кроме того, полипропиленовый корпус обеспечивает надежную фиксацию раздвижных лапок рабочей части розетки.

Для подведения проводов к розетке в стенах и торце коробки подготовлены специальные монтажные отверстия. Чтобы прорезать такое отверстие достаточно удалить несколько перемычек, которыми соединяется заглушка с корпусом. Таким образом, можно без труда обеспечить монтаж проводов наиболее оптимальным образом, избежав их чрезмерного перегибания или переламывания.

Подрозетник по бетону характеризуется такими габаритными размерами:

1. Внешний диаметр составляет 68 мм.
2. Межосевое расстояние – 71 мм.
3. Длина корпуса может варьироваться от 25 до 80 мм.

Стандартными считаются подрозетники глубиной 45 мм.

Для монтажа нескольких расположенных рядом розеток могут применяться стыковочные узлы. Такие соединители получили в обиходе название «бабочки» из-за специфического внешнего вида. Присоединение этого изделия к подрозетнику осуществляется с помощью специальных пазов.

Следует заметить, что конструкция изделий, предназначенных для монтажа в бетонные или кирпичные стены, сильно напоминает конструкцию подрозетников по гипсокартону. Основной особенностью последних является наличие специального прижимного механизма, состоящего из двух лапок на длинных болтах, которые при закручивании прижимают конструкцию к гипсокартонной плите. В настоящее время большую популярность приобрели комбинированные изделия, которые можно устанавливать в гипсокартонные или бетонные стены.

Алгоритм установки подрозетника

Для упрощения изложения можно разделить эти работы на несколько этапов.

1 этап – разметка

Начинать устанавливать любые элементы скрытой проводки следует с разметки.

Важно! От точности выполнения этой операции будет зависеть удобство использования розетки или выключателя, а также внешний вид помещения.

Размещение розеток в частной квартире строго не регламентируется, а значит это можно сделать, руководствуясь соображениями удобства. Единственное ограничение – нельзя ставить розетки или выключатели ближе 10 см от дверной коробки и ниже 15 см от поверхности столешницы на кухне.

Разметка выполняется с использованием строительного уровня, при помощи которого проводятся две линии, которые пересекаются в центре будущего подрозетника и показывают вертикальную и горизонтальную плоскость.

Совет! При монтаже нескольких подрозетников разметка выполняется, начиная с крайней в ряду розетки. Нужно очень внимательно отнестись к выравниванию монтажных коробок, для этого с помощью строительного уровня необходимо провести горизонтальную линию, а потом через каждые 71 мм – вертикальные. На пересечениях линий будут находиться центры входящих в блок розеток.

2 этап – подготовка ниши для подрозетника

Чтобы сделать отверстие необходимого диаметра в стене можно использовать перфоратор или дрель. Для этого следует приобрести специальное приспособление – коронку для подрозетников по бетону. В зависимости от размеров устанавливаемого подрозетника выбирается диаметр коронки. Для точного соответствия изготавливаемой ниши нанесенной ранее разметке целесообразно обыкновенным сверлом просверлить отверстие по центру углубления.

При монтаже единичного подрозетника приобретение специального инструмента теряет смысл. В этом случае ниша для него может быть изготовлена при помощи обыкновенного сверла по бетону, путем высверливания по кругу, обведенному по внешнему диаметру приложенного к стене подрозетника.

Самый пыльный и неаккуратный способ – это использование угловой шлифмашинки, при помощи которой вырезается квадратное углубление, соответствующее диаметру монтажной коробки.

Подготовка ниш для установки соединителей при монтаже блока розеток выполняется при помощи «болгарки».

3 этап – заведение провода в подрозетник

Перед тем как приступать к закреплению подрозетника в стене, следует завести провод в одно из монтажных отверстий. Если выполняется укладка новой электрической линии, то прокладка проводов выполняется одновременно с установкой розеток. В противном случае для заведения проводов в коробку следует сделать небольшую штробу к месту наиболее удобного соединения, в котором и прорезается монтажное отверстие.

4 этап – закрепление подрозетника

Монтаж коробки для розетки выполняется с помощью строительного гипса или алебастра. Особенностью этих материалов является чрезвычайно высокая скорость застывания, поэтому все действия следует выполнять максимально быстро.

Перед приготовлением раствора следует тщательно очистить нишу для  подрозетника от пыли и смочить ее водой. После этого можно приступать к перемешиванию раствора, для чего используется емкость, в которую высыпается небольшое количество алебастра и добавляется вода до получения густой массы.

Далее с помощью шпателя необходимо поместить раствор в нишу и установить подрозетник таким образом, чтобы его задняя стенка полностью соприкасалась с раствором. Следует внимательно следить за тем, чтобы края подрозетника не выступали из стены, поскольку в противном случае их придется срезать, что уменьшит полезный объем коробки и создаст трудности при монтаже в ней розетки или выключателя.

После того, как подрозетник был полностью утоплен в нишу, необходимо по заранее нанесенным меткам выставить его ровное положение, после чего можно начинать закладку раствора между стеной и материалам корпуса коробки.

Подрозетники, как и распределительные коробки, устанавливаются на длительное время. Их замена представляет собой крайне трудоемкую процедуру, связанную с появлением строительного мусора и нарушением целостности облицовочного покрытия. Поэтому к выбору этих изделий и их монтажу нужно относиться чрезвычайно внимательно.

Powers 7197 Розетка для бетона 3/8 дюйма (синяя)

Бетонная розетка 3/8 дюйма (синяя)

Подробное описание продукта

Vertigo — это полностью стальная система крепления с резьбой для подвешивания стального стержня с резьбой вертикально над головой при подвешивании труб, противопожарной защите, электрических кабелепроводах и кабельных лотках. Vertigo доступны в трех версиях, которые могут быть установлены в различных базовых материалах, включая стальные прогоны, балки и балки, колонны и балки деревянного каркаса, а также бетонные потолки, балки и колонны.

Стальные резьбовые стержни диаметром 1/4, 3/8 и 1/2 дюйма могут быть подвешены вертикально с помощью Vertigo. Vertigo также предлагается в исполнении из дерева и стали с боковым креплением для боковой установки стальных резьбовых стержней диаметром 1/4 и 3/8 дюйма на балки, колонны и потолочные балки. Для всех стальных и деревянных креплений Vertigo рекомендуется универсальная отвертка Vertigo Socket Driver, чтобы обеспечить правильную установку с помощью шуруповерта или перфоратора. Крепежные элементы Concrete Vertigo следует устанавливать с помощью стандартных приводных головок соответствующего размера и регулируемого крутящего момента, с помощью аккумуляторного шуруповерта или перфоратора.

Общие области применения и применения:

• Подвесные трубы и спринклерные системы
• Подвесные кабельные каналы и кабельные лотки
• Системы освещения и воздушные коммуникации
• Воздуховоды и каналы для ОВКВ
• Подвесные потолки
• Монтаж оборудования безопасности

Преимущества:

• Единая система для всех применений для подвешивания стержней из стали, дерева и бетона
• Простота и скорость подвесного монтажа
• Более низкая стоимость на месте по сравнению с балочными зажимами, болтами и опускными шайбами ​​
• Сталь и дерево Головокружение может быть установлен с помощью шуруповерта или перфоратора
• Concrete Vertigo может быть установлен с регулируемым крутящим моментом, аккумуляторным шуруповертом или перфоратором
• Доступны версии с боковым креплением для стали и дерева Vertigo
• Универсальное гнездо можно использовать для сталь и ш ood Головокружение

Крепежные детали 7197PF Головки привода Vertigo ™ и инструмент для столба обычно отправляется в течение 24-48 часов

У вас есть вопросы или вам нужна дополнительная информация о нашей бетонной розетке Powers 7197 3/8 ”(синяя) , свяжитесь с нами?

DeWALT HangerMate + Гнездо для бетонных креплений

Наш веб-сайт автоматически собирает некоторую информацию о вас, используя фоновое локальное хранилище и технологии хранения сеансов («Cookies») для улучшения взаимодействия с пользователем.Файлы cookie маленькие файлы или другие данные, которые загружаются или хранятся на вашем компьютере или другом устройстве, которые могут быть связаны с информацией об использовании вами веб-сайта (включая определенные сторонние службы и функции, предлагаемые как часть нашего веб-сайта). Примеры информации этого типа — ваш IP-адрес, браузер, который вы используете, операционная система, которую вы используете, страницы веб-сайта, которые вы посещение и детали вашей транзакционной активности, такие как сумма, дата и время для каждого сделка.Когда мы используем файлы cookie, мы можем использовать «сеансовые» файлы cookie, которые действуют до тех пор, пока вы не закроете свой браузер или «постоянные» файлы cookie, которые действуют до тех пор, пока вы или ваш браузер не удалите их. Вы можете изменить свой настройки браузера, чтобы отказаться от использования файлов cookie.

Пиксельные теги или прозрачные GIF-файлы, также известные как веб-маяки, представляют собой прозрачные графические изображения, размещаемые на интернет сайт. Мы используем эти элементы на нашем Сайте, чтобы позволить нам, например, подсчитывать пользователей, которые посетили те страниц или открыли электронное письмо, а также для другой связанной статистики веб-сайта (например, записи популярность определенного содержимого веб-сайта и проверки целостности системы и сервера).

Мы можем использовать сторонние компании, чтобы помочь нам адаптировать контент для пользователей или показывать рекламу или сообщения на наш от имени. Эти компании могут использовать файлы cookie и веб-маяки для отслеживания рекламы или обмена сообщениями. эффективность (например, какие веб-страницы посещаются, на какие сообщения отвечают или какие товары куплены и в каком количестве).

Мы используем Google Analytics, службу веб-аналитики Google Inc. («Google»), которая использует файлы cookie для определять частоту использования определенных областей нашего веб-сайта и определять предпочтения. В информация об использовании вами этого веб-сайта, созданная с помощью файлов cookie (включая ваши усеченный IP-адрес) передается на сервер Google в США и хранится там.Google будет использовать эту информацию для анализа использования вами веб-сайта, составления для нас отчетов о деятельности и выполнения другие услуги, связанные с использованием веб-сайта и Интернета. Google также может передавать это Информация третьим лицам, если это требуется по закону или в той степени, в которой третьи стороны обрабатывают эти данные на от имени Google. Вы можете отключить Google Analytics с помощью надстройки браузера, если не хотите анализ для происходит.Вы можете скачать надстройку здесь: www.tools.google.com/dlpage/gaoptout.

Мы управляем страницами социальных сетей в сторонних сетях, и на нашем веб-сайте размещены значки социальных сетей. Когда вы посещаете наши страницы в социальных сетях или ссылаетесь на них, данные обрабатываются как нами, так и соответствующими социальными медиа-провайдер. Провайдеры социальных сетей не связаны с нами, и мы не несем ответственности за контент или политика конфиденциальности поставщиков социальных сетей.У провайдеров социальных сетей есть свои условия из политики использования и конфиденциальности, и мы рекомендуем вам просматривать эти политики всякий раз, когда вы посещаете их веб-сайтах или взаимодействуют со своими платформами. Чтобы прочитать полную Политику конфиденциальности и Положения и условия, регулирующие использование вами QRFS.com, пожалуйста, кликните сюда.

Гнездо для подъема бетона для строительства Использование котировок в реальном времени, цены последней продажи — Заказ.com

Описание продукта:

Бетонный подъемный патрубок для строительной фурнитуры

Технические характеристики:
1) Диаметр: M / RD 12 — 36 мм
2) Длина: 40 — 200 мм
3) Вместимость: 0,5 — 12,5 тонн
4) Материал : нержавеющая сталь 304/316, ST52.3
5) Поверхность: гладкая, оцинкованная
Резьба M / RD 12-52 подъемная муфта
Испытания перед отгрузкой
Предоставить сертификат испытаний
Доступные продукты: подъемная муфта, подъемная вставка, изгиб и волнистая муфта, Транспортная розетка, плоская розетка, розетка с перемычкой и др.

2.Упаковка и доставка :
Детали упаковки: товары упакованы в картонные коробки, а затем на поддоне
Срок поставки: в течение 25 дней после получения оплаты

3. Основные конкурентные преимущества:
1) Более 10 лет сосредоточены на строительстве производство материалов
2) Своевременная доставка в течение 25 дней после подтверждения заказа
3) Продукция Eathu улучшается за счет контроля качества и контроля качества во время производства, при необходимости каждый заказ может быть отправлен с сертификатом, относящимся к тесту
4 ) Сборные железобетонные элементы можно поднимать несколько раз после заливки, а также во время хранения и монтажа — с помощью этой системы проектировщик и руководитель рабочих обеспечивают безопасное и быстрое выполнение каждого подъема

· Характеристики продукта

· Оперативная доставка

· Сертификаты качества

· Репутация

· Сервис

· Принимаются небольшие заказы

· Опытный персонал

· Форма A

· Гарантия

· Упаковка

· Цена

· Характеристики продукта

· Более 10 лет опыта

· Тестирование перед отгрузкой

Рынок:

Азия

Австралазия

Центральная / Южная Америка

Средний Восток / Африка

Северная Америка

Западная Европа

Часто задаваемые вопросы:

Q1: Сколько времени занимает доставка Разъем для подъема бетона?
A1: Срок поставки будет очень коротким, обычно мы храним сырье для старых клиентов, а иногда мы также держим запасы продуктов на складе

, чтобы гарантировать время доставки в любых экстренных случаях.

Q2: Как мы можем гарантировать качество наших бетонных подъемных муфт?
A2: Мы создали передовую систему управления качеством, которая проводит строгие проверки качества на каждом этапе, от сырья до конечного продукта. В то же время мы предоставляем обширные гарантии последующего обслуживания по мере необходимости.
Q3: Как скоро мы сможем получить товар после покупки?
A3: В течение трех дней с момента оформления заказа забронируем судно под товар. Конкретная дата доставки зависит от международных и государственных факторов, но обычно составляет от 7 до 30 рабочих дней.

ДБИ / САЛА 2101004 конкретное собрание анкера фиксатора нержавеющей стали с штифтом, гнездом и крышкой

фиксатора

DBI / SALA® Бетонный фиксирующий анкер в сборе с фиксирующим штифтом, гнездом и заглушкой имеет встроенную кнопку фиксатора, которая обеспечивает удобство при немедленной установке и снятии анкера. Он оснащен многоразовым стопорным штифтом с предварительно установленными гнездами, может использоваться в различных местах для создания удобных точек крепления в соответствии с требованиями пользователя для обеспечения огромной гибкости.В нем есть заглушка, которая обеспечивает невидимость ниши во время простоя, которая гармонирует с декором. Эта бетонная фиксирующая розетка и крышка идеально подходят для обычных бетонных конструкций или существующих конструкций, требующих регулярного осмотра и обслуживания. Этот легкий и портативный анкер со стопорным штифтом позволяет пользователю удобно перемещаться из одного места в другое. Его можно установить вертикально или над головой в пол, бетонную стену или потолок, чтобы придать великолепную универсальность.Он имеет уникальное кованое соединительное кольцо с универсальным анкером, обеспечивающее совместимость с точкой привязки для системы защиты от падения, амортизирующие стропы, самовтягивающиеся страховочные тросы или концевые анкеры для горизонтальной системы страховочного троса для обеспечения великолепной безопасности. Он имеет элегантную конструкцию из нержавеющей стали для суровых условий эксплуатации без хрупких деталей, которые могут загрязняться, и обеспечивает устойчивость к коррозии. Прочная бетонная стопорная муфта и колпачок оснащены стойкой к падению, рассчитанной на 5000 фунтов анкерной точки, что обеспечивает защиту от последствий падения.

Веревка из смеси полиэстера и полипропилена 5/8 дюйма для прочности и долговечности. Легкий и портативный анкер позволяет пользователю легко перемещаться с места на другое. Для повышения производительности удерживайте фиксатор на шнурке и прикрепляйте к разным точкам гнезда. Розетка может быть установлена ​​вертикально. или над головой в бетонную стену, пол или потолок для дополнительной универсальности на рабочей площадке Заглушка для розетки гарантирует, что эстетика не будет нарушена путем смешивания ее с декором Уникальное кованое соединительное кольцо обеспечивает совместимую точку крепления для вашей системы защиты от падения для дополнительной безопасности Универсальный анкер может использоваться с амортизирующими стропами, самозатягивающимися страховочными тросами или в качестве концевых анкеров для горизонтальной системы страховочного троса. Прочная, устойчивая к коррозии конструкция из нержавеющей стали для суровых условий без засорения хрупких деталей.

Этот продукт является частью персональной системы защиты от падения или удерживающей системы. Эти инструкции должны быть предоставлены пользователю данного оборудования. Пользователь должен прочитать и понять эти инструкции перед использованием этого оборудования. Пользователи должны следовать инструкциям производителя для каждого компонента системы. необходимо соблюдать для надлежащего использования и обслуживания этого оборудования. Изменения, неправильное использование этого продукта или несоблюдение инструкций может привести к серьезным травмам или смерти.

AGRU Розетка бетонная | Тайвантрейд.com

AGRU Розетка бетонная

Основные характеристики

Современные системы трубопроводов для подачи и отвода воды требуют плотных соединений и соединений с люками. Бетонный соединительный патрубок AGRULINE обеспечивает водонепроницаемое и надежное крепление полиэтиленовых труб в колодцах и стенах.Бетонный соединительный патрубок изготовлен из высококачественного материала PE 100. Он устанавливается по опалубке и заливается бетоном. Готовая канавка обеспечивает надежное крепление. Соединение экологически чистого фитинга с полиэтиленовыми трубами осуществляется электромуфтовой сваркой. Характеристики 1. Изготовлен из ПЭ100, электросварка с ПЭ трубами и фитингами. 2. С фланцем ванны для прочно герметичной установки. 3. Подходит для уровней SDR от 33 до 11
Последнее обновление: 2019-08-05 Загрузка…

Ваш запрос отправлен

Шаг 1 Заполните форму Шаг 2 Завершение

миссис Лин, ПОЛУПЛАСТИК, ООО.

Требуется сообщение 0 /1500

Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods.Максимум 3 файла (всего 10 МБ).

Общий размер: 0

{{/если}} {{#ifCond ttLoginType 3}}

Подтвердите пароль

{{/ ifCond}} {{#if isLogin}} Просмотр и изменение {{/если}}

Порекомендуйте других поставщиков, если этот поставщик не отвечает.

Пожалуйста, заполните все обязательные поля.

хорошо .

No related posts.
