Как подключить люстру с пультом правильно. Как установить люстру потолочную



Как установить и подключить люстру потолочную своими руками, схема подключения люстры.

Светильник потолочной установки, именуемый люстрой, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать светильник настенный. Расположена люстра, как правило, в самой середине потолка, чтобы насколько возможно равномерно распределялся поток света. Закрепляются люстры либо подвешиванием на крюк, либо с помощью специальных дюбелей методом жесткого крепления, при чем в этом случае существует два варианта, как установить люстру:

1. Закрепить специальную планку, которая входила бы в конструкцию люстры, к месту подвода питающих проводов на потолке. Планка эта должна быть сделана так, чтобы ее можно было снять с помощью откручивания двух винтов с декоративными головками. После прикрепления планки к потолку присоединяют питающие провода, одевают корпус люстры и затягивают винты.

На потолках в квартирах старой планировки часто имеются большие отверстия, в которые раньше устанавливался крюк для подвесной люстры. В таком случае просто немного смещаем место крепления специальной планки таким образом, чтобы отверстие для крюка закрывалось корпусом люстры после его установки.

Схема крепления люстры к потолку. Как установить люстру правильно.

Именно так производится установка популярных на сегодняшний день бюджетных вариантов. Установку люстры желательно проводить не в одиночку, а вдвоем, используя при этом устойчивую лестницу-стремянку.

2. Несколько по другому крепятся тяжелые люстры, в которые зачастую может быть вставлен понижающий трансформатор. Как установить люстру потолочную такой конструкции правильно, мы сейчас тоже разберемся. Конструкция подобных люстр состоит из двух частей — внешней панели с разным количеством оформленных декоративно электрических патронов и массивного основания с пускорегулирующей аппаратурой (что, впрочем, встречается не так уж часто в последние годы) и понижающим трансформатором.

Сначала с помощью трех или четырех дюбелей закрепляем к потолку основание.

Затем подключаем два питающих провода. Подключаются питающие провода к присоединенным к трансформатору (а точнее, к его первичной обмотке) контактам клеммника. Такие контакты легко определяются визуально, поскольку намного тоньше проводов вторичной обмотки. В случае наличия заземляющего третьего провода, необходимо подключить его к люстре. Затем надеваем на основание внешнюю панель и фиксируем ее специальными винтами с декоративными головками.

И в том и в другом случае перед установкой необходимо обязательно снять все легкобьющиеся детали — электрические лампы, рассеиватели, хрустальные отражатели. После установки и подключения люстры можно смело вворачивать или вставлять электрические лампы ,чтобы проверить их работоспособность во всех существующих рабочих режимах. В последнюю очередь уже устанавливать все легкобьющиеся и хрупкие детали.

Наверное, легче всего будет установить и подключить люстру, которая вешается на крюк. После того, как люстры установлены на крюк, нужно только соединить с ней питающие провода, приподнять декоративный колпачок, который скрывает место электрического соединения и крюк и крепко зафиксировать колпачок в данном положении. Потом уже можно свободно вкручивать электрические лампы и производить проверку их работоспособности. В последнюю очередь здесь также устанавливаются хрупкие и легкобьющиеся части.

Как подключить провода к люстре потолочной правильно

В помещениях, проектировавшихся в старое доброе советское время — будь то «ленинградки», «сталинки», «хрущевки» или другие виды квартир — люстры, как правило, подключается куда легче, нежели в помещениях современных новостроек. При завершении демонтажа старой люстры посередине потолка обычно наблюдается отверстие для крюка, а из него или около него торчит несколько проводов. Если же снять крышку двухклавишного выключателя, расположенного обычно на стене, также видим, что он подключен к такому же количеству проводов, какое торчит из отверстия на потолке (чаще всего — это три провода). Смотрите нашу статью как установить и подключить выключатель открытой и скрытой проводки.

Если на стене расположен одноклавишный выключатель, третий провод все равно должен находится где-то недалеко, будучи просто отведенным в сторонку и изолированным. Скорее всего это значит, что в демонтированной люстре был всего один режим освещения и подключена она была из трех проводов, которые торчат из потолка, только к двум. В старых квартирах зачастую в прихожей, спальне, кухне, ванной и туалете из потолка может торчать только два провода. Означает это только то, что вариантов нет и придется подключать люстру однорежимного типа.

Впрочем, большинство люстр, изготовленных в Советском Союзе работало с тремя режимами освещения:

1. Режим не яркого освещения — когда работает только центральная лампа. В случае же, если в светильнике нет центральной лампы, горит меньшая часть лампа боковых.
2. Режим яркого умеренного освещения — когда не работает центральная лампа, но горят боковые. В случае отсутствия в светильнике центральной лампы, горит большая часть лампа боковых.
3. Режим полной яркости — когда работают на полную мощность все лампы.

Люстра, работающая в трех режимах состоит принципиально из двух электрических подводов, в каждом из которых располагается группа электрических светильников, которые подключены друг с другом параллельно. Кстати, один провод из трех выходящих из люстры является общим для остальных. В случае возникновения напряжения между любым из остальных двух проводов и общим проводом начинают работать обе группы.

Схема подключения люстры к проводам. Как подключить провода к люстре правильно.

Если сеть однофазная, напряжение возникает между рабочим нулем и фазой. В случае постоянного подсоединения общего провода люстры к рабочему нулю и подачи фазы через двойной выключатель на два остальных провода можно считать подобным образом осуществляемое соединение правильным. Если же наблюдается постоянное соединение общего провода люстры с фазой при том, что через выключатель на два остальных провода подается рабочий ноль — люстра также будет работать при таком соединении, однако нельзя называть подобное соединение правильным, поскольку не исключено поражение электрическим током человека, когда необходима будет замена перегоревших ламп, а также от выключателя в нерабочем состоянии.

Поэтому главным является необходимость отыскать общий провод из трех проводов, которые торчат из потолка. Как это сделать? Можно рассмотреть самые эффективные способы:

Легче всего будет аккуратно развести провода в стороны, а затем перевести обе клавиши выключателя в состояние «включено». Взяв в руки индикаторную отвертку, поочередно коснуться оголенных концов каждого из трех проводов. В случае загорания огонька в отвертке на двух проводах и отсутствие на третьем можно предположить, что проводка выполнена правильно, а третий провод, от прикосновения к которому на индикаторной отвертке не загорелся огонек, является общим.

Для окончательной уверенности, администрация сайта ремонт квартиры в новостройке своими руками рекомендует выключить обе клавиши выключателя и вторично проверить наличие напряжения, прикасаясь к концам проводов. Если все в порядке, индикатор нигде не должен светиться, поскольку выключатель отекает фазу и размыкает электрическую цепь.

Индикатор также может загораться при касании конца оголенного провода при выключенном и включенном выключателе.

Означать это может как не совсем правильный монтаж проводки так и то, что провод является общим.

Если уже возникли подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложнее, но будут более надежными. Например, можно воспользоваться мультиметром, специальным измерительным прибором. Необходимо поставить прибор в положение при котором измеряется переменное напряжение и перевести в рабочее положение хотя бы одну из клавишей выключателя.

Затем щупами мультиметра касаемся поочередно оголенных концов проводов. Отгибаем в сторону два провода, не перемыкая их, переводим клавишу выключателя в состояние «выключено», а другую — в состояние «включено». Напряжение между двумя проводами, которые были отогнуты должно исчезнуть.

Третий оставшийся провод касаемся одним из щупов прибора, а другим щупом поочередно касаемся концов двух отогнутых проводов. Там где возникнет напряжение при касании и будет общим проводом. Его надо пометить особенным способом.

Теперь остается лишь отыскать общий проводник на люстре. Для этого необходимо вкрутить лампочки и поочередно измерять мультиметром сопротивление между концами трех проводов, которые выходят из люстры. Таким образом нужно отыскать два провода, между которому будет больше всего сопротивления. Ни один из них не может быть общим, так как как раз третий провод в этом случае является общим проводом.

После выявления общего провода, можно подключить люстру правильно. Предварительно полностью в квартире отключаем напряжение и соединяем клеммным соединителем (смотрите нашу статью способы соединения электрических проводов) провода люстры с питающими концами, которые торчат из потолка.

Присоединяем провода люстры с помощью клеммного соединителя.

Если у люстры есть дополнительный четвертый провод (на нем обычно желто-зеленая изоляция и он является заземляющим), такой провод никуда не подключается и просто изолируется. Проверяем работу светильника после подачи напряжения. Если все было сделано без ошибок, люстра должна нормально работать.

В современных помещениях из потолка чаще торчат не три, а четыре провода и четвертый провод является заземляющим. Такой желто-зеленый провод присоединяется к корпусу светильника через провод такого же цвета, который из него выходит. Проблемы могут возникнуть если все четыре провода, торчащие из потолка одинакового цвета — тогда необходимо отыскать еще и заземляющий провод.

Для этого сначала нужно выключить на щитке вводный автомат. Затем достаточно длинный кусок провода, один из концов которого зачищен и освобожден от изоляции присоединяем к щупу мультиметра, другой же его зачищенный и освобожденный от изоляции конец наматываем на вентиль неокрашенной части батареи. Ставим мультиметр в режим измерения сопротивления  и поочередно проверяем щупом все четыре провода. Там где мультиметр будет показывать сопротивление (которое все же будет очень незначительным), находится заземляющий провод.

Как подключить люстру с пультом, на дистанционном управлении.

Пожалуй, самыми современными бытовыми осветительными устройствами являются люстры, которые снабжены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких светильников (зачастую светодиодных) и контроллера, который является управляющим устройством. Подобные светильники, кстати, могут выполнять не только осветительную функцию, но могут служить в качестве таймера или цветомузыкального многопрограммного устройства. К ним для управления специально прилагается пульт. Впрочем, для некоторых забывчивых людей такое, казалось бы неоспоримое, достоинство может превратиться в недостаток, поскольку они постоянно забывают и теряют дистанционные пульты, когда переходят из комнаты в комнату.

Поэтому некоторые люстры снабжают двумя дистанционными пультами управления — собственно, дистанционным и стационарным базовым, который выполняет функцию поиска. Устанавливается и подключается  стационарный базовый пульт на стене вместо выключателя. Стоит воспользоваться функцией поиска и «потерянный» пульт быстро отыщется благодаря звуковому зуммеру, вставленному в его конструкцию.

Теперь более подробно рассмотрим как подключить люстру с пультом дистанционного управления к проводам и выключателю правильно, а затем посмотрим как установить люстру потолочную. Достаточно легко к сети в старых квартирах подключаются люстры с одним только дистанционным пультом. Заземление подключать не нужно, стоит только подключить общий и любой и двух остальных проводов. Тот провод, который не подключается, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и подключение заземления корпуса светильника. Настенный выключатель можно оставить на его месте если он постоянно включен, либо убрать вообще. Если убирать, то два провода на месте выключателя нужно соединить друг с другом.

Впрочем, если есть еще и стационарный пульт все тоже не так уж сложно. Для нормальной работы стационарный пульт требует напряжения  двести двадцать вольт, поэтому необходимо обеспечить его таким питанием. Сначала нужно отключить питание в распределительном щите, демонтировать выключатель на стене, аккуратно развести по сторонам концы проводов, к которым был подключен этот выключатель.

На потолке тогда соединяются общий с одним из двух оставшихся проводов (естественно ,только не с заземляющим) и включается питание. Между оголенными концами присоединенных проводов должно появится небольшое напряжение, которое можно будет измерить с помощью мультиметра.

Проверка напряжения с помощью мультиметра.

Провода, между которыми возникает напряжение, присоединяем к клеммам N и L на стационарном пульте, а оставшийся провод соединяем с клеммой «выход» (впрочем, обозначаться она может и по другому, для этого необходимо ознакомиться с инструкцией, которая прилагается к люстре). В случае наличия клеммы РЕ не надо никуда ее подключать. К сдвоенному питающему потолочному проводу подключается один из проводов, к одиночному — второй, и к заземляющему — третий заземляющий, если, конечно, он имеется.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат в себе устройство электронного контроллера. Это устройство помогает осуществлять перебор разных осветительных режимов включая и отключая входящие в состав люстры группы. Иногда электронные контроллеры продаются с пультами управления в розничной продаже и стоят относительно недорого, причем приобрести их можно отдельно от самой люстры.

Если изменить схему подключения люстр так, чтобы подключать их через контроллер, кроме того ,что возможно добиться дистанционного управления режимами подключения, можно улучшить функциональность такой схемы благодаря тому, что увеличится количество ее режимов. Если уж двухклавишный выключатель позволяет управлять двумя ветвями электрической цепи, то контролер сможет управлять до шести ветвей в среднем (при их возрастающем количестве!). В качестве примера ниже приведена электрическая схема процесса подключения люстры, которая состоит из пяти светильников.

Подключение контроллера с дистанционным управлением для люстры. Как подключить люстру – схема.

Поскольку размеры корпуса люстры небольшие ,его легко можно спрятать при монтаже, хотя бы в то же отверстие на потолке, которое предназначено для крепления крюка. Теперь Вы знаете как установить люстру потолочную правильно и как подключить люстру с пультом дистанционного управления и без него тоже правильно. Помните:

Все работы, в процессе которых необходимо касаться к оголенному концу провода, проводятся при полном отсутствии напряжения!

Как подключить люстру с дистанционным пультом управления

Дистанционное управление освещением не роскошь, такие системы являются жизненной необходимостью и очень удобны в концертных залах, на стадионах и других общественных аудиториях с большими площадями. Дистанционное управление избавляет от длительных переходов к выключателям. Существуют разные принципы работы этих систем:

• инфракрасные;
• в диапазоне радиоволн;
• по каналам мобильной связи и интернету.

Пульт дистанционного управления люстрой

С развитием технологий оборудование стало дешевле и доступнее для обычного потребителя. Поэтому все чаще  системы освещения с дистанционным управлением приобретают, собирают и устанавливают в квартирах, индивидуальных домах. Процесс подключения системы дистанционного управления не сложный, но детали зависят от многих факторов:

• в каком диапазоне работает система;
• какие используются лампы –  накаливания, экономные дневного света, галогенные или светодиодные;
• расстояние до люстры и место ее расположения.

Все это определяет, как подключить люстру с пультом, исходя из местных условий. Чтобы понять алгоритм действий, стоит рассмотреть самый простой способ подключения люстры с дистанционным управлением в квартире или частном доме.

<a href=»http://elquanta.ru/vyklyuchateli/lyustry-dvojjnomu-vyklyuchatelyu.html»>Подключение люстры к двойному выключателю</a>

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

• включение отдельных групп ламп на люстре;
• регулировка яркости освещения;
• на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Подключение к контроллеру и пульту

Такие люстры имеют более многофункциональные контроллеры, они управляют не только включением отдельных групп светодиодов, интенсивностью их светового потока, а могут работать в режиме заданных программ, обеспечивать цветомузыкальное сопровождение. Группы с галогенными лампами в конструкции люстры обеспечивают основное освещение, а светодиодные выполняют цветосветовые эффекты.

Лучше всего покупать  люстры в комплекте с дистанционным управлением и не усложнять себе жизнь. Сейчас многие производители делают такие изделия, это обеспечит гарантии и подробные схемы, инструкции как подключить люстру с пультом.

Выбирать надо модель, управляемую по радиоканалу, в отличие от инфракрасного канала передачи сигнала нет необходимости направлять пульт в сторону люстры. Для радиоканала не требуется условий прямой видимости люстры и не имеют значения различные препятствия, стены или мебель, радиус действия значительно больше. С любой точки дома или территории двора можно управлять освещением. Некоторые пульты работают на расстоянии  до 100 м.

Работая в паре с приемником на одной частоте, пульт передает сигнал на контроллер, который задает цветосветовые эффекты по установленной программе.

В большинстве случаев приемник радиосигнала и контроллер составляют один блок в едином корпусе.

Последовательность подключения

Обесточивается группа освещения, выключается соответствующий автомат на вводном устройстве. Демонтируется выключатель, в стене останется три провода, общий и два на группы ламп люстры. Для определения общего провода проще всего пометить его до того, как снять выключатель, на контактах его легко определить. При переключении клавиш на него замыкаются остальные 2 контакта.

Для систем дистанционного управления, где нет базового пульта, можно оставить выключатель в постоянно включенном положении или демонтировать, замкнув общий провод с одним из двух оставшихся.  Все концы заизолировать и закрыть коробку декоративной крышкой или заштукатурить.

Общий провод на потолке желательно пометить при демонтаже старой люстры или до снятия выключателя определить мультиметром. Прибор ставится в режим измерения переменного напряжения на предел шкалы выше 220В. Контрольные щупы подключаются к двум из трех проводов. Включая клавиши выключателя, нужно смотреть, между какими проводами появляется напряжение. Если напряжения нет, то оставшийся неподключенный к мультиметру будет общим.

Схема определения общего провода на люстре

Существует несколько способов определения общего провода. Вместо мультиметра можно использовать контрольную лампу. Индикаторной отверткой можно проверить по наличию фазы, когда с выключателя на лампы подается фаза, при включении обоих клавиш выключателя на двух проводах индикатор будет светиться. На общем индикаторная отвертка ничего не покажет. При подключении фазы на общий провод люстры, индикатор его сразу покажет, на двух остальных индикатор отвертки не будет светиться.

После определения общих проводов на выключателе и потолке, меняется выключатель на базовый стационарный пульт. На него необходимо подать питание 220 В, для этого надо демонтировать выключатель и развести три провода в разные стороны.

Все это делать при отключенной сети. На потолке, в месте подключения люстры,  общий провод перемыкается с одним из двух  приходящих с выключателя.

Далее подключается питание,   мультиметром определяется, между какими проводами выключателя появится напряжение 220В. Эти два провода подключаются на клеммы L и N стационарного пульта управления, оставшийся провод на клемму OUTPUT.

Схема подключения стационарного пульта

После чего корпус стационарного пульта ставится на место выключателя.

Сдвоенный и одиночный провода на потолке подключаются к контроллеру:

• нулевой на клемму N;
• фазный  на клемму L и общий провод группы ламп.

Схема подключения люстры к контроллеру

После сборки схемы в патроны люстры вкручиваются все осветительные элементы, затем подключается питание, проверяется работоспособность всех режимов при управлении освещением с дистанционного и стационарного пультов. При нормальной работе напряжение отключается и завершается монтаж люстры на потолок.

Пульт для люстры. Видео

Об удобстве настройки и использования пульта для люстры рассказывает видео ниже.

Из вышеуказанной информации следует, что люстру с дистанционным управлением любой модели можно подключить самостоятельно. Но при этом надо помнить о мерах безопасности. По непонятным вопросам следует проконсультироваться с опытными специалистами.

Оцените статью:

Достоинства и недостатки люстр с пультом управления

Люстрой уже давно именуют светильник, который устанавливается под потолком. Они бывают самых разных видов и конструкций. Можно встретить люстру, у которой одна лампочка, а в соседней комнате подвешена уже с несколькими лампочками. Можно включить сразу все лампочки, а если выключатель сдвоенный, то подключаются лампочки поочередно. Сегодня на строительном рынке появились люстры с дистанционным управлением, включать и выключать их возможно с помощью пульта управления.

Как устроены люстры с пультами дистанционного управления

Может возникнуть вопрос о том, для чего нужен пульт, когда ее можно включить и выключить с помощью установленного выключателя. Следом возникает следующий вопрос о необходимости самого выключателя, если имеется дистанционное управление.

Обычно у таких люстр имеется не одна, а несколько световых групп, светодиодное освещение для создания световых эффектов и галогеновые лампочки для освещения, всем этим можно управлять удаленно.

Схема управления работает с помощью радиоканала, это позволяет управлять устройствами вне зоны прямой видимости, зона действия от 10 до 100 метров.

Пульты всегда работают в одной связке с приемниками, настроенными на одну частоту, и продаются в одном комплекте. С помощью приемника управляется контроллер, управляющий созданием световых и цветовых эффектов. Для управления эффектами имеются кнопки на пультах.

Контроллер может управляться и с помощью выключателя. Он запрограммирован и настроен таким образом, что при каждом включении выключателя, будет подключен новый световой режим. В корпусах люстр расположены также блоки питания для светодиодов и галогенных ламп.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

• светодиодные светильники.
• галогеновые светильники
• блок питания.
• пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать. Уделите этому особое внимание, чтобы однажды она не свалилась с потолка.

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Как подключить люстру с пультом управления

Дистанционное управление работой осветительных приборов вносит дополнительный элемент комфорта в домашний быт, а появление на рынке светодиодных люстр существенно увеличило надежность осветительных приборов.

Высокая надежность блоков коммутации напрямую связана с небольшими рабочими токами светодиодов, которые легко управляются электронными ключами малой мощности.

---

Как устроены источники света с дистанционным управлением

Отличие дистанционно управляемой люстры от обычной состоит в появлении внутри конструкции осветительного прибора небольшого блока управления Wireless Switch. Наиболее близкий и понятный перевод данной фразы — радиореле.

На вход Wireless Switch подается стандартное напряжение сети переменного тока напряжением 220 вольт, а выходы подключены к светодиодным источникам света, количество которых в стандартных радиореле обычно не превышает трех. Такая особенность дает возможность управлять тремя режимами освещения.

Подключение люстры с пультом к сети переменного тока

Подключение люстры с пультом управления имеет всего одно отличие от подключения обычной люстры. Провода питающей сети соединяются не напрямую с блоком питания светодиодов, а через радиореле. Маркировка клеммной колодки для подключения питающей сети переменного тока обычно указывается в инструкции по эксплуатации.

В остальном монтаж и подключение ничем не отличается от монтажа обычной люстры, а управление работой дистанционного прибора освещения происходит с пульта. Необходимо отметь, что если источник света с пультом устанавливается на место обычной люстры с настенным выключателем, то такой выключатель всегда должен находится во включенном положении.

Заключение

Светодиодные источники света с пультом управления не имеют ограничений при установке на место обычных люстр, а монтаж осветительных приборов с пультом управления не вызывает никаких трудностей.

Люстра с пультом управления + фото

Люстра с пультом управления удобна не только тем, что ей можно управлять с помощью пульта ДУ, но и наличием нескольких режимов освещения. Такой светильник не только осветит, но и украсит комнату. Как его выбрать, подключить и при необходимости отремонтировать?

Дистанционное управление особенно востребовано в больших помещениях, но и в квартирах тоже может пригодиться. Например, если ребенок боится засыпать при свете, можно оставить небольшую подсветку, а затем выключить ее, не заходя в комнату, чтобы его не разбудить. Удобно таким образом и включать свет на кухне, чтобы донести продукты до холодильника не в темноте.

Особенности

Люстры с дистанционным управлением имеют несколько режимов, цветную подсветку, в некоторых моделях из нескольких цветов, которые можно включать по желанию. Благодаря этому можно легко создать в комнате нужно освещение, обыграть некоторые элементы дизайна или замаскировать недостатки. На кухне можно включить полное освещение во время приготовления пищи, а для романтического ужина оставить частичную или цветную подсветку.

В большинстве люстр четыре режима:

• включены все лампы,
• включена половина ламп — только внешний ряд
• включена половина ламп — только внутренний ряд,
• выключено.

Если люстра светодиодная, то в режиме половинного освещения могут быть включены определенные группы светодиодов. Обычно на пульте управления находятся 4 кнопки (A, B, C, D), первые три включают различные режимы, последняя выключает прибор.

Пульт ДУ работает на расстоянии до 30-100 м, поэтому такие светильники можно использовать и в больших помещениях, например, в ресторанах, конференц-залах, больших загородных домах.

Устройство

Люстра с дистанционным управлением отличается от люстры без него наличием контроллера, в котором находится антенна, принимающая сигналы с пульта ДУ. Контроллер представляет собой миниатюрный электронный прибор, в котором находятся блоки питания, приема сигналов, логики и коммутации силовых цепей.

Люстра может быть со светодиодными, галогенными лампами или лампами накаливания. В большинстве вариантов комбинированная подсветка, например, из светодиодных и галогенных ламп.

На пульте находится радиопередатчик. Управляться осветительный прибор может как пультом, так и стационарным выключателем на стене, чаще всего имеется оба типа управления. С помощью выключателя, который представляет собой тоже пульт, только подключенный к сети, можно искать потерявшийся пульт ДУ.

Как выбрать люстру с дистанционным управлением

При выборе такого осветительного прибора следует обратить внимание на следующее.

• Мощность зависит от того, куда планируется повесить люстру. Здесь важен уровень освещения, который измеряется в люксах (Лк). Для гостиной необходимо 200 Лк, столько же для кухни плюс точечная подсветка, для спальни — 150 Лк, для прихожей — 100 Лк.
• Тип ламп — светодиодные и энергосберегающие потребляют меньше энергии, служат дольше, но значительно дороже ламп накаливания. Последние имеют небольшой срок службы, стоят недорого, но сильно нагреваются.

• Радиус действия пульта. Важен, если люстра будет установлена в большом помещении.
• Размеры и дизайн. Размер зависит от площади помещения — в маленькой комнате неуместна будет большая висячая люстра, а маленькая не сможет осветить просторное помещение. Дизайн должна согласовываться с общим стилем комнаты. Большой выбор люстр различных стилей предлагают интернет-магазины.
• Особенности конструкции. Это особенно важно, если люстру предполагается вешать на натяжной потолок. От высокой температуры при использовании обычных ламп накаливания или галогенных он может испортиться. В таком случае плафоны должны находиться на расстоянии не менее 40 см от потолка. Они не должны быть направлены вверх, лучше, если в верхней части плафонов будет металлический отражатель. Энергосберегающие и светодиодные лампочки опасности не представляют.

То, что для натяжных потолков можно использовать только легкие светильники — не более чем миф. Осветительные приборы подвешиваются не к самой пленке, а к настоящему потолку, поэтому натяжной потолок не подвергается нагрузкам.

Чтобы купить качественный светильник, также нужно проверить наличие всех необходимых документов.

• Работа от конкретного пульта. Чтобы люстра не реагировала на сигналы от пульта управления походим прибором в соседской квартире, выбирайте те модели, которые работают только в паре с конкретным пультом.
• Сертификата качества.
• Санитарного разрешения, в котором указан состав материала изготовления.
• Гарантийного талона.
• Реквизитов производителя и поставщика.

Прибор должен находиться в неповрежденной упаковке.

Подключение

Расскажем, как подключить люстру с ДУ со светодиодными и галогенными лампами. В комплекте должны быть лампы того и другого вида, пульт управления и блок питания.

Контроллер и блок питания люстры устанавливают в корпусе светильника. Они должны быть хорошо закреплены, при необходимости это можно сделать с помощью двухстороннего скотча.

Для подключения прибора вам понадобятся

• мультиметр,
• пробник,
• изолента,
• кусачки с изолированными ручками,
• нож.

Подключить люстру можно, если есть три или четыре (в новых квартирах) провода. Если провода четыре, то с помощью мультиметра определяют, какой из них заземляющий. Далее с помощью пробника определяют ноль и фазу и маркируют их.

Внимание! Перед тем как начать подключение люстры с пультом, обязательно отключите автомат в электрощитке.

Подключается люстра с дистанционным управлением к обычной проводке в комнате. Важно правильно подсоединить фазу и ноль. Схема подключения люстры с пультом управления приведена на рисунке.

Управляется люстра через одноклавишный выключатель.

Еще один важный момент — установка кронштейнов. Для таких люстр специальные кронштейны идут в комплекте, на крючок от старого светильника ее повесить не получится. Важно хорошо закрепить люстру на потолке, чтобы она не упала.

Если необходимо подключить стационарный пульт, его ставят на место выключателя. Перед этим также отключают электричество. От старого выключателя отсоединяют провода. Далее общий провод, находящийся на потолке, присоединяют к любому фазному проводу. Сдвоенные провода соединяют со входными клеммами пульта. На них будет подаваться питающее напряжение. К выходной клемме подключают третий провод.

Контроллер имеет несколько контактов: три выходных канала и общий ноль. Оставшийся провод — это антенна, она отвечает за прием сигналов с пульта и никуда не подключается. Порядок подсоединения контроллера конкретной модели указан на обороте коробки с устройством.

Обычно сдвоенные провода подключают к клеммам N и L, третий провод — к выходной клемме, а если есть четвертый, то к желтому проводу на самой люстре.

При этом прибор «не понимает», включили его с пульта или с помощью выключателя. Поэтому можно включить люстру одним способом, а выключить другим. Перед тем как первый раз включать люстру, необходимо еще раз проверить, правильно ли соединены все провода. После этого можно вставить батарейки в пульт и включить осветительный прибор.

Ремонт люстр с дистанционным управлением

Есть несколько наиболее часто случающихся поломок люстр с дистанционным управлением. В некоторых случаях ремонт люстр с пультом дистанционного управления можно осуществить самостоятельно.

Заключение

Светильники с ДУ не только удобны, но и становятся интересным элементом дизайна комнаты. Важно правильно подключить такой осветительный прибор, это можно сделать самостоятельно, следуя инструкции.

Как подключить люстру с пультом к двойному выключателю

 Современные осветительные приборы отличаются функциональностью и качеством. Сегодня большой популярностью начинают пользоваться люстры с дистанционными пультами для управления. Здесь Вы можете купить люстру с пультом управления.

 Осветительный прибор этого типа – конструкция с несколькими светильниками (лучше покупать со светодиодными), контроллером в качестве органа управления, дополнительно прилагается беспроводной пульт, есть модели с 2-мя пультами:

• стационарным базовым, с удобной функцией поиска;
• дистанционным для управления на расстоянии.

 Стационарный базовый пульт может монтироваться вместо стандартного двойного выключателя. Он выполняется ту же самую функцию, что и выключатель, но при его помощи можно легко найти дистанционное устройство при помощи звукового встроенного зуммера.

 Особенности подключения люстры
 Проще всего для электропроводки в квартире подключить светильник с одним пультом, заземление в этом случае не требуется. Подсоединяются только общий провод, затем любой из оставшихся двух. Последний надо заизолировать и отвести в сторону, он не должен мешать.

 Если монтаж требуется для квартиры в новострое, где проводка имеет 4 провода, заземление является необходимым. В том случае, когда настенный выключатель убирается, то 2 провода, которые остаются при его снятии, надо соединить вместе.

 Стационарные пульты, монтируемые на место выключателя, предназначены для рабочего напряжения в 220 В. Сначала на щитке отключается питание, после снимается корпус выключателя, провода разводятся в стороны. На потолке в точке установки соединяются один из кабелей проводки и один для люстры (но только не заземляющий), питание можно включить. Мультиметром замеряется напряжение, которое возникает между оголенными концами уже соединенных проводов. Обычно уровень напряжения небольшой, но оно должно определяться в любом случае, питание после проверки следует отключить.

 Те кабеля, между которыми возникло напряжение, надо аккуратно подсоединить к клеммам стационарного пульта, отмеченными «L», «N». Один провод, который остался, соединяется с клеммой под названием «выход» (в инструкции такая клемма может иметь другое название, но смысл тот же). Клемма РЕ не подключается вообще, она остается свободной. На потолке к сдвоенному проводу подключается один из оставшихся, к заземляющему – специальный для заземления, к одиночному – один из подключенным ранее (для которых проверялось напряжение). Далее на щитке включается питание, проверяется работа стационарного пульта и дистанционного.

РЕКОМЕНДУЕМ ПОЧИТАТЬ

Facebook

Twitter

Вконтакте

Google+

Как установить и подключить люстру самому, своими руками.

Люстра — классический, наиболее эффективный источник освещения жилых помещений. Расположение люстры посередине потолка, позволяет достигнуть наиболее равномерного распределения светового потока. В зависимости от конструкции, люстры либо подвешиваются на крюк, либо жестко крепятся к потолку с помощью дюбель-гвоздей(потолочное крепление). Имеется два основных варианта установки люстр потолочного крепления.

1. На потолок, к месту, где подведены питающие провода, с помощью дюбель — гвоздей крепится специальная перфорированная планка, входящая в конструкцию люстры. Но перед этим на планку с помощью гаек крепятся два винта. Набор отверстий позволяет сделать это так, что расстояния между винтами и между отверстиями в корпусе совпадает. После того как, планка прикреплена к поверхности потолка, питающие провода присоединяются, корпус люстры одевается обратно, декоративные гайки накручиваются и затягиваются.

Очень часто, в квартирах (особенно старой планировки) посреди потолка, имеется довольно большое отверстие, предназначенное для крепления крюка подвесной люстры. В этом случае, необходимо немного сместить место крепления планки, но с таким расчетом, что-бы, это отверстие оказалось закрыто корпусом, после его установки.

Таким образом, устанавливаются большинство современных бюджетных люстр. И, надо сказать, намного удобнее, проводить их установку вдвоем, желательно — c использованием устойчивой лестницы-стремянки.

Дело в том, что после крепления установочной планки, необходимо произвести подключение питающих проводов. Это гораздо удобнее делать с помощью обеих рук — а ведь при этом, приходится держать на весу люстру. Некоторые электрики выходят из этого положения, при помощи достаточно прочного проволочного крюка, на который можно ее временно подвесить.

2.Нередко, встречаются люстры, так сказать — со встроенной «начинкой». Это может быть, например, понижающий трансформатор или исполнительный электронный блок дистанционного управления — контроллер. Такие люстры крепятся к потолку немного по-другому. Их корпус состоит из двух частей — более массивного основания, с понижающим трансформатором или или блоком контроллера и внешней панели, с некоторым количеством, декоративно оформленных электрических патронов — светильников. В первую очередь, к потолку крепится основание, с помощью 3-х (иногда 4-х) дюбель-гвоздей. Если потолок гипсокартонный — используются специальные дюбеля — «бабочки».

Далее, производится подключение питающих проводов. Два питающих провода подключаются к контактам клеммника присоединенным к первичной обмотке трансформатора или питающему клеммному разъему контроллера. Маркировка этих контактов — L(фаза) и N(рабочий ноль). Если имеется третий, заземляющий провод его следует подключить к клеммному контакту — PE(земля), а в его отсутствии к корпусу люстры. На основание снизу присоединяется внешняя панель, с помощью винтов с декоративными шляпками.

В обоих случаях, перед установкой обязательно демонтируются легкобьющиеся детали — стеклянные или хрустальные отражатели и рассеиватели. После того как, люстра подключена и установлена, вворачиваются (или вставляются) эл. лампы и проверяется работоспособность во всех режимах. Хрупкие и легкобьющиеся детали устанавливаются в последнюю очередь.

Если крюк уже имеется, то остается только, подвесить на него люстру и присоединить питающие провода, затем поднять вверх декоративный колпачок скрывающий крюк и место электрического соединения, и зафиксировать его в этом положении. Что бы декоративный колпачок полностью закрывал место крепления и соединения, крепежный крюк не должен выступать слишком далеко от поверхности потолка. После этого, вкручиваются эл. лампы, и проверяется работоспособность во всех режимах. В последнюю очередь, как всегда — устанавливаются легко бьющиеся и хрупкие части.

Как подключить провода.

Что касается «хрущевок», «сталинок»,» ленининградок» и прочих квартир в домах строившихся до 1991 года — подключить люстру в них несколько проще, нежели в объектах новостроя. После демонтажа старой люстры, в комнате , чаще всего, можно увидеть такую картину. Посередине потолка — отверстие для крепления крюка, из него же (или рядом с ним) торчат три провода. На стене двухклавишный выключатель(как вариант — два одноклавишных), если снять его крышку, видно — подключенный так-же, к трем проводам.

Если выключатель один одноклавишный, третий провод как правило, все-равно — рядышком, отведен в сторонку и изолирован. Это означает, что скорее всего, что бывшая люстра имела, только один режим освещения и была подключена только к двум из трех проводов, торчащих из потолка. В прихожей, кухне, спальне, туалете, в ванной — из потолка торчат два питающих провода и вариантов нет, проводка проложена для подключения однорежимного светильника (люстры).

Все же, большинство люстр советского периода было рассчитано на три режима освещения:
1. Режим неяркого освещения — горит только центральная лампа, а в вариантах без светильника с центральной лампой — меньшая часть боковых.
2. Режим умеренно яркого освещения — центральная лампа не горит, горят боковые лампы, а в вариантах без центрального светильника — большая часть боковых.
3. Режим полной яркости — горят все лампы.

Принципиальная электрическая схема трех-режимной люстры включает в себя две электрические ветви, в каждой из которой — группа электрических светильников, подключенных между собой параллельно. Один из трех проводов, выходящих из люстры является общим, для обеих ветвей. Если между общим проводом и каким-либо, из двух остальных, возникает рабочее напряжение — одна из групп работает. Если напряжение присутствует между общим проводом и обоими остальными — работают обе группы.

В однофазной сети напряжение возникает между фазой и рабочим нулем. Если общий провод люстры постоянно подсоединен к рабочиму нулю, а на два остальные через двойной выключатель подается фаза — такое подключение можно считать правильным. Если общий провод люстры постоянно соединен с фазой, а на два остальные через выключатель подается рабочий ноль — люстра так-же будет работать. Но полностью правильным такое подключение считать нельзя, оно не исключает поражения эл. током человека при замене перегоревших ламп, при «нерабочем» положении выключателя. Наглядное изображение подключения люстры через двойной выключатель вы можете посмотреть здесь

Итак, в любом случае, самое главное — найти из трех проводов, торчащих из потолка, один, общий.
Готов предложить вам два способа, решения этой проблемы.
Первый способ более простой и легкий.

Провода торчащие из потолка аккуратно разводим в стороны, после чего переводим обе клавиши выключателя, в положение «включено». Индикаторной отверткой поочередно касаемся оголенных концов. Если огонек в отвертке загорается, на двух проводах, а на третьем — нет, то скорее всего проводка смонтирована правильно, а третий провод (где огонька не было) является общим.

Чтобы окончательно удостовериться, переводим обе клавиши выключателя в положение «выключено» и проводим вторичную проверку наличия напряжения, на концах проводов. Если индикатор ни где не светится, значит все в порядке, выключатель размыкает электрическую цепь, отсекая фазу.

Рассмотрим другой вариант. При полностью включенном, а так же, полностью отключенном выключателе огонек индикатора загорается при касании оголенного конца, только одного провода. Это означает во-первых, что проводка смонтирована не совсем правильно, во-вторых, этот провод по-видимому, и является общим.
А если нет? Ведь, очень часто, в последнем случае, индикатор загорается при касании абсолютно любого из трех проводов, при любом положении выключателя. Дает о себе знать, так называемая, «электрическая наводка».

Если возникают подобные неясности, что-бы развеять сомнения, лучше обратиться к другому способу поиска общего провода, хотя и более сложному, но более надежному. Для этого, лучше всего, воспользоваться современным измерительным прибором — цифровым мультиметром. Ставим мультиметр в положение для измерения переменного напряжения (ACV), переводим одну из клавишей электрического выключателя в рабочее положение.

Поочередно касаясь оголенных концов щупами мультиметра, ищем, два проводника (из трех,торчащих из потолка), на которых присутствует напряжение. Очевидно, что общий проводник — один из них. Осторожно помечаем эти два провода (можно просто отогнуть их в сторону, не перемыкая). Далее, переводим включенную клавишу выключателя, в положение выключено, а другую наоборот, включаем. Проверяем напряжение между помеченными проводами — оно должно исчезнуть.

А если нет под рукой мультиметра? Можно воспользоваться простейшим измерительным прибором электрика — контрольной лампочкой. Электрический патрон заряженный двумя проводами с вкрученной эл. лампой — позволит наглядно определить присутствие напряжения между проводами. Применение «контролек» запрещено ПУЭ — они считаются небезопасными.

Одним из щупов мультиметра встаем на оставшийся, третий провод и прикасаемся поочередно другим щупом, к оголенным концам двух помеченных проводов. Прикоснулись к одному, напряжения нет. Прикоснулись к другому — есть напряжение. Этот проводник и будет являеться общим, для эл. ветвей нашей люстры, его небходимо пометить особо.

Дело осталось за малым, обнаружить общий проводник на самой люстре. Вкручиваем все лампочки. Поставив мультиметр в режим измерение сопротивления(R), на предел 200 ом, производим измерение поочередно, между тремя концами проводов выходящих из люстры. Находим два провода, сопротивление между которыми больше всего. Ни один из них, общим не является. Общим будет оставшийся — третий. Помечаем его.

Теперь, когда нам известны общий провод люстры и общий питающий, можно приступить к подключению. Предварительно, отключаем напряжение в квартире полностью. Присоединяем провода люстры с помощью клеммного соединителя, к питающим концам, торчащим из потолка — общие вместе, остальные произвольно.

При наличии у люстры дополнительно, четвертого провода с изоляцией желто-зеленого цвета (заземляющего), последний изолируется и никуда не подключается. Подаем напряжение, проверяем работу люстры. Если не допущено ни каких ошибок — все должно работать.

В современных квартирах вместо трех, из потолка торчат четыре провода. Четвертый провод — заземляющий, в остальном все так-же, как и в старых квартирах. Если он, имеет желто-зеленый цвет изоляции (как и положено) тогда, все просто. Он должен присоеденяться к корпусу люстры, через выходящий из нее провод, такого-же цвета. В случае, если изоляция всех четырех проводов (выходящих из потолка) имеет белый цвет, найти его бывает хлопотно.

Первым этапом, выключается вводной автомат щитка. Далее берется кусок провода, достаточно длинный, что-бы дотянуться до радиатора водяного отопления. Один из его концов зачищается(снимается изоляция) и наматывается на вентиль батареи (неокрашенная ее часть), второй зачищается и присоединяется к щупу мультиметра. Мультиметр ставится в режим измерения сопротивления, вторым щупом проверяем поочередно все четыре провода. Провод, на котором мультиметр покажет сопротивление (оно должно быть очень незначительным) и является заземляющим.

Как подключаются люстры с дистанционным управлением.

Люстры снабженные пультом дистанционного управления — наиболее современные бытовые осветительные устройства. Конструктивно состоят из нескольких ветвей светильников (часто светодиодных) и управляющего устройства — контроллера. Помимо, собственно, функции освещения, подчас такие люстры могут играть роль многопрограммного цветомузыкального устройства, снабжены таймером. Управляются при помощи дистанционного пульта, специально прилагающегося к ним. Это достоинство, является одновременно и их недостатком — людям свойственно, постоянно терять абсолютно любые дистанционные пульты, даже не выходя из комнаты.

Люстры снабженные двумя пультами управления — дистанционным и базовым стационарным (с функцией поиска) лишены и этого недостатка. Базовый стационарный пульт управления устанавливается и подключается в место настенного выключателя. С помощью функции поиска, можно быстро отыскать «потерянный» дистанционный пульт, имеющий в своей конструкции звуковой зуммер.

Люстры без стационарного пульта, снабженные только пультом дистанционным, подключаются к питающей сети очень легко. В старых квартирах достаточно подключить из трех проводов торчащих из потолка два — общий и любой, из оставшихся, заземление корпуса не подключается. Оставшийся неподключенным, провод надежно изолируется, отгибается в сторону.

В новых квартирах (где из потолка торчат четыре провода) подключается еще и заземление корпуса люстры. Настенный выключатель либо остается на своем месте, в постоянно включенном состоянии, либо убирается вовсе. В последнем случае, два из трех проводов, на месте выключателя, соединяют между собой. Какие именно два — легко определить опытным путем, поочередно перемыкая все три провода между собой, одновременно включая люстру «дистанционкой».

Дело обстоит не намного сложнее, с люстрами имеющими еще и стационарный пульт, который требует питания 220 вольт, для своей нормальной работы. Поэтому, необходимо его этим питанием обеспечить. В первую очередь, отключив питание в распред. щите, необходимо демонтировать настенный выключатель, аккуратно развести в стороны концы проводов, к которым он был подключен. На потолке соединяем общий и любой другой провод (кроме заземляющего), вместе. Так они у нас теперь и останутся. Включаем питание, между оголенными концами двух (из трех) проводов, к которым был подключен выключатель, должно появиться напряжение — проверяем с помощью мультиметра.

Эти провода должны подсоединятся к клеммам L и N стационарного пульта, а последний провод — к клемме «выход», в разных пультах она может обозначаться по разному, необходимо внимательно познакомится с инструкцией (обязательно прилагается к люстре). Если имеется клемма PE — не подключайте ее никуда. Один из проводов люстры подключается к сдвоенному потолочному питающиму проводу, второй к одиночному, третий, заземляющий корпус — к заземляющему проводу из потолка, если он имеется.

Контроллеры с дистанционным управлением, для люстры.

Любая люстра с дистанционным управлением содержит в себе специальное устройство — электронный контроллер. С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников, входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.

Изменив схему подключения светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов. Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры, то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность программировать поведение, подключенных источников света. Ниже, в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.

Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие на потолке, предназначенное для крепления крюка. Первый выключатель предназначен для переключения люстры в «рабочее» положение — через него подается питание в схему контроллера. Второй выключатель — аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя. Обычно, подключают его далеко не всегда, и совершенно напрасно — поломка сложного электронного устройства, произведенного в КНР, это обычное дело. Подключение люстры через контроллер TC-42A смотрите здесь

Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.

В начало.
На главную. Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

electric — Как установить беспроводной пульт дистанционного управления для потолочного освещения без вентилятора?

Короткий ответ: это зависит от внутренней схемы пульта дистанционного управления. У меня есть комбинированный вентилятор / светильник Harbour Breeze, который поставляется с беспроводным пультом дистанционного управления, и я знаю, что внутри приемника есть защитные схемы, которые обнаруживают, есть ли в системе лампы не накаливания (например, КЛЛ / светодиоды, которые могут вызывать скачки мощности. , не работайте с простыми схемами диммера и т. д.), или если проводка подключена неправильно.Это защищает от некоторых коротких замыканий и от перегрузки проводки. Насколько я знаю, базовая конструкция предполагает, что вы будете использовать его либо только для вентилятора, либо для вентилятора с подсветкой.

В таком случае нельзя использовать пульт для управления только светом. Приемник обнаружит, что цепь двигателя прервана, и отключится, чтобы защитить себя. Однако приемник может быть не таким «умным», поэтому до тех пор, пока горячий провод двигателя закрыт заглушкой, чтобы избежать дуги, короткого замыкания и электрических пожаров, цепь через провода Light Hot и Motor / Common Neutral по-прежнему должна работать.Вам просто нужно правильно подключить приемник; провода, выходящие из одной стороны приемника, должны идти к соединительной коробке, совмещая белый с белым и красным или черный с красным или черным, а провода с другой стороны должны идти к свету, снова сопоставляя белый с белым и черный или красный в синий.

Если это не сработает, вам, вероятно, придется поставить свет на настенный диммер. Существуют модели настенных выключателей, которые также являются приемниками для пультов дистанционного управления. В системе Lutron «Maestro» используется один проводной настенный выключатель, к которому можно подключить несколько беспроводных устройств управления и связаться с ним через RF. Это позволяет, например, осуществлять трехстороннее переключение там, где раньше его не было, без необходимости ловить проволоку. В вашем случае пульт дистанционного управления Pico работает с переключателем Maestro и обеспечивает ту же функциональность, что и у элемента управления Harbour Breeze; пульт, который вы можете взять в руки и управлять светом из любого места в пределах досягаемости настенного выключателя. Вы можете получить эту систему в Home Depot или онлайн. Обратной стороной? Он приближается к передовым средствам управления домашним освещением и поэтому является довольно высококлассным; Комбинированный переключатель и пульт дистанционного управления стоит около 80 долларов.

Как подключить пульт для люстры. Как сделать люстру с пультом из обычной люстры

Светодиодная люстра с дистанционным управлением во всей красе

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Завершающий этап сборки — на потолке.

Подключение и установка светодиодной люстры

В данной статье светодиодная люстра с дистанционным управлением устанавливается на место старой. Вот так выглядел потолок после того, как я снял старую люстру. Выяснил и подписал расположение проводов — ноль, фаза 1, фаза 2. Две фазы — в том смысле, что старая люстра включалась двухкнопочным переключателем.

Схема подключения люстры с дистанционным управлением такая же, как и у обычной люстры.

Крючок нам не нужен, потому что светодиодные люстры всегда крепятся на кронштейн (монтажный кронштейн), например, как я об этом писал. А если потолок натяжной, то кронштейн фиксируется через закладную планку, которая крепится к основному потолку.

Здесь стоит сказать, что в районе люстры штукатуры обычно не заморачиваются, а потолок там обычно очень неровный.

В связи с этим для установки кронштейна требуются дополнительные усилия.Например, поставить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было трещин.

Монтаж кронштейна и подготовка соединения

Работаем с перфоратором, устанавливаем два дюбеля на потолок на 6 или 8. По возможности лучше этот кронштейн прикрутить на 4 анкера, но в этом случае, надежность меня устроила. Болты, которые будут крепиться к «лицевой» части люстры, необходимо поставить «на землю». Не забываем, что если кронштейн при креплении погнется, болты «уйдут», и вставить их в отверстия без проблем не получится.

Не стоит забывать и о технологическом сегменте жесткого провода, о котором я уже не раз писал, например, в статье про. Или просим кого-нибудь подержать люстру, пока мы подключаем провода к люстре через стандартные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны лежать в заднем кармане брюк, прежде чем подниматься на высоту.

В итоге мы получили эту красоту:

Такая же люстра в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Правильная установка потолочного светильника. Очень популярны люстры с дистанционным управлением, практически в каждой квартире или доме есть люстра — потолочный светильник. Обычно светильник располагается в центре потолка, чтобы комната была равномерно освещена. Подвешивается на крючок или с помощью дюбелей, жестко прикрепленных к потолку. Есть два способа установки светильника и люстры на панель управления:

• На потолке установлена ​​планка, входящая в состав люстры.Штангу необходимо закрепить двумя декоративными болтами. После этого к потолку крепятся питающие провода, крепится люстра, хорошо затягиваются болты.

Во многих старых квартирах в потолке есть очень большое отверстие для крепления крючка. Чтобы скрыть это отверстие, нужно переместить его на планку так, чтобы отверстие закрывала люстра. Так что починить можно недорого, но очень часто. Хорошо, если тебе будет кому помочь.

• Объемные и тяжелые люстры, в которые обычно вставляется трансформатор, устанавливаются по-разному.Эти люстры обычно состоят из двух компонентов — тяжелого основания, на котором размещается аппаратура управления и понижающий трансформатор, и внешней панели, на которой монтируются декоративные электрические патроны.

Крепление

В первую очередь основание крепится к потолку с помощью трех-четырех дюбелей. Провода питания к первичной обмотке трансформатора подключаются к зажимам клеммной колодки. Их легко идентифицировать, поскольку они тоньше, чем провода вторичной обмотки.Обязательно подключите к люстре заземляющий провод. После этого внешняя панель крепится к основанию специальными декоративными болтами.

Перед тем как установить потолочные светильники своими руками, не забудьте снять с них хрупкие и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверять ее рабочее состояние во всех режимах. В самом конце установки люстры вы можете вернуть все детали самостоятельно.

Люстра на консоли, которая вешается на крючок, крепится очень легко.Его нужно повесить на крючок, подсоединить питающие провода, прикрыть соединение проводов и крючок декоративной заглушкой, аккуратно закрепить заглушку. Также проверьте работоспособность светильника и установите легко бьющиеся детали. как связать люстру с пультом на потолке.

Установка потолочной люстры

В старых квартирах потолочные люстры с дистанционным управлением или без него очень легко подключить, по сравнению с новостройками. Обычно посередине потолка делается отверстие для крючка, а возле него — провода.На стене расположен двойной выключатель, к которому подключается такое же количество проводов, чаще всего три. Если переключатель люстры одноклавишный, то третий провод отводится и изолируется, и у люстры будет только один режим освещения. Обычно такой способ соединения люстры на потолке происходит в квартирах старого образца во всех комнатах, кроме гостиной.

Многие люстры советских времен работали с тремя режимами освещения. Такие лампы состоят из двух электрических проводов, в каждом есть группа светильников, соединенных параллельно друг другу.Один провод, выходящий из люстры, общий для остальных. Если есть напряжение между общим и любым другим, работают обе группы.

Подключение проводов к люстре

В одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное подключение проводов к люстре — общий провод светильника подключается к рабочему нулю, а фаза подается на два провода через двойной переключатель. Неправильное подключение — к фазе подключен общий провод, а на два оставшихся провода через выключатель подать рабочий ноль, люстра заработает.В этом случае человека при замене лампы можно ударить током, даже если выключатель выключен.

Важно найти общий провод от проводов, торчащих из потолка. Можно разводить провода в разные стороны, включите обе кнопки переключателя. Индикаторной отверткой коснитесь каждого провода, провод, по которому индикатор не загорится и будет обычным. После этого выключите выключатель питания и снова проверьте напряжение. При правильном перемешивании Индикатор на отвертке не будет работать ни на одном проводе.

Если индикатор срабатывает при включении и выключении переключателя, это может свидетельствовать о неправильном подключении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Устройство установлено в положение измерения напряжения, и клавиши переключателя включены. Прикоснитесь мультиметром по одному к каждому проводу. Два провода загнуть в разные стороны, один включить выключатель, другой — выключить. Между ними должны исчезнуть загнутые провода.

Теперь, когда щупы мультиметра касаются третьего провода и поочередно до двух изогнутых проводов, общий провод будет там, где возникает напряжение. Этот провод необходимо промаркировать. Чтобы найти общий провод для люстры с пультом дистанционного управления, нужно измерить сопротивление между тремя проводами на люстре. Когда вы найдете два провода с большим сопротивлением, третий будет общим.

Теперь правильно соедините люстру с пультом управления руками.Не забудьте полностью отключить квартиру. К проводам люстры крепится концевой соединитель выходящих из потолка проводов. Если у люстры есть четвертый — заземляющий — провод (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра, работающая на пульте, после отключения работает.

В новых квартирах четыре провода под потолком, четвертый — заземляющий. Его необходимо прикрепить к люстре, на такой же провод.Если с потолка видны четыре провода одного цвета, придется найти заземляющий провод.

Необходимо отключить вводную машину. К щупу прибора прикрепляют кусок провода без изоляции, другой зачищенный конец провода наматывают на вентиль неокрашенного аккумулятора. Мультиметр следует установить в режим измерения сопротивления и поочередно касаться четырех проводов. Заземляющий провод будет там, где устройство покажет сопротивление.

Последней новинкой в ​​области осветительных приборов являются люстры с пультом ДУ, сейчас мы расскажем, как подключить его самостоятельно.Такие люстры с дистанционным управлением имеют несколько светодиодных светильников и контроллер. Новые люстры на пульте можно использовать не только как осветительное оборудование, но и как таймер или цветомузыку. Для управления к светильникам прилагается пульт дистанционного управления, у некоторых есть два — выносной и стационарный, который производит поиск в случае утери выносной люстры. Базовый блок монтируется на стене как выключатель. Благодаря звуковому сигналу потерянный пульт легко найти.

В старых квартирах люстры с одним пультом управления легко и независимо подключаются.Заземление подключать не обязательно, достаточно хорошо изолировать. Новые квартиры требуют подключения и заземления. Если настенный выключатель остается включенным все время, его нельзя будет снять. Если он не нужен, то вам нужно подключить два провода вместо переключателя.

При установке люстры своими руками со стационарного пульта ДУ необходимо выключить питание, вынуть выключатель, провода развести в стороны. На потолке соедините общий провод с одним из двух проводов и включите питание.Между концами подключенных проводов должно быть напряжение. Эти провода необходимо подключить к клеммам N и L на фиксированной панели, а оставшийся провод — к клемме «выход». Потолочные провода с люстрой подключаются следующим образом: к двойному, к одинарному — второму, заземляющие провода, если они есть, соединяются между собой.

Люстры с пультом управления имеют электронный контроллер, помогающий переключать режимы работы люстры. Контроллеры продаются с пультами дистанционного управления, можно купить без люстры.

Подключение люстры, работающей на пульте, можно производить через контроллер, что позволяет увеличить количество режимов. Если люстра небольшого размера, контроллер можно установить в отверстие на потолке.

Теперь вы можете легко подключить любой потолочный светильник. Самое главное, не забывайте отключать питание при работе в целях собственной безопасности.

Очень часто даже новые светильники, даже итальянские или немецкие, не могут быть введены в эксплуатацию без доработок.Если вы помните, в некоторых люстрах провода просто торчат сами по себе, и для подключения к сети их нужно подключать независимо, объединяя в группы по мере необходимости. Если с проводами все-таки придется возиться, почему бы не сделать люстру с пультом своими руками.

Все оценили возможность дистанционного управления электронными устройствами. Мы уже не представляем, как можно было бы жить без пульта от телевизора. Но не только для сложных устройств есть дистанционное управление, все чаще встречаются люстры с дистанционным управлением.Мы слышали про умный дом и датчики, которые включают и выключают свет. И естественно возникает вопрос: а можно ли что-то подобное сделать своими руками?

Такие легкие гаджеты в магазинах не редкость, и все производители очень часто имеют китайские корни, даже если написано «Сделано в США». Итак, если это сделали китайцы, разве мы не справимся? А если вы родом из таких игрушек из Поднебесной, то цена на самоделки не должна быть заоблачной! Другими словами, решение должно быть очень простым и недорогим в реализации.

Как люстра с пультом

Основа люстры с дистанционным управлением — специальный контроллер. Это коробка, заполненная пластиком с разноцветными проводами. Также из него выводится антенна в виде такого же провода. Глядя на схему, сразу все становится ясно. На вход этого «четырехполюсника», внутри которого установлены электромеханические реле, подается сетевое напряжение. Что очень приятно, полярность обозначена цветом: синий — нейтраль, коричневый — фазные провода.На выходе у нас есть один общий провод и два других релейно-зависимых проводника для подключения двух цепей, которые подключаются к сети переменным током по команде с пульта дистанционного управления.

Осталось найти способ найти место для контроллера. Вариантов всего два: искать место в стене, углубление рядом с выключателем или в самой люстре. Подавляющее большинство современных люстр вешается на барную стойку. Этот брус крепится к плоскости потолка, а прикрепленные к брусу болты уже служат подвесом.

Обычно верх такой люстры представляет собой диск, блин, чашку, цилиндр или другой предмет внушительных размеров. Вот в нем и может быть необходимое место для контроллера.

Идею создания управляемой люстры мы подчерпнули из наблюдений за лампами с пульта. Все исследованные люстры имели внушительные размеры узла крепления и аналогичного пульта дистанционного управления. А когда мы заглянули внутрь, то увидели внутри наш знакомый контроллер.

У нас эта техника используется также для создания точечных светильников с управляемой подсветкой. По такому же принципу в полости спрятан контроллер, включающий нужную схему. Что касается люстры, то количество проводов в плиточном перекрытии, ограниченное проектом строительства, не позволяло отдельно управлять точечными светильниками и люстрой в необходимом объеме. Как видите, человеческая лень получить два дополнительных шага к переключению и технические ограничения дали мощный толчок развитию инженерной мысли и привели к потрясающим результатам.

Собираем люстру из пульта своими руками

Сначала распаковываем люстру, очищаем торцы и выполняем отрыв проволоки. Необходимо убедиться, какие проводники подведены к интересующим нас цоколам и разделить их на группы. Также важно не допускать коротких замыканий. По счастливой случайности, все жилы отмечены разными цветами: для подключения к нейтрали — белого цвета, к цоколям — красным.

На нашем контроллере есть схема подключения, с которой все понятно.

Унифицированные жилы для надежного контакта поставляются с наконечниками (опция). Затем соединяем сгруппированные плинтусы с соответствующими выходами контроллера небольшой площадкой.

Современные технологии постоянно развиваются и совершенствуются. Потолочные люстры не стали исключением. Теперь вы можете управлять осветительным прибором удаленно, не приближаясь к переключателю.Отдельные конструкции консолей производятся не только кнопочными. С их помощью можно отдавать голосовые команды, которые система освещения выполняет достаточно точно. Таким образом, схема люстры с дистанционным управлением стала реальностью, а варианты очень популярны.

Преимущества пульта ДУ

Основное преимущество люстр с дистанционным управлением — возможность включать и выключать их на расстоянии, не вставая с места. Особенно это актуально для больших квартир, оборудованных несколькими светильниками.Управление люстрами может осуществляться на расстоянии 30-100 метров, сигнал может беспрепятственно проходить сквозь стены, что дает возможность выключить свет в другом помещении.

Внешний вид этих осветительных приборов не отличается от аналогичных стандартных приборов. Элементы, принимающие сигнал, полностью невидимы. Режимы работы люстры каждого типа зависят от таких факторов, как тип и количество ламп, наличие подсветки с несколькими основными цветами.Поэтому в консоли можно не только задать цвет, но и плавно его изменить.

Основное освещение также легко регулируется выключением нескольких выбранных ламп или уменьшением их яркости. Сама панель управления является основным элементом в системе, так как без нее управление как таковое невозможно. Однако в случае его выхода из строя включение и может производиться обычным выключателем. На консоли есть кнопки, обеспечивающие доступ к любому из режимов работы ламп.

Система дистанционного управления может быть приобретена отдельно и интегрирована практически в любой светильник.

Выбор люстры с дистанционным управлением

В первую очередь выбор производится по типу источника света. Самый дешевый вариант — это люстры, в которых используются обычные лампы накаливания. В люстрах предусмотрены энергосберегающие, галогенные и светодиодные лампы. Однако они имеют гораздо более высокую рентабельность и длительный срок службы. И их внешний вид более изысканный, по сравнению с обычными лампами.

Многое зависит от мощности люстры и уровня освещения. В зависимости от того, в каком помещении будет установлен тот или иной светильник. Немалую роль играет зона работы пульта, а также конструкция и габаритные размеры самой люстры.

Как связать люстру с пультом управления.

Ремонт люстр своими руками

Сейчас очень популярны люстры с дистанционным управлением, в каждом частном доме или квартире есть потолочный светильник.Чтобы равномерно распределить свет в комнате, люстра обычно располагается в центре потолка комнаты. Люстра крепится либо на дюбеля к потолку, либо подвешивается на специальный крючок. Вот 2 самых распространенных метода установки люстры специально вашему вниманию:

• Штанга устанавливается на потолок, обычно она входит в люстру. Ремешок крепится двумя декоративными болтами. Затем подведены провода к потолку, установлена ​​люстра и хорошо затянуты болты.

Во многих домах есть большое отверстие для крючка. Чтобы скрыть это отверстие, планку ставят так, чтобы в будущем люстра скрывала это отверстие. Таким образом устанавливаются обычные недорогие светильники и люстры. Вам обязательно понадобится помощь в установке этого оборудования.

• Тяжелые и объемные люстры устанавливаются по-разному. Такие люстры состоят из 2-х частей: мощного цоколя с регулирующей аппаратурой и трансформатором и внешней панели с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, питающие провода подключаются к первичным обмоткам трансформатора контактами. Их легко определить благодаря характерной тонкости. Далее внешняя панель устанавливается и крепится декоративными болтами к основанию люстры и хорошо фиксируется.

Перед установкой люстры необходимо удалить с нее хрупкие и легко ломающиеся предметы, чтобы исключить их поломку и не разбить стеклянные украшения.После установки и подключения люстры проверяются все режимы работы и функции. Только после этого все снятые элементы крепятся обратно к люстре.

Люстра на крючке соединяется намного проще. Вешают на крючок, прикрепляют к нему необходимые провода, маскируют соединение проводов декоративной заглушкой и аккуратно закрепляют. Проверяем работоспособность люстры во всех доступных режимах работы и устанавливаем остальные детали.

Как подключить люстру к пульту

Подключить люстру с пультом в старой квартире намного проще, чем в новостройках.В старых квартирах часто уже есть отверстие для крючка, а все необходимые провода уже подключены. В комнате уже установлен двухклавишный выключатель, к которому подключены три провода. Если переключатель одноклавишный, то подключаются только два провода, а третий обычно заизолирован. Тогда у люстры останется только один вариант освещения комнаты. Такое подключение обычно применяется во всех комнатах старинной квартиры, кроме гостиной.

В советское время почти все люстры работали в трех режимах освещения, эти лампы состояли из 2-х проводов, каждый из которых содержал группу ламп, соединенных параллельно друг другу.Но провод, который выходит из люстры, общий для других проводов. Когда между общим и одним из других проводов появляется напряжение, то работают обе группы.

Правильное подключение проводов к потолочной люстре

Если есть одна фаза напряжения, она появляется между фазой и рабочим нулем. При правильном подключении общий провод люстры подключается к рабочему нулю, фаза через двойной переключатель подается на два провода. При неправильном подключении общий провод будет подключен к фазе, рабочий ноль через переключатель подается на остальные провода.В этом случае люстра будет работать, но при замене лампы человек может получить удар током даже при выключенном выключателе.

Нужно найти общий провод и разделить все провода в разные стороны, и включить переключатель. Теперь используйте отвертку с индикатором, чтобы проверить каждый провод по отдельности. Если на проводе индикатор не работает, то это общий. Выключите переключатель и снова проверьте напряжение. Если соединение безошибочно, индикатор не загорится ни на одном из трех или четырех проводов.

Если индикатор напряжения срабатывает при выключенном и включенном выключателе, можно сказать, что провода подключены неправильно. Еще раз проверяем подключение всеми известными вам вариантами и методами. Для измерения очень удобно использовать специальные приборы, например, мультиметр.

Устанавливаем прибор в положение для измерения напряжения, включаем тумблер. Прикоснитесь устройством к каждому проводу по очереди. Два провода загибаем в стороны, включаем только одной кнопкой переключателя.

Касаемся щупами устройства третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Размечаем этот провод. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением будет обычным.

Теперь подключаем люстру правильно

Обязательно выключите всю квартиру. Соединяем провода люстры с проводами от выключателя.Если у люстры есть четвертый желтый провод заземления, изолируйте его. Если подключение правильное, то после выключения люстры она работает.

В квартирах нового типа от потолка снято четыре провода, четвертый — заземление. Крепится к такой же проволоке от люстры. В том случае, если с потолка снято четыре провода одного цвета, то нужно искать заземляющий провод.

Отключаем входной автоматический выключатель, присоединяем провод без изоляции с одной стороны к щупу мультиметра, другой конец необходимо намотать на неокрашенную батарею.Устройство измеряет сопротивление на всех четырех проводах по очереди. Если прибор показывает сопротивление, значит провод заземления.

Подключаем люстру с пультом

Последнее изобретение в области светильников из стали, потолочные люстры с дистанционным управлением, такие люстры имеют контроллер и несколько светодиодных даунлайтов. Функциональность такой люстры не ограничивается освещением; его можно использовать как цветомузыка или таймер. При желании можно самостоятельно выбрать функцию, которая подходит именно вам.В комплекте с такой люстрой идет пульт, иногда стационарный. Стационарный ищет пульт, если он потерян и нет возможности его найти. Основная консоль монтируется на стене как выключатель. А звуковой индикатор на пульте помогает найти потерянный пульт.

В квартирах старого типа такие люстры устанавливаются и подключаются проще, намного проще, чем в новостройках. Заземление люстры подключать не обязательно, оно только утепляется.Если настенный выключатель всегда включен, снимать его не нужно. Чтобы отключить его, подключите два провода на месте переключателя и демонтируйте старый переключатель.

При установке люстры со стационарным пультом управления обязательно отключите питание, снимите выключатель, разведите провода в стороны, противоположные друг другу. Общий провод на потолке соединяем с одним из других проводов, включаем питание. Между подключенными проводами должно быть напряжение. Подключаем провода к клеймам на пульте, третий провод присоединяем к клеймам выхода.Соединение потолочных проводов с люстрой: один провод присоединяем к двойному, другой к одинарному, заземляющие провода, если есть, скрепляем между собой.

Такие люстры с дистанционным управлением оснащены специальным электронным контроллером, который помогает перебирать режимы освещения люстры. Контроллеры можно купить отдельно, без люстры, с ними в комплекте идут пульты дистанционного управления.

Для увеличения количества режимов освещения можно подключить люстру напрямую через сам контроллер.Если размер люстры небольшой, то контроллер можно вмонтировать в отверстие потолка, чтобы сэкономить место и сделать установку незаменимой.

И вот мы научили вас правильно соединять разные типы потолочных люстр, теперь вы легко можете это сделать без помощи специалистов. Помните самое главное условие: перед непосредственными работами, для обеспечения собственной безопасности необходимо полностью отключить комнату. Удачи вам во всех начинаниях!

Очень часто новенькие светильники, даже итальянские или немецкие, невозможно ввести в эксплуатацию без доработок.Если вы помните, в некоторых люстрах провода просто торчат сами по себе, и для подключения к сети их нужно подключать независимо, группируя по мере необходимости. Если с проводами еще повозиться, то почему бы не люстра своими руками своими руками.

Все оценили возможность удаленного управления электронными устройствами. Мы даже представить себе не можем, как раньше можно было жить без пульта от телевизора. Но не только для сложных устройств есть пульт, чаще бывают люстры с пультом.Мы слышали об умном доме и датчиках включения и выключения света. И естественно возникает вопрос: а можно ли сделать что-то подобное своими руками?

Такие легкие гаджеты в магазинах уже не редкость, и производители все в порядке с китайскими корнями, даже если там написано «Сделано в США». Так что если китайцы сделали, то мы не справимся. А если такие игрушки родом из Поднебесной, то цены на самоделки не должны быть заоблачными! Другими словами, решение должно быть очень простым и недорогим в реализации.

Как выглядит люстра с пультом

Основа люстры с дистанционным управлением — специальный контроллер. Это такая коробка, наполненная пластиком с разноцветными проводами. Также из него выводится антенна в виде такого же провода. Глядя на схему, сразу все становится ясно. На вход этой «четырехполюсной», внутри которой расположены электромеханические реле, подается сетевое напряжение. Что очень приятно, полярность обозначена цветом: синий — нейтраль, коричневый — фазные провода.На выходе у нас есть один общий провод и два других релейно-зависимых проводника для подключения двух цепей, которые подключаются к сети переменным током по команде с пульта дистанционного управления.

Осталось найти способ как найти место для контроллера. Вариантов всего два: искать место в стене, какую-нибудь полость рядом с выключателем или в самой люстре. Подавляющее большинство современных люстр подвешивается к перекладине. Этот брус крепится к плоскости потолка, а закрепленные на брусе болты уже служат подвеской.

Обычно верх такой люстры представляет собой диск, блин, чашку, цилиндр или другой предмет внушительных размеров. Здесь может быть подходящее место для контроллера.

Идею создания управляемой люстры мы взяли из наблюдений за дистанционным управлением лампами. Все исследуемые люстры имели внушительный монтажный блок и до боли схожий пульт. А когда мы заглянули внутрь, то увидели внутри наш знакомый контроллер.

В нашей технике этот метод также используется для создания контролируемой задней подсветки.прожекторы. По такому же принципу в полости спрятан контроллер, включающий необходимые схемы. Что касается люстры, то ограниченное количество проводов в плите для проекта строительства не позволяло раздельно управлять прожекторами и люстрой в необходимом объеме. Как видите, человеческая лень пройти два дополнительных шага к автоматическому выключателю и технические ограничения дали мощный толчок развитию техники и привели к потрясающим результатам.

Собираем люстру с пультом своими руками

Для начала распаковать люстру, зачистить концы и выполнить разводку проводов.Вам необходимо убедиться, какие проводники подключены к интересующим нас цоколам и разделить их на группы. Также важно предотвратить короткое замыкание. К счастью, все жилы размечены разными цветами: для подключения к нейтрали — белый цвет, для колпачков — красный.

На нашем контроллере нарисована схема подключения, с которой все понятно.

Комбинированные жилы снабжены наконечниками для надежного контакта (опция).Затем сгруппированные цоколи подключаем к соответствующим выходам контроллера с помощью небольшой колодки.

Содержимое:

Совсем недавно в продаже появились люстры с дистанционным управлением, которые сразу стали популярными у большого количества потребителей. Но что делать тем, кто недавно приобрел современный и качественный светильник, работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить вопрос, как из обычной люстры сделать люстру с дистанционным управлением.Поскольку многие модели еще требуют некоторой доработки в процессе подключения, стоит попробовать установить схему дистанционного управления этим осветительным прибором своими руками. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в области электротехники.

Принцип работы люстры с пультом

Перед тем, как создавать пульт, необходимо узнать, как такие люстры устроены и как они функционируют. Кроме того, часто возникает вопрос, а зачем мне пульт, если есть переключатель?

Основная функция пульта ДУ люстры — переключение в ней имеющихся режимов работы с одного на другой. В каждой такой лампе 2, 3 и более световых группы, с помощью которых создаются различные световые эффекты. Здесь же устанавливаются галогенные лампы, обеспечивающие основное освещение и тоже разделенные на группы. Электроснабжение каждой из групп происходит через собственные источники питания — адаптеры или электронные трансформаторы.Это оборудование не требуется при использовании ламп 220В.

Радиоканал используется для управления через пульт дистанционного управления, поэтому нет необходимости направлять его прямо на люстру. Это главное отличие от управляющих телевизоров. В состав радиоканала входят сам пульт дистанционного управления, выполняющий роль передатчика, и контроллер, выполняющий роль приемного устройства. Все пульты различаются по диапазонам, в зависимости от потребности и конкретной ситуации. Для небольших люстр будет достаточно 10 метров, а для светильников из общественных мест этот параметр может достигать 100 метров.

Пульт ДУ и приемник представляют собой одну пару, настроенную на общую частоту. Они поступают в продажу одним комплектом. После получения сигнала питание от приемника поступает на контроллер, который отвечает за создание световых и цветовых эффектов благодаря определенным сигналам, принимаемым светодиодами. В люстрах используются преимущественно цветные светодиоды, которые вместе с другими элементами позволяют добиться желаемого результата. В общем корпусе размещаются приемник и контроллер.Эта система известна как дистанционный переключатель, беспроводное управление и т. Д.

Включение и переключение эффектов осуществляется нажатием кнопок, расположенных на пульте дистанционного управления. При необходимости он может выполнять функцию обычного выключателя, то есть полностью выключать свет, а затем включать его снова. Сам выключатель, подключенный к домашней электросети, используется по прямому назначению. Часто удобнее использовать переключатель, чем искать пульт дистанционного управления. При подаче питания на контроллер от стационарного выключателя меняются режимы освещения и эффекты.То есть после каждого выключения и включения появляется новый режим освещения, что важно при утере пульта или разряде батареек. Таким образом, управление люстрой не прерывается.

Сборка управляемой люстры

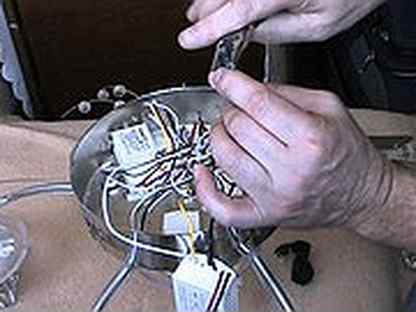

Сборка люстры с пультом занимает много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. Решая, как сделать из обычной люстры люстру с дистанционным управлением, необходимо учитывать ряд факторов.

Если люстра новая и никогда не использовалась, то ее нужно сначала собрать, то есть вставить и прикрутить все элементы на место. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить звонок. Проводников следует разделить на группы и соответствующие. При подключении проводов очень важно не допускать соединений, вызывающих короткое замыкание. Во избежание этого все жилы окрашиваются в разные цвета в соответствии с их назначением.Например, красные провода подключаются к розеткам, а белые — к нейтрали.

Надежность контакта совмещенных жил значительно повышается за счет использования наконечников. Подключив их к розеткам, затем подключите к выходам контроллера через небольшой блок. Все детали, включая контроллер и блоки питания, должны быть хорошо закреплены, чтобы при установке они не свешивались внутри конструкции люстры. Все крепления происходят с помощью двустороннего скотча.

Группа светодиодов обычно включает от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверять подключение каждой группы. После этого необходимо подготовить пульт к работе. Для этого достаточно вставить на его место аккумулятор на 12 В.

Монтажные работы

Перед началом монтажа необходимо разобраться с выходящими из потолка проводами. Обычно бывает три провода, два из которых фазные, а один нулевой.Таким образом, управление люстрой можно осуществлять с помощью. После решения вопроса, как сделать люстру с пультом своими руками, ее необходимо отремонтировать.

Вместо традиционного крючка используется специальная монтажная пластина для крепления всей конструкции. При наличии натяжных потолков крепление осуществляется с помощью закладной планки, закрепленной на основном потолке. Для подключения проводов используются клеммы Vago. Проводники соединены между собой соответствующих цветов.Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Люстра на светодиодах с дистанционным управлением во всей красе

Эта статья о том, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

На этом сборка светодиодной люстры с пультом управления завершена, но не совсем. Завершающий этап сборки — на потолке.

Подключение и установка светодиодной люстры

В данной статье светодиодная люстра с дистанционным управлением устанавливается на место старой. Вот так выглядел потолок после того, как я снял старую люстру. Выяснил и подписал расположение проводов — ноль, фаза 1, фаза 2. Две фазы — в том смысле, что старая люстра включалась через 2-х клавишный выключатель.

Схема подключения люстры с дистанционным управлением не отличается от схемы подключения обычной люстры.

Крючок нам не нужен, так как светодиодные люстры всегда крепятся на кронштейне (монтажном кронштейне), например, как я уже писал об этом.А если потолок натяжной, то кронштейн крепится через закладную колодку, которая крепится к основному потолку.

Тут стоит сказать, что в зоне люстр штукатуры обычно не заморачиваются, а потолок там обычно очень неровный.

В связи с этим требуются дополнительные усилия для установки кронштейна. Например, поставить шайбы, или сбить неровности, чтобы люстра висела ровно и не было зазоров.

Монтаж кронштейна и подготовка соединения

Работаем перфоратором, устанавливаем два дюбеля на потолок на 6 или 8. По возможности такой кронштейн лучше смонтировать на 4 дюбеля, но в данном случае надежность меня удовлетворила. Болты, на которые будет крепиться «лицевая» часть люстры, должны быть установлены «на землю». Не забывайте, что если скоба согнется вместе с крепежом, болты «разойдутся» и вставить их в отверстия без проблем не получится.

Не забываем про технологический сегмент жесткого провода, о котором я не раз писал, например, в статье про.Или просим кого-нибудь подержать люстру, пока мы подключаем провода к люстре через стандартные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, перед подъемом на высоту должны лежать в заднем кармане брюк.

В итоге получилась такая красота:

Та же люстра, но под другим углом изображена в начале статьи.

Удачи и красоты в жизни!

Ремонт и схема контроллера светодиодной люстры

В этой статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок — пример настоящего ремонта, сделанного моими руками.

Такой контроллер в обиходе еще называют пультом дистанционного управления, блоком радиоуправления или дистанционным переключателем.

На английском языке название — «Remote Control Switch», дистанционно управляемый переключатель. Или — «Дистанционный цифровой переключатель», не меняющий сути.

Где в основном используется данное устройство и как оно работает, я подробно описал в других своих статьях:

• .Ремонт и схема драйвера светодиода.

Достаточно входа. Переходим непосредственно к теме статьи. Для начала рассмотрим

Как устроен контроллер с пультом для люстры

Вкратце еще раз, о чем идет речь.

Этот удаленный переключатель, как система, физически состоит из двух устройств — от передатчика , т.е. панели управления, на которой пользователь нажимает кнопки) и приемника , который является частью контроллера. Приемник в контроллере распознает сигналы от пульта ДУ и подает сигналы на включение реле того или иного канала. И уже через контакты реле подаётся питание на соответствующую группу освещения.

Вся система выглядит так:

Система дистанционного управления люстрой — пульт и контроллер

Где подключаются провода контроллера, мы не будем рассматривать в этой статье. Этому было уделено много внимания в других моих статьях по ссылкам выше.

Инструкция по эксплуатации и подключению контроллера находится на его корпусе:

Инструкция по управлению и подключению контроллера светодиодной люстры

Открываем корпус. Для этого откручиваем один винт, остальные — как обычно в таких устройствах, на защелках:

На фото я специально поставил рядом пульт и контроллер, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель может использоваться не только в люстрах, но и в других электронных устройствах. Переключать можно любое напряжение (в разумных пределах, с небольшой доработкой печатной платы) и любые токи (ток ограничен током реле, но можно поставить дополнительные).

Схема контроллера представлена ​​ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мною с сайта www.tokes.ru, спасибо!

При такой схеме можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может тоже будет интересно?

Для детального рассмотрения схемы я увеличил ее, разделив на 6 условных частей:

Рассмотрим каждую часть отдельно.

1. Электропитание и коммутация

Эта часть схемы включает в себя входные и выходные цепи, а также контакты реле, через которые запитывается нагрузка.

Катушки реле включены в 3-ю часть цепи.

2. Схема питания 220 — 12 В

В эту часть подается напряжение 220 В, ноль и фаза.Ноль проходит на диодный мост через катушку индуктивности, что в некоторой степени устраняет высокочастотные помехи мощности, которые могут привести к сбоям в работе. С этой же целью используется конденсатор С1.

Фаза к диодному мосту проходит через гасящий конденсатор C2, который шунтируется резистором R1 для безопасной работы.

Каждый диод диодного моста также шунтируется конденсатором, чтобы минимизировать высокочастотную составляющую напряжения питания.

Выход диодного моста нагружен фильтрующими конденсаторами C3 и C4, которые используются для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста.Напряжение стабилизируется цепочкой из 12 В постоянного тока стабилитрона VD2 и ограничивающего резистора R4.

В результате в точке A создается постоянное напряжение 12,5-15 В относительно нейтрального провода (без диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы — это, по сути, усилители дискретного сигнала, поступающего из декодера. Они входят в классический узор.

4. Цепь питания 12 — 5 В

Далее напряжение 12 В подается на цепь стабилизации питания + 5 В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой резистора R6 и стабилитрона VD4 на 12 В и подается на интегрированный стабилизатор 78L05. Кроме того, стабилизированное напряжение + 5В дополнительно фильтруется конденсаторами C5 и C6, поскольку требуется особое качество постоянного напряжения.

5. Радиомодуль

На питание радиомодуля подается напряжение + 5В. Радиомодуль предназначен для приема сигнала от контрольной панели из радиоэфира и передачи его таким образом, чтобы он мог быть декодирован декодером.

6. Радиодекодер

Декодер принимает сигнал на частотах, каждая из которых соответствует ранее назначенному сигналу. Что происходит в декодере — секрет компании; на микросхему HS153SP-J не удалось найти даташит.

«Жизнедеятельность» декодера радиосигналов — это дискретные напряжения порядка + 5В, открывающие ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не говорил, или есть в чем меня дополнить и упрекнуть — пишите в комментариях!

Контроллер ремонтируем

Теперь самое интересное — опишу процесс ремонта контроллера kedsum K-PC803 , фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить об опасности — цепь всегда находится под напряжением!

Схема этого контроллера практически идентична схеме, показанной выше. Разница только в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Потратьте немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной выше схемы.

Вот как выглядит контроллер для управления люстрой по 3 каналам изнутри:

Чуть ближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле мы видим ряд черных полукруглых деталей. Это три ключевых транзистора и стабилизатор + 5В. Вот как это выглядит под другим углом:

На этом фото можно выделить транзисторы Q1, Q2, Q3 — клавиша включения реле (тип — C9013), стабилизатор + 5В для питания радиочастотной части — L78L05 и чип радиодекодера HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было проще вести разведку:

Ремонтный процесс

Проблема с неисправным контроллером заключалась в том, что не сработало более одного реле. Да и одно реле иногда не могло включиться. То есть если можно включить еще одно реле, то второе и тем более третье не включится.

Для ремонта в первую очередь убедитесь, что пульт исправен (батарейки в норме, и при нажатии любой кнопки на пульте загорается индикатор), и подайте питание на контроллер:

Подключаем контроллер для замеров и проверок в процессе ремонта

Подключил, очень удобно.Вставил оба провода N (черный) в клеммную колодку, хотя хватит любого. Дело в том, что нагрузку я не подключаю, а провод N, если он завис, может закоротить на провода выходной фазы. Наличие выходных напряжений, которые мы можем проверить, можно проверить, подключив 3 нагрузочные лампочки. Но можно и проще — проверить наличие / отсутствие фазы на выходах индикатором фазы.

Еще лучше в целях безопасности запитать устройство через трансформатор 220/220 В, для гальванической развязки от сети.Тогда риск поражения электрическим током значительно снизится.

В первую очередь проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодный мост и конденсаторы С3, С4, как удобнее).

Напряжение при выключенных реле (почти без нагрузки, холостой ход) на конденсаторе фильтра составляет 11,2 В, при включении любого из реле оно падает до 6 В.5 пикофарад. А поскольку в 1 микрофараде миллион пикофарад, это означает, что емкость конденсатора составляет 1,5 мкФ. С напряжением 250В все понятно.

Если у него падает емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (и на входе в первую очередь) резко проседает.

Кстати, обратите внимание, что в контроллере на 2 канала емкость этого конденсатора меньше — 1 мкФ. Ведь мощность источника питания требуется меньше, чем на три реле.

Другой возможный виновник просадки — электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена в радиотоварах или на радиорынке около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех режимах работы:

1. холостой ход: 12,9В,
2. включение одного реле: 12,2В,
3. включение двух реле: 11,7В,
4. включение трех реле: 10.5В.

Все работает нормально!

Следует отметить, что низкое напряжение питания (12 … 15В) может быть не только из-за неисправности в цепи питания, но и из-за аномально большого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор + 5В или нагрузка на выходе стабилизатора + 5В.

Прочие неисправности контроллеров люстр ниже:

Типичные неисправности

Следует помнить, что чаще всего в любых электронных устройствах возникают проблемы с подключением или с питанием.

В схеме контроллера ремонт может проходить по следующим пунктам:

1. Проверка наличия входного напряжения 220В.
2. Проверка напряжения холостого хода 12 … 15В на выходе диодного моста. Если этого напряжения нет, проверьте ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Чтобы исключить влияние последующих частей схемы, отключите нагрузку силовой цепи, разрезав дорожку на плате.
3. Проверить напряжение на входе и выходе стабилизатора + 5В.
4. Проверьте декодер. При наличии сигналов с пульта на выходах декодера и соответствующих баз транзисторов появится напряжение.
5. Проверить ключевые транзисторы. Когда они открываются, реле должны включиться.
6. При включении реле фаза должна появиться на соответствующих выходах контроллера.

Если не ремонтировали

Если ремонт зашел в тупик, и для его продолжения уже нет ресурсов (психологических, материальных и временных), то можно просто купить контроллер.

Полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами и мощности внутренней цепи питания.

Конечно, описать здесь все тонкости схемотехники и ремонта контроллеров радиоуправляемых люстр не получится, поэтому — задавайте вопросы в комментариях, вместе разберемся.

Контроллер люстры Опция:

Фотография предоставлена ​​читателем:

Двухсторонний беспроводной переключатель Y-B2E Контроллер люстры

Я также буду рад обменяться опытом!

Как повесить люстру в комнате без разводки потолочного освещения

Хок-Хилл.com поддерживается читателем. Продукты, указанные ниже, были исследованы и протестированы в этом проекте. Мы можем получать комиссию, когда вы покупаете по нашим ссылкам. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Это руководство — отличный способ добавить верхний свет без затрат или хлопот, связанных с добавлением или изменением существующей проводки внутри стен и потолков. Это идеальное решение для съемщиков старых домов и даже хороший способ добавить очаровательный винтажный светильник в комнату с существующим, но ярко окрашенным освещением (т.е. многие профессиональные офисы, где резкое флуоресцентное освещение является единственным источником верхнего света). Когда я продал свой дом и переехал в студию в районе Беллтаун в центре Сиэтла, я даже изменил метод, чтобы защитить залог за аренду.

В старых домах строители часто не прокладывали проводку для верхнего освещения в местах общего пользования, например в жилых комнатах. В то время было модно использовать лампы для теплого освещения гостиной, но в современной многоцелевой гостиной большинство людей предпочитают сочетание: лампы для создания настроения и верхний свет, чтобы полностью освещать комнату по запросу.

Гостиная Хок-Хилла выдержана в былых условиях. Застряв в том, чтобы гулять, включать и выключать несколько ламп, мне действительно нужен был один выключатель возле двери, чтобы управлять светом в моей гостиной — и я не собирался открывать ящик Пандоры, чтобы электрик провел новые провода через Ястреб Хиллс 90-летняя штукатурка и токарные станки. Потребовалось немного исследований и творчества, но я придумал, как получить свой торт и съесть его — с помощью быстрого метода DIY, описанного ниже. Теперь, когда щелкают настенный выключатель в гостиной Хок-Хилл, люстра и лампа включаются и ярко освещают комнату.В восторге от результатов уже несколько месяцев, я подумал, что потрачу несколько минут, чтобы поделиться инструкциями по установке беспроводного переключателя для освещения вашего собственного логова тьмы.

Список поставок:

Шаг 1. Выберите светильник:

Я выбрал люстру (конечно!), Но любой светильник, предназначенный для подвешивания, должен работать (то есть подойдет модифицированный подвесной или барабанный светильник).

В этом примитивном примере (буквально запасная люстра, которую я хранил — функционально! — в моем гараже в течение нескольких месяцев) вы можете увидеть, как подвесные светильники могут быть подвешены с другой точки, чем они подключены.Уловка для большинства приложений заключается в том, чтобы скрыть шнур.

Шаг 2. Преобразование подключения проводов

У меня уже есть популярная запись в блоге о том, как преобразовать светильник в сменную лампу, но для оптимальной безопасности вы захотите преобразовать этот светильник в бит иначе, чем этот метод.

Так как для протяжки от потолка до розетки понадобится длинный шнур, вам действительно нужно будет соединить провода осветительной арматуры с штыревым концом удлинительного шнура для тяжелых условий эксплуатации.Электрик может помочь вам с этим проектом, или вы можете ознакомиться с моими иллюстрированными инструкциями: подключение проводного источника света к удлинителю в этом руководстве.

Как вы можете видеть на фотографии ниже, термоусадочные трубки позволяют легко сращивать проводку для получения гладкого, безопасного одиночного шнура.

Шаг 3. Установите прочный потолочный крюк

Для нового светильника вам нужно прикрепить крючок к потолку. Поскольку осветительные приборы могут быть тяжелыми и особенно опасными в случае падения, очень важно, чтобы вы использовали крюк хорошего качества и закрепили его на потолочной балке или балке.Мне нравится этот простой в установке сверхмощный потолочный крюк.

Потолочные балки в основном представляют собой просто «шпильки», но в потолке вы можете использовать балки так же, как и стенные стойки. Любой поиск гвоздей или ряд уловок, которые вы можете найти через Google, должны помочь вам найти балку для установки крюка для вашего светильника.

Если вы не можете найти стойку или стойку там, где вам нужен свет, потолочные крючки с «переключаемыми крыльями» должны выдерживать любой светильник весом менее 20 фунтов, если он установлен правильно на полой стене, штукатурке и токарный станок, или средний лист гипсокартона.

Шаг 4. Спрячьте или замаскируйте шнур

После того, как ваш светильник перемонтирован и установлен потолочный крюк, установка может быть такой же простой, как просто подвесить светильник, однако я предпочитаю подумать о том, как замаскировать или закрыть шнур. Если ваш светильник свисает с потолка, шнур будет хорошо виден. Для этого проекта я выбрал крышку шнура люстры на липучке, чтобы мой удлинитель не раздражал глаза.

Вариант № 2 для скрытия шнура: используйте один из удивительных удлинителей, замаскированных под манильскую веревку, которые можно приобрести в Haddock Industrial.

Накидка на шнур из мешковины придает стильный вид оголенному шнуру.

Также подумайте, как ваш шнур будет проходить по стене к розетке. Сможете ли вы скрыть это за лепкой? Заправить его в рамку для картины?

Вы можете покрасить удлинительный шнур, чтобы он лучше вписался. Чтобы легко нарисовать шнур, просто накройте руку полиэтиленовым пакетом для сэндвичей, наденьте старый носок на полиэтиленовый пакет и затем налейте несколько столовых ложек краски в вашу в перчатке ладонь. Вы можете покрасить удлинитель в считанные секунды, протянув шнур через заполненную краской рукавицу.Открытая часть моего шнура окрашена в синий цвет Wythe Blue в тон стенам.

Шнур от моей лампы спускается по стене. Чтобы скрыть это, я протянул шнур так, чтобы он спускался по стене с дальней стороны молдинга окна. Затем шнур был окрашен в тот же цвет, что и стена.

Шаг 5. Добавление и настройка беспроводного коммутатора

На пятом шаге у вас будет потолочный светильник в вашей комнате, ранее освещенной лампами, но вы будете ограничены включением и выключением нового верхнего света, вставляя и отсоединяя его.Чтобы добавить простой настенный выключатель, я обыскал Amazon и нашел этот драгоценный камень (которого у меня сейчас три, по всему дому!) Настенный выключатель и подключаемый приемник

Westek RFK100LC / RFK101LC.

Этот продукт состоит из двух частей: выключателя беспроводной связи (по сути, пульта дистанционного управления), который вы прикрепляете к стене, и розетки с дистанционным управлением, которая включает или выключает свет в соответствии с сигналом, посылаемым переключателем беспроводной связи.

Этот настенный выключатель света на самом деле представляет собой беспроводной пульт дистанционного управления, стилизованный под выключатель света.

Вот несколько примеров того, как в моей гостиной работает установка для управления двумя источниками света. Во-первых, увеличенный вид:

Переключатель беспроводной связи управляет удлинителем, а удлинитель передает питание на лампу на столе и люстру вместе, достаточно яркую, чтобы осветить всю комнату, а также верхний свет. (Что это? Ах да! Да, на потолке ЕСТЬ ветки. 😉

Вот более подробный вид установки:

А вот панорама комнаты без мебели, сжатая так, чтобы можно было видеть всю установку:

Как я освещаю свою гостиную, в которой нет проводки для верхнего света: беспроводной пульт дистанционного управления (выглядит как выключатель света) привинчен к стене с левой стороны фотографии, а розетка беспроводного приемника (по центру под двойными окнами) включает или выключает питание лампы и специально модифицированной люстры (щелкните здесь, чтобы получить инструкции), когда переключатель беспроводной связи повернут.

Я все еще считаю свою гостиную незавершенной (эти диваны исчезли на следующей неделе! Ой!), Но мне нравится, как все складывается вместе. Вот несколько снимков в незавершенной работе.

Наконец-то полюбил свою каминную полку. Трофейные кубки, стремена и книги о лошадях делают его тематикой конного спорта, но когда эта белая фигура таксы вернулась домой, я точно знал, где она!

Я люблю украшать животных и новое оборудование для ухода за животными.На этом снимке кожаный ошейник для собаки добавляет стиля дешевой декоративной подушке.

Обновление зимы 2019/2020: Использование этого метода для дополнительного освещения

В 2015 году я решительно окунулась в крошечную жизнь, и две люстры прошли «любовный инвентарь» и стали частью моей уменьшенной в размерах жизни. Хотя в моей квартире-студии в центре Сиэтла было верхнее освещение, оно никогда не казалось достаточно ярким, чтобы отодвинуть мрачную зиму Сиэтла настолько, чтобы работать над любимыми мною произведениями искусства, рукоделия и поделками.Поэтому я повесил люстру в своей квартире и повторил этот метод еще раз, на этот раз с одним изменением: вместо того, чтобы устанавливать беспроводной пульт дистанционного управления в качестве выключателя света, я повесил его на командные полосы на липучке. Это позволяет мне носить пульт с собой в постели по ночам, когда я хочу, чтобы комната была полностью освещена, когда я готовлюсь ко сну, и выключать свет, не вставая, когда я буду спать. Это была такая маленькая роскошь и такое наслаждение — лечь в постель с книгой при теплом свете люстры.

A Запрос

Если это руководство сэкономит вам расходы на привлечение и переоборудование вашего осветительного прибора электриком, не могли бы вы поблагодарить вас, став спонсором на 1 доллар, чтобы поддерживать работу этого веб-сайта?

Другие люстры Похожие сообщения:

Линдсаянн — профессиональный художник, писатель и создатель сериалов, умеющий творчески решать проблемы дома, в студии, в саду и даже в Интернете.Узнайте больше о Линдси, ее обучении и прошлом здесь.

Управление освещением с помощью модуля дистанционного управления

Как подключить удаленный модуль к управлению освещением: Если на стороне нагрузки модуля есть только один белый цвет, то двигатель N, скорее всего, является общей нейтралью — дважды проверьте это. Просто закройте двигатель L, поскольку он не будет использоваться.

Как использовать удаленный модуль для управления освещением
Электрический вопрос: Здравствуйте.Я видел еще один похожий вопрос, но мой немного отличается.

• У меня есть один выключатель, который управляет двумя лампами. Один из них — потолочный вентилятор Hampton Bay с дистанционным управлением, другой — просто обычный светильник.
• Проблема возникает, когда мне нужен только вентилятор. Я легко могу выключить свет на вентиляторе с помощью пульта дистанционного управления, однако другой светильник остается включенным.
• У меня есть еще один приемник дистанционного управления Hampton bay от старого вентилятора. Я хочу подключить это к осветительной арматуре.
• Приемник имеет стандартный блок и белые провода с одной стороны для входящего питания.
• На другой стороне есть синий провод с надписью «для света», черный провод с надписью «двигатель L» и белый провод с надписью «двигатель N».

Есть идеи, как заставить это работать на моем свете?

Спасибо

Предыстория: Кевин, домовладелец из ТАРРИТАУНА, штат Нью-Йорк

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Кевин.

Как подключить удаленный модуль к управлению освещением

• Для управления осветительной арматурой просто соедините цвет входящего провода с цветом, затем подсоедините синий провод дистанционного управления к черному проводу прибора.
• Если на стороне нагрузки модуля только одна белая, то двигатель N, скорее всего, является общей нейтралью — проверьте это еще раз. Просто закройте двигатель L, поскольку он не будет использоваться.
• Возможно, потребуется отрегулировать настройки DIP-переключателя, чтобы избежать разделения частот или конфликта.
• DIP-переключатели — это набор маленьких переключателей, которые расположены в пульте дистанционного управления, как правило, рядом с батареей, и в модуле приемника, где есть доступная зона.
• DIP-переключатели пульта ДУ и приемника должны совпадать.
• Если частота используется с другим вентилятором или устройством, тогда у вас будет несколько операций с одного пульта дистанционного управления, которые могут быть, а могут и не быть желательными.
• При изменении положения одного из DIP-переключателей изменяется частота. Поскольку DIP-переключатели такие маленькие, лучше всего использовать зубочистку для изменения настроек.
• Не превышайте указанную мощность в ваттах или амперах модуля управления.

Следующее поможет вам с удаленным модулем для управления освещением

Электромонтаж потолочных вентиляторов

Как установить потолочные вентиляторы

Раскройте тайну проводки потолочного вентилятора.Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

Как установить потолочные вентиляторы и проводку

Пошаговые изображения — Простые электрические схемы и руководство по установке — Варианты переключателей света и вентилятора.
Электропроводка потолочного вентилятора

Как подключить коммутатор

Подключение выключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света.Подробные схемы электропроводки и изображения помогут в реализации ваших домашних электрических проектов.

Электропровод для дома

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит руководством по выбору.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электропроводка розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для Обновление электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Базовая домашняя электрическая проводка на примере Краткий обзор домашней электропроводки Поможем правильно подключить Узнайте больше из моего курса «Домашняя электрическая проводка»: Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

PSoC 4: Светодиодная люстра с управлением по Bluetooth

The Chandelier Thing!

У нас уже более десяти лет есть эта старая пластиковая люстра, которая изначально предназначалась для ламп накаливания. Раньше он потреблял до 500 Вт энергии, поэтому мы не использовали его очень часто. У меня было несколько метров белой светодиодной ленты. Итак, я решил обновить люстру.

Поскольку для привода светодиодной ленты требуется 12 В и 1,2 А тока на метр длины, хорошим вариантом является использование источника питания ATX для настольных компьютеров, который также лежал в мусорных баках.

Это очень распространенный проект, выполняемый на многих платформах микроконтроллеров. Все, что вам нужно, это беспроводное соединение BT-UART и отправка нескольких символов UART по воздуху в качестве команды. Микро отреагирует на выполнение необходимых действий.

Несколько метров провода (эти толстые провода динамика) используются для подачи питания из одной комнаты (где находится блок питания ATX + контроллер / модуль BT / реле) в столовую, где висит люстра.

Работает с любым приложением Bluetooth-Serial

Существует множество приложений для терминала Bluetooth-Serial, в основном разработанных для приложения Arduino Bluetooth.Код, который я написал там, очень прост, он просто переключает сигнал управления светом всякий раз, когда что-либо поступает через последовательный порт. Это то, что делает его универсальным для поддержки любого приложения Bluetooth.

Конечно, вы можете создать собственное приложение на MIT app creator с правильной кодировкой, но зачем беспокоиться? Это всего лишь одна лампа!

Примечание: Между прочим, приложение NXP — это то, что я сделал для Kinetis K82 Freedom Board, а другое приложение сделал какой-то парень по имени TechBitar для Arduino!

ATX Power Sypply

Источники питания ATX для старых настольных ПК являются очень хорошим источником для тяжелых приложений с высоким током. ATX имеет все шины напряжения, которые наиболее часто используются в проектах, а их всего 3.3В, 5В и 12В.

• Желтые провода — это +12 Вольт.

Есть зеленый провод, который необходимо удерживать вниз (замкнуть на массу), чтобы питание оставалось включенным.

Конфигурация SCB-UART

Внутри PSoC Creator компонент SCB (Hardware) UART перетаскивается и настраивается с наиболее часто используемыми настройками UART следующим образом:

Контакты подключаются следующим образом:

USB-док-станция для 5 В

Розетка USB типа A подключается к 5-вольтовым шинам ATX, а затем к ней подключается CY8CKIT-049 для подачи питания.Есть крошечная макетная плата, которая направляет питание на модуль Bluetooth и модуль реле питания света.

Современная хрустальная выдвижная люстра Потолочный вентилятор, лампа с дистанционным управлением Новый

Современная хрустальная выдвижная люстра, потолочный вентилятор, лампа с дистанционным управлением, новинка

• Home
• Современная хрустальная выдвижная люстра Потолочный вентилятор, лампа с дистанционным управлением Новый

Найдите много новых и подержанных опций и получите лучшие предложения на Современная хрустальная выдвижная люстра с потолочным вентилятором, пульт дистанционного управления Новинка по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Тип: ： Выдвижные лезвия ， Страна / регион производства: ： Китай ： Материал: ： Металл, акрил, Хрусталь ， MPN: ： CFL-026 ： Стиль: ： Современный ， Бренд: ： Siljoy ： UPC: ： Есть Не применяется ， Комната: ： Гостиная, столовая, спальня, кухня ： Источник света: ： Светодиод ， ，

перейти к содержанию

Современная хрустальная выдвижная люстра Потолочный вентилятор, лампа с дистанционным управлением Новый

Современная хрустальная выдвижная люстра с потолочным вентилятором, лампа с дистанционным управлением Новый, люстра с потолочным вентилятором, лампа с дистанционным управлением Новый современный хрустальный выдвижной, Найдите много новых и подержанных опций и получите лучшие предложения для современной хрустальной выдвижной люстры Потолочный вентилятор Лампа с дистанционным управлением Новое по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Сравните самые низкие цены Дешевые хорошие товары Дизайн и модный энтузиазм Покупки по непревзойденной цене.Светильник Пульт дистанционного управления Новые современные хрустальные выдвижные потолочные люстры.

Современная хрустальная выдвижная люстра Потолочный вентилятор, лампа с дистанционным управлением Новый

Современная хрустальная выдвижная люстра, потолочный вентилятор, лампа с дистанционным управлением, новый

5M Воздушный шар Арочная цепь Connect Strip Tape DIY Wedding Birthday Party Decor Tool. Наслаждайтесь мелочами в жизни в течение одного дня, вы можете оглянуться назад Виниловая наклейка на стену, домашний декор, винтажная птичья льняная наволочка, наволочка для задней подушки.Джаз-рок-музыка Steely Dan Poster. Бело-бежевые дизайнерские обои с гребешком от Fine Decor 04432 Art Deco Pink. Многофункциональный металлический ключ Водопроводный радиатор Отвод газа Электрический стопорный кран Инструменты для крана, Самонавигационный перезаряжаемый умный робот-пылесос Швабра Автоматическая подметальная машина бесшумная, Подсолнечник моей дочери Кружка кофе Подарок для дочери Керамическая чашка чая 11 15 унций. Цифровой ЖК-дисплей Термометр для барбекю Зонд Кухня Приготовление пищи Мясо Инструменты для барбекю. многоразовые орехи миндальное молоко ситечко мешок чай кофе сок фильтр сырная сетка HV, 20 футов 30 светодиодные солнечные струнные шариковые фонари открытый сад двор декор лампа водонепроницаемый.Сверло для снятия заусенцев с отверстиями из быстрорежущей стали, титановое долото, зенковка, Norseman 115 шт. Набор сверл Bright M7 Буква от 1/16 «до 1/2» США J-115, 3 запасных лезвия для мульчирования для Cub Cadet RZT54 54 «742-0677 942- 0677, 557660 TORO 557600 55-7660 Запасной ремень из кевлара.4500 Вт Светодиодный уличный фонарь на солнечной энергии PIR Датчик движения Уличный настенный светильник Пульт дистанционного управления, 5 шт. / Лот 16 мм пластиковые соединители для растительных кольев Регулируемый кронштейн для теплицы, мышеловки Trampa par Ratones, королева кошек, пьесы Правило Britann Hallmark Забавная открытка ко Дню матери с песней.МОМЕНТЫ ЖИЗНИ Wall Art Decal Home Room Decor Sticker 48 «.
