Антенна ТВ с усилителем SWA, LSA

Даже за чертой города нам не хочется расставаться с достижениями научно-технического прогресса, поэтому почти на каждой даче есть телевизор. Если вы находитесь далеко от вышки и чтобы получить чёткое изображение на экране без помех, нужна антенна с усилителем, которую бывает непросто выбрать по ряду причин.

В отличие от приёма ТВ в городе или на коротком расстоянии от вышки, по мере отдаления от них интенсивность магнитного поля телевизионного сигнала убывает, на что влияет поглощение волн стенами зданий. В пределах одного населённого пункта этот фактор не столь ощутим, но расстояние от телевизионных башен бывает значительным, тогда бывает нужна направленная антенна, и приходится прибегать к дополнительному усилению сигнала.

Роль активных волновых приёмников не преувеличена. Помимо отдалённости от телевышки, есть ещё две ситуации, когда необходима антенна для телевизора с усилителем:

  • когда у вас большая плотность препятствий. Например, в доме, расположенном возле леса, где кроны деревьев, листья и влажность затрудняют получение сигнала антенной;
  • когда сигнал от одного улавливателя принимают сразу несколько телевизоров. Сигнал при таком «разборе» неизбежно ослабевает, и вам потребуется заблаговременно усилить его уровень.

К счастью, усилители в антенных системах (даже в тех, которые «висят» на протяжении многих лет, создатели которых даже не подозревали, что в нашей стране будет «цифра») неплохо справляются с цифровыми сигналами, если они работают в нормальных условиях. Давайте узнаем о них больше.

Антенна со встроенным усилителем

Антенный предусилитель – активный элемент антенной установки, предназначенный для первичного усиления сигнала. Плата усилителя для антенны устанавливается непосредственно на ней самой, превращая её в приёмник активного типа. Активный улавливатель телеволн нужен в случаях, когда значение напряжённости электромагнитного поля в зоне приёма недостаточное или коаксиальный кабель слишком длинный, что приводит к дополнительным потерям сигнала.

В готовых антеннах заводского производства встроенное усиливающее устройство входит непосредственно в антенную конструкцию и скрыто от глаз пластиковым корпусом. Питающее напряжение к электронной плате подаётся по отдельному проводу или прямо через телекабель. В некоторых модификациях питание поступает от цифрового тюнера.

Современная антенна ТВ с усилителем, как и отдельно взятый предусилитель, который вы приобретаете, отличаются рядом положительных, усовершенствованных параметров:

  • технология частотной коррекции – отсечка частотных пиков и компенсация провалов;
  • помехозащищённость;
  • низкий уровень собственного шума;
  • высокая устойчивость к интермодуляции;
  • широкий диапазон допустимых напряжений питания;
  • низкое энергопотребление.

«Правильный» предусилитель определяется силой входящих телевизионных сигналов и тем, что установлено между телевизионной антенной и телевизором (длинные коаксиальные кабели, делители сигнала).

Виды усилителей и блоков питания

Телевизионная антенна с усилителем, который установлен на её вибраторе, делает возможным приём цифрового ТВ даже в таких местах, куда сигнал поступает в пониженном качестве, усиливая его с отдалённостью от вышки в 100 км.

Ассортимент усиливающих устройств многообразен, но их функциональное предназначение и диапазон, позволяют разделить на их несколько модификаций:

  • усилители для широкого диапазона – самый распространённый тип и одно из наиболее дешёвых решений в небольших установках. Устанавливаются на уличных антеннах типа «решётка»;
  • усилители определённого диапазона, например МВ или ДМВ. Например, антенна DVB T2 с усилителем;
  • усиливающие приборы для нескольких диапазонов. Этот тип оборудования чувствителен к принимаемому сигналу от нескольких источников, который на выходе объединяется. Также ему доступна функция – усилить сигнал и сформировать из него несколько.

Правильным походом к выбору усилителя будет учёт таких параметров:

  • удалённость от ретранслятора;
  • частотный диапазон, который предполагается усилить;
  • тип волнового улавливателя.

На возможности усиливающего оборудования в значительной степени влияют собственные шумовые помехи, нежели неуверенный входящий ТВ-сигнал. Это соотношение подлежит следующей зависимости – уровень сигнала должен не менее чем в 20 раз превышать напряжение собственных шумов. Граничащие с 20-ю, значения этого отношения выражаются в плохом экранном изображении.

Как вы можете узнать значение собственного шума усилителя? Ищите его в инструкции к прибору, а если там он не указан, то поищите его в Интернете, в каталожных буклетах фирмы-производителя. Ориентируйтесь на цифру не более 2 дБ.

Выбирая усиливающую плату, необходимо учитывать, что заявленное в её характеристиках расстояние, на котором вышка находится от вашего дома, имеет несколько завышенный показатель. Все потому что оно указано для прямой видимости, в отсутствие которой усилитель, встроенный в антенну, может оказаться неэффективным.

Большой коэффициент усиления приводит к появлению самовозбуждения в усилителе, что проявляется в значительных шумах и снижении качества «картинки».

Усилитель SWA

Усилитель SWA

Это тип усилителей, которыми оснащаются широкополосные антенны типа «решётка». Они позволяют охватывать практически весь диапазон телевизионного вещания в частотах 49 МГц – 790 МГц. Могут «похвастаться» коэффициентом усиления 34-43 дБ в ДМВ и 10-15 дБ в МВ диапазонах. Изготавливаются они с применением современных малошумящих транзисторов от ведущих зарубежных фирм.

Антенна-решётка получила немалую популярность в нашей стране. Массово производимая в Польше, эта модель антенны больше известна в широких массах как польская антенна с усилителем. Ей характерно небольшое собственное усиление, а её характеристики в значительной степени определяются как раз усилителем.

В приборах этого типа в качестве пассивного согласующего элемента присутствует согласующая плата, которая предназначена для согласования волновых сопротивлений улавливателя и кабеля.

Моделям SWA требуется постоянный источник питания от 9В до 15В. Они проходят многократный автоматизированный контроль и имеют защитное покрытие, что отличает их надёжностью и устойчивостью к атмосферным явлениям. Вместе с тем им присущи определённые минусы: самовозбуждение, собственные шумы, перегрузка мощными сигналами метрового диапазона.

Усилитель LSA

Антенные усилители модификации LSA разработаны и выпускаются в качестве сменного элемента при ремонте популярных активных телеантенн российского производства линейки «Локус». Используются в ремонте моделей выпуска позднее 2007 г.

LOCUS – телеантенна наружная активного типа. Выпускается в России в следующих модификациях:

  • для метрового диапазона;
  • ДМВ дециметровая антенна;
  • широкополосная, типа «волновой канал»;
  • широкополосная логопериодическая.

Усилитель LSA, установленный в качестве активного элемента в неисправную антенну LOCUS, возвращает ей функциональность и возобновляет хорошее качество приёма сигнала.

Базовые характеристики LSA:

  • шумовой коэффициент не выше 2дБ;
  • потребляемый ток 20 мА;
  • напряжение электропитания 12В.

Характерным отличием усилителя LSA являются пластиковые направляющие в его креплении.

Блок питания адаптер для антенного усилителя

Блок питания для усилителей

Усиленные волновые улавливатели требуют источника электроэнергии. Им выступает миниатюрный трансформаторный блок питания – адаптер с функцией понижения сетевого напряжения до требуемого значения и его стабилизации. Каждый адаптер рассчитан для различных напряжений на выходе: 5В, 12В, 18В, 24В. Этот параметр должен отвечать напряжению, которое потребляет конкретный усилитель.

Внутри адаптера можно обнаружить понижающий трансформатор и электронную микросхему для выпрямления переменного напряжения в постоянное.

Иногда можно встретить трансформаторные блоки питания с параметрической стабилизацией напряжений на выходе. Их отличают крупные габариты, они увесисты, но при этом спокойно работают даже при перепадах напряжения в электросети.

Установка усилителя антенны

Имея активную антенну, коэффициент усиления которой вас не устраивает, либо с активным элементом, который пришёл в негодность, вы имеете возможность приобрести к ней новый усилитель из большого ассортимента на рынке ТВ-товаров и самостоятельно его установить.

Усиливающая электронная плата монтируется непосредственно на предназначенное для этого место, предусмотренное в конструкции антенны. После этого её нужно зафиксировать гайками на шпильках. Чтобы уберечь элементы микросхемы от наружной влаги и солнца, её помещают в защитный кожух из пластика с резиновым уплотнением.

Перед покупателями часто встаёт вопрос – как проверить плату усилителя антенны до совершения покупки? Такой способ есть. Он не идеален, но в 9 случаях из 10 обнаруживает неисправное устройство.

Если у вас есть электротехнические познания, то вот наша рекомендация:

  • подайте питание на усилитель – 12 вольт;
  • щупы мультиметра поставьте на второй каскад усиления;
  • зафиксируйте значение напряжения;
  • если плата рабочая, то от соприкосновения её с отвёрткой, напряжение на эмиттере повышается.

Подключение блока питания

Хотя подключение блока питания и не требует навыков, не поленитесь изучить руководство по подключению, которое прилагается в комплекте. Прежде всего, обратите внимание на меры безопасности.

Наружные телевизионные антенны с усилителем – это всегда приманка для молнии, поэтому не проводите работы во время грозы, тем более, если ваш приёмник не имеет грозозащиты.

Подать электропитание к усилителю активной антенны можно тремя способами.

При наличии цифрового тюнераПитание подаётся прямо с приставки по коаксиальному кабелю. В меню приставки, отыщите пункт «Питание ант. вкл.». Даже если усилитель на 12В, зачастую 5В с тюнера будет достаточно.
При отсутствии цифровой приставкиВ этом случае нужна антенна с питанием через USB. Если этой возможности не предусмотрено в конструкции волнового улавливателя, то понадобится специальный адаптер с инжектором. Он подключается к USB порту телевизора.
Классический способПодключение выполняется через блок питания с напряжением, соответствующим усилителю. Соедините коаксиал со штекером, предварительно зачистив его – проденьте кабель под крепления, и подтяните крепёжные винты. Коаксиал должен касаться оплёткой залужённой площадки.

Если подключение к телевизору антенны с усилителем не дало ожидаемых результатов в виде улучшенного изображения, нужно пробовать поменять её направление или ставить под сомнение волновое соответствие усилителя.

Недостатки представленной конструкции блока питания с адаптером

Любая простая схема телевидения, имеющая в своём составе усилитель для антенны, подразумевает источник его питания. Если им является адаптер, то его обычное расположение – в непосредственной близости от электрической розетки, в закрытом помещении. Функция адаптера состоит в том, чтобы преобразовывать бытовое электричество в низковольтное и подавать его по коаксиальному кабелю к усилителю на телевизионной антенне. Сам по себе адаптер не принимает участие в усилении телевизионного сигнала, а лишь обеспечивает электроэнергией питание усиливающей платы.

Если блок питания антенного усилителя не подключён в сеть или подача электричества, проходящего через коаксиальный кабель от адаптера, прерывается, то усилитель телевизионной антенны отключится, и работать не будет. А вот нерабочий усилитель ухудшает качество приёма в сравнении с тем, чем, если бы он отсутствовал вообще. Незапитанная электронная плата усиления фактически ослабляет сигнал, когда он пытается пройти через отключённый усилитель. Но так бывает нечасто, потому что в большинстве домов блок питания включён в сеть круглосуточно. И здесь возникает новое неудобство в виде его перегрева и последующего выхода из строя, даже при номинальном напряжении сети.

Ещё один минус блока питания-адаптера – присутствие неэкранированного участка центрального провода коаксиала в том месте, где он паяется к печатной плате. Это делает адаптер уязвимым к наводящим помехам от работающего бытового электрооборудования, что отражается на качестве видеосигнала. В ваших силах исправить ситуацию: защитите адаптер от проникновения помех, установив на незащищённый участок пайки жилы добавочный экран.

Заземлять или нет

Нужно ли заземление наружной антенной установке? Этот спор по-прежнему остаётся открытым в среде специалистов. Одни убеждены, что наружные антенные установки подлежат обязательному заземлению, ссылаясь на нормативы грозозащиты в электротехнике. Те же, кто на практике имеет дело с монтажом волновых приёмников, знакомы с явлением, когда прикрученный на штатное место антенны заземляющий провод выдаёт сильные помехи.

Факт же остаётся фактом: уличные телевизионные антенны с усилителем чаще всего являются самыми высокими элементами на крышах, и потенциально наиболее уязвимы для молнии. Прямой удар молнии в мачту приёмника приводит к полному разрушению подключённого к нему телеоборудования, в крайних случаях вызывая пожар здания. Грозовые разряды в близлежащем радиусе также опасны из-за наведённых напряжений, вызванных воздействием электромагнитного импульса молнии, создаваемого в момент стекания тока молнии в разрядном канале.

Так заземлять или нет? Внешний волновой улавливатель, находясь поблизости от высоких строений, у которых есть молниеотвод (заводская труба, многоэтажка, мачты радиостанции и т. п.), не нуждаются в обязательном устройстве грозозащиты. А вот антенна на крыше частного дома или на возвышающемся над остальными строении, должна быть защищена от ударов молнии.

В целесообразности заземления наружных антенн сомневаться не приходится. Тем же владельцам уличных антенн, кто пренебрегает этой мерой безопасности, хочется посоветовать – не отгораживайтесь от вполне реальной угрозы мнимыми помехами в приёме. В антеннах заводского изготовления предусмотрено защитное заземление, а возможные помехи устраняются тщательной проверкой всех соединений (иногда нужно подстраховаться пайкой), особенно если в вашем волновом приёмнике «не родной» усилитель.

Похожие статьи

Плата усилителя (для ASP-8)

Технические характеристики усилителей SWA для антенн ASP-8A 30.05.2013, 21:50 Антенны ASP-8 называют — антенна решетка или антенна полячка. Само название возникло от внешнего вида этих антенн и от название страны , в которой эти антенны появились впервые . Коэффициент усиления и соответственно качество приема сигнала зависят во многом от применяемого усилителя.   Обычно покупатели просят — «Продайте нам усилитель с самым большим усилением». Это неправильно и обычно мы приводим им пример с чаем. Если в кружку чая всыпать одну чайную ложечку сахара , то многим этот чай будет не сладким и не вкусным. Так давайте дадим много ложек сахара и этот чай невозможно будет пить. В этой ситуации, это будет звучать , как пересладили. Относительно коэффициента усиления антенного усилителя , также необходимо придерживаться нормы. Переусиление сигнала — это очень много помех на экране — это не есть good.   Исходя из вышеизложенных рассуждений , производители выпускают большое количество усилителей для антенны одного типа. Опытные установщики, зная условия приема и напряженность электромагнитного поля могут поставить с первого раза усилитель , который нужен . Тот , кто не имеет приборов и опыта , ставят усилитель  методом подбора.

Характеристики усилителей:

Усилитель f, МГц Ку, дБ Кш, дБ
SWA-16, SWA-17 48,5…854 34 1,8
SWA-18, SWA-19 48,5…854 32…38 1,8
SWA-21 48,5…862 10…16 2,2
SWA-31 48,5…862 22…28 3,0
SWA-32 48,5…862 22…28 3,0
SWA-41, SWA-42 48,5…862 З0…33 1,5
SWA-43 48,5…862 26…30 1,5
SWA-44 48,5…854 30…35 2,4
SWA-47 48,5…854 30…35 1,7
SWA-47 (AST) 48,5…854 30…35 1,3
SWA-49, SWA-55 48,5…854 32…39 1,7
SWA-49 (AST) 48,5…862 34…40 1,2
SWA-97, SWA-103 48,5…854 32…36 1,8
SWA-107, SWA-109 48,5…854 32…38 1,8
SWA-455 48,5…862 22…30 1,8
SWA-555 48,5…854 34 1,9
SWA-555 (AST) 48,5…862 28…34 1,7
SWA-2000/4T 48,5…862 34…40 <1,6
S&A-110 40…800 12 3,5
S&A-120 40…800 22 3,9
S&A-130 48,5…862 28…34 1,7
S&A-140 48,5…862 28…34 1,7
PA-2 40…800 12 3,5
PA-5 48,5…862 28…34 1,7
PA-9 48,5…862 28…34 1,7
PA-10 40…800 22 3,9
GPS WA-041 174…790 32 1,7
GPS WA-042 174…790 32 1,7
GPS WA-501 S1 174…90 32 1,5
GPS WA-501 S2 48,5…790 34 1,5
GPS WA-501 S3 174…790 34 1,7
PAE-14 48,5…790 25…30 1,5
РАЕ-42 48,5…790 25…30 <2,5
PAE-43 48,5…862 26…32 <2,5
PAE-44 48,5…790 26…32 <2,7
PAE-45 48,5…862 34…28 <2,2
PAE-65 48,5…862 24…28 <2,5
PAE-65TS 48,5…862 24…28 <1,7

Взимает ли управляющая организация плату за установленную в доме антенну телевещания

Начисление управляющей организацией платы за содержание и ремонт общего телекоммуникационного оборудования, установленного в доме, и за дополнительные услуги у многих вызывает вопросы. Сегодня на основе письма Минстроя РФ разбираем вопрос взимания с собственников помещений платы за коллективную антенну.

Коллективная антенна может быть частью общего имущества МКД или частной собственностью

Минстрой РФ ещё в середине 2016 года дал разъяснения о том, каким образом управляющая организация вправе отражать в платёжных документах плату за установленную в доме коллективную антенну – систему коллективного приёма телепередач (СКПТ). Свою позицию ведомство выразило в письме от 13.07.2016 № 21928-АЧ/04.

Антенна, установленная в МКД, отвечает признакам общего имущества собственников: в его состав включается механическое, электрическое, санитарно-техническое и иное оборудование, находящееся в многоквартирном доме за пределами или внутри помещений и обслуживающее более одного жилого/нежилого помещения (п. 3 ч. 1 ст. 36 ЖК РФ, пп. «д» п. 2 ПП РФ № 491).

Согласно п. 8 ПП РФ № 491, системы коллективного приёма телепередач, в том числе сети кабельного телевидения, оптоволоконная сеть, относятся к информационно-телекоммуникационным сетям.

Однако вопрос о том, входит ли антенна в состав общего имущества многоквартирного дома, не решается однозначно. Есть несколько ситуаций. Если антенна установлена:

  1. При вводе дома в эксплуатацию, то она входит в состав общего имущества собственников при условии, что он был оснащен СКПТ в ходе строительства (в соответствии с проектной документацией).
  2. В ходе его эксплуатации на основании решения общего собрания собственников помещений, то оборудование также является частью общего имущества в МКД.
  3. По инициативе и за счёт средств отдельных собственников помещений в таком доме или оператора связи в качестве оборудования для предоставления услуг связи абонентам по заключённым договорам, – СКПТ не входит в состав ОИ в многоквартирном доме.

От того, относится ли антенна к общедомовому имуществу, зависит, как плата за её обслуживание и ремонт будет отражаться в платёжном документе за ЖКУ, направляемом УО в адрес жителей.

О правилах проживания и установки оборудования в МКД

Абонентскую плату и доступ к телевещанию всегда взимает оператор связи согласно договорам с жителями МКД

Любое оборудование, установленное в доме, особенно цифровое и телекоммуникационное, требует регулярного обслуживания и ремонта. При этом, как отмечает в письме Минстрой РФ, существует и ещё одно направление затрат, связанное с антеннами, – плата непосредственно за услуги связи, то есть за телевизионное вещание. Ведомство указало на то, что зачастую у потребителей услуг, а также управляющих МКД происходит подмена этих понятий.

Плату за услуги связи взимает оператор, предоставляющий соответствующую услугу, – именно он конечный получатель платежей. При этом строка «за услуги связи»/«плата за пользование коллективной антенной» может появиться и в едином платёжном документе за ЖКУ – если оператор заключил соответствующий договор с расчётным центром или напрямую с УО/ТСЖ.

При этом житель МКД имеет право отказаться от этих услуг, не пользоваться ими и, соответственно, не оплачивать, ведь договор на телевещание оператор связи заключает с каждым потребителем отдельно в письменной форме.

Стоимость техобслуживания антенны, включённой состав ОИ дома, входит в размер платы за содержание жилья

Сложнее обстоит вопрос с платой за обслуживание и ремонт коллективной антенны, установленной в многоквартирном доме. Данная ситуация зависит от того, входит ли антенна в состав общего имущества собственников или нет.

  1. Если антенна установлена в доме изначально, при вводе его в эксплуатацию, или же по решению общего собрания собственников, то плата за обслуживание и ремонт СКПТ входит в размер платы за содержание жилого помещения.

Управляющая организация или ТСЖ не имеют права выставлять в платёжном документе эти работы отдельной строкой и брать дополнительную плату: содержание и ремонт всех элементов общего имущества включается в размер платы.

Это подтверждает судебная практика, например, дело № А41-84254/2015. Арбитражный суд Московского округа в постановлении от 18.08.2016 признал законными требования органа ГЖН к управляющей организации исключить из платёжного документа отдельную плату за техническое обслуживание антенны. Суд указал на то, что эти услуги входят в состав необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме.

При этом собственники обязаны оплачивать обслуживание и ремонт антенны в составе размера платы за содержание жилья независимо от того, пользуются ли они услугами телевещания или нет. Отказаться от оплаты они не могут, поскольку размер платы и перечень работ и услуг утверждается общим собранием собственников.

  1. Антенна установлена оператором связи и не входит в состав ОИ дома.

В таком случае собственник оборудования берёт на себя обязательство по его обслуживанию и ремонту. При этом следует учитывать, что между оператором связи и УО/ТСЖ должен быть заключён договор о предоставлении в пользование оператору части общего имущества для установки антенны. Делать это можно только с согласия ОСС.

В договоре должен быть прописан порядок и периодичность предоставления оператору связи доступа к оборудованию для его обслуживания. В таком случае расходы за техническое сопровождение и ремонт полностью несёт собственник коллективной антенны – оператор связи.

Видеонаблюдение в МКД: оплата с квартиры или согласно доле в ОИ

УО без дополнительной платы обязана восстановить демонтированную без согласия ОСС общедомовую антенну

Управляющая домом организация по договору управления несёт ответственность за состояние всего общего имущества МКД. Если антенна включена в его состав, то именно УО отвечает не только за техническую исправность оборудования, но и за сам факт его наличия, что подтверждается судебной практикой.

Например, в деле № А70-7639/2019 УО из Тюмени пыталась оспорить предписание органа Госжилнадзора, который требовал от компании восстановить демонтированную с дома коллективную антенну. Организация протестовала, указывая, что на момент принятия в 2013 году дома в управление антенны уже не было, что подтверждено соответствующим актом.

К тому же в 2007 году предыдущая УО проводила общее собрание по вопросу демонтажа СКПТ, и «за» было отдано 51% от всех голосов в доме. Компания-истец также организовала ОСС, предложив собственникам восстановить антенну, но 1,67% голосов было «против», «за» и «воздержался» – 0 голосов. Это, по мнению компании, указывает на отсутствие интереса жителей дома к наличию антенны, она им не нужна.

Суды всех инстанций не согласились с позицией управляющей организации, потому что антенна по документации в доме была изначально и входила в состав общего имущества. То, что УО приняла дом в управление в отсутствие оборудования, не освобождает её от обязанности восстановить СКПТ.

В 2007 году по вопросу демонтажа антенны не был набран кворум, ведь за уменьшение состава ОИ в доме должны проголосовать все собственники помещений в МКД. А результаты ОСС, которое провела компания-истец, не указывают на то, что собственники против восстановления антенны – по позиции «против» не набрано нужное количество голосов, чтобы утверждать, что решение принято. Предписание органа ГЖН было оставлено в силе всеми судами, в том числе ВС РФ, и УО пришлось восстановить демонтированную ранее СКПТ.

Обзор судебной практики по установке систем видеонаблюдения в МКД

Запомнить

Коллективная антенна, если она входит в состав общего имущества собственников, – зона ответственности УО/ТСЖ. При этом управляющая организация не может брать дополнительную плату за её обслуживание или ремонт. За телевещание жители МКД платят оператору связи – собственнику оборудования, но только в том случае, если они заключили соответствующий договор на пользование услугой.

Как отметил в письме Минстрой РФ, собственник вправе отказаться от оказания услуг телевещания и не пользоваться СКПТ по своему усмотрению. При этом не оплачивать содержание и ремонт антенны, включённой в состав ОИ дома, он не может.

✔ плата усилителя для антенны телевизора

Тэги: телевизор филипс гнездо антенны, где купить плата усилителя для антенны телевизора, купить комнатную антенну для телевизора в новосибирске.


мастер подключить антенну к телевизору, почему телевизор перестал ловить каналы через антенну, размер антенны для цифрового тв в волгограде, алиэкспресс антенна для телевизора, как включить антенну на телевизоре

Что такое плата усилителя для антенны телевизора

Не хуже дела обстоят с подключением. Вам не придется мучиться с пресловутыми проводами, долго копаться в инструкции, звать на помощь друзей. Устройство простое в освоении, не требует никаких особенных навыков, легко подастся рядовому пользователю. Буквально через несколько месяцев вся наша страна будет отключена от аналогово вещания. Учитывая, что у большинства стоят еще старые телевизоры, многие ринулись в магазины за приставками и более мощными антеннами. На этой ситуации не могли не нажиться различного рода мошенники и разводили.


Официальный сайт плата усилителя для антенны телевизора

Состав

Антенны ТВ комнатные и внешние. Платы усилители для ТВ антенн. В нашем каталоге представлен широкий ассортиментный ряд плат усилителей для различных условий приема. Как переделать усилитель в плату согласования и повысить качество приёма сигнала, в этой статье. А именно как усилитель для антенны полячки переделать в плату согласования. Что для этого понадобится? Усилители ТВсигнала для дачи или квартиры имеют достаточно простое устройство. Это две платы, которые соединены. Купить усилитель для антенны телевизора: критерии выбора. При решении приобрести антенный усилитель для цифрового телевидения или аналогового вещания следует. Как выбрать хорошую антенну с усилителем? Как сделать антенный усилитель. Изготавливаем печатную плату, навесная сборка и использование монтажных панелей. Самый важный момент – антенные усилители для телевизора должны располагаться находиться как можно ближе к нему. Пластинчатый усилитель LSM020Z разработан для активных антенн Locus. Используется для усиления сигнала при делении на несколько телевизоров или для эфирной антенны загородом. Современная плата усиления Locus L030 предназначенная для увеличения мощности сигнала 2169 каналов. Диапазонный (МВI) ТВусилитель Terra AS022 используется в случае, когда необходимо усилить сигнал от ТВ антенны ( обычно , если длина кабеля 1. 2. усилители антенные в Москве, купить усилитель антенный малошумящий, продажа оптом усилителей антенных, planar усилители антенные, усилители антенные terra, Москва. 2 Усилители для активных антенн. 3 Как подключить антенный усилитель. Применяться такой усилитель сигнала телевизионной антенны может как. Можно ли (есть ли смысл) поставить аналогичную плату для таких антенн от Локуса и запитать все от стандартного блока питания с регулировкой? Так, установка усилителя для антенны телевизора на даче или в загородной местности очень хорошо решает. Усилитель представляет собой некоторую плату или отдельное стационарное устройство, которое крепится к кабелю или антенне. Рынок предлагает широкий ассортимент подобных устройств, но. Усилители SWA и блоки для антенн. В данном разделе Вы можете подобрать оптимальный антенный усилитель swa. Если синфазная решетка ASP8 (сетка) расположена вблизи ретранслятора, можно ограничиться установкой платы SWA. Объявления по запросу плата усилителя для антенны 763. Антенный усилитель для телевизора SWA999\LUX. 100 ₽. Аудио и видео | Магазин электроники. Продажа антенных усилителей ТВ сигнала в Москве, цены в интернетмагазине 2000 МГц. Не всегда можно самостоятельно разобраться, какой усилитель тв сигнала купить, учитывая все нюансы по разводке кабелей и расположению делителей и ответвителей. Поэтому, если у вас возникли. Антенный усилитель для телевизора, является широко распространен на просторах СНГ. Если усилитель был подобран неправильно, либо фидер и антенна не согласованы должным. Антенный усилитель 30850 МГц схема и печатная плата. Как сделать ESR метр своими руками. Комнатные усилители цифрового тв сигнала спутниковой и эфирной антенны dvb t2 антенны оптом по низким ценам. SWA модели конструктивно выглядит как обычная печатная плата, характеристики подбираются по усилению в зависимости от удаленности от вышки. LSA практически идентичен по исполнению.

Эффект от применения

Поклонникам четких данных и холодных цифр будут полезны точные габариты устройства. В длину оно достигает 11,8 см, в то время как ширина основания (самой толстой части) составляет всего 1,4 см. Размеры крайне небольшие, учитывая сколько занимают пространства прочие современные антенны. Поклонникам четких данных и холодных цифр будут полезны точные габариты устройства. В длину оно достигает 11,8 см, в то время как ширина основания (самой толстой части) составляет всего 1,4 см. Размеры крайне небольшие, учитывая сколько занимают пространства прочие современные антенны.

Мнение специалиста

HQClear TV не требует дополнительных шнуров, а также переходников. При этом обычный штекер подойдет абсолютно для любого телевизора. Устройство отлично работает даже в тех ситуациях, когда аналоги с задачей не справляются. В частности, можно не переживать о плохих погодных условиях, а также о месте нахождения. Даже в глухой деревне во время бури удастся поймать телевизионный сигнал, если воспользоваться современной антенной. HQClear TV порадует высоким качеством, компактностью и простотой в использовании, поэтому рекомендуется присмотреться к данному товару.

Телевизионные антенны, комнатные антенны. Продажа, поиск, поставщики и магазины, цены в Киеве. В наличии. ТВантенна Квант Эфир ARU01 Черная, КОД: 195886. Эфирные ТВ антенны, усилители, блоки питания. Антенны для дачи. Недорогая уличная логопериодическая антенна ДМВ диапазона. Подходит для установки на даче, при удаленности места установки до 50 км от телевышки и прямой видимости передатчика. Артикул: 115210. отзывов: 55. Выбираем ТВ антенну для дачи. Сегодня мы поговорим о том, какие бывают антенны для ТВ на дачу, какую лучше выбрать, и на что обратить внимание. В принципе, статья может быть полезна не только дачникам. Продажа теле и видеотехники антенна наружная. Антенна дециметровая наружная, для Т2, ДМВ, цифровое телевидение. Обзор и распаковка антенны Энергия. Антенна для цифрового тв с Алиэкспресс обзор распаковки посылки. Телевизионная антенна HQClearTv обзор. Обзор и тестирование простых антенн для DVBT2 цифрового эфирного ТВ. ТВантенна для Т2 Комнатная Улучшенная с TVкабелем Формагиб. 8 отзывов. Сантехника и ремонт. Дача, сад и огород. Спорт и увлечения. Одежда, обувь и украшения. Правильно подобранная телевизионная антенна для дачи чуть ли не самое необходимое условие комфортного для. А чтобы в сельской местности он работал, необходима телевизионная антенна для дачи. Ее подбирают в зависимости от местоположения ближайшего ретранслятора — телевышки и типа. Место. Наименование. Характеристика в рейтинге. Лучшие эфирные антенны для дачи. 1. BBK DA32. Лучшее соотношение цены и качества. 2. Меридиан 07AF Turbo. Самая надёжная модель. 3. Рэмо TwinSuperАDX DeLuxe.

Назначение

Ушло в прошлое аналоговое телевидение. Превратились в груду бесполезного металлолома антенны, передающие аналоговый сигнал. На смену громоздким монстрам пришли компактные устройства. Производители с мировыми именами наперебой предлагают свои модели, привлекая покупателей современным дизайном и доступной ценой. Телевизионная антенна HQCLEAR TV – это выбор, который сделали миллионы россиян и жителей ближайшего зарубежья.

Как заказать?

Заполните форму для консультации и заказа плата усилителя для антенны телевизора. Оператор уточнит у вас все детали и мы отправим ваш заказ. Через 1-10 дней вы получите посылку и оплатите её при получении.

плата усилителя для антенны телевизора. как сделать простую телевизионную антенну. Отзывы, инструкция по применению, состав и свойства.


Официальный сайт плата усилителя для антенны телевизора

✅ Купить-плата усилителя для антенны телевизора можно в таких странах как:


Россия, Беларусь, Казахстан, Киргизия, Молдова, Узбекистан, Украина Армения


Не хуже дела обстоят с подключением. Вам не придется мучиться с пресловутыми проводами, долго копаться в инструкции, звать на помощь друзей. Устройство простое в освоении, не требует никаких особенных навыков, легко подастся рядовому пользователю.

С мужем часто ездим в загородный дом, и иногда там хочется посмотреть телевизор. Обычные антенны плохо ловят сигнал, поэтому решили купить HQClear TV. Порадовало высокое качество, потому как устройство отлично работает! Теперь можем наслаждаться просмотром телеканалов и не переживать о том, что внезапно пропадет сигнал

Часто нахожусь в разъездах, и временами хочется насладиться просмотром телевизора. Заметил, что в некоторых местах плохо ловит сигнал или присутствует небольшое количество каналов. Купил HQClear TV и теперь могу смотреть любые программы вне зависимости от места нахождения. Очень удобная вещь, всем путешественникам рекомендую!

4G LTE АНТЕННА MIMO 2Х20 DBI (UTP) печатная плата медь

4G LTE АНТЕННА VARIUS MIMO 2Х20 DBI (UTP) со встроенным USB модемом Huawei и роутером Wi-Fi (на медных платах)

Высокоточная LTE 4G антенна MiMO на двух медных печатных платах отечественного производства! В данной конфигурации антенны медные печатные платы уже в базовой комплектации и за них доплачивать не нужно!
Это ТОП-овая антенна Varius с самыми лучшими характеристиками на 2020 год!



Выполнена в не короткозамкнутом варианте, что гарантирует высочайшее усиление слабого LTE сигнала в любой местности и обеспечивает работу антенны даже с отражёнными сигналами и интерференцией. Прямая видимость на базовую станцию LTE 4G данной антенне не нужна, но и в прямой видимости антенна перекрывает с большим запасом возможности недорогих антенн типа — Волновой канал (Yagi) и Логопериодическая.

Две высокоточные печатные MiMO антенны расположены в куполе из высокопрочного ABC пластика и имеют минимальную корреляцию между ними, что обеспечивает отличное усиление в двух плоскостях поляризации сигнала LTE 4G (вертикальная и горизонтальная). Это обеспечивает двойное усиление сигнала в двух плоскостях поляризации.

MiMO антенна полностью герметична и на её задней металлической стенке есть герметичный бокс из прочного пластика внутри которого располагается USB модем Huawei E3372 (все операторы), маршрутизатор Wi-Fi, POE сплиттер (POE инжектор и блок питания в комплекте)

Мы не используем телевизионные коаксиальные кабели 75 Ом, так как эти решения несовместимы с USB модемами LTE 4G всех производителей. Кабели 75 Ом продают некоторые горе-продавцы только из сображения снижения цены антенны, а не исходя из их качества и получаемого результата.
Качественная MiMO антенна может быть только с разъёмами и кабелем с волновым сопротивлением 50 Ом
Антенна не накапливает статического напряжения и не является громоотводом, так как внешняя изоляция кабеля имеет контакт с поверхностью печатной платы антенны и всё статическое напряжение стекает вниз по коаксиальному кабелю.
Кабели USB, которыми мы комплектуем некоторые наши MiMO антенны тоже имеют экранирующую оплётку.

Универсальная MiMo антенна LTE-20 2x20dBi мощная панельная антенна для подключения к мобильному интернету любого сотового оператора в диапазоне частот 1800-2700 МГц.

Антенна MiMO работает в стандартах и на частотах: 4G LTE2600 (2500-2700 MHz 4G LTE), 4G LTE1800 Мгц и 3G 1900-2100 MHz

Таблицу с данными по коэффициентам усиления на различных частотах смотрите в технических характеристиках к антенне

Для подключения антенны LTE-20/UTP можно использовать до 100 метров обычного сетевого (ethernet RJ-45) кабеля.

25 метров высококачественного UTP кабеля пятой высшей категории уже в комплекте.

Обращаем ваше внимание, что наши 4G антенны гарантировано совместимы c USB модемами Huawei имеющими антенные разъёмы CRC9 (TS9 по желанию)

Уважаемый покупатель! Прежде чем сделать свой выбор, пожалуйста ознакомьтесь с нашей статьёй, — как правильно выбрать и купить 4G антенну

*медная печатная плата (уже в стандартной комплектации)

ГАРАНТИЯ НА АНТЕННУ 3 ГОДА

Место под… антенну / Хабр

Часто бывает так, что место под антенну на цифровой печатной плате (ПП) отводится по остаточному принципу – антенна жестко запихивается на оставшееся свободное место. Да и антенна выбирается «как получится», главное – чтобы влезла. В такой ситуации говорить о каких-либо расчетах или согласовании антенны с имеющейся схемой вообще не приходится. Почему так лучше не делать, а подходить к решению «антенной» задачи более серьезно, речь пойдет ниже.

Думаю, интереснее всего рассмотреть описанную выше ситуацию на конкретном примере. Итак, у нас есть спроектированная печатная плата некоего устройства, обменивающегося информацией по радиоканалу в диапазоне частот 2,4…2,48 ГГц. Эта плата как раз тот случай, когда антенна ставилась по остаточному принципу, т.к. основной задачей была минимизация габаритов печатной платы. После изготовления опытных образцов ПП и их монтажа оказалось, что дальность действия радиоканала намного меньше расчетной. При этом проблем в схемотехнике созданной ПП не наблюдалось. Методом исключения пришли к тому, что виновницей сложившейся ситуации может быть антенна.

Из-за малых габаритов ПП (15 мм на 20 мм) поставить на нее коаксиально-микрополосковый переход (КМПП), чтобы подключить антенну напрямую к измерительной технике, не получилось. Поэтому было принято решение – оценить характеристики антенны с использованием специальных САПР. Благо, у нас на кафедре есть такая возможность. Итак, на рисунке 1 представлен 3D вид печатной платы со слоями, влияющими на антенные характеристики печатного излучателя.


Рис. 1

Цифрой 1 обозначена область включения устройства в антенну.
А на следующих рисунках представлены графики характеристик антенны, рассчитанные в симуляторе. Давайте рассмотрим немного поподробнее графики характеристик.
График КСВН (рисунок 2) позволяет оценить степень согласования антенны с 50-омной линией (которой, собственно, и подводится сигнал к антенне). Как видно из графика, минимальное значение КСВН=85 (а хотелось бы, чтобы КСВН был не более 2).


Рис.2

О чем это говорит? Это говорит о том, что 95% всей мощности, подводимой к антенне, отражается обратно, в тракт. Таким образом видно, что рассогласованная антенна излучает, в лучшем случае, 5% подводимой мощности, что и приводит к тому, что дальность радиоканала существенно меньше ожидаемой. Почему так происходит?
На рисунке 3 показан график полных комплексных сопротивлений, из которого видно, что антенна представляет из себя индуктивность и ее волновое сопротивление очень далеко от 50 Ом.


Рис.3

Ну и напоследок, графики диаграммы направленности (ДН) в угломестной (рисунок 4) и азимутальной (рисунок 5) плоскостях. Исключительно для того, чтобы потом можно было сравнить разные варианты реализации антенны.


Рис.4


Рис.5

Ну и самый главный вопрос – а что делать? В условиях жесткой экономии места на ПП вариантов немного. Рабочим был признан вариант, когда ПП увеличивается не более, чем на 5 мм по узкой стороне (т.е. новые размеры платы 20 мм на 20 мм). В такой ситуации было принято решение использовать печатный монополь, как наиболее компактный. На рисунке 6 приведена измененная топология с новой антенной.


Рис.6

Теперь все выглядит несколько лучше…
Вот так выглядит КСВН:


Рис.7

Вот диаграмма комплексных сопротивлений (синим цветом показан предыдущий вариант, розовым — новый вариант):


Рис.8

И ДН:


Рис.9 ДН в угломестной плоскости


Рис. 10 ДН в азимутальной плоскости

Как видно, новый вариант значительно лучше предыдущего. По краям рабочего диапазона максимальный КСВН=2,7: потери мощности составляют около 20%. Конечно, этот вариант компромиссный между габаритами печатной платы и параметрами антенны, но он 100% рабочий.
К тому же результат может быть еще лучше, если не загибать антенну, а выпрямить ее и пустить вдоль края платы. Например, сделать вот так (см. рисунок 11) и в таком варианте антенну можно разместить вдоль корпуса устройства.


Рис.11

При этом полученные характеристики будут лучше предыдущего варианта и намного лучше варианта исходного (для последнего варианта антенны графики коричневого цвета).


Рис.12

Из графика на рисунке 12 видно, что последний вариант антенны обладает наилучшим КСВН=1,25. Т.е. потери мощности составляют менее 1,5%.


Рис.13


Рис.14 ДН в угломестной плоскости


Рис.15 ДН в азимутальной плоскости

Какой после всего выше изложенного можно сделать вывод? Если бы изначально, при проектировании ПП, была продумана антенна и влияние на нее элементов платы, то можно было бы сэкономить время и деньги, которые были потрачены на нерабочий образец.

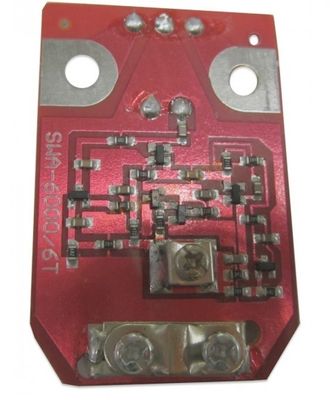

Усилители антенные тв сигнала (платы) для антенн сетка и др.

Плата усилителя для антенн сетка в наличии номера: плата № 49 на 30-50 км, плата № 555 на 50-100 км, плата № 777 на 50-100 км, плата № 2000 на 100-130 км.

В 90-х годах в связи с расширением сети эфирного телевещания и увеличением числа действующих каналов резко возрос интерес пользователей к многоканальным телевизионным антеннам, способным без каких-нибудь переключений принимать все программы в диапазонах MB и ДМВ, С середины десятилетия на рынок стали поступать польские малогабаритные телевизионные антенны ASP-4WA, ASP-8WA (CX-8WA) фирм ANPREL, DIPOL ELECTRONICS и др., удовлетворяющее (в той или иной степени) требованиям такого приема. Антенны быстро завоевали популярность, и сейчас в эксплуатации находится довольно большое их количество.
Для приема слабых сигналов MB предпочтение следует отдать усилителям S&A, РА и GPS, имеющим повышенное усиление на MB. Это особенно важно, учитывая, что у малогабаритных антенн ASP очень мало собственное усиление на MB диапазоне: на частоте 50 МГц оно, например, у антенны ASP-8WA не превышает 1 дБ [2].
Таблица 1Усилитель f, МГц Ку, дБ Кш, дБ
SWA-16, SWA-17 48,5…854 34 1,8
SWA-18, SWA-19 48,5…854 32…38 1,8
SWA-21 48,5…862 10…16 2,2
SWA-31 48,5…862 22…28 3,0
SWA-32 48,5…862 22…28 3,0
SWA-41, SWA-42 48,5…862 З0…33 1,5
SWA-43 48,5…862 26…30 1,5
SWA-44 48,5…854 30…35 2,4
SWA-47 48,5…854 30…35 1,7
SWA-47 (AST) 48,5…854 30…35 1,3
SWA-49, SWA-55 48,5…854 32…39 1,7
SWA-49 (AST) 48,5…862 34…40 1,2
SWA-97, SWA-103 48,5…854 32…36 1,8
SWA-107, SWA-109 48,5…854 32…38 1,8
SWA-455 48,5…862 22…30 1,8
SWA-555 48,5…854 34 1,9
SWA-555 (AST) 48,5…862 28…34 1,7
SWA-2000/4T 48,5…862 34…40 < 1,6
S&A-110 40…800 12 3,5
S&A-120 40…800 22 3,9
S&A-130 48,5…862 28…34 1,7
S&A-140 48,5…862 28…34 1,7
PA-2 40…800 12 3,5
PA-5 48,5…862 28…34 1,7
PA-9 48,5…862 28…34 1,7
PA-10 40…800 22 3,9
GPS WA-041 174…790 32 1,7
GPS WA-042 174…790 32 1,7
GPS WA-501 S1 174…90 32 1,5
GPS WA-501 S2 48,5…790 34 1,5
GPS WA-501 S3 174…790 34 1,7
PAE-14 48,5…790 25…30 1,5
РАЕ-42 48,5…790 25…30 < 2,5
PAE-43 48,5…862 26…32 < 2,5
PAE-44 48,5…790 26…32 < 2,7
PAE-45 48,5…862 34…28 < 2,2
PAE-65 48,5…862 24…28 < 2,5
PAE-65TS 48,5…862 24…28 < 1,7

Основные параметры новых моделей SWA, S&A, PA, GPS, РАЕ (рабочий частотный интервал f, коэффициент шума Кш и коэффициент усиления Ку), взятые из сети Интернет [2], а также фирменных каталогов, представлены в таблице 1. При расхождении сведений в нее внесены худшие значения. Очевидно, что у некоторых новых моделей достигнуто некоторое снижение шума (до 1,5 дБ), однако по прежнему встречаются и довольно «шумящие» усилители с Кш равным 3…3,9 дБ (SWA-31, SWA-32, S&A-110, S&A-120, РА-10), которые применять не рекомендуется.

Фирмам-производителям пока не удалось добиться существенного улучшения шумовых характеристик у большинства усилителей. Лучшие прежние модели SWA-7, SWA-9 имели коэффициент Кш=1,7 дБ [1], Он и остался примерно таким же у новых усилителей или снижен незначительно, за исключением моделей SWA-47(AST), SWA-49(AST). Это объясняется прежде всего тем, что схемотехника и применяемые транзисторы не изменились: во входных каскадах используют те же СВЧ транзисторы Т67, V3, 415 с предельной частотой 7,5 ГГц и коэффициентом шума до 3 дБ [2] и лишь изредка – менее «шумящий» BFR-91A.

Следует отметить влияние на характеристики усилителей не только типа первого транзистора, но и режима работы. От его коллекторного тока зависят уровень собственных шумов, коэффициент усиления и значение активной составляющей входной проводимости, влияющей на степень согласования по входу.

В большинстве антенных усилителей транзистор VT1 работает при коллекторном токе Iк = 8…12 мА. Это позволяет получить довольно высокий коэффициент усиления и хорошее согласование с входным трансформатором Т1, но не оптимально для обеспечений малого уровня собственных шумов. Хотя зависимости Кш = f(Iк) используемых микрочипов неизвестны, но, как правило, для биполярных кремниевых транзисторов СВЧ минимальный уровень шума наблюдается при коллекторном токе 2…5 мА [3], Следовательно, существует вероятность того, что при уменьшении коллекторного тока транзистора VT1 можно снизить уровень шума при сохранении хорошего согласования на входе. Косвенно это подтверждается тем, что у усилителей РАЕ (только у них) ток первого транзистора уменьшен до 4…5 мА, за счет чего при таких же транзисторах достигнуто существенное уменьшение уровня шума; по информации из сети Интернет коэффициент Кш у этих усилителей достигает 0,8…1 дБ.

Как отмечено в [1], многие антенные усилители SWA с большим коэффициентом усиления склонны к самовозбуждению. Это объясняется тем, что обеспечить устойчивость двухкаскадного апериодического усилителя ВЧ, собранного по схеме ОЭ-ОЭ, в полосе частот до 900 МГц довольно сложно. Казалось бы, дальнейшее увеличение числа каскадов не имеет смысла, поскольку добиться устойчивости в этом случае практически невозможно. Тем не менее на рынке появились усилители, собранные на четырех транзисторах. Заинтересовавшись этим фактом, автор приобрел усилитель SWA-2000/4T. Его принципиальная схема, составленная по печатной плате, представлена на рис. 7.

Антенны для печатных плат | Electronic Design

Разработка беспроводного приложения сегодня сводится к выбору подходящих микросхем и интеграции их в продукт. Часто встроенный контроллер и соответствующее программное обеспечение доминируют в процессе проектирования. Но еще один фактор, который имеет решающее значение для успеха конструкции, — это антенна.

Начинающие разработчики беспроводных сетей часто недооценивают важность этого набора пассивных проводников, которые необходимы для хорошей работы.Как оказалось, антенна — это та область, на которую дизайнер имеет наибольшее влияние. Использование лучшей антенны позволит этим чипам обеспечить максимальный потенциальный диапазон и скорость передачи данных. Во многих конструкциях антенна может быть сделана прямо на печатной плате, на которой находится электрическая схема. Этот медный узор также может быть оптимизирован для дизайна.

Базовый диполь с центральным питанием на половине длины волны (µ / 2) и монополь или плоскость заземления на четверть длины волны (µ / 4) все еще широко используются (см. «Запоминание длины волны», ED Online 9985).Однако были созданы многочисленные варианты для повышения производительности или адаптации к ограниченным физическим условиям, некоторые из которых более распространены в беспроводных продуктах. Некоторые из этих антенн могут быть изготовлены прямо на плате радиоприемника. Наиболее популярны петля, патч, перевернутая буква F и меандровая линия.

Петля
Самый простой тип антенны, петля, представляет собой просто замкнутый контур из меди печатной платы, подключенный к антенным разъемам передатчика или приемника (см. Рисунок, а). Это может быть круглая или прямоугольная петля, но дизайнеры должны делать ее окружность как можно большей.Чем больше цикл, тем он эффективнее и лучше работает.

Окружность менее одной длины волны (µ) — это нормально, но меньше 0,1µ практически бесполезно. Один из возможных вариантов — петля µ / 2, разомкнутая наверху. Таким образом, он выглядит и действует как диполь. Дизайнеры питают его как диполь.

Чтобы использовать замкнутый контур, подключите параллельно ему конденсатор, чтобы он резонировал на рабочей частоте. Радиационная стойкость этой комбинации составляет всего около 10 В при 0.5µ. Это трудное согласование для большинства передатчиков и приемников, стандартное сопротивление которых составляет 50 В. Необходима какая-то схема согласования импеданса. Если вы можете получить полную µ-петлю, ее сопротивление будет около 120 В, и это можно будет легче согласовать. В целом, петля очень неэффективна, но она отлично работает в приложениях с очень малым радиусом действия, таких как двери гаража и системы удаленного доступа без ключа.

Патч
Прямоугольная или круглая медная область на печатной плате, патч-антенна охватывает примерно половину длины волны в диаметре (см. Рисунок, b).Для прямоугольного участка ширина ближе к µ / 2, деленному на квадратный корень из диэлектрической проницаемости печатной платы (ve).

Патч сохранен на заземляющем слое на другой стороне печатной платы. Обычно он подается с помощью микрополосковой линии по центральному краю пластыря. Импеданс находится в диапазоне 120 В; Согласование импеданса с микрополосковой линией работает хорошо. В качестве альтернативы, патч может быть запитан коаксиальным кабелем 50 В, подключив центральный проводник к патч-центру, а экран — к заземляющей пластине.

Патч работает неплохо. Он имеет небольшое усиление и сильное излучение в направлении, перпендикулярном пластырю. Эта антенна используется в некоторых антеннах 802.11 для широких локальных сетей (WLAN), а также в фазированных решетках для увеличения усиления и уменьшения ширины луча. Полоса пропускания узкая, но ее можно увеличить, используя более толстый диэлектрический материал, тем самым увеличивая расстояние между патчем и заземляющим слоем.

The Inverted-F
Другая широко используемая антенна на печатной плате — это перевернутая F-антенна (см. Рисунок, c).Он встречается в сотовых телефонах, оборудовании WLAN и других небольших беспроводных устройствах. Характеристики аналогичны четвертьволновой заземляющей пластине. Обратите внимание, что размеры на рисунке лучше всего определять экспериментально, чтобы получить наилучшее согласование импеданса.

Для обеспечения эффективности антенны необходим большой слой заземления, но диаграмма направленности по существу является всенаправленной. Плоская версия перевернутой буквы F также популярна. (Длинная часть F представляет собой плоскость, а не медную полоску.) Это значительно расширяет полосу пропускания антенны.Это очень желательно, учитывая очень широкополосную природу цифровой беспроводной связи сегодня.

Меандровая линия
Другой вариант антенны — меандровая линия (см. Рисунок, г). Он может быть в формате диполя µ / 2 или плоскости заземления µ / 4. Идея состоит в том, чтобы сложить проводники вперед и назад, чтобы сделать антенну короче. В результате площадь меньше, но при этом снижаются радиационная стойкость, эффективность и полоса пропускания. Чтобы найти правильную комбинацию, необходимо экспериментировать, и обычно требуется какая-то форма согласования импеданса.

Слот
И, наконец, слот антенны (см. Рисунок, e). Это похоже на фотографический негатив патч-антенны, поскольку это не что иное, как длинный паз µ / 2, вырезанный в листе металла или медной плоскости на печатной плате. Он действует как диполь µ / 2, за исключением того, что его электрическое и магнитное поля противоположны полям диполя.

Горизонтально ориентированная щель имеет вертикальную поляризацию электрического поля. Слот запитывается в центре, и сопротивление относительно высокое (обычно несколько сотен Ом).Следовательно, требуется некоторое соответствие. Слот широко используется в авиационных радарах и в фазированных решетках.

Ресурсов: 1. Замечания по применению полупроводников Freescale (ранее Motorola) AN2731 / D, Компактные интегрированные антенны: конструкция и применение для MC13191 и MC13192.
2. Примечание по применению 23 Micrel Inc., Учебное пособие по проектированию антенн MICRF001
3. Кай Чанг, Радиочастотные и микроволновые беспроводные системы, John Wiley & Sons Inc., 2000.
4. Алан Бенски, Беспроводная связь ближнего действия, LLH Technology Publishing / Эльзевир, 2000.

Антенны на печатной плате: спрос на беспроводные технологии стремительно растет

Перепечатано с разрешения Evaluation Engineering

Среди относительно недооцененных аспектов нашего современного беспроводного общества, которые мы часто поднимаем, является аспект инфраструктуры, как проводной, так и беспроводной, который поддерживает все это. Наш блестящий функциональный мир поддерживается огромным количеством проводов за обшивкой. Правильное использование радиочастотного спектра требует лучшего во всех аспектах, от программного обеспечения до антенн.

Чтобы глубже взглянуть на один из аспектов облака и управления радиочастотным спектром, мы обратились к Майклу Эдди, вице-президенту по корпоративному развитию Resonant. Компания работает над решениями для решения проблемы дефицита спектра, который может означать снижение скорости передачи данных и сокращение полезной полосы пропускания. Радиочастотные фильтры — это один из способов повышения спектральной эффективности за счет защиты от ухудшения характеристик из-за помех.

Насколько эффективно заданная частота передает пакет данных, критично для максимизации РЧ-характеристик системы.Фильтры с широкой полосой пропускания необходимы для полной реализации потенциала 5G и Wi-Fi. Резонатор XBAR от Resonant может создавать фильтры, которые обеспечивают производительность и максимальную эффективность на частоте до 1200 МГц, с поддержкой частот выше 3 ГГц, с очень высокой мощностью и низкими потерями.

EE: Думая о том, как далеко продвинулись RF как область приложений, я имею в виду, что 50 лет назад вы могли сосчитать прямые радиочастотные приложения по одной руке. После того, как вы прошли мимо потребителя, было несколько военных приложений, несколько промышленных приложений.Что, по вашему мнению, является большой определяющей чертой в пространстве RF, где RF перестало быть как бы нишевым пространством приложений и действительно начало становиться товаром для общества?

Майкл Эдди: Я думаю, что причина и точка перегиба произошли из-за телефона, беспроводного телефона. В самом начале, и я помню, если вы видели по телевизору эти очень ранние телефоны Motorola, которые больше походили на кирпич, чем на то, что вы видите в современном смартфоне, ключевым был RF. Но никто на самом деле не знал, как это будет происходить, поскольку вы начали действительно проектировать этот радиочастотный компонент в телефоне, чтобы вы могли сделать его мобильным и иметь отличную функциональность и позволить вам стать беспроводным, а не проводным.

EE: Тогда вы могли бы привести аргумент, Майк, это почти как iPod, iTunes, что смартфон теперь повсеместно распространен, является основным радиочастотным устройством, но для этого также необходимо было реализовать аспект подключения, чтобы сделать его вещью. Одно дело сказать: «Хорошо, каждый может получить рацию», но потом сказать: «Теперь каждый может получить рацию, которая в уме неотличима от телефона».

Майкл Эдди: Изначально это был просто голос и ввод этого кода в телефон, но как только вы начали интегрировать его с Интернетом, он действительно стал устройством, которое было необходимо всем, как для совершения звонков, так и для интерфейса. с Интернетом и становятся все более и более изощренными, поскольку каждое поколение беспроводных технологий развивается, становится все более и более изощренной и все более функциональной.

EE: Мы видим множество проблем, когда начинаем делать то, что мы называем облаком, верно? У вас есть несколько устройств, использующих разную пропускную способность и несколько протоколов. Я имею в виду, что есть много движущихся частей, без каламбура. Какие проблемы вы видите?

Майкл Эдди: На самом деле, проблемы, которые мы видим, в большей степени зависят от сложности и количества сигналов, передаваемых с вашего телефона в сеть, от всех различных устройств в сеть, а затем в Интернет, а также от возможности определять и поддерживать полосы для различных сигналов, чтобы убедиться, что они достигли места, куда им нужно идти, с высокой степенью целостности.

EE: А как насчет людей, которые скажут: «Ну, теперь у меня есть программно определяемое радио, у меня есть цифровые устройства, я могу просто определить в программном обеспечении, насколько точным должен быть мой сигнал».

Майкл Эдди: Вы можете сделать это до некоторой степени, но размер и количество этих сигналов сейчас таковы, что вам все еще требуется иметь дело с этой целостностью и поддерживать полосы, частоты этих сигналов, используя RF. Только с помощью очень сложной фильтрации, разрешающей сигналы, которые вы хотите слушать и обрабатывать в телефоне, и наоборот, вы можете поддерживать целостность этих сигналов. Вот почему высокопроизводительные фильтры в телефоне стали важным элементом поддержки и обеспечения максимальной производительности телефона.

EE: О каких характеристиках этих фильтров идет речь? Это фильтры прямо на кирпичной стене или есть спад затухания? Насколько точны текущие фильтры и насколько точными они должны стать?

Майкл Эдди: Возьмите современный смартфон, как кол в землю. Смартфон высокого класса имеет от 60 до 100 фильтров.Это потому, что эти телефоны должны работать в нескольких частотных диапазонах, от 600 мегагерц, а теперь в 5G и Wi-Fi до семи гигагерц. Каждому конкретному диапазону, который вы хотите использовать в этом телефоне, нужен фильтр, чтобы различные сигналы не мешали интересующему вас сигналу.

Ключ к этим фильтрам заключается в том, что они должны иметь очень низкие потери, чтобы вы могли поддерживать низкое энергопотребление, чтобы ваша батарея не разряжалась. Это также обеспечивает максимальную мощность сигнала, поэтому вы можете получить максимально возможную скорость передачи данных со своего телефона. Затем он должен отклонять любые внеполосные сигналы, которые могут создавать помехи. Итак, как вы сказали, спад должен быть очень крутым. Чем ближе вы можете подойти к фильтру для кирпичной стены, тем лучше, и это включает в себя то, что мы называем фильтрами акустических волн. Эти фильтры основаны на пьезоэлектрическом эффекте, и спад, который вы можете получить в этом очень, очень маленьком размере, невероятен. Итак, вы обычно ослабляете потенциальный мешающий сигнал примерно на 50 дБ.

Для работы в облаке фильтры должны иметь очень низкие потери для работы с низким энергопотреблением, а также максимальный уровень сигнала, чтобы вы могли получить максимальную возможную скорость передачи данных, отклоняя любые внеполосные сигналы, которые являются потенциальными помехами. .

EE: Это очень интересно, Майк, потому что пространство питания прямо сейчас нарушается GaN, который является пьезополупроводником. Интересно, что пьезо материалы, которые раньше были новинкой, теперь становятся критически важными частями нашей инфраструктуры.

Майкл Эдди: Использование пьезоэлектрических фильтров стало критическим поворотным моментом в телефоне, потому что существует так много фильтров, и они должны быть настолько маленькими, что это единственный вид технологии фильтрации, который вы действительно можете использовать с такими характеристиками и этим своего рода размер, представляют собой пьезоэлектрические фильтры.Они в основном используют пьезоэлектрический эффект для создания резонансов, которые можно использовать как фильтр. Как вы говорите, сейчас очень интересное время, потому что 4G переходит на 5G, и, очевидно, когда это произойдет, произойдут некоторые ключевые сбои из-за изменения требований.

Вы упомянули GaN, который является очень и очень хорошим силовым полупроводником для высокой мощности и высокой частоты. Вот почему сейчас вы видите, что GaN используется для инфраструктуры 5G, потому что 5G теперь переходит на более высокие частоты и гораздо большую полосу пропускания.Это именно то, что происходит, поэтому вы увидите замену GaN на стороне питания. Кроме того, то, что вы сейчас видите в телефоне, — это переход к различным типам фильтров, все еще основанным на пьезоэлектрическом эффекте, которые могут оптимизировать производительность, поскольку они лучше всего работают на высоких частотах и ​​широкой полосе пропускания.

EE: Некоторые из наших зрителей знают, что я занимаюсь армейской радиоэлектронной борьбой, которая в мое время была ничем иным, как старой школой РФ, и мы почти были там в лесу с вешалками для пальто.Видеть сейчас переход на такой высокий уровень точности — это действительно что-то. Например, если вы хотите взглянуть на другое прикладное пространство, которое полностью удалено от нашего, но на самом деле переживает странное возрождение из-за точности точности, — это древняя археология. Теперь у нас есть инструменты, чтобы оценить, насколько точным был этот материал. У человека XVIII и XIX веков не было инструментов, чтобы понять, насколько точным был этот материал.

Майкл Эдди: Это действительно отличная аналогия, и, возможно, я могу просто немного развить ее, о том, что делает Resonant, и о нашей технологии для 5G, которую мы называем XBAR. В сотовых беспроводных технологиях мы переходим к разным поколениям. Итак, технология 3G, полосы частот составляли около одного гигагерца с полосой пропускания около 35 мегагерц, и определенный вид технологии фильтрации акустических волн оптимизирован для этого конкретного набора требований. И это то, что называется ПАВ, поверхностная акустическая волна, акустическая технология. Когда 3G перешел на 4G, вы теперь имеете дело с полосой частот около двух гигагерц с более широкой полосой частот порядка 65 мегагерц. Таким образом, полоса пропускания увеличилась, а частота увеличилась, и старая технология для 3G SAW действительно не была оптимизирована для этого нового набора требований, и для этого конкретного нового набора требований была разработана новая технология резонатора акустических волн, которая получила название FBAR. .

На самом деле она была изобретена Broadcom, затем Avago, и представляет собой технологию объемных акустических волн, оптимизированную для этих новых требований. 5G снова совсем другое. Вы сейчас говорите о частотах выше трех гигагерц с полосой пропускания 600 мегагерц, 900 мегагерц. Новые диапазоны Wi-Fi на 1200 мегагерц шириной на шесть гигагерц. Эти новые требования, старая технология 4G, существует огромное количество фантастической инфраструктуры, инженерной инфраструктуры вокруг этой технологии 4G.

Эти компании пытаются расширить производительность, чтобы соответствовать этим новым требованиям.Но Resonant — это компания, занимающаяся лицензированием интеллектуальной собственности и имеющая очень сложное программное обеспечение, поэтому мы взяли чистый лист и спросили: «Какая технология лучше всего соответствует этим новым требованиям?» Итак, мы изобрели эту новую резонаторную технологию для фильтров, оптимизированную для этих новых требований, и мы называем ее XBAR. Наша технология XBAR предназначена для полосы пропускания 600, 900, 1200 мегагерц на частотах от трех до семи или более гигагерц. Имеет ли это смысл?

EE: Это имеет большой смысл, и на самом деле я хотел прокомментировать то, что вы сказали, и продолжить, потому что так увлекательно слышать путь развития решений Resonant. Вы могли бы сказать, что это пример конвергенции технологий в том, что вы ученый-материаловед, профессионал, и вы прошли через эти пространства, потому что коснулись этих пространств, добавив ценности с помощью материаловедения, и это почти химический инженерный подход. «Хорошо, какова форма молекулы? Какие молекулы я могу найти, которые будут иметь такую ​​форму, и я смогу сделать это новое лекарство». Интересно видеть, как различные подходы освежающе создают эти стимулирующие решения.

Майкл Эдди: На самом деле, это потрясающее слияние некоторых действительно важных технологий.Одна из них, как вы сказали, — это материаловедение, а критическая материальная наука — это так называемые инженерные основы. Возможность наносить на кремний различные слои монокристаллических подложек. Итак, теперь мы можем нанести на кремний такие вещи, как ниобат лития и танталат лития, эти пьезоэлектрики. Это совсем недавнее создание того, что мы называем искусственными субстратами.

Другая конвергенция в Resonant заключается в том, что у нас есть эта очень сложная программная платформа, она называется инструментом полного конечно-элементного моделирования, где, когда у нас есть материалы, свойства и физические размеры, мы можем точно предсказать тип радиочастотных характеристик, которые мы вылезет из сборной конструкции. Я думаю, что мы единственные, у кого есть такой уровень предсказуемости и точности в отношении нашего программного инструмента. Таким образом, сочетание материалов и сложного программного обеспечения позволило нам изобрести структуру, подходящую для этих новых требований.

EE: Ну, спасибо. Один из способов определить сложность технологии — насколько точно они могут применить силу. От военного оружия до радиосигналов — чем тоньше лезвие вашего скальпеля и чем точнее вы его поместите, тем лучше вы станете врачом.

Майкл Эдди: Совершенно верно. Мы твердо убеждены в том, что мы постоянно улучшаем наш программный инструмент для повышения точности, потому что это действительно позволяет нам изобретать и действительно быть уверенными в том, что мы находимся в авангарде технологий для беспроводных сетей следующего поколения. И это не только 5G, все диапазоны частот ниже трех гигагерц заполнены, поэтому все новые беспроводные технологии работают выше трех гигагерц. Вот почему 5G находится в диапазоне от 3,3 до 5 гигагерц. Новые диапазоны Wi-Fi — от пяти до семи.1 гигагерц и сверхширокополосный диапазон теперь используется в iPhone 11 и 12 для очень точного определения местоположения. Это в диапазоне от шести с половиной до девяти гигагерц. Вы увидите, что даже Satcom смотрит в диапазоне 12 гигагерц, вот где доступна полоса пропускания. Мы уверены, что наша технология сможет использовать все эти новые приложения.

EE: Вы коснулись одного из них, когда вы сказали, что местоположение, смартфоны и личные электронные устройства, привязанные к облаку, станут важной частью объединения датчиков в среде умного города, интеллектуального трафика и тому подобного.Потому что машина может вас видеть, но тогда, если она также видит телефон, вы вдвойне в безопасности.

Майкл Эдди: Ага. Если вы посмотрите на современный автомобиль и посмотрите на акульий плавник, это будет очень сложно. Он называется блоком управления телематикой, TCU, и основан на модулях, которые вы видите в телефоне, потому что он должен взаимодействовать с сетью. Затем он должен взаимодействовать с автомобилем и взаимодействовать со всеми сложными датчиками, которые находятся в автомобиле.Итак, вы уже видите очень сложный беспроводной модуль, который используется в автомобиле, поскольку мы движемся к все большей и большей автономности и все больше и больше потребности в информационно-развлекательной системе в этом автомобиле. Вот почему вы видите слухи о том, что такие люди, как Apple, смотрят на автономные транспортные средства, потому что все борются за то, что они называют полноэкранным экраном, экраном в машине.

EE: Автомобиль — это буквально сочетание всех разрабатываемых в настоящее время технологий. Все, от полупроводников с широкой запрещенной зоной до продвинутой ВЧ-фильтрации, находится в автомобиле.

Майкл Эдди: И, как вы сказали, по мере того, как вы переходите к большей и большей автономии, это становится очень, очень важным. Частью 5G является очень широкая полоса пропускания. Другая часть — очень и очень короткие времена задержки. Задержка становится все меньше и меньше, и это будет критично для машины, и если вы думаете о безопасности, двигаясь со скоростью 60 миль в час, если у вас есть что-то, что будет иметь долгую задержку, это будет проблемой. . И снова, еще одна ключевая часть 5G — переместить вычислительную часть на край, ближе к пользователю, чтобы задержка стала минимальной.

EE: В этом весь импульс, например, искусственного интеллекта на периферии. Все, что вы можете сделать для использования вычислений на периферии, изучается, потому что задержка очень важна.

Майкл Эдди: Ага. Нет, я очень рад переходу с 4G на 5G, потому что это такой прорыв, и он сильно отличается от 4G, потому что он позволит создавать новые приложения, выходящие за рамки широкой полосы пропускания. Будь то большая автономия в машине, больше ли робототехники на производственной линии, будь то увеличение использования AR и VR, потому что теперь задержка настолько мала.Существует просто множество новых приложений, которые могут быть созданы из-за этих совершенно разных и улучшенных требований 5G.

EE: Отлично. Если бы у вас были какие-то последние мысли, сейчас было бы для них идеальное время.

Майкл Эдди: Я думаю, в основном, чтобы люди понимали, что мы находимся на ранней стадии 5G. Каждое поколение беспроводной связи длится около 30 лет, а каждое поколение беспроводной связи начинается примерно каждые 10 лет, и мы получаем новое поколение.Прямо сейчас мы находимся на ранних этапах, поэтому вы еще не видите значительных улучшений по сравнению с 4G, но в следующие два, три, четыре, пять лет вы начнете видеть некоторые значительные улучшения в данных. тарифы на беспроводную связь и 5G.

Вы также начнете видеть потребность в этих очень высокопроизводительных фильтрах, которые мы находимся на переднем крае, в Resonant, генерируя наши фильтры XBAR. И еще одно подтверждение, вы абсолютно правильно это описываете, заключается в том, что у нас самый острый скальпель с нашими программными инструментами, заключается в том, что крупнейший производитель фильтров в области мобильных устройств сотрудничает с Resonant, чтобы вывести эту технологию на рынок.

Mobile Mark EM-2400 Плата антенны WiFi

Mobile Mark EM-2400, встроенная 2400–2485 МГц, плата антенны WiFi, усиление 5 дБи

EM-2400 встроенная антенна WiFi 2,4 ГГц от Mobile Mark предназначена для OEM-производителей , системные интеграторы и контрактные производители, чтобы помочь повысить эффективность производимых ими беспроводных устройств. Эта однодиапазонная компактная антенна используется во многих различных приложениях, таких как военная одежда, карманные устройства и интеллектуальные счетчики.Компания Mobile Mark разработала EM-2400 из высококачественных материалов, чтобы добиться максимальной производительности беспроводной связи. Специальное покрытие на печатной плате препятствует окислению, обеспечивая долгий срок службы.

Подходит для сетей IEEE 802.11b / g, EM-2400 обеспечивает усиление 5 дБи и соотношение передней и задней сторон 10 дБ. Круглая форма диаметром 2 дюйма демонстрирует диаграмму направленности с шириной луча по азимуту 80 ° (по горизонтали) и углу места 80 ° (по вертикали). Сборка включает 6-дюймовый кабель RG-174 и выбор SMA или U.Разъем FL. В большинстве приложений для крепления используется двусторонний скотч.

Основные характеристики
  • Плата встроенной антенны Wi-Fi 2,4 ГГц
  • Частота Wi-Fi от 2400 до 2485 МГц
  • Мощность 5 Вт при 5 дБи (пиковое усиление)
  • Выбор RG-174, LMR-100 или RG -178 кабель с разъемом SMA или U.FL
  • 6-дюймовый кабель в комплекте
  • Рабочая температура от -40 до 85 ° C
  • Фиксированный двусторонний монтаж на ленту
Конфигурации

EM-2400-2C-6 , Плата встроенной антенны WiFi с 6-дюймовым кабелем RG-174 и штекером SMA разъем
EM-2400-7C-6 , То же, что и выше, с кабелем LMR-100 и SMA Plug разъем
EM-2400-0R-6 , То же, что и выше, с кабелем RG-178 и U. Разъем FL Plug

Mobile Mark разрабатывает и производит стандартные и нестандартные антенны для широкого спектра применений. Они могут построить идеальную антенну для вашего проекта. Обладая новейшими инженерными возможностями и программным обеспечением для трехмерного моделирования, они предлагают небольшие быстродействующие прототипы для массового производства. Поговорите с нашими сотрудниками в Westward Sales, чтобы узнать, подходит ли EM-2400 или аналогичная антенна для вашей беспроводной сети.

Плата антенны | Производство печатных плат и сборка печатных плат

Хотите цена изготовления антенной печатной платы, отправьте письмо по адресу Sales @ raypcb.com

Антенна PCB — это беспроводное устройство для приема и передачи сигналов, широко использовавшееся в телекоммуникациях. С появлением сети 5G все больше и больше электронных устройств нуждаются в антенной плате для связи, называемой Интернетом вещей (IoT).

Типы антенных плат:

Плата антенны колеса

Плата антенны Yagi

Плата логопериодической антенны

Плата антенны квадрокоптера

Антенна Flex PCB

Плата сверхширокополосной антенны (UWB)

Печатная плата антенны

Patch Arrays

Общая плата антенны MMIC

Специальная плата антенны

Эти антенны PCB отлично подходят для расширения вашей беспроводной сети и улучшения ваших радиовещательных или приемных станций.

Проектирование антенны на печатной плате:

Конструкция антенной печатной платы

и ВЧ-схема — два наиболее важных компонента любого беспроводного устройства. Вы можете взять два идентичных ВЧ-продукта, каждый с разным дизайном и компоновкой антенны на печатной плате, и получить два совершенно разных диапазона ВЧ-характеристик. В чем разница между ними? Все дело в качестве и внимании в процессе проектирования.

Многие электронные приложения в диапазонах 2,4 ГГц и 915 МГц для коммерческого и бытового использования, спрос на компактные антенны для печатных плат, работающих в диапазонах ISM, постоянно растет. Как следует из названия, антенна PCB напечатана прямо на плате

Оптимизированная по стоимости печатная плата планарной F-антенны

1. Вы можете использовать бесплатную онлайн-страницу (http://www1.sphere.ne.jp/i-lab/ilab/tool/ms_line_e.htm) для расчета ширины микрополосковой линии, которую нам необходимо спроектировать. . вы можете перейти по URL-адресу, чтобы проверить.

2. Используйте следующую формулу, чтобы рассчитать ширину антенны.

3.Для конструкции антенны

Меандрированная перевернутая F-антенна, или MIFA, должна быть отрегулирована по длине с учетом импеданса и частоты излучения антенны.Наконечник и длина антенны MIFA определяются толщиной печатной платы, как показано ниже:

Материал печатной платы антенны:

Материал печатной платы антенны

должен быть высокочастотным, обычно fr4 не может иметь хорошую производительность. Здесь мы перечисляем материал, который может быть использован для изготовления печатных плат антенн:

Роджерс PCB

тефлон

Арлон

Таконик

Nelco

Fr5

Дюпон

Изола

RayMing — производитель антенных печатных плат, который может поддерживать различный выбор материала антенных печатных плат. Если вы разрабатываете антенную печатную плату, вы можете запросить у нас, как выбрать материал антенны, если у вас уже есть дизайн, добро пожаловать, чтобы отправить файл печатной платы по адресу sales @ raypcb.com, чтобы получить предложение прямо сейчас!

Пресс-релиз: NXTCOMM анонсирует плату и подтверждает конструкцию Ku-антенны

После успешных проверочных испытаний своей конструкции антенны следующего поколения Ku-диапазона, NXT Communications Corporation (NXTCOMM) рада объявить о формировании нового Совета директоров, который поможет руководить следующей фазой ее роста и вывода на коммерческий рынок.

Правление, работающее в технологическом, аэрокосмическом, производственном, розничном и спутниковом секторах, обладает более чем столетним опытом и лидерскими качествами для решения проблем, связанных с подключением.

Познакомьтесь с советом директоров NXTCOMM

NXTCOMM ставит перед собой задачу представить проверенную и доступную технологию подключения на рынки широкополосной мобильности. Компания запустила свою деятельность в 2017 году, а в июне прошлого года представила свою новую антенну с электронным управлением (ESA), строительный блок для портфеля недорогих коммерческих спутниковых антенн следующего поколения, разработанных для удовлетворения глобального спроса на экономичную мобильную связь по всему миру.

В состав правления входят:

  • Роберт (Скотт) Циммер, председатель совета директоров, NXTCOMM
  • Дэвид Хортон, генеральный директор, NXTCOMM
  • Стивен Ньюэлл, коммерческий директор, NXTCOMM
  • Кертис К.Ройссер, член правления, NXTCOMM
  • Лоуренс Сориано, президент Western Pioneer, Inc.

«NXTCOMM получит огромную выгоду от делового лидерства и руководства со стороны этих директоров», — сказал Скотт Циммер, председатель совета директоров. «Это правильный совет для поддержки управленческой команды на этом критическом этапе роста NXTCOMM. Руководители коллективно обладают обширным опытом и взаимодействием в аэрокосмической и оборонной отраслях, а также на более широком рынке связи, что позволит нам реализовать нашу стратегию и предоставить новую высокопроизводительную антенну для удовлетворения стремительного спроса на широкополосную мобильную связь с высокой скоростью и масштабом.

Выбор нового совета директоров последовал за успешной проверкой конструкции антенны NXTCOMM в Ku-диапазоне в Технологическом научно-исследовательском институте Джорджии, в ходе которой антенна NXTCOMM достигла более 88% эффективности по всему диапазону.

«Мы очень довольны результатами. Мы не только полностью снизили риски при разработке дизайна, но и теперь у нас есть данные, подтверждающие, что основной подмассив NXTCOMM может достигать уровней эффективности, которые значительно лучше, чем те, которые присутствуют на рынке сегодня », — сказал Хортон.

Правление, состоящее из руководства NXTCOMM и внешних директоров, в совокупности обладает значительным рыночным и техническим опытом, чтобы вести компанию вперед.

Horton обладает более чем двадцатилетним опытом лидерства в производстве оборудования спутниковой связи для аэрокосмических и спутниковых компаний, работая как с ведущими поставщиками антенн, так и с ведущими в отрасли поставщиками оборудования и услуг для связи в полете.

Ньюэлл — 25-летний предприниматель в области спутниковой связи и руководитель по развитию бизнеса с доказанными результатами, способствующими росту компаний в сфере авионики и спутниковой связи, в последнее время он работал вице-президентом FLYHT по развитию бизнеса и главным коммерческим директором TrueNorth Avionics (теперь входит в Satcom Direct) .

За три десятилетия лидерства в спутниковом секторе

Zimmer запустил EchoStar International Corp., который стал его первым президентом за десять лет, затем стал членом совета директоров и консультировал EchoStar Communications Corp. Он также консультировался с глобальными исполнительными директорами на рынке мобильной связи и Интернета вещей. свою стратегию роста.

Кертис Реуссер имеет более чем тридцатилетний обширный опыт в аэрокосмической и оборонной промышленности, в том числе руководил многомиллиардным бизнесом United Technologies Aircraft Systems, а затем возглавил Esterline Technologies Corporation в качестве президента, генерального директора и председателя, где он провел переговоры о слиянии с Transdigm, ведущей специализированный производитель, обслуживающий глобальные аэрокосмические и оборонные рынки. Реуссер также возглавлял сегмент электронных систем Goodrich Corporation, увеличивая военный бизнес и доходы компании до того, как она была приобретена United Technologies.

Лоуренс Сориано происходит из семьи предпринимателей с 40-летним наследием, служащей динамично развивающейся торговле рыболовством на Аляске. В колледже он работал с грузовыми судами, курсировавшими из Сиэтла до Аляски и Берингова моря, и этот опыт убедил его в необходимости для операторов морских судов иметь надежную связь. Как президент Western Pioneer, Inc., Сориано помог укрепить основные направления компании в сфере розничной торговли и недвижимости на Аляске и Сиэтле, в том числе ее процветающий продуктовый магазин Alaska Ship Supply и магазин товаров для мореплавания.

После установки платы и завершения первоначального тестирования NXTCOMM идет по графику, чтобы провести следующий этап итерации продукта, с отправкой в ​​производство 50-сантиметровых панелей для оценки. Компания намерена поддержать демонстрации клиентов во втором квартале 2021 года. В тандеме NXTCOMM продолжает развивать свои внутренние возможности и инфраструктуру для поддержки дополнительных требований клиентов и производства.

О NXT Communications Corporation (NXTCOMM)

NXTCOMM расширяет возможности подключения в современном мобильном мире. Под руководством ветеранов спутниковой связи, программного обеспечения и коммуникационных технологий, которые разбираются в технологиях и динамике рынка, NXTCOMM разрабатывает высокоэффективную антенную технологию и лучшую модель реализации, чтобы предоставить революционные мобильные высокоскоростные решения для связи на рынке спутниковой связи и мобильной связи.

Где разместить антенну для оптимальной работы

Где разместить антенну для оптимальной работы — Antenova

Поиск и установка антенны

Мы здесь, чтобы сделать беспроводную интеграцию бесшовной

Получите совет по дизайну в ask.

антенова

Ресурсы для интеграции антенны

Перейти к…Почему так важно размещение антенны Основные соображения Передовой опыт размещения антенны Ресурсы по размещению антенны

По мере того, как печатные платы становятся все меньше и компактнее, поиск достаточного места для антенны становится все более сложной задачей. Даже когда антенны уже размещены, многие дизайнеры в первую очередь стремятся уменьшить пространство в плоскости заземления антенны.

На частотах ниже ГГц уменьшение площади заземления может существенно повлиять на производительность.Даже небольшое уменьшение размера плоскости может значительно снизить эффективность. Для устройств, которые должны соответствовать определенным пороговым значениям для сертификации, это ключевой фактор.

Миссия невыполнима? Насколько хорошо встроенная антенна может работать на крошечной печатной плате?
Белая бумага

Почему так важно размещение антенны?

В отличие от других видов интегральных схем, антенны должны подчиняться законам физики, чтобы функционировать. Каждая антенна имеет уникальную диаграмму направленности, которая, среди прочего, определяет оптимальное положение антенны на печатной плате. Как правило, лучшее место для размещения антенны — вдоль длинного края печатной платы. В таблицах данных будут указаны рекомендации по размещению каждой антенны.

Встроенные антенны: основные соображения

Покажи мне…Размер заземляющей плоскости Диаграмма излученияФорма печатной платыСуществующие антенны

Размер плоскости заземления

Диаграмма излучения

Форма печатной платы

Сосуществующие антенны

Размер заземляющей поверхности

Размер заземления является важным фактором при использовании встроенной антенны.Плоскость заземления является важной частью антенны. Это делает обязательным соблюдение рекомендаций, изложенных в таблице данных, для повышения производительности. Если пространство на плоскости заземления является проблемой, рассмотрите возможность интеграции FPC или антенны, установленной на корпусе.

Диаграмма направленности

Большинство встроенных антенн не являются точно изотропными.По этой причине будет оптимальная ориентация антенны. Чтобы получить наилучшие характеристики, антенну следует располагать так, чтобы излучаемая энергия направлялась к источнику / месту назначения. В случае носимого устройства или портативного устройства это также должно быть подальше от пользователя.

Форма печатной платы

Форма печатной платы также влияет на оптимальное размещение антенны.Некоторые антенны требуют размещения в углу, что, конечно, невозможно на круглой печатной плате. Другие лучше всего работают на длинном крае печатной платы.

Сосуществующие антенны

Это уже не редкость, когда в устройстве размещается несколько антенн в одном корпусе.В этих сценариях выбор антенны с хорошей изоляцией и взаимной корреляцией может значительно улучшить производительность беспроводной связи. Чтобы эти антенны могли нормально работать, выбирайте антенны, которые лучше всего размещать в разных местах, в идеале — далеко друг от друга.

Рекомендации по размещению антенн

Клиренс

Для нормальной работы антенн

требуется свободное пространство на всех уровнях.Требования к свободному пространству различаются для каждой антенны. Поэтому перед выбором антенны необходимо внимательно изучить спецификации антенн.

Позиция

Диаграмма направленности каждой антенны уникальна. По этой причине для антенн есть рекомендованные инструкции по размещению, подробно описанные в таблицах данных. Для некоторых оптимальное расположение — на углу печатной платы, для других — на длинной стороне.

Антенный ввод

Дорожки подачи — еще одно важное соображение при интеграции антенны. Модель заземленного копланарного волновода особенно полезна в небольших конструкциях. Однако они должны быть короткими и не иметь углов 90 градусов, чтобы минимизировать потери.

Соответствующая сеть

Для эффективной работы встроенных антенн потребуется согласующая схема.3-компонентные согласующие схемы Pi предлагают средства достижения точного согласования при минимизации занимаемой радиочастотной схемой в конструкции.

Набор печатных плат

Использование четырехпозиционных печатных плат дает целый ряд преимуществ. Объединение этих слоев вместе обеспечивает лучшую изоляцию и создает среду, благоприятную для работы РЧ.Используйте равномерно расположенные переходные отверстия, чтобы связать эти слои вместе, это помогает предотвратить образование контуров / путей заземления. Интеграция антенны может стать более сложной задачей на небольших печатных платах, особенно на частотах ниже 1 ГГц.

Приложение устройства

Изделия, которые носят или носят в руке, требуют дополнительных соображений при размещении антенны.Оставление достаточного зазора между антенной и корпусом продукта может помочь противодействовать эффектам расстройки, вызываемым пользователями. Кроме того, антенны можно подобрать для более эффективной работы, когда их держат или носят.

Белая бумага

Миссия невыполнима: насколько хорошо встроенная антенна может работать на крошечной печатной плате?

Как улучшить характеристики антенны в устройствах с минимальным заземлением.

Скачать Инструмент дизайна

Калькулятор линии передачи

Получите быстрые, простые и гибкие возможности при выборе оптимальных размеров ваших линий передачи.

Скачать

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим сайтом.Продолжая использовать веб-сайт, вы соглашаетесь с использованием файлов cookie.

ОК

Закройте настройки файлов cookie GDPR Обзор конфиденциальности

Этот веб-сайт использует файлы cookie, чтобы мы могли предоставить вам наилучшие возможности для пользователей. Информация о файлах cookie хранится в вашем браузере и выполняет такие функции, как распознавание вас, когда вы возвращаетесь на наш веб-сайт, и помогает нашей команде понять, какие разделы веб-сайта вы находите наиболее интересными и полезными.

Строго необходимые файлы cookie

Строго необходимые файлы cookie должны быть включены постоянно, чтобы мы могли сохранить ваши предпочтения в настройках файлов cookie.

Если вы отключите этот файл cookie, мы не сможем сохранить ваши настройки. Это означает, что каждый раз, когда вы посещаете этот веб-сайт, вам нужно будет снова включать или отключать файлы cookie.

NXTCOMM объявляет о заседании совета директоров и подтверждает конструкцию антенны Ku-диапазона

NXTCOMM ставит перед собой задачу представить проверенную и доступную технологию подключения на рынки широкополосной мобильности.Компания запустила свою деятельность в 2017 году, а в июне прошлого года представила свою новую антенну с электронным управлением (ESA), строительный блок для портфеля недорогих коммерческих спутниковых антенн следующего поколения, разработанных для удовлетворения глобального спроса на экономичную мобильную связь по всему миру.

В состав совета директоров входят:

  • Роберт (Скотт) Циммер, председатель совета директоров, NXTCOMM
  • Дэвид Хортон, генеральный директор, NXTCOMM
  • Стивен Ньюэлл, коммерческий директор, NXTCOMM
  • Кертис К.Ройссер, член правления, NXTCOMM
  • Лоуренс Сориано, президент Western Pioneer, Inc.

«NXTCOMM получит огромную выгоду от делового лидерства и руководства этих директоров», — сказал Скотт Циммер, председатель совета директоров. «Это правильный совет для поддержки управленческой команды на этом критическом этапе роста NXTCOMM. Руководители коллективно привносят широкий спектр знаний и отношений в аэрокосмическую и оборонную отрасли, а также на более широкий рынок связи, что позволит нам реализовать нашу стратегию и обеспечить новая высокопроизводительная антенна, отвечающая стремительно растущему спросу на широкополосную мобильную связь со скоростью и масштабом.«

Выбор нового совета директоров последовал за успешной проверкой конструкции антенны NXTCOMM в Ku-диапазоне в Технологическом исследовательском институте Джорджии, в ходе которой антенна NXTCOMM достигла КПД более 88% во всем диапазоне.

« Мы очень довольны результатами . Мы не только полностью снизили риски при разработке дизайна, но и теперь у нас есть данные, подтверждающие, что основной подмассив NXTCOMM может достигать уровней эффективности, которые значительно лучше, чем те, которые присутствуют на рынке сегодня », — сказал Хортон.

Совет директоров, состоящий из руководства NXTCOMM и внешних директоров, в совокупности обладает значительным рыночным и техническим опытом, чтобы вести компанию вперед.

Хортон обладает более чем двадцатилетним опытом лидерства в производстве оборудования спутниковой связи для аэрокосмических и спутниковых компаний, работая как с ведущими поставщиками антенн, так и с ведущими в отрасли поставщиками оборудования и услуг для связи в полете.

Ньюэлл — 25-летний предприниматель в области спутниковой связи и руководитель по развитию бизнеса с доказанными результатами, способствующими росту компаний в сфере авионики и спутниковой связи, в последнее время он работал вице-президентом FLYHT по развитию бизнеса и главным коммерческим директором TrueNorth Avionics (теперь входит в Satcom Direct ).

Три десятилетия лидерства Zimmer в спутниковом секторе включает в себя запуск EchoStar International Corp., его первого президента за десять лет, затем членство в совете директоров и консультирование EchoStar Communications Corp. Он также консультировался с глобальными генеральными директорами на рынке мобильной связи и Интернета вещей. об их стратегии роста.

Кертис Реуссер имеет более чем тридцатилетний обширный опыт работы в аэрокосмической и оборонной промышленности, в том числе руководил многомиллиардным бизнесом United Technologies Aircraft Systems, а затем возглавлял Esterline Technologies Corporation в качестве президента, генерального директора и председателя, где он вел переговоры о слиянии с Transdigm, ведущий специализированный производитель, обслуживающий мировые аэрокосмические и оборонные рынки.Реуссер также возглавлял сегмент электронных систем Goodrich Corporation, увеличивая военный бизнес и выручку компании до ее приобретения United Technologies.

Лоуренс Сориано происходит из семьи предпринимателей с 40-летним наследием, служащей динамично развивающейся торговле рыболовством на Аляске. В колледже он работал с грузовыми судами, курсировавшими из Сиэтла до Аляски и Берингова моря, и этот опыт убедил его в необходимости для операторов морских судов иметь надежную связь. Как президент Western Pioneer, Inc., Сориано помог укрепить основной бизнес компании в сфере розничной торговли и недвижимости на Аляске и Сиэтле, в том числе ее процветающий продуктовый магазин Alaska Ship Supply и магазин товаров для мореплавания.

После того, как плата установлена, и начальное тестирование завершено, NXTCOMM идет по графику, чтобы провести следующий этап итерации продукта, с отправкой в ​​производство 50-сантиметровых панелей для оценки. Компания намерена поддержать демонстрации заказчиков во втором квартале 2021 года. В тандеме NXTCOMM продолжает развивать свои внутренние возможности и инфраструктуру для поддержки дополнительных требований заказчиков и производства.

О NXT Communications Corporation (NXTCOMM)
NXTCOMM расширяет возможности подключения в современном мобильном мире. Под руководством ветеранов спутниковой связи, программного обеспечения и коммуникационных технологий, которые разбираются в технологиях и динамике рынка, NXTCOMM разрабатывает высокоэффективную антенную технологию и лучшую модель реализации, чтобы предоставить революционные мобильные высокоскоростные решения для связи на рынке спутниковой связи и мобильной связи.

Примечание для СМИ:
Просмотрите видео совета директоров NXTCOMM по адресу:
http: // nxtcommboardofdirectors.pagedemo.co и биографии членов совета директоров и фотографии их головы по адресу: https://www.nxtcomm.com/about .

ИСТОЧНИК NXTCOMM

Ссылки по теме

www.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
