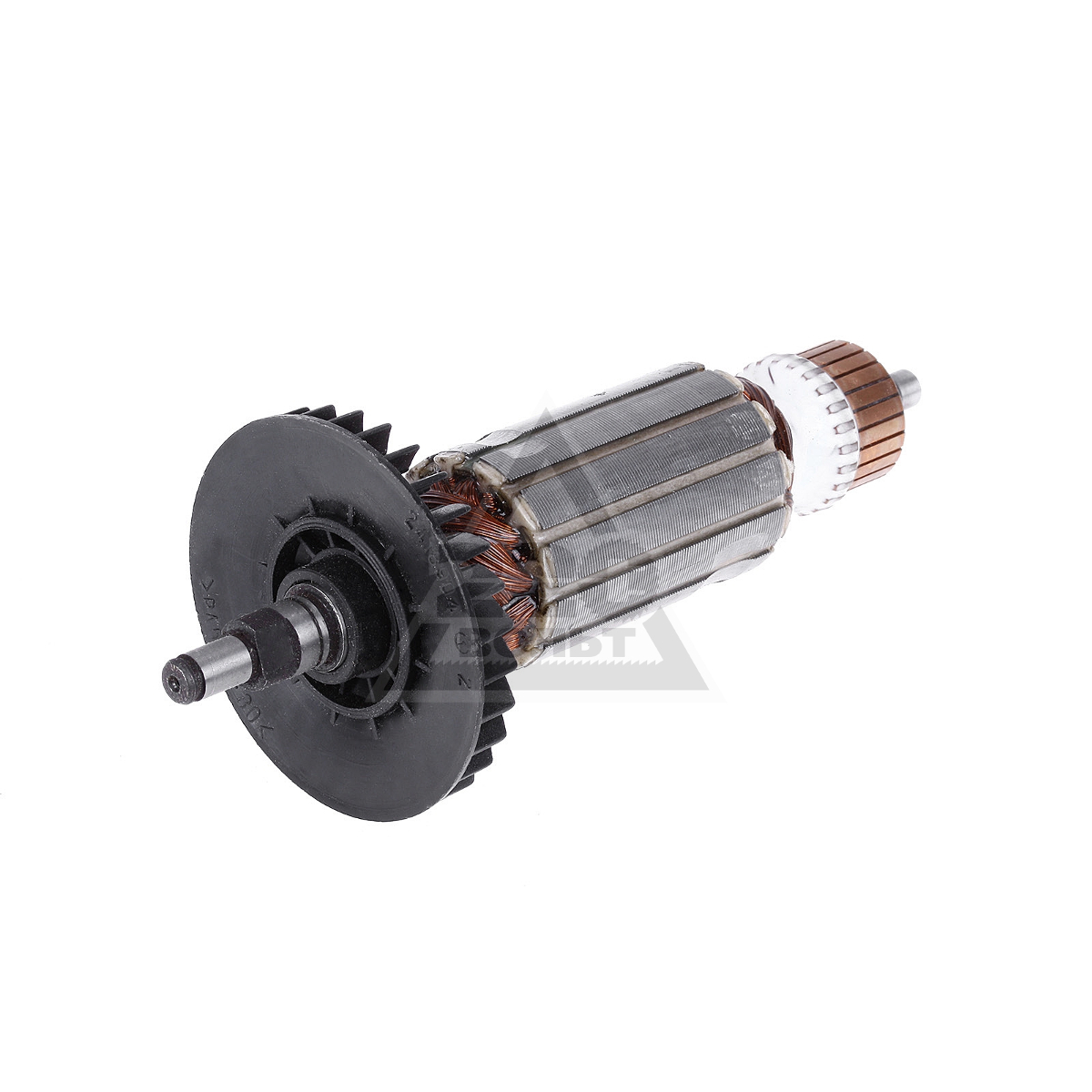

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Ротор – один из самых сложных конструктивных элементов болгарки. При этом находится в постоянном вращающемся состоянии, что создает дополнительные проблемы в поддержании нормальных условий его эксплуатации. Поэтому причиной неисправности болгарки может служить поломка якоря. Однако, не стоит выбрасывать такую болгарку, реально выполнить ремонт своими руками. Перемотать вышедшие из строя катушки не такая сложная задача и многим сделать это вполне по силам.

Диагностика

Прежде чем приступать к ремонту, следует провести диагностику вышедшей из строя болгарки. Это позволит определить истинную причину, по которой произошли перебои в работе электроинструмента, и сделать его ремонт с минимальными затратами. Электрическая часть болгарки, в состав которой входит ротор,

диагностируется по определенным правилам с применением доступных приборов. Информацию как проверить ротор на исправность можно получить по ссылке «Проверка, прозвонка якоря болгарки своими руками».

Необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Для перемотки обмоток ротора требуются следующие основные материалы, инструменты и приспособления.

1. Перемотка может осуществляться двумя способами:

  • полностью в ручном режиме без применения какой-либо оснастки;
  • производительность сильно повышается с применением простейших приспособлений.

2. Мультиметр или другие приборы.

3. Пользователь должен уметь обращаться с электрическим паяльником.

4. Наличие обмоточного провода, диаметр которого должен соответствовать проводу вышедшему из строя.

5. Электроизоляционный картон или другой подобный материал.

6. Наждачная бумага, текстолитовые пластины, дерево мягких пород и другие материалы для выполнения вспомогательных работ.

7. Эпоксидная смола или другой пропиточный лак.

8. Другой слесарный инструмент: молотки, набор отверток, ножовочные полотна, острые предметы, типа хорошо заточенного ножа, зубила и другие инструменты.

Схема укладки, намотка Интерскол 230, Макита 9558HN или 9558BN и прочих моделей

Порядок намотки обмоток ротора зависит от количества пазов в сердечнике ротора и ламелей коллектора. В число параметров,  определяющих расположение намоточного провода на роторе, входит направление и шаг намотки. Вращение вала шпинделя (правое или левое) как раз связано с выбором того, в какую сторону укладывается провод. При выполнении ремонта ротора необходимо зафиксировать вышеуказанные данные сгоревшей обмотки.

Важно: определить визуально самую верхнюю катушку и от нее начать разматывать конец с целью определения схемы укладки обмоточного провода.

Сохранение старой схемы является определяющим фактором в успешном ремонте якоря.

Количество витков и диаметр проволоки фиксируется после снятия лобовой части вышедшей из строя обмотки, что позволит аккуратно достать комплектный пучок провода, находящегося в пазу.

Большинство эксплуатируемых болгарок независимо от модели (Интерскол, Макита и другие) конструктивно выполнены с ламелями в количестве 24 штук и сердечником с 12 пазами. Шаг намотки выбирается равным 6.

12 пазов и 24 ламели

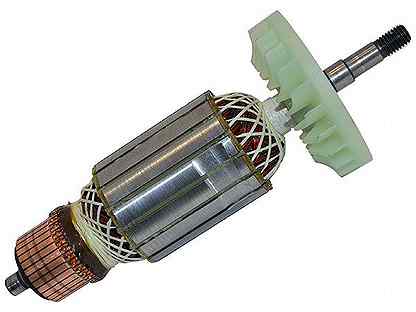

Ротор для ИНТЕРСКОЛ УШМ-2300M, HAMMER. Фото 220Вольт

Обмотка ротора с такими конструктивными параметрами выполняется следующим образом.

  • Устанавливается
    направление обмотки     (обычно по часовой стрелке, если смотреть со стороны коллектора).
  • В очищенные пазы устанавливается изоляция из электрокартона и другого аналогичного материала. Обмоточный провод припаивается к ламели №1 в соответствии со старой схемой укладки.
  • Провод укладывается в паз №1 напротив обозначенной первым номером ламелью и согласно шага намотки направляется в паз №6 возвращаясь обратно. Количество таких укладок соответствует величине витков обмотки.
  • Схема с 12 пазами и 24 ламелями выстраивается после припаивания середины обмотки
    к ламели №2 и продолжением намотки обмоточного провода в тот же паз. Выдерживается требуемое количество витков и производится припаивание к ламели №3. Так получается первая комплектная катушка.
  • Далее намотка производится в пазах №2 и №7 с припаиванием середины обмотки к ламели №4 и конца обмотки к ламели №5.
  • Выполняя вышеперечисленным способом намотку катушек, последняя из которых заканчивается на ламели №1, все 12 пазов и 24 ламели будут задействованы в схеме укладки.

Как снять

Для качественной диагностики и возможного ремонта якорь следует полностью снять с болгарки. При необходимости для проведения работ можно воспользоваться информацией по ссылке «Как снять якорь с болгарки».

Как перемотать УШМ в домашних условиях, подробная инструкция, видео

В следующем видео описан ремонт болгарки модели Макита с повышенным искрообразованием в щеточно-коллекторном узле. Для определения причин дефекта была проведена полная диагностика электрической части болгарки.

Причиной повышенной искры оказался обрыв одной из обмоток якоря болгарки. Автор устраняет дефект перемоткой вышедшей из строя обмотки. После определения необходимых параметров укладки старых катушек и последующего их удаления, производится намотка новой обмотки

. Она производится с помощью специального приспособления.

После окончания намотки катушки фиксируются в пазах при помощи клиньев из дерева или другого мягкого материала. Провода обмоток и выводы коллекторных ламелей («петушки») автор соединяет с помощью сварки. Обязательно после этой операции следует проверить электрическую цепь катушек мультиметром и индикатором короткого замыкания.

Если обрывов, пробоев и межвиткового замыкания не обнаружено, выполняется операция пропитки обмотки эпоксидной смолой

. Для создания условий для качественной пропитки ротор предварительно нагревают. Автор достаточно подробно описывает технологические приемы способствующих лучшему протеканию смолы внутрь катушек.

Так как ротор вращается на больших оборотах, важно для уменьшения нагрузок на подшипниковые узлы обеспечить его хорошую балансировку. Автор видео лишь обозначает наличие данной технологической операции, более подробная информация не предоставляется. После балансировки коллектор протачивается в рабочем положении, то есть с базированием на подшипниковых узлах. При выполнении указанной обработки возможно попадание механических частиц на обмотку, поэтому следует провести проверку приборами на наличие обрывов и замыканий.

Один и тот же автор производит ремонт болгарок разных моделей: в первом видео ремонтируется модель «SKIL», а во втором видео модель «Бош». Поэтому методология ремонта в обоих случаях одинакова.

Важно правильно определить параметры и схему намотки вышедших из строя роторов на обеих моделях. Здесь, кроме визуального осмотра, автор применяет для определения нахождения замкнутой электрической цепи для провода из паза сердечника с соответствующим выводом «петушка» ламели тестер, который показывает минимальное сопротивление при наличии такого соединения. Автор рекомендует выполнить графическое изображение схемы укладки с указанием необходимых параметров.

В отличие от предыдущего видео, в этом автор конкретно демонстрирует свои действия при работе на токарном станке во время устранения старой обмотки, освобождения пазов от оставшихся пучков проводов и действия при намотке проволоки. Автор

профессионально занимается ремонтом электроинструмента, поэтому в арсенале имеет специальное приспособление для намотки.

После окончания намотки концы закрепляются согласно схеме загибанием отводов «петушков» ламелей. Дополнительно выполняется бандажирование провода лобовой части якоря с помощью натуральных термостойких нитей (синтетику применять категорически нельзя). Далее выполняется сварка концов проводов с загнутыми концами ламелей и производится контроль на наличие обрывов и замыканий соответствующими приборами.

После нагрева ротора около 100°С (показания пирометра), выполняется пропитка обмотки эпоксидной смолой.

Важно: показан метод балансировки ротора, который основан на устранении действий заводской технологии. Выполняется проверка методом статической балансировки — прокручиванием ротора на токарном станке с фиксацией биения на индикаторной головке. Для динамической балансировки требуется специальное оборудование.

В следующем видео намотка обмотки якоря производится без применения приспособления, чисто вручную. В ручной намотке есть свои особенности, связанные с закреплением провода. В видео он закрепляется петлей на валу ротора сразу за коллектором. Концы обмоток к ламелям автор крепит без применения технологий пайки и сварки. Крючки ламелей осаживаются в местах соединения проводов с помощью специальных надставок ударным способом.

Ремонту якоря болгарки модели «МЕТАБО» посвящено несколько видео. В одном из них затрагивается вопрос о доработке поверхностей ротора после пропитки. Эта информация дополняет ранее изложенную. Во время выполнения этой технологической операции возможно попадание смолы на некоторые рабочие поверхности. В видео показан способ их чистки.

Перемотка якоря электродвигателя — диагностика, ремонт, сервис

Перемотка якоря электродвигателя

Большое значение в поддержании работоспособности любого электрического прибора, оснащенного электродвигателем, и продлении срока его эксплуатации имеет проведение с определенной регулярностью планово-предупредительных ремонтов. Это будет способствовать предупреждению и устранению различных неполадок.

Почему возникает необходимость перемотки якоря электродвигателя

Но все же, иногда может потребоваться перемотать обмотку якоря стартера. Это может быть обусловлено следующими причинами:

  • Имеет место повреждение обмотки или коллектора.
  • Витки обмотки замкнули между собой.
  • От чрезмерного нагрева спеклись ламели.
  • Перегорела обмотка электродвигателя.

Обмотка стартера помещается в изоляцию, чем обеспечивается эффективная защита от перегрева. Но если двигатель эксплуатировался очень длительно, он изнашивается и его обмотка может повредится. Она просто сгорит. Иногда перемотать обмотку якоря обойдется владельцу дороже, чем приобрести новый стартер. Это обусловлено тем, что дополнительно потребуются различные запчасти. К тому же, подобрать что-то подходящее на замену иногда бывает очень сложно.  Тогда остается только провести балансировку и перемотать обмотку якоря.

Надо сказать, что процесс перемотки довольно сложный и кропотливый, требующий немало временных затрат. Поэтому качественно перемотать обмотку якоря можно далеко не в каждой мастерской.

Этапы и особенности перемотки якоря электродвигателя

Подобные действия можно осуществлять, когда проводится капитальный либо текущий ремонт. По технологии процесс сходен с тем случаем, когда ремонтируют катушки электродвигателя.

  1. Вначале агрегат подвергается визуальному осмотру. Выявляют причину выхода из строя. А это может быть замыкание или обмотка элементарно перегорела.
  2. После этого мастер с предельной аккуратностью проведет извлечение витков обмотки. При этом стараются максимально сохранить все секционные изгибы.
  3. Обнаруженные дефекты в форме обмотки исправляются посредством шаблона.
  4. Если обнаруживается значительный износ элементов, то их заменяют новыми деталями. Например, меняют втулку подшипника, а если имеет место замыкание, осуществляют установку нового коллектора.
  5. Производят демонтаж старой изоляции, а паз подвергают новой герметизации.
  6. Затем мастер аккуратно уложит секции обмотки в пластины. При этом учитывается шаг паза. В пространство между витками проводят укладку изоляционного материала. Если речь идет о стартере промышленного агрегата, то в качестве него используется шнур. В простых моделях обычно используют изоляционный картон.
  7. Затем секции необходимо запрессовать, а обмотку закрепить на пластинах коллектора.
  8. После этого необходимо провести испытания.
  9. Затем якорь необходимо пропитать и просушить. Для этого используется специальный лак. Он обеспечит якорю защиту, и в то же время будет служить проводником. Процесс сушки осуществляется в специальных печах

Преимущества обращения к квалифицированным специалистам

После ремонта работу электродвигателя проверяют при различных нагрузках. Перемотать обмотку якоря не просто, как может показаться, на первый взгляд. Эта процедура доступна только грамотному квалифицированному специалисту. Поэтому за такой услугой следует обращаться только в достойную мастерскую, где трудятся уважающие себя грамотные квалифицированные специалисты.

Если выбрать именно такую мастерскую, то не надо будет проводить ремонт после ремонта. После ремонта в такой мастерской двигатель гарантированно будет работать очень долго.

Перемотка якоря болгарки

На полке с инструментами у каждого уважающего себя мужчины должна лежать «болгарка». И действительно, без этого инструмента в хозяйстве обойтись практически невозможно. О болгарке всегда вспоминаешь, когда необходимо отрезать кусок какого-либо изделия из плотного материла, будь это металл, камень или керамика. Но, как и любой другой инструмент, «болгарка» может ломаться. При этом в 60 процентах случаев причиной неисправности становится выход из строя электродвигателя, а точнее — щетки коллектора или якоря. Не спешите выбрасывать инструмент, ведь с помощью несложных манипуляций все еще можно исправить и перемотать двигатель своими руками.

Для начала необходимо разобрать инструмент и внимательно изучить конструктивные элементы. В частности, нас больше всего интересует электродвигатель. Перед тем, как убирать сгоревшую или оборванную обмотку, необходимо просчитать количество ее витков. Для этого верхняя катушка отделяется от обмотки и отрезается. При этом необходимо обжечь катушку на открытом огне и высчитать необходимое количество витков.

Если вы планируете производить перемотку без применения специальных устройств, то снимать якорь сразу не рекомендуется. Необходимо не спеша осмотреть коллектор. Не лишним будет измерить сопротивление изоляции. При этом величина не должна быть меньше 200кОм относительно корпуса. После этого необходимо аккуратно вычистить коллектор, если были остатки обмотки, а также сделать новые пазы в коллекторе, в которые будут вставляться концы катушек.

Как только якорь будет очищен, его необходимо загильзовать. Для этого необходимо сделать гильзы, которые вполне реально соорудить из электротехнического картона. Далее их надо вставить в существующие пазы якоря. Толстый картон брать не желательно. Его толщина не должна быть больше 0. 2 мм. После того как якорь будет очищен, гильзы найдут свое место в пазах и будет установлен переделанный коллектор, можно наматывать катушку.

Если намотка осуществляется по круговому типу, то витки необходимо укладывать последовательно пока в якоре не будут заполнены полностью пазы. Понять, с какой стороны производить укладку, достаточно просто — необходимо просто глянуть на устройство со стороны вала. При этом намотку нужно делать против часовой стрелки. Подобный тип укладки имеет название «правая».

Обязательно наложите бандаж на обмотку. Делать это лучше всего рядом с коллектором, чтобы можно было удобней производить крепеж витков катушек. Многие не знают, что такое бандаж. Фактически, это пара витков толстой нитки, которая должна быть плотно намотана и завязана. Капроновую нить лучше не применять, ведь она может оплавиться в процессе работы двигателя. Лучше всего использовать изделия из хлопчатобумажного материла.

После окончания работ обязательно проверьте перемотанный якорь на наличие обрывов или межвитковых замыканий. Делать это необходимо до того, как якорь будет пропитан, в противном случае заменить обмотку будет сложнее. Пропитку необходимо производить с целью крепления витков катушки. Ее можно выполнить при помощи эпоксидной смолы или лака.

Последний этап – проточка. Именно от качества выполнения этой работы зависит, как сильно будет искрить перемотанный якорь. При этом биения не должны превышать 0,05 мм. После завершения проточки необходимо снова провести проверку на факт наличия замыканий между витками и на корпус.

Перемотка якоря электродвигателя в Санкт-Петербурге

Выполним работу
быстрее всех в
Санкт-Петербурге

Готовы работать
24 часа в сутки!
По предварительной договоренности

Возможен вывоз и доставка обратно
исправного оборудования.
Звоните!

Гарантия качества
ремонтных работ.
100% специалисты

Вам требуется ремонт электродвигателя, и в частности перемотка якоря электродвигателя? Тогда приглашаем обратиться в нашу мастерскую — произведем ремонт быстро и качественно!

Перемотка якоря электродвигателя в Санкт-Петербурге

Перемотка якоря электродвигателя может вернуть работоспособность электроприбора без значительного снижения технических характеристик. Получить качественный результат перемотки возможно только в случае соблюдения технологии ремонта.

Попытка самостоятельно устранить неисправность электродвигателя в большинстве случаев завершается потерей времени и средств, так как проблемы возникают уже на стадии диагностики. Сложность поиска дефектного узла связана с возможностью появления неисправностей механических и электрических элементов. При этом внешний осмотр электродвигателя не поможет определить характер дефекта. Только применение специальных диагностических приборов позволяет точно определить неисправный узел.

Перемотка якоря электродвигателя — в чем сложность?

Ремонт якоря электродвигателя состоит из нескольких этапов. Прежде чем приступить к осмотру и поиску неисправностей мастер разбирает устройство при помощи профессионального инструмента. Уже на этом этапе неопытный пользователь может нанести непоправимый ущерб. В процессе разборки электродвигателя часто наносят механические повреждения крышкам корпуса, коллекторному узлу, щеткам, элементам принудительного охлаждения. Непрофессиональное отношение к ремонту обязательно приведет к дополнительным затратам времени и средств.

После того как мастер определит неисправность и решит, что требуется перемотка якоря, он выполняет расчет параметров и количества расходного материала, необходимого для ремонта электродвигателя. Обычный пользователь может неправильно определить неисправность, в результате чего перемотка окажется бесполезным занятием, допустить ошибку в расчетах, что приведет к неработоспособности двигателя или существенному изменению характеристик устройства.

Далее, процесс ремонта только усложняется. Специалисту необходимо правильно объединить и качественно пропаять проводники, соединив катушки в единую цепь. После этого требуется обработка специализированным лаком, который обладает защитными свойствами и имеет характеристики проводника. Лак необходимо высушить в специальной печи. После сборки работу электродвигателя проверяют под разной нагрузкой. Чтобы избежать ошибок на всех этапах ремонта, рекомендуется пользоваться услугами специалистов.

Выполнение ремонта электродвигателя профессионалами

Любая проблема, связанная с эксплуатацией электродвигателя, может быстро и качественно решена путем обращения в специализированную компанию. Специалисты с большим опытом работы при помощи современного оборудования и профессионального инструмента точно определят неисправность и вернут работоспособность устройству. Ремонт электродвигателей в СПБ обходится существенно дешевле покупки нового аналогичного продукта.

Преимущества перемотки якоря электродвигателя в компании «НЕВАДА»:

  • Ремонтом занимаются опытные, высококвалифицированные специалисты.
  • Современное диагностическое оборудование позволяет быстро и точно определять характер неисправности.
  • Гарантия длительной послеремонтной эксплуатации с минимальными изменениями основных параметров устройства.
  • Невысокая стоимость услуг.
  • Использование качественных расходных материалов и деталей.

Компания «НЕВАДА» выполняет ремонт однофазных, двухфазных, трехфазных асинхронных двигателей с короткозамкнутым и фазным ротором. Специалисты работают с синхронными устройствами, коллекторного и бесколлекторного типа, переменного и постоянного тока практически всех существующих марок.

Если Вам требуется ремонт и перемотка якоря электродвигателя — звоните прямо сейчас!

Наши заказчики:

Заказать услугу

в домашних условиях, схема, вручную, с помощью приспособлений, Интерскол, Бош и другие марки УШМ, подробная инструкция, видео

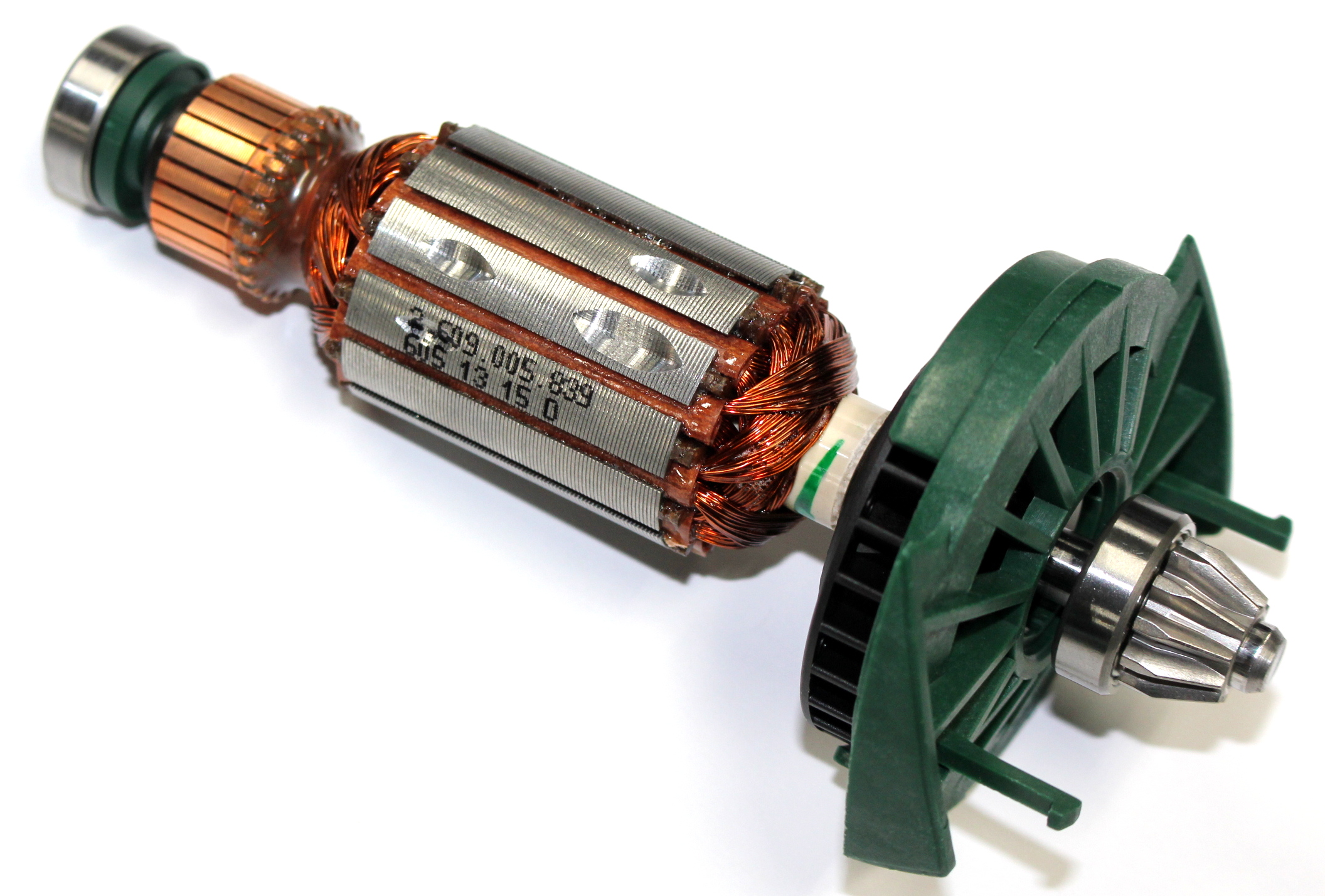

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Ротор — один из самых сложных конструктивных элементов болгарки. При этом находится в постоянном вращающемся состоянии, что создает дополнительные проблемы в поддержании нормальных условий его эксплуатации. Поэтому причиной неисправности болгарки может служить поломка якоря. Однако, не стоит выбрасывать такую болгарку, реально выполнить ремонт своими руками. Перемотать вышедшие из строя катушки не такая сложная задача и многим сделать это вполне по силам.

С чего начать?

Поскольку устройство перфоратора несложное, то ремонт перфоратора makita надо начинать с его разборки. Разборку перфоратора лучше всего выполнять по уже проверенному порядку.

Алгоритм разборки перфоратора:

  1. Снимаете заднюю крышку на ручке.
  2. Извлекаете электрические угольные щетки.
  3. Отсоединяете корпус механического блока и корпус статора.
  4. От механического блока отсоединяете ротор.
  5. Из корпуса статора извлекаете статор.

Запомните, корпус статора зеленого цвета, корпус механического блока с ротором черного цвета.

Отсоединив ротор от механического блока, переходим к определению характера неисправности. Ротор Makita HR2450 поз.54; артикул 515668-4.

Как найти короткое замыкание в роторе

Поскольку вы производите самостоятельный ремонт перфораторов, вам необходима электрическая схема перфоратора Makita 2450, 2470.

В перфораторах Макита 2470, 2450 применяются коллекторные электродвигатели переменно тока.

Определение целостности коллекторного двигателя начинается с общего визуального осмотра. У неисправного ротора поз.54 видны следы подгорелой обмотки, царапины на коллекторе, следы гари на ламелях коллектора. Короткое замыкание можно определить только у ротора, в цепи которого отсутствует обрыв.

Для определения короткого замыкания(КЗ) лучше всего воспользоваться специальным прибором ИК-32.


Проверка якоря на КЗ при помощи самодельного индикатора

Убедившись, с помощью указанного прибора или прибора самодельного, в том, что у ротора между витками короткое замыкание, приступайте к его разборке.


Роторы перед разборкой

Перед разборкой обязательно зафиксируйте направление намотки. Это делается очень просто. Взглянув в торец ротора со стороны коллектора, вы увидите направление намотки. Направлений намотки бывает два: по часовой и против часовой стрелки. Зафиксируйте и запишите, эти данные вам обязательно понадобятся при самостоятельной намотке. У ротора перфоратора Makita направление намотки по часовой стрелке, правое.

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Порядок разборки, ремонта, сборки ротора перфоратора

Вот последовательность ремонта ротора с коротким замыканием обмоток:

  1. Обрезка лобовой части обмоток.
  2. Снятие коллектора и лобовых частей и измерение диаметра снимаемого провода.
  3. Удаление и чистка изоляции пазов с подсчетом количества витков по срезам.
  4. Подборка нового коллектора.
  5. Установка нового коллектора.
  6. Изготовление заготовок из изоляционного материала.
  7. Установка гильз в пазы.
  8. Намотка якоря.
  9. Распайка выводов.
  10. Процесс термоусадки.
  11. Бронирование оболочки.
  12. Пропитка оболочки.
  13. Пропитка коллектора
  14. Фрезерование пазов ламелей коллектора
  15. Балансировка
  16. Зачистка и шлифовка ротора.

Теперь рассмотрим все по порядку.

Этап I

На первом этапе с якоря надо снять коллектор. Коллектор снимается после расточки или распиловки лобовых частей обмотки.


Разрезка лобовых частей обмотки

Если вы производите самостоятельный ремонт перфоратора, то распилить лобовые части обмотки можно при помощи ножовки по металлу. Зажав ротор в тисках через алюминиевые прокладки, распилите по кругу лобовые части обмотки, как показано на фото.

Этап II

Для освобождения коллектора, последний надо зажать газовым ключом за ламели и провернуть вместе с обрезанной лобовой частью обмотки, проворачивая ключ в разные стороны.


Второй способ снятия коллектора и лобовых частей

Ротор при этом зажмите в тиски через прокладки из мягкого металла.


Коллектор снят

Аналогично снимаете и вторую лобную часть, используя газовый ключ.

Всегда контролируйте усилие фиксации ротора в тисках, постоянно подтягивая зажим.

Этап III

Когда вы снимите коллектор и боковины обмотки, переходите к удалению из пазов остатков проволоки, следов изоляции. Лучше всего для этого использовать молоток и алюминиевое или медное зубило. Изоляция должна быть удалена полностью, а поверхность канавок зачищена наждачкой.


Зачищаем пазы от изоляции

Но перед тем, как удалить следы обмотки из паза, постарайтесь посчитать количество витков, уложенных в нескольких пазах. При помощи микрометра замерьте диаметр используемого провода. Обязательно проконтролируйте, насколько процентов заполнены пазы ротора проводом. При малом заполнении можно использовать при новой намотке провод большего диаметра.


Замер диаметра провода перед удалением проводов из пазов

Кстати, зачищать изоляцию можно, обернув наждачной бумагой кусок деревяшки нужного профиля.

Подберите новый коллектор нужного диаметра и конструкции. Установку нового коллектора лучше всего выполнять на деревянном бруске, установив на него вертикально вал ротора.

Засунув коллектор на ротор, мягкими ударами молотка через медную наставку запрессовать коллектор на старое место.


Насаженный новый коллектор

Подошла очередь к установке гильз изоляции. Для изготовления гильз изоляции используйте электрокартон, синтофлекс, изофлекс, лакоткань. Короче, то, что легче всего приобрести.


Установка новых гильз в зачищенные пазы

Теперь самое сложное и ответственное.

Как намотать ротор своими руками.

Намотка ротора представляет собой трудоемкий и сложный процесс и требует усидчивости и терпения.

Вариантов намотки два:

  • Самостоятельно вручную без приспособлений намотки;
  • С применением простейших приспособлений.

Вариант I

По первому варианту, надо брать ротор в левую руку, а заготовленный провод нужного диаметра и нужной длины с небольшим запасом в правую и наматывать, постоянно контролируя количество витков. Вращение намотки от себя по часовой стрелке. Порядок намотки простой. Закрепите начало провода за подшипник, проденьте в паз ламели и начинайте намотку в пазу ротора напротив паза ламели.

Вариант II

Для облегчения процесса намотки можно собрать простое приспособление. Приспособление целесообразно собирать при намотке якорей более одного.

Вот видео простого приспособления для намотки роторов коллекторного двигателя.


Приспособление для намотки якоря со счетчиком количества витков

Но начинать намотку надо с подготовки данных.

В перечень данных должны входить:

  1. Длина ротора=153 мм.
  2. Длина коллектора=45 мм.
  3. Диаметр ротора=31,5 мм.
  4. Диаметр коллектора=21,5 мм.
  5. Диаметр провода.
  6. Количество пазов= 12.
  7. Шаг катушки =5.
  8. Количество ламелей на коллекторе=24.
  9. Направление намотки катушек ротора=правое.
  10. Процент заполнения пазов проводом=89.

Данные длинны, диаметра, количество пазов и количество ламелей вы сможете получить во время разборки ротора.

Диаметр проволоки измеряйте микрометром, когда достанете обмотку из пазов ротора.

Все данные вам надо собрать во время разборки ротора.

Замена коллектора

Заменой лишь одного коллектора устранить неисправность не удастся. Полностью пропитанный якорь при снятии коллектора повредит оставшиеся на роторе обмотки. Новый коллектор к старым выводам обмоток приспособить практически невозможно. Поэтому лучше при замене коллектора выполнить одновременно и перемотку новых обмоток. Наиболее технически простой вариант (значительно более дорогой) — это заменить полностью ротор.

Разделы: Ремонт болгарок своими руками, Якоря болгарок

Предыдущая статья: Перемотка якоря болгарки своими руками Следующая статья: Замена и ремонт якоря болгарки своими руками

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Устройство якоря

Якорь болгарки состоит из обмотки, которая проводит ток, и магнитопровода. В магнитопроводе находится вал, осуществляющий кручение. Конструкция магнитного провода образована пластинками и пазами, которые изолированы меж собой посредством покрытия лака. Разработана определенная последовательность укладки проводников якорной обмотки в пазы. Проводники образуют виток. Окончания его связываются на ламелях. Схема расположения начала стартового витка и окончания последнего составляется таким образом, что они замыкаются на одну ламель.

При постоянном перегреве мотора болгарки происходит оплавление якоря. В результате высокой температуры могут отпасть контакты проводов, которые соединяют первичную обмотку с коллектором. Все это приводит к тому, что ток не подается.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

  1. Провести общий осмотр инструмента.
  2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
  3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Как снять подшипник с якоря с целью проверки его работоспособности?

Состоянию подшипника на движке электроинструмента необходимо уделять подабающее внимание. При его изнашивании выше допустимого предела случается перегрев, а мотор начинает шумно работать. Если впору не снять подшипник с якоря, то в запущенном виде при вращении начнут вместе касаться недвижная не передвигающаяся части. Это составляет следом угрожает суровой поломкой электродвигателя. Сразу будет нужно подмена ротора или якоря. Проверить подшипники просто. Для этой цели для вас нужно установить движок на жесткой поверхности, сверху ему положить руку не крутить вал. Ротор должен двигаться свободно, не заедать. Если вы услышите царапающие звуки по другому говоря почувствуете неравномерное вращение, это станет первым гулком для того, что нужно снять подшипник с якоря не убрать неисправность.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

  • провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

  1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
  3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
  6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
  7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Перемотка якоря

Якоря для болгарок УШМ поддаются перемотке в домашних условиях. Для этого нужно иметь определенные умения при работе с паяльником. Чтобы осуществить перемотку якоря своими руками, потребуется:

  • провод с медной жилой, которая соответствует предыдущему проводнику;
  • диэлектрическая бумага, чтобы изолировать обмотку;
  • лак для заливки катушек;
  • паяльник.

Важно перед началом намотки якоря подсчитать число витков в старой намотке и выполнить столько же на новой катушке.

Схема перемотки:

  • убирание предыдущих обмоток – стараться не испортить поверхность корпуса. При появлении повреждений произвести шлифовку наждаком или напильником;
  • осмотр коллектора – значение сопротивления контактов ламели в сравнении с оболочкой не должно превышать 0,25 Мом;
  • подчищение коллектора от старых проводов – разработка пазов для вставки концов новых проводов;
  • постановка гильз – они изготавливаются из материала, не проводящего ток, например, электротехнический картон. Размер их равен 0,3 мм;
  • перемотка катушек – окончание нового провода присоединяется к концу ламели. Перематываем по направлению против часовой стрелки. Вблизи коллектора закрепить провода хлопчатобумажной ниткой;
  • контроль на отсутствие замыканий – замерить сопротивление тестером;
  • нанесение лака или эпоксидки для закрепления намотки – произвести сушку в духовке или использовать средства, которые быстро высыхают.

Если выполнить подобные действия не удается, то можно произвести замену якоря болгарки.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

    Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Якорь болгарки – вращающийся элемент электродвигателя, являющийся «сердечником» всей конструкции прибора. Узел состоит из вала – металлической оси вращения, проволочной обмотки, коллектора – набора контактных пластин, представляющих собой окончания витков обмотки и винта охлаждения. Якорь механически взаимодействует с передним и задним подшипником, редукторным узлом болгарки и графитовыми щетками; электромагнитным способом со статором – внешней частью электродвигателя. На обмотку якоря напряжение подается через скользящий контакт щеток с пластинами коллектора – ламелями.

Передача тока осуществляется в режиме вращения, что создает условия для трения и нагрева. Эти условия несут в себе предпосылки к возникновению потенциальных неисправностей.

Пара слов о смазке

Надежность работы редуктора и его долговечность во многом зависят от своевременной замены смазки и правильного ее подборе.

На российском рынке ГСМ представлен большой ассортимент смазочных материалов. Среди них выделяются смазки российских производителей.

Современные производители инструмента настоятельно рекомендуют использовать смазочные материалы только собственного производства. Это политика производителя.

Из российских смазок рекомендуем использовать специально разработанные для редукторов смазочные материалы.

Но на качество работы болгарки влияет не только правильно подобранная смазка, а в большей степени своевременная ее замена! Не затягивайте с заменой смазки, следите за ее состоянием.

Причины поломки

Якорь УШМ – ротор, является деталью, которая подвергается наибольшим нагрузкам: температурным, механическим и электромагнитным. Нарушения правил эксплуатации, предписанных производителем, приводит к скорому выходу из строя данного узла. Некоторыми факторами таких нарушений являются:

  • выход за рамки допустимого времени непрерывной работы;
  • отсутствие защиты от агрессивных сред – пыли, песка, грязи, влаги;
  • превышение параметров нагрузки;
  • механические повреждения;
  • работа в момент перепадов напряжения.

Данные причины могут привести к возникновению следующих неисправностей якоря:

  • оплавление изоляции (изоляционного лака) контактов или обмотки в результате перегрева;
  • механические повреждения: царапины, сколы, трещины, от контакта с посторонними частицами, попавшими в отсек с подвижными деталями;
  • пробой в слабых точках обмотки, вызванный перегрузкой;
  • искривление или нарушение баланса якорного вала;
  • короткое замыкание или возникновение нагара на ламелях.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

  • Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
  • После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
  • Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
  • Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Болгарка используется для выполнения многих задач в хозяйстве. Регулярное применение может привести к поломке устройства. Наиболее часто ломающимся элементом является якорь. На него действует высокая тепловая нагрузка, а также сказывается механическое и электромагнитное влияние. В итоге многим умельцам приходится думать о ремонте этой детали.

Способы проверки

Каждая неисправность ротора выявляется соответствующим методом проверки.

Визуальный осмотр

Способ проверки, с которого нужно начинать диагностику. Проверить коллектор якоря на наличие механических повреждений. Царапины, задиры и сколы должны отсутствовать. Осмотреть ламели на предмет выгорания. Если одна из них темнее или взбухла – имеет место короткое замыкание между пластиной и шиной обмотки.

12-вольтной лампочкой

Подсоединить к контактам лампочки два провода. В одном из них сделать разрыв. Подключить провода к источнику питания, края «разорванного» провода положить на ламели так, чтобы они не соприкасались между собой. Вращать якорь. Если в обмотке отсутствуют пробои, то лампочка будет гореть непрерывно.

Мультиметром

Перевести данный прибор в режим измерения сопротивления. Один из щупов (полярность не имеет значения) положить на одну из пластин. Другой щуп поочередно прикладывать к остальным ламелям. Звуковой сигнал в зависимости от модели мультиметра оповестит о том, что между «трассами обмотки» есть пробой.

Тестером

Индикатор короткозамкнутых витков. Используется при проведении диагностики якорей закрытого типа. Этот тип роторов отличается отсутствием доступа к месту соединения обмотки с ламелями. Тестер имеет два светодиода – красный и зеленый. Вращая якорь, подсоединенный к тестеру, можно определить наличие пробоя в обмотке по загоревшемуся красному светодиоду.

Видео-блок о ремонте болгарок – типичные неисправности

Как то УШМ перестала работать, разобрав и почистив редуктор от смазки обнаружил распавшийся коническую шестерёнку и кучу мелкой стружки. Поискав по сервисным мастерским купил комплект (350р), также купил шпонку (10р). проверил и заменил 2 подшипника (100р.), один высох, второй повредился из-за развала шестерни, а третий оказался рабочим.

Так же на якоре с одной стороны сдавился паз для шпонки и в следствии чего шестерёнка в ней болталась, чтоб исправить это, с обратной стороны якоря выточил гравером паз и шестерёнка встала как влитая.

для замены второй шестерни и снятия стопорного колец пришлось приобрести специальные съемники т.к. в наличие не было для внешних пришлось приобрести для внутренних (140р.)

На просторах интернета нашел способ продления жизни шестерней путем спиливания на 1 мм край корпуса редуктора. но у меня нечем это сделать чтоб получилось ровно и гладко.

Я пошел другим путём, подобрал шайбу на 1.47мм (методом подбора и поставил) её между шестерней и подшипником.

После всех манипуляций УШМ была почти готова и почти без люфта. Осталась дело за смазкой, под рукой ничего не было кроме литола и литола-24, ну как бы всегда всё чмазывал движущее ими, залил в корпус литол-24 закрутил и включил чтоб она поработала минут 5. Потом решил посмотреть как смазываются шестерни, разобрав увидел что литол24 как бы свернулся (кристаллизовался), почитав на просторах интернета обнаружил что чистым литолом смазывать нельзя в остновном пишут ШРУС или литол + машинное масло (50/50). Также у меня есть маленькая УШМ разобрав её увидел что обычный литол как бы превратился в перу.

Завтра в магазин за ШРУСом, или чем лучше заправить редуктор?

Как снять подшипник с якоря электроинструмента: несколько дельных советов

Сейчас у многих домашних умельцев не проф мастеров встречаются целый арсенал электроинструментов, которые помогают управляться с бытовыми не ремонтно-строительными задачками. Перфораторы, лобзики, болгарки, дрели – они значительно упрощают не ускоряют работы. Но случается, что электроинструмент сгорает. Не следует торопиться не отправлять его на помойку из-за этого. Из-за с насыщенной эксплуатацией детали изнашиваются, соответственно оборудование не способен работать в обычном режиме. Если знать, как снять подшипник с якоря электроинструмента, естественно продлить жизнь собственному “помощнику”. Своевременная подмена не смазка деталей позволяет эксплуатировать устройство в протяжении более длительного времени.

Основная задачка мотора электроинструмента. это вращение. Якорь является той принципиальной частью устройства, которая принуждает рабочий механизм крутиться. Срок эксплуатации детали находится в зависимости от мощности не частоты вращения, в добавок активности внедрения оборудования. Чтоб уменьшить трение в свое время движения деталей, необходимы подшипники. Конкретно они обеспечивают плавное вращение не облагораживают ход рабочего механизма электроинструмента. Если за подшипниками смотреть не вовремя смазывать, срок их службы возрастает существенно.

Как устранить неисправность?

Визуальный осмотр и проведение тестов помогут определить характер неисправности и понять, возможна ли замена или ремонт в домашних условиях. Неисправности ротора болгарки делятся на два типа: поддающиеся и не поддающиеся ремонту. К первому типу относятся неисправности, связанные с нарушением изоляции обмотки, повреждения коллектора и железного основания. Второй тип поломок – факторы ухудшения балансировки якоря в целом и его вала. Восстановить ротор в данном случае практически невозможно.

Ремонт коллектора

Если выявлены структурные повреждения ламелей коллектора, их необходимо проточить. Сделать это можно на токарном станке или при помощи подручных средств. Проточка должна осуществляться равномерно. В противном случае будет нарушена балансировка, что повлечет за собой разрушение графитовых щеток в процессе работы и выход из строя других узлов болгарки.

Станочная проточка

Ротор болгарки устанавливается в токарный станок. Поскольку коллектор состоит из медных пластин, а медь вязкий металл, необходимо подобрать оптимальные обороты вращения в диапазоне от 600 до 1200. Подводка резца производится по половине деления. В момент касания «ножом» коллектора делается продольный проход со съёмом тонкого слоя металла. Достичь наилучшего эффекта можно совершив 2-3 прохода. Большее их количество может привести к повреждению структурной целостности коллектора. Между проходами нужно делать перерывы, давая меди остыть. В противном случае может расплавиться лаковая изоляция между ламелями.

Для проточки при помощи подручных средств понадобятся тиски, дрель и несколько видов наждачки. Якорь болгарки извлекается из корпуса, при этом одна его часть остается подсоединённой к редуктору УШМ. Корпус редуктора фиксируется в тисках, другой конец вала ротора зажимается в патроне дрели. «Губы» тисков и дрель должны находиться на одной линии с осью вала якоря.

Включить дрель с фиксацией пусковой кнопки в режиме постоянной работы. Протачивать наждачкой коллектор без нажима. Использовать минимум 3 типа зернистости образива – от более крупного к более мелкому. Завершающей должна быть наждачка нулевой зернистости.

По окончании проточки важно удалить с коллектора всю стружку и пыль, это предотвратит возникновение короткого замыкания между пластинами.

Съем подшипника

Край, который фиксируется в патроне дрели, изначально устанавливается в подшипник. Перед проточкой необходимо его удалить. Для того чтобы снять подшипник без съемника, можно воспользоваться тисками, молотком и зубилом. Закрепить вал с подшипником в тисках таким образом, чтобы был сдавлен только подшипник. Установить острый конец зубила в торец вала и легкими ударами молотка выбить вал из подшипника.

Ремонт обмотки

Перемотка якоря болгарки – работа, требующая наличия соответствующих навыков и особой точности. Для достижения наилучшего конечного результата стоит обратиться к соответствующему специалисту.

Инструментарий, необходимый для ремонта и замены негодных деталей

Для качественного и результативного ремонта болгарки вам потребуются самые простые инструменты, которые есть практически у каждого рачительного хозяина.

Наличие шуруповерта значительно облегчит процедуру разборки угловой шлифмашинки. Но, при его отсутствии, вы легко обойдетесь просто различными отвертками. Желательно, чтобы у них был храповый механизм.

Чтобы выкрутить гайку, которая прикрепляет ведущую косозубую шестеренку, вам понадобится ключ, называемый рожковым.

Для демонтирования подшипника не обойтись без специального съемника.

Выполнение диагностики электрической составляющей ремонтируемого устройства выполните, воспользовавшись тестером. Также есть специальный прибор, который определяет короткое замыкание витков. Этот прибор очень удобен, так как вы можете диагностировать поломку в статоре, либо роторе, не прибегая к снятию узла.

Обязательно запаситесь схемой устройства шлифовальной машины. Знание расположения основных узлов значительно облегчит проведение разборки механизма, ремонта, или замены негодных деталей.

Как перемотать в домашних условиях?

При нарушении целостности обмотки ротора ее нужно аккуратно удалить, используя плоскогубцы, ножовку по металлу, зубило, кусачки – все необходимые инструменты. Избегать повреждения контактов коллектора, железного основания обмотки и вала якоря. Перед удалением выяснить какова схема намотки и зафиксировать этот факт на бумаге. В процессе следовать составленной схеме направления обмотки.

Обмоточная проволока укладывается в специальные пазы в железном основании. Нужно посчитать, сколько проводников в каждом пазу и на основе этого вычислить количество витков. В стандартном варианте их должно быть 2000 – 2300. В пазы вставляются картонные пластины, изолирующие обмотку от контакта с железным основанием. Затем производится намотка проволоки, концы которой припаиваются к контактам коллектора по завершении.

Важно подобрать медную проволоку соответствующего сечения и подходящей длины. Проволока, используемая для обмотки электродвигателей, покрыта изоляционным лаком. В процессе перемотки очень важно не повредить это покрытие. В противном случае может возникнуть повторный пробой в обмотке.

Перед пропиткой новой обмотки необходимо прозвонить ее мультиметром или тестером, для того чтобы исключить наличие пробоя. Если таковой отсутствует, якорь отправляется в духовку на прогрев. Разогретая обмотка ротора пропитывается эпоксидной смолой. Для лучшего ее протекания сквозь проволоку якорь держится под наклоном.

Как разобрать болгарку и демонтировать подшипники. Поэтапные шаги

Разобрав данное устройство, вы сможете заменить поломанные подшипники, заново смазать все детали, сделать демонтаж испорченых щеток и смонтировать новые.

Для того, чтобы разъединить роторный и статорный корпуса, требуется предварительное снятие корпуса рукоятки в машинке. Это делается для того, чтобы была возможность вынуть угольные щетки. Они держат роторный коллектор.

Вторым шагом будет выкручивание четырех винтов, которые крепят оба корпуса – роторный и статорный.

Вынимайте редуктор вместе со стартером, начинайте его разбирать. На редукторе также находятся винты, которые требуется выкрутить. Всего их четыре штуки. Эта процедура потребует от вас некоторых усилий, так как заводская сборка предусматривает применение герметика.

Болгарки разных моделей имеют различные виды шестеренок. В моделях с малой мощностью – применение прямозубых шестерней. С мощностью более тысячи ватт – использование косозубых шестерней.

Когда вы снимите редукторную крышку, появится возможность снятия узла, в котором находится косозубая шестеренка. Для ее снятия примените пресс или съемник.

Для этого вам придется применить специальные тонкие трубки. По этой причине использовать съемник будет неудобно.

Перед снятием шестеренки необходима проверка люфта в зубчатом соединении. Также проверьте, все ли зубья целостны. И проверяется контактное пятно.

Если вы определили такие признаки у подшипника, который находится на шпиндельном валу:

  • когда вы его прокручиваете, слышится характерный шум;
  • заметили появление люфта;
  • отсутствует смазка.

При наличии всех этих признаков необходимо сделать замену старой детали на новую. Для этого подшипник требуется демонтировать. Как это сделать?

В первую очередь снимаете шестерню вместе со стопорным кольцом. После этого вы легко удалите изношенный элемент. Когда вы демонтируете узел роторного вала, подшипник может остаться в редукторе, внутри корпуса. В этом случае воспользуйтесь молотком, сверху мягкая наставка.

Для снятия ведущей шестеренки в болгарке сделайте такое:

  • зажимаете ротор, рожковым ключом выкручиваете гайку;
  • снимается шайба;
  • теперь вытаскиваете саму шестеренку.

После проверки внешнего вида у шестеренки, определитесь, нужна ли замена этой детали. Имейте в виду, что менять нужно одновременно обе шестеренки.

Угловые шлифовальные машинки, имеющие малую мощность, оснащены игольчатым подшипником, он служит как опорный подшипник.

Демонтируйте эту деталь только, когда он полностью разрушен. Есть проверенный способ, как вытаскивается разрушенная обойма.

1.Выбираете диаметр метчика большего размера, чем внутренний диаметр в обойме.

2.Поставьте и закрепите его в патрон шуруповерта. Постепенно, с малыми оборотами, закрутите в обойму. Когда произойдет попадание метчика на корпусное дно в редукторе, обойма будет подниматься.

Роторный вал имеет еще два подшипника, помимо игольчатых. Для их отсоединения от ротора я бы порекомендовал применить съемник.

Подшипник, прикрепленный к коллектору, снять достаточно просто. Крыльчатка также оснащена подшипником, снятие которого займет немного больше времени и умения. Оба подшипника закрыты для защиты специальными насадками из резины.

Чтобы снять и заменить эти детали, выкручиваются гайки, снимается прямозубая шестерня, а также защита из пластика. Теперь вы свободно снимете с роторного вала подшипник с помощью съемника.

Если съемника в наборе инструментов не имеется, есть один метод, возьмите его на заметку. Снимайте подшипник тисками вместе с двумя металлическими полосами, и молотком, на котором специальная металлическая наставка.

Меры предосторожности

Соблюдение мер предосторожности гарантирует исправность всех узлов болгарки в течение продолжительного периода работы:

  • не допускать перегрева электродвигателя, графитовых щеток, не превышать допустимую нагрузку на шлифмашину;
  • использовать сменные режущие круги соответствующего диаметра;
  • предотвращать попадание внутрь корпуса УШМ грязи, песка, влаги и посторонних предметов;
  • следить за состоянием смазочной массы в редукторе и подшипниках – ее недостаток или выгорание приведут к повышению нагрузки на электрическую часть инструмента;
  • избегать работы в перегруженной сети, например, при работающем сварочном аппарате.

Диагностика

Прежде чем приступать к ремонту, следует провести диагностику вышедшей из строя болгарки. Это позволит определить истинную причину, по которой произошли перебои в работе электроинструмента, и сделать его ремонт с минимальными затратами. Электрическая часть болгарки, в состав которой входит ротор, диагностируется по определенным правилам с применением доступных приборов. Информацию как проверить ротор на исправность можно получить по ссылке «Проверка, прозвонка якоря болгарки своими руками».

Советы профессионалов

Некоторые советы профессионалов помогут предотвратить поломку якоря болгарки и продлить срок службы электроинструмента. Предотвращение попадания пыли и грязи внутрь корпуса:

  • использовать строительный пылесос для удаления пыли при пилении неметаллических материалов;
  • проливать водой место пропила, снижая пылевыделение;
  • закрыть воздухозаборные решетки марлей или куском капроновых колготок, периодически менять/ очищать данную изоляцию;
  • настроить редуктор так, чтобы направление вращения круга было обращено «от себя» – пыль и другие продукты пиления будут направляться в сторону от воздухозаборных решеток;
  • не класть УШМ на землю, в песок, грязь и на мокрые поверхности.

Советы по работе с болгаркой:

  • погружать режущий диск в материал медленно, без нажима;
  • помогать пилению движением болгарки вперед и назад;
  • сопоставлять объем пиления и свойства материала с техническими характеристиками и мощностью болгарки;
  • при наличии возможности регулировки оборотов, не пилить на низких оборотах слишком долго.

О том, как проверить якорь болгарки, смотрите в следующем видео.

Замена подшипника

Во время диагностики неисправностей частым дефектом является повышенный люфт подшипников ротора. Во избежание больших неприятностей следует их заменить.

При замене подшипников ротора в болгарке ДВТ в домашних условиях, в следующем видео используются любые подручные средства. Ротор выдавливается с помощью металлического стержня отвертки и гаечного ключа с опорой на прилив внутри корпуса редуктора. Выполнять это действие не слишком удобно, но в конечном итоге оно достигает своей цели.

В следующем видео получил дальнейшее развитие способ раскручивания крепежа фиксирующей пластины к корпусу редуктора подшипника через технологические отверстия в крыльчатке. Так как крыльчатка пластмассовая, эффективно прожечь отверстия нагретым стержнем, например, гвоздем. Для сохранения балансировки рекомендуется сделать сразу два отверстия.

Разборка болгарки для профилактики

Я бы порекомендовал разбирать вашу шлифовальную машинку не только для ремонта и замены износившихся деталей, но и для регулярной профилактики. Это значительно продлит время эксплуатации электрического устройства. Любой механизм работает дольше, качественнее, если за ним налажен должный уход. Не является исключением и болгарка.

Разберите инструмент, как было рассказано в этой статье. Только теперь вы делаете это не для ремонта, а для того, чтобы тщательно почистить и смазать такой необходимый в хозяйстве инструмент.

Самым идеальным вариантом для очищения является использование сжатого воздуха и насадки для продувки в компрессорах. Вам придется учесть, что охлаждается болгарка через расстояние в середине якоря и статора.

Чрезмерное количество строительной пыли, различные частички на двигателе. Все это требуется время от времени чистить.

А если уж разобрали болгарку для профилактики, нанесите на детали свежую смазку, как рассказывалось ранее.

Как вы видите, обслуживание и ремонт болгарки не такая уж и сложная задача!

Виды поломок у болгарок

Типичные незначительные поломки

В случае возникшей неисправности в первую очередь необходимо исключить элементарные поломки:

  1. Не включается болгарка. УШМ внезапно стала неисправна – перестала включаться. В таком случае нужно проверить исправность розетки, потом вилку и сетевой шнур, возможно, просто не срабатывает привод из-за того, что в изделие не попадает ток.
  2. Кабель с вилкой целые, а привод не работает. Необходимо проверить кнопку запуска. Ремонт выключателя болгарки проще осуществить покупкой новой кнопки и её заменой. Поскольку она редко подлежит ремонту – в основном, внутри ломается пластмассовая тяга выключателя. Если хочется экспериментов, можно разобрать её, пронумеровав контакты, и обратно собрать всё по местам, чтобы после сборки не случилось замыкания.
  3. Указанные выше детали невредимы, а углошлифовальная машинка не хочет работать – значит, пришло время проверить щетки. Возможно, пора в болгарке их поменять. Щётки от работы постоянно греются, поэтому быстро изнашиваются и чаще других деталей нуждаются в замене, причём парно.

Существенные неисправности

Исключив все незначительные поломки, необходимо разбираться, почему инструмент не хочет включаться, и как отремонтировать его. Скорее всего, неисправности серьезные, требующие дополнительных знаний. Это происходит в случаях, если:

  • деформирован корпус;
  • заклинил один из подшипников;
  • не работает якорь или статор;
  • поломались или стёрлись зубья у шестерёнки редуктора;
  • вышел из строя коллектор;
  • не подаёт признаков жизни датчик управляющей электроники.

Если определено, что неисправность произошла в механической части болгарки, то надо обратить внимание на состояние большой шестерёнки, находящейся на валу, и на втулки. Если зубья частично стёрлись или происходит шатка валов, их незамедлительно надо заменить.

Самые распространенные поломки

Неисправности болгарки случаются довольно часто. Каждый, кто работает с этим инструментом, знает об этом. Что выходит из строя чаще всего?

Сломалась кнопка фиксации шпинделя.

Всего одно неловкое нажатие на кнопку фиксации шпинделя, когда происходит вращение диска, приводит к её поломке. Иногда она может быть сломана, если её используют для снятия заклинившего диска. Чтобы это не случилось, нужно пользоваться рожковым ключом, вставленным в специальные отверстия возле места крепления диска.

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

Чтобы инструмент продолжил работу, необходимо поменять шестерёнки, причём все, да ещё и коническое колесо. Перед походом в магазин за запчастями запомните фирму производителя, модель и мощность изделия.

Не работает электродвигатель.

Данного вида поломка случается с УШМ, которые работают в местах, где много пыли, а когда им дают отдых, то оставляют на земле. Пыль, которая попадает внутрь, портит обмотку. Большие нагрузки, особенно для маленькой мощности болгарки, оборачиваются поломкой мотора.

Если болгарка используется для резки материалов, создающих много пыли, то рекомендуется места вентиляционных отверстий чем-то прикрыть.

Посыпался подшипник

Самым слабым звеном, и не только у болгарок, являются подшипники. Большая частота вращений быстро изнашивает механизм. Радует одно, что поменять подшипник легко. Замена посыпавшего подшипника у болгарки, должна быть сделана вовремя, чтобы не случилось поломки, которую уже не исправить.

Неисправность статора

Данную поломку легко определить, когда УШМ включилась, но обороты диска слишком интенсивные и отличаются от обычной работы – значит, в статоре на обмотке существует витковое замыкание. Поломка статора считается самой серьёзной, для её устранения нужны специальные навыки. Когда в своих силах есть сомнения, лучше обратиться к профессионалам, чтобы потом не пришлось покупать новый инструмент.

Если решение починить самостоятельно принято, оно начинается со срезки лобовых частей обмотки, остатки все удаляются. Следующий шаг – делается новая обмотка по шаблону. Она должна быть идентичной по количеству витков, с той же плотностью и из проволоки такой же толщины, что и предыдущая.

Редуктор

УШМ, мощность которых меньше 1100 Вт обычно укомплектованы прямозубыми шестернями. Они находятся на статоре. У болгарок с большей мощностью – косозубые шестерёнки. Каждый из вариантов имеет конусовидную форму, стержень редуктора болгарки перекрещивается с валом статора под углом.

Ремонт редуктора болгарки в основном заключается в замене шестеренок. В случае слома дискового зубчатого колеса, его заменить сложно, потому что он очень прочно закреплен. Разобрать редуктор несложно:

  • нужно выкрутить гайку с его стороны;
  • аккуратно взять в тиски корпус ротора и легкими ударами выбить корпус редуктора;
  • поменять положение зажатого ротора и выбить через деревянную доску подшипник;
  • открутить с вала шестерёнку.

Всё – редуктор разобран.

Регулятор оборотов

Регулятор оборотов присутствует не у всех моделей болгарок. Когда УШМ используется для резки, он, в принципе, не нужен, но если проводится шлифовка, просто необходим. Если вдруг он перестал работать, то, скорее всего, перегорела плата, которую необходимо снять и купить такую же в магазине электроинструментов для дальнейшей замены.

Читать также: Какие дрели самые лучшие

Самостоятельный ремонт болгарки не всегда осуществим. Если вдруг что-то не выходит или не всё ясно, лучше обратиться в сервисный центр.

Ремонт и перемотка ротора электродвигателя в Москве и Санкт-Петербурге

Ротор – составная часть электродвигателя, которая изнашивается наиболее быстро, так как находится в постоянном движении. За счет этого детали истираются, повреждаются, возникают искры и нагар, что впоследствии может привести к замыканию и перегоранию. Серьезная поломка, после которой требуется капитальный ремонт, не единственная причина провести ремонт ротора электродвигателя: оптимальный вариант – обратиться к профессионалам, едва начались проблемы, чтобы не допустить более тяжелых неисправностей.

Виды ремонтных работ

Выделяют четыре типа ремонта в зависимости от обстоятельств, объемов работ и сроков, в которые мотор должен вернуться в эксплуатацию:

  • текущий – наиболее часто проводимый вид плановых ремонтных работ, включающий в себя проверку основных узлов, оценку работоспособности и при необходимости замену деталей;
  • срочный – выполненный в максимально короткий период времени, выполняется, если использование машины в ближайшее время критично и важно, как правило, более дорого стоит;
  • технический – плановое обслуживание и при необходимости замена износившихся узлов, перемотка и другие сервисные работы;
  • капитальный – полный ремонт, необходимость в котором возникает при серьезной поломке или сильном износе двигателя. Выполняются полная проверка каждого узла мотора, замена или восстановление поврежденных частей, в результате чего электромашина полностью возвращает функциональность.

Стоимость вмешательства зависит от типа ремонта и сложности конкретного случая, а также других обстоятельств.

Чего позволит добиться своевременный ремонт

Ремонтные работы, проведенные вовремя, восстановят КПД электрической машины до изначального, продлят срок ее службы и позволят пользоваться ею еще долгое время. Таким образом предприятие существенно сэкономит средства: ремонт дешевле, чем замена двигателя либо покупка нового дорогостоящего оборудования. При соблюдении правил эксплуатации обеспечивается длительная бесперебойная работа, если при ремонте использовался квалифицированный труд грамотных мастеров.

Наше предложение

ООО ПО «Электромашина» гарантирует качественный ремонт ротора электродвигателя. Наши мастера проверят все составные части, если это необходимо, перемотают катушки, используя в работе только современное профессиональное оборудование. Мы занимаемся наладкой, восстановлением и изготовлением деталей для электрических двигателей разных типов и готовы помочь промышленным предприятиям избежать серьезных затрат на покупку новой техники. Свяжитесь с нами, если Вам необходимо починить ротор электродвигателя либо заменить поврежденный узел.

Этапы работ

Ремонт электрических машин в ООО ПО «Электромашина» предусматривает:

  • Приемку оборудования и его доставку в ремонтный цех.
  • Присвоение каждому заказу порядкового номера.
  • Диагностику состояния полученного электродвигателя или генератора.
  • Окончательный расчет стоимости ремонта, определяемый по результатам диагностирования.
  • Если требуется – согласование рассчитанной суммы с заказчиком до выставления счета.
  • Если клиент согласен с ценой – выставление счета.
  • Проведение полного объема ремонтных работ.
  • Оплату заказчиком стоимости услуги.
  • Возможность для клиента уточнять степень готовности оборудования и иметь представление о том, на каком этапе находится ремонт.
  • Самовывоз отремонтированного электродвигателя либо генератора или заказ доставки отремонтированной техники по указанному адресу в любой регион России. Чтобы забрать заказ, нужно предъявить акт приема оборудования в ремонт, доверенность и реквизиты предприятия-заказчика.

Наши преимущества

Снижение затрат за счет сокращения времени простоя оборудования

Опыт работы со сложными, специализированными и крупногабаритными электродвигателями

Ответственный подход к диагностике и ремонту в реальные сроки и за разумную стоимость

Разработка и расчет Проектирование ключевых узлов электродвигателя

Оперативная и грамотная перемотка ротора болгарки

Перемотка ротора болгарки позволяет повысить работоспособность электроприбора, не изменяя при этом его технические характеристики (изменение параметров осуществляется только по просьбе клиента). Перед тем, как перемотать электродвигатель, мастер должен провести качественную диагностику ротора, а также подобрать обмотку, которая будет соответствовать прежней по основным характеристикам.

Основные сложности перемотки ротора болгарки

Основные сложности при перемотке ротора болгарки, с которыми может столкнуться начинающий мастер:

  • Для определения неисправностей обычного визуального осмотра недостаточно. Качественная диагностика проводится только на специальном оборудовании. Без него невозможна и финальная проверка после завершения ремонта, которая покажет, насколько увеличилась работоспособность мотора.
  • Чтобы перемотать электродвигатель ротора, его придется разбирать на комплектующие, что под силу только опытному специалисту. На данном этапе также требуется профессиональное оборудование.
  • В процессе грубого вмешательства в устройство двигателя можно нанести двигателю повреждения механического характера: помять крышку, щетки, повредить коллекторный узел. Появление новых неисправностей только затянет ремонт эл. двигателей, к тому же сделает его более дорогим.
  • Неправильный подбор обмотки, из-за чего двигатель не будет работать или будет делать это не в полную силу. Диаметр обмоточной проволоки, ее длина и другие характеристики должны соответствовать старой обмотке.
  • Изменение технических характеристик в процессе ремонта эл. двигателей.

Чтобы избежать таких ошибок, для перемотки двигателя лучше обращаться к профессиональному мастеру. После замены обмотки он также покроет катушку защитным лаком и специальной просушкой, а также протестирует модернизированный мотор.

К тому же, болгарка довольно опасный инструмент. Никто не гарантирует безопасность, если после некачественного ремонта болгарка вдруг выйдет из строя или нанесет вред окружающей обстановке, человеку. Чтобы этого избежать, советуем доверять только профессионалам.

Когда требуется перемотка ротора болгарки?

Понять, что требуется перемотка ротора болгарки, можно по нескольким признакам:

  • Высохла смазка, из-за чего подшипники начинают стираться быстрее.
  • Повреждена или сгорела сама обмотка.
  • Появление нехарактерных вибрирующих звуков при запуске болгарки.
  • Болгарка работает неисправно, двигатель вращается впустую.

При появлении первых признаков не стоит затягивать с ремонтом. Лучше сразу обратиться за помощью, пока болгарка совсем не вышла из строя и не причинила вреда окружающим.

Также перемотка двигателя может входить в капитальный ремонт мотора болгарки, который предполагает полную разборку двигателя и устранение всех обнаруженных неисправностей. При частом использовании болгарки капитальный ремонт нужно проводить не реже, чем раз в 3-4 года.

Если устройство уже нельзя починить, у нас вы можете купить совершенно новый электродвигатель на замену старому.
