Содержание

Переключатель фаз: принцип работы, схема подключения

Электрооборудования домашних и производственных электрических сетей требуют бесперебойного питания. Современные электрические сети не могут обеспечить непрерывную и качественную подачу напряжения. Вследствие резких скачков напряжения электрооборудование может поломаться или выйти из строя.

Устройство переключения фаз

Переключатель фаз создает благоприятную среду для снабжения электроприборов напряжением и защиты их от колебаний в электрической сети. При этом он подбирает наиболее выгодную фазу для сохранности нормального напряжения и держит ее всегда в приоритете. В настоящее время прибор является просто незаменимым, так как он способен защитить и обезопасить электрооборудование от перегорания.

Технические характеристики

Основными техническими характеристиками переключателей являются: величина номинального фазного напряжения; показатель напряжения, при котором работает одна фаза; время повторного подключения; частота; время возврата; диапазон срабатывания по максимальному и минимальному напряжению; время задержки переключения.

Указывается:

  • время переключения на другие фазы;
  • коэффициент напряжения возврата;
  • максимальный ток переключения;
  • максимально допустимое напряжение в фазах;
  • производительность переключателя.

Отмечается вес прибора, положение в пространстве, размеры устройства, срок службы. Помимо того указывается температурный режим, при котором сохраняется работоспособность. В большинстве случаев он составляет от -35 — +55 градусов, поэтому прибор можно устанавливать на улице.

Виды

На современном рынке представлено множество моделей данного прибора. В зависимости от конструктивных особенностей их можно разделить на две группы: автоматические и ручные.

Устройство ПЭФ

Выбирая нужный механизм, одни потребители стараются освоить новые технологии и приобрести устройства последних моделей. Другие — привыкли работать с надежными и проверенными временем устройствами.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Автоматический переключатель фаз

В случае если работающая электросеть не обеспечивает нужное питание, прибор автоматически переключает электроприборы на другую линию. При этом переключатель самопроизвольно выбирает подходящую фазу.

Автоматический тип характеризуется точностью и надежностью в использовании. Прибор имеет внутреннюю блокировку, которая исключает слипание контактных соединений.

Для того чтобы установить и настроить такой переключатель необходима предельная точность. В случае безошибочного подключения устройства переключатель будет долгое время поддерживать бесперебойное питание электрических приборов.

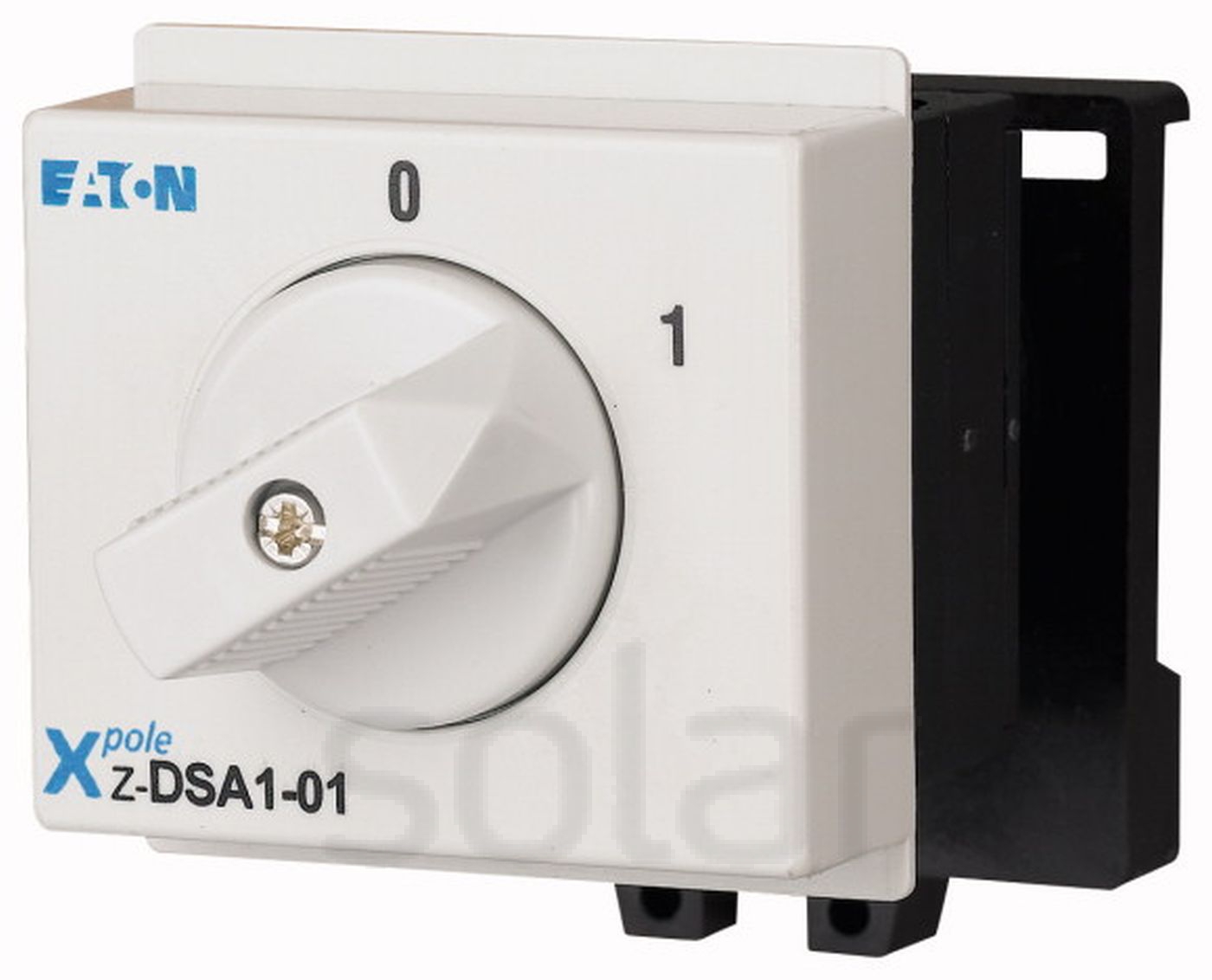

Ручной переключатель фаз

Прибор создан для ручного управления сетей с низким напряжением. Он способен создавать регулирующие фазы, включать и отключать трансформаторы, электродвигатели и другое электрооборудование, имеющее небольшую мощность.

Ручной тип устойчив к высоким нагрузкам и прост в эксплуатации. Данный вид обладает небольшими габаритами и стоимостью. Кроме этого прибор можно использовать как выключатель. Ручной переключатель имеет длительный срок службы.

Одновременно с этим прибор требует постоянного присутствия обслуживающего персонала. Во-первых, он должен всегда быть под контролем, а во-вторых, в случае аварии его необходимо будет переключить. Однако ручные переключатели имеют отличную производительность и хорошую переключающуюся способность.

Принцип действия

При помощи данного устройства контролируются высокие и низкие показатели напряжения. Перед использованием переключатель настраивается на нужные параметры. Необходимо заострять внимание на установку верхнего значения напряжения. Если завысить этот показатель, то может перегреться внутренняя проводка. При заниженной величине данного параметра могут быть частые срабатывания прибора.

Современный переключатель фаз

Переключатель снабжен функцией времени возврата. При этом через установленное время прибор проверяет основной источник напряжения. Если данный показатель имеет нормальное значение, то прибор возвращается в исходную позицию. Если показатель не соответствует норме, то через установленное специалистом время, прибор снова проверяет данный параметр.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Эта проверка осуществляется до тех пор, пока показатель не войдет в норму. В случае если напряжение вообще пропадает в электрической сети, включается формат время включения.

Современные модели переключателей оснащены микроконтроллером, который проводит анализ подаваемого напряжения. При этом он отображает результаты на цифровом табло и ведет управление электромагнитным реле.

Если напряжение на одной из фаз выходит из нормы, индикатор начнет мигать. Если напряжение не соответствует одновременно в трех фазах, прибор отключит нагрузку до возврата к нормальным показаниям.

Ручной вариант переключателя выполняет те же задачи, что и автоматический и представляет трехпозиционный кулачковый переключатель. При этом бывают модели двухпозиционные и четырехпозиционные, смотря какие задачи перед ним поставлены.

Механические экземпляры, имеющие небольшую мощность, предназначены для переключения линии, они не могут коммутировать нагрузку. При этом мощность линии измеряется вольтметром. Более мощные приборы способны переключать нагрузку под напряжением.

Схема подключения

Устройство монтируется на дин-рейку в распределительный щит. При этом перед переключателем должен быть обязательно установлен автоматический выключатель. Схема подсоединения зависит от модели и производителя и указывается в техническом паспорте.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей

Чтобы подключить прибор при помощи контакторов необходимо к устройству подсоединить 8 проводов. К верхним клеммам – 4 провода и к нижним – 4. Начальные три проводка осуществляют снятие данных напряжения фазных линий.

Последний провод – это работающий нейтральный проводник. Начальные нижние три провода являются сигнальными. Они управляют катушками пускателя. При появлении напряжения контакты замыкаются. Четвертый провод снизу контролирует работу контактора и защищает от короткого замыкания.

Переключатель фаз автоматический МВФ-3Ц. Преимущества. Цена.

          МВФ-3Ц

  Переключатель фаз автоматический.
Автоматическое управление переключением однофазной нагрузки к любой их 3-х фаз с лучшими характеристиками сети 220/380В.

  Переключатель фаз автоматический МВФ-3Ц является микропроцессорным модульным устройство с программным управлением. Разработан для защиты однофазных нагрузок от сетевых аварий и преждевременного выхода из строя при подключении к электрическим сетям с нестабильными показателями напряжения. Защита осуществляется путем автоматического переключения нагрузки на одну из 3-х фаз с лутшими показателями напряжения. Питание устройства от контролируемой сети.  Встроенный 3-х фазный вольтметр с ЖК- индикатором. 6 режимов регулирования. Отключаемая «приоритетная фаза»

. Монтаж – DIN-рейка.



Преимущества МВФ-3Ц.

— Точное микропроцессорное управление.
— Встроенный вольтметр с ЖК индикатором для одновременного отображения величины напряжения по каждой из 3-х фаз.
— Расширенные возможности ручной подстройки параметров качества контролируемого напряжения в линиях.
— Простое программирование четырьмя кнопками на передней панели.
Энергонезависимая память настроек.
— Доступная цена.

Подключение и настройка МВФ-3Ц.

 К автоматическому переключателю фаз  МВФ-3Ц, необходимо произвести подключения  3-х фаз к клеммным колодкам расположенных в нижней части корпуса( L1-L2-L3-контролируемые фазы и И-нейтраль).

Нагрузка, в зависимости от мощности, подключается напрямую к встроенным, независимым, управляющим реле Р1, Р2,Р3 если ток нагрузки менее 16А или через коммутирующие устройство (контактор, пускатель и др.) если ток выше 16А. Варианты типовых схем подключения отображены на . Рис.1 и Рис.2.


Рис.1 Подключение нагрузки < 16А к МВФ-3Ц Рис.2 Подключение нагрузки >16А к МВФ-3Ц

 —  Далее необходимо произвести программирование, четырьмя кнопками на передней панели, порогов допустимого рабочего напряжения и   задержку по времени срабатывания реле.

                                                 Программируемые параметры.


— Значение минимального напряжения при котором выключится реле (Uн откл.)
— Значение максимального напряжения при котором выключится реле (
Uв)
— Значение минимального напряжения при котором включится реле (
Uн вкл. )
— Время задержки включения реле.(
tвкл.)
— Время задержки выключения реле (
tоткл.)
— Время задержки возврата на восстановившуюся фазу/ без возврата. (
tвозвр.)/(без возвр.)

 Процесс программирования легко контролируется по ЖК-дисплею. В процессе работы можно просмотреть все выставленные значения, всего 6, путем нажатия кнопки «уст», каждое нажатие — следующее значении, седьмое нажатие-возврат. При длительном удержании кнопки «уст» на любом значении, происходит вход в режим программирования этого параметра.*  Выберите требуемое  значение  кнопками  «–» или «+». Для запоминания выбранного значения нажмите кнопку «Ввод». Программирование происходит во всем диапазоне выбранного параметра.

.

* При входе в режим программирования все внутренние реле отключаются и измерение напряжения сети не производится.

Порядок работы переключателя фаз МВФ-3Ц.

 Автоматический выбор фазы с лучшими характеристиками напряжения, происходит по следующему алгоритму.  После подачи напряжения, на переключатель фаз автоматический МВФ-3Ц, на передней панели включится подсветка ЖК-дисплея и отобразится текущее напряжение по каждой из подключенных фаз. Микропроцессор произведет опрос всех фаз и если напряжения находится в зоне регулируемых уставок включится Реле1 фазы L1  (фаза L1 является приоритетной) и загорится символ «Р1» над индикатором величины напряжения подключенной линии. В случае, когда напряжение  фазы L1 не соответствует заданным параметрам произойдет подключение к любой следующей фазе которая будет находится в пределах уставок. При равных условиях(напряжение в норме на нескольких фазах одновременно) выбор всегда будет сделан в пользу  фазы идущей  в порядке возрастания

L1→L2→L3, так как фаза L1 будет является приоритетной по отношению к фазам L2 и L3, а фаза L2 является приоритетной по отношению к фазе L3.

 Если напряжение на подключенной фазе, допустим это будет фаза линии L1, станет   меньше заданного значения (Uн откл.), то рядом с символом «Р1» включится мигающий символ «U» и через установленное время (tоткл.) внутреннее реле Р1 и символ «Р1» выключатся при этом через установленное время (tвкл.) включатся внутреннее реле Р2 и символ «Р2» если напряжение на фазе L2  в норме или включатся внутреннее реле Р3 и символ «Р3» если напряжение на фазе L2 за пределами установленных значений, а на фазе L3  в норме.

  Если напряжение по фазе L1 будет больше заданного значения то внутреннее реле Р1 и символ «Р1» выключатся сразу, при этом через установленное время (tвкл.) включатся внутреннее реле Р2 и символ «Р2» если напряжение на фазе L2  в норме или включатся внутреннее реле Р3 и символ «Р3» если напряжение на фазе L2 за пределами установленных значений, а на фазе L3  в норме.

 Если после переключения на фазу L2 или L3 напряжение на фазе L1 нормализуется, то, при установленном времени возврата (tвозвр.), внутреннее реле Р2 или Р3 и соответствующий символ «Р2» или «Р3» выключатся и включатся внутреннее реле Р1 и символ «Р1» с соответствующей временной задержкой на включение (tвкл.).
 Если «время задержки возврата на восстановившуюся фазу» будет отключено (без возвр.) то возврата на «приоритетную» фазу L1 не последует, а переключение произойдет только при выходе напряжения подключенной фазы за установленные значения напряжения (уставки). Переключение будет произведено на любую из фаз соответствующую установленным порогам напряжения или по выше описанному алгоритму (L1→L2→L3). При переключении будут учитываться только временные уставки (tвкл. ) и (tоткл.).

 Реле Р1, Р2, Р3 и соответствующие символы на ЖК-дисплее не будут включены, если напряжение по трем фазам больше или меньше заданных значений. Подключение к любой из фаз произойдет только тогда, когда переключатель фаз определит фазу с рабочими характеристиками. Далее все описанные процессы будут повторятся циклично.



Технические характеристики МВФ-3Ц.



Характеристика

Номинальное рабочее напряжение

В, Гц

Верхний регулируемый порог аварийного значения напряжения (фазного) «Uв»

В, min/max

Нижний регулируемый порог аварийного значения напряжения (фазного) «Uн» откл/вкл

В, min/max

 150. ..210/155…215

Регулируемая задержка отключения реле  при напряжении ниже «Uн»  —  «tоткл»

сек, min/max

Задержка отключения реле  при напряжении выше «Uв»  —  «tоткл»

сек.

Регулируемая задержка на включение реле  «tвкл»

сек, min/max

Регулируемая задержка возврата на приоритетную фазу при нормализации напряжения  «tвозвр» — «без возвр.»

сек, min/max

1…900 или без возврата

Коммутируемый ток контакта (АС1 240 В)

А, max

Климатическое исполнение



Температура окружающего воздуха

°С

Габаритные размеры блока

мм

Масса, не более

кг

Гарантия

мес.

24

  *- подключение происходит при снижении напряжения на 3 вольта от выбранной уставки.





 Сомневаетесь в правильности выбора ?
 Сложная задача ?
 Нужна техническая консультация ?

 Оставьте запрос, нажав на кнопку КОНСУЛЬТАЦИЯ, и наш технический специалист свяжится с Вами и поможет разобраться.





Цена (Прайс).
Наименование Цена руб Заказ
МВФ-3Ц автоматический модульный переключатель фаз с встроенным 3-х фазным вольтметром   4159-00*

* — рекомендованная отпускная цена.




ПОПУЛЯРНЫЕ ТОВАРЫ РАЗДЕЛА















Контакторы

модульные

ELVERT



Переключатель фаз автоматический

с ручными настройками
















В КАТАЛОГ                                                                                                                                                   В РАЗДЕЛ

Переключатели фаз

На производственных предприятиях и иных учреждениях предъявляются строгие требования к бесперебойной работе электросети. Основные средства ее обеспечения – автоматический ввод резерва, используемый в однофазных электросетях, и переключатель фаз, отличающийся от классического АВР использованием добавочных линий с неактивной фазы трехфазной сети.

Блок: 1/8 | Кол-во символов: 350
Источник: https://StrojDvor.ru/elektrosnabzhenie/princip-raboty-i-sxema-podklyucheniya-pereklyuchatelej-faz/

Принцип работы и устройство фазового переключателя

В общем случае фазовый переключатель является устройством, главная задача которого – это подключение вместо основной фазы какой-либо любой другой, имеющей близкое к номинальным показателям напряжение, при отключении линии питания или скачке напряжения выше установленных пределов.

Конструкция этого устройства подразумевает то, что на его вводные клеммы поступает трехфазное питание. При этом на вывод поступает всего лишь одна фаза, качество напряжения которой наиболее близкое к показаниям нормы. Активация переключателя происходит в случае полного исчезновения фазы или же при скачках и просадках электропитания. Важно учитывать то, что для работы фазового переключателя требуется трехфазная сеть. Кроме этого, как говорилось выше, существует два типа таких устройств: автоматические переключатели и модели, переключаемые вручную.

Принцип работы переключателя фаз, например, модели ПЭФ-301, заключается в переборе линий питания до тех пор, пока не будет найдено то значение, которое имеет оптимальные показатели напряжения. Переключение осуществляется посредством микроконтроллера, который и направляет расположенную внутри корпуса устройства группу реле.

Как подключать оборудование

Ручной переключатель фаз более известен многим, как пакетник. Данное устройство представляет собой кулачковый механический переключатель (3-х позиционный). Современная промышленность предлагает и другие виды пакетников, отличающихся между собой количеством переключателей, все зависит от целей и потребностей электрической сети.

Блок: 2/6 | Кол-во символов: 1567
Источник: https://amperof. ru/elektropribory/pereklyuchatel-faz.html

Основные функции переключателей

Основное назначение электронных переключателей фаз состоит в своевременном автоматическом перебросе питания с перегруженной линии на более свободную. Очень часто такая необходимость связана с падениями напряжения, при которых приборы и оборудование не могут нормально функционировать.

Большинство приборов, бытовой техники и других устройств обладают индивидуальными техническими характеристиками, обеспечивающими их нормальную работоспособность. Эти данные указываются в паспортах или руководствах по эксплуатации изделия. В первую очередь отображаются значения минимального и максимального напряжения, при которых устройство может нормально работать, а проводка не будет разрушаться под действием нагрузок.
Большое значение имеет борьба с перегрузками, поэтому каждый автоматический переключатель фаз настроен именно на это. Чтобы обеспечить правильную реакцию прибора, следует правильно установить время срабатывания. То есть показатели выставляются таким образом, чтобы исключить ложную тревогу.

Стандартные переключатели фаз допускают регулировку наиболее важных параметров. В первую очередь выставляются минимальный и максимальный пределы напряжения. В этом случае необходимо исключить пересечение значений верхних и нижних областей, что может привести к нестабильной работе переключателя. Рекомендуется выставлять пределы верхней и нижней границы не на глаз, а в соответствии с инструкцией и техническими характеристиками оборудования.

Важной настройкой является время возврата, в течение которого переключатель пытается вернуться в исходное положение путем перебрасывания контактов на родной источник питания. Однако это будет возможно лишь при условии возврата напряжения на данной линии в нормальное состояние. Еще одна настройка представляет собой время включения, когда задается определенный временной промежуток, по прошествии которого переключатель должен сделать попытку включения питания после его полного отсутствия. То есть, после того как питание появится хотя бы на одной линии, источник резервного питания может быть отключен.

Существуют и другие настройки, которые могут использоваться в различных комбинациях. Все зависит от конструкции, назначения и возможностей конкретного переключающего устройства.

Блок: 2/4 | Кол-во символов: 2256
Источник: https://electric-220.ru/news/perekljuchateli_faz/2017-04-16-1232

Как выбрать переключатель фаз

Ручной и автоматический переключатель фаз

При выборе переключателя напряжения прежде всего нужно обращать внимание на параметры тока, на которые рассчитан прибор. Именно они определяют, подойдет ли прибор для использования в конкретной сети. Не рекомендуется приобретение переключателя, ток которого больше номинального показателя для входного автомата.

Другими значимыми параметрами при приобретении ручного или автоматического фазоискателя являются:

  • гибкость и вариативность настроек: как минимум, должны быть предусмотрены установка границ нормального напряжения и основной фазы;
  • тип индикации: предпочтительный – жидкокристаллический дисплей; в дешевых моделях используются светодиоды;
  • дополнительные возможности – например, сенсорное управление.

Если обнаружилось, что у распределителя фаз недостаточная мощность для обслуживания сети, можно поставить коммутационное устройство. При этом обмотка контактора или пускателя должна соединяться с выходными зажимами прибора.

Блок: 3/8 | Кол-во символов: 1005
Источник: https://StrojDvor.ru/elektrosnabzhenie/princip-raboty-i-sxema-podklyucheniya-pereklyuchatelej-faz/

Переключатель фаз используется в промышленном и бытовом оборудовании для подачи питания и защиты от повышенного или пониженного напряжения

Область использования:

  • Освещение.
  • Автоматика газового котла.
  • Компьютерные сети и серверы.
  • Сигнализация и прочие объекты.

Преимущественно используются в трехфазной сети с выходом на одну фазу. Сверху подключается три фазы и ноль. Внизу находится соединительная шина с отходящей фазой. От нее запитывается нагрузка и ноль. Переключатель и линии необходимо защищать автоматическими выключателями.

Как выбрать

Прежде, чем приобрести прибор, надо хорошо понимать, где планируется установка, и какие функции будут возлагаться. Одно дело – установка оборудования на производстве, другое – для домашнего потребления электричества.

Электронные автоматы с микропроцессором имеют герметичные реле с отдельным управлением, мощностью 40 — 80 A. Во время перебоя напряжения определяется фаза и подается на выход. Выпускаются они от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).

У потребителя большие возможности в плане выбора. Одни ценят новейшие изобретения, другие – приверженцы простых, но надежных и проверенных временем.

Достоинства и недостатки

Автоматический переключатель фаз обладает большой точностью и надежностью. Благодаря внутренней блокировке исключается залипание контактов реле. Самостоятельно, без участия пользователя контролирует напряжение и выбирает наиболее подходящую фазу.

Наряду с положительными качествами, требуется максимальная точность в настройке и подключении. Если все сделано правильно, безопасный электрический ток долгое время будет защищать приборы и устройства от перебоев напряжения.

Ручной переключатель, в основном, используются в местах, где можно обойтись без большого напряжения. Из достоинств можно выделить:

  • Устойчивость к перегрузкам.
  • Имеет небольшие размеры.
  • Относительно невысокая стоимость.
  • Удобный и простой в использовании.
  • В некоторых конструкциях можно применять, как выключатели.

Недостатки

Приборы должны находиться под контролем. Ручное переключение всегда предполагает присутствие человека.

Автоматический переключатель фаз в загородных домах

Проблема частых перебоев электроэнергии, а также поставки некачественного ресурса в загородных домах решается установкой и наладкой щитка с автоматическим переключением фаз и ручным вводом резерва.

Блок: 2/3 | Кол-во символов: 2337
Источник: https://electrosam.ru/glavnaja/jelektrooborudovanie/rozetki-vykljuchateli/perekliuchatel-faz/

Порядок работы переключателя

Автоматический переключатель – это цифровой прибор, изготовленный на базе микропроцессоров. Устройство долговечно и отличается высокой точностью, позволяющей обеспечить надежную защиту включенной в сеть аппаратуры.

При подсоединении аппарата к линии может быть выбрана в качестве питающего проводника любая фазная жила.

Чтобы контакты встроенных в прибор выходных реле не залипали, устройство оснащено внутренней блокировкой. Кроме того, оно контролирует состояние контактов пускателей, которые имеются во внешней электроцепи. Использование этого прибора позволяет не допустить перегрузки по фазам.

Блок: 2/6 | Кол-во символов: 629
Источник: https://YaElectrik.ru/jelektroshhitok/avtomaticheskij-pereklyuchatel-faz

Область применения, назначение и параметры

Пример использования устройства

Сфера использования устройств выбора фаз обширна: приборы устанавливаются на производственных предприятиях – в системах автоматизации, управления, вентиляции и других; в больницах и аптеках – аппараты жизнеобеспечения, хранение медикаментов. Применяются они и в жилых домах: для обеспечения сигнализационных установок, газовых котлов.

Использование 3 фазного выключателя практикуется для перенесения питания с активной линии на другую. Такая опция целесообразна в ситуациях, если в основной линии возникают перебои, резкие скачки, напряжение становится слишком высоким или перестает подаваться вообще. Для обеспечения бесперебойного снабжения сети и предотвращения аварийных инцидентов нужно правильно выставить значения ключевых параметров.

Минимальный предел напряжения

Он показывает лимит, ниже которого опускаться нельзя, в противном случае сеть будет работать с перебоями. Устанавливают границу в соответствии с документами, прилагаемыми к прибору.

Время возврата

Важной настройкой является время возврата

Это промежуток, по прошествии которого происходит попытка перенаправления контактов к основному источнику при использовании резервной жилы. Когда пройдет этот период, аппарат проверяет параметры ведущей фазы. Если они соответствуют нормальным показателям, питание переходит на нее, если же нет, позже проводится повторная проверка по истечении такого же периода времени. Использование такого механизма дает возможность сэкономить ресурсы – например, покидая помещение, снабжаемое генератором, можно отключать двигатель на некоторый интервал (час-два). Выключать его на продолжительное время чревато сильным падением температуры в холодное время года и выходом электроприборов из строя, а использование обозначенной опции будет рациональным решением.

Время включения

Характеризует время, спустя которое прибор постарается включить питание в ситуации его отсутствия на всех токоведущих проводах. Создать сигнал можно посредством реле.

Блок: 4/8 | Кол-во символов: 2023
Источник: https://StrojDvor.ru/elektrosnabzhenie/princip-raboty-i-sxema-podklyucheniya-pereklyuchatelej-faz/

Сфера применения

Главным образом фазовый переключатель используется для подключения резервной линии питания, что, в свою очередь, гарантирует бесперебойное функционирование техники. Переключение на резервную линию питания автоматически выполняется только в тот момент, если одна из фаз трансформатора перегружена.

Применение фазового переключателя в офисах и на производстве используется для обеспечения работы автоматизированных систем, отслеживающей и управляющей аппаратуры, диспетчерского оборудования, средств связи, систем вентиляции.

В медицине переключатель фаз автоматический применяется для работы такой техники, как аппараты жизнеобеспечения, ходильные установки для хранения лекарственных препаратов.

Кроме того, фазовый переключатель используется для постоянного функционирования техники, применяемой в частных домах и квартирах, для бесперебойной работы:

  • газовых котлов;
  • охранных систем;
  • современных комплексов управления домом;
  • видеонаблюдения.

Блок: 4/6 | Кол-во символов: 960
Источник: https://amperof.ru/elektropribory/pereklyuchatel-faz.html

Заключение

Переключатель фаз бывает не только автоматического, но и ручного типа. Однако электронное устройство более удобно в использовании, поскольку оно не требует контроля и вмешательства. Чтобы обеспечить надежную защиту бытовой аппаратуры, достаточно правильно настроить АПФ, и за сохранность техники можно будет не беспокоиться.

Блок: 6/6 | Кол-во символов: 335
Источник: https://YaElectrik.ru/jelektroshhitok/avtomaticheskij-pereklyuchatel-faz

Видео

Блок: 6/6 | Кол-во символов: 6
Источник: https://amperof.ru/elektropribory/pereklyuchatel-faz.html

Кол-во блоков: 14 | Общее кол-во символов: 12617
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://amperof.ru/elektropribory/pereklyuchatel-faz.html: использовано 3 блоков из 6, кол-во символов 2533 (20%)
  2. https://StrojDvor.ru/elektrosnabzhenie/princip-raboty-i-sxema-podklyucheniya-pereklyuchatelej-faz/: использовано 3 блоков из 8, кол-во символов 3378 (27%)
  3. https://YaElectrik.ru/jelektroshhitok/avtomaticheskij-pereklyuchatel-faz: использовано 2 блоков из 6, кол-во символов 964 (8%)
  4. https://electrosam.ru/glavnaja/jelektrooborudovanie/rozetki-vykljuchateli/perekliuchatel-faz/: использовано 2 блоков из 3, кол-во символов 3486 (28%)
  5. https://electric-220.ru/news/perekljuchateli_faz/2017-04-16-1232: использовано 1 блоков из 4, кол-во символов 2256 (18%)

Как подключить переключатель фаз?

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот — контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 — это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) «Новатек-Электро», Санкт-Петербург.

«Новатек-Электро» выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности — ОМ-110 и трёхфазный ограничитель мощности — ОМ-310. В модельном ряду автоматики «Новатек-Электро» есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 — прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире — такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование. Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке — бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху — четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу — сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения — сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя — контактора. Кстати, магнитный пускатель и контактор — это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре — 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор — 1 фаза, на второй — 2 фаза, на третий — 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась — стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

Бесперебойная работа электрических приборов всегда является актуальной задачей для электриков и специалистов в области энергоснабжения. Требования бесперебойной работы предъявляются на производстве, в медучреждениях, охранных комплексах и дома. Такое требование можно выполнить разными способами: используя

автоматический ввод резерва

(АВР) с дополнительной линии, АВР с блоками бесперебойного питания либо переключатель фаз. Первый вариант чаще всего используется в трёхфазных установках, второй и третий и в однофазных. По сути, переключатель между фазами — это АВР, где дополнительные линии берутся с одной из двух незадействованных фаз обычной трёхфазной сети. Однако, это сказано в обобщенном виде, давайте рассмотрим подробнее устройство и принцип работы переключателя фаз.

Устройство и принцип работы

Переключатель фаз – это устройство, которое подключает вместо основной фазы любую другую, в которой напряжение ближе к норме, когда на основной линии питание пропадает или выходит за установленные пределы. Если вы еще не поняли, для чего нужен этот прибор, давайте рассмотрим подробнее.

Из определения следует, что на вводные клеммы переключателя фаз поступает трёхфазное питание, а выходит из него одна, качество напряжения которой ближе всех к норме. Само переключение происходит при скачках, просадках или полном исчезновении основной. Выбор основной линии осуществляется в зависимости от конкретного варианта. Отсюда следует ограничение – работать переключатель фаз должен в трёхфазной сети. Он может быть использован и для генератора, но тогда, нужно продумать, как сформировать управляющий импульс для его запуска. Аппарат может быть ручным и автоматическим.

Принцип работы заключается в переборе линий, до момента нахождения той, у которой оптимальные параметры с помощью переключения группы реле микроконтроллером.

Кроме автоматических переключателей фаз часто встречаются и ручные варианты. Ручной переключатель представляет собой 3-х позиционный кулачковый переключатель, иногда его называют «пакетник». При этом встречается в продаже и 2-х позиционный и 4-х позиционный переключатель в зависимости от потребностей потребителя.

Маломощные механические модели переключателей нужны не для коммутации нагрузки, а для переключения измеряемой вольтметром линии. Порядок переключения может отличаться, например 0-1-0-2-0-3, где 0 – отключены все фазы, а 1,2 и 3 – это номер выбранной линии. Мощные модели удобно использовать для реверса двигателя или подключения нагрузки, можно производить переключения под напряжением.

Будьте внимательны переключатель на 3 положения не факт, что будет переключать три фазы, возможно, его позиции – 1-0-2, т.е. первая пара контактов замкнута, отключено и вторая пара контактов. Ознакомьтесь с документацией на него и проверьте схему переключений, если документации нет – проверить можно обычной прозвонкой.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

  1. Купить переключатель, рассчитанный на больший ток.
  2. Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

  • аппараты жизнеобеспечения;
  • холодильники с лекарствами в аптеках;

На производстве и в офисах:

  • средства автоматизации;
  • управляющая и аппаратура отслеживающая, записывающая сигналы;
  • средства связи, стационарные радиостанции, диспетчерское оборудование;
  • системы вентиляции;

В доме:

  • газовый котел;
  • система охраны;
  • видеонаблюдение;
  • система «умный дом»;

Схема подключения

После покупки у вас может возникнуть трудности с тем, как подключить переключатель фаз. Если у вас нет опыта работы с электричеством, лучше не стоит пробовать, так как вам придется работать с высоким напряжением в трёхфазной сети – 380 Вольт. Кроме того неправильное использование и подключение подобного оборудования может привести к замыканию между фазами.

Переключатель фаз – это модульный прибор, который устанавливается в щиток на объекте на дин рейку. Перед ним устанавливается трёхфазный автоматический выключатель. После монтажа первичной цепи переходим к выходным. Но как подключить вторичные цепи зависит от модели переключателя. Схема подключения обязательно указывается в техническом паспорте или другой подобной документации и может отличаться от производителя к производителю.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, что такое переключатель фаз и как его подключить в щитке:

Переключатель фаз – бюджетный способ повысит стабильность подачи электроэнергии, особенно актуально это может быть за городом в коттедже, в дачном поселке, где обычно бывают перебои с электричеством. Мы рассказали о том, как подключить и где установить, а также обо всех параметрах таких устройств. Выбор бесперебойной подачи остаётся за вами исходя из потребностей и бюджета.

Будет полезно прочитать:

  • Как выбрать ИБП для дома
  • Что такое реле контроля фаз
  • Для чего нужен кулачковый переключатель

Проектирование электроснабжения в доме и роль переключателя фаз

Поэтому так важно включить переключатель в проект электроснабжения дома (квартиры) с питанием от трехфазной сети для требовательных видов нагрузок. Электроснабжение играет ведущую роль среди всех инженерных сетей и коммуникаций. Чтобы выполнить проект, необходимо нанять профессионалов, которые досконально владеют технической базой. Электромонтажные работы и подбор компонентов электрики должны выполнятся организацией, имеющей лицензию на деятельность. При этом необходимо заранее предусмотреть возможности Вашей вводной линии и внутренней сети электропередачи, просчитать мощность потребления приборов в пиковые моменты, определить напряжение сети для всех их видов.

Ручной или автоматический переключатель фаз

В зависимости от бюджета и целей установки покупатель может выбрать автоматический переключатель фаз или его ручной аналог. Рассмотрим каждый вариант подробнее:

  • Автоматическое электронное устройство подходит как для питания бытовой, так и производственной нагрузки, так как мгновенно выбирает лучший вариант питания для любого электрооборудования. Важно корректно выставить допустимые пределы напряжения, сделать выбор приоритетной фазы. Если переключателю пришлось сработать и подключить на замену другую фазу, по прошествии выставленного интервала времени возврата, будет автоматически проверяться приоритетная фаза для обратного перехода. Такие проверки будут осуществляться до тех пор, пока начальная фаза не придет в состояние нормального (допустимого заданного) напряжения и тогда произойдет возврат к основному варианту питания. Если же напряжение пропадает на всех 3-х фазах, то при его появлении прибор выжидает определенную паузу, на протяжении которой тестирует имеющиеся уровни напряжения. После этого, подает выбранное по установленным параметрам электропитание к нагрузке от основной или двух других, наиболее соответствующих в данный момент, линий.
  • Переключатели фаз ручного типа, например кулачкового типа, могут использоваться при работе любых нагрузок — электродвигателей, трансформаторов, освещения, нагревательных элементов — для их запуска и остановки. Также применяются для переключения питающей сети. Механический переключатель также справляется с задачей бесперебойного питания однофазной нагрузки, спасает подключенные приборы от последствий скачков напряжения в электросети, однако для всего этого необходимо главное — человек. Исполнитель, который, используя измерительные приборы, будет контролировать параметры питающей сети и стараться максимально быстро производить переключения, зачастую останавливая процесс производства. Основные особенности ручных переключателей — это относительная дешевизна (по сравнению с электронными), высокая коммутационная способность при невысокой себестоимости, но все же — необходимость ручного переключения.

Виды переключателей фаз -механический, ручной и трехфазный > Флэтора

Вопрос — Ответ

Профессионал электрик с большим опытом работы в разных сферах электромонтажа и электроэнергетики отвечает на вопросы пользователей….

23 04 2021 10:30:54

Проверка стабилитрона на плате с помощью мультиметра

Стабилитрон и его свойства. Проверка стабилитрона мультиметром на плате: порядок действий. Определение теплового пробоя. Проверка исправных стабилитронов. Пороговое значение напряжения. Можно ли проверить стабилитрон не выпаивая….

13 04 2021 21:22:14

Добро пожаловать!

Сайт Amperof.ru это ваш помощник по электротехнике, электрооборудованию и электроснабжению! Портал для любителей нашей тематики….

11 04 2021 18:21:45

Технические характеристики и расшифровка кабелей ПуГВ

Маркировка установочных проводов и кабелей согласно Г О С Ту. Конструкция Пу Г В (аналог П В-3): требования предъявляемые к изоляции провода. Технические характеристики Пу Г В-провода и кабеля Пу Г В В. Конструктивные характеристики проводов Пу Г В и Пу Г В В….

09 04 2021 21:47:39

Монтаж встраиваемых и выдвижных розетки

Функционал места жительства сейчас на первом месте, именно поэтому стоит установить у себя выдвижные розетки их разновидности поражают воображение….

03 04 2021 17:24:18

Аккумулятор: принцип работы аккумуляторной батарей и схема АКБ

Назначение свинцово-кислотных аккумуляторных батарей в современном автомобиле. Устройство кислотной аккумуляторной батареи. Принцип работы аккумулятора. Поддержание рабочего режима (правила подзарядки) аккумуляторов. Конструкция щелочных батарей….

29 03 2021 6:15:47

В чем измеряются единицы емкости конденсаторов

Единица измерения емкости в системе С И и других системах. Фарады через основные единицы системы. Определение кратных единиц ёмкости. Таблица перевода дольных единиц. Маркировка конденсаторов. Кодировка больших по размерам устройств…

18 03 2021 22:51:49

Управление светодиодными лентами

Знакомство с устройством светодиодных лент, способы регулирования их яркости и управление цветом. Подключение диммеров к светодиодным источникам света….

02 03 2021 14:33:57

Маленький паяльник для пайки: температура и мощность

Выбираем микропаяльник для пайки электросхем. Критерии выбора, назначение и область применения маленького паяльника. Виды паяльников и особенности конструкции. Температура жала. Нихромовые, керамические и индукционные приборы….

28 02 2021 17:42:16

Схема изготовления сетевого фильтра под напряжение 220В

Принцип работы сетевого фильтра: измерение выхода системы через конденсатор. Как изготовить сетевой фильтр самостоятельно: схемы распайки и подключения элементов цепи. Изготовление сетевых фильтров своими руками на основе двухобмоточного дросселя….

22 02 2021 9:18:57

Нормы потребления электроэнергии

В зависимости от разных ситуаций (есть счетчик, нет счетчика, нет возможности снять показания и т.д.) существуют разные тарифы на электроэнергию….

20 02 2021 23:20:16

Закон Ома для неоднородного участка цепи

Понятие и классическая формулировка закона Ома для неоднородного участка цепи. Что такое неоднородная цепь. Применение закона для неоднородных участков….

17 02 2021 22:28:46

Технические характеристики и расшифровка КВВГНГ LS-кабелей

Маркировка контрольных проводов и кабелей согласно Г О С Ту. Конструкция К В В Г Н Г LS: требования предъявляемые к изоляции провода. Технические характеристики К В В Г Н Г-провода. Конструктивные характеристики проводов К В- В Г Н Г (таблица)….

16 02 2021 8:21:37

Солнечная батарея: подключение внешних аккумуляторов

Особенности подключения аккумуляторов к солнечным батареям. Как рассчитать основные параметры А К Б для солнечных батарей. Основные виды аккумуляторных батарей для гелиосистем. Гелиосистема с AGM-накопителями….

26 01 2021 18:13:30

Схемы светодиодных ламп на 220 вольт: советы по ремонту

Принцип действия светодиодных ламп 220 в. Типы светодиодов использующихся в диодных лампах. Устройство LED-диодов: преимущества и недостатки. Драйвера и источники питания. Самостоятельный ремонт светодиодной лампы….

29 12 2020 2:37:52

Душ с подсветкой: классификация, выбор

Данная подсветка душа рассматривается многими людьми как вещь совершенно ненужная, но помимо эстетичного вида она имеет ещё определённую полезность….

23 12 2020 22:47:36

Диммер с пультом ду: принцип работы, видео

Диммер с пультом ду служит для дистанционного управления освещением и является популярным решением при освещении многих объектов, позволяющим создать уют….

17 12 2020 22:18:53

Переключатель фаз ручной трехфазный — Строительный портал №1

Автоматический переключатель фаз ПФ-40А — это высокотехнологичное электронное устройство с микропроцессорным управлением, которое управляет собственными герметичными силовым реле. Силовые исполнительные реле встроены внутрь прибора, управление независимое. Автоматический электронный переключатель фаз ПФ-40А — предназначен для выбора лучшей фазы. В соответствии, с заданными пользователем уровнями критического напряжения, прибор выбирает и подает на выход одну из трех фаз. Максимальный допустимый ток через данный прибор 40 ампер, что соответствует мощности не более 8 кВт.

Если в будущем возможно превышение этого значения — советуем рассмотреть более мощный вариант — ПФ-60А, ПФ-80А. Данные модели представлены в этом же разделе каталога. Здесь также вы можете выбрать новую модель — переключатель фаз PS-63A DigiTOP на 63 Ампера для АВР (автоматический ввод резерва) c тройной раздельной индикацией фаз.

Содержание статьи:

Модельный ряд

Представляем Вам линейку высококачественных электронных переключателей фаз от производителя AKIP-DON. Модельный ряд представлен четырьмя моделями – ПФ-16А, ПФ-40А, ПФ-60А и ПФ-80А, где цифровое обозначение – это максимальный транзитный ток на который они рассчитаны. Чем мощнее прибор – тем выше запас мощности и соответственно надежность.

Обратите внимание, что наряду с такими стандартными и наиболее распространенными устройствами на 40 ампер, как ПФ-40А – производитель AKIP-DON выпускает и предлагает купить мощные автоматические переключатели фаз на 60А и 80 А с прямыми исполнительными реле. В производстве и продаже эти приборы уже более 7 лет, что говорит об их востребованности и качестве, а также о статусе производителя и проверенных временем надежных схемных решениях.

Назначение

Автоматический переключатель фаз ПФ-40А AKIP-DON – это высокотехнологичное электронное устройство с микропроцессорным управлением для выбора лучшей фазы из двух или трех имеющихся. Как и его аналоги для различных условий и токов (ПФ-16А, SPH-40, ПКФ-41, ПФ-60А и ПФ-80А) — ПФ-40А используется для обеспечения наиболее качественным электропитанием однофазных нагрузок потребителя и их защиты от высокого или низкого сетевого напряжения, в соответствии с запрограммированными параметрами.

Условия для применения

Для того, чтобы воспользоваться широким спектром возможностей такого устройства, как автоматический переключатель для трехфазной сети, необходимо наличие одновременно нескольких важных условий:

  • в первую очередь — наличие на объекте (в доме или на производстве) трехфазной электрической сети 380 В, либо наличие хотя бы двух раздельных однофазных линий с общим «нолем»
  • все нагрузки в доме или предприятии будут переключены на одноканальную схему питания, т.е. будет производиться питание только однофазных нагрузок
  • мощность автоматических выключателей на вводе должна позволить запитать все оборудование лишь от одной линии
  • качество электропитания, хотя бы в одном из трех имеющихся вариантов (а,в,с), должно удовлетворять потребностям Вашей техники
  • электропитающая сеть должна быть построена по топологии «звезда» с общим нолем (распространена больше всего)

Основные функции и принцип действия

Переключатель фаз ПФ-40А AKIP-DON – является наиболее дешевым альтернативным выходом, в случае, когда с электропитанием во внешней электрической сети есть проблемы. Установка такого устройства дает возможность, без значительных денежных затрат, получить возможность автоматического выбора лучшей фазы и обеспечить всю бытовую технику и оборудование наиболее качественным напряжением (из имеющихся). Т.е. фактически, он выполняет значительно урезанные функции стабилизатора напряжения, вернее их идейную часть – это обеспечение качественного электропитания. Но в отличие от стабилизатора, он не предназначен для воспроизводства (генерирования) непрерывного стабильного U-ния заданной величины, а может лишь выбрать один из 3-ех имеющихся вариантов. Зачастую этого вполне достаточно.

Однако, при использовании, в полной мере выполняет функции другого устройства защиты – это реле U-ния или так называемой защиты от перенапряжения. Он также осуществляет защитное отключение нагрузки при нарушении установленных пользователем значений, если параметры ни на одной из трех линий не отвечают заданным критериям, и имеет настраиваемую задержку на включение после аварийного срабатывания.

Краткие технические характеристики

  • Рабочие характеристики питания – 40 — 430 В
  • Максимальный транзитный ток – 40 А
  • Программирование верхнего разрешенного уровня – 225 — 300 В
  • Программирование нижнего разрешенного уровня – 130 — 215 В
  • Задержка переключения по верхнему уровню – 0 — 5 сек
  • Задержка переключения по нижнему уровню – 0 — 20 сек
  • Дискретность установки задержки – 1 сек
  • Скорость переключения – 0,04 — 0,2 сек (завод. уст-ка)
  • Задержка на включение – 5 – 300 сек (шаг 5 сек)
  • Приоритетный выбор — есть
  • Контроль залипания контакта – есть
  • Погрешность вольтметра, не более – 1%

Настройка параметров работы

Настройка переключателя фаз ПФ-40А производится при помощи двух функциональных кнопок двойного действия на лицевой панели прибора – «В+» — выбор/увеличение и «П-» — подтверждение/уменьшение и индикации разделов меню и параметров защит на цифровом индикаторе прибора. Подключение и настройка всех моделей приоритетного выбора AKIP-DON производится аналогично и подробно приведены в описании прибора ПФ-80А.

Схема подключения

При использовании подключения многожильным медным проводом, необходимо обязательно использовать специальные металлические наконечники, для надежности соединения и отсутствия нагрева в месте контакта.

В качестве «предохранителей» подразумевается использование автоматических выключателей (проще «автоматов») номиналом не более 40 А, для предотвращения перегрузки и повреждения.

Достоинства и недостатки

Достоинства:

  • Качество и надежность
  • Расширенное меню настроек
  • Оптимальный проверенный за долгое время алгоритм работы
  • Защита от короткого замыкания (контроль залипания контактов)
  • Наименьший процент обращений по качеству
  • Гарантия: 24 месяца.



    Source: phantom-stab.ru

    Ручные переключатели резерва | Ronk 3, этап

    Мы предлагаем широкий выбор ручных переключателей Ronk. Как и в случае с любым безобрывным переключателем, перед покупкой необходимо учесть несколько моментов. Три разновидности переключателей Ronk, которые мы предлагаем, относятся к категории входных без обслуживания, с номинальным входом для обслуживания (рейтинг SE) и не соответствуют требованиям UL. Выключатели, не соответствующие UL, могут быть проданы только лицензированным подрядчикам и электроэнергетическим компаниям. Хотя каждый из них является ручным переключателем резерва с универсальной совместимостью, у них есть небольшие отличия.Если размер и мощность вашего автоматического выключателя несовместимы с вашим генератором или вы просто предпочитаете ручной выключатель, у Ronk есть решение, которое вы ищете.

    Подробнее

    Номинальное значение для входа без обслуживания: Автоматический переключатель с номиналом для входа без обслуживания является типичным, когда вы не используете свой генератор для питания всего дома. Выключатели с номинальным входом, не предназначенные для обслуживания, не имеют выключателя питания. Это означает, что они переключаются с электросети на генератор без отключения электросети, и наоборот.Если вы запитываете только вспомогательную панель, то это не проблема, но если вы планируете запитать весь свой дом, согласно местным нормам, потребуется выключатель, рассчитанный на служебный вход, с разъединителем. Большинство электриков порекомендуют выключатели с рейтингом SE в целях безопасности, даже если код не требует этого.

    Сервисный вход (SE) Рейтинг: Переключатели, рассчитанные на сервисный вход, будут помечены как «центральные» переключатели. Этот тип переключателя применяет метод передачи услуги «прерывание перед включением».Когда вы перемещаете рычаг переключателя, он полностью отключит все услуги, переместившись в центральное положение перед подключением к генератору или положению электросети. Это означает, что этот переключатель идеально подходит для питания всего вашего дома. Вам или вашему электрику все равно придется соблюдать местные правила, но вам не нужно беспокоиться о соблюдении правил служебного входа. Одним из заметных отличий этого ручного переключателя Ronk является то, что отключение не управляется главным выключателем.Это может показаться чуждым, если вы работали с автоматическими переключателями. С ручным переключателем вы обязательно полностью отключите основное обслуживание (переверните автоматический выключатель), а затем запустите генератор. Это означает, что нет необходимости в автоматическом выключателе, тем более, что вам никогда не придется беспокоиться о том, что коммунальные услуги и генератор включены одновременно.

    Не внесен в список UL: Последний вариант — это безобрывной переключатель, не внесенный в список UL. Обстоятельства для использования этих конкретных переключателей немногочисленны и редки.Эти переключатели не будут соответствовать требованиям кодекса в большинстве городов, поэтому они могут быть проданы только лицензированным подрядчикам по электричеству или электроэнергетическим компаниям. Они по-прежнему работают так же, как любой ручной переключатель, если бы они не были протестированы или одобрены Underwriters Laboratories. Underwriters Laboratories предлагает стандарт, по которому оценивается большинство электрических изделий в США. Если вам нужен ручной переключатель для использования с автономным генератором, не обязательно использовать переключатель, отличный от UL.Мы определенно рекомендуем перед покупкой посоветоваться с электриком.

    Сортировать по: Сортировка по избранным элементамНовейшие товарыЛучшие продажиАлфавитный: от A до ZАлфавитный: от Z до AAvg. Отзывы клиентов Цена: от низкой к высокой Цена: от высокой к низкой

    Сортировать по: Сортировка по избранным элементамНовейшие элементыЛучшие продажиАлфавитный: от A до ZАлфавитный: от Z до AAvg. Отзывы клиентов Цена: от низкой к высокой Цена: от высокой к низкой

    Схема подключения трехфазного переключателя с ручным переключением

    для генератора

    Как вы знаете, мы начинаем с основных шагов.В этом посте я пишу о схеме подключения трехфазного ручного переключателя или трехфазной схеме подключения ручного переключателя. Как вы знаете, я уже опубликовал сообщение и схему о схеме подключения ручного переключателя (однофазный) с полной установкой и методом подключения проводки. В сегодняшнем посте я здесь, чтобы написать и поделиться схемой электрической схемы трехфазного переключателя с ручным переключением и его установки с входящим питанием от основного источника, входящим питанием от 3-фазного генератора и исходящим питанием для трехфазной нагрузки. .Обратите внимание, что эта диаграмма касается переключателя с ручным переключением типа ручки, и В SHA ALLAH скоро я сделаю диаграмму о схеме подключения переключателя с переключателем поворотного типа для однофазной, трехфазной и трехфазной четырехпроводной системы.

    Схема подключения трехфазного переключателя с ручным переключением для генератора с полным руководством по установке


    Схема подключения трехфазного переключателя с ручным переключением слишком проста и удобна для подключения. Для лучшего понимания прочтите приведенный ниже пост ручного переключателя с однофазной ручкой.
    Читайте также
    Как подключить и установить ручной переключатель для однофазного

    Подключение и установка проводки с трехфазным переключением — слишком простое и легкое соединение, как я показал на схеме ниже. На приведенной ниже диаграмме я показал входящие 3 линии питания провода красного, желтого и синего цветов. Нейтраль, которую я показал черным цветом, но нейтраль — не используется в трехфазном ручном переключателе или переключателе переключения. Основное питание подключается к верхним входным клеммам выключателя.И источник питания генератора подключен к нижним входным клеммам или точкам подключения безобрывного переключателя, как я показал на схеме ниже. Выходной источник питания будет загружаться от выходных точек подключения или клемм. Я показал нагрузку как трехфазный асинхронный двигатель. И еще одно: если мы переместим ручку переключателя вверх, основное питание пойдет на нагрузку. Когда мы перемещаем ручку переключателя в среднее положение, переключатель переходит в режим ВЫКЛ. А когда нам потребовалось аварийное питание генератора для нагрузки, мы перемещаем ручку переключения в нижнюю часть.

    (Обратите внимание, что этот тип переключателя, который мы используем в нашей стране, возможно, тип или форма будут отличаться, как я показал на диаграмме, но причина публикации этого сообщения заключается в том, чтобы научить вас основным принципам работы — переключения или трехфазного ручного переключателя)

    Я надеюсь, что после вышеупомянутой схемы подключения трехфазного ручного переключателя , теперь вы будете полностью поняты. Однако вы можете задать свой вопрос в соответствии с этой схемой или сообщением, а затем вы можете использовать систему комментариев ниже.

    Автоматический переключатель фазы PF-452

    Описание продукта

    Автоматический переключатель фазы с выходом фазного напряжения 400 В.
    Автоматический переключатель фаз предназначен для поддержания непрерывности электропитания двухфазной цепи в случае выхода из строя одной из фаз электропитания или падения ее параметров. По желанию он может служить контроллером, позволяющим запитать выбранные цепи, подключенные к одной или двум фазам.

    Характеристики
    * Выход межфазного напряжения 400 В
    * Выход фазных напряжений 2 × 230 В переменного тока
    * функция управления приоритетом — поддержание мощности выбранных приемников с одной правильной фазой с одновременным отключением питания для вторичных приемников.

    Работа
    На входе переключателя (L1, L2, L3, N) подается трехфазное напряжение (3 × 230 В + N). Электронная система переключателя контролирует значения приложенных фазных напряжений. На выходы переключателя направляются две фазы с правильными параметрами.
    Порядок переключения фаз не указан. Когда параметры одной фазы падают, система переключается на следующую исправную фазу. Время переключения (появления напряжения на выходе) после активированного в данный момент обрыва фазы колеблется от 0.От 5 до 0,8 секунд (в это время на приемники подается питание). Вход Uk предназначен для управления переключением контактов с защитой от ситуации, когда две фазы направляются на один выход (в случае слипания контактов реле).
    Коммутатор может работать в двух режимах приема: при межфазном напряжении 400 В переменного тока или при фазных напряжениях 2×230 В переменного тока.

    Если остается только одна правильная фаза, контроллер работает в соответствии с выбранной функцией:
    Режим A (без перемычки P-P)
    Хорошая фаза направляется как на выход R1, так и на выход R2.Это означает отсутствие источника питания 400 В для двухфазного режима приема.
    Режим B (перемычка P-P)
    Хорошая фаза направлена ​​только на выход R1.
    Применение: контроллер приоритета — если из-за нагрузки невозможно одновременно подключить все ваши устройства к одной фазе, то однофазные приемники ключевой важности будут подключены к выходу R1, и они будут иметь питание при условии, что есть хотя бы одна хорошая фаза. Вторичные приемники будут подключены к выходу R2 и будут работать только при наличии как минимум двух исправных фаз.Режим работы устанавливается перемычкой на клеммах P-P.

    3 фазы 4 фазы ручной переключатель 160A-1600A

    Цена: $ 12.9-1499
    Инвентарь: 10000
    Оценить: A

    * HGLZ-160A-1600A. Выключатель изоляции нагрузки подходит для переключения двух комплектов электрических цепей низкого напряжения или переключения 2 комплектов нагрузочных устройств или защитной развязки.

    * Режим работы: Прямое управление: ручка установлена ​​на выключателе.Работа вне щита: ручка устанавливается снаружи двери распределительного щита.
    * По запросу могут быть предоставлены изделия со смотровыми окнами для непосредственного наблюдения за состоянием включения и выключения контакта.
    * Продукты имеют три полюса, четыре полюса (три полюса + включенный и выключенный нервный полюс).
    * Удлиненный вал используется для работы вне платы.
    * Два набора вспомогательных контактов могут быть собраны в соответствии с требованиями.
    * Механические и электрические характеристики соответствуют механическим свойствам HGL2-160A-1600A.
    * Для подключения входной или выходной клеммы переключателя может быть предусмотрена перемычка.

    * Изолирующая крышка электрического кабеля может быть собрана.

    Габаритные размеры



    Обычный ток 63A 100А 160A 250А
    Номинальный ток In (A) 40 63 80 100 125 160 200 250
    Номинальное напряжение изоляции Ui (В) 690
    Диэлектрическая прочность (В) 5000
    Номинальное импульсное напряжение Uimp, кВ 6
    Номинальный рабочий ток AC-21B 40 63 80 80 125 160 200 250
    380В AC-22B 40 63 80 80 125 160 200 250
    AC-23B 40 50 80 80 125 160 200 250
    AC-21B 40 50 80 80 125 160 200 250
    660В AC-22B 32 32 50 50 125 160 160 160
    AC-23B 25 25 40 40 80 80 100 125
    Мощность двигателя P (кВт) 380В 18.5 25 40 40 63 80 100 132
    660В 22 22 33 33 75 75 90 110
    Номинальный кратковременный выдерживаемый ток lcw (кА, действ.) 0.1 с / 1 с 2 2 2 2 8 8 12 12
    Номинальная отключающая способность Icn (A Rms) AC23 380 В 320 504 640 800 1000 1000 1600 1600
    Номинальная включающая способность Icm (A Rms) AC23 380 В 400 630 800 1000 1250 1600 2000 г. 2500
    Номинальная включающая способность короткого замыкания Icm (пиковое значение кА) 2.84 2,84 2,84 2,84 13,6 13,6 17 17
    Механическая прочность 380В 1700 1700 1700 1700 1400 1400 1400 1400
    Электрическая исправность 380 В 300 300 300 300 200 200 200 200
    Момент срабатывания (Нм) 1.2 1.2 1.2 1.2 6.5 6.5 10 10
    Вес (кг) 3 полюса 0,37 0.37 0,37 0,37 1.3 1.3 2.2 2.2
    4 полюса 0,41 0,41 0,41 0.41 год 1.5 1.5 2,6 2,6

    Havells Трехфазный ручной переключающий переключатель, 200 В, 50 рупий / штука

    Трехфазный ручной переключающий переключатель Havells, 200 В, 50 рупий / штука | ID: 19112154491

    Product Specification

    High Voltage
    Switch Control Manual
    Brand Havells
    Phase Three Phase
    Voltage Level
    9017 Высокое напряжение ) 200 В
    Минимальное количество заказа 20 штук

    Описание продукта

    Мы заняли нишу среди имен, пользующихся наибольшим доверием в этом бизнесе, предлагая полный ассортимент ручных переключателей.

    Заинтересовал этот товар? Получите последнюю цену у продавца

    Связаться с продавцом

    Изображение продукта


    О компании

    Год основания 2017

    Юридический статус Фирмы Физическое лицо — Собственник

    Характер бизнеса Оптовик

    Количество сотрудников До 10 человек

    Годовой оборотR.50 лакх — 1 крор

    Участник IndiaMART с марта 2018

    GST36BCKPA2099C1ZU

    Штаб-квартира находится по адресу: Bansilalpet, Secunderabad, Telangana , мы «Avinash Electricals & Engineering Company» занимаемся оптовой торговлей бизнесом. Наша фирма начала свою деятельность в 2017 году как юридическое лицо Sole Proprietorship (Individual) , которое занимается предложением высококачественного набора электрических вентиляторов , плавких предохранителей, электрических выключателей и многого другого. Наши принципы характеризуют основополагающие принципы нашей организации. Он определяет наши процедуры и производительность, то, как мы работаем друг с другом и как мы предлагаем нашим клиентам самые лучшие продукты.

    Вернуться к началу 1

    Есть потребность?
    Получите лучшую цену

    1

    Есть потребность?
    Получите лучшую цену

    Задержка нейтрального положения Vs.Синфазный монитор

    Краткое техническое описание автоматического переключателя — задержка нейтрали и синфазный монитор

    Щелкните здесь, чтобы просмотреть версию этого файла для Adobe Acrobat (.pdf)

    При переключении больших двигателей и / или трансформаторов между двумя источниками энергии, которые могут не быть синхронизированными (например, нормальный источник питания и аварийный источник питания), необходимо уделить внимание устранению «ударов», которые ощущаются при электрическом нагрузка внезапно отключается от первого источника питания и сразу же подключается ко второму источнику питания.

    Когда двигатель, который работал от сети, внезапно отключается от источника питания, остаточное напряжение, создаваемое двигателем (который в этих условиях действует как генератор), будет уменьшаться по амплитуде и частоте по мере замедления двигателя. Хотя для фактической остановки двигателя может потребоваться много времени, напряжение очень быстро упадет до безопасного уровня. Точно так же, когда трансформатор отключен от линии, требуется время, чтобы магнитное поле схлопнулось.

    «Удары» вызваны мгновенным протеканием чрезвычайно высокого линейного тока из-за несинфазности во время переключения двигателя и из-за наведенных переходных процессов напряжения во время переключения через трансформатор. Сильный ток может превышать уставки мгновенного срабатывания защитных устройств в системе и может быть достаточно серьезным, чтобы сработать автоматические выключатели, вызвать повреждение валов, муфт и т. Д. Это состояние особенно ярко проявляется в случае быстродействующего безобрывного переключателя. , например, соленоидного типа со всеми контактами на общем валу.

    Обычно используются два метода, чтобы предотвратить появление «неровностей». Один из них — задержка нейтрального положения (код опции T.T.I. NDT). Другой — метод синфазного монитора. Ниже приводится объяснение каждого из этих методов вместе с относительными преимуществами и недостатками.

    I. ФАЗОВЫЙ МОНИТОР

    Синфазный монитор запрещает переключение нагрузки до тех пор, пока два источника питания не будут синхронизированы.Монитор настроен так, чтобы сигнализировать о срабатывании безобрывного переключателя, когда входящий источник питания находится в пределах примерно десяти электрических градусов от подключенного источника питания. В зависимости от разницы в частоте, фазового угла между двумя источниками питания и времени перехода от контакта к контакту передача осуществляется при синхронизме или близком к нему.

    А. ПРЕИМУЩЕСТВА
    1. Передача нагрузки двигателя осуществляется без заметного провала мощности при правильной настройке системы, когда не учитываются тяжелые нагрузки трансформатора.
    Б. НЕДОСТАТКИ
    1. Успешный переход полностью зависит от выбора и настройки регулятора в аварийном источнике питания. Неисправный, плохо отрегулированный или слишком «провисающий» регулятор может помешать передаче. Если частота не синхронизирована более чем на два цикла, или если подключенный источник питания нестабилен, передаточный переключатель будет оставаться в аварийном положении на неопределенный срок или до тех пор, пока частота не будет скорректирована.
    2. Контроль синфазности снижает надежность системы, поскольку сложный электронный компонент добавляется к простой и понятной системе управления.
    3. Синфазный монитор не контролирует величину проскальзывания, которое происходит с момента обесточивания двигателя до замыкания безобрывного переключателя на входящий источник питания.Сильно нагруженный двигатель может выйти из синхронизма от момента обесточивания до момента повторного включения, особенно в переключателях больших размеров, которые имеют более длительное время перехода от контакта к контакту.
    4. Монитор синфазности не делает ничего для предотвращения «удара», который ощущается при переключении трансформаторов на высокой скорости, потому что синусоидальная форма волны линейного напряжения не сохраняется после отключения трансформатора.Величина «выпуклости» определяется по существу количеством времени, которое требуется для спада напряжения трансформатора. Это, в свою очередь, зависит от типа сети, питаемой трансформатором. Следовательно, высокоскоростной переключатель с датчиком синфазности ничего не делает для устранения «ударов», которые ощущаются при переключении трансформаторов.
    5. Синфазный монитор совершенно неэффективен при ручном переключении под нагрузкой.Фактически, переключатель мгновенного действия со всеми контактами на одном рабочем валу мог бы вызвать проблемы во время ручного переключения, если бы была выявлена ​​необходимость синфазного контроля, поскольку ручное переключение, вероятно, было бы не в фазе.
    6. Монитор синфазности совершенно неэффективен, если переключение на источник генератора необходимо из-за сбоя источника электросети (однофазное или обесточенное состояние). Если логика переключателя передачи обнаруживает частичный отказ источника, монитор синфазного сигнала должен быть отключен, чтобы разрешить переключение.В этом случае нельзя избежать мгновенного сдвига фазы, и он может очень хорошо отключить автоматический выключатель, который питает единственный хороший источник питания. Тогда вся мощность будет потеряна для критической нагрузки.
    7. Если генератор выходит из строя во время подачи питания на нагрузку, когда источник электросети доступен (во время теста или во время задержки перед возвратом в нормальное состояние), защиты от сдвига фазы не существует. Это также может привести к бесполезной потере единственного оставшегося исправного источника питания (в этом случае, чем быстрее переключение переключателя, тем больше вероятность возникновения проблемы, так как у поля двигателя меньше времени для распада).

    II ЗАДЕРЖКА НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ «NDT»

    Конструкция неразрушающего контроля устраняет сильные выбросы тока за счет преднамеренного отключения во время переключения нагрузки, тем самым позволяя отключенным электрическим нагрузкам обесточиваться перед их повторным подключением к альтернативному источнику питания. Это достигается за счет введения временной задержки между размыканием замкнутых контактов и замыканием разомкнутых контактов.Фактически, время, необходимое для выполнения обычной передачи с T.T.I. Переключатель с приводом от двигателя (приблизительно 1 секунда) достаточен для устранения «выпуклости» или скачка тока даже без добавления дополнительной временной задержки неразрушающего контроля.

    А. Преимущества
    1. Безотказная работа при любых условиях передачи.
    2. Успешная работа полностью независима от частоты двух источников питания.
    3. Гибкость. Например, при использовании в сочетании с распределительным щитом управления генератором, состоящим из нескольких двигателей, конструкция неразрушающего контроля позволяет выполнять «сброс» нагрузки путем переключения главных контактов в положение «выключено», тем самым устраняя необходимость в отдельных устройствах сброса нагрузки.
    4. Стоимость значительно ниже, чем у синфазного монитора.
    5. НК более надежен и намного проще в обслуживании, чем синфазный монитор.
    Б. Недостатки
    1. Кратковременное падение мощности при переключении нагрузки между двумя источниками под напряжением (менее 60 циклов, если не продлевается реле с выдержкой времени).

    ЗАКЛЮЧЕНИЕ

    Таким образом, переключатель включения с задержкой в ​​нейтральном положении на сегодняшний день является наиболее надежным методом переключения больших двигателей и трансформаторов, поскольку он гибкий, простой и надежный. При переключении пользователь испытывает только пусковой ток, а не чрезмерные линейные токи, которые могут приближаться к значениям короткого замыкания.

    ТОЧКИ ИНТЕРЕСА

    1. В обширном техническом рабочем документе, представленном И.E.E.E. под названием «Переход от источника и повторное включение в двигателях» было сказано:

    2. «Ниже приведены два основных подхода к предотвращению повреждающих токов и моментов, вызванных инцидентами прерывания-повторного включения:

      1. Задержка повторного включения или переключения, которая дает время, чтобы остаточное напряжение двигателя (-ов) снизилось до безопасного уровня независимо от угла повторного включения.
      2. Синфазное переключение или повторное включение, при котором переключение или АПВ происходит по времени, когда остаточное и встречное напряжения системы достаточно близки по фазе, чтобы избежать разрушительных переходных процессов, независимо от величины остаточного напряжения.

      Хотя оба метода работают достаточно хорошо и широко используются, у обоих есть свои преимущества и недостатки.Во многих приложениях отсроченное повторное включение имеет такие достоинства, как простота, надежность и экономичность; с другой стороны, относительно длинный открытый интервал, который иногда требуется для снижения напряжения двигателя, может быть неприемлемым. Синфазное переключение обеспечивает минимальное прерывание работы, но для безопасной работы оно зависит от точного определения фазового соотношения между двумя напряжениями. Для этого требуются чувствительные твердотельные или электромагнитные реле и управляющая логика, что увеличивает стоимость и сложность.»

      В документе также говорится, что:

      «Для типичных систем, состоящих из * относительно небольших асинхронных двигателей интегральной мощности и статических нагрузок с запаздывающим коэффициентом мощности, практически всегда достаточно интервала холостого хода в 1 секунду».

      * До 300 л.с.

      В комитет, разработавший этот документ, вошли несколько видных представителей отрасли, в том числе двое из Westinghouse и двое из Asco.

    3. Как правило, задержка в нейтральном положении может применяться следующим образом:
    • а.Для двигателей мощностью до 100 л.с. — задержки не требуется.
    • б. Для двигателей 100–300 л.с. — укажите настройку неразрушающего контроля за одну секунду.
    • c. Для двигателей мощностью более 300 л.с. укажите значение NDT, равное двум секундам.

    Если конденсаторы для коррекции коэффициента мощности применяются на клеммах двигателя (а не централизованно в системе), может потребоваться дополнительное рассмотрение времени задержки — обратитесь к T.Т.

    Двигатели с фазным ротором не подходят для синфазного или нейтрального переключения с задержкой. Их следует изолировать и перезапустить.

    УВЕДОМЛЕНИЕ Эта информация является собственностью Thomson Power Systems Inc. Настоящим предоставляется разрешение на воспроизведение этого документа только в этой точной форме без каких-либо изменений.

    © Thomson Power Systems INC.

    Сбытовая компания Davidson представляет Thomson Power Systems, Inc., мирового лидера в области управления производством электроэнергии. По вопросам, касающимся специализированных применений автоматических переключателей, обращайтесь в торговую компанию Davidson. Если вы хотите загрузить спецификации автоматических переключателей резерва Thomson Power Systems серии TS850, посетите нашу страницу продуктов.

    GrowerSELECT HS589 Блок переключателя блока управления линией подачи 230 В Инструкция по монтажу однофазной проводки

    Hog Slat Inc., Ньютон Гроув, Северная Каролина, США, июль 2019 г. 1 Системы подачи Grow-Flex ™ Узел переключателя линии подачи HS589 — однофазный 230 В (включает испанскую версию — включает испанскую версию) (включает французскую версию — французская версия) Общие Примечания по установке: Перед обслуживанием убедитесь, что питание отключено от системы.Установка этого оборудования и связанного с ним оборудования OEM должна производиться в соответствии с этими инструкциями, инструкциями по установке OEM и местными правилами (если применимо). Несоблюдение указанных инструкций может привести к повреждению оборудования и / или травмам или смерти. Особо обратите внимание на предупреждения или наклейки по технике безопасности на оборудовании и в руководствах. Всегда надевайте защитную одежду и любые применимые средства индивидуальной защиты (защитные очки и / или беруши) при работе с оборудованием.Выброшенные материалы, оборудование и коробки следует утилизировать в соответствии с местными и национальными нормами. Если не указано иное, все системы подачи корма (диаметры) устанавливаются аналогично. Примечание. Переключатель в сборе должен быть подключен в соответствии со всеми применимыми местными и национальными правилами электропроводки. Все размеры проводки и емкости предохранителей должны быть рассчитаны в соответствии с применимыми электротехническими нормами или другими нормативными документами. Инструкции по безопасности: прочтите все сообщения по технике безопасности в этом руководстве и на наклейках по технике безопасности на оборудовании.Соблюдайте рекомендуемые меры предосторожности и правила безопасной эксплуатации. Заземлите все электрическое оборудование в целях безопасности. Заземлите все нетоковедущие металлические части во избежание поражения электрическим током. Всегда поддерживайте предупреждающие наклейки в хорошем состоянии и заменяйте отсутствующие или поврежденные наклейки. Обзор: Узел переключателя блока управления GrowerSELECT HS589 разработан как сменный узел переключателя для блока управления HS593. Его также можно использовать как прямую замену другим блокам управления OEM. HS589 разработан для использования с гибкой системой подачи шнека, где требуется управление приводным двигателем шнека.Электропитание приводного двигателя шнека осуществляется за счет приложения давления подачи к диафрагме, соединенной с электрическим переключателем внутри корпуса блока управления. Этот переключатель используется для управления приводным двигателем шнека путем отключения питания при наличии корма и включения питания при удалении корма из корпуса блока управления. Чувствительность электрического переключателя не регулируется. МАКСИМАЛЬНАЯ НОМИНАЛЬНАЯ НАГРУЗКА: 1 ½ HP при 230 В переменного тока. Красный индикатор на стороне корпуса переключателя загорается, когда диафрагма была нажата (ДВИГАТЕЛЬ ВЫКЛЮЧЕН) и переключатель был активирован.Переключатель ВКЛ / ВЫКЛ используется для включения или отключения блока управления.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
