Содержание

Переделка аккумуляторов электроинструмента с заменой NiCd, NiMh элементов на литиево-ионные аккумуляторные элементы

Переделка аккумуляторов электроинструмента на Li-Ion элементы

Производим замену NiCd или NiMh элементов батареи электроинструмента на Li-Ion аккумуляторные элементы.

При замене NiCd или NiMh элементов аккумуляторной батареи электроинструмента на литиевые элементы мы используем специальные силовые литий ионные элементы способные отдавать большие токи. При пуске электродвигателя инструмента потребляемые токи, кратковременно, могут превышать 70-80А, поэтому если использовать обычные литиевые элементы ICR-химии они будут быстро деградировать, терять емкость и выйдут из строя.

Внутрь корпуса аккумулятора мы устанавливаем плату контроля заряда/разряда литиевых элементов, которая не позволит, при эксплуатации, разряжать литиевые элементы ниже порогового значения, а также во время заряда не даст элементам перезарядиться выше нормы. Такой контроллер имеет встроенные защиты от:
— короткого замыкания (цепь разрывается, если положительный и отрицательный контакты батареи были замкнуты накоротко)

— перегрузки (цепь разрывается, если ток потребления превышает заданный порог, например: если при сверлении зажало сверло)
— переразряда — не даст разрядить аккумуляторные элементы ниже порогового значения (как правило, это 2.50 — 2,75 В)
— перезаряда — не даст зарядить аккумуляторные элементы выше порогового значения (как правило, это 4.20 — 4,35 В)
— встроенный балансир — обеспечивает баланс (одинаковость) напряжений аккумуляторных элементов, и как следствие большую емкость батареи и более продолжительное время работы электроинструмента от одной зарядки.
Все это обеспечивает безопасную эксплуатацию батареи.

Заряжать такой аккумулятор можно родным зарядным устройством, для заряда переделанной на литий батареи не потребуется отдельное зарядное устройство.

Однако перепаковка батареи с заменой элементов на литий-ионные возможна не для всех моделей аккумуляторов электроинструмента. Это связано с возможностью или невозможностью физического размещения литий ионных элементов и контроллера в корпус аккумулятора рассчитанного на другой размер. Размер элементов никелевой группы отличается от типа размера литий-ионных элементов.

  • В Ваш аккумулятор будут установлены только протестированные и недавно произведенные аккумуляторные элементы.
  • Увеличение емкости аккумулятора от 1,5Ач — 2,0Ач — 2,5Ач — 3,0Ач — 4,0Ач — 5,0Ач — до 6,0Ач.
  • Время выполнения: в день, либо на следующий.
  • Гарантия 6 месяцев.
  • Послегарантийное обслуживание.
  • Узнать стоимость и возможность переделки аккумуляторной батареи на литиевую вы можете по телефону +7 (395) 242-45-93.

    Список аккумуляторных батарей успешно переделанных с NiCd / NiMh на Li-Ion литий-ионные батареи:



    Список успешно восстановленных моделей аккумляторных батарей

    В качестве примера приводим список небольшой части успешно восстановленных моделей аккумуляторных батарей. Если в списке Вы не нашли свою модель батареи, возможно мы ее еще не внесли в этот список. Звоните, уточняте.

    • Шуруповерт AEG BS 12X, аккумулятор B1220 2,0Ah 12V
    • AEG B 1214G NiCd, 12В, 1,4Ач (перепаковка на Li-Ion 1.5Ah)
    • Шуруповерт Bort BAB-12-P батарея 12В 1,1Ач (переделка аккумулятора на литиевый 2.0Ач)
    • переделка аккумулятора Bort BA-14-4 Art. 28101123 14,4В 1,3Ач
      установка контроллера заряда/разряда, замена на литиевые элементы, емкость 2,0Ач, токоотдача 20A
    • переделка аккумулятора Bort BA-12-4 Art. 28101122 12В 1,2Ач
      установка контроллера заряда/разряда, замена на LiFePo4 элементы, емкость 1,4Ач.
    • BORT 14,4V 1,3V NiCd, 14,4В, 1,3Ач (перепаковка на литий 2,5Ач)
    • Шуруповерт BOSCH GSR 12-2 (3601j18j20) profesional, замена на литиевые элементы, емкость: 3. 0 Ач
    • Шуруповерт BOSCH GSR 12-V professional (3 601j95 500), батарея 2607335261 D-70745
    • Шуруповерт BOSCH GSR 14.4-2 Professional, батарея 2607335711 14.4V 1.5Ah NiCd 70745
    • батарея Bosch D-70745 2607335711 14,4v 1,5ah
    • батарея Bosch D-70745 2607335709 12v 1,5ah
    • BOSCH 2 607 335 709 NiCd, 12В, 1,5Ач (перепаковка на Li-Ion 1.5Ah)
    • BOSCH 2 607 335 709 NiCd, 12В, 1,5Ач (перепаковка на Li-Ion 2,5Ah)
    • батарея Bosch D-70745 2607335261 12v 2,0ah
    • батарея D-70771, Li-Ion 14,4V 1,3Ah (замена на литиевые элементы, емкость: 2600 мАч)
    • батарея 2 607 335 691, A78704T, 12 В, 3.0 Ач — замена на литиевые LiIon элементы
    • BOSCH 2607335273 12V 1,2Ah 4/5SS NiCd, 12В, 1,2Ач (перепаковка на Li-Ion 3s1p 2. 5Ah)
    • BOSCH 12V 2,0Ah NiCd, 12В, 2Ач (перепаковка на литий 3,0Ач )
    • BOSCH 12V 2,6Ah DO1117T 2607335683 ni-mh, 12В, 2,6Ач (перепаковка на литий 12в 3.0Ач 3s2p )
    • BOSCH 14V 1,5Ah NiCd, 14,4В, 1,5Ач (перепаковка на Li-Ion 4s2p на 5.0Ач )
    • BOSCH 2 607 335 261 NiCd, 12В, 2Ач (перепаковка на Li-Ion 3,0Ah )
    • BOSCH 2607335055 NiCd, 12В, 1,4Ач (перепаковка на литий 1500мАч)
    • ПРАКТИКА ДЛЯ БОШ 12В 2,0 NiCd, 12В, 2Ач (перепаковка на Li-Ion 3s2p на 3.0Ач)
    • Аккумулятор 18 Вольт 1,3Ач для дрели DORKEL DRA-18/2 Арт.1428 Zip 116
      замена на литиевые элементы Samsung INR18650-20R + 5S контроллер заряда/разряда, емкость: 2,0Ач, токоотдача 20А
    • Шуруповерт Dewalt DW907 12V type 2 D-65510, батарея 12 вольт 1,3Ач DE9074
    • Шуруповерт DWT ABS 12E, батарея 12В
      замена на 3S2P литиевые элементы Samsung INR18650-20R + 3S контроллер заряда/разряда с балансиром, емкость: 4,0Ач
    • Аккумуляторная дрель-шуруповерт Hitachi DS 12DVF3 12V,
      батарея EB1214S 12В 1,4Ач (высота основы батареи 40-45мм). Переделка возможна при удалении фиксирующего замка. Батарея хорошо держится в корпусе шуруповерта, в качестве дополнительной фиксации рекомендуем использовать резиновую ленту или кольцо.
    • Аккумуляторная дрель-шуруповерт Hitachi DS12DVF3.
      Батарея AKKU BCC 1215 12v 1.5Ah (высота основы батареи 50-53мм). Переделка возможна БЕЗ удаления фиксирующего замка.
    • HITACHI AKKU EB 1214 NiCd, 12В, 1,4Ач (перепаковка на Li-Ion 3s1p 2.5Ah)
    • HITACHI AKKU EB 1414S NiCd, 14,4В, 1,4Ач (перепаковка на Li-Ion 1.5Ah)
    • HITACHI AKKU EB 1814SL NiCd, 18В, 1,4Ач (перепаковка на литий 2,5Ач)
    • HYUNDAI NiCd NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 1,5Ah)
    • KRESS B12CD NiCd, 12В, 1,7Ач (перепаковка на Li-Ion 1. 5Ah)
    • батарея 1422, Ni-Cd 14,4V 2,0Ah
      замена на литиевые элементы, емкость: 2,0Ач, токоотдача 20А
    • батарея Makita PA14 14.4V 1.3Ah
    • MAKITA PA14 NiCd, 14,4В, 1,3Ач (перепаковка на Li-Ion 1.5Ah)
    • Шуруповерт Makita 6270D 12V
    • Шуруповерт Макита 6317D
    • Шуруповерт Макита 6281D 14,4V
    • Шуруповерт Makita 6260D 9,6V
    • Шуруповерт Makita 6271D, батарея 12В
    • Шуруповерт Makita 6337D, батарея 14.4В
    • MAKITA PA12 NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 2,5Ah )
    • MAKITA PA12 NiCd, 12В, 1,3Ач (перепаковка на Li-Ion 1,5Ah)
    • аккумулятор для ДА-12ЭР-01 (замена на литиевые элементы, емкость 2,6 Ач)
    • аккумулятор для ДА-14,4ЭР-Ф(замена на литиевые элементы, емкость 2,5 Ач)
    • аккумулятор Pitatel TSB-009-BOS18A-30M 18V 3. 0Ah
    • аккумулятор Skil 2610388954 14.4v 1,0Ah замена на силовые литиевые элементы 2.0Ач с токоотдачей 20А
    • аккумулятор Skil 2610Z03362 14.4v 1,2Ah NICD для шуруповерта Skil F015201701
      переделка аккумулятора на литиевый с установкой контроллера с балансиром силовых литиевых элементов, емкостью 2.0Ач (токоотдача 20А)
    • аккумулятор Sparky BR 12E-B1HR 12 вольт 1,5 Ач
    • аккумулятор Sparky BR 15E-B1HR NiCd 1,5Ah 14,4V
      для шуруповерта Sparky professinal BR 15E 14.4V
    • SPARKY BR12E-B1HR NiCd, 12В, 1,5Ач (перепаковка на литий 1500мАч)
    • аккумуятор Omax 14.4v 1,2Ah для Omax Cordless Drill model: 01205
      замена на силовые литиевые элементы 2.5Ач с токоотдачей 20А
    Была произведена замена NiCd элементов на элементы LiIon 18650 емкостью 5.2 Ач с установкой в корпус аккумулятора контроллера заряда/разряда батареи. Для заряда аккумулятора не требуется дополнительного зарядного устройства, для заряда можно использовать штатную зарядку. Контроллер не позволяет разрядить элементы ниже порогового значения и не даст элементам перезарядиться выше нормы.
  • аккумулятор для шуруповерта Sturm CD3014C 14,4V 1.3Ah NiCd
  • аккумулятор для шуруповерта Sturm CD31181 18V 1.3Ah NiCd
    заменили элементы на литиевые 18650. Внутрь корпуса батареи установлена сборка из 5-ти последовательных Li-Ion 18650 элементов плюс контроллер заряда/разряда 5S.
  • ШТУРМ 18В NiCd, 18В, 1,3Ач (перепаковка на литий 5s1p 2500mAh)
    • аккумулятор для аккумуляторной дрели ДА-14,4/2 напряжение батареи 14.4 вольта, 1,2Ач,NiCd.
      Замена NiCd элементов на литиевые с установкой в корпус аккумулятора контроллера заряда/разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • аккумулятор для аккумуляторной дрели Prorab (Прораб) 1722 К2 напряжение батареи 12 вольт, 1,2Ач,NiCd.
      Замена NiCd элементов на литиевые емкостью 2,5Ач с установкой в корпус аккумулятора контроллера заряда/разряда батареи (защита от перезаряда, переразряда, короткого замыкания, перенагрузки).
    • РИТМ ДША-14,4(У) NiCd, 14,4В, 1,5Ач (перепаковка на Li-Ion на 2.5Ач)

    Переделка аккумуляторного шуруповерта под литий. — обзоры и отзывы покупателей

    Рад приветствовать всех, друзья. Сегодня хочу рассказать вам историю про шуруповерт. Мой старый шуруповерт, похожий на тот, что изображен в заголовке, перестал работать потому, что аккумуляторы, которые я брал для него, выработали свой ресурс. И я решил переделать его на литий-ионные аккумуляторы, так как родных аккумуляторов для него теперь днем с огнем не сыскать. Собственно, сам шуруповерт переделывать не потребовалось, а вот с аккумуляторами я слегка повозился. Прежде всего, для этой цели были заказаны на Али сами аккумуляторы. Аккумуляторы выбрал высокотоковые — на 30А и с припаянными проводами для коммутации.

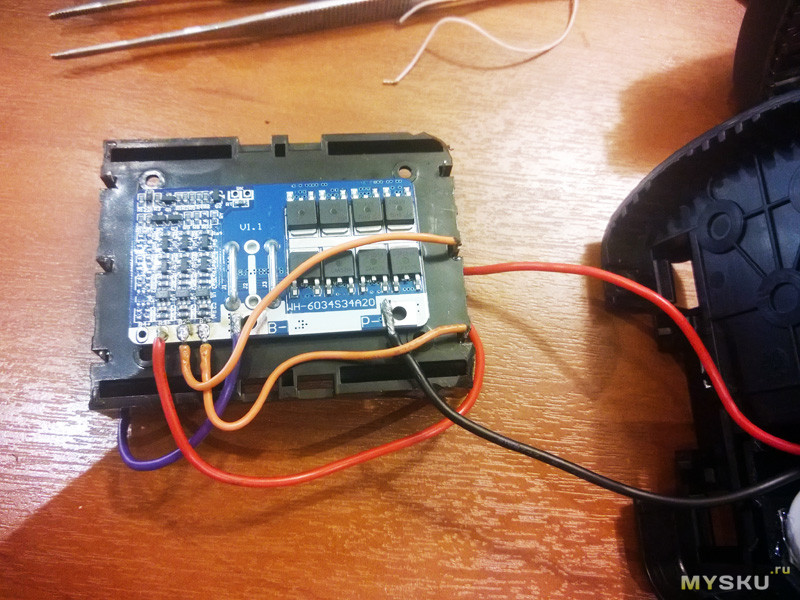

    Так же была заказана плата, следящая за зарядом, балансировкой и разрядом батарей. Плату тоже брал высокотоковую и с функцией балансировки — с ней аккумуляторы проживут дольше и чувствовать себя будут лучше.

    Зарядка для этого вида аккумуляторов тоже нужна своя, старая не подойдет. Литиевые аккумуляторы заряжаются по другому алгоритму, нежели никель-метал-гидридные. Слава богу, что в алгоритмы нам вникать не надо, на Али есть готовые решения.

    Ну и заказал заодно и разъем для зарядки, который установлю прямо на аккумулятор.

    В интернете описано много способов такого рода переделок, но везде в основном переделывают 12В шуруповерты. У меня же был 18В инструмент. Поэтому я взял для него 5 аккумуляторов (5х4В=20В), соответствующую плату защиты на 5 аккумуляторов (5S) и блок заряда на 21В. Небольшое отклонение по напряжению в бОльшую сторону мотор выдержит. Итак, как все пришло — скрепил между собой литиевые аккумуляторы, припаял плату контроля и уложил все это в корпус от старого блока аккумуляторов и собрал.

    Как видите, свободного места осталось предостаточно. Аккумулятор получился гораздо легче оригинального, при этом имея гораздо лучшие параметры — емкость 3Ач против 1,28Ач и напряжение 20В против 18В. Ток такие аккумуляторы способны выдержать до 30А, как писал уже выше. И заряжаются они гораздо быстрее прежних.

    Все собрал и проверил — шуруповерт бодро крутит и будет работать и дальше, помогая мне по дому. Вот так я дал своему шуруповерту, можно сказать, вторую жизнь. Причем по цене это все вышло не дороже оригинальной батареи.

    Заказывал все с Али. Продавцы, в общем то, везде адекватные, высылают быстро, но самой дешевой службой доставки. Не смотря на то, что доставка во многих случаях платная, хотя и копеечная, идут товары не быстро. Разъем вот до сих пор не пришел ещё. В общем, я доволен, что оживил свой шуруповерт.

    #литий в шуруповерт #переделка шуруповерта на литий #проверил сам

    Переделка шуруповерта Hitachi на литиевые аккумуляторы

    Никель-кадмиевые элементы питания неудобны из-за своего «эффекта памяти», поэтому переход на литий-ионные АКБ целесообразен и выгоден.

    Подготовка: подбор необходимых устройств, элементов

    Аккумуляторный блок, потерявший свои рабочие качества, нужно разобрать. Половинки корпуса могут быть скреплены клеем и/или винтами, фиксаторами. Для разъединения проклеенного шва его осторожно простукивают резиновым молотком, чтобы половинки пластикового корпуса отделились друг от друга, но не треснули. Из вскрытого корпуса извлекают элементы, собранные в «кассету». Контактную площадку бережно отделяют, ее нужно будет закрепить на новых литиевых батарейках.

    Новый Li-Ion аккумулятор для шуруповерта Hitachi требует покупки дополнительных комплектующих, при этом нужно учитывать следующие обстоятельства:

    1. Новые батарейки должны быть аналогичны старым по габаритам и величине напряжения.
    2. Целесообразнее выбирать батареи, уже оснащенные пластинками из никеля, чтобы не затрачивать время на пайку.
    3. Литий-ионный АКБ нуждается в BMS-плате (Battery Management System). Она равномерно распределяет энергию между банками, защищает устройство от резких сбоев напряжения, отключает его, если время зарядки превышено, или батарейки разрядились почти до нуля. Для защиты от перегрева к плате подключается термодетектор.
    4. Для подключения кассеты к контактной площадке потребуется силовой изолированный провод подходящей толщины.

    Как перевести шуруповерт хитачи на литиевые аккумуляторы: описание процесса

    Если банки продавались без никелевых электродов, их припаивают. Важно делать это с большой осторожностью, т.к. перегрев может необратимо вывести из строя батарейку, или даже спровоцировать ее взрыв. Перед началом процесса спаиваемые поверхности полезно зачистить, чтобы вероятность перегрева уменьшилась и соединение было прочным.

    Батарейки соединяются последовательно, плата подключается. Силовой провод припаивают к микросхеме и контактной площадке. Затем посредством мультиметра проверяют показатели напряжения: для каждой батарейки эта цифра должна быть около 1.3 V.

    По завершению проверки все места соединений тщательно изолируются. Собранную кассету аккуратно помещают в корпус, провод укладывается без перегибов и заломов. Половинки корпуса скрепляются.

    Первое включение после перехода, правила пользования

    Собранный литий-ионный аккумуляторный блок нужно ввести в рабочее состояние. Это делается, чтобы новые батарейки не износились раньше времени. Блок полностью заряжают и начинают интенсивно использовать, пока заряд не истощится до нуля и устройство не выключится. После этого его снова заряжают до 100%, и работают до полной разрядки. Этот цикл можно повторить и в третий раз. После такой подготовки аккумуляторным модулем можно пользоваться в обычном режиме.

    Начинать зарядку АКБ с литий-ионными банками нужно, когда он будет разряжен до 20%, зарядка всегда должна производиться до 100%. Передерживать устройство на подзарядке запрещается – как только аккумуляторы наполнятся, зарядное устройство необходимо отключить.

    Пользователям, желающим избежать затрат времени и сил на переход на литий-ионные АКБ, предлагается недорого приобрести их в нашем интернет-магазине MegaBattery.ru. На всю продукцию предоставляется гарантия, товар может быть доставлен по адресу покупателя.

    Переделка АКБ шуруповерта Matrix на 3S-литий-ионный комплект

    Наконец закончилась затянувшаяся эпопея с заказом на Ali-Express и получением комплектации для модернизации моего старенького шуруповерта Matrix АК-12.

    Воодушевленный проектами уважаемых авторов Mad Fun — https://3dtoday.ru/blogs/mad-fun/zamena-akb-na-liion-u-shurupoverta,   LEXNONSCRIPTA — https://3dtoday.ru/blogs/lexnonscripta/the-battery-for-the-screwdriver на нашем форуме и советами товарища AlexGyver с его сайта https://alexgyver.ru/18650/, я решил — постов про переделку своего инструмента много не бывает, моделей «шуриков» много, у всех разные, кому-то пригодится и мой опыт…

    Повторяюсь — вдохновившись проектами, указанными выше, 2 месяца назад сделал вот такой заказ (главный критерий — хорошие отзывы о магазине, ну и цена, конечно):

    Брал все «в роздріб», в разных магазинах, соответственно и приходило все отдельными посылками — от 2-ух недель до 2-ух месяцев (дольше всего — сами банки 18650, т. к. летать им запрещено!)

    Пока ждал — разобрал АКБ, вытащил из него старую Ni-Cd-ую сборку

    и, поскольку времени было предостаточно, промоделировал по своему обычаю то, что собирался собрать.

    Для начала — модель доработки корпуса — в нем нужно выполнить вырез на боковой стенке под индикатор зарядки и отверстие на дне для разъема подключения зарядного устройства

    Далее, рамка-обрамление вольтметра-индикатора зарядки с тактовой кнопкой для его включения при нажатии

    Фото отпечатанной рамки и установка индикатора и тактовой кнопки

    Ложемент для 3-х банок 18650 сначала планировал просто позаимствовать (да простит меня автор похожего ложемента — не помню, у кого я его подглядел и взял модель), но втиснуть его в габариты корпуса АКБ Matrix’а не получалось, взял за визуальную основу и переделал под свои реальные размеры

    Контактная нога (или столбик) — оригинальные контакты хотел использовать,

     что и сделал (на фото ниже штырьки для фиксации контактов потом оплавил паяльником)Еще раз — весь комплект отпечатанных деталей вместе

    Ну, и наконец, фотографии собранных узлов и АКБ в целом

    Кстати, для тех, кому интересно — долгожданные банки покрупнее

    пришли заряженные наполовину (как, собственно, и рекомендуется для хранения). После монтажа на ложементе с платой контроллера заряда + балансира и установки в АКБ зарядились примерно за час — по 4,2В на каждой банке. Никаких крайностей типа «срабатывания защиты при резком росте оборотов» у меня не наблюдалось, все четко работает, защиту от КЗ проверил, с ней тоже все ОК.

    Спасибо за внимание. Если кому-то понадобятся мои модели — пишите в личку.

    Ремонт аккумулятора (АКБ) шуруповерта

    после 18-00: +79290392902

    Сормовский рынок в центре Сормово





    Мы производим восстановление и ремонт аккумуляторов любых шуруповертов вне зависимости от их возраста и марки.

    За 15  минут при вас !





    Ni-Cd

    (никель кадмиевые)



    Самый распространенный тип АКБ .    В маркировке присутствуют буквы: «Ni», «Cd» . Также обозначена установленная емкость, измеренная в Ампер часах. Например: 1,3 Ah — 1,3 Ампер-Часа или 1300 миллиампер часа.

    Каждый из элементов имеет напряжение 1,2 В.





    Для восстановления аккумуляторов мы используем емкости следующих типов:



    Стоимость работ по восстановлению никель кадмиевого аккумулятора шуруповерта высотой 43 мм.





    ВАЖНО: при ремонте мы всегда меняем все элементы аккумулятора. Тогда мы даем гарантию на свою работу.  Также вы можете приобрести нужное вам количесво элементов без работы по замене.

    Li-ion

    (литий-ионные)



    Более современный и совершенный тип аккумуляторов, отличающиеся большей емкостью при меньшем весе. Не обладают эффектом памяти.

    В обозначении модели  инструмента присутствуют буквы: «Ли», «Л», «Li», «Li-ion».

    Емкость элементов используемых при ремонте АКБ: 2600 мАч (милли ампер часа, 2. 6 Аh)

    Напряжение в зависимости от степени заряда: 3.7 — 4.2 Вольта.

    При этом  аккумулятор состоит из банок размерностью 18х65 мм, сваренных аппаратом контактной сварки при помощи никелевых полос в нужную схему.





    Переделка шуруповерта на литий 18650 аккумуляторы.







    Стоимость ремонта литий ионного аккумулятора.

    Сормовский рынок в центре Сормово









    Сормовский рынок в центре Сормово

    после 18-00: +79290392902



    Переделка шуруповерта на литий


    В первой части я поделился с вами планами на переделку АКБ шуруповерта на литий. В принципе ничего сложного тут нет:

    1. Берем аккамуляторы

    2. Заряжаем и подбираем по емкости

    3. Покупаем плату контроллера (желательно с балансиром)

    4. Собираем все согласно схемы и запихиваем в корпус (маленькое отступление и напоминание — аккумуляторы перед сборкой лучше разрядить, дабы ничего не случилось или последствия были минимальны)


    Следующим пунктом, как я уже писал ранее, будет индикатор напряжения, который хочется иметь непосредственно на АКБ. Требования к нему следующие:

    • Отображение информации об остатке заряда на АКБ по запросу (нажатие кнопки)

    • Информативность, сразу отметаем все вольтметры, которые показывают напряжение на батарее, когда работаешь не когда задумываться, 11v это еще нормально или уже все. Поэтому 2-5 светодиодов разного цвета — это идеальный вариант.

    • Простота схемы.

    Для начала давайте рассмотрим готовые варианты с любимого http://ru.aliexpress.com/:

    1. Самый дешевый (как оказалось, или поправьте меня) вариант это тот самый вольтметр

    ссылка

    Реклама
    30 шт., черные резиновые ножки Отзывы: ***все пришло норм. ровно 30 шт. резина хорошая не мажется.***
    Реклама
    понижающая плата модуль на XL4015
    Но это вариант нам не подходит, потому как слишком много надо думать, а нам крутить нужно))

    Сразу оговорюсь, все ссылки первые попавшиеся, не подбирал не по цене, не по рейтингу продавца, благо там этого добра валом, поэтому у каждого и вариантов может быть Очень много.

    2. Вариант совмещающий в себе и просто индикатор и вольтметр

    ссылка

    Это на мой взгляд уже имеет право на жизнь, точнее все имеет право на жизнь, но с моей точки зрения, немного перегружено.

    3. Вариант подобный второму

    Ссылка

    Тоже что и предыдущий, но гораздо красивее)

    4. Просто индикатор


    Ссылка

    Просто, информативно и практично, даже кнопка в наличии, все чего хотелось (как мне кажется)

    5. И на последок еще один вариант

    Ссылка

    Эдакий светофор, ну а почему нет, и настраивает на положительный лад во время работы)))

    Это конечно далеко не все, что есть на этом замечательном ресурсе, что подходит для нашего проекта, так сказать примеры. Предварительно, рассмотрев все подобные варианты, я решил, что подобный индикатор будет самодельным, а потому плавно переходим к принципиальным схемам.

    Для начала схемы на транзисторах:


    Реклама
    10 шт. TL071CP Малошумящий операционный усилитель с входным каскадом на полевых транзисторах, Отзывы: ***микрухи все рабочие,***
    Реклама
    5 в 12 В 10 А ШИМ контроллер регулятор скорости двигателя

    В сети подобных схем Очень много, пояснять, что-то тут как я понимаю не нужно и при желании вы найдете еще штук 100 подобных решений.

    Теперь рассмотрим подобные схемы с использованием ОУ:


    Ну и наконец рассмотрим схемы с использование специальных микросхем:


    Все схемы взяты с различных ресурсов, я специально не перерисовывал и не вытирал логотипы и адреса ватермарков, потому, что это не мои схемы, я только систематизировал материал. А благодаря ватермаркам можно найти источник и ознакомится с логикой работы схемы. И естественно большая благодарность владельцам соответствующих сайтов за материал!

    Вывод из этого могу сделать только один фантазия предела не имеет.

    В моем случае это будет одна из схем на ОУ, их у меня есть, и усматривается тут некоторая универсальность.

    В следующей части хочу рассмотреть зарядное устройство.

    Сервис объявлений OLX: сайт объявлений в Украине

    Киев, Соломенский Сегодня 15:22

    Кривой Рог, Центрально-Городской Сегодня 15:22

    3 800 грн.

    Договорная

    Коцюбинское Сегодня 15:22

    Харьков, Холодногорский Сегодня 15:22

    Харьков, Холодногорский Сегодня 15:22

    Переделка шуруповерта интерскол для литиевых батарей.

    Как переделать аккумулятор для отвертки на литий-ионный: пошаговая инструкция

    Преимущества аккумуляторных электроинструментов очевидны; нет смысла обсуждать этот вопрос. К отрицательным факторам можно отнести некоторые неудобства, связанные с необходимостью зарядки аккумуляторов, а также дороговизну аккумуляторов (речь идет о качественных силовых агрегатах).

    Если с зарядкой приходится мириться, то вторую проблему производители решают не лучшим образом для потребителя.Большинство отверток доступной ценовой категории оснащено никель-кадмиевыми (Ni-Ca) батареями, производительность которых оставляет желать лучшего.

    Батарейный отсек содержит 10-12 соединенных между собой пальчиковых Ni-Ca аккумуляторов (типовое напряжение — 14 вольт). Такие элементы имеют ограниченный срок службы, и довольно низкую емкость, которая постепенно теряется в процессе эксплуатации. В результате через 2-3 года время удерживания заряда можно сократить в 3-5 раз. Приходится регулярно менять испорченные «бочки» или даже покупать новый блок АКБ.

    Оптимальный вариант по соотношению цена-качество — литиевые батареи 18650 серии. Конструктивно они похожи на обычные карманные батарейки, размером на 25% больше формата АА.

    Типичные параметры литий-ионного аккумулятора:

    • напряжение 3,6-3,7 В
    • емкость от 800 до 4500 мАч
    • ток отдачи — около 35А

    Оптимальная емкость — 2500 мАч, завышенные значения не соответствуют действительности, и влекут за собой неоправданное завышение стоимости.Аккумулятор на 2500 мАч от более-менее приличного производителя (например LG) можно купить за 300-600 рублей.

    Как рассчитать параметры нового аккумулятора

    1. Ток потребления отвертки обычно не превышает 10-15 ампер. Соответственно типичного тока отдачи (разряда) литий-ионного аккумулятора (30-35А) хватит с запасом.
    2. Напряжение питания рассчитано от старой никель-кальциевой батареи. Обычно агрегат состоит из 12 батарей по 1.По 2 вольта, то есть суммарный показатель составляет 14,4 В. Литиевые батареи нельзя разряжать до напряжения ниже 2,74 вольта. Рабочее напряжение составляет 3,0-3,5 В, то есть для замены необходимо последовательно подключить 4 аккумулятора 18650.

    Результирующее рабочее напряжение от 12 В до 14 В более чем достаточно. Даже относительно свежие обычные никель-кальциевые батареи редко вырабатывают более 12 вольт.

    Если объем позволяет, вы можете подключить параллельно 2 последовательные сборки из 4 аккумуляторов, увеличив емкость аккумулятора вдвое.При этом взаимное положение может быть любым — по форме тела. Главное — обеспечить надежное соединение проводов.

    1. Кроме того, желательно разместить зарядное устройство в общем корпусе. Тогда вам не придется каждый раз вынимать батарейки из корпуса.

    Зарядное устройство — варианты изготовления

    Оптимальная конструкция «все в одном». То есть в батарейном отсеке находятся и аккумуляторные батареи, и зарядное устройство с входом 220 вольт. Вы просто подключаете сетевой кабель и заряжаете.

    Есть еще вариант — зарядное устройство помещено в отдельный корпус для экономии места (это позволяет поместить в аккумуляторный отсек больше аккумуляторов).

    Большинство зарядных устройств (речь идет о заводских платах, которые можно приобрести в радиомагазинах, или на том же Алиэкспресс) рассчитаны на определенное количество Li-ion аккумуляторов в сборке. Вы просто выбираете правильный вариант.

    Собрать такую ​​схему можно самостоятельно, если у вас есть навыки радиолюбителя.В этом случае стоимость переделки снизится.

    В любом случае необходимо установить устройство контроля заряда (разряда). Это могут быть светодиодные индикаторы или цифровой дисплей.

    Встроенный мониторинг литиевых батарей

    Элементы этого типа чувствительны к переразряду. Если напряжение на аккумуляторе падает ниже 2,75 В, начинается ухудшение характеристик и модуль теряет емкость. Поэтому необходимо следить за параметрами в процессе эксплуатации.

    Некоторые элементы 18650 оснащены встроенными платами управления разрядкой и просто отключают аккумулятор, когда напряжение достигает критического значения.При покупке вещей нужно уточнить этот момент. Если у ваших аккумуляторов нет защиты, ее можно установить дополнительно. Такие готовые доски тоже есть в продаже.

    Схема установлена ​​в обычном аккумуляторном отсеке и совершенно не мешает зарядке аккумулятора.

    Вариант с готовым набором для вейперов

    Аккумуляторы 18650

    популярны среди т.н. вейперы — любители электронных сигарет. В продаже есть готовые комплекты, состоящие из зарядного устройства и Li-ion аккумуляторов.Чтобы использовать такой комплект в шуруповерте, вам придется установить емкость с контактами в аккумуляторный отсек, и каждый раз снимать модули для зарядки.

    Если размеры корпуса отвертки позволяют, а возиться со схемами нет желания, то это вариант для вас. Конечно, расходы немного увеличатся.

    Заключение — преимущества и недостатки переделки шуруповерта на литиевые элементы

    Любая модификация должна быть экономически обоснованной. Если мы зря тратим деньги и время, нам нужно понимать преимущества этого.

    Преимущества литий-ионных аккумуляторов
    • Энергоемкость литиевых батарей значительно выше. Следовательно, при тех же габаритах и ​​весе время автономной работы между подзарядками будет больше.
    • Процесс зарядки идет быстрее. Это означает, что время вынужденного простоя при подзарядке сокращается.
    • В отличие от никелевых батарей литиевые батареи не обладают так называемым эффектом памяти.Их можно заряжать, не дожидаясь полной разрядки.
    Недостатки замены батарей с Ni-Ca на Li-ion:
    • В первую очередь дорогостоящая деталь. Общая стоимость переделки может достигать 2-3 тысяч рублей.
    • Зависимость от внешней температуры: литиевые батареи теряют работоспособность при отрицательных температурах. Поэтому зимой на улице такие инструменты использовать нельзя.
    • Нестандартное напряжение литий-ионных аккумуляторов (3,6–3,7 В) приводит к неточностям в подборе конечного значения.
    • Аккумуляторы 18650
    • отличаются размером от стандартных никель-кальциевых «банок». Чтобы разместить их в стандартном корпусе отвертки, необходимо решить ряд конструкторских проблем.

    Стандартная отвертка не подходит для зарядки литиевых батарей. Мы должны сделать новую схему.

    Уже несколько десятилетий отвертки используются в различных работах. Эти устройства питаются от никелевых или кадмиевых батарей. Но прогресс не стоит на месте, ученые нашли замену таким устаревшим батареям.На смену им пришли литиевые аналоги. Чтобы использовать такой аккумулятор, нужно переделать отвертку. Литиевая батарея увеличит технические характеристики старого прибора. Причем провести такую ​​переделку можно самостоятельно, не прибегая к услугам специальных фирм.

    Литиевая батарейка шуруповерта имеет ряд преимуществ, которые отсутствовали у кадмиевых аналогов.

    Плотность энергии литий-ионной аккумуляторной батареи для отвертки намного выше. Аккумулятор с литиевыми элементами легкий, с напряжением 12 вольт, как и емкость аккумулятора, остается неизменной. Литиевые батареи заряжаются быстрее, чем ионные. Безопасная зарядка занимает около 60 минут.

    Литий-ионные аккумуляторы не обладают «эффектом памяти». Другими словами, их не нужно полностью разряжать для зарядки. Среди положительных качеств литиевой батареи есть ряд недостатков, которые необходимо учитывать:

    • Литиевые батареи нельзя заряжать выше 4,2 вольт и разряжать выше 2,7 вольт. Но это теоретические данные. В реальной жизни интервал становится хуже.При несоблюдении установленных значений аккумулятор просто перестанет работать. Чтобы избежать такой ситуации, после преобразования шуруповерта на литиевый нужно установить в шуруповерт специальный контроллер разряда, а также зарядить его.
    • Один ионно-литиевый аккумулятор имеет напряжение 3,63,7 В. Для никелевого аккумулятора не более 1,2 В. Другими словами, преобразование отвертки в литий-ионный материал вызывает проблемы, связанные с процессом сборки батареи, которая имеет номинальное напряжение 12 вольт. Три последовательно соединенных литиевых банки дают напряжение 11,1 вольт, четыре — 14,8 вольт. Предельные значения зарядного напряжения изменятся. Другими словами, переделка аккумулятора на отвертку связана с решением проблемы совместимости нового аккумулятора с инструментом.
    • Для переделки кадмиевого аккумулятора шуруповерта умельцы используют литиевые баллончики 18650. Их размеры отличаются от никелевых банок. Переделка аккумулятора под шуруповерт также требует установки контроллера, что потребует дополнительного места.
    • После доработки зарядное устройство для никелевых аккумуляторов придется переделать, либо использовать универсальное зарядное устройство.
    • Отрицательные температуры отрицательно сказываются на работе ионных аккумуляторов. Поэтому с такой переделанной отверткой не всегда можно работать на улице.
    • Стоимость литиевых батарей намного выше кадмиевых аналогов.

    Алгоритм преобразования аккумулятора в литий-ионный

    Как переделать отвертку, чтобы получить максимальную производительность? Для этого необходимо строгое соблюдение определенной технологической последовательности.

    Поиск подходящей батареи

    Батареи подключаются последовательно, поэтому номинальное напряжение каждой ячейки суммируется с последующим. То есть, чтобы получить 14,4 вольта, четыре элемента с напряжением 3,3 В.

    Чтобы переделать аккумуляторный шуруповерт, нужно всего лишь купить миниатюрные батарейки от известного производителя. Например, аккумуляторы марки LiFePO4 производства Sistem A123. Емкость элемента достигает 2300 мАч. Этого значения достаточно для эффективной работы электроинструмента.Дешевые аккумуляторы китайского производства не годятся. Они быстро выйдут из строя.

    При выборе аккумулятора для доработки на выводах необходимо разместить медные полоски. Паять такие элементы намного проще.

    Выбор инструмента и материалов

    Технология пайки отличается своей спецификой. Температура жала паяльника постоянно высокая. Если аккумулятор длительное время находится под таким тепловым воздействием, он быстро выйдет из строя. Поэтому нагрев паяльника должен быть минимальным.

    Для этого необходимо заменить обычную канифоль на паяльную кислоту. Его можно приобрести в магазине радиодеталей. Для такого процесса также придется приобрести паяльник с мощностью, достаточной для расплавления припоя в кратчайшие сроки. Больше всего подойдет бытовой паяльник на 65 ватт. На 100 ватт аккумулятор будет все время перегреваться.

    Паяльные работы требуют большого опыта. Например, 40-ваттный паяльник долго нагревается, можно просто «переборщить».Для начала переделки ионных аккумуляторов необходимо приобрести следующие детали:

    • аккумулятор 18650.
    • Плата BMS CF-4S30A-A /
    • Провода сечением 2,5 кв. Мм.
    • Паяльник.
    • Старый батарейный отсек.

    Несколько слов о плате BMS

    Предназначена для контроля заряда или разряда аккумулятора. CF-4S30A-A разработан для четырех банков 18650 аккумуляторных батарей, обеспечивая ток разряда 30 А.Доска оснащена специальным «балансиром». Он выполняет функции контроля заряда каждого элемента в отдельности. Это полностью исключает возможность неравномерной зарядки. Для правильной работы платы аккумуляторы для сборки должны иметь одинаковую емкость. Желательно, чтобы они были взяты из одного блока.

    Промышленность выпускает большое количество плат BMS, различающихся по своим технологическим характеристикам. Для переделки батарейки шуруповерта плата, работающая на величине тока менее 30А, не очень подходит.Он будет постоянно включать режим защиты.

    Некоторым платам для восстановления требуется короткий зарядный ток. Для этого придется вынуть аккумулятор из кейса, заново подключить к нему зарядное устройство. У платы CF-4S30A-A такого недостатка нет. Достаточно отпустить курок отвертки, при отсутствии тока, вызывающего короткое замыкание, плата включится автоматически.

    Обновленный аккумулятор на этой плате можно заряжать с помощью универсального зарядного устройства. Последние модели «Интерскол» поставляются с многофункциональными зарядными устройствами.

    Установка литий-ионного аккумулятора

    Конечно, любая установка требует предварительной подготовки. Он включает в себя несколько очень важных моментов … Перед тем, как приступить к пайке деталей, необходимо определиться, как будет устроен отсек для крепления аккумулятора. В него должны легко помещаться все необходимые элементы.
    Затем новые литиевые батареи скрепляются лентой. Поскольку контакты со временем окисляются, перед пайкой их зачищают мелкозернистой наждачной бумагой.

    Нюансы процесса пайки

    Сначала тщательно обезжиривается контактная часть аккумулятора.Затем проводится лужение путем нагрева нанесенного припоя. Припой ПОС-40 наиболее подходит для лужения.

    Контакт паяльника с контактом аккумулятора не должен превышать 2 секунды. Особого внимания требует процесс пайки аккумулятора плюс. Наиболее подходящими перемычками считаются медные провода сечением более 2,5 мм. кв. Все провода обтянуты кембриком, который играет роль хорошего изолятора.

    Мини-аккумуляторы необходимо подключать специальными перемычками по разработанной схеме.Перемычками могут стать металлические полоски или тонкая проволока.

    Последним этапом является подключение проводов к выводам аккумуляторной батареи, сделанным в отсеке. Если сборка сборного блока затруднена, необходимо снять ребра жесткости. Так как они сделаны из пластика, их легко вгрызть обычными бокорезами.

    Схема подключения контактов

    Для подключения к зарядному устройству необходимо выбрать разъемы, соответствующие конкретной модели … Пайка соединительных кабелей осуществляется по электрической схеме:

    Разъемы для подключения к зарядному устройству подбираются в зависимости от на своей модели.Оба соединительных кабеля припаиваются согласно схеме.

    • «+» — 5 и 9.
    • «-» — 1 и 6.
    • Балансировочные контакты (восходящие) — 2, 7, 3, 8 и 4.

    Однозначно установка литий-ионных аккумуляторов имеет большое количество положительных качеств:

    • Отсутствие «памяти».
    • Минимальная самозарядка.
    • Инструмент можно эксплуатировать при минусовых температурах.
    • Длительный срок службы (8 лет).

    Однако эти аккумуляторы очень чувствительны к технологическому процессу зарядки.Напряжение всегда должно быть минимальным, иначе литий-ионный аккумулятор быстро придет в негодность. Для выполнения таких условий понадобится еще одна память, стоимость которой на порядок выше. Родное зарядное устройство шуруповерта не сможет зарядить литий-ионный аккумулятор.

    Однозначно сказать какой аккумулятор для шуруповерта лучше нельзя. Срок их службы зависит от бережного обращения, от неукоснительного соблюдения инструкций производителя.

    Популярные модели

    Сегодня аккумуляторы выпускают многие производители. Среди столь большого ассортимента литий-ионных систем наиболее востребованными являются: «Бош» 10.8 с техническими характеристиками:

    • Пропускная способность — 1,3 А / час.
    • Напряжение — 10,8 В.
    • Размеры -110 х 54 х 52 мм.
    • Гарантия 1 год.
    • Мощность средняя.

    Если говорить о никель-кадмиевых аккумуляторах, то самые популярные марки:

    Российские аккумуляторы рассчитаны на низкое напряжение, отличаются от импортных моделей только ценой.Они намного дешевле, но при этом не уступают своим техническим показателям. Самыми известными моделями считаются:

    Заключение

    Литиевые батареи всегда считались самыми технологичными устройствами. Но инструмент с такими батареями намного дороже. Вы, конечно, можете переделать свой аппарат и избавиться от кадмиевых батареек. Однако это вызовет другие проблемы. Поэтому каждый принимает решение переоборудовать отвертку на литиевую, в зависимости от обстоятельств.

    Интересные ролики про переделку аккумулятора шуруповерта


    Аккумуляторный инструмент более мобильный и проще в использовании, чем его сетевые аналоги. Но не стоит забывать о существенном недостатке аккумуляторного инструмента, так как вы сами понимаете хрупкость батареек. Покупка новых батарей по отдельности сопоставима по цене с покупкой нового инструмента.

    После четырех лет службы моя первая отвертка, а точнее батарейки, стала терять емкость. Для начала собрал одну из двух батарей, выбрав рабочие «банки», но продержался этот апгрейд недолго.Переделал отвертку по сети — очень неудобно оказалось. Пришлось купить такой же, но новый 12 вольт «Интерскол ДА-12ЭР». Батарейок в новой отвертке хватило еще меньше. В итоге две исправные отвертки и более одного исправного аккумулятора.

    В интернете много пишут о том, как решить эту проблему. Предлагается переводить бывшие в употреблении Ni-Cd аккумуляторы на Li-ion аккумуляторы типоразмера 18650. На первый взгляд, в этом нет ничего сложного. Вы извлекаете старые Ni-Cd батареи из корпуса и устанавливаете новые Li-ion.Но оказалось, что все не так просто. На что следует обратить внимание при обновлении аккумуляторного инструмента, описано ниже.

    Для переделки понадобится:

    Начну с литий-ионных аккумуляторов 18650.

    Номинальное напряжение 18650 ячеек — 3,7 В. По заявлению продавца емкость 2600 мАч, маркировка ICR18650 26F, размеры 18 на 65 мм.

    Преимуществами Li-ion аккумуляторов перед Ni-Cd являются меньшие габариты и вес, при большей емкости, а также отсутствие так называемого «эффекта памяти». Но у литий-ионных аккумуляторов есть серьезные недостатки, а именно:

    1. Минусовые температуры резко снижают емкость, чего нельзя сказать о никель-кадмиевых аккумуляторах. Отсюда вывод — если инструмент часто используется при низких температурах, то замена его на Li-ion не решит проблему.

    2. Разряд ниже 2,9 — 2,5 В и перезаряд выше 4,2 В могут быть критическими, возможен полный отказ. Поэтому для контроля заряда и разряда нужна плата BMS, если она не установлена, то новые батареи быстро выйдут из строя.

    В Интернете в основном описывается, как переделать отвертку на 14 В — идеальную для дооснащения. При последовательном подключении четырех ячеек 18650 и номинальном напряжении 3,7 В. получаем 14,8В. — именно то, что нужно, даже при полной зарядке плюс еще 2В для электродвигателя не страшно. А как насчет прибора на 12 В. Есть два варианта, установить 3 или 4 ячейки 18650, если трех мало, особенно при частичном разряде, а если четыре — слишком много. Я выбрал четыре и, на мой взгляд, сделал правильный выбор.

    А теперь про плату BMS, она тоже с AliExpress.

    Это так называемая плата контроля заряда, разряда аккумулятора, конкретно в моем случае CF-4S30A-A. Как видно из маркировки, он рассчитан на аккумулятор из четырех ячеек 18650 и ток разряда до 30А. Также в нем есть встроенный так называемый «балансир», который контролирует заряд каждого элемента в отдельности и исключает неравномерную зарядку. Для корректной работы платы аккумуляторы для сборки берутся одинаковой емкости и желательно из одной партии.

    Вообще в продаже великое множество плат BMS с разными характеристиками. Не советую брать на токи ниже 30А — плата будет постоянно уходить в защиту и для восстановления работы нужно ненадолго подать ток зарядки на некоторые платы, а для этого нужно вынуть аккумулятор и подключить его к зарядному устройству. На рассматриваемой нами плате такого недостатка нет, достаточно отпустить курок отвертки и при отсутствии токов КЗ плата включится сама.

    Для зарядки переделанного аккумулятора отлично подошло родное универсальное зарядное устройство. В последние годы Интерскол начал оснащать свои инструменты универсальными зарядными устройствами.

    На фото видно, до какого напряжения плата BMS заряжает мой аккумулятор вместе со штатным зарядным устройством … Напряжение на аккумуляторе после зарядки 14,95В немного выше, чем требуется для отвертки на 12 вольт, но скорее даже лучше. Моя старая отвертка стала быстрее и мощнее, и опасения, что она перегорит после четырех месяцев использования, постепенно исчезли.Вот вроде все основные нюансы, можно приступать к переделке.

    Разбираем старую батарею.

    Паяем старые банки и оставляем клеммы вместе с датчиком температуры. Если снять и датчик, то при использовании штатного зарядного устройства он не включится.

    По схеме на фото впаиваем 18650 ячеек в одну батарею. Перемычки между «банками» нужно делать толстой проволокой не менее 2-х.5 кВ. мм, так как токи при работе шуруповерта большие, а при малом сечении мощность инструмента резко упадет. В сети пишет, что литий-ионные аккумуляторы паять нельзя, потому что они боятся перегрева, и рекомендуют подключать точечной сваркой … Паять можно только паяльником на 60 Вт мощнее. Самое главное — паять быстро, чтобы не перегреть сам элемент.

    Он должен выглядеть примерно так, чтобы поместиться в батарейный отсек.

    Большинство старых моделей аккумуляторных шуруповертов оснащалось никель-кадмиевыми батареями. Как всем известно, эти аккумуляторы не отличаются высокой мощностью, кроме того, у них есть эффект «памяти», за счет которого значительно уменьшается объем емкости. Поэтому многие владельцы подобной техники берутся за переоборудование шуруповертов на литиевые аккумуляторы 12В 18650. Процесс трудоемкий, но если следовать инструкциям, результат увенчается успехом.

    Плюсы и минусы модернизации

    Перед переделкой шуруповерта на литиевые аккумуляторы 18650 нужно разобраться, что в итоге получит мастер.Преимущества этих манипуляций следующие:

    • кратное увеличение времени работы отвертки;
    • увеличение скорости заряда аккумулятора — для полноценного набора энергии для литиевых аккумуляторов требуется примерно 1 час;
    • увеличение мощности зарядного тока до показателя 1-2 С;
    • снижение затрат на регулярную закупку новых никель-кадмиевых аккумуляторов из-за их недостаточного срока службы;
    • полное отсутствие эффекта памяти в литиевых батареях.

    Также, прежде чем переделать аккумулятор своими руками под более современную технику, следует знать о негативных последствиях:

    • для определения уровня заряда требуется обязательное подключение контроллера, так как устройство нельзя заряжать более 4,2 В и разряжать менее 2,7 В;
    • Литий-ионные аккумуляторы
    • для шуруповертов серии Li-lon, теряют работоспособность при использовании в условиях низких температур;
    • при переделке шуруповерта на литиевый аккумулятор может быть сложно адаптировать зарядное устройство от NiCd, здесь придется использовать универсальный прибор.

    Подготовительные моменты

    Первый шаг — определить максимальное значение напряжения. Для этого нужно рассчитать количество элементов. Для трех частей наиболее приемлемое значение — 12 вольт, для 4 частей — 16 В.

    Возьмите за основу аккумулятор для отвертки с максимальным напряжением 14,4 В. В этом случае рекомендуется использовать 4 элемента. Таким образом не только выровняется разница в вольтах, но и показатель емкости увеличится. Оказывается, отвертки от литиевой батареи могут работать намного дольше.

    Что касается типа аккумуляторов, то специалисты рекомендуют отдавать предпочтение серии 18650, это самый оптимальный вариант. Далее нужно разобраться с емкостью и током разряда. При нормированной работе прибора уровень потребляемого тока колеблется в пределах 5-10 А. Но если произойдет неожиданный крутой спуск, то значение возрастет до 25 Am. Чтобы не повредить аккумулятор при таком падении, рекомендуется выбирать элементы с повышенным током разряда, например, до 30 Ампер.

    Вместо четырех литий-ионных банок можно использовать восемь. Но для этого необходимо скрепить 2 элемента параллельно. Далее соединительные пары необходимо соединить последовательно. Здесь важно учитывать, что не все батарейные отсеки могут одновременно вместить 8 частей.

    Контроллер нужно подбирать по показателю номинального напряжения, а также с учетом тока разряда. Эти значения должны совпадать.Точнее, напряжение будет полностью совпадать и у АКБ, и у контроллера, но только рабочий ток разряда должен быть в 2 раза меньше предельного.

    Например, это выглядит так — устройство управления зарядкой и разрядом рассчитано на 13-14 Ам, при этом защитная функция включается при резком повышении тока до 30 Ам.

    Даже при переделке отвертки на литиевую необходимо учитывать габариты защитной платы, так как она должна полностью помещаться в корпус оборудования.В противном случае необходимо использовать воображение для увеличения части тела. Не рекомендуется оставлять эту часть открытой.

    Пошаговая инструкция

    После того, как все комплектующие и инструменты для замены батареек в шуруповерте подготовлены, можно приступать к сбору. В качестве примера была разобрана переделка 12-вольтовой аппаратуры на Li-lon аккумулятор, внутри которого было 12 никель-кадмиевых аккумуляторных батарей на 1,2 В.

    1. В первую очередь необходимо разобрать корпус и извлечь из него встроенный аккумулятор.Для этого потребуются кусачки, так как сам разъем должен оставаться на месте.
    2. Возьмите контроллер и термопару. Эти элементы необходимо установить в том месте, где был датчик температуры. Кстати, если эта деталь еще не была снята, ее следует удалить. Также нужно помнить, что нужно выбрать все детали таким образом, чтобы они могли поместиться в корпус инструмента.

    1. После этого в строгой последовательности спаяйте все подготовленные детали.Припаиваем контроллер к плате по выбранной схеме. Здесь главное не забыть подключить точки балансировки. Для этого на схеме есть специальный разъем и проводка.
    2. Завершающий этап — подключение вывода к полюсу и минусу.
    3. Основная часть работ проделана, теперь осталось аккуратно собрать все в корпус, ничего не повредив.

    Если в комплекте было стандартное зарядное устройство, то с ними проблем не возникнет.Такие устройства вполне подходят для литиевых аккумуляторных блоков. Весь заряд также будет проходить через контроллер, что полностью исключает возможность перегрева АКБ от скачков напряжения.

    Многие задаются вопросом, можно ли сделать заряд, который будет заряжать два типа аккумуляторов? Схемы для таких устройств существуют, и они рабочие, но использовать такое зарядное устройство не рекомендуется из-за разницы в напряжении аккумуляторных блоков.

    Новые аккумуляторы на рынке продаются в среднем около 2000-3000 рублей.А стоимость перевода никель-кадмиевого в литий-ионный не превышает 1000 рублей. Поэтому переделка полностью оправдана.

    ВИДЕО: Как пересадить шуруповерт на литиевые батарейки (приварить батарейки в батарею)

    Давно не было обзора переделки отвертки на литиевую 🙂
    В обзоре основное внимание уделяется основной плате BMS, но будут ссылки и еще какие-то мелочи по переводу моей старой отвертки на литиевые батареи 18650 .
    Короче — можно взять эту плату, после небольшой доработки в отвертке работает вполне нормально.
    PS: много текста, картинки без спойлеров.

    П.С. Отзыв на сайте почти юбилейный — 58-тысячный, если верить браузеру адресной строки;)

    Зачем все это

    У меня работает безымянная двухскоростная отвертка на 14,4 вольт, купленная в строительном магазине по дешевой цене. уже несколько лет. Точнее, не совсем безымянный — на нем бренд этого строительного магазина, но и не какой-то известной.На удивление живучий, еще не сломался и делает все, что от него мне нужно — и сверление, и закручивание, и откручивание шурупов, и то, как работает перемотчик 🙂


    А вот родные NiMH аккумуляторы так долго работать не хотели . Один из двух полных окончательно сдох год назад после 3-х лет эксплуатации, второй совсем недавно не жил, а существовал — полного заряда хватило на 15-20 минут работы шуруповерта с перерывами.
    Сначала хотел обойтись небольшими силами и просто заменить старые бидоны такими же новыми.Купил у этого продавца —
    Они отлично работали (правда, немного хуже, чем у родственников) два-три месяца, после чего умерли быстро и полностью — после полной зарядки их не хватило даже на то, чтобы закрутить с десяток саморезов. Батареи брать у него не рекомендую — хотя емкость изначально соответствовала обещанной, долго их хватило.
    И я понял, что мне еще нужно запутаться.

    Ну а теперь о главном 🙂

    Выбрав Али из предложенных плат BMS, остановился на рассматриваемой, по габаритам и параметрам:
    • Модель: 548604
    • Отключение перезаряда при напряжении: 4.28+ 0,05 В (на элемент)
    • Восстановление после отключения при перезарядке при напряжении: 4,095-4,195 В (на элемент)
    • Отключение при переразряде при напряжении: 2,55 ± 0,08 (на элемент)
    • Задержка отключения при перезарядке: 0,1 с
    • Диапазон температур: -30-80
    • Задержка отключения при коротком замыкании: 100 мс
    • Задержка отключения при перегрузке по току: 500 мс
    • Ток балансировки ячеек: 60 мА
    • Рабочий ток: 30A
    • Максимальный ток (защитное отключение): 60A
    • Работа защиты от короткого замыкания: самовосстановление после отключения нагрузки
    • Размеры: 45×56 мм
    • Основные функции: защита от перезаряда, защита от переразряда, защита от короткого замыкания, защита от перегрузки по току, балансировка.
    Вроде все идеально подходит для задуманного, наивно подумал я 🙂 Нет, почитать обзоры других БМС, а главное — комментарии к ним … Но мы предпочитаем собственные грабли, и только наступая на них, узнаем, что авторство на эти грабли было давным-давно и много раз описывалось в интернете 🙂

    Все компоненты платы расположены на одной стороне:

    Вторая сторона пустая и прикрыта белой маской:

    Деталь, отвечающая за балансировку при зарядке:

    Эта часть отвечает за защиту ячеек от перезаряда / чрезмерного разряда, а также отвечает за общую защиту от короткого замыкания:

    Mosfets:

    Собран аккуратно, там нет откровенных пятен флюса, вид вполне приличный.В комплекте был хвостик с коннектором, сразу воткнулся в плату. Длина проводов в этом разъеме примерно 20-25 см. К сожалению, сфотографировать не сразу.

    Что еще заказывал специально под эту переделку:
    Батарейки —
    Полоски никелевые для пайки аккумуляторов: (да, я знаю, что можно и провода припаять, но полоски займут меньше места и получатся более эстетичными радует :)) А изначально даже хотел собрать контактную сварку (не только под эту переделку конечно), поэтому заказал полоски, но лень победило и пришлось паять.

    Выбрав свободный день (точнее, нагло разослав все остальные кейсы), я взялся за переделку. Для начала разобрал аккум с дохлыми китайскими батареями, выкинул батарейки и тщательно замерил пространство внутри. Затем я сел рисовать держатель батареи и плату в 3D-редакторе. Плату тоже нужно было нарисовать (без деталей), чтобы примерить все в собранном виде. Получилось примерно так:


    По задумке плата крепится сверху, одной стороной в пазах, другой стороной зажимается крышкой, сама плата лежит посередине на выступающей плоскости так чтобы он не гнулся при нажатии.Сам держатель сделан такого размера, что плотно помещается в корпусе аккумулятора и не болтается там.
    Сначала думал сделать пружинные контакты для аккумуляторов, но отказался от этой идеи. Для больших токов это не лучший способ, поэтому я оставил вырезы в держателе для никелевых полосок, которыми будут паяться аккумуляторы. Я также оставил вертикальные вырезы для проводов, которые должны идти от межбанковских соединений за пределами крышки.
    Настроил для печати на 3D принтере из АБС и через несколько часов все было готово 🙂


    Прикрутив все крепления, я решил не доверять саморезам и вплавил в корпус эти М2.5 вставных гаек:


    Взял здесь —
    Отличная вещь для такого рода приложений! Медленно плавится паяльником. Чтобы пластик не забивался внутрь при плавлении в глухие отверстия, я вкрутил в эту гайку болт подходящей длины и нагрел его колпачок жало паяльника с большой каплей олова для лучшей теплоотдачи. Отверстия в пластике для этих гаек оставлены чуть меньше (на 0,1-0,2 мм) диаметра внешней гладкой (средней) части гайки.Держатся очень плотно, болты можно крутить-закручивать сколько угодно и с силой затяжки особо не стесняйтесь.

    Для того, чтобы можно было управлять банкой и при необходимости заряжать с внешней балансировкой, в задней стенке АКБ будет торчать 5-контактный разъем, за что я быстро накинул платок и сделал на автомате :


    Держатель служит платформой для этого шарфа.

    Как я уже писал, батареи я припаял никелевыми полосками.Увы, этот способ не лишен недостатков, и один из аккумуляторов настолько возмутился таким обращением, что на его контактах осталось всего 0,2 вольта. Пришлось его припаять и перепаять с другим, так как брал с запасом. В остальном никаких сложностей не возникло. С помощью кислоты залуживаем контакты аккумулятора и нарезанные до нужной длины никелевые полоски, затем все луженное и вокруг него тщательно протираем ватой и спиртом (но можно и водой), и припаяем. Паяльник должен быть мощным и либо очень быстро реагировать на охлаждение жала, либо просто иметь массивное жало, которое не будет мгновенно остывать при контакте с массивным куском железа.
    Это очень важно: при пайке и во время всех последующих операций с припаянным аккумуляторным блоком необходимо проявлять особую осторожность, чтобы не замкнуть накоротко какой-либо из контактов аккумулятора! Также, как указывалось в комментариях ybxtuj , очень желательно их разряжать, и я с ним абсолютно согласен, так что последствия будут проще, если все-таки что-то закроется. Короткое замыкание такого аккумулятора, даже если он разряжен, может привести к большим неприятностям.
    Припаял провода к трем промежуточным контактам между батареями — они пойдут на разъем платы BMS для мониторинга банков и на внешний разъем.Забегая вперед, хочу сказать, что с этими проводами я немного поработал — их можно не подвести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

    Кстати, везде использовал провода в силиконовой изоляции — они совсем не реагируют на нагрев и очень гибкие. Купил на Ebei несколько секций, но точную ссылку не помню … Очень нравятся, но есть и минус — силиконовая изоляция механически не прочная и легко повреждается острыми предметами.

    Примерил батарейки и плату в держателе — все отлично:

    Примерил косынку с коннектором, dremel вырезал отверстие в батарейном отсеке под коннектор … и промазал по высоте , взял размер не с той плоскости. Получился приличный зазор вот так:

    Теперь осталось спаять все вместе.
    Хвостик, идущий в комплекте, припаял к своему шарфу, отрезав нужной длины:


    Туда же припаяны провода от межбанковских соединений.Хотя, как я уже писал, можно было припаять их к соответствующим контактам платы BMS, но есть и неудобство — для того, чтобы вытащить батарейки, нужно будет отпаивать не только плюс и минус от BMS. , но и еще три провода, и теперь можно просто вытащить разъем.
    Пришлось немного повозиться с контактами АКБ: в родном варианте пластиковая часть (удерживающая контакты) внутри ножки АКБ сжимается одной батареей, стоящей прямо под ней, и теперь пришлось подумать, как бы закрепите эту деталь, чтобы она не была тугой.Эта деталь:


    В итоге взял кусок силикона (оставшийся от заливки какой-то формы), отрезал от него примерно подходящий кусок и вставил в ножку, прижимая эту часть. При этом тот же кусок силикона прижимает держатель к доске, болтаться ничего не будет.
    На всякий случай обмотал контакты каптоновой изолентой, прихватил провода несколькими соплями с каплями горячего клея, чтобы они не попали между половинками корпуса при его сборке.

    Зарядка и балансировка

    Зарядку домой от шуруповерта оставил, просто выдает около 17 вольт на холостом ходу. Правда зарядка тупая и стабилизации тока или напряжения в ней нет, есть только таймер, который выключает примерно через час после начала зарядки. Сила тока составляет около 1,7 А, что, хоть и многовато, для этих аккумуляторов вполне допустимо. Но это пока не доведу до нормы, со стабилизацией тока и напряжения. Потому что теперь плата отказывается балансировать одну из ячеек, которая изначально имела заряд 0.На 2 вольта больше. BMS отключает заряд, когда напряжение на этой ячейке достигает 4,3 вольта, соответственно на остальных остается в пределах 4,1 вольта.
    Где-то читал утверждение, что эта BMS нормально балансирует только при зарядке CV / CC, когда ток в конце заряда постепенно уменьшается. Возможно, это так, так что впереди меня апгрейд зарядки 🙂
    Разрядить до конца не пробовал, но уверен, что защита от разряда сработает. На ютубе есть ролики с тестами этой платы, все работает как положено.

    А теперь о граблях

    Все банки заряжены до 3,6 вольт, все готово к запуску. Вставляю аккум в отвертку, нажимаю на курок и … Уверен, что не один человек, знакомый с этими граблями, просто подумал: «А на хрен твоя отвертка завелась» 🙂 Безусловно, отвертка слегка дернулась и все. Отпускаю курок, снова нажимаю — то же самое. Нажимаю плавно — заводится и разгоняется, но если чуть посильнее завести — отказ.
    «Вот… «, подумал я. Китаец наверное указал в спецификации китайские ампера. Ну да ладно, у меня отличный толстый нихромовый провод, сейчас припаяю его кусок поверх шунтирующих резисторов (там два 0.004 Ом параллельно) и если не счастье, то хоть какое-то улучшение ситуации ко мне придет.Улучшения не наступило. Даже когда шунт вообще исключил из работы, просто припаял минусовые батарейки после него. То есть не что улучшений не наступило, и никаких изменений не произошло.
    А потом залез в инет и обнаружил, что копирайт на эти грабли мне не светит — давно ими пользовались другие. Но решения как-то не было видно, кроме кардинального — купить плату, подходящую именно для шуруповертов.

    И я решил попробовать покопаться в корне проблемы.

    Я опроверг предположение, что защита от перегрузки срабатывает при пусковых токах, так как даже без шунта ничего не изменилось.
    Но все же посмотрел осциллографом на самодельном 0.Шунт 077 Ом между батареями и платой — да, ШИМ виден, резкие пики потребления с частотой около 4 кГц, через 10-15 мс после наступления пиков плата отсекает нагрузку. Но эти пики показали менее 15 ампер (исходя из сопротивления шунта), так что дело точно не в перегрузке по току (как позже выяснилось, это не совсем так). Да и керамическое сопротивление в 1 Ом отключение не вызывало, да и ток тоже был ниже 15 ампер.
    Также был вариант краткосрочной просадки по банкам при запуске, который сработал срабатыванием защиты от перенапряжения, и я полез посмотреть, что происходит на банках. Ну да, там творится ужас — пиковая просадка до 2.3 вольт на всех банках, но очень короткая — меньше миллисекунды, при этом плата обещает подождать сотню миллисекунд перед включением защиты от переразряда. «Китайцы указали китайские миллисекунды», — подумал я и полез посмотреть на схему регулирования напряжения банок. Оказалось, что в нем есть RC-фильтры, сглаживающие резкие перепады (R = 100 Ом, C = 3,3 мкФ). После этих фильтров уже на входе микросхем, управляющих банками, просадка была меньше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы CAN на этой плате DW01B —
    По даташиту время отклика на переразряд тоже немалое — от 40 до 100 мс, что не укладывается в картинку. Но ладно, предполагать больше нечего, поэтому я изменю сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картинку на входе микросхем, просадок меньше 3,2 вольта больше не было. Но поведение отвертки нисколько не изменилось — начало чуть резче — и вилка.
    «Сделаем простой логический ход» ©. Только эти микросхемы DW01B, контролирующие все параметры разряда, могут отключать нагрузку. И я просканировал управляющие выходы всех четырех микросхем с помощью осциллографа. Все четыре микросхемы не делают никаких попыток отключить нагрузку при пуске отвертки. А с ворот МОП-транзисторов пропадает управляющее напряжение. То ли мистик, то ли китайцы напортачили в простой схеме, которая должна быть между микросхемами и МОП.
    И я начал реверс-инжиниринг этой части платы. Ругаться и бегать от микроскопа к компьютеру.

    Вот что получилось в результате:


    В зеленом прямоугольнике это сами батарейки. Синим цветом — ключи от выводов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выводы на R2, R10 просто «висят в воздухе». Самая интересная часть находится на Красной площади, и именно здесь, как выяснилось, порылась собака.Мосфеты я нарисовал по одному для простоты, левый отвечает за разряд в нагрузку, правый — за заряд.
    Насколько я понимаю, причина отключения в резисторе R6. Через него организована «железная» защита от перегрузки по току из-за падения напряжения на самом мосфете. Причем эта защита работает как триггер — как только напряжение на базе VT1 начинает расти, она начинает снижать напряжение на затворе VT4, от чего начинает снижать проводимость, на нем увеличивается падение напряжения. , что приводит к еще большему увеличению напряжения на базе VT1 и лавинообразному процессу, приводящему к полному открытию VT1 и, соответственно, замыканию VT4.Почему это происходит при запуске шуруповерта, когда пики тока не достигают 15А, при постоянной нагрузке 15А работает — не знаю. Возможно, здесь играет роль емкость элементов схемы или индуктивность нагрузки.
    Чтобы проверить это, я сначала смоделировал эту часть схемы:


    И вот что я получил из результатов ее работы:


    Ось X — время в миллисекундах, ось Y напряжение в вольтах.
    На нижнем графике — нагрузка включена (числа Y смотреть не нужно, они условные, просто вверх — нагрузка включена, вниз — выключена).Нагрузка имеет сопротивление 1 Ом.
    На верхнем графике красный — ток нагрузки, синий — напряжение на затворе МОП-транзистора. Как вы можете видеть, напряжение затвора (синее) уменьшается с каждым импульсом тока нагрузки и в конечном итоге падает до нуля, что означает, что нагрузка отключена. И он не восстанавливается даже тогда, когда нагрузка перестает пытаться что-то потреблять (через 2 миллисекунды). И хотя здесь используются другие МОП-транзисторы с другими параметрами, картинка однозначная, как на плате BMS — попытка запуска и выключения через несколько миллисекунд.
    Что ж, примем это за рабочую гипотезу и, вооружившись новыми знаниями, попробуем прогрызть этот кусочек китайской науки 🙂
    Тут два варианта:
    1. Поместите небольшой конденсатор параллельно резистору R1, это составляет:


    Конденсатор 0,1 мкФ, по модели можно и меньше, до 1 нФ.
    Результат моделирования в этой версии:


    2. Удалите резистор R6 полностью:


    Результат моделирования для этого варианта:

    Я попробовал оба — оба работают.Во втором варианте отвертка не отключается ни при каких условиях — запускается, блокировка вращения — крутит (или пытается изо всех сил). Но как-то не совсем просто жить с отключенной защитой, хотя защита от КЗ на микросхемах еще есть.
    С первым вариантом отвертка уверенно заводится при любом нажатии. Я смог добиться останова только тогда, когда я запустил его на второй скорости (увеличенной для сверления) с заблокированным патроном. Но даже тогда он довольно сильно тянет перед отключением.На первой скорости не мог снять. Этот вариант я оставил себе, меня он полностью устраивает.

    На плате даже есть пустые слоты для компонентов и один из них, похоже, специально разработан для этого конденсатора. Рассчитан под размер sMD 0603, здесь я припаял 0,1 мкФ (обведен красным):

    ИТОГО

    Плата оправдала ожидания, хотя и принесла сюрприз 🙂
    Плюсы и минусы описывать не вижу смысла, все это в ее параметрах, отмечу лишь одно преимущество: совсем небольшая доработка превращает эту плату в полноценную работающую с отвертками 🙂

    PS: блин, отвертку переделал за меньшее время, чем написал это обзор 🙂
    ЗЗЫ: возможно товарищи по силе и аналоговой схемотехнике меня в чем-то поправят, я сам цифровой инженер и аналог воспринимаю колоду через пень 🙂

    Планирую купить +285 Добавить в избранное Обзор понравился +359 +726

    Переделка отвертки для литиевых аккумуляторов 12В

    Переделка отвертки «Hitachi» 12В на литиевые аккумуляторы 18640

    Особенности переделки отвертки Hitachi 12В для литиевых аккумуляторов.Очень компактный батарейный отсек предназначен для пальчиковых ячеек. Поэтому следует подготовить место для 18650 ячеек. В перегородки необходимо вырезать одну сторону, чтобы плотно разместить 1 элемент.

    Достать флюс, плоскую металлическую соединительную ленту, горячий клей. При переделке необходимо установить литиевые батареи в отвертку через защитный контроллер. Он должен обслуживать 3 ячейки 18650, 3,7 В и рассчитанный на 20-30 ампер.

    Извлеките старую батарею из гнезда, аккуратно отсоедините контакты в сборе с датчиком температуры и индикатором питания.Очистите и подпишите контакты. Их следует вывести в одном направлении, соединить припоем с выводами из толстых проводов и залить термоклеем на сборке.

    Соберите источник питания с одним из 3 контроллеров ячеек. Постройте последовательную схему из 3 литий-ионных ячеек. Подключите контроллер. Преобразование 12-вольтовой литиевой батареи завершается, когда конструкция установлена ​​в блок, закреплена и загорается индикатор зарядки. После полной зарядки измерения показывают 12.17 вольт во внешней сети. Но этого достаточно для безотказной длительной эксплуатации устройства.

    Аккумуляторы и батареи

    Сайт с информацией о накопителях энергии

    Перевод отвертки на литиевые батареи 18650 14 В

    При переводе отверток разной мощности и фонарей с Ni-Cd на Li-ion аккумуляторы форм-фактора 18650 больше часто используемые. Они легко помещаются в емкость или гнездо, так как вместо двух-трех сородичей устанавливается один литиевый. Переделка батареи шуруповерта должна проводиться с учетом особенностей литиевых аккумуляторов 18650.

    Такой источник энергии плохо переносит глубокую разрядку и ненужную зарядку. Следовательно, необходимо использовать платы контроля напряжения. Поскольку каждая батарея имеет свой характер, их заряд регулируется балансиром. Суть переделки отвертки напряжением 14,4 В заключается в создании устройства с применением литиевых батарей для облегчения ручного инструмента и повышения его производительности.Литиевые батареи 18650 наиболее подходят для ЭТИХ целей.

    При выборе аксессуаров следует учитывать, что пусковой ток отвертки высокий, необходимо выбрать соответствующую BMS на необходимое количество банок и не менее 30 А.

    • Литий-ионные банки в количестве из 4 шт.
    • Контроллер 4-элементной литий-ионной батареи CF-4S30A-A работает хорошо. Имеет встроенный балансировщик, который контролирует заряд каждого элемента.
    • Горячий клей, флюс для пайки ТАГОВ, припой.
    • Термостойкая клейкая лента;
    • Перемычки или толстый изолированный провод сечением не менее 0,75 квадрата, вырезанные для мостов.

    Порядок переделки отвертки на 18650:

    • Разберите корпус и выньте из контейнера связку из 12 Ni-Cd ячеек.
    • Снимите гирлянду, оставьте разъем с выводами «» и «-». Вместо датчика температуры будет установлена ​​термопара от контроллера.
    • Припаиваем сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой.Во время подключения крышка не должна нагреваться. Работайте точечно.
    • Подключите точки балансировки к контроллеру согласно схеме. На плате есть разъемы.
    • Соедините узел с помощью плюсовых и минусовых штырей.
    • Проверить исправность цепи. Если все работает, соберите аккумулятор, вставьте контроллер в розетку, зафиксируйте герметиком.

    Если зарядное устройство НЕ универсальное, потребуется дополнительная переделка . Отвертки на 12 В с универсальным зарядным устройством собираются аналогично, но схема защитного подключения 3 × 18650 3.Используется 7 В для литиевых батарей. Таким же образом переделывается и отвертка с введением набора аккумуляторов 18650 в количестве 2-х частей.

    Значение и порядок переделки отверток на литиевые батареи

    Почему никель-кадмиевые батареи быстро выходят из строя? Каждая гирлянда из последовательно соединенных банок — особенная. Химический процесс индивидуален, заряд в закрытых системах разный. В случае неисправности в одной банке конструкция не обеспечивает требуемого напряжения.Система управления и балансировки заряда в ОТДЕЛЬНЫХ компонентах не предусмотрена.

    • Каждая батарея Ni-Cd обеспечивает 1,2 В, а Li-ion 18650 обеспечивает 3,6 В.
    • Емкость литиевой батареи в 2 раза больше, чем у никель-кадмиевой батареи аналогичного размера.
    • Перегретый литий-ионный аккумулятор грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. BMS НЕ устанавливается в никель-кадмиевые батареи. производитель НЕ заинтересован.
    • Литиевые элементы обладают эффектом памяти, в отличие от никель-кадмиевых, их можно заряжать в любое время и в течение часа.
    • Отвертка становится намного проще после преобразования аккумулятора в литий-ионный, с введением 18650 ячеек.

    Есть только два препятствия на пути переделки отвертки для литиевых батарей. при минусе с ним работать невозможно. Емкость банок уменьшается, начиная с уменьшения уже с 10 0 С. Литиевые батареи дороги.

    Зная, какое входное напряжение требуется для отвертки, зарядное устройство переделывают с учетом размещения банок литиевых батарей и элементов управления в заводской таре.Также можно обойтись фонариком, модернизировав розетку на блок 18650 ячеек.

    Допустим, вам нужно переделать отвертку на 12 В с использованием никель-кадмиевых банок на литий-ионном аккумуляторе. Если использовать 3 банка, выходного напряжения не хватит 3,6 x 3 = 10,8 В. При 4 компонентах мощность аппарата будет выше 3,6 x 4 = 14,4 В. В этом случае прибор станет легче на 182 г. , несколько увеличится его мощность, вместимость. солидные плюсы. Но при разборке необходимо оставить клеммы и родной термодатчик.

    Переоборудование шуруповерта Makita на литиевую батарею

    Имеется отвертка «Makita» с батареей 1,3 А / ч и напряжением 9,6 В. Для смены источника питания на литий-ионный потребуется 3 штуки. 18650 компонентов. Переделка придаст старому инструменту новые возможности: увеличится время работы от одной зарядки. добавит мощность при повышении рабочего напряжения до 10,8 В.

    Конструкция потребует использования BMS, управляющего контроллера, который поддерживает рабочий режим литиевого элемента в рабочих пределах.С этим выключателем каждая ячейка будет заряжаться равномерно, не превышая 4,2 В, более низкое напряжение — 2,7 В. Здесь используется встроенный балансировщик.

    Параметры контроллера Должны сопровождать работу инструмента с увеличением рабочего тока до 10-20 А. Плата Sony VTC4 30 А, рассчитанная на мощность 2100 А / ч, сможет обеспечить работу без отключения. Из 20 ампер подходит Sanyo UR18650NSX, принимающий энергию 2600 / ч. для 3-х элементов, что отмечено в классификации 3S.В этом случае на плате должно быть 2 контакта, плюс и минус. Если выводы обозначены буквами «П», «П», «С-», они предназначены для более поздних моделей отверток.

    Пошаговая инструкция по переоборудованию шуруповерта Makita на литиевые батарейки выглядит так.

    • Аккумулятор можно разобрать с помощью клея, если во время взвешивания постучать по месту соединения молотком с мягкой головкой. Направление удара вниз, в приклад по нижней части тела.
    • Возьмите здесь из старого узла только контактные пластины, аккуратно отсоединив их от аккумулятора.Оставьте датчик и прерыватель.
    • Припаяйте 3 элемента последовательно, используя флюс TAGS и изолированные перемычки. Сечение провода должно быть больше 0,75 мм2.
    • Соберите схему с контроллером и подключите питание к контактным разъемам с помощью 1,5 квадратных проводов.
    • Проверить работу схемы и собрать корпус, снова положить на клей.

    В отвертке со старым зарядным устройством DC9710 после зарядки литиевого аккумулятора 18650 красный светодиод на панели погаснет.Встроенный контроллер контролирует уровень заряда.

    Зарядное устройство Makita DC1414 T используется для зарядки источников питания 7,2–14,4 В. Во время зарядки горит красный свет. Но при зарядке литиевого аккумулятора его напряжение НЕ укладывается в нормы солевых продуктов, и после 12 В зарядное устройство будет мигать красным и зеленым. Но необходимая зарядка уже есть. Отвертка готова к работе.

    Преобразование отвертки на литиевые батареи 18650

    Каждый мастер сталкивается с проблемой снижения производительности инструмента или полного отказа из-за батареи.Производители используют никель-кадмиевые батареи в отвертках на 12, 14, 18 В. Последовательная сборка нескольких элементов создает желаемое напряжение. Замена никель-кадмиевых батарей на литиевые увеличивает срок службы батарей за счет облегчения конструкции. Обязательная установка платы BMS добавляет надежности. Поэтому переделка шуруповерта на литиевые батареи, в основном, на форм-фактор 18650, оправдана.

    Переделка шуруповерта Интерскол для литиевых аккумуляторов 18650

    Никель-кадмиевый узел из 15 банок рано или поздно выходит из строя.Один-два элемента ленивы, и получить выходное напряжение уже невозможно. Современные ДШ «Интерскол» на литиевых батареях служат намного лучше. Переделка шуруповерта для литиевых батарей на 18 вольт освоена мастерами.

    Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Вам понадобится балансировочная плата и сами источники энергии. 5 литиевых аккумуляторов 18650, их можно оставить с заводскими термисторами, удлинив провода. При установке создать контактную площадку, вставить сборку, проверить работоспособность, закрепить.Особенности советов мастера сборки подробно описаны в. См. Здесь полную информацию о переделке 18-вольтовой литиевой отвертки

    Отличие от никель-кадмиевых батарей

    Исторически первыми действительно массово производимыми аккумуляторными батареями для ручных электроинструментов были никелевые аккумуляторы. кадмиевые батареи. При невысокой цене они вполне способны выдерживать большие нагрузки и обладают удовлетворительной электрической емкостью при разумных размерах и весе. Батареи этого типа по-прежнему широко распространены, особенно в секторе недорогих портативных устройств.

    Основное различие между литиевыми батареями и никель-кадмиевыми батареями заключается в небольшом весе, высокой электрической емкости и очень хорошей нагрузочной способности.

    Кроме того, очень важным отличием литиевых батарей является значительно меньшее время зарядки. Этот аккумулятор можно зарядить за пару часов. Но полный цикл зарядки никель-кадмиевых аккумуляторов занимает не менее двенадцати часов.

    С этим связана еще одна особенность: в то время как литиевые батареи легко переносят как хранение, так и работу в неполно заряженном состоянии, никель-кадмиевые батареи обладают крайне неприятным «эффектом памяти».На практике это означает, что для продления срока службы, а также для предотвращения быстрой потери емкости рекомендуется использовать никель-кадмиевые батареи до их полной разрядки. После этого обязательно зарядите до полной емкости, что занимает значительное время.

    Литиевые батареи лишены этого недостатка.

    Как правильно заряжать?

    Литиевые батареи довольно требовательны к характеристикам зарядных устройств. Такие батареи можно заряжать довольно быстро значительным током, но чрезмерный зарядный ток приводит к сильному нагреву и опасности возгорания.

    Также следует иметь в виду, что при последовательном соединении элементов в батарее литиевые источники очень склонны к неравномерной зарядке ОТДЕЛЬНЫХ элементов. Это приводит к тому, что зарядить аккумулятор до полной емкости не удается, а элемент, регулярно работающий в недозаряженном режиме, просто быстрее изнашивается. Поэтому зарядные устройства обычно строятся по схеме «балансировщик заряда».

    К счастью, все современные заводские литиевые батареи (кроме откровенных подделок) имеют встроенные схемы защиты и балансировки.Однако зарядное устройство для таких аккумуляторов должно быть специализированным.

    Достоинства и недостатки

    • Основным преимуществом литиевых батарей является их высокая электрическая емкость. Это позволяет создать легкий и компактный ручной инструмент. С другой стороны, если пользователь готов работать с более тяжелым устройством, он получит очень мощный аккумулятор, позволяющий долго работать отверткой.
    • Еще одно преимущество — возможность быстро заряжать литиевые батареи энергией.Типичное время полной зарядки составляет около двух часов, а некоторые аккумуляторы можно зарядить за полчаса с помощью специального зарядного устройства! Это преимущество может быть исключительной причиной для оснащения отвертки литиевой батареей.

    Литиевые батареи имеют некоторые специфические недостатки.

    • Наиболее заметно падение практической производительности при работе в холодную погоду. При отрицательных температурах инструменты, оснащенные литиевыми батареями, необходимо время от времени прогревать, пока электрическая емкость полностью восстанавливается.
    • Второй заметный недостаток — НЕ слишком долгий срок службы. Несмотря на заверения производителей, лучшие образцы при максимально бережной эксплуатации выдерживают не более трех-пяти лет. В течение года после покупки литиевая батарея любой распространенной марки при самом бережном использовании может потерять до трети своей емкости. Через два года вряд ли останется половина первоначальной мощности. Средний срок нормальной эксплуатации — два-три года.
    • И еще один заметный недостаток: цена литиевых батарей намного превышает стоимость всех никель-кадмиевых батарей, до сих пор широко используемых в ручных электроинструментах.

    Характеристики:

    Конструкция литиевой аккумуляторной батареи НЕ слишком отличается от батареи, основанной на другом химическом составе. Но принципиальной особенностью является использование безводного электролита, предотвращающего выделение свободного водорода во время работы. Это было существенным недостатком батарей предыдущих разработок и приводило к высокой вероятности возгорания.

    Анод изготовлен из пленки оксида кобальта, нанесенной на алюминиевый коллектор базового тока.Катод — это сам электролит, содержащий солей лития, солей в жидкой форме. Электролит пропитывает пористую массу из электропроводящего химически нейтрального материала. Для него подходит рыхлый графит или кокс. Сбор тока осуществляется с медной пластины, наложенной на заднюю часть катода.

    Для нормальной работы батареи пористый катод должен быть достаточно плотно прижат к аноду. Поэтому в конструкции литиевых батарей всегда есть пружина, сжимающая «бутерброд» из анода, катода и коллектора отрицательного тока.Попадание окружающего воздуха может нарушить тщательно сбалансированный химический баланс. А попадание влаги и вовсе грозит опасностью возгорания и даже взрыва. Поэтому готовый аккумуляторный элемент необходимо тщательно опломбировать.

    Плоский аккумулятор проще по конструкции. При прочих равных условиях плоская литиевая батарея будет легче, намного компактнее и обеспечит значительный ток (то есть большую мощность). Но необходимо разработать устройство с плоскими литиевыми батареями, а это значит, что батарея будет иметь узкое специализированное применение.Такие аккумуляторы дороже своих аналогов.

    Чтобы расширить рынок сбыта, производители выпускают аккумуляторные элементы универсальной формы и стандартных размеров.

    Среди литиевых батарей сегодня действительно доминирует версия 18650. Такие батарейки внешне похожи на привычные в повседневной жизни цилиндрические пальчиковые батарейки. Но стандарт 18650 специально предусматривает несколько большие габариты. Это позволяет избежать путаницы и предотвращает ошибочную замену такого блока питания вместо обычной солевой батареи.Но это было бы очень опасно, поскольку литиевая батарея имеет в два с половиной раза стандартное напряжение (3,6 В против 1,5 В для солевой батареи).

    В электрической отвертке литиевые элементы последовательно собираются в батарею. Это позволяет увеличить напряжение двигателя, чтобы обеспечить необходимую мощность и крутящий момент.

    Аккумуляторная батарея обязательно содержит в своей конструкции датчики температуры и специализированное электронное устройство. контроллер.

    Эта схема:

    • Контролирует равномерность заряда ИНДИВИДУАЛЬНЫХ элементов;
    • Управляет током заряда;
    • НЕ РАЗРЯЖАЕТ элементы питания;
    • Предотвращает перегрев аккумулятора.

    Батареи описанного типа называются ионными. Также есть литий-полимерные элементы, это модификация литий-ионных. Их конструкция принципиально отличается только материалом и конструкцией электролита.

    Особенности, преимущества и недостатки литиевых батарей для отвертки

    Если ручной электроинструмент, работающий от бытовой электросети, привязан к розетке с помощью провода, Ограничьте движения человека, держащего устройство в руках, затем Аккумуляторные аналоги агрегатов «на поводке» обеспечивают гораздо большую свободу действий в работе.Когда дело доходит до отверток, необходима батарея.

    В зависимости от типа используемых аккумуляторов их условно можно разделить на две группы. с никелевыми и литиевыми батареями, а особенности последних делают этот электроинструмент наиболее интересным для пользователя.

    Как переделать и собрать?

    Часто у мастера уже есть старая аккумуляторная отвертка, которая ему полностью подходит. Но в устройстве используются устаревшие никель-кадмиевые аккумуляторы. Так как аккумулятор все равно придется менять, есть желание заменить старую батарею на что-то более новое.Это не только обеспечит более комфортную работу, но и избавит от необходимости искать на рынке старые батареи.

    Самое простое, что приходит в голову — собрать блок питания от электронного трансформатора в старом батарейном отсеке. Теперь вы можете использовать отвертку, подключив ее к бытовой электросети.

    Модели на 14,4 В можно подключать к автомобильному аккумулятору. Собрав удлинитель с клеммами или вилку прикуривателя из корпуса старого аккумулятора, вы получаете незаменимый прибор для гаража или работы «в поле».

    Если мы переводим старую батарею в литой, то можно учесть, что литиевые элементы 18650 чрезвычайно распространены на рынке. Таким образом, мы можем изготавливать батарейки для шуруповертов на основе уже имеющихся деталей. Более того, преобладание стандарта 18650 позволяет выбирать аккумуляторы любого производителя.

    Вскрыть корпус старого аккумулятора и удалить из него старую заливку не составит труда. Важно не забыть Отметить на корпусе контакт, к которому ранее был подключен «плюс» старого аккумуляторного блока.

    В зависимости от напряжения, на которое рассчитана старая батарея, необходимо выбрать количество последовательно соединенных литиевых элементов. Стандартное напряжение литиевого элемента ровно в три раза больше, чем у никелевого элемента (3,6 В вместо 1,2 В). Таким образом, каждый «отливок» заменяет три последовательно соединенных «никеля».

    Предусматривая конструкцию батареи, в которой три литиевых элемента соединены один за другим, можно получить батарею с напряжением 10.8 вольт. Среди никелевых батарей такие встречаются, но не часто. Когда четыре литиевых элемента подключены к гирлянде, мы уже получаем 14,4 вольт. Это позволит заменить никелевый аккумулятор как на 12 вольт, так и на 14,4 вольт. это очень общие стандарты для никель-кадмиевых и никель-металлогидридных батарей. Все зависит от конкретной модели шуруповерта.

    После того, как можно было определить количество последовательных этапов, вероятно, станет ясно, что в старом здании еще есть свободное место.Это позволит соединить две ячейки параллельно на каждой ступени, что удвоит емкость батареи. Для соединения литиевых батарей между собой на производстве используется никелевая полоска. Отрезки ленты соединяются друг с другом и с литиевыми элементами контактной сваркой. Но в быту пайка вполне приемлема.

    Пайку литиевых элементов следует производить с большой осторожностью. Шов необходимо предварительно тщательно очистить и нанести хороший флюс. Лужение производится очень быстро, хорошо прогретым паяльником достаточно большой мощности.

    Сама пайка осуществляется путем быстрого и уверенного нагрева места подключения провода к литиевой батарее. Во избежание опасного перегрева элемента время пайки не должно превышать трех-пяти секунд.

    Хорошо, что сейчас в продаже есть готовые электронные блоки управления и балансировки по достаточно низким ценам. Достаточно выбрать решение, подходящее именно для вашего случая. В основном такие контроллеры различаются между собой количеством последовательно соединенных «ступеней», напряжение между которыми подлежит выравниванию (балансировке).Кроме того, они различаются допустимым током нагрузки и способом регулирования температуры.

    В любом случае зарядить самодельный литиевый аккумулятор старым зарядным устройством для никелевых аккумуляторов уже нельзя. У них принципиально разные алгоритмы зарядки и управляющие напряжения. Вам понадобится специальное зарядное устройство.

    Как выбрать?

    Когда дело доходит до выбора аккумулятора для шуруповерта, задача сводится к выбору самого электроприбора, в комплекте с которым будет аккумулятор конкретной модели.

    Рейтинг недорогих аккумуляторных шуруповертов в этом сезоне выглядит так:

    • Makita HP331DZ, 10,8 вольт, 1,5 Ач, литые;
    • Bosch PSR 1080 LI, 10,8 В, 1,5 Ач, литой;
    • Борт БАБ-12-П, 12 В, 1,3 Ач, никель;
    • «Интерскол ДА-12ЭР-01», 12 вольт 1,3 А · ч, никель;
    • Kolner KCD 12M, 12 В, 1,3 Ач, никель.

    Лучшие профессиональные модели:

    • Makita DHP481RTE, 18 В, 5 Ач, литые;
    • Hitachi DS14DSAL, 14.4 В, 1,5 А · ч, литой;
    • Metabo BS 18 LTX Impuls 201, 18 В, 4 Ач, литой;
    • Bosch GSR 18 V-EC 2016, 18 В, 4 Ач, литой;
    • Dewalt DCD780M2, 18 В 1,5 Ач, литой.

    Лучшие надежные аккумуляторные отвертки:

    • Bosch GSR 1440, 14,4 В, 1,5 Ач, литые;
    • Hitachi DS18DFL 18V 1.5Ah Литой
    • Dewalt DCD790D2, 18 V, 2 Ah, литой.

    Это напряжение считается отраслевым профессиональным стандартом для литиевых батарей.Поскольку профессиональный инструмент рассчитан на длительную активную работу, а также предполагает дополнительный уровень комфорта, значительная часть выпускаемых 18-вольтовых аккумуляторов для шуруповертов полностью совместимы между собой, а иногда даже взаимозаменяемы между инструментами разных производителей.

    Кроме того, широко используются стандарты на 10,8 и 14,4 вольт. Первый вариант встречается только среди самых недорогих моделей. Второй — традиционно «середняк» и встречается как среди профессиональных моделей отверток, так и среди моделей среднего (среднего) класса.

    А вот обозначений 220 вольт в характеристиках лучших моделей не увидеть, так как это говорит о том, что отвертка подключается к бытовой розетке по мануалу.

    Как хранить?

    Самое замечательное в литиевых батареях то, что они НЕ требовательны к условиям хранения. Их можно хранить в заряженном или разряженном виде при практически любой разумной температуре. Лишь бы не было слишком холодно. Температура ниже 25 градусов по Цельсию губительна для большинства типов литиевых батарей.Ну и выше 65 градусов тепла тоже Лучше не перегревать.

    Однако при хранении литиевых батарей обязательно учитывайте очень высокую вероятность возгорания.

    Правильные условия хранения: аккумулятор заряжен не менее чем на 50%, а температура в помещении находится в пределах от 0 до 40 градусов. При этом желательно беречь аккумуляторы от влаги, в том числе в виде потека (росы).

    Какой аккумулятор лучше для шуруповерта, вы узнаете далее.

    Переоборудование шуруповерта Makita на литиевую батарею

    Имеется отвертка «Makita» с батареей 1,3 А / ч и напряжением 9,6 В. Для смены источника питания на литий-ионный потребуется 3 штуки. 18650 компонентов. Переделка придаст старому инструменту новые возможности: увеличится время работы от одной зарядки. добавит мощность при повышении рабочего напряжения до 10,8 В.

    Конструкция потребует использования BMS, управляющего контроллера, который поддерживает рабочий режим литиевого элемента в рабочих пределах.С этим выключателем каждая ячейка будет заряжаться равномерно, не превышая 4,2 В, более низкое напряжение — 2,7 В. Здесь используется встроенный балансировщик.

    Параметры контроллера Должны сопровождать работу инструмента с увеличением рабочего тока до 10-20 А. Плата Sony VTC4 30 А, рассчитанная на мощность 2100 А / ч, сможет обеспечить работу без отключения. Из 20 ампер подходит Sanyo UR18650NSX, принимающий энергию 2600 / ч. для 3-х элементов, что отмечено в классификации 3S.В этом случае на плате должно быть 2 контакта, плюс и минус. Если выводы обозначены буквами «П», «П», «С-», они предназначены для более поздних моделей отверток.

    Пошаговая инструкция по переоборудованию шуруповерта Makita на литиевые батарейки выглядит так.

    • Аккумулятор можно разобрать с помощью клея, если во время взвешивания постучать по месту соединения молотком с мягкой головкой. Направление удара вниз, в приклад по нижней части тела.
    • Возьмите здесь из старого узла только контактные пластины, аккуратно отсоединив их от аккумулятора.Оставьте датчик и прерыватель.
    • Припаяйте 3 элемента последовательно, используя флюс TAGS и изолированные перемычки. Сечение провода должно быть больше 0,75 мм2.
    • Соберите схему с контроллером и подключите питание к контактным разъемам с помощью 1,5 квадратных проводов.
    • Проверить работу схемы и собрать корпус, снова положить на клей.

    В отвертке со старым зарядным устройством DC9710 после зарядки литиевого аккумулятора 18650 красный светодиод на панели погаснет.Встроенный контроллер контролирует уровень заряда.

    Зарядное устройство Makita DC1414 T используется для зарядки источников питания 7,2–14,4 В. Во время зарядки горит красный свет. Но при зарядке литиевого аккумулятора его напряжение НЕ укладывается в нормы солевых продуктов, и после 12 В зарядное устройство будет мигать красным и зеленым. Но необходимая зарядка уже есть. Отвертка готова к работе.

    Переоборудование отвертки Hitachi 12 В на литиевые батареи 18640

    Особенности переделки отвертки Hitachi на 12 В для литиевых аккумуляторов.Очень компактный батарейный отсек предназначен для пальчиковых ячеек. Поэтому следует подготовить место для 18650 ячеек. В перегородки необходимо вырезать одну сторону, чтобы плотно разместить 1 элемент.

    Достать флюс, плоскую металлическую соединительную ленту, горячий клей. При переделке необходимо установить литиевые батареи в отвертку через защитный контроллер. Он должен обслуживать 3 ячейки 18650, 3,7 В и рассчитанный на 20-30 ампер.

    Извлеките старую батарею из гнезда, аккуратно отсоедините контакты в сборе с датчиком температуры и индикатором питания.Очистите и подпишите контакты. Их следует вывести в одном направлении, соединить припоем с выводами из толстых проводов и залить термоклеем на сборке.

    Соберите источник питания с одним из 3 контроллеров ячеек. Постройте последовательную схему из 3 литий-ионных ячеек. Подключите контроллер. Преобразование 12-вольтовой литиевой батареи завершается, когда конструкция установлена ​​в блок, закреплена и загорается индикатор зарядки. После полной зарядки измерения показывают 12.17 вольт во внешней сети. Но этого достаточно для безотказной длительной эксплуатации устройства.

    Превратите отвертку в литиевую батарею на 12 вольт

    Неизбежное наступило. батареи в моем старом Hitachi DS 12DVF3 полностью разряжены. Они очень долго стали противно держать заряд, но имеющейся емкости хватило на мелкие бытовые нужды, так что над решением этой проблемы я никогда не задумывался. К тому времени мне нужно было просверлить отверстие в кухонной мойке из нержавеющей стали, что заняло у меня сорок минут! Одна дыра! Одну батарею качнуть вообще не получилось, при этом другой не работал, крутит секунд двадцать, заряжается минут десять.Именно тогда я понял, что пора дать новую жизнь моему любимому инструменту.
    Понятно, что сначала нужно было немного познакомиться с теорией, чтобы понять, что мне вообще нужно делать. Конечно, эта тема совсем не новая, и переводом отверток на литые занимаются все, кто не поленился. Но каждый делает это по-своему, в зависимости от образования, количества льна и представления о красоте. Мне нужно, чтобы все было сделано абсолютно правильно с технической точки зрения, чтобы снаружи не выглядело устрашающе и чтобы батарейки можно было удобно использовать.Я прочитал и просмотрел огромное количество материала, за основу я взял AlexGyver.

    Здесь нужно аккуратно отломать верхнюю контактную площадку, она понадобится позже. Вам также понадобятся никелевые перемычки, чтобы припаять второй блок к батарее, поэтому я пока отложу это в сторону. Далее я примеряю новые компоненты, так что концепции фронта предстоящей работы.

    Неизбежное наступило. батареи в моем старом Hitachi DS 12DVF3 полностью разряжены. Они очень долго стали противно держать заряд, но имеющейся емкости хватило на мелкие бытовые нужды, так что над решением этой проблемы я никогда не задумывался.К тому времени мне нужно было просверлить отверстие в кухонной мойке из нержавеющей стали, что заняло у меня сорок минут! Одна дыра! Одну батарею качнуть вообще не получилось, при этом другой не работал, крутит секунд двадцать, заряжается минут десять. Именно тогда я понял, что пора дать новую жизнь моему любимому инструменту.
    Понятно, что сначала нужно было немного познакомиться с теорией, чтобы понять, что мне вообще нужно делать. Конечно, эта тема совсем не новая, и переводом отверток на литые занимаются все, кто не поленился.Но каждый делает это по-своему, в зависимости от образования, количества льна и представления о красоте. Мне нужно, чтобы все было сделано абсолютно правильно с технической точки зрения, чтобы снаружи не выглядело устрашающе и чтобы батарейки можно было удобно использовать. Я прочитал и просмотрел огромное количество материала, за основу я взял AlexGyver.

    Здесь нужно аккуратно отломать верхнюю контактную площадку, она понадобится позже. Вам также понадобятся никелевые перемычки, чтобы припаять второй блок к батарее, поэтому я пока отложу это в сторону.Далее я примеряю новые компоненты, так что концепции фронта предстоящей работы.

    Веб-сайт с информацией о накопителях энергии

    Каждый мастер сталкивается с проблемой снижения производительности инструмента или полного отказа из-за аккумулятора. Производители используют никель-кадмиевые батареи в отвертках на 12, 14, 18 В. Последовательная сборка нескольких элементов создает желаемое напряжение. Замена никель-кадмиевых батарей на литиевые увеличивает срок службы батарей за счет облегчения конструкции.Обязательная установка платы BMS добавляет надежности. Поэтому переделка шуруповерта на литиевые батареи, в основном, на форм-фактор 18650, оправдана.

    Значение и порядок переделки отверток на литиевые батареи

    Почему никель-кадмиевые батареи быстро выходят из строя? Каждая гирлянда из последовательно соединенных банок — особенная. Химический процесс индивидуален, заряд в закрытых системах разный. В случае неисправности в одной банке конструкция не обеспечивает требуемого напряжения.Система управления и балансировки заряда в ОТДЕЛЬНЫХ компонентах не предусмотрена.

    • Каждая батарея Ni-Cd обеспечивает 1,2 В, а Li-ion 18650 обеспечивает 3,6 В.
    • Емкость литиевой батареи в 2 раза больше, чем у никель-кадмиевой батареи аналогичного размера.
    • Перегретый литий-ионный аккумулятор грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. BMS НЕ устанавливается в никель-кадмиевые батареи. производитель НЕ заинтересован.
    • Литиевые элементы обладают эффектом памяти, в отличие от никель-кадмиевых, их можно заряжать в любое время и в течение часа.
    • Отвертка становится намного проще после преобразования аккумулятора в литий-ионный, с введением 18650 ячеек.

    Есть только два препятствия на пути переделки отвертки на литиевые батареи. при минусе с ним работать невозможно. Емкость банок уменьшается, начиная с уменьшения уже с 10 0 С. Литиевые батареи дороги.

    Зная, какое входное напряжение требуется для отвертки, зарядное устройство переделывают с учетом размещения банок литиевых батарей и элементов управления в заводской таре. Также можно обойтись фонариком, модернизировав розетку на блок 18650 ячеек.

    Допустим, вам нужно переделать отвертку на 12 В с никель-кадмиевыми банками на литий-ионном аккумуляторе. Если использовать 3 банка, выходного напряжения не хватит 3,6 х 3 = 10,8 В. При 4 компонентах мощность аппарата будет выше 3.6 х 4 = 14,4 В. В этом случае инструмент станет легче на 182 г, несколько увеличится его мощность, емкость. солидные плюсы. Но при разборке необходимо оставить клеммы и родной термодатчик.

    Перевод отвертки на литиевые батареи 18650 14 В

    При переводе отверток разной мощности и фонарей с Ni-Cd на Li-ion чаще используются аккумуляторы форм-фактора 18650. Они легко помещаются в емкость или гнездо, так как вместо двух-трех сородичей устанавливается один литиевый. Переделка батареи шуруповерта должна проводиться с учетом особенностей литиевых аккумуляторов 18650.

    Такой источник энергии плохо переносит глубокую разрядку и ненужную зарядку. Следовательно, необходимо использовать платы контроля напряжения. Поскольку каждая батарея имеет свой характер, их заряд регулируется балансиром. Суть переделки отвертки напряжением 14,4 В заключается в создании устройства с применением литиевых батарей для облегчения ручного инструмента и повышения его производительности.Литиевые батареи 18650 подходят для ЭТИХ целей.

    При выборе аксессуаров следует учитывать, что пусковой ток отвертки высокий, необходимо выбрать соответствующую BMS на необходимое количество банок и не менее 30 А.

    • Литий-ионные банки в количестве из 4 шт.
    • Контроллер 4-элементной литий-ионной батареи CF-4S30A-A работает хорошо. Имеет встроенный балансировщик, который контролирует заряд каждого элемента.
    • Горячий клей, флюс для пайки ТАГОВ, припой.
    • Термостойкая клейкая лента;
    • Перемычки или толстый изолированный провод сечением не менее 0,75 квадрата, вырезанные для мостов.

    Порядок переделки отвертки на 18650:

    • Разберите корпус и выньте из контейнера связку из 12 Ni-Cd ячеек.
    • Снимите гирлянду, оставьте разъем с выводами «» и «-». Вместо датчика температуры будет установлена ​​термопара от контроллера.
    • Припаиваем сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой.Во время подключения крышка не должна нагреваться. Работайте точечно.
    • Подключите точки балансировки к контроллеру согласно схеме. На плате есть разъемы.
    • Соедините узел с помощью плюсовых и минусовых штырей.
    • Проверить исправность цепи. Если все работает, соберите аккумулятор, вставьте контроллер в розетку, зафиксируйте герметиком.

    Если зарядное устройство НЕ универсальное, потребуется дополнительная переделка. Отвертки на 12 В с универсальным зарядным устройством собираются аналогично, но схема защитного подключения 3 × 18650 3.7 В для литиевых батарей используется . Таким же образом переделывается и отвертка с введением набора аккумуляторов 18650 в количестве 2-х частей.

    Переделка шуруповерта Интерскол для литиевых аккумуляторов 18650

    Никель-кадмиевый узел из 15 банок рано или поздно выходит из строя. Один-два элемента ленивы, и получить выходное напряжение уже невозможно. Современные ДШ «Интерскол» на литиевых батареях служат намного лучше. Переделка шуруповерта для литиевых батарей на 18 вольт освоена мастерами.

    Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Вам понадобится балансировочная плата и сами источники энергии. 5 литиевых аккумуляторов 18650, их можно оставить с заводскими термисторами, удлинив провода. При установке создать контактную площадку, вставить сборку, проверить работоспособность, закрепить. Подробно особенности советов мастера сборки приведены в. Полную информацию по доработке 18-вольтовой литиевой отвертки на 18 вольт

    Для доработки по моей версии нам понадобятся:

    • — отвертка Интерскол Да-12ЭР-02)))
    • — паяльник от 60W т.к. менее мощный НЕ паять
    • — мультиметр (тестер)
    • — «паяльная кислота».Вариаций их много, берем кисточкой

    Можно использовать уже готовый аккумулятор с имеющимся зарядным устройством, но:

    • — есть жалобы, что корпус будет сильно нагреваться, чего многие опасаются. Но в конструкции зарядного устройства используется трансформатор и нагрев для него нормальный. В моих экспериментах при токе 1А он прогрелся до 60С. В конструкции не предусмотрена система ограничения тока, поэтому ток в системе может быть в несколько раз выше, а нагрев — выше.В то же время, теперь нам нужно больше времени для зарядки аккумуляторов.
    • — в конструкции зарядного устройства есть система ограничения времени зарядки и она разовая. ТЕ. Чтобы полностью зарядить аккумулятор, придется передергивать его.
    • — Будет сложно использовать родное зарядное устройство, если мы решим использовать 6 частей 18650, потому что максимальный ток, указанный в заявлении производителя, должен составлять 1,8 А. ТЕ. Продолжительное использование при токах выше этого значения может привести к неизвестным последствиям.Для 3-х частей емкостью 3000 мАч и рекомендуемым током заряда 0,5C.1C (1,5A. 3A) мы укладываемся в параметры зарядного устройства. Для 6 ячеек нам понадобится ток заряда вдвое больше. И да, как я сказал ранее, зарядное устройство имеет цепи ограничения тока заряда, то есть в определенный период времени мы будем заряжать наши батареи в зависимости от возможностей зарядного устройства, что допустимо для 3х, но не для 6-ячеек.

    В принципе это основные нюансы использования родного зарядного устройства.

    Переоборудование шуруповерта на литиевые аккумуляторы 12В

    В этой статье рассказывается:

    Что имеем: старая отвертка Интерскол Да-12ЭР-02 довольно шустро работающая, но с разряженными батареями.

    Наша цель: заменить старые Ni-Cd аккумуляторы на новые литий-ионные

    Меры предосторожности:

    • — при работе с аккумуляторами нужно быть предельно осторожным, чтобы не допустить короткого замыкания x, в момент короткого замыкания В точке соприкосновения возникают сильные токи, которые могут привести к ожогам, повреждению глаз, взрыву и пожарам.А также выход из стоящих всех комплектующих.
    • — при работе с кислотой нужно быть предельно осторожным, т.к. она может попасть в глаза, кожу и т. Д. Последствия могут быть очень печальными.
    • — выполнять работы только на отключенном оборудовании от сети 220В. Также следует учитывать, что в цепях питания используются конденсаторы, которые накапливают заряд и при отключении устройства от сети это не означает, что плата обесточена.

    Аккумулятор:

    • Литиевые батареи 18650, например берем аккумуляторы с хвостовиками.Нам нужны сильноточные батареи.
    • Плата защиты баланса 3S 40A 12,6V 40A Плата защиты литиевой батареи
    • Провода короткие, но толстые, сечение 1,5
    • Двусторонняя лента
    • Толстая широкая Относительно мягкая накладка 1,5-2 см

    Предисловие

    Можно использовать 6 шт. 18650, что удвоит емкость нашей батареи, но потребует более высокого зарядного тока, что потребует отказа от исходного блока питания без изменений, и наша зарядка продлится oooooooooo долго.

    Хочу обратить ваше внимание и это очень важно, батарейки на фото не подходят для нашей задачи, это мой косяк, не думал, что купил. Используйте только аккумуляторы с высоким током. Но, товарищ К. У меня не было вариантов, я их имел.

    Зачем нужны сильноточные аккумуляторные батареи. литиевые аккумуляторы предназначены для использования в определенных условиях разрядного заряда, то, что разрешено на фото, разрезают их токами 2С, т.е. в данном случае это около 6 А.Отвертка в момент запуска потребляет ток от 15А до 25А и при постоянной нагрузке около 10А. Как видим, мы превзошли требования производителя. Аккумуляторы с высоким током рассчитаны на более высокие токи разряда от 10 А, что гарантирует нам более длительный срок службы, а также меньшее количество сюрпризов от неправильного использования в будущем. Читаем в таких батарейках: читаем

    Плата

    с защитой и балансировкой. позволит нам эксплуатировать литиевые батареи в пределах, рекомендованных производителями.Это защитит наши аккумуляторы от глубокого разряда, а также от перезаряда, что очень важно для литиевых аккумуляторов, и нарушение этого пункта приведет к очень быстрой деградации аккумулятора, т.е. потере его емкости. Также на этой плате есть схема балансировки, которая предназначена для выравнивания заряда на каждой ячейке батареи. Наши аккумуляторы имеют последовательное соединение, что во время работы приведет к их неравномерному считыванию заряда, что приведет к п.1, но эта плата устранит этот эффект.Представленная доска, модернизированная по просьбе рабочих и самовосстановление при срабатывании защиты.

    Зарядное устройство (переделывать не нужно):

    • — понижающий преобразователь постоянного напряжения в постоянный (XL4015). Прочтите статью про ЭТИ преобразователи
    • — например, макетные. Нам нужна пухлая доска.
    • — 4 диода от 100В 3А или готовый диодный мост, раньше смотрел. Или возьмут с оригинальной платы зарядки.
    • — конденсатор от 470мкф 35В. Или возьмут с оригинальной платы зарядки.
    • — два светодиода разного цвета 5мм.
    • — термоклей
    • — проволока различной длины и сечения.
    • — сверла 2мм

    Сборка:

    Батареи используются с уже приваренными хвостиками. Первым делом снимаем защиту с Хвостиков, потом нужно СТЕРЕТЬ концы. ЗАБЕГАЯ без кислоты (осторожно) не получишь, так что возьмем кислоту, паяльник и припой и повозимся. Мы обманываем с обеих сторон. Кислоту нанесите тонким слоем, этого вполне достаточно, иначе будут брызги в разные стороны.

    Если вы купили кислоту без кисточки, то можно налить ее в тюбик с лаком для ногтей, а можно использовать одноразовый шприц, из которого вы выдавливаете каплю и сразу втягиваете обратно, оставляя тонкую пленку. Также нам нужно РАБОТАТЬ на преимуществах первых двух батарей, в этих местах мы будем соединять батареи друг с другом.

    После того, как вы все залудили, припаиваем батареи последовательно, см. Рис. На одной из батареек язычок повернут в противоположную сторону. Также производим пайку мощным паяльником, просто прикрепив язычок и прижав его жало паяльника.Вот что у нас должно получиться.

    Сейчас все фиксируем изолентой или можно заранее перед пайкой. Для крепления доски приклейте двусторонний скотч.

    Приступим к припаиванию аккумуляторов к плате.

    Результат:

    Разбираем родной аккум. Вытаскиваем старые батарейки (Осторожно).

    Откусите черный кусок и припаяйте. Нам нужны толстые провода, потому что ток у нас будет периодом 25А и более. Это с тонкими проводами может привести к их возгоранию, а также к потере мощности.Осторожно отложите батарейки.

    Теперь нам нужно найти толстую и широкую мягкую подушечку 1,5-2 см. Вырвал из упаковки некоего гаджета. Вырезать по размеру корпуса и положить на дно, приклеить двусторонний скотч и приклеить батарейки. Крепим ту черную штуку, выступающий конец должен быть такой длины, чтобы он упирался в наши батареи и позволял закрывать корпус с некоторым натяжением. ЗАПРЕЩАЕТСЯ менять полярность!

    В этом случае коричневый провод — минус, а черный — плюс.Коричневый на порядок толще черного.

    Обрезать провода, сделать их как можно короче, чтобы НЕ терять ток при потерях, но надо учесть, что нас еще нужно припаять к плате. Паяем и собираем корпус, аккум готов.

    Преобразование отвертки на литиевые батареи

    . Подготовка и сборка аккумулятора

    Часто встречаются случаи, когда качественная отвертка перестает выполнять свои функции из-за разряженного аккумулятора.Выбрасывать такой инструмент жалко, лучше батарею шуруповерта переделать. Никелевые батареи обычно используются в недорогом оборудовании из-за их низкой производительности.

    Преимущества литьевых аккумуляторов:

    • Хороший выход по току;
    • Мощность отверток не уменьшается при разряженном аккумуляторе;
    • Продукт медленно разряжается;
    • Время зарядки 1-1,5 часа;
    • Аккумулятор можно заряжать без ущерба для объема.

    Литые аккумуляторы имеют удобную форму «банки» диаметром 18 мм и длиной 65 мм. Чтобы преобразовать шуруповерт в качественный аккумулятор, следует приобрести сильноточные бидоны.

    Чтобы переделать батарейку в отвертку, нужно подключить литые батарейки. Для этого подготовлен специальный аккумуляторный отсек. Также можно попробовать припаять устройства, но для этого потребуется слабый паяльник, так как такие изделия НЕ переносят перегрева. Опытные мастера используют аккуратную ссору для соединения литьевых аккумуляторов своими руками.

    Важно, чтобы все банки имели одинаковую емкость, иначе батарея с более низким рейтингом выйдет из строя быстрее. Чтобы обезопасить систему, рекомендуется включить защиту платы в цепь инжекторной батареи.

    Переделка последовательность

    Чтобы перенести отвертку на литой аккумулятор, нужно разобрать аккумулятор. Клеммы от никелевых устройств рекомендуется оставлять. Удалите излишки пластика внутри корпуса. Если места мало, то от специального отсека придется отказаться, а цепь инжекторной батареи подключается пайкой.Плата приклеивается к верху батареек с помощью двустороннего скотча.

    В качестве силового провода для подключения клеммной колодки можно использовать толстый силовой кабель. Затем в корпусе проделывается отверстие для установки гнезда для зарядки. Блок с клеммами подключается параллельно литью АКБ своими руками с выводом из модуля защиты. Провода припаяны вертикально к плате защиты.

    Важно закрепить колодку клеммами, чтобы она не соскользнула (можно вставить обычную бамбуковую шпажку).Затем конструкция собрана, вкручены болты.

    Осталось проверить на практике правильность переделки шуруповерта для литьевых аккумуляторов. Для этого к инструменту подключается аккумулятор и закручивается несколько саморезов.

    Затем аккумулятор фиксируется отверткой. Если аккумулятор один, то его можно смело прикручивать. Когда есть возможность поменять прибор, то можно использовать обычные камерные резинки.

    FIXA Отвертка / дрель, литий-ионная, 7.2 V

    Делает работу правильно Хулио Делает работу правильно5

    FIXAKrystyna Настоящая помощь при сборке — делает работу намного быстрее — плюс есть регулятор крутящего момента, — говорит мой муж. 5 звезд, потому что, когда при сборке материала допущена ошибка, нет ничего страшного в том, чтобы вернуться и исправить это. №5

    Делает работу! Джессика Выполняет работу! 5

    Отличное маленькое твердое упражнение Натали Купила это для выполнения небольших проектов по дому. Он сработал лучше, чем я ожидал! 5

    Отличный продуктANTONIOОтличный продукт5

    Хороший, как шуруповерт, Глена, легкая для сверления, но приятно иметь дело с винтами4

    Я купил это для своей Мишель Я купил это для своего 13-летнего возраста сын.Очень проста в использовании.5

    Отлично! AraceliGreat! 5

    Качественная ударная дрель. Ударная дрель Easy toMarkQuality. Прост в использовании и имеет мощность для сборки продуктов Ikea.5

    Не тратьте деньги впустую jchad214 У меня он был около 15 месяцев, а теперь адаптер застрял. Теперь я не могу использовать его как ни что иное, как отвертку. Я понял. что это дешево, но с тем же успехом можно потратить немного больше на то, что прослужит всю жизнь.1

    AwesomeBriie Мне нравится эта электродрель, она работает идеально5

    Excellent2020abcMuy util, trabaja perfectamente.5

    Handy toolAgnes1234 Купил не так давно, но пользуюсь постоянно 5

    Легкий, компактный и функциональный! KatydidMD Мне нравится эта отвертка / дрель! Он перезаряжаемый, поэтому во время использования нет шнура, который мешал бы ему. В нем есть много отверток и два сверла, которые до сих пор удовлетворяли все мои потребности для домашнего использования в помещении, например, для сборки комплектов мебели, подвешивания полок, установки ручек и т. Д. Натяжение регулируется. использование по дому Он должен работать немного лучше, но вы получаете то, за что платите3

    Винты продолжают выпадать Холли Хэт Мне понравилась старая отвертка.Это длилось долго и отлично работало. Винты продолжают выпадать при использовании2

    GAVAKOLBУ нас есть один дома, а этот купил для дома нашей дочери5

    Так хорошо, Tulipsbiz Мне это было нужно для моих проектов малого бизнеса. Мой муж завидует: это работает лучше, чем его большая дрель.5

    Выполняет свою работу! Mel2207 Меня удивило, что это сработало так хорошо. Хотя, я скажу, пожалуйста, убедитесь, что вы используете это для гипсокартона чем-то тонким, а не на более твердой поверхности. (Обратитесь за помощью / советом при покупке) В остальном он работал отлично.Единственным недостатком этого является то, что выбор винта начал отслаиваться после пары использований. В этом аспекте он должен быть более высокого качества, но если вы новичок, как я, и просто хотите поставить несколько полок и основных настенных предметов — тогда это покупка для вас.4

    Отличный продуктSusieQ4407Я купил это, чтобы использовать при сборке вещей, которые мы купили для первой квартиры моей дочери. Отлично работает по отличной цене. 5

    Литий-ионная отвертка 3,6 В, 1,5 Ач

    Переключатель прямого / обратного хода

    Переключатель прямого и обратного хода прост в использовании для изменения направления бита

    Светодиодный свет

    При необходимости можно использовать встроенную светодиодную подсветку для освещения рабочего места для лучшей видимости в темных местах

    21 настройка сцепления + 1 настройка сверла

    Точность и управляемость можно адаптировать к выполняемой работе благодаря 21 настройке сцепления и 1 настройке сверла.

    Двухпозиционная ручка

    Двухпозиционная рукоятка превращается из прямой в пистолетную для максимальной гибкости


    Модель 3.Аккумуляторная отвертка на 6 В DB3DL2 предлагает электрикам, монтажникам, плотникам и другим профессионалам, домовладельцам и домашним мастерам превосходное соотношение мощности и веса для различных крепежных изделий. Аккумуляторная отвертка Metabo HPT 3,6 В DB3DL2 отличается улучшенной защитой цепи, чтобы двигатель работал дольше, благодаря новой конструкции корпуса инструмента с улучшенной светодиодной подсветкой. Он легко трансформируется из прямой в пистолетную, что делает его идеальным инструментом для труднодоступных мест.

    Покрывается пожизненной литий-ионной гарантией Metabo HPT.

    Характеристики аккумуляторной отвертки
    • КОМПАКТНЫЙ И ЛЕГКИЙ : Длина всего 10,55 дюйма и вес менее 1 фунта
    • НАСТРОЙКИ СЦЕПЛЕНИЯ : 21 ступень сцепления + 1 ступень сверла для точности и контроля на основе приложения
    • СВЕТОДИОДНЫЙ СВЕТ : Встроенный светодиодный светильник освещает рабочую поверхность
    • POWER : Превосходная мощность в легком и компактном корпусе
    • РУЧКА : Двухпозиционная рукоятка превращается из прямой в пистолетную для максимальной гибкости
    • ПЕРЕКЛЮЧАТЕЛЬ : Простой в использовании переключатель прямого / обратного хода для изменения направления вращения бита
    • ЗАМОК ШПИНДЕЛЯ : Для ручного затягивания винта
    • ГАРАНТИЯ : Срок службы корпуса инструмента, аккумулятор — 2 года
    • Загрузите карту инструментов DB3DL2
    • Узнать больше о Metabo HPT Cordless Power Tools
    В комплекте с аккумуляторной отверткой:
    • (2) 1.Литий-ионные батареи 5 Ач 3,6 В (326263)
    • Зарядное устройство для быстрой зарядки (UC3SFL)
    • Бит Филлипс (992671)
    • Кейс

    Milwaukee 2101-20 M4 Литий-ионная шестигранная отвертка 1–4 дюйма (только инструмент)

    CPO Commerce, LLC («CPO») управляет веб-сайтами, расположенными по адресу www.cpooutlets.com, и другими веб-сайтами, на которых появляется копия этой политики конфиденциальности (в совокупности «Сайты CPO»), в качестве услуги для своих клиентов, проживающих в США. Штаты Америки, их территории и владения.CPO является владельцем или авторизованным пользователем контента, отображаемого на сайтах CPO.

    CPO принял эту политику конфиденциальности, чтобы сообщить вам следующее:

    • Как мы собираем информацию на сайтах CPO.
    • Типы информации, которую мы собираем на сайтах CPO.
    • Как мы используем собираемую информацию.
    • Обстоятельства, при которых CPO может раскрывать информацию, собранную на сайтах CPO, третьим лицам.
    • Варианты, доступные вам на сайтах CPO в отношении сбора и использования вашей информации.
    • Процедуры безопасности, которые мы внедрили для защиты вашей личной информации.

    Для целей данной политики конфиденциальности «Личная информация» — это личная информация об отдельном лице, как более подробно описано в применимых законах о конфиденциальности. Вам следует внимательно ознакомиться с этой политикой конфиденциальности перед использованием сайтов CPO.

    Если у вас есть вопросы или опасения относительно этой политики конфиденциальности или сайтов CPO, вам следует связаться с нами, вам следует связаться с нами (см. Раздел 12).

    1. Сфера действия политики

    Настоящая политика конфиденциальности применяется к использованию вами Сайтов CPO и обработке CPO информации, включая Личную информацию, собранную CPO или от ее имени через Сайты CPO. Использование вами связанных или связанных веб-сайтов или веб-сайтов, на которые вы можете быть перенаправлены, может регулироваться другими или дополнительными условиями, уведомлениями и политиками, и такие условия, уведомления и политики должны регулировать эти веб-сайты.Для получения информации о сборе и использовании информации на любом из этих веб-сайтов или других сторонних сайтах, пожалуйста, ознакомьтесь с условиями использования и политиками, предоставленными этими веб-сайтами.

    ПРИМЕЧАНИЕ. НАСТОЯЩАЯ ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ НЕ ПРИМЕНЯЕТСЯ К ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ ВЫ ДОБРОВОЛЬНО ИЛИ НЕДОБРОВОЛЬНО, ЧЕРЕЗ ОТВЕТЫ НА НЕКОТОРЫЕ ЗАПРОСЫ ОБСЛЕДОВАНИЯ, НАЧИНАЯ НА САЙТАХ CPO. НЕКОТОРЫЕ ИЗ ДАННЫХ ОПРОСОВ ПРОВОДИТ YAHOO! INC. И ДРУГИЕ ТРЕТЬИ ЛИЦА. ТАКАЯ ИНФОРМАЦИЯ БУДЕТ УПРАВЛЯТЬСЯ ПРИМЕНИМОЙ ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ (IES) YAHOO! INC.ИЛИ ДРУГИЕ ТРЕТЬИ ЛИЦА.

    2. Наши методы сбора информации

    Автоматически собираемая информация. Когда вы посещаете Сайты CPO для размещения заказа, просмотра, чтения или загрузки информации, мы можем автоматически собирать и хранить следующие типы нелично идентифицируемой информации:

    • Информация, собираемая в виде журналов сервера на основе информации, предоставленной вашим браузером.
    • Статистика переходов.
    • Ваш IP-адрес.
    • Тип веб-браузера, который вы используете для доступа к сайтам CPO.
    • Тип используемой вами операционной системы.
    • Имя домена и хоста, с которого вы выходите в Интернет.
    • Дата и время доступа к сайтам CPO.
    • Интернет-адрес сайтов, с которых вы напрямую перешли на CPO Sites.

    Персональная информация, добровольно предоставленная пользователем. Вы можете использовать части Сайтов CPO без предоставления какой-либо личной информации. Однако для того, чтобы воспользоваться всеми возможностями сайтов CPO и получить доступ и использовать многие функции, имеющиеся на сайтах CPO, включая размещение заказов на продукты, предлагаемые для продажи на сайтах CPO, и получение CPO эксклюзивные сообщения электронной почты, вы должны предоставить определенную личную информацию. Вы также можете предоставлять Личную информацию, когда участвуете в различных услугах и предложениях на сайтах CPO.Личная информация может включать, без ограничений:

    • Ваше имя, почтовый адрес, адрес электронной почты, номер телефона, номер факса, платежная информация, номер кредитной карты и сопутствующая информация.
    • Информация о ваших интересах, профессии, использовании продукта и предпочтениях.

    Вас также могут попросить ответить на дополнительные вопросы, чтобы помочь нам удовлетворить ваши потребности. Некоторые функции на сайтах CPO, такие как функция «Отправить эту страницу другу по электронной почте», могут потребовать от вас предоставления информации о третьих лицах.Точно так же, если вы запрашиваете, чтобы заказ или подарок был отправлен непосредственно другому лицу, а не вам, вас также попросят предоставить информацию о получателе заказа или подарка. Эта информация может включать имя третьей стороны, адрес, номер телефона, номер факса, адрес электронной почты и другую подобную информацию.

    3. Информация Гарантия

    Если вы предоставляете Личную информацию через Сайты CPO, включая Личную информацию о лицах, кроме вас, вы гарантируете, что (i) у вас есть полномочия предоставлять эту Личную информацию и предоставлять CPO право использовать такую ​​Личную информацию в соответствии с настоящим Соглашением. политика конфиденциальности, (ii) вы предоставили эту Персональную информацию добровольно и (iii) вы соглашаетесь на использование этой Персональной информации в соответствии с настоящей политикой конфиденциальности.

    4. Использование и раскрытие информации

    Использование автоматически собираемой информации. Информация, автоматически собираемая через сайты CPO, предоставляет нам информацию об использовании вами сайтов CPO, в том числе о том, какие страницы наиболее популярны среди пользователей сайтов CPO. Эта информация также позволяет нам определять, правильно ли работают сайты CPO, и вносить изменения в сайты CPO, чтобы пользователь мог лучше взаимодействовать с сайтами CPO.Мы не используем эту информацию для идентификации конкретного пользователя.

    Мы можем агрегировать и использовать определенную неличную информацию для исследовательских или маркетинговых целей, а также можем делиться, продавать и сдавать в аренду или обменивать полученную информацию и статистическую информацию с нашими партнерами по маркетингу, рекламодателями или другими третьими сторонами.

    Использование информации неличного характера, добровольно предоставленной пользователем. Оставаясь включенным в наш список рассылки, вы подтверждаете, что мы можем продавать, сдавать в аренду, делиться, обменивать или иным образом предоставлять или передавать вашу неличную информацию, такую ​​как демографические и профессиональные данные, третьим лицам.Такие третьи стороны могут использовать такую ​​информацию для любых целей, которые они пожелают, или могут передавать такую ​​информацию другим третьим лицам.

    Использование информации в коммерческих целях. CPO использует личную информацию, которую вы нам предоставляете, для внутренних деловых целей, таких как (i) для проверки при входе в систему в качестве зарегистрированного пользователя, если применимо; (ii) в маркетинговых целях; (iii) связаться с вами по поводу продуктов или услуг, которые вы заказали или запросили, и предоставить то же самое; (iv) для проведения рекламных акций, включая, помимо прочего, розыгрыши, конкурсы или подписки, в которых вы участвовали; (v) обрабатывать и отправлять заказы; (vi) для отправки подтверждений заказа и отгрузки; (vii) для обслуживания клиентов, ответа на ваши запросы и запросы и улучшения предложения продуктов и услуг; (viii) вести учет заказов, возвратов и обменов; (ix) для защиты вас и нас от ошибок и мошенничества; (x) для отправки информации, предупреждений о продуктах и ​​услугах и эксклюзивных предложений; (xi) для записи использования Сайтов CPO; (xii) для настройки Сайтов CPO в соответствии с вашими личными предпочтениями; и (xiii) настраивать рекламную и маркетинговую информацию о наших продуктах и ​​услугах.Мы также можем обмениваться информацией, включая Личную информацию, с другими компаниями и организациями для защиты от кредитного мошенничества и снижения рисков.

    Поставщики услуг и продавцы. Мы также можем передавать вашу Личную информацию определенным третьим лицам, которые предоставляют услуги для CPO. Эти третьи стороны могут размещать Сайты CPO, управлять определенными функциями Сайтов CPO, распечатывать или отправлять рассылки, предоставлять маркетинговые материалы для Сайтов CPO, авторизовывать и обрабатывать ваши платежи, обеспечивать обслуживание клиентов, анализировать данные и помогать в выполнении ваших заказов, отправлять электронные письма от имени CPO или иным образом помогают CPO в работе сайтов CPO.Эти третьи стороны не имеют права использовать или раскрывать вашу Личную информацию для каких-либо целей, кроме оказания услуг, указанных CPO.

    Совместные службы баз данных. Мы можем участвовать в совместных службах баз данных. Эти услуги помогают нам направлять печатные рассылки и другие маркетинговые инициативы соответствующим покупателям и посетителям веб-сайтов. Имена и почтовые адреса могут совместно использоваться участвующими сторонами в услугах совместной базы данных, но кооперативу не предоставляется информация о кредитной карте или адреса электронной почты.

    Деловые переводы. Автоматически собираемая информация и ваша Личная информация могут быть переданы в качестве актива в связи со слиянием или продажей, включающей все или часть CPO, или как часть корпоративной реорганизации, продажи акций или другой смены контроля.

    Раскрытие необходимой информации. CPO может также предоставить вашу Личную информацию третьей стороне, если CPO добросовестно считает, что доступ, использование, сохранение или раскрытие разумно необходимы для удовлетворения любого применимого закона, постановления, судебного процесса или имеющего исковую силу правительственного запроса.Например, от CPO может потребоваться раскрыть вашу Личную информацию для ответа на повестку в суд, постановление суда или другой судебный процесс.

    5. Согласие на обработку и передачу информации

    CPO может передавать информацию, которую вы отправляете нам, включая, помимо прочего, Личную информацию, получателям в странах, которые не обеспечивают такой же уровень правовой защиты данных, как страна, из которой вы получаете доступ к Сайтам CPO. Используя Сайты CPO, вы даете согласие на такую ​​передачу и обработку этой информации CPO.

    6. Уведомление для родителей

    Сайты CPO считаются сайтами для широкой аудитории и не предназначены для использования детьми. CPO не продает товары, предназначенные для детей, и не намеревается собирать Личную информацию от лиц младше восемнадцати (18) лет. Если вы являетесь родителем или опекуном ребенка, который предоставил нам личную информацию, сообщите нам, как указано в разделе 12 ниже, и мы удалим эту личную информацию.

    7. Использование файлов cookie

    Файлы cookie

    — это фрагменты информации, которые веб-сайт передает на жесткий диск пользователя для идентификации предыдущих посетителей этих сайтов. Файлы cookie — это текстовые файлы, которые вы можете отклонить или удалить в любое время. Вы можете отключить файлы cookie в настройках вашего интернет-браузера. Однако, удаляя или отклоняя файлы cookie, вы можете помешать работе пользователей на сайтах CPO и других сайтах. Например, для совершения онлайн-транзакций необходимо принимать файлы cookie.

    CPO использует файлы cookie для хранения информации о вашем посещении сайтов CPO, чтобы улучшить ваше посещение сайтов CPO. Например, хранение этой информации позволит нам иногда настраивать страницы учетной записи для вас. Мы также используем файлы cookie и технологии отслеживания для:

    • Отслеживание посещений пользователей.
    • Отслеживайте вашу корзину и покупки.
    • Определите, какие настройки отображаются чаще всего.
    • Сохраните свой пароль, чтобы вам не приходилось вводить его каждый раз при посещении сайтов CPO.

    Кроме того, в настоящее время мы заключаем контракты с несколькими онлайн-партнерами для помощи в управлении и оптимизации сайтов CPO. Мы пользуемся услугами маркетинговой компании, чтобы помочь нам измерить эффективность нашей рекламы и то, как посетители используют наши сайты. Для этого мы используем веб-маяки и файлы cookie, предоставляемые нашей маркетинговой компанией на сайтах CPO. Тип информации, которую мы собираем, включает, какие страницы посещаются, какие продукты помещаются в корзину, какие заказы входят в процесс оформления заказа, какие проверки выполняются с оплатой и т. Д.Пополняя наши записи, эта информация помогает нам узнать, какие страницы наиболее привлекательны для наших посетителей, какие из наших продуктов больше всего интересуют наших клиентов и какие предложения хотят видеть наши клиенты. Хотя наша маркетинговая компания управляет информацией, поступающей с наших сайтов, от нашего имени, мы контролируем, как эти данные могут и не могут использоваться. Если вы не хотите помогать нам узнать, как улучшить наши сайты, продукты, предложения и маркетинговую стратегию, вы можете отказаться от нашей возможности анализировать такие данные, связавшись с нами (см. Раздел 12).

    8. Безопасность

    CPO и уполномоченные третьи стороны принимают разумные меры, включая административные, технические и физические меры, для защиты вашей Личной информации от несанкционированного доступа, потери, изменения, использования или раскрытия. Например, любая личная информация, которую вы вводите при размещении заказа на продукт, включая, помимо прочего, вашу кредитную карту и другую личную информацию, шифруется перед передачей на серверы сайтов CPO с использованием 128-битного шифрования Secure Sockets Layer, если оно поддерживается. вашим браузером.Кроме того, мы используем разумные меры для ограничения раскрытия вашей личной информации в соответствии с настоящей политикой конфиденциальности. Однако ваша личная информация никогда не может быть защищена на 100%: информация может передаваться по сетям без соответствующих мер безопасности и может быть доступна, удалена, изменена, использована или раскрыта неуполномоченными лицами. Вы можете помочь нам защитить вашу Личную информацию, (i) не передавая свой пароль или другую информацию учетной записи третьим лицам, (ii) используя безопасный веб-браузер и (iii) часто меняя свой пароль.

    9. Управление вашей информацией

    CPO оставляет за собой право сохранять любую личную информацию, разумно необходимую для надлежащего документирования своей коммерческой деятельности, а также для целей архивирования и хранения записей. Мы будем хранить вашу личную информацию столько времени, сколько разумно необходимо для целей, описанных в этой политике конфиденциальности. Вы можете узнать более подробную информацию об этой политике конфиденциальности, связавшись с нами (см. Раздел 12).

    Вы можете «отказаться» от получения в будущем электронных писем или других сообщений от нас, щелкнув ссылку «отказаться от подписки» в нижней части любого электронного письма, которое вы получаете от нас, или связавшись с нами (см. Раздел 12).Обратите внимание, что удаление вашей личной информации из нашей базы данных или «отказ» не остановит (i) маркетинговый или рекламный контент, который готов к отправке по почте или находится в очереди для передачи вам до того момента, когда мы сможем реализовать ваш запрос. или (ii) использование вашей личной информации третьими сторонами, с которыми CPO, возможно, уже поделился вашей информацией.

    10. Обновления и изменения политик

    CPO может время от времени изменять эту политику конфиденциальности, размещая здесь обновленные версии политики конфиденциальности.Поскольку мы можем вносить изменения в эту политику конфиденциальности в любое время без уведомления вас, мы предлагаем вам просматривать эту политику конфиденциальности каждый раз, когда вы получаете доступ к Сайтам CPO или используете их. Обратите внимание, что наши права на использование вашей личной информации будут основываться на политике конфиденциальности, действующей на момент сбора информации.

    11. Связаться с CPO

    Если у вас есть вопросы относительно сайтов CPO, политики конфиденциальности или вашей конфиденциальности на сайтах CPO, вы можете отправить запрос с любыми дополнительными вопросами в наш отдел обслуживания клиентов по электронной почте на адрес privacy @ cpooutlets.com или по почте на:

    Выходы CPO
    P.O. Box 50768
    Pasadena, CA

    Права на конфиденциальность в Калифорнии

    В соответствии с законодательством Калифорнии жители Калифорнии имеют право потребовать, чтобы CPO не делился своей личной информацией с третьими сторонами для использования этими третьими сторонами в прямом маркетинге. Чтобы сделать такой запрос, напишите нам по адресу [email protected] или по почте:

    Выходы CPO
    P.O. Box 50768
    Pasadena, CA

    Действует с 31 декабря 2007 г.

    Аккумуляторная отвертка 4V | 3-скоростная аккумуляторная отвертка

    4V Аккумуляторная отвертка | 3-скоростная аккумуляторная батарея | WORX

    Магазин не будет работать корректно в случае, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript. Для наилучшей работы с нашим сайтом обязательно включите Javascript в своем браузере.

    3-скоростная отвертка 4 В рассчитана на 4,8 из 5 автор: 30.

    3 года гарантии

    30 дней гарантии

    Подробности
    • Аккумуляторная отвертка 4 В с 3 настройками крутящего момента для выполнения всех стандартных функций вождения.
    • Удобно заряжается через порт USB-C.
    • Двойной светодиодный индикатор на аккумуляторной отвертке освещает темные рабочие места.
    • Компактный эргономичный дизайн с мягкой ручкой позволяет пользователю легко работать в ограниченном пространстве.
    • В комплекте с отверткой на 4 В 12 насадок для повседневного вождения.
    • Литий-ионный аккумулятор
    • держит заряд аккумуляторной отвертки до 18 месяцев.

    МАКС.Тяжелый / мягкий крутящий момент

    44/22 дюйм-фунта

    Время работы без нагрузки

    45 мин.

    (1) — 3-скоростная отвертка 4 В

    (1) — Зарядный кабель USB-C

    (3) — Головка Phillips (1, 2, 3)

    (3) — Головка со шлицем (4, 5, 6)

    (1) — Магнитный держатель бит 1/4 дюйма

    Светодиодные индикаторы загораются при нажатии спускового крючка отвертки. Когда спусковой крючок отпускается, свет гаснет через несколько секунд.

    Вал не вращается, если спусковой крючок не задействован. Поэтому при необходимости отвертку можно использовать как ручную отвертку.

    Патрон является магнитным и притягивает и удерживает стальные отвертки с шестигранным хвостовиком ¼ дюйма.

    Отвертка Worx WX240L заряжается с помощью стандартного кабеля USB-C (входит в комплект). Никакого дополнительного зарядного устройства не требуется.

    Этот дисплей показывает уровень крутящего момента или поворотного усилия, на которое настроен привод. 1 фонарь = 22 фунта-дюйма, 2 фонаря = 33 фунта-дюйма, 3 фонаря = 44 фунта-дюйма.

    Во избежание повреждений используйте самую низкую настройку для маленьких и тонких винтов. Используйте среднюю и верхнюю настройки при работе с более крупными винтами или более твердыми материалами.

    Во время зарядки тот же световой дисплей, который показывает уровень крутящего момента, будет указывать уровень заряда. Все три индикатора горят постоянно, это означает, что внутренняя батарея полностью заряжена.

    Часто покупаются вместе

    Познакомьтесь с отверткой на 4 В

    Когда сверло не требуется

    Купить сейчас

    7 лучших электрических отверток. Обзоры и руководство по покупке.

    Электрические отвертки — всегда разумное вложение.Будь то сборка мебели, починка игрушки или устройства, ничто не сравнится с электрической отверткой. Эти небольшие электроинструменты удобны. Легче электрического бурильщика. И может легко добраться до ограниченного пространства.

    Кроме того, они питаются от батареек. Это означает, что даже находясь далеко от розетки, вы сможете использовать их, носить с собой и заряжать при необходимости. Большинство из них оснащены рабочим светом на передней панели. Они могут иметь или не иметь индикатора заряда батареи. Однако лучшая электрическая отвертка должна обладать перечисленными ниже качествами.

    • Минимальное напряжение 3,6 В: это максимальный коэффициент мощности. Чем выше напряжение, тем больше мощность и емкость. Если отвертка предназначена для случайного использования, может быть достаточно 3,6 В. Но если вы собираетесь использовать его регулярно и в течение длительного времени, выберите мощность напряжения не менее 7,2 В.
    • Момент затяжки: Момент — это сила затяжки. Мощность крутящего момента может составлять от 4 Нм до 20 Нм. Более высокий крутящий момент позволяет вам ввинчиваться в самые твердые поверхности. Для общего использования выберите момент затяжки не менее 4 Нм.
    • Аккумулятор: в большинстве электрических отверток используется литий-ионный аккумулятор. Выберите тот, у которого минимальное время автономной работы составляет 1500 мАч. Чем выше, тем лучше. Но это может утяжелить устройство. Всегда лучше, если на нем есть индикатор заряда батареи.

    Мы составили список из 7 лучших электрических отверток. Чтобы узнать больше об электрических отвертках, прокрутите вниз в конце этой статьи, чтобы получить подробную информацию об электрической отвертке Buying Guide .

    Лучшие электрические отвертки

    7 лучших электрических отверток Обзоры

    1.Электрическая отвертка Nocry

    Аккумуляторная электронная отвертка NoCry — лучшая отвертка с точки зрения мощности и производительности. Он стоит на позиции 1 в нашем списке по слишком многим причинам. Но прежде всего это двигатель. Он очень мощный для своего размера.

    Для примера возьмем мощность крутящего момента. На 10 Нм больше, чем у любой модели, которая попадает под эту цену. У большинства электронных отверток есть от 3 до 4 Нм. Где крутящий момент 10 Нм — это то, что позволяет ему выполнять самые тяжелые работы, например, миссионерскую работу или строительство забора.

    Но это не значит, что он неспособен выполнять такие тонкие работы, как ремонт компьютера или домашние дела. Вы также можете отрегулировать и установить крутящий момент на более низкое значение. Всего имеется 6 настроек крутящего момента.

    Что касается аккумулятора, он снова намного долговечнее стандартных. В нем установлена ​​аккумуляторная батарея на 7,2 В. И может на одной зарядке накрутить 300.

    Помимо этого, вы увидите, что внизу ручки находится светодиодный индикатор, который, как говорят, освещает большую площадь.Вы также получите до 30 бит разных размеров, удобную коробку и 4-летнюю гарантию на эту чудовищную электронную отвертку!

    Характеристики:

    • Крутящий момент 10 Нм с 6 регулируемыми скоростями крутящего момента
    • Скорость холостого хода 230 об / мин
    • Литий-ионный аккумулятор 7,2 В 1500 мАч
    • Универсальная насадка для бит ch дюйма
    • Насадки для отверток 30 шт
    • Гибкое удлинение бит
    • Зарядное устройство на 120 В
    • Индикатор заряда аккумулятора
    • Вес 1.27 фунтов

    Плюсы:

    • Мощный и легкий
    • Гибкий удлинитель бит
    • Отличное время автономной работы
    • Переменная скорость

    Минусы:

    • Запасных батарей нет
    Купить сейчас на Amazon

    2. Электрическая отвертка Tacklife

    Ремонт игрушек, электроники, рукоделие — если это все, что вам нужно, мы бы посоветовали использовать аккумуляторную отвертку от TACKLIFE.Он маленький. Он легкий и имеет очень удобный захват, что идеально подходит для небольших ручных работ по дому.

    Несмотря на меньшие размеры, он поставляется с литий-ионным аккумулятором 4 В емкостью 1500 мАч. Полностью заряженный аккумулятор позволяет затянуть или ослабить более 200 винтов. Крутящий момент 4,5 Нм дает ему достаточную мощность для прикручивания к самым разным поверхностям. Они говорят, что он такой же легкий, как бутылка из-под кокса на 330 мл, что облегчает доступ к узким местам. Меньший размер и удобная прорезиненная рукоятка — еще одно преимущество для женщин и мужчин с маленькими руками.

    В комплект входят 9 часто используемых бит и одна удлинительная планка. Он даже поставляется с зарядным устройством USB. Это означает, что вы можете носить его и заряжать где угодно.

    Характеристики:

    • Напряжение 4 В
    • Макс.скорость 200 об / мин
    • 1500 мАч аккумулятор
    • Крутящий момент 4,5 (40 фунт-дюймов)
    • Прорезиненная ручка
    • Светодиодный свет
    • 3-х уровневый индикатор заряда
    • Зарядное устройство USB
    • 9 бит для отвертки + удлинитель
    • Вес 350 г
    • Гарантия 1 год

    Плюсы:

    • Легкий и удобный
    • Хорошее время автономной работы
    • Отлично подходит для домашних работ и небольших работ по дому
    • Бюджетная модель

    Минусы:

    • Без ящика для хранения
    • Нет зарядных устройств
    Купить сейчас на Amazon

    3.Электрическая отвертка Pink Power

    Цвет, размер, комфорт — все сделано и предназначено для женщин. PP481screwdaught — одна из лучших бюджетных отверток в списке.

    Он оснащен надежным двигателем 3,6 В, который развивает скорость до 200 об / мин. Достаточно, чтобы справиться практически со всеми ремонтными работами в доме. Собирая мебель, ремонтируя игрушки или развешивая картины, можно выполнять любые другие домашние дела. Уникальной особенностью этой отвертки для женщин является двухпозиционная ручка.Говоря простым языком, ручка может поворачиваться до 180 градусов. Это позволяет без труда добраться до самых тесных пространств.

    Мягкая резиновая рукоятка и небольшой размер делают его идеальным для маленьких рук. В комплекте идут насадки для отвертки, держатель для бит. Он весит менее фунта, что является еще одним плюсом, который вы можете легко носить с собой. Как и любая стандартная модель, он также имеет светодиодный индикатор заряда батареи и светодиодную подсветку для работы в условиях низкой освещенности.

    В общем, отличный бюджетный вариант для женщин.Он прост в использовании, с ним удобно работать, и он достаточно прочный для своего размера и цены. Может быть создан для женщин, но любой, кому нравится вращающаяся ручка, может попробовать.

    Характеристики:

    • Двигатель 3,6 В
    • Скорость холостого хода до 200 об / мин
    • Ручка, поворачивающаяся на 180 градусов
    • Функции заднего и прямого хода
    • Светодиодное рабочее освещение
    • Светодиодный индикатор питания
    • 11 бит для отвертки и держатель 1 бит
    • Гарантия 1 год

    Плюсы:

    • Легкий и удобный
    • Вращающаяся ручка
    • Достаточно мощный
    • Выглядит красиво

    Минусы:

    • Не для тяжелых работ
    • Без ящика для переноски
    Купить сейчас на Amazon

    4.Электрическая отвертка Hychika

    Вы можете выполнять практически все работы по ремонту дома, а также выполнять небольшое сверление с помощью этого электрического шуруповерта и дрели.

    В комплект входит всего 36 насадок для отверток и сверло. Это машина с напряжением 3,6 В и максимальным крутящим моментом 6,0 Нм. Этого также достаточно для любого проекта DIY. Батарея мощнее, чем у большинства конкурентов. Он работает от литий-ионного аккумулятора емкостью 2000 мАч.И поставляется со стандартным зарядным устройством постоянного тока. Однако есть и USB-кабели. Это означает, что вы можете подключить его к ноутбуку, автомобильному зарядному устройству и т. Д.

    В отличие от других моделей, здесь два светодиодных фонаря — передний рабочий фонарь и фонарик в конце. Трехпозиционная ручка делает работу еще проще.

    Все аксессуары поставляются в компактном ящике для хранения. Вы также получите мини-ключ с трещоткой. Единственным недостатком может быть немагнитный патрон. Но это бюджетная модель. Судя по цене, это отличная модель для всех, кому нужна электрическая отвертка для небольших работ.

    Характеристики:

    • Напряжение 3,6 В
    • Скорость холостого хода 180 об / мин
    • 2000 мАч аккумулятор
    • 6 Нм крутящий момент
    • Прорезиненная ручка
    • Передний светодиодный рабочий фонарь, задний светодиодный фонарь
    • Трехпозиционная ручка
    • Зарядное устройство постоянного тока, зарядное устройство USB
    • 35 отверток + 1 сверло + ключ с трещоткой
    • Удлинитель
    • Масса 3.48 фунтов
    • Ящик для хранения
    • Гарантия 1 год

    Плюсы:

    • Отвертка и дрель
    • Разнообразные аксессуары
    • Отличное время автономной работы
    • Ящик для хранения
    • Бюджетная модель

    Минусы:

    • Нет индикатора зарядки
    • Без контроля крутящего момента
    • Немного тяжеловато
    Купить сейчас на Amazon

    5.Электрическая отвертка Dremel

    Вы, должно быть, слышали о Дремеле. Они производят высококачественные электроинструменты премиум-класса. Если вы ищете что-то маленькое, легкое, но мощное, вы можете попробовать это.

    Он имеет мощность 3,6 В, скорость холостого хода 360 об / мин, мощность крутящего момента в 2 раза выше, а также регулируемые настройки крутящего момента. Тем не менее, наиболее заметным фактором этой электрической отвертки является ее конструкция. Он достаточно мал, чтобы положить его в карман.Он весит всего 9,6 унции. При желании вы можете управлять им одной рукой.

    Устройство запускается автоматически при небольшом нажатии. В нем использовалась литий-ионная батарея высшего качества, которая полностью заряжается за 1 час. Вы можете изменить настройку крутящего момента, чтобы винты не открутились. К сожалению, в нем нет ящика для хранения. Но в него входят 7 наиболее часто используемых насадок для отверток. А также USB-адаптер и зарядное устройство.

    Характеристики:

    • 3.Двигатель 6 В
    • Скорость холостого хода 360 об / мин
    • 2X крутящий момент
    • Регулировка крутящего момента
    • Нажать старт
    • Функции заднего и прямого хода
    • Светодиодный индикатор питания
    • 7 бит для отвертки
    • Зарядное устройство USB
    • Самый маленький среди всех
    • Гарантия 2 года

    Плюсы:

    • Маленький, но мощный
    • Легкий
    • Легко переносится
    • Гарантия 2 года

    Минусы:

    • Даже самый низкий крутящий момент
    Купить сейчас на Amazon

    6.Аккумуляторная электрическая отвертка Tacklife

    TACKLIFE производит несколько невероятных электроинструментов за последние несколько лет. Это еще один пример отличной бюджетной аккумуляторной электрической отвертки.

    Это машина с питанием от 4 В до 200 об / мин. Это больше подходит для декоративных работ, проектов DIY и некоторых домашних задач. Есть 30 типов отверток, которые помогут справиться с этой задачей. Кроме того, ящик для хранения, чтобы держать их в порядке. К сожалению, бурового долота нет.Он не тяжелый, но сделан из АБС-пластика хорошего качества. Размер идеален как для мужчин, так и для женщин. А прорезиненная ручка делает его еще более удобным.

    Что касается аккумулятора, то у него ёмкость 2000 мАч. Довольно много клиентов были впечатлены долговечностью аккумулятора. Он поставляется только с зарядным устройством USB, которое можно установить на несколько человек.

    Характеристики:

    • Напряжение 4 В
    • Скорость холостого хода 200 об / мин
    • 2000 мАч аккумулятор
    • Прорезиненная ручка
    • Две светодиодные лампы
    • Зарядное устройство USB
    • 30 бит для отвертки + 1 держатель для насадок
    • Вес 1.75 фунтов
    • Ящик для хранения
    • Гарантия 1 год

    Плюсы:

    • Продолжительное время автономной работы
    • Идеальный размер для всех
    • Идеально для хозяйственных работ
    • Продукт с полной отдачей

    Минусы:

    • Без зарядного устройства постоянного тока
    • Сила крутящего момента может быть немного выше для деликатных работ
    Купить сейчас на Amazon

    7.Отвертка Black Decker

    Black + Decker — один из самых надежных производителей электроинструментов. Это одна из самых популярных электрических отверток, идеально подходящих для небольших проектов.

    Это электроинструмент 4 В, 180 об / мин и крутящий момент 35 дюймов на фунт. Лучшая часть владения высококачественным фирменным продуктом — это то, что они предлагают гарантию. И у вас больше шансов получить более качественное послепродажное обслуживание.

    Его солидная модель. Никаких изъянов в работе. Он питается от батареи.Качественный литиевый аккумулятор. В комплект входят две наиболее часто используемые насадки для отверток и зарядное устройство. Гарантия составляет 2 года. Изделие весит около 1 фунта. Однако возможности ограничены. Во-первых, вам может потребоваться купить биты для отвертки в зависимости от использования. Индикатора питания нет. Также нет рабочего света.

    Это практически базовая модель с хорошими характеристиками и высоким качеством сборки. Это никогда не лучший выбор для больших проектов. По сравнению с другими аналогичными продуктами из списка, это не лучшее соотношение цены и качества.Тем не менее, бренд-фактор может сыграть большую роль для некоторых клиентов.

    Характеристики:

    • Напряжение 4 В
    • Скорость холостого хода 180 об / мин
    • Литий-ионный аккумулятор
    • Прорезиненная ручка
    • 2 насадки для отвертки
    • Масса 1 фунт
    • Гарантия 2 года

    Плюсы:

    • Облегченный
    • Мощный
    • Крепкий
    • Стоимость бренда

    Минусы:

    • Не соотношение цены и качества
    Купить сейчас на Amazon

    Руководство по покупке электронной отвертки

    Если у вас проблемы с работой из-за боли в руке или вам нравится скорость, то вам следует подумать о покупке электронной отвертки в ближайшее время.Это портативное электронное устройство. Вы можете получить к нему доступ быстро, и он пригодится в разных работах. Прочитав эту статью до конца, вы узнаете, как выбрать идеальную электронную отвертку.

    Основные характеристики

    1. Напряжение

    Напряжение 3,6 В будет достаточно для большинства работ. Напряжение — это предельный коэффициент мощности. 90% напряжения электрической отвертки составляет 3,6 В. Остальные 10% имеют мощность 4-7 В. Мощность отвертки иногда зависит и от мотора.

    2. Крутящий момент

    Проще говоря, крутящий момент — это сила затяжки. Он измеряется в нейтонометрах (нм) или дюймах-фунтах. Чем выше крутящий момент, тем быстрее вы сможете вкручивать самые твердые поверхности и получить ровный результат.

    Диапазон крутящего момента большинства электрических отверток составляет 3-6 Нм. Где более мощные электрические отвертки более высокого класса могут иметь усилие затяжки от 10 Нм до 20 Нм.

    Те модели, которые работают как ручной бурильщик, поставляются с шуруповертами с крутящим моментом более 20 Нм.Но они не подходят для регулярного использования. Это требует профессионального обращения.

    3. Скорость вращения

    Скорость вращения — очень важная характеристика, на которую следует обратить внимание при покупке электронной отвертки. Аккумуляторный аппарат дает от 180 до 450 оборотов в минуту. Сетевые устройства обычно имеют более высокую скорость вращения, которая составляет от 3000 до 6000 оборотов в минуту.

    4. Аккумулятор

    Вы найдете литий-ионный аккумулятор или никель-кадмиевый аккумулятор внутри электронной отвертки.Литий-ионные аккумуляторы могут накапливать в них большую энергию. Они намного более прочные, легкие и быстро заряжаются. В то же время никель-кадмиевые батареи быстро теряют энергию. Но вряд ли их можно найти в современных электрических шуруповертах. Литий-ионные батареи также работают как при низких, так и при высоких температурах.

    5. Вес

    Высококачественные электронные отвертки очень легкие. Это одна из лучших особенностей электронных отверток. Если вы покупаете устройство с бесщеточным двигателем и литий-ионным аккумулятором, то вес даже падает.

    Однако некоторые модели тяжелее других из-за веса аккумулятора, а иногда и из-за материалов сборки. Для устройства нет определенного веса. Некоторые модели весят менее фунта, а некоторые — около 5 фунтов. Но перед покупкой электрической отвертки обязательно посмотрите на весы. Также, если у вас меньшие руки, попробуйте поискать более тонкие модели. Некоторые модели созданы только для женщин, с более стройным и легким телом.

    6. Гарантия

    Всегда выбирайте электронные отвертки, на которые дается гарантия 1-2 года.Всегда есть вероятность поломки машины, поэтому действует гарантия. Некоторые бренды, такие как наша модель 1 st в списке Электрическая отвертка NoCry , предлагает 4 года гарантии.

    Дополнительные характеристики:
    • Светодиодные фонари: В некоторые отвертки встроены светодиодные фонари. Эта функция оказывается очень полезной. Светодиодные фонари улучшают обзор. Вы можете работать с высокой точностью.
    • Гибкая головка: Некоторые модели оснащены гибкой головкой или ручкой, которая может поворачиваться или вращаться.Это может помочь вам добраться до ограниченного пространства.
    • Регулируемый крутящий момент: Если ваша отвертка имеет регулируемый крутящий момент, вы можете использовать ее для различных поверхностей.
    • Принадлежности: Большая часть электрических отверток поставляется с некоторыми обычно используемыми отвертками. Но некоторые включают полный набор, включая все типы долот, удлинители долот, иногда сверло и трещотку. Это может быть полезно, если вы знаете, где и как их использовать.
    • Ящик для хранения: Это не обязательно.Но всегда пригодится. Вы можете хранить биты, инструмент и зарядное устройство в одном месте, организованном и безопасном.
    • Запасной аккумулятор: Чтобы у вас всегда был запасной аккумулятор.
    • Зарядное устройство USB
    • : в некоторых моделях есть. Заряжать устройство можно от ноутбука, зарядного устройства для телефона, автомобильного зарядного устройства. Они могут оказаться весьма полезными.

    Почему выбрали электрические отвертки?
    • Комфорт : Комфорт во время работы необходим.Электронные отвертки очень легко удерживать. Это значительно упрощает и ускоряет работу. Благодаря высокой скорости работа будет выполнена в кратчайшие сроки!
    • Менее трудоемко : Сверление или откручивание винтов может оказаться сложной задачей, особенно когда приходится иметь дело с большим количеством винтов. Но с электрическими отвертками физические нагрузки намного меньше.
    • Эффективность : Винты точно устанавливаются с помощью электрических отверток.Это позволяет удерживать на долгое время. На некоторых есть светодиодные фонари для лучшего обзора.
    • Универсальность : Этот тип устройства поможет вам в самых разных работах. От вашей мастерской до ремонта электронные отвертки будут достойными.

    Заключение

    Выбор лучшей электронной отвертки может быть спасением для жизни. Вы получите множество вариантов на рынке. Тем не менее, есть несколько функций, которые вам нужно изучить, прежде чем покупать лучшую для себя.Так что имейте в виду важные вещи. Мы уверены, что вы останетесь довольны своим вложением. Если вам интересно, какие предложения. Вот что мы считаем лучшим для всех видов электрических отверток.

    • И это, конечно же, электрическая отвертка NoCry Electric Screwdriver . Благодаря крутящему моменту 10 Нм, 7,2 В, 6 настройкам крутящего момента он идеально подходит для всех типов задач в доме и за его пределами. Кроме того, он имеет 4 года гарантии, 30 различных типов бит, магнитных бит и так далее.Цена немного выше по сравнению с другими, но стоит каждой копейки.
    • Вторая рекомендация — электрическая отвертка TACKLIFE Classic . Это надежный продукт с литий-ионным аккумулятором 4 В емкостью 1500 мАч. Он может легко затянуть или ослабить около 200 винтов при полной зарядке. Он также поставляется со светодиодной подсветкой, трехступенчатым индикатором заряда, различными аксессуарами и, что наиболее важно, годовой гарантией из коробки. Благодаря хорошему времени автономной работы и универсальным функциям это отличный выбор!
    • Если вам нужна отвертка, подходящая для женщин, то лучше всего подойдет беспроводная электрическая отвертка Pink Power Cordless Electric Screwdriver для женщин.Он очень легкий и оснащен ручкой, поворачивающейся на 180 градусов, а также функциями реверса и вперёд. Не забудьте про светодиоды и индикаторы. В целом, очень функциональный продукт, который стоит каждой копейки.
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
