Профиль отвертки Ph

Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.

В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.

Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.

На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?

Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.

Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.

Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.

В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.

С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.

Профиль Pz — главные отличия

В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).

Его отличительной особенностью является:

Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.

При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.

У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.

Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.

Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.

Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.

Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»

Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph2.

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Как выбрать хорошую биту и саморез

Как отличить правильную биту и крепеж под нее?

Очень просто. Достаточно вставить шуруп в тот самый профиль на весу. И если они подходят друг для друга, то шуруп или саморез будут держать как влитые, не пытаясь никуда выпасть.

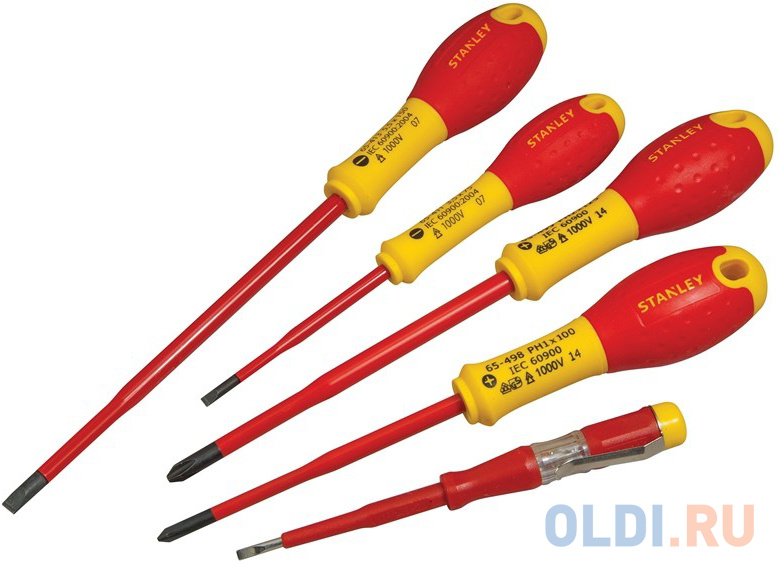

Отвертка электрика для автоматов

Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.

А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.

Как открутить сорванный шуруп или саморез — 3 способа

А что делать, если шлицы уже слизаны и испорчены, а выкрутить шуруп или саморез все равно нужно? Обычные биты и отвертки здесь уже будут бессильны.

Выкручивать такие проблемные элементы крепежа советуют при помощи специального экстрактора. Он вгрызается своими скошенными гранями в то место, где когда-то были шлицы.

Но такие специфичные вещи обычно имеют только профессионалы. И если у вас таких экстракторов нет, то можете воспользоваться давно проверенными народными способами.

При этом методы выкручивания при помощи кусочка кожи или резинки не всегда помогают.

Так же как и нагревание головки утюгом или паяльником.

Все здесь будет зависеть от плотности материала. Но есть способы, которые действительно работают.

Первый из них — берете старую шлицевую отвертку и прорубаете с ее помощью паз в шляпке.

Зубило в этом деле лучше не использовать, так как у него не тот угол заточки. При достаточной глубине паза, крепеж легко выкручивается прямой шлицевой битой.

Такой способ хорошо подходит для шурупов, но не помогает с саморезами. Сталь в них более твердая.

Что же делать в этом случае? Обрабатываете головку самореза паяльной кислотой.

Далее капаете в разбитое отверстие немного твердого припоя и прогреваете это дело.

Затем тут же втыкаете туда биту и даете время припою остыть.

После этого все выкручивается на ура.

Еще один способ — прорезание паза маленьким отрезным диском от дремеля.

Далее следует привычное выкручивание обычной шлицевой битой.

Чтобы не сталкиваться с подобными проблемами, под определенный крепеж всегда подбирайте правильную биту, с правильным номером. Ознакомившись с вышеизложенной информацией, постарайтесь отныне не портить свой инструмент, и всегда работайте правильно и качественно.

Статьи по теме

Все виды отверток, их название и назначение

Отвертки применяются как на больших производствах, так и в быту. Но существуют десятки видов подобного инструмента с разной конструкцией и предназначением. Неправильный выбор модели отвертки может привести к порче крепежа и привести его в полную непригодность. Рассмотрим виды отверток и их название, а также форму и особенности применения, чтобы впоследствии Вы могли легко подобрать нужный инструмент самостоятельно.

Типы наконечников отверток

Любая самая простая отвертка состоит из трех элементов: ручки (пластиковая, деревянная или резиновая), металлического стержня и рабочего наконечника. На последнем предусматриваются выступы, соответствующие прорезям в шляпке винтов или саморезов. Отвертку держат за ручку и выполняют вращение по оси. Важно, чтобы рукоять не скользила в руках.

При вкручивании и выкручивании на наконечник оказывается повышенная нагрузка, поэтому грани на нем постепенно слизываются и перестают цеплять шлицы в крепежном элементе. Чтобы продлить срок службы отвертки, наконечник изготавливают из прочных сплавов и подвергают закалке.

Обычно используется хром-ванадиево-молибденованя сталь. Рассмотрим виды шлицов крепежных изделий, под которые выпускаются разнообразные отвертки.

Прямой (плоский) шлиц — SL

Один из самых древних видов шлицов. Форма шлица применяется в саморезах и шурупах на изделиях, не требующих сильного затягивания (малоответственные конструкции).

Работать шуруповертами с саморезами имеющими прямой шлиц неудобно так как жало постоянно смещается в сторону и выскальзывает, царапая окружающие поверхности.

Отвертки для работы с плоскими шлицами могут затачиваться под классическую форму или радиусную. В первом случае это будет две грани, сводящиеся под небольшим углом к ровному плоскому торцу. Во втором — небольшой выступ внутри, препятствующий смещению наконечника от центра головки шурупа.

В плане закручивания — радиусная заточка предпочтительнее, поскольку повышает производительность. Но вставить жало в щель, чтобы что-то отогнуть, поддеть или расклинить ей неудобно.

Крестообразные шлицы

Отвертки получили такое название из-за формы выступов в наконечнике, в основе которых крест. Иногда могут называться мастерами просто «крестовыми» или «плюс».

Филлипс — PH

Шлиц был чуть ли не единственным из крестообразных, который широко использовался в СССР. Соответствует ГОСТу 10653-86 и обозначается как тип Н. По стандарту ANSI обозначается как Type I Cross Recess.

Тип шлица был разработан Дж. Томпсоном, но позже патент был продан Генри Филлипсу. Именно его компании — Phillips Screw Company принадлежит усовершенствование конструкции шлица и заслуга за его продвижение.

Благодаря такой конструкции шлица решалась проблема смещения отвертки при закручивании и такой крепеж можно было использовать с электро- и пневмоинструментом.

Современный инструмент для шлицов «Филлипс» обозначается РН и может быть с номером 0000, 000, 00, 0, 1, 2, 3, 4. Цифра указывает условный геометрический размер, прописанный в порядке увеличения.

Отвертка под шлиц PH.

Позидрив — PZ

Более сложная модификация РН и по стандарту ANSI обозначается как Type IA. ГОСТ 10753-86 относит его к типу Z. Патент на эту форму шлица был подан в 1962 г и принадлежит компании GKN Screws and Fasteners.

Конструкция шлица подразумевает основное крестообразное пересечение прорезей под прямым углом и дополнительные пазы, расположенные под 45º от них. Такая конфигурация повышает прочность и увеличивает точки соприкосновения с рабочей частью отвертки. Выталкивание при высокой силе закручивания здесь меньше, поэтому такая форма чаще используется на электроинструменте. Но изготовление дополнительных рисок делает процесс производства крепежа более дорогостоящим.

Отвертки для таких шлицов обозначаются PZ или Pozidriv. Рядом указывается номер от 0 до 5, сообщающий условный размер в порядке возрастания. Неверно подобранный номер приводит к несоответствию отвертки и головки крепежа, что сказывается на удобстве работы и качестве крепления.

Между собой отвертки и биты под шлицы позидрив и филлипс не взаимозаменяемы. Кроме дополнительных рисок отличие существует в самих канавках. У филлипс они заточены с небольшим радиусом, а у PZ — параллельные. Использование биты РН в головке со шлицами PZ не позволит жалу плотно войти в посадочное место, и наоборот — бита позидрив со своими плоскими гранями разбивает шлиц PH.

Отвертка под шлиц PZ.

Фриасон (Frearson)

Название взято с английского Frearson. По стандарту ANSI обозначается как Type II Cross Recess. Еще может называться Reed and Prince.

Конструкция схожа с филлипс, но отличается точкой пересечения граней. Если у РН угол сведения сторон закруглен, то здесь он полностью прямой. Условного деления на размеры нет — одна отвертка подходит для всех винтов с таким типом шлицов.

За счет четкого угла и больших лопастей получается передавать увеличенный крутящий момент. Выталкивания из головки самореза не происходит. Ввиду надежности крепления шурупы с такими прорезями используются на иностранном морском оборудовании.

Бита под шлиц Фриасон.

Супадрив (Supadriv)

Конфигурация шлица разработана той же компанией, которая разрабатывала стандарт PZ. Отвертки для них взаимозаменяемы и могут применяться без вреда как для инструмента, так и крепежа. По конфигурации здесь тоже применяется основное крестообразное пересечение и дополнительные риски на 45 градусов. Отличие состоит в более широком центре, допускающем осевое смещение наконечника отвертки.

Phillips II

Второе поколение РН совместимо с первым. Отличие Ph3 от предшественника заключается в насечках внутри крестообразного углубления. Они образуют своего рода зубцы, соединяющиеся с ответной стороной в наконечнике инструмента.

Такое исполнение повышает силу сцепления отвертки и шлицов, что снизило выталкивающий эффект. Для идентификации типа шлица на головке наносится две параллельные риски. Отвертки и биты обозначаются торговой маркой ACR.

Бита под шлиц Ph3.

Французский шлиц

Стандартизирован системой Bureau de normalisation de l’aéronautique et de l’espace как BNAE NFL22-070. Конструктивно выделяется ступенчатой формой исполнения. От края выполняется большой крест, а ближе к середине он сужается до малого. Изменение происходит не постепенно, а ступенькой.

Бита с шлицем BNAE NFL22-070

JIS B 1012

Это шлиц разработан в Японии и применяется в японском оборудовании. Угол сведения пересекающихся прорезей прямой, но без острой части. За счет сильного скоса получилось минимизировать выталкивание отвертки.

Если в головку крепежа JIS B 1012 вставить отвертку РН, то шлицы будут повреждены, поэтому JIS B 1012 обозначаются дополнительной точкой на шляпке. При работе с японским шлицом лучше купить соответствующую отвертку JIS, которая есть в продаже.

Отвертка под шлиц JIS B 1012.

Mortorq

Авторство разработки этого шлица принадлежит Phillips Screw Company. Каждая из четырех сторон креста имеет утолщение и выполнена с легким сведением на конус, а также закруглением верха в одну сторону.

Такое исполнение посодействовало снижению веса крепежа и отличной передаче крутящего момента. Вероятность срыва шлица минимальная, поэтому такой тип используется в авиационной и автомобильной промышленности.

Бита под шлиц Mortorq.

Квадратные шлицы и комбинации квадратов

За счет квадратной конфигурации шлицов получается много опорных точек, повышающих передачу крутящего момента. Вот основные разновидности таких шлицов.

Квадрат (шлиц Робертсона)

Второе название шлица — Scrulox. В системе стандартов ANSI обозначается Type III Square Center. Представляет собой квадрат правильной формы с небольшим сходом на конус. Такая конфигурация упрощает попадание отвертки в шлиц и надежно ее фиксирует.

Еще это упрощает удержание крепежа на наконечнике отвертки — работать можно одной рукой. Даже метиз со сточенной головкой получится легко выкрутить. Шурупы с такими шлицами распространены в Канаде и чаще всего встречаются в столярном деле.

Бита под шлиц Робертсона.

LOX-Recess

Изобретение принадлежит Брэду Вагнеру, а в современном производстве выпускается по лицензии нескольких крупных компаний Grabber, Dietrick Metal Framing и Hitachi.

Углубления в головке крепежа выполнены в форме двух пересекающихся со смещением квадратов. Это образует 12 точек соприкосновения с отверткой, уменьшает износ, обеспечивает прочный контакт оснастки и крепежа.

Биты и крепеж под шлиц LOX-Recess.

Двойной квадрат

Состоит из двух квадратов Робертсона, которые соединены без смещения оси и расположены под 45 градусов относительно друг друга. Получается восьмиконечная звезда.

Тройной квадрат (XZN)

Более сложная версия с наложением трех квадратов на единой оси и последовательным поворотом на 30 градусов. Образует 12-конечную звезду с ровной вершиной 180º. Вид шлица XZN конструктивно схож с двойным шестигранником, но у того вершина сведена под 120º, что не позволяет использовать отвертку этого типа.

А вот размер квадратов такой же, как у шлица Робертсона, а значит крепеж можно открутить обычной квадратной отверткой, только вместо 12 точек контакт будет по четырем.

Отвертки под шлицы с тройным квадратом маркируются от М4 до М18, но это обозначение не связано с метрической системой.

За счет 12 точек контакта возможен большой крутящий момент, поэтому XZN применяются в автомобилестроении на болтах, стягивающих головку блока цилиндров.

Такой тип шлицов можно встретить в автомобилях:

• Porsche;
• Mercedes;
• Audi;
• Volkswagen.

Бита под шлиц тройной квадрат (XZN).

Внутренние шестигранники

Вид шлица, построенный на углублении с шестью углами. Вот основные варианты исполнения.

Шестигранный шлиц (HEX, Аллен)

Состоит из паза в форме правильного шестигранника. Изобретен и запатентован в Германии в 1936 году фирмой Bauer & Schaurte. В этой стране называется «инбус». Для завинчивания требуется отвертка или бита с аналогичной формой. В США инструмент называется «ключ Аллена».

Ввиду широкого распространения HEX в мире, существуют версии в метрической и дюймовой системах измерения. Они визуально похожи, но немного отличаются в размерах. Разболтанность метрической отвертки в головке винта из дюймовой линейки приводит к порче граней инструмента и крепежа.

Бывает разновидность шестигранного шлица со штифтом в середине. Это антивандальное исполнение. Для выкручивания потребуется шестигранная отвертка с ответной выемкой — обычная просто не вставляется в паз.

Насадки на отвертку под шестигранный шлиц.

Outlaw

Шлиц шестигранной формы со ступенчатым сходом. Чем крупнее диаметр шляпки, тем больше количество ступеней. Основное преимущество шлица — работа одной ступенчатой отверткой с любыми размерами крепежа.

Крепеж и бита под шлиц Outlaw.

Пятилучевые шлицы

Шлицы с разным исполнением, в основе которых обязательное расхождение пяти прорезей в разных направлениях. Это обеспечивает достаточно точек для передачи силы затягивания и усложняет несанкционированное выкручивание крепежа.

Pentalobe

Фирменная разработка компании Apple. Имеет пять полукруглых лучей. Применяется в технике производителя для уменьшения самостоятельной разборки со стороны пользователей, хотя отвертки со шлицами Pentalobe находятся в свободной продаже. Впервые такие шлицы были использованы в 2009 г.

Существует три основных размера:

• Первый устанавливается, начиная с модели iPhone 4. Может обозначаться как Р2 или 0.8 мм.
• Второй применяется в MacBook с 2010 г и в MacBook Pro с 2015 г. Иногда обозначается 1.2 мм или Р5.
• Третий встречается в батареях MacBook Pro с 2009 г. Второе название Р6 или по размеру — 1.5 мм.

Стоит отметить, что в этом случае обозначение TS не нужно путать с шлицами Torq-set, которые имеют такое же обозначение.

Pentalobe.

ASTER recess

Заслуги по разработке этого шлица принадлежат фирме LISI Aerospace, которая внедрила его вместо классического шестигранника. Получился пятиугольник со сферическими выступами на конце. Шлиц надежно держится на наконечнике инструмента и используется в креплениях панелей авиатехники.

Звездообразные шлицы

Бывают остроконечными или «тупыми», но везде предусмотрено шесть лучей в виде звезды.

Torx

Изготавливается согласно ГОСТа Р ИСО 10664-2007. В народе называется просто «звездочка»; в документации обозначается Torx. Разработка принадлежит компании Camcar Textron, создавшей вид шлица в 1967 г. Представляет собой шестилучевую звезду с конусными «лепестками». Антивандальная версия аналогична, но имеет углубление в центре.

Симметричная форма обеспечивает равномерное воздействие на всю головку в момент затяжки. Рука мастера устает меньше, поскольку не нужно сильно давить для удержания отвертки в посадочном месте.

Вид шлицов применяется в крепежах, используемых в автомобилях и электронном оборудовании. Если в технике попались винты с шестигранными внутренними пазами, то ключ-звездочка может подойти по форме, при одинаковом размере граней.

Бита под шлиц Torx.

Torx Plus

Модификация предыдущего типа шлицов, предусматривающая укороченную форму шести лучей и увеличенное основание. Это сделало конструкцию более прочной и повысило момент затяжки. Инструмент под такие шлицы меньше изнашивается.

TORX PLUS антивандальный

Повышенная защита от выкручивания этого пятилучевого шлица достигается за счет углубления по центру, предназначенного для ответного штифта на отвертке. Биты с такой конфигурацией не продаются в стандартных наборах, что повышает надежность защиты закрепленных деталей.

Крепеж и бита под шлиц TORX PLUS антивандальный.

Torx ttap

В головке крепежа имеется дополнительное углубление, а на отвертке штифт аналогичного размера. Благодаря такой конструкции обеспечивается лучшая соосность инструмента и винта, исключающая перекосы.

Бита с шлицем Torx ttap.

Комбинированные шлицы

Среди типов шлицов отверток существуют гибриды — комбинации двух отдельных видов шлицов в одном, что дает либо повышенную силу затягивания, либо препятствует несанкционированному выкручиванию или упрощает работу с крепежом. Вот распространенные варианты сочетания.

Комбинация крестового Филлипс и плоского шлица

Шляпка имеет две пересекающиеся прорези, одна из которых длинее другой. Это позволяет выкрутить крепеж как отверткой с плоским шлицом, тем и крестообразным. Конечно, здесь сила затяжки меньше, зато шлицы универсальны. Этот вариант широко применяется в винтах для мебели или электрическом оборудовании (например, в корпусе автоматического выключателя).

Для удобства работы с таким крепежом была разработана специальная отвертка комбинированного типа, сочетающая шлицы PZ/S и PH/S. В продаже ее называют отверткой электрика, поскольку крепеж под нее часто встречается в электрооборудовании.

ACR Phillips II Plus

Универсальный шлиц, позволяющий использовать как квадрат Робертсона №2, так и стандартной отвертки Филлипс РН2. Но использование оригинальных бит ACR Phillips II Plus не позволяет оснастке выпадать из прорезей.

Филлипс/квадрат

Разновидность комбинированного шлица, где в основе квадрат, а из его граней выходит еще четыре луча. Благодаря конструкции отвертки с толстым квадратным основанием, инструмент получается более прочным, а крестообразная форма от филлипс содействует повышенной передаче крутящего момента. В комбинации такой шлиц гораздо лучше, чем каждый тип в отдельности.

Крепеж со шлицем   Филлипс/квадрат.

Clutch

Существует две модификации этого шлица — тип G и тип А. Первый выполнен в форме галстука-бабочки. Второй — с такой же формой, только внутри бабочки есть круглое углубление.

Крепеж со шлицами Clutch начали использоваться компанией GM в грузовиках 1940-1950 гг. Сейчас могут встретиться в кемперах и «домах на колесах». При необходимости крепеж можно выкрутить отверткой с плоским шлицем.

Наружные шлицы

Это противоположный форм-фактор, где в головке крепежа расположены не углубления, а выпирающие части.

Такое исполнение имеет ряд преимуществ:

• в углублениях не скапливается вода, вызывающая коррозию;
• прорези не забиваются грязью и крепеж легче выкрутить при необходимости;
• во время окрашивания поверхности в углубления не попадет краска;
• для выкручивания инструмент держат перпендикулярно, поэтому крепеж подходит для узких мест.

Квадрат

Такая форма наружно шлица применяется с XIX века, поскольку производство сравнительно простое и дешевое. Работать с крепежом можно отверткой, разводным гаечным ключом, рожковым ключом, накидными на 8 или 12 граней (вмещают внутри себя квадрат, только зацепление происходит с меньшим количеством точек).

Сейчас такой вид встречается все реже, поскольку вытеснен более универсальным шестигранным.

Шестигранник

Самая распространенная форма головки крепежа среди наружных видов. Описывается в ГОСТе 7798-70 и соответствует ISO 4033 и 4032. Более удобный вариант по сравнению с квадратом. Такая форма практична для труднодоступных мест, где нет много пространства для манипуляций. Работать с такими шлицами можно головками с воротком или отверткой и рожковыми или накидными ключами.

Отвертки под наружный шестигранник.

Пятиугольник

Узкоспециализированный тип наружного шлица, применяющийся в качестве антивандальной меры в газовой аппаратуре, пожарных гидрантах и пр. Поскольку у головки нет параллельных граней, то ее труднее захватить пассатижами и к ней не подходят обычные ключи.

В классических наборах инструментов тоже нет соответствующих приспособлений. Для воздействия необходима накидная головка или насадка на отвертку с пятью идентичными гранями.

Наружный Torx

Головка крепежа выполнена в виде наружной шестиконечной звезды. Инструмент для такого шлица обозначается с маркировкой «Е». Это помогает отличить его от аналогов для классической «звездочки», маркируемой «Т».

Стоит отметить, что размеры у этих разновидностей не совпадают. Например, в головку винта Е8 легко войдет бита под шлиц Т40. Наружный Torx чаще всего можно встретить на блоках двигателя и сопутствующих креплениях.

12-point

Эта разновидность наружного шлица получается путем совмещения двух правильных шестигранников на одной оси с поворотом на 30 градусов. Для воздействия на крепеж понадобится отвертка или вороток с 12 точечной головкой.

Антивандальные типы

Антивандальные виды шлицов разработаны для нескольких целей. Одна из них — воспрепятствовать несанкционированному разбору корпуса техники и самовольному ремонту.

Другая задача — предупредить снятие деталей и предметов в общественных местах. Это могут быть указатели, таблички, урны, пепельницы, стулья в уличных кафе и т. д.

Некоторые производители техники сами разрабатывают и патентуют вид шлица, который используется только в их продукции. Это позволяет защитить оборудование от вскрытия частными мастерами и преследовать независимых продавцов отверток, выпускающих инструмент под эти шлицы без разрешения производителя.

Антивандальное исполнение подразумевает использование прорезей, пазов и выступов сложной формы, под которую не подходят распространенные инструменты. Как правило, в стандартных наборах такая оснастка отсутствует. Уровень антивандальности зависит от сложности форм-фактора шлицов. Рассмотрим существующие варианты подробнее.

Bristol

Это внутренний шлиц, форма которого состоит из 4 или 6 пазов-углублений радиального типа. Они не поверхностные, а направлены вглубь головки. Пазы не квадратные или прямоугольные, а трапециевидные.

Ответные выступы на отвертке с зеркальной формой обеспечивают прочное зацепление и максимальную передачу крутящего момента. Это возможно за счет перпендикулярного, а не касательного вектора передачи усилия.

Такое вытянутое исполнение разрешает применять шлиц Bristol в мягких металлах — метиз закручивается без деформации. Если сравнивать Bristol с внутренним шестигранником, то у первого больший крутящий момент. Он проигрывает лишь в небольших значениях Torx. При этом Bristol антивандальный и выкрутить крепеж подручными средствами сложно.

Некоторые пытаются использовать отвертку с плоским шлицом, как импровизацию, но ввиду небольших бортиков для зацепления в двух местах, рабочая часть легко срывается.

Существует усовершенствованная версия Bristol, где в центре предусмотрен дополнительный штифт. Крепеж применяется в некоторых видах игровых приставок, чтобы пользователи не разбирали их самостоятельно.

Основной вид Bristol используется в:

• телекоммуникационном оборудовании;
• авиастроении;
• видеокамерах;
• сельскохозяйственной и военной технике зарубежного производства;
• астрономическом оборудовании.

Line

Японский тип шлица, бывает с внутренним и наружным исполнением. Возможен вариант со штифтом. Шурупы с такими головками обозначаются как line head screws. Поскольку такой крепеж часто встречается в игровых приставках, мастера называют его винтами «под игровую биту». Шурупы line ранее попадались на картриджах к приставкам Nintendo Sega и компьютерах ВМ.

ALR шлицы. Углубления классифицируются по размеру от ALR2 до ALR6. У наружной версии, с выступающими гранями, размерная сетка включает ALh3-ALH6. Если модель с повышенной защитой от несанкционированного скручивания, то при написании к ней добавляется постфикс «Т». Это выглядит так — ALR4T.

DTC шлицы. У себя на родине (в Японии) шлицы маркируются DTC-27, DTC-20 и DTC-45. Был еще DTC-40, но сейчас такой не выпускается. Изделия можно классифицировать и по геометрическим размерам головок: 3.2 мм, 4.6 мм, 7.7 мм, а также не выпускающаяся 6.4 мм. Чаще всего встречаются варианты DTC-20 и DTC-27, используемые в электронике, производимой в этой стране.

One-way

Как видно из названия, суть шлица — закручивание только один раз. Для этого в головке предусмотрена прорезь с высоким бортиком, которая цепляется жалом отвертки лишь при вращении по часовой стрелке. Проворачивание инструмента в обратную сторону приводит к выталкиванию жала — крепеж остается на месте. Для закручивания подходит обычная отвертка под плоский шлиц.

Крепеж One-way применяется для крепления деталей и табличек, которые не понадобится демонтировать в ближайшее время. Снять их несанкционированно невозможно. Для выкручивания необходимо специальное приспособление — экстрактор, а в головке предварительно потребуется просверлить отверстие, поэтому нужна еще и дрель.

Крепеж со шлицем One-way.

Овал

Фирма Jura Elektroapparate выпускает кофе-машины, для которых разработала проприетарный тип шлица. Он имеет форму овала и никакие распространенные типы отверток к нему не подходят.

Разработка внедрилась с целью предотвращения разборки корпуса и ремонта вне сервисной службы компании. Но официальные дистрибьюторы запчастей к тамим кофе-машинам продают и соответствующие отвертки.

Polydrive

Имеет шесть вершин и полукруглые радиальные прорези. Мастера называют его разновидностью «звездочки», а официально он обозначается как Polydrive или RIBE. Радиальные углубления и ребра содействуют повышению момента затяжки. Шлиц встречается в автомобилях и мототехнике.

Внутренний шестигранник с штифтом

Шлиц представляет собой внутренний шестигранник правильной формы со штифтом, выступающим по центру. Обычный шестигранник можно выкрутить плоской отверткой, если ширина отвертки идентична диаметру отверстия. Но в данном случае металлический штифт не позволит вставить такой инструмент. Для выкручивания применяется только ответный шестигранный ключ с углублением в центре.

Спаннер

Шлиц известен  как Spanner или Snake-Eyes. Головка имеет круглое основание с ровной поверхностью и двумя отверстиями внутри. Для выкручивания требуется специальный ключ-вилка. Такой крепеж сейчас можно встретить в некоторых лифтах.

С его помощью закрепляют панели с кнопками или таблички, чтобы их нельзя было открутить подручными средствами. Более сложную версию с тремя отверстиями, которую можно выкрутить только ключом-трезубцем, использует производитель оружия Microtech.

Отвертка со шлицем спаннер.

12-лучевая звезда

Шлиц с 2011 года не применяется в новых изделиях, хотя его можно встретить на старых. Представляет собой 12 пазов, выполненных на окружности. Угол вершины везде получился 60 градусов. Такая конфигурация достигается путем наложения равносторонних треугольников в количестве четырех единиц друг на друга.

Ось у всех фигур остается одна, а поворот каждой происходит на 30 градусов относительно предыдущей.

Шлиц описан стандартом ASTM B18.2.7.1M. С такой головкой выпускались болты диаметром 5, 6.3, 8, 10, 12, 14, 16, 20 мм. Форм-фактор шлица обеспечивал прочное зацепление с инструментом и поддерживал закручивания с дополнительным усилением.

Torq-set

Шлиц Torq-set относится к крестообразному типу шлицов, но отвертки применяемые для Pozidriv и Phillips к нему не подходят. Причина в том, что все четыре прорези не пересекаются в одной единой точке — каждый паз смещен от центральной оси.

Разработка форм-фактора принадлежит компании Phillips Screw Company, которая и выпускает крепление с таким типов шлицов.

Детально крепеж описан в стандарте National Aerospace Standard NASM 33781. Кроме обычной версии есть усложненная, где ребра имеют дополнительные насечки. Шлицы относится к стандарту NASM 14191 и обозначается как ARC Torq-set. Данный вид шлица применяется в военной авиации. Его можно встретить на Bombardier, Embraer, Airbus, а также моделях Е-3, Р-3 и F-16.

Биты под шлиц Torq-set.

Треугольник

«Легкая» антивандальная версия, форма которой — внутренний равнобедренный треугольник. В документах тип прописывается как «ТА». Для откручивания понадобится отвертка с насадкой треугольного типа.

Шлиц используется в: чайниках, туристических плитках для приготовления пищи, бытовой технике, детских игрушках. Но антивандальные свойства у него выражены слабо, поскольку выкрутить шуруп можно шлицевой отверткой или шестигранным ключом, правильно подобрав ширину рабочей части.

Отвертка под треугольный шлиц.

Tri-point

Шлиц Tri-point состоит из трех пазов, сходящихся к центру. Прорези расположены относительно друг друга на 120 градусов. Обозначается как Y-type или Y-образный, а также ТР.

Активно применяется в:

• мобильных телефонах iPhone 7 и iPhone X;
• компактных игровых консолях Nintendo;
• цифровых камерах Foji;
• телефонах Sanyo и Kyocera;
• ноутбуках MacBook Pro 2010-2011 гг (крепится аккумулятор).

Tri-point-3

Еще один распространенный тип шлица. Его можно встретить в пылесосах Roomba (закрепляет батарейные отсеки), электрических зубных щетках, игрушках, видеоприставках. Тип углублений в головке крепежа обозначается как tri-lobular или tri-lobe.

Это равносторонний треугольник, только его стенки полукруглые, а не плоские. За счет этого шлицевая отвертка упирается только в один угол, а противоположная часть болтается. Выкрутить можно лишь специальной насадкой.

Tri-groove

Шлиц наружного типа, использующийся на головках болтов и гайках. Форм-фактор состоит из конуса и трех радиальных прорезей. Поскольку головка усеченная, то обхватить ее пассатижами невозможно. Число углублений нечетное, что усложняет воздействие снаружи двумя отвертками одновременно.

Никакой тип инструмента к нему не подходит, кроме «родного». В номенклатуре прописывается как T-groove или Tri-groove.

Tri-Wing

Шлиц внутреннего типа с треугольником, каждая из сторон которого имеет продолжение в виде прорези в головке. Такие лучи смещены от центра и не имеют единой оси, поэтому инструмент для tri-point к шлицу не подходит. Патент за изобретение этого антивандального вида принадлежит Phillips Screw Company.

Биты под шлиц Tri-Wing.

Различие отверток по конструкции и назначению

Кроме формы наконечника типы отверток делятся по конфигурации стержня, рукоятки и функционалу. Это определяет назначение и удобство работы. Рассмотрим известные виды.

Простая отвертка

Имеет рукоятку, металлический стержень и рабочую часть. Важно правильно выбирать ширину наконечника и его форму.

Гибкая отвертка

Применяется для работы с крепежом, когда к нему нет доступа по прямой оси. Гибкая отвертка бывает в одном из двух исполнений. Первая имеет сплошной стержень, выполненный из упругих материалов. Он легко гнется в разные стороны и отлично передает крутящий момент, но при отпускании всегда возвращается в ровное положение.

Второй тип состоит из двух негнущихся стержней, соединенных карданным шарниром. Он поддерживает наклон рабочей части во все стороны и отлично передает крутящий момент.

Диэлектрическая отвертка

Если металлический крепеж находится под напряжением, то обычной отверткой до него дотрагиваться нельзя. В таких случаях используют диэлектрическую версию. У нее рукоятка имеет толстый слой поликарбоната, дополнительно покрытый полиформальдегидом.

Это исключает поражение электрическим током при вращении метиза. Чтобы пользователь случайно не коснулся токопроводящего стержня, последний покрыт диэлектрическим материалом до самого наконечника.

Индикаторная отвертка

Конструкция схожа с диэлектрической отверткой, только здесь рукоятка прозрачная. Токопроводящий стержень соединяется внутри с резистором и неоновой лампочкой. На торце ручки предусмотрен металлический пятак. Когда электрик прикасается к нему пальцем, он выступает в роли заземления. Удерживая палец на пятаке, отвертку вставляют в розетку или дотрагиваются ей до клеммы. Лампочка загорится, если в сети напряжение от 100 до 500 В.

Чтобы выявлять меньшее напряжение (например 50 В), устройство индикаторной отвертки было усовершенствовано. В нее добавили светодиодный элемент, обладающий большей чувствительностью к низким токам. Заземлять контакт пальцем на пятаке здесь не требуется.

Отвертки для точных работ

Предназначены для выкручивания и вкручивания мелкого крепежа, применяющегося в часах, мобильных телефонах, цифровой видео и фототехнике, ноутбуках. Жало инструмента очень тонкое, но прочное, поскольку подвергнуто закалке.

Рукоятка часто имеет поворотную торцевую часть, чтобы одновременно давить на инструмент по оси и беспрепятственно вращать его. Для аккуратной работы с крепежом наконечник должен точно соответствовать размеру шлицов. Чтобы не ошибиться, лучше купить набор таких отверток.

Ударно-поворотная отвертка

Силовой тип отвертки, внутри которой есть специальный механизм. Пятак выполнен из металла и выдерживает удары молотком. Инструмент наставляется на головку крепежа и наносится удар молоком. За счет этого срабатывает механизм, поворачивающий жало на пару градусов. Этот тип отвертки применим в случае выкручивания старого крепежа, закисшего в материале.

Отвертка с храповым механизмом

Когда предстоит большой объем работы с крепежом, а шуруповерта нет, используют отвертку с храповым механизмом. С ней возможно вращение инструмента в одну сторону, а при обратном вращении срабатывает холостой ход. Это означает, что жало остается на месте, а крутится только ручка.

Такое устройство не требует перехватывания, позволяет удобно работать одной рукой и значительно повышает производительность при большом количестве вкручиваемых саморезов.

Настройка храпового механизма возможна в трех положениях: вкручивание, выкручивание и блокировка. Последнее превращает отвертку в обычную, требующую перехвата рукой при вращении. Управление храповым механизмом осуществляется поворотной муфтой, ползунковым или рычажным переключателем.

Отвертки под сменные наконечники (биты)

Существуют отвертки, состоящие из рукоятки и стержня с полой частью на конце. В него можно вставлять сменные наконечники, называемые битами. Официально такие сменные рабочие части называются отвертки-вставки.

Они используются в паре с шуруповертами и винтовертами, считаясь расходным материалом. Самые распространенные размеры с шестигранными посадочными местами: 3/4, 1/4 и 1/2 дюйма. Инструмент классифицируется по ГОСТ 30092-93 или ОСТ 1 52461-01.

Крепление сменной насадки в ручной отвертке происходит при помощи пружинного или магнитного держателя, цангового зажима. Чаще всего отвертки выпускаются с набором насадок под разный тип шлицев.

Какими могут быть рукоятки отверток

Различаются отвертки по форме и структуре рукоятки. Это сказывается на удобстве работы, прочности и способности передавать определенный крутящий момент.

Рукоятки по конструкции

Конструкционно существует три вида рукояток отверток. Рассмотрим чем они отличаются и где применимы.

Г-образная. За счет своей пистолетной формы дает увеличенный рычаг. Это позволяет прикладывать увеличенное усилие в момент вкручивания или выкручивания крепежа. Чаще всего выпускается со шлицами звездочка или шестигранник и называется Г-образный ключ.

Т-образная. Обладает еще более высоким крутящим моментом. В Т-образную часть удобно упираться ладонью и ее требуется реже перехватывать. Если перекладина длинная, то держаться за нее можно двумя руками, что актуально для крупных метизов с диаметром стержня 8-10 мм.

Переломная. Конструкция состоит из рабочей части, стержня и ручки, где последняя содержит шарнир. Благодаря встроенному элементу прямую ось можно переламывать и оставлять под любым углом от 1 до 90 градусов. Это регулирует длину рычага и силу воздействия. Отвертка актуальна для труднодоступных мест.

Рукоятки по форме

От формы рукоятки зависит удобство удержания и прикладываемое усилие на инвентарь.

Круглая рукоятка. Обладает малым крутящим моментом, поскольку проскальзывает в руке.

Шестиугольная рукоятка. Тип ручки популярен в США. Удобен для обхвата и затягивания с усилием. Грани не позволяют рукоятке проворачиваться.

Треугольная рукоятка. Самый оптимальный вариант с точки зрения эргономики. Сжатая рука имеет внутри именно такую форму, поэтому возможен хороший крутящий момент и меньшая нагрузка на пользователя.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как называется отвертка вилка — Инженер ПТО

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Существует также еще одна зависимость, о которой вы должны знать:

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

На фото ниже можно разглядеть маркировку на стержне:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала гаечный ключ. В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и электрическом инструменте.

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Шестигранные отвертки еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.

Все подробности смотрите далее.

У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.

При всей своей простоте, этот инструмент заслуживает особого внимания.

Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.

Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.

В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.

Также важным параметром является ее размер.

Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.

Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.

Влияют такие параметры, как прочность и твердость.

Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.

Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.

Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.

Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.

Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.

В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.

Форма шлица у них напоминает звезду с закругленными вершинами.

В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.

Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.

Особое место среди инструмента занимают специальные часовые отвертки.

Они созданы для работы даже с самыми миниатюрными часовыми механизмами.

Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.

Такие отвертки изготавливаются специально для точных работ.

Среди специальных отверток особое место занимают универсальные инструменты.

Представляют они собой набор наконечников (бит) и рукоять с фиксатором.

Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.

Еще одним видом специального инструмента являются индикаторные отвертки.

Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.

Продвинутые модели имеют электронную начинку.

Они позволяют определять плюсовые и минусовые полюса постоянного тока.

Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

Это еще один тип специального инструмента.

Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.

В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

В этом случае противоположный ход стержня блокируется трещоткой.

Жало остается на месте, а ручка проворачивается.

Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.

На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.

Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).

Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.

Данный тип наконечников снижает вероятность “зализывания” шлица.

Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.

На стержне находится крепление под съемные наконечники различных форм и размеров.

Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.

Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.

Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.

Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.

Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.

Например, в общественном транспорте.

Для закручивания используется обыкновенная плоская отвертка.

Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.

Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.

Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.

Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.

В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Под шлиц типа Torx

Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.

Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.

Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.

В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.

В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.

Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).

Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.

Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.

Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

Наборы специальных отверток

Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.

Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.

В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.

Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.

Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.

Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.

Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.

Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.

Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.

Но вот его надежность всегда под вопросом.

Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.

Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.

В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.

А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

«>

Типы отвёрток и их назначение

Составные части отвёртки

Для начала следует разобраться в строении отвёртки. Её принято разделять на три составляющих:

• Наконечник (или жало). Это рабочая и главная часть инструмента. Форма наконечника определяет функциональные особенности отвёртки.
• Стержень. Различается по длине и толщине.
• Рукоятка. Должна отличаться удобством в работе, не скользить и не давить на руку. Т-образная рукоятка даёт возможность создания хорошего крутящего момента.

Формы наконечников

В данном списке находятся только наиболее распространённые типы жал, крепёжные изделия под которые есть в каждом доме:

• Плоская (прямошлицевая) отвёртка. На упаковке с ней находится маркировка «SL». Предназначена для работы с винтами, имеющими ровную, прямую прорезь.
• Крестовая отвёртка. Её маркировка – «PH». Самый распространенный тип, необходимый для винтов с крестообразной прорезью. Данный вид винтов превосходно сцепляется с инструментом. Некоторые крепёжные изделия с крестовой прорезью можно откручивать и закручивать как крестовой отвёрткой, так и прямошлицевой.
• Шестигранный инструмент. Обозначается маркировкой «NEX». Крутящий момент, прикладываемый к этому типу, в несколько раз превосходит крестообразную отвёртку, поэтому крепёж получается высочайшей прочности.
• Шестилучевая отвёртка (или «звёздочка»). Обозначается буквами «TORX». Винты под такую отвёртку встречаются на сотовых телефонах, а также в некоторых деталях компьютера.
• Направляющая крестовая отвёртка (PZ). Маркировку можно расшифровать как «Pozidriv» (позидрайв). Имеет несколько дополнительных граней, позволяющих произвести качественный крепёж. Встречаются редко, используются для монтажа мебельных изделий.

Маркировки на инструментах

Специальные коды, состоящие из букв и цифр, находятся на каждой упаковке с инструментом. По ним можно определить не только тип отвёртки, но и её диаметр и даже величину крепёжного изделия, с которым она сможет работать.

Существуют маркировки, указывающие на диаметр стержня и его длину:

• «№0». Толщина равна 4 мм, длина – не более 8 см. (Позволяет выкручивать и закручивать винты диаметром не более 2 мм).
• «№1». Диаметр – 5 мм, длина – 10 см. (Работает с крепёжными изделиями до 3 мм).
• «№2». Толщина – 6 мм, длина – 12 см. (Диаметр винтов – 5 мм).
• «№3». Диаметр – 8 мм с длиной 15 см. (Подойдёт для 7 мм).
• «№4». Толщина от 10 мм, длина может превышать 20 см. (Диаметры от 7,1 мм и больше).

Для примера: если на товаре стоит маркировка «SL×100 (№1)», то это означает, что перед вами плоская отвертка с толщиной стержня 100 мм.

Универсальные отвёртки

Помимо обыкновенных инструментов, существуют также многофункциональные (или универсальные). У такого инструмента есть возможность смены наконечника. Однако, несмотря на кажущуюся удобность, качество товара оставляет желать лучшего. Часто наконечники не годятся для выполнения сложных ремонтных работ.

В целом, по внешнему виду, они очень похожи на классический инструмент. На конце их стержня находится посадочное отверстие в виде шестигранника (бита), к которому крепится наконечник. Его удерживает мощный внутристержневой магнит. Что касается, насадок, то их в наборе может быть огромное множество, однако не все они могут пригодиться в хозяйстве.

Прочие виды

Кроме пяти наиболее распространенных типов, существуют также и специализированные инструменты, чей наконечник подойдёт лишь к определённому виду крепежа:

• Квадратная отвёртка. Одна из разновидностей NEX-типа. В настоящее время почти нигде не используется.
• Трёхлопастная отвёртка. Обозначается как «TRI-WING». Имеет необычный шлиц, который нередко сравнивают с трилистником. Крепежные изделия под такой инструмент можно встретить в мебельной промышленности.
• Крестовая отвёртка с неправильной симметрией. Техническая маркировка – «TORQ». Ключевая особенность это типа – крайне прочная затяжка. Крепёжные изделия под такую отвёртку встречаются, главным образом, в космической промышленности и в некоторых научных отраслях. В домашнем хозяйстве их наличие не особенно требуется.
• Двухштырьковая отвёртка. Не имеет маркировочных букв, но её принято называть «Спаннер». Обычно используется в подъёмных механизмах.
• Индикаторная отвёртка. Используется не для работы с крепёжными изделиями, а для определения наличия напряжения в розетке или на какой-либо детали. На рукояти есть небольшой индикатор, который загорается при положительной проверке. Её можно использовать и как обычную шлицевую отвёртку.
• Треугольная. Обозначается как «TRIANDLE. Выполнена в виде равностороннего треугольника. Применяется при починке компьютерной техники и электронных игрушек.
• Двенадцатилучевая. Маркировка – «SPLINE». Пожалуй, самый редкий вид, встречающийся лишь на зарубежных автомобилях (например, Volkswagen).
• «TRI-GROOVE». Представляет собой три равноудаленных друг от друга желобка.
• Пятиугольная. Равносторонний пятиугольник, именуемый как «PENTA-DRIVE». Можно увидеть на вычислительной технике прошлого века.
• «LINEHEAD». Выполнена в форме шестерни с укороченными концами. Этот тип разрабатывался специально для игровых приставок “Нинтендо”. В настоящее время уже не используется.
• «CLUTCH». Профиль напоминает форму песочных часов. Раньше проектировалась для грузовиков некоторых иностранных фирм и была довольно востребована.

Разновидности рукояток

Ручка на современном инструменте обычно выполнена из пластмассы, реже – из дерева. Для удобства в работе и для увеличения крутящего момента, помимо не скользящей резины, используются мелкие модификации рукояток:

• Храповый механизм. Напоминает гнездовой гаечный ключ, поскольку также имеет ручку-трещотку. Её наличие позволяет ускорить работу.
• Т-образная. Как ясно из названия, рукоять выполнена в форме буквы «Т». Работающая по принципу рычага, она увеличивает силу крутящего момента.
• Пятка. Стержень проходит по всей длине инструмента и на самом конце ручке утолщается, образуя пятку. По ней можно ударять молотком в случае необходимости.

Как выбрать отвёртку — Gvozdodёr

Инструмент для работы с внутренним профилем. Именно так официально называется знакомая нам всем отвёртка.

Свою историю по одной из версий отвёртка ведет из глубины 16 века, когда к ее созданию приложил руку сам Леонардо Да Винчи.

Казалось бы, что может быть проще, чем выбрать отвёртку? Пришел в магазин, выбрал и купил. Однако с виду элементарная конструкция инструмента таит в себе немало секретов.

Давайте разбираться, что и как устроено в отвёртке.

Конструкция отвёртки

Основные детали отвёртки — это стержень и рукоятка. В свою очередь стержень имеет рабочую зону — наконечник со шлицем, а рукоятка состоит из материала основы, дополнительного слоя или накладок и опций, вроде отверстия и бойка под молоток.

Все эти детали и материалы в совокупности и влияют на качество изготовления отвёртки, её работоспособность и долговечность.

Стержень отвёртки

Ключевая рабочая деталь отвёртки — её стальной стержень.

Вид стали

Марка стали напрямую влияет на характеристики стержня. На то, как ведет себя стержень по мере роста крутящего момента, прикладываемого к отвертке. Насколько он способен к упругой деформации, и в какой момент наступает необратимое разрушение.

Отвёртки, которые можно встретить в розничной продажи строительных магазинов и гипермаркетов, в основном снабжаются стержнями из таких видов стали, как:

• углеродистая сталь
• хром-ванадиевая сталь Cr-V
• хром-молибденовая сталь  Cr-Mo
• сталь S2
• сталь SVCM

Самая доступная углеродистая сталь — удел простых и бюджетных отвёрток. Если на стержне нет никакой маркировки, значит перед вами именно такая сталь.  Её единственный плюс — низкая цена.

Следующий вариант — хром-ванадиевая сталь. Это самый распространённый материал для отвёрточных стержней. Она обладает достаточной пластичностью. При высоких нагрузках Cr-V необратимо деформируется.

Крайне редко некоторые производители применяют хромомолибденовую сталь. Хотя Cr-Mo больше подходит для шарнирно-губцевого инструмента — пассатижей, кусачек. Она хорошо держит ударные нагрузки, но вот нагрузке на кручение противостоит слабо.

Одним из лучших вариантов стали для отвёртки считается легированная сталь S2. В её составе есть молибден и кремний. S2 хорошо сопротивляется нагрузке, но при достижении предела разрушается. Из-за низкой пластичности у неё низкий порог обратимой деформации. Иногда как улучшенный вариант S2 можно встретить сталь S3.

Сверхсовременная разработка сталеваров сталь SVCM. Её состав подобран специально под нужды производства отвёрток. SVCM сочетает в себе преимущества сталей Cr-V и S2 — твёрдость, жёсткость, пластичность и высокой порог обратной деформации.

Сечение стержня

Большая часть стержней для отвёрток имеет круглое сечение. Связано это с особенностью производственного цикла. Стержни изготавливают из проволоки, которую металлургические заводы вытягивают именно круглой.

Менее распространенные варианты сечения стержня — квадрат и шестигранник.

Такие сечения характерны для силовых отвёрток. Профиль стержня с гранями позволяет приложить к отвёртке дополнительное усилие с помощью гаечного ключа, многократно увеличив крутящий момент.

Покрытие стержня

Для защиты стали от преждевременной коррозии на поверхность стержней наносят защитное покрытие.

Чаще всего это матовое хром-никелевое покрытие, нанесенное методом гальванизации.

Отдельные производители хромируют стержни до зеркального глянца. Помимо броской нарядности такое покрытие значительно облегчает уход за отвёрткой. Чтобы стереть гряз или остатки ГСМ с хромированного стержня, достаточно пройтись сухой тряпкой.

Наконечник отвёртки

Основная рабочая часть отвёртки — её наконечник. Его еще иногда называют “жало”. Чтобы инструмент прослужил долго и не доставлял хлопот, выбирая отвёртку, присмотритесь к наконечнику внимательнее.

Качество обработки

В первую очередь следует визуально изучить качество обработки металла на наконечнике. Грани и поверхности должны быть аккуратно фрезерованы и отшлифованы. Не должно быть заусенцев и задиров.

Защитный слой черной краски должен быть цел. Если краска потёрта или её нет вовсе, то скорее всего отвёрткой уже работали, и она не новая.

Если вы заранее знаете, отвёртку с каким шлицом собираетесь купить, захватите с собой в магазин образец крепежа. Хорошо обработанный наконечник должен плотно и без люфтов вставать во внутренний профиль шурупов и винтов.

Плотность прилегания наконечника отвёртки Jonnesway Full Star Ph3 к шлицам шурупа

Закалка

На глаз проверить степень закалки наконечника,конечно, не получится. Придется полагаться на честность продавцов и откровенность производителей. Но поинтересоваться, до какой твёрдости закалено жало, всё же стоит.

Лучшие образцы отвёрток могут похвастать наконечниками, закаленными до 52-58 HRC.

Намагниченность

А вот намагниченность, в отличие от закалки, легко проверить на месте. Достаточно приложить к наконечнику шуруп, гайку или винт.

У добротной отвёртки наконечник уверенно держит шуруп даже большого размера.

С намагниченным наконечником в будущем заметно упростится работа с крепежом. Примагниченный шуруп не соскочит с отвёртки, если вы заворачиваете его в труднодоступном месте.

Шлиц отвёртки

Наиболее распространенные виды отвёрток предлагаются со следующими шлицами:

• прямой шлиц SL
• крестовой шлиц Phillips или Pozidriv
• шестигранный шлиц Torx

Шлицы предлагаются в широком диапазоне размеров, как говорится, под любой хитрый винт.

Конечно, многообразие шлицев значительно шире. Но другие виды шлицев в форм-факторе классической отвёртки встречаются критически реже.

Выбор шлица зависит от того, какие задачи вы планируете решать с помощью отвёртки.

Рукоятка отвёртки

Рукоятка отвёртки не менее важна, чем стержень. При подборе инструмента следует изучить профиль рукоятки, материал основы, есть ли накладки или дополнительное покрытие. А также способность рукоятки выдерживать едкое воздействие нефтехимии.

Поперечный профиль рукоятки

Формы рукояток сейчас ограничены только фантазией проектировщиков и промышленных дизайнеров. И советовать — какую выбрать — не приходится, так как слишком много вариантов.

Но есть один параметр, который обязательно нужно изучить перед покупкой. Это поперечный профиль. Он напрямую влияет не столько на комфорт работы, сколько на величину крутящего момента, которое можно передать через отвёртку на крепеж.

Три основных вида профиля рукоятки — круглый, треугольный и шестиугольный.

Круглый профиль

В поперечном сечении рукоятка представляет собой круг. Такая форма удобна при изготовлении — литьевые формы легко изготовлять. Однако по крутящему моменту это самый слабый вариант рукоятки. Ладони не за что надёжно зацепиться. Да и проскальзывания более чем вероятны.

Треугольный профиль

Треугольник в основе рукоятки — наилучший вариант с точки зрения крутящего момента. Треугольный профиль повторяет анатомическую форму сжатой ладони и позволяет передать на крепеж максимальное усилие.

Шестиугольный профиль

Шестиугольный профиль рукоятки второй по качеству передачи крутящего момента на крепеж. Он лучше круглого, но уступает треугольному за счет меньшего соответствия анатомии руки.

Особую любой шестиугольные рукоятки снискали в Америке, где такая форма отвёрток считается классической.

Материал основы

Современные рукоятки отвёрток изготавливают из различных видов пластика и термопластичной резины. Времена деревянных ручек или цельностальных ручек ушли в прошлое.

Наибольшее распространение получили цельнолитые однокомпонентные и двухкомпонентные рукоятки. В качестве основы и тех, и других используются ударопрочные сорта пластика.

Нередко для декоративного эффекта двухкомпонентные рукоятки делают из прозрачного пластика.

В двухкомпонентных рукоятках в качестве основы чаще применяются непрозрачные пластики.

Прозрачность/непрозрачность пластика основы рукоятки не влияет на эксплуатационные характеристики.

Накладки или дополнительное покрытие

Если в однокомпонентных рукоятках кроме основы других материалов нет, то в двухкомпонентных присутствует второй поверхностный материал или накладки.

Такой материал одновременно увеличивает трение между рукой и отвёрткой и работает амортизатором.

Антифрикционное покрытие может как закрывать почти всю площадь отвертки, так и представлять собой отдельные накладки в наиболее нагруженных трением плоскостях.

Оптимальным вариантом станут термопластичные накладки. При схожем коэффициенте трения они лучше амортизируют ударные вибрации, чем обычная резина. А значит с ними рука будет меньше уставать.

Защита от разъедания нефтехимией

Этот параметр важен для тех, кто собирается активно пользоваться отвёрткой в гараже. Там полно различной нефтехимии — бензин, автомасла, тормозная жидкость. Всё это довольно едко и может губительно сказаться на рукоятке.

Добротная рукоять сделана из материалов, выдерживающих воздействие нефтепродуктов. Пластик, термопластичная резина накладок — всё это должно жить даже, если уронить отвёртку в ведро с бензином.

Проверить у прилавка магазина стойкость материалов будет затруднительно. Поэтому, как минимум, нужно задать вопрос продавцу. Опытные торговцы знают, какие из отвёрток нейтральны к ГСМ, и всегда подскажут, на чем остановить выбор.

Дополнительные опции

Помимо центральных конструкционных элементов — стержня, наконечника и рукоятки — отвёртки некоторых производителей оснащены дополнительными фишками, делающими их повседневное использование чуточку удобнее или дополняющими инструмент новыми функциями.

Отверстие в рукоятке. Относится к опциям, повышающим комфорт использования. Отвёртку с ним можно повесить на инструментальный стенд или просто на гвоздь в стене.

Шлиц под силовое вращение. Добавляет отвёртке новую степень свободы. К шлицу можно приладить гаечный ключ и кратно увеличить усилие, прикладываемое к крепежу. Как правило, подобный шлиц есть у силовых отвёрток.

Боёк под молоток. Дополнительная стальная площадка на тыльной стороне рукоятки позволяет применять в работе молоток. Конечно, забивать шурупы с помощью системы “отвёртка — молоток” не стоит, но вот плотнее загнать наконечник во внутренний профиль заржавевшего винта — то что нужно.

В отдельных случаях, когда нет особого трепета к инструменту, отвёртку с бойком под молоток можно использовать как выколотку, кернер или даже зубило по камню.

Портрет идеальной отвёртки

В качестве резюме попробуем составить фоторобот идеальной отвёртки, которая прослужит долгие годы.

Благодарим компании Прайд, Мир инструмента, гипермаркеты Леруа Мерлен и Оби за участие в подготовке материала.

Инструмент электрика | ЭЛЕКТРИК В ЛОБНЕ

У каждого электрика или электромонтажника в сумке должен быть определенный набор инструмента, необходимый для ремонта и монтажа электропроводки. В этот набор входит очень много разного инструмента, предназначенного  для  выполнения различных действий и операций. В данной статье я расскажу об инструменте электрика, которым использую сам в своей работе, и который должен быть у каждого электрика в его сумке.

Иногда можно встретить такое разделение инструмента как:

•   основной;
•   вспомогательный.

Я считаю, что такое разделение нужно считать условным, поскольку при выполнении одного вида  работ один и тот же инструмент может быть основным, а при выполнении другой работы – вспомогательным.
Вообще, инструмент электрика (электромонтажника) можно разделить  следующим образом:
—         ручной;

—         измерительный;

—         электроинструмент.

На некоторых фотографиях я специально закрываю название фирмы-производителя инструмента, поскольку эта статья написана в ознакомительных целях, и я не преследую цели рекламировать ту или иную фирму.

Итак, начнем…

Главный инструмент электрика –индикаторная отвертка, с помощью которой проверяется наличие или отсутствие фазы. Ведь перед тем как начать работу, нужно убедиться в том, что напряжение выключено. И только после этого можно лезть в щит или розетку. Хотя у меня есть индикаторная отвертка, я редко ей пользуюсь. Предпочитаю использовать другой индикатор напряжения.

1.      Отвертки.

Этот инструмент не нуждается в представлении, т.к. его знает каждый и он присутствует практически в каждом доме.  С другой стороны, этот инструмент не так уж и обычен. Существует большое разнообразие отверток. С помощью отвертки можно выполнить большой спектр работ. В работе электрика используются в основном диэлектрические отвертки, у которых не изолировано только жало. Обычно такие отвертки продаются набором, но можно приобрести их и по отдельности. Диэлектрические  отвертки бывают разных размеров и имеют разные виды жал (плоские и крестообразные).

2.      Плоскогубцы и пассатижи.

Некоторые удивятся и скажут: «Это же одно и то же!?». Ничего подобного. Хоть эти инструменты и относятся к одному классу (шарнирно-губцевый инструмент), они различаются как по внешнему виду, так и по функциональному использованию.  Я использую такой вид плоскогубцев, как «утконосы», которые можно назвать пинцетом с большим усилием сжатия.

Утконосы

Пассатижи

Эти инструменты нужны, чтобы удержать провод, вытянуть провод из отверстия, сделать нужный загиб  провода. Пассатижами можно и перекусить провод, если в этом возникнет  необходимость. Но для кусания проводов существует специальный инструмент, такой, как

3.      Бокорезы или кусачки.

Ими очень легко можно перекусить провод, а главное, аккуратно, поскольку их лезвия имеют определенную форму. В результате получается срез лучшего качества, чем при использовании пассатижей.

Бокорезы

Бокорезами и пассатижами можно также при определенном навыке защищать концы проводов. Можно испортить много проводов, пока получишь этот навык.   Поэтому для снятия изоляции применяются

4.      Электропассатижи.

Классный инструмент,  хочу заметить. Электропассатижи многофункциональный инструмент, с помощью которого можно выполнять несколько операций:

§  снимать изоляцию с проводов;

§  кусать провода;

§  обжимать наконечники на проводах.

Правда, электропассатижи позволяют работать с проводами сечением до 6 кв. мм.

Электропассатижи

Если сечение провода больше 6 кв. мм, то для кусания  лучше использовать бокорезы, о которых говорилось   выше. Если нужно зачистить толстый провод или кабель, то используется нож. Только не кухонный, как обычно поступают многие домашние электрики, а специальный монтерский нож. Если возникает необходимость обжать наконечники на проводе большего сечения, то нужно использовать специальные

5.       Пресс-клещи.

С помощью данного инструмента, который имеет матрицы разных размеров, можно с легкостью опрессовать наконечники или соединительные втулки на проводах. Такие клещи обычно использую, когда нужно опрессовать СИП сечением 16-25 кв. мм и более.

Пресс-клещи

На фото представлены так называемые гексогональные пресс-клещи, которые предназначены для опрессовки алюминиевых и медных наконечников и гильз. Вообще, многие коллеги, у которых нет такого инструмента, используют метод, который они называют «холодной пайкой».  Суть его в следующем:  расплющить наконечник на проводе или кабеле с помощью такого инструмента, как

6.      Молоток.

Молоток требуется электрику в работе, конечно, не так часто, как скажем отвертка или пассатижи, но все же должен быть в наборе. Обычно молоток требуется при монтаже электропроводки, когда нужно забить какой-нибудь крепежный элемент.

Молоток

7.       Нож

В моем наборе инструмента электрика присутствуют два ножа: канцелярский нож со сменными лезвиями и монтерский нож.

Канцелярский нож

Монтерский нож

Этими ножами можно выполнить большой спектр работ. Все зависит от того, что требуется сделать. Например, разрезать изоляцию проводов легче канцелярским ножом, а вот зачистить концы удобней монтерским ножом. Это касается проводов и кабелей большого сечения, а для тонких проводов лучше использовать электропассатижи.

К данному виду инструмента можно отнести:

*        индикаторная отвертка, о которой я уже упоминал.

Индикаторная отвертка

Ей можно проверить только наличие или отсутствие фазы и напряжения. Обрыв цепи с помощью индикаторной отвертки обнаружить нельзя. Для того, чтобы обнаружить обрыв, нужно использовать

*        индикатор-пробник.

Этот инструмент интересен тем, что им можно работать как в контактном, так и в бесконтактном режимах, в отличие от индикаторной отвертки, которая работает только в контактном режиме. Помимо этого, индикатор-пробник можно использовать для проверки цепей не только переменного, но  постоянного тока.

Индикатор-пробник

Более подробно узнать о данном пробнике можно, прочитав  статью «Пробник ОП-2э«.

Бывает так, что напряжение в цепи есть, но оборудование не работает. Причина этого     заключается в отсутствии  нуля. Чтобы убедиться в том, что в цепи присутствуют фаза и ноль, нужно использовать такой индикатор, как

*        ПИН (переносной индикатор напряжения).

с помощью ПИНа можно проверить наличие или отсутствие напряжения между  фазными проводами, и/или между ними и нулевым проводом.

ПИН

Все указанные индикаторы показывают наличие или отсутствие напряжения, а если нужно   определить величину этого напряжения, то нужно использовать такой прибор, как

*        мультиметр или тестер.

Этот многофункциональный прибор позволяет определить не только величину напряжения в цепи, но также можно измерить сопротивление цепи, силу тока в цепи. Также с помощью мультиметра можно целостность проводов и кабелей, проверить исправность обмоток электродвигателей и трансформаторов.

Мультиметр

Некоторые модели мультиметров позволяют проверить такие элементы, как диоды и транзисторы.

Разновидностью мультиметра является такой прибор, как:

*        Токоизмерительные клещи.

С их помощью можно измерить ток в цепи, не разрывая и не отключая эту цепь. В основном клещи имеют такой же набор функций, как и мультиметр.

К измерительному инструменту электрика относятся также:

*        Рулетка.

Рулетка

С помощью рулетки можно измерить длину проводов и кабелей, а также сделать  разметку при проведении монтажных работ.

*        Штангенциркуль.

Необходим, когда нужно определить сечение неизвестного провода или кабеля.

К данному виду инструмента относятся:

•  шуруповерт с набором различных бит и сверл.

С помощью данного инструмента можно производить такие работы, как

—        сверление;

—        закручивание-выкручивание крепежных изделий;

—        сборка-разборка распределительных щитов.

Шуруповертом очень удобно сверлить и закручивать, когда ведутся работы в деревянном доме, или когда стены из гипсокартона. А вот если стены из кирпича или бетона, то тут необходим такой помощник, как

•  перфоратор с набором разнообразных насадок.

Перфоратор имеет несколько режимов работы и используется при проведении подготовительных работ при монтаже электропроводки.

Перфоратор с набором пик и буров

С его помощью  можно сверлить отверстия в стенах. Для этого используются буры различных размеров и видов. С помощью такой насадки, как коронка,

Коронка по бетону

можно высверлить  отверстия под розетки в стене. С помощью различных пик можно долбить стены, делать штробы в стенах для электропроводки. Правда, при использовании перфоратора штробы получаются неровные и неравномерные по глубине. Для получения ровных штроб лучше использовать

•  болгарку с алмазным диском.

При использовании болгарки при штроблении получается много пыли (нужно применять маску),  зато весь процесс занимает меньше времени, чем при штроблении перфоратором. Помимо алмазных дисков для резки камня, необходимо иметь диски для резки металла, поскольку при проведении монтажных работ электрику приходится резать различные металлоизделия.

К электроинструменту также относится электрический паяльник с набором паяльный принадлежностей. К паяльным принадлежностям относятся — припой, флюс, паяльный жир, паяльная кислота. Паяльник требуется, когда нужно соединить провода в распределительной (распаячной) коробке или облудить многопроволочный провод перед тем, как его подключить в клеммник или автоматический выключатель.

Паяльник

Паяльные принадлежности

Кроме этого в наборе инструмента электрика должна быть изоляционная лента (изолента) разных цветов: ЖЗК (желтая-зеленая-красная) для маркировки фазных проводов, желто-зеленая для обозначения провода заземления, синяя для обозначения нулевого провода и черная. Вместо изоленты можно использовать термоусаживаемые трубки (ТУТ) различных цветов. Для их усадки необходима горелка с газовым баллончиком.

Горелка с газовым баллоном

Помимо данного инструмента, в своей работе электрик может использовать много разных инструментов и приспособлений. Но их наличие не так важно в наборе, как инструмент, описанный выше.

На этом я заканчиваю рассказ об инструменте электрика.

Типы отверток: полное руководство

Что такое отвертка

A отвертка — это инструмент, который позволяет усилить вращательное движение вашего Руки. Его основная функция — значительно облегчить процесс выкручивания винтов .

Если вы когда-нибудь пытались открутить винт только рукой — вы меня поймете. Отвертка позволяет легко вставлять и извлекать винты, просто поворачивая ручку отвертки.

вращательное движение может быть как по часовой стрелке, так и против часовой стрелки в зависимости от хотите ли вы затянуть или ослабить винт.Против часовой стрелки ослабит винт («Левша Люси»), по часовой стрелке затяните винт («Правильно туго»).

Ручка отвертки обычно сделана из пластика. Ручка формованная в такую ​​форму, чтобы он удобно лежал в руке, облегчая при этом тебя схватить. Такая конструкция ручки обеспечивает максимальный контроль и крутящий момент.

Отвертки бывают разных форм и размеров. Некоторые отвертки предназначены для общего использования, а некоторые предназначены для специального назначения (например, изолированная отвертка, которая является важной частью любого списка электрических инструментов).

Типы отверток

Типы отверток включают:

• Отвертка с плоской головкой
• Отвертка Phillips
• Изолированная отвертка
• Отвертка с внутренним шестигранником
• Отвертка Torx
• Отвертка с крылышком Roberts21
Отвертка с крыльчаткой Отвертка с крылышком Отвертка с крылышком
• Гаечная отвертка
• Отвертка с квадратным шлицем
• Отвертка со сцеплением

Существует два основных типа головок отверток — с плоской головкой и с крестообразным шлицем.У вас также есть изолированные отвертки, которые могут быть как с плоской головкой, так и с крестообразным шлицем.

Отвертка с плоской головкой

Отвертка с плоской головкой (или шлицевой) была изобретен в 15 веке в Европе. Благодаря плоскому концу вала вы можно использовать только с головками винтов с шлицевой головкой. Самые распространенные размеры для этого типа отвертки шириной 5,5 мм и 8 мм.

Плоскую отвертку можно использовать либо вручную или в сочетании с механическим приводом. Механический метод меньше ручной работы, но требует большего внимания.Это потому, что это много отвертке будет легче выскользнуть, если вы не нанесете нужное количество давление. Это также делает метод с механическим приводом более опасным. Поскольку кончик плоский, он склонен к движениям.

Есть два типа плоских отверток: расклешенные прорези и параллельные прорези.

Отвертка шлицевая с раструбом

Наконечник отвертки с раструбом имеет приплюснутый форма в том смысле, что стержень уже, чем край.

Отвертка с цилиндрической шлицевой головкой

Параллельные отвертки имеют край, равный ширине вала.Это предотвращает их соскальзывание с поверхности головки винта.

Отвертка Phillips

Самым большим преимуществом этого типа является то, что позволяет пользователям делать вещи точно и экономить больше времени. «Эксцентриситет» Эффект (скольжения) практически отсутствует из-за округлой формы наконечника.

Отвертка Pozidriv

Отвертка Pozidriv имеет аналогичную форму к отвертке Phillips. Основное различие между ними заключается в том, что У Позидрива есть два креста, а у.Это отлично подходит для приложения, требующие высокого крутящего момента для затяжки.

Pozidriv (иногда неправильно пишется « Pozidrive ») — это улучшенная версия винтовой передачи Phillips. Он был разработан, чтобы позволить приложить больший крутящий момент и увеличить сцепление с приводом Phillips. Из-за этого отвертка Pozidriv с меньшей вероятностью выйдет из строя, чем головка Phillips.

Изолированная отвертка

Изолированная отвертка — это отвертка, предназначенная для защиты электриков, монтажников и других рабочих, работающих вблизи электричества.Из-за этого ее часто называют отверткой для электриков. Изолированные отвертки необходимы при работе с токоведущими частями.

Изолированное пластиковое или резиновое покрытие гарантирует, что вы не пострадаете, если токопроводящий наконечник отвертки по металлу попадет в контакт с электричеством.

Лучшие отвертки для электриков также имеют дополнительные номиналы напряжения, которые определяют количество электричества, которое они могут поглотить, не передавая электричество тем, кто находится в контакте с ручкой.Типичное значение для профессиональной изолированной отвертки составляет около 1000 вольт.

Если вы не работаете поблизости электричество, вам не понадобится изолированная отвертка. Более дешевый неизолированный отвертка сделает свою работу. Но если вы электрик — утепленный отвертка — НЕОБХОДИМАЯ часть вашего инструментария.

Как сделать отвертку

Процесс изготовления отвертка на самом деле довольно сложная, хотя конечный продукт выглядит просто.В прошлом большинство отверток были деревянными, что означало, что их производство было полностью ручным. К счастью, индустрия продолжала улучшается до такой степени, что все становится частью массового производства.

В настоящее время существует множество заводов которые используют промышленные машины для создания каждой из частей отвертки. После этого детали отправляются на сборочную линию, где продукт становится готовым. для рынка.

Стальной пруток — Мы уже упомянул одну часть процесса производства стального стержня в одном из предыдущие разделы.Мы не упомянули подробности такого процедура. Завод использует промышленное оборудование для переработки необработанной стали в Пруток диаметром 0,375 дюйма. Кроме того, производители отжигают его, чтобы получить соответствующий предел прочности металла на разрыв. Следующий шаг — выпрямление проволоку и отрезая ее до нужной длины. Наконец, последний шаг — эмаль. стальной пруток из никеля или хрома для достижения идеальной коррозионной стойкости.

Ручка — Целлюлоза ацетат — один из основных компонентов ручки отвертки.Фабрика получает материал в виде порошка и обрабатывает его. Они используют гигантский блендер куда добавляют жидкий пластификатор и смешивают с порошком. Как результат, они получают густую субстанцию, которая впоследствии станет основной частью ручки.

После этого они подают вещество в экструдер. Это та часть, где производители смешивают разные цвета, если они хочу создать неповторимый образ. Последним этапом часто бывает сушка и стирка ручки.

Сборка — Слово есть в значительной степени говорит само за себя.После того, как производители разберутся с каждым производственного процесса, все, что им нужно сделать, это собрать детали. В сложность сборки примерно зависит от качества инструмента. Может будь быстрым или очень медленным.

Сборочная линия состоит из нескольких отдельные горизонтальные сборочные машины, которые вдавливают штангу в рукоятку. К убедитесь, что все остается твердым, машины маркируют ручки горячим печать. После этого завод отправляет товар на контроль качества, а затем отправляет это.

Части отвертки

Отвертка состоит из двух основных частей:

Рукоятка отвертки

Рукоятка является частью отвертки которую вы держите рукой (отсюда и название «рука» –ле).

Рукоять — самая большая часть отвертка и чаще всего изготавливается из пластика или резины. Это позволяет вам возьмитесь за отвертку и эффективно надавите на нее. Ручка может быть обычный или точный (в зависимости от области применения).

Диаметр ручки отличается между разными отвертками. Ручка большего размера увеличит количество крутящий момент, приложенный к винту, для того же усилия (энергии) по сравнению с ручка меньшего размера.

Обратной стороной более крупной ручки является то, что это сделает отвертку более громоздкой и утяжелит ее. Делая это меньше удобно держать и носить с собой.

Вы часто найдете больше (больше диаметр) на отвертках, которые не такие длинные. Есть функционал причина этого.Крутящий момент, который отвертка создает для заданного усилия будет выше, если:

• Отвертка имеет ручку побольше (диаметр шире)
• Отвертка длиннее (по длине)

Таким образом, отвертки меньшей длины не производят такой же крутящий момент, как и их длинные аналоги за заданное количество усилие. Чтобы компенсировать это, производители часто разрабатывают меньшие отвертки большей ручкой.

Последний (но не менее важный) фактор, который следует учитывать при взгляде на ручку отвертки, — это комфорт.

Плохо сконструированные ручки неудобны, тяжелый и прочный. Хорошо продуманные ручки удобны, легки, и легкий в использовании.

Любой, кто использовал плохо спроектированный ручка отвертки будет точно знать, о чем я говорю. Это просто делает работать тяжелее, чем нужно.

Хорошо продуманные ручки делают вашу жизнь проще двумя способами:

1. Они больше удобно в руке
2. Они уменьшают количество усилий, необходимых для установки и извлечения винтов

Оба этих преимущества означают, что вы меньше устают руки при использовании отвертки с хорошо продуманной, удобная ручка.

Привод отвертки

Термин «привод отвертки » относится к наконечнику отвертки.

Очень важно, чтобы у вас было право отвертка для работы. Хотя иногда можно использовать отвертка, которая не подходит к винту, это не рекомендуется. Делать это испортит головку винта, особенно если это дешевый винт из более слабых металлы.

Мы все использовали отвертку с плоской головкой для винта с крестообразным шлицем один или два (… или больше), когда нам лень.Но это плохо для винта — так что старайтесь избегать этого.

Также есть отвертки с съемные диски. Это значительно упрощает переноску набора отверток. вокруг. Вместо того, чтобы носить с собой большую коробку отверток, вы можете взять с собой одна универсальная отвертка с кучей съемных дисков.

Для увлеченных людей, занятых неполный рабочий день, или людей, которые много путешествует со своими отвертками, эти универсальные отвертки можно довольно полезно. Обычно это дешевле, чем покупать полный набор отверток. и более удобны для путешествий.

Но если вы серьезный самодельщик или вы человек, который просто держит свои отвертки в одном месте (например, в вашем сарае или гараж), тогда вам лучше купить подходящий набор отверток.

Это потому, что (сильнее + обычно более высокое качество)

Дополнительные детали

Отвертка также имеет хвостовик и лезвие в качестве двух оставшихся частей. Хвостовик — основная часть инструмента, соединяющая рукоять и наконечник. В большинстве случаев он может проходить по всей длине ручки, чтобы увеличить ее долговечность.

Лезвие в основном «удерживает» наконечник, и оно может иметь разную форму (в зависимости от наконечника). Вы можете перепутать лезвие с острием из-за их схожих функций.

Из чего сделаны отвертки

Что касается материала, который производители используют для изготовления отверток, есть несколько вариантов. Создание отвертки часто связано с использованием стальной проволоки, хрома и никеля.

Стальной стержень отвертки использует стальную проволоку в качестве основного компонента.Завод использует стальную проволоку диаметром не менее 0,375 дюйма. Кроме того, он использует промышленные машины для протягивания стальной проволоки до тех пор, пока ее размер не станет подходящим для стального стержня.

Производители отверток часто используют хром для изготовления нержавеющей стали. Они используют его только тогда, когда хотят создать высококлассный профессиональный наконечник отвертки. Хром обладает высокой устойчивостью к обесцвечиванию и ржавчине (коррозии).

Для создания покрытия отвертки производители используют никель.Защитные свойства этого материала не имеют себе равных. Поскольку большинство этих отверток производятся для потребителей, важно убедиться, что они безопасны в использовании. Никель может снизить вероятность поражения электрическим током и т. Д.

Как хранить отвертку

Поскольку мы знаем, насколько важно (и дорогие) отвертки могут быть, очень важно сохранить их состояние в лучший из возможных способов. Хранить их в отдельной коробке, размещать на полке или повесить их на стену — все это допустимые варианты.Вы можете выбрать готовый продукты или некоторые методы DIY. Давайте рассмотрим их подробнее.

Что касается готовой продукции, вы можете выбирать между различными шкафами для инструментов, сундуками, ящиками, ведрами и даже ремнями для инструментов. Производители этих продуктов всегда стремятся сделать их как можно более компактными. В продуктах есть все необходимое пространство, где пользователи могут безопасно хранить свои инструменты и заказывать их по своему вкусу.

Например, сундуки с инструментами имеют несколько ящики, у которых есть открытое пространство на передней панели для этикеток.Вы легко можете расположите отвертки в соответствии с их формой, размером и функциональностью. Ящики для инструментов и ведра в основном предоставляют место для инструментов и гарантируют, что всему есть свое место.

Что касается методов DIY, вы можете попробовать создать свои собственные контейнеры для хранения или полки. В Интернете есть несколько методов, объясняющих, как создать держатель отвертки. Эти держатели обычно имеют пластиковую конструкцию, и вы можете прикрепите их к любой стене или полке. Инструменты в основном висят на нем и позволяют пользователи могут быстро все просмотреть.

Кто изобрел отвертку

Точная дата и создатель отвертки до сих пор неизвестны. Существует множество предположений о том, откуда взялась отвертка. Утверждают, что первый рисунок появился в Германии (или Франции) в 1490 году.

Хотя мы не можем сказать, что он настоящий изобретатель П.Л. Робертсон частично ответственен за коммерческий успех инструмент. Он был первым человеком, который решил коммерциализировать дизайн и запатентовать идею.В настоящее время отвертки «Робертсон» являются одними из самых популярных и широко используемые инструменты. Позже несколько других людей расширили концепция инструмента и сделала его еще более уникальным. Подробнее об этом читайте ниже. раздел.

Кто такая крестовая отвертка, названная в честь

Двадцать восемь лет после Робертсонов патент был нарушен, Генри Филлипс запатентовал свои собственные винты с головкой. Генри разработал свои винты в ответ на высокий спрос на них. В то время было множество линий сборки автомобилей, на которых требовалось много винтов.С его винты были полностью совместимы с автоматическими отвертками в сборка первая, он должен был добиться успеха.

Интересно, что American Screw Co. отклонила его изобретение во-первых. Позже, в 1936 году, General Motors начала регулярно использовать винты с головкой Генри для производят кадиллаки. Винты Phillips и отвертка по-прежнему широко популярны. и по сей день.

18 лучших отверток для электриков в 2021 году

Когда дело доходит до набора Best Electrician Screwdrivers Set , их много. Однако важно то, какой набор отверток вам подходит больше всего.

Давайте разберемся с вашим воображением и рассмотрим случай.

Предположим, вы купили нестандартный набор отверток только для того, чтобы сэкономить несколько лишних долларов в своем бумажнике.В определенный день вам нужно посетить три-четыре места. Скорее всего, вы полностью вымотаетесь после обслуживания первых двух клиентов.

Вы не почувствуете острых ощущений и волнения, посетив всех своих клиентов, запланированных на этот день. Вы можете думать об этом как о чем-то, что может быть результатом напряженного графика, но НЕТ! Это только из-за того некачественного набора отверток, который вымотал вас и в конечном итоге сказался на вашей общей производительности.

Здесь, в этом находчивом блоге, мы собираемся раскрыть множество лучших наборов отверток для электриков, которые вы можете купить, а потом поблагодарить нас!

Прежде чем мы начнем перечислять наборы отверток, давайте сделаем небольшой экскурс и выясним, что следует учитывать, прежде чем выбирать набор отверток для электрика.

Справочник покупателя

Если вы один из тех, кто считает, что цена — единственный фактор, гарантирующий качество, то вам нужно пересмотреть свое мнение.

По сути, это три части, которые соединены вместе определенным образом, чтобы образовать всю отвертку.

Набор отверток содержит от пяти до сотни отверток, каждая из которых имеет свой наконечник. Давайте познакомимся с некоторыми пунктами, которые помогут вам выбрать лучший набор отверток для электриков:

Ориентация головки и наконечника:

В настоящее время головки отверток доступны в различных брендах.На рынке вы найдете головку с плоской или шлицевой головкой. Помимо этого, существуют отвертки с шестигранной головкой, головкой Phillips, головкой Torx и отверткой Pozidriv Torx, которые представляют собой несколько измененных вариантов.

Разница между самыми популярными из них:

• Отвертка с плоской головкой имеет плоское лезвие
• Крестовая отвертка с крестообразным лезвием или наконечником
• Отвертка Torx имеет звездообразное лезвие и обычно используется для небольших гаджетов и электронных устройств.

Цель покупки:

Прежде чем покупать отвертку, всегда проверяйте, для какой цели вы покупаете комплект? В основном отвертка нужна для трех целей.

• Для общего использования: если вам нужно устранить неполадки на кухне в вашем доме или вы хотите затянуть некоторые незакрепленные детали с помощью подходящей отвертки, это может занять 2 минуты. Приобретая набор отверток для общего использования, подумайте о покупке обычного набора, потому что он вам не понадобится время от времени.
• Для строительных целей: помните, что если вы работаете в сфере строительства, вам понадобится набор отверток, изготовленный из материалов промышленного масштаба.
• Для высокой точности: отвертка, которая используется для точной фиксации, должна быть изготовлена ​​из тонкого, но прочного материала. Если вы ремонтируете телефоны, ноутбуки, гаджеты, часы и тому подобное, вам следует выбрать такие отвертки.

Помните, ранее мы говорили, что цена — не единственный фактор, определяющий качество. Если вы хотите заполучить лучший набор отверток для электриков, попробуйте самостоятельно разобраться и проанализировать качество сборки. Есть такие инструменты, которые не слишком дорогие и работают совершенно отлично.Не становитесь жертвой тех, кто хочет только продавать.

Долговечность:

Поскольку вы ищете лучшую изолированную отвертку, помните, что хромированная отвертка прослужит дольше. Вы спросите причину? Хромированная отделка делает головку отвертки устойчивой к коррозии. Всегда сосредотачивайтесь на стандартах ISO и не гоняйтесь за торговыми марками, если действительно хотите заключить выгодную сделку.
