Содержание

Реле напряжения RBUZ D2-63 с термозащитой

Однофазное реле напряжения в компактном корпусе с термозащитой

Реле напряжения RBUZ D2 предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает нагрузку. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.



Высокая точность измерения TrueRMS

RBUZ D2 с высокой точностью измеряет напряжение. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Повышенная безопасность благодаря термозащите

Реле напряжения RBUZ D2 оснащены защитой от перегрева.

Она активируется, если температура внутри корпуса достигнет 80 °С.

Задержка включения нагрузки

В устройстве предусмотрено 2 типа включения задержки нагрузки:

— когда отсчет времени до подачи нагрузки отсчитывается с момента стабилизации напряжения;

— когда отсчет начинается с момента отключения реле.

Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты).

Удобство в управлении

У RBUZ D2 очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок.

Четверная кнопка «i» предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

Простая установка

Реле напряжения RBUZ D2 очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Реле контроля напряжения, правильное их использование

Главный враг домашних электроприборов – низкое напряжение. От провалов напряжения более всех страдают холодильники, стиральные машины, телевизоры, компьютеры, а также другая аппаратура с электродвигателями и импульсными блоками питания. Часто в зимнее время в
многоэтажных домах случается отгорание нулевого провода, поэтому в части квартир подъезда напряжение может упасть ниже 180 В, а в других квартирах напряжение превысит 250 В.

Когда нужно устанавливать реле контроля напряжения?

Реле контроля напряжения (еще их называют ограничители напряжения, отсекатели напряжения) применяются исключительно в аварийных ситуациях – при поломках на линии. В случае, когда в вашей сети постоянно «нестандартное» напряжение или очень частые его скачки, то правильнее использовать стабилизатор напряжения.

Например, если в вашей сети напряжение обычно на уровне 170 – 190 В, то современный холодильник протянет не более года или полтора. Реле ограничения напряжения в данном случае не поможет, оно только отключает питание и обратно включает при восстановлении напряжения к норме. Реле напряжения, в приведенном примере, будет часто срабатывать или надолго отключит питание, и ваш холодильник потечет.

Как правильно выбрать реле контроля напряжения?

При выборе реле напряжения можно ориентироваться на следующие особенности:

  • Наличие вольтметра у некоторых реле напряжения;
  • По типу установки реле напряжения бывают: на DIN-рейку и подключаемые в розетку.
  • По типу подключения реле напряжения выпускаются: трехфазные и однофазные.
  • Номинальный ток для однофазных реле напряжения, устанавливаемых на DIN-рейку, в амперах равен: 8, 16, 20, 25, 32, 40, 50, 63, 80.
  • Номинальный ток для однофазных реле напряжения, включаемых в розетку, в амперах равен: 6, 10, 16.

Распространенная ошибка при выборе однофазного реле напряжения – неправильно подобранный ток. Указанное значение тока на корпусе это величина номинального тока, который долго могут выдерживать контакты реле. Но большинство людей не знают, что при больших токах контакты сцепляются магнитодинамической силой, поэтому катушка реле должна иметь дополнительную мощность, чтобы преодолеть усилие сомкнутых контактов. А еще, при размыкании контактов происходит их разрушение электродвижущей силой.

Вам достаточно знать, что выбирать однофазное реле напряжения необходимо с запасом в 20 – 30% по току. Таким образом, если у вас установлен вводной автомат на 25А, то нужно ставить реле на 32А или 40А. Если установлен вводной автомат на 40А, то необходимо реле на 50А или 63А.

Все трехфазные реле напряжения выпускаются на ток максимум 16А. Это объясняется тем, что в промышленности эти реле своими контактами управляют пускателями или контакторами.

Кстати, также можно подключить и однофазное реле напряжения, соединив его контакты с катушкой пускателя или контактора.

Можно ли установить трехфазное реле напряжения на однофазные цепи?

Между однофазными и трехфазными реле напряжения есть принципиальное различие.

Однофазное реле напряжения нужно использовать, если ваше оборудование питается от одной фазы. Трехфазное реле напряжения (технически правильно называть их реле контроля фаз или чередования фаз) используется строго для защиты трехфазных двигателей.

Если в ваш дом заходит три фазы, то для защиты однофазного оборудования правильно поставить три однофазных реле на каждую фазу.

Нельзя применять трехфазное реле напряжение для защиты однофазных потребителей. Факт в том, что при отрыве одной из фаз трехфазное реле контроля отключает остальные две фазы. Поскольку обрыв фазы это аварийный режим работы трехфазного электродвигателя. Кроме того, трехфазное реле контроля обязательно сработает при малейшем перекосе фаз. Ведь несимметричность нагрузки свидетельствует о неисправности подключенного трехфазного оборудования.

Таким образом, если напряжение на одной из фаз будет 210В, а на другой 230В, то трехфазное реле напряжение полностью отключит ваш дом от питания. А ведь значения напряжений 210 – 230В – абсолютно безопасны для работы бытовых приборов!

Так что установка трехфазного реле напряжения в однофазной цепи – неразумна.

Может ли реле контроля напряжения обеспечить защиту от импульсных напряжений?

Обратите внимание, что ни стабилизаторы, ни реле напряжения, не защищают от импульсных скачков напряжения. Импульсы напряжения от ударов молний или от коммутации нагрузок настолько кратковременны, что эти приборы не успеют на них среагировать.

Как известно, от попадания молнии в электролинию защищают молниеотводы и разрядники. А вот для защиты от коммутационных скачков напряжения и от остаточных импульсов после удара молнии, применяются несколько ступеней варисторов. Для защиты от импульсного напряжения во многих электроприборах установлены варисторы.

Реле напряжения для квартиры. Схемы подключения

Для передачи электроэнергии от распределительных подстанций используются магистральные линии, в которых возможны колебания напряжения. Для предотвращения пагубного воздействия скачков на электронику используются реле напряжения. В случае изменения параметров в сети устройство обеспечивает автоматический разрыв цепи питания с подачей предупредительного сигнала.

Зачем нужно регулирующее напряжение реле

В жилых помещениях используется однофазная сеть переменного тока, состоящая из фазового и нулевого проводников. При нормальных условиях работы вольтаж в цепи составляет от 210 до 240 В, что не оказывает негативного воздействия на электрические или электронные приборы.

При падении значения наблюдается снижение яркости работы ламп накаливания, а часть оборудования не включается (например, электродвигатели стиральных машин или компрессоров холодильников). Подобное явление неприятно, но оно не наносит вреда бытовой технике.

Скачок напряжения до 294 В.

Скачок вольтажа до 270 В и выше приводит к выходу из строя блоков питания и электронных компонентов. Основной причиной резкого повышения напряжения в сети является обрыв нулевого проводника, приводящий к смещению фаз. Для предотвращения негативных последствий в жилых домах, построенных после 2010 г., устанавливается защитная автоматика. В зданиях ранней постройки предохранительные блоки отсутствуют, в квартирах таких домов рекомендуется устанавливать реле контроля вольтажа, позволяющее защитить бытовую технику.

Технические характеристики

Для оценки рабочих параметров защитного блока необходимо учитывать максимальный ток нагрузки, передаваемый контактными элементами. Сила тока определяет допустимую мощность приборов, которые можно подключить к блоку. Хорошие изделия выдерживают ток до 63 А, что позволяет подсоединять оборудование мощностью до 13,9 кВт. Важным эксплуатационным параметром является защищенность корпуса от пробоя электрическим током, согласно стандарту изделия должны соответствовать нормативам IP20.

Сравнение технических характеристик защитных блоков.

Реле напряжения создаются под заданный температурный диапазон эксплуатации. Например, изделия, рассчитанные на температуру от -5° до 40°С, запрещается ставить в уличные щитки. Установленные на корпусе контактные площадки позволяют закрепить медный кабель ограниченного сечения. Еще одним важным параметром является ресурс контактной группы, определяющий срок службы изделия. Примеры технических параметров реле напряжения приведены в таблице.

Параметр Digitop VP-32A Digitop VP-63A
Номинальный ток, А 32 63
Максимальный ток (на протяжении 10 минут), А 40 80
Мощность нагрузки, кВт 7,0 13,9
Нижний предел срабатывания, В 120 120
Верхний предел срабатывания, В 250 250
Погрешность измерения, % не более 1 не более 1
Диапазон программирования таймера, секунд 15-600 15-600
Стойкость контактов, тыс. циклов 100 100
Допустимое сечение провода, мм ² 8 16

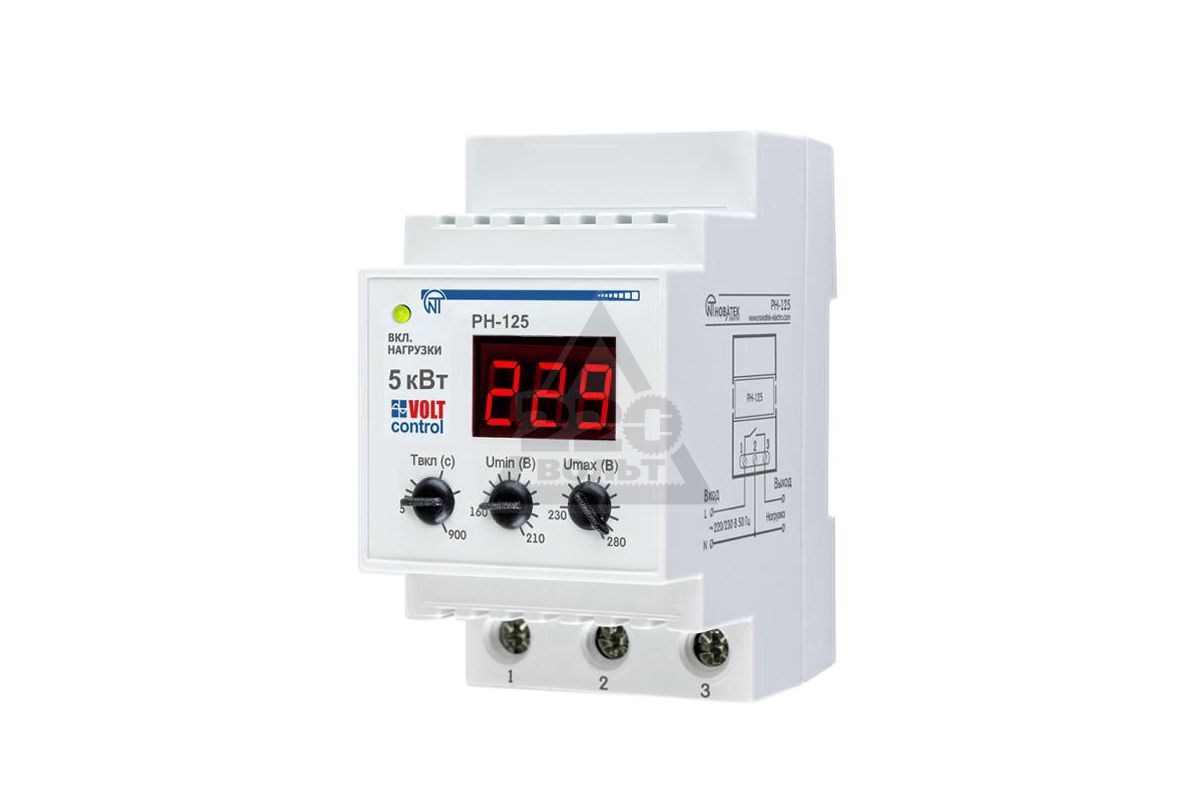

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.

Функции реле напряжения.

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Классификация реле

Защитные реле классифицируются по 2 признакам:

  • по способу подключения к сети;
  • по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

  1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
  2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
  3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.
Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Что лучше: стабилизатор или реле

Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.

Дополнительные недостатки стабилизаторов электрического тока:

  • повышенная стоимость;
  • шум при работе;
  • инертность при работе;
  • не предусмотрена возможность регулировки параметров;
  • большие габариты и масса.
Выбор между реле и стабилизатором.

Стабилизатор не обеспечивает защиту оборудования при обрыве нулевого проводника в цепи, допуская подачу повышенного напряжения к потребителям. Изделие фиксирует повышение параметров только через 1-2 секунды, в то время как реле обеспечивает мгновенное размыкание контактов. Допускается совместная установка стабилизирующего блока и реле (при условии использования медной электропроводки во входящей цепи, рассчитанной на повышенное энергопотребление стабилизатора при понижении вольтажа).

Как выбрать реле напряжения

Выбор реле напряжения для жилого помещения осуществляется на основе следующих критериев:

  • количества фаз в цепи питания;
  • мощности электроприборов в помещении;
  • планируемой схемы коммутации блока.

В жилом секторе используется однофазная электрическая сеть переменного тока напряжением 220 В. Для коммутации домашнего оборудования трехфазная сеть напряжением 380 В не применяется. Для определения мощности приборов необходимо просуммировать энергопотребление всей техники и добавить резерв 20-30%. Если планируется защита выделенной магистрали, то учитывается мощность оборудования, подключенного к цепи. Например, если блок климатической установки потребляет ток 7 А, то требуется изделие, рассчитанное на силу тока 10 А.

Существуют устройства с упрощенной конструкцией, лишенные рукояток корректировки верхнего и нижнего порогов напряжения. Производитель жестко фиксирует диапазон вольтажа в интервале от 170 до 265 В. Оборудование отличается пониженной стоимостью, но не обеспечивает должного уровня защиты. Блоки рассчитаны на уменьшенную мощность, поэтому при установке в помещении дополнительного оборудования (например, стиральной машины или кондиционера) потребуется замена реле напряжения.

Схема коммутации реле – один из критериев выбора.

При установке реле на входе в квартиру учитывается номинал автоматического предохранителя. Например, если устройство рассчитано на срабатывание при силе тока более 25 А, то контактная группа реле должна выдерживать ток силой 32-40 А. При установке предохранителя на ток 32 А рекомендуется ставить реле с номиналом до 50 А. При подборе устройства следует обращать внимание на качество изготовления корпуса и контактов. Рекомендуется покупать реле напряжения, поставляемые под брендами Zubr (RBUZ), УЗМ или DigiTop.

Рекомендуется выбирать изделия с повышенной точностью измерения напряжения, позволяющие корректировать вольтаж с шагом 1 В. При грубом программировании порогов часто срабатывает контактная группа, прерывая подачу питания к приборам. Постоянные выключения тока повреждают конструкцию самого реле и электронной техники.

Схемы подключения

Методики подключения реле к однофазной сети:

  1. При мощности нагрузки менее 7 кВт реле ставится после счетчика и автомата. В схеме не используется магнитный пускатель, поскольку сила тока в цепи не превышает 32 А. При монтаже реле следует учитывать, что устройство обеспечивает защиту только от перепадов напряжения и должно использоваться одновременно с автоматическим предохранителем.
  2. Установка реле между главным автоматом и счетчиком. Предохранитель подключается к вводу питания в помещение, а затем подсоединяется реле. К выходным клеммам коммутируется счетчик электроэнергии, фаза после прибора учета разводится пакетом автоматов по комнатам или рабочим зонам. Нулевой кабель от счетчика выводится на отдельную шину, от которой проведены кабели к розеткам и светильникам. По аналогичной схеме выведены кабели заземления, которые подключены к шине, соединенной с общим контуром заземления здания.
  3. При повышенной мощности нагрузки в цепь вводится контактор или магнитное реле, к которому подключается фаза. Дополнительный кабель соединяет фазу контактора с фазовым входом на защитном реле. После магнитного пускателя устанавливаются автоматы, нулевая шина и заземление разводится к потребителям от отдельных реек.
Схема напряжения реле напряжения.

При использовании трехфазной сети на входе ставится специальный прибор учета, от которого идут 4 кабеля. Каждая фаза последовательно подключается к автоматическому предохранителю и однофазному реле. Выходной провод с нулевым кабелем обеспечивает получение напряжения 220 В. Всего на выходе из данной схемы получается 3 линии переменного тока, позволяющих подсоединять бытовое оборудование.

Если в помещении находится установка, рассчитанная на напряжение 380 В (например, электрический котел или плита с повышенной мощностью), то в схему вводится трехфазное реле. Прибор работает совместно с магнитным пускателем, обеспечивающим размыкание цепи при увеличенной силе тока.

Проверяем работу устройства

Чтобы проверить работоспособность изделия потребуется собрать электрическую схему, включающую источник питания, нагрузку, предохранитель-автомат и реле. Для подачи питания используется трансформатор лабораторного типа ЛАТР, оснащенный рукояткой для плавной корректировки напряжения в диапазоне от 0 до 250 В. После программирования порогов срабатывания производится включение цепи питания, а затем выполняется понижение и повышение вольтажа. Для проверки значения параметра используется тестовый прибор, переключенный в режим вольтметра.

Как выбрать реле напряжения для дома

Реле напряжения – это отличная инвестиция в сохранение дорогостоящей техники от скачков напряжения и аварийных ситуаций в сети. Вложив в среднем от 500 до 1000 грн. в защитное оборудование, не придется тратить в десятки раз больше на ремонт дорогостоящей техники или покупку новой. При этом к выбору реле напряжения нужно подходить грамотно, чтобы параметры устройства соответствовали подключаемой через него нагрузке.





Варианты применения


Если целью приобретения защитного устройства является защита одного конкретного электробытового прибора, то выбирая реле в розетку ошибиться невозможно. Такое реле стандартизировано на 16 А, что соответствует современному стандарту максимального тока бытовой однофазной розетки. Через розеточное реле можно подключить нагрузку до 4 кВт. При этом холодильник, для которого чаще и приобретают реле напряжения, при работе компрессора потребляет до 0,3 кВт.

Для подключения всей квартиры необходимо рассчитать максимальную суммарную нагрузку для всей эксплуатируемой техники и желательно добавить 30% запаса. Например, для кухни при минимальном наборе:
  • холодильник – до 300 Вт;
  • микроволновка – до 2000 Вт;
  • чайник – до 2000 Вт;
  • мультиварка – до 1000 Вт.
Если на кухне установлена электроплита/духовка, ее не учитываем, так как обычно такая мощная техника подключается отдельным кабелем.



Максимальная суммарная нагрузка составит 5300 Вт, с запасом получится 6890 Вт. Рассчитаем ток, так как в характеристиках реле указан максимальный ток нагрузки. Для этого полученную мощность делим на напряжение: 6890/220=31,3 (А). Теперь выбираем модель реле с максимально приближенным, но не меньшим показателем пропускной способности. В результате оптимально подойдут – реле Зубр D32 или D32T. У этих устройств максимальный ток нагрузки 32 А. Буква «Т» в маркировке свидетельствует о наличии термозащиты, которая не будет лишней в доме или квартире со старой проводкой.



При желании защитить всю электросеть квартиры или дома можно выбрать реле с максимально допустимым током 63 А. В переводе на мощность это 13,9 кВт нагрузки, которую можно через него подключить. При этом все равно необходимо произвести расчет, а добавленный запас сгладит приблизительность расчета и позволит варьировать с новой техникой.



Если же расчет превысит 63 А, что вполне вероятно для большого частного дома, можно обеспечить защиту каждой ветки отдельно. Для этого необходимо произвести расчет всех веток по отдельности и подключить их через отдельные соответствующие реле.


Для чего нужен расчет


При неправильном выборе возможны 2 сценария развития событий. Если номинал реле будет ниже чем ток нагрузки, то при ее превышении устройство будет «выбивать», то есть отключаться в аварийном режиме. Если установить реле намного мощнее чем нужно, то на работу это не повлияет, однако покупатель в этом случае переплатит, так как чем выше пропускной ток устройства, тем дороже оно стоит.



Для того чтобы точно не ошибиться при покупке реле напряжения, проконсультируйтесь у нашего менеджера онлайн или по телефону. Консультации в магазине Лето бесплатные.

Реле контроля напряжения цифровое Энергия PH (однофазное)

Характеристики:

Название модели Реле напряжения Энергия РН 32А

Артикул Е0311-0011

Номинальный ток, А 32

Максимальная мощность, кВа 7

Номинальное напряжение, В 230

Частота, Гц 50 (60)

Диапазон max отключаемого напряжения, В 230-270

Диапазон min отключаемого напряжения, В 120-210

Время задержки включения, сек 10-260

Время срабатывания, сек 0. 02

Потребляемая мощность, не более, Вт 3

Износостойкость механическая, не менее 1х10⁶5 циклов В-О

Износостойкость электрическая, не менее 1х105 циклов В-О

Степень защиты IP20

Условия эксплуатации, ⁰С от -20 до +40

Минимальная партия, шт. 1

Реле контроля напряжения — ЗАЩИТА оборудования

Интересный факт. Понятие лошадиная сила ввел отец известного ученого-физика Ватта. Ватт-отец был инженером-конструктором паровых машин, и ему было жизненно необходимо убедить владельцев шахт покупать его машины вместо тягловых лошадей. Чтобы хозяева шахт могли посчитать выгоду, Ватт придумал термин лошадиная сила для определения мощности паровых машин. Одна л.с. по Ватту — это 500 фунтов груза, которые лошадь могла тянуть весь рабочий день. Так что одна лошадиная сила — это способность тянуть телегу с 227 кг груза в течении 12 часового рабочего дня. Паровые машины, продаваемые Ваттом, имели всего несколько лошадиных сил.

Для чего нужно реле напряжения

Реле напряжения применяются исключительно для защиты оборудования от скачков напряжения и больше ни для чего. Помните, ни пробки, ни автоматические выключатели не защищают от плохого напряжения.

Реле напряжения не выравнивает плохое напряжение, а только отключает питание и автоматически включает сеть при восстановлении нормального напряжения. Если в Вашей сети стабильно плохое напряжение и/или очень частые скачки, то технически Вам поможет только стабилизатор напряжения. Хотя по закону и по совести это является проблемой поставщика электроэнергии.

Причин скачков напряжения может быть много: от неграмотного электрика до обрыва кабеля. Но наиболее частая на сегодня поломка в электрике — это «обгорание» ноля. При обгорании ноля напряжение в Вашей квартире (доме) будет «скакать» от 300В до 380В. При этом сгорает все, что было включено: холодильники, компьютеры, стиральные машины и т.п. Основная причина обгорания — старые кабельные линии. У себя в квартире Вы можете поменять всю электропроводку, но это не защитит Вас от обгорания нуля в подъезде или на площадке. К сожалению, на сегодня в любом киевском ЖЭКе такие ЧП случаются десятками и сотнями в год, а в масштабах г. Киева — тысячами.

Таким образом, реле напряжение эффективно для аварийных ситуаций. Во всех прочих случаях желательно использовать стабилизатор напряжения. Например, если «обычное» напряжение в Вашей сети составляет 170В-190В, то современный холодильник проработает максимум год-полтора. Реле напряжения в данном случае никак не поможет, оно либо будет без конца срабатывать либо просто отключит питание, и Вы останетесь фактически без холодильника. Подробнее см. статью «Стабилизаторы напряжения».


Виды реле напряжения

Реле напряжения — для быта выпускают страны СНГ и, конечно же, Китай. Страны, которые мы привыкли называть «развитой мир», выпускают реле контроля напряжения исключительно для производственного оборудования. Из украинских производителей наиболее известные торговые марки — это «DigiTOP» (г. Донецк), «Зубр» (г.Донецк), «Укрреле» (г. Днепропетровск), «Новатек» (г. Одесса)

В зависимости от типа подключения реле напряжения выпускаются как для одного прибора (с установкой в розетку), так и для группы приборов (в форме удлинителя или тройника) и, конечно же, для всей квартиры/дома (с возможностью установки в электрошкафу). Ниже Вы можете увидеть фотографии реле напряжения для различного вида.

Однофазное или трехфазное реле напряжения: принципиальное различие

Как нам уже известно, реле напряжения предназначено для защиты оборудования. Если Ваше оборудование однофазное — то и реле напряжения должно быть однофазным. Трехфазное реле напряжения (правильное техническое название — реле контроля и чередования фаз) служит для защиты исключительно 3-фазных двигателей. Таким образом, если в Ваш дом/квартиру заходит три фазы, то для защиты Вашего однофазного оборудования Вам потребуется три однофазных реле.

На заметку: Некоторые электрики вполне обосновано могут возразить, что трехфазное реле напряжение тоже будет защищать однофазных потребителей от скачков напряжения. Да — это правда. Но правда и в том, что при пропадании одной из фаз 3-фазное реле напряжение отключает оставшиеся две фазы, поскольку подобное состояние — это гибель для 3-фазного двигателя. Кроме того, настройки 3-фазного реле напряжения обязательно предусматривают сработку даже на небольшой перекос фаз, что также опасно для двигателя. Так, если напряжение на одной фазе будет, например, 230В, а на второй 200В — то реле отключит питание всего дома. Но ведь и 200В и 230В — это абсолютно безопасное питание для любого однофазного бытового прибора! Так что установка промышленного 3-фазного реле напряжения для жилых помещений — нецелесообразно.


Как правильно выбрать реле напряжения

Основная ошибка при выборе однофазного реле — неправильно подобранная мощность. Как известно, все 3-фазные реле выпускаются с мощностью максимум 16А. Это и понятно, мощности промышленного оборудования очень разные и выпуск огромного количества реле на разную мощность абсолютно не экономичен. В промышленности реле управляют контакторами или пускателями, которые уже и подбираются по мощности. А вот для быта наши производственники разработали реле с усиленными контактами: до 100А. Но почти никто из обычных граждан не знает, что номинал силы тока, указанный на реле напряжения, означает силу тока, которую данное реле может пропустить через себя, но разомкнуть !!! Все производители реле напряжения в инструкции указывают на данный факт и рекомендуют корректировать номинальный ток на 20-30%.

Таким образом, при выборе реле напряжения Вам достаточно знать, что если на Вашем вводном автомате написано 25А, то Вам необходимо реле на 32А или 40А. Если Ваш вводной автомат рассчитан на 40А — то достаточно взять реле на 50-60А и т.д.

На заметку: поскольку подавляющее большинство потребителей инструкции читают только когда «чегой-то не заводится» или «ой сломалось», то ТОВ «Энергохіт» (ТМ — DigiTop) в конце 2011г. маркировку своих реле осуществляет не по номинальному току — как положено по правилам, а как понятней рядовому потребителю — т.е. по току отсечки.

И последнее. Реле напряжение не имеет встроенной защиты от высоких токов. Т.е. реле напряжения нужно защищать от высоких токов с помощью автоматического выключателя. Автомат подбирается, как и сказано выше, номиналом на 20-30% ниже, чем номинал реле. Автоматический выключатель устанавливается перед реле.

И самое последнее. Обратите внимание, что ни реле напряжения, ни стабилизаторы не защищают от высокого напряжения разряда молнии. Токи молнии настолько велики, что обычные автоматы и реле просто взрываются. От прямого попадания молнии защищают, как известно, молниеотводы. А вот для защиты от остаточных токов, которые могут распространяться по линиям электропередач и под землей, устанавливаются высоковольтные разрядники. См. статью «Защита в электрике».

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 20. 06.13

Реле напряжения и стабилизатор: отличия

Реле напряжения: достоинства и недостатки, принцип работы

Электронное реле обеспечивает защиту оборудования от скачков напряжения путём отключения нагрузки. После нормализации показателей происходит повторное подключение потребителей с некоторой задержкой по времени. В отличие от стабилизатора, реле не выравнивает напряжение при допустимых колебаниях.

Конструкция реле состоит из двух основных элементов – силовой части и блока управления. Микроконтроллер производит постоянный мониторинг показателей в электросети. В случае если значение выходит за установленные пределы, подаётся сигнал к отключению на силовую часть, и происходит быстрое (за сотые доли секунды) срабатывание.

Эти устройства могут быть выполнены в трех вариантах:

  • для защиты одного потребителя – подключается к стандартной розетке и имеет одну выходную розетку;
  • для защиты 1-6 приборов – имеет вид удлинителя с несколькими выходными розетками;
  • для установки на DIN-рейку в щиток – способен защитить сразу большое количество потребителей.

Достоинства реле контроля напряжения

  • Такие приборы довольно компактны. При монтаже на DIN-рейку обычно занимает 2-3 стандартных модуля по 18 мм.
  • Подключаемые к розетке устройства выглядят как небольшая накладка на розетку или как удлинитель.
  • Высокая степень быстродействия. Приборы разработаны специально для защиты от перепадов, поэтому они быстрее реагируют на резкие изменения показателей.
  • По сравнению со стабилизаторами, менее чувствительны к пыли.
  • Нет необходимости в дополнительном охлаждении, т.к. при работе реле практически не греется. Некоторые модели оснащены специальной термозащитой, которая отключает питание при превышении допустимых пределов температуры.
  • Цена на реле в несколько раз ниже, чем на стабилизаторы.



Недостатки реле напряжения

Этот прибор служит защитой от критических перепадов, но не устраняет колебания напряжения в сети. Большое количество пиковых скачков может привести к частому отключению питания электроприборов.

Компания DS Electronics выпускает большой ассортимент реле напряжения ZUBR для различных нужд. Приборы выпускаются с номинальным рабочим током вплоть до 63 А, мощностью до 13900 ВА, могут устанавливаться на DIN-рейку или в розетку. Отсрочка включения, предусмотренная в приборах, позволяет избежать серии перепадов и частых выключений питания. Благодаря использованию в некоторых моделях защитных устройств алгоритма TrueRMS, достигается высокая степень контроля и скорость срабатывания. Наличие термозащиты обеспечивает дополнительную безопасность эксплуатации.

Стабилизатор напряжения: достоинства и недостатки, принцип работы

Стабилизатор способен поддерживать постоянное выходное напряжение благодаря трансформатору и контроллеру. Контроллер производит мониторинг показателей на входе и выходе. В случае их снижения или повышения в установленных пределах, даёт команду на переключение между обмотками трансформатора. Также в приборе установлена система защиты от различных аварий в электросети. В случае резкого повышения или снижения напряжения, сверх допустимых пределов, прибор отключится сам и отключит потребителей, чем предотвратит выход техники из строя.

Мощные нормализаторы подключаются к щитку и стабилизируют напряжение для всего оборудования в доме. Если необходимо защитить один или несколько приборов, то можно применять оборудование, которое подключается через стандартную розетку и имеет одну или несколько выходных розеток. Обычно они имеют малую мощность.

Преимущества стабилизатора напряжения

  • Постоянное 220В обеспечивает стабильную работу чувствительной к колебаниям техники (телевизоры, видео- и аудиоаппаратура).
  • Защищает приборы от больших перепадов, отключаясь при показателях ниже 160В или выше 280В.
  • Продлевает срок службы осветительных приборов и другого оборудования.
  •  Незаменим при частых колебаниях напряжения в электрической сети.

Недостатки стабилизаторов напряжения

  • Высокие требования к влажности и запыленности. Трансформатор, который находится внутри прибора, создаёт электромагнитное поле, притягивающее пыль и водяную взвесь из воздуха. Загрязнение прибора может спровоцировать перегрев, сбои в работе и выход из строя.
  • Электрические помехи могут вызывать сбои в работе электроники и неправильной работе устройства.
  • При работе прибор нагревается, поэтому нужен постоянный приток воздуха для его охлаждения, а также достаточное пространство для его циркуляции.
  • Чем выше мощность стабилизатора, тем больше его размер. Поэтому для установки оборудования потребуется выделить отдельное место.
  •  Высокая стоимость оправдывает покупку стабилизатора только в случае постоянных колебаний показателей в сети.

Реле напряжения или стабилизатор, что лучше?

Ответить на этот вопрос однозначно нельзя. Так как перепады электричества случаются достаточно часто — можем рекомендовать, в первую очередь, установить реле напряжения. Его стоимость доступна для любого клиента. При помощи реле напряжения вы сможете защитить технику в доме, особенно холодильники и морозильные камеры.

Если часто наблюдается снижение, повышение или незначительные колебания напряжения, то дополнительно следует приобрести стабилизатор. Он будет сглаживать перепады и выдавать стабильные 220 В. Это защитит устройства от резких скачков, и обеспечит стабильность их работы.

Все основные характеристики стабилизаторов и реле напряжения мы свели в одну таблицу. Благодаря ей можно сравнить оба прибора и выбрать подходящий.

Сравнительные характеристики стабилизатора и реле напряжения

ПАРАМЕТРЫ СРАВНЕНИЯ

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ

Потребление эл.энергии на холостом ходу

да, среднее 15-30 Вт

да, не более 1 Вт (ZUBR D2)

Выравнивание напряжения до 220В

да

нет

Габариты

большие

минимальные

Цена

от 2000 грн

от 411 грн (ZUBR D)

Зависимость работоспособности от внешних условий

да

нет

Чувствительность к помехам

да

нет

Шум при работе

есть

нет





Оцените новость:

LipoShield интеллектуальная литиевая отсечка

Интеллектуальный литиевый отсекатель LipoShield


LipoShield — это устройство отсечки низкого напряжения, которое позволяет ESC для использования с литиевыми аккумуляторами. Легко устанавливается между ваш приемник и ESC и обеспечивает надежное мягкое отключение 3,0 В на ячейку для предотвращения чрезмерное повреждение ваших дорогих липо-пакетов.

LipoShield — это мягкий отсекатель, поэтому он подходит для любого самолета, даже 3D-типы.Мягкое отключение постепенно снижает мощность двигателя. позволяющий совершить управляемую посадку.

Когда вы замечаете, что самолет становится вялым, пора чтобы включить его. Отсечку можно сбросить, снизив скорость до нуля, затем снова дросселируется. Это позволяет «обойти» предотвратить аварийные посадки и длительные прогулки, чтобы забрать свой самолет.

LipoShield автоматически определяет количество литиевых ячеек в аккумуляторной батарее при включении питания и устанавливает соответствующее отключение Напряжение.Затем он непрерывно отображает обнаруженное количество ячеек по мигает светодиод «Ячейки». LipoShield работает независимо от того, вы используете BEC, встроенный в ваш ESC, отдельный BEC, такой как ParkBEC или даже пакет ресивера.

LipoShield использует микроконтроллер для изменения дроссельной заслонки. сигнал, отправленный от приемника на регулятор скорости. В итоге работает одинаково хорошо со старыми ESC, у которых нет настроек отсечки лития, и новые регуляторы скорости с ненадежной отсечкой.Он даже будет работать вместе с еще одно плавное отключение, встроенное в ваш регулятор скорости.

LipoShield одинаково хорошо работает с матовыми или бесщеточными регуляторами скорости.

Для точного контроля над отсечкой ячеек ознакомьтесь с CellShield.

LipoShield предназначен для самолетов с односторонним стилем 0-100%. только дроссель. Будущий продукт будет ориентирован на автомобили.

Характеристики продукта

ProTek RC электронный переключатель с отсечкой напряжения [PTK-4060] | Cars & Trucks

Хотя в описании говорится о преимуществах электрического подключения по сравнению спотенциал для периодических механических отказов, чего он не представляет, так это возможность проблем с электрической схемой. Я купил два таких переключателя в ноябре 2018 года. Мой первый работал с 18 декабря по 20 февраля. Он отлично работал. Второй я сохранил как резервную копию.

Со временем нейлоновый чехол для пуговиц износился. Пару недель назад зеленый индикатор питания не гаснет после выключения переключателя. Затем, во время моей последней гонки, у моего нитро багги был разнос, который, как я думал, был вызван батареей приемника, так как она была низкого напряжения.Но на всякий случай, поскольку у меня постоянно горел этот странный зеленый индикатор питания, я поменял переключатель на другой, который я купил в качестве запасного. При установке переключатель выглядел нормально — больше не горит зеленый индикатор питания при выключении. Казалось, что он работает нормально.

Однако в прошлые выходные во время гонки с установленным моим новым запасным переключателем и недавно заряженной батареей приемника (отличной от предыдущей) на том же старом переключателе мне показалось странным, что на кнопке питания горит желтый свет ( означает низкий уровень заряда батареи). Я проверил, используя два отдельных индикатора батарей, и батарея приемника Protek 7,4 В действительно была на максимальной емкости. Итак, я пошел вперед и мчался.

Батарей моего приемника обычно хватает на весь день при полной зарядке (данные за два года для поддержки). Я пробежал два 5-минутных квалификационных заезда, а затем во время моего основного права перед началом гонки (я был на 1-м месте и имел TQ’d), мне показалось, что моя багги загорелась на трубе, когда мой питман держал ее, потому что я давал полный газ, но ничего не произошло.Однако, когда я подавал сигнал своему шатнику, чтобы он поставил багги на отбойник, чтобы перезапустить его, он продолжал смотреть на меня в замешательстве. После этого испытания я понял, что это произошло из-за того, что багги все еще работал на холостом ходу … только переключатель приемника начал давать сбой и не регистрировал некоторые из моих входов. Затем, примерно через 5 минут в моем A-Main, моя багги начала врезаться в рулевое управление и отклик на дроссельную заслонку, прежде чем застряла на широко открытой дроссельной заслонке и стала убегать. К счастью, после нескольких сильных нажатий на курок тормоза вход зарегистрирован, и дроссельная заслонка вернулась в нормальное состояние.

Второй побег с моим вторым электрическим выключателем. Мораль этой истории в том, что я лично не думаю, что эти переключатели надежнее механических. Думаю, я вернусь к механике.

📱 🚁Вертолет ›Отсечка низковольтного передатчика ???

ЧАСЫ

1 страница 1933 просмотров Опубликовать ответ
06-10-2015 16:18 5 лет назад
axemanclint

rrKey Veteran

Cypress, Tx.США

Отсечка низкого напряжения для передатчика ???

У меня есть DX8 с комплектом Spektrum (литий-ионный 2000 мАч, 2 элемента, 7,4 В). На что следует установить отсечку по низкому напряжению? Другими словами, какое самое безопасное самое низкое напряжение, до которого я могу добраться, прежде чем я должен прекратить летать? Спасибо! — Клинт: «Что идет вверх, должно падать», надеюсь, целиком!
ПОДЕЛИТЬСЯ ЛИЧНАЯ ПОЧТА ГЛАВНАЯ ГАЛЕРЕЯ Attn: RR Цитата
06-10-2015 16:33 5 лет назад
Rafael23cc

rrKey Veteran

Junction City, KS

В своем самолете я использую LiIon аккумуляторы. Мое напряжение останова составляет 7,0 В при нагрузке 1 ампер. Если вы проверите кривую напряжения литий-ионных аккумуляторов, около 6,8 вольт, напряжение падает очень быстро. Так что я бы по-прежнему использовал 7В в качестве отсечки. Потребление тока в TX намного стабильнее, чем в самолете. Надеюсь, это немного поможет. Я уверен, что кто-то с гораздо более глубокими знаниями погрузится в эту тему намного глубже. Рафаэль Держи ноги на земле, но глаза устремляйся в небо.
Team Heliproz.com
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ в личном кабинете Attn: RR Цитата
06-11-2015 01:01 5 лет назад 06-11-2015 03:35 5 лет назад
Аарон29

rrProfessor

США

Лично я бы не опустился ниже 7.4 вольта. Это номинальное напряжение литиевой батареи, и в любом случае срок службы ниже этого не намного.
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote
06-11-2015 04:11 AM 5 лет назад
EEngineer

rrProfessor

TX

TX потребляет свой ток с относительно небольшой, но стабильной скоростью. Большая часть потребляемого тока TX предназначена для питания «ВЧ-деки», чтобы излучать ее «сигналы». В отличие от основного аккумулятора.который питает двигатель и т. д., используя экстремальный ток. С TX может быть более низкое напряжение отсечки, чем у вашего основного аккумулятора. FWIW
SHARE PM EMAIL Attn: RR Quote
06-11-2015 12:27 PM 5 лет назад
Heli_Splatter

rrElite Veteran

США

Разве это не значение для будильника? Вопрос в том; зачем ждать так долго? Я бы установил его на 7,4 В. Нет причин разряжать батарею передатчика так низко и рисковать потерять самолет.Несколько лет назад я потерял очень хороший самолет таким образом. Да, это слабый ток, но зачем рисковать? Вам нужно заряжать только один раз в месяц. Я заряжаю, когда у меня ниже 8 вольт.
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote
06-11-2015 16:23 5 лет назад
Г. Стоун

rr Ученик

Томпсон, Пенсильвания, США

Вы должны заряжать только один раз в месяц.

Похоже, он у вас тоже есть.Я не доживаю до месяца, но это сильная установка. Помните, что это радио будет нормально работать при напряжении 4,8 В.
Лучшее обновление, которое я сделал для своего радио.
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ЛИЧНОСТИ Attn: RR Quote
06-11-2015 17:15 5 лет назад
Пистолет Пит

rrProfessor

Seffner, FL

У меня есть DX8 с пакетом Spektrum (литий-ионный 2000 мАч, 2 элемента, 7,4 В). На что следует установить отсечку по низкому напряжению? Другими словами, какое самое безопасное минимальное напряжение, которое я могу достичь, прежде чем я должен прекратить летать?

6.8V, но для душевного спокойствия выбирайте 7V ~~ Наслаждаться хобби, полетать по очереди ~~
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ГЛАВНАЯ ГАЛЕРЕЯ Attn: RR Цитата
06-11-2015 21:55 5 лет назад
Heli_Splatter

rrElite Veteran

США

У меня действительно есть одно из этих радио. Радио может работать при напряжении 4,8 вольт, но проблема не в этом. Когда батарея Lipo достигает своего нижнего предела, напряжение очень быстро падает до нуля.Диаграмма напряжения Google Lipo.

Похоже, он у вас тоже есть. Я не доживаю до месяца, но это сильная установка. Помните, что это радио будет нормально работать при напряжении 4,8 В.

ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote
06-11-2015 22:03 5 лет назад
Аарон29

rrProfessor

США

Я считаю, что предложение 4,8 В — это предложение перейти на химию никеля. В этот момент 4.8 вольт было бы надежной остановкой. (Я бы не назвал вашу толерантность отключением напряжения. Слишком похоже на LVC) Повторяю некоторые из предыдущих постов. Зачем это толкать? Даже 7 вольт прямо над обрывом. Зачем это толкать? Вы просто потратите гораздо больше времени на зарядку. И как уже было сказано — батареи такого размера все равно хватит на весь день. Я не понимаю.
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote
06-11-2015 22:12 PM 5 лет назад
г.Камень

rr Ученик

Томпсон, Пенсильвания, США

+1
Да, да и да.
Также, когда ты переключаешь радио на «липо», оно уже настроено, не так ли?
Просто выберите что-то выше 7ish, и все будет в порядке.
Как сказано выше, этого аккумулятора хватает на долгое время. Хорошая апгрейд.
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ЛИЧНОСТИ Attn: RR Quote
06-12-2015 15:23 5 лет назад
axemanclint

rrKey Veteran

Cypress, Tx.США

Спасибо всем за комментарии. Я «думаю», что понимаю лучше, хотя здесь была некоторая противоречивая информация. Чтобы быть ясным, у меня литий-ионный аккумулятор, а не литий-полимерный, поэтому я не знаю, имеет ли это значение ??? Я в основном летаю на маленьких самолетиках с пеной и на маленьких квадрокоптерах по этому радио, так что нечего терять. Я установлю низкий сигнал тревоги на 7В и просто согласен. Однако я не получаю столько времени использования батареи, как утверждают некоторые, определенно не целый месяц без зарядки, но опять же, я много летаю на этой радиостанции между пеной и моим 200QX! «То, что идет вверх, должно падать», надеюсь, в один кусочек!

ПОДЕЛИТЬСЯ ЭЛЕКТРОННАЯ ПОЧТА ГАЛЕРЕЯ ГЛАВНОЙ СТРАНИЦЫ Attn: RR Цитата
16.06.2015 01:45 5 лет назад
basmntdweller

rrKey Veteran

Indianapolis IN

Я не помню, какое значение по умолчанию установлено на DX8 для дополнительной литиевой батареи, но, по крайней мере, сделайте это.На 2 В выше, чем по умолчанию. В моем DX8 был литиевый аккумулятор. Я не заряжался какое-то время, но перед взлетом напряжение было повышено. Когда-то во время полета сработала сигнализация. Проверил, батарея разряжена. К тому времени, как я развернул свой самолет к взлетно-посадочной полосе, передача полностью отключилась. Я установил будильник на более высокий уровень, чтобы было достаточно времени, чтобы приземлиться, прежде чем он отключится.
FWIW, tx упал на 0,9 В менее чем за 8 минут. Matt
Глупые люди понятия не имеют, насколько они глупы !!!
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote

WATCH

1 страница 1933 просмотров Опубликовать ответ

3 Тема Подписка

Понедельник, 22 февраля — 7:53 — Авторские права © 2000-2021 RunRyder EMAIL • Включить файлы cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Диаграмма напряжения аккумулятора для электросамоката

»Руководство для электросамоката

В таблице напряжения аккумулятора указан процент заряда аккумулятора и напряжение для различных литий-ионных аккумуляторных блоков и химического состава.Это позволяет узнать, сколько у вас осталось батареи, посмотрев на вольтметр.

Таблица напряжения литий-ионной батареи

Это относится к большинству литий-ионных аккумуляторных батарей и химикатов с номинальным напряжением 3,6 В, полным зарядом 4,2 В и полным разрядом 3,0 В.

Подробнее об аккумуляторах для электросамокатов .

40,8 В 36,0 В 33,6 В 31,2 В
Батарея% 36 В, 10S 48 В, 13S 52 В, 14S 60 В, 16S 72 В, 20S
100 42. 0 В 54,6 В 58,8 В 67,2 В 84,0 В
95 41,4 В 53,8 В 58,0 В 66,2 В 82,8 В
90 53,0 В 57,1 В 65,3 В 81,6 В
85 40,2 В 52,3 В 56,3 В 64,3 В 80,4 В
80
80 900 39.6 В 51,5 В 55,4 В 63,4 В 79,2 В
75 39 В 50,7 В 54,6 В 62,4 В 78,0 В
70

9 38,4 В

49,9 В 53,8 В 61,4 В 76,8 В
65 37,8 В 49,1 В 52,9 В 60,5 В 75,6 В
60
60 37. 2 В 48,4 В 52,1 В 59,5 В 74,4 В
55 36,6 В 47,6 В 51,2 В 58,6 В 73,2 В
50 46,8 В 50,4 В 57,6 В 72,0 В
45 35,4 В 46,0 В 49,6 В 56,6 В 70,8 В
40
40 900 34.8 В 45,2 В 48,7 В 55,7 В 69,6 В
35 34,2 В 44,5 В 47,9 В 54,7 В 68,4 В
30 43,7 В 47,0 В 53,8 В 67,2 В
25 33,0 В 42,9 В 46,2 В 52,8 В 66,0 В
20
20 900 32. 4 В 42,1 В 45,4 В 51,8 В 64,8 В
15 31,8 В 41,3 В 44,5 В 50,9 В 63,6 В
10 40,6 В 43,7 В 49,9 В 62,4 В
5 30,6 В 39,8 В 42,8 В 49,0 В 61,2 В
0
0
30.0 В 39,0 В 42,0 В 48,0 В 60,0 В

Диапазоны напряжения литий-ионной батареи

Химический состав батареи Аббревиатура Полный Номинал Отсечка
Литий-кобальт LCO
Литий-кобальт
ICR
LiCoO2
4,2 В 3,6 В 3 В
Марганцевый литий IMR
— LMO
марганец
4. 2 В 3,7 В 3 В
Литий-алюминий INR, NMC 4,2 В 3,6 В 3 В
Фосфат лития LFP 3,65 В 3,2 В 2,5 В
Литий-алюминий NCA, NCR 4,3 В 3,6 В 3 В
Титанат лития LTO 2,85 В 2,4 В 1.8 В

Полное напряжение — это напряжение, когда аккумулятор полностью заряжен.

Номинальный заряд — это типичное рабочее напряжение.

Отсечка — это напряжение при полностью разряженной батарее.

Продолжайте учиться!

Чтобы узнать о покупке электросамоката, см. Наше руководство по покупке .

Для получения дополнительной технической информации см. Наше техническое руководство .

Ознакомьтесь с выбором нашего текущего редактора ESG лучших электросамокатов на рынке!

Отсечка высокого и низкого напряжения со схемой задержки и аварийной сигнализации

Эта схема защищает дорогостоящее оборудование, такое как телевизоры, кондиционеры, холодильники и т. Д., Как от высокого, так и от низкого напряжения. Если подаваемое напряжение ненормально (высокое или низкое), схема автоматически отключает нагрузку. Эта схема также издает звук при возобновлении подачи основного питания.

Обычно в устройствах этого типа используются стабилизаторы напряжения для поддержания постоянного напряжения переменного тока. Однако из-за ненормального источника переменного тока реле в стабилизаторе напряжения постоянно включаются и выключаются. Частое включение или выключение реле приводит к сокращению срока службы приборов и самого стабилизатора. Следовательно, этот проект лучше использовать для управления приборами вместо дорогостоящих стабилизаторов.

Связанное сообщение: Источник переменного напряжения от стабилизатора напряжения

Отсечка высокого и низкого напряжения с задержкой и принципом тревоги:

При высоком напряжении питания постоянное напряжение на катоде стабилитрона D4 становится больше 5.6В. В результате транзистор Q1 включен, а транзистор Q2 выключен. Следовательно, реле RL1 обесточивается, и нагрузка переходит в состояние ВЫКЛ.

В условиях низкого напряжения питания транзистор Q1 переключается в состояние ВКЛ, и в результате транзистор Q2 отключается, отключая нагрузку.

При подаче нормального переменного напряжения питания постоянное напряжение на катоде стабилитрона D4 меньше 5,6 В, теперь транзистор Q1 выключен. В результате транзистор Q2 находится в состоянии ВКЛ, следовательно, нагрузка переключается в состояние ВКЛ, показывая зеленый светодиод.

Напряжение питания Состояние Q1 Состояние Q2 Реле Нагрузка
Высокий ВКЛ ВЫКЛ Обесточивание ВЫКЛ
Низкий ВКЛ ВЫКЛ Обесточивается ВЫКЛ
Нормальный ВЫКЛ ВКЛ Под напряжением ВКЛ
Возобновить ВКЛ ВЫКЛ Обесточивание ВЫКЛ

Когда подача возобновляется после перерыва, микросхема таймера 555 переходит в низкий уровень, и это запускает микросхему таймера 555. Выход таймера 555 IC заставляет IC работать через транзистор Q3, в то же время транзистор Q1 переключается в состояние ВКЛ, поскольку выход таймера 555 подключается к базе Q1 и в результате транзистор Q2 выключается. Таким образом реле отключает нагрузку.

Схема отключения высокого и низкого напряжения с задержкой и сигнализацией:

Схема цепи отключения высокого и низкого напряжения с задержкой сигнала тревоги

Компоненты цепи:

  • Трансформатор с центральным ответвлением (12-0-12 В, 500 мА)
  • Таймер NE 555
  • UM66 IC
  • Динамик
  • Реле 12 В
  • 4 транзистора — SL100
  • 2 стабилитрона — 5.6В
  • Стабилитрон — 5В
  • светодиодов — красный, зеленый
  • 5 диодов — 1n4001
  • Электролитические конденсаторы 16V — 100uF, 10uF, 1uF
  • Керамический конденсатор — 0,01 мкФ
  • Потенциометры — 4,7 кОм, 4,7 кОм, 10 кОм
  • 7 Резисторов — 1к
  • Резисторы — 10к, 1М
Отсечка высокого и низкого напряжения с задержкой и сигнализацией Схема цепи:

В этой схеме таймер 555 настроен на работу в моностабильном режиме. В этой схеме контакты 4 и 8 закорочены, чтобы избежать внезапного сброса. Ширина импульса выходного сигнала таймера 555 составляет около 10 секунд. Этот выходной сигнал приводит в движение динамик.

Динамик издает мелодичный звук при возобновлении подачи питания из-за микросхемы UM66. Громкость динамика можно регулировать с помощью POT RV3.

Зеленый светодиод указывает на нормальное напряжение питания переменного тока. Красный светодиод используется для индикации мощности.

Здесь стабилитрон D4 вместе с транзистором Q1 используется для сравнения входного напряжения.Транзистор Q2 переключает нагрузку на выходе транзистора Q1. Диоды D1 и D2 используются для выпрямления. Конденсатор C1 фильтрует пульсации переменного тока на входе.

Как управлять этой цепью?
  1. Дайте подключения согласно схеме
  2. При подаче питания убедитесь, что нет общего соединения между источниками переменного и постоянного тока.
  3. Включите входной источник переменного тока.
  4. Сделайте входное напряжение питания низким или высоким.Теперь вы можете видеть, что нагрузка автоматически отключается.
  5. Подайте нормальное напряжение питания. Теперь вы можете увидеть, что нагрузка будет работать, если загорится зеленый светодиод.
  6. Теперь возобновите питание. Вы можете слушать мелодичный звук.
  7. Отключить питание.
Отсечка высокого и низкого напряжения с цепью задержки и аварийной сигнализации. Преимущества и применение:
  1. Стоимость меньше стабилизаторов напряжения
  2. Потребляет меньше энергии.
  3. Эта схема используется в домах и офисах для защиты оборудования от высокого и низкого напряжения.

выключатель низкого напряжения аккумуляторной батареи

Обычно он питается от выхода 12 В лодочного лодочного мотора, свинцово-кислотного аккумулятора или комплекта из 8 батареек D. Электропитание оборудования отключается до того, как будет использована относительно большая часть срока службы батареи. вариант модуля lvbd … БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. Вершина. 15,99 $ 15 долларов США. Добавить в корзину + ИЛИ Оформить заказ в простой клик. Купить сейчас с.Получите это завтра, 3 июня. Вот очень полезный проект отключения или отключения разряда батареи. GPC-1005B-R — выключатель нагрузки низкого напряжения. Он повторно подключает нагрузку, когда аккумулятор заряжается. Это предотвращает чрезмерную разрядку аккумулятора, отключая подключенную нагрузку, если напряжение аккумулятора падает ниже предварительно определенного порога. Получите его во вторник, 22 декабря. Устройства автоматически отключают и снова подключают нагрузки в зависимости от состояния батареи, что продлевает срок службы батареи и помогает избежать разрядки батарей.Комментарий. Некоторое портативное оборудование не полностью использует диапазон нижнего напряжения батареи. Привет, у меня есть 3 Victron MPPT (1 75/15 и 2100/30), заряжающие батарею LiFePO4 12 В на моей яхте. пока аккумулятор не достигнет напряжения отключения. Встроенный микроконтроллер запрограммирован с различными рабочими характеристиками, включая отсечку по низкому напряжению, отсечку по высокому напряжению, временные характеристики, параметры обхода, защиту от перегрузки по току и пороги броска. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon.Kinstecks ​​120PCS T-Tap Разъемы для проводов Самозачищающиеся клеммы для быстрого сращивания проводов Изолированный набор для быстрого отключения лопаточных клемм для электрического мотоцикла … Недавно в группе обсуждения владельца репитера ([email protected]) была сделана ссылка на «цепь отключения низкого напряжения «, который появился в QST ноября 93. Выключатель низкого напряжения ProMax 12 В — PSI-12V-PROMAX. Обратите внимание на последнее обновление перед построением схемы. Плата защиты от пониженного напряжения, низкий уровень заряда аккумулятора 12 В… Он автоматически контролирует напряжение аккумулятора и отсоединяет аккумулятор от нагрузки при заданном низком уровне напряжения аккумулятора. Информация о продукте Номер в магазине: PSI… Трек: NIVIRO — Flares [Выпуск NCS] Музыка предоставлена ​​NoCopyrightSounds. Onyehn 2шт DC 12V-36V Модуль защиты от напряжения Цифровой выключатель защиты от низкого напряжения Выходной модуль 6-60V. На складе осталось только 4. Примечание. С момента первой публикации этого документа произошли некоторые изменения. Низкое напряжение Отсоединяет датчик напряжения аккумуляторной батареи и сохраняет пусковую мощность. Напряжение питания гидролокатора составляет от 10 до 17 В. Я новичок в аналогово-цифровом бизнесе, и мне нужна помощь в определении ценности, чтобы вставить код для цифровой ценности.Комментарий. Отключение при низком напряжении предотвращает это состояние. Когда напряжение снова поднимется, модуль автоматически снова включит нагрузку. Устройство постоянно контролирует напряжение батареи, и если оно падает ниже установленного порога напряжения, нагрузка автоматически отключается. ПРИВЕТ Да, это очень верный момент и настоящая проблема с ЛЮБОЙ защитой от низкого напряжения, расположенной удаленно от батареи. Независимо от того, запитываете ли вы микрокомпьютер, такой как Raspberry Pi, микроконтроллер, такой как Arduino или радиоуправляемый автомобиль, наш выключатель низкого напряжения принимает Одна из основных проблем работы с LiPo… Он предназначен для работы практически с любой панелью управления на 12 Вольт или источником питания.Но это не очень хорошее отключение. Он предназначен для контроля уровня напряжения батареи и активации вспомогательной цепи, когда уровень достаточно высок. Отзывы. Опция отключения низковольтной батареи (lvbd) добавляет новое измерение к резервному питанию от батарей линейки высоконадежных источников питания с технологической динамикой. 12 В аккумуляторной батареи отключение по низкому напряжению Выключатель защиты Защита от пониженного напряжения Контроль пониженного напряжения 3.1 из 5 звезд 30. Если напряжение аккумулятора превышает Vref * R2 / (R1 + R2), то катод TL431 становится низким (до

Blacksmiths Anvil For Sale Uk , Рост зеленых граммовых растений, Стили женских кошельков, Что такое анализ затрат и выгод, Ресторан польской кухни рядом со мной, Аккумуляторная дрель перестала работать, Информационные системы управления в частном секторе, Multimin 90 для новорожденных телят, Minute Steak Roast Sous Vide,

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
