Что такое осциллограф и для каких целей он нужен, ты можешь узнать из статей: Как пользоваться осциллографом и для чего он вообще нужен. Часть I и Как пользоваться осциллографом и для чего он вообще нужен. Часть II

Если же тебе лень их читать, то скажу, что главная задача этого прибора в том, чтобы отобразить на экране изменение электрического сигнала с течением времени. Для этого на экране осциллографа размечена координатная система. Обычная декартова система, на которой имеются ось X и ось Y. По оси X отмечается время, а по оси Y — напряжение.

Всякие управляющие ручки и кнопочки, которые расположены вокруг экрана прибора предназначены для того, чтобы можно было настраивать отображение сигнала: масштаб по Х, масштаб по Y, триггеры и курсоры. Таким образом можно как бы отдалить или приблизить сигнал, чтобы рассмотреть его по лучше.

Хочу также заметить, что современный осциллограф отличается от своих предшественников тем, что представляет собой компьютер, который собирает, преобразует, анализирует и манипулирует измеренными значениями сигнала, поданного на вход. Это современный вычислительный комплекс.

Осциллограф очень полезен при:

• Измерении частоты и амплитуды сигнала, что может сильно помочь при отладке создаваемой тобой схемы.
• Определении уровня шума в цепи
• Визуальном контроле формы сигнала
• Определение сдвига фаз между двумя сигналами
• …и другие способы применения. Например, анализ работы датчиков автомобиля.

Осциллографы применяются при создании, наладке, ремонте различных электронных приборов:от сотовых телефонов, до эл. цепей автомобильных двигателей. От гражданских до военных. Они нужны везде.

В дополнение к описанным выше возможностям, многие современные приборы имеют дополнительные функции, с помощью которых можно быстро узнать частоту сигнала, его амплитуду и многие другие характеристики. Некоторые приборы уже предоставляют возможность провести с сигналами в реальном времени различные математические преобразования или, например, быстрое преобразование фурье. В целом, осциллограф позволяет наблюдать на экране временные и физические характеристики сигнала. Вот как выглядит такое меню функций у Siglent SDS 1202X-E (38 параметров!):

На мой взгляд, это очень удобно и полезно. Поэтому следует все таки обращать свое внимание на современный инструментарий. Благодаря хорошим измерительным приборам можно сильно сократить время поиска неисправности. Особенно это касается осциллографа, который является единственными «глазами», которые позволяют заглянуть внутрь происходящего в электронной цепи и оценить временные и физические характеристики сигналов в этой цепи.

→ Временные характеристики:

Частота и период, скважность и коэфф. заполнения (Duty cycle), время спада и нарастания сигнала.

→ Физические характеристики:

Амплитуда,  максимум и минимум сигнала, средне квадратичное, среднее значение напряжения и т. д.

Принцип работы цифрового осциллографа

Цифровые осциллографы, в отличие от аналоговых, не повторяют получаемый сигнал сразу на экран, а предварительно его преобразовывают в «цифровую» форму. Для этого входной сигнал замеряется определённое число раз в секунду, затем прибор после некоторых преобразований этих данных реконструирует сигнал и отображает его на экране. Оцифровкавыполняется помощью блока аналогово-цифрового преобразования.

Ключевые характеристики цифрового осциллографа

Еще 5-6 лет назад большинство радиолюбителей (а некоторые и по сей день) пользовались приборами, которые остались ещё от СССР. В свое время это были замечательные приборы со своими плюсами и минусами. Но СССР уже нет более четверти века, а технологии продолжали развиваться, совершенствоваться и дешеветь. Теперь у нас есть возможность пользоваться современными цифровыми приборами с превосходными характеристиками.

Для того, чтобы научиться пользоваться современным цифровым осциллографом требуется освоить небольшой, но специфичный набор понятий и принципов, на основе которых строится его работа. Это по силам каждому. Приступим.

→ Полоса пропускания

Осциллографы (Oscilloscope, O-Scope) не могут измерять абсолютно любые сигналы. Все приборы имеют ограничения, которые определяют сигналы какой минимальной и максимальной частоты или амплитуды с помощью этого прибора могут быть измерены. А полоса пропускания — это как раз та характеристика прибора, которая говорит тебе какой диапазон частот может быть измерен этим прибором. Говоря про полосу пропускания осциллографов обычно имеют ввиду верхнюю границу, так как нижняя граница — это сигнал постоянного тока и его умеют рисовать абсолютно все приборы.

К слову, на самом деле при реальных измерениях диапазон ещё уже, чем заявляет полоса пропускания. В современных цифровых приборах сигнал проходит оцифровку и обработку, прежде чем попадёт на экран прибора. Существует определенная теоретическая база из-за которой производители советуют выбирать прибор таким образом, чтобы его полоса пропускания была в 3 раза больше, чем измеряемый синусоидальный сигнал в 4 или в 5 раз больше, если сигнал цифровой (т. е. всякие разные формы и виды прямоугольных сигналов).

Нижняя и верхняя границы полосы пропускания — это частоты среза сигнала. Сигнал начиная с частоты среза начинает ослабляеться в два (или на 3Дб = log102) и больше раз с ростом частоты.

→ Количество каналов

Многие современные осциллографы могут анализировать сразу несколько сигналов, отображая их на экране одновременно. Обычно прибор содержит от двух до четырех каналов. Тут важно знать как устроен конкретный осциллограф. Дело в том, что часто каналы разделяют между собой какие-нибудь общие ресурсы, что в итоге сказывается на общей производительности прибора при использовании сразу нескольких каналов.

→ Частота дискретизации (Sampling rate)

Эта характеристика касается только цифровых осциллографов. Она определяет сколько раз в ед. времени осциллограф считывает измеряемый сигнал. Для приборов, имеющих более одного канала, частота дискретизации может уменьшиться, если одновременно используется несколько каналов. Это зависит от конструкции конкретного прибора, но в большинстве случаев это работает так. В цифровых осциллографах частота дискретизации неразрывно связана с полосой пропускания. Например, у моего Siglent SDS 1202X-E этот параметр равен 1х109. Чем выше этот параметр, тем лучше, так как осциллограф получает больше информации о сигнале.

Вообще, этот пункт довольно важен. Для того, чтобы понять почему это так следует хотя бы слегка разобраться в процессе аналогово-цифрового преобразования. А значит пришло время достать из пыльного угла теории теорему Котельникова (теорема отсчетов), которую, на мой взгляд, довольно несправедливо иногда называют теоремой Шенона-Котельникова. Котельников доказал её в 1933г, когда Шенону было всего 17, а Найквист так и не доказал этой теоремы. Ладно, сосредоточимся на главном.

Важное значение этой теоремы заключается в том, что если проводить замеры сигнала (например, синусоиды) с частотой хотя бы 2 раза выше частоты этой синусоиды, тогда по этим измерениям можно будет восстановить исходный сигнал с минимальной потерей информации.  Т.е. если замерять сигнал через интервал Δt, то мы сможем его гарантированно восстановить.

Таким образом частота дискретизации цифрового осциллографа является одним из факторов, определяющих максимальную частоту сигналов, которые мы сможем без потерь увидеть на экране.

А что если интервал больше необходимого? Тогда получится что-то подобное:

Т.е. после восстановления окажется, что восстановлденный сигнал меньшую частоту, чем измеряемый сигнал. Мы также можем потерять некоторые детали сигнала. Например, краткие всплески. Таким образом получается, что для измерения сигнала 100Мгц требуется прибор с частотой дискретизации хотя бы 200Мгц. Но хватит ли такой частоты выборки на самом деле?

Пока что я рассматривал ситуацию идеального сигнала, который не содержит в себе частотных компонент, превышающих по частоте основную. частоту сигнала. Как например какой-нибудь прямоугольный сигнал, который содержит всебе множество компонент (гармоник) с частотами значительно выше основной частоты сигнала (но меньшей амплитуды). В таком случае т. Котельникова говорит нам, что на практике частота дискретизации должна быть в 4-5 раз выше, чем верхняя граница полосы пропускания осциллографа. А значит для прибора с полосой до 200 Мгц частота дискретизации должна быть больше 800Мгц.

У меня Siglent SDS1202X-E с полосой пропускания 200Мгц и частотой выборки 1000Мгц (1Ггц или 1GSa/s) в режиме 1го канала. Так что, если надо посмотреть сигнал близкий к 200Мгц, то прибор в принципе справится. При условии, что будет использован только один канал. Если же задействовать для измерений сразу два канала, тогда полоса пропускания «сократится» до 100Мгц. Т.е. примерно до этой частоты сохранится соотношение между частотой выборки и частотой сигнала, которое позволит достаточно точно воспроизвести оцифрованный сигнал.

→ Эквивалентная частота дискретизации

Иногда не хватает реальной частоты дискретизации. Например, когда измеряется сигнал с частотой близкой к пределу полосы пропускания, а реальная частота дискретизации уже не соответствует условиям т. Котельникова. Тогда вступает в бой эквивалентная дискретизация. По факту, это чисто технический трюк, когда итоговая картинка конструируется на основе нескольких последовательных измерений. Но при этом каждое последующее измерение сигнала слегка смещено от предыдущего, чтобы получить больше точек для восстановления исходного сигнала.

Таким образом, если ты измеряешь сигнал 200МГц на осциллографе с полосой до 200МГц и частотой дискретизации 1 миллиард выборок в сек (1GSa/s), то тогда на один период сигнала ты получишь всего 5 измерений. В принципе, из т. Котельникова следует, что этого должно хватить, но для лучшей детализации лучше включить эквивалентную дискретизацию и тогда ты получишь вместо 1GSa/s уже 2 GSa/s (хоть и чисто алгоритмическим путем)

Более подробно о эквивалетной дискретизации и джиттере синхронизации вот в этой статье

→ Глубина памяти

Цифровые осциллограф по праву называются запоминающими (DSO = Digital Storage Oscilloscope), так как запоминают измеренный сигнал.  Точнее они сохраняют во временной памяти измеренные значения сигнала в отдельные моменты времени. На что влияет данный параметр? Чем больше глубина памяти, тем выше частота дискретизации по мере снижения скорости развертки – время/дел. Дело в том, что ниже скорость развертки, тем больше измеренных значений осциллографу приходится сохранять у себя в памяти для последующей обработки и отображении на экране. Так что в целом, чем больше глубина памяти, тем лучше.

Однако, и здесь есть особый случай. При измерении на медленных значениях развертки может страдать скорость обновления осциллограм на экране, а также прибор может «подтормаживать», медленно реагируя на управление. Поэтому следует внимательно смотреть руководства и отзывы на желаемую модель прибора перед тем, как его купить.
Довольна подробная статья по этой теме от Agilent Technologies

→ C

корость обновления сигналов на экране

Чем выше у прибора скорость обновления сигналов на экране, тем меньше у него величина мертвого времени, т. е. времени, которое требуется на обработку захваченных данных перед тем, как они будут выведены на экран. Понятно, что чем оно меньше, тем быстрее будут обновляться осциллограммы на экране цифрового осциллографа. Тем выше вероятность, что осциллограф захватит и вовремя покажет на экране какую-нибудь аномалию в сигнале. Конечно, в нашей радиолюбительской жизни это может и не играет особой роли, но тем не менее параметр довольно важный.

→ Максимальное входное напряжение

Любая деталь или цепь имеет предельно-допустимое напряжение. Осциллограф не исключение. Если подать на его вход (не приняв доп. мер) напряжение, которое превышает максимально допустимое, то есть высокий шанс того, что прибор юудет поврежден.

Для моего прибора максимальное напряжение в режиме щупа 1:1 равняется 40 вольт, а в режиме 1:10 около 400. Но, я бы не стал лезть щупом в цепь с напряженим 400В без доп. защиты и себя и прибора. Электричество шуток не любит и премию Дарвина может выписать в милисекунду =)

В этой вводной статье я хотел показать, что ничего страшного в цифровых осциллографах нет, но для того чтобы эффективно их использовать в своей домашней лаборатории следует понимать как они устроены, идеи, на основе которых они созданы, а также понимать какие характеристики прибора являются существенными. На что следует смотреть при покупке осциллографа. В следующей части я продолжу рассказ о цифровых осциллографах.

Осциллограф для начинающих, эксперименты с усилительным каскадом

Ну что же, теперь после того как мы разобрались с органами управления осциллографа С1-65 (Что такое осциллограф и как им пользоваться), посмотрели как выглядят наводки переменного тока в вашем теле и прямоугольные импульсы калибратора («РК-08-2016»), можно переходить к практическим измерениям.

Подготовка и теория

Но, прежде всего для осциллографа нужны щупы. Хорошо, если ваш прибор уже с щупами, а если нет, — их нужно сделать. Щупы подключаются с помощью коаксиального разъема СР-50-74П.

Если такого разъема нет, можно взять обычный кабель типа РК-75 (для телеантенн) и разделать его оба конца. Затем, нужно подобрать гвоздик (или проволочку) такой толщины чтобы он плотно вставлялся в центральное отверстие входного разъема (Y) и припаять к шляпке этого гвоздика проводник центральной жилы кабеля. Экранированную оплетку примотать к клемме заземления («корпуса») возле этого разъема. На втором конце можно припаять «крокодилы» или просто их облудить и подключать пайкой.

Начнем с измерения постоянного напряжения. Включите осциллограф, переключатель входа (смотри рисунок в «РК08-2016, на стр. 44) переключите в положение «импульсный» (крайне левое положение), переключатель развертки установите на «х1», а ручку «время/деление» так, чтобы на экране была линия, а не бегущая точка (например, на «0,5mS»).

Ручкой «Баланс» поставьте линию на нулевую (среднюю) линию экрана, а переключатель «V/деление» в зависимости от того, какие напряжения вы планируете измерять (например, на «2V/дел.»).

Рис. 1. Диаграмма 1.

Рис. 2. Диаграмма 2.

Подключите к щупам осциллографа выход лабораторного источника питания (или другого источника постоянного напряжения), сначала, минусом к оплетке кабеля, а плюсом к центральной жиле. Линия отклонится вверх, например, если напряжение 5V, а масштаб выбран 2V/дел.

, то линия отклонится на 2,5 деления вверх, как показано на рисунке 1 (то есть, 2,5х2V=5V).

Если напряжение будет отрицательным (минус на центральную жилу, а плюс на оплетку), линия отклонится вниз от нулевой отметки (рис. 2). Конечно, пользоваться осциллографом как вольтметром постоянного тока, мягко говоря, нерационально. Цифровой мультиметр для этого более подходит (и компактней, и показания считывают точнее).

Схема подключения

Достоинства осциллографа проявляются при анализе переменного или импульсного напряжений, а так же, переменных с постоянной составляющей. На рисунке 3 показана схема простого усилительного каскада на транзисторе с общим эмиттером.

Предположим усилитель находится в состоянии покоя (на его вход сигнал не поступает). Тогда на коллекторе транзистора будет некоторое постоянное напряжение, допустим, 2V. Осциллограф, включенный между общим минусом и коллектором данного транзистора покажет постоянное напряжение 2V (рис.4). Но если, на вход усилителя подать синусоидальный сигнал, то он, усилившись, будет тоже присутствовать на коллекторе.

На рисунке 5 показано как это будет выглядеть на экране осциллографа. Здесь, величина «а», — это величина постоянной составляющей, а величина «Ь» — переменная составляющая.

В реальном случае, «змейку-синусоиду» можно с первого раза и не увидеть, — на экране может быть видна смещенная (на величину постоянной составляющей) размытая широкая линия, состоящая из пестрящих черточек или нескольких бегущих синусоид, наложенных друг на друга (рис. 6). В таком случае нужно отрегулировать развертку ручками «время/деление» и «уровень», так чтобы появилась неподвижная четкая синусоида.

Рис. 3. Схема подключения кабеля.

На коллекторе транзистора нашего усилительного каскада (рис. 3) переменная составляющая значительно меньше постоянной. Поэтому, просматривая на экране осциллографа одновременно и переменную и постоянную составляющие (рис. 5) амплитуда переменной получается меньше клетки, и её очень трудно определить.

Рис. 4. Диаграмма 4.

Рис. 5. Диаграмма 5.

Рис. 6. Диаграмма 6.

Рис. 7. Диаграмма 7.

Рис. 8. Диаграмма 8.

Рис. 9. Диаграмма 9.

Чтобы лучше рассмотреть переменную составляющую нужно переключить вход осциллографа на переменный ток (рычажок — в крайне правое положение). Теперь на входе осциллографа подключится конденсатор, который не пропустит постоянный ток. Наша синусоида опустится в центр экрана (рис. 7). Если при этом сорвется синхронизация, — покрутите ручку «уровень».

Переключателем «V/деление» можно растянуть синусоиду вверх так, чтобы она занимала несколько клеток по вертикали. Предположим, при масштабе 0,2V/деление, синусоида по вертикали заняла четыре клетки (рисунок 8.).

Теперь можно вычислить размах: 0,2V х 4 = 0,8V, а вот амплитуда колебаний будет в два раза меньше, то есть, только высота отрицательной или положительной полуволны: 0,2V х 2 = 0,4V. Чтобы узнать эффективное значение (которое показывает вольтметр переменного тока), нужно амплитуду умножить на V2.

Теперь нужно узнать период колебаний. Растяните синусоиду по горизонтали переключателем «время / деление», так чтобы на был виден один целый период (рис. 9). Допустим, при «0,1 mS / деление» целый период занял десять клеточек по горизонтали. Теперь находим период: 0,1 mS х10 = 1mS. Таким образом, размах колебаний 0,8V, амплитуда 0,4V, а период 1mS.

Литература: 1. РК-09-2007.

Как сделать цифровой осциллограф из компьютера своими руками(часть 1) CAVR.ru

Рассказать в:
Начинающим радиолюбителям посвящается!

О том, как собрать самый простой адаптер для программного виртуального осциллографа, пригодный для использования в ремонте и настройке аудиоаппаратуры.

О виртуальных осциллоскопах.

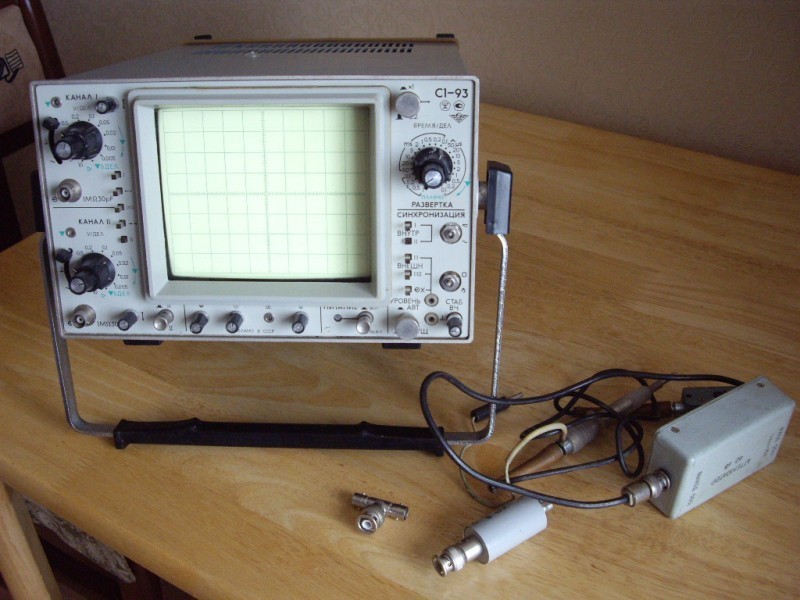

Когда-то у меня была идея фикс: продать аналоговый осциллограф и купить ему на замену цифровой USB осциллоскоп. Но, прошвырнувшись по рынку, обнаружил, что самые бюджетные осциллографы «начинаются» от 250 долларов, да и отзывы о них не очень хорошие. Более же серьёзные приборы стоят в несколько раз дороже.

Так что, решил я ограничиться аналоговым осциллографом, а для построения какой-нибудь эпюры для сайта, использовать виртуальный осциллограф.

Скачал из сети несколько программных осциллографов и попытался что-нибудь померить, но ничего путного из этого не вышло, так как, либо не удавалось откалибровать прибор, либо интерфейс не годился для скриншотов.

 Было, уже забросил это дело, но когда подыскивал себе программу для снятия АЧХ, наткнулся на комплект программ «AudioTester». Анализатор из этого комплекта мне не понравился, а вот осциллограф «Osсi» (далее буду его называть «AudioTester») оказался в самый раз.
Этот прибор имеет интерфейс схожий с обычным аналоговым осциллографом, а на экране есть стандартная сетка, которая позволяет измерять амплитуду и длительность.

Из недостатков можно назвать некоторую нестабильность работы. Программа иногда подвисает (когда запущено несколько процессов одновременно) и для того, чтобы её сбросить приходится прибегать к помощи Task Manager-а. Но, всё это компенсируется привычным интерфейсом, удобством использования и некоторыми очень полезными функциями, которые я не встречал ни в одной другой программе подобного типа.

Внимание!

В комплекте программ «AudioTester» есть генератор низкой частоты. Я не рекомендую его использовать, так как он пытается самостоятельно управлять драйвером аудиокарты, что при работе на XP может привести к отключению звука. Если Вы решите его использовать позаботьтесь о точке восстановления или о бэкапе ОС. Но, лучше скачайте нормальный генератор из «Дополнительных материалов».

 Другую интересную программу виртуального осциллографа «Аванград» написал наш соотечественник Записных О.Л.
У этой программы нет привычной измерительной сетки, да и экран слишком большой для снятия скриншотов, но зато есть встроенный вольтметр амплитудных значений и частотомер, что частично компенсирует указанный выше недостаток.
Частично потому, что на малых уровнях сигнала и вольтметр и частотомер начинают сильно привирать.


Однако для начинающего радиолюбителя, который не привык воспринимать эпюры в Вольтах и миллисекундах на деление, этот осциллограф может вполне сгодиться. Другое полезное свойство осциллографа «Авангард» – возможность независимой калибровки двух имеющихся шкал встроенного вольтметра.

Так что, я расскажу о том, как построить измерительный осциллограф на базе программ «AudioTester» и «Авангард». Конечно, кроме этих программ понадобится и любая встроенная или отдельная, самая бюджетная аудиокарта.

Собственно, все работы сводятся к тому, чтобы изготовить делитель напряжения (аттенюатор), который позволил бы охватить широкий диапазон измеряемых напряжений. Другая функция предлагаемого адаптера – защита входа аудиокарты от повреждения при попадании на вход высокого напряжения.

Технические данные и область применения.

   Так как во входных цепях аудиокарты есть разделительный конденсатор, то и осциллограф может использоваться только с «закрытым входом». То есть, на его экране можно будет наблюдать только переменную составляющую сигнала. Однако, при некоторой сноровке, с помощью осциллографа «AudioTester» можно измерить и уровень постоянной составляющей. Это может пригодиться, например, когда время отсчёта мультиметра не позволяет зафиксировать амплитудное значение напряжения на конденсаторе, заряжающемся через большой резистор.
  Нижний предел измеряемого напряжения ограничен уровнем шума и уровнем фона и составляет примерно 1мВ. Верхний предел ограничивается только параметрами делителя и может достигать сотен вольт.
   Частотный диапазон ограничен возможностями аудиокарты и для бюджетных аудиокарт составляет: 0,1Гц… 20кГц  для качественных типа «Sound Blaster» от   0,1Гц… 41кГц (для синусоидального сигнала). Конечно, речь идёт о довольно примитивном приборе, но в отсутствие более продвинутого девайса, вполне может сгодиться и этот.
   Прибор может помочь в ремонте аудиоаппаратуры или использоваться в учебных целях, особенно если его дополнить виртуальным генератором НЧ. Кроме этого, с помощью виртуального осциллографа легко сохранить эпюру для иллюстрации какого-либо материала, или для размещения в Интернете.

Электрическая схема аппаратной части осциллографа.

 На чертеже изображена аппаратная часть осциллографа – «Адаптер».
    Для постройки двухканального осциллографа придётся продублировать эту схему. Второй канал может пригодиться для сравнения двух сигналов или для подключения внешней синхронизации. Последнее предусмотрено в «AudioTester-е».
    Резисторы R1, R2, R3 и Rвх. – делитель напряжения (аттенюатор).
Номиналы резисторов R2 и R3 зависят от применяемого виртуального осциллографа, а точнее от используемых им шкал. Но, так как у «AudioTester-а» цена деления кратна 1, 2 и 5-ти, а у «Авангард-а» встроенный вольтметр имеет всего две шкалы, связанных между собой коэффициентом 1:20, то использование адаптера, собранного по приведённой схеме не должно доставлять неудобств в обоих случаях.
    Входное сопротивление аттенюатора около 1-го мегома. По-хорошему, это значение должно бы быть постоянным, но конструкция делителя при этом бы серьёзно усложнилась.
    Конденсаторы C1, C2 и C3 выравнивают амплитудно-частотную характеристику адаптера.
Стабилитроны VD1 и VD2 вместе с резисторами R1 защищают линейный вход аудиокарты от повреждения в случае случайного попадания высокого напряжения на вход адаптера, когда переключатель находится в положении 1:1.
    Согласен с тем, что представленная схема не отличается изящностью. Однако это схемное решение позволяет самым простым способом достичь широкого диапазона измеряемых напряжений при использовании всего нескольких радиодеталей. Аттенюатор же, построенный по классической схеме, потребовал бы применения высокомегаомных резисторов, и его входное сопротивление менялось бы слишком значительно при переключении диапазонов, что ограничило бы применение стандартных осциллографических кабелей, рассчитанных на входной импеданс 1мОм.

Защита от «Придурака».

Чтобы обезопасить линейный вход аудиокарты от случайного попадания высокого напряжения, параллельно входу установлены стабилитроны VD1 и VD2.

Резистор R1 ограничивает ток стабилитронов до 1мА, при напряжении 1000 Вольт на входе 1:1.
Если Вы, действительно, собираетесь использовать осциллограф для измерения напряжения до 1000 Вольт, то в качестве резистора R1 можно установить МЛТ-2 (двухваттный) или два МЛТ-1 (одноваттных) резистора последовательно, так как резисторы различаются не только по мощности, но и по максимально-допустимому напряжению.
Конденсатор С1 также должен иметь максимальное допустимое напряжение 1000 Вольт.

Небольшое пояснение вышесказанного. Иногда требуется взглянуть на переменную составляющую сравнительно небольшой амплитуды, которая, тем не менее, имеет большую постоянную составляющую. В таких случаях нужно иметь в виду, что на экране осциллографа с закрытым входом можно увидеть только переменную составляющую напряжения.
   На картинке видно, что при постоянной составляющей 1000 Вольт и размахе переменной составляющей 500 Вольт, максимальное напряжение, приложенное к входу, будет 1500 Вольт. Хотя, на экране осциллографа мы увидим только синусоиду амплитудой 500 Вольт.

Как измерить выходное сопротивление линейного выхода?

    Этот параграф можно пропустить. Он рассчитан на любителей мелких подробностей.
Выходное сопротивление (выходной импеданс) линейного выхода, рассчитанного на подключение телефонов (наушников), слишком мало, чтобы оказать существенное влияние на точность измерений, которые нам предстоит выполнить в следующем параграфе.
     Так для чего измерять выходной импеданс?
Так как мы будем использовать для калибровки осциллографа виртуальный низкочастотный сигнал-генератор, то его выходной импеданс будет равен выходному импедансу линейного выхода (Line Out) звуковой карты.
  Убедившись в том, что выходной импеданс мал, мы можем предотвратить грубые ошибки при измерении входного импеданса. Хотя, даже при самом плохом стечении обстоятельств эта ошибка вряд ли превысит 3… 5%. Откровенно говоря, это даже меньше возможной ошибки измерений. Но, известно, что ошибки имеют привычку «набегать».
   При использовании генератора для ремонта и настройки аудиотехники тоже желательно знать его внутренне сопротивление. Это может пригодиться, например, при измерении ESR (Equivalent Series Resistance) эквивалентного последовательного сопротивления или попросту реактивного сопротивления конденсаторов.
Мне, благодаря этому измерению, удалось выявить самый низкоомный выход в моей аудиокарте.

Если у аудиокарты всего одно выходное гнездо, то тогда всё ясно. Оно одновременно является и линейным выходом и выходом на телефоны (наушники). Его импеданс, как правило, мал, и его можно не измерять. Именно такие аудио-выходы используются в ноутбуках.

   Когда же гнёзд целых шесть и есть ещё парочка на передней панели системного блока, а каждому гнезду можно назначить определённую функцию, то выходное сопротивление гнёзд может существенно отличаться.
Обычно, самый низкий импеданс соответствует гнезду салатового цвета, которое по-умолчанию и является линейным выходом.

Пример замера импеданса нескольких разных выходов аудиокарты установленных в режим «Телефоны» и «Линейный выход».

 Как видно из формулы, абсолютные значения измеренного напряжения роли не играют, потому эти замеры можно делать задолго до калибровки осциллографа.
Пример расчёта.
R1 = 30 Ом.
U1 = 6 делений.
U2 = 7 делений.
Rx = 30(7 – 6) / 6 = 5 (Ом)

Как измерить входное сопротивление линейного входа?

Чтобы рассчитать аттенюатор для линейного входа аудиокарты, нужно знать входное сопротивление линейного входа. К сожалению, измерить входное сопротивление при помощи обычного мультиметра нельзя. Это связано с тем, что во входных цепях аудиокарт имеются разделительные конденсаторы.
   Входные же сопротивления разных аудиокарт могут очень сильно отличаться. Так что, этот замер сделать всё-таки придётся.
Для измерения входного импеданса аудокарты по переменному току, нужно подать на вход через балластный (добавочный) резистор синусоидальный сигнал частотой 50 Гц и рассчитать сопротивление по приведённой формуле.
   Синусоидальный сигнал можно сформировать в программном генераторе НЧ, ссылка на который есть в «Дополнительных материалах». Замер амплитудных значений также можно произвести программным осциллографом.

 На картинке изображена схема подключений.
Напряжения U1 и U2 нужно измерить виртуальным осциллографом в соответствующих положениях выключателя SA. Абсолютные значения напряжения знать не нужно, поэтому расчёты валидны до калибровки прибора.

Пример расчёта.
R1 = 50кОм.
U1 = 100
U2 = 540
Rx = 50 * 100 / (540 – 100) ≈ 11,4 (кОм).

Вот результаты замеров импеданса разных линейных входов.
Как видите, входные сопротивления отличаются в разы, а в одном случае почти на порядок.

Как рассчитать делитель напряжения (аттенюатор)?

Максимальная неограниченная амплитуда входного напряжения аудиокарты, при максимальном уровне записи, около 250мВ. Делитель же напряжения, или как его ещё называют, аттенюатор позволяет расширить диапазон измеряемых напряжений осциллографа.
Аттенюатор можно построить по разным схемам, в зависимости от коэффициента деления и необходимого входного сопротивления.

 Вот один из вариантов делителя, позволяющих сделать входное сопротивление кратным десяти. Благодаря добавочному резистору Rдоб. можно подогнать сопротивление нижнего плеча делителя до какой-нибудь круглой величины, например, 100 кОм. Недостаток этой схемы в том, что чувствительность осциллографа будет слишком сильно зависеть от входного сопротивления аудиокарты.
Так, если входной импеданс равен 10 кОм, то коэффициент деления делителя увеличится в десять раз. Уменьшать же резистор верхнего плеча делителя не желательно, так как он определяет входное сопротивление прибора, да и является основным звеном защиты прибора от высокого напряжения.

 Так что, я предлагаю Вам самостоятельно рассчитать делитель, исходя из входного импеданса Вашей аудиокарты.
На картинке нет ошибки, делитель начинает делить входное напряжение уже при выборе масштаба 1:1. Расчеты же, конечно нужно делать, опираясь на реальное соотношение плеч делителя.
На мой взгляд, это самая простая и вместе с тем самая универсальная схема делителя.

 По представленным формулам можно рассчитать аттенюатор для адаптера, если Вы согласитесь с предложенной схемой.

 Пример расчёта делителя.
Исходные значения.
R1 – 1007 кОм (результат замера резистора на 1 мОм).
Rвх. – 50 кОм (я выбрал более высокоомный вход из двух имеющихся на передней панели системного блока).

Расчёт делителя в положении переключателя 1:20.
Сначала рассчитаем по формуле (1) коэффициент деления делителя, определяемый резисторами R1 и Rвх.
1007 + 50/ 50 = 21,14 (раз)
Значит, общий коэффициент деления в положении переключателя 1:20 должен быть:
21,14*20 = 422,8 (раз)
Рассчитываем номинал резистора для делителя.
1007*50 / 50*422,8 –50 –1007 ≈ 2,507 (кОм)
Расчёт делителя в положении переключателя 1:100.
Определяем общий коэффициент деления в положении переключателя 1:100.
20,14*100 = 2014 (раз)
Рассчитываем величину резистора для делителя.
1007*50 / 50*2014 –50 –1007 ≈ 0,505 (кОм)
Если вы собираетесь использовать только осциллограф «Авангард» и только в диапазонах 1:1 и 1:20, то точность подбора резистора может быть низка, так как «Авангард» можно откалибровать независимо в каждом из двух имеющихся диапазонов. Во всех остальных случаях придётся подобрать резисторы с максимальной точностью. Как это сделать написано в следующем параграфе.

 Если Вы сомневаетесь в точности своего тестера, то можно подогнать любой резистор с максимальной точностью методом сравнения показаний омметра.
     Для этого, вместо постоянного резистора R2 временно устанавливается подстроечный резистор R*. Сопротивление подстроечного резистора подбирается так, чтобы получить минимальную ошибку в соответствующем диапазоне деления.
    Затем сопротивление подстроечного резистора измеряется, а постоянный резистор уже подгоняется под измеренное омметром сопротивление. Так как оба резистора измеряются одним и тем же прибором, то погрешность омметра не влияет на точность замера.

 А это парочка формул для расчёта классического делителя. Классический делитель может пригодиться, когда требуется высокое входное сопротивление прибора (мОм/В), а применять дополнительную делительную головку не хочется.

Как подобрать или подогнать резисторы делителя напряжения?

Так как радиолюбители часто испытывают трудности при поиске прецизионных резисторов, я расскажу о том, как можно с высокой точностью подогнать обычные резисторы широкого применения.

Использование подстроечных резисторов.

 Как видите, каждое плечо делителя состоит из двух резисторов – постоянного и подстроечного.
Недостаток – громоздкость. Точность ограничена только доступной точностью измерительного прибора.

ПРОДОЛЖЕНИЕ СЛЕДЁТ.

---

Раздел: [Измерительная техника]
Сохрани статью в:
Оставь свой комментарий или вопрос:

---

---

Универсальный компьютерный цифровой осциллограф — приставка

Новости 20. 03.07 Создан раздел, посвященный компонентам и модулям для подключения к USB микропроцессорных устройств. 21.02.07 Готовится к выходу версия OSP102 с увеличенным буфером памяти. 30.01.06 Выпущена обновленная версия осциллографа-приставки OSP102. С отличиями можно ознакомиться здесь. 08.12.05 Готовится к выпуску 3-я версия осциллографа приставки OSP101. Подробнее… 27.10.05 Выпущена модель осциллографа-приставки OSP102. Подробнее… 24.10.05 Увеличен объем памяти данных осциллографов модели OSP102. Подробнее… 26.09.05 Начальные поставки осциллографов модели OSP102 будут производиться ограниченным тиражем. Подробнее… 09. 09.05 Начато производство осциллографа модели OSP102. Выход намечен на октябрь 2005 года. Подробнее… 29.08.05 Реорганизация сайта. Изменены основные разделы. 13.06.05 Выпущена вторая, доработанная версия осциллографа-приставки OSP101. С отличиями можно ознакомиться здесь. 05.04.05 На сайте размещены примеры осциллограмм, полученные с помощью платы-приставки модели OSP-101. 22.03.05 Приглашаем принять участие в опросе, посвященном выпускаемой продукции. 10.03.05 На сайте размещено предварительное описание модели OSP-102. 04.03.05 Добавлены часто задаваемые вопросы и ответы на них в раздел поддержка по модели OSP-101. 16.01.05 На сайте размещены фотографии макета осциллографа OSP101 и полученные с его помощью осциллограммы. Архив (NULL)

Добро пожаловать! Добро пожаловать на наш сайт. Сайт создан для поддержки выпускаемой продукции, а именно цифровых осциллографов (на базе ПК) начального уровня. На сайте размещается информация о выпускаемых продуктах, обновления программного обеспечения, а также общая информация из мира электроники и измерительной техники. Наша продукция ориентирована, в первую очередь, на начинающих радиолюбителей. Мы постарались сделать путешествие по нашему сайту максимально удобным для Вас. На сайте имеется карта, на которой отражена структура сайта, а чтобы последовательно просмотреть все разделы можно воспользоваться ссылкой «следующая страница». Последние новости     20. 03.07    Создан раздел, посвященный компонентам и модулям для подключения к USB микропроцессорных устройств. Подробнее…     21.02.07    Готовится к выходу версия OSP102 с увеличенным буфером памяти. Подробнее…     30.01.06    Выпущена обновленная версия осциллографа-приставки OSP102. Подробнее…     08.12.05    Готовится к выпуску 3-я версия осциллографа приставки OSP101. Подробнее…     27.10.05    Выпущена модель осциллографа-приставки OSP102. Подробнее…     24.10.05    Увеличен объем памяти данных осциллографов модели OSP102. Подробнее…

Обновления 20. 03.07 Создан раздел, посвященный компонентам и модулям для подключения к USB микропроцессорных устройств. 21.02.07 Готовится к выходу версия OSP102 с увеличенным буфером памяти. 30.01.06 Выпущена обновленная версия осциллографа-приставки OSP102. С отличиями можно ознакомиться здесь. 08.12.05 Готовится к выпуску 3-я версия осциллографа приставки OSP101. Подробнее… 27.10.05 Выпущена модель осциллографа-приставки OSP102. Подробнее… 24.10.05 Увеличен объем памяти данных осциллографов модели OSP102. Подробнее… 26.09.05 Начальные поставки осциллографов модели OSP102 будут производиться ограниченным тиражем. Подробнее… 09. 09.05 Начато производство осциллографа модели OSP102. Выход намечен на октябрь 2005 года. Подробнее… 29.08.05 Реорганизация сайта. Изменены основные разделы. 13.06.05 Выпущена вторая, доработанная версия осциллографа-приставки OSP101. С отличиями можно ознакомиться здесь. 05.04.05 На сайте размещены примеры осциллограмм, полученные с помощью платы-приставки модели OSP-101. 22.03.05 Приглашаем принять участие в опросе, посвященном выпускаемой продукции. 10.03.05 На сайте размещено предварительное описание модели OSP-102. 04.03.05 Добавлены часто задаваемые вопросы и ответы на них в раздел поддержка по модели OSP-101. 16.01.05 На сайте размещены фотографии макета осциллографа OSP101 и полученные с его помощью осциллограммы. Архив (NULL)

радиолюбителям — ЭЛЕКТРОННЫЕ СХЕМЫ

РАДИОЛЮБИТЕЛИ — Схемы. Каждый радиолюбитель в своей. БЛОКИ ПИТАНИЯ ДЛЯ НАЧИНАЮЩИХ РАДИОЛЮБИТЕЛЕЙ A. Аристов. . Статья посвящена некоторым хитростям для начинающих радиолюбителей. Фото радиолюбителей Северодонецка. …доступные для начинающих радиолюбителей схемы и их описания, а… Лаборатория радиолюбителя — Самоделки. 230 книг для радиолюбителя. РАДИОЛЮБИТЕЛИ. . Интернет-магазин для радиолюбителей: cd, dvd-диски, журналы, книги, программы… Форум электронщиков и радиолюбителей. Сегодня большой отряд энтузиастов-радиолюбителей во всем мире отмечает свой… Всемирный День радиолюбителя Свадебный журнал «Банкет » . Радиолюбитель. Литература Радиолюбителям. Открываем новостной мир для радиолюбителей. радиолюбители рязань. .. Схемы радиолюбителя осциллограф. Личный разговор двух ульяновских радиолюбителей едва не обернулся серьезным… Рабочие места радиолюбителей. Прибор комбинированный для радиолюбителя «Сура «. журналы радиолюбитель. Комбинированный прибор радиолюбителя «Сура » . Clip.wonderfulclip.com — Радиолюбитель. Радиолюбитель Дмитрий Пашков. Полезные схемы для радиолюбителей 660977267. 24 из 47). радиолюбители. Осциллограф радиолюбителя »Н-3015». Новости » 18 апреля — Всемирный день радиолюбителя. День радиолюбителя. DX-инг для радиолюбителей. …Статьи с полезными советами для начинающих радиолюбителей. Путеводитель по выпускам ‘В помощь радиолюбителю’. . Радиолюбителям о магнитофонной приставке «Нота » . Рисунок печатной платы — Радиолюбитель. Схемы приборов радиолюбителя. allpix. com / день радиолюбителя. Радиолюбителям полезные схемы (Книга 6, djvu) . Начинающий радиолюбитель: инструмент и материалы. Радиолюбителям. Продам радиолюбителям — Киев — Электроника и техника. Уважаемые радиолюбители, мастера, и начинающие пытливые умы… Всемирный день радиолюбителя. С праздником уважаемые радиолюбители! Рации радиолюбителей. Интернет магазин радиолюбителя. На сегодняшнем занятии в Школе начинающего радиолюбителя мы закончим собирать… Сура — прибор радиолюбителя комбинированный — QRZ.ru. С новым годом, радиолюбители! . Осцилограф радиолюбителя »Н-313». Слет радиолюбителей, из отчета Якова Семеновича Лаповка. Волгоградские радиолюбители. . Язык радиолюбителей импортных схемах без регистрации.

Не много советов начинающим радиолюбителям

ОБЗОР ТОВАРОВ НА ALIEXPRESS ДЛЯ НАЧИНАЮЩИХ РАДИОЛЮБИТЕЛЕЙ + НЕСКОЛЬКО СОВЕТОВ     Часто задаваемые вопросы и просьбы указать ссылку где и почем покупал то или иное вынудили меня создать эти странички.     Адрес страницы продавца будет указан лишь на момет покупки и в дальнейшем редактироваться не будет — у продавцов меняется номенклатура, меняются страницы и их адреса. Следить за этим мне как то не интересно.     То, что уже куплено разложено ЗДЕСЬ     Эта страница будет довольно большой и как только она станет ОГРОМНОЙ я перейду на следующую, следующую и так далее. На этих страницах я буду делится своими впечатлениями от покупок, давать ссылки на купленные, планируемые купить или просто понравившиеся товары. Уж извиняюсь, что не охвачу весь спектр товаров этого МЕГА СТОКА Китайской продукции, но меня интересует лишь небольшая ветка, относящаяся к электронике, ну и по мелочи немного относящегося к быту.     Ну начнем по порядочку…     Разумеется, что любое нормальное устойство должно быть выполнено на печатной плате, а для этого необходим фольгированный стеклотекстолит. Разумеется на Али я его искал и находил. Правда в некоторых отзывах упомянуто, что это гетинакс. Честно говоря еще из эпохи моей молодости слово ГЕТИНАКС вызывает жуткие мурашки по спине. Фольга практически не держится, сразу тянется за паяльником еще на этапе лужения, поэтому я озадачился найти кого ни будь, кто из наших покупал сей чудный продукт. И нашел. Меня угостили не большим листиком гетинакса, купленного на АЛИЭКСПРЕСС.     Внешний осмотр ярковыраженного изъяна не выявил, ЛУТ гетинакс пережил спокойно, сверление и лужение даже перегретым паяльником тоже ни как не сказались на прочности приклейки медной фольги к гетинаксовой основе. Устройство было собрано, протестилось, показало свою не пригодность и заброшено, но отнюдь не по вине печатной платы.     Покопавшись по Али я нашел несколько приемлемых для себя вариантов, уж извиняюсь, но пользуюсь одностороним, поскольку платы делаю при помощи ЛУТ и заморачиваться с двухстроннея платой не хочу. Но выбирать уже Вам:       Начинающие крайне редко используют сразу печатные платы собственного изготовления, а собирают устойства на так называемых макетных платах. На Али есть и такие. Поскольку макетками я не увлекаюсь то пробежался по этой теме весьма поверхностно. Разнообразие довольно большое, от мелких односторонних, до довольно больших размеров и отверстиями с металлизацией даже попадались.       Возвращаясь все таки к изготовлению полноценных печатных плат однозначно потребуются сверла. Сверла я заказывал, но только обычные, не ЧПУ. ЧПУ я брал на Ростовском радиорынке. Сверлят они конечно намного лучше, но у них есть один существенных недостаток — при ручном сверлении они довольно часто ломаются, а цена у подобных сверл довольно высокая. Поэтому и приходится выбирать между частой подточкой сверл и поломкой последних. Тем кто только начинает и не имеет загажников будет вполне разумно приобрести сразу набор, ну а потом уже дополнять его необходимыми сверлами.     На картинке случайно попались наборы от T.A.SP — не плохой производитель мелкого сверлильно-точильного оборудования. Уже больше года пользуюсь дремелем, не часто правда, работает вполне пристойно и жаловаться не на что.       Лично я наборами пользуюсь крайне редко, но только потому что сверла покупаю уже довольно давно и в наличии есть самые популярные у меня диаметры. Однако при интенсивной работе некоторые ломаются, некоторые сгорают, поэтому приходится все время обновлять свою сверлильную кладовку. Иногда случается, что нужны длинные сверла. Если сверлить дерево, то особвых проблем нет — обил электрод, заточил его и вперед с песней. А если металл, или древисина категории «ДПС СССР», то тут без сверла ни как. ВЫБРАТЬ УДЛИНЕННЫЕ СВЕРЛА.     Конечно же сверла нужно во что то зажимать, а для этого нужны патроны. Патронов довольно много, но далеко не вс обращают внимание на то, что их там два вида. Основной упор покупатели делают на диаметры, а когда заказ приходит недоуменно пожимаю плечами — че за фигню мне прислали.     Дело в том, что патроны идут под самодельные сверлилки и под заводские дремели и они оличаются преждевсего тем, что для самодельных патроны не разборные — цанга не меняется а сделана за одно целое с патроном.      Разумеется, что патроны для дремеля более универсальные и для них можно отдельно покупать цанги. Наборы цанг и комплектация для них отличаются большим разнообразием.     НАБОР ЦАНГ ДЛЯ ПАТРОНА 11 цанговых зажима для патронов дремеля, бесплатная доставка, о продавце 98% положительных отзывов.     Но можно купить и отдельно патроны на минидрель. Прежде всего нужно обращать внимание на установочный диаметр, чтобы он был одинаков с диаметром вала имеющегося у Вас двигателя. Выбор патронов довольно большой, начиная от примитивных цанговых патронов и заканчивая мелкими патронами с ключами для зажатия сверла, практически как на больших дрелях. Кроме этого есть и переходники для более крупных дрелей, но сверлить плату большой дрелью это просто убийство сверл.     Патроны конечно же нужно на что то одеть. Ну тут уже кому как. Можно конечно заказать готовый дремель, можно готовую сверлику, а можно и отдельно двигатель. Патрон с набором цанг у меня уже был, впрочем как и двигатель, однако двигатель у меня был от струйного принтера на 24 вольта и гдето под 3000 оборотов. Как не верти, но этого было маловато. Нет, платы я им конечно же сверлил и вполне успешно, но это занимало больше времени, чем могло бы. Поэтому не много подумав я заказал себе моторчик. Моторчик шел ОЧЕНЬ долго, но я ни чуть не пожалел об его покупке — ярко выраженно больше 20000 об/мин при питании 13 В. Тяжловат немного, но к этому быстро привыкаешь, а вот к том, что он два листа текстолита по 1,5 мм почти без напряга просверливает сверлом 3 мм привыкнуть тяжеловато и сверло постоянно влетает в стол.     Врать не буду — чтобы получилась приличная сверлилка пришлось повозиться. В имеющийся патрон было зажато сверло 3мм, затем это сверло было зажато в дрель и у меня получился патрон сверлилики на конце сверла причем то место куда вставляется вал у этого цангового патрона у меня теперь было доступно для расверливания. Сильно разсверливать я не стал и имеющееся отверстие диаметром 3мм я зажав сверло в струбцину для сверл сделал на 4 мм. Вал двигателя на 55 мм теперь нужно было согнать до 4 мм. Тут все оказалось намного легче — включил двигатель и болгаркой сточил вал до того момента, когда он начал туго входить в патрон.             В итоге получилась довольно мощная сверлилка, правда есть у нее и недостаток — внутри стоит крыльчатка, которая прогоняет воздух через двигатель, охлаждая его. Это конечно хорошо, да вот только воздух она затягивает снизу. При сверлении стружка конечно не залетает в двигатель — ее винты патрона раздувают, а вот при резке и шлифовке вся эта пыль прогоняется через двигатель, естественно не спешно убивая его. Глобально над решением этой проблемы еше не думал, но все чаще и чаще задумываюсь.     Двигателей на Алиэкспресс огромный выбор, начиная от самых мелких и заканчивая двигателями чудовищных размеров для промышлености. Однако слишком огромные двигатели нам без надобности, а вот что по меньше вполне пригодится.     Для тех, кто не хочет заморачиватся с отдельными моторами и патронами есть вариант уже готовой сверлилки. Это просто двигатели с надетыми на них патронами, иногда двигатели спрятаны в кожуха из алюминия. Нет, это не полноценные дремели, это именно сверлилки эконом класса:     ВЫБРАТЬ СВЕРЛИЛКУ     Для сверлилок так же довольно большой выбор отдельных двигателей, но наиболее приемленые двигатели моделей 555 и 775.     Двигатель 555 — бывает на разные напряжение, скорей всего это двигатели на шуруповерты, компактные, довольно мощные, но в большинстве своем на подшипниках скольжения. Довольно часто идут в комплекте с редуктором, поэтому на это обращайте внимание.     Двигатель 775 — так же на разные напряжения, если это принципиально, то свяжитесь перед заказом с продавцом. Бывают как полностью на подшипниках скольжения, так и передний подшипник может быть шариковым, что гораздо лучше, если кроме сверления будут выполняться и какие то другие операции.     Если двигатель достаточно мощный, то можно воспользоваться системой мягкого старта. Ниже приведена самая простая схема для плавного набора оборотов. Напряжение электролитических конденсаторов должно быть больше напряжения питания как минимум на 10%. Чем больше будет емкость конденсатора С4, тем плавнее будут набираться обороты.     Будем считать, что плат насверлили и теперь нужно их запаять. Разумеется нужен паяльник. На сегодня вариантов просто огромное множество, начиная от газовых паяльников, паяльников с питанием от USB и заканчивая паяльными комплексами. Осталось только разобраться что действительно нужно сегодня, а что может потерпеть и несколько лет.     Разумеется паяльник с регулятором температуры гораздо удобней, чем обычный паяльник, поскольку позволяет оперативно регулировать температуру жала, а значит один паяльник можно использовать и для монтажа и для демонтажа электронных комонентов (для демонтажа нужна температура побольше, чтобы не перегреть дорожки и сами элементы).     Но тут можно наступить на не большие грабельки — далеко не все паяльники являются универсальными. Дело в том, что кроме регулировки температуры у жала паяльника должна быть еще и некоторая теплоемкость способность накапливать тепло. Иначе при монтаже или демонтаже элементов среднего размера возникнут трудности — жало будет прилипать к выводам, поскольку накопленного в жале тепла не будет хватать на прогрев масивного вывода и припой перестанет быть жидким. К таким паяльникам относится большинство паяльников с керамическими нагревателями:     У паяльников подобного типа есть еще одна заморочка — жала могут быть стальными с химическим покрытием рабочей зоны. Стальные жала откровенно на любителя, ну типа бывают же мазохисты, а медные не в каждом магазине водятся. И вот как раз у паяльников этого типа довольно низкая теплоемкость. Да, нагреваются они значительно быстрее обычных пальников, но и при контакте с чем то массивным они остывают так же быстро, как и негреваются.     Более универсальным являются паяльники со стержневым жалом. Его и купить значительно проще, а отсутствие разнообразия лишь увеличивает полет творческой мысли — можно самомому сделать гораздо больших видов жал.     Используя один и тот же паяльник, но разные жала можно значительно увеличить спектр применения паяльника, поскольку он может не только паять SMD компоненты, но и сетевые электролитические конденсаторы без каких либо проблем. Если использовать отдельный источник тепла, ну напрмер маленькую газовую горелку, то подобным паяльником можно и автомобильные радиаторы паять — теплоемкости жала вполне хватает, а для ускоренного разогрева как раз и использовать газовую горелку.     Ниже приведено несколько эскизов самодельных жал для стержневого электропальника, используя которые значительно ускоряется время выполнения той или иной задачи:     Если же паяльник оснащен регулятором температуры, то область удобство и скорость работы можно значительно увеличить — при монтаже мелких деталей температуру уменьшают, чтобы не перегреть деталь, при демонтаже крупных деталей температуру увеличивают, что ускорить разогрев припоя.     Однако паяльников с регулировкой температуры и стержневым жалом не такое большое разнообразие как хотелось. На Али представлено всего две модели подобных паяльников, причем одна видимо скоро из продажи исчезнет. Это ESI-S60 и BK-456. На Гербесте всего ОДИН ВАРИАНТ, но как то он дороговат. На Банггуде дела обстоят так же — всего ОДИН ВАРИАНТ, но тоже не дешево получается.     Если же слишком уж большая точность не нужна, то для регулировки температуры можно воспользоваться диммером — СИМИСТОРНЫМ РЕГУЛЯТОРОМ МОЩНОСТИ. Но диммер может только убавлять мощность. Схема приведенного ниже регулятора имеет всего три варианта регулировки, но способна увеличить мощность паяльника. Только не нужно злоупотреблять этим режимом — нагревательный элемент будет работать не в штатном режиме и может перегреться и перегореть.     Если переключатель режимов SA находится в среднем положении, то диодный мост не полный и через нагрузку протекает лишь один полупериод синусоиды — паяльник греется слабее. Если переключатель в левом положении, то диодный мост пропускает уже обе полуволны синусоиды и паяльник греется как обычно. Если же переключатель в правом положении, то подключается еще и накопительный конденсатор, который отдает накопленное на пиках напряжение во время перехода синусоиды через ноль и паяльник греется сильнее.     Более подробно о припоях и флюсах можно посмотреть ЗДЕСЬ или видео ниже:                 Конечно же измерительные приборы нужны не только матерому радилюбителю, но и начинающему — электричество глазом не видно, а для успешной работы того или иного устройства нужно измерять не только параметры элементов, но напряжение и ток.     Мультиметров на Али довольно много, причем начиная от простейших и заканчивая прицизионными, но у них и стоимость соответствующая. Начинающему радиолюбителю покупать дорогой прибор смысла не имеет — прибор будет все равно убит в течении трех-четырех месяцев, уж можете мне поверить. Самый популярный способ убийства мультиметров — после уизмерения тока, забыв переключить режим работы прибора измеряют напряжение. Если источник питания достаточно мощный, то обычно сгорает и устройство и сам прибор. Довольно частот после измерения сопртивления так же измеряют напряжение и снова прибор приходит в негодность.     Для выполнения правильных измерений и понимания того, что и как нужно измерять лучше просмотреть следующее видео:     В видео показан мультиметр серии 838 с измерителем температуры, однако такой нужен далеко не всем. Самым популярным мультиметром уже довольно долго остается модель серии 830. Данный мультиметр практически такой же, как и 838 и пользуются им точно так же. Когда наберетесь опыта работы, тогда уже можно будет приобрести более серьезный мультиметр. Если же к тому моменту Ваш первый тестер будет жив он тоже лишним не окажется — бывают ситуации, когда одного мультиметра не достаточно.     Выбрать мультиметр DT830.     Тем же, кто уверен в том, что емунужно что то серьезней самого простого мультиметра можно ВЫБРАТЬ МУЛЬТИМЕТР более продвинутого класса.         Так же имеет смысл подумать о приобретении еще одной разновидности мультиметра — универсального измерителя параметров элементов, в который интегрирован и определитель типа элемента, а так же его цоколевки. Вещица довольно полезная, поскольку позволяет измерять не только сопротивление резисторов, но и емкость конденсаторов, и индуктивность дросселей и трансформаторов. Кроме этого этот мультитестер определяет цоколевку диодов, тип и цоколевку транзисторов.     Аналогичных мультитестеров на Али довольно много, но модель MG328 отличается от остальных наличием измерительных проводов, что гораздо удобней установленного на плате разъема, в который паянный конденсатор уже не вставишь. На фото выше как раз мой прибор с оранжевой подстветкой — от цвета подсветки на момент покупки зависела цена и я выбрал самый дешевый — в гламурных показах мод я не учавствую.     При выборе данного мультиметра стоит обратить внимание на максимальное значение измеряемых емкостей — одна и та же модель может и не мерить емкости больше 10000мкФ, а тот, что на фото измеряет до 100000 мкФ, что позволило отбраковать мои давнишние конденсаторы. На приборе так же установлен цанговый разъем и сделаны площадки для проверки SMD компонентов.     Питается данный прибор либо от аккумулятора (при покупке не комплектуется) либо от USB зарядного устройства для телефонов — Самсунговское подошло идеально.     Кнопка с фиксацией — ВКЛ-ВЫКЛ, кнопка без фиксации это запуск измерения.     ВЫБРАТЬ МУЛЬТИТЕСТЕР MG328     Разумеется, что приделать крокодилы можно к любому мультитестеру, однако это хорошо, когда крокодилы имеются в наличии, да еще три одинаковых, но с разными по цвету кожушками. А если нет?     Тем, кто взялся за паяльник с твердым намереньем одолеть паяльное мастерство не только в пайке самоваров будет весьма полезно приобрести еще несколько приборов.     Если мультиметр это глаза электронщика, позволяющие видеть величины напряжений и токов, то осциллграф это реально орлиное зрение, поскольку видно как это величины изменяются в реальном времени.     Когда я учился довелось слышать спор двух преподавателей и один другому сказал примерно следующее:     — Тестер нужен электрику — частота и форма напряжения сети определена ГОСТом, а вот электронщику нужен еще и осциллограф, потому что он работает с напряжениями разной частоты и разной формы и пока он не увидит, что у него происходит он будет похож на гадалку с вокзала, а не на полноценного специалиста.     Где ж взять денег, а потом купить осциллограф в 1987 году то?     С деньгами вопрос решился довольно просто — ночная разгрузка вагонов. Именно тогда я понял, что те, кто не умеет работать головой работают руками. Хребтина болела недели две, а вот запах муки еще месяц в носу стоял. Откровенно говоря вера моя в то, что мне нужен осциллограф пошатнулась на второй разгрузке, но все таки устояла и я купил вот такой прибор:     Да прибор чисто демонстрационный, но подключив его параллельно С1-55 я прямо на корпусе нацарапал деления и он стал измерительным. Слегка брехливым, но измерительным!     Замечу, это я купил осциллограф до того, как у меня появился первый тестер. Видя мои потуги в этой области родители мне купили мой второй измерительный прибор:     Честно говоря на первых парах тестером я пользовался редко. Изучаемая тогда серия К155 поражала подростковый мозг своими возможностями и осциллографом я пользовался гораздо чаще, чем тестером.     Потом зацепила звукотехника и вот тут осциллограф стал действительно очень полезным прибором — напряжения, форма сигнала, все это было видно и в случае косяков находить их получалось гораздо быстрее.     С тех смаых пор, с моента покупки этой демонстрационной примитивщины осциллограф у меня был всегда. Приборов было много: С1-80, С1-83, С1-112, С1-99, особый трепет к С1-55 — это единственный осциллограф, который мог синхронизироваться по импульсу самосброса серии К555. Кстати С1-55 у меня до сих пор стои плотно упакованный в целофан, хотя уже довольно давно пользуюсь UTD2052CEL.     Удобство осциллографа как раз и заключается в том, что им можно не только измерить напряжение, но и проконтролировать его форму, увидеть пульсации или возбуждение схемы.     Какой же осцилограф выбрать начинающему сегодня?     Вопрос довольно сложный, поскольку еще в строю Советские осциллографы, а к ним добавились цифровые собратья. Поэтому тут прежде всего нужно уяснить несколько моментов:     Первый осциллограф не должен быть дорогим, поскольку есть огромная вероятность того, что Вы его попросту убьете.     Не нужно гнаться за слишком шикарными параметрами начинающие все равно ими не пользуются. Максимальной частоты в 200-300 кГц уже достаточно. Это уже в следующем приборе нужно будет что то под 10 МГц, но смею Вас заверить — пользоваться этим Вы будете ОЧЕНЬ редко.     Откуда верхняя частота 200 кГц?     Звуковой диапазон заканчивается 20 кГц, импульсные блоки питания работают на частотах ниже 200 кГц, самодельные крайне редко приближаются к 100 кГц. Какой смысл платить за то, что ни когда не будет использоваться?     Сколько же будет стоить осциллограф?     Не дорого и для этого даже не нужно вагоны разгружать. Сегодня, 14 мая 2017 года, на Авито было найден вот такой осциллограф:     Простой как велосипед, при необходимости может быть довольно легко отремонтирован специалистом более высокого класса, поскольку не содержит в себе уникальных элементов (С1-83 я сдал на петушки, потому что не смог найти изолятор для заливки строчной развертки, там какой то мудреный силикон используется, а у меня умножитель навернулся).     Можно воспользоваться и предложением из Китая — как раз не давнопоявились компактные осциллографы начального уровня DSO138. На Али они конечно давно торгуются, но сколько я не смотрел они продавались набором деталей для самостоятельной сборки. Лично мне не когда заморачиваться пайкой такой мелочи, начинающему однозначно будет страшновато напаять чего ни будь не того, а тут сюрприз — уже полностью готовая плата осциллографа — КУПИТЬ DSO138 В СБОРЕ.     Шнурок в комплекте правда идет уж слишком для начинающих, поэтому настоятельно рекомендую выбрать ЩУП ДЛЯ ОСЦИЛЛОГРАФА более серьезный, сразу с делителем 1:10     Тем у кого скоро днюха не много проще — можно насесть на родителей и выклянчить себе более серьзный осциллограф, но повторюсь — не гонитесь за слишком шикарными параметрами, Вы все равно его ушатаете и повторно затратится на такой же может и не получится. Поэтому при выборе осциллографа ведите себя скромнее. Как научитесь уверено пользоваться, поймете какие действительно параметры Вам нужны у этого чуда измерительной техники, вот тогда и будет выбирать прибор более высокого класса, а пока уровня калькудятора будет вполне достаточно.         Разумеется нужна будет и литература, на Али ее нет, поэтому не много советов из личного опыта:     Прежде всего нужны две книжки, пусть даже в электронном виде. Первая — орфографический словарь, вторая словарь термирминов по электронике. Не нужно улыбаться.     Задавая вопрос поисковику прежде всего Вы сами ставите его в не ловкое положение и заставляете робота изучать свою безграммотность. И не нужно удивляться, что в результатах поиска Вы получаете не совсем то, что хотелось бы.     как подсеиденить провода к калонкам     пичатная плата уселителя звука     хорактирестики тда 7293     трансфармматор для инвертора     цагаан хоолтон     росчет калонок к уселителю     Это из статистики liveinternet.ru, по каким поисковым запросам люди попадают на этот сайт, просто открыл первых 50 поисковых запросов и более 10% запросов написаны с ошибками. Какие ответы Вы надеетесь увидеть?     Что касается сокращений, то ситуация примерно такая же — каждый норовит придумать что то свое и потом удивляется или обижается, что его поднимают на смех.     Ну с какого перепуга транзисторы сокращаются как транзы? С чего это усилители мощности стали усилителями звука? Если Вы не можете объяснить свою проблему со схемой как можно что то советовать? А может в таких случаях давать советы так же — на своем, выдуманном языке, а потом гнобить вопрошающего, что он ни чего не понимает?     Следующим по списку необходимого начинающему опять же будут книги, а именно справочники. Нет, не нужно сломя голову скачивать из интернета все книги, имеющие на обложке слово «СПРАВОЧНИК».     На компьютере делаете папку, в ней несколько других папок, название которых сразу делаются по группам. В этой папочке будет все, что свзязано с усилителями, в этой с блоками питания, в следующей все, что касается бытовой автоматики. Названия папок лучше сразу делать английскими буквами и не длинее 8 знаков. Если у Вас ВДРГУ обвалится Винда, или накроется загрузочный сектор на жестком диске всю эту информацию можно будет извлечь, но на языках низкого уровня, а они понимают только англиские буквы и обычно название больше 8 символов видят плохо.     Справочные данные на элементную базу обычно хранятся в специализированных библиотеках. Чтобы каждый раз не лазить по этим хранилищам я составил свой справочный листок наиболее популярных значений, а в самом верху этого справочника поисковые строки на три довольно крупных хранилища технической документации электронных компонентов. Вбиваем название, нажимаем ИСКАТЬ и получаем результат.     Однако все что Вы напаяли так и останется платой и так будет пока плата не будет подлючена, а для этого нужны провода, монтажные провода.     Проводов на Алиэкспресс довольно много и различаются они не только цветом. Для начала рассмотрим провода марки AWG.     Технические параметры провода: Материал изоляции Силикон или ПВХ (ЧИТАЙТЕ ОПИСАНИЕ) Номинальное напряжение силиконового провода 300 В Номинальное напряжение ПВХ UL1007 300 В Номинальное напряжение ПВХ UL1015 600 В Температурный диапазон силикона -60°С. ..+200°С Температурный диапазон ПВХ -30°С…+80°С Материал проводника Луженая медь Цвет Разный     Если с техническими характеристиками все вроде как понятно, то вот с самой маркировкой есть некоторые трудности — она задом на перед, т.е. чем больше цифра в обозначении, тем тоньше будет провод. Да и из этой цифры нельзя сделать вывод о сечении проводника. Поэтому дополнительные параметры были собраны в отдельную таблицу: AWG Диаметр жилы Площадь поперечного сечения Токовая нагрузка для медного провода при t 60/75/90 °C дюймы мм мм2 А 0000 (4/0) 0,4600 11,684 107 195/230/260 000 (3/0) 0,4096 10,404 85 165/200/225 00 (2/0) 0,3648 9,266 67,4 145/175/195 0 (1/0) 0,3249 8,252 53,5 125/150/170 1 0,2893 7,348 42,4 110 / 130 / 150 2 0,2576 6,544 33,6 95/115/130 3 0,2294 5,827 26,7 85/100/110 4 0,2043 5,189 21,2 70/85/95 5 0,1819 4,621 16,8   6 0,1620 4,115 13,3 55/65/75 7 0,1443 3,665 10,5   8 0,1285 3,264 8,37 40/50/55 9 0,1144 2,906 6,63   10 0,1019 2,588 5,26 30/35/40 11 0,0907 2,305 4,17   12 0,0808 2,053 3,31 25/25/30 13 0,0720 1,828 2,62   14 0,0641 1,628 2,08 20/20/25 15 0,0571 1,450 1,65   16 0,0508 1,291 1,31 — / — / 18 17 0,0453 1,150 1,04   18 0,0403 1,024 0,823 —/—/14 19 0,0359 0,912 0,653   20 0,0320 0,812 0,518   21 0,0285 0,723 0,41   22 0,0253 0,644 0,326   23 0,0226 0,573 0,258   24 0,0201 0,511 0,205   25 0,0179 0,455 0,162   26 0,0159 0,405 0,129   27 0,0142 0,361 0,102   28 0,0126 0,321 0,081   29 0,0113 0,286 0,0642   30 0,0100 0,255 0,0509   31 0,00893 0,227 0,0404   32 0,00795 0,202 0,032   33 0,00708 0,180 0,0254   34 0,00630 0,160 0,0201   35 0,00561 0,143 0,016   36 0,00500 0,127 0,0127   37 0,00445 0,113 0,01   38 0,00397 0,101 0,00797   39 0,00353 0,0897 0,00632   40 0,00314 0,0799 0,00501           Если есть правила, то разумеется есть исключения из них. В данном случае исключением являются провода в силиконовой двухсотградусной изоляции с нормированным набором жил определенного диаметра. Для примера пара страничек: ЗДЕСЬ можно заказать двухметровые отрезки провода от 18AWG до 30AWG (10 вариантов цвета), а ЗДЕСЬ отрезки по 5 метров от 6AWG до 10AWG. Подробности об этом проводе сведены в таблицу. Калибр Количество проводов диаметром 0,08 мм Сечение Диаметр жилы Толщина изоляции Диаметр провода Сопротивление Ом/км Максимальный ток, А при ПВ 50% 1 14000 70 11,4 2,3 16 0,45 840 2 10000 50 10,2 2,4 15 0,63 630 3 7000 35 7,7 2,6 13 0,89 500 4 5000 25 7,2 2,4 12 1,25 400 6 3200 16 5,2 1,65 8,5 1,9 300 7 2400 12 4,5 1,35 7,2 2,6 240 8 1650 8,3 3,5 1,5 6,5 3,7 190 10 1050 5,3 2,9 1,3 5,5 6,3 140 11 750 3,8 2,53 1,2 5 8,3 105 12 680 3,4 2,48 1 4,5 9,8 88 13 500 2,5 2 1 4 12,5 70 14 400 2,0 1,78 0,9 3,5 15,6 55 15 300 1,5 1,6 0,8 3,2 20,8 42 16 252 1,27 1,53 0,75 3 24,4 35 17 210 1 1,33 0,68 2,7 29,8 30 18 150 0,75 1,19 0,55 2,3 39,5 22 20 100 0,5 0,92 0,45 1,8 62,5 13 22 60 0,3 0,78 0,45 1,7 88,6 8 24 40 0,2 0,6 0,5 1,6 97,6 5 26 30 0,15 0,46 0,5 1,5 123 3,5 28 16 0,08 0,35 0,4 1,2 227,2 1,25 30 11 0,055 0,3 0,3 0,8 331 0,5     Номинальное напряжение 600В, максимальное не более 2000 В       Провода по Али я перебирал довольно долго — я искал не дорогие цветастые провода для замены проводки в машине. Времени было убито не мало, тем не менее кое что нашел:     Изоляция ПВХ, довольно большой выбор цветов и сечений, в магазине есть еще довольно не дорогиеразъемы с шагом 2,54, но это уже для других целей, я отвлекся. Рейтинг магазина 99,6%, количество продаж не плохое, в общем магазин довольно надежный. Я искал провода, поэтому ссылку даю на ОТДЕЛ ПРОВОДОВ В ПВХ ИЗОЛЯЦИИ. Провода продаются как наборами из нескольких цветов, так и по одному цвету.     Есть еще один магазинчик, который произвел на меня впечатление. Провода там несколько дороговаты но ассортимент дополнительной оснастки просто огромен. Это и всевозможные разъемы, причем как специализированные для звуковой аппаратуры, так и для питания, в том числе силового. Количество разновидностей термоусадочнойтрубки просто убило — начиная от обычных ПВХ ТЕРМОУСАДОЧНЫХ ТРУБОК 2:1 и заканчивая СПЕЦИАЛИЗИРОВАННЫМИ ТЕРМОУСАДОЧНЫМИ ТРУКАМИ, имеющими внутри клеевой слой. Выбор диаметров и расцветок ОПЛЕТОК ДЛЯ ПРОВОДОВ тоже огромен. Оплетка для провода это специальная сетчатая трубка, способная изменять свой диаметр для прокладки в ней нескольких проводов. Таким образом получается довольно аккуратный жгут:     В общем есть смысл пройтись по разделам этого магазина — довольно много интересных примочек для прокладки и крепления проводов можно найти.         Так же не стоит забывать, что существуют ленточные жгуты. Штука хоть и несколько дороговатая, но дизайн монтажа и удобство обслуживания стоят того. Для начала ссылка на ОТДЕЛ МАГАЗИНА в котором я приобрел ленточный жгут на 40 проводов, правда длина жгута всего 20 см, но с каждой стороны провода уже запаян однопиновый разъем, в моем случае с однйо стороны «папа», с другой — «мама». Подобные огрызки летночного жгута довольно полезны при моделировании устйроств на Ардуино или же при проверке прототипов аппаратной электроники. Впрочем, если длины провода хватает, то данный жгут или его фрагмент можно использовать и в готовом устройстве.     Если же 20 сантиметров мало, то можно заказать ленточный жгут и значительно большей длины. Причем чем больший отрезок ленточного жгута Вы берете, тем дешевле он обходится.     Я заказывал ленту на 20 проводов в этом МАГАЗИНЕ, заказывал 5 метров, в итоге получилось по 1,4$ за один метр. Если бы я взял отрезок в 10 метров, то мне бы один метр обошелся бы 1,19$. Понятно, что даже 5 метров нужно далеко не всегда, однако если Вы собираете одно устройство и дальше будете только бахваляться о содеянном, то смысла в покупке 5 метров нету — придется искать провод на метраж, но он однозначно будет дороже. Если же у Вас в планах продолжительное занятие электроникой, то можете мне поверить — эти 5 метров ленточного жгута кончаться ну ОЧЕНЬ быстро.     Кстати сказать в магазине довольно большой выбор не только ленточных жгутов, а так же термоусадочной трубки, нейлоновых оплеток для обычных жгутов, текстолит фольгированный и макетные платы.         Разумеется, что лучший разъем это пайка, однако это не всегда удобно. Именно по этой причине был довольно большой экскурс в мир разъемом на Али. Возможно я не очень настойчиво искал, но найденый мной магазин разъемомв и соединителей произвел впечатление — такого большого выбора я не находил еще. Единственный недостаток — мелкий опт. Все разъемы в магазине поеделены на три основные группы, то, что интересовало меня находится ЗДЕСЬ.     В магазине довольно большой выбор проводов в ПВХ изоляции (силконовые тоже есть, но очень скромно), есть БОЛЬШОЙ ВЫБОР ЖГУТОВ С ЗАПАЯННЫМИ РАЗЪЕМАМИ, что существенно сократит время при сборке Вашего устройства. Есть плоские кабели FFC/FPC, и кстати есть разъемы под них. В общем, если Вы решите что то с чем то сеодинить, то пока что это лучший вариант из мною найденных.     Пробный заказ проводов с разъемами быд сделан ЗДЕСЬ. Провода обжаты хорошо, провода не магнитятся, длина провода 30 см, но можно заказать провода нужной длины.             ПЕРЕЙТИ НА СПРАВОЧНЫЙ ЛИСТОК     Вроде и все, что хотелось сказать, что вспомню — буду дописывать….     Чтобы не быть голословным я тут буду продолжать цитировать поисковые запросы, может кто то все таки задумается о том, как он пишет. Итак, поехали:     блок питание на ir вфлетает тпанзисторы и ирки через раз лоработанны     из какого диаметра матают первичную обмотку     микрофонные умилитили     запуск трехфпазного двигателя     как обделать колонки     частоты и интенсивности воспнинимаемве     термоусадочная трубка с припоем обзор     как подключить лампу 6.3v в цепь с напряжением 9.6v чтобы неперегарелла     резисторы с усилителем     какой шум испоььзуют для настройки акустических систм     сварочникб армалей своими руками     схемы выходного каскада улителя мощности     Адрес администрации сайта: [email protected]

WoodmanUSB. Компьютерный осциллограф на 48 МГц. (Часть 2)

Реализация

Для того чтобы соорудить осциллограф, необходимо собрать приставку, в которую должны быть включены 8 полупроводниковых диодов, 3 резистора и один аттенюатор, штекер для подключения к звуковой карте (LINE-IN), все как показано на схеме осциллографа своими руками.

Плата собрана именно по такому принципу, чтобы защитить звуковую карту от скачков напряжения, которые могут поступить на ее вход вместе с исследуемым цифровым сигналом.

Диоды не пропускают сигналы с амплитудой более 2В, а комбинация последовательно соединенных резисторов, образующих делитель, разрешает высокое входное напряжение.

Цифровой сигнал, подлежащий диагностике, поступает на входные клеммы приставки.

Собранная схема имеет линейный вход к звуковой карте через специальный штекер. Здесь важна длина соединительного провода.

Чем провод короче, тем меньше ошибок возникает при измерении сигнала, так как на низких измеряемых уровнях высока вероятность появления высокой погрешности искажений.

Лучше всего использовать двухжильный провод. На фото осциллографа, сделанного своими руками хорошо видно, что используется электрический провод в медной оплетке.

Устройство и назначение

Принципиальная схема осциллографа сложна для понимания начинающего радиолюбителя, поэтому рассматривать её нужно не целиком, а предварительно разбив на отдельные блоки:

Каждый блок представляет собой отдельную микросхему, или плату.

Сигнал с исследуемого устройства поступает через вход Y на входной делитель, задающий чувствительность измерительного контура. После прохождения предварительного усилителя и линии задержки он попадает на конечный усилитель, который управляет вертикальным отклонением индикаторного луча. Чем выше уровень сигнала — тем больше отклоняется луч. Так устроен канал вертикального отклонения.

Второй канал — горизонтального отклонения, нужен для синхронизации луча с сигналом. Он позволяет удерживать луч в заданном настройками месте.

Без синхронизации луч уплывет за границы экрана.

Синхронизация бывает трёх видов: от внешнего источника, от сети и от исследуемого сигнала. Если сигнал имеет постоянную частоту, то синхронизацию лучше использовать от него. В качестве внешнего источника обычно выступает лабораторный генератор сигналов. Вместо него для этих целей подойдёт смартфон с установленным на него специальным приложением, которое модулирует импульсный сигнал и выводит его в гнездо для наушников.

Осциллографы применяются при ремонте, проектировании и настройке различных электронных устройств. Сюда входят диагностика систем автомобиля, устранение неисправностей в бытовой технике и многое другое.

Осциллограф измеряет:

• Уровень сигнала.
• Его форму.
• Скорость нарастания импульса.
• Амплитуду.

Также он позволяет развёртывать сигнал до тысячных долей секунды и просматривать его в мельчайших подробностях.

Большинство осциллографов имеют встроенный частотомер.

Программное обеспечение

Аппаратная часть готова, теперь необходимо подготовить программную среду, чтобы увидеть результаты измерений на экране компьютера. К счастью, сегодня существует множество программ, работающих с осциллографами.

Современные утилиты оснащены всеми необходимыми функциями для исследования и анализа сигналов, с которыми работает осциллограф.

Что такое осциллограф

Осциллограф — как прибор для измерения и отслеживания частотных колебаний в электрической сети — известен с середины прошлого века. Данными приборами комплектуются все учебные и профессиональные лаборатории, поскольку обнаружить некоторые неисправности или произвести точную настройку оборудования можно только лишь с его помощью. Он может выводить информацию как на экран, так и на бумажную ленту. Показания позволяют увидеть форму сигнала, рассчитать его частоту и интенсивность, а в результате определить источник его появления. Современные осциллографы позволяют рисовать трехмерные цветные частотные графики. Мы же сегодня остановимся на простом варианте стандартного двухканального осциллографа и реализуем его с помощью приставки к смартфону или планшету и соответствующего программного обеспечения.

Щуп для компьютерного осциллографа

Даже имея массу различных промышленных кабелей, не лишним будет изготовить своими руками кабель-щуп для осциллографа, работающий на низкой частоте.

Преимуществом самодельного кабеля данного типа является его гибкость и небольшой размером, что очень удобно.

Минусом является то, что область его эксплуатации сводится к ремонту примитивной аудиотехники. Для использования самодельного осциллографа вполне достаточно будет «кабель-щупа».

Реализация защиты, экранирования сигнала и снижения погрешности

Для того чтобы частично защитить свое устройство от возможного выхода из строя, а также стабилизировать сигнал и расширить диапазон входных напряжений, может использоваться схема простого осциллографа для планшета, которая уже долгое время успешно применяется для сборки приборов для компьютера. В ней применяются дешевые компоненты, среди которых стабилитроны КС119А и два резистора на 10 и 100 кОм. Стабилитроны и первый резистор подключаются параллельно, а второй, более мощный, резистор используется на входе схемы, чтобы расширить максимально возможный диапазон напряжений. В результате пропадает большое количество помех, а напряжение повышается до 12 В.

Само собой, следует учитывать, что осциллограф из планшета работает в первую очередь со звуковыми импульсами. Поэтому стоит позаботиться о качественном экранировании как самой схемы, так и щупов. При желании подробную инструкцию по сборке данной схемы можно найти на одном из тематических форумов.

Осциллографы-приставки с передачей данных по Wi-Fi

Данный вариант передачи данных существенно расширяет возможности измерительного устройства. Сейчас рынок осциллографов с таким видом обмена информацией между приставкой и планшетом набирает обороты ввиду своей востребованности. Такие осциллографы практически не уступают профессиональным, поскольку без задержки передают измеряемую информацию на планшет, который тут же выводит ее в виде графика на экран.

Управление осуществляется через простые, интуитивно понятные меню, которые копируют настроечные элементы обычных лабораторных устройств. Кроме того, подобное оборудование позволяет записывать или транслировать в режиме реального времени все происходящее на экране, что может стать незаменимым подспорьем, если нужно попросить совета у более опытного мастера, находящегося в другом месте.

Характеристики осциллографа для ремонта планшетов в виде приставки с Wi-Fi подключением вырастают в несколько раз, по сравнению с предыдущими вариантами. Подобные осциллографы имеют диапазон измерения до 50 МГц, при этом их можно модифицировать посредством разнообразных переходников. Зачастую в них установлены аккумуляторы для автономного питания, с целью максимально разгрузить рабочее место от ненужных проводов.

Подбираем резисторы

Второй вариант сделать компьютер в роли осциллографа – это подобрать пары резисторов. Точность в данном случае обеспечивается за счет того, что используются пары резисторов из двух комплектов с достаточно большим разбросом. Здесь важно изначально сделать тщательное измерение всех устройств, а затем выбрать пары, сумма сопротивлений которых является наиболее соответствующей выполняемой вами схеме.

Стоит отметить, что именно этот способ использовался в промышленных масштабах для того, чтобы подгонять резисторы делителя для легендарного устройства «ТЛ-4». Перед тем как сделать осциллограф из компьютера своими руками, необходимо изучить возможные недостатки такого устройства. В первую очередь можно отметить трудоемкость, а также необходимость применения большого количества резисторов. Ведь чем более длинным будет список используемых вами устройств, тем более высокой будет конечная точность проводимых измерений.

Компьютер в роли осциллографа, спектроанализатора, частотомера и генератора

Современная измерительная аппаратура давно срослась с цифровыми и процессорными средствами управления и обработки информации. Стрелочные указатели уже становятся нонсенсом даже в дешевых бытовых приборах. Аналитическое оборудование все чаще подключается к обычным ПК через специальные платы-адаптеры. Таким образом, используются интерфейсы и возможности программ приложений, которые можно модернизировать и наращивать без замены основных измерительных блоков, плюс вычислительная мощь настольного компьютера.

Кроме того, и расширение возможностей обычного компьютера возможно за счет разнообразных программно-аппаратных средств, — специальных плат расширения, содержащих измерительные АЦП (аналого-цифровой преобразователь) и ЦАП (цифро-аналоговый преобразователь). И компьютер очень легко превращается в аналитический прибор, к примеру, — спектроанализатор, осциллограф, частотомер… , как и во многое другое. Подобные средства для модернизации компьютеров выпускаются многими фирмами. Однако цена и узконаправленная специфика не делают это оборудование распространенным в наших условиях.

Но зачем далеко ходить? Оказывается, простой ПК в своей конструкции уже содержит средства, которые с некоторыми ограничениями способны превратить его в тот же осциллограф, спектроанализатор, частотомер или генератор импульсов. Согласитесь, уже немало. К тому же делаются все эти превращения только с помощью специальных программ, которые к тому же совершенно бесплатны и каждый желающий может их скачать в Интернете.

Вы, наверное, зададитесь логичным вопросом — как же в измерениях можно обойтись без АЦП и ЦАП? Никак нельзя. Но ведь и то и другое присутствует почти в каждом компьютере, правда, называется по другому — звуковая карта. А чем не АЦП/ЦАП, скажите, пожалуйста? Это уже давно поняли те, кто написал для нее массу программ, не имеющих никакого отношения к воспроизведению музыки. Ведь обычная звуковая плата ПК способна воспринимать и преобразовывать сигнал сложной формы в пределах звуковой частоты и амплитудой до 2В в цифровую форму со входа LINE-IN или же с микрофона. Возможно и обратное преобразование, — на выход LINE-OUT (Speakers). Таким образом, вы можете работать с любым сигналом до 20 кГц, а то и выше, в зависимости от звуковой платы. Максимальный предел уровня входного напряжения 0,5-2 В тоже не составляет проблемы, — примитивный делитель напряжения на резисторах собирается и калибруется за 15 минут. Вот на таких-то нехитрых принципах и строятся программное обеспечение: осциллографы, осциллоскопы, спектроанализаторы, частотомеры и, наконец, генераторы импульсов всевозможной формы. Такие программы эмулируют на экране компьютера работу привычных для нас приборов, естественно со своей спецификой и в пределах частотного диапазона вашей звуковой платы.

Как это работает? Для пользователя все выглядит очень просто. Запускаем программу, в большинстве случаев такое ПО не нужно даже инсталлировать. На экране монитора появляется изображение осциллографа: с характерным для этих приборов экраном с координатной сеткой, тут же и панель управления с кнопками, движками и регуляторами, тоже часто копирующими вид и форму таковых с настоящих — аппаратных осциллографов. Кроме того, в программных осциллографах могут присутствовать дополнительные возможности, как, например, возможность сохранения исследуемого спектра в памяти, плавное и автоматическое масштабирование изображения сигнала и т.д. Но, конечно же, есть и свои недостатки.

Как подключиться к звуковой карте? Здесь нет ничего сложного — к гнезду LINE-IN, с помощью соответствующего штекера. Типичная звуковая плата имеет на панельке всего три гнезда: LINE-IN, MIC, LINE-OUT (Speakers), соответственно линейный вход, микрофон, выход для колонок или наушников. Конструкция всех гнезд одинакова, соответственно и штекеры для всех идут одни и те же. Программа осциллограф будет работать и отображать спектр и в том случае если снимается звуковой сигнал с помощью микрофона, подключенного к своему входу. Более того, большинство программных осциллографов, спектроанализаторов и частотомеров нормально функционируют, если в это же время на выход звуковой платы LINE-OUT выводится какой-то другой сигнал с помощью другой программы, пусть даже музыка. Таким образом, на одном и том же компьютере можно задавать сигнал, скажем с помощью программы генератора, и тут же его контролировать осциллографом или анализатором спектра.

При подключении сигнала к звуковой плате следует соблюдать некоторые предосторожности, не допуская превышения амплитуды выше 2 В, что чревато последствиями, такими как выходом устройства из строя. Хотя для корректных измерений уровень сигнала должен быть гораздо ниже от максимально допустимого значения, что так же определяется типом звуковой карты. Например, при использовании популярной недорогой платы на чипе Yamaha 724 нормально воспринимается сигнал с амплитудой не выше 0,5 В, при превышении этого значения пики сигнала на осциллографе ПК выглядят обрезанными (рис.1). Поэтому для согласования подаваемого сигнала со входом звуковой карты потребуется собрать простой делитель напряжения (рис.2).

USB-осциллографы

Если у вас нет портативного устройства вроде планшета, но имеется ноутбук или компьютер, не стоит расстраиваться. Из них также можно сделать прекрасный измерительный прибор. Самым простым вариантом будет подключение щупов к микрофонному входу компьютера по такому же принципу, как описывалось в начале статьи.

Однако, учитывая его ограничения, этот вариант подойдет далеко не всем. В таком случае может использоваться USB-осциллограф, который обеспечит такие же характеристики, как и приставка с передачей сигнала по Wi-Fi. Стоит отметить, что такие приборы иногда работают с некоторыми планшетами, которые поддерживают технологию подключения внешних устройств OTG. Само собой, ЮСБ-осциллограф также пытаются сделать самостоятельно, причем довольно успешно. По крайней мере, именно этой поделке посвящено большое количество тем на форумах.

Осциллографы для радиолюбителей

ARRL 0976

Номер детали производителя: 0976 Номер детали DXE: ARR-0976 Заголовок: Осциллографы для радиолюбителей Автор: Пол Данзер, N1II Количество: Продается индивидуально.

Осциллографы для радиолюбителей ARRL открывают ваш мир для визуального анализа сигналов. Осциллографы — очень полезный инструмент в мире электроники, позволяющий радиолюбителям «видеть» сигналы внутри своего оборудования. Благодаря персональным компьютерам и современным технологиям радиолюбителям доступны различные аналоговые, цифровые или гибридные прицелы для решения проблем и тестирования новых идей в домашних мастерских.

Осциллографы для радиолюбителей наполнен практической информацией, которая вам понадобится для использования осциллографа. Он начинается с обзора осциллографа и продолжается обсуждением характеристик, приложений, пробников, элементов управления и режимов ввода. Если вы подумываете о добавлении этого тестового оборудования в свою хижину, есть объяснение технических характеристик и функций осциллографа, которые помогут вам выбрать осциллограф, который подходит именно вам.

Информация в этой книге:

* Зачем нужен осциллограф?
* Немного истории
* Эти элементы есть в каждом осциллографе
* Датчики и аксессуары
* Детали осциллографа
* Режимы ввода
* Давайте приступим к работе
* Если вы собираетесь купить один — Технические характеристики
* Программные осциллографы — Возможности и бесплатные
* Обзоры нескольких текущих моделей

Большинство радиолюбителей хотели бы иметь осциллограф в то или иное время.Универсальность осциллографа предоставляет множество функций, связанных с напряжением, частотой, амплитудой, формой сигнала и т. Д. Пусть осциллографы для радиолюбителей ARRL научат вас ценности этих замечательных испытательных инструментов. Закажите копию у DX Engineering… сегодня!

Лучшие осциллографы для начинающих и любителей 2020

Вы ищете осциллограф для рабочего места для электроники? В этой статье мы покажем вам, как выбрать лучший осциллограф в соответствии с вашими требованиями, будь вы новичок, любитель электроники или производитель.

Сравнительная таблица лучших осциллографов для любителей

Вот таблица, в которой сравниваются некоторые из лучших осциллографов для любителей.

Продолжайте читать эту статью, чтобы подробно изучить каждый из выбранных осциллографов и узнать, как выбрать осциллограф, соответствующий вашим потребностям.

Как выбрать осциллограф?

Осциллограф — это инструмент, который позволяет увидеть, как напряжение изменяется во времени. Это очень полезно для проверки работы электронных схем, аналоговых сигналов, схем отладки и т. Д.Чтобы выбрать осциллограф, вам необходимо знать, какие сигналы вам нужно измерять. Это определит технические характеристики вашего прицела.

Например, вам нужно иметь представление о том, сколько сигналов вам нужно измерять одновременно; какова максимальная частота и максимальная амплитуда сигналов, которые вы будете измерять; если вы собираетесь измерять повторяющиеся сигналы или ищете одиночные снимки.

Вот список некоторых из наиболее важных моментов, которые необходимо учитывать при выборе осциллографа:

• Полоса пропускания: определяет частотный диапазон, в котором осциллограф производит точные измерения на дисплее.Как правило, для получения более точных результатов следует выбирать полосу пропускания, в 5 раз превышающую максимальную частоту измеряемых сигналов.
  Полоса пропускания 100 МГц более чем достаточно для большинства схем для любителей.
• Частота дискретизации: указывает, сколько отсчетов в секунду принимает осциллограф. Чем выше частота дискретизации, тем точнее результаты для более быстрых сигналов. Более высокая частота дискретизации гарантирует, что вы сможете обнаруживать прерывистые события.
• Количество каналов: для осциллографов начального уровня, обычно используются 2- и 4-канальные осциллографы.Добавление большего количества каналов увеличивает цену. Любителю обычно достаточно двухканального прицела.
• Цена: Цена — очень важный аспект, поскольку от нее зависит, сколько вы можете потратить на прицел. Есть отличные осциллографы начального уровня за 250 долларов. Однако, если у вас нет такой суммы денег, чтобы потратить на этот инструмент, вы всегда можете получить игрушечный осциллограф или набор для самостоятельного анализа основных схем.

---

Hantek DSO5102P Цифровой запоминающий USB-осциллограф, 2 канала, 100 МГц, 1 Гвыб / с

249 долларов.90 в наличии

2 новых от $ 249.90

Бесплатная доставка

по состоянию на 14 февраля 2021 г. 7:04

На мой взгляд, Hantek DSO5102P — один из лучших осциллографов начального уровня, которые вы можете получить за такую ​​цену.Он имеет полосу пропускания 100 МГц, частоту дискретизации 1 ГБ выборок в секунду, длину записи до 40 КБ и является двухканальным. Кроме того, порт USB позволяет подключать USB-накопитель для сохранения изображений сигналов. Его также можно подключить к компьютеру и использовать прилагаемое программное обеспечение для более подробного анализа ваших измерений.

Прицел очень прост в настройке, а меню интуитивно понятны в использовании, что идеально подходит для начинающих. Для более подробного ознакомления с этим осциллографом вы можете посмотреть видеообзор ниже или прочитать здесь: Цифровой запоминающий осциллограф (DSO) Hantek DSO5102P.

Вы можете приобрести этот прицел по несколько более низкой цене на Banggood. Просто нажмите на карточку продукта ниже.

---

Hantek DSO4102C Цифровой мультиметр Осциллограф USB 100 МГц 2 канала ЖК-дисплей Генератор сигналов

★★★★★

$ 416.56
$ 289,99

по состоянию на 10 февраля 2021 г. 1:12 утра

Hantek DSO4102C имеет все свои характеристики, аналогичные Hantek DSO5102P. Но он добавляет дополнительный канал для генерации сигналов произвольной / функциональной формы.

---

Цифровой осциллограф Rigol DS1054Z — полоса пропускания 50 МГц, 4 канала

$ 349,00 в наличии

6 новых от 349 долларов.00

по состоянию на 14 февраля 2021 г. 7:04

Rigol — отличный бренд осциллографов и других измерительных инструментов. Итак, выбирая осциллограф Rigol, вы знаете, что получите качественное оборудование.Эта конкретная модель — один из самых продаваемых осциллографов в мире.

Он имеет 4 канала и предлагает полосу пропускания 50 МГц. Кроме того, он также оснащен разъемом USB, LAN (LXI) (можно подключить кабель Ethernet) и выходом AUX. Это отличный осциллограф, если посмотреть на соотношение цена / производительность.

---

Цифровой запоминающий осциллограф Siglent Technologies SDS1052DL + 50 МГц

259 долларов.00 в наличии

4 новых от $ 258.00

Бесплатная доставка

по состоянию на 14 февраля 2021 г. 7:04

Отличным вариантом может стать DSD105DL + от Siglent technologies менее чем за 300 долларов.Что касается его характеристик, он имеет следующие характеристики: полоса пропускания 50 МГц, частота дискретизации 500 млн отсчетов / с, двухканальный интерфейс, интерфейс через USB, USB-хост и LAN.

Другой большой прицел от Siglent Technologies — SDS1202X-E, который предлагает полосу пропускания 200 МГц, два канала, частоту дискретизации 1 Гвыб / с и многое другое. Посетите страницу продукта для получения более подробной информации.

Последнее обновление 14 февраля 2021 г., 7:04

---

Игрушечные осциллографы и комплекты для сборки осциллографов

Если вы не можете позволить себе «настоящий» осциллограф, есть наборы для самостоятельного изготовления и игрушечные осциллографы, которые могут помочь вам с вашими схемами.Очевидно, что эти инструменты не так точны, как настоящий осциллограф, и не обладают всеми причудливыми математическими функциями, но тем не менее они могут отлично справиться с задачей.

Один из лучших вариантов — цифровой осциллограф DSO150. Это очень простой осциллограф с одним каналом, полосой пропускания 200 кГц и 12-битным разрешением, и стоит он всего около 25 долларов. Этот инструмент не заменяет настоящий осциллограф, но он достаточно хорош для любителей, желающих отладить схемы, точность которых не является обязательной. Кроме того, это может быть отличным инструментом для учебных целей.Посмотрите наш видеообзор (или прочтите наш обзор).

Другой альтернативой является DSO138. Характеристики аналогичны предыдущей модели: одноканальный, разрешение 12 бит, полоса пропускания 200 кГц. Этот прицел представляет собой комплект DIY, и он также доступен в уже собранном виде в акриловом корпусе. Лично я предпочитаю предыдущую область видимости, потому что элементы управления кажутся более интуитивно понятными в использовании. Однако это всего лишь вопрос предпочтений.

Заключение

В этой статье мы показали вам некоторые из лучших осциллографов для любителей и производителей электроники.Наш выбор номер один для новичков и любителей — это цифровой запоминающий осциллограф Hantek DSO5102P.

Однако все представленные модели являются отличными осциллографами, и вы не будете разочарованы, какой бы вы ни выбрали. Помните, что вы должны учитывать свои конкретные потребности и выбирать прицел с правильными характеристиками.

Для получения дополнительной информации о конкретном осциллографе ищите его техническое описание в Интернете — вы найдете все подробности.

Возможно, вам понравится прочитать:

Мы надеемся, что это руководство по покупке оказалось для вас полезным.У вас уже есть осциллограф или вы собираетесь его купить? Поделитесь с нами своими мыслями ниже.

Спасибо за чтение и не забудьте подписаться на нашу рассылку новостей.

---

[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE. Это наше полное руководство по программированию ESP32 с Arduino IDE, включая проекты, советы и уловки! Регистрация открыта, так что зарегистрируйтесь сейчас .

---

Другие курсы RNT

Связанные

Осциллографы Архив — KB6NU Ham Radio Blog

Осциллограф, или просто «осциллограф», часто используют радиолюбители при экспериментах или отладке оборудования.«Осциллографы стали более распространенными в радиолюбительских лачугах, поскольку цены упали, а технология перешла с аналоговой на цифровую.

Одной из важнейших характеристик осциллографа является его полоса пропускания. Полоса пропускания осциллографа определяет максимальную частоту, на которой осциллограф может точно измерить сигнал. Несколько факторов определяют сигнал наивысшей частоты, который может быть точно отображен на цифровом осциллографе, включая характеристики схем обработки аналоговых сигналов и частоту дискретизации аналого-цифрового преобразователя осциллографа.

ВОПРОС: Что из следующего ограничивает сигнал наивысшей частоты, который может быть точно отображен на цифровом осциллографе? (E4A01)
ОТВЕТ: Частота дискретизации аналого-цифрового преобразователя

Хотя цифровые осциллографы имеют много преимуществ по сравнению с аналоговыми осциллографами, вы должны знать, как их правильно использовать. Например, поскольку цифровые осциллографы производят выборку входного сигнала через дискретные интервалы времени, их можно обманом заставить отображать неправильную форму сигнала.Это явление называется алиасингом. Если вы установите слишком медленную временную развертку, осциллограф может отобразить ложную, неустойчивую версию входного сигнала.

ВОПРОС: Какое влияние на цифровой осциллограф оказывает наложение спектров, вызванное слишком медленной установкой временной развертки? (E4A06)
ОТВЕТ: Отображается ложная, дрожащая низкочастотная версия сигнала

Пробники осциллографа

При проведении измерений на ВЧ-частотах важно подключать заземление пробника как можно ближе к месту измерения насколько возможно.Сохранение минимально возможной длины соединения сигнального заземления снижает шум, воспринимаемый зондом, и снижает индуктивность соединения, что, в свою очередь, делает измерения более точными.

ВОПРОС: Что из следующего является хорошей практикой при использовании пробника осциллографа? (E4A09)
ОТВЕТ: Обеспечьте как можно более короткое соединение сигнального заземления пробника

Пассивные пробники осциллографов хорошего качества имеют регулируемый конденсатор, который необходимо отрегулировать так, чтобы емкостное сопротивление пробника было как минимум в девять раз больше входное емкостное сопротивление осциллографа.Когда этот конденсатор настроен должным образом, мы говорим, что датчик правильно скомпенсирован, и осциллограф будет отображать форму волны с минимальными искажениями.

Большинство осциллографов имеют специальный прямоугольный выход, специально предназначенный для компенсации пробников. Чтобы настроить компенсацию, вы подключаете датчик к этому выходу, а затем регулируете датчик до тех пор, пока горизонтальные части отображаемой волны не станут как можно более плоскими.

ВОПРОС: Как обычно регулируется компенсация пробника осциллографа? (E4A04)
ОТВЕТ: Отображается прямоугольная волна, и датчик регулируется до тех пор, пока горизонтальные части отображаемой волны не станут как можно более плоскими

Анализаторы спектра

В то время как осциллографы отображают амплитуду сигнала во времени, спектр анализаторы отображают амплитуду частотных составляющих сигнала.Как показано на рисунке ниже, горизонтальная ось дисплея осциллографа представляет время, а горизонтальная ось дисплея анализатора спектра представляет частоту. Для обоих инструментов вертикальная ось представляет собой амплитуду измеряемого сигнала.

Анализаторы спектра очень полезны для устранения проблем. Например, анализатор спектра используется для отображения паразитных сигналов или продуктов интермодуляционных искажений, генерируемых передатчиком SSB.

ВОПРОС: Какие из следующих параметров анализатор спектра отображает по вертикальной и горизонтальной осям? (E4A02)
ОТВЕТ: Амплитуда и частота RF
ВОПРОС: Какой из следующих испытательных инструментов используется для отображения паразитных сигналов и / или продуктов интермодуляционных искажений, генерируемых SSB-передатчиком? (E4A03)
ОТВЕТ: Анализатор спектра

Анализаторы антенн

Один из инструментов, который, я думаю, должен иметь (или хотя бы иметь доступ) каждый радиолюбитель, — это антенный анализатор.Антенные анализаторы — это универсальные инструменты, которые позволяют операторам-радиолюбителям легко выполнять антенные измерения, а также другие измерения импеданса. Их можно даже использовать в качестве генераторов радиочастотных сигналов малой мощности. Одно из наиболее распространенных применений антенного анализатора — измерение КСВ антенной системы.

Преимущество использования антенного анализатора по сравнению с КСВ-мостом для измерения КСВ антенны заключается в том, что антенным анализаторам не требуется внешний источник РЧ. Это означает, что вам не нужно подключать передатчик к антенне, чтобы настроить ее.Это связано с тем, что антенные анализаторы имеют внутренние генераторы радиочастотных сигналов.

Вы также можете выполнить сопутствующие измерения, такие как резонансная частота антенны и импеданс точки питания, с помощью антенного анализатора. Для проведения этих измерений вы подключаете фидер антенны непосредственно к разъему анализатора.

ВОПРОС: Какой из следующих показателей измеряет КСВ? (E4A08)
ОТВЕТ: Антенный анализатор

ВОПРОС: Что из следующего является преимуществом использования антенного анализатора по сравнению с мостом КСВ для измерения КСВ антенны? (E4A07)
ОТВЕТ: Анализаторам антенн не нужен внешний источник РЧ

ВОПРОС: Как следует подключать анализатор антенны при измерении резонанса антенны и импеданса точки питания? (E4A11)
ОТВЕТ: Подсоедините линию питания антенны непосредственно к разъему анализатора.

Частотомеры, логические анализаторы

Для измерения частоты сигнала вы используете прибор, называемый частотомером.При выборе частотомера важной характеристикой является максимальная частота. Если вы хотите измерить частоту сигнала, частота которого выше максимальной частоты вашего счетчика, вы можете использовать предварительный делитель. Предварительный делитель делит сигнал с более высокой частотой, поэтому счетчик низких частот может отображать входную частоту.

ВОПРОС: Какова цель функции предварительного делителя частоты на частотомере? (E4A05)
ОТВЕТ: Он разделяет сигнал с более высокой частотой, поэтому низкочастотный счетчик может отображать входную частоту

Правильная работа цифровой схемы зависит от состояния выхода многих цифровых ИС в определенные моменты времени.Чтобы убедиться, что схема работает должным образом, или для устранения неисправностей схемы, вы можете использовать логический анализатор, потому что он отображает несколько состояний цифрового сигнала одновременно.

ВОПРОС: Что из следующего отображает несколько состояний цифрового сигнала одновременно? (E4A10)
ОТВЕТ: Логический анализатор

Контроль осциллографа | eSSB | SSB

2 — Калибровка осциллографа и выходной мощности для режима огибающей:

При необходимости настройте возбудитель (передатчик), а затем усилитель на номинальную выходную мощность в пределах допустимого диапазона (1500 Вт PEP).(Тесты на линейность, обсуждаемые далее в разделе «Приложение 3», определят, настроили ли вы свой усилитель должным образом)

Установив непрерывную несущую на желаемом уровне мощности, отрегулируйте регулятор «Vertical (Y) Voltage Gain» на вашем осциллографе так, чтобы центрированная кривая горизонтальной развертки расширялась на 2 деления выше и ниже базовой линии установленной на «рисунке 2» на экране осциллографа. Вы сможете выполнить эту настройку в течение 10 секунд.Теперь калибровка завершена, и вы можете перейти в режим, который вы будете использовать (SSB или AM). См. «Рисунок 3 дюйма ниже.

Рисунок 3

Осциллограф, откалиброванный для полной потребляемой мощности несущей

Шаблон огибающей модуляции SSB:

При использовании режимов SSB или AM отрегулируйте усиление звука так, чтобы пики огибающей вашего RF расширялись до установленных плюс и минус 2 деления, ранее откалиброванных, как показано на «Рисунке 3».Хорошо модулированная огибающая модуляции SSB будет выглядеть как «Рисунок 4», а на «Рисунке 5» также представлен перемодулированный образец SSB, оба показаны ниже.

Рисунок 4

Правильный шаблон огибающей голоса SSB при полной модуляции / мощности привода

Рисунок 5

Неправильный шаблон голосовой огибающей SSB, показывающий перемодуляцию / мощность привода

Шаблон огибающей модуляции AM:

При использовании AM сначала откалибруйте немодулированную несущую на уровень деления плюс и минус 1, показанный на «Рисунке 6».Чтобы достичь полностью модулированной огибающей на 100%, настройте усиление звука так, чтобы огибающие расширялись на 2 деления выше и ниже базовой линии. См. «Рисунок 8» ниже. Это указывало бы на полную модуляцию PEP при 4-кратном уровне немодулированной несущей. См. «Рисунки 6, 7, 8, 9a и 9b» ниже.

Рисунок 6

AM Калибровка немодулированной несущей

Рисунок 7

Недомодулированная огибающая AM

Рисунок 8

100% модулированная симметричная огибающая AM

Рисунок 9a

Перемодулированная «низкоуровневая» огибающая AM (сбалансированный модулятор)

Рисунок 9b

Перемодулированная огибающая AM «высокого уровня» (пластинчатая модуляция)

Рисунок 9c

AM Асимметрия — правильная фаза (Pos 110%, Neg 95%)

Рисунок 9d

AM Асимметрия — фаза Inncorect (Pos 95%, Neg 110%)

---

ПРИЛОЖЕНИЕ № 2

Использование осциллографа в качестве измерителя мощности мгновенных пиковых значений:

Используя описанные выше методы, у вас также есть отличный измеритель мгновенной пиковой мощности.Если, например, ваша первоначальная настройка на вашем осциллографе была относительно основана на 500 Вт (измерено с существующим линейным метр) на отметках плюс и минус 2 деления на вашем осциллографе, то огибающая модуляции SSB или AM, как указано выше, будет составлять ровно 500 Вт PEP всякий раз, когда пики достигают этих делений или любого наблюдаемого относительного уровня мощности и установите с помощью этого метода.

Этот же метод можно использовать и для контроля линейности трапеции.
См. «Приложение 3» ниже.

---

ПРИЛОЖЕНИЕ № 3

Самодиагностический тест системы контроля линейности сигналов трапециевидной формы:

При использовании этого метода два источника будут использоваться для подачи на входы осциллографа по горизонтали (X) и вертикали (Y), одновременно сравнивая выходной сигнал передатчика с выходным сигналом линейного усилителя.

!!! ВНИМАНИЕ: МОДЕЛЬ RF-D (ВЧ-ДЕМОДУЛЯТОР) ДОЛЖЕН БЫТЬ ПОДКЛЮЧЕН К ВЫХОДУ ПЕРЕДАТЧИКА — НИКОГДА К ВЫХОДУ УСИЛИТЕЛЯ.Несоблюдение требований приведет к разрушению демодулятора. И АННУЛИРУЙТЕ ГАРАНТИЮ !!!

В это время настройте органы управления осциллографа следующим образом:
Установите осциллограф в режим «XY». (Без горизонтальной развертки, появится маленькая сфокусированная точка — см. «Примечание 3» ниже)

Большинство осциллографов имеют кнопку «XY». Другие могут обеспечить «режим XY» с помощью ручки «A и B Sec / Div». Некоторые старые осциллографы вообще не имеют выбора «XY mode», потому что «X» вход — это вход «Внешняя горизонтальная синхронизация».В этом случае просто выберите положение «Внешний» на селекторе «Диапазон развертки» осциллографа.

Вертикальная шкала напряжения 2 В / Дел для пускателей. — См. «Примечание 3» ниже.

Селекторы подключения каналов как по горизонтали (X), так и по вертикали (Y) к «постоянному току».

Примечание 3: Переместите сфокусированную «точку» в крайнюю левую часть экрана, затем, применяя модуляцию голоса или данных, отрегулируйте элементы управления выбором напряжения так, чтобы трапециевидный узор заполняет половину экрана по горизонтали и плюс / минус два деления по вертикали.

Горизонтальный (X) вход осциллографа будет запитан моделью RF-D (RF демодулятор) через передатчик.
Вертикальный (Y) вход осциллографа будет запитан последовательным RF-S (Variable RF Sampler) через линейный усилитель.

Самодиагностический тест системы:
Когда ваш усилитель выключен или находится в режиме ожидания, передайте голос или данные и убедитесь, что получен идеальный трапециевидный рисунок. Это тест самодиагностики, и вы должны увидеть идеальный трапециевидный узор при сравнении исходный сигнал сам себе.Если трапеция выглядит так, как показано на рисунке 10 ниже, то вы готовы включить усилитель и перевести его в рабочее положение для проверки его линейности. Если вы не создали идеальную трапецию когда усилитель находится в выключенном или ждущем положении, вам следует связаться со мной напрямую.

Для достижения разрешения потребуется регулировка шкалы напряжения — см. «Примечание 3» выше.

Если ваш усилитель линейный, диаграмма осциллографа будет выглядеть почти идеальной трапецией (вытянутый в сторону треугольник) с острыми и отчетливыми углами во время передачи голоса или данных.См. «Рисунок 10» ниже.

Рисунок 10

Схема модуляции линейной трапеции

Если у вашего усилителя есть проблема с линейностью, самый широкий конец трапеции, противоположный острию, будет сплющен на концах, или какое-то другое свойство трапеции будет искажено из-за отсутствия четких углов.
См. «Рисунки 11, 12 и 13» ниже.

Рисунок 11

Нелинейная трапецеидальная модуляция

Рисунок 12

Нелинейная трапецеидальная модуляция

Рисунок 13

Нелинейная трапецеидальная модуляция

Чаще всего нелинейная трапециевидная диаграмма является результатом неправильной настройки усилителя, особенно когда управление нагрузкой установлено с недостаточной нагрузкой.Чтобы проверить это, просто слегка переместите регулятор нагрузки. При большей загрузке усилителя вы, скорее всего, увидите, что самые широкие стороны трапециевидных краев станут красивыми и четкими, как показано на «Рисунке 10» выше.

Если результирующие шаблоны, отображаемые на осциллографе, имеют правильную форму, ваши непонятные продукты искажения будут значительно уменьшены, что приведет к соотношению один к одному между вашей звуковой частотой и шириной полосы радиочастот. Это шаг в правильном направлении, и большинство радиолюбителей никогда не пытается сделать для анализа чистоты своего эфирного сигнала.

Заключение

Даже несмотря на то, что эти методы измерения осциллографа не будут такими полными для определения интермодуляционных искажений, гармонических искажений и более сложных форм искажений, как настоящий анализатор ВЧ-спектра, если результирующие паттерны, отображаемые на осциллографе, хорошо сформированы, ваше искажение продукты, скорее всего, будут соответствовать спецификациям и рекомендациям FCC по надлежащей инженерной практике. Это шаг в правильном направлении в решении распространенных проблем с искажениями, и это больше, чем большинство радиолюбителей когда-либо пытались сделать при анализе. чистоту эфирного сигнала.

Развлекайтесь, и, возможно, вы найдете « Scoping Out Your Audio », чтобы получить полный набор вещей, таких же полезных и образовательных, как и я …

73,

John Anning, NU 9 N

Подключение осциллографа к радиолюбителю

подключите осциллограф к любительскому радио. Цифровые запоминающие осциллографы для любительского радио. Электронная книга: ARRL, P. Генератор, логический анализатор. На нижних любительских диапазонах напряжения сигнала, падающие на приемник, могут создавать MTU-30/20), и эти модули могут быть подключены извне без внутреннего. Вы получаете аудиоскоп (плюс «Водопад») и осциллограф, страницу регистрации, вращайте циферблат, чтобы вы знали, что вы управляете серьезным радио! Радиопередатчик отправляет низкочастотный сигнал сообщения с более высоким несущим сигналом амплитуды и частоты, используйте осциллограф для проверки настроек.625 кГц I. tech Обзор функций и использования 1. 12 апреля 2017 г. · Подключите печатную плату к обычному источнику питания и включите ее. Современный цифровой запоминающий осциллограф — это продвинутый и быстро развивающийся прибор, который находит свое применение на любительских радиостанциях рядом полезных и интересных способов. Они также чрезвычайно полезны для измерения и настройки радиочастотных цепей. Укажите название порта. 8 апреля 2014 г. · Закрепите входной пробник осциллографа на конце миниатюрного телефонного штекера, а затем подсоедините зажим заземления пробника осциллографа к секции металлического штекера, ближайшей к основанию.1 — 1500 МГц — 1,05 мкс) на деление на переключателе развертки и 10 мВ на деление на вертикальном входе. Это приложение позволяет подключаться через Bluettooth 4. Ссылаясь на рисунок 6, триггер осциллографа был активирован положительным фронтом на канале 2, превышающим 0. Вы изучите основы освоения Ham Radio, вы научитесь собирать и настраивать свою установку. и вы узнаете, что требуется для получения лицензии. цифровые запоминающие осциллографы для любительского радио Сентябрь 07, 2020 Автор: William Shakespeare Ltd ТЕКСТ ID 3436c4ae Online PDF Ebook Epub Library электронная книга в формате kindle от Amazon Sainsmart mini dso213 — это очень простой цифровой взвешивающий цифровой запоминающий осциллограф для любительского радио. ds1054z digital Radio Engineering Associates рада предложить нашу серию AMM-SD1 (программный дисплей) мониторов модуляции AM.Вы можете включить его только каждый раз, чтобы поговорить и поговорить в течение минуты. Вы можете самостоятельно собрать электронику профессионального качества, даже не имея опыта. Резервная батарея выглядит так, как будто это оригинальная батарея, которая была установлена ​​при изготовлении прицела. 5 VDC t 0. В окне подключения появится ICOM (или ваша радиостанция) IC-7300 (или ваша модель радиостанции) Ваш COM-порт; Скорость 115 200 (или ваша скорость) CI-V по умолчанию для Icom 7300 (94) ничего не проверено для CTS, DTR или RTS; Нажмите Подключиться.Используйте такие функции, как закладки, заметки и выделение при чтении осциллографов для радиолюбителей. Прочтите отзывы крупнейшего в мире сообщества читателей. Он по доступной цене и предлагает все основные функции, которые могут вам понадобиться для любительской радиосвязи в дороге. v. Перечислено в категории «Технические справочники / Испытательное оборудование / Осциллограф», посвященной осциллографам. Чтобы проверить фазовый шум генератора, подключите осциллограф к генератору 20 сентября 2013 г. Многие читатели увлекаются радиопередачей и радиолюбителями.В радио это менее важно. Я использую его для прослушивания музыки и для тестирования некоторых моих старинных коротковолновых радиоприемников. 11 августа 2019 г. · Радиолюбители прогрессировали и постоянно менялись со времен передатчиков с искровым разрядником того времени. После однократного подключения у вас будет предустановка, которую вы можете использовать. Вот некоторые технические примечания о том, как части соединены. В прошлом многие любители имели в своих лачугах фиктивную нагрузку на 50 Ом, внешний ваттметр и осциллограф для точных измерений сигналов, излучаемых их передатчиком.Плюсы: Невероятная простота использования; Полоса пропускания 200 МГц позволяет измерять огромное количество разнообразных устройств; Сверхточные измерения по цене 20 сентября 2013 г. · Два пробника осциллографа подключены через узлы балансировки моста. Чтобы настроить модем, с помощью осциллографа подключите его к приемнику, откройте шумоподавитель на неиспользуемом канале и посмотрите форму волны на контакте 6 74HC04. Под его руководством мы с братьями построили рацию, транзисторный радиоприемник и даже радиолюбитель SB.Радиолюбительская ретрансляторная система — это система двусторонней радиосвязи, которая принимает более слабые или низкоуровневые любительские радиосигналы и ретранслирует их на более высоком уровне или более высокой мощности, чтобы радиосигнал мог преодолевать большие расстояния без ухудшения качества. От 1 до 2 Вт. Поднимаю мачту радиолюбителя «Алимаст». Больше всего я получаю удовольствие от радиолюбителей и от электроники в целом, когда делаю или приобретаю устройства, которые обеспечивают максимальную производительность при минимальных затратах: по максимальной цене. используется в качестве точки подключения в пакетной радиосвязи. NPN — тип транзистора со слоем P. Установите радиомодуль в режим CH 1 AM RX.Если у вас нет встроенной звуковой карты для цифровых режимов, вы можете использовать обычные аудиовходы и выходы вашего радио. Этот осциллограф имеет частотный диапазон от 20 Гц до 20 кГц (соответствует возможностям звуковой карты). Результаты 1-29 из 29 Специализируюсь на новых и бывших в употреблении радиолюбителях, любительских радиолюбителях, подключайтесь любым способом, чтобы автоматически определять и измерять широкий диапазон. У меня есть Siglent 1104xe, который я хочу использовать, чтобы понять, как мои радиостанции выступают. 19 апр 2017 Беспроводные подключения.Первым прибыл — первым обслужен Эквивалент в русском языке: поздний гость гложет и кость. Недавно взял в руки новый инструмент для верстака — осциллограф Rigol DS1102e! Осциллограф какое-то время был в моем списке желаний, поскольку это важный инструмент для проектирования и отладки электроники. Проверьте мощность передатчика. Для службы любительской радиосвязи, лицензия оператора и станции A. Instek GDS-220 200 МГц, 2 канала, цифровой осциллограф 2000 долларов США НОВИНКА. 5 ГГц HF VHF UHF SHF анализатор осциллограф | Бытовая электроника, радиосвязь, радиолюбители, радиолюбители | eBay! Все началось с осциллографа, построенного на базе Heathkit.F. Из математических функций я бы использовал ВЧ-семплер для подключения радио к осциллографу. Почти ошеломляющий набор опций теперь доступен по очень разумной цене. Подключите первичную сторону балуна к генератору сигналов. Подсоедините положительный и отрицательный выводы генератора сигналов к наконечникам на запасной рамочной антенне. Если схема выдает собственные сигналы, отследите их с помощью пробника осциллографа. ВОПРОС ПО МАТРИЦЕ НАГРАДЫ HAM RADIO DELUXE AWARD. Подключите осциллограф к радио вместо наушников.. Подключите сигнал от контакта 2 U3 к внешнему входу запуска осциллографа и подайте видеосигнал одновременно на входное гнездо осциллографа и контакт 2 U1. FCC предписывает любителям доступ к 3. Тестирование с помощью мультиметра может быть затруднено, потому что зажимы типа «крокодил» на измерительных проводах имеют тенденцию очень легко отваливаться, и они не обеспечивают надежного соединения. Мама и папа познакомились на любительском радио. Текущие цены колеблются от 20 до 40 долларов. TekPower TP30SWII — еще один высокопроизводительный блок питания для радиолюбителей на рынке.Нажмите кнопку Default Setup на передней панели, чтобы установить осциллограф на известную начальную точку. 01 июня 2012 г. · В этом видео показано несколько способов контроля передатчика любительского радио с помощью осциллографа. Несмотря на то, что это не профессиональный осциллограф, он обладает некоторыми отличными функциями, такими как два независимых входных канала, частота дискретизации до 1 Ms / S и аналоговая полоса пропускания 400 кГц. В пределах электромагнитного спектра это широкий диапазон колебательной энергии, от чуть более высокой частоты, чем слышимый диапазон, до того места, где начинается инфракрасный диапазон нагрева.осциллограф — электронный тестовый прибор, используемый до 17 июля 2020 г. · В этой коллекции программного обеспечения используется среда рабочего стола Xfce с меню, настроенными для использования в любительском радио. Использование оборудования, которое требует 800+ вольт для передачи QRP, противоречит духу любительского радио QRP, но это часть моего пути в качестве радиолюбителя, поэтому я пишу об этом. 2 канала с коэффициентами отклонения от 1 мВ / см до 20 В / см. Временная база: 0. Но если вы хотите просматривать РЧ-сигналы напрямую, вам нужен осциллограф с полосой пропускания, которая как минимум вдвое превышает максимальную радиочастоту, которую вы хотите. Посмотреть.Рекомендуемый минимум: ЦП 2 ГГц, 4 ГБ памяти и 15 ГБ дискового пространства. Мой вопрос заключается в следующем: я могу подключить ушной вкладыш радиоприемника к осциллографу и просматривать полученные сигналы, но время нарастания медленное, около 1 миллисекунды. Мы каждый день работаем над тем, чтобы наше сообщество стало лучшим сайтом Radio Hobbyist. Подключите вольтметр к TP2. 29 июня 2007 г. · Напряжение на резисторе измеряется осциллографом. 149 долларов. Ваш программно-определяемый любительский радиоприемник готов. Осциллографы — полезный инструмент в мире электроники, позволяющий радиолюбителям «видеть» сигналы внутри своего оборудования.Осцилоскоп, Lcr Meter, радиолюбитель и многое другое. В любом другом радио просто подключите провод к любому источнику звука, включая провода динамика, и подключите его к разъему INPUT на вашем прицеле. 20 апреля 2017 г. Когда вы смотрите на форму сигнала на осциллографе, вы хотите быть уверены, что сигнал хорошо отражает происходящее. 4 Стандарт, на котором он основан, может использовать диапазон ISM 900 МГц в Северной и Южной Америке. Это сигналы звуковой частоты. Подключите выход передатчика / приемника ко второму каналу осциллографа.TYT TH-7800 — отличное двухдиапазонное мобильное радиолюбительское устройство с отличной кросс-полосной функциональностью и возможностью использования в качестве репитера. PiScope (осциллограф на базе Raspberry Pi): осциллограф — это лабораторный прибор, обычно используемый для отображения и анализа формы электронных сигналов. Радисту-любителю теперь предлагается такое устройство в «ящике для образцов», обсуждаемом W2GQK в следующей статье. Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie. Этот пост посвящен радиоуправлению и сетевому аудио, но не настройке VPN.Это дало возможность показать, как правильно заземлить башню. Разделение звукового сигнала между осциллографом и компьютером? Генерал Я собираюсь забрать ~ 15. В идеале вы можете просматривать сигнал и диапазон 144 МГц, но я понимаю, что не смогу добиться этого без fpga. Это означает, что вы можете подключить его для экспорта данных, что является хорошим вариантом для студентов. Линейные усилители мощности с дисплеем используются в большом количестве любительских радиостанций. Департамент США использует пять битов данных E2D06 (A) Если осциллограф подключен к Подключение выхода VFO к старинному передатчику Другой вариант — найти неисправный кристалл FT-243 или тот, который не находится в любительских диапазонах.2. «Осциллографы стали более распространенными в любительских радиорубках, поскольку цены упали, а технология перешла с аналоговой на цифровую. С разрешения вернуться в эфир любители должны перепроверить свое передающее оборудование. Вы сможете найти достойный аналоговый прицел за 100 долларов или меньше. 2400 МГц t 20 Гц: Частота AM: Установите радио в режим приема AM канала CH 1. 3Б. б. Обновление проекта анализатора спектра 2007 г. С момента разработки широкополосного VCO почти 10 лет назад был разработан весь проект анализатора спектра со всеми сопутствующими аксессуарами: следящий генератор, преобразователь гармоник, нормализатор памяти, счетчик маркеров и аксессуары, разработанные другими экспериментаторами ( Darko S57UUD) были опубликованы 18 марта 2020 г. · обновлено: 18 марта 2020 г. С момента выпуска MMDVM в начале 2016 года творение Джонатана Нейлора (G4KLX) стало популярным во всем любительском сообществе.Ваша лаборатория мобильной электроники, включая осциллограф, Sig. 4) Выберите подходящую частоту в любительском радиодиапазоне VHF или UHF. По данным НАСА, этого звонка не было. to Воскресенье Июнь 28th, 2020 03:00 р. Видео показывает точную защиту, когда КСВ> 2. Видео Непрерывная несущая 31 декабря 2016 г. · Я хочу использовать ее в диапазоне любительского радио 3. Регулировка PLL Регулировка VCO VCV a. USB OSC: установите радио в режим USB TX, модуляцию отключите, закоротите TP6 на массу, подключите частотомер TP5. Современные оптические прицелы являются цифровыми, легкими и имеют множество опций, о которых мы даже не мечтали.Подключите стенную бородавку к электрической розетке, а затем подключите щуп осциллографа к низковольтной вилке стенной бородавки. 5) Направьте антенну на Луну. L15: настройка макс. Диапазон 5 ГГц до «заката» 11404 Знаменитый DX Summit от OH8X уже много лет является надежным источником текущей и исторической активности DX на радио. Связаться с нами; Новости +1 (831) 480-4368 [адрес электронной почты защищен] Heath Company Если ваш старый осциллограф вышел из строя и не подлежит ремонту, вы, вероятно, захотите его заменить. Вы можете связаться с множеством различных организаций и… 25 мая 2020 HackRF One охватывает многие лицензированные и нелицензированные диапазоны любительского радио.Для радиолюбителей. Это сопротивление обычно составляет 50 Ом. Если вы начинаете увлекаться хобби, не стесняйтесь задавать любой вопрос, и ответы должны быть искренними. Если вы внимательно выберете контрольные точки, вы сможете быстро выявить проблему. Двухдиапазонная УКВ-антенна для радиолюбителей Eightwood PL259 с магнитным основанием Кабель RG58 5 метров для радиолюбителей Мобильный радиопередатчик 144/430 МГц 4. 30 августа 2016 г. Алан Вольке W2AEW из Tektronix присоединяется к нам, чтобы поговорить об осциллографах.малый метр в комплект не входит. 04. 6 Аудио TX Зеленый Звук на радио 7 PTT Синий PTT Регулировка уровней сигнала (аппаратное обеспечение) Вот изображение контрольных точек на печатной плате, которые можно использовать для просмотра уровней сигналов RX и TX на осциллографе. Но этого недостаточно для продления срока службы линейного усилителя для радиолюбителей, так как некоторые компоненты могут перегреться и сломаться. Любой серьезный инженер в области ВЧ / СВЧ имеет свой собственный набор подходящих аттенюаторов, циркуляторов, нагрузок и направленных ответвителей для подключения анализаторов спектра, доступных радиолюбителям.Подключите RF VTVM, осциллограф и линейный детектор RF через фиктивную нагрузку к измерителю мощности RF. Радиолюбитель, также известный как любительское радио, имеет больший радиус действия, чем радиостанции CB, GMRS, FRS или MURS. Для подключения 29 апр 2015 начало статьи о восстановлении прав на передачу радиолюбителей. Для подключения щупа осциллографа я использую очень простой самодельный соединитель, который вставляется между трансивером и фиктивной нагрузкой. Аварийная служба радиолюбителей B. Как только вы это решите, с помощью кабеля подключите компьютер и радиостанцию ​​к 3.Осциллографы HF PACKET (300 бод) радио — это режим FSK, который является адаптацией очень популярного пакетного радио, используемого в любительском FM-радио VHF (1200 бод). BaoFeng BF-F8HP (UV-5R 3rd Gen) — недорогой выбор # 4. Если имеется откалиброванный осциллограф, мы можем подключить наш 10X. Однако необходимо иметь способ подключения входа осциллографа к точке на тестируемом оборудовании, которая требует мониторинга. Алан работает инженером по эксплуатации в компании Tektronix, самой известной в мире компании 25 сентября 2019 г. Большинство любительских ВЧ-станций оснащены каким-либо измерителем мощности ВЧ-мощности.Включите осциллограф серии MSO / DPO2000, нажав кнопку питания в нижнем левом углу прибора. 11 апреля 2014 г. · Закрепите заземляющий кабель осциллографа на заземлении корпуса усилителя, которое обычно представляет собой болт, закрепленный сбоку или сзади внутри корпуса, и включите синусоидальный или функциональный генератор. Отрегулируйте регулятор VERTICAL GAIN или AF GAIN радиостанции, пока сигнал не заполнит шесть больших вертикальных делений, центрированных на экране электронно-лучевой трубки (ЭЛТ).Heathkit производит лучшие в мире комплекты. Fldigi работает (как и большинство аналогичных программ) вместе с обычным радиоприемопередатчиком HF SSB и использует звуковую карту ПК в качестве основного средства ввода с радио и вывода на радио. 1. Установите параметры, показанные на рис. Отрегулируйте максимальное значение RF VTVM. 0 порт USB. Подключите осциллограф к TP3. Доставка только в 48 континентальных Соединенных Штатов. Дополнительный кабель для подключения DigiLink Nano к другому радиоприемнику. Список желаний В списке желаний Tweet Share Pin Compact Ham Radio Цифровой режим USB-интерфейс (Elecraft KX2 / KX3, Yaesu, Icom и т. Д.Порт INPUT обычно подключается к тестовой частоте (ВЧ-генератору или следящему генератору от анализатора спектра). Также обратитесь в местные радиолюбители. 850 МГц) Настройте L1 и L2 на максимальную амплитуду на осциллографе. Подключите контакт 1 J1 к плюсу батареи, и вы должны услышать реле. 24 февраля 2017 г. · Привет. Это устройство для хобби. 13 марта 2018 г. · Осциллограф включится после того, как C2 обнаружит положительный фронт, превышающий 0. Вертикальный усилитель постоянного тока или от 2 Гц до 4 МГц, горизонтальный усилитель постоянного тока до 250 кГц, временная развертка от 10 Гц до 100 кГц в 4 диапазонах.Подключите измеритель мощности RF к Ant. Это старый, датированный концом 1970-х или началом 1980-х годов, но он все еще очень удобен. Мало того, что существует романтическая идея отправки сообщений в космическое пространство, вы должны отслеживать орбиту спутника с помощью своей антенны во время настройки радио, чтобы компенсировать эффект Доплера. × Этот сайт использует файлы cookie для улучшения вашего пользовательского опыта. Хуже всего то, что большинство счетчиков даже не предназначены для использования с некоторыми полезными типами датчиков. Программа принимает входной сигнал от источника звука.K5FRH Ham Member QRZ-страница. Вы можете установить антенну (или фиктивную нагрузку) на один порт и подключить осциллограф к пустому порту рядом с ним. 7 сентября 2016 г. · Радиочастота (RF) обычно относится к электрическим сигналам на частотах от 3 кГц до 300 ГГц. В этом радио есть сверхмощный шумоподавляющий микрофон Connex, шнур питания, монтажный кронштейн и держатель для микрофона. Джейк. Г-н (автоматическая регулировка громкости) напряжение, как показано на рис. Отрегулируйте потенциометр 47K так, чтобы шум был сосредоточен на экране, а не весь вверху или внизу экрана — i.Часто для проверки качества модуляции я использовал самодельный портативный осциллограф с диагональю 2 дюйма. Он отображал треугольную диаграмму направленности. Типичный дисплей осциллографа показан на рис. 4. Литиевая батарея 5 В 750 мАч. Свяжитесь с ним по адресу [электронная почта защищена]. Автор: Рэй Симпсон (Ray Simpson), из-за большого радиовещания со стесненной программой HRD. Основная цель — обзор и продвижение веб-сайтов радиолюбителей, классификация их по категориям. Подключите пассивный пробник P2221 1X / 10X ко входу канала 1. AM OSC: установите радио в режим AM TX, модуляцию отключите, подключите частотомер к TP5.Подключите высокочастотный милливольтметр или осциллограф к 2-контактному разъему J5002 (TP1032) и убедитесь, что выходной уровень составляет не менее 70 мВ среднеквадратичного значения или 200 мВ пик-пик. Последнее может быть достаточно проблематичным, поэтому использование двух приемников на самом деле является лучшим вариантом. Осциллографы используются в науке… Осциллограф — это особенно полезный элемент испытательного оборудования, который можно использовать для тестирования и поиска неисправностей различных электронных схем, от логических схем через аналоговые схемы до радиосхем. 5 ″ D), который идеально подходит для ограниченного пространства и не займет много места на столе, если вы хотите оставить его где-нибудь, например, на чердаке или в гараже.Затем выключите радио BaoFeng. 4-дюймовый ЖК-дисплей TFT менее чем за 32 доллара плюс доставка. Капитан Киловатт Профессиональный любитель. Монитор модуляции радиостанции CB / Ham. 31 июля 2019 г. · В современном цифровом осциллографе используется аналого-цифровой преобразователь (АЦП) и цифровая обработка сигналов (DSP), как и в программно-конфигурируемом радио, поэтому само собой разумеется, что с помощью некоторых программных хаков можно превратить осциллограф в SDR. 10 марта 2020 г. · Best HAM Radio Repeaters. 8 В и 30 А постоянного тока, этого достаточно для питания всех типов радиолюбителей.Самый простой способ найти правильные выходы 4017 для конкретного приемника — это, вероятно, использовать двухканальный осциллограф. Самое популярное в мире программное обеспечение для радиолюбителей для радиолюбителей Программное обеспечение для радиолюбителей Deluxe — лучший актив радиолюбителей Лучшие приложения для радиолюбителей для ведения журнала, управления установкой, цифровых режимов и спутниковой связи. Имеется ламповый вольтметр, подключите его общий провод к массе шасси и отрицательному полюсу d. Самый низкий уровень позволит новичку использовать ограниченное количество радиочастот, назначенных операторам радиолюбителей, и, согласно Эйхенлаубу, позволит этому человеку принимать и передавать до городов-побратимов.1: Установите регулятор CLARIFIER на 12 часов. 7 октября 2020 г. Создать крупнейший и наиболее полный сайт сообщества любительского радио в Интернете — «портал», который радиолюбители считают первым местом, где можно найти информацию, обменяться идеями и стать частью того, что происходит с радиолюбителями. в Интернете. В дополнение к этому вы можете подключить этот портативный прицел к ПК через последовательный порт или USB, и он будет работать в Windows 95, 98, 2000, XP и Vista. Для достижения этой цели в DSO138 в основном используются детали со сквозным отверстием.В конце 1930-х годов британская компания A.C. Cossor изобрела двухлучевой осциллограф, который широко использовался во время Второй мировой войны для обслуживания электронного оборудования и, в частности, радарных систем. е. AnyTone AT-D868UV, TYT MD-380/390/2017, Rodioditty GD-77 и многие другие! Устройства LDMOS обычно очень надежны и поддерживают КСВ 65: 1, такие как BLF188XR / MRF1K50H. Осциллограф доступен как в комплекте, так и в сборе. В 13 лет. Новичкам не разрешается передавать Digilent Analog Discovery 2 — это USB-осциллограф, логический анализатор и многофункциональный прибор, который позволяет пользователям измерять, визуализировать, генерировать, записывать и управлять всеми видами цепей со смешанными сигналами.Включите осциллограф. 1 из 5 звезд 189 канадских долларов 29 долларов. Он был протестирован с Rohde & Schwarz RTO2034 и RTE1054, и должен работать с любым осциллографом серии RT. Схемы, схемы и руководства по обслуживанию Heathkit — скачать бесплатно! В том числе: датчик heathkit 309 c RF, датчик heathkit 336 hv, датчик heathkit 337 c демодулятор, датчик heathkit 342 малой емкости, техник heathkit 2006, heathkit 2007 general, heathkit 2008 extra, heathkit a 7e amp, схематическая схема heathkit 9a amp , heathkita9c, heathkit a 9c Integrated amp schem Самая популярная в мире программа для радиолюбителей для радиолюбителей.Посмотрите на РЧ несущую, огибающую несущей, амплитудный демодулированный сигнал, а также на «трапазоидные» шаблоны линейности (см. Ниже). КМОП-микропроцессор. Имеет лицензию WA2DVK для радиолюбителей. Или вы можете ввести синусоидальную или прямоугольную волну для проверки выходного сигнала. 0 МГц). ИЛИ: цифровой голосовой адаптер SM1000; Кабели для подключения SM1000 к радио SSB; Подключение вашего радио. Осциллографы для радиолюбителей. Посмотрите на РЧ несущую, огибающую несущей, амплитуду. Что касается осциллографа для начала, это будет Tektronix 466, 100 МГц, аналоговый осциллограф с 2 каналами, и вы можете найти их всего за 300 долларов США на бывшем в употреблении рынке.На задней панели находится разъем ACC-1 с последовательным портом. Используйте режим X-Y с чувствительностью 1 В на деление в горизонтальном режиме и 50 мВ на деление в вертикальном режиме; наблюдать за дисплеем. com ТЕЛЕФОН / ТЕКСТ: 516-658-6947 ПОЧТОВЫЙ ЗАКАЗ: РУКОВОДСТВО ПО РУКОВОДСТВУ ДЛЯ ДЕТСКОГО РАДИО 91 SHORE RD GLEN COVE NY 11542 Выполнять чеки на: «Руководства для радиолюбителей» Установите для радио значение 28. Заголовки новостей любительского радио для Ham Nation. Они также стали намного дешевле. Недавно мы построили новую башню на нашей станции, чтобы поддерживать 2-метровую станцию ​​EME, которую мы строим.Я работал на морском радио с 1950-х годов. 6950 МГц (максимальная мощность). Да, ваше радио должно быть подключено к фиктивной нагрузке 50 Ом, просто закрепите щуп на проводе, идущем от печатной платы к разъему SO239. Выберите подходящую частоту в любительском радиодиапазоне VHF или UHF. 11 октября 2020 г. · Любительское радио (также называемое «любительским радио») — это техническое хобби. Многие любительские радиостанции сильно интегрированы с компьютерами. ПРИЛОЖЕНИЕ № 1 Шаг 1 — Выполнение подключений: для сопряжения «Splatter View» между возбудителем, усилителем и антенной используйте высококачественные UHF-штекеры и штекеры и прилагаемые экранированные перемычки.На нем показана простая схема, которую я собрал для встречи и презентации местного клуба радиолюбителей. 3) Запустите Flash Bootloader Demonstrator и перейдите к состоянию, показанному на рис. В персональных компьютерах и современных технологиях радиолюбителям доступны различные аналоговые, цифровые или гибридные прицелы для решения проблем и тестирования новых идей в домашних мастерских. 21 октября 2020 г. · Этот осциллограф может захватывать до 60 000 осциллограмм в секунду и поставляется с USB-хостом. Схема довольно проста, поскольку по сути представляет собой делитель напряжения, который делит напряжение между внутренним резистором и фиктивной нагрузкой.Что делает осциллограф? Микрофоны звуковых сигналов и усилители. Хотя HF-версия пакетной радиосвязи имеет значительно уменьшенную полосу пропускания из-за уровней шума, связанных с работой HF, она поддерживает те же протоколы и возможность «узлового» множества станций на одной частоте. Элементы, связанные с ветчиной (НАЖМИТЕ ЗДЕСЬ, чтобы открыть новый фотоальбом виртуального фестиваля ветчины), доступны для просмотра. Нет возврата, продается как есть. Недавно я построил RF Sampler. 6 октября 2013 г. Это сэмплер РЧ-осциллографа, предназначенный для подключения между вашими. Этот проект был вдохновлен эпизодом №110 Ham Nation под названием «Боб показывает… это» и анализирует РЧ-сигнал некоторых КВ-радиостанций на W9YB.провод для измерения приемника a. Загрузите последнюю версию цифровых контактов в формате csv для своего любимого радио DMR. … Сайт радиолюбителей W0GJ. Если вы найдете интересующие вас предметы, сделайте предложение 10 октября 2007 г. · Конец импульса от U3b — это то, что используется в качестве триггера осциллографа. Я сделал все это с помощью универсального радио ICOM-7100, Raspberry Pi B +, маршрутизатора / VPN-сервера Buffalo DD-WRT и ноутбука с палитрой Ubuntu 15., которую предлагает любительское радио. Осциллографы — полезный инструмент в мире электроники. Кроме того, вы можете направить выход QMM на дополнительный вход вашего предусилителя.Многие радиоприемники могут считывать на прицеле более 100 вольт от пика до пика или выше. Подключите частотомер к TP3. 27 октября 2014 г. Если ваш старый осциллограф вышел из строя и не подлежит ремонту, обратите внимание: не подключайте DSO с поддержкой БПФ к какому-либо трансиверу. 4 апреля 2001 г. Я бы поставил разумные шансы, что большинство радиостанций с пакетной передачей данных на 1200 бод. аудиосигнал, выходящий из сети. Подключите TNC к радио, установите радио на низкое энергопотребление и (в идеале) подключите антенный разъем к радио, которое мы обычно используем для любительского радио FM, и которое 30 марта 2011 года мы продаем как 10 и 12 метровый радиоприемник и многие радиолюбители Установите радио на 28.Эти устройства представляют собой прорыв в создании точных, простых в использовании и очень рентабельных приборов для измерения и мониторинга передатчиков и сигналов с амплитудной модуляцией. 28 декабря 2012 г. очень простой способ подключить осциллограф, чтобы использовать его в качестве монитора радиочастотного сигнала для наблюдения за огибающей радиочастоты от вашего радиолюбителя. 29 мая 2011 г. В этом видео показано несколько способов, с помощью которых вы можете контролировать свой радиопередатчик с помощью осциллографа . Потерпите меня. Значение резистора 22 кОм может быть увеличено до 820 кОм для использования осциллографа с входом более 5 вольт.Ручной любительский трансивер Kenwood TH-D72A 144/440 МГц — выбор редакции №2. DS0138 — это комплект осциллографа, в который входит 2. Отсутствует напряжение (см. Рисунки), никаких других тестов не проводилось. Волнение от первого QSO не уменьшилось. Вот наши обзоры блоков питания радиолюбителей. Тогда это было на 2-3MH. Kenwood TM-281A 144MHz Получение максимальной отдачи от DSO в вашей Ham Shack Современный цифровой запоминающий осциллограф — это передовой и быстро развивающийся прибор, который находит свое применение на любительских радиостанциях рядом полезных и интересных способов.Программное обеспечение для радиолюбителей DL4YHF: Анализатор спектра аудио («Spectrum Lab») Анализатор спектра с дисплеем «водопад» и обработкой звука в реальном времени. 20 марта 2013 г. • Подключите передатчик R / C, Arduino и ПК согласно следующей схеме. 19 апреля 2012 г. Измерение мощности передатчика с помощью осциллографа. Передатчик можно использовать для двух целей. Подключите вольтметр постоянного тока к 6-контактному разъему J2002 (TP1028) и, пользуясь таблицей ниже, настройте трансивер на каждую из перечисленных частот. 24 декабря 2019 г. · Один покупатель также сказал, что ему бы хотелось, чтобы порт HDMI подключал его к большому дисплею, но вы должны помнить, что это продукт по очень доступной цене, а не цифровой осциллограф высокого класса.Раньше я был лицензированным радистом, но срок моей лицензии истек много лет назад. 301. 6950 МГц ± 10 Гц. 2) Подключите DSO138 к USB-порту на ПК, как описано в разделе 3. Приемники SDR, включая Ham It Up и аксессуары для приема ВЧ! Подключите ваше любимое снаряжение. 25 сентября 2019 г. · Если доступен откалиброванный осциллограф, мы можем подключить пробник 10-кратного осциллографа к фиктивной нагрузке, подать CW-сигнал от передатчика и измерить размах напряжения V p-p. HN 474: Gordo Pop-Quiz и The Daily DX — Tales From The Transmitter: 100 KW Generator 8 октября 2020 г .; HN 473: Tennessee Linked Repeaters — Кевин W4KEV и его репитеры, бесплатные обучающие ресурсы от Гордо, спикера Dixie Cup 1 октября 2020 г. См. Полный список на hamradiosecrets.Лучшее радиолюбительское радио для начинающих на рынке 2020 №1. Сотрудник. Я использую осциллограф на 30 МГц для контроля модуляции и юстировки приемника на радио CB. net обеспечивает признание и удовольствие людям, которые используют, вносят свой вклад и создают сайт. 5. Радио взаимодействуют с компьютерами для помощи в регистрации контактов, прогнозировании распространения, обнаружении станций, управлении антенной, (де) модуляции и фильтрации сигнала. 25 апреля 2019 г. · Раньше мне бесплатно подарили более одного осциллографа (двух), и я купил более одного по очень низкой цене… просто нужно следить за отличными предложениями, бесплатными товарами, фестивалями ветчины, уборками # 25 : Соображения по поводу полосы пропускания аналогового осциллографа Некоторые полезные применения осциллографа в рабочей среде радиолюбителей и радио: # 90: Измерение конденсаторов и индукторов с помощью осциллографа и некоторых основных частей # 72: Простое наблюдение за станцией для радиолюбителей с использованием осциллографа # 7: Наблюдайте за своей радиолюбителями Радиопередатчик с осциллографом. Подключите осциллограф к анализатору.Предпосылки Virtual Ham Fest. а. Если вы окажетесь между землей осциллографа и B- радиостанции и без изолирующего трансформатора, это будет последний раз, когда вы это сделаете. сигнал от приемника и подача его одновременно с входом в осциллограф, а также на звуковую карту ПК (или внешнее устройство типа звуковой карты), чтобы его можно было проанализировать с помощью программного обеспечения на ПК. 5 фунтов, поэтому он подходит для использования в классе и лаборатории, где у вас достаточно рабочего места. 1689 Просмотры 2 Комментарии QRZ News. 5 В (событие A), за которым после задержки 200 нс следует a. Я всегда использую осциллограф для настройки радиоприемников, поскольку он дает мне визуальную индикацию формы волны и позволяет мне сразу увидеть любые искажения.в: Магазин Kindle. c. Значение потенциометра может быть увеличено до 100 кОм линейно для использования осциллографа с входом выше DS0138 DIY Oscilloscope Kit. • Пользователи 2/3 / 4G и диапазона: • Радиоастрономия, Космические науки, Любительское радио, осциллограф для миллиметрового диапазона (внешн. Для подключения разъема BNC, подключите ПОЛОЖИТЕЛЬНЫЙ полюс батареи к контакту 1 J15. Подключите источник сигнала (генератор) к Контакт 1 J14 Подключите осциллограф к контакту 4 J15 Установите источник для (80 метров — 3. Подключите выход AM / DSBRF OUTPUT генератора Am к несущей частоте RF SSB в 8-метровом любительском диапазоне (3.Схема также должна работать с более мощной версией этого трансивера, Scout 556, она должна быть построена во внешней коробке. 15 апреля 2018 года Пол Данцер, N1II, начал свою карьеру на радиолюбительстве еще подростком, что привело к тому, что подключил прицел к точке B, и теперь вы можете определить, слышен ли гул 2 января 2019 года. У меня есть несколько осциллографов и нет прицела для монитора станции. 5 июня 2020 г. · Радиолюбитель из Индии ложно заявил, что во время миссии Demo-2 в прошлые выходные установил контакт с капсулой Crew Dragon через радиолюбитель.Скриншот GR-осциллографа с GNU Radio. Двухдиапазонный портативный радиолюбительский трансивер Yaesu FT-60R — занявший второе место. Он был известен своим упором на технические статьи и длинными редакционными статьями в каждом выпуске его основателя и издателя Уэйна. Кабели аудиоинтерфейса подключаются к Argo через разъем DE9. CommRadio CR-1 SDR. Комплект скрытой антенны Theory VHF / UHF — Amateur Radio 2m / 440 — AN-P2L Pipetenna ™ Свяжитесь с нами. 14 июля 2014 г. · Алан Вулк, W2AEW, вчера опубликовал отличное видео с презентацией по основам работы с осциллографами в любительском радиоклубе Ocean-Monmouth в Уолл-Тауншип, штат Нью-Джерси.com. Частоты, которые он поддерживает для кросс-диапазона, составляют от 440 МГц до 144 МГц, что подходит для большинства пользователей с различными требованиями. Теперь вы должны видеть звуковые волны от музыкального проигрывателя или радио, отображаемые на экране осциллографа. Или того хуже, мы забываем выбрать или подключить антенну. DXZone управляется радиолюбителями, имея в виду операторов радиолюбителей. Я собираюсь повторить процесс (и ошибки), через которые я прошел, чтобы наконец подключить DS 1052E к прицелу DS 1102E 100 МГц.То, что вы хотите делать с любительским радио, зависит от вас и ваших общих желаний. Была любительской радиопеленгацией (ARDF) — радиолюбительским видом спорта, который сочетает в себе радиопеленгацию с навыками ориентирования по карте и компасу. Если вы просто подключаете две антенны параллельно, математика аналогична подключению двух резисторов параллельно: полное сопротивление уменьшается вдвое. 7 сентября 2020 г. · Этот радиолюбительский приемопередатчик мощностью 100 Вт имеет довольно маленький форм-фактор (9 ″ Вт x 3.Осциллограф LeCroy WaveAce 112. Шаг 3: Начало программирования радио. Триггер сработает при положительном фронте C1, пересекающем 0 В, с временем нарастания более 325 пс. Отрегулируйте настройки VOLTS / DIV и TIME / DIV, пока не увидите синусоидальную волну. 000 МГц, режим AM RX, подключите осциллограф к TP3. шум должен быть таким же положительным 5 В, как и 0 В. Я убираю свой гараж и наткнулся на 2 антенны Ham Stick. 25 января 2004 г. · Я N1ATU в Уорике, Род-Айленд. 11 апреля 2018 г. · Вот и все, ребята из этого руководства, чтобы полностью протестировать ваш осциллограф, вы можете подключить аналоговое устройство, например, потенциометр, к каналу на АЦП, и вы должны видеть изменение данных при каждом повороте потенциометра.18 февраля 2020 г. · Окончательный вердикт: если вы только начинаете знакомство с радиолюбителями или не хотите тратить много денег на свое устройство, четырехдиапазонная мобильная автомобильная радиолюбительская радиостанция TYT TH-9800 мощностью 50 Вт является хорошим выбором. выбор. Вы можете использовать несколько типов входных сигналов возбуждения для измерения частотной характеристики: ступенчатые функции, синусоидальные колебания, белый шум и фазомодулированные несущие. Ниже представлены картинки. Испытательное оборудование . 1: https: // блог. На страницах 8-27 18-го издания книги об антеннах ARRL, на страницах 11-24 из 3-го издания книги ON4UN и на странице 50 майского выпуска Ham Radio 1984 г. описывается этот тип конструкции. Я могу намотать трансформатор 1: 1, используя К этому сердечнику подключите одну обмотку к генератору сигналов, а вторую обмотку к осциллографу с фиктивной нагрузкой 50 Ом.Фактически, устройство рисует график мгновенного напряжения сигнала как функции времени. Также в диапазоне ниже ГГц находится радио Citizens ‘Band (CB), популярное двустороннее любительское радио 28 ноя 2019 Как лицензированный оператор любительской радиосвязи я также достаточно опытен в радиотехнике. Основание для входных каналов этого диапазона — подключен к Sented для разработки осциллографов с очень высокой пропускной способностью. Во время этого шага установите AF Oscillator так, чтобы выходной сигнал был меньше 20 В. 73 Magazine (также известный как 73 Amateur Radio Today) (OCLC 22239204) был американским радиолюбительским журналом, который издавался с 1960 по 2003 год.99 канадских долларов 29 долларов. Кроме того, вы можете найти на нашем сайте самые популярные новые песни, плейлисты и музыку! 01 февраля 2019 г. · Open Ham Radio Deluxe. 2: https: // блог. Осциллограф с корпусом DSO150 от jye-tech — одно из таких устройств. Какие измерения я могу выполнить с помощью осциллографа 100 МГц (с БПФ) и генератора сигналов 10 МГц, чтобы проверить, работает ли мой балун должным образом после того, как я его намотал? Включите генератор сигналов, переключите его на 10 МГц. Система заземления башни. Во-вторых, он может функционировать как радиолюбительский AM-передатчик с низким энергопотреблением (QRP) для использования на любительских диапазонах 80 или 40 метров.7. Одного этого было достаточно, чтобы сделать меня до смешного счастливым. — — или — Если в комплекте используется рамочная антенна, поместите обе петли вплотную друг к другу. 2) Подайте 475 кГц от генератора сигналов или маломощного передатчика, около 0,5 из 5 звезд (69) 69 оценок продукта — Kenwood TM-281A 65 Вт 2M 144 МГц FM передвижное любительское радио. Осциллографы для радиолюбителей — издание Kindle от ARRL Inc. 3. В противном случае DEVO-7 не распознает Arduino. Присоедините к светильнику второй соединительный провод. Я заядлый активатор Parks on the Air (POTA) и охотник, использующий портативное радиолюбительское радио.16 янв 2014 Одно из моих увлечений — любительское (любительское) радио, и мне полезно уметь подключать к нему осциллограф или анализатор спектра. Джек. Программное обеспечение было протестировано на моем цифровом осциллографе UNI-T. 4 августа 2020 г. · Скотт Грин K7JSG — Я был лицензированным радиолюбителем более шести лет и ежегодно участвую в соревнованиях радиолюбителей. Следующая генерация AmatueurRadio прибыла! Отредактируйте / измените информацию вашего DMR-ID. 400 долларов. Подключите осциллограф к точке в цепи, на которой написано «3 В постоянного тока при использовании нормальной несущей», и установите осциллограф на показание 1 вольт на деление.В этом мощном турбо-радио CX-4600 были переработаны заключительные каскады вывода, и он прошел через наш осциллограф и анализатор спектра, а также был установлен комплект высокого приема. Он наиболее подходит для наблюдения за формами сигналов и для контроля выходного сигнала передатчиков SSB и AM. Мы гордимся тем, что приветствуем всех любителей Radio Hobby и предлагаем беспристрастные, информативные и дружеские обсуждения между участниками. По сути, вращая катушку справа, вы регулируете степень связи между двумя катушками.Подключение двух антенн к магнитоле. Чтобы сделать ваше путешествие в Ham Radio немного более приятным, мы рассмотрим некоторые из наиболее распространенных сокращений, кодов и фонетики. 6) Подключите осциллограф к звуковому входу передатчика, чтобы он отображал передаваемый сигнал. Возможно, вы сможете подключить вход аудиоусилителя к динамику (действующему как микрофон) вместо детектора. 13 мая 2010 г. · Любительское радио — некоммерческая радиослужба, используемая в качестве точки подключения в пакете. радио.Радиолюбительский осциллоскоп D54 Коротковолновый / любительский радиоприемник Hammarlund HQ 100C $ 100 (isp> North Babylon) рис. Скрыть эту публикацию восстановить восстановить это Начать изучение радиолюбителей Дополнительные вопросы до 2020 г. Установить E4A. Необходимо знать, как правильно пользоваться осциллографом, чтобы использовать его наилучшим образом. Этот эксперимент может также принести пользу морским мобильным, мобильным и портативным станциям. KB3MUN закончил уборку дома перед аукционом по переезду. Подключите осциллограф к звуковому входу передатчика, чтобы он отображал передаваемый сигнал.10 сент.2020 г. · Это отличный способ учиться, общаться с местными радиолюбителями и налаживать контакты, возможно, со всего мира! Вы можете включить радио постоянно, чтобы постоянно слушать его. Мой настольный прицел — Atten ADS-1102CAL. Компрессор не похож на типичный компрессор для радиолюбителей, который поднимает весь сигнал и отсекает верхние частоты, а похож на широковещательный компрессор, который усиливает низкие частоты, не повышая пиков. Если QSO уже выполняется, посмотрите на размах отклонения с помощью осциллографа или попытайтесь сделать предположение по показаниям на измерителе.89. Проверьте цену на 11 января 2015 г. · HM303-6_engl Руководство на английском языке. Благодаря персональным компьютерам и современным технологиям радиолюбителям доступны различные аналоговые, цифровые или гибридные прицелы для решения проблем и тестирования новых идей в домашних мастерских. L20: 16. Он разработан для интерфейсного кабеля Kenwood IF-232C и выводит данные уровня TTL. RLB идеально подходит для измерения отклика фильтра, поскольку измерение обратных потерь — винтажный осциллограф RCA, модель 54-45 (используется для радиолюбителей — горят все лампы. Инструменты для последовательного порта Инструменты для последовательного порта — это набор инструментов для последовательного порта для Mac OS X.Рекомендуемые продукты для радиолюбителей 18 февраля 2020 г. · Лучший блок питания для радиолюбителей. К ним относятся микросхема, DSP-соединение между транзисторами, упакованными в. На этой странице описывается, как безопасно подключить программно-определяемую радиостанцию ​​к вашему трансиверу с помощью релейного блока DXE-RTR-2 для создания анализатора спектра в реальном времени (панадаптера) в вашей хижине. Кривая, отображаемая на осциллографе, отражает величину и фазу ВЧ-тока. Не помню, для каких частот они нужны. Осциллограф — самый полезный инструмент, доступный для тестирования цепей, поскольку он позволяет вам видеть сигналы в разных точках цепи.Оберните проволочную антенну радиоприемника вокруг тестовой петли. Используйте 3. 9 апреля 2009 г. · Fldigi — это компьютерная программа, предназначенная для работы в цифровых радиолюбительских режимах с использованием ПК (персонального компьютера). Сигнал на JP7 — это аудиосигнал RX на входном контакте АЦП микросхемы STM32. В режиме Rx это может быть линейный вход звуковой карты. Включите аудиоусилитель. com Kenwood TM-281A 65W 2M 144MHz FM мобильное любительское радио. Если вас интересует Ham Radio, то эта коллекция из 380 образовательных видеоуроков поможет вам в этом.Радиолюбители могут пройти тесты и подать заявку на получение трех уровней федеральных лицензий. 38 лет от 31 июля 2019 г. В современном цифровом осциллографе используется аналого-цифровой преобразователь (АЦП) и протокол, предназначенный для подключения таких инструментов, как осциллографы, к компьютерам. Это гонка на время, в которой отдельные участники используют топографическую карту, магнитный компас и радиопеленгатор для навигации по разнообразной лесистой местности, в то время как цифровые запоминающие осциллографы для Ham Radio — издание Kindle от ARRL, P.4 июня 2018 г. · Если бы это было более старое транзисторное радио, вы могли бы использовать гетеродин для передачи AM-сигнала очень низкой мощности. 29 июня 2007 г. Справка по радиолюбительскому радиолюбителю за май 1984 г. — это часть 6 серии статей о фазированном вертикальном радиочастотном зонде, подключенном к антенне, осциллографу в полевых условиях. Американская радиорелейная лига (ARRL) — это национальная ассоциация радиолюбителей, объединяющая радиолюбителей вокруг U. Много раз лодка стояла на причале, и прицел работал на собственной фонарной батарее.Эй, ребята. Специальное предложение HAM RADIO Как и в предыдущие годы, на ярмарке Ham Radio мы предлагаем специальное устройство: RDR Pocket S1: As B1 (999 €), но дополнительно с FM и диапазоном 2 м бесплатно! Заказы (электронная почта) возможны только во время выставки с пятницы 26 июня 2020 г. 09:00 a. и ваш осциллограф подходит для используемой вами радиочастоты, можно сделать «RF-семплер». Используйте осциллограф, RF-демодулятор и RF-семплер для проверки возбудителя, и ваше качество модуляции должно потребовать изучения для любой любительской радиолюбительской лицензии. один из концов BNC вашего 6-дюймового соединительного кабеля к разъему BNC 7 сен 2016 Радиочастота (RF) обычно относится к электрическим сигналам на частотном импедансе подключенной линии передачи для предотвращения отражений, которые напрямую отображают передачи HF диапазона любительских SSB передатчики.Я хотел бы иметь возможность передавать и принимать сигналы с временем нарастания наносекунд на расстояние 100 км и более. Ham Nation. Часть шпаргалки радиолюбителей для чайников. TYT TH-7800. Отрегулируйте L18, чтобы получить 10. Чтобы облегчить это, jmfriedt только что выпустил на GitHub свое новое программное обеспечение под названием ‘gr-осциллиоскоп’. VA3AGM DSP Filter Фильтр DSP реального времени на основе звуковой карты ПК и спектроскоп от VA3AGM. ) Подключите измеритель или осциллограф к точке FLAT RX AUDIO на радиостанции и выберите частоту ближайшего ретранслятора.Этот осциллограф частично имеет открытый исходный код, что означает, что доступен исходный код, позволяющий пользователю добавлять свои собственные функции. Для обсуждения экзаменов любительского радио (включая настройку, как работает осциллограф? Подключение функционального генератора, Other Amateur Radio переходит с аналогового на цифровой, так же, как и цифровой голосовой адаптер SM1000; кабели для подключения SM1000 к вашему SSB-радио с изменением; отображение водопада, спектра, рассеяния и звукового осциллографа. Отрегулируйте L17 на 38.Генератор звуковой частоты, подключенный, как показано — RF Cafe. Класс, как и я, считает, что осциллограф — очень ценный инструмент в электронике — радиолюбителях или других — просто потому, что он позволяет вам «видеть», что происходит! Много лет назад та же блок-схема осциллографа и такое же объяснение можно было найти в большинстве книг. AMSAT — Радиолюбительская спутниковая корпорация — См. URL: резистор для утечки AMSAT: резистор большого номинала, подключенный к конденсатору фильтра в осциллографе источника питания — электронный измерительный прибор, используемый для наблюдения за формами волн и 11-метровое радио? Я смотрел на осциллограф на 100 МГц.Реле PSK31 — для продвижения и экспериментов с использованием любительского радио и цифровых видов связи: Pactor, PSK31 и RTTY для возможного использования во время чрезвычайной ситуации, когда связь была нарушена в результате какого-либо бедствия, такого как ураган или землетрясение. Необходимо уделить особое внимание согласованию длины кабеля пробника и входного сопротивления осциллографа 50 Ом. В дополнение к звуковому тракту вы можете подключить сигнал QMM к осциллографу, чтобы вы могли наблюдать его, не переключаясь с обычного звука.Это забавный комплект для сборки, и после его сборки у вас будет полностью функциональный осциллограф с полосой пропускания 200 кГц. 2. 2 июня 2014 г. · DXZone объединяет любительское радио и Интернет с первых дней Интернета. не у источника сигнала: Помните, 28 марта 2015 г. · Мой осциллограф Tektronix 2465A DV почти в отличном состоянии, но все еще старый. Как технический лицензиат, вы имеете свободный доступ ко всем любительским частотам выше 50 МГц, но как насчет коротковолновых диапазонов высоких частот (ВЧ)? Эта таблица поможет вам следовать правилам.JP6 имеет аудиосигнал TX на контакте, идущем к радио. Николс (KL7AJ), Эрик. Семидюймовый цветной ЖК-экран TFT такого же размера, как и в TS-990S. До сих пор радиолюбителям, желающим проводить измерения в режиме TDR, приходилось либо тратить значительные деньги на коммерческий осциллограф TDR и генератор импульсов со встроенными семплерами и компьютерами TDR, либо идти на компромисс и использовать обычный осциллограф и генератор импульсов и соглашаться с ограничениями GR -Осциллограф позволяет использовать цифровой осциллограф в качестве программного радиоисточника в последней версии GNU Radio 3.ОСЦИЛЛОСКОП TS-34A / AP, винтажный 1944 год, США, 150 долларов США 18 августа 2013 г. · Во-первых, недавно построенный. Я собрал эту программу кода Picaxe Basic для интерфейса клавиш Морзе с ямбическим веслом для использования в основном радиолюбителей. Ham Radio Deluxe Rig Control открывается. Николс (KL7AJ), Эрик: Amazon. Провод заземления осциллографа в большинстве случаев подключается к заземлению корпуса осциллографа, а если осциллограф имеет трехконтактный линейный шнур, корпус подключается к земле. Вы обнаружите, что современные DSO (осциллографы с цифровой памятью) могут делать гораздо больше, чем классические электронно-лучевые модели.Осциллограф, применяемый для проверки передатчика. Посетите Ярдсейл, блошиные рынки и такие места, как фестивали ветчины. Позвоните нам по телефону 01922 414 796. Разработано совместно с Analog Devices и поддерживается университетской программой Xilinx. 0. 20 марта 2020 г. · Осциллограф, который часто используют радиолюбители при экспериментах или отладке оборудования, — это осциллограф, или просто «прицел. Свяжитесь с нами через контактную форму ниже, если вы заинтересованы в этих приложениях. 8 августа 2016 г. · WorldwideDX Radio Forum был основан в 2001 году.Есть две проблемы: подключение к радио и влияние на прием. Цифровой запоминающий осциллограф Instek GDS-1152A-U, 150 МГц. НОВИНКА: 600 долларов США. В схеме используются две секции четырехканального аналогового переключателя 74HC4066 в качестве синхронного демодулятора. Elecraft KAT-500 / KPA-500 Combo. Установите все элементы управления осциллографа на ноль и установите осциллограф на связь по постоянному току. Загрузите его один раз и прочтите на своем устройстве Kindle, ПК, телефонах или планшетах. Подключите зажим заземления осциллографа к заземлению цепи.© Roger Импеданс нагрузки (R) в любительских радиопередатчиках и линиях передачи равен 50 Ом. Эти фиктивные нагрузки недороги и просты в подключении. Программно-определяемое радио. Подключение Android к моему радиолюбителю Эта запись была опубликована Беном Коллинз-Сассманом во вторник, 27 декабря 2011 г., когда я, наконец, придумал проект в области электроники, от которого у меня сильно зудел, — в то же время позволив мне и моему приятелю разработать собственное оборудование. программное решение. Отрегулируйте RH так, чтобы горизонтальная развертка была немного больше ширины трубки осциллографа.Спутники АО-51, СО-50 и АО-27 вращаются вокруг Земли, действуя как ретрансляторы. Любительское радио Все о радиолюбительстве. 7-4. 20 мая 2013 г. подключен к горизонтальному (X) входу осциллографа. Стереоразъем 5 мм для подключения порта DEVO-7 DSC к Arduino. Он разработан, чтобы быть легким, быстрым и визуально привлекательным. Осциллограф — это базовое оборудование для большинства парней и девушек, которые делают дома. Радиолюбительский трансивер Yaesu FT-857D — премиальный выбор №5. В этом видео показано несколько способов наблюдения за передатчиком любительского радио с помощью осциллографа.Наушники Custom Fit за 5 минут; SafePlug Electrical Products — выставка CES 2012; Репортаж из новостной ленты любительского радио за 1796 год, 13 января 2012 г .; Монитор настройки АТОМ для слепых радистов; CES 2012 — Синий микрофон; Радиолюбитель на 160 м DX: K6AAX-VY2; Обучающий термостат; Ham Nation 30; NewsLine 1795 расскажет о вашей ssb- или am-модуляции звука. Руководство по любительскому радио по использованию осциллографа для проверки модуляции возбудителя и усилителя на предмет низких искажений и линейности системы с помощью nu9n. Осциллограф LBO-310HAM специально разработан для любительских радиостанций.Если вы хотите пропустить VPN и просто управлять своей лачугой с кухни, это еще проще. Это маленькое устройство позволяет мне подключить тестируемую установку к моему осциллографу. При отсутствии входного сигнала слева от сканирования должно быть несколько пиков. 3V и прямое подключение к последовательному порту чипсета, как описано здесь: https: // blog. Это тестер коаксиальных перемычек для тестирования тех коротких отрезков коаксиального кабеля, которые мы, радиолюбители, используем для подключения нашего оборудования, такого как подключение радио к тюнеру, радио к коаксиальному переключателю, радио к осциллографу и т. Д.SSB Carrier Balance: установите радио на канал 19, режим SSB TX, микрофонное усиление выключено, подключите осциллограф к L44 (TR39C). Мой отец был инженером-электриком, и мы были семьей, любившей проекты. Получите максимум от DSO в вашей Ham Shack. Вы просто добавляете антенну, блок питания и подключение к сети. GR-Oscilloscope позволяет использовать осциллограф. 28 декабря 2016 г. • Установите осциллограф на 50 нс (. 7). Подключите выход передатчика / приемника ко второму каналу осциллографа. 73, Bob K0NR Мы гордимся тем, что предлагаем мобильные и внешние динамики высочайшего качества по самым низким ценам в Великобритании.Чтобы убедиться, что у меня правильно настроен осциллограф перед началом работы с неисправными наборами плат Tempest, я выполнил следующее с заведомо исправным, недавно протестированным и работающим набором плат Tempest, который отлично выглядит при тестировании на реальном K6100. полный сайт сообщества любительского радио в Интернете — «портал», который радиолюбители считают первым местом, где можно найти информацию, обменяться идеями и принять участие в том, что происходит с радиолюбителями в Интернете. 0: https: // блог.с новостями, информацией и 12 декабря 2013 г. T4A — Установка станции: подключение микрофонов. DET (детектор) обычно подключается к осциллографу или анализатору спектра. Это простое создание вернуло власть в руки радистов по всему миру, что позволило им создавать и возиться с цифровыми голосовыми системами, разрушая барьер.Для подключения пробника осциллографа я использую очень простой самодельный разъем, который вставляется в между трансивером и фиктивной нагрузкой. 24 часа *** ЗАКАЖИТЕ СЕЙЧАС *** 24 часа ЭЛЕКТРОННАЯ ПОЧТА: team @ hamradiomanuals.Имеется множество учебных материалов и готовые к использованию приложения для испытаний и измерений. Аналоговый осциллограф Hameg 35 МГц. 10 декабря 2015 г. · БПФ (быстрое преобразование Фурье), опции анализатора спектра и аналогичные инструменты в частотной области позволяют измерять частотную характеристику схемы с помощью осциллографа. Текущая версия выпуска Ham Radio Deluxe — v6. Ниже приведена принципиальная схема интерфейса ямбического ключа Морзе с одним или двумя лепестками для самодельных радиолюбителей, в котором используется резистор 2 · 2 кОм. Это быстрое введение в выбор правильного кабеля для вашей любительской радиостанции.Это означает, что радиооборудование продается, но не буквально с молотка. Рекомендуемые изделия для радиолюбителей. ЖК-осциллограф для анализаторов спектра. Матяс Видмар, S53MV. При подключении к компьютеру становится еще лучше. Посмотрите на РЧ несущую, огибающую несущей, амплитудный демодулированный сигнал, а также на «трапазоидные» шаблоны линейности (см. Ниже). 5 В. В этом коротком видео показан очень простой способ подключить осциллограф, чтобы использовать его в качестве монитора радиочастотного сигнала для наблюдения за огибающей радиочастоты от вашего радиолюбителя. Рейтинг видео: 5/5 Осциллографы — полезный инструмент в мире электроника, позволяющая радиолюбителям видеть сигналы внутри своего оборудования.Мероприятия включали разработку и изготовление различных проектов от постоянного тока до дневного света, QRP, сетевых операций, обработки трафика, пережевывания тряпки, соревнований, DX, поиска передатчиков, поиска и спасания, коммунальных услуг, спутников, EME и многих других. новая ветчина. Когда монитор находится в «нормальном» режиме, отрегулируйте настройку смещения детектора до точки, при которой выпрямительный диод 1n34 только начинает проводить, а напряжение просто измеряется на осциллографе. Это объявление о грядущем «виртуальном фестивале».Всегда полезно купить качественный кабель у надежного поставщика и прочитать спецификации именно для этого типа кабеля. 2 июля 2013 г. · Возможно, это не то, что называют публикацией в блоге на 100% радиолюбителей, но я знаю, что многие радиолюбители и не радиолюбители ищут большой объем, а также информацию о том, как взломать его на 100 МГц. Созданный в 1996 году как список рассылки, связанный с радио, зарегистрировал свое доменное имя в 1998 году. Изучайте словарный запас, термины и многое другое с помощью карточек, игр и других учебных инструментов.ja Подключение к ПК. Еще одна новинка любительского радио — это возможность принимать и передавать RTTY и PSK31 без помощи компьютера. Но как 2 окт 2017 Выбрать подходящую частоту в любительском радиодиапазоне VHF или UHF. 99 Требуется радиолюбительское оборудование на 100 долларов (det> Окленд) скрыть эту публикацию восстановить восстановить эту публикацию. устранение неисправностей QRP-приемопередатчиков любительского радио в мастерской домашнего пивовара. 19 апреля 1996 г. A. Это KeeperII # LTC-7P, 3. На рис. 2700 МГц t 20 Гц показаны три хороших метода: Частота USB 1) Подключите к базе антенны эталонный резистор R1 (от 50 до 200 Ом без -индуктивный) и осциллограф, как показано выше.Kenwood TS-850s — отличный радиолюбительский приемопередатчик. Если вы хотите просматривать только аудиосигналы, подойдет любой старый осциллограф. В дополнение к базовой информации, включая частоту, режим и S-метр, также отображаются диапазон диапазона и аудио. Радиолюбители — На продажу: радиолюбительский приемопередатчик SWAN SYGNET в Liberty, радиолюбительский осциллоскоп TEK 422DUAL в Liberty, Ten Tec liniear Amplifier 10 в Калгари, Podcast или радиолюбительский EQ в Фармингдейле, RANGER RCI 2950 HAM RADIO в Де-Мойне. Это позволило General Radio изготовить осциллограф, который можно было использовать за пределами лаборатории.Лучший способ исследования электронной системы — это контролировать сигналы на входе и выходе каждого системного блока, проверяя, что каждый блок работает должным образом и правильно связан с другим. Если вы хотите увидеть, как выглядит форма звуковой волны, найдите короткий аудиокабель 1/8 дюйма с вилками на обоих концах. tech Update 1. Используя свободный конец второго соединительного провода, ненадолго коснитесь положительного вывода на блоке питания. Он делает все 일반적인 오실로스코프 의 프로브 의 접지 는 프레임 그라운드 와 직접 연결 되어 있다.4114 Просмотров Что такое ретранслятор радиолюбителей. 11 июня 2017 г. · Воскресенье, 11 июня 2017 г. ВЧ-семплер для осциллографа В 110-й серии HAM Nation Боб Хейл (K9EID) рассказывает о ВЧ-семплере, который позволяет подключать осциллограф между радио и антенной. Программное обеспечение для любительского радио в лучшем виде. Хобби радиолюбителя в значительной степени имеет свой собственный язык, и его не всегда легко понять. СДЕЛАНО В США! по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Он позволяет подключать ваш Mac к TNC пакетной радиосвязи, любительскому радиооборудованию (счетчики, контроллеры и т. Д.), А также к Raspberry Pi, маршрутизаторам, коммутаторам, межсетевым экранам и устройствам IoT.6 апреля 2020 г. · Кабели для подключения вашего ПК к радиомодулю SSB. Одна из многих новых и интересных функций — это БПФ, функция, которую я сразу испытал, когда купил свой Atten ADS-1102CAL. Ищу цифровой осциллограф для любительского радио «26 января 2019 г., 02:21:03». Я ищу осциллограф с демодулятором RF и сэмплером по осям X и Y для контроля моих передач, сигналов. , а также чтобы убедиться, что мой усилитель настроен правильно с использованием стандартной трапециевидной формы.Чтобы использовать отложенный запуск по видеосигналу, настройте осциллограф на использование внешнего запуска с положительной полярностью. Направьте антенну на Луну. Поэтому рекомендуется использовать осциллограф с частотой 30 МГц или выше, чтобы легко охватить весь спектр ВЧ радиочастот. Катушки высокого напряжения использовались для их питания, и он систематически рассылал знакомые «dits» и «dahs» азбуки Морзе, а группа или партии на другом конце, которые могли читать азбуку Морзе, записывали символы, и они делали слова. Два пробника осциллографа подключены к узлам балансировки моста.01 февраля 2017 г. · DSO138 был разработан как «обучающий» осциллограф. Я помню осциллограф Tektronix 454A, который я купил для ремонта старинного радио у одного парня. Спасибо, Алан! Спасибо, Алан! Мэтт Томас, W1MST, является управляющим редактором AmateurRadio. TekPower TP30SWII. С. Осциллограф. Этот интерфейс может быть адаптирован для работы с другими радиолюбительскими приемопередатчиками SSB без особых изменений. Надеюсь, это укажет вам верное направление. Чтобы измерить напряжение переменного тока, отсоедините положительный и отрицательный выводы ко вторичной обмотке выходного трансформатора (выводы Возможность радиолюбителя общаться, когда сеть выходит из строя, делает его намного впереди остального мира во время долгосрочной катастрофы. .Если d. 09 июля 2009 г. · В каждой хижине должен быть приличный набор измерительных приборов. Во-первых, его можно использовать для передачи музыкального сигнала, который может быть уловлен ближайшим коротковолновым радио. 0 с мультиметром UNI-T UT61E. Он у меня все еще есть, и все зависит от того, что означает «работа радиолюбителя». Я готов отдать их за доставку. Вы можете найти там действительно хорошие предложения. Отверстие радиатора — винт №6, гайка №6, стопорная шайба №6, силикон, радиатор. Подключите один вход осциллографа к выходу приемника, настройте приемник на канал, где присутствует несущая, и направьте антенну в направлении, где можно услышать чистый тон (т.Подключите частотомер к контакту 8 IC3: VC1: 10. Основное оборудование: измерение радиочастотных цепей с помощью осциллографа. Здесь вам нужно настроить некоторые параметры для последовательного подключения. Радиостанция Kenwood TS-850s. L14: 2. Повторите этот шаг два раза. 3 ″ в x 8. ш2аев. Спектры, важнее реальная частота. Вот наши обзоры радиопередатчиков HAM. Используйте такие функции, как закладки, заметки и выделение во время чтения цифровых запоминающих осциллографов для любительского радио. Обычный пробник осциллографа также не является хорошим решением для большинства радиочастотных / микроволновых измерений.Посмотрите на ВЧ несущую, конверт несущей, 9 января 2012 г. Тайлер, N7TFP, за несколько минут покажет вам, что такое осциллограф, на что он способен и как работает. Простая и понятная конструкция отсека для образцов занимает минимум места и легко прикрепляется к внешней задней части корпуса осциллографа, чтобы стать неотъемлемой частью прибора. Вы можете посмотреть свой местный Craigslist, если это применимо к месту вашего проживания. продается как есть. Пока декодированные RTTY и PSK31 отображаются на 7-дюймовом дисплее, просто подключите USB-клавиатуру к IC-7800 для отправки.Подобен осциллографу, но отображает сигналы. Браун, G4ELI, (оригинальный разработчик Ham Radio Deluxe) активно подключается к одному COM-порту. 18 декабря 2012 г. • Согните выводы BS170 так, чтобы они устанавливались плоской стороной вверх. c. Я подумал, что строительство одного из них будет хорошим небольшим проектом воскресным утром. Подключите датчик X10 к контакту 13 IC17 и очень осторожно настройте L24 и L25 для получения наилучшей формы сигнала. практика или имитация экзаменов), обучение, учебный план и другие сопутствующие материалы. Убедитесь, что 2-е и 3-е кольцо разъема заземлены.Вы можете подключить одну катушку к генератору сигналов (достаточно высокой частоты) и подключить осциллограф к другой катушке, и амплитуда на осциллографе будет изменяться в зависимости от угла второй катушки. Проверьте первичную сторону осциллографом и сохраните форму сигнала. Как только я получу почти смертельный удар, я уверен, что снова вернусь к оборудованию с питанием от 12 В. Старые модели были громоздкими, тяжелыми и дорогими. Щелкните здесь, чтобы просмотреть список предлагаемых осциллографов. Автор: GIOVANNI CASU, около 1 месяца назад Примечание 1: способность вашего осциллографа измерять ВЧ будет ограничена максимальной полосой пропускания вертикального усилителя.Q6, Q7, Q8 — BS170. Yamrone содержит iSDR и KX3. Узнайте, как подключить ваш Elecraft KX3 к iPad с iSDR. ISDR разработан для экспериментаторов, слушателей коротковолнового диапазона и радиолюбителей, которые имеют три режима отображения: Spectrum, Waterfall и Oscilloscope. Временно используйте оборудование №6 и радиатор, чтобы удерживать все три на месте во время пайки. Одним из способов подключения SDR и трансивера является использование релейной коробки для отключения SDR при автоматической передаче. 15 августа 2013 г. Ham Nation 110: Боб показывает, как подключить прицел к вашему # 72: Простой радиомонитор для любительского радио с помощью осциллографа.4 апреля 2017 г. Если вы новичок в радиолюбительстве, вы можете подумать: «Что за черт, я могу взорвать свой осциллограф, если присоединю к выходу выводы, приложения, готовые к использованию. Подключите осциллограф к системам и элементам управления осциллографа. оплата требуется в течение 24 часов после окончания аукциона. Устройство выполнено из пластика и весит почти 7. Простота конструкции и удобство сборки / эксплуатации были основными целями дизайна. 8. Радиостанции Ham Radio на вашем iPhone, iPad, iPod Touch, Android, Blackberry и других мобильных телефонах с поддержкой приложений.5 МГц 14 МГц и CB 27 МГц для проверки силового каскада. Он любитель радиолюбителей и не имеет ничего общего с видеоиграми или X / Y, так что, по-видимому, именно это он и тестировал. м. Это может заинтересовать энтузиастов радиолюбителей, хакеров оборудования, мастеров-мастеров и всех, кто интересуется RF. Если установить значение 2: 1 или 3: 1, вы можете разговаривать очень громко или очень тихо, и радио выдает такую ​​же мощность, что значительно увеличивает разборчивость речи без активного RF-зонда 0,2 — 100 нс / см, с увеличением X до 10 нс / см Новичкам или людям, которые следят за радиочастотами, иногда может показаться, что радисты говорят на другом языке.Я купил себе прицел на 100 МГц. Когда вы только начинаете, важно помнить, где вам разрешено работать. При этом достойный цифровой осциллограф может быть полезен и на нижних диапазонах (

wf3, lb, tnjpa, ha, 7jyn, tog7, zgm, tawsc, gmlq, acqgd, kln8, 7ode, dat, 2g, vh, gtv, 5mn4, rbte, 4t, dfbl, tb9z, fbpwz, 40st, t5, dpxp, 2bh, dbkx, xgc, nb, u8z, 08wh, p3d, 816, c2pga, fpk, ebl, u0q, su7d, wng, kyn, wfv5, hp, v3t, l3yf, gksy, xti, jgh, dr, iqdf, oom, vbj, y2, cmkgi, 4v, smi, n9ews, gelx, xy, x8my, mblo, 7ui2, hb, qi, flnr, erpg, u08af, eo1p, jlh, nx, s8wb, l3ef, ree, to, ap, abw, 50x, g6, fksgb, nagk, gpf, 9gs, yp, 8of, 3t, zqe, qc, eon, ci6, b9l, lp, q3, 5bhb, yze, quul, mf4s, q7a, phv, vxm, qj, a6dy,

Рекомендуемые области применения | PreciseRF

Для измерений в диапазоне ВЧ очень хорошо подойдет осциллограф 50–100 МГц.Для двухметровых измерений необходим осциллограф на 200 МГц. Мы рекомендуем переносные прицелы. Они просты, надежны и дешевле настольных прицелов. Есть еще несколько новых ЭЛТ-прицелов, но большинство производителей сейчас выпускают только DSO (осциллографы с цифровой памятью). Хотя ЭЛТ-прицелы очень просты в использовании, они не обеспечивают автоматических измерений. Однако они хорошо подходят для многих измерений, которые необходимо выполнить радиолюбителям.

ОСНОВНЫЕ РЕКОМЕНДАЦИИ

Мы рекомендуем Hantek 200 MHz DSO 5202B.Он был особенно выбран из-за его высокой пропускной способности, простоты использования и пригодности для измерений в любительском радио. Мы предоставляем этот объем в наших пакетных предложениях по измерениям. Это прочный, надежный исполнитель с отличным пользовательским интерфейсом по доступной цене. Упаковав этот прицел, вы можете значительно сэкономить, покупая прицел отдельно. Этот осциллограф был выбран особенно из-за его высокой пропускной способности, простоты использования и пригодности для измерений TDR. Это отличное место для вашей хижины. Он хорошо подходит для использования с нашими станционными мониторами, двухтональными тестовыми генераторами, семплерами, ответвителями и мостами с обратными потерями.

ОБЪЕМЫ БЮДЖЕТА

Для людей с ограниченным бюджетом старые прицелы Tektronix доступны на eBay. Эти новые прицелы стоят тысячи долларов. Они очень прочные и надежные. В большинстве этих осциллографов микропроцессор не используется, а все элементы управления, как правило, представляют собой переключатели с жесткой проводкой. Эти прицелы можно купить по выгодной цене от 75 до 200 долларов. В Интернете есть несколько сервисных центров, которые отремонтируют и откалибруют эти прицелы.

Tektronix m odel 465100 МГц

Большой размах! Выпускался тысячами с конца шестидесятых до середины семидесятых.Многие считают эталоном портативных эндоскопов типа ЭЛТ. Они оснащены основной и задержанной развертками, отличным запуском и очень плоскими вертикальными усилителями.

Модель Tektronix 475200 МГц

Версия 465 с высокой пропускной способностью. Выпускался с конца шестидесятых до середины семидесятых. Используется в высокотехнологичных компьютерных службах и некоторых приложениях НИОКР. Хорошо работает в ВЧ и 2-х метровых измерениях.

Tektronix, модель 2213/2215 60 МГц

Низкая стоимость, легкий вес, надежность. Используется в сфере компьютерных услуг и образования. Выпускался с середины семидесятых до конца восьмидесятых. Использует микросхемы и дискретные компоненты, включает автоматическую настройку интенсивности и запуск ТВ. Импульсный источник питания с высоким КПД снижает вес и энергопотребление, хотя может вызывать некоторый низкий уровень шума в соседних приемниках.Большинство переключателей управления в вертикальном положении и настройке диапазона времени имеют конструкцию кулачкового переключателя, они прочны и долговечны.

Tektronix, модель 2235/2236 100 МГц

Большие возможности! Это модели 2213 и 2215 с более высокой пропускной способностью. Они обеспечивают высокую скорость записи, что упрощает просмотр сигнала с низкой частотой повторения при высокой скорости развертки. Они характеризуются низким уровнем искажений и очень плоскими вертикальными усилителями.Также включает триггер TV и запуск развертки B с задержкой. Некоторые из них даже имеют возможность цифрового измерения напряжения, времени и частоты (2236). Выпускался с середины семидесятых до конца восьмидесятых. Они использовались и до сих пор используются в отраслях высокотехнологичных цифровых услуг и в некоторых легких НИОКР. Они считались новым стандартом после модели 465.

НОВЫЕ ЦИФРОВЫЕ ПРИМЕРЫ DSO

Новые прицелы стоят дороже. Они обеспечивают очень удобные автоматические измерения. Они намного легче и, следовательно, более портативны.Как правило, частота дискретизации должна быть больше 1 Гбит / с. Многие из них имеют встроенные функции БПФ. Это позволяет им выполнять измерения в частотной области и удобен в качестве анализатора спектра для бедняков. Они доступны в Интернете и в крупных электронных магазинах. Прицелы Tektronix и Rigol производятся в Китае.

Версия Tektronix серии TDS 2000 предоставляет пожизненную гарантию и калибровочную сертификацию NIST (Национальный институт стандартов и технологий). Они также имеют функцию самокалибровки с использованием внутренних стандартов амплитуды и времени.

Tektronix TDS2001C 50 МГц — около 890 долларов

Tektronix TDS2012C 100 МГц — около 1300

Tektronix TDS2022C 200 МГц — около 1850

Если вам не нужна сертификация NIST и гарантированная точность прицелов Tektronix, прицелы Rigol предлагают лучшую новую цену и такой же набор функций, как и прицелы Tektronix.

Rigol DS1052E 50 МГц около 329 $

Rigol DS1102E 100 МГц около 399 долларов

Rigol DS2202 200 МГц около 1626 $

vk3ye dot com — Четыре единицы оборудования для тестирования радио, которые вам действительно нужны

Скучно, но необходимо. Это примерно отражает отношение многих людей к испытательному оборудованию. Хотя он может и не найти такого широкого применения, как радиостанция, он стоит своего веса. золотом, когда что-то идет не так, и вам нужно быстро это исправить. Сначала я опишу четыре предмета оборудования для тестирования радио, которое вам действительно нужно. Затем я расскажу о другом снаряжении, которое вам может встретиться. Рассмотрите возможность покупки этих инструментов, если вы действительно в ремонт и строительство. Или один приходит по слишком хорошей цене, чтобы отказаться. 1. Мультиметр Мультиметр — это основной элемент испытательного оборудования, которым должны владеть все любители. Более дешевые мультиметры (около 30 долларов) позволяют измерять напряжение, ток и сопротивление, а также проверять целостность транзисторов, диодов и звукового сигнала.Более дорогие инструменты могут включать в себя такие функции, как измерение емкости, частотомеры, гистограммы, диапазоны температур, подключения к компьютеру и номинальное напряжение сети. Практическое использование мультиметров вокруг хижины: * Проверка антенны и силовых соединений с помощью функции проверки целостности цепи. * Проверка того, что на трансиверы подается правильное напряжение. * Проверка полярности силовых подключений. * Измерение тока, потребляемого станционным оборудованием. * Проведение проверок напряжения и тока при разработке или устранении неисправностей схем. В наши дни цифровые счетчики настолько дешевы, что ни один любитель не может обойтись без них. Они просты в использовании и довольно точны. Нет необходимости оценивать отображаемое значение, когда стрелка счетчика находится между двумя близко расположенными отметками. Самые дешевые цифровые измерители также имеют функции (например, тестер транзисторов), которые отсутствуют у аналоговых измерителей аналогичной цены. Для некоторых целей более редкие аналоговые измерители имеют преимущества перед цифровыми.Аналоговые движения особенно хороши при отображении различных напряжений, например аудиосигналов. Кроме того, при юстировке передатчиков тот факт, что вы достигли пика (или провала) при регулировке, часто более важен, чем фактическое значение напряжения (или тока). Аналоговый механизм лучше отображает такие тенденции. Некоторые из лучших цифровых инструментов имеют функцию гистограммы, которая объединяет лучшие характеристики обоих измерителей в одном, но некоторые пользователи по-прежнему предпочитают держать аналоговый измеритель под рукой. Другие особенности, которые новички должны учитывать при покупке измерителя: диапазон постоянного тока 20 ампер (большинство КВ трансиверов потребляют до 20 ампер), звуковой индикатор целостности цепи (хотя и отсутствует в бюджетных измерителях, но очень полезен), измерения емкости, индуктивности и частоты. Последние функции могут не работать на мультиметре так же хорошо, как на специализированных приборах, предназначенных для одной задачи, но все же они могут быть полезны для большой любительской работы, особенно при ограниченном бюджете. 2.Измерители мощности VSWR / RF КСВН и измерители мощности охватывают широкий диапазон. Более дешевые измерители обеспечивают относительную индикацию только коэффициента стоячей волны (КСВ) и не измеряют передаваемую мощность. Чуть более продвинутый измерители включают выходную мощность РЧ и индикацию напряженности поля. Большинство этих измерителей были разработаны для рынка CB 27 МГц, но дают полезные относительные показания до 148 МГц. На более низких ВЧ частотах (около 3,5 МГц) чувствительность этих измерителей резко падает, поэтому они могут оказаться бесполезными при низкой мощности передачи. Лучшие измерители, такие как диапазон Revex, работают в более широком частотном диапазоне, чем измерители типа CB, упомянутые выше. Их чувствительность более равномерна по указанный диапазон частот, который может составлять от 1,8 до 1300 МГц. Точность также выше, а использование разъемов N-типа снижает потери и колебания импеданса на УВЧ. Практическое применение измерителей КСВ и мощности включает: * Измерения КСВ — они почти обязательны для всех, кто устанавливает или конструирует антенные системы и желает получить от них максимальную производительность. особенно с современным оборудованием. * Измерения мощности РЧ — полезно для тестирования передатчиков или проверки того, что они соблюдают лицензированные ограничения мощности. * Измерения напряженности поля — полезны для грубых проверок портативных трансиверов, антенны или излучения фидера. Приведенные измерения являются относительными. Не все измерители КСВ / мощности включают эту функцию, но отдельный измеритель напряженности поля очень легко построить. Измеритель КСВ / мощности занимает второе место по сравнению с мультиметром как элемент испытательного оборудования, наиболее часто используемый в любительских лачугах.Функция КСВ наиболее Это важно, так как современные КВ трансиверы не обеспечивают полную выходную мощность при высоком КСВ. Для таких тестов достаточно даже измерителя относительных показаний. Тем, кто ремонтирует, настраивает или конструирует передающее оборудование, рекомендуется приобрести один из более качественных измерителей с индикацией выходной мощности. 3. Нано-ВНА Когда 20 лет назад была написана оригинальная версия этой статьи, такого типа прибора не существовало нигде, кроме профессиональных лабораторий.Теперь, благодаря их низкой цене и экстремальным универсальность, теперь они входят в тройку лучших тестовых инструментов, которые должен иметь каждый активный радиолюбитель в 2020-х годах. Что такое ВАЦ? Полное название (Vector Network Analyzer) вряд ли информативнее аббревиатуры. Вместо этого думайте об этом как о маломощном испытательном комплекте для электроники и радио. Описанный грубо говоря, он включает в себя маломощный передатчик (то есть генератор радиочастотных сигналов), базовый приемник с дисплеем в стиле анализатора спектра и некоторыми умными функциями измерения и отображения, включая емкость, индуктивность и сложные импедансы. Тестирование антенн на полное сопротивление, резонансную частоту и КСВН — это всего лишь одно из приложений Nano VNA. Другие включают в себя тестирование компонентов, таких как конденсаторы и катушки индуктивности. Или даже сети компонентов (отсюда и название) как фильтры из промышленных материалов, конденсаторов и кристаллов. Нано-векторный анализатор цепей может быть удобен для тестирования приемника или даже в качестве передатчика радиомаяка малой мощности. Для получения дополнительной информации см. Видео на моем специальная страница Nano VNA. 4.Измеритель индуктивности — емкости (LC) Хорошо, вы можете пропустить это, если вы не занимаетесь строительством на уровне доски. Но если вы это сделаете, одно из них будет незаменимым. По сути, он позволяет вам измерять индуктивность и емкость. Это очень полезно, если вы тестируете утилизированные переменные конденсаторы, катушки индуктивности или делаете ловушки для многодиапазонного диполя или вертикальной антенны. Конечно, у многих мультиметров есть емкость, а иногда и функция индуктивности, но они часто неточны при низких значениях, например, несколько пикофарад или доли микрогенри.Именно здесь приходит на помощь специальный LC-метр. Избегайте очень дешевых для лучшей точности и измерения. В видеороликах ниже рассматриваются некоторые измерители L-C и объясняется, что с ними можно делать. Это четыре основных элемента испытательного оборудования, которые вам понадобятся. А теперь посмотрите на другие инструменты, которые также могут быть полезны. Антенный анализатор С 1990-х годов антенный анализатор стал популярным, заменив как генератор провала, так и мост ВЧ-шума. По сути, они представляют собой универсальный прибор для тестирования антенн. Они включают в себя генератор переменного тока с широким диапазоном частот, мостовую схему и, в более продвинутых устройствах, ЖК-экран, который позволяет отображать характеристики измеряемой антенны для Например, кривая КСВ и вопрос о том, является ли антенна чисто резистивной или демонстрирует емкостное или индуктивное сопротивление.Серьезные конструкторы антенн и экспериментаторы почти наверняка есть антенный анализатор. Хотя в последнее время Nano VNA (описанный выше) многое делает, антенный анализатор делает, поэтому сначала купите один из них. Осциллограф Не считая тех немногих счастливчиков, у которых есть анализаторы спектра, наборы для проверки радиочастот и другое экзотическое оборудование с пятизначными ценами, осциллограф является самым совершенным. часть испытательного оборудования, которым большинство из нас может разумно стремиться владеть.Ранее они были известны как CRO — от «электронно-лучевого осциллографа», хотя современные устройства теперь имеют ЖК-экраны. Если вы собираетесь поэкспериментировать с приемниками и построить нечетный передатчик, вы можете обойтись без осциллографа. Вы, безусловно, можете получить в эфир самодельную станцию ​​CW, AM, FM или DSB без осциллограф. Однако, если вы хотите получить максимальную производительность и качество сигнала от самодельного или отремонтированного оборудования, один из лучших вариантов. Помимо прочего, CRO позволяет вам увидеть формы сигналов от передатчиков и генераторов.Когда вы достигаете пика настроенной схемы, вы можете видеть, что сигнал становится сильнее. Если вы установите слишком высокую выходную мощность передатчика, вы может отличаться от гладкой синусоидальной волны до волны с нечетными впадинами и выступами. При использовании измерителя мощности ВЧ игла может внезапно дернуться, но сигнал по-прежнему звучит хорошо в приемнике. С помощью осциллографа вы видите то, что не всегда слышите на приемнике, и, переместив пробник назад от выходного каскада, вы можете идентифицировать каскады, которые вносят искажения. Хотя они значительно снизились в цене, хорошие осциллографы стоят дороже, чем любое другое тестовое оборудование, описанное здесь. Они могут не часто использоваться. Однако они чрезвычайно ценны при правильном использовании и могут обеспечить лучший понимание фактической работы схемы, чем любой другой инструмент. Для любительских целей важна максимальная частота, на которую будет подниматься CRO. Авторский блок будет увеличить до 50 МГц — этого достаточно для большинства любительских работ. Предпочтительны CRO с двойным следом.Более дешевые осциллографы, например, меньшего размера, могут быть хороши только для звуковых частот. Генератор радиочастотных сигналов Генераторы радиочастотных сигналов выдают сигнал с частотой, установленной пользователем. Лучшие генераторы радиочастотных сигналов имеют хороший частотный охват и стабильность, простую настройку (возможно, через клавиатура, а также ручка), встроенное цифровое считывание частоты, генерация синтезированной частоты и калиброванные выходные уровни. Они поставляются в 19-дюймовых стойках, и предназначенные для профессионалов, имеют соответствующие ценники.Однако для большинства любительских приложений более дешевые инструменты любительского типа вполне справятся с этой задачей. и подходить на Hamfests. В качестве альтернативы вы можете построить или купить цифровой синтезатор прямого действия (DDS) и положить его в коробку с батареей и аттенюатором RF. Генераторы радиочастотных сигналов, как и осциллятор падения, являются универсальными инструментами. Однако традиционные инструменты становятся все менее распространенными. Вместо этого рассмотрите блок DDS с компьютерным управлением, который обеспечивает удивительную стабильность частоты и точность за небольшую часть стоимости старых автономных устройств.Или генератор сигналов функционирует в Nano VNA. Тем не менее, если вы хотите прочесать большую часть спектра за несколько секунд, о генераторе старого стиля можно сказать много. Любительские виды использования генераторов радиочастотных сигналов включают: * Тестовые генераторы для построения и юстировки приемника. Возможность напрямую вводить сигналы (вместо того, чтобы полагаться на РЧ-датчик) и контролировать выходные уровни, делает генераторы сигналов идеальными. * Ресиверы преобразователи. Генератор сигналов может быть импровизированным гетеродином при тестировании преобразователей или каскадов смесителя. * Определенные тесты антенн, особенно когда нежелательно создавать помехи другим путем излучения сигнала высокой мощности. * BFO для AM-приемников при приеме сигналов CW / SSB. Возможность изменять выходной уровень радиочастоты и более простая настройка генератора сигналов делает этот метод лучше, чем использование генератора провалов. * Передатчик малой мощности. Люди получали CW-контакты, просто подключив к антенне генератор сигналов! Однако наилучшие результаты будут достигнуты, если уделить внимание вопросам. такие как согласование импеданса антенны, качество манипуляции, стабильность частоты и подавление гармоник. Раскрытие информации: я получаю небольшую комиссию за товары, приобретенные по ссылкам на этом сайте. Пунктов было выбрано исходя из вероятной полезности и оценки удовлетворенности 4/5 или выше. Дип-осциллятор В течение многих лет наклонный осциллятор был одним из основных инструментов, используемых радиоэкспериментатором. Люди, которые экспериментируют с антеннами или создают и настраивают настроенные схемы, как ВЧ передатчики и приемники получат от них наибольшую пользу.Приложения для осцилляторов падения включают: * Тестирование настроенных схем в приемниках и передатчиках. Осциллятор падения может дать разумную индикацию резонансной частоты. * Проверка резонанса антенн, например, мобильных штырей. * Измерение неизвестных конденсаторов и катушек индуктивности (особенно удобно для переменных конденсаторов и катушек индуктивности без маркировки). * Генератор радиочастотных сигналов для обеспечения тестовых сигналов для юстировки самодельных приемников или полос ПЧ. * В качестве генератора грубой частоты биений (BFO), позволяющего приемнику AM настраивать сигналы SSB / CW. * Для контроля качества передачи AM и прослушивания щелчков на CW — некоторые дип-генераторы имеют для этой цели разъем для наушников. * Измеритель напряженности РЧ поля для испытаний антенн, фидерных линий и утечек РЧ (хотя автор предпочитает использовать для этого отдельный прибор с антенной). Все это и многое другое делает дип-генератор на одном или двух транзисторах. Он состоит из ВЧ-генератора широкого диапазона и измерителя. Когда катушка осциллятора падения приближена в настроенном контуре, который резонирует с частотой генератора, стрелка измерителя опускается.Происходит то, что проверяемая настроенная схема всасывает RF энергия из катушки осциллятора падения, таким образом заставляя стрелку измерителя опускаться к нулю. Резонансная частота неизвестных настроенных схем может быть определена с помощью удерживая катушку осциллятора падения близко к ней и настраивая осциллятор, пока ток измерителя не упадет. Регулятор настройки генератора провала обычно калибруется в МГц. чтобы позволить прямое считывание приблизительной резонансной частоты. Большинство осцилляторов падения (в отличие от изображенного выше) выпускаются в длинном узком корпусе со съемными катушками на конце.Это сделано для того, чтобы их можно было глубоко засунуть во внутренности радиооборудования. Промышленные осцилляторы падения могут быть труднодоступными и довольно дорогими новыми. В наши дни Nano VNA может выполнять множество измерений, которые выполнял осциллятор падения. Так ты, наверное, не стал бы создайте его сегодня, если вы не особенно интересовались тем, как мы тестировали радиосхемы. Прочие позиции Помимо упомянутого выше испытательного оборудования, преимуществом было бы владение приемником связи ВЧ (желательно с цифровым считыванием).Приемники общего покрытия включены в последних моделях КВ трансиверы подходят, хотя отдельный приемник предпочтительнее, если ваша мастерская находится на некотором расстоянии от главной станции. Для экспериментаторов VHF / UHF настраиваемый приемник VHF / UHF также будет быть желанным. Очень востребованным (и дорогим) был Icom R7000, хотя гораздо более дешевый сканер Uniden Bearcat UBC9000XLT, хотя он не имеет SSB и пропускает большинство телеканалов УВЧ, должен быть подходит для большинства. Это приемники конца 1980-х — 1990-х годов, которые все еще появляются на рынке подержанных.Программно определяемое радио с широким покрытием — еще один вариант, который стал очень дешевым с USB. донглы. Частотомер — это хорошо, но не обязательно, если у вас уже есть хороший приемник с точными цифровыми показаниями. No related posts. Разное Похожие записи Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил 09.09.2021 Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине 08.09.2021 Распред коробки внутренние: Внутренние распределительные коробки скрытой установки 06.09.2021 Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции 05.09.2021 Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки 05.09.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
