Содержание

Инструменты для обжима коннекторов RJ-45/12/11

Для выполнения всего комплекса операций по монтажу модульных разъемов необходим многофункциональный инструмент — инструмент для обжима коннекторов (modular crimping tool). В среде монтажников этот инструмент получил емкое название — обжимка. С помощью инструмента для обжима модульных вилок (коннекторов) можно выполнить сразу три операции, а именно: снять внешнюю оболочку кабеля, ровно отрезать проводники, обжать проводники коннектором. Все операции выполняются разными рабочими органами. Безусловно, удалить внешнюю оболочку кабеля с помощью специальной зачистки намного удобнее, но если у Вас ее нет под рукой, то для этой цели вполне подойдет обжимка.

Основные типы обжимных устройств

Многочисленные варианты инструментов для обжима модульных вилок предназначены для разных видов работ и существенно отличаются сроком службы и ценой. Для мелкого ремонта можно использовать экономичный дешевый инструмент. Однако, он пригоден лишь для минимального объема эпизодически выполняемых монтажных работ. В качестве примера таких инструментов можно привести следующие изделия фирмы

Hanlong/Тайвань: HT-210CHT-2096C. Следует отметить, что изделия фирмы Hanlong (http://www.hanlong.com.tw/) получили самое широкое распространение на отечественном рынке и знакомы буквально каждому монтажнику.


HT-210C            HT-2096C


Профессиональный обжимной инструмент

Профессиональные обжимные инструменты всегда выполнены из металла и в целях качественной опрессовки обеспечивают движение пуансонов строго перпендикулярно к поверхности разъема за счет специальной конструкции рабочего органа. Инструменты этого класса, как правило, имеют многошарнирный механизм с трещоткой (ratchet mechanism)  для снижения прикладываемого к рукояткам усилия, и обеспечивают универсальность за счет сменных матриц. Стоят они весьма дорого, но служат долго. Для каждого из типов коннекторов предлагается отдельный инструмент. Имеются и такие универсальные варианты, в которых возможность опрессовки различных типов коннекторов обеспечивается набором сменных матриц и пуансонов. Примерами таких инструментов, являются изделия фирм AMP/Германия p/n: 1-231666-1

и Siemon Company/США p/n: PT-908-D.


1-231666-1   PT-908-D

Профессиональный обжимной инструмент фирмы Hanlong/Тайвань.

Промежуточное положение занимают простые одношарнирные металлические обжимные инструменты. Они имеют упрощенную механическую схему и ограниченный срок службы — после выполнения большого объема работ качество опресcовки контактов резко снижается по причине износа пуансона. Универсальность подобных инструментов обеспечивается не сменными комплектами, а наличием нескольких матриц для опрессовки различных модульных вилок (два в одном и три в одном). Например:

HT-500, HT-2008AR.


HT-500   HT-2008AR

Для удобства выбора обжимного инструмента данные сведены в таблицу.

Вендор
Модель
Наименование 4P 2C 4P 4C 6P 2C 6P 4C 6P 6C 8P 8C 10P 10C ХМ Цена
      RJ-11 RJ-11 RJ-12
RJ-12
RJ-12 RJ-45 RJ-50
                                      Одноматричные обжимные устройства
Hanlong HT-2094 Обжимной инструмент Hanlong HT-2094 для 4P4C, 4P2C                 240р.
Hanlong HT-2096 Обжимной инструмент для 6P4C/RJ-12, 6P4C/RJ-11 & 6P2C                 0
Hanlong HT-210C Обжимной инструмент для 8P8C/RJ-45                 560р.
Hanlong HT-2092C Клещи для обжима разъемов RJ-50 (10P10C)
                          Двуматричные обжимные устройства
Hanlong HT-500 Обжимной инструмент для 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11                     1 649р.
Hanlong HT-500R Обжимной инструмент для 8P8C/RJ-45, 6P6C/RJ12, 6P4C/RJ-11, с храповым механизмом                     1 732р.
Hanlong [~model=3~] [~link=3~]                     [~price=3~]
Hanlong HT-568R Обжимной инструмент для 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11, с храповым механизмом                     785р.
                           Мультиматричные обжимные устройства
Hanlong HT-200A Обжимной инструмент Hanlong HT-200A 10P10C 8P8C 6P6C 6P4C 4P4C 4P2C                 3 450р.
Hanlong HT-200AR Обжимной инструмент для 10P10C, 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11, 4P4C & 4P2C Plugs & DEC/Off set                 0
Hanlong HT-2008A Обжимной инструмент Hanlong HT-2008A 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11, 4P4C & 4P2C Plugs & DEC/Off set plug-6P                 3 050р.
Hanlong HT-2008AR Инструмент обжимной для RJ-45, RJ-12, RJ-11 (8P8C, 6P6C, 4P4C), профессиональный, с храповым механизмом Hyperline

      0
Fluke [~model=67590~] [~link=67590~]                 [~price=67590~]

 В отдельном столбце — «ХМ» отмечены инструменты, которые снабжены храповым механизмом (ratchet mechanism).

Обзор кримперов для обжимки кабелей Pro’sKit

Надежная работа любой электрической или электронной техники зависит от качества используемых деталей и компонентов, а также от их надежного монтажа. Одним из важнейших вопросов при установке и подсоединении оборудования является надежность контактных соединений, ведь от этого зависит работа всей системы. Плохо обжатый или закрепленный наконечник может работать с перебоями или нагреваться, что в дальнейшем приводит к полному выходу его из строя.

Современные коннекторы и кабеля приобрели разнообразные формы. Теперь для работы с ними необходимо применение специальных обжимных инструментов. Интернет-магазин инструментов masteram.ua предлагает широкий выбор кримперов для обжимки кабелей витой пары (сетевых и телефонных), коаксиальных кабелей и усадки наконечников разных типов.

Для организации компьютерных сетей и подключения их к Интернету сегодня широко используется кабель, который называется «витая пара».


Проводники в нем разделены по парам и скручены в спираль. Это уменьшает электромагнитные помехи от внешних источников, а также взаимные наводки при передаче дифференциальных сигналов. Коннекторы для таких кабелей знакомы всем пользователям Интернета, это так называемые RJ-коннекторы (Registered Jack). Их существует великое множество, но самыми популярными остаются RJ 11, RJ 12 и RJ 45. Первые два в основном предназначены для телефонных проводов, RJ 45 используется для витой пары пятой категории, сегодня одного из самых распространенных кабелей. В нем все 8 позиций идут с контактами. Интерфейсы RJ 11, RJ 12 и RJ 45 совместимы по контактам если в них задействовано одинаковое количество проводников.

Порядок обжимки витой пары коннектором RJ 45

На самом деле обжать такой коннектор проще простого. Я, впервые столкнувшись с таким заданием, сомневался, что это получится с первого раза. Но все произошло как раз наоборот. Краткая инструкция по обжиме коннектора RJ 45 плюс наличие специального инструмента и дело сделано! Каждый пользователь компьютера сможет повторить это дома, если возникнет необходимость. Ведь может случится что от частых манипуляций с коннектором обломается провод или даже несколько. Замену штекера можно сделать самому, не обращаясь за помощью в мастерскую. Будьте сами себе мастером!

Итак, обжимаем кабель витой пары коннектором RJ 45.

Готовим кабель. Сначала снимаем изоляцию, для этого в кримпере есть специальное приспособление: круглая ниша с режущим лезвием. Вставляем в нее провод, и зажимаем его лезвием на расстоянии приблизительно 13 мм от конца.

Теперь прокручиваем кабель на 360 градусов, и вытягиваем его, не разжимая кримпер. Изоляция успешно удалена.

 Осталось размотать проводники и разместить их в определенном порядке. Использование кабеля, обжатого не по стандарту, может привести к тому, что кабель работать не будет, или будет очень большой процент потерь (в зависимости от длины кабеля), а также — ситуациям полной проверки кабеля для определения назначения тех или иных пар. Самый универсальный способ обжима представляет собой такую последовательность проводников: белый с оранжевым, оранжевый, белый с зеленым, синий, белый с синим, зеленый, белый с коричневым, коричневый.


Теперь размотав пары и разместив проводники в определенной последовательности, еще раз ровно подрезаем их и усаживаем в коннектор, следя при этом чтобы они не перепутались. В наконечнике есть дорожки, по которым каждый провод направляется к своему номеру контакта. Когда кабель усажен до упора, вставьте наконечник в определенное гнездо (в нашем случае гнездо 8Р), и зажмите его. Готово!

Инструмент также прижимает изоляцию кабеля, фиксируя его в коннекторе.

Вы видите, что все элементарно. Теперь самое время познакомиться с инструментами для обжимки витой пары. Их разнообразие велико, и интересно будет узнать о характеристиках каждой модели. Мы хотим показать несколько моделей кримперов, разместив их в порядке
возрастания цены.

Инструмент для обжимки витой пары Pro’sKit CP-373


Инструмент для обжимки витой пары Pro’sKit CP-373 предназначен для обжима 4Р/6Р/8Р проводов витой пары коннекторами RJ11/RJ12/RJ22/RJ45

Описание инструмента для обжимки кабеля витой пары Pro’sKit CP-373 Кримпер Pro’sKit CP-373 конструктивно самый простой инструмент для быстрой и надежной обжимки сетевых и телефонных кабелей. Среди большого разнообразия такого рода инструментов фирмы Pro’sKit эта модель отличается компактностью и легкостью. Часть конструкции исполнена из пластмассы, это облегчает конструкцию, но никак не делает ее хрупкой, поскольку основные узлы металлические. Такие габариты и вес позволяют носить кримпер в кармане брюк или куртки. Те, кто работает с большим количеством инструментов, оценят это преимущество.

Кримпер Pro’sKit CP-373 позволяет проводить основные необходимые операции по зачистке и обжимке сетевых кабелей коннекторами типа RJ11/RJ12/RJ22/RJ45. Лезвия, размещенные по обе стороны инструмента, предназначены для снятия изоляции с кабеля диаметром 5 мм и его обрезки. Лезвия съемные и при затуплении есть возможность их заточить или заменить.
Ручки кримпера разводятся с помощью пружины. Для хранения инструмента в блистере, они соединяются скобой.

И еще одно, что мне нравится, это присутствие инструкции с иллюстрациями на упаковке, по применению кримпера.

Инструмент для обжимки витой пары Pro’sKit CP-376TR


Инструмент для обжимки витой пары Pro’sKit CP-376TR предназначен для обжима 4Р/6Р/8Р проводов витой пары коннекторами RJ11/RJ12/RJ22/RJ45

Описание инструмента для обжимки кабеля витой пары Pro’sKit CP-376TR Первое впечатление, в большинстве случаев, самое искреннее и правильное. Если говорить о кримпере Pro’sKit CP-376TR то, на мой взгляд, это очень хороший инструмент. Во-первых, корпус металлический. Кроме этого он собран с минимальными люфтами заклепочных соединений. А во-вторых, это ручки, пластмассовые с резиновым покрытием. В руке лежит просто как родной!

Рабочая система кримпера Pro’sKit CP-376TR позволяет обрезать кабель или снимать с него изоляцию и обжимать коннекторами RJ11/RJ12/RJ22/RJ45. При сжатии ручек срабатывает трещоточный механизм. Вещь, которая помогает при работе и хранении инструмента в блистере. На крышке блистера есть иллюстрации по применению инструмента и краткое его описание. Мое мнение — отличный инструмент!

Инструмент для обжимки витой пары Pro’sKit 8PK-CT012


Инструмент для обжимки витой пары Pro’sKit 8PK-CT012 предназначен для обжима 4Р/6Р/8Р проводов витой пары коннекторами RJ11/RJ12/RJ22/RJ45

Описание инструмента для обжимки кабеля витой пары Pro’sKit 8PK-CT012 Кримпер для обжима кабелей витой пары Pro’sKit 8PK-CT012 это профессиональный инструмент. Его конструкция отличается от ниже представленных моделей. Все рабочие узлы расположены на одной стороне. Несколько странным мне показалось отсутствие специального округлого углубления для снятия изоляции с кабеля. Это можно сделать, конечно, и с помощью имеющихся лезвий, но, к сожалению не так удобно.

Инструмент полностью металлический, собран без люфтов. Рукоятки с пластмассовыми накладками. Я, подержав инструмент с ручками покрытыми резиной, немного недоволен отсутствием таковых в этой модели. Профессиональный инструмент, как по мне, должен быть безупречным!

Инструмент для обжимки витой пары Pro’sKit CP-200


Инструмент для обжимки витой пары Pro’sKit CP-200 предназначен для обжима 4Р/6Р/8Р/10P проводов витой пары коннекторами RJ11/RJ12/RJ22/RJ45/DEC

Описание инструмента для обжимки кабеля витой пары Pro’sKit CP-200 Вот этот инструмент по истине профессиональный! Мощный, удобный, надежный, именно то что нужно настоящему мастеру. Кримпер для обжима кабелей витой пары Pro’sKit CP-200 сделан из металла. Покрытие ручек пластмассовое с резиновыми накладками. Все рабочие органы размещены на фронтальной стороне, кроме лезвия для обрезки кабеля, которое находится на тыльной стороне. Механизмы подписаны, вам не придется угадывать, куда
вставлять коннектор определенного размера, хотя их попросту можно различить и на глаз. В транспортировочном состоянии ручки кримпера соединяются металлической скобой.

Инструмент для обжимки коаксиального кабеля

Коаксиальный это такой кабель, проводники которого расположены соосно и разделены изоляцией. Он состоит из центрального проводника и экрана и служит для передачи высокочастотных сигналов. Благодаря совпадению центров обоих проводников, а также определенному соотношению между диаметром центральной жилы и экрана, внутри кабеля в радиальном направлении образуется режим стоячей волны, позволяющий снизить потери
электромагнитной энергии на излучение почти до нуля. В то же время экран обеспечивает защиту от внешних электромагнитных помех. Коаксиальные кабеля используются:
  • в системах связи
  • в компьютерных сетях
  • в системах сигнализации и автоматики
  • в военной технике
и многих других областях техники.

Как же обжимается наконечник коаксиального кабеля? Опять таки ничего сложного.
Для подсоединения коаксиального кабеля к аппаратуре в основном используется BNC-коннектор.

Для начала на центральную жилу нужно надеть наконечник и крепко зажать его. Затем на кабель надевается обжимная гильза. Далее кабель усаживается в корпус коннектора, чтобы его наконечник вошел полностью. Иногда подобная операция сопровождается щелчком. Помните, что оплетка экрана должна оставаться снаружи корпуса. Теперь на корпус надевается гильза, она закроет оплетку экрана, если корпус неразборный она просто зажимается кримпером, а если разборный то закручивается.

Инструмент для обжима коннекторов коаксиального кабеля Pro’sKit 6PK-230PA


Этот инструмент предназначен для обжимки коннекторов коаксиального кабеля. Но благодаря возможности менять матрицы, клещи для обжима Pro’sKit 6PK-230PA можно использовать для самых различных наконечников. Итак, что же особенного в этом кримпере? Хвалить его за какие то особенности не получится, потому что это самый обычный обжимной инструмент с возможностью смены матриц и конструкцией с трещоткой, позволяющей хорошо обжимать наконечники прикладывая небольшое усилие. Благодаря ручкам с резиновым покрытием, клещи отлично держатся в руке.

Профессиональный инструмент для обжима коннекторов Pro’sKit CP-371, со сменными матрицами


Универсальные клещи для обжима коннекторов Pro’sKit CP-371 — хороший выбор мастера работающего с разнообразными типами наконечников. В конструкции инструмента применяются фиксирующие болты с большими рефленными головками, которые можно закручивать руками. Это позволяет легко и быстро менять матрицы без помощи отвертки. Система рычагов вместе с механизмом трещотки позволяет хорошо зажать наконечник. На досуге такими клещами можно с легкостью давить орехи! Если во время обжимки вы чувствуете что не хватит усилия дожать наконечник, смело отпустите ручки и возьмите клещи в обе руки для окончательного зажима. Трещотка не позволит разжаться инструменту пока обжимка не завершилась. В случае необходимости разжать инструмент в процессе работы, это можно сделать с помощью рычага размещенного у основания ручек. Что можно сказать о практичности инструмента? Длинные ручки с резиновым покрытием позволяют удобно взять клещи как одной рукой, так и двумя.

И еще один удобный элемент это болты для фиксации матриц, о которых уже сказано ниже.


Сменные матрицы для обжимного инструмента

Разные типы наконечников обжимаются соответствующими матрицами, которые позволяют правильно и надежно осуществить обжимку. Для обжимных клещей Pro’sKit 6PK-230PA и Pro’sKit CP-371 подходят матрицы типа СР широко представленные в нашем интернет-магазине.

Матрица Pro’sKit CP-236DE

Характеристики матрицы Pro’sKit CP-236DE
Размеры отверстий, мм²0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4,0
Калибр проводов (AWG)22 / 20 / 18 / 16 / 14 / 12
Обжимаемые наконечникиизолированные и неизолированные

Матрица Pro’sKit CP-236DR

Характеристики матрицы Pro’sKit CP-236DR
Размеры отверстий, мм²1,25 / 2,0 / 5,5
Калибр проводов (AWG)22-18 / 16-14 / 12-10
Обжимаемые наконечникиRV / SV / MPD / MDD / FDD / FRD / FDFD

И наконец.

.. Об инструменте который побывал у меня в руках могу высказать только положительное мнение. Кримперы Pro’sKit отлично сконструированы и собраны, обладают достаточным количеством функций, чтобы проводить обжимку различных коннекторов, и, что важно, удобны в обращении. Среди инструментов для обжима кабелей витой пары хочу выделить Pro’sKit CP-376TR. Он оснащен полным набором необходимых приспособлений: для снятия изоляции, обрезания провода, обжимания коннектора. А по цене один из самых дешевых. По параметру цена/качество оптимальный вариант.

Среди кримперов со сменными матрицами мне больше приглянулся Pro’sKit CP-371, поскольку в нем более удобно их менять.

Кримперы для обжима наконечников. Обжимка кабеля витой пары rj 45.

Каждому монтажнику известно, что качество будущей структурированной кабельной системы, а кратче СКС, зависит от нескольких факторов. Среди них качество использованного кабеля, активного и пассивного оборудования, а также от уровня профессионализма и ответственности монтажников. Как видите, в СКС играет роль буквально всё. Только вот почему-то лишь изредка акцентируют внимание на используемый при монтаже СКС обжимной инструмент. А он играет также очень важную роль в качестве структурированной кабельной системы. Именно инструмент для обжима зачастую становится чуть ли не основным элементом, который повлияет на производительность линии. По этой причине наш магазин инструмента смело утверждает, что современный, качественный и надежный обжимный инструмент в руках профессионального монтажника сыграет важнейшую роль для создания успешной современной кабельной сети.

При прокладке кабеля работа всегда стартует с его зачистки от внешней изоляции. Чтобы облегчить этот процесс применяется специальный инструмент, который получил название стриппер. Для многих же лучшим вариантов является купить инструмент для обжима с заложенным в него куда большим функционалом. Монтажники телекоммуникационных сетей просто не смогут обойтись без инструмента для обжима витой пары. Хоть официальное название такого прибора кримпер, но в народе его чаще называют обжимка, щипцы или обжимные клещи. Нередко кримперы представляют из себя универсальное приспособление, где в одном объединены инструменты разного назначения и типа. Многие предпочитают обжимники, которые еще дополнительно оснащены функциями стрипперов. Такой прибор отличается наличием округлого отверстия в корпусе, где с одной стороны выступает нож. Отверстие продумано для вставления в него кабеля, а после при помощи прокручивание вокруг кабеля можно снять с него оболочку. Инструмент продуман таким образом, что позволяет обрезать только верхний слой изоляции без касаний к медным проводникам и их изоляции.

Перед тем, как приступить к обжиму кабеля, необходимо сделать ровную линию обреза проводников. Только так они правильно будут размещены в коннекторе. Есть специальные обжимники, которые дополнительно снабжены кусачками. При помощи таких кусачек можно подровнять заранее раскрученные проводники перед их непосредственным обжимом. Кусачки представляют из себя два ровные лезвия и весьма острые. Активируются они сжатием ручки инструмента. Не забывайте, что перед тем, как обрезать проводники, они должны быть выставлены в ряд по нужной цветовой схеме обжима.

Основным же элементом любого кримпера есть и всегда будет инструмент для обжима коннекторов RJ-45. Бывают модели для работы и с другими коннекторами, а точнее стандарта RJ12 и RJ11. А можно купить кримпер, который будет содержать сразу все три типа. В любом случае обжим происходит одинаково. Чтобы различать инструменты для обжима, они имеют свои сокращения. Так на корпусе выбранного Вами кримпера будет сокращение 8P, если он предназначен для обжима RJ 45. В данном случае 8P означает 8 пар. Подпись 6P говорит об инструменте для обжима коннекторов RJ 11. Помимо подписи он отличается куда меньшим размером.

Как происходит обжим. Сначала проводники располагаются по стандартной цветовой схеме. После проводники вставляются в сам коннектор. На этом шаге важно сделать так, чтобы внешняя изоляция тоже вошла в коннектор на несколько миллиметров. Так будет гарантировано, что обжимной инструмент RJ 45 сможет придавить своим специальным выступом края изоляции для качественного и надежного закрепления проводников в коннекторе. Только после этого сжимайте ручки инструмента. Если прозвучит легкий щелчок, то значит, обжим завершился. Мастера еще называют этот процесс опрессовкой.

Главным орудием труда любого монтажника компьютерных кабельных сетей является инструмент для обжимки RJ45. Поэтому не стоит при покупке экономить на нем. Обжимной инструмент должен соответствовать ряду критерий. Взяв в руки хороший кримпер, Вы ощутите его массивность. Легкие кримперы не могут обладать нужной прочностью, а значит не смогут выдержать активное использование даже средней продолжительности. С таким кримпером есть риск, что он подведет Вас в самый неподходящий момент монтажа СКС. При выборе инструмента для обжима не стоит выбирать и весьма тяжелые кримперы. С таким прибором Вы будете быстро уставать.

Перед тем как купить RJ-45 инструмент, внимательно рассмотрите его с каждой стороны. На нем не должны присутствовать изгибы и вмятины. Условная ось инструмента, что проходит через основной корпус и рукоятку, должна быть идеально ровной. Прижимные элементы пресса должны быть размещены идеально ровно друг к другу. И не забывайте, что для работы с разными видами кабелей можно купить универсальный кримпер сразу под RJ-45, RJ-11 и RJ-12.

Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

  1. Главная
  2. Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

Для передачи сигнала кабельного телевидения применяются коаксиальные кабели. Большинство вариантов их соединения (сращивание кабеля, а также подключение кабеля к разветвителю) подразумевает использование так называемых F-разъемов. В этих резьбовых разъемах роль одного из контактов выполняет центральная жила коаксиального кабеля. Внешняя экранирующая оболочка присоединяется к другому контакту разъема (одновременно являющемся резьбовым соединением) без применения пайки, путем обжима или накрутки.

Подготовка к установке коннекторов на коаксиальный кабель

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза. Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.


Состав набора для работы с коаксиальным кабелем Greenlee 46602


Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину. Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.


Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.


Коаксиальный кабель, разделанный под установку F-коннектора

Установка коннектора способом накрутки

Для этого способа применяются разъемы из относительно твердого сплава, имеющие со стороны подвода кабеля внутреннюю резьбу. Разделанный кабель с оплеткой плотно вворачивается в разъем до упора. При этом диаметр резьбы должен точно соответствовать диаметру кабеля, чтобы можно было без проблем закрепить разъем и он надежно держался. Как уже отмечалось, диаметр современных коаксиальных кабелей может варьироваться в зависимости от толщины внешней изоляции. Известны как минимум два широко используемых варианта накручиваемых на кабель разъемов, отличающихся диаметром резьбы со стороны кабеля.


Коннектор RG-6 под накрутку

Преимуществом накрутки является возможность повторного использования разъема. Недостатками являются трудоемкость и большое время, затрачиваемое на установку разъема. Поэтому накрутка используется, когда пользователь осуществляет прокладку своими силами, а также при индивидуальном монтаже кабельного телевидения в пределах одной квартиры.


Коннектор RG-6 под обжим

Установка коннектора способом обжима

Разъем, предусматриваемый такой способ монтажа, имеет мягкую металлическую гильзу, в которую вставляется разделанный кабель с оплеткой. Гильза сжимается с помощью устройства, именуемого кримпером. В результате обеспечивается прочное и надежное соединение.


Инструмент для установки коаксиальных разъемов F-типа Greenlee 45516

Преимуществами обжима являются быстрота проведения операции, а также хорошая повторяемость результата. Недостатком является невозможность повторного использования разъема без ухудшения его свойств. Установка разъемов путем обжима применяется главным образом профессиональными мастерами. Большую выгоду дает обжим при реализации крупных проектов, например, прокладке кабельного телевидения по всему многоквартирному дому.

После завершения обжима или накрутки из разъема могут торчать жилы оплетки. Рекомендуется аккуратно их обрезать, не повредив внешнюю изоляцию кабеля.

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.


Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Профессиональные наборы инструментов для работы с коаксиальным кабелем

Профессиональные наборы для прокладки кабельного телевидения выпускаются в основном под технологию обжима. Они могут размещаться как в мягком футляре (например, Jonard TK-450M), так и в жестком кейсе (DataShark PT-70008).


Наборы инструментов Jonard TK-450M и DataShark PT-70008

Минимальный набор инструментов: кабелерез (или специально предназначенные для коаксиального кабеля кусачки), стриппер и кримпер. Весьма удобным дополнением является прибор для тестирования линии, входящий, в частности, в состав набора Paladin Tools PT-901083 Broadcast Ready.


Набор инструментов для работы с коаксиальным кабелем Paladin Tools PT-901083 Broadcast Ready

Для передачи всех видов информации (телефон, телевидение, интернет) в цифровом виде достаточно Ethernet кабеля. Тем не менее, для удобства пользователей, чтобы они не приобретали дополнительные приставки, крупные провайдеры до сих пор практикуют заведение в квартиру клиента отдельно кабелей для телефона, телевидения и интернета. В таком случае специалистам, работающим в таких компаниях, окажутся удобны многофункциональные наборы вроде Paladin Tools PT-901081 CoaxReady.


Набор инструментов для обслуживания Video,CATV и СКС сетей Paladin Tools PT-901081 CoaxReady

В комплект поставки некоторых наборов, например, Paladin Tools PT-4910 SealTite Pro CATV входят образцы разъемов.


Набор инструментов для монтажа коаксиального кабеля Paladin Tools PT-4910 SealTite Pro CATV

Удобство заключается в том, что работу прибора можно сразу опробовать на примере заведомо совместимых с ним коннекторов. Кроме этого, под разъемы выделено пространство в сумке или кейсе. По мере расходования коннекторов, идущих в комплекте, на их место можно будет класть другие, приобретенные отдельно.

Остались вопросы по установке коннекторов на коаксиальный кабель? Отправьте нам сообщение!

Смотрите также:






Примеры оборудования:




Сеть. Обжимка витой пары — Step-by-step. Пошаговые заметки — LiveJournal

Обжимка витої пари

Обжим витой пары + шпаргалка обжима провода 5 категории, витой пары на коннектор RJ-45

Многие считают, что это самый сложный этап прокладки сети. Поводков так много, в них так легко запутаться, нужно покупать специальный обжимной инструмент и т.д. На самом деле все довольно просто.
Для обжима витой пары вам потребуются специальные клещи для обжимки (т.н. кримперы)и пара коннекторов RJ-45

Обжимной инструмент RJ-45

Коннекторы RJ-45

Последовательность действия при обжиме:


  1. Аккуратно обрежьте конец кабеля при этом, луче всего пользоваться резаков встроенных в обжимной инструмент.

  2. Снимите с кабеля изоляцию можно использовать специальный нож для зачистки изоляции витой пары, его лезвие выступает ровно на толщину изоляции. Впрочем, если нет специального ножа, можно воспользоваться обычным или взять ножницы.



    Нож для зачистки изоляции витой пары.


  3. Разведите, расплетите и выровняйте проводки. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку.

  4. Обкусите проводки так, что бы их осталось около сантиметра.

  5. Вставляйте проводники в разъем RJ-45

  6. Проверьте, правильно ли вы расположили проводки.

  7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

Цветовая последовательность проводников.
Существует распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.

Сетевая карта Коммутатор по стандарту: T568A

При такой раскладке информацию несут следующие проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый. Остальные экранируют помехи.

Сетевая карта Коммутатор по стандарту: T568B

При такой раскладке информацию несут следующие проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый. Остальные экранируют помехи.

Сетевая карта Сетевая карта (Кроссовер кабель)

Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:


  1. Для соединения 2 компьютеров без коммутатора.

  2. Для соединения 2 или более Hub/Switch


Обжимаем витую пару подручными средствами.
Обжать витую пару можно и при помощи тонкой отвёртки, конечно, качество контакта может быть несколько хуже, кроме этого на обжим у вас уйдет намного больше времени и сил. В любом случае вам потребуется отвертка и несколько коннекторов RJ-45. Кроме этого можно приобрести уже обжатую витую пару разрезать её и прикрутить/припаять к вашим отрезкам витой пары.

  1. Установите проводки так, как вам требуется.

  2. Проверьте правильность расположения контактов.

  3. Утопите пластиковый фиксатор.
  4. Сначала утопите зубчики контактов так, чтобы они не выступали над поверхностью RJ-45 коннектора, надавливая на них поперёк концом отвертки.

  5. Затем разверните отвертку и окончательно погрузите контакты, так чтобы зубцы вошли в изоляцию. Давите аккуратно, но сильно.

  6. Проверьте обжатую таким образом витую пару. Если после подключения не зажигаются световые индикаторы на сетевой карте и коммутаторе или сеть работает, но плохо, с ошибками, часто теряя данные, значит плохой контакт у одного или нескольких несущих проводников. Ещё раз прожмите отверткой все контакты, если не помогает, попробуйте обжать сеть заново или воспользуйтесь обжимным инструментом.


Обжимаем витую пару с помощью отвертки с тонким жалом.

Можно приобрести уже обжатую витую пару её часто продают отрезками небольшой длины (1-5 метров) в компьютерных фирмах, а затем разрезать и прикрутить, припаять к концам вашего сетевого кабеля.

+ Шпаргалка

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка.


  1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.
  2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.

Варианты разводки восьмижильной витой пары
Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией разъемов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.

P.S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым

Еще можно почитать:
https://bga68.livejournal.com/150088.html

Инструмент HT-568 для обжима коннекторов RJ-45,12 Hanlong(прямой обжим)

Array
(
    [id] => 739
    [id_1c] =>
    [name] => Соединитель Scotchlok UY2 (упак 100шт) 3М
    [summary] =>

Для сращивания сплошных(Solid) жил кабелей диаметром от 0,4 до 0,9 мм

[meta_title] => [meta_keywords] => Scotchlok, UY2, скочлок, соединитель, скотчлок [meta_description] => Scotchlok, UY2, скочлок, соединитель, скотчлок [description] =>

Индивидуальный соединитель Scotchlok UY2 (3М) скочлок

Соединители Scotchlok UY2 обладают многими преимуществами, среди которых: возможность соединения жил различного диаметра, увеличенный размер входного отверстия для работы с жилами кабеля с изоляцией до 0,9 мм в диаметре, двойной контактный элемент и корпус из современного пластика, устойчивого к воздействию химически активных веществ. Работа с соединителями Scotchlok не требует зачистки изоляции, таким образом, процесс сращивания значительно ускоряется и упрощается. Соединитель UY2 предназначен для сращивания жил кабелей типа ТП диаметром от 0,4 до 0,9 мм. Заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты.
Соединители Scotchlok обеспечивают высококачественный контакт на весь срок службы кабеля (40 лет эксплуатации)

Размеры соединителя:
длина 12,45 мм
ширина 10 мм круглая часть/ 6,82мм
высота в не обжатом состоянии 8,24 мм

Поставляются в коробках по 100 штук. Размеры коробки 6х6х5 см.

[contact_id] => 1 [create_datetime] => 2009-09-02 00:24:27 [edit_datetime] => 2021-03-01 10:45:22 [status] => 1 [type_id] => 42 [image_id] => 3892 [image_filename] => [video_url] => [sku_id] => 2216 [ext] => jpg [url] => scotchlok-uy2-soedinitel-3m-upakovka-100-shtuk [rating] => 0 [price] => 550 [compare_price] => 0 [currency] => RUB [min_price] => 550 [max_price] => 550 [tax_id] => 0 [count] => [cross_selling] => 2 [upselling] => [rating_count] => 0 [total_sales] => 5139560 [category_id] => 591 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 1 [compare_price_selectable] => 0. 0000 [purchase_price_selectable] => 0.0000 [orders_count] => 43 [unconverted_currency] => RUB [unconverted_price] => 550.0000 [frontend_price] => 550.0000 [unconverted_min_price] => 550.0000 [frontend_min_price] => 550.0000 [unconverted_max_price] => 550.0000 [frontend_max_price] => 550.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 5 139 560 Р [rating_html] => [skus] => Array ( [2216] => Array ( [id] => 2216 [product_id] => 739 [id_1c] => [sku] => 0001629 [sort] => 1 [name] => [image_id] => [price] => 550.0000 [primary_price] => 550.0000 [purchase_price] => 0. 0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 550.0000 [unconverted_price] => 550.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 550 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 550 ) ) [frontend_url] => /scotchlok-uy2-soedinitel-3m-upakovka-100-shtuk/ [original_price] => 550 [original_compare_price] => 0 [skus_list] => Array ( [id] => 2216 [product_id] => 739 [id_1c] => [sku] => 0001629 [sort] => 1 [name] => [image_id] => [price] => 550. 0000 [primary_price] => 550.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 550.0000 [unconverted_price] => 550.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1
Артикул — 0001629

Обжим витой пары — Немного о компьютере

Чаще всего обжим кабеля требуется в случае поломки коннекторов или замены некоторых линий в общей структуре сети. Довольно часто можно услышать, что обжим проводится и в случаях удлинения экранированного utp провода, однако для этого потребуются специальные переходники (например, проходной адаптер).

В этой статье мы рассмотрим:

При покупке нового обжимного устройства (чаще всего он называется «кримпер» или «обжимные клещи») всегда обязательно обращайте внимание, что на текущий момент есть в наличии огромнейшее количество самых различных видов коннекторов. Для подключения к компьютерной сетевой карте (Интернет) нужен RJ-45 коннектор, а для телефонов используется RJ-11 или RJ-12.

Еще хотелось бы отметить, что обжимные клещи чаще всего уже имеют встроенную функцию для отрезания и надрезания кабеля, благодаря чему стриппер (инструмент, чтобы снять изоляцию) уже не нужен.

Идем дальше. После покупки нового оборудования возникает сразу несколько вопросов… Допустим, кабель мы отрезали (если не удалось отрезать кримпером — можно воспользоваться обычным ножом), внешнюю изоляцию тоже удалось снять, но вот для обжатия требуется ли снимать изоляцию с внутренних проводов?

Рассмотрим механизм обжатия более подробно. Вначале необходимо до конца и ровно вставить внутренние провода в коннектор. В некоторых коннекторах для этого предусмотрены фиксирующие отверстия, позволяющие вставить каждый провод точно в свое отведенное место.

После этого вставляем коннектор в кримпер и надавливаем до небольшого щелчка. Таким образом обратите внимание на то место, куда именно надавливает обжиматор. В первую очередь на жилы контактов. Вначале контакты приподняты, но после обжимки каждый контакт «врезается» или насквозь проходит через каждый вставленный провод.

Дополнительно обжим происходит на кабеле с изоляцией, чтобы случайно не оторвать провода. Это позволяет корпусу коннектора держаться за сам кабель.

По-идее, цвета необходимы лишь для различия одного провода от другого (идентификации). Если необходимо заменить уже существующие коннекторы — тогда всё гораздо проще: отрезаем старый коннектор, устанавливаем провода с цветовой маркировкой так, как было раньше, и обжимаем новый коннектор.

Если же нужно провести собственную сеть у кого-нибудь дома, либо внутри компании, и хотелось бы все сделать правильно — тогда маркировка должна быть следующей:

  • коричневый с полоской
  • коричневый
  • зеленый
  • синий с полоской
  • синий
  • зеленый с полоской
  • оранжевый
  • оранжевый с полоской

Получается, для обжима, нужны всего лишь кабель CAT 5, новые коннекторы и кримпер. Внешнюю изоляцию снимаем с помощью кримпера или ножа, вставляем провода кабеля (с них изоляцию снимать не нужно), и обжимаем.

Опубликовано: 2018-10-27 16:12:06

Качественные обжимные соединения, все зависит от правильного инструмента

Моя линейка обжимных машин, начиная с самых эффективных и заканчивая наименее надежными

, я думаю, мы все слышали мудрые выводы о том, какой инструмент подходит для работы, и насколько легче с его помощью выполнить вашу задачу. У меня есть какая-то привычка к инструментам, поэтому я часто использую эту мудрость как предлог, чтобы купить еще один. Но иногда стоимости «правильного» инструмента достаточно, чтобы я сначала попробовал несколько промежуточных шагов.Обжимные инструменты для термоусадки — яркий пример того, что я не решаюсь купить дорогой «правильный» инструмент прямо сейчас. Далее следует наглядная иллюстрация результатов.

Много лет назад, когда я впервые исследовал, как лучше всего выполнять соединения на своей лодке, я узнал, что почти все методы соединения проводов, которые я знал из домашних проектов, не подходят для лодки. Так что мне нужно было научиться новым трюкам. Я обнаружил, что обжим почти всегда был предпочтительным методом соединения проводников или присоединения клемм и, кроме того, термоусадочные обжимные соединители, вероятно, были лучшими почти для всех моих применений.

Но для обжима этих разъемов мне понадобился инструмент для обжима термоусаживаемых клемм. Термоусадочные клеммы, как следует из названия, имеют термоусадочную внешнюю оболочку вокруг металлической клеммы или стыкового соединения. Чтобы правильно обжать эти разъемы, инструмент должен сжать корпус клеммы в достаточной степени, чтобы захватить провода, не разрезая, не раздавливая или иным образом не разрушая термоусадочную оболочку. Я посмотрел на инструмент Ancor выше, а затем немного поискал на Amazon. Инструмент Ancor стоил всего около 100 долларов, в то время как визуально похожий инструмент Tool-Aid (крайний правый на верхнем рисунке) «Professional Ratcheting Crimper» стоил всего около 20 долларов.Итак, полагая, что они достаточно похожи, я пошел дальше, купил обжимной инструмент Tool-Aid и начал свою карьеру обжима.


Каково же было мое удивление и разочарование, когда многие из моих ранних зажимов выдергивались сразу после их обжима. Я действительно узнал, что часто могу получить лучшие результаты, уменьшив размер одного цвета (обожмите синий, размер 16-14, соединитель красный и желтый, размер 12-10, синий), но это работало только для синего и желтого, поскольку не было На размер меньше красного (22-18 калибра).Итак, я отправился на поиски устройства для обжима получше.

Не знаю, почему в этот момент я просто не заплатил за хороший инструмент, но и не заплатил. Вместо этого я вернулся к колодцу Амазонки, несмотря на мою предыдущую неудачу. На этот раз я выбрал щипцы для обжима с храповым механизмом от Titan Tools для термоусадочных клемм , (спасибо Бет за то, что в ее комментариях ниже она отметила, что этот обжимной пресс не рекламируется как подходящий для термоусадочных клемм. Хотя я был совершенно уверен, что это так. продавался как таковой, когда я его купил, я не могу найти ничего, что свидетельствовало бы об этом, и теперь задаюсь вопросом, сделал ли я ошибку, когда купил это, или описание изменилось) в значительной степени благодаря нескольким тысячам отзывов, в среднем 4. 5 звезд. Результаты были лучше, но вряд ли отличными. Спецификации ABYC требуют наличия провода калибра 14 с обжимным соединителем, чтобы выдерживать тяговое усилие в 30 фунтов. Если половина моих опрессовок с этим инструментом выдержит, я буду удивлен.

Добавлено 3/11/2020 — Чего я еще не осознавал (но должен был), так это того, что хотя оба опробованных мною обжимных устройства были визуально похожи на инструмент Ancor, их губки имеют важные отличия. Зажимы Ancor предназначены для сжатия, не повреждая термоусадочную оболочку, в то время как Tool-Aid и Titan используют конструкцию губок, подходящую для изолированных клемм, но не для термоусадочных клемм.

Губка Channel Lock 909 с обжимным стыком

Следующим в моих поисках был проверенный и надежный обжим Channel Lock # 909 без трещотки. Это универсальный обжимной инструмент, специально не предназначенный для термоусадочных клемм. Таким образом, существует риск повредить термоусадочную оболочку, разрезав ее или слишком сильно сжав и пробив губками инструмента. Блокировка канала мне очень понравилась; достаточно хорошо, что я решил отказаться от щипцов с храповым механизмом.Но у него есть пара недостатков. Первый виден выше, так как правый край термоусадочной рубашки вдавливается в режущую поверхность обжимного устройства. Это означает, что каждый обжим обычно имеет как минимум бороздку оболочки прямо в каждой точке обжима. Вторая проблема связана с постоянством, потому что нет храпового механизма для контроля обжима, все зависит от того, какое усилие вы прикладываете к обжиму. Я обнаружил, что мои обжимки с помощью этого инструмента неровные. Иногда я не сжимаю достаточно сильно, и проволока может выскользнуть.В других случаях я сжимаю слишком сильно и полностью прорезаю термоусадочную оболочку. Но я научился управлять этими проблемами и получил довольно надежные результаты, хотя, вероятно, с частотой отказов 10-20%.



Кримпер HST-Pro. Недешевый, но очень эффективный и надежный

Затем, читая статью о правильных обжимных соединениях в превосходном практическом руководстве Рода Коллинза для морской пехоты, я узнал, что он продает два термоусадочных обжимных устройства. Есть как модель DIY (37 долларов США), так и профессиональный вариант (147 долларов США — HST-Pro).На данный момент я обжимаю много соединений, по крайней мере, пару десятков в неделю, поэтому я оправдал расходы на профессиональный инструмент для себя (я же профессионал, не так ли? Окей, вроде) и заказал один. Позвольте мне просто сказать, что, хотя между дешевыми обжимными прессами Amazon и моделью, которую продает Род, существует примерно семикратная надбавка к цене, мне очень легко оправдать эту премию. Ушли бедные обжимки без каких-либо объяснений.

  • HST-Pro с обжимом для стыкового сращивания без обрезки
  • Titan Tools с обжимом для стыкового сращивания без обрезки
Оба обжима для стыкового сращивания обрезаны, чтобы показать только металлический обжим.HST-Pro от Marine How To находится слева, а инструмент для обжима Titan tools — справа.

Если я не тороплюсь, вставляю провод полностью и полностью обжимаю, я получаю качественный обжим каждый раз. Те 30 фунтов тяги, которые указывает ABYC? Я поднялся с помощью петли кабеля, сделанной сращиванием встык. Когда я отрезал обжим, сделанный с помощью Titan (вверху справа), я обнаружил, что все еще могу видеть жилы проволоки, при этом тело сращивания сжимается вокруг них. Обжимной конец HST-Pro был в основном собран в один более тонкий блок, где я больше не мог отличить провод от тела сращивания.Кроме того, я не смог получить изображение разреза с помощью обжима Tool-Aid из-за того, что я пытался вытащить пять или шесть проводов, прежде чем я смог прорезать стык.

Marine How To также продает обжимные клещи стоимостью менее 40 долларов, которые, по словам Рода, дают хорошие результаты.

Я, конечно, понимаю, что не всем будет интересно тратить около 150 долларов на HST-Pro. Но, прежде чем вы побежите на Amazon и купите достаточно хорошую подделку за 20 долларов (не совсем), я бы посоветовал вам попробовать инструмент DIY, который продает Marine How To.У меня не было возможности попробовать один, но Род Коллинз говорит, что он хорошо справляется с получением надежных обжимов без повреждения термоусадки. Более чем на 100 долларов дешевле, если вы собираетесь время от времени делать обжим, это, вероятно, хороший компромисс.

Инструмент для обжима Tool-Aid с треском не справляется со своей единственной задачей (видео ускорено в 2 раза). Обжимной станок Titan Tools лучше в том, что один обжим держится, а другой выходит из строя, все еще неприемлемо или надежно (видео ускорено в 2 раза) Блокировка канала 909 — это первый протестированный здесь обжимной пресс, который успешно обжал обе стороны стыкового соединения (видео ускорено в 2 раза). HST-Pro также обеспечил идеальный обжим, и, по моему опыту, делает это каждый раз (видео ускоряется в 2 раза). Важно нагреть термоусадочную внешнюю оболочку для обеспечения водонепроницаемости

На последнем видео показан процесс нагрева термоусадочной оболочки до ее усадки вокруг проволоки.Я часто использовал небольшую горелку или даже зажигалку для нагрева стыка, но тепловая пушка обеспечивает более стабильный результат без риска обжечь провод. Я использую аккумуляторную тепловую пушку Milwuakee M-18, которая, хотя и не очень мощная, но достаточно горячая, чтобы расплавить куртку и аккуратно завершить сварку.


Как вы можете видеть на видео выше, результаты действительно говорят сами за себя. Если у вас есть подходящие инструменты и нет времени, вы можете добиться результатов, намного превосходящих то, что я когда-либо видел с помощью припоя, гаек для проводов или любых других средств соединения проводов, не одобренных ABYC.

Обжимные клеммы, соединители с обжимными лопатками и кольцевые клеммы

2А серии (1)

Серия 2B (2)

Серия 2C (1)

2D серия (1)

Серия 2E-6 (1)

Серия 2R (11)

Серия электрических пружинных соединителей 3M (1)

8 серии (4)

Серия 10RC (17)

Серия 14RB (25)

Серия 18RA (14)

Серия 18RAD (5)

31 серия (1)

32-6001 серии (1)

76 серии (547)

83 серии (76)

84 серии (13)

187 серии (2)

205, серия FASTON 250 (1)

Серия 250 EX II (2)

256 серии (13)

907 серии (32)

1433 серии (1)

1500 серии (1)

2478 серии (1)

4900 серии (2)

5520 серии (1)

5523 серии (1)

5556 серии (7)

5558 серии (6)

5569 серии (1)

7879 серии (1)

Серия 19001 (7)

Серия 19002 (19)

Серия 19003 (26)

19004 серии (5)

19005 серии (4)

Серия 19006 (7)

19007 серии (13)

19008 серии (4)

19012 серии (1)

19013 серии (5)

Серия 19016 (9)

19017 серии (8)

19018 серии (2)

Серия 19019 (12)

19022 серии (1)

19023 серии (4)

19025 серии (3)

19034 серии (3)

19035 серии (1)

19036 серии (2)

19037 серии (1)

19038 серии (6)

19039 серии (4)

19043 серии (2)

19044 серии (1)

19045 серии (1)

Серия 19054 (4)

19067 серии (6)

Серия 19069 (30)

19070 серии (25)

Серия 19071 (9)

Серия 19073 (32)

19074 серии (4)

19075 серии (4)

19084 серии (1)

Серия 19099 (9)

19115 серии (8)

19118 серии (1)

19121 серии (2)

19127 серии (2)

19130 серии (1)

19131 серии (4)

19139 серии (2)

19141 серии (1)

Серия 19144 (4)

Серия 19154 (10)

19160 серии (13)

Серия 19164 (39)

19189 серии (1)

19193 серии (41)

19198 серии (3)

19199 серии (3)

19200 серии (1)

Серия 19202 (6)

Серия 19203 (3)

Серия 19205 (9)

Серия 19207 (1)

19212 серии (2)

19213 серии (1)

19215 серии (14)

19216 серии (2)

19216 серии (3)

19221 серии (12)

19273 серии (2)

19274 серии (2)

19275 серии (1)

19276 серии (5)

19277 серии (3)

Серия 19323 (14)

Серия 19324 (16)

19600 серии (3)

Серия 19606 (2)

19705 серия (1)

19705 серии (2)

Серия 19708 (1)

30490 серии (1)

32503 серии (1)

32505 серии (1)

33482 серии (1)

35301 серии (1)

38700 серии (1)

38720 серии (6)

39421 серии (1)

39500 серии (1)

39501 серии (1)

39521 серии (1)

39522 серии (1)

39532 серии (2)

39534 серии (1)

39535 серии (1)

39543 серии (1)

39880 серии (3)

42385 серии (2)

42404 серии (1)

42752 серии (1)

42815 серии (1)

42817 серии (2)

43030 серии (1)

43031 серии (1)

43061 серии (1)

43374 серии (1)

43375 серии (3)

45750 серии (5)

46012 серии (1)

46235 серии (5)

46993 серии (2)

50012 серии (1)

50013 серии (1)

50212 серии (1)

50394 серии (1)

50837 серии (1)

54150 серии (1)

54158 серии (1)

54168 серии (1)

54275 серии (1)

54504 серии (1)

54505 серии (1)

54506 серии (1)

54507 серии (1)

54508 серии (1)

54509 серии (1)

54510 серии (1)

54511 серии (1)

54512 серии (1)

54513 серии (1)

54515 серии (1)

54518 серии (1)

54804 серии (1)

54805 серии (1)

54806 серии (1)

54807 серии (1)

54809 серии (1)

58168 серии (1)

58180 серии (1)

61336 серии (1)

62691 серии (1)

71851 серии (1)

76823 серии (2)

84524 серии (1)

84525 серии (1)

серии (3)

93445 серии (6)

98658 серии (2)

105300 серии (2)

150180 серии (1)

150181 серии (1)

151087 серии (1)

171825 серии (1)

172063 серии (4)

173693 серии (1)

1 серии (1)

1
серии (1)

1 серии (1)

191890 серии (1)

Серия 192030 (1)

192210 серии (1)

Серия 200449 (1)

395300 серии (2)

501193 серии (1)

501334 серии (1)

501647 серии (2)

501648 серии (2)

503095 серии (1)

503765 ​​серии (2)

560023 серии (1)

964269 серии (1)

04040101 серии (2)

04040701 серии (3)

5514806 серии (1)

12020100 серии (230)

12020200 серии (2)

12030100 серии (85)

12030400 серии (57)

12030600 серии (17)

12030701 серии (132)

12030702 серии (1)

41020300 серии (1)

51050402 серии (1)

93040500 серии (1)

Серия А (16)

Серия AD (2)

Серия ADK (2)

Серия ADR (4)

AMP FASTON серии 110 (63)

AMP FASTON 187 серии (45)

AMP FASTON 205 серии (4)

AMP FASTON серии 250 (202)

AMP FASTON серии 312 (2)

AMP FASTON серии 375 (6)

Серия AMP FASTON PIDG (25)

Серия AMP FASTON Proner (13)

AMP FASTON Special (1)

Серия AMP MCP (1)

Серия AMP PIDG (344)

Серия AMP Power Lock (1)

Серия AMP (2)

Серия разъединителей AMP-IN и PC Board (9)

Серия усилителей (1)

Серия AMP-IN (1)

Серия Ампливар (4)

Серия AMPOWER R (25)

Серия Ampower (3)

Серия AMPOWER (13)

AMPSEAL 16 серии (2)

Серия Avikrimp (16)

Серия B-044 (1)

Серия B-106 (13)

Серия B (17)

Серия BD (1)

Серия BS (1)

Серия BTC (3)

Серия БУ (8)

Бюджетная серия (12)

Сборные шины серии (1)

Серия стыковых соединителей (2)

Серия C (19)

Серия кабельных наконечников (10)

Серия C-FCI (2)

Серия C-Grid III (1)

Серия CH (1)

Серия Claspcon (1)

Серия сжатия с цветовым ключом (33)

Коммерческая серия MATE-N-LOK (8)

Серии коммерческих штыревых и гнездовых соединителей (9)

Копал серии (3)

КОПАЛ серии (11)

КОПАЛ, ТЕРМИНАЛ серии (10)

Серия CPGI (2)

CRIMPFOX серии (1)

Серия CTL (1)

Серия CU (1)

CULL серии (1)

Серия D-150 (1)

Серия Д-181 (8)

Серия D-200 (3)

Серия D-406 (1)

Серия D-436 (1)

Серия D-602 (1)

Серия D-609 (1)

Серия D-3000 (3)

Серия D (10)

Серия DISCOGRIP (4)

Серия DNF (1)

Серия DP (2)

Серия DR (6)

Серия DS (2)

Серия DuraSeal (3)

Серия E (5)

Серия E-C4 (5)

Экономическая сила 2. 5 серии (1)

Экономичная серия Power (1)

Econoseal III 070 серии (2)

Серия Econoseal J Mark II (2)

Серия ELECTRO-TAP (2)

Серия EX 250 (1)

FASTIN-FASTON серии 187 (1)

FASTIN-FASTON серии 250 (1)

Серия FASTON 110 (2)

Серия FASTON 250 (6)

Серия FKFD (1)

Серия FKFDLW (1)

Серия клемм вилочного захвата (3)

Серия FSFD (1)

Серия Grace Inertia GIC (2)

Серия GSB (3)

Серия GSC (6)

Серия H (1)

Серия H-C4 (8)

Серия H-C5 (7)

Серия H-C (7)

Серия H-CR (3)

Серия HDP20 (2)

Серия H-I (5)

Серия Highland Scotchlok (7)

Серия Хайленд (10)

Серия H-M (5)

Серия H-ML (20)

Серия Hylug (4)

Серия InsulKrimp (13)

Серия Insulug (4)

Серия In-Sure (14)

Серия JPT (2)

Серия K10 (6)

Серия K14 (5)

Серия K18 (6)

Серия K973 (3)

Серия KK 254 (1)

Серия KK 396 (6)

Серия KN10 (7)

Серия КН14 (6)

Серия КН18 (7)

Кримптитовая серия (9)

Серия KV10 (6)

Серия KV14 (7)

Серия KV18 (7)

Серия KVF14 (1)

Серия KVF18 (1)

Серия L (1)

Серия LAMA (1)

Серия L-C (7)

Серия LCN4 (1)

Серия LCN75 (1)

Серия LM (1)

Серия MAG-MATE (1)

Марк I серии (6)

Марк II серии (1)

МКП 2. 8 серии (1)

Серия Micro MATE-N-LOK (2)

Серия Microlock (1)

Серия MIL-E-QUAL (1)

Серия Milli-Grid (1)

Серия мини-усилителей (2)

Серия Mini AMP-IN (2)

Серия Mini Multilock (1)

Mini-Change серии 1300014 (1)

Серия Mini-Fit Jr. (1)

Серия Mini-Fit (2)

Mini-Fit Sr.Серии (1)

Серия Mini-Lock (1)

Серия MiniSeal (10)

МК I серии 250 (12)

MK II 110 серии (2)

MK II 187 серии (3)

MK II 250 серии (5)

Серия MLX (2)

Серия MQS (5)

Серия MSC (1)

Серия Multilock (1)

Серия NW (6)

Серия NylaKrimp (4)

Серия открытых бочек с кольцами и лопатками (33)

Серия P2NLT (1)

Серия PanelMate (1)

Серия Pan-Lug LCA (1)

Серия Pan-Lug LCAX (2)

Серия Pan-Lug (4)

Серия Pan-Term BS (5)

Серия Pan-Term BSH (3)

Серия Pan-Term BSN (8)

Серия Pan-Term BSV (5)

Серия Pan-Term CT (1)

Серия Pan-Term D10 (2)

Серия Pan-Term D14 (3)

Серия Pan-Term D18 (1)

Серия Pan-Term DNF10 (5)

Серия Pan-Term DNF14 (14)

Серия Pan-Term DNF18 (17)

Серия Pan-Term DNFR14 (4)

Серия Pan-Term DNFR18 (7)

Серия Pan-Term DV10 (3)

Серия Pan-Term DV14 (5)

Серия Pan-Term DV18 (5)

Серия Pan-Term JN (7)

Серия Pan-Term P2 (1)

Серия Pan-Term P4 (2)

Серия Pan-Term P6 (8)

Серия Pan-Term P8 (4)

Серия Pan-Term P10 (21)

Серия Pan-Term P12 (2)

Серия Pan-Term P14 (13)

Серия Pan-Term P18 (17)

Серия Pan-Term P22 (3)

Пан-Терм Серия PK (4)

Серия Pan-Term PM (14)

Серия Pan-Term PN10 (18)

Серия Pan-Term PN12 (4)

Серия Pan-Term PN14 (25)

Серия Pan-Term PN18 (14)

Серия Pan-Term PN22 (10)

Серия Pan-Term PNF (15)

Пан-Терм Серия PS (4)

Серия Pan-Term PV4 (2)

Серия Pan-Term PV6 (4)

Серия Pan-Term PV8 (3)

Серия Pan-Term PV10 (25)

Серия Pan-Term PV12 (2)

Серия Pan-Term PV14 (32)

Серия Pan-Term PV18 (26)

Серия Pan-Term PV22 (4)

Серия Pan-Term S1 (1)

Серия Pan-Term S2 (4)

Серия Pan-Term S3 (2)

Серия Pan-Term S4 (1)

Серия Pan-Term S6 (4)

Серия Pan-Term S8 (1)

Пан-Термическая серия (8)

Серия оборудования для печатной платы (4)

Серия Perma-Seal (2)

Пико-Золотая серия (1)

Серия PIDG FASTON (1)

Серия PIDG (7)

Штифты, вилки и розетки (1)

Серия PLASTI-GRIP (164)

Положительный замок серии 110 (1)

Положительный замок серии 187 (4)

Положительный замок серии 250 (4)

Серия Power Double Lock (1)

Серия Power Triple Lock (1)

Серия крышек профиля (1)

Серия PT (2)

Серия PV18 (1)

Серия QMA (1)

Серия Quick-Fit (8)

Серия быстроразъемных клемм (1)

Серия RA (28)

Серия RAD (4)

Серия РАН (1)

Серия RB (35)

Серия RBD (1)

Серия RBS (1)

Серия RC20M (1)

Серия RC (26)

Серия RCC (1)

Серия RD (8)

Серия RE (7)

Серия РФ (3)

Серия RG (2)

Серия клемм для кольцевого языка (2)

Серия RMW (1)

Серия RP (3)

Серия RSK (1)

Серия RTM (2)

Серия RZ (3)

Серия Скотчлок (143)

Серия SCPT (1)

Винтовые клеммы и клеммные колодки (2)

Серия SCS (4)

Серия герметиков с защитой от несанкционированного вскрытия (1)

Серия Shur-Plug (4)

Серия SM / SC-M (3)

Серия SolderGrip (2)

Серия SolderSleeve (4)

Серия Solistrand (198)

СОЛИСТРАНС серия (8)

Серия Solistrand Strato-Therm Diamond Grip (18)

Серия Solistrand Strato-Therm (39)

Серия Solistrand Termi-Foil (2)

Серия SP (2)

Серия крышек сращивания (1)

Сращивание серии (1)

Sta-Kon Catamount серии 250 (6)

Катамоунт серии Sta-Kon (10)

Серия Sta-Kon (10)

Стандарт. 062 серии (1)

Стандартная серия .093 (2)

Серия стандартных быстроразъемных клемм (1)

Серия STC (2)

Серия Strato-Therm (2)

Серия Superseal (4)

Серия SUPRA-GRIP (6)

Серия Termi-Foil (2)

ТЕРМИНАЛ, Серия TJH (1)

Клеммы и клеммные колодки (2)

Серия ТЕРМИНИЛ (20)

Серия Termi-Point (1)

Сериалы (45)

Серия ТВФ (5)

Сверхбыстрая серия 110 (1)

Сверхбыстрая серия 187 (1)

Серия ULTRA-FAST PLUS (12)

УЛЬТРА-БЫСТРАЯ серия (60)

Серия Ultro-Pod (1)

Универсальная силовая серия (2)

Серия VCF4 (5)

Серия VersaKrimp (12)

Серия VibraKrimp (1)

Серия VinyLug (7)

Серия XG7T (1)

Разъемы для алюминиевых проводов

: Alumiconn vs.Термоусадочные обжимные соединители

Alumiconn и термоусадочный обжимной соединитель

Большая часть изменений электропроводки, которые происходят сегодня, приходится на старые дома, в которых есть алюминиевые провода. Алюминиевые провода могут стать причиной поражения электрическим током и возгорания. Но для того, чтобы перемонтировать весь дом, требуются большие человеческие силы и деньги, чтобы это сделать. Так есть ли более простой и дешевый способ сделать это?

Да, есть, вместо того, чтобы переплачивать весь дом, у вас есть более дешевое решение с возможностью использования двух электрических разъемов.В этом блоге мы собираемся изучить различия между термоусадочным обжимом и алюминиевым соединителем.

Как правильно отремонтировать алюминиевый провод

Что такое термоусадочный обжимной соединитель?

[источник изображения]

Также известный как стыковой соединитель, термоусадочный соединитель может соединять две части проводки без их соприкосновения. Обжим действует как проводник между двумя проводами, так что электрический ток все еще может протекать и соединяться.Затем трубка проходит через обжим и сжимается при воздействии на нее тепла. Люди использовали зажигалку для этого процесса, но настоятельно рекомендуется использовать тепловой пистолет, чтобы снизить риск. Это сделает его устойчивым к коррозии и атмосферным воздействиям.

[источник изображения]

Также для этого процесса вам понадобится инструмент для обжима и инструмент для зачистки проводов. Обжимной инструмент или плоскогубцы используются для герметизации проводов в обжиме и помогают установить соединение. Инструмент для зачистки проводов используется для срезания изоляции, если это необходимо, на проводе, чтобы их можно было вставить в обжим.

Важно помнить, что при выборе обжима для нагрева необходимо выбрать обжим провода подходящего размера. Обычно они измеряются в калибрах, и чем больше номер калибра, тем меньше будет обжим.

Что такое Alumiconn?

Алюминиевый соединитель — это еще один тип соединителя, который был разработан для старых домов с алюминиевой проводкой. Большая часть алюминиевой проводки в домах скручивается в разъем. Пигтейл — это просто скручивание двух проводов.Проблема с такой установкой для алюминиевой проводки заключается в ее способности к холодной ползучести. Это означает, что проводка расширяется и сжимается, когда становится жарко или холодно. Это, в свою очередь, приводит к чрезмерному нагреву и опасности возгорания, расплавлению навинчиваемого соединителя и, в худшем случае, к возникновению пожара.

[источник изображения]

Alumiconn имеет от двух до трех портов, куда вставляются алюминиевые и / или медные провода. Затем на провода навинчиваются установочные винты, запечатывая их на месте и создавая надежное соединение.Эти разъемы также имеют антиоксидантный герметик, который находится внутри них. Это позволяет проводам работать при более низкой температуре, что, опять же, означает более безопасное соединение.

Вам также может понравиться:

Какой разъем выбрать?

Преимущества теплового обжима заключаются в том, что он обеспечивает простое решение для соединения двух проводов. Обратной стороной является то, что алюминийсодержащий кремний пригодится, заключается в том, что при использовании термообжима необходимо следить за тем, чтобы два провода не соприкасались физически, особенно это касается алюминиевых и медных проводов. А с алюминиевым сплавом вам не нужно беспокоиться о том, вставили ли вы провод слишком далеко или нет.

Помните, что алюминийсодержащий алюминий специально разработан для корпуса с алюминиевым проводом, что упрощает и удешевляет его ремонт. Обжимные устройства больше предназначены для удлинения проводов, но также могут использоваться для множества других применений.

Всегда консультируйтесь с профессиональным электриком, прежде чем пытаться выполнить какие-либо электромонтажные работы.

Оставайтесь на связи

Какой разъем вам показался более выгодным? Поделитесь с нами своими историями сегодня!

Добавьте темы блога, о которых хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Pololu — Корпуса для обжимных соединителей

Доступны альтернативы с вариациями этих параметров: булавки Выбрать вариант…

Эти корпуса работают с нашими проводами с предварительно обжатыми клеммами, а также с нашими обжимными штырями типа папа и мама, чтобы вы могли быстро изготавливать нестандартные кабели, которые подходят для различных 0. Разъемы 1 ″ (2,54 мм), включая штекерные и женские разъемы и макеты без пайки. Просто выберите корпус для правильного количества контактов, выберите цвета и род для ваших проводов и вставьте их в корпуса (см. Видео ниже для демонстрации).

Сравнить все товары в этой категории

Продукты в категории «Корпуса обжимных соединителей»

Эти одноконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами и с нашими обжимными контактами, что позволяет быстро изготавливать индивидуальные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 25 .

Эти двухконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются упаковками по 25 ,

Эти трехконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 25 .

Эти четырехконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются упаковками по 10 ,

Эти пятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 10 .

Эти шестиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются упаковками по 10 ,

Эти семиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготовить нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 10 .

Эти восьмиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и макеты без пайки. 10 ,

Эти девятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 10-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются упаковками по 5 ,

Эти 1 × 12-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготовить нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 1 × 16-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 1 × 20-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 2-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 10 .

Эти 2 × 3-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 10 .

Эти 2 × 4-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках. из 10 .

Эти 2 × 5-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 6-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 7-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 8-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 10-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 12-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать индивидуальные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. из 5 .

Эти 2 × 13-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 16-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 17-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 18-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 20-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Хорошо ли работают паяные обжимные соединители?

Я нашел в Интернете несколько электрических разъемов, которые выглядели так, как будто они хорошо подходят для приложений 4×4. Это изолированный обжимной соединитель со встроенным припоем. После того, как вы обжмете провода вместе, вы используете термофен на соединителе, который расплавляет припой и одновременно сжимает изоляцию.Похоже, они будут такими же простыми, как обычные стыковые соединители, но при этом будут обеспечивать лучшее соединение. Вы ими пользовались, и если да, то что думаете?

Мы видели разъемы, о которых вы говорите. На первый взгляд кажется, что они предлагают лучшее из обоих миров: механический зажим обжимного разъема и превосходное соединение паяным соединением. Обжимные соединения предпочтительнее в условиях высокой вибрации, потому что механический замок надежно закрепляет провод, но они не обеспечивают такой же проводимости, как паяные соединения.Паяные соединения обладают превосходной проводимостью, но с большей вероятностью деформируются и ломаются. При любом соединении рекомендуется иметь водонепроницаемое покрытие поверх соединения, чтобы не допустить попадания влаги и предотвращения коррозии.

Посмотреть все 1 фото

Хотя мы сами их не пробовали, мы все же настроены немного скептически. Производители явно изменили химические свойства припоя внутри, чтобы плавиться при более низкой температуре, чем обычный припой. Обычный припой не плавится при температуре, которую способны генерировать обычные тепловые пушки.У нас нет степени в области электротехники, но можно сделать разумный вывод, что припой, плавящийся при более низкой температуре, не будет таким прочным. Также кажется, что было бы сложно применить только необходимое количество тепла для расплавления припоя, не обжигая термоусадочную трубку, и было бы сложно проверить готовое соединение, чтобы убедиться, что припой полностью расплавлен, а термоусадочная трубка равномерно запечатана. Тем не менее, трудно говорить с каким-либо авторитетом без некоторого практического опыта, поэтому нам было бы любопытно, что кто-то еще может сказать о них, хорошее или плохое.

Хотя это немного более трудоемко, мы предпочитаем использовать неизолированный обжимной соединитель и термоусадочную трубку с двойными стенками. После обжима разъема мы его припаиваем, а затем вставляем термоусадочную пленку на место. Используемая нами термоусадка покрыта клеем, который плавится при усадке трубки и прилипает к изоляции провода, образуя водонепроницаемое уплотнение.

Обжимные разъемы

Изображение предоставлено Instructables

Обжимной разъем — это тип электрического разъема без пайки, который используется для заделки многожильных проводов. В зависимости от типа, обжимные разъемы, иногда называемые обжимными клеммами, могут иметь различные конфигурации разъемов с плоскими ножками, сращивания проводов и винтовых клемм.

Первым шагом в установке обжимного разъема является снятие электрической изоляции с конца многожильного провода с помощью инструмента для зачистки проводов. Обычно дюйма — это общий ориентир для зачистки проводов, поскольку это довольно стандартно для электропроводки в жилых помещениях. Однако длина изоляции, которую необходимо удалить, действительно зависит от области применения и требует перекрестных ссылок с рекомендациями производителя, особенно при промышленном использовании.

После снятия изоляции оголенный провод вставляется в разъем. Затем обжимной фитинг сжимают (обжимают) вокруг провода с помощью пары обжимных клещей. При правильном выполнении это соединение является механически прочным и газонепроницаемым.

Существует много различных типов обжимных соединителей, но наиболее распространенными являются цилиндрические и открытые цилиндрические. В соединителях цилиндрического типа многожильный провод вставляется в металлическое цилиндрическое отверстие (отсюда и «бочонок»), а затем обжимается.Это, пожалуй, наиболее часто встречающийся тип разъема.

Открытые цилиндрические соединители также удачно названы, так как «бочонки» имеют открытую V- или U-образную форму. Провод втыкается в разъем, а затем плотно обжимается. Поскольку провод можно уложить в соединитель, а не ввинчивать в него, как в цилиндрических соединителях, этот тип соединителя проще использовать в автоматизированных приложениях. Эти соединения обычно прочнее, чем соединения цилиндрических соединителей. Прочность и простота использования делают их обычными для автомобильного и промышленного использования.

Существует много споров о преимуществах и недостатках гофрированных и паяных соединений. Какое соединение имеет наибольший смысл, во многом зависит от конкретного размера и типа провода, а также от области применения.

Изготовление обжимных соединителей для коаксиального кабеля RG-213

По состоянию на август 2009 г. материал на этой странице был обновлен и перекомпонован в PowerPoint презентация.

Для загрузки пакет нажмите здесь

09 февраля 2010 г. — Обжим LMR-400 (EZ400) добавлена ​​страница коннектора

Все в радио — это процесс обучения.Дизайн и строительство антенны не исключение. Когда внешняя работа сделана и пришло время протестируйте новейшее творение, всегда остается один последний шаг — коаксиальный кабель PL-259 разъем. Сделав свою долю этого, я всегда задавался вопросом о механическая целостность готового изделия. Применение тепла в процесс завершения соединителя может иметь разрушительные последствия даже на лучших разъемах.

Поперечное сечение серебряного ствола mil-spec, золото коннектор PL-259 с наконечником и тефлоновым сердечником.Присмотритесь, и вы сможете коса, похоже, несколько сместилась под воздействием тепла. Также наблюдается значительная деформация оплетки. Не могли бы вы действительно хотите, чтобы через этот разъем пробегало 2 кВт?

Итак, каков же ответ на создание лучшего? Коаксиальный разъем PL-259? Для всех коммерческих работ стандарт — обжим разъемы. Механическое качество этих разъемов отличное и их легко производить.Необходимые инструменты не такие уж и дорогие, разъемы схожи по стоимости, и конечный продукт идеален каждый и каждый раз. Многие известные DXer’ы и конкурсы Все операторы перешли на эти обжимные разъемы mil-spec из серебра / серебра и тефлона по сотне за штуку. цент их потребностей. Потратьте несколько минут и посмотрите на процесс.

Терминология, связанная с коаксиальным кабель



Примечание: «внешний проводник» будет называться «оплетка» в этом документе и
«внутренний проводник» будет называться «центральный проводник»


Строительный процесс

Эта серия изображений подробно описывает процесс строительства. от начала до конца.
Для достижения наилучших результатов шаги должны выполняться в указанном порядке.



Это основные инструменты. Ключ к процессу в верхнем правом углу
— это обжимной инструмент, а в правом нижнем углу
— инструмент для снятия изоляции Cablematic. Все позиции доступны
из множества поставщиков почтовых услуг онлайн.


Это инструмент для снятия изоляции Cablematic DXE-UT8000
для RG-8 и RG-213.Его можно заказать
онлайн в DX Engineering. в разделе Инструменты


Требуется простая, но важная модификация этого инструмента.
Инструмент имеет заглушку * в центре, которую необходимо высверлить на
, прежде чем ее можно будет использовать должным образом. Снимите оба режущих лезвия
. Закрепите инструмент в тисках. Используйте новое сверло 3/16 дюйма
и высверлите пробку. Отверстие будет чистым, и инструмент
будет работать безупречно.Замените режущие лезвия.

* С вилка на месте, длина зачищенной части центрального проводника
слишком мала. Центральный проводник
выходит из заглушки и деформируется при вращении инструмента.



RG58 длина реза


Длина обрезки RG-213
Примечание: эти значения длины обрезки показаны только для информации
. Инструмент Cablematic отрезает нужную длину.



Используйте коаксиальный кабель хорошего качества


Используйте качественные обжимные соединители из нержавеющей стали
(серебряный корпус, серебряный корпус с тефлоновым центром)



Шаг № 1
Наденьте короткий отрезок (1 дюйм) термоусадочной трубки 3/4 дюйма
и обжимной цилиндр на коаксиальный кабель


Шаг № 2
Используя конец « First Cut » инструмента Cablematic, плавно поверните инструмент. при равномерном давлении на кабель.Все слои вплоть до центральный провод будет разрезан на этом единственном шаге. Около 10 витков Инструмент должен дать вам правильную длину открытого центрального проводника. Как ты ослабьте давление резания на инструмент, режущее действие прекратится.
Используйте нескользящие перчатки для надежного захвата инструмента и кабеля.


Step # 3
Вот обрезанный RG-213


Шаг № 4
Используя противоположный конец инструмента Cablematic, отрежьте
от оболочки кабеля.Инструмент автоматически остановится
, когда правильная длина была обрезана.


Шаг №5
Куртка полностью обрезана


Шаг № 6
С помощью очень острых кусачков осторожно обрежьте
сзади примерно на 1/4 дюйма плетения.


Шаг № 7
Осторожно наденьте разъем на подготовленный коаксиальный кабель
и убедитесь, что разъем полностью вставлен.Оплетка
должна доходить до края разъема.


Шаг № 8
Удерживая сборку под небольшим углом, припаяйте центральный провод
. Хотя вы можете обжать центральный проводник,
механическое соединение будет лучше, если его припаять.
Помогает иметь тиски или подставку для паяльника.


Шаг № 8
Крупный план процесса

Step # 9
После того, как припой остынет, продвиньте корпус до
разъема.Убедитесь, что цилиндр
полностью прилегает к концу корпуса соединителя.


Шаг № 9A
Используя обжимной инструмент, приложите равномерное давление, пока храповой механизм
не остановится. Убедитесь, что обжимной инструмент очень близко
к корпус разъема


Шаг №9Б
Готовый обжим!
Следующие шаги — благоустройство


Шаг № 10
Необходимо обрезать лишний центральный провод


Шаг № 10A
Используйте плоскогубцы для резки центрального проводника


Шаг № 10B
Приложите равномерное давление за один проход

Step # 10C
Готовый надрез должен быть прямо перед кончиком соединителя.
Не обрезайте разъем.


Шаг № 11
Вставьте отрезок термоусадочной трубки 3/4 дюйма на место


Step # 11A
Используйте высококачественный термофен для усадки трубки.
Будьте осторожны, не прикладывайте слишком много тепла.
См. Примечание ниже о тепловом пистолете


Шаг № 11B
При правильном прикосновении термоусадочная трубка
будет работать идеально


Шаг № 11C
Почти готово


Шаг № 11D
Усадка полностью установлена ​​

Шаг № 12
Отшлифуйте шероховатый конец центрального проводника


Шаг № 12A
Используйте для этого небольшой мелкий напильник


Шаг № 12B
Нанесите короткие ровные движения, удерживая соединитель


Шаг № 12 C
Готовая работа с небольшой частью центрального проводника
, выходящим за пределы разъема

Готовый разъем!
Это идеальный разъем во всех смыслах

Некоторая конструкция разъема и подсказки по инструментам:

  • Если вы хотите сделать очень короткие (скажем, менее 6 дюймов) соедините кабели, начните с длинного коаксиального кабеля. Сделайте первый разъем на длинном отрезке кабеля, затем отрежьте его до нужной длины и сделать второй разъем. Такой подход предотвратит выдергивание центра. провод или оплетку через куртку короткого отрезка коаксиального кабеля.


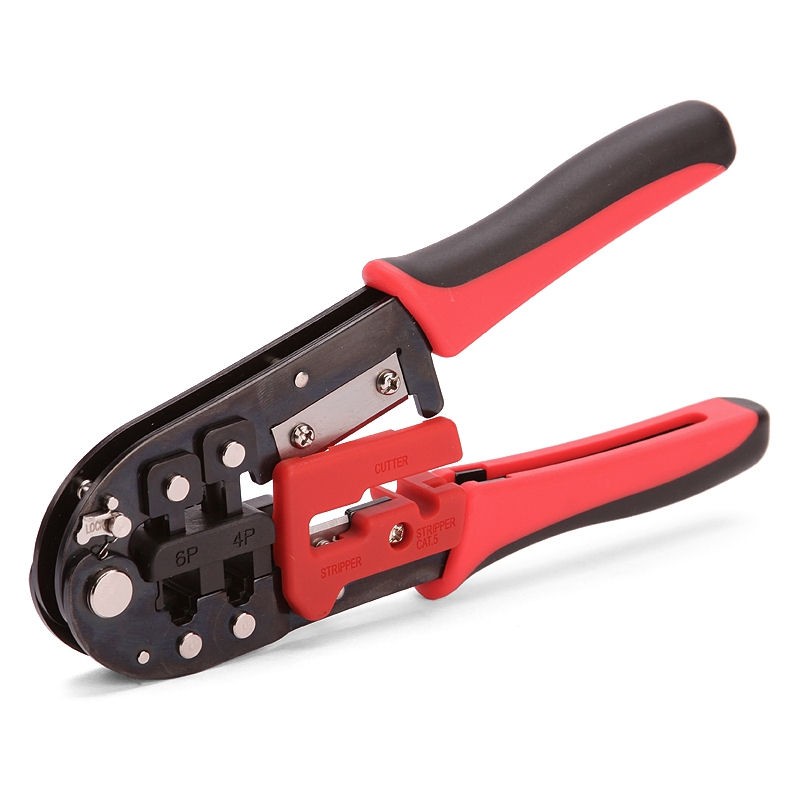

  • Купите хороший обжимной инструмент. Блок, показанный выше — это RFA-4005 RF Industries. Обжимной инструмент продается с двумя матрицами, которые покрывают самые популярные кабели.В комплект входят: (1) RFA-4005-20, обжимной инструмент. Ручка; (1) RFA-4005-01, набор обжимных матриц для RG-58 / U, RG-59 / U, RG-142 / U, RG-8 / X, LMR-195, LMR-200, LMR-240 и коаксиальный Proflex Кабели; (1) RFA-4005-02, набор обжимных матриц для RG-8 / U, RG-213 / U, LMR-400 и Belden 9. Примечание: модель РФ Индустрии RFA-4005 набор инструментов можно приобрести у множества поставщиков или напрямую в РФ. Отрасли в http://www.rfindustries.com/

  • Убедитесь, что у вас есть правильный набор штампов в обжимном инструменте. в зависимости от типа используемого коаксиального кабеля.

  • Во время шага № 6 (как показано выше) установите разъем а пару раз, чтобы убедиться, что вы обрезали нужное количество тесьмы. На этом этапе обрезать косу проще, чем когда у вас разъем на месте и центральный провод припаян.

  • После того, как вы выполнили шаг 6 и поместили соединитель на кабеле крепко удерживайте (установленный) разъем на месте, пока пайка центрального проводника.Важно иметь разъем надежно закрепите перед тем, как припаять центральный провод.


  • Кабельные кусачки Klein, показанные выше, являются идеальным инструментом для резки коаксиального кабеля. Инструмент перерезает коаксиальный кабель, не пережимая кабель. процесс. Это также делает очень чистый торцевой надрез. Будьте осторожны при работе с этим инструментом и убедитесь, что ты всегда знаешь, где твои пальцы .

  • Инструмент для снятия изоляции Cablematic DXE-UT8000 можно заказать онлайн из DX Engineering в разделе Инструменты. Рассмотрите возможность заказа нескольких комплектов сменных лезвий. при оформлении заказа … там очень недорого.


  • Маленькие боковые фрезы, показанные выше, являются идеальным инструментом для обрезки тесьмы из коаксиального кабеля. Постарайтесь оставить себе один из этих резаков всего за обрезка тесьмы, которая гарантирует, что резак всегда будет острым.Держать еще один из них для резки заподлицо пластиковых стяжек … он делает очень чистая работа.

  • Термоусадочная трубка 3/4 дюйма, использованная на этапе № 11 процесс сборки особо не требуется — чисто косметический, но он делает очень профессионально выглядящий готовый продукт. Термоусадочную трубку можно используется как средство цветовой кодировки кабелей для различных приложений.

  • На этапе 9B не поддавайтесь искушению повторно обжать (или вниз) приподнятая часть ствола слева.Приподнятая часть находится над оболочкой коаксиального кабеля, тогда как гофрированная часть напротив или прямо к оплетке. Do не обжимайте эту небольшую приподнятую часть.

  • После шага 6 — и перед тем, как вы начнете шаг 7, убедитесь, что у вас нет крошечных фрагментов оплетки, лежащих на диэлектрике или соприкасающихся с центральным проводником.

  • Обжимные соединители обычно упаковываются индивидуально в небольшие полиэтиленовые пакеты. Если вы покупаете инвентарь обжимных соединителей для несколько разных типов коаксиального кабеля, промаркируйте полиэтиленовые пакеты, чтобы можно отличить разъемы друг от друга. Некоторые из разъемов выглядят очень похожий.

  • Всегда используйте лучший обжимной соединитель, который вы можете купить. Не существует такого понятия, как дешевые разъемы хорошего качества. В RF Industries бренд разъемы очень надежны, их контроль качества отличный, а техническая поддержка превосходна. В разъем продемонстрирован здесь (для RG-213 кабель) — номер детали RFI RFU-507ST. В ST означает серебро Тефлон.

  • Следите за чистотой всего процесса сборки разъема. возможный.

  • Используется тепловая пушка Макита HG1100 с регулируемым выходом температуры от 250 до 1100 F, что больше, чем достаточно тепла для работы с термоусадочными трубками любого типа. Для термоусадочной трубки В приложениях, показанных на этой странице, пистолет работает при температуре около 500 F что дает очень равномерный поток тепла для работы термоусадки. Это тепловая пушка промышленного класса, которая обеспечит долгие годы очень надежной обслуживание в отличие от многих единиц класса для любителей.

  • Если вам нужна информация о разъемах для Кабель серии LMR400, вот несколько хороших ссылок:
    — http: // www.timesmicrowave.com/content/pdf/L400PN.PDF

Несколько заключительных комментариев …
