Металлическая оболочка кабеля – как защитить её от коррозии

Оболочка кабеля из металла в процессе пользования со временем меняет свои свойства. Это связано с воздействием на неё разнообразных факторов окружающей среды, в том числе УФ-излучения, воды, составляющих почвы. Проводники, располагающиеся открыто, требуют нанесения на бронированный слой специальной краски или лака. Прокладка в почве подразумевает влияние на кабельные изделия почвенных компонентов. Чем активнее состав почвы в плане коррозии, а также уровня влажности, тем быстрее провод будет разрушаться.
Уровень интенсивности коррозионных процессов в грунте измеряется по значению его электрического сопротивления. Если удельное сопротивление составляет более 20 Ом/метр – это говорит о высоком показателе сопротивления и не вызовет сильного разрушающего эффекта. Как правило, такие замеры проводятся заранее и выбираются при планировании линии именно те места, где почва наименее агрессивна.

Факторы разрушения металлической оболочки кабельного проводника

Считается, что самой опасной причиной коррозии провода с покрытием из металла является постоянное воздействие на него железнодорожного транспорта, передвигающегося за счет электричества.

То есть, при работе трамваев, электричек, где сами рельсовые пути применяются как токопроводники. Например, провод, к которому присоединен трамвай, питается от плюсового полюса подстанции. А вот отрицательный полюс прикрепляется кабельными трассами к разным точкам на рельсах. К таким точкам или пунктам стекаются обратные токи всей трамвайной линии. Рельсы не имеют изоляции от почвы, поэтому проходящий электроток отчасти может уходить в землю там, где присутствует наименьшее сопротивление к пунктам сбора обратных токов.
Обратные разряды, проходя, могут воздействовать на расположенные рядом кабельные линии. Их оболочка из металла хорошо восприимчива к электричеству. Блуждающие токи начинают действовать на металлическую броню, тем самым образуя так называемую катодную область с минусовым потенциалом. Возле точек сбора обратных токов (или отсасывающих пунктов) разряды выходят из них и образуют анодную область с плюсовым потенциалом.
Разрушающее воздействие начинается в анодной положительной зоне из-за того, что в процессе реакции производится оксиген (кислород). Этот химический элемент имеет свойство окисляться и начинает деструктуризировать поверхностный слой провода для прокладки в земле. Чтобы найти эти зоны, электрики проводят специальные замеры потенциала на оболочках проводников относительно почвы. Если присутствует плюсовой потенциал – это анодная область, минусовой – катодная.
Если бронированный силовой кабель со свинцовой оболочкой прокладывают в почве с низкой активностью, густота тока утечки в грунт не должна быть выше 14 мА/м2 в сутки. При наличии более высоких показателей, нужно использовать защиту кабеля от коррозии. Голый освинцованный провод не имеет стойкости перед анодными зонами с либо-какой концентрацией блуждающих токов.

Кстати, если вам нужен голый алюминиевый провод A-50, переходите по ссылке.

Защита кабеля с металлической оболочкой от коррозии и блуждающих токов

Поверхностный кабельный слой из металла от токов требует правильного пользования оборудования сетей транспорта, работающего от электричества.

Для защиты также используются катодная поляризация, электродренаж и протекторная защита.

Катодная поляризация

Катодная поляризация — это совокупность мероприятий, когда на кабельной оболочке создается отрицательный потенциал с использованием наружного источника. Благодаря этому разряд с рельсов не переходит на наружную поверхность провода.

Блуждающий ток отводится от наружного металлического слоя кабеля к источнику тока.

Протекторное предохранение

В данном случае соединяются металлические слои проводов с электродом, состоящим из магнитного сплава, который имеет более высокий потенциал, нежели оболочка – 1,5 В. Его закладывают в землю и когда возникает под действие разности потенциалов ток, происходит его замыкание между электродом и оболочкой. Действие защиты распространяется на расстояние около 70 метров.

Любые работы по электромонтажу вы можете заказать у наших специалистов.

Автор: МЕГА КАБЕЛЬ

оболочка кабеля — это… Что такое оболочка кабеля?

оболочка кабеля
cable sheath

Большой англо-русский и русско-английский словарь.

2001.

  • оболочка ионная
  • оболочка кривой

Смотреть что такое «оболочка кабеля» в других словарях:

  • оболочка кабеля — кабельная оболочка оболочка Непрерывная металлическая или неметаллическая трубка, расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий. [ГОСТ 15845 80] оболочка кабеля — [В.А.Семенов. Англо… …   Справочник технического переводчика

  • наружная экранирующая оболочка (кабеля) — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия EN outer screen …   Справочник технического переводчика

  • наружная экранирующая оболочка кабеля — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN outer screen …   Справочник технического переводчика

  • пластмассовая оболочка кабеля — — [Л. Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN plastic jacket …   Справочник технического переводчика

  • оболочка световедущей жилы — Внешняя часть оптико волоконного кабеля, тоже волоконная, но с меньшей плотностью материала, чем стержневая часть. Делает возможным эффект полного отражения — свет, передаваемый по внутреннему стержню, остается внутри.… …   Справочник технического переводчика

  • Максимально допустимая температура невозгораемости кабеля или провода — температура нагрева токопроводящих жил, при повышении которой на 20% изоляция (оболочка) кабеля (провода) начинает пла виться или воспламеняться. (Приказ Главного государственного инспектора Республики Беларусь по пожарному надзору от 14.01.2000… …   Право Белоруссии: Понятия, термины, определения

  • ГОСТ Р 51330.1-99: Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка» — Терминология ГОСТ Р 51330.1 99: Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка» оригинал документа: 3.6 вал: Деталь круглогопоперечного сечения, применяемая для передачи вращательного… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р МЭК 60204-1-2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования — Терминология ГОСТ Р МЭК 60204 1 2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования оригинал документа: TN систем питания Испытания по методу 1 в соответствии с 18.2.2 могут быть проведены для каждой цепи… …   Словарь-справочник терминов нормативно-технической документации

  • Кабель — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей …   Википедия

  • Кабель (электротехника) — У этого термина существуют и другие значения, см. Кабель. Кабель (англ. cable)  конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку. Кроме собственно жил и… …   Википедия

  • Кабель NYM — Кабель NYM  кабель с медными жилами, используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц. Изготавливается по немецкому стандарту VDE 0250 часть 204. Кабель NYM близок по… …   Википедия

Алюминиевые оболочки кабелей

ОБОЛОЧКИ КАБЕЛЕЙ

Алюминиевые оболочки герметичны и в 2—2,5 раза более проч­ны механически по сравнению со свинцовыми оболочками. Алюми­ний имеет повышенную стойкость к вибрационным нагрузкам, отсутствует наблюдаемый у свинцовых оболочек при некотором по­вышении температуры самопроизвольный рост кристаллов, вызываю­щий разрушение оболочки. Кабели в алюминиевой оболочке значи­тельно легче кабелей в свинцовой оболочке.

Основные физико-меха­нические свойства алюминия приведены в табл. < 1-Г8.

Благодаря большей механической прочности алюминия кабели в алюминиевой оболочке могут в ряде случаев применяться небро­нированными. Высокая электропроводность алюминия позволяет использовать алюминиевые оболочки в качестве экрана для защиты кабеля от внешних электрических влияний или в качестве нулевой жилы силовых кабелей. Большим недостатком алюминиевой оболоч­ки кабелей является низкая стойкость алюминия против почвенной и электрохимической коррозии, что вызывает необходимость специ­альных мер защиты кабелей в алюминиевой оболочке. Будучи за­щищены от коррозии, алюминиевые оболочки обеспечивают сохране­ние свойств изоляции кабеля на протяжении длительного срока их эксплуатации.

Алюминиевые оболочки кабелей изготовляют методом выпрессования и со сварным швом. Для выпрессованных алюминиевых обо­лочек применяют алюминий чистотой не ниже А5 по ГОСТ 11069–64 (99,7%). Толщина алюминиевой оболочки приведена в табл.  1–21, Максимальную толщину алюминиевой оболочки не обусловливают. На алюминиевой оболочке не допускают рисок и царапин, если после их зачистки толщина оболочки становится меньше «минимальной тол­щины, приведенной в табл. 1–21. Алюминиевая оболочка кабеля диаметром более 15 мм, не разрываясь, выдерживает испытание на растяжение до 1,3 первоначального диаметра.

Алюминиевые оболочки со сварным швом изготовляют из алю­миниевых лент (марок АДО или АД1 по ГОСТ 4784-65), наклады­ваемых на кабель продольно. В оболочках со швом, сваренных тока­ми высокой частоты, кромки алюминиевой ленты толщиной 1,0 мм сваривают встык. При этом способе сварки получают продольный шов с оплавившимся алюминием (гратом) с внутренней и внешней стороны. Избыток металла на внешней поверхности шва удаляется

Таблица  1–21

Толщины алюминиевых оболочек кабелей (по ГОСТ 14099-68)

непосредственно на агрегате. На станах высокочастотной сварки достигнута высокая производительность при автоматическом поддер­жании режима сварки.

В алюминиевых оболочках, сваренных при промышленной ча­стоте тока в атмосфере аргона и гелия с помощью вольфрамового электрода, образуется шов с нали­чием незначительного грата как с на­ружной, так и с внутренней сторо­ны. Скорость процесса сварки этим способом в 4—8 раз меньше, чем при высокочастотной сварке, а по­верхность алюминиевой ленты перед сваркой должна быть тщательно очищена.

С целью повышения гибкости кабелей сварные оболочки изготов­ляют из отожженной алюминиевой ленты, а кабели диаметром выше 20 мм гофрируют. Выпрессованные алюминиевые оболочки гофрируют, начиная с диаметра 36 мм. Схемы двух типов гофра металлической оболочки кабеля: синусоидальный спиральный и синусоидальный коль­цевой— приведены на рис. 1–22. Кольцевой синусоидальный гофр имеет меньшее сопротивление изги­бу, чем спиральный синусоидальный гофр. Благодаря поперечной жестко­сти гофрированных оболочек толщи­ну алюминиевой  ленты  принимают

меньше на 0,2 мм, чем негофрированной, что снижает расход алюми­ния на 20—30%. Коэффициент гофрирования (отношение наружных диаметров выступа и впадины) находится в пределах 1,1 —1,25. Шаг гофрирования (расстояние между двумя соседними гофрами, изме­ренное вдоль линии параллельной оси оболочки) равен 40% наруж­ного диаметра выступов оболочки. Предельные отклонения шага гофрирования не должны превышать ±4 мм. Кабель в гофрирогаан-ной оболочке маркируют строчной буквой «г» после буквы, обозна­чающей тип оболочки (например ААгчВ, ААгБу и т. п.).



Кабели с алюминиевой оболочкой

Для защиты электрических силовых кабелей от механического воздействия, влияния электромагнитных помех, воздействия света, влаги и агрессивных сред применяют различные оболочки. Они могут выполняться из алюминиевого или свинцового сплава, стали, поливинилхлорида, полиэтилена или резины. Одним из самых распространенных и популярных вариантов является кабель с алюминиевой оболочкой.

Для чего используют алюминиевую оболочку в кабеле?

В конструкцию многих видов электрокабелей входит алюминиевая оболочка, которая является наиболее прочной и устойчивой к механическому воздействию, по сравнению со свинцовым материалом. Оболочка из алюминия более чем в 2 (два) раза прочнее свинца и способна выдерживать значительные вибрационные нагрузки и воздействие повышенной температуры на изделие.

Алюминий в составе оболочки используется для:

  • защиты от механического воздействия на небронированный кабель;

  • защиты от внешних электромагнитных помех, как экранирующий материал;

  • в качестве нулевой жилы силовых электрических кабелей.

Алюминиевая оболочка герметична и не допускает попадание влаги и химических веществ внутрь изделия, что значительно увеличивает срок службы и расширяет область применения таких кабелей.

Такого рода оболочки изготавливают двумя способами: выпрессовкой или при помощи сварного шва. При этом они могут быть как гладкими, так и гофрированными. Выпрессованные оболочки выполняются из первичного алюминия 99,7% чистоты методом прессования на специальных гидравлических прессах. При производстве не допускается нарушение структуры оболочки (риски, царапины).

Сварные оболочки из алюминия изготавливают из специальных лент марок А1 или АО, которые накладываются на изделие в продольном направлении и свариваются током высокой частоты встык или в среде защитного газа. При таком способе на месте сварки образовывается грат (кромка из металла, выдавленного при сварке), внешняя часть которого при подготовке оболочки удаляется. Для повышения гибкости изделия с алюминиевым слоем используют отожженные алюминиевые ленты или гофрирование.

Оболочки из алюминия, полученные методом прессования, гофрируют начиная с диаметра 36 мм, а сварные с диаметра 20 мм и выше.

Применение кабелей с алюминиевой оболочкой

Как было сказано выше, алюминиевые оболочки могут защищать кабельное изделие от механического воздействия, влияния внешнего электромагнитного излучения, воздействия влаги, света и использоваться как дополнительная токопроводящая жила (нулевой проводник).

Укладка кабеля в алюминиевой оболочке осуществляется на горизонтальных или крутонаклонных участках с разностью высот не более 25 м и при температуре не ниже 0 градусов Цельсия. Не допускается прокладка кабеля с такой оболочкой в помещениях с возможным воздействием агрессивной среды – серной, соляной, азотной кислот или сернистого газа.

Относительная влажность воздуха при эксплуатации кабеля может достигать значения 98% при 35 градусах Цельсия, а температура эксплуатации варьироваться от -50 до +50 градусов.

Обзор марок кабеля с алюминиевой оболочкой

Наиболее популярными марками кабелей с алюминиевой оболочкой являются следующие изделия: ААБ2л, ААБл, ААПлГ, ЦААБВГ, ААП2лШв, ААБлГ, ЦААП2л, ААГ, ААШп, ЦААбВ, ЦААПл, ЦААШв, ААП2л , ЦААПлГ, ЦААбл, ЦААШнг.



ААБ2л – кабель, имеющий алюминиевую токопроводящую жилу и алюминиевую оболочку. Помимо защитного алюминиевого слоя в конструкцию входит броня из стальных лент с двойной пластмассовой подушкой. Кабель используется в сетях с переменным напряжением до 10 кВ с частотой 50 Гц и с постоянным напряжением до 25кВ.  ЦААПлГ – кабель с алюминиевыми проводниками и оболочкой, имеет бронирующий слой из стальных проволок и покрыт бумажной изоляцией с церезиновой пропиткой. Также в данном типе имеется подушка под броней из пластмассы, но отсутствует защитный покров по броне. Применяется в сетях с напряжением 6000 В и частотой 50 Гц.
  ААП2лШв – кабельное изделие с жилой и оболочкой из алюминия, защищенный проволочной стальной броней с двойной подушкой из пластмассовых лент под ней. Имеет защитный покров по броне из поливинилхлоридного шланга. Используется в электрических сетях с напряжением переменного тока до 10000 В с частотой 50 Гц.
  ААГ – алюминиевый кабель с оболочкой, не имеющий защитного покрова (голый). Применяется для распределения электрической энергии и подключения потребителей в сетях с переменным напряжением 1000 В и частотой 50 Гц. Укладка может осуществляться в сухих кабельных помещения и сооружениях.
  ЦААШв – кабель с алюминиевыми жилами и оболочкой, с фазной изоляцией пропитанной церезиновым нестекающим слоем. Не имеет брони, но покрыт защитным шлангом из поливинилхлорида. Применяется для укладки при любых разностях высоты кабельной трассы в сетях с напряжением до 10000 В с частотой 50 Гц.
Нужен кабель в алюминиевой оболочке? Подберем лучший вариант кабеля!

Отправить запрос


Преимущества оболочки LSZH | Hyperline

Кабели с оболочкой LSZH – требование нового стандарта

Компания Hyperline напоминает о необходимости использовать кабели с оболочкой LSZH. С вступлением в 2010 году в действие нового стандарта ГОСТ Р 53315-2009 на кабели с другими оболочками вводятся серьёзные ограничения.

Некоторые инсталляторы даже не задумываются, чем же отличаются кабели класса LSZH от обычных исполнений. А разница между тем велика и, проектируя СКС, нужно учитывать все «тонкости жанра» – как законодательные, так и относящиеся к безопасности людей.

Обычно для всех производимых конструкций кабелей доступна версия с оболочкой LSZH. Исключением могут быть устаревшие модели, по-прежнему поставляемые в оболочках из ПВХ, такие как медные многопарники или кабели низких категорий. И напротив, для современных высокоскоростных кабелей производители предлагают версии только в оболочке LSZH. Такая тенденция обусловлена жёсткими требованиями современных стандартов, запрещающими прокладывать кабели в устаревших токсичных и пожароопасных оболочках внутри помещений.

— Не распространяет горение
— Низкая токсичность
— Малодымность

Выбор правильного материала оболочки кабеля – такая же важная задача, как и обеспечение надёжной и долговечной эксплуатации построенной СКС. Последствия ошибок при выборе кабелей приводят не только к материальным затратам, но и могут стать причиной серьёзных аварий и причинения вреда здоровью людей.

Достоинством кабелей в малодымной безгалогенной оболочке LSZH является их пригодность для сооружений с массовым пребыванием людей. Материалы класса LSZH не распространяют горение, не содержат галогенов и не выделяют коррозионно-активных продуктов, что при прокладке в помещениях является обязательным условием.

Пожарная безопасность телекоммуникационных кабелей – это важнейший вопрос при построении СКС. Современные здания буквально пронизаны трубами и полостями с кабелями – артериями, несущими жизнь к каждой клетке организма. Создавая кабельную систему, мы наполняем здание огромным количеством горючего вещества. При возникновении даже небольшого очага возгорания всё здание может моментально наполниться дымом, и люди, не успев покинуть здание, отравятся дымом и токсичными газами, а пламя будет стремительно распространяться по полостям с кабелями. И такая картина вовсе не сгущение красок, если вспомнить, как в 2000 году выгорело три этажа на Останкинской телебашне. Банальная причина «короткое замыкание фидеров передающей аппаратуры» обернулась пожаром, приведшим к гибели людей и приостановке вещания.

Что значит LSZH?

Low Smoke Zero Halogen – малодымный безгалогенный компаунд LSZH (LS0H, LSNH)

Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Помимо сокращений LS0H и LSNH встречаются также обозначения LSFR0H, FRNC (flame retardant non-сorrosive), HFFR и другие в зависимости от производителя.

  • Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др.

  • Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Сгорание данных элементов опасно выделением кислотного дыма, причиняющего вред людям и оборудованию.

Кабели класса LSZH прокладываются в местах, где выделяемые при горении токсины могут причинить вред людям и оборудованию. Данные кабели самозатухают и подходят для помещений с людьми, однако это ещё не значит, что их пожароустойчивости будет достаточно для применения в качестве кабелей типа Riser и Plenum (UL-1666 и UL-910 по американским стандартам), допускающих прокладку в вертикальных стояках и пленум-полостях. Кабели классов «райзер» и «пленум» требуют специальных тестов и стоят значительно дороже.

Почему обязательно LSZH?

Закон РФ № 123-ФЗ обязывает применять в общественных зданиях кабели класса LSZH

Согласно закону РФ № 123-ФЗ и требованиям пожарной безопасности ГОСТ Р 53315-2009 групповая прокладка кабелей обычного исполнения в помещениях с массовым пребыванием людей запрещена. В сертификате на кабель должна указываться область его применения с учётом типа исполнения и класса пожарной опасности.

Кабели в оболочке LSZH применяются в жилых и общественных зданиях, детских садах, административных учреждениях, в том числе в многофункциональных высотных зданиях, а также в технических помещениях, электроустановках и условиях, где пожарная безопасность и защита людей и оборудования от токсичных и коррозионных газов являются обязательными.

ПВХ, ПЭ и LSZH

  • Поливинилхлорид. На заре развития СКС самым популярным материалом для кабелей внутренней прокладки являлся поливинилхлорид (ПВХ, англ. PVC). Однако, несмотря на высокую эффективность противопожарных присадок, этот материал образует при горении высокотоксичные галогенные соединения, очень опасные для человека. А корродирующие газы безвозвратно повреждают дорогое электронное оборудование. По этой причине кабели в ПВХ оболочке применяются только в кабельных сооружениях и производственных помещениях, в которых присутствие людей ограничено. По современным требованиям пожаробезопасности оболочка из ПВХ не подходит для прокладки в местах с массовым пребыванием людей.

  • Полиэтилен. Для наружной прокладки вне помещений традиционно используются кабели в оболочке из полиэтилена (ПЭ, англ. PE). И несмотря на то, что при горении полиэтилена не выделяется галогенов, такой кабель горит весьма интенсивно: значительно быстрее, чем кабели из ПВХ. Благодаря прекрасной морозо- и влагостойкости, а также устойчивости к солнечным лучам кабели в оболочке из полиэтилена применяются только для внешней прокладки, но запрещены в зданиях и помещениях.

— Для внутренней прокладки
— Высокая пожаробезопасность
— Отсутствие токсичности


  • Малодымный безгалогенный компаунд LSZH. Оболочки класса LSZH изготавливаются из специального компаунда, который замедляет горение, выделяет мало дыма и не образует токсичных и корродирующих газов при горении. Кабели из материала LSZH отвечают жёстким требованиям международных стандартов IEC 60332, IEC 60754 и IEC 61034, которые регламентируют тесты на распространение горения, выделение галогенов, токсичных и корродирующих кислотных газов и дыма.

Стоимость кабелей на основе LSZH немного дороже, чем из ПВХ или ПЭ, поскольку данный материал более трудно экструдируется и процесс изготовления замедляется. Однако такие кабели обладают лучшими противопожарными свойствами, и при жёстких требованиях к прокладке внутри помещений должны применяться именно они. Производятся также материалы LSZH для внешней прокладки, что удобно при соединении магистральной и горизонтальной подсистем СКС.

Оболочка LSZH обладает всеми преимуществами ПВХ: гибкая и износостойкая, она даже легче по весу и лучше противостоит ультрафиолетовому и химическому воздействию. При этом LSZH не распространяет горение и не выделяет коррозионно-активных продуктов. Что касается сравнения с ПЭ, то этот материал оптимален только при прокладке на улице. Таким образом, при жёстких современных требованиях к прокладке кабелей внутри помещений необходимо использовать кабели с оболочкой LSZH.

Преимущества

Подведём итоги и посмотрим, какие же выгоды даёт применение кабелей с оболочкой LSZH. О свойствах ПВХ и ПЭ и о том, что кабели из этих материалов запрещается применять в зданиях с пребыванием людей, было сказано выше. Из этого следует, что лучшей альтернативой по стоимости, эксплуатационным характеристикам и пожарной безопасности для СКС внутри помещений является малодымный безгалогенный компаунд LSZH.

Преимущества материала LSZH:

  • Оптимально для общественных зданий с массовым пребыванием людей
  • Цена дороже, чем ПВХ, но дешевле, чем «пленум» и «райзер» кабели
  • Противопожарные свойства лучше, чем у материалов ПВХ и ПЭ
  • Не распространяет горение и не содержит вредных галогенов
  • Не причиняет вред людям и оборудованию при горении

Более дорогими альтернативами LSZH могут служить такие малодымные и термостойкие материалы, как полиуретан (PUR), различные тефлоновые фторопласты (PTFE, FEP) и каучуковые полимеры (EPDM, TPE). А компания Belden запатентовала целую серию компаундов с низкой воспламеняемостью и малым выделением дыма: Neopren™, Hypalon™, Flamarrest®, Tefzel™, Halar™, Solef™, Datalene®, Haloarrest™ и HaloarrestXlink®. Некоторые из этих материалов имеют температурный диапазон от -70 до +200 °С и даже до +260 °С, но их применение имеет узкоспециализированное назначение: промышленное производство и системы противопожарной защиты. В остальных случаях LSZH – вне конкуренции.

Пожарная безопасность по IEC, UL и ГОСТ

Показатели пожарной безопасности кабелей определяются во всех странах путём проведения тестов. Образцы кабелей сжигаются в специальных установках в вертикальных шахтах и на горизонтальных лотках с детальными замерами заранее огововорённых показателей. По результатам тестов кабелю присваиваются соответствующие показатели пожарной опасности. Единообразия таких показателей и методики тестов в мире нет – в Европе, США и России существуют собственные стандарты и своя система показателей. В России показатели пожарной безопасности кабелей определены ГОСТ Р 53315-2009 (см. ниже).

Пожарная безопасность кабелей по международным стандартам IEC (МЭК)

Наименование показателя Обозначение Международный стандарт
для оценки показателя
1. Нераспространение горения нг – flame retardant IEC 60332-1(3)
2. Дымогазовыделение при горении LS – low smoke IEC 61034-1(2)
3. Выделение галогенных кислот HF – halogen free IEC 60754-1
4. Коррозионная активность HF – halogen free IEC 60754-2
5. Огнестойкость FR – fire resistant IEC 60331

Огнестойкость кабелей по стандартам UL, NEC и CSA для США и Канады*

Класс огнестойкости Применяемый тест NEC 725 NEC 760 NEC 800
Plenum (высший) – для пленум-полостей и пространств UL-910
CSA-FT6
CL3P
CL2P
FPLP CMP
Riser – для вертикальных стояков
на межэтажном уровне
UL-1666
CSA-FT4 CMG
CL3R
CL2R
FPLR CMR
General Purpose – общего назначения
на уровне этажа
UL-1581
CSA-FT4 CMG
CL3
CL2
FPL CM
Residential Restricted (низший) –
ограниченного применения
UL-1581 VW-1
CSA-FT1
CL3X
CL2X
  CMX
*) В США и Канаде огнестойкость определяется статьями 725, 760 и 800 NEC (National Electrical Code), формулируемыми Национальной ассоциацией по пожарной безопасности NFPA (National Fire Protection Association) каждые 3 года.

Требования пожарной безопасности кабелей по ГОСТ Р 53315-2009

ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» определяет следующее требование: «В нормативной документации на кабельное изделие должна быть указана область его применения с учетом показателей пожарной опасности и типа исполнения в соответствии с таблицей 2» (в редакции с Изменениями № 1 от 26.04.2011 № 57-ст).

Преимущественные области применения кабельных изделий с учетом их типа исполнения.

Тип исполнения
кабельного изделия
Класс пожарной
опасности**
Преимущественная область применения
Без обозначения О1.8.2.5.4 Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(АF/R)
нг(А)
нг(В)
нг(С)
нг(D)
П1а.8.2.5.4
П1б.8.2.5.4
П2.8.2.5.4
П3.8.2.5.4
П4.8.2.5.4
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(АF/R)-LS
нг(A)-LS
нг(B)-LS
нг(C)-LS
нг(D)-LS
П1а.8.2.2.2
П1б.8.2.2.2
П2.8.2.2.2
П3.8.2.2.2
П4.8.2.2.2
Для прокладки, сучетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
нг(АF/R)-HF
нг(A)-HF
нг(B)-HF
нг(C)-HF
нг(D)-HF
П1а. 8.1.2.1
П1б.8.1.2.1
П2.8.1.2.1
П3.8.1.2.1
П4.8.1.2.1
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах
нг(A F/R)-FRLS
нг(A)-FRLS
нг(B)-FRLS
нг(C)-FRLS
нг(D)-FRLS
П1а.7.2.2.2
П1б.7.2.2.2
П2.7.2.2.2
П3.7.2.2.2
П4.7.2.2.2
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
нг(АF/R)-FRHF
нг(A)-FRHF
нг(B)-FRHF
нг(C)-FRHF
нг(D)-FRHF
П1а. 7.1.2.1
П1б.7.1.2.1
П2.7.1.2.1
П3.7.1.2.1
П4.7.1.2.1
нг(АF/R)-LSLTx
нг(A)-LSLTx
нг(B)-LSLTx
нг(C)-LSLTx
нг(D)-LSLTx
П1а.8.2.1.2
П1б.8.2.1.2
П2.8.2.1.2
П3.8.2.1.2
П4.8.2.1.2
Для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений
нг(A F/R)-HFLTx
нг(A)-HFLTx
нг(B)-HFLTx
нг(C)-HFLTx
нг(D)-HFLTx
П1а.8.1.1.1
П1б.8.1.1.1
П2.8.1.1.1
П3.8.1.1.1
П4. 8.1.1.1
нг(АF/R)-FRLSLTx
нг(A)-FRLSLTx
нг(B)-FRLSLTx
нг(C)-FRLSLTx
нг(D)-FRLSLTx
П1а.7.2.1.2 П1б.7.2.1.2
П2.7.2.1.2
П3.7.2.1.2
П4.7.2.1.2
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений
нг(АF/R)-FRHFLTx
нг(A)-FRHFLTx
нг(B)-FRHFLTx
нг(C)-FRHFLTx
нг(D)-FRHFLTx
П1а.7.1.1.1
П1б.7.1.1.1
П2.7.1.1.1
П3. 7.1.1.1
П4.7.1.1.1
**) Класс пожарной опасности кабельных изделий с низшими показателями пожарной опасности. Допускается применять кабельные изделия с более высокими показателями пожарной опасности.

Примеры кабелей LSZH

Кабели витая пара поставляются в UTP, FTP и SFTP версиях экрана для СКС всех категорий от 5 до 7а. Волоконно-оптические кабели представлены всеми основными типами конструкций: с волокнами в буферном покрытии, укладкой волокон в центральном модуле и в нескольких модулях, а также кабелями для абонентских сетей PON/FTTH по технологии «оптика до дома». Доступны исполнения для внутренней, внешней и универсальной прокладки, в бронированном, диэлектрическом и самонесущем исполнениях.

Медные:

Оптические:

U/UTP Кат. 3, внутренний

FO-ZIP-IN Соединительный, zip

U/UTP Кат. 5е, внешний

FO-D-IN/OUT Распределительный

U/UTP Кат. 6, внешний

FO-FTTH-IN Отводной FTTH

S/FTP Кат. 6a, внутренний

FO-ST-IN/OUT Одномодульный

F/FTP Кат. 7, внутренний

FO-D-IN Распределительный

F/UTP Кат. 3, внутренний

FO-DPE-IN Распределительный FTTH

F/UTP Кат. 5е, внешний

FO-DPE-IN/OUT Распределительный FTTH

U/FTP Кат. 6, внешний

FO-MT-IN/OUT Многомодульный

S/FTP Кат. 7, внутренний



S/FTP Кат. 8, внутренний



Литература







При копировании ссылка на Hyperline обязательна

Что такое оболочка кабеля?

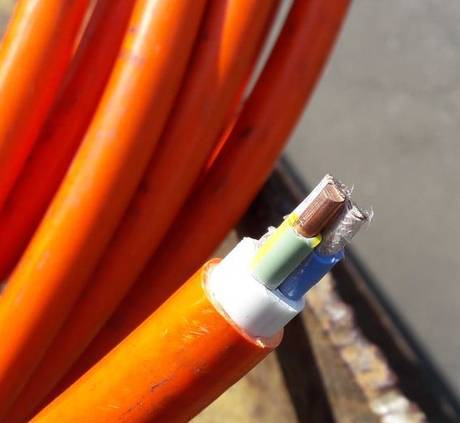

Оболочка кабеля оборачивается вокруг внешней стороны кабеля, чтобы удерживать и защищать проводники внутри. Оболочки используются в кабелях для передачи электроэнергии, телекоммуникаций и других целей. Доступны различные типы для работы с различными напряжениями и настройками. К ним относятся усиленная оболочка для высоковольтных линий электропередачи, а также легкие изделия для внутренней телефонной проводки домов и других сооружений. Производители кабелей могут изготовить собственную оболочку или заключить контракт с другой фирмой, которая специализируется на поставках изоляции.

Одна из функций оболочки состоит в том, чтобы помочь связать проводники вместе, если внутри кабеля несколько проводов. Полость внутри также может быть заполнена смазкой или изоляцией для защиты проводников. Дождь, снег и другие опасности для окружающей среды не могут попасть в кабель с неповрежденной оболочкой, что снижает риск возникновения коротких замыканий и других проблем. Оболочка кабеля также защищает прохожих и работников, ограничивая возможность прямого контакта с напряженным кабелем.

Обшивка может включать в себя один или несколько слоев изоляционного материала и защищающих от атмосферных воздействий. При проектировании оболочки учитывается количество энергии, которое несет кабель, и где он будет использоваться. Сильная изоляция может потребоваться для потенциально опасных условий, таких как наружная среда и электростанции с высокой энергией электропроводки. Этот тип оболочки кабеля был бы чрезмерным для такой обстановки, как провод домашнего динамика, который не несет достаточно энергии, чтобы представлять значительный риск, и используется в относительно прирученной внутренней среде.

Со временем оболочка кабеля может треснуть. Это может быть результатом выветривания, а также напряжения; например, кабели могут дуть на ветру и образовывать складки или в конечном итоге разрушаться при постоянном воздействии ультрафиолета или соли. Средства проверки неисправности могут обнаружить трещины и определить, не поврежден ли кабель внутри. Может быть возможно использовать ремонтный комплект для фиксации оболочки, в то время как в других случаях необходимо заменить отрезки кабеля, поскольку они неисправны.

Технические специалисты также должны иметь возможность разрезать кабельную оболочку для соединения, ремонта и других работ. Они используют специализированные инструменты, способные резать толстые материалы, чтобы они могли быстро снять внешние слои оболочки и изоляции, чтобы получить доступ к внутренней части кабеля. В целях безопасности инструмент может иметь непроводящую рукоятку, если на кабель подается напряжение, пока техник работает над ним. Такие инструменты доступны от поставщиков промышленной электротехники и аналогичных компаний.

ДРУГИЕ ЯЗЫКИ

Преимущества кабелей в полиуретановой оболочке. :: Статьи

Полиуретан – синтетический полимер, обладающий уникальными физико-механическими свойствами. Полиуретан широко используется практически во всех областях промышленных производств. В том числе и при производстве кабеля. Рассмотрим основные свойства этого уникального материала.

Данный полимер обладает практически супер способностью растягиваться, так как его коэффициент удлинения превышает 500%, а прочность материала более 20 МПа. Но цифры становятся более наглядными, когда рядом упомянуть, что норма для обычного ПВХ пластиката по удлинению – 230%, а по прочности – 14 МПа. Это дает уверенность, что кабель из такого материала выдержит самую суровую эксплуатацию еще и потому что у него высока стойкость к надрезу, если обычный материал может разойтись, так сказать, по швам, то полиуретан не даст разрезу дальше расползаться по кабелю.

Полиуретан масло-бензостоек. И это не просто стойкость к кратковременному воздействию капель бензина, как значится у многих производителей. При испытании других полимеров в крайне суровых условиях – 24 часа в самой жестокой среде дизельного топлива при температуре в 100°С они полностью разлагались, а полиуретан почти не снижал свои показатели по удлинению и прочности. Подобное свойство материала делает его практически незаменимым на объектах нефтегазового сектора в условиях постоянного трения или контакта с агрессивными химикатами.

Полиуретан не «дубеет» при отрицательных температурах. У многих материалов есть предел нижних температур, при которых теряется эластичность, а при воздействии может происходить растрескивание. Так вот в отличии от того же стандартного ПВХ пластиката, который нельзя монтировать при температуре ниже -15°С, полиуретан сохраняет свою эластичность даже при -40°С.

Полиуретан имеет глянцевый вид и обладает эффектом памяти. В отличие от многих других материалов некоторые марки полиуретана могут быть применены для создания глянцевых оболочек кабеля, что придает изделию приятный внешний вид. К тому же некоторым маркам полиуретана можно задать форму, которую они будут сохранять в процессе эксплуатации. Чаще всего это спиралевидные исполнения (совсем как та спираль, что тянется к стационарному телефону), они применяются для подвижных объектов, чтобы кабель не запутывался при постоянной смотке-размотке.

Полиуретан можно прокладывать открыто без защиты от солнца и осадков. Специальные рецептуры материала делают его светостабилизированным, что позволяет без риска деградации оболочки прокладывать его на открытом воздухе. Такие исполнения всегда производятся в черном цвете, так как одним из главных компонентов светостабилизации выступает сажа.

Многие производители сложных технических решений, как например, блоки систем управления для АЭС должны проектировать свои изделия с учетом срока службы до 40 лет. Наиболее подверженным старению элементом слаботочного кабеля является наружный покров, т.е. оболочка. Так как на изоляцию воздействуют слабые токи, не повреждающие ее, а остальные компоненты спрятаны под оболочку, имеет смысл проверять именно оболочку кабеля. В ходе испытаний на старение кабели в полиуретане получили подтверждение на 40 лет эксплуатации.

Кабельный завод ТПД Паритет, наш давний партнер и один из лидеров в России по производству кабелей для различных слаботочных систем выпускает практически все марки своего кабеля также и в оболочке из полиуретана. Например:

  • КИС-У – кабель для промышленного интерфейса RS-485, для автоматизации;
  • ParLan PUR – кабель для СКС;
  • РК 75 ПУР и РК 50 ПУР – радиочастотный кабель для видеонаблюдения;
  • КДВУГ и КДВЭУГ – кабель для передачи данных, контрольный кабель.


Кабели производства кабельного завода «Паритет» в оболочке из полиуретана

Если у вас есть специальные требования по износостойкости или морозостойкости, применению кабеля в агрессивных средах, то полиуретановое исполнение вам точно подойдет. Для того, чтобы получить цену и узнать минимальный объем заказа на данную продукцию, отправьте нам заявку.

Данную продукции можно заказать у менеджеров компании “Атлас” [email protected] +7 (495) 543-43-06

Информация взята с сайта кабельного завода Паритет www.paritet.su


Существует множество различных типов оболочки кабеля, но не все вещества подходят для изготовления оболочки кабеля для определенных типов использования. Вот краткое изложение наиболее распространенных типов оболочки кабеля;

Кабель ПВХ

Поливинилхлорид (ПВХ) является наиболее распространенным типом оболочки. Он дешев, прост в изготовлении и используется для большинства кабелей, если нет особых требований к другому типу оболочки. ПВХ не идеален, он разлагается при ярком солнечном свете и имеет ограниченный срок службы.Кроме того, ПВХ плохо справляется с постоянным движением, поэтому, если ваши кабели необходимо постоянно сгибать, существуют варианты лучше, чем ПВХ.

LSZH Кабель

Кабели

Low Smoke Zero Halogen снижают количество токсичных и коррозионных газов, выделяемых при пожаре. Они часто используются в плохо вентилируемых помещениях, таких как поезда и другие виды транспорта. Использование кабеля LSZH особенно распространено в железнодорожной отрасли, особенно в лондонском метро. Чтобы точно называться «кабелями LSZH» и гарантировать безопасность в пожарных ситуациях, кабели LSZH должны пройти 3 испытания, касающихся содержания галогенов, низкой плотности дыма и распространения пламени.

Кабель LSF

Важно отметить, что кабель, рекламируемый как Low Smoke & Fume, не обязательно является кабелем LSZH. Хотя эти два термина (и другие) часто используются как взаимозаменяемые, существуют определенные типы кабелей с оболочкой из ПВХ, которые относятся к LSF, но не подходят для ситуаций, когда требуется кабель LSZH, поскольку нет стандартных испытаний на излучение, которые кабель должен проходить. пройти, чтобы называться «LSF». Убедитесь, что вы точно знаете, какой кабель вы получаете!

Кабель из ПТФЭ

ПТФЭ не подвержен влиянию большинства масел, жидкостей и топлива и может выдерживать очень высокие диапазоны температур, что делает его менее восприимчивым к повреждению при использовании в тех случаях, когда температура окружающей среды исключает использование кабелей из ПВХ.Большинство кабелей из ПТФЭ работают при максимальной температуре 200–250 ° C с посеребренными медными проводниками. Также встречаются никелированные проводники, работающие при температуре до 260 ° C, хотя они встречаются реже. Для более высоких температур проволочная оплетка из стекловолокна может работать при температуре окружающей среды до 400 ° C.

Кабель PUR

PUR Кабели с полиуретановым покрытием предназначены для работы в суровых условиях, когда требуется прочная внешняя оболочка. Сила полиуретановой оболочки кабеля также является его слабостью, так как по очевидным причинам может возникнуть проблема с снятием изоляции.

Силиконовый кабель

Кабели с силиконовой оболочкой немного похожи на кабели из ПТФЭ в том смысле, что они используются в ситуациях с высокой температурой окружающей среды, хотя они не могут выдерживать температуры в той же степени, что и ПТФЭ. Однако они также хорошо работают при более низких температурах. Его способность выдерживать экстремальные температуры и повышенная гибкость по сравнению с PTFE делают его популярным. Они также выделяют меньше дыма и дыма при пожаре по сравнению с ПВХ.

Резина

Кабели в резиновой оболочке используются в основном на открытом воздухе и во влажной среде.Резина — это оболочка, обычно используемая для силовых кабелей, особенно для мощных трехжильных сетевых кабелей, используемых снаружи.
Какие бы типы кабельной оболочки вы ни выбрали, какой бы кабель вам ни понадобился, Webro может предоставить вам подходящий кабель по разумной цене. Наш обширный складской запас означает, что многие из наших кабелей доступны для доставки на следующий день, и мы можем предоставить кабели на заказ в соответствии с точными спецификациями наших клиентов в широком диапазоне типов кабельной оболочки. Для получения дополнительной информации свяжитесь с нашим отделом продаж по телефону 0115 9724483.

Свинцовая оболочка

— обзор

Условия эксплуатации кабеля ESP очень и правильный выбор его типа и размера во многих случаях напрямую влияет на срок службы установки ESP. С другой стороны, можно ожидать, что правильно подобранная и спроектированная кабельная система будет работать в течение многих лет при условии строгого соблюдения всех рекомендаций по эксплуатации и других рекомендаций.

3.6.1 Материалы кабеля

Силовые кабели ESP представляют собой сложные конструкции со следующими конструктивными частями:

три металлических (обычно медных) проводников , несущих переменный ток,

индивидуальная изоляция каждого проводника, предотвращающая короткое замыкание и токи утечки между проводниками,

дополнительные покрытия поверх изоляции, обеспечивающие дополнительную прочность и защиту компонентов кабеля,

оболочка , защитная оболочка трех проводников, которая обеспечивает конструктивную прочность и механическую защиту кабеля и предотвращает контакт изоляции с скважинной средой,

металлическая броня (опция), обеспечивающая повышенную механическую защиту во время операции спуска и вытягивания как w как уменьшение набухания (из-за контакта с скважинными флюидами) нижележащих изоляционных материалов.

Далее будут описаны обычные материалы каждого компонента кабеля вместе с их основными характеристиками.

Проводники в кабелях ESP могут быть изготовлены из меди или алюминия и доступны в конфигурациях сплошных круглых, многожильных или уплотненных проводов. Сплошные провода являются самыми дешевыми и имеют наименьший диаметр, многожильные провода более гибкие, а уплотненные провода имеют диаметр примерно на 10% меньше, чем многожильные круглые провода.

Алюминий дешевле, но обеспечивает только 61% проводимости эквивалентного медного провода, и его труднее сращивать. С другой стороны, медь очень чувствительна к коррозии H 2 S, но эту проблему можно решить с помощью сплошной свинцовой оболочки на изоляции.

Для соответствия самым строгим требованиям рекомендуется использовать одножильные медные проводники, поскольку они меньше, чем многожильные, и предотвращают проникновение газов или жидкостей вверх по кабелю. Дополнительным преимуществом является то, что они позволяют выполнять более надежные операции сращивания.

Изоляционные материалы , используемые при изготовлении индивидуальной изоляции проводов и оболочки кабеля, должны

выдерживать высокие рабочие температуры в скважине,

быть маслостойкими,

противодействуют миграции свободного газа в корпус кабеля.

Одним из наиболее важных эксплуатационных ограничений различных пластиковых материалов, используемых для изоляции кабелей ESP, является температура ; Срок службы кабеля экспоненциально уменьшается с увеличением температуры.Высокая температура кабеля в течение длительного периода времени вызывает охрупчивание изоляционных материалов и приводит к потере механических и диэлектрических свойств и возможным отказам. Как показывает практика, срок службы изоляционных материалов сокращается на 50% на каждые 18 ° F (10 ° C) повышения рабочей температуры ( правило Аррениуса ).

Кроме того, кабели должны быть устойчивы к вредному воздействию сырой нефти и углеводородов и не должны смягчать или набухать при контакте со скважинными жидкостями.Еще более жестким требованием является устойчивость к проникновению природного и других газов под давлением. Если материал проницаем, , то газы могут легко проникать в тело секций кабеля, расположенных глубже в скважине, обеспечивая миграцию молекул газа вверх в изоляции кабеля. По мере того как давление окружающей среды вокруг кабеля уменьшается на более низких глубинах скважины, пузырьки газа расширяются и могут разрушить изоляцию, вызывая повреждение декомпрессии и . Небольшие трещины , образованные таким образом, не только уменьшают механическую прочность кабеля, но также позволяют агрессивным и электропроводящим скважинным флюидам достигать металлических проводов, вызывая короткие замыкания и, в конечном итоге, выход из строя всего кабеля. Предотвращение этих состояний требует тщательного выбора материалов. Большинство производителей используют запатентованные пластмассы; подробное описание доступных материалов и методов см. в API RP 11S5 [55].

К часто используемым [56,57] изоляционным материалам относятся следующие.

Полипропилен (термопластический материал) может использоваться до температуры около 200 ° F и обычно применяется в качестве изоляции проводов из-за его низкой стоимости.Он подвержен размягчению сырой нефтью и другими химическими веществами, а также к растрескиванию под напряжением, вызываемому CO 2 и углеводородными газами. Контакт с медью ускоряет ее старение; поэтому медные проводники должны быть покрыты оловом.

Этиленпропилендиеновый мономер (EPDM), термореактивный пластик, может использоваться при рабочих температурах значительно выше 400 ° F. Он обладает хорошей химической стойкостью, но не допускает декомпрессии. Он в основном используется для изоляции проводов, а также для изготовления кабельных оболочек.

Нитриловые каучуки также используются для изготовления оболочек кабелей, поскольку они маслостойкие.

Покрытия — это дополнительные слои из специальных материалов, повышающие защиту и улучшающие характеристики кабеля. Они наносятся на изоляцию кабеля и могут иметь следующие формы.

Плетенки представляют собой тканые слои из синтетических материалов, обычно нейлона, и повышают прочность изоляции от вредного воздействия газов, которые проникают в изоляционный материал.

Барьерные ленты наматываются по спирали на изоляцию с перекрытием между слоями и предотвращают попадание скважинных флюидов в кабель. Их использование приводит к увеличению срока службы кабеля.

Барьерные экструзии обеспечивают бесшовное покрытие изоляции без каких-либо зазоров, которые можно найти при использовании обычных оплеток или лент. Различные, обычно термопластические, материалы обеспечивают химическую и механическую защиту и могут улучшить диэлектрическую прочность кабеля.

Свинцовая оболочка обеспечивает сплошное бесшовное покрытие и максимальную защиту от проникновения газа, а также максимальную рабочую температуру до 550 ° F. В средах, содержащих H 2 S, использование медных проводников требует, чтобы изоляция была покрыта свинцом.

Оболочки удерживают три проводника вместе и защищают изоляцию от механических повреждений во время спуска и вытягивания, а их свойства могут определять диапазон применения кабеля, особенно номинальные температуры кабеля.Обычные материалы оболочки — нитрильный каучук и EPDM с температурными пределами 280 и 400 ° F соответственно. Нитриловый каучук обладает отличной стойкостью к маслам, но набухает при контакте с водой. EPDM, с другой стороны, может использоваться при более высоких температурах, но набухает при контакте с сырой нефтью.

Металлическая броня — это внешнее покрытие, обеспечивающее механическую защиту кабеля ESP при транспортировке. В дополнение к этой функции, броня также сдерживает набухание или расширение изоляционных материалов, когда они подвергаются воздействию скважинных флюидов.Броня доступна из различных материалов (оцинкованная, нержавеющая сталь или монель) для различных агрессивных сред и производится в различных конфигурациях:

плоская броня обеспечивает наименьший наружный диаметр,

сблокированная броня минимизирует распутывание,

спирально наложенные круглые проволоки обеспечивают максимальную продольную прочность.

3.6.2 Конструкция кабеля

Кабели ESP доступны в двух конфигурациях: круглый и плоский . Круглые кабели обычно используются вдоль колонны насосно-компрессорных труб, где кольцевое пространство не слишком критично, и кабель может проходить между наружным диаметром муфты НКТ и диаметром ствола обсадной колонны. С другой стороны, плоские кабели с гораздо меньшими требованиями к радиальному пространству необходимы для небольших кольцевых конфигураций или вдоль блока УЭЦН, внешний диаметр которого значительно больше, чем у колонны насосно-компрессорных труб.

Конструкция типичного кабеля круглого и типичного плоского кабеля показана на рис. 3.46 и 3.47 соответственно. Оба показанных кабеля имеют дополнительную металлическую броню снаружи, которая предотвращает механическое повреждение во время спуска и вытягивания. Их оболочка , помимо механической фиксации трех изолированных проводов, обеспечивает барьер от сырой нефти и природного газа. На рис. 3.47 показана конструкция плоского кабеля с изоляцией из свинца для использования в средах H 2 S.

Рисунок 3.46. Конструкция круглого кабеля ЭЦН.

Рисунок 3.47. Строительство плоского кабеля ESP.

Кабель Размер определяется размером отдельных проводников, используемых в кабеле. Он указывается с использованием системы нумерации American Wire Gauge (AWG), обычно используемой в проволочной промышленности. Большее число AWG обозначает провод меньшего размера; обычные размеры, производимые в индустрии ESP, — это № 1, 2, 4 и 6.

Часто необходимо увеличивать длину кабеля ESP, когда необходимо соединить два отдельных кабеля с помощью правильно выполненных стыков .Сращивание требуется также для ремонта поврежденного кабеля , для соединения MLE с основным кабелем и т. Д. Большинство сращиваний выполняется путем наматывания ленты вокруг соединенных проводников, но также известны сращивания , формованные, или , вулканизированные, . Целостность кабельных сращиваний зависит от используемых материалов и навыков человека, выполняющего сращивание. В большинстве случаев кабель без сращивания предпочтительнее для дополнительной надежности. Для получения надлежащих инструкций по сварке обратитесь к документации производителя [54,58].

3.6.3 Эксплуатационные характеристики

Основные свойства материалов кабеля (проводники, изоляторы и т. Д.), А также процедуры их испытаний представлены в публикации API RP 11S6 [59]. Технические параметры одного типа круглого кабеля, рассчитанного на работу при 400 ° F, с медными жилами и изоляцией из EPDM толщиной 0,075 дюйма от ведущего производителя [60], приведены в таблице 3.6.

Таблица 3.6. Основные параметры круглого кабеля ЭЦН [60].

AWG No. Тип проводника Диаметр проводника (дюйм) Общий диаметр (дюйм) Сопротивление при 400 ° F (Ом / 1000 футов) Реактивное сопротивление при 60 Гц (Ом / 1000 футов) Вес кабеля (фунты / фунты / фунты) 1000 футов)
1 Многожильный 0,331 1,44 0,226 0,034 1,825
1 033 1,700
2 Многожильный 0,292 1,35 0,294 0,035 1,575
2
4 Цельный 0,204 1,16 0,441 0,037 1,135
6 Цельный 0. 162 1,07 0,700 0,040 910

Как видно из таблицы, индуктивное реактивное сопротивление кабелей ESP обычно низкое; поэтому в инженерных расчетах учитывается только резистивная составляющая их импеданса. Например, возьмем 1000 футов кабеля AWG 4 и вычислим импеданс кабеля в соответствии с формулой. (2.28):

Z = [0,441 2 + 0,037 2 ] 0,5 = 0.442 Ом, что лишь немногим больше, чем его сопротивление 0,441 Ом.

На условия эксплуатации кабеля ESP сильно влияет его температура . Поскольку кабель подвешен в кольцевом пространстве скважины в тесном контакте с колонной насосно-компрессорных труб, его установившаяся температура является результатом следующих факторов:

температура окружающей среды ( флюид ), действующая в колонне насосно-компрессорных труб,

количество тепла , генерируемого в кабеле из-за рабочего электрического тока,

количество тепла , рассеянного в застойной жидкости (жидкости или газе), присутствующей в кольцевое пространство.

Из-за этих эффектов температура кабеля изменяется вдоль колонны насосно-компрессорных труб таким образом, что она параллельна температуре трубки, но всегда выше этого значения. Разница зависит от баланса генерируемой и рассеиваемой теплоты. Тепло рассеивается в кольцевом пространстве за счет естественной конвекции , эффективность которой во многом зависит от типа жидкости, заполняющей кольцевой объем. Вот почему разность температур кабеля отличается на ниже и выше динамического уровня жидкости в затрубном пространстве.

Поскольку естественная конвекция более эффективна в жидкостях, чем в газах, кабель охлаждается лучше ниже динамического уровня жидкости, чем в верхних секциях скважины, где затрубное пространство содержит только газ. Следовательно, глубина кольцевого уровня жидкости сильно влияет на максимальную температуру кабеля. При высоком уровне жидкости максимальная температура достигается на глубине установки двигателя. С другой стороны, если уровень жидкости близок к глубине двигателя, здесь может возникнуть максимальная температура кабеля.

Электрическое сопротивление кабеля увеличивается с температурой, и следующая формула используется для определения сопротивления (поскольку индуктивное реактивное сопротивление незначительно) при повышенных температурах (см. Также уравнение 2.36):

(3.23) RT = Lcr1, 0001 + 0,00214T − 77

, где

R T = полное сопротивление кабеля при температуре T , Ом

L c 90 футов

= длина кабеля 900,

r = сопротивление проводника при 77 ° F, Ом / 1000 футов

T = температура кабеля, ° F.

Падение напряжения в кабелях является очень важным параметром и определяет неизбежные потери энергии , возникающие в кабеле, потому что падение напряжения, умноженное на ток, приводит к потере электроэнергии в кабеле ESP. Падение напряжения меняется в зависимости от материала, размера и температуры проводника, но основным параметром является величина тока, протекающего в кабеле. Для определения падения трехфазного напряжения на кабеле используется следующая формула:

(3.24) ΔUcable = 3RTI = 1,732RTI

, где

Δ U кабель = падение напряжения в кабеле, В

R T = полное сопротивление кабеля при температуре Ом

I = ток двигателя, А.

Таблица 3.7 содержит типичные значения падений напряжения в медных проводниках для каждых 1000 футов длины кабеля, при условии, что ток равен 1 А [61].

Таблица 3.7. Типичные падения напряжения в медных проводниках

0,3331
AWG Падение напряжения на 1 A (В / 1000 футов при 20 ° C)
1 0,26
2 1
4 0,53
6 0,84
8 1,32

После коричневого KE. Технология методов искусственного подъема, т. 2b. Талса, Оклахома: PennWell Books; 1980 г.

Рис. E.1 в Приложении E , как указано большинством производителей кабелей, можно использовать для расчета падения напряжения в обычных кабелях ESP. Поскольку температура имеет прямое влияние на электрическое сопротивление металлических проводов, значения, считанные на рисунке, должны быть скорректированы с учетом повышенных температур с использованием указанных поправочных коэффициентов. Поправочные коэффициенты также могут быть рассчитаны по формуле. (3.23) введено ранее.

Трехфазная потеря мощности (в киловаттах) в кабеле рассчитывается на основе сопротивления кабеля и тока двигателя следующим образом:

(3.25) ΔPc = 3I2RT1,000

, где

Δ P c = потеря мощности в кабеле, кВт

R T = сопротивление кабеля T при температуре T , Ом

I = ток двигателя, А.

Пример 3.5

Рассчитайте падение напряжения и потери энергии в кабеле AWG 4 длиной 4500 футов, если средняя температура кабеля составляет 350 ° F, сопротивление проводника при 77 ° F равно 0.271 Ом / 1000 футов, а ток двигателя составляет 30 А.

Решение

Общее сопротивление кабеля при данной температуре находится по формуле. (3.23) как

RT = 4,50,2711 + 0,00214350−77 = 1,221,58 = 2,5 Ом.

Падение напряжения на кабеле по формуле. (3.24) равно

ΔUcable = 1,7322,530 = 130V.

Наконец, потери мощности рассчитываются по формуле. (3.25) как

ΔPc = 33022,5 / 1000 = 6,8 кВт.

При анализе условий эксплуатации кабеля ESP необходимо учитывать, что температура кабеля является функцией температуры окружающей среды в скважине и теплового эффекта переменного тока, протекающего через него.Следовательно, при более высоких температурах в колодце, чтобы не превышать допустимую максимальную температуру кабеля, уровень тока в кабеле должен быть ограничен. Принятое решение — построение так называемых диаграмм допустимой нагрузки , (от «емкости в амперах») для имеющихся кабелей, в которых указывается максимально допустимый ток кабеля как функция максимальной температуры в колодце. На рис. 3.48 представлен пример для данного типа кабеля от крупного производителя [62] и показано неблагоприятное влияние температуры в скважине на допустимую силу тока в кабеле ESP.Хотя несколько лет назад использование оборудования ESP было сильно ограничено более высокими температурами, современные кабели можно использовать при температурах в скважинах выше 450 ° F.

Рисунок 3.48. Типовая диаграмма допустимой нагрузки для кабеля ESP [62].

Все кабели, новые, повторно проложенные или сращенные, необходимо периодически проверять в полевых условиях в соответствии с рекомендациями API, изложенными в RP 11S6 [59].

Jonard JIC-4366 Инструмент для зачистки оболочки кабеля и кольцо

Описание производителя:

Этот инструмент для зачистки кабельной оболочки используется для обрезки колец многих типов плотных буферов, трубчатых буферов, разрывных кабелей и других типов оптоволоконных кабелей с оболочкой.Режущее лезвие встроено в инструмент, и при необходимости его можно использовать для разрезания оболочки кабеля. Глубина прорезания имеет два варианта регулировки для пластиковой, резиновой или тканевой изоляции толщиной 0,018 или 0,031 дюйма и может работать с кабелями диаметром от 1/8 дюйма до 3/8 дюйма. По одному запасному лезвию каждого стиля прилагается к инструменту. Также известен как CT2860.

Тип насадки Кольцо с прорезью
Тип кабеля Куртка, свободная труба
Диаметр кабеля 3.2-9,6 мм
Регулируемый Глубина реза 0,018 дюйма или 0,031 дюйма
Функции Обшивка из ПВХ с 1 ножом для стыка, обшивка для второго ножа для снятия изоляции
Длина 5-1 / 2 «(139,7 мм)
Цвет Красная ручка
UPC № 8114922

Стриппер
Тип насечки Кольцо с прорезью
Тип кабеля Куртка, свободная труба
Диаметр кабеля 3.2 — 9,6 мм
Гарантия
Гарантия Ограниченная пожизненная гарантия

РЕЗКА КАБЕЛЯ — Cablix

Описание

КАБЕЛЬНАЯ ОБОЛОЧКА ДЛЯ РЕЗКИ

Инструмент для продольной резки оболочки кабеля ATL-SL KMS-K Оптоволоконный инструмент

Вопросы?

КАБЕЛЬНАЯ ОБОЛОЧКА ДЛЯ РЕЗКИ

Cablix — компания из Гонконга.Имея производственные предприятия в Шэньчжэне, Нинбо, Циндао, Китае, а также в Индии. Работает с 2008 года.

CAblix специализируется на предоставлении передовых металлических и оптических решений, технологических продуктов, таких как промышленные сетевые кабели, оптоволоконные кабели и аксессуары, такие как соединители, инструменты и испытательное оборудование. Cablix является лидером в предоставлении высококачественных учебных курсов по оптоволоконным кабелям посредством серии учебных курсов.

Cablix, видение бизнеса заключается в создании сети представителей и дистрибьюторов.Сегодня Cablix имеет партнерские отношения с более чем 10 дистрибьюторами в более чем 20 странах Северной, Центральной и Южной Америки

Быстрое развитие индустрии оптических коммуникаций и то, как мир с поразительной скоростью взаимодействует с сетями следующего поколения (FTTx и 5G). Благодаря превосходному проектированию, дизайну продукции, качественному производству и надежным услугам наша талантливая команда гордится тем, что обеспечивает превосходное техническое совершенство, которое продолжает продвигать функциональность и упрощение работы с повышенной производительностью в электротехнике, телекоммуникациях, передаче данных и в разнообразных технологических приложениях.

Cablix посвящен практике точного проектирования, а также производству и предоставлению высококачественной продукции за счет выдающегося обслуживания клиентов. Мы стремимся быть лучшим мировым поставщиком оптоволоконных компонентов высшего качества и понимаем особые требования и проблемы, с которыми сталкиваются наши клиенты. Мы стремимся разработать уникальную технологию с учетом ваших интересов, чтобы обеспечить результат, ведущий к обоюдному успеху.

Мы приглашаем вас стать частью мира Cablix и начать пользоваться технологическими и экономическими преимуществами Cablix

Cablix es una empresa con sede en Hong Kong.Con plantas de fabricación en Shenzhen, Ningbo, Qingdao, China, así como en la India. Ha estado en el negocio desde 2008.

CAblix se centra en proporcionar soluciones metalicas y opticas de vanguardia con productos de alta tecnología de Fabricación como кабели

КАБЕЛЬНАЯ ОБОЛОЧКА ДЛЯ РЕЗКИ

Посетите нашего дистрибьютора

Кабельная оплетка, оплетка и проволочный жгут Кабельный органайзер

Решения для кабельной оплетки

Кабельная муфта — одно из самых красивых и разнообразных решений для организации проводов.Если вам нужен ткацкий станок, кабелепровод, оплетка или спиральная обмотка, у нас есть решение для вашей области применения.

Ткань и кабелепровод обеспечивают полную защиту кабелей и проводов, защищая их от истирания, влаги и погодных условий.

Плетеные рукава — один из самых популярных вариантов, и у нас есть множество вариантов: все, от нашей ПЭТ-пленки общего назначения до наших рукавов из стекловолокна для высокотемпературных промышленных применений.Мы предлагаем широкий диапазон прочности, от майлара для эстетичного скрытия кабеля до чрезвычайно прочного тефлона. И все, что между ними! У нас также есть широкий ассортимент инструментов, которые помогут вам разрезать и запечатывать наши различные гильзы. Если вы ищете кабельные муфты для компьютерных кабелей для дома или офиса, или вам нужны специальные муфты для автомобильных, военных или даже аэрокосмических применений, у нас есть для этого рукава.

Спиральная намотка помогает защитить кабели и шланги, но также позволяет проводам входить и выходить из пучка в любой желаемой точке разрыва, что дает вам больше свободы.

Кабельная оплетка

— один из наиболее эффективных способов организации и защиты

Непослушные провода неприятны на многих уровнях, а также могут вызвать серьезные проблемы для вашей кабельной системы. CableOrganizer.com предлагает ряд решений для управления вашими проводами и предлагает серьезную защиту от износа.

Зачем нужны кабельные муфты?
Провода

имеют небольшую защиту вокруг них, потому что в противном случае мы бы пострадали от поражения электрическим током и пожара слева и справа.Однако защита, обеспечиваемая проводкой, не предназначена для того, чтобы выдерживать серьезные условия, в которых проводка часто требуется больше всего. Даже если условия не суровые, оплетка может помочь продлить срок службы ваших кабелей за счет защиты от истирания, влаги, перепадов температуры и погодных условий.

Мы предлагаем три типа кабельных рукавов: проволочный ткацкий станок и кабелепровод, плетеный рукав и спиральный рукав. Плетеные рукава, как правило, являются одним из наших самых популярных предметов, но у нас есть множество разновидностей в каждой категории.Вот еще немного информации о каждом!

Ткацкий станок и кабелепровод

Ткань проволочного ткацкого станка предназначена для использования внутри помещений, чтобы помочь с организацией шнура и защитить его от износа. Даже в доме или офисе кабели подвергаются воздействию таких вещей, как движение людей, истирание, химические вещества, такие как краска и чистящие средства, а также коррозия. Трубы из проволочного ткацкого станка защищают от всего этого, и у нас даже есть варианты, которые не горят.

Кабелепровод

можно сравнить с ткацким станком, но он используется в более крупных приложениях, где оптические, электрические, коммуникационные и низковольтные кабели необходимо прокладывать под землей или снаружи на больших участках.Они полностью закрыты и в основном продаются оптом.

Плетеный рукав

Плетеная оплетка — отличный способ защитить кабели, сохраняя при этом нужную форму. Они очень просты в установке и доступны из металла, углеродного волокна, ткани, термоусадки, кевлара, тефлона, стекловолокна, нейлона и ПЭТ для общего применения.

Плетеная оплетка поможет вам организовать ваши провода, кабели и даже шланги, потому что расширяемый размер позволяет связывать несколько вещей вместе.Они работают дома или в офисе, а также могут использоваться в автомобилях, военных и на лодках. В зависимости от ваших конкретных потребностей многие из моделей, которые мы предлагаем, являются огнестойкими, а также могут защищать от элементов и различных химикатов.

Спиральная обертка

Спиральные обертывания обеспечивают безопасность и защиту кабелей с дополнительным преимуществом, которое позволяет вам выбирать, где именно каждый кабель, который вы связываете, входит или выходит из обертки. Это легко сделать, просто пропустив провода между катушками обмотки.

Существуют простые модели, которые помогут вам оставаться организованным и держать кабели подальше от людей и домашних животных, в то время как другие предназначены для машин, оборудования и даже нефтяных такелажных работ. Кроме того, у нас даже есть светящиеся в темноте варианты, чтобы вы могли легко найти их при тусклом освещении, и огнестойкие варианты, чтобы вы могли быть уверены, что ваши кабели не будут повреждены при повышении температуры.

На этом не заканчивается!

У нас есть не только необходимые кабельные муфты, но и все монтажные кронштейны, зажимы, аксессуары, соединители и инструменты, которые упростят установку.

Ткацкие станки для оплетки и оплетки кабеля

Какие бывают типы плетеных рукавов?

Универсальная оплетка

Универсальная плетеная оплетка идеальна для проектов по прокладке кабелей и проводов, где простота применения и долговечность являются основными определяющими факторами успешного решения. Эти варианты предлагают максимальную универсальность благодаря доступной расширяемой оплетке и оплетке с боковым вводом, сохраняя при этом целостность, необходимую для долговечности и устойчивости к нежелательным материалам.Расширяемая оплетка расширяется, чтобы упростить процесс нанесения, делая подачу кабелей или проводов через оплетку как можно более эффективной, а затем сжимается, образуя жгут, обеспечивая чистый и сплоченный жгут кабелей независимо от любых несоответствий в ширине проводов или кабелей. Для условий, требующих простоты использования, но требующих повышенной устойчивости к истиранию, также доступны варианты плотного плетения. Рукава с боковым вводом обычно используются в случаях, когда отсоединение проводов или шлангов невозможно.Оборачивающая плетеная оплетка особенно полезна во время этих процессов установки или повторного нанесения.

Оплетка для тяжелых условий эксплуатации

Оплетка для тяжелых условий эксплуатации обеспечивает упругую целостность, необходимую для работы в самых суровых условиях. Эти варианты рукавов обладают высокой стойкостью к порезам, истиранию и температурам, не горят, не плавятся и не поддерживают горение. Они также могут похвастаться этими качествами, сохраняя при этом гибкость, необходимую для защиты наиболее уязвимых компонентов в самых суровых условиях.Прочные рукава могут противостоять кислотам, щелочам, растворителям, топливу и соли, нарушая работу шланга, а также быть способным отклонять или сдерживать разрывы шланга.

Металлическая оплетка с оплеткой

Металлическая оплетка с оплеткой предлагает устойчивые к порезам и истиранию варианты, которые идеально подходят для широкого спектра применений, включая решения для заземления, сильную погоду и термостойкость. Металлическая оплетка исключительно долговечна и имеет варианты защиты от EFI, RFI, ESD и УФ-излучения, а также противомикробные и бактерицидные свойства.Они уникально функциональны, гибки, долговечны и эстетичны, что делает их идеальными для многих автомобильных, аэрокосмических и наружных применений. Для наиболее требовательных применений мы рекомендуем использовать практически неразрушимые приспособления, такие как плетеные втулки из нержавеющей стали; даже самые незащищенные провода, кабели и шланги будут надежно спрятаны, а ваш проект останется безупречным с эстетической точки зрения и без ржавчины.

Огнестойкие рукава

Варианты огнестойких рукавов обеспечивают такую ​​же долговечность и простоту применения, как и решения для оплетенных рукавов общего назначения, с дополнительным преимуществом предотвращения пожара.Эти варианты оплетки оптимальны для инженерных, автомобильных, электротехнических и других промышленных условий, когда пожарное повреждение является потенциальной проблемой. Огнестойкие рукава защитят кабели, провода и шланги от огня, а также помогут уменьшить распространение огня до тех пор, пока пожар не будет полностью потушен, потенциально спасая другие важные компоненты.

Оплетка Advanced Engineering

Опциональная оплетка Technical Engineering предлагает самые технологически продвинутые материалы, которые позволяют им предлагать качества, соответствующие самым строгим спецификациям, оставаясь при этом невероятно легкими и гибкими.Многие из этих вариантов рукавов обладают максимальной химической, температурной, абразивной и влагостойкостью, а также обладают другими ценными качествами, такими как лучшая в отрасли простота применения и устойчивость к росту бактерий.

Высокотемпературная рукава

Как следует из названия, высокотемпературные рукава являются наиболее устойчивыми к экстремальным температурам. Способность высокотемпературных рукавов выдерживать как чрезвычайно высокие, так и низкие температуры в сочетании с их способностью противостоять обычным химическим веществам и растворителям, а также простой и быстрый монтаж делают их идеальными для многих инженерных, аэрокосмических и автомобильных применений.Стекловолокно и кремнезем, используемые в высокотемпературных вариантах, сохранят ваши кабели, провода и шланги прохладными, спокойными и собранными при температуре, приближающейся к 2000 градусам по Фаренгейту.

Специальные рукава

Специальные варианты рукавов могут удовлетворить самые специфические потребности в плетеных рукавах. Специальная оплетка включает в себя опции, которые легко снимаются при видеопроизводстве, шумоподавление, светоотражающую способность до 1500 раз выше, чем у ярко-белого цвета, а также оплетку, достаточно тонкую, чтобы подходить для микрооптики.Специальные опции позволяют защитить кабели, провода и шланги от уязвимостей, не создавая неудобств при выполнении крупного проекта.

Автомобильные рукава

Автомобильные рукава предлагают исключительную стойкость к истиранию и температуре, необходимую для обеспечения устойчивости в высокопроизводительных автомобильных условиях. Эти варианты рукавов обеспечивают любое качество, которое может вам понадобиться в решении для рукавов, будь то экстремальные температуры или сопротивление истиранию, непроводимость, защита от проникновения или снижение шума.Независимо от автомобильного проекта, Cable Ties and More предлагает решение для оплетки оплетки, которое позволит всем шлангам, проводам и кабелям работать в соответствии с высокими стандартами, которые от них требуются.

Инструменты и концевые муфты

Cable Ties and More предлагает все инструменты и аксессуары, необходимые для того, чтобы ваша плетеная оплетка была отрезана идеально и без швов, чтобы в полной мере воспользоваться защитными качествами оплетки. Независимо от того, требует ли ваша плетеная оплетка горячий нож для обеспечения бесшовного разреза или прозрачная ткань из кевлара, чтобы проникнуть в самый прочный материал, мы можем вам помочь.

Информация: инвестиции в оболочку кабеля на километр

Примечание: данные доступны только за отчетные годы с
с 1998 по 2007 годы. С 09.06.2008 данные за последующие
года больше не представляются.

Цель: В этом отчете представлен обзор времени инвестирования на километр длины оболочки кабеля для тех телефонных компаний, которые должны подавать отчет ARMIS 43-03, то есть Verizon, SBC, Qwest и BellSouth.Данные доступны для нескольких выбираемых пользователем уровней агрегирования и отображаются по годам в соответствии с текущими корпоративными структурами за последний 10-летний период.

Источник: АРМИС 43-07, таблица II, строка 320, общая длина оболочки в километрах, столбец (d) Общая площадь исследования, ARMIS 43-03, столбец (b), всего, для ряда 2421 антенного кабеля, ряда 2422 подземного кабеля, ряда Подземный кабель 2423, подводный кабель 2424, глубоководный кабель 2425 и внутренняя сеть зданий 2426 (кабель).

Содержимое: Можно выбрать и отобразить результаты для следующих агрегатов:

· Крупный регион ILEC : AT&T, Qwest и Verizon — результаты для каждой из этих трех компаний (на основе объединенных областей исследования для каждой из трех) плюс объединенные результаты всех трех компаний.

· Крупная холдинговая компания ILEC : результаты для каждой из восьми крупных холдинговых компаний ILEC (BellSouth, Qwest, Southwestern Bell, Pacific Telesis, Southern New England, Ameritech, Verizon-Bell Atlantic, Verizon-GTE), а также объединенные результаты всех восьми холдинговых компаний.

· Штат : Результаты в исследуемой области для компаний AT&T, Qwest и Verizon (если применимо) в выбранном штате плюс объединенные результаты для всех крупных LEC в этом штате.

Метод: Значения из строк 43-03 умножаются на 1000. Затем эти значения складываются. Полученная сумма делится на значение 43-07 и округляется до ближайшего доллара.

Примечание: Если компания не подавала 43-07 в течение одного или нескольких лет, но подавала 43-03, исключите данные 43-03 за эти годы из сводных расчетов. Также , данные отчета АРМИС для компаний, которые не подавали какие-либо данные АРМИС позднее, чем за пятый год, предшествующий текущему году, недоступны в системе, т.е.е., если последний год, в котором компания подала данные ARMIS, — это 2002 или более ранний год , то данные ARMIS для этой компании отсутствуют в системе.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
