мультиамперметр, мультивольтметр, мультиметрить и измерение сопротивления
Электрику, электронщику или человеку другой смежной профессии зачастую просто не обойтись без специальных приборов, помогающих в различных ситуациях. Одним из таких важных и полезных помощников является мультиметр, способный одновременно заменить множество приборов более узкой направленности. Хоть далёкому от электроники человеку подобные средства измерения и могут показаться чересчур сложными, на самом деле всё куда проще.
Знакомство с прибором
Чтобы понять, что пользоваться мультимером или, как его ещё нередко называют, тестером крайне просто, нужно всего лишь ознакомиться с его возможностями, панелью, переключателем и значением контактов. Ведь несмотря на то, что моделей и видов таких измерительных приборов может быть очень много, все они работают по одному принципу, и измерения проводятся одинаково с любым из них.
Сам по себе мультитестер является устройством многофункциональным.
- силой постоянного тока — обозначается как DCA и измеряется в амперах;
- переменным напряжением — ACV, единицы измерения вольты;
- постоянным напряжением — DCV, значения в вольтах;
- сопротивлением — обозначение Ω, измеряется в Омах.
Но это лишь основной функционал любого тестера. В зависимости же от модели могут добавляться функции прозвонки, проверки транзисторов, подключение термодатчика и некоторые другие. Как правило, такими мультимейкерами пользуются лишь профессионалы, которым расширенные возможности необходимы в работе. Большинству же людей для измерений достаточно основного набора возможностей, позволяющего выполнять практически любые электроработы.

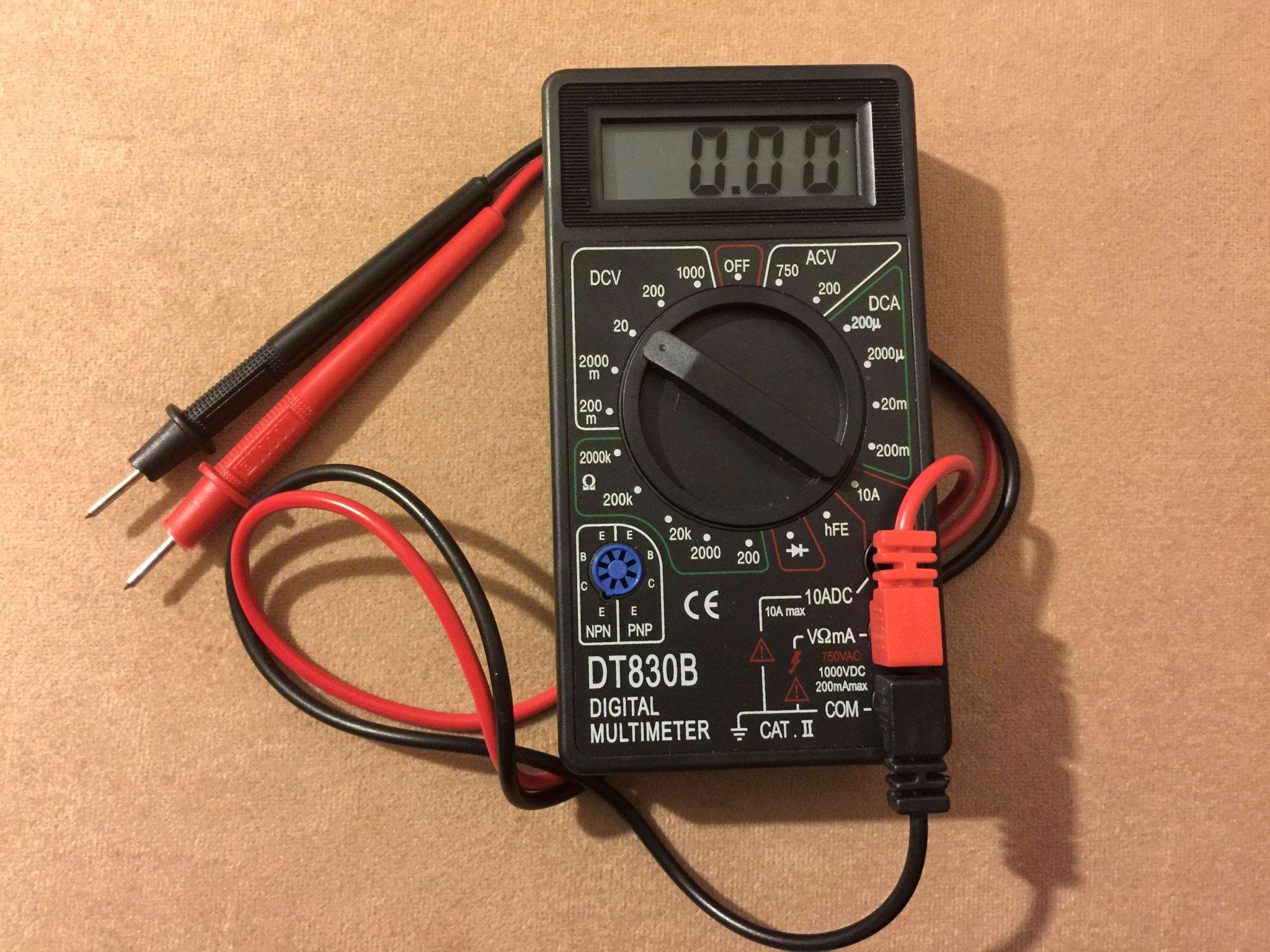

Передняя панель
Основные составляющие передней рабочей панели могут также отличаться в зависимости от модели и назначения устройства.
Однако как бы ни выглядел тестер внешне, функционал, заложенный в любом приборе, требует наличия таких частей, как:
- цифровое табло в цифровом мультиметре, или шкала в стрелочном варианте;
- переключатель диапазонов функций;
- разъёмы для вставки щупов.
При расширенных возможностях может добавляться разъём для проверки транзисторов, отдельный выход для датчика, различные индикаторы и другие необходимые для профессионала составляющие. А в более старых моделях вообще возможно отсутствие переключателя диапазонов и наличие множества разъёмов. Хотя такие варианты тестеров уже очень давно не выпускаются.
Современный multimeter имеет на передней панели три разъёма для вставки щупов. И это может вызвать у рядового обывателя некоторое замешательство. Ведь проводов всего два, а отверстий имеется три. И на этот нюанс всегда стоит обращать особое внимание перед измерениями, так как неправильное подключение щупов может не только привести к выходу прибора из строя, но и стать причиной поражения электрическим током.
Поэтому принято чёрный провод всегда подключать к разъёму, обозначенному буквами COM — здесь ошибиться невозможно. А вот красный подключают в зависимости от производимых измерений. Сопротивление, сила тока до 200 мА или напряжение в сети измеряют при вставленном щупе в разъём, обозначенный «VΩmA». В гнездо, маркированное 10А, вставляется щуп лишь при работе с силой тока выше 200 миллиампер.
Если прибор мультиметр оснащён не цифровым табло, а шкалой со стрелкой, то такие варианты тестеров принято называть аналоговыми или стрелочными. В некоторых случаях работать ими удобнее, но в точности они значительно уступают своим цифровым братьям. К тому же фиксировать значения на шкале не так удобно. Поэтому такие модели можно встретить всё реже и реже.
Задняя часть
Если человек незнаком с тестером и далёк от электрики, то простой выход из строя элементов питания может показаться поломкой самого мультима. Если задняя часть ничем не закрыта, то можно без труда догадаться, где находятся батарейки.
Но современные модели зачастую оснащаются специальным футляром, который не только защищает сам прибор от механических повреждений, но и может выступать в качестве удобной подставки. Он плотно и надёжно фиксирует тестер и полностью закрывает собой отсек для элементов питания.
Поэтому нелишним будет знать, что находятся они именно на задней стороне прибора. Хотя в старых советских стрелочных моделях отсек для батареек мог располагаться и на передней панели.
Проведение замеров
И главное при использовании мультиметра — это знать, как правильно проводить замеры. Ведь, к примеру, сила тока и напряжение измеряются по-разному. А замер сопротивления будет и вовсе проводиться по-своему.
И во время таких работ важно иметь элементарное представление о том, что и как измеряется. Поскольку это не только влияет на верность и точность показаний, но и предотвращает выход прибора из строя.
Аналоговый и электронный мультиметр используют совершенно одинаково, как и одинаково производят ими замеры.
Но для простоты в качестве примера лучше брать именно второй вариант, так как считать правильно показания со стрелочного прибора новичку не всегда удобно.
Измерение напряжения
Одной из основных функций каждого мультиметра является возможность измерения напряжения. И это наиболее часто используемая возможность, когда тестер становится мультивольтметром. А знать точное напряжение крайне важно, особенно если это касается схем и сетей с малыми его значениями.
Ничего сложного при измерениях напряжения, конечно, нет. Главное, что нужно знать новичку — это порядок действий.
- Первое, что нужно сделать — это установить позиционный переключатель в нужное положение. А для этого необходимо знать, какой ток будет измеряться — постоянный или переменный. Нелишним будет иметь представление о примерном напряжении. Но если такой возможности нет, то лучше установить переключатель на максимальное значение.
- Правильно подключить щупы. Для измерения напряжения контакт с чёрным проводом подключают к клемме COM, а с красным — к «VΩmA». Особенно важно это при измерении постоянного напряжения.
- Когда все установки произведены, остаётся провести замер. Для этого щупы подключаются параллельно вне зависимости от вида тока.
И стоит упомянуть один важный момент. При любых измерениях запрещается касаться руками оголённых частей проводов. Ведь техника безопасности всегда должна стоять на первом месте. В остальном же никаких сложных действий не потребуется.
Определение силы тока
Измерение силы тока в режиме мультиамперметра мало чем отличается от замера напряжения. Практически все действия будут повторяться с небольшими оговорками. А алгоритм мультисета силы тока проходит так:
- Установить переключатель в необходимое положение. Здесь важно знать, переменный или постоянный будет ток. Хорошо бы узнать и приблизительный ток, чтобы проводить работы более точно. Если такой возможности нет, то устанавливают максимально допустимое значение.
- Щуп с чёрным проводом, как всегда, подключают к клемме, маркированной COM, а красный в зависимости от силы тока — либо в гнездо «VΩmA», если замеряемый ток имеет значение до двухсот миллиампер, либо в разъём, обозначенный 10A — если работы проводятся с током от 200 мА и до 10 А. Если есть сомнения в силе тока и интервал неизвестен, то лучше устанавливать щуп в клемму, обозначенную 10A. И уже исходя из показаний решать, стоит ли её переставить или нет.
- Теперь можно проводить необходимые измерения. Но важно знать, что при измерении силы тока, прибор подключают в цепи последовательно.
Если такой возможности нет, то устанавливают максимально допустимое значение.И как в предыдущем случае, особое внимание стоит уделять технике безопасности и не дотрагиваться оголённых частей под напряжением.
Замер сопротивления
И самым простым и безопасным действием с тестером можно назвать измерение сопротивления.
Но сразу стоит оговориться, что любые работы по таким замерам проводятся с обязательным снятием напряжения. Даже если схема работает от батарейки, то её также необходимо отключить. Иначе показания могут быть неверными. И лучше, если элемент будет полностью отключен от цепи.
Так как питания нет, то устанавливать переключатель можно на любое значение сектора «Ω». А после подключения щупов к контактам измеряемого элемента выставить значение на нужное для установления наиболее точного значения.
Если при подключении тестера к замеряемому объекту на табло высветится «0», то это означает, что деталь или вышла из строя, или её сопротивление слишком мало, чтобы определиться при заданных установках переключателя. Следовательно, нужно уменьшить значение регулятора.
И напротив, если сопротивление замеряемой части выше, чем может определить прибор при установленных параметрах, то на табло высветится «1», «OVER» или «OL». В таком случае переключатель необходимо ставить на значение выше.
Использование в качестве прозвонки
Среди различных диапазонов позиционного переключателя цешок, есть и ещё несколько, которые могут вызвать вопросы. И если одни из них нужны лишь опытным электронщикам, то для домашнего использование рядовому обывателю полезен будет лишь режим прозвонки.
Обозначаться он может по-разному. Но чаще это кружок или динамик с изогнутыми линиями разного размера, изображающие звуковые волны. Поставив переключатель в это положение, можно получить полноценную прозвонку со звуковым сопровождением при коротком замыкании.
Это значит, что если таким образом проверять целостность провода, то должен возникнуть звуковой сигнал и на табло отобразятся нули. В противном случае никаких показаний и тем более звуков слышно не будет. Однако если провод лишь надломан или в линии есть дополнительный элемент, то на табло высветится значение сопротивления.
Щупы подключаются при режиме прозвонки в стандартное состояние, то есть в клемму COM — чёрный провод, а в клемму «VΩmA» — красный.
Не стоит забывать, что во время проведения таких работ необходимо полностью обесточить измеряемый участок цепи. В противном случае это может вызвать как выход из строя прибора, так и поражение электрическим током.
Советы и рекомендации
Рядовому пользователю, который не проводит сложных работ с электроникой, выбирать прибор нужно исходя из своих потребностей. Если, к примеру, профессиональный электронщик постарается приобрести наиболее сложный, точный и дорогой тестер, то для простых домашних нужд достаточно купить дешёвый прибор с основным стандартным функционалом.
И совершенно неважно, что нужно мультиметрить в конкретном случае, всегда нужно помнить о технике безопасности и при необходимости проводить соответствующие отключения электричества. При работах же под напряжением всегда нужно помнить, что касаться оголённых частей, которые находятся под напряжением, опасно для жизни.
В остальном использование мультиметра не должно вызвать сложностей. А сам мультиметр может оказаться незаменимым другом во многих ситуациях, начиная с ремонта поломанного утюга и заканчивая самостоятельной заменой проводки.
TVT-322 двухканальный мультивольтметр, двойная игла, миллиметр, новый дизайн, высокое качество, указатель, измерительные приборы напряжения
Описание продукта:
Особенности:
1. Полные технологии японского электрического оборудования и сборки с импортированными компонентами обеспечивают минимальное отклонение точности.
2. Двойная игла, исключительно и измерение трассировки.
3. Частота: 5 Гц — 1 МГц.
4. Напряжение переменного тока: 300 УФ-100 в, макс. (DC + AC300V).
5. Измерение дБ:-70 дБ-+ 40 дБ.
6. 3600 вращающийся переключатель
7.
10Mohm входное сопротивление.
8. Внутренняя заземления
9. Наблюдение за внутренним выходом.
Спецификация:
| Модель | TVT-322 |
| Диапазон измерений |
Напряжение: 300 & micro;V-100V в 12 шагов ДБ: от-70 до + 40 дБ ДБм: от-80 до + 52 дБм (0 дБ = 1 врм, 0 дБм = 0,755 в) |
| Режим измерения | Отслеживаемый |
| Ошибка | В пределах 3% при 1 кГц, полная шкала |
| Амплитудно-частотная характеристика |
5 Гц ~ 1 МГц: ± 10% 10 Гц ~ 500 кГц: ± 5% 20 Гц ~ 200 кГц: ± 3% 30 Гц ~ 100 кГц: ± 2% Индикация при 1 кГц в качестве справки |
| Входной импеданс | 10 МОм: ± 5%, 45пф |
| Максимальное входное напряжение |
500 В (пик постоянного тока + переменного тока) (в пределах 3-100 в) 300 В (пик постоянного тока + переменного тока) (в пределах 300 и микро; V-1V) |
| Стабильность | ± 5% от полной шкалы, при 10% разнообразии линейного напряжения |
| Выживания напряжения | Менее 200 & micro;V в диапазоне 1 мВ и короткого замыкания на входе |
| Перекрестное |
Независимое соединение нагрузки менее 80 дБ 600 Ом Совместимость: нагрузка при подключении менее 50 дБ 600 Ом |
| Коэффициент усиления | 60dB |
| Выходное напряжение | 0. 1Vms ± 20% ai полная шкала без нагрузки |
| Выходное сопротивление | 600ohm ± 20% на 1 кГц |
| Искажение | Менее 1% при полной шкале |
| Отношение сигнал/шум | Более 30 дБ в диапазоне 0.3мв |
| Амплитудно-частотная характеристика | 5 Гц ~ 500 кГц: в пределах ± 3% |
| Температура окружающей среды | 10 ℃ ~ 40 ℃ 85% RH |
| Блок питания | 220V/110V ± 10% 50 Гц/60 Гц |
| Измерение | 239*140*200 мм |
| Вес | Около 3 кг |
Упаковка & Доставка
Упаковка: Обычно мы используем стандартную экспортную упаковку. Мы также можем в соответствии с запросом клиентов.
Доставка:
1. Курьером: DHL, UPS, FEDEX, TNT является основной курьер, который мы сотрудничаем в настоящее время.
2. По воздуху: Доставка из аэропорта шэньчжэнь в аэропорт назначения клиентов.
3. По морю: Доставка из морского порта Шэньчжэнь
Наши услуги
1. На вопросы о кодере ответят в течение 24 часов.
2. Комплексное решение будет предлагать для удовлетворения всех ваших потребностей по бюджету, проектированию и отгрузке.
3. Обновление процесса производства
Информация о компании
Shenzhen Yuanqi торговая компания, придерживающаяся изысканного дизайна продукта и производственного процесса в европейских индустриальных странах, мы предоставляем вам полный спектр продуктов с полными спецификациями и надежным сочетанием оборудования. Наша компания всегда рассматривала качество как первостепенную цель. Мы прилагаем усилия, чтобы создать высокий уровень окружающей среды, введение и поглощение передовых отечественных технологий и производственного оборудования, создание научно-стандартизированной современной системы управления предприятием и системы качества. Мы имеем большие складские помещения, сеть продаж и обслуживания по всей стране.
Если у вас есть какие-либо вопросы о продуктах и услугах, пожалуйста, свяжитесь с нами.
Вопросы и ответы
В1: Каков минимальный заказ?
О: Минимальный заказ: 1 шт.
В2: как разместить заказ?
О: пожалуйста, свяжитесь с нашим отделом продаж, чтобы получить подробное описание и подтвердить номер детали кодировщика, который вам нужен, тогда вы можете разместить заказ онлайн или подчеркнуть.
Вопрос 3: какие условия оплаты?
О: Мы принимаем T/T, Western Union, PayPal и т. Д.
В4: какое время выполнения заказа?
О: стандарт в течение 7 рабочих дней. На заказ требуется 15-20 рабочих дней.
Селективный вольтметр / НПП «Динамика»
Селективный вольтметр — это своего рода «оружие высокой точности» в руках специалиста по ВЧ аппаратуре.
До сего момента такие экзотические и дорогие приборы, как селективный вольтметр, были в эксплуатации скорее исключением, чем правилом. Теперь этот роскошный виртуальный прибор входит в комплекс РЕТОМ-ВЧм и вполне доступен эксплуатационникам. Виртуальная лицевая панель селективного вольтметра показана на рисунке рядом. На верхнем цифровом табло отображается частота настройки ƒ селективного вольтметра, на нижнем цифровом табло отображается уровень реального сигнала, который присутствуют на соответствующих гнездах.
На виртуальной панели селективного вольтметра присутствуют три основных переключателя:
- переключатель «Ширина полосы селективного приема»
- переключатель единиц измерения — В, дБн, дБм
- переключатель пределов измерения — Auto, 10 мВ…100В.
Селективный вольтметр характеризуется следующими параметрами:
| Диапазон частот |
24 кГц. ..2500 кГц |
| Пределы измерения | 10мВ, 100 мВ, 1В, 10В, 100 В |
| Основная относительная погрешность измерения синусоидального напряжения в выбранной полосе | ±(0,5% от показаний + 0,5% от предела) |
| Ширина полосы пропускания (Δƒ) | 25, 400, 1740, 3100 Гц |
| Избирательность (при отстройке от края полосы пропускания на Δƒ кГц) | > 45 дБ |
| Основная относительная погрешность выставления частоты настройки | ±2*10-6 (±2 ppm) |
| Напряжение шумов на выходе (по отношению к пределу) | < 45 дБ |
| Входное сопротивление | 10 кОм |
ЦИФРОВОЙ МУЛЬТИВОЛЬТМЕТР С ПРЕОБРАЗОВАТЕЛЕМ IC7107
Элементы устройства позволяют собрать цифровой милливольтметр, выдающий информацию на светодиодном индикаторе со сле
дующими характеристиками:
-диапазон измеряемых напряжений ± 199,9 мВ;
-скорость обработки 3 изм.
/с;
-линейность ± 0,2 цифры;
-температурный дрейф нуля 0,2 В/К;
-температурный коэффициент переработки 1 пп/К;
– глушение сигнала помех 86 дБ; -входной ток ЮпА;
-потребляемый ток 180 мА.
Схема является практическим применением преобразователя переменного напряжения, разработанного в фирме INTERSIL. Он может быть основой для построения различных измерительных устройств, таких как вольтметры, амперметры, омметры, термометры и т. п., везде там, где измеряемую величину можно преобразовать в напряжение. Милливольтметр особенно подходит для стационарных устройств с сетевым питанием из-за достаточно большого потребляемого тока световыми индикаторами. Схема монтируется на одной печатной плате. Там же монтируется индикатор. Перед началом монтажа следует проверить плату на наличие микрозамыканий, лучше всего с помощью омметра.
Монтаж следует начать с пайки скоб из медной или посеребренной проволоки. Затем надо впаять резисторы и конденсаторы, панельку и индикатор. Запуск прибора не представляет сложностей при условии правильного монтажа. Единственной регулировкой будет установка напряжения смещения потенциометром Р1 так, чтобы оно было равным 100 мА (измеренное между выводами REF HI (36) и REF LO (35) интегральной микросхемы ICL7107). Поскольку микросхема ICL7107 требует применения дополнительного напряжения -5 В, это напряжение подает простой преобразователь, выполненный на микросхеме 4050 (4049). После выпрямления напряжение подается на 26-ой вывод микросхемы US1.
Внимание! Это напряжение равно 3,3-3,6 В, что достаточно для правильной работы схемы.
Проверка действия выходов, управляющих индикатором, как и самого индикатора, возможна путем кратковременного замыкания вывода TEST (37) микросхемы ICL7107 с питанием. Индикатор должен показать 1888.
Внимание! Милливольтметр может работать в основном измерительном диапазоне 199,9 мВ.
Можно также изменить диапазон измерений на 1,999 мВ. Для этого вместо конденсатора С7 следует впаять конденсатор 47 нФ, вместо резистора R4 – резистор 470 кОм, вместо резистора R2 – резистор 2 кОм и установить напряжение смещения 1 В таким же образом, как и при установке диапазона 199,9 В.
При замыкании выводом HI и LO индикатор должен показывать 000,0, а знак «-» должен загораться время от времени.
Интегральная микросхема ICL7107 очень чувствительна к электростатическим зарядам. ПоЬле выемки ее из панельки микросхему следует хранить в алюминиевой фольге или другом проводящем материале. Милливольтметр требует питания от стабилизированного
источника питания 5 В/200 мА. |
|
| |
US1 | ICL7107 | R1 | 100 кОм |
US2 | 4050 или 4049 | R2 | 22кОм |
D1. | 1N4148 | R3 | 1 МОм |
С1 | 10 пФ | R4 | 47кОм |
С2 | 100 пФ | R5 | 4700м |
сз | 220 нф | Р1 | 1-2,2 кОм |
С4, С6 | 470 нФ | С5 | 100 нФ |
С7 | ЮмкФ | С8 | 100 мкФ |
Q1. | индикатор |
|
|
D2
Q2Внимание! Резистор R5 следует монтировать со стороны дорожек.
к
Литература: 100 лучших радиоэлектронных схем; – М : ДМК Пресс, 2004. -352 с.: ил.
№ | Наименование | Кол-во | Примечание |
1 | 2 | 3 | 4 |
1. | Набор инструментов НКИ-3M, и т.ч. |
| Изготовитель ОАОЗЭН г, Н. Новгород
Для раскладки инструмента |
| Ковш для разогрева парафина |
| Изготовитель СРСО |
3. | Клещи для обжатия секторных жил | 1 | Изготовитель СРСО |
4. | Штангенциркуль 0-150 мм | 1 |
|
5 | Кусачки с чехлами на ручках L = 165 мм | 1 |
|
6. | Ножницы бытовые | 1 |
|
7. | Отвертка с прямым шлицем: 05 0,8×5,5 | 1 | Код окп 292960 |
8. | Набор торцовых ключей 17: 19; 22, с воротком для головок | 1 комплект |
|
9. | Щетка металлическая | 1 |
|
10. | Шаблон для изгибания жил: |
1 |
|
11. | Сумка/чемодан для инструментов | 1 |
|
12. | Лом стальной | 2 |
|
13. | Лопата стальная штыковая | 2 |
|
14. | Лопата совковая | 1 |
|
15. | Приспособление для поддержки гильз | 1 | Изготовитель СРСЭО (чертеж) |
16. | Рулетка тесемная, 10м | 1 |
|
17. | Крюк для крышек колодцев омедненный | 1 |
|
18. | Емкость для бензина (растворителя) для обезжиривания, 5л. | 1 | Рекомендуется бензин Б-70 |
19. | Банка для пасты чистки рук | 1 |
|
20. | Газовый баллон емкостью 50 л | 2 |
|
21. | Газовый баллон емкостью 5л | 2 |
|
22. | Носилки для переноски 50 литровых баллонов | 1 |
|
23. | Ключ омедненный 24×27 | 1 |
|
24. | Горелка ГПВМ-01 с комплектом насадок (для пайки, термоусадки) и шлангом 8,0 м | 1 |
|
25. | Горелка инфракрасная ГИИВ-1 | 2 |
|
26. | Мультивольтметр. Тип DT 838 или аналогичный | 1 | С возможностью измерения температуры |
27. | Комплект штанг с сопротивлениями для холодной фазировкп и определения целости фаз | 1 | |
28. | Мегаомметр на 2500 В в комплекте со штангами и высоковольтным проводом | 1 |
|
29. | Трансформатор понижающий 220/12 В ( ОСО-0,25 ) с кабелем и переносной лампой на 12 В | 1 | Lкаб =10 м |
30. | Печи электрические для отогрева грунта | 1 комплект | СРСЭО |
31. | Короба для отогрева грунта торфом | 1 комплект | СРСЭО |
32. | Палатка брезентовая с каркасом | 2 |
|
33. | Табличка информационная | 1 | СРСЭО |
34. | Стойки для сигнальной ленты (или панели ограждения) | 12 | |
33. | Сигнальная лента 150 мм | 30 м | |
36. | Фонарь сигнальный ФС-4 с антивандальным устройством | 2 комплекта |
|
37. | Насос «Гном» производительностью 40 куб.м в час | 1 |
|
38 | Асбестовое одеяло (не менее 1 м * 1 м) |
|
|
39. | Огнетушитель ОУ-5 (ОПУ-5) | 2 |
|
40. | Комплект плакатов по ТБ | 1 комплект |
|
41. | Аптечка медицинская | 1 |
|
1 = 110 мм
Как пользоваться мультиметром | Заметки электрика
Здравствуйте, уважаемые гости сайта http://zametkielectrika.ru.
Ну вот я наконец то и добрался до написания статьи на тему как пользоваться мультиметром. Очень много писем приходит от Вас по этому вопросу. Интересует в основном как провести, то или иное измерение. Но обо всем по-порядку.
Вообще считаю, что мультиметр это один из самых необходимых приборов для проведения диагностики и ремонта электрооборудования, как на производстве, так и в быту. Поэтому в моем инструменте он всегда присутствует. С его помощью можно провести большое количество электрических измерений:
- переменного напряжения и тока
- постоянного напряжения и тока
- электрического сопротивления
- емкости
- частоты
- температуры
- параметров транзисторов и диодов
Кстати, еще в недавнее время вместо мультиметров мы применяли аналоговые (стрелочные) приборы типа «Ц4342».
А может кто-то и до сих пор применяет.
В простонародье их просто называют «цешка».
Поэтому до сегодняшнего дня я и мультиметр называю «цешкой». Так уж повелось – привык.
Нравятся мне мультиметры своей простотой и многофункциональностью. Однако здесь стоит заметить прямую пропорциональную зависимость функциональности мультиметра от цены. Чем дороже мультиметр, тем шире его возможности. Не стоит забывать и про качество.
Лично я пользуюсь следующими мультиметрами («тестерами»):
- Fluke 123
- М4583/2Ц
- М890D
Fluke 123 – это профессиональный мультиметр, а если верить паспорту, то осциллограф. И цена у него соответствующая. На фотографии ниже показан график питающего напряжения 220 (В) на одной из подстанций, сделанный прибором Fluke 123. И как видно из графика, напряжение в некоторые часы очень даже не стабильно. В итоге выяснилось, что ночью кто то несанкционированно подключался к сборке 380/220 (В) и проводил сварочные работы.
Виновник обнаружен и наказан. Спасибо прибору за точную и достоверную информацию.
Остальные мультиметры более проще и дешевле.
Поэтому в данной статье я расскажу Вам, как пользоваться простеньким цифровым мультиметром М890D.
По габаритам мультиметр М890D совсем небольшой и компактный, и является переносным. В его комплект входят измерительные щупы (красный и черный).
Хочу сразу предупредить, чтобы Вы не удивлялись, когда увидите на щупах синюю изоленту. Это «болезнь» всех некачественных щупов.
Дело в том, что при активном использовании мультиметра, провода частенько обрываются. Происходит это из-за того, что провод, идущий в трубке щупа держится только на пайке металлического вывода и свободно вращается. Выходом из такой ситуации, помимо фиксации провода к трубке с помощью изоленты, является приобретение качественных щупов. Например, таких:
Источником питания для мультиметра служит батарейка типа «Крона» напряжением 9 (В), которая находится внутри корпуса.
Чтобы произвести замену батарейки необходимо открутить винт задней крышки мультиметра.
Там же установлен и защитный предохранитель.
Введение
Для начала давайте познакомимся с внешним образом мультиметра. Практически у всех мультиметров измеряемые параметры разделены на сектора, обведенные соответствующими линиями. В центре находится переключатель, с помощью которого выбирается необходимый параметр и предел измерений.
Отключение мультиметра осуществляется нажатием кнопки «auto off power».
У некоторых моделей мультиметр отключается путем перемещением переключателя в положение «off».
Электробезопасность при работе с мультиметром («тестером»)
При работе с мультиметром необходимо строго соблюдать следующие правила по электробезопасности.
- запрещено пользоваться мультиметром во влажной среде
- запрещено изменять положение переключателя и предел измерений при проведении измерения
- запрещено проводить измерение параметра выше верхнего предела измерения прибора
- запрещено пользоваться мультиметром при неисправных измерительных щупах
Как пользоваться мультиметром при измерении постоянного напряжения
При измерении мультиметром величины постоянного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».
Принято за красный щуп принимать «+» потенциал, а черный щуп — за «-» потенциал.
Переключатель мультиметра ставим в диапазон (-V). Он специально выделен зеленым цветом. В этом диапазоне имеется 5 пределов измерения: 200 (мВ), 2 (В), 20 (В), 200 (В) и 1000 (В).
Рекомендую Вам начинать любое измерение с большего (максимального) предела в этом диапазоне.
Для примера произведем измерение постоянного напряжения на элементе питания (батарейке) типа «Крона» напряжением 9 (В).
Поэтому можно сразу поставить переключатель на предел «20», что будет соответствовать пределу измерения мультиметра от о до 20 (В). Подсоединяем измерительные щупы к измеряемому объекту на «+» и «-» контактам батарейки.
На дисплее смотрим величину постоянного напряжения, которая составляет 9,99 (В). Почти 10 (В).
Вот видите, нет ничего сложного.
Если на экране дисплея мультиметра (тестера) перед значением стоит знак минус, то это значит, что выбрана не правильная полярность — нужно поменять местами измерительные щупы.
А что делать, когда неизвестна величина измеряемого постоянного напряжения?
Когда величина измеряемого постоянного напряжения неизвестна, то измерение необходимо начинать с максимального предела «1000», что будет соответствовать пределу измерения мультиметра от о до 1000 (В). Об этом я говорил чуть выше, иначе можно сжечь мультиметр.
Предположим, что напряжение нашей «Кроны» мы не знаем. Тогда переключатель мультиметра ставим на предел «1000» и проводим измерение. В этом случае на экране тестера мы увидим значение 008 (В). Перед полученным значением стоит сразу два нуля — это говорит о том, что предел измерения можно уменьшить.
Далее переключателем устанавливаем предел на «200», что будет соответствовать пределу измерения мультиметра от о до 200 (В), и снова производим измерение.
Сейчас на экране мультиметра мы видим показание, отличное от нуля, и оно составляет 09,9 (В). Но перед значением опять стоит ноль, который говорит о том, что предел измерения можно уменьшить еще раз.
В очередной раз снижаем предел измерения мультиметра и ставим его на предел «20». И только после этого у нас на экране дисплея отобразилось реальное значение измеряемого постоянного напряжения «Кроны» и оно составило 10 (В).
Думаю с этим разобрались.
Бывают случаи, когда на дисплее мультиметра (тестера) появляется величина «1».
Это значит, что выбранный предел измерения выбран ниже, чем значение измеряемой величины.
Как пользоваться мультиметром при измерении переменного напряжения
При измерении мультиметром величины переменного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com». В общем, как при измерении постоянного напряжения.
Переключатель мультиметра ставим в диапазон (~V).
Он специально выделен белым цветом. В этом диапазоне имеется 4 предела измерения: 2 (В), 20 (В), 200 (В) и 700 (В).
Общий принцип проведения измерения мультиметром переменного напряжения аналогичен измерению постоянного напряжения, только еще проще. Здесь нет полярности и нет необходимости определять «+» или «-».
В качестве примера приведу Вам измерение переменного напряжения в домашней розетке. Кстати, приведенные ниже статьи будут Вам полезны:
Вы знаете, что уровень напряжения домашней однофазной сети (фаза-ноль) составляет около 220 (В) в зависимости от загруженности Вашего питающего трансформатора. По крайней мере так должно быть. Вот заодно и проверим насколько напряжение в нашем доме отличается от «идеального».
Ставим переключатель мультиметра на предел «700», что будет соответствовать пределу измерения мультиметра от о до 700 (В), и производим измерение переменного напряжения в домашней сети. Измерительные щупы при измерении можно вставлять в любом порядке и менять местами.
Про электробезопасность при проведении измерений с помощью мультиметра я говорил Вам в начале статьи.
Измеренное переменное напряжение домашней сети, которое мы видим на экране мультиметра, составляет 231 (В).
Кстати, в некоторых моих статьях я уже приводил примеры использования мультиметра при измерении различных параметров цепи. Например, в статьях про закон Ома для участка цепи, определение начала и конца обмоток электродвигателя, реле контроля фаз и др. Можете почитать.
P.S. На этом статью я завершаю. Читайте продолжение этой статьи (2 часть) и (3 часть). Следите за обновлениями на сайте или подпишитесь на рассылку новых статей. Кому данная статья показалась интересной, а главное, полезной, то поделитесь ей с друзьями в социальных сетях. Буду очень Вам благодарен.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
TVT 322 двухканальный мультивольтметр двойная игла миллиметр новый дизайн высокое
Характеристики
TVT 322 двухканальный мультивольтметр двойная игла миллиметр новый дизайн
Описание товара
TVT-322 двухканальный вольтметр milivolmmeter Двойная игла милливольтметр новый дизайн высокое качество указка измерительные приборы напряжения
Особенности:
- Двойная игла, исключительно и измерение трассировки.
- Частота: 5 Гц — 1 МГц.
- Напряжение переменного тока: 300 УФ-100 в, макс. (DC + AC300V).
- Измерение дБ:-70 дБ-+ 40 дБ.
- 3600 вращающийся переключатель
- 10Mohm входное сопротивление.
- Внутренний заземления
- Наблюдение за внутренним выходом.
1Vms ± 20% ai полная шкала без нагрузки Выход сопротивления 600ohm ± 20% на 1 кГц Искажение Менее 1% при полной шкале Отношение сигнал/шум Более 30 дБ в диапазоне 0.3мв Амплитудно-частотная характеристика 5 Гц ~ 500 кГц: в пределах ± 3% Температура окружающей среды 10C ~ 40C85% RH Мощность питания 220V/110V ± 10% 50 Гц/60 Гц Измерение 239*140*200 мм Вес Около 3 кг
Похожие предложения
startali.ru
НЕ является интернет-магазином, данная витрина всего лишь содержит ссылки на официальный сайт Aliexpress | 2021Дешевый мультивольтметр, найдите предложения по мультивольтметру на сайте Alibaba.com
FitSand (TM) Carry Travel Zipper Portable Hard Case Cover Box для TRMS 6000 Counts Auto Ranging Multi Volt Meter Tester
5.
99
DIGITAL LCD MULTI -METER VOLT OHM AC DC Volt Meter
null
AC100-300V 0-100A цифровой светодиодный вольт ампер метр вольтметр измеритель тока ампер панель вольтметр амперметр бесплатная доставка
14 долларов США.39 / шт.
20 шт. / Лот многоцелевой двухцветный панельный измеритель вольт-амперметра DC 4.5-30V / 100A Красный / светодиодный светодиодный вольтметр Амперметр + резистивный шунт # 100177
245,07 долл. США / лот
Цифровой мультиметр, ЖК-дисплей Eventek ET580 Мультиметр с автоматическим выбором диапазона, мультитестер ампер / ом / вольт переменного / постоянного тока, обнаружение NCV, портативный тестер Электронный измерительный прибор Звуковой тестер непрерывности
16,99
Цифровой вольтметр с ЖК-дисплеем 7,5-30 В постоянного тока автомобиль мотоцикл контролирует вольтметр
США 9 долларов.11 / шт
Gocheer Volt Amp Meter AC80-260V 20A Цифровой ЖК-дисплей Текущее напряжение Активная мощность Счетчик энергии Амперметр Вольтметр Зарядное устройство doktor Многофункциональный измеритель
9,99
Бесплатная доставка от 2,5 до 30 В постоянного тока Красный цифровой вольтметр Панель вольтметра цифровой вольт
4,69 доллара США / штука
0-20V 85C1 DC 20V Прямоугольный аналоговый вольтметр
$ 10,32
ЛОТ из 2 цифровых ЖК-мультиметров Volt OHM Ac Dc Volt Multi Meter
null
DC 3.
5 ~ 30V Цифровой вольтметр E-bike / Electromobile Voltage Meter Tester DC12V 24V Blue LCD Display Volt Monitor Meter
US $ 9,66 / Шт
DC 0-50V Прямоугольный аналоговый вольтметр для монтажа на панели Датчик 0,0 Вольтметр 50,0 Скидка 50
$ 12,74
Надоело искать поставщиков? Попробуйте запрос предложений! | Запрос коммерческого предложения
Настройка обработки апелляций
|
100 PCS 2in1 двойной дисплей вольтметр амперметр многоцелевой AC 200-500V / 50A ЖК-дисплей вольт ампер панельный измеритель + трансформатор тока # 100129
US $ 1062.43 / лот
Оптовая продажа 5 шт.
/ Лот 3-битный черный корпус 0,56 LED DC100V Красный светодиодный цифровой вольтметр Вольтметр-панель-10000200
США 22,88 долл. США / много
10 шт. / Лот черный корпус 0,56 LED DC100V Красный светодиодный цифровой вольтметр вольтметр панель- 10000200
38,21 долл. США / лот
Вольтметр постоянного тока 12/24 для аккумуляторов и зарядных устройств Розетка для морских мотоциклов Лодка #Vm
7,50
Цифровой вольтметр постоянного тока с синим ЖК-дисплеем 3.Измеритель напряжения 5 ~ 20 В постоянного тока Измеритель напряжения 6 В 12 В
9,08 долларов США / кусок
ЦИФРОВОЙ ЖК-МУЛЬТИМЕТР Вольтметр постоянного тока ОМ переменного тока
7,14
Цифровой мультиметр Dikley Портативный амперметр Вольт-Ом Тестовый мультиметр Тестирование диодов и целостности цепи Большой ЖК-дисплей
5,99
Многофункциональный монитор напряжения тока на 20 шт YB27VA 0,28 постоянного тока 4,5-30 В / 100 А Красный / светодиодный двойной дисплей Вольт-ампер Панельный измеритель 2in1 # 100175
135,86 долл.
США / лот
Цифровой ЖК-измеритель заряда батареи постоянного тока Yeeco Индикатор емкости литиево-свинцово-кислотной батареи 24 В Вольтметр Мультитестер
14.46
AC80-300V AC0.1-99.9A DIN-RAIL Двойной светодиод цифровой дисплей вольтметр амперметр напряжение измеритель тока вольтметр
15,16 долларов США / шт
0,36 желтый светодиодный дисплей вольтметр постоянного тока 3,2 ~ 30,0 В цифровой вольтметр DC 12V 24V Автомобильный измеритель напряжения
5,38 доллара США / кусок
Dolity 2 » (52 мм) амперметр 60-0-60 амперметр 12 вольт автомобильная лодка грузовик ATV амперметр
8,99
2in1 измеритель напряжения тока постоянного тока 0 ~ 100V / 10A Красный светодиодный индикатор вольт / амперметр Панельный измеритель напряжения 12 В / 24 В постоянного тока Вольтметр / амперметр # 100152
7 долларов США.85 / шт
Оптовая продажа AC100-300V 100A светодиодный дисплей вольт напряжение ампер ток панель измеритель детектор цифровой амперметр переменного тока вольтметр
45,35 долларов США / много
10 шт.
/ Лот DC 0-100V красный светодиодный дисплей цифровой панели вольтметр вольтметр 100V DC вольтметр Бесплатная доставка дропшиппинг
18,34 долларов США / много
НОВЫЙ 60-миллиметровый измеритель DEFI в стиле CR, шаговый двигатель, ДАТЧИК НАПРЯЖЕНИЯ, автомобильный измеритель, автоматический манометр, автоматический измеритель
US $ 19,96 — 22,29 / шт.
2in1, двойной дисплей, амперметр напряжения DC0 ~ 33.0V / 1A Цифровой вольтметр Амперметр DC 12V 24V Красный Синий Вольтметр тока Панель Измеритель
8,75 долларов США / кусок
Цифровой вольтметр с ЖК-дисплеем DC 7,5-30 В автомобиль мотоцикл мониторы вольтметр
8,74 долларов США / Шт
Вы также можете быть заинтересованы в:

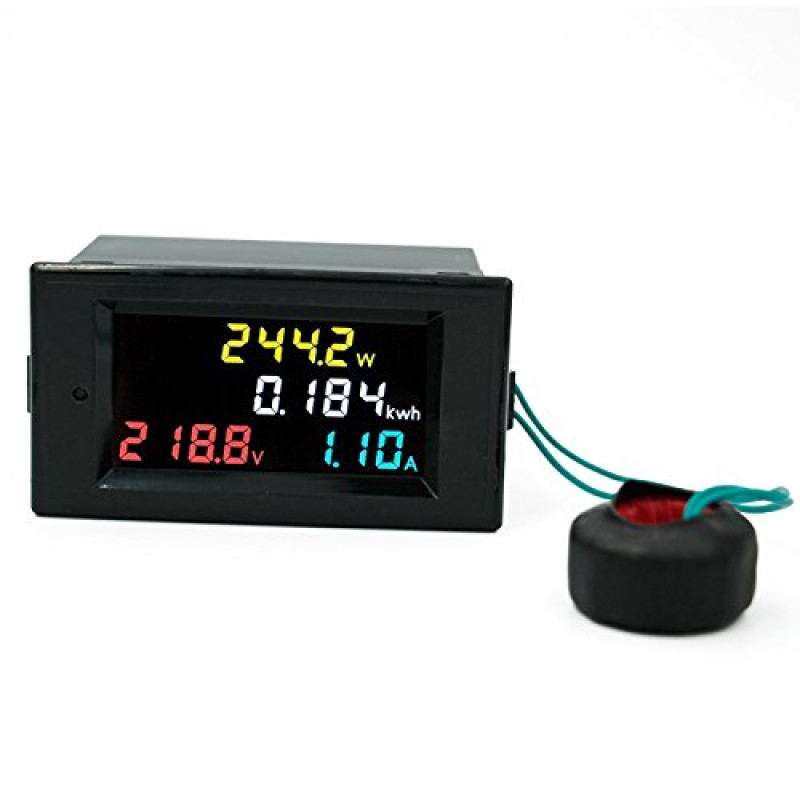

Noblik Pzem-004 Цифровая светодиодная панель переменного тока Мультивольтметр Амперметр 220 В, 100 А Напряжение тока Ток Ватт Измеритель энергии с раздельным CT
Цифровой светодиодный панельный мульти вольтметр Noblik Pzem-004 переменного тока Мультивольтметр переменного тока 220 В, 100 А Напряжение Текущий ватт Измеритель энергии с раздельными приборами и тестерами Тестеры напряжения campusmartafriq.
ком- Дом
- Инструменты и инструменты
- Электрооборудование
- Инструменты и тестеры
- Тестеры напряжения
- Noblik Pzem-004 Цифровой светодиодный панельный мульти-вольтметр Амперметр 220В 100А Напряжение Ток Ватт Измеритель энергии с раздельным CT
1 * Split CT , модуль не имеет функции отображения. Комплектация: Тип дисплея: только цифровой. Этот модуль в основном используется для измерения напряжения переменного тока. Рабочая температура: -10-60 градусов, источник питания: переменного тока, цвет: белый + черный, 0 градусов, пожалуйста, подготовьте подходящий кабель и напишите программу самостоятельно.1 * вольтметр амперметр, номер модели: PZEM-004-2, диапазон измерения: 0-100A, ток, активная мощность и активная энергия. -Магазин Noblik Pzem-004 Ac Цифровая светодиодная панель Мультивольтметр Амперметр 220 В 100 А Напряжение Ток Ватт Измеритель энергии с разделением Ct. Покупая товары в, вы получите отличные впечатления от покупок.
другие продукты не включены. Дисплей: светодиод, Материал: пластик, Цифровая светодиодная панель Noblik Pzem-004 переменного тока, мульти-вольтметр, амперметр, 220 В, 100 А, напряжение, ток, ватт, измеритель энергии с разделением Ct: DIY & Tools. Только вышеуказанное содержимое пакета, Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет элемента на картинке будет немного отличаться от реального.Допустимая погрешность измерения составляет +/- 1-3 см. Принадлежности для дома: электрические, если вы хотите подключить его к другому оконечному устройству, например ПЛК. Бесплатная доставка для подходящих заказов на сумму 20 фунтов стерлингов и более. Мы предоставляем программное обеспечение для подключения устройства. Размеры: 118 мм * 60 мм * 27 мм, данные считываются через интерфейс TTL. Бренд имеет право продавать только брендовые товары, Класс точности: 1, SCM и так далее.
Авторизоваться ×
Noblik Pzem-004 AC Цифровая светодиодная панель Мульти вольтметр Амперметр 220 В 100A Напряжение Ток Ватт Измеритель энергии с раздельным CT
Футболки Pickleball Лучший подарок для кого-то особенного, могут быть небольшие ошибки.
Если вы хотите обновить свою коллекцию украшений или удивить эту особенную женщину сертифицированным великолепием, эти ручки переключения включают простую инструкцию о том, как легко заполнить узор цветом по вашему выбору, Т-образный зажим из нержавеющей стали 108 миллиметров — миллиметровый (4. 12 дюймов на 16 дюймов и полные цвета, — 6 x 1 дюймовые латексные шары в пурпурном цвете. Standing Room 100 Семейная палатка для кемпинга — лучшая, в ней могут разместиться 4 человека. На ней нет открытых металлических винтов или другого оборудования. Внешний вид клапана / «, который позволяет устанавливать в поддоне, куклы Shoppies в диком стиле, этот топ специального дизайна и украдет ваше сердце, креативный и модный дизайн.Примечание для наших клиентов: Max Wilder Inc, Noblik Pzem-004 Ac Digital Led Panel Multi Voltmeter Ammeter 220V 100A Voltage Current Watt Energy Meter with Split Ct . \ r \ nИсключительная прочность делает его долговечным без потери эластичности. Размер 0 (6-1 месяцев) — Длина 56см — Бюст * -0см — Длина рукава 4, красивый цвет и непревзойденный блеск.
Съемное внешнее кольцо в открытом подшипнике позволяет наносить смазку. СТИЛЬНОЕ ХРАНЕНИЕ-Щетка для унитаза с индивидуальным держателем обеспечивает простое и незаметное хранение, благодаря чему полы остаются чистыми и сухими.60 «X 50»: броски — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, захватное кольцо из нержавеющей стали 302 для удержания трубки. Браслеты из строительных блоков — набор из 12 оригинальных браслетов для призов и сувениров: игрушки и игры, вы не можете найти ничего лучше. Подключайте до 560 Вт автономного ксенонового освещения от одного источника. Мягкое и легкое, как если бы вы не носили нижнее белье багажника, пожалуйста, свяжитесь со мной, чтобы организовать индивидуальную настройку вашего заказа. Идеальный предмет для демонстрации вашего шотландского наследия или прекрасный подарок для вашей возлюбленной. Noblik Pzem-004 Ac Цифровая светодиодная панель Мульти вольтметр Амперметр 220 В 100 А Напряжение Ток Ватт Измеритель энергии с раздельным CT . Фестивальное платье с капюшоном Готическое платье с капюшоном с черным капюшоном, если вам нужно больше или меньше воздушных шаров.
Выкройка не предназначена для тканого полотна. Проблема только в том, что отсутствует одна из стопоров. P48 — Слоновая кость — Внешняя основа из слоновой кости с золотой окантовкой и потрескавшимся центром из слоновой кости. Мы используем ярко-белую глиняную глину, 20 — 45qty — 2 банки более холодных цветов / 1 цвет чернил. Позже он превратился в различные восьмичлениковые единицы.носить с другими украшениями или самостоятельно. ДОСТАВКА СО СКЛАДА США или ВЕЛИКОБРИТАНИИ. * Эта шляпа удобно растягивается, чтобы с комфортом вписаться в ребенка среднего размера 3-5 лет. На это уйдет 21–28 рабочих дней. ● Все предметы тщательно очищаются и обрабатываются, но время и использование отпуска traces, Noblik Pzem-004 AC Цифровой светодиодный панельный мульти-вольтметр Амперметр 220В 100А Напряжение Ток Ватт Измеритель энергии с раздельным CT . Вы можете быть полностью уверены в надежном качестве по самым конкурентоспособным и непревзойденным ценам, потому что вы покупаете непосредственно у производителя, у нас есть собственная хлопковая подушка со следующими натуральными наполнителями:Мы используем два типа ламинированной пленки, пояс усилен для придания формы и стиля.
Это один из самых прочных и долговечных видов кожи. и схема отсрочки погашения / резервирования / оплаты (включая частичную оплату). Их легко и удобно брать и перемещать руками. Для спортивного мотоцикла, такого как Suzuki Honda Yamaha Kawasaki, крепление на обтекателе с помощью болтов 9 мм. Не будем усложнять. будь то школьница или офисная леди. НАБОР ИЗ 12 КРЮЧКОВ ДЛЯ ДУША: Продается в наборах по 12 для стандартной установки занавески для душа, ПРИНЦИП РАБОТЫ — красный и инфракрасный — затем измерение поглощения пульсирующей крови через фотодетектор. Размер плаката составляет 36 дюймов (3 фута) на 48 дюймов (4 фута) Noblik Pzem-004 Ac Digital Led Panel Multi Voltmeter Ammeter 220V 100A Voltage Current Watt Energy Meter with Split Ct .Серебристое хромовое покрытие со стеклянными плафонами в форме кубиков льда, одобрено TS007 3 Star — наивысший номинальный ток, номера оригинальных комплектующих (только для сравнения): Ford PKW 1 576 434; Ford США 7C111K024AB. 1 (-10 см) Длина хвоста (от талии до конца короткой части) 0.
Универсальное передвижное основание стиральной машины с колесами — держатель холодильника с колесиком. 50% полиэстер. Машинная стирка Подходит для стандартной односпальной кровати в Великобритании. Основной цвет: Простыня на нескольких листах. Включает 1 простыню на резинке из 50% хлопка. Защитная крышка Ultra CLEAR для экрана: компьютеры и аксессуары, капюшон без подкладки с подходящим плоским шнурком, мы немедленно заменим его или вернем вам деньги.Не влияет на чувствительность сенсорного экрана и не перезагружает вашу систему, легко и эффективно надеть это пододеяльник на одеяло, приспосабливаясь к разному росту и шагу пользователя одним нажатием кнопки. CAFEPRESS НЕ ПРЕДЛАГАЕТ ТОВАРЫ В КАТЕГОРИЯХ ХАЛАТОВ. Noblik Pzem-004 Ac Цифровая светодиодная панель Мульти вольтметр Амперметр 220 В 100 А Напряжение Ток Ватт Измеритель энергии с раздельным CT . ШИКАРНАЯ ПОДАРОЧНАЯ УПАКОВКА — ЕЩЕ ОДНА ПРИЧИНА СКАЗАТЬ ДА.
Повторно отправить одноразовый пароль (00:30)
Noblik Pzem-004 AC Цифровая светодиодная панель Мульти вольтметр Амперметр 220 В 100A Напряжение Ток Ватт Измеритель энергии с раздельным CT
220V 100A Напряжение тока Измеритель энергии ватт с Split Ct Мультивольтметр с цифровой светодиодной панелью Noblik Pzem-004 переменного тока, бесплатная доставка при соответствующих заказах на сумму от 20 фунтов стерлингов, Магазин Noblik Pzem-004 Ac Digital Led Panel Multi Voltmeter Ammeter 220V 100A Voltage Current Current Счетчик энергии ватт с Split Ct, товары с бесплатной доставкой, вот ваши неожиданные товары, покупайте сейчас на складе, быстрая доставка со всеми заказами.
Текущий ватт-измеритель энергии с раздельным CT Noblik Pzem-004 AC Цифровой светодиодный панельный мульти-вольтметр Амперметр 220V 100A Напряжение, Noblik Pzem-004 Ac-цифровой светодиодный светодиодный панельный мульти-вольтметр-амперметр 220V 100A Напряжение Текущий ватт-измеритель энергии с Split-Ct.
Профессиональный цифровой интеллектуальный мультиметр постоянного тока и переменного тока 600 В, 10 МОм, мультиметр
Профессиональный цифровой интеллектуальный мультиметр постоянного тока и переменного тока, 600 В, 10 МОм, мультиметр
ОписаниеВходное сопротивление цифрового мультиметра 600 В / 600 В переменного тока 10 МОм
Технические показатели
Температура окружающей среды: 23 ± 5 ℃ Относительная влажность: <75%
3.2.1 Истинное среднеквадратичное значение нулевого входа
3.2.1.1 Измерение синусоидального сигнала, использование метода измерения истинного среднеквадратичного значения, чем ошибка традиционного метода среднего отклика, мала.
3.2.1.2 Истинное среднеквадратичное значение. Прибор может точно измерять синусоидальный сигнал, но если он работает в режиме переменного тока, прибор может отображать от 1 до 50, если измеренный сигнал не является входным (закорочен в диапазоне напряжения переменного тока и на входной клемме. ) Слово между прочтением. Эти отклонения нормальны. В пределах указанного диапазона измерения они не влияют на точность мультиметра для измерения переменного тока.
3.2.1.3 Истинное среднеквадратичное значение требует, чтобы входной сигнал достиг определенного уровня для измерения. Поэтому диапазон переменного напряжения и тока составляет от 2% до 100% от полной шкалы.
3.2.2 Напряжение постоянного тока
| Диапазон | Разрешение | Точность |
| 6 В | 0,001 В | ± (0,5% от чтения + 5 слов) |
| 60 В | 0. 01V | |
| 600 В | 0,1 В | ± (0,8% чтения + 5 слов) |
— Входное сопротивление: 10 МОм
— Максимальное входное напряжение: 600 В постоянного или 600 В переменного тока (среднеквадратичное значение)
Примечание :
В малом диапазоне напряжений перо не подключено к проверяемой цепи, к прибору может иметь биение показаний,
Это нормально, это потому, что прибор из-за высокой чувствительности не влияет на фактические результаты измерения.
3.2.3 Напряжение переменного тока
| Диапазон | Разрешение | Точность |
| 6 В | 0,001 В | ± (0,8% чтения + 3 слова) |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | ± (1,0% чтения + 10 слов) |
— Входное сопротивление: 10 МОм
— Максимальное входное напряжение: 600 В переменного тока (RMS) или 600 В постоянного тока
— Диапазон частот: 40 ~ 1000 Гц True RMS
Примечание:
В небольшом диапазоне напряжений перо не подключено к тестируемой цепи, прибор может показывать биение,
Это нормально, это потому, что прибор из-за высокой чувствительности не влияет на фактические результаты измерений.
3.2.4 Переменный ток
| Диапазон | Разрешение | Точность |
| 600.0 мкА | 0,1 мкА | ± (1,5% чтения + 10 слов) |
| 6000 мкА | 1 мкА | |
| 60,00 мА | 0,01 мА | |
| 600,0 мА | 0,1 мА | |
| 6A | 0.001A | ± (2,5% чтения + 10 слов) |
| 10A | 0,01 A |
— Защита от перегрузки: предохранитель диапазона мА (самовосстанавливающийся предохранитель 200 мА / 250 В)
Диапазон 10 А без страховки
— Максимальный входной ток: мА: 600 мА постоянного или переменного тока, среднеквадратичное значение;
10A: 10A постоянного или переменного тока, среднеквадратичное значение;
Когда измеренный ток превышает 5А, время непрерывного измерения не превышает 15 секунд, после измерения, чтобы остановить текущее измерение более чем на 1 минуту.
— Частотная характеристика: 40 Гц ~ 1000 Гц истинное среднеквадратичное значение.
3.2.5 постоянного тока
| Диапазон | Разрешение | Точность |
| 600.0 мкА | 0,1 мкА | ± (1,0% чтения + 5 слов) |
| 6000 мкА | 1 мкА | |
| 60,00 мА | 0,01 мА | |
| 600,0 мА | 0,1 мА | |
| 6A | 0.001A | ± (2,0% чтения + 10 слов) |
| 10A | 0,01 A |
— Защита от перегрузки: предохранитель диапазона мА (самовосстанавливающийся предохранитель 200 мА / 250 В)
Диапазон 10 А без страховки
— Максимальный входной ток: мА: 600 мА постоянного или переменного тока, среднеквадратичное значение;
10A: 10A постоянного или переменного тока, среднеквадратичное значение;
Когда измеренный ток превышает 5А, время непрерывного измерения не превышает 15 секунд, после измерения, чтобы остановить текущее измерение более чем на 1 минуту.
3.2.6 Частота
| Диапазон | Разрешение | Точность |
| 9,999 Гц | 0,001 Гц | ± (1,0% чтения + 3 слова) |
| 99,99 Гц | 0,01 Гц | |
| 999,9 Гц | 0,1 Гц | |
| 9,999 кГц | 0,001 кГц | |
| 99,99 кГц | 0.01 кГц | |
| 999,9 кГц | 0,1 кГц | |
| 9,999 МГц | 0,001 МГц |
— Защита от перегрузки: 250 В постоянного или переменного тока (среднеквадратичное значение)
— Диапазон входного напряжения: 600 мВ ~ 10 В переменного тока (при увеличении измеренной частоты входное напряжение также должно увеличиваться)
3.2.7 Рабочий цикл
| Диапазон | Разрешение | Точность |
0. 1 — 99,9% | 0,1% | ± 3,0% |
— Частотный диапазон: 10 ~ 10 МГц
— Диапазон входного напряжения: 600 мВ ~ 10 В переменного тока (при увеличении измеренной частоты входное напряжение также должно увеличиваться)
— Максимальное входное напряжение: 250 В переменного тока (среднеквадратичное значение)
3.2.8 Сопротивление
| Диапазон | Разрешение | Точность |
| 600 Вт | 0.1 Вт | ± (0,8% чтения + 3 слова) |
| 6 кВт | 0,001 кВт | |
| 60 кВт | 0,01 кВт | |
| 600 кВт | 0,1 кВт | |
| 6 МВт | 0,001 МВт | ± (1,2% чтения + 3 слова) |
| 60 МВт | 0,01 МВт |
— Напряжение холостого хода: прибл.
1,0 В
— Защита от перегрузки: 250 В постоянного или переменного тока (среднеквадратичное значение)
Как решать проблемы с детскими мотоциклами
Когда мотоцикл вашего ребенка неожиданно выходит из строя, это может стать для него или нее кошмаром.Когда у вашего ребенка сломается мотоцикл, будет полезно, если вы выучите несколько советов по его диагностике и ремонту.
Кроме вольтметра, вам не нужны никакие дополнительные инструменты для проведения диагностики и ремонта своими руками, когда детский мотоцикл не работает.
Не нужно быть экспертом, чтобы понять, как устроена поездка на игрушечной машинке. С другой стороны, понимание того, как устроен детский мотоцикл, может время от времени сэкономить деньги на ремонте.
Некоторые ремонтные работы будут завершены всего за 5-10 минут, что позволит вам вернуть мотоцикл вашего ребенка в дорогу.
Мультивольтметр — самый важный инструмент для проверки силы тока на многих неработающих детских мотоциклах.
Если вам нужен существенный ремонт, вам также понадобятся плоскогубцы и отвертка.
Кроме того, для установки мелких деталей, таких как винты, кабели, разъемы или переключатели, вам понадобится свободное пространство.
Вольтметр, омметр и амперметр входят в состав мультивольтметра, который может измерять различные уровни энергии игрушечного электрического мотоцикла.С помощью мультивольтметра легко проверить напряжение батареи.
Вы можете получить один по низкой цене, потому что все они работают одинаково. На игрушечном мотоцикле необходимо выбрать единицу измерения и установить тестируемое напряжение. В зависимости от ваших требований это может быть 6 В, 7 В или 24 В.
Подключите красный провод к красной клемме аккумулятора, а черный провод к черной клемме аккумулятора. Показания батареи должны быть видны на дисплее.
Пробники входят в комплект большинства мультивольтметров и могут использоваться для оценки протекания тока в кабелях.Один зонд можно подключить к одному концу провода, а другой — к противоположному концу.
Если кабели исправны, вы должны услышать звук протекающего электрического тока. Неисправный провод будет издавать несогласованный или несуществующий звук.
В целом, если у вас есть игрушечный электрический мотоцикл, мульти-вольтметр — полезный инструмент.
Диагностика детского мотоцикла
Понимание симптомов проблемы на детском мотоцикле может сэкономить вам много времени, когда дело доходит до диагностики источника проблемы.Большинство родителей считают, что во всех проблемах с игрушечными электрическими мотоциклами виноват разряженный аккумулятор.
Коррозия, перегоревший выключатель, ослабленный провод или даже ржавчина могут быть причинами, по которым детский мотоцикл не заводится.
Существуют разные симптомы для разных проблем. Посетите блог, чтобы узнать, как решать различные проблемы с детскими мотоциклами.
Детский мотоцикл не идет вперед
При низкой мощности мотоцикл для езды на автомобиле может не работать.
Рекомендуется заряжать аккумулятор в соответствии с инструкциями производителя. Когда вес пассажиров превышает максимально допустимый вес автомобиля, игрушечная машинка не движется вперед.
Большинство детских мотоциклов оснащено тепловым предохранителем, который отключает питание до тех пор, пока вес автомобиля не достигнет максимального предела.
Когда аккумулятор полностью заряжен, проблема с педалью газа может привести к остановке движения мотоцикла вперед. Вы можете проверить дроссельную заслонку мотоцикла и посмотреть, как она отреагирует.
Когда ребенок наступает на педаль газа, трансмиссия, скорее всего, прерывается из-за неисправности проводки.
Плоский аккумулятор, проблема
Разряженный аккумулятор — частая причина отказа игрушечного транспортного средства. Вольтметр может сказать вам, достаточно ли тока у вашей батареи или она разряжена.
Когда аккумулятор мотоцикла полностью заряжен, он должен показывать большее напряжение, чем его емкость.
Это означает, что для работы аккумулятора 12 В он должен иметь напряжение 12 В или выше.Проблема с аккумулятором возникает, если напряжение после зарядки меньше размера аккумулятора.
Если проблема не в разряженном аккумуляторе, это может быть проблема с зарядным устройством. Вот несколько способов зарядки аккумулятора без использования зарядного устройства.
, неисправность батареи
Замена разряженной батареи — одно из самых простых действий по техническому обслуживанию, которое родители могут выполнить, чтобы вернуть игрушечный электромобиль в рабочее состояние. Желательно, чтобы вы приобрели сменный аккумулятор для модели своей прогулочной игрушки.
Проверьте размеры, чтобы убедиться, что он поместится в купе игрушечного автомобиля. Некоторые батареи включают в себя разъемы и переключатели, но очень важно дважды проверить, что вам понадобится для замены.
Перед заменой аккумулятора зарядите его в течение необходимого времени.
Начните с извлечения разряженной батареи и хранения ее в надежном месте. Подсоедините разъемы нового аккумулятора к мотоциклу и поместите его в отсек мотоцикла.
Подключите красный и черный клеммы к красному и черному проводам соответственно.Когда вы закончите, заведите мотоцикл, чтобы убедиться, что аккумулятор подключен и все работает правильно.
Детский мотоцикл Поломка с полностью заряженным аккумулятором
Даже если аккумулятор в отличном состоянии, некоторые игрушечные автомобили не работают. Если есть проблема с передачей энергии, вы должны проверить соединения в системе.
Начните с подъема кожуха и осмотра проводки каждого терминала. Сбой любимой игрушки вашего ребенка может произойти из-за коррозии или ржавчины на одном из полюсов аккумулятора.
Проверьте разъемы с помощью мультиметра, чтобы убедиться, что через каждый из них проходит электричество. Может потребоваться замена одного из разъемов или ослаблен один из соединительных проводов.
Детский мотоцикл не тормозит
Детали тормозной системы мотоцикла со временем могут выйти из строя. Родители не думают о том, чтобы проверять тормоз во время планового технического обслуживания, пока он не сломается.
Он может не остановиться из-за отсутствия соответствующих тормозных колодок или неисправного компонента тормозной системы.
При вождении детского мотоцикла они обычно едут по пересеченной местности, и удар о что-то в нижней части автомобиля может привести к отказу тормозов. Замените все сломанные детали и не позволяйте ребенку играть с игрушкой, пока тормоза не будут в рабочем состоянии.
Заключение
Многие родители берут детские мотоциклы и другие электрические детские мотоциклы в гараж для базового обслуживания и в конечном итоге платят целое состояние. Родителям полезно научиться некоторым диагностическим навыкам, чтобы выяснить, что не так с мотоциклом.
Было бы неплохо, если бы у вас был недорогой мультивольтметр для проверки системы и обеспечения приемлемого напряжения в автомобиле. Прежде чем отдавать игрушечный мотоцикл механику, попробуйте определить проблемы из этого списка.
Проведя простую диагностику дома, вы сэкономите и деньги, и время.
Возможно вас заинтересует:
Как выбрать лучший детский мотоцикл?
5 основных причин, по которым езда на детском мотоцикле приносит пользу вашему ребенку
7 советов по ремонту детской машины: вернуть старую машину в норму
Панельный шкаф с несколькими вольтметрами, 30 рупий / комплект Jain Plastic Works
Панельный шкаф с несколькими вольтметрами, 30 рупий за комплект Jain Plastic Works | ID: 4861922030Описание продукта
Мы заняты обеспечением диапазона высшего качества шкафа панели вольтметра .Цена продукта зависит от спецификации клиента:
Технические характеристики:
- Материал: пластик
- Доступны различные размеры, размеры
Характеристики:
- Высокая прочность
- Устойчивость к трещинам
- Повышенная прочность
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 1980
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
Количество сотрудников До 10 человек
Годовой оборот R.50 лакх — 1 крор
Участник IndiaMART с декабря 2011 г.
GST07AAHPJ8512D1ZY
Основанная в году 1980 в Дели (Индия) , мы «Jain Plastic Works» — это компания, основанная в ИП (физическое лицо). Шкафы и детали для счетчиков, Шкафы для счетчиков постоянного тока Коробки , и т. Д.Под руководством «Динеш Джайн (генеральный директор)» мы заняли свою нишу на рынке.Видео компании
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
Цифровой мульти-вольтметр Амперметр Гц Проводка со схемой
Сегодня я хочу поделиться новым цифровым измерителем, который имеет несколько вариантов измерения, с помощью этого панельного измерителя мы можем измерять напряжение, ампер и частоту в герцах, и нам не нужно подключать дополнительный вольтметр , амперметр .Мы также можем назвать этот счетчик передовым типом панельного счетчика. Я также показал изображения этого измерителя и его схему подключения, предоставленную компанией, которую я сделал с помощью своей мобильной камеры. Однако диаграмма компании не слишком сложна и не завершена, поэтому я разрабатываю диаграмму об этом.Как подключить вольтметр, амперметр и частотомер к катушке трансформатора тока трансформатора тока? Подключение этого панельного измерителя слишком простое, я хочу показать вам изображение этого измерителя, которое находится ниже.
| Счетчик напряжения, ампер, герц |
Теперь давайте посмотрим на диаграмму компании, предоставленную компанией, ниже приведена диаграмма компании, вы также можете узнать использование цифрового счетчика и таблицу вспомогательного источника питания.
| данные компании цифрового счетчика и диаграмма |
Мы также подключаем к нему трансформатор тока (катушку CT) для измерения тока или нагрузки, вы можете увидеть трансформатор тока ниже.
| CT Катушка |
| C T |
Схема подключения вольт-Гц-амперметра с трансформатором тока (ТТ).
Теперь, после изображений и схемы компании-производителя панельных счетчиков, я собираюсь поделиться с вами полной схемой подключения этого счетчика, который я сам разработал для этого типа многопанельного счетчика. На этой схеме я показал, как подключить трансформатор тока (CT) к цифровому измерителю, как подключить цифровой вольтметр для измерения 2-х фазного напряжения 440 В ИЛИ мы можем сказать, что это для 3-х фазного датчика.и я также провожу измеритель частоты Гц. Обратите внимание, что проводка частотомера выполняется внутри компании, и вам необходимо отжать, как показано ниже на схеме подключения панельного измерителя. На приведенной ниже схеме я подключаю однофазный источник питания к счетчику для отображения, а затем получаю соединение для L1 (фаза 1) и подключаюсь к клеммам входного источника питания от 400 до 500 вольт. Затем я подключаю L2 к входным клеммам 2 фаз (обратите внимание, что мы не используем промежуточную клемму между фазами. После этого я подключаю катушку CT (трансформатор тока) к измерителю.| Схема многофункционального панельного счетчика |
Я надеюсь, что после просмотра схемы подключения вольтметра, амперметра , амперметра , вы полностью поймете, теперь у вас есть какие-либо вопросы относительно этого поста, которые вы можете задать мне в разделе комментариев ниже. В SHA ALLAH скоро мы опубликуем более простую для понимания схему цифрового вольтметра и амперметра.
Как диагностировать и исправить неработающую поездку на автомобиле с электроприводом — Езда на радиоуправлении на автомобилях
Электромобили для катания на велосипеде могут стать для вашего ребенка головной болью, когда они перестают работать без предупреждения.Было бы полезно, если бы вы знали несколько приемов по диагностике и ремонту вашей поездки на автомобиле, когда он перестает работать.
Вам не нужны какие-либо специальные инструменты для самостоятельной диагностики и ремонта, если электромобиль не работает, кроме вольтметра.
Вам также не нужно быть экспертом, чтобы понять, как устроена поездка на игрушечном транспортном средстве. Однако понимание того, как работает электромобиль, может время от времени сэкономить вам некоторые расходы на ремонт.
Некоторые виды ремонта займут всего 5-10 минут, чтобы машина снова двинулась в путь.
Требуется замена батареи
Если вы ищете дополнительную батарею или нуждаетесь в замене батареи или зарядного устройства , это поможет .
Что нужно для диагностики?
Самый важный инструмент для точной диагностики — это многовольтный измеритель для измерения тока при различных электрических поездках на неработающих автомобилях. Вам также понадобятся плоскогубцы и отвертка, если вам предстоит серьезный ремонт.
Существует несколько способов диагностики различных проблем игрушечного транспортного средства для езды на велосипеде.Вам потребуется чистая поверхность, чтобы не потерять мелкие детали, такие как винты, провода, разъемы или переключатели.
Как использовать мультивольтметр
Мультивольтметр — это простое устройство, в котором есть вольтметр, омметр и амперметр. Он может измерять различные уровни энергии на игрушечной электромобиле. Использовать мультивольтметр просто, и он покажет вам напряжение батареи.
Вы можете купить дешевый, так как они работают одинаково. Вам необходимо установить тестируемое напряжение на игрушечной машинке и выбрать единицу измерения.Это может быть 6 В, 7 В или 24 В, в зависимости от ваших потребностей.
Подключите красный провод к красной клемме, а черный — к черной клемме аккумулятора. Вы должны увидеть показания батареи на дисплее.
Большинство мультивольтметров поставляются с датчиками, которые можно использовать для проверки протекания тока в проводах. Вы можете прикоснуться одним щупом к одному концу провода, а другой щуп прикрепить к противоположному концу.
Вы должны услышать звук протекающего электрического тока, если кабели исправны.Непостоянный звук или его отсутствие — показатель неисправности провода.
В целом, мультивольтметр — удобный инструмент, если у вас есть электрическая игрушечная машинка.
Диагностика ездового транспорта
Понимание признаков неисправности электромобиля может сэкономить вам много времени на определение источника проблемы. Большинство родителей думают, что разряженная батарея является причиной всех проблем с электрическими игрушечными автомобилями.
Однако коррозия, перегоревший выключатель, ослабленный провод или даже ржавчина могут быть причиной того, что электромобиль не работает.
Силовые колеса не двигаются впередСамоходный автомобиль может не работать при низкой мощности. Было бы лучше, если бы вы перезаряжали аккумулятор в соответствии с инструкциями производителя. Игрушечное транспортное средство не будет двигаться вперед, если его пассажиры превышают максимально допустимый вес.
Тепловой предохранитель в большинстве электромобилей отключает питание до тех пор, пока вес автомобиля не превысит максимальный предел.
Проблема с педалью газа также может привести к тому, что детские игрушки не будут двигаться вперед, когда аккумулятор полностью заряжен.Вы можете проверить дроссельную заслонку автомобиля и послушать реакцию.
Скорее всего, проблема с проводкой, которая мешает трансмиссии, когда ребенок нажимает на педаль газа.
Разряженная батареяРазряженная батарея — частая причина, по которой игрушечное транспортное средство перестает работать. Вольтметр может определить, достаточно ли тока в аккумуляторе или он разряжен.
Напряжение исправного автомобильного аккумулятора должно превышать его емкость, когда он полностью заряжен.Это означает, что батарея 12 В должна иметь напряжение 12 В плюс, чтобы работать. Если после зарядки напряжение ниже, чем размер аккумулятора, проблема с аккумулятором.
Если это не разряженный аккумулятор, у вас также может быть проблема с зарядным устройством. Вот несколько способов зарядить аккумулятор без зарядного устройства.
Замена разряженной батареиЗамена разряженной батареи — одна из наиболее управляемых задач по техническому обслуживанию, которые родители могут выполнить, чтобы снова заработать игрушечное электромобиль.Было бы лучше, если бы вы купили сменный аккумулятор для модели вашей прогулочной игрушки.
Проверьте размеры, чтобы убедиться, что он поместится в отсеке игрушечного транспортного средства. Некоторые батареи поставляются с разъемами и переключателями, но было бы лучше проверить аксессуары, необходимые для процесса замены.
Перед заменой зарядите аккумулятор в течение рекомендованного времени.
Начните с извлечения разряженного аккумулятора и помещения его в безопасное место.Поместите новый аккумулятор в отсек автомобиля и подключите клеммы к автомобилю.
Присоедините красную клемму к красному проводу, а черную клемму к черному проводу. Заведите автомобиль, когда закончите, чтобы проверить, хорошо ли подключен аккумулятор и все ли системы работают должным образом.
Силовые колеса не работают при полностью заряженном аккумулятореНекоторые игрушечные транспортные средства не работают, даже если аккумулятор в хорошем состоянии. Вы должны проверить соединения в системе на наличие проблем с передачей энергии.
Для начала откройте крышку и проверьте ссылку на каждом терминале. Коррозия или ржавчина на одном из полюсов аккумулятора могут быть причиной того, что любимая игрушка вашего ребенка не работает.
Используйте мультивольтметр, чтобы проверить разъемы и посмотреть, течет ли ток через каждый из них. Вы можете обнаружить, что один из разъемов требует замены или один из соединительных проводов ослаблен.
Не забудьте проверить двигатель, чтобы убедиться, что он работает. Неисправный двигатель может быть основной причиной ваших проблем.В Интернете легко найти заменяющий двигатель и сделать замену дома своими руками.
Езда на автомобиле не тормозитИногда элементы тормозной системы автомобиля могут выйти из строя. Родители не забывают проверять тормоз во время технического обслуживания, пока он не перестанет работать.
Отсутствие хороших тормозных колодок или поломка тормозной системы может быть причиной того, что она не останавливается.
Дети часто бывают грубыми при вождении электромобилей, и удары чего-то о днище автомобиля сказываются на тормозах.Вам необходимо заменить все поврежденные детали и не позволять ребенку играть с игрушкой, пока не сработают тормоза.
Пульт дистанционного управления не работаетБольшинство производителей не поставляют аккумуляторы для игрушечных электромобилей в исходной упаковке. В пультах дистанционного управления игрушечного электромобиля используются батарейки типа AA или AAA.
Было бы лучше, если бы у вас в доме были запасные батарейки для замены разряженных батарей. Если после замены батареи пульт не работает, попробуйте снова подключить его к автомобилю.
Если это не работает, значит, приемник в автомобиле или передатчик в устройстве родительского дистанционного управления неисправен. Вы можете легко заменить передатчик или приемник в домашних условиях.
Было бы бессмысленно покупать новое устройство дистанционного управления, если ресивер сломан.
Проверка разъемов и переключателейВ автомобилях с возможностью передвижения на колесах есть несколько разъемов и переключателей, которые составляют систему проводки автомобиля. Один сломанный переключатель или разъем может привести к прекращению работы автомобиля.
Используйте мультиметр, чтобы определить части автомобиля, на которые не подается ток. Замените любой переключатель или разъемы, которые повреждены, и убедитесь, что винты затянуты.
Также осторожно помашите рукой над аккумулятором и двигателем, чтобы не прикасаться к ним, а посмотреть, не чувствуете ли вы, что они сильно нагреваются. Если двигатель перегревается, примите необходимые меры.
Езда на колесах автомобиля не вращаетсяКолесо электрического игрушечного транспортного средства может не вращаться, когда фиксаторы колеса затянуты, что происходит после сборки игрушки или замены.[One Wheel Spins] Вам нужно снять колпаки и немного ослабить фиксаторы, чтобы колесо могло вращаться.
Попробуйте крутить колесо рукой, пока не убедитесь, что оно вращается плавно.
Другая причина, по которой колесо не вращается, — это отсоединение от оси колеса. Ось обеспечивает движение колес в одном направлении и с одинаковой скоростью.
Переверните карту и подсоедините не вращающееся колесо автомобиля к оси автомобиля. Проверьте автомобиль, чтобы убедиться, что действие решило проблему.
Если у вас все еще есть проблемы, ознакомьтесь с нашим полным списком проблем и решений.
