Щиток для автоматов и электросчётчика: конструкция, установка, сборка бокса и подключение электроэлементов

Монтаж электрощитка – пошаговое руководство по сборке своими руками

Электросчетчики и узо

11.07.2017

4.9 тыс.

3.3 тыс.

7 мин.

В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании.

Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации.

Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели.

Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы.

Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока.

Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита.

Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
какую мощность потребляет каждая группа;
сколько отдельных групп потребителей всего;
где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.

Схемы квартирной электропроводки

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены.

Внешний щит можно установить в доме или на улице.

Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

номинальную силу тока;
ток, при котором срабатывают автоматы;
скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание.

При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания.

Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем.

Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4.

Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым.

Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
вход располагают вверху, выход – снизу;
запрещается зажимать многожильный провод без наконечников НШВИ;
чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов.

Затем соединяем их между собой проводами.

Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости.

Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали.

Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо.

Так что экономить какой-то десяток сантиметров не стоит.

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы.

Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева.

Проверяем розетки и освещение.

Эксплуатация электрощитка

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektroschetchiki/montazh-elektroshhitka.html

Щиток для электросчетчика и автоматов

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

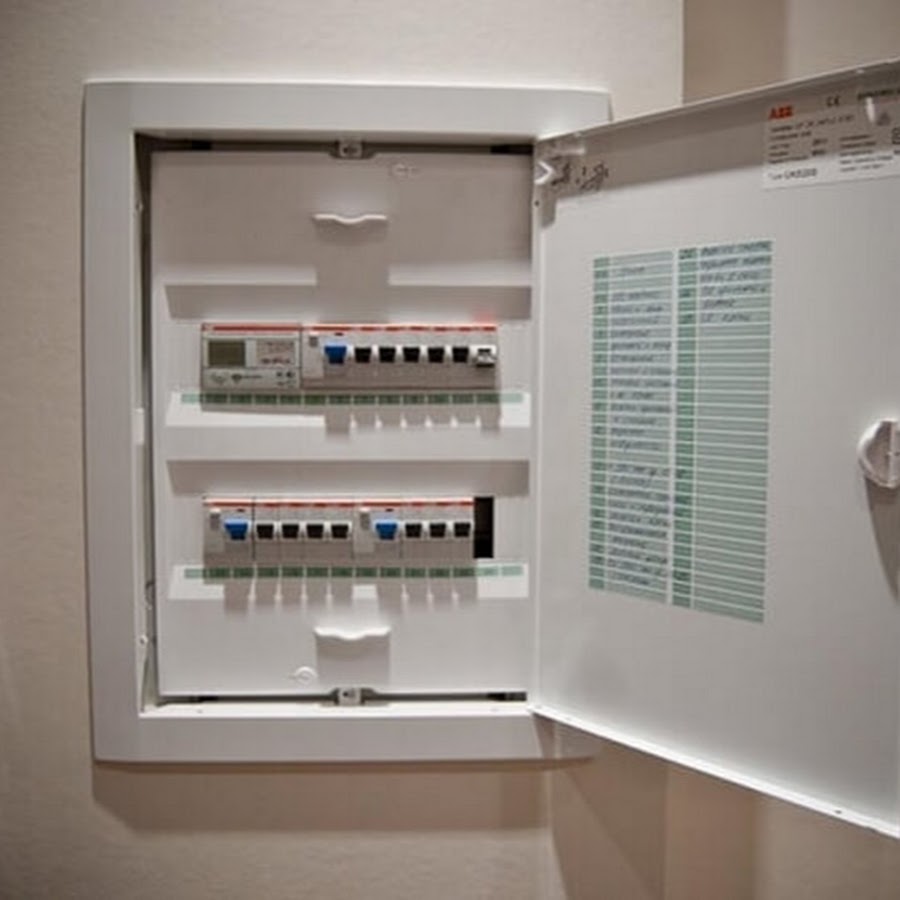

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

Прибор учета электроэнергии.
УЗО.
Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

металлические;
с пластиковым корпусом.

Корпус щитка

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

Металлический щит для счетчика и автоматов

https://www.youtube.com/watch?v=GxdYELo_fus

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

Встраиваемые. Этот вариант нужен для скрытой проводки.
Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

электросчетчик;
дифференциальные автоматы;
вводный автомат;
автоматические выключатели;
две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
Электросчетчик – монтируют для учета потребления электричества.
Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

вводный автомат нужно монтировать справа;
после этого устанавливают УЗО;
установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети.

Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

Источник: http://dekormyhome.ru/remont-i-oformlenie/shitok-dlia-elektroschetchika-i-avtomatov.html

Как собрать трехфазный электрощиток самостоятельно

Получив разрешение на подключение к трехфазной сети, стоит задуматься о том, как сделать так, чтобы сборка щита 380 В была надежной, работоспособной и легкой в обслуживании.

В принципе, при условии установки дифавтоматов, это несложно, но дорого. Если бюджет ограничен, придется придумывать схему распределения нагрузки.

А это непросто, так как надо соблюсти логику распределения линий и не перегрузить при этом фазы.

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт.

При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена.

У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Схемы сборки трехфазных электрощитов

Сборка щита 380 В может быть сделана по разным схемам. Вариантов много, важно выбрать наиболее логичный, не слишком дорогой. Но самое важное, чтобы электричество в доме или квартире было безопасным. Поэтому кроме автоматов защиты, которые оберегают сети от перегрузки, ставят еще и УЗО (устройство защитного отключения), которые оберегают человека от поражения электротоком.

Нормативы не требуют установки УЗО на освещение в сухих помещениях, но в случае с трехфазным подключением квартиры или дома это не вариант, так как придется тогда все освещение сажать на один автомат. При его срабатывании все окажется в темноте.

Так что придется и освещение заводить через УЗО, что только повышает надежность системы электроснабжения дома/квартиры (хоть и увеличивает цену).

Для частного дома на два этажа трехфазный электрощит будет большим

Пару, автомат + УЗО, может заменить дифференциальный автомат. Это делает схему более простой, надежной, легко читаемой и изменяемой (при условии подключения через кросс-модуль). Еще и экономится место в щите, что тоже немаловажно. Но такая схема обходится раза в три дороже, так как дифов много, а стоят они дороже пары автомат + УЗО.

Необходимость кросс-модуля для трехфазных щитов

Чтобы сборка щита 380 В была проще и существовала возможность переподключить один или несколько автоматов к другой фазе, после счетчика устанавливают трехфазный кросс-модуль. Это устройство, которое имеет три входа — под три фазы, и несколько выходов с теми же фазами (количество выходов зависит от модели).

Чтобы сборка щита 380 В была понятной и легко обслуживаемой лучше использовать кросс-модули

Подключение к нужной фазе через кросс-модуль происходит следующим образом: оконеченый проводник вставляется в гнездо, закрепляется прижимным винтом. Переключиться на другую фазу просто: откручиваем винт, вытаскиваем провод, подключаем к свободному выводу на другой фазе.

При наличии кросс-модуля все подключение более логичное, в нем несложно разобраться непрофессионалу, проще вносить изменения. Стоимость этого оборудования не такая большая, а выгод много. Лучше все-таки его поставить, хоть оборудование и не входит в список обязательных.

Сборка щита 380 В только на дифавтоматах

Как уже говорили неоднократно, если на каждую группу или отдельный мощный потребитель установлен свой дифавтомат, вся задача грамотно распределить их между фазами, чтобы не было перекоса фаз. Пример такого щитка для квартиры приведен на рисунке ниже.

Сборка щита 380 В на дифавтоматах

При такой схеме все четко. Сработал первый автомат — проблема с освещением в зале, сработал четвертый — непорядок в розетках на кухне. Все ясно и понятно. Но такая схема для частного дома получается слишком дорогой, поэтому и приходится мудрить, разделяя все линии на группы.

С двумя УЗО

Можно всю нагрузку разделить на две группы, поставить два мощных трехфазных УЗО на входе. В этом случае возле каждой группы должны быть по две шины: нейтраль и заземление. После каждого УЗО ставится свой кросс-модуль, на которые заводятся фазы и уже к выходам подключаются защитные автоматы линий.

Достоинства такой схемы: не слишком высокая цена, относительно небольшой по размерам шкаф, несложно переключить при необходимости один-два потребителя в рамках одной группы.

Пример планировки электрощита на 380 В с двумя УЗО

Недостатков больше:

Трехфазные УЗО стоят дорого. В случае выхода из строя затраты будут ощутимыми.
Чтобы перекинуть потребителей из одной группы в другую, придется перетягивать провода — для непосвященных это сложно.
При срабатывании оного из автоматов, половина потребителей остается обесточенной. Так как к каждому УЗО подключено много линий, процесс поиска виновника срабатываний длительный, ведь придется сначала отключить все, потом постепенно добавлять по одному. Та линия, на которой снова сработает защита, и будет поврежденной.
Появились дополнительные шины, надо их подписать, какие из них идут к первой группе, какие ко второй и не перепутать при монтаже. Чтобы во время обслуживания провода разных шин не перепутались, лучше на каждый повесить бирку.
Невозможно собрать группы так, чтобы на одном УЗО были только «мокрые» помещения, на другом только «сухие». И вообще, чтобы более-менее выровнять нагрузку, придется поломать голову.

В общем, схема не самая хорошая именно из-за того, что при срабатывании защиты отключается половина нагрузки. Неудобно. Да и номиналы УЗО надо брать большие, да еще и трех или четырех фазные, что в регионах может быть проблематичным, а также бьет по карману. Так что сборка щита 380 В по этой схеме возможна только на даче, например.

Сборка щита 380 В: для уменьшения количества проводов и обеспечения лучшего контакта нейтраль на автоматы лучше заводить при помощи электрической гребенки

Кстати, чтобы меньше было проводов в щите, нулевые провода лучше подавать через специальную монтажную шину. В магазинах можно даже найти шины, покрашенные с синий цвет. Если их нет, возьмите лак для ногтей и покрасьте ее сами.

Для подключения нейтрали через шину, в ней надо выкусить зубья через один, подключить к ней провод от шины. Остается только вставить зубья в нужные пазы, позатягивать прижимные винты.

При таком подключении нейтрали к автоматам защиты, провод всего один, а качество соединения на высоте.

С УЗО на каждой фазе

Еще один вариант схемы трехфазного электрического щитка — по одному УЗО на каждую из фаз. В этом случае УЗО берем двухполюсные, кросс модуль ставится после каждого УЗО, и к его выходам подключается нагрузка, которую распределили на каждую из фаз.

Если взглянуть на схему трехфазного щита, собранного по этому принципу, можно увидеть, что шин заземления и нейтрали уже три — у каждого из УЗО. Если подключать нейтраль при помощи проводников, будет путаница.

К достоинствам этой схемы можно отнести наличие трех групп, так что распределение потребителей можно сделать более логичным.

При срабатывании одного из УЗО, большая часть потребителей остается в работе, что тоже хорошо.

Проект трехфазного электрощита с тремя УЗО

Но все равно, не всегда получается распределить нагрузку так, чтобы мокрые помещения были отдельно и при этом не было перекоса фаз. И поиск повреждения достаточно сложный, так как потребителей много. Чтобы проще было разбираться, можно поставить на «опасные» линии собственные УЗО. На примере выше так сделали на линии питания к стиральной машине.

Собрать трехфазный электрощит своими руками по это схеме будет проще, если каждую из групп собрать на одной ДИН-рейке. Поставить на ней УЗО, потом последовательно расположить автоматы. При сработке будет четко видно, где и в каких линиях искать проблему (если автоматы подписаны).

Количество групповых УЗО больше трех

В больших домах и коттеджах приходится прокладывать большое количество линий. Если поставить всего три УЗО, на каждом из них будет по десятку или более линий — искать повреждение при отключении замучаешься. И никак не получится отдельно посадить влажные помещения, улицу и т.д.

Выход в этом случае — делать многоуровневую защиту, ставить персональные УЗО после групповых, чтобы разделить-таки влажные и сухие помещения. Неплохой вариант, но есть и еще один: сделать групп больше чем три. Например, по две на каждой фазе или больше. Или не на каждой.

Зависит от количества потребителей, от того, как вы разобьете нагрузку, от того, сколько денег вы готовы вложить в электрический распределительный шкаф. Потому что количество оборудования растет, увеличивается размер необходимого шкафа, а с размером увеличивается и стоимость самой «коробки».

Еще надо добавить стоимость дин-реек, шин и т.д.

Вот пример сборки трехфазного щита где на каждой фазе больше одного УЗО

Еще один недостаток: такое количество оборудования смонтировать, а потом обслуживать проблематично. Проводов масса.

Чтобы снизить шанс не «запутаться», подписывайте каждый проводок, а уж про автоматы и УЗО и говорить нечего. Пишите, к какой фазе подключен, разработайте систему нумерации.

Например, если к первой фазе подключили три УЗО, пишите на первом L1-1, на втором L1-2, на третьем L1-3. Аналогично подписывайте и другие группы.

При всей сложности это схемы, мы получаем более «индивидуальную» систему. При сработке одного УЗО, искать повреждение просто, так как линий подключено немного. Еще один плюс — отключается только малая часть приборов, легче обеспечить электричеством отключенные на время помещения.

Но сборка щита 380 В по такому принципу может быть практически такой же дорогой, как при использовании дифавтоматов. Но та схема вообще уникальна в своей простоте и мобильности.

Если разница получается небольшая, лучше соберите трехфазный электрощиток на дифференциальных автоматах.

Будет намного проще в обслуживании, можно будет легко менять распределение по фазам, добавлять новые линии и т.д.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО.

Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике.

Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:

Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
«Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
Питание привода ворот и охранное освещение — тоже отдельные автоматы.Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами
Отдельные линии электропитания и отдельные автоматы и УЗО ставят и на мощную бытовую технику (электроплиты и электродуховки) и на ту, в которых используется вода. На крайний случай, можно скомпоновать, скажем стиральную и посудомоечную машину. Можно также в одну группу объединить проточный и накопительный водонагреватель, но при условии, что они не будут включаться одновременно, так как с высокой вероятностью спровоцируют отключение по перегрузу. Причем их можно подключать на один автомат только при условии, что они смонтированы в одном помещении, иначе ничего вы при повреждении не поймете.

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

Источник: https://elektroznatok.ru/provodka/sborka-trehfaznogo-shhita

Выбор и установка автоматов в электрощитке своими руками

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Как выбрать

Есть несколько параметров, на которые нужно обратить внимание при выборе:

Количество полюсов. Зависит от числа фаз сети. В однофазной сети устанавливают однополюсные и двухполюсные выключатели, в трехфазной – трехполюсные и четырехполюсные.
Номинальное напряжение. Напряжение, при котором работает прибор. Должно быть больше или равно напряжению сети.
Максимальный рабочий ток. Номинальный ток прибора должен быть больше или равен наибольшему расчетному току.Для расчета максимального значения необходимо найти общую мощность всех потребителей электроэнергии на данном участке и вычислить по формуле.
Отключающая способность. Ток, отключаемый прибором должен быть больше тока короткого замыкания. Ток отключения это максимальный ток короткого замыкания, который может выключить прибор при номинальном напряжении.

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка, их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник.

После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль, для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».

Все нулевые провода подключаются к нулевой шине, кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней.

После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.

, как сделать монтаж электрощита в квартире:

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Качество подключения. Необходимо ответственно отнестись к тому, как соединены проводники и затянуты клеммы, это поможет избежать плохого контакта.
Нанесение маркировки на провода. Стоит внимательно отнестись к этому моменту. В дальнейшем это поможет быстро определять назначение проводников.
Электробезопасность. Выполнять работы можно только при выключенном электричестве.

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

1 Комментарий

Источник: http://elektrik24.net/provodka/elektroshhitok/avtomaty.html

Схема электрического квартирного щитка — однофазный вариант

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

⚡недорогая
⚡оптимальный вариант для маленьких квартир
⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Схема №5

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Особо стоит отметить, что каждому отдельному УЗО нужна своя шинка для нуля. Иначе они будут все вместе синхронно срабатывать в случае утечки в любой группе кабелей.

А вам чтобы найти поврежденную проводку, придется физически отсоединять нулевые жилы с шинок.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Схема №6

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемыПроизводитель и цена

IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире.

Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении.

В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Источник: https://domikelectrica.ru/sxema-elektricheskogo-kvartirnogo-shhitka-odnofaznyj-variant/

Как собрать электрощиток своими руками с автоматами и счетчиком

Многие начинающие мастера, не имея должного опыта в электротехнике, не рискуют самостоятельно собрать своими руками электрический распределительный щиток в доме, предпочитая перепоручить данную работу более опытным специалистам. Во многих случаях такая нерешительность обуславливается недостаточным опытом работы с модульными автоматами, которые устанавливаются в защитном ящике (боксе).

Кроме этого, компании и службы, занимающиеся энергоснабжением, очень критически относятся к возможности самостоятельного монтажа пользователями счётчика, устанавливаемого на вводном распределительном щитке дома.

Ввод электричества в распределительный щиток

Данные причины вынуждают владельцев квартир и домов заказывать дорогостоящие услуги монтажа у лицензированных специалистов, и подолгу их дожидаться, даже если есть возможность, инструменты, желание и навыки для того, чтобы своими руками собрать домашний распределительный щиток.

Домашний электрощиток

Предисловие к пошаговой инструкции

Если есть возможность договориться с официальными службами о самостоятельной установке счётчика, с последующей установкой пломб уполномоченными должностными лицами, то будет намного выгодней своими руками собрать щиток, осуществив выполнение монтажа и подключения модулей ради экономии домашнего бюджета.

В данной статье будут оговариваться специализированные технические нюансы по установке щитка и подключению модульных элементов внутри бокса – многие пользователи представляют себе схему и принцип распределения электрической энергии внутри электрощита, но не имеют практических навыков монтажа.

Сборка электрического щитка

Поскольку выбор проводов, расчет их сечения и подбор защитных автоматов, а также принципы разделения электропроводки в доме на группы потребителей уже рассматривались в других темах данного ресурса, то основной акцент будет сделан на работе с элементной базой – щитком, модульными автоматами, их клеммами и проводами.

Электромонтажные работы

Но прежде, чем приступать к работам, и пробовать своими руками собрать распределительный щиток, необходимо получить разрешение на самостоятельное выполнение монтажа.

Разделение полномочий для электромонтажных работ

Твердо решив своими руками осуществить монтаж распределительного щитка в доме, нужно оговорить с официальными службами энергоснабжения, каким образом будет осуществлен ввод электричества в дом – напрямую в счетчик неразрывным кабелем от линии электропередач, или через защитный автомат. По нормативам ПУЭ, перед счетчиком в обязательном порядке должен стоять автоматический выключатель.

Цитата из ПУЭ

Но зачастую, официальные службы игнорируют данное правило, опасаясь возможности незаконного подключения пользователем к клеммам автомата в обход счетчика ради воровства электроэнергии. Оптимальным вариантом будет монтаж вводного защитного автомата, установленного в пломбируемый бокс внутри щитка.

Вводный автомат опломбирован

Также возможна установка пломбируемого бокса для вводного автомата на наружной стене дома. Особенно данная предосторожность необходима, если осуществляется воздушный ввод электричества в деревянный дом.

Вводный автомат на деревянном фасаде

Также очень часто в таких случаях в наружном боксе устанавливается и пломбируется счетчик, с автоматами до и после него, а вывод заходит во внутрь дома в распределительный щиток, который пользователь имеет право собрать сам, своими руками без получения дополнительных разрешений.

Наружный бокс с автоматами и счетчиком установлен на столбе возле дома

Таким образом, осуществляется разделение ответственности и не происходит нарушения правил и законности выполнения электромонтажных работ.

Критерии выбора бокса

Выбор щитка для дома осуществляется по таким критериям:

Геометрические размеры, которые определяют вместимость бокса, зависящую от количества подключаемых модулей. Если в щитке планируется монтаж счетчика, то для таких целей предусмотрены электрощиты, имеющие отдельный пломбируемый бокс. Пломбируемый бокс в щитке для установки счетчика
Таким образом, официальные службы, установив счетчик в данный бокс, дают возможность пользователю самостоятельно определяться с распределением внутренних линий и своими руками осуществлять монтаж;
Конструкция, которая бывает встраиваемой (внутренней) или навесной (накладной). Как правило, конструкция выбранного распределительного щитка зависит от типа электропроводки. Если проводка в доме скрытая, то логично будет применить встраиваемый в стену щиток. Встраиваемый внутренний электрический щиток
Для наружной (открытой) электропроводки будет целесообразно собрать и подключить модули в навесной конструкции щитка.
Навесной квартирный щиток
Установка конкретной модели бокса должна описываться в инструкции к изделию, но, как правило, встраиваемые щитки фиксируются гипсом, а навесные крепятся при помощи дюбелей;
Материал. Как правило, для квартир применяются распределительные щитки, выполненные из специального пластика, имеющие прозрачную крышку, отличающиеся привлекательным дизайном. Квартирный щиток с декоративной фактуройМеталлические электрические боксы
Металлические щитки обладают большей прочностью и надежностью, поэтому их стоит устанавливать в домашней мастерской или гараже;
Герметичность. Данный параметр определяется степенью электрической защиты IP. Таблица степеней электротехнической защиты IP
Для распределительных щитков дома или квартиры данный параметр не превышает IP40, что предотвращает проникновение мелкими предметами. Но, если монтаж щитка производится снаружи, то степень IP должна быть выше, в зависимости от условий окружающей среды.

Внешний вид и функциональность боксов

Условно распределительные щитки можно разделить на два типа. Первый тип напоминает громоздкие распределительные щиты многоквартирных домов и предприятий – шкаф с закрытой дверцей и выступающим наружу рубильником.

Электрический шкаф с рубильником и предохранителями

В домашнем щитке такого типа может иметься крышка, наглухо закрывающая все внутренние элементы, а может выступать только один центральный автомат для быстрого отключения. Также может присутствовать окошко для сверки показаний счетчика. В таких боксах крышка закрывается на ключ.

Крышка бокса с прорезью для снятия показаний счетчика

Если щиток устанавливается в недоступном для посторонних лиц месте, то доступ к управлению автоматами не ограничивается, но все их подключения спрятаны за съемной защитной панелью, имеющей прозрачную декоративную крышку для предотвращения попадания пыли и загрязнений.

Квартирные щитки с прозрачными защитными крышками

Чтобы в защитной панели не было пустого пространства в случае, если количество автоматов меньше расчетного, производителем предусмотрены отламывающиеся перегородки, которые удаляются в процессе монтажа, освобождая нишу для модуля.

Удаление перегородок в панели под модули способом выламывания

Удалить данную перегородку можно своими руками, надавив пальцами (там предусмотрены специальные надрезы, по которым происходит разлом), или отрезать при помощи ножа.

Удаление перегородок при помощи ножа

Фиксация модулей

Современные защитные устройства и автоматы имеют унифицированную систему крепления на так называемую DIN рейку, шириной 35мм, позволяющую собрать щиток быстро и качественно, не тратя много времени на монтаж каждого модуля. Поэтому, как правило, распределительные электрические боксы для домов и квартир выпускаются уже с прикрепленной внутри DIN рейкой.

DIN рейки на съемном кронштейне

При выборе щитка нужно удостовериться в наличии данного крепёжного приспособления, чтобы не тратить время и силы на то, чтобы своими руками крепить дин рейку, отрезав предварительно нужную длину. Специальная конструкция счетчиков и модульных автоматов позволяет крепить их на дин рейку путем защелкивания. Для этого нужно на верхнюю кромку рейки надеть модуль, после чего надавить на его нижнюю часть, чтобы защелка защелкнулась.

Установка модуля на DIN рейку

Монтаж качественных автоматов не требует больших усилий и не вызывает никаких проблем. Если по каким-то причинам защелка не защелкивается, то необходимо при помощи отвертки поддеть защелку – тогда автомат встанет на место.

Установка и демонтаж модуля на DIN рейку

Для демонтажа модуля обязательно нужно оттянуть фиксирующую защелку.

Нулевая и заземляющая шины

Еще одна важная составляющая современных распределительных боксов это нулевая (N) и заземляющая (PE) шина. Поскольку, согласно существующих нормативов ПУЭ, в каждой квартире или доме должно быть заземление в виде дополнительного защитного проводника PE, то щитки, как правило, выпускаются с установленной изолированной нулевой шиной, к которой сходятся линии, защищенные каждая своим автоматом, и прикрепленной к корпусу шиной заземления, от которой расходятся заземляющие проводники к каждой розетке.

Нулевая шина N и заземляющая шина PE, изначально установленные в щитке

Данные шины имеют отверстия для вставки проводов различных диаметров. Фиксация проводников происходит путем закручивания фиксирующего болта перпендикулярно оси провода.

Нужно помнить, что в случае разветвления линии, идущей после УЗО, нулевые проводники в щитке должны подключаться на изолированную шину, не связанную с общим нулем. Если применяется несколько УЗО, то у каждого должна быть своя изолированная нулевая шина, установленная на дин рейку в щитке.

Изолированная шина для нулевого проводника

Поэтому, выбирая щиток для подключения и распределения линий, защищенных УЗО, необходимо предусмотреть место для соответствующего количества нулевых изолированных шин.

Электрические соединения в боксе

Порядок установки модулей в щитке, как правило, не регламентируется, но будет целесообразнее разместить автоматы слева направо по мере уменьшения номинального тока устройств.

Данный принцип ещё обуславливается и тем, что очень часто для разветвления фазного провода на несколько модулей используются перемычки – в этом случае первая из них должна выдерживать суммарный ток всех автоматов, а последующие могут быть выполнены проводом меньшего сечения.

Изготовлять перемычки необходимо из изолированного одножильного провода с предварительно рассчитанным сечением, но не менее 2,5 мм².

Подключение модульных автоматов при помощи перемычек

Для разветвлений фазного проводника, чтобы не использовать ненадёжные перемычки, профессиональные электрики при сборке щитков используют специальные шины, называемые «гребенками«, которые вставляются в клеммное гнездо установленных рядом модулей.

Подключение модулей при помощи гребёнки

В случае применения гребенки монтаж и сборка щитка существенно упрощается, но применяемые автоматы должны иметь одинаковую высоту и толщину, иначе токопроводящие выступы шины не совпадут с клеммами. Но, если без перемычек не обойтись, то для их изготовления необходимо зачистить провод от изоляции с одного торца на расстояние не больше, чем глубина погружения оголённого проводника в клеммное гнездо. Приставив провод, его нужно изогнуть по направлению к нужной клемме подключения, после чего откусить кусачками и зачистить от изоляции.

Перемычки, изогнутые для подключения модулей

Придать нужную форму перемычке можно непосредственно своими руками или при помощи плоскогубцев. Имея подобный шаблон, можно сделать необходимое количество перемычек для осуществления всех подключений в щитке.

Электромонтаж перемычек и модулей

Процесс сборки щитка нужно начинать от вводного автомата, подключая каждый модуль, проверяя подключение согласно схеме.

Примерная схема электрощитка

О составлении схем электропроводки для разных квартир и домов можно прочитать на данном ресурсе. Выбрав соответствующую схему, внеся необходимые дополнения, необходимо строго придерживаться ее.

Нужно, чтобы все входящие провода в щиток были промаркированы, иначе придется прежде осуществить прозвонку электропроводки и последующую маркировку проводов.

Маркировка на проводах

Для самостоятельной сборки щитка нужно иметь минимальный набор ручных инструментов электрика.

При фиксации проводников и токопроводящих шин необходимо пользоваться качественными отвертками – если грани сбиты, то возможны повреждения клеммных болтов, после чего их невозможно будет открутить. Придерживая провод одной рукой его нужно зажать в клеммном зажиме, после чего дожать.

Провода, придерживаемые рукой, фиксируется в клеммном зажиме

Для этого необходимо взять упор всем телом, приложив усилие по оси отвертки, одновременно прокручивая ее. Таким образом, отвертка не соскользнет и не повредит грани клеммных болтов.

Закручивать болты необходимо до полной фиксации проводов, преодолевая упругое сопротивление. Здесь важно не переусердствовать, чтобы не повредить модульные автоматы или корпус щитка.

Дожимание провода в клеммном зажиме модуля

Если к вводному автомату щитка подведено электричество, и подключены конечные получатели электроэнергии – розетки и выключатели вместе с распределительными коробками, то проверять правильность монтажа можно после подключения каждого модуля и линии электропроводки, включив вводный и подключённый автоматы, и проверив работоспособность конечных розеток и осветительных приборов.

Если всё работает, автомат не выбивает, и нет характерного запаха горелой изоляции, вводный автомат необходимо выключить, продолжив монтаж, перейти к подключению следующего автомата.

В процессе сборки автоматы также нужно промаркировать соответственно подключенным группам потребителей.

Маркировка автоматических выключателей

Таким образом, разделяя процесс монтажа щитка на этапы, контролируя работоспособность каждого подключения в процессе работы, можно своими руками собрать щиток любой сложности, не прибегая к услугам профессиональных электриков.

Сложный электрический щиток

Проверка и профилактика щитка

После сборки щитка автоматы необходимо «прогрузить», то есть дать им поработать с нагрузкой, близкой к номинальной. Если где-нибудь крепление проводов выполнено некачественно, то в этом месте будет наблюдаться искрение, или сама клемма и модуль будет сильно греться. В этом случае недожатую клемму необходимо будет подкрутить.

Если какой-то из модулей будет сильно нагреваться, следует проверить расчеты – возможно, автомат подобран неправильно, или нагрузка слишком большая. Нередки случаи попадания на рынок подделок автоматических выключателей и защитных устройств, которые в процессе прогрузки будут перегреваться, и выбивать при нагрузке не соответствующей номиналу.

Поэтому, даже если монтаж выполнен по всем правилам и нормативам, обязательно необходимо удостовериться в надежной работе щитка, прогрузив установленные автоматы, наблюдая за их работой в течение нескольких часов.

После этой проверки монтаж завершен. Для ремонта и модернизации в будущем на крышку щитка, или в любом удобном месте нужно прикрепить электрическую схему.

Схема подключений на дверце щита

Нужно периодически проверять состояние оборудования и подтягивать крепежные болты из-за потери упругости в зафиксированных проводниках вследствие текучести металла.

Монтаж распределительного щита. Установка щитка в квартире

Монтаж распределительного щита осуществляется профессионалами компании RSE-24 круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

сборка эл.щита 144 мод.

сборка эл.щита 24 мод.

сборка эл.щита 36 мод.

диагностика

Установка распределительного щитка – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

Установка щитка в квартире

Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

✭ Скрытым (в нишах): щиток практически незаметен

✭ Накладным (открытым): корпус щитка заметен и выступает над поверхностью

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

— Штробление стен (при скрытой установке)

— Монтаж корпуса

— Установка автоматов, рубильников, устройств защитного отключения

— Установка кросс-модулей и счетчиков

— Ввод и подключение кабеля

— Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Цены на монтаж распределительного щита

Услуги	Цена
Диагностика	500
Установка и подключение автоматического выключателя однополюсного	300
Установка и подключение автоматического выключателя двухполюсного	420
Установка и подключение автоматического выключателя трёхполюсного	520
Установка и подключение УЗО и диф. автомата двухполюсного	550
Установка и подключение УЗО и диф.автомата четырёхполюсного	690
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного	2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного	3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного	4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного	2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного	4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного	5900
Подключение счётчика однофазного	900
Подключение счётчика трёхфазного	1600


МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ	от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ	от 24 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ	от 32 000

Наши преимущества

конструкция и виды электросчётчика, сборка наружного и внутреннего щитка

Бокс для электрических автоматов используется в бытовых и промышленных целях, ведь в нём размещается электросчётчик, автоматические выключатели и другие устройства. Распределительный щит бережёт людей от поражения током и позволяет защитить установленные приборы от разнообразных повреждений как в помещениях, так и на улице.

Общие сведения и конструкция электрощита

Любой ящик для электрических автоматов имеет свою необходимую защиту, которая предотвращает от физических воздействий с токоведущими элементами и не допускает попадания на них посторонних предметов, способных вызвать короткое замыкание. А также электрический щиток имеет довольно простую конструкцию, внешне он напоминает коробку в которую устанавливаются:

прибор учёта электроэнергии;
внутренняя защита от перегрузки и короткого замыкания;
ручной выключатель для любой из линий.

Конструкция изготавливается из металла или пластика. Каждое изделие имеет свои особенности, так пластиковый щиток имеет повышенную устойчивость к внешним воздействиям и не проводит электричество. Металлический шкаф имеет множество модификаций, что позволяет подобрать необходимую конструкцию.

В зависимости от того, какой тип проводки установлен, щитки для электросчётчиков и автоматов подразделяют на два вида:

Наружный. Используется для открытой проводки.
Внутренний ящик для электросчётчика. Необходим для скрытой проводки.

Размер щита зависит от количества модулей, которые будут туда устанавливаться. Кроме стандартной комплектации в распределительный шкаф, входит:

Электросчётчик. Необходим для учёта потребления электроэнергии.
Автоматический выключатель. Защищает электропроводку.
Устройство защитного отключения.
Электропровода.

После покупки и проверки всех комплектующих можно устанавливать электрический щит. Во время установки следует помнить, что если сеть однофазная— ставится двухполюсный автомат, а для трёхфазной — трёхполюсный.

Выбор места установки

Электрический ящик для наружной установки монтируется под основание из негорючего материала. Нижний край шкафа коробки должен быть на высоте не менее 100 см от уровня пола, а верхняя часть не превышать 180 см. Снижение уровня допускается, если в жилом помещении проживают инвалиды или люди пожилого возраста.

Места, запрещённые для установки электрического щита:

возле отопительных систем;
в душевых;
за территорией жилого помещения за исключением щитов учёта;
в помещении санузла;
в вентиляционной шахте;
лестничный пролёт;
лоджии и балконы.

Как правило, уличный ящик для электросчётчика устанавливается рядом со входом в помещение. В квартире монтируется конструкция возле входной двери. В панельных домах для установки изделия предусмотрены тамбурные помещения.

Правила сборки

К распределительной коробке необходимо подключить определённое количество электрического кабеля. Для экономии времени их лучше подписать. Каждый провод нужно освободить от изоляции и пометить жилу фазы. Затем при помощи саморезов закрепить дин-рейку и сверху установить автомат защиты. Когда все изделия будут внутри щитка, необходимо выполнить поэтапно следующие действия:

К дин-рейке нужно подключить нулевые жилы, заранее подогнав их по длине. Исключение составляют изделия с установкой через УЗО.
Установить автомат. К верхним клеммам подводится ввод, а к нижним — выход.
Подключить дифференциальный автомат.

Необходимо знать, что прежде чем подключить прибор, нужно взять разрешение на самостоятельное подключение у контролёров энергетической компании. Если же разрешение не удалось получить, то подключение они выполняют самостоятельно. Следует помнить, что установив счётчик, к нему нужно монтировать защитное отключающее устройство. Ведь оно защищает электрическую коробку от короткого замыкания и ограничивает разрешённую мощность.

Важные рекомендации

Для сборки необходимо использовать многожильный кабель ПуВ, но допускается и применение его аналога — ПуГВ, если скрученные провода на конце покрыты специальными наконечниками. Изоляция кабеля этих марок произведена из негорючего материала, и способна сохранить свои свойства при температуре от минус 40 до 75 градусов. Срок эксплуатации изделий достигает 20 лет.

Чтобы провести фазу на вход автомата, нужно использовать «гребёнку» в качестве распределительной шины.

Советы по сборке электросчётчика:

Если бокс металлический, его необходимо заземлять.
Провод или кабель нельзя проводить под креплением АВ.
Длина запаса кабеля должна быть больше высоты электрического щитка в два раза, но не превышать 400 мм.
Во время затягивания зажимов прилагаемая сила должна быть в диапазоне 2. 5 — 3.5 Нм.

Кроме того, все провода нужно маркировать, это требование распространяется и на установленные изделия. А на дверце должна располагаться таблица с указанием назначения каждого элемента.

Прайс-лист на электромонтажные работы

Офисы обслуживания и терминалыОфисы и терминалы

‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.040389,30.393572], city: «Санкт-Петербург», adress: «Просвещения пр., д. 67», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.042447,30.389575], city: «Санкт-Петербург», adress: «Просвещения пр., д. 74, к. 2 («Перекресток»)», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60. 031445,30.43494], city: «Санкт-Петербург», adress: «Руставели ул., д. 61А («Лента»)», region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.840709,30.243051], city: «Санкт-Петербург», adress: «Ветеранов пр., д. 50, к. 2», region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.00 — 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.830594,30.211268], city: «Санкт-Петербург», adress: «Ветеранов пр., д. 92», region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.854242,30.214817], city: «Санкт-Петербург», adress: «Ленинский пр. , д. 94, к. 1, лит. А («Перекресток»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.00 — 20.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.852393,30.25357], city: «Санкт-Петербург», adress: «Ленинский пр., д. 118», region: ‘Кировский’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — сб: 09.15 — 20.15, перерыв: 13.30 — 14.00, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.856903,30.230861], city: «Санкт-Петербург», adress: «М. Жукова пр., д. 30А («Сезон»)», region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.858426,30. 228498], city: «Санкт-Петербург», adress: «М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)», region: ‘Красносельский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.871685,30.258708], city: «Санкт-Петербург», adress: «Стачек пр., д. 67, к. 2», region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.736911,30.571792], city: «Санкт-Петербург», adress: «Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)», region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.752643,30.575212], city: «Санкт-Петербург», adress: «Колпино, ул. Финляндская, д. 16-1, лит. А», region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.929849,30.433853], city: «Санкт-Петербург», adress: «Заневский пр., д. 65/1 («О’КЕЙ»)», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.945779,30.489243], city: «Санкт-Петербург», adress: «Наставников пр., д. 24, к. 1 («Пятерочка»)», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 95689,30.47752], city: «Санкт-Петербург», adress: «Наставников пр., д. 46, к. 2», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.931017,30.409652], city: «Санкт-Петербург», adress: «Новочеркасский пр., д. 37, к.1», region: ‘Красногвардейский’, subway: ‘Новочеркасская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 08. 45 — 19.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.989811,30.438508], city: «Санкт-Петербург», adress: «Пискаревский пр., д. 59 («Лента»)», region: ‘Красногвардейский’, subway: ‘Площадь Мужества’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно.’ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.949334,30. 465707], city: «Санкт-Петербург», adress: «Ударников пр., д. 19, к. 1», region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.93481,30.496894], city: «Санкт-Петербург», adress: «Хасанская ул., д. 17, к. 1 («Лента»)», region: ‘Красногвардейский’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 733083,30.085378], city: «Санкт-Петербург», adress: «Красное Село, пр. Ленина, д. 77А», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 19.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.844082,30.178675], city: «Санкт-Петербург», adress: «П. Германа ул., д. 2 («О’КЕЙ»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 23.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.851666,30.093589], city: «Санкт-Петербург», adress: «Петергофское ш., д. 98А («Лента»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.806374,30. 162314], city: «Санкт-Петербург», adress: «Таллинское ш., д. 159А («Лента»)», region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.997570948218,29.765941101852], city: «Санкт-Петербург», adress: «Кронштадт, пр. Ленина, д. 13, лит. А», region: ‘Кронштадтcкий’, subway: ‘Чёрная речка’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 19.00, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 00 — 21.00, вс: 10.00 — 21.00
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.19725,29.705337], city: «Санкт-Петербург», adress: «Зеленогорск, пр. Ленина, д. 20а, лит. А», region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59. 864548,30.315554], city: «Санкт-Петербург», adress: «Бассейная ул., д. 27», region: ‘Московский’, subway: ‘Парк Победы’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.45 — 20.45, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.45 — 20.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.851304,30.350139], city: «Санкт-Петербург», adress: «Космонавтов пр., д. 45, лит. А («О’КЕЙ»)», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.832579,30.350741], city: «Санкт-Петербург», adress: «Ленсовета ул., д. 88», region: ‘Московский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: 10.00 — 19.00‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: 10.00 — 19.00
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 9302769656,30.3544434305], city: «Санкт-Петербург», adress: «ул. Стремянная, д. 21/5, лит. А (вход с ул. Марата)», region: ‘Центральный’, subway: ‘Маяковская’, line: ‘green-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн -сб: 10.00 до 20.45, вс: выходной’, }, { name: ‘Платежный терминал’, hours: ‘10.00 — 21.00, без выходных’ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.833027,30.414054], city: «Санкт-Петербург», adress: «Бухарестская ул., д. 89, лит. А («Перекресток»)», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.985135166804,30.328152812978], city: «Санкт-Петербург», adress: «ул. Белоостровская, д. 6, лит. А («ГУП ТЭК СПб»)», region: ‘Приморский’, subway: ‘Лесная’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — пт: 09.00 -18.00, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.853989,30.305996], city: «Санкт-Петербург», adress: «Новоизмайловский пр., д. 46, к. 1», region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.859817,30.467715], city: «Санкт-Петербург», adress: «Бабушкина ул., д. 125 («Лента»)», region: ‘Невский (левый берег)’, subway: ‘Пролетарская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59. 895502,30.426738], city: «Санкт-Петербург», adress: «О. Берггольц ул., д. 11», region: ‘Невский (левый берег)’, subway: ‘Елизаровская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: 10.00 — 19.00‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: 10.00 — 19.00
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.834564,30.50482], city: «Санкт-Петербург», adress: «Прибрежная ул., д. 11», region: ‘Невский (левый берег)’, subway: ‘Рыбацкое’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09. 15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.909832,30.449535], city: «Санкт-Петербург», adress: «Дальневосточный пр., д. 16 («Лента»)», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 901008,30.46418], city: «Санкт-Петербург», adress: «Дыбенко ул., д. 13, к. 1», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.904207,30.476792], city: «Санкт-Петербург», adress: «Дыбенко ул., д. 25, к. 1», region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09. 15 — 20.15, вс: 10.00 — 18.00
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: 10.00 — 18.00
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.922995,30.481266], city: «Санкт-Петербург», adress: «Коллонтай ул., д. 28, к. 1», region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 911823,30.469471], city: «Санкт-Петербург», adress: «Подвойского ул., д. 16, к. 1», region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.30 — 19.00, перерыв: 14.30 — 15.00, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.30 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.962633,30.291137], city: «Санкт-Петербург», adress: «Б. Зеленина ул., д. 17, лит. А», region: ‘Петроградский’, subway: ‘Чкаловская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09. 00 — 20.00, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.956665,30.301055], city: «Санкт-Петербург», adress: «Введенская ул., д. 5/13», region: ‘Петроградский’, subway: ‘Горьковская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59. 967579,30.305385], city: «Санкт-Петербург», adress: «Ординарная ул., д. 19», region: ‘Петроградский’, subway: ‘Петроградская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869463,29.828146], city: «Санкт-Петербург», adress: «Петергоф, Гостилицкое ш., д. 58, лит. А», region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 876436,29.918516], city: «Санкт-Петербург», adress: «Петергоф, ул. Константиновская, д. 8, лит. А», region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 08.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.86922,29.866632], city: «Санкт-Петербург», adress: «Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)», region: ‘Петродворцовый’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.000025,30.270485], city: «Санкт-Петербург», adress: «Богатырский пр., д. 13А («О’КЕЙ»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [60. 003147,30.228246], city: «Санкт-Петербург», adress: «Богатырский пр., д. 42 («О’КЕЙ»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 24.00, без выходных
‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 — 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.022386,30.293428], city: «Санкт-Петербург», adress: «Вербная ул., д. 21, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Удельная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.005392,30.282702], city: «Санкт-Петербург», adress: «Испытателей пр., д. 19, к. 2», region: ‘Приморский’, subway: ‘Пионерская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: 10.00 — 19.00
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.006587110358,30.262165912688], city: «Санкт-Петербург», adress: «Комендантский пр. , д. 11″, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘ пн — сб: 09.30 — 20.30, перерыв: 13.30 — 14.00, вс: выходной
‘, }, { name: ‘Центр приема платежей’, hours: ‘пн- сб: 09.30 — 20.30, вс: 10.00 -19.00
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.03922,30.239538], city: «Санкт-Петербург», adress: «Парашютная ул., д. 60, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09. 30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.998661,30.237355], city: «Санкт-Петербург», adress: «Планерная ул., д. 17, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.984629,30.226046], city: «Санкт-Петербург», adress: «Савушкина ул. , д. 112, лит. А («Лента»)», region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.987048403196,30.226258296325], city: «Санкт-Петербург», adress: «Савушкина ул., д. 123, к. 1», region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 724138,30.411898], city: «Санкт-Петербург», adress: «Пушкин, Октябрьский б-р, д. 16, лит. А», region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.798656,30.399223], city: «Санкт-Петербург», adress: «Шушары, Московское ш., д. 16А («Лента»)», region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 829023979965,30.377969354491], city: «Санкт-Петербург», adress: «Балканская пл., д. 5, лит. Я (ТК «Астра»)», region: ‘Фрунзенский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869065,30.368563], city: «Санкт-Петербург», adress: «Будапештская ул., д. 11», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 00 — 20.00, вс: 10.00 — 18.00‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.00 — 20.00, вс: 10.00 — 18.00
‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.849754,30.397974], city: «Санкт-Петербург», adress: «Бухарестская ул., д. 69, лит. А («Лента»)», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 — 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59. 857861,30.38979], city: «Санкт-Петербург», adress: «Славы пр., д. 43/49», region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн — пт: 10.30 — 19.00, обед: 14.30 — 15.00, сб, вс: выходной
‘, }, { name: ‘Платежный терминал’, hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.944143,30.361988], city: «Санкт-Петербург», adress: «Кирочная ул., д. 30», region: ‘Центральный’, subway: ‘Чернышевская’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — сб: 09. 30 — 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.475839,33.85647], city: «Бокситогорск», adress: «Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00-17.00, пт: 08.00-16.00, перерыв: 12.00-13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 474125,33.844325], city: «Бокситогорск», adress: «Бокситогорск, ул. Советская, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.962709,34.027392], city: «Важины», adress: «Важины, ул. Школьная, д. 6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — пт: 08.00-17.00, перерыв: 12.00-13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 443304,29.479788], city: «Волосово», adress: «Волосово, пр. Вингиссара, д.17А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — пт: 08.00 — 17.00, сб,вс: 11.00 — 17.00‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.450326,29.486669], city: «Волосово», adress: «Волосово, пр. Вингиссара, д. 89, 2 этаж», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — пт: 08.00 — 17.00, сб, вс: 11.00 — 17.00
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 898887,32.349322], city: «Волхов», adress: «Волхов, ул. Александра Лукьянова, д. 4, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.903828,32.355807], city: «Волхов», adress: «Волхов, ул. Волгоградская, д. 1, к. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13. 00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.021155,30.647275], city: «Всеволожск», adress: «Всеволожск, Всеволожский пр., д. 17, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, перерыв: 13.00 — 13.48, пт: 09.00 — 17.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.027782,30.619912], city: «Всеволожск», adress: «Всеволожск, ш. Дорога жизни, д. 12 («Лента»)», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.020876,30.644364], city: «Всеволожск», adress: «Всеволожск, ул. Заводская, д. 8″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 019666,30.649502], city: «Всеволожск», adress: «Всеволожск, Октябрьский пр., д. 89, лит. Б», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.711266,28.747248], city: «Выборг», adress: «Выборг, ул. Димитрова, д. 4″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 8.30 — 17.30, пт: 8.30 — 16.30, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 715703,28.74873], city: «Выборг», adress: «Выборг, ул. Железнодорожная, д. 2 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн-чт: 08.45-18.00, пт: 09.00-17.00, перерыв: 13.00-14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.714475,28.730521], city: «Выборг», adress: «Выборг, ул. Северный Вал, д. 3″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 408714,30.349375], city: «Вырица», adress: «Вырица, ул. Жертв Революции, д. 25″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.559398,30.127177], city: «Гатчина», adress: «Гатчина, ул. Карла Маркса, д. 18А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб,вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 548281,30.096778], city: «Гатчина», adress: «Гатчина, ул. Старая дорога, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.560483,30.124195], city: «Гатчина», adress: «Гатчина, ул. Чкалова, д. 47 «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 500474,34.657767], city: «Ефимовский», adress: «Ефимовский, 1 микрорайон, д. 11а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.375702,28.221895], city: «Ивангород», adress: «Ивангород, Кингисеппское ш., д. 7А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн-чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб,вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 366569,28.618968], city: «Кингисепп», adress: «Кингисепп, ул. М. Гражданская, д. 4″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.44464,32.024985], city: «Кириши», adress: «Кириши, пр. Героев, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 454337,32.023574], city: «Кириши», adress: «Кириши, ул. Комсомольская, д. 3 «, region: », subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн-чт: 08.45-18.00, пт: 09.00-17.00, перерыв: 13.00-14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.448739,32.016747], city: «Кириши», adress: «Кириши, пр. Ленина 26, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — пт: 08.00 — 19.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 888749,30.999836], city: «Кировск», adress: «Кировск, ул Северная, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884266,30.989353], city: «Кировск», adress: «Кировск, ул. Энергетиков, д. 6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 619989,30.390258], city: «Коммунар», adress: «Коммунар, ул. Гатчинская, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.628316,30.400283], city: «Коммунар», adress: «Коммунар, ул. Ижорская, д. 24а «, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 — 23.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61. 125216,29.876888], city: «Кузнечное», adress: «Кузнечное, ул. Молодежная, д. 10, лит. А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 — 20.00, без выходных
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.735554,33.554744], city: «Лодейное Поле», adress: «Лодейное Поле, ул. Карла Маркса, д. 27″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 738554,33.538853], city: «Лодейное Поле», adress: «Лодейное Поле, ул. Ульяновская, д. 15, к. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738229,29.845187], city: «Луга», adress: «Луга, Железнодорожная ул., д. 2/6″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13. 00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.736183,29.861689], city: «Луга», adress: «Луга, пр. Комсомольский, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738696,29.851942], city: «Луга», adress: «Луга, ул. Тоси Петровой, д. 12″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — ср: 08.00 — 17.00, чт: 08.00 — 18.00, пт: 08.00 — 16.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.914625,34.067251], city: «Никольский», adress: «Никольский, пр. Речного Флота, д. 19а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 114531,32.322147], city: «Новая Ладога», adress: «Новая Ладога, ул. Луначарского, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.774593,30.794338], city: «Отрадное», adress: «Отрадное, ул. Заводская, д. 11″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 769868,30.796341], city: «Отрадное», adress: «Отрадное, ул. Лесная, д. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.515592,34.178085], city: «Пикалево», adress: «Пикалево, ул. Заводская, д. 11 А», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв:12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 514752,34.178489], city: «Пикалево», adress: «Пикалево, ул. Заводская, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.916772,34.158259], city: «Подпорожье», adress: «Подпорожье, ул. Комсомольская, д. 1а», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12. 48, сб, вс: выходной

‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.038907,30.147003], city: «Приозерск», adress: «Приозерск, ул. Калинина, д. 51″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.255908,29.61078], city: «Рощино», adress: «Рощино, ул. Советская, д. 57″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.106737,28.863382], city: «Светогорск», adress: «Светогорск, ул. Победы, д. 28″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.30 — 17.30, пт: 08.30 — 16.30, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 146048,30.207962], city: «Сертолово», adress: «Сертолово, ул. Школьная, д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.086057,29.955841], city: «Санкт-Петербург», adress: «Сестрорецк, ул. Токарева, д. 1», region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13. 00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.121786,28.08342], city: «Сланцы», adress: «Сланцы, ул. Грибоедова, д. 1″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — пт: 08.00 — 17.00, перерыв: 12.00 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.116617,28.087705], city: «Сланцы», adress: «Сланцы, ул. Кирова, д. 39″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08. 00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.117592,28.086555], city: «Сланцы», adress: «Сланцы, ул. Ленина, д. 10″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.531042,28. 669687], city: «Советский», adress: «Советский, ул. Школьная, д. 27″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.30 — 17.30, пт: 08.30 — 16.30, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.558316,30.221985], city: «Сосново», adress: «Сосново, ул. Механизаторов, д. 11″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 902758,29.101876], city: «Сосновый Бор», adress: «Сосновый Бор, ул. Петра Великого, д. 9″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн-чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб,вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.730116,30.615187], city: «п. Тельмана», adress: «п. Тельмана, д. 2Б («Лента»)», region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 645078,33.563233], city: «Тихвин», adress: «Тихвин, 1а микрорайон, д. 37″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644541,33.508274], city: «Тихвин», adress: «Тихвин, ул. Советская, д. 41″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00-17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 644859,33.545347], city: «Тихвин», adress: «Тихвин, 1 микрорайон., д. 2″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.540299,30.863813], city: «Тосно», adress: «Тосно, ш. Барыбина, д. 16″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.00 — 17.00, пт: 08.00 — 16.00, перерыв: 12.00 — 12.48, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 537885,30.851758], city: «Тосно», adress: «Тосно, ул. Энергетиков, д. 7″, region: ‘Другой город’, subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн — чт: 08.30 — 17.15, пт: 08.30 — 16.00, перерыв: 12.15 — 13.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.945752,31.034215], city: «Шлиссельбург», adress: «Шлиссельбург, ул. Жука, д. 3″, region: », subway: », line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн — чт: 08.45 — 18.00, пт: 09.00 — 17.00, перерыв: 13.00 — 14.00, сб, вс: выходной
‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, ]
Фильтр
РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛугаНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург
На карте
Списком
Установка щитка распределительного навесного | elesant.ru

Вступление
Здравствуй, Уважаемый читатель! Приветствую вас на сайте Elesant.ru. Сегодня поговорим об установке щитка распределительного навесного. Но для начала немного о распределительном щитке в квартире.
Назначение распределительного щитка
Распределение электропитания в многоквартирном доме происходит по следующей схеме. От трансформаторной подстанции кабель электропитания вводится в дом и подключается к вводному устройству (ВУ) и/или главному распределительному щиту (ГРЩ). От вводных устройств питающая цепь «доставляет» электропитание по этажным щиткам, а от них по распределительными цепями «расходится» по квартирам, где запитываются квартирные щитки. От квартирного щитка электропитание по групповым цепям распределяется по квартире до розеток, светильников и стационарных электроприборов.
Именно такая схема электропитания квартиры была изначально,в стародавние времена,да и осталась во многих домах старой постройки. По старым нормативам в квартирах устанавливались распределительные щитки с плавкими предохранителями и счетчиком,как на фото.
Потом квартирные щитки вывели из квартир, а учет, и распределение электропитания квартиры сосредоточили в этажных щитках.
В современные постройки жилых домов, после принятия новых ПУЭ изд.7,08.07.2002 года, «вернули» квартирные щитки в квартиры. При этом сменилась аллюминевая проводка на медную и вся электропроводка в квартире приобрела более цивилизованный вид.
Но не все живут в новых домах, а увеличение электроприборов в квартире просто требует привести электропроводку квартиры в современный, а самое главное, безопасный вид.
Виды распределительных щитков
Меняя или ремонтируя электропроводку в квартире, центральным звеном является распределительный щиток. Выбирая распределительный щиток для квартиры нужно понимать, что щитки бывают навесные и встроенные.
Навесной щиток устанавливается на стену. Для его монтажа не требуется проводить грязных и шумных работ по штроблению стены, что в некоторых случаях определенный плюс. Внешний вид навесного щитка напоминает небольшой шкафщик. Соременные навесные щитки имеют довольно неплохой эстетичный вид и несмотря на то, что навесной щиток занимает много места на стене, очень часто устанавливаются при замене и ремонте электропроводки квартиры.
Выбор навесного распределительного щитка
Выбирается навесной распределительный щит по количеству планируемых автоматов защиты, соответствующих группам электропитания в квартире. Щитки различаются по количеству устройств защиты и управления, которые можно установить в щиток. Их называют модули.
Примечание: Модуль это место в щитке для установки одного однополюсного автомата защиты. Соответственно для УЗО(устройство защитного отключения) нужно два модуля, для трехполюсного автомата три модуля.
Если у вас есть электропроект квартиры, то вид щитка можно посмотреть на листе с однолинейной расчетной схемой. Без проекта количество модулей в щитке вам должен сказать мастер.Он должен нарисовать схему щитка,на которой будут видны нужные модули защиты и управления электросети. Если вы сами делаете ремонт, то самостоятельно рассчитайте количество групп в квартире (Читайте статью: Расчет сечения кабеля, автоматов защиты).Определите, сколько УЗО (устройство защитного отключения) нужно и определите нужное количество модулей защиты и управления в щитке.
Выпускаются навесные щитки с четным количеством модулей от 6 штук. Навесной щиток с минимальным местом под модули называют мини-щиток или мини-бокс. Щитки могут быть с расположением автоматов защиты в один, два ,три и четыре ряда.
Комплектация щитков различна и зависит от производителя. Обычно в комплект входят элементы крепежа, дин-рейки для установки автоматов защиты (модульных устройств) и соединительные колодки для подключения проводов.
Примечание: Дин-рейка это металлическая пластина со специальным изогнутым профилем для удобного и быстрого установки на ней автоматов защиты.
Навесные щитки могут быть со специальным местом под счетчик учета или без него. С местом под счетчик или уже установленным счетчиком навесные щитки называются учетно-распределительные.
Также навесные щитки имеют либо металлические, либо пластиковые корпуса.
Степень защиты квартирного щитка должно быть не менее IP31(ПУЭ 7.1.28, Ссылка внизу статьи).
Примечание: IP-это степень защиты электротехнического устройства согласно принятым международный стандартом IEC 60529 (немецким: DIN 40050, союзным: ГОСТ 14254-96) показывает при каких внешних воздействиях устройство может работать исправно. Максимальная защита это IP 68, минимальная IP 22. Например вводное устройство электропитания дома, для установки на улице, должно иметь степень защиты не ниже IP 55. (Можете почитать статью о Вводном Устройстве тут)
Одновременно с подбором навесного щитка нужно выбрать место под его установку.
Место под установку навесного распределительного щитка
При выборе места под установку навесного распределительного щитка я бы рекомендовал основываться на нормах ПУЭ (Правила устройства электроустановок глава 7. п.7.1.28,35,36)
Расстояние от навесного щитка до любого трубопровода в квартире, включая водопровод, канализацию, трубы отопления, должно быть не менее 1 метра.

Щиток должен быть установлен в удобном для обслуживания месте.

Высота от пола рекомендуется 1,5-1,6 метра до окошка счетчика. Если щиток без счетчика учета, высота установки регламентируется только удобством обслуживания, обычно это 1,5-1,7 метра. Правда, при борьбе за пространство некоторые устанавливают навесной щиток под потолок.

Кстати, по старым нормативам, распределительные щитки с плавкими предохранителями, устанавливались на высоте от двух метров от пола. Связано это с обеспечение мер электробезопасности. так как эти распределительные щитки не имели никакой внешней защиты, а имели вид открытой панели с закрепленными плавкими предохранителями, «пробками».
После выбора места под установку щитка навесного распределительного его покупке и комплектации можно приступать к установке.
Другие статьи раздела: Электромонтаж
Нормативные документы
ГОСТР 51628-2000,Щиты распределительные

Схемы электрощитков(функциональные)
Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные), простые боксы

Установка и монтаж щита учета
Расскажем о том, как собрать щит учёта электроэнергии. И что в основном для этого нужно.
Доброго времени! Сегодня мы расскажем о том, как собрать щит учёта электроэнергии 220В. И что в основном для этого нужно.
Сразу скажем, что вопрос сборки достаточно сложный, и если вы не уверены в своих силах, то лучше не беритесь за такую работу самостоятельно, так как цена ошибки здесь чревата такими последствиями как короткое замыкание или пожар.
В конце мы приведём схему, в которой покажем, какие неисправности в щите учёта могут послужить причиной выхода из строя оборудования, начиная от котлов отопления и заканчивая светодиодными лампами.
Итак, начнём. Как понятно из названия, «щит учёта», этот щит служит для учёта электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счётчик, но обо всём по порядку.
Выбор щита
В первую очередь вам нужен сам ящик (щит), в который вы будете все устанавливать. Он подбирается исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в которых вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны, так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Совет: на улице лучше ставить стальные щитки.
Во-первых, потому что случайным людям будет гораздо сложнее в него попасть и сломать. Во-вторых, на морозе пластик становится ломким и со временем может потрескаться, из-за чего нужно будет менять щит, а это немало лишней работы.

Ну и последнее, что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.
Автоматические выключатели
Итак, щиток — это первое, что вы покупаете. Но перед этим нужно определиться с тем, какое количество автоматических выключателей будет установлено.
Заранее эти расчёты делает ваш электрик, а так же вы можете сделать это самостоятельно.
Для начала, лучше всего поделить розетки и освещение. Допустим: один автомат на освещение, а второй на розетки. Далее всё зависит от вашего потребления электричества. Если потребление будет большое, то можно, например, 2 комнаты подключить на одну пару автоматов, а остальные комнаты на другую. Под парой автоматов мы подразумеваем два автомата «свет и розетки». т.е получается 4 автомата.

Обратите внимание:
Если какой-либо прибор в доме потребляет больше 5 киловатт, то его необходимо подключать отдельной линией (и, соответственно, отдельным автоматом). Это такие приборы как электроплита, электрокотел и т.п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме.

На вводе желательно устанавливать двухполюсной автомат (двойной), а так же УЗО и ОПС, но об этом ниже.
Выбор мощности автоматических выключателей
Начнём с того, что автоматы подбираются исходя из сечения проводки, чтобы он мог отключиться до того как ваш провод начнет плавиться от перегрузки.
В основном провода сечением 2.5мм² идут на розетки, а 1.5мм² на освещение.
Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 20 А (ампер), а на 1.5мм² мощностью 16А. Ниже приведем таблицу, на какое сечение и какой автомат рекомендуется ставить, а также какова максимальная нагрузка у такого провода:
Что такое УЗО и зачем оно нужно?
Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО.
УЗО — это устройство защитного отключения, предназначенное для защиты от утечек тока. В нашем случае под утечкой тока подразумевается электричество, которое проходит мимо электропроводки и электроприборов. Задача этого прибора обнаружить эту утечку и отключить питание. Простыми словами: если вы возьметесь за 2 оголенных провода, то устройство отключит ток до того, как вы почувствуете удар током, но это в теории.
Также в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов, что и автоматы(10А,16А,25А и т.д). А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины перетерлась изоляция провода (Фаза) в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых будет полезно данное устройство, но думаю это излишне.
Полагаю, вы уже выбрали для себя, будете ставить его или нет.
ОПС: что это и для чего?
Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления.
В щит устанавливается параллельно вводного автомата (далее на схеме будет показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие чего отключается вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает на заземление. Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной автомат только за место «флажка» выключателя на нем находится индикатор рабочего состояния (когда он зеленый — прибор исправен, если красный, то он вышел из строя). Если вы подключаете к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C», «D».
К Класс «B»
Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от ударов молний и перенапряжений.
К Класс «С»
Монтируется в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.
К Класс «D»
Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».
Выбор счетчика:

Счетчики бывают электромеханические и электронные.
Электромеханические счетчики имеют механический механизм отсчета. Конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.
Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Также многие модели оснащены функцией дистанционной передачи показаний.
Кроме того, счетчики подразделяются на однотарифные и двухтарифные.
Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному, и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).
Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.
Класс точности — это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит заострять внимание.
Размеры счетчиков
По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.
Сборка щита
Ну вот, мы постепенно подошли к самому главному ответу на вопрос: как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах.
Итак, первое, с чего мы начнем, это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль» из ВА идут на счетчик, а из счетчика на УЗО. Из УЗО проводом «фаза» подключаются все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной, либо перемычками из провода 6мм².
Осталось подключить только ВА «питающим» проводом. По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий, либо коричневый, это «ноль», белый или красный — это «фаза», желто-зеленый это заземление. А вот и сама схема сборки:
Схема сборки щита с УЗО и ОПС

Схема сборки щита без УЗО и ОПС:
Ну вот в принципе и все, что мы хотели рассказать. При затягивании контактов на автоматах делайте это с максимальным усилием (если затяните не достаточно сильно, то со временем контакт ослабеет и начнет греться, со всеми вытекающими последствиями).
Спасибо за внимание. Удачного вам ремонта!
Проконсультироваться бесплатно и приобрести всё необходимое для сбора щита учёта, можно на нашем сайте.
— Мы несем гарантийные обязательства по товару.
— Проконсультироваться и оформить заказ можно по бесплатному телефону: +7 (800) 200-92-12,
— Либо пишите нам: [email protected] .
Как выбрать розетку для стиральной машины
Использование розетки для стиральной машины при строительстве или ремонте прачечной дает множество преимуществ. Некоторые из преимуществ включают:
Быстрый и безопасный доступ к запорным клапанам воды в случае аварии
Освобождение места на полу за счет исключения необходимости в раковине для стирки стиральной машины
Четкий и чистый законченный вид для вашего проекта
Но при таком большом количестве доступных опций, как выбрать коробку для вашего проекта прачечной?
1.Конфигурация водоснабжения и канализации
При выборе выпускной коробки для стиральной машины обязательно определите, существуют ли какие-либо ограничения, которые могут создать проблемы для вашего приложения (например, материал трубы, расположение трубы, пространство в стенке и т. Д.). В то время как все выходные коробки для стиральных машин Oatey поддерживают широкий диапазон соединений на выбор в зависимости от материала трубы и с или без гидроусилителя, не каждая выпускная коробка для стиральной машины будет совместима с компоновкой. Если вода будет подаваться сверху, выберите коробку, которая может быть установлена перевернутой, и в ней будет место для размещения клапанов подачи воды сверху и дренажа снизу.За исключением коробок Eliminator и MODA с огнестойкостью, выпускные коробки для стиральных машин Oatey могут быть перевернуты для поддержки этой конфигурации.
Наряду с водоснабжением необходимо учитывать, как и куда будет слить воду из ящика стиральной машины. Если требуется устройство, в котором можно разместить дополнительный дренаж, например трубопровод для конденсата, подумайте о ящике для стиральной машины с дополнительными опциями для дренажа. Eliminator Oatey имеет единую точку соединения с отдельными заглушками для поддержки двух дренажных линий.Другой вариант WMOB, который может поддерживать дополнительный дренаж, — это бокс Oatey 2 x 4. Благодаря возможности установки в перевернутом положении, 2х4 имеет выбивки во всех 4 углах для дополнительной гибкости при установке дренажных линий.
Oatey Quadtro WMOB — один из самых универсальных боксов для поддержки различных конфигураций дренажа и подачи. С коробкой Oatey Quadtro клапаны можно перемещать для поддержки компоновок, требующих, чтобы стоки находились слева, справа или по обе стороны от слива, или даже приходили сверху.
2. Конструктивные особенности
Помимо конфигурации сантехники, возможно, потребуется принять во внимание структурную конфигурацию помещения, в котором вы производите установку. Для этого у нас есть серия WMOB, которые предлагают дополнительную гибкость в установке. Модульная конструкция коробок MODA позволяет добавлять выпускные коробки в любой конфигурации, которая лучше всего подходит для вашего проекта, в том числе между стойками с подачей воды с одной стороны и канализацией с другой или даже отдельными стенами.
Для ситуаций, когда у вас ограниченное пространство, Oatey Centro II отличается компактной конструкцией, позволяющей поместиться в ограниченном пространстве, при этом обеспечивая долговечность и гибкость.
3. Особые области применения
В зависимости от области применения могут потребоваться специализированные коробки. Большинство выходных коробок для стиральных машин Oatey изготовлены из ПВХ или HIPS (ударопрочного полистирола), но в некоторых случаях могут потребоваться другие материалы. Для ситуаций, когда WMOB необходимо утопить в огнестойкой стене, Oatey предлагает огнестойкие WMOB, построенные на основе Bulk Molding Compound (BMC) с вспучивающимися прокладками UL и изоляционным материалом UL.
После того, как вы выбрали правильный выпускной ящик для стиральной машины для вашей ситуации, его следует установить на высоте, на которой край уровня затопления (или верх сливного отверстия) находится на высоте от 32 до 34 дюймов над готовым полом. Несмотря на то, что при завершении проекта прачечной необходимо учитывать множество факторов, благодаря широкому ассортименту розеток для стиральных машин Oatey есть вариант для любой необходимой конфигурации.
WMOB Можно установить перевернутым? Материал? Особенность, которую необходимо учитывать
Centro II
✓
ПВХ Компактная конструкция, занимающая меньше места
2 х 4 ✓ ПВХ 4 заглушки сливных отверстий для дополнительной гибкости компоновки
Металл ✓ Сталь 20 калибра Изготовлен из сверхпрочной стали 20 калибра
Противопожарные х Bulk Molding Compound (BMC) с вспучивающимися прокладками, классифицированными UL, и изоляционным материалом, классифицированным UL Для ситуаций, требующих наличия огнестойкого ящика для стиральной машины
Quadtro ✓ БЕДРА Регулируемое положение клапанов и дренажа
MODA ✓ ПВХ Модульная конструкция для гибкости установки
Сепаратор х БЕДРА Единая точка подключения с отдельными заглушками для поддержки 2 дренажных линий
Все модели Oatey WMOB доступны с соединениями для медного припоя и пресса, наружной и внутренней резьбой из ХПВХ, Viega, 1807 PEX (обжим), 1960 Uponor (холодное расширение), сжатия или железной трубы с наружной резьбой (MIP) и с или без гидроударник
Коробка 4ALL® BOX для стиральных машин закрывает надежные клапаны FlowTite от ACCOR и соединяет их с трубой внутри коробки, что снижает ответственность
Скрытые протечки в стене и связанные с этим дорогостоящие убытки — кошмар каждого домовладельца и ответственность любого подрядчика.Вне поля зрения утечка может продолжаться незамеченной в течение долгого времени, что связано не только с расходами на ремонт сантехники, но и с возможностью устранения плесени и замены гипсокартона.
Щелкните здесь, чтобы получить дополнительную информацию о 4ALL BOX для стиральных машин
Щелкните здесь, чтобы получить дополнительную информацию о 4ALL BOX для льдогенераторов
Устраняет возможность протечек в стене Новейший продукт
ACCOR Technology, 4ALL BOX, исключает возможность протекания в стене в соединениях клапана стиральной машины с трубой.Уникальная конструкция 4ALL BOX содержит эти соединения внутри прочной, полностью герметичной коробки, что снижает общую долгосрочную ответственность сантехников и строителей. 4ALL BOX дополняет клапаны ACCOR FlowTite® 4ALL, которым подрядчики доверяют уже почти три десятилетия и которые были установлены в более чем 3 миллионах новых домов.
Доказано, что наша запатентованная технология PUSHON® устраняет утечки из соединений клапана, и мы сделали такую же надежную конструкцию для 4ALL BOX. Мы использовали вторичное уплотнительное кольцо вне коробки, чтобы герметизировать коробку на трубе, и добавили защитную крышку, чтобы исключить очистку, а также обратные вызовы.
Адаптируется к рабочему месту

Коробка 4ALL предназначена для медных труб, труб из ХПВХ и всех труб PEX и обеспечивает гибкую установку в зависимости от выполняемой работы. Установите его сбоку от стойки, используя передние и задние выступы, или между стойками, используя трубу на рабочем месте. Или установите две бок о бок бок о бок на одной стойке, чтобы клапаны и дренаж можно было разделить на соседние отсеки. Воронка для конденсата или AAV могут быть добавлены как опция.
Надежное качество Сделано в США

Клапаны 4ALL BOX и FlowTite 4ALL производства США более надежны, чем импортные.Клапаны имеют конструкцию с двойным зажимным кольцом, испытанную на давление 1000 фунтов на квадратный дюйм, доступны с ограничителями или без них и имеют письменную 10-летнюю гарантию для проживания. Мы рады представить еще одну качественную линейку продуктов, соединяющую трубопроводные системы с бытовой техникой и оборудованием в доме.
Щелкните здесь, чтобы получить дополнительную информацию о 4ALL BOX
Как установить встраиваемый ящик для стиральной машины
Установка встраиваемого ящика для стиральной машины звучит немного сложно, но на самом деле это может быть довольно легко сделать даже для новичков.Если вы новичок в этой задаче, вот несколько инструментов и материалов, а также некоторые шаги, которые помогут вам в этом процессе.
Шаг 1 — Подготовьте зону
Начните с решения, где вы хотите, чтобы стиральная машина фактически располагалась. Скорее всего, вам захочется находиться в подвале или в подсобном помещении возле раковины. Как только вы найдете эту область, измерьте от земли примерно 50 дюймов, а затем отметьте место. Затем поднимите коробку, чтобы можно было обвести ее вокруг. Когда у вас будет контур, вы можете использовать пилу, чтобы разрезать область, в которую поместите коробку.Вы также можете измерить глубину коробки, чтобы знать, насколько глубоко нужно разрезать.
Шаг 2 — Просверливание отверстий
Вам также нужно будет просверлить отверстие выше фактической площади выпускного отверстия, которое вы только что вырезали, чтобы можно было пропустить проводку. На этом этапе вам, вероятно, понадобится помощь другого человека. Вам нужно будет провести кабель и проводку через отверстие в стене до только что вырезанного отверстия. Обязательно выключайте питание, пока работаете над этим этапом через другие, чтобы не навредить себе или проводке в доме.Постарайтесь вывести из отверстия минимум 5-7 дюймов, чтобы у вас было место для работы с проводкой.
Шаг 3 — Установите коробку
Теперь, когда у вас есть проводка, вы можете установить коробку так, чтобы она возвращалась в область, которую вы только что вырезали. Вам нужно будет отодвинуть его до упора, а затем полностью просверлить в стене. Затем вы можете выполнить фактическую разводку и подключение кабелей, когда они будут установлены и прочны. Латунный винт нужно будет прикрепить к черному проводу.Белый провод можно прикрепить к серебряному винту. Возможно, вам понадобится отвертка, чтобы полностью соединить их и убедиться, что они плотно прилегают. Наконец, к зеленому винту можно прикрепить простой или голый винт, который является заземлением. это можно сделать в последнюю очередь, после того, как будут выполнены все остальные подключения.
После того, как вы закончите подключение всего, вы можете использовать отвертку, чтобы прикрепить крышку к только что установленной коробке. Это важно, так как она находится рядом со стиральной машиной и должна быть защищена от повреждения водой.Как только вы это сделаете, вы можете снова включить питание той области, над которой вы работаете, и протестировать, чтобы убедиться, что все работает.
Box Drive для Windows — Box
СКАЧАТЬ 64 БИТА СЕЙЧАС
СКАЧАТЬ 32 БИТА СЕЙЧАС
Предварительные требования
Windows 7 (32-битная или 64-битная) или Windows 10 (32-битная или 64-битная)
Универсальный ЭЛТ
.NET версии 4.5.2 или выше
Box Sync не установлен
ПРИМЕЧАНИЕ. Для максимального удобства работы с Box мы рекомендуем следующие системные характеристики. Даже если ваша машина не соответствует рекомендуемым системным характеристикам, вы все равно сможете установить и запустить Box Drive. В противном случае вы можете испытать ухудшение работы.
Рекомендуемые минимальные технические характеристики системы
Двухъядерный процессор 1,6 ГГц
4 ГБ ОЗУ
Этапы установки
Загрузите установщик Box Drive для 64-разрядной или 32-разрядной Windows.
Перейдите в то место на вашем компьютере, куда вы загрузили файл, и дважды щелкните его, чтобы запустить программу установки.
Следуйте инструкциям для завершения установки. Если Box Drive не запускается автоматически после установки, вам может потребоваться запустить приложение из меню Пуск .
Развертывание Box Tools в Windows
Box Tools позволяет пользователям открывать, просматривать и редактировать файлы с помощью ваших любимых приложений.
ПРИМЕЧАНИЕ: Эта информация относится к физическим средам Windows.Дополнительные сведения об использовании настольных приложений Box в виртуальных средах см. На веб-странице Box Использование Box в виртуальных средах.
Box предлагает два варианта: однопользовательский и машинный. Функциональные возможности двух вариантов одинаковы. Однако они устанавливают программы в разных местах и поддерживают разные конфигурации.
Однопользовательский
Стандартный установщик Box Tools .exe устанавливает Box Tools под профилем пользователя и должен использоваться только на однопользовательских машинах.Однопользовательская установка не рекомендуется для массового развертывания Box Tools.
Однопользовательский установщик .exe не требует прав администратора и разработан таким образом, чтобы его могли легко установить конечные пользователи.
При однопользовательской установке и Box Edit.exe, и Box Local Com Service.exe должны быть запущены от имени конечного пользователя.
Однопользовательская версия устанавливается в следующие места на компьютере:
C: \ Users \ USERNAME \ AppData \ Local \ Box \ Box Edit
C: \ Users \ USERNAME \ AppData \ Local \ Box \ Box Локальный сервер Com
Установщик на уровне машины
Машина широкая.Установщик msi устанавливает Box Tools как программу для всей машины и поддерживает многопользовательские машины.
Программа установки на уровне машины рекомендуется для массового развертывания Box Tools.
Любой пользователь на машине может использовать функции Box Tools (Box Edit и Device Trust), если используется установщик .msi.
Машинный установщик требует прав администратора для установки Box Tools.
После установки версии для всей машины пользователям потребуется выйти из Windows и снова войти в систему, прежде чем Box Edit будет включен для этих пользователей.
Место установки в масштабе машины:
C: \ Program Files (x86) \ Box \ Box Edit
C: \ Program Files (x86) \ Box \ Box Локальный сервер Com
ПРИМЕЧАНИЕ. При установке на уровне машины Box Edit.exe должен запускаться от имени конечного пользователя, а Box Local Com Windows Service.exe должен запускаться от имени пользователя SYSTEM как служба Windows.
Для получения дополнительной информации об установке Box Tools, в том числе в других средах, посетите страницы Box. Использование Box в виртуальных средах и крупномасштабных развертываниях: Box Edit.
Важно, чтобы ваша версия Box была как можно более актуальной. Посетите Обновление Box Drive, чтобы узнать, как обновить Box Drive.
Ссылки по теме
Типы файлов, игнорируемые или блокируемые Box Sync и Box Drive
Управление приглашениями к сотрудничеству
Используйте Box Capture на мобильном телефоне
Использовать окно редактирования
Использование Box в мобильном браузере
Общие сведения о настройках папок
Понимание мобильной безопасности
Удалить окно редактирования
Box: установите приложения для работы с данными Box на рабочий стол | IT @ UMN
Есть два приложения, которые помогут вам работать с файлами Box с рабочего стола.Рекомендуемое приложение для установки и использования — Box Drive. Однако, если вам нужно работать с файлами в автономном режиме, вам следует вместо этого установить и использовать Box Sync.
Установка коробки передач
Существуют известные проблемы с установленными на вашем компьютере как Box Sync, так и Box Drive. Это не поддерживаемая конфигурация. Пожалуйста, следуйте этому руководству, чтобы удалить Box Sync перед установкой Box Drive.
Если у вас уже установлена программа Box Sync, удалите Box Sync перед установкой Box Drive.
Mac
Предварительные требования:
macOS 10.11 или выше
macOS 10.13 поддерживается Box Drive v1.2.93 +
Жесткий диск, отформатированный в HFS или HFS +
Жесткие диски в формате
APFS поддерживаются Box Drive v1.2.93 +
Box Sync — не установлен
Рекомендуемые минимальные технические характеристики системы:
Двухъядерный процессор 1,6 ГГц
4 ГБ ОЗУ
Примечание: Если ваша машина не соответствует рекомендуемым системным характеристикам, вы все равно сможете установить и запустить Box Drive.Однако вы можете столкнуться с ухудшением работы.
Установка Box Drive в macOS на устройство, принадлежащее университету
Следуйте инструкциям по установке программного обеспечения с помощью приложения самообслуживания
Установка Box Drive в macOS на персональном устройстве
Загрузите установщик Box Drive.
Перейдите в место, где вы сохранили файл, затем дважды щелкните его, чтобы запустить программу установки.
При появлении запроса выберите Установить для всех пользователей этого компьютера и нажмите Продолжить
НЕ изменяйте место установки.Щелкните Install.

После завершения установки вы увидите окно «Установка успешно завершена». Щелкните Закрыть , чтобы закрыть программу установки.
Box Drive запустится после завершения установки. Обратите внимание на дополнительные действия для пользователей macOS 10.13 ниже.
Вам нужно будет войти в Box Drive при первом его открытии. Вы можете быть перенаправлены на страницу входа в систему вашей компании.
После входа в систему вам будет показано краткое описание функций Box Drive.Как только это будет завершено, содержимое вашего ящика будет доступно в ~ / Box.
Первый вход в Box Drive
Примечание : Если у вас macOS 10.13 High Sierra, вам необходимо выполнить приведенные ниже инструкции, прежде чем войти в систему на этом шаге.
После установки вам потребуется войти в свою учетную запись Box, когда будет предложено. Вы можете быть перенаправлены на страницу входа в систему вашей компании.
После входа в систему Box Drive автоматически откроет новое окно Finder, и Box должен появиться под обоими Favorites и Devices на боковой панели Finder.
Дополнительные действия для macOS 10.13 High Sierra:
Из-за требований безопасности, представленных в macOS 10.13, пользователям, устанавливающим Box Drive на macOS 10.13, необходимо выполнить некоторые дополнительные действия.
После установки Box Drive и до появления окна входа в систему вы увидите следующее приглашение:
Пожалуйста, следуйте инструкциям и щелкните Открыть системные настройки . Затем щелкните Разрешить в нижней части окна Безопасность и конфиденциальность .
После нажатия Разрешить вернитесь к предыдущему запросу и щелкните Повторить загрузку, поле .
Примечание. Вы не можете нажать Разрешить при удаленном доступе к аппарату.
Окна
Предварительные требования:
Рекомендуемые минимальные технические характеристики системы:
Двухъядерный процессор 1,6 ГГц
4 ГБ ОЗУ
Примечание: Если ваш компьютер не соответствует рекомендованным системным характеристикам, перечисленным выше, вы все равно сможете установить и запустить Box Drive.Однако вы можете столкнуться с ухудшением работы.
Установка Box Drive в Windows на устройство, принадлежащее университету
Следуйте инструкциям по установке программного обеспечения с помощью Software Center
Установка Box Drive в Windows на персональном устройстве
Загрузите установщик Box Drive.
Перейдите в папку, в которую вы загрузили файл, и дважды щелкните его, чтобы запустить программу установки.
Следуйте инструкциям для завершения установки.Если Box Drive не запускается автоматически после установки, вам может потребоваться запустить приложение из меню «Пуск».
Вам нужно будет войти в Box Drive при первом его открытии. Вы можете быть перенаправлены на страницу входа в систему вашей компании.
После входа в систему вам будет показано краткое описание функций Box Drive. Как только это будет завершено, содержимое вашего ящика будет доступно по адресу C: \ Users \ USERNAME \ Box.
Первый вход в Box Drive
Box Drive запустится автоматически после установки.Вы также можете открыть его из меню Пуск .
Просто войдите в систему в Box, когда будет предложено начать использовать Box Drive. Вы можете быть перенаправлены на страницу входа в систему вашей компании. После первого запуска Box Drive вы сможете получить доступ к Box из проводника или панели задач Windows.
Выход / изменение учетной записи, с которой вы вошли в систему
Это не поддерживается в общедоступной бета-версии Box Drive. Чтобы изменить учетную запись, под которой вы вошли в Box Drive, выполните полное удаление и переустановку.
Установите Box Sync
Box Sync — это инструмент для повышения производительности, который позволяет отображать данные, хранящиеся в Box, на рабочий стол. Затем вы можете перемещаться и изменять контент, хранящийся на веб-сайте Box, через собственный интерфейс просмотра файлов вашего компьютера, без использования веб-браузера. Контент, который синхронизируется с вашим компьютером, доступен для автономного доступа. Если вы вносите изменения в синхронизированные файлы локально, эти изменения автоматически синхронизируются с вашей учетной записью Box.
Mac
Системные требования
Box Sync для компьютеров Mac
macOS 10.13
macOS 10.12
Жесткий диск в формате HFS, HFS + или APFS
Шаги установки на Mac
Загрузите файл DMG установщика Box Sync.
Откройте файл DMG после завершения загрузки.
Перетащите значок приложения Box Sync в папку «Приложения».
Дважды щелкните Box Sync в папке Applications.
Синхронизированные файлы хранятся в новой папке под названием Box Sync . Вы можете получить доступ к этой папке из раздела Избранное на левой панели окна Finder.
Окна
Системные требования
Box Sync для Windows
Windows 10, 32-разрядная и 64-разрядная версии
Windows 8.1, 64-разрядная версия
Windows 8, 64-разрядная версия
Windows 7, 32-разрядная и 64-разрядная версии
Жесткий диск в формате NTFS
Microsoft. NET Framework .NET 4.5.2 или более поздней версии *
* Microsoft прекратила поддержку .NET framework 4.0, 4.5 и 4.5.1 12 января 2016 года. Мы рекомендуем клиентам выполнить обновление до последней версии.NET, чтобы и дальше получать техническую поддержку.
Шаги установки Windows
Загрузите EXE-файл установки Box Sync.
Откройте EXE-файл, из которого он был загружен в Windows, и следуйте инструкциям по установке.
Box Sync запустится автоматически после завершения установки.
Синхронизированные файлы хранятся в новой папке под названием Box Sync . Вы можете получить доступ к этой папке из раздела Избранное на левой панели проводника Windows.Либо щелкните правой кнопкой мыши значок Box Sync на панели задач (нижний правый угол экрана — рядом с часами) и щелкните Открыть папку синхронизации .
Оборудование и автоматика для установки зажимов на заказ
Proficient имеет многолетний опыт создания тысяч эргономичных, готовых к работе машин для вставки и установки зажимов и рабочих станций для салонов автомобилей, офисной мебели и панелей бытовой техники. Наше автоматическое оборудование для установки зажимов увеличивает скорость, простоту и точность процесса сборки.Приводные станки и станции Proficient соответствуют самым передовым производственным стандартам сборки и интегрированы в средства автоматизации производства по всему миру. Чтобы просмотреть более полный список приложений для автоматизации установки зажимов, щелкните здесь.
Компания Proficient специализируется на создании машин для установки зажимов на заказ для клиентов Tier 1, 2 и OEM.
Машины для установки зажимов All Proficient разработаны с учетом технологичности.
Интеграция Poka-yoke
Эргономичный
Под ключ
Полностью автоматизированные системы
Полуавтоматическая сборка
Гибкость и адаптируемость
Полная интеграция завода
Приложения продукта
Приборные панели
Центральные консоли
Подвесные консоли
Столбы
Дверные панели
Перчаточные ящики
Подлокотники
Отделка салона
Наружная отделка
Приборные панели
Приглашаем вас.
Позвоните по телефону 616-878-7800 или свяжитесь с нами, чтобы запланировать экскурсию или обсудить ваш следующий проект. Мы будем рады поделиться нашим процессом под ключ.
Наш подход «под ключ» способствует продвижению индивидуальных решений автоматизации мирового класса.
В Proficient Machine and Automation нестандартное мышление начинается с открытой двери. Все в нашей команде на 100% привержены совместной работе и немедленной обратной связи с клиентами, когда они посещают наш объект площадью 40 000 квадратных футов. Снова и снова мы видели, как это прямое общение — в сочетании с услугами под ключ — приводит к более эффективному процессу работы и принятию решений в режиме реального времени.И, что наиболее важно, более экономичное индивидуальное решение автоматизации для наших клиентов по всему миру.
Обработка с ЧПУ
Гидроабразивная резка
Сварка
Ремонт
Испытания / валидация
Наши внутренние возможности позволяют клиентам экономить на проектах, сокращая накладные расходы.
Установите и укажите коробку | Vagrant
Вместо того, чтобы создавать виртуальную машину с нуля, медленный и утомительный процесс, Vagrant использует базовое изображение для быстрого клонирования виртуальная машина.Эти базовые изображения известны как «коробки» в Vagrant, и указание поля для использования в среде Vagrant всегда первый шаг после создания нового файла Vagrantfile.
»Установить коробку (необязательно)
Если вы запускали команды в предыдущем учебном пособии, вам не нужно добавлять коробку; Vagrant установил его, когда вы инициализировали свой проект. Иногда вам может потребоваться установить коробку без создания нового файла Vagrantfile. Для этого вы должны использовать поле и добавить подкоманду .
Вы можете добавить коробку в Vagrant с vagrant box, добавив .Это хранит коробку под определенным именем, чтобы несколько сред Vagrant могли его повторно использовать. Если вы еще не добавили поле, сделайте это сейчас. Vagrant предложит вам выбрать провайдера. Введите 2 и нажмите Введите , чтобы выбрать Virtualbox.
$ vagrant box добавить hashicorp / bionic64
Copy
Будет загружен ящик с именем hashicorp / bionic64 из Каталог коробок Vagrant Cloud от HashiCorp, где вы можете найти и хост-боксы.
Ящики глобально сохраняются для текущего пользователя.В каждом проекте используется коробка в качестве исходного изображения для клонирования и никогда не изменяет фактическую базу изображение. Это означает, что если у вас есть два проекта, оба используют hashicorp / bionic64 поле, которое вы только что добавили, добавление файлов на одной гостевой машине не повлияет на другой машине.
В приведенной выше команде вы заметите, что поля имеют пространство имен. Ящики бывают разбит на две части — имя пользователя и имя поля — разделенные знаком косая черта. В приведенном выше примере имя пользователя — hashicorp , а поле — Бионик64 .Вы также можете указать поля через URL-адреса или локальные пути к файлам, но это не будут рассмотрены в руководстве по началу работы.
Предупреждение. Пространства имен не гарантируют канонические блоки, и любой может публиковать блоки в Vagrant Cloud. Служба поддержки HashiCorp не помогает со сторонними опубликованными ящиками.
»Используйте ящик
Теперь вы добавили ящик в Vagrant, инициализировав или добавив его явно, вам нужно настроить свой проект, чтобы использовать его в качестве основы. Откройте Vagrantfile и замените содержание со следующим.
Vagrant.configure ("2") do | config | config.vm.box = "hashicorp / bionic64" конец
Копия
hashicorp / bionic64 в этом случае должно соответствовать имени, которое вы использовали для добавления поле выше. Вот как Vagrant знает, какой ящик использовать. Если бы коробки не было добавлен ранее, Vagrant автоматически загрузит и добавит ящик, когда он запустить.
Вы можете указать явную версию бокса, указав config.vm.box_version например:
Vagrant.configure ("2") do | config | config.vm.box = "hashicorp / bionic64" config.vm.box_version = "1.0.282" конец
Копировать
Вы также можете указать URL-адрес окна напрямую, используя config.vm.box_url :
Vagrant.configure ("2") do | config | config.vm.box = "hashicorp / bionic64" config.vm.box_url = "https://vagrantcloud.com/hashicorp/bionic64" конец
Копия
В следующем уроке мы поднимем среду Vagrant и будем взаимодействовать с этим.
»Найти другие коробки
В оставшейся части этих руководств вы будете использовать только hashicorp / bionic64 поле, которое вы добавили.Когда вы будете готовы начать использовать Vagrant в рабочем процессе разработки, вам нужно будет знать, как находить другие блоки.
Лучшее место, где можно найти больше коробок, — это каталог коробок Vagrant Cloud от HashiCorp.
No related posts.

WMOB	Можно установить перевернутым?	Материал?	Особенность, которую необходимо учитывать
Centro II	✓	ПВХ	Компактная конструкция, занимающая меньше места
2 х 4	✓	ПВХ	4 заглушки сливных отверстий для дополнительной гибкости компоновки
Металл	✓	Сталь 20 калибра	Изготовлен из сверхпрочной стали 20 калибра
Противопожарные	х	Bulk Molding Compound (BMC) с вспучивающимися прокладками, классифицированными UL, и изоляционным материалом, классифицированным UL	Для ситуаций, требующих наличия огнестойкого ящика для стиральной машины
Quadtro	✓	БЕДРА	Регулируемое положение клапанов и дренажа
MODA	✓	ПВХ	Модульная конструкция для гибкости установки
Сепаратор	х	БЕДРА	Единая точка подключения с отдельными заглушками для поддержки 2 дренажных линий
Все модели Oatey WMOB доступны с соединениями для медного припоя и пресса, наружной и внутренней резьбой из ХПВХ, Viega, 1807 PEX (обжим), 1960 Uponor (холодное расширение), сжатия или железной трубы с наружной резьбой (MIP) и с или без гидроударник

Разное
