таблица маркировки силового провода и обозначение цветом
При выборе кабеля учитывается, какой разрез у проводников. Только после этого определяется вид кабеля или шнура, который необходим. При подборе предусматривается, в каком месте и как будет применяться шнур. Расшифровка кабеля при выборе нужной продукции имеет большое значение. От вида оболочки, недостатка экрана или брони определяется рабочее напряжение. Всю необходимую информацию можно посмотреть на маркировке кабеля.
Маркировка проводов
Чтобы человек сразу сориентировался, какой шнур перед ним находится, введена специальная конструкция маркировки проводов и кабелей. Все существующие сейчас мануфактуры (из которых состоит проводная продукция), имеют определенный набор букв. К примеру, В — это означает поливинил, П — это полиэтилен, а Р — это резина. Смотря на какой позиции располагается буква, классифицируется, из какого материала выполнена продукция. В маркировке на первом месте стоит изоляция, затем защита, а только после этого броня.
Если при обозначении марки кабелей и их расшифровке начальная буква — А, то это значит, что здесь алюминий или пропуск. Символом «пропуск» по-другому обозначается «медь». Если на первоначальной позиции находится любая иная буква, но только не А, то это означает, что проводники изготовлены из медного сырья.
Защита, изоляция и броня
Следует разобраться, что означают символы «броня», «защита» и «изоляция». Изоляция — это материал, который применяется для защиты медных или алюминиевых прожилок. Этот пласт выполняет определенную задачу, предотвращает перемыкание проводков между собой. Обычно для этого применяются диэлектрические материалы, к примеру, вторпласт, резина, ПВХ или полимер. Давно для этой цели использовалась бумага, но сейчас от такого типа обособленности отказались.
Внутренняя предохранительная оболочка располагается под бронёй или наружным предохраняющим покровом. Оболочка необходима, чтобы не повредилось соединение, а также для увеличения защитных свойств от температурных или механических действий, а также от влаги.
Предохранительная оболочка имеется не всегда.
Броня шнура — это микролента из стали, покрытая цинком или нет. В роли брони могут выступать оплеты из проволоки — плоской или круглой. Такая оболочка присутствует не во всех шнурах. Она необходима для повышения механической прочности. Бронированные материалы применяются в тех случаях, когда есть повышенный риск дефекта или присутствуют постоянно воздействующие нагрузки. Такие провода используются для прокладки в земле, под водой или на столбах. Если используется внутренняя подводка, то ей не требуется дополнительный предохранительный слой. Это объясняется тем, что отсутствуют критические нагрузки.
Внешний покров или предохранительный слой шнура — это защитная оболочка, которая располагается снаружи. Она оберегает проводники или броню. Обычно здесь применяются такие же материалы, что и для обособленности. Но используемый материал может различаться.
- Материал жилы. А — алюминий. Если нет определяющей буквы, то она состоит из медного сырья.
- Вторая позиция означает, из чего изготовлена изоляция.
- В — поливинилхлорид.
- П — полиэтилен.
- ПВХ — сшитый полиэтилен.
- Р — это резина.
- Ф — фторопласт.
- К — гибкий кабель.
- ПИ — пленочная гидроизоляция, которая применяется для сборных шнуров.
- П — полиэтилен.
- ПС — это самозатухающий полиэтилен.
- К — это кабель контрольного назначения.
- НР — это негорючая резина.
- Пробел — неимение защитного слоя у кабеля.
- Третье положение — это вид предохранительной оболочки, если она присутствует.
- Буква А означает алюминиевый.
- ВВЦ — это ПВХ-шнур.
- П — это полиэтиленовый кабель.
- С — свинцовый материал.
- Р — это резина.
- ПП — это шланг полиэтиленовый усиленной.
- Четвертое расположение — это вид брони.
- СБ — это свинцовая броня.
- БЛ — это бронь, которая состоит из двух лент из металла с подушкой, которые располагаются под пластмассовым материалом.
- ББ — это две металлические ленты.
- П — это плоская железная проволока.
- Пробел — это металлические проволоки, которые защищены лентой и сталью.
- ББГ — это лента профилированная из стали.
- ДА — это оплетка из стали, состоящая из двух материалов.
- БН — это ленты, сверху которых расположена огнестойкая предохранительная оболочка.
- Пятое положение — это вид внешнего покрова или расположение кабеля.
- Г — это предохранение от ржавчины или гидроизоляция, если буква Г не присутствует, то есть заслон от сильных нагрузок.
- Если крайняя буква В, то это означает бумажное изолирование, а если после нее стоят какие-то другие буквы, то это означает ПВХ.
- ШП — это предохранение поливинилового шланга.
- Н — это огнестойкий материал.
- ШП — предохранение в виде полиэтиленового шланга.
- Э — экранированная защита, которая обычно выполнена из алюминиевой фольги.
- ШПС — это полиэтилен самозатухающий.
- О — это шнур в изоляции, где проволоки соединены обмоткой.
Объяснение числовых значений
Расшифровка кабеля содержит в себе некоторое количество цифр. Обычно они обозначают рабочее напряжение, которое провод может выдержать. Если цифры отсутствуют, то используется обычное напряжение в 220 вольт, а также цифрами обозначается сечение и число жил.
При объяснении маркировки кабеля на начальном месте стоит число жил, а если есть знак «Х», то это сечение. Если проволока идентичного значения, и она всего одна, то стоит обозначение «0» или знак «+», и после этого находится вторая пара цифр.
- На ключевом месте не находится буква А — это обозначает, что проволока медная.
- На первостепенной позиции располагается буква В, это значит, что гидроизоляция жил ПВХ.
- На 2 месте стоит буква Б, это значит, что оболочка защищена ПВХ.
- Буква Г — это неимение защитного покрова.
Этот шнур считается наиболее подходящим для внутренней проводки в жилом помещении или доме. Такой шнур недорогой по цене, он находится в продаже в нескольких вариациях. Провод изготавливается огромным количеством производителей. При маркировке шнура часто используются числовые значения. Что они обозначают:
- ВВГ 3 x 4 + 1 X 2.5 — это объясняется следующим образом: три рабочих проволоки с разделением по 4 мм и 1 разделением 2. 5 мм.
- ВВГ 3 x 4 — здесь присутствует 3 проводника с разделением по 4 мм.
- ВВГ 2.2.5 — это два проводника с разделением 2.5 мм.
5 мм.Исходя из представленной расшифровки, можно объяснить и другие числовые значения. Во всех случаях дешифровка одинаковая.
Термический режим по ГОСТу
На завершительную часть обозначения шнуров почти никто не обращает внимания. Обычно крайняя часть означает при маркировке силовых кабелей режим работы или наименьшую температуру. Названия проставляются в соответствии с ТУ или ГОСТом. Обычно шнур изготавливается по этим параметрам. Температурные сведения материала имеют большое значение, тем более, если кабель применяется для наружной прокладки. Такие сведения важны для регионов с небольшими или завышенными температурами.
Расшифровка маркировки кабеля имеет большое значение, поэтому нельзя упускать из памяти этот параметр. Замечания о ТУ или ГОСТе при маркировке шнура ставятся редко.
Очень мало изготовителей считаются с эталонами, поэтому такая информация просто не пишется.
Примеры обозначений
Когда рассматриваются примеры по маркировке, то всё кажется ясным, но когда полученные знания используются на практике, то у человека часто возникают трудности. Обычно трудность вызывает то, что определенные данные указываются без особых обозначений. Обычно с первоначальной позицией всё понятно, если на первом месте располагается буква А, то шнур выполнен из алюминиевого материала, а если вторая буква, то из медного.
- А — это алюминиевый материал.
- БМВ — это соединение проводника со сшитым полиэтиленом.
- ПУ — это внутренняя предохранительная пленка.
- 2 Г — парная гидроизоляция.
Объяснение аббревиатуры МКЭШ — на начальном месте отсутствует буква А, это означает, что материал выполнен из меди.
МК — это монтажный кабель. Э — шнур экранирован алюминиевой фольгой. Ш — это внешняя защита рукавом ПВХ. Как выходит из рассмотренного примера, на первом месте может находиться назначение шнура. При марке проводов могут находиться следующие буквы:
- КСП — это шнур системы передачи, обычно он не применяется для схемы и не силовой.
- МК — это сборный кабель.
- Г — это эластичный многожильный.
- K — кабель контрольный.
Некоторые производители при выпуске продукции упускают обозначение защитной мембраны или брони. Обычно это обозначение присутствует на продукции, которая предназначена для прокладки в трудных условиях. В этом случае может появиться путаница. Как правило, здесь следует разбираться по буквам. Например, Б — это означает вид брони, Г — это гидроизоляция, Ш — это предохранительная оболочка, которая выполнена из прессованного рукава.
Все оставшиеся позиции расшифровываются в зависимости от их места постановки.
Но глубокое изучение расшифровки понадобится только профессионалам. Для бытового мастера необходимо знать основное расположение букв и цифр, а специфику шнура можно прочитать в его описании. Как правило, маркировка кабеля и ее объяснение — не совсем простое дело.
Расшифровка шнуров
Шнуры расшифровываются по той же методике, что и кабеля. Обычно первая позиция означает материал жил. Если на первоначальной строке стоит буква А, то сырье выполнено из алюминия, а если А отсутствует, то медь. На втором месте обычно присутствует буква П, которая значит «провод», а если ПП, то это плоский провод. Ш — это шнур. В первом случае он одножильный, а во втором — из двух или трёх жил. Совсем недавно возник новый тип, который называется «нагревательный провод». Классифицируется НП. На третьей позиции буквы означают сырье изоляции. Обычно такие обозначения обычные:
- Нэто — найрит.
- П — полиэтилен.
- Р — резина.
- М — маслостойкая резина.
- Л — оболочка из хлопка, покрытая лаком.
- В — ПВХ.
- О — покрытие из хлопчатобумажного материала с пропиткой.
На следующей позиции располагается справка о назначении провода. Г — это гибкий, С — соединительный, Т — для прокладки в трубах. Обычно после этих букв находятся цифры, которые обозначают число проводников, отмечаются одной цифрой, и их последующее сечение, которое объясняется второй цифрой. Более подробное объяснение маркировки указано в таблице обозначений.
При объяснении учитывается цвет кабеля. Когда прописывается аббревиатура, то главное — понять, где кабель, а где провод. Если буква П находится на втором месте, то это может означать полиэтиленовая изоляция. В этом случае следует учитывать число букв, обычно шнур обозначается четырьмя буквами, а кабель — большим количеством. Это неглавный признак, но часто помогает определиться. Расшифровка проводов легче, чем кабелей. Это возможно понять из примера:
- АППВА — это алюминиевое сырье жилы. ПП — плоский провод. В — виниловая защита.
- ПНСВ. На первостепенной позиции не находится буква А, это значит, что материал выполнен из меди. ПН — это нагревательный шнур. С — круглая жила из стали. В — это поверхностный слой ПВХ.
ПП — плоский провод. В — виниловая защита.При распознании маркировки надлежит проявить внимательность. Если есть сомнения в правильности расшифровки, то нужно заглянуть в документацию, которая прилагается к кабелям, шнурам и проводам.
Инструмент и расходные материалы для маркировки оборудования, кабельных линий и окончаний
Выберите страну
Выберите регион
Выберите город
Рынок немедленно отреагировал на появившийся спрос, и уже сегодня специалистам доступна широкая гамма видов маркировки, отличающихся сроком эксплуатации и возможностью замены (постоянная, легко съемная, временная), материалом (бумага, пластик, фольга) и свойствами (цвет, стойкость к воздействиям среды, изолирующая способность, пожарная безопасность и т. п.), методами нанесения надписи, способами крепления (бирка, клипса, трубка, вставка, клей), используемыми инструментом и оборудованием, а также стоимостью.
МАРКИРОВКА: КАК НАНОСЯТСЯ НАДПИСИ
Самым простым способом является применение маркировочных элементов заводского изготовления, однако они не всегда оказываются под рукой в нужное время. Еще один простой способ — нанесение надписей вручную с помощью несмываемых маркеров. Именно он чаще всего применяется при маркировке окончаний кабельных линий и при коммутационных работах. Однако высококачественные надписи могут быть получены лишь с использованием специального оборудования. В качестве такого оборудования могут применяться машинки для холодного или горячего тиснения, специализированные автономные портативные принтеры, для маркировки кабеля, а также универсальные матричные или лазерные принтеры. Применение холодного тиснения позволяет получить на самоклеющейся ленте различных цветов алфавитно-цифровые надписи белого цвета. Машинки для холодного тиснения компактны и не требуют питания от сети, так как тиснение выполняется механическим путем. Горячее тиснение позволяет получить рельефную надпись, однако оно выполняется на специальном, как правило стационарном оборудовании.

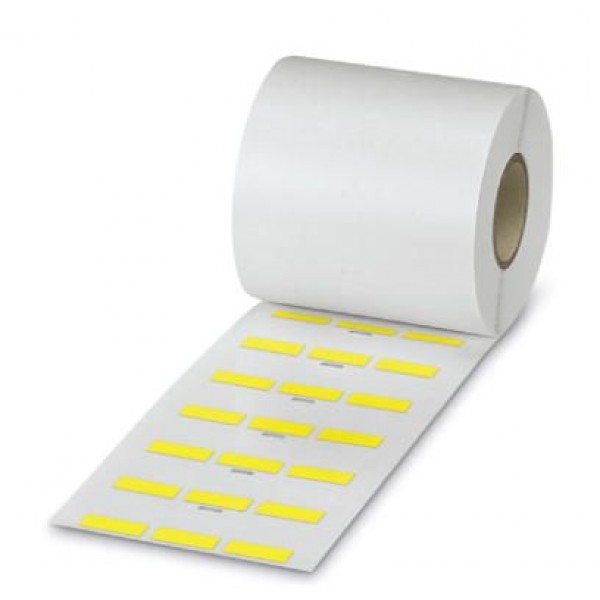

Более мощные портативные принтеры имеют широкий набор расходных материалов, несколько наборов шрифтов разного начертания и разного размера, а также символы из встроенной библиотеки.
Печать осуществляется с более высоким разрешением, поэтому надписи могут располагаться вдоль или поперек поверхности маркера в несколько строк (до 8). Встроенное программное управление реализует большой набор сервисных функций (память, исправления, автоматическая нумерация с заданным шагом, центрирование, выравнивание и т. п.). Некоторые модели снабжены графическим жидкокристаллическим дисплеем, позволяющим увидеть подготовленное к печати изображение.
В случае необходимости изготовить большое число надписей, мы рекомендуем использовать специализированный стационарный термопринтер совместно с персональным компьютером. Подготовка информации к выводу на печать осуществляется с помощью специальной программы. В принципе, такая программа позволяет использовать для печати лазерные и матричные принтеры, однако в последнем случае они должны иметь картриджи со специальным устойчивым красителем.

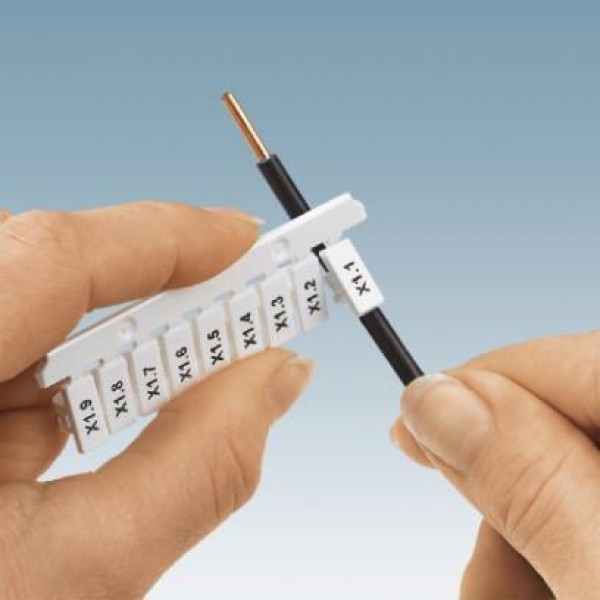

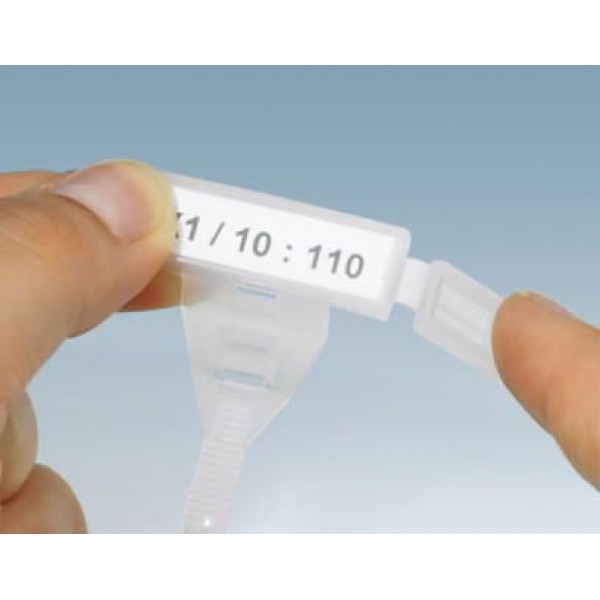

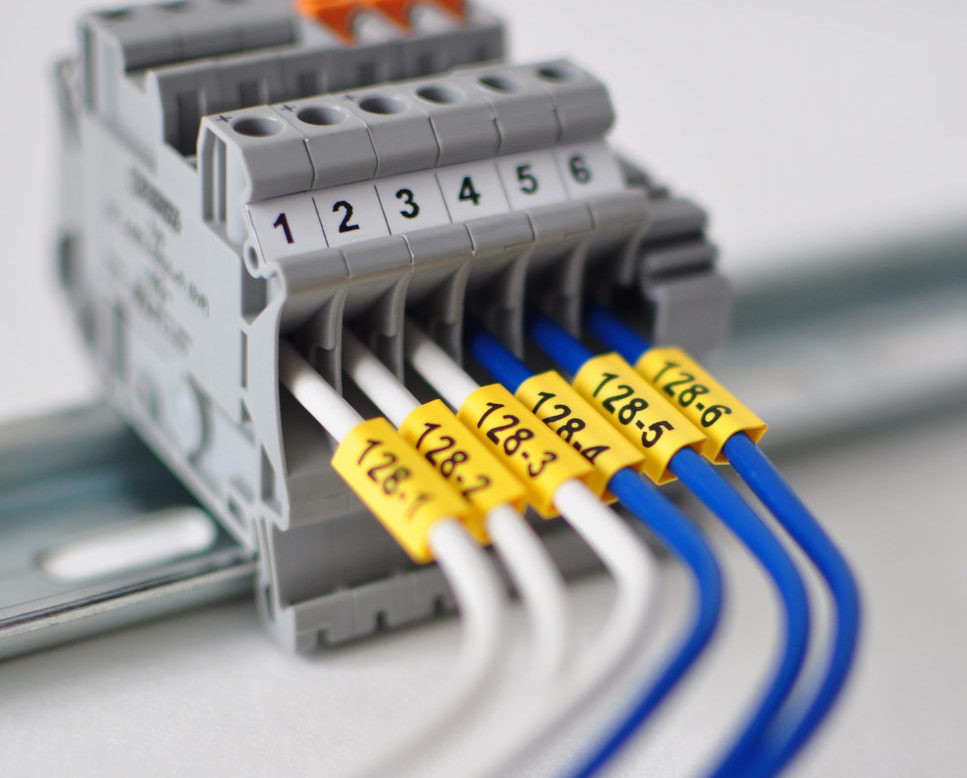

МАРКИРОВКА КАБЕЛЬНЫХ ОКОНЧАНИЙ И ШНУРОВ
Клипсы могут быть цветными без символов или с заранее нанесенными на них знаками: цифрами (от 0 до 99), буквами (от A до Z) или другими символами. Для получения требуемого обозначения несколько клипс с нужными знаками крепятся на кабель последовательно, одна за другой. Клипсы поставляются блоками и, для удобства, могут устанавливаться в диспенсере.
Маркировка тонких кабелей, отдельных жил и оптических волокон производится с помощью флажков, которые поставляются в лентах или листах.
Для ручного нанесения надписей на месте работы применяются маркеры в книжках или рулонах, установленных в диспенсер. В последнем случае процедура отделения маркера от подосновы и установки его на кабель оказывается существенно проще. Маркеры в рулонах применяются и при нанесении надписей на автономном принтере, а маркеры в листах — для изготовления заготовок на универсальных принтерах. Маркировка кабелей диаметром до 35 мм может выполняться также с помощью самоклеящихся этикеток.МАРКИРОВКА ПАНЕЛЕЙ

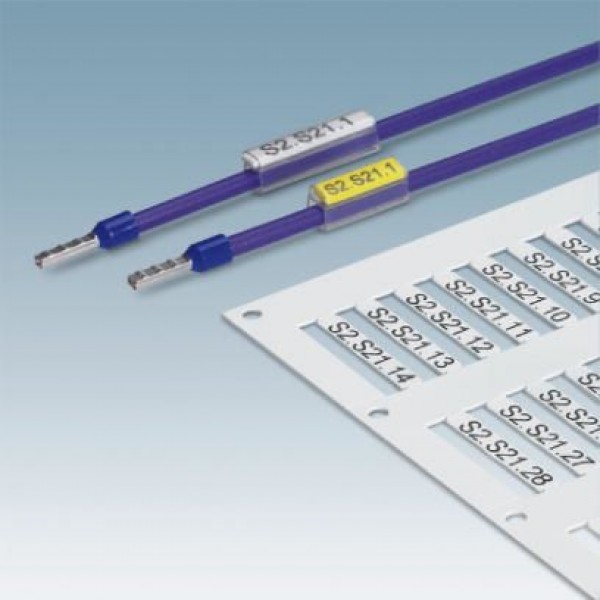

В случаях, когда место для вставок не предусмотрено, маркировка может осуществляться с помощью самоклеющихся этикеток.Существующее многообразие способов маркировки легко позволяет выбрать тот из них, который наилучшим способом отвечает поставленным задачам. Таким образом, качество маркировки зависит исключительно от культуры исполнителя работ.
Маркировка кабеля (расшифровка маркировки, что она обозначает)
В данной статье приведена маркировка для кабеля в виде сводной таблицы и общий вид кабеля в разрезе с наименованием составляющих элементов.
Информация о маркировке позволит вам определить материал проводника, количество проводов, изолирующих и защитных оболочек в кабеле.
Маркировка кабеля важна при выборе его сечения для возможности использования с установленной мощностью нагрузки, а также в случаях если необходимо применение специализированного кабеля.
Маркировка кабеля и провода, в чем отличия между этими изделиями
Прежде чем привести таблицу с маркировкой кабеля мы хотели бы рассказать о том, чем кабель отличается от провода.
На самом деле многие путают эти два понятия, но то простительно, так как это в основном обыватели, не имеющие специализированного образования и навыков. На самом деле разница есть. Провод это проводник или группа проводников покрытая защитной и изоляционной оболочкой, иногда и без нее. Как только у нас появляется несколько проводников в одной оплетке, также защитной или изоляционной, то это уже называется кабелем.
Так вот, теперь когда мы разобрались с принципиальным различием между кабелем и проводом, можно перейти непосредственно и к обозначению и расшифровке маркировке на кабеле
Маркировка и расшифровка маркировки кабеля
Для того, чтобы свести данные в компактный вид, мы применили таблицу. Именно исходя из ее данных можно узнать о применяемом материале, материале изоляции и наличии защитной брони.
Таблица 1 Маркировка кабеля и ее расшифровка
|
маркировка кабеля |
материал жилы | фазная изоляция | оболочка из полимерных материалов | броня | без наружного покрова поверх брони или оболочки | наружный покров | ||||||||
| медь | алюминий | из ПВХ плас-ти- ката |
из негор. комп. |
из вулка низиро ванного ПЭ |
из ПВХ пластиката | из негор. комп. |
из 2-х стальных |
покров шлангового типа | ||||||
| Ш или В | ||||||||||||||
| из ПВХ пластиката | из ПЭ | из него- рю-чего ПВХ плас- ти-ката |
из негорючего ПВХ пластика с низким дымо- газо-выделением |
из безгало генной негорю чей ком позиции |
||||||||||
| б/о | А | В | П | Пв | В | П | Бб | Г | в | п | нг | нг-LS | нг-HF | |
| АВВГ | А | В | В | Г | ||||||||||
| ВВГ | В | В | Г | |||||||||||
| АПвВГ | А | Пв | В | Г | ||||||||||
| ПвВГ | Пв | В | Г | |||||||||||
| АВБбШв | А | В | Бб | Шв | ||||||||||
| ВБбШв | В | Бб | Шв | |||||||||||
| АПвБбШв | А | Пв | Бб | Шв | ||||||||||
| ПвБбШв | Пв | Бб | Шв | |||||||||||
| АПвБбШп | А | Пв | Бб | Шп | ||||||||||
| ПвБбШп | Пв | Бб | Шп | |||||||||||
| АВВГнг | А | В | В | Г | нг | |||||||||
| ВВГнг | В | В | Г | нг | ||||||||||
| АПвВГнг | А | Пв | В | Г | нг | |||||||||
| ПвВГнг | Пв | В | Г | нг | ||||||||||
| АВБбШнг | А | В | Бб | Шнг | ||||||||||
| ВБбШнг | В | Бб | Шнг | |||||||||||
| АПвБбШнг | А | Пв | Бб | Шнг | ||||||||||
| ПвБбШнг | Пв | Бб | Шнг | |||||||||||
| АВВГнг-LS | А | В | В | Г | нг-LS | |||||||||
| ВВГнг-LS | В | В | Г | нг-LS | ||||||||||
| АПвВГнг-LS | А | Пв | В | Г | нг-LS | |||||||||
| ПвВГнг-LS | Пв | В | Г | нг-LS | ||||||||||
| АВБбШвнг-LS | А | В | Бб | Швнг-LS | ||||||||||
| ВБбШвнг-LS | В | Бб | Швнг-LS | |||||||||||
| АПвБВнг-LS | А | Пв | Б | Внг-LS | ||||||||||
| ПвБВнг-LS | Пв | Б | Внг-LS | |||||||||||
| ВБВнг-LS | В | Б | Внг-LS | |||||||||||
| АВБВнг-LS | А | В | Б | Внг-LS | ||||||||||
| ППГнг-HF | П | П | Г | нг-HF | ||||||||||
| ПБбПнг-HF | П | Бб | Пнг-HF | |||||||||||
| ПвПГнг-HF | Пв | П | Г | нг-HF | ||||||||||
Рисунок 1 Основные составляющие кабеля (кабель в разрезе)
1 — токопроводящие жилы
2 — фазная изоляция
3 — оболочка из полимерных материалов
4 — заполнение в центре
5 — подушка под броню (если есть)
6 — броня из 2-х стальных не оцинкованных или оцинкованных лент (Б)
7 — наружный покров (если есть)
Пример расшифровки кабеля по маркировке
Также как вы уже догодались, к маркировке материала добавляется и маркировка количества жил, их сечение и стандарт по которому выпущен кабель.
Далее мы приведем пример расшифровки кабеля, который поможет вам соориентироваться, как полностью должен обозначаться и расшифровываться кабель.
Пример 1
Пример 2
