Содержание

Разновидности конденсаторов по типу диэлектрика

Электролитические конденсаторы

В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.

Но это лишь основные параметры. Ещё одним немаловажным параметрам может служить то, из какого диэлектрика состоит конденсатор. Рассмотрим более подробно, какие бывают конденсаторы по типу диэлектрика.

В радиоэлектронике применяются полярные и неполярные конденсаторы. Отличие полярных конденсаторов от неполярных заключается в том, что полярные включаются в электронную схему в строгом соответствии с указанной полярностью. К полярным конденсаторам относятся так называемые электролитические конденсаторы. Наиболее распространены радиальные алюминиевые электролитические конденсаторы. В отечественной маркировке они имеют обозначение К50-35.


Радиальный электролитический конденсатор

У аксиальных конденсаторов проволочные выводы размещены по бокам цилиндрического корпуса, в отличие от радиальных конденсаторов, выводы которых размещаются с одной стороны цилиндрического корпуса.

Аксиальными электролитами являются конденсаторы с маркировкой К50-29 К50-12, К50-15 и К50-24.


Аксиальные электролитические конденсаторы серии К50-29 и импортный фирмы PHILIPS

В обиходе радиолюбители называют электролитические конденсаторы “электролитами”.

Обнаружить их можно в блоках питания радиоэлектронной аппаратуры. В основном они служат для фильтрации и сглаживания выпрямленного напряжения. Также электролитические конденсаторы активно применяются в усилителях звуковой частоты (усилках) для разделения постоянной и переменной составляющей тока.

Электролитические конденсаторы обладают довольно значительной ёмкостью. В основном, значения номинальной ёмкости простираются от 0,1 микрофарады (0,1 мкФ) до 100.000 микрофарад (100000 мкФ).

Номинальное рабочее напряжение электролитических конденсаторов может быть в диапазоне от 10 вольт до нескольких сотен вольт (100 – 500 вольт). Конечно, не исключено, что есть и другие образцы, с другой ёмкостью и рабочим напряжением, но на практике встречаются они довольно редко.

Стоит отметить, что номинальная ёмкость электролитических конденсаторов уменьшается по мере роста срока их эксплуатации.

Поэтому, для сборки самодельных электронных устройств, стоит применять либо новые купленные, либо те конденсаторы, которые эксплуатировались в электроаппаратуре небольшой срок. В противном случае, можно столкнуться с ситуацией неработоспособности самодельного устройства по причине неисправности электролитического конденсатора. Наиболее распространённый дефект “старых” электролитов – потеря ёмкости и повышенная утечка.

Перед повторным применением стоит тщательно проверить конденсатор, ранее бывший в употреблении.

Опытные радиомеханики могут многое рассказать про качество электролитических конденсаторов. В пору широкого распространения советских цветных телевизоров в ходу была очень распространённая неисправность телевизоров по причине некачественных электролитов. Порой доходило до того, что телемастер заменял практически все электролитические конденсаторы в схеме телевизора, после чего аппарат исправно работал долгие годы.

В последнее время всё большее распространение получают компактные электролитические конденсаторы для поверхностного монтажа. Их габариты значительно меньше, чем классических выводных.


Конденсаторы электролитические алюминиевые для SMD монтажа на плате CD — привода

Также существуют миниатюрные танталовые конденсаторы. Они имеют довольно малые размеры и предназначены для SMD монтажа. Обнаружить их легко на печатных платах миниатюрных МР3 плееров, мобильных телефонов, материнских платах ноутбуков и компьютеров.


Танталовые электролитические конденсаторы на печатной плате MP-3 плеера

Несмотря на свои маленькие размеры, танталовые конденсаторы имеют значительную ёмкость. Они аналогичны алюминиевым электролитическим конденсаторам для поверхностного монтажа, но имеют значительно меньшие размеры.


Танталовый SMD конденсатор ёмкостью 47 мкФ и рабочее напряжение 6 вольт.

Печатная плата компьютерного CD-привода

В основном в компактной аппаратуре встречаются танталовые конденсаторы на 6,3 мкФ, 10 мкФ, 22 мкФ, 47 мкФ, 100 мкФ, 470 мкФ и на рабочее напряжение 10 -16 вольт. Столь небольшое рабочее напряжение связано с тем, что напряжение источника питания в малогабаритной электронике редко превышает порог в 5 – 10 вольт. Конечно, есть и более высоковольтные экземпляры.

Кроме танталовых конденсаторов в миниатюрной электронике используются и полимерные для поверхностного монтажа. Такие конденсаторы изготавливаются с применением твёрдого полимера. Он выполняет роль отрицательной обкладки –

катода. Плюсовым выводом – анодом — в полимерном конденсаторе служит алюминиевая фольга. Такие конденсаторы хорошо подавляют электрические шумы и пульсации, обладают высокой температурной стабильностью.

На танталовых конденсаторах указывается полярность, которую необходимо учитывать при их использовании в самодельных конструкциях.

Кроме танталовых конденсаторов в SMD корпусах есть и выводные с танталовым диэлектриком. Их форма напоминает каплю. Отрицательный вывод маркируется полосой на корпусе.

Такие конденсаторы также обладают всеми преимуществами, что и танталовые для поверхностного монтажа, а именно низким током утечки, высокой температурной и частотной стабильностью, более высоким сроком эксплуатации по сравнению с обычными конденсаторами.

Активно применяются в телекоммуникационном оборудовании и компьютерной технике.


Выводной танталовый конденсатор ёмкостью 10 микрофарад и рабочее напряжение 16 вольт

Среди электролитических конденсаторов есть и неполярные. Выглядят они, так же как и обычные электролитические конденсаторы, но для них не важна полярность приложенного напряжения. Они применяются в схемах с переменным или пульсирующим током, где использование полярных конденсаторов невозможно. К неполярным относятся конденсаторы с маркировкой К50-6. Отличить полярный конденсатор от неполярного можно, например, по отсутствию маркировки полярности на его корпусе.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Полимерные алюминиевые твердотельные конденсаторы Koshin — Статьи

Конденсаторы KOAS, производство Shenzhen Koshin Electronics Limited

  • Малый импеданс на высоких частотах
  • Великолепная температурная стабильность
  • Длительное время работы
  • Стабильная емкость, даже при температуре -55°C
  • Допускаются большие токи пульсаций

Благодаря улучшенной внутренней конструкции, конденсаторы с токопроводящим полимером обладают великолепными характеристиками.

Конденсаторы с радиальными выводами, DIP
СерияПрименениеНоминальное постоянное напряжение, VDCДиапазон емкостей, мФРабочая температура, °CВремя работы (жизни), ч
KSБольшие токи пульсаций, малое ESR2.5~35220~2700-55 ~ +1052000
KU2.5~16330~2200
KPМалое ESR при маленьких размерах2.5~25220~560
KLБольшие токи пульсаций, длительное время работы2.5~16470~15005000
KWВысокотемпературные, большие токи пульсаций, длительное время работы2.5~16470~1500-55 ~ +1255000
Конденсаторы поверхностного монтажа, SMD
СерияПрименениеНоминальное постоянное напряжение, VDCДиапазон емкостей, мФРабочая температура, °CВремя работы (жизни), ч
VRБольшие токи пульсаций, малое ESR2. 5~356.8~1500-55 ~ +1052000
VTБольшие токи пульсаций, малое ESR, длительное время работы4~2539~6805000
VXВысокотемпературные, большие токи пульсаций2.5~16100~1500-55 ~ +1252000

Что такое конденсаторы с токопроводящим полимером?

Внешне похожи на электролитические конденсаторы.

Но отличаются от них определенными электрическими характеристиками: исключительно низкое эквивалентное последовательное сопротивление и тангенс угла диэлектрических потерь. Не содержат жидких наполнителей.

Внутренняя структура конденсаторов с токопроводящим полимером.

В традиционном электролитическом конденсаторе разделительный слой пропитан электролитом, а в полимерном конденсаторе слой пропитан полиэтилендиокситиофеном (PEDOT).

Поперечный разрез конденсатора с токопроводящим полимером.

Технология изготовления

Этапы технологии изготовления конденсаторов с токопроводящим полимером:

  • Травление алюминиевой фольги
  • Формовка
  • Резка фольги
  • Добавление выводов и разделительных листов
  • Сворачивание
  • Формовка и карбонизация
  • Полимеризованный органический полупроводник
  • Вставка в корпус и полимеризация
  • Запечатывание корпуса резиной
  • Выдержка и проверка
  • Формовка и маркировка
Окисление полимерного слоя.

Характеристики полимерных конденсаторов

Тип конструкции

Смотанная лента (радиальный), подобен традиционным электролитическим конденсаторам.

Диапазон изменения основных параметров

  • Напряжение: 2,5~63В
  • Емкость: 10~3500мкФ
Электролит: Ethylene Dioxythiophene (EDOT)

PEDOT-PSS обладает очевидными преимуществами по электропроводности, температурной и химической стабильности, и т.д. На сегодняшний день это лучший твердый электролит по совокупности параметров.

Малый импеданс на высоких частотах

Очень низкий импеданс в диапазоне частот 100кГц…1МГц позволяет использовать конденсаторы для фильтрации различных помех и шумов.

Сравнение: конденсатор с токопроводящим полимером, электролитический конденсатор, танталовый конденсатор. Зависимость импеданса от частоты.

— Solid Al cap 47mkF/16WV – алюминиевый твердотельный конденсатор 47мкФ/16В

— AL-E (low impedance) 47mkF/16WV – алюминиевый электролитический конденсатор с низким импедансом 47мкФ/16В

— Ta cap. 47mkF/16WV – танталовый конденсатор 47мкФ/16В

— AL-E (low impedance) 1000mkF/16WV – алюминиевый электролитический конденсатор с низким импедансом 1000мкФ/16В


Великолепные температурные характеристики

ESR, эквивалентное последовательное сопротивление, практически не изменяется в диапазоне температур -55…+105°C. Поэтому конденсаторы с токопроводящим полимером подходят для работы в жестких условиях при низких температурах.

Эквивалентное последовательное сопротивление конденсатора емкостью 10мкФ на частоте 100кГц Сравнение: конденсатор с токопроводящим полимером, электролитический конденсатор, танталовый конденсатор. Зависимость ESR от температуры.

Хорошая долговременная стабильность

Благодаря твердому электролиту, характеристики не изменяются в течение длительного времени.

  • L — ожидаемое время работы
  • L0 — каталожное время работы
  • T – температура окружающей среды, °C
  • T0 — максимальная рабочая температура, °C
°CВремя работы в часах
Конденсатор с токопроводящим полимеромЭлектролитический конденсатор
10520002000
9563004000
85200008000
756300016000

Оценка времени работы.

Стабильность емкости при низких температурах

Емкость конденсатора с токопроводящим полимером может оставаться стабильной при низких температурах.

  • электролитический конденсатор: пониженная подвижность ионов при низких температурах приводит к быстрому уменьшению емкости и увеличению ESR.
  • конденсатор с токопроводящим полимером: характеристики остаются стабильными в более широком диапазоне температур.
Температурные характеристики

Изменение емкости на частоте 120Гц для конденсатора емкостью 10мкФ.

Сравнение: конденсатор с токопроводящим полимером, электролитический конденсатор, танталовый конденсатор, керамический конденсатор. Зависимость емкости от температуры.


Б

ольшие токи пульсаций

Конденсаторы с токопроводящим полимером могут выдерживать большие токи пульсаций благодаря очень низкому ESR.


Сравнение допустимых токов пульсаций при различных условиях работы, для различных типов конденсаторов.

— твердотельный алюминиевый конденсатор (проводящий полимер)

— твердотельный алюминиевый конденсатор (органический полупроводник)

— алюминиевые конденсатор с жидким электролитом (LOW ESR)

— твердотельный танталовый конденсатор (Ta-cap)


Сравнение конденсаторов

Сравнение конденсаторов с токопроводящим полимером и электролитических конденсаторов

Тип конденсатораМиниатюрныйЧастотные хар-киТемп-ная стабильностьНапряжениеЁмкостьОбщее время работыЦена и ESR
Электролитические конденсаторы E-cap
Твердотельные ленточные конденсаторы E-cap
Конденсаторы с токопроводящим полимером
ХорошоПлохо

Забота о потребителях KOAS

Опора на новые технологии

В состав KOAS входит профессиональный научный отдел, который специализируется на конденсаторах, включая конденсаторы с токопроводящим полимером.

Производственные возможности

Общая площадь производственных помещений 3000 квадратных метров. Число производственных линий: 10 (позволяет выпускать 8 миллионов единиц продукции в месяц).

Управление процессами

Опираясь на многолетний опыт научного отдела в области конденсаторов с токопроводящим полимером, компания создала соответствующую структуру производства, которая постоянно оптимизируется.

Контроль качества

Для обеспечения качества конденсаторов с токопроводящим полимером создана специальная команда профессионалов. Процедуры контроля качества начинаются уже на этапе проверки исходного сырья и материалов.

Ценовое преимущество

Усилия снабженцев KOAS направлены на контроль закупочных цен, в то же время инженеры постоянно улучшают технологический процесс, чтобы увеличивать выработку годной продукции. Кроме того, KOAS следит за требованиями рынка, обеспечивая потребителей качественной, и одновременно недорогой продукцией.

Постоянные разработки

KOAS рассматривает конденсаторы с токопроводящим полимером как ключевую продукцию в будущем. Мы будем фокусироваться на инвестициях и научных разработках для конденсаторов с токопроводящим полимером. Мы нацелены на разработку продукции в соответствии с тенденциями на сегодняшний день и в обозримом будущем.

  • модернизация оборудования для увеличения производительности;
  • благодаря разработке новых исходных материалов мы увеличили максимальное напряжение с 63В до 100В, и продлили время работы с 5000 до 6000 часов. Вся новая продукция тестируется на надежность.

Производственное оборудование KOAS

Сварочный станок Полимерные печи компании Precision Сборочный станок Маркировочный аппарат

9 октября 2018 г.

SMD конденсаторы. Маркировка, обозначения, коды

Типы конденсаторов SMD

Конденсаторы SMD подразделяются на разные типы в зависимости от используемого диэлектрического материала, как показано ниже:

  • Многослойный керамический конденсатор
  • Танталовый конденсатор
  • Электролитический конденсатор

Многослойный керамический конденсатор

В конденсаторах этого типа в качестве диэлектрического материала используется керамика. Эти конденсаторы основаны на электрических свойствах керамики. Потому что свойства керамики многомерны. Керамика, которая используется в конденсаторе, позволяет уменьшить размер конденсатора по сравнению с другими типами. В керамических конденсаторах используются различные керамические диоксиды, такие как барий-стронций, титанат бария и диоксид титана и т. д.

Желаемый температурный коэффициент может быть достигнут с помощью различных керамических диэлектрических материалов. Диэлектрическая изоляция этого конденсатора может быть выполнена с помощью различных слоев керамики, используемых между двумя проводниками. Как правило, его электроды покрыты серебром, что обеспечивает превосходные паяльные свойства этого конденсатора.

ТипоразмерРазмеры, ммРазмеры, дюйм
ДюймовыйМетрическийLWHLWH
02010603M0. 60.30.020.01
04021005M10.50.550.040.02
06031608M1.60.80.90.060.03
08052012M21.251.30.080.05
12063216M3.21.61.50.120.06
12103225M3.22.51.70.120.1
18124532M4.53.21.70.180.12
18254564M4.56.41.70.180.25
22205650M5.651.80.220.2
22255664M5.66.320. 220.25

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Танталовый конденсатор

Танталовые конденсаторы широко используются для получения более высоких емкостей по сравнению с керамическими конденсаторами. Твердотельные танталовые конденсаторы обладают отличными характеристиками: высокой удельной емкостью, малыми габаритами . Значение ESR таких конденсаторов остается неизменным с ростом частоты или даже уменьшается, а значение импеданса на частотах 100 кГц и выше достигает минимального значения. Кроме того, они отличаются высокой надежностью.

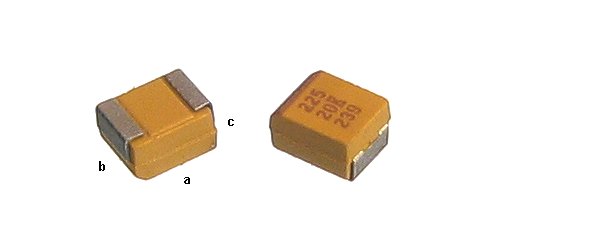

Танталовые конденсаторы выпускаются в прямоугольных корпусах различного размера и цвета (черного, желтого, оранжевого), с кодовой маркировкой.



Электролитический конденсатор

Производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности. Этот SMD конденсатор используется из-за высокой емкости и невысокой стоимости. На этих конденсаторах часто указывается напряжение и емкость.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что емкость указывается в пикофарадах. Также может применяться знак «µ».

Примеры маркировки.

Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х105.
Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х106.
Получаем 47000000пФ или 47 мкФ.

Маркировка 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D475. Подобный код определяет конденсатор как 4.7 мкФ 20 В

[Свернуть]

Маркировка может содержать знак «µ» — 47µ, указывает на емкость в 47 мкФ. Маркировка 3µ3 — указывает на емкость 3,3 мкФ. Так же указывается и номинальное рабочее напряжение в виде цифрового или буквенного обозначения. Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.

Коды, используемые для обозначения номинальных напряжений приведены ниже:

КодeGJACDEVH
Напряжение2.5v4v6.3v10v16v20v25v35v50v

Полярность электролитических SMD конденсаторов обозначается черной полоской и срезом на подложке. Полоска показывает положение ввода «минус» (-), срез подложки — ввода «плюс»(+)


Таблица емкостей конденсаторов

μF, микрофарадыnF, нанофарадыpF, пикофарадыКод трех-цифровой
1μF1000nF1000000pF105
0. 82μF820nF820000pF824
0.8μF800nF800000pF804
0.7μF700nF700000pF704
0.68μF680nF680000pF624
0.6μF600nF600000pF604
0.56μF560nF560000pF564
0.5μF500nF500000pF504
0.47μF470nF470000pF474
0.4μF400nF400000pF404
0.39μF390nF390000pF394
0.33μF330nF330000pF334
0.3μF300nF300000pF304
0.27μF270nF270000pF274
0.25μF250nF250000pF254
0.22μF220nF220000pF224
0. 2μF200nF200000pF204
0.18μF180nF180000pF184
0.15μF150nF150000pF154
0.12μF120nF120000pF124
0.1μF100nF100000pF104
0.082μF82nF82000pF823
0.08μF80nF80000pF803
0.07μF70nF70000pF703
0.068μF68nF68000pF683
0.06μF60nF60000pF603
0.056μF56nF56000pF563
0.05μF50nF50000pF503
0.047μF47nF47000pF473
μF, микрофарадыnF, нанофарадыpF, пикофарадыКод трех-цифровой
0. 04μF40nF40000pF403
0.039μF39nF39000pF393
0.033μF33nF33000pF333
0.03μF30nF30000pF303
0.027μF27nF27000pF273
0.025μF25nF25000pF253
0.022μF22nF22000pF223
0.02μF20nF20000pF203
0.018μF18nF18000pF183
0.015μF15nF15000pF153
0.012μF12nF12000pF123
0.01μF10nF10000pF103
0.0082μF8.2nF8200pF822
0.008μF8nF8000pF802
0.007μF7nF7000pF702
0. 0068μF6.8nF6800pF682
0.006μF6nF6000pF602
0.0056μF5.6nF5600pF562
0.005μF5nF5000pF502
0.0047μF4.7nF4700pF472
0.004μF4nF4000pF402
0.0039μF3.9nF3900pF392
0.0033μF3.3nF3300pF332
0.003μF3nF3000pF302
0.0027μF2.7nF2700pF272
0.0025μF2.5nF2500pF252
0.0022μF2.2nF2200pF222
0.002μF2nF2000pF202
0.0018μF1.8nF1800pF182
μF, микрофарадыnF, нанофарадыpF, пикофарадыКод трех-цифровой
0. 0015μF1.5nF1500pF152
0.0012μF1.2nF1200pF122
0.001μF1nF1000pF102
0.00082μF0.82nF820pF821
0.0008μF0.8nF800pF801
0.0007μF0.7nF700pF701
0.00068μF0.68nF680pF681
0.0006μF0.6nF600pF621
0.00056μF0.56nF560pF561
0.0005μF0.5nF500pF52
0.00047μF0.47nF470pF471
0.0004μF0.4nF400pF401
0.00039μF0.39nF390pF391
0.00033μF0.33nF330pF331
0.0003μF0. 3nF300pF301
0.00027μF0.27nF270pF271
0.00025μF0.25nF250pF251
0.00022μF0.22nF220pF221
0.0002μF0.2nF200pF201
0.00018μF0.18nF180pF181
0.00015μF0.15nF150pF151
0.00012μF0.12nF120pF121
0.0001μF0.1nF100pF101
0.000082μF0.082nF82pF820
0.00008μF0.08nF80pF800
0.00007μF0.07nF70pF700
μF, микрофарадыnF, нанофарадыpF, пикофарадыКод трех-цифровой
0.000068μF0.068nF68pF680
0. 00006μF0.06nF60pF600
0.000056μF0.056nF56pF560
0.00005μF0.05nF50pF500
0.000047μF0.047nF47pF470
0.00004μF0.04nF40pF400
0.000039μF0.039nF39pF390
0.000033μF0.033nF33pF330
0.00003μF0.03nF30pF300
0.000027μF0.027nF27pF270
0.000025μF0.025nF25pF250
0.000022μF0.022nF22pF220
0.00002μF0.02nF20pF200
0.000018μF0.018nF18pF180
0.000015μF0.015nF15pF150
0. 000012μF0.012nF12pF120
0.00001μF0.01nF10pF100
0.000008μF0.008nF8pF080
0.000007μF0.007nF7pF070
0.000006μF0.006nF6pF060
0.000005μF0.005nF5pF050
0.000004μF0.004nF4pF040
0.000003μF0.003nF3pF030
0.000002μF0.002nF2pF020
0.000001μF0.001nF1pF010
μF, микрофарадыnF, нанофарадыpF, пикофарадыКод трех-цифровой

[Свернуть]

новая серия алюминиевых электролитических SMD конденсаторов c длительным сроком жизни производства Panasonic Industrial

FH – новая серия алюминиевых электролитических конденсаторов для SMD монтажа со сроком жизни до 10000 часов при температуре 105°С, компании Panasonic Industrial.

Серия конденсаторов насчитывает более 30 наименований. Диапазон рабочих напряжений конденсаторов серии FH от 6.3 до 50V, доступные емкости в диапазоне от 10 uF до 680 uF, диапазон рабочих температур конденсаторов -55…+105Cº.

Применение новой серии электролитических алюминиевых конденсаторов Panasonic, позволяет сократить площадь платы занимаемое конденсаторами, сэкономить на стоимости конденсаторов, создать более компактные и надежные электронные устройства с длительным сроком службы.

Длительный срок службы конденсаторов позволяет разработчикам электроники создавать более компактные, более бюджетные, более надежные устройства с длительным сроком службы. Теперь нет необходимости применять конденсатор с большим запасом по емкости и беспокоиться о сроке его жизни, беспокоиться о наличие возможности установки такого конденсатора в компактный корпус устройства или устанавливать несколько конденсаторов параллельно, делать расчеты интенсивности отказов. С помощью конденсаторов серии FH можно легко решить данные задачи.

Компания Panasonic, крупнейший мировой производитель электронных компонентов и устройств для промышленной автоматизации. В перечень продукции компании входят высококачественные конденсаторы, индуктивности, элементы питания, реле, переключатели, разъемы, полупроводниковые элементы и промышленные контроллеры.

Высокое качество электронных компонентов компании Panasonic и их конкурентная цена дает возможность разработчикам электроники создавать высококачественные и надежные устройства.

Компания МТ-Системс является официальным партнером, предлагает клиентам со склада и под заказ все номенклатуру продукции японской фирмы Panasonic.

Краткие технические характеристики конденсаторов серии FH:

  • диапазон рабочих напряжений 6.3…50V
  • диапазон емкостей 10…680uF
  • диапазон рабочих температур -55…+105°C
  • время жизни до 10000 часов (при 105°C)
  • SMD корпуса D4. 0x7.7mm…D10x10.2 мм

Доступность:

Конденсаторы Panasonic серии FH находятся в массовом производстве и доступны для заказа.

Ресурсы:



где плюс, где минус по внешнему виду

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком «+». Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак «+» ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак «плюс» нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком «плюс».

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: «чтобы узнать, где плюс, сначала нужно найти, где минус». Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак «минус», а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность «электролита», как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача «как узнать полярность конденсатора» решается путем применения универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП — батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью «крокодилов» (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Набор электролитических SMD конденсаторов

Всем привет!!! Случилось то, чего все так долго ждали, обзор на конденсаторы)), написанный в продолжение темы о «сундучке радиолюбителя». Итак, речь пойдет об электролитических алюминиевых smd конденсаторах.

Как я уже говорил, большинство своих схем в «готовом решении» стараюсь делать в SMD исполнении, где это позволяет схемотехника. Преимущества очевидны:
1. Гораздо меньшие габариты и масса готового устройства.
2. Минимизация паразитных емкостей и индуктивностей, что резко снижает наводимые помехи (актуально в высокочастотных узлах).
3. Позволяет значительно удешевить себестоимость изделия.
4. Да и просто мне нравится паять именно smd компоненты.

В каких же узлах применяются электролиты

Применение на постоянном напряжении:
— Высоковольтные емкостные накопители энергии с быстрым разрядом, используемые в электрофизике, импульсных источниках света, для намагничивания магнитотвердых материалов, в импульсных генераторах для испытания мощных электрических машин на стойкость к ударным нагрузкам и в других установках при длительности разрядных импульсов от десятков микросекунд до десятков миллисекунд.
— Для обеспечения большого тока: в сварочных аппаратах, рентгеновских установках, копировальной технике и устройствах электроэрозионной обработки.
— Для постоянного тока высокого напряжения: вместе с выпрямителем, электролитический конденсатор образует источник постоянного напряжения для использования в устройствах силовой электроники, частотно-регулируемых электроприводах и источниках питания.
— В схемах интеграторов и устройствах выборки-хранения: для любой схемы аналоговой памяти или схем аналоговой развертки.

Применение на постоянном напряжении с наложенной переменной составляющей (пульсирующее напряжение):
— В полосовых фильтрах: в комбинации с резисторами и катушками индуктивности образуют фильтры для выделения из сигнала определенной полосы частот, фильтрации постоянной составляющей и т.п. задач.
— Для шунтирования компонентов электронных схем по переменному току.
— Для связи участков цепи по переменному току с отделением постоянной составляющей.
— В релаксационных генераторах: вместе с резисторами и активными компонентами для генерации пилообразного и прямоугольного напряжения.
— В составе выпрямителей.

Для переменного напряжения:
— Для улучшения качества энергии, потребляемой из сети переменного тока, и коэффициента мощности оборудования: запасая и отдавая электрическую энергию, алюминиевый электролитический конденсатор развязывает нагрузку и питающую сеть по мгновенной и реактивной мощности. Это улучшает качество питания нагрузки и, одновременно, создает предпосылки для получения коэффициента мощности оборудования, близкого к 1.0.
— Для силовых LC-фильтров низких частот: улучшает электромагнитную обстановку в схемах, использующих тиристорные выпрямители и инверторы.
— В качестве пускового конденсатора: для улучшения пусковой характеристики асинхронного двигателя, питаемого от однофазной сети переменного тока.

Как видно, область применения просто огромна, иными словами, применяется практически в любом устройстве.


Немного теории о конструкции.
Две ленты из конденсаторной бумаги проложены между двумя лентами из специальным образом обработанной алюминиевой фольги, эта комбинация из четырех лент свернута в рулон. Бумага, служащая разделителем для алюминиевых электродов, пропитана электропроводящим раствором. К электродам присоединены выводы, образуя активный элемент конденсатора. Он помещается в цилиндрический алюминиевый корпус с торцевым уплотнением выводов.

В разрезе это выглядит вот так

Давайте проверим так ли это, расчленим один из конденсаторов. Снимаем пластмассовую подкладку.

Кстати, сам корпус из алюминия, но обтянут диэлектрической пленкой.

Курочим дальше.

Внутри действительно рулон алюминиевой фольги с диэлектриком. Только цвет какой-то серый после обработки.



Кстати говоря, именно этот рулончик образует «плохую» индуктивность, которая в большинстве случаев нежелательна.

Номинал и маркировка таких конденсаторов определяются следующим образом:

*Маркировка для 6,3V: «6V»
**Для размера 6,3х7,7 допуск L=0,3; для D= 8, 10 мм допуск L=0,5
***Обозначение кода, емкости и напряжения для D= 8, 10 мм выполнено на боковой поверхности

Данные емкости продаются в наборе, который состоит из 13 номиналов по 10 шт. Поставляются в таких лентах.


Дополнительное фото с сайта


Номиналы и технические характеристики:

Диапазон рабочих напряжений: 10-50 В
Диапазон рабочих температур: -40 … +85°С
Допуск погрешности: Тут интересно, на сайте указано ±10%, но судя по маркировке разные номиналы имеют разные допуски вплоть до ±20%. Некоторые вообще не удалось идентифицировать. Скорей всего большинство из них — ноунэйм и произведены на территории Китая.
Время наработки: Установить не удалось, т.к. производитель не известен. Но думаю, будет не менее 2000 ч.

Приступим к тестам.
Измерения емкости производил прибором Е7-22, для определения ESR использовал «желтоплатый Т4». Результаты в таблице.

Выводы:
В целом данные конденсаторы пригодны для схем общего применения, работать будут. Но ставить в ответственные узлы, а так же в прецизионных схемах – не рекомендую (т.к. производитель не известен и нет даташита). Для этого есть «брендовые» емкости с улучшенными характеристиками.
Количество и номиналы — соответствуют описанию продавца.

Бонус для тех, кому сейчас очень жарко

Местные барханы

Снято 12 февраля ))

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как узнать smd конденсатор — MOREREMONTA

Беда такая сгорел керамический SMD, но на нем была надпись S470, когда он бахнул. Так вот какой покупать и что обозначают это S470? Помогите советом.

Смотрите также

Комментарии 35

я думаю емкость у него была 4,7 мкф. С напряжением легко определиться. Выпаяй его, включи и померяй напряжение между площадками на которых был установлен кондер. А после подбери кондер с емкостью 4.7 мкф и напряжение превышающим то которое намерял.

Вообще выпаяй и померь что на его ногах, а потом подберешь .

SMD конденсаторы просто так в магнитолах не бахают, не те условия, проверяй в первую очередь свой генератор и систему зажигания, у тебя похоже дикие скачки напряжения в системе питания.
А пока он был цел, работал саббером и эти скачки гасил, но прочности не хатило вот и бахнул. Танталовый конденсатор, как раз они очень не любят завышенного питания, вместо него можно поставить почти любой конденсатор подходящей емкости на напряжение 25в

находишь на плате такую же деталь и замеряешь ее тестером, потом ищешь на какой нибудь плате, выпаиваешь и ставишь себе, на прошлой неделе я себе так блок питания М4-АТХ восстанавливал, только кондер без обозначений, пришлось писать в службу поддержки, а от туда пришел ответ с параметрами

судя по размерам — максимум 1-3 мкФ. реальнее — 200-470нФ

А почему он бахнул ?

Руки не надо совать куда не следует)))

А почему он бахнул ?

Да беда какая то с этой магнитолой. Купил с Китая проработала 3 дня и писец, поработает и начинает уходить в защиту, ни кто не может ее сделать, один говорит что проблема из за усилителя, который в нем стоит. Самый прикол в том что если на него ставишь вентилятор, она работает и не уходит в защиту. Я в монтировал его, но в режиме ожидания она опять уходит в защиту и не знаю куда уже копать.))))

Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Видео

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского – удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа – SMT технологии (Surface Mount Technology), и конечно же, без SMD компонентов.

Что такое SMD компоненты

SMD компоненты используются абсолютно во всей современной электронике. SMD (Surface Mounted Device), что в переводе с английского – “прибор, монтируемый на поверхность”. В нашем случае поверхностью является печатная плата, без сквозных отверстий под радиоэлементы:

В этом случае SMD компоненты не вставляются в отверстия плат. Они запаиваются на контактные дорожки, которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, на котором раньше были SMD компоненты.

Плюсы SMD компонентов

Самыми большим плюсом SMD компонентов являются их маленькие габариты. На фото ниже простые резисторы и SMD резисторы:

Благодаря малым габаритам SMD компонентов, у разработчиков появляется возможность размещать большее количество компонентов на единицу площади, чем простых выводных радиоэлементов. Следовательно, возрастает плотность монтажа и в результате этого уменьшаются габариты электронных устройств. Так как вес SMD компонента в разы легче, чем вес того же самого простого выводного радиоэлемента, то и масса радиоаппаратуры будет также во много раз легче.

У простых радиоэлементов всегда есть паразитные параметры. Это может быть паразитная индуктивность или емкость. Вот, например, эквивалентная схема простого конденсатора, где сопротивление диэлектрика между обкладками, R – сопротивление выводов, L – индуктивность между выводами.

В SMD компонентах эти параметры минимизированы, потому как их габариты очень малы. Вследствие этого улучшается качество передачи слабых сигналов, а также возникают меньшие помехи в высокочастотных схемах, благодаря меньшим значениям паразитных параметров.

SMD компоненты намного проще выпаивать. Для этого нам потребуется паяльная станция с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье как правильно паять SMD. Запаивать их намного труднее. На заводах их располагают на печатной плате специальные роботы. Вручную на производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Многослойные платы

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей. Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).

На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.

Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.

Основные виды SMD компонентов

Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, предохранители, диоды и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))

На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Типоразмеры SMD компонентов могут быть разные. Вот здесь есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD транзисторы:

Есть еще и такие виды SMD транзисторов:

Катушки индуктивности, которые обладают большим номиналом, в SMD исполнении выглядят вот так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем, но я их делю в основном на две группы:

1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского Ball grid array – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.

На фото ниже BGA микросхема и обратная ее сторона, состоящая из шариковых выводов.

Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.

Резюме

Что же все-таки использовать в своих конструкциях? Если у вас не дрожат руки, и вы хотите сделать, маленького радиожучка, то выбор очевиден. Но все-таки в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы намного проще и удобнее. Некоторые радиолюбители используют и то и другое. Каждый день разрабатываются все новые и новые микросхемы и SMD компоненты. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.

Алюминиевые электролитические конденсаторы — Промышленные устройства и решения

Продукты, описанные на этом веб-сайте, были разработаны и изготовлены для стандартных приложений, таких как общие электронные устройства, офисное оборудование, оборудование для передачи данных и связи, измерительные приборы, бытовая техника и аудио-видео оборудование.

Для специальных применений, в которых требуется качество и надежность, или если отказ или неисправность продуктов могут напрямую угрожать жизни или вызвать угрозу травм (например, для самолетов и аэрокосмического оборудования, дорожного и транспортного оборудования, оборудования для сжигания, медицинского оборудования , устройства для предотвращения несчастных случаев и защиты от кражи, а также защитное оборудование), пожалуйста, используйте только после того, как ваша компания в достаточной степени проверит пригодность наших продуктов для этого применения.

Независимо от области применения, при использовании наших продуктов в оборудовании, для которого ожидается высокий уровень безопасности и надежности, убедитесь, что схемы защиты, схемы резервирования и другие устройства установлены для обеспечения безопасности оборудования при оценке области применения путем независимой проверки безопасности. тесты.

Обратите внимание, что продукты и технические характеристики, размещенные на этом веб-сайте, могут быть изменены без предварительного уведомления в целях улучшения.Независимо от области применения, пожалуйста, подтвердите последнюю информацию и спецификации до окончательного этапа проектирования, покупки или использования.

Техническая информация на этом веб-сайте содержит примеры типичных операций и схем применения продуктов. Он не предназначен для гарантии ненарушения или предоставления лицензии на права интеллектуальной собственности этой компании или любой третьей стороны.

Если какие-либо продукты, спецификации продуктов и техническая информация на этом веб-сайте подлежат экспорту или предоставлению нерезидентам, необходимо соблюдать законы и постановления страны-экспортера, особенно в отношении безопасного экспортного контроля.

Информация, содержащаяся на этом веб-сайте, не может быть перепечатана или воспроизведена полностью или частично без предварительного письменного разрешения Panasonic Corporation.

Инструменты и программы, представленные на этом веб-сайте, должны использоваться по вашему усмотрению. Panasonic не гарантирует каких-либо результатов от использования этих инструментов и программ и не несет ответственности за любые убытки, возникшие в результате использования вами.

<о письме для получения сертификата соответствия директиве ЕС RoHS>
Дата перехода на продукт, соответствующий требованиям RoHS, зависит от номера детали или серии.
При использовании инвентаря, в котором неясно соответствие требованиям RoHS, выберите «Запрос на продажу».
в форме веб-запроса.

Уведомление о передаче полупроводникового бизнеса


Полупроводниковый бизнес Panasonic Corporation (далее именуемой «Компания») будет передан 1 сентября 2020 года Nuvoton Technology Corporation (далее именуемой «Nuvoton»). Соответственно, Panasonic Semiconductor Solutions Co., Ltd., которая управляла полупроводниковым бизнесом Panasonic, войдет в состав Nuvoton Group с новым названием Nuvoton Technology Corporation Japan (далее именуемой «NTCJ»).
В соответствии с этой передачей полупроводниковая продукция, размещенная на этом веб-сайте, будет считаться продукцией, произведенной NTCJ, после 1 сентября 2020 года. Однако такая продукция будет постоянно продаваться через Компанию.
Обратите внимание, что при запросе о полупроводниковой продукции, размещенной на этом веб-сайте, клиенты должны перейти на веб-сайт, управляемый NTCJ (далее «веб-сайт NTCJ»), и подтвердить, что NTCJ является компанией, ответственной за управление личной информацией, предоставляемой клиентами на ее веб-сайте.Мы ценим ваше понимание по этому поводу.

100 мкФ 10 В высокочастотный алюминиевый электролитический конденсатор SMD

Описание

100 мкФ 10 В высокочастотный алюминиевый электролитический конденсатор SMD

100 мкФ 10 В высокочастотный алюминиевый электролитический конденсатор SMD.

  • Допуск емкости: 20%
  • Размер: 6,3 * 5,4 и 6,3 * 7,7 мм
  • Ток пульсации: 170 и 230 мА
  • Импеданс: 0,85 и 0,6 Ом
  • Срок службы: от 2000 до 3000 часов

Высокая частота Электролитический конденсатор SMD 100 мкФ 10 В с низким импедансом доступен для поверхностного монтажа с высокой плотностью монтажа и оплавления оплавлением и обладает высокой стабильностью и надежностью.

Спецификация высокочастотного низкоомного алюминиевого электролитического конденсатора smd

Размеры и маркировка

Таблица номинальной емкости, номинального напряжения, номинального пульсирующего тока и размеров корпуса

Частотный коэффициент номинального пульсирующего тока

Частота 50 Гц 120 Гц 300 Гц 1 кГц ≥10 кГц
Коэффициент 0.64 0,80 0,85 0,93 1,00

Наши сертификаты

Выставка завода Xuansn

Наше преимущество:
  • У нас есть надежная система сотрудничества по сырью и инспекция грузов механизм.
  • Продукты с высокой стабильностью , высокой температурой, малым размером, малым допуском и так далее.
  • Допуски продукта строго контролируются в диапазоне от -15% до -10% .
  • У нас самое современное производственное оборудование в мире, и мы совершенствуем процесс управления.
  • Мы можем разработать индивидуальный дизайн в соответствии с вашими потребностями и предоставить вам бесплатный образец.
  • Наша продукция соответствует директиве RoHS, а завод соответствует системе менеджмента ISO 9001.

Часто задаваемые вопросы:

Q1. Можно мне образцы конденсаторов?

A: Да, добро пожаловать образец для тестирования и проверки качества, заводские образцы бренда бесплатны.

2 кв. Как насчет времени выполнения заказа?

A: образец требует 3-5 дней, массовым продуктам требуется 2 недели для количества заказа.

3 кв. Как вы отправляете товар и сколько времени занимает доставка?

A: Обычно мы отправляем через DHL, UPS, FEDEX или TNT, доставка обычно занимает 3-5 дней. Авиа и морская доставка также не являются обязательными.

4 кв. Можно ли напечатать мой логотип на конденсаторе?

A: Да, пожалуйста, сообщите нам формально перед началом производства и подтвердите дизайн на основе нашего образца

Q5.Предоставляете ли вы гарантию на продукцию?

A: Да, мы предлагаем 2-3 года гарантии на нашу продукцию.

Q6. Как поступить с неисправным?

A: Если товар вы покупаете на заводе из-за проблем с качеством, вы можете вернуть его нам для замены или возврата денег. И любые возвращенные предметы должны быть в своем первоначальном состоянии, чтобы претендовать на возврат или замену .

Если у Вас возникнут какие-либо вопросы и проблемы, пожалуйста, обращайтесь к нам!

Электронная почта: smiletococo @ gmail.com

Pho: + 86-18825879082

Whatsapp: + 86-18825879082

Skype: Coco.PSH

Веб-сайт: xuansn-capacitor.en.made-in-china.com

philips% 20electrolytic% 20capacitors 20маркировка% 20код% 20групповое техническое описание и примечания к применению

2000 — схема преобразователя RGB в VGA

Аннотация: Siemens LCD Display C75 d flip flop 7475 принципиальная схема конденсатор 100 нФ многослойная схема PHILIPS 74f86d 74f74d резистор R1206 tda8752b информация о приложениях Philips Capacitor datasheet
Текст: нет текста в файле


Оригинал
PDF -TDA8752BTRIPLE AN / 00070 TDA8752B TDA8752B R0805 принципиальная схема конвертера RGB в vga ЖК-дисплей Siemens C75 D триггер 7475 принципиальная схема конденсатор 100 нФ многослойный Схема PHILIPS 74f86d 74f74d Резистор R1206 tda8752b информация о приложениях Техническое описание конденсатора Philips
MMBR2857LT1

Аннотация: bcy59z MICROSEMI 2N2222A 2N2222A zetex MPSA96 BCY55 2N2369 philips 2N2907 PHILIPS ПОЛУПРОВОДНИК BAV99 ON Semi BC327BP
Текст: нет текста в файле


Оригинал
PDF 1N961B 1N962B 5KE100CA TIP32A TIP32B TIP32C MMBR2857LT1 bcy59z МИКРОСЕМИ 2N2222A 2N2222A zetex MPSA96 BCY55 2N2369 Philips 2N2907 ПОЛУПРОВОДНИК PHILIPS BAV99 ON Полу BC327BP
1999 — MRF648

Аннотация: TPV3100 2SC2897 macom TP3034 SD1393 tp9383 TP3008 транзистор 2sC636 MRF255 эквивалент
Текст: нет текста в файле


Оригинал
PDF 2N5944 2N5945 2N5946 2N6082 2N6084 2N6439 2SC1257 2SC1258 2SC1259 2SC1605A MRF648 TPV3100 2SC2897 маком TP3034 SD1393 tp9383 TP3008 транзистор 2с636 Эквивалент MRF255
стабилитрон Philips

Реферат: philips cfl Philips Semiconductors таблица данных Philips стабилитрон для поверхностного монтажа PHILIPS DIODE BYV26x rf semiconductors BYW63 JTP 68 диодная схема телевизор Philips 14
Текст: нет текста в файле


Оригинал
PDF OD124 OD106 стабилитрон philips philips cfl Полупроводники Philips таблица данных philips стабилитрон поверхностного монтажа ФИЛИПС ДИОД BYV26x ВЧ полупроводники BYW63 Диод JTP 68 схема телевизор Philips 14
2000 — tda8885h

Аннотация: транзистор tt 2222 R1005 TO92 SIEMENS R1015 nec c1701 Av r76 mkp nec c1106 tda8885 OV2076 AV R75 MKP
Текст: нет текста в файле


Оригинал
PDF IFA1999 AN99062 TP97035 IFA1999 AN99061 BTB1350A-C444 HC49-U13 29 МГц PCS-032SMU-11 tda8885h транзистор tt 2222 R1005 TO92 SIEMENS R1015 nec c1701 Av r76 mkp nec c1106 tda8885 OV2076 AV R75 MKP
1997 — Филипс 433-2

Резюме: el 817 PHILIPS 966 индия города philips ks
Текст: нет текста в файле


Оригинал
PDF
OM-модули гибридного усилителя Philips

Аннотация: TOA + 301 + AV
Текст: нет текста в файле


OCR сканирование
PDF BGN585B -SOT115E MSB047 ADS86 модули OM гибридного усилителя Philips TOA + 301 + AV
2004 — cd8451d

Аннотация: CD8383D cd8383 CD8447 LM339D / CD8447 LM358DP CE1180 CE1047 NE5534 замена MTI3001T
Текст: нет текста в файле


Оригинал
PDF 20-фев-04 XNE556CU XNE556 XNE558CU XNE558 31-мрт-04 30-июн-04 cd8451d CD8383D cd8383 CD8447 LM339D / CD8447 LM358DP CE1180 CE1047 NE5534 замена MTI3001T
2003 — CD4558

Аннотация: NC7S125 MC74F138N HCF4541 Motorola MC74HC251N 74ACT161 74V1G08 SOT323 / 5 SN74ACT14DR HCF4017 DHVQFN-20
Текст: нет текста в файле


Оригинал
PDF 74ABT16244 A010203 53001cov SCYB017 CD4558 NC7S125 MC74F138N HCF4541 Motorola MC74HC251N 74ACT161 74В1Г08 СОТ323 / 5 SN74ACT14DR HCF4017 DHVQFN-20
Микроконтроллер

Аннотация: Philips Semiconductors 21 1136 Philips 1162 Микроконтроллер AT89C2051 16-битный PHILIPS SCR 16-битный микроконтроллер Микроконтроллер AT89C51 Semiconductors
Текст: нет текста в файле


Оригинал
PDF 16 бит P90CL301 Микроконтроллер Полупроводники Philips 21 1136 philips 1162 Микроконтроллер AT89C2051 PHILIPS SCR 16-битный микроконтроллер Микроконтроллер AT89C51 полупроводники
1998 — код vhdl для манчестерского декодера

Аннотация: простые примеры программы vhdl код vhdl манчестерский кодировщик vhdl манчестер AN078 vhdl манчестерский кодер манчестерский код verilog манчестерский декодер verilog код vhdl для D Flipflop синхронная реализация Verilog манчестерского кодировщика / декодера
Текст: нет текста в файле


Оригинал
PDF AN078 vhdl код для манчестерского декодера простые примеры программы vhdl кодировщик vhdl манчестерский кодер vhdl манчестер AN078 vhdl манчестер кодировщик манчестерский код verilog Манчестер Verilog декодер vhdl-код для синхронного D-триггера Реализация Verilog манчестерского кодировщика / декодера
1998 — Филипс

Аннотация: PZ3032 IEC схематические обозначения Philips BC Рекомендации по применению philips AN079 руководство для дизайнера philips philips coolrunner Philips Semiconductors
Текст: нет текста в файле


Оригинал
PDF AN079 Филипс PZ3032 Условные обозначения на схеме IEC Филипс BC заметки по применению philips AN079 руководство дизайнера philips philips coolrunner Полупроводники Philips
BYW19-1000

Аннотация: BYX49-600 BYX49-1200 BYV72E-200 RS8MT byx49 UNITRODE CROSS BY229-1000 BYT29-300 BYV72-200
Текст: нет текста в файле


Оригинал
PDF FO-012 1-800-4-HARRIS BYW19-1000 BYX49-600 BYX49-1200 BYV72E-200 RS8MT byx49 КРЕСТ УНИТРОДА BY229-1000 BYT29-300 BYV72-200
Philips Электроника

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF
PD2026A

Аннотация: CXD2562Q saa7321gp PD2029A saa7321 PD2026B CXA8042AS CXD8567 CXD2562 PD2028B
Текст: нет текста в файле


Оригинал
PDF CD-07 DAC10 DAC20 DC801 DP55V DP500 250XR CD-M839 CD420 APD32A PD2026A CXD2562Q saa7321gp PD2029A saa7321 PD2026B CXA8042AS CXD8567 CXD2562 PD2028B
2004 — MM1414C

Реферат: PST596D MM1412A NE56604 PST9230 PST3630 PST9130 Перекрестная ссылка на полупроводники MAX809ZD 12NC код заказа philips
Текст: нет текста в файле


Оригинал
PDF ДН-52 MM1414C PST596D MM1412A NE56604 PST9230 PST3630 PST9130 перекрестная ссылка на полупроводники MAX809ZD Код заказа 12NC, Philips
1997 — RM10-CORE

Аннотация: philips 3h2 RM10 RM10 Core Set RM-10 Philips Components ADJ-P30 CSV-RM10-1S-12P RM10-3B7-A400 катушка 3h2 a250
Текст: нет текста в файле


Оригинал
PDF
1997 — ТБ 2929 H

Аннотация: EFD30 philips EFD core EFD30 EFD30-3C90 EFD30-3F3-A160-S EFD30-3C85 EFD30-3C30 3C90 3C85 MT 7811
Текст: нет текста в файле


Оригинал
PDF EFD30 MGC183 EFD30 TB 2929 H philips EFD core EFD30 EFD30-3C90 EFD30-3F3-A160-S EFD30-3C85 EFD30-3C30 3C90 3C85 MT 7811
МАГНИТНАЯ

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF
2007 — mmbr2857lt1

Аннотация: 2N3819 MOTOROLA bcy59z BCY55 MBS4993 2N2222a PHILIPS ПОЛУПРОВОДНИК MOTOROLA 1N4751A 2N2222A zetex MMBR2857 2C4209WP
Текст: нет текста в файле


Оригинал
PDF A12FR10 A12FR100 A12FR120 A12FR20 A12FR40 A12FR60 A12FR80 A12F10 A12F100 A12F120 mmbr2857lt1 2Н3819 МОТОРОЛА bcy59z BCY55 MBS4993 2N2222a ПОЛУПРОВОДНИК PHILIPS MOTOROLA 1N4751A 2N2222A zetex MMBR2857 2C4209WP
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF BGN584A MSB047 ADS88
2004 — TL431CD5

Аннотация: TDA5241 ALP008M NE532D TL431AID ST NE555N ALP008 IC NE555N LM431ACMD TL431ACD5
Текст: нет текста в файле


Оригинал
PDF ДН-51А UAA3519AUH UAA3519AUH / C2 TDA8001AT / C1 TDA8001AT TDA8001T / C1 TDA8001T TL431CD5 TDA5241 ALP008M NE532D TL431AID ST NE555N ALP008 Микросхема NE555N LM431ACMD TL431ACD5
15-контактный ЖК-модуль

Аннотация: MULLARD
Текст: нет текста в файле


OCR сканирование
PDF BGD501 -SOT115C MSB004 ADS86 15-контактный ЖК-модуль MULLARD
2002 — специя 2sk170bl

Аннотация: 2SK170BL BF256B PHILIPS SEMICONDUCTOR UHF предусилитель для малосигнального транзистора BF998 руководство Philips BFG235 motorola power fet rf databook малосигнальный транзистор MOTOROLA DATABOOK BB140-01 конденсаторы Philips X7R
Текст: нет текста в файле


Оригинал
PDF BGA2003 BGA2022 BFG425W 2sk170bl специи 2SK170BL BF256B ПОЛУПРОВОДНИК PHILIPS Предусилитель УВЧ для BF998 транзистор малой мощности руководство philips philips BFG235 Датабук Motorola Power Fet RF малосигнальный транзистор MOTOROLA DATABOOK BB140-01 Конденсаторы Philips X7R
TCA 7509

Аннотация: TORRINGTON
Текст: нет текста в файле


OCR сканирование
PDF 587 лв. ОТ115E MSBQ47 ADS86 tca 7509 Торрингтон

Алюминиевый электролитический конденсатор Технические примечания / Гибрид, конденсатор, блоки питания RUBYCON CORPORATION

1.Общий

1-1 Основная конструкция и конструкция

Базовая конструкция алюминиевого электролитического конденсатора показана на рис. 1.
Алюминиевые электролитические конденсаторы состоят из анодной алюминиевой фольги, образованной пленкой оксида алюминия на поверхности, которая действует как диэлектрик. Катодная алюминиевая фольга действует как коллектор, а жидкий электролит действует как настоящий катод. Электролитом пропитывают разделительную бумагу между обеими пленками.
Пленка оксида алюминия, которая формируется путем анодирования (обычно называемого «формованием») алюминиевой фольги в соответствующем электролите. Оксидная пленка очень тонкая, и ее толщина пропорциональна приложенному напряжению.

Рис. 1 Базовая конструкция алюминиевого электролитического конденсатора

· Анод: Подложка из анодной алюминиевой фольги
· Катод: Настоящий катод — электролит
· Диэлектрик: Пленка оксида алюминия, сформированная на поверхности анодной фольги
· Катодная фольга: Электрически соединяет электролит с внешним контактом.Катодная фольга не требует процесса формования для образования оксидной пленки. Скорее, он покрыт пленкой естественного оксида на поверхности из-за реакции алюминия с кислородом воздуха после травления. Говорят, что эта пленка из естественного оксида имеет выдерживаемое напряжение примерно от 1 до 2 вольт.
· Разделительная бумага: Предотвращение физического контакта между анодом и катодной фольгой необходимо для гальванической изоляции и хранения электролита.

Оксидная пленка на анодной фольге выдерживает постоянное напряжение только тогда, когда конденсатор заряжен положительной полярностью по отношению к алюминиевой подложке и отрицательной полярностью по отношению к электролиту. Если конденсатор заряжен с обратной полярностью, он потеряет способность выдерживать напряжение через несколько секунд. Это явление называется «эффектом клапана», поэтому алюминиевые электролитические конденсаторы имеют полярность. Если на алюминиевой фольге обоих электродов образовалась оксидная пленка, то конденсатор будет неполяризованным.
В различных статьях сообщается о механизме «клапанного эффекта» алюминия, в котором ниже объясняется преобладающая «теория ионов водорода». Когда система, включающая алюминиевую фольгу с анодной оксидной пленкой и электролит, заряжена так, что электролит находится на положительной стороне, а металл — на отрицательной стороне, ионы водорода, собранные на поверхности оксидной пленки, проходят через пленку, чтобы достичь граница между металлом и пленкой и превращается в газообразный водород посредством разряда.Пузырьки газообразного водорода снимают оксидную пленку с алюминиевой подложки с расширяющейся силой, так что электрический ток течет после проникновения электролита. Напротив, когда система заряжается с обратной полярностью, отрицательные ионы гораздо большего диаметра собираются на поверхности пленки. Однако пленка сохраняет напряжение, потому что такие отрицательные ионы не могут проходить через пленку из-за их большего диаметра.

Как показано на рис. 2, алюминиевый электролитический конденсаторный элемент имеет цилиндрическую структуру, в которой анодная фольга, катодная фольга и разделительная бумага намотаны электродными выводами.

Рис. 2 Конструкция алюминиевого электролитического конденсаторного элемента

Алюминиевый электролитический конденсатор изготавливается путем пропитки конденсаторного элемента электролитом и его заключения в алюминиевый корпус и герметизирующие материалы. Тип клеммы и структура герметика различны для каждого типа продукта. Базовые конструкции показаны на рис. 3. Типы SMD (поверхностного монтажа) имеют форму, в которой обрабатываются выводные провода и прикрепляется пластина сиденья для обеспечения возможности поверхностного монтажа.В защелкивающемся типе язычок соединяется с уплотнительной пластиной с помощью защелкивающейся клеммы вместо подводящего провода, а затем герметизируется уплотнительной пластиной.

Рис. 3 Базовая конструкция алюминиевого электролитического конденсатора

1-2 Состав материала

«Фольга электродная»
В качестве электродной фольги используется фольга высокой чистоты (обычно 99% или более) толщиной от 20 мкм до 120 мкм.
Чтобы получить большую электростатическую емкость, применяется электрохимическая обработка для придания шероховатости.Этот процесс называется травлением, которое увеличивает площадь поверхности электродной фольги. Форма ямок, образованных в результате этого процесса травления, выбирается с учетом эффективности площади. Выбрана пористая форма ямки методом травления переменным током для низковольтных конденсаторов и прямая форма ямки методом травления постоянным током для высоковольтного конденсатора соответственно (Фото 1).

Фольга низкого напряжения

Фольга высоковольтная (Реплика)

Фото 1 Поперечное сечение алюминиевой фольги

Обработка анодным окислением применяется для протравленной фольги с целью формирования диэлектрического слоя оксида алюминия на поверхности фольги для получения целевого выдерживаемого напряжения (Фото 2).

Протравленная фольга

Формованная фольга

Фото 2 Поверхность высоковольтной фольги

«Разделительная бумага»
Разделительная бумага в основном состоит из натуральных целлюлозных волокон и обычно имеет толщину от 20 до 90 мкм. Толщина и тип бумаги выбираются в соответствии с импедансом продукта и номинальным напряжением. Бумага высокой плотности и толстая бумага обычно используется для продуктов с высоким номинальным напряжением, бумага низкой плотности выбирается для продуктов с низким импедансом.На фото 3 представлена ​​увеличенная фотография разделительной бумаги для низкого и высокого напряжения. Сепаратор низкого напряжения изготовлен из относительно тонких волокон круглой формы с целью низкого импеданса (низкого ESR). Сепаратор высокого напряжения, напротив, изготовлен из сплющенных волокон для поддержания высокого выдерживаемого напряжения.

Сепаратор низковольтный

Сепаратор высокого напряжения

Фото 3 Поверхность разделительной бумаги

«Электролит»
Электролит — это раствор ионного вещества в растворителе.Это важный состав материала, поскольку его характеристики сильно влияют на выдерживаемое напряжение, температуру и частотные характеристики, а также на срок службы продукта. Мы подбираем оптимальный электролит в соответствии с номинальным напряжением, диапазоном рабочих температур и другими необходимыми характеристиками.
Электролит также отвечает за ремонт дефектных участков диэлектрического слоя анода. Такие ремонтные характеристики являются уникальной особенностью электролитических конденсаторов, которых нет в других конденсаторах, таких как керамические и пленочные.

«Корпус и пломбы»
Во избежание высыхания и утечки электролита необходимо герметичное уплотнение. Это достигается за счет алюминиевого корпуса и уплотнительного материала. Кроме того, в корпусе или уплотняющем материале помещается предохранительный клапан (взрывозащищенный клапан), чтобы выдерживать повышение внутреннего давления из-за значительного газообразования в ненормальных условиях.
Изоляционная резина или смола используются для герметизации материала, так как они также служат для предотвращения короткого замыкания между выводами внешнего электрода или выводами корпуса / внешнего электрода.

Алюминиевые электролитические конденсаторы — Suntan

Suntan — это гонконгский производитель алюминиевых электролитических конденсаторов, включая электролитический конденсатор с защелкой, винтовой и алюминиевый электролитический конденсатор типа LUG, осевой и радиальный электролитический конденсатор, алюминиевый электролитический конденсатор SMD и т. Д. См. Ниже список продукции алюминия Электролитические конденсаторы.

Алюминиевые электролитические конденсаторы Фотографии

Загар Лучший продавец

  1. TS14 Алюминиевые электролитические конденсаторы — Радиального типа, высокая температура 105 ° C, общие
  2. TS13DE-CD110X Алюминиевые электролитические конденсаторы — суперминиатюрные радиального типа, 85 ° C, общие
  3. TS13C0 Алюминиевые электролитические конденсаторы — стандартная серия для поверхностного монтажа

Список алюминиевых электролитических конденсаторов

  1. Осевые алюминиевые электролитические конденсаторы
  2. Алюминиевые электролитические конденсаторы SMD
  3. Радиальные алюминиевые электролитические конденсаторы
  4. Алюминиевые электролитические конденсаторы с защелкой
  5. Алюминиевые электролитические конденсаторы винтового типа
  6. алюминиевые электролитические конденсаторы с наконечником
  7. Полимерные твердые алюминиевые электролитические конденсаторы
  8. Техническая записка

Алюминиевый электролитический конденсатор винтового типа Характеристики

  1. Срок службы 2000 часов при 85 ° C
  2. Доступны изделия большого значения и высокого напряжения
  3. Размер можно выбрать
  4. Высокий пульсирующий ток
  5. Используется для компьютеров, средств связи и инверторов

Suntan предлагает полимерные алюминиевые электролитические конденсаторы SMD

Этот продукт представляет собой алюминиевые электролитические конденсаторы поверхностного монтажа с низким ESR, длительным сроком службы и компактными размерами.стабильная температура (20 ~ 105 ° C). Номинальный диапазон напряжения от 2 до 16 В постоянного тока, диапазон емкости от 10 мкФ до 270 мкФ.

Применения: Источник питания для схем обработки цифровых сигналов различного цифрового оборудования (плоские дисплеи, DVD-рекордеры, автомобильные навигационные системы и т. Д.).

Тенденции развития: Многие страны внедряют правила по шуму, становится все более важным принимать меры по подавлению шума источников питания в процессе разработки приложений.Чтобы удовлетворить этот рыночный спрос, Suntan разработала этот продукт с учетом темпов развития.

Suntan — новый выпуск твердотельных алюминиевых электролитических конденсаторов TS13C-HVC-SMD

Чтобы полностью удовлетворить потребности клиентов, мы разработали новый тип алюминиевых электролитических конденсаторов SMD в нашей линейке продуктов. Это твердотельные алюминиевые электролитические конденсаторы TS13C-HVC SMD.

  1. Характеристики: 105 ° C со сроком службы 2000 часов; Низкое СОЭ; Полимерный твердотельный конденсатор; Небольшой размер для широкого использования.
  2. Применение: высокочастотное оборудование, ноутбук и т. Д.
  3. Размер: 8×11,8 мм или 10×12,7 мм на выбор.
  4. Напряжение: 2,5 В, 4 В, 6,3 В, 10 В, 16 В.
  5. Емкость: 100 мкФ — 1500 мкФ

Наши другие типы электролитических конденсаторов SMD также широко продаются на рынке, такие как 105 ° C, неполяризованные, с низким импедансом, сверхнизким импедансом, длительный срок службы, срок службы 5000 часов, высокая надежность, низкие типы утечки и т. Д. .

Общие сведения о кодах и маркировке конденсаторов

В статье всесторонне объясняется все, что касается чтения и понимания кодов и маркировки конденсаторов с помощью различных диаграмм и диаграмм. Эта информация может использоваться для правильного определения и выбора конденсаторов для данной схемы применения.

Сурбхи Пракаш

Коды конденсаторов и соответствующая маркировка

Различные параметры конденсаторов, такие как их напряжение и допуски, а также их значения представлены различными типами маркировки и кода.

Некоторые из этих маркировок и кодов включают маркировку полярности конденсатора; цветовой код емкости; и керамический конденсатор соответственно.

Существуют различные способы маркировки конденсаторов. Формат маркировки зависит от типа конденсатора.

Тип компонента играет решающую роль в выборе типов используемых кодов.

Компонент, определяющий кодирование, может быть поверхностным, технологическим, традиционным свинцовым или конденсаторным диэлектрическим компонентом.Другой фактор, который играет роль при выборе маркировки, — это размер конденсатора, поскольку он влияет на пространство, доступное для маркировки конденсатора.

EIA (Союз электронной промышленности) также играет решающую роль в предоставлении стандартизированных систем маркировки конденсаторов, которым можно следовать в качестве стандарта в отрасли.

Основы маркировки конденсаторов

Как обсуждалось выше, существуют различные факторы и стандарты, которым следует руководствоваться при маркировке конденсаторов.

Различные производители, производящие определенные типы конденсаторов, следуют как базовой, так и стандартной системе маркировки в зависимости от типа производимого конденсатора и того, что лучше всего подходит для него.

Маркировка «мкФ» во многих случаях обозначается аббревиатурой, а именно «MFD».

MFD не используется для обозначения «МегаФарад», как это общее понятие.

Можно легко расшифровать маркировку и коды, присутствующие на конденсаторах, если человек имеет общие знания о системах маркировки и кодирования, используемых для конденсаторов.

Для маркировки конденсаторов используются два типа общих систем маркировки:

Некодированные маркировки: один из наиболее распространенных процессов, применяемых для маркировки параметров конденсатора, — это нанесение маркировки на корпус конденсатора. или инкапсулируя их каким-либо образом.

Это более осуществимо и подходит для конденсаторов большого размера, поскольку позволяет обеспечить достаточно места для нанесения меток.

Сокращенная маркировка конденсаторов:

Конденсаторы небольших размеров не обеспечивают места, необходимого для четкой маркировки, и только несколько цифр могут быть размещены в данном месте, чтобы обозначить его и предоставить код для их различных параметров.

Таким образом, сокращенные обозначения используются в тех случаях, когда три символа используются для обозначения кода конденсатора.

Существует сходство между этой системой маркировки и системой цветовых кодов резистора, которое можно наблюдать здесь, за исключением «цвета», который используется в системе кодирования. Из трех символов, используемых в этой системе маркировки, первые два символа представляют собой значимые цифры, а третий символ представляет множитель.

Если конденсаторы танталовые, керамические или пленочные, для обозначения номинала конденсатора используется пикофарады; в то время как в случае, если конденсатор изготовлен из алюминиевых электролитов, для обозначения емкости конденсатора используется «микрофарады».

В случае, если маленькие значения с десятичными точками должны быть представлены, тогда используется алфавитная буква «R», например, 0,5 отображается как 0R5, 1,0 как 1R0 и 2,2 как 2R2 соответственно.

Этот тип маркировки чаще всего используется в конденсаторах для поверхностного монтажа, где имеется очень ограниченное пространство.Для конденсаторов используются различные типы систем кодирования:

Цветовой код: «Цветовой код» используется в старых конденсаторах. В настоящее время промышленность редко использует систему цветовой кодировки, за исключением некоторых компонентов.

Коды допуска: Код допуска используется в некоторых конденсаторах. Коды допусков, используемые в конденсаторах, аналогичны кодам, используемым в резисторах.

Рабочее напряжение Код конденсаторов:

Рабочее напряжение конденсатора является одним из его ключевых параметров.Это кодирование широко используется в различных типах конденсаторов, особенно для конденсаторов, которые имеют достаточно места для записи буквенно-цифровых кодов.

В других случаях, когда конденсаторы небольшие и нет места для буквенно-цифрового кодирования, отсутствует кодирование напряжения, и, следовательно, любое лицо, работающее с такими конденсаторами, должно проявлять особую осторожность, когда он / она замечает отсутствие какой-либо маркировки на хранилище. контейнер или катушка.

Для некоторых конденсаторов, таких как танталовый конденсатор и электролитический конденсатор SMD, используется код, состоящий из одного символа.Эта система кодирования аналогична стандартной системе, за которой следует EIA, и также требует очень небольшого пространства.

Коды температурного коэффициента: конденсаторы должны быть маркированы или закодированы способом, который обозначает температурный коэффициент конденсатора. Коды температурных коэффициентов, которые используются для конденсатора, в большинстве случаев являются стандартными кодами, предоставленными EIA. Но существуют и другие коды температурных коэффициентов, которые используются в промышленности различными производителями, особенно для конденсаторов, включая пленочные и керамические конденсаторы.Код, используемый для обозначения температурного коэффициента, — «PPM / ºC (частей на миллион на градус C)».

Маркировка полярности конденсатора

Поляризованные конденсаторы должны иметь маркировку, обозначающую их полярность. Если на конденсаторах отсутствует маркировка полярности, это может привести к серьезному повреждению компонента и всей печатной платы.

Таким образом, необходимо проявлять максимальную осторожность, чтобы обеспечить маркировку полярности на конденсаторах, когда они вставляются в цепи.

Поляризованные конденсаторы, другими словами, изготовлены из танталовых и алюминиевых электролитов. Полярность конденсатора можно легко определить, если на нем обозначены такие знаки, как «+» и «-». Большинство конденсаторов, циркулирующих в промышленности в последнее время, имеют такую ​​маркировку. Другой формат маркировки, который можно использовать для поляризованных конденсаторов, особенно электролитических конденсаторов, — это маркировка компонентов полосами.

Полоса обозначает «отрицательный вывод» в электролитическом конденсаторе.

Полоса на конденсаторе может также сопровождаться символом стрелки, указывающей на отрицательную сторону вывода.

Это делается при наличии конденсатора осевой версии, когда оба конца конденсатора состоят из свинца. Положительный вывод титанового конденсатора с выводами обозначается маркировкой полярности на конденсаторе.

Маркировка полярности отмечена рядом с плюсовым проводом знаком «+», указывающим на маркировку. В случае нового конденсатора на конденсаторе наносится дополнительная маркировка полярности, указывающая на то, что отрицательный вывод короче положительного.

Различные типы конденсаторов и их маркировка

Маркировка на конденсаторах также может быть нанесена путем печати на конденсаторе. Это верно для конденсаторов, которые предоставляют достаточно места для печати маркировки, и включают пленочные конденсаторы, дисковую керамику и электролитические конденсаторы.

Эти большие конденсаторы предоставляют достаточно места для печати маркировки, которая показывает допуск, пульсирующее напряжение, значение, рабочее напряжение и любые другие параметры, связанные с конденсатором.

Различия между маркировкой и кодами различных типов свинцовых конденсаторов очень минимальны или незначительны; но тем не менее этих различий много.

Маркировка электролитического конденсатора : Конденсаторы свинцового типа производятся как больших, так и малых размеров. Но больших свинцовых конденсаторов больше.

Таким образом, для этих больших конденсаторов параметры, такие как значение и другие, могут быть предоставлены подробно, а не сокращенно.

С другой стороны, для конденсаторов меньшего размера из-за недостатка места параметры представлены в виде сокращенных кодов.

Пример маркировки, которая обычно наблюдается на конденсаторе, — «22 мкФ 50 В». Здесь 22 мкФ — это емкость конденсатора, а 50 В — рабочее напряжение. Маркировка полоски используется для обозначения полярности конденсатора, обозначающего отрицательный вывод.

Маркировка танталовых конденсаторов с выводами: Единица «Микрофарад (мкФ)» используется для маркировки значений в танталовых конденсаторах с выводами.Пример типичной маркировки, наблюдаемой на конденсаторе, — «22 и 6V». Эти цифры показывают, что емкость конденсатора составляет 22 мкФ, а максимальное напряжение — 6 В.

Маркировка керамического конденсатора: маркировка на керамическом конденсаторе более лаконична, поскольку он меньше по размеру по сравнению с электролитическими конденсаторами.

Таким образом, для такой краткой разметки принято много различных типов схем или решений. Емкость конденсатора указывается в «Пикофарадах». Некоторые из маркировочных цифр, которые можно наблюдать, — это 10n, что означает, что емкость конденсатора 10nF.Аналогично 0,51 нФ обозначается маркировкой n51.

Коды керамических конденсаторов поверхностного монтажа: конденсаторы, такие как конденсатор поверхностного монтажа, не имеют достаточно места для маркировки из-за их небольшого размера.

Эти конденсаторы изготавливаются таким образом, что никакой маркировки не требуется. Эти конденсаторы загружаются в машину, называемую «подборщик и место», что устраняет необходимость в маркировке.

Маркировка танталового конденсатора SMD : Подобно керамическим конденсаторам, отсутствует маркировка, которая наблюдается на некоторых танталовых конденсаторах.

Танталовые конденсаторы имеют только маркировку полярности. Это необходимо для того, чтобы обеспечить правильную установку конденсатора в печатную плату.

Формат маркировки, состоящий из трех цифр, обычно используется для конденсаторов, для которых достаточно места, например, керамических конденсаторов.

На некоторых конденсаторах на одном конце можно наблюдать маркировку в виде полоски, обозначающую полярность конденсатора.

Маркировка полярности важна для идентификации и проверки полярности конденсатора, поскольку может произойти разрушение конденсатора, если полярность неизвестна и человек помещает его в режим обратного смещения, особенно в случае танталовых конденсаторов.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
