Содержание

Как определить номинал резистора по полоскам

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.

Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

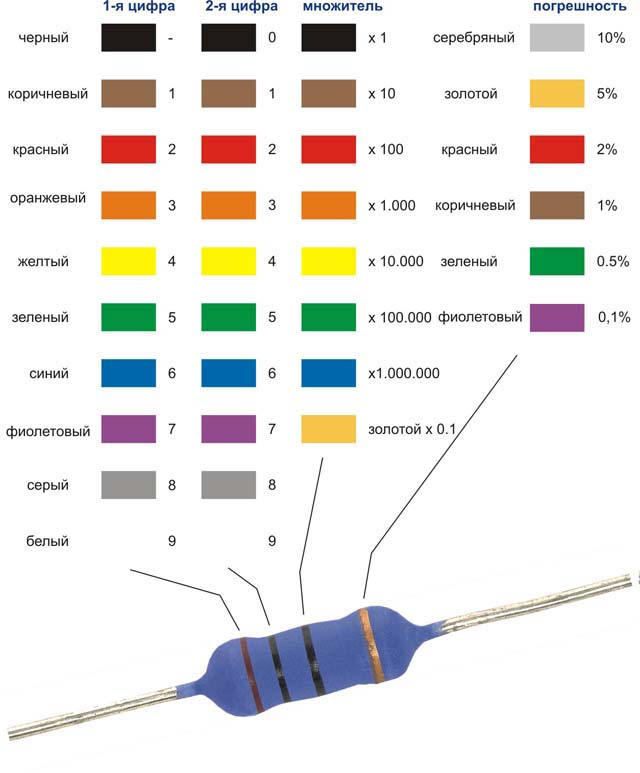

Универсальная таблица

Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

Зелёный — будет иметь числовое значение, в этом случае «5»;
Коричневый — также обозначает число и равен «1»;
Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;

Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Обозначения резисторов

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Цветовые стандарты

Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

SMD сопротивления

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Зелёный — будет иметь числовое значение, в этом случае «5»;
Коричневый — также обозначает число и равен «1»;
Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные.

Термостат для климат-контроля с дисплеем и удобным управлением. Кликните чтобы узнать подробнее.

Маркировка резисторов по полоскам. Цветовая маркировка резисторов и онлайн-калькулятор

Примечания

1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0. 005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).

2. Цветовая маркировка резисторов с 3 полосами . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R =(10 A + B )10 C ,

3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R =(10 A + B )10 C ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

4. Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R =(100 A +10 B + C )10 D ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Данный калькулятор поможет вам найти значение сопротивления 3-х и 4-х значных SMD резисторов, а так же по маркировке EIA-96 (две цифры и буква). Просто введите код, написанный на резисторе, и значение отобразится cнизу. Букву вводите только латинскую, иначе получите нулевое значение

Введите код SMD резистора

33.1kΩ ± 1%

Маркировка EIA-96

Высокоточные резисторы в сочетании с малыми размерами создали необходимость иметь более компактную маркировку для SMD резисторов. Поэтому была создана система маркировки EIA-96. Основана на серии E96 и предназначена для резисторов с допуском 1%.

В этой системе резистор маркируется тремя знаками: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает конечное значение резистора, например:

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Мощность SMD резистора

Чтобы узнать приблизительную мощность SMD-резистора, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.

Типоразмер	Размер в дюймах(ДxШ)	Размер в мм (ДxШ)	Мощность
0201	0. 024″ x 0.012″	0.6 мм x 0.3 мм	0,05Вт
0402	0.04″ x 0.02″	1.0 мм x 0.5 мм	0,0625Вт
0603	0.063″ x 0.031″	1.6 мм x 0.8 мм	0,0625Вт
0805	0.08″ x 0.05″	2.0 мм x 1.25 мм	0.1Вт
1206	0.126″ x 0.063″	3.2 мм x 1.6 мм	0.125Вт
1210	0.126″ x 0.10″	3.2 мм x 2.5 мм	0.25Вт
1812	0.18″ x 0.12″	4.5 мм x 3.2 мм	0.33Вт
2010	0.20″ x 0.10″	5.0 мм x 2.5 мм	0.5Вт
2512	0.25″ x 0.12″	6.35 мм x 3.2 мм	1Вт

Резистор — один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

римскими цифрами в пределах от 1 до 5 Ватт;
горизонтальной полосой при значении 0,5 Ватт;
одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак «*». Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

символ «Е» или «R» говорит о том, что номинал выражен в омах;
буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не существует, то 0. 5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10. 1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Калькулятор построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу, если выговорить в определенном ритме «СеЗо н»+ «Ч е-К а-К а, О —Ж э-З э, С э-эФ -эС —Б э», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «се ребристый зо лотистый»+ «ч ерный-к оричневый-к расный, о ранжевый-ж елтый-з еленый, с иний-ф иолетовый-с ерый-б елый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….

На сайте Hamradio Ссылка

Резисторами называются элементы электрической цепи, обладающие собственным сопротивлением. На практике редкая схема может обойтись без их использования. Резисторы классифицируются по классу точности, по мощности, по номинальному сопротивлению и другим параметрам.

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Читать маркировку следует от крайней левой полосы направо. Если она не может быть найдена, за истину берется сопротивление, соответствующее стандартному номинальному ряду (то есть читаем наоброт, если не получается).

Таблица номинальных значений

В основе цветовой разметки и чтения резисторов лежит универсальная таблица величин номинального ряда и соответствующих им цветов.

Универсальной она названа из-за того, что может одинаково эффективно использования для считывания не только номинала, но и множителя (десятичного показателя). Цифровые значения -2 и -1 назначены для удобства работы с десятичными степенями.

Стандартная маркировка

На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.

С 3-мя кольцами

Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления). Цвета имеют значения соответствующие основной таблице. Две первые полосы маркируют сопротивление, а последняя – десятичный показатель. E ± S .

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

С 6-ю кольцами

Помимо перечисленных показателей, цветными полосками также можно обозначать температурный коэффициент сопротивления. Этот показатель показывает наибольшее изменение сопротивления резистора при нагревании или охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных долях номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:

На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В данном случае каждое кольцо имеет то же самое назначение, что и в примере с 5-полосной маркировкой. Последняя полоса используется для обозначения величины ТКС.

R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Иногда шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех остальных. Этот показатель измеряется в процентах и означает количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:

Общая таблица

При необходимости постоянного использования перечисленных таблиц, гораздо удобнее иметь сводную таблицу соответствия цветов и показателей номинала, десятичного множителя, допусков и температурного коэффициента. (Величина допуска изменяется почему-то непоследовательно — 1, 2, 0.5, 0.25,0.1, 0.05)

Цвет кольца	1 кольцо	2. кольцо	3 кольцо	4 кольцо	5 кольцо	6 колько
	Цифры номинального ряда				Допуск	ТКС, ppm/˚C	Процент отказов
	1	2	3
Черный	0	0	0	0 (1)
Коричневый	1	1	1	1 (10)	±1%	100	1%
Красный	2	2	2	2 (100)	±2%	50	0,01%
Оранжевый	3	3	3	3 (1000)		15	0,01%
Желтый	4	4	4	4 (10^4 )		25	0 ,001%
Зеленый	5	5	5	5 (10^5)	±0,5%
Синий	6	6	6	6 (10^6)	±0,25%	10
Фиолетовый	7	7	7	7 (10^7)	±0,1%	5
Серый	8	8	8	8 (10^8)	±0,05%
Белый	9	9	9	9 (10^9)		1
Серебряный				-2 (0,01)	±10%
Золотой				-1 (0,1)	±5%

Указанные здесь правила разметки соответствуют практически всем непроволочным резисторам с гибкими выводами.

Проволочные резисторы

Требования к цветовой маркировке проволочных резисторов мало чем отличаются от указанных выше требований, предъявляемых к их аналогам другого типа. Однако есть несколько отличий:

белая полоса большой ширины, расположенная в начале, обозначает не номинал, а указывает на проволочный тип резистора;
для маркировки проволочных деталей не используются десятичные множители выше 4-ой степени;
цветная полоска в конце маркировки иногда обозначает свойства (например, термостойкость или огнеупорность) резистора, а не значение ТКС.

Помимо этого, проволочные резисторы немного отличаются по допустимым отклонениям. Следующая обобщённая таблица показывает значения допусков и номиналов цветовых обозначений для проволочных резисторов.

Цвет кольца	Цифры номинала ряда		Десятичный показатель (множитель)	Допуск
Цвет кольца	1	2	Десятичный показатель (множитель)	Допуск
Черный	0	0	0 (1)
Коричневый	1	1	1 (10)	±1%
Красный	2	2	2 (100)	±2%
Оранжевый	3	3	3 (1000)	±3%
Желтый	4	4	4 (10000)	±4%
Зеленый	5	5
Синий	6	6
Фиолетовый	7	7
Серый	8	8
Белый	9	9
Серебряный			-2 (0,01)	±10%
Золотой			-1 (0,1)	±5%

Стоит отметить, что некоторые производители импортных резисторов придерживаются собственной системы цветовой маркировки. Так, например, у Phillips кроме цвета полос имеет значение окраска корпуса, а также расположение полос относительно друг друга. Эти особенности могут говорить о свойствах и технологии изготовления элемента. Компании Panasonic и CGW помимо цветных используют ведущие и замыкающие кольца для маркировки отличительных свойств элемента и технологии.

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

С развитием электронных технологий стало невозможным припаивать резисторы к платам через специальные отверстия. Это занимало слишком много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый способ монтажа микроплат – SMD (технология поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонентов микроплат и чипов потребовалось определение новой системы.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая. -2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Маркировка резисторов цветными 4 полосками таблица. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор. Цифровая маркировка резисторов

на схемах

римскими цифрами в пределах от 1 до 5 Ватт;
горизонтальной полосой при значении 0,5 Ватт;
одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

Буквенно-цифровое обозначение

символ «Е» или «R» говорит о том, что номинал выражен в омах;
буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
знаком «К» дополняются все численные значения, выраженные в килоомах.

Обозначение номинала цветом

в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Последовательность полосок

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Содержание:

Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс — вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало — номинал был прописан в обозначении на корпусе, все было предельно понятно.

А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову — как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.

Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.

Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.

Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной — группа полос по левую.

Три кольца — минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье — это показатель множителя маркировки резисторов.
Четыре кольца — расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
Пять колец — здесь показателем являются уже три первых цифры, а далее, 4-е — множитель, а 5-е — отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.

Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 — 1 Ом, или 1К0 — 1 кОм.

Универсальные цвета

Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал элемента достаточно точно. Обозначения цветов выглядят следующим образом:

Черный — 0;
Коричневый — 1;
Красный — 2;
Оранжевый — 3;
Желтый — 4;
Зеленый — 5;
Синий — 6;
Фиолетовый — 7;
Серый — 8;
Белый — 9;
Серебристый — «-1»;
Золотистый — «-2».

Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Отклонения от стандартов в маркировках

Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.

К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам — CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.

Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.

Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что подобное обозначение имеет свои преимущества — оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.

Возможности декодера:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки «Реверс») уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (слева от кнопки «Реверс») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Программа расшифровки построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также программа выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Цветовая маркировка резисторов. Общие сведения.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет программа, заложенная в этой странице. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В половине случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс дешифрования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет раздувать стоимость без надобности.

Цветовая маркировка резисторов. Назначение полос.

2-я полоса цветовой маркировки резисторов тоже означает только цифру

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Цветовая маркировка резисторов — цвет и цифру соединяет рифма.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. Способностей выдумать такое не хватило, но если выговорить в определенном ритме «Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ», то становится не хуже, чем стихотворение из «Алисы в стране чудес» («хрюкотали зелюки, как мюмзики в мове…») и легко запоминается. Остается сопоставить это с цветами по начальным буквам «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить «серебристый — золотистый» со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Описание

Читать маркировку следует от крайней левой полосы направо. Если она не может быть найдена, за истину берется сопротивление, соответствующее стандартному номинальному ряду (то есть читаем наоброт, если не получается).

Таблица номинальных значений

Стандартная маркировка

С 3-мя кольцами

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

С 6-ю кольцами

R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Общая таблица

Цвет кольца	1 кольцо	2. кольцо	3 кольцо	4 кольцо	5 кольцо	6 колько
	Цифры номинального ряда				Допуск	ТКС, ppm/˚C	Процент отказов
	1	2	3
Черный	0	0	0	0 (1)
Коричневый	1	1	1	1 (10)	±1%	100	1%
Красный	2	2	2	2 (100)	±2%	50	0,01%
Оранжевый	3	3	3	3 (1000)		15	0,01%
Желтый	4	4	4	4 (10^4 )		25	0 ,001%
Зеленый	5	5	5	5 (10^5)	±0,5%
Синий	6	6	6	6 (10^6)	±0,25%	10
Фиолетовый	7	7	7	7 (10^7)	±0,1%	5
Серый	8	8	8	8 (10^8)	±0,05%
Белый	9	9	9	9 (10^9)		1
Серебряный				-2 (0,01)	±10%
Золотой				-1 (0,1)	±5%

Проволочные резисторы

белая полоса большой ширины, расположенная в начале, обозначает не номинал, а указывает на проволочный тип резистора;
для маркировки проволочных деталей не используются десятичные множители выше 4-ой степени;
цветная полоска в конце маркировки иногда обозначает свойства (например, термостойкость или огнеупорность) резистора, а не значение ТКС.

Цвет кольца	Цифры номинала ряда		Десятичный показатель (множитель)	Допуск
Цвет кольца	1	2	Десятичный показатель (множитель)	Допуск
Черный	0	0	0 (1)
Коричневый	1	1	1 (10)	±1%
Красный	2	2	2 (100)	±2%
Оранжевый	3	3	3 (1000)	±3%
Желтый	4	4	4 (10000)	±4%
Зеленый	5	5
Синий	6	6
Фиолетовый	7	7
Серый	8	8
Белый	9	9
Серебряный			-2 (0,01)	±10%
Золотой			-1 (0,1)	±5%

Другие системы маркировки

С развитием электронных технологий стало невозможным припаивать резисторы к платам через специальные отверстия. Это занимало слишком много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый способ монтажа микроплат – SMD (технология поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонентов микроплат и чипов потребовалось определение новой системы.

Принципиальные схемы — Цветовая маркировка постоянных резисторов

Цветовая маркировка постоянных резисторов

В последнее время постоянные резисторы все чаще маркируют цветовым кодом. Маркировку наносят на цилиндрическую поверхность резистора в виде точек или круговых полос (поясков). Она обозначает номинальное сопротивление резистора и допускаемое отклонение его сопротивления от номинального значения. Номинальное сопротивление выражено в омах двумя или тремя цифрами (в случае трех цифр последняя не равна нулю) и множителем 10п, где п — любое целое число от 2 до 9.

Для резисторов с номинальным сопротивлением, выражаемым двумя цифрами и множителем, цветовая маркировка состоит из четырех знаков или трех при допуске +20% (такой допуск маркировкой не наносят).

Маркировочные знаки расположены ближе к одному из торцов резистора. Первым считают знак, нанесенный рядом с торцом. Если длина резистора не позволяет сдвинуть маркировку к одному из торцов, последний знак делают в 1,5 раза крупнее остальных.

Маркировочные знаки располагают на резисторе слева направо в следующем порядке: первый знак — первая цифра; второй знак — вторая; третий — множитель (номинальное сопротивление), четвертый знак — допускаемое отклонение сопротивления. Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветовая маркировка состоит из пяти знаков: первые три знака — три цифры номинала, четвертый знак — множитель, пятый — допустимое отклонение сопротивления. Цвета маркировочных знаков и соответствующие им числа номинала и допуска указаны в табл. 13.1.

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IEC (МЭК) первые 3 или 4 символа несут информацию о номинале резистора, определяемого по базовому значению из рядов Е3…Е192, и множителе. Последний символ несет информацию о допуске, т. е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наноситься дополнительная кодированная информация о типе резистора, его номинальной мощности и дате выпуска. Например:

Фирма Philips кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е. первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4-х символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.
Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).

xxxxxxxxxx

Последняя цифра	Номинал
1	100. ..976 Ом
2	1…9.76 кОм
3	10…97.6 кОм
4	100…976 кОм
5	1…9.76 МОм
6	10…68 МОм
7	0.1…0.976 Ом
8	1…9.76 Ом
9	10…976 Ом

Символ	Номинал
0	0 Ом
R	91Ом

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0.1 Ом.

А. Маркировка 3 цифрами.
Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

В. Маркировка 4 цифрами.
Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль децимальной запятой.

С. Маркировка 3 символами.
Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:
S = 0.01;
R = 0.1;
А = 1;
В = 10;
С = 100;
D = 1000;
Е = 10000;
F = 100000.
Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.

 +------------ ----
 Код-Значение
 +-----------------------------------+
 | 01 100 | 25 178 | 49 316 | 73 562 |
 | 02 102 | 26 182 | 50 324 | 74 576 |
 | 03 105 | 27 187 | 51 332 | 75 590 |
 | 04 107 | 28 191 | 52 340 | 76 604 |
 | 05 110 | 29 196 | 53 348 | 77 619 |
 | 06 113 | 30 200 | 54 357 | 78 634 |
 | 07 115 | 31 205 | 55 365 | 79 649 |
 | 08 118 | 32 210 | 56 374 | 80 665 |
 | 09 121 | 33 215 | 57 383 | 81 681 |
 | 10 124 | 34 221 | 58 392 | 82 698 |
 | 11 127 | 35 226 | 59 402 | 83 715 |
 | 12 130 | 36 232 | 60 412 | 84 732 |
 | 13 133 | 37 237 | 61 422 | 85 750 |
 | 14 137 | 38 243 | 62 432 | 86 768 |
 | 15 140 | 39 249 | 63 442 | 87 787 |
 | 16 143 | 40 255 | 64 453 | 88 806 |
 | 17 147 | 41 261 | 65 464 | 89 825 |
 | 18 150 | 42 267 | 66 475 | 90 845 |
 | 19 154 | 43 274 | 67 487 | 91 866 |
 | 20 158 | 44 280 | 68 499 | 92 887 |
 | 21 162 | 45 287 | 69 511 | 93 909 |
 | 22 165 | 46 294 | 70 523 | 94 931 |
 | 23 169 | 47 301 | 71 536 | 95 953 |
 | 24 174 | 48 309 | 72 549 | 96 976 |
 +-----------------------------------+

Примечание. Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением.
Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).
Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

В соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза больше других, что на практике выдерживается не всегда.
Вместо цветовых колец могут встречаться цветовые точки, но принцип маркировки тот же.

Маркировка осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Помимо стандартной цветовой маркировки, приведенной, многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

1. Маркировка фирмы CORNING GLASS WORK (CGW)

2. Маркировка фирмы PANASONIC

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10³ Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10¹ Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10² Ом = 12.4 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	13	133	25	178	37	237
02	102	14	137	26	182	38	243
03	105	15	140	27	187	39	249
04	107	16	143	28	191	40	255
05	110	17	147	29	196	41	261
06	113	18	150	30	200	42	267
07	115	19	154	31	205	43	274
08	118	20	158	32	210	44	280
09	121	21	162	33	215	45	287
10	124	22	165	34	221	46	294
11	127	23	169	35	226	47	301
12	130	24	174	36	232	48	309
S	10^-2	R	10^-1	A	10⁰	B	10⁺¹

Код	Значение	Код	Значение	Код	Значение	Код	Значение
49	316	61	422	73	562	85	750
50	324	62	432	74	576	86	768
51	332	63	442	75	590	87	787
52	340	64	453	76	604	88	806
53	348	65	464	77	619	89	825
54	357	66	475	78	634	90	845
55	365	67	487	79	649	91	866
56	374	68	499	80	665	92	887
57	383	69	511	81	681	93	909
58	392	70	523	82	698	94	931
59	402	71	536	83	715	95	953
60	412	72	549	84	732	96	976
C	10⁺²	D	10⁺³	E	10⁺⁴	F	10⁺⁵

E3
E6
E12
E24
E48
E96
E192
E3
E6
E12
E24
E48
E96
E192
100 100 100 100 100 100 100 316 316 316
101 320
102 102 324 324
104 324
105 105 105 330 330 330 332 332 332
106 336
107 107 340 340
109 344
110 110 110 110 348 348 348
111 352
113 113 357 357
114 360 361
115 115 115 365 365 365
117

370
118 118

374 374
120 120 120 379
121 121 121 383 383 383
123 388
124 124 390 390 392 392
126 397
127 127 127 402 402 402
129 407
130 130 130

412 412
132 417
133 133 133 422 422 422
135 427
137 137 430 432 432
138 437
140 140 140 442 442 442
142 448
143 143 453 453
145 459
147 147 147 464 464 464
149 470 470 470 470 470
150 150 150 150 150 475 475
152 481
154 154 154 487 487 487
156 493
158 158 499 499
160 160 505
162 162 162 510 511 511 511
164 517
165 165 523 523
167 530
169 169 169 536 536 536
172 542
174 174 549 549
176 556
178 178 178 560 560 562 562 562
180 180 180 569
182 182 576 576
184 583
187 187 187 590 590 590
189 597
191 191 604 604
193 612
196 196 196 620 619 619 619
198 626
200 200 200 634 634
203 642
205 205 205 649 649 649
208 657
210 210 665 665
213 673
215 215 215

680 680 680 681 681 681
218 690
220 220 220 220 221 221 698 698
223 706
226 226 226 715 715 715
229 723
232 232 732 732
234 741
237 237 237 750 750 750 750
240 240 759
243 243 768 768
246 777
249 249 249 787 787 787
252 796
255 255 806 806
258 816
261 261 261 820 820 825 825 825
264 835
267 267 845 845
270 270 271 856
274 274 274 866 866 866
277 876
280 280 887 887
284 898
287 287 287 910 909 909 909
291 920

Калькулятор резисторов,цветовая маркировка резисторов,калькулятор smd резисторов

Маркировка резисторов

Цветовая маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48.

Впишите код стандарта EIA-96, либо 3 цифры E24, либо 4 цифры E48

Сопротивление:

Таблица EIA-96

Код	Число	Код	Число	Код	Число	Число	Число
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Код	Множитель
Z	0. 001
Y or R	0.01
X or S	0.1
A	1
B or H	10
C	100
D	1000
E	10000
F	100000

Цветовая маркировка резисторов,калькулятор резистора,калькулятор smd резисторов,калькулятор резистора по цветовым полоскам.

Определение мощности и сопротивления резисторов по цветовой маркировке

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.
Рассмотрим особенности проведения стандартной цветовой маркировки:

Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

Легко читаемая.
Проще наносится.
Может передать всю необходимую информацию о номиналах.
Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

При точности 20% используется маркировка, содержащая 3 полоски.
Если точность составляет 10% или 5%, то наносится 4 полоски.
Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

http://www. chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
http://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
http://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.
При создании подобной таблицы выделяют следующие поля:

Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:
Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105. Проводим расчет: 267*105=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

Ряд Е6 имеет отклонение в обе стороны 20%.
Ряд Е 12 имеет допустимое отклонение 10%.
Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Сводная таблица цветной маркировки резисторов

Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

Соответствие цветов определенным значениям.
Цифры номинального ряда.
Величина множителя.
Величина допуска.
Показатель коэффициента температурного изменения.
Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
Десятичные показатели более 4 не могут быть применены при маркировке.
Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Загрузка…

Источник: https://slarkenergy.ru/oborudovanie/datchiki/cvetnaya-markirovka-rezistorov.html

Как маркируются резисторы по мощности и сопротивлению — обзор стандартов

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности.

Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами.

В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом.

Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами.

Давайте рассмотрим несколько примеров.

На фото сверху вниз:

2К4 = 2,4 кОм или 2400 Ом;
270R = 270 Ом;
К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

1 полоса – единицы;
2 полоса – сотни;
3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:
Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции.

Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы.

Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы.

Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.
Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.
И целые отделяются от дробных значений.
Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

01 = 100 Ом;
C – множитель 102, это 100;
100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений.

Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром.

Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Источник: https://samelectrik.ru/kak-markiruyutsya-rezistory.html

Цветная маркировка резисторов: определение сопротивления по полоскам

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы.

Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно.

Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот.

Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм.

Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Цвет	Цифровое значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9
Золотой	-1
Серебряный	-2

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ).

Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12).

В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая – уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три круга, Е-четвертый, S – пятый. Допуски обозначаются следующим образом:

E48 (2%) — красный;
E96 (1%) — коричневый;
E192 (0,5%) — зеленый;
0,25% — синий;
0,1% — фиолетовый;
0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС.

Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус.

Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

Коричневый цвет — 100 ppm/OC.
Красный — 50 ppm/OC.
Желтый — 25 ppm/OC.
Оранжевый — 15 ppm/OC.
Синий — 10 ppm/OC.
Фиолетовый — 5 ppm/OC.
Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

Коричневый цвет — до 1 процента отказов.
Красный цвет — не более 0,1% отказов.
Оранжевый цвет — не более 0,01% отказов.
Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету.

Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента.

Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.

Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике – и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Источник: https://knigaelektrika.ru/radioelektronika/tsvetnaya-markirovka-rezistorov-opredelenie-soprotivleniya-po-poloskam.html

Калькулятор цветовой маркировки резисторов

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.

3-полоски	4-полоски	5-полосок	6-полосок
1 полоса	1-я цифра	1-я цифра	1-я цифра	1-я цифра
2 полоса	2-я цифра	2-я цифра	2-я цифра	2-я цифра
3 полоса	Множитель	Множитель	3-я цифра	3-я цифра
4 полоса	—	Погрешность	Множитель	Множитель
5 полоса	—	—	Погрешность	Погрешность
6 полоса	—	—	—	Температурный коэффициент

Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Синий	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет	Коэффициент (%)
Отсутствует	±20
Серебристый	±10
Золотой	±5
Желтый	±4
Оранжевый	±3
Красный	±2
Коричневый	±1
Зеленый	±0.5
Синий	±0.25
Фиолетовый	±0.15
Серый	±0.05

Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет	Коэффициент (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Синий	10
Фиолетовый	5
Белый	1

Общая таблица цветов и значений

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
Серебристый	—	1×10-2 = «0,01»	10	—	—
Золотой	—	1×10-1 = «0,1»	5	—	—
Чёрный		1×100 = 1	—	—	—
Коричневый	1	1×101 = «10»	1	100	1
Красный	2	1×102 = «100»	2	50	0. 1
Оранжевый	3	1×103 = «1000»	—	15	0.01
Жёлтый	4	1×104 = «10 000»	—	25	0.001
Зелёный	5	1×105 = «100 000»	0.5	—	—
Синий	6	1×106 = «1 000 000»	0.25	10	—
Фиолетовый	7	1×107 = «10 000 000»	0.1	5	—
Серый	8	1×108 = «100 000 000»	0.05	—	—
Белый	9	1×109 = «1 000 000 000»	—	1	—
Отсутствует	—	—	20	—	—

Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

Резистор.
Температурный коэффициент сопротивления.

Источник: http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov

Калькулятор цветовой маркировки резисторов

Этот калькулятор цветовой маркировки резисторов поможет вам определить значение резисторов, отмеченных цветными полосами. Калькулятор рассчитан на 3, 4, 5 и 6-полосные резисторы. Вы можете выбрать цвета соответствующих полос, нажав на них в таблице.

Резистор будет визуально отображать выбранные вами цвета и отображать значение резистора. Если значение сопротивления является частью стандартного значения (Е6, Е12, Е24, Е48, Е96, Е192 ), оно будет показано в квадратных скобках после значения сопротивления.

1 полоса
2 полоса
3 полоса
множи-тель
допуск%
ТКСppm/°C

Black
Brown
Red
Orange
Yellow
25
Green
Blue
Violet
Gray
White
1
Gold
Silver
None

В случае 6-полосных резисторов этот калькулятор предполагает, что 6-я полоса используется для указания температурного коэффициента сопротивления (ТКС). В некоторых редких случаях 6-ая полоса может указывать на надежность резистора. При этом, ширина 6-й полосы должна быть шире основных в 1.5 раза. Надежность указана как процент отказа элемента на 1000 часов работы. Цветовые обозначения и величины надежности показаны в таблице:

Цвет	Процент отказов
Коричневый	1%
Красный	0.1%
Оранжевый	0.01%
Желтый	0.001%

33.1kΩ ± 1%

В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом.

Коэффициент умножения дает конечное значение резистора, например:

резистор	номинал	резистор	номинал
	100 Ω ±1%		24.3kΩ ± 1%
0.89Ω ± 1%	1.74MΩ ± 1%
13Ω ± 1%	1.58kΩ ± 1%

Код	Делитель
Z	0.001
Y/R	0.01
X/S	0.1
A	1
B/H	10
C	100
D	1`000
E	10`000
F	100`000

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Мощность SMD резистора

Типоразмер	Размер в дюймах(ДxШ)	Размер в мм (ДxШ)	Мощность
0201	0.024″ x 0.012″	0.6 мм x 0.3 мм	0,05Вт
0402	0.04″ x 0.02″	1.0 мм x 0.5 мм	0,0625Вт
0603	0.063″ x 0.031″	1.6 мм x 0.8 мм	0,0625Вт
0805	0.08″ x 0.05″	2.0 мм x 1.25 мм	0.1Вт
1206	0.126″ x 0.063″	3.2 мм x 1.6 мм	0.125Вт
1210	0.126″ x 0.10″	3.2 мм x 2.5 мм	0.25Вт
1812	0.18″ x 0.12″	4.5 мм x 3.2 мм	0.33Вт
2010	0. 20″ x 0.10″	5.0 мм x 2.5 мм	0.5Вт
2512	0.25″ x 0.12″	6.35 мм x 3.2 мм	1Вт

Источник: http://radio-hobby.org/modules/calculation/color-code-calc

Цветные полоски на резисторах номинал. Цветовая маркировка резисторов и онлайн-калькулятор

«Справочник» — информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам , конденсаторам , светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление		Допуск		Примеры обозначения
Множитель	Код	Допуск, %	Код	Полное обозначение	Код
1	K(E)	±0,1	В(Ж)	3,9 Ом±5%	3R9J
1	K(E)	±0,25	С(У)	215 Ом±2%	215RG
10 3	К(К)	±0,5	D(Д)	1 кОм±5%	1KOJ
10 3	К(К)	±1	F(P)	12,4 кОМ±1%	12К4F
10 6	М(М)	±2	G(Л)	10 кОм±5%	10KJ
10 6	М(М)	±5	J(И)	100 кОм±5	М10J
10 9	G(Г)	±10	К(С)	2,2 МОм±10%	2М2К
10 9	G(Г)	±20	М(В)	6,8 ГОм±20%	6G8M
10 12	T(T)	±30	N(Ф)	1 ТОм±20%	1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Таблица 2

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС
Серебристый				10 -2	±10
Золотистый				10 -1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10 2	±2	50
Оранжевый	3	3	3	10 3		15
Желтый	4	4	4	10 4		25
Зеленый	5	5	5	10 5	0,5
Голубой	6	6	6	10 6	±0,25	10
Фиолетовый	7	7	7	10 7	±0,1	5
Серый	8	8	8	10 8	±0,05
Белый	9	9	9	10 9		1

Цветовая

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы «PHILIPS»

Таблица 3

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС
Серебристый				10 -2	±10
Золотистый				10 -1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10 2	±2	50
Оранжевый	3	3	3	10 3		15
Желтый	4	4	4	10 4		25
Зеленый	5	5	5	10 5	0,5
Голубой	6	6	6	10 6	±0,25
Фиолетовый	7	7	7	10 7	±0,1
Серый	8	8	8	10 8
Белый	9	9	9

Нестандартная цветовая маркировка резисторов

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Маркировка резисторов прецинзионных высокостабильных фирмы «PANASONIC»

Рис. 8
Кодовая маркировка резисторов фирмы «PANASONIC»

Маркировка резисторов фирмы «PHILIPS»

Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Рис. 9
Маркировка резисторов фирмы «PHILIPS»

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы «BOURNS»

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Дата публикации: 25.06.2003

Мнения читателей

Александр / 04.03.2019 — 11:16
Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
Игорь / 30.09.2018 — 13:02
Резистор 20R0 это как?
Сергей / 17.11.2017 — 13:38
На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
Николай / 13.03.2016 — 12:34
Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
Михаил / 20.02.2016 — 23:45
попытка №2 красный,красный,серебристый,золотой,черный.
Михаил / 20.02.2016 — 23:41
пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
сергей / 21.01.2016 — 11:01
чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
Андрей / 18.11.2015 — 19:47
Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы. Не мог найти в справочниках. Спосибо!
Геннадий / 27.10.2015 — 09:26
!!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
Фидан / 01.06.2015 — 19:24
Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
Дмитрий / 24.04.2015 — 18:41
А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
ИЛЬНУР / 23.04.2015 — 16:43
КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм. 100 Ом. 33 кОм
Нестеренко Татьяна / 20.02.2015 — 18:26
нужно сопротивление 100ом как выглядит
Николай / 18.07.2014 — 15:08
подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой, черный??
Эдуард / 18.07.2014 — 05:07
у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
Иван / 31.03.2014 — 19:19
На серовато-голубовато-беловатом резисторе пять полос симметрично краёв — коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три — номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
виктор / 05.03.2014 — 12:06
подскажите номинал резистора 750 е

Маркировка резистора — это нанесение на поверхность такого элемента всех его данных. Всем привычно видеть характеристики техники, электроники и ее элементов, написанных «на обороте» изделия в достаточно понятном виде. Но резисторы могут быть настолько малы, что написать и потом прочесть на нем параметры номинального сопротивления, его точность и надежность физически невозможно.

Резистор характеризуется сопротивляемостью току и необходим для его уменьшения. Не зря название его произошло от латинского resisto, что означает сопротивляюсь. Резистор должен выполнять функции согласно закону Ома, в котором учитываются лишь ток, проходящий через него, пропорциональный напряжению на элементе. Но такого идеального резистора не существует. В реальности значение тока так же будет зависеть от неизбежно имеющихся емкости и индуктивности, и приводящих к искажению вольт-амперной зависимости.

Определение маркировки резисторов.

Для того, чтобы не путаться в обозначениях, маркировка резистора выполняется согласно ГОСТ 2.728-74. Этим документом нормируется и схемное обозначение постоянного сопротивления, который имеет вид:

Обозначение по ГОСТ 2.728-74	Описание
	Постоянный резистор без указания номинальной мощности рассеивания.
	Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
	Постоянный резистор номинальной мощностью рассеивания 1 Вт
	Постоянный резистор номинальной мощностью рассеивания 2 Вт
	Постоянный резистор номинальной мощностью рассеивания 5 Вт
	Постоянный резистор номинальной мощностью рассеивания 10 Вт

Параллельное, последовательное и смешанное соединение резисторов.

Последовательное соединение резисторов.

В случае последовательно соединенных нескольких маркированных резисторов , общее сопротивление определяется суммированием их величин. Общий вид для расчёта:

U=U1+U2+U3+…+Un

При последовательно соединенных резисторах образуется неразветвленная цепь, в которой имеется единое значение тока, который назовем током ветви:

I=I1=I2=I3=…=In

Параллельное соединение резисторов.

Если резистивные элементы соединены параллельно , то для определения суммарного сопротивления необходимо сложить обратно-пропорциональные параметры сопротивлений в каждой ветви:

R=1/R1+1/R2+1/R3+…+1/Rn

Общий ток определяется согласно закону Кирхгофа, и равен сумме токов во всех имеющихся ветвях:

I=I1+I2+I3+…+In

Напряжение между двумя потенциалами одинаково для всех ветвей и будет являться общим:

U=U1=U2=U3=…=Un

Смешанное соединение резисторов.

Подсчет общих параметров сложных схем выполняется за несколько действий. Начинать нужно с выделения и расчёта идущих друг за другом участков, постепенно упрощать схему и вычислять сопротивления в соседних ветвях. В случае со схемой, представленной на изображении, первым этапом будет нахождение параметров в цепи R1 и R2 по формулам для последовательного соединения, а вторым — параллельно соединенных R1,2 и R3.

Цветовая маркировка резисторов.

Маркировка резисторов по цвету стала лучшим выходом для маркирования резисторов малых размеров. Резисторы могут быть в диаметре всего 1 мм, а в длину — 2 или 3. Найти подходящий можно только с увеличительным стеклом, и все равно есть риск ошибиться с расположением запятой в номинале. Маркировка резисторов малой величины, и не только, выполняется с помощью разноцветных полос, которые у большинства производителей совпадают по значению. Еще один вариант — буквенное обозначение наряду с цифирным в номинале сопротивления. При этом вместо лишних нулей пишут буквы K, что значит килоОм, М — мегаОм, R — Ом. Маркировка резистора 10K5 значит, что перед вами элемент с сопротивлением 10,5 кОм.

Предпочтительная маркировка резисторов малых размеров — это маркировка цветом, появившаяся на западе. С этим связано отсутствие разницы между синим и голубым цветами в маркировке, так как на английском они пишутся одинаково.

На резисторе может быть нанесено минимум три полосы, что означает допуск в 20%. Если полосы всего 4, это соответствует погрешности 10 или 5%, а сверхточные элементы имеют 6 полосок.

Две первые цветные полосы всегда расшифровывают как начальные две цифры номинала. В случае наличия до 4х полос, третья имеет значение десятичного множителя для цифр номинала — то есть, определит количество нулей в числе, а четвертая — реальную погрешность.

Маркировка резистора пятью цветами предполагает, что третья полосочка будет иметь значение третьего знака в числе номинала, четвертая — число нулей, а 5 — точность.

Шестая полоса всегда несет информацию о температурном коэффициенте. Ширина этой полоски может быть шире остальных в 1,5 раза, что говорит о количестве отказов на тысячу часов работы в процентах.

Кодировка цветами включает всего 12 цветов, начиная с серебристого, золотистого, черного и коричневого, затем шесть цветов радуги, где синий и голубой не разделяются, и серый и белый. Так что при желании можно легко запомнить этот порядок.

Цветовая кодировка резисторов.

Цветовая кодировка резисторов расшифровывается довольно просто, посмотрим на примере маркировку резистора из четырех полос. Первая и вторая — коричневая и черная. Из них получается число 10. Третья полоса имеет красный цвет, что соответствует двум нулям или множителю 100, который позволяет получить окончательное число номинала — 1000 Ом или 1 кОм. Последняя серебистая полоска означает погрешность в 10%.

Цвет кольца или точек	Первая цифра	Вторая цифра	Множитель

Коричневый

Оранжевый



Фиолетовый


Золотистый
Серебристый

Изредка бывает так, что не понятно, откуда начинать расшифровку, ведь резистор одинаков с обеих сторон, а отступы от края могут быть симметричными. При этом важно, чтобы первые полосы давали табличное значение номинального сопротивления.

Таблица маркировки резисторов.

Обычные резистивные элементы почти независимы от показаний температуры.

Резистивный элемент — это элемент, безвозвратно забирающий электроэнергию от источников и преобразующий эту энергию в другие ее виды (тепловую, излучения, механическую, химическую и др.).

Эта несущественная зависимость носит линейный характер, так как есть возможность не брать в учет коэффициенты 2 и 4 порядка. Если принять во внимание температурный коэффициент, обычный резистор можно превратить в термометр. Рассматривая полупроводниковые резисторы, можно заметить влияние на них температуры в большей степени. Эта зависимость представлена экспоненциальной функцией, которая в определенных температурных диапазонах может быть линейной и использоваться в практических целях.

Цвет кольца или точек	Первая цифра	Вторая цифра	Множитель

Коричневый

Оранжевый



Фиолетовый


Золотистый
Серебристый

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм ) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

1М — 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 12 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

1М — 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Выбран неправильный номинал для этого резистора.
Скорее всего Вам подойдет в -Номинал .

Допуск резистора
MIN/MAX: / &ohm;

Одним из главных критериев при разработке радиоэлектронных компонентов, является не только их технические возможности, но также и визуальные параметры размеров, которые они будут занимать в конкретном приборе. Понятно дело, чем меньше будет компонент, тем более миниатюрнее в итоге получится изделие и тем больше возможностей в него можно занести.

Резисторы не остались в стороне в этой гонке по минимизации. До определенного момента, их площадь позволяла размещать маркировку прямо на корпусе элемента. В итоге разработчик знал примерные технические параметры, на которые рассчитан элемент и мог подобрать его в соответствии со спецификацией.

Однако сегодняшние технологии позволяют делать компоненты меньших размеров, нежели ранее. Это привело к тому, что нанести на корпус какую-либо информацию стало невозможно, для нее просто не осталось места. В итоге были разработаны специальные правила цветовой маркировки резисторов, про которые мы сегодня и поговорим. Выше имеется сам онлайн калькулятор для расчета 3, 4, 5 и 6 полос. Касательно его работы мы также поясним.

Как работать в калькуляторе цветовой маркировки

Инструмент выполнен наиболее просто и позволяет узнать величину значения сопротивления для любого числа колец на резисторе. При работе Вы можете:

Таким образом мы постарались сделать максимально рабочий инструмент, который бы мог приспосабливаться к любым требованиям расшифровки кольцевой маркировки.

Расшифровка цветовой маркировки резисторов на калькуляторе и в таблице

Одним из преимуществ цветовой маркировки, является тот факт, что она позволяет идентифицировать резисторы любых размеров и номиналов. По сути своей, подобная система представляет собой окрашивание того или иного элемента необходимым набором цветных колец, нанесенных с учетом определенных требований.2 или 00) последнее кольцо 1%. В итоге имеем резистор – 10000 Ом +\- 1%

Как считать 6 полос

Встретить такие элемента довольно редкая удача. Однако считаются они нисколько не сложнее чем остальные. Только нужно при учете использовать в самом конце значение ТКС – температурного коэффициента сопротивления. Он показывает то значение сопротивления, которое изменится в элементе после увеличения или уменьшения температуры на 1 градус Цельсия. Может быть как отрицательным, так и положительным значением. В таблице его определить несложно.

Пример уже без цвета: 1 0 0 00 +\- 1% ТКС+\- 500

Надеемся, что данный калькулятор окажется Вам полезным. При работе желательно пользоваться ПК, т.к на мобильных работа инструмента может быть визуально затруднена из-за того, что мы постарались включить в него все имеющиеся и требуемые значения. Если у Вас будут вопросы, то смело задавайте их в комментариях

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Резисторы

— learn.sparkfun.com

Добавлено в избранное Любимый 48

Маркировка декодирующего резистора

Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изящества схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения.Большинство из этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пяти полосные и шесть полосных резисторов.

Четырехполосный резистор

В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса — это весовое значение, при котором умножает две значащие цифры на десять.

Последняя полоса указывает допуск резистора.Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приводят к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-нибудь между 0,95 кОм; и 1.05кОм ;.

Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

Пяти- и шестиполосные резисторы

Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

Шестиполосные резисторы — это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента чрезвычайно малы, в диапазоне ppm.

Цветные полосы резистора декодирования

При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; У резистора, показанного здесь, сначала есть цветные полосы желтого и фиолетового цветов, которые имеют цифровые значения 4 и 7 (47). Третья полоса 4,7 кОм; красный, что означает, что число 47 следует умножить на 10 ² (или 100). 47 умножить на 100 — это 4700!

4.7к & Ом; резистор с четырьмя цветными полосами

Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между отсутствием b и b rown:

« B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w hen g igly s napped .«

Или, если вы помните «ROY G. BIV», вычтите индиго (плохой индиго, никто не помнит индиго) и добавьте черный и коричневый к передней части и серо-белый к задней части классической цветовой схемы радуги. .

Таблица кодов цветов резистора

Проблемы со зрением? Щелкните изображение для лучшего просмотра!

Калькулятор цветовой кодировки резистора

Если вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!

Четырехполосный резистор

Диапазон 1	Диапазон 2	Диапазон 3	Диапазон 4
Значение 1 (MSV)	Значение 2	Вес	Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9)	Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9)	Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G)	Золото (± 5%) Серебро (± 10%)

Сопротивление: 1 кОм; ± 5%

Пяти- и шестиполосные резисторы

Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.

Диапазон 1	Диапазон 2	Диапазон 3	Диапазон 4	Диапазон 5
Значение 1 (MSV)	Значение 2	Значение 3	Вес	Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9)	Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9)	Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9)	Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G)	Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

Сопротивление: 1 кОм; ± 5%

Расшифровка маркировки для поверхностного монтажа

Резисторы SMD

, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.

Если вы видите три символа , все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки действительно имеют некоторое сходство с системой цветовых полос, используемой на резисторах PTH. Первые два числа представляют собой первые две старшие цифры значения, последнее число представляет величину.

На приведенном выше примере резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10×10 ⁴), 105 будет 1 МОм & Ом; (10×10 ⁵), а 205 — 2M & Ом; (20×10 ⁵). 751 — 750 Ом; (75×10 ¹) и 754 составляет 750 кОм; (75×10 ⁴).

Другая распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.

89 92 900

94 909

931 9009 4 205

Код	Значение			Значение		Код		Код	Значение	Код		Значение		Код	Значение		Код	Значение
01	100		17	147					900	49	316		65	464		81	681
02	102		18	150		34	221		50	324		66	475		82	698
03	105		19	154		35	226			332		67	487		83	715
04	107		20	158		36	232		36	232		52	340		68	499		84	732
05	110		21	162		37	237 900		53	348		69	511 90 095		85	750
06	113		22	165		38	243		54	357			523		86	768
07	115		23	169		39	249		55	3652	71	536		87	787
08	118		24	174		40	255		56	370		72	549		88	8 06
09	121		25	178		41	261		57	383		73	562		825
10	124		26	182		42	267		58	392		74	576		90	845
11	127		27	187		43	274		59	402		75 590		91	866
12	130		28	191		44	280		60	412		76	604
887
133		29	196		45	287		61	422		77	619		93
14	137		30	200		46	294		62	432		78	634		94	634
15	140		31		47	301		63	442		79	649		95	953
16	143	9025	32	210		48	309		64	453		80	665		96	976

Буква в конце представляет множитель, равный чему-то в этой таблице:

95001

Letter	Множитель		Letter	Множитель		Letter	Множитель
	A	1		D	1000
Y или R	0,01		B или H	10		E	10000
X или S	0,1		C	100		F	100000

Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B составляет 1 кОм; (100×10), а 01D — 100 кОм.Это просто, другие коды могут не быть. 85A на картинке выше 750 & Ом; (750×1) и 30C на самом деле составляет 20 кОм.

← Предыдущая страница
Типы резисторов Калькулятор цветового кода резистора

(3-полосный, 4-полосный, 5-полосный и 6-полосный)

Цветовой код резистора был разработан в 1920 году. Цветные полосы нанесены на корпус крошечных компонентов резистора.Как правило, для цветового кода мы можем использовать мнемонику резистора под названием BBROY Great Britain Very Good Wife. В то время как первая буква обозначает уникальный цвет.

Этот ярлык с цветовым кодированием имеет аббревиатуру для обозначения номинала резистора.

Цветовой код резистора Обозначение
Код цвета	Резистор Аббревиатура	Цвет ремешка
0	B	Чернить
1	B	коричневый
2	R	красный
3	O	апельсин
4	Я	Желтый
5	G	Зеленый
6	B	Синий
7	В	фиолетовый
8	G	Серый
9	Вт	белый

Резисторы используют стандарт кодирования BS1852 (британский стандарт) для представления значений.В нем используется буква «R» для обозначения ом, «K» для килоомов и «M» для мегаомов. Например, резистор 4,7 кОм отображается как 4K7.

Цветные полосы резистора

Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. Трехполосный резистор трех цветов с множителем и без допуска.

Для определения номинала резистора можно выбрать три диапазона. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.

На диаграмме цветового кода показаны 3 полосы, 4 полосы, 5 полос и 6 полос резисторов.

	3-х полосный резистор	4-полосный резистор	5-полосный резистор	6-полосный резистор
1-я полоса	Первая цифра	Первая цифра	Первая цифра	Первая цифра
2-я полоса	Вторая цифра	Вторая цифра	Вторая цифра	Вторая цифра
3-я полоса	Значение множителя	Значение множителя	Третья цифра	Третья цифра
4-я полоса		Значение допуска	Значение множителя	Значение множителя
5-я полоса			Значение допуска	Значение допуска
6 диапазон				Температурный коэффициент

Чтобы узнать, как найти цветовой код, каждый цвет обозначает число от 0 до 9.Это число может использоваться как первая значащая цифра и вторая значащая цифра для 3-х и 4-х диапазонов. Для 5-полосных и 6-полосных резисторов первые 3 цифры обозначают значащие числа.

Значение множителя умножается на значащую цифру (одну, две или три цифры), чтобы получить желаемое значение сопротивления. В дополнение к этому 4-полосные, 5-полосные и 6-полосные резисторы имеют значение допуска от ± 0,10 до ± 10.

6-полосный резистор имеет особое свойство — температурный коэффициент сопротивления, выраженный в ppm / Кельвинах.Более высокое значение ppm указывает на то, что резистор может выдерживать более высокую или более низкую температуру. Изменение сопротивления зависит от температуры.

Таблица цветов резистора

— 3 полосы, 4 полосы, 5 полос и 6 полос

Чтобы понять, как читать цветовой код резистора для 3/4/5/6-полосных резисторов, вы можете использовать эту цветовую таблицу.

Из приведенной выше таблицы каждая цветная полоса на резисторе представляет собой число. Например, чтобы рассчитать 1,2 МОм, резистор показывает коричневые, красные и зеленые цвета (читать слева направо).Теперь поместите первые две полосы в качестве числового значения и третью полосу в качестве множителя (10 ⁵).

Отклонения в цветовой кодировке резисторов

Надежность

Резисторы, отвечающие военным требованиям, часто изготавливаются с диапазоном надежности. Этого ремешка нет в коммерческой электронике. Обычно 4-полосный резистор имеет полосу надежности.

Резистор нулевой сопротивления

Этот резистор имеет одну черную полосу, используемую для подключения дорожек на печатной плате (PCB).Он используется как соединение между двумя суставами.

Резисторные полосы с золотом и серебром

Золотая и серебряная полосы склонны к неправильному представлению об истинных цветах резистора. Следовательно, они заменены полосами серого и желтого цветов.

Как пользоваться калькулятором цветового кода резистора

Средство калькулятора резисторов вычисляет цветовой код для 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов, обычно в диапазоне Ом, Кило Ом и Мега Ом.

Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul), допуском (Tol) и PPM / Кельвином.Вы должны выбрать правильный цвет, соответствующий каждому столбцу. Значение допуска говорит о точности изготовления резистора. Обычно для золота он составляет 5%, а для серебра — 10%.

Отображает истинное значение сопротивления с допуском и температурным коэффициентом сопротивления.

Примеры цветового кода резистора

Чтобы узнать больше, давайте обсудим несколько примеров цветовой маркировки резисторов для 4-, 5- и 6-полосных резисторов.

4 полосы Цветовой код

Например, 4-полосный резистор имеет цвет Коричневый Черный Оранжевый Золотой.Какое значение резистора?

Используя цветовую таблицу, запишите значения как: 1/0/10 ³ = 10 * 10 ³ = 10 кОм / 10 кОм. Допуск для золота составляет ± 5%. Таким образом, значение колеблется от 9,5 кОм до 10,5 кОм.

5-полосный цветовой код

Другой пример (Из таблицы): 5-полосный резистор имеет цвет Черный — Коричневый Черный Красный Коричневый.

Запишите значения как, 0/1 // 0/10 ² = 10 * 100 = 1 кОм / 1 кОм. Допуск для Брауна составляет ± 1%. Следовательно, сопротивление резистора составляет 900 Ом к 1.01 кОм

6-полосный цветовой код

6-полосный резистор имеет черный коричневый красный коричневый синий коричневый

Используя диаграмму, значения 0/1/2/101 = 120 Ом / 120R. Допуск для синего составляет ± 0,25%, а температурный коэффициент сопротивления составляет 100 частей на миллион. Таким образом, сопротивление становится 119,7 Ом -120,3 Ом

Номиналы стандартных резисторов

Электронная цветовая кодировка стандартизирована Ассоциацией электронной промышленности (EIA), а затем Ассоциацией производителей радиотехники (RMA) в качестве стандартной цветовой маркировки резисторов.

Этот код маркировки меняется от одного десятилетия к другому. Это называется цветовым кодом EIA. Для каждого диапазона допуска EIA выделяет серию E (E3, E6, E12, E24 и E96) для обозначения номиналов резисторов.

Стандартные декадные резисторы (также известные как предпочтительные значения) показаны в таблице ниже. Расчет сопротивления начинается с 1 Ом с диапазоном допуска (36%, 10%, 5% и 1%).

Серия E3 — сопротивление с допуском ± 36% (значение в омах)
1.0	2,2	4,7
Серия E6 — сопротивление с допуском ± 20% (значение в омах)
1,0	1,5	2,2	3,3	4,7	6,8
Серия E12 — сопротивление с допуском ± 10% (значение в Ом)
1,0	1,2	1,5	1.8	2,2	2,7	3,3	3,9	4,7	5,6
Серия E24 — сопротивление с допуском ± 5% (значение в омах)
1,0	1,1	1,2	1,3	1,5	1,6	1,8	2,0	2,2	2,4
2,7	2,9	3,0	3,3	3,6	4.3	4,7	5,1	5,6	6,2
6,8	7,2	8,2	9,1
Серия E96 — сопротивление с допуском ± 1% (значение в омах)
1	1.02	1,05	1,07	1,10	1,13	1,15	1,18	1,21	1,24
1.27	1,30	1,33	1,37	1,40	1,43	1,47	1,50	1,54	1,58
1,62	1,65	1,69	1,74	1,78	1,82	1,87	1,91	1,96	2,00
2,05	2,10	2,15	2,21	2,26	2.32	2,37	2,43	2,49	2,55
2,61	2,67	2,74	2,80	2,87	2,94	3,01	3,09	3,16	3,24
3,32	3,40	3,48	3,57	3,65	3,74	3,83	3,92	4,02	4,12
4.22	4,32	4,42	4,53	4,64	4,75	4,87	4,99	5,11	5,23
5,36	5,49	5,62	5,76	5,90	6,04	6,19	6,34	6,49	6,65
6,81	6,98	7,15	7,32	7,50	7.68	7,87	8,06	8,25	8,45
8,66	8,87	9,09	9,31	9,53	9,76

Чтобы найти номиналы резисторов из серии E, выберите предпочтительный резистор с допуском. Мы получим сопротивления, умножив значение на постоянную множителя. Например, резистор серии E6 (1 Ом) с допуском ± 20, набор сопротивлений 1, 20, 400, 8K, 160K.

Заключение

Углеродные полосовые резисторы не имеют напечатанных значений сопротивления и допусков на корпусе из-за их размера. Таким образом, таблица цветового кода резистора и калькулятор помогают определить номинал резистора без использования цифрового мультиметра.

Вот некоторые моменты, которые следует помнить о цветовой кодировке резистора.

Цветовой код резистора говорит о том, что пятая полоса черная, какой тип резистора?
Для резистора с проволочной обмоткой 5-я полоса черного цвета, а для плавкого резистора 5-я полоса белого цвета.Если только одна полоса (черного цвета) посередине, это резистор нулевым сопротивлением.
С какой стороны читать резистор?
Читайте слева направо. Идея в том, что золотые или серебряные полосы (для допуска) присутствуют с правой стороны. Если золотые, серебряные полосы отсутствуют, то первой полосой будет полоса, которая ближе к свинцу.
Какой тип серии E используется чаще всего?
В большинстве схем предпочтительными сериями являются E6, E12 и E24.Серии E96 дороги, так как их толерантность меньше.

Калькулятор цветового кода резистора

Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос. Он также вычислит минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.

Как пользоваться?

Чтобы использовать калькулятор, выполните следующие простые шаги:

Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
Для каждого диапазона выберите соответствующий цвет в столбце таблицы с указанием номера диапазона.
Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.

Цветовое кодирование резистора

Цветовое кодирование — это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются, потому что их можно легко и дешево напечатать на небольшом электронном компоненте.Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.

Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора. В резисторах поверхностного монтажа (SMD) используется другая система кодирования, в которой вместо цветовых кодов используются буквенно-цифровые коды, напечатанные на их поверхности.

Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования для резисторов и конденсаторов.

Считывание цветовых кодов

Корпуса резисторов обычно имеют от трех до шести полос, которые указывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо. Направление чтения не всегда понятно. Чтобы различить направление чтения, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр.Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.

В трехполосном резисторе первые две полосы представляют первые две значащие цифры, за которыми следует одна полоса для умножителя. Поскольку диапазон допуска недоступен, допуск всегда будет составлять ± 20%.

В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель.Четвертая полоса представляет собой допуск.

В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.

В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).

Допуск

Допуск — это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением.Это связано с производственным процессом и выражается в процентах от предпочтительного значения

Расчет

Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.

Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото

Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше; 75 .

Затем мы умножаем это число на множитель, указанный в полосе 3 ^rd (желтый), которая имеет значение; x10 ⁴ = 10000 .
Результат умножения будет: 75 x 10000 = 750000Ω = 750kΩ .

Четвертая полоса (золотая) будет указывать допуск, который в нашем примере составляет: ± 5%
Чтобы вычислить минимальное и максимальное значения сопротивления, мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
Минимум = 750000 — (750000 x 5/100) = 750000 — 37500 = 712500 = 712.5 кОм
Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм

Исключения

Резистор нулевого сопротивления — это резистор с одной черной полосой. Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.

Резисторы, изготовленные для использования в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов.

Другие ресурсы

Вам нравятся файлы cookie? Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим сайтом. Узнать больше Понятно! Калькулятор цветового кода 4-полосного резистора

-Apogeeweb

Часто задаваемые вопросы

1. Как определить цветовую маркировку 4-х полосного резистора?

При 4 полосах первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, 3 полосы — это десятичный множитель.Затем идет небольшой промежуток, помогающий различать левую и правую стороны компонента, и, наконец, четвертая полоса, указывающая на допуск резистора.

2. Как рассчитать цветовую кодировку резистора?

Например, резистор имеет следующую цветную маркировку; Желтый Фиолетовый Красный = 4 7 2 = 4 7 x 102 = 4700 Ом или 4 к7 Ом. Четвертая и пятая полосы используются для определения процентного допуска резистора.

3. Какая 4-я полоса на резисторе?

Четвертая полоса (или пятая для 5-ти и 6-ти полосной) указывает значения допуска.Здесь добавлено два цвета (золотой и серебряный). Шестая полоса для резистора 6-полосного типа — это температурный коэффициент. Это показывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.

4. Какого цвета резистор на 1 кОм?

Цветовой код резистора 1 кОм / 1 кОм

Значение: 1 кОм / 1000 Ом

Тип: 4 полосы Цветовой код

Цвет: коричневый, черный, красный, золотой

Множитель: красный, 100

Допуск: золотой браслет ± 5%

5.Какого цвета резистор 47к?

Цветовой код резистора 47 кОм / 47 кОм

Значение: 47 кОм / 47000 Ом

Тип: 4-полосная система цветового кода

Цветовой код: желтый, фиолетовый, оранжевый, золотой

Множитель: оранжевый, 1000

Допуск: золотой браслет ± 5%

6. Как прочитать цветовую кодировку 6-полосного резистора?

Если цвета на 6-полосном резисторе расположены в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цветных полос будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, черный = 100, золотой = 5%, оранжевый = 15 частей на миллион.

7. Что означает третья цветная полоса — серебро?

Подобно 3-полосному резистору, первые две полосы всегда дают первые 2 цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск. Для 4-полосного цветового кода резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.

8. Какая цифра представлена синей полосой на резисторе?

Цвет Название Диапазон цифр Диапазон множителя

Оранжевый 3 1000

Желтый 4 10,000

Зеленый 5 100,000

Синий 6 1,000,000

9.Что значит пятая полоса на резисторе?

допуск

У резисторов

с высокой точностью есть дополнительная полоса для обозначения третьей значащей цифры. Следовательно, первые три полосы указывают значащие цифры, четвертая полоса — это коэффициент умножения, а пятая полоса представляет допуск.

10. Что представляет собой третья полоса на резисторе?

На трех- или четырехполосном резисторе третья полоса представляет умножитель. Этот множитель в основном сдвигает десятичный разряд, чтобы изменить значение с мегаом на миллиом и любое другое значение.Четвертая цветная полоса обозначает толерантность.

11. Как читать 4-полосный резистор?

12. Что такое код резистора SMD?

SMD резистор: технология поверхностного монтажа

Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD для обозначения их значений сопротивления. Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD, увидев напечатанные коды символов на этих крошечных микросхемах.

13.Как запомнить цветовые коды?

Черный, Коричневый, Красный, Оранжевый, Желтый, Зеленый, Синий, Фиолетовый, Серый, Белый <=> 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Лучший способ запоминания — BB Рой из Великобритании Вето женится. В качестве альтернативы, большинство цветов — это цвета традиционной радуги.

14. Что означает синий резистор?

Корпус резистора бежевого цвета часто указывает на то, что его допуск составляет 5%, в то время как корпус синего цвета часто указывает на допуск 1% или 2%.Резисторы с синим телом и темно-коричневый резистор содержат металлооксидные пленочные элементы, в то время как резисторы с бежевым телом и зеленый резистор содержат углеродную пленку.

4-полосный цветовой код резистора

Цветные полосы отображаются как: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и ЗОЛОТО. Тогда сопротивление использования цветового круга будет:

Поскольку это 4-полосный резистор, колесо цветовой кодировки сопротивления может использоваться для определения значения сопротивления 5-полосного резистора, поэтому третье цифровое колесо в этом случае не используется.Затем на колесе цветового кода отображается:

Первая цветная полоса (желтая) дает первое цифровое значение 4. Вторая цветная полоса (пурпурная) дает второе цифровое значение 7. Это дает двузначное значение 47. Умножьте значение третьей полосы. В этом случае значение Orange равно 1000 или 1 кОм, поэтому значение сопротивления резистора составляет 47000 Ом (47 × 1000 = 47000) или 47 кОм. Последняя полоса частот дает значение допуска сопротивления, а Gold соответствует диапазону допуска ± 5%.

Затем используйте резистивный цветовой круг, который имеет следующие сопротивления:

Желтый Фиолетовый Оранжевый = 4 7 3 = 4 7 x 10 3 = 47000 Ом или 47 кОм ± 5%.

КАЛЬКУЛЯТОР ЦВЕТОВОГО КОДА РЕЗИСТОРА

Как видно из приведенной выше диаграммы с цветовыми кодами 4-полосного резистора , первые две цветовые полосы имеют значения коричневый = 1, красный = 2, оранжевый = 3 и так далее.
Третья цветовая полоса является множителем первых двух полос. Здесь черный — 1, коричневый — 10, красный — 100 и так далее. Другими словами, значение третьей полосы (множителя) — это число 10, возведенное в степень цветового кода.Например, красный в третьей полосе равен 10² или 100.
Эта третья полоса также имеет 2 новых цвета, где золото = 0,1 и серебро = 0,01.

Четвертая полоса — это допуск резистора и показывает, насколько точно был изготовлен резистор. Золото = 5%, серебро = 10% и вообще никакой полосы = 20%.

Теперь, когда мы знаем значения каждого цвета, давайте попробуем вычислить несколько примеров значения сопротивления.

Глядя на резистор № 1, мы видим красный цвет красный зеленый золотой .
Таблица цветовых кодов «переводит» это в 2 2 и 100 000
, что равно 2 2 × 100 000 или 2 200 000 Ом, и не забывайте о золотой 4-й полосе, которая указывает на допуск 5%.

Резистор №2 имеет цвет оранжевый оранжевый желтый серебристый что «переводится» в 3 3 × 10 000 или 330 000 Ом и допуск 10%.

Резистор № 3 имеет цвета , желтый, фиолетовый, серебристый, , что означает 4 7 × 0,01 или 0,47 Ом, и отсутствие четвертой полосы указывает на допуск 20%.

Пятиполосные резисторы
Используйте 5-полосную диаграмму для решения следующих задач.
Для резистора 4 мы видим первые 3 полосы — фиолетовый, зеленый и красный, которые «переходят» в 7, 5 и 2. Глядя на четвертая полоса (множитель), мы видим, она коричневая и имеет значение 10.
Итак, значение сопротивления составляет 7 5 2 × 10, что равняется 7,520 Ом или 7,52 кОм.
Полоса 5 красного цвета, что указывает на допуск 2%, а коричневая шестая полоса означает, что температурный коэффициент составляет 100 частей на миллион (ppm).

Изучив резистор 5, первые 3 полосы — коричневые, черные и синие, а четвертая полоса (множитель) — зеленая. Итак, эти цвета преобразуются в 1 0 6 × 100 000, что составляет 10 600 000 Ом или 10,6 Мега Ом.
Коричневая пятая полоса и красная 6-я полоса означают, что резистор имеет допуск 1% и температурный коэффициент 50 ppm.

Если вы читали эти инструкции, вы, вероятно, хорошо понимаете, как определять номинал резистора по его цветам.Опять же, всегда есть калькулятор, который упрощает решение задач.

Соответствующий калькулятор резисторов можно найти здесь: Резисторы параллельно
_____________________ Вернуться на главную страницу
Авторские права © 1999 — 1728 Программные системы
Цветовой код резистора 100 Ом для 4-полосных и 5-полосных резисторов
Цветовой код резистора 100 Ом можно найти с помощью таблицы цветов резисторов, на изображении ниже показан цветовой код резистора 4-полосного резистора 100R:
[Коричневый, Черный, Коричневый, Золотой]
Цветовой код четырехполосного резистора 100 Ом: коричневый, черный, , коричневый, золотой.1 = 10
4-я полоса = золото = ± 5% (допуск)
Таким образом, 100 × 1 ± 5% -> 100 Ом -> 100 Ом
Допуск будет -> 5% от 100 -> 5 Ом
Теоретически значение резистора 100 Ом составляет от 95 Ом до 105 Ом
Описание: Из приведенной ниже таблицы мы получили цветовой код резистора относительно десятичного значения соответствующего диапазона, взятого из слева направо.
Итак, для резистора 100 Ом первая цифра — «1», ищите в таблице цвет со значением 1, затем это ваш 1-й цвет (например, коричневый).1 = 10) — множитель «1», ищите в таблице цвет со значением 1, тогда это ваш третий цвет (например, коричневый).
Последняя полоса в 4- и 5-ти полосных резисторах является индикатором допустимого значения резистора. В данном случае это Gold , что означает значение допуска 5%. Для Silver это 10%, а допуск 2% обозначается Brown. Если 4-я полоса отсутствует, это следует рассматривать как допуск 20%. 0 = 1
5-я полоса = Золото = ± 5% (допуск)
Описание:
Итак для 100-омное сопротивление 5 полос,
1-я цифра — «1», ищите в таблице цвет со значением 1, тогда это ваш 1-й цвет (например, коричневый).0 = 1), который равен нулю, поэтому 4-я полоса будет черного цвета.
Все будет таким же, от значения до номинальной мощности для 5-полосного резистора и 4-х полосного сопротивления, за исключением нарисованных на них полос.
Давайте рассмотрим таблицу цветовых кодов резисторов и метод определения значений:
Резисторы широко используются и доступны в различных номиналах и мощностях. Резисторы меньшей мощности, обычно встречающиеся в схемах, отмечены окрашенными полосами с цветовой кодировкой, которые указывают сопротивление и допуск (т.е. диапазон значений сопротивления), как показано на рисунках выше.
Как показано на приведенном выше резисторе на 100 Ом, полосы сгруппированы по направлению к одному концу резистора.
Цветовая полоса, ближайшая к одному из концов, рассматривается как 1-я цифра значения.
Следующая полоса — это вторая цифра, третья полоса — это третья цифра (в случае 5-полосного резистора ), следующая полоса — это множитель, а последняя полоса — для определения значения допуска. Показаны значения, связанные с различными цветами полос:

Например, код резистора, имеющий желтый, фиолетовый, оранжевый и золотой цвета, соответствует значению 47 × 1000 ± 5% Ом.
Размер резисторов:
Резисторы также бывают различных форм, что означает, что их значение может быть изменено некоторыми способами. Если переменный резистор имеет два контакта, он называется реостатом. Более распространенный и универсальный тип — с тремя контактами, называемыми потенциометром или просто «горшком».
При необходимости вы должны выбрать подходящую номинальную мощность для резистора. Номинальная мощность обычных резисторов указывается его размером. Типичные значения в ваттах: 1/8, 1/4, 1/2, 1, 2, 5 Вт и так далее.
также прочтите, что такое прецизионный резистор
Резисторы, цветовые коды резисторов, калькулятор цветовых кодов резисторов
резисторы, такие как диоды и реле, являются еще одним из электронных детали, которые должны иметь раздел в корзине деталей установщика. Они стали необходимостью для установщика мобильной электроники, будь то быть для дверных замков, габаритных огней, цепей синхронизации, дистанционного запуска, светодиодов, или просто разрядить конденсатор жесткости.
Резисторы «сопротивляются» прохождению электрического тока. Чем выше значение сопротивления (измеряется в Ом) тем ниже будет ток.
Резисторы имеют цветовую маркировку. Чтобы прочитать цветовой код общей 4 полосы Резистор 1 кОм с допуском 5%, начать с противоположной стороны допуска ЗОЛОТО полосу и читайте слева направо. Запишите соответствующий номер из Таблица цветов ниже для 1-й цветной полосы (КОРИЧНЕВЫЙ).Справа от этого числа напишите соответствующее число для 2-го диапазона. (ЧЕРНИТЬ) . Теперь умножьте это число (у вас должно получиться 10) на соответствующее множитель числа 3-го диапазона (КРАСНЫЙ) (100). Ваш ответ будет 1000 или 1К. Это так просто.
* Если резистор имеет 5 цветных полос, напишите соответствующее число 3-го полосу справа от 2-го, прежде чем умножить на соответствующее количество диапазон множителя.Если у вас всего 4 цветных полосы с диапазоном допуска, игнорируйте этот столбец и сразу переходите к множителю.
Полоса допуска обычно бывает из золота или серебра, но у некоторых может и не быть. Поскольку резисторы не имеют точного значения, указанного на цветных полосах, производители включили цветовую полосу допуска, чтобы указать точность резистора. Золотая полоса указывает, что сопротивление резистора находится в пределах 5% от указанного.Серебро = 10% и Нет = 20%. Остальные показаны в таблице ниже. Резистор 1 кОм (на фото) может иметь действительное значение где угодно от 950 Ом до 1050 Ом.
Если резистор не имеет диапазона допуска, начните с диапазона ближайший к отведению. Это будет 1-я полоса. Если вы не можете прочитать цветные полосы, вам придется использовать мультиметр. Обязательно сначала обнулите его!
Цветовая кодировка резистора
Цветовой код резистора
Цвет ремешка 1-й диапазон # 2-я группа # * 3-я полоса # Множитель x Допуски ±%
Белый 9 9 9 1 000 000 000

Калькулятор цветового кода резистора
Калькулятор цветовой кодировки резистора
Ниже приведено приложение JavaScript для определения номиналов резисторов, любезно предоставлено Дэнни Гудманом.Просто выберите цвет для каждой полосы и значение будет отображаться автоматически. Обратите внимание, это для 4 диапазона только резисторы. • Примечание. Может не работать в некоторых версии Opera и Chrome.
ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелыйЗолотыйСеребряный Золото Серебро Нет
ГРАФИЧЕСКИЙ КАЛЬКУЛЯТОР СОПРОТИВЛЕНИЯ в JAVASCRIPT версии 2.0
Дэнни Гудман ([email protected])
Авторские права на эту программу принадлежат Дэнни Гудману, 1996 г.

Следите за the12volt.com
Вторник, 16 февраля 2021 г. • Авторские права © 1999-2021 the12volt.com, Все права защищены. • Политика конфиденциальности и использование файлов cookie
Заявление об отказе от ответственности: * Вся информация на сайте (the12volt.com) предоставляется «как есть» без каких-либо гарантий, явных или подразумеваемых, включая, помимо прочего, пригодность для конкретного использования. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы перед применением любой информации.

.
No related posts.

Разное

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976
