Маркировка кабеля: расшифровка, примеры

Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.

Содержание статьи

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифрЧто обозначаетИспользуемые буквы и их расшифровка
1-я букваМатериал жил — нет буквы — медь
А — алюминий
2-я букваСтепень гибкостиГ — гибкий, многожильный
ничего нет — одножильный
3-я букваМатериал изоляцииВ — поливинилхлорид (ПВХ)
П — полиэтилен
Р — резина
НР- негорючая неделя
Ф — фторопласт
Ц — пленочная изоляция (для монтажных проводов)
4-я букваМатериал оболочки или тип брониБбГ — броня из стальной профилированной ленты
Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
В — ПВХ
Д — оплетка из двойного провода
К — броня из круглых стальных проволок, заключенных в стальной поклов
СБ — свинцовая броня
5-я букваТип защитного покрова, назначение наружного слоя, обозначение конструкции жилыВ — ПВХ (если стоит в конце обозначает бумажную изоляцию)
Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
О — изолированные провода объединены общей оплеткой
Шв — защитный слой — выпрессованный шланг из ПВХ
Шп — защитный слой — выпрессованный шланг из полиэтилена
Шпс — тоже, но полижтилен самозатухающий
Э — экранированный
Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

  1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
  2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.
Маркировка проводов разного назначения

Провода могут быть двух сечений:

  • круглые — в маркировке это никак не отображается:
  • плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

  • СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
  • АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Маркировка кабелей и проводов в СПб

Компания «Кабельные технологии», ведущая свою деятельность в области контрактного производства радиоэлектронного оборудования, предлагает всем заинтересованным организациям оперативные и качественные услуги по маркировке кабелей.

Данная операция необходима, как для проведения качественного монтажа, так и для обслуживания и ремонта электросетей. Помимо маркировки кабельной продукции мы также оказываем услуги по маркировке проводов.

Маркировка проводов и кабелей служит для упрощения их идентификации в процессе ремонта и/или обслуживания. Она позволяет однозначно трактовать назначение того или иного проводника в кабеле, предотвращая двусмысленность. Помимо нанесения на изоляционный слой текстовой информации, использования бирок и маркеров, широко применяется цветовая маркировка проводов. Такой подход существенно упрощает процесс монтажа/ремонта оборудования, значительно повышая производительность работ.

Все работы наши специалисты выполняют, следуя строгим требованиям ГОСТа. Для нанесения обозначений компания использует современные технологии, что обеспечивает четкость символов и длительную сохранность маркировки. Заказав услуги по маркировке кабелей, вы получаете гарантию высокого качества работ, выполненных в минимально сжатые сроки.

Способы нанесения обозначений различны:

  • ударно-точечный;
  • с применением термотрансферного кабельного принтера;
  • маркировка лазером.

Услуги по маркировке проводов пользуются популярностью, о чем говорят многочисленные положительные отзывы.

Компания «Кабельные технологии» маркирует любую кабельную продукцию, независимо от материала проводника, количества жил и типа изоляции.

Аттестованные высокопрофессиональные специалисты и современное оборудование – залог безупречной работы и долговечности маркировки.

При выполнении работ по прокладке электропроводки и кабелей, а также подключения аппаратуры различного назначения у монтажников могут возникнуть сложности с идентификацией проводов.



Для упрощения этой процедуры на каждый кабель должна быть нанесена соответствующая маркировка. Это повышает скорость и качество выполнения работ по монтажу кабеля, или провода.

Стандарты нанесения маркировки на кабели

В соответствие ГОСТ50462-2009 полностью согласующимся с требованиями международного стандарта МЭК 60446:2007, цветовые обозначения проводников различаются для цепей постоянного и переменного тока, а именно:

  1. В случае однофазного напряжения фазный провод должен иметь коричневую изоляцию, а нулевой – синюю или голубую. Желто-зеленый проводник всегда используется в качестве заземляющего.
  2. Для трех фазы L1 – L3 выбираются провода коричневого, черного и серого цветов соответственно. Как и в однофазной цепи, для нуля выбирается синяя, а для заземления – желто-зеленая изоляция.
  3. При разводке постоянного напряжения коричневый цвет выбирается для подключения положительного полюсного проводника. Отрицательный полюс соединяют с проводом серого цвета. Синий используется для коммутации рабочего нуля либо заземленных полюсных проводников.

Если речь идет о кабелях с одноцветными жилами, для их маркировки используют бирки, пломбы или разноцветные кембрики (ПВХ-трубки).

Иностранные системы обозначения часто отличаются не только от российских, но и друг от друга. Маркировка на кабели может наноситься ударно-точечным или лазерным способом, а также с помощью термотрансферного кабельного принтера.

Обычно в маркировке кабелей присутствуют цифробуквенные обозначения следующих параметров и характеристик:

  • Материал и количество жил;
  • Тип изоляции;
  • Площадь сечения провода;
  • Максимально допустимое или рабочее напряжение;
  • Назначение кабеля;
  • Степень гибкости;
  • Другие конструктивные особенности.

Существует множество вариантов буквенного обозначения марки проводов, говорящих о материалах, из которых они изготовлены.

Так, например, первая буква «А» в маркировке почти всегда говорит о наличии алюминиевой жилы, а следующая за ней буква «В» означает что в качестве изолирующего материала используется ПВХ. Буква «Р» используется в обозначении проводов с резиновой изоляцией, но сочетание «НР» может означать, что изоляция выполнена из негорючих материалов.

Поэтому многим компаниям выгодно заказать собственную маркировку для разнообразной кабельной продукции, используемой для подключения оборудования.



Безошибочное использование маркировки провода

Никто по сей день не отменял действия ГОСТ 23594-79, допускающий использование для коммутации фаз самых разнообразных цветов проводников. Во избежание путаницы для заземления и нулевых шин резервируются только желтый, зеленый и синий цвета. Полностью избежать ошибок и неоднозначностей позволяет исполнение следующих общепринятых правил монтажа кабельной продукции:

  • синий или голубой проводник всегда используется для соединения нулевой (N) шины;
  • заземление или PE (защитный ноль) выполняются исключительно желто-зеленым проводом, независимо от пропорции желтого и зеленого цветов в окраске изоляции;
  • проводником того же цвета всегда разводится защитный ноль (PEN).

Заказать маркировку кабелей

Специалисты компании «Кабельные технологии» используют в работе кабели, полностью соответствующие действующим стандартам, относительно цветовой маркировки в том числе. Впоследствии это значительно упрощает обслуживание кабельного хозяйства.

Наша компания предлагает услуги по маркировке кабелей всех типов и размеров по низким ценам. Нанесение обозначений производится на современном оборудовании и сохраняется длительное время. Все надписи соответствуют требованиям ГОСТ и выполняются в четком соответствии с пожеланиями заказчика.

Буквенно-цифровая и цветовая маркировка проводников по ГОСТ

Вопрос буквенно-цифровой и цветовой маркировки (идентификации) проводников (например, изоляции проводов, жил кабелей и т.д.) и выводов электрооборудования конкретных типов для электрических цепей переменного и постоянного тока в настоящее время максимально полно регламентирует ГОСТ 33542-2015, который был создан на базе МЭК 60445:2010 и начал действовать с 1 октября 2016 года. Но это не такой простой вопрос как думается, так как имеет место серьезная путаница в нормативных стандартах. Почему так, читайте далее в статье.

Путаница в стандартах

По идее, в электрике не может быть двоякого толкования чего-либо. Это как точная математическая наука. Здесь должно быть все четко стандартизировано, терминологически правильно и однозначно. Но как говорится, все в теории одно, а на практике другое. И пример этому – вопрос правильного выполнения цветовой маркировки проводников и выводов электрооборудования.

Почему возникает этот пресловутая путаница? Все просто. Выпуская новые ГОСТы, почему-то ответственные за это люди не прекращают действие предыдущих родственных ГОСТов. Тем самым получается двоякое толкование одних и тех же правил и требований.

В нашем случае, до ГОСТ 33542-2015 действовал ГОСТ Р 50462–2009. А до ГОСТ Р 50462–2009 действовал ГОСТ Р 50462–92. И до ГОСТ Р 50462–92 действовал ГОСТ 12.2.007.0–75. И что вы думаете? Более старые ГОСТ Р 50462–2009, ГОСТ 12. 2.007.0–75 продолжают действовать и сегодня! А ведь, логично, что они должны быть отменены. В этом вы можете убедиться сами, зайдя на сайт РОССТАНДАРТа и проверив срок действия этих ГОСТов.

По-моему – это вопиющая халатность и глупость — плодить стандарты об одном и том же НЕ запрещая действия более старых.

Почему п. 1.1.29 и 1.1.30 ПУЭ 7 некорректны?

А что же ПУЭ 7? В пунктах 1.1.29 и 1.1.30 приведены неактуальные и даже ошибочные требования к цветовой маркировке проводников.

Рассмотрим п.1.1.29 ПУЭ 7:

Видим, что требования п. 1.1.29 ПУЭ 7 в целом соответствуют положениям ГОСТ Р 50462–92, который уже не действует. А это уже некорректно, так как соответствовать они должны требованиям ГОСТ 33542.

Рассмотрим п.1.1.30 ПУЭ 7:

А требования п. 1.1.30 ПУЭ 7 противоречат требованиям не только современного ГОСТ 33542–2015, но и всем его предыдущим вариациям — ГОСТ Р 50462–2009, ГОСТ Р 50462–92 и даже ГОСТ 12. 2.007.0–75 и, тем самым, создают условия для поражения электрическим током.

  1. Например, в этом пункте говорится, что вы можете использовать отдельно желтый и отдельно зеленые цвета для цветовой маркировки фазных шин.

Как мы знаем уже ГОСТ Р 50462–2009 и ГОСТ 33542–2015 прямо запрещали использовать по отдельности данные цвета с целью соблюдения требований электробезопасности, так как могли возникнуть такие ситуации, когда можно было спутать защитные шины с жёлто-зелёной маркировкой и фазные шины с жёлтой или зелёной расцветкой.

Пункт 6.2.1 из ГОСТ 33542–2015

2) Шины, представляющие собой один из вариантов исполнения проводников, обычно применяют в низковольтных распределительных устройствах, которые производят и сертифицируют согласно требованиям национальных стандартов, установивших что цветовая идентификация проводников должна соответствовать требованиям ГОСТ Р 50462–92 или ГОСТ Р 50462–2009, или ГОСТ 33542.

3) Одновременное использование синего и голубого цветов для идентификации полюсной и средней шин неизбежно приведёт к опасной ситуации, поскольку полюсная шина может находиться под напряжением 110, 220, 440 В и более, а средняя шина находится под напряжением, практически равным нулю. Более того, ГОСТ Р 50462–92 рассматривал синий и голубой цвета в качестве одного цвета.

4) Фазные проводники в требованиях обозначены буквами «АВС». Однако в стандартах МЭК и разработанных на их основе национальных стандартах фазные проводники обозначают иначе – «L1L2L3».

Эти и другие ошибки в этих пунктах, возникли из-за того, что требования п. 1.1.29 ПУЭ 7-го изд. были сформулированы на основе требований ГОСТ Р 50462–92, а требования п. 1.1.30 ПУЭ 7-го изд. были переписаны из п. 1.1.29 ПУЭ 6-го изд. образца 1985 г. То есть ошибки переписываются из года в год и при этом никто не удосуживается их исправить.

Правильная идентификация проводников

Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

Таблица A.1. Начало. ГОСТ 33542–2015Окончание таблицы A1 ГОСТ 33542–2015

Какие цвета и буквенные коды следует применять для обозначения проводников?

Проводники всех электропроводок в электроустановках индивидуальных жилых домов и квартир должны быть идентифицированы цветами. Эти цвета и их буквенные коды стандартизированы. Буквенные коды предназначены для использования в технической документации электроустановок и электрооборудования, а также при маркировке электрооборудования. Ниже приведены стандартизированные цвета и соответствующие им буквенные коды.

О МЭК 60445:2017

Этот стандарт вышел в августе 2017 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:

  • положительный полюсный проводник предписано обозначать красным цветом;
  • отрицательный полюсный проводник – белым цветом;
  • функциональный заземляющий проводник – розовым цветом;
  • поправкой 1, в частности, в таблице A. 1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».

Согласно ГОСТ 33542 положительный полюсный проводник обозначают коричневым цветом, отрицательный полюсный проводник – серым цветом.

Поэтому это лучше уже учитывать сейчас. А стандарт ГОСТ 33542-2015 будет со временем переработан и приведен в соответствие с МЭК 60445:2017.

Электрические цепи переменного тока

К примеру, определим какого цвета должна быть изоляция проводников в электропроводках индивидуальных жилых домов и квартир.

Мы знаем, что в трёхфазных электроустановках зданий, имеющих типы заземления системы TN-C-S и TT используется 5 проводников: L1, L2, L3, N, PE. А если электроустановка однофазная, то используется 3 типа проводников: L, N, PE. Указанные проводники следует маркировать строго определёнными цветами.

В трёхфазных электроустановках зданий большинство электрических цепей однофазные. Цвет изоляции фазного проводника однофазной электрической цепи должен совпадать с цветом изоляции фазного проводника трёхфазной электрической цепи, к которому он присоединён.

Для фазного проводника однофазной электрической цепи однофазной электроустановки здания предпочтительным цветом установлен коричневый цвет. Поэтому изоляция фазных проводников в однофазных электрических цепях однофазных электроустановок зданий должна быть коричневой.

Согласно требованиям ГОСТ 33542-2015 нейтральный проводник следует идентифицировать синим цветом. Поэтому изоляция нейтральных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть синего цвета.

Согласно требованиям ГОСТ 33542-2015 защитный проводник следует идентифицировать комбинацией жёлтого и зелёного цветов. Поэтому изоляция защитных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть жёлто-зелёного цвета.

Тогда согласно ГОСТ 33542-2015 получаем такие таблички-шпаргалки: для трехфазных и однофазных электроустановок зданий (электрические цепи переменного тока):

Здесь следует заметить, что фазировка не подразумевается данными цветами (коричневый, черный и серый). Это означает, что вы можете, например, проводник L1 маркировать не только именно коричневым цветом изоляции, но и серым или черным.

Электрические цепи постоянного тока

Как итог: покупать следует тот кабель или провод, который имеет надлежащую цветовую идентификацию жил, чтобы соответствовать требованиям современного ГОСТ 33542-2015.

Также кому удобно не читать, а смотреть, то мы выпустили для вас видео ниже:

Использованная литература

При подготовке статьи мной использовалась следующая литература и нормативная документация:

  1. Харечко Ю.В. Новые основополагающие требования к цветовой и буквенно-цифровой идентификации проводников в низковольтных электроустановках и электрооборудовании// Энергонадзор и энергобезопасность. – 2010. – № 3.
  2. Харечко Ю.В. ГОСТ 33542: цветовая идентификация// Библиотека инженера по охране труда. – 2017. – № 3.
  3. ГОСТ 33542-2015
  4. ГОСТ Р 50462–2009
  5. ГОСТ Р 50462–92
  6. ГОСТ 12.2.007.0–75
  7. ПУЭ 7 издания
  8. МЭК 60445:2017

Маркировка кабелей и проводов — таблица расшифровок

В предыдущей статье речь шла о расшифровке кабелей с бумажной изоляцией. Ниже приводится расшифровка маркировки кабеля с пластмассовой изоляцией.

  1. Расшифровка маркировок
  2. Как расшифровываются кабели ВВГ
  3. Таблица маркировок кабелей
  4. Соединение и оконцевание кабелей

Преимущества пластмассовой изоляции силовых кабелей

Пластмасса как изоляционный материал упрощает изготовление, прокладку и монтаж силовых кабелей. Пластмассовую изоляцию кабеля чаще всего выполняют из ПВХ либо СПЭ (сшитый полиэтилен).

Полиэтилен хорошо подходит для изоляции высоковольтных кабелей:

  • диапазон рабочих температур больше, чем у проводов с другим типом изоляции;
  • экологическая безопасность: кабель можно прокладывать на любых объектах, использовать кабельные линии практически без техобслуживания;
  • стойкость к воздействию кислот, щелочей и влаги;
  • работы по монтажу и прокладке кабелей выполняются без дополнительного подогрева с радиусом изгиба до 15 наружных диаметров и при однократном изгибе — до 7,5 при температуре от -15 до -20°C;
  • одинаковая легкость прокладки в разных зонах: и на сложных трассах, и в кабельных сооружениях;
  • прочность: повреждаемость на несколько порядков ниже, если сравнивать с бумажной изоляцией;
  • кабель можно прокладывать по пересеченной местности.

Диэлектрические свойства СПЭ довольно высоки. От метода изготовления зависит плотность полиэтилена. Так, высокоплотный СПЭ обладает хорошей механической стойкостью и высокой температурой плавления. Он теряет эластичность при температуре от 140°C, а низкоплотный — уже при 105°С.

Добавки органических перекисей и дальнейшая вулканизация делают СПЭ стойким к растрескиванию и повышают температуру плавления.

Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

Буква «А» в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из алюминия. К таким кабелям относятся АВВГ, АпвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка). Здесь возможны 3 варианта:

  • «В» («виниловый»): изоляция из ПВХ-пластиката (АВВГнг, ВббШнг и др),
  • «П» («полиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
  • «Пв» («полиэтилен вулканизированный»): изоляция из сшитого полиэтилена (АПвВГ, ПвБВнг-LS).

Следующая буква указывает на оболочку из полимерных материалов. Буква «В» означает, что это внешняя оболочка из ПВХ-пластиката (ВВГнг, АпвВГнг-LS), «П» («полиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

Буквы «Бб» обозначают наличие брони из двух стальных неоцинкованных или оцинкованных лент у кабеля (АпвБбШнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква «Г» («голый»): ВВГнг, АВВГнг-LS.

Остальные буквы относятся к покрову шлангового типа. Покров шлангового типа из ПВХ-пластиката обозначается буквами «Шв» (ВБбШв, ПвБбШв), из негорючего ПВХ пластиката — «нг» (как у термоусадочных трубок).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). «LS» в название кабеля переводится как «Low Smoking» — пониженное дымовыделение.

Для удобства ниже приводится таблица с расшифровкой названий кабелей с пластмассовой изоляцией.

Силовой кабель ВВГ — расшифровка маркировок

Далее рассмотрим расшифровку маркировки, пожалуй, самого популярного кабеля ВВГ и его модификациях: ВВГнг, ВВГнг-LS, ВВГнг A-LS.
Для каких целей применяются кабели с поливинилхлоридной изоляцией, и что означают буквы в аббревиатурах, указанные в маркировке.

  1. Основные характеристики
  2. Расшифровка маркировок силовых проводников ВВГ
Общая информация о кабеле

Кабель с маркировкой ВВГ, пожалуй, является самым часто используемым в реализации энергоснабжения, а конкретно, для передачи и распределения электрической энергии на открытом воздухе, внутри жилых и нежилых помещений, а также промышленных зданий и сооружений.
Помимо вышеуказанных объектов, данный кабель используют в электростанциях, коллекторах, в осветительных устройствах, в кабельных эстакадах и т. п.

Кабель ВВГ

Основные характеристики

Из основных характеристик отметим, что диапазон номинального переменного напряжения для кабеля марки ВВГнг равен до 1000 Вольт при номинальной частоте 50 Гц. Проводник может иметь от 1 до 5 медных или алюминиевых жил, при этом с присутствием или отсутствием нулевой жилы.
Площадь сечения ВВГ также имеет допустимый диапазон от 1.5 до 240 мм².

Гарантийный срок изделия не менее 5 лет, а фактический срок эксплуатации около 30 лет. Температура окружающей среды при эксплуатации кабеля на должна превышать диапазон от -50°С до 50°С. Но во время прокладки кабеля нижний порог температуры окружающей среды не должен быть ниже 15 °С.

Расшифровка маркировок силовых проводников ВВГ

Кабель маркированный как ВВГ, состоит из медных жил. На это указывает отсутствие в начале аббревиатуры буквы “А”.
Таким образом, первая буква “В” означает наличие изоляции жил из поливинилхлоридного пластиката. По второй букве “В”, определяют, что внешняя оболочка кабеля также из ПВХ. А буква “Г” даёт понять, что защита (броня) в данном кабеле отсутствует и он является гибким.

В маркировке кабеля ВВГнг — буквы «нг» указывают на содержание галогеновых частиц в ПВХ изоляции, благодаря чему проводник не поддерживает горение.

Кабель с низким выделением дыма в процессе горения изолирующих материалов, маркируется как ВВГнг LS (ЛС). Помимо того, что данный кабель пониженной пожарной опасности, при плавлении оболочки и изоляции, в результате горения, он выделяет минимальное количество дыма и отравляющих газов. Аббревиатура “LS” расшифровывается как “Low Smoke”.

В проводнике марки ВВГнг-FRLS буквы FR (Fire Resistance) обозначают, что в конструкции присутствует термический барьер в виде слюдосодержащей ленты, что позволяет классифицировать его как огнестойкий. Такой кабель сохраняет целостность жил при температуре до 750°С, не менее 180 минут.

Кабель ВВГнг-FRLS

ВВГЭнг-FRLS отличается от ВВГнг-FRLS наличием в своей конструкции экрана из медной ленты или фольги, для укрепления внутренней изоляции, защиты от агрессивных веществ, снижения воздействия электрических потенциалов на внешней изоляции.

Кабель ВВГЭнг-FRLS

Из разновидностей ВВГ с пониженным дымо- и газовыделением отметим марку ВВГнг (А) ЛС.
Такой кабель предназначен для использования в зданиях и помещениях с классом пожарной безопасности категории A (повышенная пожароопасность). И во взрывоопасных зонах, классов В1 и В1-а, например в системах атомных станций.

Таблица маркировки силовых кабелей с пластмассовой изоляцией.

Расшифровка маркировки силового кабеля с пластмассовой изоляцией
Маркировка кабеляматериал жилыфазная изоляцияоболочка из полимерных материаловбронябез наруж- ного покрова поверх брони или обо- лочкинаружный покров
медьалю- минийиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз вулка- низиро- ванного ПЭиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз 2-х стальных не оцинко- ванных или оцинко- ванных лентпокров шлангового типа
Ш или В
из ПВХ плас- тикатаиз ПЭиз него- рючего ПВХ плас- тикатаиз него- рючего ПВХ плас- тиката с низким дымо- газо- выделе- ниемиз безгало- генной негорю- чей ком- позиции
б/оАВППвВПБбГвпнгнг-LSнг-HF
АВВГ   А В     В     Г
ВВГ     В     В     Г
АПвВГ   А     Пв В     Г
ПвВГ         Пв В     Г
АВБбШв   А В         Бб   Шв
ВБбШв     В         Бб   Шв
АПвБбШв   А     Пв     Бб   Шв
ПвБбШв         Пв     Бб   Шв
АПвБбШп   А     Пв     Бб     Шп
ПвБбШп         Пв     Бб     Шп
АВВГнг   А В     В     Г     нг
ВВГнг     В     В     Г     нг
АПвВГнг   А     Пв В     Г     нг
ПвВГнг         Пв В     Г     нг
АВБбШнг   А В         Бб       Шнг
ВБбШнг     В         Бб       Шнг
АПвБбШнг   А     Пв     Бб       Шнг
ПвБбШнг         Пв     Бб       Шнг
АВВГнг-LS   А В     В     Г       нг-LS
ВВГнг-LS     В     В     Г       нг-LS
АПвВГнг-LS   А     Пв В     Г       нг-LS
ПвВГнг-LS         Пв В     Г       нг-LS
АВБбШвнг-LS   А В         Бб         Швнг-LS
ВБбШвнг-LS     В         Бб         Швнг-LS
АПвБВнг-LS   А     Пв     Б         Внг-LS
ПвБВнг-LS         Пв     Б         Внг-LS
ВБВнг-LS     В         Б         Внг-LS
АВБВнг-LS   А В         Б         Внг-LS
ППГнг-HF       П     П   Г         нг-HF
ПБбПнг-HF       П       Бб           Пнг-HF
ПвПГнг-HF         Пв   П   Г         нг-HF

Термоусаживаемые муфты для соединения и оконцовки

Во время монтажных и ремонтных работ, довольно часто возникает ситуация, когда нужно выполнить соединение кабеля. Традиционно выделяют: скрутку, пайку, клеммные колодки и пружинные клеммы.
В случае, когда площадь сечения кабеля от 20 мм², данные способы уже будут неуместны, поскольку качество соединения будет либо низким, либо сделать соединение технологически невозможно.
Для соединения и оконцевания таких кабелей рекомендуем соединительные и концевые термоусаживаемые муфты до 1 кВ.

Данная продукция предназначена для соединения и оконцевания многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони.

Муфты поставляются в виде комплекта деталей и материалов.

Узнать подробности и получить консультацию по термоусаживаемым муфтам от “Группы МЕТТАТРОН”, Вы можете по телефону 8 (495) 135-13-11

Рекомендуем ответственно подходить к выбору кабельной продукции под Ваши задачи. Перед заказом изучите маркировку необходимой продукции и проконсультируйтесь с производителем.
Специалисты нашей компании готовы дать необходимую консультацию в выборе термоусадочных материалов и кабельной фурнитуры. Для этого просто позвоните по телефону 8 (495) 135-13-11 в рабочее время.

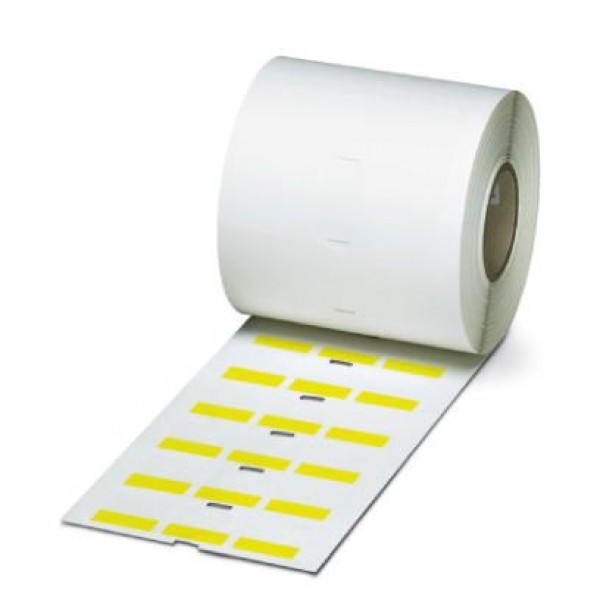

Этикетки самоклеящиеся А4 для маркировки провода и кабеля-промышленная маркировка

     Описание материала:
На листах формата А4 находятся вырубленные по размеру этикетки с клеевым составом. На каждом листе в зависимости от величины этикетки, размещается разное количество этикеток. Для «попадания» нужной нам информации на этикетку можно пользоваться специализированной программой LabelMark  или воспользоваться Microsoft Office пердварительно сделав шаблоны, для этого в комплекте с самоклеящейся этикеткой А4 идут «пристрелочные» листы.Надпись на данный вид маркера может быть нанесена не только с помощью лазерного принтера, но и с помощью обыкновенной ручки, благодаря ламинату Ваша надпись будет защищена от механического воздействия, воздействия агрессивных сред.
     Размеры материалов:
LAT — американский формат, листы с размером 215.9 х 279. 4мм.
ELAT — европейский формат, листы с размером 210 х 297 мм.

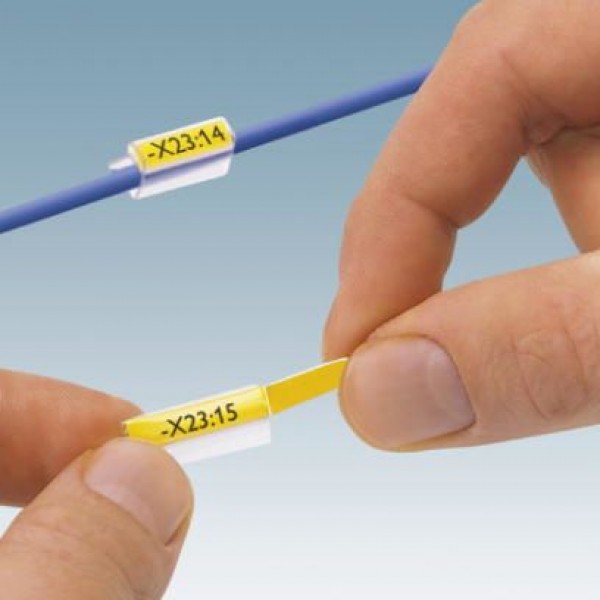

    Самоламинирующиеся самоклеящиеся этикетки формата А4 для маркировки провода и маркировки кабеля UTP, оптического магистрального кабеля, провода и кабеля систем КАТВ и видеонаблюдения, кабеля сигнализации и связи. :

   Этикетка самоклеящаяся на листах формата А4 имеет белую часть для нанесения нужной информации и прозрачную часть для защиты нанесеннной информации. Этикетка, оборачиваясь вокруг кабеля, прозрачной частью закрывает нанесенную информацию и защищает ее от механического воздействия, воздействия агрессивных сред. Период полного сатвердивания (высыхания) клеевого слоя составляет 80% за 20 мин и 100% за 24 часа . После затвердевания клеющего слоя снятие этикетки  без жесткого механического воздействия не возможно. При выборе этикетки необходимо учитывать внешний диаметр кабеля, количество и величину букв и цифр для его обозначения. Маркировка кабеля и провода может производиться в несколько строк.

Материал:

В-361 — полиэстер белый, t эксплуатации -70…+105°C.

Артикул Кол.в упак. Материал Цвет Этикет
в ряду,
шт.

Ширин

этик.
А, мм

Высота

этик. B,

мм

Высота

области

надпис

ывания
C, мм

Горизон

повтор
D, мм

Верх.

поле E,

мм

Левое

поле

F, мм

Этик.

на

листе

шт.

Макс.

диаметр

кабеля,

мм

Ширина этикетки 12,00 мм

ELAT-15-361-5

5000

Самоламин.

полиэстер

Белый/

Прозр.

13

12,00

19,00

9,00

14,50

20,00

12,00

169

3,00

Ширина этикетки 12,70 мм

LAT-15-361-1/5

1000/

5000

Самоламин

. полиэстер

Белый/

Прозр.

13

12,70

19,05

9,40

15.24

22,23

10,16

156

3,00

LAT-22-361-5

5000

Самоламин.

полиэстер

Белый/

Прозр.

13

12,70

38,10

9,40

15.24

22,23

10,16

78

8,00

Ширина этикетки 25,00 мм

ELAT-18-361-2,5

2500

Самоламин.

полиэстер

Белый/

Прозр.

7

25,00

33,00

11,00

27,50

14,50

10,00

56

7,00

ELAT-19-361

1000

Самоламин.

полиэстер

Белый/

Прозр.

7

25,00

80,00

24,00

27,00

14,50

11,50

21

17,50

Ширина этикетки 25,40 мм

LAT-16-361-1/5

1000/

5000

Самоламин.

полиэстер

Белый/

Прозр.

7

25,40

19,05

8.64

27,94

22,23

11,43

84

3,00

LAT-17-361-1/2,5

1000/

2500

Самоламин.

полиэстер

Белый/

Прозр.

7

25,40

25,40

8.64

27,94

22,23

11,43

63

5,00

LAT-18-361-1/2,5

1000/

2500

Самоламин.

полиэстер

Белый/

Прозр.

7

25,40

33,78

12,7

27,94

21,18

11,43

49

6,50

LAT-19-361-1

1000

Самоламин.

полиэстер

Белый/

Прозр.

7

25,40

80,44

24.64

27,94

21,18

11,43

21

17,50

Ширина этикетки 30,48 мм

LAT-35-361-2,5

2500

Самоламин.

полиэстер

Белый/

Прозр.

6

30,48

38,10

12,70

32,23

22,23

10,16

36

8,00

Ширина этикетки 47,00 мм

ELAT-27-361-1

1000

Самоламин.

полиэстер

Белый/

Прозр.

4

47,00

80,00

25,00

49,00

20,00

8,00

12

17,50

Ширина этикетки 47,63 мм

LAT-27-361-1

1000

Самоламин.

полиэстер

Белый/

Прозр.

4

47,63

80,44

24,59

50,80

22,23

5,46

12

17,50

Прим.: Этикетки ранжированы по ширине, высоте B ,мм, 3-м цифрам обозначения материала (внутри артикула).

Самоклеящаяся этикетка А4 для маркировки плоского кабеля:

Материал маркера:
В-799 — нейлоновая ткань, цвет белый, t эксплуатации -40…+90°C
В-737 — пламязадерживающая пленка Тедлар цвет белый, желтый, t эксплуатации -40…+130°C

При печати этикеток для провода диаметром до 3мм надпись производится вдоль этикетки, наклеивается этикетка в виде флажка или по окружности кабеля.

Артикул

Колич.

в

упак.

Материал Цвет

Этикеток
в

ряду,
шт.

Ширина

этикетки
А, мм

Высота

этикетки
B, мм

Гориз.
повтор
С, мм

Верхнее

поле
D, мм

Левое

поле
E, мм

Этикеток

на листе,

шт.

LAT-40-799-1/5

1000/

5000

Нейлоновая

ткань

Белая 13 12,70 19,05 15.24 22,23 10,16 156
LAT-38-799-1/2,5

1000/

2500

Нейлоновая

ткань

Белая 13 12,70 36,50 15.24 22,23 7,62 78
LAT-29-799-10 10000

Нейлоновая

ткань

Белая 10 16,51 5,08 20,32 22,23 8,26 480
LAT-4-737W-10 10000 Тедлар Белый 8 20,32 6,35 25,40 22,23 8. 89 304
LAT-40-799-1/5

1000/

5000

Нейлоновая

ткань

Белая 13 12,70 19,50 15,24 22,23 10,16 156
LAT-38-799-1/2,5

1000/

2500

Нейлоновая

ткань

Белая 13 12,70 36,50 15,34 22,23 7,62 78
LAT-29-737W-10 10000 Тедлар Белый 10 16,51 5,08 20,32 22,23 8,26 480
LAT-4-737W-10 10000 Тедлар Белый 8 20,32 6,35 25,40 22,32 8,89 304

LAT-37-799-1/2,5

1000/

2500

Нейлоновая

ткань

Белый

9

20,32

36,50

25,40

22,23

7,62

54

LAT-8-799-10 10000

Нейлоновая

ткань

Белая 7 25,40 38,10 27,94 22,23 11,43 175
LAT-7-737-W-10 10000

Tedlar®

Белый 7 25,40 12,70 27,94 22,23 11,43 133
LAT-7-737-YL-10 10000

Тедлар

Желтый 7 25,40 12,70 27,94 22,23 11,43 133
LAT-7-799-10 10000

Нейлоновая

ткань

Белая 7 25,40 12,70 27,94 22,23 11,43 133
LAT-39-799-1/2,5

1000/

2500

Нейлоновая

ткань

Белая 7 25,40 36,50 27,94 22,23 7,62 42
LAT-30-737-W-10 10000 Тедлар Белый 5 31. 75 9,53 40,64 22,23 11,43 125
LAT-30-737-YL-10 10000 Тедлар Желтый 5 31.75 9,53 40,64 22,23 11,43 125
LAT-9-799-10 10000

Нейлоновая

ткань

Белый 5 38,10 6,35 40,64 22,23 7,62 190



Маркировка кабельно-проводниковой продукции — Электросистемы

Заводская маркировка — система буквенно-цифровых (реже символьных) обозначений, позволяющая определить характеристики кабеля, область его применения и прочую информацию, необходимую для грамотного и полноценного использования кабеля, наносимая на тару на которой доставляется кабель (коробки, барабаны и пр. ) а также непосредственно на внешнюю сторону изоляции кабеля с целью облегчения его идентификации на месте. Как правило, данная система разрабатывается техническо-конструкторской службой (технический директорат, отдел главного конструктора, отдел главного технолога) на заводах выпускающих кабель, определенным образом стандартизируется и в последующем становится широкодоступной продавцам и конечным потребителям кабельно-проводниковой продукции.

1. Материал, используемый для изготовления токопроводящей жилы:

  • Буква А, если это алюминий.
  • АС – алюминиевая жила с дополнительной оболочкой кабеля, изготовленной из свинца.
  • АА – алюминиевая жила с дополнительной алюминиевой оболочкой кабеля.
  • Без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

3. Броня кабеля:

4. Оболочка, наружная изоляция:

  • Буква В – поливинилхлорид.
  • Буквы Шв – наличие защитной оболочки кабеля в виде выпресованного поливинилхлоридного шланга.
  • Буквы Шп – имеет защитный шланг из полиэтилена.
  • Шпс – полиэтилен, из которого изготовлен шланг, самозатухающий
  • Буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • Если нет обозначения, то при одиночной прокладке кабель не распространяет горение.
  • Если обозначение нг, то при групповой прокладке кабель не распространяет горение.
  • Если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение.
  • Если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионноактивные газообразные вещества.
  • Если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное.
  • Если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

6.  По цвету:

  • Голубой – нулевой (нейтральный) провод.
  • Желто-зеленый – защитный проводник (заземляющий).
  • Желто-зеленый с голубыми метками – заземляющий проводник, который совмещен с нулевым.
  • Коричневый, черный, серый – фазный провод соответственно 1, 2 и 3 в трехфазной цепи.

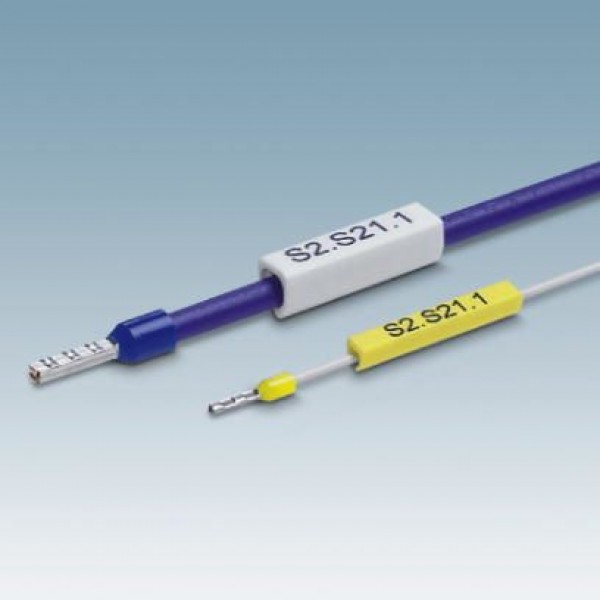

Маркировка кабельных окончаний

Кабели, применяемые в сфере телекоммуникаций и связи обычно имеют большое число жил: до 200 и более. Быстро обнаружить нужную жилу (кабельное окончание) позволяет маркировка, которая наносится на этапе закладки кабеля или при его подключении к кроссу (расшивочным колодкам, распределительным щитам и панелям, разъемам аппаратуры и т. п.).

Маркировка кабеля (кросса) используется для идентификации кабеля (в пучке однотипных кабелей) или каждой жилы (внутри одного кабеля). Маркировка производится с двух сторон на окончаниях кабельных линий. Применяются кабельные и наборные маркеры.

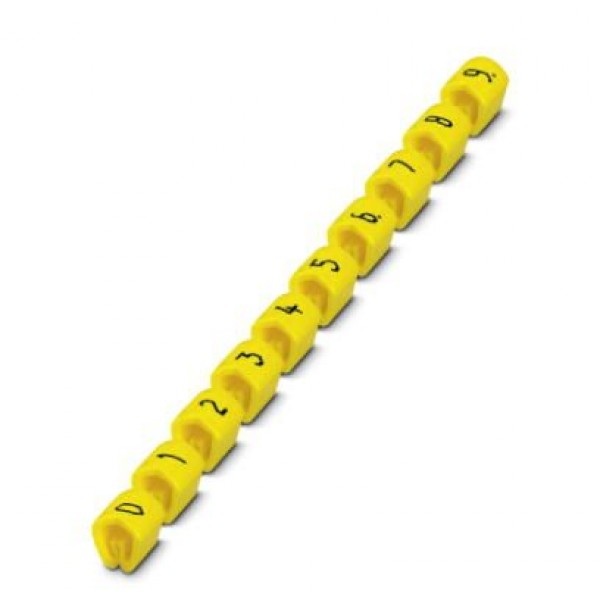

В телефонной связи кабельные окончания обычно маркируют цифрами: 125, 234, … и т. п.

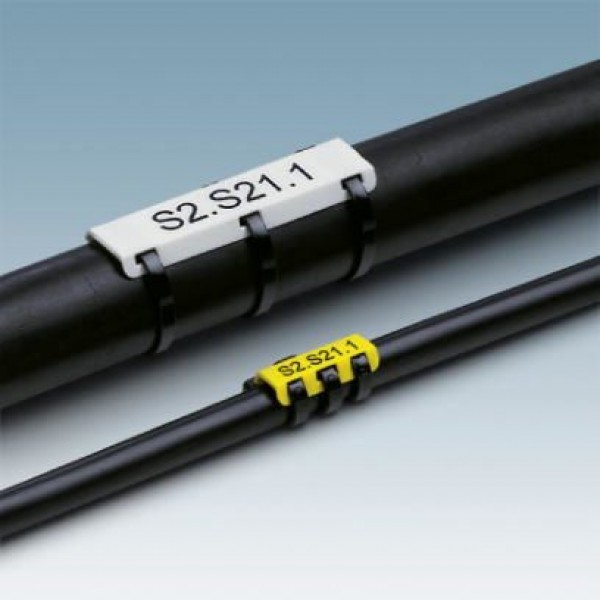

Для маркировки кабелей на напряжение до 1 кВ рекомендуется применять бирки прямоугольной формы; для кабелей на напряжение выше 1 кВ — круглой; для контрольных кабелей — треугольной формы. Если линия состоит из нескольких параллельных кабелей, то в обозначение каждого из них к номеру линии добавляются буквы „А“, „Б“, „В“ и так далее.

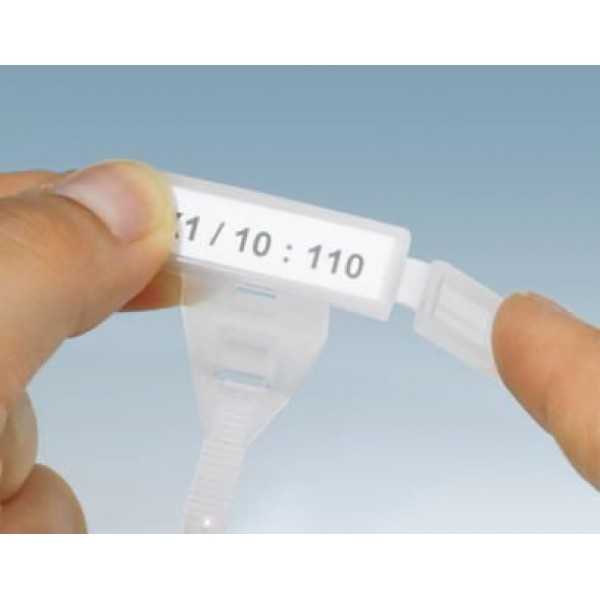

На бирке указывается:

  • у силовых кабелей — напряжение, сечение, номер или наименование линии,
  • у контрольных кабелей — то же, дополнительно количество жил,
  • у муфт и заделок — номер муфты, дата монтажа, фамилия и инициалы монтёров производивших монтаж.

На бирке концевой муфты обязательно должны быть указаны номера или обозначения пунктов, откуда и куда проложен кабель. На концевых муфтах и заделках бирки размещаются на расстоянии 100 мм от шейки муфты или заделки; на соединительных и ответвительных муфтах — на расстоянии 100 мм от одной из шеек муфт; на кабелях, проложенных в траншеях, каналах, туннелях и в помещениях, — с обеих сторон прохода кабеля в закрытых устройствах и на прямолинейных участках через каждые 20 метров. Размер бирки 120 × 40 мм, крепятся стальной оцинкованной проволокой диаметром 2 мм. Текст, в случае применения бирки из листового хлорвинила или винипласта, наносится острым нагретым предметом, выдавленные надписи заливаются краской.

Расшифровка маркировки кабеля, провода

Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.

Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.

Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.

Количество жил у большинства групп кабелей от 1 до 5.

У контрольных, к примеру, от 4 до 37.

Каждая жила имеет сечение.

У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.

Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по  нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.

Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:

О — однопроволочные

М — многопроволочные

К — круглые

С — секторные или сегментные

FR — от английского fire resistant что значит «огнестойкий»

Г — гибкий или небронированный.
В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А — алюминий. Алюминиевая токопроводящая жила.

Ф — фторопласт.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:
  • АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
  • АВВГз. С заполнением, заполнение из резиновой смеси.
  • АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.
Расшифруем АВБбШв:
Б — броня из стальных лент
Ш— шланг защитный из ПВХ пластиката.
в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

Расшифруем АСБ2лГ, АСКл, ЦСБ:
С — свинцовая оболочка.
 — две лавсановые ленты
Г — голый. Защитный покров из двух стальных оцинкованных лент.
К — защитный покров из круглых стальных оцинкованных проволок.
Ц — изоляция бумажная, пропитанная нестекаемым составом.

Расшифруем АКВВГЭ:
К — контрольный
Э — экран общий из алюминиевой фольги поверх скрученных жил

Расшифруем АПвБбШп:
П — изоляция из силанольносшитого полиэтилена.
п — наружная оболочка из полиэтилена.

Расшифруем  АПвПу2г:
у — усиленная оболочка из полиэтилена
 — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.
КГ — кабель гибкий.

Расшифровка маркировки проводов.

Провода  как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:
Р — резиновая изоляция,
В — ПВХ (поливинилхлоридная) изоляция
П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:
СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с равными по сечению изолированными жилами.
А — неизолированный провод, скрученный из алюминиевых проволок
АС — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Cable Markers Company — Мы специалисты по идентификации!


«Мы гордимся тем, что очень отзывчивы потребности наших клиентов! »

Если ваш Требуется организация и идентификация кабелей, не смотрите дальше! Cable Markers Co. Inc. имеет помогали клиентам встретить их провода и требования к идентификации кабеля с 1960 года.

Кабель Markers Co., Inc. является поставщиком полного спектра услуг промышленного и коммерческого I.D. Продукты. Мы все делаем! Все из термоусадочных аксессуары для труб, кабелей и проводов, к паспортным табличкам, утвержденным в аэрокосмической отраслиМы специалисты по идентификации!



Cable Markers Co. предлагает широкий ассортимент стандартных и нестандартных этикеток большого разнообразия размеров, чтобы удовлетворить ваши требования к этикеткам. Лазерные этикетки, матричные этикетки, этикетки с термотрансферной печатью, этикетки по индивидуальному заказу и программное обеспечение для печати этикеток — это лишь часть того, что мы делаем.


Вы ищете трубки или муфты? Что ж, вам повезло! У нас есть то, что вам нужно! Нажмите кнопку «Трубки и рукава» и завершите поиск здесь. Mil-Spec, тонкая стенка, толстая стенка, клейкая подкладка, трудно найти цвета, 2: 1, 3: 1, 4: 1 даже коэффициент усадки? У нас это есть!


Эта ссылка приведет вас на нашу страницу комплектации и защиты продуктов.У нас есть полная линейка кабельных стяжек различных размеров, материалов, цветов и стилей. У нас также есть аксессуары, необходимые для выполнения работы!


Мы располагаем полным ассортиментом систем маркировки для удовлетворения ваших конкретных потребностей в идентификации. Независимо от того, печатаете ли вы 5 или 50 000 этикеток в день, у нас есть решение по той цене, которая вам нужна!


Удовлетворение ваших идентификационных потребностей — вот что Cable Markers Co.делает лучше! Горячее тиснение, резка и маркировка, маркировка проводов, индивидуальная комплектация и гравировка — это лишь некоторые из предлагаемых нами услуг!


Cable Markers Co. может производить широкий спектр индивидуальных табличек с именами. Материалы на выбор: Алюминий, латунь, фольга, фенол, пластик и нержавеющая сталь. Если вам нужна простая вывеска для офиса / стола или вам нужна утвержденная табличка с паспортными данными в аэрокосмической отрасли, это ссылка, по которой вам нужно перейти!


Сообщите нам, чем мы можем помочь! Если у вас есть комментарии о нашем сайте, вам нужна цитата, вы хотите разместить заказ, получить дополнительную информацию или узнать, предлагаем ли мы что-то, чего нет на нашем сайте, заполните нашу быструю форму, и мы свяжемся с вами как как можно скорее.

Плетеные рукава


Универсальное решение для объединения и защиты

Марка FLEXO PET (PT) используется в электронике, автомобилестроении, судостроении и промышленности, где критически важны экономичность и долговечность.

Уникальная плетеная конструкция и широкие возможности расширения позволяют быстро и легко устанавливать на большие разъемы и на большие расстояния.

PT можно найти в самых разных областях, от небольшого офиса / домашнего офиса до высокотехнологичных проводов и кабельных жгутов. Широкий диапазон доступных цветов и размеров позволяет легко и систематически кодировать цвета в сложных схемах проводки и кабельной разводки.

PT сплетен из мононити полиэтилентерефталата (ПЭТ) толщиной 10 мил. Материал имеет широкий диапазон рабочих температур, устойчив к химическому разложению, УФ-излучению и истиранию.

Гильза легко и чисто режется горячим ножом. После установки она украсит и защитит любой провод, шланг или кабель.



Чистая резка — ножничная резка для простой и устойчивой к истиранию установки в цехе или на местах

Путем корректировки физических характеристик полиэтилентерефталатных нитей, инженеры компании
Techflex создали продукт с такими же характеристиками.
нашего PT с уникальным преимуществом возможности резать материал обычными ножницами
, сохраняя при этом исключительно устойчивый к истиранию конец.

FLEXO CLEAN CUT (CC) идеально подходит для монтажников на месте и в других ситуациях, когда доступ
к горячему ножу невозможен. Устойчивость к истиранию CC позволяет частое расширение
на обрезанном конце без распутывания. При резке горячим ножом CC дает
практически без износа.

Могут быть доступны размеры более 1 1/2 дюйма. Свяжитесь с представителем по работе с клиентами для получения дополнительной информации.


Гибкая полужесткая трубка с раздельной оплеткой, оборачиваемая,

Уникальная раздельная полужесткая оплетка F6 Конструкция делает
идеальным решением для ситуаций, когда простота установки имеет первостепенное значение.Боковое разделение позволяет трубке открываться для соответствия широкому спектру требований к объединению
, а конфигурация полужесткой оплетки
просто закрывает всю установку без необходимости использования каких-либо дополнительных креплений
(липучка, лента и т. Д.)

Оплетка из ПЭТ толщиной 10 мил легкая, бесшумная и гибкая. Перекрытие кромок 25% (при номинальном диаметре) позволяет охватить линейные заглушки, соединители и стыки.

F6 изгибается с малым радиусом без деформации или раскола и, в отличие от полностью жестких трубок, не ухудшает и не влияет на гибкость привязных ремней.



Тканая обертка F6, тканая раздельная трубчатая обертка для ремня безопасности

Тканая обертка F6 спроектирована с нуля, чтобы соответствовать строгим требованиям современной индустрии жгутов проводов.

F6-WW обладает многими из тех же характеристик, что и наш оригинальная раздельная плетеная оплетка F6, включая легкую обтекаемый дизайн и дополнительное перекрытие для обеспечения полной защиты важных электронных коммуникаций
и энергосистемы.

Новая тканая конструкция обеспечивает превосходную эластичность гибкость с непревзойденным охватом любой привязи сборка. Профессионалы в области жгутов также оценят повышенная стойкость к истиранию F6-WW обеспечит к их кабельным сборкам.


Гибкое управление и управление с Easy On, Easy Off Access

FLEXO WRAP (FW) — эксклюзивный продукт, разработанный и произведенный Techflex.FW обеспечивает идеальное решение широкого спектра уникальных задач, связанных с применением
.

Застежка-липучка подобранного цвета обеспечивает легкую установку и снятие, а также мгновенный и удобный доступ для отсоединения ремня безопасности и доработки любой конкретной секции по всей длине трассы. В сочетании с расширяемой конструкцией открытого переплетения FW будет соответствовать широкому диапазону диаметров пучков и будет оборачиваться вокруг неправильных форм.

Все сорта FW аккуратно срежьте горячим ножом.



Толщина на 50% для действительно абразивных работ


Когда ваше приложение требует большей защиты, чем обеспечивают наши продукты 10 мил, наша толщина 15 мил HW является идеальным решением.

HW обычно используется в промышленных и морских приложениях, где крайне важна защита от истирания. Долговечность HW делает его идеальным для защиты шлангов и кабелей, которые должны выдерживать постоянный контакт с шероховатыми и абразивными поверхностями.

HW — идеальное решение для использования на цепях и тросах для защиты окрашенных или ламинированных поверхностей от истирания и износа.


Прочнее стали, мягкость и гибкость

KEVLAR® (KV) — это мягкая гибкая втулка, которая идеально подходит для связывания и защиты уязвимых компонентов в самых экстремальных условиях окружающей среды.KV сплетен из арамидных волокон и обладает всеми известными характеристиками кевлара, такими как долговечность, гибкость и необычайная прочность на разрыв. Кевларовые волокна до 20 раз прочнее стальных волокон того же диаметра.

KV обладает превосходной термической стабильностью, что позволяет использовать его в течение длительного времени при температурах от -340 ° F до 320 ° F. Допускается кратковременное воздействие температурой до 572F. KV не плавится и не поддерживает горение. Оплетка KV обеспечивает исключительную прочность и долговечность, но при этом легка и проста в установке.

Возможны индивидуальные цвета. Свяжитесь с представителем по работе с клиентами для получения подробной информации.



Промышленная защита шлангов и кабелей для агрессивных сред

Плотно сплетенный нейлон® делает DF идеальным решением для защиты шлангов и кабелей. Толщина стенки 0,09 дюйма защитит кабели, шланги и тросы от погодных условий, солнечного света и абразивного износа.

При установке на кабель или цепи без покрытия, DF предотвратит царапание, истирание и контактное повреждение окрашенных или других хрупких поверхностей.

DF устойчив к химическим веществам, ультрафиолетовому излучению и гниению и подходит для непрерывного использования вне помещений при любых погодных условиях.

Гибкая рукава режет ножницами, а плотная конструкция легко скользит по любому приложению.



Защита от агрессивных сред с помощью Easy On, Easy Off Hook & Loop Closure

DURA WRAP (DW) — это ответ на организацию и контроль проводов, кабелей и шлангов, которые подвергаются постоянному и экстремальному использованию.Гибкий рукав изготовлен из плотно сплетенного баллистического нейлона® с агрессивной промышленной прочностью на липучке. DURA WRAP используется на проводах, чтобы удерживать их вместе, на шлангах и кабелях, чтобы предотвратить истирание, или на цепях, чтобы не повредить дорогие отделанные поверхности.

DW обеспечивает более высокую стойкость к истиранию и водоотталкивающую способность, чем другие рукава Nylon®, и проходит испытания на сертификацию в соответствии с MSHA Министерства труда США.

DW чрезвычайно универсален и прост в установке на один или несколько шлангов.В случае разрыва шланга высокопрочная муфта помогает предотвратить превращение жидкости под высоким давлением в опасность для операторов оборудования и другого персонала.



Сертифицированная защита шлангов ISO 6945

Dura Flex Professional (DP) обеспечивает надежную защиту шлангов двумя способами. Во-первых, в соответствии со спецификацией ISO 6945, уникальная конструкция DP с трубчатым переплетением толщиной 0,160 выдерживает более 200 000 циклов истирания без истирания ткани в любом месте.

Кроме того, исключительно гладкая внутренняя стенка упрощает установку и сводит к минимуму любые проблемы внутреннего истирания.

Плотно сплетенная конструкция из нейлона® чрезвычайно гибкая и устойчива к химическому и ультрафиолетовому разложению.

Dura-Flex Professional режет ножницами, устанавливается быстро и легко.

DP идеально подходит для промышленного и строительного применения, где требуется сертифицированная по ISO защита шлангов.


Плетеная нержавеющая сталь, предварительно закругленная для простоты установки

Ничто так не защищает шланги от износа и разрыва, как настоящая оплетка из нержавеющей стали.Он отлично смотрится в любом приложении и прочен, как сталь. Но нестандартные шланги с оплеткой из нержавеющей стали дороги, выбор часто ограничен, а сроки изготовления и доставки могут быть проблемой.

Теперь вы можете взять любой стандартный или нестандартный шланг, надеть на него кусок Flexo Stainless, спрятать обрезанные концы под зажимы и получить такой же внешний вид и защиту, как и нестандартные шланги с оплеткой, за небольшую часть стоимости.

Флексографская резка из нержавеющей стали ножницами или зубчатыми ножницами (стр.42), имеет предварительно закругленную форму для облегчения установки без скольжения и доступен в различных диаметрах и диапазонах расширения, чтобы приспособиться практически к любому стандартному применению шлангов или проводов.



Огнестойкие, экономичные рукава

Рукава FLEXO PET FLAME RETARDANT (FR) — идеальный выбор для электронных и высокотехнологичных приложений, где первоочередными задачами являются огнестойкость и долговечность.Простота установки делает FR эффективным выбором для длинных проводов или кабелей.

Добавление органического ингибитора горения к нашему стандартному полиэтилентерефталату дает FR рейтинг огнестойкости Underwriters Lab и CSA на уровне VW-1.


Ножничная резка для полевой установки, не поддерживает горение

CCF обладает всеми теми же качествами, которые делают наш стандартный CC настолько легким в резке и установке, с дополнительным преимуществом ингибитора пламени для обеспечения дополнительного уровня безопасности в определенных приложениях.

В нормальных условиях CCF быстро самозатухает и сводит к минимуму распространение пламени и случайное повреждение окружающих компонентов.

Сочетание огнестойкости, простоты установки и почти полного покрытия делает CCF идеальным решением для многих промышленных и инженерных приложений.



Easy On, Easy Off Доступ не поддерживает горение

Flame Retardant Flexo Wrap (FWF) обеспечивает такую ​​же гибкость управления проводом с крючком и петлей, что и наша стандартная Flexo Wrap, а также дополнительную функцию безопасности органического ингибитора пламени для обеспечить
дополнительный уровень безопасности.

FWF — это безопасное и экономичное решение для широкого спектра приложений по прокладке кабелей, где требуются умеренные уровни защиты от возгорания.



Гибкая полужесткая раздельная оплетка не поддерживает возгорание

Распространение пламени является жизненно важным фактором безопасности в таких разнообразных применениях, как домашняя разводка самолетов и безопасная прокладка звуковых и световых кабелей в клубах, на концертах и ​​в театрах.Чтобы решить эти проблемы и обеспечить непревзойденную гибкость и доступ, мы разработали этот уникальный продукт для изготовления рукавов.

Самозатухающий F6F полностью соответствует стандарту UL VW-1. Добавление ингибитора пламени в нашу трехосную оплетку с разъемной оплеткой F6 обеспечивает идеальное решение для широкого спектра потребностей в прокладке кабелей.

Простая установка через надевание, полный доступ на протяжении всего участка, экономичность, долговечность и огнестойкость, сертифицированная UL, делают F6F идеальным решением для безопасного и эффективного управления проводами и кабелями.



Сверхлегкий, термостойкий и практически невосприимчивый к химическому разложению

Расширяемая муфта RYTON® (RY) используется в жаропрочных, огнестойких жгутах проводов и кабельных сборках. RY — чрезвычайно легкая оболочка, устойчивая к высоким температурам и практически непроницаемая для растворителей. RY идеально подходит для аэрокосмических, телекоммуникационных и военных приложений и отвечает многим техническим задачам, в том числе; химическая стойкость, устойчивость к высоким температурам, нулевое влагопоглощение, превосходная стабильность размеров и сверхнизкий износ.

RY сплетен из огнестойких моноволокон из полифениленсульфида (PPS) толщиной 8 мил. PPS предлагает самую широкую устойчивость к химическим веществам из всех современных инженерных пластмасс. Материал устойчив ко всем известным растворителям при температуре ниже 392 ° F (200 ° C) и инертен к пару, сильным основаниям, топливу и кислотам.



Устойчивый к высоким температурам, стойкость к истиранию, низкая дегазация

Расширяемая муфта из TEFLON® (TF) идеальна для применений, где важны огнестойкость, химическая стойкость
и очень высокая температура.

Высокотемпературные свойства TF делают его идеальным выбором для аэрокосмической, военной и высокотехнологичной промышленности
, где критически важны термическая стабильность и низкая дегазация
. TF подходит для пленочных применений.

TF сплетен из мононити перфторалкокси (PFA) полимера Teflon® толщиной 16 мил.



Проводящий нейлон, пропитанный углеродом для статической защиты и экранирования.

CN сплетен из карбонизированной мононити Nylon® толщиной 11 мил.CN разработан для защиты чувствительной проводки от истирания и защиты от высокочастотного шума. Многие успешные приложения использовали CN для поддержания чистоты видеосигналов, фильтрации помех в профессиональных звуковых средах и фильтрации радиочастот на кабелях питания и выходах. CN также полезен в средах, чувствительных к статическому электричеству.

CN использует запатентованный процесс карбонизации, при котором наша плетеная оплетка наполняется микроскопическим углеродным составом, который практически неотличим от основного материала.В результате получается прочная и долговечная куртка, подходящая для самых деликатных применений.



Самозатухающая втулка с очень низким уровнем дегазации UL-2024 Самозатухающая втулка HALAR® (HT)

HALAR® (HT) используется там, где первоочередными задачами являются воспламеняемость, устойчивость к высоким температурам и низкая дегазация. HT сплетен из мононити сополимера этилена и хлортрифторэтилена (ECTFE) толщиной 11 мил.

Благодаря малому распространению пламени и дымообразованию, HT получил списки пленумов UL 2024 и NFPA 262, рейтинг огнестойкости UL VW-1 и превосходит требования автомобильной промышленности FMVSS 302, а также требования авиационной промышленности FAR 25.

HT устойчив к воздействию широкого спектра агрессивных химикатов и органических растворителей, включая сильные кислоты, хлор и водные щелочи. HALAR® ECTFE также сохраняет полезные свойства при воздействии излучения кобальта 60 в дозах до 200 мегарад.



Стекловолокно с полимерным покрытием Защищает до 1,2000

INSULTHERM (FG) — это чрезвычайно жаростойкая муфта, обычно используемая в качестве тепловой защиты для проводов, кабелей и шлангов, которые постоянно подвергаются воздействию экстремально высоких температур, таких как коллекторы двигателя и выхлопные системы.

FG сплетен из стекловолоконной пряжи и покрыт высокотемпературными смолами.FG прочен и долговечен, сохраняет свою плотную структуру при экстремальных вибрациях, истирании, механических нагрузках и перепадах температуры.

FG доступен в широком диапазоне диаметров. Он легко устанавливается в различных областях применения, чтобы отводить или удерживать тепло в окружающей среде до 12000 F.



Отражающая алюминированная поверхность, соединенная с изоляционным стекловолокном в 3 стилях

ThermaShield создает тепловой буфер между вашими проводами, шлангами и кабелями и окружающей их высокотемпературной средой.

ThermaShield спроектирован путем ламинирования алюминированного металлического теплозащитного экрана со слоем прочной, плотно сплетенной стекловолоконной изоляции. Эта система обеспечивает превосходную защиту от теплового излучения, отражая его от чувствительной электроники, проводки и шлангов.

Три стиля ThermaShield; Tube, Wrap и Flat — это полный спектр решений практически для любого применения. В продуктах Wrap и Flat используется очень агрессивный высокотемпературный клей, который устраняет необходимость в высокотемпературной майларовой ленте или другом клее.

Продукты ThermaShield защитят хрупкие компоненты до 1 200 штук без расслоения, хрупкости и отсутствия клея.

Они идеальны в любой ситуации, когда защита от теплового излучения является первоочередной задачей.




Стекловолокно с силиконовой оболочкой устойчиво к нагреванию, истиранию и влаге

Рукава из стекловолокна с силиконовой оболочкой — выбор профессионалов в гонках и других отраслях, где защита от постоянных температур, приближающихся к 500 ° F, является обязательной.

Оплетка FireFlex из стекловолокна / силикона (FI) предназначена для удержания излучаемого тепла выхлопных газов и охлаждающей жидкости в трубах и шлангах, а также для защиты дорогостоящего оборудования и операторов от теплового повреждения.

Толстый рукав из жаропрочного стекловолокна покрыт непроницаемым, тяжелым силиконовым покрытием, которое достаточно гибкое, чтобы следовать крутым радиусным кривым, устойчиво ко всем автомобильным химическим веществам и растворителям и обеспечивает значительный уровень защиты от истирания и проколов.

FireFlex полностью непроводящий, не плавится, не расслаивается, не становится хрупким и не поддерживает горение при нормальных условиях и обеспечивает профессиональное решение для тепловой защиты в любом приложении.



Мягкая, гибкая защита от огня до 700 ° F.

Тканая одежда и защитное снаряжение Nomex® уже много лет используются водителями гоночных автомобилей, муниципальными пожарными службами и персоналом нефтяных вышек, чтобы обеспечить дополнительный уровень комфорта и защиты. от опасностей, связанных с работой в условиях сильного пламени и тепла.Наша оплетка NX Nomex® сделает то же самое с вашими проводами, шлангами и кабелями.

NX защитит ваше приложение при температурах до 700 ° F. Он не подвержен краткосрочному воздействию большинства кислот, щелочей, растворителей и обычных технических химикатов. Несмотря на мягкое прикосновение и гладкий внешний вид плетеных арамидных волокон, NX невероятно прочен, с пределом прочности на разрыв 90 000 фунтов на квадратный дюйм.

Плотная оплетка обеспечивает полное покрытие и защиту даже в самых незащищенных областях.

Оплетка NX легко режется обычными ножницами, а ее гладкая поверхность упрощает установку даже на длинных участках проволоки. Конструкция допускает небольшое расширение для приспособления к неровным поверхностям и крутым поворотам.


Повышенное трение на гладких поверхностях сводит к минимуму скольжение и несчастные случаи

FLEXO NON-SKID (NS) — это уникальная комбинация нашего стандартного материала ПЭТ, сплетенного вместе с соответствующей нитью из полимера с высоким коэффициентом трения.

NS спроектирован в первую очередь для прокладки проводов и кабелей на гладком полу, в средах с интенсивным движением, таких как вещательные студии, где кто-то может случайно наступить на змеевик кабеля и поскользнуться.

Пока нет чрезмерного давления на кабели, защищенные NS, вся змея легко и бесшумно скользит по полу. При приложении местного давления, например, когда кто-то наступает на кабель, материал с высоким коэффициентом трения соприкасается с полом и снижает вероятность выскальзывания кабеля из-под ног.

NS значительно менее «скользкий», чем наш обычный ПЭТ, но обеспечивает такой же уровень гибкости и защиты от износа и истирания кабеля.


Отражает осевой свет 3600 До 675 ‘

FLEXO REFLEX (RF) — это наш полиэтилентерефталатный материал, сплетенный вместе с световозвращающей мононитью 3M Scotchlite® с высокой отражающей способностью.Эта уникальная комбинация обеспечивает высокий уровень защиты проводов и кабелей с дополнительным преимуществом — исключительной отражательной способностью на 360 градусов по оси.

RF до 1500 раз ярче, чем простой белый цвет при идентичных условиях, и обеспечивает высокую видимость на проводах, шлангах, кабелях, велосипедных и мотоциклетных кабелях, сценической проводке и практически на любом другом расстоянии до 675 футов. Отражает даже в условиях низкой освещенности. Патент заявлен.



Когда в спецификации говорится, что нейлон и только нейлон подойдет

NY обычно используется в автомобильной промышленности для защиты шлангов и жгутов проводов от чрезмерного износа.Жесткие характеристики NY могут увеличить срок службы шланга до 300%. Этот увеличенный срок службы признан с точки зрения сокращения затрат на техническое обслуживание, профессионального, привлекательного и долговечного внешнего вида и большего удовлетворения клиентов. Благодаря дополнительной защите, которую обеспечивает NY, он окупается на протяжении всего срока службы вашего продукта.

NY сплетена из полиамидной мононити 0,012 дюйма Nylon® 6-6. Конструкция с плотной оплеткой полностью покрывает и обеспечивает отличную стойкость к истиранию поверхности узлов, подверженных чрезмерному износу.Гладкие волокна Nylon® и плотная конструкция также уменьшают абразивное повреждение, вызванное трением шлангов и ремней о внутреннюю стенку рукава.

NY устойчиво к воздействию всех обычных автомобильных химикатов и УФ-лучей. Он не гниет и не удерживает влагу.



Полное покрытие, мягкое, эластичное, прочное и привлекательное.

Под капотом или поперек пола NM — идеальный продукт для защиты корпуса
и улучшения внешнего вида проводов и кабелей.NM уже много лет используется в жгутах проводов военного назначения
. Мягкость и гибкость

NM, как ткань, скрывают удивительно жесткие характеристики. Гильза
с высокой степенью защиты соответствует или превосходит военные спецификации MIL-I-47203 и
MIL-S-47053. NM обладает высокой устойчивостью к истиранию, порезам, обычным автомобильным и морским химическим веществам
, ультрафиолетовому излучению и вибрации. Он не гниет и не удерживает влагу.

Широкий диапазон рабочих температур позволяет NM защищать хрупкую проводку в моторных отсеках и вблизи выхлопных систем.При установке на аудио / видео кабель NM создает уникальный и привлекательный ретро-вид.



Легкая и экономичная металлическая альтернатива

Если вам не нужны долговечность или прочность наших рукавов CH или CX, майлар (MY) является идеальной и экономичной альтернативой. MY идеально подходит для косметических применений, а широкий спектр методов укладки дает впечатляющие результаты.

Аудиофильские производители кабелей часто используют MY под другими типами оплеток для создания уникального индивидуального визуального эффекта. Приложения, сочетающие MY с более прочными рукавами, выдерживают абразивное истирание и обычное использование, и при этом сохраняются особые пожелания «Вау!» эффект, которого ищут производители кабеля.

Сплетенный из тонких металлических полос майлара вместе с прозрачной мононитью из ПЭТ, MY создает сверкающий, высоко отражающий эффект.

MY можно использовать вместо листов майлара для обертывания и связывания кабелей.


Внешний вид оплетки из нержавеющей стали с верхней стороны

Никаких проблем с установкой. Отсутствие истирания поверхности. Никаких нелепых расходов. Просто внешний вид полированной плетеной стали.

Эти сверхпрочные металлизированные майларовые рукава идеально подходят для любого применения, они выглядят как плетеная нержавеющая сталь. Стандартный CH имеет более открытый вид, с прозрачным полиэтилентерефталатом, оплетенным вместе с металлическими нитями, чтобы создать легкое мерцание при попадании света и позволить цвету аппликации проявиться для особого эффекта.

Наш новый покрывающий продукт X-tra, Chrome XC, обеспечивает более полное покрытие без прозрачных элементов в плетеной конструкции и обеспечивает гладкий, непрерывный металлический блеск при любом применении.



Рукав из углеродного волокна для высокопрочных трубчатых конструкций

Изготовители знают, что конструкции из углеродного волокна с полимерным покрытием прочнее и легче, чем практически любые другие типы конструкций.Конструкционные технологии из углеродного волокна используются во всем: от современных военных и аэрокосмических планеров до хоккейных клюшек, удочек и моделей автомобилей.

Наша плетеная оплетка CF обеспечивает прочную двуосную матрицу из углеродного волокна для создания жестких и легких трубчатых конструкций диаметром до 3 дюймов без швов или нахлеста. Плотно заплетенная гибкая втулка толщиной 0,050 сформируется сама, чтобы приспособиться к эллиптическим или асимметричным профилям и обеспечить полное покрытие, необходимое для радиальной устойчивости и прочности на скручивание.Конструкции из углеродного волокна можно резать, просверливать, шлифовать и обрабатывать обычными электрическими или ручными инструментами. Их можно покрасить или оставить с открытой структурой оплетки.


Инновационная плоская плетеная нить с высокой стойкостью к истиранию

Последней инновацией в дизайне материалов Techflex является концепция использования нитей различной формы для создания прочности, жесткости или множества других эффектов.В рукаве Gorilla Sleeve используются плоские волокна для обеспечения толстой защиты от истирания при использовании на шлангах. Этот тип рукава был протестирован против истирания конкурентов, которые смешивают материалы, чтобы получить небольшие преимущества в отношении истирания. Gorilla Sleeve обеспечивает лучшие результаты без ущерба для великолепного внешнего вида или гибкости. Свяжитесь с представителем вашего аккаунта для получения дополнительной информации о доступных стилях косы Gorilla для вашего приложения.


Ультратонкий, сверхлегкий для специализированных применений волокон

Сплетенный из ультратонких моноволокон Nylon®, Flexo Thin был создан для приложений, где вес и толщина стенки играют решающую роль.Этот материал достаточно прочен, чтобы связать несколько кабелей и волокон, и при этом естественно подходит для таких применений. Многие современные микрооптики и прецизионные электронные жгуты используют Flexo Thin для гибкого и удобного управления и маршрутизации крошечных сборок.

Настольный нож Hot Knife Сверхпрочные компоненты и лезвие толщиной 2 1/2 дюйма делают этот инструмент идеальным для использования в производственных условиях.Выключатель питания с подсветкой. Нагревается до 6000 C за 30 секунд. Сменные лезвия. Работа на 110 вольт.

Многие из наших плетеных рукавов следует разрезать горячим ножом для обрезки и герметизации концов, чтобы предотвратить изнашивание во время установки


Термоусадочные трубки и оплетка


термоусадочная Трубки


Доступна линия по производству термоусадочных трубок. в нескольких степенях усадки и типах материалов, с различными свойства, в том числе огнестойкость, низкие температуры степени восстановления, компаунды для маркировки проводов и нулевой галоген материалы.Доступны экологически безопасные клеи для большинства тонкостенных изделий. Размеры варьируются от 3/64 дюйма (1,2 мм) до 4 дюймов (102 мм) и доступны в большом разнообразие цветов.

Для получения дополнительной информации нажмите здесь

Трубки и рукава для насыпной резки

Нужны ли вам термоусадочные трубки и рукава предварительно нарезанными отрезками? Что ж, не смотрите дальше! Компания Cable Markers предоставляет нашим клиентам трубы и гильзы для массового нарезания с момента приобретения нашей первой машины для резки более 30 лет назад.С тех пор мы модернизировали наши возможности резки с помощью самых современных на сегодняшний день станков для резки труб и рукавов. Это позволяет нам быстро, легко и точно доставить вам предварительно нарезанные кусочки, когда они вам понадобятся. Сэкономьте время и деньги, заказав у нас объемную нарезку прямо сегодня!

Для получения дополнительной информации звоните

Термоусадочные маркеры, напечатанные на заказ

Заказ термоусаживаемых маркеров для проводов никогда не был таким простым и экономичным.Зачем покупать дорогостоящее полиграфическое оборудование для маркировки проводов, если вы можете заказать их у нас сегодня, а получить завтра?

Cable Markers Company занимается производством маркировки проводов с 1960 года. Мы первыми внедрили многие процессы, используемые в нашей отрасли сегодня.

В зависимости от ваших требований к работе, мы изготовим термоусадочные маркеры с горячим тиснением или термотрансферной печатью. Оба соответствуют стандарту Mil-Spec MIL-M-81531 (SAEAS81531) по стойкости маркировки. Ваша продукция важна для вас, поэтому заказывайте термоусадочные маркеры у экспертов по идентификации!

Для получения дополнительной информации нажмите здесь

AWMS (Усовершенствованная система маркировки проводов)

ПРАКТИЧЕСКИЕ ПРИМЕНЕНИЯ
Усовершенствованная система маркировки проводов производит гильзы и бирки для легкой идентификации электрических проводов, кабелей и механических труб всех типов.Эти рукава и бирки не только постоянны, но и экономичны, чтобы производить их самостоятельно при необходимости.

ПРОЧНЫЙ ПРОДУКТ
Продукция изготовлена ​​из сшитого полиолефина, огнестойкого материала, выдерживающего воздействие температур до 135 ° C. Втулки соответствуют требованиям AMS-DTL 23053/5, класс 1 и 3 по материалам и функциональным требованиям. Бирки соответствуют AMS-DTL 23053/6, класс 1 по материалам и функциональным требованиям. Кроме того, они устойчивы к обычным жидкостям, смазочным материалам и растворителям.После печати рукава и бирки готовы к установке без дополнительной обработки.

Для получения дополнительной информации нажмите здесь

Термоусаживаемые маркеры ShrinkTrak

Термоусаживаемые маркеры ShrinkTrak ™ упрощают маркировку проводов, кабелей и других компонентов.

Эти маркеры лестничного типа имеют боковые прорези для облегчения нанесения.Все маркеры ShrinkTrak ™ предназначены для использования в военных целях. Они также уменьшают количество замятий в принтере благодаря своей эффективной и высокопроизводительной конструкции. Для бесшовных этикеток ShrinkTrak ™ можно напечатать с помощью профессионального программного обеспечения для создания этикеток TagPrint Pro ™ вместе с нашей линейкой термотрансферных принтеров и лент. При усадке и нанесении создает стойкую стойкую к растворителям печать.

Для получения дополнительной информации нажмите здесь

Средний Стеновые, толстостенные и трубки с высокой степенью усадки Средние / тяжелые Стеновые термоусадочные трубки обладают отличной изоляцией, защита от окружающей среды, устойчивость к ударам и истиранию характеристики.

Эти трубки используются в различных универсальных приложения для герметизации и защиты электрических соединений и заделки и обеспечивают отличную механическую защиту.

Cable Markers Company также предлагает линейку High Shrink Соотношение трубок в соответствии с вашими требованиями. Наш высокий Термоусадочная трубка Ratio учитывает крайние различия между кабелями, разъемами и кожухами. Усадка коэффициент усадки до 6: 1 с нашими трубками!

Пожалуйста звоните для получения дополнительной информации
Плетеный Оплетка

Широко используется расширяемая оплетка по проводам, пучкам и жгутам проводов, кабельным узлам, плоский ленточный кабель, трубки и шланги, где он обеспечивает прочная и долговечная защита.Конструкция открытого переплетения обеспечивает полный дренаж, предотвращает образование конденсата и обеспечивает отвод тепла и влаги. Это отличная химическая стойкость позволяет использовать его в суровых жидкие среды, включая масла, соленую воду, топливо, самые обычные чистящие средства и растворители, а также многие химикаты. Его способность к изгибу делает продукт идеальным для применения. в станках, автоматике и робототехнике, где провода и трубки часто должны свободно изгибаться во время рабочие циклы.

Нажмите здесь для получения дополнительной информации
Тепло Пистолеты и аксессуары

Наша линейка тепловых пушек разработана и сконструирован так, чтобы предоставлять нашим клиентам надежную, рентабельные способы правильного применения тепла для конкретных рабочие места.Наши тепловые пушки используются во многих областях, включая: сушка, нагрев, сварка, усадка, пайка и распайка а также множество других приложений.

Наряду с нашими тепловыми пушками компания Cable Markers имеет большой выбор насадок и принадлежностей для тепловых пушек чтобы работа была сделана правильно.

Для получения дополнительной информации нажмите здесь


Руководство по выбору маркеров проводов и кабелей: типы, характеристики, применение

Маркеры проводов и кабельные маркеры используются для маркировки проводов и кабелей.Маркировка проводов может производиться до или после заделки. Доступен широкий выбор маркеров, в том числе различных размеров, цветов и длин. При выборе отдельных продуктов необходимо учитывать технические характеристики, включая материалы конструкции, а также сертификаты или разрешения.

Типы

Выбор маркеров проводов и кабелей требует понимания типов продукции. Категории продукции включают матричные этикетки и ленты с точечной матрицей, лазерные этикетки и лазерные листы, предварительно напечатанные маркеры и самоламинирующиеся этикетки.Маркеры проводов и кабельные маркеры также включают термотрансферные этикетки, термотрансферные ленты, бирки и обмотки проводов.

Точечная матрица Этикетки и ленты с точечной матрицей разработаны специально для использования с матричными принтерами. Точно так же лазерные этикетки и листы этикеток предназначены для лазерных принтеров.

Самоламинирующиеся этикетки включают прозрачную часть, которая будет обертывать и ламинировать легенду. Это защищает область печати этикетки от воздействия растворителей, масла, воды и других загрязнений.

Для термопринтеров требуются термотрансферные этикетки или термотрансферные ленты. Маркеры проводов и кабелей также включают бирки и обертки.

Термоусадочные трубки доступны в широком диапазоне размеров, цветов и материалов, подходящих для самых разных областей применения.

Обертки для проволоки — это этикетки с печатной стороной и клейкой стороной, которые используются для обертывания и наклеивания этикетки на трубку или проволоку.Также доступны специальные маркеры проводов и кабельные маркеры. Когда маркер оборачивается вокруг провода, легенда видна со всех сторон.

Этикетки с проволочной оберткой. Кредит изображения: Duralabel

Маркеры рукавов следует использовать только перед заделкой, потому что их нужно надеть на открытый конец провода. Они обеспечивают определенную гибкость до того, как будут подвергнуты термоусадке вокруг проводов или кабелей.Они не липкие, и после усадки маркеры на рукавах обеспечивают постоянную идентификацию, которая может выдерживать суровые условия окружающей среды.

Предварительно напечатанные маркеры можно приобрести в различных биржевых условных обозначениях. Как правило, также можно выбрать пользовательские легенды. Они идеально подходят для многих приложений.

Печатные маркеры обеспечивают гибкость маркировки по мере необходимости и могут быть лучшим вариантом, когда требуется длинная легенда с несколькими символами.

Маркер для печати. Изображение предоставлено: hr.s. Хьюз

Хомуты — Хомуты используются для связывания вместе проводов, кабелей и трубок. На маркерах стяжки для проводов есть место для размещения опознавательной метки.

Идентификационные кабельные стяжки. Изображение предоставлено: Cable Markers Company Inc.

Технические характеристики

Обычно маркеры проводов и кабелей изготавливаются из ткани, нейлона, полиэстера, металлизированного полиэстера, стали или винила.Некоторые продукты соответствуют требованиям RoHS. Другие имеют знак UL.

Диаметр — Размер проводов и кабелей определяет диаметр маркера. Точно так же длина этикетки должна быть в пять раз больше внешнего диаметра маркируемой проволоки.

Условия окружающей среды — Условия окружающей среды, такие как рабочая температура, следует учитывать при выборе маркера для проводов и материала, из которого он сделан.

Допуски и сертификаты

Маркировка проводов и маркировка кабелей различаются допусками и сертификатами.Ограничение содержания опасных веществ (RoHS) — это директива Европейского союза (ЕС), которая требует от всех производителей электронного и электрического оборудования, продаваемого в Европе, продемонстрировать, что их продукты (включая маркеры проводов и кабельные маркеры) содержат только минимальные уровни следующих опасных веществ: свинец, ртуть, кадмий, шестивалентный хром и полибромированный дифенил и полибромированный дифениловый эфир. Знак UL означает, что Underwriters Laboratories Inc. (UL) обнаружила, что образцы продукта соответствуют требованиям безопасности UL.Эти требования основаны, прежде всего, на опубликованных UL Стандартах безопасности.

Ресурсы

Идентификация электрооборудования, проводов и кабелей

Кредит изображения:

Р.С. Хьюз


Объем рынка, доля и анализ рынка электрических кабельных маркеров к 2026 году

Электронные кабельные маркеры позволяют упорядочить кабели, которые используются для сети, передачи голоса, линий передачи данных и проводов.Кроме того, он помогает потребителю определять правильные голосовые линии во время устранения неполадок и может использоваться для маркировки линии передачи данных для предстоящего ремонта и установки. Электронные кабельные маркеры доступны в различных размерах, материалах и цветах, которые подходят для любых приложений для проводки, передачи данных, голоса и видео. Кроме того, электронный маркер кабеля также доступен для полок, мест пожаротушения, а также для передачи голоса и данных в телекоммуникационном шкафу.


В отчете рынок маркеров для электрических кабелей разбит на сегменты по типу продукта, применению и географии.В зависимости от типа продукта он включает в себя пластиковые маркеры для кабелей, прикрепляемые маркеры для кабелей, печатные клейкие маркеры для кабелей и электронные маркеры. В зависимости от области применения она подразделяется на ИТ и телекоммуникации, энергетику и коммунальные услуги, производство, строительство и другие. Основываясь на географии, он анализируется по Северной Америке, Европе, Азиатско-Тихоокеанскому региону и LAMEA.


Основными игроками рынка маркеров для электрических кабелей являются HellermannTyton, TE Connectivity Corporation, Park Electrical Services, DYMO, CABLECRAFT LTD., 3M, Thomos & Betts, Brandy, PHONIX CONTACT и Partex Marking System.

Ключевые преимущества

  • В этом отчете представлен обширный анализ текущих и развивающихся рыночных тенденций и динамики мирового рынка маркеров для электрических кабелей.
  • Углубленный анализ проводится путем построения рыночных оценок для ключевых сегментов рынка в период с 2016 по 2023 год.
  • Этот отчет включает в себя подробный количественный анализ текущего рынка и оценки до 2016–2023 годов, что помогает определить преобладающие рыночные возможности.
  • Обширный анализ рынка проводится путем отслеживания позиционирования ключевых продуктов и мониторинга основных конкурентов в рамках рынка
  • Предоставляется всесторонний анализ всех регионов, который определяет преобладающие возможности в этих географических регионах

Ключевые сегменты рынка маркеров электрического кабеля :

По типу продукта
  • Кабельные маркеры с пластиковыми стержнями
  • Кабельные маркеры с зажимом
  • Печатные клейкие кабельные маркеры
  • Электронный маркер

По заявкам
  • 91 Энергетика и коммунальное хозяйство
  • Производство
  • Строительство
  • Другое
  • По регионам
    • Северная Америка
    • Европа
      • Великобритания
      • Германия
      • 91 Франция
      • Россия
      • Остальная Европа п acific
        • Китай
        • Индия
        • Япония
        • Австралия
        • Остальные страны Азиатско-Тихоокеанского региона
      • LAMEA
        • Латинская Америка
        • Ближний Восток
        • Африка
      Hel11
        Ключевые игроки
      • TE Connectivity
      • CLOU Electronics
      • DYMO
      • Cablecraft Ltd.
      • 3M
      • Thomos & Betts
      • Panduit
      • K-Sun
      • Система маркировки Partex

      Кабельные маркеры (зажимная гильза) | NIX английский сайт

      Кабельные маркеры (зажимная гильза)

      общего назначения

      Для кабелей UTP

      Зажимная гильза VS ・ S-типа ・ N-типа

      Особенности
      • Высоконадежная втулка с зажимом
      • Простая установка с помощью специального приспособления
      • Четкие символы со специальными чернилами
      • Лучше всего подходит для отраслей с высокими требованиями к качеству, таких как электроэнергетика
      • Типы знаков
        цифр (0 ~ 9)
        символов (A ~ Z)
        специальных символов (+, -)
        Пустая версия (включить индивидуальные цвета)
      Материал

      Нейлон 6-6

      Цвет

      Белый (стандартный)

      • Директива RoHS
      • Огнестойкий
      • Пожалуйста, уточняйте наличие при заказе

      Технические характеристики Ед. Изм .: мм

      Арт. Размеры Вставная планка, цвет Наружный диаметр кабеля Поперечное сечение кабеля
      размер мм 2
      Кол-во в упаковке
      л d (внутренний диаметр) D (Внешний диаметр)
      ВС-1 2,5 0,9 1,7 Темно-красный 0,95 ~ 1,3 300 шт / упаковка
      (10 шт)
      ВС-2 2.3 1,3 2,1 серый 1,35 1,85
      С-1 3,0 1,8 2,8 Небесно-голубой 1,9 ~ 2,2 0,5
      Н-0 2,4 3,4 зеленый 2,5 ~ 2,8 0,75
      0,9
      Н-1 2,7 3,9 Красный 2,8 3,4 0.9
      1,25
      Н-2 2,9 4,6 Синий 3,4 ~ 4,6 2,0
      3,5
      Н-2,5 3,7 5,1 Коричневый 3,9 ~ 4,5 3,3
      Н-3 4,4 5,8 желтый 4,6 ~ 5,9 5,5

      Зажим для кабеля UTP

      Особенности
      • Зажимные муфты для кабеля UTP
      • Возможность записи пером
      • Наклейка размещаемая
      • Насадка в одно касание
      Материал

      Нейлон 6-6

      Цвет

      натуральный (белый)

      • Директива RoHS
      • Огнестойкий

      Технические характеристики Ед. Изм .: мм

      Арт. Наружный диаметр кабеля Кол-во в упаковке
      LMB - 6 5,2 ~ 6,8 100

      кабельные маркеры | Расходные материалы ProMark

      МАРКЕР ДЛЯ ТРУБОПРОВОДОВ И КАБЕЛЯ

      Купольный маркер PM 303 — это маркер для трубопроводов и кабелей, используемый в качестве предупреждающего знака для обозначения подземных коммуникаций, таких как: оптоволоконный кабель, газопровод, нефтепровод, электрические линии, водопровод, канализация и все другие подземные коммуникации. линий.

      Модель PM 303 производится в США из специально разработанных смол с ингибиторами УФ-излучения. Его цилиндрическая форма на 360˚ гарантирует, что указатель купола может быть замечен со всех сторон на земле и во время воздушного патрулирования. В отличие от декалей или горячего тиснения, графическая система ProMark имеет пожизненную гарантию от выцветания, отслоения или сколов. Графика настраивается в соответствии со спецификациями клиентов и правилами Министерства транспорта США. Marker Post является экологически чистым и на 100% пригодным для вторичной переработки.Купольный маркер PM 303 устойчив к химическим веществам и имеет высокую ударопрочность, что делает его наиболее надежным способом маркировки подземных коммуникаций.

      Купольная маркерная стойка имеет внешний диаметр 3,5 дюйма, доступна во всех стандартных длинах, цветах и ​​поставляется в комплекте с анкерной штангой. Модель PM 303 также доступна с испытательной станцией PM TS3 или вентиляционным отверстием.

      PM-303 Dome Marker Post — Технические характеристики

      PM-303 Маркер для купола, лист литературы

      За дополнительной информацией, ценами или образцами обращайтесь к нашим торговым представителям:

      МАРКЕР ДЛЯ КАБЕЛЕЙ И ТРУБОПРОВОДОВ

      Гибкий маркер для коммуникаций PM 301 — это маркер для кабелей и трубопроводов, используемый в качестве предупреждающего знака для обозначения подземных коммуникаций, таких как: оптоволоконный кабель, газопровод, нефтепровод, электрические линии, водопровод, канализационные линии и другие подземные коммуникации.Гибкий служебный маркер также можно использовать в качестве указателя дороги, пограничного маркера или маркера тропы.

      Гибкий универсальный маркер ProMark производится в США из прочных термопластичных смол, армированных стекловолокном. Маркер имеет трехреберный профиль, который изгибается при ударе и возвращается в исходное вертикальное положение без трещин и расколов. Маркер предназначен для того, чтобы волокно не выходило на поверхность, что устраняет пыль волокна с раздражающей кожи и глаз.В отличие от традиционных маркеров из стекловолокна, PM 301 экологически безопасен, прост в обращении и на 100% пригоден для вторичной переработки.

      Стандартные длины 66 дюймов и 72 дюйма доступны во всех стандартных цветах. Пользовательские наклейки могут быть установлены с обеих сторон маркера в соответствии со спецификациями заказчика и правилами Министерства транспорта США. Установочные инструменты ( PM DVR) доступны и рекомендуются для легкой установки.

      PM-301 Flexible Utility Marker Технические характеристики

      PM-301 Гибкий служебный маркер, лист литературы

      Нажмите здесь, чтобы отправить нам запрос для получения дополнительной информации сейчас

      За дополнительной информацией, ценами или образцами обращайтесь к нашим торговым представителям:

      Телефон: (877) 325-1525

      __Факс: (562) 692-6363

      ПОЛИГРАФИЧЕСКИЕ ЗНАКИ

      Полиэтиленовые вывески изготовлены из специально разработанного (HDPE) полиэтилена высокой плотности с УФ-ингибиторами и на 100% пригодны для вторичной переработки.Знаки устойчивы к химическим веществам, растворителям и растрескиванию под напряжением. В отличие от вывески из алюминия и металла, граффити и аэрозольная краска с вывески ProMark Poly можно легко удалить ацетоном и разбавителем для краски, не повредив графику.

      Знаки

      Poly производятся в США и могут быть адаптированы в соответствии со спецификациями клиентов и правилами Министерства транспорта США. Графика наносится на наши вывески с помощью графической системы ProMark, которая гарантированно не выцветает, не отслаивается и не скалывается.Знаки имеют толщину 0,125 дюйма и могут быть вырезаны в различных формах и размерах. Знаки Poly доступны во всех стандартных цветах.

      Нажмите здесь, чтобы отправить нам запрос для получения дополнительной информации сейчас

      За дополнительной информацией, ценами или образцами обращайтесь к нашим торговым представителям:

      Телефон: (877) 325-1525

      __Факс: (562) 692-6363

      .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
