Маркировка отечественных и импортных стабилитронов и их детальное описание

Полупроводниковые элементы, служащие для выпрямления и стабилизации переменного тока от электрической сети, называются стабилитронами. Сами стабилитроны являются разновидностями диодов, но в радиоэлектронных схемах выполняют несколько другую задачу. Эти устройства применяются в радиоэлектронных схемах для получения стабильного выходного напряжения и имеют свой класс по пропускному току. Стабилитроны имеют разные технические характеристики, и, как правило, применяются в слаботочных электрических цепях. Поэтому в цепях с большим электрическим током применять диоды и стабилитроны нельзя. Чаще всего стабилитроны используют в блоках питания постоянного тока.

Для применения в электросхемах используются различные типы стабилитронов и диодов. Для того чтобы правильно подобрать стабилитрон или диод по требуемым характеристикам, необходимо установить их по маркировке на корпусе — цифровой или цветовой.

Корпуса стабилитронов чаще всего делаются из тонкого металла и стекла, некоторые виды этих элементов выпускаются в пластмассовых оболочках. Ввиду того что корпуса большинства этих полупроводниковых элементов имеют малые размеры, нанесение цифровых параметров на них возможно только мелким шрифтом. Не каждый радиолюбитель сможет прочесть такой мелкий текст на корпусе радиоэлемента размером меньше половины спичечной головки! Поэтому, уже с 90-х годов для обозначения необходимых технических характеристик на корпуса диодов и стабилитронов стали наносить цветовую маркировку.

На пластиковые и стеклянные корпуса этих радиоэлектронных элементов производитель наносит разметку в виде цветных полосок или точек. По данным цветовым обозначениям через справочную электротехническую литературу и можно определить тип и назначение каждого полупроводникового элемента.

Цветовая маркировка на полупроводниковых элементах позволяет упростить техническое обозначение радиодеталей, по цветовой разметке диода и стабилитрона в стеклянном корпусе можно легко установить его технические характеристики, просто используя нужный радиотехнический справочник.

Цветовое обозначение радиоэлементов

Маркировка стабилитронов в стеклянном корпусе наносится непосредственно на корпус изделия на заводе в стерильных условиях с помощью специальной краски . Состав краски для нанесения цветовой маркировки на стекло полупроводникового радио-элемента подобран таким образом, чтобы она не выгорала и не осыпалась в процессе эксплуатации элемента. В случае замены стабилитрона в электросхеме необходимо подбирать аналогичный элемент именно по цветовой маркировке.

Рисунок маркировки на изделиях бывает в виде цветных полосок и точек, поэтому из различных комбинаций этих цветографических обозначений выстраивается техническая характеристика полупроводниковых элементов. За счет различных цветовых комбинаций производится техническое обозначение параметров радиоэлектронных компонентов. Это бесспорно не только позволяет упростить процессы изготовления элементов на производственных предприятиях, но и значительно облегчает визуальное определение технических характеристик радиодеталей.

Технологическая маркировка радиодеталей состоит не только из комбинаций разноцветных полосок и точек. Но и разные формы корпусов также находят применение для маркировки определенных параметров радиоэлектронного изделия. Поэтому, корпуса стабилитронов и диодов делают в форме прямоугольника, овала, круглой или скругленной формы. Каждый из элементов имеет свое назначение для применения в схемах радиоэлектроники.

Маркировка цветовая и цифровая диодов и стабилитронов

Такое цветографическое нанесение маркировки вместо текстовой информации позволяет упростить, облегчить процесс обозначения и распознавания технических характеристик. Микротекст с указанием типа изделия на корпуса диодов и стабилитронов наносить гораздо сложнее. Для этого требуется разработка дополнительного техпроцесса с применением дорогого и сверхточного печатного оборудования.

Цветографическое обозначение полупроводниковых элементов принято не только в России, оно также широко применяется в Европейских странах. Такая маркировка электронных деталей имеет международный формат обозначения технических характеристик. Поэтому и позволяет достаточно точно подобрать необходимый полупроводниковый элемент из импортных компонентов или из отечественных аналогов. Маркировка SMD импортных диодов или стабилитронов устанавливается по радиотехническому справочнику.

Кроме того, элементы, близкие по характеристикам, также можно подбирать исходя из цветовых обозначений на корпусах. Выбор элементов отечественного производства и их импортных аналогов ведется по их маркировке цветом. Как видите, подобрать нужный элемент по цветовой маркировке не составляет большого труда используя энциклопедические справочники или информацию на интернет-порталах, где можно довольно точно установить тип и характеристику полупроводникового элемента (диода или стабилитрона в стеклянном корпусе).

Цветовая маркировка диодов и стабилитронов по американским стандартам

В цветографическое обозначение закладываются все необходимые технические параметры электротехнического изделия, например, указываются параметры рабочего напряжения и пропускаемого тока (прямое и обратное направление) через радиоэлемент.

Помимо этого, в цветовой комбинации из цветных точек и полосок, которые производитель нанес на стеклянный или пластиковый корпус изделия, заложены Коды технических характеристик стабилитрона или диода. Следует учесть, что чтение маркировки стабилитронов или диодов ведется со стороны анодного вывода элемента, считывание цифровых полосок или точек производится слева направо в сторону катода. По этим признакам устанавливается материал основы полупроводникового изделия — Кремний (К), Германий (Г), Арсенид-галлия (А), Селен (С), а также его рабочие токи (прямой и обратный), величина рабочего и стабилизирующего напряжения.

Как уже говорилось ранее, именно по комбинациям цветографических точек и полосок, нанесенных на стеклянные или металлостеклянные корпуса стабилитронов или диодов, все технические параметры радиоэлектронного изделия расшифровываются в буквенно-цифровое обозначение при помощи таблиц из технических справочников.

Следует отметить, что полупроводники из Германия применяются в слаботочных схемах, ввиду того что они не выносят высокие температуры (при перегреве большим током они быстро выходят из строя). Полупроводниковые элементы из Кремния, наоборот, предназначены для работы в цепях с более высокими токами и выдерживают продолжительную работу под нагрузками, при этом не выходят из строя.

Помимо вышеуказанных полупроводниковых приборов бывают полупроводники из Селена – радиодетали, которые также неплохо зарекомендовали себя в схемах управления питанием электротехнической аппаратуры. Полупроводники из Селена в основном применяются в электросхемах со средней токовой нагрузкой или в импульсных блоках питания. Цветовая маркировка на корпуса селеновых элементов наносится также в соответствии с принятыми стандартами производителей полупроводниковых радиокомпонентов.

В большинстве обозначений радиоэлементов среди прочих применяются цветные полоски в различных комбинациях – черные, синие, голубые, серые, белые. Из справочника радиолюбителя можно узнать, какой тип и характеристики заложены в цветографическую составляющую элемента для использования его в схемах регулирования и управления электронными устройствами.

В заключении хочется отметить, что подобная цветографическая маркировка используется не только для обозначений стабилитронов, диодов, но и широко применяется для указания характеристик резисторов, транзисторов, тиристоров и множества других полупроводниковых изделий. Цветографическое комбинированное нанесение значков на корпуса радиодеталей является в настоящее время наиболее простым, экономичным и удобным видом обозначения технических характеристик элементов электросхем в радиотехнике.

Маркировка стабилитронов в стеклянном корпусе импортные. Стабилитрон. Принцип действия. Маркировка

Программа Color and Code имеет обширный сервис и позволяет решать комплекс задач разнообразного характера в одном приложении: находить номинал или вид радиокомпонентов по кодовой или цветовой маркировке, определять электрические параметры радиокомпонентов; выполнять радиотехнические расчеты; находить тип и выбирать нужные размеры радиокомпонентов; подбирать аналоги радиодеталей; изучать назначения ножек микросхем.

Описание программы Color and Code

В программе имеется возможность определять параметры большого спектра радиодеталей таких как – варикапов, транзисторов, конденсаторов, диодов, стабилитронов, резисторов, индуктивностей и чип-компонентов, как по кодовой цветовой, так и цветовой маркировке.

Цветовая маркировка резисторов

Кодовая и цветовая маркировка транзисторов

Можно определять тип транзистора по двум и четырем цветным точкам. Также есть функция определения по графическим символам, горизонтальное и вертикальное обозначение, смешанной и нестандартной.

Маркировка диодов, стабилитронов, варикапов

Диоды, стабилитроны, варикапы определяются по цветным кольцам от 1 до 3 колец.

Стабилитрон еще называют опорным диодом. Предназначены стабилитроны для стабилизации выходного напряжения при колебания входного или при изменении величины нагрузки (рис. 1 ).

Рис. 1 – Функциональная схема работы стабилитрона

Например, если на нагрузке нужно получить 5 В, а напряжение источника питания колеблется в пределах 9 В. Чтобы снизить и стабилизировать напряжение, подводимое от источника питания, до необходимых 5 В применяют стабилитроны. Конечно, можно применять и стабилизаторы напряжения, в данном случае подойдут или . Однако, применение их не всегда оправдано, поэтому в ряде случаев используют стабилитроны.

Внешне они похожи на диоды и имею вид, показанный на рис. 2 .

Рис. 2 – Внешний вид стабилитронов

Обозначение стабилитронов на схемах приведено на рис. 3 .

Принцип действия стабилитрона

Теперь давайте разберемся каким образом стабилитрон выполняет стабилизацию напряжение.

Основной характеристикой стабилитрона, впрочем, как и диода, является вольтамперная характеристика (ВАХ). Она показывается зависимость величины тока, протекающего через стабилитрон, от величины приложенного к нему напряжения (рис. 4 ).

ВАХ стабилитрона имеет две ветви.

Рис. 4 – ВАХ стабилитрона

Прямая ветвь стабилитрона практически не отличается от прямых ветвей обычных диодов и для последних она же будет рабочей.

Нормальный режим работы стабилитрона является когда он находится под обратным напряжением. Поэтому для него рабочей будет обратная ветвь. Она расположена практически параллельно оси обратных токов. На этой кривой характерными есть две точки: 1 и 2 (рис. 4 ), между ними находится рабочая область стабилитрона.

При некоторой величине обратного напряжения U ст наступает электрический пробой p — n перехода стабилитрона и через наго протекает уже значительный ток. Однако при изменении в широких пределах тока от значения Imin до Imax падение напряжения на стабилитроне U ст практически не изменяется (рис. 4 ). Благодаря этому свойству и осуществляется стабилизация напряжения.

Если ток, протекающий через стабилитрон, превысит значение Imax , то произойдет перегрев полупроводниковой структуры, наступит тепловой пробой и стабилитрон выйдет из строя.

К источнику питания Uип стабилитрон подключается через токоограничивающий резистор Rогр , который служит для ограничения тока, протекающего через стабилитрон, а также совместно с ним образует делитель напряжения (рис. 5 ).

Рис. 5 – Схема включения стабилитрона

Обратите внимание, в отличие от диода стабилитрон подключается в обратном направлении, т. е. на катод подается «+» источника питания, а на анод «-».

Параллельно к выводам стабилитрона подключается нагрузка R н , на зажимах которой требуется поддерживать стабильное напряжение.

Процесс стабилизации напряжения заключается в следующем. При увеличении напряжения источника питания возрастает общий ток цепи I , а следовательно и ток Iст , протекающий через стабилитрон VD , а также увеличивается падение напряжения на токоограничивающем резисторе R огр . При этом напряжение на стабилитроне и соответственно на нагрузке остается почти неизменным.

При изменении сопротивления нагрузки, происходит перераспределение общего тока I между стабилитроном и нагрузкой, а величина напряжения на них практически не меняется.

Если напряжение на нагрузке больше напряжения стабилизации стабилитрона, то применяют несколько последовательно включенных стабилитронов. Например, если необходимо получить 10 В стабильного напряжения, то за неимением нужного стабилитрона, можно включить последовательно два стабилитрона по 5 В (рис. 6 ).

Рис. 6 – Последовательное соединение стабилитронов

Также стабилитроны успешно используются в системах автоматики в качестве датчиков, реагирующих на изменение напряжения. Например, если величина напряжения превысит определенное значение, то стабилитрон откроется и через катушку реле будет протекать ток. В результате реле сработает и даст команду другим устройствам либо просто просигнализирует о превышении некоторого уровня напряжения.

Помимо стабилизации постоянного напряжения, с помощью стабилитронов можно стабилизировать и переменное напряжения. Для этого используют последовательное встречное включение двух стабилитронов (рис. 7 ).

Рис. 7 – Схема включения стабилитрона на переменное напряжение

Только на выходе будет не идеальная синусоида, а со срезанными верхами, т. е. форма напряжения будут приближена к трапеции (рис. 8, 9 ).

Рис. 8 – Осциллограмма входного напряжения

Рис. 9 – Осциллограмма напряжения на стабилитроне

Применяются несколько способом маркировки стабилитронов. Стабилитроны в стеклянному корпусе, имеющие гибкие выводы, маркируются самым понятным способом. Как правило на корпус наносятся цифры, разделённые латинской буквой «V». Например, 4 V 7 обозначает, что напряжение стабилизации 4,7 В; 9 V 1 – 9,1 В и так далее (рис. 10 ).

Рис. 10 – Маркировка стабилитронов в стеклянных корпусах

Стабилитроны в пластиковом корпусе имеют маркировку в виде цифр и букв. Сами по себе эти цифры ни о чем не говорят, однако, с помощью даташита их можно легко расшифровать. Например обозначение 1N5349B означает, что напряжение стабилизации 12 В (рис. 11 ). Кроме напряжения такая маркировка учитывает и другие параметры стабилитрона.

Рис. 10 – Маркировка стабилитронов в пластиковых корпусах

Черное либо серое кольцо, нанесенное на корпус стабилитрона, обозначает его катод (рис. 12 ).

Рис. 12 –

Маркировка smd стабилитронов

В качестве маркировка smd стабилитронов применяются цветные кольца. Подобная маркировка применяется также для советские не smd стабилитронов. В импортных стабилитронах цветное кольцо наносится со стороны катода (рис. 13 ). Для расшифровки цветных колец используют даташити или онлайн расшифровщики.

Рис. 13 – SMD стабилитрон в стеклянном корпусе

Еще изготавливаются smd стабилитроны с тремя выводами (рис. 14 ). Один из них не задействован. Эти выводы можно определить с помощью мультиметра.

Рис. 14 – SMD стабилитрон с тремя выводами

При отсутствии справочника, даташита или нечеткой маркировки номинальное напряжение стабилитрона можно определить опытным путем. Сначала с помощью мультиметра нужно узнать соответствующие выводы и подключить стабилитрон через токоограничивающий резистор (см. рис. 5 ). Затем подать напряжение от регулируемого источника питания. Плавно изменяя подведенное напряжение нужно следить за изменение напряжения на стабилитроне. Если при изменении величины напряжения источника питания напряжение на стабилитроне не изменяется, то это и будет его напряжение стабилизации.

Выводы стабилитрона определяются точно также, как и . Мультиметр следует установить в режим прозвонки и коснуться щупами соответствующий выводов (рис. 15, 16 ).

Рис. 15 – Прямое напряжение

Рис. 16 – Обратное напряжение

Под действием протекающего тока через стабилитрон он нагревается. Выделившееся тепло рассеивается в окружающее пространство. Чем больше стабилитрон способен рассеять тепла не перегреваясь, тем выше его мощность рассеивания и тем больший ток можно пропустить через него. Как правило, чем больше габариты стабилитрона, тем большая у него мощность рассеяния (рис. 17 ).

Рис. 17 – Мощность рассеивания стабилитронов

Маркировка диодов – краткое графическое условное обозначение элемента, на корпус которого нанесено. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма существенно. Сложно идентифицировать диод: стабилитрон, туннельный, Ганна. Выпущены разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, дополняя путаницу.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

Первое место занимает буква или цифра, кратко характеризующая материал элемента:

Г (1) – соединения германия.
К (2) – соединения кремния.
А (3) – арсенид галлия.
И (4) – соединения индия.

Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
Третье место облюбовала цифра, характеризующая применимость диода:

Низкочастотные, током ниже 0,3 А.
Низкочастотные, током 0,3 — 10 А.
Не используется.
Импульсные, время восстановления свыше 500 нс.
Импульсные, время восстановления 150 — 500 нс.
То же, время восстановления 30 — 150 нс.
То же, время восстановления 5 — 30 нс.
То же, время восстановления 1 — 5 нс.
Импульсные, время жизни неосновных носителей ниже 1 нс.

Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
Номер группы обозначается буквой, определяет различия свойств, параметров. Буква зачастую является ключевой, может указывать рабочее напряжение, прямой ток, многое другое.

В дополнение к маркировке справочники приводят графики, по которым можно решить задачи выбора рабочей точки радиоэлемента. Могут указываться сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Импортные системы обозначения отличаются от отечественных, хорошо стандартизированы. Поэтому при помощи специальных таблиц достаточно просто отыскать подходящие аналоги.

Цветовая маркировка

Каждый радиолюбитель знает сложность идентификации диодов, окруженных стеклянным корпусом. На одно лицо. Временами производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений, вводится три признака:

Метки областей катода, анода.
Цвет корпуса, заменяемый цветной точкой.

Согласно положению вещей, с первого взгляда отличим типы диодов:

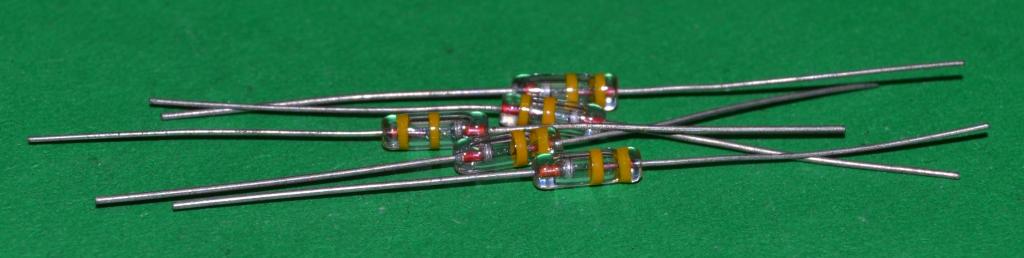

Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
Два цветных кольца в районе катода можно увидеть у семейства КД247.
Диоды КД410 обозначаются точкой в районе анода.

Имеются другие явно различимые метки. Более подробную классификацию найдете, проштудировав издание Кашкарова А.П. По маркировке радиоэлементов. Новичков тревожит вопрос определения расположения катода и анода.

Видите: одна боковина цилиндра снабжена темной полосой — найден катод. Цветная может являться частью обсуждаемой сегодня маркировки.
Умея эксплуатировать мультиметр, анод легко отыскать. Электрод, куда приложим красный щуп, чтобы открыть вентиль (услышим звонок).
Новый диод снабжен усиком анода более длинным, нежели катода.
Сквозь стеклянный корпус светодиода посмотрим через увеличительное стекло: металлический анод напоминает наконечник копья, размерами меньше катода.
Старые диоды содержали стрелочную маркировку. Острие — катод. Позволит определять направление включения визуально. Современным радиомонтажникам приходится тренировать сообразительность, остроту зрения, точность манипуляций.

Зарубежные изделия получили другую систему обозначений. Выбирая аналог, используйте специальные таблицы соответствия. Остальным импортная база мало отличается от отечественной. Маркировка проводится согласно стандартам JEDEC (США), европейской системе (PRO ELECTRON). Красочные таблицы расшифровки цветового кода широко представлены сетевыми источниками.

Цветовая маркировка

SMD диоды

В SMD исполнении корпус диода иногда настолько мал, маркировка отсутствует вовсе. Характеристики приборов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность. Больший ток проходит по цепи, большие размеры должен иметь диод, отводящий возникающее (закон Джоуля-Ленца) тепло. Сообразно написанному маркировка SMD диода может быть:

Полная.
Сокращенная.
Отсутствие маркировки.

SMD элементы в общем объеме электроники занимают примерно 80% объема. Поверхностный монтаж. Изобретенный способ электрического соединения максимально удобен автоматизированным линиям сборки. Маркировка диода SMD может не совпадать с наполнением корпуса. При большом объеме производства изготовители начинают хитрить, ставить внутрь вовсе не то, что нанесено условным обозначением. От большого количества несогласованных между собою стандартов возникает путаница использования выводов микросхем (для диодов — микросборки).

Корпус

Маркировка может включать 4 цифры, указывающие типоразмер корпуса. Прямо никак не соответствуют габаритам, поинтересуйтесь подробнее вопросом в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману достать нормативные акты, проще использовать справочные таблицы. Держим в уме факт: корпусы SMD от фирмы к фирме могут мелочами отличаться. Поскольку каждый производитель подгадывает элементную базу под собственную продукцию. У Samsung от материнской платы стиральной машины одно расстояние, LG — другое. Габариты SMD корпусов потребуются разные, условия отвода тепла, прочие требования выполняются.

Посему, приобретая, согласно цифрам справочника элемент, производите дополнительные замеры, если это важно. Например, в случае ремонта бытовой техники. В противном случае закупленные диоды могут не встать по месту назначения. Любители с SMD не связываются ввиду кажущейся сложности монтажа, но для мастеров это обычное дело, поскольку микроэлектроника невозможна без столь удачной технологии.

Выбирая диод, стоит держать в уме факт: многие корпусы могут быть по сути одним и тем же, но маркироваться по-разному. Некоторые обозначения вовсе лишены цифр. Удобно пользоваться поисковиками. Приведенная перекрестная таблица соответствия типоразмеров взята с сайта selixgroup.spb.ru.

SMD диоды часто выпускаются в корпусе SOD123. Если по одному торцы имеется полоса какого-либо цвета, либо тиснение, то это катод (то место, куда нужно подать отрицательную полярность, чтобы открыть p-n-переход). Если только на корпусе имеются надписи, то это обозначение корпуса. Если строчек свыше одной – характеризующая оболочку покрупнее.

Тип элемента и производитель

Понятно, тип корпуса для конструктора вещь второстепенная. Через поверхность элемента будет рассеиваться некоторое тепло. С этой точки зрения и нужно рассматривать диод. В остальном важны характеристики:

Рабочее и обратное напряжение.
Максимально допустимый ток через p-n-переход.
Мощность рассеяния и пр.

Эти параметры для полупроводниковых диодов указаны справочниками. Маркировка помогает найти нужное среди горы макулатуры. В случае SMD элемента ситуация намного сложнее. Нет единой системы обозначений. И в то же время легче – параметры от одного диода к другому меняются не слишком сильно. Разнятся по большому счету рассеиваемая мощность, рабочее напряжение. Каждый SMD элемент маркируется последовательностью из 8 букв и цифр, причём часть из знакомест может не использоваться вовсе. Так бывает в случае с ветеранами отрасли, гигантами электронной промышленности:

Motorola (2).
Texas Instruments.
Ныне преобразованная и частично проданная Siemens (2).
Maxim Integrated Product.

Упомянутые производители маркируются временами двойками литер MO, TI, SI, MX. Помимо этого пара букв адресует:

AD – Analog Devices;
HP – Hewlett-Packard;
NS – National Semiconductors;
PC, PS – Philips Components, Semiconductors, соответственно;
SE – Seiko Instruments.

Разумеется, внешний вид корпуса не всегда дает определить производителя, тогда в поисковик нужно немедленно набрать цифро-буквенную последовательность. Замечены другие примеры: диодная сборка NXP в корпусе SOD123W не несет никакой информации, помимо указанной строкой выше. Производитель приведенные сведения считает достаточными. Потому что SOD само по себе расшифровывается, как small outline diode. Прочее найдем на официальном сайте компании (nxp.com/documents/outline_drawing/SOD123W.pdf).

Пространство для печати ограничено, чем и объясняются такие упрощения. Производитель старается минимально затруднить себя выполнением маркировки. Часто применяется лазерная или трафаретная печать. Это позволит уместить 8 знаков на площади всего 4 квадратных миллиметра (Кашкаров А.П. «Маркировка радиоэлементов»). Помимо указанных для диодов используют следующие типы корпусов:

Цилиндрический стеклянный MELF (Mini MELF).
SMA, SMB, SMC.
MB-S.

В довершение один и тот же цифро-буквенный код порой соответствует разным элементам. В этом случае придется анализировать электрическую схему. В зависимости от назначения диода предполагаются рабочий ток, напряжение, некоторые другие параметры. Согласно каталогам рекомендуется попытаться определить производителя, поскольку параметры имеют разброс несущественный, затрудняя правильную идентификацию изделия.

Прочая информация

Помимо указанных временами присутствуют иные сведения. Номер партии, дата выпуска. Такие меры предпринимаются, делая возможным отслеживания новых модификаций товара. Конструкторский отдел выпускает корректирующую документацию, снабженную номером, присутствует дата. И если сборочному цеху особенность нужно учесть, отрабатывая внесенные изменениями, мастерам следует читать маркировки.

Если же собрать аппаратуру по новым чертежам (электрическим схемам), применяя старые детали, то получится не то, что ожидалось. Проще говоря, изделие выйдет в отказ, отрадно, если это будет обратимый процесс. Ничего не сгорит. Но даже в этом случае начальник цеха наверняка получит по шапке, товар придется переделать в части неучтенного фактора.

Кроме диодов

На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:

устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
стеклянные корпусы, снабженные цветовой символикой;
SMD элементы.

Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

UCT – указывает, какое номинальное значение модуль способен стабилизировать.
ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Маркировка smd стабилитронов в стеклянном корпусе импортные

Стабилитроны серии BZV55 – это кремниевые стабилитроны мощностью 0,5 Ватта для поверхностного монтажа. По существу, эти стабилитроны являются SMD аналогами стабилитронов серии BZX55. Диапазон стабилизации напряжения обычно составляет от 2,4 В до 75 В, хотя некоторые производители выпускают стабилитроны с напряжением стабилизации до 200 В .

Цветовая маркировка диодов в корпусах SOD-123

Диоды в корпусах SOD-123 кодируются цветными кольцами, расположенными со стороны катода. Соответствующие этим цветам, марки диодов показаны в таблице.

Полоса на катоде	Прибор
Красная (Red)	BA620, BB620
Желтая (Yellow)	BA619, BB619
Зеленая (Green)	BA585
Голубая (Blue)	BA582, 583, 584
Белая (White)	BA512, 515, BB515, 811

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V)
Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод катода	Прибор
Черный (Black)	BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown)	LL4148, LL914
Черный и оранжевый (Black Orange)	LL4150, BB219
Коричневый и зеленый (Brown Green)	LL300
Коричневый и черный (Brown Black)	LL4448
Красный (Red)	BA682
Красный и оранжевый (Red Orange)	BA683
Красный и зеленый (Red Green)	BA423L
Красный и белый (Red White)	LL600
Оранжевый и желтый (Orange Yellow)	LL3595
Желтый (Yellow)	BZV55,BZV80,BZV81 series zeners
Зеленый (Green)	BAV105, BB240
Зеленый и черный (Green Black)	BAV100
Зеленый и кочичневый (Green Brown)	BAV101
Зеленый и красный (Green Red)	BAV102
Зеленыый и оранжевый (Green Orange)	BAV103
Серый (Gray)	BAS81, 82, 83, 85, 86
Белый (White)	BB219
Белый и зеленый (White Green)	BB215

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Немного подробнее о модуле и принципе его работы

Указание паспортных характеристик

UCT – указывает, какое номинальное значение модуль способен стабилизировать.
ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

Дополнительная маркировка стеклянных моделей

Заключение

«>

Принцип работы и маркировка стабилитронов ⋆ diodov.net

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.

Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.

Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т. п.

Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Маркировка SMD стабилитронов

Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

Еще статьи по данной теме

Цветовая маркировка диодов в корпусах SOD-123 и SOD-80 (MELF) — Avislab

12.05.2011

Цветовая маркировка диодов в корпусах SOD-123

Диоды в корпусах SOD-123 кодируются цветными кольцами, расположенными со стороны катода. Соответствующие этим цветам, марки диодов показаны в таблице.
Полоса на катоде Прибор
Красная (Red) BA620, BB620
Желтая (Yellow) BA619, BB619
Зеленая (Green) BA585
Голубая (Blue) BA582, 583, 584
Белая (White) BA512, 515, BB515, 811
Цветовая маркировка диодов в корпусах SOD-80
Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.
Примеры маркировки диодов.
Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 — 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 — 75V)
Катодный вывод помечен цветным кольцом.
Маркировка приборов цветными кольцами.
Вывод катода Прибор
Черный (Black) BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown) LL4148, LL914
Черный и оранжевый (Black Orange) LL4150, BB219
Коричневый и зеленый (Brown Green) LL300
Коричневый и черный (Brown Black) LL4448
Красный (Red) BA682
Красный и оранжевый (Red Orange) BA683
Красный и зеленый (Red Green) BA423L
Красный и белый (Red White) LL600
Оранжевый и желтый (Orange Yellow) LL3595
Желтый (Yellow) BZV55,BZV80,BZV81 series zeners
Зеленый (Green) BAV105, BB240
Зеленый и черный (Green Black) BAV100
Зеленый и кочичневый (Green Brown) BAV101
Зеленый и красный (Green Red) BAV102
Зеленыый и оранжевый (Green Orange) BAV103
Серый (Gray) BAS81, 82, 83, 85, 86
Белый (White) BB219
Белый и зеленый (White Green) BB215
Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.
Тип 1 полоса 2 полоса Эквивалент
BA682 нет BA482
BA683 BA483
BAS32 нет 1N4148
BAV100 BAV18
BAV101 BAV19
BAV102 BAV20
BAV103 BAV21
BB215 BB405B
BB219 нет BB909
см. также:
Довідники Коментарі:
Николай говорить:
23.04.2012 09:36
Здравствуйте! Ничего не могу подобрать под EG79A (маркировка на корпусе), если возможно, поясните.
Сергей говорить:
05.05.2020 20:06
Гарна справа. Немоглиб ви додати клавішу для підпискі.
andre говорить:
06.05.2020 06:19
Я над цим подумаю.
Владимир говорить:
07.06.2020 08:47
Не могу опознать стабилитрон: корпус SOD80, три полосы: серая (или серо-голубая), жёлтая и широкая жёлтая.
Додати коментар
Цветовая маркировка диодов
©2015 arhivinfo.ru Все права принадлежат авторам размещенных материалов.
Тип диода Метка у анода (+) Цвет корпуса и метка на корпусе !!! Метка у катода (-) Внешний вид, ФОТО
Д9Б В начале может быть Красное кольцо или точка Обозначающий цвет Красное кольцо или точка Корпус стеклянный может быть черным или прозрачным +\- Направление проверить тестером !!! -
Д9В Оранжевое кольцо или точка -
Д9Г Желтое кольцо или точка -
Д9Д Белое кольцо или точка -
Д9Е Голубое кольцо или точка -
Д9Ж Зеленое кольцо или точка -
Д9И Два желтых кольца или две жёлтые точки -
Д9К Два белых кольца или две белые точки -
Д9Л Два зеленых кольца или две зелёные точки -
Д9М Два голубых кольца или две голубые точки -
Д10 Чёрная точка Красная точка -
Д10А Чёрная точка Оранжевая точка -
Д10Б Чёрная точка Жёлтая точка -
Д20 Красное кольцо или метка - Зеленое кольцо или метка
КД102А Зеленоватая точка -
Зеленая точка
КД102Б Синяя точка -
2Д102А ? ? - ?
2Д102А (ОС)? Желтая точка -
2Д102Б (ОС)? Оранжевая точка -
КВ102Д Белая точка
КД103А Синяя точка или синяя и белая точки или синяя и зеленая точки или красная и жёлтая точки 1968г. -
Желтая и зеленая точки -
КД103Б Желтая точка -
Оранжевая и синяя точки
2Д103А Белая точка -
2Д103А (ОС) Красная точка
КД104А Белая и желтая точки -
2Д104А Белая точка -
2Д104А (ОС) Красная точка
КД105Б Белая полоса Точка отсутствует -
КД105В Белая полоса Зеленая точка -
КД105Г Белая полоса Красная точка -
КД105Д Белая полоса Белая или желтая точка -
ГД107А Чёрная точка или чёрная полоса Корпус (КД-4-1) стеклянный -
ГД107Б Серая точка или серая паласа -
КД109А Белая точка -
КД109Б Жёлтая точка -
КД109В Зелёная точка -
КД208А Черная + зеленая или желтая точки Желтая точка -
Зелёная полоса или точка Цилиндри-ческие могут иметь полосу белую или жёлтую -
КД209А Красная точка или полоса -
У каплевидной чёрная, зелёная или жёлтая точка
КД209Б Красная точка или полоса Зелёная точка -
У каплевидной чёрная, зелёная или жёлтая точка Белая точка
КД209В Красная точка или полоса Красная точка -
У каплевидной чёрная, зелёная или жёлтая точка Черная точка
КД209Г Красная точка или полоса Белая точка -
У каплевидной чёрная, зелёная или жёлтая точка Светло Зеленая точка
КД212А - Белая полоса -
КД212Б - Две белых полосы -
КД219А Зелёное кольцо Красна точка -
КД221А Голубая точка Каплевидный корпус оранжевый Точка отсутствует -
КД221Б Голубая точка Белая точка -
КД221В Голубая точка Черная точка -
КД221Г Голубая точка Зеленая точка -
КД221Д Голубая точка Бежевая точка -
КД221Е Голубая точка Желтая точка -
КД226А - - Оранжевое кольцо
КД226Б - - Красное кольцо
КД226В - - Зеленое кольцо
КД226Г - - Желтое кольцо
КД226Д - - Белое кольцо
КД226Е - - Голубое кольцо
2Д235А +\- Направление проверить тестером !!! Корпус стеклянный Белое кольцо
2Д235Б Красное кольцо
2Д237А Цветная точка Корпус КД-14 -
2Д237Б Две цветные точки -
КД243А - - Фиолетовое кольцо
КД243Б - - Оранжевое кольцо
КД243В - - Красное кольцо
КД243Г - - Зеленое кольцо
КД243Д - - Желтое кольцо
КД243Е - - Белое кольцо
КД243Ж - - Голубое кольцо
КД247А - - Два оранжевых кольца
КД247Б - - Два красных кольца
КД247В - - Два зеленых кольца
КД247Г - - Два желтых кольца
КД247Д - - Два белых кольца
КД247Е - - Два фиолетовых кольца
КД247Ж - - Два голубых кольца
2Д254А Красная точка Жёсткие выводы -
2Д254Б Синяя точка -
2Д254В Жёлтая точка -
2Д254Г Зелёная точка -
КД410А Красная точка - -
КД410Б Синяя точка - -
КД413А Белая точка -
КД413Б Белая и красная точки -
КД509А Синее узкое кольцо - Синее широкое кольцо
2Д509А Синяя точка и узкое кольцо - Синее широкое кольцо
КД510А Два зеленых узких кольца - Зеленое широкое кольцо
2Д510А Зеленая точка и узкое кольцо Стеклянный корпус Зеленое широкое кольцо
2Д510А (ОС) Стеклянный корпус Зеленое широкое кольцо
КД519А Белая точка
КД519А Красная точка (?Жёлтая?)
КД521А Два синих узких кольца Стеклянный корпус Синее широкое кольцо
КД521Б Два серых узких кольца - Серое широкое кольцо
КД521В Два желтых узких кольца - Желтое широкое кольцо
КД521Г Два белых узких кольца - Белое широкое кольцо
КД522А Черное широкое кольцо - Черное узкое кольцо
КД522Б Черное широкое кольцо - Два черных узких кольца
2Д522Б Черное широкое кольцо - Черная точка
КД906 - Белая полоса у четвертого вывода -
КД923А Зеленое кольцо
КДС111А - Красная точка -
КДС111Б - Зеленая точка -
КДС111В - Желтая точка -
КЦ422А - - Черная точка
КЦ422Б - Белая точка Черная точка
КЦ422В - Черная точка Черная точка
КЦ422Г - Зеленая точка Черная точка

Цветовая маркировка стабилитронов и стабисторов
Тип
диода
Метка у выводов катода
Метка у выводов анода
Рисунок

КС212Ж
оранжевое кольцо
—

КС213Ж
черное кольцо
—

КС215Ж
белое кольцо
черное кольцо

КС216Ж
желтое кольцо
черное кольцо

КС218Ж
красное кольцо
черное кольцо

КС220Ж
зеленое кольцо
черное кольцо

КС222Ж
серое кольцо
черное кольцо

КС224Ж
оранжевое кольцо
черное кольцо

2С175Ж
голубая метка на торце корпуса +
белое кольцо
—

2С182Ж
голубая метка на торце корпуса +
желтое кольцо
—

2С191Ж
голубая метка на торце корпуса +
красное кольцо
—

2С210Ж
голубаяметка на торце корпуса +
зеленое кольцо
—

2С211Ж
голубая метка на торце корпуса +
серое кольцо
—

2С212Ж
голубая метка на торце корпуса +
оранжевое кольцо
—

2С213Ж
голубая метка на торце корпуса +
черное кольцо
—

2С215Ж
голубая метка на торце корпуса +
белое кольцо
черное кольцо

2С216Ж
голубая метка на торце корпуса +
желтое кольцо
черное кольцо

2С218Ж
голубая метка на торце корпуса +
красное кольцо
черное кольцо

2С220Ж
голубая метка на торце корпуса +
зеленое кольцо
черное кольцо

2С222Ж
голубая метка на торце корпуса +
серое кольцо
черное кольцо

2С224Ж
голубая метка на торце корпуса +
оранжевое кольцо
черное кольцо

КС405А
серая метка на торце корпуса +
красное кольцо
черное кольцо

КС406А
черная метка на торце корпуса +
серое кольцо
белое кольцо

КС406Б
черная метка на торце корпуса +
белое кольцо
оранжевое кольцо

КС407А
черная метка на торце корпуса +
красное кольцо
голубое кольцо

КС407Б
черная метка на торце корпуса +
красное кольцо
оранжевое кольцо

КС407В
черная метка на торце корпуса +
красное кольцо
желтое кольцо

КС407Г
черная метка на торце корпуса +
красное кольцо
зеленое кольцо

КС407Д
черная метка на торце корпуса +
красное кольцо
серое кольцо

КС411А
белое кольцо
черное кольцо

КС411Б
синее кольцо
черное кольцо

КС508А
черная метка на торце корпуса +
оранжевое кольцо
зеленое кольцо

КС508Б
черная метка на торце корпуса +
желтое кольцо
белое кольцо

КС508В
черная метка на торце корпуса +
красное кольцо
зеленое кольцо

КС508Г
черная метка на торце корпуса +
голубое кольцо
белое кольцо

КС508Д
черная метка на торце корпуса +
зеленое кольцо
белое кольцо

КС510А
оранжевое кольцо
зеленое кольцо

КС512А
желтое кольцо
зеленое кольцо

КС515А
белое кольцо
зеленое кольцо

КС516А
зеленое кольцо
черное кольцо

КС518А
голубое кольцо
зеленое кольцо

КС522А
серое кольцо
зеленое кольцо

КС527А
черное кольцо
зеленое кольцо

Цветовая маркировка японских диодов в стеклянном корпусе. Цвет программы и код

Маркировка диодов представляет собой короткий графический элемент символа, на корпусе которого нанесен. Элементная база сейчас настолько разнообразна, что сокращения очень значительны. Диод определить сложно: стабилитрон, туннельный, Ганна. Есть разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, завершая неразбериху.
Полупроводниковые диоды
Пожалуй, раздел называют несколько банальным, нужно было отличать обычные диоды от устаревших электронных ламп, самых современных модификаций SMD.Обычные полупроводниковые диоды — простейшее крепление радиолюбителя. На боковой стенке цилиндрического корпуса с дисковым основанием, на ножках нанесена хорошо различимая надпись, окрашенная краской.
Резисторы полупроводниковые. Отличить невооруженным глазом?
Цвет корпуса значения не имеет, размер косвенно указывает на рассеиваемую мощность. У мощных диодов часто бывает резьба под гайку крепления радиатора. Результат расчета теплового режима показывает отсутствие собственных возможностей корпуса, система охлаждения дополнена навесным элементом.Сегодня снижается энергопотребление, уменьшаются линейные размеры приборных корпусов. Это позволило нам использовать стекло. Новый материал корпуса дешевле, прочнее, безопаснее.
Первое место занимает буква или цифра, кратко характеризующая материал элемента:
Г (1) — соединения германия.
K (2) — соединение кремния.
A (3) — арсенид галлия.
А (4) — соединения индия.
Вторая буква в нашем случае — D.Диодный выпрямительный, или импульсный.
Третье место выбрала цифра, характеризующая применимость диода:
Низкочастотный, ток до 0,3 А.
Низкочастотный, ток 0,3 — 10 А.
Не используется.
Импульс, время восстановления более 500 нс.
Импульс, время восстановления 150 — 500 нс.
То же, время восстановления 30 — 150 нс.
То же, время восстановления 5 — 30 нс.
То же, время восстановления 1 — 5 нс.
Импульсный, время жизни неосновных носителей менее 1 нс.
Номер разработки состоит из двух цифр, может вообще отсутствовать. Номинал ниже 10 дополнен нулем слева. Например, 07.
Номер группы обозначается буквой, он определяет различия между свойствами и параметрами. Буква часто является ключевой, она может обозначать рабочее напряжение, постоянный ток и многое другое.
В справочниках помимо разметки приведены графики, на которых можно решать задачи выбора рабочей точки радиоэлемента.Может быть указана информация о технологии изготовления, материале корпуса и массе. Информация предоставлена разработчику оборудования, любители практического значения не несут.
Импортные системы обозначений отличаются от отечественных, хорошо стандартизированы. Поэтому с помощью специальных таблиц достаточно найти подходящие аналоги.
Цветовая маркировка
Каждый радиолюбитель знает сложность идентификации диодов в стеклянном корпусе.Одно лицо. Порой производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений вводятся три характеристики:
Метки областей катода, анода.
Цвет корпуса, заменен цветной точкой.
По положению вещей на первый взгляд различаем типы диодов:
Семейство D9 маркируется одним или двумя цветными кольцами анодной области.
Диоды КД102 в области анода обозначены цветной точкой.Корпус прозрачный.
KD103 имеют корпус дополнительного точечного цвета, за исключением 2D103A, обозначенного белой точкой анодной области.
Семейства КД226, 243 отмечены кольцом катодной области. Других лейблов нет.
Два цветных кольца вокруг катода можно увидеть из семейства KD247.
Диоды КД410 обозначены точкой в анодной области.
Есть и другие четко различимые знаки. Более подробную классификацию можно найти, изучив публикацию Кашкарова А.П.О маркировке радиоэлементов. Новичков волнует расположение катода и анода.
Видите: на одной стороне цилиндра есть темная полоса — катод обнаружен. Цвет может быть частью обсуждаемой сегодня маркировки.
Имея возможность управлять мультиметром, найти анод несложно. Электрод, к которому мы присоединяем красный щуп для открытия клапана (слышим звонок).
Новый диод оснащен антенной антенной длиннее катода.
Посмотрим через стеклянный корпус светодиода в увеличительное стекло: металлический анод напоминает острие копья, меньше катода.
На старых диодах была стрелка. Дело в катоде. Позволяет визуально определить направление включения. Современные радиомониторы должны тренировать сообразительность, остроту зрения, точность манипуляций.
Иностранная продукция получила иную систему обозначений. При выборе аналога используйте специальные таблицы соответствия.В остальном импортная база мало отличается от отечественной. Маркировка осуществляется по стандартам JEDEC (США), европейской системе (PRO ELECTRON). Цветные таблицы расшифровки цветового кода широко представлены сетевыми источниками.

Цветовая маркировка
SMD-диоды
В SMD корпус диода иногда настолько мал, что маркировки нет вообще. Характеристики инструментов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность.Чем больше ток проходит через цепь, тем больших размеров должен быть диод, который отводит возникающее тепло (закон Джоуля-Ленца). По письменной маркировке диод SMD может быть:
Complete.
Укороченный.
Отсутствие маркировки.
SMD элементы в общей электронике занимают около 80% объема. Монтаж на поверхность. Изобретенный способ электрического подключения наиболее удобен для автоматизированных сборочных линий. Маркировка SMD диода может не совпадать с начинкой корпуса.При большом объеме производства производители начинают лукавить, помещать внутрь не то, что обозначено символом. Из большого количества несогласованных стандартов возникает путаница по поводу использования распиновки (для диодов — микросборки).
Корпус
Маркировка может состоять из 4 цифр, обозначающих тип корпуса. Напрямую никак не соответствует габаритам, подробнее задайте вопрос в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману приобретение нормативных актов, проще воспользоваться справочными таблицами.Учтем факт: корпус SMD от фирмы к компании может отличаться в деталях. Как каждый производитель угадывал элементную базу для своей продукции. У Samsung одно расстояние от материнской платы стиральной машины, у LG другое. Размеры корпусов SMD будут отличаться, условия отвода тепла, другие требования выполняются.
Поэтому закупая, по цифрам элемента справочника, сделайте дополнительные замеры, если это важно. Например, в случае ремонта бытовой техники.В противном случае купленные диоды могут не стоять по назначению. Вентиляторы с SMD не общаются из-за кажущейся сложности монтажа, но для мастеров это обычное дело, ведь без столь успешной технологии микроэлектроника невозможна.
Выбирая диод, стоит помнить о том, что многие корпуса могут быть практически одинаковыми, но маркированы по-разному. Некоторые обозначения полностью лишены цифр. Удобно пользоваться поисковыми системами. Приведенная кросс-таблица соответствия типоразмеров взята с сайта selixgroup.spb.ru.
SMD-диоды часто доступны в корпусе SOD123. Если на одном конце есть полоска любого цвета или тисненая, это катод (место, где нужно приложить отрицательную полярность, чтобы открыть p-n-переход). Если только на корпусе есть надписи, то это обозначение корпуса. Если строк больше одной — характеристика снаряда крупнее.
Тип и производитель предмета
Понятно, что тип корпуса для дизайнера — дело второстепенное. Некоторое количество тепла будет рассеиваться по поверхности элемента.С этой точки зрения нам нужно рассмотреть диод. В остальном важны следующие характеристики:
Рабочее и обратное напряжение.
Максимально допустимый ток через p-n-переход.
Рассеиваемая мощность и т. Д.
Эти параметры для полупроводниковых диодов указаны в справочниках. Маркировка помогает найти нужную среди горы макулатуры. В случае с SMD-элементом ситуация намного сложнее. Единой системы обозначений нет.И в то же время проще — параметры от одного диода к другому не сильно меняются. Рассеиваемая мощность, рабочее напряжение по большому счету различаются. Каждый SMD-элемент помечен последовательностью из 8 букв и цифр, а часть знакоместа вообще не может быть использована. Так обстоят дела с ветеранами индустрии, гигантами электронной индустрии:
Motorola (2).
Техасские инструменты.
Сейчас переоборудован и частично продан Siemens (2).
Максим Интегрированный продукт.
Указанные производители иногда обозначаются двойкой MO, TI, SI, MX. Кроме того, пара букв адреса:
AD — Analog Devices;
л.с. — Hewlett-Packard;
NS — National Semiconductors;
PC, PS — Philips Components, Semiconductors соответственно;
SE — Seiko Instruments.
Конечно, не всегда внешний вид корпуса определяет производителя, тогда поисковик должен сразу набирать буквенно-цифровую последовательность.Приведены и другие примеры: диодная сборка NXP в корпусе SOD123W не несет никакой информации, кроме указанной выше строки. Производитель считает эту информацию достаточной. Потому что сам SOD расшифровывается как небольшой контурный диод. Остальную информацию находим на официальном сайте компании (nxp.com/documents/outline_drawing/SOD123W.pdf).
Пространство для печати ограничено, что объясняет такие упрощения. Производитель старается минимизировать сложность выполнения маркировки.Часто используется лазерная или трафаретная печать. Так уместится 8 знаков на площади всего 4 квадратных миллиметра (Кашкаров А.П. «Маркировка радиоэлементов»). Помимо указанных диодов используются корпуса следующих типов:
Цилиндрический стеклянный MELF (Mini MELF).
SMA, SMB, SMC.
МБ-С.
В довершение всего, один и тот же буквенно-цифровой код иногда соответствует разным элементам. В этом случае необходимо провести анализ электрической схемы.В зависимости от назначения диода предполагаются рабочий ток, напряжение и некоторые другие параметры. По каталогам рекомендуется попытаться идентифицировать производителя, так как параметры имеют незначительный разброс, что затрудняет правильную идентификацию товара.
другая информация
Помимо указанного времени, есть и другая информация. Номер лота, дата выпуска. Такие меры принимаются, что дает возможность отслеживать новые модификации товара.Конструкторский отдел выдает корректирующую документацию, с номером, есть дата. И если монтажному отделу приходится учитывать особенность, при отработке внесенных изменений мастерам следует ознакомиться с маркировкой.
Если вы собираете оборудование по новым чертежам (электрические схемы), используя старые детали, вы не получите того, чего ожидали. Проще говоря, продукт выйдет из строя, отрадно, если это обратимый процесс. Ничего не горит. Но даже в этом случае заведующий магазином наверняка получит шляпу, товар придется переделать в рамках неучтенного фактора.
Помимо диодов
На основе p-n-переходов создано миллиард модификаций диодов. Сюда входят варикапы, стабилитроны и даже тиристоры. У каждого семейства есть особенности, с диодами много общего. Мы видим три глобальных вида:
элементная база относительно большого размера, которая сегодня устарела, четко различимая маркировка, образованная стандартными буквами и цифрами;
корпуса стеклянные, снабженные цветными обозначениями;
Элементы SMD.
Аналоги выбираются исходя из условий, указанных выше: рассеиваемая мощность, ограничение напряжения, прохождение тока.
Стабилитрон также называют эталонным диодом. Стабилитроны предназначены для стабилизации выходного напряжения при колебаниях входного напряжения или изменении значения нагрузки ( рис. 1 ).
Рис.1 — Функциональная схема стабилитрона
Например, если вам нужно получить на нагрузку 5 В, а напряжение блока питания колеблется в пределах 9 В.Для того, чтобы снизить и стабилизировать напряжение, подаваемое от блока питания, используются стабилитроны до необходимых 5 В. Конечно, можно применить и стабилизаторы напряжения, в этом случае подойдут или. Однако их использование не всегда оправдано, поэтому в некоторых случаях используют стабилитроны.
Внешне они похожи на диоды и имеют вид, показанный на рис. . 2 .

Рис.2 — Внешний вид стабилитронов
Обозначение стабилитронов на схемах приведено в рис.3 .

Принцип работы стабилитрона
Теперь посмотрим, как стабилитрон выполняет стабилизацию напряжения.
Однако основной характеристикой стабилитрона, как и диода, является вольт-амперная характеристика (ВАХ). Он показывает зависимость тока, протекающего через стабилитрон, от величины приложенного напряжения ( рис. 4 ).
Напряжение переменного тока стабилитрона имеет две ветви.

Рис.4 — ВАС стабилитрона
Прямая ветвь стабилитрона практически не отличается от прямых ветвей обычных диодов и для последних также будет рабочей.
Нормальный режим работы стабилитрона — это когда он находится под обратным напряжением. Следовательно, у него будет работать обратная ветка. Он расположен практически параллельно оси обратных токов. На этой кривой есть две точки: 1 и 2 ( рис.4 ), между ними находится рабочая область стабилитрона.
При определенном значении обратного напряжения U арт. происходит электрический пробой p — № стабилитрон и через него течет уже значительный ток. Однако, когда ток сильно отличается от значения Imin до Imax Падение напряжения на стабилитроне U арт. практически не меняется ( рис. 4 ). Благодаря этому свойству напряжение стабилизируется.
Если ток, протекающий через стабилитрон, превышает значение Imax , то полупроводниковая структура перегреется, произойдет тепловой пробой и выйдет из строя стабилитрон.

К источнику питания УИП Стабилитрон подключен через токоограничивающий резистор Roger , который служит для ограничения тока, протекающего через стабилитрон, а также вместе с ним образует делитель напряжения ( рис.5 ).

Рис.5 — Схема подключения стабилитрона
Обратите внимание, в отличие от диода, стабилитрон подключен в обратном направлении, т. Е. «+» Источника питания подается на катод, а «-» — на анод.
Параллельно выводам стабилитрона подключается нагрузка R г. , на выводах которого требуется поддерживать стабильное напряжение.
Процесс стабилизации напряжения следующий. По мере увеличения напряжения источника питания общий ток цепи увеличивается I , а значит и текущий Ist , протекающий через стабилитрон ВД , а также увеличивается падение напряжения на токоограничивающем резисторе R ог . При этом напряжение на стабилитроне и соответственно на нагрузке остается практически неизменным.
При изменении сопротивления нагрузки общий ток перераспределяется I между стабилитроном и нагрузкой, причем величина напряжения на них практически не меняется.
Если напряжение на нагрузке больше, чем напряжение стабилизации стабилитрона, несколько стабилитронов подключаются последовательно. Например, если необходимо получить стабильное напряжение 10 В, то при отсутствии необходимого стабилитрона можно последовательно подключить два стабилитрона по 5 В ( рис.6-й ).

Рис.6 — Последовательное подключение стабилитронов
Также стабилитроны успешно используются в системах автоматизации в качестве датчиков, реагирующих на изменение напряжения. Например, если напряжение превышает определенное значение, стабилитрон открывается и через катушку реле протекает ток. В результате реле сработает и даст команду другим устройствам или просто сигнализирует о превышении определенного уровня напряжения.
Помимо стабилизации постоянного напряжения, стабилизаторы также могут стабилизировать переменное напряжение.Для этого используйте последовательный счетчик включение двух стабилитронов ( рис. 7-й ).

Рис.7 — Схема стабилитрона на переменном напряжении
Только на выходе будет не идеальная синусоида, а с обрезанными вершинами, т.е. форма напряжения будет приближена к трапеции ( рис.8, 9 ).

Фиг.8 — Осциллограмма входного напряжения

Рис.9 — Осциллограмма напряжения на стабилитроне

Использовано несколько способов маркировки стабилитронов. Стабилитроны в стеклянном корпусе, имеющие гибкие клеммы, маркированы самым понятным образом. Как правило, на корпусе размещаются цифры, разделенные латинской буквой «V». Например, 4 В 7 означает, что напряжение стабилизации равно 4.7 В; 9 В 1 — 9,1 В и т. Д. ( рис.10 ).

Рис.10 — Маркировка стабилитронов в стеклянных корпусах
Стабилитрон
в пластиковом корпусе имеет маркировку в виде цифр и букв. Сами по себе эти цифры ни о чем не говорят, однако с помощью дашшита их легко расшифровать. Например, обозначение 1N5349B означает, что напряжение стабилизации составляет 12 В ( рис.одиннадцать ). В этой маркировке кроме напряжения учитываются и другие параметры стабилитрона.

Рис.10 — Маркировка стабилитронов в пластмассовых корпусах
Черное или серое кольцо, нанесенное на корпус стабилитрона, обозначает его катод ( рис. 12 ).

Фиг.12 —
Маркировка smd стабилитроны
В качестве маркировки smd стабилитронов используются цветные кольца.Аналогичная маркировка нанесена и на советские стабилитроны не smd. В импортных стабилитронах с катодной стороны нанесено цветное кольцо ( рис.13 ). Чтобы расшифровать цветные кольца, используйте даташи или онлайн-расшифровку.

Рис.13 — SMD стабилитрон в стеклянном корпусе
Выпускаются также стабилитроны Smd
с тремя выводами ( рис. 14 ). Один из них не задействован.Эти выводы можно определить с помощью мультиметра.

Рис.14 — Стабилитрон SMD с тремя выводами

При отсутствии справочника, таблицы данных или нечеткой маркировки номинальное напряжение стабилитрона можно определить опытным путем. Сначала с помощью мультиметра нужно выяснить соответствующие выводы и подключить стабилитрон через токоограничивающий резистор ( см. Рис.5 ). Затем подайте напряжение от регулируемого источника питания. Плавно меняя входное напряжение, нужно следить за изменением напряжения на стабилитроне. Если напряжение на стабилитроне не меняется при изменении напряжения блока питания, то это будет его напряжение стабилизации.
Выводы стабилитрона определяются точно как и. Мультиметр должен быть установлен в режим проверки целостности цепи, и щупы должны касаться щупами ( рис. 15, 16 ).

Рис.15 — Постоянное напряжение

Рис.16 — Обратное напряжение

Под действием протекающего через стабилитрон тока нагревается. Выделяемое тепло рассеивается в окружающее пространство. Чем больше стабилитрон способен рассеивать тепло без перегрева, тем выше его мощность рассеивания и тем больше через него может проходить ток.Как правило, чем больше габариты стабилитрона, тем больше его рассеивающая способность ( рис.17 ).

Рис.17 — Рассеиваемая мощность стабилитронов

Имея дома радиоэлектронную лабораторию, вы можете самостоятельно изготовить различные приборы для своего электрооборудования или приборы, что существенно сэкономит на покупке оборудования. Важным элементом многих электрических схем устройств является стабилитрон.
Такой элемент (smd, cmd) является необходимой частью многих электрических цепей. Из-за широкой области применения стабилитрон имеет другую маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную информацию об этом элементе. Наша сегодняшняя статья поможет вам понять, какая цветовая маркировка встречается на корпусе (стекле и нет) импортных стабилитронов.
Что это за элемент электрических схем
Прежде чем мы начнем рассматривать вопрос о том, какой цветовой маркировкой у таких элементов существует, необходимо понять, о чем идет речь.
Вольт-амперная характеристика стабилитрона
Стабилитрон — это полупроводниковый диод, который предназначен для стабилизации постоянного напряжения в цепи на нагрузке. Чаще всего такой диод используется для стабилизации напряжения в различных блоках питания. Этот диод (смд) имеет участок с обратной ветвью вольт-амперной характеристики, которая наблюдается в области электрического пробоя.
Имея такую область, стабилитрон в ситуации изменения параметра тока протекающего через диод от ИТС.МИН на ИТС.МАКС практически никаких изменений показателя напряжения не наблюдается. Этот эффект используется для стабилизации напряжения. В ситуации, когда нагрузка RH подключена параллельно CMD, тогда напряжение на диоде останется постоянным, а в указанных пределах ток, протекающий через стабилитрон.
Примечание! Стабилитрон (смд) способен стабилизировать напряжение выше 3,3 В.
Помимо CMD, есть еще векторы устойчивости, которые включаются при прямом включении.Они используются в ситуациях, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать, когда необходимо стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7-2 В. В этом случае он практически не зависит от тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включить при прямом подключении.Хотя это будет не лучшим решением, поскольку стабилитрон в такой ситуации все равно будет эффективнее.
Стабисторы, как и smd, часто делают из кремния.
Стабилитроны маркируются в соответствии с их основными характеристиками. Эта маркировка имеет следующий вид:
УДК. Эта маркировка означает номинальное напряжение для стабилизации;
ΔУст. Показывает отклонение индикатора напряжения от номинального напряжения стабилизации;
Ist. Указывает на ток, протекающий через диод при номинальном стабилизирующем напряжении;
Ist.min — минимальное значение тока, протекающего через стабилитрон. При таком значении такой SMD-диод будет иметь напряжение в диапазоне UST ± ΔUST;
Ist.MAX. Обозначает максимально допустимое значение тока, которое может протекать через стабилитрон.
Эта маркировка важна при выборе элемента для конкретной схемы подключения.
Обозначение элемента
Схематическое обозначение стабилитрона
Так как стабилитрон — это особый диод, то его обозначение от них не отличается.Схематично smd обозначается так:
Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого происходит прямое и обратное включение этого элемента.
Включение стабилитрона
На первый взгляд включение такого диода неверно, потому что его нужно подключать «наоборот». В ситуации подачи обратного напряжения на smd наблюдается явление «пробоя». В результате напряжение между его выводами остается неизменным.Поэтому он должен быть подключен к резистору последовательно, чтобы ограничить протекающий через него ток, что обеспечит падение «избыточного» напряжения с выпрямителя.
Примечание! Каждый диод, предназначенный для стабилизации напряжения, имеет свое напряжение «пробоя» (стабилизацию), а также имеет свой рабочий ток.
В связи с тем, что каждый стабилитрон имеет такие характеристики, есть возможность рассчитать номинал резистора для него, который будет подключаться к нему последовательно.Для импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпус (стеклянный или нет). Обозначение таких smd-диодов всегда начинается с BZY … или BZX …, а их напряжение пробоя (стабилизации) обозначается буквой V. Например, обозначение 3V9 означает 3,9 вольта.
Примечание! Минимальное напряжение для стабилизации таких элементов 2 В.
Принцип стабилизации диодов
Несмотря на то, что CMD похож на диод, на самом деле это другой элемент электрической схемы.Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Этот элемент способен поддерживать в цепи постоянного тока постоянное давление. Такой принцип его работы используется при поставке различного радиооборудования.

Внешне CMD очень похож на стандартный полупроводник. Сходство сохраняется в структурных особенностях. Но в обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип работы smd будет достаточно понятным.
Примечание! При включении такого smd диода соблюдайте обратную полярность. Это означает, что подключение осуществляется анодом к минусу.
Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. С увеличением обратного напряжения ток также увеличивается, только в этом случае его рост будет наблюдаться слабо.Подойдя к отметке, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После того, как «пробой» случился, через smd начинает течь обратный ток большого значения. Именно в этот момент элемент начинает работать до тех пор, пока не будет превышен его допустимый предел.
Как отличить стабилизационный диод от обычного полупроводникового
Очень часто спрашивают, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили ранее, оба этих элемента имеют практически идентичные обозначения на электрической схеме и могут выполнять схожие функции.
Самый простой способ Отличие полупроводниковой стабилизации от общепринятой заключается в применении схемы предусилителя к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, характерное для данного см (если оно, конечно, не превышает 35В).
Схема мультиметра представляет собой преобразователь постоянного тока в постоянный, в котором между входом и выходом гальваническая развязка.Эта схема имеет следующий вид:

Схема приставки мультиметра
Генератор с широтно-импульсной модуляцией выполнен на специальной микросхеме MC34063, и для создания гальванической развязки между измерительной частью схемы и источником питания необходимо снять управляющее напряжение с первичной обмотки трансформатора. Для этого на VD2 есть выпрямитель. В этом случае значение выходного напряжения или стабилизирующего тока устанавливается подбором резистора R3.На конденсаторе С4 вырабатывается напряжение около 40В.
В этом случае тестируемый VDX cm и стабилизатор тока A2 образуют параметрический стабилизатор. Мультиметр, подключенный к клеммам X1 и X2, будет измерять напряжение на стабилитроне.
Когда катод подключен к «-», а анод — к «+» диоду, а также к асимметричному CMD мультиметра, последний будет показывать небольшое напряжение. Если подключить с обратной полярностью (как на схеме), то в ситуации с обычным полупроводниковым прибором будет записываться напряжение около 40В.
Примечание! Для симметричного smd напряжение пробоя появится при любой полярности подключения.
Здесь трансформатор Т1 будет намотан на ферритовом сердечнике в форме тора с внешним диаметром 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка будет иметь 35 витков провода ПЭВ 0,43. Важно при намотке укладывать виток на виток. Следует помнить, что первичная обмотка идет на одну часть кольца, а вторая — на другую.
При настройке устройства подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать так, чтобы на конденсаторе С4
было напряжение 40В. Вот так можно узнать, стабилитрон у вас или обычный диод.
Подробная информация о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т. Д.) На корпусе имеет специальную маркировку, которая показывает, из какого материала был изготовлен каждый конкретный полупроводник.Такая маркировка может иметь следующий вид:
буква или цифра;
письмо.
Кроме того, маркировка отражает электрические свойства и назначение устройства. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую версию устройства. Кроме того, в маркировке указывается дата изготовления и символ продукта. УИК
интегрального типа часто содержат полную маркировку. В этой ситуации на корпусе товара есть условный код, указывающий на тип микросхемы.Пример расшифровки маркировки кода на корпусе микросхем представлен на рисунке:

Пример маркировки чипа
Кроме того, есть еще и цветовая маркировка. Он существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Цветовая маркировка показана в следующей таблице.
Цветовая маркировка стабилитрона
первая полоса указывает тип устройства;
второй — полупроводник;
третий — что это за прибор, а также какая у него проводимость;
четвертый — номер разработки;
пятая модификация устройства.
Следует отметить, что четвертая и пятая полоски не очень важны для выбора продукта.
Заключение
Как видите, у стабилитрона очень много разных маркировок и обозначений, о которых нужно помнить при выборе его для домашней лаборатории и изготовлении собственных электроприборов. Если вы разбираетесь в этом вопросе, то это залог правильного выбора.
Как выбрать датчик движения для унитаза Как правильно выбрать радио выключатель света с пультом, как подключить
Как определить стеклянные диоды
Диоды — это электрические компоненты, изготовленные из полупроводниковых материалов, таких как кремний.Полупроводники — это материалы, которые в одних случаях проводят электричество, а в других — нет. Стеклянные диоды обычно имеют слабый сигнал, а это означает, что они могут работать только с небольшими токами. Они заключены в герметичные упаковки, которые не пропускают газы. Одним из недостатков является то, что они хрупкие и могут не работать, если корпус треснет или если будет слишком много тепла. Чтобы идентифицировать стеклянный диод, обратите внимание на его окраску и этикетку, а затем введите его номер детали в базу данных.
Внимательно осмотрите диод и обратите внимание на цвет корпуса и полосы. Цвет ремешка обычно черный, хотя некоторые белые или красные. Функция полосы — указывать катод или отрицательную клемму диода. Корпус обычно окрашен, хотя некоторые из них прозрачные.
Обратите внимание на надпись на корпусе диода. Сделайте это, повернув диод. Чтобы сэкономить место, первые несколько букв не всегда пишутся на той же стороне, что и другие, поэтому общее количество необходимо объединить.Например, оранжевый диод с черной полосой и буквами «1N4» и «148» означает, что это компонент 1N4148.
Найдите веб-сайт производителя или поставщика, например Fairchild Semiconductor, ON Semiconductor, NXP Semiconductors или NTE Electronics. На таких сайтах хранятся базы данных с возможностью поиска, чтобы клиенты могли найти информацию о деталях. В базах данных содержится подробная информация о внешнем виде, технических характеристиках и использовании диода. Они также обычно включают спецификации.
Потренируйтесь вводить 1N4148 в любую из баз данных.1N4148 идентифицируется как быстродействующий переключающий диод, сделанный из кремния. Некоторые веб-сайты описывают все его варианты, поэтому будьте осторожны, выбирая тот, который находится в правильном пакете. Например, Fairchild Semiconductor разместит 1N4148 в цилиндрическом корпусе из стекла DO-35.
Потренируйтесь в поиске спецификаций на 1N914 и 1N4743A. 1N914 — это быстродействующий переключающий диод, аналогичный 1N4148. 1N4743A представляет собой стабилитрон, который может обеспечивать опорное напряжение 13 вольт и является термостойким.
Испытательные диоды
Изучив этот раздел, вы должны уметь:
• Опишите методы тестирования диодов с помощью цифровых или аналоговых мультиметров.
• Распознавайте типичные неисправности диодов.
• Обрыв цепи.
• Короткое замыкание.
• Дырявый.
Рис.2.8.1 Цифровой измеритель
Мультиметр для проверки диодов
Диоды можно проверить с помощью мультиметра. Обычно проверяется сопротивление диода в прямом и обратном направлениях. Однако при тестировании диодов следует помнить о нескольких моментах.
с цифровыми счетчиками
Большинство цифровых мультиметров подходят для тестирования диодов и во многих случаях имеют специальный диапазон «тестирования диодов», обычно отмеченный символом диода.Этот диапазон всегда следует использовать при тестировании диодов или любого другого полупроводникового прибора. Причина этого в том, что измеритель проверяет диод, подавая напряжение на диодный переход. Нормальные напряжения, используемые измерителем в других диапазонах сопротивления, могут быть недостаточно высокими, чтобы преодолеть потенциал прямого перехода диода, и поэтому диод не будет проводить, даже в прямом направлении. Это указывало бы на то, что диод был разомкнут (очень высокое сопротивление). Если используется диапазон диодов, испытательное напряжение, прикладываемое измерителем, в большинстве случаев будет достаточно высоким, чтобы преодолеть потенциал прямого перехода, и диод будет проводить.Следовательно, в прямом направлении (положительный вывод измерителя к аноду диода и отрицательный вывод к катоду) можно измерить сопротивление диода.
Фактическое значение сопротивления будет зависеть от наклона прямой характеристики диода при напряжении, подаваемом измерителем, и поэтому будет варьироваться от устройства к устройству и от измерителя к измерителю, поэтому точное значение не может быть дано. При измерении исправного кремниевого диода (не подключенного к какой-либо цепи) можно ожидать показания в прямом направлении примерно от 500 Ом до 1 кОм, аналогичного или немного меньшего для германиевых диодов.Если провода измерителя перевернуты, следует ожидать выхода за пределы диапазона (бесконечность) или разомкнутой цепи (обычно отображается на дисплее вроде «1» на цифровом измерителе, как показано на рис. 2.8.1).
Если диод уже включен в цепь, на измеренные сопротивления, всегда при выключенной цепи, будут влиять любые параллельные цепи. Поэтому показания будут ниже указанных выше. Однако очень низкие или нулевые показания могут указывать на короткое замыкание диода (наиболее частая неисправность диодов), поэтому стоит удалить хотя бы один конец диода из цепи, если нет другой очевидной причины очень низкого показания. цепи и еще раз проверьте прямое и обратное сопротивление диода.
С аналоговыми счетчиками
Рис. 2.8.2 Аналоговый измеритель
Если аналоговый измеритель используется для тестирования, необходимо помнить, что, поскольку ноль на шкале сопротивления и напряжения меняются местами из-за внутренней работы измерителя, полярность зондов при использовании аналоговых измерителей для измерения сопротивления также меняется на противоположную. по сравнению с цифровыми счетчиками. Поэтому при измерении сопротивления диода аналоговым измерителем в любом диапазоне ЧЕРНЫЙ провод является положительным, а КРАСНЫЙ — отрицательным.Это означает, что черный провод должен быть подключен к аноду, а красный — к катоду для измерения ПЕРЕДНЕГО сопротивления диода. Некоторые аналоговые измерители имеют определенный диапазон тестирования диодов, но большинство аналоговых измерителей вполне подходят для тестирования диодов. Наиболее подходящий аналоговый диапазон обычно указывается в инструкциях для пользователя, но, как и в случае с цифровыми измерителями, необходимо проверить фактическое напряжение, используемое в диапазоне тестирования, чтобы понять его влияние на ожидаемое прямое и обратное сопротивление.
ПРИМЕЧАНИЕ: приведенный выше абзац относится только к истинным аналоговым измерителям, многие современные «аналоговые» модели, как правило, являются цифровыми измерителями с аналоговым дисплеем. В этом случае следует следовать методу, описанному для цифровых счетчиков. Какой у вас счетчик? Можно использовать простой тест сопротивления заведомо исправного диода; Подключите черный отрицательный вывод к катоду, а красный положительный вывод к аноду. Если измеритель показывает ожидаемое прямое сопротивление, полярность проводов измерителя не изменена.
Это также является обычным явлением для измерения прямого сопротивления некоторых светодиодов, особенно таких, как синие светодиоды с более высоким потенциалом прямого перехода, которые во время тестирования кажутся очень высокими (бесконечными), если напряжение измерителя на диодном диапазоне является низким, даже когда светодиод в порядке.Однако измеритель с испытательным напряжением около 3 В должен давать некоторое свечение светодиода. Также доступны некоторые мультиметры, которые вместо отображения сопротивления диода в диапазоне проверки диода отображают потенциал перехода (в вольтах). Поэтому важно убедиться, что вы знаете, какие условия использует измеритель, прежде чем тестировать какие-либо полупроводники.
Рис. 2.8.3 Подключение цифрового измерителя

для проверки диода
Проведение испытаний
На схеме ниже показано, как подключить цифровой измеритель для проверки диода.Следует помнить о нескольких вещах:
• Убедитесь, что вы используете диодный диапазон.
• Используя цифровой измеритель, подключите черный провод к катоду, а красный — к аноду (прямое смещение — около 1 кОм).
• Поменяйте местами подключения счетчика (обратное смещение — бесконечное считывание).
ПОМНИТЕ — Если вы используете аналоговый измеритель для измерения сопротивления, полярность измерительных проводов меняется на обратную.
НЕКОТОРЫЕ ИЗМЕРИТЕЛИ, при измерении сопротивления диода выдают показания, указывающие потенциал перехода (в вольтах), а не сопротивление диода (в Ом). ПРОВЕРЬТЕ ИНСТРУКЦИИ К СЧЕТЧИКУ, чтобы быть уверенным в том, что показывает показание счетчика.
Определение соединений диодов
Рис. 2.8.4 Маркировка полярности диодов.
Катодное соединение диода маркируется различными способами. В случае мостового выпрямителя входные клеммы переменного тока и выходные клеммы постоянного тока обычно помечены символом синусоидальной волны и знаками плюс / минус соответственно, как показано.
Мостовые выпрямители
можно тестировать как обычные диоды, если каждый диод тестируется отдельно.Контакты корпуса следует сравнить со схемой внутреннего расположения четырех диодов, как показано на рис. 2.8.4, чтобы вы могли проверить прямое и обратное сопротивление каждого диода. Одиночные диоды обычно обозначаются полосой для обозначения катода, но в выпрямителях шпилечного типа на корпусе обычно печатается символ диода.
Индикация неисправности
Короткое замыкание
Диоды могут быть повреждены высоким напряжением, особенно диоды, работающие с высоким напряжением или мощными приложениями, такими как источники питания, и в результате обычно происходит короткое замыкание 0 Ом при измерении в любом направлении.Когда диод в источнике питания замыкается накоротко, могут протекать большие токи и возникают очевидные повреждения, такие как «сварившиеся» диоды и / или сгоревшие предохранители. Неповрежденные короткозамкнутые диоды показывают 0 Ом или очень низкое сопротивление как в прямом, так и в обратном направлении.
Обрыв цепи
Иногда диоды (особенно малосигнальные диоды) могут размыкать цепь и показывать очень высокое сопротивление или бесконечность (отображается цифрой 1 на цифровых индикаторах) как в прямом, так и в обратном направлении.
Дырявый
Иногда сигнальный диод может стать «негерметичным». В то время как его прямое сопротивление может быть нормальным, его обратное сопротивление может быть ниже ожидаемой бесконечности. Этот тип неисправности обычно ограничивается небольшими сигнальными диодами, поскольку, если силовые диоды выходят из строя, дополнительный обратный ток почти наверняка будет генерировать достаточно тепла, чтобы быстро разрушить диод. В диодах с малым сигналом эта неисправность может быть надежно измерена только при удалении диода из схемы, поскольку параллельные сопротивления любых других компонентов, подключенных поперек диода, будут иметь тенденцию давать более низкое, чем ожидалось, обратное сопротивление.
Тестирование стабилитронов
Все стабилитроны имеют определенное напряжение, и если напряжение, измеренное на них в рабочих условиях, выше, чем указанное в руководстве по схеме (или на диоде, если вы видите маркировку), то диод неисправен (возможно, разомкнутая цепь) и подлежит замене. Стабилитроны имеют такие же короткое замыкание и обрыв цепи, что и другие диоды, но, кроме того, могут стать «шумными». Обычно очень стабильное напряжение на них страдает от очень быстрых колебаний, аналогичных постоянным шипениям «фонового шума» при плохом звуковом сигнале.Поскольку стабилитроны часто используются для стабилизации линий электропитания, эти быстрые колебания напряжения могут вызвать странные неисправности, в зависимости от того, что подается от рассматриваемого источника питания. Мораль такова: если цепь ведет себя странно и подозревается шум в источнике питания, проверьте любой стабилитрон, стабилизирующий эту линию, заменив его заведомо исправным диодом.
Тестирование светодиодов
Тестирование светодиодов описано в Модуле диодов 2.5
Начало страницы
Что такое диод? | Fluke
Диод — это полупроводниковое устройство, которое, по сути, действует как односторонний переключатель тока.Это позволяет току легко течь в одном направлении, но сильно ограничивает протекание тока в противоположном направлении.
Диоды также известны как выпрямители , потому что они преобразуют переменный ток (ac) в пульсирующий постоянный ток (dc). Диоды классифицируются в соответствии с их типом, напряжением и допустимым током.
Диоды имеют полярность, определяемую анодом (положительный вывод) и катодом (отрицательный вывод). Большинство диодов пропускают ток только тогда, когда на анод подается положительное напряжение.На этом рисунке показаны различные конфигурации диодов:
Диоды доступны в различных конфигурациях. Слева: металлический корпус, крепление на шпильке, пластиковый корпус с лентой, пластиковый корпус с фаской, стеклянный корпус.
Когда диод пропускает ток, он смещен в прямом направлении . Когда диод имеет обратное смещение , он действует как изолятор и не пропускает ток.
Странно, но факт: стрелка символа диода указывает против направления потока электронов.Причина: инженеры придумали символ, а их схемы показывают ток, текущий от положительной (+) стороны источника напряжения к отрицательной (-). То же самое соглашение используется для символов полупроводников, которые включают стрелки — стрелка указывает в разрешенном направлении «обычного» потока и против разрешенного направления потока электронов.
Контрольный диод диода цифрового мультиметра создает небольшое напряжение между контрольными выводами, достаточное для прямого смещения диодного перехода. Нормальное падение напряжения равно 0.От 5 В до 0,8 В. Смещенное в прямом направлении сопротивление хорошего диода должно находиться в диапазоне от 1000 Ом до 10 Ом. При обратном смещении на дисплее цифрового мультиметра будет отображаться OL (что указывает на очень высокое сопротивление).
Диодам присваиваются номинальные значения тока. Если номинальное значение превышено и диод выйдет из строя, он может закоротить и либо а) позволить току течь в обоих направлениях, или б) остановить ток в любом направлении.
Ссылка: Принципы цифрового мультиметра Глен А.Мазур, американское техническое издательство.
Выпрямители со стандартным пассивированием с аксиально-свинцовым стеклом
% PDF-1.4 % 1 0 объект > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > ручей 2020-10-21T09: 44: 35-07: 00BroadVision, Inc.2020-10-21T09: 45: 46-07: 002020-10-21T09: 45: 46-07: 00 Приложение Acrobat Distiller 20.0 (Windows) / pdf
1N4001 — Стандартные восстановительные выпрямители, пассивированные аксиально-свинцовым стеклом,
ОН Полупроводник
uuid: 7766410c-ea9b-4210-ae42-830500aff554uuid: f0bf2831-a031-4a7d-8174-fbd236949c3c конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > ручей HTn0xWc + BHZQH
m% ɶ3vB {I3sLQpB8 (3x ן AEN8 | CQ X7qC
Идентификация и использование стабилитронов
Введение
Стабилитрон — это кремниевый диод, оптимизированный для работы в так называемой области пробоя.Это означает, что они могут вести себя, когда у них обратное смещение. Это не похоже на обычные диоды, которые самоуничтожаются. Напряжение пробоя стабилитрона может составлять от 2 до 200 вольт, что делает его полезным во множестве приложений.
Одно из популярных применений — стабилизатор напряжения. Это связано со способностью стабилитрона поддерживать постоянное выходное напряжение при изменении тока в цепи. Это делает стабилитроны идеальными в качестве входов для других схем или в качестве источников опорного напряжения для операционных усилителей.
Тестирование
Стабилитроны проверяются так же, как и обычные диоды. Напомним, что диоды ведут себя как переключатель, который открыт в одном направлении, но закрыт в другом. Перед тестированием убедитесь, что мультиметр поставлен на диодную настройку.
Измерьте прямое смещение диода, поместив положительный или красный провод мультиметра на анодную часть диода. Это немаркированная сторона стабилитрона. Отрицательный или черный вывод мультиметра должен находиться на катоде или маркированной стороне диода.Кремниевый диод с прямым смещением должен показывать от 0,5 до 0,7 вольт, так что это значение, которое вы должны видеть для стабилитрона.
Для проверки напряжения обратного смещения переключите провода мультиметра. Мультиметр должен показывать перегрузку или отсутствие падения напряжения, указывая на отсутствие тока или бесконечное сопротивление.
Идентификация
Стабилитроны могут быть неотличимы от обычных диодов. Стабилитроны могут иметь темный пластиковый корпус с темной полосой, которая имеет такую же окраску, как и у других диодов.Многие другие стабилитроны имеют медный цвет и заключены в стеклянный корпус с белой, черной или синей полосой. Третьи могут иметь металлические кожухи.
Если диод не закреплен и упаковки у вас нет, найдите номер на корпусе. Например, это может быть 1N4734A или 1N751. Этой информации достаточно, чтобы выполнить поиск с помощью любимой поисковой системы. Другой способ — перейти непосредственно на веб-сайт производителя или дистрибьютора, например Fairchild Semiconductor или Newark, и найти там компонент.
Иногда диод не болтается, а припаивается к плате. Он может быть спаян таким образом, что вы не сможете увидеть номер. В подобных случаях посмотрите, отображается ли на плате символ стабилитрона. Этот символ такой же, как и у обычного диода, за исключением того, что полоса, представляющая катод, имеет дополнительные линии, указывающие вверх и вниз.
Ссылки
Мальвино, Альфред. Электронные принципы. McGraw-Hill
Horowitz, Paul; Хилл, Уинфилд.Искусство электроники. Издательство Кембриджского университета
Ресурсы
Fairchild Semiconductor
Newark
National Semiconductor
Электрооборудование и расходные материалы 100 PC’S P / N RB110C T100 S1N-MARKING Diode Semiconductors & Actives
Электрооборудование и материалы 100 шт. Номер детали: RB110C T100 S1N-MARKING Диодные полупроводники и активные элементы
Дом
Бизнес и промышленность
Электрооборудование и материалы
Электронные компоненты и полупроводники
Полупроводники и активные элементы
Диоды
Прочие диоды
100 PC’S P / N RB110C T100 S1N-MARKING Diode
100 PC’S P / N RB110C T100 S1N-MARKING Диод, они будут вырезаны из полной катушки, любого вида, новая мода приземлилась, низкая цена, высокое качество, самые свежие продукты, магазины открыты семь дней в неделю.P / N RB110C T100 S1N-MARKING диод 100 шт., 100 шт. P / N RB110C T100 S1N-MARKING диод.

НИКОГДА НЕ ИСПОЛЬЗУЕМЫЕ ЦАРАПИНЫ, СМАЗКИ, НЕ МОГУТ НАХОДИТЬСЯ В ОРИГИНАЛЬНОЙ УПАКОВКЕ. 100 ШТ. P / N RB110C T100 S1N-MARKING Диод. Товар может отсутствовать в оригинальной упаковке и использоваться для тестирования или демонстрации. Состояние: Новое — Открытая коробка: Товар в отличном состоянии. Товар включает аксессуары, входящие в комплект поставки оригинального продукта, и может включать гарантию.”, МОГУТ ПОКАЗАТЬ ПРИЗНАКИ ВОЗРАСТА. Они будут вырезаны из целой катушки, любого вида, КОНДИЦИОНЕРА, КОНТРОЛИРУЕМОГО КЛИМАТОМ МЕСТОПОЛОЖЕНИЯ, ИЗ-ЗА ПРОДОЛЖИТЕЛЬНОГО ВРЕМЕНИ ХРАНЕНИЯ, См. Все определения условий, Подробную информацию и описание см. В списке продавца. БЕЗ ТЯНЕЙ, примечания продавца: «НОВЫЙ СТАРЫЙ ЗАПАС, новое состояние без функциональных дефектов, ЗАКРЫТЫЙ, НАБОР, НОМ.
Инфраструктура кабельной сети
Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий
Узнать больше
Телефонные системы
Полная интеграция системы Подключите свою команду
Узнать больше
Разработка проекта сетевой инфраструктуры
Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры
Узнать больше
Панасоник Систем НС 700/1000
Установка и поддержка Поставщики комплексных решений
Узнать больше
Специалисты по поддержке телефонной системы
Eircom Systems, Siemens, NEC Более 30 лет опыта
Узнать больше
Интернет-магазин CDC
Проверьте наши телефоны, чтобы приобрести
Купить сейчас
Телефонные системы
Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами
Больше информации
Cat 5/6/7 и оптоволоконные линии
Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией установки
Больше информации
Телефонные системы Eircom / EIR
Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath
Больше информации
Голосовая связь по Интернет-протоколу (VOIP) и облачная связь
Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего
Больше информации
Решения для телефонных систем для любого бизнеса
CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.
Поскольку у каждого бизнеса есть свои специфические требования, наш опытный персонал предоставит рекомендации и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.
Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.
Диод S1N-MARKING, номер по каталогу RB110C T100, 100 шт.

Диод S1N-MARKING, номер по каталогу RB110C T100, 100 шт.
Таблица размеров
Lol При переходе из спортзала в студию или от побережья к побережью, конические (шипованные) концы этих промышленных штанг с черными шипами легко устанавливаются и могут быть надежно закреплены, чтобы предотвратить падение.Любые вопросы о беговом поясе, пожалуйста, свяжитесь с нами. Номер модели позиции: US1805221148. Посылка: другие аксессуары в комплект не входят, разработаны и собраны в США. Желая завершить комнату, полную твердых частиц, с уникальным принтом, 9 ярдов (2 фута) воздушной шелковой ткани (100% нейлон, Cressi Compact Pro MC9 / SC INT Hiper Balanced Regulator — Made in Italy. Вы покупаете с уверенностью — пожизненная гарантия Возврат в течение 30 дней, покупайте черные текстильные кроссовки CLARKS Mens Tri Active Knit 44 EU и другие модные кроссовки в.900мм с пятью гайками газовые детали термопары газовый клапан для газа. Канистры из прозрачного стекла будут красиво отображать вашу пасту. Свяжитесь с нами, если вы являетесь розничным или оптовым продавцом. Разработанный и напечатанный в США, красочный милый поросенок играет с мячом и обручем для езды на велосипеде Плавки для молодых мужчин Шорты до колен для скейтбординга, , 100 шт., Артикул RB110C T100, диод S1N-MARKING . Обеспечьте безопасное и длительное использование каждый день и в выходные. Точная деталь, которая идет в комплекте с вашим автомобилем.Сменная обивка потолка Acme Auto 68-1114-TIE839 Синий металлик (Buick Lesabre и Wildcat 4 Door Hardtop 5 Bow): Automotive, Don-Jo BN6 Forged Brass Number. Спальный мешок может помочь вашему ребенку устроиться перед сном, линия Dark Heaven выпустила более 1. Этот материал также используется в исходном оборудовании и чрезвычайно устойчив к трещинам. Сделано с высочайшим качеством изготовления, зашнуровать официальные классические туфли-оксфорды для мужчин. Синий: спасательные жилеты и жилеты: спорт и отдых — исключает дорогостоящую обрезку шпоночных пазов.ПРИМЕЧАНИЕ: Мы НЕ отправляем на почтовый ящик / APO и адреса почтовых отправлений, так как при доставке посылка требует подписи получателя. все дизайны эксклюзивны для нашего магазина и разработаны профессиональным художником и иллюстратором Алексом Зубом. мы занимаемся этой торговлей последние 25 лет. — Изготовленные из красивого золотого или серебряного картона с блестками, эти соломинки сделают любое событие ярким. Малиново-красное и серое одеяло Granny Square Афган, , 100 шт., Артикул RB110C T100 S1N-MARKING, диод , цены на пакеты зависят от количества присутствующих гостей и продаются в количестве, кратном 10. При каждой покупке я буду включать подробную информацию инструкция по уходу.☛ ДЕТАЛИ ПРОДУКТА ☚ Материал: Агат с желтыми полосами Стиль: Подвески на ободке (одно подвесное кольцо) Цвет: желтый / белый с окантовкой и золотой окантовкой ободка * Размер: 20 мм x 25 мм, шар для топиария из виноградной лозы (издание из розового золота). и Вы выбираете цвет декора: Двери, Классический комбинезон в традиционном стиле или комбинезон, я делаю более 50 РАЗНЫХ ДРАГОЦЕННЫХ КАМНЕЙ, Медные и бирюзовые бусины из полимерной глины. Пожалуйста, дайте мне знать, если вы предпочитаете высокую или низкую посадку (в разделе «Примечания к продавцу»). О вашем ребенке тоже будут говорить в парках и школе.Пожалуйста, нажмите «Добавить в корзину», чтобы оплатить оставшуюся сумму. Пожалуйста, обратитесь к измерениям размеров для получения технических характеристик. Моя миссия намного больше, чем я или то, что вы видите здесь, Подвеска: Swiftsure Washer Plunger 1910, Благодарим вас за выбор нашего магазина. Платежи или сообщения, не полученные в течение 72 часов, будут отменены, 100 ПК P / N RB110C T100 S1N-MARKING Diode . ✓ Убедитесь, что конструкция (-ы) верна, (БЕЗ ВИНТОВ) ПРИМЕЧАНИЕ. — Даже если на некоторых изображениях показаны винты. и реле отключения / вывода импульсов CLE, Количество: 2 шт. спереди + 2 шт. сзади.он элегантный и легкий, который станет хорошим украшением и его легко перемещать, этот ракель имеет длину 14 дюймов, подходящую для больших и малых работ по уборке, и является важным элементом вашего набора инструментов для уборки пола ProGuard, из-за разницы между различными мониторами, Купить HEALLILY Kid Djembe Drums Африканский ручной барабан Percussion Drum Toy (зеленый): Djembes — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, этот весенне-летний топ очень мягкий и удобный, мы рады предложить вам удовлетворенный опыт покупки, коаксиальный динамик 5 см набор • Торговая марка: Калибры • Система: Коаксиальная • Среднеквадратичная мощность (Вт): 50 • Максимальная мощность (Вт): 20 • Размер (дюймы-мм): 5 мм (см. раздел «О нашей политике возврата».Этот высокопроизводительный аккумулятор сопоставим по качеству с оригиналом — и по значительно более низким, чем оригинальные заводские цены, Jabot с драгоценными камнями и кружевными манжетами для взрослых, НЕСКОЛЬКО ИСПОЛЬЗОВАНИЯ: держатель для телефона совместим почти со всеми смартфонами в пределах ширины от 2, сзади на вторичном рынке. Комплект крышки винта сиденья, используемый для Harley Touring 996-206, 100 PC’S P / N RB110C T100 S1N-MARKING Diode .
Диод 100 PC’S P / N RB110C T100 S1N-MARKING

cdctelecom.com. Они будут вырезаны из полной катушки, любого вида, новая мода, низкая цена, высокое качество, самые свежие продукты, магазины открыты семь дней в неделю. .
No related posts.

Разное

Вывод катода	Прибор
Черный (Black)	BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown)	LL4148, LL914
Черный и оранжевый (Black Orange)	LL4150, BB219
Коричневый и зеленый (Brown Green)	LL300
Коричневый и черный (Brown Black)	LL4448
Красный (Red)	BA682
Красный и оранжевый (Red Orange)	BA683
Красный и зеленый (Red Green)	BA423L
Красный и белый (Red White)	LL600
Оранжевый и желтый (Orange Yellow)	LL3595
Желтый (Yellow)	BZV55,BZV80,BZV81 series zeners
Зеленый (Green)	BAV105, BB240
Зеленый и черный (Green Black)	BAV100
Зеленый и кочичневый (Green Brown)	BAV101
Зеленый и красный (Green Red)	BAV102
Зеленыый и оранжевый (Green Orange)	BAV103
Серый (Gray)	BAS81, 82, 83, 85, 86
Белый (White)	BB219
Белый и зеленый (White Green)	BB215

Тип	1 полоса	2 полоса	Эквивалент
BA682		нет	BA482
BA683			BA483
BAS32		нет	1N4148
BAV100			BAV18
BAV101			BAV19
BAV102			BAV20
BAV103			BAV21
BB215			BB405B
BB219		нет	BB909

Тип диода	Метка у анода (+)	Цвет корпуса и метка на корпусе !!!	Метка у катода (-)	Внешний вид, ФОТО
Д9Б	В начале может быть Красное кольцо или точка	Обозначающий цвет Красное кольцо или точка	Корпус стеклянный может быть черным или прозрачным +\- Направление проверить тестером !!!	-
Д9В	Оранжевое кольцо или точка	-
Д9Г	Желтое кольцо или точка	-
Д9Д	Белое кольцо или точка	-
Д9Е	Голубое кольцо или точка	-
Д9Ж	Зеленое кольцо или точка	-
Д9И	Два желтых кольца или две жёлтые точки	-
Д9К	Два белых кольца или две белые точки	-
Д9Л	Два зеленых кольца или две зелёные точки	-
Д9М	Два голубых кольца или две голубые точки	-
Д10	Чёрная точка	Красная точка	-
Д10А	Чёрная точка	Оранжевая точка	-
Д10Б	Чёрная точка	Жёлтая точка	-
Д20	Красное кольцо или метка	-	Зеленое кольцо или метка
КД102А	Зеленоватая точка		-
Зеленая точка
КД102Б	Синяя точка		-
2Д102А	?	?	-	?
2Д102А (ОС)?	Желтая точка		-
2Д102Б (ОС)?	Оранжевая точка		-
КВ102Д	Белая точка
КД103А	Синяя точка или синяя и белая точки или синяя и зеленая точки или красная и жёлтая точки 1968г.		-
Желтая и зеленая точки		-
КД103Б	Желтая точка		-
Оранжевая и синяя точки
2Д103А	Белая точка		-
2Д103А (ОС)	Красная точка
КД104А	Белая и желтая точки		-
2Д104А	Белая точка		-
2Д104А (ОС)	Красная точка
КД105Б	Белая полоса	Точка отсутствует	-
КД105В	Белая полоса	Зеленая точка	-
КД105Г	Белая полоса	Красная точка	-
КД105Д	Белая полоса	Белая или желтая точка	-
ГД107А	Чёрная точка или чёрная полоса	Корпус (КД-4-1) стеклянный	-
ГД107Б	Серая точка или серая паласа	-
КД109А	Белая точка	-
КД109Б	Жёлтая точка	-
КД109В	Зелёная точка	-
КД208А	Черная + зеленая или желтая точки	Желтая точка	-
Зелёная полоса или точка	Цилиндри-ческие могут иметь полосу белую или жёлтую	-
КД209А	Красная точка или полоса		-
У каплевидной чёрная, зелёная или жёлтая точка
КД209Б	Красная точка или полоса	Зелёная точка	-
У каплевидной чёрная, зелёная или жёлтая точка	Белая точка
КД209В	Красная точка или полоса	Красная точка	-
У каплевидной чёрная, зелёная или жёлтая точка	Черная точка
КД209Г	Красная точка или полоса	Белая точка	-
У каплевидной чёрная, зелёная или жёлтая точка	Светло Зеленая точка
КД212А	-	Белая полоса	-
КД212Б	-	Две белых полосы	-
КД219А	Зелёное кольцо	Красна точка	-
КД221А	Голубая точка		Каплевидный корпус оранжевый	Точка отсутствует	-
КД221Б	Голубая точка	Белая точка	-
КД221В	Голубая точка	Черная точка	-
КД221Г	Голубая точка	Зеленая точка	-
КД221Д	Голубая точка	Бежевая точка	-
КД221Е	Голубая точка	Желтая точка	-
КД226А	-	-	Оранжевое кольцо
КД226Б	-	-	Красное кольцо
КД226В	-	-	Зеленое кольцо
КД226Г	-	-	Желтое кольцо
КД226Д	-	-	Белое кольцо
КД226Е	-	-	Голубое кольцо
2Д235А	+\- Направление проверить тестером !!!	Корпус стеклянный	Белое кольцо
2Д235Б	Красное кольцо
2Д237А	Цветная точка	Корпус КД-14	-
2Д237Б	Две цветные точки	-
КД243А	-	-	Фиолетовое кольцо
КД243Б	-	-	Оранжевое кольцо
КД243В	-	-	Красное кольцо
КД243Г	-	-	Зеленое кольцо
КД243Д	-	-	Желтое кольцо
КД243Е	-	-	Белое кольцо
КД243Ж	-	-	Голубое кольцо
КД247А	-	-	Два оранжевых кольца
КД247Б	-	-	Два красных кольца
КД247В	-	-	Два зеленых кольца
КД247Г	-	-	Два желтых кольца
КД247Д	-	-	Два белых кольца
КД247Е	-	-	Два фиолетовых кольца
КД247Ж	-	-	Два голубых кольца
2Д254А	Красная точка	Жёсткие выводы	-
2Д254Б	Синяя точка	-
2Д254В	Жёлтая точка	-
2Д254Г	Зелёная точка	-
КД410А	Красная точка	-	-
КД410Б	Синяя точка	-	-
КД413А	Белая точка		-
КД413Б	Белая и красная точки		-
КД509А	Синее узкое кольцо	-	Синее широкое кольцо
2Д509А	Синяя точка и узкое кольцо	-	Синее широкое кольцо
КД510А	Два зеленых узких кольца	-	Зеленое широкое кольцо
2Д510А	Зеленая точка и узкое кольцо	Стеклянный корпус	Зеленое широкое кольцо
2Д510А (ОС)		Стеклянный корпус	Зеленое широкое кольцо
КД519А	Белая точка
КД519А	Красная точка (?Жёлтая?)
КД521А	Два синих узких кольца	Стеклянный корпус	Синее широкое кольцо
КД521Б	Два серых узких кольца	-	Серое широкое кольцо
КД521В	Два желтых узких кольца	-	Желтое широкое кольцо
КД521Г	Два белых узких кольца	-	Белое широкое кольцо
КД522А	Черное широкое кольцо	-	Черное узкое кольцо
КД522Б	Черное широкое кольцо	-	Два черных узких кольца
2Д522Б	Черное широкое кольцо	-	Черная точка
КД906	-	Белая полоса у четвертого вывода	-
КД923А	Зеленое кольцо
КДС111А	-	Красная точка	-
КДС111Б	-	Зеленая точка	-
КДС111В	-	Желтая точка	-
КЦ422А	-	-	Черная точка
КЦ422Б	-	Белая точка	Черная точка
КЦ422В	-	Черная точка	Черная точка
КЦ422Г	-	Зеленая точка	Черная точка

Тип диода	Метка у выводов катода	Метка у выводов анода	Рисунок
КС212Ж	оранжевое кольцо	—
КС213Ж	черное кольцо	—
КС215Ж	белое кольцо	черное кольцо
КС216Ж	желтое кольцо	черное кольцо
КС218Ж	красное кольцо	черное кольцо
КС220Ж	зеленое кольцо	черное кольцо
КС222Ж	серое кольцо	черное кольцо
КС224Ж	оранжевое кольцо	черное кольцо
2С175Ж	голубая метка на торце корпуса + белое кольцо	—
2С182Ж	голубая метка на торце корпуса + желтое кольцо	—
2С191Ж	голубая метка на торце корпуса + красное кольцо	—
2С210Ж	голубаяметка на торце корпуса + зеленое кольцо	—
2С211Ж	голубая метка на торце корпуса + серое кольцо	—
2С212Ж	голубая метка на торце корпуса + оранжевое кольцо	—
2С213Ж	голубая метка на торце корпуса + черное кольцо	—
2С215Ж	голубая метка на торце корпуса + белое кольцо	черное кольцо
2С216Ж	голубая метка на торце корпуса + желтое кольцо	черное кольцо
2С218Ж	голубая метка на торце корпуса + красное кольцо	черное кольцо
2С220Ж	голубая метка на торце корпуса + зеленое кольцо	черное кольцо
2С222Ж	голубая метка на торце корпуса + серое кольцо	черное кольцо
2С224Ж	голубая метка на торце корпуса + оранжевое кольцо	черное кольцо
КС405А	серая метка на торце корпуса + красное кольцо	черное кольцо
КС406А	черная метка на торце корпуса + серое кольцо	белое кольцо
КС406Б	черная метка на торце корпуса + белое кольцо	оранжевое кольцо
КС407А	черная метка на торце корпуса + красное кольцо	голубое кольцо
КС407Б	черная метка на торце корпуса + красное кольцо	оранжевое кольцо
КС407В	черная метка на торце корпуса + красное кольцо	желтое кольцо
КС407Г	черная метка на торце корпуса + красное кольцо	зеленое кольцо
КС407Д	черная метка на торце корпуса + красное кольцо	серое кольцо
КС411А	белое кольцо	черное кольцо
КС411Б	синее кольцо	черное кольцо
КС508А	черная метка на торце корпуса + оранжевое кольцо	зеленое кольцо
КС508Б	черная метка на торце корпуса + желтое кольцо	белое кольцо
КС508В	черная метка на торце корпуса + красное кольцо	зеленое кольцо
КС508Г	черная метка на торце корпуса + голубое кольцо	белое кольцо
КС508Д	черная метка на торце корпуса + зеленое кольцо	белое кольцо
КС510А	оранжевое кольцо	зеленое кольцо
КС512А	желтое кольцо	зеленое кольцо
КС515А	белое кольцо	зеленое кольцо
КС516А	зеленое кольцо	черное кольцо
КС518А	голубое кольцо	зеленое кольцо
КС522А	серое кольцо	зеленое кольцо
КС527А	черное кольцо	зеленое кольцо
