Содержание

Крепление для кабеля. Виды и устройство. Применение и особенности

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа
По способу монтажа крепления можно разделить на два вида:
  • Открытой фиксации.
  • Скрытой фиксации.
  • Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации
Существует несколько конструкций креплений для открытой фиксации проводов:
  • Кабель-каналы.
  • Клипсы.
  • Скобы.
  • Монтажные площадки.
  • Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью самореза.

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как дрель, молоток, отвертка или шуруповерт. Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации
Для скрытой фиксации электрокабеля применяется несколько типов креплений:
  • Дюбель-хомут.
  • Дюбель-стяжка.
  • Зажимы.
  • ПП крепления.

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой. Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь ножницы. Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.

Похожие темы:

Крепёж для кабеля Fischer

Крепление кабеля — это важный и трудоёмкий процесс при прокладке проводки. Однако его можно значительно облегчить при помощи одинарных или двойных зажимов ES или ZS.

Так же специалисту потребуется скрепить провода в пучок. Для решения данной задачи используется специальная стяжка для кабеля BN. А для придания эстетичного вида необходимо использовать пластиковый короб SHA, который скроет всю выполненную проводку.

Даже самая простая прокладка осветительных приборов и коммуникационных кабелей не обойдется без крепежа. Уже давно при прокладке кабеля применяют кабельный канал, который обеспечивает помещению эстетически приемлемый вид. Но это достаточно дорого, поэтому не всегда применимо. В случае необходимости быстрого и дешевого монтажа на помощь придет крепеж для кабеля. Это простое и эффективное приспособление, которое позволяет надежно закрепить кабельную проводку на любой поверхности.

Самое популярное крепление – гвозди. Не нужно специальных инструментов и приспособлений. Но гвоздь не подойдет при креплении проводки к бетону. А также можно повредить изоляцию провода. Крепеж на гвозди применяется для монтажа электропроводки, телефонии, проводников низковольтного оборудования. Другой вид – хомут. Или по-другому скоба. Применяется для связки кабеля или толстого кабеля. Не так дорогостоящ, как кабельный канал. Использовать можно для всех оснований. Это еще и быстрый способ монтажа. Хомут – это полоска гибкой и прочной пластмассы. Стяжки различны по длине, ширине, величине максимальной нагрузки.
Скоба от 90 до 1530 мм позволяет проводить работы с кабелями различных диаметров. Наиболее пользуются спросом хомуты нейтрального и черного цвета. Черный хомут содержит угольный порошок, который удлиняет срок службы стяжки, за счет большей стойкости к ультрафиолету. Диапазон крепления кабельной стяжки может быть от +85С до — 40С.
Но самым надежным и обеспечивающим полную безопасность проводов креплением кабеля является все же система кабельных лотков, коробов, каналов. Они защищают кабель от неблагоприятных внешних воздействий. Кабель, таким образом, защищен и в местах поворота и в местах разветвления трассы. Перфорированный крепеж для кабеля – это лотки и каналы с отверстиями для зажимов и захватов. Зажим легко устанавливается в отверстия и держит всю систему кабеля.
Кабель легко обслуживать.
Перфорированный крепеж для кабеля удобен и тогда, когда подразумевается удлинение трассы. Чаще всего применяется круглый и плоский крепеж для кабеля, различных диаметров.

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.
Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:


Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д. ) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:
Плотные
Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.
Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.
Твердые
Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.
Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.
Тонкие
Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.
А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.
Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.

Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.


Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло,
как будто специально созданное для лоботомии Выглядит вот так:

Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:



Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.
Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.



В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.
А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:


Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.
Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.
А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами.
В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.
Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.
Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.
Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Принцип работы:

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.
Дергаем:

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

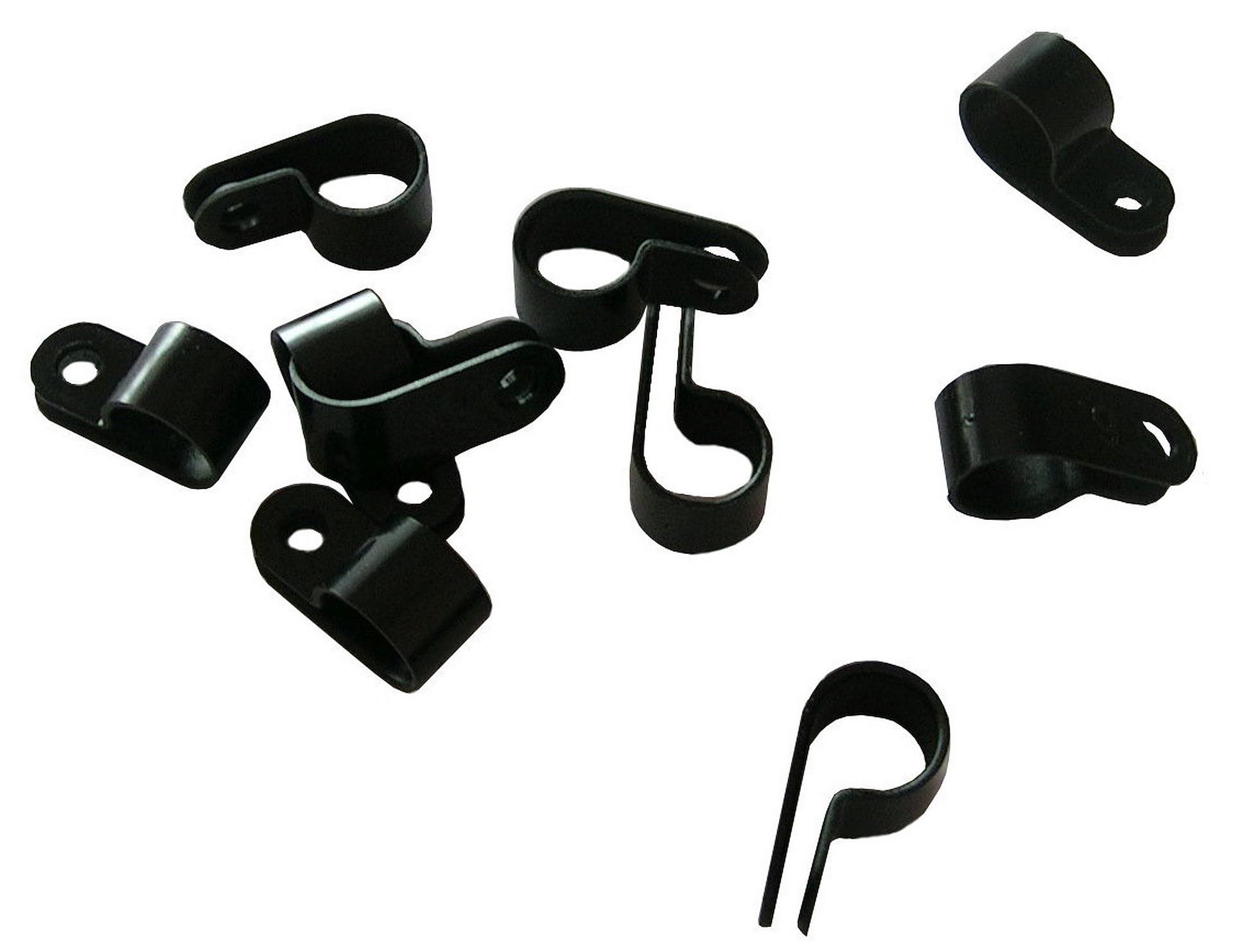

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.
И если вы не хотите пропустить обсуждение, поставьте галочку .
А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

Крепеж для электромонтажных работ | МираПластик



В данном разделе сайта представлен каталог крепежа для выполнения различных электромонтажных работ. Здесь вы найдете крепление кабеля, различные пластиковые хомуты и скобы, специализированные дюбеля и сопутствующие детали. Продукция имеет высокое качество и длительные гарантии, доступна по невысоким ценам – покупка будет по-настоящему выгодной.





Ассортимент продукции и возможности выбора



Каталог продукции содержит весь самый необходимый крепеж и сопутствующие товары:

  • Хомут-стяжка пластиковый (нейлоновый) в ассортименте – универсальное и простое решение для монтажных работ любой сложности;

  • Дюбель-хомут – решение для прокладки кабельных трасс, крепления гофров и труб без использования дополнительного крепежа;

  • Дюбеля для хомутов в ассортименте – различные типы крепежа для фиксации хомутов на основаниях из полнотелых, пустотелых и листовых материалов;

  • Площадки для хомутов – пластиковые крепления с возможностью монтажа без сверления;

  • Дюбель для монтажа кабель-канала – надежное и эффективное крепление без потери полезного объема канала;

  • Клипса для крепления кабеля в ассортименте – крепеж для быстрой прокладки кабельных трасс по полнотелым и пустотелым основаниям;

  • Скоба для крепления кабеля в ассортименте – жесткий крепеж для надежной фиксации кабелей;

  • Бирка кабельная в ассортименте – решение для обеспечения порядка в электропроводке;

  • Подвес для крепления кабеля к тросу – специализированный крепеж для особых случаев;

  • Изоляторы для открытой проводки – классическое решение для прокладки проводки в различных ситуациях.



С полной спецификацией, доступными типами и возможностями применения каждого типа крепежа вы можете ознакомиться на страницах товаров.



Обратите внимание: некоторые типы креплений кабеля требуют применения шурупов, их следует приобретать отдельно в соответствии с размерами крепежа и характеристиками материала основания.





Качество и гарантии



Выбирая пластиковые крепления кабеля, хомуты-стяжки, дюбеля и другие товары, вы получаете надежную современную продукцию с гарантиями качества. Весь крепеж – отечественного производства, изготавливается на современном оборудовании и проходит жесткий контроль качества. Это гарантирует полное соответствие крепежа действующим техническим регламентам, и обеспечивает надежность выполняемых работ независимо от их уровня сложности.



У вас возникли вопросы о продукции? Хотите узнать, как выгодно купить крепление кабеля, дюбеля и хомуты? Обратитесь за помощью к нашим консультантам по телефону или на сайте – мы с удовольствием ответим на все ваши вопросы и поможем сделать правильную покупку.

Крепеж кабеля Rexant круглый 6мм

  • Длина:

    200 мм

  • Материал:

    Пластик

  • Производитель:

  • Срок хранения(мес):

    24

  • Страна происхож.:

    Китай

  • Торговая марка:

  • Вес:

    0.037 кг

  • Высота:

    30 мм

  • Ширина:

    200 мм

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Крепеж кабеля Rexant круглый 6мм на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Крепеж кабеля Rexant круглый 6мм в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

разновидности и способы крепежа, инструкция фиксации кабеля к стене пошагово, профессиональные советы

Крепление кабеля на стены и потолок – операция, без которой не обходится прокладка осветительных и силовых линий. Разберемся, какие существуют виды крепления кабелей.

Прокладка кабеля или проводов – операция, которую часто приходится выполнять при строительных или ремонтных работах. Создание силовых и осветительных линий, сооружение уличного освещения, запитывание мощного оборудования требует навыков работы с кабелями, в том числе знание способов и правил крепления кабеля к стенам и потолкам. Разберемся, как это делается, и какие крепежные приспособления придуманы на сегодняшний день.

Способы крепления

При строительстве стен и потолков применяются материалы с различной плотностью. Несущая способность таких материалов также отличается весьма существенно. В зависимости от особенностей материала, меняются требования к способу крепления. Вот основные группы материалов:

  • К твердым материалам принадлежат кирпич, бетонный монолит, стяжки из цементного раствора и т.д. Такой материал не поддается саморезам. Поэтому для крепления кабеля к стене в твердых материалах придется сверлить отверстия. Крепежные изделия для таких стен состоят из пластиковых пробок и металлических распорных элементов (к примеру, дюбель-стяжки).
  • Плотные материалы (к примеру, дерево или штукатурка) поддаются гвоздям или саморезам, при этом их несущая способность позволяет надеяться, что введенный в стену элемент не выпадет самопроизвольно вместе с куском выкрошившейся стены.
  • Мягкие (или тонкие) материалы. Это листы гипсокартона, полимерные панели, пенобетон и другие материалы, несущая способность которых недостаточна для обычных саморезов. Чтобы крепежный элемент не выпал, он должен быть снабжен специальными приспособлениями, которые увеличат его сцепление со стеной. Такими конструкциями являются дюбели «Молли» (Molly) или дюбели-бабочки.

Встречается также необходимость закрепления кабелей на столбах, тросах, в металлических трубах. Для решения таких специфических задач нужны соответствующие разновидности крепежа.

Различают открытое и скрытое крепление кабеля. В первом случае придется постараться, чтобы проложенная трасса имела аккуратный, эстетичный вид. Во втором случае можно меньше тратить сил, времени и материалов на эстетику монтажа, но придется сооружать фальшпанели, короба или другие конструкции, которые скроют проложенную трассу от глаз.

Открытый монтаж

При прокладывании трасс на виду необходимо добиться двух результатов:

  • Надежной фиксации трассы к основанию.
  • Эстетичного вида магистрали.

Наиболее востребованные решения для открытой прокладки кабеля – применение клипс, дюбельных стяжек, скоб для степлера, дюбель-клипс и хомутов.

Клипсы

Существует несколько конструкций клипс, которые отличаются сложностью изготовления (а также ценой готового изделия), надежностью удержания кабеля и проблематичностью монтажа. При необходимости клипсу можно соорудить из подручного материала, но проще воспользоваться изделиями, изготовленными фабричным способом.

Делают клипсы из металла и пластика. Вот несколько разновидностей конструкций:

  • Дужка из пластика или полоски металла. Дуговая клипса удерживает кабель срединной приподнятой частью, а боками крепится к основанию через два отверстия. Благодаря простоте конструкции такие клипсы очень дешевы (их даже можно сделать самому), но для установки каждой единицы придется сверлить два отверстия, что затягивает монтаж.
  • Металлическая лента, охватывающая кабель петлей. Два отверстия, пробитые по краям, совмещаются и крепятся к стене одним саморезом. Также довольно простая конструкция, но не отличающаяся особой долговечностью.
  • Противопожарная модель. Более сложная конструкция, состоящая из основания и верхней дужки. Основание прикручивается к стене или потолку саморезом, внутрь закладывается кабель, верхняя часть прикручивается на два винта.

Устраивать магистраль таким способом выходит дороже, но обеспечиваются сразу два преимущества. Во-первых, обеспечено пространство между кабелем и горючим основанием. Во-вторых, для добавления новой нитки или мелкого ремонта достаточно снять верхнюю деталь, не отсоединяя клипсы от основания.

Для кабелей, у которых наружная оболочка представляет собой гофрированный шланг, оптимально подходят клипсы из пластика. Такие изделия можно собирать в блоки, обеспечивая строго параллельную прокладку любого количества кабельных линий.

Дюбель-стяжка

Может применяться как в скрытом монтаже, так и при прокладке кабеля «в открытую». Главное преимущество этого крепежного элемента – оперативность монтажа. Установка такой стяжки требует всего пять операций:

  1. Просверлить отверстие в стене.
  2. Вставить в отверстие дюбель.
  3. Вкрутить или вбить деталь для распора.
  4. Захлестнуть кабель петлей стяжки, вложив свободный конец в замок.
  5. Затянуть крепление.

Встречаются разновидности стяжек с многоразовыми замками. Такую стяжку можно расстегнуть, вложить в петлю дополнительную нить, а затем затянуть снова.

Скоба для степлера

Если требуется быстро прикрепить линию к деревянной основе, поможет строительный степлер. Для него выпущены специальные скобки с округлыми дужками. Такие скобки надежно прихватывают к штукатурке или дереву нетолстый телефонный кабель или провода, при этом оставаясь практически невидимыми.

Дюбель-клипсы

Еще один интересный вариант для монтажа тонких кабелей (например, прокладки телефонных линий, интернет и т. д.).  Представляют собой тонкие полимерные полоски, края которых оснащены зазубринами для фиксации в материале стен. Монтаж проводится очень быстро: по линии сверлятся отверстия, кабель захлестывается петлей, «зубастые» концы сводятся вместе и с силой вставляются в отверстие.

Единственное ограничение применения такого крепления – низкая несущая способность. Поскольку распорного элемента нет, под весом тяжелого кабеля дюбель-клипса выскочит из отверстия.

Дюбель-хомут

Еще одна разновидность крепления, также обозначаемая аббревиатурой «КСП» (кабельная стяжка, снабженная прокладкой). При монтаже в отверстия вставляются пластиковые пробки, вкручиваются распоры. Затем на закрепленные дюбели накручивают площадки со стяжками.

Скрытый монтаж

При скрытом монтаже применимы многие виды крепежа, описанные в прошлой части. Только кабельная линия ведется в штробе, которая затем исчезнет под штукатуркой, или в коробе. Однако есть и специфичные виды крепления.

Кабельные лотки

Кабельный лоток незаменим при монтаже светильников, встраиваемых в подвесной потолок. Чтобы обеспечить все светильники в комнате питанием, придется развести множество линий, которые должны быть надежно прикреплены к перекрытию потолка, не мешая при этом каркасу для установки плит.

Сверлить множество отверстий в бетонной плите, а еще с высокой степенью точности – не самая удачная идея. Поэтому для прокладки кабеля применяется специальный лоток из алюминиевого профиля. Лоток крепится к потолку на несколько крепежных пластин (либо «S-образных», либо «П-образных»), а кабельные трассы вкладываются в лоток и закрываются крышками.

Если вы хотите дополнительно усилить крепление кабеля, линии можно прихватить к лотку пластиковыми стяжками, пропустив их сквозь перфорацию в стенках лотка.

«Приклеивание» на алебастр

Еще одна простая технология скрытого монтажа – нанесение небольших порций алебастрового раствора, который прихватит кабель к штробе. Алебастровые «прихватки» могут применяться как отдельный вид фиксации или в дополнение к дюбель-клипсам. После полного застывания алебастровой массы штробу скрывают штукатуркой.

Крепление кабеля к тросу

Чтобы прикрепит кабель к тросу, берут либо пластиковые крепежи на основе стяжек, либо специальные металлические конструкции. У каждого варианта есть достоинства и недостатки:

  • Пластик быстрее выходит из строя из-за ультрафиолета, перепадов температуры и т.д. Но крепить стяжками кабель получается очень быстро. Достаточно захлестывать линию петлями, пропускать свободный край в замок и затягивать.
  • Металл служит дольше пластика. Но для установки каждого элемента придется закрутить минимум один винт.

Поскольку однозначного лидера в этой категории нет, выбор конкретного варианта – дело вкуса монтажника и заказчика.

Крепление кабеля к стене своими руками. Пошаговая инструкция

Какой бы вариант монтажа не был выбран, порядок работы будет меняться незначительно. Выглядит он так:

  1. Проектирование линий. На этом этапе на стене отмечается, как пойдет каждый кабель. Также нужно отметить положение всех отверстий.
  2. Сверление. Для этой работы потребуется перфоратор либо ударная дрель.
  3. Закладка пробок, вставка распоров. Распоры можно закручивать (больше надежность) или забивать (ускорение монтажа).
  4. Крепление кабеля фиксирующими элементами.

Каждый этап нужно выполнять максимально аккуратно. Саморезы закручивают до упора, чтобы торчащие шляпки не повредили изоляцию. Для того чтобы узнать про саморезы: виды, выбор, особенности, область применения читайте в этой статье.

Советы профессионалов

В каждом деле есть свои тонкости, которые постигаются только на опыте. Чтобы вам было легче осваивать правила крепления кабеля на стены и потолки, мы подготовили несколько полезных видеофрагментов. В этих роликах вы найдете советы от опытных монтажников и сможете своими глазами увидеть применение основных видов крепежа:

Современные технологии позволяют провести кабельную линию быстро, аккуратно и красиво. Важно правильно выбрать способ крепления и разновидность крепежа, а также соблюдать правила прокладки кабельных трасс. Тогда кабель прослужит долгие годы, не портя облик дома. Ради такого результата стоит потрудиться, не так ли?

Кабельные стяжки, хомуты и специальный крепёж

Кабельные стяжки, хомуты и крепления HellermannTyton – надёжный выбор!

Кабельные стяжки и различные аксессуары для крепежа должны отвечать современным требованиям на предприятиях любой сложности, так как используются в широчайшем диапазоне сфер применения — начиная с электромонтажных работ по фиксации кабеля с помощью стяжек в обычных средах и заканчивая эксплуатацией кабельных стяжек в специфических отраслях с экстремальными условиями. Являясь ведущим мировым производителем кабельных стяжек и крепёжных аксессуаров, компания ХеллерманнТайтон задаёт стандарты производства в данном сегменте, предлагая стяжки со стандартным и расширенным температурным диапазоном, стойкие к УФ-излучению, механическим нагрузкам и химикатам, с насечками как с внутренней, так и внешней стороны (для защиты оболочек кабелей от истирания при вибрациях), кабельные стяжки многоразового применения и кабельных стяжки без насечек (для плотного уплотнения различных труб). Диапазон выпускаемой продукции дополняют кабельные стяжки для предварительной быстрой фиксации с уже последующим окончательным закреплением (Q-tie серия), мягкие стяжки (для фиксации оптических кабелей), кабельные стяжки из нержавеющей стали (304, 316 AISI) и кабельные стяжки совместно с различными креплениями (крепёжными элементами).

Как ведущий производитель высококачественных кабельных стяжек и аксессуаров, компания ХеллерманнТайтон предлагает комплексные решения для задач практически любой сложности. Продукция  ХеллерманнТайтон не только отвечает большинству современных требований для кабельных стяжек и различных креплений, но и непрерывно расширяет технологические возможности применения крепёжной продукции. Разработка новых кабельных стяжек и креплений производится совместно с конечными пользователями, которые сталкиваются с самыми исключительными и специфическими условиями эксплуатации.

Кабельные стяжки, хомуты и различные крепления ХеллерманнТайтон отвечают высочайшим стандартам качества и, в первую очередь, прочностным характеристикам изделий. Широкий выбор цветов и размеров кабельных стяжек и креплений позволяет клиентам выбрать подходящие им изделия (стяжки, хомуты, специальные крепёжные элементы и другое) для каждого отдельного случая исходя из требуемых условий на объектах.
Уникальные кабельные стяжки серии Q-tie с открытым замком являются одним из примеров инновационных разработок компании HellermannTyton, благодаря которому возможна лёгкая установка кабельной стяжки «вслепую».

Более того, кабельные стяжки из нержавеющей стали с системой замка Ball-Lock (Бол Лок) имеют высочайшую прочность на разрыв. Ассортимент кабельных стяжек из полимера дополняют стяжки с металлическими фракциями, подходят для пищевой промышленности для улавливания детекторами, или кабельные стяжки с двойным замком для параллельной фиксации двух типов кабелей — для автомобильной промышленности. Специальные мягкие кабельные стяжки с текстильной основой для удобной связки и защиты проводов. Кабельные стяжки для подверженных механическим нагрузкам объектов; стяжки с клипсой, вращающиеся на 360 градусов; кабельные стяжки со специальным замком для плотной фиксации с помощью штифта из стекловолокна и другие крепёжные элементы, которые повсеместно находят своё применение в различных сферах деятельности.

Долговечность, надёжность и безопасность – первостепенные качества кабельных стяжек и других креплений от HellermannTyton. В качестве сырья используются материалы (DuPont), рассчитанные на использование в широком температурном диапазоне от -40 до +240° С (PEEK полиэфирэфиркетон, ETFE/Tefzel этилентетрафтороэтилен, PA12 полиамид, PA6 полиамид, PA66 полиамид, PA46 полиамид), кабельные стяжки с внутренней или внешней насечкой, хомуты для плотной фиксации различных соединений, где присутствуют вибрационные нагрузки. Пластиковые стяжки или стяжки из нержавеющей стали тестируются по международным стандартам, которые устанавливаются и контролируются опытными международными организациями по сертификации (CSA, UL, DIN, DEF STAN, MIL, SAE — AMS, EN, VDE и др.).

Кабельные стяжки, хомуты и другие крепления ХеллерманнТайтон — это гарантия качества на объектах любой сложности.

Кабельные стяжки и крепления для задач любой сложности!

Кабельная стяжка является разновидностью профессионального крепежа, специально созданная для оперативной фиксации кабелей и проводов, а также используется для комплексной организации кабельных систем и для эффективного проведения любых электромонтажных работ.

Кабельные стяжки и различные крепления используются во многих индустриях: электромонтаж, производство кабельно-проводниковой продукции, строительства, в различных целях предварительной фиксации, промышленная упаковка, судостроение и оффшорная промышленность (нефтедобывающая) — при экстремальных климатических условиях — добыча нефти в открытом море.

ХеллерманнТайтон является одним из ведущих мировых производителей высококачественных изделий для стяжки, крепления, соединения, защиты и маркировки кабельных систем и проводов в практически любых условиях монтажа и эксплуатации. Для наших клиентов мы развиваем новые решения для рынка товаров промышленного назначения – учитываем  условия эксплуатации, цены на монтаж и комплектующие и гарантируем качество конечного продукта.

Кабельные стяжки с внутренней насечкой

Пластиковые кабельные стяжки подходят для фиксации и связки кабеля, проводов и шлангов. Кабельные стяжки изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.

Кабельные стяжки с внешней насечкой

Кабельные стяжки с внешней насечкой значительно сокращают возможность повреждения кабельной изоляции особо деликатных проводов и трубок при вибрационных нагрузках. Кабельные стяжки с внешней насечкой изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.

Кабельные стяжки многоразового использования

Кабельные стяжки многоразового использования очень просты в обращении, являясь оптимальным решением для временной фиксации. Кабельные стяжки многоразового применения изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.

Кабельные стяжки без насечки

Надёжные и прочные кабельные стяжки без насечки «KR» и «EL–TY» серий для плотной фиксации подходят для кабелей и труб большого диаметра.

Кабельные стяжки непосредственный фиксации

Кабельные стяжки непосредственной фиксации просты в установке и фиксации кабеля и кабельных линий на технологическом этапе работ.

Кабельные стяжки из нержавеющей стали

Кабельные стяжки из нержавеющей стали (304, 316 AISI) подходят для самых экстремальных условий эксплуатации или там, где требуются дополнительные нагрузки, защита, огнестойкость.

Двух-компонентные крепления: кабельная стяжка и фиксирующий элемент с диском

Оптимальное единое решение для выполнения фиксации кабеля с помощью стяжки и последующего монтажа в отверстия, изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.

Крепления в виде монтажных площадок для кабельных стяжек

Для фиксации монтажных площадок (монтажные основания) на поверхностях с помощью шурупов или особо прочного клейкого слоя с высокой адгезией. Монтажные основания выпускаются в различной конфигурации, имеют различные размеры, что гарантирует надежную фиксацию кабельных стяжек на любых поверхностях.

Крепления специальные

Широкий выбор креплений с непосредственной фиксацией в отверстиях или на кромках рабочей поверхности, крепёжные клипсы под отверстия.

Клипсы и хомуты

Разнообразные клипсы и хомуты для фиксации кабеля или труб из пластика, алюминия или стали.

Инновационные кабельные стяжки Q-tie серии для предварительной оперативной фиксации и последующим окончательным закреплением.

Кабельная стяжка серии Q-tie — это уникальная, современная разработка, созданная для фиксации кабеля, проводов, труб для электропроводки и других объектов. Инновационный дизайн с открытым замком позволяет легко производить монтаж «вслепую» в труднодоступных местах.

Кабельная стяжка Q-tie серии имеет функцию предварительной фиксации, что позволяет временно закрепить, удостовериться в правильном монтаже всей трассы, после чего окончательно закрепить кабельную стяжку без лишних усилий. Данная кабельная стяжка подходит для удобной и оперативной установки при работе даже в перчатках или в условиях ограниченной видимости.





Больше продукции

Кабельные стяжки T — серии

Кабельные стяжки T — серии изготавливаются с насечками на внутренней стороне, доступны в исполнении из различных материалов в зависимости от условий эксплуатации, служат для организации кабельных пучков, проводов, шлангов или трубок. Дизайн замка данной кабельной стяжки гарантирует высокую прочность и минимальные усилия при затяжке.


Кабельные стяжки T — серии служат для прочной фиксации, структурирования кабельных пучков, закрепления шлангов и различных трубок.

Кабельные стяжки SRT — серии

Эластичные кабельные стяжки серии SRT / SOFTFIX, износостойкие и устойчивы к атмосферному воздействию. К тому же, данные стяжки многоразового использования. Кабельные стяжки  SRT- серии удобны при монтаже, в основном используются для временной фиксации.

Кабельные стяжки  SRT — серии имеют широчайший спектр применения. Мягкий, гибкий материал позволяет использовать эти кабельные стяжки для закрепления оптоволоконного кабеля и кабелей данных (СКС). Эластичные кабельные стяжки  SRT — серии идеально подходят для защиты и поддержания саженцев деревьев и других работ в саду, ландшафтный дизайн. Также, кабельные стяжки используются для монтажа музыкального оборудования на фестивалях и театральных постановках. Кабельные стяжки SOFTFIX поставляются в различных по количеству упаковках, чтобы было удобно использовать в промышленных масштабах.

Кабельные стяжки KR — серии

Специально разработанный замок кабельной стяжки KR — серии позволяет обеспечить полное прилегание хомута к поверхности трубки или шланга по всей длине окружности. Запатентованный дизайн кабельной стяжки без насечек позволяет достичь максимально плотный контакт с обхватываемой поверхностью в течение всего периода эксплуатации, ослабления стяжки исключены, замок фиксируется с помощью стержня из усиленного стекловолокна, благодаря чему крепление устойчиво к вибрациям и другим внешним воздействиям.


Метод крепления кабельных стяжек KR — серии идеально подходит для надежной фиксации рулевой рейки у автомобиля, водопроводных шлангов и вакуумных линий.

Кабельные стяжки из нержавеющей стали MBT-FC — серии

Стойкие к коррозии кабельные стяжки из нержавеющей стали MBT-FC- серии подходят для агрессивных условий эксплуатации при самом экстремальном атмосферном воздействии, в том числе, критических температурах. Данные кабельные стяжки производятся с покрытием из Полиэстера с обеих сторон или без. Запатентованный одноразовый механизм замка Ball-Lock (Бол-Лок) гарантирует высокое качество фиксации при максимальных усилиях затяжки.

Кабельные стяжки из нержавеющей стали (304 и 316) с покрытием из полиэстера используется там, где требуется надёжная фиксация — с максимальным усилием на разрыв кабельной стяжки, а также бережный крепёж кабельных пучков с чувствительной к повреждениям оболочкой. Данные кабельные стяжки используются в разных сферах промышленности, например, судостроении, добыча угля, нефти и газа.
Кабельные стяжки из нержавеющей стали с покрытием из полиэстера гарантируют безопасность во время монтажа волоконно-оптического кабеля, кабеля данных, в том числе, находят своё применение в театрах, концертных залах, торговых площадей и т.д.

Кабельные стяжки OS — серии

Данный тип появился в связи с растущей потребностью в сфере транспорта, автомобильного производства, электромонтажа решить проблему возникновения повреждений оболочек кабеля стяжкой при возникающих вибрациях. Кабельные стяжки OS — серии с внешней насечкой решают эту проблему. Дизайн кабельных стяжек с надежной, лёгкой фиксацией и гладкой поверхностью позволяет избежать повреждений. Выгнутая форма замка позволяет повторить форму кабеля и за счет этого занимает меньше места, чем другие стяжки.

Специально разработанный дизайн для автомобильной промышленности в данный момент уже используется в сфере электромонтажа, в железнодорожной промышленности, самолётостроении, электронике. Минимальный обхват стяжки T50LOS составляет 1. 6 мм. Стяжки T120ROS  подходят для тяжёлого крепления с прочностью на разрыв 535 N.

Кабельные стяжки MCT — серии с металлическими фракциями

Металлические кабельные стяжки, созданные специально для пищевой и фармацевтической промышленности. Уникальное производство, с добавлением частичек металла, позволяет обнаружить даже самые небольшие частицы стяжки с помощью стандартных детекторов для обнаружения металлических предметов. Кабельные стяжки MCT — серии содержат мельчайшие фракции металла. Такие кабельные стяжки используются при существовании системы управления безопасностью пищевых продуктов. Нестандартный голубой цвет стяжки помогает быстро визуально идентифицировать стяжку, тем самым, уменьшает риск попадания в пищевую продукцию.

Полимерные кабельные стяжки с металлическими фракциями созданы специально для пищевой и фармацевтической промышленности. Идеально подходят для выполнения монтажа на пищевом производстве.

Кабельные стяжки с крепёжным элементом в виде стрелки и диском

Удобные в применении кабельные стяжки под отверстия с крепёжным элементом в виде стрелки.   После фиксации и крепления к поверхности «диск» препятствует попаданию пыли, грязи и воды.

Широкие возможности фиксации кабельной стяжки позволяет использовать ее в разных областях промышленности, например: автомобильной, аэрокосмической, в производстве электроники и в строительстве.

Кабельные стяжки с крепёжным элементом в виде стрелки и диском с уплотнителем



Кабельные стяжки с крепёжным элементом под отверстие со стрелкой и диском с уплотнителем из пористой пены создают превосходное решение для стягивания кабельных жгутов и фиксации комплексного изделия в автомобильной промышленности, особенно при закреплении кабельных жгутов внутри дверей. Кабельные стяжки с крепёжным элементом в виде стрелки и диском с уплотнителем от HellermannTyton специально созданы для защиты от воды и грязи. Стяжки серий 50SOSSFT6.5E-MD и T60SOSSFT62x122-
E-MD протестированы согласно стандартам IEC 60529, изготавливаются из Полиамида 6.6.

Кабельные стяжки с крепёжным элементом в виде стрелки и диском, материал PEEK



Кабельные стяжки с крепёжным элементом в виде стрелки и диском, изготовленные из высокопрочного материла PEEK — это сочетание проверенного дизайна и инновационного современного материала. Двух-компонентная кабельная стяжка легко и быстро закрепляет кабельно-проводниковый элемент и плотно фиксируется в отверстии. Сделанные из материала PEEK, кабельные стяжки выдерживают температуру от -55°C до +240° C. Кабельные стяжки из материала PEEK устойчивы к агрессивной среде и радиационному излучению.
Кабельные стяжки с крепёжным элементом P1SFT 6,5 и P2SFT 6,5 идеально подходят для экстремальных температур и агрессивной среде. Данный вид стяжки используется для крепления кабеля в автомобильной и авиационной промышленности вблизи нагревающихся узлов.

Кабельные стяжки с «ёлочным» крепежом под отверстие и диском

Кабельные стяжки с «ёлочным» крепежом просты в использовании и устанавливаются на рабочую поверхность с толщиной от 0.8 до 7.0 мм. Дисковый элемент защищает отверстие от попадание воды и грязи.

В первую очередь такие стяжки созданы для фиксации кабеля в автомобильной промышленности. Благодаря простоте и удобству монтажа стяжки также применяются и в производстве стиральных машин и в авиационной отрасли.

Специальный крепёж с вынесенной на расстояние клипсой с фиксирующим элементом под отверстие в виде стрелки

Разнообразные крепёжные элементы с вынесенной на расстояние клипсой были созданы специально для крепления кабельных жгутов и оплёток. Оплётка или кабельный жгут фиксируются к специальной, изогнутой по форме дуги, площадке с помощью клейкой ленты или кабельной стяжкой, которая устанавливается вручную или автоматически с помощью инструментов Autotool 2000 или ATS3080. Большой ассортимент разнообразных видов данного крепежа позволяет проводить монтаж к различным по толщине рабочим панелям и диаметрам отверстий.

Изначально спроектированные для автомобильной индустрии, специальные крепёжные элементы, представляющие простые решения для фиксации кабельных жгутов и проводов, нашли широкое применение в различных других областях промышленности.

Крепёж с площадкой для кабеля и фиксирующим элементом под отверстие «ёлочного» типа

Разнообразные крепёжные решения с фиксирующим элементом под отверстия были созданы специально для кабельных жгутов и  оплётки. Оплётка или кабельный жгут прижимаются к специальной изогнутой площадке с помощью клейкой ленты или кабельной стяжки, которая устанавливается вручную или с помощью автоматических инструментов Autotool 2000 или ATS3080. Разнообразные виды фиксации позволяет использовать стяжки с разными металлическими панелями и диаметрами отверстий. Большой ассортимент разнообразных видов данного крепежа позволяет проводить монтаж к различным по толщине рабочим панелям и диаметрам отверстий.

Изначально спроектированные для автомобильной индустрии, специальные крепёжные элементы, представляющие простые решения для фиксации кабельных жгутов и проводов, нашли широкое применение в различных других областях промышленности.

Кабельная стяжка с клипсой и металлическим захватом

Стяжка подходит для случаев, когда осуществить крепёж в отверстие невозможно, а клей не выдержит из-за температурных условий эксплуатации. Кабельная стяжка фиксирует кабельный жгут, а клипса устанавливается на грань рабочей поверхности. Ширина грани возможна от 1 до 3 мм.
Широкое применение стяжки с клипсой получили в автомобильной промышленности, строительстве, достигается большой экономический эффект по времени монтажа и затратам.

Клипсы для коннекторов под фиксацию в круглые отверстия

Коннекторы легко устанавливаются на клипсу и при необходимости удаляются без повреждений. Дополнительные крепления конструкции предотвращают вращение клипсы в отверстии после установки.
Клипсы для коннекторов создавались для автомобильной промышленности.

AHC — серия

Клипсы AHC — серии крепятся к рабочей поверхности для последующей быстрой установке кабельного жгута. Кабельный жгут просто прижимается к внутренней поверхности клипсы, после чего активируется автоматический замок и клипса закрывается.

Клипсы представляют лёгкий способ установки кабеля на рабочую поверхность. Созданные, в первую очередь, для автомобильной промышленности, клипсы применяются в разных сферах.

MB — серия монтажных площадок (монтажные основания)

Крепёжный элемент создан, чтобы максимально задействовать площадь рабочей поверхности, имеет специально разработанный клеевой состав на основе каучука или акрилата с высокой степенью адгезии.

Монтажные основания подходят для установки в распределительных и телекоммуникационных шкафах или бытовой технике.

Крепёжные площадки серии PMB5

Крепёжные элементы серии PMB5 подходят для фиксации с использованием жидкого клея. Крепление с перфорированной площадкой для более плотной фиксации за счёт просачивания клея через отверстия. PMB5 серия изготовлена из огнестойкого материала и может быть использована с горячим клеем. Крепление может устанавливаться с кабельными стяжками шириной до 4.8 мм. PMB5 серия разработана для применения там, где невозможно сверление отверстий в рабочей поверхности. Большой диаметр позволяет произвести фиксацию даже на неровную поверхность.

Крепёжные элементы серии PMB5 используются в железнодорожной индустрии, энергетике, судостроении.

CTAM серия для небольших площадей рабочих поверхностей



CTAM или CTAP серии крепежа подходят при минимальных площадях рабочей поверхности. Они прикручиваются к поверхности и занимают меньше места, чем сам кабель. CTAM крепёж может быть установлен под углом 90° градусов к кабелю. CTAP крепёж точно фиксирует кабель в определенном положении. CTAM крепление изготовлено из материала PEEK с рабочей температурой от -55° C до +240° C . Такие крепления могут применяться в непосредственной близости к моторному отсеку.

Полупроводниковая промышленность использует крепления, изготовленные из материала PEEK в своих лабораториях, чтобы сократить утечки газа. Устойчивость к экстремальным температурным условиям позволяет использовать крепления в медицине, химической промышленности и энергетике.

Технологии фиксации для кабельных стяжек

Кабельные стяжки с полимерным замком-предохранителем

Технология используется в 90% всех кабельных стяжек от HellermannTyton, изготовленных из полиамида. Существуют разные технологии фиксации замка — одноразового и многоразового применения. Предохранитель способствует надёжному креплению.

Кабельные стяжки KR-серии


Гладкие кабельные стяжки без насечек с уникальным механизмом фиксации. Кабельные стяжки KR серии используют механизм протыкания стяжки с помощью стержня из стекловолокна, обеспечивается качественная и максимально плотная фиксация.

Технология фиксации MBT серии  металлических кабельных стяжек


Сделанные из нержавеющей стали, кабельные стяжки серии MBT без насечек имеют стопорный шарик внутри замка, играющего роль клина, стяжка затягивается только в одном направлении.

Больше информации о кабельных стяжках и крепёжных элементах можно узнать, скачав файл:
кабельные стяжки Техническая информация.pdf





Измерение прочности кабельных стяжек.

Минимальная прочность на разрыв является одним из основных критериев для кабельных стяжек. Минимальная прочность соответствует международным стандартам, для этого применяются единые параметры испытаний:

  • Атмосферные условия тестирования кабельных стяжек
  • Конструкция тестовых аппаратов
  • Методика тестирования кабельных стяжек на разрыв
  • Скорость теста

Процедура определения минимальной прочности на разрыв кабельной стяжки





Кабельная стяжка фиксируется на ригель в определённом положении





Ригель открывается с установленной скоростью





Определяется предел, при котором рвётся кабельная стяжка

Тестирование инструментов для работы с кабельными стяжками — Определение минимального усилия на разрыв кабельной стяжки

На сегодняшний день не создано унифицированных методов для тестирования инструментов для кабельных стяжек. Компания HellermannTyton работает со стандартным оборудованием для измерения минимальной силы натяжения, снимающего показания с частотой 10 000 Гц, при таком подходе мы гарантируем качественную работу наших инструментов. Тестирование инструментов гораздо сложнее, чем может показаться. Очень важно соответствовать общепринятым стандартам тестирования и соблюдения условий содержания готовой продукции. Например, содержание влажности в кабельной стяжке. Тестирование кабельных стяжек в разных условиях может дать разный результат.
Скорость отрезания, положение инструмента относительно кабельной стяжки играют также  серьёзную роль в тестировании на прочность.
По этим причинам стоит обратить внимание на то, что все полученные данные исключительно для общего информирования. Полученные данные не могут быть приняты за абсолютно верные показания. В наших инструкциях мы указываем пределы регулировки инструмента для каждого типа стяжек. Кроме этого, при затягивании стяжек мы рекомендуем использовать половину указанного значения минимальной величины усилия на разрыв.

Минимальное усилие на разрыв является той наибольшей величиной, при которой кабельная стяжка ещё выдерживает и не рвётся. Это усилие характерно для кабельных стяжек с насечками.

Оптимальные условия хранения кабельных стяжек из полиамида (PA)

Примерно 90 % кабельных стяжек и различных крепёжных элементов производства HellermannTyton сделаны из синтетического материала — Полиамид 66.

Полиамид 66 имеет много свойств, которые идеально подходят для кабельных стяжек и крепёжных элементов от HellermannTyton, например:

  • Высокая прочность на разрыв, жёсткость и плотность
  • Высокая стабильность сохранения формы изделия, даже в условиях высоких температур.
  • Высокое сопротивление абразивному воздействию

Разнообразие модификаций полиамидов и аддитивов (специальных добавок) позволяет подобрать оптимальный набор свойств при изготовлении кабельных стяжек и крепёжных элементов в соответствии с требуемыми условиями на объектах.

Полиамид 66 — гигроскопичный материал,способен впитывать и отдавать влагу в зависимости от атмосферных условий окружающей среды. Для оптимальной эксплуатации кабельной стяжки важно, чтобы процент насыщения влагой готового изделия составлял не менее 2,5 % от веса, когда обеспечивается оптимальная эластичность деформирующихся частей стяжки.

Мы используем специальную упаковку, в которой гарантируем требуемое содержание влаги в наших изделиях при сохранении её герметичности.

Очень важно хранить продукцию в оригинальной упаковке до момента непосредственного монтажа для того, чтобы сохранить качество и эксплуатационные свойства кабельных стяжек.

Для оптимальной эксплуатации кабельной стяжки, важно, чтобы процент влажности составлял не менее 2,5 %.

Всегда храните кабельные стяжки в закрытом полиэтиленовом пакете! Использовать стяжки нужно сразу после открытия упаковки!



Избегайте прямого попадания солнечного света на кабельные стяжки! Не храните продукцию на солнце, например, на подоконнике!

Держите продукцию вдали от источников тепла! Старайтесь избегать размещения продукции в тёплых местах, например, вблизи работающих батарей!

Оптимальные рекомендуемые условия хранения: влажность и температура для кабельных стяжек

Дом


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.

Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электротехнических товаров, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь ! Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники Защитные ограждения и ящики для инструментов




Алюминиевые кабельные держатели — тип крепления

A158 Зажим для кабеля

Штампованный алюминиевый зажим шириной 1/2 дюйма с монтажным отверстием для гвоздей или шурупов диаметром до 3/16 дюйма. Этот…

A159 Зажим для кабеля

Этот зажим предназначен для вторичного кабеля A509 с монтажным отверстием для креплений максимального диаметра 1/4 дюйма. Зажим…

A163 Кабельная петля

Экономичная алюминиевая кабельная петля шириной 1/2 дюйма. Принимает кабели № A508. Рекомендуется…

A165 Кабельная петля

Алюминиевая петля шириной 1/2 дюйма, аналогичная № A166. Монтажные отверстия предназначены для алюминиевой кабельной опоры шириной 1/2 дюйма.

A166 Кабельная петля

Алюминиевая кабельная петля шириной 5/8 дюйма для использования со всеми кабелями основного размера до №A28. Этот цикл…

A166-3 Кабельная петля

Алюминиевая кабельная петля шириной 5/8 дюйма для использования со всеми кабелями основного размера до № A28. Эта петля…

A166X Кабельная петля

Алюминиевая петля для крепления кабеля шириной 5/8 дюйма для использования с кабелями № A508 и A507 или трубкой 5/8 дюйма. Этот цикл…

A166X-3 Кабельная петля

Алюминиевая кабельная петля шириной 5/8 дюйма для использования с кабелем No.A508 и amp; Кабели A507 или трубка 5/8 «. Эта петля…

A166XX Кабельная петля

Алюминиевая петля шириной 1 дюйм для всех кабелей № A508. Эта петля предварительно сформирована для облегчения…

A167 Зажим для кабеля

Медный зажим шириной 1/2 дюйма, аналогичный № A168, для крепления с помощью гвоздей или других крепежных элементов размером не более 3/16 дюйма…

A168 Зажим для кабеля

Сверхпрочный прочный алюминиевый зажим шириной 5/8 дюйма с монтажным отверстием с прорезью для креплений не более 1/4 дюйма.Обрезать…

A168M Зажим для кабеля

Сверхпрочный штампованный алюминиевый зажим с одним отверстием для кабеля № A507 или трубки 5/8 «с отверстием 1/4». w3 .org / 1999 / xhtml «> 96

A171 Держатель кабеля

Установите опору для кабеля из алюминия для швов шириной до 1/4 дюйма.Поставляется в комплекте с петлей…

A171X Держатель кабеля

Установите винтовой держатель кабеля из алюминия для швов шириной до 1/4 дюйма. Поставляется в комплекте с петлей…

A172 Держатель кабеля

Установите опору для винтового кабеля из алюминия для использования со швами шириной до 1 дюйма. Поставляется в комплекте с петлевым кабелем…

A172X Держатель кабеля

Установите винтовой держатель кабеля из алюминия для использования со швами шириной до 1 дюйма.Поставляется в комплекте с петлевым кабелем…

A188M Кабельная опора

Алюминиевая оберточная лента и зажим для крепления кабеля для крепления кабелей через № A508 к трубам…

A188MX Держатель кабеля

Алюминиевый круговой ремешок и держатель кабеля с зажимом для крепления № A508 & amp; Кабели A507 к трубам…

A533 Держатель кабеля

Алюминиевая опора для конькового кабеля шириной 2 дюйма, которая удерживает кабель над крышей. Подходит для всех кабелей через…

A564 Винтовой зажим для кабеля

Алюминиевый 2-винтовой кабельный зажим со шпилькой с полной резьбой 3/8 «x 4» в комплекте с нержавеющей сталью.

Держатели медных кабелей — тип крепления

158 Зажим для кабеля

Штампованный медный зажим шириной 1/2 дюйма с монтажным отверстием для гвоздей или шурупов диаметром до 3/16 дюйма. Этот клип…

159 Зажим для кабеля

Этот зажим предназначен для вторичного кабеля от 14X до 509 с монтажным отверстием для максимального диаметра 1/4 дюйма…

162 Кабельная петля

Кабельная петля экономичная медная шириной 3/8 дюйма.Принимает кабели через № 506. Рекомендуемый монтаж…

165 Кабельная петля

Медная петля шириной 1/2 дюйма, аналогичная № 166. Монтажные отверстия предназначены для гвоздей или винтов размером не более…

166 Кабельная петля

Петля поддержки медного кабеля шириной 5/8 дюйма для использования со всеми кабелями основного размера до № 506. Эта петля…

166X Кабельная петля

Опора медной петли шириной 5/8 дюйма с отверстием 1/4 дюйма для крепления No.507 кабель или трубка 5/8 «. 96

166XX Кабельная петля

Медная петля шириной 1 дюйм с монтажными отверстиями 1/4 дюйма для всех кабелей до № 506. 96

167 Зажим для кабеля

Медный зажим шириной 1/2 дюйма, аналогичный №168 для крепления с помощью гвоздей или других крепежных элементов размером не более 3/16 дюйма…

168 Зажим для кабеля

Сверхмощный медный зажим шириной 5/8 дюйма с монтажным отверстием с прорезью для креплений не более 1/4 дюйма. Обрезать…

168M Кабельный зажим

Сверхпрочный штампованный медный зажим с одним отверстием для кабеля № 507 или трубки 5/8 «с отверстием 1/4». 96

171 Держатель кабеля

Установите опору для кабеля с винтами для швов шириной до 1/4 дюйма. Поставляется в комплекте с держателем кабеля-петли.

171X Кабельная опора

Установите опору для кабеля с винтами для швов шириной до 1/4 дюйма. Поставляется в комплекте с держателем кабеля-петли.

172X Кабельная опора

Установите опору для кабеля с винтами для швов шириной до 1 дюйма.Поставляется в комплекте с держателем кабеля петли для…

188M Кабельная опора

Медная оборачивающая лента и зажим для крепления кабеля для крепления кабелей через № 506 к трубам до…

188MX Держатель кабеля

Медный оберточный ремешок и зажим для крепления кабеля для крепления кабеля № 507 к трубам с наружным диаметром до 2 дюймов plaudit.com/commons/facelet» xmlns: cc = «http: // xmlns.plaudit.com/core/content «xmlns =» ​​http://www.w3.org/1999/xhtml «> 96

533 Кабельная опора

Опора для медного конькового кабеля шириной 2 дюйма, которая удерживает кабель над крышей. Подходит для всех кабелей №…

564 Винтовой зажим для кабеля

Крепление для кабеля из бронзы с 2 винтами и шпилькой с полной резьбой 3/8 «x 4» в комплекте с нержавеющей сталью.

589 Кабельная опора

Полностью медные кабельные опоры панельного типа для плоских крыш.Кастрюля заливается цементом на работе и переворачивается…

589X Кабельный зажим

Прочный зажим из литой бронзы, используемый для крепления медной защитной трубы № 465X. Используйте три клипа на…

589XG Кабельный зажим

Усиленный зажим из оцинкованной стали для использования с 3/4-дюймовыми ограждениями из ПВХ или металла. plaudit.com/core/content «xmlns =» ​​http: // www.w3.org/1999/xhtml»>96

Скрытые крепления для кабельных перил

Если вы планируете установить систему кабельных ограждений в своем проекте, вам наверняка откроется прекрасный вид. Независимо от того, хотите ли вы иметь возможность видеть со своего балкона второго этажа в гостиной первого этажа или со своей террасы на океан, сохранение этого вида важно.

Кабельные перила

— отличный выбор для этих целей благодаря четким горизонтальным линиям.Но не все комплекты перил для кабелей одинаковы. Многие поставляются с неуклюжими на вид аппаратными средствами, которые кажутся неуместными с таким современным дизайном. У них есть компоненты, которые выступают на высоту до 6 дюймов из стойки, затрудняя обзор, который вы пытаетесь сохранить.

В ответ на эту громоздкую фурнитуру мы разработали комплекты для металлических и деревянных стоек, которые обеспечивают полностью скрытые крепления. Все наши металлические крепления для столбов спроектированы так, чтобы их можно было спрятать внутри столба, что обеспечивает беспрепятственный обзор. В нашей флагманской системе деревянных кабельных ограждений DriveTite используется минималистичное покрытие из нержавеющей стали, чтобы сохранить тот же элегантный внешний вид.

Скрытые крепежные детали ускоряют установку

Мы говорили о том, что скрытые крепления для кабельных перил являются естественным дополнением к открытым концептуальным проектам, но вы можете не знать, что они также могут сократить время установки! Поскольку мы предварительно просверливаем наши металлические стойки для работы с нашими скрытыми системами крепления, все, что вам нужно сделать, это установить стойки и проложить кабель.

Превращение углов в одну стойку вместо двух позволяет сэкономить средства и сделать проект максимально простым. Внизу страницы мы покажем вам, как наш KeyMount Kit позволяет поворачивать углы за одну стойку, удерживая кабели в одной плоскости. Вы можете сделать это на уровне, чтобы выровнять, и даже под углом, чтобы выровнять приложения!

Как спрятаны комплекты перил для кабелей?

В течение многих лет системы наружных ограждений не отличались элегантностью и качеством изготовления, как внутренние системы. Вы даже не мечтаете, чтобы крепежные детали выступали из внутренней лестницы. Но по какой-то причине это было приемлемо на перилах палубы или уличных лестницах.

Скрытые застежки изменили правила игры для наружных ограждений, придав одинаковый уровень мастерства как внешним, так и внутренним пространствам.

Читайте дальше, чтобы узнать больше о трех наборах перил, которые имеют скрытые крепления для столбов перил кабеля.

Комплект для натяжения уровня

Комплекты для натяжения уровня

работают, закрепляя один конец троса внутри стойки.Таким образом, внешний глаз не видит никаких креплений. Ваш комплект Level Tension содержит три различных элемента кабельных ограждений, упрощающие процесс установки и экономящие ваше драгоценное время:

  • Приемник натяжения
  • Обжимной фитинг с резьбой
  • Стальная вставная гильза

Купить комплекты перил для натяжных тросов

Посмотрите анимацию ниже, чтобы увидеть, как эти компоненты сочетаются друг с другом:

Комплект углового натяжения

Комплект для углового натяжения аналогичен комплекту для натяжения уровня, но предназначен для установки на лестнице или в другом угловом приложении.Как и в случае с уровнем, кабели закрепляются внутри стойки. Единственное отличие состоит в том, что в нем используется угловая шайба, которая идет на задней стороне стойки, и используется клейкая втулка. Компоненты комплекта углового натяжения:

  • Приемник натяжения
  • Обжимной фитинг с резьбой
  • Клейкий рукав
  • Угловая шайба

Купить комплекты угловых натяжных тросов

Посмотрите анимацию ниже, чтобы увидеть, как это устанавливается:

Комплект KeyMount

Фитинг KeyMount решает большую проблему с кабельной рейкой. Большинству систем требуется две стойки, чтобы повернуть угол, но KeyMount делает это с помощью всего одной стойки.

Другими словами, это оборудование Key Mount выполняет три функции:

    • Сохранить вид
    • Уменьшить установку дополнительной стойки

В комплект KeyMount входят две детали кабельных перил, что упрощает установку. Обязательно используйте одну из наших публикаций, специально предназначенную для KeyMount Kit (это сообщения «C», «F» и «R»).Мы просверливаем эти стойки с двумя «ушками» вокруг отверстия 5/16 дюйма.

Фитинг KeyMount также имеет «ушки», которые совпадают с ушками на стойке, что позволяет вставлять его в отверстие и затем поворачивать на 90 градусов, чтобы он не выходил. После приложения натяжения к кабелю с помощью комплекта для натяжения уровня или комплекта для натяжения угла на другом конце трассы, фитинг KeyMount будет тянуться к внутренней стенке стойки, следя за тем, чтобы он оставался внутри стойки.

В этот набор входят:

  • Фитинг KeyMount
  • Клейкий рукав

Купить комплект направляющих для кабеля KeyMount

Посмотрите анимацию ниже, чтобы увидеть, как это работает:

Комплект DriveTite

Наборы

DriveTite работают путем фиксации в штуцере цилиндра на внешней стороне стойки.Затем натяжной винт фиксирует штуцер ствола на стойке. Комплект особенно полезен, если у вас есть полые стойки или тонкие стойки, потому что для прочной установки требуется всего 1 ½ дюйма материала основы.

В комплект DriveTite входят четыре элемента перил для кабелей. Эти компоненты делают установку быстрой и простой:

  • Натяжной винт
  • Арматура для ствола
  • Кабельный клин
  • Покрытие поверхности

Купить Комплект внутренних кабельных перил DriveTite

Посмотрите анимацию ниже, чтобы увидеть, как это работает как для горизонтального, так и для углового приложения.

Что дальше?

Если вы хотите приобрести какой-либо из этих комплектов, просто нажмите на текст «Купить» под списком деталей каждого комплекта кабельных перил на этой странице.

Или вы всегда можете поговорить с одним из наших дизайнеров, который с радостью поможет вам спланировать ваш проект. Нажмите кнопку ниже, чтобы заполнить форму помощи по дизайну, или позвоните нам по телефону (574) 742-1030.

Получить предложение

Многоразовые кабельные стяжки | Разъемные кабельные стяжки с крючками и петлями

Home / Кабельные стяжки

КАБЕЛЬНЫЕ СТЯЖКИ НА КРЮЧКАХ И ПЕТЛЯХ

Как один из первых производителей застежек с крючками и петлями, мы помогли стать пионером в разработке системы укладки шнуров и кабелей, включая крепление кабельных стяжек. Наши предложения включают кабельные стяжки, ремни и изделия на заказ. Сегодня Speedtech предлагает один из самых широких ассортиментов кабельных стяжек и специальных стяжек с крючками и петлями, в том числе фирменных продуктов SPEEDWRAP® и VELCRO®.

Не видите стандартный продукт для вашего приложения? Не беспокойтесь, мы являемся ведущим производителем, зарегистрированным в ISO, который может быстро и быстро предоставить индивидуальные стяжки на липучке!

СПЕЦИАЛЬНЫЕ КАБЕЛЬНЫЕ СТЯЖКИ

Наша линейка многоразовых кабельных стяжек включает запатентованную эластичную кабельную стяжку .SPEEDWRAP® Kwik Bandit ™, изготовленный из резины EPDM, может растягиваться, оборачиваться и фиксироваться вокруг практически любого объекта для надежного удержания.

РЕШЕНИЯ ДЛЯ МНОГОРАЗОВЫХ КАБЕЛЬНЫХ СТЯЖЕК ДЛЯ DATA COM, MRO И ДРУГИХ ОТРАСЛЕЙ

Самый большой рынок, который мы обслуживаем, — это электроэнергетика и отрасль передачи данных, где наши многоразовые кабельные стяжки используются для связывания низковольтных кабелей и идентификации проводов, что помогает оптимизировать маршруты. Установщики используют наши крепежи для организации центров обработки данных путем объединения, защиты, маршрутизации и идентификации сетевых кабелей.Speedtech является членом BICSI, предлагая сертифицированные UL и соответствующие требованиям Berry кабельные стяжки монтажникам и подрядчикам.

Мы также поставляем на рынок ТОиР через промышленных дистрибьюторов, таких как Fastenal Company и McMaster-Carr Supply. Эти лучшие в своем классе дистрибьюторы продают наши фирменные кабельные стяжки SPEEDWRAP® Hook & Loop OEM-производителям на строительном, автомобильном и многих других рынках.

Что общего у всех этих клиентов? Им нужна подходящая многоразовая кабельная стяжка для своего применения.

КАЧЕСТВО — СДЕЛАНО В США, СЕРТИФИКАЦИЯ ISO, ПРОМЫШЛЕННЫЙ СОРТ И НЕ ТОЛЬКО

Вместе с другими производителями, которые полагаются на материалы более низкого качества, мы выделяемся своей приверженностью созданию высококачественных крепежных решений промышленного уровня здесь, в США.

Большинство наших кабельных стяжек MADE IN USA с липучкой начинается с материала VELCRO® Brand ONE-WRAP®, который производится на нашем сертифицированном ISO заводе в Расине, штат Висконсин.

Наши предложения по выпуску кабельных стяжек включают продукты, внесенные в списки UL, соответствующие требованиям Berry и сертифицированные ROHS, которым доверяют во многих отраслях промышленности.

Как и во всех продуктах Speedtech, упор делается на качество. От используемого нами текстиля до технологий изготовления или печати, которые мы используем в рамках производственного процесса, сертифицированного ISO, мы уделяем особое внимание производству крепежных изделий коммерческого качества высочайшего качества. Вот почему ведущие промышленные дистрибьюторы и производители оригинального оборудования обращаются к нам, чтобы убедиться, что у них есть надежные многоразовые кабельные стяжки высшего качества для своих клиентов или работы.

Если вы хотите узнать больше о наших производственных линиях, технологиях производства и воспользоваться нашим более чем 25-летним опытом, свяжитесь с нами здесь.

КАБЕЛЬНЫЕ СТЯЖКИ НА ЗАКАЗ

Хотите, чтобы ваше имя или логотип компании были напечатаны на кабельных стяжках с липучкой? Требуется предварительная печать важных маркировок на завязках или ленте, отрезанной по длине? Speedtech предлагает широкий выбор вариантов индивидуальной печати на ваш выбор. Мы используем запатентованный метод печати для печати на кабельных стяжках с липучкой. Чтобы узнать больше, прочитать отзывы клиентов или просмотреть варианты кабельных стяжек с распечаткой, щелкните здесь.

Многоразовые кабельные стяжки, изготовленные по индивидуальному заказу

У нас есть широкий выбор многоразовых кабельных стяжек, в том числе кабельные стяжки с крючками и петлями SPEEDWRAP® и VELCRO® различной ширины, длины и цвета. Наш ассортимент кабельных стяжек включает в себя огнестойкие материалы, низкопрофильные стяжки и многое другое. Если вы не видите галстук, отвечающий требованиям вашего приложения, свяжитесь с нами, и мы изготовим индивидуальные галстуки в соответствии с вашими потребностями.

ПРЕИМУЩЕСТВА многоразовых кабельных стяжек

Замена кабельной стяжки, не предназначенной для многократного использования, может вызвать проблемы. Например, если вам нужно получить доступ к пучку проводов для регулярного обслуживания, вам, скорее всего, придется использовать острый инструмент, чтобы разрезать кабельную стяжку, что может повредить сам кабель.

Пытаясь отреагировать на спрос клиентов на съемные кабельные стяжки, промышленность разработала пластиковые стяжки, которые можно снимать. Проблема с съемными пластиковыми кабельными стяжками заключается в том, что вам нужно вдавить небольшую деталь в головку стяжки, чтобы «хвостовик» высвободился (что может быть трудным и требует много времени). Петлевые кабельные стяжки, такие как SPEEDWRAP® или фирменные стяжки VELCRO®, получили широкое распространение в отрасли. Если вы хотите получить доступ или сохранить жгут проводов, просто откройте фиксатор, добавьте или удалите провода, а затем снова затяните кабельную стяжку.Это более быстрый и безопасный способ связать ценные кабели и защитить ценные сети.

Линия SPEEDWRAP® включает один из самых больших наборов многоразовых кабельных стяжек с липучкой, которые доступны в нескольких цветах, ширине, длине и материалах.

Еще вопросы о кабельных стяжках с крючком и петлей?

Если у вас есть дополнительные вопросы о наших многоразовых стяжках-липучках, свяжитесь с нами или позвоните нам сегодня по телефону (800) 771-3896

SPEEDWRAP® является зарегистрированным товарным знаком Speedtech International, Inc.
VELCRO® является зарегистрированным товарным знаком Velcro Industries BVBA. Используется с разрешения.

Зажимы для проводов и замки для кошельков от ITW Fastex для удобных решений для управления кабелями или проводами

ЗАЖИМЫ ДЛЯ УПРАВЛЕНИЯ ПРОВОДОМ И ЗАМКИ ДЛЯ КОШЕЛЕК

В современных промышленных средах, домашних офисах, бизнесе, а также во многих других областях требуются зажимы для управления огромным количеством проводов и кабелей, необходимых для соединения компьютеров и электроники. Fastex имеет зажимы для крепления проводов, замки для кошельков и ремни для удобного, удобного и упорядоченного размещения проводов.


Самый быстрый и эффективный способ организации проводов, шнуров и кабелей. Просто снимите зажимы с липкой ленты из двух и приклейте на место. Нейлоновые зажимы, признанные UL, приклеиваются к любой гладкой, чистой и твердой поверхности, включая дерево, пластик и металл. Провода, шнур или кабели легко вставляются и выходят, но при этом надежно удерживаются. Гладкие закругленные углы и кромки защищают провода и руки монтажников.Агрессивный клей на основе каучука обеспечивает высокую адгезию. TWINCLIP ™ с экструдированной плоской проволокой обеспечивает самый быстрый и эффективный способ прокладки проводов, кабелей и шнуров. Зажим имеет уникальную концепцию, по два на полоску, что упрощает установку. Чтобы установить зажимы, первый зажим отделяется от съемной бумаги, оставшаяся бумага действует как язычок для пальца, чтобы облегчить снятие второго зажима. Материал TWINCLIP ™ представляет собой ребристый поливинилхлорид с агрессивной липкой лентой на основе вспененного материала на основе каучука.Зажимы

Snap-In доступны в широком диапазоне размеров и конфигураций, чтобы соответствовать требованиям многих приложений. Стандартные защелкивающиеся зажимы поставляются с верхним или боковым входом, с замкнутым контуром или с рычагом для предотвращения выхода проводов. Некоторые стили имеют защелкивающийся замок для фиксации проводов на месте и могут быть разблокированы для изменения конфигурации проводов.

Зажим для проволоки позволяет использовать один зажим с защелкой для крепления жгутов разного диаметра, уменьшая количество номеров деталей, необходимых для каждой сборки.Поставляется с основанием для елки.

Защелкивающиеся зажимы обеспечивают легкую и быструю установку, позволяя открывать и закрывать зажимы в полевых условиях для удобства обслуживания. Этот регулируемый зажим для проводки с храповым механизмом позволяет использовать различные связки.

Эти простые в использовании зажимы скользят по краю панели и надежно фиксируются в подготовленных отверстиях рядом с краем панели. Они требуют минимального зазора. Провода и шнуры легко вставляются и выходят, но при этом надежно удерживаются.

Крепится к панели с помощью винта, Plasti-Rivet® или Canoe Clip®. Зажимы открываются, чтобы легко вставлять или извлекать провода и кабели. Защелкиваются защелками для фиксации проводов и кабелей различных размеров жгутов.

Кабельный зажим обеспечивает надежный способ закрепления жгутов кабелей диаметром до 0,27 [6,8 мм]. Эта деталь может быть установлена ​​с помощью винта или заклепки диаметром до 0,25 [6,3 мм]. Противоскользящие зубцы на внутренней части зажима удерживают монтажное отверстие ровно, а черный нейлоновый материал хорошо сочетается с большинством кабелей.

Наш держатель для проволочных стяжек предназначен для защелкивания с передней стороны панели. Он обеспечивает как гладкий законченный вид передней части панели, так и надежную точку крепления для проволочной стяжки на задней стороне.

ЗАМКИ ДЛЯ КОШЕЛЕК

Защищает и прокладывает пучки проводов, кабелей или трубок из ДСП, дерева, пластика, металла или сжимаемых материалов. Может иметь цветовую маркировку. Этот кошелек для управления проводами надежно связывает и прокладывает провода и шнуры. Он легко вставляется в отверстия панели, изолирует провода и удерживает их вдали от панелей или движущихся частей.Может иметь цветовую маркировку. Новые стойки с замком для кошелька от ITW Fastex ® отличаются легкостью установки и крепления. Они предлагают как меньшие, так и большие диаметры пучков, чем раньше. Обе части вставляются в стандартное отверстие диаметром 0,187 мм с диапазоном толщины панели 0,025–0,90 дюйма.

Основание этой застежки с замком для кошелька фиксируется второстепенным замком. Таким образом, фиксатор кошелька для фиксации троса может изгибаться от 0 ° до 90 ° от основания, обеспечивая фиксацию кабеля по мере необходимости.

Эта новая конструкция позволяет замку кошелька поворачиваться на шарнир под углом 90 и фиксироваться на его основании. Уникальные арочные перемычки в замке кошелька обеспечивают самоцентрирующееся крепление свертка. Эта деталь может быть прикреплена к панели с помощью пластиковой застежки или винта.

Удерживает провода простым скручиванием, которое блокирует концы стяжек. Удерживает диаметр пучка до 2,4 дюйма. Не режет и не истирает провода. Можно открывать для добавления или удаления проводов и повторно включать.

Застежка Heavy Duty Dual Purse Lock Standoff проста в сборке.Эта деталь позволяет закрепить два отдельных пучка проводов, обеспечивая при этом определенное расстояние между ними. Еще одно инновационное решение от ITW Fastex ® .

Этот новый зажим для жгута проводов обеспечивает установку жгута сверху. Деталь защелкивается в отверстии диаметром 0,187 дюйма [4,7 мм] с диапазоном толщины панели от 0,025 дюйма до 0,090 дюйма [0,6 мм 2,3 мм].

РЕМНИ

Эти пластиковые ремни легко адаптируются к диаметру проволоки или жгута шнуров.

Зажимы для управления проводом и солнечное оборудование

Nine Fasteners, Inc. работает в сфере солнечной энергии. Поставляем фурнитуру для установки и сборки компонентов. Эти компоненты представляют собой комбинацию стандартного монтажного оборудования и зажимов для проводки. В настоящее время мы поставляем зажимы для управления проводами ряду известных дистрибьюторов и установщиков солнечных систем по всей стране. Поставляемые нами зажимы для проводов изготовлены из нержавеющей стали 410 или твердой нержавеющей стали 301 ½. Мы можем поставить клипсы в соответствии с вашими требованиями. Если у вас есть особые требования, отправьте их нам, и мы предоставим предложение и, если потребуется, образцы для тестирования.

Как организация проводов продлевает срок службы солнечной батареи

Для солнечных батарей

обычно требуется большая сеть проводов для подключения модулей и передачи электроэнергии. Хотя это часто упускается из виду, эффективное управление этими проводами является важным компонентом правильной установки солнечного оборудования. Конструкция массивов солнечных панелей означает, что вы должны наматывать или соединять кабели предсказуемым образом для обеспечения безопасной и надежной работы, а это может быть сложнее, чем кажется.

Например, радиус изгиба должен контролироваться для каждого провода, чтобы избежать ненужной деформации, и кабели должны находиться вдали от острых краев, которые могут разрезать изоляцию.Погода также представляет угрозу для оголенной проводки, поэтому вам необходимо подумать о способах защиты проводников, находящихся на открытом воздухе, от ущерба окружающей среде.

Тщательно решить эти проблемы сложно, но это гарантирует срок службы солнечной батареи, сводя к минимуму риск возгорания или электрического сбоя. Следует осторожно использовать инструменты и средства поддержки для оптимизации макета каждого массива. Наши зажимы для управления проводами необходимы для этого процесса, позволяя соединять шнуры друг с другом или надежно прикреплять их к перилам.

В Nine Fasteners мы предлагаем зажимы для управления проводом различных форм и размеров, чтобы приспособить их к полному диапазону возможных конфигураций.

Оборудование, необходимое для монтажа солнечных панелей на крыше

Способы крепления крыши различаются в зависимости от формы крыши и основания. Для надежного крепления к наклонной крыше, например, плоской, или асфальтовой кровли по сравнению с резиновой, необходимы разные методы. Даже в пределах одних и тех же категорий систем возможно множество вариантов.Используемое оборудование может немного отличаться в зависимости от этих факторов, но обычно необходимы те же общие компоненты:

  • Направляющие: Металлические опорные направляющие обычно просверливаются в наклонных крышах, хотя возможны конфигурации без направляющих. Затем солнечные панели крепятся к этим рельсам, а не к самой крыше.
  • Болты и винты: Крепежные детали всех видов выполняют важные функции при установке панелей на их опоры и опор на крышу.
  • Хомуты: Зажимы необходимы практически для любого расположения панели солнечных батарей, используемых для крепления панелей к своей системе поддержки специфичны.
  • Зажимы для управления проводами: Эти зажимы из нержавеющей стали обеспечивают оптимальную конфигурацию проводки, предотвращая повреждение электрической системы.

Рекомендации по креплению солнечных панелей

Прежде чем вы сможете определить конкретную процедуру, которая потребуется для установки данной солнечной панели, необходимо принять во внимание ряд факторов.К ним относятся:

  • Уклон и конструкция кровли, включая расположение стропил
  • Кровельный материал
  • Схема расположения проводов, включая углы изгиба, соединения и схемы наматывания
  • Ближайшее местоположение источника электроэнергии

Конкретная процедура монтажа будет зависеть от этих соображений, но общие этапы монтажа остаются прежними:

  1. Определите место для панели. Оптимальное расположение зависит от наклона крыши, но выбирается таким образом, чтобы получить максимальное количество солнечного света.
  2. Установите крепления, перила и другие опорные конструкции . Используйте болты, чтобы прикрепить их к существующим опорам в конструкции крыши (обычно стропилам).
  3. Закрепите панели на креплениях. Этот шаг будет сильно различаться в зависимости от системы крепления, но обычно требует комбинации болтов, винтов и зажимов.
  4. Расположите провода и подключите электричество. Управление проводами становится критически важным на этом этапе, и необходимо позаботиться о том, чтобы закрепить провода в безопасной и функциональной конфигурации.

Восемь причин выбрать нас

  1. Сделано в США
  2. Цены / доступные образцы
  3. Закатанная наружная кромка исключает трение
  4. Изготовлен из нержавеющей стали 410
  5. Наличие инвентаря / быстрая обработка
  6. Запланированные / общие заказы приветствуются
  7. Простота установки
  8. Гибкость дизайна

Фурнитура для солнечных панелей из девяти креплений

Срок службы солнечной панели обычно измеряется десятилетиями, но неправильное управление проводами может поставить под угрозу это. К счастью, Nine Fasteners, Inc. занимается солнечной энергетикой. Мы поставляем обширный ассортимент оборудования для установки и сборки компонентов, включая комбинацию стандартного монтажного оборудования и зажимов для проводов.

Мы поставляем зажимы для управления проводами ряду известных дистрибьюторов и установщиков солнечных систем по всей стране. Поставляемые нами зажимы для проводов изготовлены из нержавеющей стали 410 или твердой нержавеющей стали 301 ½. Мы также можем изготовить зажимы для проводки по индивидуальному заказу. Если у вас есть особые требования, отправьте их нам, и мы предоставим предложение и, если потребуется, образцы для тестирования.

Nine Fasteners, Inc. предлагает монтажное оборудование высшего качества для защиты ваших инвестиций в солнечную энергетику.

Запросите ваше предложение сегодня, чтобы узнать, как мы можем стать вашим комплексным поставщиком солнечного оборудования и помочь сохранить ваши массивы в наилучшем состоянии.

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1306 и 1306-V90 (PDF — 1860 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1307 и 1307-V90 (PDF — 2010 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1461 и 1462 (PDF — 991 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1463 и 2452A (PDF — 1650 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть технические характеристики 1701 (PDF — 632 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть информационные листы по проектам FIRST SOLAR S4 (PDF — 2980 КБ)

, ПОЖАЛУЙСТА, НАЖМИТЕ ЗДЕСЬ, чтобы увидеть технические характеристики проектов FIRST SOLAR S6 (PDF — 693 КБ)
