Контроллер заряда литиевых аккумуляторов: BMS контроллеры

Контроллер заряда литиевых аккумуляторов: BMS контроллеры

Содержание

Простой контроллер заряда Li-Ion аккумуляторов

Этот простейший контроллер заряда я применил в самодельной Bluetooth колонке для заряда батареи из двух Li-Ion аккумуляторов типа 18650. Зарядное устройство выполнено на распространенном регулируемом стабилизаторе напряжения LM317. Достоинства этого зарядного устройства это простота настройки, дешевизна и применение самых распространенных электронных компонентов. Также среди достоинств следует отметить отсутствие высокочастотных помех и наводок, поэтому можно заряжать блютуз колонку, в которой я применил этот контроллер заряда во время воспроизведения музыки. Никаких импульсных помех зарядное устройство не даёт. Недостатком является сравнительно низкий КПД, присущий линейным стабилизаторам напряжения и тока и необходимость установки микросхемы LM317 на радиаторе. По этой причине не рекомендуется устанавливать зарядный ток более 500 — 800 мА. В моей колонке зарядный ток равен 500 мА. В качестве источника питания я применил импульсный сетевой адаптер от старого сетевого хаба на 12В 1А.

Принципиальная схема контроллера заряда для двух Li-Ion аккумуляторов

Описане принципиальной схемы

U1 — микросхема LM317 в корпусе TO220
Q1 — транзистор BC546 (BC547, BC549)
D1 — диод Шоттки на ток 1A и максимальное напряжение 30 — 40 вольт.
С1, С2 — керамический конденсатор на 1 мкф 50В
R1 — Постоянный резистор 1 Ом 0.5 Вт
R3 — Постоянный резистор 470 Ом 0.125 Вт
R4 — Постоянный резистор 2.2 k 0.125 Вт

R2 — Подстроечный резистор 1К

Зарядное устройство основано на регулируемом интегральном стабилизаторе напряжения LM317. На транзисторе Q1 собран узел ограничения тока заряда. С транзистором BC546 и резистором на 1 ом максимальный зарядный ток у меня составляет около 500мА. Нужно помнить, что через этот резистор течет зарядный ток аккумулятора, поэтому если вы планируете заряжать батарею током более 500 мА стоит применить резистор мощностью 1 Вт. максимальный зарядный ток устанавливается подбором этого резистора. Чем меньше сопротивление тем больше зарядный ток и наоборот.

Подстроечным резистором R2 устанавливаем выходное напряжение устройства. То есть то максимальное напряжение, до которого будет заряжена аккумуляторная батарея. Для двух литий ионных аккумуляторов максимальное напряжение равно 8.4 В. Но для большей безопасности и продления срока службы аккумуляторов я бы посоветовал установить это напряжение в районе 8.2 — 8.3 В. Установку этого напряжения нужно производить не подключая аккумулятор. Вместо аккумулятора подключаем к клемам Out+ и Out- резистор сопротивлением 100 ом и вращением движка R2 устанавливаем напряжение 8.2- 8.3 В. Убираем резистор и подключаем к устройству аккумуляторы. Проверяем ток, который течет через батарею и оставляем батарею заряжаться, периодически измеряя на ней напряжение. Зарядный ток будет уменьшаться по мере приближения напряжения на батарее к установленному уровню. Убедитесь что напряжение на каждом из аккумуляторов в конце заряда не превышает 4.

2 вольта. Если даже на одном из аккумуляторов напряжение больше, то придется уменьшить напряжение заряда поворотом движка R2. На этом настройку устройства можно считать законченной

ВНИМАНИЕ! Микросхема LM317 нагревается в процессе заряда аккумуляторов, поэтому ее необходимо устанавливать на небольшом радиаторе.

Печатная плата зарядного устройства была разработана под выводные компоненты в программе DipTrace. Все файлы проекта печатной платы вы можете скачать по ссылке в конце статьи. Плата была изготовлена на моем станке CNC1610 методом гравировки. Как это происходит вы можете посмотреть в видео ролике про самодельную Bluetooth колонку.

Печатная плата зарядного устройства

Скачать проект печатной платы в формате DipTrace

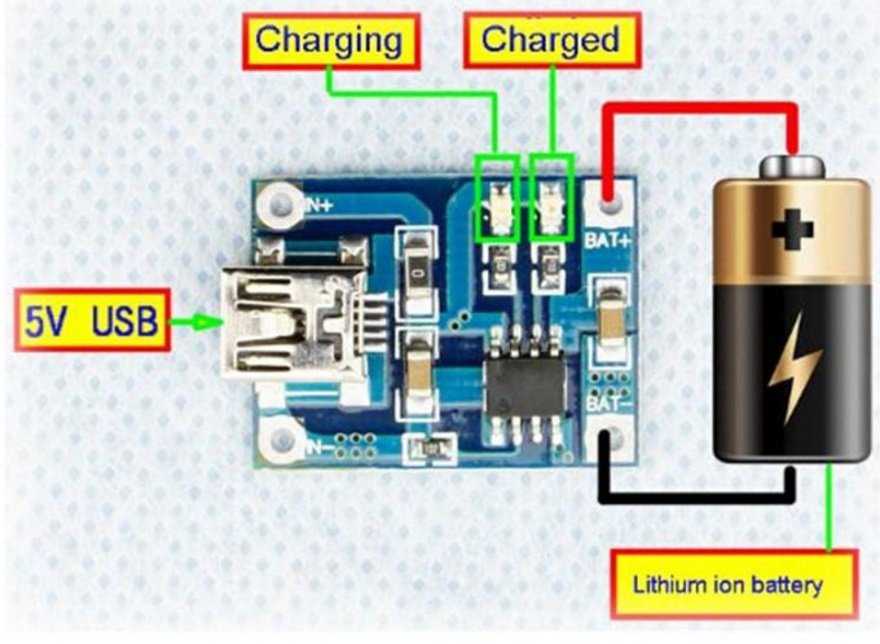

Схема подключения контроллера и литиевого аккумулятора ма. Контроллер заряда Li-ion аккумулятора. Как правильно заряжать литий-ионные аккумуляторы

Покупался лот из десяти штук, для переделки питания кое-каких устройств на li-ion аккумуляторы (сейчас в них используется 3АА аккумулятора ), но в обзоре я покажу другой вариант применения этой платы, который, хоть и не задействует все её возможности.

Просто из этих десяти штук нужны только будут только шесть, а покупать поштучно 6 с защитой и пару без защиты получается менее выгодно.

Основанная на TP4056 плата заряда с защитой для Li-Ion аккумуляторов c током до 1A предназначена для полноценной зарядки и защиты аккумуляторов (к примеру, популярных 18650 ) с возможностью подключения нагрузки. Т.е. данную плату можно легко встроить в различные устройства, такие как фонарики, светильники, радиоприемники и т.д.,с питанием от встроенного литиевого аккумулятора, и заряжать его не вынимая из устройства любой USB-зарядкой через microUSB разъем. Ещё эта плата отлично подойдет для ремонта сгоревших зарядок Li-Ion аккумуляторов.

И так, кучка плат, каждая в индивидуальном пакетике (тут уже конечно меньше чем покупалось )

Выглядит платка вот так:

Можно рассмотреть поближе установленные элементы

Слева microUSB вход питания, питание также продублировано площадками + и — под пайку.

В центре контроллер заряда, Tpower TP4056, над ним пара светодиодов, отображающих либо процесс заряда (красный) либо окончание заряда (синий), под ним резистор R3, изменяя номинал которого можно изменить ток заряда аккумулятора. TP4056 заряжает аккмуляторы по алгоритму CC/CV и автоматически завершает процесс зарядки, если ток заряда снижается до 1/10 от установленного.

Табличка номиналов сопротивления и зарядного тока, согласно спецификации контроллера.


  • R (кОм) — I (mA)

  • 1.2 — 1000

  • 1.33 — 900

  • 1.5 — 780

  • 1.66 — 690

  • 2 — 580

  • 3 — 400

  • 4 — 300

  • 5 — 250

  • 10 — 130

правее стоит микросхема защиты аккумулятора (DW01A), с необходимой обвязкой (электронный ключ FS8205A 25мОм с током до 4А), и на правом краю есть площадки B+ и B- (
будьте внимательны, возможна плата не защищена от переполюсовки ) для подключения аккумулятора и OUT+ OUT- для подключения нагрузки.

С обратной стороны платы нет ничего, так что её можно, например, приклеить.

А теперь вариант применения платы заряда и защиты li-ion аккумуляторов.

Ныне почти во всех видеокамерах любительского формата в качестве источников питания используются li-ion аккумуляторы напряжением 3,7В, т.е. 1S. Вот один из дополнительно купленных аккумуляторов для моей видеокамеры


У меня их несколько, производства (или маркировки ) DSTE модель VW-VBK360 емкостью по 4500мАч (не считая оригинального, на 1790мАч )

Зачем мне столько? Да, конечно, моя камера заряжается от БП с номиналами 5В 2А, и купив отдельно штекер USB и подходящий разъем, я теперь могу её заряжать и от повербанков (и это одна из причин зачем мне, и не только мне, их столько ), да вот только снимать на камеру, к которой ещё и тянется провод — неудобно. Значит надо как-то заряжать аккумуляторы вне камеры.

Я уже показывал в вот такую зарядку

Да-да, это она, с поворачивающейся вилкой американского стандарта

Вот так она легко разделяется

И вот так, в неё вживляется плата заряда и защиты литиевых аккумуляторов

И конечно же, я вывел пару светодиодов, красный — процесс заряда, зеленый — окончание заряда аккумулятора

Вторая плата была установлена аналогично, в зарядку от видеокамеры Sony. Да, конечно, новые модели видеокамер Sony заряжаются от USB, у них даже есть не отсоединяющийся USB-хвостик (глупое на мой взгляд решение ). Но опять же, в полевых условиях, снимать на камеру, к которой тянется кабель от повербанка менее удобно чем без него. Да и кабель должен быть достаточно длинным, а чем длиннее кабель, тем больше его сопротивление и тем больше на нем потери, а уменьшать сопротивление кабеля увеличивая толщину жил, кабель становится более толстым и менее гибким, что не добавляет удобства.

Так что из таких плат для заряда и защиты li-ion аккумуляторов до1А на TP4056 легко можно сделать простое зарядное устройство для аккумулятора своими руками, переделать зарядное устройство на питание от USB, например для зарядки аккумуляторов от повербанка, сделать ремонт зарядного устройства при необходимости.

Все написанное в этом обзоре можно увидеть в видеоверсии:

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует .

Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют .

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого .

Исходя из своего опыта могу сказать, что под контроллером заряда/разряда на самом деле понимают схему защиты аккумулятора от слишком глубокого разряда и, наоборот, перезаряда.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

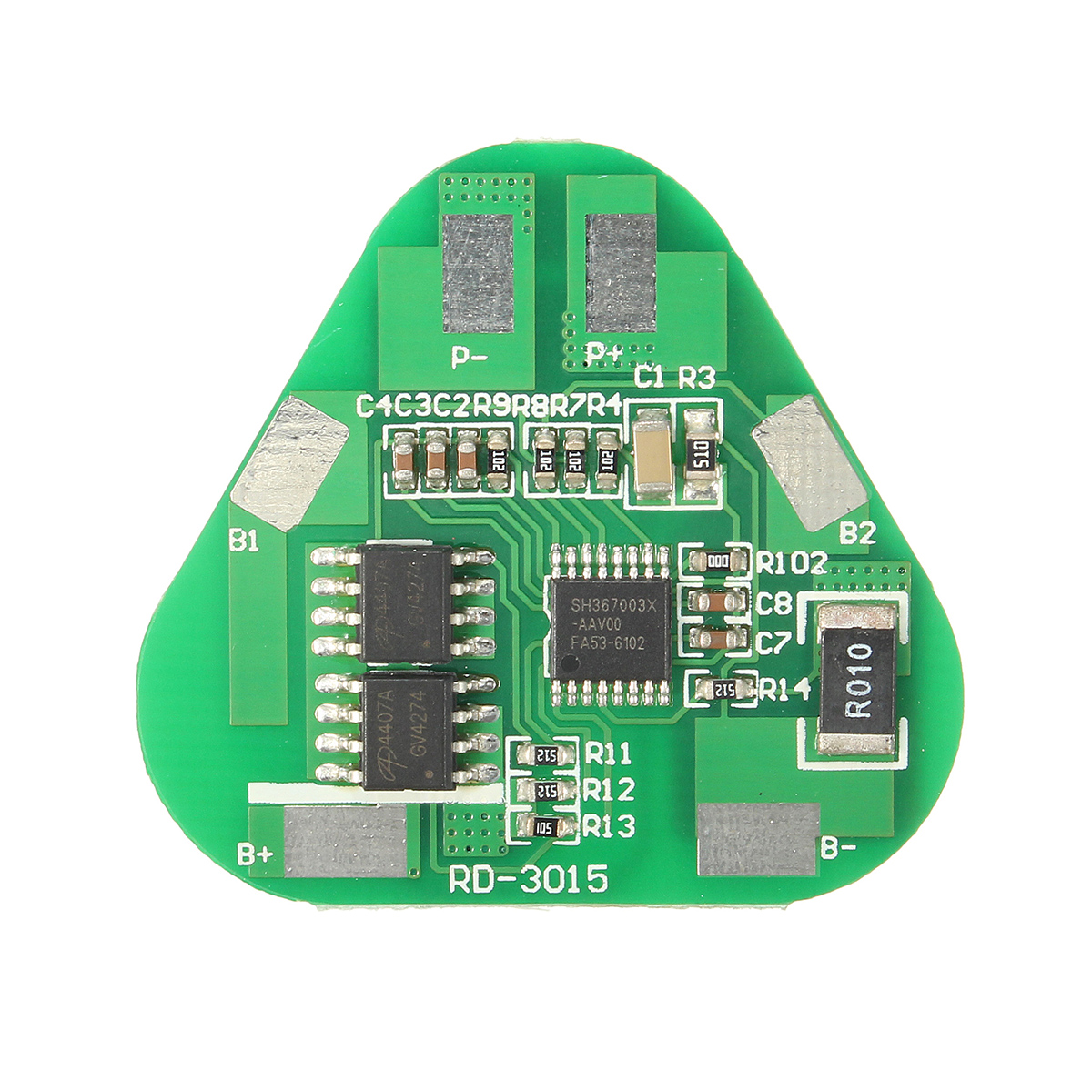

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2.4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241 .

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2.3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T .

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0.2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608 .

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT .

Решение интересно тем, что ключевые MOSFET»ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет ~11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2.6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4. 2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.



Прогресс идет вперед, и на смену традиционно используемым NiCd (никель-кадмиевым) и NiMh (никель-металлогидридным) всё чаще приходят литиевые аккумуляторы.
При сравнимом весе одного элемента, литий имеет большую ёмкость, кроме того, напряжение элемента у них в три раза выше — 3,6 V на элемент, вместо 1,2 V.
Стоимость литиевых аккумуляторов стала приближаться к обычным щелочным батареям, вес и размер намного меньше, да к тому же их можно и нужно заряжать. Производитель говорит, 300-600 циклов выдерживают.
Размеры есть разные и подобрать нужный не составляет труда.
Саморазряд настолько низкий, что лежат годами и остаются заряженными, т.е. устройство остается рабочим когда оно нужно.

«С» значит Capacity

Часто встречается обозначение вида «xC». Это просто удобное обозначения тока заряда или разряда аккумулятора с долях его ёмкости. Образовано от английского слова «Capacity» (вместимость, ёмкость).
Когда говорят о зарядке током 2С, или 0.1С, обычно имеют в виду, что ток должен составлять (2 × емкость аккумулятора)/h или (0.1 × емкость аккумулятора)/h соответственно.
Например, аккумулятор емкостью 720 mAh, для которого ток заряда составляет 0.5С, надо заряжать током 0.5 × 720mAh/h = 360 мА, это относится и к разряду.

А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

Схема простого зарядного устройства на LM317


Рис. 5.


Схема с применением обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2.
Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx.
Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.
Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

Надо снабдить радиатором в зависимости от тока заряда и входного напряжения.
Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

Схема простого зарядного устройства на LTC4054


Рис. 6.


Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).


Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности.
Ток заряда до 800 мА.
Оптимальное напряжение питания от 4,3 до 6 Вольт.
Индикация заряда.
Защита от КЗ на выходе.
Защита от перегрева (снижение тока заряда при температуре больше 120°).
Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R,
где I — ток заряда в Амперах, R — сопротивление резистора в Омах.

Индикатор разрядки литиевого аккумулятора

Вот простая схема, которая зажигает светодиод, когда батарея разряжена и её остаточное напряжение близко к критическому.


Рис. 8.


Транзисторы любые маломощные. Напряжение зажигания светодиода подбирается делителем из резисторов R2 и R3. Схему лучше подключать после блока защиты, чтоб светодиод не разрядил аккумулятор совсем.

Нюанс долговечности

Производитель обычно заявляет 300 циклов, но если заряжать литий всего на 0,1 Вольта меньше, до 4.10 В, то количество циклов возрастает до 600 и даже более.

Эксплуатация и меры предосторожности

Можно с уверенностью сказать, что литий-полимерные аккумуляторы самые «нежные» аккумуляторы из существующих, то есть требуют обязательного соблюдения нескольких несложных, но обязательных правил, из-за несоблюдения которых случаются неприятности.
1. Не доспускается заряд до напряжения, превышающего 4.20 Вольт на банку.
2. Не доспускается короткое замыкание аккумулятора.
3. Не доспускается разряд токами, превышающими нагрузочную способность или нагревающими аккумулятор выше 60°С. 4. Вреден разряд ниже напряжения 3.00 Вольта на банку.
5. Вреден нагрев аккумулятора выше 60°С. 6. Вредна разгерметизация аккумулятора.
7. Вредно хранение в разряженном состоянии.

Невыполнение первых трех пунктов приводит к пожару, остальных — к полной или частичной потере ёмкости.

Из практики многолетнего использования могу сказать, что ёмкость аккумуляторов изменяется мало, но увеличивается внутреннее сопротивление и аккумулятор начинает работать меньше по времени при больших токах потребления — создаётся впечатление, что ёмкость упала.
По этому я обычно ставлю ёмкость побольше, какую позволяют габариты устройства, и даже старые банки, которым лет по десять, работают вполне прилично.

Для не очень больших токов подходят старые аккумуляторы от сотовых.


Из старой ноутбучной батареи можно вытащить много вполне рабочих аккумуляторов формата 18650.

Где я применяю литиевые батареи

Давно переделал шуруповерт и электроотвертку на литий. Пользуюсь этими инструментами нерегулярно. Теперь даже через год неиспользования они работают без подзарядки!

Маленькие батареи ставлю в детские игрушки, часы и т.д., где с завода стояли 2-3 «таблеточных» элемента. Там где нужно ровно 3V добавляю один диод последовательно и получается как раз.

Ставлю в светодиодные фонарики.

В тестер вместо дорогой и малоёмкой «Кроны 9V» установил 2 банки и забыл все проблемы и лишние затраты.

Вообще ставлю везде, где получается, вместо батареек.

Где я покупаю литий и полезности по теме

Продаются . По этой же ссылке найдёте модули зарядок и пр. полезности для самодельщиков.

На счёт ёмкости китайцы обычно врут и она меньше написанной.


Честные Sanyo 18650

И снова устройство для самоделкиных.
Модуль позволяет заряжать Li-Ion аккумуляторы (как защищённые так и незащищённые) от порта USB посредством кабеля miniUSB.

Печатная плата — двусторонний стеклотекстолит с металлизацией, монтаж аккуратный.


Собрана зарядка на базе специализированного контроллера заряда TP4056.
Реальная схема.


Со стороны аккумулятора, устройство ничего не потребляет и его можно оставлять постоянно подключенным к аккумулятору. Защита от КЗ на выходе — есть (с ограничением тока 110мА). Защита от переполюсовки аккумулятора отсутствует.
Питание miniUSB продублировано пятаками на плате.


Работает устройство так:
При подключении питания без аккумулятора, загорается красный светодиод, а синий периодически помаргивает.
При подключении разряженного аккумулятора, красный светодиод гаснет и загорается синий — начинается процесс заряда. Пока напряжение на аккумуляторе меньше 2,9V, ток заряда ограничен величиной 90-100мА. С повышением напряжения выше 2. 9V, ток заряда резко возрастает до 800мА с дальнейшим плавным повышением до номинала 1000мА.
При достижении напряжения 4,1V, ток заряда начинает плавно снижаться, в дальнейшем происходит стабилизация напряжения на уровне 4,2V и после уменьшения зарядного тока до 105мА светодиоды начинают периодически переключаться, показывая окончание заряда, при этом заряд всё равно продолжается с переключением на синий светодиод. Переключение идёт в соответствии с гистерезисом контроля напряжения аккумулятора.
Номинальный ток заряда задаётся резистором 1,2кОм. При необходимости, ток можно уменьшить увеличивая номинал резистора согласно спецификации контроллера.
R (кОм) — I (mA)
10 — 130
5 — 250
4 — 300
3 — 400
2 — 580
1.66 — 690
1.5 — 780
1.33 — 900
1.2 — 1000

Конечное напряжение заряда жёстко задано на уровне 4,2V — т.е. не всякий аккумулятор будет заряжен на 100%
Спецификация контроллера.

Вывод: устройство простое и полезное для выполнения конкретной задачи.

Планирую купить +167 Добавить в избранное Обзор понравился +96 +202

Защита литий-ионных аккумуляторов (Li-ion). Я думаю, что многие из вас знают, что, например, внутри аккумулятора от мобильного телефона имеется ещё и схема защиты (контроллер защиты), которая следит за тем, чтобы аккумулятор (ячейка, банка, итд…) не был перезаряжен выше напряжения 4.2 В, либо разряжен меньше 2…3 В. Также схема защиты спасает от коротких замыканий, отключая саму банку от потребителя в момент короткого замыкания. Когда аккумулятор исчерпывает свой срок службы, из него можно достать плату контроллера защиты, а сам аккумулятор выбросить. Плата защиты может пригодиться для ремонта другого аккумулятора, для защиты банки (у которой нету схем защиты), либо же просто можно подключить плату к блоку питания, и поэкспериментировать с ней.

У меня имелось много плат защиты от пришедших в негодность аккумуляторов. Но поиск в инете по маркировкам микросхем ничего не давал, словно микросхемы засекречены. В инете находилась документация только на сборки полевых транзисторов, которые имеются в составе плат защиты. Давайте посмотрим на устройство типичной схемы защиты литий-ионного аккумулятора. Ниже представлена плата контроллера защиты, собранная на микросхеме контроллера с обозначением VC87, и транзисторной сборке 8814 ():

На фото мы видим: 1 — контроллер защиты (сердце всей схемы), 2 — сборка из двух полевых транзисторов (о них напишу ниже), 3 — резистор задающий ток срабатывания защиты (например при КЗ), 4 — конденсатор по питанию, 5 — резистор (на питание микросхемы-контроллера), 6 — терморезистор (стоит на некоторых платах, для контроля температуры аккумулятора).

Вот ещё один вариант контроллера (на этой плате терморезистор отсутствует), собран он на микросхеме с обозначением G2JH, и на транзисторной сборке 8205A ():

Два полевых транзистора нужны для того, чтобы можно было отдельно управлять защитой при заряде (Charge) и защитой при разряде (Discharge) аккумулятора. Даташиты на транзисторы находились практически всегда, а вот на микросхемы контроллеров — ни в какую!! И на днях вдруг я наткнулся на один интересный даташит на какой-то контроллер защиты литий-ионного аккумулятора ().

И тут, откуда не возьмись, явилось чудо — сравнив схему из даташита со своими платами защиты, я понял: Схемы совпадают, это одно и то же, микросхемы-клоны! Прочитав даташит, можно применять подобные контроллеры в своих самоделках, а поменяв номинал резистора, можно увеличить допустимый ток, который может отдать контроллер до срабатывания защиты.

Модули защиты и контроллеры заряд/разряд для Li-ion аккумуляторов

Для надежной и безопасной работы Li-Ion аккумуляторов важно исключить риск их перезаряда, глубокого разряда и перегрева. Если рабочее напряжение элемента питания выходит за допустимые пределы (2,5–4,2 В), он выходит из строя или теряет свою исходную емкость. Восстановить такие ячейки проблематично. Чтобы уберечь Li-Ion аккумуляторы от перенапряжения, перегрева и других опасных факторов, их оснащают электронными платами защиты.

Модуль защиты литий-ионного аккумулятора выполняет следующие функции:

  1. при критическом разряде разрывает цепь, защищая элемент питания от опасного снижения напряжения;
  2. поддерживает работу элемента питания в безопасном диапазоне напряжений;
  3. оберегает ячейку от токовой перегрузки и короткого замыкания.

Модули защиты Li-Ion аккумуляторов

Часто модули защиты Li-Ion аккумуляторов называют контроллерами заряда-разряда, хотя это разные элементы. Никакие контроллеры заряда-разряда в ячейки не устанавливаются, т.к. управлять процессом разряда не нужно – разрядный ток зависит исключительно от нагрузки. Но в процессе разряда аккумулятора нужно контролировать напряжение на нем, чтобы предотвратить глубокий разряд. Для этого и используется защитный модуль (альтернативное название – электронная плата).

Контроллеры заряда, отслеживающие процесс подзарядки литиевых элементов питания, устанавливаются непосредственно в зарядные устройства. Они задают необходимый ток заряда, определяют длительность его подачи, контролируют нагрев.

Главная задача контроллера – обеспечивать правильную схему подзарядки, обычно по схеме CC/CV – постоянный ток/постоянное напряжение. Контроллер ограничивает зарядный ток и тем самым регулирует количество энергии, поступающей в ячейку за единицу времени. Избыточная энергия проявляется в виде нагрева контроллера. Поэтому он встраивается в зарядное устройство, а не в аккумулятор.

Как работает электронная плата защиты

Модуль защиты 18650 или другого типоразмера отслеживает напряжение на аккумуляторе и в случае его выхода за установленные рамки – размыкает выходные ключи. В результате ячейка отключается от внешней нагрузки или зарядного устройства. Аналогично срабатывает и защита от короткого замыкания – в такой ситуации напряжение резко уменьшается, и срабатывает защита от критического разряда.

Защитная плата в аккумуляторе и контроллер в зарядном устройстве имеют схожий верхний порог срабатывания – около 4,2 В. Но плата полностью отключает ячейку от внешних клемм, а контроллер – переключает в режим стабилизации напряжения и инициирует плавное уменьшение зарядного тока.

Пороговые напряжения

На литий-ионных «банках» формата 18650 часто используются защитные платы с пороговыми напряжениями 2,4 и 4,25 В. Это расширенный диапазон, т.к. рекомендуемые граничные напряжения для самих аккумуляторов составляют 3,0 и 4,2 В. Если на ячейки ставятся платы с такими же значениями, это приводит к искусственному занижению емкости и преждевременному отключению схемы – до того, как аккумулятор отдал или восполнил запас энергии.

При корректной эксплуатации аккумулятора 18650 модуль защиты вообще не срабатывает – в этом нет надобности. Уровень заряда контролирует зарядное устройство, а процесс разряда – нагрузка. При мощной нагрузке потребляются высокие токи, и выходное напряжение элемента питания начинает сильнее зависеть от внутреннего сопротивления. Производители раздвигают границы допустимых напряжений в платах защиты, чтобы аккумуляторы могли использоваться при нагрузках разной мощности.

Выводы

Модули защиты привариваются точечной сваркой к контактам аккумуляторов 18650 и оберегают их от глубокого разряда, размыкая выходные ключи. В целом процесс разряда зависит от нагрузки. Контроллер заряда встраивается в зарядные устройства и отвечает за подачу нужного зарядного тока, прекращение его подачи, отслеживание уровня нагрева. Но при использовании аккумуляторов не стоит полагаться только на встроенные схемы защиты. Нужно соблюдать рекомендованные производителем условия эксплуатации и не доводить источники питания до критических условий.

Обзор аккумуляторных батарей для электроинструментов представлен здесь.

Модуль заряда Li-ION аккумулятора на чипе TP4056 из Китая

Вот такую весьма полезную штуку я сегодня получил на почте. Посылка пришла с aliexpress. Это, небольших размеров, плата содержит контроллер заряда Li-Ion аккумуляторов TP4056 (Datasheet). Микросхема имеет индикацию процесса заряда и сама отключает аккумулятор при достижении напряжения на нем 4,2 В.
Универсальная плата-зарядка+защита TP4056 для Li-Ion аккумуляторов c током до 1A предназначена как для полноценной зарядки Li-Ion аккумуляторов (например типоразмера 18650) так и с дополнительной возможностью одновременно питать подключенную нагрузку.

Т.е. плату можно встраивать в разные устройства (фонарики, разнообразную электронику) с питанием от аккумулятора 18650 и аккумулятор можно будет заряжать любой зарядкой с разьемом micro-USB не вынимая его из устройства. Также плата отлично подходит для недорогого ремонта различных сгоревших зарядок для Li-Ion аккумуляторов, встраивая ее в их корпус. Подключение к зарядке осуществляется через имеющийся на плате стандартный разъём micro-USB или через дублирующие контакты + и —. Подключение аккумулятора к контактам B+ и B-. В случае необходимости подключения нагрузки она подключается к контактам OUT+ и OUT-. Красный светодиод на плате это индикация заряда аккумулятора, синий — индикация окончания заряда аккумулятора. Напряжение заряда фиксировано на уровне 4,19 В, а ток заряда может быть задан с помощью одного резистора R3. Его номинал можно поменять согласно таблице:

Сопротивление резистора (кОм) Ток зарядки аккумулятора (mA)
10 130
5 250
4 300
3 400
2 580
1,66 590
1,5 780
1,33 900
1,2 1000

Рекомендуется рассчитывать сопротивление данного резистора на ток до 40% от емкости чаще всего заряжаемых аккумуляторов.

Размеры самого модуля: 27x17x4мм

Подробнее на фото:

Микросхема TP4056 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов с тепловой защитой в корпусе SOP 8. Малое количество внешних компонентов делают TP4056 идеально подходящей для портативных устройств с током до 1А. Кроме того, TP4056 может работать в USB адаптерах. TP4056 автоматически завершает цикл зарядки, когда ток заряда снижается до 1/10th.

Ток зарядки: 1А (регулируемый)

Погрешность: 1,5%

Входное напряжение: DC 4.5V-5.5V

Индикатор зарядки: Красный — идет зарядка, Синий — готов.

Входной интерфейс: Micro USB

Защита от токовой перегрузки: да Защита от перезаряда аккумулятора: да, при 4,19 В

Защита от переразряда аккумулятора: да, при 2,39 В

Защита от переполюсовки аккумулятора: есть (кратковременная, схема сильно нагревается)

Возможность заряжать защищенные аккумуляторы: да

Рабочая температура: -10 ° C до +85 ° C

Купить зарядный модуль

Линейные регуляторы контроллеров зарядки Li-ion аккумуляторов.



На пути миниатюризации гаджетов всегда возникают две неразрывно связанные проблемы: отвод рассеиваемой мощности и малые габариты, в которые необходимо все это упаковать. Минимизация уровня тепловыделения — один из важных приоритетов при разработке. Одним из источников тепла является контроллер зарядного устройства, встроенного в мобильный прибор аккумулятора.

Литиево-ионный аккумулятор, отличается наилучшими показателями среди ряда других химических источников электроэнергии, предназначенных для использования в портативных приложениях. Емкость его выросла, существенно улучшены и другие характеристики — это позволило расширить функциональные возможности портативных устройств, но базовый принцип его работы и алгоритм зарядки мало изменились.
Одна из проблем, возникающих при зарядке большим током, — это тепловыделение. Но это не то неизбежное выделение тепла, связанное с накоплением энергии в аккумуляторе для последующего ее использования, а то тепловыделение, вызванное нагревом кристалла ИС контроллера зарядки. Для уменьшения нежелательного нагрева кристалла в процессе зарядки аккумулятора, используются контроллеры с импульсным регулированием, их применение позволяет и потенциально уменьшить продолжительность зарядки.

В контроллерах зарядки, созданных на базе линейных регуляторов с разделением путей протекания токов нагрузки и зарядки (PowerPath Technology) возможны следующие варианты:

  • в случае небольшого тока нагрузки напряжение VOUT равно почти 5 В (VIN), а напряжение на аккумуляторе VBAT= 3,7В. При этом линейный регулятор контроллера зарядки используется неэффективно;

  • при большом токе через нагрузку к ней дополнительно подключается аккумулятор и при VIN=5В, VOUT= VBAT= 3,7 В . В этом случае неэффективно используется проходной транзистор контроллера зарядки. И в первом, и во втором случаях сохраняется величина падения напряжения на элементах регулирования VIN– VOUT= 1,3 В или VOUT– VBAT=1,3 В, что и приводит к нежелательной потере мощности.

    На рис. 1 показана структурная схема контроллера зарядки в которой для подключения аккумулятора к нагрузке используется устройство, выполняющее функции «идеального» диода.



Рис. 1. Структурная схема устройства зарядки с разделением направлений протекания токов зарядки и нагрузки.

Широко применяемые диоды Шоттки отличаются по сравнению с другими полупроводниковыми диодами малым прямым падением напряжения и высокой скоростью переключения. При использовании этого диода в качестве полупроводникового ключа, например, в схемах автоматического подключения к нагрузке аккумулятора или сетевого адаптера, как правило, применяется простая схема монтажного «ИЛИ», недостатком которой является сравнительно большое падение напряжения на диоде. При повышении тока нагрузки растут и потери мощности на нем.

Для решения этой проблемы можно с использовать в качестве диода МОП-транзистор. Специалисты компании Linear Technology предложили также способ определения момента переключения «идеального» диода в закрытое и открытое состояния. Для этого осуществляется измерение падения напряжения между истоком (анодом) и стоком (катодом) транзистора (МОП-транзистор с каналом N-типа).

В момент подключения входного напряжения (если входное напряжение больше выходного), ток через защитный диод транзистора течет в нагрузку. Транзистор открывается, и падение напряжения на нем равно ток умноженный на сопротивление перехода сток-исток (U=I*R — это напряжение обычно примерно в десять раз ниже, чем падение напряжения на диоде Шоттки). Если напряжение на аноде ниже, чем на катоде, транзистор закрывается.
Для мониторинга падения напряжения на транзисторе используется специальный усилитель. Падение напряжения между стоком и истоком открытого транзистора поддерживается с помощью специального следящего усилителя на уровне 25 мВ. При росте тока нагрузки повышается также и управляющее напряжение на затворе транзистора, и соответственно, снижается сопротивление открытого канала. Таким способом падение напряжения на транзисторе поддерживается почти постоянным на уровне 25 мВ.
Предложенный метод управления МОП-транзистором позволяет реализовать плавное переключение транзистора и даже при небольших токах нагрузки получить минимальную разницу напряжения между стоком и истоком.





Контроллер заряда Li-ion аккумулятора: vladikoms — LiveJournal

Приехали миниатюрные платы контроллеров заряда для литий-ионного аккумулятора. Судя по количеству заказов-отзывов на aliexpress, вещица мегапопулярная. Я тоже не удержался и заказал 3 шт. на общую сумму в 1$. Тем более родственники давно просили починить светодиодный фонарь с неисправным кислотным аккумулятором. Чинить буду позже, а пока провел тестирование и немного поразмышлял.



Собственно, подробное описание самой платы можно посмотреть тут. Даташит на контроллер тоже имеется. Поэтому не буду повторяться. От себя лишь добавлю, что при токе заряда 1 А микросхема контроллера ощутимо греется, в связи с этим перепаял задающий резистор R3 на 2.4 кОм, ток снизился до 550 мА. После переделки плата стала греться где-то до 60 градусов, что вполне терпимо.

Проверил режимы защиты от КЗ в нагрузке и от глубокого разряда аккумулятора. Все работает как и заявлено. При напряжении на аккумуляторе ниже 2.5 В, нагрузка благополучно отключается.

Заряд сильно разряженного аккумулятора (U < 3 В), происходит малым током и только при достижении напряжения 3 В, включается зарядка номинальным током. На аккумуляторе с заявленной ёмкостью 3 А*ч данный процесс занимает время порядка 1 минуты. В этом режиме нагрузка должна быть отключена, иначе заряд аккумулятора происходить не будет. Данную особенность необходимо учитывать если вдруг захочется собрать маломощный низковольтный источник бесперебойного питания. При этом, в случае глубокого разряда аккумулятора, плата автоматически отключит потребителя, а вот его последующее включение необходимо обеспечить только при достижении U > 3.6 В. Но еще нужно рассчитывать ток потребления, дабы создать нормальные условия заряда. Возможно есть еще какие-то «подводные камни», которые не видны на первый взгляд. Например, как поведёт себя аккумулятор в режиме постоянно приложенного напряжения и/или хронического недозаряда?

Если закоротить выход, срабатывает защита и даже после устранения КЗ необходимо отключать нагрузку, только после этого произойдёт сброс защиты. Еще на плате отсутствует вывод для подключения аккумуляторного термодатчика, хотя контроллер предусматривает такую возможность. При большом желании можно подпаяться, но было бы значительно лучше если бы была нормальная контактная площадка и оставлено место для впаивания резистивного делителя.

Лирическое отступление. Несколько лет назад я столкнулся с дефицитом малогабаритных низковольтных ламп накаливания, предвидя что дальше будет только хуже, случайно увидев в продаже, сразу закупил их оптом. На фото лампочка китайского производства 3.8 В, 0.3 А. После непродолжительного свечения обратил внимание что колба закоптилась изнутри! Никогда ранее такого не наблюдал

Ltc4054 контроллер заряда литиевых аккумуляторов. Стоит ли самому делать контроллер заряда для литиевого аккумулятора. Как заряжать литиевые батарейки

Специализированные микросхемы TC4054, STC4054, LTC4054 (контроллеры питания) идентичны и различаются лишь производителем и ценой. Их большой плюс — малое количество обвязки — всего 2 пассивных элемента. По желанию можно включить светодиод с ограничительным резистором, который будет индицировать процесс заряда: горит при заряде и гаснет по его окончании.

Напряжение питания микросхемы лежит в пределах 4.25 — 6.5 вольт, таким образом ЗУ на этой микросхеме можно питать от USB разъёмов (кстати, на основе этих микросхем и построено большинство простых зарядок питаемых от USB). Заряжает до 4.2 В с максимальным током до 800 мА. Имеет защиту от к.з. на выходе и от перегрева.

Такие микросхемы можно обнаружить, например, на платах телефонов от Samsung (модели X100, C100, С110, E700, E800, E820, P100, P510 и некоторых других). Микросхема выпускается в небольшом корпусе, но паять её относительно удобно. Маркировка на корпусе может быть «LTH7» или «LTADY».

Цоколёвка микросхемы:

Схема зарядного на TC4054

Вот схема ЗУ на основе этой микросхемы. Ток заряда задается резистором R2 по формуле I = 1000 / R2 , где I — ток в амперах, R2 — сопротивление в омах.

Следует заметить, что при высоких токах заряда микросхема весьма ощутимо греется и оптимальным для неё будет ток заряда 300 мА (при сопротивлении R2 = 3 кОм). При перегреве микросхемы встроенная схема защиты автоматически снижает ток в нагрузке!

Корпус микросхемы не предназначен для установки её на радиатор, поэтому производитель рекомендует оставлять на печатной плате вокруг нее большое количество меди (особенно на общем «земляном» и на 3-м выводах) и делать на печатной плате по возможности более широкие дорожки.

В некоторых источниках встречалась субъективная информация о том, что микросхемы в корпусе LTH7 в отличие от LTADY могут «поднять» сильно севший аккумулятор даже с напряжение меньше 2.9 вольт, но у меня лично не было возможности проверить эту информацию.

Аналоги TC4054

У этой микросхемы существует множество аналогов (по данным справочной литературы):

MCP73831, TB4054, QX4054, TP4054, SGM4054, ACE4054, LP4054, U4054, BL4054, WPM4054, IT4504, Y1880, PT6102, PT6181, VS6102, HX6001, LC6000, LN5060, CX9058, EC49016, CYT5026, Q7051…

Естественно перед использованием аналогов, рекомендуется сверяться с их даташитами ().

Аккумулятор – распространённый источник питания различных мобильных устройств, гаджетов, роботов… Без него класс портативных устройств, наверное, бы не существовал или был бы не узнаваемым. Одними из самых современных типов аккумуляторов по праву можно считать литий-ионные и литий-полимерные. Но устройство отработало, аккумулятор скушало, теперь нужно воспользоваться его главным отличием от простых батарей – зарядить.

В статье будет кратко рассказано о двух распространенных микросхемах (точнее об одной распространённой LTC4054 и её аналогичной замене STC4054) заряда одно баночных Li-ion аккумуляторов.

Эти микросхемы идентичны, разница только в производителе и в цене. Ещё один огромный плюс – малое количество обвязки – всего 2 пассивных компонента: входной 1 мкФ конденсатор и токозадающий резистор. По желанию можно добавить светодиод – индикатор статуса процесса заряда, горит – зарядка идёт, погас – заряд окончен. Напряжение питания 4.25-6.5 В, т.е. питается зарядка от привычных 5В, не даром на основе этих микросхем построено большинство простых зарядок питаемых от USB. Заряжает до 4.2В. Максимальный ток 800мА.

Основа платы микросхема зарядки LTC4054 или STC4054. Входной конденсатор емкостью 1мкФ типоразмера 0805. Токозадающий резистор 0805, сопротивление рассчитывается ниже. И светодиод 0604 или 0805 с токоограничивающим резистором типоразмера 0805 на 680Ом.

Резистор (или ток заряда) рассчитывается по следующим формулам:

Т.к. Vprog=~1В, получаем следующие упрощенные формулы

Некоторые примеры расчета:

I, мА R, кОм
10010
2124,7
5002
7701,3

На последок пара фоток варианта самодельной USB зарядки для литий полимерных аккумуляторов маленького вертолётика.


Прогресс идет вперед, и на смену традиционно используемым NiCd (никель-кадмиевым) и NiMh (никель-металлогидридным) всё чаще приходят литиевые аккумуляторы.
При сравнимом весе одного элемента, литий имеет большую ёмкость, кроме того, напряжение элемента у них в три раза выше — 3,6 V на элемент, вместо 1,2 V.
Стоимость литиевых аккумуляторов стала приближаться к обычным щелочным батареям, вес и размер намного меньше, да к тому же их можно и нужно заряжать. Производитель говорит, 300-600 циклов выдерживают.
Размеры есть разные и подобрать нужный не составляет труда.
Саморазряд настолько низкий, что лежат годами и остаются заряженными, т.е. устройство остается рабочим когда оно нужно.

«С» значит Capacity

Часто встречается обозначение вида «xC». Это просто удобное обозначения тока заряда или разряда аккумулятора с долях его ёмкости. Образовано от английского слова «Capacity» (вместимость, ёмкость).
Когда говорят о зарядке током 2С, или 0.1С, обычно имеют в виду, что ток должен составлять (2 × емкость аккумулятора)/h или (0.1 × емкость аккумулятора)/h соответственно.
Например, аккумулятор емкостью 720 mAh, для которого ток заряда составляет 0.5С, надо заряжать током 0.5 × 720mAh/h = 360 мА, это относится и к разряду.

А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

Схема простого зарядного устройства на LM317


Рис. 5.


Схема с применением обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2.
Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx.
Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.
Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

Надо снабдить радиатором в зависимости от тока заряда и входного напряжения.
Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

Схема простого зарядного устройства на LTC4054


Рис. 6.


Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).


Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности.
Ток заряда до 800 мА.
Оптимальное напряжение питания от 4,3 до 6 Вольт.
Индикация заряда.
Защита от КЗ на выходе.
Защита от перегрева (снижение тока заряда при температуре больше 120°).
Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R,
где I — ток заряда в Амперах, R — сопротивление резистора в Омах.

Индикатор разрядки литиевого аккумулятора

Вот простая схема, которая зажигает светодиод, когда батарея разряжена и её остаточное напряжение близко к критическому.


Рис. 8.


Транзисторы любые маломощные. Напряжение зажигания светодиода подбирается делителем из резисторов R2 и R3. Схему лучше подключать после блока защиты, чтоб светодиод не разрядил аккумулятор совсем.

Нюанс долговечности

Производитель обычно заявляет 300 циклов, но если заряжать литий всего на 0,1 Вольта меньше, до 4.10 В, то количество циклов возрастает до 600 и даже более.

Эксплуатация и меры предосторожности

Можно с уверенностью сказать, что литий-полимерные аккумуляторы самые «нежные» аккумуляторы из существующих, то есть требуют обязательного соблюдения нескольких несложных, но обязательных правил, из-за несоблюдения которых случаются неприятности.
1. Не доспускается заряд до напряжения, превышающего 4.20 Вольт на банку.
2. Не доспускается короткое замыкание аккумулятора.
3. Не доспускается разряд токами, превышающими нагрузочную способность или нагревающими аккумулятор выше 60°С. 4. Вреден разряд ниже напряжения 3.00 Вольта на банку.
5. Вреден нагрев аккумулятора выше 60°С. 6. Вредна разгерметизация аккумулятора.
7. Вредно хранение в разряженном состоянии.

Невыполнение первых трех пунктов приводит к пожару, остальных — к полной или частичной потере ёмкости.

Из практики многолетнего использования могу сказать, что ёмкость аккумуляторов изменяется мало, но увеличивается внутреннее сопротивление и аккумулятор начинает работать меньше по времени при больших токах потребления — создаётся впечатление, что ёмкость упала.
По этому я обычно ставлю ёмкость побольше, какую позволяют габариты устройства, и даже старые банки, которым лет по десять, работают вполне прилично.

Для не очень больших токов подходят старые аккумуляторы от сотовых.


Из старой ноутбучной батареи можно вытащить много вполне рабочих аккумуляторов формата 18650.

Где я применяю литиевые батареи

Давно переделал шуруповерт и электроотвертку на литий. Пользуюсь этими инструментами нерегулярно. Теперь даже через год неиспользования они работают без подзарядки!

Маленькие батареи ставлю в детские игрушки, часы и т.д., где с завода стояли 2-3 «таблеточных» элемента. Там где нужно ровно 3V добавляю один диод последовательно и получается как раз.

Ставлю в светодиодные фонарики.

В тестер вместо дорогой и малоёмкой «Кроны 9V» установил 2 банки и забыл все проблемы и лишние затраты.

Вообще ставлю везде, где получается, вместо батареек.

Где я покупаю литий и полезности по теме

Продаются . По этой же ссылке найдёте модули зарядок и пр. полезности для самодельщиков.

На счёт ёмкости китайцы обычно врут и она меньше написанной.


Честные Sanyo 18650

Понравились мне мелкие микросхемы для простых зарядных устройств. покупал я их у нас в местном оффлайн магазине, но как назло они там закончились, их долго везли откуда то. Глядя на эту ситуацию, я решил заказать себе их небольшим оптом, так как микросхемы довольно неплохие, и в работе понравились.
Описание и сравнение под катом.

Я не зря написал в заголовке про сравнение, так как за время пути собачка могла подрасти микрухи появились в магазине, я купил несколько штук и решил их сравнить.
В обзоре будет не очень много текста, но довольно много фотографий.

Но начну как всегда с того, как мне это пришло.
Пришло в комплекте с другими разными детальками, сами микрухи были упакованы в пакетик с защелкой, и наклейкой с названием.

Данная микросхема представляет собой микросхему зарядного устройства для литиевых аккумуляторов с напряжением окончания заряда 4.2 Вольта.
Она умеет заряжать аккумуляторы током до 800мА.
Значение тока устанавливается изменением номинала внешнего резистора.
Так же она поддерживает функцию заряда небольшим током, если аккумулятор сильно разряжен (напряжение ниже чем 2.9 Вольта).
При заряде до напряжения 4.2 Вольта и падении зарядного тока ниже чем 1/10 от установленного, микросхема отключает заряд. Если напряжение упадет до 4.05 Вольта, то она опять перейдет в режим заряда.
Так же имеется выход для подключения светодиода индикации.
Больше информации можно найти в , у данной микросхемы существует гораздо более дешевый .
Причем он более дешевый у нас, на Али все наоборот.
Собственно для сравнения я и купил аналог.

Но каково же было мое удивление когда микросхемы LTC и STC оказались на вид полностью одинаковыми, по маркировке обе — LTC4054.

Ну может так даже интереснее.
Как все понимают, микросхему так просто не проверить, к ней надо еще обвязку из других радиокомпонетов, желательно плату и т.п.
А тут как раз товарищ попросил починить (хотя в данном контексте скорее переделать) зарядное устройство для 18650 аккумуляторов.
Родное сгорело, да и ток заряда был маловат.

В общем для тестирования надо сначала собрать то, на чем будем тестировать.

Плату я чертил по даташиту, даже без схемы, но схему здесь приведу для удобства.

Ну и собственно печатная плата. На плате нет диодов VD1 и VD2, они были добавлены уже после всего.

Все это было распечатано, перенесено на обрезок текстолита.
Для экономии я сделал на обрезке еще одну плату, обзор с ее участием будет позже.

Ну и собственно изготовлена печатная плата и подобраны необходимые детали.

А переделывать я буду такое зарядное, наверняка оно очень известно читателям.

Внутри него очень сложная схема, состоящая из разъема, светодиода, резистора и специально обученных проводов, которые позволяют выравнивать заряд на аккумуляторах.
Шучу, зарядное находится в блочке, включаемом в розетку, а здесь просто 2 аккумулятора, соединенные параллельно и светодиод, постоянно подключенный к аккумуляторам.
К родному зарядному вернемся позже.

Спаял платку, выковырял родную плату с контактами, сами контакты с пружинами выпаял, они еще пригодятся.

Просверлил пару новых отверстий, в среднем будет светодиод, отображающий включение устройства, в боковых — процесс заряда.

Впаял в новую плату контакты с пружинками, а так же светодиоды.
Светодиоды удобно сначала вставить в плату, потом аккуратно установить плату на родное место, и только после этого запаять, тогда они будут стоять ровно и одинаково.

Плата установлена на место, припаян кабель питания.
Собственно печатная плата разрабатывалась под три варианта запитки.
2 варианта с разъемом MiniUSB, но в вариантах установки с разных сторон платы и под кабель.
В данном случае я сначала не знал, какбель какой длины понадобится, потому запаял короткий.
Так же припаял провода, идущие к плюсовым контактам аккумуляторов.
Теперь они идут по раздельным проводам, для каждого аккумулятора свой.

Вот как получилось сверху.

Ну а теперь перейдем к тестированию

Слева на плате я установил купленную на Али микруху, справа купленную в оффлайне.
Соответственно сверху они будут расположены зеркально.

Сначала микруха с Али.
Ток заряда.

Теперь купленная в оффлайне.

Ток КЗ.
Аналогично, сначала с Али.

Теперь из оффлайна.



Налицо полная идентичность микросхем, что ну никак не может не радовать:)

Было замечено, что при 4.8 Вольта ток заряда 600мА, при 5 Вольт падает до 500, но это проверялось уже после прогрева, может так работает защита от перегрева, я еще не разобрался, но ведут себя микросхемы примерно одинаково.

Ну а теперь немного о процессе зарядки и доработке переделки (да, даже так бывает).
С самого начала я думал просто установить светодиод на индикацию включенного состояния.
Вроде все просто и очевидно.
Но как всегда захотелось большего.
Решил, что будет лучше, если во время процесса заряда он будет погашен.
Допаял пару диодов (vd1 и vd2 на схеме), но получил небольшой облом, светодиод показывающий режим заряда светит и тогда, когда нет аккумулятора.
Вернее не светит, а быстро мерцает, добавил параллельно клеммам аккумулятора конденсатор на 47мкФ, после этого он стал очень коротко вспыхивать, почти незаметно.
Это как раз тот гистерезис включения повторной зарядки, если напряжение упало ниже 4.05 Вольта.
В общем после этой доработки стало все отлично.
Заряд аккумулятора, светит красный, не светит зеленый и не светит светодиод там, где нет аккумулятора.

Аккумулятор полностью заряжен.

В выключенном состоянии микросхема не пропускает напряжение на разъем питания, и не боится закоротки этого разъема, соответственно не разряжает аккумулятор на свой светодиод.

Не обошлось и без измерения температуры.
У меня получилось чуть более 62 градусов после 15 минут заряда.

Ну а вот так выглядит полностью готовое устройство.
Внешние изменения минимальны, в отличие от внутренних. Блок питания на 5 /Вольт 2 Ампера у товарища был, и довольно неплохой.
Устройство обеспечивает тока заряда 600мА на канал, каналы независимые.

Ну а так выглядело родное зарядное. Товарищ хотел попросить меня поднять в нем зарядный ток. Оно и родного то не выдержало, куда еще поднимать, шлак.

Резюме.
На мой взгляд, для микросхемы за 7 центов очень неплохо.
Микросхемы полностью функциональны и ничем не отличаются от купленных в оффлайне.
Я очень доволен, теперь есть запас микрух и не надо ждать, когда они будут в магазине (недавно опять пропали из продажи).

Из минусов — Это не готовое устройство, потому придется травить, паять и т.п., но при этом есть плюс, можно сделать плату под конкретное применение, а не использовать то, что есть.

Ну и в тоге получить рабочее изделие, изготовленное своими руками, дешевле чем готовые платы, да еще и под свои конкретные условия.
Чуть не забыл, даташит, схема и трассировка —

80V Buck-Boost Контроллер заряда свинцово-кислотных и литиевых аккумуляторов активно определяет истинную максимальную точку мощности в приложениях солнечной энергии

В солнечных энергетических системах основная часть расходов приходится на панель и батареи. Любое экономичное решение для солнечной энергии максимально увеличивает использование емкости и срок службы этих компонентов. Например, высококачественное зарядное устройство увеличивает время работы аккумулятора, снижает требования к емкости и продлевает срок службы аккумулятора, сводя к минимуму затраты на обслуживание и замену.Точно так же использование контроллера постоянного / постоянного тока, который извлекает максимальную доступную энергию из солнечной панели, снижает размер и стоимость необходимых панелей.

LT8490 — это контроллер заряда для свинцово-кислотных и литиевых батарей, которые могут питаться от солнечной панели или источника постоянного напряжения. Он включает в себя истинное отслеживание точки максимальной мощности (MPPT) для солнечных панелей и оптимизированные встроенные алгоритмы зарядки аккумуляторов для различных типов аккумуляторов — разработка прошивки не требуется. Номиналы входа и выхода 80 В позволяют использовать LT8490 с панелями, содержащими до 96 ячеек последовательно.Силовой каскад использует четыре внешних N-канальных полевых МОП-транзистора и одну катушку индуктивности в понижающе-повышающей конфигурации. В отличие от большинства контроллеров заряда, повышенно-понижающая конфигурация позволяет зарядному устройству эффективно работать с напряжениями панели, которые ниже, выше или равны напряжению батареи. Минимальное напряжение панели 6В.

Батареи живут дольше и работают дольше, если алгоритм заряда оптимизирован для типа батареи. Аналогичным образом, высокопроизводительное зарядное устройство MPPT, которое отслеживает точку максимальной мощности солнечной панели в условиях полутени, позволяет использовать солнечную панель меньшего размера и по более низкой цене.Создание зарядного устройства с дискретными компонентами для выполнения всех этих задач было бы дорогостоящим и трудоемким, обычно требуя микроконтроллера, высокопроизводительного импульсного регулятора и длительного цикла разработки встроенного программного обеспечения.

LT8490 — это контроллер зарядного устройства MPPT с длинным списком функций, включая:

  • Встроенный алгоритм MPPT (разработка прошивки не требуется) значительно сокращает время вывода на рынок
    • Встроенный понижающий-повышающий контроллер
  • позволяет V IN быть выше, ниже или равным V BAT
  • поддерживает свинцово-кислотные и литий-ионные батареи
  • 6–80 В IN и 1.3–80 В В BAT

Рис. 1. Упрощенная схема зарядного устройства на солнечной батарее.

LT8490 может питаться от солнечной панели или любого источника постоянного напряжения. Для определенного напряжения батареи может использоваться широкий спектр типов солнечных панелей, поскольку напряжение панели может быть ниже или выше, чем напряжение батареи. LT8490 принимает входные сигналы панели от 6 В до максимального (холодная температура) напряжения холостого хода 80 В; диапазон соответствует от 16 до 96 последовательно соединенных солнечных элементов.

Поскольку силовой каскад внешний, его можно оптимизировать для конкретного применения. Пределы зарядного тока (и предел входного тока при использовании источника постоянного напряжения) можно настроить по мере необходимости.

Отслеживание точки истинной максимальной мощности

При работе от солнечной панели LT8490 поддерживает напряжение панели на уровне максимальной мощности панели. Даже в условиях полутени, когда появляется более одной локальной точки максимальной мощности (эффект обходных диодов внутри солнечной панели), LT8490 обнаруживает и отслеживает истинный максимум.

На рис. 2 показаны кривые P-V для общей панели на 60 ячеек мощностью 250 Вт при двух различных условиях освещения. Максимальная мощность (200 Вт) достигается при 25 В, когда панель полностью освещена. В полутени (см. Рисунок 3) доступная мощность при напряжении панели 25 В падает до 50 Вт, а новая точка максимальной мощности (128 Вт) появляется на уровне 16 В. Обратите внимание, что исходная пиковая мощность 25 В / 200 Вт фактически перемещается к локальному максимуму ~ 32 В / 63 Вт.

Рис. 2. Кривая мощности солнечной панели с 60 ячейками 250 Вт, когда вся панель освещена и с небольшой тенью, частично покрывающей одну ячейку (Рисунок 3).

Рис. 3. Солнечная панель заштрихована в правом верхнем углу.

Этот эффект двойного локального максимума является недостатком традиционных функций MPPT, обнаруженных в ряде контроллеров, поскольку они следуют за начальным пиком 25 В / 200 Вт, когда он смещается до 32 В / 63 Вт. Напротив, LT8490 находит истинный MPP при 16 В / 128 Вт, что дает дополнительные 65 Вт от панели. Это достигается путем измерения всей кривой мощности панели через равные промежутки времени и определения истинного максимального пика мощности, при котором она может работать.В этом случае извлекается более чем в два раза больше мощности заряда, а в других условиях тени можно получить еще больший выигрыш.

Функции управления зарядкой

Алгоритмы заряда

можно настроить в соответствии с требованиями каждого приложения, регулируя напряжение на двух выводах конфигурации. Свинцово-кислотные батареи, построенные с использованием технологий AGM, гелевых и влажных элементов, требуют немного разных зарядных напряжений для лучшего срока службы, а для литий-ионных и LiFePO 4 элементов требования к заряду отличаются от требований к заряду свинцово-кислотных аккумуляторов.Вот некоторые из встроенных и настраиваемых функций контроля заряда:

  • Температурная компенсация напряжения заряда (обычно для свинцово-кислотных аккумуляторов) с помощью датчика NTC
  • Повышенная или пониженная температура аккумулятора останавливает зарядный ток для защиты аккумулятора
  • Обнаружение разряженного аккумулятора останавливает зарядку, чтобы избежать опасности
  • Регулируемая непрерывная подзарядка глубоко разряженного аккумулятора снижает риск повреждения
  • зарядка постоянным током, которая сменяется зарядкой постоянным напряжением, когда напряжение батареи достигает своего конечного значения
  • снижение напряжения заряда до более низкого уровня напряжения холостого хода, когда аккумулятор полностью заряжен
  • могут быть установлены ограничения времени зарядки при работе от источника постоянного напряжения

Рисунок 4.Полная солнечная энергетическая установка с зарядкой / контролем свинцово-кислотных аккумуляторов.

LT8490 — это полнофункциональный контроллер заряда MPPT, который может работать от солнечной панели или источника постоянного напряжения с диапазоном напряжения от 6 до 80 В, заряжая свинцово-кислотные или литиевые батареи от 1,3 до 80 В. Силовой каскад легко настраивается путем выбора четырех полевых МОП-транзисторов и индуктора, что позволяет зарядному устройству работать с напряжением V IN выше, ниже или равным напряжению батареи. Включены все необходимые функции, со встроенными алгоритмами зарядки аккумулятора и контролем MPPT, не требующие разработки прошивки.

Зарядка литиевых батарей: основы

Никки Мойлан 19 марта 2021 г.

При покупке в нашей компании процесс зарядки литиевых батарей становится повседневной частью рутины, и мы понимаем, что существует много информации о наших продуктах. Будь то то, как технология принимает зарядку, или передовые методы зарядки, мы здесь, чтобы изложить основы. Будь то передовые методы зарядки литиевых аккумуляторов, чтобы получить дополнительную информацию о том, как они работают и можно ли заряжать, чтобы ваша аккумуляторная система работала эффективно, наша команда всегда готова помочь.

Как я могу зарядить аккумулятор LiFePO4?

Наша команда получает этот вопрос ежедневно, и у нас есть сообщение в блоге о зарядке LiFePO4 аккумуляторов, которое помогает решить эту тему. Существует три основных способа зарядки системы: от солнечной энергии, от генератора и от берега.

Battle Born Batteries продает аксессуары только тех брендов, которые, как мы знаем, производят качественную продукцию. Одна из таких компаний — Victron Energy. Battle Born — главный продавец компонентов Victron, потому что они надежны и хорошо сконструированы.Они даже предлагают телефонное приложение Victron Connect, в котором вы можете просматривать все сведения о своих устройствах с поддержкой Bluetooth.

Наша команда также рекомендует компоненты от Progressive Dynamics и Magnum. У нас есть много вещей для покупки, так что загляните в наш магазин, если вам нужно больше мощности!

Один из компонентов, который мы часто рекомендуем, — это контроллеры заряда Victron Energy SmartSolar MPPT для систем, оборудованных солнечными батареями. Для контроллеров заряда от солнечных батарей мы рекомендуем следующие настройки:

  • насыпная и абсорбционная: 14.2-14,6 В (рекомендуется 14,4 В)
  • , поплавок: 13.6

Мы также часто предлагаем интеллектуальное зарядное устройство Victron IP-65 Blue Smart Charger, поскольку оно водонепроницаемо, совместимо с Bluetooth и имеет профиль зарядки для литиевых аккумуляторов и аккумуляторов другого химического состава. Это устройство подключается напрямую к аккумулятору и предназначено для зарядки от одного аккумулятора. Он отлично подходит для тех, кто работает с троллинговыми двигателями или имеет последовательно подключенные аккумуляторные системы.

Для зарядки генератора мы часто рекомендуем использовать зарядное устройство постоянного тока или зарядное устройство аккумулятор-аккумулятор.Изолированное зарядное устройство Victron Orion-TR Smart DC-DC — это адаптивное трехступенчатое зарядное устройство с алгоритмами для опций накопления, поглощения и поплавка.

Вы также можете безопасно смешивать химические составы батарей с этим устройством, например пусковую батарею AGM с домашним литиевым банком. Стремитесь к диапазону от 14,2 В до 14,6 В с объемной ступенью и ступенью абсорбции, а для плавающей ступени лучше всего подходит 13,6 В.

Хотя литиевые батареи технически не требуют плавающего заряда, подавляющее большинство устройств все еще имеют режим плавающего заряда.Батареи, естественно, имеют напряжение 13,6 В, но достижение 14,6 В является идеальным и должно произойти, чтобы задействовать механизмы балансировки.

Нужно ли покупать специальное зарядное устройство для аккумуляторов LiFePO4?

Обращаясь к этому вопросу, наш главный операционный директор Шон подчеркивает, что комплект для модернизации от Progressive Dynamics с системой преобразователя имеет возможность зарядки литиевой батареи. Еще одно зарядное устройство, которое мы рекомендуем, — это Progressive Dynamics Inteli-Power 9100 из-за того, что их легко включить и установить в вашу систему в дополнение к любому компоненту Victron.

Могу ли я заряжать литиевые батареи с помощью генератора переменного тока?

Зарядка от генератора — это распространенный метод подзарядки литиевых батарей. Зарядка от генератора — отличный вариант, однако вам понадобится дополнительное оборудование, например, диспетчер изоляции аккумулятора (BIM).

Хорошо известный в отрасли инструмент, этот компонент специально запрограммирован для работы с нашими батареями. Он помогает одновременно контролировать дом и стартовый блок и имеет высокое внутреннее сопротивление.Он, безусловно, может потреблять больше энергии от генератора по сравнению со свинцово-кислотными аккумуляторами.

BIM обеспечивает дополнительный уровень безопасности, чтобы не повредить систему из трех или более литиевых батарей при зарядке от генератора во время длительной поездки. Если в вашей системе менее трех наших батарей, BIM не требуется, и вместо этого вы можете использовать стандартный изолятор. Они могут регулировать ток до 220 ампер и предотвращать повреждение генератора при длительной поездке.

Sterling Устройства защиты генератора переменного тока (APD) также доступны в нашем магазине, чтобы предотвратить повреждение от скачков напряжения. Эти устройства включаются с небольшой резистивной нагрузкой в ​​миллиампер-час, чтобы уменьшить возможное повышение напряжения из-за обрыва кабеля или любых других проблем. Если увеличение будет чрезмерно резким, это может привести к серьезному повреждению APD, но ваш генератор, батареи и регуляторы были защищены.

Цикл зарядки литиевой батареи: плавать или не плавать?

Наши литиевые батареи не нуждаются в подзарядке.

Что касается цикла зарядки и наших аккумуляторов, им не нужно плавать. Когда вы полностью зарядите литиевые батареи, вы можете отключить зарядное устройство и оставить их на хранение. Учтите, что со временем батареи немного разряжаются, но это не повредит батарею. Может потребоваться долить их при извлечении из хранилища. Нет необходимости подзаряжать ваши Battle Born аккумуляторы.

Однако, если у вас есть фургон с батареей, подключенной к берегу, вам следует избегать работы ваших приборов с батареей.Если вы не используете выключатель в своей системе, у вас нет выбора, откуда поступать 12 В. Наша команда рекомендует, если у вас есть преобразователь выходного напряжения с фиксированным выходным напряжением, лучше всего использовать выключатель, чтобы вынуть батареи из цепи и дать им отдохнуть.

Если у вас есть многоступенчатое зарядное устройство или преобразователь, вы можете оставить батареи в цепи, потому что они смогут оставаться при приемлемом напряжении на последней стадии заряда.

При зарядке свинцово-кислотных аккумуляторов есть три основных этапа: накопление, абсорбция и плавание.Иногда для свинцово-кислотных аккумуляторов также требуются этапы выравнивания и техобслуживания. Это значительно отличается от зарядки литиевых батарей и их ступени постоянного тока и ступени постоянного напряжения. На этапе постоянного тока он будет поддерживать его в стабильном состоянии, пока батарея берет основную часть заряда. Как только будет достигнуто максимальное напряжение, зарядное устройство будет удерживать это напряжение, и ток начнет падать по мере того, как батарея будет заряжена.

Для свинцово-кислотных аккумуляторов эта стадия постоянного напряжения обычно называется абсорбцией, и поскольку свинцово-кислотная батарея имеет более высокое сопротивление, зарядное устройство задействует стадию более высокой абсорбции в середине цикла зарядки.Вы можете проводить массовую зарядку на максимальном токе в течение нескольких часов, а затем вам придется подождать еще 2-3 часа, пока батарея будет заряжаться. Напротив, наши батареи будут оставаться на стадии постоянного тока или в течение почти всего цикла зарядки.

После достижения максимального напряжения 14,4 В аккумулятор в основном заряжается. Теперь мы просим вас удерживать это напряжение в течение 15-20 минут на каждой батарее. Батарея необязательно должна быть полностью заряжена, но это помогает сбалансировать ее.Напряжение ячейки начинает отделяться при максимальном напряжении. Как только это разделение напряжений произойдет, мы сможем сказать, какая ячейка заряжена больше, чем другие.

Как только мы это узнаем, система управления батареями (BMS) может инициировать цикл балансировки, в котором самые заряженные батареи обескровливаются через резистор, а затем все они могут вернуться к одному и тому же состоянию заряда. Хотя для нашей батареи не требуется абсорбции, мы используем стадию абсорбции в обычных зарядных устройствах для балансировки ячеек.

Все о мультибанковской зарядке:

Зарядка с несколькими банками — отличный способ сбалансировать последовательно соединенные аккумуляторные системы. Подключены положительный полюс к отрицательному для создания системы 24 В, поэтому важно следить за тем, чтобы батареи были сбалансированы. Первая разрядившаяся батарея перейдет в режим отключения при низком напряжении, что приведет к срабатыванию другой батареи. В итоге вы получите систему с меньшей производительностью, чем вы думаете.

Это также применимо, когда в вашей системе происходит отключение высокого напряжения, поэтому выполнение этих шагов защитит вашу систему в любой из этих экстремальных ситуаций.Если вы будете часто заряжать их, они с большей вероятностью останутся в балансе, потому что BMS будет внутренне балансировать систему. В этом многоблочном зарядном устройстве выходные провода электрически изолированы и по-прежнему могут подключать каждый отдельный вывод к каждой батарее, не прерывая зарядки. Оба они будут готовы к разрядке и будут полностью заряжены.

Если вы хотите приобрести собственное зарядное устройство для нескольких банков, мы рекомендуем зарядное устройство Dual Pro Professional Series для вашей системы.Это также популярный выбор среди любителей ловли окуня. Он имеет специальный алгоритм для наших батарей и предлагается с 2 или 4 вариантами выхода.

Какое правильное напряжение зарядки для литиевых батарей 12 В, 24 В и 48 В?

Параметры зарядки нашего Battle Born Battery следующие:

  • Объем / поглощение = 14,2–14,6 В.
  • Float = 13,6 В или ниже.
  • Нет эквалайзера (или, если возможно, установите его на 14,4 В).
  • Нет температурной компенсации.
  • По возможности, время работы от одной батареи составляет примерно 20 минут.

Для системы на 12 В мы действительно хотим сделать упор на достижение 14,2–14,6 В для объемного и абсорбционного, а также для плавающего значения 13,6 В или ниже.

Для системы 24 В мы предлагаем объемную скорость и скорость поглощения 28,4–29,2 В с плавающей точкой до 27,2 В или ниже. Никакого выравнивания не требуется, но, если это возможно, мы рекомендуем 28,8 В. Температурная компенсация также не требуется, и время поглощения составляет примерно 20 минут на одну батарею, если это возможно.

Для системы 48 В мы рекомендуем объемную скорость и скорость поглощения 57,4 В и плавающую с 56,5 В до 57 В. Иногда одна из батарей может вызвать отключение высокого напряжения в вашей системе. Внутренняя BMS батареи поможет справиться с отключением высокого напряжения. Наша команда хочет подчеркнуть, что в целом нет ничего плохого в том, чтобы поиграться со ставками оплаты для оптимизации вашей системы.

Сколько времени нужно для зарядки литиевых батарей?

Один из наших наиболее часто задаваемых вопросов — «сколько времени нужно для зарядки литиевых батарей?»

Наши эксперты отмечают, что время зарядки зависит от конкретного зарядного устройства в вашей системе.Литий-ионные батареи имеют низкое внутреннее сопротивление, поэтому они принимают на себя весь ток, подаваемый в текущем цикле зарядки. Например, если у вас есть зарядное устройство на 50 ампер и одна батарея на 100 ампер-час, разделите 100 ампер на 50, чтобы получить время зарядки 2 часа.

Другой пример: у вас есть пять аккумуляторов емкостью 100 Ач (ампер-час), всего на 500 Ач и зарядное устройство на 100 ампер. Зарядка с нуля до 100 процентов займет около 5 часов с учетом времени, достаточного для балансировки цикла зарядки.Мы не рекомендуем вам превышать эту скорость зарядки, так как это может привести к сокращению срока службы батареи. В экстренной ситуации аккумулятор можно заряжать быстрее, если это необходимо, но мы не рекомендуем вам брать в привычку экстренную зарядку аккумулятора.

Если у вас есть дополнительные вопросы по зарядке литиевых батарей, наш канал YouTube и раздел часто задаваемых вопросов на нашем веб-сайте предлагают обширную информацию. Нужна дополнительная помощь? Направляйте свои вопросы нашим специалистам по продажам и техническим вопросам, позвонив им по телефону 855-292-2831 или отправив электронное письмо на адрес [адрес электронной почты защищен].

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наши специалисты по продажам и обслуживанию клиентов из Рино, штат Невада, готовы ответить на ваши вопросы по телефону (855) 292-2831!

Также присоединяйтесь к нам в Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут способствовать вашему образу жизни, увидеть, как другие построили свои системы, и обрести уверенность, чтобы выйти и остаться в стороне.

Присоединяйтесь к нашему списку контактов

Подпишитесь сейчас на новости и обновления в свой почтовый ящик.

Контроллер заряда солнечных батарей для литий-ионных батарей-знания о

Контроллер заряда или регулятор либо как автономное устройство, либо как система управления интегральной схемой ограничивают скорость, с которой электрические токи добавляются или потребляются от батарей.Он соединен посередине с генератором на одном конце и аккумулятором на другом конце.

Автономное устройство — это отдельное устройство, чаще всего присоединенное к генераторам солнечной или ветровой энергии. Они больше используются для лодок и аккумуляторов в домах вне сети. Их можно назвать солнечными регуляторами, когда они используются для солнечных батарей.

Интегрированная схема контроллера заряда — это схема, которая работает как контроллер регулятора заряда. Он может быть разделен на несколько электрических частей или объединен в один микрочип, называемый контроллером заряда.Они широко используются для перезаряжаемых устройств, таких как сотовые телефоны, аудиоплееры, ноутбуки, а также электромобили. Основная функция контроллеров — поддерживать заряд аккумулятора и защищать его от перезарядки или перезарядки.

Избыточный заряд происходит, когда аккумулятор начинает генерировать избыточную электрическую нагрузку, что приводит к внутреннему нагреву, потере электролита и коррозии сети, что, в свою очередь, приводит к перенапряжению. Это резко сокращает срок службы батареи при одновременном снижении производительности и, в худшем случае, создает угрозу безопасности.Избыточная вытяжка снижает мощность батареи за счет ослабления связи между активными материалами и сеткой. Существует много типов контроллеров, но контроллер заряда от солнечных батарей используется в основном для больших машин.

Что такое солнечный контроллер заряда для литий-ионного аккумулятора?

Литий-ионный аккумулятор — это аккумулятор большой мощности, известный своей долговечностью, легкостью и энергоемкостью. Он широко используется во всех электрических машинах и зарекомендовал себя как один из лучших.Энергия накапливается в литий-ионном аккумуляторе, который движется от катода к аноду. Затем электроны освобождаются от анодов, прошедших окисление, и проводят ток во время разряда. Катоды выигрывают на выборах, подвергаясь сокращению в том же процессе. Катоды в этих батареях состоят из пористого анодного углерода и оксида металлического лития. В большинстве литий-ионных аккумуляторов присутствует полимерный гелевый электролит, который используется для передачи электрического заряда между анодами и катодом, и жидкий электролит.

Когда литий-ионный аккумулятор объединяется с солнечным контроллером заряда, вы обязательно получите отличный результат.Контроллер заряда литиевых батарей и солнечных батарей — это контроллер, который проверяет скорость зарядки литий-ионных батарей. Литий-ионный аккумулятор имеет высокое напряжение элемента, быструю зарядку и низкий саморазряд, следовательно, необходимость в безопасности. Чтобы предотвратить выход из строя клемм, в аккумуляторную батарею встроена электрическая схема. Контроллеры солнечного заряда бывают двух типов; Отслеживание точки максимальной мощности MPPT и широтно-импульсная модуляция PWM.

Трекер максимальной мощности измеряет напряжение vmp и преобразует его в напряжение аккумулятора.В то время как широтно-импульсная модуляция работает путем прямого подключения солнечной батареи к батарее. Выбор между этими двумя вариантами — не очень сложная задача, но для более сильного заряда батареи лучше использовать трекер максимальной мощности, а для батарей с меньшей нагрузкой подойдет широтно-импульсная модуляция. Некоторые солнечные регуляторы имеют функцию LVD отключения при низком напряжении. Это схема отключения нагрузки при перезарядке аккумуляторов.

Как правильно использовать солнечный контроллер заряда для литиево-ионного аккумулятора

· Для поддержания стабильной зарядки аккумулятора в автономной солнечной фотоэлектрической системе используется солнечный контроллер заряда с ШИМ или MPPT.Когда литий-ионный аккумулятор используется в качестве системного накопителя энергии, используется литий-ионный солнечный заряд.

· Крайне важно, чтобы компоненты солнечной системы находились в соответствующем соотношении. Требуемая нагрузка или подключенная нагрузка, которую должен обеспечивать фотоэлектрический солнечный генератор, определяет, какие солнечные панели необходимо установить.

· В отношении панелей также должны быть установлены контроллеры заряда и батареи.

· Учесть потери в системе при проектировании и исполнении всей системы.

· Выберите между литий-ионными батареями с жидким электролитом и гелевым электролитом для оптимального хранения энергии.

· Они должны эксплуатироваться с максимально возможной эффективностью и производительностью, чтобы они прослужили долго, учитывая, что они имеют более высокую стоимость. Не забудьте сохранить это в качестве приоритета.

· Обеспечьте эффективность линии передачи от панели к контроллеру и от контроллера к батарее с минимальными потерями.

· аккумулятор, чтобы управлять им.

· Контроллер заряда настроен на поэтапную зарядку литий-ионного аккумулятора в случае литий-ионного заряда. Успешная зарядка и разрядка батареи важны, так как это предсказывает полную установку, особенно если эффективность системы находится в зените.

Как защитить контроллер заряда от солнечной батареи Для литий-ионного аккумулятора.

· Существует множество контроллеров заряда солнечных батарей с разной емкостью, выбор подходящего для литий-ионного аккумулятора необходим как для аккумулятора, так и для контроллера.Неправильный выбор может привести к повреждению системы обоих.

· Каждый контроллер использует определенный алгоритм для зарядки, и когда используется неправильный контроллер, вы можете столкнуться с дополнительными проблемами безопасности и в конечном итоге расходами.

· Температура хранения сильно влияет на контроллер заряда солнечной батареи. Обеспечение стабильной температуры, подходящей для данного типа солнечного контроллера, может гарантировать его долгий срок службы.

· В случае повышенного напряжения питания обращение к специалисту по солнечным контроллерам может обеспечить вашу безопасность, а также безопасность контроллера.

Держите соединительные шнуры вдали от источников воды. Для этого, если ваша батарея и контроллер находятся на большом расстоянии, создание безопасного и надежного пути от взлома должно быть приоритетом. (То есть, если видна проводка)

Портативная складная солнечная панель мощностью 60 Вт, контроллер заряда на 10 А и комплект литий-ионных аккумуляторов на 50 А — Магазин инверторов

Описание

Портативная складная солнечная панель мощностью 60 Вт, контроллер заряда 10 А и комплект литий-ионных аккумуляторов 12 В

Бесплатная доставка в 48 штатов.Скидка 10% при покупке комплектом!

Технические характеристики: Портативная складная солнечная панель мощностью 60 Вт

Высокая производительность: коэффициент пропускания света до 93%
КПД элемента: 22,3% (один из самых высоких)
КПД модуля: 19,2% (один из самых высоких)
Максимальная мощность: 60 Вт
Допуск мощности (например, +/- 5%) : +/- 5%
Максимальное напряжение системы: 600 В постоянного тока (UL)
Максимальное напряжение питания (Vmp): 19,8 В
Максимальный ток питания (Imp): 3 A
Напряжение холостого хода (Voc): 23.7 В
Ток короткого замыкания (Isc): 3,6 A
Допустимое отклонение мощности: 0 = + 3 Вт
Максимальный номинал предохранителя: 10 A
Класс пожарной безопасности: класс A
Диапазон температур: от -40⁰F до 185⁰F
Количество ячеек: 2 x 6 x 3
Контроллер заряда PV Провод: 10 AWG с лопаткой легко подключается к различным контроллерам заряда
Температурные коэффициенты ⁰C:
ISC (%): +2,6
Voc (%): -50,6
Prm (%): — 0,38
Im (%): +2,2
Vm (%): -60,8
Размеры: в разложенном виде 33 X 15,8 X 0.19 дюймов. В сложенном виде 11,22 x 15,85 x 0,6 дюйма
Вес: 2,85 фунта
Сертификаты: CE, ETL, TUV и RoHS

Чемодан:
Водонепроницаемость
Прочная резиновая ручка
Легкие боковые скользящие пряжки
Удобный карман на молнии для проводов и хранения контроллера заряда

5-летняя гарантия, 10-летняя производительность 80%

НАЖМИТЕ ЗДЕСЬ ДЛЯ ПОДРОБНОЙ ИНФОРМАЦИИ ПО СОЛНЕЧНОЙ ПАНЕЛИ

Характеристики батареи
Номинальное напряжение 12,8 В
Номинальная емкость (при.5C, 77 ° F) 50Ah
Минимальная емкость (при 0,5C, 77 ° F) 47,5Ah
Ожидаемый срок службы> 4000 циклов со скоростью заряда и разряда 1C, при 77 ° F, 80% DOD
Метод зарядки — Интеллектуальное зарядное устройство , постоянный ток, постоянное напряжение
Диапазон напряжения заряда (макс. 14,6 В) 14,4 -14,6 В
Постоянный ток заряда 50 А макс.
Температура заряда от 32 ° F до 113 ° F
Непрерывный ток разряда 50 А макс.
Пиковый мгновенный ток разряда (10 секунд) 100A
Отключение при повышении напряжения 15,6 +/-. 2 В
Напряжение отключения при разрядке 8 В = / -.5V
Температура разряда: от -4 ° F до 149 ° F
Температура хранения: от -4 ° F до 113 ° F
Саморазряд (при хранении при 50% SOC) <3% / месяц
Вт-час 1200 Вт-час
Физические характеристики:

7,8 ″ Д x 6,5 ″ Ш x 6,7 ″
Вес 17,75 фунта
Транспортный вес 19 фунтов
Размер группы 1250
Размер батарейного отсека 5/16 ″

Щелкните здесь, чтобы получить дополнительную информацию о батарее

Технические характеристики контроллера заряда :

• Номинальный ток: 10A
• Напряжение постоянного тока: 12/24 В
• Максимальная выходная мощность: 120 Вт при 12 В и 240 Вт при 24 В
• Максимальное напряжение солнечной батареи: <50 В
• Отключение при низком напряжении: 10.7 / 21,4 В
• Повторное подключение при низком напряжении: 12,5 / 25,2 В
• Плавающий заряд: 13,7 / 27,4 В
• Общий заряд: 14,2 В,
• Собственное потребление: 0,5 Вт
• Эффективность: 99%
• Корпус: ABS и алюминий. Отводит тепло.
• USB: двойной 5V / 2A
• Температурная компенсация: -4 мВ / элемент / C
• Рабочая температура: от -13F до 140F
• Защита от обратной полярности, короткого замыкания, перенапряжения и разрядки
• Автоматическое повторное включение нагрузки и обнаружение напряжения
• 3-ступенчатая зарядка: глубокий цикл, герметичный, гель, AGM, заливной и литиевый.
• ЖК-дисплей — регулируемые настройки
• Рекомендуется провод 12 AWG

НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о контроллере заряда

Пожалуйста, свяжитесь с нами сегодня!

Руководство нажмите здесь

BOOST | КОНТРОЛЛЕР ЗАРЯДА СОЛНЕЧНОЙ ПОВЫШЕНИЯ 105–350 Вт С MPPT ДЛЯ ЛИТИЕВЫХ АККУМУЛЯТОРОВ — Solar Marine Supply

Самые эффективные контроллеры повышения напряжения в отрасли.Эти контроллеры повышают мощность солнечных панелей низкого напряжения до зарядки литиевых батарей более высокого напряжения до номинального напряжения 48 В

8A 12/24/36 / 48V Boost MPPT Controller

  • Пиковая эффективность 99%
  • Continuous MPPT
  • Marine-Grade
  • Расширенная электронная защита

Genasun GV-Boost 105-350W MPPT Контроллер повышения заряда солнечной энергии для литиевых батарей

Хотите увидеть, как панель с сеткой 27 В заряжает аккумулятор 48 В? Получите GVB.
Большинство контроллеров заряда солнечных батарей перемещают энергию от панели с более высоким напряжением к батарее с более низким напряжением. Контроллеры серии GVB, напротив, перекачивают электроэнергию в гору. Эти контроллеры используют панель с более низким напряжением и повышают напряжение для зарядки аккумуляторной батареи 24 В, 36 В или 48 В. Фактически, GVB будет работать практически с любой панелью, напряжение которой ниже напряжения вашей батареи. Панели большего размера дешевле на ватт, чем панели меньшего размера, поэтому использование одной большой панели и повышающего контроллера приводит к значительно более низкой стоимости системы, чем панели меньшего размера, соединенные последовательно с обычным контроллером заряда.

Надежность для критически важных задач
Контроллеры Genasun развернуты в самых удаленных местах на Земле. Они переносят годы в море, суровые антарктические зимы, морозные условия в верхних слоях атмосферы на самолетах, работающих на солнечной энергии, и в некоторых местах за пределами карты. Сделано в США, каждый контроллер проходит полное электрическое тестирование для обеспечения надежности. Если вам нужна критически важная мощность, это ваш контроллер.

High-Speed ​​MPPT: Always on Target
Не все контроллеры отслеживания точки максимальной мощности были созданы одинаково.Большинство из них используют метод развертки и сна, который сканирует весь диапазон напряжения каждые 30-60 секунд. Это нормально для ясного дня со стационарной панелью. Но для движения транспортных средств и изменения облачного покрова требуется более быстрый и продвинутый контроллер. Контроллеры Genasun адаптируются к изменяющимся условиям освещения 15 раз в секунду. Они всегда попадают в цель, улавливая каждую частичку доступного солнечного света. Проще говоря, другие контроллеры не успевают.

Усовершенствованные алгоритмы зарядки литиевых батарей
Опираясь на более чем 10-летний опыт разработки передовых литиевых батарей и контроллеров, Genasun предлагает полную линейку контроллеров заряда литиевых солнечных батарей.В этих устройствах используется стандартная зарядка при постоянном токе и постоянном напряжении (CC / CV) для максимальной совместимости аккумуляторов.

Светодиодный дисплей
Встроенный светодиодный индикатор быстро сообщит вам, что вы установили контроллер правильно. Легко читаемый, он также сообщит вам, когда аккумулятор заряжается от солнечной энергии и когда аккумулятор полностью заряжен.

Marine Grade: надежная мощность после многих лет в море
Контроллеры Genasun Boost обеспечивают надежное питание в самых суровых условиях на земле.GVB уже много лет используют лодки в кругосветных парусных гонках.

Нет поклонников. Реле нет.
Вентиляторы забиваются пылью и грязью. Реле со временем перестают переключаться. В контроллерах Genasun используется передовая электрическая конструкция, в которой эти детали устарели. Благодаря меньшему количеству изнашиваемых движущихся частей контроллеры Genasun выдерживают конкуренцию.

Сделано в США

6 лучших контроллеров заряда от солнечных батарей

Каждая солнечная система требует регулирования для предотвращения повреждения батареи, поэтому мы собрали список самых лучших контроллеров заряда солнечных батарей для различных целей.От экологически сознательных домовладельцев до строителей подземных бункеров-самоучок, любой, кто использует солнечную панель большего размера, чем небольшие водосточные системы, нуждается в некотором регулировании батареи, и именно здесь нужны контроллеры солнечного заряда.

Для большинства контроллеров солнечного заряда требуется довольно значительный аванс. инвестиции, иногда превышающие $ 600 . Цена контроллера в сочетании с ценой на панели и батареи означает, что пользователи солнечной системы могут быть напуганы широким спектром моделей, доступных на рынке.Но есть и хорошие новости: относительно легко определить , какое напряжение понадобится вам для правильного обслуживания солнечной системы, будь то дом на колесах, трейлер, сарай, мастерская или дом.

С небольшими математическими выкладками, исследование, поиск и покупка лучшего солнечного контроллера заряда для вашей системы на самом деле могут быть довольно простыми. Конечно, следует помнить о нескольких важных моментах, например о характеристиках безопасности , репутации качества и цене.

Топ 6 контроллеров заряда от солнечных батарей

На этой странице

Как выбрать контроллер заряда от солнечных батарей

Чтобы выбрать контроллер заряда от солнечных батарей, вам необходимо знать, с какой системой вы будете его использовать; будь то системы переменного тока на 12, 24, 48 или 110/220 вольт.Вам также необходимо знать, сколько всего батарей в вашей системе, а также их емкость в ампер-часах. Наконец, определите, не нужны ли вам какие-либо блокирующие диоды внутри вашего контроллера, в зависимости от типа батарей

Покупка высококачественного солнечного контроллера заряда является инвестицией, особенно для топовых моделей MPPT. Вот почему жизненно важно рассмотреть ваш конкретный вариант использования , прежде чем выбирать контроллер заряда.

Есть несколько различных факторов, на которые следует обратить внимание, помимо фактических математических расчетов, связанных с вычислением ампер / ватт / вольт вашей солнечной батареи и батарей.Каждому пользователю также необходимо принять во внимание, какой тип устройства он хочет заряжать, будь то большая семья с автономной системой или дом на колесах с батареями глубокого цикла.

Каким погодным условиям будут подвергаться ваши панели?

По иронии судьбы комплекты солнечных панелей лучше всего работают в холодных и пасмурных условиях и на ярком солнце. Это потому, что температура влияет на эффективность солнечной панели; панель на 100 Вт при комнатной температуре станет панелью на 83 Вт при 110 градусах.

При этом, если ваши солнечные панели регулярно подвергаются дождливой или холодной погоде, то номинальное входное напряжение ШИМ-контроллера будет снижено до при понижении температуры на . А при очень высоких температурах входное напряжение может упасть ниже точки, необходимой для полной зарядки аккумулятора.

В этих случаях контроллер MPPT является лучшим вариантом, поскольку он регулирует температуру и компенсирует изменение напряжения. Фактически, вы можете получить прирост мощности 10-15%, летом и 20-45% прирост зимой с контроллером заряда MPPT, хотя это может варьироваться в зависимости от множества различных факторов.

Некоторые солнечные контроллеры предлагают датчики температуры батареи, которые увеличивают емкость батареи. Это отличный вариант для тех, кто хочет разместить свои панели в различных условиях с сильными погодными условиями.

Какое напряжение у ваших солнечных панелей и аккумулятора?

В зависимости от напряжения вашей солнечной панели вам может даже не понадобиться контроллер заряда. Когда дело доходит до небольших панелей, которые вырабатывают 2 Вт или меньше на каждые 50 ампер-часов батареи, контроллеры солнечного заряда не нужны.Тем не менее, вы должны оборудовать каждую солнечную панель и батарею, которые производят больше, чем этот общий стандарт, контроллером заряда. Это будет регулировать производительность и эффективность вашей системы.

Большинство напряжений аккумуляторных батарей попадают в диапазон 12-48 В постоянного тока, , который контроллер заряда должен будет согласовать на выходе. Однако наиболее важной частью является способность контроллера обрабатывать ток от вашей солнечной панели. Чтобы вычислить , сколько усилителей вам нужно , вам нужно немного посчитать.

Вот два разных уравнения, которые вы можете использовать для расчета потребности в амперах:

  • Мощность солнечной панели / напряжение батареи = потребность в амперах
  • Ток короткого замыкания солнечной батареи X 1,56 = потребность в амперах

На С другой стороны, если вы работаете с высоковольтной системой с сетевыми солнечными панелями, лучше всего использовать контроллер MPPT. Они могут потреблять до и 150 вольт постоянного тока на входе и могут преобразовывать усилители в максимальную мощность, так что вы потеряете минимальную мощность во время процесса.

Устройство какого размера вы планируете использовать?

Для тех, кто хочет запитать небольшие нагрузки, такие как фонари и мелкие бытовые приборы, хорошим вариантом будет выход LOAD или LVD . Терминал нагрузки имеет размыкатель низкого напряжения и отключает подключенное устройство, чтобы батарея не разрядилась.

Эта опция используется для некритических нагрузок и иногда может использоваться как контроллер освещения, который автоматически включает устройство в сумерках. Однако эта система используется только для очень маленьких инверторов и не может использоваться с чем-либо выше, чем 60 ампер , так как это может привести к неисправности.

Если вы хотите запитать удаленную систему, например, в доме на колесах или в солнечном фонаре, то выход LOAD / LVD — отличный вариант. ШИМ-контроллер также идеально подходит для этих типов устройств, поскольку это недорогой вариант и может обрабатывать только небольшие нагрузки.

С другой стороны, для больших устройств, таких как сетевые солнечные панели, требуется контроллер MPPT . Эти технологически продвинутые и дорогие контроллеры гораздо больше подходят для больших нагрузок.

Где будут размещаться солнечные панели по отношению к батарее?

Если ваши солнечные панели расположены на значительном расстоянии от батарей, вы столкнетесь со значительной потерей мощности и падением напряжения , если вы не используете большой провод.Это может быть довольно обременительно для тех, у кого нет места или бюджета для использования больших проводов на больших расстояниях, особенно для тех, у кого есть сетевые системы.

Однако контроллер заряда солнечной батареи MPPT может позволить вам использовать провод гораздо меньшего размера, поскольку он преобразует напряжение. В этом случае MPPT — лучший выбор по сравнению с контроллером заряда PMW.

Критерии выбора: как мы оценили лучшие контроллеры заряда от солнечных батарей

Тип

Тип контроллера заряда от солнечной батареи относится к модели MPPT или PMW.Контроллеры MPPT широко признаны лучшими из лучших, поэтому они по сути возглавляют наш список. Тем не менее, мы также включили в наш рейтинг несколько контроллеров PWM, поскольку высококачественные варианты иногда больше подходят для тех, кто хочет разработать простые системы для питания солнечных фонарей в саду или мобильных устройств.

Напряжение аккумулятора

Большинство зарядных устройств аккумулятора находятся в диапазоне 12-48 В постоянного тока . Однако некоторым может потребоваться мощность 60 В или 72 В. Базовый стандарт — 12 В постоянного тока, но для тех, кто использует очень большие системы, такие как соединения или целые дома, требуется более высокое напряжение.Важно, чтобы емкость аккумулятора соответствовала вашим индивидуальным потребностям, но мы также рассматриваем возможность масштабирования вашей системы, если вы того пожелаете.

Максимальное входное напряжение

Хотя может показаться, что 12-вольтовая панель будет совместима с 12-вольтовой батареей, это просто неправда. Большинство панелей на самом деле не работают при номинальном напряжении, потому что мощность, генерируемая солнцем, может варьироваться в зависимости от различных факторов, таких как яркость солнца в тот день.

Не только это, но некоторые домовладельцы или владельцы бизнеса могут захотеть соединить несколько панелей вместе, чтобы создать систему привязки к сетке.Это потребует даже на более высокого максимального входного напряжения для контроллера, чтобы компенсировать дополнительную мощность.

Лучшие контроллеры заряда солнечных батарей — это контроллеры с максимальным входным напряжением выше на , поэтому пользователи могут масштабировать свои системы в зависимости от их использования и интересов. Более высокий максимальный ввод также будет учитывать различные погодные условия.

Максимальный выходной ток

Количество ампер, которое ваш контроллер будет подавать на ваши устройства от аккумуляторной батареи, важно, потому что оно определяет тип и размер устройств, которые вы действительно можете заряжать с помощью своих солнечных батарей.Те, которые совместимы только с 20-30A , имеют меньшую емкость, чем те, которые рассчитаны на 80A или выше. Хотя больше не обязательно лучше, это ключевой фактор, который следует учитывать при выборе модели, которую вы хотите приобрести.

Большинство контроллеров заряда солнечных батарей имеют ряд дополнительных функций. Эти функции обеспечивают максимальную настройку, что означает, что пользователи могут разработать идеальную систему для обслуживания своей солнечной батареи и батарей. Вероятно, наиболее важными дополнительными функциями являются те, которые связаны с безопасностью и , поскольку они предотвращают возникновение опасных аварий — очень реальная проблема при работе с высоковольтными электрическими системами.

Вот лучшие функции контроллера заряда солнечной энергии, на которые следует обратить внимание:

  • Светодиодные экраны
  • Регистрация данных
  • Системы дистанционного управления
  • Функции безопасности, предотвращающие перезарядку, перегрузку, короткое замыкание и обратное полярность и электрические дуги.

Часто задаваемые вопросы (FAQ)

Как работает солнечный контроллер заряда?

Проще говоря, контроллер заряда солнечной батареи регулирует мощность, передаваемую от солнечной панели к батарее.Важно использовать контроллер заряда, поскольку он повышает эффективность солнечной системы до 50% , может предотвратить перезарядку батарей и продлит срок их службы при правильном использовании. Если нет никаких правил, батареи могут быть легко повреждены, что потребует денег и времени на ремонт.

Существует два основных типа контроллеров заряда солнечных батарей: с отслеживанием точки максимальной мощности (MPPT) и широтно-импульсной модуляцией (PWM). Каждый тип служит своей цели, но в конечном итоге чаще используются контроллеры MPPT.

Что такое контроллер заряда MPPT?

Основное различие между ними состоит в том, что контроллер MPPT позволяет на на 30% больше мощности , чем контроллер ШИМ, и может использоваться для более высоких напряжений. Хотя контроллеры MPPT на энергоэффективнее (до 98%), они значительно дороже по сравнению с контроллерами ШИМ.

Контроллеры MPPT способны справляться с неблагоприятными погодными условиями , поскольку они сохраняют выход батареи и компенсируют низкое энергопотребление.Он также преобразует напряжение для входных и выходных источников, что приводит к очень небольшим потерям мощности. В зависимости от модели, контроллер должен поддерживать солнечную батарею напряжением до 150 В постоянного тока.

Что такое контроллер заряда PMW?

ШИМ-контроллер — это переключатель , который подключает солнечную батарею к батарее. Это часто приводит к низкой выходной мощности при очень высокой или низкой наружной температуре. Это также приводит к уменьшению выходного напряжения солнечной батареи до напряжения батареи.

По мере увеличения массива солнечных панелей вам потребуется более крупная проводка, чтобы компенсировать размер области. Это будет очень дорого, хотя сам контроллер является самым дешевым вариантом на рынке.

В конечном счете, PMW на более устаревший с точки зрения технологии, и не имеет таких преимуществ, как контроллер заряда MPPT, когда речь идет о регулировании батареи.

Всегда ли контроллер заряда MPPT лучше?

Короткий ответ: не обязательно.

Только те, кому нужны небольшие устройства и бытовая техника, должны выбирать контроллеры заряда с ШИМ. Они более экономичны и могут выдерживать низкое напряжение.

Тем не менее, тем, кто хочет установить солнечные панели на своих крышах или питать большие системы, следует использовать контроллеры заряда MPPT. Они могут помочь сохранить низкую силу тока и малый размер провода. Они делают это при подключении ряда панелей с более высоким напряжением.

Рейтинги и обзоры

Основываясь на установленных нами критериях типа контроллера, напряжения аккумуляторной батареи (В), максимального входного напряжения (В), максимального выходного тока (А) и дополнительных функций, мы выбрали лучших 6 солнечных зарядок. контроллеры на ваш выбор.

В нашем рейтинге учитываются различные области применения и цели. Это не ограничивается только контроллерами MPPT. Таким образом, стандарты безопасности и качества являются важным фактором в нашем рейтинге.

Наш выбор №1: Контроллер заряда EPEVER MPPT
  • Тип: MPPT
  • Напряжение батареи: 12-24 В
  • Максимальное входное напряжение: 100 В
  • Максимальный выходной ток: 30 А
  • Дополнительные функции: Четырехступенчатая зарядка аккумулятора, температурная компенсация, ЖК-экран, программное обеспечение для ПК, поддержка удаленного измерителя и нескольких методов управления нагрузкой.
  • Основные моменты: Дешевый контроллер MPPT по сравнению с другими моделями высшего уровня с отличной защитой.
  • Недостатки: Не обеспечивает такое высокое максимальное входное напряжение или максимальный выходной ток, как другие модели MPPT.

Когда дело доходит до контроллеров MPPT, они доминируют в регулировании батарей. Существуют модели MPPT с большим количеством наворотов.

Однако контроллер заряда для солнечных батарей Epever возглавляет список по рентабельности .Его цена почти вдвое меньше, чем у других высококачественных моделей. Но этот контроллер заряда дает большую отдачу от ваших вложений.

В целом, заявленный контроллер заряда солнечных батарей Epever имеет высокий рейтинг эффективности отслеживания не ниже 99,5% . У бренда есть и другие модели с токовыми выходами от 20А до 40А. Однако версия 30A — это хорошая золотая середина для рядовых покупателей, которые не стремятся создавать огромные солнечные батареи.

Это также отличный выбор для тех, кто хочет создать автономные системы солнечных панелей для питания дома или бункера.Благодаря бесплатному проектированию системы и технической поддержке компании Epever упрощает сбор энергоэффективной и экологически чистой солнечной энергии.

Что говорят рецензенты?

Покупатели в восторге от звездной цены высококачественного солнечного контроллера заряда MPPT. Они использовали это устройство для регулирования солнечных панелей, установленных на туристических трейлерах, домах, прудах и т. Д. Они утверждают, что его легко установить и использовать благодаря удаленному дисплею.

У некоторых пользователей вышли из строя контроллеры.Но они сообщают, что обслуживание клиентов производителя было быстрым и дружелюбным. Рецензенты также ценят множество функций. К ним относятся выходная нагрузка для управления освещением и использованием батареи.

Особенности и соображения

Контроллер заряда солнечной батареи Epever MPPT имеет автоматическое распознавание системного напряжения от 12 до 24 В и функцию автосохранения для запоминания настроек. Устройство также оснащено многофункциональным ЖК-дисплеем для отображения информации, а также может быть подключено к программному обеспечению ПК или трекеру MT50 для постоянного наблюдения.

Контроллер заряда работает с гелевыми, герметичными и заливными литиевыми батареями , и имеет несколько режимов управления нагрузкой, включая ручной режим, освещение и таймер освещения. Более того, контроллер поставляется с множеством защитных устройств, в том числе от перенапряжения аккумулятора, перегрузки нагрузки, короткого замыкания или обратной полярности фотоэлектрических модулей и т. Д.

Посмотреть цену на Amazon

Вернуться к обзорам

Следующее лучшее: Outback Flexmax 80 FM80 MPPT 80 AMP Контроллер заряда от солнечной батареи
  • Тип: MPPT
  • Напряжение аккумулятора: 12-60 В
  • Макс. напряжение: 150 В
  • Максимальный выходной ток: 80 А
  • Дополнительные функции: Программируемый дисплей с подсветкой, регистрируемые данные о производительности системы, контроль температуры и возможность интеграции в сеть.
  • Основные преимущества: Может обрабатывать большие значения постоянного напряжения и преобразовывать их в 12 В постоянного тока в 60 В постоянного тока для батарейных блоков.
  • Недостатки: Очень высокая цена на системные и настраиваемые дополнения.

Outback Flexmax FM80 — один из лучших контроллеров солнечной энергии на рынке, поскольку он поддерживает широкий спектр конструкций систем и типов батарей. Благодаря огромному максимальному входному напряжению контроллер Outback идеально подходит для автономных систем, которые люди устанавливают на крышах или в сельской местности.

Одним из ключевых преимуществ этого устройства является его способность упрощать управление и программирование. Производитель также допускает более сложные конфигурации при подключении к системному дисплею и контроллеру MATE или фирменному инвертору и диспетчеру связи HUB.

Помимо простоты использования, производитель разработал контроллер заряда от солнечных батарей Outback с неброским черным корпусом и зеленым экраном. Этот блок является отличным дополнением к любой конструкции системы солнечных батарей для продвинутых и начинающих поклонников солнечной энергии.

Что говорят рецензенты?

Пользователи продукта в целом очень довольны брендом Outback. Эта модель не исключение.

С прочной конструкцией и высококачественным дизайном у обозревателей мало претензий. Те, кто действительно сталкивается с проблемами, утверждают, что обслуживание клиентов производителя быстрое и эффективное. Сообщают, что быстро решают проблемы.

Один покупатель был недоволен тем, что к нему не пришел кабель для передачи данных . Это необходимо для подключения контроллера Outback к диспетчеру связи HUB.

Поскольку в комплект поставки не входит кабель, покупатели должны приобретать его отдельно. То есть, если они хотят централизовать регистрацию данных и управление системой.

Особенности и соображения

Outback Flexmax рекламирует увеличение выходной мощности фотоэлектрических массивов на 30%, что на больше, чем у большинства других моделей на рынке. Входное фотоэлектрическое напряжение может выдерживать разомкнутую цепь до 150 В постоянного тока для зарядки аккумуляторов от 12 до 60 В постоянного тока. Благодаря такой большой емкости по напряжению, контроллер Outback отлично подходит для систем солнечных панелей, связанных с сетью.

Конкретная модель FM80 также оснащена встроенным 80-символьным дисплеем, на котором отображаются журналы данных за последние 128 дней. Эту регистрацию данных можно легко централизовать с помощью других передовых инструментов Outback , таких как инвертор, контроллер MATE3 и диспетчер связи HUB.

Благодаря автоматическому контролю температуры устройство может использовать интеллектуальные системы терморегулирования для охлаждения системы до температуры окружающей среды. Вы также можете дополнить его дополнительным дистанционным датчиком температуры , который вы покупаете отдельно.

Посмотреть цену на Amazon

Вернуться к обзорам

Наш следующий фаворит: Контроллер заряда MidNite Solar Classic 150
  • Тип: MPPT
  • Напряжение батареи: 12-72 В
  • Максимальное входное напряжение: 150 В
  • Максимальный выходной ток: 96A
  • Дополнительные функции: Встроенный DC-GFP и режимы дугового замыкания, солнечной энергии, энергии ветра и гидроэнергетики MPPT, а также расширение предела летучих органических соединений.
  • Отличительные особенности: Очень безопасен в использовании, поскольку оснащен системой автоматического обнаружения дугового замыкания, которая отключает цепь при обнаружении опасной электрической дуги.
  • Недостатки: Во встроенном программном обеспечении есть несколько ошибок кодирования, затрудняющих навигацию.

Контроллер заряда Midnite Solar Classic MPPT — одно из самых безопасных устройств на рынке. Его автоматическое обнаружение дугового замыкания помогает защитить от опасных электрических токов. Более того, все контроллеры сделаны в Америке , что гарантирует высокое качество от имени производителя.

Помимо высокого максимального входного напряжения и тока на выходе, Midnite Solar Classic идеально подходит для больших солнечных систем, питающих такие объекты, как склады и бункеры.Контроллер заряда MPPT также поставляется с расширенной гарантией , которая позволяет покупателям отправлять свои устройства обратно производителю для общей настройки за определенную плату.

После этого они продлят гарантию еще на на 2 года. Этот дополнительный уровень защиты покупателей делает дорогостоящие предварительные вложения не такими пугающими для начинающих пользователей солнечной энергии.

Что говорят рецензенты?

Большинство обозревателей очень довольны широким диапазоном мощности Midnite Solar Classic.Обладая мощностью 48-72 вольт, — это — это один из самых мощных на рынке.

Покупатели также заявляют, что чувствуют себя в большей безопасности благодаря дополнительным функциям безопасности и защиты. С точки зрения стоимости, это того стоит. Те, у кого мало места на крыше, могут высосать из своих панелей каждый последний ватт.

Также стоит отметить возможности отслеживания . Он регистрирует данные за 4 месяца, которые легко просматривать и анализировать.

Однако некоторые пользователи жаловались, что прошивка плохо закодирована и ее трудно использовать.Это заставляет их усомниться в легитимности компании.

Особенности и соображения

Одной из лучших функций, включенных в контроллер Midnite Solar Classic, является возможность удаленного доступа к энергосистеме через локальное приложение Midnite Solar. Приложение позволяет вам легко контролировать вашу систему издалека через Интернет, и вы можете получить доступ к системе для устранения проблем, если они возникнут.

Эта функция идеально подходит для тех, кто устанавливает солнечные системы в удаленных местах , вдали от места их проживания, например, в подземных бункерах, охотничьих домиках, летних домах или сельскохозяйственных объектах.

Контроллер заряда также может работать с различными источниками постоянного тока , такими как одобренные фотоэлектрические, гидро- и ветровые турбины. Вы также можете приобрести несколько классических контроллеров и подключить их в параллельную серию для использования с большими системами. Это значительно увеличивает мощность системы, эффективно создавая гигантский уникальный концентратор для регулирования ваших солнечных панелей.

Посмотреть цену на Amazon

Вернуться к обзорам

4. Контроллер заряда от солнечных батарей Victron SmartSolar MPPT 100/50
  • Тип: MPPT
  • Напряжение батареи: 12-48 В
  • Максимальное входное напряжение: 150V
  • Максимальный выходной ток: 100A
  • Дополнительные функции: Bluetooth-соединение, портал удаленного управления, совместимость с монитором батареи.
  • Основные моменты: Передовые технологии и интеллектуальная система управления делают его идеальным для жилых автофургонов.
  • Недостатки: Требуется дополнительная покупка для полного мониторинга батареи.

Благодаря интеллектуальной и молниеносной системе контроллер заряда Victron SmartSolar MPPT является отличным выбором для тех, кто не знаком или новичок в установке солнечных систем. Цифровые функции, включенные в этот контроллер MPPT, такие как беспроводная система управления Bluetooth , ставят это устройство на первое место в списке.

Victron energy хорошо известна как производитель высококачественного оборудования для преобразования энергии, и эта модель не является исключением. Компания Victron, штаб-квартира которой находится в Нидерландах, с 1975 года производит инверторы и зарядные устройства для аккумуляторов, в основном для рынка автомобилей и лодок.

Что говорят рецензенты?

Покупатели в восторге от репутации компании Victron в области компонентов аккумуляторных батарей, особенно когда речь идет о солнечных батареях, устанавливаемых на такие транспортные средства, как дома на колесах и лодки. Конечно, наиболее примечательной функцией является опция Bluetooth, которая подключается к смартфонам пользователей.Это, по-видимому, особенно полезно в дороге.

Однако некоторые покупатели заявляют, что техническая поддержка не всегда доступна. Это касается, учитывая, что их основным преимуществом является передовых технологий . Один покупатель также утверждает, что этот контроллер повредил его батареи после того, как он залил их электроэнергией и перезарядил.

Возможности и рекомендации

Victron SmartController предлагает встроенное соединение Bluetooth с любым устройством с поддержкой Bluetooth, например смартфоном.Через подключение к Интернету пользователи могут бесплатно использовать портал удаленного управления Victron и контроллер MPPT в любом месте. Это отлично подходит для установки , обновления и мониторинга удаленных систем , подобных тем, которые установлены в RV.

Вы также можете обновить контроллер, приобретя дополнительно монитор батареи Victron серии BMV-700. Это дополнение будет контролировать аккумуляторную батарею. Он предоставляет информацию о состоянии в реальном времени, такую ​​как напряжение, ток, солнечные ватты и многое другое.

Узнать цену на Amazon

Вернуться к отзывам

5.Renogy Wanderer
  • Тип: PWM
  • Напряжение батареи: 12 В
  • Максимальное входное напряжение: 25 В
  • Максимальный выходной ток: 30A
  • Дополнительные функции: Четырехступенчатая зарядка, температурная компенсация, Светодиодные индикаторы и защита от перезарядки, перегрузки, короткого замыкания и обратной полярности.
  • Основные моменты: Предлагает различные способы определения момента включения нагрузки.
  • Недостатки: Устройство оснащено только светодиодным индикатором и не имеет ЖК-дисплея для отображения важных диагностических данных.

Благодаря чистому и гладкому черному дизайну Renogy Wander является привлекательным выбором для домашней солнечной системы. Являясь частью большого семейства моделей контроллеров заряда Renogy, Wanderer является одним из лучших благодаря низкой цене и защитным функциям.

Устройство относится к типу PWM, а не MPPT, что значительно ограничивает возможности устройства.Хотя технология не так развита, эта модель по-прежнему является отличным вариантом для тех, кто хочет использовать небольшие системы.

Что говорят рецензенты?

Хотя некоторые считают устройство «голым костяком» , по мнению обозревателей, это эффективный и надежный . Это идеальный вариант для освещения в садах или по бокам сараев, но он не подойдет для больших домашних решеток.

У некоторых пользователей возникли проблемы с неработающими контроллерами через несколько месяцев.Один сообщил о трудностях с использованием разъемов в нижней части устройства. В целом, люди считают Wanderer базовым контроллером солнечного заряда, который может удовлетворить несложные и небольшие потребности.

Особенности и соображения

Четырехфазная ШИМ-зарядка , включая объемную, повышающую, плавающую и выравнивающую, помогает предотвратить перезарядку или чрезмерную разрядку подключенной батареи. Он также имеет отрицательное заземление, что довольно стандартно.

Wander может компенсировать изменения температуры.Он автоматически исправит параметры для достижения оптимальной производительности.

Совместимость с выносным датчиком температуры. Это позволит собрать данные о температурной компенсации. Это устройство необходимо покупать отдельно. 3 зеленых светодиода , расположенные на передней панели устройства, отображают основные данные.

Благодаря возможности подключения к герметичным, гелевым и залитым батареям, ШИМ-контроллер довольно универсален. Он также имеет защитные приспособления. Это помогает защитить от перезарядки, перегрузки, короткого замыкания и обратной полярности.

См. Цену на Amazon

Вернуться к обзорам

6. Контроллер заряда MOHOO 20A
  • Тип: PWM
  • Напряжение батареи: 12-24 В
  • Максимальное входное напряжение: 24 В
  • Макс. токовый выход: 20A
  • Дополнительные функции: Автоматическое отключение, защитная защита, покрытие от влаги, ЖК-экран, USB-порты.
  • Основные преимущества: Может использоваться с системами 12 В и 24 В, включая прямую зарядку телефонов.
  • Низкие точки: Невозможно подключить его к нагрузке более 20А с помощью клемм.

Как самый дешевый вариант в нашем списке, контроллер заряда MOHOO PWM — отличный вариант без суеты для тех, у кого небольшие солнечные системы. Он идеально подходит для зарядки таких устройств, как освещение и небольшие цифровые устройства, например мобильные телефоны. Однако его ограниченная мощность означает, что вы не можете использовать его для чего-либо выше 20 А.

MOHOO — одна из лучших моделей контроллера заряда с ШИМ.Тем не менее, он по-прежнему не обладает такой емкостью, как контроллер MPPT.

Тем не менее, эта модель может обеспечивать объемную зарядку до 80% емкости. Он также обеспечивает подзарядку последних 20% емкости и выравнивающий заряд.

Что говорят рецензенты?

По большей части обозреватели довольны компактной моделью MOHOO. Некоторые жалуются, что это не очень эффективно. Но это недостаток, который есть у всех контроллеров заряда с ШИМ.

Другим очень нравятся дополнительных USB-портов для зарядки мобильных телефонов.Но они предупреждают, что ночью он истощит телефон, если вы его не подключили.

Многие пользователи купили их за рабочих прицепов. Они утверждают, что их легко установить и использовать. Невероятно низкая цена также является важным аргументом в пользу продажи.

Особенности и соображения

Большой ЖК-экран может отображать важную информацию о технических характеристиках устройства, а также поддерживает управление освещением. Интеллектуальная система выполнит автоматическое отключение , когда батарея упадет ниже 8 В, в результате чего дисплей станет пустым.

Контроллер совместим только со свинцово-кислотными батареями и не будет работать с батареями из лития, никель-металлгидрида или других элементов. Но влажное покрытие защитит устройство от повреждений, вызванных влажностью или гнездованием насекомых, что является плюсом для тех, кто устанавливает их в гаражах или сараях.

Контроллер заряда MOHOO также оснащен двумя выходами постоянного тока и 2 портами USB для легкой зарядки. Порты USB могут обеспечивать выход 5V 1A , который подходит для небольших цифровых устройств.

См. Цену на Amazon

Вернуться к отзывам
Вернуться к началу руководства

Контроллер заряда литиевой батареи Плата защиты батареи 6–60 В ЖК-дисплей Плата управления зарядкой батареи

1. Описание:

XY-CD60L — это модуль контроллера заряда и разряда аккумуляторов. Его можно использовать для постоянного тока 6 В ~ 60 В с любой литиевой / свинцово-кислотной батареей.

2. Особенности:

1>.Многофункциональный испытательный прибор

2> .Двойной режим работы

3> .Поддержка защиты от зарядки

4> .Поддержка защиты от разряда

5> .Поддержка установить время зарядки / разрядки

6>. Параметры автоматического обнаружения

7> .HD ЖК-дисплей

8>. Многопараметрический дисплей

9> .Поддержка режима энергосбережения

10>.Поддерживает автоматическое определение батареи

3. Параметры:

1> .Название продукта: Контроллер зарядки / разрядки литиевой батареи XY-CD60L

2> .Модель: XY-CD60L

3> .Рабочее напряжение: 6 В-60 В постоянного тока

4>. Рабочая температура: -40 ℃ ~ 85 ℃

5> .Влажность в работе: 0% ~ 95% относительной влажности

6> .Размер: 46 * 45 * 20 мм

4.Функция:

1> .Модуль поддерживает 2 режима работы: управление зарядкой на входе и управление разрядкой на выходе.

2> .Charging Control IN: этот режим используется для управления зарядкой для предотвращения перезарядки. Отображаемый символ IN указывает на режим зарядки.

3> .Discharging Control OUT: этот режим используется для контроля разряда батареи, чтобы предотвратить чрезмерную разрядку батареи и продлить срок службы батареи. Отображаемый символ OUT указывает на режим разряда.

4>.Процент напряжения батареи: это значение, полученное из напряжения батареи V, нижнего предельного значения напряжения dn и верхнего предельного значения напряжения UP. Формула расчета: V / (UP-dn).

5>. Автоматическая проверка параметров: на экране будет отображаться и мигать ERR, если нижнее предельное значение напряжения dn больше, чем верхнее предельное значение напряжения UP.

5.Режим управления зарядкой в ​​режиме IN:

1>. Входной терминал подключается к зарядному устройству DC 6V-60V, которое используется для аккумулятора.

2>. Выходной терминал подключает 1 шт. Аккумулятор постоянного тока 6 В-60 В. На нем будет отображаться 0,00 В и nbE, если батарея не соответствует требованиям.

3>. Выход включается, и входное зарядное устройство начинает заряжать аккумулятор, если напряжение аккумулятора меньше нижнего предельного значения напряжения dn.

4>. Выход выключается, и входное зарядное устройство перестает заряжать аккумулятор, если напряжение аккумулятора превышает верхнее предельное значение напряжения.

5>.Во время зарядки символ IN будет мигать.

6> .Поддержка параметров набора:

6.1>. Верхнее предельное значение напряжения UP: максимальное напряжение батареи. Прекратите заряжать аккумулятор, если он превышает это значение. Это также значение напряжения защиты от перезаряда.

6.2>. Нижнее предельное значение напряжения dn: Допустимое минимальное напряжение батареи. Начните зарядку аккумулятора, когда напряжение аккумулятора ниже этого значения.

6.3>. Время зарядки OP:

6.3.1>. Установите время зарядки аккумулятора.

6.3.2>. Включите функцию контроля времени зарядки, когда значение параметра OP больше 00:00. Минимальное установленное значение времени 1 минута.

6.3.3>. ВЫКЛЮЧИТЕ управление OP, если установлено 00:00.

6.3.4>. Запустите таймер при включении выхода, чтобы начать зарядку.

6.3.5>. Выходной сигнал выключения модуля для завершения процесса зарядки по истечении времени.

6.3.6>. Модуль автоматически отключает функцию контроля времени зарядки, если напряжение батареи меньше нижнего предельного значения напряжения dn и мигает H: ER, что означает необоснованную установку параметра времени. Это означает недостаточную зарядку и необходимо продолжить зарядку аккумулятора. Нажмите любую кнопку, чтобы перестать мигать.

6.3.7> .Запись и отображение времени зарядки, если отключено Время зарядки OP при коротком нажатии кнопки SET. Очистите время при следующей зарядке или выйдите из интерфейса отображения времени зарядки.

6.4> .Включите время задержки dOP: установите интервал задержки между первой и второй зарядкой. Диапазон времени составляет 0 ~ 999 секунд.

6. режим выхода управления разрядкой:

1>. Входной терминал подключает 1 шт. Аккумулятор постоянного тока 6 В-60 В.

2>. Выходной терминал подключает подходящую нагрузку. Обратите внимание, что выходное напряжение такое же, как у аккумулятора.

3>. Выход включается, и батарея начинает разряжаться, если напряжение батареи больше, чем верхнее предельное значение напряжения.

4>. Выход выключается, и батарея перестает разряжаться, если напряжение батареи ниже нижнего предельного значения напряжения dn.

5>. Символ OUT будет мигать при разрядке.

6> .Поддержка параметров набора:

6.1>. Верхнее предельное значение напряжения ВВЕРХ: пороговое значение, позволяющее разрядить аккумулятор.

6.2>. Нижнее предельное значение напряжения dn: Допустимое минимальное напряжение батареи. Прекратите разрядку, когда напряжение аккумулятора ниже этого значения.Это также значение напряжения защиты от чрезмерной разрядки.

6,3>. Время разряда OP:

6.3.1> .Установите время разряда аккумулятора.

6.3.2>. Включите функцию контроля времени разрядки, когда значение параметра OP превышает 00:00. Минимальное установленное значение времени 1 минута.

6.3.3>. ВЫКЛЮЧИТЕ управление OP, если установлено 00:00.

6.3.4>. Запустите таймер при включении выхода, чтобы начать разрядку.

6.3.5>. Выходной сигнал выключения модуля для завершения процесса разрядки по истечении времени.

6.3.6> .Модуль автоматически отключает функцию контроля времени разрядки, если напряжение батареи больше, чем верхнее предельное значение напряжения, и мигает H: ER, что означает необоснованную установку параметра времени. Нажмите любую кнопку, чтобы перестать мигать.

6.3.7> .Запись и отображение времени разрядки, если отключено Время разрядки OP при коротком нажатии кнопки SET.Очистить время при следующей разрядке или выйти из интерфейса отображения времени разрядки.

6.4> .Turn ON Delay Time dOP: Установите интервал задержки между первой и второй разрядкой. Диапазон времени составляет 0 ~ 999 секунд.

6.5>. Время принудительного пуска включения разряда FOP:

6.5.1>. Эта функция используется для предотвращения мгновенного запуска устройства и снижения напряжения батареи, чтобы оно было ниже нижнего предельного значения напряжения dn, и заставляло модуль автоматически отключать выход, в результате чего батарея не могла разрядить правильно.

6.5.2>. Модуль снова проверит напряжение батареи, если активирована функция «Время принудительного запуска разряда».

7. Описание кнопки:

1> .Длительное нажатие означает, что нужно удерживать нажатой более 5 секунд.

2>. Кнопка вверх:

2,1>. Короткое нажатие для переключения отображения времени зарядки / разрядки и процента напряжения батареи.

2.2>. Длительное нажатие для переключения режима работы. IN — это режим зарядки, а OUT — режим разряда.

2.3> .Короткое / длительное нажатие для увеличения значения параметра в режиме набора параметров.

3>. Кнопка ВНИЗ:

3,1>. Короткое нажатие, чтобы включить / выключить выход.

3,2>. Длительное нажатие, чтобы включить / выключить отображение состояния L-P (режим энергосбережения):

3.2.1> .ON: включить режим энергосбережения. Экран дисплея выключится через 5 ~ 10 минут.Нажмите любую кнопку, чтобы возобновить отображение.

3.2.2> .OFF: выключить режим энергосбережения. Экран дисплея будет постоянно включен.

3.3> .Короткое / длительное нажатие для уменьшения значения параметра в режиме набора параметров.

4>. Кнопка SET:

4.1>. Короткое нажатие для автоматического переключения / запроса параметров отображения UP / dn / OP / DOP в режиме зарядки и UP / dn / OP / DOP / FOP в режиме разрядки в обычном интерфейсе дисплея.Короткое нажатие для переключения выбора набора параметров в режиме набора параметров.

4.2>. Нажмите и удерживайте, чтобы войти в режим набора параметров.

4.3>. Удерживайте нажатой около 5 секунд, чтобы сохранить значения параметров.

8. Используйте шаги:

1>. Подключите правое входное напряжение к VIN + и VIN-.

2>. Нажмите и удерживайте кнопку SET, чтобы выбрать режим работы.

3>. Короткое нажатие кнопки SET для переключения параметров.

4>. Короткое / длительное нажатие ВВЕРХ / ВНИЗ для увеличения / уменьшения значения параметра.

5>. Удерживайте нажатой около 5 секунд, чтобы сохранить значения параметров.

6>. Удалите вход и подключите нагрузку.

7>. Подключите правое входное напряжение к VIN + и VIN- снова.

9.Заявка:

1>. Тестер нагрузки

2>. Тестер цепей

3>.Тестер разряда аккумуляторных батарей

4>. Осмотр заводского оборудования

5>. Тестер обычной нагрузки

6>. Тестер старения источника питания

7>. Вспомогательное зарядное устройство для измерения выходного тока

8>. Испытание на старение партии фабрики зарядного устройства использует

10.Примечание:

1>. Терминал нагрузки не может замыкать.

2>.Это контроллер зарядки / разрядки, а не зарядное устройство!

3>. Его нельзя использовать в качестве зарядного устройства!

4>. Пожалуйста, прочтите руководство по использованию и описание перед использованием.

11.Часто задаваемые вопросы:

1>. Каков диапазон управляющего напряжения? Какой применимый диапазон батарей?

В: Диапазон управляющего напряжения составляет 6-60 В постоянного тока. Но максимальное напряжение батареи составляет 48 В. Поскольку напряжение аккумулятора 48 В составляет 60 В. после полной зарядки.

2>. Почему реле автоматически включается и выключается постоянно после включения и мигания света?

В: Это связано с тем, что ваш зарядный ток слишком велик или емкость аккумулятора слишком мала, что приводит к тому, что напряжение аккумулятора немедленно превысит значение нижнего предельного напряжения ‘dn’, а затем реле выключится, но напряжение быстро падает до нижнего предельного напряжения ‘dn’ после выключения реле, а затем начнется зарядка. Цикл и цикл.

На этом этапе вам нужно уменьшить зарядный ток.Обычно зарядный ток составляет 10-15% от емкости аккумулятора. Например, если емкость аккумулятора 20 Ач, зарядный ток составляет 2-3 А.

Обратите внимание, что зарядка с высоким током может привести к нагреву, старению, вздутию или даже взрыву аккумулятора.

3>. Какой метод управления?

Q: Это управление напряжением. Например: нижнее предельное напряжение «dn» установлено на 12,0 В. Верхнее предельное напряжение «UP» установлено на 14,5 В. Он закроет выход, когда напряжение будет заряжено до 14.Реле 5 В. включится и начнет заряжаться, когда напряжение снизится до 12,0 В.

4>. Может ли он быть автоматически включен?

В: Да, может. Режим контроля напряжения управляет только выключением и включением.

5>. Может ли он ограничить ток?

В: Он не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства.

6>. Могу ли я зарядить батарею 24 В, введя 12 В? Или зарядить батарею 12 В, введя 48 В?

В: Это простой контроллер напряжения только для включения / выключения.Он не может изменить выходное напряжение. Итак, какое зарядное устройство следует подготовить для зарядки аккумулятора!

12. Упаковка:

Контроллер зарядки / разрядки литиевой батареи XY-CD60L, 1 шт.,

1. Авиапочта Гонконга / Сингапура

(1) В связи с высоким риском потери посылки в последнее время мы должны отказаться от использования бесплатной доставки.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки в большинство стран составляет 7-20 рабочих дней; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Кому: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное электронное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентством экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длинного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com
4) Отследите заказ, который с номером отслеживания по ссылкам ниже:

.

No related posts.

Разное

Похожие записи

Как правильно промывать нос при насморке: эффективные методы и растворы

18.11.2024

Питание кормящей мамы: что можно есть при грудном вскармливании

17.11.2024

Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели

16.11.2024

Детская комната для новорожденного: оформление, дизайн и планировка

15.11.2024

Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей

14.11.2024

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
