Содержание

Разъем для антенны

Телевизионную технику подключают при помощи различных соединителей. Чтобы совместить аппараты разного года выпуска и торговых марок употребляются коннекторы разнообразных форм и цветовой гаммы.

Изделие, предназначенное для соединения кабеля с телевизионным оборудованием, называется разъем для антенны, и служит он для подключения антенны к телевизору.

Многие телевизионные и интернет провайдеры используют коаксиал в своих сетях, поэтому в соединении оборудования применяют разъемы для коаксиального кабеля. Он может передавать высокочастотные сигналы и применяется в различных областях систем связи.

Разъем для соединения коаксиального кабеля

Простейшая электрическая схема нуждается в разнообразных коннекторах для коммутации. Для телевизионной антенны также нужен соответствующий связующий элемент при подключении.

Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.

Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.

Разъемы для подключения аппаратуры

Разъемы для антенны установленые в телевизорах называются TV-гнездо. Чтобы начать трансляцию каналов, необходимо подключить штекер для телевизионного кабеля в гнездо.

Штекер, по сути, втулка из двух составляющих, так называемый переходник папа мама, которую присоединяют к кабелю.

Важно обеспечить хороший контакт в точке соединения, тогда и изображение будет качественным. Дело, казалось бы, не сложное, но, изображение и звук будут с помехами, при неправильном выполнении, независимо от того, какой у вас телевизор: последней модели или старого образца.

Какие лучше

Разъемы для коаксиального кабеля соединяются тремя способами:

  • обжимным;
  • накруткой;
  • компрессионным.

Коннекторы обжимного типа состоят из двух цилиндров. При установке, коаксиальный кабель обжимается со всех сторон. В некачественных представителях данного вида повреждается корпус, что влияет на характеристики соединений.

У накрутных в составе корпус с внутренней резьбой и гайка. Их недостатки:

  • хрупкость;
  • оплетка скручивается при установке разъема на кабель.

Компрессионные обладают наилучшими характеристиками, но и являются самыми дорогими.

Сейчас чаще всего используют F-коннектор и подходит он как при цифровом телевизионном сигнале, так и в случае со спутниковой антенной. Выпускается в четырех разных диаметрах, поэтому стоит обратить на это внимание при покупке и последующей установке.

Пайка

Раньше штекер нужно было припаивать. Сегодня же антенны к разъемам подсоединяются без пайки.

Под винт

Винтовое соединение на сегодняшний день тоже не популярно, как и пайка. Такой тип применялся десятилетие назад и присущ кабельному телевидению для тв штекера прошлого.

Принцип действия при такой фиксации состоит в том, что контакт прикручивается к жиле антенны винтом.

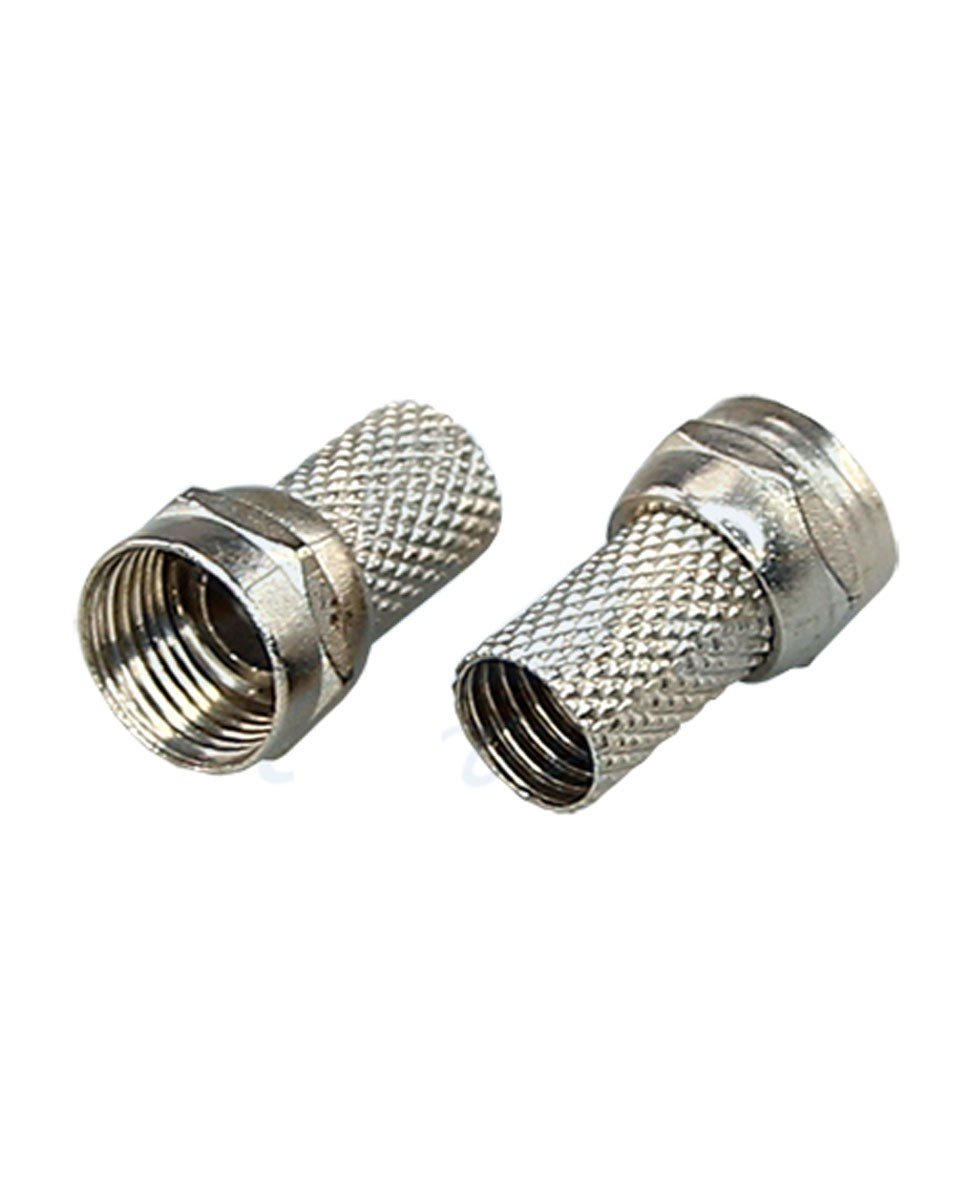

F-коннектор

При подключении телевизионной антенны сегодня пользуются F-коннектором. Его не сложно установить самостоятельно и не нужно специфических инструментов. Для производства используются такие материалы:

  • цинк никелированный;
  • латунь с напылением;
  • медь.

В случае, когда телевизор подвешивается вплотную к стене, используется угловой Г-образный штекер.

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

F гнездо – TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV гнездо

Используется для подключения к розеткам SAT-TV, “петлевого” высокочастотного выхода аппаратуры. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV штекер угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – F гнездо бочка

Используется для сращивания телевизионного кабеля.

 Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

F гнездо – RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.


F штекер – F штекер
F штекер – TV гнездо
F штекер – TV штекер

Похожие статьи

Как разделать F-разъем на ТВ кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением –

75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.

Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками

У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это антенна своими руками из куска кабеля, читаем очень полезно. А также обзор цифровой приставки. Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

СОДЕРЖАНИЕ СТАТЬИ

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом.

Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.


Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

  • Антенный кабель
  • F – разъем, для подключения.
  • Также иногда нужен разъем папа – мама, для установки в саму приставку.

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.


Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

  • Центральный медный провод, первый проводник, самый важный
  • Плотная изоляция.
  • Алюминиевая фольга, это второй проводник
  • Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
  • Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.


F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

В общем, выглядит он вот так.

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.


Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

  • Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

  • Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

  • Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

  • Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

  • По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.


ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

F разъем для ТВ кабеля


Несмотря, что 21 век на дворе и на прилавках магазина давно уже стоят современные телевизоры, которые имеют большое количество полезных функций вплоть до поддержки интернета, разъем для антенны никто не отменял.

Качественное изображение зависит не только от марки и модели телевизора, но и от правильного монтажа не самой антенны, а штекера. Если его неправильно собрать, то качество сигнала пострадает. Также плохая передача сигнала может быть из-за неправильно подобранного штекера. При условии, что у вас отличный штекере, ТВ кабель низкого качества, не стоит рассчитывать на просмотр телепередач, фильмов без помех и мерцания экрана.

Забегая вперед, расскажем, что в природе существует три типа штекеров. Самый универсальный из них это f-штекер. Он идеально подходит для передачи сигнала аналогового ТВ, цифрового телевидения и спутникового сигнала. На данном этапе развития во всех телевизорах на задней панели имеется два гнезда для подключения антенны.

О том, как соединить телевизионный кабель штекером и как правильно подключить антенну телевизору, расскажем сегодня во всех подробностях. Именно об этом и многом другом вы узнаете, если прочитаете статью от начала до самого конца.

В данной статье вы узнаете, как подключить антенный кабель

Как правильно подключить телевизионный кабель

Телевизионный кабель неотъемлемая часть подключения любой антенны к телевизору. Без него невозможно будет смотреть телевизор. Весь смысл телевизионного кабеля заключается в его основных элементах:

  • защитная оболочка,
  • экран (фольга и оплетка),
  • изоляции,
  • сам проводник.

Но чтобы его правильно подключить, необходимо соблюдать некоторые рекомендации. Ошибочно думать, что телефонный или кабель для интернета способны создавать помехи, если их уложить в один кабель – кабель. Это делать разрешается. А вот электрокабель может издавать помехи, но, если не получается их развести, то телевизионный кабель приобретайте с защитной оболочкой толщиной больше 1 миллиметра.

В данном видео вы подробнее узнаете о кабеле:

Желательно, чтобы он был цельным, а не кусковой и без лишних соединений. Не стоит подсоединять его к электропроводке. Старайтесь избегать крутые изгибы, это может стать одной из причины некачественного просмотра ТВ.

Внимание! Чтобы не возникло проблем с подключением главное правильно выбрать антенный кабель. Обращайте внимание на все нанесенные маркировки. Цифры, которые указываются на самом изделии, означают с какой частотой сопротивления, она наносится на каждом метре.

Чтобы подключить его к ТВ, с начало надо его подготовить и приобрести все необходимые детали. После выбора кабеля, необходимо выбрать штекер f разъем для ТВ-кабеля. Они бывают разных диаметров, обратите на это внимание. Если свой телевизор вы закрепили на стенку, то обратите внимание, что вам подойдет угловой f-штекер.

Закупив все нужные детали, можно приступить к подготовке самого кабеля. Он состоит из нескольких этапов. На первом этапе, необходимо разрезать внешнюю оболочку, не повредив остальные слои. Для этого аккуратно резаком или острым ножом проделываем круговой надрез и убираем кусок отрезанного защитного слоя. Далее открыты участок оплётки и фольги наматываем на сам провод. Зачистить слой надо так, чтобы как можно меньше повредить фольгу. На зачищенном участке фольгу надо намотать на провод, согнув пополам. Зачистка  ТВ-кабеля занимает пару минут.

После всех проделанных манипуляций для телевизионного кабеля устанавливаем штекер. Если вас интересует ответ на вопрос, как обжать ТВ-кабель. То об этом более подробно читайте в следующем пункте.

Установка штекера на кабель

Чтобы произвести монтаж штекер соединяемых телевизионным кабелем, сначала устанавливаем на подготовленный участок провода коннекторы для соединения, то есть специальный цилиндр, который имеет внутреннюю резьбу и прикреплен гайкой, а с наружной стороны шестигранник с резьбой. Чтобы всё закрепить правильно, нам нужны инструменты: плоскогубцы, острый нож и кусачки.

После того как сняли внешнюю защитную оболочку, то сворачиваем фольгу и отгибаем наполовину к защитному слою. Затем надрезаем следующий слой, чтобы освободить центральный провод. Оголяем его полностью. Зачистка на это частично считается оконченной.

На следующем этапе вставляем штекер, первую половину. На этой стадии желательно воспользоваться помощью плоскогубцев, чтобы не натереть мозоль на пальцах постоянно прокручивая.

Важно! Если зачистили больше, чем надо было, то не стоит переживать. Под углом 45 градусов обрезать лишний кусочек. Главное точно и с уверенной рукой производить все манипуляции.

Не забываем подобрать соответствующий разъем

Главное подобрать правильный F – разъем, она должна быть с резьбой внутри. Таким образом, был установлен штекер в телевизионный кабель.

После всех вышеперечисленных действий, когда надеваем штекер, моно приступить к подсоединению кабеля к антенне, а, следовательно, антенну к телевизору. Обжим необходимый этап, без которого не обойтись.

Подключение кабеля к телевизору

Чтобы подключить кабель телевизору, его сначала надо подключить к антенне f гнездо переходник. Схема подключения телевизионной антенны очень проста и ест в интернете. Попробуем описать ее в нескольких словах. Присоединяете кабель к антенне, а также обязательно усилитель, если антенна слабая. Более подробно можете посмотреть видео ролики в интернете.

В каждом доме есть ни один, а два или три телевизора, а источник всего один. Как быть в данном случае? Воспользуйтесь распределителем. У него всего один входи и несколько выходов, их количество зависит от того, сколько телевизоров хотите подключить. Если распределитель низкого качества, то телевизионный сигнал будет плохой на всех подключенных устройствах.

Итак, в отличии от советских моделей телевизоров, на современных моделях все разъемы для соединение антенного кабеля расположены сзади. Каждый из таких разъемов подписан. Гнездо tv всегда подписано аббревиатурой ANT. Именно в это гнездо и подсоединяем кабель к ТВ.

Гнездо сильно отличается от других разъемов, и перепутать не возможно. В последних моделях ЖК телевизоров имеется два гнезда для спутниковой антенны и простой. Подключить можете обе, переключение с одного телевидения на другой будет осуществляться через пульт дистанционного управления.

Как подключить цифровое телевидение? Для этого необходим тюнер, который будет ловить сигнал. Некоторые модели уже выпускают со встроенным тюнером. Для более ранних моделей необходимо покупать отдельную приставку и подсоединять к телевизору. Подключить цифровое ТВ рекомендуется абсолютно всем, потому что с 1 января 2019 года аналоговое телевидение перестанет вещать. Подключаемое всем цифровое ТВ бесплатно дает возможность смотреть 20 каналов, включая федеральные телеканалы.

Как подключить спутниковую антенну? Рекомендуется, чтобы настраивали тарелку и подключали только мастера. Для этого необходимо приобрести весь комплект, ресивер и тарелку. Данный разъем имеет также круглую форму, но отличается визуально от стандартного ATN, и надпись LNB (ANT 2 IN) имеет внешнюю резьбу.

Перечень вещания теле форматов, которые поддерживает ТВ можно найти либо в характеристике, либо посмотрев какие надписи есть на задней крышке. На старые антенны можно установить переходник f tv.

Со штекером

Как подключить ТВ-антенну в домашних условиях? Давайте, пошагово разберем инструкцию по настройке домашней теле антенны. tv штекер подсоединяем к телевизору, кабель к розетке. Если она старого образца, то воспользуйтесь переходником штекера. Если она в исправном состоянии, то достаточно будет покрутить ее немного чтобы настроить чистое изображение без помех.

Подключение к ТВ стандартного или спутникового телевизионного сигнала не составляет никакого труда, если на этапе использования соединителя антенного кабеля для телевизора не было нарушено никаких действий, и сам кабель не пострадал.

Также можно прибегать к использованию адаптеры под f, переходник tv гнезда, если у вас антенный штекер тюльпаны. При подключении к ТВ обращайте внимание на переходники кабелей.

Существует версия с штекером и без

Штекер bnc нужен, чтобы подключить камеру к телевизору для видеонаблюдения. Разъемы bnc бывают разные. Их существует более трех видов: под винт, компрессионные, под пайку, накручивающиеся, с клеммной колодкой. И монтаж зависит от вида, который используйте, возможно, придётся воспользоваться специальными переходниками.

Без штекера

Как утверждают некоторые активные пользователи и любители экспериментировать, без штекера подключить кабель к телевизору можно. Следовательно, возникает вопрос, как подсоединить антенну к телевизору без него. Такой вариант подходит только в экстренных случаях, когда под рукой нет нужных инструментов. Пришло время, когда необходимо по определенным причинам заменить штекер, о под рукой нет паяльника, плоскогубцев. Тогда можно воспользоваться народным советом. Телевизионную антенну подсоединить напрямую.

Проделываем все вышеперечисленные этапы, убираем внешнюю оболочку, освобождаем центральный провод. Оголенный провод необходимо завернуть в петельку. Петля должна по размеру быть больше чем гнездо на телевизоре.

Данный способ описывают многие, но никто не гарантирует качественное изображение на экране ТВ. Возможно, будут помехи, если попали мелкие проводки или плохо проведена зачистка.

При подключении многие допускают ряд ошибок, которые приводят к искажению транслируемой картинки. Например, некоторые производители под фольгой используют тонкий слой полиэтилена. Если он останется на жиле, то качественный прием сигнала осуществляться не будет. Любой лишний элемент будет препятствовать. Также ошибки встречаются при монтаже и установке. От этого тоже зависит прием и передача канала. При неправильной проводке в кабель- канале могут создавать лишние помехи.

Подведем небольшой итог, вместо обширного заключения. Как уже было выше сказано, качественное изображение на экране телевизора зависит от правильно собранной телевизионной антенны. А именно правильно подобранного разъема. Самый универсальный считается F – разъем. Он бывает разного диаметра, подсоединить его можно самостоятельно в домашних условиях. Также необходимо ответственно отнестись к выбору кабеля для антенны и к покупке домашней антенны. На смену аналоговому телевещанию пришло спутниковое и цифровое телевидение. Если спутниковое имеют финансовую возможность не все установить, то цифровое доступно каждому дому бесплатно.

Все выше описанные действия вы можете посмотреть на видео роликах, воспользовавшись известными сервисами и поисковыми системами. Весь может занять не более двух-трех часов, а то и меньше.

Как накрутить F-штекер на антенный кабель — Подключение аппаратуры

В этой теме покажем и расскажем, как правильно накручивать универсальный коннектор на кабель.

Познакомимся , это — антенный кабель, с волновым сопротивлением 75-ом, диаметр 7 мм. Прошу не путать волновое и активное сопротивление: волновое нельзя замерить простым тестером, но оно очень важно для качественной передачи сигнала по кабелю. Если кабель старый или окисленный, затухание сигнала, проходящего по кабелю, может быть настолько сильным, что от красивой картинки на входе, на выходе — ни останется и следа, одна рябь с мурашками

Как видим, он состоит из толстой центральной жилой, экрана и изолятора. Хочу сразу же предупредить, что закорачивать центральную жилу с экраном, не желательно, а то у вас ничего не получиться. Почти все знают, что происходит, если закоротить сетевой провод. По этому, проявим к антенному кабелю тоже уважение.

Коннектор — это цилиндр с внутренней резьбой , прикреплённой вращающейся гайкой, снаружи — шестигранник, под ключ, а внутри так же резьба.

Из инструментов, для работы, понадобятся: нож, кусачки и плоскогубцы.  Надеюсь у вас с этими предметами проблем нет. Удобно усядемся, всех лишних людей из комнаты выгоним, чтоб не мешали и начнём работу. Первая операция, это снятие верхней изоляции, где-то 10 мм. Как делается? Очень просто. Берёте нож и на глаз, у кого глазомер страдает, можно линейкой отмерить, обрезаем верхнюю изоляцию. Силу большую не применяем, иначе пострадает последующий слой — экран. Когда надрез сделали, стягиваем верхнюю изоляцию.

Надеюсь не устали, а то работы ещё много. Подцепляем экран, который хотелось то же надрезать, и заворачиваем на верхний слой изоляции, сильно не разглаживать, а то наколетесь и работать дальше не захочется.

Теперь вдоль завёрнутого экрана, надрезаем нижний изолятор, не боимся, так как толстую централку сложно обрезать, но утверждать не буду, у каждого свои способности. Не забываем, что нижний обрезанный изолятор кабеля, тоже надо снять.

Предварительную зачистку закончили, можно сходить перекурить, так как предстоит тяжёлая работа. Отдохнувши, берём коннектор и со стороны цилиндра, накручиваем на зачищенный конец кабеля. Что бы не сбить пальцы, так как мы на кабеле будем продавливать резьбу, берём в помощь плоскогубцы или пассатижи. И крутим, пока не увидим изолятор возле начала второй гайки.

Если в самом начале, слишком много зачистили кабеля, то вам придётся лишнее обрезать, вот и кусачки пригодились. Отгрызать надо под углом 45 градусов, потом в дальнейшем будет проще проталкивать централку в зажимы.

Теперь поговорим, для чего это всё мы делали:

Это F-штекера, папки — мамки, угловые, всё для подключения кабеля в телевизор и антенную розетку в стене.

Если вам надо удлинить кабель, тогда на помощь приходит такой вот переходник:

Почему не сделать простую обычную скрутку? Во первых потому, что такие скрутки часто обрываются, кроме того, имеет не очень эстетичный вид, плохо герметизируются, если соединение — наружное и уж точно имеют процент потерь выше в несколько раз, чем готовый специальный переходник

А вдруг вы выиграли в лотерею или просто купили телевизор и вам захотелось его смотреть в другой комнате, то для этого поможет splitter (по простому распределитель). Он имеет один вход и два, три, четыре и более выходов, всё зависит от того, на столько телевизоров вам необходимо сделать разводку кабеля

Обратите внимание, что у качественного распределителя коэффициент (или процент) потерь должен быть минимальным, если, после установки распределителя, сигнал стал гораздо хуже, чем был, а вы уже точно знаете, что всё накрутили и подключили правильно, значит сплиттер бракованный

Основные потребности я рассказал, а если увидите похожее, что здесь показал, то уже сориентируетесь Если Вам удобнее изучать процесс накручивания штекера на антенный кабель по видео — прошу, специально для вас небольшой видеоурок.

Всё больше и больше наблюдаю вот такую накрутку коннектора. Причём фото из рекламы, ну… устал переделывать такие соединения  . Такое ощущение, что рекламодатель, такие вещи сам в руках не держал.

То есть, по его рекламе, достаточно полвитка коннектора, что бы удержать соединение, то есть качественное соединение. Я решил сам сделать так же, смотрите, что у меня вышло:

Ну что, понравилось Теперь совсем, ну как бы сами прочувствовали, как F-штекер или F-разъём, соединение накручивать Извините меня за такие пошлые название — это они, буржуи придумали такие названия, а нам нужно правильно накрутить штекер Главное правильно подбирайте размер коннектора под кабель, бывают разные размеры

Кабель, шнуры, разъемы, инструмент, зарядные устройства

В эту категорию входят наиболее популярные на рынке кабели и шнуры для коммуникации различных электронных устройств. В ассортименте магазина www.agsat.com.ua вы отыщите:

  • высококачественный HDMI кабель, для подключения аудио-видео устройств,
  • шнуры для аналогового подключения A/V-оборудования с разъемами SCART и RCA,
  • различные HDMI аксессуары и переходники,
  • телевизионный коаксиальный кабель с разъемами и разветвителями для него,
  • кабель для прокладки компьютерных сетей,
  • USB, антенные и акустические кабели во многих вариантах.

Кроме перечисленных выше в данной категории мы также представляем аудио кабели для различных типов аудио оборудования и компьютерные кабели (UTP, FTP). С их помощью легко подключить всевозможные домашние устройства.

HDMI кабели

Качественный HDMI кабель гарантирует высокое качество передаваемого аудио и видео сигнала.

HDMI (High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости) – этот тип кабелей позволяет передавать цифровые видео и аудио сигналы без потери их качества. Его несомненным преимуществом будет возможность сочетает в себе различные типы кабелей передачи – звукового и ответственного за изображение. HDMI кабель позволит вместо двух отдельных кабелей использовать один универсальный.

На www.agsat.com.ua вы отыщите широкий ассортимент HDMI кабелей различной длины, которые обеспечат вам высокое качество цифровой передачи сигнала в стандартах 1.4 и 2.0.

Телевизионный кабель

Мы предлагаем телевизионный кабель, который используется для наружной прокладки и подключения спутниковых и эфирных антенн, внутренней прокладки для разводки внутри помещения или подключения кабельного ТВ. В нашем ассортименте представлен как недорогой ТВ кабель на 75 Ом, так и лучший коаксиальный кабель от Finmark и Cavel. Представленный коаксиальный кабель отлично подойдет для цифрового телевидения.

Купить антенный телевизионный кабель для наружной прокладки можно по метрам и в бухтах. В связи с потребностями наших клиентов, мы продаем антенные кабели по метрам и в бухтах, что позволяет удобно подобрать подходящую длину интересующего вас кабеля, чтобы он мог достигать любой точки.

Кабель витая пара

Сетевой кабель витая пара – это тип кабеля, который активно используется для построения локальных компьютерных сетей для управляемой передачи данных. Кабель состоит из 2-х скрученных между собой независимых проводов. Они находятся внутри одной оболочки и прокладываются параллельно друг другу. Медные провода обычно имеют диаметр 1 мм. Один из проводов используется для передачи данных, а другой — для заземления.

В дополнение к вышеперечисленным типам, наш магазин также предлагает широкий выбор USB-кабелей (micro, type-С), компьютерных кабелей (UTP, FTP) и аудиокабелей (оптические, jack-jack) во многих вариантах. Также представлены различные виды разъемов и переходников, с помощью которых можно выполнить самые сложные подключения. Наверняка каждый найдет здесь что-то для себя и своих устройств.

Как подключить телевизор к антенне, кабельному телевидению

Для подключения телевизора к кабельной сети или антенне цифрового телевидения нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой задачи телевизор при приеме аналогового сигнала может работать неустойчиво или с помехами, а цифрового – изображение и звук могут пропадать из-за потерь сигнала в кабеле и местах его соединения.

Преимуществом цифрового телевидения является отсутствие помех на картинке и в звуке. Но если сигнал с большими помехами, то картинка и звук в телевизоре будут периодически пропадать, а если сигнал слабый, то полностью отсутствовать.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, несильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.

После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.

Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу».

На фольгу накручивается F штекер «накрутка на кабель».

Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер готов к работе.

Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.

При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.

Далее завинчивается до упора винт крепления центральной жилы антенного кабеля.

Последний шаг – накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для подключения антенны: — кабельного (цифрового) телевидения и спутниковой антенны.

Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны цифрового телевидения или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для приема телевизором сигнала с заданного разъема в его Меню нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде разъема.

Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное – не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера – простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров


к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель


к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющей один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант – поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

На фотографии антенный усилитель телевизионного сигнала SWA-555/LUX, который выпускается с разным коэффициентом усиления, от 10 до 15 дБ в метровом диапазоне и от 34 до 43 дБ в дециметровом диапазоне. Как правильно подключить блок питания к телевизионному кабелю для подачи напряжения на антенный телевизионный усилитель, Вы можете узнать на странице сайта «Как антенный телевизионный усилитель подключить к блоку питания».

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами


установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.


Евгений 14.06.2012

Здравствуйте, у меня такая штука приключилась. Телевизор был подключен к антенне и отлично работал, но понадобилось подключить к ней второй телевизор с помощью краба. В результате первый телевизор показывает только два канала и те с помехами, а второй не показывает вовсе.
Не подскажете в чем может быть проблема? Может краб неисправен, или антенный кабель, он у меня старый совсем оплетка медь.

Александр

Возраст кабеля значения не имеет, хоть 20 лет, если нет физической деформации, то будет служить.
Раз телевизор работал нормально до вмешательства, то вероятнее всего произошло короткое замыкание в разъеме или в местах разделки кабеля. Если вы распаивали штекер, то при перегреве, изоляции центральная жила могла коснуться экрана.
Для поиска короткого замыкания нужно прозвонить мультиметром кабель на предмет КЗ между центральной жилой кабеля и экранирующей оплеткой.

Николай 03. 03.2016

Здравствуйте, Александр Николаевич!
У меня такая проблема, решить не могу. В доме 2 телевизора и надо, чтобы один работал напрямую от антенны, а второй, цифровой, от части сигнала, чтобы не влиял на первый.
Как это сделать?

Александр

Здравствуйте, Николай.
Вам нужно использовать абонентский ответвитель, которые обычно устанавливают в подъездах многоквартирных домов. О работе такого ответвителя написано в статье выше, в подразделе «Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома».

Олег 11.01.2017

Уважаемый Александр Николаевич.
Есть проблема – сделать выключатель телесигнала для того, чтобы внука хоть временно оттаскивать от телевизора.
Сделал пластмассовую коробку, в ней входной и выходной разъемы телевизионного кабеля и посредине тумблер на центральный проводник. При этом все соединения экранировал с помощью фольги. К моему удивлению этот тумблер чуть ухудшает сигнал, но всё же не отключает.
Если возможно напишите свои рекомендации по конструкции этого выключателя.
Заранее благодарю.

Александр

Здравствуйте, Олег.
Телевизионный сигнал высокочастотный и проходит через небольшие зазоры, то есть через расстояние между разорванными контактами.
Попробуйте одновременно с разрывом выключателем центральной жили ее еще со стороны входа в телевизор соединять с экраном, то есть закоротить провода. Возможно поможет.
Это безопасно как для телевизора, так и для разветвителя ТВ сигнала, так что можете, смело экспериментировать.
Для коммутации высокочастотных сигналов в профессиональной аппаратуре используют специальные высокочастотные реле, управляемые постоянным напряжением.

Олег

Закоротил центральную жилу кабеля с экраном со стороны входа телевизора и со стороны антенны одновременно. Пишет на экране телевизора – плохой сигнал, пропал звук, но изображение не исчезло!
Может ещё какие нибудь советы. Был бы очень Вам признательным.
С уважением, Олег.

Александр

В данном случае остается только отсоединять один из разъемов Вашей коробки. Для того, чтобы внук не понял этого, нужно взять отрезок кабеля, надеть на него разъем и подключать его вместо сигнального.

Роман 09.03.2017

Александр, здравствуйте!
Возник такой вопрос. Телевизор не имеет выхода на колонки, они встроенные. Можно ли вскрыть корпус, чтобы подключиться к его динамикам, чтобы подать звуковой сигнал на внешние активные колонки, которые имеют питание от сети 220 В, т.е. с небольшим усилителем?
Спасибо.

Александр

Здравствуйте, Роман.
Входное сопротивление активных колонок (с усилителем) большое и поэтому дополнительной нагрузки, способной перегрузить звуковой усилитель телевизора не возникнет. Следовательно, так подключить активные колонки можно, но нужно соблюдать полярность подключения, чтобы не нарушилась фразировка и учесть, что по одному из входящих проводов правого и левого каналов колонки обычно соединены вместе (экранирующие провода). Динамики в телевизоре обычно тоже имеют общий провод, вот к нему и должен быть подключен общий провод колонок.

Типы разъемов коаксиального кабеля

— объединенные электронные провода и кабели

Разъемы коаксиального кабеля

используются для подключения кабелей к другим устройствам и специально разработаны для сохранения экранирования кабеля. Высококачественные разъемы обеспечивают надежное и долговечное соединение.

Существует два разных стиля соединителей; мужской и женский. Штекерные соединители имеют в центре выступающий металлический штифт, тогда как гнездовые соединители имеют гнездо для этого штифта. В зависимости от размера и частоты разъема некоторые из них могут быть бесполыми и монтироваться заподлицо вместо спаривания.

В цифровой, видео-, аудио-, радио- и микроволновой отраслях существует несколько разновидностей разъемов для коаксиальных кабелей. Каждый из них предлагает уникальные преимущества в зависимости от конечного использования или области применения. Ниже приведены некоторые из наиболее распространенных типов коаксиальных разъемов, а также их отличительные характеристики и предполагаемое применение.

Типы коаксиальных разъемов

BNC

Первоначально разработанный для использования в военных целях, коаксиальный разъем Bayonet Neil-Concelman (BNC) представляет собой миниатюрный сверхминиатюрный радиочастотный разъем, используемый для быстрого подключения / отключения в радиочастотном оборудовании, контрольно-измерительные приборы, радио, телевидение и видеосигнал.Разъемы BNC содержат два байонетных выступа для скручивания интерфейса на гнездовом разъеме и лучше всего подходят для частот ниже 4 ГГц, поскольку разъемы теряют механическую стабильность по мере приближения к 10 ГГц.

TNC

Резьбовой разъем Neil-Concelman — это версия разъема BNC с резьбой, который работает на более высоких микроволновых частотах, чем разъемы BNC. Разъемы TNC — это всепогодные миниатюрные блоки, которые работают на частотах до 12 ГГц и обычно используются в сотовых телефонах и соединениях RF / антенн для устранения утечек и проблем со стабильностью.

SMB

Сверхминиатюрные разъемы версии B — это уменьшенные версии разъемов SMA, обеспечивающие превосходные электрические характеристики от постоянного тока до 4 ГГц. Разъемы SMB являются одними из самых популярных вариантов разъемов ВЧ / СВЧ для промышленного и телекоммуникационного оборудования и предлагают простую конструкцию защелкивающегося соединения для полужестких кабелей с редкими соединениями.

7/16 DIN

Разъем 7/16 DIN (Deutsches Institut für Normung) представляет собой ВЧ-разъем с резьбой для передачи высокой мощности в сотовых сетях, антенных системах с несколькими передатчиками и в оборонных приложениях.Его можно использовать на частотах до 7,5 ГГц, для затяжки требуется гаечный ключ. Название разъема относится к внутреннему диаметру охватывающего внутреннего контакта 7 мм и внутреннему диаметру всего внешнего контакта 16 мм.

QMA

Разъемы QMA — это быстроразъемные и быстроразъемные варианты разъемов SMA, имеющие ту же внутреннюю конструкцию. Предлагая более быстрое и безопасное соединение и отличную производительность в РЧ-соединениях, разъемы QMA идеально подходят для промышленных и коммуникационных приложений, а также для прокладки кабелей, сборки и ремонта.

MCX

Коаксиальные микроразъемы — это разъемы с малым форм-фактором, которые идеально подходят для приложений с ограничениями по пространству, размеру или весу. Имея на 30% меньший внешний диаметр, чем разъемы SMB, разъемы MCX работают в диапазоне от постоянного тока до 6 ГГц в беспроводных сетях, GPS, ТВ-тюнерах, радиочастотном оборудовании и цифровых сотовых приложениях. Соединители MCX также имеют защелкивающуюся муфту для простой установки без инструментов.

RCA

Разъем Radio Corporation of America, также известный как разъем типа «тюльпан», изначально был разработан для передачи аудиосигнала, но теперь широко используется и в видео.Эти кабели, которые иногда называют A / V-разъемами, обычно называют красными, белыми и желтыми шнурами, которые подключаются к задней панели телевизоров. Каждый из этих кабелей имеет штекерный разъем, окруженный кольцом.

Почему выбирают объединенные электронные провода и кабели?

На протяжении почти столетия Consolidated предоставляет решения для кабельных проводов клиентам в самых разных отраслях промышленности. Мы не только предлагаем широкий выбор электронных проводов, кабелей, шнуров питания, жгутов проводов и литых узлов, но и благодаря складу, удобно расположенному в аэропорту О’Хара в Чикаго, мы также можем гарантировать, что вы получите то, что вам нужно, когда Вы нуждаетесь в этом.

Постоянно стремясь к полному удовлетворению потребностей клиентов при соблюдении всех применимых нормативных требований агентства, Consolidated внедряет систему всеобщего управления качеством (TQM) на каждом этапе производственного процесса.

Чтобы узнать больше о важном применении проводов и кабелей, загрузите нашу бесплатную электронную книгу «Выбор производителя проводов и кабелей для вашего продукта».

Топ 5 обзоров лучших разъемов Rg6 и руководство покупателя (2020)

Вы оказались в ситуации, когда вам нужно удлинить коаксиальный кабель? Возможно, сигнал ослабевает, и вам нужно переместить антенну выше на крыше.

Или, возможно, поврежден участок кабеля, и вы хотите заменить его другим кабелем.

В таких ситуациях пригодится одна вещь — лучший разъем rg6. Это небольшой гаджет, который позволяет соединять коаксиальные кабели вместе.

Вы также можете использовать его для подключения коаксиального кабеля к устройству, например телевизору, в зависимости от разъема на телевизоре.

Я хочу показать вам некоторые из самых популярных на рынке соединителей rg6. Это прочные блоки, обеспечивающие плотное и надежное соединение, предотвращающее потерю сигнала.

Давайте погрузимся в дело.

Эта таблица для легкого выбора продукта

Наши лучшие разъемы Rg6 в 2020 году

1. Коннекторы сжатия BELDEN PPC EX6XLPLUS, 50 шт.

RG6

Со всеми продуктами китайского производства в ход , в наши дни так сложно получить качественный разъем RG6. Такие проблемы, как повреждение водой и ослабленные соединения, слишком распространены. Но подождите, есть надежда.

Если вы ищете лучший коннектор rg6, произведенный в США, вы можете рассмотреть коннекторы сжатия BELDEN PPC EX6XLPLUS.Они качественные и прочные, а не какой-то дешевый мусор.

Вы когда-нибудь видели разъемы, которые Frontier Communications использует в своих установках FiOS? Это точно такие же разъемы, поэтому вы можете себе представить, какое качество они упакованы.

Как следует из названия, продукт поставляется в упаковке из 50 разъемов. Это означает, что обо всех ваших уговорах сейчас и в будущем позаботятся хорошо. Не беспокойтесь, если вам нужно всего несколько единиц или более 50. Существует множество вариантов количества, включенного в пакет, от 2, 5, 10 и даже до 1000.

Помимо качества, люди находят в этих разъемах что-то привлекательное, так это то, что они подходят. Они плотно прилегают к кабелям RG6.

Как и многим другим пользователям, мне было немного сложно протолкнуть кабель, но как только это было сделано, у меня было самое надежное соединение. Вы можете быть уверены, что с этим разъемом отсоединение кабелей останется в прошлом.

Я бы посоветовал вам использовать инструмент для сжатия, например, от Klein, для фиксации кабеля, и все будет работать нормально.

Прочность гарантирована. Устройство имеет корпус из полимера, устойчивого к ультрафиолетовому излучению и химически стойкого. Что меня еще более удовлетворяет, так это то, что он имеет эффективную влагонепроницаемую изоляцию.

У вас могут возникнуть небольшие трудности с подключением кабеля к разъемам BELDEN PPC EX6XLPLUS, но они обеспечивают самое плотное водонепроницаемое соединение из когда-либо существовавших. Качество этих устройств производства США не имеет себе равных.

Основные характеристики:

  • Хорошая конструкция с полимерным корпусом, устойчивым к ультрафиолетовому излучению
  • Устойчивость к влаге и химикатам
  • Сделано в США из высококачественных продуктов
  • Обеспечивает самое плотное соединение когда-либо
  • Широкий ассортимент цветов от черного и синего до розового и красного

2.

Позолоченный коаксиальный разъем RG6 типа F, 5 комплектов VCE

Некоторое время назад у моей двоюродной сестры начались проблемы с ТВ-сигналом. Тут дилер посоветовал ей разместить антенну на крыше. В доме у нее был дополнительный коаксиальный кабель, который она могла использовать для удлинения линии, но, к сожалению, у нее не было возможности соединить два кабеля.

Когда она спросила меня совета, я порекомендовал позолоченный коаксиальный разъем RG6 типа F VCE с 5 позолоченными контактами.

Она искала дешевую альтернативу нескольким вариантам из двух упаковок, которые она нашла в Walmart, которые продавались по цене более 10 долларов.Эта упаковка из 5 качественных разъемов по цене менее 10 была очень хорошей покупкой.

Хотя эти разъемы и недорогие, они довольно качественные. Они металлические, с позолотой, что придает им элегантный вид. Что касается конструкции, то коннектор имеет двухстороннюю резьбу. Это то, что называется навинчиваемым соединителем.

Упаковка — важный фактор, на который любят обращать внимание интернет-покупатели. Это связано с тем, что плохая упаковка увеличивает риск повреждения при доставке. К счастью, каждый из пяти разъемов VCE упакован индивидуально, что увеличивает защиту при транспортировке.

Если вы удлиняете коаксиальный кабель, вам лучше использовать разъем, который не пропускает влагу, поскольку мы все согласны с тем, что вода — враг кабелей и передачи сигналов. К счастью, эти разъемы имеют очень надежное уплотнение.

Разъем моей двоюродной сестры находится вне дома, и в любое время года она не испытывала проблем, связанных с повреждением воды. Сигнал сильный.

Недостаток, который я отметил, заключается в том, что они склонны к ржавчине. Не очень, но ржавчину никто не любит.Вы можете обернуть соединительную ленту лентой, чтобы уменьшить проблему. Кроме того, они отлично работают.

Основные характеристики:

  • Резьба с обеих сторон для подключения коаксиальных кабелей
  • Простота использования. Вам нужно только повернуть устройство, благодаря резьбе
  • Элегантный дизайн с красивой золотой отделкой
  • Они оснащены надежным гидрозатвором для защиты от повреждений водой

3.

Набор инструментов для сжатия коаксиального кабеля A-Plus с разъемами F RG6 RG59

При работе с коаксиальными кабелями и соединителями необходимо иметь два важных элемента оборудования. Съемник и обжимной инструмент.

Инструмент для зачистки — это то, что вы используете, чтобы снять оболочку и обнажить провод внутри, в то время как инструмент для сжатия предназначен для закрепления кабеля в разъеме.

Если у вас нет этих инструментов, вам подойдет комплект A-Plus Coaxial Compression Tool Kit. Это полный пакет, в который входят оба важных инструмента, а также 20 соединителей RG6 и RG59.

Дополнительно в комплект входит маленький шестигранный ключ. Это удобно для регулировки лезвий съемника в соответствии с вашими потребностями.

Есть одна вещь, которая нравится пользователям этого продукта в стриптизере. Отличная конструкция. Таким образом, он работает эффективно. Лезвия изнашиваются годами, и когда они это сделают, их можно будет заменить, так что это не составит большого труда.

Инструмент для сжатия тоже хорошо сделан, и он тоже отлично работает. Я встречал много обжимных инструментов, которые давят неточно и повреждают головку F.Это не один из них. Прессование очень точное, и инструмент редко повреждает головку F.

Если вам нужно качественное прессование и хороший внешний вид, то этот обжимной инструмент вам пригодится.

Что касается разъемов, то что мне нравится в них, во-первых, так это внешний вид. Они так красиво смотрятся, особенно с этими серебристыми и синими цветами. Кроме того, они отличаются качественной конструкцией. Они водонепроницаемы и устойчивы к коррозии.

Основные характеристики:

  • Полный набор, содержащий съемник, обжимной инструмент, соединители и шестигранный ключ
  • Стриппер высококачественный и простой в использовании
  • Детали изготовлены из ударопрочного материала для долговечности
  • Инструменты для снятия изоляции и обжима работают с широким спектром кабелей и разъемов
  • Разъемы имеют цельнометаллическую конструкцию для обеспечения прочности

4.

Klein Tools VDV812-612 Компрессионные соединители

Продавцы полны пакостей. Они предлагают вам недорогие разъемы, которые работают только с их дорогими обжимными инструментами. Но только не Klein Tools. Это хорошие и разумные продавцы, чьи разъемы и инструменты для обжима недорогие.

Следовательно, если у вас ограниченный бюджет и вам нужно что-то качественное, которое не выглядит подделкой, вам пригодится Klein Tools VDV812-612.

Уровень сигнала — это фактор, который, как мы все согласны, имеет решающее значение, когда дело доходит до прокладки коаксиального кабеля.В конце концов, мы хотим иметь возможность смотреть телевизор без сучка и задоринки.

Хотя мощность сигнала во многом зависит от антенны и ее расположения, коаксиальный кабель также играет определенную роль. Он должен быть хорошим и прочным, а точки соединения должны быть плотными.

Вот тут-то и пригодится этот разъем. Обладая запатентованной конструкцией вспомогательной гильзы, он обеспечивает очень хорошее размещение медного провода внутри, тем самым сохраняя силу сигнала.

Стоит отметить конструкцию.Эти соединители изготовлены из твердого металла для обеспечения прочности и долговечности.

Их черное никелированное покрытие обеспечивает надежную защиту от коррозии, сохраняя при этом элегантный внешний вид.

Тем не менее, что касается конструкции, мне нравятся желтые полосы, идущие вокруг соединителей. Они не только добавляют элегантности, но и упрощают поиск соединителей в темноте.

Простота использования — важнейший фактор. К счастью, запатентованная конструкция рукава упрощает установку коаксиального кабеля.Кроме того, гайка на компрессоре довольно легко поворачивается, что еще больше упрощает установку.

Основные характеристики:

  • Универсальная технология втулки, которая упрощает установку
  • Отличная удерживающая способность, которая поддерживает мощность сигнала
  • Хорошо сделана и долговечна: имеет прочную латунную конструкцию
  • Хорошая никелированная отделка который защищает от ржавчины

5.

Разъем Pasow Compression RG6 F

Я никогда не мог не подчеркнуть важность предотвращения повреждения водой при подключении коаксиальных кабелей.Независимо от того, подключаете ли вы два кабеля или подключаете один кабель к телевизору или спутниковой антенне, вы должны убедиться, что влага не попадает в соединение.

Последний пункт в этом списке — коннектор Pasow Compression RG6 F, который, как я обнаружил, обеспечивает надежную защиту от влаги.

Как этого добиться? Муфта герметизирована четырьмя. Это высокотехнологичное уплотнение предотвращает попадание воды и, что более важно, снижает уровень шума и помех. Но, как я уже сказал, печать в некоторой степени надежна.Чтобы полностью защитить от воды, я предлагаю установить чехол с разъемом.

Как строительство? Отличный вопрос! Способ изготовления соединителя имеет большое значение для определения сопротивления элементам, а также долговечности.

Следует отметить, что муфта Pascow полностью изготовлена ​​из металла, что придает ей прочность и устойчивость к износу. Никелирование помогает сдерживать коррозию.

Если вы устанавливаете переходник снаружи, вам следует опасаться солнца, так как тепло может также повредить коаксиальный разъем.Но беспокоиться не о чем: хорошее качество материала делает его устойчивым к палящим солнцам.

Если подключение коаксиального кабеля приносит свои плоды, оно должно быть плотным и оставаться таким. Конструкция этого разъема идеально подходит для этой цели. Он разработан для обеспечения всестороннего сжатия на 360 градусов, что обеспечивает целостность точки соединения.

Основные характеристики:

  • Цельнометаллическая конструкция для прочности и долговечности
  • Простота использования: устройство легко поворачивается
  • Никелированное покрытие для защиты от коррозии

Вещь, которую следует учитывать перед покупкой Rg6 Разъем

При работе с сигналами, особенно с высокочастотными (ВЧ) сигналами, большое внимание уделяется помехам.Да, сила сигнала в основном зависит от антенны и ее расположения, но фитинг также играет большую роль.

Если вы хотите ослабить шум и получить безупречное изображение, то подключение коаксиального кабеля должно быть хорошим и надежным. Ниже приведены некоторые факторы, которые следует учитывать при покупке подходящего разъема RG6.

Конструкция

Вся цель коаксиального кабеля — передавать сигнал. Эффективность, с которой это достигается, зависит от того, насколько хорошо сделан кабель.Это включает в себя конструкцию разъемов.

Конструкция соединителя проверяется с точки зрения материала, из которого он изготовлен, а также конструкции. Ищете максимальную силу? Выбирайте устройство с цельнометаллической конструкцией. Такая стяжка прослужит дольше, чем, скажем, из пластика или резины.

Есть важный аспект, который я вижу, люди проверяют — где произведен блок. Те, что сделаны в США, пользуются наибольшей популярностью благодаря своему высокому качеству.

Дизайн

Я бы включил этот фактор в «конструкцию», но дизайн сам по себе является довольно важным фактором. Исходя из конструкции, существует три основных типа разъемов:

1. Винтовые, также называемые скручиванием на

3. Компрессионные разъемы

Если вы ищете что-то простое в использовании и быстрое в установке, навинчивание было бы лучшим вариантом. Для его установки не требуются инструменты.

Однако такой соединитель рекомендуется использовать только при временной установке в помещении.Это связано с тем, что соединение не очень прочное / плотное, поэтому оно уязвимо для влаги и ослабления. Опять же, он подвержен проблемам с экранированием и помехами.

Обжимные соединители лучше с точки зрения прочности и защиты от воды. Но есть одна загвоздка — для их установки понадобится обжимной инструмент. Другая проблема заключается в том, что все еще существуют проблемы с помехами, особенно при передаче ВЧ сигналов.

Третий тип, который также является последней инновацией, преодолевает проблемы двух предыдущих.Он сконструирован таким образом, чтобы отлично удерживать влагу, обеспечивая при этом эффективную защиту от шума и помех.

Защита от элементов

Если ваша муфта сделана из металла, есть одна вещь, которая представляет опасность — ржавчина. Ржавчина возникает из-за влаги и воздуха, которым соединитель будет больше подвержен воздействию на открытом воздухе, чем в помещении. Подумайте о приобретении муфты с никелевым покрытием или другой отделкой для защиты от ржавчины.

Совместимость

Есть много типов коаксиальных кабелей, таких как RG6, RG11, RG59 и другие.Прежде чем покупать ответвитель, убедитесь, что в описании указано, что он работает с коаксиальным кабелем того размера, с которым вы работаете.

Часто задаваемые вопросы

Какой разъем обычно используется с коаксиальными кабелями?

Коаксиальные кабели используются для передачи РЧ-сигналов, видео и сигналов данных из одной точки в другую. Эти кабели не всегда подключаются напрямую к разъему на таких устройствах, как телевизор или компьютеры. Разъем, обычно тип F, используется с коаксиальными кабелями для соединения различных кабелей и подключения к устройствам.

Как увеличить длину коаксиального кабеля?

Во-первых, вам необходимо приобрести дополнительный кабель, если у вас его еще нет. Оттуда у вас есть два варианта. Вы можете спаять новый и старый кабели вместе или использовать кабельный разъем. Кабельные муфты проще в использовании и создают более сложные точки соединения.

Можно ли повторно использовать коаксиальный ответвитель?

Разъемы — это прочное оборудование. Вы можете повторно использовать старый разъем, если он действительно не заржавел и не изношен.Тем не менее, для обеспечения герметичности и водонепроницаемости я рекомендую вам приобрести новую муфту. К тому же эти предметы дешевы.

Можно ли подключить коаксиальные кабели без разъемов?

Да, способ есть. Снимите экран с помощью ножа или другого подходящего инструмента. Затем снимите изолятор, чтобы обнажить медный провод. После этого спаяйте две части вместе. Эта тактика работает, хотя по сравнению с коаксиальным разъемом она доставляет неудобства.

Заключение

Лучший разъем rg6 обеспечит не только надежное соединение, но и долговечность.Это устройство, на которое вы можете положиться, чтобы не повредить кабели, чтобы сигнал поступал безупречно.

Я надеюсь, что варианты, о которых я говорил в обзоре выше, подойдут вам. Прежде чем получить один из этих юнитов, проверьте его характеристики и убедитесь, что это именно то, что вам нужно.

Например, есть узлы с резьбой / скручиванием, а также муфты обжимные и обжимные. Накручивание легче установить, но компрессионные соединители обеспечивают лучшую передачу сигнала, а также долговечность.

Лучший коаксиальный кабель для вашего HD-телевизора

Фото: depositphotos.com

Даже если у вас телевизор 4K, вам понадобится правильный коаксиальный кабель, чтобы получить наилучшие характеристики. Коаксиальный кабель передает сигнал со спутника, антенны или кабельной линии на телевизор. Неправильный коаксиальный кабель может ослабить ваш сигнал. Без хорошего сигнала вы можете получить некачественное изображение и неприятные задержки при потоковой передаче шоу.

Коаксиальный кабель — это медный провод, окруженный слоями изоляции, которые защищают линию от повреждения окружающими радиочастотами и электромагнитными помехами.Электрический сигнал проходит через проводник, передавая видео и данные на телевизор.

Это руководство исследует, какие особенности коаксиального кабеля имеют решающее значение для получения максимальной отдачи от домашней установки HDTV, а также рассмотрит некоторые из лучших коаксиальных кабелей на рынке.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Коаксиальный кабель Mediabridge (25 футов)
  2. RUNNER-UP: Ultra Clarity Cables Коаксиальный кабель с тройным экранированием
  3. НАИЛУЧШИЙ БЮДЖЕТ: Amazon Basics Коаксиальный кабель с рейтингом CL2
    BEST
  4. ДЛЯ МОДЕМА: C2G 28721 RJ11 Высокоскоростной интернет-модемный кабель
  5. НАИЛУЧШИЙ ДЛЯ ТВ 4K: Цифровой коаксиальный кабель Postta (75 футов), четырехкратный экранированный
  6. НАИЛУЧШИЙ ДЛЯ ТВ-АНТЕННЫ: PHAT SATELLITE 50ft Белый DIRECTV Approved
  7. hz
  8. ЛУЧШИЙ КОАКСИАЛЬНЫЙ РАЗЪЕМНИК: Цифровой двухполосный разветвитель коаксиального кабеля GE, 2.5 ГГц. RG11. В то время как RG6 является наиболее широко используемым коаксиальным кабелем, RG11 и нижний конец RG59 также полезны для определенных подключений. Вот основные сведения о каждом типе:

    • RG59 — это нижний предел вариантов коаксиального кабеля.Он подходит для базовых подключений телевизионных антенн и подключений к ТВ с помощью короткого кабеля. Ему не хватает изоляции, чтобы быть эффективным коаксиальным кабелем для подключения спутникового кабеля или более длинных кабелей. Однако, поскольку он тоньше и легче гнется, он идеально подходит для коротких соединений в ограниченном пространстве.
    • Кабель RG6 лучше изолирован, что обеспечивает меньшие потери сигнала на больших расстояниях. Это делает его идеальным для спутникового и кабельного телевидения. Его проводимость делает RG6 хорошим вариантом для телевизоров высокой четкости.
    • RG11 будет передавать лучший сигнал для HDTV, но также является самым толстым коаксиальным кабелем. Это затрудняет изгиб и требует специальных соединителей, что затрудняет установку. По этой причине RG11 используется только для покрытия очень длинных трасс, например, от тротуара до дома для подключения к кабельному телевидению. Более прочная конструкция делает его пригодным для закапывания.

    Что следует учитывать при выборе лучшего коаксиального кабеля

    При покупке коаксиального кабеля следует учитывать несколько важных факторов, включая способ подключения кабеля к телевизору, конструкцию кабеля и рабочую частоту.

    Тип разъема

    Существует два основных типа разъемов:

    • Разъемы BNC (Bayonet Neill-Councelman) легко подключать или отключать от телевизоров, измерительных приборов и радио. Обычно они используются для коротких кабелей. Это наиболее подходящий разъем для кабеля RG59.
    • Разъемы F-типа являются наиболее распространенными. Они используются с кабелями RG6 и RG11 для подключения к кабельному, спутниковому и цифровому телевидению.Они бывают двух типов: закручивающиеся и обжимные. Накручиваемые соединители не обеспечивают такого высокого качества соединения, как обжимные.

    Конструкция

    Коаксиальные кабели состоят из трех основных частей:

    • Проводник: Сплошная медь или сталь с медным покрытием, расположенная в центре кабеля, служит проводником, по которому передается сигнал от кабеля. источник к телевизору. Сплошная медная проволока обеспечивает лучшую проводимость, но она жестче и труднее в использовании.Сталь, плакированная медью, также не держит сигнал, но более гибкая, что упрощает использование.
    • Изоляция: Проводник окружен экраном из фольги и медными оплетками, которые действуют как изоляция. Эти материалы являются важной частью кабеля, поскольку они блокируют электромагнитные помехи и радиоволны, которые могут вызвать потерю сигнала. Чем лучше экран, тем длиннее линия может работать без потери сигнала.
    • Оболочка из ПВХ: Последний слой коаксиального кабеля — это оболочка из ПВХ, которая защищает кабель от воды и грязи, позволяя использовать его на открытом воздухе.

    Номинальная мощность и класс защиты

    Рейтинг класса CL указывает, какие устройства коаксиальный кабель может безопасно подключать. Хотя коаксиальные кабели не представляют такой же опасности возгорания, как силовые кабели телевизора, важно учитывать их рейтинги CL. Большинство коаксиальных кабелей имеют рейтинг CL2 или CL3. Кабели класса CL2 подходят для прокладки внутри стен и выдерживают скачки напряжения до 150 вольт без плавления и короткого замыкания. CL3 аналогичен CL2, но выдерживает скачки напряжения до 300 вольт.

    Рабочая частота и передача

    Коаксиальные кабели разработаны с учетом рабочих частот, которые минимизируют потери сигнала. Чем выше частота сигнала, тем короче его длина волны и тем выше вероятность его выхода через экраны кабеля. Большинство коаксиальных кабелей имеют рабочую частоту от 600 до 2000 мегагерц (МГц). Кабели более высокого качества R6 и R11 с большей изоляцией работают на частоте около 600 МГц, в то время как кабели более низкого качества с более тонкой изоляцией работают на частоте около 2000 МГц.Кабели R6 и R11 лучше работают на более длинных участках, чем кабели R59.

    Зависимость длины от затухания

    Затухание — это потеря мощности сигнала, которая происходит, когда сигнал от кабельной линии или антенны проходит по коаксиальному кабелю. Затухание вызывается рядом естественных факторов, присущих материалам коаксиального кабеля, таких как сопротивление и диэлектрические потери. Чем длиннее коаксиальный кабель, тем больше потери, потому что чем дальше должен пройти сигнал, тем большую мощность он потеряет.

    Коаксиальный кабель R6 длиной 10 футов будет иметь меньшее затухание, чем коаксиальный кабель R6 длиной 50 футов.

    Другой фактор, влияющий на затухание сигнала: частота. Чем выше частота, на которой работает коаксиальный кабель, тем больше затухание сигнала. Вот почему RG59, работающий на частоте около 2000 МГц, имеет более низкое качество, чем RG6, работающий на частоте 600 МГц. Коаксиальный кабель длиной 50 футов с рабочей частотой 1000 МГц будет иметь меньшее затухание, чем коаксиальный кабель длиной 50 футов, работающий на частоте 1500 МГц.

    Приложение

    Коаксиальный кабель позволяет подключить внешнюю телевизионную антенну к телевизору. Он также подключает высокоскоростной Интернет от модема к кабельной линии, позволяя пользователю транслировать контент из Интернета (например, Netflix) на экран телевизора. Вы можете пропустить коаксиальный кабель через стены дома, чтобы обеспечить подключение кабеля и антенны в разных комнатах. За пределами дома коаксиальный кабель может соединить основную кабельную линию по соседству с отдельными домами.

    Разветвитель коаксиального кабеля

    Разветвитель коаксиального кабеля берут одну кабельную линию и разделяют ее на две отдельные линии.На одной стороне небольшой коробки вход коаксиального кабеля соединяет коаксиальный кабель, идущий от источника сигнала, такого как антенна, спутниковая линия или линия кабельного телевидения. На другой стороне коробки находятся два или более кабельных выхода, которые отправляют сигнал на несколько устройств, например, на телевизор или модем.

    Наши фавориты

    С учетом вышеизложенного соображения по поводу покупок, вот некоторые из лучших вариантов для коаксиальных кабелей в различных категориях.

    Фото: amazon.com

    Этот коаксиальный кабель от Mediabridge с тройным экранированием и сплошным медным внутренним проводником является одним из лучших вариантов для максимального повышения производительности HDTV.Этот кабель имеет три слоя изоляции — два слоя экрана из алюминиевой фольги и экран из алюминиевой оплетки, что обеспечивает дополнительную защиту от электромагнитных помех, которые могут снизить качество сигнала. Многие кабели имеют всего два слоя изоляции.

    Благодаря рейтингу R6 он хорошо подходит для подключения к спутниковому или кабельному телевидению. Он имеет класс CL2, что означает, что его можно использовать внутри стен. Этот кабель с наружным покрытием из ПВХ подходит для использования на открытом воздухе. Удобные колпачки облегчают установку разъемов F, избавляя от необходимости использовать плоскогубцы для надежного соединения.

    Фото: amazon.com

    Обладая классом CL-3 и тройным экранированием, этот кабель подходит для различных целей, в том числе для подключения кабельного и спутникового телевидения, модемов, маршрутизаторов и внешних телевизионных антенн. Этот кабель может безопасно пропускать до 300 Вольт, что делает его безопасным для установки внутри стен. Высококачественные позолоченные разъемы сводят к минимуму помехи и надежно подключаются. Этот кабель также устойчив к ржавчине и коррозии, поэтому подходит для использования на открытом воздухе.

    Тройное экранирование вокруг проводника помогает свести к минимуму электромагнитные помехи при длительных пробегах.Длина этого кабеля составляет от 3 футов до 50 футов. Он также имеет белое внешнее покрытие, что делает его хорошим выбором для установок, в которых кабель должен проходить вдоль внешней стороны стены.

    Фото: amazon.com

    Этот бюджетный вариант от Amazon Basics не экономит на качестве, что делает его достойным выбором для телевизоров высокой четкости. Этот кабель R6 обеспечивает превосходный уровень сигнала для спутников, кабелей и антенн даже при длительных пробегах. Этот кабель с трехслойным алюминиевым экраном и сплошным медным проводником обладает отличной устойчивостью к электромагнитным помехам, поэтому он является надежным выбором для более длинных участков длиной до 25 футов.

    Крышки-ручки позволяют легко и без использования инструментов прикреплять разъемы. Рейтинг CL-2 означает, что этот кабель подходит для использования в стене в большинстве городов. Коаксиальный кабель Amazon Basics выпускается длиной 4, 8 и 25 футов.

    Фото: amazon.com

    Этот коаксиальный кабель R59 тоньше стандартного коаксиального кабеля, что позволяет легко спрятать его в укромных уголках и щелях между ковровым покрытием и плинтусом. Кабель C2G также более гибкий, чем коаксиальный кабель R6, что делает его хорошим выбором для подключения модемов в ограниченном пространстве.Хотя этому кабелю не хватает рейтинга R6, что ограничивает его диапазон, шнур по-прежнему обеспечивает отличные высокоскоростные характеристики благодаря экранирующей оплетке и позолоченным разъемам, которые защищают от помех.

    Обладая более легкой конструкцией, это хороший выбор для более коротких проводов от стены до модема. Благодаря формованной оболочке, закрывающей место пересечения кабеля и разъемов, этот кабель достаточно прочен, чтобы выдерживать изгибы, возникающие при их использовании в труднодоступных местах. Этот кабель доступен в шести вариантах длины от 3 до 50 футов.

    Фото: amazon.com

    Устранение внешних помех — ключ к получению наилучшего сигнала для поддержки телевизоров 4K. Благодаря четырехугольному экранированию коаксиальный кабель Postta обеспечивает наиболее полную защиту от электромагнитных помех. Его четыре изоляционных слоя включают алюминиевую фольгу и экранирующую оплетку для отражения как электромагнитных помех, так и радиоволн.

    RG6 имеет сплошной медный проводник для отличной передачи сигнала и никелированные разъемы, обеспечивающие оптимальное соединение между кабелем и разъемами.Внешний слой из ПВХ делает этот кабель пригодным для использования в помещении или на улице. Усиленный колпачок предотвращает отделение провода от разъема даже при напряжении. Этот коаксиальный кабель подходит для коротких или длинных трасс и имеет длину от 4 до 75 футов.

    Фото: amazon.com

    Благодаря прочной конструкции и прочной изоляции, коаксиальный кабель RG6 PHAT SATELLITE хорошо подходит для длительных прогулок на открытом воздухе, например, для подключения телевизионной антенны к телевизору. Чтобы уменьшить помехи от электромагнитных и радиочастотных помех на больших расстояниях, в нем используются два экрана: фольговый, обеспечивающий полное покрытие, и плетеный экран, обеспечивающий покрытие на 60 процентов.Также имеется отдельный медный заземляющий провод для защиты телевизора от ударов молнии.

    Сплошной медный проводник обеспечивает отличную передачу сигнала на длинных отрезках от антенны до телевизора. Полностью латунные соединители с резиновыми уплотнительными кольцами создают надежное соединение, водонепроницаемое и устойчивое к коррозии. Этот коаксиальный кабель также доступен длиной до 200 футов, что делает его идеальным для подключения антенны на крыше к телевизору на первом этаже.

    Фото: amazon.com

    Высокое качество конструкции и доступная цена делают его отличным выбором для разделения сигнала кабеля.Эта модель разделит сигнал от антенны, линии кабельного или спутникового телевидения на два устройства. Позолоченные разъемы обеспечивают оптимальное соединение, уменьшая потери сигнала из-за разделения сигнала, одновременно защищая от ржавчины и коррозии.

    Этот разъем совместим как с кабелем R56, так и с кабелем R6. Его небольшой размер всего 2 на 2 дюйма позволяет незаметно разделить кабель. Монтажные кронштейны на боковой стороне разветвителя обеспечивают простой настенный монтаж для более чистой установки.

    Фото: amazon.com

    Для более длинных кабелей, проложенных через лужайки, требуется кабель, который может передавать сигнал на большие расстояния и при этом сопротивляться помехам. Этот кабель RG11 с более толстым размером и достаточным экранированием является хорошим выбором для работы. Он оснащен сплошным медным проводником, изолированным экраном с оплеткой, обеспечивающим 77-процентную защиту, и двумя экранами из фольги со 100-процентной защитой. Толстая оболочка из ПВХ и прочные соединители могут противостоять стихиям и подходят для закапывания в землю.

    Способность поддерживать качество сигнала на больших расстояниях делает этот кабель подходящим для цифрового кабеля HD, высокоскоростного Интернета, спутникового телевидения и наружных телевизионных антенн.Кабель RG11 от PHAT SATELLITE поставляется в рулонах по 50 футов.

    Часто задаваемые вопросы о вашем новом коаксиальном кабеле

    Если у вас все еще есть вопросы о том, какой коаксиальный кабель лучше всего подходит для вашего дома, вот дополнительная информация, которая поможет вам решить.

    В. Влияет ли длина коаксиального кабеля на сигнал?

    Да. Длина ослабит мощность сигнала. 50-футовый кабель будет испытывать заметную потерю сигнала, а 100-футовый кабель может потерять до трети своего сигнала.Чтобы компенсировать потери, выберите коаксиальный кабель с большей изоляцией. Кабель RG11 с большей изоляцией может снизить потерю сигнала на расстоянии 50 футов и более.

    В. Уменьшают ли коаксиальные разветвители сигнал?

    Да. Каждый раз, когда сигнал разделяется, он ослабляется. Чтобы уменьшить потери, выбирайте разветвители более высокого качества с позолотой вместо более дешевых разветвителей, изготовленных из некачественных материалов.

    В. Уменьшает ли коаксиальный разветвитель скорость интернета?

    №Коаксиальный разветвитель не повлияет отрицательно на высокоскоростное Интернет-соединение, если он установлен правильно.

    В. Как выбрать коаксиальный кабель?

    Выберите коаксиальный кабель, который лучше всего подходит для вашей конфигурации. Большинство коаксиальных кабелей RG6 подходят для передачи качественного сигнала от источника к устройству. Если расстояние между источником сигнала и телевизором превышает 50 футов, подумайте об использовании кабеля RG11. Если вы живете в густонаселенном районе, подумайте об использовании коаксиального кабеля с четырехугольным экраном, чтобы защитить ваш сигнал от окружающих помех.

    Как настроить кабель «Прямо от стены» на телевизоре: 19 шагов

    Введение: Как настроить кабель «Прямо от стены» на телевизоре

    Перед тем, как начать, ваш дом / квартира должны быть оснащены кабелем розетки и базовое кабельное обслуживание от любого провайдера. Если у вас еще нет тарифного плана на услуги кабельного телевидения, вы должны сначала получить его у любого провайдера, прежде чем пытаться установить кабель «прямо от стены». В данном руководстве представлена ​​модель VIZIO HDTV, но подойдет любой телевизор с портом DTV / TV .

    Добавить TipAsk QuestionDownload

    Step 1:

    VIZIO HDTV поставляется с пультом дистанционного управления VIZIO и шнуром питания. Вам нужно будет приобрести шнур коаксиального кабеля любой длины, который можно купить в любом магазине или магазине.

    Добавить TipAsk QuestionDownload

    Шаг 2:

    1. Убедитесь, что вы установили телевизор в вертикальное положение и поместили его на прочную плоскую поверхность. Задние разъемы должны оставаться доступными.

    Добавить TipAsk QuestionDownload

    Шаг 3:

    2.Подключите шнур питания телевизора к ближайшей сетевой розетке, но не включайте его.

    Добавить TipAsk QuestionDownload

    Шаг 4:

    3. Чтобы подключить телевизор к розетке кабеля, вам понадобится шнур коаксиального кабеля. Начните с подключения одного конца шнура коаксиального кабеля к кабельному выходу. Вставьте ручку прямо в выпускное отверстие и поверните по часовой стрелке до надежной фиксации.

    Добавить TipAsk QuestionDownload

    Шаг 5:

    4. Подключите противоположный конец коаксиального кабеля к входному порту на задней панели телевизора.На телевизоре VIZIO HDTV этот порт расположен на задней панели телевизора и имеет маркировку DTV / TV .

    Добавить TipAsk QuestionDownload

    Шаг 6:

    5. Чтобы подключить коаксиальный шнур к телевизору, вставьте ручку прямо в порт DTV / TV и поверните по часовой стрелке до надежной фиксации.

    Добавить TipAsk QuestionDownload

    Шаг 7:

    6. Переместите телевизор в желаемое место. Задние разъемы больше не должны быть доступны.

    Добавить TipAsk QuestionDownload

    Шаг 8:

    7.Включите телевизор, нажав кнопку Power либо на телевизоре, либо на пульте дистанционного управления телевизора. На пульте дистанционного управления VIZIO эта кнопка находится в верхнем правом углу и имеет красный кружок с линией, проходящей через верх. Теперь ваш телевизор должен быть включен.

    Добавить TipAsk QuestionDownload

    Шаг 9:

    8. Нажмите кнопку INPUT на пульте дистанционного управления, чтобы просмотреть текущий источник INPUT. Если режим TV еще не выбран, нажимайте INPUT на пульте дистанционного управления, пока не будет выбран режим TV .Вы также можете выбрать режим TV с помощью кнопок со стрелками вверх и вниз на пульте дистанционного управления. Режим TV может отображаться как TV или ANT на VIZIO HDTV. Нажмите OK на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Шаг 10:

    9. Если вы впервые подключаете коаксиальный шнур к телевизору и еще не настроили основной список каналов, вы должны увидеть черный экран с «Нет. signal »сообщение об ошибке .

    Добавить TipAsk QuestionDownload

    Шаг 11:

    10. Откройте экранное меню телевизора, нажав кнопку MENU на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Шаг 12:

    11. Перейдите к значку Settings с помощью стрелок вверх и вниз на пульте дистанционного управления и нажмите OK .

    Добавить TipAsk QuestionDownload

    Шаг 13:

    12. Используя стрелки вверх и вниз на пульте дистанционного управления, перейдите вниз и выберите опцию TUNER или TV (это зависит от модели телевизора).Нажмите OK на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Шаг 14:

    13. Выделите Tuner Mode и выберите опцию Cable , нажав OK на пульте дистанционного управления. Этот вариант используется для прямого подключения к стене кабельного телевидения или любого другого внешнего кабельного или спутникового ТВ, подключенного к телевизору с помощью коаксиального кабеля.

    Добавить TipAsk QuestionDownload

    Шаг 15:

    14. Используя стрелки вверх и вниз на пульте дистанционного управления, перейдите вниз и выберите опцию Auto Channel Scan или Auto Search (это зависит от модели телевизора), нажав OK на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Шаг 16:

    15. Дождитесь завершения поиска.

    Добавить TipAsk QuestionDownload

    Шаг 17:

    16. Когда поиск достигнет 100%, завершите поиск, нажав Готово . Для этого нажмите OK на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Шаг 18:

    17. Выйдите из экранного меню, нажав EXIT на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Шаг 19:

    18. Чтобы проверить и просмотреть доступные прямые кабельные каналы, нажмите кнопки Channel Up и Channel Down на пульте дистанционного управления.

    Добавить TipAsk QuestionDownload

    Будьте первым, кто поделится

    Вы сделали этот проект? Поделитесь с нами!

    Я сделал это!

    Рекомендации

    Лучший коаксиальный кабель для высокоскоростного Интернета и модемов: 6 лучших проверенных на 2021 год

    Последнее обновление 17 июня 2021 года в 22:28.

    Медленное интернет-соединение — это маленький кусочек ада.

    Хотя, возможно, вы не захотите тратить много денег на хороший коаксиальный кабель.

    Это намного дешевле, чем курсы по управлению гневом или лекарства от мигрени 🙃️

    Высококачественный коаксиальный кабель повышает скорость вашего интернет-соединения, блокируя радиочастотные помехи и сводя к минимуму потери сигнала.

    С другой стороны, некачественный коаксиальный кабель ограничивает скорость вашего интернета, не совместим с HDTV и его трудно подключить.

    Итак, чтобы убедиться, что вы не получаете мусор — мы рассмотрели 6 лучших коаксиальных кабелей на 2021 год.

    Покупайте с уверенностью, что вы не ограничиваете скорость соединения.

    Давайте сразу перейдем к обзорам.

    Предварительный просмотр Продукт Основные характеристики

    Лучший общий

    KabelDirekt — Цифровой коаксиальный аудио-видео кабель — 25 футов (разъемы для спутникового кабеля, папа F…
    • Коаксиальный аудио-видео кабель: Коаксиальный кабель с двойным экранированием с толстой алюминиевой оплеткой и алюминиевой фольгой для надежного AV-соединения
    • Чистая медь: Обеспечивает максимальную мощность сигнала и эффективность, а также снижает нагрузку, чтобы продлить срок службы кабель
    • F-образные контакты разъема: идеально подходят для кабельных телевизоров (CATV), приемников спутникового телевидения, видеомагнитофонов, кабельных коробок, кабельных модемов, цифрового маршрутизатора и антенных разъемов
    ПРОВЕРИТЬ ЦЕНУ

    Premium Choice

    LOGICO RG6 Quad Shield 18 AWG Спутниковое телевидение Черный Коаксиальный коаксиальный кабель длиной 500 футов футов
    • RG6U Quad Shield 3.Коаксиальный кабель 0 ГГц
    • ПВХ огнестойкая оболочка с классом защиты CM
    • 1-й экран — склеенная алюминиевая фольга; 2-й экран — экран с 60% алюминиевой оплеткой 5x16x0,16 мм; 3-й экран — алюминиевая фольга без склеивания; 4-й True 40% алюминиевый экран с оплеткой 4x16x0,16 мм
    КОНТРОЛЬНАЯ ЦЕНА

    Отличное соотношение цены и качества

    Коаксиальный кабель медиамоста (25 футов) с разъемами F-Male — серия Ultra — Tri-Shielded UL CL2 …
    • Приложения: Используйте коаксиальные кабели серии Ultra для подключения телевизоров, кабельных модемов, спутниковых ресиверов, эфирных антенн и всех других устройств, оснащенных F-Female.
    • Конструкция: Изготовлен из коаксиального кабеля RG6 с тройным экранированием, подходящего для использования на открытом воздухе или в помещении.
    • Использование в стене: Коаксиальные кабели серии Ultra имеют рейтинг UL для использования в стене.
    ПРОВЕРИТЬ ЦЕНУ
    Кабель имеет значение 3-Pack CL2, встраиваемый в стену, номинальный (см) Четырехэкранированный коаксиальный кабель (кабель RG6, коаксиальный кабель) …
    • Кабель RG6 с высокими характеристиками (см. Также как кабель RG6 / U, кабель RG-6 / U или кабель RG-6) для подключения кабельного телевидения (CATV), видеомагнитофона, спутникового ресивера, кабельной приставки, цифрового маршрутизатора, кабеля модема, кабеля телевизионной антенны или других устройств с Коаксиальный порт RG6 F-типа (коаксиальный RG6 с F-контактами)
    • Четырехэкранированный коаксиальный кабель RG6 — идеальный выбор для систем DirectTV и Dish Network на частоте до 3 ГГц
    • Удобный и экономичный кабель из 3 кабелей для ТВ обеспечивает запасной или замена цифровых коаксиальных кабелей для разных систем.Коаксиальный кабель для кабельного телевидения оснащен низкопрофильными металлическими разъемами, которые обеспечивают надежное соединение и увеличивают срок службы.
    • Профессиональные коаксиальные кабели для подключения телевизоров, кабельных модемов, спутниковых ресиверов, эфирных антенн и всех других устройств, оснащенных F-Female.
    • Изготовлен из экранированного коаксиального кабеля RG6, подходящего для использования на открытом воздухе или в помещении.
    • Куртка ПВХ; Сертификация UL / ETL; NEC 820: кабельное телевидение, CM; NEC 830: BM; RoHS
    ПРОВЕРИТЬ ЦЕНУ
    Кабели сверхчеткости Коаксиальный кабель Коаксиальный кабель RG6 с тройным экранированием Шнур для телевизора со встроенной стеной, золотой …
    • ОСНОВНЫЕ НАЗНАЧЕНИЯ И ПРИМЕНЕНИЕ — Этот 12-футовый коаксиальный кабель используется для подключение кабельного телевидения, спутникового ресивера, кабельных модемов, видеомагнитофона, кабельной приставки, цифрового маршрутизатора, антенны, компьютерных сетевых подключений, цифрового аудио, конвертера и для других аудио и визуальных целей.
    • ИСПОЛЬЗОВАНИЕ В СТЕНЕ — кабели Ultra Clarity Кабели CL3 предназначены для установки в стену в соответствии с правилами пожарной безопасности. Многоцелевой провод, используемый для систем безопасности, провода громкоговорителей, систем внутренней связи, кнопок вызова медсестры и т. Д.
    • ПОДХОДИТ ВЕЗДЕ — Коаксиальный кабель RG6 с тройным экранированием идеально подходит для использования на открытом воздухе или в помещении. Кабель CL3 с тройным экранированием обеспечивает защиту от поражения электрическим током, который выдерживает большее напряжение.
    ПРОВЕРИТЬ ЦЕНУ

    6 лучших коаксиальных кабелей для Интернета и HDTV

    KabelDirekt RG6 Coaxial Cable

    KabelDirekt — Digital Coaxial Audio Video Cable — 25 футов (разъемы спутникового кабеля, папа F…
    • Коаксиальный аудио-видео кабель: Коаксиальный кабель с двойным экранированием с толстой алюминиевой оплеткой и алюминиевой фольгой для надежного AV-соединения
    • Чистая медь: обеспечивает максимальную мощность сигнала и эффективность, а также снижает нагрузку, чтобы продлить срок службы кабеля
    • Контакты разъема F-типа: идеально подходят для кабельных телевизоров (CATV), приемников спутникового телевидения, видеомагнитофонов, кабельных коробок, кабельных модемов, цифрового маршрутизатора и антенных разъемов

    Нашим лучшим выбором является коаксиальный кабель KabelDirekt.Это лучший коаксиальный кабель для тех, кому нужна высокая скорость интернет-соединения и отсутствие потерь сигнала.

    Прежде чем углубляться в технические характеристики кабеля, мы должны поговорить о его отличительной эстетике: разъеме с позолоченным покрытием. Не говоря уже о стойкости к коррозии, на 24-каратное золото всегда приятно смотреть.

    KabelDirekt дает вам возможность выбрать из широкого диапазона размеров до 100 футов. В помещении или на улице всегда есть нужный размер. Этот коаксиальный кабель подходит для спутниковых антенн, телевизоров, радио или модемов и не теряет сигнал.

    Еще одна замечательная особенность этого кабеля — внутренний проводник из бескислородной меди. Проводник защищен слоями алюминиевой оплетки, алюминиевой фольги и оболочки из ПВХ. Качество передаваемого сигнала абсолютно безупречное.

    Его текстурированные разъемы F-типа идеально подходят для любого устройства, не перемещаясь и не скручиваясь. Благодаря своей компактной конструкции эти разъемы идеально подходят для работы в тесноте.

    Текстурированная внешняя поверхность обеспечивает максимальную функциональность. По сути, коаксиальный кабель KabelDirekt обеспечит наиболее стабильное подключение к Интернету и лучший сигнал для вашего телевизора.

    Все эти характеристики делают этот продукт одним из лучших коаксиальных кабелей на рынке.

    Мы настоятельно рекомендуем цифровой коаксиальный аудио-видео кабель KabelDirekt тем, кто ищет отличный коаксиальный кабель по отличной цене.

    ПРОВЕРИТЬ ЦЕНУ

    Преимущества

    • Безупречная передача сигнала
    • Изысканные позолоченные разъемы 24K
    • Варианты длины до 100 футов
    • Характеристики Штекерный разъем F-типа
    • Оптимизированная мощность сигнала, идеально подходит для высокоскоростного подключения к Интернету

    Недостатки

    • Как правило, немного жестче, чем другие кабели

    Коаксиальный кабель Logico / Southwire RG6

    Коаксиальный кабель Logico от Southwire — отличный вариант для людей с более высоким бюджетом.Обладая номинальной частотой 3 ГГц, он имеет достаточную мощность для бесперебойной работы при подключении.

    Прочность — еще одна замечательная особенность коаксиального кабеля Logico. Покрытие шнура из ПВХ и алюминиевая оплетка выдерживают самые суровые погодные условия. Вы можете смело приобретать его для использования на открытом воздухе.

    Этот коаксиальный кабель может уменьшить искажения и шумовые помехи, особенно при использовании в домашнем оборудовании, таком как генераторы и двигатели с RFI / EMI. Также этот кабель совместим со всеми стандартными ремнями и разъемами.

    Длина коаксиального кабеля Southwire достигает 500 футов, что делает его одним из самых длинных коаксиальных кабелей в нашем ассортименте. Подводя итог, можно сказать, что если вы ищете высококачественный прочный и длинный коаксиальный кабель, это лучший выбор.

    КОНТАКТНАЯ ЦЕНА

    Преимущества

    • Идеальный вариант для спутникового телевидения и подключения к Интернету
    • Огнестойкое покрытие из ПВХ
    • Высококачественная толстая внутренняя оболочка, обеспечивающая диэлектрическую изоляцию
    • Имеет 40% алюминиевый экран с оплеткой
    • Соответствует стандарту RoHS и В списке ETL

    Коаксиальный кабель Mediabridge RG6

    Если вы ищете недорогие коаксиальные кабели, модель Mediabridge RG6 идеально подходит для вас.Эти кабели, разработанные в соответствии со стандартами CL2, можно вставлять прямо в настенные розетки. Более того, медные разъемы позволяют получить четкий сигнал без электромагнитных и радиочастотных помех.

    Эти коаксиальные кабели работают с любым оборудованием, имеющим входной разъем F-типа. Это хороший выбор для телевизоров, кабельных модемов, видеомагнитофонов или спутниковых ресиверов. Покрытие, устойчивое к ультрафиолетовому излучению, делает их пригодными как для внутреннего, так и для наружного использования.

    Коаксиальные кабели Mediabridge отличаются легкостью, гибкостью и прочной конструкцией.Качество сигнала сохраняется даже при использовании внутри стен. Они также бывают разных размеров, поэтому разные размеры комнат больше не являются проблемой.

    Установить эти коаксиальные кабели очень просто благодаря нескользящим пальцам захвата и цветным формам. Вам не придется использовать плоскогубцы или другие инструменты, что исключит опасность травмирования пальцев. Ремешок, поставляемый с кабелем, поможет вам держать их в порядке до тех пор, пока они не понадобятся.

    В целом, это хороший товар, но по разумной цене.Кабели длиной 3 фута поставляются в комплекте по 3 штуки, и это чертовски выгодная сделка. Короче говоря, если вам нужны хорошие коаксиальные кабели, но у вас ограниченный бюджет, кабели Mediabridge — лучший выбор. Стоит попробовать.

    ПРОВЕРИТЬ ЦЕНУ

    Преимущества

    • Доступные коаксиальные кабели
    • Легкие и тонкие, но прочные кабели
    • Гибкая и прочная куртка с УФ-защитой
    • Отсутствие электромагнитных и радиочастотных помех
    • Идеально подходит для труднодоступных мест

    Недостатки

      для передачи видео

    Коаксиальный кабель Phat Satellite RG6

    Наш следующий выбор — спутниковый коаксиальный кабель Phat.Обладая прочной конструкцией, эти кабели обеспечивают кристально чистую передачу видео и высококачественный звук, не испытывая электромагнитных и радиопомех.

    Этот кабель вам понравится благодаря его конструкции и используемым высококачественным материалам — четырехкратное экранирование из чистой меди, устойчивая к УФ-излучению оболочка из ПВХ, 100% покрытие из алюминиевой фольги. Кабель RG6 с сопротивлением 75 Ом оснащен латунными коннекторами F-типа с уплотнительными кольцами, защищенными от погодных условий.

    Хотя некоторые клиенты жаловались на потерю гибкости кабелей, коаксиальные кабели Phat Sattelite предлагают лучшее качество, чем большинство его конкурентов.Обеспечивая быстрое подключение к Интернету и изображения высокой четкости, этот коаксиальный кабель можно использовать как в помещении, так и на улице.

    Сделанный в США коаксиальный кабель Phat прост в установке, а его латунные разъемы не ржавеют, как обычные никелированные. Эти надежные кабели представляют собой отличный выбор.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • Характеристики Разъемы из нержавеющей латуни с уплотнительными кольцами
    • Простота установки благодаря съемным захватам
    • Обеспечивает высокоскоростное подключение к Интернету
    • Сделано в США

    Недостатки

    • Качество изображения может были лучше
    • имеют тенденцию терять гибкость

    JSAUX RG6 Коаксиальный кабель

    Ultra Clarity Cables Коаксиальный кабель Коаксиальный кабель RG6 с тройным экранированием Коаксиальный ТВ-кабель Шнур для монтажа в стену с позолоченным покрытием…
    • ОСНОВНОЕ ИСПОЛЬЗОВАНИЕ И ПРИМЕНЕНИЕ — Этот 12-футовый коаксиальный кабель используется для подключения кабельного телевидения, спутникового ресивера, кабельных модемов, видеомагнитофона, кабельной коробки, цифрового маршрутизатора, антенны, компьютерных сетевых подключений, цифрового аудио, конвертера и других устройств. аудио и визуальные цели.
    • ИСПОЛЬЗОВАНИЕ В СТЕНЕ — кабели Ultra Clarity Кабели CL3 предназначены для установки в стену в соответствии с правилами пожарной безопасности. Многоцелевой провод, используемый для систем безопасности, провода громкоговорителей, систем внутренней связи, кнопок вызова медсестры и т. Д.
    • ПОДХОДИТ ВЕЗДЕ — Коаксиальный кабель RG6 с тройным экранированием идеально подходит для использования на открытом воздухе или в помещении.Кабель CL3 с тройным экранированием обеспечивает защиту от поражения электрическим током, который выдерживает большее напряжение.

    Следующим в нашем списке идет коаксиальный кабель производства JSAUX. Этот профессиональный аудиокабель лучше использовать для систем домашнего кинотеатра, телевизоров высокой четкости или усилителей.

    Позолоченные 24-каратные разъемы RCA типа «папа-папа» предотвращают коррозию и обеспечивают высокое качество стереозвука. ЭМИ и радиочастотные помехи больше не являются проблемой для этих кабелей. Кроме того, принимаются высокие и низкие частоты.

    Коаксиальные кабели JSAUX с красными / белыми цветными разъемами легко подключаются к аудиооборудованию. Благодаря своей прочной конструкции, эти кабели не поддаются износу. Удивительно, но они могут выдержать испытание на изгиб 10k +. И они не запутываются.

    Хотя коаксиальный кабель JSAUX не может помочь вам улучшить подключение к Интернету, он является лучшим выбором для получения отличного качества звука. Обязательно попробуйте, ваш домашний кинотеатр может звучать иначе.

    ПРОВЕРИТЬ ЦЕНУ

    Преимущества

    • Превосходное качество стереозвука
    • Позолоченные разъемы штекер-штекер 24K
    • Разъемы красного / белого цвета для легкой установки

    Cable Matters RG6 Coaxial Cable

    Cable Matters 3-Pack CL2 In-Wall Rated (см) Четырехэкранированный коаксиальный кабель (кабель RG6, коаксиальный кабель) дюйм…
    • Высокопроизводительный кабель RG6 (также называемый кабелем RG6 / U, кабелем RG-6 / U или кабелем RG-6) для подключения кабельного телевидения (CATV), видеомагнитофона, спутникового ресивера, кабельной приставки, цифрового маршрутизатора, модемный кабель, кабель телевизионной антенны или другие устройства с коаксиальным F-типом RG6 (коаксиальный F-контактный RG6) портом
    • Четырехэкранированный коаксиальный кабель RG6 — идеальный выбор для систем DirectTV и Dish Network на частоте до 3 ГГц экономичный комплект из 3 телевизионных кабельных шнуров обеспечивает запасные или заменяющие цифровые коаксиальные кабели для различных систем.Коаксиальный кабель для кабельного телевидения оснащен низкопрофильными металлическими разъемами, обеспечивающими надежное соединение и увеличивающими срок службы.

    Последний продукт в нашем меню — коаксиальный кабель Cable Matters Coaxial. Доступный в упаковке из 3 штук, включая запасной кабель, он обеспечивает высокую скорость передачи цифровых данных, поэтому идеально подходит для цифровых модемов.

    Благодаря своей гибкой и прочной конструкции продукт Cable Matters имеет класс CL2, поэтому идеально подходит для использования в стенах. Этот коаксиальный кабель — отличный выбор для телевизоров высокой четкости, спутниковых антенн или других подобных устройств, в которых используются разъемы F-female.

    Четырехслойное экранирование сводит к минимуму электромагнитные и радиочастотные помехи и обеспечивает покрытие до 95%. Оболочка из ПВХ является гибкой и огнестойкой, а ее отличные характеристики предотвращают повреждение кабеля.

    Низкопрофильные разъемы обеспечивают полезный выход в течение длительного времени. Однако некоторые клиенты жаловались на то, что разъемы болтаются, что мешает им подключать кабель к разным разъемам.

    Доступен широкий диапазон размеров (до 100 футов), поэтому вы можете использовать кабель подходящей длины для любой комнаты.Использование его на улице тоже не должно быть проблемой.

    Коаксиальный кабель Cable Matters благодаря своим характеристикам является хорошим и удобным вариантом. Стоит добавить его в корзину при покупке кабеля на замену.

    КОНТРОЛЬНАЯ ЦЕНА

    Преимущества

    • С четырьмя экранами для минимума электромагнитных и радиопомех
    • Обеспечивает хорошее подключение к Интернету
    • Легко подключается к модемам, телевизорам высокой четкости или спутниковым ресиверам
    • Экономично — поставляется в 2 или 3 упаковках

    Коаксиальные соединители | ShowMeCables.com

    Наряду с множеством типов коаксиальных кабелей, которые можно выбрать, существует также ассортимент различных коаксиальных разъемов . При выборе разъема необходимо убедиться, что вы выбрали тот, который соответствует собираемому кабелю. Задний конец разъема, который подключается к коаксиальному кабелю, должен быть подходящего размера для установки. Если разъем слишком мал, он не подойдет. Если он слишком большой, разъем не закрепится должным образом, и его можно будет выдернуть или даже просто упасть.

    Тип необходимого разъема будет зависеть от оборудования, используемого с коаксиальным кабелем. Например, для телевизионного коаксиального соединения в качестве промышленного стандарта используется разъем F-типа. Не каждый разъем можно использовать с любым типом коаксиального кабеля, но все типы коаксиальных кабелей поддерживают несколько типов разъемов.

    Каждый разъем поставляется в двух версиях: вилка и розетка . Штекерный соединитель будет иметь штифт в центре, в то время как гнездовой соединитель будет иметь отверстие.Если вы используете разъем RP (обратной полярности), он переключается. На наружной стороне RP будет отверстие, а на внутренней стороне — на шпильке. Термин «обратная полярность» относится к тому факту, что отверстие и штифт переключаются. Они не меняют полярность сигнала, проходящего по кабелю.

    Разъемы

    RP были первоначально внедрены Федеральной комиссией по связи, чтобы попытаться помешать представителям общественности использовать антенны и другое оборудование для усиления своих сигналов Wi-Fi в нарушение федерального закона. Это работало несколько лет, но теперь разъемы RP так же доступны на открытом рынке, как и их обычные аналоги.

    Общие типы коаксиальных разъемов включают:

    • BNC
    • Тип F
    • Серия N
    • TNC
    • UHF (PL-259 / SO-239)
    • SMA / SMB
    • FME
    • QMA
    • PAL
    • MC / MCX / MMCX
    • DIN / мини-DIN
    • ТС-9
    • НМО

    BNC

    Разъемы

    BNC (Bayonet Neill-Concelman) доступны для большинства типов коаксиальных кабелей.Они выпускаются в версиях на 50 и 75 Ом. Первоначально разработанные в 1980-х годах для использования в военных целях, сегодня разъемы BNC обычно используются в радиоприемниках и камерах видеонаблюдения. Они используются на низких частотах, обычно ниже 4 ГГц.

    TNC

    TNC (Threaded Neil-Concelman) — это обновленная версия BNC, которая использует потоки для защиты себя. Эти резьбы минимизируют утечку и позволяют разъемам работать на частотах до 12 ГГц. TNC также имеет преимущество защиты от атмосферных воздействий и обычно используется для наружных применений, таких как антенны и вышки сотовой связи.Также доступна версия с обратной полярностью.

    Тип F

    Разъемы

    F-типа — это разъемы, которые можно увидеть на задней панели телевизоров. Эти разъемы чаще всего используются на кабелях RG59, RG6 и RG11, хотя есть и другие варианты. Их можно использовать для антенного, кабельного и спутникового телевидения, а также для кабельных модемов.

    Серия N

    Разъемы

    серии N, названные в честь изобретателя Пола Нилла, представляют собой разъемы на 50 Ом, первоначально разработанные для использования в военных целях.Версии 75 Ом существуют сегодня, но они гораздо реже и несовместимы с версией 50 Ом. Современные разъемы серии N могут работать с частотами до 18 ГГц, а также доступны с обратной полярностью.

    УВЧ (ПЛ-259 / СО-239)

    Разъемы

    UHF также обозначаются как PL-259 (вилка) и SO-239 (розетка). Первоначально предназначенные для использования в военных целях во время Второй мировой войны, сегодня UHF-разъемы используются в основном для любительских радиоприемников. На 50 Ом он чаще всего встречается на RG58 и RG8, а также на их эквивалентах LMR.Также существует версия Mini-UHF , предназначенная для оборудования с ограниченным пространством, например сотового телефона.

    SMA / SMB

    SMA (Subminiature A) — это миниатюрный резьбовой разъем, который намного меньше, чем у большинства других вариантов коаксиального кабеля. На 50 Ом он обычно используется на RG58 или более тонком коаксиальном кабеле на частотах до 24 ГГц и является экологически изолированным. Они также доступны с обратной полярностью. SMB (Subminiature B) используется с высокочастотным оборудованием, рассчитанным на максимальную передачу до 4 ГГц, с разъемным соединением.

    QMA

    QMA — это модернизация SMA, предназначенная для простого и быстрого подключения / отключения. Это более новый тип коаксиального разъема, представленный в 2003 году и пока еще не получивший широкого распространения. Пока QMA не станет более распространенным, количество доступных коаксиальных кабелей будет ограничено.

    FME

    FME — еще один миниатюрный разъем на 50 Ом, который в основном используется с RG58. Небольшой размер FME позволяет пропускать его через отверстия и кабелепровод, для которых другие коаксиальные разъемы слишком велики.

    PAL

    PAL (Phase Alternating Line) — это тип подключения, используемый в Австралии, большей части Европы и некоторых частях Азии, Африки и Южной Америки. В Соединенных Штатах вы увидите PAL только тогда, когда вам понадобится адаптер для подключения к оборудованию, изготовленному в соответствии с международными стандартами.

    MC / MCX / MMCX

    MC (Микрокоаксиальный), MCX (Микро-коаксиальный разъем) и MMCX (Микро-миниатюрный коаксиальный) — все типы коаксиальных разъемов уменьшенного размера, используемые в областях, где другие коаксиальные разъемы будут занимать слишком много места.MC используется для автомобилей, антенн и GPS. MCX был разработан для антенны базовой станции Apple Airport Extreme и также используется в GPS. MMCX также видит использование GPS в дополнение к тюнерам для компьютеров для подключения к Wi-Fi.

    DIN / мини-DIN

    Кабели

    DIN / Mini-DIN для однолинейного коаксиального кабеля бывают нескольких разновидностей. 1.0 / 2.3 был разработан в 90-х годах для телекоммуникационных систем. Версия с сопротивлением 50 Ом работает с частотами до 10 ГГц, а версия с сопротивлением 75 Ом поддерживает максимальную частоту 4 ГГц. 4,1 / 9,5 и 4,3 / 10 имеют схожие функции, но имеют большие размеры для использования с более толстыми типами коаксиальных кабелей. 7/16 — это полноразмерный разъем DIN 50 Ом, который похож на разъем серии N. Эти разъемы разработаны в Германии и известны своей способностью поддерживать высокий уровень мощности.

    ТС-9

    TS-9 — это очень маленький разъем, используемый в компактных устройствах, таких как сотовые телефоны. Его небольшой размер означает, что его необходимо использовать с очень тонким кабелем, например LMR-100 и LMR-195.

    NMO

    Разъемы

    NMO — это съемные разъемы, которые служат также для крепления антенны и предназначены для использования с продуктами Motorola. Используются с кабелем RG58 и LMR-195.

    Объяснение 20 типов видеокабелей (разгадывайте загадку кабелей)

    Кабели, провода, вилки — они сводят меня с ума. Кажется, что существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. Д.Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, исследуя и перечисляя все различные типы видеокабелей, которые могут вам понадобиться для подключения чего-либо.

    Какой тип видеокабеля вам нужен, зависит от цели подключения и типа передаваемых данных. Хотя здесь мы рассматриваем видеокабели, многие типы также передают звук. Вот все, что вам нужно знать о различных типах видеокабелей.

    Связано: Идеи домашнего кинотеатра и медиа-комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором

    А.Два основных различия видеокабеля?

    Видеокабели

    доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

    1. Аналог

    Аналоговый видеокабель использует колеблющийся электронный сигнал для передачи видео. Передача представляет собой волнообразную волну, но она чувствительна к помехам из-за своей простоты. Старые кабели обычно используют аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

    Коаксиальные радиочастотные кабели — самые простые. Они передают видеосигналы до 350i, но по сегодняшним меркам это низкое качество. Чаще всего «нечеткие» изображения дают коаксиальные кабели. Коаксиальные кабели, разновидности которых имеют внутренний проводник и внешний изолирующий слой, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

    Фактически, первая трансатлантическая телефонная кабельная система (TAT-1) использовала коаксиальный кабель еще в 1956 году.Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

    Композитные кабели — это следующий уровень по сравнению с коаксиальными, они передают сигнал 480i, что является низким показателем для современных устройств. Но для аналогового телевизора вы должны получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно. Вы можете заметить лучшую окраску кабелей S-Video.

    Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства телевизоров высокой четкости.

    2. Цифровой

    Цифровые кабели передают данные с помощью двоичного кода — единиц и нулей — и обычно имеют более высокое качество, чем аналоговые типы. Их надежность обусловлена ​​тем, что они менее подвержены ухудшению качества или помехам, чем альтернативные варианты.

    Цифровое видео появилось в 1990-х годах, и кабельным компаниям потребовалось около 65 миллиардов долларов, чтобы перейти на более быстрые и качественные цифровые услуги.

    Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, AKA, iLink или IEEE 1394.Подробнее о них ниже.

    B. Список различных типов видеокабелей

    Схема видеокабелей

    Давайте начнем с простой таблицы, в которой обозначено множество различных основных видеокабелей (включая компьютерные кабели):

    Помимо цифровых и аналоговых, существует множество различных типов видеокабелей. Вот несколько примеров того, что вы можете найти у себя дома, в том числе на старой электронике.

    1. BNC

    Кабели

    BNC — байонет Neill-Concelman — являются альтернативой вариантам RCA для профессиональных видеокомпонентов.BNC — это коаксиальные кабели, которые люди часто используют для авиационной электроники, испытательного оборудования и радиолюбительских приложений.

    2. Разъем дисплея Apple

    Запатентованный разъем DVI Apple объединяет аналоговые и видеосигналы, а также USB-кабель и шнуры питания в одном устройстве. В наши дни Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы для дисплея на более старом оборудовании.

    3. AV Multi

    Источник: Wikiwand

    Разъемы

    AV Multi — это проприетарный кабель для продуктов Sony PlayStation.В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится порт AV, а на другом — желтый, белый и красный входы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

    4. DisplayPort

    Кабели DisplayPort

    похожи на HDMI, но разъемы HDMI также имеют каналы возврата звука. DisplayPorts подключают компьютерные мониторы и другую домашнюю электронику, например, кинотеатры.

    5. Mini DisplayPort

    Кабели

    Mini DisplayPort — еще одно предложение от Apple, призванное стать альтернативой HDMI.Они предназначены для использования с компьютерными дисплеями.

    6. DB13W3

    Разъемы

    DB13W3 включают в себя контакты и представляют собой аналоговые компьютерные видеоразъемы старого образца. Эти соединители использовали Apple, IBM и другие компьютерные системы. Но в наши дни их заменили (VGA и DVI).

    7. ДМС-59

    Кабели

    DMS-59 — это еще один контактный разъем, который работает с несколькими мониторами (через адаптер). Это сдвоенные адаптеры DVI старой школы.

    8. DVI

    Видеокабели

    DVI или Digital Visual Interface являются стандартными для компьютерных видеокарт. Существует пять разновидностей: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

    9. HDBaseT

    Разъемы

    HDBaseT или 8P8C передают видео высокого разрешения, аудио, Ethernet и многое другое. Этот тип кабеля идеально подходит для передачи несжатого видео высокой четкости. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

    10. HDMI

    Кабели

    HDMI — или мультимедийный интерфейс высокой четкости — являются новейшими и наиболее распространенными домашними кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой). HDMI является не только кабелем, но и технологическим стандартом для аудио и видео контента.

    Вы найдете кабели (или входы) HDMI на устройствах потоковой передачи мультимедиа (например, Roku или Apple TV), DVD-плеерах, игровых консолях и телевизорах. Что удобно в этих шнурах, так это то, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

    11. Мини-DVI

    https://files.cablewholesale.com/hires/30h2-55000_03.jpg

    Источник: Cable Wholesale

    Кабели

    Mini-DVI, предшественники шнуров MiniDisplayPort, часто используются на старых компьютерах Apple.

    12. Микро-DVI

    Микроразмерные DVI

    — это еще один тип кабеля, который Apple использует, например, на своих старых MacBook. Теперь их заменяют шнуры MiniDisplayPort.

    13. Мини-DIN

    Разъемы

    Mini-DIN представляют собой круглые разъемы S-video с внутренними контактами.Существует множество вариантов, от четырех до десяти контактов.

    14. F-разъем

    Разъемы

    F — еще одно знакомое зрелище для людей, которые начали смотреть кабельное телевидение примерно в 1950 году. Начиная с 70-х годов, разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

    Старые домашние компьютеры, игровые консоли, видеомагнитофоны и другие устройства также использовали разъемы F на протяжении десятилетий. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или антенный штекер.

    15. Соединитель N

    Разъемы

    N не распространены на потребительских устройствах, но вы найдете их на профессиональном видеооборудовании.

    16. Разъем RCA

    Разъемы RCA

    — еще одно распространенное решение для аудио и видео бытовой электроники. Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

    Для каждого сигнала требуется один разъем, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

    17. Твин-свинец

    Двухпроводные соединители в наши дни чаще встречаются за пределами США. Но когда телевизионные антенны еще были распространены, в некоторых конфигурациях использовались двухпроводные соединения.

    18. Разъем VGA

    Аналоговые разъемы

    VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других компьютеров. Но в 1999 году разъемы DVI начали заменять исходную 9-контактную конструкцию.

    19. Мини-VGA

    Во многих компьютерах Apple и Sony используются разъемы Mini-VGA, но они встречаются относительно редко.

    20. FireWire

    Кабели FireWire

    устарели, поэтому их можно встретить нечасто. Они также известны под названиями iLink и IEEE 1394. Если у вас старый внешний жесткий диск или цифровая камера, можно использовать кабель FireWire. Есть два типа: «двуязычный» порт и порт только для b.

    Вот все, что вам нужно знать о конструкции шнуров видеопередачи и распространенных типах для бытовой техники.

    A. Материалы видеокабелей

    Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на качество работы ваших шнуров.Недорогие материалы — или просто неподходящие материалы для нужного вам приложения — могут означать, что кабели разваливаются быстрее. Вот четыре основных компонента видеокабелей, а также распространенные материалы.

    1. Внутренняя проводка

    Внутренняя проводка кабеля — это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий с медным покрытием (CCA) считается более дешевым.

    Кабели

    CCA часто дешевле, но OFC может передавать больше мощности.

    2. Экранирование

    Экранирование — это то, что защищает видеокабели от помех и электромагнитных сил. Кабели могут иметь разную степень экранирования — от одного до трех слоев — и два распространенных типа — фольга и оплетка. В некоторых шнурах одновременно используются оба типа экранирования.

    Плетеный экран обычно подходит для низких частот, но фольга идеальна для более высоких частот.

    3. Покрытие разъема

    Покрытие разъема видеокабеля предназначено для подключения к разъему.Многие специалисты предлагают позолоченные разъемы, но причины сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

    Однако позолоченные разъемы не нужны, особенно для цифровых кабелей. В любом случае вы, скорее всего, получите такое же качество сигнала и изображения.

    4. Наружные куртки

    Наружная оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка.Исключение составляют случаи, когда вы прокладываете кабели снаружи — или в очень жарких или холодных условиях.

    Куртка защищает от трения, влаги, жары, холода и таких явлений, как наступление на них. Материалы оболочки, такие как полиуретан, являются обычными.

    B. Общие разъемы для телевизоров

    В телевизорах

    обычно используются разъемы пяти типов: компонентный, композитный, коаксиальный, S-video и DVI или HDMI.

    Сегодня наиболее распространенным кабелем является соединение HDMI, но, в зависимости от возраста вашего телевизора, вы можете найти коаксиальный разъем на задней панели.Даже с современными портами HDMI в большинстве телевизоров есть компонентные видеокабели (с тремя отдельными штекерами).

    Хорошая новость в том, что даже на старых телевизорах вы можете преобразовать порт в любой нужный вам тип. Например, можно подключить коаксиальный кабель от старого телевизора к адаптеру, который позволяет подключаться через HDMI.

    C. Типы видеокабелей для современных игровых систем

    Мы уже обсуждали, что PlayStation использует разъемы AV Multi, проприетарный тип шнура.Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для наиболее распространенных систем видеоигр.

    • PlayStation: AV Multi
    • Xbox 360: HDMI или VGA HD AV
    • Nintendo Switch: HDMI
    • , тип C
    • Nintendo Wii: AV Multi

    D. Кабели для компьютерных мониторов

    Тип кабеля, необходимого для подключения монитора компьютера к компьютеру (или даже ноутбуку), зависит от марки и модели. Обычно компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

    Общие видеопорты на ПК совместимы с такими кабелями, как:

    • RCA
    • VGA
    • DMS59
    • DVI (много типов)
    • DisplayPort (включая Mini)
    • HDMI (все типы)

    Такие компании, как Dell, также предлагают беспроводные мониторы, которым для подключения к ПК или ноутбуку требуется только источник питания и Wi-Fi.

    Вы также можете подключить свой портативный компьютер к внешнему монитору или добавить второй монитор к компьютеру.Посмотрев на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение — никаких инструментов или пайки не требуется.

    E. Кабели для видео, совместимые со смартфонами

    Хотя большинство смартфонов могут передавать по беспроводной сети на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору — использовать кабель HDMI, поскольку они передают аудио и видео одновременно.

    С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора.Со многими устройствами Android вы можете подключаться через mini или micro HDMI, но убедитесь, что вы выбрали кабель со стандартным HDMI на одном конце и нужного вам размера на другом.

    Разъемы USB

    — еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и кабель для зарядки вашего телефона, скорее всего, подключит их к этому порту.

    F. Видеокабель Часто задаваемые вопросы

    По-прежнему неясны различные типы видеокабелей и их применения? Вот часто задаваемые вопросы о шнурах видеоразъемов.

    Почему разрешение видео имеет значение в видеокабелях?

    Разрешение имеет значение, потому что неправильный кабель может исказить качество видео. Если вы выберете некачественный кабель, который подходит к вилке вашего устройства, это не означает, что вы получаете наилучшее качество изображения.

    Помимо чтения информации о пакете, определение разрешения видео требует некоторых предварительных знаний о числах и вычислениях. По сути, есть три способа, которыми производители обозначают разрешение: с помощью пикселей, «i» и показателей высокой четкости (например, «D»).

    Разрешение пикселей

    Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может составлять 1920 x 1080. Это означает размер в пикселях или количество пикселей как по ширине, так и по высоте.

    Number Plus i

    Вы также можете увидеть измерения «i», например 480i, что соответствует телевидению стандартной четкости (SDTV). Буква «i» обозначает тип разрешения — в данном случае чересстрочный.Разрешение с чересстрочной разверткой означает меньшее потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения для зрителей.

    Высокое разрешение

    Телевидение высокой четкости (HDTV) является самым современным средством измерения разрешения. Телевизоры HDTV предлагают максимальное количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

    Выбор кабеля с правильным разрешением — помимо типа вилки вашего устройства или телевизора — может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

    Могу ли я подключить два устройства с разными типами кабелей?

    Хорошая новость в том, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть непросто и может потребовать некоторых проб и ошибок, но можно подключить старые телевизоры с новыми системами видеоигр или смартфоны к мониторам ПК.

    Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества изображения при прокладке кабелей, попробуйте использовать другую конфигурацию или тип кабеля, чтобы проверить, сможете ли вы сохранить качество видео.

    В худшем случае будет покупка нового оборудования, что неплохо, если ваше устройство или приспособление устарело уже несколько десятилетий. IV. Где купить видеокабели в Интернете

    В наши дни почти во всех розничных магазинах, таких как Walmart, Target и другие, есть несколько типов видеокабелей. Но прежде чем начать добавлять товары в корзину — онлайн или офлайн, — убедитесь, что вы выбираете правильный кабель.

    G. Как найти подходящие видеокабели в Интернете

    Перед тем, как начать делать покупки, проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. Если возможно, сделайте снимок, чтобы убедиться, что вы подходите правильно. Стоит проползти (или переместить) мебель, чтобы получить точное представление о том, что вам нужно.

    Другой вариант — проверить руководство пользователя оборудования — производители сообщат вам, какой тип подключения работает с их продуктом.

    В некоторых случаях вам нужно проявить творческий подход. Например, если вам нужно подключить смартфон, у которого нет порта, совместимого с HDMI, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для телефона, кабель HDMI, преобразователь и . чтобы все заработало.

    H. Где купить видеокабели

    Купить видеокабель в Интернете легко и часто по доступной цене.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
