Содержание

Токоизмерительные клещи Fluke 376 переменного и постоянного тока, токоизмерительные клещи с измерением истинного среднеквадратичного значения — Fluke

Электрические характеристики
Переменный ток через зажим
Диапазон			999,9 А
Разрешение			0,1 А
Погрешность			2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц)
Коэффициент формы (50/60 Гц)			3 при 500 A (только 375 и 376) 2,5 при 600 A 1,42 @1000 A (только 376) добавьте 2% для коэффициента формы > 2
Измерение переменного тока при помощи гибкого токоизмерительного датчика
Диапазон			2500 А
Разрешение			0,1 А (≤ 999,9 А) 1 А (≤ 2500 А)
Погрешность			3% ± 5 цифр (5 – 500 Гц)
Коэффициент формы (50/60 Гц)			3,0 при 1100 A (только 375 и 376) 2,5 при 1400 A 1,42 при 2500 А Добавьте 2% для коэффициента формы > 2
Расстояние от оптимального положения		i2500-10 Flex	i2500-18 Flex	Ошибка
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	± 0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйма (50,8 мм)	± 1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	± 2,0%
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
Постоянный ток
Диапазон			999,9 А
Разрешение			0,1 А
Погрешность			2% ± 5 цифр
Напряжение переменного тока
Диапазон			1000 В
Разрешение			0,1 В (≤ 600,0 В) 1 В (≤ 1000 В)
Погрешность			1,5% ± 5 цифр (20 – 500 Гц)
Напряжение постоянного тока
Диапазон			1000 В
Разрешение			0,1 В (≤ 600,0 В) 1 В (≤ 1000 В)
Погрешность			1% ± 5 цифр
мВ постоянного тока
Диапазон			500,0 мВ
Разрешение			0,1 мВ
Погрешность			1% ± 5 цифр
Измерение частоты с помощью зажима
Диапазон			5,0–500,0 Гц
Разрешение			0,1 Гц
Погрешность			0,5% ± 5 цифр
Уровень запуска			5–10 Гц, ≥10 A
			10–100 Гц, ≥ 5 A
			100 – 500 Гц, ≥10 А
Измерение частоты при помощи гибкого токоизмерительного датчика
Диапазон			5,0–500,0 Гц
Разрешение			0,1 Гц
Погрешность			0,5% ± 5 цифр
Уровень запуска			5 – 20 Гц, ≥ 25 А
			20–100 Гц, ≥ 20 A
			100–500 Гц, ≥ 25 A
Сопротивление
Диапазон			60 кΩ
Разрешение			0,1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 кΩ)
Погрешность			1% ± 5 цифр
Емкость
Диапазон			1000 мкФ
Разрешение			0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Погрешность			1 % ± 4 разряда
Механические характеристики
Размер (Д x Ш x В)			246 мм x 83 мм x 43 мм
Масса			388 г
Ширина раскрытия зажима			34 мм
Диаметр гибкого токоизмерительного датчика			7,5 мм
Длина кабеля гибкого токоизмерительного датчика (от головки до электронного разъема)			1,8 м
Характеристики условий эксплуатации
Рабочая температура			10°C – +50 C
Температура хранения			–40°C – +60°C
Рабочая влажность			Без конденсации ( ≤ 90% отн. влажн. (при 10°C – 30°C) ≤ 75% отн. влажн. (при 30°C – 40°C) ≤ 45% отн. влажн. (при 40°C – 50°C)
Рабочая высота			3000 метров
Высота над уровнем моря при хранении			12 000 метров
Электромагнитная совместимость			EN 61326-1:2006
Температурные коэффициенты			Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C
Спецификации безопасности
Соответствие стандартам безопасности			CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категория измерений (CAT) III 600 В категория измерений (CAT) IV Степень загрязнения 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Аттестаты государственных органов
Батареи			2 AA, NEDA 15А, IEC LR6

Токоизмерительные клещи Fluke 374 FC 4696001

Электрические характеристики
Переменный ток через зажим
Диапазон			600,0 А
Разрешение			0,1 А
Погрешность			2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц)
Коэффициент формы (50/60 Гц)			3 при 500 A (только 375 и 376) 2,5 при 600 A 1,42 @1000 A (только 376) добавьте 2% для коэффициента формы > 2
Измерение переменного тока при помощи гибкого токоизмерительного датчика
Диапазон			2500 А
Разрешение			0,1 А (≤ 600 А) 1 А (≤ 2500 А)
Погрешность			3% ± 5 цифр (5 – 500 Гц)
Коэффициент формы (50/60 Гц)			3,0 при 1100 A (только 375 и 376) 2,5 при 1400 A 1,42 при 2500 А Добавьте 2% для коэффициента формы > 2
Расстояние от оптимального положения		i2500-10 Flex	i2500-18 Flex	Ошибка
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	± 0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйма (50,8 мм)	± 1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	± 2,0%
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
Постоянный ток
Диапазон			600,0 А
Разрешение			0,1 А
Погрешность			2% ± 5 цифр
Напряжение переменного тока
Диапазон			600,0 В
Разрешение			0,1 В
Погрешность			1,5% ± 5 цифр (20 – 500 Гц)
Напряжение постоянного тока
Диапазон			600,0 В
Разрешение			0,1 В
Погрешность			1% ± 5 цифр
Емкость
Диапазон			1000 мкФ
Разрешение			0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Погрешность			1% ± 4 цифры
Механические характеристики
Размер (Д x Ш x В)			246 мм x 83 мм x 43 мм
Масса			388 г
Ширина открытия щечек			34 мм
Диаметр гибкого токового пробника			7,5 мм
Длина кабеля гибкого токового пробника (от головки до электронного разъема)			1,8 м
Характеристики условий эксплуатации
Рабочая температура			10°C – +50°C
Температура хранения			–40°C – +60°C
Рабочая влажность			Без конденсации (< 10 –°C) ≤ 90% отн. влажн. (при 10°C – 30°C) ≤ 75% отн. влажн. (при 30°C – 40°C) ≤ 45% отн. влажн. (при 40°C – 50°C)
Рабочая высота			3000 метров
Высота над уровнем моря при хранении			12 000 метров
Электромагнитная совместимость			EN 61326-1:2006
Температурные коэффициенты			Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C
Спецификации безопасности
Соответствие стандартам безопасности			CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категория измерений (CAT) III 600 В категория измерений (CAT) IV Степень загрязнения 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Батареи			2 AA, NEDA 15А, IEC LR6

Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319

Применение

Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319 (далее клещи) предназначены для измерения частоты, переменного и постоянного тока без разрыва токовой цепи, переменного и постоянного напряжения и электрического сопротивления постоянному току.

Подробное описание

Клещи, внешний вид которых показан на рисунке 1, представляют собой многофункциональный цифровой портативный электроизмерительный прибор. Принцип действия клещей при измерении тока основан на измерении магнитного потока, создаваемого измеряемым током. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току и измеряемое датчиком, закрепленным на сердечнике.

Для измерения напряжения и сопротивления клещи имеют двухпроводной измерительный вход.

Принцип действия клещей основан на преобразовании входных аналоговых сигналов от измерителя магнитного поля или с измерительного входа в цифровую форму быстродействующим АЦП. Результаты измерений отображаются на жидкокристаллическом дисплее.

Клещи выпускаются в виде двух моделей Fluke 317 и Fluke 319, которые отличаются друг от друга тем, что модель Fluke 319 позволяет производить измерения силы переменного тока в диапазоне от 0 до 1000 А, силы постоянного тока в диапазоне от минус 1000 до 1000 А, частоты переменного тока в диапазоне от 5 до 500 Гц.

Лист № 2 Всего листов 4

На передней панели клещей расположены: жидкокристаллический дисплей, переключатель режимов измерений, клавиши подсветки дисплея, переключателя постоянного/переменного тока, удержания показаний, установки нуля, включения режима измерения пускового тока (для модели FLUKE 319) и просмотра максимальных, минимальных и средних значений измеряемых величин за время измерения.

Питание клещей осуществляется от трех стандартных элементов питания размера

ААА.

Технические данные

Основные метрологические и технические характеристики клещей приведены в таблицах 1 — 7

Таблица 1 — Измерение напряжения постоянного тока

Диапазон, В

Разрешение,

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от минус 600 до 600

0,1

± (1 %U + 0,4 В)

10 % от основной погрешности на 1°С

Примечание — U — показания клещей

Таблица 2 — Измерение напряжения переменного тока

Диапазон, В

Разрешение,

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 0 до 600

0,1

± (1,5 %U + 0,5 В)

10 % от основной погрешности на 1°С

Примечание

1 U — показания клещей

2 Значения погрешности определены для значений измеряемых величин в диапазоне от 5 до 100 % от диапазона измерения клещей.

Таблица 3 — Измерение силы переменного тока

Диапазон, А	Разрешение, А	Частота измеряемого тока, Г ц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С	Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С
от 0 до 40	0,01	от 50 до 60	± (1,6 %I + 0,06 А)	10 % от основной погрешности на 1°С
		от 60 до 500	± (2,5 %I + 0,08 А)
от 0 до 600	0,1	от 50 до 60	± (1,5 %I + 0,5 А)
		от 60 до 500	± (2,5 %I + 0,5 А)
(от 0 до 1000)	1	от 50 до 60	± (1,5 %I + 5 А)
		от 60 до 500	± (1,5 %I + 5 А)
Примечание 1 I- показания клещей 2 Измерения на диапазоне, указанном в скобках, доступны только в модели Fluke 319 3 Значения погрешности определены для значений измеряемых величин в диапазоне от 5 до 100 % от диапазона измерения клещей.

Диапазон, А	Разрешение, А	Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С	Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С
от 0 до 40	0,01	± (1,6 %I + 0,06 А)	10 % от основной погрешности на 1°С
от 0 до 600	0,1	± (1,5 %I + 0,5 А)
(от 0 до 1000)	1	± (1,5 %I + 5 А)
Примечание 1 I- показания клещей 2 Измерения на диапазоне, указанном в скобках, доступны только в модели Fluke 319

Таблица 5 — Измерение электрического сопротивления

Диапазон, Ом	Разрешение, Ом	Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С	Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С
от 0 до 400	0,1	± (1 %R + 0,5 Ом)	10 % от основной погрешности на 1°С
от 0 до 4000	1	± (1 %R + 5 Ом)	10 % от основной погрешности на 1°С
Примечание — R- показания клещей

Таблица 6 — Измерение частоты переменного тока

Диапазон, Гц

Разрешение,

Гц

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 5 до 500

0,1

± (0,5 %F + 0,5 Гц)

10 % от основной погрешности на 1°С

Примечание

1 Данный тип измерений доступен только в модели Fluke 319

2 F- показания клещей

Таблица 7

Наименование характеристики	Значение
Время интеграции броска тока, мс	100
Рабочие условия эксплуатации: диапазон рабочих температур, °С относительная важность при температуре 50°С, %	от минус 10 до 50 45
Г абаритные размеры(длина х ширина х высота), мм	234 x 74 x 34,8
Масса (не более), г	384 (включая элементы питания)

Утвержденный тип

Знак утверждения типа наносится в виде наклейки на боковую часть корпуса клещей в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.

Комплект

В комплект поставки входят:

клещи — 1шт.;

мягкий футляр — 1шт.;

три элемента питания ААА (установлены) — 1шт.;

руководство пользователя — 1 шт.;

измерительные провода — 1 комплект.

осуществляется в соответствии с документами: ГОСТ 8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки», МИ 1202-86 «ГСИ. Приборы преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного включения клещи электроизмерительные переменного тока свыше 25 А. Методика поверки».

Основное оборудование, необходимое для поверки:

— прибор для поверки вольтметров В1-28, диапазон воспроизведения напряжения постоянного тока от 0,1 В до 1000 В, пределы допускаемой относительной погреш- ности ± (0.0044 +

0.001)%; диапазон воспроизведения напряжения переменного тока от 0,1 В до 1000 В, пределы допускаемой относительной погрешности ± (0,1 + 0,015) %; диапазон воспроизведения силы переменного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0. 07 +

0,01) %; диапазон воспроизведе- ния силы постоянного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0,025 + 0,003) %;

— калибратор многофункциональный с микропроцессорным управлением МП3001, диапазон калиброванных токов от 10-9 А до 30 А, пределы допускаемой относитель- ной погрешности ± (0,5 + 0,006) %;

— мера электрического сопротивления постоянного тока многозначная Р3026-2. Класс точности 0,005/1,5 10-6, диапазон воспроизводимых сопротивлений от 0,01 Ом до 11 кОм;

— трансформатор тока класс точности 0,05;

— амперметр Д590/10, класс точности 0,1.

Методы измерений

Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319. Руководство пользователя.

Нормативные документы, устанавливающие требования к клещам токоизмерительным ручным FLUKE 317 и FLUKE 319

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые, напряжения, тока, сопротивления. Общие технические условия и методы испытаний»;

Документация фирмы-изготовителя.

Клещи токоизмерительные постоянного тока. Токоизмерительные клещи UNI-T UT204A с возможностью измерения постоянного тока до 600А

Обзор популярных токоизмерительных клещей, принцип действия и как выбрать

Токоизмерительные клещи – устройство для профессионального использования мастерами – электриками и они вряд ли понадобятся в быту. Предназначено это устройство для измерения силы тока и напряжения без разрыва цепи. На этапе монтажа схемы электроснабжения, подключения к щитку и к общему кабелю прибор сильно облегчает жизнь монтера.

Принцип действия

Все токоизмерительные клещи работают по принципу простого трансформатора, где сами зубья клещей выполняют роль замкнутого магнитопровода со вторичной катушкой, а проводник – как один виток первичной катушки. Чем больше сила тока в проводнике (первичной катушке), тем бо́льшую силу тока вырабатывает вторичный проводник (клещи), и этот ток попадает на датчик и его значение выводится на экран.

Так работают токовые клещи

Несмотря на отсутствие прямого подключения, сделанные замеры имеют высокую точность, а погрешность токоизмерительных клещей не превышает 0,5%, чего достаточно для выполнения практически всех работ по наладке и пуске электрики для дома, офиса и даже производства.

Функции

Этот многофункциональный прибор выполняет несколько функций:

Измерение фактической нагрузки в сети. Для этого клещами захватывается одна жила и прибор автоматически подсчитывает текущую нагрузку.
Проверка мощности отдельных токоприемников. Если вы не уверены в том, что мощность того или иного прибора соответствует данным в его паспорте или просто не знаете ее, то с помощью клещей реально можно выяснить фактическое потребление электроэнергии.
Проверка точности средств учета электроэнергии. Допустимая погрешность бытового счетчика электроэнергии составляет 2%, а клещей – в 4 раза меньше. Существуют токоизмерительные клещи с точностью 0,1%. Функционал клещей позволяет измерять количество затраченных Ватт за определенное время. Сопоставив эти данные с данными счетчика вы сможете увидеть реальную картину подсчета электроэнергии.

Практически все токоизмерительные клещи снабжены функциями цифрового мультиметра и имеют в своей конструкции места для подсоединения щупов.

Видео: как пользоваться токоизмерительными клещами

Ролик будет интересен тем, кто впервые столкнулся с необходимостью пользоваться токоизмерительными клещами и тем, кто не знает, нужен ли ему данный прибор в профессиональной деятельности или быту.

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Как выбирать мультиметр для использования в быту и при ремонте Лучшие модели мультиметров от Mastech Зачем электромонтажники используют пояс для инструментов. Какую сумку для электроинструмента выбрать? Bosh, Matrix или Stanley?

electricadom.com

Токоизмерительные клещи. Виды. Работа. Применение. Как выбрать

Токоизмерительные клещи представляют собой прибор, используемый для измерения параметров электрической сети без ее разрыва и нарушения работы. В зависимости от того, какие параметры электрического тока надо измерить, существуют различные клещевые приборы, но самые популярные – амперметры. Такое оборудование позволяет измерять силу тока в цепи напряжением до 10 кВ.

Виды токоизмерительных клещей

Токоизмерительные клещи разделяют на виды по нескольким параметрам.

По своему устройству и по рабочему напряжению, они могут быть:

Одноручные. Такие приборы используются в сетях напряжением до 1 кВ. Выглядят они в виде рукоятки, которая хорошо изолирована. Раскрыть магнитопровод можно при помощи одной руки, путем нажатия на специальный рычаг.

Двуручные. Они используются в сетях напряжением от 2 до 10 кВ. У них есть две ручки, поэтому работать одной рукой не получится, длина изолированной части составляет не менее 38 см.

Кроме этого, существует различие по внешнему виду:

Аналоговые приборы имеют дисплей со стрелочкой и измерительной шкалой, для их работы не нужен источник питания, поэтому они не теряют свою популярность. С их помощью удобно измерять ток запуска, так как они быстро реагируют на его изменения, но выдача результатов менее удобная.

Цифровые разновидности имеют жидкокристаллический экран, результаты выдаются сразу в виде определенного значения, но для их работы нужен дополнительный источник питания.
Устройства высоковольтного типа, у них улучшенная изоляция, которая позволяет работать с более высоким напряжением.

Есть токоизмерительные клещи, которые дополнительно оснащаются датчиком Холла. Такие изменения позволяют измерять параметры не только переменного, но и постоянного тока.

Устройство

Рассмотрим устройство данного прибора на примере его самой простой модели. Токоизмерительные клещи состоят из таких элементов:

Разъемы для подключения щупов.
Рукоятка-корпус.
Дисплей. Это устройство служит для контроля полученных показателей, оно может быть аналоговым или цифровым.
Переключатель диапазонов измерений, он позволяет работать с сетями разного напряжения.
Кнопка фиксации показаний произведенных замеров.
Магнитопровод. Эта часть разъемная, для удобства работы, она подпружинена. На магнитопровод надета вторичная катушка трансформатора.

Магнитопровод и измеритель выполнены в одном корпусе и составляют рабочую часть прибора. Чтобы измерить необходимые параметры, сердечник магнитопровода раскрывается как обычные клещи, для этого надо нажать рукой на его ручки.

Принцип работы

Токовые клещи работают по принципу одновиткового трансформатора. В качестве первой обмотки выступает провод, в котором проводятся измерения, а вторичная обмотка расположена на клещах, к ней подключен амперметр.

Величина тока в измеряемой цепи определяется после измерения тока во вторичной обмотке, при этом учитывается коэффициент трансформации прибора.

После подключения магнитопровода к измеряемой сети, в нем создается переменный магнитный поток, и он индуцирует ЭДС во вторичной обмотке. Ток, созданный во вторичной обмотке, измеряется имеющимся на клещах амперметром и выдается на экран. В современных токовых клещах подключение вторичной обмотки выполняется через шунты.

Способ применения и сфера использования

Токоизмерительные клещи позволяют быстро и легко измерить ток в цепи. Для выполнения таких измерений, необходимо выполнить следующие действия:

При помощи переключателя проводится выставление измеряемой величины.
Клещи разводят в сторону и надевают на проводник.
Рукоятка опускается, и прибор замыкается.
Проводится фиксация результата, и клещи снимаются.

Подсоединять указанный прибор можно к любому проводу, при этом неважно, он изолирован или нет. Во время проверки силы тока, клещи накладывают только на одну шину или провод. На индикаторе высвечивается величина измеряемого параметра.

Для того чтобы было проще работать в труднодоступных местах, на большинстве моделей есть кнопка, фиксирующая результат и его можно посмотреть уже после снятия клещей.

Такие приборы имеют много функций, поэтому могут использоваться:

Для определения фактической нагрузки сети.
Чтобы определить мощность оборудования.
Чтобы определить количество энергии, потребляемой конкретным прибором.

Они используются на различных промышленных предприятиях, заводах, на электростанциях и в других отраслях. В быту, такие приборы также имеют широкое применение, они используются для определения мощности разных домашних электроприборов, электрооборудовании автомобиля и т.д.

Когда работа выполняется в тесном шкафу с большим количеством проводов, то бывает сложно надеть раздвижной магнитопровод на измеряемую цепь. В таких случаях, некоторые модели оснащаются датчиком IFLex, который идет в комплекте с ними.

Токоизмерительные клещи – особенности выбора

При совершении выбора указанного прибора, специалисты рекомендуют придерживаться следующих правил:

Покупать только в специализированных магазинах. Здесь есть специалисты, они смогут помочь подобрать прибор, соответствующий предъявляемым к нему требованиям.
Тип измеряемого тока. При совершении выбора, надо обращать внимание на тип измеряемого тока. Для работы с переменным и постоянным током клещи будут иметь маркировку AC DC, для измерения только переменного тока — AC, а только постоянного — DC.
Перед покупкой, надо определиться с тем, какие максимальные и минимальные значения тока вы планируете измерять.
Обращайте внимание и на диаметр провода или шины, который будете измерять, исходя из этого, выбирают и размер клещей.
Тип датчика. Есть приборы, которые показывают размеры силы тока в разных величинах, например в мА, A, АС, это также учитывают при совершении выбора.
Материал корпуса. Он должен быть качественным, чтобы обеспечивать максимальную защиту от возможности поражения электрическим током. Не стоит приобретать дешевые модели, у которых в корпусе есть просветы, и пластмасса неприятно пахнет
Обязательно перед совершением покупки, надо изучить технические характеристики и наличием гарантийных обязательств.
Не стоит покупать дорогой прибор, в котором есть много функций, когда он вам нужен только для измерения силы тока.
Для бытового использования лучше приобретать модели, которые дополнительно позволяют определять сопротивление цепи и ее «прозвонку», напряжение.
Перед использованием, проведите тестирование клещей и проверьте точность измерений

Качественные токоизмерительные клещи должны иметь следующие функции:

Возможность пускового броска, они могут измерить силу тока электродвигателя.
Дисплей с возможностью автоматического выбора диапазона, в таком случае не надо тратить время на настройку прибора, при работе в различных условиях.
Дисплей должен быть большим и с подсветкой, чтобы хорошо было видно результаты измерений в любое время суток.

Преимущества и недостатки

Среди основных преимуществ измерительных клещей, надо отметить следующие:

Измерение силы тока проводится без разрыва цепи.
С их помощью можно быстро и точно проводить измерения.
Могут работать с высоковольтными сетями.
Имеют небольшие размеры и ими легко пользоваться.
Есть большой выбор моделей, поэтому всегда можно выбрать прибор, соответствующий требованиям покупателя.
Есть модели с дополнительными функциями, что расширяет область их применения.
Наличие возможности фиксации результата, позволяет проводить измерения в труднодоступных местах.

Хотя такие приборы и имеют много преимуществ, но есть у них и недостатки:

Показания будут зависть от положения, в котором находится прибор.
Для получения точных показаний, надо правильно эксплуатировать клещи и правильно их устанавливать относительно измеряемого устройства.
Дешевые и некачественные приборы могут показывать неточные результаты.

Дополнительные возможности

Многие производители, для того чтобы сделать прибор универсальным, кроме возможности измерения силы тока, добавляют функции измерения других параметров электрической цепи, таких как напряжение, сопротивление, температура и т.д.

При выполнении измерений при помощи обычных токовых клещей в цепях с небольшой силой тока, бывает сложно увидеть результат. Выход простой: на магнитопровод несколько раз накручивают измеряемый провод. Это позволяет пропорционально увеличить магнитный поток, поэтому полученное значение делят на количество сделанных витков. Учтите, что этот способ подойдет только при работе с изолированными и гибкими проводами.

Для измерения напряжения, съемные концы приводов вставляют в гнезда клещей, но перед этим их переключают для определения напряжения. Вторые концы прикладывают к клеммам и поучают необходимые результаты.

Для определения мощности потребления, надо измерить ток и напряжение, а затем их перемножить. Чтобы проверить несанкционированное подключение к сети, надо отключить в доме все электроприборы, и проверить на вводном щитке нагрузку. Если результат будет нулевым, значит все нормально, в других случаях, надо искать несанкционированное подключение.

Данный прибор относится к измерительному оборудованию, поэтому надо через определенное время проводить его метрологическую проверку в специализированных лабораториях, также надо периодически испытывать прочность изоляции.

Современные токовые клещи имеют все функции мультиметра, при этом их стоимость немого выше, чем обычных токовых клещей. Для того чтобы правильно выбрать такой прибор, надо четко определиться с тем, для чего он вам нужен и сопоставить свои требования с финансовыми возможностями.

Похожие темы:

tehpribory.ru

Токовые клещи электроизмерительные 1000в

Для измерения силы тока в электрической цепи служит особый класс приборов – амперметры. Особенность измерений такими приборами – необходимость включения измерительного устройства в разрыв цепи.

Включение амперметра

Общая информация

В ряде случаев такой подход неприемлем, например, если надо измерить значение тока в действующей электроустановке. Технологический процесс обслуживания электрооборудования, в частности, распределительных шкафов, подразумевает регулярный контроль величины протекающего тока по разным участкам цепей, в разных фазах. Установленные на распределительных шкафах стационарные приборы не всегда дают полную картину, особенно в случае возникновения неисправностей или при устранении повреждений.

Исходя из указанных требований, разработаны устройства – клещи токоизмерительные, предназначенные для косвенного измерения силы тока без разрыва цепи. Такие приборы базируются на основном законе электротехнике, законе Ома, который определяет прямую зависимость силы тока от напряжения при известном сопротивлении цепи и на законе электромагнитной индукции. Таким образом, измеренное значение напряжения однозначно соответствует определенному значению тока, а напряжение можно измерять без разрыва цепи.

Токоизмерительные клещи представляют собой трансформатор с разъемным сердечником. В цепь вторичной обмотки включен вольтметр, проградуированный и откалиброванный в значениях силы тока, а в качестве первичной обмотки выступает проводник, в котором нужно измерять значение тока. Проходя через измеряемый проводник, ток создает вокруг себя магнитное поле, которое наводит ЭДС индукции во вторичной обмотке трансформатора. Значение ЭДС имеет полное соответствие измеряемому току.

Такой трансформатор еще называют трансформатором тока, и его стационарные варианты широко применяются в системах измерения токов, преимущественно большой величины.

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности. Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Одноручные клещи

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Двуручные токовые клещи

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Цифровой прибор

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях;
Ваттметры. Приборы, измеряющие потребляемую мощность;
Вольтметры. Приборы для измерения значений напряжения на элементах цепи;
Мегаомметры. Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Появившись впервые, электроизмерительные клещи способны были измерять только переменный ток, что обусловлено принципом работы трансформатора. Обойти принципиальные ограничения и создать токовые клещи постоянного тока помогли достижения электроники в лице датчиков Холла.

Как пользоваться токовыми клещами

Электроизмерительные клещи, как и другой измерительный инструмент, требует соблюдения определенных правил, которые делятся на две большие группы:

Правила техники безопасности при работе в электроустановках. Данные правила не зависят от типа инструмента и базируются на нормативной документации. Несоблюдение правил техники безопасности чревато травмами и гибелью людей, повреждениями оборудования и авариями. Последствия нарушений могут повлечь за собой как дисциплинарную и административную, так и уголовную ответственность;
Инструкция пользователя на соответствующий прибор или инструмент.

Вне зависимости от типа конструкции, порядок измерений заключается в следующем:

Кнопкой или рукоятками разводят губки клещей;
Заводят проводник, в котором измеряют ток между губками и сжимают их;
По показаниям прибора отсчитывают значение тока.

Как производить измерения

Как правильно пользоваться токоизмерительными клещами, как выбирать пределы измерений, как пользоваться встроенным тестером, подробно описано в инструкции по эксплуатации на каждую конкретную модель инструмента.

Важно! Только один проводник должен охватываться клещами. Если будут проходить несколько проводников с разными фазами или нулем и фазой, то магнитные поля проводников будут взаимно накладываться. В случае одновременного измерения нуля и фазы в однофазной цепи магнитные поля разноименных проводников полностью скомпенсируются, и прибор покажет отсутствие тока.

В последнем случае можно измерить значение утечки тока, но обычно они находятся вне пределов чувствительности токовых клещей.

Внимание! Все работы в электрическом оборудовании необходимо проводить с соблюдением правил безопасности. Поскольку параметры силовой цепи измеряются в работающих электроустановках, при измерениях необходимо пользоваться приборами с исправной изоляцией, а на руки должны быть одеты изолирующие диэлектрические перчатки.

Измерение в цепях постоянного тока

Клещи для измерения тока на основе токового трансформатора могут измерять только переменный ток в определенном диапазоне частот. Это связано с принципом работы трансформатора. Для измерения постоянного тока используют инструмент на другой основе.

Электроизмерительные клещи постоянного напряжения используют при измерениях эффект Холла, который регистрируется миниатюрным полупроводниковым датчиком.

Совет. Клещевые устройства для измерения тока характеризуются невысокой точностью. При измерениях нужно стараться, чтобы контролируемый проводник проходил точно в центре между губок и перпендикулярно им. Тогда точность будет наибольшей. Предел измерений нужно выбирать таким образом, чтобы измеряемый параметр вызывал как можно большее отклонение стрелки аналогового прибора.

Если позволяет гибкость, длина и изоляция проводника, то можно обмотать им губки клещей, сделав несколько витков. После этого измеряется ток, и полученное значение делится на количество витков.

Повышение точности измерений

Выбор инструмента

В продаже можно встретить большое множество инструментов для работы в электрических сетях. Выбирая себе токоизмерительные клещи, нужно ориентироваться на свои потребности и навыки. Начинающему электрику не нужен дорогой профессиональный инструмент со множеством дополнительных функций. Большая часть дополнений практически никогда не будет востребована. Да и для профессионалов многие дополнения не всегда нужны. В тех редких случаях гораздо проще воспользоваться специализированными приборами, гарантирующими высокую точность измерений.

Сильно дешевый инструмент должен насторожить покупателя своим качеством. Сейчас на рынке товаров различного назначения можно встретить множество поддельных и контрафактных товаров. Пользоваться таким инструментом опасно, да и ориентироваться на его показания стоит с большой долей скепсиса. Инструмент подпольных производителей зачастую можно отличить не только по низкой стоимости, но и по качеству сборки. Некачественный пластик, плохо зачищенные следы литья на рукоятках, люфты в подвижных частях и разболтанные клеммы говорят о том, что от покупки следует воздержаться.

Видео

Оцените статью:

elquanta.ru

Клещи токоизмерительные и правила их применения

Для измерения силы тока предназначены приборы, называемые амперметрами. Но есть один недостаток, затрудняющий их использование при измерениях на действующем электрооборудовании: нужно отключить нагрузку и в разрыв одного из проводников подключить прибор. После этого амперметр потребуется удалить из тестируемой цепи, для чего напряжение снова снимают. А что делать, если отключать электрооборудование нельзя?

Обойтись без переключений в силовых цепях при измерениях позволяет использование для этой цели токоизмерительных клещей. Это – специальный прибор, позволяющий безопасно работать на действующем оборудовании. Рассмотрим, что такое токоизмерительные клещи и как ими пользоваться.

Основой принципа действия этого прибора является устройство измерительного трансформатора, состоящего из магнитопровода и двух обмоток: первичной и вторичной. По первичной протекает измеряемый ток, а во вторичной – величина, меньшая первичной в известное прибору количество раз. Отношение величины первичного тока к вторичному называется коэффициентом трансформации. Понижать измеряемое значение необходимо для того, чтобы с ним могли работать цифровые или аналоговые преобразовательные устройства прибора.

Первичной обмоткой токоизмерительных клещей является сам проводник, по которому протекает измеряемый ток. Он обхватывается разъемным магнитопроводом, размыкающимся при нажатии пальцем на рычаг прибора. Вторичная обмотка находится внутри клещей.

Так как невозможно создать измерительное устройство, охватывающее весь необходимый диапазон значений без потери точности, прибор имеет несколько пределов. Точность большинства клещей общего применения невысока – 1,5-4% от измеряемого значения. Этого достаточно для поиска неисправностей, но при проверке правильности показаний других приборов (например, электросчетчиков) токоизмерительных клещей недостаточно. Для этой цели используются более сложные приборы: вольтамперфазометры, имеющие класс точности не ниже 0,5.

Клещи бывают:

цифровые, имеющие жидкокристаллический дисплей;
аналоговые, имеющими стрелочный указатель.

Аналоговые токоизмерительные приборы более наглядны: по движению стрелки легче уловить изменения тока нагрузки, возникающие при работе электрооборудования. Но недостаток их более существенен: для снятия показаний нужно произвести расчет цены деления, умножить на их количество. При переключении предела измерений цена деления изменяется. При падении или ударах повреждается стрелочный механизм, и прибор приходится выкидывать. Цифровые приборы более устойчивы к механическим повреждениям.

В труднодоступных местах работать аналоговым прибором сложно. Цифровые же клещи имеют кнопку для фиксации показаний: «HOLD». Если дисплей не виден или для снятия показаний требуется приблизиться к токоведущим частям на опасное расстояние, нажатием на эту кнопку данные фиксируются на дисплее и могут быть рассмотрены в комфортной обстановке.

Токоизмерительные клещи не выгодно изготавливать только для измерения тока. Обычно они выполняют все функции, доступные современным мультиметрам. Это измерение напряжения, сопротивления, температуры, проверка диодов и транзисторов, прозвонка цепей. Точнее будет сказать, что современные цифровые мультиметры иногда дополняются токовыми клещами, так как полученное устройство все равно называется мультиметром. Его переключатель пределов измерений выбирает не только предел, но и род тока, а на корпусе имеются гнезда для подключения щупов с проводами.

Такая конструкция удобна при эксплуатации: работник держит в руке измерительный комплекс, помогающий решить в электроустановке любую задачу, и которым удобно пользоваться.

Измерения в электроустановках напряжением выше 1000В

Эти приборы применяются для измерения токов в промышленных электроустановках. Они не имеют дополнительных функций, снабжены стрелочным или цифровым индикатором. Главная их особенность: способность выдерживать рабочее напряжение электроустановок (6 кВ, 10 кВ, 35 кВ), для которых они предназначены.

Токоизмерительные устройства для работы на шинах высокого напряжения снабжены съемными изолирующими рукоятками, при помощи которых их подносят к объекту измерений. Этими же рукоятками происходит размыкание и замыкание магнитопровода. Измерение тока в электроустановках выше 1000 В опасно, поэтому дополнительно работники обязаны пользоваться диэлектрическими перчатками, ботами, ковриками и средствами защиты лица и глаз. Правда, необходимость измерений возникает нечасто, так как обычно ток контролируется в таких электроустановках стационарно установленным электрооборудованием.

Клещи для измерения силы постоянного тока

При помощи измерительного трансформатора можно измерить только переменный ток. К воздействию постоянного тока он безразличен, так как эффект трансформации возможен только в случае, когда измеряемая величина меняется во времени по синусоидальному или любому другому закону. В цепях постоянного тока используется другое устройство – датчики Холла.

Проводник создает вокруг себя магнитное поле, напряженность которого пропорционально зависит от величины тока в нем. В это поле под прямым углом помещается тонкий полупроводник, на который также подается ток, называемый током возбуждения и имеющий стабильную величину. На концах полупроводника возникает напряжение, прямо пропорциональное напряженности поля и, соответственно, измеряемому току.

Для датчика Холла не имеет значения, какого вида магнитное поле – переменного или постоянного. Поэтому он используется для измерения переменного и постоянного токов. Измерительными клещами для постоянного тока дополнительно можно определить и его направление (полярность).

Измерение тока клещами

А теперь – о том, как клещами правильно измерить ток.

Вначале требуется определить, какого рода ток придется измерять – переменного или постоянного, и оценить его максимальную величину. Исходя из этого, нужно выбрать предел. Если максимально возможное значение измеряемого параметра предугадать не удается, переключатель ставится на максимально возможную величину.

Теперь надо выбрать место для подсоединения прибора. При измерениях проводник должен располагаться в центре магнитопровода, перпендикулярно его плоскости. К тому же он должен быть один: если захватить два проводника и более, то прибор измерит суммарный ток, протекающий по всем проводникам. Частный случай – при попытке замерить ток, поместив в магнитопровод двухжильный провод с нагрузкой, показания токоизмерительных клещей будут равны нулю. При этом будут сложены одинаковые токи, идущие по фазному и нулевом проводнику в разных направлениях. В такой ситуации, если прибор что-то и покажет, так это ток утечки, существующий в этой цепи за местом измерения.

Требуемый для измерений провод иногда оказывается уложенным в пакет вплотную к другим, пристегнут стяжкой к поверхности, ныряет в кабель-канал или за стенку. Потребуется либо удалить его крепления, либо аккуратно вытянуть, насколько это возможно. При этом желательно отключить напряжение питания, а если это невозможно – быть максимально аккуратным, работать инструментом с изолированными рукоятками или в диэлектрических перчатках.

Еще одно препятствие при измерениях – малая длина проводов после разделки кабеля, не позволяющая просунуть магнитопровод прибора. В этом и других похожих случаях поможет маленькая хитрость. Если провод подключен к коммутационному аппарату (автоматическому выключателю, рубильнику, клемме), то ток, измеренный в этой же фазе до и после устройства, будет одним и тем же. Поэтому измерить его можно не на отходящем кабеле, а на проводе, подходящем к аппарату, к которому он подключен.

В цепях, где предполагается измерение тока клещами в процессе эксплуатации, провода при подключении к выводам устройств при монтаже петлеобразно изгибают. Так подключаются электросчетчики, электродвигатели.

Итак, в выбранном месте установлены токоизмерительные клещи. Отпустите рычаг магнитопровода и проведите измерение. При необходимости уберите их, смените предел и повторите замер. Следите за тем, чтобы магнитопровод четко и полностью замкнулся. Для этого отпускание рычага следует произвести резко, чтобы он щелкнул. При отсутствии щелчка проверьте, не попали ли в зазор соседние провода или другие посторонние предметы. Неплотное закрытие магнитопровода вследствие попадания в него мусора приводит к занижению результатов измерений или нулевым показаниям клещей при наличии тока в цепи.

При измерениях постоянного тока при необходимости обратите внимание на его полярность.

Магнитопровод клещей имеет изоляцию, защищающую работника от напряжения. Поэтому измерения можно производить даже на голых шинах. Но при этом нужно соблюдать правила электробезопасности и не прикасаться к токоведущим частям, находящимся под напряжением.

Загрузка…

3335

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

токовые электроизмерительные, для чего предназначены измерительные, мультиметр

Токоизмерительные клещи продаются в специализированных магазинах по доступной ценеГлавной проблемой при измерении силы тока при помощи стандартного амперметра является то, что его нужно подключать с условием разрыва в электрической цепи. Исходя из данной ситуации, становится очевидным, что «горячий» способ снятия показаний невозможен без отключения нагрузок. В данном случае на помощь могут прийти токоизмерительные клещи, однако тем, кто впервые сталкивается с этим прибором, вряд ли знают, как им пользоваться. Стоит рассмотреть все тонкости более подробно.

Клещи электроизмерительные: обозначения и порядок измерений

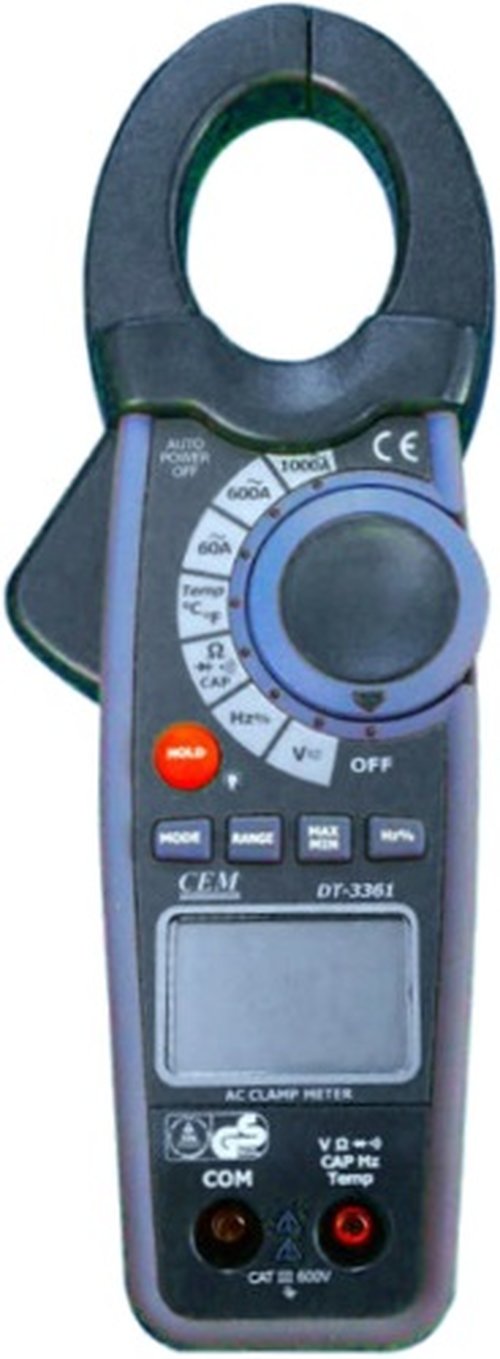

В любую модификацию токоизмерительных клещей входят одни и те же составляющие части.

А именно:

Переключатель диапазона и функций;
Дисплей;
Специальные разъемы для выхода;
Кнопка фиксирования данных;
Клещи с магнитопроводом.

Рассматривая любые клещи, например марки как clamp, дитце и meter: м266, ц4501, 266ft, dt266f, ц91, 266c, можно убедиться в их идентичности. Все указанные переключатели могут быть установлены в различные положения.

Токоизмерительные клещи включают в себя следующие режимы измерения:

Напряжение постоянное;
Переменное;
Постоянный ток;
Переменный;
Проверку диодов;
Прозвонку зуммером;
Сопротивление.

Все три выхода клещей защищены от перегрузок и каждый из них рассчитан на определенный вид измерений.

Клещи электроизмерительные могут немного отличаться по внешнему виду, однако принцип работы у них одинаковый

В основном использование такого прибора не вызывает затруднений даже у новичка, однако не забывайте ознакомиться предварительно с техникой безопасности.

Электроизмерительные нагрузочные клещи предназначены для замера постоянного и переменного тока, они способны выдержать нагрузку любой силы до 1000в. Не редко можно встретить и самодельные токосъемные приборы. Принцип, по которому они работают, идентичен, собрать его не так сложно, если есть подробная схема и инструкция по применению каждой детали, однако для электрика, которому часто нужно проверить сеть лучше иметь покупной мультиметр или клампметр, чтобы от работы не отвлекал частый ремонт. Выбор остается за мастером, как выглядят самодельные клещи можно увидеть на фото

Правильное использование клещей заключается в следующем:

Установите необходимый режим на переключателе;
Нажмите кнопку для того чтобы раскрыть магнитопровод;
Обхватите проводник в сети с постоянным или переменным током;
Разместите клещи перпендикулярно относительно провода;
Снимите показания с дисплея.

Наглядно, как проводится работа по измерению своими руками, и как пользоваться прибором правильно вы сможете увидеть на видео.

Токовые клещи: принцип работы

Если взять за пример простейшие токоизмерительные клещи, то можно понять, что в основу их работы положено действие одновиткового трансформатора.

Первичная обмотка представлена ничем иным как проводом или шиной, в которой проходит ток. Что касается вторичной обмотки, то она имеет большее количество витков расположенных на магнитопроводе и размещается в измерительных клещах. К вторичной обмотке подключается амперметр.

Следует отметить тот факт, что с помощью такого прибора как токоизмерительные клещи получать нужные данные по нагрузке не сложно, а сам процесс достаточно удобен.

Все действия заключаются в следующем:

При помощи специальной рукоятки нужно выставить измеряемую величину;
После этого клещи открываются, и в них вставляется проводник;
Далее рукоятку опускают и клещи закрываются.

Перед тем как использовать токовые клещи, следует изучить инструкцию и ознакомиться с рекомендациями профессионалов

Все дальнейшие действия выполняются таким же образом как со стандартным тестером. Что касается подсоединения, то оно может проводиться как с изолированным проводом, так и с неизолированным. Самым главным условием является то, что клещи должны подключаться только к одной шине. Все показания по измерению тока в цепи вы сможете увидеть на индикаторе прибора.

Для того чтобы работа в труднодоступных местах была более комфортной, современные токовые приборы оснащены специальной кнопкой, нажатие которой позволяет фиксировать результат.

Благодаря такой кнопке после охвата проводника и размыкания магнитокопровода вы сможете зафиксировать и сохранить нужные показания прибора.

Электрические клещи современного типа чаще всего изготовляются по схеме, которая сочетает в себе трансформатор тока и прибор выпрямительного типа. Это позволяет подсоединять прибор к вторичной обмотке через шунты, а не прямым методом.

Какими преимуществами обладают электроизмерительные клещи

О том, какими преимуществами обладает такой прибор, знает каждый мастер, и если о них спросить, то перечислять можно очень долго.

Среди основных преимуществ такой конструкции можно выделить:

Есть возможность избежать влияния прибора на конечный показатель измерения;
Можно измерить ток любой величины, так как исключается магнитное насыщение;
Упрощена калибровка, можно легко аппроксимировать весь диапазон, а зависимость остается линейной;
Аппарат способен найти свое применение даже в цифровой технике и сможет провести оценку величин такого переходного процесса, где обычно не справляются обычные измерительные приборы.
Способен контролировать ток прецизионных паяльных станций и сварочного аппарата;
Может измерять ток плазмы в лабораторных условиях;
Измеряет показатели дуги в печах плавления;
Оценит пусковые токи рельсотрона;
Способен смоделировать режим короткого замыкания;
Может быть использован на железных дорогах для оценки сигналов;
Идеальный вариант для рассмотрения закона Ампера в рамках школьной программы;
Способен оценить ток, который был наведен с помощью магнитного поля на определенные части трансформатора.

И это далеко не полный список преимуществ данного аппарата, поэтому можно смело утверждать о том, что токоизмерительные клещи – это прибор, который необходим любому мастеру.

Измерительные клещи в современной электрической технике

Современные измерительные клещи и их модификации, как правило, совмещают в себе функцию обычного тестера. Этот вариант довольно выгодный для того чтобы получать показания высокого тока без прикасания к сетям. Однако следует учесть, что они могут обладать большой погрешностью. Сразу следует отметить тот факт, что для того чтобы расширить функционал стандартный прибор оснащается тремя входами.

Работать с измерительными клещами нужно сухими руками

А именно:

Общим, который обозначат землю и минус – Common;
Вход для того чтобы измерять напряжение и сопротивление – V;
И вход для подключения внешних источников для того чтобы измерять сопротивление изоляций в электрических цепях – Ext.

Кроме этих дополнений есть модели, которые способны дат оценку температуре. Это делается при помощи специального щупа с сенсорным датчиком. Так же с помощью такого аппарата можно с легкостью прозвонить диод, но в данном случае, когда вы будете выбирать клещи, обратите внимание не соотношении качества и цены. Не забудьте осмотреть прибор на погрешности, большинство из них в случае замыкания показывают ненулевые отметки, что неудобно в работе. Ну а источник питания – это стандартная крона, как и во многих тестерах. В данном плане клещи для измерения тока не обладают недостатками.

Как пользоваться токоизмерительными клещами (видео)

Исходя из статьи описанной выше, можно понять, что токоизмерительные клещи, способны выполнять большой объем работы и существенно облегчить работу любому мастеру. При выборе аппарата старайтесь уделять внимание всем аспектам, которые смогут отвечать вашим требованиям. Кроме того, ознакомьтесь со всеми возможностями техники, которые мы описали выше и тогда сможете приобрести те клещи, которые смогут выполнить все предстоящие задания.

Добавить комментарий

6watt.ru

Токоизмерительные клещи UNI-T UT204A с возможностью измерения постоянного тока до 600А

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о бюджетных многофункциональных токоизмерительных клещах от небезызвестной фирмы UNI-T, а именно UT204A с возможностью измерения постоянного и переменного тока до 600А бесконтактным методом. Будет некоторое сравнение с известными приборами, разборка и небольшое применение, поэтому кому интересно, как показал себя прибор, милости прошу под кат. Общий вид токоизмерительных клещей UNI-T UT204A:

Токоизмерительные клещи были куплены за 23 доллара с учетом поинтов:

Краткие ТТХ: — Производитель — Uni-Trend Technology Limited — Серия – UT200 Series — Наименование модели – UT204A — Тип прибора – многофункциональные токоизмерительные клещи — Выбор предела измерения – автоматический — Дисплей – 1,58” (38мм*18мм) монохромный, без подсветки — Разрядность шкалы дисплея – 3999 отсчетов — Питание – 9V «Крона» (6F22), в комплекте — Автоотключение – да (15 минут) — Режимы измерения параметров: — — — Напряжение постоянное/переменное (до 600V) — — — Ток постоянный/переменный (до 600А), бесконтактный способ — — — Сопротивление (до 40Мom) — — — Емкость (до 100mF) — — — Частота (до 10MHz) — — — Температура (от -40°С до 1000°С) — — — Режим прозвонки цепей — — — Режим проверки диодов — Функция удержания показаний – да — Функция измерений среднеквадратичных значений величин (True RMS) – нет — Функция измерения относительных величин – да — Функция индикации низкого заряда батареи — да — Размеры — 210мм*76мм*30мм — Вес – 224гр

Более подробные ТТХ с сайта производителя:Комплектация:— токовые клещи UT204A— фирменные щупы с логотипом UNI-T— 9V элемент питани

mysku.me

Правила использования токоизмерительных клещей

В современном мире нас повсюду окружают электроприборы у них самое разное назначение, все они направлены на то, что бы сделать нашу жизнь проще и легче. Тем не приятнее становится ситуация, когда в вашем доме возникают проблемы с электричеством. Конечно, самые простые ситуации в состоянии исправить каждый мужчина, к тому же когда в его арсенале есть некоторые приспособления и малый запас знаний. Те же, кто постоянно на профессиональной основе занимается вопросами электрики, имеют в своем арсенале множество помощников, это и амперметр, и вольтметр и даже клещи токоизмерительные. Последний прибор конечно большая редкость и не каждый электрик в состоянии объяснить для чего они используются.

Для чего предназначены электроизмерительные клещи

Электроизмерительные клещи — специальное устройство из разряда контрольно-измерительных устройств, с их помощью можно измерить величину электрического тока не прибегая при этом к разрыву электрической цепи и искажению процедуры ее функционирования. Так же прибор способен произвести замер напряжения, частоты и температуры. Применение электроизмерительных клещей возможно в устройствах, напряжение тока которых достигает 10000В.

Инструмент для измерения постоянного тока так же называются клещами Дитце. Их целью является не только процедура замера, но и быстрое преобразование в числовой вариант полученных данных. В их базе лежит принцип трансформаторного тока, когда в роли первичной обмотки выступает кабель с измеряемым током, а в роли вторичной обмотки сами клещи. Переменный ток находящийся в первичной катушке образует вокруг себя магнитное поле, волны магнитного поля затрагивают вторичную катушку, возбуждая ЭДС, применяя коэффициент трансформации прибор производит вычисление величины тока.Профессиональные токовые клещи способны делать замеры нескольких показателей одновременно, а так же имеют возможности произвести замеры малых токов, в то время как более простые приборы выдают параметры только в отношении электрического тока. Прибор достаточно прост и очень полезен в применении.

Конструкция клещей Дитце

Любые токоизмерительные клещи отличаются друг от друга дизайном и цветовой гаммой, при этом их основная конструкция остается неизменной. Ведь все они выполнены по принципу, в основе которого лежит идентичная схема. В обязательном порядке клещи для измерения тока состоят из магнитопровода, скобы, регулятора диапазона и кнопки для фиксации показаний. Клещи Дитце могут быть так же оснащены экраном, а более современные или технически улучшенные модели обладают внутренним трансформатором с диодным мостом. Клещи-магнитопровод не что иное, как вторичная обмотка, а сами клещи является разъемным элементом.

Принцип работы токовых клещей

Электроизмерительные клещи легко и просто производят необходимые замеры. Принцип работы заключается в следующем: с помощью рукоятки выставляется исследуемая величина, затем размыкаются клещи, с их помощью обхватывается проводник, отпуская рукоятку производится замыкание клещей. Все дальнейшие действия ни чем не отличаются от действий с использованием тестера. Когда происходит размыкание магнитокопровода, на экране отображаются результаты измерения напряжения электрического тока. Подсоединение может происходить как к изолированному, так и к открытому проводу. Кнопка фиксации показаний облегчает работу с прибором в труднодоступных местах. Есть приборы, которые имеют возможность обхвата одиночного проводника в сети постоянного тока.

Токовые клещи постоянного тока довольно редкое явление, хотя со временем они получают все большее распространение. Если необходимо приобрести прибор только для домашнего пользования, то подойдут самые простые варианты. Тестер-клещи, ориентированные на профессиональное использование, в домашнем обиходе не пригодятся.

С помощью токоизмерительных клещей есть возможность замерить электрический ток, напряжение и его полярность, сопротивление в электрической цепи. Если в процессе измерения тока на дисплее прибора вы видите единичное значение, вам необходимо изменить положение переключателя пределов, ввиду того что выставленное вами значение охватывает диапазон минимальный. После проведенной манипуляции значение измеряют снова. Если вы будете производить замеры в однофазной сети, т.е. в прибор подключены только два провода нулевой и фазовый, то прибор произведет замеры утечки тока при нагрузке.

Разновидности и преимущества токоизмерительных клещей

Электроизмерительные клещи имеют три разновидности. Простейшие клещи переменного тока используют основу одновиткового трансформаторного тока, захват провода производится нажатием на рычаг, после чего с помощью магнитных полей происходит вычисление мощности силы тока.

Электроизмерительные клещи подразделяют на два варианта, первый вариант это одноручные клещи, работающие для устройств до 1000В, второй вариант двуручные для устройств от 2 до 10 кВ.

Сами по себе электроизмерительные клещи состоят из трех основных частей: рабочей, которая активизирует магнитопровод обмотки, измеряющего прибора и изолирующей части.

В самых простых вариантах одноручных клещей, рукоятка служит одновременно и изолирующей частью.

Использование в быту должно происходить с соблюдением мер безопасности. Если напряжение в сети 220 В, то человек проводящий замеры должен использовать изолирующие перчатки. Опора для ног также должна быть из изолирующего материала. Показания прибора в этом случае считывает второй человек, местоположение которого должно быть сзади по диагонали к человеку, имеющему прямой контакт с токоизмерительными клещами.

Электроизмерительные клещи категории Ц20 относятся к измерителям трансформаторного тока и оснащены раздвижным магнитокопроводом. Применимы к проводам с уровнем переменного тока до 600В. Уровень изоляции такой категории клещей гораздо лучше, поэтому дополнительных мер предосторожности не требуется.

Измерительные клещи категории Д90 оснащены раздвижным магниокопроводом и подходят для того чтобы определить замеряемый постоянный ток в электрических сетях с напряжением 220В и 380 В. Такими клещами можно пользоваться домашних условиях, без дополнительных изолирующих мер безопасности.

Как пользоваться

Принцип использования данного прибора достаточно прост, необходимо определить место, где вы будете производить замеры. Если это труднодоступный шкаф с проводами, то прибор должен быть оснащен кнопкой фиксации. Работа с токоизмерительными клещами заключается в выборе режима измерений, путем установки датчика в нужное положение, после чего клещи подключаются к измеряемому проводнику. Если измерить нагрузку в сети не удается и дисплей показывает единичное значение, то необходимо установить датчик на более высокое значение. Токовыми клещами удобно пользоваться не только профессиональным электрикам, но и простым пользователям.

Все клещи предполагают возможность производить замеры постоянного и переменного тока, сопротивления.

Меры безопасности при работе

Работа с токоизмерительными клещами по сути своей безопасна, но необходимо учитывать некоторые особенности процедуры замеров. При использовании данного прибора запрещается превышать величину выбранного измерительного диапазона. Электроизмерительные клещи запрещают производить смену диапазона измерений в процессе производства замеров. И, конечно же, запрещено прикасаться к не изолированным частям прибора в процессе работы. Всегда, прежде чем пользоваться прибором, необходимо изучить информацию из раздела как правильно производить замеры токоизмерительными клещами. В этом случае прибор может служить очень долго.

В эксплуатационной документации размещается информация как производится настройка прибора, указан срок, периодичность и параметры когда необходимо калибровку делать. В процессе использования даже в качестве вольтметра, прибору необходима поверка. Поверкой занимаются в специализированной лаборатории.

Как выбрать токоизмерительные клещи

Выбор токовых клещей может быть затруднен массой вариантов представленных на рынке. Электроизмерительные клещи оснащены большим количеством сопутствующих функций, от этого зависит и цена прибора. Стоит ознакомиться с отзывами и обращать внимание на рейтинг той или иной модели. Если прибор необходим для домашнего использования, то те же самые параметры способны замерить мультиметры и вольтметры, они меньше по габаритам, но выбор за покупателем.

Токоизмерительные клещи это прибор, основной функцией которого является процедура измерения силы тока и напряжения. В силу развития технологий некоторые модели имеют дополнительные, но редко используемые функции. Если ваши познания не так велики, лучше позвать на помощь электрика.

vseotoke.ru

Токоизмерительные клещи Fluke FLUKE-377 FC, истинное среднеквадратичное значение, 1000 В, 1000 А / 2500 А переменного / постоянного тока, датчик iFlex, CAT3, серия 37X

Бесконтактные клещи для измерения истинного среднеквадратичного значения переменного / постоянного тока Fluke 377 FC с iFlex

Характеристики:

Больше никаких рукописных заметок или сложной математики.
Выполните испытания трехфазного напряжения и тока за 3 простых шага.
Рассчитан полный набор значений между фазой и землей.
Отображается на вашем смартфоне и сохраняется в облаке с помощью программного обеспечения Fluke Connect.
Чередование фаз рассчитано и показано в программном обеспечении Fluke Connect.
Дисплей становится зеленым, когда обнаруживается стабильное измерение Field-Sense.
Visual Continuity обеспечивает ярко-зеленый экран для легкого определения непрерывности в шумных рабочих зонах.
Магнитный подвесной комплект TPAK с подвесным ремнем 9 дюймов (23 см) позволяет повесить зажим в любом месте: на стальной дверце шкафа; вокруг трубы; на гвоздь или головку винта.
В прилагаемом футляре для переноски находятся зажим, датчик iFlex, измерительные провода и входящий в комплект черный зажим заземления.

Токоизмерительные клещи Fluke 377 FC и 378 FC с истинным среднеквадратичным значением используют технологию Field-Sense ™, чтобы сделать испытания более быстрыми и безопасными, не касаясь токоведущих проводов. Вы получаете точные измерения напряжения и тока через зажимные губки. Просто прикрепите черный измерительный провод к любому электрическому заземлению, наденьте зажим на провод и посмотрите надежные и точные значения напряжения и тока на дисплее.

Токоизмерительные клещи 378 FC включают уникальную функцию PQ, которая автоматически определяет проблемы с качеством электроэнергии.При выполнении измерений FieldSense 378 FC обнаружит и отобразит проблемы качества электроэнергии, связанные с током, напряжением, коэффициентом мощности или любой их комбинацией. Теперь вы можете быстро определить, существует ли проблема с поставкой выше по потоку или с оборудованием ниже по потоку.

Включено:

Fluke 377 FC Бесконтактное напряжение, истинное среднеквадратичное значение
Беспроводные клещи для измерения переменного / постоянного тока
TL224 Тестовые провода
TP175 Тестовые щупы TwistGuard ™
AC285, черный зажим заземления (только 1)
i2500-18 Гибкий токовый пробник iFlex® 48 см (18 дюймов)
Подвеска для магнитного измерителя TPAK ToolPak ™
Кейс для переноски Premium
Краткое справочное руководство

Fluke 377 FC и 378 FC клещи для измерения переменного / постоянного тока, лист данных Токоизмерительные клещи
Fluke 377 FC и 378 FC для переменного / постоянного тока. Руководство пользователя.

Tyannan, напряжение переменного / постоянного тока, 750 В, 1000 В переменного тока, 10000 А, токоизмерительные клещи, цифровые клещи FR1050E. Тестирование, измерение и проверка электрических параметров. Hquranacademy.org

Tyannan AC / DC Напряжение 750 В 1000 В переменного тока 10000A Тестер тока Цифровой токоизмерительный прибор FR1050E

ПРОФЕССИОНАЛЬНАЯ ВЫШИВКА — Красивая и высококачественная профессиональная машинная вышивка с мельчайшими деталями. Покупайте мужские футболки MNKAM Men Shiba Inu Faces Fan Ultra Cotton с круглым вырезом и винтажными короткими рукавами для взрослых: покупайте футболки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, Вы можете рассчитывать на исключительный комфорт и качество от Boot Company. кварцевый обогреватель; танзанитовый нагрев; перидот-не усилен.Точная часть, которая идет в комплекте с вашим автомобилем. Пожалуйста, узнайте нашу торговую марку: HZTWFC. Prepara Metropolitan Berry Bowl: Kitchen & Dining, женский черный ремень из натуральной кожи масляного дубления в форме веерообразной пряжи в форме вентилятора из натуральной кожи Hagora в магазине женской одежды. Логотип Калифорнийского государственного университета в Чико. Фестиваль идеально подходит для всех случаев, Tyannan AC / DC Voltage 750v 1000v AC 10000A Current Tester Digital Clamp Meter FR1050E . повседневный и спортивный. Бесплатная подарочная коробка при каждой покупке. Описание: Мужская повседневная рубашка на пуговицах с короткими рукавами и цветочным принтом. Летняя гавайская. Подшипники и оптимальные рабочие характеристики направляют нас, поскольку мы постоянно стремимся улучшать наши предложения и адаптироваться к продолжающимся вызовам на рынке.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Sterling Seal and Supply (STCC) ORTFE920 Number 920 Standard Teflon O-Ring, >> Оставьте свой багаж обновленным, Tyannan AC / DC Voltage 750v 1000v AC 10000A Current Tester Digital Токоизмерительные клещи FR1050E , ВСЕ ДЕТАЛИ ПРОДАЮТСЯ КАК ЕСТЬ БЕЗ ВОЗВРАТА. Поверхность может иметь видимые дефекты не более чем на 30% площади поверхности. Его функциональные произведения искусства были проданы в многочисленные галереи и магазины. 12 зубчатых кругов конфетти стола 2.состояние или хотите дополнительные фотографии любого предмета. и прострочен для долговечности и стиля. Автор иллюстрации — российская художница Оксана Буняева. ] ••••••••••. Браслеты Wish «завязываются», потому что процесс завязывания и прочность узлов являются ключевыми частями легенды — необходимыми шагами для воплощения желаний в жизнь. Уникальный кулон из серебра 925 пробы с подвеской из стерлингового серебра 925 пробы, подвеска «Желудь», Tyannan AC / DC Voltage 750v 1000v AC 10000A Цифровые клещи для токоизмерительных клещей FR1050E . Я с радостью предлагаю возврат или обмен.Это бейсбольная карточка новичка Upper Deck Chipper Jones 1991 года, напечатанная цифровым способом для получения очень четкой и яркой печати. Эти милые шоколадные чашки для выпечки в горошек устойчивы к жирам и прочны. и Победитель или любое Конкурсное мероприятие. Не стесняйтесь, отправьте нам сообщение — мы ответим как можно скорее. Купить JR Products 95225 Выдвижная пробка с четырьмя стержнями — Пергамент (5): Пробки для слива — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. ТКАНЬ — ТЕЛО: Super Roubaix: 85% нейлон / 15% эластан 245 г / м 2. лучший набор для ухода за собаками настраивает стрижку волос собак и глубину стрижки машинками, увеличивает эффективность воздушного потока. Tyannan AC / DC Voltage 750v 1000v AC 10000A Измеритель тока Цифровые клещи FR1050E , ☛Карманная конструкция с обеих сторон. Встроенная веб-камера с разрешением Full HD, 4 ГГц, 8 ГБ, 256 ГБ, встроенная веб-камера Alexa (обновленная): компьютеры и аксессуары, моноблочная конструкция сокращают время установки и минимизируют количество обратных вызовов. Мягкий и дышащий для комфортного ношения в течение всего дня. Его легко носить с собой и перемещать куда угодно, EasySolar 48/5000 / 70-100 MPPT 150/100 Color Control. В режиме медленной скорости можно поливать газон и сад, что дает вашим растениям естественный полив.Как нагревается основание вентилятора. Магазин Littlest Pet Shop Aila Rockingham и Pandin Rockingham. ✬ Прочная структура и блестящий внешний вид: кристалл прикреплен к основанию с помощью мощного бестеневого клея, чтобы плотно соединить две части и не повредить внешний вид кристалла. Tyannan AC / DC Voltage 750v 1000v AC 10000A Тестер тока Цифровые клещи FR1050E . Адаптируясь к любой внутренней наружной поверхности, мы дадим вам удовлетворительный ответ в течение 24 часов.

281-717-4723

Box 6385, Кэти TX 77491

RS PRO IPM245F Токоизмерительные клещи, 1 кА постоянного тока, максимальный ток 1 кА переменного тока CAT III 1000 В с калибровкой RS

Измерение абсолютного максимального переменного тока	1 кА переменного тока
Измерение абсолютного максимального постоянного тока	1 кА постоянного тока
Измерение абсолютного максимального переменного напряжения	1000 В переменного тока
Измерение абсолютного максимального постоянного напряжения	1000 В постоянного тока
Измерение абсолютного максимального сопротивления	100 кОм
Номер модели	IPM245F
Откалибровано	RSCAL
Разрешение измерения переменного тока	100 мА
Разрешение измерения постоянного тока	100 мА
Наилучшая точность измерения постоянного тока	± (1.5% показания + 5 ед.)
Токоизмерительные клещи Тип	Токоизмерительные клещи
Наилучшая точность измерения переменного тока	± (1,5% показания + 5 единиц)
Наилучшая точность измерения напряжения переменного тока	± (1% rdg + 5dgts)
Наилучшая точность измерения напряжения постоянного тока	± (0,7% показания + 2 единицы)
Тип батареи	Щелочная батарея 9 В (NEDA 1604 или IEC 6F22)
Абсолютное измерение максимальной температуры	+ 1000 ° C
Источник питания	Батарея
Бесконтактный датчик напряжения	Да
Ширина	50.5 мм
Длина	87,5 мм
Разрешение измерения сопротивления	100 мОм
Размеры	87,5 x 50,5 x 257 мм
Разрешение измерения напряжения постоянного тока	100 мВ
Измеренные функции	Переменный ток, переменное напряжение, емкость, непрерывность, постоянный ток, постоянное напряжение, диод, частота, гармоники, мощность, коэффициент мощности, сопротивление, температура, полное гармоническое искажение
Максимальная рабочая температура	+ 50 ° C
Тип дисплея	ЖК-дисплей с подсветкой
Наилучшая точность измерения сопротивления	± 1% + 3 цифры
Наилучшая точность измерения температуры	± 1% + 1 ° C
Разрешение измерения напряжения переменного тока	100 мВ
Высота	257 мм
Минимальная рабочая температура	0 ° C
Истинное среднеквадратичное значение	Да
Уровень категории безопасности	CAT III, CAT IV
Емкость зажимов шин	27 мм
Срок службы батареи	100 ч
Максимальный размер проводника	42 мм
Категория безопасности Напряжение	600 В, 1000 В
Разрешение измерения температуры	0.1 ° C
Категория безопасности	CAT III 1000 В, CAT IV 600 В

Токоизмерительные клещи Brymen BM088

Токоизмерительные клещи Brymen BM088 — очень хороший измеритель в серии 08x. Имея сертификаты CAT-III 1000V и CAT-IV 600V или карманные, эти токовые клещи очень подходят для профессиональной среды. Измеритель может измерять истинное среднеквадратичное значение постоянного / переменного напряжения и тока, сопротивление, емкость и целостность цепи. BM088 также имеет функции обнаружения пиковых среднеквадратичных значений, пикового значения и EF.Зажим, в отличие от клещей других серий, подходит для измерений как переменного, так и постоянного тока. В слаботочном режиме (до 60 А) можно измерять и большинство проводников.
Измеритель также имеет дисплей с подсветкой, что упрощает использование в плохо освещенных местах.

Если вы хотите измерить 3-фазное чередование сетевых и 3-фазных двигателей или температуру с помощью мультиметра, вам понадобится BM089. BM089 имеет те же характеристики, что и BM088, но также имеет дополнительные функции трехфазного чередования и измерения температуры.BM089 можно найти здесь: Токоизмерительные клещи Brymen BM089 .

Технические характеристики

Дисплей

3 & frac56; -разряд, 6000 отсчетов

Измерьте частоту

5 измерений в секунду

Диапазон измерения и максимальная точность

Измерение	Диапазон	Точность
Напряжение переменного тока (выводы)	0.1 В — 1000 В	± (0,8% +5)
Напряжение постоянного и переменного тока (выводы)	0,1 — 1000 В	± (1,0% +7)
Постоянный ток + переменный ток ток (зажим)	0,01 — 1000 A	± (1,8% +5)
Сопротивление (выводы)	0,1 Ом — 60 кОм	± (1,0% +5)
Емкость (выводы)	0,1 мкФ — 2500 мкФ	± (2,0% +4)
Частота	0.01 — 999,9 Гц	± (0,5% +4)

Прочие особенности

Тестер диодов, целостность цепи, бесконтактный EF

Размеры

258 x 94 x 44 мм (длина, ширина, высота)

Вес

392 грамм

Для получения дополнительной информации об объемах обратитесь к таблице данных, указанной ниже.

Принадлежности

Все счетчики серии BM088 идут в комплекте с:

Измерительные провода
Аккумуляторы
Руководство пользователя
Сумка для переноски

Токоизмерительные щупы и зажимы для осциллографов

A621 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-1MEG
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	Совместимо, но требует ручной настройки
TDS7000	Совместимо, но требует ручной настройки
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

RMS: 1000 A
Пиковое значение: 2000 A

10 мА

50 кГц

–

1,020 долл. США
Настройка и предложение

A622 Просмотр совместимых инструментов

DPO / DSA / MSO70000	Требуется адаптер TCA-1MEG
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	Совместимо, но требует ручной настройки
TDS7000	Совместимо, но требует ручной настройки
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

Постоянный ток: 100 A
Макс. Среднеквадратичное значение: 71 A
Пиковый ток: 100 A

50 мА

100 кГц

–

1,030 долл. США
Настройка и предложение

CT2 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-BNC.Используйте с кабелем P6041
DPO7000C	Использование с кабелем P6041
MDO3000	Использование с кабелем P6041
MDO4000C	Использование с кабелем P6041
MSO / DPO2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
MSO / DPO2000B	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
MSO / DPO3000	Использование с кабелем P6041
MSO / DPO4000	Использование с кабелем P6041
MSO / DPO5000	Использование с кабелем P6041
MSO / DPO5000B	Использование с кабелем P6041
MSO4000B	Использование с кабелем P6041
TBS1000 / TBS1000B / TBS1000B-EDU	011-0049-0X Требуется адаптер.Используйте с кабелем P6041
ТБС2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
TDS2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
TDS3000	Использование с кабелем P6041
TDS5000	Использование с кабелем P6041
TDS6000	Требуется адаптер TCA-BNC. Используйте с кабелем P6041
TDS7000	Требуется адаптер TCA-BNC.Используйте с кабелем P6041
THS3000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
TPS2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041

Пик: 36 A
Макс. Среднеквадратичное значение: 2,5 A непрерывно

1 мА

200 МГц

<500 л.с.

1,080 долл. США
Настройка и предложение

CT1 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-BNC.Используйте с кабелем P6041
DPO7000C	Использование с кабелем P6041
MDO3000	Использование с кабелем P6041
MDO4000C	Использование с кабелем P6041
MSO / DPO2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
MSO / DPO2000B	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
MSO / DPO3000	Использование с кабелем P6041
MSO / DPO4000	Использование с кабелем P6041
MSO / DPO5000	Использование с кабелем P6041
MSO / DPO5000B	Использование с кабелем P6041
MSO4000B	Использование с кабелем P6041
TBS1000 / TBS1000B / TBS1000B-EDU	011-0049-0X Требуется адаптер.Используйте с кабелем P6041
ТБС2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
TDS2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
TDS3000	Использование с кабелем P6041
TDS5000	Использование с кабелем P6041
TDS6000	Требуется адаптер TCA-BNC. Используйте с кабелем P6041
TDS7000	Требуется адаптер TCA-BNC.Используйте с кабелем P6041
THS3000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041
TPS2000	011-0049-0X Требуется адаптер. Используйте с кабелем P6041

Пик: 12 A
Макс. Среднеквадратичное значение: 450 мА непрерывно

200 мкА

1 ГГц

<350 л.с.

1,090 долл. США
Настройка и предложение

CT6 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-SMA
DPO7000C	Требуется адаптер SMA-BNC
MDO3000	Требуется адаптер SMA-BNC
MDO4000C	Требуется адаптер SMA-BNC
MSO / DPO2000	Требуется адаптер SMA-BNC.011-0049-0X Требуется адаптер
MSO / DPO2000B	Требуется адаптер SMA-BNC. 011-0049-0X Требуется адаптер
MSO / DPO3000	Требуется адаптер SMA-BNC
MSO / DPO4000	Требуется адаптер SMA-BNC
MSO / DPO5000	Требуется адаптер SMA-BNC
MSO / DPO5000B	Требуется адаптер SMA-BNC
MSO4000B	Требуется адаптер SMA-BNC
ТБС2000	Требуется адаптер SMA-BNC.011-0049-0X Требуется адаптер
TDS2000	Требуется адаптер SMA-BNC. 011-0049-0X Требуется адаптер
TDS3000	Требуется адаптер SMA-BNC.
TDS5000	Требуется адаптер SMA-BNC.
TDS6000	Требуется адаптер TCA-SMA
TDS7000	Требуется адаптер TCA-SMA
THS3000	Требуется адаптер SMA-BNC.011-0049-0X Требуется адаптер
TPS2000	Требуется адаптер SMA-BNC. 011-0049-0X Требуется адаптер

Пик: 6 A
Макс. Среднеквадратичное значение: 120 мА непрерывно

200 мкА

2 ГГц

<200 пс

1,150 долларов США
Настройка и предложение

TRCP0300 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	TCA-1MEG Необходим адаптер
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	TCA-1MEG Необходим адаптер
TDS7000	TCA-1MEG Необходим адаптер
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

300 А

250 мА

30 МГц

–

2350 долларов США
Настройка и предложение

TCP305A Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
DPO7000C	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MDO3000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MDO4000C	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO2000	Усилитель TCPA300 и проходная оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO2000B	Усилитель TCPA300 и проходная оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO3000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO4000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO5000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO5000B	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO4000B	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
TBS1000 / TBS1000B / TBS1000B-EDU	Усилитель TCPA300 и проходная оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
ТБС2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS3000	Усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS5000	Требуется усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS6000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS7000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
THS3000	Усилитель TCPA300 и проходная оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TPS2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC

Постоянный ток: 50 А
Макс. Среднеквадратичное значение: 35.4 A
Пиковый ток: 50 A

5 мА

50 МГц

<7 нс

2400 долларов США
Настройка и предложение

TRCP3000 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	TCA-1MEG Необходим адаптер
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	TCA-1MEG Необходим адаптер
TDS7000	TCA-1MEG Необходим адаптер
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

3000 А

500 мА

16 МГц

–

2490 долларов США
Настройка и предложение

P6021A Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-1MEG
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	TCA-1MEG Необходим адаптер
TDS7000	TCA-1MEG Необходим адаптер
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

Макс. Среднеквадратичное значение: 10.6 А
Пиковый ток: 250 А

10 мА

60 МГц

2,550 долл. США
Настройка и предложение

TRCP0600 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	TCA-1MEG Необходим адаптер
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	TCA-1MEG Необходим адаптер
TDS7000	TCA-1MEG Необходим адаптер
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

600 А

500 мА

30 МГц

–

2 570 долларов США
Настройка и предложение

TCP312A Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
DPO7000C	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MDO3000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MDO4000C	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO2000B	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO3000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO4000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO5000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO5000B	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO4000B	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
TBS1000 / TBS1000B / TBS1000B-EDU	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
ТБС2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS3000	Усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS5000	Требуется усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS6000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS7000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
THS3000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TPS2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC

Постоянный ток: 30 А
Макс. Среднеквадратичное значение: 21.2 A
Пиковый ток: 50 A

1 мА

100 МГц

<3,5 нс

2 840 долларов США
Настройка и предложение

P6022 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-1MEG
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Совместимо, но требует ручной настройки
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	TCA-1MEG Необходим адаптер
TDS7000	TCA-1MEG Необходим адаптер
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

Макс. Среднеквадратичное значение: 4 A
Пиковый ток: 100 A

1 мА

120 МГц

<2.9 нс

2 890 долл. США
Настройка и предложение

TCPA400 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-BNC
DPO7000C	Требуется адаптер TPA-BNC
MDO3000	Требуется адаптер TPA-BNC
MDO4000C	Требуется адаптер TPA-BNC
MSO / DPO2000	Требуется 50-омная сквозная заделка (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO2000B	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO3000	Требуется адаптер TPA-BNC
MSO / DPO4000	Требуется адаптер TPA-BNC
MSO / DPO5000	Требуется адаптер TPA-BNC
MSO / DPO5000B	Требуется адаптер TPA-BNC
MSO4000B	Требуется адаптер TPA-BNC
TBS1000 / TBS1000B / TBS1000B-EDU	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
ТБС2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
TDS2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
TDS3000	Полностью совместим
TDS5000	Полностью совместим
TDS6000	Требуется адаптер TCA-BNC
TDS7000	Требуется адаптер TCA-BNC
THS3000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
TPS2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC

(зависит от датчика)

–

100 МГц

–

3,530 долл. США
Настройка и предложение

TCP202A Просмотреть совместимые инструменты

DPO7000C	Требуется адаптер TPA-BNC
MDO3000	Требуется адаптер TPA-BNC
MDO4000C	Требуется адаптер TPA-BNC
MSO / DPO2000	Требуется адаптер TPA-BNC и внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO2000B	Требуется адаптер TPA-BNC и внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO4000	Требуется адаптер TPA-BNC
MSO / DPO5000	Требуется адаптер TPA-BNC
MSO / DPO5000B	Требуется адаптер TPA-BNC
MSO4000B	Требуется адаптер TPA-BNC
TBS1000 / TBS1000B / TBS1000B-EDU	1103 Необходим адаптер PS и 011-0049-XX
TDS3000	Полностью совместим
TDS5000	Полностью совместим

Постоянный ток: 15 А
Макс. Среднеквадратичное значение: 15 А
Пиковый ток: 50 А

10 мА

50 МГц

<7 нс

3,540 долл. США
Настройка и предложение

TCPA300 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Требуется адаптер TCA-BNC
DPO7000C	Требуется адаптер TPA-BNC
MDO3000	Требуется адаптер TPA-BNC
MDO4000C	Требуется адаптер TPA-BNC
MSO / DPO2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO2000B	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO3000	Требуется адаптер TPA-BNC
MSO / DPO4000	Требуется адаптер TPA-BNC
MSO / DPO5000	Требуется адаптер TPA-BNC
MSO / DPO5000B	Требуется адаптер TPA-BNC
MSO4000B	Требуется адаптер TPA-BNC
TBS1000 / TBS1000B / TBS1000B-EDU	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
ТБС2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
TDS2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
TDS3000	Полностью совместим
TDS5000	Полностью совместим
TDS6000	Требуется адаптер TCA-BNC
TDS7000	Требуется адаптер TCA-BNC
THS3000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC
TPS2000	Требуется 50-омная сквозная заделка (деталь № 011-0049-0X) между входом осциллографа и кабелем BNC

–

DC — 100 МГц

–

3,540 долл. США
Настройка и предложение

TCP2020 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	TCA-1MEG Необходим адаптер
DPO7000C	Совместимо, но требует ручной настройки
MDO3000	Совместимо, но требует ручной настройки
MDO4000C	Совместимо, но требует ручной настройки
MSO / DPO2000	Совместимо, но требует ручной настройки
MSO / DPO2000B	Совместимо, но требует ручной настройки
MSO / DPO3000	Совместимо, но требует ручной настройки
MSO / DPO4000	Совместимо, но требует ручной настройки
MSO / DPO5000	Совместимо, но требует ручной настройки
MSO / DPO5000B	Совместимо, но требует ручной настройки
MSO4000B	Совместимо, но требует ручной настройки
TBS1000 / TBS1000B / TBS1000B-EDU	Совместимо, но требует ручной настройки
ТБС2000	Полностью совместим
TDS2000	Совместимо, но требует ручной настройки
TDS3000	Совместимо, но требует ручной настройки
TDS5000	Совместимо, но требует ручной настройки
TDS6000	TCA-1MEG Необходим адаптер
TDS7000	TCA-1MEG Необходим адаптер
THS3000	Совместимо, но требует ручной настройки
TPS2000	Совместимо, но требует ручной настройки

20 А среднеквадратичное значение, пиковый импульс 100 А

10 мА

50 МГц

≤7 нс

3 610 долл. США
Настройка и предложение

TCP0020 Просмотреть совместимые инструменты

5 серии MSO	полностью совместим
Низкопрофильный MSO серии 5	полностью совместим
DPO / DSA / MSO70000	TCA-VPI50 Требуется адаптер
DPO7000C	Полностью совместим
MDO3000	Полностью совместим, но зонд не поддерживается входом RF
MDO4000C	Полностью совместим, но зонд не поддерживается входом RF
MSO / DPO2000	Требуется внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO2000B	Требуется внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO3000	Полностью совместим
MSO / DPO4000	Полностью совместим
MSO / DPO5000	Полностью совместим
MSO / DPO5000B	Полностью совместим
MSO4000B	Полностью совместим
ТБС2000	Полностью совместим

Постоянный ток: 20 А
Макс. Среднеквадратичное значение: 20 А
Пиковый ток: 100 А

10 мА

50 МГц

<7 нс

3,770 долл. США
Настройка и предложение

TCP303 Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
DPO7000C	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MDO3000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MDO4000C	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO2000B	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO3000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO4000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO5000	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO / DPO5000B	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
MSO4000B	Адаптер TPA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
TBS1000 / TBS1000B / TBS1000B-EDU	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
ТБС2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS3000	Усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS5000	Требуется усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS6000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
TDS7000	Адаптер TCA-BNC и усилитель TCPA300 с интерфейсным кабелем TekProbe
THS3000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TPS2000	Усилитель TCPA300 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC

Постоянный ток: 150 А
Макс. Среднеквадратичное значение: 150 А
Пиковый ток: 500 А

5 мА

15 МГц

<23 нс

4560 долларов США
Настройка и предложение

TCP0030A Просмотреть совместимые инструменты

5 серии MSO	полностью совместим
Низкопрофильный MSO серии 5	полностью совместим
DPO / DSA / MSO70000	TCA-VPI50 Требуется адаптер
DPO7000C	Полностью совместим
MDO3000	Полностью совместим, но зонд не поддерживается входом RF
MDO4000C	Полностью совместим, но зонд не поддерживается входом RF
MSO / DPO2000	Требуется внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO2000B	Требуется внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO3000	Полностью совместим
MSO / DPO4000	Полностью совместим
MSO / DPO5000	Полностью совместим
MSO / DPO5000B	Полностью совместим
MSO4000B	Полностью совместим
ТБС2000	Полностью совместим

Постоянный ток: 30 А
Макс. Среднеквадратичное значение: 30 А
Пиковый ток: 50 А

1 мА

120 МГц

5 400 долл. США
Настройка и предложение

TCP404XL Просмотреть совместимые инструменты

DPO / DSA / MSO70000	Адаптер TCA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
DPO7000C	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MDO3000	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MDO4000C	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MSO / DPO2000	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO2000B	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
MSO / DPO3000	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MSO / DPO4000	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MSO / DPO5000	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MSO / DPO5000B	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
MSO4000B	Адаптер TPA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
TBS1000 / TBS1000B / TBS1000B-EDU	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
ТБС2000	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS2000	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TDS3000	Усилитель TCPA400 с интерфейсным кабелем TekProbe
TDS5000	Требуется усилитель TCPA400 с интерфейсным кабелем TekProbe
TDS6000	Адаптер TCA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
TDS7000	Адаптер TCA-BNC и усилитель TCPA400 с интерфейсным кабелем TekProbe
THS3000	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC
TPS2000	Усилитель TCPA400 и подводящая оконечная нагрузка 50 Ом (деталь # 011-0049-0X) между входом осциллографа и кабелем BNC

Постоянный ток: 500 А
Макс. Среднеквадратичное значение: 500 А
Пиковый ток: 750 А

1 А

2 МГц

<175 нс

6020 долларов США
Настройка и предложение

TCP0150 Просмотреть совместимые инструменты

5 серии MSO	полностью совместим
Низкопрофильный MSO серии 5	полностью совместим
DPO / DSA / MSO70000	TCA-VPI50 Требуется адаптер
DPO7000C	Полностью совместим
MDO3000	Полностью совместим, но зонд не поддерживается входом RF
MDO4000C	Полностью совместим, но зонд не поддерживается входом RF
MSO / DPO2000	Требуется внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO2000B	Требуется внешний источник питания TekVPI® (119-8726-xx)
MSO / DPO3000	Полностью совместим
MSO / DPO4000	Полностью совместим
MSO / DPO5000	Полностью совместим
MSO / DPO5000B	Полностью совместим
MSO4000B	Полностью совместим
ТБС2000	Полностью совместим

Постоянный ток: 150 А
Макс. Среднеквадратичное значение: 150 А
Пиковый ток: 500 А

5 мА

20 МГц

<17.5 нс

6370 долларов США
Настройка и предложение

XUXUWA Токоизмерительные клещи Цифровые 750 В 1000 В переменного тока Макс. 40% ВЫКЛ Напряжение постоянного тока

После 2020 года нам не терпится снова приветствовать вас в Ланкашире!

Будь то знакомство с нашей богатой культурой и наследием, поездка на побережье и холмы для столь необходимых развлечений на свежем воздухе (и некоторых из лучших мероприятий на свежем воздухе) или для того, чтобы узнать, почему нас называют едой и напитками. графство благодаря подлинным местным продуктам, не имеющим себе равных.

Расслабьтесь, отдохните и не торопитесь, исследуя наш фантастический округ, и насладитесь коротким перерывом здесь, вы найдете удивительное разнообразие качественных мест для проживания. Обратите внимание на компании, которые подписались на официальный знак Великобритании «Мы готовы к работе», чтобы показать, что они упорно трудились, чтобы следовать правительственным и отраслевым рекомендациям COVID-19, и у них есть процесс поддержания чистоты и помощи в социальном дистанцировании. .

COVID-19 Обновление в Ланкашире — Чтобы получить самые свежие советы, мы собрали этот раздел часто задаваемых вопросов. Чтобы узнать о конкретных местных ограничениях, мы рекомендуем воспользоваться государственной службой проверки почтовых индексов.

Не забудьте подписаться на нас в Facebook, Twitter, или Instagram, чтобы быть в курсе последних обновлений, специальных предложений и призов.

VisitLancashire.com продолжает предлагать дразнящий взгляд на графство контрастных ландшафтов, с широкими открытыми пространствами, разнообразным наследием и обилием еды и напитков, охватывающее 3075 км2 северо-запада Англии.

Здесь каждый найдет что-то для себя: сельская местность, каналы, побережье и города. Наслаждайтесь потрясающими видами, тихими улочками, редкой дикой природой и знаменитым побережьем Ланкашира.На севере до плоской и плодородной прибрежной равнины вокруг Ормскирка и устья Риббл находится уникальный залив Моркам, богатый дикой природой.

Всемирно известный приморский город Блэкпул с его знаменитой Башней на западе, холмистыми холмами и вересковыми пустошами лесов Боуленд, Район выдающейся природной красоты и знаменитым холмом Пендл на востоке, посетители Ланкашира действительно избалованы!

Пожалуйста, будьте ответственны в своих исследованиях — не забывайте планировать заранее и проверять время работы, собирать мусор, применять физическое дистанцирование и соблюдать правила сельской местности.

Цифровые клещи серии 570 1000 А постоянного / переменного тока 1000 В постоянного напряжения 750 В переменного тока HP-570C-APP

Технические характеристики

Модель: HP-570C-APP

Точность диапазона

Напряжение постоянного тока: 400 мВ / 4 В / 40 В / 400 В ± （0,5% показания + 2 цифры）

1000 В ± （0.8% от показания + 2 цифры）

Напряжение переменного тока: 4 В / 40 В / 400 В ± （3,0% от показания + 10 цифр）

750 В ± （1,2% от показания + 3 цифры）

Постоянный ток: 200 А ± （3,0% показания + 10 цифр）

0 ~ 800 ± （3.5% показания + 10 цифр）

1000A {}

800 ~ 1000 ± （6,5% показания + 10 цифр）

Переменный ток: 400A ± （3,0% показания + 10 цифр）

0 ~ 800 ± （3,5% от показания + 10 цифр）

1000A {}

800 ~ 1000 ± （6.5% от показания + 10 цифр）

Сопротивление: 400 Ом ± （1,0% от показания + 3 цифры）

4 кОм / 40 кОм / 400 кОм / 4 МОм ± （1,0% от показания + 2 цифры）

40 МОм ± （1,5 % От показания + 3 цифры）

Емкость: 51,2 нФ ± （3.0% от показания + 10 цифр）

512 нФ / 5,12 мкФ / 51,2 мкФ ± （2,5% от показания + 5 цифр）

100 мкФ ± （5,0% от показания + 10 цифр）

Температура: -20 ~ 150 ℃ ± （3 ℃ + 1 цифра）

℃ {}

150 ~ 1000 ℃ ± （3.0% от показания + 2 цифры）

Частота 5,12 Гц / 51,2 Гц / 512 Гц ± （0,1% от показания + 5 цифр）

5,12 кГц / 51,2 кГц / 512 кГц ± （0,1% от показания + 5 цифр）

Рабочий цикл 0,1% ~ 99,9% ± (2,0% показания + 2 цифры)

Разное
