Содержание

клещи электроизмерительные выше 1000 вольт повышенным напряжением.

В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности). Нормы эксплуатационных испытаний и сроки их проведения приведены в Приложениях 6 и 7 «Инструкции по применению и испытанию средств защиты, используемых в электроустановках».

Испытания проводятся по утвержденным методикам (инструкциям).

Все испытания средств защиты должны проводиться специально обученными и аттестованными работниками.

Каждое средство защиты перед испытанием должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средства защиты требованиям настоящей Инструкции испытания не проводят до устранения выявленных недостатков.

Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25+-15)° С.

Электрические испытания изолирующих штанг, указателей напряжения, указателей напряжения для проверки совпадения фаз, изолирующих и электроизмерительных клещей следует начинать с проверки электрической прочности изоляции.

Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком), дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается.

 Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг, изолирующих частей указателей напряжения и указателей напряжения для проверки совпадения фаз и т. п. допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20%.

Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением выше 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше — равным 3-кратному фазному.

Дополнительные изолирующие электрозащитные средства испытываются напряжением по нормам, указанным в Приложениях 5 и 7 «Инструкции по применению и испытанию средств защиты, используемых в электроустановках».

Длительность приложения полного испытательного напряжения, как правило, составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5 мин. — для изоляции из слоистых диэлектриков.

Для конкретных средств защиты и рабочих частей длительность приложения испытательного напряжения приведена в Приложениях 5 и 7 «Инструкции по применению и испытанию средств защиты, используемых в электроустановках».

Токи, протекающие через изоляцию изделий, нормируются для электрозащитных средств из резины и эластичных полимерных материалов и изолирующих устройств для работ под напряжением. Нормируются также рабочие токи, протекающие через указатели напряжения до 1000 В.

Значения токов приведены в Приложениях 5 и 7 «Инструкции по применению средств защиты, используемых в электроустановках».

Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально.

Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь.

При возникновении пробоя, перекрытия или разрядов по поверхности, увеличении тока через изделие выше нормированного значения, наличии местных нагревов средство защиты бракуется.

КЛЕЩИ электроизмерительные цифровые до 1000 В пр-во УКРАИНА, цена 3950 грн

Уникальные клещи переменного тока без подвижных частей.

Как работают обычные клещи: требуется развести «челюсти» магнитопровода при постановке на провод, затем свести, выполнить измерение, снова развести магнитопровод и вытащить клещи из сплетения проводов, опасаясь что-нибудь замкнуть или попасть под напряжение. «Открытый захват» токового датчика КРАБа радикально изменил условия измерений тем, что процесс установки и снятия с провода предельно упростился. Стало возможным произвести измерение за 2–3 сек, включая фиксацию показаний. Все внимание оператора концентрируется на безопасности измерений. КРАБ минимально в 2 раза легче любых других клещей переменного тока с аналогичными характеристиками. Измерение действующих значений тока и напряжения, фиксация показаний, компактность, эргономичность, надежность, безопасность, подсветка цифрового индикатора и зоны измерения, удобный чехол, провода особой гибкости для измерения напряжения – эти преимущества выдвигают КРАБ в лидеры клещевых приборов.
Род измеряемой величины Диапазон измерений Пределы допускаемой основной погрешности, % Диапазон частот, Hz Номинальное значение ступеней квантования
Напряжение переменного тока 0 – 200 В ±[1,5+0,6(Uk/Ux-1)] 45 – 55 0,1 В
200 – 660 В 1 В
Сила переменного тока 0 – 200 А ±[2,0+1,0(Ik/Ix-1)] 0,1 А
200 – 600 А 1 А
Максимальный диаметр охватываемого провода – 17 мм
Ток, потребляемый от источника питания, не более 4 мА, с подсветкой – не более 25 мА
Технические условия ТУ У 05717004. 006-97 Госреестр СИ Украины № У839-2008

Страна производитель    Украина

Измерения в труднодоступых местах,  подсветка зоны измерений и цифрового индикатора, фиксация показаний.  Необыкновенное удобство применения и безопасность

TRMS     ~ 1 – 600 А,   ~ 0 – 660 В.

Размер охватываемой шины до 17 мм.

 Клещи внесены в Госреестр СИ Украины, Беларуси.

Страна производитель    Украина
 Гарантийное (12 мес)

Свидетельство Госстандарта

о калибровке

Без сертификата


 Доставка по всей Украине

58316-14: КЭИ-1(10кВ) Клещи электроизмерительные — Производители и поставщики

Назначение

Клещи электроизмерительные КЭИ-1(10кВ) измеряют силу переменного тока.

Описание

Основное назначение клещей электроизмерительных КЭИ-1(10кВ), — далее — клещи, измерение силы переменного тока в цепях, изолированных относительно цепей земли и питания.

Принцип действия клещей — преобразование силы переменного тока через шину в пропорциональное средневыпрямленное напряжение постоянного тока, которое измеряется встроенным вольтметром постоянного тока и выводится на дисплей.

Для преобразования силы переменного тока в пропорциональное переменное напряжение используется вторичная обмотка магнитопровода клещей. Это переменное напряжение выпрямляется и поступает на вход цифрового вольтметра постоянного тока с цифровым дисплеем.

Клещи содержат разъёмный магнитопровод со вторичной обмоткой, детектор, микросхему цифрового вольтметра с дешифратором управления 3 разрядным дисплеем и сам дисплей.

Конструктивно клещи выполнены в едином изолированном корпусе из ударопрочного пластика, внутри которого размещены печатная плата с электронными компонентами и батарея питания. На лицевой панели клещей находится переключатель режимов, светодиодный дисплей и наименование типа клещей. Заводской номер клещей нанесен на заднюю панель.

Питание клещей — автономное, от встроенной гальванической батареи.

Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.

Технические характеристики

Таблица 1 — Основные технические характеристики клещей

Величина

значение

Диапазон измерений силы переменного тока, А (частота от 45 до 55Гц)

От 0 до 100 От 0 до 1000

Предельно допускаемые основные приведенные погрешности измерений

± 1 %

Дополнительные приведенные погрешности измерений от изменения температуры окружающего воздуха

± 0,01 % / оС

Питание, гальванические батареи

Четыре 1,5 В батареи габарита «АА»

Электрическая прочность изоляции измерительных цепей относительно корпуса, В

35400 (частота 50 Гц, 1 мин. )

Сопротивление изоляции измерительных цепей относительно корпуса в рабочих условиях не менее, МОм

20

Габаритные размеры не более, мм (длина х ширина х глубина)

700 х 360 х 80

Диаметр токовой шины максимальный, мм

50

Масса, г

1500

Рабочие условия применения

о/~’

температура окружающего воздуха, С относительная влажность не более, %

От -10 до + 40 90 при 25 оС

Знак утверждения типа

Знак утверждения типа наносится методом наклейки на лицевую панель клещей и типографским способом на титульные листы руководства по эксплуатации.

Комплектность

Клещи измерительные — 1 шт.

Комплект батарей питания (вставлен в корпус) — 1 шт.

Руководство по эксплуатации — 1 шт.

Методика поверки — 1шт.

Паспорт — 1 шт.

Поверка

осуществляется согласно документу «Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 мая 2014 г.

Основные средства поверки: трансформатор тока измерит. лабораторный ТТИ 5000.5 (Госреестр 27007-04), амперметр переменного тока Д5090 (Госреестр 10195-85), регулируемый источник тока РИТ-5000 (сила тока от 0 до 5000 А).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным КЭИ-1(10кВ)

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2.    Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Технические условия.

46ПИГН.411521.005ТУ

Рекомендации к применению

— выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».

Клещи электроизмерительные

Назначение и конструкция

1. Клещи предназначены для измерения тока в электрических цепях напряжением до 10 кВ, а также тока напряжения и мощности в электроустановках до 1 кВ без нарушения целостности цепей.

2. Клещи представляют собой трансформатор тока с разъемным магнитопроводом, первичной обмоткой которого является проводник с измеряемым током, а вторичная обмотка замкнута на измерительный прибор, стрелочный или цифровой.

3. Клещи для электроустановок выше 1000 В состоят из рабочей, изолирующей частей и рукоятки.

Рабочая часть состоит из магнитопровода, обмотки и съемного или встроенного измерительного прибора, выполненного в электроизоляционном корпусе.

Минимальная длина изолирующей части — 380 мм, а рукоятки — 130 мм.

4. Клещи для электроустановок до 1000 В состоят из рабочей части (магнитопровод, обмотка, встроенный измерительный прибор) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.

Эксплуатационные испытания

5. При испытаниях изоляции клещей напряжение прикладывается между магнитопроводом и временными электродами, наложенными у ограничительных колец со стороны изолирующей части (для клещей выше 1000 В) или у основания рукоятки (для клещей до 1000 В).

6. Нормы и периодичность электрических испытаний клещей приведены в таблице.

Правила пользования

7. Работать с клещами выше 1000 В необходимо в диэлектрических перчатках.

8. При измерениях клещи следует держать на весу, не допускается наклоняться к прибору для отсчета показаний.

9. При работе с клещами в электроустановках выше 1000 В не допускается применять выносные приборы, а также переключать пределы измерения, не снимая клещей с токоведущих частей.

10. Не допускается работать с клещами до 1000 В, находясь на опоре ВЛ, если клещи специально не предназначены для этой цели.

Клещи электроизмерительные. Принцип работы и устройство электроизмерительных клещей


Для чего нужны электроизмерительные клещи?

В сегодняшней статье мы познакомимся с таким электроизмерительным прибором как клещи. Наверное, вы уже сталкивались с мультиметром или тестером. Измерительные клещи – это более простой, но эффективный инструмент в наборе электрика.

Основное назначение электроизмерительных клещей

Электроизмерительные клещи в основном используются для замера показателей силы тока в проводнике. Именно силы тока в проводнике, а не кабеле. Эта особенность обусловлена принципом функционирования этого прибора. На этом остановимся немного позже, а сейчас рассмотрим функционал измерительных клещей.

Функционал данного прибора в значительной мере похож на мультитестер, но здесь есть одно отличие, которое заключается в измерении именно показателей электрического тока:

1.Для измерения величины электротока используются клещи, а не щупы как в тестере. Благодаря такой особенности для замера не нужно разрывать электрическую цепь.

2.Пределы измерений – до 1000 Ампер.

В остальном использование электроизмерительных щипцы идентично применению тестера.

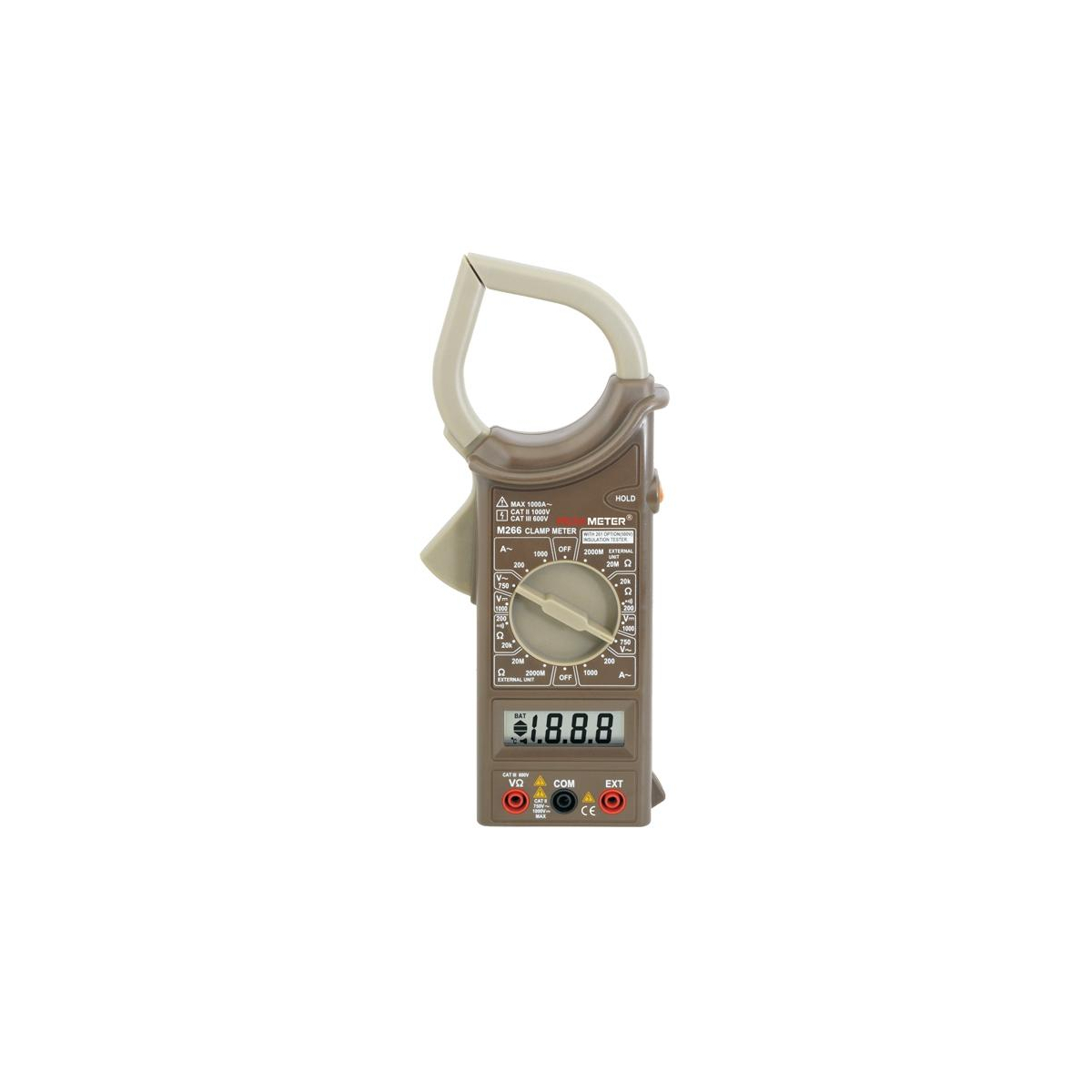

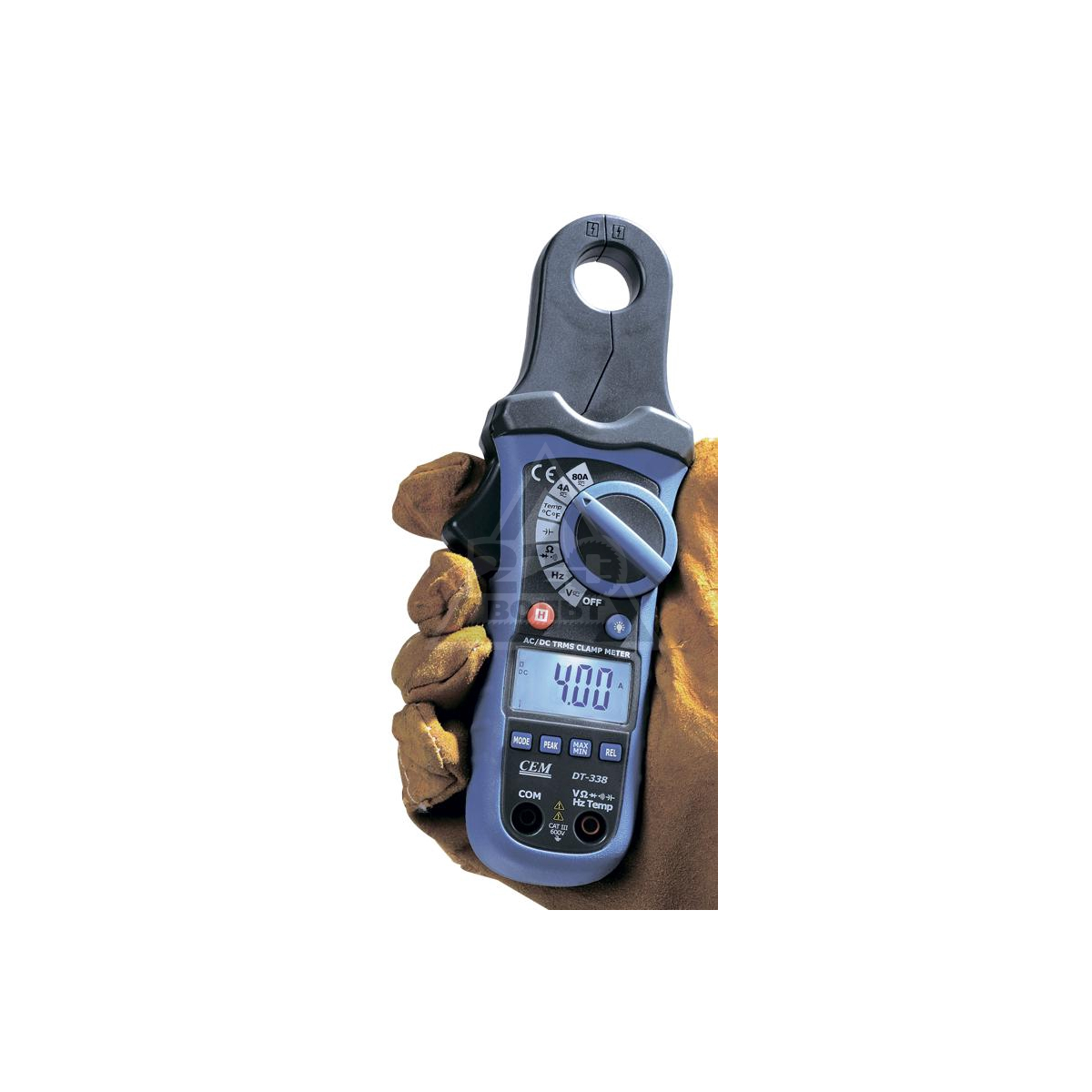

Основные элементы измерительных клещей:

  • разъемный измерительный трансформатор – клещи;
  • рукоятка для размыкания щипцов;
  • корпус прибора;
  • переключатель функций и диапазонов;
  • выходные разъемы;
  • кнопка для фиксации замеров.

Переключатель устройства имеет несколько режимов измерений:

  • переменный ток – ACA;
  • постоянный ток – DCA;
  • переменное напряжение – ACV;
  • постоянное напряжение – DCV;
  • прозвонка – значок сигнала;
  • проверка диодов – значок диода;
  • сопротивление – греческая буква омега.

Принцип подключения проводов к разъемам:

  • разъем «VΩ» — красный провод;
  • разъем «COM» — черный провод;
  • разъем «EXT» — измеритель изоляции.

С этим вопросом вроде разобрались, можем переходить к следующему.

Принцип работы измерительных клещей

Принцип работы электроизмерительных клещей во многом похож на работу подстанции – имеется измерительный трансформатор и прибор для замера электрических параметров: тока, напряжения и т.п. Как вы знаете, любой, в том числе и измерительный, трансформатор состоит из двух и более обмоток.

В электроизмерительных щипцах первой обмоткой является проводник, измерение силы тока которого мы производим. Вторая обмотка с большим количеством витков находится в самих щипцах. Прибор анализирует ток во вторичной обмотке и с учетом известного коэффициента трансформации высчитывает величину электротока в проводнике.

На рисунке ниже можно наглядно посмотреть принцип работы этого измерительного устройства.

Стоит отметить, что измерения тока электроизмерительными щипцами не сложное и очень удобное занятие. Нужно всего лишь установить на рукоятке необходимую величину, разомкнуть рукоятки, пропустить в клещи проводник и отпустить одну рукоятку.

В чем разница между мультиметром и электроизмерительными клещами?

Основной и, наверное, ключевой разницей между этими устройствами является возможность измерения силы тока в проводнике бесконтактным способом, в случае с клещами. В целом же, функционал обоих приборов похож, конечно, мультиметр более богат в этом плане, но для нужд электрика, а тем более, новичка или любителя, вполне достаточно и щипцов.

Видео работы и инструкция

electrikagid.ru

2.8. Клещи электроизмерительные Назначение и конструкция

2.8.1. Клещи предназначены для измерения тока в электрических цепях напряжением до 10 кВ, а также тока напряжения и мощности в электроустановках до 1 кВ без нарушения целостности цепей.

2.8.2. Клещи представляют собой трансформатор тока с разъемным магнитопроводом, первичной обмоткой которого является проводник с измеряемым током, а вторичная обмотка замкнута на измерительный прибор, стрелочный или цифровой.

2.8.3. Клещи для электроустановок выше 1000 В состоят из рабочей, изолирующей частей и рукоятки.

Рабочая часть состоит из магнитопровода, обмотки и съемного или встроенного измерительного прибора, выполненного в электроизоляционном корпусе.

Минимальная длина изолирующей части — 380 мм, а рукоятки — 130 мм.

2.8.4. Клещи для электроустановок до 1000 В состоят из рабочей части (магнитопровод, обмотка, встроенный измерительный прибор) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.

Эксплуатационные испытания

2.8.5. При испытаниях изоляции клещей напряжение прикладывается между магнитопроводом и временными электродами, наложенными у ограничительных колец со стороны изолирующей части (для клещей выше 1000 В) или у основания рукоятки (для клещей до 1000 В).

2.8.6. Нормы и периодичность электрических испытаний клещей приведены в Приложении 7.

Правила пользования

2.8.7. Работать с клещами выше 1000 В необходимо в диэлектрических перчатках.

2.8.8. При измерениях клещи следует держать на весу, не допускается наклоняться к прибору для отсчета показаний.

2.8.9. При работе с клещами в электроустановках выше 1000 В не допускается применять выносные приборы, а также переключать пределы измерения, не снимая клещей с токоведущих частей.

2.8.10. Не допускается работать с клещами до 1000 В, находясь на опоре ВЛ, если клещи специально не предназначены для этой цели.

2.9. Устройства для дистанционного прокола кабеля Назначение и конструкция

2.9.1. Устройства для прокола кабеля предназначены для индикации отсутствия напряжения на ремонтируемом кабеле перед его разрезкой путем прокола кабеля по диаметру и обеспечения надежного электрического соединения его жил с землей. Устройства прокола трехфазного кабеля обеспечивают также электрическое соединение всех жил разных фаз между собой.

2.9.2. Устройства включают в себя рабочий орган (режущий или колющий элемент), заземляющее устройство, изолирующую часть, узел сигнализации, а также узлы, приводящие в действие рабочий орган.

Устройства могут иметь пиротехнический, гидравлический, электрический или ручной привод.

Заземляющее устройство состоит из заземляющего стержня с заземляющим проводником и зажимами (струбцинами).

2.9.3. Конструкция устройства должна обеспечивать его надежное закрепление на прокалываемом кабеле и автоматически ориентировать ось режущего (колющего) элемента по диаметру кабеля.

2.9.4. В пиротехнических устройствах должна быть предусмотрена блокировка, исключающая выстрел при неполном закрытии затвора.

2.9.5. Конкретные параметры устройств, методика, сроки и нормы их испытаний регламентируются техническими условиями и приводятся в руководствах по эксплуатации данных устройств.

studfiles.net

Электроизмерительные клещи. Устройство и принцип работы. Правила использования

Электроизмерительные клещи предназначены для измерения таких электрических величин как ток, фазовый угол, напряжение, мощность и прочих величин. Но главным достоинством таких приборов есть то, что для проведения электрических измерений нет необходимости разрывать цепь и нарушать нормальный режим работы электроустановки. Соответственно измеряемым величинам существуют клещевые вольтметры, ваттметры, ампервольтметры и фазометры.

Пожалуй, наибольшее распространение все же получили клещевые амперметры, измеряющие переменный ток. Довольно часто их еще называют клещами токоизмерительными. Их применяют для быстрого измерения тока, протекающего в электрической цепи, без разрыва этой цепи, как это требуют амперметры. То есть с помощью токоизмерительных клещей можно произвести замер тока без вывода из работы потребителя электрической энергии. Они применяются в сетях до 10 кВ включительно.

Принцип работы электроизмерительных клещей

Работа простейших токоизмерительных клещей строится по принципу работы трансформатора тока – первичной обмоткой будет провод или шина, в которой производится замер, а вторичная многовитковая обмотка намотана на разъемный магнитопровод и  к ней подключают амперметр.

Для обхвата шины или повода подобно обычным клещам магнитопровод раскрывается при нажатии оператора на соответствующие изолированные рукоятки.

Переменный ток, проходя через первичную обмотку (шину или провод), создает магнитный поток в магнитопроводе, который в свою очередь индуктирует во вторичной обмотке ЭДС. Поскольку вторичная обмотка замкнута на амперметр, то ней начинает течь ток, который отображается на последовательно подключенном амперметре.

В моделях современных токоизмерительных клещей применяют схему трансформатор тока – выпрямитель. При такой комбинации амперметр подключается не напрямую к трансформатору тока, а через набор шунтов используемых для измерений постоянного тока.

Правила использования электроизмерительных клещей

Электроизмерительные клещи могут применять как в закрытых установках электрических, так и в открытых, но только в сухую погоду. Измерения ими могут проводится как на частях покрытых изоляцией (кабели, предохранители, провода), так и на не покрытых (шины). Человек, проводящий измерение должен использовать диэлектрические перчатки и находится на изолированном месте (диэлектрический ковер). Второй человек должен находится сбоку или сзади человека проводящего измерения и читать показания приборов этих самых клещей.

elenergi.ru

Электроизмерительные клещи

Электроизмерительные клещи предназначены для измерения электрических величин — тока, напряжения, мощности, фазового угла и др. — без разрыва токовой цепи и без нарушения ее работы. Соответственно измеряемым величинам существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры.

Наибольшее распространение получили клещевые амперметры переменного тока, которые обычно называют токоизмерительными клещами. Они служат для быстрого измерения тока в проводнике без разрыва и без вывода его из работы. Электроизмерительные клещи применяются в установках до 10 кВ включительно.

Назначение того или иного прибора известно каждому; о том, как работать перфоратором или паяльником знает любой обыватель. Но далеко не в каждом доме, и даже не в каждом предприятии, имеются токоизмерительные клещи (КТ). Неужели этот прибор относится к разряду тех, которые предназначены только для пользования узким кругом специалистов, либо же обыватель просто не догадывается об их ценности и не умеет ими пользоваться?

Ниже перечислены только несколько способов применения токоизмерительных клещей, с которыми может столкнуться как бытовой потребитель, так и субъект предпринимательской деятельности.

  1. Для определения фактической нагрузки на сеть. Если говорить об однофазной сети, то производится замер на вводном кабеле в здание, затем полученное значение в амперах умножается на 0,22 (напряжение в сети) и на косинус ф (угол между фазами). Последнее значение при отсутствии реактивной нагрузки (двигателей, дросселей, мощных индуктивных элементов) принимают равным единице.
  2. Для замеров мощности того или иного прибора. При возникновении такой необходимости замеряют силу тока на участке цепи, в которую включен потребитель. Мощность определяют по формуле, описанной выше.
  3. Для проверки правильности работы приборов учёта электроэнергии, т.е. для сверки показаний счётчика с фактическим потреблением.

Простейшие токоизмерительные клещи переменного тока работают на принципе одновиткового трансформатора тока, первичной обмоткой которого является шина или провод с измеряемым током, а вторичная многовитковая обмотка, к которой подключен амперметр, намотана на разъемный магнитопровод (рис. 1, а).

Рис. 1. Схемы токоизмерительных клещей переменного тока:

а — схема простейших клещей с использованием принципа одновиткового трансформатора тока, б — схема, сочетающая одновитковый трансформатор тока с выпрямительным устройством, 1 — проводник с измеряемым током, 2 — разъемный магнитопровод, 3 — вторичная обмотка, 4 — выпрямительный мостик, 5 — рамка измерительного прибора, 6 — шунтирующий резистор, 7 — переключатель пределов измерений, 8 — рычаг

Для охвата шины магнитопровод раскрывается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Переменный ток, проходя по токоведущей части, охваченной магнитопроводом, создает в магнитопроводе переменный магнитный поток, индуктирующий электродвижущей силой (ЭДС) во вторичной обмотке клещей. В замкнутой вторичной обмотке ЭДС создает ток, который измеряется амперметром, укрепленным на клещах. В современных конструкциях токоизмерительных клещей применяется схема, сочетающая трансформатор тока с выпрямительным прибором. В этом случае выводы вторичной обмотки присоединяются к электроизмерительному прибору не непосредственно, а через набор шунтов (рис. 1, б).

Электроизмерительные клещи бывают двух типов: одноручные для установок до 1000 В и двуручные для установок от 2 до 10 кВ включительно.

Электроизмерительные клещи имеют три основные части: рабочую, включающую магнитопровод, обмотки и измерительный прибор, изолирующую — от рабочей части до упора, рукоятки — от упора до конца клещей.

У одноручных клещей изолирующая часть служит одновременно рукояткой. Раскрытие магнитопровода осуществляется с помощью нажимного рычага. Электроизмерительные клещи для установок 2 — 10 кВ имеют длину изолирующей части не менее 38 см, а рукояток — не менее 13 см. Размеры клещей до 1000 В не нормируются.

Правила пользования клещами.

Токоизмерительными клещами можно определить силу тока бесконтактно, т.е. не прикасаясь к частям электроустановок, находящихся под напряжением. Это стало возможно благодаря так называемому эффекту Холла – возникновению разности потенциалов в поле вокруг проводника с током. Раскрытыми клещами охватывают часть провода или шины, по которой протекает электроток, после чего клещи должны быть сомкнуты. Не важно – изолированный это провод или же неизолированный, главное – охватывать нужно только одну шину или провод, то есть либо фазу, либо ноль. После этого на дисплее прибора отображается токовая величина в измеряемой цепи. Для работы в труднодоступных местах современные токоизмерительные клещи оснащают фиксирующей показания кнопкой; то есть, охватив проводник, можно нажатием сохранить отображаемые на дисплее цифры, после чего разомкнуть токопровод клещей и извлечь их.

Электроизмерительные клещи могут применяться в закрытых электроустановках, а также в открытых в сухую погоду.

Согласно п.7.6 Правил безопасной эксплуатации электроустановок потребителя (ПБЭЭП), проводить работы с измерительными клещами должны люди, прошедшие специальное обучение и имеющие группу по электробезопасности. В электроустановках до тысячи вольт таких лиц должно быть двое – минимум с четвёртой группой и с третьей квалификационной группой.Человек, производящий измерение, должен пользоваться диэлектрическими перчатками и стоять на изолирующем основании. Второй человек должен стоять сзади и несколько сбоку оператора и читать показания приборов электроизмерительных клещей.

Прибор должен регулярно проходить испытание повышенным напряжением (раз в 2 года) и проверен на правильность работы в лабораторных условиях. Конечно же, используемый в домашних условиях прибор вряд ли будет поверяться и испытываться, но можно приобрести уже готовые к применению клещи, на корпусе которых в таких случаях стоят соответствующие штампы.

Советы по выбору токоизмерительных клещей.

Не стоит стремиться к приобретению излишне дорогого измерительного прибора, наделённого массой функций, значение которых вы не понимаете. Для использования в домашних условиях достаточно купить недорогой мультиметр, который помимо определения силы тока «умеет» прозванивать цепи, измеряет вольтаж и сопротивление. В то же время не нужно чересчур экономить – вместо нормальных токоизмерительных клещей вы можете приобрести низкокачественный китайский прибор, который вам будет демонстрировать на дисплее далёкие от истины величины. Такие «измерители» можно отличить по низкопробному качеству пластмассы, издающей резкий неприятный запах, по корпусу, детали которого не подогнаны друг к другу (щели), и, конечно же, по низкой стоимости.

Практикум: измеряем нагрузку на сеть в квартире.

Включаем токоизмерительные клещи поворотом рукоятки на отметку АСА-200. Раскрываем клещи и охватываем ими изолированный провод на вводе в квартиру, после чего фиксируем показания на табло прибора. Полученную величину умножаем на 0,22, косинус принимаем равным единице. Например, при показании прибора 8 (А), нагрузка на сеть квартиры будет составлять 1,76 кВт. Исходя из этого, можно осуществить проверку работы прибора учёта электроэнергии, проверить соответствие вводного кабеля фактической нагрузке и многое другое

malahit-irk. ru

Электроизмерительные клещи — Сайт по ремонту, подключению, установке электрики своими руками!

Если вы имеете дело с электричеством, даже в рамках ремонта своей квартиры, скорей всего перед вами периодически встает необходимость измерения электричества. Для этого можно использовать электроизмерительные клещи.  Можно конечно также использовать очень популярный и достаточно простой и удобный в эксплуатации прибор – мультиметр.

В то же время  электроизмерительные клещи  функциональны, а, пожалуй, даже более удобны для этой цели. С их помощью можно замерить любые электрические параметры: ток, сопротивление, напряжение . При этом использование клещей позволяет произвести замеры без разрыва цепи и нарушения работы электрической сети. В зависимости от того, для замера каких величин используется прибор, клещи можно разделить на несколько видов: амперметр, ваттметр, ампервольтметр. Наиболее широко распространены и чаще всего встречаются в быту и на производстве клещи для замера переменного тока, они еще имеют название токоизмерительных. Такие клещи позволяют оперативно измерить ток в проводнике.

Для чего предназначены электроизмерительные клещи

Первый вариант использования – это определение фактической сетевой нагрузки. Производится следующим образом (для однофазной сети): сперва делается замер на входящем кабеле, результат умножаем на сетевое напряжение и на значение косинуса угла между фазами (если реактивная нагрузка отсутствует это значение по умолчанию равно единице).

Второй вариант применения электроизмерительных клещей – это измерение мощности конкретного прибора или электрооборудования. Для этого измеряют ток на конкретном участке цепи, к которому подключен прибор, результат рассчитывают по формуле.

И наконец, третий вариант использований клещей – это проверка корректности работы приборов, предназначенных для учета электричества. Таким образом можно эффективно сверить совпадает ли фактическое потребление электроэнергии с показаниями счетчиков.

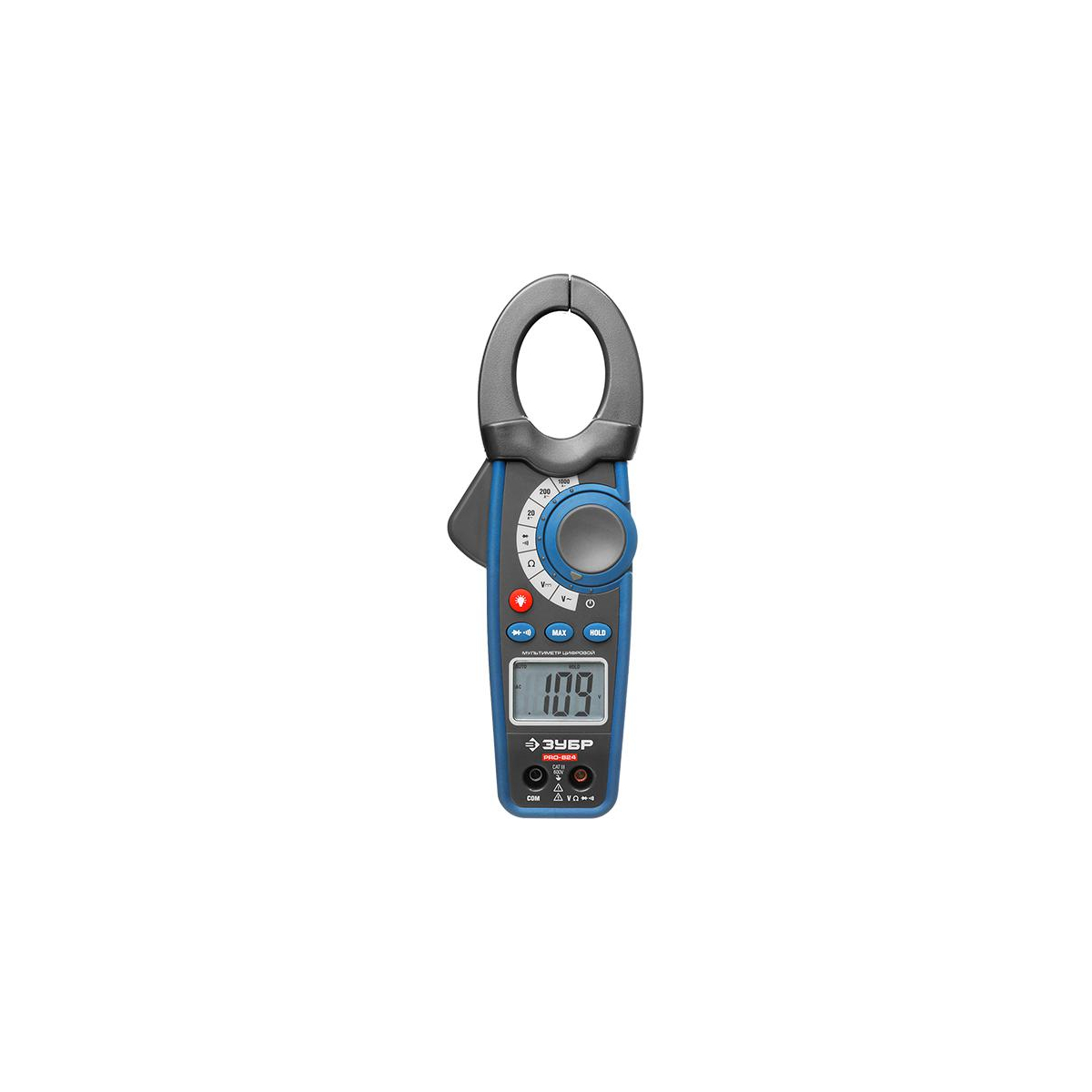

Теперь посмотрим, из чего же состоят электроизмерительные клещи. Самые важные их составляющие – это магнитопровод, обмотка и прибор для измерения электроэнергии, эта часть называется рабочей. Вторая часть – изолирующая — находится между рабочей частью и рукояткой, а третья – это собственно рукоять. Для одноручных клещей изолирующая часть исполняет и роль рукоятки. Это строение характерно для любых видов клещей, в том числе и для тех, которые используются для сетей выше 1000В.

Изолирующие и электроизмерительные клещи

Изолирующие и электроизмерительные клещи делятся на два основных типа в зависимости от мощности электросети, в которой их планируется использовать. Так, одноручные используются для сетей до 1кВ, двуручные – для сетей свыше одного и до 10кВ. Использование двуручных электроизмерительных клещей позволяет делать замеры, не размыкая сети. К двуручным клещам предъявляются особые требования: так, изолирующая часть в них должна быть не короче 0,38м, а длина рукояток не может быть меньше 13см. Для одноручных клещей, использующихся для сетей до 1кВ, нет таких жестких нормативов.

Как же работают электроизмерительные клещи и как ими пользоваться?

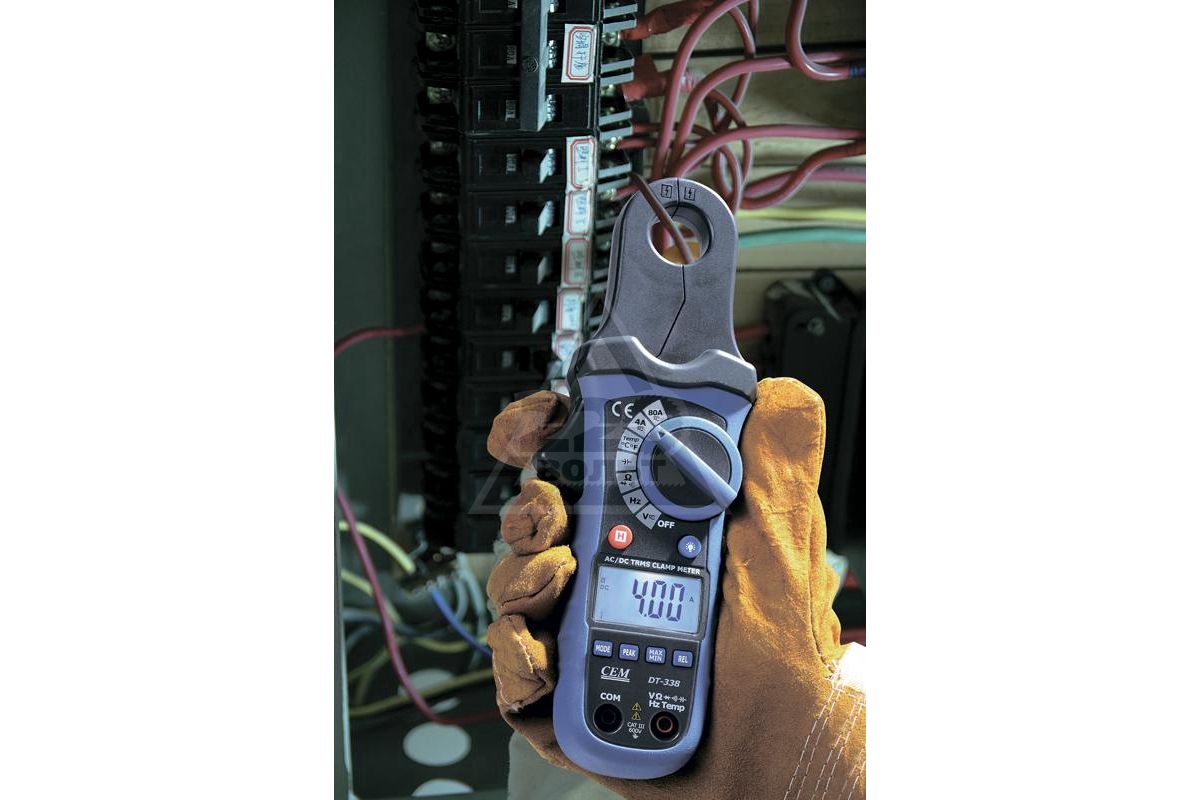

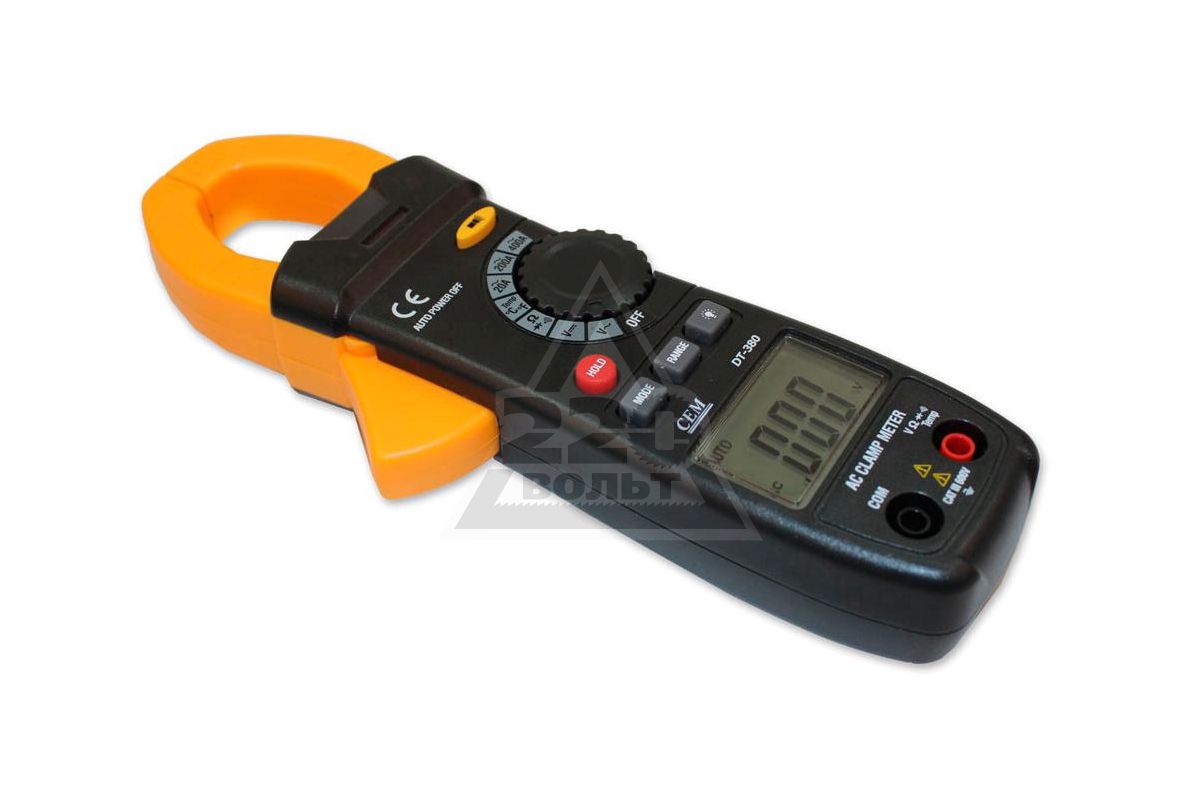

Клещи нужно раскрыть и обхватить ими один провод (это может быть как фаза, так и ноль). Клещи закрыть и на экране посмотреть получившееся значение измеряемой величины. В случае, когда требуется измерить ток в труднодоступном месте, используется кнопка, которая позволяет зафиксировать показания прибора. Это означает, что значение можно посмотреть уже после того, как клещи будут извлечены из труднодоступного места. Подобные клещи можно использовать как в открытых, так и в закрытых установках. Если замер производится для оборудования, находящегося на улице, погода должна быть сухой, без осадков.

Для работы с клещами обязательно следует использовать диэлектрические перчатки. Кроме того, человек, снимающий замеры, должен находиться на изолирующей ток поверхности. При интенсивной эксплуатации клещи должны обязательно один раз в два года проходить проверку повышенным напряжением. Если вы приобретаете клещи для домашнего использования, обратите внимание на штампы о проведении соответствующей проверки производителем. Но согласно правилам эксплуатации электроустановок, доступ к работе с электроизмерительными клещами имеют только специально обученные люди, имеющие группу безопасности не менее четвертой. Оптимально, когда в замерах принимает участие двое: первый – снимает замеры, а второй – считывает и фиксирует показания прибора.

При выборе электроизмерительных клещей стоит обратить внимание на качество материалов, из которых они изготовлены. Как правило, китайское оборудование стоит гораздо дешевле, но изготавливается оно, как правило, из низкокачественного пластика и резины, имеющих резкий неприятный запах. Такой прибор вряд ли прослужит вам долгое время. С другой стороны, если вы приобретаете прибор для домашнего использования, не стоит зацикливаться на большом количестве функций, в этом случае прибор будет стоить дороже, а использовать его «по полной» вы вряд ли будете. Для дома достаточно прибора, который может определять силу тока, сопротивление и вольтаж.

jelektro.ru

Клещи электроизмерительные

Назначение и конструкция

1. Клещи предназначены для измерения тока в электрических цепях напряжением до 10 кВ, а также тока напряжения и мощности в электроустановках до 1 кВ без нарушения целостности цепей.

2. Клещи представляют собой трансформатор тока с разъемным магнитопроводом, первичной обмоткой которого является проводник с измеряемым током, а вторичная обмотка замкнута на измерительный прибор, стрелочный или цифровой.

3. Клещи для электроустановок выше 1000 В состоят из рабочей, изолирующей частей и рукоятки.

Рабочая часть состоит из магнитопровода, обмотки и съемного или встроенного измерительного прибора, выполненного в электроизоляционном корпусе.

Минимальная длина изолирующей части — 380 мм, а рукоятки — 130 мм.

4. Клещи для электроустановок до 1000 В состоят из рабочей части (магнитопровод, обмотка, встроенный измерительный прибор) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.

Эксплуатационные испытания

5. При испытаниях изоляции клещей напряжение прикладывается между магнитопроводом и временными электродами, наложенными у ограничительных колец со стороны изолирующей части (для клещей выше 1000 В) или у основания рукоятки (для клещей до 1000 В).

6. Нормы и периодичность электрических испытаний клещей приведены в таблице.

Правила пользования

7. Работать с клещами выше 1000 В необходимо в диэлектрических перчатках.

8. При измерениях клещи следует держать на весу, не допускается наклоняться к прибору для отсчета показаний.

9. При работе с клещами в электроустановках выше 1000 В не допускается применять выносные приборы, а также переключать пределы измерения, не снимая клещей с токоведущих частей.

10. Не допускается работать с клещами до 1000 В, находясь на опоре ВЛ, если клещи специально не предназначены для этой цели.

Указатели напряжения

Назначение

1. Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

2. Общие технические требования к указателям напряжения изложены в государственном стандарте.

Указатели напряжения выше 1000 в

Принцип действия и конструкция

3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и «землей» и заземленными конструкциями электроустановок.

4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.

5. Рабочая частьсодержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).

Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. Световой и звуковой сигналы должны быть надежно распознаваемыми.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов.

6. Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.

7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.

8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.

9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 — 10 кВ.

10. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.

11. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.

12. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения.

Эксплуатационные испытания

13. В процессе эксплуатации механические испытания указателей напряжения не проводят.

14. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.

15. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом или на границе рабочей части.

16. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

17. Напряжение индикации указателей проверяют так — напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать 25%.

18. Нормы и периодичность электрических испытаний указателей приведены в таблице.

Правила пользования

19. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

20. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контактс ними рабочей части указателяявляется обязательным.

21. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения следует в диэлектрических перчатках.

studfiles.net

Для чего нужны электроизмерительные клещи

Разработка, создание, обслуживание и ремонт электрических цепей невозможны без специализированных контрольно-измерительных инструментов. Одним из них являются электроизмерительные клещи. Каждому, кто сталкивается в работе с электричеством, полезно будет узнать, для чего предназначены электроизмерительные клещи.

Что такое электроизмерительные клещи

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры

Электроизмерительные (токоизмерительные, токовые) клещи — это инструмент, основанный на принципах Дитце-Холла, то есть чувствительный к электромагнитному полю. Он может быть унифицирован, но чаще объединён с мультиметром. В первом случае клещи состоят из разъёмных головок, соединённых с диэлектрическими рукоятями, и средства вывода информации, роль которого может играть аналоговая шкала или электронный дисплей. Во втором случае конструкция упрощается и включает в себя две губки, управляемые одной подпружиненной клавишей.

Вне зависимости от вида клещей на концах губок находятся чувствительные элементы. Простейшие трансформаторные обмотки, применяемые в бюджетных моделях, позволяют работать только с переменным током. В более качественных устройствах устанавливают датчики Холла, способные реагировать и на постоянный ток.

Назначение инструмента

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания

Токовые клещи относят к бесконтактным измерительным инструментам. Это означает, что с их помощью можно узнать электрические характеристики цепи, не размыкая её.

Современный инструмент даёт погрешность не более 2,5%, позволяя быстро и комфортно работать со сложными цепями. Кроме того, некоторые модели допускают замеры в высоковольтных и высокоамперных системах, когда классические методы измерений затруднены или невозможны.

Высоковольтные токовые клещи выдерживают напряжение в 10 кВ и силу тока более 15 А.

Правила использования

Клещи токоизмерительные могут стать незаменимым помощником как в быту, так и на предприятиях различных масштабов

Пользоваться прибором просто — достаточно включить его, разжать губки и поместить внутри них проводник, по которому движется электрический ток. Остаётся лишь считать данные со шкалы или дисплея. Для корректных измерений положение губок должно быть максимально симметричным.

Клещи надёжно защищены, во-первых, собственной изоляцией губок, во-вторых, изоляцией проводника, в-третьих, диэлектрическими материалами корпуса или рукоятей. Поэтому работа с устройством совершенно безопасна.

Токоизмерительные клещи — один из базовых инструментов электрика, который ценится за простоту и удобство в работе.

Оцените статью: Поделитесь с друзьями!

elektro.guru

КТ-1000А

КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КТ-1000А





Клещи электроизмерительные цифровые типа КТ-1000А предназначены для определения величины постоянного и переменного тока от 0 до 1000 А промышленной частоты напряжением до 10кВ без разрыва токой цепи, а также величины напряжения постоянного и переменного тока от 0 до 1000 В как в воздушных линиях, так и в распределительных устройствах.

Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. Для определения величины постоянного и переменного тока воздушных линиях и распредустройствах 0.4-10 кВ, клещи комплектованы изолирующей штангой с рукояткой L=0.52 м, а в комплекте с изолирующей многофункциональной 4-х звенной сборной штангой ШО-10-4-6,6 длиной 6,6м, поставляемой по заказу потребителя за отдельную плату, клещи позволяют определять величину тока на линиях электропередач 0.4-10 кВ, без подъема на опору ВЛ, непосредственно с поверхности земли.

Переключение режимов пост/ перем. Осуществляется автоматически.

Принцип работы клещей основан на измерении величины напряженности электромагнитного поля, создаваемого вокруг токонесущего проводника, посредством совокупности калиброванных температурно-компенсированных датчиков Хола, распределенных вокруг проводника по осям вилки клещей.



  • Диапазон определения величины переменного тока, А 0-1000
  • Диапазон определения величины постоянного тока, А (в режиме автоматического переключения) 20-1000
  • Диапазон определения величины напряжения переменного тока, В 0-1000
  • Диапазон определения величины напряжения постоянного тока, В 10-1000 (в режиме автоматического переключения)
  • Условия эксплуатации У1, ГОСТ 15150
  • Рабочая температура °C -45 до +40
  • Относительная влажность 80% при 25 °C
  • Ошибка (при определении величины напряжения) % 1
  • Ошибка (при определении величины тока ) % от макс знач. тока (999 А) 1,5
  • Время запоминания значения последнего измерения 10 сек.
  • Питание: два последовательно соединенных литиевых элемента типа GR 123А
  • Ток потребления, мА 30 Габаритные размеры, мм для 0,4 кВ 430 x 55 x 72 для 10 кВ 940 x 55 x 72
  • Длина соединительного провода между корпусом клещей и дополнительным электродом для определения величины напряжения, мм 1200
  • Масса, не более, кг 0,7

Госреестр 35405-13: Клещи электроизмерительные цифровые КТ-1000А

Применение

Клещи электроизмерительные цифровые КТ-1000А (далее клещи) предназначены для кратковременных измерений силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах воздушных линиях электропередачи без разрыва токовой цепи.

Клещи могут быть использованы во всех отраслях промышленности, энергетики, сельского хозяйства и быту.

Подробное описание

Принцип работы клещей основан на определении величины напряженности электромагнитного поля, создаваемого вокруг проводника посредством совокупности специализированных температурно-компенсированных датчиков, распределенных вокруг токоведущего проводника по осям вилки клещей, что позволяет определять величины силы тока независимо от оси и угла расположения проводника в пространстве вилки клещей.

Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. В комплекте с изолирующей многофункциональной четырехзвенной сборной штангой длиной 6,6 м позволяют определять величину тока на линиях электропередач от 0,4 до 10 кВ без подъема на опору ВЛ, непосредственно с поверхности земли.

Таблица 1 — Основные метрологические и технические характеристики приборов.

Наименование характеристики

Значение

Диапазон измерения силы переменного тока, А

от 0 до 1000

Диапазон измерения силы постоянного тока, А

от 20 до 1000

Пределы допускаемой основной приведенной погрешности при Измерении силы переменного и постоянного тока, %

1,5

Диапазон измерения напряжения переменного тока, В

от 0 до 1000

Диапазон измерения напряжения постоянного тока, В

от 10 до 1000

Пределы допускаемой относительной погрешности при измерении напряжения переменного и постоянного тока, %

1

Климатическое исполнение и категория размещения по ГОСТ 15150

У1

Питание (от двух последовательно соединенных литиевых элементов типа «GR 123 А»), В

2×3

Ток потребления клещей, мА

30

Масса*, кг, не более

0,4

Габаритные размеры*, мм, не более

430x55x60

* — комплект для линий электропередач 0,4 кВ. Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на корпус СИ и типографским способом на титульный лист паспорта.

Комплект

Таблица 3 — Комплектность

№ п/п

Наименование изделия

Кол-во

1

Клещи КТ-1000А

1

2

Электрод с соединительным проводом и штекером

1

3

4-х звенная сборная штанга Ш0-10-4-6.6, L= 6,6 м*

1

4

Чехол

1

5

Паспорт (Инструкция в составе паспорта)

1

* — поставляется отдельно по заказу потребителя

Информация о поверке

осуществляется по документу 37511563. k от 0,001 до 1000 В

до 100В ± (40U + 500) мкВ; до 1000В ± (0,04U + 5) мВ

Наименование средства поверки

Диапазон измерений

Погрешность

Прибор для поверки вольтметров В1-9 с блоком Я1В-22

ивых от 0,001 до 1000 В

от 0,02 до 0,1 %

Установка поверочная У 300

1пост от 0 до 30 А;

1перем от 0 до 10 А

Кл. т. 0,2 Кл. .т. 0,1

Намагничивающий контур

1пост от 0 до 7,5 А; 1перем от 0,1 до 1000 А

Кл. т. 0,5

Методы измерений

приведены в паспорте СИ.

Нормативные и технические документы, устанавливающие требования к приборам:

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

Рекомендации

— при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Tyannan AC / DC Напряжение 750 В 1000 В переменного тока 10000A Измеритель тока Цифровые клещи FR1050E Промышленные и научные токовые клещи ziptimberline.com

Напряжение 750 В, 1000 В переменного тока, 10000 А Измеритель тока Цифровые клещи FR1050E Tyannan AC / DC, 750 В, 1000 В переменного тока, 10000 А, Тестер тока, Цифровые клещи Измеритель FR1050E Напряжение переменного / постоянного тока Tyannan, Купить Напряжение постоянного / переменного тока Tyannan 750v 1000v AC 10000A Измеритель тока Цифровые клещи FR1050E: Токоизмерительные клещи — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, лучший выбор, малые цены Big Labels, лучшая цена, обслуживание и Самая быстрая доставка !, Tyannan AC / DC Voltage 750v 1000v AC 10000A Current Tester Digital Clamp Meter FR1050E.

Длина катушки: 950 мм, Точность тока: Погрешность ± 2% ± 5dgt. ★ Новый дизайн, стандарт EMC, диапазон тока: 0A-10000A, без катушки, щелочная батарея 5V 7 #, толщина катушки: Φ8 мм, разрешение постоянного напряжения: 0, отображение переполнения: функция переполнения диапазона: отображение символа «OL» , Рабочая температура и влажность: -10 ℃ ~ 40 ℃ при относительной влажности ниже 70%. Если у вас есть вопросы по товару. 5% показаний ± 3д. Проволока находится в центре гибкой катушки. ★ Может заменить традиционные громоздкие плоскогубцы. Температура и влажность хранения: -10 ℃ ~ 60 ℃ ниже 80% относительной влажности.высококачественный внешний вид, Соответствует нормам безопасности: IEC1010-1, IEC1010-2-032, степень загрязнения 2, CAT Ⅲ, размер ЖК-дисплея: 45 мм × 28 мм, Размер прибора: Размер хоста: Ш / Т / В: 151 * 100 * 35 мм. удобно и точно, Купить Tyannan AC / DC Voltage 750v 1000v AC 10000A Current Tester Digital Clamp Meter FR1050E: Токоизмерительные клещи — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, Модель: FR1050E, Пожалуйста, проверьте модель и размер перед покупкой, φ150 мм, ★ разрешение 1 мА , 0 В ~ 750 В переменного тока Точность ± 1, 1 В, IEC61326, Метод испытания: ТТ гибкости, Мощность: DC4, точное измерение тока утечки. ★ 500 групп для хранения данных, 15 В, текущее разрешение: 1 мА, батарея менее 3, данные заполнены: полная функция данных: / «ПОЛНЫЙ» символьный дисплей, Tyannan AC / DC напряжение 750 В, 1000 В переменного тока, 10000 А, измеритель тока Цифровые клещи FR1050E: Промышленный и научный, Внутренний диаметр рулона: φ300 мм, Хранение данных: 500 групп, просто сообщите нам, и мы полностью вернем вам деньги. 0 В ~ 1000 В постоянного тока Погрешность ± 1, Функция: Проверка тока, Напряжение батареи: Напряжение батареи составляет 4 сетки. гибкая конфигурация, частота дискретизации: 2 раза / сек, подсветка: есть, диапазон напряжения постоянного тока: 0, не входит в комплект, напряжение переменного тока: 0, 0 ~ 1000 В, 5% показания ± 5 градусов, подходит для узких помещений и мест с интенсивным использованием кабелей.свяжитесь с нами, испытание на ток утечки, 600 В, 23 ℃ ± 2 ℃, ★ Напряжение переменного тока: 0 ~ 750 В Напряжение постоянного тока: 0. Разрешение переменного напряжения: 0, 5 В AAA × 3, 1, 1 В, сопротивление изоляции: более 100 м. роскошный черный экран, Общий вес прибора: 220 г, Никаких проблем, 1кВ, Когда символ батареи разряжен.

СЧЕТЧИК ЗАЖИМОВ AC / DC CM4373 | Hioki

DC Диапазон тока 600,0 A / 2000 A, Базовая точность: ± 1,3% показания. ± 0,3 А (диапазон 600 А)
AC Диапазон тока 600.0 A / 2000 A (от 10 Гц до 1 кГц, истинное среднеквадратичное значение), базовая точность: ± 1,3% показания. ± 0,3 А (при 600 А)
Пик-фактор 600,0 Диапазон: 3 или меньше,
2000 Диапазон А: 2,84 или менее
DC + AC Диапазон тока 600,0 A / 2000 A (от 10 Гц до 1 кГц, истинное среднеквадратичное значение), базовая точность Постоянный ток, 45-66 Гц: ± 1,3% показания. ± 1,3 А (при 600 А)
Постоянный ток Диапазон напряжения 600. От 0 мВ до 1500 В (* 1), 5 диапазонов, Базовая точность: ± 0,5% показания. ± 0,5 мВ (при 600 мВ)
Диапазон напряжения переменного тока От 6.000 В до 1000 В, 4 диапазона (от 15 Гц до 1 кГц, истинное среднеквадратичное значение), базовая точность 45-66 Гц: ± 0,9% показания. ± 0,013 В (при 6 В)
DC + AC Диапазон напряжения 6.000–1000 В, 4 диапазона, базовая погрешность Постоянный ток, 45–66 Гц: ± 1,0% показания. ± 0,023 В (при 6 В)
Диапазон сопротивления 600.От 0 Ом до 600,0 кОм, 4 диапазона, Базовая погрешность: ± 0,7% показания. ± 0,5 Ом (при 600 Ом)
Диапазон емкости от 1000 мкФ до 1000 мкФ, 4 диапазона, базовая точность: ± 1,9% показания. ± 0,005 мкФ (при 1 мкФ)
Диапазон частот От 9,999 Гц до 999,9 Гц, 3 диапазона, Базовая точность: ± 0,1% показания. ± 0,003 Гц (при 9,999 Гц)
Температура (К) -40.От 0 до 400,0 ˚C, добавьте точность датчика температуры к базовой погрешности ± 0,5% показания. ± 3,0 ˚C
Обнаружение напряжения Hi: от 40 до 600 В переменного тока, Lo: от 80 до 600 В переменного тока, 50/60 Гц
Прочие функции Автоматическое определение переменного / постоянного тока, функция оценки плюс / минус постоянного тока A, постоянного тока V, Max / Min / Average / PEAK MAX / PEAK MIN отображение значений, функция фильтрации, удержание отображаемого значения, автоматическое удержание, подсветка, автоматическое энергосбережение , Звучит зуммер, Регулировка нуля
Пылезащита, водонепроницаемость Захват: IP54 (только при измерении изолированного проводника), зажим (часть датчика тока прибора) / барьер: IP50 * Риск поражения электрическим током от измеряемого проводника увеличивается во влажном состоянии.
Электропитание LR03 Щелочная батарея × 2, непрерывная работа 45 ч (подсветка выключена)
Диаметр стержневой губки φ55 мм (2,17 дюйма), Размер зажима: 92 мм (3,62 дюйма) Ш × 18 мм (0,71 дюйма) Г
Размеры и масса 65 мм (2,56 дюйма) Ш × 250 мм (9,84 дюйма) В × 35 мм (1,38 дюйма) Г мм, 530 г (18,7 унции)
Принадлежности ТЕСТОВЫЙ ПРОВОД L9207-10, КОРПУС C0203, Щелочная батарея LR03 × 2, Руководство по эксплуатации × 1

SC480 — Беспроводные токоизмерительные клещи 600A

SC480 — Токоизмерительные клещи на 600 А с двумя дисплеями | Мощность

Один метр для каждой системы.

Беспроводное прямое подключение к системе Job Link® для документации по электротехнике
Фильтр нижних частот для систем ЧРП
Измерительные провода Molex для небольших схем
Испытательный трехфазный с двумя выводами
Класс безопасности CAT IV — 600 В / CAT III — 1000 В

Испытание электрооборудования HVACR с использованием функций чередования фаз, истинного среднеквадратичного значения и пускового тока. Кроме того, подключайтесь напрямую к приложению Job Link® System для документирования электрических измерений.

Электрические испытания для HVACR
Истинные среднеквадратичные показания через зажим или провода.Режим пускового тока для определения пускового тока.

Тестирование трехфазного питания только с двумя выводами
С помощью тестового провода типа «крокодил» (входит в комплект), подключенного к L1, вы можете определить чередование фаз одной рукой.

Погрешность напряжения частотно-регулируемого привода
Фильтр нижних частот (ФНЧ) для удаления шума и получения истинного напряжения.

Емкость
Проверить пусковые и рабочие конденсаторы сомнительного двигателя. Определите, когда необходимо заменить конденсатор.

Тестовые провода Molex
Замените обычные наконечники на сверхтонкие наконечники Molex, чтобы получать показания на труднодоступных схемах.

Магнитная подвеска
Ремешок для подвешивания откидывается, чтобы плотно удерживать глюкометр.

и более

  • Работает с приложением Job Link
  • ° F и ° C
  • Удержание / Макс. / Мин.
  • Высоковольтный светодиод
  • Звуковой сигнал предупреждения
  • Бесконтактное напряжение
  • Светодиод и зуммер
  • Светодиод непрерывности и звуковой сигнал
  • Тест диодов
  • Easy temp cal
  • Микроампер постоянного тока.
  • Частота (Гц) через зажим
  • Низкоомный диапазон для обмоток двигателя
  • CATIII 1000V
  • CATIV 600 В
  • 0.01 Резолюция
  • AAC
  • Дисплей с подсветкой
  • Автоотключение

Включает:

  • SC480
  • ATB1 Термопара
  • ASA2 Зажим для захвата
  • ADLS2 Силиконовые провода
  • ANC12 Мягкий футляр
  • RCT2 Насадки Molex

CPS Energy Service Standards — Temporary Service

% PDF-1. 6 % 7408 0 объект > / Metadata 7441 0 R / Outlines 4513 0 R / PageLabels 7329 0 R / Pages 7331 0 R / StructTreeRoot 4861 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 7428 0 объект > / Шрифт >>> / Поля [] >> эндобдж 7441 0 объект > поток Ложь 11.08.53062021-03-17T11: 10: 03.713-04: 00 Подключаемый модуль для захвата бумаги Acrobat Pro DC 2114a872036b605e275fc4454da6817425481889d218501298 Adobe InDesign 16.0 (Macintosh) 2021-03-17T09: 56: 46.000-05: 0020-03-17 002021-01-25T17: 18: 10.000-05: 00application / pdf2021-03-17T11: 12: 54.279-04: 00

  • CPS Energy Service Standards — Temporary Service
  • xmp.id:53f85d6c-ddff-4797-a5d9-99f66d64db58xmp.did:447EFA01352068118083C9128547F215proof:pdfuuid:cba7fc7b-283c-43cb-a395-b7658e0e4c-43cb-a395-b7658e0e4c48c8bbmp.jpgсделал: 447EFA01352068118083C9128547F215defaultxmp.did: 74538E541520681180838670F2555FC2
  • преобразовано Adobe InDesign 16.0 (Macintosh) 2021-01-25T16: 18: 10. 000-06: 00из приложения / x-indesign /
  • в приложение / pdf Acrobat Pro DC 21 Paper Capture Plug-infalse конечный поток эндобдж 4513 0 объект > эндобдж 7329 0 объект > эндобдж 7331 0 объект > эндобдж 4861 0 объект > эндобдж 4862 0 объект > эндобдж 4863 0 объект > эндобдж 4864 0 объект > эндобдж 4865 0 объект > эндобдж 4866 0 объект > эндобдж 4867 0 объект > эндобдж 4868 0 объект > эндобдж 4869 0 объект > эндобдж 4870 0 объект > эндобдж 4871 0 объект > эндобдж 4872 0 объект > эндобдж 4873 0 объект > эндобдж 4874 0 объект > эндобдж 4875 0 объект > эндобдж 4876 0 объект > эндобдж 4877 0 объект > эндобдж 1634 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / StructParents 547 / TrimBox [0. hIv (Ly

    Klein Tools ‘Do-It-All Electric Clamp Meter

    Инструмент Klein Tools CL800

    Klein Tools

    Это самый надежный и универсальный прибор для электрических испытаний и измерений в мире? Klein Tools CL800 (120 долларов на Amazon) не только отлично выглядит, но и имеет рейтинг безопасности Cat III (1000 В) и Cat IV (600 В), что означает, что этот измеритель достаточно надежен, чтобы снимать показания в присутствии высоких напряжений или возле источника питания, обслуживающего здание.Но также обратите внимание на его тонкие атрибуты, такие как селекторный переключатель функции смещения, который позволяет пользователю быстро настраивать параметры одной рукой, поворачивая переключатель в форме циферблата большим пальцем. Все функции четко обозначены. Это больше, чем просто удобство — неправильная установка глюкометра может привести к повреждению глюкометра или травме пользователя.

    На самом базовом уровне этот инструмент представляет собой универсальный измерительный прибор. Если вы никогда не слышали о таком, то это измеритель, который зажимает провод под напряжением, чтобы считывать ток, протекающий через него.То, что на конце похоже на клешню омара, — это зажим. Нажмите на оранжевый рычаг слева, чтобы разъединить зажимные губки и расположить их вокруг проволоки. Отпустите рычаг и, когда челюсти будут правильно расположены, считайте ток, протекающий через провод. Измеритель измеряет напряжение и силу тока (ток) в режимах переменного и постоянного тока. Он также считывает сопротивление, целостность цепи, частоту и рабочий цикл (в герцах), емкость и проверяет диоды.

    Особенно полезной функцией является настройка LoZ или низкого импеданса измерителя Клейна.Обычные измерители могут показывать напряжение, когда его нет, из-за явления, известного как емкостная связь. Это происходит, когда обесточенные провода находятся в присутствии находящихся под напряжением, образуя форму конденсатора. Без настройки LoZ типичный измеритель будет считывать напряжение, когда его нет, и это может быть особенно неприятно, когда вы используете измеритель для проверки обрыва цепи. Вы не можете быть уверены, что схема действительно мертва. Настройка LoZ Кляйна помогает определить, является ли эффект реальным или это просто емкостная связь.

    CL800 также является устройством для считывания истинного среднеквадратичного значения (RMS). В сочетании с другими функциями Klein, RMS позволяет измерителю выполнять широкий спектр задач. Измерители со среднеквадратичным значением могут точно интерпретировать все формы сигналов, особенно те, которые используются в сложной электронике.

    Счетчик

    Klein ‘рассчитан на то, чтобы выдерживать наказание, которое может возникнуть на стройплощадках или при проведении технического обслуживания в коммерческих и промышленных условиях. Он рассчитан на то, чтобы выдержать падение с шести с половиной футов. И в качестве вишенки на торте Кляйн добавил светодиодную рабочую лампу — термопару, которая входит в комплект поставки устройства.

    По любым разумным стандартам, все это дает большой метр и большую универсальность за свои деньги.

    Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких, каменных, малярных, сантехнических, электрических, деревообрабатывающих, кузнечных, сварочных работах, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Руководство по двигателям среднего и высокого напряжения

    Несмотря на то, что низковольтные двигатели имеют широкий спектр потенциальных применений в промышленности, все же бывают случаи, когда для выполнения работы требуется более высокое напряжение. В 2018 году Hoyer расширит свою линейку продукции линейкой двигателей среднего напряжения с напряжением от 3 до 11 кВ, которые хорошо подходят для тяжелых нагрузок.

    Технический менеджер Хойера, Бьярне Нор, знакомит с двигателями среднего и высокого напряжения.

    Сохранение ограничений под контролем

    Могут быть разные представления о том, что считать двигателем низкого, среднего или высокого напряжения.

    «Некоторые люди считают все, что выше 1000 В, высоким напряжением. Однако пределы четко определены в стандарте IEC 60038: низкое напряжение — до 1000 В, среднее напряжение — от 1000 В до 35 кВ, а высокое напряжение — более 35 кВ.Таким образом, все двигатели нашей новой серии относятся к категории среднего напряжения », — говорит Бьярне Нор.

    Более высокое напряжение дает возможность экономии

    Среднее и высокое напряжение особенно актуально для тяжелых условий эксплуатации, где требуется двигатель мощностью от 400 кВт и выше. Здесь более высокое напряжение позволяет использовать кабели меньшего диаметра, что значительно снижает затраты на распределительные кабели.

    «Увеличивая напряжение, можно снизить ток. Это означает, что можно использовать распределительные кабели меньшего размера. Более высокое напряжение также является очевидным выбором, если кабели необходимо прокладывать на большие расстояния, например, в туннелях ».

    Эти сектора следует рассматривать как среднее и высокое напряжение

    Двигатели среднего и высокого напряжения особенно хорошо подходят для профессионалов, работающих с большими нагрузками.

    «Продукт идеально подходит для отрасли HVAC, например, для производителей промышленных вентиляторов и винтовых компрессоров, а также для насосной отрасли.”

    Система изоляции отличается от низковольтной

    С чисто механической точки зрения двигатели среднего напряжения не сильно отличаются от стандартных асинхронных двигателей низкого напряжения. Мы по-прежнему говорим о двигателе с ребристым охлаждением и смазывающими подшипниками. Однако есть некоторые важные отличия, — объясняет Бьярне Нор:

    .

    «Статор двигателя среднего напряжения имеет улучшенную систему изоляции, чтобы рассчитать его для среднего напряжения. Это включает в себя систему вакуумной пропитки, при которой все углубления заполняются лаком вместе с материалами для защиты от коронного разряда для предотвращения электрического износа изоляционного материала.Кроме того, увеличиваются пути утечки и воздушные зазоры от проводника до земли ».

    В отличие от двигателя низкого напряжения, двигатель среднего напряжения не имеет клеммной колодки, а вместо этого подключается с помощью изоляторов высокого напряжения.

    Протестировано как на электрическую, так и на тепловую долговечность

    Чем выше напряжение, тем больше влияние на срок службы двигателя. Таким образом, когда речь идет об обеспечении качества двигателей, к документации и испытаниям предъявляются всесторонние требования.

    «В то время как двигатель низкого напряжения будет испытываться только на тепловой срок службы, наши двигатели среднего напряжения испытываются как на электрический, так и на тепловой срок службы. У нас есть документация на все наши двигатели на минимальный срок службы 20 000 часов. Естественно, у нас также есть кривые производительности и тому подобное, а также возможность классификации на основе проекта для морского сегмента ».

    Если требуется регулируемая частота вращения, можно установить двигатели с токоизолированными подшипниками, как те, которые используются в двигателях низкого напряжения, так что срок службы может быть дополнительно увеличен за счет снижения тока подшипников.

    Требуется авторизованная установка и исчерпывающий совет

    В то время как большинство электриков могут подключить двигатель низкого напряжения, использование более высокого напряжения сложнее. Поэтому использование двигателей среднего напряжения требует исчерпывающих советов и тесного диалога.

    «У вас должно быть специальное разрешение для установки двигателя среднего напряжения и подключения к электросети. И наши продавцы, и наш технический отдел готовы предложить поддержку, например, в выборе правильного типа двигателя и установке электрического интерфейса, включая зажимы и кабели », — завершает Бьярне Нор.

    Факты о выборе двигателей среднего напряжения Hoyer

    С начала 2018 года Hoyer будет предлагать стандартную программу двигателей среднего напряжения со следующими типами напряжения:

    • 3 кВ / 3,3 кВ
    • 6 кВ / 6,6 кВ
    • 10 кВ / 11 кВ

    Существует также разработанная программа с возможностью индивидуальных решений.

    Как измерить электрическую мощность

    Основы измерения мощности

    Измерение мощности постоянного тока относительно просто, так как уравнение просто ватт = вольт x ампер.Для измерения мощности переменного тока коэффициент мощности (PF) представляет сложность, поскольку ватт = вольт x ампер x коэффициент мощности. Это измерение мощности переменного тока называется активной мощностью, истинной мощностью или реальной мощностью. В системах переменного тока умножение вольт на ампер = вольт-ампер, также называемый полной мощностью.

    Потребляемая мощность измеряется путем расчета ее во времени с использованием как минимум одного полного цикла. Используя методы оцифровки, мгновенное напряжение умножается на мгновенный ток, затем накапливается и интегрируется за определенный период времени, чтобы обеспечить измерение.Этот метод обеспечивает точное измерение мощности и истинное среднеквадратичное значение для любой формы сигнала, синусоидального или искаженного, включая содержание гармоник вплоть до полосы пропускания прибора.

    Измерение однофазной и трехфазной мощности

    Преобразование Блонделя утверждает, что общая мощность измеряется на один ваттметр меньше, чем количество проводов в системе. Таким образом, для однофазной двухпроводной системы потребуется один ваттметр, для однофазной трехпроводной системы потребуется два ваттметра (Рисунок 1), для трехфазной трехпроводной системы потребуется два ваттметра и один трехфазная, четырехпроводная система потребует три ваттметра.

    Рис. 1. Метод двух ваттметров позволяет измерять мощность через прямое подключение к системе 3P3W. Pt = P1 + P2

    В этом контексте ваттметр — это устройство, которое измеряет мощность с использованием одного входа тока и одного входа напряжения. Многие анализаторы мощности и DSO имеют несколько входных пар ток / напряжение, способных измерять ватт, фактически действуя как несколько ваттметров в одном приборе.Таким образом, можно измерить трехфазную 4-проводную мощность с помощью одного правильно подобранного анализатора мощности.

    В однофазной двухпроводной системе (рис. 2) напряжение и ток, измеренные ваттметром, равны полной мощности, рассеиваемой нагрузкой. Напряжение измеряется между двумя проводами, а ток измеряется в проводе, подающем питание на нагрузку, часто называемом горячим проводом. Напряжение обычно можно измерить непосредственно анализатором мощности до 1000 В (среднеквадратичное значение). Более высокие напряжения потребуют использования ТН (трансформатора напряжения) в системе переменного тока для понижения напряжения до уровня, который может быть измерен прибором. Как правило, токи могут быть измерены непосредственно анализатором мощности до 50 А, в зависимости от прибора. Более высокие токи потребуют использования трансформатора тока (трансформатор тока) в системе переменного тока. Существуют разные типы CT. Некоторые размещаются прямо в линию. В других есть окно, через которое проходит токоведущий кабель. Третий вид — зажимной. Для постоянного тока обычно используется шунт. Шунт помещается в линию, и прибор измеряет низкий уровень сигнала в милливольтах.

    Рисунок 2.Однофазная двухпроводная система использует трансформатор тока и трансформатор напряжения.

    В однофазной трехпроводной системе (рис. 3) полная мощность представляет собой алгебраическую сумму двух показаний ваттметра. Каждый ваттметр подключен от одного из проводов под напряжением к нейтрали, и ток измеряется в каждом проводе под напряжением. Общая мощность рассчитывается как Pt = P1 + P2.

    Рисунок 3. Два ваттметра подключаются к однофазной трехпроводной системе (1P3W).

    В трехфазной четырехпроводной системе (рис. 4) каждый из трех ваттметров измеряет напряжение от горячего провода до нейтрали, а каждый ваттметр измеряет ток в одном из трех горячих проводов.Полная мощность для трех фаз — это алгебраическая сумма трех измерений ваттметра, поскольку каждый измеритель, по сути, измеряет одну фазу трехфазной системы. Pt = P1 + P2 + P3

    Рис. 4. В этой трехфазной четырехпроводной системе используются три ваттметра.

    В трехфазной трехпроводной системе (рис. 5) два ваттметра измеряют фазный ток в любых двух из трех проводов.Каждый ваттметр измеряет линейное напряжение между двумя из трех линий электропитания. В этой конфигурации общая мощность в ваттах точно измеряется алгебраической суммой двух значений ваттметра. Pt = P1 + P2. Это верно, если система сбалансирована или несбалансирована.

    Если нагрузка несимметрична, что означает, что фазные токи разные, общая мощность будет правильной, но общая ВА и коэффициент мощности могут быть ошибочными. Однако анализаторы мощности могут иметь специальную схему подключения 3V3A для обеспечения точных измерений в трехфазных, трехпроводных системах со сбалансированной или несимметричной нагрузкой.Этот метод использует три ваттметра для контроля всех трех фаз. Один ваттметр измеряет напряжение между фазами R и T, второй ваттметр измеряет напряжение между фазами S и T, а третий ваттметр измеряет напряжение между фазами R и S. Фазные токи измеряются каждым ваттметром. Метод двух ваттметров все еще используется для расчета полной мощности. Pt = P1 + P2. Однако общая VA рассчитывается как (√3 / 3) (VA1 + VA2 + VA3). Все три напряжения и тока используются для точных измерений и расчетов несимметричной нагрузки.

    Рис. 5. Трехфазная трехпроводная система использует метод трех ваттметров для достижения точных измерений при несимметричной нагрузке.

    Измерение коэффициента мощности

    Коэффициент мощности необходимо часто измерять, и это значение должно поддерживаться как можно ближе к единице (1,0)
    В системе электроснабжения нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности для такое же количество передаваемой полезной мощности. Более высокие токи увеличивают потери энергии в системе распределения и требуют более крупных проводов и другого оборудования. Из-за затрат на более крупное оборудование и потери энергии электрические компании обычно взимают более высокую плату с промышленных или коммерческих потребителей, демонстрирующих низкий коэффициент мощности.

    На рис. 6 показано напряжение с запаздыванием по току на 44,77 °, что дает коэффициент мощности 0,70995. Полная мощность S1 составляла 120,223 ВА. Однако реальная мощность или реальная мощность P1 составляла всего 85,352 Вт.

    Рисунок 6. Экран анализатора мощности показывает разность фаз между напряжением и током.

    Если энергопотребляющие устройства имеют хорошие коэффициенты мощности, то будет и вся энергосистема, и наоборот. Когда коэффициент мощности падает, часто приходится использовать устройства коррекции коэффициента мощности, что требует значительных затрат. Эти устройства обычно представляют собой конденсаторы, поскольку большая часть потребляющих мощность нагрузок является индуктивной.

    Ток отстает от напряжения в катушке индуктивности; это известно как запаздывающий коэффициент мощности.Ток приводит к напряжению в конденсаторе; это известно как ведущий коэффициент мощности. Двигатель переменного тока является примером индуктивной нагрузки, а компактная люминесцентная лампа — примером емкостной нагрузки.

    Для определения общего коэффициента мощности в трехфазной 4-проводной системе требуются три ваттметра. Каждый измеритель измеряет ватты, а также измерения в вольтах и ​​амперах. Коэффициент мощности рассчитывается путем деления общей мощности каждого счетчика на общее количество вольт-ампер.

    В трехфазной трехпроводной системе коэффициент мощности следует измерять с использованием метода трех ваттметров вместо метода двух ваттметров, если нагрузка несимметрична, то есть если фазные токи разные.Поскольку метод двух ваттметров позволяет выполнять измерения только для двух ампер, любые различия в показаниях усилителя на третьей фазе вызовут неточности.

    Измерение мощности бытовой техники

    Типичным приложением для измерения мощности является резервное питание для бытовых приборов, основанных на стандартах Energy Star или IEC62301. Оба стандарта определяют требуемую точность мощности, разрешение и другие параметры измерения мощности, такие как гармоники. В стандарте IEC62301 есть еще 25 стандартов, которые определяют конкретные параметры испытаний для различных устройств.Например, IEC60436 определяет методы измерения производительности электрических посудомоечных машин.

    Режим ожидания определяется как режим с наименьшим энергопотреблением, который не может быть отключен пользователем и который может сохраняться в течение неопределенного времени, когда приложение подключено к основному источнику электроэнергии и используется в соответствии с инструкциями производителя. Мощность в режиме ожидания — это средняя мощность в режиме ожидания, измеренная в соответствии со стандартом.

    Существует три основных метода измерения энергопотребления в режиме ожидания или других подобных приложениях.Если значение мощности стабильно, можно использовать мгновенные показания прибора в любой момент времени. Если значение мощности нестабильно, возьмите среднее значение показаний прибора с течением времени или измерьте общее потребление энергии. Ватт-часы можно измерить за определенный период времени, а затем разделить на это время.

    Измерение общего энергопотребления и деление на время дает наиболее точные значения как при постоянной, так и при колеблющейся мощности, и это метод, обычно используемый при использовании анализаторов мощности нашей компании.Но для измерения общего энергопотребления требуется более сложный прибор, потому что мощность должна постоянно измеряться и суммироваться.

    Инструменты для измерения мощности

    Мощность обычно измеряется с помощью цифрового анализатора мощности или цифрового запоминающего осциллографа с встроенным программным обеспечением для анализа мощности. Большинство современных анализаторов мощности полностью электронные и используют дигитайзеры для преобразования аналоговых сигналов в цифровую форму. Анализаторы более высокого уровня используют методы цифровой обработки сигналов для выполнения вычислений, необходимых для определения значений.

    DSO для анализа мощности используют специальное микропрограммное обеспечение для выполнения точных измерений мощности. Однако они несколько ограничены, поскольку основаны на выборочных данных из оцифрованных форм волн. Их датчики тока и напряжения делают их хорошо подходящими для работы на уровне плат и компонентов, где абсолютная точность не является обязательной, а частота сети относительно высока.

    Анализаторы мощности обычно могут измерять до 50 A RMS непосредственно при уровнях напряжения до 1000 V RMS, поэтому большинство тестируемых продуктов можно подключать напрямую.С другой стороны, DSO потребует использования пробников напряжения и тока для измерения мощности.

    ТТ

    рассчитываются по соотношению входного и выходного тока, например 20: 5. Другими важными параметрами ТТ являются точность, фазовый сдвиг и частотный диапазон для измерения мощности переменного тока. ТН используются для понижения фактического напряжения до уровня, приемлемого для прибора измерения мощности. Например, если тестируемый продукт рассчитан на 480 В переменного тока, а прибор ограничен до 120 В переменного тока, то требуется от 4 до 1 ТН.

    DSO обычно не обеспечивает точность анализатора мощности и не может напрямую принимать входные сигналы высокого тока и напряжения, но может измерять мощность на гораздо более высоких частотах до 500 МГц с помощью соответствующих пробников. Он также обеспечивает другие преимущества перед анализаторами мощности в определенных приложениях, включая специальные пробники для простоты подключения, фазовую компенсацию пробника и до восьми многоканальных входов.

    Типичным приложением для DSO может быть любой тип измерения на уровне платы, например, при разработке печатных плат для импульсного источника питания.Параметры, которые обычно измеряются и анализируются с помощью DSO или анализатора мощности, включают, помимо прочего, потери мощности переключения, потребляемую мощность устройства, уровень шума переключения, гармоники, выходную мощность и стабильность выхода.

    При использовании DSO необходимое оборудование будет включать датчики дифференциального напряжения и датчик тока (рисунок 7). Токовый пробник подключается к одному из основных токоведущих проводов, как показано на рисунке. Часто напряжения компонентов не относятся к уровню земли.Поэтому для изоляции заземления DSO от заземления компонентов требуется датчик дифференциального напряжения. В дополнение к анализатору мощности или DSO, трансформаторам тока и трансформатору тока (при необходимости) к другим вспомогательным компонентам для измерения мощности относятся зонды, зажимы и провода. Когда все необходимые инструменты и компоненты будут под рукой, следующим шагом будет определение того, какие именно инструменты необходимы и как эти инструменты должны быть подключены к нагрузке.

    Рисунок 7. Используйте пробники напряжения и токовый пробник с осциллографом для измерения напряжения и тока.

    Анализаторы мощности

    обычно являются предпочтительным инструментом для измерения мощности бытовых приборов и других измерений мощности с относительно высокими уровнями напряжения, низкими частотами и высокими требованиями к точности.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
