Гексагональные пресс-клещи КВТ ПКГ-50 47538 — цена, отзывы, характеристики, 2 видео, фото

Уткин Андрей

19.06.2021

Можно ли ими обжимать алюминиевые наконечники

ВсеИнструменты

21.06.2021

Здравствуйте, Уткин Андрей! Нет, только для медных.

Иван К.

10.08.2021

Я алюминиевые наконечники нормально обжимал. Не знаю по какой причине медные можно, а алюминий нельзя. Просто обжимаешь один наконечник в 2-3-4 местах (сколько позволяет длина наконечника, но без фанатизма) и нормально держится.

Иван К.

10.08.2021

Производитель заявляет возможность опрессовки: медные наконечники и гильзы алюминиевые наконечники и гильзы алюмомедные наконечники и гильзы https://lib.net.ru/flipping/?pub=passports/psp-tools-pkg50-120.pdf На 2 странице в самом верху видно подтверждение моих слов. Прошу исправить описание.

Артем

24.05.2021

Добрый день. Можно ли данными пресс-клещами обжимать НШВИ?

ВсеИнструменты

25.

05.2021

Здравствуйте, Артем! Назначение: Диапазон сечений: медные наконечники 6–50 мм?

Антон

01.07.2021

Нет, эти клещи для гильз ГМЛ и для наконечников ТМЛ.

Д.

19.05.2021

Здравствуйте. Смогу ли я ими обжать ГМЛ 50-11 КВТ 41305? Вообще они предназначены для этого?

ВсеИнструменты

20.05.2021

Здравствуйте! Да, подойдет.

Артем Андреев

15.04.2021

Добрый вечер для этих клещей существует матрица чтобы обжимать наконечники меньше чем 6 кв мм?

ВсеИнструменты

16.04.2021

Здравствуйте! такой матрицы пока нет.

Артем Андреев

14.10.2020

Добрый вечер. Пару дней назад они были по 1422 рубля, уже кончилась акция? Не успел оформить к сожалению

ВсеИнструменты

15.10.2020

Здравствуйте! Акция закончилась.

Вадим

05.04.2020

Здравствуйте. Смогу ли я ими обжать Гмл 10-5?

ВсеИнструменты

06. 04.2020

Здравствуйте, Вадим! Для Луженая гильза ГМЛ 10-5 КВТ 41302 подойдет.

Сергей

11.04.2019

Скажите, пожалуйста, а алюминиевые гильзы можно им обжать? Очень надо

ВсеИнструменты

11.04.2019

Здравствуйте, Сергей!Пресс-клещи предназначены для работы с медными наконечниками с диапазоном сечений от 6 до 50 мм?. Алюминиевые гильзы производитель не указывает.

Аркадий

02.10.2018

Возможно ли данным инструментом проводить опрессовку гильз для соединения одножильных проводов сечением от 6 до 50?

ВсеИнструменты

02.10.2018

Здравствуйте, Аркадий! Сечение неизолир. наконечников (Сu), кв.мм 6-50

Вася

31.05.2018

«У Гексагональные пресс-клещи КВТ ПКГ-50 47538 сечение от 6 до 50 кв.мм, а на Пресс-клещи шестигранные КВТ ПКВш-6 74593 от 0,25 до 6 кв.мм. Вопрос: не могу использовать оба инструмента с сечение 6 кв. мм, так и должно быть? «

ВсеИнструменты

31. 05.2018

Здравствуйте, Вася!»ПКГ-50 — инструмент для опресовки силовых кабельных наконечников трубчатого типа ПКВш-6 — инструмент для оконцевания многожильных проводов (фиксирует пучок многопроволочной жилы). Чтобы подключать их к контактным зажимам электрооборудования. Инструмент разного назначения для РАЗНЫХ типов наконечников.»

Евгений

27.02.2017

Скажите пожалуйста, можно ли такими клещами делать опрессовку 2х-5 медных проводов сечением каждого 2,5 в распределительных коробках в квартире? Если нет то подскажите какими можно??

ВсеИнструменты

27.02.2017

Здравствуйте, Евгений!Для этих целей лучше ПК-16у 64702, во-первых ПКГ-50 по сечению не подходят, во-вторых очень неудобно их будет использовать в коробке.

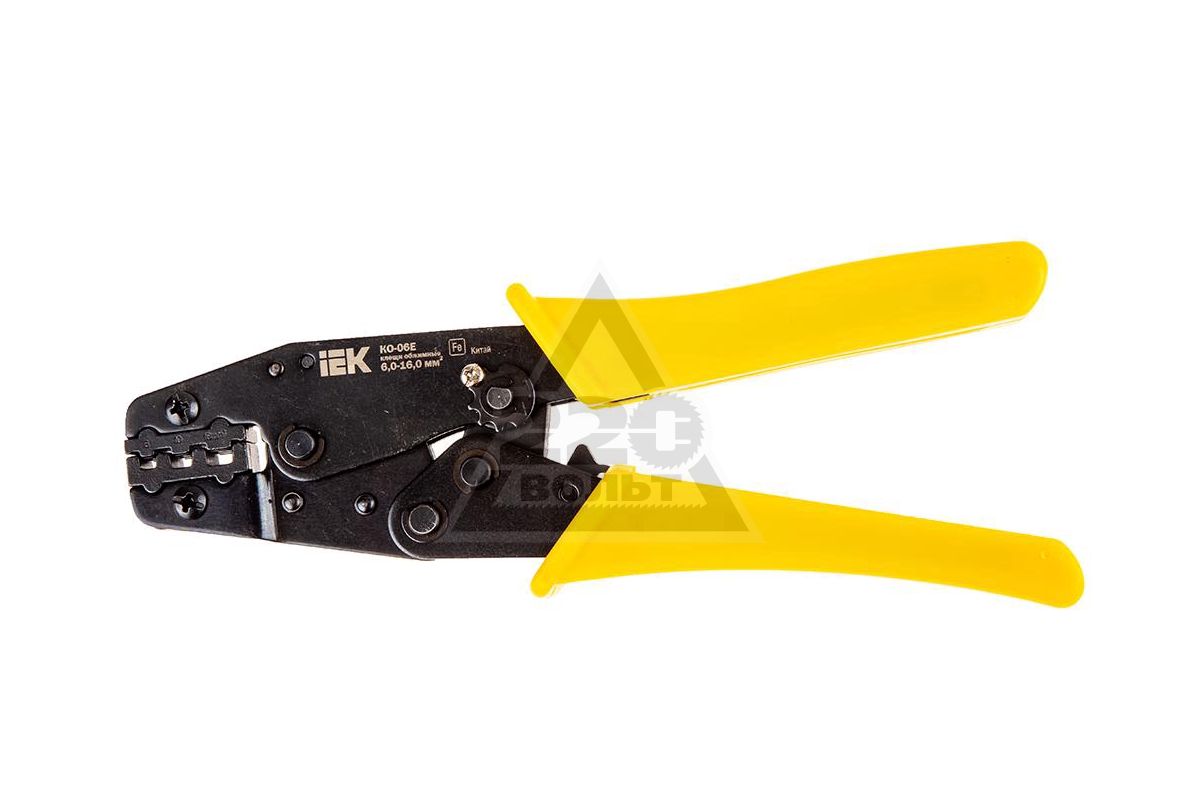

Инструмент. Клещи обжимные для наконечников

Обжимные клещи — инструмент, обеспечивающий надежное сращивание проводов внутри гильзы или соединения кабеля с наконечником путем опрессовки. Применение этого инструмента в деятельности электриков увеличивает скорость и качество работ, в отличие от скручивания проводов и обжима плоскогубцами. Пользоваться ими могут не только профессионалы, но и любители, так как клещи просты в использовании.

В каких случаях нужен обжим?

Особенно удобно пользоваться клещами обжимными для наконечников, если нужно соединить два многожильных провода, потому что если просто зажать неопрессованный кабель в клеммы, то со временем жилы утрамбуются, между ними появится зазор, некоторые проводки повредятся и контакт станет слабее. Клещи обжимные для наконечников обеспечат прочное скрепление жил, таким образом исчезает необходимость пользоваться одножильными проводами при прокладке силовой электропроводки.

Часто бывает так, что многожильные провода с необработанными концами прикручиваются к клеммам. Происходит повреждение нескольких жил, а оставшиеся проводки не могут обеспечить качественный контакт и обгорают при большой нагрузке. Например, при включении УЗО в распределительных коробках. Чтобы этого не происходило, нужно надевать наконечники и зажимать их пресс-клещами (кримперами).

Что такое опрессовка и зачем она нужна?

Опрессовка – это механическое сдавливание проводов с целью увеличить проводимость электрического тока между элементами цепи без перегрева. Такой процесс уменьшает вероятность короткого замыкания и обгорания контактов. Еще не так давно эталоном качества соединения была скрутка и пайка. Этот способ обеспечивал монолитность и минимальное сопротивление контакта, но был достаточно трудоемким. Его место стремительно начала занимать опрессовка, которая ощутимо экономит время, не уступает по надежности, а по аккуратности выигрывает традиционный метод облуживания.

Изолированные наконечники

НШВИ используются для обработки концов многожильных кабелей для подключения УЗО, электросчетчиков, клеммных колодок. Аббревиатура соответствует — наконечник штыревой втулочный изолированный. Иначе говоря – это штуцер для многожильного кабеля, приготовленного для установки в клемму путем закручивания винтом. Не допускается применение таких штуцеров для жестких одножильных кабелей – для них существуют неизолированные колпачки. Для сжатия применяются обжимные клещи для изолированных наконечников.

Двухпрофильными губками одновременно сдавливается электропроводящая часть и токоизолированная. Если к прибору нужно подключить 2 провода в одну закручиваемую клемму, то нужно взять НШВИ-2. У него больше ширина изоляционной юбки, предназначенной на два провода. Потребность возникает, когда подключают защитные автоматы или розетки в электрическом щите. Обжим производится идентично, как и в случае с одним кабелем.

Подбор наконечников происходит соответственно толщине шнура. Зачищенные провода должны легко помещаться в паз, но не колебаться в нем. Это залог эффективного контакта после сдавливания. Размеры втулок соответствуют цветам изоляционных юбок, и точке на клещах обжимных. Для наконечников, например красного цвета, подходят провода с диаметром сечения 1 мм и вставляются в матрицу кримпера под красной точкой.

КВТ – это один из стандартов кабельных наконечников. Медные, луженые, предназначены для обработки проводов. Обжимаются посредством гидравлических обжимных клещей. Для наконечников КВТ можно найти применение в изготовлении шин заземления.

Подготовка кабеля к опрессовке

Перед обжимом проводят следующие работы:

  1. Зачистите жилы от изоляции в соответствии с длиной электропроводимой части наконечника. Предпочтительно использовать предназначенный для этого инструмент «стриппер» – это обжимные клещи для наконечников с возможностью снятия изоляционного слоя для ровной зачистки без повреждения волокон.
  2. Острым ножом аккуратно счистите лак с оголенных концов. Обработайте специальной контактной смазкой для уменьшения трения и сохранения целостности волокон при обжиме.
  3. Вставьте провод в наконечник так, чтобы мелкие проводки все вошли в гнездо и не загнулись. Скручивать, как это делается при облуживании, не надо. Так как при последующем обжиме жилы передавят друг друга и повредятся, следовательно, снизится электропроводность. Можно лишь слегка соединить пальцами, не нарушая параллельности.
  4. Подберите втулку по толщине сечения.
  5. Поместите наконечник на губки обжимных клещей. Для колпачков конкретного цвета соблюдать соответствующую цветовую отметку на инструменте. Например, сжатие желтого наконечника производить выемкой матрицы, обозначенной таким же цветом.

Как грамотно произвести опрессовку

Для получения качественного обжима нужно придерживаться правил:

  1. Удерживайте кабель в гнезде во время сдавливания клещами, чтобы провода не вылезли из втулки.
  2. Сжимайте ручки инструмента до сработки храпового устройства. Он нужен для предотвращения разжимания ручек. В случае ошибки храповик нужно деблокировать, вынуть наконечник из губок инструмента, отрезать брак и начать работу снова.
  3. Пользуясь инструментом без храпового механизма, контролируйте зажим с помощью рук, слегка двигая провода. При хорошем обжиме жилы не болтаются в гнезде.
  4. Сдавливайте сначала металлическую часть наконечника, а затем изоляционную, если используется инструмент с одноконтурной матрицей.

Проверить качество обжима можно, потянув руками провод из гнезда. Он должен сидеть крепко.

Сращивание кабелей гильзами

Если необходимо соединить два электрических провода, используется гильза, в которой скрепляются концы двух кабелей способом опрессовки. Использование гильз обеспечивает отличный электрический контакт и большую механическую прочность. Для выполнения этой задачи используются обжимные клещи для гильзовых наконечников.

Этим инструментом можно обжать гильзу по всей длине за несколько приемов, на сколько позволяет ширина матрицы и размер гильзы. Материал гильзы должен быть такой же, как у кабеля. Например, медные провода скрепляются только гильзой из такого же металла, с алюминиевыми аналогично. Если необходимо соединить медный и алюминиевый кабели на встык, то используется алюмомедная гильза.

Обжим производится двумя методами:

  • точечное вдавливание;
  • сплошное обжатие.

При подготовке концов кабелей применяется контактная смазка для предотвращения окисления металлов, к тому же алюминиевые провода следует зачистить для удаления образовавшейся пленки.

Фигурным прессом провода обжимаются до круглой формы, после этого вставляются в гильзу до упора. Соединения бывают либо встык, когда провода направлены в противоположную друг от друга сторону, либо как наконечник, когда кабели смотрят в одну сторону. Инструменты для сплошного обжатия не подходят для случая контакта встык, так как после опрессовки невозможно будет снять клещи с провода.

После обжатия место контакта подлежит изоляции термоусадочной трубкой. Необходимо заранее одеть ее на кабель и переместить на сдавленную гильзу, подвергнуть нагреванию для усадки. Допускается использовать изоленту.

Гильзы с большим сечением

Массивные гильзы очень тяжело обтягивать с помощью обжимных клещей. Для гильзовых наконечников 95 мм2 и больше пользуются гидравлическими прессами. В них работа рук усиливается с поддержкой гидросистемы.

Распространенные оплошности при опрессовке

Новички в профессии или любители часто допускают типичные промахи:

  1. Внутренний диаметр гильзы меньше, чем у провода. Чтобы поместить подобный провод в гильзу, производят чрезмерное сдавливание кабеля, что приводит к разрушению жил. Следовательно, повышается сопротивление.
  2. Сечение гильзы намного толще кабеля. Это способствует слабому контакту, не поможет даже в несколько раз сложить провода, так как уменьшится механическая надежность.
  3. Короткая гильза. Когда, в целях экономии, разрезают целую гильзу пополам. Это повлечет увеличение сопротивления и непрочное обжатие из-за малой площади сдавливания.

Использование молотка и плоскогубцев для сжатия разрушит гильзу и сам провод. Необходимо применять клещи обжимные для кабельных наконечников, они максимально облегчают труд.

Гильзы для опрессовки проводов: виды, инструмент для обжима

Надежность мест соединения проводов и кабелей, по которым подается электроток, должна быть очень высокой. Обеспечить ее способны гильзы для опрессовки проводов, которые специально предназначены для того, чтобы создавать качественные соединения токопроводящих элементов электрических сетей различного назначения. При помощи таких элементов, как гильзы обжимные, можно соединять даже алюминиевые и медные провода, чего практически невозможно добиться при помощи обычной скрутки проводников.

Опрессовка гильзами является надежным способом соединения проводов

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

  1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
  2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
  3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

  • при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
  • при соединении между собой проводов, характеризующихся большим сечением;
  • в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
  • кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

Перечислим наиболее значимые достоинства, которыми обладает соединение проводов опрессовкой.
  1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
  2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
  3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.
Важным преимуществом применения опрессовки является то, что при помощи данного метода можно успешно соединять провода, жилы которых изготовлены из разных металлов. Этого не позволяет добиться та же пайка.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов.

Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

  • медные гильзы;
  • гильзы соединительные луженые;
  • комбинированные;
  • изолированные.
Каждый из вышеперечисленных типов используется для решения определенных задач, что следует обязательно учитывать, выбирая такие трубки для соединения проводников.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Следует иметь в виду, что гильза луженая под опрессовку алюминиевых проводов не используется.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Подбирая обжимную гильзу для соединения проводов определенного диаметра, можно руководствоваться простым правилом: проводник, помещенный внутрь гильзы, должен сидеть в ней плотно, не болтаясь.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Инструменты для выполнения опрессовки

Несмотря на то, что выполнять опрессовку проводов с использованием специальных гильз можно даже при помощи таких простых инструментов, как пассатижи, молоток или зубило, делать это не рекомендуется. Достаточно сложно таким способом добиться формирования качественного и надежного контакта двух проводников. Кроме того, используя такие инструменты, можно легко повредить гильзу, которую придется просто выбросить.

Ручной инструмент для опрессовки кабельных гильз с регулятором силы обжима

Получить гарантированно качественные электрические соединения при помощи обжимных гильз позволяют специальные инструменты:

  • пресс-клещи, которые сегодня выпускаются в различных модификациях;
  • пресс механического и гидравлического типа (ручной или работающий за счет электропривода).

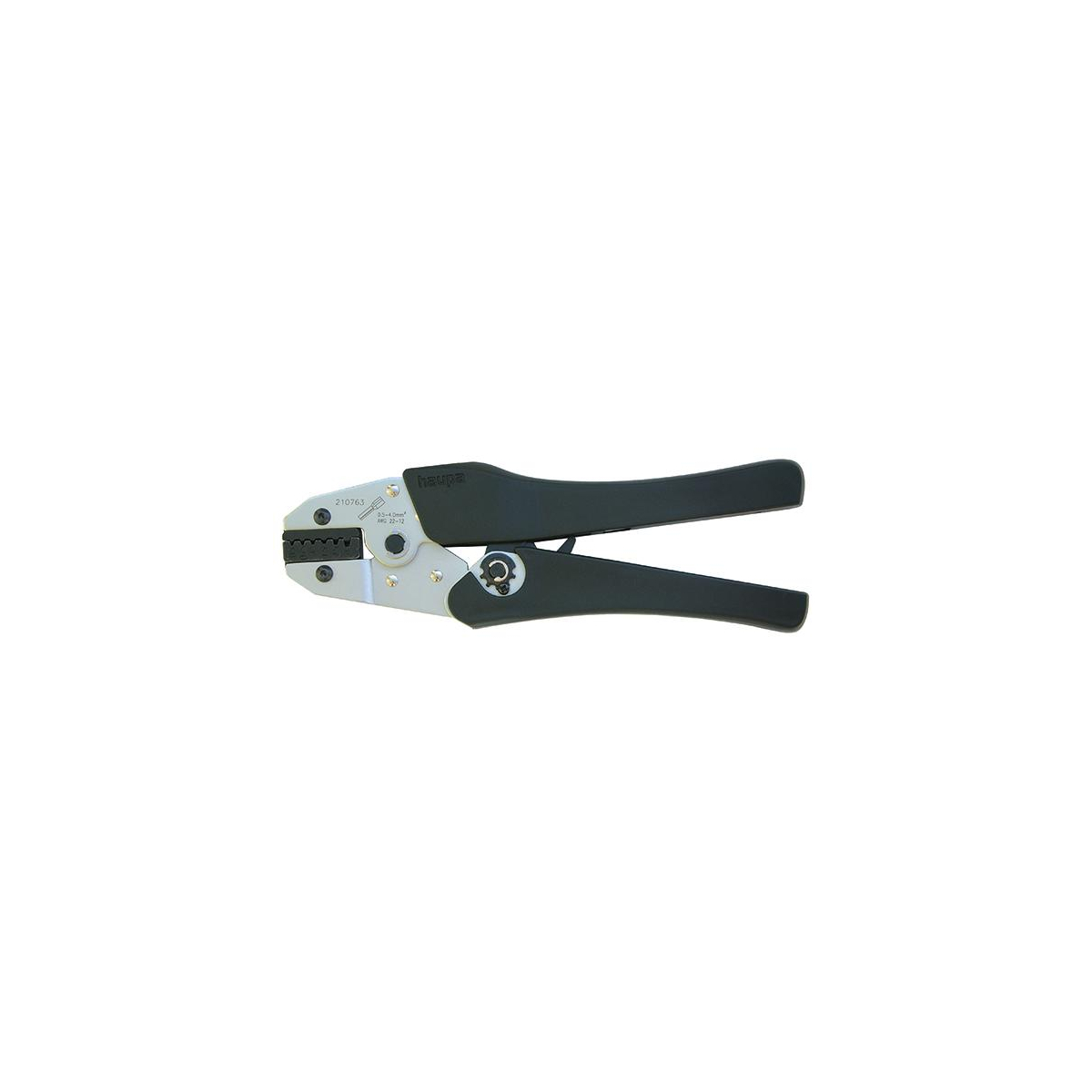

Пресс-клещи для обжима проводов с храповым механизмом

Основными элементами инструмента, предназначенного для выполнения опрессовки проводов, являются:

  • матрица, которая, воздействуя на гильзу своей фигурной рабочей поверхностью, обжимает ее вокруг проводника;
  • пуансон – подвижный элемент, который передает давление от силового механизма инструмента на его матрицу.

Чтобы соединение, выполняемое при помощи такого инструмента, было качественным, необходимо не только правильно подобрать сменную матрицу под гильзу определенного диаметра, но и оказать достаточное давление на соединительную трубку.

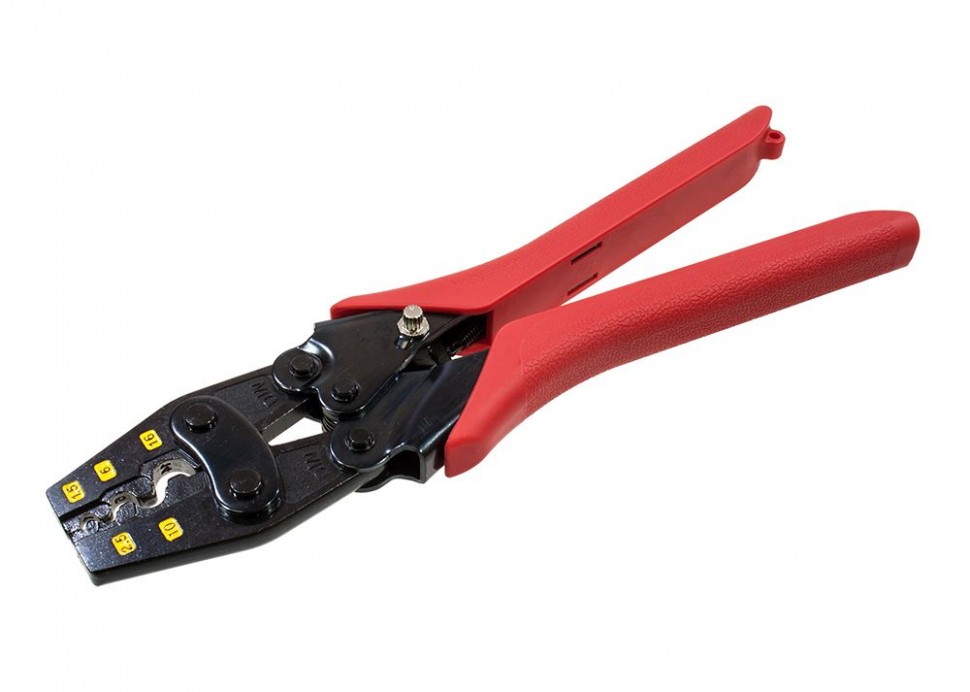

Применение пресс-клещей

Самым распространенным инструментом, который успешно применяется для выполнения электромонтажных работ даже в бытовых условиях, являются пресс-клещи. Такие инструменты, как правило, имеют в своей конструкции несколько гнезд, каждое из которых предназначено для обжима гильз определенного диаметра. Форма гнезд в зависимости от модели пресс-клещей может быть квадратной или трапециевидной. Соответственно, такую же форму принимает и поперечное сечение гильзы после ее обжатия. Кроме формы и размеров, гнезда пресс-клещей различных моделей отличаются между собой наличием или отсутствием в конструкции пластиковых фланцев, которые позволяют более качественно выполнить опрессовку многожильного провода. Чтобы можно было различать гнезда пресс-клещей разного размера, на них наносят разноцветную маркировку.

Для опрессовки гильз в термоусадочной оболочке используются матрицы с более закругленными обводами, чтобы не повредить оболочку (на фото справа)

Воспользовавшись простыми рекомендациями, выполнить качественную опрессовку при помощи пресс-клещей сможет даже тот, кто никогда ранее не выполнял такую процедуру.

  • Гильзу со вставленными в нее проводами помещаем в гнездо пресс-клещей соответствующего диаметра.
  • Воздействуя на ручки-рычаги клещей, опрессовываем гильзу вместе с помещенными в нее проводами.

Опрессовка проводов гильзами ГСИ

Таким образом, опрессовка с использованием специальных гильз – это достаточно простая процедура, позволяющая сформировать качественное электрическое соединение.

Саморегулирующиеся клещи для обжима концевых гильз (манжеты) с боковым входом, черное оксидное покрытие, 180 мм

Описание

Саморегулирующиеся клещи для обжима концевых гильз с меньшей шириной захвата. Для обжима концевых наконечников проводов в соответствии с DIN 46228 часть 1 + 4. Саморегулирующаяся регулировка до желаемого размера наконечников на концах проводов. Стабильно высокое качество обжима за счет принудительной блокировки (можно разблокировать). Давление обжима точно установлено (откалибровано) на заводе. Увеличение усилия с помощью рычага переключения для работы без усталости.Комфортная работа благодаря удобному дизайну и небольшому весу. Шестигранный обжим с увеличением емкости до 10 мм². Шестигранный обжим для ограниченных размеров соединения. особенно подходит для всех двойных кабельных наконечников сечением до 2 x 4 мм² или 2 x AWG 10. — Применение: кабельные наконечники сечением — Емкость квадратных миллиметров: 0,08 — 10 мм² — Количество гнезд: 1 — AWG: 28 — 7.

  • Для обжима концевых наконечников проволоки согласно DIN 46228 часть 1 + 4
  • Самонастраивающаяся регулировка до желаемого размера наконечника
  • Стабильно высокое качество обжима благодаря принудительной блокировке (можно разблокировать)
  • Давление обжима точно настроено (откалибровано) на заводе
  • Усиление с помощью тумблера для работы без утомления
  • Высокий комфорт управления благодаря удобному дизайну и небольшому весу

Описание продукта

номер позиции WL27706
производитель KNIPEX
Номер позиции производителя 97 53 14
модель 97 53 14
размеры (ДхШхВ) 900 26 180 мм x 21 мм x 75 мм
единица заказа штука
Соответствует RoHS нет
поверхность полированная
Количество гнезд для обжима 1
VDE нет
Применение обжима Обжимные кабельные наконечники
Профиль обжима Шестигранный обжим автоматический
Длина инструмента 180 мм
AWG 28-7
тип рукоятки с многокомпонентными втулками
тип плоскогубцев автоматический инструмент для обжима

Как обжимать кабельную муфту с помощью или без обжимного инструмента

Лучший инструмент для обжима гильз с обжимными кольцами — это щипцы для обжима наконечников. Но если у вас нет под рукой специального инструмента и вы хотите заделать зачищенный электрический провод, вы можете использовать плоскогубцы. Однако учтите, что плоскогубцы могут не получить такой же целостности и прочности, как при использовании инструмента для обжима наконечников. Тем не менее, результат лучше, чем вставлять оголенный провод прямо в разъем.

Что такое кабельный наконечник?

Наконечник для проволоки — это металлическая втулка (в основном из луженой меди), закрывающая конец многожильного электрического провода с целью предотвращения изнашивания или разъединения жил.После обжима или обжатия трубка с наконечником связывает тонкие жилы электрического провода вместе, образуя один сплошной сердечник. Это гарантирует, что при подключении конца провода к разъему не останется ни одной жилы.

Следовательно, кабельные наконечники хороши для надежных электрических соединений. Они обеспечивают максимальный электрический контакт ваших электрических проводов с винтовыми клеммами и прерывателями.

Наконечники и стандартные обжимные соединители

Кабельные наконечники и соединители для обжима проводов выполняют более или менее одинаковую работу по заделке электрических проводов.В основном они касаются того, как происходит опрессовка. Для обжимных наконечников вы обжимаете саму металлическую трубку, а для обжимных соединителей обжимаете деталь изоляцией.

Еще одно отличие состоит в том, что трубка с наконечником действует как колпачок для обертывания зачищенного провода, тогда как стандартный контактный зажим действует как металлическое удлинение конца провода. Примером стандартного обжимного разъема является клеммный наконечник, который вы найдете на выводах батареи, или заземляющий провод, соединяющий шасси с большинством устройств.

Как обжимать наконечники?

Как я уже упоминал, лучший способ обжать соединители наконечников — это использовать инструмент для обжима наконечников.Этот специальный инструмент для обжима сжимает трубку с наконечником на жилах проводов, чтобы сохранить их в целости и исключить любое покачивание, которое может повлиять на целостность электрического соединения.

Однако, если у вас нет под рукой клещей для обжима наконечников, вы можете попробовать использовать обычные щипцы для обжима проволоки или любые плоскогубцы с функцией обжима. Однако результаты использования этих альтернативных инструментов не такие, как при использовании подходящего инструмента для обжима наконечников. Они не создают надлежащего холодного шва, как обжимные устройства для обжимных наконечников.

Обжимной наконечник для проволоки с помощью клещей для обжима наконечников

Этапы обжима наконечника с помощью клещей для обжима наконечников

Выполните следующие простые действия, чтобы обжать колпачок наконечника с помощью инструмента для обжима наконечников,

Ступеньки

Шаг 1 : Определите размер провода, который нужно обжать.

Шаг 2: Выберите соединитель с наконечником подходящего размера. Размер провода, который вы хотите закончить, поможет вам. Более того, поскольку большинство кабельных наконечников имеют цветовую маркировку, вы можете использовать приведенную ниже таблицу цветовых кодов наконечников, чтобы быстро определить правильный размер наконечника для вашего электрического провода.

Цветовая кодировка наконечников (Источник: effix.co.uk)

Шаг 3: Зачистите провод до нужной длины. Он должен быть достаточно длинным, чтобы поместиться в трубку с наконечником (около 1 см). Чтобы избежать ошибок, просто измерьте длину трубки наконечника и снимите изоляцию провода такой же длины.

Шаг 4: Вставьте зачищенный конец провода в наконечник наконечника. Колоколообразный вход наконечника будет аккуратно направлять многожильный провод к изоляции, так что провод не виден.

Убедитесь, что кончик проволоки касается дна трубки. Если зачищенный участок короче, удалите с провода больше изоляции с помощью инструмента для зачистки проводов. Если отрезок длиннее, отрежьте его до нужной длины с помощью пары диагональных плоскогубцев или обычных кусачков.

Шаг 5: Обожмите узел наконечника с помощью обжимного инструмента. Просто вставьте узел зажима с наконечником внутрь зажима обжимного инструмента и сильно сожмите ручки, чтобы обжать. Сожмите их до упора, чтобы надежно закрепить провод в соединительном наконечнике.

Шаг 6: Проведите испытание на растяжение провода, чтобы убедиться, что он плотно обжат. Попробуйте оторвать обжатую муфту от провода. Если он оторвался или вы заметили какое-либо шевеление, повторите последние два шага. В противном случае ваш провод правильно обжат и готов к качественному электрическому соединению.

Наконечники для обжима проволоки с помощью плоскогубцев

Вариант 1: Использование обычного устройства для обжима проволоки

Если у вас нет инструмента для обжима наконечников и вам нужно подключить наконечник наконечника к гибкому электрическому проводу, вы можете сделать это временно с помощью обычных плоскогубцев для обжима проводов.В идеале обычные устройства для обжима проводов предназначены для обжима клеммных разъемов. Поэтому они не самые подходящие для обжима наконечников и, скорее всего, не дадут обжима. Тем не менее, они хороши в экстренных ситуациях.

Плохой обжим оставляет воздушные пространства между разъемом и проводом. Эти воздушные пространства могут собирать атмосферную влагу, которая может вызвать коррозию как провода, так и разъема. В конечном итоге коррозия клеммы провода приводит к плохому электрическому соединению. Вот почему я рекомендую этот метод только как временное решение для опрессовки кабельных наконечников.

Ступеньки

Шаг 1: Определите и подготовьте провод, который вы хотите заделать.
Начните с определения калибра провода, чтобы вы могли выбрать правильный соединитель с наконечником. Затем снимите изоляцию с конца провода. Примерно 1 см.

Шаг 2: Выберите соединитель наконечника и наденьте его на конец провода с зачищенной изоляцией. Убедитесь, что все жилы гибкого провода входят в трубку с наконечником. Также убедитесь, что зачищенный провод полностью входит в металлическую трубку так, чтобы изоляция на проводе касалась только верхней части трубки.

Шаг 3: Обожмите клеммную колодку в сборе. Поместите узел наконечника между губками устройства для обжима проводов и начните обжим с того конца, где начинается изоляция провода. Обожмите металлическую трубку до конца, оставив небольшие промежутки между обжимами.

Шаг 4: Проведите испытание на растяжение, чтобы убедиться, что провод плотно удерживается на месте обжимным наконечником.

Вариант 2: Использование плоскогубцев с функцией обжима

Некоторые обычные плоскогубцы, такие как комбинированные плоскогубцы Milwaukee 7-в-1, имеют функцию обжима проводов.Однако обжимной пресс предназначен для обычных контактных разъемов, а не для колпачков с наконечниками. Таким образом, вы будете следовать процедуре для Варианта 1 выше, чтобы обжать наконечник плоскогубцами этого типа.

Хотя обжатие наконечников с помощью обычных плоскогубцев или обжимных клещей — не лучший способ их обжатия, это помогает устранить проблемы, связанные с подключением неизолированного многожильного провода к винтовым клеммам.

Некоторые из этих проблем включают короткое замыкание оборудования из-за блуждающих жил проводов и недостаточную площадь поверхности для электрического контакта.Кроме того, подключение многожильного провода к винтовой клемме без наконечника в конечном итоге приводит к механически и электрически слабому соединению.

Если вы работали с промышленными электрическими панелями, готов поспорить, вы знаете, какой ущерб может нанести блуждающая проволока. Вот почему вы всегда должны заканчивать гибкие электрические провода наконечниками или клеммными соединителями, прежде чем прикручивать их к клеммной колодке.

Knipex 9762145A Клещи для опрессовки кабельных наконечников с многокомпонентными зажимами 5 3/4 дюйма

Заявление об удовлетворенности клиентов JB Tools: Хотя JB tools не является «авторизованным» перепродавцем всей продаваемой продукции, JB Tools поддерживает все продукты, которые она продает, и предлагает своим клиентам 100% гарантию удовлетворения .Чтобы обеспечить удовлетворенность клиентов, JB Tools строго соблюдает свою политику возврата и предлагает своим клиентам заменяемые продукты в зависимости от наличия продукта или полного возмещения (за вычетом затрат на обратную доставку) по выбору клиента. Поскольку JB Tools является независимым перепродавцом, JB Tools может предлагать продаваемые продукты по наиболее конкурентоспособным ценам, что приводит к существенной экономии средств, передаваемой непосредственно клиентам JB Tools. JB Tools гордится тем, что является надежным интернет-магазином, на которого его клиенты могут положиться, предлагая качественную продукцию по разумным ценам.Стремление JB Tools к удовлетворению потребностей клиентов не имеет себе равных, поэтому JB Tools предлагает своим клиентам лучшую в своем классе программу гарантии для всех своих клиентов на все продукты, продаваемые JB Tools. Если клиент JB Tools считает, что продукт, приобретенный у JB Tools, имеет дефектное состояние и / или неисправность, клиенты JB Tools могут быть уверены, что JB Tools будет работать со своими клиентами, чтобы обеспечить решение проблем в соответствии с JB Tools. Гарантийная программа, доступ к которой вы можете получить, нажав здесь.

Заявление об ограничении ответственности: JB Tools не позиционирует себя как производитель, филиал производителя или «авторизованный» дистрибьютор этого продукта. Приобретая этот продукт у JB Tools, покупателям не могут быть гарантированы какие-либо предоставляемые производителем услуги, предлагаемые производителем этого продукта (включая любое обучение или техническую поддержку, которые могут быть доступны в противном случае). Кроме того, при покупке этого продукта у JB Tools гарантия производителя, если таковая имеется, потенциально связанная с продуктом, может не выполняться производителем.JB Tools предоставляет этот отказ от ответственности, чтобы исключить вероятность путаницы, которая может ненадлежащим образом повлиять на ваше решение о покупке этого или любого другого продукта у JB Tools, а также для гарантии отсутствия путаницы в отношении наличия какой-либо аффилированности между JB Tools и производителем. этого продукта. Тем не менее, клиенты JB Tools могут быть уверены, что JB Tools выполняет свою программу гарантии 100% времени. Кроме того, в связи с гарантией удовлетворенности JB Tools, JB Tools соответствует цене и / или всем рекламным акциям, связанным с ее продуктами.

Книпекс 9771180 Обжимая плоскогубцы для покрытых пластиком наконечников конца провода 7 1/4 в

Цена

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Ценить

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Качественный

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Как обжать кабельный наконечник без специального инструмента — Модернизированный дом

Проволочные кабели полезны в гаражных воротах и ​​других местах по всему дому, когда необходимо поддерживать большой вес.Но, если у вас нет приспособления для раскручивания, может быть сложно правильно обжать кабельный наконечник. Вот наше исчерпывающее руководство о том, как обойти эту проблему и вернуться к домашнему проекту своими руками!

Проволочные кабели, которые обычно используются в вашем доме для поддержки тяжелых грузов, например гаражных ворот, известны своей долговечностью и прочностью. Путем наматывания кабеля на себя в процессе, называемом свэгингом, можно еще больше повысить прочность кабеля на разрыв. Чтобы создать кабельный зажим, вы должны использовать крепежное устройство, называемое кабельным наконечником, с уникальным инструментом, известным как инструмент для зажима.

Если у вас нет инструмента для обжима кабельной муфты, можно использовать кабельную муфту. Вместо использования специального инструмента для качания вы можете использовать стандартные плоскогубцы, тиски или молоток. Эти методы позволят обжать наконечник на месте, что позволит вам соединить кабель в поддерживающую и прочную петлю.

Конечно, прежде чем пытаться увеличить прочность на разрыв любого кабеля, лучше всего протестировать петлю перед тем, как нагружать ее грузом.Если вы используете импровизированные методы обжима, не полагайтесь на то, что кабельная сборка выдержит большой вес, который значительно превышает прочность кабеля на разрыв.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое кабельный наконечник?

Вообще говоря, обойма — это любое устройство, которое может помочь удерживать вместе несколько частей или сегментов.Кабельный наконечник используется для удержания частей металлического кабеля вместе. Само кольцо выглядит как металлический кожух, похожий на металлический цилиндр. Эта застежка может быть в виде одного цилиндра, используемого для сращивания кусков кабеля, или в виде двойной манжеты с цилиндрами, расположенными рядом, чтобы пользователь мог образовать петлю.

Кабельный наконечник может быть разных размеров, чтобы соответствовать размеру отдельных проводов, которые вы связываете. Перед тем, как выбрать металлический наконечник, убедитесь, что проволочный кабель легко проходит через отверстия.

Важность кабельного наконечника

По сравнению с другими материалами и методами, используемыми для соединения проводов, кабельный наконечник обеспечивает простой, эффективный и относительно быстрый способ закрепить кабель. Обычно кабель состоит из отдельных металлических проводов, которые сплетены вместе, чтобы создать прочный и долговечный материал. С кабелем может быть трудно работать, и он часто оказывается негибким.

Использование наконечника — идеальный способ безопасно и надежно связать кабели. Наконечник служит для обжима отдельных проводов в одном безопасном месте.Обжатие и закрепление нескольких проводов дает одну точку контакта, делая соединение, петлю или крепление безопасным и надежным, повышая прочность сборки.

Альтернативные кабельные наконечники

Если у вас нет подходящего инструмента для раскрутки и подходящих альтернативных инструментов, домовладельцы могут застрять в этом. К счастью, существует множество альтернативных креплений, которые могут работать как наконечник, позволяя создать петлю на кабеле. Один из лучших альтернативных вариантов — зажим для троса.Это устройство позволяет металлическому кабелю проходить через зажим, эффективно укладывая две стороны кабеля друг на друга.

На нижней стороне крепежа есть два винта. Эти винты заставят зажим для троса еще сильнее прижаться к двум сторонам кабеля, создавая такую ​​же петлю или петлю, как и кабельный наконечник. Этот процесс позволяет добиться того же эффекта, что и феррула, только с помощью стандартной отвертки для затягивания винтов.

Следует использовать вместе несколько зажимов для троса, разнесенных друг на друга для обеспечения прочности и гибкости.Хотя зажим для троса может дать вам такую ​​же мощность и целостность, как кабельный наконечник, часто это более сложный и длительный процесс. Кроме того, зажимы для троса дороже кабельных наконечников.

Как повысить прочность кабельного наконечника

Кабель — невероятно прочный материал, который используется в нескольких жилых и промышленных помещениях. Кабель состоит из нескольких отдельных металлических проводов, скрученных в тугую прядь. Однако иногда необходимо еще больше увеличить прочность кабеля.Возможно, вам придется усилить существующий кабель, чтобы выдержать тяжелый груз или выдержать сильное натяжение кабеля.

Один из лучших способов повысить прочность кабеля — это создать дополнительные петли внутри конструкции, называемые свэгингом, позволяющие металлическому кабелю петлять сам по себе. Изгиб может привести к тому, что кабель значительно превысит номинальную прочность на разрыв, что позволит вам увеличить нагрузку на вашу конструкцию. Чтобы надежно закрепить кабель, лучше всего использовать фиксатор, называемый кабельным наконечником.

Чтобы должным образом увеличить прочность кабеля, необходимо правильно установить наконечник. Для этого вам понадобится металлический кабельный наконечник, а также металлический упор.

  1. Сначала установите металлический упор на конец кабеля или петли и зафиксируйте его на месте.
  2. Далее создайте петлю нужной длины.
  3. Помните, что при установке кабеля рядом с кабелем с наконечником часто требуется больше материала, чем для простой петли наверху.
  4. Обязательно перережьте дополнительный трос, чтобы на его конце был установлен необходимый упор.

Если вы применяете несколько манжет к сборке, убедитесь, что между ними оставлено необходимое пространство. Этот зазор позволит вашей кабельной сборке иметь правильное сочетание прочности и гибкости. Обязательно оставьте достаточно места между последним наконечником и ограничителем на конце.

Конечно, , прежде чем полностью использовать кабельную сборку , проверьте только что созданную петлю заранее, чтобы убедиться, что она выдержит дополнительный вес и напряжение.

Как обжать кабельный наконечник без инструмента

Чтобы правильно обжать кабель вместе в наконечнике, вы воспользуетесь так называемым приспособлением для обжима. Это устройство представляет собой специальный инструмент, который позволяет легко и надежно обжать металлические наконечники. К сожалению, не у всех есть дома этот специализированный инструмент. Но, проявив некоторую изобретательность, можно обжать кабельный наконечник даже без соответствующего инструмента.

  1. Плоскогубцы: В зависимости от толщины кабеля и толщины наконечника вы можете использовать стандартную пару плоскогубцев для обжима сборки.Установите наконечник в правильном месте. После застывания приложите как можно больше давления, чтобы зафиксировать металлическую застежку на месте. Вы должны увидеть, как металлический наконечник начинает изгибаться и прилегать к металлическим кабелям.
  2. Тиски : этот инструмент даст вам дополнительный рычаг, чтобы помочь плотно прилегать к кабелю. Установив наконечник на место, поместите кабель в тиски и постепенно надавливайте. Следите за тем, чтобы не перетягивать наконечник, так как это может привести к повреждению металлического корпуса и нарушить целостность соединения.
  3. Молоток: Вы можете нанести прямой удар по самой муфте, в результате чего она обхватит металл. Как вариант, вы можете использовать метод молотка и гвоздя. Используя тонкий гвоздь, проткните кожух наконечника зигзагообразно, вставив кабель в наконечник. Такой рисунок будет создавать натяжение в определенных точках вдоль кабеля, что затрудняет его выскальзывание.

Помните, что нельзя полностью доверять целостности наконечника и прочности кабеля, используя альтернативный метод обжима.Единственный способ по-настоящему поверить в то, что сращивание кабеля или петля надежно закреплено, — это использовать настоящий инструмент, предназначенный для выполнения этой работы. Перед использованием новой кабельной сборки всегда проверяйте петлю и конструкцию с помощью тестового груза, прежде чем использовать его для окончательной нагрузки.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Какие инструменты мне нужны для работы с кабелем или проводом?

Для работы с проволочным кабелем вам потребуется несколько обычных инструментов, которые есть у многих домовладельцев.Хотя у вас может быть инструмент для обжима кабельного наконечника, вам могут потребоваться тиски, молоток или плоскогубцы, если вы этого не сделаете. Далее для работы с самим кабелем вам понадобится рулетка и ножовка. Материал кабеля толстый и прочный, поэтому для разрезания толстых участков кабеля требуется пила.

Для тонких участков кабеля вы можете использовать кусачки, чтобы отрезать нужную длину. Помните, что после того, как вы перережете кабель и установите наконечник, он станет прочным, поэтому обязательно отмерьте дважды и отрежьте один раз.

Что входит в комплект наконечников?

Чтобы помочь домовладельцам работать с кабелем в своих домах, многие производители предлагают комплекты наконечников. Этот комплект — удобный способ получить все детали и инструменты, необходимые для выполнения вашей работы.

Комплект обжимных наконечников обычно включает в себя металлические крепежные наконечники различных размеров для обеспечения соответствия кабелям разной толщины. В комплект обоймы также входит необходимый инструмент для обеспечения плотного и безопасного соединения. Некоторые роскошные комплекты обжимных колец даже включают зажимы для тросов, дающие домовладельцам возможность и возможность правильно обжать и прокрутить кабель.

Руководства по теме

Модернизированная домашняя команда

Мы — команда увлеченных домовладельцев и энтузиастов по обустройству дома, которым нравится делиться советами по благоустройству, ведению домашнего хозяйства, декорированию и садоводству с другими домовладельцами! Если вы ищете пошаговое руководство по ремонту прибора, чистке ковра или даже установке забора, у нас есть все необходимое.

Недавно опубликованные

ссылка на «Можете ли вы покрасить шкафы из гикори»? (Узнай сейчас!)

Можно ли красить шкафы из гикори? (Узнай сейчас!)

Гикори — одна из самых прочных твердых пород дерева, украшающих Новый Свет, и поэтому многие люди полагаются на нее как на любимую древесину для мебели и краснодеревщика.К сожалению, у него тоже бывает довольно …

ссылка на Какова стоимость жизни в Айдахо по сравнению с Калифорнией?

5 лучших обжимных инструментов [в рейтинге] на 2021 год

Обжим обычно применяется при металлообработке. Обжим часто используется для фиксации пуль в их гильзах, для быстрых, но надежных электрических соединений, фиксации крышек на металлических банках с едой и для многих других целей.Поскольку это может быть метод холодной обработки, обжим также может использоваться для создания надежного соединения между вашей заготовкой и неметаллическим элементом.

Первые клещи для обжима, на которые мы посмотрели, созданы GoChange. Они предназначены для электриков, могут работать с разъемами и клеммами и выполнять ремонт электрооборудования. Он позиционируется как комплексный набор инструментов для выполнения беспаечного электрического ремонта в профессиональных рабочих условиях, а также в домашних условиях.

Читая рекламные материалы, этот конкретный обжимной пресс для обжимных наконечников отличается эргономичной рукояткой, храповым механизмом и рычажной конструкцией, возможностью обжима с четырьмя контактами для четырехугольного обжима и быстросъемным предохранителем.

  • Покупатели говорят нам, что эти специальные клещи для обжима лучше, чем те, которые идут в комплекте с инструментами для снятия изоляции и кусачками — они оказались надежным вариантом, обеспечивающим надежное храповое действие для чистых и плотных обжимов клемм.
  • Опытные электрики посоветовали воздержаться от покупки дешевых клемм, так как это скажется на качестве опрессовки.

Второй нами исследованный пресс для обжима кабеля производства Sokos. Этот вариант из стали предназначен для кабелей и поставляется предварительно откалиброванным для повышения простоты использования, особенно в системах домашнего кинотеатра, системах безопасности, спутниковом телевидении и кабельном телевидении.

  • Поскольку это сочетание устройства для зачистки проводов и устройства для обжима кабеля аккумулятора, покупатели аплодируют его динамике, говоря, что для простой установки разъема не требуется больших усилий.
  • Один специалист по ремонту кабеля сказал, что эта простая пара приспособлений для обжима коаксиального провода была большим подспорьем, позволив ему надежно и правильно установить кабельные соединения.
  • Поскольку съемник можно отрегулировать, работать с кабелем разного диаметра не так уж сложно.

Третья шина для обжима проволоки, которую мы исследуем, произведена компанией Signstek. Этот обжимной инструмент с храповым механизмом имеет шестигранный обжимной профиль с зубчатыми выступами, предназначенный для портативного использования из-за своего небольшого размера.

  • Покупатели говорят, что это сплошная пара обжимных устройств для проволоки, которая работает с небольшими размерами, обеспечивая качественный обжим.
  • Единственная критика заключается в том, что, поскольку ручки не начинают храпить до тех пор, пока что-то не выйдет из челюстей, инструмент часто раскладывается в сумках для инструментов, когда он не используется.

Четвертый портативный инструмент для обжима наконечников, который мы оценили, — это ручной шестигранный инструмент для обжима клемм от IWISS Tools. Он продается как легкий вариант, который обеспечивает плотный обжим с мощным усилием зажима для обжима клеммы.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
