Клеммники «ОВЕН» предназначены для изоляции точек соединения проводки, а также для их закрепления.

Втулки изготавливаются из латуни, а материал изоляции — из ПВХ. Колодки используются для соединения разнородных проводников (например, из меди и алюминия). С помощью зажимов можно организовать разветвления кабелей в любых труднодоступных местах, а сами клеммники в разы повышают надежность и прочность соединения. При их использовании нет необходимости в дополнительной изоляции.

Компания «ОВЕН» предлагает клеммники для коммутации сигналов в следующих приборах:

Мх110 с большими корпусами — серии 12 и КК12С;
ПЛК110-30 — линейки КК24 и КК24С;
ПЛК110-60 — КК42 и КК42С.

Приборы сертифицированы.

КК24	24	Для коммутации сигналов в приборах ПЛК110-30(32) [M02]
КК42	42	Для коммутации сигналов в приборах ПЛК110-60 [M02]
КК24С	24	Для коммутации сигналов в приборах ПЛК110-30(32)
КК42С	42	Для коммутации сигналов в приборах ПЛК110-60, ПЛК160

Отзывы покупателей

Похожие товары

Недавно просмотренные

Электромонтажное и индустриальное оборудование

Клеммы Viking 3 являются основой электромонтажной системы, в которую также входят наконечники Starfix и система маркировки CAB 3.

Благодаря оптимизированным размерам, простоте фиксации на монтажной рейке и универсальным торцевым крышкам, клеммы серии Viking 3 очень легко и удобно устанавливать, присоединять и маркировать.

ВИНТОВЫЕ КЛЕММЫ VIKING 3

Клеммные блоки Viking 3 с винтовым зажимом ёмкостью от 0,25 до 70 мм2

Новая серия клеммных блоков Viking 3 унаследовала все достоинства предыдущей серии: невыпадающий винт, высокое контактное нажатие на проводник, выдающуюся механическую прочность стальных зажимов, превосходную электропроводимость токоведущей части, а также испытанную и надежную технологию присоединения, обеспечивающую высокую стойкость к выдергиванию проводника, внешнему разрушающему воздействию и старению.

ПРУЖИННЫЕ КЛЕММЫ VIKING 3

Клеммные блоки Viking 3 с пружинными зажимами ёмкостью от 0,5 до 16 мм2

Новая серия клеммных блоков Viking 3 унаследовала все достоинства предыдущей серии: постоянное контактное нажатие, безынструментальный ввод проводника в клеммы с шагом до 6 мм, облегчение ввода проводника через наклонные отверстия и два гнезда для установки маркировочных элементов.

СИЛОВЫЕ КЛЕММЫ VIKING 3

Силовые клеммные блоки Viking 3 обеспечивают соединение между входящими и отходящими кабелями большого сечения

Силовые клеммы Viking 3 позволяют обеспечить соединение между входящими и отходящими проводниками большого сечения.

Legrand представляет два вида силовых клемм:

для медных и алюминиемых проводников: вывод под кабель — кабель, вывод под наконечник — наконечник, вывод под кабель — наконечник и вывод под наконечник — кабель. Фиксация металлической защелкой на рейке DIN глубиной 15 мм.
с болтовыми выводами для шин и кабелей с наконечниками. Фиксация металлической защелкой на рейке DIN глубиной 15 мм и несимметричной рейке, соответствующей EN 60715.

Клеммники

КК12	2×12	Для модулей Мх110 Показать список МВ110-2А(8А) МВ110-2АС(8АС) МВ110-1ТД МВ110-16ДН(16Д) МВ110-8ДФ МК110-8ДН(8Д). 4Р МК110-4К.4Р МК110-4ДН.4Р МУ110-8Р(8К) МУ110-16Р(16К) МУ110-8И МУ110-6У
КК12C	2×12	Для модулей Мх110 в старом корпусе (модули сняты с производства)
КК24	2×24	Для контроллеров ПЛК110-30(32) [M02] и модулей Мх110 Показать список МВ110-32ДН МУ210-32Р МУ110-32Р МВ110-4ТД
КК24С	2×24	Для контроллеров ПЛК110-30(32)
КК42	2×42	Для контроллеров ПЛК110-60 [M02] и ПЛК160 [M02]
КК42С	2×42	Для контроллеров ПЛК110-60 и ПЛК160
КК24-1	1×12	Для модулей Мх210 Показать список МВ210-101 МВ210-202(204) МВ210-221 МК210-301(311) МК210-302(312) МУ210-401 МУ210-410 МУ210-501
КК12/28	1×12 и 1×28	Для контроллеров ПЛК200 и модулей Мх210: Показать список МВ210-212(214) МУ210-402 МУ210-403 МУ210-411 МЭ210-701
КК28	2×28	Для контроллеров ПЛК210

Новое поступлении коммутации фирмы DEGSON

Компания «Промэлектроника» — официальный дистрибьютор фирмы DEGSON.

Компания DEGSON образована в 1990 году, является известным производителем клеммных блоков и силовых индустриальных разъемов. Система управления компании успешно прошла сертификацию ISO9001, ISO14001, а продукция компании имеет сертификаты и т.д. Компания получила более 600 сертификатов и имеет лабораторию, которая соответствует VDE, UL стандартам. На сегодняшний день популярность торговой марки DEGSON постоянно растет, её используют уже более чем в 90 странах и регионах мира.

Компания Degson предлагает широкий выбор клемм различной конструкции и свойств. Это электромонтажные, строительные, винтовые, самозажимные, пружинные клеммные блоки и клеммы для соединения проводов и силовых кабелей. Отличные характеристики производимой продукции гарантируют надежное соединение проводов, что позволяет всегда быть уверенным в произведенном электромонтаже.

Клеммные колодки могут быть различных размеров, в зависимости от сечения соединяемого провода. Строительные клеммы применяются для подсоединения проводов площадью поперечного сечения от 0. 75 до 8 мм2 и различной токовой нагрузкой. Конструктивно, клеммники для соединения кабеля, выполняются в виде корпуса из негорючего материала, в который встроены металлические или латунные контактные гильзы с винтовыми зажимами. Различают два типа: стандартные, с открытыми винтовыми клеммами для жестких одножильных проводов и клеммники с флажками для защиты мягкого многожильного провода и надежного, плотного прижима.

Главным преимуществом клеммных колодок, в сравнении со скруткой или пайкой, бесспорно, является скорость и надежность монтажа, применение клемм позволяет значительно сократить общее время, как монтажных работ, так и работ по дальнейшему обслуживанию сетей. Также преимуществом является возможность соединения одножильных и многожильных проводников различного сечения.

Строительно-монтажные клеммы (серия DG8HS, DG10HS)

Строительно-монтажные клеммы — отличный способ осуществления электромонтажа. Они позволяют экономить время при монтаже электропроводки, установке стационарного или встроенного электрооборудования, удобны в эксплуатации, а также имеют ряд полезных электротехнических характеристик, которые обязательно оценят профессионалы своего дела.

Строительно-монтажные клеммы

Клемма с предохранителем оснащена встроенным держателем для стандартного стеклянного либо керамического предохранителя, размером 5х20мм. Данный тип соединения рекомендуется использовать при монтаже силовых и слаботочных цепей для дополнительной защиты электропроводки, либо при подключении бытовых или промышленных электроприборов не оснащенных встроенными предохранителями.

Самозажимные электромонтажные клеммники (серия DG238)

Популярные клеммные зажимы предназначены для быстрого и удобного соединения и разветвления проводов при монтаже в распределительных коробках. Отлично соединяют одножильные провода сечением от 0.5 до 2.5 мм². Клеммы для распределительных коробок выполняются в поликарбонатном корпусе, с металлическими контактными площадками и стальными самозажимными прижимными пружинами, которые обеспечивают надежное соединение проводов без дополнительного инструмента и всего за одно движение.

Барьерные силовые клеммные блоки (серии DG-25, DG-28, DG-35, DG-45, DG-55, DG-65, DG-68, DG-78)

Барьерные клеммники являются отличным решением, когда необходима коммутация силовых и сильноточных цепей. Подходят для соединения кабеля различного сечения от 2,5 до 6 мм². Применяемые как стационарно, так и в распределительных щитах, силовые клеммы производятся из поликарбоната черного цвета с медными контактными площадками и стальными винтовыми зажимами. Широчайшая номенклатура барьерных клеммников от компании Degson охватывает совершенно различные типы и размеры, их можно установить на панель прибора или на печатную плату, что позволяет применять их в самых различных областях.

Новое поступление:

Наименование	Производитель	Краткое описание
DG238-10. 0-02P-19-01AH	Degson	Электромонтажный клеммник на 2 контакта.
DG238-10.0-04P-19-07AH	Degson	Электромонтажный клеммник на 4 контакта.
DG10HS-1.2-12P-17-100AH	Degson	Клеммный блок 2.5mm 24A/450V (10H)
DG25C-B-09P-13-00AH	Degson	Барьерный клеммный блок на 9 контактов. Серия DG25C-B
DG25H-A-10P-13-00AH	Degson	Барьерный клеммный блок на 10 контактов. Серия DG25H-A
DG28C-B-04P-13-00AH	Degson	Барьерный клеммный блок на 4 контакта. Серия DG28C-B
DG35C-B-03P-13-00AH	Degson	Барьерный клеммный блок на 3 контакта. Серия DG35C-B
DG45C-B-05P-13-00AH	Degson	Барьерный клеммный блок на 5 контактов. Серия DG45C-B
DG65C-B-02P-13-00AH	Degson	Барьерный клеммный блок на 2 контакта. Серия DG65C-B
DG65C-B-03P-13-00AH	Degson	Барьерный клеммный блок на 3 контакта. Серия DG65C-B
DG78R-B-04P-13-00AH	Degson	Барьерный клеммный блок на 4 контакта. Серия DG78R-B
DG801-03P-11-00AH	Degson	Электромонтажный клеммник с предохранителем на 3 контакта.
DG8HS-1.2-12P-17-100AH	Degson	Клеммный блок 1.5mm 17.5A/450V (8H)
DG801-02P-11-00AH	Degson	Электромонтажный клеммник с предохранителем на 2 контакта.

С полным перечнем поступивших позиций Вы можете ознакомиться пройдя по ссылке

Продукцию компании Вы можете заказать, сделав заявку:

через Интернет-магазин на сайте www.promelec.ru компании «Промэлектроника»;
по электронному почтовому адресу [email protected];
с помощью мобильного приложения Promelec;
по факсу (343) 245-33-28;
связавшись с нами по телефону: (343) 372-92-27;
в любом из наших филиалов;
по единому телефону отдела продаж: 8 800 1000 321.

Последние новости — одной лентой:

Винтовой клеммник.

Клеммники для соединения проводов: винтовой, распределительный, силовой

Винтовые клеммники. Виды и типы. Работа и особенности

В местах соединения электрической цепи ток должен протекать через точку соприкосновения проводов с наименьшими потерями, причем не должно быть утечки тока из-за касания с другими токоведущими поверхностями. Если качество контакта в месте соединения недостаточное, либо контакт вообще отсутствует, то в электрической цепи появляются неисправности. А если контакт токоведущих частей возникает в ненужном месте, это может привести к аварии, которая чревата серьезными последствиями, вызванными травмами людей.

Поэтому специалистами разработаны специальные приспособления, обеспечивающие надежность электрического контакта соединяемых проводников, и безопасные для обслуживающих работников и находящегося вблизи оборудования. Одними из таких приспособлений являются винтовые клеммники.

Разновидности

По типу крепления проводов винтовые клеммы делятся на несколько видов.

Трубчатый

Фиксация токоведущей жилы производится торцом закручиваемого винта. Зачищенная жила находится в латунной трубке, расположенной под прямым углом к винту. Зажатая винтом жила придавливается к стенке трубки, чем достигается электрический контакт. Второй провод вставляется с другой стороны трубки, и фиксируется аналогичным образом.

Трубчатые клеммники широко применяется в частных домах для подключения электропроводки в распредкоробках. Диэлектрические части клемм выполнены из полиамида.

Винтовые клеммники стали популярными, так как они имеют простую конструкцию и невысокую стоимость, их можно приобрести не только в магазине электротехники, но и в любом хозяйственном магазине.

Чтобы выполнить соединение проводов такими колодками, потребуется отвертка и нож для снятия изоляции. Провод необходимо зачистить на такую длину, чтобы неизолированная часть полностью была скрыта в трубке. Латунные трубки располагаются параллельно, а между ними в полиамидной перемычке есть крепежное отверстие для возможности фиксации клеммы.

Недостатки трубчатых клеммников

Неравномерный зажим токоведущей жилы торцом винта.
Повреждение жилы из-за вращения винта.

Ввиду таких недостатков клеммных колодок, целесообразно использовать трубчатые клеммники только для соединения проводов с цельными жилами. При этом не стоит прикладывать к винту чрезмерных усилий. Чтобы соединить таким зажимом многопроволочные жилы, необходимо применять специальные металлические наконечники.

Пластинчатые винтовые клеммники

Этот вид винтового зажима фиксирует провод через прижимную пластину или шайбу, на которую давит винт. В результате жила оказывается зажатой между плоскими поверхностями контактной перемычки и прижимной пластины. На противоположном конце расположено такое же винтовое соединение.

Такого недостатка, как у трубчатых клеммных зажимов, у пластинчатых клеммников нет. Они не повреждают токоведущую жилу. Этот контакт расположен на диэлектрическом материале, обычно это карболит или тугоплавкий пластик. При фиксации жил можно вставлять сразу два провода, так как зажим осуществляется сразу по двум сторонам винта, что видно на рисунке.

Обычно для надежности электромонтеры делают из жилы петлю, надевают ее на винт и затягивают. Нижняя пластина обычно изготавливается U-образной формы для ограничения смещения жилы. Однако не рекомендуется соединять такими клеммами многопроволочные жилы, так как они могут повредиться острыми гранями и насечками контактов. Чтобы винт из-за возможной вибрации не откручивался, используют пружинную шайбу.

Для предотвращения случайного касания человека токоведущих частей, эти клеммы защищены пластиковой прозрачной крышкой. Пластинчатый вид клеммников чаще используется в электрических щитах и другом электрооборудовании.

Винтовые зажимы для печатного монтажа

По типу фиксации винтовые клеммники для монтажных плат делятся на следующие виды:

Лепестковый

Винт давит на тонкую пластину (лепесток) и прижимает ее к жиле. Это наиболее бюджетное исполнение зажима.

Лифтовый

Винт прижимает рельефную пластину к проводу. Надежное соединение осуществляется за счет рельефа пластины, повышающего площадь контакта, в отличие от лепесткового вида. Лифтовый зажим не требует периодической подтяжки соединения и не позволяет проводу вырваться из зажима, ввиду большого усилия затяжки.

ТОР-зажим

Токоведущая жила закрепляется не винтом, а специальным рычагом, на который воздействует винт. Это дает возможность регулировать усилие фиксации, защищать провод от вибрации и вырывания, а также достижения герметичности контакта. Это дорогостоящий, но более совершенный вид винтового зажима.

В зависимости от формы корпуса винтовые клеммники для монтажных плат делятся:

С рельефной обоймой. Эти модели имеют дополнительную диэлектрическую защиту вокруг гнезда для провода, что снижает риск короткого замыкания.

С круговой защитой. В них модернизирована зажимная часть клемм, которая полностью охватывает проводник, и при креплении зажимает его со всех сторон. Это повышает надежность контакта и не дает проводу вырваться.

Особенности зажимов для монтажных плат

Угол подключения. Особенности установки и поставленные задачи заставляют проектировщиков выполнять конструкции винтовых зажимов с разным углом подключения.

Модульность. Модели современных клеммников для монтажных плат на корпусе имеют специальные пазы, которые дают возможность соединять их друг с другом, получая клеммную линейку необходимой длины с нужным числом контактов.

Многоярусность. Для экономии площади монтажной платы и простоты установки винтовые клеммники изготавливают с несколькими ярусами. Общее число контактов равно сумме контактов на всех ярусах.

Фиксирующие фланцы. Клеммники для монтажных плат, рассчитанные на большой ток более 200 ампер, оснащены вспомогательным фиксирующим фланцем, с помощью которого клеммник соединяется с монтажной платой, и уменьшает нагрузку на установочные штифты.

Угловое и прямое исполнение. Для более удобной установки клеммников на монтажную плату их корпус выполняют угловой и прямой формы.

Технические параметры

Материал корпуса является диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является капрон, полиамид, нейлон, либо их комбинирование для использования в специальных условиях.
Материалом зажимной части являются сплавы фосфористой бронзы, никелированной бронзы, нержавеющей стали. Требованиями являются устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошая электропроводность.
Материал штырей для пайки. Обычно это никелированная латунь. Фиксирующие винты производят из оцинкованной латуни с головкой под отвертку.
Число контактов определяется количеством подключаемых проводов, и может достигать 24 штук.
Шаг контактов – расстояние между ними на клемме. Интервал шагов находится в пределах 2,54-15 мм.
Сечение жил определяется наименьшим и наибольшим возможным сечением провода, подключаемого к зажиму, и может быть 0,08-25 мм2.
Сила тока и напряжение определяют параметры для разных исполнений клемм.
Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки винтовых зажимов

Специалисты знают, что вибрация является основной причиной, по которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта проводов. Кажется, что клеммные зажимы в распредкоробке не подвержены вибрациям и находятся в покое. Но это ошибочное мнение, так как жилые дома расположены в пространстве, где имеются различные природные и техногенные вибрации, особенно в крупных городах.
Другим отрицательным явлением, снижающим качество контакта винтовых соединений, является текучесть металла, который под воздействием усилия винта и прижимных пластин растекается подобно пластилину в стороны. Алюминий и медь, из которых изготавливаются жилы проводов, могут растекаться на несколько микрон за сутки, поэтому прижимное усилие снижается.
Ввиду ослабевания затяжки винтов, необходимо периодически их подтягивать. В противном случае контакт будет ухудшаться, что приведет к его нагреванию и возможному возгоранию при пиковых нагрузках в цепи.

Похожие темы:

tehpribory.ru

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Они обладают целым рядом преимуществ:

Простота использования.
Возможность соединения проводов из разнородных материалов.
Защита от коррозии и других внешних воздействий.
Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:

винтового;
пружинного;
ножевого;

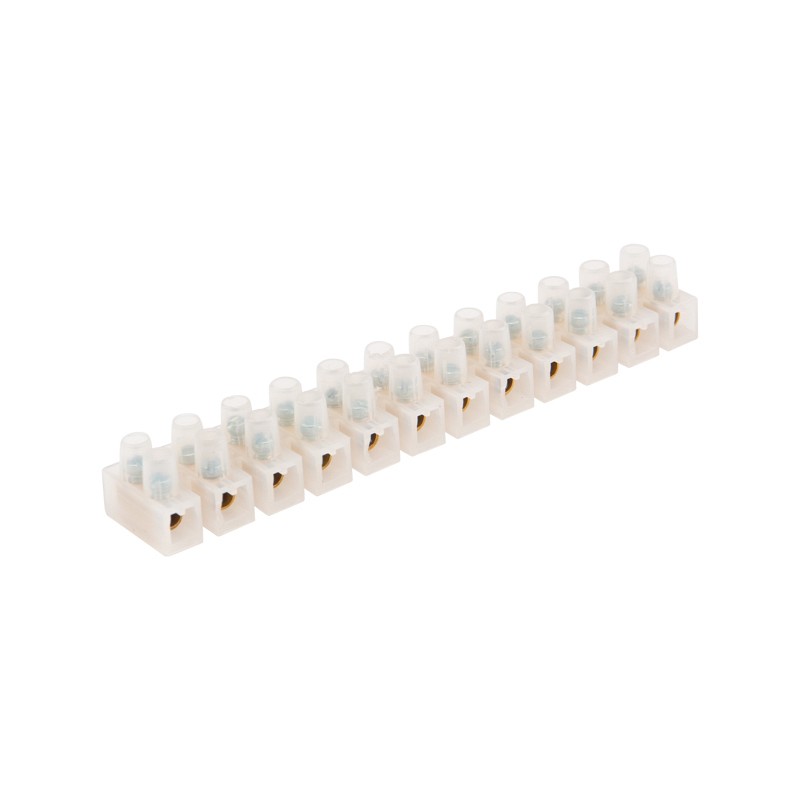

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

Не требуется специальный инструмент (нужна только отвертка).
Возможность многократного использования.
Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

Высокое переходное сопротивление.
Невысокая надежность (при вибрации ослабевают).
Ограничения по материалу проводов.
Длительность монтажа.
Требуется определенный навык для затяжки.
Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

От колодки отрезать необходимое количество клемм (обычным ножом).
Зачистить изоляцию соединяемых проводов (на 5-12мм).
Вставить зачищенные концы проводов в клеммы;
Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

PUSH WIRE (неразъемные одноразовые).
CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

Наличие отдельного гнезда для каждого проводника.
Прочное, качественное соединение.
Низкое переходное сопротивление.
Возможность состыковки проводов из различных материалов.
Защита от коррозии, а также других внешних воздействий.
Не требуется специальных инструментов.
Не требуется специальных навыков.
Возможность многоразового применения.
Не требует ежегодного обслуживания.
Устойчивость к вибрациям.
Свободный доступ для измерительных инструментов.
Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

Экономия времени на монтаж.
Зачистка и обжимка провода не требуется.
Безопасное соединение за счет рычага с защелкой.
Надежность, компактность.
Не требуется специальный инструмент.
Не требуются специальные навыки.
Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
3M	7000031438Scotchlok	1,5-2,5 мм2	14.36
3M	7000031482 Scotchlok	3x(0.5-1.5мм2)	38.30
3M	7100003139 Scotchlok	2,5-4,0 мм2	17.78

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
Все соединения должны располагаться в доступных местах.
Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
Изоляция соединительных элементов должна соответствовать изоляции проводников.
Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

вставные;
гибридные;
мини и микро клеммы;
клеммы с предохранителями;
клеммы с размыкателями;
многовыводные;
многоярусные;
проходные и другие;

Для всех разновидностей правила монтажа едины.

Блиц советы

При повышенных вибрациях рекомендуется использовать пружинные клеммники.
Винтовые колодки с прижимными пластинами надежнее обычных.
Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
Ввод провода в колодку должен производиться до слоя изоляции.
После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.

housetronic.ru

достоинства и недостатки, область применения

Для создания надежной электрической цепи широко используются пружинные или винтовые клеммники. Оба варианта надежны и предусмотрены специальными правилами, тогда как пока еще более привычная скрутка запрещена. Главное требование к ним — обеспечение надежного и безопасного соединения при минимальной потере тока.

Плюсы и минусы винтовых соединений

Винтовой клеммник — это трубка (медная, латунная или сделанная из аналоговых материалов) с зажимами в предохранительной коробке изолятора (в основном — пластмассовом). Смонтированное с их помощью соединение будет защищено от всех внешних факторов, а использовать деталь можно и повторно.

Применяя такие соединения, нужно знать и учитывать следующее:

Сам зажим обеспечивается давлением винта через шайбу на провод. Вторая жила крепится таким же образом с другого конца трубы. Контакт между ними устанавливается через проводящие стенки. По сути, провода просто вставляются в трубку с двух сторон, а винты аккуратно закручиваются отверткой.
Помимо отвертки, нужен нож (или специальное полуавтоматическое приспособление) для зачистки проводов от изолирующего слоя. Зачищенная часть должна полностью войти в отведенную часть трубы. Если соединение является многожильным, понадобятся и наконечники.
Во время эксплуатации винтовое соединение и надежность контакта могут ослабнуть. Время от времени контакты нужно проверять и в случае необходимости подтягивать винты.
В момент крепления есть опасность передавить жилу (особенно если она мягкая, алюминиевая). Чтобы нейтрализовать возможные проблемы, провод при помещении его внутрь следует сдвоить.
На зажимах, помеченных с помощью зеленых винтов, имеются зубчики. Эти модели предназначены для проводов заземления.
Винт позволяет быстро как закрепить, так и открепить провод. Но когда общая цепь является большой и соединений требуется много, на такие операции нужно и немало времени.

Использование винтовых соединений на основе латуни дает возможность сводить в цепь разные виды проводов и при этом почти стопроцентно гарантировать отсутствие окисления.

Особенности зажимных моделей

Самозажимные клеммники — приспособления с тем или иным видом пружин в пластмассовом корпусе. Они не подходят для больших электрических напряжений, но и в быту с такими параметрами встретиться можно нечасто. Сами же эти модели незаменимы для монтажа цепи в сложных, неудобных местах.

Эти приспособления имеют такие достоинства и недостатки:

Хорошо переносят вибрацию, не допуская ухудшения или прерывания контакта.
Не могут использоваться для совмещения гибких жил.
Подходят для неоднократного крепления (при необходимости пружинку можно поддеть плоской отверткой).
Имеются модели, предусматривающие автоматическую фиксацию — достаточно попасть проводами в отверстия. Это удобно при серьезных объемах работ.
Механические расходники лишь немногим сложнее в применении — здесь не нужна элементарная отвертка.

Считается, что такие крепления дают в среднем более долговечный и надежный контакт. В любом случае не только о скрутках, но и о пайке можно будет забыть. По цене же они почти не отличаются от винтовых.

Шинные распределительные блоки

Для применения в бытовых условиях существует два наиболее распространенных вида электрических клеммников.

Бесспорным достоинством как пружинных, так и винтовых является простота в обращении и самом монтаже. Но в некоторых случаях применяются смешанные соединения и целые шинные блоки.

Нужно назвать некоторые аспекты их применения:

Они необходимы для соединения большого количества разных по характеристикам проводов и могут быть основаны как на винтовом, так и на пружинном принципе.
Могут применяться в квартире или доме, но главное их назначение — «работа» в распределительных щитках. Поэтому они не имеют, как правило, дополнительной изоляции и довольно велики по размеру.
Некоторые комплексные шины предполагают возможность легкого отделения необходимого количества креплений, что удобно в ситуациях, когда необходимы разные виды монтажа — от одного до нескольких проводов.
Параллельные внутренние перемычки надежно изолируют соседние провода друг от друга, что исключает замыкание.

Шины, вопреки распространенному мнению, могут использоваться не только профессиональными монтажниками, электриками. Правила работы с ними существенно не отличаются от тех, что применяются в случаях с единичными крепежами.

Отечественные производители предлагают сейчас богатый выбор качественных изделий. Но крепления могут иметь разные характеристики надежности, на которые следует обращать внимание. В большинстве бытовых условий эта разница вряд ли будет иметь серьезное значение, но лучше все-таки следовать инструкциям.

220v.guru

Клеммники для соединения проводов: винтовой, распределительный, силовой

От того, насколько будет прочным и надежным электрическое соединение, зависит его безопасность и долговечность. Хороший контакт между проводами дает стабильное и ровное напряжение без замыканий и скачков. Но если иногда и можно обойтись обычным скручиванием, то в большинстве случаев такой подход недопустим, и необходимо использовать клеммники для соединения проводов. «Почему?» — спросите вы. Давайте разберемся.

Чем клеммник лучше скрутки?

Многие электрики, среди которых есть весьма квалифицированные и опытные специалисты, говорят о том, что лучше всякой гребенки – обычная скрутка. Это утверждение верно, но лишь отчасти. Дело в том, что многое зависит от того, с каким оборудованием мы имеем дело, из какого материала изготовлены соединяемые провода, да и от других факторов. Это на первый взгляд может показаться мелочью, но на самом деле все несколько иначе.

Упомянем один интересный факт. Правила проведения электромонтажных работ гласят о том, что скрутка в любых соединениях запрещена. По этой простой причине любая трагедия, которая произойдет из-за того, что вы использовали запрещенное соединение, случится по вашей вине. Кроме того, правила устройства электроустановок (ПУЭ) разрешают всего 4 вида соединений, о некоторых из них мы поговорим в данной статье.

Что такое клеммник?

Клеммник – это специальное приспособление, которое представляет собой винтовой зажим или колодку. Он используется для безопасного соединения проводов. Существует огромное количество типоразмеров современных гребенок. Но стоит отметить, что клеммники для соединения проводов используются для удобного закрепления кабеля без нанесения ему повреждений.

Существует несколько методов фиксирования провода, самый популярный – крепление под головкой винта. Также используется принудительное протягивание через пластины винтового соединения. В результате можно получить весьма надежный контакт и при этом не нанести механических повреждений проводу.

В некоторых случаях клеммники для соединения проводов имеют специальные наконечники. В них вставляется кабель, который потом присоединяется к электрическому шкафу или любому другому оборудованию. Такие гребенки называются проходными.

Клеммник винтовой и его описание

Об области применения винтовых гребенок можно говорить бесконечно долго. По сути, это наиболее популярные клеммники, конструкция которых является надежной и одновременно простой. Данного рода приспособления используются не только для разведения электропроводки, но и в розетках. Также они применяются в качестве зажима клемм аккумулятора, соединения групп светильников и многого другого.

Что же касается материала изготовления, то клеммники винтовые для соединения проводов чаще всего делают из полипропилена и поликарбоната, но иногда их производят из полиамида и полиэтилена. Вы должны понимать, что такого рода устройство не подходит для работы с алюминиевыми проводами. Это обусловлено исключительной хрупкостью последних, поэтому при закреплении вы можете их повредить. А вот для медных и других проводов это как раз то, что нужно. Нередко винтовой клеммник изготавливается заземляющим. В этом случае в качестве обозначения он имеет зеленый винт, а также специальные зубцы для эффективного захвата провода.

Соединение зажимами

Винтовые клеммники, которые мы рассмотрели, являются одним из трех видов соединительных приборов для проводов. Согласно ПУЭ, целесообразно использовать еще и самозажимные клеммники. Их применяют для фиксирования и соединения проводов сечением не более 2,5 мм при токе в 24 А. Такая гребенка выдержит нагрузку порядка 5 кВт. Если оборудование более энергоемкое и мощное, то потребуется использование другого метода.

Интересно то, что возможно соединение клеммниками такого типа до 8 проводов, для чего имеется соответствующее количество гнезд. Такое решение способствовало тому, что получилось значительно ускорить электромонтаж проводки.

У вышеописанного метода имеется один недостаток. Он касается занимаемого места в распределительной коробке (и то только по сравнению со скручиванием). Уровень безопасности и надежности контакта в данном случае куда выше, если не превышать допустимую нагрузку. В противном случае соединение клеммниками такого типа может оказаться неэффективным и даже опасным.

Изолирующие клеммники для электропроводки

Соединительные изолирующие зажимы (СИЗ) по внешнему виду похожи на пластмассовый колпачок. Они изготавливаются из негорючего полимера, что исключает самопроизвольное возгорание в результате повышения температуры. Можно говорить о том, что их основное назначение – это защита от возгорания. Тем не менее СИЗ оказывают положительное влияние на качество соединения путем обеспечения надежного механического контакта. Для этого их необходимо накручивать на скрутку в направлении скручивания проводов в кабеле. В результате пружина, находящаяся внутри корпуса, сжимает жилы провода, тем самым улучшая контакт. Обработка скрутки специальной пастой позволит избежать окисления.

Если используются клеммники для электропроводки такого типа, то появляется возможность надежного соединения проводов различного диаметра. Также можно создать контакт между медным и алюминиевым проводом. Кроме того, пружина оказывает постоянное воздействие на закрепленные провода, поэтому нет необходимости в периодическом осмотре, как в случае с винтовыми соединениями.

Нельзя не отметить несколько существенных преимуществ СИЗ, заключающихся в получении быстрого и надежного соединения, которое может быть сделано даже новичком.

Вкратце о силовых клеммах

Можно говорить о том, что силовой клеммник имеет более сложную и громоздкую конструкцию, нежели вышеописанные варианты. Это обусловлено тем, что такое устройство позволяет соединять провода большого сечения и мощности (обычно речь идет о проводе от 35 до 300 мм квадратных). Устанавливаются они на специальную монтажную плату или din-рейку, поэтому нередко продаются сразу в нескольких исполнениях. Контактная пластина медная, покрыта оловянным сплавом. Зажим имеет конические шайбы, что полностью предотвращает ослабление контакта. Иногда силовой клеммник позволяет устанавливать пару дополнительных перемычек на соседние клеммы, что бывает очень удобно.

Барьерные и универсальные клеммники

Отличительная черта барьерных клемм состоит в том, что они имеют в своей конструкции небольшие металлические полосы. Последние разделяются изоляционным слоем. Это будет хороший клеммник распределительный, так как в нем полностью исключено контактирование соседних проводов. Высокое качество обуславливает еще и то, что каждая стенка имеет пару винтов. Они нужны для надежного крепления контактов.

В распределительных коробках устанавливаются именно барьерные клеммники, так как они являются очень удобными и надежными. Универсальные гребенки представляют собой распределительный блок с металлической трубкой, каждая из которых оснащается парой винтов для крепления проводов. Это очень удобно тогда, когда необходимо произвести разветвление проводки.

Заключение

Теперь вы знаете, что такое клеммники для соединения проводов и каких видов они бывают. Стоит понимать, что такого рода устройства позволяют сделать соединение не только долговечным, но и, что важнее, надежным. В настоящее время в продаже имеется огромное количество клеммников. Одни подходят для проводов малого сечения, другие – для большого. Есть клеммник винтовой, безвинтовой или болтовой. У всех свои сильные и слабые стороны. По этой простой причине выбор должен быть обоснованным, только тогда можно надеяться на положительный результат.

fb.ru

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Такой казалось бы простой и всем знакомый механизм распределительных щитов как клеммник, при более детальном изучении раскрывает в себе множество нюансов и особенностей.

Не все знают о них, а многие даже и не догадываются, продолжая считать, что это всего лишь два винтовых зажима в изолированном корпусе.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Обычно цвет проходной клеммы нейтральный – серый.

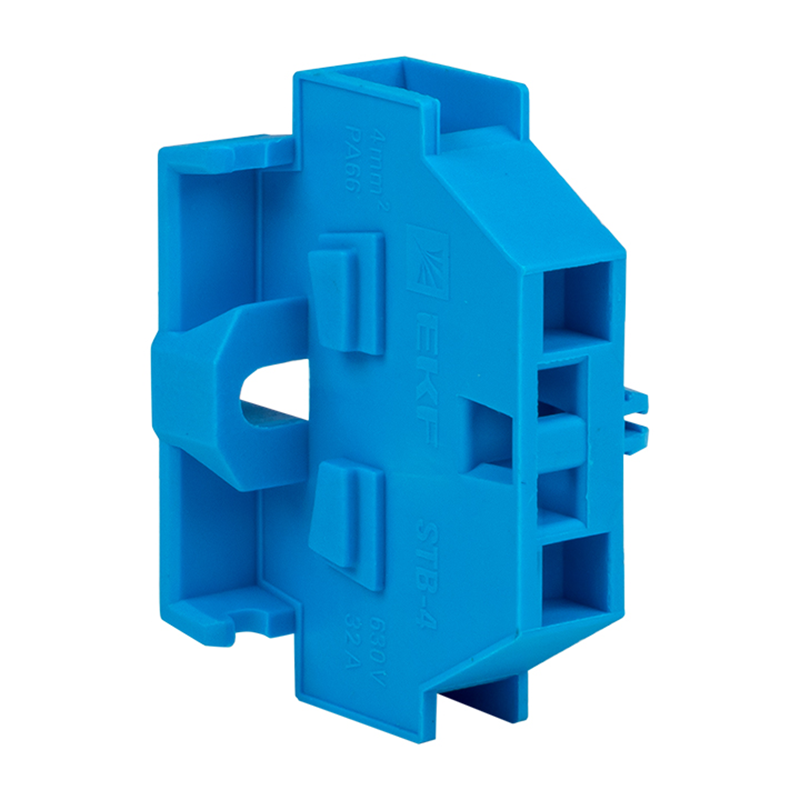

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Пломбировка клемм

Когда вы собрали всю клеммную колодку, подключили провода, энергоснабжающая организация может потребовать закрыть под пломбу все токоведующие части, дабы в последствии не было возможности внести изменения в схему учета.

Для этого применяются пластиковые прозрачные боксы. В крепежных местах, где стягиваются ”барашки” или гаечки, имеются прорези под леску или проволоку от пломбы.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот.

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Статьи по теме

domikelectrica.ru

Клеммники электрические для соединения проводов

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.

Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.

шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Самозажимные клеммники: как пользоваться, описание

От качества работы по прокладке электропроводки в жилом доме зависит безопасность всех его обитателей. Соединение электропроводов с помощью скрутки уже давно забытое прошлое. На сегодняшний день для этого все чаще используются самозажимные клеммники. Что это и как работает, вы сможете узнать в нашем кратком обзоре.

Описание

Клемма – специальное устройство, которое обеспечивает надежное соединение электропроводов. Способ соединения двух концов провода с помощью клеммы регламентируется правилами устройства электроустановок и является самым надежным и безопасным. Соединительные устройства, в том числе и самозажимные клеммники, используются для соединения двух концов электропровода в монтажных узлах электрических сетей, а также в распределительных коробках. Они различаются между собой конструкцией, производителем, механизмом соединения.

Виды клеммников

Сегодня на рынке имеется два вида электрических клемм: винтовые и самозажимные клеммники. Германия является лидирующей страной по их производству. Они предотвращают нагревание места соединения двух проводов и, как следствие, выход из строя изоляции и короткое замыкание электропроводки.

Винтовые клеммники – это устройство с пластиковой оболочкой, внутри которой расположена металлическая капсула с двумя отверстиями. В эти отверстия вставляются концы провода без изоляции. Соединение осуществляется при помощи винта, который зажимается простой отверткой. Винтовые клеммники можно использовать, как в слаботочных цепях, так и в силовых.

Самозажимные клеммники – это приспособление для соединения двух концов электропровода, обладающее специальным механизмом, который состоит из корпуса, силовых элементов и рычага управления. Соединение и разъединение провода осуществляется с помощью специального рычага, который можно устанавливать в два положения. Самозажимные клеммники для электропроводки могут быть одноразового и многоразового использования. Соединители такого типа являются наиболее простыми в использовании, так как для соединения двух концов электропровода нет необходимости применять дополнительные инструменты.

Преимущества самозажимного клеммника

Самозажимные клеммники хоть и являются самым простым способом соединить концы электропровода, но тем не менее они имеют свои достоинства и недостатки. К их преимуществам относятся:

простота и скорость монтажа;
многократность использования, даже одноразовые клеммы можно использовать повторно;
возможность соединения медных и алюминиевых проводников.

Что же касается одноразовой клеммы, единственное ее отличие от устройства многоразового использования – отсутствие рычага. В таком случае, разъединить концы провода, которые скрепляет клеммник электрический самозажимной конструкции, можно с помощью обычной тоненькой плоской отвертки.

Недостатки

В каждой бочке меда имеется своя ложка дегтя, и этот случай не исключение. Помимо всех видимых достоинств такой соединитель имеет свои недостатки:

не рекомендуется использовать самозажимные клеммники для соединения проводов большого диаметра и высокого напряжения из-за их низкой нажимной способности.
одноразовые соединители не приспособлены для крепления гибких проводов.
при высоких колебаниях температуры существует вероятность ослабевания пружины, что может привести к разъединению проводников.

Однако последний пункт – это всего лишь предположение. В ходе испытаний данное утверждение не подтвердилось.

Область применения

Данные устройства применяют во всех схемах электропроводки с максимальным уровнем напряжения до 1000 В. Они одинаково надежно проявляют себя как в бытовых условиях, так и в промышленных. Но наибольшей популярностью они пользуются при монтаже электрической проводки в быту из-за достаточно высокой стоимости по сравнению с другими способами соединения.

Выбор соединителя осуществляется в зависимости от мощности электроцепи. На корпусе каждого самозажимного клеммника указан максимальный уровень его пропускной способности. Как правило, такие клеммы устанавливают в распределительных коробках или щитках на DIN рейке.

Выбор клеммника

Учитывая, что самозажимный клеммник является частью электропроводки, к его выбору нужно отнестись с максимальной ответственностью. Условия, которые необходимо учитывать при покупке соединителя:

Максимально возможная мощность проводника. Ее можно узнать из паспорта электрического кабеля или руководствуясь диаметром его сечения.
Место крепления соединителя. Если пространство для монтажа соединительной клеммы ограничено, то необходимо выбирать более миниатюрные модели самозажимного соединителя или вовсе остановиться на винтовом клеммнике.
Производитель. При выборе клеммы не стоит экономить и приобретать дешевые аналоги сомнительного качества, т. к. они могут не справиться с мощность электрической цепи, что повлечет за собой перегрев проводника и, как следствие, короткое замыкание.

Производители электрических соединителей

На сегодняшний день производством электрических соединителей занимается достаточно много крупных и узнаваемых компаний. С наиболее популярными брендами можно ознакомиться по данным таблицы.

Тип клеммы	Бренд	Страна производства
Самозажимные	Wago	Германия
Самозажимные	Spelsberg	Германия
Самозажимные	DKC	Италия
Винтовые/Самозажимные	Hager	Германия
Самозажимные	ContaClip	Германия
Винтовые/Самозажимные	E-NEXT	Китай
Винтовые/Самозажимные	IEK	Китай
Винтовые/Самозажимные	ABB	Германия

На отечественном рынке наибольшим спросом пользуются самозажимные клеммники фирмы Wago и ABB.

Продукция немецкой фирмы Wago отличается особой степенью надежности и безопасности. Данная компания представляет широкий ассортимент электрооборудования и дополнительных аксессуаров по доступным ценам. Самозажимные клеммники Wago имеют три вида зажимов: полупружинный, зажимы CAGE CLAMP и зажимы FIT CLAMP. Каждый из них имеет особую маркировку на корпусе соединителя, где указывается номер серии, к которой он относится. При выборе соединителя нужно обязательно учитывать все характеристики устройства.

Компания ABB – один из мировых лидеров по производству клеммных соединителей. Одним из ее крупнейших клиентов является компания «Газпром», что, несомненно, говорит о высоком качестве и надежности выпускаемой продукции. Клеммник самозажимной ABB обладает высокой силой встроенных в него пружин, устойчивостью к высоким температурам, а также легкостью и простотой монтажа.

Монтаж соединительной клеммы

При самостоятельном монтаже самозажимной электрической клеммы нужно строго выполнять все рекомендации. Пошаговое руководство применения соединителя включает в себя следующие этапы:

Снять напряжение с электроцепи и убедиться, что оно отсутствует.
Определить необходимую пару проводников. Обратите внимание, что зажимов в клемме должно быть не меньше, чем соединяемых линий. Категорически запрещено присоединять сразу несколько питающихся кабелей к одному зажиму.
Если концы провода до момента монтажа были скручены, то необходимо обрезать их поврежденные части при помощи кусачек.
Зачистить концы электрокабеля от нагара и изоляции так, чтобы они свободно помещались в отверстия клеммника.
Поместить концы проводника в самозажимный клеммник и соединить.
Убедиться, что соединение выполнено надежно и выдерживает механические нагрузки.

fb.ru

Блоки распределения питания

| Механические соединители и клеммы | Электрооборудование и электроника | Продукция

Автор Burndy
ID в каталоге: BDBMHC145001
Блок распределения питания Al, 1 полюс, 380 А / полюс, # 4 AWG-500 тыс. Мил (рабочий режим), # 14-2 / 0 AWG (ответвитель)
Автор Burndy
ID в каталоге: BDBMHC162 / 02
Блок распределения питания Al, 2 полюса, 175 А / полюс, # 14-2 / 0 AWG (рабочий режим), # 14- # 2 AWG (ответвитель)
Автор Burndy
ID в каталоге: BDBMHC222 / 02
Блок распределения питания Al, 2 полюса, 350 А / полюс, # 14-2 / 0 AWG (рабочий режим), # 14-2 / 0 AWG (ответвитель)
Автор: CMC
ID в каталоге: AL1 / 0
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL1 / 0A
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL1 / 0ATS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL1 / 0ATSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL1 / 0TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL1 / 0TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL10
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL10TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL2
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL2 / 0
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL2 / 0TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL2 / 0TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL250
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL250TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL250TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL2TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL2TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL3 / 0
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL3 / 0TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL3 / 0TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL300
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL300TS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL300TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL350
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL350S
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL350S-TSHH
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Автор: CMC
ID в каталоге: AL350STS
Алюминиевые компрессионные наконечники и комплекты кранов для разъемов типа RD
Дистрибьютор электрических и электронных компонентов
Automation Systems Interconnect, ASI , является вашим универсальным онлайн-источником для более 15000 промышленных электрических и электронных компонентов, таких как клеммные колодки, источники питания, автоматические выключатели, реле, соединители и многое другое.Обладая более чем 20-летним опытом и тысячами клиентов, ASI неизменно экономит время и деньги, когда дело доходит до покупки или выбора электрических компонентов автоматизации, управления и питания.
Веб-сайт ASI структурирован так, чтобы упростить поиск решения для вашего приложения несколькими способами. Во-первых, вы можете щелкнуть одну из категорий изображений продукта, чтобы перейти непосредственно к этому семейству, например, с нашими реле управления. Во-вторых, вы можете использовать левую навигацию, чтобы щелкнуть категорию продукта, чтобы найти такой продукт, как автоматические выключатели, находящийся под защитой цепи.Наконец, вы можете использовать поле поиска и ввести тип продукта, номер детали ASI или один из тысяч конкурирующих номеров деталей, и вы попадете прямо на нужную страницу продукта.
Во многих разделах веб-сайта ASI теперь есть удобные руководства по выбору и другие полезные инструменты, помогающие выбрать формирователи сигналов, источники питания, реле, автоматические выключатели или клеммные колодки. На всех страницах продуктов вы можете загрузить технические данные с полной информацией.И вы можете размещать заказы прямо в Интернете с помощью заказов на покупку или кредитной карты.
Когда дело доходит до доступности и обслуживания, ASI соответствует срокам поставки, указанным заказчиком, лучше, чем в 95% случаев. У нас есть группа технической поддержки, в которую вы можете позвонить или воспользоваться нашим популярным онлайн-чатом, чтобы получить ответы на свои вопросы по электротехнике. Если вы предпочитаете поговорить с кем-то напрямую, получить помощь, запросить перекрестную ссылку или получить специальное предложение, вы можете позвонить по бесплатному телефону Automation Systems Interconnect по номеру 877-650-5160.
Веб-сайт ASI и внутренняя группа технической поддержки и поддержки продаж находятся здесь, чтобы сделать вашу работу EZ и сэкономить ваше время и деньги на соединителях проводки, силовых изделиях, компонентах панелей и других подобных изделиях.
Полный каталог Bussmann # 1007 — Раздел 10 Распределение питания и клеммные колодки Каталог Bussmann Full Line # 1007
% PDF-1.4 % 147 0 объект > эндобдж 149 0 объект > поток application / pdf
null
Информация о продукте, технические характеристики и номера по каталогу для открытых и безопасных для прикосновения пальцев распределительных блоков и клеммных блоков для сварочных аппаратов.
2013-10-16T15: 07: 10.135-04: 00
Каталог Bussmann Full Line № 1007 — Раздел 10 Распределение питания и клеммные колодки
Каталог Bussmann Full Line № 1007 — Раздел 10 Распределение питания и клеммные колодки
2013-09-05T11: 39: 52-04: 002013-09-05T11: 39: 52-04: 002013-09-05T11: 39: 52-04: 002013-10-16T15: 07: 09.319-04: 004266b36a541687568f4c374c63f21962a4b7b2d4QuarkXPress ( R) 9.21QuarkXPress (R) 9.21 %% DocumentProcessColors: Голубой Пурпурный Желтый Черный %% EndComments конечный поток эндобдж 89 0 объект >] >> эндобдж 141 0 объект > эндобдж 134 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> эндобдж 144 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> эндобдж 145 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> эндобдж 146 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject >>> / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> эндобдж 88 0 объект > поток XIdqFWԒ @ WyXZ $ H vsj> 狼 ‘R $ `.x / C] g \ / Cw ݗ u>? O {K? ozI {揽 ~ Ӻ \ nΗ7˰] un.Gf & ~ Y> .i \ n $, Ұti> M {x> _ / wu [ʽ9Ѽ- ׹? ~ Ww0unu҆y | y ~ o7w @ 4 /} ~ {/ o ~ {ft͆nIwITc Ճ ҏ ݵ q] f ~; aƦ (xcxYhoB خ R ߗ u ڡ qz} lyr ‘
Marathon Special Products 1402404 Блок клемм питания
Конфигурации:
• Сила тока: 310 А
• Количество полюсов: 2 полюса
• Напряжение: 600 В переменного / постоянного тока
Показать дополнительное описание
Важно Примечание: другие аксессуары, руководства, кабели, данные калибровки, программное обеспечение и т. Д.не входят в комплект поставки этого оборудования, если не указаны в приведенном выше описании складских позиций.
Характеристики:
Кабельный наконечник Линия / Подключение нагрузки
Монтаж на панели
Основание фенольного изолятора
Силовые клеммные колодки Marathon серии 140×404 обеспечивают возможность распределения больших напряжений в компактной и прочной конструкции, что делает их полезными для широкий спектр промышленных и научных целей.
View It Live Request
Покупка подержанного оборудования не всегда должна быть выстрелом в темноте.Мы знаем, что существует множество различий, когда дело доходит до бывшего в употреблении оборудования, и довольно часто выбор между различными частями затруднен, особенно когда оборудование не находится прямо перед вами.
Ну, а что, если бы вы смогли увидеть оборудование до того, как его купили? Не просто изображение с веб-сайта производителя, а фактическая часть оборудования, которую вы получите.
С InstraView ™ мы на один шаг приближаем вас к проверке интересующего вас оборудования, не дожидаясь, пока оно появится у вашей двери.
InstraView ™ работает в вашем веб-браузере и позволяет просматривать фактическое оборудование, которое вас интересует, перед покупкой. Вы можете увеличить масштаб, чтобы увидеть этикетки с серийным номером, или уменьшить масштаб, чтобы увидеть общее состояние оборудования.
Это как если бы магазин пришел к вам!
Форма запроса InstraView
Для начала …
1. Заполните форму запроса ниже
2. Мы отправим вам электронное письмо, в котором вы узнаете, когда именно ваше оборудование будет доступно для просмотра
Объект для проверки: 66069-1 — Marathon Special Products 1402404 Клеммный блок питания
Спасибо!
Мы свяжемся с вами в ближайшее время.
Artisan Scientific Corporation dba Artisan Technology Group не является аффилированным лицом или дистрибьютором специальных продуктов Marathon. Изображение, описание или продажа продуктов с названиями, товарными знаками, брендами и логотипами предназначены только для идентификации и / или справочных целей и не указывают на какую-либо принадлежность или разрешение какого-либо правообладателя.
% PDF-1.4 % 4 0 obj > эндобдж xref 4 62 0000000016 00000 н. 0000001600 00000 н. 0000001759 00000 н. 0000001909 00000 н. 0000002224 00000 н. 0000002428 00000 н. 0000002891 00000 н. 0000004115 00000 п. 0000004357 00000 н. 0000004596 00000 н. 0000004840 00000 н. 0000006064 00000 н. 0000007288 00000 н. 0000007468 00000 н. 0000007521 00000 н. 0000007544 00000 н. 0000025809 00000 п. 0000025832 00000 п. 0000041392 00000 п. 0000041415 00000 п. 0000054941 00000 п. 0000054964 00000 п. 0000067370 00000 п. 0000067393 00000 п. 0000082149 00000 п. 0000082172 00000 п. 0000097936 00000 п. 0000098340 00000 п. 0000098890 00000 н. 0000099448 00000 н. 0000099881 00000 п. 0000099904 00000 н. 0000116899 00000 н. 0000116922 00000 н. 0000133807 00000 н. 0000134672 00000 н. 0000145498 00000 н. 0000156066 00000 н. 0000159296 00000 н. 0000170734 00000 н. 0000173822 00000 н. 0000174068 00000 н. 0000174330 00000 н. 0000174589 00000 н. 0000174841 00000 н. 0000175096 00000 н. 0000175353 00000 н. 0000175605 00000 н. 0000175907 00000 н. 0000176163 00000 н. 0000176415 00000 н. 0000176654 00000 н. 0000176913 00000 н. 0000177180 00000 н. 0000177428 00000 н. PkLUja \ k ߦ qlt56
Клеммные блоки питания и шин за 1440 рупий / шт | Клеммные колодки
О компании
Год основания 1951
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Оптовик
Количество сотрудников До 10 человек
Годовой оборот 50 лакх — 1 крор
Участник IndiaMART с марта 2006 г.
GST27AABCD3047L1ZM
Мы, Dave shah & co. Известны оптовой продажей, поставкой, торговлей и розничной продажей похвального множества электротехнических изделий.(распределительное устройство) Pvt. ООО , основано в 1951 году . С момента нашего существования в этой области мы предоставляем нашим клиентам продукцию самого высокого качества. В нашем эффективном ассортименте продукции мы предлагаем компоненты и аксессуары для электрических распределительных устройств, электрические панели и распределительные щиты, а также клеммные колодки для монтажа на DIN-рейку. Предлагаемые нами продукты разработаны и собраны из компонентов высшего качества в тандеме с установленными отраслевыми руководящими принципами и правилами со стороны нашего поставщика.Предлагаемые нами продукты высоко ценятся за их лучшую производительность и более длительный срок службы. Мы предлагаем эти продукты в различных конфигурациях, чтобы удовлетворить потребности наших ценных клиентов.
Мы можем предложить этот достойный похвалы ассортимент продукции для наших клиентов благодаря нашей обширной клиентской базе. Наши продавцы предлагают продукт согласно установленным нормам качества. При поддержке нашего поставщика мы можем удовлетворить растущие потребности и запросы наших клиентов наиболее эффективным образом.Некоторые из известных имен из нашей базы поставщиков — SIEMENS MDS, KEW и ELMEX. Благодаря поддержке нашего поставщика мы создали огромную клиентскую базу. Некоторые из популярных имен наших клиентов: Indian Airlines, BPL Mobile, Mahanagar Gas Limited, Mazgaon Docks Limited и Larsen and Toubro.
No related posts.

Разное

Клеммники силовые: Клеммники для соединения проводов и кабелей DEGSON

Клеммники силовые: Клеммники для соединения проводов и кабелей DEGSON

Клеммники КК42: цена, описание, отзывы

Отзывы покупателей

Электромонтажное и индустриальное оборудование

ВИНТОВЫЕ КЛЕММЫ VIKING 3

Клеммные блоки Viking 3 с винтовым зажимом ёмкостью от 0,25 до 70 мм2

ПРУЖИННЫЕ КЛЕММЫ VIKING 3

Клеммные блоки Viking 3 с пружинными зажимами ёмкостью от 0,5 до 16 мм2

СИЛОВЫЕ КЛЕММЫ VIKING 3

Силовые клеммные блоки Viking 3 обеспечивают соединение между входящими и отходящими кабелями большого сечения

Клеммники

Новое поступлении коммутации фирмы DEGSON

Винтовой клеммник.

Винтовые клеммники. Виды и типы. Работа и особенности

Разновидности

Трубчатый

Пластинчатые винтовые клеммники

Винтовые зажимы для печатного монтажа

Технические параметры

Недостатки винтовых зажимов

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммные колодки винтового типа

Клеммные колодки пружинного типа

Клеммные колодки ножевого типа

Общие требования к монтажу

Блиц советы

достоинства и недостатки, область применения

Плюсы и минусы винтовых соединений

Особенности зажимных моделей

Шинные распределительные блоки

Клеммники для соединения проводов: винтовой, распределительный, силовой

Чем клеммник лучше скрутки?

Что такое клеммник?

Клеммник винтовой и его описание

Соединение зажимами

Изолирующие клеммники для электропроводки

Вкратце о силовых клеммах

Барьерные и универсальные клеммники

Заключение

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Статьи по теме

Клеммники электрические для соединения проводов

Принцип соединения проводов

Трубчатые винтовые колодки

Контактные колодки с пластинами

Недостатки колодок

Изоляция фиксацией

Похожие статьи

Самозажимные клеммники: как пользоваться, описание

Описание

Виды клеммников

Преимущества самозажимного клеммника

Недостатки

Область применения

Выбор клеммника

Производители электрических соединителей

Монтаж соединительной клеммы

| Механические соединители и клеммы | Электрооборудование и электроника | Продукция

Дистрибьютор электрических и электронных компонентов

Полный каталог Bussmann # 1007 — Раздел 10 Распределение питания и клеммные колодки Каталог Bussmann Full Line # 1007

Marathon Special Products 1402404 Блок клемм питания

Клеммные блоки питания и шин за 1440 рупий / шт | Клеммные колодки

О компании

Похожие записи

Как правильно промывать нос при насморке: эффективные методы и растворы

Питание кормящей мамы: что можно есть при грудном вскармливании

Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели

Детская комната для новорожденного: оформление, дизайн и планировка

Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей

Добавить комментарий Отменить ответ
