Соединение UTP кабеля «витая пара»
Что делать, если сетевой кабель «витая пара» поврежден или просто не хватает длины кабеля до рабочего места. Кабель «витая пара» представляет собой две или четыре пары проводников свитых между собой. Свивание проводов делается с целью уменьшения электропомех и наводок. Также каждая пара проводников имеет различный шаг свивания между собой, сделано это для уменьшения наводок между парами при передаче сигнала. Так что, если произошел обрыв кабеля «витая пара» или его повреждение, использовать скрутку проводов или их спайку нежелательно, так как нарушается свитие проводников, что ведет к потерям при передаче сигнала.
Для соединения кабеля «витая пара» существует несколько готовых решений:
Соединение с помощью переходника RJ–45 гнездо–гнездо.
Для сращивания кабеля вам понадобится две вилки RJ–45 и обжимной инструмент для их монтажа. Если вам нужно нарастить уже существующий кабель с разъемом RJ–45, достаточно патч-корда нужной длины и данного переходника.
Переходники RJ–45
Соединение с помощью специального соединителя «витая пара» тип KRONE
Для данного соединения понадобится специальный кроссировочный инструмент KRONE или его аналоги.
Инструмент кроссировочный
Размещаете провода в контактах соединителя по цвету, чтобы цвет провода соответствовал цветовой маркировке на соединителе, с одной и другой стороны соединителя и забиваете провода в контакт с помощью специального инструмента. При этом зачищать провода не нужно, изоляция прорезается с помощью встроенных ножей соединителя. Единственный минус данного соединения, что оно является не разъемным.
Соединитель кабеля тип KRONE
Соединение с помощью розетки RJ–45.
Данный способ объединяет в себе первые два вида соединения. С одной стороны кабель забивается специальным кроссировочным инструментом KRONE или тип 110, в зависимости от типа розетки, а с другой стороны на кабель монтируется вилка RJ–45 с помощью обжимного инструмента и вставляется в гнездо розетки.
Инструмент кроссировочный
Розетки RJ–45
Ждем вас в наших торговых офисах.
Соединение, удлинение витой пары скруткой, клеммами
Скрутка витой пары, а также соединение витой пары клеммами.
В том случае, если кабель интернета, ту же витую пару, после подключения интернета не спрятать, проложив в плинтусе, или замуровав при ремонте в стену, ее возможно повредить.
Поверьте способов сделать это множество, начиная с домашних животных, заканчивая зажатием в дверях, или разрыве при ремонте.
Узнать о повреждении кабеля можно только после того, как вы остались без интернета. Но данная статья не только для тех, кто повредил кабель, она также для тех, кто хочет удлинить витую пару.
Итак, для начала сразу предложу видео инструкцию, как соединить, удлинить витую пару. Быстро, понятно, просто.
Ниже все же опишу подробнее что требуется.
1. В случае удлинения необходим кусок витой пары
2. Изолента
3. Ножик
4. Кусачки
5. Клеммы (в случае если их нет, не беда)
Расскажу о двух способах соединения витой пары, это соединение скруткой и соединение клеммами.
Начнем с соединения витой пары скруткой.
1. Для начала необходимо снять оплетку у витой пары, можно применить ножик, и аккуратно сделать надрез на расстоянии около 5 см. от конца кабеля, затем дернуть надрезанный кусок.
2. Расправляем жилы витой пары снимаем их оплетку на расстоянии около 4 см от конца.
3. Сопоставляем цвета, начинаем скрутку с основания жил.
4. Кусачками перекусываем лишнее.
5. После перематываем изолентой не замыкая контакты.
Теперь расскажу как соединить витую пару клеммами.
Что-за клеммы спросите вы?
На фото именно он, можно купить в любом магазине электроники.
1. Идентично первому способу оголяем оплетку витой пары
2. Сопоставляем цвета жил витой пары, всовываем в клемму.
3. Берем плоскогубцы, зажимаем.
4. Получаем громоздкую «гирлянду», которую можно обмотать изолентой.
Какой способ использовать, вам решать, однозначно соединение клеммами самый надежный. В следующей статье я расскажу как можно удлинить витую пару с помощью розетки.

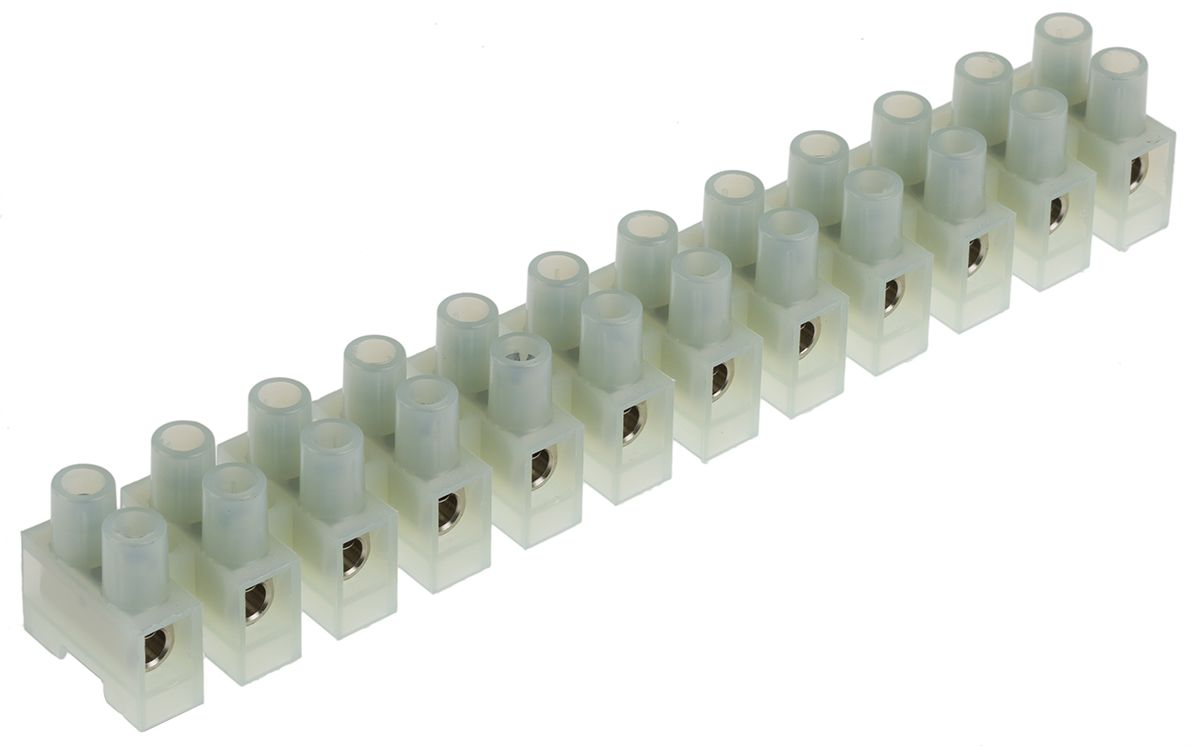

Клеммник для витой пары
Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.
Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.
Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.
У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер).
Схемы опрессовки витой пары.
Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.
Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.
- Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
- Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.
Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.
Прямой кабель (Straight-through — прямо проходящий).
Перекрестный кабель (Cross-Over — нуль хабный).
Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.
Подробная инструкция по обжиму коннектора RJ-45.
Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.
Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.
Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.
На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.
Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.
Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.
При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.
Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.
На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.
P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Витая пара — это такая разновидность кабелей связи устройств. Используются они чаще всего для объединения устройств, таких как компьютер или телевизор, в локальную вычислительную сеть, или подключения локальной сети к интернету по технологии Ethernet. Витая пара — это несколько пар жил-проводников, каждый из которых изолирован в оболочку с уникальной цветной маркировкой. Все эти жилы попарно скручены, отсюда и название — витая пара. Такое конструктивное решение позволяет минимизировать количество помех, что существенно удешевляет их производство.
Классифицируются эти кабели по типу экранирующей оболочки следующим образом:
- UTP — экранирование полностью отсутствует,
- STP — экран выполнен из медной сетки,
- FTP — экранирование выполнено из фольги,
- SFTP — сетка медная и алюминиевая фольга используются одновременно.
Чаще всего в магазинах продают витую пару, состоящую из восьми жил без экранирования. Такой вариант самый дешевый и соответствует современным требованиям, позволяя обеспечить скорость в 1 Gb/s. До недавнего времени эта скорость была избыточной и на предприятиях с целью экономии часто использовались 4 жильные провода. Они обеспечивали необходимую пропускную способность в 100 Mb/s при передаче данных.
Сам процесс обжимки витой пары состоит в соединении проводников кабеля с соответствующими 8 пиновыми коннекторами 8 P 8 C стандарта RJ -45. Конструктивно коннектор RJ -45 представляет собой 8 канавок, в которых расположены медные жилы с фиксаторами. Одним концом эти жилы уходят внутрь разъема, переходя в пиновые крепления, а другим выступают наружу, таким образом, чтобы плотно соединиться с симметричным портовым разъемом типа «мама» на устройстве (роутер, компьютер и т. д. ). На другой стороне у коннектора расположен широкий вход, в который вставляется провод витой пары.
Такие разъемы бывают двух типов: экранированные и неэкранированные. Чаще всего используются более дешевые неэкранированные коннекторы, полностью изготовленные из пластика. На конце коннекторов расположены медные контакты, с которыми осуществляется соединение витой пары.
Цветовая маркировка
Все провода в кабеле витой пары имеют цветовую маркировку. В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».
Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.
Таблица № 1: Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении
№ жилы | 568B | 568A |
1 | бело-оранжевый | бело-зеленый |
2 | оранжевый | зеленый |
3 | бело-зеленый | бело-оранжевый |
4 | синий | синий |
5 | бело-синий | бело-синий |
6 | зеленый | оранжевый |
7 | бело-коричневый | бело-коричневый |
8 | коричневый | коричневый |
Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности: на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.
Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:
Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»
№ жилы | правый коннектор | левый коннектор |
1 | бело-зеленый | бело-оранжевый |
2 | зеленый | оранжевый |
3 | бело-оранжевый | бело-зеленый |
4 | синий | синий |
5 | бело-синий | бело-синий |
6 | оранжевый | зеленый |
7 | бело-коричневый | бело-коричневый |
8 | коричневый | коричневый |
Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.
Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»
№ жилы | правый коннектор | левый коннектор |
1 | бело-коричневый | бело-синий |
2 | коричневый | синий |
3 | бело-синий | бело-коричневый |
6 | синий | коричневый |
При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.
Процесс обжима
Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:
- кримпер — устройство для выполнения обжима,
- стриппер или нож — используется для снятия изоляции,
- сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.
Обжим с использованием инструмента
Порядок правильной обжимки с использованием инструмента должен быть следующим.
Вначале следует выполнить обрезку кабеля. Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.
Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.
Все проводники приставляются к коннектору, каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.
Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.
Обжим без использования инструмента
При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.
Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса. Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить.
Проверка качества выполненной работы
Проверку можно выполнять одним из нижеперечисленных способов:
- проверкой индикации портов на устройствах,
- прозваниванием отдельных жил кабеля,
- с помощью сетевого тестера.
Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам. Следует проверить наличие индикации Ethernet порта. Если индикации нет на какой-либо из сторон, то обжим выполнен неверно.
Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера. Для этого необходимо просто прозвонить конкретные жилы. Но такой способ не позволит убедиться в том, по правильной ли схеме была выполнена распиновка.
С помощью специального сетевого тестера можно подключить обжатый кабель в разъемы RJ -45 и провести полноценное тестирование, в ходе которого будет понятно и то, по какой схеме был подключен кабель и есть ли потери передачи сигнала.
Типичные ошибки
Очень важно при выполнении обжима соблюдать правильное в один ряд расположение жил обжимаемого кабеля. Провода ни в коем случае не должны перекручиваться или сплетаться. Если не удалось их расположить ровно, лучше срезать кусок кабеля и повторить процесс обжима, ровно расположив все жилы. Изоляционная оболочка не должна свисать за пределами коннектора. Она должна входить внутрь коннектора.
Если кабель в каком-то месте оборвался, то ни в коем случае не следует делать скрутку. Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Соединить их можно через специальный соединительный элемент.
При недостаточном опыте обжима кабелей лучше запастись кабелем и коннекторами с запасом. Стоят они немного, но, зато при возникновении ошибок при подключении, можно будет срезать результат неудачной работы и повторить подключение снова.
- Тип: штекер (папа)
- Соединение: клемма
- Кабель: витая пара
- Количество пинов: 8
- Вес: 11 г
Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
Переходник RJ-45-ANYTYPE
- Тип: штекер (папа)
- Соединение: клемма
- Кабель: витая пара
- Количество пинов: 8
- Вес: 11 г
Переходник RJ-45-ANYTYPE представляет собой винтовую клеммную колодку с 8 контактами и переходом на RJ-45. Переходник совместим со всеми категориями витой пары и отлично подходит как для тестирования кабеля, так и для передачи данных. За счет того, что устройство оснащено винтовыми клеммами, его можно использовать многократно и подключать пины нестандартным образом, когда этого требует ситуация. Для удобства использования в комплекте с переходником идет миниатюрная отвертка. RJ-45-ANYTYPE-K – мультифункциональное устройство, применимое ко всем приборам, оснащенными разъемом RJ-45.
Особенности RJ-45-ANYTYPE-K:
- Миниатюрные размеры.
- Широкий диапазон рабочих температур.
- Совместимость со всеми категориями витой пары.
- Винтовые клеммы.
- Готовый комплект из переходника и отвертки.
Технические характеристики RJ-45-ANYTYPE-K:
Основное
Общее
Комплектация RJ-45-ANYTYPE-K:
- Переходник – 1 шт.
- Отвертка – 1 шт.
Инструкции, ПО и прочий софт для Переходник RJ-45-ANYTYPE
У товара нет загрузок.
Обзоры и статьи Переходник RJ-45-ANYTYPE
У товара нет обзоров и статей.
Отзывы покупателей о Переходник RJ-45-ANYTYPE
Нет отзывов об этом товаре.
Вы можете быть первым. Оставьте свое мнение прямо сейчас.
- Разъем RJ-45
- Зажим
- Волновое сопротивление: 50, 75 Ом
- Рабочий диапазон частот: 0 – 4 ГГц
- Рабочее напряжение: 500 В
- Сопротивление контакта: 1 мОм
- Рабочая температура: -65…+165 °C
4-ех проводной штекерный разъем
- Для обжима телефонного кабеля
- 4 контакта
- Материал контактов медь с золотым напылением
- Экран: сплав меди, покрытие – никель.
- Для обжима телефонного кабеля
- 6 контактов
- Материал контактов медь с золотым напылением
- Экран: сплав меди, покрытие – никель.
- Для обжима сетевого кабеля (витой пары)
- 8 контактов
- Корпус: PC UL94V-2
- Ножи контакта: сплав меди с золотым напылением
- Экран: сплав меди, покрытие – никель
Информируем Вас о том, что размещенная информация на нашем интернет-магазине содержит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 435 и ст. 437 Гражданского Кодекса РФ. Администратор сайта и сайт – не используют отображаемые на данном интернет-магазине товарные знаки в рекламных целях и не заявляют о своих исключительных правах на них. Зарегистрированные в установленном порядке товарные знаки (знаки обслуживания) являются собственностью их правообладателей и используются исключительно с целью идентификации представленного товара и информирования пользователей данного сайта о потребительских свойствах товаров и услуг. Наш интернет-магазин считает своим долгом обеспечить максимальную достоверность и полноту всей содержащейся информации, но, не дает абсолютной гарантии её достоверности и не несет ответственности за ошибки, несоответствия или неполноту информации, а также результаты её использования без предварительной консультации с нашими сотрудниками. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону, позвонив по указанным на интернет-магазине номерам телефонов.
Вы можете сообщить о неточности в описании товара – выделите её и нажмите
Соединение витой пары между собой: наращивание и ремонт
Блок: 1/8 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html
Разделы статьи
Джойнер — бочонок-соединитель RJ45
Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:
Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.
Блок: 2/5 | Кол-во символов: 619
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/
Как удлинить и соединить Интернет-кабель в домашних условиях
Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!
Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:
Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.
Джойнер — бочонок-соединитель RJ45
Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:
Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.
Каплер (Coupler)
На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:
Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:
Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.
Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!
Обычная сетевая розетка
Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:
Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:
Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.
Скотчлок-соединитель (ScotchLok UY2)
Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.
Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.
Блок: 2/8 | Кол-во символов: 4962
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html
Удлинение наращивание utp кабеля витая пара скруткой
Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.
С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.
Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.
Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.
В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.
Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.
Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.
Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.
Блок: 2/3 | Кол-во символов: 2573
Источник: https://YDoma. info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html
Удлинение кабеля витых пар пайкой
Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.
Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.
Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.
После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.
Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.
Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».
Блок: 3/3 | Кол-во символов: 1615
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html
Скрутка витой пары между собой
Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.
Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.
Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.
На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.
Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…
Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя.
Блок: 4/4 | Кол-во символов: 2307
Источник: https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/
Как удлинить интернет кабель, удлиняем сетевой кабель
В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).
Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.
Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.
Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).
Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.
С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.
Способ № 2. Для удлинения интернет кабеля можно использовать роутер.
Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).
Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.
Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.
Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.
Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.
После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты.
Блок: 4/8 | Кол-во символов: 3579
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html
Скотчлок-соединитель (ScotchLok UY2)
Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.
Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.
Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/
Клеммники: Соединение слаботочных цепей на CS-CS.Net: Лаборатория Электрошамана
Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».
То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)
Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.
Немного о витой паре и кабелях
Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.
Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?
Соединители ScotchLock (Ско(т)чЛок)
Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.
Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.
При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.
Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.
Плинты
Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.
Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.
Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.
Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂
Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.
А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!
Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?
UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.
Использование плинтов для расключения телефоной линии на несколько розеток
А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.
Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.
Одиночные соединители для RJ-45 и RJ-12
Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.
Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!
Другие части:
Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.
Блок: 6/8 | Кол-во символов: 7471
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html
Правила соединения двух интернет проводов
Скручивание
1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.
Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.
2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.
3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.
Блок: 7/8 | Кол-во символов: 998
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html
Кол-во блоков: 13 | Общее кол-во символов: 25999
Количество использованных доноров: 4
Информация по каждому донору:
- https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html: использовано 2 блоков из 3, кол-во символов 4188 (16%)
- https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/: использовано 1 блоков из 4, кол-во символов 2307 (9%)
- https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 3 блоков из 5, кол-во символов 2270 (9%)
- https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html: использовано 5 блоков из 8, кол-во символов 17234 (66%)
Соединение витой пары между собой
Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы в этом деле все-таки следует учесть. Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.
Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…
Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).
А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.
Соединение витой пары, через разъем и соединитель.
Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.
Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?
Соединение проводов витой пары пайкой.
Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.
Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.
Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.
Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.
Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.
Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.
Скрутка витой пары между собой.
Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.
Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.
Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.
На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.
Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…
Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя. Все зависит от вашей смекалки, а я лишь показал принцип сращивания витой пары.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Читайте также
Поделитесь в соцсетях:
2
0
А зря скрутку не рассматриваете. На медной скрутке потери меньше, чем на соединении оловом.
0
0
К сожалению, таких измерений не делали. Увы! Были бы признательны, если бы кто-то смог поделится подобными тестами.
1
0
А есть информация по «потерям» в результате соединения различными способами? Никак не могу найти. Конкретно интересует разница между скотч-локами и проходным адаптером. Соединитель с заделкой витой пары (на первой картинке в статье) тоже интересен, но у нас в продаже не встречал.
(Скрутку/пайку не рассматриваю. Может быть она вполне применима для коротких патч-кордов, но не для длинных кабелей. Из личного опыта: нужно было удлинить 30 метровый двухпарный кабель на 5 м, но соединить было нечем, решил временно сделать скрутку. В итоге получил высокий пинг по локалке, макс скорость 80 Мбит/с, постоянные задержки и иногда сеть отваливалась. На следующий день поставил скотч-локи — проблемы исчезли)
0
0
Спасибо за дополнение. Коротко и ясно. Я иногда на подобные комментарии (Antony Belov) не имею времени и желания отвечать… Всего доброго!
2
0
НЕТ. Если речь идет о 100мб то, передающие и принимающие проводники должны быть из одной пары (1, 2 одна пара; 3, 6 другая). Если в принимающем или передающем канале используете проводники из разных пар, получите линию с огромным количеством ошибок при передаче, обычно на расстояниях > 10 м она уже не работает (много зависит производителя оборудования)
3
0
Можно соединять провода абсолютно к влюбых комбинациях. Важно чтобы на обоих сторонах эта комбинация была одинакова. Поэтому без проблем можно поменять замкнувшие проводники, вставив на их место в коннекторах провода другого цвета, а замкнувшие просто не обжимать.
0
0
Есть замыкание проводов между парами, к примеру желтый замкнут с бело-зелёным. Могу ли я составить пару из бело-желтого и зеленого? Будут ли работать два проводника из разных пар?
1
0
В витой паре для Интернет подключения используется две пары, а остальные две пары свободны. Поэтому можете их использовать. Однако, для подключения сетевых устройств нужно придерживаться стандартов, чтобы все работало должным образом. Какие две пары вы будете использовать не имеет значения, но чтобы не запутаться исходите из цветовой схемы.
Например, так: 1. синий → бело-синий; 2. желтый → бело-желтый; 3. зеленый → бело-зеленый; 4. коричневый → бело-коричневый;
Схема опрессовки LAN кабеля по стандарту.
P.S. Если я Вас неправильно понял, то перефразируйте вопрос.
0
0
Работает ли соединение проводников из разных пар? То есть. Есть замыкание в 2-3 и 4-5, нужно его обойти, 7-8, 1 и 6 — целые. Расстояние от роутера до ТВ 10м. И что лучше кинуть на провода из разных пар 1 и 6 (прием или передачу данных?!)
0
0
Все типы и назначение витой пары описаны в этой статье: https://hobbyits.com/texnicheskie-xarakteristiki-vitoj-pary/
0
0
Добрый день. Скажите пожалуйста можно ли в домашней сети использовать кабеля разной категории. Например cat 5e и cat 6a или cat 7. И подключить к одному роутеру, маршрутезатору.
0
0
Здрвствуйте. А если в интернет проводе количество проводков одинаковое, а цвета не совпадают, то как соединять???
1
0
Оранжевые пары скрути по цветам. а с 4 парного зеленые скрути с синими 2х парного
0
0
Соединить то можно, а вот работать по понятным причинам не будет (несмотря на то, что в стандарте HDMI есть Ethernet канал). А какая цель? То есть, что вы хотите подключить между собой, возможно дадим конструктивный совет.
0
0
Можно ли соединит Rj-45 с HDMI?
0
0
Можно. В LAN кабеле для подключения устройства к локальной или глобальной сети используется две витых пары, а две остаются свободными. Можете их задействовать.
0
0
Можно из одного кабеля сделать два? Ну, вообщем есть только один, но мне нужно и ПК подключить и телик.
0
0
Как обжать кабель для соединения через прямую соединительную муфту rj45, если один кабель четырех жильный, а второй 8 жил? четырех жильный из оранжевый, бело-оранжевый, сине-белый, синий.
0
0
1. По поводу коннекторов согласен, но не всегда они есть под рукой =) 2. К слову. Электропровода полевой связи П-274, П-296, П-268 применяются для прокладки линий радиопередач, телефонных, интернета, для антенн. Все представленные виды кабельной-проводниковой продукции отличаются хорошими электротехническими характеристиками, защитными свойствами. Не поддерживают горения, хорошо защищены от воздействия ультрафиолетового излучения, легко соединяются при спайке, устойчивы как к местам с повышенной влажностью так и сухим помещениям. Имеют прекрасные диэлектрические показатели и проводимость, что способствует получению на выходе хорошего качества сигнала. P.S. В общем в некоторых случаях их использовать можно. Однако, всегда можно найти и другую альтернативу. Все зависит от конкретной задачи.
1
0
Ну да, а если скрутить «витую пару» из 8 коаксиальных ТВ кабелей, тогда вообще линейки не хватит… Но во всех случаях нестандартных превышений длины, пропадает гарантия пропускной способности кабельной линии. А вообще рекомендации по скрутке и пайке витой пары имеют весьма сомнительное свойство. Все же самый верный способ использовать врезные коннекторы, позволяющие рассчитывать на симметричность, а значит помехоустойчивость кабельных линий.
Упрощенная практика заделки кабелей | EC&M
УРОК ШЕСТОЙ
Правильная заделка кабелей жизненно важна для полной и точной передачи как аналоговых, так и цифровых информационных сигналов.
Соединение со смещением изоляции (IDC)— это рекомендуемый метод заделки медных кабелей, признанный ANSI / TIA / EIA-568-A для заделки кабелей UTP. Эти соединения, обычно называемые «пробивными» соединениями, требуют использования небольшого прижимного инструмента для правильной фиксации кабеля к клеммной колодке.
Пробивные соединения удаляют или смещают изоляцию проводника, когда он вставлен в разъем. Во время заделки вы зажимаете кабель между двумя краями металлического зажима, который смещает изоляцию и обнажает медный проводник. Это обеспечивает прочное соединение между медным проводом и концевым зажимом. Лицевые панели с винтовыми клеммами, обычно используемые в голосовых приложениях, не рекомендуются ANSI / TIA / EIA-568-A для оконечной нагрузки UTP.
Обжимной разъем для медного и коаксиального кабеля зависит от формы и диаметра кабеля.Кабель может быть круглым или плоским. Вы должны убедиться, что выбрали правильный обжимной разъем для вашего конкретного кабеля.
Следующие типы кабелей в настоящее время признаны стандартом ANSI / TIA / EIA-568-A для использования в помещениях:
• Неэкранированная медная витая пара с сопротивлением 100 Ом (UTP)
• Экранированная медная витая пара с сопротивлением 100 Ом (ScTP)
• Экранированная медная витая пара с сопротивлением 150 Ом (STP-A)
• Волоконно-оптический кабель
Функции предопределения. Правильная подготовка к заделке кабеля не только улучшает качество работы, но и сокращает время, необходимое для заделки кабеля. Вот как это работает. Сначала организуйте кабель по месту назначения. Поместите кабель, который нужно заделать, в непосредственной близости от точки заделки и правильно определите его, чтобы убедиться, что он заделан в правильном положении.
Формирование и перевязка кабеля включает в себя правильное выравнивание и размещение кабелей аккуратным и упорядоченным образом для заделки.Вы также должны принять во внимание длину кабеля, необходимую для подключения к заделке. При определении этой длины вы должны оставить достаточный провис на случай, если по какой-либо причине вам понадобится восстановить длину. Кабельное соединение не будет завершено, пока все заделки не будут должным образом идентифицированы и промаркированы. Давайте рассмотрим этот процесс пошагово.
Организуйте кабели по назначению.
• Знайте схему подключения. Если вы используете несовместимые части для терминирования, это может привести к серьезным последствиям. При использовании медных оконечных устройств IDC преобладают три схемы подключения: T568A, T568B и код заказа универсального обслуживания (USOC).Только схемы подключения T568A и T568B соответствуют стандарту ANSI / TIA / EIA-568-A ..
• Что касается концевой заделки в рабочей зоне, убедитесь, что все кабели доступны и правильно помечены в местах стенных розеток. В аппаратных убедитесь, что вы устанавливаете блоки и / или панели в соответствии с проектной планировкой.
• Убедитесь, что под рукой есть подходящие продукты для вашего применения. Модульная мебель требует иного разнообразия торговых точек, чем офисы из гипсокартона, поэтому убедитесь, что вы указали правильный тип продукта и производителя.
Сформируйте и оденьте кабель на задней стороне панели.
• Сначала подготовьте кабель к заделке, собрав все кабели в жгут.
• На передней стороне стойки выделите как минимум одно место в стойке (блок) [44,5 мм (1,75 дюйма)] для размещения кабелей на каждые два места в стойке (блок) [89 мм (3,5 дюйма)] коммутационных панелей. .
• Оберните кабель, убедившись, что все кабели параллельны друг другу. Затем разгладьте их рукой, пока они не образуют аккуратный упорядоченный пучок.
• Кабели могут входить в коммутационный шкаф с разных сторон, что часто приводит к кабелям разной длины. После определения необходимой величины провисания следует перемаркировать кабели и отрезать их до одинаковой длины. Обратите внимание, чтобы новая маркировка соответствовала старой маркировке.
• Используйте стяжки или ремни с липучками для закрепления кабелей. Завязки для галстуков или ремни с липучками должны быть равномерно распределены по всей длине одежды.Затягивайте стяжные ленты только вручную.
Используйте подходящее оборудование для укладки кабелей.
• Существует несколько различных типов и стилей оборудования для управления кабелями. Все эти продукты предназначены для правильной поддержки кабелей на месте и снятия напряжения. Они также обеспечивают поддержку дополнительного кабеля, который может потребоваться установить в результате перемещения, добавления или изменения.
• Поскольку кабель UTP и ScTP защищен от перекрестных помех и невосприимчив к электромагнитным помехам за счет конфигурации скрутки и прокладки пары кабеля, убедитесь, что вы поддерживаете минимальный радиус изгиба кабеля.Это защищает целостность кабеля. Минимальный радиус изгиба для кабеля UTP и ScTP в четыре раза больше диаметра кабеля, в то время как оптоволоконный кабель в 10 раз больше диаметра.
Медная заглушка IDC (punch-down). Существует четыре основных типа оконечных блоков IDC, используемых для оконечной нагрузки горизонтальных и магистральных медных кабелей: тип 66, тип 110, BIXTM и LSA. Они составляют большую часть рынка; однако доступны и другие устройства. Некоторые производители предоставляют оборудование для оконечной нагрузки IDC, предназначенное для монтажа в стойку и на стену, которое может содержать несколько оконечных блоков.
Чтобы обеспечить хорошее соединение, вы должны строго следовать спецификациям производителя соединительного оборудования IDC. Вы также должны соблюдать надлежащие процедуры для:
• Определение правильного метода и длины снятия оболочки.
• Раскрутка витой пары. (ANSI / TIA / EIA-568-A рекомендует не более 13 мм [0,5 дюйма] нескрученных пар, измеренных от последнего витка до IDC).
Каждый тип прерывания IDC требует, чтобы вы использовали специально разработанный инструмент прерывания для правильного выполнения прерывания IDC.Некоторые производители продают на рынке оконечные устройства со сменными лезвиями для использования с несколькими типами оконечных блоков IDC. Важно убедиться, что инструмент, который вы используете, совместим с лезвием.
Иногда разные лезвия выглядят одинаково, но есть небольшие различия в конструкции. Неправильное соответствие рукоятки концевого инструмента и лезвия может привести к серьезным травмам, а также к плохому заделке.
В следующих процедурах обычно рассматриваются надлежащие методы и инструменты, необходимые для заделки медного кабеля на каждом типе оконечного блока IDC.
1. Определите метод и длину снятия оболочки. Вы можете удалить оболочку тремя способами:
Инструмент для кольцевания: Инструмент для кольцевания содержит лезвие бритвы, установленное на глубину, позволяющую надрезать ножны достаточно глубоко, чтобы отделить ножны, но не надрезать внутренние пары. Чтобы правильно использовать этот инструмент, вставьте около 13-19 мм (0,5-0,75 дюйма) кабеля в инструмент. Поверните инструмент, а затем удалите оторванную оболочку ножницами для электричества.
Ножницы электрика: С помощью ножниц электрика осторожно прорежьте оболочку на глубину, чтобы обнажить разрывной шнур.Используя разрывной шнур, потяните оболочку вниз, пока не будете готовы снять оболочку нужной длины. Затем удалите ножницами оторванные ножны.
Режущий инструмент: Осторожно вставьте режущий инструмент между оболочкой кабеля и парами. Осторожно сдвиньте инструмент по оболочке, пока не подготовите необходимое количество оболочки для снятия. Затем удалите отрезанные ножны ножницами.
2. Используя подходящий инструмент для снятия оболочки, удалите оболочку кабеля в соответствии со стандартами ANSI / TIA / EIA-568-A и спецификациями производителя оконечного оборудования.
• Удалите только ту оболочку, которая необходима для заделки кабельных пар, и убедитесь, что скручивание пар сохраняется. Распространенное заблуждение в промышленности состоит в том, что вы должны удалить с кабеля только 50–76 мм (2–3 дюйма) оболочки. Это требование может варьироваться в зависимости от блока, типа и размера кабеля, а также от типа производителя оконечного оборудования IDC.
3. Разделите, определите и закрепите группы связующих.
• Связующие группы связаны с кабелями на 50 пар и более.
• Каждую группу подшивок идентифицирует уникальный цветовой код. Кабели сгруппированы по 25 пар, каждая группа (или подгруппа) из 25 пар индивидуально обернута тканевой или пластиковой лентой для идентификации групп. В зависимости от производителя 25-парные связующие группы объединяются в идентифицируемые основные группы.
• Свяжите группы связующих, чтобы они были идентифицированы, пока они не будут готовы к завершению. Один полезный совет — использовать медную пару того же цвета, что и связующая группа. Плотно, но не плотно скрутите его одновременно с концом оболочки и внешним концом группы кабельных стяжек без оболочки.Это помогает идентифицировать связующие группы.
4. Разверните веером и сформируйте пары кабелей из каждой связующей группы.
• Разместите кабельные пары равномерно, чтобы они не пересекались и не мешали другим парам.
• Пары проводов должны быть параллельны, без натяжения в точке соединения и одинакового натяжения на всех соединениях.
Терминальный блок типа 66. Терминальный блок IDC типа 66 является выбором для подключения голосовых приложений, таких как PBX, ключевые телефонные системы (KTS) и некоторые локальные сети.Некоторые производители оконечных блоков типа 66 обновили свои оконечные блоки для обработки высокоскоростных приложений передачи данных и в соответствии с ANSI / TIA / EIA-568-A Cat. 5 спецификаций. Убедитесь, что вы устанавливаете соответствующий оконечный блок IDC типа 66 в новых установках. Обычно вы устанавливаете клеммный блок типа 66 на задние панели с помощью кронштейнов.
Терминальный блок типа 110. Специалисты в области электротехники используют оконечное оборудование IDC типа 110 в кабелях для передачи голоса и данных.Вы обнаружите, что магистральные кабели обычно подключаются к клеммным блокам типа 110, монтируемым на стене или стойке, с шагом 50, 100 или 300 пар, а также на настенном креплении на 900 пар.
Большинство патч-панелей имеют определенные конфигурации (например, T568A, T568B, USOC) и в основном сконструированы с разъемами типа 110.
Как установить разъемы на кабель витой пары
08 апр. Установка разъемов на кабель витой пары
Отправлено в 20:20 в установке сетевого кабеля от админа Кабель витой пары — это наиболее часто используемый тип кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этим сетевым кабелем, — это разъемы RJ-11 и RJ-45.RJ просто означает Registered Jack, а числа 11 и 45 относятся к номеру стандарта интерфейса.Эти два типа разъемов довольно похожи и сделаны из пластика с тонкими металлическими контактами. Более простой вариант меньшего размера из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом RJ-11 использовался в качестве разъема для установки телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас обычно используется только в последнем из двух.
Разъем RJ-45 в настоящее время является обычно устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и он немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводов.
Стандарты проводки по витому кабелю
Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета, которые: зеленый, оранжевый, синий или коричневый.В каждой паре один — сплошного цвета, а другой — с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два разных стандарта электропроводки:
568A
- Белый / зеленый
- Зеленый
- Белый / Оранжевый
- Синий
- Белый / Синий
- оранжевый
- Белый / Коричневый
- Коричневый
568B
- Белый / Оранжевый
- оранжевый
- Белый / Зеленый
- Синий
- Белый / Синий
- Зеленый
- Белый / Коричневый
- Коричневый
Установка кабельного разъема для витой пары
Основным методом, используемым для установки этих разъемов на кабель витой пары, является обжатие, и хотя процедура довольно проста, это важный навык, который каждый установщик сетевых кабелей должен знать, как правильно выполнять.Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, инструмент для зачистки, пара обжимных клещей и тестер кабеля для проверки качества соединения.Устройство для зачистки оболочки кабеля предназначено для снятия внешней оболочки с кабеля, а устройство для обжима кабельного разъема соединяет кабель, прижимая металлические контакты внутри разъема к проводникам кабеля.
Сначала вы измеряете и обрезаете кабель, к которому хотите присоединить разъем, и убедитесь, что он обрезан примерно на 3 дюйма длиннее, чем необходимо.
Затем вы хотите снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в устройство для зачистки и дважды поверните его вокруг кабеля, чтобы разрезать оболочку. Затем осторожно снимите отрезанный кусок оболочки с кабеля, чтобы обнажить внутренние проводники. Если на куртке есть белый перерезанный шнур, обрежьте эту спинку.
Теперь, когда вы обнажили жилы скрученного кабеля, вам нужно будет раскрутить пары и отделить каждый из восьми цветных проводов.Затем выровняйте каждый из проводов так, чтобы цветовой код соответствовал используемому вами стандарту.
Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.
Наконец, точно вставьте провода, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их в обжимной инструмент и крепко сожмите ручку, удерживая ее примерно на три секунды.Затем плашки в инструменте вдавливаются в разъем, проталкивая штыри в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.
После обжима разъема еще раз проверьте, что все проводники и штырьки правильно обжаты по отношению к своим партнерам. В противном случае вам придется отрезать соединитель и повторить процесс заново.
И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа тестера, который вы используете, необходимо следовать другой процедуре…
Посмотрите это замечательное небольшое обучающее видео, в котором один из наших специалистов по мостовым кабелям вставляет разъем RJ45 на конец кабеля Cat 6.
FFTP — Узел низкопрофильного ленточного кабеля витая пара, шаг 0,050 дюйма
В марте мы выпустили обновление для нашего локального поискового инструмента. Это включало совпадение номеров деталей для поиска по ключевым словам, а также параметрическую фильтрацию. Это широко используется с момента его выпуска, так как поиск, как правило, начинается с того места, где большинство посетителей нашего веб-сайта начинают свой путь …
Это здесь, это происходит, мы физически настраиваем демоверсию DesignCon 2021 СЕЙЧАС! (если вы читаете это в период с 10 по 19 августа 2021 года) Учитывая, что с шоу и путешествиями постоянно происходят изменения, мы очень рады физически участвовать в шоу.Если вы не т …
Samtec — хорошее место для работы. Мы производим качественный продукт, мы новаторски и ориентированы на сервис. К сотрудникам (сотрудникам) относятся невероятно хорошо, а хозяин искренне заботится о людях. Мы стараемся оказывать влияние на сообщества, которым служим. Нет идеального места (работаю ч …
)В прошлом месяце мы внесли несколько обновлений в нашу основную навигацию, выпустили несколько новых страниц и обновили некоторые данные о производительности наших протоколов.Вот основные веб-обновления за июль 2021 года. Главное обновление навигации, плюс новый раздел приложений Мы обновили два основных раздела нашего майн …
Одна из самых больших проблем, с которыми сталкивается военное командование, — это связь. Четкий и сжатый обмен информацией всегда был жизненно важен для любой успешной военной операции, и не более того, чем в наше время.Эффективное командование и управление всегда были на т …
Microsoft Word — Manual_VI6016HR_DualOutput.doc
% PDF-1.4 % 1 0 объект > эндобдж 54 0 объект > поток 2006-08-22T12: 02: 07PScript5.dll, версия 5.22014-09-19T11: 16: 47-07: 002014-09-19T11: 16: 47-07: 00
Как установить кабельные соединители для витой пары?
Как установить кабельные соединители для витой пары?
В настоящее время медные кабели с витой парой (особенно кабели UTP) наиболее распространены для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару — это опрессовка. Вы можете использовать инструмент для обжима кабеля, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, таким образом выполняя соединение.Из этого руководства вы шаг за шагом узнаете, как установить разъемы кабеля для витой пары.
Типы кабельных разъемов для витой пары
В основном используются два типа разъемов / штекеров для подключения кабелей витой пары в установках передачи голоса и данных.
Разъемы RJ-11
Разъемы RJ-11 исторически использовались как в служебных, так и в домашних телефонных аппаратах из-за их небольшого форм-фактора и простоты, и они по-прежнему широко используются в домашних условиях.
Разъемы RJ-45
Разъемы RJ-45 используются в основном в приложениях LAN из-за количества поддерживаемых проводников (всего восемь). Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают разъемы RJ-11 и RJ-45.
Оба разъема выполнены из пластика с металлическими «пальцами» внутри. Пальцы вставляются в отдельные жилы кабеля витой пары во время процесса обжима.Когда пальцы обжаты и соприкасаются с проводниками в кабеле витой пары, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.
Советы: обратите внимание, что эти разъемы в основном одинаковы, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. А разъем типа RJ-11 сконфигурирован только с двумя металлическими контактами вместо шести, при этом он имеет шесть позиций. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуются только два проводных контакта.И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.
Типы кабелей витой пары
В зависимости от разъемов RJ существует два типа кабелей с витой парой.
Многожильный кабель с витой парой
Многожильный кабель типа витая пара состоит из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.
Одножильный кабель с витой парой
Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, одножильные кабели соединять проще всего, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных проводов.
Инструменты для опрессовки разъемов
В предстоящей установке потребуются в основном три инструмента.
Инструмент для зачистки волоконно-оптического кабеля
Первый инструмент — это устройство для зачистки оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки.Их производство и покупка дешевы.
Обжимные клещи для кабельных разъемов
При установке разъемов на кабель UTP или STP необходим обжим для разъемов кабеля. Обжимные устройства для кабелей различных стилей позволяют обжимать разъемы на кабелях UTP или STP. Вот пример обжима, который может обжимать разъемы RJ-11 и RJ-45.
Тестер сетевого кабеля
Последний инструмент, который вы собираетесь использовать, — это тестер кабеля.Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения.
Установка шагов
Теперь перейдем к этапам установки разъемов. Обратите особое внимание на порядок выполнения этих шагов и неукоснительно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения предупреждений, немного отличающихся друг от друга. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.
Шаг 1: Отмерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью ножа для кабеля.
Шаг 2: Используйте инструмент для зачистки кабеля, чтобы снять примерно 1,5 дюйма оболочки с конца кабеля. Затем дважды поверните инструмент для зачистки кабеля вокруг кабеля. Это позволит разрезать оболочку.
Шаг 3: Снимите инструмент для зачистки с кабеля и снимите обрезанную оболочку с кабеля, обнажив внутренние проводники.Если присутствует шнур для разрезания куртки (обычно это белая нить), отделите его от проводов и обрежьте до края куртки.
Шаг 4: Раскрутите все пары внутренних проводов и разведите их в стороны, чтобы вы могли видеть каждый проводник в отдельности.
Шаг 5: Выровняйте отдельные кондукторы так, чтобы цветовой код совпадал со стандартом цветовой кодировки, который вы используете.
Шаг 6: Этот шаг включает два пункта.Сначала обрежьте жилы так, чтобы концы были на одном уровне друг с другом, убедившись, что оболочка кабеля находится внутри разъема. Во-вторых, общая длина открытых соединителей после обрезки не должна превышать 0,5–0,625 дюйма.
Шаг 7: Вставьте проводники в разъем, убедившись, что все проводники точно совпадают с контактами, как на предыдущем шаге. Если они не выстраиваются в линию, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.
Шаг 8: Осторожно вставьте разъем и кабель в обжимной инструмент, у которого есть две матрицы, которые вдавливаются в разъем, и вставьте штыри разъема в проводники внутри разъема. Теперь установка завершена.
После всей установки вы должны убедиться, что все проводники контактируют и все штыри вставлены в соответствующие проводники. Если разъем не обжался должным образом, отрежьте разъем и заново установите его.
УПАКОВКАИЗ 10 штекерных разъемов CCTV BNC к клеммному блоку для адаптера витой пары
Номер позиции eBay:
222532763908
Продавец принимает на себя всю ответственность за это объявление.
htimS dE
ТЕРТЦ ЦРУХВЕД 4
рецептура
ЭРИХСАКНАЛ
TF8 8M
МОДНИК ДЕТИНУ
: enohP04629381610
: liamEku.oc.ytirucesnoisivhcet@1be
Описание товара
Состояние: | Модель: | BNC-M-TO-TWIST-PAIR | |
MPN: | BNC-M-к-TWIST-PAIR | Тип: | Аксессуары для видеонаблюдения |
Бренд: | Techvision Security | Особенности: | Цветной, Инфракрасный, PTZ (панорамирование, наклон, масштабирование), проводной, ночное видение |
EAN: | Не применяется |
Информация о продавце компании
Techvision Security Group Ltd
Эд Смит
ул. Дьюхерст, 4,
Манчестер
Ланкашир
M8 8 футов
Соединенное Королевство
Регистрационный номер компании: 08848550
Номер плательщика НДС:
Я выставляю счета с отдельно указанным НДС.
Политика возврата
После получения товара отмените покупку в течение | Стоимость обратной доставки |
---|---|
60 дней | Покупатель оплачивает обратную пересылку |
Покупатель несет ответственность за возврат почтовых расходов.
Продавец принимает на себя всю ответственность за это объявление.
Почтовая оплата и упаковка
Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.
Местонахождение товара: Манчестер, Великобритания
Почтовая оплата в: Великобритания
Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла
Изменить страну:
-Выбрать-Соединенное Королевство Доступно 14 ед.Введите число, меньшее или равное 14. Выберите допустимую страну. | Почтовый индекс: Пожалуйста, введите действительный почтовый индекс. Пожалуйста, введите до 7 символов в почтовый индекс |
Время отправки внутри страны |
---|
Обычно отправка осуществляется в течение 1 рабочего дня после получения оплаты. |
Налоги |
---|
Цена указана с учетом НДС. Окончательная стоимость может отличаться в зависимости от адреса доставки. Учить больше |
Платежные реквизиты
Способы оплаты | ||||||
---|---|---|---|---|---|---|
Принято, право на получение кредита PayPal определяется при оформлении заказа.
Агентство FCA уполномочило eBay Marketplaces GmbH (Helvetiastraße15-17, 3005, Bern, Switzerland) осуществлять кредитное брокерство для ограниченного круга поставщиков финансовых услуг.Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена. Финансирование предоставляется PayPal Credit (торговое название PayPal (Europe) S.à.r.l. et Cie, S.C.A., 22-24 Boulevard Royal L-2449, Люксембург). Принять условия. При условии утверждения кредита. |
ПЛК, клеммный блок и выбор проводки датчика [Текст] — PLCS.net
DamianInRochester
28 июля 2012 г., 22:12
Было бы очень трудно поверить, что сигналы мешают друг другу, если только что-то просто не работает неправильно подключен.В спецификации, которую я вижу, Belden 1307 показан как двухпроводный, а не 6.
В общем, когда вы делаете то, что вы делаете, вам нужно, чтобы каждая пара в кабеле была витой парой. Еще лучше, чтобы каждая витая пара была экранирована отдельно. Также проверьте и убедитесь, что ваши настройки перемычки правильные, вы используете правильные клеммы и правильность конфигурации в программном обеспечении. Мне также интересно, как вы запитали передатчик, поскольку я ожидал, что вам, вероятно, придется подать к нему 24 В постоянного тока или что-то подобное, и я бы подумал, что вы бы использовали для этого 3-ю пару проводов.
Вам нужно будет уточнить, почему вы считаете, что сигналы неверны. Вы должны проверить, какое сопротивление имеет модуль NIO4I, и посмотреть, совместимо ли оно с максимальным сопротивлением, которое может выдержать передатчик.
Что касается размеров проволоки, то использование большого калибра частично связано с обычным импульсом. Если вы посмотрите на карту ввода-вывода начала 80-х, становится очевидным, почему использовались большие провода. Поскольку большинство компаний разработали свои стандарты для подключения ПЛК в то время, как обычно, трудно заставить их пересмотреть свои стандарты, чтобы убедиться, что они не устарели.Часто люди, обеспечивающие соблюдение стандартов, не понимают (или, что еще хуже, им все равно), почему они такие, какие они есть. Поскольку оборудование стало меньше и компактнее, возникла необходимость в пересмотре проводки. Многие карты ввода-вывода в наши дни физически не могут вместить провод 16AWG. Почти десять лет назад у меня был спор с инженером-проектировщиком из-за того, что он требовал минимум 14 AWG для ВСЕХ операций ввода-вывода, хотя модули ввода-вывода, которые он также назначил, не могли их даже разместить. Мне пришлось физически поставить их прямо перед ним с помощью проволоки, и он попытался показать мне, как я собираюсь засовывать проволоку 14AWG в отверстие меньшее, чем круглая проволока.
Я стараюсь придерживаться 18awg с моим низковольтным 24Vdc, если он одноядерный. Если он многоядерный, мне также подходит 20awg. В любом случае, в наши дни я редко использую традиционный рэковый ввод-вывод. Даже на главной панели я установлю удаленный адаптер ввода-вывода, такой как AENT, и буду использовать слайсовый ввод-вывод. Затем перенесите всю полевую проводку прямо туда, где она должна быть. Это устраняет необходимость в пространстве на панели, лишних трудозатратах, дополнительных точках выхода из строя, а модуль ввода-вывода настолько недорог, что их можно утилизировать практически так же, как предохранитель.
Также вы заметите, что, например, MTW 16awg намного толще, чем THHN 16awg. Куртка действительно резиновая. Электрики любят использовать его на панелях, потому что он более податливый, его легче дразнить и согнуть. Суть в том, что здравый смысл должен править.
Еще одна вещь, связанная с проводами меньшего сечения, — это то, как вы их зачищаете и как вы их подключаете. Неосторожное снятие изоляции на более легкие калибры может легко отрезать половину прядей. Эти более мелкие пряди также подвергаются большему риску раздавливания или срезания концевой заделкой прижимной пластины.
