Строительно-монтажные клеммы — Электросистемы
Описание
Строительно-монтажные клеммы СМК предназначены для соединения алюминиевых и медных проводников сечением до 4 мм2.
Строительно-монтажные клеммы (клеммы быстрого монтажа) применяются для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.
Каждый проводник имеет отдельное клеммное место, проводники не повреждаются. Контактная паста позволяет одновременное подключение алюминиевых и медных проводов и снимает окcидную плёнку с алюминиевых проводов. Корпус клемм изготовлен из самозатухающего пластика, контактная часть — из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники.
Монтажные клеммы серии 773
| Наименование | Артикул | Количество отверстий под провод | Максимальное сечение подключаемых проводников, мм2 | Транспортная упаковка | ||
|---|---|---|---|---|---|---|
| Количество, упак | Вес, кг | |||||
| КБМ-773-302 | SQ0517-0001 | 2 | 2,5 | 6000 | 8 | |
| КБМ-773-304 | SQ0517-0002 | 4 | 2,5 | 6000 | 14 | |
| КБМ-773-306 | SQ0517-0003 | 6 | 2,5 | 3000 | 10 | |
| КБМ-773-308 | SQ0517-0004 | 8 | 2,5 | 3000 | 14 | |
| Строительно-монтажная клемма КБМ-773-302 (2,5мм2) (5 шт/упак) TDM | SQ0517-0011 | 2 | 2,5 | 440 | 6,2 | |
| Строительно-монтажная клемма КБМ-773-304 (2,5мм2) (5 шт/упак) TDM | SQ0517-0012 | 4 | 2,5 | 440 | 7,6 | |
| Строительно-монтажная клемма КБМ-773-306 (2,5мм2) (5 шт/упак) TDM | SQ0517-0013 | 6 | 2,5 | 440 | 10 | |
| Строительно-монтажная клемма КБМ-773-308 (2,5мм2) (5 шт/упак) TDM | SQ0517-0014 | 8 | 2,5 | 440 | 12 | |

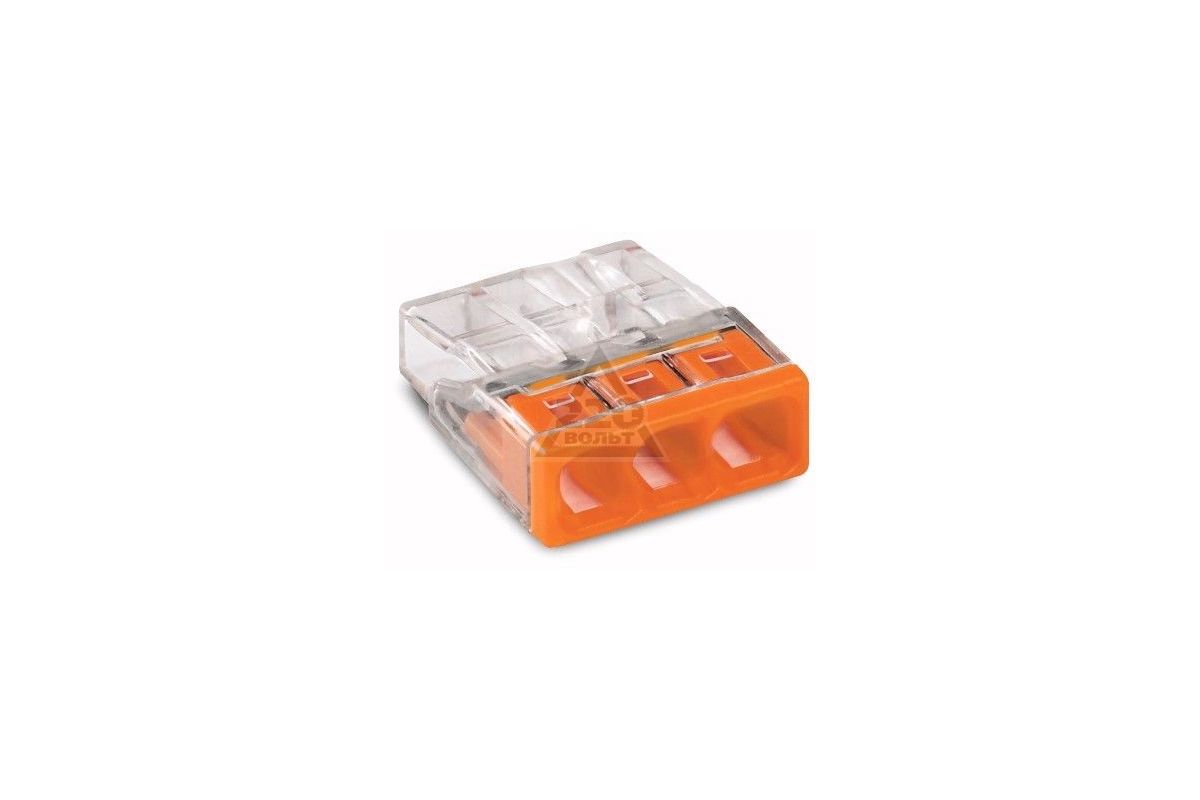

Клеммы быстрого монтажа КБМ-2273
Для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.
Конструкция:
- Каждый проводник имеет отдельное клеммное место, проводники не повреждаются.
- Контактная паста позволяет одновременное подключение алюминиевых и медных проводов и снимает окcидную плёнку с алюминиевых проводов.
- Прозрачный корпус с цветовой маркировкой.
Преимущества и отличия от клемм быстрого монтажа КБМ серии 773:
- Уменьшение габаритных размеров корпуса по сравнению с предыдущей серией, что позволяет экономить больше места в пространстве монтажной коробки.
- Прозрачный корпус позволяют контролировать глубину захода жилы.
- Яркая цветовая палитра каждой клеммы позволяет правильно и быстро идентифицировать их при монтаже.
- Расширение клемм КБМ серии 2273 клеммами с линейным исполнением контактов.
| Наименование | Артикул | Количество отверстий под провод | Максимальное сечение подключаемых проводников, мм2 | Транспортная упаковка | |
|---|---|---|---|---|---|
| Количество, упак | Вес, кг | ||||
| Строительно-монтажная клемма КБМ-2273-232 (2,5мм2) с пастой TDM | SQ0517-0111 | 2 | 2,5 | 15000 | 13,2 |
| Строительно-монтажная клемма КБМ-2273-233 (2,5мм2) с пастой TDM | SQ0517-0112 | 3 | 2,5 | 10800 | 13,5 |
| Строительно-монтажная клемма КБМ-2273-234 (2,5мм2) с пастой TDM | SQ0517-0113 | 4 | 2,5 | 7800 | 12,2 |
| Строительно-монтажная клемма КБМ-2273-235 (2,5мм2) с пастой TDM | SQ0517-0114 | 5 | 2,5 | 6000 | 11,5 |
| Строительно-монтажная клемма КБМ-2273-244 (2,5мм2) с пастой TDM | SQ0517-0115 | 4 | 2,5 | 7800 | 13,3 |
| Строительно-монтажная клемма КБМ-2273-246 (2,5мм2) с пастой TDM | SQ0517-0116 | 6 | 2,5 | 5400 | 12,6 |
| Строительно-монтажная клемма КБМ-2273-248 (2,5мм2) с пастой TDM | SQ0517-0117 | 8 | 2,5 | 4200 | 12 |
| Строительно-монтажная клемма КБМ-2273-232 (2,5мм2) с пастой (5 шт/упак) TDM | SQ0517-0121 | 2 | 2,5 | 480 | 14 |
| Строительно-монтажная клемма КБМ-2273-233 (2,5мм2) с пастой (5 шт/упак) TDM | SQ0517-0122 | 3 | 2,5 | 480 | 14 |
| Строительно-монтажная клемма КБМ-2273-235 (2,5мм2) с пастой (5 шт/упак) TDM | SQ0517-0124 | 5 | 2,5 | 480 | 12 |
| Строительно-монтажная клемма КБМ-2273-244 (2,5мм2) с пастой (5 шт/упак) TDM | SQ0517-0125 | 4 | 2,5 | 480 | 14 |
| Строительно-монтажная клемма КБМ-2273-246 (2,5мм2) с пастой (5 шт/упак) TDM | SQ0517-0126 | 6 | 2,5 | 480 | 13 |
| Строительно-монтажная клемма КБМ-2273-248 (2,5мм2) с пастой (5 шт/упак) TDM | SQ0517-0127 | 8 | 2,5 | 480 | 13 |
Быстро.
Просто. Надежно. Строительно-монтажные клеммы WAGOГлавная идея клемм WAGO – соединение проводов при помощи пружинных зажимов. Это новшество избавляет от основного недостатка традиционного винтового зажима – ослабление затяжки с течением времени, что приводит к нарушению контакта в месте соединение и возможности короткого замыкания.
Зажимная пружина, применяемая в клеммах WAGO изготовлена из аустенитной, хромоникелевой стали с большим запасом прочности на растяжение. Пружина в клемме автоматически обеспечивает необходимое усилие для зажима проводников разных диаметров.
Корпус сделан из полиамида марки 6.6. В его составе отсутствуют вредные вещества: галогены, силикон, асбест, кадмий, формальдегид, двуокиси фтора и хлора. Материал не подвержен коррозии, устойчив к воздействию большинства масел и жиров, горючего, а также к обработке чистящими средствами: спиртом, фреоном и тетрахлорметаном. Характеризуется низкой воспламеняемостью и свойством самозатухания при общей термостойкости в 105°C. Выдерживает кратковременный нагрев до 200°C. Клеммы WAGO могут также использоваться в уже собранном изделии при больших отрицательных температурах до (-60°C.) Устойчивость по отношению к кислотам зависит от типа кислоты и её концентрации.
Основные преимущества пружинных соединителей WAGO
- надежность соединения, в том числе высокий уровень вибростойкости;
- быстрота и простота монтажа — работа без специальных инструментов;
- безопасность – все токоведущие части надежно закрыты.
Строительно-монтажные клеммы
- Строительно-монтажные клеммы для распределительных коробок. (серия 773)
- Миниатюрные клеммы для распределительных коробок. (серия 243)
- Строительно-монтажные клеммы для светильников. (серия 224)
- Четырехпроводная клемма для подключения приборов и устройств. (серия 862)
- Универсальные клеммные соединители (серия 222)
Строительно-монтажные клеммы для распределительных коробок.
(Серия 773)С их помощью можно надежно соединять одножильные/многожильные (с жесткими жилками) медные, или одножильные алюминиевые проводники в любой комбинации без использования инструмента. Они обеспечивают надежный и компактный электромонтаж проводников в распределительных коробках. Это клеммы на основе плоскопружинного зажима.
Предназначен для крепления одножильных медных и алюминиевых (с контактной пастой) проводников сечением от 0,5 до 4 мм2. Применяется в основном в клеммах для строительного монтажа.Характеристики клемм серии 773-3ХX
Сечение подключаемых проводников
— медные 0,75 ÷ 2,5 мм2 – одножильные 1,5 ÷ 2,5 мм2 – многожильные (с жесткими жилками)
— алюминиевые 2,5 мм2 – одножильные
• Номинальное напряжение: 400 В
• Номинальный ток: 24 A – для медных проводников; 16 A – для алюминиевых проводников;
Предусмотрена возможность монтирования данных клемм на ДИН-рейку с помощью монтажного адаптера 773-332.
Проверка наличия напряжения (через технологические отверстия)
Отсоединение уже введенного в клемму провода (при необходимости)
Вытянуть проводник, вращая кабель и клемму в противоположных направлениях.
Подключение алюминиевых проводников
При подключении алюминиевых проводников используются серые непрозрачные клеммы, наполненные специальной контактной пастой. Такая паста автоматически снимает окисную пленку с алюминиевого проводника и предохраняет его от повторного окисления. Алюминиевые проводники с признаками сильного окисления рекомендуется предварительно зачищать механически. Все клеммы имеют специальные тестовые отверстия. Использование этих клемм является гарантией безопасности и порядка. Каждый проводник имеет отдельное клеммное место, что исключает возможность возникновения короткого замыкания или разогрева в точке контакта.
Миниатюрные клеммы для распределительных коробок.
(Серия 243)Такие клеммы хорошо подходят для монтажа тонких проводов, используемых в слаботочных приложениях (телефония, системы охранной сигнализации, контроля доступа в помещения, телекоммуникации и др.). Их возможно собирать в сборки, устанавливать в адаптеры и на печатные платы
Все преимущества мини клемм WAGO с плоскопружинным зажимом для распределительных коробок сохраняются при установке клемм на DIN-рейку 35 мм. Для этого используют специальные монтажные кронштейны. Так же есть возможность объединять клеммы в клеммные колодки.
Кронштейны рассчитаны на 4 или 6 клемм, которые просто вдвигаются в пазы кронштейна, а при необходимости легко могут быть извлечены.
Кронштейн непосредственно крепиться на дин-рейку, либо прикручивается винтами к монтажной поверхности. Большая поверхность для маркировки на которой можно делать пометки маркером существенно облегчает работу. Правила работы с ними те же что и с обычными коробочными клеммами.
Строительно-монтажные клеммники для светильников. (Серия 224)
Клеммы для светильников являются идеально приспособлены для подключения:
• люстр, бра, светильников.
• электромоторов для жалюзи, рулад и маркиз,
• вентиляторов для окон и ванных комнат,
• блоков управления отопительных котлов,
• стационарных выводов для подключения электрических приборов с помощью гибких сетевых проводов,
• циркуляционных насосов,
• и т.д.
без помощи инструментов. Они полностью изолированы, а потому надежно защищают от соприкосновения с токоведущими частями проводников.
Отличительной особенностью этих клемм является то, что они имеют два вида зажимов: с монтажной стороны это уже знакомый нам плоскопружинный зажим, для одножильных проводников, а со стороны подключения — зажим CAGE CLAMP® для подключения многожильных, в том числе луженых или отпрессованных, медных проводников от осветительного прибора.
Зажим CAGE CLAMP
Предназначен для крепления любых типов проводников сечением от 0,08 до 35 мм2. Применяется в большинстве клемм для монтажа на DINрейку, печатную плату и в разъёмных клеммных соединителях.
Правила использования строительно-монтажных клемм WAGO для светильников
1. Снять изоляцию с проводников на 9-11мм. На клемме имеются мерки для правильной зачистки изоляции. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов.
2. Ввести зачищенный жесткий проводник с монтажной стороны (от стены, потолка) в круглое отверстие до упора.
3. Сжать клемму со стороны прямоугольного отверстия (со стороны светильника) до упора и вести в него зачищенный проводник.
4. Использовать для проверки электрических параметров сети щелеобразное отверстие на тыльной стороне корпуса клеммы.
5. При необходимости отсоединить светильник следует сжать клемму со стороны прямоугольного отверстия и вынуть проводник из клеммы.
6. При необходимости отсоединить клемму следует вытянуть проводник из клеммы, покручивая его из стороны в сторону.
Перед подключением алюминиевых проводников необходимо с монтажной стороны наполнить клемму специальной контактной пастой.
Четырехпроводная клемма для подключения приборов и устройств. (Серия 862)
Данная клемма предназначена для подключения медных одножильных и многожильных проводников. Корпус клеммы выполнен из полиамида 6.6 VO , температурный диапазон рабочих температур которого от — 60 до +105oC Использование такой клеммы минимизирует расходы связанные с подключением новых приборов. К одной клемме можно подключить до четырех проводников сечением 0,5-4,0мм2. одновременно. Причем сразу как одножильные, так и многожильные проводники и разных сечений. Это возможно благодаря тому, что в клемме используется зажим CAGE CLAMP S.
Зажим CAGE CLAMP S
позволяет без использования инструмента (простым задвиганием до упора) подключать в одну клемму до 4 одножильных и многожильных с обжимной гильзой (или с уплотнением жил) проводников сечением от 0,5 мм2 до 4 мм2
Кроме того, возможно выбрать клеммы с заземляющей контактной ножкой, которая обеспечит прямой контакт с монтажной платой даже если та покрыта защитной лаковой пленкой.
Дело в том, что монтажная ножка автоматически удаляет эту пленку в месте РЕ-контакта.
Рис.24
Лапка клеммы достаточного размера для нажима пальцем или отверткой. .Обозначения полюсов нанесены заводской лазерной гравировкой, что исключает возможность их случайного стирания. В центр клеммы можно поместить этикетку с любой нужной надписью, распечатанную на принтере. Для проверки клеммы используется спеуиальный щуп, диаметром 2мм2
Монтаж клемм этой серии очень прост. Можно просто закрепить клеммы на поверхность с помощью специальных фиксирующих ножек, а можно использовать винты M3 или саморезы D 2.9мм.
Универсальные клеммные соединители (серия 222)
Эти клеммы — одна из последних разработок концерна WAGO, но уже сейчас они пользуется популярностью у потребителей. Выпускают двух-, трех- и пятипроводные клеммы. Подключать можно проводники диаметром от 0,08 до 4 мм
Зажим CAGE CLAMP® Compact
Применяется для подключения всех типов проводников сечением от минимального 0,08 кв.мм до 4,0 кв.мм. Зажим CAGE CLAMP® Compact значительно экономит габариты по сравнению с традиционным зажимом CAGE CLAMP®. Это позволяет создавать клеммы с меньшими физическими размерами. Как и в случае с зажимом CAGE CLAMP® новый зажим состоит из тех же двух частей: пружины из хромоникелевой пружинной стали и токошины из электролитной меди специального лужения.
Клемма серии 222 подсоединяет проводники для подключения светильников, жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.
Технические характеристики:
0.
08 – 2.5 мм2 однож.+многож; 4 мм2 тонкопров; (400В 32A)
AWG 28 – 12 ( 600В 20A)
Правила использования универсальных клеммных соединителей серии 222
1. Снять изоляцию на 9-10 мм.
2. Открыть вводное отверстие клеммы поднятием рычажка до упора и вставить проводник.
3. Опустить рычажок в исходное положение.
Благодаря утопленному рычажку исключено случайное неправильное нажатие на него при вкладывании в тесное пространство для встраивания.
Примеры использования:
Подключение гибких проводников в распределительной коробке.
Петлевое подключение осветительного прибора гибкими проводниками.
Подключение предварительно смонтированных компонентов.
Подключение низковольтных светильников.
Купить клеммы WAGO на сайте
Кабельные наконечники (клеммы для проводов) медно-алюминиевые DTL
Назначение: Кабельные наконечники для оконцевания алюминиевых проводов и кабелей;
Метод монтажа: Опрессовка;
Материал изготовления: Наконечник кабельный алюминиевый: хвостовик — алюминий, контактная площадка — медь;
Маркировка: Цифры означают сечение кабеля, на которое расчитан наконечник
Кабельные наконечники данного класса обладают длинной хвостовой частью, длины которой хватает минимум для двухкратной опрессовки.
Наконечники медно-алюминиевые DTL имеют контактную площадку, которая выполнена из меди.
Для кабельных наконечников DTL предназначены следующие электромонтажные инструменты:
— Гидравлические ручные клещи для опрессовки YQK-120, YQK-300, KYQ-300B, KYQ-400;
— Механические ручные клещи для обжима HX-50 и HX-120.
| Артикул | Наименование краткое | Кол-во в упак-е | ø, мм | D, мм | d, мм | L, мм | L1, мм | B, мм |
| 500270 | DTL 10 | 20 | 6,5 | 9 | 4,5 | 61 | 22 | 12,5 |
| 500271 | DTL 16 | 20 | 8,5 | 10 | 5,5 | 70 | 32 | 16 |
| 500272 | DTL 25 | 20 | 8,5 | 12 | 7 | 75 | 34 | 18 |
| 500273 | DTL 35 | 20 | 10,5 | 14 | 8,5 | 85 | 40 | 20,5 |
| 500274 | DTL 50 | 20 | 10,5 | 16 | 9,5 | 90 | 42 | 23 |
| 500275 | DTL 70 | 10 | 12,5 | 18 | 11,5 | 102 | 47 | 26 |
| 500276 | DTL 95 | 10 | 12,5 | 21 | 13,5 | 112 | 50 | 28 |
| 500277 | DTL 120 | 10 | 14,5 | 23 | 15 | 120 | 53 | 30 |
| 500278 | DTL 150 | 10 | 14,5 | 25 | 16,5 | 126 | 55 | 34 |
| 500279 | DTL 185 | 10 | 17 | 27 | 18,5 | 133 | 58 | 37 |
| 500280 | DTL 240 | 17 | 30 | 21 | 140 | 60 | 40 | |
| 500281 | DTL 300 | 17 | 34 | 23,5 | 165 | 65 | 50 | |
| 500282 | DTL 400 | 21 | 38 | 26,5 | 170 | 70 | 50 | |
| 500283 | DTL 500 | 21 | 47 | 29 | 225 | 75 | 60 |
Клемма WAGO 224-112 (упак 100шт)
● Клемма 224-112 WAGO — это быстрое и надежное соединение проводов
осветительного прибора без использования инструмента.
● Соединительную клемму 224-112 WAGO чаще всего используют для подключения люстр и бра, можно использовать для подключения электромоторов, оконных и ванных вентиляторов, циркуляционных насосов и других видов соединений.
● Корпус клеммы изготовлен из диэлектрического пластика, защищающего от прикосновений к оголённым проводам.
● Миниатюрные размеры дают возможность применять ветвительные коробки меньшего размера или разместить в коробке намного больше соединений.
● Клеммы WAGO 224 с плоско-пружинным зажимом и соединением CAGE CLAMP® со стороны люстры предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380-400 В.
● CAGE CLAMP® — универсальный зажим, создающий высокое запрограммированное зажимное усилие, автоматически приводимое в соответствие с сечением проводника, процесс зажатия не зависит от аккуратности и квалификации монтажника.
● Клемма 224-112 WAGO соединяет 3 зачищенных медных и алюминиевых проводника от 0,5 мм². до 2,5 мм²., одножильных и многожильных, длина полоски от 9 до 11 мм.
● Размеры поперечного сечения с монтажной стороны 1-2,5 мм² одножильный медный и алюминиевый, поперечное сечение со стороны светильника 0,5-2,5 мм² одножильный, многожильный, луженый, опрессованный медный.
● Клемма выдерживает напряжение до 400 В и номинального тока до 24 А для медных проводников 2,5 мм². и до 16 А для алюминиевых проводников 2,5 мм².
● В клемме предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения, что гарантирует надежность контактов, исключая короткое замыкание.
● Клемма 224-112 WAGO — позволит легко и непринуждённо работать с разными типами проводников.
Размеры клеммы (ШхГхВ): 9,5х20,4х15,5 мм.
Количество тестовых ответстий: 3
Материал: пластик
Модель клеммы: 224-112 WAGO
● Клемма 224-101 WAGO — это быстрое и надежное соединение проводов
осветительного прибора без использования инструмента.
● Соединительную клемму 224-101 WAGO чаще всего используют для подключения люстр и бра, можно использовать для подключения электромоторов, оконных и ванных вентиляторов, циркуляционных насосов и других видов соединений.
● Корпус клеммы изготовлен из диэлектрического пластика, защищающего от прикосновений к оголённым проводам.
● Миниатюрные размеры дают возможность применять ветвительные коробки меньшего размера или разместить в коробке намного больше соединений.
● Клемма 224-101 WAGO соединяет два зачищенных медных и алюминиевых проводника от 0,5 мм². до 2,5 мм²., одножильных и многожильных.
● Клемма WAGO 224-101 с универсальным зажимом CAGE CLAMP® со стороны люстры позволяет подключать многожильный, одножильный, луженый, опрессованный медный провод.
● CAGE CLAMP® — универсальный зажим, создающий высокое запрограммированное зажимное усилие, автоматически приводимое в соответствие с сечением проводника, и не зависит от аккуратности и квалификации монтажника.
● Размеры поперечного сечения с монтажной стороны 1-2,5 мм². одножильный медный и алюминиевый, поперечное сечение со стороны светильника 0,5-2,5 мм² одножильный, многожильный, луженый, опрессованный медный.
● Клемма выдерживает напряжение номинального тока до 24 А для медных проводников 2,5 мм². и до 16 А для алюминиевых проводников 2,5 мм².
● В клемме предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения, что гарантирует надежность контактов, исключая короткое замыкание.
● Клемма 224-101 WAGO — позволит легко и непринуждённо работать с разными типами проводников.
Размеры клеммы (ШхГхВ): 8х20,4х15,5 мм.
Количество тестовых ответстий: 2
Материал: пластик
Модель клеммы: 224-101 WAGO
Вес: 2,033 г.
Как правильно соединить алюминиевые провода
Благодаря лёгкости и надёжности кабели с алюминиевыми жилами нашли широкое применение в прокладке разных линий электропередачи.
Перед тем как соединить в электрической проводке алюминиевые провода, необходимо определиться с решаемыми электротехническими задачами и уточнить технические параметры изделия.
Где используются алюминиевые провода
Запрет на применение алюминиевых проводки в жилых помещениях был введён более пятнадцати лет назад из соображений пожарной безопасности, но с появлением новых алюминиевых сплавов, не уступающих по характеристикам медным кабелям, ситуация координально изменилась.
Область использования провода зависит не только от вида токопроводящей жилы, но и материала изоляции, а также конструктивных особенностей изделия. На сегодняшний день алюминиевые кабели обеспечивают передачу и распределение электроэнергии в разных стационарных установках. В жилых зданиях прокладываются кабели с алюминиевой жилой сечением 16 мм2 или более.
Неоспоримые достоинства алюминиевых кабелей представлены ценовой доступностью, незначительным весом и образованием стойкой оксидной плёнки, а к недостаткам можно отнести хрупкость, низкую электропроводность, склонностью к окислению и относительно небольшой срок службы.
Как соединить
Вариантов правильного и абсолютно безопасного соединения алюминиевых проводниковых жил несколько. Они отличаются трудоёмкостью и уровнем сложности, поэтому в каждом конкретном случае следует индивидуально подбирать способ подсоединения.
Пайка
Один из наиболее надёжных способов соединения, базирующийся на механическом удалении образующихся естественных окислов и одновременном нанесении на зачищенные зоны паяльной кислоты.
Для пайки нужно приобрести специальный припой
Технология пайки:
- Аккуратная зачистка жилы от изолирующего слоя на 40–50 мм.
- Обработка оголённых концов мелкозернистой наждачной бумагой и скручивание друг с другом.
- Повторная обработка полученной скрутки наждачкой.
- Нанесение на скрутку паяльной кислоты, препятствующей формированию плёнки окислов.
- Заполнение канавок скрутки хорошо расплавленным припоем.
- Обработка зон соединения щёлочью и промывание в воде для удаления остатков кислоты.
Просушенная спайка обрабатывается водостойким лаком, после чего изолируется кембриками, колпачками или обычной изолентой.
Соединение сжимом (клеммой)
Самый распространённый способ соединения. Сжим предполагает использование болтового, винтового или прижимного пружинного способа соединения. Оптимальным является применение специальных клемм Wago.
Для соединения проводовол часто используют специальные клеммы
Технология соединения клеммой Wago:
- Удалить с концов проводов изоляционный слой на длину 10 мм.
- Вставить оголённые концы в круглые отверстия контактов самозажимного типа.
- Нажать на подвижную зону или поднять рычажок клеммы.
- Продвинув провод, отпустить подвижную часть или зафиксировать рычажок в нижнем положении.
Самозажимные клеммы на 2–8 разъёмов позволяют выполнить различные по уровню сложности соединения и ответвления электрической проводки. Выбирать клемму или колодку нужно в соответствии с маркировкой, которая отражает сечение и количество алюминиевых жил.
Выбирать клеммы нужно учитывая сечение и количество алюминиевых жил
Традиционная винтовая клемма способна повредить алюминиевые провода, поэтому при её использовании обязательно применяются контактные латунные насадки.
Прессовка
Способ заключается в использовании специальных обжимных клещей — кримперов и латунной или алюминиевой гильзы, размеры которой напрямую зависят от сечения жилы. Полученное в результате прессовки соединение отличается прочностью и надёжностью.
Размер гильзы зависит от сечения провода
Технология прессовки:
- Определиться с размером наконечника или гильзы в зависимости от сечения жилы.
- Оголить концы соединяемых проводов стриппером.
- Надеть наконечник или гильзу на очищенную от изоляционного слоя токопроводящую часть кабеля.
- Поместить гильзу с проводом в специальный паз обжимных клещей и сжать рукояти инструмента.
—
В зависимости от конструкционных особенностей, инструмент может быть представлен ручным гидравлическим прессом и клещами с электрическим приводом. Многофункциональные обжимные клещи механического типа позволяют выполнять зачистку кабельной изоляции, обрезку жилы и обжим.
Использование сварки
Самостоятельная сварка алюминиевых жил — это достаточно сложный в практическом исполнении способ соединения, нежели стандартная пайка. Вариант предполагает применение специального порошкообразного флюса, разведённого в воде до пастообразного состояния и сварочного аппарата низкого напряжения.
Сварка проводов потребует от вас некоторых навыков
Технология сварки:
- Освободить концы алюминиевых кабелей от изолирующего слоя на длине 40–50 мм.
- Выполнить скрутку оголённых жил друг с другом.
- Нанести на место скрутки достаточное количество пастообразного флюса при помощи кисточки.
- Поднести к концам обработанной флюсом скрутки электрод и произвести сваривание жил из алюминия в течение пары секунд.
- Отвести электрод от скрутки и визуально убедиться в качестве выполненного соединения.
Наносимый на скрутку флюс предотвращает поступление кислорода и прилипание электрода к поверхности расплавленного металла. Результатом правильно проводимых манипуляций является образование аккуратной алюминиевой «капли» на конце скрутки, что не препятствует свободному перетеканию тока между соединяемыми проводами.
Меры безопасности
К любым контактным соединениям, включая алюминиевые жилы, предъявляется целый ряд определённых технических требований, обеспечивающих безопасность эксплуатации. Такие соединения обязательно должны быть максимально устойчивыми к механическим воздействиям, долговечными и надёжными.
Нельзя использовать вариант скручивания контактных поверхностей — это будет способствовать сильному нагреву в местах соединения
В условиях малой площади соприкосновений, зона контакта может страдать от значительного сопротивления, поэтому использовать для соединения способ простого наложения или вариант лёгкого скручивания контактных поверхностей проводников алюминия и других материалов запрещено стандартными мерами безопасности.
Образуемая в этом случае гальваническая пара с окислами быстро провоцирует нагрев места соединения.
В соответствии с правилами устройства электроустановок, все соединения, ответвления и оконцевания проводных или кабельных жил должны осуществляться сваркой, пайкой, прессовкой или сжимом согласно действующей на сегодняшний день инструкции. Соединение алюминиевых проводов с соблюдением технологии и применением соответствующих материалов обеспечивает стабильно низкий переходной контакт сопротивления.
Оцените статью: Поделитесь с друзьями!Проверь свои клеммники / Хабр
Эта история началась много лет назад. В блаженной памяти 2012 году я прочитал на Хабре замечательный материал «Прекратите скручивать». Никогда не был фанатом скруток, а прикольные девайсы из поста только утвердили решимость использовать что-то более продвинутое. Поэтому, когда спустя пару лет у меня возникла задача разделить выходящий из электросчетчика провод на две линии (особенность дизайна проводки в квартире), я выбрал самый подходящий вариант — WAGO 222. И каждый месяц, снимая показания счетчика, радовался, глядючи на аккуратные коробочки. И, конечно же, этого поста не было бы, если бы дальше не случилось «однако». Начиная с какого-то времени в коридоре стал чувствоваться слабый запах паленой проводки. Точное место проблемы не находилось, а по времени феномен совпадал с этапом нагрева воды стиральной машинкой. Постепенно запах начал возникать на все более низкой температуре стирки и становился сильнее. А очередной осмотр проводки преподнес неприятный сюрприз: потеки пластика на обоих WAGO 222 и отчетливо обугливающаяся изоляция в них входящих проводов.
С другой стороны видно, что белый провод от счетчика выглядит наиболее печально.
И, несмотря на вроде бы прилично выглядящие корпуса клеммника, внутри они уже никуда не годятся — у оранжевых рычажков расплавился механизм раскрытия подпружиненного контакта, внутри все сплавилось, так что снимать клеммники приходится, ломая корпус пассатижами.
Как же так получилось? С одной стороны, соединение было не очень приятным — от электросчетчика отходил алюминиевый провод, а новая проводка была медной. Но и нельзя сказать, что оно эксплуатировалось в неадекватных условиях. На каждой линии стоят автоматы на 16 ампер, и теоретически максимальный ток мог составить 32 ампера, но в реальности в квартире не было потребителей, способных полностью нагрузить каждую линию. Впервые запах заметили при одновременной работе стиральной машины и пылесоса, каждый из которых имеет максимальную мощность 2,1 кВт. Однако 20А, указанные на корпусе клеммника, — это 4,4 киловатта, так что на домашнюю мелочевку даже оставался небольшой запас. В интернете можно найти рекламный ролик WAGO, показывающий работу в условиях в разы превосходящих штатную нагрузку.
Однако реальность в моем случае оказалась противоположной. Даже кратковременной нагрузки в районе максимально допустимой хватило, чтобы начался процесс постепенной деградации клеммника с соединением и все более сильного нагрева. В интернете можно найти похожие истории. Предвосхищая возможные возражения: стоимость, место покупки и обозначения на корпусе делают очень маловероятной гипотезу, что это были «поддельные» WAGO. Версию ошибки при установке я не могу опровергнуть из-за разрушения вещдоков при разборе соединения. Но против нее говорит практика успешной работы клеммников в течение нескольких лет.
Я не хочу ругать клеммник WAGO 222. Это стильно выглядящее и удобное устройство для разъемного соединения или разветвления проводов. Но у него, похоже, отсутствует запас прочности, и, несмотря на заявленные на корпусе 20А, опыт эксплуатации говорит о том, что лучше ставить такие клеммники с запасом по току, ампер на 10-16 максимум, и весьма желательно регулярно проверять их состояние.
Вопреки оптимизму поста «Прекратите скручивать» клеммник не стоит без доработок использовать с алюминиевыми проводами — на корпусе указан единственный материал — медь, а для алюминия WAGO отдельно продает специальную пасту. Если пользуетесь такими клеммниками, советую проверить их состояние при первой возможности.
P.S. А если вам стало интересно, на что я заменил клеммники, то я выбрал еще более мощный девайс, который не упомянут в исходном посте 2012 года. Монтажный сжим (орех, яйцо) — это немаленькие пластинки, соединяемые винтами, для большей надежности фиксируемыми гроверными шайбами. Один провод ложится в них идеально, потому что в конструкции пластины под него есть специальный выступ.
Может, конечно, это и оверкил, но сжимы обеспечивают разъемное соединение, большую площадь контакта и красиво смотрятся.
К недостаткам можно отнести только два пункта — они занимают много места, и для алюминиевых проводов винты стоит где-то раз в год проверять и при необходимости подтягивать.
Новинка! Строительно-монтажные клеммы INHOME!
Строительно-монтажные клеммы
Новая линейка электромонтажных изделий под брендом INHOME
Бренд INHOME представляет новую линейку клемм СМК двух видов с рычагами и безвинтовые.
Корпус строительно-монтажных клемм СМК INHOME изготовлен из самозатухающего пластика, контактная часть — из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники.
Наличие рычагов обеспечивает удобный монтаж без использования дополнительных инструментов. Работа с монтажными клеммами СМК INHOME не требует высокой квалификации. Безвинтовое крепление обеспечивает простой и быстрый монтаж. Проводник нужно освободить от изоляции и вставить в гнездо до упора.
Многожильный провод перед использованием необходимо опрессовать наконечником. Алюминиевый провод требуется очистить от загрязнения и максимально быстро вставить в гнездо с пастой, которая предотвратит его дальнейшее окисление.
Возможность подключения к СМК INHOME щупа измерительного прибора без нарушения целостности изоляции позволяет легко диагностировать неисправности проводки.
СМК INHOME предназначены для соединения алюминиевых и медных проводников сечением до 4 мм².
Количество контактов:
- 2-контактный (СМК 222-412; 772-202)
- 3-контактный (СМК 222-413; 772-203)
- 5-контактный (СМК 222-415; 772-205)
- 6-контактный (СМК 772-206)
- 8-контактный (СМК 772-208)
| Строительно-монтажная клемма СМК 222-412 (25 шт./упак.) | арт. 4690612027227 |
| Строительно-монтажная клемма СМК 222-412 (4 шт./упак.) | арт. 4690612027319 |
| Строительно-монтажная клемма СМК 222-413 (25 шт./упак.) | арт. 4690612027234 |
| Строительно-монтажная клемма СМК 222-413 (4 шт./упак.) | арт. 4690612027326 |
| Строительно-монтажная клемма СМК 222-415 (25 шт./упак.) | арт. 4690612027241 |
| Строительно-монтажная клемма СМК 772-202 (25 шт./упак.) | арт. 4690612027258 |
| Строительно-монтажная клемма СМК 772-202 (4 шт./упак.) | арт. 4690612027340 |
| Строительно-монтажная клемма СМК 772-203 (25 шт./упак.) | арт. 4690612027265 |
| Строительно-монтажная клемма СМК 772-203 (4 шт./упак.) | арт. 4690612027357 |
Строительно-монтажная клемма СМК 772-204 (25 шт./упак. )
|
арт. 4690612027272 |
| Строительно-монтажная клемма СМК 772-204 (4 шт./упак.) | арт. 4690612027364 |
| Строительно-монтажная клемма СМК 772-205 (25 шт./упак.) | арт. 4690612027289 |
| Строительно-монтажная клемма СМК 772-205 (4 шт./упак.) | арт. 4690612027371 |
| Строительно-монтажная клемма СМК 772-206 (25 шт./упак.) | арт. 4690612027296 |
| Строительно-монтажная клемма СМК 772-206 (4 шт./упак.) | арт. 4690612027388 |
| Строительно-монтажная клемма СМК 772-208 (25 шт./упак.) | арт. 4690612027302 |
| Строительно-монтажная клемма СМК 772-208 (4 шт./упак.) | арт. 4690612027395 |
Медные или алюминиевые наконечники: что выбрать?
Механические наконечники — это разъемы, которые используются для соединения кабелей вместе, и они составляют важную часть домашней электрической системы. Механические проушины обычно изготавливаются из одного из двух металлов — меди или алюминия.
Что касается функциональности, они служат одинаковым целям, но различия становятся очевидными, если вы посмотрите на их конкретные характеристики и приложения, в которых они будут использоваться. Давайте посмотрим, почему раньше были популярны алюминиевые наконечники, а также почему медь теперь является предпочтительным металлом для наконечников.
Алюминиевые проушины История алюминиевых проушин восходит к началу 1960-х годов, когда происходило значительное количество инженерных инноваций, и алюминий был частью этих инноваций. В то время алюминиевые провода широко использовались почти в каждой домашней электропроводке.
Поскольку электрические провода были из алюминия, логично было, что электрики будут использовать алюминиевые наконечники в местах соединения.
К несчастью для электриков, они столкнулись с множеством отказов оконечной нагрузки.На этих стыках, где использовались алюминиевые наконечники, терялись соединения, и в результате этого часто возникали электрические пожары. Электрики не знали, почему это происходит, потому что алюминий является очень хорошим проводником электричества, и они использовали его некоторое время.
Когда пожары стали слишком большими, исследования наконец показали, что источником проблемы были алюминиевые наконечники. Одной из проблем было образование оксида алюминия, которое приводило к большому проценту возгораний, и проблема сохранялась даже после попытки различных комбинаций.Например, электрики пытались использовать алюминиевые провода с медными наконечниками и медные провода с алюминиевыми наконечниками. Ни один из них не работал.
В конце концов было решено, что алюминий просто не подходит для электропроводки, и именно тогда медь стала более эффективной заменой.
Медные проушиныСамое замечательное в использовании меди для наконечников состоит в том, что они устраняют все проблемы, присущие алюминиевым наконечникам. Ключ к повышению безопасности медных наконечников связан с «коэффициентом теплового расширения».Не вдаваясь в технические подробности этого термина, вам необходимо знать, что более высокий коэффициент указывает на больший риск возгорания, а медь имеет чрезвычайно низкий коэффициент теплового расширения.
Благодаря этому он не создает угрозы пожарной безопасности, а системы проводки на основе меди сейчас используются во всем мире. Конечно, есть загвоздка, так как почти всегда есть все, что кажется идеальным. Алюминий — гораздо более дешевый металл, чем медь, поэтому медные наконечники и проводка могут стоить немного дороже, чем алюминиевые.Вероятно, это одна из основных причин, почему еще в 1960-х производители использовали алюминиевую проводку, прежде чем переходить на медь, и почему алюминиевые наконечники иногда используются в проводке даже сегодня.
На данный момент мы знаем об основных различиях между алюминием и медью, а также об основных преимуществах и недостатках каждой из них. Алюминий дешевле, но вызывает проблемы, а медь — это хорошо, но сравнительно очень дорого.Большой вопрос: что лучше: алюминий или медь?
К сожалению, ответ не однозначен. Соблазн низкой стоимости алюминия продолжает побуждать производителей электротехники использовать алюминиевую проводку. Однако в последнее время появляются инновации, связанные с алюминием, что делает их такими же безопасными, как и медные наконечники. Теперь можно найти алюминиевые наконечники с медным покрытием. Это препятствует ржавлению, а также образованию оксида на поверхности.
Это правда, что в первые дни алюминий просто не подходил для изготовления наконечников, и с тех пор медь стала предпочтительным выбором для наконечников.Однако с учетом всех обстоятельств теперь гораздо безопаснее использовать алюминиевые проушины по сравнению с предыдущими днями. Несмотря на эти улучшения в алюминиевой проводке и электрических компонентах, впечатление, что медные наконечники лучше алюминиевых, не исчезло.
Трудно преодолеть такое мышление, и, вероятно, пройдет немало времени, прежде чем люди начнут так же доверять алюминию, как и меди!
D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.
Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.
Алюминиевые воздушные терминалы
A55 Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 1/2 «x 12» с адаптером. 96 …
A55BT Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 12», с тупым концом, с адаптером. 96 …
A55BTLA Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 12», тупой наконечник, без адаптера. 96 …
A55LA Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 1/2 «x 12», без адаптера. 96 …
A55X Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 1/2 «x 10» с адаптером. 96 …
A55XBT Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 10», с тупым концом, с адаптером. 96 …
A55XBTLA Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 10», тупой наконечник, без адаптера.
96 …
A55XLA Алюминиевый воздушный терминал
Прочный алюминиевый воздушный терминал 1/2 «x 10», без адаптера. 96 …
A56 Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 1/2 «x 18» с адаптером. 96 …
A56BT Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 18», тупой конец, с адаптером. 96 …
A56BTLA Алюминиевый воздушный терминал
1/2 «x 18» твердый алюминиевый воздухораспределитель, тупой наконечник, без адаптера. 96 …
A56LA Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 1/2 «x 18», без адаптера. 96 …
A571 Алюминиевый воздушный терминал
Сплошной алюминиевый пневмоостров 5/8 «x 24» с адаптером. 96 …
A571BT Алюминиевый воздушный терминал
Сплошной алюминиевый пневмоостров 5/8 «x 24», с тупым концом, с адаптером.
96 …
A571BTLA Алюминиевый воздушный терминал
5/8 «x 24» твердый алюминиевый воздухораспределитель, тупой конец, без адаптера. 96 …
A571LA Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 5/8 «x 24», без адаптера. 96 …
A572 Алюминиевый воздушный терминал
Прочный алюминиевый пневмоостров 1/2 «x 24» с адаптером. 96 …
A572BT Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 24», с тупым концом, с адаптером. 96 …
A572BTLA Алюминиевый воздушный терминал
Сплошной алюминиевый воздухораспределитель 1/2 «x 24», тупой наконечник, без адаптера. 96 …
Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно.
Ниже приведены наиболее частые причины:
- В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
- Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
- Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
- Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
- Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 25.0 | 15000 мкФ | 1 Ф. | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 40.0 | 10000 мкФ | 470000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 63. 0 | 4700 мкФ | 330000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 100.0 | 2200 мкФ | 150000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 200. 0 | 680 мкФ | 33000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 250.0 | 470 мкФ | 33000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 350. 0 | 330 мкФ | 15000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 385.0 | 220 мкФ | 6800 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 400. 0 | 220 мкФ | 10000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power High Ripple Current, Винтовые клеммы | 85 | от 10 000 до 15 000 | 450.0 | 220 мкФ | 10000 мкФ | |||
| Алюминиевые электролитические конденсаторы для питания сильных пульсаций с длительным сроком службы винтовые клеммы | 105 | 5000 | 200. 0 | 680 мкФ | 33000 мкФ | |||
| Алюминиевые электролитические конденсаторы для питания сильных пульсаций с длительным сроком службы винтовые клеммы | 105 | 5000 | 250.0 | 680 мкФ | 22000 мкФ | |||
| Алюминиевые электролитические конденсаторы для питания сильных пульсаций с длительным сроком службы винтовые клеммы | 105 | 5000 | 350. 0 | 330 мкФ | 15000 мкФ | |||
| Алюминиевые электролитические конденсаторы для питания сильных пульсаций с длительным сроком службы винтовые клеммы | 105 | 5000 | 400.0 | 220 мкФ | 10000 мкФ | |||
| Алюминиевые электролитические конденсаторы для питания сильных пульсаций с длительным сроком службы винтовые клеммы | 105 | 5000 | 450. 0 | 150 мкФ | 6800 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power Eurodin, винтовые клеммы | 85 | 20 000 | 25.0 | 4700 мкФ | 330000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power Eurodin, винтовые клеммы | 85 | 20 000 | 40. 0 | 3300 мкФ | 220000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power Eurodin, винтовые клеммы | 85 | 20 000 | 63.0 | 2200 мкФ | 150000 мкФ | |||
| Алюминиевые электролитические конденсаторы, Power Eurodin, винтовые клеммы | 85 | 20 000 | 100. 0 | 1000 мкФ | 68000 мкФ | |||
| Алюминиевые электролитические конденсаторы, высокая мощность пульсаций для тяги, винтовые клеммы | 85 | > 10 000 | 250.0 | 6000 мкФ | 6000 мкФ | |||
| Алюминиевые электролитические конденсаторы, высокая мощность пульсаций для тяги, винтовые клеммы | 85 | > 10 000 | 300. 0 | 6000 мкФ | 6000 мкФ | |||
| Алюминиевые электролитические конденсаторы, высокая мощность пульсаций для тяги, винтовые клеммы | 85 | > 10 000 | 350.0 | 6000 мкФ | 6000 мкФ | |||
| Алюминиевые электролитические конденсаторы, высокая мощность пульсаций для тяги, винтовые клеммы | 85 | > 10 000 | 400. 0 | 6000 мкФ | 6000 мкФ | |||
| Алюминиевые электролитические конденсаторы, высокая мощность пульсаций для тяги, винтовые клеммы | 85 | > 10 000 | 450.0 | 6000 мкФ | 6000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 10. 0 | 23000 мкФ | 23000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 15.0 | 7500 мкФ | 50000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 25.0 | 2700 мкФ | 50000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 30. 0 | 4000 мкФ | 26000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 40.0 | 2900 мкФ | 34000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 50.0 | 1300 мкФ | 41000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 75. 0 | 1400 мкФ | 17000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 100.0 | 1700 мкФ | 1700 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 200.0 | 850 мкФ | 7400 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 250. 0 | 500 мкФ | 10000 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 350.0 | 190 мкФ | 5100 мкФ | |||
| Алюминиевые конденсаторы Powerlytic ™, большая банка | 85 | 1000 | 450.0 | 230 мкФ | 3500 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 6. 3 | 68000 мкФ | 1 Ф. | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 10.0 | 82000 мкФ | 680000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 15.0 | 47000 мкФ | 680000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 25. 0 | 18000 мкФ | 3мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 40.0 | 4700 мкФ | 100000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 50.0 | 5600 мкФ | 180000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 60. 0 | 2700 мкФ | 100000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 75.0 | 1800 мкФ | 120000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 100.0 | 1800 мкФ | 33000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 150. 0 | 2200 мкФ | 10000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 200.0 | 1000 мкФ | 10000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 250.0 | 560 мкФ | 10000 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 350. 0 | 470 мкФ | 4700 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 400.0 | 270 мкФ | 6800 мкФ | |||
| Алюминиевые конденсаторы +85 C, большая банка | 85 | 2000 | 450.0 | 330 мкФ | 5600 мкФ | |||
| Алюминиевые конденсаторы, силовые винтовые клеммы общего назначения | 85 | 5000 | 350. 0 | 1500 мкФ | 22000 мкФ | |||
| Алюминиевые конденсаторы, силовые винтовые клеммы общего назначения | 85 | 5000 | 400.0 | 1000 мкФ | 18000 мкФ | |||
| Алюминиевые конденсаторы, силовые винтовые клеммы общего назначения | 85 | 5000 | 420. 0 | 1000 мкФ | 15000 мкФ | |||
| Алюминиевые конденсаторы, силовые винтовые клеммы общего назначения | 85 | 5000 | 450.0 | 1000 мкФ | 15000 мкФ | |||
| Алюминиевые конденсаторы, силовые винтовые клеммы общего назначения | 85 | 5000 | 500. 0 | 680 мкФ | 12000 мкФ | |||
| Алюминиевые конденсаторы, силовые универсальные миниатюрные винтовые клеммы | 85 | 5000 | 400.0 | 1500 мкФ | 18000 мкФ | |||
| Алюминиевые конденсаторы, силовые универсальные миниатюрные винтовые клеммы | 85 | 5000 | 450. 0 | 1000 мкФ | 15000 мкФ | |||
| Алюминиевые конденсаторы, силовые универсальные миниатюрные винтовые клеммы | 85 | 5000 | 500.0 | 1000 мкФ | 12000 мкФ |
Медный или алюминиевый зажим BICC — компонент BICC
Споры об использовании алюминиевых против медных клеммных наконечников зародились в начале 1960-х годов, когда использование алюминиевых проводов, а также алюминиевых клеммных наконечников, часто называемых терминаторами, было обычным явлением.В то время термические свойства алюминия были малоизвестны. При небольшом опыте заделки алюминиевых проводов возгорание было обычным явлением, а количество отказов было высоким.
В то время как профессионалы все еще изучали и узнавали о высоком коэффициенте теплового расширения алюминия по сравнению с медью, они обнаружили, что алюминиевые клеммные наконечники на медных проводах работают хорошо, а медные клеммные наконечники на алюминиевых проводах выходят из строя.
Причина проблемы заключалась в том, что незащищенные алюминиевые клеммные колодки, как известно, вызывают коррозию, образуя оксид алюминия.Эти опыты привели к широко распространенному мнению, что медная система работает хорошо. Следовательно, общая мысль заключалась в том, что проводники, клеммные наконечники и шины должны быть сделаны из меди. Преимущество медных клеммных наконечников заключается в том, что они являются противоядием от проблем, связанных с алюминиевыми клеммными наконечниками. Это в значительной степени связано с более низким коэффициентом теплового расширения меди, что значительно снижает риск возгорания. Однако проблема с медными наконечниками клемм заключается в том, что с точки зрения затрат они намного дороже алюминиевых.
Медь против алюминия
Медные и алюминиевые наконечники клемм явно имеют разные преимущества. Фактически, преимущество одного — недостаток другого. В то время как алюминий более доступен по цене, медь более эффективна. Поэтому ответить на вопрос, какой из двух вариантов следует использовать, непросто. Определенно существует соблазн низкой стоимости для производителей электротехники. Чтобы воспользоваться преимуществами как алюминия, так и меди, в последнее время появилось множество инноваций, в основном в виде алюминиевых наконечников с медным покрытием, которые используют преимущества меди без снижения ее стоимости.Фактически, алюминиевые наконечники клемм имеют медное или никелевое покрытие, которое, в свою очередь, покрыто оловом или серебром. Эти покрытия предотвращают образование оксида алюминия с высоким сопротивлением, которое еще больше возникает во влажных условиях. При использовании покрытия останавливается образование оксида алюминия даже во влажных условиях.
Таким образом, вышеупомянутые инновации делают использование алюминия намного безопаснее. Тем не менее, распространено мнение, что медные клеммные колодки намного лучше использовать, чем алюминиевые.Учитывая проблемы, которые возникали ранее с алюминиевыми наконечниками клемм, это явно проблема мышления, для решения которой потребуется время.
Это не означает, что клеммные проушины в алюминиевом корпусе не имеют дефектов. Однако, если они используются в пределах своих проектных параметров, статистически вероятность отказа не выше, чем у медных наконечников. Известно, что клеммные наконечники в алюминиевом корпусе имеют признаки растрескивания во время установки, что можно предотвратить с помощью динамометрического ключа.
Хотя большинство производителей по-прежнему используют медные клеммные наконечники, производители в наши дни также все чаще используют латунные клеммные наконечники, медные клеммные наконечники, луженые медные клеммные наконечники, луженые латунные клеммные наконечники и многое другое.В некоторых местах использование зажимных клеммных наконечников необходимо, в то время как использование механических клеммных наконечников запрещено. Кроме того, некоторые спецификации требуют использования зажимных клеммных наконечников с лужением медных проводников, поскольку считается, что медные клеммные наконечники оказываются более прочными во время короткого замыкания, а также менее подвержены коррозии.
Подводя итог, в то время как многие люди по-прежнему доверяют только всем медным установкам, несмотря на их цену, пока алюминиевые клеммные наконечники имеют медный или никелевый всплеск и оловянное или серебряное покрытие и во время установки используется правильная динамометрическая гаечка, нет более сильного примера. статистической ошибки, которая была отмечена.При выборе наконечника необходимо внимательно следить за тем, какова основная цель кабельной разводки, а также за тем, какое обслуживание требуется, особенно когда система развертывается в сложных условиях.
BICC предлагает широкий спектр высокоэффективных терминалов с богатым набором функций. Фактически, терминалы BICC Copper также предлагают широкий спектр решений для подводных и оффшорных приложений. Изготовленные в соответствии со стандартами IEC 61238-1, они соответствуют международным стандартам качества.Все решение по защите кабеля разработано для снижения опасностей, связанных с возгоранием, климатической стойкостью, защитой от электромагнитных интерфейсов и т.
Д. Медные клеммы BICC изготавливаются из бесшовной меди в соответствии со стандартами BS EN 12449: 2012. Тот факт, что они производятся с учетом коррозионных компонентов в атмосфере и из материалов, которые наилучшим образом соответствуют требованиям. Что еще больше повышает эффективность медных клемм BICC, так это их герметичный корпус.
Герметичные клеммные наконечники и инструменты для алюминиевых кабелей
(1) клеммные наконечники с одним и двумя отверстиями, (2) обжимные клеммные наконечники, (3) расположение встроенного оксидного прерывателя и (4) пример типичного поперечного сечения. Высокое уплотнение без разрыва жил проводов, обеспечивает лучшую коррозионную стойкость, более низкое электрическое сопротивление и лучшую прочность на разрыв.
Инновационная конструкция шестигранного обжима для повышения надежности
Ищете надежные решения для критических компонентов? Герметичные клеммные наконечники Carlisle Interconnect Technologies (CarlisleIT) спроектированы так, чтобы не только быть надежными, но также уменьшить вес и обеспечить эффективную установку, снижая затраты.Наша уникальная конструкция обжима с шестигранной головкой позволяет производить обжим без заусенцев, что экономит дорогостоящее время оператора и исключает повреждение защитного покрытия.
Независимо от того, нужна ли вам клеммная проушина с индивидуальными требованиями для уникальной установки или стандартный разъем для быстрого ввода в эксплуатацию, CarlisleIT предоставит вам решение.
Манометр и матрица для обжима
Особенности и преимущества
| Элемент | Служба поддержки клиентов |
|---|---|
| Уплотнение бочек на изоляции кабеля | Обеспечивает повышенную коррозионную стойкость по сравнению с открытыми наконечниками клемм |
| Алюминиевый корпус разъема | Снижение веса на 65% (в среднем) по сравнению с медью |
| Использует стандартные 22- и 33-тонные обжимные головки | Эффективная установка при минимальных затратах на переоборудование |
| Эффективный процесс опрессовки | Модифицированная конструкция обжима с шестигранной головкой не оставляет заусенцев, исключает затраты на вторичные операции, сводит к минимуму повреждение покрытия и обеспечивает превосходную коррозионную стойкость |
| Высокотехнологичное поперечное сечение обжима | Обеспечивает долговременную надежность против коррозии и во время термоциклирования без снижения прочности на разрыв и сопротивления |
| Конструкция обжима | Минимизирует перекос относительно язычка, что упрощает конструкцию и установку ремня безопасности |
| Запатентованный встроенный оксидный разрушитель | Улучшает проводимость, устраняя необходимость в грязной антиоксидантной смазке |
→ Обжимные матрицы и контрольные манометры
Клеммная проушина с двумя отверстиями, расстояние 1 дюйм
Деталь No. | Размер провода (AWG) | Размер шпильки | Вес (грамм) | Обжимная матрицаДеталь № | ||
|---|---|---|---|---|---|---|
| олово | Никелирование | Улучшенное никелирование | ||||
| 695- 18114- 002SN | 695- 18114- 002N | 695-18114- 002N + | 10 | 3/8 | 5,8 | 999-63002- 100 |
| 695- 18108- 002SN | 695- 18108- 002N | 695-18108- 002N + | 2 | 3/8 | 16 | 999-63006- 200 |
| 695- 18109- 002SN | 695- 18109- 002N | 695-18109- 002N + | 1/0 | 3/8 | 25.4 | 999-63007- 200 |
| 695- 18110- 002SN | 695- 18110- 002N | 695-18110- 002N + | 2/0 | 3/8 | 38,5 | 999-63008- 200 |
| 695- 18111- 002SN | 695- 18111- 002N | 695-18111- 002N + | 3/0 | 3/8 | 43,8 | 999-63012- 100 |
| 695- 18112- 002SN | 695- 18112- 002N | 695-18112- 002N + | 4/0 | 3/8 | 52 | 999-630 10- 100 |
Клеммная проушина с 1 отверстием
| Деталь No. | Размер провода (AWG) | Размер шпильки | Вес (граммы) | Обжимная матрицаДеталь № | ||
|---|---|---|---|---|---|---|
| олово | Никелирование | Улучшенное никелирование | ||||
| 695- 18114- 001SN | 695- 18114- 001N | 695-18114- 001N + | 10 | 3/8 | 3,8 | 999- 63002-100 |
| 695- 18113- 001SN | 695- 18113- 001N | 695-18113- 001N + | 8 | 3/8 | 3. 8 | 999- 63003-100 |
| 695- 18100- 001SN | 695- 18100- 001N | 695-18100- 001N + | 6 | 1/4 | 6,6 | 999- 63004-200 |
| 695- 18101- 001SN | 695- 18101- 001N | 695-18101- 001N + | 4 | 1/4 | 10,4 | 999- 63005-500 |
| 695- 18102- 001SN | 695- 18102- 001N | 695-18102- 001N + | 2 | /16 | 14.8 | 999- 63006-200 |
| 695- 18103- 001SN | 695- 18103- 001N | 695-18103- 001N + | 1/0 | 1/4 | 20 | 999- 63007-200 |
| 695- 18104- 001SN | 695- 18104- 001N | 695-18104- 001N + | 1/0 | /16 | 20 | 999- 63007-200 |
| 695- 18105- 001SN | 695- 18105- 001N | 695-18105- 001N + | 1/0 | /16 | 21.4 | 999- 63007-200 |
| 695- 18106- 001SN | 695- 18106- 001N | 695-18106- 001N + | 2/0 | /16 | 28,8 | 999- 63008-200 |
| 695- 18107- 001SN | 695- 18107- 001N | 695-18107- 001N + | 2/0 | 3/8 | 31 | 999- 63008-200 |
PTS750 Nsi Алюминий, контактный вывод с оловянным покрытием, провод 750 MCM Si
Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения.Это помогает нам обслуживать вас еще лучше!
Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента. Закрывать
Помогите улучшить наши данные- Характеристики
- соединение
- 500-контактный
- Количество проводников
- 1
- поляков
- 1
- Номинальное напряжение
- 600
- Материал
- АЛЮМИНИЙ
- изоляция
- Пластизоль
- Материал, цвет и обработка
- Отделка
- Оловянный
- Цвет
- ЖЕЛТЫЙ
- Размеры и вес
- Размер
- L = 3. 79 — OD = 1,46 — ID = 1,02 — Диаметр штифта = 0,810
- Описания
- Длинное описание
- Клемма со сплошным контактом для медных и алюминиевых проводников Полностью алюминиевые клеммы 750 MCM предназначены для заделки как алюминиевых, так и медных проводников.Сплошной штифт изготовлен из алюминия, покрыт оловом и предварительно заполнен ингибитором оксидов. Крышка предусмотрена для быстрой установки. Номинальное напряжение 600 вольт.
- Особенности
- 750 MCM (STR) — размер вывода 500
- Тип продукта
- Алюминиевый контактный зажим Al Pin 750 MCM
- Описание
- АЛЮМИНИЙ, КЛЕММНЫЙ КОНТАКТ С ОЛОВНЫМ ПОКРЫТИЕМ, ПРОВОД СИСТ.
- Информация о производителе
- суббренд
- Контактные клеммы
- Номер детали производителя
- PTS750
- Марка
- NSi
- GTIN
- 00662381033642
- UPC
- 662381033642
- Таксономии, классификации и категории
- Тип
- Твердый штифт
- Описание категории
- ТЕРМИНАЛЬНЫЕ БЛОКИ
- Упаковка
- Масса за штуку
- 0. 38
- Коробка
- 3
- Использование, сертификаты и стандарты
- условия окружающей среды
- 90 С
- Температурный рейтинг
- 90 С
- Приложение
- Концевые, соединительные, ответвительные разъемы питания
- стандартный
- UL486
Режим редактирования: Пожалуйста, войдите, чтобы предлагать улучшения для этого элемента.Закрывать
Закрывать
Помогите улучшить наши данные
79 — OD = 1,46 — ID = 1,02 — Диаметр штифта = 0,810
38Выберите категории, к которым вы хотите привязать этот элемент.
(Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при щелчке)
Категория ссылки * Все цены могут быть изменены.
