Как замерить сопротивление резистора мультиметром: Измерение сопротивления цифровым мультиметром.

Содержание

Как измерить сопротивление резистора мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте « Электрик в доме ». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники – законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A . В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common – общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой – к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение , в данном случае это – 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений , но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений . Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший омметр по сути является одновременно источником тока и амперметром со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства – мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются мегаомметры, работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

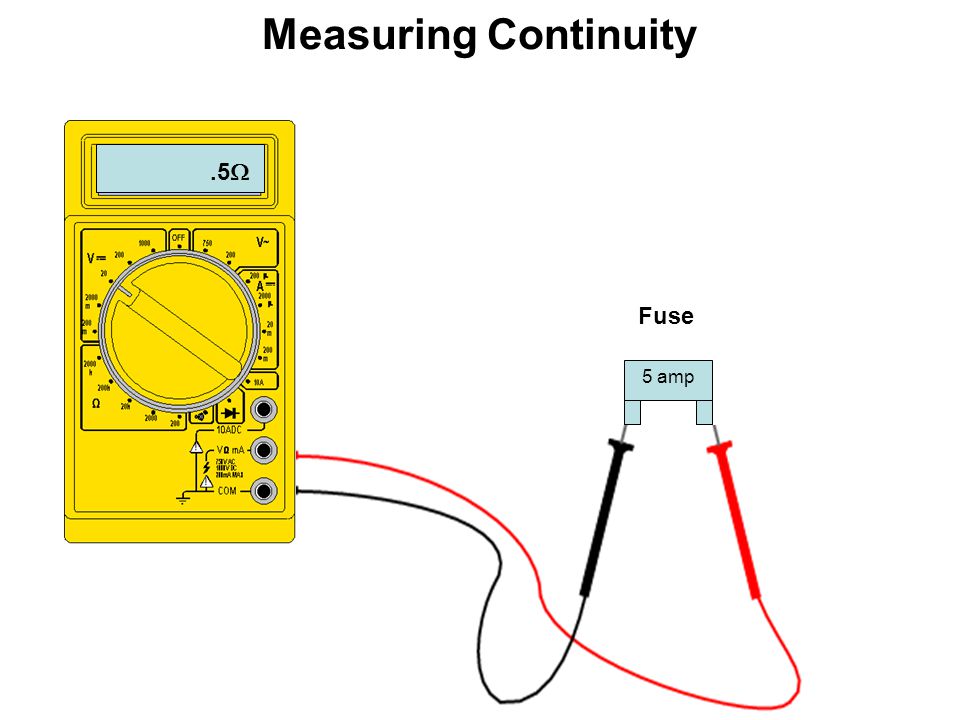

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.
