Как правильно подключать выключатель с двумя клавишами?

Выключатель с двумя клавишами — довольно популярное устройство, используемое практически в каждой квартире. С его помощью обеспечивают поочерёдное и совместное включение лампочек в люстре или разделяют освещение, например, в двух отдельных помещениях или на улице и в коридоре. Некоторые домовладельцы с его помощью подключают вытяжку и свет на кухне.

Если свет проведён на балконе или лоджии с помощью двойного выключателя можно избежать установки двух отдельных кнопок индивидуально для каждой зоны. Разделение помещений на зоны при помощи освещения, а также множество других современных дизайнерских решений стали возможными благодаря подключению простейшего электрического устройства – выключателя с двумя клавишами.

Хочется отметить, что подключать любые электрические элементы к двойному выключателю под силу каждому, кто умеет обращаться с отвёрткой. Для этого не нужно быть профессиональным строителем или уметь разбираться в сложных электрических схемах.

Всё, что понадобится, это стандартный инструмент, который найдётся в кладовке каждого хозяйственного человека ну и, конечно, желание.

Какие инструменты и знания понадобятся при установке выключателя?

В первую очередь нужно разобраться с проводами, проще говоря, выяснить какой из них является нулём, а какой — фазой. Для этого потребуется индикатор – отвёртка с лампочкой в ручке, при помощи которой эта процедура не вызовет затруднений. Если металлической частью индикатора прикоснуться к фазовому проводу, то об этом просигнализирует светодиод, который загорится. Важно пометить провода любым удобным способом, чтобы в дальнейшем не путаться.

Если подключается люстра, в первую очередь нужно побеспокоиться об обесточивании проводки выходящей из потолка. После того как выполнена маркировка электропроводки и отключено электричество, можно переходить к монтажу выключателя с двумя клавишами. Но перед этим нужно подготовить соединительные элементы и изоляцию для проводов, которые подразделяются по следующим видам:

• клемма самозажимной конструкции;
• винтовой зажим;
• силиконовый колпачок или изоляционная лента, если провода соединяются с помощью скруток.

Самым удобным и надёжным вариантом подключения проводов считается их фиксация с помощью самозажимных клемм. В свою очередь, использование винтовых зажимов менее надёжно, так как такой крепёж со временем ослабляется, а изоляционная лента утрачивает свою эластичность.

Для правильного подключения лампочек в люстре важно внимательно ознакомиться с принципиальной схемой устройства. Это в будущем позволит устранить любую поломку в случае её возникновения в процессе эксплуатации осветительного прибора. Для правильного и аккуратного проведения работ своими руками нужно иметь в наличии следующий инструмент:

• набор отвёрток;
• строительный нож или любое другое приспособление для зачистки проводов;
• кусачки или пассатижи с бокорезами.

Естественно, это минимальный набор инструмента и он может расширяться в зависимости от того: подготовлено ли место для установки выключателя с двумя клавишами или нет, и предусмотрена ли возможность монтажа люстры, а также других нюансов, возникающих, во время ремонта.

Особенности подготовки электрических проводов

Исходя из типа устройства, подключаемого к электросети, может отличаться подготовка электрических проводов. Если устанавливается люстра с несколькими лампами, от которых отходит по паре проводов, то подключение может выполняться в зависимости от предпочтений домовладельца.

В современных осветительных устройствах подготовку проводов выполняют ещё на конвейере завода, соединяя их по стандартной схеме. Поэтому если возникнет необходимость изменения комбинаций, включения ламп придётся полностью разбирать люстру.

В большинстве случаев в установочном коробе расположено 3 провода. При этом желательно чтобы они по длине составляли не более 100 мм. Такого размера достаточно чтобы провести комфортное подключение выключателя и осветительного прибора. На концах провода нужно зачистить на расстояние от 10 до 15 мм.

Если подключается модульный выключатель, конструкция которого состоит из двух отдельно сконструированных клавиш

, важно побеспокоиться о питании как одной, так и второй его части. Для этого изготавливается перемычка из обычного провода, которой соединяются обе части электрического устройства.

Установка двухклавишных выключателей – этапы работ

Основным правилом проведения работ является правильно составленная схема подключения двухклавишного выключателя, которая предусматривает подсоединение нулевого провода напрямую к осветительному прибору, а фазы через разрыватель электрической цепи. Для крепления корпуса устройства в стену понадобится с помощью перфоратора высверлить гнездо 70 см в диаметре. При этом проводя подключение двухклавишной модели выключателя в сеть переменного тока важно соблюдать основные этапы работ.

1. Выключается подача электричества в щитовой, для чего рычаг автомата переводится в нижнее положение. После этого индикатором проверяется отсутствие электропитания, что очень важно в целях безопасности.
2. В стене крепится подрозетник с отверстиями, через которые заводятся провода, проложенные из монтажного короба.
3. При помощи кусачек провода укорачиваются до 10 см длины, а концы всех трёх жил очищаются на 1 см от изоляции. Если заранее фаза не была определена и промаркирована, то это обязательно нужно сделать до подключения прибора освещения. Для этого временно возобновляется подача электропитания, и фаза определяется при помощи отвёртки-индикатора. После этого помещение, в котором устанавливается двухклавишный выключатель, снова обесточивается.
4. Электрический провод, который является фазой, подсоединятся к клемме выключателя промаркированной буквой «L» оставшиеся жилы вставляются в крепёжные гнёзда со стрелочками. В стандартной проводке фаза обозначается жилкой белого оттенка, а ноль и заземление – жёлтым и синим цветом.
5. Если важно распределить порядок включения различных групп ламп определёнными клавишами выключателя это можно выполнить путём подбора проводов в клеммах, промаркированных стрелками.
6. Корпус двухклавишного выключателя вставляется в подрозетник и закрепляется при помощи саморезов и фиксаторов раздвижной конструкции.
7. Устанавливается декоративная рамка и клавиши из пластика.

В завершение монтажных работ возобновляется подача электроэнергии в распределительном щитке и проверяется соответствие включения групп осветительных устройств клавишами выключателя.

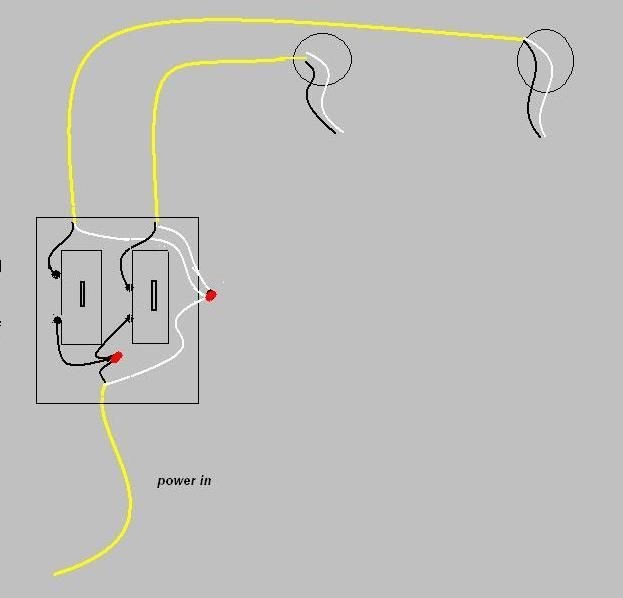

Схемы подключения двойного выключателя в монтажном коробе

В монтажный короб из щитка распределения электрической проводки для осветительной группы, в большинстве случаев прокладывают двойной провод. При этом провод фазы обычно обозначается красным цветом, а нулевой синим.

Из монтажного короба на каждую группу световых источников прокладываются также провода с двумя жилами. При этом нулевая жилка каждой группы подсоединяется к нулевому проводу, подведённому из распределительного щитка. Для удобства допустимо использовать последовательную схему соединения на клемме ближайшего к монтажному коробу потребителя.

Фазу электропроводки, идущую из распределительного щитка, подсоединяют к проводу кабеля из трёх жил, который идёт от монтажного короба к выключателю с двумя клавишами.

Согласно схеме другие две жилы нужно подключать к свободным концам проводов, подходящим к источникам света.

Если провода соединяются не зажимами, а скрутками, то они должны быть размером не менее 4 см. Желательно выполнить пайку контактных групп и заизолировать изоляционной лентой. При этом схема подключения двухклавишного выключателя, позволяет выполнить все работы гладко и быстро.

С какой целью, выключателем разрывается фаза?

Фазный провод разрывается выключателем в первую очередь для безопасности проведения ремонта осветительного прибора, например, при замене перегоревших источников света. При этом достаточно просто выключить выключатель, а не отключать электричество во всём доме.

Если же перепутать провода при подключении и выполнить разрыв выключателем нуля, а не фазы, то, стоя на сыром полу или алюминиевой стремянке случайно, коснувшись, металлической части патрона подключённого к фазе произойдёт удар электрическим током. А о последствиях поражения током или падения с высокой стремянки рассказывать не нужно, так как понятно, что ничего хорошего в такой ситуации человека не ждёт.

Выключатели освещения. Выбор, установка и схема подключения выключателя.

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест — обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа(если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.



Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.



Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется. Тем не менее существуют способы устранить такое мерцание.

Виды выключателей освещения

1. Одноклавишный выключатель

2. Двухклавишный выключатель

3. Двухклавишный выключатель накладного монтажа

4. Выключатель в стиле ретро

5. Одинарный светорегулятор (диммер)

6. Клавишный светорегулятор (диммер)

7. Выключатель с подсветкой



Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе. К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке. Будьте очень осторожны — не повредите имеющуюся проводку.

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.



Выключатели

Осмотрите выключатель. К нему подходят два изолированных провода. Простой выключатель (1) имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы (2). Это переключатель на два направления, который подключен для однолинейного использования, то есть используется на одно направление, что совершенно безопасно.



Основные схемы управления освещением

На рисунках показана тыльная сторона выключателей с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

1. Одноклавишный выключатель



2. Переключатель на два направления, подключенный на одно направление



Переключатели на два направления

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой 1, либо с клеммой 2. Не вдаваясь пока в тонкости подключения на два направления (см. с. 143), отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.



Двухклавишные выключатели

Двухклавишный, или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта исполнения двойного выключателя. Обычно электрические элементы объединены в одном механизме (3). В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода (4).

3. Двухклавишный выключатель

4. Двухклавишный выключатель с двумя независимыми механизмами



Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели (5).

Будьте внимательны при выборе диммера. Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы).

При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену.

Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

5. Типичный выключатель-регулятор



Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Выключатель со светодиодным элементом подсветки (клавиша снята)



Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15—0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей (люминесцентной или светодиодной) лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь. Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно.

Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки.

Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.



Использование промежуточного реле

Электромагнитное реле на ток 10—16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя. Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Схема подключения выключателя с подсветкой с использованием промежуточного реле

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой. Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Светодиодный элемент подсветки с гибкими соединительными проводниками

Нестандартная схема подключения элемента подсветки

схема подключения для скрытой и открытой проводки, технические характеристики, устройство + видео

Автор Владимир Молотилов На чтение 9 мин. Просмотров 594 Опубликовано 28.06.2017

В электрических системах, применяемых в освещении помещений, часто используют двухклавишные выключатели света. Это обосновано их многофункциональностью. Но и подключить такой прибор самостоятельно не так-то просто. Необходимо знать определённые нюансы, которые мы разберём подробнее.

Устройство, технические характеристики, принцип работы

Двухклавишный выключатель имеет на самом деле несложную конструкцию. Она повторяет устройство аналогичного прибора с одной клавишей с той только разницей, что внутри присутствует не один, а два механизма прерывания электрического тока. Соответственно с этим к подобному выключателю подводят два провода от разводки на светильники и одиночный от системы электропитания.

Отсюда и принцип работы описываемого прибора. Если нажать одну клавишу на «выключение», то прервётся электрический ток определённой линии светильников, последние потухнут. При этом остальные лампы, «запитанные» через вторую пластинчатую кнопку, останутся гореть. Если задействовать обе клавиши, то весь свет в помещении погаснет.

Это позволяет менять степень освещённости в комнате. Одновременно возможно создание разнообразных линий светильников, например, по принципу каскада, змейки, мозаики и так далее. Но важно учесть технические характеристики выключателя. Для этого достаточно изучить его маркировку и посмотреть по ней, какую мощность в киловаттах он выдерживает, а затем сложить аналогичный показатель всех используемых ламп.

Необходимые материалы, инструменты

Перед началом монтажа описываемого прибора нужно тщательно подготовить требуемый арсенал для таких работ. Из материалов могут понадобиться дополнительные провода и клеммные колодки (контактные соединители в пластиковых оболочках, применяемые вместо скруток проводов). Всё это пригодится, если кабель, подведённый к месту установки выключателя, окажется коротким. Итак, вот список материалов:

• провод трёхжильный с сечением 1,5 мм (такой параметр стандартен для систем освещения помещений),
• колодки клеммные,
• изолента.

Из инструментов понадобится следующее:

• отвёртка штыковая,
• отвёртка крестовая,
• отвёртка индикаторная,
• плоскогубцы с изолированными ручками,
• канцелярский нож для зачистки проводов от изоляции.

Когда всё перечисленное уже находится под рукой, приступаем к работе.

Подготовительные действия

Первое, что нужно сделать перед монтажом описываемого прибора, это осмотреть подведённый кабель. Если таковой отсутствует, необходимо заняться обустройством проводки для всех линий светильников. К месту монтажа двуклавишного выключателя должны быть подведены два параллельных фазовых провода (с изоляцией коричневого или белого цвета) от обеих веток освещения. Соответствующие нулевые линии с изоляцией синего цвета должны «уйти» с ламп прямо к электрическому щитку, соединившись в конце в общий провод.

При этом не надо забывать, что к выключателю должен подходить от общей сети один фазовый провод. Само гнездо прибора обычно располагают около двери, в 10 — 20 сантиметрах от наличника, на высоте примерно 1,5 м от пола. Конечно, можно варьировать эти параметры по своему усмотрению. Главное, чтобы процесс включения света оказался удобным.

Когда кабель уже подведён к гнезду для крепления описываемого прибора, нужно осмотреть концы проводов и, отключив питание, зачистить их, то есть удалить изоляцию на длине 5 — 10 мм. Если окажется, что длина кабеля, выведенного в стакан для установки «утопленного» выключателя на две клавиши, слишком короткая, тогда можно подсоединить часть новых проводов через клеммную колодку.

По нормам электробезопасности провода всегда спрятаны в кабель, при необходимости его укорачивают с помощью резцов на плоскогубцах, затем его разрезают, чтобы извлечь концы проводов для монтажа выключателя. При этой операции возможно повреждение изоляции «фазы» или «нуля». Если подобное случилось, необходимо оторвать кусочек изоленты и обмотать повреждённую часть провода.

В случае с открытой проводкой проблем со слишком коротким кабелем возникнуть не должно. Ведь выключатель накладной, устанавливается прямо на стену, поэтому месторасположение его всегда можно скорректировать.

Схема подключения двухклавишного выключателя света

Для описания непосредственно монтажа выключателя необходимо разделить два вида проводки: открытую и закрытую. Ведь у каждого варианта свои нюансы подключения.

Важно помнить единственное совершенно одинаковое и обязательное требование в обоих случаях! Всегда фазовый и только фазовый провод от автомата из щитка подводится напрямую к выключателю. А нулевой провод от общей сети проходит через все светильники. Это делается по правилам электробезопасности, чтобы силовая линия электрической проводки прерывалась именно выключателем.

Для открытой проводки

Здесь работы производить несложно. Все кабели располагаются снаружи стены. Устанавливаются декоративные пластиковые короба под цвет общего покрытия комнаты, в них помещают провода. Эти декоративные каналы достаточно просто приклеить к стене с помощью двустороннего прорезиненого скотча. Чтобы скрыть соединения и разветвления проводки, используются накладные декоративные коробки из пластика.

Да и сам двухклавишный выключатель является наружным. Он, как и коробки, крепится к стене с помощью саморезов. Последние вкручиваются в дюбеля, для которых предварительно сверлятся отверстия перфоратором или дрелью.

Перед монтажом необходимо отключить автомат, питающий фазовый провод. Если в щитке нет подписей, что куда идёт, нужно изначально проверить кабель индикаторной отвёрткой, приставив её жало к соответствующему концу провода. Одновременно надо попросить помощника поочерёдно «отщёлкнуть» каждый автомат. Когда индикатор погаснет, определится нужная линия.

Не стоит проверять тестовой отвёрткой провод с изоляцией синего цвета, а тем более жёлто-зелёного, то есть заземляющую линию. По правилам электробезопасности их никогда не подсоединяют к «фазе».

Если проводка пока отсутствует, производим следующие действия. Нулевой провод синего цвета, идущий от автомата из щитка подводим к накладной декоративной коробке. В ней делаем разводку на две линии (также с изоляцией синего цвета). Выводим их из коробки и «запитываем» запланированные ветви светильников.

Если в каждой ветви ламп много, то поступаем так. Для отдельной линии устанавливаем свою коробку. В ней соединяем все нулевые провода (синие), идущие параллельно от каждого источника света. В итоге основной «ноль» должен выйти из этой коробки в сторону щитка.

То же самое производим с силовыми проводами белого или коричневого цвета. «Запитываем» светильники параллельными «фазами», которые «стекаются» в одну коробку. Из неё выводим единый фазовый провод. В итоге их получится два, от каждой линии свой. Прокладываем их к запланированному месту крепления двухклавишного выключателя. Сюда же подводим один фазовый провод от автомата.

В данной схеме для двух ламп провода от щитка проходят через распределительную коробку

Когда у нас вместо группы ламп на каждой линии просто по одному светильнику либо часть единой люстры, схема применяется аналогичная. Её можно изучить по приведённому выше рисунку.

Далее берём сам выключатель. Поддеваем клавиши сбоку штыковой отвёрткой, вытаскиваем и убираем их в сторону, после чего снимаем лицевую часть прибора. У рабочей основы с одной стороны, сверху, на торце, имеются дырочки для двух проводов, идущих от освещения. А с другой стороны, снизу, на торце — одна дырочка для «фазы», «пришедшей» из щитка. Вставляем предварительно зачищенные концы проводов в эти гнёзда и закрепляем.

Здесь контакты закрепляют затягиванием болта

Нужно знать, что на современном рынке электротоваров существует два основных вида выключателей. У одних крепление проводов производится с помощью классических контактов с затягиванием болтов. Второй тип предусматривает защемление кончика электропроводящей проволоки с помощью автоматического зажима. Обычно в такой контакт зачищенный конец провода просто вставляется, а чтобы его потом высвободить, имеется специальная кнопочка или дырочка для нажатия на механизм жалом отвёртки.

После того как рабочая основа двухклавишного выключателя окажется «запитанной», приставляем её к стене и прикручиваем. Затем закрепляем лицевую часть с помощью защёлок или болтика, в зависимости от модели. Однако прежде на её торцевых поверхностях придётся вырезать канцелярским ножом выемки для вхождения кабеля. На окончательном этапе вставляем клавиши на место и включаем автомат в щитке.

Для закрытой проводки

В наиболее распространённом случае, когда кабели спрятаны в стене, принципы монтажа несколько иные. Сама проводка утапливается в каналы, которые предварительно штробят перфоратором со специальной лопаткой либо штроборезом. То же самое касается коробок для разводки. Они утапливаются в стену. Всё остальное уже описано выше.

На фото показан процесс штробления перфоратором

Для коробок же, как и для самого выключателя, просверливают в стене дрелью и коронками по бетону углубления. В эти полученные ниши вставляют разветвляющие узлы, а в случае с выключателем — специальный пластиковый стакан, обычно он красного цвета. Последний закрепляют с помощью гипса. Двухклавишный выключатель монтируется в описанный полый цилиндр.

Но сначала необходимо по уже описанному ранее сценарию отщёлкнуть отвёрткой клавиши, убрать лицевую панель. Затем нужно также вставить концы проводов, как и в случае с открытой проводкой. Далее рабочая основа выключателя закрепляется в стакане путём затягивания двух боковых болтов, из-за которых в свою очередь выдвигаются зубцы и впиваются в стенки стакана.

После этой операции лицевая часть и клавиши устанавливаются на штатные места. Теперь можно включить питающий автомат и проверить работу каждой клавиши прибора.

Советы и рекомендации по возможным неисправностям

Возможно, по окончании работ случилась неприятность — после включения автомата установленный прибор не заработал. Тогда выход один: нужно снова убрать клавиши и лицевую часть, открепить основу и проверить зажимы проводов. Скорее всего, при окончательных операциях монтажа из контактов выпал плохо закреплённый кончик провода.

Если сразу после монтажа одна из клавиш перестала нажиматься, значит, прибор бракованный. Такое случается очень редко, но вероятность есть. Тогда решение однозначное: необходимо демонтировать выключатель и попробовать обменять его в магазине на новый.

Отсюда и основная рекомендация: лучше сразу покупать приборы от известных производителей. Стабильное качество имеет, например, известная марка «Легран».

Видео по теме: как подключить выключатель на две клавиши

Данное видео информирует о ходе описанного процесса.

Обычно двухклавишный выключатель служит долго. Но любые приборы подвержены старению. Поэтому рано или поздно двухклавишный выключатель выходит из строя. Если прибор от хорошего производителя, то он отлично выдерживает эксплуатацию в течение двух и более лет. Конечно, всё зависит от количества включений. В любом случае, такие механизмы ремонту не подлежат. При поломке спасает исключительно их полная замена.

Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель. Поэтому с удовольствием пишу на строительно-ремонтные темы. Оцените статью: Поделитесь с друзьями!

Как подключается двойной выключатель света. Схема подключения двойного выключателя

Для того, чтобы установить или заменить какое-либо домашнее электрооборудование, совсем не обязательно звать на помощь профессионального электрика, так как почти все работы могут быть выполнены самостоятельно, ведь они полностью исключают работу с напряжением и не потребуют от вас какой-то специальной квалификации.

К такой работе можно отнести замену выключателей, бытовых розеток и патронов лампочек. В данной статье будет пошагово описано, как заменить и установить двойной выключатель, который управляет освещением.

Выключатели бывают одиночными или же двойными, которые управляют несколькими разными контурами освещения. Довольно часто подобные выключатели управляют отдельно потолочным освещением и отдельно контуром, отвечающим за включение бра. Иногда в домах и квартирах можно увидеть сблокированные выключатели, которые работают неправильно, а всё потому, что они просто были неправильно подключены. Люди, которые не особо разбираются в электричестве, смущаются при виде третьего провода, но объяснить его суть довольно просто. Об этом вы сможете узнать из данной статьи.

Как правильно установить двойной выключатель?

1. Любые действия с домашней электросетью необходимо начинать только после того, как будет обесточен отдельный контур или вся сеть сразу.

2. Внутри монтажной коробки двойного выключателя вы сможете найти не два провода, а целых три. Самый главный провод всегда выделяется цветом и по нему к выключателю всегда подается фаза, а к контурам освещения идут два других провода. Если же фаза не выделена цветом, то необходимо найти ее с помощью портативного индикатора фаз. Для этого вам придется вновь включить сеть.

3. Современные выключатели собираются на защелках и состоят из клавиш, рамки и сердцевины с клеммами.

4. Довольно часто у новой проводки, находящейся в монтажной коробке, есть запас по длине. Во время установки выключателя необходимо укоротить провода, оставив запас не более 10-12 см.

5. С помощью кусачек нужно снять примерно по одному сантиметру изоляции с конца каждого провода.

6. Также, необходимо определить, где у выключателя низ и где верх: когда клавиша нажата, контакты замыкаются. Та сторона, где будет нажатая сторона клавиши, и является верхом.

7. Фазу, которая выделена цветом, необходимо подключить к нижней клемме.

8. К верхним клеммам подключаются остальные два провода.

9. После этого нужно очень аккуратно уложить все провода вовнутрь монтажной коробки и установить сам выключатель.

10. У монтажной коробки есть отверстия для саморезов, которые фиксируют выключатель. Но перед этим необходимо выровнять выключатель уровнем.

11. Теперь выключатель должен быть зафиксирован в монтажной коробке.

12. И после этого можно устанавливать рамочку и клавиши.

13. Вот так можно установить двойной выключатель своими руками. Осталось включить сеть на щитке и проверить работу обоих контуров.

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля». Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают .
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.
В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.
мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.
Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.
Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.
Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.
В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).
Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.
В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.
К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.
После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.
Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.
Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Как подключить двухфазный выключатель?

Двухклавишные выключатели применяют при необходимости управлять двумя электрическими осветительными приборами одновременно и с одной точки. С их помощью также регулируют яркость освещения.

Проще говоря, подключение выключателя света с двумя клавишами создает дополнительные удобства для пользователя.

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной. Конкретнее, он складывается из таких элементов:

• механизма и декоративной панели;
• одной входной клеммы;
• двух выходных клемм;
• двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание. Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Пошаговое описание процесса работы

Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

Существуют еще и проходные выключатели. Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

На практике в качестве двухклавишного устройства для управления прибором освещения могут использоваться электроустановочные изделия с одним суппортом и двумя клавишами или два одноклавишных модуля, соединенные перемычкой. Разницу в их установке представляет следующая фото-подборка:

Галерея изображений

Фото из

Механизм двухклавишного выключателя

Модульный вариант двухклавишного выключателя

Подготовка проводов к подсоединению в монтажной коробке

Подключение механизма двухклавишной точки

Перемычка для соединения двух модулей

Соединение пермычкой двух отдельных модулей

Подключение объединенных модулей к проводке

Установка обоих вариантов в подрозетник

#1: Особенности выбора места для установки

Каких-нибудь стандартов для размещения устройства законодательством не предусмотрено. Их установка подразумевает удобное использование для взрослых и детей. И если раньше привычной практикой было размещать устройство на высоте около 2 м, то сейчас выключатель часто располагают на уровне опущенной кисти руки взрослого человека. Таким образом, элемент становится доступным практически для всех жильцов дома.

Размещать выключатель лучше так, чтобы он был доступен всем, кроме самых маленьких

Единственным местом, где размещение выключателя может иметь какие-либо ограничения — это ванная комната или баня. Здесь нужно учитывать размещение умывальника и открытого душа. При эксплуатации прибора он не должен попадать под капли воды.

#2: Подготовка к проведению монтажа

Какие бы работы по электромонтажу ни приходилось выполнять, первое, что важно сделать — обесточить сеть. Ни на секунду нельзя забывать, что электричество опасно. Кроме воздействия тока, неграмотно проложенная электропроводка может стать причиной поломки электроприборов или возгорания в доме.

Правила поведения при работе с электросетями:

• обязательно обесточить сеть;
• не прикасаться к подключенным приборам мокрыми руками;
• не использовать металлические скобы для закрепления проводки;
• не перегружать электрическую сеть;
• поврежденный провод лучше заменить новым, а не ремонтировать его;
• выполнять работу можно только инструментом с заизолированными ручками;

Работая с электричеством, нельзя дотрагиваться к водопроводным или газовым металлическим трубам.

Приступая к самостоятельному подключению, необходимо:

• предпринять шаги по соблюдению техники безопасности;
• ознакомиться с закономерностями маркировки проводов;
• проверить сеть на соответствие маркировки.

Любому хозяину дома для замены и подключения выключателя вряд ли захочется приглашать электрика. К тому же, для выполнения этой задачи, нет необходимости в сложных приборах и инструментах. Для установки понадобятся:

• монтажный нож;
• изоляционная лента;
• молоток и зубило;
• пассатижи;
• индикаторная отвертка, а также фигурная и прямая.

Если установку приходится проводить в новом месте, а в доме проложена скрытая проводка, может пригодиться дрель с насадкой «коронка» или перфоратор.

Без отвертки-индикатора не обходятся ни одни электромонтажные работы

#3: Определение электропроводов по цветной маркировке

Без знания и соблюдения маркировки приступать к установке категорически нельзя. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ.

Правильная маркировка от производителя поможет избежать проблем с идентификацией проводников

Для формирования правильный соединений применяют следующие обозначения:

• ноль — всегда и без исключений синий;
• защита также строго одного цвета — желто-зеленого;
• фаза — имеет преимущественно коричневый или красный цвет.

Это лишь основные комбинации. Кроме того, чтобы исключить путаницу при идентификации, используют буквенно-цифровую маркировку.

Если при проведении работ выяснилось отсутствие визуальных обозначений, то необходимо самостоятельно промаркировать проводку с помощью разноцветной термоусадочной трубки или цветной изоляции.

#4: Идентификация проводников мультиметром

Слепо доверять маркировке не стоит. Эти обозначения не раз меняли свои стандарты. Поэтому, приступая к делу, необходимо дополнительно проверить характер проводников. Для этого используют индикаторную отвертку и мультиметр.

Если в строении проведена однофазная электрическая сеть без системы заземления, то определить фазу или ноль поможет индикатор. Отключив электроэнергию, зачищают проводники и отводят их так, чтобы они не касались друг друга. Включив подачу электроэнергии, к проводам подносят отвертку. Лампочка в индикаторе вспыхнет, при касании к проводнику фазы, а от прикосновения к нулю не загорится.

Мультиметр — многофункциональное контрольно-измерительное устройство, выполняющее работу как минимум трех контрольных приборов: вольтметра, омметра и амперметра

Для анализа сети, в которой имеется третий, защитный проводник, используют мультиметр. Выставив диапазон для переменного тока на значение свыше 220 вольт, подносят одну щупальцу к фазе, другую фиксируют на любом из проводников. При контакте с нейтральным проводом прибор определит напряжение в пределах 220 вольт, с защитным — немного ниже.

#5: Демонтаж старого электрического выключателя

Чтобы иметь доступ к крепежным элементам, нужно снять клавиши и декоративную панель. Для этого отверткой или тонким ножом поддевают первую клавишу и осторожно вынимают ее. Так же поступают и со второй. Далее, снимают декоративную крышку. В некоторых моделях они откручиваются.

Основное правило безопасности при работе с электропроводкой и электроустановочными приборами — отключение напряжения питающей сети на период производства работ

Затем вынимают сам механизм — он может крепиться с помощью зажимных лапок или винтов. Отсоединяют проводники и, если необходимо, демонтируют старый подрозетник.

Наглядно процесс демонтажа продемонстрирован в галерее фото:

Галерея изображений

Фото из

Этап 1: Поочередное отсоединение клавиш выключателя

Этап 2: Удаление фиксирующего элемента из рамки

Этап 3: Доступ к рамке для проведения ее демонтажа

Этап 4: Удаление колодки выключателя из подрозетника

#6: Монтаж элементов при закрытой и открытой проводке

Установка выключателей в недавно построенных жилищах сводится к подключению элемента к ранее проведенной электросети. В старом доме, в котором старая проводка уже требует замены, приходится делать новые штрабы и прокладывать кабель. А при открытом размещении электропроводки каждый кабель подводится к выключателю в изолирующих гофротрубах, кабелях-каналах.

От способа прокладки проводов в доме зависит и последующий выбор модели выключателя, и способ его установки. Устройство, которое подходит для открытой проводки, состоит из плоского подрозетника, внутреннего механизма, изолирующей декоративной крышки. Конструкция не прячется в углублении стены, а полностью выступает над поверхностью.

Устройство выключателей для открытой и закрытой проводки отличается лишь формой подрозетника. У накладных устройств он представляет собой толстую пластину из диэлектрического материала

Установку начинают с монтажа подрозетника — плоского донышка. Осуществляют ее с помощью подходящих элементов крепежа. Для разных стеновых поверхностей могут использоваться шурупы или дюбеля, винты, саморезы.

Далее, после подключения проводов, фиксируют механизм выключателя, надевают декоративную изолирующую крышку. В ней производителем уже продумано отверстие для подвода проводника. Сама крышка надевается, скрывая механизм, и закрепляется с помощью защелок.

Для установки двухфазного выключателя в помещениях со скрытой проводкой используют подрозетники (монтажные коробки) в форме небольшой мисочки. В стене вырезается отверстие или делается небольшое углубление соответствующего размера.

Надежно зафиксировать монтажную коробку в стене помогают лапки-зажимы: при затягивании винта они слегка растопыриваются и упираются в поверхность стены

При монтаже следят, чтобы устройство зафиксировалось ровно, без перекосов. Подрозетники можно устанавливать рядом — любое необходимое количество — и фиксировать с помощью гипсовых смесей. Затем навстречу подрозетнику выдалбливают штрабы глубиной, достаточной, чтобы уложить провод.

Подрозетники имеют специальные крепления, которые помогают им цепляться за «соседей»

#7: Варианты соединения электрических проводов

Места соединений — самые слабые звенья в электрической цепи. Не удивительно, что большинство неполадок происходит именно там.

Самый простой в самостоятельном исполнении способ соединения проводов скрутками с дополнительной фиксацией изолентой нельзя назвать надежным. При некачественном исполнении это самая распространенная причина разрыва цепи (+)

При подключении выключателя все способы соединения рассматривать нет необходимости, вот самые основные:

1. Ручная скрутка — очень распространенный метод, который требует последующей изоляции.
2. Клеммная колодка — широко используется как соединительное звено. Она состоит из медных зажимов, облаченных в пластиковый корпус.
3. Пайка — хоть и помогает создать качественное сцепление, но трудоемкость процесса не способствует ее популярности.

Следует сказать и про термоусадочную трубку, которая отлично помогает изолировать места соединения и даже немного укрепляет их.

Термоусадочная трубка при нагревании плотно сжимается вокруг провода, создавая надежную защиту

#8: Схема подключения и пошаговые действия

При старой системе проведения электросетей, питание поступает в дом из электрощита, по двухжильному кабелю. Контур заземления размещается на трансформаторе, к которому подключают нулевой проводник. Несмотря на свою простоту, такой способ имеет существенный недостаток — низкий уровень безопасности.

В двухклавишном выключателе фаза подключается одним проводом, а каждая лампочка к отдельной клемме

В рабочем корпусе выключателя к общему клеммнику (L) присоединяют один из фазных проводов трехжильного кабеля. Для этого провод заводят в отверстие клеммы и затягивают винт. Два других фазных электропровода подключают к раздельным контактам, а затем ведут к монтажной коробке и присоединяют к фазам светильников.

При подключении многоламповой люстры к двухклавишному выключателю лампы разбивают на две группы

Соединение проводки должно осуществляться в специальной коробке. Она скрывает от взгляда неаккуратные переплетения и служит изолятором. Для правильного соединения электропроводов необходимо выполнить следующее:

1. Проводники, идущие от светильников и двухфазного выключателя, а также питающий электропровод заводят в коробку, снимают изоляционное покрытие с участка 2—3 см.
2. Соединяют фазы главного питающего кабеля и выключателя.
3. Входящий нейтральный провод присоединяют к нейтральным проводам светильников.
4. Фазы, отходящие от выключателя, поочередно присоединяют к проводникам фаз, идущих от осветительных приборов.

К выключателю ведется только фазный провод. Категорически запрещено подключать его к нейтральному проводу. А иначе, рядовая замена лампочки может стать опасной процедурой.

Любой провод лучше подводить с запасом, укладывая излишки за конструкцией. Не допустимо оставлять открытые провода, даже внутри элементов. Все оголенные участки необходимо тщательно заизолировать. Делать это лучше текстильной изолентой.

Пример подключения от близлежащей розетки

Рассмотрим вариант подключения устройства управления двумя светильниками по нижеприведенной схеме:

Схема для подключения выключателя, управляющего двумя светильниками, от расположенной рядом розетки

Расположение рядом розетки и выключателя — распространенная ситуация для небольших отечественных квартир. Разберем, как подключать двойной выключатель в этом случае:

Галерея изображений

Фото из

Шаг 1: Подготовка силовой и осветительной точки

Шаг 2: Подключение механизма розетки

Шаг 3: Устанавливаем розетку в монтажную коробку

Шаг 4: Крепление рабочей части розетки

Шаг 5: Соединение нулей выключателя в подрозетнике

Шаг 6: Подключение фазных проводов к колодке выключателя

Шаг 7: Установка рамки для силовой розетки и электроточки

Шаг 8: Крепление клавиш выключателя и проверка

Установка проходного двухфазного выключателя

Для управления несколькими осветительными приборами из разных концов помещения, используют проходной двухфазный выключатель. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе. В нем находятся две группы клемм, которые размыкают подачу тока с одной пары электропроводов на другую.

При проведении проходного подключения важно не перепутать пары проводников, чтобы оба выключателя замыкали контакты одной из двух электрических цепей

Как провести монтаж:

1. Фазный проводник из монтажной коробки прокладывается к клеммам 1 и 2 (справа), которые по схеме соединены между собой.
2. Из выключателя отходят уже четыре фазы, которые ведут к коробке, а потом ко второму выключателю.
3. От выключателя №2 отходят (не пересекаясь) две фазы. Их ведут к коробке, где подсоединяют к двум независимым проводникам, ведущим к светильникам.

Осуществляя монтаж, можно провести сначала одну пару проводов, а затем вторую, чтобы не перепутать их, иначе схема не сработает.

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

• A, B, C — фазный;
• N — нейтральный или ноль;
• PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Выводы и полезное видео по теме

Доступное видео по монтажу простой электрической схемы вы можете просмотреть здесь:

Проводя монтаж электросети или ее элементов, необходимо грамотно выполнять вышеизложенные инструкции. Если остаются сомнения в том, как правильно подключить к сети выключатель света с двумя клавишами, лучше обратиться к профессионалу.

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно

подключить выключатель к лампочке

, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.

При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно

здесь

.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

• 2 отвертки — плоскую и крестовую;
• монтажный или канцелярский нож либо другое устройство для снятия изоляции;
• пассатижи либо бокорезы;
• уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
2. В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
3. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать

трансформатор Тесла своими руками

. Особое внимание при этом следует уделить мерам предосторожности.

Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт?

Эта

статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Стандартная / однополюсная установка (4-проводные переключатели и диммеры) — Поддержка умного дома

ВАЖНО: Если вы устанавливаете новый выключатель C by GE (переключатель, тумблер и кнопка), два черных провода, подключенные к переключателю, являются взаимозаменяемыми между проводами линии и нагрузки, идущими от стены.

Чтобы загрузить полноцветное руководство по установке, щелкните здесь .

Этапы установки:

ПРЕЖДЕ ЧЕМ ДЕЛАТЬ: ШАГ 1 — ВЫКЛЮЧИТЕ ПИТАНИЕ!

Отключите питание переключателя на коробке автоматического выключателя.

Протестируйте существующий переключатель, включив / выключив его, убедившись, что свет не включается.

Теперь выполните следующие действия по настройке коммутатора с одной группой.

ШАГ 2. Удалите старый коммутатор

1) Снимите имеющуюся настенную пластину и выключите со стены.

2) Используйте тестер напряжения на черном проводе, чтобы убедиться, что питание выключателя отключено (рекомендуется).

3) Перед тем, как отсоединить провода от стены, пометьте каждый из прилагаемых ярлыков.

! Требуются нейтральный и заземляющий провод. Если у вас нет ни одного провода, Smart Switch несовместим.

4) Отсоедините провода и снимите существующий переключатель.

ШАГ 3 — Подключите провода

ВАЖНО: Если вы устанавливаете новый выключатель C by GE (переключатель, тумблер и кнопка), два черных провода, подключенные к переключателю, являются взаимозаменяемыми между проводами линии и нагрузки, идущими от стены.

1) Подключите нейтральный (белый) провод на переключателе к нейтральным (с белой этикеткой) проводам от стены.

2) Подключите линейный (черный) провод на коммутаторе к линейному проводу (черная метка) от стены.

3) Соедините провод нагрузки (красный) на коммутаторе с проводом нагрузки (красная метка) от стены.

4) Соедините заземляющий (зеленый) провод на коммутаторе с заземляющим проводом (зеленая метка) от стены.

5) Закройте трехходовой / многоходовой путевой трос (если применимо).Для настройки трехпозиционного переключателя или нескольких переключателей щелкните здесь.

! Внимание: Неправильное подключение нейтрального или заземляющего провода от стены к линии или нагрузочному проводу на переключателе приведет к повреждению продукта.

ШАГ 4. Вставьте провода в настенную коробку

Аккуратно вставьте провод обратно в коробку, повернув переключатель так, чтобы он сориентировался в соответствии с изображением.

ШАГ 5 — Закрепите коммутатор

С помощью крестообразной отвертки и прилагаемых винтов прикрепите переключатель к стене до уровня и заподлицо.Прикрутите кронштейн лицевой панели, затем защелкните крышку лицевой панели на кронштейне.

ШАГ 6. Снова включите питание

После закрепления переключателя и установки лицевой панели снова включите питание на коробке автоматического выключателя.

На переключателе световое кольцо будет мигать синим, показывая, что устройство подключено правильно и находится в режиме настройки.

Световое кольцо будет постоянно мигать синим, пока переключатель не будет добавлен в приложение C by GE.

Световое кольцо будет мигать красным, если цепь перегружена.
Максимальная нагрузка составляет 150 Вт для светодиодов и 450 Вт для ламп накаливания / галогенов.

Световое кольцо не загорится, если подключено неправильно.

Если свет не включается:

• Убедитесь, что переключатель воздушного зазора нажат.
• Убедитесь, что питание выключателя снова включено.
• Выключите питание на прерывателе, вернитесь к выключателю, чтобы убедиться, что провода надежно и правильно подключены в соответствии с руководством по установке.

Поздравляем! Вы завершили установку C by GE Smart Switch.

Нужна дополнительная помощь?

Видеоурок: Как: установить C с помощью GE Smart Switch

C, служба поддержки клиентов GE:
1-844-30C-BYGE (1-844-302-2943)

% PDF-1.6 % 75 0 obj> эндобдж xref 75 552 0000000016 00000 н. 0000012855 00000 п. 0000013091 00000 п. 0000013250 00000 п. 0000013291 00000 п. 0000014511 00000 п. 0000014646 00000 п. 0000014776 00000 п. 0000014917 00000 п. 0000015051 00000 п. 0000015190 00000 п. 0000015302 00000 п. 0000039357 00000 п. 0000039486 00000 п. 0000061589 00000 п. 0000082956 00000 п. 0000104323 00000 п. 0000120234 00000 н. 0000135601 00000 н. 0000157576 00000 н. 0000176383 00000 н. 0000176778 00000 н. 0000176970 00000 н. 0000177093 00000 н. 0000177236 00000 н. 0000214841 00000 н. 0000215041 00000 н. 0000215161 00000 н. 0000215600 00000 н. 0000259718 00000 н. 0000259913 00000 н. 0000260037 00000 н. 0000260578 00000 н. 0000674803 00000 н. 0000679935 00000 н. 0000685067 00000 н. 0000686246 00000 н. 0000691346 00000 н. 0000696526 00000 н. 0000701546 00000 н. 0000706550 00000 н. 0000706613 00000 н. 0000707052 00000 н. 0000707115 00000 н. 0000707556 00000 н. 0000707581 00000 п. 0000707907 00000 н. 0000707933 00000 п. 0000708531 00000 н. 0000708557 00000 н. 0000709251 00000 н. 0000733097 00000 н. 0000733307 00000 н. 0000733427 00000 н. 0000733717 00000 н. 0000733743 00000 н. 0000734197 00000 н. 0000750299 00000 н. 0000750498 00000 н. 0000750619 00000 н. 0000750885 00000 н. 0000750911 00000 н. 0000751333 00000 н. 0000766171 00000 н. 0000766376 00000 н. 0000766500 00000 н. 0000766708 00000 н. 0000766734 00000 н. 0000767108 00000 п. 0000773227 00000 н. 0000773340 00000 н. 0000773461 00000 н. 0000773527 00000 н. 0000773628 00000 н. 0000786958 00000 п. 0000787766 00000 н. 0000788590 00000 н. 0000789398 00000 н. 00007

00000 н. 00007

00000 н. 0000791422 00000 п. 0000791814 00000 н. 0000792606 00000 н. 0000792982 00000 н. 0000793678 00000 п. 0000794054 00000 п. 0000794622 00000 н. 0000794998 00000 н. 0000795582 00000 п. 0000795958 00000 н. 0000796526 00000 н. 0000796886 00000 н. 0000797246 00000 н. 0000797622 00000 н. 0000797998 00000 н. 0000798630 00000 п. 0000799198 00000 н. 0000799814 00000 н. 0000800398 00000 н. 0000800774 00000 н. 0000801422 00000 н. 0000801798 00000 н. 0000802414 00000 н. 0000803062 00000 н. 0000803646 00000 н. 0000804566 00000 н. 0000805262 00000 н. 0000806359 00000 н. 0000806991 00000 н. 0000808007 00000 н. 0000808703 00000 н. 0000809591 00000 н. 0000810479 00000 н. 0000811335 00000 н. 0000812127 00000 н. 0000812839 00000 н. 0000813583 00000 н. 0000814455 00000 н. 0000815359 00000 н. 0000816167 00000 н. 0000817135 00000 н. 0000817879 00000 н. 0000818575 00000 н. 0000819367 00000 н. 0000819743 00000 н. 0000820455 00000 н. 0000831073 00000 н. 0000831817 00000 н. 0000833810 00000 н. 0000834554 00000 п. 0000836051 00000 н. 0000836763 00000 н. 0000837491 00000 п. 0000838155 00000 п. 0000838803 00000 п. 0000840556 00000 н. 0000843413 00000 н. 0000844766 00000 н. 0000846487 00000 н. 0000847183 00000 п. 0000850296 00000 н. 0000851152 00000 н. 0000851336 00000 н. 0000852128 00000 н. 0000852312 00000 н. 0000852976 00000 н. 0000853336 00000 н. 0000854032 00000 н. 0000855129 00000 н. 0000855777 00000 н. 0000857306 00000 н. 0000857922 00000 н. 0000858586 00000 н. 0000859218 00000 н. 0000859866 00000 н. 0000861651 00000 н. 0000864476 00000 н. 0000865909 00000 н. 0000867646 00000 н. 0000868278 00000 н. 0000871295 00000 н. 0000871943 00000 н. 0000873216 00000 н. 0000874136 00000 н. 0000875761 00000 н. 0000876842 00000 н. 0000880275 00000 н. 0000881452 00000 н. 0000882516 00000 н. 0000883516 00000 н. 0000885029 00000 н. 0000886061 00000 н. 0000886981 00000 п. 0000887933 00000 п. 0000888805 00000 н. 00008

00000 н. 0000

8 00000 н. 0000917826 00000 н. 0000930716 00000 н. 0000931588 00000 н. 0000944030 00000 н. 0000944918 00000 п. 0000960320 00000 н. 0000961144 00000 н. 0000968241 00000 н. 0000969097 00000 н. 0000969921 00000 н. 0000970761 00000 п. 0000971585 00000 н. 0000972345 00000 п. 0000973185 00000 п. 0000973961 00000 н. 0000974977 00000 н. 0000976025 00000 н. 0000976849 00000 н. 0000977833 00000 н. 0000978641 00000 п. 0000979593 00000 н. 0000980353 00000 п. 0000981161 00000 п. 0000982177 00000 п. 0000982969 00000 н. 0000983953 00000 н. 0000984921 00000 н. 0000985921 00000 н. 0000986857 00000 н. 0000987825 00000 н. 0000988777 00000 н. 0000989729 00000 н. 00009

00000 н. 0000991649 00000 н. 0000992810 00000 н. 0000993746 00000 н. 0000995067 00000 н. 0000996035 00000 н. 0000997292 00000 н. 0000998260 00000 н. 0000999485 00000 н. 0001000405 00000 п. 0001001502 00000 п. 0001002470 00000 н. 0001003567 00000 п. 0001004551 00000 п. 0001005615 00000 п. 0001006631 00000 н. 0001007663 00000 п. 0001008647 00000 п. 0001009679 00000 п. 0001010679 00000 п. 0001011695 00000 п. 0001012679 00000 п. 0001013663 00000 п. 0001014647 00000 п. 0001015615 00000 п. 0001016551 00000 п. 0001017535 00000 п. 0001018503 00000 п. 0001019487 00000 п. 0001020455 00000 п. 0001021375 00000 п. 0001022327 00000 п. 0001023231 00000 п. 0001024183 00000 п. 0001025087 00000 п. 0001026039 00000 п. 0001026975 00000 п.

0001027927 00000 н. 0001028879 00000 п. 0001029767 00000 п. 0001030687 00000 п. 0001031639 00000 п. 0001032623 00000 п. 0001033623 00000 п. 0001034623 00000 п. 0001035639 00000 п. 0001036639 00000 п. 0001037607 00000 п. 0001038623 00000 п. 0001039623 00000 п. 0001040623 00000 п. 0001041623 00000 п. 0001042655 00000 п. 0001058393 00000 п. 0001074355 00000 п. 0001095613 00000 п. 0001111255 00000 п. 0001125137 00000 п. 0001133802 00000 п. 0001155060 00000 п. 0001181278 00000 п. 0001207752 00000 п. 0001233650 00000 п. 0001234650 00000 п. 0001235666 00000 п. 0001236698 00000 п. 0001237762 00000 п. 0001238843 00000 п. 0001239859 00000 п. 0001240907 00000 п. 0001241923 00000 п. 0001242939 00000 п. 0001243987 00000 п. 0001268157 00000 п. 0001295927 00000 н. 0001318241 00000 п. 0001342139 00000 п. 0001361765 00000 п. 0001383951 00000 п. 0001409033 00000 п. 0001430115 00000 п. 0001454525 00000 п. 0001469175 00000 п. 0001470272 00000 п. 0001471320 00000 н. 0001472368 00000 п. 0001473416 00000 п. 0001474480 00000 п. 0001475480 00000 п. 0001476480 00000 п. 0001477512 00000 п. 0001478560 00000 п. 0001479544 00000 п. 0001479728 00000 п. 0001479912 00000 н. 0001480096 00000 н. 0001480280 00000 п. 0001480464 00000 п. 0001480648 00000 п. 0001480832 00000 п. 0001481016 00000 п. 0001481296 00000 п. 0001481688 00000 п. 0001482720 00000 н. 0001483736 00000 п. 0001484736 00000 п. 0001485736 00000 п. 0001486784 00000 п. 0001487816 00000 п. 0001488816 00000 п. 0001489864 00000 п. 00014 00000 н. 0001491816 00000 п. 0001492208 00000 п. 0001492616 00000 п. 0001492992 00000 н. 0001493384 00000 п. 0001493760 00000 п. 0001494152 00000 п. 0001494560 00000 п. 0001494936 00000 п. 0001495344 00000 п. 0001496264 00000 п. 0001496640 00000 п. 0001497624 00000 п. 0001498560 00000 п. 0001499560 00000 н. 0001500496 00000 п. 0001501544 00000 п. 0001502496 00000 п. 0001503544 00000 п. 0001504496 00000 п. 0001505528 00000 п. 0001506480 00000 п. 0001507496 00000 п. 0001508448 00000 н. 0001509529 00000 п. 0001510545 00000 п. 0001511626 00000 п. 0001512658 00000 п. 0001513835 00000 п. 0001514916 00000 п. 0001516109 00000 п. 0001516517 00000 п. 0001516877 00000 п. 0001517253 00000 п. 0001517645 00000 п. 0001518389 00000 п. 0001519453 00000 п. 0001520309 00000 п. 0001522478 00000 п. 0001525047 00000 п. 0001526095 00000 п. 0001528648 00000 н. 0001529889 00000 п. 0001530937 00000 п. 0001532242 00000 п. 0001533290 00000 н. 0001534515 00000 п. 0001535579 00000 п. 0001536708 00000 п. 0001537805 00000 п. 0001538982 00000 п. 0001540046 00000 п. 0001541335 00000 п. 0001542480 00000 п. 0001543721 00000 п. 0001544850 00000 п. 0001545979 00000 п. 0001547156 00000 п. 0001548060 00000 п. 0001549124 00000 п. 0001549996 00000 н. 0001552709 00000 п. 0001555342 00000 п. 0001557671 00000 п. 0001560144 00000 п. 0001562281 00000 п. 0001564754 00000 п. 0001567291 00000 п. 0001569924 00000 н. 0001572637 00000 п. 0001573605 00000 п. 0001575758 00000 п. 0001576774 00000 н. 0001577806 00000 п. 0001578822 00000 п. 0001579790 00000 п. 0001580790 00000 п. 0001581854 00000 п. 0001582886 00000 п. 0001583983 00000 п. 0001585128 00000 п. 0001587457 00000 п. 0001589674 00000 п. 0001591203 00000 п. 0001592075 00000 п. 0001593172 00000 п. 0001593852 00000 п. 0001594228 00000 п. 0001594604 00000 п. 0001594996 00000 п. 0001596253 00000 п. 0001597205 00000 п. 0001598398 00000 п. 0001599238 00000 п. 0001600014 00000 н. 0001600822 00000 п. 0001601566 00000 п. 0001602374 00000 п. 0001603166 00000 п. 0001603942 00000 п. 0001604750 00000 п. 0001605831 00000 п. 0001607072 00000 п. 0001607800 00000 п. 0001608432 00000 п. 0001608984 00000 п. 0001609568 00000 п. 0001610072 00000 п. 0001610576 00000 п. 0001611096 00000 п. 0001611872 00000 н. 0001612360 00000 п. 0001613168 00000 п. 0001613976 00000 п. 0001614768 00000 п. 0001615592 00000 п. 0001616416 00000 п. 0001617288 00000 п. 0001618160 00000 п. 0001619128 00000 п. 0001619952 00000 п. 0001620424 00000 п. 0001620784 00000 п. 0001621048 00000 п. 0001621232 00000 п. 0001621416 00000 п. 0001621600 00000 н. 0001621784 00000 п. 0001621968 00000 п. 0001622152 00000 п. 0001622336 00000 п. 0001623128 00000 п. 0001623952 00000 п. 0001624760 00000 п. 0001625552 00000 п. 0001626328 00000 п. 0001627168 00000 н. 0001628008 00000 н. 0001628864 00000 п. 0001629736 00000 н. 0001630544 00000 п. 0001635335 00000 п. 0001655857 00000 п. 0001677291 00000 п. 0001699493 00000 п. 0001709102 00000 п. 0001712711 00000 п. 0001731857 00000 п. 0001755931 00000 п. 0001772101 00000 п. 0001772763 00000 н. 0001773619 00000 п. 0001774459 00000 п. 0001775347 00000 п. 0001776219 00000 п. 0001777059 00000 н. 0001777931 00000 п. 0001778867 00000 п. 0001779771 00000 п. 0001780707 00000 пн 0001781675 00000 п. 0001782675 00000 п. 0001783675 00000 п. 0001784675 00000 п. 0001785772 00000 п. 0001786836 00000 п. 0001788029 00000 п. 0001789382 00000 н. 00017
00000 п. 0001791367 00000 п. 0001791887 00000 п. 0001792583 00000 н. 0001793071 00000 п. 0001794119 00000 п. 0001794639 00000 п. 0001795495 00000 п. 0001795999 00000 н. 0001796711 00000 п. 0001797231 00000 п. 0001797415 00000 п. 0001798063 00000 п. 0001798599 00000 п. 0001798783 00000 п. 0001799479 00000 п. 0001799663 00000 п. 0001800167 00000 пн 0001800831 00000 п. 0001801015 00000 п. 0001801567 00000 п. 0001802279 00000 п. 0001802543 00000 п. 0001803095 00000 п. 0001803807 00000 п. 0001804343 00000 п. 0001804895 00000 п. 0001805639 00000 п. 0001806095 00000 п. 0001806631 00000 п. 0001807103 00000 п. 0001807527 00000 п. 0001807967 00000 п. 0001808711 00000 п. 0001809263 00000 п. 0001810023 00000 п. 0001810591 00000 п. 0001811383 00000 п. 0001811935 00000 п. 0001812711 00000 п. 0001813135 00000 п. 0001813735 00000 п. 0001814527 00000 п. 0001814967 00000 п. 0001815519 00000 п. 0001816327 00000 п. 0001816751 00000 п. 0001817367 00000 п. 0001818143 00000 п. 0001818551 00000 п. 0001819135 00000 п. 0001819927 00000 н. 0001820335 00000 п. 0001820935 00000 н. 0001821743 00000 п. 0001822119 00000 п. 0001822735 00000 п. 0001823543 00000 п. 0001823951 00000 п. 0001824567 00000 п. 0001824959 00000 п. 0001825351 00000 п. 0000011564 00000 п. трейлер ] >> startxref 0 %% EOF 626 0 obj> поток Y (M1xLm2Lv% c # ʕD $ yuVN @ չ; ăm5

Лучший встраиваемый интеллектуальный выключатель и диммер света на 2021 год

Мы видели много выключателей с тех пор, как впервые рассмотрели Wemo WiFi Smart Dimmer и Wemo Wi-Fi Smart Light Switch, два предыдущих варианта, занявшие второе место.Оба варианта по-прежнему хороши, но немного дороже по сравнению с некоторыми из наших выборов.

Leviton Decora Smart Wi-Fi 600 Вт диммер DW6HD, как правило, дороже, чем некоторые из наших выборов, но он включает однополюсную и трехстороннюю функциональность, а также удаленное включение / выключение, затемнение и планирование, которые хорошо работают. Как и другие модели, DW6HD обеспечивает настраиваемые сцены, расписание и скорость затухания с поддержкой Amazon Alexa, Google Assistant и IFTTT. Если вам нужна поддержка HomeKit, диммер DH6HD продается отдельно, но ему не хватает совместимости с Alexa и Google Assistant.

Мы обнаружили, что HomeSeer HS-WD200 + лучше всего подходит для энтузиастов умного дома, которые любят настраивать. На его настройку уходит больше времени и денег, чем на настройку нашего выбора Z-Wave, хотя он предлагает многое взамен, в том числе возможность программировать функции с несколькими касаниями на переключателе и настраивать цвета светодиодов. А если вы готовы потратить дополнительные деньги на HomeSeer Hub, вы будете получать обновления прошивки.

Geeni Tap + Dim почти идентичен нашему занявшему второе место Monoprice Stitch, что неудивительно, поскольку они используют одного и того же разработчика приложений.Он работает хорошо, но мы думали, что он кажется немного дешевым и не таким прочным, как любой из наших лучших вариантов.

Диммер Legrand Tru-Universal с поддержкой Wi-Fi стоит дорого, и работать с ним немного сложнее, чем с другими моделями, которые мы тестировали, из-за необходимого QR-кода (который находится на маленькой наклейке, прикрепленной к передней части — лучше держитесь за него) , немного большей (всего 1,77 дюйма) глубины и более длинных проводов, которые заполняют распределительную коробку.

C by GE Smart Switch Motion Sensing + Dimmer симпатичный, но мы не можем его рекомендовать.Эта модель интересна тем, что это один из немногих протестированных нами переключателей, для которых не требуется нейтраль. Однако в наших тестах он постоянно просил нас подключиться к Bluetooth и имел несколько проблем с подключением, и мы обнаружили, что приложение более запутанное, чем должно было быть.

Умный выключатель света WiFi Etekcity прост в использовании, с функцией планирования, режимом «Нет на месте», поддержкой Alexa и Google Assistant и возможностью выключить все световые индикаторы. Однако во время нашего тестирования сенсорная кнопка на передней панели иногда не реагировала на первое прикосновение.Кроме того, устройство издавало громкий щелчок, когда мы его включали и выключали, независимо от того, делали ли мы это касанием, через приложение или с помощью голосовых команд.

Обеспечивая однополюсную, трехстороннюю и четырехстороннюю функциональность, настенный выключатель iDevices включает функцию ночного освещения, которую вы также можете выключить или настроить для отображения различных цветов с помощью приложения компании для iOS или Android. как HomeKit. Однако это очень дорого для интеллектуального переключателя без регулировки яркости.

В многопозиционном диммерном переключателе Insteon используется Insteon, сеть электрических проводов и беспроводная радиочастотная технология. Если у вас уже есть концентратор Insteon, этот переключатель незаменим, поскольку он обеспечивает надежное дистанционное управление, расписания и регулировку яркости. В противном случае мы рекомендуем выбрать один из наших вариантов.

Выключатель Eve Light Switch предназначен только для iOS и использует HomeKit, поэтому вам понадобится Apple TV, HomePod или iPad дома для управления вне дома. Во время тестирования у нас было несколько проблем с подключением, но реальным нарушением правил было то, что время отклика было смешанным: иногда переключатель включается и выключается быстро, а иногда занимает несколько секунд, независимо от того, использовали ли мы приложение или сенсорный переключатель. .

У нас были проблемы с настенным коммутатором Aqara Smart Wall Switch, который соединяется с Aqara Hub на базе Zigbee. Мы работаем с компанией и продолжаем тестировать коммутатор, и мы сообщим об этом, когда мы его более тщательно протестируем.

Нам еще предстоит найти переключатель со встроенным Alexa, который бы успешно работал, и на сегодняшний день мы рассмотрели три из них. У умного Wi-Fi Voice Dimmer Leviton Decora были проблемы с Alexa, часто неспособными распознавать команды, а также частые проблемы с подключением.IDevices Instinct не тускнеет, кажется немного дешевым за свои деньги и не использует то же приложение, что и другие продукты iDevices. Кроме того, Ecobee Switch + не тускнеет, его цена завышена, и во время нашего тестирования часто возникали ошибки.

Как подключить выключатель вверху и внизу лестницы | Home Guides

Потенциально одна из самых запутанных задач по подключению проводов, с которой будут решать домовладельцы, — это подключение 3-позиционных переключателей света. Они обычно используются для лестничных клеток и длинных коридоров, где добраться до одного выключателя, размещенного на одном конце любого места в темноте, неудобно или опасно.Специальные трехпозиционные переключатели и дополнительный проводник в проводке между ними позволяют включать и выключать свет сверху или снизу лестницы. Повышенное удобство и безопасность, которые они обеспечивают, стоит дополнительного времени и материалов, необходимых для их правильной установки.

Проложите отрезок двухжильного провода от сервисной электрической панели к ближайшему из двух мест переключателя. Пропустите провод через отверстие в задней части монтажной коробки переключателя. Оставьте не менее 6 дюймов провода свисать из передней части коробки.

Пропустите один конец трехжильного провода через одно из отверстий доступа первой монтажной коробки. Оставьте не менее 6 дюймов провода на передней стороне коробки.

Зачистите 1/2 дюйма изоляционной оболочки с каждого проводника обоих проводов.

Соедините два белых провода с помощью соединителя. Соедините оголенные концы проводов вместе и надежно закрутите соединительный элемент на место.

С помощью острогубцев сделайте крючок на оголенном конце каждого черного и красного проводников.

Ослабьте все клеммные соединения на переключателе с помощью отвертки.

Подсоедините черный провод, идущий от сервисной панели, к черной клеммной колодке на переключателе и затяните крепежный винт, чтобы зафиксировать его на месте. Черный провод на этом проводе также называют «горячим» проводом. Это тот, который подключается к автоматическому выключателю внутри сервисной панели, откуда возникает ток.

Подключите красный и черный провода провода, ведущего ко второму переключателю, к оставшимся клеммам латунного или серебристого цвета.Размещение этих проводов не имеет значения, если к каждой клемме подключен один провод. Только размещение «горячего» провода, черного проводника, обеспечивающего питание от сервисной панели, имеет решающее значение при установке трехпозиционных переключателей. Подключите его к более темному контакту, называемому общим контактом и обычно обозначается «COM» на первом переключателе.

Скрутите вместе оголенные провода заземления. Оставьте один провод длиннее другого, чтобы образовался крючок, который можно прикрепить к клемме заземления переключателя.

Пропустите трехжильный провод ко второй монтажной коробке переключателя.Проденьте провод через одно из отверстий для доступа на задней или боковой стороне коробки, протяните конец через переднюю часть коробки и обрежьте провод, чтобы оставить открытым 6-дюймовый хвост.

Подсоедините двухжильный провод к осветительной арматуре, затем проложите его обратно ко второй распределительной коробке.

Вставьте провод через отверстие в задней или боковой части коробки и протяните его через переднюю часть.

Повторите шаги с 3 по 9, чтобы подключить коммутатор. На втором переключателе подключите черный провод двухжильного провода к черной клемме переключателя.

Справочная информация

Наконечники

• Термины 14/2, 14/3, 12/2 и 12/3 относятся к калибру и количеству проводников, содержащихся в проводке. Провод 14/2 — это провод 14-го калибра с двумя проводниками (черным и белым) и оголенным заземляющим проводом. Провод 14/3 — это провод 14-го калибра с тремя проводниками (красный, черный и белый) с оголенным заземляющим проводом.
• Проконсультируйтесь с местным агентством по обеспечению соблюдения законов о конкретных требованиях перед выполнением любой установки или ремонта проводки.

Предупреждения

• Не подключайте какие-либо проводники к сервисной панели до тех пор, пока электрическая проводка не будет завершена, переключатели надежно закреплены в коробках и установлены крышки.
• Ни в коем случае не выполняйте никаких работ и не ремонтируйте цепь под напряжением.

Биография писателя

Финн МакКухил — писатель-фрилансер из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. После изучения программирования в Университете Южной Флориды он более 20 лет возглавлял ИТ-отделы трех автомобильных поставщиков. Сейчас он строит деревянные лодки в северных лесах.

Автоматизация двух выключателей света (для дома) с одним устройством

Хотите интегрировать 2 выключателя света в систему домашней автоматизации? Один из способов сделать это — заменить оба переключателя света интеллектуальными переключателями.Однако умные переключатели могут быть дорогими, поэтому есть еще один способ превратить два переключателя света в электрическом ящике в интеллектуальные переключатели.

Подобно тому, как интеллектуальное реле может помочь вам преобразовать одиночный выключатель света в интеллектуальный выключатель, двойное интеллектуальное реле делает то же самое с двумя выходными цепями. Другими словами, двойное интеллектуальное реле, такое как Shelly 2.5, может управлять и контролировать два отдельных источника света или другие переключаемые устройства, которые используют общий электрический блок. После настройки в приложении Shelly вы сможете управлять освещением или другими электрическими цепями с помощью Alexa или другого голосового помощника.

Содержание

«Пользовательский опыт» для вашего дома

Что мне действительно нравится в Shelly 2.5, так это то, что он помогает вам поддерживать функциональность переключателей света в вашем доме по умолчанию. Вот что я имею в виду:

• Вы какое-то время жили в своем доме
• Когда вы входите в комнату, вы щелкаете выключателем, чтобы включить свет
• Свет включается
• Может быть, вы хотите выключить свет, поэтому вы снова переверните выключатель света
• Свет выключается

С некоторыми устройствами умного дома, включая некоторые умные розетки и умные фонари, устройство становится дополнительным выключателем, последовательно включенным с выключателем света. В устройствах этого типа необходимо включить выключатель света и включить устройство .

Кроме того, если кто-то выключит свет, который питает устройство, , вы вообще не сможете включить устройство . Эти факторы могут сделать «пользовательский опыт» в вашем доме несколько неинтуитивным и привести к менее чем идеальному поведению, например, к отключению выключателей света.

Чем отличается Shelly 2.5?

С Шелли 2.5, описанной выше проблемы не будет. Shelly 2.5 имеет порты для приема сигналов от существующих выключателей света. Благодаря этой функции Shelly 2.5 может беспрепятственно управлять освещением в вашем умном доме или через домашнюю автоматику или через существующие переключатели света. Вы сможете автоматизировать два выключателя света, не нарушая существующую функциональность.

Shelly 2.5 размером примерно с небольшую коробку спичек, предназначен для подключения к существующим выключателям и вставки в заднюю часть электрической коробки. Я рассмотрю описанный ниже процесс, в том числе шаги, которые вы предпримете, чтобы убедиться, что ваши физические переключатели по-прежнему работают нормально. Весь процесс должен занять 1-2 часа.

Это крутой маленький гаджет

Как установить двойное интеллектуальное реле Shelly 2.5 для автоматизации двух выключателей света

Этот процесс не так уж и плох, но потребует некоторых базовых навыков работы с электричеством. Если вы когда-либо заменяли выключатель или розетку в своем доме, вы должны обладать всеми знаниями, необходимыми для установки Shelly 2.5. Если вам неудобно или вы плохо разбираетесь в электромонтажных работах, попросите кого-нибудь помочь вам или заплатите профессионалу за эту работу. Кроме того, не забудьте обратиться в местный офис по разрешению на строительство, чтобы убедиться, что вы соблюдаете местные электротехнические нормы.

Как упоминалось выше, автоматизация двух выключателей света с помощью Shelly 2.5 требует только базовых навыков работы с электричеством и займет около часа или двух. Вот обзор шагов (написанных для жилой проводки в США), которые вы предпримете для установки Shelly 2.5 интеллектуальных реле:

1. Подготовьте перемычки для проводов
2. Отключите питание светильников, которые вы хотите автоматизировать
3. Вытащите переключатели и отключите выходы к источникам света от каждого переключателя
4. Подключите выходные провода к Shelly
5. Подключите источник питания к Shelly
6. Подключите существующие выходы переключателя света к Shelly
7. Подключите нейтральный провод к Shelly
8. Упакуйте все обратно в электрическую коробку

1.Подготовьте проволочные перемычки

Чтобы выполнить электрические соединения для вашего нового устройства умного дома Shelly, вам понадобятся короткие перемычки. Вам нужно будет ввести следующие новые подключения:

Соединение	Количество	Цвет
Power To Shelly	2	Черный
Релейный выход	2	Черный
Нейтральный провод	1	Белый

Другими словами, вам понадобится как минимум 4 коротких черных перемычки и 1 короткая белая перемычка. Под «коротким» я подразумеваю около 3-4 дюймов, в зависимости от проводки в вашей электрической коробке.

Не перегружайте гайки для проволоки

В дополнение к минимальному количеству перемычек, указанных выше, вам могут потребоваться дополнительные перемычки, если уже есть несколько проводов, скрученных в существующие гайки в вашей электрической коробке.

Если я вижу 3 провода в гайке для проводов, я предпочитаю заменить один из этого жгута короткой перемычкой (потому что я знаю, что собираюсь добавить еще два провода). Затем я использую короткую перемычку, чтобы начать новую связку гаек с проводами: другой конец перемычки, провод из исходной связки, который я «заменил» перемычкой, и новую проводку, которую мне нужно ввести.

Конечно, новая гайка для проводов должна быть рассчитана на соответствие количеству и толщине проволоки в новом пучке (в данном примере 4 x 14AWG).

Итак, когда мы сразу же вытащим все из электрической коробки, мы взглянем на ваши существующие комплекты. Если ваши проволочные гайки уже довольно переполнены, вам может потребоваться дополнительная черная и / или белая перемычка, чтобы избежать перегрузки гайки.

---

Для подготовки перемычек:

• Сначала отрежьте 3–4 ″ провода из 14/2 (или другой проводки, соответствующей вашему приложению).
• Зачистите ~ 1/4 ″ с одного конца каждого провода
  • Shelly 2.Порты 5 имеют глубину всего ~ 1/4 дюйма, поэтому этот конец войдет в Shelly
• Зачистите на ~ 1/2 дюйма от другого конца каждого провода
  • Этот конец будет использоваться для изготовления новой гайки и соединения переключателей
  • Как только вы достанете свои переключатели из настенной коробки, вы можете использовать полоски для этих двух перемычек

2. Убейте мощность двух источников света, которые вы хотите автоматизировать

После подготовки перемычек следующим шагом в процессе автоматизации двух выключателей света является обеспечение безопасности работы цепей. Для этого мне нравится следовать этому процессу:

• Включите оба светильника, на которых вы хотите работать.
• Подойдите к блоку выключателя и отключите выключатель в той части дома.
  • Убедитесь, что оба света выключены. В противном случае вам нужно будет найти и отключить выключатель для другой цепи
• Снимите настенную пластину
• «Испытайте, прежде чем дотронуться»
  • Защитите себя; используйте бесконтактный тестер, чтобы убедиться, что внутри электрического блока нет проводки под напряжением.

Как я упоминал ранее, не выполняйте никаких электрических задач, которые вам не подходят; в стене достаточно силы, чтобы убить или серьезно ранить вас.Если вы не справляетесь с задачей, попросите кого-нибудь, кто знает, что они делают, помочь вам, или заплатите электрику, который сделает эту работу за вас.

3. Вытяните переключатели и отсоедините выходы к лампам от каждого переключателя

С безопасными цепями и снятой настенной пластиной вывинтите выключатели из распределительной коробки.

Вытащите переключатели из коробки, затем выясните, какие провода на задней стороне переключателей являются выходными.Под выходными проводами я имею в виду черные провода, идущие к лампам, с которыми работают переключатели, а не черные провода, идущие от источника питания.

Если у вас возникли проблемы с определением, какие из черных проводов являются какими, то провода питания, скорее всего, входят в коммутатор от одной и той же гайки, в то время как выходные провода будут отходить каждый отдельно к разным кабелям, которые затем выходят из электрической коробки.

После того, как вы определили выходные провода, отсоедините эти провода от задней панели переключателей.Отключение этих проводов может означать отвинчивание клеммного винта на боковой стороне переключателя или нажатие механической разблокировки на задней стороне переключателя для вставных соединений. В зависимости от конструкции нажимного переключателя вам, возможно, придется разрезать провод за переключателем и снять изоляцию, чтобы подготовить его к следующему шагу.

Следите за тем, какой провод к какому переключателю был подключен, чтобы вы могли убедиться, что ваши переключатели по-прежнему будут управлять одним и тем же светом после установки двойного интеллектуального реле.Другими словами, если вы потеряете понимание того, какой провод какой, переключатели могут в конечном итоге работать не так, как вы привыкли.

4. Подключите выходные провода к Shelly

Хорошо, пора приступить к подключению к Shelly 2.5, чтобы автоматизировать два переключателя света с помощью всего 1 устройства!

Отслеживая, какой выходной провод к какому переключателю идет, возьмитесь за один из выходных проводов. Порты Shelly 2.5 имеют глубину всего около 1/4 дюйма, поэтому обрезайте конец выходного провода примерно до этой длины.

Вставьте оголенный провод в ближайший выходной порт Shelly 2.5 (O1 или O2). Удерживая провод на месте, используйте небольшую отвертку с плоским наконечником, чтобы затянуть винт для этого порта.

На этом рисунке два провода питания для фонарей подключены к портам Shelly O1 и O2.

Потяните за провод, чтобы убедиться, что он надежно вошел в выходной порт Shelly.

Повторите этот процесс для второго выходного провода. Вспомните, какой выходной провод к какому выходному порту шелли (O1 или O2).На следующем этапе вам нужно будет убедиться, что вы подключили переключающий выход к соответствующей клемме SW.

5. Подключите источник питания к Shelly

Shelly 2.5 — это устройство с питанием, и для каждой выходной цепи требуется источник питания. На этом этапе мы подключим питание к портам L (для «Line») на Shelly:

.
• Найдите гайку для проводов в электрической коробке, где все черные провода собраны вместе
• Отвинтите гайку для проводов
  • Если было 3 или более проводов, связанных вместе, удалите один из проводов из пучка и добавьте короткий черный проволочная перемычка
    • Соедините вместе исходные провода (за вычетом того, который вы сняли, плюс короткая перемычка) и установите их гайку на место
    • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке для проводов
• Добавьте два черных перемычки к жгуту (или к перемычке вместе с другим черным проводом, который вы «заменили» из исходного жгута)
• Сожмите черные провода вместе и установите гайку для проводов
• Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке.
• Подсоедините другие концы черных перемычек к клеммам «L» на Shelly 2.5
• После затяжки винтов для этих клемм, потяните за каждую из этих перемычек, чтобы убедиться, что они надежно закреплены в Shelly

6. Подключите существующие выходы переключателя света к Shelly

Следующим шагом будет интеграция Shelly с существующими выключателями света. Наблюдая за выходом этих переключателей, Shelly может поддерживать существующую функциональность, которую вы ожидаете, когда вы щелкаете выключателем света. Помимо возможности управления из любой точки мира с помощью приложения Shelly или голосового управления с помощью Amazon Alexa или другого голосового помощника, вы остаетесь с привычными функциями: вы по-прежнему можете переключать физический выключатель света и свет включается или выключается.

Magic! Подключим эти переключатели:

• Если на задней панели коммутатора есть полоска, используйте ее, чтобы убедиться, что вы сняли необходимое количество изоляции с черной перемычки.
• Подсоедините черную перемычку к коммутатору, вставив вставьте его в вставную клемму или оберните вокруг винтовой клеммы и затяните винт
На этом изображении перемычки выхода переключателя подключены к обоим переключателям.

Подключите перемычки выхода переключателя к Shelly

• Вставьте другой конец перемычки в порт Shelly 2.5 SW1 или SW2, который соответствует порту O1 или O2.
  • Другими словами, если на шаге 4 вы подключили провод светового выхода, который вы отсоединили от коммутатора. слева к O2 Шелли, затем теперь подключите перемычку выхода переключателя от переключателя слева к SW2 Шелли
Точно так же обе перемычки выхода переключателя уже были подключены к клеммам SW1 и SW2 Шелли на этом изображении.

Убедитесь, что перемычка переключателя подключена к тому же порту # SW, что и выход для света, который когда-то был подключен к этому переключателю.

Другими словами, если источник питания для света, который раньше был подключен к переключателю света слева, теперь подключен к O2, убедитесь, что перемычка выхода переключателя этого света теперь подключена к SW2.

• Потяните за провод, чтобы убедиться, что он надежно вошел в порт Шелли
• Повторите этот процесс для другого коммутатора

7.Подключите нейтральный провод к Shelly

.

Почти готово! Затем давайте подключим нейтральный провод к клемме N Шелли:

.
• Найдите гайку провода, где все белые провода связаны вместе
• Отвинтите гайку провода
  • Если было 3 или более проводов, связанных вместе, удалите один из проводов из жгута и добавьте короткую белую перемычку
    • Удерживая вместе оригинальные провода (за вычетом того, который вы сняли, плюс короткая перемычка), установите их гайку на место
    • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке провода
• Добавьте белую перемычку к жгута (или к вашей перемычке вместе с другим белым проводом, который вы «заменили» из исходного жгута)
• Сожмите белые провода вместе и установите гайку для проводов
• Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке для проводов.
• Подключите другие концы белой перемычки к клемме «N» на Shelly 2.5
• После затяжки винта для этой клеммы потяните за белую перемычку, чтобы убедиться, что она надежно закреплена в Shelly

8. Упакуйте все обратно в электрическую коробку

Хорошо; мы на финише. Просто нужно собрать все вместе, а затем настроить новое устройство Shelly в приложении Shelly.

Осторожно заправьте проводку обратно в электрическую коробку, стараясь не нагружать проводку излишне. Как только все будет в порядке, верните выключатели на место, а затем установите настенную пластину.

После физической переустановки проводки убедитесь, что все работает. Снова включите выключатели, которые вы отключили ранее. В этот момент переключатели света должны работать нормально, чтобы включать и выключать свет.

Как настроить Shelly 2.5 в сети

Отлично! Вы физически установили новое двойное интеллектуальное реле Shelly 2. 5 и готовы автоматизировать две отдельные электрические цепи с помощью одного устройства с помощью контроллера умного дома. Пришло время подключить Шелли к вашей сети.Сначала вы настроите приложение Shelly и добавите новое устройство. Затем вы интегрируете Shelly со своим Amazon Echo или другими продуктами для голосового управления.

Настройте приложение Shelly на мобильном устройстве

Приложение Shelly позволит вам управлять своим новым устройством Shelly с телефона или планшета. После подключения у вас будет возможность управлять своими устройствами исключительно через домашнюю сеть или из любой точки мира, подключив свое устройство к Shelly Cloud.

Чтобы установить приложение, перейдите по одной из ссылок ниже или отсканируйте QR-код на той стороне коробки, в которой было доставлено ваше устройство Shelly:

Следуйте инструкциям в приложении, чтобы создать учетную запись и подготовиться к добавлению нового двойного интеллектуального реле.

Если у вас возникнут проблемы, щелкните следующую ссылку, чтобы обратиться за помощью в группу поддержки Шелли на Facebook.

Добавьте новое устройство в приложение Shelly

После того, как у вас есть приложение Shelly и настроена учетная запись, пора добавить новое интеллектуальное реле.

• Убедитесь, что на Shelly 2.5 включено питание. Если вы видите устройство внутри электрического блока, то должен мигать красный индикатор.
• В настройках WiFi вашего мобильного устройства подключитесь к веб-серверу Shelly.Он должен отображаться в вашем списке сетей Wi-Fi как что-то вроде shelly-switch35-35FA58
• После подключения к сети Wi-Fi Shelly вернитесь в приложение Shelly. Щелкните значок меню и щелкните Добавить устройство
• На следующем экране выберите свою домашнюю сеть Wi-Fi из раскрывающегося списка, затем введите свой пароль. Убедитесь, что вы используете сеть 2,4 ГГц, а не сеть 5 ГГц
• Затем вы должны увидеть новое устройство, которое вы пытаетесь добавить, на экране «Включить устройства».
• Установите флажок рядом с вашим новым устройством (или нажмите «Выбрать все»), затем нажмите «Включить устройства»
• Приложение Shelly подключится к вашему новому Shelly 2.5 и настройте его для работы в сети Wi-Fi
• Успех! Теперь, когда ваше новое устройство Shelly подключено к вашей сети Wi-Fi, вы можете настроить его так, как вам нравится, в приложении. Если у вас нет определенных комнат в приложении, настройте комнату для вашего нового устройства (кухня, гостиная и т. Д.). Когда у вас будет готовая комната, нажмите «Обнаруженные устройства», чтобы настроить новое устройство

Дайте своему новому Shelly 2.5 имя и добавьте его в комнату

• В «Обнаруженных устройствах» нажмите кнопку «Добавить», чтобы добавить новое устройство в комнату, и выберите его «Изображение» (значок в приложении Shelly)
• На экране «Добавить устройство»:
  • Дайте устройству имя. Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, при добавлении Shelly 2.5 вы добавляете сразу два устройства. Итак, просто дайте устройству имя для любой схемы («Back Porch Light», «Kitchen Light» и т. Д.). Вы исправите это для другого устройства за минуту.
  • Выберите комнату, в которой вы хотите установить новое устройство
  • Выберите значок («Изображение»), который вы хотите, чтобы устройство отображалось в приложении Shelly. Если я добавляю выключатель света, мне всегда нравится использовать лампочку. Изображение
  • Когда вы будете готовы, нажмите «Сохранить устройство»
• Shelly спросит, хотите ли вы подключить устройство к Shelly Cloud.Устройства Shelly имеют возможность управления только локально (вы можете управлять своими устройствами только при подключении к домашней сети Wi-Fi) или управлять через Shelly Cloud (вы можете управлять своими устройствами из любой точки мира). Какой бы вариант вы ни выбрали, я обнаружил, что установка прошла более гладко, если я щелкнул здесь «Нет». Затем я обновляю прошивку устройства перед подключением к Shelly Cloud на более позднем этапе
• Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, оно будет отображаться в приложении Shelly как два устройства: по одному для каждой цепи, которую он может контролировать.Щелкните значок питания рядом с каждым устройством, чтобы выяснить, какое именно. Идите вперед и исправьте имена для обоих устройств в соответствии с цепями, которыми они управляют

Обновите прошивку на вашем новом Shelly 2.5

• Как и большинство электроники в наши дни, производитель обновляет прошивку Shelly. Щелкните свое новое устройство (в приложении Shelly щелкните комнату, в которой оно находится, затем щелкните имя устройства), затем щелкните уведомление об обновлении прошивки.Возможно, вам придется перезапустить приложение Shelly, чтобы увидеть уведомление о микропрограмме, но, скорее всего, вам потребуется обновить микропрограмму на новом устройстве
• Нажмите «Обновить», чтобы подтвердить обновление. Дайте Шелли несколько минут, чтобы выполнить обновление, после чего устройство перезапустится

Установите тип кнопки Шелли, чтобы переключатели работали нормально

Если вы помните из начала этого поста, одна из функций, к которой я стремлюсь в моей домашней автоматизации, — это сделать «взаимодействие с пользователем» интуитивно понятным.Когда я подхожу к выключателю и щелкаю выключателем, я хочу, чтобы он включал свет, если он выключен, и выключал свет, если он включен. Это кажется довольно простым, но если вы установили несколько умных домашних устройств, вы, вероятно, уже заметили, что это не всегда так однозначно.

Затем мы установим тип кнопки Shelly, чтобы убедиться, что при нажатии переключателя, подключенного к Shelly, индикаторы ведут себя так, как мы ожидаем.

• На экране устройства в приложении Shelly (показано выше) нажмите «Настройки», затем нажмите «Тип кнопки».
• На экране «Тип кнопки» щелкните «Edge Switch». Это заставит Shelly изменять свое выходное состояние (включать или выключать свет) каждый раз, когда он получает сигнал от переключателя света (каждый раз, когда кто-то переводит переключатель вверх или вниз).
  • Это позволяет вам управлять освещением через контроллеры умного дома и голосовые помощники или переключатели света. Все будет работать так, как вы ожидаете, до
  • Единственным «недостатком» этого является то, что ваши огни могут быть включены, когда ваш физический выключатель света находится в выключенном положении, но это неизбежно, если вы не обновите переключатели до интеллектуальных
• Повторите это для другого нового устройства

Настройте свои новые устройства для управления через Shelly Cloud

Некоторым людям нравится безопасность только локального управления, и они могут пропустить следующие шаги.Если вы хотите иметь возможность управлять устройством из любой точки мира через приложение Shelly (а также с помощью продуктов Amazon Echo, Google Home или других средств управления умным домом), вам нужно настроить свое новое устройство для Shelly Cloud. .

• В приложении Shelly щелкните устройство, которое вы хотите подключить
  • Щелкните Интернет / Безопасность
  • Щелкните Cloud
• В развернутом разделе «Облако» нажмите «Включить облако»
• Щелкните Associate To Cloud, чтобы сообщить Shelly, что вы хотите связать свое новое устройство с Shelly Cloud (для обеспечения глобального управления через приложение и управления через Amazon Alexa или другого голосового помощника)
  • Нажмите Yes во всплывающем окне подтверждения
• Вот и все! Теперь вы можете управлять своим освещением из любой точки мира с помощью приложения Shelly

Ссылка на Shelly с Amazon Alexa для голосового управления

Если вы хотите иметь возможность управлять своим освещением с помощью Amazon Alexa (или другого голосового помощника), последний шаг в этом процессе — связать приложение Shelly с Alexa.Этот процесс довольно прост:

• Добавьте навык Shelly Cloud в Alexa
• Следуйте инструкциям в навыке, чтобы включить его. Вам нужно будет ввести свой логин и пароль из приложения Shelly.
• Наслаждайтесь функциями экономии времени и домашней автоматизации, которые вы только что разблокировали, связав Shelly с голосовым контроллером!

Где взять устройства Shelly

Два отличных места для приобретения снаряжения Shelly — на Amazon и в магазине Shelly’s в США.Вы можете использовать приведенные ниже ссылки Amazon, чтобы поддержать этот блог (без дополнительных затрат для вас), но не стесняйтесь заглядывать в интернет-магазин Shelly, где они часто проводят отличные продажи и предлагают комбинированные предложения на свои продукты.

Вот несколько отличных продуктов Shelly, которые вы можете приобрести через Amazon:

• Shelly 2.5 (может управлять 2 электрическими цепями):
• Комплект из двух Shelly 1 (каждое устройство может управлять 1 цепью):
• Диммер Shelly, который позволяет управлять диммером и регулировать его яркость. источник света:

Кроме того, не забудьте заглянуть в Shelly Shop USA, где вы найдете ограниченные по времени предложения.

Дополнительная информация

Перво-наперво — если эта статья была вашей чашкой чая, пожалуйста, найдите время, чтобы подписаться на мою рассылку. Я хотел бы держать вас в курсе, когда я публикую новые материалы по домашней или промышленной автоматизации. Лучше всего то, что я совсем не спам (около 0–2 писем в месяц).

Во-вторых, если вы ищете дополнительную информацию о продуктах Shelly, ознакомьтесь с некоторыми из следующих ресурсов:

Спасибо за чтение! Вопросов? Есть что сказать о Shelly или других устройствах для умного дома? Пожалуйста, свяжитесь с сообществом в разделе комментариев ниже.

Если этот пост был полезен, передайте его!

Как это:

Нравится Загрузка …

CPS1610-20160809

% PDF-1.5 % 1 0 obj > / OCGs [52 0 R 53 0 R 54 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

• CPS1610-20160809
2016-08-09T16: 52: 58 + 08: 002016-08-09T16: 52: 58 + 08: 002016-08-09T16: 52: 55 + 08: 00Adobe Illustrator CS6 (Windows)
• 256160JPEG / 9j / 4AAQSkZJRgABAgEAYABgAAD / 7QAsUGhvdG9zaGaG + 0AAAAAABAAYAAAAAEA AQBgAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAoAEAAwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A7r + Y008LaUYZpIjJNIre m7JUCJiPskffmTpgCaP42LGRqMj3R / 30QxX67f8A / LZc / wDI + X / mrNh5Me5wfzE / wA767f8A / LZc / wDI + X / mrHwY9y / mJ / gB312 // wCWy5 / 5Hy / 81Y + DHuX8xP8AACEllnbU4JGmlaVYpOMhkcuKNH0Y moyBxR4gK6H9DdHLLwyevFHoO6X6kX9dv / 8Alsuf + R8v / NWT8GPc0 / mJ / gB312 // AOWy5 / 5Hy / 8A NWPgx7l / MT / ADFbvzre22o3b / X72a3hlMCwCdoj6qIuyhwzMnOoZ67k0h3Ry12WURk25BzsZkYb1 fuDKvyqu9cvvMq3eo3c0sc1rO0UDyuyKQ8Q2UsdqH / M5TKyb6FvFeGe8EfdJ69kWpB6ySNKuiBU + m1B9GIV5U3nyO2uRaxi19aNnE5nvLaNV4kUoPUL9C3VR0zLjix1Zn97izy5f4Y / azXRvOWgyxqBf 2txdBSzwWk8Vw54qXbgiMZGoqk7LmNIC9i3xJrcboZ / zj / L9GKtfyVGxpbXBh4hMFMk98v8AmvSP MELz6U0s0EZCtI8TxCp8PVCcun7NcaVOMCUHd6zpVnMkN3dRwSymkSSHiXO5 + EH7X2T0yyOKUhYF sJZIg0Sh5 / NHlyWNZI9St3jcBkdZFKspFQQR1ByR0 + QfwliM8D1CtcXsbxLJC7FHUMjqGoQRUEED KzEhnxBjV7rOpK0oWK5UIfgYPs61AqPiqDTehGT8Md4Y8Z7mSaFLJLpUMkjM7nnVmJJNHYd8qLYh PNl3cWumLLbmT1BIKLESrN8DHjXbrTJRFmkSNBJY9c1GN + K295dCleUbJQnw / eSIa / Rk44wecgPn + prnkI5RJ + X6SGRrqlrbWslzeTehbxLykmmqqKPFmbYZGMDI0NyzMwBZ2Cyx80eXL9uNhqVvdty4 cYJFkPICtPgrvQ1yc9Pkj9USGEc8JciCmKyqxoA1T4qwh4kZVTZa / AlxNAT4eG + KpZdeZvL1pP6F 3qMFvOdhFK4R92VfstQ / adR8yPHLo6echYBIapZoA0SAjIb22njWWFjLE26uisyn5ECmVmBGxZiQ PJA6heSIjmP1CwBKqAy1NOlaYiKksbn1nUyEJFzCWJDgv9kca1 + FjUV2yRgO8IEz3L / zM / 6U / wDx nl / 5Mtl2l + r4 / OKZ / RL + r / vosRzaOrdirsVUH / 3vh / 4xS / 8AEo8rP1j3H9DkR / uZf1o / dNuaxspp Elmt45ZY3WVHdFZlkjVkRwSNmVXYA9gTh8ON3Qtp4zVWqSxLLE8bFgrgqSjMjUO2zKQwPuDkiGIX W8Ojad5am06x0mF7iO3nhsy7MBWdGVgZARKoaoB4uDToRQZgz0fcXLjqu9Bfkfquv3vmIw6pbGNb eznSOcx + lyYTRqycaBTx40 + EClN8xZ5JyA4hyc3HCIhKj / FH7pPccqYoTV / + OZc / 8Y2 / Vir5Y84Q Sr5o1FiJwvq7RkRO1GVTUVrtQ7VOKWb / AJVaZaLqVxM1rf3pltpDBLcwRW9oFCMriWRHm5VrxX4D 8sUMJutVtZbyfhFdcJHLRIroqqC1QorZ9KNTFL2n8kdTsr7SNSNvHLA63IMltJIXChk + FlX0oEXk Qeg7b9sUPSMVec / mX5ea91zT9ROpWVhbQWs1tcm7nWFuM8iLyTlt9gvuT1ptk4Y5y + kE + 5jLJCP1 ED3sp8snyu + mW9jpN7a6mlnCi + rFJFOxWrKHYoW + 0yN7VB8MlPHkh9QI99sYThP6SD7kD5l8r399 du9vqr2dhMEFzZIlS3wtFMFlDq8YlgYL8P2XRXXfmHqbHm + gW9nfecNYns / M0l / qWnXES61aCCeC MTJHJbMoV29Mq6xg / DyAZaigoMASeT2Py / 8A8ciD / Z / 8TbChDea / + OfF / wAZl / 4i2KvLvOUvnb17 FNJsopLdLyOSO8XmzxLwWM1jVhzY + pJtttSh5dFU5822l / YflbcR6y815NHKjzPDcsJCHmqD6vpG u7fZ4UA2HTFXk9lqWgve / utL1S8HCghW + m5fCAvVbUt26dMNrT378sWt28qQvBYzaejSOfq9xLJN L1HxM8iRt8Qp2wKyvFXYq8q1 / wAmeXdV87Xtxcw65cXf95IkFUhAEXp0ilZ02PIdPl0rgSmWh + QP LlnrtrNBYaxDJaycopp7jlb1jGxYCViQ3H + XFbTHzX588q6LefUb29re / aktbdJLiWJAocvMkKyG JQh5VelRUjphtFJaNc0XUmZdO1C2vGCiQi3mjlIRvst8BOx7HFVf8yL6M6hploKiSFvWZtyKSpKo 2pv / AHRy7FzHv / QU / wAM / wCr / vosZ + sIApX516dR8jmZZcKgteWi1r3BJqfwHXGyiguD9QRU / wAv uT0xsppC3FzwvIpGU09JxtQAVeMVNTQfTlU5UQfI / ocnHG8Uv60fukiRKWNHDbVUigPQmu4J8Blk ZWLDjkUaUb6S / aArYyQR3QqA88byIKggVCNG3WnfE30QK6sJ8x235g6itvXULPSobZ43EsEs8Rkm r9iT4xyjYbFdqfaLUGQMckjQ + xsEsceb0T8tJHs9a0qzuJpLm4 + pzQPNIxdy6iNizPT4vsdTmGdR DISImzCwfI7fi3IxfRL + tH7pPXMiqE1f / jmXP / GNv1Yq + XvOejifzFqHp6hZRwPcAiKSZVZXIRGr H6bEUYUPsMUp1 + XmjxWHmm3nm1ayQRwzRQxQTxzSvNJE0KqI / Roftd16dcVSK31bzI8ot7e1jUFj SP6jb77ljQ / VgvfFXsX5JyambbVU1KOKKcPEVEcMcLFR6g3MaRh2FNvCpxQ9NxV4t + dNU1Zpxbyy sqWyB4itAG9ckMpYdeIoaYCWQDI / y + 8iac1rpvmB7q4lMv8ApK2sirGnIF / TLoC5qnOo + I798KCn Oraj50tru6SPS4tRtgxNm0TpbD0yAV9SSSWRuamoYCIDoQe2KvLvyztI / wDE3nO + B + qXsuozLqel cOXFy5khkNxxUP8AakoEFKGpqdyAkvbvL / 8AxyIP9n / xNsLFDea / + OfF / wAZl / 4i2KvMYZ / NcGoa xK9oYItQjSK2MbTSukgh5I6PGrKnxGp + Hr9 + FVS9u / zFtfy81KPUoHuLqEolndQtOkpo6hTIsBWZ 1A + 10rvVsCsb0jW / OrvJLbaLqB9IM5h23UUoypU0DkfCag03qKd8UvY / IF5qN3oHq6jFJBdiaRJI ZXmkdeNAKvOAxr1FNvprihkmKuxV5j5q8n / mlfeY7y80jX5LTTpKfV7cTlFUBAKBAhANR / bgZAhG aL5D8 + WupWN5f + b7i7hikWW8syDwejVKAgr8P0Yotg / 56 + WLv / FXlfU9Lk02zitrtr6SG4aK3kku RcW4eRQZoWlLI3OTjx2j + J6lBhqyvFQTfTL2 / MaRyXOiWk7uwW0sgZOQJ5niwkTdq1 + z74oZJ + bD xwR6Zc + mGdXmLdAxEcLMBX2qctxn7 / 0FkB6Zf1f99FhUL6jT940SnqECswHbcllrt7ZeMhcbgCqi 3QrK8qVG7DgQPf8Aax8Q0vALSeDzto8s7xNMICiktWhqFAqPgeQio8R + J3j4qfDR7zCXULQqhCzQ u6mu / wDutv2k26DquRlLiNeR / Q3QjWM / 1o / dJ02haZcNJLdW8M1xLu8kgqTQ + I4V7dv64Y1TUebr XRLSwZpbCGC2J2YpGdwTUjd / HwwiddEGN9VmpWc19B6E7xPEaFkMPIGlQOQZzXrlkM5ib2a54BIV ZZJ + Wswn80hnUCVLe5V6bqHWSIEqSB4 / jmuhpYYzKUecySfm5eMfu5f1o / dJ6vk0ITV / + OZc / wDG Nv1Yq + XPN0Wnf4m1MXHKO4WUsyJdABuYBUioHHkG + yMUph5CisrjX4I7ah2btyiRvLeqfTEgMZYR kKJP7wDx8MVZLe / lH + YEt3JMsw + 2xiKvAgAYitFp8I9sVZ / + WXlTzHoEEserzmVX5ukbemSjuUU0 eM / ECsS9QKYoZ1iryT8 / PL1ldadaahKhuJxIY4onUOgVYZWZac49nqKg1FQNq4Cyi3 + T1x5tZjFc rG1mRzlkMrOUEh5AGFZXVWbiwrQfrGIUvUL37OFi8Q8oRw2v5peerWOGNGklhuXlDR1YyKG / diO3 hLAcx6nJzxf + YszkBkeT2ny // wAciD / Z / wDE2wsUN5r / AOOfF / xmX / iLYq84u9C8z31w1vaEWdjJ JMZf9MldZVkrQsvp1Tr / AHa1U167fEqyC88tXnmLyRqHlmK0Gjosgt4fXYyRzQRyAmQ + kyGktCaN 9OKsUg / IbzFz / feYFEdN1j + sDf2rJsMUvTfJPlqfy5oSaZNdteusjv6zV6Oa8d6n7zihPsVdirAP Mf5Sx61rV3qh2u7tnuip9JEiYIFULQFhWm2Ck2mXlr8uNL0SaOdriW / mjUUe4WPaRSCJFKqGU9dq 0xpSWPfmT5An1zzLomu29tY3EmkTRTAXHrxzhknikZkkikCN8EVAJEYD6clEAnfkgyIGya3sMSk8 UUbk7ADc74FQn5xIz2ulxqKs73Cj5mEjLMY3 / HcWQ + mX9X / fReeyWOmXE8kt3YsJnHxMYyxYUC / 7 rLDoKfd4ZmQy5YigTTgyxY5GyBatZJplp60lvDJHNNvLIIpSzEkmrEg13qanx98E8mSYqV7MoY4R Njqk2m6Nd2t4Zp9SnnRtzGbUnoR3ZDsd6 / RlAhJuMwnFzLNNqdoTasYVim5K5Qcg4AoVLfLrh5Zc Q9xbBKPhS / rR / wB8oro / lROSjRraP4DGVWyX7BbkUqqUpyNaD54iB7mrjHeq / U / LqQPbw6csMLFW KR2rRqWReCEhUHRdh5DJYzOBuNhjMRkKO6Gk0rQuChbBpGWnFfTkX4ugI5cVr75eNTm7y0nT4e4M o / KK5t7rzK1xbypNHLBdtWNlcAiaIUqpI7ZhT5D4 / oc + H0S / rR + 6T2PKmKE1f / jmXP8Axjb9WKvm PVLO9k86Xklt9flZLg85LSBXdAykCherDw398Usz / K4 + ZJvNlol7bXyQem8kk8kahBxAoJS4PUrQ BdwaEYoe6Yq7FXYqlHmXyronmSzjtNWhM8ET + ogDFSGKlDuPZjikFRsfIvlCxjijtdJt41hVVT4K n4RQEk1qfc798aW0zvfs4oeUaD5KvNJ84eZdeupFf9Ky0tRwi5iLkX3kRUbq3GjAmgG5xASTs9R8 v / 8AHIg / 2f8AxNsUIbzX / wAc + L / jMv8AxFsVefaj5Bg1O9mvra9ntLq6lgkueLDgywBVAUUqDRB4 / LCrOfJvljT / AC9a3UFlJNIl3cNdzGZg59WQKrkEBevCvzwKyHFXYq7FXYq7FXYqluod8VY3f9Ti qaebvKP + Ifqf + mvafVGZhxRXqWUr + 1koyplGVXsDYre + 8HoR3Mf / AOVR1NTrc3Sn9zHk / FPn9n6k en + bH / Zf8U4flJQAfpuag7ejEOuPinz + z9S + n + bH / Zf8U4 / lJUj / AHNTbdP3EWPinz + z9S + n + bH / AGX / ABSm35QsblJRrUvwqy8vRjqKkdB07YPE3vf7P1MxMcJjwxo / 1ul / 0vNUH5Rj / q9Tda / 3EWHx T5 / Z + ph6f5sf9l / xTj + UhPXW5qdx6MWPinz + z9S + n + bH / Zf8U7 / lUm4P6bmqBSvoxdMPinz + z9S + n + bH / Zf8Ui / JH5W2HlG9WaxvJJIQkq + iygCszKzGvxHcrXrlZP4 / AZSyWKoD3X0vvJ72b5Fgsmhj miaKQco3FGHSoPyxVBxaFpUTFo4ArNTkwLVNOld8VRccEUf2Fp9JxVUxV2KuxV2KuxVTlgWUUYkf LFUFNoVpL9p5B8iP6Yqi7O0jtLZLeMkolaFqV3JPanjiqzUNPhvoVilZlVWDgpQGoBHcHxxVDw6F aRfZeQ / Mj + mKo6KFYhRST88VX4q7FXYq7FXYq7FVCazjl + 0SK + FP6YqgZvLllL9qSQfIr / TFU1xV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KvND5mvLaSSJlmeYGsQPr + myALUtIkcig1fp / bmTDAJAG9vh91hx55jGxW / x ++ ijfLf5kaLqM8ls J / WuoixaO19a4ARVQlmb0owP7wf51oy0 / cQfiP1lEM5 / iBHz / UE3l / MjyjFIY5btkcEqVMcgNQSp HTxBGY9ORatp3n3yzqM4t7G5M85KgRqjV + Jgo6gbVIqe3fGltkINQDSnscCXE0BNK + wxVit5 + aHk eyv3sLrVIorpG4OhI4g1pTmPg2Iod9sO3eu / c3D + Z3kqe7W0h2FJblpFhWJAWJdzxUCnWpx27137 kz1Ge5CP6aMHoeNSAK9q0bCAGJJYzPf60CnqrwrUSlJmNNtiKhe / bJGMehYgy6hnmVtjsVY9qXmS 4tNVlswqcEXmGZXPwhVLVYHj + 10yQiSEGQCppnmeC / kEcUsUjlS / FK14qQpO58TkpYpR5hhDNGRo FPEJZQT3ytsbxV2KuxV2KqF / fW9jaS3dyeFvApklfb4VUVJ / 2sVY3H + aHkuWnp3xYkEgCKStAK1p x8MO3eu / cmWj + ath2tJzpUrXP1fj6xC8ePOvH7fHrxONeaGD + afzX0exvLWwtbpE1G4uGgNpei6t qhKKx5rDLwAd1 + N14U5b / CaWYxC / USPcL / Uwnx16QD7z / ayPyfrH6Sv7h57hLi3UMqPDMJkqOFal SQGBJ2yEgOhZC + oZdkWTsVS3zHLNFo1xJBUyrx4ANxqeY / a7YQBe6Dy2YxBf68DH6MKzVUeoZLho 6N3AASSo + nLBGHU / Z + 0NcpT6AfOv0FkB1mHT7H63qNYYl4iRq81DNsAO53PhkRCzQLIyoWQgv + Vj + T / + W9fuOT8E94 + YY + KO4 / IprpfmDSdVANhOk + xJVWTmoB41ZK8xv4jK5RpmDaY5Fk8U872um3EW m / XtUsdOEMskoS / biJlERRgn7yOpXmCfhb6MUhJfyA0 / ynpGqLBpmqQXsn1UwCCGC6klVnmL8pLn jHBQ8e8df8qgphkADtugEkbpBqvmHU7LzBrf1Wa6jt5b2cxxtNcIDR2NUVUCLSgqB7DpgSm / lPze o8zWTA6wP3oZYXv55o2UEGkii3BZAtS3iB0xV9G4odir5f8AN8env5h2KKGW45Q3Uz + s8DSIvqOz M3IxBlC1bah3O2RZhvyhf6bYeZbK + GpSie1njBRbQOkhcb8mPpcKhjTwGKl7r5o8zWOmTw2vpy3t 9cMyRWVoEkmqI2lqysycVKofiagrtXcZJhTzzRfzQtPMmoQwWek3ltbTcgZ7sJG6svLYxI0pFSvU kY2kh7bih3KsE82ahYafqN5dXbIqooYKxUM5WIHinIrVj2GGyink3k381PMUnn7VbW4sbmbS5GkN lb3UfoqitJGsh3IZJAeOwVQa8uRJpXBxlmYCno3nbXPN1jqEB0lGS1ktUkSGK0EwMjE8vUd46rTw h5YmRQIhJtP1781796Q270BHMtZwrQV3I5ogNPCuPEV4Q9e00zNYwPPCLed0VpYag8WI3BKhQT8h jaKROKuxVLvMcNlNoN / FfTfV7N4HFxPQEolPiIBB3 + jFXmtlp / 5MvaxRC + kuHjVyZQtwrstSxLhU A + Fe9OmBluzPyhL5MEN1D5a3jlYyTMkcqpyRVUqHdVGwYHjXvXFBeP8A5qeQNOn / ADE8v3jatIuo OxWytriC7uV9OAeopa4YzJ + 7lLOwbiOJGw3YyjGJ5mkGUhyD0 / 8ALyztLe4nktb5tRjug8rXbOkp dhwiPxoPip6YH0UwKznFXYqlvmL / AI5E / wA0 / wCJrirwvW9Q / NLT9fmmtY2bT2vY004MbWT1YAFl aNYY / SnB5I4NZKupC0B3JEZHkOSTKI5lnPmKbU778rZJdajNrqE3h24o1KcGM1FUAsxHw03qfHIq Obx6yitlRmjm9bmHVnaRnCMjFWFSSOQYUIA / HoGb038obJxr7TxrCbb6qzcyY3lDcwvwCvqx / a3q CPwOEMS9hwsXzz + Z3ly48wXuhi3vLGG2sZJF1GK7uHtpSlw0IUQssUy8iFP2l6kdctjgnLkLazmh HmaSfy35QtdD / Mi1vrS907S9CtpYpppb69jN3P6XJCiKiKXX4CVLkCjd6UFn5PL0BPuBa / zePqQP fSp5k0OWTXtTji0mz4NfXEgZL2Hkyq / GhjIUoQ / Kq9sx6ci0y8neW7EapZST6Lbm5gZCFfUIQksn qVTgixO1RUbA7098aW30QDUA + PjtgV2KvmXzdeeh5s1kS2d7LG8zIENw60USFj / dyRgqx + ICm2RZ hZpOq6fa6jZ3cejSW7284kjLTSmASxushkdPV + PY7jFXoP57flvP5yttMMEKSPYvKpb1HjlX6x6a B1ADJIqceTK1Dtsw3DTEeI1dMDPh6WpaL + XOieXJYnsZZ2W2QxwRyMCFBFN6AFj164KSS9hxQ7FW Aecwkeo3V4ttFPd24QW7SxtJx5iOtPTSSTsDRRvQbjqFXkvkjzhpv / Kzdatp / LdrDfSTFkdVnEn1 + NYqtsJVAn4Syj0oy541IO7YmXRPD1t7iPzC8u2lrZDWJW0u + uoBM1jNFNzj3KsDROzKQDtXqNjj a0q / 8rF8l + iZv0mnpg8T8EtakV + zx5U360pja0yGKWOWNJYnEkUgDI6kFWUioII6g4oXYq7FVO6m tobaWa6dI7aNGaeSUhY1QCrFy2wUDrXFUhXzX + Xg3XWNI3HUXNt0P + yxTRR1hr3lq8Ji0zUbK5eQ n93bTROWYDk2yMamm5xQ8M8 / eQ / Jd95z0O / 0bU9FsIhNFZfo6H04m9S3mMshi9GRY2lPqonB4m34 9a0wxjE8zSmUgNhb1byVaWdtfT / Vn9ZpVdri4LBmklQpEzORty / dhT4UpgVmOKuxVLfMX / HIn + af 8TXFXzl5w80 + btG1OTURpzXDQywWNjf3toyQxR3cKl5YZ4 / TYSLKzxmtBQL9o1wWWQALKfrGr3v5 P31 / e6hJeB5oVtYI + M4j9OcEn1bjnLIzE1PNzxIovTFerEINV1k2oZngjJb0gJLKyMg9IKatSJqg 8up3JGBk9x / KewMXlaO + no19fO7zyCCK3 + EOwjVViSNSvHcGnfCGBZphQ8X866l5jsrSxj8vLaC8 vLhIp5rpkDxwnbnEjkBiGI61A8O4NlQAlfly488 + cfPlp5g8uanEfy + tb5Y5bF4hbTBUtV9YSLJA GlV2eq / E32hTiRVXjl3p4YjowrzRp7N5i1GWeK5Km9uOcnp27kcZN / hLcqUNRy6 / fgVmnlXQ76Dz dooA1rjayQpSWyhSNVT + 8DSeqeKcuVaD7PSuKvfcUOJoCfDw3xV4D5gi8wW3nW61AQWima5KQxT3 yQuyEiLk3piJgvJlG1DUgb1yyOnyHcRJYHPjGxITPTZfNupN6dhHp93KqtLSHVp5x1IDcE5bFkK / Me2M9Pkj9QI96wz45fSQXpWsavZafpxvdWnisYYlU3M8pMcKMxC / 3knEAcjQVyFMrYrB5q8s6xLJ FpOq2moSxrzkS1mjmZVrSpEZYgVxpXpeBLsVYP5pvVstQvLl4pJlT0wY4V5OeSouwqNhWpJNANzt irzb8vrv8o0 / MC / m0u2uX1SKh5Lm8ia45SW / CNvqzSmW69bjMFZQoYitQdsPEKqt + 9TGV3e3cr / m i9tf + ZrbUba5lKNZRPa8SygkNJUemxDDjxbkafCwoRXIFmGMp5Nnk9J1mkW3qqyTm8i2DMSD6ZkW hKfsseoP0K2 + mNNsLfT9Pt7G3BEFtGsUdetEFKn3yTBEYq7FUDrumfpTRr3TuQQ3cLxB2HIAstAS O9Diry8fkPIqL6eowhxXlWDam1Kb / PBTLiT3y3 + W2qeXbuGax1RPQ + E3kRi + 38SlwgJKrUKQGpXc 740gl5n + Z / 5f3mp / mZok / wClbSWb1ARp80sazvEtZlma2iFsWHqRyBuLVKp9qooJRhfUCkGddCXq n5e6Kuk3NzFVWkm5SyFAwTYRxIFDM7ACONRuxwKznFXYqlvmL / jkT / NP + JrirA9O8x + Ub / XpdMS5 iudX0qjzRqrOYORC1LgcBQmh4275ITIBAPNjKANEhHedbfTNP8h4S20MFvacom9OIRxIQZFrQU41 I6YAaZVbyq1873IiitYdRjLKPSjjaZI41FKBq8gopsOoG3euS8Y9w + QR4I8 / mXsP5Y6 / e6nYXdre 3cV3PYOiI0bwOREV4oH9F33rG32hX3OQu2VUzTFDA7NVYioB + eFU88v6da6fC0NsCsbyPKQSTRpG LGleg32GGUrYxjT5w8x2Omyeatcmg9V5hfStM4jtWDMZdixVgd6NvQ9B9EWaP8rLLp / mfTjbrcxO lyrbQI3qh2PgBRXRitOOwboa1xV9QYodirx7Vvye826z5gvr651iOCKV2MDhEkYoWJRTRE + yD3wb psLR + RWuoE9PzJQipatutK16D2pTrim0w8 / fl5qus6DcM12l3r72n1V / WAitZagozlURir8XJUgf C1MNWi6YB + X / AOTCaJNFrOoXF1bX0E7G0soZv3P1cGqLOjIW5FixKh6Co71wyhwmrtAycQ5U + ksC uxVg3mqyN5qV1EsrwyfCYpEeRKP6QC8vSeJmXfdeQrirFvJH5Q6BpnmLUNcu4Dc310d5pJTIkpdv UlkaJwSrO / 2gXYbbU7yMYgCjugSkbBGzOrv8ufKN + I2uLM1RSqFZHBAZndt61 + JpCx8TkaZWiYPI Xk + GKONdKgb0woDstWPEUBLHqffGltP8UOxV2KoXVtPXUdMurBpHhW6jaJpI9mAYUNMVYrp / 5S + V bS3SKT17h2DAyPKy15V34qQKiu2Ck2jbX8u / LNjN9Zto545lWRA63MwIEqGNqMGDKeLGjA1B3B6Y aW3k3n38tPPU / nzTtW0fUXTSbV7eGHndTz3SxBna4Z5HCSICkroAJWLdyK7SjC73ApBnXS7ek / l / pMulzS28ty907K8nJq8VqyDjGGLMF2rQsdye2wirN8VdiqW + Yv8AjkT / ADT / AImuKvGtO / Lq / tPz G1DzMuoXHoat6Uax28cLGNVaN2ExlFOIeL4Sq1p1rvWUYXZtEp1QpMrLyTqHlb8qtd0679G8muLy a + pHzdOEjqyjdFKleA7UB3rkGd7vNC1 + kQQWUCghn5CUcmVyAVkKr0BTofh4wMnsn5JWSLp97eNC lvNI4VYo5 + beialPWjCoOdQSrkbg7UGEMZPTMLFLY / L + mx / ZVv8AgjiqLisoIvsA / firv0fYeo8n 1aL1JN5h5LVv9Y03xVctrao4dYUVxsGCgHb3piqrirsVdirsVUpbWGT7YP34qhJNB06T7St / wRxV MMVdiqRX + g3lxqMtyjxiN + NAxauygdgfDFUTa6XcRU5Mh + RP9MVTNAVUA9sVbxV2KuxV2KuxV2Ku IqKeOKoSbTIJftM4 + RH9MVWWWj21pcGeNnLspUhiCKEg9gPDFUdirsVUrq1iuoGglBMbUqAaHY1 / hiqGi0Wwj + yrf8EcVVLjSrC6tXtbmFZ7eSgeKQclNDUVBxVStPL + h3hkNtYQRGZuUpWNfiPvt74q jIreCGvpRpHy + 1wULWnjTFV + KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KrJJ4o / ttT6DiqGk1jTo / tzU / 2Lf0xVFRyJLGkiGqOA ynpUEVHXFVtxcw20LTTNwjWnJqE9TQbCuKoePV9Ok + xLX / Yt / TFUTHNHJ9g1 + g4qvxV2KuxV2Kux V2KrJJoo / tmn0HFUNJrGnR / bmp / ​​sW / gMVRUciSxrIhqjgMp6VBFR1xVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirzX8wPzQ1Lyx5gGnRQwvbmFJPUeOV25ScgoJjYCnwYCUgMf0 / wDPbVLm + tLf 6tAwndVcRwXJcVYigFdzQV2rjaeFnfmbzxoul + ZdN8tS + vNrGrAvbW8MYYCMNRpHZiq8VozNxqQA TTDbGnm2l / mHZ6p57vfJ0Ol3UAszcO179YaReVndNHvGR8EcnGteXcLTeuT8UksfCAD3DTf + Oda / 8YY / + IjIMkF5pUPoV0pLKCF3SvL7Y6cd / uwxNG0EWHj1x5osrO2WS61ufT7W2CxRyC0v1DKoAq9U O9Wp3zLGoxi7jzcWWmyGqlVMo0r86 / y1SO3hl8wuZyFjLG0ulDOKKT8UGwJPc5iymCdg5UYEBkFv + Z / kOfj6evKOWw5o0e5Aanxxrv8AEPp264OIJ4SyDTNRtNRjaezuHmhjf0yzIUVjxDVQsi81IYEM tVPY42ikdgS7FWH + afOWoaFqSWqWTXMLoHFwWmXxqtIrOdajj / N + O2Wx4K3Nh4fta5cd7D7f2JUn 5qExoz2cqsxNVCXpApvWv6PHY1yEiL2ZxBrduf8AMGSaSSAWkguEUP6bLdAFaEk8jZAbGg / 2sHF5 J4UjXUZVuTZw2MsbS3BklrcXDIHaQysQzw8QCxb4QQO2WSzE8wOVfoaxhA5X3vWNN / 451r / xhj / 4 iMqbERirsVdirsVdirsVdirsVdirsVdirsVdirsVdirxL82Z9GTzqq3pDXXoQ + jS7ltwAXPFWpIq qdy3LYZMGHUH5 / sY1PpXyVdP0byxbXVujzaPNNCUEKQ6v6cxlBAVqkvyrxHYEnBLg6WmPh2pmPn / AMn6b5ktHmkvfqZe2aBLyJLfnwlNdrhkaVUbaoR1qMiytJfLOjrpXl + zsiRK9ojQR3Jl9dnTmW / v KA8a9F3oKCpyUgByNsIknmKek6b / AMc61 / 4wx / 8AERkWSF8xgnRrgA0J4bjqPjHjir5 // OPT9Stv LVvLeak2o27XAX6rPDGgBK1qjwIrBvhNK7b9MBZReRaXrEizRrb2iqyRstOwNRVviRTsKbV8fHIs 2YaX51ktNFMMvlfR9Ue3IP1m6RmbcEcWVOBJBBPJup + jCin0H + TmvS6z5Znnm0aHQ5FuW42tsjpC 8RRPTlQsKNVRxqvhhDAs8wodirwX87Hvv8ZcYobd4vqkPxPFC7VDP9ppInbv4n + kSziwW2n1iCVH SG0J / vPhgtjxZeQG3o9uuKUeZfP8 / wC8t7VbmAVIkjtrdkYKOTAMIBXpijZZZxeem1G0DWgdWkjD A28UVORNTy + r / Dxp1oQMV2fUGm / 8c61 / 4wx / 8RGSYIjFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXkP5n2FreebYo5NMvLmQwRqJYJrVQQCxPFJRzqoJ7gYCyCVaJNZxyW8ltBcWFrauqrYy3diUS NeP90hHFqCuzEVp13pirMPzvtNbm / L7VI9EkljvAsXpR29FdqSpQIwoVp7HpiUDmxn8rLPU4Py70 VNSeYXkaziVJiS1DO9A1S3QAU9tsIWXN7Dpv / HOtf + MMf / ERihC + Y6 / oa44mh + ChO4rzHyxV4N + c Iv08nIdZt7XUE9cekIY7hAh5vVm4zg9KfjgLKLyHTL + xEHNvLNo8hJ4Fku6sC2 / W6U0BFOhIGRZo / T9WtBzCeWLRzbxTI7RNdczG44VP + lNuGNA1P1Yq + i / yCeyuPLN5e2 + myac01yVlX12ngfjVh6PN n4cedGAJHv2Egwk9PwsXYq8k / NhIbTVn1KWxjvVtbSKSUvIyOyl5Aq + mtFYVX / OmTEodR9rGpdD9 jE5L7QIrC0ll8uy3JmjMitHemPihZtvTaNyvjQnIyIvYM4g9ShD5i8uyiOOPy5dqEHFQdQbiFY8j / ur / AIsB28cjfkmj3ptotrpEurxRx2UttyYgSfXWlrxUyUaMolVJjIOEFBe6ab / xzrX / AIwx / wDE RihEYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq8R / Nu681WvnlH02 + vLe0a0iAS2t5XAcu4Y + qoYbhegH04CyCD0a91u + sra0dNYk1AMyvMrtDFId + PwvDxU7Beu564EvZdRjhvrLhcwH0riMepby gVAYVKuASKjvvk4yINjm1yiCKKQXcaRII41CxoAqKOgA2AxJvdQKDLNN / wCOda / 8YY / + IjAlC + Yx XRrgdK8BUbH7YxV5JqX5Xzaxpc9nPrV1dNKVMP1xmkji + KrFUUqC3HYE9PpwUm3WP / ON2hSRqZdY ujMFX94qRChHEmlRXjUGg9 ++ NJ4kwj / 5xt8sxxyourX9ZgAx / c7cSCOICCnfGl4no3lby8NA0pdN W6a6hjb9wzxxRFE4gBP3KIGpSvJqsa7nCxKb4q7FXnP5l2WvahJe2NhplxPHc20CC7jjhkQMkjuf tMGPYU2 + 7fAWQYvJ5I83S6dY2otp4zaReixEcNGYszVALA0Fe5OK2lQ / LvzdA6yPHKwUEFDDHvRY xQ / F39PBS2nmjaZrEeqrJcWf1WGOshYoi12kXiONTWsv3DJBBev6b / xzrX / jDH / xEYoRGKuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KsI82flfaeZPMa6vc3ktsI7QW8Yg + GQP6nJjyO3FloCKdge2 CkgpZ / yo7SfTWP8ATWpFBvxMu1acSR0pUAVxpPEzia3jt7aO3iqI4UWNATU8VFBUn5YWLH7 / AKnF WVab / wAc61 / 4wx / 8RGKoXzF / xyJ / mn / E1xVIbDtirJLDoMVRmKuxV2KuxV2KuxVBX / Q4qxrUOpxV lWm / 8c61 / wCMMf8AxEYqiMVdirsVdirsVdirsVdirsVdirsVdirsVdirsVf / 2Q ==
uuid: e0720da9-2376-4a1c-9c29-3ef09ba0d15dxmp. сделал: 88401C8AFE5DE6118151B64AE4602014uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: 45814fe1-ae10-4c05-b452-73c5559ac2ffxmp.did: 1C6B433B354AE611B21C88FB6832694Cuuid: 5D20892493BFDB11914A8590D31508C8proof: pdf
• savedxmp.iid: 1C6B433B354AE611B21C88FB6832694C2016-07-15T11: 37: 11 + 08: 00Adobe Illustrator CS6 (Windows) /
• savedxmp.iid: 88401C8AFE5DE6118151B64AE46020142016-08-09T16: 52: 44 + 08: 00 Adobe Illustrator CS6 (Windows) /
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-13.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-12.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-11.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-10.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-09. pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-08.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-07.pdf
• EmbedByReferenceD: \ kichler 说明书 \ CPS1610 \ CPS1610-06.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-05.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-04.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-03.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-02.pdf
• Встроить по ссылкеD: \ kichler 说明书 \ CPS1610 \ CPS1610-01.pdf
PrintTrueTrue1226.529153289.999870Миллиметры
• KBKBAA + Arial-BoldMTKBKBAA + Arial BoldMTBoldMTUnknownVersion 3. 12Falsesimsun.ttc
• OMPAAA + Helvetica-BoldOMPAAA + Helvetica BoldBold Неизвестно Версия 3.12Falsesimsun.ttc
• BBGBAA + Helvetica-BoldBBGBAA + Helvetica BoldBold Неизвестно Версия 3.12Falsesimsun.ttc
• EQDBAA + Helvetica-BoldEQDBAA + Helvetica BoldBoldUnknownVersion 3.12Falsesimsun.ttc
• YRMBAA + ArialMTYRMBAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• GKRBAA + Helvetica-BoldGKRBAA + Helvetica BoldBoldUnknownVersion 3.12Falsesimsun.ttc
• JVDBAA + HelveticaNeueLTPro-RomanJVDBAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• OGEBAA + HelveticaNeueLTPro-RomanOGEBAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun. ttc
• NAHAAA + HelveticaNeueLTStd-RomanNAHAAA + HelveticaNeueLTStd RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• XEIAAA + HelveticaNeueLTStd-RomanXEIAAA + HelveticaNeueLTStd RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• DNRAAA + HelveticaNeueLTPro-RomanDNRAAA + HelveticaNeueLTPro RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• THMAAA + ArialMTTHMAAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• KCPAAA + Helvetica-BoldKCPAAA + Helvetica BoldBoldUnknownVersion 3.12Falsesimsun.ttc
• FOKAAA + MyriadPro-RegularFOKAAA + MyriadPro RegularRegularНеизвестно Версия 3.12Falsesimsun.ttc
• DFDAAA + MyriadPro-SemiboldDFDAAA + MyriadPro SemiboldSemiboldНеизвестно Версия 3.12Falsesimsun.ttc
• GUNAAA + Helvetica-Bold GUNAAA + Helvetica BoldBold Неизвестно Версия 3.12Falsesimsun.ttc
• ARRBAA + HelveticaNeueLTStd-RomanARRBAA + HelveticaNeueLTStd RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• PUBBAA + Helvetica-BoldPUBBAA + Helvetica BoldBold Неизвестно Версия 3.12Falsesimsun.ttc
• ZBLAAA + PMingLiUZBLAAA + PMingLiUUnknown Версия 3.12Falsesimsun.ttc
• EHMBAA + ArialMTEHMBAA + ArialMTUnknownVersion 3.12Falsesimsun.ttc
• EIIBAA + HelveticaNeueLTPro-RomanEIIBAA + HelveticaNeueLTPro RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• JWPBAA + HelveticaNeueLTPro-RomanJWPBAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• ETVBAA + HelveticaNeue-ThinExtETVBAA + HelveticaNeue ThinExtThinExtUnknown Версия 3.12Falsesimsun.ttc
• UXDBAA + Helvetica-BoldUXDBAA + Helvetica BoldBold Неизвестно Версия 3.12 Falsesimsun.ttc
• ULPBAA + Helvetica-BoldULPBAA + Helvetica BoldBold Неизвестно Версия 3.12Falsesimsun.ttc
• GVRAAA + HelveticaNeueLTStd-RomanGVRAAA + HelveticaNeueLTStd RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• NCMAAA + Helvetica-BoldNCMAAA + Helvetica BoldBoldUnknownVersion 3.12Falsesimsun.ttc
• FOEBAA + Helvetica-BoldFOEBAA + Helvetica BoldBold Неизвестно Версия 3.12Falsesimsun.ttc
• PNZAAA + HelveticaNeueLTPro-RomanPNZAAA + HelveticaNeueLTPro RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• GXMBAA + HelveticaNeueLTPro-RomanGXMBAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• UNGAAA + HelveticaNeueLTPro-RomanUNGAAA + HelveticaNeueLTPro RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• QNPBAA + Helvetica-BoldQNPBAA + Helvetica BoldBoldUnknownVersion 3.12Falsesimsun.ttc
• EDLAAA + Arial-BoldMTEDLAAA + Arial BoldMTBoldMTUnknownVersion 3.12Falsesimsun.ttc
• ZQOAAA + PMingLiUZQOAAA + PMingLiUUnknownVersion 3.12Falsesimsun.ttc
• GFMBAA + ArialMTGFMBAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• TNQAAA + Arial-BoldMTTNQAAA + Arial BoldMTBoldMTUnknownVersion 3.12Falsesimsun.ttc
• HYKAAA + HelveticaNeueLTPro-RomanHYKAAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• CQGAAA + HelveticaNeueLTPro-RomanCQGAAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• ETUAAA + HelveticaNeueLTPro-RomanETUAAA + HelveticaNeueLTPro RomanRomanUnknownVersion 3.12Falsesimsun.ttc
• PHABAA + HelveticaNeue-MediumExtPHABAA + HelveticaNeue MediumExtMediumExtUnknown Версия 3.12Falsesimsun.ttc
• XCNBAA + ArialMTXCNBAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• KFDAAA + ArialMTKFDAAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• ENTAAA + HelveticaNeueLTPro-RomanENTAAA + HelveticaNeueLTPro RomanRomanUnknownВерсия 3.12Falsesimsun.ttc
• SOABAA + ArialMTSOABAA + ArialMTUnknownVersion 3.12Falsesimsun.ttc
• LJFAAA + ArialMTLJFAAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• JENBAA + PMingLiUJENBAA + PMingLiUUnknownVersion 3.12Falsesimsun.ttc
• VPCAAA + ArialMTVPCAAA + ArialMTUnknown Версия 3.12Falsesimsun.ttc
• Голубой
• пурпурный
• Желтый
• Черный
• PANTONE 300 C
• PANTONE 300 CVC
• 默认 色板 组 0
• 白色 RGBPROCESS255255255
• 黑色 RGBPROCESS 352421
• CMYK 红 RGBPROCESS 230018
• CMYK 黄 RGBPROCESS 255 2410
• CMYK 绿 RGBPROCESS 015368
• CMYK 青 RGBPROCESS 0160233
• CMYK 蓝 RGB ПРОЦЕСС 2932136
• CMYK 洋红 RGBPROCESS 2280127
• C = 15 M = 100 Y = 90 K = 10 RGB ПРОЦЕСС 1951335
• C = 0 M = 90 Y = 85 K = 0RGBPROCESS2325640
• C = 0 M = 80 Y = 95 K = 0 RGB ПРОЦЕСС 2348520
• C = 0 M = 50 Y = 100 K = 0 RGB ПРОЦЕСС 2431520
• C = 0 M = 35 Y = 85 K = 0 RGB ПРОЦЕСС 24818245
• C = 5 M = 0 Y = 90 K = 0RGBPROCESS 2502380
• C = 20 M = 0 Y = 100 K = 0 RGBPROCESS 2182240
• C = 50 M = 0 Y = 100 K = 0 RGBPROCESS 14319531
• C = 75 M = 0 Y = 100 K = 0 RGB ПРОЦЕСС 3417256
• C = 85 M = 10 Y = 100 K = 10 RGBPROCESS 014558
• C = 90 M = 30 Y = 95 K = 30 RGBPROCESS 010552
• C = 75 M = 0 Y = 75 K = 0 RGBPROCESS 19174103
• C = 80 M = 10 Y = 45 K = 0RGBPROCESS0162154
• C = 70 M = 15 Y = 0 K = 0 RGB ПРОЦЕСС 46167224
• C = 85 M = 50 Y = 0 K = 0 RGB ПРОЦЕСС 3110184
• C = 100 M = 95 Y = 5 K = 0RGBPROCESS2342136
• C = 100 M = 100 Y = 25 K = 25 RGB ПРОЦЕСС 232 897
• C = 75 M = 100 Y = 0 K = 0RGBPROCESS 9625134
• C = 50 M = 100 Y = 0 K = 0 RGBPROCESS 1467131
• C = 35 M = 100 Y = 35 K = 10 RGB ПРОЦЕСС 1641193
• C = 10 M = 100 Y = 50 K = 0 RGBPROCESS 215081
• C = 0 M = 95 Y = 20 K = 0 RGB ПРОЦЕСС 23022115
• C = 25 M = 25 Y = 40 K = 0RGBPROCESS201188156
• C = 40 M = 45 Y = 50 K = 5 RGB ПРОЦЕСС 164139120
• C = 50 M = 50 Y = 60 K = 25 RGB ПРОЦЕСС 122 10686
• C = 55 M = 60 Y = 65 K = 40 RGBPROCESS 967663
• C = 25 M = 40 Y = 65 K = 0RGBPROCESS 20116099
• C = 30 M = 50 Y = 75 K = 10 RGB ПРОЦЕСС 17813071
• C = 35 M = 60 Y = 80 K = 25 RGB ПРОЦЕСС 1499752
• C = 40 M = 65 Y = 90 K = 35 RGB ПРОЦЕСС 1277933
• C = 40 M = 70 Y = 100 K = 50 RGB ПРОЦЕСС 106576
• C = 50 M = 70 Y = 80 K = 70 RGB ПРОЦЕСС 643415
• PANTONE 300 CSPOT100.000000LAB35.686298-10 -62
• PANTONE 300 CVCSPOT100.000000RGB0121193
• 灰色 1
• C = 0 M = 0 Y = 0 K = 100 RGB ПРОЦЕСС 352421
• C = 0 M = 0 Y = 0 K = 90 RGB ПРОЦЕСС 625857
• C = 0 M = 0 Y = 0 K = 80 RGBPROCESS 898787
• C = 0 M = 0 Y = 0 K = 70 RGB ПРОЦЕСС 114113113
• C = 0 M = 0 Y = 0 K = 60 RGB ПРОЦЕСС 137137137
• C = 0 M = 0 Y = 0 K = 50 RGB ПРОЦЕСС 159160160
• C = 0 M = 0 Y = 0 K = 40 RGB ПРОЦЕСС 181181182
• C = 0 M = 0 Y = 0 K = 30 RGB ПРОЦЕСС 201202202
• C = 0 M = 0 Y = 0 K = 20 RGB ПРОЦЕСС 220221221
• C = 0 M = 0 Y = 0 K = 10 RGB ПРОЦЕСС 239239239
• C = 0 M = 0 Y = 0 K = 5RGBPROCESS 247248248
• 明亮 1
• C = 0 M = 100 Y = 100 K = 0 RGBPROCESS 230018
• C = 0 M = 75 Y = 100 K = 0 RGB ПРОЦЕСС 235970
• C = 0 M = 10 Y = 95 K = 0 RGB ПРОЦЕСС 2552260
• C = 85 M = 10 Y = 100 K = 0 RGBPROCESS 015462
• C = 100 M = 90 Y = 0 K = 0 RGB ПРОЦЕСС 1149143
• C = 60 M = 90 Y = 0 K = 0 RGB ПРОЦЕСС 12649142
Библиотека Adobe PDF 10.01 конечный поток эндобдж 3 0 obj > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 63 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 79 0 R / TrimBox [0.0 0.0 642.13 822.047] / Тип / Страница >> эндобдж 64 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 83 0 R / TrimBox [0.0 0.0 642.13 822.047] / Type / Page >> эндобдж 65 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 87 0 R / TrimBox [0.0 0.0 642.13 822.047] / Type / Page >> эндобдж 66 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 91 0 R / TrimBox [0.0 0.0 642.86 822.047] / Тип / Страница >> эндобдж 67 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 94 0 R / TrimBox [0.0 0.0 642.13 822.047] / Type / Page >> эндобдж 68 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading> / XObject >>> / Thumb 100 0 R / TrimBox [0.0 0.0 642.13 822.047] / Type / Page >> эндобдж 69 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 103 0 R / TrimBox [0.0 0.0 642.13 822.047] / Тип / Страница >> эндобдж 70 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 106 0 R / TrimBox [0.0 0.0 642.13 822.047] / Type / Page >> эндобдж 104 0 объект > поток HtWˎ WPzKWo! #N) 5 00В Z (?> _ W UW ԒӼu 𥳐; R5 | O _׿ | Oo $ qJy; y = |} ׏ ??% mjO Lg + ?. 2i ~ M $ Z + SDvѝj4YG @ N] ϒB ~ yZ7Gǎ.9] Mmf)] aMTHK% sd̼q Sk`T & FbgjY` ׇ N ! zj / kvjwdN.) w7v «mvWJ $ FȜ4KYR8ʚ58 xm ~ YEWi 閵 y) 6q @ Y̔]! = KlO„ bVZtSn; | = piU): 4YgNX, ЂLΚ

Полный список всех функций выключателя света

Пожалуйста примечание: этот текст относится к версии Eve Light Switch для ЕС.

Eve Light Switch — это не имеющий аналогов настенный выключатель с поддержкой HomeKit. Узнайте, насколько легко заменить текущий выключатель на интеллектуальный, который прекрасно сочетается с самыми популярными моделями и превращает вашу систему с одной или несколькими лампами в интеллектуальную систему освещения.

Большинство людей думают, что интеллектуальное освещение означает замену обычных ламп на светодиодные. Вы можете управлять светодиодами с помощью приложений или голосовых команд, но вы можете включать и выключать их, как обычные огни.Замена лампочек кажется простым решением, но они не так удобны, как вы могли подумать: как только светодиодную лампу выключить настенным выключателем, вы можете говорить и нажимать все, что хотите, — она ​​не будет реагировать. Это не очень умно. Войдите в выключатель света Евы. Этот полнофункциональный интеллектуальный выключатель света дает вам все функции обычного выключателя в сочетании с непрерывным доступом к удобству подключенного освещения.

Проще говоря: Eve Light Switch оптимально адаптируется к вашему дому и вашим привычкам.А не наоборот.

Дизайн

Выключатель света Eve поставляется с элегантной и вневременной панелью переключателя 55 мм и совместимой рамкой, оба цвета — матового белого цвета. Если ваш дом уже оборудован 55-миллиметровой конструкцией, то вы можете легко комбинировать существующие рамки с одним или несколькими переключателями с включенными пластинами переключателей. Но не беспокойтесь, если прилагаемый дизайн не соответствует вашему декору или размерам: Opus предлагает множество вариантов, которые соответствуют внешнему виду, ощущениям и размеру некоторых из самых популярных моделей на рынке.Убедитесь сами здесь. Важно отметить, что не существует отраслевого стандарта на панели переключателей, поэтому вам также придется заменить пластины, потому что они не подходят для переключателя Eve Light Switch.

Установка

Чтобы установить выключатель Eve Light Switch, необходимо хорошо понимать, как работает электропроводка. Вот почему мы обычно рекомендуем нанять электрика. Ваше здание должно быть оборудовано нейтральным проводом. И обязательно используйте только медный или плакированный медью провод в сухих помещениях.Полные инструкции по установке можно найти в нашем Кратком руководстве.

Добавление выключателя Eve Light в HomeKit

Вы можете добавить Eve Light Switch с помощью приложения Eve или Home. В приложении Eve перейдите в «Настройки» и нажмите «Добавить аксессуар». В приложении «Дом» нажмите «Добавить аксессуар» на главном экране. Следующая базовая настройка (имя Siri, комната, тип и добавление в избранное) одинакова в обоих приложениях. Eve дополнительно отображает сводку, включая советы по использованию, и вы также можете указать тип, имя и многое другое.На основе введенного вами имени появляется образец команды Siri, которая автоматически корректируется по мере внесения изменений. В разделе «Типы» нажмите на значок переключателя, индикатора или вентилятора, который лучше всего соответствует вашим целям.

Расширенные функции в приложении Eve

В то время как приложение Home позволяет включать и выключать Eve Light Switch только из избранных и подробных представлений, приложение Eve предоставляет вам более расширенные функции. Под выключателем питания вы найдете временную шкалу, показывающую, когда и как долго выключатель Eve Light был включен.Нажмите на маленькую информационную кнопку, чтобы отобразить данные в таблице. Приложение извлекает данные для отображения графика и списка из памяти Eve Light Switch и сохраняет их исключительно на вашем устройстве iOS. Расписания — еще одна функция, которую вы найдете в подробном представлении.

Нажмите на значок шестеренки, чтобы добавить программу.

Скажем, например, вы хотите включить наружное освещение за входной дверью вечером. Просто выберите дни недели, нажмите «Новое событие», активируйте опцию «Вкл.», Установите время на один час после захода солнца и нажмите «Добавить».Снова нажмите «Новое событие», активируйте опцию «Выкл.», Установите время выключения на 23:00 и нажмите «Добавить».

Чтобы настроить отдельную программу на выходные, выберите «Добавить программу» и повторите процедуру для субботы и воскресенья.

В верхнем конце подробного представления вы найдете расширяемое меню, в котором вы можете перейти прямо к настройкам или, используя кнопку ID, идентифицировать и найти этот конкретный переключатель света (нажмите один раз, чтобы светодиод на переключателе мигать). Помимо выбора комнаты и типа, в настройках вы найдете ряд других важных параметров.Если вы установили Eve Light Switch в перевернутом виде, активируйте противоположную ориентацию включения / выключения. Это гарантирует, что ваш переключатель функционирует должным образом: нажатие на нижнюю половину переключателя включит его, а верхняя половина выключит.

Параметр «Индикатор состояния» определяет, когда загорается зеленый светодиод за переключателем — когда переключатель включен или выключен и насколько он должен быть ярким (темный, средний, яркий). Это полезно, когда выключатель находится за пределами комнаты, где находится свет.

Установите тип переключателя, подключенного к переключателю Eve Light Switch, в настройках внешнего входа, если вы используете вход как перекрестный или переменный переключатель.

Таймер выключения идеально подходит для лестниц, коридоров, прачечных и других мест, где вы обычно проводите непродолжительное время. Просто установите время, по истечении которого Eve Light Switch автоматически выключит свет без какого-либо дополнительного программирования или помощи с домашнего концентратора .

Возможности HomeKit

Вы можете создать множество удобств с помощью домашнего концентратора и функций автоматизации, доступных в ваших приложениях Eve и Home. Запрограммируйте Eve Light Switch, чтобы включить свет на кухне на рассвете, чтобы внешний свет реагировал на движение, обнаруженное датчиком, и для управления светом в коридоре, как только HomeKit зарегистрирует прибытие вашего iPhone или приглашенного гостя .

Sunrise запускает HomeKit, чтобы включить свет на кухне в будние дни. Откройте «Ева»> «Автоматизация»> «Правила» и нажмите «Добавить правило», а затем «Продолжить». Затем нажмите «Добавить триггер»> «Время»> «Восход или закат». Выберите варианты «Восход» и «За 30 минут до», а затем будние дни с понедельника по пятницу в разделе «Повторить». Нажимайте «Добавить» и «Продолжить», пока не дойдете до «Сцены». Нажмите «Добавить сцену», а затем «Добавить действия». Выберите «Кухня» в своих комнатах и ​​активируйте опцию «Питание»> «Вкл.» Для выключателя света в канун.Затем нажмите «Добавить» и «Продолжить». Назовите свою сцену — например, «Утреннее настроение» — а затем нажмите «Готово» и «Продолжить». Назовите правило

Eve Motion обнаруживает движение за пределами вашего дома и запускает HomeKit, чтобы активировать внешнее освещение. Свет автоматически выключается снова в зависимости от таймера выключения, установленного в приложении Eve. Чтобы запрограммировать выключение света по истечении заданного времени, откройте приложение Eve и перейдите в «Настройки»> [Выключатель Eve Light]> «Время выключения», а затем выберите желаемую продолжительность.

Уже «после захода солнца», и «первый человек» возвращается домой. HomeKit включает свет в коридоре в зависимости от этих условий и событий.

Перемычка или стартовый комплект не требуются.

Выключатель света Eve работает прямо из коробки. Никаких дополнительных аксессуаров не требуется. Расписания хранятся непосредственно на самом аксессуаре, поэтому они всегда выполняются без участия каких-либо других устройств.

Для автоматизации (например, управления освещением в зависимости от того, находитесь ли вы дома или вдали от дома, или с помощью датчика движения), вам понадобится Apple TV или HomePod в качестве домашнего концентратора.

Чтобы расширить доступ к выключателю Eve Light Switch в самых дальних уголках вашего дома, особенно если у вас большая квартира или дом, вы можете использовать расширитель диапазона Eve Extend Bluetooth.

100% Конфиденциальность

Аксессуары Eve предназначены для защиты ваших личных данных. Все данные полностью зашифрованы и передаются только напрямую между аксессуаром Eve и вашим iPhone, iPad или домашним хабом. Надежная проверка шифрования при каждой попытке подключения гарантирует, что ключ от дома находится только у вас.Узнать больше

Настенный коммутатор Connected

вкл. НДС, плюс стоимость доставки

Бесплатная доставка FedEx Наземная доставка по США

Бесплатная доставка по Германии, вкл.

No related posts.
