Небольшой совет. При прокладке кабеля от контролера до светодиодной ленты не забывайте делать маркировку на кабеле, что бы потом не гадать что и куда прикручивать.

Для проверки работы оборудования собираем все на весу (Рис 4) проверяем все ли правильно смонтировано, после закрепляем провода и все остальное. Включаем блок питания в розетку, ленты должны начать светится. (Рис 5). Далее делаем привязку пульта к RGB контроллеру.

Подсветка светодиодной лентой потолка.

Как привязать пульт к RGB контроллеру.

Нам надо привязать к одному пульту два контроллера один на нишу по центру потолка а второй по периметру. Далее делаем как написано ниже и у нас все получится.

• Подаем питание на один из контроллеров (какой выбрать решайте сами).
• В первые три секунды нажимаем и удерживаем кнопку яркость на пульте.
• Светодиодная лента моргнет три раза.

Дальше проделываем то же самое со вторым контроллером. на этом привязка пульта сделана. Если вы ошиблись и хотите отменить привязку проделайте следующие.

• Подаем питание на контроллер.
• В первые три секунды быстро нажимаем пять раз кнопку яркость на пульте.
• Светодиодная лента моргнет семь раз.

Ниже представлена схема подключения всей светодиодной подсветки на кухне.

Схема подключения светодиодной ленты и светильников (Рис 7).

• Гр 1 — Подсветка центральной нише на потолке.
• Гр 2 — Подсветка по периметру потолка.
• Гр 3 — Подсветка монохромной лентой столешницы.
• Гр 4 — Подсветка верхних ящиков потолочными светильниками.

Теперь можно посмотреть как все работает.

Последовательное соединение светодиодных лент.

Если вам требуется подключить последовательно участок более 5 метров к контроллеру то чтобы избежать неравномерного свечения можно воспользоватся RGB усилителем. Схема подключения представлена на (Рис 6).

последовательная светодиодная лента, схема подключения.

Светодиодная подсветка своими руками | Строительный портал

Когда вы делаете ремонт квартиры полностью самостоятельно, то легко справитесь с таким творческим процессом, как создание уникальной светодиодной подсветки. Как сделать светодиодную подсветку самостоятельно, возможно ли это  и насколько просто – такие вопросы встают перед вами. Благодаря тому, что теперь делают натяжные потолки из гипсокартона — установка светодиодной подсветки стала возможной в любой квартире, а также, в любой ее части: спальня, кухня или ванная комната. Вы можете даже установить ее в шкафу.

Оглавление

1. Что такое Led-лента
2. Схема светодиодной подсветки
3. Порядок ваших действий
4. Светодиодная подсветка потолка
5. Светодиодная подсветка кухни
6. Подсветка в автомобиле
7. Подсветка светодиодными панелями

Что такое Led-лента

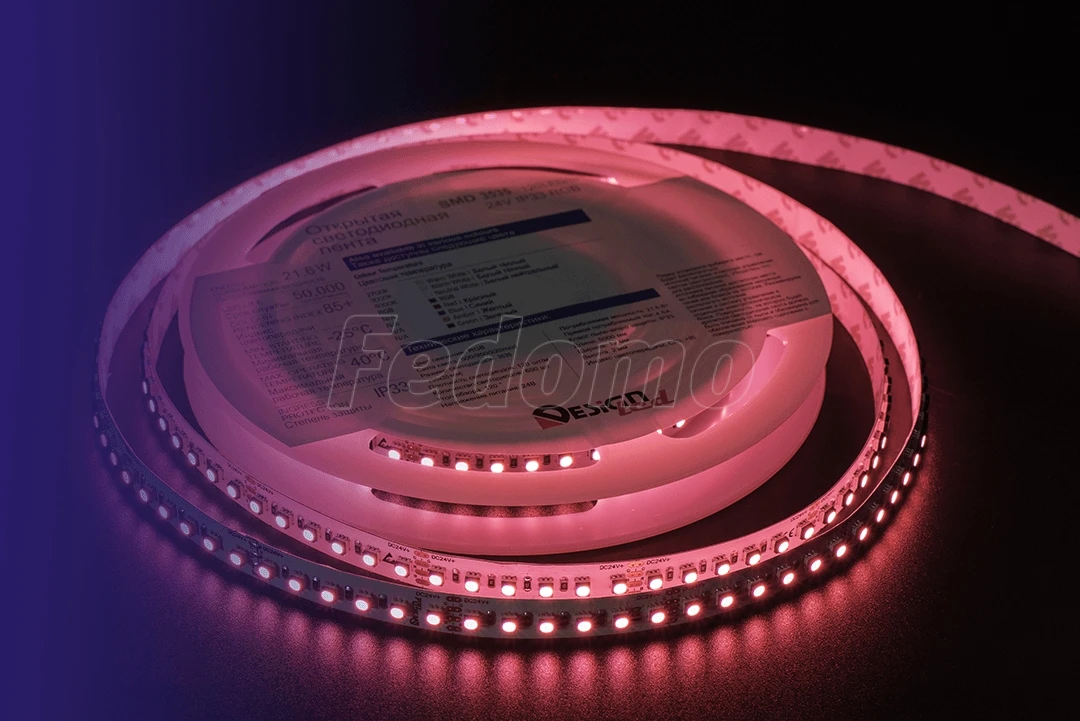

Что же собой представляет Led-лента или светодиодная лента – это гибкая планка, с одной стороны имеющая клеящую основу, а на другой располагаются светодиоды и резисторы. Лента имеет кратные участки (5 см), на которых чаще всего располагаются три светодиода и специальные отметки, обозначающие, где можно разрезать ленту. Светодиоды в ленте соединяются последовательной цепью. Ленты могут быть защищенными от воздействий окружающей среды пластиковыми трубками или силиконом, а могут быть открытыми, в зависимости от места их использования, выбирается и лента. Диоды, используемые в ленте, бывают двух типов: SMD 3528 и 5060 (5050), вторые более мощные и могут использоваться как самостоятельные источники освещения комнаты.

Если для подсветки вы используете  RGB ленту, то важно знать, что она имеет четыре выхода — на основную массу и по одному на каждый цвет: красный, зеленый и синий.

Схема светодиодной подсветки

Если вам нужно осветить большую площадь, то тогда лучше делать ленты длинной не более 15 метров, в противном случае лампы ближе всего находящиеся к источнику питания будут быстрее выгорать, так как в начале цепи  напряжение будет очень сильным.

Порядок ваших действий:

1. Определяетесь с типом светодиода SMD 3528 или SMD 5050 – вторые будут подороже, но и мощность у них выше.

2. Определяем нужную плотность светодиодов. Бывают 30, 60, 120. Указанное число показывает количество светодиодов на один метр – чем больше число, тем ярче будет освещение.

3. Определяемся с типом ленты. Например, IP 44 – это влагозащитные. Определяемся с клейкой стороной – нужна она вам или нет.
4. Цвет – один цвет или многоцветные, для второй нужен контроллер.

5. Подсчеты:  измеряем периметр участка, где будет располагаться подсветка, подсчитываем суммарную площадь   — умножаем потребляемую мощность одного метра, на полученный метраж. По полученным данным подбираем блок питания и контроллер.
6. Определяем вариант расположения подсветки. Будут выступы из гипсокартона или нет – решать вам.

7. Монтаж:  нарезаем ленту (на ней есть специальные отметки  — где можно разрезать), паяем одноцветные участки по типу к «+» идет «–«, для многоцветной ленты паять нужно одноименные участки с буквенным обозначением  «V+», «R», «G», «B». Помним, что подключать к одному блоку питания можно не более 15 метров ленты.
8. Подключение.  Проверяем полярность – ошибок быть не должно! Если сетевой шнур не подключен  заранее, то подключайте шнур к контактам L и N, затем если у вас многоцветная лента подключаем контроллер и только потом подключаем непосредственно ленту.

Чаще всего используется контурная подсветка потолка, но возможны и другие варианты. С помощью светодиодных светильников и лент, вы можете выгодно разграничивать части комнаты или подчеркнуть цветовую гамму помещения. Например, если спальня  у вас выполнена в синих глубоких тонах, то потолок можно украсить узором из светодиодных ламп так, что будет казаться, словно над вашей головой звездное небо. Если в детской комнате живут два ребенка, то интересным решением будет световое разделение комнаты таким образом, чтобы у каждого ребенка был свой уголок и для работы и для сна.

Преимущества светодиодной подсветки led в том, что она легко монтируется, стоит относительно недорого, долго служит и у нее есть разные расцветки. Тогда как у стандартных светильных бытовых приборов только два варианты теплый свет и холодный. А если говорить о неоне – то он недолговечен, сложен в установке.

Возможности расцветки у светодиодных светильников  многообразен — от одноцветной, до  RGB ленты, которая может менять цвет.  Если у вас нет сильных ограничений по деньгам, то купите полноцветную ленту и отдельный контроллер к ней. Покупая ленту, выбирайте в силиконовой изоляции, если вас затопят соседи сверху, то проводка будет в безопасности. А что касается выбора конкретного цвета, то тут решать вам: для глаз более приятен зеленый цвет, а вот синий может восприниматься неправильно, иногда даже тускло.

Подсветка может быть выполнена разными вариантами – это может быть светодиодная подсветка натяжного потолка, с помощью жесткого модуля, могут использоваться точечные светильники, а также и мини прожекторы. Что из этого использовать лучше подскажет ваша фантазия, а может быть комплексное решение всех членов семьи, ведь каждый хочет перестроить окружающий его мир под себя, а уж собственную комнату и подавно. Главная задача при установке подсветки – она должна быть незаметной снизу, поэтому, для того чтобы ее скрыть, используют выступы или карнизы, при этом расстояние тоже имеет значение. Так при слишком большом расстоянии — подсветка будет освещать больше саму нишу, чем непосредственно потолок, а при маленьком – будут заметны сами диоды и промежутки между ними, которые не освещаются.

Подсветка светодиодной лентой проще и в монтаже, и в функционале – ее можно установить там, где другие светильники не справятся. Для ленты даже труднодоступные места не помеха.

Светодиодная подсветка потолка

Сначала вам потребуется создать дизайнерский проект, то есть план работы и рисунок конечного результата. Важно правильно рассчитать, сколько светильников нужно, в каких конкретно местах их разместить,  сколько метров светодиодной ленты вам потребуется, важно помнить, что удобнее  всего брать ленту кратную 5 см  —  на таком расстоянии можно разместить 3 светодиода. Затем после расчетов нужно  купить светодиодную подсветку, блок питания к ней, а если вы покупаете многоцветную ленту, то контроллер к ней. Когда все куплено, обязательно прочтите инструкцию.   Для удобства монтажа светодиодной подсветки, на одной из ее сторон есть клейкий слой. Предварительно место крепления необходимо зачистить и обработать спиртовым раствором. Затем снимите защитный слой прижмите ленту к месту крепления и немного подержите. Если ваша лента по проекту должна изгибать то помните, перегибы должны быть более 2 сантиметров в диаметре.

В зависимости от страны производителя, от используемых диодов, а также от цветности цена светодиодной подсветки будет отличаться.

Светодиодная подсветка кухни

Светодиодная подсветка на кухне уже становится очень модной и популярной, с ее помощью можно обозначить разные зоны, создать уют или интимную обстановку для приятного вечера. С помощью светодиодов на кухне можно осветить ниши, «фартук», шкафы сверху или снизу. В настоящее время такую подсветку используют и в барах, ресторанах, а также в гостиницах.

Если вы хотите разделить на кухне пространство на рабочее и остальное — используйте разные цвета. Для деревянной мебели вам лучше использовать диоды теплых оттенков желтого и оранжевого, если у вас кухня в стиле «хай-тек», то вам больше подойдут синий или серебристый цвета. А зону приема гостей можно оборудовать полноцветной лентой с контролером.

Можно также красиво подсветить барную стойку или стеклянный шкаф с хрусталем – смотреться будет просто великолепно и шикарно.

Подсветка в автомобиле

Одно из последних новшеств для автомобиля – это установка на нем светодиодных лент. При этом освещают сам автомобиль снизу, делают освещение салона или светодиодную подсветку панели приборов. Сегодня продаются в большом ассортименте светодиодные лампочки, устанавливаемые в приборную панель – они потребляют мало энергии и при этом достаточно яркие. Поскольку одинаковых машин на парковке становится все больше, то сделать вашу машину уникальной, отличной от остальных и поможет оснащение ее светодиодами. Тюнинговать свой автомобиль вы можете как с помощью светодиодных ламп, так и с помощью светодиодных лент. Необычным решением может оказаться подсветка дисков автомобиля. Традиционно используется диоды синего цвета, но можете выбрать и другой цвет, в зависимости от цвета вашего авто.

Подсветка светодиодными панелями

Кроме светодиодных лент, есть еще светодиодные панели – они, как правило, очень тонкие (около 13-15 см), имеют многообразие цветов и габаритов. Эта новинка привлекает внимание дизайнеров, так как позволяет решить такие проблемы как, например, слишком низкие потолки. Или, если требуется яркое цветовое решение для стен – тут панели просто выручат, тогда как ленты, потеряются. Это великолепное решение и для детской комнаты, и для ресторана, и для клубной обстановки, они могут быть использованы и в офисных и складских помещениях.

Светодиодные панели разработаны для разного использования, они разрабатываются и для монтажа к бетонным и кирпичным стенам или потолкам, могут быть встроены в подвесной потолок, или могут быть отдельно подвешены специальными креплениями.

Вы можете не беспокоиться о зрении – световые панели абсолютно безопасны для ваших глаз. Как правило, световые панели имеют разную интенсивность освещения, которая может регулироваться, с помощью специального пульта дистанционного управления.

Светодиодные приборы освещение от ламп и прожекторов, до панелей и лент – это современно, стильно и нестандартно. С помощью таких светильников вы сделаете дизайн вашей квартиры или офиса, или автомобиля незабываемым и уникальным. Вы можете использовать светодиодные светильники и для благоустройства различных ландшафтов – в дизайне гостиниц, парков развлечений или даже в бассейне. Установить их можно как самостоятельно, так и пригласив специалистов. Кроме красоты, светодиодные приборы освещение потребляют намного меньше электроэнергии, являются высокотехнологичными и надежными изделиями.

Как сделать зеркало с подсветкой своими руками: изготавливаем светящееся зеркало сами

Такой небанальный дизайнерский ход, как дополнение интерьера зеркалом с подсветкой, создаст яркий, притягивающий внимание акцент для спальни или ванной.

Пространство заметно расширяется за счет мягкого отраженного свечения. При желании возможно также установить датчики и несколько режимов освещения. Но прежде всего рассмотрим несколько несложных инструкций, описывающих, как сделать светящееся зеркало. Все нужные для этого материалы несложно найти и приобрести. Это, прежде всего, блок питания и сама лента, соединительные провода и герметик (предпочтительно силиконовый).

Как можно видеть по фото, благодаря использованию подсветки помещение выглядит еще более светлым и воздушным, и интерьер не кажется утяжеленным.

Может показаться, что сделать зеркало со светодиодной подсветкой самостоятельно достаточно сложно, но это не совсем так. Приятным итогом ваших усилий станет более современный и завершенный вид комнаты.

Следуя несложной инструкции, вы сможете сделать зеркало с подсветкой, создав изящный светящийся элемент декора, который точно будет устраивать вас во всем и идеально впишется в интерьер.

Устройство зеркала с подсветкой

После того, как вы определились с внешними требованиями, стоит задуматься о том, как именно обеспечить свет – обычными лампочками или лентой диодов. Второй вариант предпочтительнее, особенно если необходимо контурное свечение объекта сложной формы. Конструкцию для подсветки можно разместить в коробе или же просто наклеить.

Монтаж светодиодной ленты вокруг зеркала

На фото представлена лента, где каждый светодиод припаян к гибкой плате с резисторами, а вся эта конструкция в свою очередь крепится на двусторонний скотч.

Выбираем светодиодную ленту

Продумывая, как сделать зеркало с подсветкой в ванной, стоит в первую очередь убедиться, что на диодах присутствует влагостойкое покрытие. Чем более мощные диоды, тем ярче они будут светить и тем больше электроэнергии будет уходить.

Существуют также ленты диодов, в которых цвет освещения можно переключать. Важным критерием является мощность блока питания ленты. Чтобы ее рассчитать, умножьте мощность одного метра (обычно это 4-8 ватт) на длину ленты.

Для того, чтобы сделать подсветку зеркала светодиодной лентой, необходимо:

1. Закрепить ленту на зеркале двухсторонним скотчем.
2. Припаять провода к светодиодной ленте, соблюдая полярность. При необходимости обработать места соединения герметиком. Самодельная подсветка зеркала готова. Дополнительных источников света не потребуется, а значит, закрепить его можно практически в любом месте. Правильно смонтированная конструкция будет эффективно работать в течение долгого времени.
3. Закрепить блок питания вне ванной комнаты и подключить его, обращая внимания на необходимость заземления корпуса блока.

Как самостоятельно разрезать светодиодную ленту

Понимание того, как сделать зеркало с подсветкой своими руками, невозможно без знания правил работы со светодиодной лентой.

Она делится на множество сегментов. Обычно производители маркируют линией места, где возможно рассоединение. Если же маркировки нет, можно самостоятельно вычислить контактные площадки, между которыми возможен разрез.

При разрезании ленточки с гидроизоляцией, необходимо после подключения обработать силиконовым герметиком места расположения контактных площадок.

Как сделать зеркало с led подсветкой в коробе

1. Необходимо укрепить зеркало на каркас, который может представлять собой пластиковую основу или короб из бруса. Стоит сразу продумать способ, с помощью которого зеркало будет крепиться к стене. Пластиковая основа приклеивается к обратной стороне зеркала, деревянный короб прикрепляется саморезами через высверленные заранее отверстия.
2. Следующий этап – монтаж зеркала с подсветкой. Необходимо разместить на внешней стороне подготовленного каркаса светодиодную ленту и установить блок питания внутри каркаса.
3. Далее следует присоединить ленту к блоку питания. Для этого провод от блока должен быть выведен вовне каркаса.

Как сделать зеркало с подсветкой внутри

Еще один вариант – подсветка, расположенная с обратной стороны. Таким образом создается эффект мягкого, ровного света и ясного отражения без теней. Принцип работы тот же, выше было описано, как сделать зеркало с подсветкой по контуру, но только в данном случае светодиодная лента закрепляется двусторонним скотчем изнутри зеркала. Результатом будет очень красивый размытый светящийся контур.

Точно так же можно создать своими руками практически любое зеркало с подсветкой, например, изящное небольшое зеркальце для трюмо в спальне. Многим девушкам придется по душе подобный подарок-самоделка. Очень эффектно смотрится светящаяся зеркальная стена напротив ванны – или же можно подчеркнуть отдельные полочки. Технология позволяет создать необычный эффект бесконечного зеркального коридора со свечением в прихожей – дизайнеры нередко оформляют так прихожие.

Самому сделать подсветку контура зеркала более чем возможно – главное, следовать правилам техники безопасности. Что бы вы не выбрали – световой шкаф, зеркало в спальне или прихожей, светодиодную подсветку зеркала в ванной — монтаж светящейся конструкции не займет много времени, а результат в любом случае будет эффектным и функциональным решением.

Как наклеить светодиодные ленты на стену: пошаговое руководство

Вы ищете меняющие цвет низкопрофильные светильники для своей спальни? Для этого есть светодиодные ленты.

Как насчет внешнего рабочего освещения, которое можно разместить вокруг кухонных шкафов? Для этого также есть светодиодные ленты.

Какими бы ни были ваши требования, есть вероятность, что светодиодные ленты станут экономичным, универсальным и простым в использовании решением. Что не любить?

Большинство светодиодных лент имеют клейкую основу 3M.После того, как поверхность подготовлена ​​и полосы нарезаны до нужного размера, клейкую основу можно снимать. Слегка прижмите полоску к указанной поверхности.

С помощью светодиодных лент очень просто создать желаемый световой эффект в своем доме или собственности. Но не всегда все идет гладко.

часто не справляются с клейкой основой — она ​​недостаточно прочная, плохо прилипает, со временем разрушается и т. Д.

Итак, я хочу показать вам, как увеличить вероятность того, что ваши светодиодные ленты будут хорошо сцепляться с поверхностью, на которую они наносятся.

Продолжайте читать мое простое руководство о том, как прикрепить светодиодные ленты к стене и что делать, если вы заметили, что они поникли или отслоились.

Как наклеить светодиодную ленту на стену

Итак, вы только что купили 5-метровый рулон светодиодных лент, что теперь?

Давайте начнем.

Если вы еще не купили ленточные светильники, обязательно ознакомьтесь с моим руководством по освещению светодиодных лент.

Шаг № 1: Измерение

Первое, что вам нужно сделать, это измерить область, к которой вы хотите прикрепить свет. Для этого воспользуйтесь линейкой или рулеткой. Никаких предположений.

Шаг № 2: Отрежьте до размера

При необходимости обрежьте светодиодную ленту до нужного размера. Используйте для этого острый нож или ножницы.

Обрезайте только по обозначенным линиям реза. Если отрезать полосу в неправильном месте, это может повредить схему и помешать работе некоторых светодиодов.

Помните, что если вы разрежете светодиодные ленты, вам, вероятно, придется припаять новый соединительный кабель.

Шаг № 3: Подготовьте поверхность

Клейкая основа светодиодных лент лучше всего работает на гладких чистых поверхностях. Если на пути попадают жир или пыль, связь между клеем и поверхностью ограничивается, и они не могут образовывать прочную связь.

Чтобы избежать этого, смочите ткань теплой водой или медицинским спиртом и энергично потрите ее взад и вперед.Когда вы будете удовлетворены, вытрите это место безворсовой тряпкой или бумажным полотенцем.

Шаг № 4: Снимите клейкую основу

Начиная с одного конца полосы, снимите пластиковую наклейку, чтобы обнажить липкую основу. Чтобы пыль или мусор из воздуха не прилипали к клею, снимайте кожуру только понемногу.

Шаг № 5: Позиционируйте и нажмите

Расположите светодиодную ленту в правильном месте и прижмите ее к поверхности рукой. Продолжайте снимать кожуру, позиционировать и нажимать, пока не прилипнет вся длина.Не торопитесь с этим.

Шаг № 6: Зажги их!

Подключите соединительный кабель к источнику питания и включите светодиодные ленты!

Как предотвратить падение светодиодных лент со стены

Хотя лента 3M считается золотым стандартом клеев, она не является непобедимой. Светодиодные ленты известны тем, что падают, опускаются и отслаиваются от стен. Итак, что с этим можно сделать?

Секрет в том, чтобы играть на сильных сторонах стрип-фонарей.

Как я упоминал ранее, клеи плохо склеиваются с шероховатыми, неровными или нечистыми поверхностями.

Так что используйте их сильные стороны, наносите светодиодные ленты только на гладкие плоские поверхности, которые были тщательно очищены.

Если ваша поверхность неровная, вы можете подумать об увеличении количества клея или выборе другого типа светодиодной лампы.

Точно так же клеи обычно не работают во влажной и / или влажной среде. Избыточное нагревание изменит консистенцию клея, что сделает его менее прочным.

Следовательно, если вы живете в жаркой стране, может быть полезно установить светодиоды рядом с окном или вентиляционным отверстием переменного тока.

Воздействие силы тяжести также означает, что светодиодные ленты чаще падают, когда их кладут на бок или лицевой стороной вниз. Если невозможно установить полосы света вверх, вы можете попробовать установить зажимы или монтажный канал, чтобы добавить стабильности вашей установке.

Как переставить светодиодные ленты.

Если ваши превентивные меры не сработают и светодиодные ленты отклеиваются, не волнуйтесь! К счастью, есть несколько способов спасти их.

Вам решать, снимать ли полосу целиком или сосредоточиться только на участке, который потерял липкость. В любом случае, первое, что вам нужно сделать, это избавиться от старого клея.

К сожалению, клей нельзя использовать повторно — как только он склеит одну поверхность, будет трудно создать еще одну прочную связь с другой поверхностью.

Чтобы удалить старый клей, смочите старую тряпку ацетоном, Goof Off, WD-40 (Amazon) или очистителем на основе цитрусовых и энергично потрите клей.Будьте осторожны, чтобы не перенасыщать светодиоды и не повредить их водой.

Отсюда вы можете выбрать новый клей. Это может быть больше ленты W3, сверхпрочной двусторонней ленты, командных полос, клеевых точек или клейких зажимов. Возможности безграничны.

Как наклеить светодиодные ленты без клея?

Но что, если вас беспокоит, что клей повредит ваши стены или мебель? Есть ли альтернатива?

Одно из решений — монтажная шпатлевка Loctite Fun Tak.Это описывается как подвижная универсальная альтернатива гвоздям, клею или скобам.

Руками вылепите полоску замазки желаемой формы и затем наденьте ее на заднюю часть светодиодов. Затем полоску можно приклеить к обозначенной поверхности.

В качестве альтернативы вы можете использовать кабельные стяжки, чтобы прикрепить светодиодные ленты к объекту.

Используйте прозрачные стяжки, чтобы не нарушать светоотдачу светодиода. Пример того, как этого не делать, показан на изображении этого поста.

Урок усвоен.

Понятно, что это относится не ко всем сценариям — кабельные стяжки нельзя обматывать вокруг кухонных шкафов. Тем не менее, их можно прикрепить к перилам вашей лестницы.

Можно ли скрепить светодиодные ленты?

Что касается скрепления светодиодных лент, ответ зависит от ширины скрепок по сравнению с шириной ваших фонарей.

Если ваши скобы достаточно широкие, чтобы поместиться над светодиодами, как арка, проблем быть не должно.

Но если ваши скобы уже и должны проткнуть светодиодную ленту, есть вероятность, что вы можете повредить внутреннюю схему и остановить работу некоторых ламп.

Вместо этого вы можете использовать специально разработанные монтажные кронштейны для световых полос, как этот от Amazon.

Единственный недостаток — нужно просверлить отверстие. Так что кронштейны подойдут, если вы планируете постоянно устанавливать световые полосы.

Часто задаваемые вопросы

В этой статье я упомянул много разных клеев и тактик, но у некоторых из вас, вероятно, все еще есть вопросы. Итак, приступим.

Можно ли использовать суперклей для светодиодных лент?

Если вы хотите, чтобы ваши световые ленты навсегда приклеились к поверхности, у вас может возникнуть соблазн использовать суперклей…

НЕ!

Малоизвестный факт: суперклей не подходит для использования на таких материалах, как пластик, полистирол и шелк.

Это связано с тем, что клей затвердевает в результате химической реакции, в результате чего он быстро нагревается и остывает. Но эта реакция со временем приводит к разложению некоторых материалов.

По сути, если ваши светодиодные ленты содержат пластик, суперклей может вызвать необратимые повреждения.

Можно ли использовать горячий клей?

Имея это в виду, лучше ли горячий клей? Удивительно, но да.

Горячий клей не содержит тех же агрессивных химикатов, что и суперклей, что означает, что он намного безопаснее и не повредит ваши светодиодные ленты.

Остерегайтесь только температуры горячего клея. Если он будет слишком горячим, светодиодные ленты могут расплавиться. Но вряд ли это произойдет.

Заключение

Легко понять, почему светодиодные ленты произвели революцию в способах освещения наших домов. Они очень универсальны, а это значит, что они могут удовлетворить любые ваши потребности в освещении.

Хотя я согласен с тем, что клейкую ленту W3, которая обычно используется на светодиодных лентах, можно было бы улучшить, честно говоря, это могло быть намного хуже.

Какие клеи для светодиодных лент вы пробовали? Что вам больше всего удалось?

Оставьте комментарий ниже.

Выбрать профиль для светодиодной ленты алюминий и пластик

Внедрение новых светотехнических технологий позволяет провести расчет и установку своими руками. Я расскажу, как правильно выбрать пластиковый и алюминиевый профиль для светодиодной ленты. Многие просто не знают, что требуется охлаждение. Светодиодный профиль достаточно дорогой из-за стоимости алюминиевого материала и сложности его обработки.Если вы хотите сэкономить при покупке в 5-10 раз, то вы узнаете, как можно использовать недорогую альтернативу из подходящих материалов.

Основные типы

Основной характеристикой является его способность рассеивать тепло и выражается в ваттах на 1 метр. Характеристика зависит от размера, а ее площадь обычно составляет от 10 до 150 Вт / м. Шоппинг конечно редко указывается, но можно спросить у продавца. Производятся мощные светодиоды SMD 5630 и SMD 5730, мощность от 15Вт до 30Вт. На коробку для светодиодной ленты можно наклеить несколько слоев, поэтому при выборе учитывайте, что мощность на счетчике должна быть больше, чем у светодиодов.

Изготовлен из алюминия и пластика. По месту установки делится на категории:

1. угловой;
2. встраиваемый, врезной;
3. накладные расходы;

1. Уголок

Обычно алюминиевый угловой профиль для светодиодной ленты оснащается съемным рассеивателем. Яркость светодиодов высока, поэтому линзы должны защищать глаза.Я провел замеры, количество потерянного светового потока на нем обычно теряет 25%, а вот результаты и 40%. Эти цифры следует учитывать при проектировании освещения.

2. Встроенный

Чаще всего применяется для закладных конструкций, позволяет соединять ДСП и гипсокартон, а в местах стыка устанавливать ленту. Он может выступать над поверхностью или быть заподлицо.

Врезка отличается от других видов наличием кромок, неровностями, закрывающимися на месте канавки. Он позволяет осветить рабочую поверхность кухни, чтобы при этом светодиод не застрял в шкафчиках. Врезной элемент формы подрезки ДСП полностью скрывает ее. В результате снизу подсвечивается сам навесной шкаф.

3. Поверхность

Накладной на любую поверхность можно приклеить или прикрепить на саморезы. Гибкий пластик обладает определенной гибкостью, что позволяет устанавливать его на криволинейной поверхности, например на круге или арке.

Особым спросом в Москве пользуется профиль для светодиодной ленты Leroy Merlin корейского производства.

Утюг своими руками

Часто, когда вы делаете освещение в пустынной местности, например в комнате, сауне, гараже, то качественный монтаж не требуется. Не всегда нужен качественный внешний вид, хотя внешне он будет хуже 30%, но будет в 10 раз дешевле. В этом случае доступной альтернативой алюминиевому профилю для светодиодной ленты может послужить постройка, сделанная из железа или алюминия. Просто выберите гладкую без перфорации или гофру.Утюг бывает разного размера и толщины металла, также оцинкован и не ржавеет. При цене алюминиевого светодиодного профиля на большую мощность 400 р. 1 м., Дом 15-20 р. Получается в 20 раз дешевле.

Качество теплопроводности железа конечно хуже, но при установке диодных лент средней мощности хватит. Он не похож на анодированный алюминий, но все равно на него никто не смотрит. Через неделю и ты уже не будешь обращать на это внимание.

Пластиковый ящик

Альтернативный профиль из пластика — пластиковый кабельный канал, который используется для разводки проводов.Кабельный канал, так как ящик плотно закрывается крышкой. Габариты воздуховода могут иметь ширину от 10 до 100 мм., Глубину от 5 до 50 мм. В конструкции используется и крышка, пластиковая планка используется для крепления на неровных поверхностях, например, на дереве или кирпиче. Клеится гибкая полоска, на которую потом удобным образом крепится жидкий полиурентан или гвозди. Хорошо гнется, может устанавливаться на неровных и криволинейных плоскостях. Из большого кабельного канала делал качественные светильники для летней кухни и веранды.

Современные кабельные каналы имеют качественную отделку под дерево и могут быть разных цветов. Аксессуары позволяют гармонично сочетать их с разных ракурсов и разной формы. Если вы используете на улице, зимой можно закрыть герметичной крышкой и поставить заглушку для защиты светодиодов от льда и снега.

Пластик при работе светодиодов может нагреваться и деформироваться. Положение исправит канал из качественного пластика, он немного дороже.

Монтаж своими руками

Коллега на видео показывает как установить светодиодную ленту в профиль, как припаять провод и установить вилку. Все доступно и понятно.

DIY LED Strip Люстра (и фото и видео) | Сделай сам

В одной из комнат требовалась люстра. Я вспомнил, что увидел у друга лампу со светодиодами, и это побудило меня создать нужный мне осветительный прибор.

Я разработал на компьютере проект будущей люстры и сделал на нее чертеж с размерами (см. Чертеж). Каркас люстры я решил сделать деревянным — материал легкий, удобный и недорогой.

В магазине стройматериалов я купил необходимое количество бруса сечением 30 × 30 и 20 × 20 мм, а также приобрел светодиодную ленту 5 м, блок питания на 12 В с двумя по 2 А трансформаторы (установлены в нем) и двухжильный кабель.

По чертежу распилил бруски на части нужного размера, срезал концы под углом 45 градусов под углом (фото 1). Из обрезной доски сечением 100 × 14 мм выпилил заготовки для коробки под колодку и провода.

Из брусков сечением 20х20 мм для клея и небольших саморезов собрал четыре рамки — две размером 700х350 мм и две 320х250 мм. Из дощатых деталей и фанеры собрал также коробку для саморезов и клея.Столярный момент на шурупах и клее соединил коробку с рамами через четыре стойки из бруса Z0 x 30 мм, зафиксировал струбцинами (фото 2).

Приклеил светодиодную ленту к внутренним граням рамок, припаял к ее концам провода и соединил их с трансформаторами в блоке: с двух меньших рамок на одну, а с больших на вторую, чтобы можно было повернуть их по два или все четыре вместе (фото h).

После сборки подключил блок питания к разводке и закрепил готовую конструкцию к потолку.Люстра «Геометрия» готова.

Люстра из светодиодной ленты своими руками — ФОТО

© Автор: Юрий Афанасьев, Эстония. Фото автора

СОБСТВЕННАЯ СВЕТОДИОДНАЯ ЛЮСТРА — ВИДЕО (ОПЦИЯ)

Смотрите также: Замена лампы на светодиодную ленту в светильнике своими руками — мастерская

КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА

Как установить светодиодную ленту

очень часто используется в быту.Он имеет широкий световой диапазон, его можно купить в любом магазине электробытовой техники или заказать через Интернет. Но не многие знают, как это исправить. Ниже мы рассмотрим пять основных способов, а также разберемся в нюансах монтажа.

Методы

1. Заводской клеевой слой на ленточной основе.

2. Установка на двусторонний скотч.

3. Крепление к универсальному суперклею.

4. Монтаж в алюминиевый профиль (фото 1)

5. Использование пластиковых скоб (фото 2).

Нюансы

Перед тем, как приклеить ленту первым и вторым способом, разметьте поверхность так, чтобы не было перекоса, так как такую ​​установку можно произвести только один раз (после отрыва ленты переклеить повторно не удастся).

При монтаже на суперклей не нужно смазывать всю поверхность ленты, достаточно нанести капли по всей длине на расстоянии 5-10 см друг от друга.

Яркие мощные светодиодные ленты SMD 5050, 2835, 5630, 5730 необходимо закреплять только в алюминиевом профиле.

Если эстетика не важна, а подсветка скрытая или временная, используйте пластиковые скобы.

Владимир Иванченко, консультант по продажам электрооборудования, г. Москва

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Поручень с подсветкой «Сделай сам» — система освещения перил умного дома Mastery-LED

Узнайте, как построить свой собственный поручень со светодиодной подсветкой. Поручень — идеальное место для размещения светодиодной ленты. Поручень с подсветкой обеспечивает безопасность при подъеме и спуске по лестнице в ночное время, а также добавляет уникальный вид, который можно настроить в соответствии с вашей комнатой.

Подробнее …

Светодиодный поручень

Дом Smart-ER: руководство для начинающих о том, каким должен быть умный дом >>>

Светодиодная лента

При покупке светодиодной ленты убедитесь, что вы возьмите тот, который помечен как водонепроницаемый. Водонепроницаемые светодиодные ленты залиты эпоксидной смолой, поэтому они гладкие на ощупь. Несмотря на то, что светодиоды будут заправлены под заднюю часть поручня, ваши пальцы могут по ним удариться. Светодиоды на полосках, которые не обозначены как водонепроницаемые, открыты и остры.

Еще нужно быть уверенным в том, что вы приобретаете светодиодные ленты RGBW, если хотите изменить цвет света.

Светодиодные ленты

Вот световая полоса, использованная на картинке выше.

Установка светодиодной полосы

Снимите поручень

Снимите поручень, если у вас нет легкого доступа к задней части поручня. Светодиодная лента будет установлена ​​на задней части, как показано на рисунке ниже.

Измерение и резка

Перед установкой светодиодной ленты вам необходимо выяснить, какой длины вам потребуется кусок. Измерьте поручень рулеткой. Оставьте несколько дюймов с обеих сторон, чтобы его не было видно с конца и чтобы оставалось место для разъема.

Если длина вашего поручня превышает 16 футов, вы можете просто центрировать 16-футовую светодиодную ленту на поручне. Попытка соединить две части светодиодной ленты вместе на поручне создаст стык, который, скорее всего, будет поврежден, когда люди будут бегать руками вверх и вниз по поручню.

Используя измерение сверху, разверните светодиодную ленту с колеса и отмерьте необходимое количество световой ленты. Вы заметите, что на светодиодной ленте есть отметки, по которым ее можно разрезать.Ножницами отрежьте полоску по ближайшей метке к нужной длине.

Крепление светодиодной ленты

Способ крепления светодиодной ленты к поручню зависит от того, из чего сделан поручень. Тот, что на картинке выше, был сделан из тополя и окрашен полуглянцевой черной краской, поэтому я смог использовать клей на обратной стороне светодиодной полосы и несколько аккуратно уложенных скоб.

Если ваш поручень сделан из твердой древесины, вы не сможете легко вставить в него скобы. Если он имеет глянцевую поверхность, клей на обратной стороне может хорошо удерживать его. Однако, если он не окрашен глянцевой краской или имеет грубую отделку, вы можете добавить дополнительные крепежные детали, которые помогут удержать его. Просто будьте осторожны с тем, что вы используете, чтобы не повредить светодиод.

Как уже отмечалось, на обратной стороне светодиодной ленты нанесен клей. Этот клей покрыт защитной крышкой. Когда вы спускаетесь по поручням, вам нужно снять защитную крышку с задней части.НЕ ПЫТАЙТЕСЬ снять всю крышку перед установкой, у вас будет беспорядок на руках.

Клей для светодиодов

Поперечное сечение поручня

Если ваш поручень сделан из более мягкой древесины, например из тополя, вы можете использовать степлер, чтобы удерживать полосу на поручне. Опять же, будьте осторожны, чтобы не проколоть светодиодную ленту. Я вставил скобу на каждую ногу, а затем взял молоток и осторожно постучал краями по эпоксидной смоле, чтобы все получилось гладко.

Светодиодный поручень

Питание поручня с светодиодной подсветкой

Перед установкой поручня вам необходимо решить, как вы собираетесь питать поручень с подсветкой.Разъем на конце светодиодной ленты необходимо подключить к белой коробке контроллера с помощью 5-контактного разъема. Адаптер питания также необходимо подключить к контроллеру.

Разъем LED RGBW

Если у вас есть розетка рядом с поручнем, вы можете просто подключить все и убрать с дороги. У вас также есть возможность установить розетку рядом с поручнем, используя старую рабочую электрическую коробку или обычную коробку, если у вас открытые стены.

Мне нравятся более чистые установки.Вместо того, чтобы установить розетку возле поручня и попытаться выяснить, как спрятать контроллер и адаптер питания, я установил сетевой разъем и использовал вилку RJ45. Это позволило мне проложить кабель CAT6 в другое место моего дома, где было легче спрятать контроллер и адаптер питания.

Светодиодный разъем RJ45

Я обжал сетевой разъем RJ45 на конце светодиодного разъема RGBW с помощью обжимного инструмента. Вот детали и инструменты, которые вам понадобятся.

CAT6 Keystone

Лицевая панель

Кольцо низкого напряжения

Кабель RGBW

Инструмент для обжима

Кабель CAT6

Разъем CAT6

Усилитель RGBW (опционально)

Я проложил кабель CAT6 в шкафу для проводки домашнего кинотеатра. это лестница в мой домашний кинотеатр.Я также использую усилитель, потому что я использую тот же контроллер для светодиодных фонарей, расположенных в потолках моего домашнего кинотеатра.

Светодиоды для домашнего кинотеатра

Подключение светодиодов

Светодиодный контроллер

Не волнуйтесь, установка не должна быть такой сложной. Вы просто должны повторить тот же процесс на этом конце, который вы использовали на другом конце (кабель CAT6 в разъем, затем обжать штекер RJ45 на разъеме RGBW), так что вы получите разъем, который подключается к контроллеру. Просто убедитесь, что при обжиме штекера на разъеме RGBW вы используете тот же рисунок (те же провода в тех же гнездах штекера), который вы использовали на другом конце.

Руководство по подключению низковольтных кабелей >>>

Переключение для поручня с подсветкой

Как подключить трехпозиционный переключатель с помощью интеллектуального переключателя >>>

Итак, вы можете задаться вопросом, «как мне включить их и не горит, если контроллер и адаптер питания находятся в другом месте? » Для этого мы можем использовать интеллектуальный переключатель Insteon и подключаемый модуль.

6-кнопочная клавиатура

Модуль лампы

Замените один или оба переключателя на лестнице на 6-ти кнопочные переключатели, указанные выше. Затем вы можете использовать большие кнопки включения и выключения для управления обычным лестничным освещением и запрограммировать одну из меньших кнопок (A, B, C, D) для управления модулем лампы. Наконец, подключите блок питания к ламповому модулю. Теперь вы можете включать и выключать светодиодный свет на лестнице. Если вы добавите контроллер домашней автоматизации, вы также можете запланировать их включение в ночное время или запускать их в зависимости от других событий.

Заключение

Добавление светодиодных лент к поручням — простой способ добавить безопасности и уникального внешнего вида вашей лестнице. Используя пульт дистанционного управления, вы можете настроить цвет поручня с светодиодной подсветкой в ​​соответствии с вашими потребностями.

Если вам нужна помощь в настройке интеллектуальных переключателей для работы в качестве трехпозиционного переключателя, см. Другой пост о том, как это сделать здесь.

Если у вас есть вопросы, пишите их в комментариях, и я постараюсь на них ответить.

Чтобы получать уведомления о добавлении подобного нового контента, подпишитесь на нашу электронную почту, и вы получите бесплатное руководство для начинающих Smart-ER Home.

Спасибо,

-Tim

Лучшие умные световые полосы 2021 года

Кредит: Пересмотрено / Рэйчел Мерфи

Мы влюбились в LIFX Lightstrip с цветовыми зонами за их невероятно простую настройку, простоту использования и множество потрясающих функций.

Кредит: Govee

Интеллектуальная световая полоса Govee — идеальное сочетание доступности и интеллекта.

Как мы тестировали умные световые полосы

Тестер

Привет, я Рэйчел Мерфи, штатный писатель Reviewed по умному дому. Я живу в умном доме, который полон умных домашних устройств, таких как камеры, розетки, динамики и духовка. Во время моей работы в Reviewed я тестировал умные розетки, умные детекторы утечки воды и другие гаджеты, которыми можно управлять удаленно или с помощью умных помощников, таких как Amazon Alexa, Google Assistant и Siri.

Испытания

В этом обзоре мы подвергаем каждую световую полосу серии углубленных практических тестов, чтобы полностью понять возможности, особенности и недостатки каждой из них. Мы также искали важные функции безопасности приложений, такие как двухфакторная аутентификация, и изучили, какие типы и объем данных о вас собирают приложения.

Мы устанавливаем освещение в различных помещениях по всему моему дому, проверяя, какие из них лучше всего работают при слабом освещении, предлагают наилучшие возможности подключения и интегрируются с умными помощниками, чтобы упростить управление вашим домом.Мы также протестировали сопутствующие приложения на устройствах iOS и Android, чтобы оценить их возможности подключения, простоту использования и функции.

Что следует знать об умных световых полосах

Интеграция умного дома

При покупке умных светодиодных лент для дома следует учитывать несколько факторов. Сначала проверьте, требуется ли для световой полосы концентратор. Если у вас еще нет совместимого концентратора для умного дома, мы рекомендуем избегать дополнительных затрат и выбирать умную полосу света, для работы которой не требуется другое устройство.

Второе, что следует помнить, — это выбрать полосу света, которая легко интегрируется в существующую среду умного дома. Мы протестировали модели, которые работают с Siri, Alexa и Google Assistant. Однако не все эти полосовые светильники совместимы со всеми тремя популярными умными помощниками.

Наконец, хотя большинство протестированных нами источников света подключаются через Wi-Fi, некоторые используют только Bluetooth, а другие могут использовать любой из них. Мы обнаружили, что Bluetooth-соединение ненадежное и временами медленное, поэтому мы рекомендуем выбрать полосу света с поддержкой Wi-Fi.

Установка умных световых полос

Кредит: Пересмотрено / Рэйчел Мерфи

Полоса света Govee (на фото спереди) была самой тонкой из протестированных нами полос, что упрощает установку, но не так идеально подходит для многократного перемещения. Для сравнения: световая полоса C by GE (на фото сзади) намного толще, и ее сложнее расположить по углам.

Все протестированные нами интеллектуальные световые ленты имели клейкую основу.Перед установкой не забудьте протереть, протереть и высушить поверхность, на которой вы будете размещать светильники. Пропуск этого шага может ослабить захват задней части фонарей, уменьшив их срок службы.

И на этой ноте, вы можете задаться вопросом, можно ли перемещать фонари с места на место. Короткий ответ: да. Во время наших тестов мы переместили каждую световую полосу на новое место после первоначальной установки. Почти у всех полосок не было проблем с приклеиванием второй раз, но мы не рекомендуем делать это более одного раза, потому что, конечно, чем больше вы их перемещаете, тем меньше они прилипают.

Если и когда ваши фонари действительно потеряют липкость, вы можете попробовать заменить клейкую основу на прочную двустороннюю ленту для полосовых фонарей.

Расположение световых полос

Кредит: Проверено / Рэйчел Мерфи

Ванная комната и спальня — это две области дома, где мы тестировали умные полосы света.

Это подводит нас к последнему пункту, который следует учитывать: стратегически подумайте о том, где вам нужно дополнительное освещение.Вы можете подумать, что умные полосы света можно использовать только с домашним кинотеатром, но гибкие и липкие фонари — это быстрый и простой способ украсить темное пятно в вашем доме. Во время тестирования мы установили ленточные светильники вокруг телевизоров и зеркал, вдоль плинтусов и обшивки дверей, на книжных и офисных столах, а также под кухонными шкафами.

Если вы не знаете, где разместить полосовые светильники, попробуйте расположить их в каком-нибудь месте дома и слегка закрепить на месте лентой.Мы рекомендуем использовать нежный скотч, например малярный скотч, который не оставит никаких повреждений.

Еще один фактор, который следует учитывать, — можно ли приспособить световые полосы к размеру вашего помещения. Подавляющее большинство протестированных нами полосовых светильников можно обрезать до нужного размера или расширить за счет дополнительных секций световых полос. Однако не все источники света можно настроить.

— это универсальный вариант освещения, который можно установить практически в любом месте вашего дома (но не на улице).Умные полосы света также являются популярным выбором для оформления внутреннего подоконника при оформлении праздничных украшений. Некоторые протестированные нами умные полосы света предлагают в приложении заранее заданные настройки праздничного освещения, которые мигают красным и белым, как леденец, или оранжево-черным для Хэллоуина.

Конфиденциальность для умных световых полос

При использовании дома подключенных к Интернету устройств всегда существует потенциальная угроза конфиденциальности. Чтобы защитить свой умный дом, вы можете предпринять несколько шагов.Во-первых, найдите устройства, которые предлагают двухфакторную аутентификацию, которая отправляет код на ваше мобильное устройство, чтобы подтвердить, что это действительно вы. Таким образом, если кто-то попытается взломать вашу учетную запись, вы получите предупреждение и сможете быстро решить проблему. Многие устройства также позволяют активировать электронную почту или другие push-уведомления в настройках, чтобы предупредить вас, если кто-то вошел в систему.

Кроме того, убедитесь, что используете уникальный надежный пароль, состоящий из нескольких символов, цифр и букв для каждой учетной записи умного дома.В последнее время утечки данных кажутся нормой, что делает все более важным использование разных паролей на нескольких веб-сайтах и ​​в приложениях.

При использовании любых устройств с интеллектуальными помощниками, такими как Alexa, Google Assistant и Siri, вы можете дополнительно защитить свою конфиденциальность, регулярно удаляя записи голоса и отключая микрофон динамика, когда он не используется.

Ищете дополнительные советы по конфиденциальности? Прочтите наше руководство по обеспечению безопасности вашего умного дома.

Другие протестированные нами интеллектуальные световые полосы

Другие статьи, которые могут вам понравиться

Проверяем нашу работу.

Наша команда работает с одной целью: помочь вам купить самое лучшее и полюбить то, что у вас есть. Наши писатели, редакторы и лаборанты одержимы продуктами, которые мы освещаем, чтобы вы были уверены и довольны. Есть другое мнение о том, что мы рекомендуем? Напишите нам, и мы сравним заметки.

Как расширить светодиодные ленты путем резки и пайки

Недавно я купил недорогую светодиодную ленту на Amazon. Я взял комплект с батарейным питанием со встроенным датчиком движения (нажмите здесь, чтобы просмотреть сам продукт).Мой план состоял в том, чтобы выровнять внутреннюю часть дверного проема моего нового бельевого шкафа световой полосой. Таким образом, я мог бы получить отличное решение для освещения, которое включалось бы, когда вы открываете дверцу бельевого шкафа. Кроме того, мне не пришлось бы прокладывать новый провод через стены. Я хотел удлинить световую полосу в центре, чтобы у меня было достаточно освещения с каждой стороны дверной коробки, чтобы осветить все полки в моем шкафу. Следуйте за мной ниже, и я покажу вам, как удлинить светодиодные ленты, разрезав ленту и припаяв провод.

Временно разложите световую полосу, чтобы посмотреть, как она будет выглядеть

Я был очень взволнован, когда пришла посылка с моей светодиодной лентой и контроллером. Конечно, первым делом я вставил в него батарейки и немного поигрался. Я подогнал комплект к внутренней части дверного косяка в моем новом шкафу для белья. Под «замороженным» я подразумеваю, что я временно повесил полоску, чтобы увидеть, как она будет выглядеть. Я использовал скотч, чтобы удерживать светодиодную ленту на месте, чтобы я мог видеть, как она будет выглядеть.

С контроллером полосы на одной стороне шкафа, я провел световой полосой вверх по дверной коробке. Оттуда я провел полосу вокруг верхней части двери, а затем вниз с другой стороны. При таком раскладе полоса была слишком короткой, чтобы освещать нижнюю полку.

Спланируйте модификацию

На этом этапе я решил удлинить световую полосу, чтобы получить свет там, где я хотел.Я хотел изменить световую полосу, разрезав ее пополам. Мой план состоял в том, чтобы протянуть достаточно провода, чтобы пересечь верхнюю часть дверной коробки. Таким образом, я бы убрал лишнее световое покрытие с верхней полки и обеспечил бы более или менее одинаковое освещение всех полок.

При необходимости потратьте время на температуру вашей световой полосы, чтобы увидеть, как она подходит. Вы всегда можете повесить его на скотч и переместить, если вам не нравится, где вы его разместили.Однако, как только вы откроете эту бумажную подложку, пути назад уже не будет. Постарайтесь сделать это правильно с первого выстрела, проведя пробный запуск. Так вы увидите, что вам нужно сделать, чтобы получить работу, которая выглядит так, как вы хотите.

Я хочу сказать, что первым шагом в проекте является определение того, где вам нужно будет разрезать светодиодную ленту. Кроме того, вам нужно знать, сколько проволоки вы хотите припаять при каждом разрезе.

Когда вы оцениваете, сколько проволоки вам нужно, ошибитесь, если перережете слишком много проволоки.Вы всегда можете завернуть лишнее и убрать его с глаз долой. Намного труднее сделать 29-дюймовый проволочный мост зазор 30-дюймовым, если вы разрежете его слишком коротко.

Обрежьте свои светодиодные ленты

Полоса, с которой я работал, позволяла обрезать каждую секцию светодиода. Многие светодиодные ленты можно разрезать только каждую третью секцию или около того. Скорее всего, дополнительный дюйм или полдюйма не сильно повлияет на окончательный вид вашего освещения.

Так или иначе, обычно очень очевидно, где нужно резать.Скорее всего, вы увидите сплошную линию в середине медных площадок, на которой вы будете выполнять новые электрические соединения. Будьте осторожны при разрезании светодиодных лент — делайте разрезы только в обозначенных точках. Если вы разрежете где-нибудь, кроме отмеченных позиций, вы, скорее всего, отключите некоторые светодиоды на полосе.

Резать очень просто.Просто отрежьте полоску ножницами по обозначенной линии.

Припой в проводе для удлинения светодиодной ленты

Следует упомянуть, что я сначала попытался прикрепить свой провод к медным контактным площадкам без пайки. С полосой, которую я использовал, я обнаружил, что медные площадки слишком хрупкие. Если проткнуть провод через колодки, они порвались. Из-за порванных колодок у меня не было надежного электрического соединения.

Удалить прозрачное покрытие над медными подушечками

Хорошая пайка позволит вам создать надежное электрическое соединение между лентой и проводом.При пайке светодиодных лент первым делом нужно удалить прозрачное покрытие поверх медных контактных площадок. Я взял небольшой нож для очистки овощей и сделал надрез внутри медных подушечек (рядом с символами «-» и «+»).

Я обнаружил, что когда я давил ножом, сильное давление провело меня через прозрачное покрытие, не разрезая белую основу. В этом отношении полосу, которую я использовал, было довольно легко разрезать, не повредив.После того, как я надавил и разрезал покрытие, я прижал лезвие ножа к обрезанному концу полосы. Это сняло примерно 1/8 дюйма прозрачного покрытия над медными прокладками.

Приготовьтесь припаять провод

Собирайте материалы для пайки. Конечно, вам понадобится любой провод, который вы будете использовать для удлинения светодиодной полосы. У меня лежал дополнительный провод датчика безопасности двери гаража. Я подумал, что этот провод идеально подходит для пайки светодиодных лент.Это провод небольшого сечения, но у него сплошной жесткий одинарный провод вместо многожильного. Это позволило очень легко припаять провод к маленьким медным контактным площадкам, которые я только что выставил на обрезанных концах светодиодных лент.

Поскольку я использовал светодиодную ленту, я довольно точно знал, какой длины должен быть мой провод. Я использовал инструменты для зачистки проводов, чтобы отрезать провод до нужной длины, а затем снял небольшое количество изоляции с каждого конца. Я использовал ножницы, чтобы разрезать два изолированных провода на каждом конце, чтобы разделить их.Затем я снял примерно 3/8 дюйма изоляции, но это было в основном по привычке. На самом деле вам нужно только зачистить провод немного большей длины, чем ширина вашей медной площадки. Вероятно, около 3/16 дюйма, может быть, 1/4 дюйма.

Каждому нужна рука помощи

Мне также нравится использовать сторонний инструмент. В зависимости от ситуации, я не совсем уверен, как бы вы паяли без него. В конце концов, вы должны держать деталь, провод, припой и паяльник одновременно.Таким образом, за несколько долларов инструмент из третьих рук может стать большим подспорьем для пайки светодиодных лент.

Когда у вас будут готовы все инструменты и материалы, нагрейте паяльник. Я просто использовал недорогой паяльник, у которого нет собственного основания, поэтому я использовал старую металлическую посуду, чтобы защитить стол, на котором я работал.

Припаяйте первый провод к светодиодной ленте

Теперь пора выполнить электрические подключения.Используя инструмент из третьей руки, я расположил оголенный конец провода поверх открытой медной площадки светодиодной ленты. Провод, который я использовал, имел белую изоляцию с красной полосой на одном из двух проводов. Я хотел подключить провод с красной полосой к клемме «+». Итак, я поместил провод без красной полосы на медную площадку, помеченную «-», и начал. Я начал с этого провода, потому что он находился на «заднем конце» полосы, как я его разместил. Если я сначала проработаю «дальний» провод, я не пойду работать со вторым проводом.

Вставив первый провод на медную площадку, добавьте припой на медную площадку. Убедитесь, что ваш сустав прочен как механически, так и электрически. Также убедитесь, что вы не добавляете столько припоя, чтобы он электрически соединял одну медную площадку с другой.

Проверьте электрическое соединение

Я люблю проверять электрическое соединение после каждого паяного соединения.Если я напортачил с шарниром, я хочу исправить это сейчас, пока все на месте. Я не хочу припаять другой провод, а затем он окажется у меня на пути, когда я пойму, что мне нужно исправить первое соединение.

Для проверки связи достал мультиметр. С батареями в модуле управления моей светодиодной ленты я проверяю, загорелся ли свет на ней. Напряжение должно присутствовать на медных контактах + и — на обрезанном конце клеммной колодки. Для «проверки работоспособности» я сначала измеряю напряжение постоянного тока на медных контактах, чтобы убедиться, что мой мультиметр работает.Затем я прикасаюсь к одному мультиметровому выводу , противоположному концу провода, который я только что припаял, а другой мультиметровый вывод к медной контактной площадке, которую я еще не припаял. Я должен увидеть примерно такое же значение постоянного напряжения на мультиметре, что и при непосредственном измерении двух контактных площадок.

Как мне?

Если я вижу напряжение между контактными площадками, но не между непаянной контактной площадкой и противоположным концом провода, к которому я припаял, или если я вижу значительно пониженное напряжение, то мой паяный стык не работает, и мне нужно попробовать еще раз.Надеюсь, вы сможете просто расплавить припой и попытаться улучшить соединение. Если вы повредили медную площадку и не смогли ее использовать, вы всегда можете отрезать еще одну секцию и попробовать еще раз. При пайке светодиодных фонарей вы должны быть уверены, что у вас есть прочный стык, который выдержит долгое время.

Если у меня хорошее напряжение, значит, все в порядке. Я могу припаять другой провод к другому медному выводу на обрезанном конце светодиодной полосы.

После того, как вы сделали второе соединение, проверьте оба электрических соединения. Включив светодиодную ленту, проверьте наличие хорошего напряжения постоянного тока между двумя проводами на противоположном конце удлинителя.

Защитите паяные соединения

Теперь, когда вы припаяли оба провода к медным контактным площадкам и проверили свою работу, вам нужно защитить новые соединения.Я снял слишком много изоляции с моей проводки, но даже с менее оголенным проводом мне все равно придется сделать этот шаг, как я опишу ниже.

Сначала оберните один из двух проводов изолентой. Обязательно прикрывайте открытую проводку. Вы же не хотите, чтобы два провода могли контактировать друг с другом по дороге и вызывать короткое замыкание. Обмотка одного провода изолентой поможет предотвратить короткое замыкание с другим проводом.

Обернув один провод, возьмите еще немного изоленты и оберните оба провода. Начните наматывать светодиодную ленту и несколько раз оберните вокруг обоих проводов. Убедитесь, что медные контактные площадки, паяные соединения и оголенные провода полностью закрыты. Вы также хотите немного «снять напряжение». Если что-то дергает ваш провод, вы хотите, чтобы часть напряжения поглощалась изолентой, а не паяным соединением.

Увеличьте длину светодиодной полосы, подключив другой конец провода к следующей светодиодной секции

Теперь пора закончить наращивание светодиодных лент, проделав ту же работу с другой стороной провода. Подключив следующую секцию светодиодных ламп к проводу, вы создадите индивидуальную подгонку, подходящую для вашего приложения.

Выполните все описанные выше процедуры с другой стороны провода. Раньше я использовал красный полосатый провод на плюсовой клемме.Это было сделано с целью упростить определение того, какой провод будет идти к какому выводу на следующей секции светодиода. Если я использовал красный провод для определения положительного выхода из первой части световой полосы, мне нужно было использовать красный провод для питания положительной клеммы, идущей в следующую часть световой полосы.

После того, как вы припаяли оба провода на этой стороне, вы можете проверить свои электрические соединения, просто включив светодиодные ленты и проверив, включаются ли обе стороны.

Если все в порядке, убедитесь, что новые подключения защищены, как в первом разделе. Повторите весь этот процесс, если вам нужно добавить какие-либо дополнительные участки провода помимо первого.

Установите расширенную светодиодную ленту

Вот и все! Пришло время вернуть устройство на место назначения и посмотреть, как вы справились с длиной провода. Надеюсь, у вас достаточно или более чем достаточно провода (вместо того, чтобы быть коротковатым).

Я отнес свою модифицированную световую полосу в свой новый шкаф для белья и закрепил ее на месте скотчем. Я хотел убедиться, что он выглядит так, как я хотел, и что мой контроллер светодиодных лент с батарейным питанием и датчиком движения доходил до передней части полки, где я планировал его установить.

Сделай так

После того, как я установил удлиненную светодиодную ленту и был удовлетворен ее расположением, я начал с установки лампы с батарейным питанием, управляемой на переднюю часть полки.Я решил разместить свой в этом месте, чтобы датчик движения надежно обнаруживал, что кто-то открывает дверь или проходит мимо шкафа, если дверь открыта. После использования клейкой ленты 3M для крепления контроллера я расположил начало светодиодной полосы на внутренней стороне дверной коробки. При этом я убедился, что оставил немного провисания в выходном кабеле контроллера. Обычно вы не хотите, чтобы кабели были натянуты туго.

Я начал снимать бумажную подложку, чтобы навсегда приклеить световую полосу к внутренней части дверной коробки. Я снимал примерно 6 дюймов подложки за раз. Отодвинув бумажную подложку в сторону, я осторожно потянул светодиодную ленту прямо, а затем прижал ее другой рукой, чтобы приклеить клей.

Поразитесь вашей готовой модификации светодиодной ленты

После того, как световая полоса полностью приклеена, самое время проверить ее! Я подключил кабель к контроллеру и несколько раз открывал и закрывал дверь.В купленном мною комплекте тоже был тайм-аут. После того, как датчик движения перестает видеть движение, он через короткий промежуток времени выключает свет. Интервал регулируется поворотным переключателем на передней панели контроллера.

В целом, я был очень доволен тем, как мой комплект выглядит и работает, особенно по его очень доступной цене. Делали ли вы аналогичную модификацию своей собственной светодиодной ленты? Оставьте комментарий и расскажите мне об этом!

Спасибо за чтение!

Надеюсь, это руководство было для вас полезным. Если у вас есть какие-либо вопросы или вы хотите поделиться какими-либо заметками из вашего собственного проекта, не стесняйтесь оставлять комментарии. Если вы хотели бы видеть больше подобного контента, введите ниже свой адрес электронной почты, чтобы я мог сообщать вам, когда буду размещать новое сообщение:

Еще раз спасибо за чтение и удачи в ваших собственных проектах по светодиодному освещению! 🙂

Если этот пост был полезен, передайте его!

Нравится:

Нравится Загрузка…

Как установить светодиодные ленты

Автор: Rayn Iversen 17.06.2019 20.06.2019

Как установить светодиодные ленты

Ленточные светильники — очень популярная форма светодиодных светильников, которые можно использовать во многих местах. Они могут добавить красивый белый свет для окружающего или рабочего освещения, а также изменить цвет RGB для особых событий или когда вы хотите добавить немного цвета. Они кажутся достаточно простыми в настройке, но когда вы к ним дойдете, это то, что нужно делать осторожно.Итак, в этой статье мы рассмотрим основы того, как установить ленточные светильники.

Первое, что я всегда буду рекомендовать, — это спланировать, прежде чем начинать какой-либо проект. Катушка светодиодных лент имеет длину 16,4 фута, но будет ли этого достаточно для вашего проекта? Питаются ли выбранные вами ленточные светильники от источника постоянного тока 12 В или 24 В? Вы используете полосы RGB или одноцветные? Это все вопросы, на которые вы получите ответы, когда будете планировать свой проект. Обратите внимание на то, от какого напряжения они питаются при покупке полосовых ламп, это поможет вам найти правильный источник питания.Такие решения, как выбор RGB или одноцветных полосовых ламп, больше основываются на личных предпочтениях, где вы будете устанавливать полосовые лампы и для чего они будут использоваться.

А теперь давайте поговорим о самом главном в этой статье — об установке полосовых огней. Все ленточные светильники имеют клейкую подложку, которая позволяет им держаться на месте. Просто снимите покрытие, а затем прижмите их к поверхности, к которой вы хотите, чтобы они приклеились. Если вы не хотите позволять клею удерживать световые ленты на месте, вы можете использовать монтажные кронштейны или алюминиевые каналы.TORCHSTAR предлагает оба этих аксессуара, и они могут быть действительно полезны при некоторых установках. Прикрутите монтажные кронштейны к поверхности, на которой вы хотите разместить ленточные светильники, и удерживайте их на месте. Алюминиевые каналы не только удерживают полосы света, но и пластик, который идет с ними, действует как рассеиватель для лучшего светового эффекта.

Если вы устанавливаете ленточные светильники, вы можете столкнуться с подобными ситуациями. У вас есть достаточная длина полосы света для вашего проекта, но есть промежуток между пространствами, которые вы хотите установить.Или у вас есть световые ленты разной длины, которые необходимо соединить вместе. Как вы это делаете? Сначала мы рассмотрим, как протянуть полоску света через зазор. Если вы приобрели катушку полосовых фонарей, то, возможно, заметили, что на них есть небольшая пунктирная линия через каждые несколько дюймов. Это говорит о том, что вы можете разрезать там полосу. Вы можете разрезать полоску простыми ножницами, только убедитесь, что они острые. Теперь, после того, как вы нарежете и разместите полоски, вы можете связать их вместе.Сделать это можно, припаяв соответствующий провод удлинительного кабеля к полосам. К счастью, TORCHSTAR предлагает удлинительный кабель как для одноцветного, так и для RGB.

Но если вам неудобно паять, то можно просто использовать быстрые коннекторы. Быстроразъемные соединители TORCHSTAR защелкиваются прямо на концах лент, а к некоторым из них прикреплены провода. Соединение нескольких отрезков ленточных светильников выполняется таким же образом. Но нужно иметь в виду, что если вы подключите слишком много полосовых огней в серию, может произойти падение напряжения, из-за чего ваши полосы будут тусклыми или неправильного цвета, если они RGB.Этого можно избежать, подключив световые полосы параллельно. В параллельной схеме каждая полоска будет получать питание непосредственно от источника. Это гарантирует, что свет будет ярким и правильного цвета.

Итак, полосы света закреплены на месте и правильно подключены друг к другу. Что ты будешь делать дальше? Следующим шагом вам будет подключить их к источнику питания. Поскольку ваши ленточные фонари работают от источника низкого напряжения 12 В или 24 В, не рекомендуется подключать их к стандартной домашней электросети.Это просто приведет к взрыву светодиодных чипов ваших ленточных светильников, что испортит ваш свет. К счастью для вас, ленточные светильники TORCHSTAR обычно поставляются с адаптерами питания, которые подключаются вместе с лентами, или их можно приобрести отдельно. Если у вас когда-либо был ноутбук или даже старый школьный телефон, вам будет очень легко использовать эти адаптеры питания, поскольку они просто подключаются. Существуют также преобразователи питания постоянного тока, которые позволяют подключать к ним несколько полосовых ламп.

В этих преобразователях мощности от TORCHSTAR предусмотрены только отводы положительного и отрицательного проводов, поэтому с ними можно использовать только одноцветные светодиодные ленты.Но у этих преобразователей есть ответвители для линии переменного тока, нейтрального и заземляющего проводов, также известных как черный, белый и зеленый / неизолированный медный домашний провод. Таким образом, вы можете подключить их к домашней электросети и избавить себя от необходимости пользоваться некоторыми необходимыми розетками. TORCHSTAR также предлагает силовые разветвительные кабели, которые позволяют питать несколько полосовых светильников от одного подключаемого адаптера переменного тока.

Если вам интересно, как тогда вы будете управлять этими полосами света, не беспокойтесь, мы рассмотрим это прямо сейчас.Вы можете включить / выключить и диммеры, которые могут совпадать с полосами света. Их можно подключить или подключить между источником питания и полосами, чтобы вы могли управлять освещением. Также имеется датчик движения от TORCHSTAR, который можно подключить к световой полосе, чтобы они включались при обнаружении движения. Если вы хотите что-то более высокотехнологичное, вам нужно что-то, что работает с вашими интеллектуальными устройствами. Многозонные контроллеры RGBW и интеллектуальные розетки TORCHSTAR с поддержкой Wi-Fi позволяют управлять с помощью телефона или планшета.Интеллектуальную вилку можно использовать с адаптером питания, в то время как контроллер Wi-Fi размещается на линии между адаптером питания и полосовыми индикаторами. Также существуют ленточные светильники, предназначенные для установки на открытом воздухе. Эти ленточные светильники имеют защитное силиконовое покрытие, которое защищает светодиодные чипы и схемы от воды.

Ленточные светильники — это фантастическая форма светодиодных фонарей. Их дизайн делает их использование гибким, поэтому они могут соответствовать многим проектам, чтобы добавить что-то еще. Надеемся, что с помощью этого руководства вы узнали основы их установки, а также получили некоторые идеи для будущих проектов.TORCHSTAR всегда будет готова удовлетворить ваши потребности в светодиодном освещении.

Артикул:

16,4 фута 3528 Светодиодная лента для поверхностного монтажа

Светодиодная лента 5050 SMD, 16,4 фута,

Комплект удлинительного кабеля RGB 32,8 фута

4-х зонный светодиодный контроллер RGBW
