Содержание

Трёхфазные счётчики электроэнергии: разновидности, подключение — ТАЙПИТ-ИП

Трёхфазный счётчик предназначен для учёта электроэнергии в сетях с напряжением 380 В, а однофазный используется в сетях на 220 В. Совсем недавно трёхфазный прибор учёта можно было встретить исключительно на предприятиях, в торговых и офисных зданиях, а сейчас такой счётчик стоит во многих квартирах, частных домах и небольших мастерских. Причина такого выбора — в появлении бытовой и производственной техники, которая нуждается в дополнительных мощностях: электрических котлов, плит и обогревателей, профессионального строительного оборудования, станков, систем нагрева бассейнов и т. п.

Основные преимущества однофазных счётчиков — их максимально простая конструкция, удобный монтаж, удобство снятия показаний. Они по-прежнему активно используются в частном секторе, высотных домах и квартирах, где потребляемая мощность не превышает 10 кВт.

Трёхфазный электрический счётчик также имеет свои достоинства:

  1. прибор может вести как трёхфазный, так и однофазный учёт в электрических сетях;
  2. фиксирует в журнале событий важные изменения в работе — скачки тока, перенапряжение по каждой фазе, колебания активной и реактивной энергии, отключение электричества и т.
    д. Благодаря этим записям, владельцы домов могут исключить «перекос фаз», когда к сети подключено одновременно несколько мощных электроприемников.

Многие счётчики для электрической трёхфазной сети (например, Нева МТ 313, МТ 314, МТ 315) способны работать в многотарифном режиме и существенно экономить энергоресурсы в ночное время.

Принцип работы трёхфазного счётчика электроэнергии

Для примера рассмотрим модели «Нева». Они имеют конструктивное исполнение для установки на 3 винта и DIN-рейку. Корпуса приборов сделаны из прочных негорючих материалов, предохраняют устройства от пыли, влаги, ударов и других воздействий. Незаметно вскрыть корпус и повредить механизм практически невозможно.

Чтобы не допустить вмешательство посторонних лиц, все выходы пломбируются. При покупке устройства необходимо проверить наличие всех пломб и элементов защиты, в противном случае электросчётчик может оказаться непригодным для эксплуатации.

При монтаже трёхфазных приборов учёта принимается во внимание наличие нулевого провода. Если в сети он есть — ставят четырёхпроводную модель, если нет — трёхпроводную. В большинстве случаев трёхфазные счётчики электрической энергии позволяют снимать показания как удаленно, при помощи программных интерфейсов, так и непосредственно с табло. Для обмена данными прибор имеет встроенный инфракрасный порт. Погрешность измерения соответствует классу точности 1 и 0,5.

Использовать трёхфазный счётчик электроэнергии можно как в бытовой сфере, так и на промышленных и энергетических предприятиях. Средняя наработка до отказа составляет 210–280 тысяч часов, а срок службы — около 30 лет.

Подключение трёхфазного счётчика

Прибор разрешено устанавливать в местах, защищённых от воздействия окружающей среды. Это специальные шкафы, щитки, стойки или выделенные помещения. После того как устройство распаковано, необходимо произвести его наружный осмотр, чтобы убедиться в отсутствии повреждений и наличии пломб со знаком поверки, а также клейма ОТК в техническом паспорте. Там же имеется подробная схема подключения устройства.

Схема включения счётчиков НЕВА 301, НЕВА 303, НЕВА 306 через трансформаторы тока

Схема включения счётчиков НЕВА 301 непосредственно в сеть

Схема включения счётчиков НЕВА МТЗХХ

По принципу подключения выделяют 3 типа трёхфазных счётчиков:

  • Прямого включения. Монтируются непосредственно в сеть тока с напряжением 380 В через медный или алюминиевый кабель. Пропускная мощность приборов составляет 60 кВт, а значение максимального тока — 100 А. Для подключения счётчика провода зачищают от изоляции и фиксируют к автоматическому выключателю трёхфазного типа. Фазные жилы крепятся к парным клеммам, а затем подключается нулевой проводник.
  • Полукосвенного включения. Они подходят для более мощных сетей. Подключение таких счётчиков электроэнергии к трёхфазной сети происходит при помощи трансформаторов.
    Расчёт расходуемой электроэнергии производится путём умножения показаний прибора на коэффициент трансформации. Возможны различные схемы подключения: с использованием испытательных клеммных коробок, по принципу «звезды»; по 10-проводной схеме путём совмещения цепей тока и напряжения.
  • Косвенного включения. Трёхфазный счётчик электроэнергии устанавливается через трансформаторы на высоковольтных линиях, когда показатели нагрузки превосходят номинальные. Чаще всего такие приборы используются на крупных предприятиях, заводах, промышленных производствах. Данный метод существенно сложнее прямого способа и требует профессиональных электротехнических знаний. Все подключения должны осуществлять специалисты, имеющие разрешение на данный вид работ. После подключения приборы пломбируют и допускают к эксплуатации надзорные инстанции.

Если устройство подключено корректно, при подаче питания загорается индикатор на лицевой панели, а на счётном механизме меняются показания.

После подключения трансформаторы и прибор учёта закрывают крышками.

Трехфазный однотарифный счётчик НЕВА 306 1S0 230V 5(60) А

Трёхфазный многотарифный счётчик НЕВА МТ 314 1.0 AR E4BSR29

Трехфазный многотарифный счётчик НЕВА МТ 323 0.5 AR E4S25

Трехфазный многотарифный счётчик НЕВА МТ 324 1.0 AR E4BS29

Проверка показаний

Трёхфазные электрические счётчики измеряют расход энергии в киловатт-часах. Слева от запятой указаны целые единицы, а справа — десятые и сотые доли. Напомним: при подключении трансформатора тока показания следует умножать на коэффициент трансформации установленного прибора. Его указывают в специальном окне на крышке клеммной колодки.

Как выбрать трёхфазный счётчик

Чтобы рационально подобрать приборы учёта, необходимо сориентироваться в таких показателях, как число фаз и тарификация. Трёхфазный электронный счётчик электроэнергии может быть одно- или многотарифным, со встроенными часами.

  • Однотарифные приборы считают потребление энергии переменного тока по единой стоимости вне зависимости от времени суток.
  • Многотарифные ведут учёт электроэнергии дифференцировано по времени суток, в зависимости от установленного тарифного расписания — энергия, потребленная ночью и днём, стоит по-разному.
Установка трехфазного электросчетчика

Целью учёта, дифференцированного по времени, является более равномерное распределение нагрузки на электрические сети, переход потребительской активности на вечерний и ночной периоды, когда большинство предприятий и организаций не работают. При этом электроэнергия для потребителей ночью стоит дешевле, чем днём. Перед выбором прибора разницу тарифов коммерческого учёта следует уточнить у поставщика электроснабжения.

Программирование устройства осуществляется по часам. Например, с 7:00 до 23:00 — 100 % стоимости электроэнергии, с 23:00 до 7:00 — 50 %. Возможна настройка на учёт электроэнергии по трёхставочному тарифу. Тарифные зоны переключаются автоматически. Установить такие приборы удобно людям, которые ведут ночной образ жизни или пользуются реле для программирования техники на включение в заданное время. Однако перед покупкой контролирующих устройств следует уточнить возможность такого перехода у компании-поставщика электроэнергии.

Кроме того, при выборе модели необходимо учитывать класс точности устройства и тип работы (индукционный, электромеханический или элёктронный трёхфазный счётчик электроэнергии). Перед покупкой лучше проконсультироваться с грамотным специалистом, который сможет правильно оценить условия эксплуатации и подберёт прибор учёта в соответствии с необходимыми техническими характеристиками.


устройство, принцип работы, установка, подключение

Передача электрической энергии от линий к потребителям может осуществляться как по однофазной схеме, так и трехфазной. Последний вариант применяется для промышленных предприятий, а в последнее время стал особо популярным и среди бытовых потребителей.

Для учета израсходованной электрической энергии в таких цепях применяется трехфазный счетчик электроэнергии. В данной статье мы рассмотрим, что представляет собой данный вид прибора учета электроэнергии, и  отличительные особенности в его эксплуатации.

Устройство и принцип работы

На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

  • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
  • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
  • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.

Рис. 1. Устройство трехфазного счетчика электроэнергии

Конструктивно такой счетчик электроэнергии  состоит из:

  • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
  • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
  • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
  • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
  • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
  • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск.  От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

Отличия от однофазного электросчетчика

Рис. 2. Отличие трехфазного от однофазного электросчетчика

Несмотря на идентичность процессов в обоих типах счетчиков электроэнергии, между ними существует ряд отличий. Трехфазный счетчик электроэнергии отличается от однофазных моделей следующими факторами. Однофазный электросчетчик предназначен для установки в двухпроводные цепи с номинальным напряжением 230В. В то время, как трехфазные счетчики электроэнергии используются в трех и четырехпроводных цепях с номинальным напряжением 230 / 400В.

Однофазные модели характеризуются относительно малой мощностью подключаемого оборудования – порядка 10 кВт. В сравнении с трехфазными счетчиками электроэнергии, мощность которых практически не ограничена, но будет отличаться способ подключения (прямой, косвенный или полукосвенный).

Плюсы и минусы

В сравнении с однофазными моделями трехфазные счетчики электрической энергии обладают рядом весомых преимуществ:

  • Позволяют подключить мощное трехфазное оборудование;
  • При трехфазном питании существенно снижается нагрузка на линию в сравнении с однофазным для одного и того же значения мощности;
  • Современные электронные модели оснащаются функцией разделения дневного и ночного тарифа, что позволяет экономить денежные средства;
  •  Посредством трехфазного счетчика электрической энергии можно с таким же успехом подключать однофазную нагрузку.
  • Позволяют контролировать расход электроэнергии, как в трехфазном режиме, так и отдельно для каждой фазной линии.

К недостаткам трехфазных счетчиков электроэнергии следует отнести  более сложную схему подключения и разделение на несколько принципиально отличных вариантов. Поэтому в данном вопросе следует обращаться за помощью к профессиональным электрикам. Также одним из недостатков является использование более высокого номинала напряжения, что создает дополнительную угрозу жизни и здоровью человека, предъявляет более жесткие требования к изоляции линий, цепей, электрооборудования.

Нюансы установки и схема подключения

Все трехфазные счетчики электроэнергии условно подразделяются на устанавливаемые в помещении или за его пределами. Поэтому в соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты подбирается не менее IP51 для помещения и не менее IP54 для наружной установки.

Высота расположения подбирается таким образом, чтобы съем показаний не создавал лишних трудностей. В соответствии с п.1.5.29 ПУЭ счетчик электрической энергии должен располагаться на высоте от пола в пределах 0,8 – 1,7м.

Кабель подключения от линии не должен иметь скруток паек и других мест, создающих возможность безучетного потребления электроэнергии.

Для трехфазных моделей могут применяться различные схемы подключения, рассмотрим более детально каждую из них. Наиболее  простым вариантом являет схема прямого включения:

Рис. 3. Схема прямого подключения трехфазного электросчетчика

Этот вариант применятся для относительно небольшой нагрузки, которую трехфазный счетчик электрической энергии может пропускать напрямую через собственные цепи. Поэтому фазные проводники вводного кабеля L1, L2, L3 и нейтральный проводник N подсоединяются к соответствующим зажимам, и далее подводятся к нагрузке. Защитный проводник PE используется лишь для заземления корпуса электроприборов.

Рис. 4. Схема полукосвенного подключения трехфазного электросчетчика

Схема полукосвенного подключения трехфазного электросчетчика применяется в цепях с большой нагрузкой, но низким напряжением. В отличии от предыдущего варианта, датчики тока подключаются через специальные понижающие трансформаторы ТТ1, ТТ2, ТТ3, а датчики напряжения подключаются к цепи напрямую. В таких схемах актуально использовать испытательную коробку для проведения плановых работ.

Рис. 5. Схема косвенного подключения трехфазного электросчетчика

Косвенное подключение актуально для линий высокого напряжения электростанций и подстанций, где и датчики тока трехфазного прибора учета электроэнергии, и датчики напряжения подключаются через понижающие трансформаторы тока  ТТ1, ТТ2, ТТ3 и трансформаторы напряжения TN1, TN2, TN3 соответственно.

Критерии выбора

При подключении потребителя к линиям электроснабжения важно правильно подобрать трехфазный счетчик электроэнергии. Для этого используют следующие критерии выбора:

  • Допустимые величины тока и напряжения, на которые рассчитан прибор учета электрической энергии.
Рис. 6. Допустимые величины тока и напряжения электросчетчика
  • Способ подключения (прямой, полукосвенный или косвенный) – выбирается в зависимости от параметров цепи.
  • Допустимый температурный диапазон – определяет возможные рабочие пределы, которые необходимо сопоставить с пиковыми значениями температуры в вашем регионе.
  • Тип трехфазного прибора учета электрической энергии – желательно использовать электронные модели, так как индукционные и гибридные уже устарели и автоматически выводятся энергоснабжающими компаниями.
  • Наличие заводских пломб, поверки и сертификата соответствия.
Рис. 7. Наличе пломб и сертификата соответствия на элетросчетчике
  • Способ крепления – на DIN рейку, винтовым соединением или дюбелями.
  • Наличие системы автоматической передачи данных – актуально для линий, на которых применяется АСКУЭ.

Как снимать показания?

Если счетчик электроэнергии автоматически передает данные, то снимать показания вам не нужно. Так как они попадают на сервер поставщика электроэнергии автоматически, а с внедрением интеллектуальных систем, вы можете отслеживать показания через интернет приложение.

Если такая функция в вашем счетчике электроэнергии отсутствует, то вам на дисплее необходимо определить показания мощности, как правило, в кВт*ч. Для этого выпишите цифровое значение до запятой, десятые в расчете израсходованной мощности по электросчетчику не учитываются.

Как снять показания электросчетчика

 Затем вычтите из полученных данных оплаченный объем электроэнергии за прошлый месяц – это и будет нужная вам величина.

Если вы используете двухтарифный счетчик электроэнергии, то съем показаний будет отличаться. Более детальную информацию об этом вы можете почерпнуть в соответствующей статье: https://www.asutpp.ru/dvuhtarifnyy-schetchik-elektroenergii.html

Нюансы эксплуатации

В ходе эксплуатации важно обеспечивать равномерную загрузку фазных проводников в линии, чтобы избежать перекоса. Поэтому распределение однофазных электроприборов для трехфазного счетчика следует заранее рассчитать.

Заметьте, в ходе эксплуатации все электронные модели крайне чувствительны к перепадам напряжения и превышению токовой нагрузки. Поэтому такой трехфазный счетчик необходимо защитить от повреждений токами короткого замыкания, для чего со стороны линии и со стороны подключаемых электрических приборов устанавливается защитная аппаратура.

Важно не допускать воздействия неблагоприятных атмосферных, погодных и других факторов на счетчик электроэнергии, так как это может привести к его выходу со строя или другим нарушениям работоспособности.

Типовые часто задаваемые вопросы от читателей

Как подключить 3-х фазный электросчетчик Энергомера СЕ307 R33.043?

Вот схема подключения установленного у вас электросчетчика:

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-vklyucheniya-elektroschetchika.jpg

Прошу заметить, все схемы подключения обязательно сверяйте с паспортом, установленного у вас прибора учета электроэнергии. Все дело в том, что это материалы официального производителя «Энергомера». Если у вас установлено, все-таки, оборудование другой фирмы, могут быть некоторые отличия, поэтому лучше перепроверьте.

Также обратите внимание, узел учета электрической энергии находится на балансе управляющей компании, поэтому самостоятельно вы не имеете права менять способ подключения или вносить какие-то коррективы.
Лучше обратитесь в электроснабжающую организацию с соответствующим заявлением об обнаруженных проблемах в работе узла учета электроэнергии и просьбой принять соответствующие меры. Это их работа, за которую они отвечают, так что лучше не подвергайте себя риску получить штрафные санкции.

Список использованной литературы

  • В.А. Рощин «Схемы включения счетчиков электрической энергии: производственно-практическое пособие» 2007
  • В.И. Мозоль «Сбыт электроэнергии» 2016
  • В. Г. Родионов «Энергетика: проблемы настоящего и возможности будущего» 2010
  • В. Лебедев «Микропроцессорные счетчики электроэнергии» 2017

Трехфазные электросчетчики | Счетчики электроэнергии трехфазные 380В

Трёхфазные счётчики электрической энергии

Для учета потребленной электрической энергии в трехфазных сетях переменного тока, могут применяться приборы учета различных исполнений, принципов действия и функционала метрологической части.

Трёхфазные приборы учета массово выпускаются двух типов:

 — электромеханические счетчики; Выпускаются в вариантах учета потребления в 3 проводных и 4 проводных сетях переменного тока. Включение в сеть прямого типа или через трансформатор тока, или трансформаторы тока и напряжения. Оснащены импульсным выходом, ряд моделей учета потребления активной и реактивной мощностей могут быть оснащены оптическим портом или RS-485 интерфейсом связи.

— электронные, или цифровые счетчики электроэнергии.

Цифровые трехфазные счетчики электрической энергии производятся в следующих исполнениях:

 — прибор учета активной мощности прямого или трансформаторного включения;

— прибор учета реактивной и активной мощностей прямого или трансформаторного включения;

— прибор двунаправленного учета реактивной мощности, в исполнениях прямого или трансформаторного включения;

— многотарифный прибор учета прямого или трансформаторного включения;

— многотарифный прибор расширенного функционала.

В бытовом секторе применяются счетчики активной мощности, так как за реактивную мощность, вбрасываемую оборудованием в сеть, платит только коммерческий потребитель.

Могут применяться как приборы электромеханического типа так и цифровые приборы в случае необходимости подключения потребителя в систему автоматизированного сбора и коммерческого учета электроэнергии или сокращенно АСКУЭ. Для оптимизации затрат на электроэнергию бытовой потребитель может установить многотарифный прибор, и спланировать максимальное потребление электрической энергии на период действия наиболее дешевого тарифа.

Приборы расширенного функционала помимо тарифного учета, ведение журнала срезов потребленной электроэнергии согласно предварительно заданным временным интервалам срезов, возможности подключения в систему АСКУЭ по различным интерфейсам связи, управлением реле отключения потребителя, индикации неправильного включения, и попыток хищения, дают возможность доступа к следующим функциям:

— контроль частоты, напряжения сети, Cos фи;

— возможность использовать трансформаторы с разным коэффициентом трансформации;

— контроль качества сети на присутствие гармоник;

— возможность гибкой настройки прибора согласно требованиям энергокомпании и специфики конкретной точки учета.

Рынок трёхфазных приборов учета позволяет бытовому или коммерческому потребителю выбрать, согласно своих финансовых возможностей и технических потребностей, наиболее оптимальный прибор учета. Прибор может быть использован для коммерческого учета при условии наличия модели в государственном реестре, и соответствию требованиям энергокомпании с которой заключен договор на поставку электроэнергии.

Трехфазный счетчик как снимать показания | Как

» Как


Как снять показания электросчетчика?

Оглавление

Следить за расчетом электроэнергии нам помогают электросчетчики, которые находятся в каждом доме, квартире, гараже, офисе или предприятии. Согласно действующему законодательству, каждый человек должен ежемесячно перед оплатой снимать показания с электросчетчика. Снимая показания, каждый из нас может следить за количеством израсходованных Киловатт/часов. Раньше электросчетчики находились на лестничной площадке, но в настоящий момент практически все приборы находятся в квартире, за исключением некоторых многоэтажных домов.

Принцип фиксирования электроэнергии с прибора довольно простой, но все же, многие не обладают информацией или навыками, как правильно снимать показания с электросчетчика, особенно когда речь идет о старых или новых образцах прибора. Рассмотрим более подробно, какие бывают электросчетчики и как правильно снять с них показатели использованного электричества.

Снятие показателей с электросчетчика

Какие бывают электросчетчики

Существует несколько видов электросчетчиков, но для квартир или домов чаще всего используют однофазные счетчики, электрические приборы, трехфазные и другие. Определить какой счетчик стоит у вас в квартире или на лестничной площадке довольно просто. Достаточно посмотреть, сколько проводов ведет к электроприбору. Если провода два или три, значит однофазный. Если проводов больше трех, значит трехфазный.

В домах старого типа практически всегда можно встретить индукционный счетчик, который имеет вращающий волчок изменяющий скорость напряжения и количество работающих в доме электрических приборов.

Электронные счетчики чаще используют в домах нового типа. Такие счетчики обладают способностью сохранять в памяти количество используемой энергии, а также производить подсчет за дневной и ночной период.

Показания электронного счетчика

Важно отметить, что изменить однофазный счетчик на трехфазный нельзя, так как однофазные потребляют напряжения 220 В, а трехфазные – 380 В.

Как снять показания счетчика электроэнергии правильно

В каждом доме стоит электрический счетчик для учета потраченной жильцами электроэнергии. В соответствии с действующими правилами и нормами, каждый собственник обязан регулярно оплачивать счета за потребленную электроэнергию. Делается это самостоятельно раз в месяц. Желательно снимать показания вашего счетчика в один и тот же день ежемесячно.

Если прибор учета электроэнергии находится не на лестничной площадке, а в квартире или в частном доме, то вы обязаны предоставлять беспрепятственный доступ к нему представителям электроснабжающей организации раз в полгода. Если же у сотрудника возникло подозрение в воровстве электроэнергии, то доступ должен быть открыт незамедлительно, чтобы он смог снять показания счетчика электроэнергии.

Чтобы оплатить услуги, следует самому списать цифры со счетчика и подсчитать количество израсходованных киловатт/часов.

Как считать показания счетчика электроэнергии

У приборов индукционного типа старого образца нужно выписать с табло все пять цифр (иногда встречаются счетчики с шестью цифрами) до запятой. Символы, расположенные после запятой, показывают доли киловатта, обычно десятые. Часто эти цифры выделены красной рамкой. На них не стоит обращать внимание.

Полученное число и покажет общий расход за контрольный срок израсходованной вами электроэнергии.

Чтобы определить, сколько киловатт вы потратили в последнем месяце, за который необходимо заплатить, нужно вычесть из только что снятого показания предыдущее, оплаченное показание счетчика. Полученный результат будет соответствовать киловатт/часам, использованным в текущем месяце.

Сколько нужно оплатить

Кроме того, чтобы знать, как снять показания счетчика электроэнергии, неплохо еще и уметь подсчитать сумму, которую необходимо оплатить. Для этого требуется полученное количество киловатт помножить на его стоимость по действующему тарифу.

Причем следует знать, что тарифы различаются в зависимости от того, в какой местности вы проживаете. Для деревни они одни, для города – другие. Кроме того, если в квартире или в частном доме установлена электрическая плита, то тарифы ниже, чем у тех, кто пользуется газом.

По дисковому счетчику можно определить и другие параметры, так как обычно полный оборот диска соответствует 600 или 1200 – то есть одному киловатту.

Скорость расходования электроэнергии

Если посмотреть на диск электросчетчика, то по скорости его вращения можно понять, насколько активно в данный момент используется электроэнергия. Если в доме включено много электроприборов, то счетчик вращается быстро. Если все выключено, то диск должен быть неподвижен. Если же он все-таки вращается, то счетчик определенно неисправен, и его необходимо срочно отремонтировать или заменить. В противном случае вы будете платить за электроэнергию, которую не потребляли, и доказать потом правоту будет невозможно, а виной всему будет то, что вы просто не знали, как снять показания счетчика электроэнергии, и пользовались нерабочим прибором.

Снимаем показания с многотарифных счетчиков

Это новые типы устройств, которые показывают текущую картину потребления электроэнергии на цифровых табло. Причем такие счетчики показывают не только время и текущую нагрузку, но еще и ведут раздельный учет потраченной электроэнергии по промежуткам времени суток. Если пользоваться такими счетчиками с умом, то можно существенно сэкономить и не тратить лишнюю электроэнергию.

Для этого нужно списать несколько цифр с электронного табло. На разных моделях счетчиков они могут выглядеть немного по-разному, но принцип одинаков.

Как смотреть показания счетчика электроэнергии? Подойти к прибору, вооружившись ручкой и бумагой, если нужно, возьмите фонарик. На дисплее обычно высвечена буква Т с номерами от одного до трех. Чтобы переключиться между тарифами, следует воспользоваться кнопкой ввод и списать следующее:

  • На однотарифных счетчиках – цифру, соответствующую Т1.
  • На двухтарифных счетчиках – цифры Т1 и Т2.
  • На трехтарифных – цифры Т1, Т2 и Т3.

Чтобы определить точное количество потраченных за период времени киловатт/часов, следует вычесть из текущего показания счетчика предыдущее, как описано выше. Затем умножить полученный результат для каждого тарифа на установленную в вашей местности стоимость одного киловатт/часа. Сложив их вместе, вы получите итоговую сумму к оплате за последний период. Теперь вы знаете, как снять показания счетчика электроэнергии.

Не помешает помнить, что для двухтарифного прибора период Т1 – 07:00/23:00. Т2 – прочие временные отрезки.

Для трехтарифного счетчика – Т2 (льготный) – 23:00/07:00. Т3 (полульготный – 10:00/17:00 и 21:00/23:00. Т1 – это час пик, когда взимается самая дорогая оплата за электроэнергию.

Как экономить

С помощью современного двухтарифного или многотарифного счетчика вполне возможно значительно сократить затраты на оплату счетов за потраченные киловатт/часы. Оптимальный вариант – использовать оба тарифа: ночной – 23:00/07:00, а также дневной — 07:00/23:00. Ночью электроэнергия в полтора раза дешевле, чем в дневное время. Холодильник и некоторые другие электроприборы работают круглые сутки. Они берут на себя почти четверть ваших расходов электроэнергии. Здесь можно обеспечить очень ощутимую экономию.

На ночные часы можно перенести стирку, особенно если используется стиральная машина, зарядку ноутбуков и мобильных телефонов. Тем более, что в последнее время многие вынуждены работать по таким графикам, что и до телевизора человек добирается в основном уже после 23:00.

Грамотно используя прибор и зная, как снять показания счетчика электроэнергии, вы сможете меньше тратить на оплату счетов и более рационально распорядиться сэкономленными средствами.

Как снять показания с трехфазного счетчика

Трехфазные электрические счетчики предназначены для учета потребляемой электроэнергии в трехфазной промышленной сети при напряжении 3Х380 В. Основная их функция – контроль и учет легального потребления электроэнергии.

Спонсор размещения PG Статьи по теме Как снять показания с трехфазного счетчика Как снять показания счетчика Как снять показания счетчика воды Как снять показания с многотарифного счетчика

Определите тип счетчика. Современная индустрия выпускает самые разные модели трехфазных счетчиков, с помощью которых вы можете измерять расход электроэнергии одновременно в нескольких направлениях и даже по нескольким тарифам. В основном используются два типа счетчиков – индукционные и электронные. Не смотря на использование более передовых технологий в электронных счетчиках, их доля по сравнению с индукционными, сравнительно невелика. Это объясняется тем, что их повсеместно устанавливали до середины 90-х годов и срок их действия еще не истек.

По сложившейся практике показания счетчика может снимать как представитель компании-поставщика электроэнергии, так и владелец счетчика.

Осмотрите счетчик. Если на нем отображен трехзначный показатель электроэнергии, то это значит, что полный оборот счетного механизма соответствует 1000 кВт/час. Для четырехзначного счетчика этот показатель будет равен 10000 кВт/час. При достижении значений на них соответственно 999 и 9999 кВт/час показания обнуляются, и начинается новый отчет. При снятии показаний с подобных счетчиков, обязательно учитывайте их особенности.

При определении количества израсходованной электроэнергии следует использовать разницу в показаниях за предыдущий период и последних показаний. Иными словами, из величины последних показаний вычтите величину, зафиксированную в предыдущий раз, так вы получите значение расхода за определенный период.

Источники: http://www.ladykiss.ru/dom/kak-snyat-pokazaniya-elektroschetchika.html, http://www.syl.ru/article/184471/new_kak-snyat-pokazaniya-schetchika-elektroenergii-pravilno, http://masterotvetov.com/kommunalnye-uslugi/94734-kak-snjat-pokazanija-s-trehfaznogo-schetchika.html


Комментариев пока нет!

какие тарифы бывают и как экономить на оплате электроэнергии

Я инженер-математик и не люблю верить на слово, поэтому решила проверить, насколько выгодны многотарифные счетчики.

Анастасия Артюх

разобралась в многотарифных счетчиках

Профиль автора

У мамы истекал срок поверки счетчика на электричество. Она спросила у меня совета, какой ей установить, а я решила сначала проверить все суммы. Расскажу, как вела расчеты и что в итоге посоветовала маме.

Какие бывают счетчики

Электрический счетчик — это прибор, который учитывает, сколько электроэнергии вы расходуете. Сколько сжег электричества — столько он и покажет на табло в киловатт-часах. Затем за эти киловатт-часы нужно будет заплатить энергоснабжающей организации по своему тарифу.

Тарифы бывают разные. Во-первых, они зависят от региона. Например, в Москве по однотарифному счетчику придется заплатить 4,87 Р за киловатт-час, а в Истринском районе Московской области — 3,89 Р. Во-вторых, сами счетчики могут иметь разные тарифы. Расскажу об этом подробнее. Тарифы устанавливаются обычно на год, в некоторых регионах с 1 июля, в некоторых — с 1 января.

В статье я буду использовать тарифы, которые действовали в марте 2020 года в Москве

Однотарифный счетчик все время работает только по одному тарифу. Его показания не зависят от времени суток. Киловатт-час электроэнергии будет стоить одинаково и днем, и ночью.

Самые дешевые однотарифные счетчики даже не имеют дисплея. Показания в таком случае отображаются по старинке — на вращающихся колесиках Их принцип работы не такой, как у многотарифных, поэтому они и дешевле

Двухтарифный счетчик — это счетчик, где тариф зависит от времени суток. Прибор показывает на экране расход киловатт-часов в двух разных временных интервалах, Т1 и Т2, а также общий расход.

Стандартные временные интервалы:

  • Т1 — с 7:00 до 23:00;
  • Т2 — с 23:00 до 7:00.
У двухтарифных счетчиков есть дисплей. А еще такой счетчик при желании можно подключить на один тариф, тогда он будет работать как однотарифный

Трехтарифный — такой же счетчик, как и двухтарифный, но временных интервалов у него три:

  • Т1 — с 7:00 до 10:00 и с 17:00 до 21:00;
  • Т2 — с 23:00 до 7:00;
  • Т3 — с 10:00 до 17:00 и с 21:00 до 23:00.

Двухтарифные и многотарифные счетчики имеют дисплеи, на которых показания по разным временным интервалам сменяют друг друга. Затем счетчик показывает общий расход.

Еще у счетчиков есть такие параметры, как номинальный и максимальный токи. Обычная благоустроенная квартира — это не производственное предприятие с большим энергопотреблением. Большинство современных электросчетчиков рассчитано на ток силой от 5 до 60 А.

Если нагрузка будет меньше 5 А — это номинальный ток, — то прибор будет выдавать погрешность и неизвестно, кто от этого выиграет. Если все потребители в квартире будут потреблять больше 60 А — это максимальный ток, — прибор может выйти из строя. Но для обычной квартиры это маловероятно, поэтому на эти параметры можно не обращать внимания.

Это самый дешевый трехтарифный счетчик из «Леруа Мерлена». Жаль только, что отзывы у него не очень хорошие. Люди пишут, что он по умолчанию запрограммирован на один тариф и его надо перепрограммировать на три

Тарифы

Стоимость электроэнергии для потребителя зависит от тарифов. Тарифы зависят от региона и времени суток.

Региональные тарифы раз в год утверждают органы исполнительной власти в сфере ценообразования. Эти органы называются по-разному: в Москве — Департамент экономической политики и развития города Москвы, в Санкт-Петербурге — Комитет по тарифам Санкт-Петербурга, в Екатеринбурге — Региональная энергетическая комиссия. На их сайтах можно посмотреть текущие тарифы:

Пик — время самой большой и дорогой нагрузки на электросеть, когда большинство людей находятся дома и используют электроприборы: кипятят чайник, сушат волосы феном, заряжают устройства и так далее. Обычно это время, когда люди собираются на работу или приходят с нее. Полупик — время, когда энергии потребляют тоже много, но не так, как в пиковые часы. В ночные часы энергопотребление падает, поскольку большинство отдыхает.

Энергоснабжающие компании устанавливают самые высокие тарифы в период пиковой нагрузки. Чтобы стимулировать людей использовать электроэнергию в другие часы и тем самым перераспределять потребление, они снижают тарифы на полупиковые часы и ночное время.

Немного инфографики с сайта Мосэнергосбыта: потребление электроэнергии возрастает в мае и январе, во время долгих каникул. Люди больше времени проводят дома, готовят еду, постоянно кипятят чайник Есть еще пик в сентябре: это время возвращения с дачи

Расскажу, что влияет на стоимость киловатт-часа:

  1. Населенный пункт. Для разных местностей могут устанавливаться разные тарифы внутри одной области. В сельских местностях тариф обычно ниже.
  2. Использование многотарифного счетчика. Если установлен многотарифный счетчик, стоимость киловатт-часа зависит от времени суток. Потребление в пиковое время стоит намного дороже, чем в ночное. Таким образом государство пытается сбалансировать нагрузку на сети.
  3. Газификация дома. Для домов, которые нельзя газифицировать, тариф на электроэнергию ниже. Это социальная поддержка от государства для тех, кто расходует электричество не только для освещения и работы техники, но и для приготовления еды, отопления и нагрева воды.

Приведу тарифы для Москвы, которые я использовала в своих расчетах. Если дом газифицирован, применяются тарифы для домов с газовыми плитами, даже если не пользуетесь газом. Дальше нужно смотреть на конкретный тариф в зависимости от типа установленного счетчика.

Для двухтарифного счетчика указаны два числа: стоимость киловатт-часа в разные временные интервалы, их обозначают Т1 и Т2. В трехтарифном счетчике добавляется еще третий интервал, Т3.

Тарифы для газифицированных домов в Москве с сайта Мосэнергосбыта Тарифы для негазифицированных домов в Москве

Кто и за чей счет должен менять счетчики

Срок эксплуатации счетчиков, который заявляет изготовитель, обычно составляет 30 лет. Но это не значит, что со счетчиками можно 30 лет ничего не делать. Периодически их нужно поверять, то есть проводить процедуру, которая подтвердит точность показаний. Поверка требуется обычно каждые 10 лет для трехфазных и каждые 16 лет для однофазных счетчиков. Но бывают счетчики с межповерочным интервалом 8 лет. Периодичность поверки указана в паспорте устройства.

Поверка стоит недешево: за однофазный однотарифный счетчик — от 2500 Р, за трехфазный однотарифный — от 3500 Р.

Когда покупаете новый счетчик, обращайте внимание на межповерочный интервал. Чем он больше, тем реже надо будет тратиться на поверку. Например, у этого счетчика межповерочный интервал — 16 лет

Если счетчик сломался, его сняли или закончился срок эксплуатации или поверки, это приравнивается к отсутствию счетчика. Для таких квартир устанавливают повышенные в полтора раза тарифы на электричество. Чтобы вновь платить по нормальным тарифам, жильцам нужно заменить счетчик или поверить его.

Счетчик меняют жильцы за свой счет. По закону собственник обязан сам содержать принадлежащее ему имущество. Счетчик тоже относится к этому имуществу, даже если установлен не в квартире, а на лестнице. Просто в этом случае проще обслуживать его и снимать показания.

У моей мамы подходил срок поверки старого счетчика. Ей позвонили из УК и напомнили об этом. Время поверки поджимало, и мама занялась заменой самостоятельно.

Проще сразу поставить многотарифный счетчик

Дмитрий Назаренко

главный специалист отдела учета энергоресурсов АО «КМА-энергосбыт»

Если потребитель электроэнергии — обычный человек, который днем работает, а ночью спит, выгоды от многотарифного электросчетчика не будет. Многие стараются сэкономить за счет стирки белья или мойки посуды после 23:00 — по низкому тарифу. Но лично я против такого. Во-первых, шум от стиральных и посудомоечных машин может мешать и вам, и соседям. Во-вторых, если в это время вы уже спите, то полноценно контролировать процесс не можете. Если вдруг случится протечка воды и вы затопите соседей, придется делать ремонт не только у себя, но и у них. И экономия 20—40 Р в месяц на электроэнергии будет просто ничтожной на фоне предстоящих затрат.

Чтобы упростить себе задачу, можно поступить гораздо проще: сразу поставить многотарифный счетчик. Разница в ценах небольшая. Например, между однофазным однотарифным и многотарифным разница примерно 600—700 Р, между трехфазным однотарифным и многотарифным — 1000—1500 Р.

Как правило, многотарифные счетчики электроэнергии продают сразу настроенными под часовой пояс, в котором проживает потребитель. В противном случае уточняйте у продавца, какое сейчас время на счетчике. Если это не ваш часовой пояс — придется дополнительно доплачивать, чтобы настроить реальное время. Что касается установки и подключения счетчика к электрической сети, то разницы никакой нет. Тот, кто заявляет, что установить многотарифный электросчетчик дороже, банально хочет раскрутить заказчика на дополнительные деньги.

У потребителя с многотарифным счетчиком есть выбор, по какому тарифу оплачивать электроэнергию. То есть если вас не устраивает тариф, дифференцированный по времени суток, вы всегда можете перейти на обычный тариф без дифференциации. Необходимо лишь написать соответствующее заявление в свою УК — или гарантирующему поставщику, если у вас прямой договор. Со следующего месяца вы уже сможете платить по-другому. Также всегда можно и вернуться, ограничений нет.

27 декабря 2018 года приняты поправки в ФЗ «Об электроэнергетике», и с 1 июля 2020 года в новых домах или при замене счетчиков будут устанавливать только интеллектуальные счетчики электроэнергии, которые позволяют в том числе вести многотарифный учет. Затраты по установке таких счетчиков перенесут на энергосбытовые компании, которые включат их в тариф на электроэнергию, поэтому в конечном счете заплатят за это обычные потребители. Так что выбор между установкой однотарифного и многотарифного счетчика скоро отпадет сам собой. Но в любом случае потребитель сам выбирает, как оплачивать электроэнергию: по простому тарифу или дифференцированному по времени суток. Менять это вы вправе хоть несколько раз в год.

Сколько стоит поставить многотарифный счетчик

Многотарифный счетчик — это технически более сложный прибор, чем однотарифный. Мастера говорят, что подключать его сложнее и дольше, поэтому его установка дороже. Счетчик оплачивается отдельно. Его стоимость в установку не входит.

Устанавливать счетчик самостоятельно нельзя. Это имеет право делать только человек с соответствующими допусками к работе с электроприборами. Если заказать установку частной фирме, потом все равно придется вызывать специалиста из энергоснабжающей организации, чтобы он его опломбировал. Услуга опломбировки счетчика бесплатна. Но надо понимать, что специалист не придет к вам на следующий день после заявки, в среднем ждать приходится 3—4 дня.

Мама не стала поверять старый счетчик, а купила новый. Оказалось, что так мы сэкономили деньги, поскольку старый счетчик занижал показания. Выяснилось это опытным путем: после замены счетчика показания выросли. Если бы мы стали поверять старый счетчик и вскрылось, что он занижал показания, его пришлось бы ремонтировать или заменять.

Чтобы установить счетчик, мама позвонила в Мосэнергосбыт. Ей предложили оставить заявку на замену счетчика в личном кабинете потребителя на сайте Мосэнергосбыта. Ей хотелось сделать все за один раз, поэтому она не стала обращаться в частную компанию, хотя это было бы дешевле.

Чтобы оставить заявку, нужно зарегистрироваться на сайте и заполнить форму на замену счетчика. После этого с вами связывается сотрудник Мосэнергосбыта и договаривается по времени Цены на монтаж и демонтаж от частников. За замену счетчика придется заплатить от 1550 Р Еще немного тарифов от частных фирм

Анализ электропотребления по трем абонентам

Меня смущало, что многотарифный счетчик в Мосэнергосбыте намного дороже однотарифного. И установка тоже дороже. Зная, что мама платит за электричество не так уж много, я решила проанализировать данные потребления нескольких человек и рассчитать, сколько экономит многотарифный счетчик по сравнению с обычным и как быстро это окупится.

Для этого я взяла данные по расходам электроэнергии трех абонентов, у которых установлены многотарифные счетчики. Так получилось, что у этих людей оказался разный образ жизни и, как следствие, разное электропотребление. Я все это свела в таблицу и рассчитала, сколько бы они заплатили, если бы у них был однотарифный счетчик. Чтобы ход моих мыслей был понятен, расскажу также об образе жизни каждого абонента из примера.

Я провела расчеты для трех абонентов за 2019 год и все свела в подробную таблицу. Для расчета срока окупаемости я взяла разницу в 3500 Р — это сумма, на которую многотарифный счетчик дороже однотарифного. Ее я разделила на ту экономию, что получилась от использования многотарифного счетчика

Абонент № 1 — это я. Я живу с мужем и двумя детьми в трехкомнатной квартире. У меня постоянно кто-то бывает дома, каждую ночь я включаю посудомоечную машину, днем запускаю стиральную. Стиральную машину я бы тоже включала ночью, но она установлена рядом со спальней и мешает мне спать. В квартире нет газа, зато есть индукционная плита. Еще я постоянно кипячу чайник, поскольку люблю горячий чай. Телевизор мы не смотрим, но пару часов в день работаем за компьютером.

Я очень люблю, когда много света. В комнате, где я нахожусь, люстры включены почти весь день, поэтому мы много тратим на освещение. Лампочки у нас разные: есть энергосберегающие, а есть обычные. Я не меняю старые галогенные лампочки, пока они не перегорят.

У меня двухтарифный счетчик, поэтому я знаю, сколько и по какому тарифу расходую. Я решила посчитать, сколько бы я потратила денег, если бы счетчик был однотарифный. Для этого я просуммировала показания за 2019 год и умножила их на тариф по однотарифному счетчику.

Двухтарифный счетчик:

2859 кВт⋅ч × Т1 (5,35 Р/кВт⋅ч) + 794 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) = 16 486,65‬ Р

Однотарифный счетчик:

(2859 кВт⋅ч + 794 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 16 986,45 Р

Получалось, что многотарифный счетчик экономит мне 499,8 Р в год. Дальше я учла стоимость самого многотарифного счетчика и его установку. Самый простой многотарифный счетчик дороже однотарифного на 3500 Р — он окупится за семь лет.

В 2017 году у меня родился второй ребенок и я стала больше стирать, готовить и, соответственно, тратить электроэнергии по дневному тарифу Т1. Я решила повторить расчет для большего периода и сняла показания по счетчикам за декабрь 2016 года. Выходило, что многотарифный счетчик экономит мне 717 Р в год. То есть я стала тратить больше электроэнергии по дорогому тарифу — и срок окупаемости вырос.

В таком виде можно посмотреть данные по переданным показаниям приборов учета электроэнергии на сайте Мосэнергосбыта. Это данные по абоненту № 1 — мне

Абонент № 2 живет один в двухкомнатной квартире. Он пару раз в неделю включает стиральную машину, посудомоечной пользуется редко. Три-четыре дня в неделю этот человек уходит с утра из дома и отсутствует по 10—12 часов. Остальные дни в основном сидит дома и смотрит телевизор. Завтраки и ужины готовит в пиковый тариф. Плита у него электрическая, но не индукционная. Счетчик трехтарифный. Считаем.

Трехтарифный счетчик:

510 кВт⋅ч × Т1 (5,58 Р/кВт⋅ч) + 370 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) + 730 кВт⋅ч × Т3 (4,65 Р/кВт⋅ч) = 6795,3‬ Р

Однотарифный счетчик:

(510 кВт⋅ч + 730 кВт⋅ч + 370 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 7486,5 Р

Получается, что трехтарифный счетчик помог бы ему сэкономить 691,2 Р в год. Срок окупаемости счетчика для этого абонента — 5 лет. Посчитала так:

3500 Р / 691,2 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 2

Абонент № 3 живет один в двухкомнатной квартире и пять дней в неделю ходит на работу. Иногда пользуется стиральной машиной, посудомойки у него нет. Есть газовая плита и электрический чайник. Этот человек любит полуночничать — допоздна сидит за компьютером или смотрит телевизор. Считаем.

Трехтарифный счетчик:

404 кВт⋅ч × Т1 (6,57 Р/кВт⋅ч) + 361 кВт⋅ч × Т2 (2,13 Р/кВт⋅ч) + 567 кВт⋅ч × Т3 (5,47 Р/кВт⋅ч) = 6524,7‬ Р

Однотарифный счетчик:

(404 кВт⋅ч + 567 кВт⋅ч + 361 кВт⋅ч) × Т1 (5,47 ‭Р/кВт⋅ч) = 7286,04 Р

Получается, что трехтарифный счетчик помог бы сэкономить 761,34 Р в год. Срок окупаемости счетчика для этого абонента — 4,6 года:

3500 Р / 761,34 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 3

За сколько лет окупится многотарифный счетчик при таком потреблении

Абонент № 1 — 7 лет Абонент № 2 — 5 лет Абонент № 3 — 4,6 года
Расход по Т1 за год 2859 кВт⋅ч 510 кВт⋅ч 404 кВт⋅ч
Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного) 5,35 Р/кВт⋅ч 5,58 Р/кВт⋅ч 6,57 Р/кВт⋅ч
Расход по Т2 за год 794 кВт⋅ч 730 кВт⋅ч 567 кВт⋅ч
Тариф Т2 (это ночное время) 1,5 Р/кВт⋅ч 1,5 Р/кВт⋅ч 2,13 Р/кВт⋅ч
Расход по Т3 за год 0 кВт⋅ч 370 кВт⋅ч 361 кВт⋅ч
Тариф Т3 (это полупик для трехтарифного счетчика) 0 Р/кВт⋅ч 4,65 Р/кВт⋅ч 5,47 Р/кВт⋅ч
Расход за год 3653 кВт⋅ч 1610 кВт⋅ч 1332 кВт⋅ч
Тариф однотарифного счетчика 4,65 Р/кВт⋅ч 4,65 Р/кВт⋅ч 5,47 Р/кВт⋅ч
Стоимость по многотарифному счетчику за 2019 год 16 486,65 Р 6795,3 Р 6524,7 Р
Стоимость по однотарифному счетчику за 2019 год 16 986,45 Р 7486,5 Р 7286,04 Р
На сколько больше пришлось бы заплатить за год по однотарифному счетчику 499,8 Р 691,2 Р 761,34 Р

Абонент № 1 — 7 лет

Расход по Т1 за год

2859 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,35 Р/кВт⋅ч

Расход по Т2 за год

794 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

0 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

0 Р/кВт⋅ч

Расход за год

3653 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

16 486,65 Р

Стоимость по однотарифному счетчику за 2019 год

16 986,45 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

499,8 Р

Абонент № 2 — 5 лет

Расход по Т1 за год

510 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,58 Р/кВт⋅ч

Расход по Т2 за год

730 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

370 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

4,65 Р/кВт⋅ч

Расход за год

1610 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6795,3 Р

Стоимость по однотарифному счетчику за 2019 год

7486,5 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

691,2 Р

Абонент № 3 — 4,6 года

Расход по Т1 за год

404 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

6,57 Р/кВт⋅ч

Расход по Т2 за год

567 кВт⋅ч

Тариф Т2 (это ночное время)

2,13 Р/кВт⋅ч

Расход по Т3 за год

361 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

5,47 Р/кВт⋅ч

Расход за год

1332 кВт⋅ч

Тариф однотарифного счетчика

5,47 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6524,7 Р

Стоимость по однотарифному счетчику за 2019 год

7286,04 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

761,34 Р

Выяснилось, что за счет многотарифных счетчиков мои абоненты сэкономят от 500 до 760 Р за год. Срок окупаемости счетчика получился от 4,6 до 7 лет, что немало. В то же время это больше половины от межповерочного периода, но меньше половины от заявленного срока эксплуатации. Но не все приборы служат столько, сколько заявлено. Некоторые ломаются, так и не успев окупиться. У счетчиков, как и у всех приборов, есть гарантийный срок. Обычно это 36—42 месяца с момента производства.

Для третьего абонента я тоже посчитала экономию за более длительный срок — за 32 месяца, поскольку именно тогда ему установили многотарифный счетчик. Срок окупаемости счетчика остался прежним: 5 лет. Видимо, абонент № 3 очень стабилен в своих привычках. По абоненту № 2 не сохранилось старых показаний, чтобы посчитать расход за больший срок, а посмотреть их на сайте Мосэнергосбыта можно только за один год.

Что в итоге я посоветовала маме

После всех расчетов я посоветовала маме не брать трехтарифный счетчик, а рассмотреть двухтарифное или однотарифное подключение. Вот какие аргументы у меня были:

  1. Мама мало пользуется мощными электрическими приборами, основной расход будет приходиться на пиковое время нагрузки.
  2. Двухтарифный счетчик обходится примерно на 1500 Р дешевле, чем трехтарифный, поэтому он окупится быстрее.
  3. Пик по трехтарифному счетчику стоит дороже, чем по однотарифному или двухтарифному. Поскольку мама завтракает и ужинает, а значит, кипятит чайник, использует микроволновую печь, духовку и другие приборы в пиковое время, многотарифный счетчик ей невыгоден.

Мама решила поставить самый простой однотарифный счетчик. Все это обошлось в 3500 Р: 900 Р стоил самый примитивный счетчик, 2600 Р — установка со скидкой по социальной карте.

3500 Р

потратила моя мама на установку однотарифного счетчика

За счет чего можно сэкономить с многотарифным счетчиком

Но и с многотарифным счетчиком можно экономить. Расскажу о своих наблюдениях.

Классы энергопотребления. Стиральные и посудомоечные машины, а также холодильники бывают разных классов энергопотребления: A++, A+, A, B, C. Классы для всех приборов одинаковые по маркировке: A++ — это самый энергосберегающий класс, C — самый затратный. Сейчас производится в основном техника класса A+ и A, классы B и C еще придется поискать. У меня вся техника класса А, поэтому все дальнейшие расчеты буду приводить для него.

За счет покупки техники класса A+ или A++ можно сэкономить. Но речь идет о небольших суммах, поэтому нет смысла ради этой экономии покупать технику с лучшим классом энергопотребления. Например, разница в энергопотреблении между классом A, который у меня сейчас, и классом A+ — всего 11%. Если бы я купила стиральную машину класса A+, при моих объемах стирок сэкономила бы 14,3 Р в месяц, или ‭171,6‬ Р в год. Это совсем немного.

Самые энергозатратные приборы. Основные потребители электроэнергии — это бытовая техника. Обычно это электрический чайник, посудомоечная и стиральная машины. В среднем стиральная машина за цикл стирки потребляет столько же, сколько микроволновая печь, которая час работает на максимальной мощности. Холодильник потребляет столько же, сколько лампочка накаливания.

Вот небольшой список основных приборов, которые мы используем в быту. Возможно, он пригодится, чтобы понять, с каким из них вы тратите больше всего.

Сколько киловатт-часов потребляют бытовые приборы за час работы

Утюг 2,5 кВт⋅ч
Электрический чайник 2 кВт⋅ч
Посудомоечная машина 0,9 кВт⋅ч
Микроволновая печь 0,8 кВт⋅ч
Стиральная машина с загрузкой 3 кг 0,54 кВт⋅ч
Телевизор 75 дюймов 0,21 кВт⋅ч
Лампочка накаливания 0,04 кВт⋅ч
Холодильник класса А 0,04 кВт⋅ч
Холодильник класса А+ 0,03 кВт⋅ч

Утюг

2,5 кВт⋅ч

Электрический чайник

2 кВт⋅ч

Посудомоечная машина

0,9 кВт⋅ч

Микроволновая печь

0,8 кВт⋅ч

Стиральная машина с загрузкой 3 кг

0,54 кВт⋅ч

Телевизор 75 дюймов

0,21 кВт⋅ч

Лампочка накаливания

0,04 кВт⋅ч

Холодильник класса А

0,04 кВт⋅ч

Холодильник класса А+

0,03 кВт⋅ч

Расход электроэнергии можно посмотреть в карточках товаров интернет-магазинов. Расход для стиральных машин обычно указывают на 1 килограмм за 1 час работы. Для расчета расхода за цикл стирки надо умножить это число на вес и время работы

Ночной и дневной запуск. Приведу примерный расчет затрат на запуск посудомоечной машины днем и ночью.

Посудомоечная машина с классом энергопотребления А имеет заявленный расход около 0,9 кВт⋅ч в час. Средняя мойка занимает 2 часа 40 минут — примерно 2,67 часа, на сокращенную программу я не ставлю. Расход электроэнергии за мойку такой:

0,9 кВт⋅ч/ч × 2,67 ч = 2,4 кВт⋅ч

Расход электроэнергии за месяц:

2,4 кВт⋅ч × 30 раз = 72 кВт⋅ч

При двухтарифном счетчике за месяц работы посудомоечной машины днем придется заплатить:

72 кВт⋅ч × 5,35 Р/кВт⋅ч = 385 Р

Ночные мойки посуды обойдутся дешевле:

72 кВт⋅ч × 1,5 Р/кВт⋅ч = 108‬ Р

Получается, я экономлю 277 Р в месяц за счет того, что запускаю посудомоечную машину ночью. Это больше половины экономии от двухтарифного счетчика за месяц. Если бы я запускала посудомоечную машину днем, двухтарифный счетчик был бы мне совсем неинтересен. Стоимость двухтарифного счетчика — 1500 Р, если начать стирать по ночам, он окупится быстрее за счет изменения режима.

Стиральная машина с классом энергопотребления А имеет заявленный расход 0,18 кВт⋅ч/кг за час, за цикл я стираю 3—4 кг. Стирка длится 1 час 30 минут.

Расход электроэнергии за стирку при загрузке 3 кг:

0,18 кВт⋅ч/кг⋅ч × 3 кг × 1,5 ч = 0,81 кВт⋅ч

Стиральная машина у меня глубиной 45 см, поэтому в нее не всегда помещается даже комплект постельного белья. С двумя детьми я стираю вещи каждый день, поэтому расход электроэнергии за месяц получается следующим:

0,81 кВт⋅ч × 30 раз = 24,3 кВт⋅ч

При двухтарифном счетчике за месяц дневных стирок придется заплатить:

24,3 кВт⋅ч × 5,35 Р/кВт⋅ч = 130 Р

Ночные стирки обойдутся дешевле:

24,3 кВт⋅ч × 1,5 Р/кВт⋅ч = 36,45 Р

То есть ночная стирка сэкономит мне 94 Р в месяц.

Таким образом, запускать технику ночью выгодно, но экономия получается не колоссальная. В процентном соотношении от моего общего расхода — 20%.

Светодиодные лампочки. Если сравнивать обычную лампочку накаливания мощностью 40 Вт и энергосберегающую лампочку мощностью 5 Вт, получается, что первая потребляет в час на 0,035 кВт⋅ч больше.

По тарифу Т1 (5,35 Р/кВт⋅ч) для двухтарифного счетчика во время пиковой нагрузки, когда чаще всего и включают лампочки, этот перерасход обходится в 0,187 Р/ч:

0,035 кВт⋅ч/ч × 5,35 Р/кВт⋅ч = 0,187 Р/ч

Для однотарифного счетчика этот перерасход обходится в 0,17 Р/ч:

0,035 кВт⋅ч/ч × 4,87 Р/кВт⋅ч = 0,17 Р/ч

Если энергосберегающая лампочка стоит на 100 Р дороже, чем обычная, ее покупка окупается за следующий срок:

100 Р / 0,17 Р/ч = 588 часов для однотарифного счетчика

100 Р / 0,187 Р/ч = 535 часов для двухтарифного счетчика. И чуть быстрее для трехтарифного

Но поскольку энергосберегающие лампочки сейчас все больше и больше приближаются по цене к галогенным, они окупаются еще быстрее. Так что если покупать энергосберегающие лампочки — тоже можно экономить.

Как экономить на оплате электроэнергии

  1. C многотарифным счетчиком можно уменьшить счет за электроэнергию, но он подходит не всем. Если человек весь день дома, он платит по высокому тарифу. Это сводит всю экономию на нет.
  2. Любителям полуночничать стоит задуматься об установке двухтарифных счетчиков. Они стоят меньше трехтарифных, а ночной киловатт-час намного дешевле дневного.
  3. Устанавливать многотарифный счетчик дороже, чем однотарифный. Эта разница окупается не так быстро, как хочется.
  4. Если тратите много электроэнергии в пиковое время — выгоднее поставить однотарифный или двухтарифный счетчик. Именно это я и посоветовала маме. С трехтарифным относительно двухтарифного ей пришлось бы переплачивать по 1 Р за каждый киловатт-час во время пиковых нагрузок.

инструкция по измерению тока и напряжения, маркировка, советы

Трансформаторы тока используются, служа согласующими устройствами. Потребитель характеризуется большой мощностью. Включать счетчик напрямую в цепь опасно: способен сгореть. Касается измерительных приборов, снабженных низкоомным входом. Ток растет, процесс надо ограничить. Рассмотрим сегодня, как подключить трехфазный счетчик через трансформаторы тока, зачем нужно. Попробуем объяснить на пальцах.

Измерение тока, напряжения

В промышленных масштабах потребление тока велико. Если в местной сети считают напряжение постоянным, в целом по сектору цеха значение может сильно отличаться. Потому происходит, что редко нагрузка фаз одинакова. Источники питания проектируют, следуя прямо противоположным условиям. Неодинаковая нагрузка фаз пагубно скажется на поставщике, потребители мало задумываются. Одна обмотка трансформатора подстанции способна «иссякнуть». Ток не пропадет совсем, просто понизится напряжение. Но фабрика оплачивает мощность! Если ток потребления равен, допустим, 100 А, вольтаж многое определяет.

Тестер и RC-цепочка

Допустим, действующее значение напряжения составляет 230 вольт. Потребляемая мощность составит: 230 х 100 = 23 кВт. Стоит напряжению упасть на 15%, при том же токе польза для потребителя снизится пропорционально. В промышленных сетях 400 В присутствует три фазы с действующим значением напряжения 230 вольт в каждой, принято измерять сразу оба параметра. Счетчик проводит умножение, находит, сколько нужно заплатить за использование электрической энергии.

Специфика выявляется. Трехфазные счетчики включают внутри себя две составляющие:

  1. Катушка тока занимается оценкой скорости движения электронов. Выступает амперметром. Именно ее важно защитить против высоких токов, возникни таковые. Иначе трехфазный счетчик удалось бы включить без трансформаторов.
  2. Катушка напряжения включается параллельно трансформатору, оценивает вольтаж.

Возникает вопрос: если подключить трехфазный счетчик через трансформаторы тока, показания изменятся в сравнении со случаем, когда измеритель врубается напрямую? В точку! Поэтому пришла пора сказать: трехфазные счетчики могут оказаться пригодными работать с измерительными трансформаторами. Узнать несложно, рассмотрев маркировку, расшифровка согласно ГОСТ 25372-95. Появляется первая полезная информация. Посмотрите рисунок, показано вид трансформатор тока электрической схемы:

Обозначение трансформатора тока

  • Первое отличие заметно сразу. Трансформатор тока больше напоминаем дроссель, обыкновенную индуктивность, перечеркнутую прямой линией по длине.
  • Витками схематично показана вторичная обмотка с малым током. Коэффициент трансформации выбирается согласно маркировке, указанной корпусом трехфазного счетчика. Нельзя включить одной цепью приборы совершенно разного класса.
  • Нагрузка, создаваемая электродвигателями, сварочными аппаратами, подключается к жирной прямой черте.

Полагаем, многое понятно, поясним изрядно. Катушка тока трехфазного счетчика подключается в цепь вторичной обмотки трансформатора, причем принято один конец выводить на нейтраль. Допустимо сделать снаружи (собственными руками) и внутри корпуса. Как делать, указывается схемой подключения трехфазного счетчика через трансформаторы тока, приведенной чаще шильдиком. Осмотрите хорошенько прибор, отыскивая подобное изображение.

Вторым моментом назовем подключение катушки напряжения. Врубается параллельно подаваемой первичной обмотке трансформатора тока фазе. Второй конец, как с первой катушкой, образует нейтраль (нулевой провод). Сложно для понимания, смотрите иллюстрацию (рисунок): обрисовали подробно указанный момент: куда что стыковать, возникни необходимость подключать трансформаторы тока. Для простоты сделали провода разного цвета, смотрите:

  1. Зеленым показана схема подключения катушки тока. Образует с вторичной обмоткой трансформатора замкнутую цепь. Одна сторона заземлена. Помогает имеющимся индуктивностям образовать делитель, через который ток будет достигать земли. Проще произвести измерение нужных параметров.

    Тестер

  2. Синим показана катушка напряжения. Предполагается, схема содержит нейтраль. Но необязательно. Существуют трехфазные счетчики сетей 380 вольт без нейтрали. Часто применяются электродвигателями с схемой включения обмоток типом звезды. Параллельное включение считают типичным методом измерения напряжения. Предполагается, сопротивление катушки должно быть велико, чтобы избежать потери энергии. Иной расклад опасен трехфазному счетчику. Большой величины ток нагревал бы катушку, прибор мог бы сгореть.

Подытожим: чтобы провести подключение электросчетчика через трансформаторы тока, нужно учитывать маркировку прибора. Там приводятся нужные коэффициенты. Согласно цифрам выбираются трансформаторы тока. Трехфазные счетчики часто комбинированные. Допускают подключение без трансформаторов тока. Корпус дает рабочие значения, в скобках – предельные. Например, 5 (10) А. Номинальный ток (одной фазы) составит 5 А, предельный – 10.

Теперь особенности схемотехники. В трехфазных сетях, лишенных нейтрали, ток утекает с потребителя через свободную фазу, где нуль, либо нужная полярность. Поэтому, потрудитесь учитывать направление магнитного поля катушки, правильно оценивая расход энергии. Нет гарантии, что трехфазный счетчик для цепей с нейтралью будет работать правильно. Рекомендуется измеритель выбирать строго согласно существующим условиям.

Маркировка трехфазных счетчиков

Приводим информацию не потому, что читатели поленятся открыть ГОСТ 25372-95. Для выпускника специализированного ВУЗа приведенные обозначения могут показаться настоящей филькиной грамотой. Чего говорить про большинство людей. Кратко разберем способы формирования маркировки счетчиков энергии:

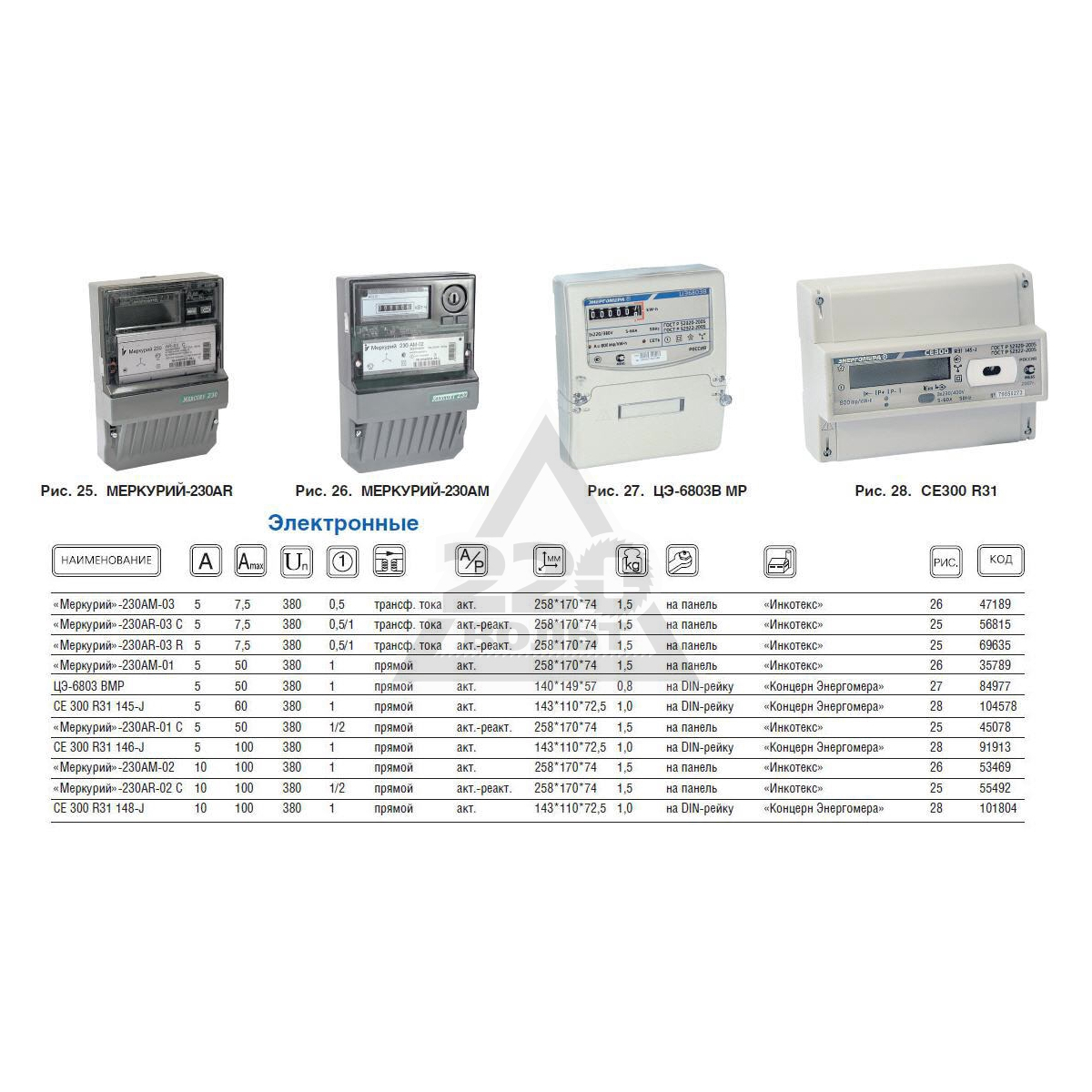

Трехфазный счетчик

Во-первых, трехфазный счетчик, подключаемый через трансформатор тока, характеризуется особым знаком (но только не для приборов с первичным счетным механизмом). Рассматриваем подробно, именно данный класс устройств подпадает теме сегодняшнего обзора. Корпус трехфазного счетчика снабжен маркировкой двух взаимно пересекающихся кругов со схематичным отводами от каждого вверх, вниз. Из ГОСТ видим четыре вида: с вторичным счетным механизмом, смешанным счетным механизмом (переменными могут быть либо ток, либо напряжение), первичным счетным механизмом.

Расшифровка понятий дана, например, ГОСТ 6570-96. Документ утратил силу на территории РФ, оставив ценность емкого справочника, интересуемся только терминологией, остающейся незыблемой. Когда обсуждают первичный счетчик электрической энергии, подразумевается прибор, учитывающий коэффициенты трансформаторов тока. Показания снимают непосредственно, отдавать поставщику для оплаты. Если механизм измерения трехфазных счетчиков, подключаемых через трансформаторы тока, вторичный, придется взять калькулятор, заняться умножением на коэффициент. Размер цифры указан.

Природа родила трехфазные счетчики смешанного механизма регистрации показаний. Считается, что учитывается коэффициент трансформации одного параметра. Напряжение, либо ток. Показания прибора нужно корректировать вручную перед оплатой счетов. Теперь обсудим маркировку.

Главный щиток содержит коэффициент трансформации: наклонная или обычная дробь, учтенный производителем (настройщиком). Суммируя сказанное выше, для счетчика с вторичным механизмом регистрации здесь приводить, собственно, нечего. Возле значка двух кругов стоят одни номиналы напряжения, тока. Механизм измерения смешанный, присутствует переменный первичный ток – в числителе, знаменателе будет стоять напряжение. В противном случае все будет наоборот, но в быту встречается редко. У счетчика, снабженного первичным счетным механизмом, коэффициенты даны для тока, напряжения. Было сказано выше, в этом случае получаются готовые показания, сдаваемые для оплаты.

Следовательно, трехфазные счетчики электрического тока с вторичным механизмом измерения предпочтительны с точки зрения простоты использования. Как распознать на прилавке магазина (не заглядывая в паспорт), должно быть понятно. Сейчас обсудили основной щиток. Значок, сформированный кругами, украшает циферблат. На добавочном щитке показываются неучтенные коэффициенты трансформации, рядом приводятся коэффициенты для умножения показаний, получения нужных цифр. Поскольку у трехфазных счетчиков электрической энергии с первичным счетным механизмом все учтено, приборы в этом плане чисты. Добавочный щиток способен отсутствовать, не содержит информации.

Осторожно при покупке!

Обратите внимание, трехфазные счетчики электрической энергии бывают разными по… параметру регистрации. Пользуемся оценивающими полную энергию. А бывает другая? Да! Когда идет подключение 3х-фазного счетчика через трансформаторы тока особенно хорошо видно. Наличие индуктивных, емкостных сопротивлений вызывает сдвиг фаз. Покажется невероятным, ток начинает течь от поставщика обратно. Получается, полная энергия учитывает прохождение реактивного тока, полезной работы в нагрузке не совершающего.

Потребитель может быть… генератором. Невольно вспоминаешь анекдот про закачивающих воду в водопровод. Реактивная мощность полностью паразитная. Протекание лишних токов вызывает потери. Снижается активная мощность. В идеале реактивная мощность уменьшается специальными мерами. В магазине найдем приборы измерения активной, реактивной, общей мощности. В большинстве случаев пользуемся последним типом приборов. Смотрите, что именно надо сделать. Или не удивляйтесь потом, что подключение трехфазного счетчика Меркурий через трансформаторы тока дает неверный результат (завышенный).

На этом прощаемся. Надеемся, рисунки полезны, схема подключения трехфазного счетчика через трансформаторы тока ясна теперь читателям. Добавим, каждой электрической цепи сопоставляется понятие коэффициента, характеризующего величину реактивной мощности. Понятие туманное, далеко не каждому объяснению рекомендуется верить (убедились, проинспектировав тематические сайты).

Когда приборы работают, а счетчики считают меньше

Специалисты советуют максимально перейти на ночное потребление электроэнергии и на “умные” счетчики. Тем более, что по данным Еврокомиссии, в этом году в ЕС на “интеллектуальные” приборы учета должны быть заменены более 200 млн счетчиков электроэнергии. Замена происходит в соответствии с программами, принятыми индивидуально европейскими странами, начиная с 2010 года. К тому же переход на ночное потребление поможет уменьшить нагрузку на электросети в пиковые часы, которое в дальнейшем будет только расти. Ведь человечество все больше использует электроприборов и электрооборудования.

Про фазы, тарифы и зоны

Одним из путей выравнивания графика нагрузки является привлечение потребителей-регуляторов вместо использования дополнительных резервных маневренных мощностей. Отличие таких потребителей – в уменьшении нагрузки в часы “пик” и перенос нагрузки на дневное и ночное время суток с применением многотарифных счетчиков электрической энергии”, – говорится в информационной справке НКРЕКП.

Применение многотарифных счетчиков, которые отмечаются в данном документе, позволяет существенно снизить оплату за электрическую энергию, экономить топливо генерирующим компаниям, организовать эффективный дистанционный контроль электропотребления за счет смарт-систем и автоматизированной системой коммерческого учета электрической энергии (АСКУЭ) с уменьшением соответствующих расходов для потребителей.

Начиная разговор о счетчиках, специалисты обращают внимание на то, что многие путают понятия “фазы”, “тарифы” и “зоны”. Стоит отметить, что когда говорим о фазах, то должны понимать, что речь идет о типе подключения. По количеству фаз бывают однофазные и трехфазные счетчики (первые используются для однофазных сетей, вторые – для трехфазных). Когда же говорим о тарифах или зонах, то это касается учета по разным ценам. И собственно по количеству тарифов разделяеются многотарифные (однозонная) и многотарифные (многозонные) приборы учета электроэнергии .

Поскольку нас, потребителей, интересует, как уменьшить оплату за электроэнергию, то разберемся, чем отличаются многотарифные приборы учета от многотарифных или многозонных, как их еще называют. “Многотарифные” счетчик называют, потому что мы рассчитываемся за электроэнергию по тарифам. А понятие “многозонный” предполагает понимание, что время поделена на зоны – пиковые и полупиковые, день и ночь “, – объясняет Александр Степура, директор ООО “Инженерно-технический центр “Энергоучет”.

Для бытовых потребителей существует двухставочная и трехставочная система тарификации электроэнергии. Двухставочная предусматривает расчет за день (7.00-23.00) и ночь (23.00-7.00). Ночной тариф меньше дня на 50%, то есть для начислений применяется коэффициент 0,5. Таким образом с 23 часов вечера и до 7 утра за электроэнергию можно платить вдвое меньше, чем по обычному тарифу.

Говоря о финансах, имеем следующее. “Если стоимость киловатт днем ​​(с 7:00 до 23:00) составляет: до 100 кВт*ч – 0,9 грн за кВт*ч, а выше 100 кВт*ч – 1,68 грн за кВт*ч, то ночью (с 23:00 до 7:00) тариф вдвое ниже: до 100 кВт*ч – 0,45 грн, а более 100 кВт*ч – 0,84 грн”, – дополняет Юрий Коломийчук, директор по взаимодействию с клиентами ДТЭК Киевские электросети.

Трехставочная система предусматривает плату за ночь (23.00-7.00), пик (утренний – 8.00-11.00, вечерний – 20.00-22.00) и полупик (7.00-8.00; 11.00-20.00; 22.00-23.00) . Ночная электроэнергия дешевле дневной на 60%, то есть для начислений применяется коэффициент 0,4. Полупик означает применение коэффициента 1, следовательно плата идентична дневной. Пик предусматривает применение коэффициента 1,5, то есть за эти 5 часов придется платить в полтора раза дороже, чем за дневные часы.

“Таким образом, трехставочная система не очень выгодна для бытовых потребителей, – заключает Александр Степура, – потому что вечерний пик (20.00-22.00) – это как раз те часы, когда все люди дома после работы и что-то готовят на плите, в микроволновке, смотрят телевизор, стирают в стиральной машине, убирают пылесосом. Именно поэтому бытовые потребители чаще используют двухставочнуюсистему – день и ночь”.

Потребитель, который использует двухзонный учет, всегда платит меньше, чем должен был платить по общему тарифуТрехзонный учет надо внимательно применять, так как может оказаться, что оплата по нему может стать больше, чем по общему тарифу. Люди, которые выбирают трехставочный тариф, должны четко знать, что их электроприборы будут работать ночью и будут выключены во время пиковых нагрузок, потому что тогда они будут платить на 50% больше общего тарифа”, – отмечает Галина Петрушка, пресс-секретарь ЗАО “Львовоблэнерго”.

Однако для того, чтобы иметь возможность пользоваться зонными тарифами, нужны соответствующие приборы учета, замечает Юрий Коломийчук. “Собственно многозонный или “умный” счетчик, как уже привычно его называть, позволяет клиентам экономить. Ведь с его помощью они могут потреблять электрическую энергию тогда, когда она стоит дешевле”, – говорит собеседник. И собственно такой счетчик можно запрограммировать как двухзонный или трехзонный.

Сколько можно сэкономить

По подсчетам специалистов ДТЭК Киевские электросети, пользуясь многотарифными счетчиками, можно достичь экономии на оплате за свет в пределах от 15 до 25% (если считать день и ночь вместе). Экономия за потребление электроэнергии именно в ночное время может достигать 50%. “Все зависит от желания человека экономить и объемов потребления, – рассказывает Юрий Коломийчук. – Если они небольшие, то такая экономия может быть незначительной. При использовании электроэнергии для отопления, подогрева воды и т.д. экономия может быть весомой”.

“По статистике при использовании двухтарифного электросчетчика примерно 25% потребления электроэнергии происходит в период действия ночного тарифа, когда цена на 50% меньше обычной стоимости электроэнергии, – говорит Галина Петрушка. – Поэтому если, например, взять ежемесячное потребление в объеме 300 кВт*ч (средняя величина ежемесячного потребления электрической энергии – более 200 кВт*ч) при существующих тарифах на электроэнергию, то месячная экономия составит примерно 60 грн“. Именно поэтому люди, которые понимают свою выгоду, устанавливают новые счетчики. По статистике, например, во Львовской области многотарифные приборы учета ежегодно устанавливают примерно 5-6 тысяч потребителей.

Ночной тариф выгоден абсолютно для всех, – подтверждает Александр Степура, – но выгода зависит от объемов потребления. Чем больше потребляешь – тем более выгодно. То есть семьи, которые пользуются бойлерами, электрическими котлами, теплыми полами, могут существенно экономить, если включать эти приборы в ночное время. Если речь идет о частном доме, где есть газовая и электрическая системы отопления, то днем ​​выгодно включать первую, а ночью – вторую”.

Сколько можно экономить по максимуму?

“Если подойти, используя математический расчет, то ночь занимает 8 часов – треть суток. Итак, в случае равномерного потребления электроэнергии (равный график) что днем, что ночью, мы сможем сэкономить около 15% средств, – считает Александр Степура. – Если мы большую часть работ с электротехникрй перенесем на ночь, то экономия будет больше. Все зависит от потребления конкретной семьи или лица. Например, у меня частный дом, и я запрограммировал потребление электричества электрическим котлом таким образом, что ночью оно втрое больше, чем днем. Поэтому имею существенную экономию”.

В принципе при использовании двухтарифного счетчика оплату за использованную электроэнергию можно максимально сократить примерно на 30%, добавляет специалист. Однако, чтобы достичь этого, нужно всю электроэнергию потреблять ночью.

Для достижения экономии иметь только многотарифный счетчик – мало. Нужно желание экономить. Недавно компания ДТЭК Киевские электросети проанализировала потребления электроэнергии клиентов, которые пользуются двухзонным тарифом. Оказалось, что несмотря на возможность экономить, большинство указанных потребителей, не пользуется этим преимуществом.

Объем использованной домохозяйствами в ночное время электроэнергии составляет лишь двадцатую часть их общего потребления. Сделать потребление более экономным, по мнению специалистов, можно, если включать энергоемкие приборы преимущественно ночью. Это прежде всего касается стиральных машин, бойлеров, хлебопечек, пароварок, системы отопления, кондиционирования и тому подобное.

Следует также пользоваться современным “умным” оборудованием, которое позволяет программировать потребление, – добавляет Юрий Коломийчук. – Например, выбирая стиральную машину, покупать ту, в которой предусмотрена функция отложенного старта, или брать скороварку с таймером включения и тому подобное. Однако самое важное – нужно иметь желание разумно потреблять электроэнергию”.

Срок окупаемости

Переход на многотарифные счетчики, по мнению Александра Степуры, в первую очередь, зависит от осведомленности людей. Главное, считает он, донести им информацию о преимуществах, и тогда у них не возникает сомнений менять счетчик или нет. Второй фактор, который влияет на процесс – срок окупаемости счетчика.

Если вы потребляете 30-80 кВт*ч в месяц, то срок окупаемости многотарифного счетчика может составить 2 годаЕсли же потребление электроэнергии составляет более 300 кВт*ч в месяц, то счетчик окупает себя за 7-8 месяцев“, – говорит специалист, исходя из собственного опыта работы с клиентами. Поэтому советует сесть и посмотреть свой график потребления электроэнергии, количество потребленных киловатт и просчитать, будет выгодно ставить многотарифный счетчик.

“Стоимость однофазного многотарифного счетчика электроэнергии с установлением у нас – 1779 грн, – информирует Галина Петрушка. – Из них стоимость счетчика – 1395 грн, стоимость установки – 384 грн. Трехфазный прибор учета с установкой обойдется в 3640 грн, где стоимость счетчика – 2700 грн, а установление – 940 грн. Если месячное потребление электроэнергии составляет 300 кВт*ч, то срок окупаемости многотарифного счетчика в среднем составит 30 месяцев, то есть 2,5 года”.

Если такой прибор учета устанавливается в рамках инвестиционной программы компании-оператора системы распределения (облэнерго), то эта услуга бесплатна для клиента. В то же время, если потребитель не попадает под эту программу, он может самостоятельно установить себе такой прибор учета при собственной потребности и желания, рассказывает Юрий Коломийчук.

Комплексная услуга от оператора системы распределения по установлению таких счетчиков, в зависимости от типа счетчика стоит от 1811,06 грн для однофазного прибора учета и от 3375,80 грн – для трехфазного. В сумму входит стоимость счетчика, монтажа (установки), опломбирования и параметризации. Однако потребитель может самостоятельно приобрести многозонный счетчик, а в компании заказать его монтаж и параметризации. К слову, некоторые компании отменили плату за параметризацию.

О процедуре установки

Обычный однотарифный электромеханический счетчик, по словам Александра Степуры, стоит в среднем 450-460 грн, а однофазный многотарифный – 1000 грн. Если взять многотарифный с дистанционной системой передачи данных, то он может стоить 2300 грн. Но для быта, считает специалист, будет вполне достаточно дешевого многотарифного прибора учета. Установка дорогостоящих счетчиков, использующих дистанционное передачу данных, пока от бытовых потребителей не требуется. Однако облэнерго могут бесплатно (за свой счет) ставить их (менять старые счетчики на новые) по инвестиционным программам.

Почему облэнерго идут на это?

Такие приборы учета имеют много функций, в частности: дистанционную передачу данных, возможность дистанционного отключения за неуплату, возможность контролировать ваше потребление, превышение установленных по договору лимитов и т.д.”, – рассказывает Александр Степура. Поскольку эти функции являются полезными для облэнерго и местных электросетей, то по инвестпрограммам ставят только такие счетчики.

Итак, люди, которые попадают под замену счетчиков, могут получить их бесплатно. Например, в Полтавской области таким образом установлено около 50 000 многотарифных счетчиков. “В целом до конца года в Полтаве и Кременчуге будет установлено 14 243 однофазных и 695 трехфазных электросчетчиков с функцией дистанционной передачи данных и коммуникационного оборудования”, – сообщил Дмитрий Маркидов,

Бесплатно устанавливают многотарифные счетчики также в столице. “ДТЭК Киевские электросети ежегодно бесплатно (за счет инвестиционной программы компании) устанавливает многозонные приборы учета”, – рассказывает Юрий Коломийчук. По словам специалиста, на сегодняшний день в Киеве двухзонным тарифам пользуются 105 000 клиентов. В 2019 по этой программе установили 20 000 таких счетчиков, в 2020 в планах установить еще 28 000 приборов учета. Конечно, каждый из потребителей, хотел бы попасть в перечень тех, кому новый многотарифный счетчик поставят бесплатно. Однако это лотерея. И она выгодна, прежде всего, тем, кто проводит – облэнерго. Ведь люди не знают, когда попадут под такую ​​”замену” и поэтому покупают приборы учета за собственные деньги. А это, безусловно, на руку облэнерго.

Процесс установки

Клиент обращается в компанию (лично в Центр обслуживания клиентов или через дистанционные каналы), делает заказ, выбирает прибор учета, заполняет необходимые документы, оплачивает услуги. После этого человеку назначают день для установки счетчика и устанавливают в определенное время прибор учета. “Кстати, счетчик вообще не надо самостоятельно забирать. Мы сами привезем его и установим”, – добавляет Юрий Коломийчук.

Мы также практикуем бесконтактную форму заказа в связи с карантином – через онлайн-платформу, – рассказывает Галина Петрушка. – Дальше человек получает счет по электронной почте. После его оплаты в течение двух недель сотрудники компании устанавливают прибор учета. То есть с момента оплаты пройдет не более 14 дней”.

Согласно действующим правилам розничного рынка электрической энергии, услуги по установке или реконструкции приборов учета происходят за счет потребителя. Дальнейшая эксплуатация многотарифного счетчиков, а именно – плановая проверка, замена, другое техническое обслуживание – за счет облэнерго.

Отзывы потребителей

Многие потребители, которые заменили счетчик новым, отмечают, что оплата выросла. Возможно ли, что всему виной программирование, после которого счетчик накручивает больше киловатт, чем было при старом счетчике?

“Если раньше у вас стоял индукционный счетчик (старый черный круглый), то после установки электронного потребление электроэнергии растет, – объясняет Александр Степура. – Немногим, но заметно. И у всех потребителей. Причина – в высокой чувствительности этих счетчиков. Они считают потребление примерно от 0,002 А, то есть 20-25 миллиампер уже учитывают”.

Специалист подтверждает, что на увеличение потребления сетует немало потребителей, однако, говорит он, это не зависит от программирования. Просто счетчик считает все ваше потребление, в том числе включенные в розетку зарядные устройства, телевизоры и другие приборы в режиме ожидания. “Просто техника стала более точной, более качественной и более чувствительной. Старые счетчики не всегда считали электроэнергию, постепенно потребляли включены в “спящем режиме” приборы, а теперь она учитывается”.

Кстати, по информации НКРЕКП, телевизоры в режиме ожидания потребляют около 9 кВт*ч в месяц, музыкальные центры – в среднем 8 кВт*ч, DVD-плееры – 4 кВт*ч, компьютеры – 3,6 кВт*ч. Суммарное энергопотребление бытовых электроприборов в “спящем режиме” может достигать 350-400 кВт*ч в год.

Как выбрать счетчик

Александр Степура сначала советует почитать в Интернете отзывы потребителей о приборах учета. “Счетчиков много, но есть наиболее популярные модели или производители, – говорит он. – Конечно, лучше получить совет специалиста, который занимается счетчиками. Выбирая прибор учета, надо смотреть на срок гарантии, срок поверки, потому что они также влияют на цену, ведь есть счетчики, в которых межповерочный интервал может составлять 6 лет, а есть – 16 лет. Если гарантийный срок – 3 года и более, то это означает, что счетчик, скорее всего, будет работать нормально. А если гарантия год, то риски большие”.

Сомнений в потребности перехода на многотарифные счетчики экспертов и специалистов не возникает. Уверенности добавляют последние события в нашей стране. НКРЕКП принял решение с 1 августа повысить тариф “Укрэнерго” на передачу электроэнергии на 54,6%. Поэтому ее стоимость для промышленных потребителей вырастет на 4%.

И хотя в начале мая в Министерстве энергетики и защиты окружающей среды успокоили: мол, цена для бытовых потребителей в этом году не возрастет, однако эксперты уверены, что подорожание электроэнергии для промышленности будет иметь негативное влияние также на жизнь рядовых граждан. Ведь те же водоканалы, предприятия теплокоммунэнерго, электрические и другие компании заложат это повышение в цены на свои услуги, следовательно, вода и тепло для населения могут таки подорожать.

По словам исполнительного директора Ассоциации “Энергоэффективные города Украины” Святослава Павлюка, указанное повышение тарифов “Укрэнерго” повлияет на себестоимость товаров и услуг. “Все будет заложено в товары народного потребления. То есть мы будем нести все это”, – отметил эксперт.

Уменьшить расходы возможно благодаря сознательному отношению к энергоресурсов. А это соответственно отразится на суммах, указанных в платежках за жилищно-коммунальные услуги, в частности за электроэнергию.

Как получить более быстрые трехфазные измерения мощности с помощью клещей

Полные трехфазные измерения напряжения и тока на 50% быстрее *

Токоизмерительные клещи Fluke 377 FC и 378 FC — первые портативные клещи с технологией Fieldsense ™, в которых напряжение и ток можно измерять одновременно с зажимной губкой. Это означает, что эти токоизмерительные клещи можно использовать для выполнения последовательных измерений между фазой и землей и измерения тока, в результате чего получаются расчетные измерения линейного напряжения и информация о чередовании фаз.Эти измерения указывают на то, что трехфазная система работает должным образом.

Упрощенные измерения между фазами

L1, L2 и L3 (или линия 1, линия 2 и линия 3) — это обычно используемые соглашения об именах проводов в трехфазных системах переменного тока. На трехфазных нагрузках напряжение и ток необходимо измерять последовательно с помощью проводов.

Текущий рабочий процесс «Выбор-Измерение-Запись, Выбор-Измерение-Запись» требует много времени. Вам необходимо повторить эти шаги для всех трех фаз.Это также создает потребность в третьем лице или дополнительном человеке, который поможет соединить два вывода и зажать провод при записи значений.

Fluke 377 FC и 378 FC революционизируют процесс измерения напряжения и тока в трехфазных энергосистемах. Вместо того, чтобы выполнять каждое измерение индивидуально с помощью измерительных проводов и вычислять вручную, вам нужно выполнить всего три измерения с помощью зажима. Затем измеритель автоматически вычисляет полный набор межфазных напряжений на основе измерений между фазой и землей.Эти клещи оснащены экраном с двумя дисплеями, позволяющим одновременно измерять и отображать напряжение и силу тока.

Как провести трехфазное измерение

Для настройки

  1. Поверните ручку управления в положение (Fieldsense ™)
  2. Подключите зажим к земле с заземляющим проводом
  3. Нажмите MIN MAX на 2 секунды. Теперь зажим находится в линейном режиме, и на дисплее отображается L1-L2-L3 .

Для проверки

  1. Расположите зажимную губку вокруг первого проводника.Дождитесь стабилизации измерения на экране. Экран станет зеленым, раздастся звуковой сигнал, и отобразится L1 .
  2. Переместите зажимную губку ко второму проводнику в течение 10 секунд. Дождитесь стабилизации измерения на экране. Вы услышите звуковой сигнал, и отобразится L2 .
  3. Переместите зажимную губку к последнему проводнику в течение 10 секунд. Дождитесь стабилизации измерения на экране. Вы услышите звуковой сигнал, и отобразится L3 .

Для расчета

Когда измерения L1-L2-L3 будут завершены, используйте зажим для расчета общего напряжения между каждой парой проводников:

  1. Нажмите MIN MAX один раз: на экране отображается общее напряжение между L1 и L2.
  2. Снова нажмите MIN MAX: на экране отображается общее напряжение между L2 и L3.
  3. Нажмите MIN MAX третий раз: на экране отображается общее напряжение между L3 и L1.

Находясь в линейном режиме, вы можете просмотреть каждое измерение между фазой и землей. :

  1. Нажмите MIN MAX еще раз, чтобы отобразить измерение L1.
  2. Нажмите MIN MAX еще раз, чтобы отобразить измерение L2.
  3. Нажмите MIN MAX еще раз, чтобы отобразить измерение L3.

Чтобы просмотреть измерения L1-L2-L3, продолжайте нажимать кнопку «MIN MAX» и прокручивайте измерения.

Для выхода из линейного режима удерживайте кнопку «MIN MAX» около 2 секунд.

Индикатор чередования фаз

Одна из самых больших потребностей при работе с трехфазным оборудованием — это знать правильный порядок фаз и затем обеспечивать выполнение работ в правильном порядке во время установки, обслуживания и устранения неисправностей. Помимо упрощения процесса измерения, Fluke 377 FC и 378 FC также автоматически вычисляют чередование фаз. Все, что вам нужно сделать, это выполнить все три трехфазных измерения при подключении к приложению Fluke Connect (FC), после чего чередование фаз рассчитывается автоматически и отображается в приложении FC.

Приложения

Установка двигателя и компрессора HVAC

Определите, сбалансирована ли нагрузка на каждую фазу и правильное ли чередование фаз во время установки. Несбалансированная трехфазная система приведет к снижению производительности или преждевременному отказу двигателя, что приведет к дорогостоящим простоям. Дисбаланс может возникнуть в любой точке распределительной системы. Нагрузки следует распределять поровну по каждой фазе входных фидерных цепей. Двигатели или компрессоры, питаемые от несбалансированной системы, будут более горячими и в конечном итоге преждевременно откажутся.

Поиск и устранение неисправностей трехфазных двигателей

Определите, когда перегорает предохранитель на фазе, что приводит к обрыву фазы. При потере фазы две другие фазы будут потреблять больше тока, что приведет к перегреву обмоток насоса, двигателя или компрессора. Измеряя фазу входящего линейного напряжения, пользователи могут определить, какая фаза отключена, и помочь предотвратить повреждение оборудования. Если потеря фазы происходит во время работы оборудования, начнется перегрев, поскольку нагрузка снимается с других фаз.Если оборудование остановилось, оно не будет перезапущено до тех пор, пока не будет заменен предохранитель и все три фазы не восстановятся.

* Бета-тесты, проведенные на объектах заказчика, показывают, что время, затрачиваемое на трехфазные измерения, сокращается на 50%.

MS2203 Трехфазный интеллектуальный цифровой измеритель мощности с поддержкой RS232 с 9999 отсчетами Высокая точность


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • 1.Измерение мощности в 3-фазном 3-проводном, 3-фазном 4-проводном, однофазном режиме 2. Измерение В, А, Вт, ВА, ВАР, кВтч, PF, Гц
  • 3. Дважды отобразите два параметра в каждом меню и сохраните 28 групп параметров измерения 4. Измерьте общее значение мощности и пять параметров мощности каждой фазы в трехфазном режиме измерения соответственно.
  • 5.Автоматический диапазон и отображение TRMS 6. С интерфейсом ПК RS232 и графическим программным обеспечением Windows
  • 7. отобразить время измерения и выбрать проверенный сигнал, который будет источником питания для зажима одновременно, прибор может 8.измерение в течение длительного времени
  • 8. большой ЖК-дисплей, многофункциональное кнопочное управление

Типы электрических услуг и напряжения

На этой странице описаны различные типы коммунальных электросетей и напряжения питания.Номинальное напряжение питания системы, указанное ниже, может изменяться на ± 10% или более. Модели счетчиков WattNode ® доступны в семи различных версиях, которые охватывают весь диапазон типов электрических услуг и напряжений. Новый WattNode Wide-Range Modbus охватывает 100-600 В переменного тока, звезду и треугольник, однофазный и трехфазный с одной моделью. Измерители и трансформаторы тока предназначены для использования в системах с частотой 50 или 60 Гц.

Классификация электрических услуг

Системы распределения электроэнергии переменного тока можно классифицировать по следующим признакам:

  • Частота: 50 Гц или 60 Гц
  • Количество фаз: одно- или трехфазное
  • Количество проводов: 2, 3 или 4 (без учета защитного заземления)
  • Нейтраль присутствует:
    • Звезда подключенные системы имеют нейтраль
    • Системы, подключенные по схеме треугольника , обычно не имеют нейтрали
  • Классы напряжения: (ANSI C84.1-2016)
    • Низкое напряжение: 1000 В или менее
    • Среднее напряжение: более 1000 В и менее 100 кВ
    • Высокое напряжение: больше 100 кВ, но равно или меньше 230 кВ
    • Сверхвысокое напряжение : более 230 кВ, но менее 1000 кВ
    • Сверхвысокое напряжение : не менее 1000 кВ

Напряжение звезда-нейтраль Линейное напряжение звезды или треугольника
120 208
120 1 240
230 400
240 415
277 480
347 600
  • Линейное напряжение в трехфазных системах обычно равно 1.В 732 раза больше напряжения между фазой и нейтралью:
  • В симметричной трехфазной электрической системе напряжения между фазой и нейтралью должны быть одинаковыми, если нагрузка сбалансирована.
  • Примечание: 120 1 Относится к трехфазной четырехпроводной схеме подключения по схеме «треугольник».

Общие электрические услуги и нагрузка

  • На следующих чертежах символы катушек представляют вторичную обмотку сетевого трансформатора или другого понижающего трансформатора. Нормы электрических правил в большинстве юрисдикций требуют, чтобы нейтральный проводник был соединен (подключен) с заземлением на входе в электрические сети.

Однофазный трехпроводной

Также известна как система Эдисона, с расщепленной фазой или нейтралью с центральным отводом. Это наиболее распространенная услуга по обслуживанию в Северной Америке. Линия 1 к нейтрали и линия 2 к нейтрали используются для питания 120-вольтного освещения и подключаемых нагрузок. Линия 1 — линия 2 используется для питания однофазных нагрузок на 240 вольт, таких как водонагреватель, электрическая плита или кондиционер.

Трехфазная четырехпроводная звезда

Самый распространенный в Северной Америке электроснабжение коммерческих зданий — это звезда на 120/208 В, которая используется для питания 120-вольтных нагрузок, освещения и небольших систем отопления, вентиляции и кондиционирования воздуха.В более крупных объектах напряжение составляет 277/480 вольт и используется для питания однофазного освещения на 277 вольт и больших нагрузок HVAC. В западной Канаде распространено напряжение 347/600 В.

Трехфазный трехпроводной треугольник

Используется в основном на промышленных предприятиях для обеспечения питания нагрузок трехфазных электродвигателей и в системах распределения электроэнергии. Номинальные рабочие напряжения 240, 400, 480, 600 и выше являются типичными.

Загрузить: Типы электрических служб и напряжение (AN-129) (PDF, 3 страницы)

Необычные электрические услуги

Трехфазный, четырехпроводной, треугольник

Также известна как система дельт с высоким или диким участком.Используется на старых производственных предприятиях с нагрузкой в ​​основном трехфазными двигателями и примерно 120-вольтовым однофазным освещением и розетками. Подобно трехфазной трехпроводной схеме, описанной выше, но с центральным ответвлением на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок на 120 вольт. Двигатели подключаются к фазам A, B и C, а однофазные нагрузки подключаются к фазе A или C и к нейтрали. Фаза B, высокий или дикий полюс, не используется, так как напряжение на нейтрали составляет 208 вольт.

Трехфазный двухпроводной, заземленный в угол треугольник

Используется для снижения затрат на электромонтаж за счет использования служебного кабеля только с двумя изолированными проводниками, а не с тремя изолированными проводниками, используемыми в обычном трехфазном служебном входе.

Международные системы распределения электроэнергии

Описание L – N Vac L – L Vac Страны Модели WattNode (звезда или треугольник)
1-фазный, 2-проводный 120 В с нейтралью 120 США 3Y-208
1-фазный, 2-проводный 230 В с нейтралью 230 ЕС, прочие 3Y-400
1-фазный, 2-проводный 208 В (без нейтрали) 208 США 3Д-240
1-фазный, 2-проводный 240 В (без нейтрали) 240 США 3Д-240
1-фазный, 3-проводный 120/240 В 120 240 США 3Y-208
3-фазный, 3-проводный, 208 В, треугольник (без нейтрали) 208 США 3Д-240
3-фазный, 3-проводный 230 В, треугольник (без нейтрали) 230 Норвегия 3Д-240
3-фазный, 3-проводный, 400 В, треугольник (без нейтрали) 400 ЕС, прочие 3Д-400
3-фазный, 3-проводный 480 В, треугольник (без нейтрали) 480 США 3Д-480
3-фазный, 3-проводный, 600 В, треугольник (без нейтрали) 600 США, Канада нет 1
3 фазы, 4 провода 208Y / 120 В 120 208 США 3Y-208, 3Д-240
3 фазы, 4 провода 400Y / 230 В 230 400 ЕС, прочие 3Y-400, 3Д-400
3 фазы, 4 провода 415Y / 240 В 240 415 Австралия 3Y-400, 3Д-400
3-фазный, 4-проводный 480Y / 277 В 277 480 США 3Y-480, 3D-480
3 фазы, 4 провода 600Y / 347 В 347 600 США, Канада 3Y-600
3-фазный 4-проводный треугольник 120/208/240 Дикая фаза 120, 208 240 США 3Д-240
3-фазный 4-проводный треугольник 240/415/480 Дикая фаза 240, 415 480 США 3Д-480
Трехфазное соединение, заземленное треугольником 208/240 240 США 3Д-240
Трехфазное соединение, заземленное треугольником 415/480 480 США 3Д-480
  • 1 Используя трансформаторы напряжения (ТП), измерители WattNode могут измерять дельта-сигнал 600 В, а также услуги среднего и высокого напряжения.

Вопросы

  • Появляются ли 3Y-600 и 3D-600 в США или только в Канаде?
    • Да, соединения 600 вольт звезды и треугольника используются в обеих странах, но в США они менее распространены.
  • Какие услуги используются в Канаде?
    • В основном для обслуживания звездочкой на 208/120 и 600/347 вольт, а иногда и на дельту 600 вольт.

См. Также

Проверка электрических счетчиков с помощью Fluke 6003A (видео)

Проверка и калибровка трехфазных счетчиков энергии может быть трудной, требующей много времени и, следовательно, дорогостоящей.В этом видео показано, как трехфазный калибратор мощности Fluke Calibration упрощает задачу.

6003A имеет четыре режима тестирования энергии, которые позволяют тестировать различные счетчики энергии: Free Run, Counter, Timer и Packet. В видео эти режимы рассматриваются более подробно и показано, когда и как они наиболее полезны.

Выписка

Тестирование и калибровка трехфазных счетчиков электроэнергии может быть трудным, отнимающим много времени и, следовательно, дорогостоящим, в основном это связано с процессом, необходимым для полного тестирования и проверки выходных данных счетчиков электроэнергии почти без исключения.

Используйте метод генерации импульсов, чтобы указать количество энергии, которое они измерили, каждый импульс представляет определенное количество часов в стенах, калибровки традиционно выполняются с использованием эталонной техники измерения, когда известное количество энергии одновременно подается на эталонный счетчик и тестируемый счетчик.

Затем показание эталонного измерителя сравнивается с показанием uut и вычисляется ошибка. Для выполнения этой задачи требуются три отдельных элемента калибровочного оборудования: один — источник питания, который может обеспечивать трехфазное напряжение и ток для трехфазного эталонного счетчика энергии, а три — устройство для подсчета импульсов как от эталонного счетчика, так и uut. который затем сравнивает два счета.

Как вы понимаете, это большая работа, чтобы убедиться, что каждое оборудование подключено и правильно обменивается данными, как можно упростить этот процесс, спросите вы, ответ — Fluke Calibration.

Трехфазный калибратор мощности

6003, 6003a был разработан специально для тестирования счетчиков энергии и упрощает их калибровку и тестирование. Он объединяет все три необходимых элемента оборудования в один простой, легкий в использовании калибратор, который 6003A имеет для режимов тестирования энергии, которые позволяют вам тестировать различные счетчики энергии, эти режимы включают таймер счетчика автономной работы и пакет всех этих наиболее предоставляемых прочь, как легко настроить тест для вывода точного.

Продолжайте учиться

Введение в трехфазный калибратор электрической мощности 6003A (видео)

6003A — Основные функции (видео)

Сопутствующие товары

6003A Трехфазный калибратор электрической мощности

Получить помощь

Клиентская служба и техническая поддержка

Поговорите со специалистом по калибровке о потребностях в оборудовании

стартовая страница счетчиков энергии [Victron Energy]

Компания Victron Energy предлагает несколько типов счетчиков энергии.

Счетчики энергии используются в системах с устройством GX. Для измерения выходной мощности фотоэлектрического инвертора (дополнительная информация в руководстве для Venus-OS здесь. Или в качестве измерителя сети в установке ESS, дополнительная информация в руководстве ESS.

1. Руководство по выбору

Счетчик энергии ET112 ET340 EM24 RS485 EM24 Ethernet
Внешний вид
Дисплей нет дисплея нет дисплея ЖК-дисплей
Руководство и электрические схемы ET112 Руководство ET340 Руководство EM24 RS485 EM24 Ethernet
Номер детали REL300100000 REL300300000 REL200100000 REL200200100
Поддерживаемые фазы 1 фаза 3 фазы
Максимальный номинальный ток 100A 65A на фазу
Тип измерения Шунт
Соединение для передачи данных RS485 Ethernet
Сначала определитесь, нужны ли вам одно- или трехфазные счетчики

Для трехфазного подключения к электросети используйте трехфазный счетчик.Для трехфазного фотоэлектрического инвертора также используйте трехфазный счетчик. Для однофазного подключения к электросети используйте однофазный счетчик. А в установке с однофазным подключением к электросети, в которой также есть фотоэлектрический инвертор, который требует измерения с помощью измерителя Victron, вы можете использовать 2 штуки ET112; или используйте ET340.

Теперь, исходя из тока, выбираем модель:
Требование Тип Модель / Решение
Однофазный до 100 А Шунтирующий ET112
Трехфазный до 65 А / фаза Шунтирующий EM24 / ET340 *
Однофазный ток более 100 А / фаза CT Недоступно, используйте трехфазное решение CT
Трехфазные, более 65 А / фаза ТТ Карло Гавацци EM24DINAV53DISX (см. FAQ Q8)

Счетчик EM24 считает энергию иначе, чем ET340.Для Германии и большинства других стран; Рекомендуемая модель — EM24. См. FAQ Q5 и Q9 для получения дополнительной информации о различиях в подсчете энергии.

В случае EM24 выберите между RS485 и Ethernet-соединением:

Модель Ethernet будет иметь преимущество в установках, где доступна сеть Ethernet. Вместо того, чтобы протягивать провод RS485 между главной распределительной платой переменного тока и системой хранения, можно использовать существующий Ethernet.

Недостатком является то, что это зависит от правильной работы сети — в случае возникновения проблем система хранения переключается в режим ожидания: сквозной.

2. Поддержка других счетчиков Carlo Gavazzi

Помимо вышеперечисленных счетчиков, Карло Гавацци предлагает еще много других счетчиков. Используйте этот список, чтобы узнать, какие из них совместимы.

Тип Опора Примечания
EM111 Поддерживается Совместим с ET112.
ET111 Поддерживается Совместимо с ET112.
EM112 Поддерживается Совместимо с ET112.
ET340 Поддерживается Нет.
EM340 Не поддерживается не сообщает об экспортируемой энергии по фазе (в отличие от ET340)
EM21 72D Не поддерживается не сообщает об экспортируемой энергии,
протокол com несовместим с поддерживаемыми счетчиками сети
EM271 Не поддерживается не сообщает об экспортируемой энергии,
протокол com несовместим с поддерживаемыми счетчиками сети

3.FAQ

Q1: Могу ли я объединить три ET112 для трехфазной системы?

Нет. Используйте настоящий трехфазный счетчик.

Q2: Могу ли я использовать другие счетчики, например, других производителей?
Q3: У меня уже есть счетчик Fronius SmartGrid, могу ли я его использовать?
Q5: В чем разница между различными трехфазными измерителями?
  • EM24 — REL200100000 — Карло Гавацци EM24DINAV93XISX

  • ET112 — REL300100000 — Карло Гавацци ET112-DIN.AV01.X.S1.X

  • ET340 — REL300300000 — Карло Гавацци ET340-DIN.AV23.X.S1.X

Отличия:

  • Измерители ET не имеют переднего переключателя, который установщику необходимо установить в настройках, отличных от стандартных: проще, меньше ошибок.

  • Измерители ET не имеют дисплея. Единственное, что у них есть, это светодиод, который мигает при активном общении.

  • Новые счетчики имеют 2 разъема RJ45 для подключения Modbus RS485.Но они не используются. Обратите внимание на возможную путаницу из-за еще одного разъема RJ-45 в мире Victron. Не смешивайте это с VE.Bus, VE.Can или VE.net. Помимо разъемов RJ-45, счетчики по-прежнему имеют доступ к винтовым клеммам под разъемами для проводки RS485, поэтому мы рекомендуем подключить счетчик к интерфейсу RS485-USB, а затем к CCGX.
  • Поскольку нет дисплея, адрес Modbus больше не может быть изменен на счетчике. Поэтому объединение нескольких таких измерителей в одну сеть RS485 не поддерживается Victron.Рекомендуется использовать несколько интерфейсов RS485-USB.

Только трехфазный новый счетчик (ET340):

  • Измерение энергии от однофазного фотоэлектрического инвертора на второй фазе нового счетчика, ET340, действительно работает. Как и в случае со старым счетчиком, EM24, работает только измерение мощности (ватт). Измерение энергии (кВтч) для однофазного фотоэлектрического инвертора на второй фазе EM24 не работает. Подробности см. В Q9.

Q6: Будете ли вы продолжать отгружать оба трехфазных счетчика? (ET340 и EM24)

Да.Еще есть ситуации, подходящие для каждого. См. Q9.

Q7: Могу ли я купить эти счетчики напрямую у Карло Гавацци, а не у вас?

Да. Вот почему мы не делаем секрета из номеров деталей CG.

Q8: Я хочу использовать трансформаторы тока (ТТ), возможно ли это?

Да. Вы можете купить CG EM24DINAV53DISX напрямую у Карло Гавацци или у одного из их дистрибьюторов. Несмотря на то, что Victron не имеет такого типа измерителя, мы поддерживаем его в нашем программном обеспечении.

EM24DINAV53DISX — это решение для трехфазных систем с током более 65 А на фазу.

Q9: В чем разница между ET340 и EM24 в трехфазных системах?

Эти счетчики имеют другой способ расчета общего количества импортированной и экспортированной энергии.

В ET340 — импортированная и экспортированная энергия подсчитывается на каждой отдельной фазе, а затем получается общая сумма из суммы этих значений.

В EM24 — импортированная и экспортированная энергия считается общей мощностью, при этом чистые дифференциальные показания каждой фазы компенсируют друг друга.

С каким измерителем лучше всего использовать, зависит от собственной конфигурации измерителя в вашей стране. Например, в Австралии и Германии чаще всего выставляется счет только на общую сумму в трехфазной системе. Так что точнее использовать EM24 для соответствия биллингу.

Таким образом, если вы экспортируете из одной фазы и импортируете из другой фазы после счетчика энергии, но до счетчика выставления счетов, вы не будете платить за это, и счетчик не должен учитывать это как импорт и экспорт.

Таким же образом работает функция компенсации фазы Victron, чтобы максимально снизить затраты на систему ESS при наличии разницы в генерации и нагрузке на разных фазах.

Q10: Могу ли я использовать изолированный интерфейс USB-RS485?

Да. Продаваемые нами интерфейсы не изолированы; подходит для большинства случаев использования.

В случае необходимости изолированного; приобретите его непосредственно в Hjelmslund Electronics.

Q11: Могу ли я использовать счетчики энергии Victron вместо инвертора / зарядного устройства Victron, чтобы использовать устройство GX (например.грамм. Cerbo GX), VRM и другие функции?

Счетчики энергии предназначены только для дополнения инверторного зарядного устройства Victron в системе. В настоящее время возможности использования счетчиков энергии ограничены. Каждый счетчик электроэнергии предназначен только для предоставления определенной дополнительной информации — общих нагрузок на входе переменного тока и импорта / экспорта сети или производства фотоэлектрических инверторов переменного тока или генераторов без сетевых коммуникаций.

Их нельзя использовать для других целей e.грамм. например, для измерения конкретных, произвольных нагрузок или цепей переменного тока. Их также не следует рассматривать в качестве замены инвертора / зарядного устройства Victron. Попытка использовать инверторы аккумуляторных батарей других производителей и попытка восполнить их отсутствие передачи данных к устройству GX с помощью счетчиков энергии не сработает.

Extech 380976-K Комплект токоизмерительных клещей для однофазных и трехфазных сетей переменного тока, 1000A

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве

SEM Трехфазный счетчик энергии Modbus

SEM Three — это трехфазный четырехквадрантный счетчик энергии, который позволяет контролировать электрические параметры вашей установки, включая активную энергию, реактивную энергию, напряжение, ток, мощность, максимальное потребление и многое другое. Эти параметры измеряются отдельно для каждой фазы, что дает SEM Three высокую универсальность для работы в качестве трехфазного анализатора или тройного однофазного анализатора.

Кроме того, модуль подсчета часов работы позволит с точностью управлять продолжительностью работы актива, чтобы упростить задачи профилактического обслуживания, управления производством или энергоэффективности. Эта функция позволяет настроить электрический параметр, который будет запускать счетчик, включая все напряжения, токи и мощности, пороговое значение и время задержки для начала счета.

Конструкция, занимающая один модуль на DIN-рейке, позволяет легко разместить SEM Three в любой установке.

Устройство имеет разъемы для снятия напряжения питания (85-265 В переменного тока), внешних трансформаторов тока (выход 250 мА) и связи RS-485.

Обмен данными измерений осуществляется по стандартному протоколу Modbus RTU.

SEM Три

  • 4 квадранта
  • Счетчик часов работы
  • ведомое устройство RS-485
  • Протокол Modbus RTU
  • Удаленная настройка
  • Светодиоды состояния
  • Ручной сброс
  • Компактные размеры.1 модуль на DIN-рейку
  • Входное напряжение 230 В перем. Тока
  • Ящик самозатухающий ПК

Однофазные трансформаторы с разъемным сердечником

TRA1 20A

  • Максимальный ток 20 А
  • Вторичный 250 мА
  • Внутренний диаметр 16 мм
  • Класс 1%

TRA1 80A

  • Максимальный ток 80 А
  • Вторичный 250 мА
  • Внутренний диаметр 10 мм
  • Класс 1%

TRA1 100A

  • Максимальный ток 100 А
  • Вторичный 250 мА
  • Внутренний диаметр 16 мм
  • Класс 1%

TRA1 250A

  • Максимальный ток 250 А
  • Вторичный 250 мА
  • Внутренний диаметр 25 мм
  • Класс 1%

Однофазные трансформаторы с закрытым сердечником

TRC1 20A

  • Максимальный ток 20 А
  • Вторичный 250 мА
  • Внутренний диаметр 13 мм
  • Класс 0.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
