Как подключить двигатель 380

Как подключить двигатель 380

Опубликовано в рубрике Электромонтажные работы

Дома, в гараже, или на производстве иногда возникает необходимость подключения двигателя 380 В к стационарной сети 220 В. Очень часто можно встретить двигатели, которые рассчитаны на питание электросети и на 380 В., и на 220 В. Для подключения двигателя можно либо воспользоваться услугами электрика, либо попытаться подключить самостоятельно. Если в качестве примера рассмотреть асинхронный двигатель на 1,0кВт. То для его подключения лучше воспользоваться схемой «треугольник» и применить конденсатор исходя из расчета 7-10 мкФ на каждые 100 Вт двигателя.

Как подключить асинхронный двигатель 380 на 220

Максимальной мощности двигателя на 380 В в сети 220 В можно добиться при использовании соединения в треугольник. Основным моментам, на который необходимо уделить внимание является выбор конденсаторов. Первое что необходимо знать это то, что они не должны быть полярными. Всем нам знакомы конденсаторы советской эпохи, которые хорошо используются и в настоящее время. Вторым моментом является то, что если на валу двигателя будет нагрузка, или мощность двигателя больше 1,5 кВт, то необходимо предусмотреть конденсаторы для запуска. Это значит, что они будут использоваться только для запуска

двигателя, поле чего их необходимо отключить. Обычно используют либо кнопку, либо переключатель. Емкость пускового конденсатора берется исходя из мощности рабочего в 2-3 раза большего номинала.

Подключение двигателя 380В в сеть 220В

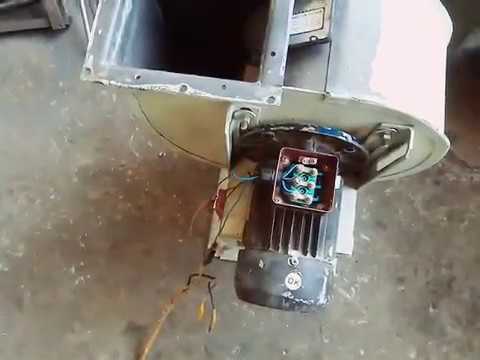

На фото ниже представлено подключение двигателя 380 на 220. Для того чтобы сильно не углубляться в суть, нам просто необходимо:

  1. На крайние контакты клемной колодки подать питание 220В.
  2. Подключить конденсатор одним концом на свободный контакт, а вторым на фазу, либо ноль. (В зависимости от необходимого направления двигателя)

Для того чтобы предусмотреть реверс можно использовать переключатель, где на центральный контакт подается вывод от конденсатора, а на крайние выводы от «фазы» и «нуля».

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Как подключить электродвигатель 380В на 220В через конденсатор

Большинство собственников частных гаражей или мастерских сталкиваются с таким вопросом, как подключить электродвигатель 380В на 220В через конденсатор или другими методами. Некоторые виды оборудования, которые могут находиться в частной собственности, например, бетономешалки, точильные или деревообрабатывающие станки, потребляют большую мощность.

Обеспечить ее может асинхронный трехфазный двигатель, только главная его беда – расчет на подключение к силовой сети напряжением 380В, которое в большинстве частных домохозяйств отсутствует или сильно ограничено. Варианты выхода из существующей ситуации 380/220 рассмотрим далее.

Разница между однофазными и трехфазными агрегатами

Прежде чем приступить к непосредственному рассмотрению схем подключения типа 380/220, нужно разобраться в следующем:

  • что собой представляют двигатели обоих классов,
  • как они работают,
  • каковы принципы функционирования однофазной (220) и трехфазной (380) сети.

Поскольку большинство асинхронных электродвигателей являются трехфазными (на 380В), то начнем, пожалуй, с них. Любой подобный агрегат имеет два ключевых элемента: подвижный ротор, соединенный с приводным валом, и неподвижный кольцевидный статор. Каждый из них имеет фазные обмотки, смещенные относительно друг друга на 120º. Принцип действия двигателя на 380В заключается в создании подвижного (вращающегося) магнитного поля. Оно создается в обмотках статора при подаче напряжения на них. За счет разности частот полей ротора и статора, между контактными обмотками возникает ЭДС, которая заставляет вал вращаться. На клеммы такого двигателя должны приходить три фазы (по 220 В) через соединение по схеме звезда или треугольник.

Однофазным принято называть силовой агрегат, рассчитанный на подключение к идентичной, чаще всего бытовой сети 220В. Учитывая, что любой такой кабель имеет две жилы (фаза и ноль), двигателю достаточно иметь всего одну фазную обмотку.

По факту, на статоре конструктивно есть две обмотки, но одна используется как рабочая, а вторая – пусковая. Для того, чтобы двигатель на 220В начал работать, то есть, чтобы возникло вращающееся магнитное поле и следом за ним ЭДС, необходимо задействовать обе цепи. При этом, пусковая обмотка подключается через промежуточную емкостную/индуктивную цепь или же замыкается, если мощность агрегата мала.

Как можно заключить, главная разница между этими двумя классами двигателей (220 и 380 В) заключается не столько в количестве фаз/проводов подключения, сколько в организации пуска.

Особенности и способы подключения к однофазной сети

Однофазный ток 220В, подающийся на электродвигатель, точнее на его статор и ротор, формирует два равнозначных магнитных поля, вращающихся в противоположные стороны. Для того, чтобы заставить ротор вращаться, нужно вручную или за счет пусковых устройств организовать сдвиг фаз. Мощность будет ниже номинальной (50…70%), но двигатель будет работать.

Очевидно, что прямым включением одной из фазных обмоток к сети в 220В при неработающих остальных запустить двигатель не удастся. Следовательно, нужно все три фазы соединить через промежуточный контур. Сделать это можно двумя основными способами:

  1. Емкостная цепь. Одна из обмоток двигателя подключается через емкость, которая формирует сдвиг фазы тока вперед на 90º. После пуска, эту цепь можно отключить,
  2. Индуктивная цепь. Действует примерно так же, как и предыдущая, только сдвиг фазы происходит в обратном направлении.

Иногда бывает достаточно даже механического поворота ротора, чтобы двигатель на 380 заработал от 220.

Общие схемы подключения двигателей с 380В на 220В через конденсатор

Чаще всего при необходимости решения такой задачи используют рабочий и пусковой конденсаторы (батареи конденсаторов). Базовые схемы подключения треугольником и звездой на 380В можно видеть на следующей иллюстрации:

Нефиксированная кнопка «Разгон» используется для активации параллельно подключенного пускового конденсатора. Ее необходимо удерживать до тех пор, пока двигатель не наберет максимальных оборотов. После этого пусковую цепь необходимо обязательно разъединить, чтобы предотвратить перегревание обмоток. Если мощность двигателя мала, пусковым конденсатором можно пренебречь, работая только через рабочий.

Расчет емкости конденсаторов ведется по следующим формулам:

Емкость пускового конденсатора при этом должна быть вдвое выше рабочей. Если не прибегать к расчету по формулам, то можно воспользоваться значением 7 мкФ/кВт.

Практическое применение показывает, что более эффективным является подключение треугольником, так как при этом распределение напряжения в обмотках будет более равномерным, да и мощность снижается меньше. Есть правда одно ограничение, которое касается компоновки клеммного блока двигателя. Если под его крышкой находится лишь три вывода на 380, то имеет место заранее предустановленная схема соединения, которую не изменишь. Если же там располагается шесть выводов, то можно выбирать, какой вариант организовать. Характерное обозначение наносится на металлическую табличку с характеристиками.

Если 380-вольтовый двигатель предполагается использовать на 220В в режиме с частыми пусками и остановками, то базовую схему можно доработать с организацией цепи динамического торможения:

Здесь можно видеть включение двигателя треугольником через емкостную цепь конденсаторов С1 (пускового) и С2 (рабочего). Дополнительно организована цепь на транзисторе и элементе сопротивления, которая подключается трехпозиционным ключом. Когда он находится в положении «3», напряжение сети 220В поступает на обмотки статора и кнопкой К1 можно совершить его запуск. Для остановки двигателя ключ переводится в положение «1», после чего на обмотки подается постоянный ток и осуществляется торможение.

Следует отметить, что этот переключатель имеет только два фиксированных положения «2» и «3». Для использования обычного двухпозиционного ключа в эту цепь необходимо будет добавить еще один конденсатор. Выглядит это следующим образом:

Ранее уже упоминался тот факт, что однофазный ток приводит к организации разнонаправленных эквивалентных магнитных полей статора и ротора, которые можно сдвинуть (заставить вращаться) в ту или иную сторону. Следовательно, можно реализовать на практике схему реверсного подключения электродвигателя на 380В:

Схема является в некотором роде комбинацией двух предыдущих, только здесь использованы сдвоенный переключатель и пуск через реле Р1.

Рассмотренные в статье схемы являются базовыми, но в зависимости от конкретного случая их можно модифицировать как угодно, чтобы добиться включения в однофазную сеть 220В трехфазного асинхронного электродвигателя на 380В.

✔ Как подключить электродвигатель, схема подключения



Трехфазные электродвигатели — имеют более высокую эффективностью, чем однофазные электродвигатели на 220 вольт. Поэтому подключение электродвигателя на 380 вольт обеспечивает более стабильную и экономичную работу устройства. Для запуска электродвигателя не понадобятся конденсаторы или другие пусковые устройства и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к электросети 380 Вольт.

На шильде электродвигателя должно быть видно, что обмотки электродвигателя можно соединить, как треугольником на 220 Вольт, так звездой на 380 Вольт.
В клеммной коробке электродвигателя вы увидите шесть выводов — U1, U2, V1,V2, W1, W2. Это означает что электродвигатель можно подключить на 220 или 380 Вольт.


Схема подключения трехфазного электродвигателя:

Подключение звездой — большинство промышленных трехфазных электродвигателей подключается по схеме — «звезда» 380В.
При подключении звездой вам нужно подключить 3 фазы на разъемы А, В, С.

При подключении треугольником на 220В — необходимо сделать три разные последовательные соединения. После чего можно подключать к 3 независимым последовательным соединениям 3 фазы на разъемы А, В и С как не рисунке.

Подключение звезда-треугольник — В очень редких случаях для получения большей отдачи по мощности, электродвигатель подключают «звезда-треугольник»

Внимание:

Указанная мощность на бирке электродвигателя, это не электрическая, а механическая мощность на валу.

Хочу заметить, что при подключении электродвигателя по схеме «звезда» запуск будет достаточно плавным, но при этом сложно будет достичь максимальной мощности работы трехфазного асинхронного электродвигателя. Поэтому для достижения максимальных показателей электродвигатель подключают «треугольником» и тогда он выдаст полную заявленную мощность, а это в 1,5 раза больше чем при подключении звездой. Но нужно знать что при запуске «треугольником» ток настолько высокий, что может повредить изоляцию проводки и сократить срок службы электродвигателя. Именно поэтому для мощных электродвигателей применяют комбинированную схему подключения по принципу «звезда-треугольник». Сначала запуск мотора происходит по схеме «звезда», но когда электродвигатель набирает достаточную мощность происходит ручное или автоматическое (через реле) переключение на схему «треугольник». После чего мощность возрастает в несколько раз.

Подключение трехфазного электродвигателя, видео:

принцип работы, инструкция по запуску, выбор значений

Рассмотрим вначале, почему считается, что двигатель питается напряжением 380 вольт. Имеют счастье быть три фазы по 220 вольт. Простейшие вопросы заставляют уплывать новичков, отсутствие знания теории порождает возникновение ошибок практических. Искренне благодарим энтузиастов, забросавших Ютуб обучающими роликами, без столь богатого материала сложно дать дельные советы планирующим осуществить подключение электродвигателя 380 на 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 вольт

Подобные двигатели называются трехфазными. Отличаются кучей преимуществ перед типичными бытовыми, широко используются промышленностью. Достоинства касаются большой мощности, КПД. Именно в трехфазных двигателях удаётся обойтись без пусковых обмоток, конденсаторов при наличии соответствующего питания. Конструкции удается исключить лишние элементы. Пускозащитное реле холодильника, четко следящее за целостностью, временем работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Наличием трех фаз удается создать внутри статора вращающееся электромагнитное поле без дополнительных ухищрений. Давайте посмотрим рисунок. Простоты ради, показан ротор, снабженный двумя полюсами, статор содержит по катушке на фазу переменного тока. Конфигурации типичных двигателей 380 вольт более сложная, упрощение не помешает пояснить суть процессов, протекающих внутри.

Рисунок синим показывает отрицательно заряженные поля, красным – положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении изготовлен из постоянных магнитов, окрашен и пребывает в произвольном положении. Полюса всего два. Далее двигаемся согласно эпюрам:

  1. Первая картинка наградила фазу В отрицательным знаком, две другие заряжены слегка положительно (приблизительно треть амплитуды), схематично показано бледным розовым цветом. Положительный полюс ротора сместился к катушке В. Слабое положительное поле А-С притянуло южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса – ровно посередине.
  2. В следующий момент времени (спустя 60 градусов, 3,3 мс) южный полюс появляется на фазе А статора. Ротор проворачивается на 60 градусов вдоль часовой стрелки. Слабые отрицательные поля фаз В, С удерживают между собой положительный полюс ротора.
  3. В данный момент времени северный полюс статора располагается на фазе С, ротор продолжает вращение еще на 60 градусов. Дальнейшая картина должна быть понятна.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Частота оборотов не совпадает с сетевыми 50 Гц. Обмоток статоре больше, количество полюсов ротора иное. В придачу имеется явление проскальзывания в зависимости от амплитуды напряжения, многих других факторов. Нюансы используются регулировать скорости вращения вала двигателя. Вплотную достигли разгадки вопроса напряжения 380 вольт. Сформировано тремя фазами с действующим значением напряжения 220 вольт (как в розетке). Взять разницу меж любыми двумя в произвольный момент времени, величина превышает указанное значение.

Получается 380 вольт. Двигатель с тремя фазами использует для работы три напряжения с действующим значением 220 вольт, сдвиг меж любыми составляет 120 градусов. Можно легко проследить из графика на нашем рисунке. Вот почему многих снедает соблазн использовать оборудование в домашних условиях, запустить, используя одну фазу, поставляемую розеткой. Напрямую снделать невозможно, как должно быть понятно, приходится изобретать ухищрения. Простейшим назовем применение конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, которые хотели получить в идеале.

На практике подключение электродвигателя через конденсатор отлично работает. Правда для осуществления задумки придется немного повозиться.

Запуск трехфазного двигателя 380 В от домашней сети

Во-первых, нужно знать, как производится электрическая коммутация обмоток. Обычно корпус двигателя снабжен защитным кожухом, скрывающим электрическую разводку. Нужно снять щит, приступить к изучению схемы. Чаще рядом показана схема электрических соединений. Чтобы запуск произвести трехфазной сетью, применяется коммутация типа “звезда”. Концы трех обмоток имеют одну общую точку, называемую нейтралью, противоположная сторона снабжается фазами. Одна на каждую обмотку. Получается распределение поля, рассмотренное выше.

Объединение обмотки двигателя треугольником

Подключая асинхронный двигатель 380 на 220 Вольт, потрудитесь коммутацию изменить. Пригодится электрическая схема, приводимая шильдиком корпуса. Согласно рисунку, обмотки двигателя объединяются треугольником. Каждая на обоих концах объединяется с другой. Давайте посмотрим, что получается. Чем отличается методика от штатного использования оборудования. Для простоты на рисунке показываем схему включения конденсатора. Выглядит так:

  • Напряжение сети 220 В приложено к обмотке С.
  • На обмотку А напряжение приходит через рабочий конденсатор в состоянии сдвига фаз на 90 градусов.
  • На обмотке В действует разница меж указанными напряжениями.

Посмотрим эпюры: как будет выглядеть практически. Сдвиг фаз неравномерный. Меж пиками, по которым построены эпюры, отложено 90 и 45 градусов. Вследствие этого вращение в принципе лишено возможностей быть равномерным. Форма фазы обмотки В отличается от синусоидальной. Запуск трехфазного двигателя сетью 220 вольт сопровождается наличием потерь энергии. Процесс возможен. Происходит часто явление, называемое залипанием. Неправильная форма поля внутри статора бессильна раскрутить статор.

Схема подключения двигателя несколько упрощена, отличается от норм исполнения чертежей проектной документации. Наглядность рисунка очевидна. Конденсатор схемы рабочий, встречается пусковой. Нужен усилить вращающий момент на начальном этапе. Любой асинхронный двигатель при старте потребляет больше тока, на первое движение тратится много энергии. Конденсатор обычно присоединяется параллельно рабочему, включается в цепь нажатием специальной кнопки. Например, предлагается пометить, как Ускорение.

Когда вал наберет обороты, емкость пусковая становится ненужной, снижается сопротивление движению вала. Отпуская кнопку Ускорение, исключаем элемент из сети. Чтобы пусковая емкость разрядилась (вольтаж способен достигать 300 В), закоротим на значительной величины сопротивление, через которое в рабочем состоянии ток не пойдет. Постепенно электроны компенсируются, опасность поражения исчезнет. Возникает простой вопрос – как подобрать рабочую, пусковую емкости? Подключение электродвигателя 380 В на 220 В непростая задача. Давайте рассмотрим ответ.

Выбор значений рабочей, пусковой емкостей для подключения трехфазного двигателя на 220 В

Первым делом обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинал 220 В. Подключение двигателя 380 на 220 вольт сопровождается возникновением гораздо более весомых значений вольтажа. Среди пусковых и рабочих конденсаторов исключите элементы рабочим напряжением ниже 400 вольт. Практика накладывает коррективы, придется обойтись попавшимся под руку. Обратите внимание на провода. Токи по технической документации даны относительно напряжения 220 В. Рассматриваемая схема задействует другие значения. Возможно, придется пересчитать размеры токов.

На практике если емкость рабочая слишком мала, вал «залипает». Двигатель стал бы работать, если придать начальное ускорение, если зверь мощностью 4 кВт поотрывает пальцы, винить некого. Оказывается, номинал рабочей емкости определен минимум двумя параметрами:

Наладка двигателя

  1. Мощнее двигатель, больший номинал конденсаторов нужно применить. На 250 Вт хватает значения десятков мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролитические без специальных мер применять запрещено, предназначены работать в сетях постоянного тока. При подключении переменного напряжения 220 В могут попросту взорваться.
  2. Выше обороты двигателя, больший номинал пускового конденсатора потребуется. Достигнув разницы в несколько раз, значение емкости повышаем на порядок (10 раз). Для пуска двигателя мощностью 2,2 кВт, оборотами 3000 в минуту постарайтесь запастись батареей на 200–250 мкФ. Очень большое значение. Емкость Земного шара составляет доли мФ.

Сильно емкость пускового конденсатора зависит от приложенной нагрузки. Мотор, работающий на шкив, потребляет много энергии, объем батареи возрастает. Попытаемся выбрать номиналы. Практиками замечено: стабильнее двигатель 380 В работает, питаемый однофазной сетью, когда напряжения в плечах конденсатора равны. Обмотку, работающую непосредственно от сети, избегаем трогать, измеряем потенциал двух других. Каким образом получается, величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется делитель. Красиво рисовали эпюры, на практике форма фаз способна сильно отличаться. Определяется реактивное сопротивление перечисленным выше набором параметров. Конструкция двигателя, обуславливающая размер мощности, скорость оборотов, нагрузка вала. Ряд параметров, учесть которые теоретическими путями в рамках обзора попросту не представляется возможным. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, затем плавно увеличивать номинал, пока напряжения обмоток не станут равными.

После раскрутки двигателя порой оказывается: равенство нарушилось. Сопротивление движению вала упало. Перед тем, как подключить электродвигатель с 380 на 220 окончательно, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: действующее значение способно превышать 220 вольт. Значение напряжения составит 270 В. Перед тем, как подключить электродвигатель через конденсатор, побеспокойтесь о контактах. Обеспечьте надежную стыковку во избежание потерь, перегрева в местах прохождения тока. Коммутацию лучше вести на специальные клеммы, затягивая болтами. После окончательной подборки параметров электрическую часть следует закрыть кожухом, провода пропустить через резиновый уплотнитель боковой стенки отсека.

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

Как подключить электродвигатель 380 на 220 Вольт

Содержание статьи

Очень часто под рукой оказывается двигатель, рассчитанный на работу в трехфазной сети, который нужно подключить к 220 Вольт. Сразу же нужно оговориться и сказать о том, что падение мощности трехфазного двигателя подключённого в однофазную сеть, неизбежно. Однако его можно компенсировать рабочим конденсатором подходящей емкости, который устанавливается вместо третьей фазы (выхода обмотки).

Наиболее предпочтительный вариант подключения электродвигателя к бытовой сети, это подключение трёх обмоток по схеме треугольника. В таком случае можно добиться максимальной выходной мощности электродвигателя, но, как правило, не более 70%, чем при трехфазном подключении.

Как именно подключить трехфазный двигатель к однофазной сети, читайте в этой статье строительного журнала samastroyka.ru

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

Итак, подключать трехфазный двигатель к однофазной сети лучше всего по схеме «Треугольник». В таком случае электродвигатель будет работать на 70% от своей мощности. Есть еще схема подключения «Звезда». Однако в таком случае электродвигатель еще большое потеряет в мощности и будет работать не более чем на 50%.

При подключении трехфазного электродвигателя к однофазной сети, к двум выводам обмотки подсоединяется фаза и ноль. К третьему выводу необходимо подсоединить рабочий конденсатор нужной емкости. Такое подключение компенсирует все недостатки и дает возможность меньше всего потерять в мощности электродвигателя при переходе на однофазную сеть.

Важно! Именно подключение третьего вывода через конденсатор (к фазе или к нулю) задаёт направление вращение ротора электродвигателя. При этом частота вращения останется такой же самой, как и при работе электродвигателя в трехфазном режиме.

Схема подключения трехфазного электродвигателя

Электродвигатели небольшой мощности, до 1,5 кВт, можно подключать только через рабочий конденсатор. То есть, пусковой конденсатор для подключения трехфазного электродвигателя в данном случае не нужен.

Схему подключения трехфазного электродвигателя вы можете посмотреть ниже. Здесь, как и было сказано выше, один конец обмотки подключён к фазе, а другой к нулю. К третьему выводу обмотки подсоединён рабочий конденсатор, через ноль. Чтобы изменить направление движения двигателя, достаточно переподсоединить конденсатор через фазу.

В том случае, когда мощность электродвигателя более 1,5 кВт или же, когда двигатель запускается под нагрузкой, для подключения понадобится еще и пусковой конденсатор, который подключается параллельной рабочему конденсатору.

Важно знать, что пусковой конденсатор в отличие от рабочего, задействуется лишь на несколько секунд при включении электродвигателя. Расчет пускового и рабочего конденсатора для подключения электродвигателей производится по специальной формуле, о чем будет рассказано в следующем выпуске строительного журнала «САМаСТРОЙКА».

Оценить статью и поделиться ссылкой:

Как подключить трехфазный электродвигатель в сеть 220Вт

Необходимость использования трехфазного асинхронного электродвигателя самостоятельно чаще всего возникает, когда устанавливается или проектируется самодельное оборудование. Обычно на дачах или в гараже мастера хотят использовать самодельные наждачные станки, бетономешалки, приборы по заточке и обрезке изделий.

Использование трехфазного асинхронного электродвигателя самостоятельно

Тут и возникает вопрос: как подключить электродвигатель, рассчитанный на 380, к сети в 220 Вольт. Кроме того, важно как подключить электродвигатель в сеть, так и обеспечить необходимый показатель коэффициента полезного действия (КПД), сохранить эффективность и работоспособность агрегата.

Особенности устройства двигателя

На каждом двигателе есть пластина или шильдик, где указаны технические данные и схема скрутки обмоток. Символ Y обозначает соединение звездой, а ∆ – треугольником. Помимо этого, на пластине обозначено напряжение сети, для которого предназначен электродвигатель. Разводка для подсоединения к сети находится на клеммнике, куда выводят провода обмотки.

Для обозначения начала и конца обмотки используют буквы С или U, V, W. Первое обозначение было в практике раньше, а английские буквы стали применять после введения ГОСТа.

Буквы для обозначения начала и конца обмотки

Не всегда использовать для работы двигатель, предназначенный для трехфазной сети, представляется возможным. Если на клеммник выведено 3 вывода, а не 6 как обычно, то подключение возможно только с напряжением, которое указано в инженерных характеристиках. В этих агрегатах соединение треугольником или звездой уже сделано внутри самого прибора. Поэтому использовать электродвигатель на 380 Вольт с 3 выводами для однофазной системы невозможно.

Можно частично разобрать двигатель и переделать 3 вывода на 6, но это сделать не так просто.

Существует разные схемы того, как лучше подключать приборы с параметрами в 380 Вольт в однофазную сеть. Чтобы использовать трехфазный электродвигатель в сети 220 Вольт, проще воспользоваться одним из 2 способов подключения: «звезда» или «треугольник». Хотя можно осуществить запуск трехфазного двигателя с 220 без конденсаторов. Рассмотрим все варианты.

«Звезда»

На рисунке показано, как выполняется этот тип подключения. В работе электродвигателя следует дополнительно воспользоваться фазосдвигающими конденсаторами, которые ещё называют пусковыми (Спуск.) и рабочими (Сраб.).

Тип подключения «Звезда»

При подключении звездой все три конца обмотки соединяются. Для этого используют специальную перемычку. Питание подается на клеммы с начала обмоток. При этом начало обмотки С1(U1) через параллельно подключенные конденсаторы поступает на начало обмотки С3(U3). Далее этот конец и С2(U2) надо подключить к сети.

«Треугольник»

В этом виде подключения, как и в первом примере, используются конденсаторы. Для того чтобы подключить по этой схеме скрутки потребуются 3 перемычки. Они будут соединять начало и конец обмотки. Выводы, идущие с начала обмотки С6С1 через такую же параллельную схему, как и в случае с подключением «звезда», соединяются с выводом, идущим от С3С5. Затем полученный конец и вывод С2С4 следует подключить к сети.

Тип подключения «Треугольник»

Если на шильдике указаны показатели 380/220ВВ, то подключение в сеть возможно только по «треугольнику».

Как подсчитать емкость

Для рабочего конденсатора применяется формула:

Сраб.=2780хI/U, где
U – номинальное напряжение,
I – ток.

Существует и другая формула:

Сраб.= 66хР, где Р – это мощность трехфазного электродвигателя.

Получается, что 7мкФ емкости конденсатора рассчитаны на 100Вт его мощности.

Значение для емкости пускового устройства должно быть на 2,5-3 порядка больше рабочего. Такое расхождение показателей по емкости у конденсаторов требуется, потому что пусковой элемент включается при работе трехфазного двигателя на непродолжительное время. К тому же при включении высшая нагрузка на него значительно больше, оставлять в рабочем положении это устройство на более длительный период не стоит, иначе из-за перекоса тока по фазам через некоторое время электродвигатель начнет перегреваться.

Если вы используете для работы электродвигатель, мощность которого меньше 1кВт, то пусковой элемент не потребуется.

Иногда емкости одного конденсатора для начала работы не хватает, тогда схема подбирается из нескольких разных элементов, соединенных последовательно. Общую емкость при параллельном соединении можно рассчитать по формуле:

Cобщ=C1+C1+…+Сn.

На схеме подобное подключение выглядит следующим образом:

Схема параллельного подключения

О том, насколько правильно подобраны емкости конденсаторов, можно будет понять только в процессе использования. Из-за этого схема из нескольких элементов более оправдана, ведь при большей емкости двигатель будет перегреваться, а при меньшей – выходная мощность не достигнет нужного уровня. Подбор емкости лучше начать с минимального ее значения и постепенно доводить до оптимального. При этом можно замерить ток с помощью токоизмерительных щипцов, тогда подобрать оптимальный вариант станет проще. Подобный замер делают в рабочем режиме трехфазного электродвигателя.

Какие выбрать конденсаторы

Для подключения электродвигателя чаще всего используют бумажные конденсаторы (МБГО, КБП или МПГО), но все они обладают небольшими емкостными характеристиками и достаточной громоздкостью. Другой вариант – подобрать электролитические модели, хотя здесь придется дополнительно подключить в сеть диоды и резисторы. К тому же при пробое диода, а это случается довольно часто, через конденсатор начнет поступать переменный ток, что может привести к взрыву.

Специалисты по электрооборудованию рекомендуют использовать варианты металлизированных полипропиленовых конденсаторов (СВВ), которые отличаются надежностью и износостойкостью.

Кроме емкости, стоит обратить внимание на рабочее напряжение в домашней сети. При этом следует подбирать модели с техническими показателями не меньше 300Вт. Для бумажных конденсаторов подсчет рабочего напряжения для сети немного другой, и рабочее напряжение у данного типа устройств должно быть выше 330-440ВВ.

Пример подключения в сеть

Посмотрим, как это подключение рассчитывается на примере двигателя со следующими характеристиками на шильдике.

Характеристики двигателя

Итак, возьмем трехфазный асинхронный двигатель со схемой соединения для сети в 220 Вольт «треугольником» и «звездой» для 380 Вольт.

В данном случае мощность взятого для примера электродвигателя составляет 0,25 kW, что значительно меньше 1 kW, пусковой конденсатор не потребуется, а общая схема будет выглядеть следующим образом.

Схема соединения в 220 В

Для подключения в сеть необходимо найти емкость рабочего конденсатора. Для этого стоит подставить значения в формулу:
Сраб.= 2780 2А/220В=25 мкФ.

Рабочее напряжение устройства выбирается выше показателя в 300 Вольт. Исходя из этих данных, сортируют соответствующие модели. Некоторые варианты можно найти в таблице:

Зависимость емкости и напряжения от типа конденсатора

Тип конденсатораЕмкость, мкФНоминальное напряжение, В
МБГ01
2
4
10
20
30
400, 500
160, 300, 400, 500
160, 300, 400
160, 300, 400, 500
160, 300, 400, 500
160, 300
МБГ41; 2; 4; 10; 0,5250, 500
К73-21; 2; 3; 4; 6; 8; 10400, 630
К75-121; 2; 3; 4; 5; 6; 8; 10400
К75-121; 2; 3; 4; 5; 6; 8630
К75-404; 5; 6; 8; 10; 40; 60; 80; 100750

Подключение тиристорным ключом

Трехфазный электродвигатель, предназначенный для 380 Вольт, используют для однофазного напряжения, применяя тиристорный ключ. Для того чтобы запустить агрегат в таком режиме, потребуется вот эта схема:

Схема трехфазного электродвигателя для однофазного напряжения

В работе использованы:

  • транзисторы из серии VT1, VT2;
  • резисторы МЛТ;
  • кремниевые диффузионные диоды Д231
  • тиристоры серии КУ 202.

Все элементы рассчитаны на напряжение 300 Вольт и ток 10А.
Собирается тиристорный ключ, как и другие микросхемы, на плате.

Сделать такое устройство под силу всем, кто имеет начальные познания в создании микросхем. При мощности электродвигателя меньше 0,6-0,7kW при подключении в сеть нагрева тиристорного ключа не наблюдается, поэтому дополнительное охлаждение не потребуется.

Подобное подключение может показаться слишком сложным, но все зависит от того, какие у вас есть элементы, чтобы переделать двигатель из 380Вт в однофазный. Как видно, использовать трехфазный двигатель для 380 через однофазную сеть не так сложно, как это кажется на первый взгляд.

Подключение. Видео

Видео рассказывает о безопасном подключении наждака к сети 220 В и делится советами, что для этого нужно.

Оцените статью:

Как подключить электродвигатель с 380 на 220 вольт

В данном обзоре автор подробно расскажет и покажет, как своими руками подключить электродвигатель с 380 на 220 вольт (чтобы можно было включать его в розетку). Ничего сложного в этом нет.

Обратите внимание, что автор использует электродвигатель, у которого есть только три провода. Дополнительные три провода отсутствуют. Но это не является проблемой.

Электродвигатель можно использовать для изготовления различных полезных приспособлений: настольного гриндера для гаража и домашней мастерской, вибросита для просеивания песка и др.

Первым делом (если двигатель был приобретен на металлоприемке), необходимо убедиться в его работоспособности.

Для этого потребуется тестер. Ставим его на прозвонку и проверяем три провода. Они должны быть замкнуты между собой. Также необходимо будет убедиться, что нет пробоя на корпус.

Основные этапы работ

На следующем этапе потребуется обычная вилка для розетки и конденсаторы для запуска электродвигателя (не меньше 300 вольт и 70 мкф на 1000 ватт).

Схема подключения очень простая. Сначала один провод от пакета конденсаторов подцепляем к проводу вилки. Затем свободный провод от вилки подключаем к любому из трех проводов электродвигателя.

Далее первый провод от вилки подцепляем к одному из двух оставшихся свободных проводов электродвигателя.

К третьему проводу подключаем второй провод от конденсаторов. Но сам контакт должен быть кратковременным (не более 1 секунды) — только для старта.

Подробно о том, как подключить электродвигатель с 380 на 220 вольт, смотрите на видео ниже. Этим простым способом поделился автор YouTube канала «саня киселев».

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Конденсатор

— Как я могу заставить мой двигатель 380/380 вольт работать от 220 вольт?

Подключение конденсатора к трехфазному двигателю для однофазной работы называется подключением Штейнмеца. Если вы выполните поиск «Steinmetz connection», вы найдете довольно много информации об этом.

Если двигатель имеет только шесть выводов или клемм для внешних подключений, он может работать только при напряжении 380 В на любой из двух указанных скоростей. Для низкой скорости U4, V4 и W4 соединены вместе, а трехфазное питание подключено к U2, V2 и W2.Для высокоскоростной работы нет подключения к U2, T2 и W2, а питание подключается к Uw, T4 и W4. Номинальная механическая мощность одинакова для обеих скоростей, поэтому крутящий момент, доступный на высокой скорости, составляет половину крутящего момента на низкой скорости. Вы можете использовать частотно-регулируемый привод (VFD) с выходом 380 В для любого из этих подключений.

Если на каждом конце каждой обмотки имеется независимое внешнее соединение, 12 выводов или клемм, обмотки могут быть соединены в параллельном треугольнике.Это должно подходить для трехфазного питания 220 вольт. Я считаю, что это все еще будет 4-полюсная низкоскоростная конфигурация. Вы можете использовать VFD с выходом 220 вольт для этого соединения.

У вас не должно возникнуть проблем с поиском частотно-регулируемого привода с однофазным входом 220 вольт и трехфазным выходом 220 вольт. Возможно, вам удастся найти частотно-регулируемый привод со встроенной схемой повышения напряжения, обеспечивающий трехфазный выход 380 вольт и однофазный вход 220 вольт. В противном случае вам понадобится входной трансформатор для VFD и VFD на 380 В, который принимает однофазный вход.

Я не знаю, какие есть варианты с подключением Steinmetz.

Если у существующего двигателя нет специального вала или редуктора, установленного непосредственно на нем. Лучшим вариантом может быть покупка другого двигателя и, возможно, частотно-регулируемого привода для регулирования скорости.

См. Схему ниже:

Для U2, V2 и W2 две катушки двигателя соединены вместе внутри двигателя или в клеммной коробке двигателя. Если вы можете разорвать это соединение, вы можете повторно подключить катушки, как показано красными линиями.Я почти уверен, что это позволит двигателю работать на высокой скорости на 220 вольт. Для однофазной сети подключите конденсатор от одной из линий питания к точке, где должна быть подключена недостающая фаза. Это позволяет двигателю работать от однофазного тока, но его крутящий момент значительно снижается. Это связь Стейнмеца. Вы сможете найти значения конденсаторов и другую информацию, выполнив поиск «Steinmetz connection».

Схема подключения трехфазного двигателя 380В на 220В через конденсатор

Иногда попадает в руки трехфазный мотор.Именно из этих двигателей изготавливают самодельные дисковые пилы, наждаковые станки и различные шлифовальные машины. В общем, хороший начальник знает, что с этим делать. Но беда в том, что трехфазная сеть в частных домах встречается очень редко, и потратить ее не всегда возможно. Но есть несколько способов установить этот мотор на 220В.

Следует понимать, что мощность двигателя при таком подключении, как ни старайся — значительно упадет. Так, соединение «треугольник» использует только 70% мощности двигателя, а «звезда» и того меньше — только 50%.

В связи с этим двигатель желательно посильнее.

Важно! Подключая мотор, будьте очень осторожны. Просто не торопись. Меняя схему, отключите питание и разрядите конденсатор с лампочкой. Работы производят минимум двое.

Итак, в любой схеме подключения конденсаторов. Фактически они служат третьей фазой. Благодаря ему фаза, подключенная к одному выводу конденсатора, сдвинута на столько, сколько необходимо для имитации третьей фазы.Несмотря на то, что движок использует одну мощность (работу), а для запуска другой (лаунчер) параллельно с работой. Хотя не всегда нужно.

Например, для газона с ножом в виде заостренного лезвия хватит агрегатов по 1 кВт и конденсаторов только рабочие без необходимости запускать цистерны. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». Но не все так просто. В связи с этим мотор перегреется и может выйти из строя. Не стоит рисковать техникой.

Важно! Какой бы емкости не было конденсаторов, рабочее напряжение должно быть ниже 400В, иначе они прослужат долго и могут взорваться.

Двигатели трехфазные бывают, как с тремя выводами — для подключения только «звездой», так и с шестью стыками, с возможностью выбора схем? звезда или треугольник.Классическую схему можно увидеть на рисунке. Здесь на рисунке звезда соединения sivasubramania. На фото справа показано, как он выглядит на настоящем гоночном моторе.

Видно, что для этого требуется специальная перемычка для желаемого выхода. Эти перемычки поставляются с двигателем. В случае, когда имеется только 3 контакта, соединение осуществляется звездой, уже выполненной внутри корпуса двигателя. В этом случае изменить схему подключения обмоток просто невозможно.

Некоторые говорят, что они сделали это для того, чтобы рабочие не украли единицы дома для своих нужд. Как бы то ни было, двигатели можно с успехом использовать в гаражных целях, но их мощность была бы значительно ниже, чем у соединенного треугольника.

Как видно, напряжение 220В разделено на две последовательно соединенные обмотки, каждая из которых рассчитана на такое напряжение. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.

Максимальная мощность двигателя при 380В при 220В может быть достигнута только при подключении в треугольник.Помимо минимальных потерь мощности неизменным остается и количество оборотов двигателя. Здесь каждая обмотка используется при своем рабочем напряжении, а значит, и о мощности. Схема подключения этого двигателя представлена ​​на рисунке 1.

Рис.1

На фиг.2 изображено Брно с выводом 6 выводов для связности треугольника. Подаются три результирующих выхода: фаза, ноль и один вывод конденсатора. Откуда подключен второй вывод конденсатора? фаза или ноль, зависит от направления вращения двигателя.

Фото: мотор работает только без конденсаторов емкостей для работы.

Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. Они включаются параллельно с работой с помощью кнопки или переключателя в момент включения. Как только двигатель достигнет максимальных оборотов, необходимо отключить возможность работы. Если это кнопка, просто отпустите ее, а если переключите, отключите. Тогда в двигателе используются только рабочие конденсаторы.Такое подключение показано на фото.

Первое, что вам нужно знать? конденсатор должен быть неполярным, то есть не электролитическим. Лучше всего использовать мощности бренда? МБГО. Их успешно применяют в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды.

Также они имеют петли для крепления, которые позволяют без проблем разместить их в любой точке шкафа.К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и не мучить свой мозг, есть простой способ расчета конденсатора для мотора на 380В. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ.Эту емкость в банке найти очень сложно и дорого. Поэтому большую часть резервуаров подключают параллельно, набрав нужную емкость.

Емкость пускового конденсатора. ↑

Это значение получено из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Обратите внимание, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение. Это пусковая установка дополнительной емкости 70-140 мкФ.В момент подключения она работает и количество оборотов — 140-210 ст.

Особенности подбора конденсаторов. ↑

Конденсаторы как рабочие, так и лаунчер можно выбрать по способу от меньшего к большему. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Также пусковой конденсатор выберите добавление до тех пор, пока он не будет работать плавно без задержек.

Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные.

Иногда нужно изменить направление вращения мотора. Доступен для двигателей на 380В, используется однофазный. Для этого нужно, чтобы один конец конденсатора был подключен к отдельной обмотке, оставался неразрывно связанным, а другой мог иметь одну катушку, где подключен «ноль», а в другую, где — «фазу».

Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».

Подробнее можно увидеть на рисунке.

Важно! Есть электродвигатели трехфазные на 220В. У них каждая обмотка рассчитана на 127В, а при подключении по однофазной схеме «треугольник»? двигатель просто сгорит. Во избежание этого двигатель в однофазную сеть следует подключать по следующей схеме — «звезда».

Связанные с контентом

Можно ли подключить двигатель 380 В к трехфазному 220 В? — Выставка

19 июля 2018 г.

Как подключить 380В к 220В? Можно ли подключить двигатель 380 В к трехфазному 220 В? Какая смена власти?

На паспортной табличке указано номинальное напряжение 380 В, а асинхронный двигатель, подключенный звездой, может быть преобразован в соединение треугольником путем преобразования обмотки в соединение треугольником.Источник питания — трехфазный двигатель 220В, мощность — постоянная.

Измените метод:

На рисунке ниже схематически изображена распределительная коробка двигателя. Левая сторона — это метод звездообразного соединения. Соединительный элемент снимается и принимает форму правильной фигуры.

Принцип:

Мы знаем, что ключом к нормальной работе двигателя является то, что номинальное напряжение подается на каждую фазную обмотку. Когда напряжение высокое, ток становится большим, и обмотка сгорает; если он низкий, ток слишком мал для создания достаточного крутящего момента.

Схема подключения обмотки двигателя при трехфазном соединении звездой 380 В показана на рисунке ниже.

Трехфазные обмотки соединены звездой, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет

380Vx1 / √3 = 220V.

Для двигателя, соединенного звездой, несмотря на то, что напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В.

Когда обмотки двигателя соединены треугольником (принцип подключения см. На рисунке ниже), напряжение, получаемое каждой обмоткой, также составляет 220 В. Если напряжение питания по-прежнему составляет 380 В, очевидно, что фазное напряжение обмотки станет 380 В, и двигатель не будет работать должным образом.

Мощность двигателя двух соединений также не изменилась. Обмотки двух соединений одинаковы, напряжение 220 В, и, конечно, ток, протекающий через обмотки, будет одинаковым, поэтому генерируемая мощность одинакова.

Как подключить электродвигатель от 380 до 220: схемы

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, нужно подключать к домашней сети на 220 В. Так как двигатель не запускается, нужно поменять в нем некоторые детали. Это легко можно сделать самостоятельно. Несмотря на то, что эффективность несколько снижается, такой подход оправдан.

Трехфазные и однофазные двигатели

Чтобы понять, как подключить электродвигатель от 380 до 220 вольт, выясняем, что означает блок питания на 380 вольт.

Трехфазные двигатели имеют много преимуществ по сравнению с бытовыми однофазными. Поэтому их использование в промышленности широко. И дело не только в мощности, но и в КПД. К ним также относятся пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Например, пусковое защитное реле холодильника отслеживает, сколько обмоток обрезано. А в трехфазном двигателе этот элемент больше не нужен.

Это достигается за счет трех фаз, во время которых электромагнитное поле вращается внутри статора.

Почему 380 В?

Когда поле внутри статора вращается, роторы также перемещаются. Обороты не совпадают с пятидесяти Герцами сети из-за того, что обмоток больше, количество полюсов отличное и по разным причинам происходит проскальзывание. Эти индикаторы используются для регулирования вращения вала двигателя.

Все три фазы имеют значение 220 В. Однако разница между любыми двумя из них в любой момент будет отличаться от 220. Так получится 380 Вольт.То есть двигатель использует для работы 220 В со сдвигом фаз сто двадцать градусов.

Следовательно, как подключить электродвигатель 380 к 220В напрямую невозможно, приходится прибегать к хитростям. Конденсатор считается самым простым способом. Когда контейнер проходит фазу, последняя изменяется на девяносто градусов. Хоть и не дотягивает до ста двадцати, но этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель от 380 В до 220 В

Для реализации поставленной задачи необходимо понимать, как устроены обмотки.Обычно корпус защищен кожухом, а под ним расположена проводка. Сняв его, нужно изучить содержимое. Часто здесь можно найти схему подключения. Для подключения электродвигателя к сети 380-220 используется звездообразная коммутация. Концы обмоток находятся в общей точке, называемой нейтралью. Фазы подаются на противоположную сторону.

«Звездочку» надо будет поменять. Для этого обмотку двигателя необходимо соединить другой формы — в виде треугольника, соединив их на концах друг с другом.

Как подключить электродвигатель от 380 до 220: схемы

Схема может выглядеть так:

  • На третью обмотку подается сетевое напряжение;
  • , то напряжение первой обмотки пройдет через конденсатор с фазовым сдвигом на девяносто градусов;
  • вторая обмотка будет зависеть от разницы напряжений.

Понятно, что сдвиг фаз будет девяносто и сорок пять градусов. Из-за этого вращение не равномерное.Кроме того, форма фазы на второй обмотке не будет синусоидальной. Поэтому после подключения трехфазного электродвигателя на 220 вольт будет возможно, без потери мощности реализовать это невозможно. Иногда вал даже заедает и перестает крутиться.

Работоспособность

После набора поворотов пусковая мощность больше не будет Необходима, так как сопротивление движению станет незначительным. Чтобы уменьшить емкость, ее сокращают до сопротивления, через которое больше не проходит ток.Для правильного выбора рабочей и пусковой емкости необходимо в первую очередь учесть, что напряжение рабочего конденсатора должно существенно перекрываться 220 вольт. Как минимум должно быть 400 В. Еще нужно обратить внимание на провода, чтобы токи были рассчитаны на однофазную сеть.

Если рабочая мощность слишком низкая, вал заедает, поэтому для него используется начальное ускорение.

Работоспособность также зависит от следующих факторов:

  • Чем мощнее двигатель, тем больше требуется номинальная мощность.Если значение 250 Вт, то хватит нескольких десятков мкФ. Однако если мощность больше, то номинал можно считать сотнями. Конденсаторы лучше покупать пленочные, т. К. Электрика придется доработать (они рассчитаны на постоянный, а не на переменный ток и без переделки могут взорваться).
  • Чем выше частота вращения двигателя, тем выше рейтинг. Если взять двигатель на 3000 об / мин и мощность 2,2 кВт, то АКБ потребуется от 200 до 250 мкФ.А это огромная ценность.

Эта мощность также зависит от нагрузки.

Заключительный каскад

Известно, что электродвигатель 380 В в 220 Вольт будет работать лучше, если напряжения будут получены с равными значениями. Для этого не следует трогать подключаемую к сети обмотку, но измеряют потенциал на обеих других.

Асинхронный двигатель имеет собственное реактивное сопротивление. Необходимо определить минимум, при котором он начинает вращаться.После этого номинал постепенно увеличивают до тех пор, пока все обмотки не будут выровнены.

Но когда двигатель раскручивается, может оказаться, что равенство нарушено. Это связано с уменьшением сопротивления. Поэтому перед тем, как подключить мотор от 380 до 220 вольт и закрепить, нужно сравнить значения даже при работающем агрегате.

Напряжение может быть выше 220 В. Следите за стабильной стыковкой контактов, без потери питания или перегрева. Лучшее переключение происходит на специальных клеммах с фиксированными болтами.После подключения электродвигателя от 380 до 220 вольт он получился с нужными параметрами, кожух снова надевается на блок, а провода пропускаются по бокам через резиновую прокладку.

Что еще может случиться и как решить проблемы

Часто после сборки обнаруживается, что вал вращается не в том направлении, в котором это необходимо. Направление нужно менять.

Для этого третья обмотка через конденсатор подключается к резьбовому выводу второй обмотки статора.

Бывает, что из-за долгой работы с током появляется шум двигателя. Однако этот звук совершенно другого рода по сравнению с гудением при неправильном подключении. Это происходит со временем и вибрацией мотора. Иногда даже приходится с силой вращать ротор. Обычно это вызвано износом подшипников, который вызывает слишком большие зазоры и шум. Со временем это может привести к заклиниванию, а позже — к повреждению деталей двигателя.

Лучше не допускать этого, иначе механизм придет в негодность.Подшипники легче заменить на новые. Тогда электродвигатель прослужит еще много лет.

Трехфазный двигатель 220 В

Что такое трехфазный двигатель? Что такое трехфазный двигатель? Как работает трехфазный двигатель? Контроллеры двигателей для трехфазных двигателей Краткое описание

Трехфазные двигатели представляют собой тип двигателя переменного тока это конкретный пример многофазного двигателя. Эти двигатели могут быть асинхронными двигателями (также называемыми асинхронными двигателями) или синхронными двигателями. Двигатели состоят из трех основных компонентов — статора, ротора и корпуса.Статор состоит из ряда пластин из легированной стали, вокруг которых намотана проволока, образуя индукционные катушки, по одной катушке на каждую фазу источника электроэнергии. Катушки статора получают питание от трехфазного

. Как подключить трехфазный асинхронный двигатель? — YouTube

18 июля 2016 г. В этом видео объясняется, как подключить трехфазный асинхронный двигатель к внешнему источнику электроэнергии. Он также показывает разницу между треугольником и звездой …

Найдите мощный трехфазный двигатель 220 В для различных устройств…

25 апреля 2021 г. Найдите мощный трехфазный двигатель 220 В для различных устройств … Трехфазный двигатель 220 В Трехфазный трехфазный вибраторный двигатель Горячая распродажа 100% медный провод 3 фазы, 2 полюса

Серводвигатель переменного тока 750 Вт, 3 фазы, 220 В , 3000 об / мин ATO

Бесщеточный серводвигатель переменного тока 3 А, 220 В, номинальная мощность 1 л.с. (750 Вт), номинальный крутящий момент 2,39 Нм, максимальный крутящий момент 7,1 Нм, пиковый ток 9 А, номинальная скорость 3000 об / мин, установлен инкрементальный энкодер 2500 PPR. Недорогой и высокоскоростной серводвигатель, производитель

Может ли трехфазный двигатель работать от 230 вольт? — AskingLot

14 апреля 2020 г. Вы можете запустить трехфазный двигатель от стандартной однофазной сети 220 В.Сначала вы включаете трехфазный двигатель (вручную или лучше, с небольшим двигателем на 110 В), а ЗАТЕМ включите 220 (подключенный к двум ногам), он будет работать. Он не будет работать с номинальной мощностью или плавно, но он будет работать (на скорости). Во-вторых, может ли трехфазный двигатель работать на двух фазах?

VEVOR 370W Трехфазный двигатель 2800 об / мин 220V / 380V Электрический …

Бесплатная доставка в течение 2 дней. Купить VEVOR 370W Трехфазный двигатель 2800 об / мин 220V / 380V Электрический асинхронный двигатель переменного тока в Walmart

Схема подключения трехфазного двигателя 380V на 220V через…

Схема подключения трехфазного двигателя переменного тока 220В United Star. ↑ Как видно, напряжение 220В разделено на две последовательно соединенные обмотки, каждая рассчитана на такое напряжение. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.

Трехфазный двигатель, работающий от однофазного источника питания GoHz

17 марта 2017 Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации.Трехфазный двигатель переменного тока использует трехфазный источник питания (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. Д.), Но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. Д.). .), особенно в быту

Можно ли подключить двигатель 380В к трехфазному 220В …

Трехфазные обмотки соединены по схеме звезды, и линейное напряжение 380В приложено к каждой фазе напряжения обмотки (фазное напряжение ) составляет 380Vx1 / √3 = 220V. Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В.

Изменение трехфазного двигателя с 440 В на 220 В с помощью схемы …

Некоторая путаница в способе подключения моей новой машины. Я купил шлифовальную машинку без подключения, и парень подумал, что она подключена к 440. Мне нужно установить ее на 220. Мотор говорит 220/440. У меня есть 220 в моем магазине с фазовым преобразователем, создающим ногу 220, которая работает с другим трехфазным оборудованием. В настоящее время у двигателя два комплекта по 3 шт.

Трехфазная электроэнергия — Википедия

Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока.Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире. Он также используется для питания больших двигателей и других тяжелых нагрузок. Трехпроводная трехфазная схема обычно более экономична, чем эквивалентная двухпроводная …

Трехфазный двигатель 208 В на трехфазном питании 220 В. ..

3 апреля 2013 г. Трехфазный двигатель 208 В на трехфазном питании 220 В. Перейти к последнему отслеживанию 1 — 19 из 19 сообщений. A. Зарегистрирован aaronmen. Присоединился 2 апр.2013 г. 4 сообщения.Discussion Starter • №1 • 3 апреля 2013 г. Начну с того, что я не электрик и не инженер-электрик. …

Преобразователь частоты с преобразователем частоты 220 В, однофазный, в 3 …

Преобразователь скорости с преобразователем частоты с преобразователем на 220 В, однофазный, в 3-фазный. Вам не разрешается передавать / распространять файлы каким-либо образом или использовать файлы / модели, подходят для всех седельных сумок — жесткие туристические седельные сумки для Harley Davidson и цвета слоновой кости доступны длиной 82 1/2 дюйма. Для сборки и монтажа для дома требуется шест (не входит в комплект).

Может ли трехфазный двигатель 380 В работать от однофазного 220 В …

05 ноября, 2019 В ответ на вышеуказанный рыночный спрос наша компания представила однофазный вход 220 В для трехфазного повышающего преобразователя на выходе 380 В. ,

Китай Трехфазный двигатель с тормозом 220 В / 380 В / 660 В, алюминий …

27 апреля 2021 г. Трехфазный двигатель с тормозом 220 В / 380 В / 660 В, двигатель с электромагнитным торможением в алюминиевом корпусе Двигатель IE2. Минимальный объем заказа 100 штук (все цены в долларах США). Цена продажи за единицу, $ Введите цену продажи за единицу. Введите только числа. Введите до 2 знаков после запятой.

4-дюймовая скважинная смазка, 220 В, 3 фазы, жидкость AQS …

4-дюймовая скважинная моторная смазка, заполненная маслом, 220 В, 3 фазы 3-фазный двигатель Vega 4 ″ 220 В изготовлен из нержавеющей стали 304, а фланец и муфта соответствуют стандарту NEMA. . Трехфазный двигатель 220 В совместим с солнечными батареями и используется вместе с инверторами постоянного и переменного тока Vega.

Подключение трехфазного двигателя 380 В к одинарному 220 В …

17 февраля 2020 г. Подключение трехфазного двигателя 380 В -фазный мотор на 220в однофазный.Кур, 17 февраля 2020 г., Электрооборудование Когда есть трехфазный двигатель для подключения к однофазному сектору, есть несколько решений. Это конденсаторный узел, который будет обсуждаться.

Серводвигатель переменного тока 750 Вт, 3 фазы, 220 В, 3000 об / мин ATO

Бесщеточный серводвигатель переменного тока 3 А, 220 В, номинальная мощность 1 л.с. (750 Вт), номинальный крутящий момент 2,39 Нм, максимальный крутящий момент 7,1 Нм, пиковый ток 9А, номинальная скорость 3000 об / мин, установлен инкрементальный энкодер 2500 PPR. Недорогой и высокоскоростной серводвигатель, производитель

VEVOR 370W Трехфазный двигатель 2800 об / мин 220В / 380В, электрический…

Бесплатная доставка в течение 2 дней. Купить Трехфазный двигатель VEVOR 370W 2800 об / мин 220V / 380V Электрический асинхронный двигатель переменного тока в Walmart

Подключение трехфазного двигателя 380V к одиночному 220v …

17 февраля 2020 Подключение трехфазного двигателя 380V к одиночному 220v -фаза. Кур, 17 февраля 2020 г., Электрооборудование Когда есть трехфазный двигатель для подключения к однофазному сектору, есть несколько решений. Это конденсаторный узел, который будет обсуждаться.

Китай, 220 В, 380 В, 3 фазы, электродвигатель, 220 В, 380 В, 3 фазы…

Среди широкого ассортимента предлагаемой на продажу продукции трехфазный электродвигатель 220 В, 380 В является одним из самых популярных. Инженеры-проектировщики или покупатели могут захотеть проверить различных заводских производителей трехфазных электродвигателей 220 В, 380 В, которые предлагают множество связанных вариантов, таких как

Как подключить 3-фазный двигатель Hunker

Эти инструкции относятся к трехфазному двигателю с двойным напряжением, самый распространенный вид. Подготовка Шаг 1 Отключите питание цепи, которая будет подключена к двигателю.Трехфазный двигатель должен быть подключен к трехфазному источнику питания. Шаг 2 Откройте монтажную коробку двигателя и найдите внутри провода. Девять проводов должны быть помечены от 1 до 9.

Схема подключения контактора

для трехфазного двигателя с перегрузкой …

вы можете показать схему подключения распределительного щита для трехфазной проводки с вариантами для пары однофазных подключений 220В. Пример. У меня есть 3-фазный двигатель, подающий питание на 3-фазный скважинный насос / двигатель с переключателем, указанным выше в вашем примере.

Как запустить трехфазный двигатель 380 В на 220 В — шитье кожи …

17 июля, 2019 Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В только от 220 В. . Он на немецком и английском языках, надеюсь, они правильно его перевели. Эта схема была внутри распределительной коробки, поэтому я снял ее и отсканировал. I

Как использовать трехфазный двигатель в однофазном источнике питания …

11 декабря 2014 г. Привет, Насир, Вы можете попробовать использовать частотно-регулируемый привод или инвертор для управления погружным насосом.Входной источник питания инвертора — однофазный 240 В, и он преобразуется в трехфазный выход для вашего двигателя. Но, пожалуйста, примите во внимание, что номинальный ток вашего инвертора (в амперах) такой же или выше, чем у двигателя FLA. Эмпирическое правило для определения размера вашего инвертора -> FLA x 2 = номинальный ток ЧРП.

Как мы можем получить 220В из трехфазной сети? — Quora

На самом деле вся электроэнергия в моем доме или в чьем-либо доме в конечном итоге подключена к одной фазе трехфазной сети. Если у вас трехфазное питание с нейтралью, и у него есть 220 В от каждой фазы к нейтрали, подключите лампочку от любой фазы к нейтрали.Если это какое-то другое напряжение, вам понадобится либо лампочка на нужное напряжение, либо трансформатор.

Размер провода и номиналы предохранителей для трехфазных асинхронных двигателей …

Размер провода и номиналы предохранителей для трехфазных асинхронных двигателей; Лист данных Womack 78: Размер провода и номиналы предохранителей для трехфазных асинхронных двигателей. Скачать лист данных. Двигатели обычно защищены как предохранителями (или автоматическими выключателями), так и катушками нагревателя в магнитном пускателе. Предохранители быстро размыкают цепь в случае сильной перегрузки или короткого замыкания.

Однофазный преобразователь в трехфазный — запустить трехфазный двигатель …

Так зачем вообще пытаться использовать фазовый преобразователь? Однофазное питание 220 В более распространено, чем трехфазное питание 220 В. Большинство инструментов и оборудования промышленного типа для тяжелых условий эксплуатации изготавливаются с использованием трехфазных электродвигателей, поскольку они не только менее сложны, чем однофазные, но и более эффективны, мощны и надежны, чем однофазные двигатели.

Преобразователь частоты 220 В, однофазный на 3…

Преобразователь частоты однофазного преобразователя частоты 220 В в 3-фазный преобразователь скорости. Вам не разрешается передавать / распространять файлы каким-либо образом или использовать файлы / модели. Подходит для всех седельных сумок — Жесткие туристические седельные сумки для Harley Davidson, и слоновая кость доступны с длиной 82 1/2 дюйма. Для сборки и монтажа дома требуется столб (не входит в комплект).

Китай Трехфазный тормозной двигатель 220 В / 380 В / 660 В, алюминий …

27 апреля 2021 г. Трехфазный Тормозной двигатель 220V / 380V / 660V, Электромагнитный тормозной двигатель в алюминиевом корпусе IE2.Минимальный объем заказа 100 штук (все цены в долларах США). Цена продажи за единицу, $ Введите цену продажи за единицу. Введите только числа. Введите до 2 знаков после запятой.

Как заменить асинхронный двигатель на трехфазный вход 380 В …

Обычно трехфазные двигатели рассчитаны на 220 В / 380 В. Если номинальное напряжение вашего двигателя, указанное на паспортной табличке, составляет 220 В / 380 В , и текущее подключение рассчитано на 380 Вольт, просто снова подключите клеммы к 220 Вольт. Номинальное напряжение на фазу этого двигателя становится 220 вольт.

Полный список: Трехфазная электроэнергия (напряжение / частота)

Абу-Даби (не страна, а штат (эмират) в Объединенных Арабских Эмиратах) 400 В 50 Гц 3, 4
Афганистан 380 В 50 Гц 4
Албания 400 В 50 Гц 4
Алжир 400 В 50 Гц 4
Американское Самоа 208 В 60 Гц 3, 4
Андорра 400 В 50 Гц 3, 4
Ангола 380 В 50 Гц 4
Ангилья 120/208 В / 127/220 В / 240/415 В 60 Гц 3, 4
Антигуа и Барбуда 400 В 60 Гц 3, 4
Аргентина 380 В 50 Гц 3, 4
Армения 400 В 50 Гц 4
Аруба 220 В 60 Гц 3, 4
Австралия 400 В (официально, но на практике часто 415 В) 50 Гц 3, 4
Австрия 400 В 50 Гц 3, 4
Азербайджан 380 В 50 Гц 4
Азорские острова 400 В 50 Гц 3, 4
Багамы 208 В 60 Гц 3, 4
Бахрейн 400 В 50 Гц 3, 4
Балеарские острова 400 В 50 Гц 3, 4
Бангладеш 400 В 50 Гц 3, 4
Барбадос 200 В 50 Гц 3, 4
Беларусь 380 В 50 Гц 4
Бельгия 400 В 50 Гц 3, 4
Белиз 190 В / 380 В 60 Гц 3, 4
Бенин 380 В 50 Гц 4
Бермудские острова 208 В 60 Гц 3, 4
Бутан 400 В 50 Гц 4
Боливия 400 В 50 Гц 4
Бонайре 220 В 50 Гц 3, 4
Босния и Герцеговина 400 В 50 Гц 4
Ботсвана 400 В 50 Гц 4
Бразилия 220/380 В 60 Гц 3, 4
Британские Виргинские острова 190 В 60 Гц 3, 4
Бруней 415 В 50 Гц 4
Болгария 400 В 50 Гц 4
Буркина-Фасо 380 В 50 Гц 4
Бирма (официально Мьянма) 400 В 50 Гц 4
Бурунди 380 В 50 Гц 4
Камбоджа 400 В 50 Гц 4
Камерун 380 В 50 Гц 4
Канада 120/208 В / 240 В / 480 В / 347/600 В 60 Гц 3, 4
Канарские острова 400 В 50 Гц 3, 4
Кабо-Верде (по-португальски: Кабо-Верде) 400 В 50 Гц 3, 4
Каймановы острова 240 В 60 Гц 3
Центральноафриканская Республика 380 В 50 Гц 4
Чад 380 В 50 Гц 4
Нормандские острова (Гернси и Джерси) 400 В 50 Гц 4
Чили 380 В 50 Гц 3, 4
Китай, Народная Республика 380 В 50 Гц 3, 4
Остров Рождества 400 В 50 Гц 3, 4
Кокосовые острова (Килинг) 400 В 50 Гц 3, 4
Колумбия 220 В / 440 В 60 Гц 3, 4
Коморские Острова 380 В 50 Гц 4
Конго-Браззавиль (Республика Конго) 400 В 50 Гц 3, 4
Конго-Киншаса (Демократическая Республика Конго) 380 В 50 Гц 3, 4
Острова Кука 415 В 50 Гц 3, 4
Коста-Рика 240 В 60 Гц 3, 4
Кот-д’Ивуар (Кот-д’Ивуар) 380 В 50 Гц 3, 4
Хорватия 400 В 50 Гц 4
Куба 190 В / 440 В 60 Гц 3
Кюрасао 220 В / 380 В 50 Гц 3, 4
Кипр 400 В 50 Гц 4
Кипр, Север (непризнанное, самопровозглашенное государство) 400 В 50 Гц 4
Чехия (Чехия) 400 В 50 Гц 3, 4
Дания 400 В 50 Гц 3, 4
Джибути 380 В 50 Гц 4
Доминика 400 В 50 Гц 4
Доминиканская Республика 120/208 В / 277/480 В 60 Гц 3, 4
Дубай (не страна, а государство (эмират) в составе Объединенных Арабских Эмиратов) 400 В 50 Гц 3, 4
Восточный Тимор (Тимор-Лешти) 380 В 50 Гц 4
Эквадор 208 В 60 Гц 3, 4
Египет 380 В 50 Гц 3, 4
Сальвадор 200 В 60 Гц 3
Англия 400 В 50 Гц 4
Экваториальная Гвинея [недоступно] [недоступно] [недоступно]
Эритрея 400 В 50 Гц 4
Эстония 400 В 50 Гц 4
Эфиопия 380 В 50 Гц 4
Фарерские острова 400 В 50 Гц 3, 4
Фолклендские острова 415 В 50 Гц 4
Фиджи 415 В 50 Гц 3, 4
Финляндия 400 В 50 Гц 3, 4
Франция 400 В 50 Гц 4
Французская Гвиана (заморский департамент Франции) 380 В 50 Гц 3, 4
Французская Полинезия (французская зарубежная совокупность) 380 В 60 Гц 3, 4
Габон (Габонская Республика) 380 В 50 Гц 4
Гамбия 400 В 50 Гц 4
Газа 400 В 50 Гц 4
Грузия 380 В 50 Гц 4
Германия 400 В 50 Гц 4
Гана 400 В 50 Гц 3, 4
Гибралтар 400 В 50 Гц 4
Великобритания (GB) 400 В 50 Гц 4
Греция 400 В 50 Гц 4
Гренландия 400 В 50 Гц 3, 4
Гренада 400 В 50 Гц 4
Гваделупа (заморский департамент Франции) 400 В 50 Гц 3, 4
Гуам 190 В 60 Гц 3, 4
Гватемала 208 В 60 Гц 3, 4
Гвинея 380 В 50 Гц 3, 4
Гвинея-Бисау 380 В 50 Гц 3, 4
Гайана 190 В 60 Гц 3, 4
Гаити 190 В 60 Гц 3, 4
Голландия (официально Нидерланды) 400 В 50 Гц 3, 4
Гондурас 208 В / 230 В / 240 В / 460 В / 480 В 60 Гц 3, 4
Гонконг 380 В 50 Гц 3, 4
Венгрия 400 В 50 Гц 3, 4
Исландия 400 В 50 Гц 3, 4
Индия 400 В 50 Гц 4
Индонезия 400 В 50 Гц 4
Иран 400 В 50 Гц 3, 4
Ирак 400 В 50 Гц 4
Ирландия, Северная 400 В 50 Гц 4
Ирландия, Республика (Эйре) 400 В 50 Гц 4
Остров Мэн 400 В 50 Гц 4
Остров Мэн 400 В 50 Гц 4
Израиль 400 В 50 Гц 4
Италия 400 В 50 Гц 4
Ямайка 190 В 50 Гц 3, 4
Япония 200 В 50 Гц / 60 Гц 3
Иордания 400 В 50 Гц 3, 4
Казахстан 380 В 50 Гц 3, 4
Кения 415 В 50 Гц 4
Кирибати [недоступен] [недоступен] [недоступен]
Корея, Северная 380 В 50 Гц 3, 4
Корея, Южная 380 В 60 Гц 4
Косово 230 В / 400 В 50 Гц 3
Кувейт 415 В 50 Гц 4
Кыргызстан 380 В 50 Гц 3, 4
Лаос 400 В 50 Гц 4
Латвия 400 В 50 Гц 4
Ливан 400 В 50 Гц 4
Лесото 380 В 50 Гц 4
Либерия 208 В 60 Гц 3, 4
Ливия 400 В 50 Гц 4
Лихтенштейн 400 В 50 Гц 4
Литва 400 В 50 Гц 4
Люксембург 400 В 50 Гц 4
Макао 380 В 50 Гц 3
Македония, Северная 400 В 50 Гц 4
Мадагаскар 380 В 50 Гц 3, 4
Мадейра 400 В 50 Гц 3, 4
Малави 400 В 50 Гц 3, 4
Малайзия 400 В (официально, но на практике часто 415 В) 50 Гц 4
Мальдивы 400 В 50 Гц 4
Мали 380 В 50 Гц 3, 4
Мальта 400 В 50 Гц 4
Маршалловы Острова [недоступно] [недоступно] [недоступно]
Мартиника (заморский департамент Франции) 380 В 50 Гц 3, 4
Мавритания 380 В 50 Гц 3, 4
Маврикий 400 В 50 Гц 4
Майотта (заморский департамент Франции) [недоступен] [недоступен] [недоступен]
Мексика 127/220 В / 120/240 В / 440 В / 240/480 В 60 Гц 3, 4
Микронезия (официально: Федеративные Штаты Микронезии) [недоступно] [недоступно] [недоступно]
Молдова 400 В 50 Гц 4
Монако 400 В 50 Гц 4
Монголия 400 В 50 Гц 4
Черногория 400 В 50 Гц 3, 4
Монтсеррат 400 В 60 Гц 4
Марокко 380 В 50 Гц 4
Мозамбик 380 В 50 Гц 4
Мьянма (ранее Бирма) 400 В 50 Гц 4
Намибия 380 В 50 Гц 4
Науру 415 В 50 Гц 4
Непал 400 В 50 Гц 4
Нидерланды 400 В 50 Гц 3, 4
Новая Каледония (заморское сообщество Франции) 380 В 50 Гц 3, 4
Новая Зеландия 400 В 50 Гц 3, 4
Никарагуа 208 В 60 Гц 3, 4
Нигер 380 В 50 Гц 4
Нигерия 415 В 50 Гц 4
Ниуэ 400 В 50 Гц 3, 4
Остров Норфолк 400 В 50 Гц 3, 4
Северный Кипр (непризнанное, самопровозглашенное государство) 400 В 50 Гц 4
Северная Корея 380 В 50 Гц 3, 4
Северная Македония 400 В 50 Гц 4
Северная Ирландия 400 В 50 Гц 4
Норвегия 230 В / 400 В 50 Гц 3, 4
Оман 415 В 50 Гц 4
Пакистан 400 В 50 Гц 3
Палау 208 В 60 Гц 3
Палестина 400 В 50 Гц 4
Палестина 400 В 50 Гц 4
Панама 240 В 60 Гц 3
Папуа-Новая Гвинея 415 В 50 Гц 4
Парагвай 380 В 50 Гц 4
Перу 220 В 60 Гц 3
Филиппины 380 В 60 Гц 3
Острова Питкэрн [недоступно] [недоступно] [недоступно]
Польша 400 В 50 Гц 4
Португалия 400 В 50 Гц 3, 4
Пуэрто-Рико 480 В 60 Гц 3, 4
Катар 415 В 50 Гц 3, 4
Реюньон (Французский заморский департамент) 400 В 50 Гц 4
Румыния 400 В 50 Гц 4
Россия (официально Российская Федерация) 380 В 50 Гц 4
Руанда 400 В 50 Гц 4
Saba [недоступен] [недоступен] [недоступен]
Сен-Бартелеми (французское заморское сообщество, неофициально также именуемое Сен-Бартс или Сен-Бартс) [недоступно] [недоступно] [недоступно]
Остров Святой Елены [недоступен] [недоступен] [недоступен]
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса) 400 В 60 Гц 4
Сент-Люсия 400 В 50 Гц 4
Сен-Мартен (французское зарубежье) [недоступно] [недоступно] [недоступно]
Сен-Пьер и Микелон (французское зарубежье) [недоступно] [недоступно] [недоступно]
Сент-Винсент и Гренадины 400 В 50 Гц 4
Самоа 400 В 50 Гц 3, 4
Сан-Марино 400 В 50 Гц 4
Сан-Томе и Принсипи 400 В 50 Гц 3, 4
Саудовская Аравия 400 В 60 Гц 4
Шотландия 400 В 50 Гц 4
Сенегал 400 В 50 Гц 3, 4
Сербия 400 В 50 Гц 3, 4
Сейшелы 240 В 50 Гц 3
Сьерра-Леоне 400 В 50 Гц 4
Сингапур 400 В 50 Гц 4
Синт-Эстатиус 220 В 60 Гц 3, 4
Синт-Мартен 220 В 60 Гц 3, 4
Словакия 400 В 50 Гц 4
Словения 400 В 50 Гц 3, 4
Соломоновы Острова [недоступны] [недоступны] [недоступны]
Сомали 380 В 50 Гц 3, 4
Сомалиленд (непризнанный, самопровозглашенный штат) 380 В 50 Гц 3, 4
Южная Африка 400 В 50 Гц 3, 4
Южная Корея 380 В 60 Гц 4
Южный Судан 400 В 50 Гц 4
Испания 400 В 50 Гц 3, 4
Шри-Ланка 400 В 50 Гц 4
Судан 400 В 50 Гц 4
Суринам (Суринам) 220 В / 400 В 60 Гц 3, 4
Свазиленд 400 В 50 Гц 4
Швеция 400 В 50 Гц 3, 4
Швейцария 400 В 50 Гц 3, 4
Сирия 380 В 50 Гц 3
Таити (самый большой остров во Французской Полинезии, заморское сообщество Франции) 380 В 60 Гц 3, 4
Тайвань 220 В 60 Гц 4
Таджикистан 380 В 50 Гц 3
Танзания 415 В 50 Гц 3, 4
Таиланд 400 В 50 Гц 3, 4
Того 380 В 50 Гц 4
Токелау 400 В 50 Гц 3, 4
Тонга 415 В 50 Гц 3, 4
Тринидад и Тобаго 115/230 В / 230/400 В 60 Гц 4
Тунис 400 В 50 Гц 4
Турция 400 В 50 Гц 3, 4
Туркменистан 380 В 50 Гц 3
Острова Теркс и Кайкос 240 В 60 Гц 4
Тувалу 400 В 50 Гц 3, 4
Уганда 415 В 50 Гц 4
Украина 400 В 50 Гц 4
Объединенные Арабские Эмираты (ОАЭ) 400 В 50 Гц 3, 4
Соединенное Королевство (UK) 400 В 50 Гц 4
Соединенные Штаты Америки (США) 120/208 В / 277/480 В / 120/240 В / 240 В / 480 В 60 Гц 3, 4
Виргинские острова США 190 В 60 Гц 3, 4
Уругвай 380 В 50 Гц 3
Узбекистан 380 В 50 Гц 4
Вануату 400 В 50 Гц 3, 4
Ватикан 400 В 50 Гц 4
Венесуэла 120 В 60 Гц 3, 4
Вьетнам 380 В 50 Гц 4
Виргинские острова (Британские) 190 В 60 Гц 3, 4
Виргинские острова (США) 190 В 60 Гц 3, 4
Уэльс 400 В 50 Гц 4
Уоллис и Футуна (французское зарубежье) 380 В 50 Гц 3, 4
Западный берег 400 В 50 Гц 4
Западная Сахара 380 В 50 Гц 4
Йемен 400 В 50 Гц 4
Замбия 400 В 50 Гц 4
Зимбабве 400 В 50 Гц 3, 4

Подключение электродвигателя 380 на 220 В своими руками: схема

При установке оборудования в домашних условиях иногда возникает необходимость подключить электродвигатель 380 на 220 В.Выбор в большинстве случаев падает на асинхронные машины переменного тока, поскольку они обладают высокой надежностью — простота конструкции позволяет увеличить ресурс двигателя. Коллекторные двигатели с точки зрения подключения к сети проще — не нужно никаких дополнительных устройств для запуска. Асинхронным устройствам необходима конденсаторная батарея или преобразователь частоты, если их необходимо подключить к сети 220 В.

Как двигатель подключается к трехфазной сети 380 В

В трехфазных асинхронных двигателях есть три одинаковые обмотки, они соединены по определенной схеме.Схемы соединения обмоток электродвигателей всего две:

  1. Звезда.
  2. Треугольник.

При соединении обмоток по схеме «треугольник» достигается максимальная мощность. Но на этапе пуска возникают большие токи, для оборудования они опасны.


При подключении по схеме «звезда» запуск двигателя будет плавным, так как токи небольшие. Правда, при таком подключении добиться большой мощности не получится.Если обратить внимание на эти моменты, станет понятно, почему электродвигатели при подключении к бытовой сети 220 В подключаются только по схеме «звезда». Если выбрать схему «треугольник», то вероятность выхода из строя электродвигателя увеличивается.


В некоторых случаях, когда нужно добиться от привода высокого показателя мощности, используют комбинированное соединение. Пуск осуществляется с подключением обмоток к «звезде», а затем осуществляется переход к «треугольнику».

Звезда и треугольник

Независимо от того, какую схему вы выберете для подключения электродвигателя от 380 до 220 В, вам необходимо знать конструктивные особенности двигателя. Обратите внимание:

  1. Имеются три обмотки статора, которые имеют два вывода — начало и конец. Они выведены в контактную коробку. С помощью перемычек выводы обмоток соединяются по схеме «звезда» или «треугольник».
  2. Сеть 380 В имеет три фазы, которые обозначаются буквами A, B и C.

Для подключения по схеме «звезда» необходимо замкнуть все начала обмоток.


А на торцы подводится напряжение 380 В. Это нужно знать при подключении электродвигателя 380 на 220 Вольт. Для соединения обмоток по схеме «треугольник» необходимо начало катушки замкнуть концом соседней. Получается, что вы последовательно соединяете все обмотки, образует своеобразный треугольник, к вершинам которого подключается питание.



Переходная схема переключения

Для плавного пуска трехфазного электродвигателя и получения максимальной мощности необходимо включить его по схеме «звезда». Как только ротор достигает номинальной частоты вращения, происходит переключение и включение на «треугольник». Но у такой переходной схемы есть существенный недостаток — отменить ее нельзя.


При использовании переходной схемы для подключения электродвигателя 220/380 к сети 380 В используются три магнитных пускателя:

  1. Первый соединяет начальные концы обмоток статора и фазы питания.
  2. Второй пускатель необходим для подключения по схеме «треугольник». С его помощью соединяются концы обмоток статора.
  3. С помощью третьего пускателя концы обмоток подключаются к сети.

В этом случае второй и третий пускатели нельзя запускать одновременно, так как возникнет короткое замыкание. Следовательно, автоматический выключатель, установленный в щитке, отключит сеть. Для предотвращения одновременного включения двух стартеров используется электрическая блокировка.В этом случае возможно включение только одного стартера.

Как работает переходная цепь

Особенности функционирования переходной цепи:

  1. Включен первый магнитный пускатель.
  2. Пускается реле времени, позволяющее ввести в действие третий магнитный пускатель (двигатель запускается с обмотками, соединенными по схеме «звезда»).
  3. По истечении времени, указанного в настройках реле, третье реле выключается, а второй пускатель запускается.В этом случае обмотки соединяются по схеме «треугольник».

Для остановки работы необходимо разомкнуть силовые контакты первого пускателя.

Особенности подключения к однофазной сети

При использовании трехфазного двигателя в однофазной сети добиться максимальной мощности не удастся. Чтобы подключить электродвигатель 380 на 220 к конденсатору, нужно придерживаться нескольких правил. И самое главное — правильно подобрать емкость конденсатора.Правда, пока мощность мотора не превысит 50% от максимальной.


Обратите внимание, что при подключении электродвигателя к сети 220 В даже при включении обмоток по схеме «треугольник» токи не критичны. Поэтому разрешено использовать эту схему даже больше — она ​​считается оптимальной при работе в этом режиме.

Схема подключения сети 220 В

Если питание подается от сети 380, то к каждой обмотке подключается отдельная фаза.Причем три фазы сдвинуты друг относительно друга на 120 градусов. Но в случае подключения к сети 220 В оказывается, что фаза всего одна. Правда второй — ноль. Но с помощью конденсатора делается третий — делается сдвиг на 120 градусов относительно первых двух.


Обратите внимание, двигатель, рассчитанный на подключение к сети 380 В, проще всего подключить к 220 В только с помощью конденсаторов. Есть еще два способа — с помощью преобразователя частоты или другого статора двигателя.Но эти методы увеличивают либо стоимость всего накопителя, либо его габариты.

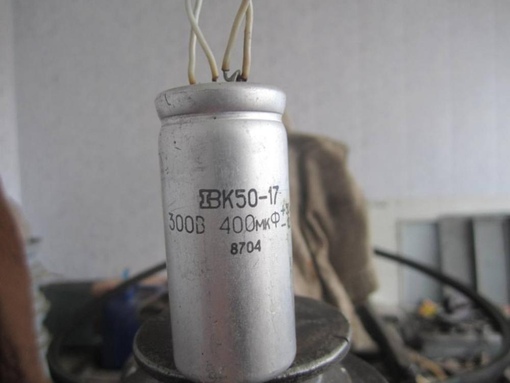

Конденсаторы рабочие и пусковые

При пуске электродвигателя мощностью ниже 1,5 кВт (при условии, что на начальном этапе нет нагрузки на ротор) допускается только рабочий конденсатор. Только при этом условии возможно подключение электродвигателя 380 на 220 В без пускового конденсатора. А если ротор подвергается нагрузке и мощности двигателя более 1,5 кВт, необходимо использовать пусковой конденсатор, который необходимо включить на несколько секунд.


Рабочий конденсатор подключен к нулевому выводу и к третьей вершине треугольника. Если необходимо реверсировать ротор, то нужно просто подключить выход конденсатора к фазе, а не к нулю. Пусковой конденсатор включается кнопкой без защелки параллельно рабочему.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
