Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

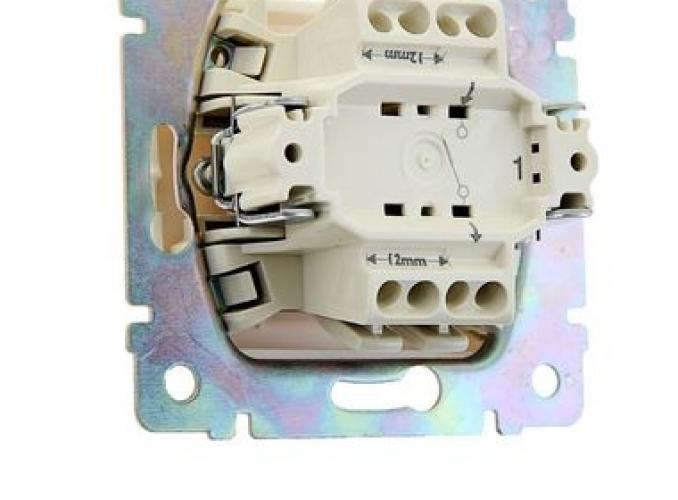

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

• одноклавишные
• двухклавишные
• сенсорные
• импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

• выключатель
• электропровод
• распределительные коробки
• электроиндикаторная отвертка
• кусачки и плоскогубцы
• изолента
• крепежный элемент
• подрозетник
• перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

—

—

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
# диапазон, средняя точка, процентиль, количество
> = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

  Код 200: 17 (85,0%)
Код 503: 3 (15,0%)


  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1. 3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Завершено через 51,9946 мс: 30 звонков. qps = 576,98
Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
# диапазон, средняя точка, процентиль, количество
> = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

  Код 200: 11 (36.7%)
Код 503: 19 (63,3%)


  $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
cluster.outbound | 8000 || httpbin.default.svc.cluster. local.upstream_rq_pending_total: 29


Как работают автоматические выключатели | HowStuffWorks

Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

Объявление

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

Миниатюрные автоматические выключатели (MCB) для начинающих

Двойные функции переключателя и предохранителя

В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

Продолжим эту статью следующими темами, важными для полного понимания MCB:

Номинал MCB

Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) — это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

Вернуться к темам ↑

Конструкция

Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

Вернуться к темам ↑

Принцип действия и принцип действия

Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I ² R) при нагреве .

Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент — это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

Нормальное состояние автоматического выключателя показано на рис. 2а . Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

Вернуться к темам ↑

Температура

Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

Вернуться к темам ↑

Монтаж автоматических выключателей

Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

Вернуться к темам ↑

Приложения

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

• 15 и 20 A — Защита нагревателей и насосов плинтуса
• 30 A — Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
• 50 А или более — Защита электрических нагревателей

Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

Вернуться к темам ↑

Ссылка: Справочник по деталям электрического проектирования — Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы автоматического выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: —

1. Масляный автоматический выключатель
2. Автоматический выключатель минимального уровня
3. Автоматический выключатель воздушной струи
4. Автоматический выключатель на основе гексафторида серы
5. Вакуумный выключатель
6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i. е масляные выключатели и безмасляные выключатели.

Как собрать выключатель света Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Электрофурнитура серии Legrand Celiane — модульная. Готовые изделия поставляются не в сборе, суппорт, механизм и лицевая накладка приобретаются отдельно. Такой подход оправдан, ведь механизмов в серии более сотни, почти к каждому выпускается лицевая накладка в пяти цветовых решениях. Такой подход обеспечивает гибкость выбора конфигурации изделия. А схема подключения проходного или любого другого выключателя Legrand Celiane при этом такая же, как и в любом дргуом.

Перед тем как собрать выключатель света Legrand Celiane необходимо приобрести все компоненты в нужных количествах. При этом процесс сборки готового изделия предельно прост: достаточно вставить механизм в суппорт до характерного щелчка. После этого всё готово к подключению проводов, установке в монтажную коробку. Декоративная рамка крепится к суппорту на специальные зажимы.

Компоненты и их особенности

Суппорт представляет собой металлическую пластину в своеобразной пластиковой «глазури», создающей необходимый рельеф для крепления рамки. На боковых сторонах суппорта предусмотрена система фиксации шип — паз. То есть, при монтаже, скажем, блока выключателей и розеток не понадобится долго выравнивать их по уровню.

В некоторых случаях понадобится универсальный суппорт на два поста. Он используется для монтажа механизмов в двух постах или для изделий определённого размера, к примеру, блока управления аудиодомофоном или программируемого термостата. Для таких изделий необходимо отделить перегородку между двумя постами. На завершающем этапе ставится стандартная сдвоенная рамка или специальная рамка для изделий нестандартного размера, упомянутых ранее.

Механизм фиксируется в суппорте при помощи механических креплений. При потребности в двухклавишном выключателе достаточно отломать боковые части крепления к суппорту у двух механизмов и поместить их в один суппорт. Эта же особенность позволяет собирать пятиклавишный выключатель под одной рамкой. При этом схема подключения двухклавишного или пятиклавишного выключателя Legrand Celiane ничем не отличается от механизмов иных производителей.

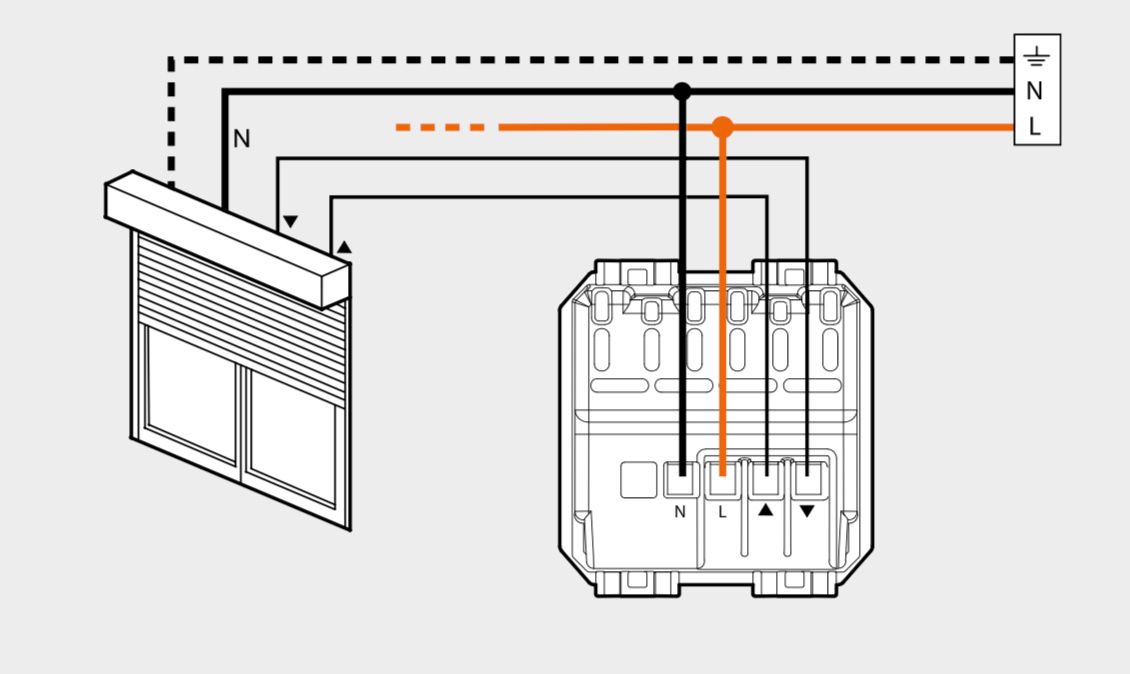

В каждом механизме выключателя предусмотрены контакты для подключения лампы индикации или подсветки. Поэтому отдельные модели выключателей с этими опциями не производятся. Более того, обычный выключатель Celiane может быть дооснащен подсветкой или индикацией уже после установки. Схема подключения такого выключателя от Legrand Celiane будет зависеть от необходимой функции диода — подсветки или индикации. Перед монтажом диода необходимо учесть тип осветительного элемента. Энергосберегающие лампы, к примеру, могут мерцать даже в выключенном положении выключателя.

Ещё один плюс модулей — возможность быстрой смены декоративных рамок. Механизмы Celiane надёжны, поэтому вероятность ремонта в срок их эксплуатации высока. Разработчики серии предусмотрели и это. На время ремонтных работ декоративная рамка и лицевая панель демонтируются, и на их место устанавливается специальная защитная накладка. После ремонта на её место без проблем устанавливаются новые рамки и накладки, более подходящие обновлённому интерьеру.

Схема подключения выключателей с одной клавишей, двухклавишных, проходных или любой другой конфигурации из серии Legrand Celiane ничем не отличает от иных устройств иных производителей, безвинтовые клеммы повышают скорость монтажа. Вариативность коллекции позволяет создавать устройства с необходимыми функциями и оптимальным внешним видом.

Установка одноклавишного выключателя | Строительный портал

Смена выключателя — проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

1. На что обращать внимание при выборе выключателя
2. Выключатель одноклавишный проходной.
3. Установка одноклавишного выключателя

На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.  Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
3. Провод прижимается к контактной платине шляпкой винта.
4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

Как подключить выключатель lezard с одной клавишей?

Как подключить выключатель лезард

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

• Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
• Клеммники – лучше использовать концевые, т. к. они значительно экономят время, затраченное на монтаж проводки
• Сами проходные выключатели
• Нож для зачистки проводов
• Подрозетники для размещения корпуса выключателей
• Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
• Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.Почему строители выбирают розетки Легранд или как не сэкономить себе в убытокСхема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажаВысота установки розеток в современной квартире

Источник: http://electricadom.com/kak-podklyuchit-prokhodnojj-vyklyuchatel-lezard-i-kakuyu-pri-ehtom-ispolzovat-skhemu.html

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1. 5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.

Выключатель 1-клав. 10АХ 250В безвинтовые зажимы Valena In’Matic Legrand 752001

Выключатель одноклавишный, 10А, 250В, механизм без накладки, для серий Valena Allure и Valena Life; Производитель Legrand

• Новейший механизм In’Matic
• Подходит для серий Valena Allure и Valena Life (Legrand)
• Возможна подсветка.

Механизм одноклавишного выключателя  для управления одной группой освещения.

Рекомендации:

• Только механизм. Для комплектации требуется рамка и клавиша. Возможна подсветка и индикация
• Для подсветки использовать лампы 067684 (Legrand)
• Для индикации использовать лампы 665091 (Legrand)

Технические характеристики:

• Серия:  Valena In’Matic
• Параметры сети: 250В 50Гц
• Номинальный ток: 10А (10АX)
• Число полюсов: 1
• Производство: Венгрия
• Габаритные размеры:

___________________________________________

Механизмы In’Matic — новейшая разработка специалистов Legrand

Механизмы In’Matic  — самые совершенные механизмы Legrand на сегодняшний день. Абсолютно новая разработка, ставшая результатом многолетнего опыта, исследований, тестов и испытаний.

Преимущества механизмов In’Matic:

Суппорт:

1. Жесткий стальной суппорт. Жесткость суппорта на 50% выше, чем у механизмов предыдущего поколения.
2. Изоляция суппорта. Стальной суппорт имеет изолирующую накладку из поликарбоната.
3. Фиксаторы типа «ласточкин хвост» по торцам суппорта, для быстрого и точного выравнивания.
4. Надежные захваты (лапки) с профилем «двойной зуб»;

Клеммы:

5. Безвинтовые клеммы с усиленной пружиной. Быстрое подключение и надежная фиксация провода
6. Увеличенные клавиши толкателей клемм для удобного подключения.
7. Экономичная и долговечная светодиодная подсветка/индикация
8. Проверка наличия напряжения без демонтажа изделия
9. Маркировка положение контактов выключателей: ВКЛ и ВЫКЛ

Лицевые панели и клавиши:

10. В комплекте прозрачная накладка для защиты при транспортировке и отделочных работах.
11. Монтаж и демонтаж клавиш и лицевых панелей защелкиванием. Не требуется инструмент.

Выключатель 1-клав. 10АХ 250В безвинтовые зажимы Valena In’Matic Legrand
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель 1-клав. 10АХ 250В безвинтовые зажимы Valena In’Matic Legrand — цена, фото, технические характеристики. Для того, чтобы купить Выключатель 1-клав. 10АХ 250В безвинтовые зажимы Valena In’Matic Legrand в интернет-магазине prestig. ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель 1-клав. 10АХ 250В безвинтовые зажимы Valena In’Matic Legrand оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• ожидается Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило,  проходные выключатели устанавливаются возле дверей  помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым  с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак,  для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее,  на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху  все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand  не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

правила и схемы подсоединения Проходные выключатели Legrand

Розетки и выключатели ANAM, в нашей стране появились достаточно давно и завоевали уважение у потребителей. Этому способствовала достаточно либеральная стоимость продукции этой южнокорейской компании, а также очень её интересные технические решения. Ведь некоторые виды электроустановочной продукции от компании ANAM, вы не найдете в прайсах других компаний.

На данный момент, вся продукция компании представлена всего одной серией: ZUNIS. Это произошло после поглощения ANAM компанией Legrand. В данной серии представлены изделия белого и кремового цвета. Но это не главное.

Главное — это то, что все изделия в этой серии можно условно разделить на обычные и автоматизированные коммутационные устройства. К обычным изделиям можно отнести выключатели, розетки и диммеры.

Выключатели и диммеры ANAM

Давай разберем каждый из видов продукции более детально. Тем более что разбирать есть что. Ведь некоторые виды выключателей не совсем привычны для нашего потребителя.

Итак:

• Все выключатели ANAM предназначены для работы с напряжением до 250В. Номинальный ток таких устройств составляет 6А. И в плане технических характеристик, продукция на первый взгляд не прельщает — но есть и есть одно но…
• Дело в том, что кроме привычных одно-, двух- или даже трехклавишных выключателей, с подсветкой и без таковой, есть и другая продукция. Так, например: четырех-, пяти- или шестиклавишный выключатель вы наверняка найдете далеко не у каждого производителя. При этом каждая клавиша обладает собственной подсветкой.

Обратите внимание! Для монтажа таких выключателей, компания выпускает собственные закладные коробки и лицевые накладки. Ведь их размер отличается от стандартных. Это следует учитывать на стадии покупки. Ведь найти изделия с такими параметрами в обычном магазине может быть проблематично.

• Кроме выключателей, среди продукции компании вы найдете переключатели. Они так же могут быть одно-, двух- или трехклавишными. Кроме того, среди продукции представлены перекрестные выключатели, которые позволяют управлять освещением сразу из нескольких мест как на видео.

• Диммеры являются отдельной темой для разговора. Среди продукции компании, вы найдете такие изделия для разных типов ламп с номинальной нагрузкой до 1кВт. При этом, как говорит инструкция, здесь представлены как механические, так и электронные устройства.

Розетки ANAM

Розетки ANAM так же не лишены сюрпризов. Среди продукции этой компании вы найдете технические решения, несвойственные другим производителям.

Автоматизированные электроустановочные изделия ANAM

Так же, есть у ANAM розетки и выключатели со встроенными средствами автоматизации. К таковым можно отнести датчики освещенности, движения и таймеры.

Кроме того, среди продукции компании имеются программируемые системы, которые можно использовать в электрических сетях типа «умный дом». Но давайте обо всем по порядку.

Итак:

• Одна из моделей выключателей называется биовыключатель. Такое название не встретишь у других производителей, поэтому мы решили разобраться, что это за чудо, в первую очередь. На поверку оказалось, что это обычный выключатель с датчиком освещенности. При снижении освещенности в комнате он автоматически включает освещение.
• Выключатели с датчиком движения тоже не являются новинкой на рынке. Принцип действия данного коммутационного аппарата сводится к тому, что освещение может быть включено либо от клавиши, либо от датчика.

Обратите внимание! Номинальный ток сети освещения, запитанной от подобных выключателей, не должен превышать 6А. В противном случае, силовые контакты датчиков просто перегорят.

• Выключателем с таймером сейчас тоже никого не удивишь. И наличие в таких моделях еще и будильника, навряд ли станет определяющим фактором. Тем более, что цена такого устройства достаточно велика.

Наиболее интересным в этом плане, являются панели программирования освещения. Они позволяют управлять четырьмя-восемью каналами. Каждый из этих каналов может программироваться отдельно. Но скажем откровенно, современные технологии ушли далеко вперед, и у многих производителей такая объемная панель выполняет куда больше функций.

Вывод

Розетки и выключатели Анам, являются весьма интересным предложением на рынке. Но в первую очередь, интерес вызывают изделия, которые вы редко встретите у других производителей. Это разнообразное совмещение розеток и выключателей, а также количество этих коммутационных аппаратов в одном корпусе.

Что же касается электроустановочных устройств, оборудованных средствами автоматизации, то у других производителей вы найдете куда более широкий выбор.

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

• Этика;
• Валена;
• Селиан;
• Галеа Лайф;
• Карива;
• Мозаик;
• Анам;
• Кутео;
• Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

N – фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.

Область применения:

• длинные коридоры;
• дорожки;
• лестницы;
• спальни;
• большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Первое, что сразу бросается в глаза перед установкой — это их непривычная прямоугольная форма. Именно из-за этого большинство домашних мастеров не рискует с ними связываться, и совершенно зря. Объясню почему…

Помимо замечательных технических характеристик, привлекательной цены, надежности, и субъективной оценки, есть один фактор, который, пожалуй, может стать решающим — эти розетки НИКОГДА не вываливаются из стен. Как бы резко и неаккуратно пользователь не выдергивал штепсель, на розетке ANAM это никак не скажется. За счет чего такой потрясающий результат? Все очень просто — за счет применения специальных монтажных коробок.

Чем же отличаются эти монтажные коробки АНАМ от остальных? На самом деле только формой. Там, где используются не универсальные монтажные коробки, а адаптированные под свою марку, всегда имеет место быть высокая надежность всей конструкции, даже если это будет не АНАМ. Однако, не стоит забывать, что даже самая высоконадежная конструкция будет таковой, если ее правильно установить.

Установка АНАМ розеток своими руками по шагам

Первым делом производим разметку. В отличие от одиночных розеток, групповые бывает трудно установить ровно. Розетки Анам не исключение. Перед установкой обязательно сделайте разметку с использованием уровня. Так как углубление в стене прямоугольной формы, поэтому ошибки монтажа устранить практически невозможно.

Начинаем делать углубление в стене. Самый сложный и ответственный этап. Если для установки обычных розеток своими руками, выполняя круглое отверстие, мы могли воспользоваться буром, лопаткой или специальной фрезой соответствующего диаметра, то для анамовских изделий отверстие в стене будет прямоугольной или квадратной формы. При такой технике штробления края углубления получаются неровные. Во всяком случае, нужно будет приложить терпение, чтобы достичь приемлемого результата.

В качестве альтернативной технологии предлагаем использовать углошлифовальную машину, снабженную алмазным диском для работ по бетону. Вырезать квадратное отверстие в стене таким инструментом значительно быстрее и проще. Края таких углублений идеальной формы. Они не крошатся, и выглядят значительно красивее.

Но в мире нет ничего идеального. У такой технологии два недостатка. Проделывая квадратное отверстие, достичь одинаковой глубины невозможно без пересечения перпендикулярных линий. Чтобы добиться заданной глубины по углам нужно использовать дополнительный инструмент. Либо воспользоваться зубилом, либо с помощью вычистить труднодоступные места.

Второй недостаток использования углошлифовальной машины — это много шума и много пыли. Причем пыли будет столько, что избавляться от нее по всей квартире придется месяцами. Если вам нужно установить всего одну розетку, то практичнее будет отдать предпочтение медленной тактике, вооружиться проверенным временем перфоратором или зубилом. В нашем же случае мы , в которой пока нет ни отделки, ни мебели, ни жильцов — поэтому вполне можем воспользоваться углошлифовальной машиной при установке розеток своими руками.

Странный вопрос на первый взгляд. Конечно же, на глубину монтажной коробки. Но на последней имеется отметка, отсюда и неразбериха. Еще более усугубляет проблему, тот факт, что в продаже имеются коробки разных производителей с разными размерами этих отметок.

Вроде бы всего 2-3 мм разницы, но эта разница может потребовать корректировки, которую часто приходится выполнять в самых неудобных условиях. Вот и получается, что назвать точную глубину невозможно. Главное придерживаться одного правила: кромка от монтажной коробки должна выступать наружу не более, чем на 5 мм.

Фиксация монтажной коробки в стене. Следующий этап — установка монтажной коробки Анам в отверстие и обмазывание штукатуркой. Некоторые мастера предлагают использовать для фиксации монтажных коробок монтажную пену. Есть мнение, что это не самый пожаробезопасный способ, однако к качеству и надежности претензий нет. Есть одно ограничение — монтажная пена распирает коробку. Требуется предусмотреть распорки для сохранения формы монтажной коробки.

Если вы не надеетесь на качество заделки штукатуркой или боитесь не совладать с монтажной пеной, предлагаем способ, которым пользуются подавляющее большинство мастеров. Нужно закрепить монтажную коробку на саморезы, дюпель-гвозди, то есть любым механическим способом, если это возможно. А уже после этого замазывать отверстие вокруг коробки штукатуркой или другими подручными сухими смесями. После такого крепежа и противопожарные нормы соблюдены, и достигнута необходимая надежность.

Устанавливаем механизм в коробку . Перед установкой в коробку присоединяем провода в специально предназначенные для этого отверстия. В розетках Анам для этого используются специальные зажимы. Провод очищается от изоляции на 10-12 мм и просто вставляется. В такой конструкции не зависимо от квалификации монтажника мы имеем надежный и безопасный электрический контакт. Единственное условие — проводник должен быть одножильным, ровным, без изгибов.

Недокументированные особенности . Речь пойдет об экземплярах розеток, совмещенных с ТВ-розетками. Как известно, коаксиальный кабель имеет ограничение на минимально допустимый радиус изгиба. Когда мы уложили силовые провода и принялись за высокочастотный ТВ-кабель, механизм не поместился в монтажную коробку. Конечно, применив силу, уложить его можно было, однако, изгибаясь центральная жила телевизионного кабеля могла, повредив изоляцию соприкоснуться с экраном. Это привело бы, помимо повреждения кабеля, к очень сильным искажениям телевизионного сигнала.

Решить возникшую проблему можно двумя способами. Первый способ — предусмотреть в монтажной коробке место для укладки ВЧ кабеля. Подрезать заднюю стенку и сделать дополнительное углубление в стене. Естественно, лучше об этом позаботиться заранее. Второй вариант решения проблемы — отказаться от аттенюатора. Вместо него нужно установить . Правда остается вероятность, что при отключении ТВ-приемника от этой розетки, сигнал на оставшиеся телевизоры будет поступать с искажениями. Это зависит от распределительного устройства и у вас может не встретиться. Понять это можно только опытным путем. Если не будете использовать розетку какое-то время, и столкнулись с такой проблемой, то необходимо заглушить выход распределительного устройства идущего на эту розетку аттенюатором. Если распределительное устройство недоступно, значит нужно просто вернуть на место аттенюатор, прикрутив его вместо телевизора на ТВ розетку.

Завершающий этап установки розетки своими руками — монтаж лицевой панели. Она устанавливаеися на защелках. В линейке Zunis глубина установки рамки регулируется, за счет этого можно исправить некоторые шороховатости монтажа.

В целом, монтаж розеток Анам не слишком отличается от установки других современных . Единственная особенность — это прямоугольность изделий, требующая особого подхода. За незначительные хлопоты и аккуратность при работах с Анам вы получаете замечательные розетки и выключатели. Главное, чтобы они служили надежно и исправно, радуя день за днем долгие годы своим необычным внешним видом и удобством эксплуатации.

Для управления бытовыми электрическими источниками освещения используют различные приспособления, наиболее распространенным среди всех является выключатель. Это простое устройство, расположенное на стене и соединенное с проводами. Дизайн изделий отличается, но внутренняя принципиальная схема у одинарных моделей одинакова.

В нашем материале мы расскажем как подключить выключатель с одной клавишей, чтобы оперативно произвести ремонт. Для удобства будет приведено несколько способов подключения с тематическими фотографиями наглядно демонстрирующими процесс монтажа.

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

• рабочего узла – металлическая основа с контактами и кнопочным приводом;
• крепежа – лапок или усиков из металла, соединенных с металлической пластиной;
• декоративного оформления – панели или рамки;
• динамической части – пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Тройной выключатель света Dual S / P + 3-ходовой Legrand RCD113

Получите дополнительное управление освещением в ограниченных настенных коробках с тройным набором кулисных переключателей с двумя однополюсными переключателями плюс дополнительный переключатель, который может быть подключен как однополюсный, так и 3-позиционный переключатель. Элегантный тройной кулисный переключатель Legrand имеет три кулисных переключателя, которые плавно изогнуты и встречаются посередине — выпуклые, когда оба включены, вогнутые, когда оба выключены. Трехпозиционный переключатель позволяет управлять отдельным светом, вентилятором, обогревателем, вентиляционным отверстием, двигателем и т. Д., с двух сторон комнаты и обычно устанавливается парами. Каждое устройство устанавливается в одно отверстие настенной панели переключателя Decor, что позволяет использовать имеющиеся крышки панели переключателя. Отлично подходит для противоположных концов большой комнаты, коридоров или лестниц. Если вы приобретете световой модуль с защелкой, устройство может превратиться в локаторные фонари с крошечным светодиодным индикатором вверху.

Характеристики

• 15 А, 120 В каждый
• трехъярусный кулисный переключатель; нижний переключатель с тиснением «legrand»
• сдвоенные однополюсные (S / P) переключатели, расположенные над дополнительным переключателем (однополюсным или трехполюсным)
• Комбинированные переключатели Decorator качаются вверх и вниз
• управляет переключателями в одной или двух разных цепях (новая версия — ИМЕЕТ вкладку с разделенной цепью)
• два верхних переключателя должны быть в одной цепи; нижний переключатель может быть разным по схеме
• на задней панели переключателя имеется черный съемный язычок с пометкой «удалить язычок для разделения цепи»
• пластиковая поверхность с сатинированной отделкой; слегка изогнутый профиль
• крепежные винты прилагаются
• RDC113 Светло-миндальный, белый, коричневый или черный переключатель Radiant от Pass & Seymour Legrand, производство Китай
• Зарегистрировано в UL и CUL
• электрические схемы на английском, испанском, французском языках
• Гарантия производителя 5 лет
• устройств класса технических характеристик на годы надежной службы

Магазин кулисных электрических переключателей Decora во всех стилях.

Двойной переключатель света — два однополюсных или трехпозиционных кулисных переключателя Legrand RCD33

Групповой кулисный переключатель для управления двумя лампами в одной или разных цепях

Добавьте дополнительные элементы управления освещением в ограниченные настенные коробки с двойным переключателем света, однополюсным или 3-позиционными клавишами. Элегантные двойные кулисные кнопки S / P и трехпозиционные переключатели Legrand плавно изогнутые кулисы, которые встречаются посередине: выпуклые, когда оба включены, вогнутые, когда оба выключены. Эти компактные электрические переключатели обычно устанавливаются попарно с каждым переключателем на этом устройстве, что позволяет вам управлять отдельным освещением, а также вентиляторами, обогревателями или двигателями с двух сторон комнаты.Если вы приобретете световой модуль с защелкой, устройство может превратиться в локаторные фонари с крошечным светодиодным индикатором вверху.

Разработан для размещения в одном электрическом блоке, каждый двойной кулисный переключатель управляет двумя лампами с функцией трехстороннего освещения. (Трехпозиционные переключатели означают, что вы можете выключать и включать один свет из двух мест.) Каждое устройство устанавливается в отверстие в настенной пластине с одним кулисным переключателем, что позволяет использовать текущие крышки пластины переключателя. Отлично подходит для установки на противоположных сторонах комнаты, на двух концах коридора или наверху и внизу.

Характеристики

• 15 ампер, по 120 вольт; нижний переключатель с тиснением «legrand»
• трехпозиционные, трехпозиционные комбинированные переключатели-декораторы, которые качаются вверх и вниз
• управляет двумя однополюсными или трехпозиционными переключателями в одной цепи
• универсальный: может быть сконфигурирован как два однополюсных, однополюсный + трехпозиционный или два трехполюсных переключателя
• управляет двумя однополюсными или трехпозиционными переключателями на одной или разных цепях или выключателях (новая версия — ИМЕЕТ клеммы с разделенной цепью)
• на задней панели переключателя имеется черный съемный язычок с пометкой «удалить язычок для разделения цепи»
• белый сатин, светло-миндальный, коричневый или черный; слегка изогнутый профиль
• крепежные винты прилагаются
• RDC33W, RCD33LA, RCD33 или RCD33BK Радиантный выключатель Pass & Seymour, производство Китай
• также доступен в металлических версиях — многослойный никелевый переключатель или многослойный переключатель из темной бронзы
• Зарегистрировано в UL и CUL
• электрические схемы на английском, испанском, французском языках
• 5 лет гарантии производителя
• устройств класса технических характеристик на годы надежной службы

Магазин кулисных переключателей Decora во всех стилях.

Legrand облегчает жизнь — Legrand

Группа | 02.11.2021

Legrand объявляет о запуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

| 02. 11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное продвижение продуктовых предложений недавно приобретенных компаний

Модель расширенного роста на посткризисный период
Диверсификация позиций в перспективных сегментах
Предлагаемая продукция, соответствующая возникающим новым потребностям
Возможности для устойчивого качественного роста за счет приобретений
Ускорение оцифровки
Передовая политика ESG

Среднесрочные перспективы, способствующие созданию стоимости

Группа | 01. 12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12. 02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

| 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation». Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в условиях беспрецедентного кризиса
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18. 7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, проводимой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now , революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 31. 07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г. и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés финансистов. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы | 31. 07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую стойкость в очень неблагоприятных условиях
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Прочное финансовое положение …

Группа | 07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1.5 ° С.

Группа | 07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующим сроком погашения, установленным на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы | 05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18.7%
Твердый баланс и финансовое положение

…

Da-Lite — переключатель 110 В с ключом

Вы почти закончили!

Получите максимум удовольствия от наших писем, рассказав нам о себе.

Какой рынок вы обслуживаете? BroadcastCommercial AVCommercial Interiors / WorkspaceData & SecurityDisplay / Tech SolutionsNational Service Provider / DistributorRental & StagingResidential AV

В каком качестве ваша компания работает в AV-индустрии? Архитектор / дизайнер, консультант, дилер, дистрибьютор, реселлер, конечный пользователь

Спасибо, что связались с нами!

Теперь вы подписаны на получение обновлений по электронной почте от Legrand | средний

ЗАКРЫТЬ

Подчеркните свой стиль с новым выключателем света LeGrand

Если вы ищете легкий проект на выходные, попробуйте обновить выключатель света! Мы постепенно заменяем наши старые выключатели новыми и современными выключателями света LeGrand, украшенными «softTap».Клянусь, как только вы попробуете, вы увидите, насколько захватывающим и удовлетворительным ощущается щелчок, когда вы к нему прикоснетесь. Это НЕ спонсируемый пост, просто мое очень честное мнение о выключателях света LeGrand adorne. Хватай отвертку и вперед!

Это не спонсорский пост, но есть несколько партнерских ссылок. Это означает, что я могу получить компенсацию, если вы перейдете и купите что-нибудь. Спасибо за поддержку моего блога!

Выключатели света LeGrand

Wyatt открыл мне глаза на мир новых захватывающих выключателей и розеток, когда мы реконструировали наш первый дом.Мы проверили дисплей LeGrand в Lowes и опробовали различные типы переключателей и диммеров. Они также предлагают широкий выбор современных розеток, функций ночного освещения, датчиков громкой связи и вариантов управления Wi-Fi.

Мы выбрали несколько вещей, чтобы опробовать их в нашем первом доме, и установили пару выключателей и розеток на кухне. Я влюбился в простой сенсорный выключатель и хотел заменить другие выключатели света, но на самом деле у нас не хватило времени, прежде чем продать дом.Положительным моментом является то, что мы сохранили переключатели, которые мы купили для этого проекта, и теперь их достаточно для нашего нынешнего дома.

Одно важное замечание: некоторые изделия LeGrand adorne дороги по сравнению с обычными старыми выключателями или розетками, но не все. Их базовый лопаточный переключатель стоит около 5 долларов, а переключатель softTap начинается с 45 долларов на LeGrand

сайт. Тем не менее, я считаю, что хорошо обновить одну из представленных комнат в доме, например кухню, стоит того. Если вы планируете продать свой дом, эти обновления станут стильными и запоминающимися деталями для потенциальных покупателей.

Как заменить выключатель света

Хорошо, процесс замены выключателя (или розетки) действительно прост. Это видео объясняет весь процесс, и я очень рекомендую его посмотреть. Вы определенно можете сделать этот проект своими руками, но, пожалуйста, будьте осторожны, когда имеете дело с электромонтажными работами — ОБЯЗАТЕЛЬНО выключите выключатель, который подает питание на ваш переключатель. После этого вам, честно говоря, понадобится только отвертка, чтобы удалить старую крышку, и пара кусачков вам пригодится.Вы будете использовать кусачки, чтобы отрезать старый провод, и они помогут вам зачистить провода новой розетки или выключателя до нужной длины.

Еще один удобный инструмент для этого проекта — тестер напряжения, который можно использовать, чтобы проверить, находятся ли провода под напряжением или нет (включен или выключен). Вы можете купить такой, который подключается к розетке, но мы предпочитаем этот тип в форме ручки, который можно использовать в самых разных местах. Вы просто дотрагиваетесь им до провода или держите его рядом с розеткой (со снятой крышкой), и он издаст звуковой сигнал, если питание все еще находится под напряжением.Ниже приведено фото его работы, даже без снятия крышки переключателя света. Если питание включено, он подаст звуковой сигнал и загорится красным. Это хороший способ еще раз проверить, правильно ли вы установили выключатель, но это не является обязательным требованием для этого проекта.

После просмотра обучающего видео вы убедитесь, что это действительно довольно простой проект. Не забудьте ОТКЛЮЧИТЬ ПИТАНИЕ до положения переключателя, затем снимите старый переключатель, отсоединив провода, подсоедините провода к новому переключателю (не торопитесь и следуйте инструкциям), вставьте его на место и снова установите крышку.Выполнено! Если вам нужна помощь, я нашел много советов в обзорах продуктов на Amazon или в видеороликах на YouTube.

Как установить выключатель света LeGrand adorne
Как установить розетку LeGrand adorne

Теперь самое сложное — решить, что попробовать

У меня нет проблем с выбором переключателей света LeGrand; Я немного зависим от звука щелчка, который издает квадратная кнопка softTap при прикосновении к ней. Я хотел бы попробовать диммер для освещения в спальне и столовой, и я также очень хочу попробовать один из сенсорных источников света.Выключатель света без помощи рук был бы так хорош на кухне! Мне также нравится современный дизайн этих розеток, которые мы установили, но никогда не использовали в нашем первом доме (мы уже съехали). Я буду держать вас в курсе, если мы установим его здесь. Кроме того, я только что открыл для себя этот всплывающий стиль — он выглядит таким гладким! Ремонт нашей кухни идет медленно, но есть много мест, где можно обновить выключатели и розетки. Не могу дождаться! Если вам интересно, вот несколько отличных вариантов:

переключатель softTap | диммер | сенсорный переключатель | USB-розетка | торговые точки | выдвижная розетка

Я нашел эти продукты LeGrand в Lowes, где вы можете проверить дисплей.Похоже, товары также доступны на сайте Home Depot, но, возможно, не во всех магазинах. Может быть, в вашем районе все будет по-другому. Конечно, они тоже есть на Amazon. В любом случае их должно быть достаточно легко забрать в магазине или заказать в Интернете, если вам интересно.

Вы пробовали один из этих изделий LeGrand или другой современный выключатель света? Что вы думаете?

Хотите узнать больше? Вот несколько сообщений о наших текущих проектах:
Выбор укладки кухонной плитки на полу
Использование лазерного уровня для легкого развешивания любых предметов
Раскрась как профессионал — Инструменты и советы для покраски

Подпишитесь и не пропустите ни одного поста!

Я буду писать вам только 1-2 раза в неделю, МАКС.Никакого хлама!

Установка нажимных переключателей от adorne by Legrand

Пришло время красивого переключателя. Их слова, не мои, но можно сказать, что они в основном взяли слова прямо из моих уст. В течение следующих нескольких месяцев я сотрудничаю с Legrand, чтобы продемонстрировать великолепную линейку розеток и выключателей в рамках масштабного и очень необходимого капитального ремонта электрической системы в нашем новом доме.

Усовершенствования электрооборудования вызывают здесь крайнее изумление, и каждый домовладелец должен столкнуться с проблемой замены грязных розеток и выключателей, потому что ЧИСТЫЕ ВЫКЛЮЧАТЕЛИ ДЕЛАЮТ ТАКОЕ РАЗНИЦУ, ОМГ.

Когда я начал рассказывать в своем первом посте о крутых продуктах Legrand, мы выбрали несколько менее традиционных вариантов, когда дело дошло до модернизации переключателей по всему дому. Варианты кнопочного переключателя были забавным фактором для детских комнат, но на самом деле была более целенаправленная причина, по которой я пошел в этом направлении, когда дело дошло до обновления переключателей света в коридоре.

Из-за того, как в доме была проведена проводка, у нас есть несколько 3-позиционных выключателей света, чтобы мы могли удобно включать и выключать свет, без необходимости идти в другой конец дома, чтобы получить доступ к одному выключателю.Это приятная особенность, и многие дома оснащены трехпозиционными переключателями, но сами переключатели никогда не повернуты вверх или вниз в зависимости от того, включен или выключен свет, потому что вы включаете его в одном месте, а затем выключен во втором месте, оставив первый переключатель повернутым вверх, но не смей пытаться исправить это, потому что тогда он будет выключен, и свет будет включен, и все это сводит меня с ума. (Например, со ссылкой на следующее изображение, , знаете ли вы, что все огни в доме выключены? Бэтти, говорю вам.И, я полагаю, вам теперь не нужны дополнительные доказательства того, что каждый домовладелец должен менять грязные на вид переключатели, такие как наш.)

Варианты кнопочного переключателя возродили мою надежду на то, что у меня меньше OCD-образ жизни, и они тоже сексуальны. Маленькая площадь! И индикатор состояния локатора, цель которого я объясню ниже.

Как я продемонстрировал, когда поменял выключатель света в детской, это быстрый переход благодаря тому, что продукты Legrand, выглядя совершенно по-другому и модернизированными, вписываются непосредственно в существующую электрическую коробку в стене.Процесс от начала до конца выглядит примерно так (следуйте инструкциям, каждый случай отличается в зависимости от ситуации с электропроводкой в ​​вашем доме):

1. Выключите питание (предохранители все еще отключаются, поэтому мы выключаем весь дом, чтобы убедиться, что нет возможности взрыва)
2. Снимите лицевую панель и ослабьте существующие переключатели из коробки
3. Отсоедините провода от переключателей и закройте их крышкой во время работы
4. Перед установкой новых кнопочных переключателей прикрепите заднюю часть лицевой панели к распределительной коробке (используйте уровень, чтобы выровнять!)
5. Подключите выключатель согласно указаниям
6. Установите переключатель на место в рамке лицевой панели
7. Наконец, защелкните верхнюю лицевую панель (для этого пространства мы выбрали зеркально-белый цвет, это не зеркало, а холодный белый глянцевый).

Теперь очевидно, что их будет намного лучше иметь в доме; они гладкие, современные, и ни один из них не будет отображаться «включенным», пока «выключенным», и наоборот, и , так что начните мое здравомыслие .Простите за зернистость, новые выключатели не меняют того факта, что нашему дому все еще нужно 15 торшеров, чтобы он выглядел как дневной свет в 15:00.

Индикатор состояния локатора, который я показал на фотографии выше, — одна из моих любимых функций, и я решил реализовать ее здесь за дополнительные 4 доллара за переключатель, потому что, если вы думаете, что в нашем доме темно в течение дня, знайте, что он получает очень, очень темная at ночь, достаточно темная в течение первых нескольких недель жизни здесь, чтобы гарантировать, что мы будем ходить как зомби, чтобы не упасть лицом в стены.Точное знание того, где находится переключатель на стене в ночное время, будет тонкой — но огромной — помощью, и мы ожидаем, что это будет приятной особенностью для детей, если они тоже проснутся посреди ночи и не будут возиться, пытаясь найти выключатель. Каждый светильник представляет собой крошечный светодиод, который, как мы надеемся, обходится нам всего в 0,001 доллара в год. (Светодиодный бонус: прослужит долго, долго.)

Хотите увидеть больше украшений линейки продуктов Legrand? Они предлагают нечто большее, чем просто кнопки и блестящие белые пластины переключателей — я говорю о беспроводных технологиях / технологиях управления движением / диммером, о существовании которых вы, вероятно, даже не подозревали.Проверь их.

Новый взгляд на переключатели, диммеры и розетки с Legrand adorne®

Сказать, что в современных выключателях света наступил ренессанс, значит не сказать ничего. И коллекция Legrand adorne® идет впереди. Поздно эпохи Возрождения? Мужайтесь — замена существующих выключателей и розеток — это легкий проект на выходных. Фактически, большинство переключателей, диммеров и розеток adorne® подходят для существующих электрических коробок, поэтому вам не потребуется новая проводка.И, как и в большинстве случаев, результаты принесут новое понимание эстетики вашего дома и улучшат энергоэффективность и функциональность, что всегда приносит удовлетворение.

Если все кажется слишком пугающим, отложите в сторону свои заботы. Когда мы говорим о бандах, мы имеем в виду количество выключателей или розеток в настенной плите. Вот несколько умных и стильных вариантов для вашего дома:

Одноканальный переключатель не обязательно должен удерживать традиционный тумблер, как вы сейчас увидите.Если вы тускло смотрели на диммер в современной столовой, вам понравятся классические линии и тихая работа Whisper Dimmer. Правильная настенная пластина может не только настроить освещение для создания идеальной атмосферы, но и действительно повысить уровень тепла в любой комнате.

Будь то фен в ванной комнате или лампы в гостиной, в большинстве домов в каждой комнате есть одна или несколько розеток.Типичная одноканальная розетка имеет дуплексную розетку, поэтому вы можете подключить два предмета. Проблемы возникают, когда у вас есть два здоровенных предмета, подключенных друг к другу — часто отключение одного означает отключение обоих. Стратегическое размещение розеток и отсутствие неприглядных винтов делают это элегантным компромиссом.

Сочетайте универсальность двухклавишных переключателей adorne с элегантным и продуманным выбором настенных панелей, и вы начинаете понимать, насколько просто настроить настенные переключатели для любой комнаты.Здесь мы рассматриваем сенсорный переключатель 2-Gang Touch. Сенсорные переключатели имеют стеклянную поверхность и работают так же, как iPod, с кружком, на который вы нажимаете, чтобы включить или выключить свет. В этой конфигурации вы можете использовать переключатель света в паре с диммером.

2-местная версия розетки adorne® Pop-out включает одну розетку, рассчитанную на три вилки. Рама с двумя группами позволяет соединить его с выключателем, диммером, другой розеткой или двумя USB-розетками adorne® с уникальной системой шторок, не позволяющей детям вставлять в них посторонние предметы.Чтобы использовать, просто нажмите на коробку, и розетка выскочит. Когда вы закончите, вы вдавливаете его обратно, чтобы он оставался на одном уровне со стеной. Запасной наконечник : Самая распространенная розетка в доме — это розетка на 15 А, для которой требуется провод 14 или больше. В случае сомнений выберите розетку на 15 А.

3-х канальный

Когда дело доходит до согласования освещения с настроением, диммерный переключатель Whisper имеет большое значение.В столовой у вас может быть люстра и настенные бра. Если вам нужна возможность затемнения одного или нескольких источников света, трехклавишный переключатель с диммерами станет идеальным решением. Вот совет по выбору диммера для люстры: диммеры adorne® доступны в вариантах 700 и 1100 Вт. Чтобы согласовать мощность вашей лампы с переключателем диммера, умножьте количество лампочек на их мощность. Итак, если у вас есть люстра с 11 лампочками по 100 Вт каждая, вам понадобится диммер на 1100 Вт.

тарелки.Настенная пластина на 3 группы может включать в себя розетку и два выключателя или розетку, порт USB и выключатель света. Кроме того, USB-розетки adorne® ½ размера дают вам гибкость при установке настенной панели, где вам могут понадобиться 2 порта USB и одна розетка.

4-х канальный

Чтобы мгновенно привлечь внимание, вы не ошибетесь, выбрав из полированной стали Hubbardton Forge, 4-канальную настенную пластину. Эта изысканная настенная пластина, изготовленная вручную из настоящих металлов и показанная здесь с переключателями Whisper из магния, дополнит многие цвета стен и стили декора.

На кухнях требуется больше возможностей управления освещением и розеток. Хотя у вас может быть много внешнего освещения над головой, во многих случаях дополнительное освещение под шкафами и над рабочими помещениями является бонусом. И, конечно же, дополнительный выход по воскресеньям, когда выходит вафельница. Вот еще один пример Hubbardton Forge, который показывает, что контрастирующие настенные плиты действительно могут заявить о себе.

В эти выходные почему бы не переосмыслить свое любимое пространство с помощью эффективных и функциональных выключателей и розеток.
