Как подключить трехклавишный выключатель
Схема подключения трехклавишного выключателя
Когда необходимо включить освещение из коридора в ванную и туалет, а также управлять многоуровневым освещением и в ряде других случаев. используют схему подключения тройного выключателя. Сложность подключения трехклавишного выключателя не выше чем подключение одно или двух клавишной схемы освещения.
Схема подключения трехклавишного выключателяПо конструкции выключатель 3-х клавишный также не сильно отличается от двухклавишного устройства. Различие лишь в одном дополнительном контакте и третьей клавиши. Устанавливается тройной выключатель в подрозетник. В стене делается отверстие дрелью с одетой коронкой под размер подрозетника.
Перед креплением подрозетника, через его отверстие вытягиваются провода. Подрозетник обмазывают сметанообразным раствором строительного гипса и усаживают в отверстии. Излишек выдавленного раствора гипса убирается, а провода в подрозетнике подтягиваются.
При монтаже схемы подключения трехклавишного выключателя, к подрозетнику необходимо подвести четырехжильный медный кабель, сечением 1,5 мм². Одна жила подключается к фазе в распререлительной коробке, а другой конец этой жилы соединяют с общим контактом тройного выключателя.
Схема подключения трехклавишного выключателя отображена на задней стенкеТри оставшихся провода подключают к трем контактам выключателя, которые находятся на противоположной стороне от общего контакта. В распределительную коробку должно приходить 6 фазных провода, три провода от источников освещения и три провода трехполюсного выключателя.
Три нулевых провода ламп освещения соединяют вместе и подключают к общему нулевому проводу в распределительной коробке. Три оставшихся фазных провода подключают к трем проводам, идущих от контактов тройного выключателя. Все соединения проводов удобно делать через соединительные клеммы Wago.
Схема подключения трехклавишного выключателяЕсли цвета изоляции проводов различны, то подключение делают со стороны ламп освещения и контактов выключателя согласно порядку включения освещения в помещениях по раннее отмеченным цветам. Когда же провода имеют только один цвет – белый, то подключение делается в произвольном порядке.
Необходимый порядок включения отдельных клавиш определяют после подачи напряжения. Если схема подключения трехклавишного выключателя не соответствует включению освещения данного помещения, тогда карандашом делают отметки – какое освещение помещения включается каждой клавишей. После того, как все клавиши будут пронумерованы, отключите напряжение сети и поменяйте порядок подключения контактов на выключателе по вашему усмотрению.
Помните, в целях безопасности все электрические работы проводят при выключенном напряжении сети. Перед тем, как подключить трехклавишный выключатель, не забывайте, что выключателем должна разрываться фаза, а не ноль. Это необходимо чтобы электропроводка не находилась под напряжением при выключенном освещении, и в целях электробезопасности при замене ламп освещения.
Как правильно подключить трехклавишный выключатель света
В последнее время для того чтобы рационально использовать электричество многие планируют подключить трехклавишный выключатель. С его помощью вы легко сможете управлять частями освещения. Больше не нужно чтобы все лампочки горели одновременно. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо. Для реализации этого процесса вам потребуется трехклавишный выключатель.
В этой статье вы узнаете, как подключить трехклавишный выключатель. Для вас мы поместили подробную информацию о его устройство и схеме подключения.
Трехклавишный выключатель в быту
На сегодняшний день многие люди используют в своем доме большое количество источников освещения. Их количество иногда и в два раза может превышать потребность человека. После проведения исследований удалось выяснить, что если человек перестанет зажигать лишние лампы, тогда он сможет сэкономить электричество на 30%. С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней.
Устройство трехклавишного выключателя достаточно простое. Но благодаря своей простой конструкции он позволяет решать большинство проблем. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Благодаря ему включать дополнительное освещение вы сможете только при необходимости.
Схема трехклавишного выключателя
Схема подключения трехклавишного выключателя имеет следующий вид:
Как видите, по этой схеме в распределительную коробку будет входить шесть проводов. Три из этих проводов должны соединяться между собою. После этого провода вам необходимо подключить к нулевому проводу. Три провода, которые останутся необходимо подвести к выключателю. Подключение двухклавишного выключателя имеет подобную схему.
Подключение трехклавишного выключателя
Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. При подведении проводов обязательно просмотрите инструкцию выключателя. Если вы перепутаете провода, тогда освещение может работать неправильно. Обычно на трехклавишном выключателе, с одной стороны, будет располагаться входящая фаза.
Если у вас есть три источника света, тогда с помощью этого выключателя вы сможете организовать 7 различных комбинаций освещения.
Трехклавишный выключатель в одном корпусе с розеткой
При его подключении необходимо отдельно остановиться на моменте, как подключить трехклавишный выключатель с розеткой в одном корпусе. Благодаря этому виду подключения вы сможете значительно сэкономить свое время на выполнении этого процесса.
Эта схема практически ничем не отличается от предыдущей схемы. Отличие схемы будет заключаться только в наличии дополнительного нулевого провода.
Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Импульсное реле поможет избавиться от использования этого выключателя.
Советы по выбору
Выбор трехклавишного выключателя будет зависеть только от ваших пожеланий. Но при его выборе вам необходимо обращать свое внимание на следующие детали:
- По верхней стороне изделия не должны находиться заусеницы. Они могут свидетельствовать о не качественности товара.
- Клавиши должны работать без заедания.
- При его включении или отключении вы должны отчетливо слышать щелчки.
- С обратной стороны изделия должна быть схема подключения изделия.
- Все клеммы должны работать нормально.
- Трехклавишный выключатель должен иметь стычные клеммы. Они значительно упрощают процесс монтажа.
подключение одноклавишного выключателя.
Самые лучшие посты
Подключение трёхклавишного выключателя
В настоящее время промышленность выпускает огромнейший ассортимент различных моделей выключателей, отличающихся как внешним видом, так и функционалом, например, количеством работающих секций.
Инструменты и материалы:
- крестообразная и плоская отвертки;
- кусачки или нож для снятия изоляционной оболочки проводов;
- трехклавишный выключатель.
- Подключение трехклавишного отключателя в целом мало чем отличается от подключения более простых моделей. Разница только в количестве коммутационных групп.
Алгоритм подключения трехклавишного выключателя:
1.С корпуса, в зависимости от модели, снимаем верхнюю часть или переднюю панель. Если шляпки винтов не заметны, то нужно снять клавиши, поддев их тонким лезвием ножа или потянув на себя. Выкручиваем винты, удерживая переднюю панель или крышку.
2.Осматриваем устройство на расположение клемм. Находим место подключения фазного провода и клеммы, которые коммутируют отдельные секции выключателя. Обычно клеммы находятся в тыльной части устройства. Они вмонтированы в одну колодку и изготовлены из диэлектрического материала. Часто на колодке имеется уже выдавленная схема клемм, которую также можно найти и в документации, поставляемой с устройством. В большинстве случаев фазу можно выделить визуально – она немного удалена от остальных контактов. Если не получилось определить принадлежность клемм, то понадобится мультиметр.
3.Определяем принадлежность электропроводов, подведенных к отключателю. Находим окончание фазы электрической сети и окончания проводов, идущих к светильникам. Выделяем три светильника или группу, на которые будет подаваться напряжение. Отмечаем окончания проводов.
4.Отключаем питания электрической сети в квартире или помещении, где будут проводиться монтажные работы по установке выключателей. Обычно это можно сделать с помощью защитных выключателей, которые располагаются на распределительном щитке.
5.Подключаем трехклавишный выключатель. Фазный провод электрической сети подключаем к общей клемме выключателя. Для этого с него нужно предварительно снять 5-7 миллиметров изоляции. Максимально отпускаем винт, предназначенные для фиксации электропровода на клеммнике. Вводим оголенную часть провода под шайбу на прижимном винте или в отверстии клеммы. Надежно затягиваем фиксирующий винт. Проделываем аналогичные операции с электропроводами, идущими на отдельные секции отключателя. Выключатель подключен. Собираем выключатель, одеваем декоративную рамку. Включаем напряжение и проверяем правильность выполнения работ.
Если для подключения трехклавишного выключателя применяются многожильные провода, то для того, чтобы они не надломились в процессе затягивания винтом, на очищенную от изоляции часть необходимо одеть специальный НШВИ наконечник.
Описанный способ подключения регламентируется Правилами устройства электроустановок. При неправильной разводке, когда фаза подается на светильник, а ноль пускается в разрыв, несмотря на функционирование сети, возникает вероятность опасных ситуаций в процессе эксплуатации. Даже при отключении отключателя электропроводка будет находиться под напряжением. При смене лампочки человек может получить поражение электрическим током – любой пробой или повреждение изоляция приведет к тому, что корпус устройства будет находиться под напряжением и, как следствие, удар электротоком даже при легком прикосновении.
Трехклавишный выключатель подвергает интенсивной эксплуатации больше, чем другое коммутационное оборудование. Средний срок службы устройства – 10 лет. Основные неисправности можно разделить на две группы:
- Электрические – расшатывание контактных зажимов, приводящие к подгоранию кабелей, а со временем и всего устройства.
- Механические – поломка внутренних и внешних деталей корпуса, крепежных элементов, пружин, стирание клавиш и т.п.
Любые поломки, нарушающие целостности выключателя или его элементов, требуют замены всего устройства.
Дополнение к статье «Схема подключения трехклавишного выключателя с розеткой»
После публикации статьи «Схема подключения трехклавишного выключателя с розеткой» мне стали приходить письма с дополнительными вопросами по этой теме. Видимо там я не совсем понятно написал и нарисовал. Поэтому решил опубликовать дополнительную статью, основываясь на этих вопросах, где подробно рассматриваю две разные схемы подключения 3-х клавишного выключателя с розеткой.
Обе схемы я встречал в своей практике. В одной используется распределительная коробка, где скручиваются все жилы, а в другой не используются и скрутки находятся в самом блоке выключателей.
Схема подключения 3-х клавишного выключателя без распределительной коробки
В таком варианте не используется распредкоробка и все провода напрямую спускаются в блок выключателей с розеткой. Если демонтировать старый блок, то из стены будут торчать восемь жил разных проводов. Схематично эту ситуацию я нарисовал на фото ниже.
Как тут быть, если все жилы одного цвета?
Сначала необходимо обесточить эту линию. Затем аккуратно расправляем все провода и оставляет их так, чтобы зачищенные концы не касались друг друга.
Теперь нам нужно найти приходящий 2-х жильный провод, от которого питается этот блок и подается питание на освещение. Для этого подаем напряжение на обесточенную линию и ищем «фазу», поочередно проверяя каждую жилу отверткой-индикатором. «Фаза» будет присутствовать только на одной жиле. Как только ее нашли, то лучше сразу опять обесточить эту линию и пометить найденный проводок с помощью изоленты.
Затем по этому «фазному» проводнику ищем его вторую жилу (провод же 2-х жильный). Она как раз будет приходящим «нулевым» проводником.
Итак! Вы нашли приходящие от распределительного щита «L» и «N». Остались торчать из стены шесть жил, т.е. три 2-х жильных провода. Как раз они уходят на три светильника. Один на кухню, второй в ванную комнату и третий в туалет.
В каждом из этих трех проводов одна жила будет «фазой», а другая «нулем». В принципе светильнику все равно на какой его контакт придут «L» и «N». Поэтому от каждого провода, уходящего на светильник, берем по одной жиле и соединяем их с «нулевой» жилой, которая приходит от щитка. Ее мы уже раньше нашли. От этого соединения необходимо подать «ноль» на контакт розетки, который без штатной перемычки на блок выключателей. Таким образом, мы завели «ноль» на розетку и передали его на все три светильника. Осталось разобраться с фазами.
Найденную единственную «фазу» приходящую от щитка подключаем ко второму контакту розетки. Напомню, что от этого контакта должна идти еще штатная перемычка на выключатели. По ней передается «фаза» на общий контакт выключателей.
Теперь оставшиеся жилы с трех проводов, которые идут на светильники, заводим на три свободных контакта блока выключателей. Какой куда разницы нет. Если вам принципиально с какой клавиши что должно включаться, то можно поэкспериментировать и подключить жилы на нужные контакты.
Минусом такой схемы является большая скрутка «нулевых» проводников, которая будет мешаться в блоке выключателей с розеткой.
Написал много текста, который сложно понять. Поэтому для лучшего освоения материала прикладываю ниже фото с нарисованной схемой.
Схема подключения трехклавишного выключателя с розеткой с распределительной коробкой.
Тут уже после демонтажа старого блока будут торчать из стены пять проводков. Этот вариант схемы будет попроще предыдущего. Также он встречается намного чаще.
На фото ниже я схематично нарисовал все жилы.
Здесь также работу начинаем с поиска фазы. Она тоже будет только на одной жиле из пяти.
Обесточиваем, расправляем аккуратно провода, подаем питание и с помощью индикатора напряжения ищем «фазу». Как ее только нашли, то по ней аналогично находим приходящий «ноль». Их можно сразу подключить к розетке. «N» — на свободный контакт, «L» — на контакт, о которого идет перемычка на выключатели.
Оставшиеся три жилы заводим на три свободных контакта выключателя. Когда клавиши будут переключаться, то через замкнутые контакты «фазы» побегут к светильникам и их лампочки засветятся.
Только перед всеми работами в схеме с распределительной коробкой необходимо определить, что в вашей квартире рвется выключателем — «ноль» или «фаза».
Должна рваться «фаза», но к сожалению часто встречается что рвется выключателем «ноль». Если у вас второй (не правильный) вариант, то тогда из распредкоробки на светильники будет приходить «фаза» и поэтому с выключателя на них нужно подать нули. В такой ситуации в розетке с блоком выключателей «L» и «N» меняем местами.
Думаю, что этих объяснений к дополнению статьи «Схема подключения трехклавишного выключателя с розеткой» достаточно. Если нет, то задавайте вопросы в комментариях. Буду стараться объяснять как-то по другому.
Не забываем улыбаться:
Старый автомеханик инструктирует молодого:
— Несмотря на всю сложность и «навороченность» современных машин, в действительности все проблемы можно решить с помощью двух вещей: WD40 и изоленты. Если что-то должно двигаться, но не двигается — используй WD40. Если наоборот — примотай изолентой.
Как подключить трехклавишный выключатель |
(Last Updated On: 22.10.2017)При строительстве любого промышленного или гражданского объекта в системе управления энергоснабжением применяются разные виды выключателей, которые имеют свои параметры: размер, используемый материал для корпуса и деталей выключателя, допустимые характеристики использования, конструкторские особенности.
При строительстве гражданских объектов в основном применяются выключатели с одной или двумя клавишами. В случае оснащения объекта более сложными приборами управления энергообеспечением, используются трехклавишные выключатели.
Для выполнения действий по подключению трехклавишного выключателя необходимо нам понадобятся: комбинированная отвертка, плоскогубцы, нож и трехклавишный выключатель. Далее следуем инструкции.
Действие 1
Для подключения выключателя к электрической сети необходимо предварительно снять лицевую часть корпуса, чтобы получить доступ к клеммам подключения электропроводов. Отвинчиваем стабилизирующий винт и аккуратно снимаем верхнюю крышку выключателя, открывая механизм клавиш и клеммы для подключения.
Действие 2
Далее необходимо ознакомится со схемой подключения с четким представлением, какая клавиша активирует работу определенной клеммы с замыканием электрической цепи. Прежде всего, определяем, куда подключаются фазовый и другие провода. К выключателю обязательно прилагается инструкция по применению прибора, где есть схема подключения. В крайнем случаи можно воспользоваться тестером, который поможет определить варианты подключения к сети и составления схемы.
Действие 3
Составив схему подключения всех проводов, воспользуйтесь ею и подсоедините выключатель к сети. Необходимо точно знать с замыканием какой клавиши будет подключаться определенный прибор, не допуская ошибок.
Действие 4
До проведения работ по подсоединению выключателя, необходимо отключить электропитание в сети в том помещении, где проводятся работы. Для этого возле счетчика или в отдельно установленном защитном кожухе должны быть смонтированы, автоматические выключатели, для прекращения подачи электропитания. Их на время проведения работ необходимо отключить.
Действие 5
Используя схему подключения трехклавишного выключателя, осуществляем его подключение. Для этого концы проводов, которые будут подключаться к клеммам, необходимо освободить от изоляции примерно на 5-10 мм. Подготовленные концы проводов вставляем в клеммы и закрепляем фиксирующими винтами. Проверяем фиксацию проводов, чтобы избежать нагревания их при плохом контакте.
Подключение тройного выключателя — Схема подключения, как правильно установить трехклавишный выключатель
31.08.2019
Более двух веков назад человек создал электрическое освещение, схема работы которого практически не изменилась. Как и прежде, необходимы лампы, провода, источник питания и прибор для включения/выключения света. В большинстве помещений используются выключатели с одной или двумя клавишами. Но поговорим о более совершенной электротехнической фурнитуре и разберемся, как выполнить подключение тройного выключателя с розеткой своими руками.
Придя в магазин электротоваров, можно столкнуться с первой задачей – выбором нужного устройства. Важно, чтобы электроприборы были надежны и безопасны, поскольку от этого зависит здоровье людей. В домашней сети достаточно большое напряжение и сила тока, поэтому покупать некачественную продукцию не рекомендуется. Обратившись за советом консультанта, можно услышать привычные рекомендации. Скорее всего, вам посоветуют тройные выключатели Legrand, Schneider Electric, JUNG, IEK, ABB и ряд не менее известных марок.
Производители с мировым именем предлагают сертифицированную фурнитуру, которая имеет следующие плюсы:
- надежность;
- качественная сборка;
- массивные клеммы и контакты;
- прочный корпус из негорючих материалов;
- интересный дизайн.
Сейчас можно купить тройной выключатель почти в каждом хозяйственном магазине. При этом есть риск нарваться на подделку и получить товар низкого качества. Приобретать электротовары лучше у официальных дистрибьюторов в профильных магазинах.
Тройной выключатель с розеткой в одном корпусе – универсальное решение, которое подходит в следующих случаях:
- Управление освещением в нескольких комнатах. Обычно это ванная, санузел и кухня либо коридор. Подобные выключатели используют в складских помещениях, гаражах, мастерских, где не требуется освещение всех комнат одновременно.
- Включение отдельных осветительных приборов в пределах одной комнаты. Потолочные люстры часто имеют три и более патрона, но нам не всегда необходимо такое количество света. Управляя каждой лампой отдельно, можно создать нужную освещенность и сэкономить электроэнергию. Второй вариант позволяет управлять несколькими осветительными приборами, например, люстрой, бра и светодиодной декоративной подсветкой.
Видеть розетку рядом с выключателем немного непривычно. Тем не менее, такое решение удобно и эффективно. Многие сталкивались с нехваткой электрических точек для подключения бытовых приборов. Штробить стену для дополнительной розетки не всегда есть смысл, кроме того, после этого потребуется косметический ремонт. Решить подобную проблему позволит тройной выключатель Шнайдер Электрик, совмещенный с гнездом на 220 В.
Стоит сказать еще пару слов о выборе нужной фурнитуры. Кроме бренда и дизайна модели, необходимо учесть ряд параметров:
- Тип монтажа. Существует два варианта: внешний и внутренний. В первом случае корпус выключателя спрятан в стене. Установка более трудоемкая, но компенсируется дизайном. Этот вариант хорошо подходит для жилых комнат. Накладные устройства крепятся к стене с помощью дюбелей и саморезов. К недостаткам относится громоздкий корпус, поэтому такую фурнитуру обычно используют в кладовках, гаражах, мастерских и служебных помещениях.
- Степень пыле-, влагозащиты. По международной классификации этот показатель имеет маркировку IP с двумя цифрами. Первая цифра показывает степень защищенности от пыли, а вторая — от влаги. Чем выше этот показатель, тем лучше. Такие модели можно использовать в ванной комнате, придерживаясь правил устройства электроустановок (ПУЭ).
Схема подключения
Многие сталкивались с подключением розеток и одинарных выключателей, в нашем случае работа практически ничем не отличается ни по сложности, ни по затраченному времени. Схема подключения трехклавишного выключателя на три лампочки проста, но перед началом работ нужно решить несколько вопросов. В первую очередь проверяем, обесточена ли сеть. Для этого необходимо опустить рубильник автомата в нижнее положение.
Для дополнительной уверенности воспользуемся индикаторной отверткой или мультиметром. В первом случае необходимо прикоснуться краем «индикатора» к каждому из контактов провода, лампочка не должна гореть. Если у вас под рукой оказался тестер, включаем режим измерения переменного тока и попарно проверяем каждую жилу.
Чтобы правильно подсоединить провода, необходимо определить фазу, «ноль» и заземление. К слову о заземлении, на выключателях этот контакт используется нечасто, поэтому нас интересуют только первые два. Наиболее простой способ идентификации нужных параметров – цветовая маркировка (может различаться в зависимости от типа провода и его производителя):
- фаза – коричневый, черный, серый;
- «ноль» – синий, голубой;
- заземление – желто-зеленый.
Если по каким-то причинам на питающий провод не нанесена цветовая маркировка, можно воспользоваться мультиметром либо индикаторной отверткой.
Как мы уже выяснили, существуют модификации выключателей с розеткой, совмещенные в один блок. Далее рассмотрим схемы подключения для устройств двух типов.
Тройной выключатель
В качестве примера будем рассматривать схему управления тремя осветительными приборами или просто тремя лампочками. При монтаже электрических сетей принято размыкать фазу. Т. е. «нулевой» провод для всех лампочек общий. Он заходит в распределительную коробку, и оттуда выходит 3 кабеля на каждый источник света.
Чтобы контакт при скрутке проводов был лучше, рекомендуется использовать обжимную гильзу. При ее отсутствии электрики советуют распустить медные жилы каждого провода и плотно переплести их между собой.
Фазный провод не разделяется и сразу из распредкоробки идет к выключателю, который сам служит разветвителем. Большинство производителей на обратной стороне фурнитуры наносят интуитивно понятную схему подключения. Обычно в нижней части находится клемма, куда подводится основное питание. На верхней части мы можем увидеть три выхода на соответствующие источники освещения. Из этих клемм выходят одножильные провода, если осветительные приборы находятся в разных частях комнаты или в отдельных помещениях. Если вы подключаете люстру с тремя и более лампами, можно использовать трехжильный проводник.
Тройной выключатель с розеткой
Теперь рассмотрим, как выглядит схема подключения тройного выключателя с розеткой. В этом случае нам необходимо не только управлять освещением в квартире, но и обеспечивать питанием розетку. В распределительной коробке следует разделить «нулевой» провод на все осветительные приборы. При наличии розетки из коробки необходима еще одна линия «ноль», которую вместе с фазой необходимо подсоединить к электрической точке.
Многие домашние электроприборы имеют высокое энергопотребление. Поэтому желательно использовать медный проводник с сечением 2,5 мм2.
Теперь необходимо сделать небольшую перемычку, которая соединит фазы розетки и выключателя. Поскольку они находятся в одном корпусе, длина перемычки должна быть небольшой, чтобы не мешала при монтаже фурнитуры.
Далее, чтобы подключить тройной выключатель с розеткой, выводим от каждой клеммы отдельную медную жилу ко всем трем осветительным приборам.
Установка тройного выключателя
Монтаж электрических точек потребует определенных навыков и ряда инструментов. Это работа несложная, справится с ней даже мастер-новичок. Прежде чем приступать к изучению порядка дальнейших действий, необходимо подготовить инструменты. Нам понадобится:
- отвертка-индикатор или мультиметр;
- крестовая отвертка;
- канцелярский нож;
- перфоратор или дрель с ударным механизмом;
- коронка по бетону или гипсокартону;
- зубило и молоток;
- рулетка и карандаш.
Список инструментов зависит от количества работ. Если отверстия под выключатель уже есть, то обойтись можно только отверткой и индикатором напряжения.
Корпус электрической фурнитуры может предполагать установку на стену или в подрозетник. Рассмотрим оба варианта.
Внешний монтаж
Наименее трудозатратный вариант монтажа – на поверхность стены. В этом случае план действий следующий:
- С помощью рулетки и карандаша наносим разметку на стену, где преполагаем установить устройство. По европейскому стандарту высота от пола дожна быть 90 см, союзный стандарт предполагает монтаж на высоте 160 см. Выключатели для ванной комнаты, санузла, кладовки обычно размещают снаружи этих комнат, во всех остальных случаях — внутри.
- Прокладку кабеля выполняем с помощью кабель канала или гибкой гофры. Это обеспечивает защиту от механических повреждений и придает более аккуратный вид проводке.
- Крепление корпуса выключателя осуществляем с помощью дюбелей и саморезов. Их тип зависит от материала стены: для бетонных, гипсокартонных и деревянных перекрытий они различаются.
- Если стена из гипсокартона или кирпича, заранее делем отверстия в соответствии с разметкой. Устанавливаем дюбели нужного типа и крепим нижнюю часть корпуса с помощью саморезов или дюбель-гвоздей.
- Соединяем провода с клеммами по схемам, которые мы привели ранее. После подключения проверяем правильность с помощью мультиметра или индикаторной отвертки.
- Устанавливаем внешнюю часть корпуса.
Внутренний монтаж
Такой тип монтажа потребует значительно больших усилий. Кроме того, при работе с бетонными или кирпичными стенами образуется много пыли. Важно обезопасить органы дыхания и глаза, для этого заранее необходимо купить респиратор и защитные очки. Мебель и бытовую технику желательно накрыть пленкой. Она продается практически в каждом хозяйственном или строительном магазине, с ее поиском проблем не возникнет.
Монтаж электрофурнитуры в стену состоит из следующих этапов:
- Разметка стены, где будет проложен кабель и вмонтирован выключатель. Стоит отметить, что электрические провода запрещено размещать под углом, они должны проходить строго вертикально и горизонтально.
- С помощью перфоратора проделываем штробу. Ее глубина и ширина должна соответствовать толщине кабеля.
- Заменив насадку для штробления на коронку, проделываем отверстие для подрозетника (стакана). Здесь необходимо использовать коронку в зависимости от типа стены. Для кирпичной и бетонной используется алмазная насадка. Если проделать отверстие идеальной формы не получилось, используете зубило и молоток до тех пор, пока подрозетник не займет свое место.
- Фиксация пластикового стакана осуществляется с помощью алебастра, гипсовой штукатурки, пескобетона или других строительных смесей. Нанесите немного раствора на заднюю стенку отверстия, вставьте подрозетник и замажьте оставшиеся щели. Не делайте раствор слишком жидким, поскольку это увеличит время высыхания, а также часть его может стекать по стене.
Для гипсокартона придется купить стакан другого типа. На нем с боков расположены пластиковые «лапы», которые его надежно зафиксируют в проделанном отверстии.
- В отверстия стакана заводим все провода, затем подключаем их в соответствии с рассмотренными ранее схемами. После этого проверяем правильность подключения с помощью отвертки-индикатора или мультиметра.
- Аккуратно вставляем корпус выключателя в его нишу и фиксируем с помощью крестовой отвертки. После этого остается установить клавиши. Устройство готово к эксплуатации.
Как видно, нет ничего сложного при самостоятельном выборе, монтаже и подключении электротехнического оборудования. Важно соблюдать технику безопасности, выполнять работу качественно и проверять правильность подключения.
Выключатель трехклавишный Без рамки Слоновая кость Simon 15 1591391-031
Выключатель 3-клавишный, 10А 250В, IP20. Цвет Слоновая кость; Серия Simon 15; Производитель Simon
Трехклавишный выключатель предназначен для управления тремя группами освещения.
Особенности:
- Установка в многопостовые и однопостовые рамки
- Управление тремя группами освещения
Технические характеристики:
- Параметры сети: 250В 50Гц
- Максимальный ток: 10А
- Защита: IP20
- Требуется рамка: да
- Вид зажимов: винтовые
- Материал: ABS-пластик
_______________________________________________________
Simon 15 — качество должно быть доступно!Лучшая бюджетная серия, специально разработанная для нашей страны и стран СНГ.
- Идеальный баланс цены и качества.
- Самые необходимые функции, в том числе трехклавишные выключатели.
- Самые востребованные цвета.
В серии Simon 15 применены многие разработки, используемые в других, более дорогих сериях компании Simon.
Розетки и выключатели Simon 15, преимущества:
- Стойкость к механическим повреждениям и УФ-излучению. Оборудование Simon 15 изготавливается из качественного немецкого термопласта Bauer. Изделия остаются красивыми в течение всего срока службы, не истираются и не меняют цвет (в нормальных условиях эксплуатации.
- Множество функций для любого объекта: квартира. дача, офис, кафе, ресторан, магазин и многие другие. В серии представлены не только розетки и выключатели Simon 15, но и специальные устройства: светорегуляторы, терморегуляторы, датчики движения, влагозащищенные устройства и др.
- Российское производство. ЭУИ Simon15 производят в нашей стране. Это позволило добиться оптимального качества за сравнительно небольшую цену.
- Европейское качество. Серия розеток и выключателей Simon 15 производится под контролем испанской компании Simon. Вся продукция производится на современном оборудовании, с использованием качественного сырья. Кстати, электроинсталляция Simon 15 экспортируется в Беларусь, Армению, Азербайджан, Грузию, Польшу, Болгарию, Румынию.
Узнать больше о серии Simon 15 : http://simon15.ru/gallery
Выключатель трехклавишный Без рамки Слоновая кость Simon 15
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.
Выключатель трехклавишный Без рамки Слоновая кость Simon 15 — цена, фото, технические характеристики. Для того, чтобы купить Выключатель трехклавишный Без рамки Слоновая кость Simon 15 в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель трехклавишный Без рамки Слоновая кость Simon 15 оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28
- ожидается Щелковская. Пункт самовывоза
- в наличии Щелковская. Магазин
- ожидается Удаленный склад (доставка +2 дня)
Цвет | бежевые / слоновой кости |
Тип устройства | выключатели/включатели |
Кол-во линий | Трехклавишный (3 клавишный) |
Комплектация | Механизм с клавишами |
Подсветка | без подсветки |
Материал | пластик |
Степень защиты | IP20 (для сухих помещений) |
Монтаж | встраиваемые |

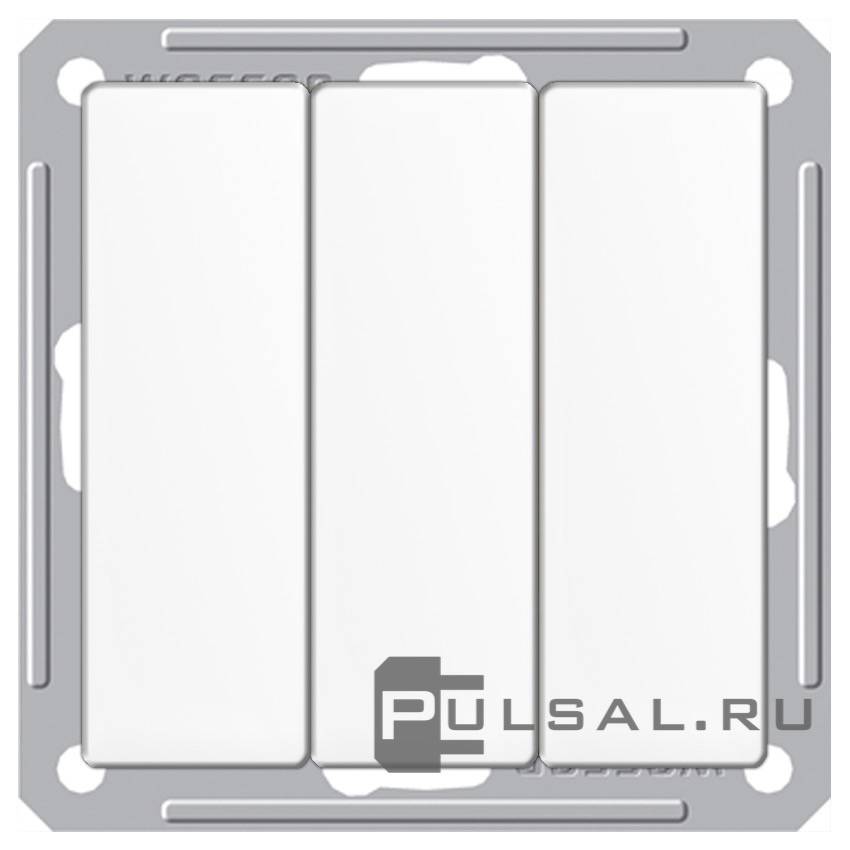

Станция с 3 кнопками
% PDF-1. 5 % 1 0 obj > / OCGs [6 0 R] >> / Страницы 3 0 R / Тип / Каталог >> endobj 2 0 obj > поток application / pdf
Поменяйте старые дрянные трехпозиционные переключатели на хорошие
Не мирите со старыми трехпозиционными переключателями света, подобными этому. Замените их на что-нибудь новое и улучшенное.
Тайлер Лизенби / CNETАрхаичные выключатели света с таким же успехом могут быть из каменного века. Все, что они делают, это включают и выключают свет. Они не могут плавно приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Замени их на современные переключатели.
Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления.Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.
Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.
Тайлер Лизенби / CNETШаг 1. Найдите свои переключатели
Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой зоны.В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше. В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.
Подготовьте инструменты и расходные материалы.
Тайлер Лизенби / CNETШаг 2. Соберите инструменты
Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой.Вот список:
Что вам понадобится
- Philips и отвертки с плоской головкой
- Тестер напряжения ручки
Имейте это на всякий случай
- Изолента
- Гайки для проводов
- Инструмент для зачистки проводов или линейные клещи
Необязательно, но спасибо, если у вас есть один
- Мультиметр (он же мультитестер)
Отключите питание цепи выключателя света на главной электрической панели.
Тайлер Лизенби / CNETШаг 3: Выключите питание
Безопасность должна быть приоритетом в этом проекте, и он начинается с убийства ваших розеток. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.
Удалите эти уродливые лицевые панели.
Тайлер Лизенби / CNETШаг 4. Получите доступ к проводке
Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.
Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно записал их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь краев переключателя. Если перо начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).
Конечно, если вам нужно измерить фактическое напряжение проводов под напряжением, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и соединениях. Научиться пользоваться этим инструментом — ценный навык.
Как только ваша ручка проясняет все, можно продолжать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.
Расчистите путь, вытащив старый выключатель.
Тайлер Лизенби / CNETЗатем выверните винты, которые удерживают старые переключатели на месте.Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить провода от клемм переключателя — провода все равно должны быть надежно прикреплены к винтам на переключателе, удерживающим их на месте.
Перед тем, как погрузиться в дело, сфотографируйте переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись того, как все было подключено (и работало правильно) изначально. Думайте об этом как о дополнительной страховке на случай, если по пути у вас возникнут проблемы.
Загляните внутрь распределительной коробки.
Тайлер Лизенби / CNETШаг 5: Оцените состояние проводки
Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует множество возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и тот, который используется в моем собственном доме.
Внутри каждой из двух электрических коробок вы должны увидеть по два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и мой, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важно направление проводов, входящих в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.
Коробка 1. В коробке 1 один из пучков проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.
Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они соединяют выключатель в этой коробке с другим выключателем в коробке 2.
Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают переключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.
Шаг 6: Примите решение продолжить или отменить
Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно происходит с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, в то время как другой упакован тремя пучками.
Нередко бывает, что один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.
Взгляните на эти две диаграммы ниже. Первый — это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, когда в коробке 1 есть три пучка проводов, а в коробке 2 — только один.
Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.
Стив Конэвей / CNETЕсли ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.
Схема 2: Это альтернативная схема трехпозиционного переключателя, которую вы также можете встретить в своем доме.
Стив Конэвей / CNETШаг 7. Поменяйте местами ваши новые переключатели
Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте. Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.
В коробке 1 отсоедините провод на старом переключателе и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».
Присоедините черный провод к черной клемме нового переключателя.
Тайлер Лизенби / CNETЧерный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожными (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.
Аналогичным образом внутри коробки 2 прикрепите черный провод трехжильного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.
Черный и красный бегущие провода идут к латунным клеммам.
Тайлер Лизенби / CNETВ моем конкретном случае переключатели Lutron, которые я купил, имели один латунный и один синий вывод.Поскольку они созданы для работы в паре, я обязательно подключил красный бегунок к синей клемме на обоих переключателях.
В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.
Тайлер Лизенби / CNETПоследнее звено, которое нужно сделать — это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе с помощью гайки для проводов (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. В любом случае, голый медный провод заземления подключается к зеленой клемме на ваших переключателях.
Мои новые переключатели, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.
Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.
Тайлер Лизенби / CNETНе беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.
Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.
Тайлер Лизенби / CNETТочно так же внутри коробки 2 прикрепите черный провод от трехпроводного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.
Не забудьте прикрепить медные заземляющие провода к коммутатору так же, как в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.
Вставьте новые переключатели обратно в их коробки.
Тайлер Лизенби / CNETПодключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Установите переключатели на место и верните их лицевые панели. Вы также можете добавить новые лицевые панели, которые вам больше нравятся.
Установите новые лицевые панели.
Тайлер Лизенби / CNETНастал момент истины. Снова включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, поздравляем. Вы приобрели навыки, чтобы справиться с этим.
Тайлер Лизенби / CNET
|
|
ВОПРОС: Можно ли добавить пульт дистанционного управления к существующему коммутатору? , Майк В, 18.08.2016 ВОПРОС: это будет работать с двигателем 220 вольт? от Jerry M 28.05.2016 ОТВЕТ: Я бы не стал запускать двигатель напрямую с этим.Вы могли бы запустить с ним реле для запуска двигателя, но я бы не стал подключать его напрямую by Kevin M a ВОПРОС: У меня есть устройство открывания гаражных ворот ПБС-3. Работал нормально более 10 лет. Недавно, когда дверь гаража была остановлена на высоте примерно 3 фута или больше от пола и я нажал кнопку закрытия, дверь начинает открываться дальше. Когда я нажимаю кнопку остановки, дверь останавливается. Если я нажму кнопку остановки и удержу ее, а затем нажму кнопку вниз, дверь закроется. Это проблема с существующим трехкнопочным управлением или это устройство открывания ворот гаража? от Charles G 26.04.2016 ВОПРОС: в нашем магазине есть трехкнопочный переключатель.Когда вы нажимаете OPEN, дверь открывается нормально. Когда вы нажимаете СТОП, он не останавливается … вместо этого он начинает закрываться. Красная кнопка останова в порядке, она имеет пружинное действие, но функция остановки не работает. может быть переключатель плохой? проблема только началась. вы слышали об этой проблеме раньше? Это коммутатор или оператор Рон от Рона Б 2/17/2016 ОТВЕТ ПЕРСОНАЛА: Пожалуйста, позвоните нам и наберите 800-783-6112 доб 13 или спросите Тайлера! by Taylor M a |
Как управлять 3 сервоприводами с помощью кнопочных переключателей и Arduino Uno: 9 шагов
Хорошо, поэтому все физические шаги выполнены, теперь пора рассказать Arduino, что делать со всем оборудованием, которое мы к нему подключили.
Когда вы впервые смотрите на программу, она немного пугает, но когда мы разбиваем ее на важные части, легко увидеть, что происходит. Подводя итог тому, что мы установили физически. у нас есть 3 пары кнопок, каждая пара отвечает за управление одним серводвигателем, поэтому наш код в основном будет повторяться 3 раза.
Давайте сначала посмотрим на код, который обрабатывает объявление сервообъектов:
#include
Servo myservo; // создание сервообъекта для управления сервоприводом
Servo myservo2;
Сервопривод myservo3;
Код сначала вводит сервопривод.h, чтобы он мог обрабатывать сервоприводы. Затем мы объявляем имена трех сервообъектов, которые мы будем использовать для управления нашими серводвигателями, в нашем случае имена сервообъектов — myservo, myservo2 и myservo3.
Затем мы должны объявить некоторые переменные, которые мы будем использовать позже в коде для хранения положения серводвигателя:
int pos = 85; // переменная для хранения начальной позиции сервопривода
int pos2 = 85;
int pos3 = 85;
Здесь мы объявляем переменные, которые будут обрабатывать положение сервопривода, и мы также устанавливаем их значение при запуске на 85 (на полпути между 5 и 175, что будет центрировать положение сервопривода)
Затем мы объявляем 3 переменные, maxDeg, minDeg и движение.
Они будут использоваться для ограничения диапазона движения сервопривода и, надеюсь, предотвращения его повреждения. Посмотрите в таблице данных на свой сервопривод, и вы должны найти ограничения для вашего оборудования, а затем вы можете изменить значения в соответствии с вашим конкретным двигателем.
const int maxDeg = 165; // ограничивает максимальный диапазон движения сервопривода 165
const int minDeg = 5; // ограничивает минимальный диапазон движения сервопривода 5
const int motion = 2; // количество перемещаемого сервопривода при нажатии кнопки.Значение можно изменить.
После этого нам нужно объявить две переменные, leftPin и rightPin, которые сообщат Arduino, где найти входные сигналы от кнопочных переключателей:
const int leftPin = 2; // сообщает Arduino расположение сигнального кабеля от переключателя
const int rightPin = 3;
Затем мы делаем то же самое для двух других пар кнопочных переключателей:
const int leftPin2 = 4;
const int rightPin2 = 5;
const int leftPin3 = 6;
const int rightPin3 = 7;
Теперь мы сообщаем Arduino, где расположены выходные сигналы сервоприводов:
const int outputPin = 8; // сообщает Arduino расположение сигнального кабеля сервопривода
const int outputPin2 = 9;
const int outputPin3 = 10;
Наконец, мы объявляем переменные, которые будут обрабатывать состояния переключателей нажимных контактов, когда они нажаты или не нажаты. Мы начинаем с объявления их всех как невыпечатанных или 0:
int leftPressed = 0; // переменные, которые мы будем использовать для хранения информации о состояниях переключателя
int rightPressed = 0;
int leftPressed2 = 0;
int rightPressed2 = 0;
int leftPressed3 = 0;
int rightPressed3 = 0;
После этого мы готовы установить контакты на Arduino, что будет рассмотрено в следующем шаге.
Подключение трехпозиционного переключателя | Как подключить трехпозиционные переключатели
На этих схемах показано, как подключить пару трехпозиционных переключателей света в трех различных ситуациях.
Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.
Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.
Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.
На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.
Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).
Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.
При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.
На рисунках ниже показано грубое подключение в каждой из этих ситуаций.
Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.
Всегда отключайте питание цепи перед работой с оголенными проводами.
Как работает трехпозиционный переключатель
Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.
Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления.Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.
У трехпозиционного переключателя пара переключателей соединяется тремя проводами — двумя черными «бегущими» проводами и третьим «общим» проводом.
Когда питание схемы включено, любой из них может быть «горячим», в зависимости от того, как переключатели переключаются.
Поскольку неметаллический электрический кабель «3 провода с заземлением», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения.Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и освещения.
Как подключить трехпозиционные переключатели
Есть три основных способа настройки трехпозиционных переключателей для управления одним или несколькими фонарями. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.
Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи.
A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем , затем идти к свету, а затем заканчиваться на другом переключателе. Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры.
Подключение трехпозиционного переключателя, при котором питание подключается к первому переключателю, а затем к свету .
B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, оттуда пройти к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.
Подключение трехпозиционного переключателя, при котором питание идет напрямую на свет .
C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.
Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя.Общий вывод второго переключателя отправляет черный провод на светильник.
Подключение трехходового переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.
Получите предварительно экранированную локальную электрическую проводку Pro
О Доне Вандерворте
Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 книги по благоустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.
% PDF-1.6 % 1 0 obj > endobj 6 0 obj > endobj 4 0 obj > поток 2009-02-11T10: 53: 30-06: 002009-02-11T10: 53: 30-06: 002009-02-11T10: 53: 30-06: 00Adobe Acrobat 8.1 Combine Filesapplication / pdfuuid: 034244a2-06b9-4f83- ab9c-72ef5f10ab55uuid: 5b7bc236-72a5-42b5-9c4c-bd093de760a2Creo Normalizer JTP конечный поток endobj 2 0 obj > endobj 72 0 объект > endobj 5 0 obj > endobj 74 0 объект > endobj 75 0 объект [76 0 R] endobj 161 0 объект [162 0 R] endobj 162 0 объект > endobj 160 0 объект > endobj 83 0 объект > endobj 155 0 объект [] endobj 163 0 объект > поток HM ; @dzAA_rhnE? N @ ~ 9 + j ܇ a`p7 埿 ~ o78 Ջ F ^> S⯿ \} # \ ry} B // nQѿ} @? Ք ϗ (? 璮 _m__ ~ Qt ^ TU, W $ Т kjMC> = P͵WHik J =]> ^ r.
