Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много.

Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки. Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится.

Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

Как подключить потолочные светильники — схема подключения

Современный рынок светотехники предлагает своим потребителям огромный выбор разнообразных встраиваемых осветительных приборов. Установить их можно абсолютно на любой потолок, из какого бы материала не был он создан. Современное освещение не только дает превосходную освещенность, но и способно преобразить интерьер, придав ему особый уют. Поток света при точечном освещении можно направлять в любую сторону, что создает интересные эффекты и делает интерьер комнаты оригинальным.

При монтаже можно добавить функцию  приглушения яркости света, что даст возможность все время экспериментировать с освещением.  В зависимости от интенсивности можно добиться очень необычных эффектов на потолке.

Подключение точечных светильников дело несложное, с которым можно справиться самостоятельно.

В этой статье мы рассмотрим, какие есть виды ламп, в чем отличие схем их подключения и монтажа, подробнее остановимся на нюансах их установки.

Какой тип светильника  выбрать?

В точечный светильник можно установить любой тип лампы –  светодиодную, галогенную, лампу накаливания.  Рассмотрим каждый тип подробней.

Потолочные светильники с галогенными лампами можно использовать в подвесных системах с небольшой высотой. Это безусловное преимущество, ведь такое освещение можно использовать практически во всех  конструкциях.  Галогенки дают интенсивный яркий свет, что весьма ценно, но зато замена их не так проста –  сначала нужно снять фиксирующее кольцо, и только тогда можно перейти к замене.

Внимание! Саму галогенную лампу нельзя трогать руками,  потому что потовые выделения с рук могут вызвать гидратогенез кварца,  из-за чего она потеряет герметичность и быстро перегорит.

При правильной установке, такой светильник будет служить раза в 2-3 дольше, чем обычный, еще и экономия электроэнергии при этом немалая.

Точечный светильник может быть оснащен и лампой  накаливания. Это конечно редкость в таком типе освещения, но изредка встречается. Использовать такое устройство можно только при высоких потолках, потому что лампы накаливания  сильно нагреваются. Подключение и замена таких ламп предельно проста и всем хорошо известна, но и срок ее службы совсем небольшой.

Светодиодные светильники – самый оптимальный выбор на данный момент. Светодиоды, использующиеся в данном устройстве, имеют массу преимуществ:

• максимально экономны – меньше всего потребляют электроэнергии
• долговечны– имеют самый долгий срок службы
• обеспечивают  яркий, интенсивный свет.
• компактны – могут использоваться тогда, когда расстояние между базовым и декоративным потолком небольшое.
• не нагреваются при работе – поэтому не будут повреждать материалы потолочной конструкции.

Есть светодиодные лампы разного оттенка, потому подобрать освещение, максимально гармонирующее с вашим интерьером – не проблема.  Установка их имеет некоторые особенности, однако, без серьезных трудностей.

Как подключить потолочные светильники?

Чтобы предупредить перепады напряжения сети,  нужно  установить трансформатор, подающий напряжение равномерно, без перепадов.

Установка точечного освещения не так сложна, как может показаться на первый взгляд.   Подключение точечных потолочных светильников нужно производить строго по схеме. Все работы можно осуществлять одновременно с установкой любых потолочных систем.  Главное соблюдать некоторые условия, а именно –  между базовым потолком и корпусом светильника должно быть расстояние не менее10 см. Это позволит полностью спрятать внутри потолочной конструкции  корпус светильника, трансформатор, провода.

Для подключения потолочных светильников необходим трансформатор – это обязательный элемент схемы устройства, обеспечивающий бесперебойную подачу напряжения.

Для этих целей можно использовать трансформаторы нескольких типов:

• Электронные. Они устанавливаются достаточно просто и легко. Благодаря своему легкому весу, не утяжеляют потолочную конструкцию. Однако у них есть свои минусы – довольно часто ломаются и требуют замены;
• Индукционные трансформаторы стоят дешевле, но они довольно тяжелы – порядка 2 кг. Такие приборы служат гораздо дольше электрических, они надежны и практичны. Если вы решите использовать именно этот вид трансформатора, нужно, либо дополнительно усилить потолочную конструкцию, либо делать дополнительный крепеж для прибора от базового потолка.

Если вы решили своими руками смонтировать сеть точечных светильников, то вам необходимо приобрести сразу несколько трансформаторов. Каждый прибор будет обеспечивать напряжением определенную группу светильников, и если один сломается, то  другие поддержат рабочее напряжение в сети.

Подключение точечной системы освещения

Подключение точечной системы освещения можно осуществлять по нескольким различным схемам, а именно:

• Схема последовательного подключения.  В этом случае подключение каждого элемента осуществляется на один провод, то есть  лампы подсоединяются друг за другом.  Монтаж тут предельно прост, но и минусов у схемы достаточно. В данном случае необходим выпрямитель цепи, а иначе ток будет подаваться неравномерно,  что вызовет перегорание ламп.

• Второй вариант –  каждая лампа подключена к распределительной коробке персональным проводом.  Выпрямитель здесь также понадобиться, но в данном подключении безопасность и надежность в разы выше.

Для монтажа можно использовать специальный потолочный плинтус или  устанавливать прямо в потолочное  покрытие.

• На начальном этапе, еще до установки навесной конструкции, нужно подготовить базовый потолок – произвести разметку будущего расположения всех элементов и  укрепить консоли.
• После установки подвесной конструкции на ее поверхности проделывают отверстия под лампы.  Размеры  отверстия определить легко, ведь  диаметр обычно указан на упаковке. В среднем размеры составляют 6-7см.
• Далее в каждое отверстие прокладывают кабели и подключают их к клеммам ламп.
• Для установки светильника, его пружины нужно свести вместе, поместить в приготовленное отверстие, и только после этого отпустить. Благодаря таким манипуляциям светильник четко примет нужное положение и будет плотно прижат к поверхности потолка.  Все, монтаж окончен!

Подключение люстры по сложности мало чем отличается, с алгоритмом действий в этом случае, наверное, уже каждому знаком. Однако чаще всего в современном интерьере прибегают к точечному расположению освещения. Так можно сделать многочисленные источники света,  добиться лучшего освещения помещения, а также интересных световых эффектов.  Многих привлекает и то, что в данной системе освещения применяются экономичные лампы, что позволяет и комнату осветить ярко и не затратить много электроэнергии. Да и произвести своими руками подключение потолочных светильников– не проблема, главное не отходить от схемы, разработанной профессионалами.

Краткая суть статьи

1. Точечная система освещения – оптимальное решение для любого помещения. Благодаря нему можно комнату равномерно наполнить ярким светом, а при желании добиться оригинальных эффектов с помощью мягкого освещения.
2. Точечные светильники можно оснащать разными видами ламп – накаливания, галогенные светодиодные. Наиболее популярны последние два вида, а самым оптимальным по показателям практичности, экономичности и мощности являются светодиодные лампы.
3. Смонтировать систему освещения вполне можно самостоятельно, если строго придерживаться схемы.
4. Есть несколько видов подключения системы освещения, каждая из которых имеет свои нюансы,  подробнее о которых вы можете узнать в соответствующем разделе.

Как правильно и безопасно подключить светодиодные светильники

Специалисты компании «Ледрус» ежедневно отвечают на десятки вопросов покупателей по особенностям подключения светодиодных светильников. Людей волнует задача правильного подсоединения осветительных приборов на светодиодах к электросети своими руками. У нас покупают светодиодные светильники различного типа для дома и офиса: встраиваемые, накладные, потолочные, офисные «Армстронг» и многие другие. Правила и способы подключения светильников абсолютно одинаковы и не зависят от варианта конструктивного исполнения.

В этой статье мы ответим на наиболее частые вопросы, задаваемые покупателями, не имеющими широких познаний в электротехнике. Надеемся, что наши рекомендации помогут домашним мастерам качественно и безопасно подключать любое количество светодиодных светильников.

Подключение светодиодного светильника к сети 220В

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

1. Последовательная. Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

2. Параллельная. Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

3. Лучевая. Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.

Одноклавишные и двухклавишные выключатели

При монтаже осветительной проводки применяются как одноклавишные, так и двухклавишные выключатели. Рассмотрим их особенности:

• одноклавишные – предназначены для управления одним или целой группой светодиодных светильников. Одна пара контактов;

• двухклавишные – позволяют включать/выключать два отдельных LED-устройства освещения либо две группы, например, в разных зонах гостиной или холла. Две пары контактов.

Важно понимать, что на контакты выключателя требуется подводить фазный проводник, который коммутируется ими в зависимости от положения нажимной клавиши. Нулевой провод подключается к светильнику непосредственно из распределительной коробки, не подвергаясь коммутации.

Инструменты для монтажа

В процессе монтажных работ понадобятся качественные инструменты и материалы. Необходимо приготовить плоскогубцы, кусачки (бокорезы), отвертку обычную и индикаторную с хорошо изолированными рукоятками.

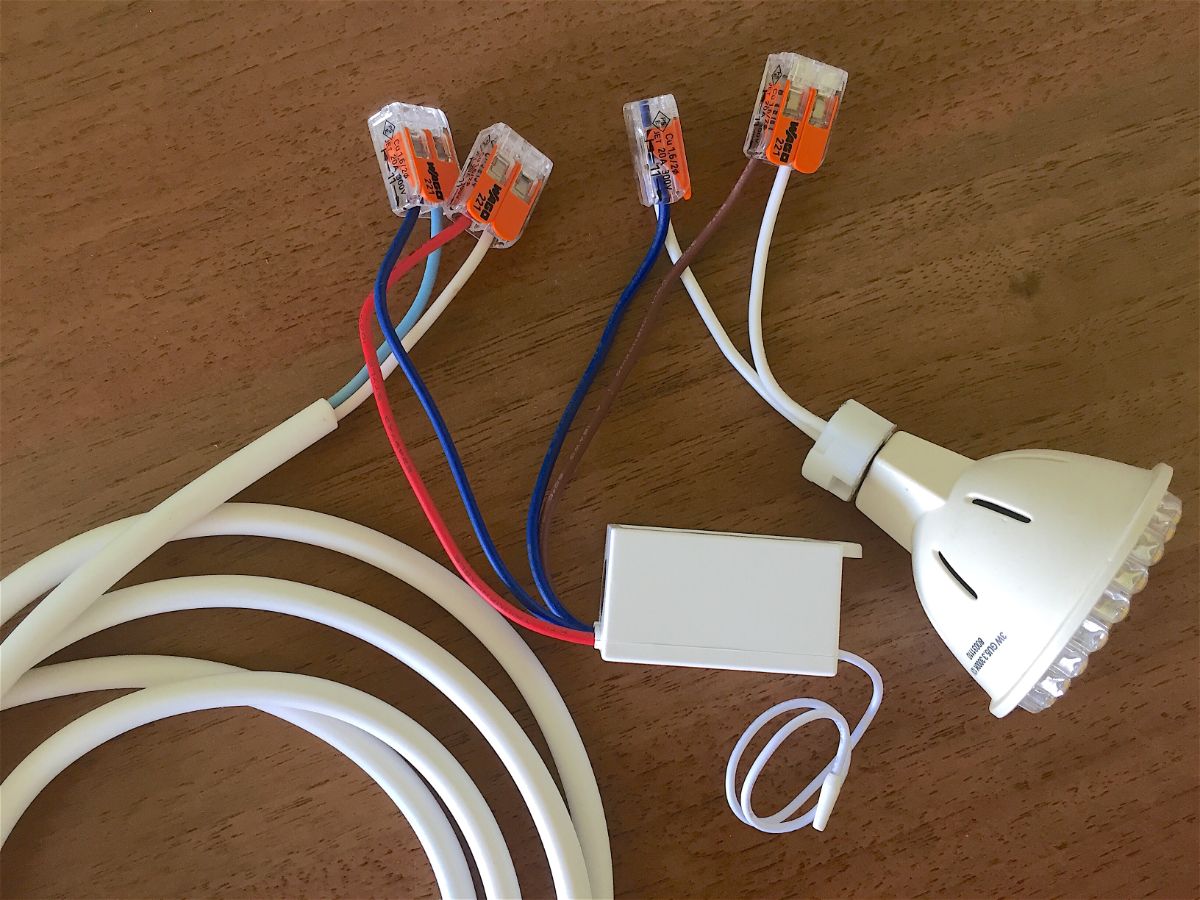

Для межпроводных соединений оптимально подходят клеммные разъемы Wago зажимного типа. Немного дешевле обойдутся стандартные пластиковые клеммники под винт.

Наверняка пригодится рулон изоляционной ленты. Для зачистки жил от изоляции лучше приобрести специализированное приспособление – стриппер.

Меры предосторожности

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.

Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.

Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.

После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы проконсультироваться по любым вопросам, касающимся нашей продукции. Сотрудник интернет-магазина поможет Вам выбрать оборудование, а также рассчитать его количество под индивидуальный проект. Вы узнаете критерии выбора светодиодных светильников для помещений различного назначения, например для ванной, с особыми требованиями к уровню защиты от повышенной влажности.

Как подключить точечные светильники | Правильная схема подключения + Видео + Размеры светильников

Ну что? Давайте разбираться как подключить точечные светильники. В материале Вас ждёт: два способа подключения + способ подключения нового светильника от фирмы «ЭРА» DK LD1 X BL декор MR16., способы соединения проводов, схемы подключения + таблица размеров светильников. Погнали…

Это должен знать каждый: прежде чем делать разводку на точечные светильники в какую-либо из комнат, не забываем после коробки устанавливать выпрямитель энергии тока- ТРАНСФОРМАТОРЫ ДЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ*. Это вам позволит на протяжении долгих лет не переживать по поводу перегорания лампочек и избавит от неприятных походов в магазин осветительных приборов по гарантии или для их покупки.

Первым делом мне хотелось бы представить вам подключение нового точечного светильника от фирмы «ЭРА»  DK LD1 X GR декор MR16, так как он не похож ни на один точечный светильник, так как имеет широкую подсветку по контуру и сам светильник в центре. Подсветка может быть: зелёная (как в нашем случае), белая, коричневая, красная, синяя, желтая и т.д.

Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.

---

Характеристики светильника следующие:

Тип лампы MR16;

Цоколь GU5.3;

Напряжение 12V/220;

Мощность мах 50W;

Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:

1. Отдельно от лампы;

2. Вместе с лампой в цоколь;

На этот счёт ниже будет представлено небольшое видео в котором мы подключаем данный точечный светильник при помощи второго способа. Так на много проще, ведь мы просто меняли старые точечные светильники новые. Может кто скажет что это неправильно, но данные лампы и подсветка работают без каких-либо сбоев на протяжении вот уже 1 года!!!

Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!

Видео: — Подключаем точечные светильники DK LD1 X GR MR16.

---

Как подключить точечные светильники способ № 1:

---

И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.

Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.

Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.

Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.

Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.

Как подключить точечные светильники способ № 2:

---

Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:

— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.

На заметку: — Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;

Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.

А сейчас универсальная схема подключения точечных светильников и светодиодных светильников

Как подключить точечный светильник видео:

---

---

Статья «Как подключить точечные светильники» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как подключить люстру?

Таким вопросом задавался каждый, кого затрагивала тема ремонта, строительства или просто косметических вопросов. Ведь все хотят жить в комфортном и надежном доме, не так ли? Каждая деталь в подходе к данной теме должна быть хорошо продуманна, такая же задача и в вопросе, как правильно подключить люстру к электричеству в вашей комнате? Сейчас мы с вами рассмотрим несколько типов и способов монтажа освещения в вашем жилье, ведь это все намного проще, чем вы себе представляете.

И так, акцентируем ваше внимание на такое правило, номер один – позаботьтесь о мерах предосторожности. Да – да, мокрыми руками в не обесточенные провода не лезем.  И еще, будет правильным набросать себе схему монтажа. Если вы хотите подключить вашу люстру к одинарному выключателю, то в этом случае все будет элементарно просто, так как суть заключается в одной лампочке и двух проводков, которые называют ноль и фаза. Соединяете эти два равно выведенных провода между собой и работа готова. Стоит отметить, если вы производите монтаж многорожковой люстры, то проводки фаз, следует соединить воедино, что бы в конце у вас так же было два выхода.

Если же вы подключаете люстру к двойному выключателю, то в данном случае вы будет работать с тремя проводами: ноль и две фазы. Если присутствует провод заземление, то не забудьте его заизолировать. Обратим ваше внимание на то, что в данном случае однорожковую люстру установить к двойному выключателю невозможно, поэтому берем минимум два рожка. Для того, чтобы каждая клавиша управляла правильно, отдельной парой лампочек, проделывают следующее: нулевой провод подводят к выводящему концу, который в свою очередь соединен со всеми цоколями ламп.  А оставшиеся фазные провода нужно подключить к двум выходящим из светильника концам, тогда ваши клавиши будут работать в нужном режиме.

На сегодняшний день популярностью пользуются светильник, которые управляются пультом. Так, вы лежа на диване можете, включить или потушить свет, подсветку или даже музыку. Схема подключения в данном случае иная, которая состоит из светильников, объединённых блоками, а теми в свою очередь управляет контролер. А контролер выполняет работу получая ее с пульта управления. И так, как обычно первый провод нулевой подключаем к соответствующему выходу светильника, а дальше, если у вас одноклавишное отключающее устройство, то к светильнику подключается одна фазная зона, если двухклавишный выключатель, то один фазный проводок просто заизолируйте. Все просто, главное не перепутайте провода: фазу и ноль. Если же вы хотите установить стационарный пульт, то тут уже обязательно должно к светильнику подходить три провода. После удаления прошлого выключателя, должны остаться в коробке две свободных фазы. Первую фазу соединяете с нулевой на потолке, а второй выход подключите к оставшейся бывшей фазе. Дальше для монтажа стационарного пульта управления вам необходимо воспользоваться мультиметром, с помощью него вы найдете пару жил между которыми возникает 220V и подсоедините к клемам пульта, которые обозначены маркировкой «N» и «L». Ну вот и все, можно пользоваться. Стоит заметить, что подключение светодиодных люстр проходит по стандартной тактике, в которых вы должны произвести ряд следующих действий, обесточить помещение, снять выключатель, развести провода: ноль и фазы, и соединить их в правильном порядке, общий провод на потолке обязательно соединить со светильником, подключить к пульту управления, как мы рассказывали уже ранее. Если провода два, то все просто: один прикручиваем на фаза, другой к нолю. Подключение с тремя проводами ненамного сложнее, просто третий провод заземления либо игнорируйте, либо заизолируйте. Что по поводу подключением с четырьмя проводами, тут дела обстоят немного иначе. Вы увидите, что от каждого из рожков направленны два разноцветных провода: синие и коричневые провода, заметим, что встречаются и другие варианты. Для подсоединения к двойному выключателю разбиваем их на три группы: две фазы и один ноль. Объединим и скрутим синие провода – получаем ноль, оставшиеся произвольно разбиваем на две группы. Далее проделываем стандартные действия, которые мы с вами описывали раннее и работа готова.  И так, в данной статье мы с вами рассмотрели разные варианты подключения световых приборов и поняли, что не так уж и сложная эта работа, главное внимательно к ней отнестись.



Как подключить люстру самому

Попытаемся сами подключить светильник — люстру.

В основном, всех интересующий вопрос — это то, как подключить люстру, чтобы с одной клавиши включалась одна лампа, а со второго — две. Или с одной клавиши включались бы две лампы, а со второй три. Или бывают варианты пятиламповых (шестиламповых) люстр, когда хотелось бы, чтобы с одной клавиши включалась одна лампа, а со второй — оставшиеся четыре(пять). Для этого надо попробовать разобраться в параллельном подключении ламп.

Рассмотрим этот вопрос более наглядно. В большинстве современных продаваемых люстр выведены наружу все провода от каждого патрона, поэтому соединять их можно в любых комбинациях. И только в некоторых моделях люстр лампы соединены по группам где-нибудь во внутренней части светильника, а наружу выходят только три провода.

В этом случае провода выводят разного цвета, а в прилагаемом на светильник-люстру паспорте указаны соответствия цветности проводов и мест их подключения. Однако, если группировка ламп завода-изготовителя вас не устраивает, то разобрав такой светильник, вы всегда сможете пересоединить лампы так, как вам требуется.

Поэтому наша первая задача — это понять, как соединить в две нужные нам группы имеющиеся лампы светильника так, как нам требуется и как мы хотим. Итак:

1) если требуется зажечь, скажем, вместе три лампы — их надо соединить между собой параллельно. Для этого надо по одному проводу от каждой лампы соединить вместе. Таким образом, в одной скрутке получится три провода. С оставшимися тремя проводами (ведь всего их было 6 — по 2 на лампу) необходимо поступить также. Таким образом, получится две скрутки — по три провода в каждой.Итог — три лампы соединены параллельно;

2)таким же образом можно соединить и две лампы параллельно. В каждой скрутке будет по два провода. Причем в обоих случаях необязательно нижний контакт лампы соединять с нижним, а верхний с верхним. Просто брать наугад по одному проводу от каждой лампы и скручивать вместе.

Таким образом, мы получим две группы ламп. В первой — три лампы, а во второй — две. Теперь необходимо их соединить так, чтобы можно было подсоединить их к трем проводам, выходящим, прямо скажем, из потолка. Для этого необходимо по одной скрутке от каждой группы ламп соединить вместе. На этом всё. В итоге получится три скрутки — в первой все пять проводов, т.е. по одному от каждой лампы, во второй — три провода от группы из 3-х ламп, в третьей — два провода от группы из 2-х ламп. Первая (самая большая) скрутка, в которой по одному проводу от каждой из пяти ламп, будет подключена в дальнейшем на общий нулевой провод.

Итак, подключаем:

1) необходимо включить обе клавиши выключателя и индикатором с мерами предосторожности определить наличие нуля и фазы на потолочных проводах. Если проводка была сделана правильно, индикатор должен показать один нулевой — он будет общим проводом — и два фазных провода;

Внимание! Монтаж нужно проводить только на полностью обесточенной электросети квартиры, для этого нужно отключить пакетные выключатели или выкрутить пробки (в строй проводке).

2) подключаем к общему проводу первую скрутку. У нас получится, что к общему нулевому проводу подключено по одному контакту от каждой из пяти ламп;

3) к оставшимся двум проводам подключаем оставшиеся две скрутки в любом порядке;

4) проверяем работу.

И если вдруг, вы хотели бы, чтобы с первой клавиши включались две лампы, а со второй три, а у вас получилось наоборот — необходимо поменять местами подключение 2-х последних скруток, которые подключались по пункту 3. Либо можно это сделать на самом выключателе.

О «непонятках», нюансах и неисправностях

Поясним:

1) если при определении потолочных проводов индикатор показал наличие двух нулевых и одного фазного провода при выключенном выключателе, значит, у вас фаза идет на светильник сразу с распредкоробки, а ноль будет приходить с выключателя. В таком случае за общий надо будет при подключении взять фазный провод. Хоть такая проводка и нарушает требования безопасности, тем не менее работать все будет. Просто, например, при ремонте патрона лампы без снятия светильника в целях безопасности выключенным выключателем вы не отделаетесь. Придется обесточить всю линию.

Рассмотрим типичную встречающуюся ошибку в подключении. Но когда некоторые с ней сталкиваются, то не могут понять, что к чему.

Возьмем в качестве примера люстру с двумя группами ламп. В первой группе — 1 лампа, во второй группе — 2 лампы. Ошибка в том, что перепутывают провода подключения общего провода и провода одной из групп. Причем данную ошибку можно допустить как при подключении светильника, так и при подключении выключателя. Одним словом, неважно, со стороны ли выключателя вы ошиблись или со стороны светильника — ошибку, сразу скажем, можно исправить перекидыванием проводов либо на выключателе либо на светильнике — это значения не имеет, ведь они и связаны между собою этими самыми проводами.

Итак, проанализируем работу ошибочного подключения — это правая часть рисунка для неправильного подключения.
При включении левой по схеме клавиши согласно ожиданиям загорится группа №2, состоящая из 2-х ламп. А вот если мы при выключенной левой клавише включим правую, с которой, казалось бы должна зажечься группа №1, состоящая из одной лампы, то, к своему удивлению, увидим горящими все три лампы. Причем их яркость будет различной — в общем случае это зависит количества ламп в каждой группе и мощности каждой из них.

В данном случае, не приводя расчетов, сразу скажем, что при использовании в этой схеме 100-ваттных ламп на лампе группы№1 будет около 145В, а на каждой лампе из группы №2 будет примерно по 75В. Возникает такое горение ламп оттого, что группа №1 и группа №2 получаются в таком случае подключенными последовательно к источнику напряжения. Если мощности ламп будут разными, то при нажатии только левой клавиши горение каких-то ламп можем и вовсе не заметить ввиду мало доставшегося им напряжения — так распределится напряжение в зависимости от из сопротивлений.

Если при нажатой левой по схеме клавише, т.е. при горящей группе №2 из двух ламп мы нажмем правую клавишу, то никаких изменений не увидим, поскольку лампа группы№1 получится закороченной двумя включенными контактами выключателя. А если при нажатой правой клавише и одновременно по-разному горящих при этом всех ламп (описанный выше случай) нажать левую по схеме клавишу, то увидим, что две лампы группы №2 загорелись как положено, а третья и вовсе погасла.

Вот к чему может привести изначально неправильное в спешке подключение. Поэтому при замене приборов лучше сразу, если вы слабо разбираетесь, правильно определить все провода.

ВЫВОД по данной ошибке: поменять местами провода, идущие на общий контакт выключателя и лампы группы №2, которая, казалось бы, более правильно работает, чем лампа группы №1. Либо поменять местами потолочные провода — опять-таки найденный вами общий провод и провод, к которому подключена группа №2.

По материалам сайта «Умный дом»

____________________
Нашли ошибку или опечатку в тексте выше? Выделите слово или фразу с ошибкой и нажмите Shift + Enter или сюда.

Как подключить светодиодный светильник к 220 В: 9 этапов монтажа

Подключение точечных светильников: преимущества устройств

Если взять для сравнения светодиоды с люминесцентными экономными лампами, то превосходство и в этом случае будет на их стороне. К тому же, срок службы данных лампочек существенно больше. Экологическая составляющая светодиодных источников света и здесь будет на первом месте.

Светодиодные лампы нового поколения оснащены самыми лучшими свойствами и характеристиками, в сравнении с другими, имеющимися на рынке на сегодняшний момент.

Единственным недостатком, свойственным светодиодным лампам, сегодня можно назвать только высокую цену на такие изделия. За качественные светодиодные софиты придется заплатить дороже, чем за обычный источник света. Однако, тенденция к снижению стоимости дает надежду на то, что вскоре все смогут себе позволить более экономно расходовать энергоресурс, применять понижающий ее потребление способ освещения пространства. Сегодня данные устройства применяют в основном на подвесном потолке. Если вы приобретете люстру с подсветкой, то в ней так же будут в наличии светодиоды.

Новые светодиоды обладают многими достоинствами:

• Экономичность;
• Качество;
• Долгий срок службы;
• Привлекательный вид;
• Отсутствие плохого влияния на окружающую среду и человека;
• Компактность;
• Отсутствие в них нагара;
• Простота установки.

Светодиодные лампы имеют самые лучшие характеристики среди других популярных дамп на рынке на сегодняшний момент.

Как подключить светодиодную лампу: устройство прибора

Строение светодиодного источника света довольно просто. Он включает в себя несколько светодиодов, а также корпус с необходимым отражателем. Для того, чтобы светодиоды охлаждать, в лампе присутствует радиатор. В нем, в месте соприкосновения со светодиодом, находится слой термопасты, которая улучшает контакт. И отвод тепла. В случае, если светодиод перегреется, лампа выйдет из строя. Поэтому, при установке обязательно нужно оставлять свободное незамкнутое пространство возле радиатора. Также нельзя располагать светодиодную лампочку у нагревающихся приборов и поверхностей.

Общая мощность светильника всегда равна сумме мощности, равной всем входящим в нее светодиодам.

Светодиодов может иметься и совсем мало (один), и даже несколько десятков. Все они включены в общую электрическую схему, и подчиняются специально собранной цепи, подключенной через один блок питания. Новая светодиодная лампа обычной мощностью в 220 В состоит из более чем одного светодиода, которые защищены светорассеивателем или специальной пластиковой колбой. К патрону всегда подключена схема преобразования тока. Теплоотводящий радиатор установлен под светодиодом.

Схема подключения светодиодного светильника

Для действия светодиодов необходим постоянный ток. Покупая светильник для применения его в обычной квартире, на даче, или доме с рабочим обычным напряжением сети 220В, ищите светодиодную лампу, где на упаковке будет указана мощность именно 220 В. Данная пометка означает, что схема необходимого для работы лампы блока питания, уже есть в лампе от завода-изготовителя, и прибор можно подключать напрямую к выключателю вашей электросети согласно имеющейся схемы подключения светильника (люстры).

В случае, если же на упаковке со светодиодной лампой указано значение 24 или 12 вольт, это значит, что для того, чтобы она нормально работала, нужен преобразователь напряжения. Тогда возможно использовать стандартный заводской специальный блок питания, который можно найти в специализированных отделах. Данный блок прослужит долго, он надежен и безопасен.

Все необходимые для подключения данные можно увидеть на упаковке лампы или в инструкции. Особую роль играет мощность устройства. Она должна быть, лучше всего, с запасом приблизительно в 20%. Чтобы правильно ее рассчитать, а затем полученные Амперы умножьте на рабочее напряжение. Так вы получите число, которое составляет потребляемую мощность необходимого вам светодиодного светильника.

Обратите внимание, что перед включением лампы обязательно следует убедиться, что блок питания не подключен к электросети. В противном случае поломки не избежать. Подключайте светильник к источнику питания параллельно, обязательно соблюдая полярность.

Производим монтаж встраиваемых спотов своими руками: как подключить трансформатор с 220 на 12В

Трансформатор – это устройство, представляющее собой сердечник с имеющимися двумя обмотками. В обязательном порядке на них должно присутствовать одинаковое количество витков. Сам же сердечник должен набираться из электротехнической стали.

На входе прибора подаётся напряжение, а в самой обмотке появляется необходимая электродвижущая сила, создающая магнитное поле. Сквозь него проходят витки первой из катушек. Благодаря этому возникает сила самоиндукции. Другая катушка генерирует напряжение, отличающееся от первого на столько раз, именно на сколько будет отличаться количество витков в обеих катушках.

Действие трансформатора осуществляется следующим образом:

• Ток проходит по одной из катушек, создающей магнитное поле;
• Все силовые полосы замыкаются возле проводников катушек;
• Некоторые из данных силовых линий должны замкнуться возле проводников второй катушки.

Чем дальше находятся обмотки друг от друга на расстоянии, тем меньшая получается между ними электромагнитная связь. Через первую катушку проходит ток переменный и значит, создающееся магнитное поле тоже будет переменным. А значит меняться по закону и во времени. Из-за изменений тока в первом приборе, в обе катушки будет поступать магнитный поток, изменяющий величину и направление. В связи с этим будет происходить индукция переменной движущей силы. Если концы второй катушки соединить с приёмниками электроэнергии, тогда в цепочке приёмников образуется ток. К первой катушке от генератора сможет поступать энергия, равная той, которая отдается в цепочку второй. Данная энергия поступает посредством обычного переменного магнитного потока.

Можно ли одному изготовить трансформатор для встроенных потолочных ламп

Несмотря на то, что на первый взгляд данный прибор кажется довольно сложным, его без труда можно собрать самостоятельно. Необходимо всего лишь выполнить такие шаги:

• Рассчитать характеристики и количество необходимых витков на обмотках катушках;
• Полученное число умножаем на 220;
• Изготовить из жестяных банок сердечник;
• Обжечь эти заготовки в печи на огне;
• Покрыть лаком и с одной стороны наклеить полоски бумаги.
• Из толстого картона изготовить основу для катушки.
• В готовую катушку нужно вставить железные полоски, которые должны войти, приблизительно на половину всей своей длины.
• Обтянуть этими полосками основу
• Соединить концы;

Возле сердечника и каркаса обязательно нужно оставить небольшое расстояние. Для понижающего устройства основание лучше всего изготовить из обычной доски до 50 мм толщиной. Крепить детали нужно при помощи больших скобок из металла, при чем так, чтобы скобки огибали всю нижнюю часть сердечника. На последнем шагу концы обмоток выводятся и закрепляются с контактами.

Схема подключения точечных светильников 220в (видео)

Современные светильники уверенно набирают темп среди всех приборов для освещения. Они экономны, безопасны и придают помещению эстетический вид.

Как настроить Alexa для управления освещением

• Вы можете подключить устройство Alexa к интеллектуальному освещению в вашем доме и настроить контекстно-зависимое освещение с помощью приложения Alexa.
• Когда вы настраиваете контекстно-зависимое освещение, вы можете включить все источники света в любой комнате, в которой вы находитесь, с помощью простой команды.
• Вы можете найти интеллектуальные фонари и подключиться к ним на вкладке «Устройства» в приложении Alexa.
• Посетите техническую библиотеку Insider для получения дополнительных историй .

Идет загрузка.

Помимо воспроизведения музыки и рассказов о погоде, вы можете использовать Alexa для управления умным освещением вокруг вашего дома. Представьте себе, что вы можете войти в свой дом и одновременно включить весь свет или выключить свет в своей комнате перед сном, используя только свой голос.

Вот как подключить Alexa к интеллектуальному освещению через мобильное приложение и как настроить контекстно-зависимое освещение.

Как подключить Alexa к умным светильникам

1. Откройте приложение Alexa, затем включите свет, который вы хотите подключить.

2. Перейдите на вкладку Устройства , затем нажмите Все устройства .

Совет: Если вы видите кнопку с надписью Lights , нажмите на нее, чтобы подключиться.

3. Прокрутите список вниз, чтобы найти свет, который вы хотите подключить. Коснитесь названия источника света.

Что такое контекстно-зависимое освещение?

Контекстно-зависимое освещение — это функция Alexa, которая включает свет в любой комнате дома, в которой вы находитесь, с помощью простой команды: «включить свет». При использовании контекстно-зависимого освещения вам не нужно указывать, какой верхний свет или лампу вы хотите включить.

Для настройки контекстно-зависимого освещения вам понадобится устройство Amazon Echo и интеллектуальное освещение. Оттуда создайте группу освещения с поддержкой Alexa, чтобы все огни в определенной комнате или секции вашего дома включались одной командой.

После настройки скажите «Включите свет», и Alexa включит световую группу, назначенную ближайшему к вам устройству Amazon Echo. Если в другой комнате есть источники света, которыми вы хотите управлять, вы можете управлять ими, произнеся название группы источников света.

Как создать световую группу для контекстно-зависимого освещения

1. Откройте приложение Alexa. Перейдите на вкладку Devices .

2. Коснитесь значка плюс + в правом верхнем углу экрана, затем Добавить группу .

3. Назовите группу, затем выберите источники света, чтобы назначить их группе.

4. Выберите устройство Amazon Echo, которому нужно назначить световую группу. Когда вы закончите, нажмите Сохранить .

Эбигейл Абесамис Демарест

Как подключить лампу (с иллюстрациями)

• Джоан
• 17 октября 2014 г.
• 11 Комментарии

Добавить в журнал Flipboard.

Я нахожу хлам повсюду, и если этот хлам высокий и тонкий, мой ум немедленно обратится к лампе. Кто еще мог бы увидеть старую канализационную трубу и подумать о лампе? Да я бы.

Лампы нужны всем, каждому нужно больше одной лампы, и, хотите верьте, хотите нет, их довольно легко сделать.

Прежде чем я перейду к тому, как подключить лампу, я покажу вам эти 4 лампы для небольшого творческого вдохновения.

1. Пост лампа
2. Гигантская пружинная лампа
3. Затворная лампа
4. Трубная лампа

Все самодельное, все переработанное / переработанное.Еще не вдохновлены?

В своем блоге я несколько раз рассказывал, как сделать лампу. Обычно я советую купить комплект лампы и следовать инструкциям на упаковке. Но если вам нравится делать свой проект с изображениями, этот пост для вас.

Первое, что вам нужно сделать, это купить комплект для изготовления лампы. Они доступны в крупных магазинах товаров для дома, Walmart или Amazon продают несколько брендов, один из которых можно найти здесь … Комплект 3-контактных розеток Westinghouse 70268 Make-A-Lamp Вы можете покупать детали отдельно, но я не могу превзойти удобство комплекта.

Комплект для изготовления лампы требует от вас «установить контргайку на имеющийся ниппель лампы». Прежде всего, ниппель — это трубка с резьбой, показанная выше в меньшем корпусе. Во-вторых, я делаю свою лампу, ниппеля нет. В комплект входит ниппель длиной около дюйма, но вам понадобится ниппель, достаточно длинный, чтобы он мог заходить в лампу достаточно глубоко, чтобы поддерживать ее. Мне нравятся оцинкованные соски, показанные выше, они имеют длину около 8 дюймов.

Почти готов к изготовлению лампы.Я полагаю, вы сделали действительно классную основу, и она действительно прочная … такая, которая не опрокинется?

С помощью дрели и очень длинного сверла 3/8 ″ просверлите отверстие по длине лампы. Сверло должно быть не менее половины длины вашей лампы, чтобы вы могли сверлить с обеих сторон и встречаться посередине. Если вы можете сверлить только с одной стороны, это даже лучше, вам не придется беспокоиться о встрече в середине. Отверстие должно быть как можно ближе к точному размеру соска, чтобы не было места для маневра.

Перед подключением проводов сделайте в нижней части лампы выходную точку для провода лампы. Лампа должна стоять на столе. Я обычно делаю это с помощью циркулярной пилы, идя от отверстия в центре лампы к внешнему краю. Ширина 2-х пильных полотен должна быть достаточной для удержания проволоки. Тощий кусок дерева, оставшийся сверху (вверху), легко отломался отверткой с плоской головкой. При необходимости проволоку можно позже закрепить большой скобкой.

Начиная снизу, пропустите провод лампы через лампу.Возможно, вам будет проще склеить концы вместе. Я также видел провод, вставленный сверху, обернутый вокруг шнура лампы и шнур, протянутый через лампу. На этом этапе не имеет значения, через какое расстояние был протянут шнур лампы, любые излишки могут быть вытянуты через лампу снизу.

Проденьте шнур лампы через ниппель (стержень с резьбой) и вставьте его в верхнюю часть цоколя, пока все, кроме 1 и 1/4 дюйма, не будут выступать из верхней части цоколя лампы.

Заверните контргайку, входящую в комплект, по всей длине ниппеля до упора в основание.

Винт на декоративной шейке, также входит в комплект.

За дном арфы следует чашеобразная крышка гнезда. Оба они прикручиваются до упора. Нижняя часть арфы в конечном итоге будет поддерживать арфу, хотя не для всех абажуров требуется арфа.

Это указания, прилагаемые к комплекту ламп GE.С помощью острого универсального ножа разделите провод лампы посередине между двумя проводами примерно на 3 дюйма. Теперь, когда эти 2 провода разделены, можно связать узел страховщика наверху. Это предотвратит протягивание провода через лампу.

В комплекте пластиковые концы проводов уже зачищены и готовы к подключению. Если оголенный провод не виден, возьмите приспособления для зачистки проводов и снимите пластиковое покрытие.

Если вы внимательно посмотрите на провод, то заметите, что на одной стороне провода лампы есть ребра. Ослабьте серебряный винт, оберните ребристую проволоку по часовой стрелке вокруг винта и снова затяните винт.

Ослабьте винт цвета латуни. Оберните провод без выступов по часовой стрелке вокруг этого винта и снова затяните.

Наденьте корпус гнезда поверх всей проводки и защелкните, потянув за шнур лампы снизу, чтобы устранить провисание.

Вы готовы вставить лампочку, воткнуть ее в розетку — и вы удивитесь, как сработала ваша проводка.

Если вы используете абажур, которому нужна арфа, его можно установить в любой момент. Сожмите боковые стороны арфы и закрепите наконечником.

Теперь вы готовы сделать лампу практически из всего. Я уже показал вам несколько идей, но вот еще несколько переработанных ламп, которые позволят вашему творчеству двигаться дальше. Нажмите на любой из них, чтобы увидеть больше изображений и полные руководства.

Оставайтесь воодушевленными.

Опубликовано в Show me Saturday, Funky Junk Interiors, That DIY Party, Coastal Charm

Make it Monday, Metamorphosis Monday, Wow us, среда, Vintage Inspiration Party

«Экономный четверг», «Лови как улов» и воскресная витрина «Сделай сам»

Как использовать Alexa для включения света

Развертывание технологии умного дома — одно из наиболее привлекательных обещаний систем голосового управления, таких как Alexa.Когда вы создаете умный дом, возникает соблазн (и, возможно, неизбежно) провалиться в кроличью нору сложности, потому что существует так много вариантов и возможностей. Если вы только начинаете, было бы неплохо сделать первый шаг к созданию умного дома простым. Например, давайте начнем с установки одной лампочки, которую вы можете попросить Алексу включать и выключать.

Существует множество марок умных лампочек, поэтому процедуры настройки могут отличаться от марки к марке.Я выбрал лампу Philips Hue, потому что она легко доступна, быстро устанавливается и хорошо обслуживается.

Начальная настройка

Первый шаг — вкрутить лампочку (вставьте анекдот), и первое, что нужно проверить, — включить ли диммер лампы. Многие лампы работают с диммерами, но старые диммеры не справляются с текущими требованиями светодиодных ламп. Вы можете беспокоиться об этом, когда углубитесь в настройку умного дома; пока избегайте диммеров. Готовый?

• Откройте приложение Alexa на своем телефоне, включите свет и подождите несколько секунд.
• Нажмите вкладку «Устройства» в правом нижнем углу экрана.
• В верхней части экрана «Устройства» есть несколько кнопок. На первом написано «Echo & Alexa», а на последнем — «Все устройства». Если вам повезет, вы также увидите кнопку «Огни» между ними. Коснитесь его, потому что это означает, что Алекса сама установила ваш свет. Теперь вы можете перейти к разделу этой статьи под названием «Окончательная настройка».

Добавление устройства вручную

Если вам не повезло, вам нужно кое-что настроить.

• Коснитесь знака «плюс» в правом верхнем углу экрана «Устройства», затем коснитесь «Добавить устройство» во всплывающем меню. Вверху есть кнопки для некоторых популярных брендов устройств и протоколов.
• Если вашего нет среди них, нажмите «Light», а затем нажмите на марку света, которую вы пытаетесь установить. Возможно, на этом этапе вам придется загрузить другое приложение и выполнить процесс установки; внимательно следуйте этим инструкциям.

• Если, с другой стороны, ваша лампа — это среди популярных брендов в верхней части экрана настройки «Добавить устройство» (например, там была моя лампа Philips Hue), это немного упрощает дело.
• Коснитесь соответствующего значка, чтобы перейти на экран настройки. В этот момент меня спросили, включена ли в лампе Bluetooth. Более новые лампы Hue со второй половины 2019 года оснащены Bluetooth и имеют логотип Bluetooth на лампе и коробке. Если у вас более старая лампа Hue, вам может потребоваться установить аппаратный мост, который, вероятно, поставлялся с лампой. Следуйте инструкциям в приложении Alexa, которые потребуют загрузки приложения Hue на ваш телефон и установки навыка Hue на Alexa.То есть, если у вас нет Echo Plus, Echo Show или Echo Studio — в этом случае у вас не должно возникнуть никаких проблем. Эти модели поставляются со встроенными концентраторами Zigbee, которые могут напрямую подключаться к Hue и другим лампочкам.

• Если у вас есть более новая лампа Bluetooth, убедитесь, что программное обеспечение вашего Echo актуально, спросив: «Алекса, обновлено ли ваше программное обеспечение?» Если нет, попросите его обновить себя.
• Убедившись, что у вас установлена ​​последняя версия программного обеспечения, выключите индикатор Hue, а затем включите его снова.Затем нажмите кнопку «Обнаружить устройства» в нижней части экрана настройки.
• Лампа может мигать. В приложении должен появиться экран, указывающий, что оно подключается к лампочке через Bluetooth. Если процесс не удастся, просто попробуйте еще раз.
• Когда он, наконец, заработает, вы увидите экран, сообщающий об обнаружении источника света. Нажмите кнопку «Настроить устройство», и вам сообщат, что свет настроен и готов к использованию. Нажмите «Готово».

Окончательный результат

Теперь, когда вы нажмете кнопку «Lights», вы увидите список всех умных лампочек, которые вы настроили для работы с Alexa.Нажмите на название источника света, и вы увидите экран, на котором можно регулировать яркость с помощью ползунка. В правом верхнем углу есть значок шестеренки, который открывает экран с информацией о лампочке и позволяет переименовать устройство.

Чтобы включить и выключить лампочку, вы можете просто сказать: «Alexa, включи <имя устройства>» или «Alexa, выключи <имя устройства>». Вы также можете затемнить его: «Alexa, затемните <имя устройства> до 50 процентов.”

Добро пожаловать в мир умных домов.

Vox Media имеет партнерские отношения. Они не влияют на редакционный контент, хотя Vox Media может получать комиссионные за продукты, приобретенные по партнерским ссылкам. Для получения дополнительной информации см. нашу политику этики .

подключаемых ламп: все, что вам нужно знать в 2021 году

Добавленная стоимость подключения

По данным исследования

GFK, к 2020 году в каждом доме будет более 30 подключенных объектов.Среди них только на сегмент подключенного освещения (лампы и лампочки) к 2022 году будет около двадцати миллиардов долларов (источник — MarketsAndMarkets).

Подключенная лампочка Philips Hue

, впервые поступившая на рынок в Apple Store, первой завоевала рынок, вскоре за ней последовали новые игроки, предлагающие некоторые гибридные продукты. Основными игроками на сегодняшний день являются Philips, Awox, Bell & Wyson, Osram, LIFX, Sengled, Misfit. На основе светодиодной технологии подключенные светильники продаются комплектами или индивидуально по цене от 20 долларов.

Пользователи могут создавать яркую атмосферу, создавать сцены, использовать свет в качестве будильника, обозначать входящий звонок с помощью цветового кода или использовать геозону для имитации присутствия. Это антология, которая позволяет подключать свет сегодня. Подключенные к Интернету и настроенные через мобильное приложение, ими можно управлять с помощью смартфона.

Характеристики лампочек

Светодиодная технология

Белые или красочные подключенные световые лампы основаны на светодиодной технологии и в настоящее время лучше всего подходят для подключения подключенной электроники.Светодиод также обеспечивает снижение энергопотребления на 80% по сравнению с лампой накаливания и увеличивает срок службы до 25 лет при 3 часах в день. Еще одно преимущество заключается в том, что большинство светодиодов имеют регулировку яркости и немного нагреваются.

Яркость и мощность лампы, люмен и ватт

Количество света, излучаемого лампой, варьируется от модели к модели.Это выражается в люменах и указывает на интенсивность света. Ватты предоставляют информацию о мощности, которая соответствует количеству энергии, потребляемой лампой. Чем выше значение люмен, тем ярче свет.

Светодиоды

могут излучать такое же количество света, как и стандартные лампы, при меньшем потреблении.

Цветовая температура

Цветовая температура измеряется в кельвинах и определяет, теплый или холодный свет.Чем выше значение Кельвина, тем ярче свет синий и холодный. Более низкие значения дают желто-оранжевый и теплый свет.

Какие лампы и лампочки для подключения есть?

Подключенный свет взаимодействует с окружающей средой через смартфон, планшет и Интернет. Пользователи могут создавать сцены у себя дома. После настройки устройства потребители могут регулировать яркость и цветовую температуру.Затем настройку можно сохранить и установить по умолчанию при включении света выключателем. Что касается разноцветных ламп, они предлагают палитру из миллионов цветов, из которых пользователь выбирает световую атмосферу, настраивая ее прямо на своем смартфоне или планшете.

Лампы подключаемые и программируемые. Например, они могут просыпаться или спать во время заката и восхода солнца.

Некоторые лампы оснащены функцией самозапуска: когда вы приходите домой, свет включается автоматически.

Согласно производителям и моделям, можно одновременно подключать больше или меньше устройств для одновременного включения, создания наборов или имитации ландшафта. Кроме того, существуют и другие забавные функции, такие как Awox, который предлагает режим дискотеки, освещающий комнату в ритме музыки.

Наконец, подключенные лампы также могут быть полезны для людей с нарушениями слуха, особенно при использовании света для передачи сообщения.Это то, что предлагает Convo Lights, разработанное Philips: приложение, которое позволяет пользователям назначать мелодии звонка и настраиваемые световые эффекты.

Bluetooth и Wi-Fi подключение

Лампочки подключаются по Wi-Fi или Bluetooth. У каждого способа подключения есть свои преимущества и недостатки. Обычно лампы Wi-Fi дороже и немного сложнее в установке, кроме того, они обеспечивают большую гибкость.

Большинство лампочек работают через Bluetooth (BLE для технологии Bluetooth Low Energy или Bluetooth Smart). Производители Bluetooth выделяют низкое энергопотребление и практичность «под ключ» (plug and play). Потребители загружают специальное приложение для iOS или Android, устанавливают лампочку и начинают процесс настройки с помощью смартфона или планшета. Однако этот стандарт связи очень ограничен. Максимальный диапазон составляет менее 100 футов или 30 метров.

Другие бренды, такие как Philips, отличаются от конкурентов тем, что требуют «моста», также называемого «шлюзом». Этот элемент представляет собой коробку, подключенную к интернет-роутеру пользователя. Он связывает интеллектуальный световой сигнал со смартфоном, планшетом, компьютером или Интернетом. Сопряжение Wi-Fi позволяет решить эти проблемы (без лишних действий). Wi-Fi по Bluetooth обеспечивает более широкий диапазон подключения. Мост можно подключить к ограниченному количеству светильников, обычно к 50 лампочкам.

Наконец, соединение Wi-Fi также обеспечивает совместимость с IFTTT.

Гибридные лампочки: актуальный гаджет

Лампы доступны в обеих технологиях. В настоящее время основной тенденцией является сочетание освещения с другими функциями, а не с усилителем Wi-Fi.

Awox был одним из первых, кто занялся гибридным освещением.В частности, они продавали лампочки Bluetooth, которые контролируют камеру и детектор дыма.

Другие участники рынка, такие как компания Sengled, интегрировали динамик JBL и беспроводной усилитель со своими фарами.

Бренд Bell & Wyson также предлагает подключенную Wi-Fi лампочку с дистанционным управлением и датчик дыма.

Будущее интеллектуального освещения

Производители работают над продуктами, которые будут все больше «готовы к подключению» с дополнительными функциями.Некоторые источники света уже становятся точками доступа Wi-Fi, но новый акцент делается на технологии Li-Fi (Light Fidelity) для светодиодных ламп для Интернета.

Большинство производителей работают над стандартизацией интерфейсов и протоколов; их цель — позволить подключенным источникам света взаимодействовать с другими продуктами для умного дома и даже интегрировать их в очень сложные системы.

Компания Dusk Motion, пионер интеллектуальных ламп высокого класса, объединяет в себе роскошную эстетику, высококачественные материалы и футуристические технологии с простотой.

Как подключить лампу к релейному модулю DIY популярного выключателя

Если вы попали на эту страницу из поисковой системы, мы рекомендуем вам посетить следующие страницы:

1. О релейном модуле популярного clap_switch (получить описание этого комплекта)

2. Как подключить хлопушку к релейному модулю

3. Как использовать релейный модуль и хлопковый выключатель для управления электроприборами

В этой статье мы собираемся описать, как вы можете использовать «clap_switch module + relay_module» для освещения приборов на 100–240 В.Когда мы говорим, что устройство на 100–240 В используется с переключателем хлопка, это обычно лампа / лампа / лампа CFL (компактная люминесцентная лампа). Эта статья предназначена для абсолютных новичков, поэтому мы постараемся объяснить все мелкие детали.

На следующем изображении показана базовая установка для зажигания лампочки.

Как видите, есть два провода, которые идут внутри патрона лампы и к двухконтактной вилке электросети.

Для работы такой лампы просто обрываем один из проводов и подключаем обломанные концы к реле.Один конец идет к точке NC или NO, а другой — к общей точке или полюсу (P). Прочтите статью , чтобы узнать о подключении устройства к реле.

Вот как вы подключаете лампу к комбинации комплектов

Подробное описание:

Теперь давайте подробно рассмотрим приведенную выше иллюстрацию. В последнем разделе этой статьи я показал видео, в котором я управлял люминесцентной лампой 220 В. Трубка подключается к сети двумя проводами, показанными ниже.Я снял внешнюю изоляцию с помощью инструмента для зачистки проводов.

НЕ ПОДКЛЮЧАЙТЕ ПРОВОД К СЕТИ 220В / 100В, ПОКА НЕ ЗАКОНЧИТЕ ВСЕ ЭТАПЫ.

Шаг 1. Используйте инструмент для зачистки проводов, чтобы разрезать внешнюю изоляцию.

Шаг 1 — Используйте инструмент для зачистки проводов, чтобы разрезать внешнюю изоляцию. Используйте инструмент для зачистки проводов, чтобы сломать изоляцию.

Шаг 2 — Разорвите один из проводов. ПОМНИТЕ: НЕ ПОДКЛЮЧАЙТЕ ПРОВОД К СЕТИ, КОГДА ВЫ РЕЗЫВАЕТЕ ПРОВОД.

Шаг 3 — Снимите изолятор с разорванного провода

Шаг 4. Соедините два куска небольших проводов (правильно припаяйте провода)

Шаг 5- Закройте спаянные (подключенные провода) липкой изоляционной лентой

Шаг 6 — Ослабьте винтовой зажим

Шаг 7-Вставьте провода в клемму

Шаг 7.2- Затяните винт так, чтобы проволока не выходила легко

Шаг 8 — Закройте контакты реле и винтовые клеммы, чтобы случайное прикосновение к клеммам не повредило вам

Шаг 9 — Подключите батарею 6V или 9V к переключателю хлопка, и ваше устройство готово. Включите источник питания с помощью переключателя SPDT на печатной плате. Закрепите его на стене или внутри шкафа и включите лампу хлопком.

ПРИМЕЧАНИЕ: ХРАНИТЕ НАБОР ОТ ДЕТЕЙ.НЕ ПРИКАСАЙТЕСЬ К 3-КОНТАКТНОМУ ВИНТУ ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ. УДЕРЖИВАЙТЕ КОМПЛЕКТ ВНУТРИ КОРПУСА ИЛИ ЗАКРЫВАЙТЕ ОТКРЫТЫЕ ЧАСТИ ИЗОЛЯЦИОННОЙ ЛЕНТОЙ.

---

Этот комплект доступен в нашем интернет-магазине.

---

Видео:

На видео показано, как можно управлять прибором на 220 В с комплектом переключателя хлопка.

Рекомендуемые документы:

Цвет дисплея, который отражает значение сигнала на лампе

Блок лампы отображает цвет, который указывает значение подключенный сигнал.Чтобы настроить блок лампы для предоставления информации вам нужно во время моделирования указать одно или несколько состояний, которые соединяют значение сигнала с цвет блока лампы для отображения. Вы можете использовать лампу блок с другими блоками панели инструментов для создания интерактивной панели управления и индикаторы для вашей модели.

Значки ламп

Вы можете изменить внешний вид блока лампы, выбрав один из встроенные значки или загрузив свой собственный значок.Встроенные значки включают основные формы, автомобильные индикаторные лампы и значки беспроводной связи. Вы можете изменить значок для блока лампы с помощью Icon параметр или с помощью вкладки блока на панели инструментов. Библиотека приборной панели также включает библиотеки с предварительно настроенной версией лампы. блок для каждого значка. Для получения полной информации см. Значок.

Если вы хотите настроить внешний вид блока лампы за пределами возможность выбора значка, подумайте о разработке собственной индикаторной лампы с использованием Напольная лампа блок в библиотеке настраиваемых блоков.

Соединение блоков панели мониторинга

Блоки панели мониторинга не используют порты для подключения к элементам модели. Подключить дашборд блоки для сигналов в вашей модели, используйте режим подключения. Режим подключения облегчает процесс соединение блоков приборной панели в вашей модели, особенно если вы хотите подключить несколько блоки сразу. Чтобы подключить единый блок дашборда, вы также можете использовать Подключение таблица в диалоговом окне блока.

Наконечник

Вы можете изменить соединения блока панели мониторинга в нормальном режиме и режиме ускорения. симуляции.

Чтобы войти в режим подключения, выберите блок панели мониторинга для подключения. Затем на вкладке блока нажмите Подключить . В режиме подключения, когда вы выбираете один или несколько сигналов или блоков, появится список сигналов, доступных для подключения. Выберите сигнал из список для подключения к выбранному блоку панели инструментов. Чтобы подключить еще один блок дашборда, сделайте паузу на блоке, который хотите подключить, и нажмите кнопку Connect над ним. Затем выберите один или несколько сигналов и блоков в модели и выберите сигнал для подключения.

Когда вы закончите соединение блоков приборной панели в своей модели, на вкладке блока щелкните Готово Подключение .

Наконечник

Вы можете скрыть сообщение, отображаемое на неподключенных блоках, используя set_param функция с ShowInitialText параметр блока. Сообщение также пропадает при подключении блока.

Как настроить умную лампу Tapo

Tapo smart лампочка Wi-Fi позволяет легко управлять освещением через приложение Tapo, где бы вы ни находились.

Выполните следующие действия, чтобы настроить умную лампочку Tapo с помощью приложения Tapo.

1. Перейдите в Google Play или Apple App Store или отсканируйте приведенный ниже QR-код, чтобы загрузить приложение Tapo.

2. Откройте приложение и используйте свой TP-Link ID для входа в систему. Если у вас нет TP-Link ID, нажмите Зарегистрироваться , чтобы создать его, и приложение поможет вам в остальном.

3. Нажмите кнопку + в приложении Tapo, выберите модель своего продукта.В качестве примера мы возьмем Tapo L510E.

4. Установите лампочку Tapo, включите ее и подождите около пяти секунд, пока лампочка не мигнет три раза. Обратите внимание, что во время настройки держите телефон или планшет рядом с лампочкой Tapo.

Примечание. Если лампочка не мигает, как описано, нажмите Моя умная лампочка не мигала .

5. Перейдите в настройки Wi-Fi вашего телефона и подключитесь к сети вашей лампы Tapo Tapo_Bulb_XXXX. Тогда вернитесь в это приложение.

6. Выберите свою сеть и введите ее пароль. Вы можете нажать на значок глаза, чтобы дважды проверить, правильный ли вы ввели пароль. Затем нажмите Далее , чтобы добавить лампу Tapo в домашнюю сеть.

7. Дайте вашей лампочке Tapo имя, укажите местоположение и настройте значок, чтобы вы могли легко ее идентифицировать.

8. После настройки вы можете проверить наличие последней версии микропрограммы для обеспечения оптимальной производительности.

9. Готово! Теперь вы можете управлять своей лампочкой Tapo через приложение в любое время и в любом месте.

Другие дела, которые вы, возможно, захотите сделать

После подключения лампы Tapo к домашнему Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством.
